Терморегулятор для батареи: принцип работы, выбор и установка

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Регулятор температуры воды в системе отопления.

Основываясь на это, регуляторы бывают наполненные газом или наполненные жидкостью:

  • Газовые приборы отличаются продолжительным сроком эксплуатации, более 20 лет. Газовый элемент по сравнению с жидкостным более точно и плавно реагирует на изменение окружающей температуры.
  • Жидкостные приборы характеризуются большей точностью во время передачи внутреннего давления на шток.

Оба вида терморегуляторов бывают либо со встроенным датчиком, либо с дистанционным.

Прибор с дистанционным датчиком лучше применять в следующих случаях:

  • Радиатор прикрыт шторами из плотной ткани
  • Терморегулятор расположен вертикально
  • Глубина батареи составляет более 160 мм.
  • Расстояние от термостата до подоконника менее 10 см или больше, чем 22 см.
  • Батарея расположена в стенной нише.

В приведённых случаях встроенный датчик может функционировать неправильно, в отличие от дистанционного. В большинстве случаев датчики устанавливаются под прямым углом к батарее (90 градусов). В противном случае на показаниях прибора будет негативно сказываться тепло от радиатора.

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.

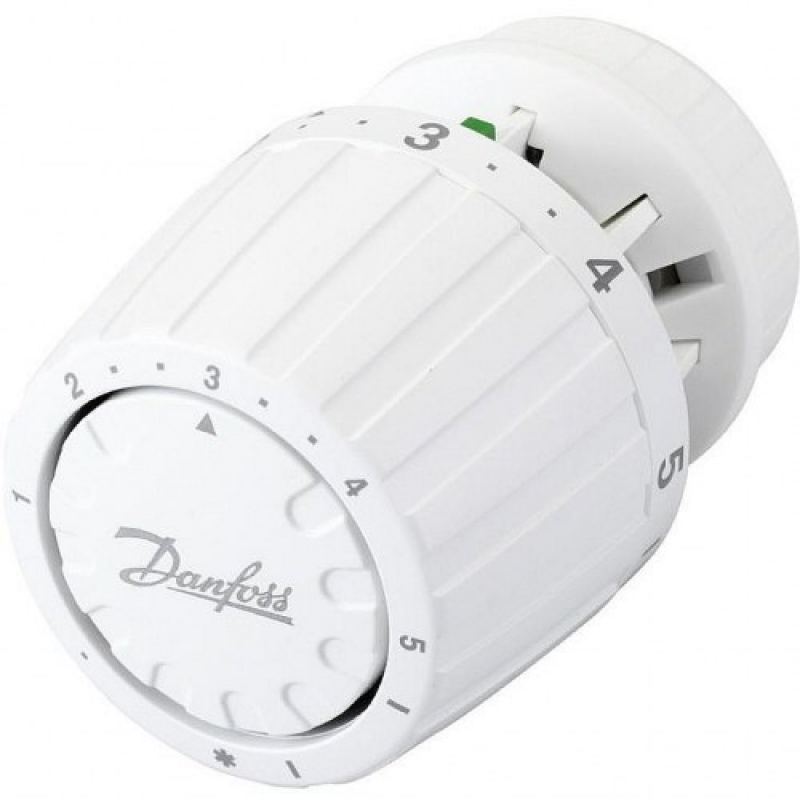

  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

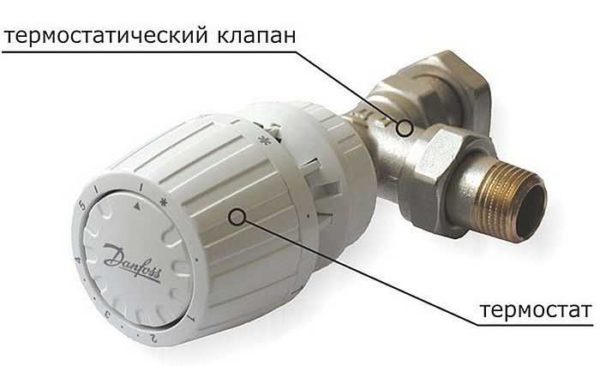

Строение терморегулятора для радиатора отопления
Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

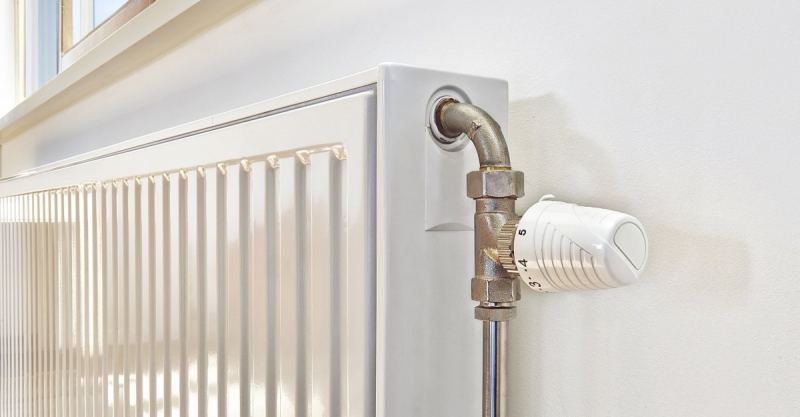

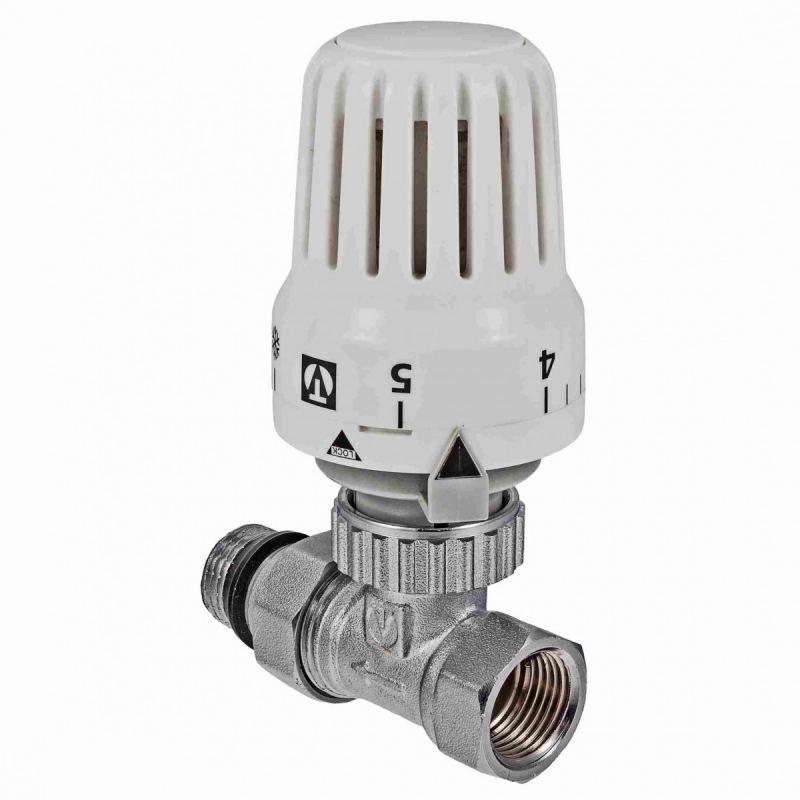

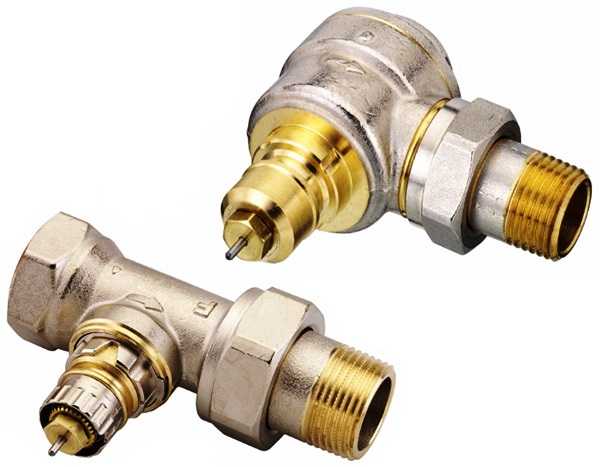

угловой и прямой вентиль

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Комплект подключения батареи
Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

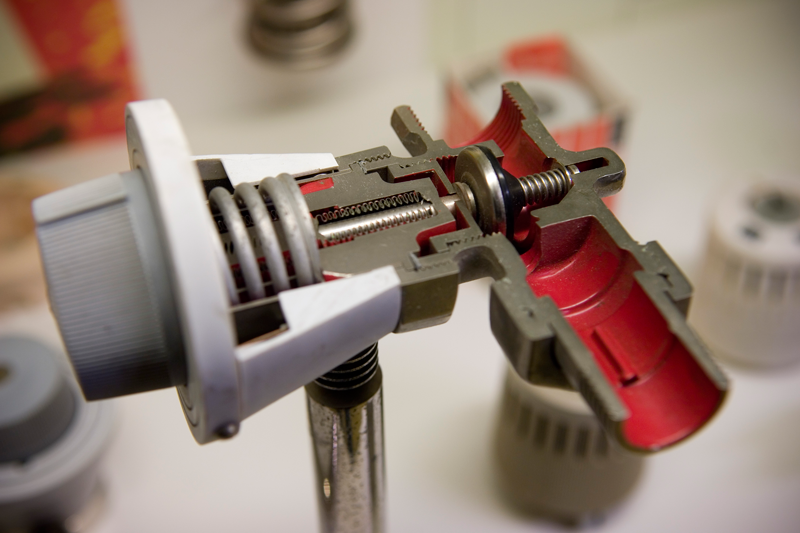

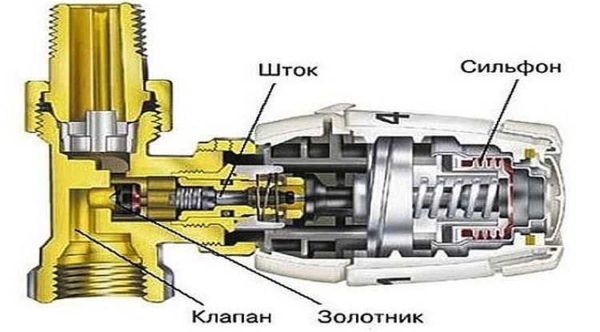

Термоклапан в разрезе

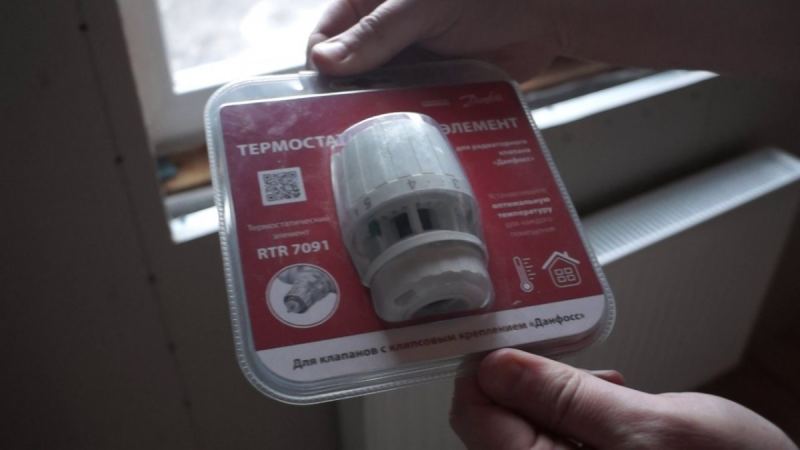

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

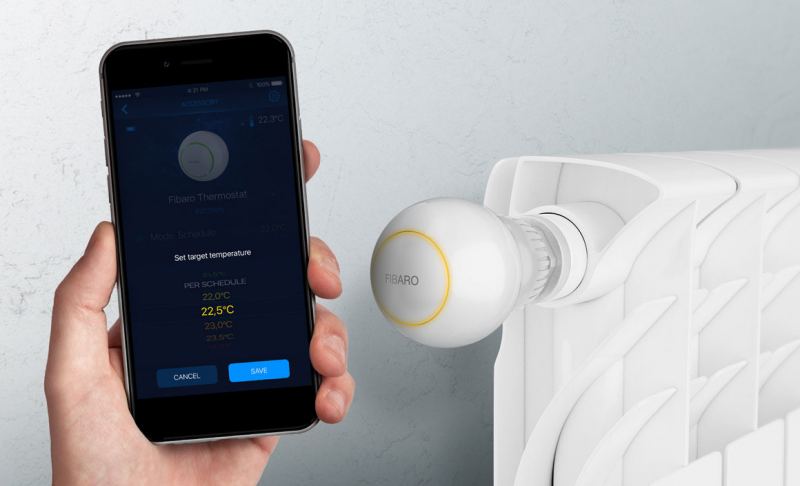

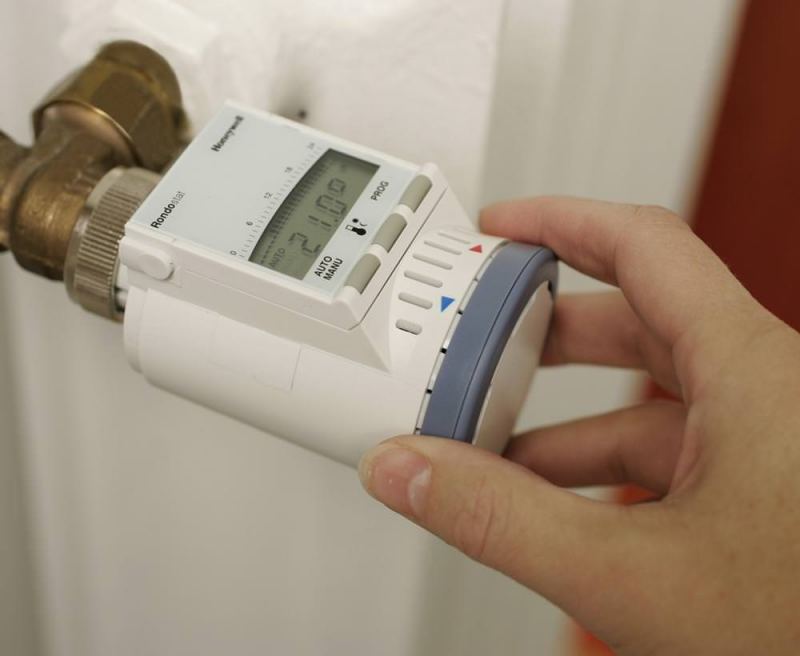

Программируемый регулятор

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Разновидности головок

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Достоинства современных терморегуляторов

  • Современные терморегуляторы имеют эргономичный дизайн, который хорошо подходит к интерьеру любого помещения. Кроме этого ими удобно регулировать температуру;

Терморегулятор для батареи: принцип работы, выбор и установка

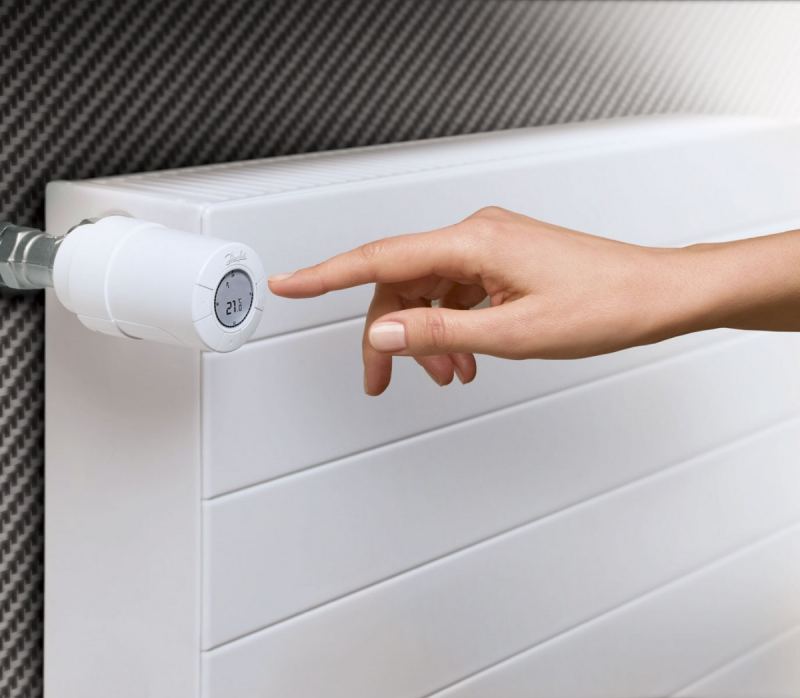

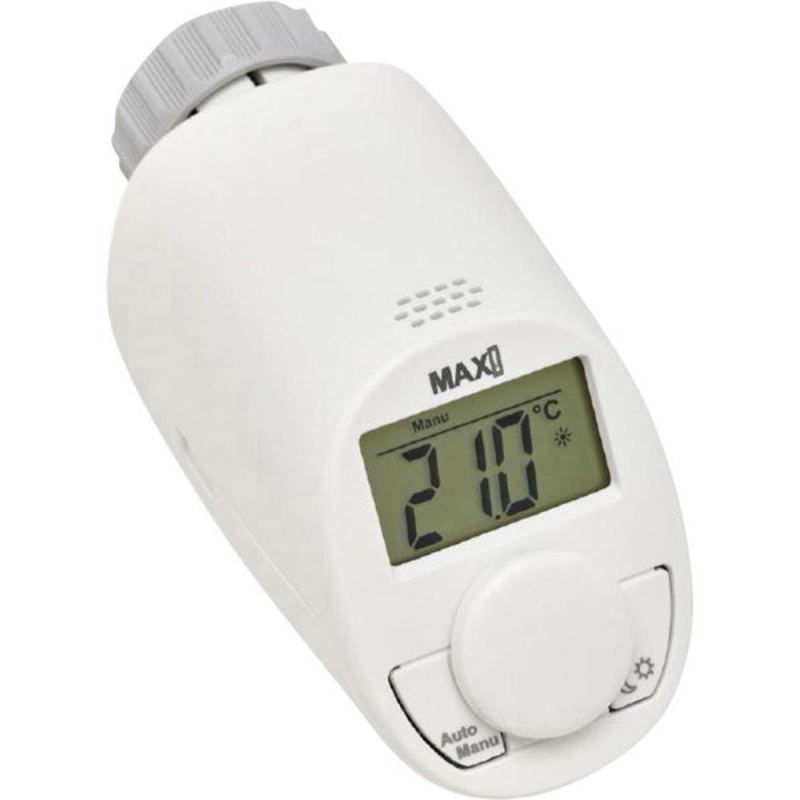

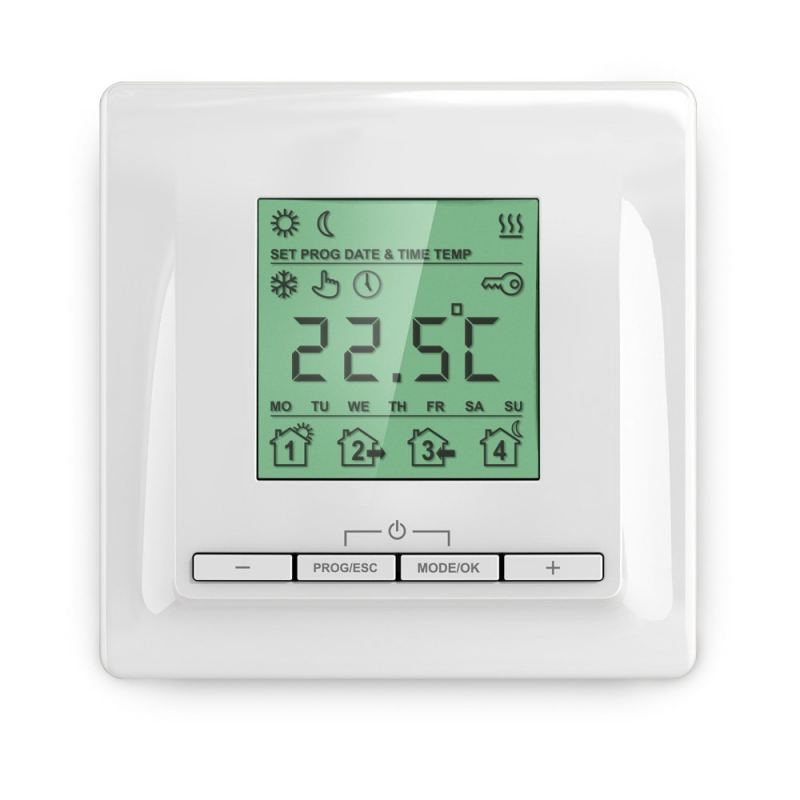

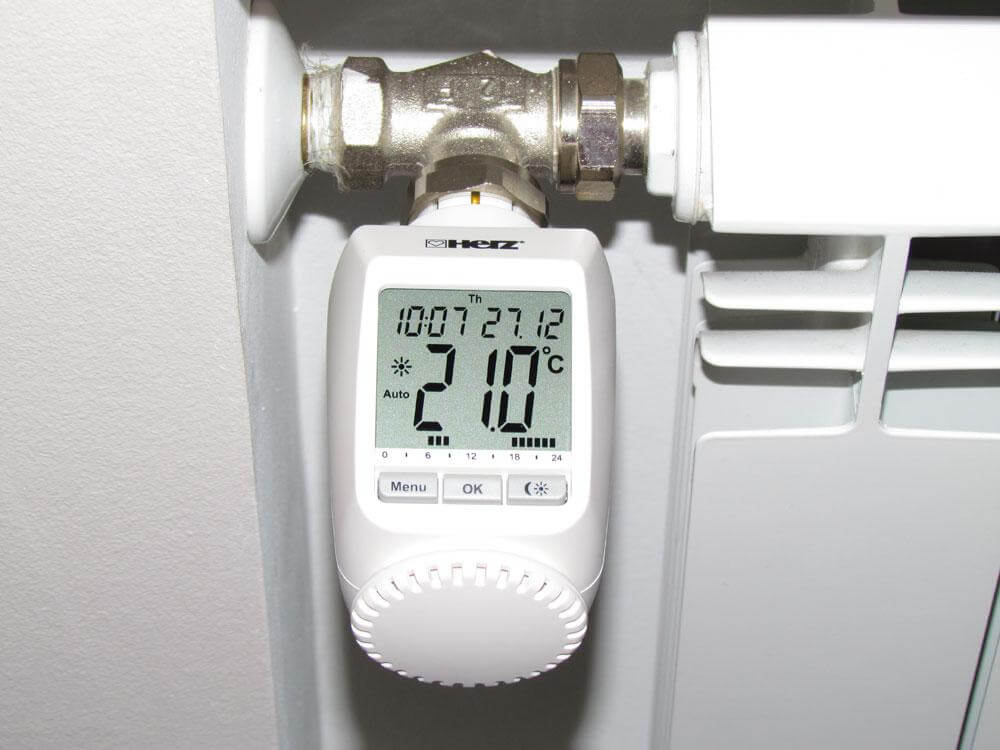

Термостат с индикаторным экраном

  • Их довольно легко устанавливать в новых и действующих отопительных системах, так как это оборудование адаптировано для местных температурных условий. Их можно эксплуатировать без профилактического и технического обслуживания в течение всего срока службы, который достаточно большой;
  • После оборудования терморегуляторами радиаторов отопления отпадает необходимость в открывании окон для регулирования температуры в здании;
  • Диапазон температур, в которых работают терморегуляторы – от 5 °С до 27°С. Температура может устанавливаться на любом значении в этом диапазоне и будет поддерживаться с точностью до 1°С;
  • Терморегуляторы обеспечивают равномерное распределение теплоносителя по отопительной системе. В этом случает даже отопительные приборы, которые находятся на периферии цепи, будут эффективно обогревать помещение;
  • Термостат предупреждает излишнее нагревание воздуха внутри помещения в том случае, если в комнату попадают прямые солнечные лучи, либо температура поднимается вследствие других факторов (нахождения людей или наличия электробытовых приборов);
  • При использовании терморегуляторов в автономных системах обеспечивается экономия топлива до 25%, что положительно сказывается как на стоимости отопления, так и на количестве вредных отходов после сгорания.

С учетом того, что цена этих приборов невысока, достоинства их применения довольно значительны:

  • экономится тепловая энергия;
  • отмечается улучшение микроклимата в помещениях;
  • обеспечивается упрощение монтажа;
  • отсутствие затрат на эксплуатацию термостатов.

Важно! Применение терморегуляторов особенно эффективно в индивидуальных жилых проектах – частных домах и загородных коттеджах. В этом случае установка термостатов окупается в течение одного сезона.

В условиях центрального отопления терморегуляторы обеспечивают комфортное регулирование микроклимата в помещении.

Важно! В квартире установку термостатов необходимо начинать с тех помещений, где динамика изменения температуры значительна: кухня, гостиная (где количество людей меняется значительно), комнаты, куда попадает прямой солнечный свет.

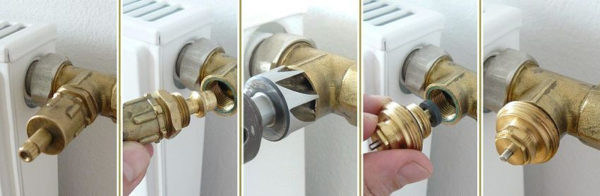

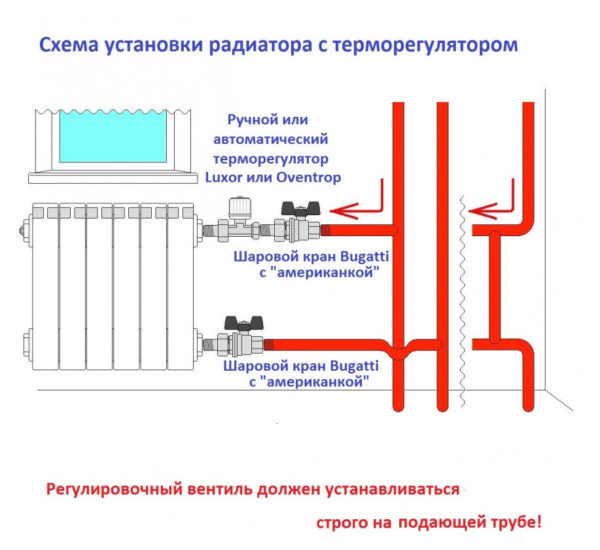

Общая инструкция в отношении установки такого оборудования следующая. В частных домах терморегуляторы сначала следует устанавливать на верхних этажах. Причина этого следующая: нагретый воздух поднимается вверх и разница температуры в помещениях на нижних этажах и сверху довольно колеблется.

С экономической точки зрения очень эффективно в частном доме установить панельные радиаторы с небольшой емкостью с терморегуляторами, которые быстро реагируют на открытие и закрытие термостатических клапанов.

Терморегуляторы подлежат сертификации и качественные изделия должны иметь сертификат качества или соответствия. На рынке сейчас представлены терморегуляторы двух типов: газовые и жидкостные. Срок службы такого оборудования составляет около 20 лет.

Типы теплового агента

Наиболее часто используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:

  1. Жидкостные.
  2. Газовые.

Более дешевыми и простыми являются регуляторы первого вида. Но они управляют батареей медленнее.

Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен быстро среагировать на изменение температуры в помещении.

На практике разница между реакцией двух типов маленькая.

Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С.

Устройство и принцип действия терморегулятора

Конструкция стандартного терморегулятора для радиатора отопления состоит из клапана и специальной термостатической головки. В рассматриваемом устройстве клапан является т.н. исполнительным прибором. В состав термостатической головки входит специальный цилиндр с рабочим веществом. Данное вещество чувствительно к изменению температуры и именно благодаря ему терморегулятор может выполнять свою главную функцию.

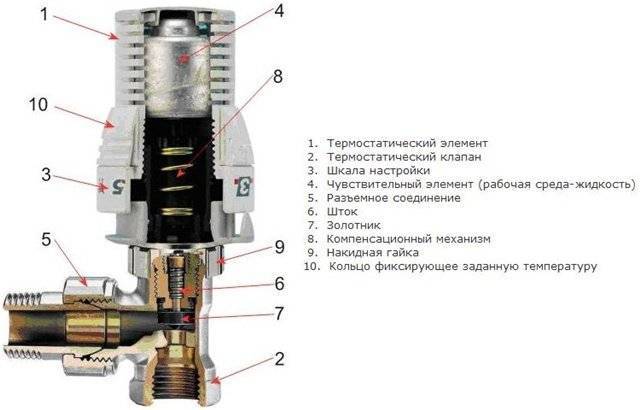

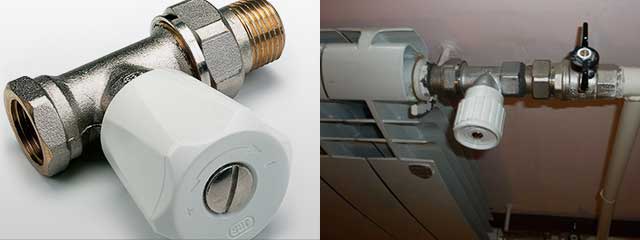

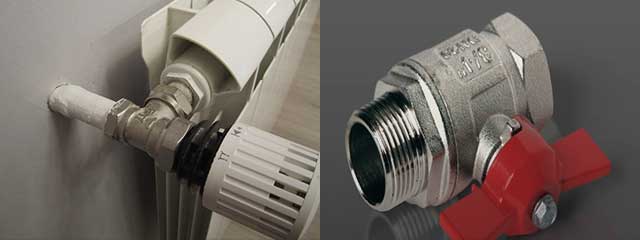

Терморегулятор для радиатора отопления

Терморегулятор для батареи отопления

С повышением температуры объем рассматриваемого вещества увеличивается. Уменьшение же температуры приводит к обратной реакции. При таких изменениях объема вещества происходит движение нажимного штока, сопряженного с цилиндром.

Головка терморегулятора установлена на клапане. При постоянном расширении и сжатии вещества шток сдавливает либо же отпускает специальный запирающий подпружиненный конус, который открывает либо же закрывает проходное отверстие, контролируя подачу главного теплоносителя.

Термостат для радиатора может работать с использованием газового и жидкого рабочего вещества. В соответствии с этим параметром существующие приборы подразделяются на газонаполненные и жидкостные. Терморегуляторы с газовым рабочим веществом быстрее откликаются на температурные изменения. Жидкостные же более точно реагируют на перепады давления в цилиндре, что позволяет осуществлять максимально точное регулирование температуры.
Терморегулятор для радиатора отопления

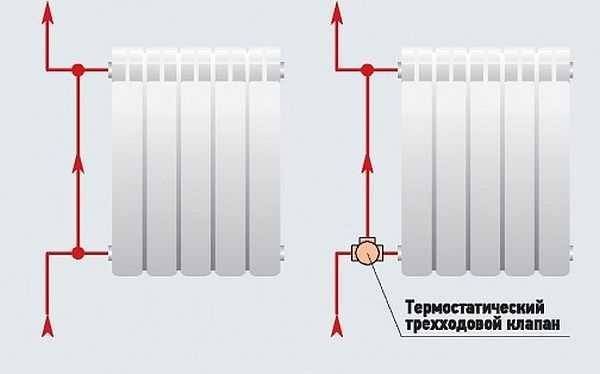

Терморегулятор работает по одинаковому принципу, как в простых однотрубных, так и в двухтрубных отопительных системах. Разница заключается лишь в величине сопротивления клапанов: в однотрубных отопительных системах этот параметр заметно ниже, чем при двухтрубном обогреве.

Подходящий терморегулятор следует подбирать еще на этапе проектирования и разработки инженерных систем. В случае же, если устройство будет устанавливаться на уже смонтированные и подключенные батареи отопления, эффективность его работы существенно снизится.
Терморегулятор для радиатора отопления
В продаже доступны терморегуляторы с ручным и автоматическим программным управлением. Программные модели более удобны. Их устройство таково, что они позволяют контролировать температуру в обогреваемой комнате, подстраиваясь под разнообразные дополнительные факторы, к примеру, время суток. Электромеханические же устройства способны лишь поддерживать температуру на одном установленном уровне.

Механический терморегулятор работает по принципу утюга: прогревая комнату до заданной температуры, устройство отключается, а как только воздух остынет на пару градусов – включается снова.

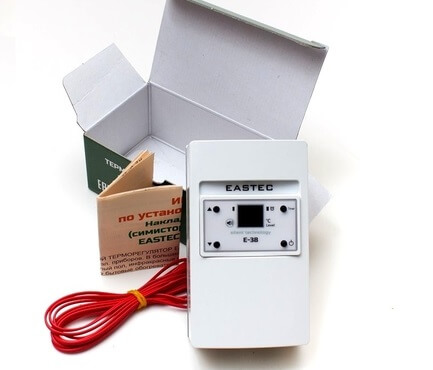

Восковые терморегуляторы

В комплектацию входит герметически запаянная камера, она снабжена пробкой, созданной из воска, также есть металлический стержень. Как только происходит нагревание, воск начинает плавиться и посредством давления на стержень вытесняет его наружу, что провоцирует изменения в электрической цепи.

Терморегулятор для батареи: принцип работы, выбор и установка

Встретить подобное решение можно в автомобилестроении, также экземпляр практикуется при планировании и разработке смесителей разных фирм.

Биметаллические пластины

В момент нагревания пластина способна деформироваться, чем вызывает открытие сомкнутых между собой контактов. Благодаря этому действию к устройству перестает поступать электричество, что вызывает его отключение. Как только элемент остынет, он возвращается в первоначальную форму и занимает прежнюю позицию, контакты заново соединяются.

Когда это произойдет, на термостатический клапан для радиатора отопления возобновляется подача тока, и прибор постепенно начинает нагреваться до заданной температуры. Встретить подобный вариант исполнения можно в таком оборудовании как:

  1. Чайник.
  2. Утюг.
  3. Плита.

Некоторые товары оснащаются лампочкой-индикатором, чтобы пользователь смог убедиться, приведен ли агрегат в действие.

Принцип работы двухзонного термостата

Благодаря приспособлению можно продуктивно и без особых проблем регулировать атмосферу в двух комнатах. Это достаточно удобно для разделения рабочей комнаты при приготовлении пищи и помещения для отдыха, чтобы избежать перепада температуры.

Более простые модели несколько ограничены, они позволяют выбрать пользователю параметры из нескольких программ. Усовершенствованные термостатические смесительные клапана предоставляют возможность человеку самостоятельно задавать данные и корректировать их на свое усмотрение.

Специалисты не советуют устанавливать агрегаты в комнатах с повышенной влажностью, попадания прямых солнечных лучей также нужно избегать.

Из чего состоит терморегулятор?

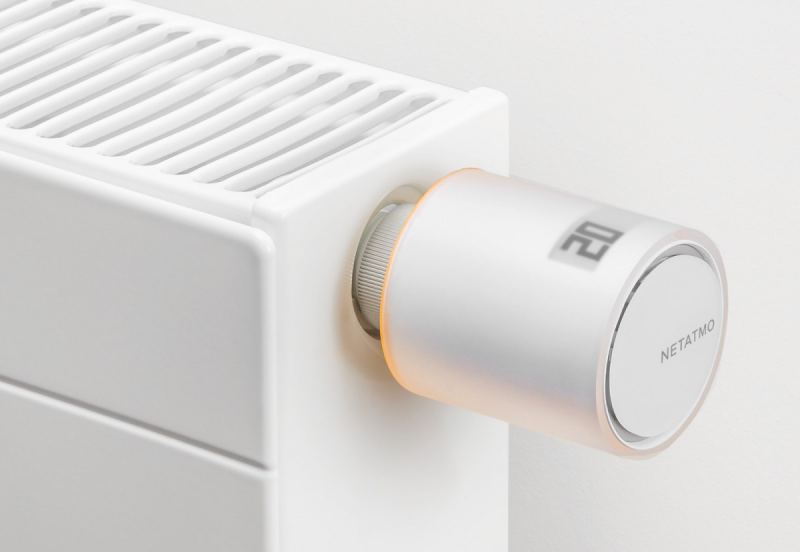

У этого прибора две основные части: термоклапан и термостатическая головка. Производители выпускают несколько вариантов под разные трубопроводы и системы тепла.

Терморегулятор для батареи: принцип работы, выбор и установка

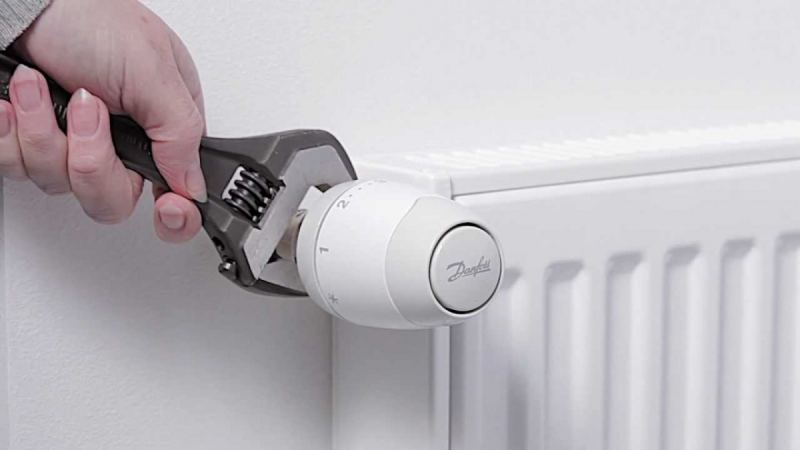

Термостатическую головку при необходимости можно снимать. Допускается ставить на один клапан непохожие типы регуляторов (они могут отличаться производителями).

Терморегулятор для батареи: принцип работы, выбор и установка

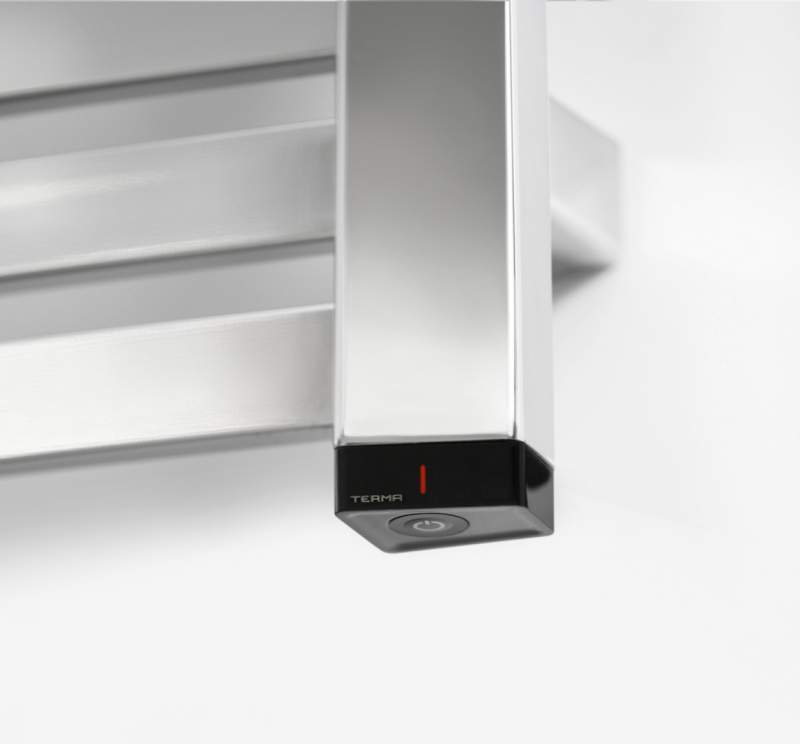

Наиболее современные – электрические радиаторы отопления с терморегуляторами, которые ставятся еще у производителя на производстве.

Терморегулятор для батареи: принцип работы, выбор и установка

Материал изготовления

Корпус вентиля делают из стойкого к коррозии металла, сверху никелируют либо хромируют.

Клапана делают из следующих материалов:

  • бронзовые с покрытием никеля или хрома;
  • латунные с никелевым слоем;
  • из нержавеющей стали.

Лучшими считаются клапана из нержавеющей стали. Они химически нейтральны, не подвержены коррозии, не вступают в реакцию с другими металлами. Цена у них выше, чем у никелированных или хромированных. В продаже клапана из нержавейки бывают не часто, поэтому чаще всего в домах или квартирах можно увидеть бронзовые или латунные изделия.

терморегулятор для радиатора отопления с выносным датчиком

Вентили из бронзы или латуни по длительности срока службы не различаются. Всё зависит от того, насколько качественно выполнен сплав. Что касается изделий известных производителей, вопроса о качестве не возникает. Доверять или нет неизвестным производителям — дело спорное. Однако при покупке нужно обратить внимание на то, чтобы на корпусе был изображён вектор потока. Без этой стрелки изделие не качественное.

Различают клапана и по способу исполнения. В зависимости от того, как установлен отопительный прибор, клапаны могут быть угловыми либо прямыми.

Краткий обзор клапанов для батарей

На рынке представлено большое разнообразие данных изделий разных фирм и модификаций:

  • Комплекты терморегуляторов фирмы Данфос RA-G и RA-N. Бывают угловыми или прямыми, для однотрубных или двухтрубных систем. Выполнены из никелированной латуни. Выдерживают давление в 10 бар. Диаметром 1,5 и 2,0 см.
  • Комплекты терморегуляторов фирмы BROEN. Прямые с возможностью фиксированной настройки, для двухтрубной системы, диаметром 1,5 и 2,0 см. Материал изготовления — латунь с никелированным покрытием.

Какими бывают термостатические головки радиатора

Термостатические головки бывают следующих типов:

  • ручными;
  • механическими;
  • электронными.

терморегулятор для электрического радиатора отопления

У них одинаковое предназначение, но пользовательские свойства разные:

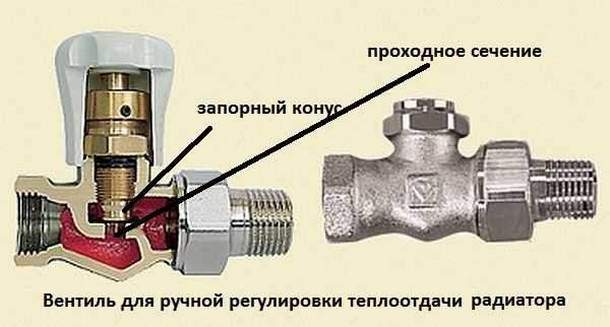

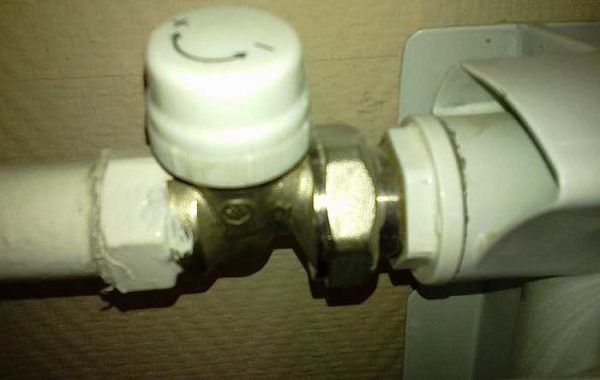

  • Ручные устройства работают по принципу обычных вентилей. При повороте регулятора в ту или иную сторону, открывается или прикрывается поток теплоносителя. Такая система будет стоит не дорого, она надёжная, но не очень комфортная. Для изменения теплоотдачи следует самим настраивать головку.
  • Механические — более сложные в устройстве, они могут поддерживать нужную температуру в заданном режиме. В основе прибора — сильфон, заполненный газом или жидкостью. Нагреваясь, температурный агент расширяется, цилиндр увеличивается в объёме и надавливает на шток, перекрывая всё больше проходной канал теплоносителя. Таким образом, в радиатор проходит меньшее количество теплоносителя. Когда газ или жидкость охлаждается, сильфон уменьшается, шток приоткрывается, в радиатор устремляется больший объём потока теплоносителя. Механический терморегулятор для радиатора отопления довольно удобный в использовании и популярный среди потребителей из-за простоты в обслуживании.

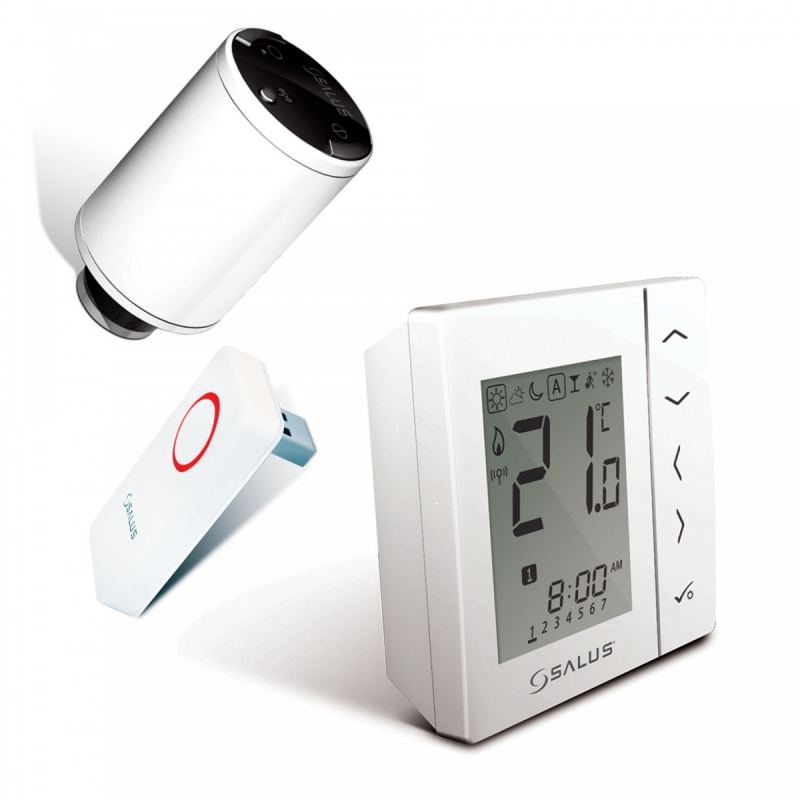

  • Электронные терморегуляторы большие по размеру. Кроме массивных термостатических элементов к ним идут в комплекте две батарейки. Штоком управляет микропроцессор. У моделей довольно большие функциональные возможности. Можно выставить температурный режим в помещении на определённое время. Например, ночью в спальне будет прохладнее, утром теплее. В те часы, когда семья на работе, температуру можно понизить, к вечеру повысить. Такие модели большого размера, устанавливать их надо на качественные отопительные приборы, чтобы без проблем эксплуатировать несколько лет. Стоимость у них довольно высокая.

как выбрать терморегулятор для радиатора отопления

Есть ли разница между жидкостным и газовым сильфоном? Считается, что лучше реагирует на изменение температуры газ, но такие устройства более сложные и дорогие. Жидкостные нормально справляются со своей задачей, но немного «неповоротливые» по реакции. Можно выставить требуемый температурный режим и выдержать его с точностью до 1 градуса. Поэтому терморегулятор с жидкостным сильфоном с успехом решает вопросы регулировки подачи теплоносителя в отопительный прибор.

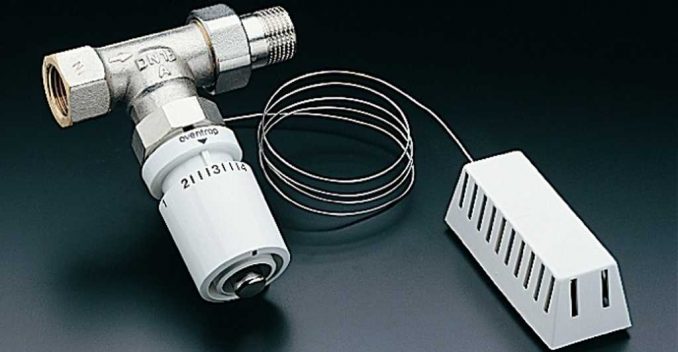

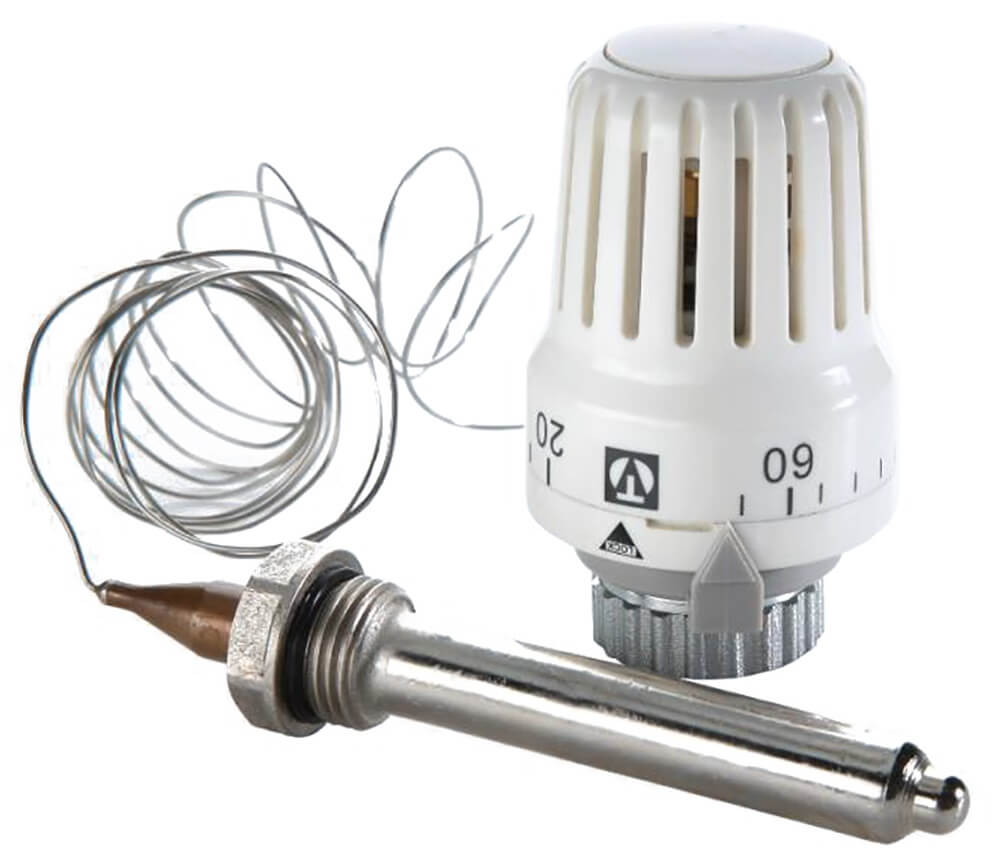

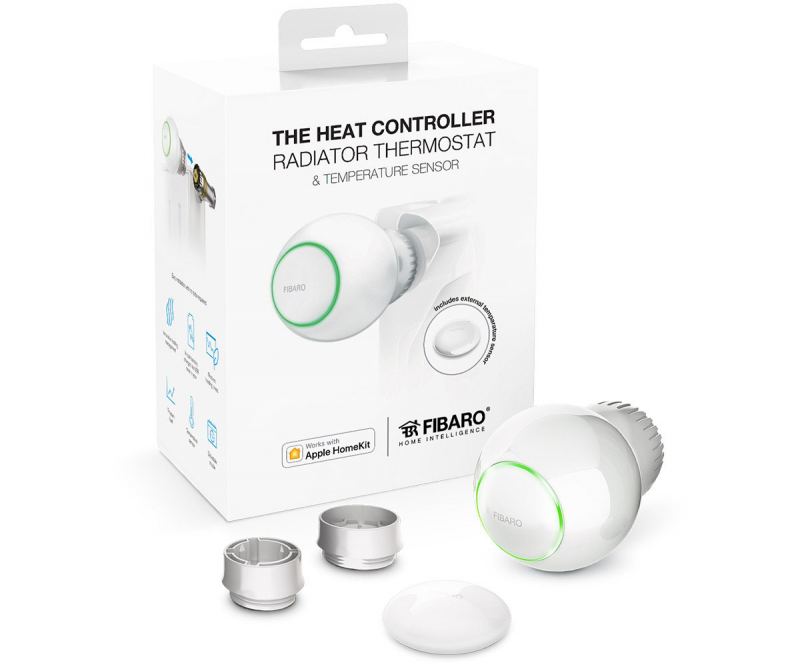

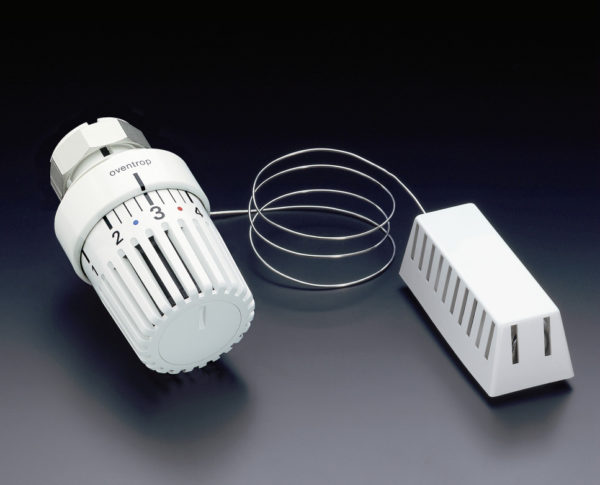

Выносные термодатчики

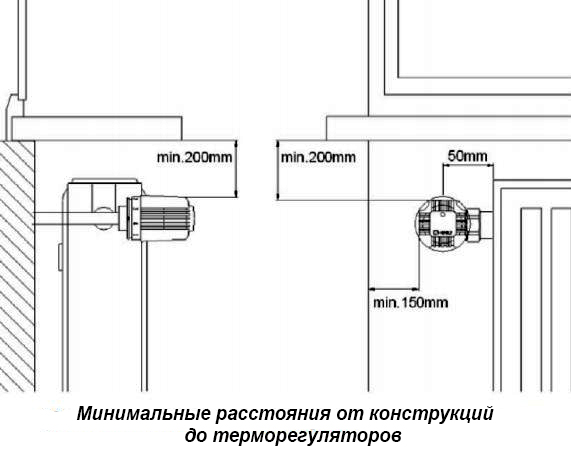

Иногда требуется устанавливать терморегулятор для радиатора отопления с выносным датчиком.

Термостатическую головку нужно устанавливать таким образом, чтобы она «смотрела» в сторону комнаты. Это условие для точного определения температуры. Но в реальности так можно сделать не всегда. Устройство может «не вписаться» в монтаж радиатора из-за своего размера. Выручит выносной датчик, который соединяют с термоголовкой капиллярной трубкой. Располагают в любом месте, где нужно измерять температуру окружающей среды. Расстояние от датчика до термоголовки может быть около двух метров и более.

терморегулятор для электрического радиатора отопления

При установке датчика нужно соблюдать следующие условия:

  • На уровне пола воздушная прослойка более холодная, поэтому температурные датчики нужно поднимать не менее чем на 0,8 метров.
  • Рядом не должно быть источников тепла.
  • Прямые солнечные лучи не должны попадать на прибор.
  • Устройство нельзя закрывать мебелью или тяжёлыми шторами.
  • К стене датчик крепят скобами.

Этот способ регулировки температуры в помещении очень удобный. Но такие терморегуляторы стоят дороже, чем с ручной настройкой. Это следует учитывать при решении вопроса, как выбрать терморегулятор для радиатора отопления.

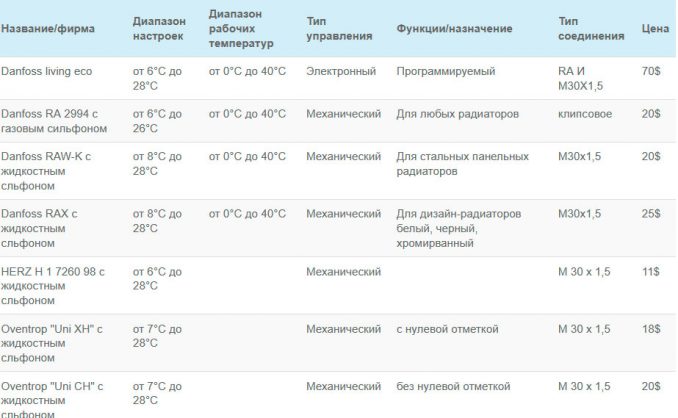

Обзорная информация

Термостатические головки разных фирм с диапазоном рабочих температур от 0 до 40 градусов выше нуля, позволяют настраивать температуру в комнате в диапазоне от 6 до 28 градусов. Среди них можно назвать следующие устройства:

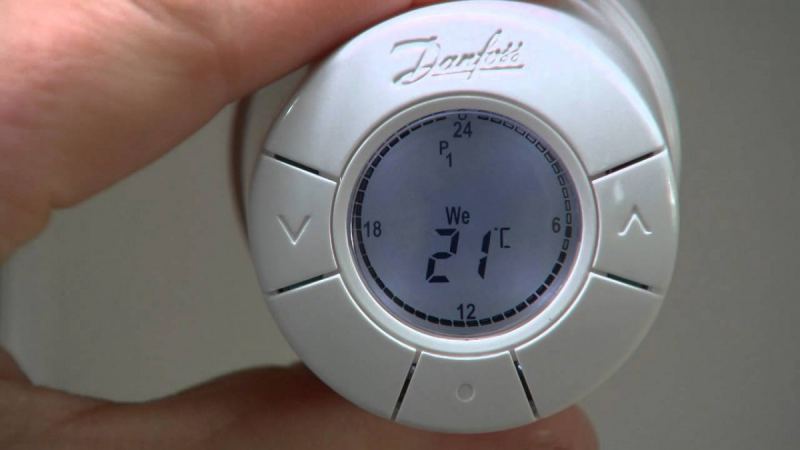

  • Danfoss living eco, электронная программируемая модель.
  • Danfoss RA 2994, механического типа, оснащён газовым сильфоном.
  • Danfoss RAW-K механический, отличается тем, что сильфон заполнен не газом, а жидкостью и предназначен для панельных отопительных приборов из стали.
  • HERZ H 1 7260 98, механического типа, сильфон наполнен жидкостью, устройство этой фирмы обойдётся немного дешевле.
  • Oventrop "Uni XH" и "Uni CH"с жидкостными сильфонами, настраивают механическим способом.

Материалы для терморегулятора

Производители выпускают терморегуляторы из материалов, которые будут стойкими к коррозиям металлов. Дополнительно могут покрыть никелем либо хромом.

Терморегулятор для батареи: принцип работы, выбор и установка

Клапаны обычно бывают бронзовыми, стальными (из нержавейки) либо латунными (с обязательным покрытием никелем).

Терморегулятор для батареи: принцип работы, выбор и установка

Цена на терморегулятор для радиатора отопления зависит от материалов, которые используются в производстве.

Терморегулятор для батареи: принцип работы, выбор и установка

Самым лучшим вариантом считается нержавеющий вариант. Нержавейка – нейтральный металл, который не подвергается коррозии.

Терморегулятор для батареи: принцип работы, выбор и установка

К сожалению, подобный материал достаточно дорогостоящий и найти его не очень просто.

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегуляторы с бронзовыми либо латунными деталями служат одинаково и стоимость более доступная, чем у нержавейки.

Терморегулятор для батареи: принцип работы, выбор и установка

Как регулируют термоклапаны

Если поставить головку терморегулятора в крайнее левое положение, температура в комнате начнёт повышаться. Обязательное условие — дверь должна быть закрыта. Когда в помещении станет на 5-7 градусов выше желаемой, терморегулятор поворачивают вправо. Отопительный прибор начнёт охлаждаться. Ручку регулятора следует плавно крутить в правую сторону до тех пор, пока температура не опустится до требуемого комфортного уровня. Как только теплоноситель зашумит, отопительный прибор начнёт прогреваться. Нужно заметить, на какой цифре выставлена метка. Это и будет та точка отсчёта, требуемая для регулировки нужной температуры.

Таким образом можно менять настройки регулятора столько раз, сколько это нужно. Делать это не сложно, достаточно один раз внимательно выполнить всё по инструкции.

терморегулятор для электрического радиатора отопления

Практически все модели терморегуляторов разных производителей настраивают по одному и тому же принципу. Исключение составляют сложные программируемые приборы, где требуется специалист.

Терморегулятор для электрического радиатора отопления выполняет такие же функции, но настройка немного отличается.

Факторы, которые влиять на настройки регулятора:

  • сквозняки или частое проветривание комнаты;
  • резкое изменение уровня температуры на улице;
  • направленные солнечные лучи;
  • наличие возле
  • термостата других, близко расположенных источников теплового излучения или, наоборот, холода (трубопроводы, холодильник);
  • нарушения при установке прибора;
  • не правильно выставленные изначальные настройки.

Варианты исполнения

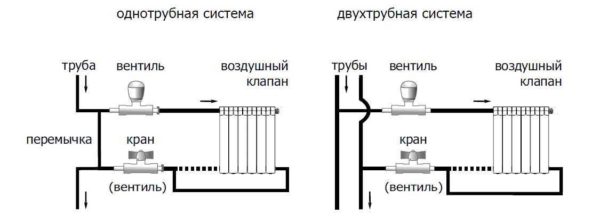

Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Терморегулятор для батареи: принцип работы, выбор и установка
Прямой (проходной) клапан и угловой

Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
Данфос, угловой RA-G с возможностью настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар25-32 $
Данфос, прямой RA-G с возможностью настройкойоднотрубной20 мм, 25 ммНикелированная латунь10 Бар32 - 45 $
Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 - 40 $
Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 - 50 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
OVENTROP , осевой1/2"Никелированная латунь, покрытая эмалью10 Бар140 $

Польза оборудования

Конечно, температурные показатели в разных комнатах квартиры или дома не могут постоянно быть одинаковыми. Также нет необходимости беспрерывно поддерживать какой-либо определённый температурный режим. Например, в спальне в ночное время лучше снижать температуру до 18 градусов по Цельсию. Это очень хорошо влияет на качество сна, а также позволяет лишиться постоянных головных болей.

Наиболее подходящей температурой на кухне считается 19 градусов. Это обусловлено тем, что в этом месте располагается довольно много различной обогревательной техники, а также варочные поверхности. Если в ванной температура будет составлять менее 24, то в этой комнате будет скапливаться сырость. Поэтому в помещении желательно создать высокую температуру. Когда в квартире есть отдельная комната для детей, диапазон её температур со временем меняется. Для младенца желательная температура составляет 24 градуса по Цельсию, а для детей постарше можно сделать 21. В других помещениях температура обычно варьируется в пределах от 18 до 22.

В тёмное время суток можно снижать температуру во всех помещениях. Осуществлять сильный обогрев в жилище совсем необязательно в случае, если квартира определённый период будет пустовать, а также во время оттепелей. Также есть электроприборы, работа которых генерирует тепло. В таких ситуациях монтаж термореле оказывает положительное влияние на микроклимат — комната не перегревается, а воздух не пересушивается.

Терморегулятор способен решить такие проблемы:

  1. 1. Он позволяет создавать необходимую температуру в отдельных комнатах.
  2. 2. С его помощью можно снизить энергозатраты до 50%.
  3. 3. Позволяет без каких-либо манипуляций со стояком производить аварийный демонтаж оборудования.

Что нужно знать перед установкой

Терморегулятор для батареи: принцип работы, выбор и установка

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

  1. Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
  2. Устанавливайте температурный регулятор не ниже 0,8 м от пола.
  3. Регулятор расположите так, чтобы было удобно его настраивать.
  4. Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
  5. В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя

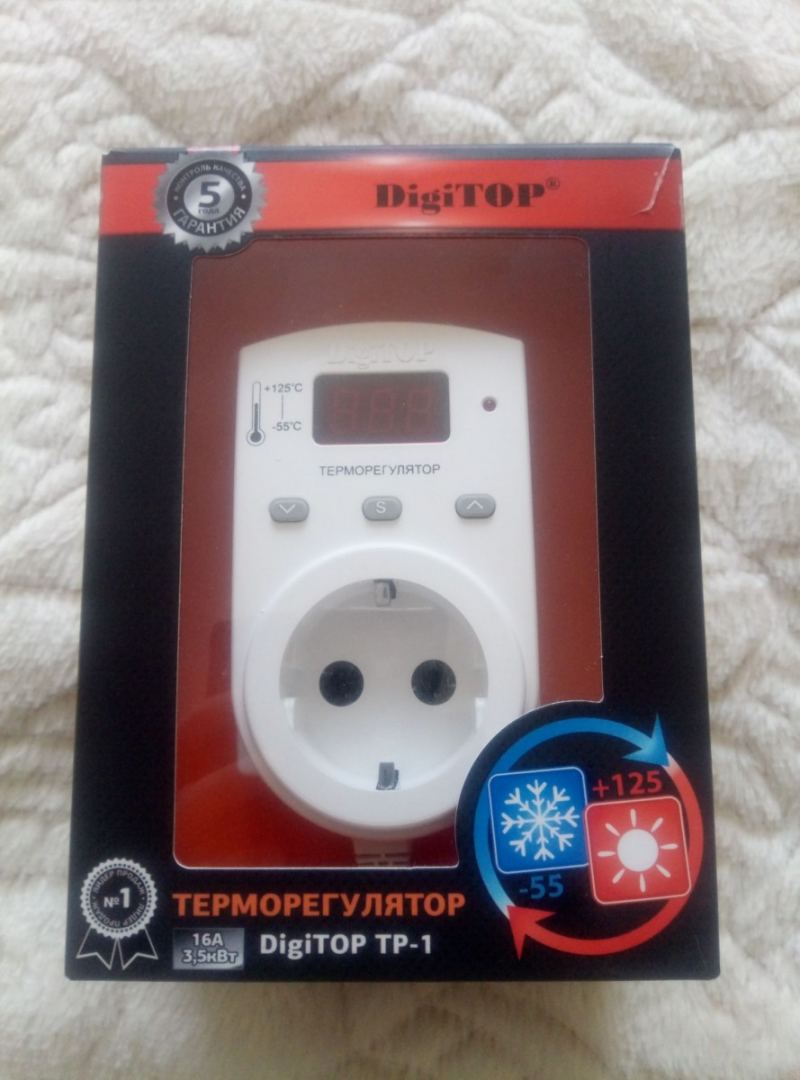

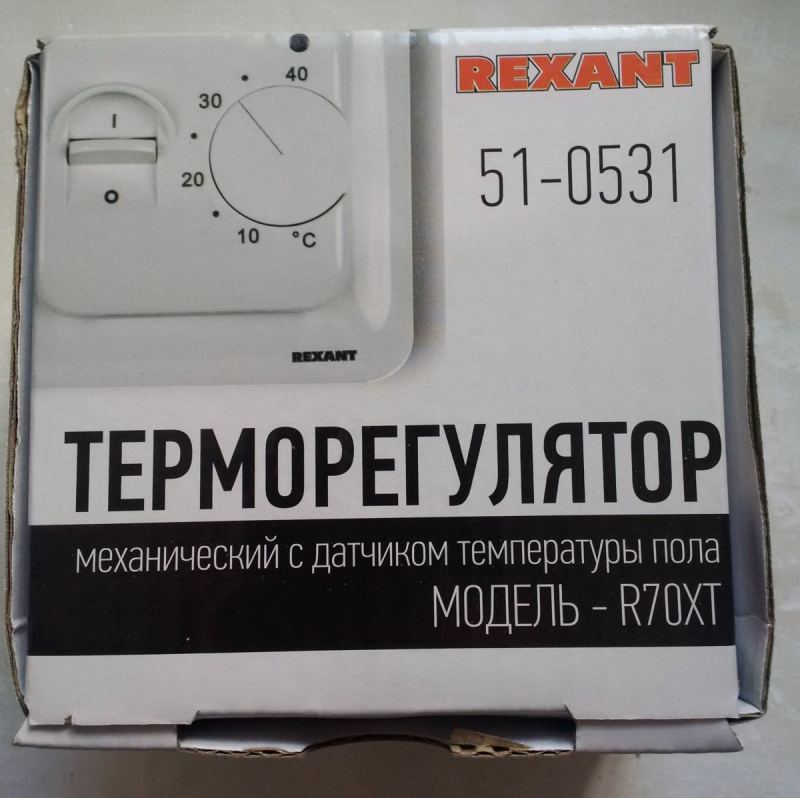

Фото терморегуляторов для радиатора отопления

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Терморегулятор для батареи: принцип работы, выбор и установка

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.Как работает терморегулятор на батарее

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Термостаты на газе или жидкости

В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!

  1. Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
  2. Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
  3. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
  4. Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.

Как выполняется монтаж терморегулятора

Таблица 1. Набор материалов и приспособлений для установки

Фото Описание
Разводной ключПрибор имеет два соединения, и оба выполнены резьбовыми. Поэтому нужно взять пару гаечных ключей, а еще лучше, чтобы один был разводным, а второй газовым. Последний поможет при необходимости удержать круглые трубы.
Сантехнический ленСтарое проверенное средство – сантехническая пакля. Используем мы ее для уплотнения соединений, чтобы со временем на них не появлялось течи. Некоторые мастера предпочитают брать ленту фум или нить, но они не так надежны.
Герметик силиконовыйСиликоновый герметик помогает сделать соединение еще более герметичным. Он наносится поверх пакли. Этот материал спокойно переносит нагрев теплоносителя, не страдая от этого. В дополнение к такой тубе покупается монтажный пистолет, цена которого находится в районе 250 руб.

Также может понадобиться плоская отвертка и приспособления для работы с трубами, если их потребуется укоротить для того, чтобы сделать вставку терморегулятора.

Теперь давайте пошагово рассмотрим, как устанавливается на радиатор терморегулятор электронного типа.

Шаг 1 – установка элементов питания

Распаковываем терморегулятор, снимает крышку батарейного отсека и устанавливаем пальчиковые батарейки, которые могут идти в комплекте с устройством или продаваться отдельно. Закройте крышку и проверьте исправность прибора тестовым включением. Если все заморгало, и он подал признаки жизни, то можно переходить к дальнейшим действиям. Некоторые модели не требуют включения – они запускаются автоматически.

Установка элементов питания

Шаг 2 – настройка времени

Далее необходимо выполнить настройку времени, что позволит работать прибору, ориентируясь на время суток. Настройка не отнимает много времени, не отличаясь от настройки самых обыкновенных часов – используем стрелки и кнопку «ОК».

Настройка времени

Дальше происходит настройка даты. Не совсем понятно, для чего это реализовано, но возможно, кому-то эта функция заменит календарь.

В конце настроек на дисплее появляется мигающая галочка – нужно нажать еще раз кнопку «ОК», чтобы подтвердить введенные настройки.

Устройство готово к работе

Если вы все сделали правильно, то на экране вы увидите мигающую заглавную букву «М», как показано на фотографии. Теперь можно переходить к подготовке трубопровода для включения в него терморегулятора.

Шаг 3 – демонтаж старого термостата

Если в системе у вас ранее был установлен терморегулятор, его необходимо демонтировать. Предварительно перекрываем кран подачи воды, чтобы не получить протечки. Снимается устройство при помощи шестигранника, которым нужно выкрутить небольшой фиксатор.

Демонтаж старого термостата

Совет! У вас есть возможность совместить головку нового терморегулятора со старыми клапанами, чтобы полностью не заменять еще рабочее устройство. Для этого вам потребуется соответствующий адаптер, который можно дополнительно приобрести.

Шаг 4 – монтаж адаптера RA

Устанавливаем адаптер на основание клапана. Он крепится также при помощи шестигранного торцевого ключа. Адаптер имеет внешнюю резьбу, на который нужно накрутить головку термостата и хорошо ее затянуть.

Шаг 5 – настройка

На экране у вас снова замигает буква «М». Нажмите среднюю кнопку и удерживайте ее, пока не откроется функциональное меню (3 сек). Нажимаем среднюю кнопку еще раз, и перед нами появится указатель текущей настройки температуры – при помощи кнопок вверх/вниз выставляем нужное для себя значение.

Если ничего не менять, то автоматически запустятся предустановленные программы. Например, модель с фото, будет автоматически охлаждать воздух в ночное время до 17 градусов – Р1. Программа Р2 будет делать то же самое и в рабочее время, когда предполагается, что дома никого нет.

Как-то все просто получилось в нашей инструкции. Пожалуй, это идеальный случай, когда не потребовалась установка клапана или его замена. Такая работа может быть выполнена любым человеком, без какой-либо подготовки и навыков. Но так бывает далеко не всегда. Чаще придется действовать так.

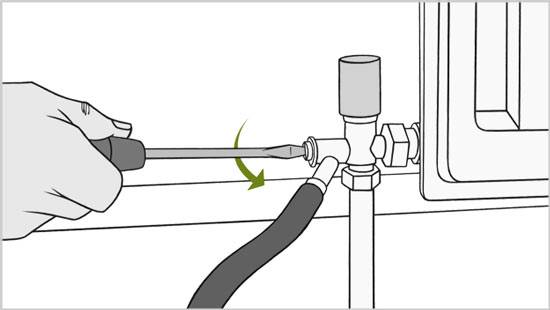

Шаг 1 – спускаем воду из радиатора

Начинаем с того, что спускаем из радиатора всю воду. Возможно, вам придется подождать некоторое время после перекрытия крана, пока теплоноситель остынет, чтобы не получить ожог. Для слива нужно выкрутить гайку или заглушку в верхней и в нижней части радиатора. Подставляем снизу ведро, и ждем, пока течь не прекратится.

Спускаем воду из радиатора

Шаг 2 – демонтаж старого адаптера

Далее снимается старый адаптер или кран. Используем для этого гаечные ключи. Застелите пол тряпками, так как из системы еще потекут остатки воды. Чтобы не повредить трубы, корпус адаптера нужно зафиксировать газовым или гаечным ключом.

Демонтаж старого адаптера

Шаг 3 – монтаж нового адаптера

Уплотняем резьбовые соединения удобным способом – фум лентой нужно сделать не менее 6-ти витков. Накручиваем новый адаптер сначала на трубу, а затем присоединяем его к радиатору отопления.

Монтаж нового адаптера

Дальнейшая процедура вам уже знакома – вкручиваем головку термостата и выполняем ее пошаговую настройку. Если используете механическое устройство, этот процесс займет у вас много времени. Чтобы ускориться советуем поступить так.

  1. Открываем для начала краны и спускаем из радиатора весь воздух. Как только ток теплоносителя восстановится, батарея начнет нагреваться.
  2. Закройте в помещение и все окна и двери, чтобы избежать погрешности на теплопотери через них.
  3. Открываем клапан на полную, и размещаем в комнате термометр, чтобы увидеть соответствие шкалы температуре воздуха.
  4. Как только набор температуры прекратится, поворачиваем рычаг регулятора в обратную сторону, в минимальное положение.
  5. Ждем пока показатель термометра упадет до нужной вам отметки, начните регулятор снова открывать, пока не услышите, как вода побежала по трубам. Прекратите вращение и оставьте устройство. Повторно замерьте температуру воздуха через несколько часов и внесите финальные коррективы при необходимости. Теперь прибор будет удерживать нужный нагрев в помещении

Как избежать утечек?

Во избежание утечек теплоносителя рекомендуется использовать уплотнитель. По окончании монтажа система отопления заполняется водой, и если нет протечек, то на термоголовку устанавливается защита.

Настраивать работу терморегулятора необходимо постепенно.

Сначала в помещении закрываются окна и двери, выключается вытяжка. Это позволяет избежать скачков температуры. Затем нужно открыть вентиль терморегулятора и дождаться увеличения температуры на 6–7 °C.

По достижении этого значения устройство нужно закрыть. Затем операция повторяется. Когда прибор нагреется и в нём послышится шум воды, это означает, что настройка подошла к концу. Теперь необходимая температура будет сохраняться с точностью от 1 до 3 °C.

Причём в современных моделях режим экономии тоже предусмотрен. В России же контроль работы системы отопления используют, в первую очередь, для поддержания комфортной температуры в помещении.

Терморегуляторы Oventrop, Danfoss или Valtec успешно совмещают обе эти функции. Практика показывает, что способность терморегулятора экономить обязательно пригодится в частном коттедже с индивидуальной отопительной системой.

Настройка аппаратуры

Настройка регулятора отопления
После установки любой терморегулятор отопления необходимо правильно настроить. Как это сделать? Ответ можно получить, внимательно изучив инструкцию, составленную производителем. В ней детально расписаны пошаговые действия, указаны все необходимые технические характеристики, и даны дельные советы, касающиеся эксплуатации прибора.

Перед началом настройки нужно создать необходимые условия. Для этого помещение сначала проветривается, а затем полностью защищается от сквозняков. При помощи комнатного термометра делаются контрольные измерения. Только после этого в работу включается установленный регулятор температуры.

Первоначально на нем выставляется максимально возможный режим, позволяющий продемонстрировать потенциал регулятора, работающего на пределе своих сил. При этом показания температуры на термометре должны резко поползти вверх. Затем нужно максимально спустить клапан и дать температуре упасть вниз. И только после этого можно выставлять нужную температуру.

Пошаговое руководство по установке терморегулятора

Технология установки терморегулятора предельно проста в своем исполнении. Устройство подключается всего лишь в 4 основных шага. Последовательно выполните каждый из них.

Первый шаг – подготовка отопительного радиатора к установке терморегулятора. Отключите батарею и слейте остатки воды. Снимите вентиль в случае его наличия. Однотрубная отопительная система обязательно оснащается байпасом. Эта простейшая в своем исполнении перемычка позволит теплоносителю циркулировать в системе даже в случае отключения отдельного радиатора. То есть вы не доставите неудобств соседям и не нарушите обогрев в других помещениях своего жилища.

Терморегулятор для батареи: принцип работы, выбор и установка

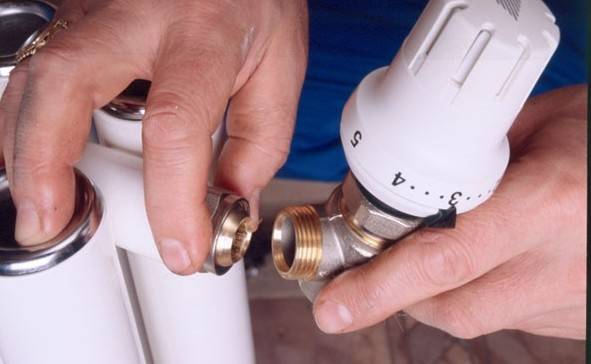

Второй шаг – установка терморегулятора. При установке рассматриваемого приспособления используется резьбовое соединение. Резьба обязательно уплотняется сантехническим льном, предварительно пропитанным какой-нибудь краской. Вкрутите регулятор в отверстие батареи, предназначенное для впуска теплоносителя. Делайте это без особых усилий, иначе вы рискуете повредить корпус изделия. Клапан имеет маркировку в виде стрелки

Важно, чтобы ее направление было таким же, как направление движения теплоносителя

Терморегулятор для батареи: принцип работы, выбор и установка

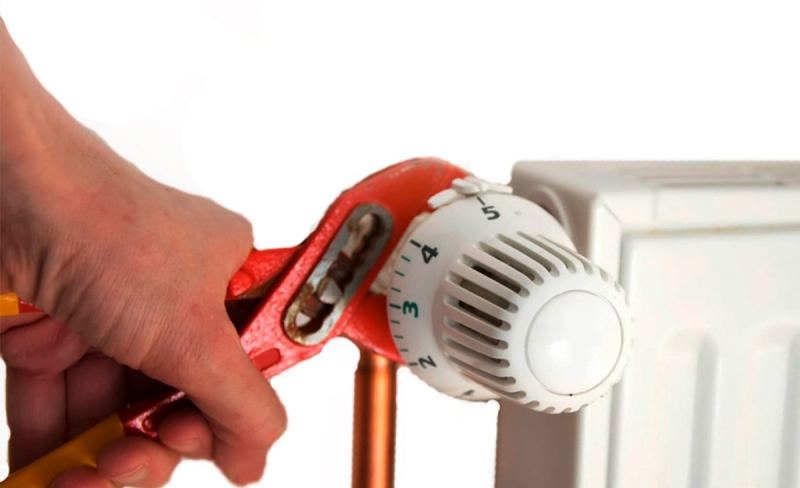

Третий шаг – установка термостатического элемента. Это приспособление предназначено для определения температуры в помещении. Также оно отвечает за управление запорным механизмом. Устанавливается в горизонтальном положении. Состав элемента включает датчик температуры

Важно выполнить установку таким образом, чтобы тепло радиатора не оказывало прямого воздействия на этот датчик

Если вы по каким-либо причинам не можете установить прибор горизонтально, настоятельно рекомендуется не оставлять все как есть, а купить модель с удобным выносным датчиком. Его можно устанавливать на расстоянии в 2 м от батареи и даже больше.

Частые ошибки монтажа и возможные проблемы

Первая ошибка — расположение термоголовки вертикально. Проблема в горячем металлическом клапане под головкой: от него распространяется вверх горячий воздушный поток.

Этот воздух нагревает головку, она и отключает ошибочно радиатор. В результате батарея практически всегда отключена, помещение не прогревается. Прибор нужно устанавливать горизонтально («головой» в комнату).

В инструкции к термостату на схемах показывается, как и где его устанавливать в разных случаях, но нет ни одной схемы с вертикальным расположением. Если не получается вертикально, нужно использовать приборы с выносными датчиками

Вторая ошибка — расположение термостата там, где температура отличается от реальной в помещении. Пример: в нише с батареей. В этом варианте головке всегда будет «жарко».

Существенный сбой в ее работе будет присутствовать и при размещении за плотной тканью штор, под подоконниками, на краях оконных проемов.

Если иначе расположить термостат не получается, снова выручит модель с выносным датчиком. От обычных приборов они отличаются наличием капиллярной трубки около 2 метров с датчиком температуры на конце. Прикрепить подобное устройство можно на стене вдали от окна и батареи.

Модели с выносным элементом точнее, чем обычные приборы, определяют температуру за счет своего расположения на расстоянии от радиатора, но и стоят они намного дороже

В продаже имеются и головки с выносными регуляторами, установка которых возможна в любом месте на расстоянии до 15 м от батареи и клапана. Есть и электронные головки, которые управляются термо-компьютерами.

Термостатический клапан полностью перекрывает поток теплоносителя. Если в лучевой системе отопления все приборы одновременно это сделают, будут проблемы с котлом. Возможный вариант решения — перепускные клапаны на контурах.

Если в комнате 2-3 радиатора, имеет ли смысл ставить термостаты на каждую батарею? Не будет ли конфликта между ними? В этом случае нужно делать балансировку настроечными вентилями (шаровыми кранами).

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

  • Компенсационный механизм.
  • Шток.
  • Разъемное соединение.
  • Золотник.
  • Чувствительный элемент.
  • Термостатический элемент.
  • Клапан термостатический.
  • Шкала настройки.
  • Накидная гайка.
  • Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

  • Наружная температура.
  • Проветривание или сквозняк.
  • Солнечный свет.
  • Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).Как работает терморегулятор на батарее

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.
Терморегулятор для радиатора отопления

Преимущества использованя терморегулятора

Помимо поддержания необходимой температуры и создания комфортного микроклимата очень большое значение имеет такой момент, как экономия тепловой энергии. Так, к примеру, в квартирах, которые обогреваются средствами централизованного отопления, для дополнительной экономии необходимо монтировать термостаты и счетчик тепловой энергии, а в случае же с индивидуальным отоплением вся экономия сводится к снижению объема потребляемой энергии, который достигается при помощи терморегуляторов.
Терморегулятор для радиатора отопления
Радиаторы с терморегуляторами

Если отопление находится только на стадии планирования и разработки, лучше всего купить радиаторы с уже встроенными терморегуляторами. Однако установка терморегулятора не вызовет никаких затруднений и в случае с уже готовыми системами. Нужно лишь настроиться на работу и подготовить необходимые для этого инструменты.

Набор для подключения терморегулятора

  1. Болгарка, ножовка либо электролобзик.
  2. Набор гаечных ключей.
  3. Трубные клуппы.
  4. Сантехническая паста.

Подготовьте все необходимое заранее, чтобы в дальнейшем не отвлекаться на поиски недостающих элементов.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе
Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

  • бронзы (с никелевым и хромированным покрытием);
  • латуни (покрывают слоем никеля);
  • нержавеющей стали.
    Корпуса обычно латунные или бронзовые с никелевым или хромированным покрытием
    Корпуса обычно латунные или бронзовые с никелевым или
    хромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка - самый простой и надежный вариант
Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон - особой разницы нет
Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком
С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирмаДиапазон настроек Диапазон рабочих температурТип управленияФункции/назначениеТип соединенияЦена
Danfoss living ecoот 6°C до 28°Cот 0°C до 40°CЭлектронныйПрограммируемый RA И M30X1,570$
Danfoss RA 2994 с газовым сильфономот 6°C до 26°Cот 0°C до 40°CМеханическийДля любых радиаторовклипсовое20$
Danfoss RAW-K с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля стальных панельных радиаторовM30x1,520$
Danfoss RAX с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля дизайн-радиаторов белый, черный, хромирванныйM30x1,525$
HERZ H 1 7260 98 с жидкостным сльфономот 6°C до 28°CМеханическийМ 30 х 1,511$
Oventrop "Uni XH" с жидкостным сльфономот 7°C до 28°CМеханическийс нулевой отметкойМ 30 х 1,518$
Oventrop "Uni CH" с жидкостным сльфономот 7°C до 28°CМеханическийбез нулевой отметкойМ 30 х 1,520$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами
Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

Терморегулятор для батареи: принцип работы, выбор и установка
С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Терморегулятор для батареи: принцип работы, выбор и установка

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов
Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

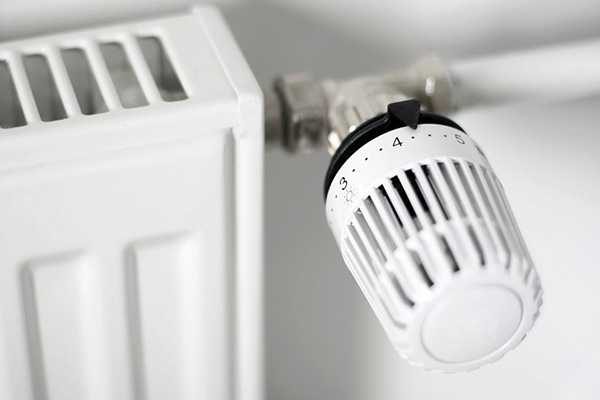

Установка стандартная - на фум-ленту или льняную подмотку с упаковочной пастой
Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

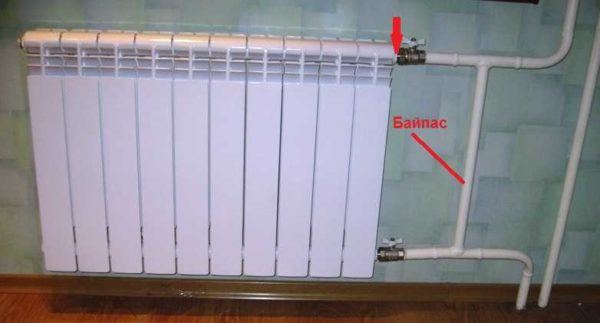

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором
Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Выбор управляющего механизма

Терморегулятор для батарей отопления требуется оснастить подходящим механизмом управления:

  • запорная рукоятка;
  • термоголовка сильфонного типа;
  • головка с сервоприводом;
  • электронная термоголовка.

Запорная рукоятка

Она превращает терморегулятор в обычный вентиль. Рукоятка обычно используется при необходимости надежно перекрыть клапан для проведения ремонтных работ или для замены прибора отопления. Ее можно рассматривать как съемный вспомогательный атрибут.

Термоголовка с сильфоном

Взглянув на разобранный термостат, можно увидеть сильфон – эластичную емкость, заполненную жидкостью или газом с высокой термочувствительностью. Если температура воздуха в районе термоголовки повышается, сильфон расширяется и нажимает на штифт-толкатель, благодаря чему тарельчатый клапан перемещается вниз. При охлаждении сильфона идет обратный процесс. Установленный на радиаторе терморегулятор такого типа энергонезависим, его достаточно один раз настроить, и уровень нагрева батареи будет поддерживаться автоматически с достаточно высокой точностью.

Головка с сервоприводом

Шток клапана перемещает вверх или вниз миниатюрный электрический двигатель, который получает соответствующие сигналы от электронного блока управления. Такая система позволяет обеспечивать очень точную регулировку нагрева теплоносителя. Установка требует прокладки кабеля для электропитания двигателя и передачи сигналов управления. Устройство подходит для использования в составе комплекса «умный дом».

Местоположение устройства

Обычно терморегулятор для батареи устанавливают на отопительном приборе, но при этом должно соблюдаться условие, что он не будет закрываться шторами, декорирующими решетками или другими предметами интерьера. Если это правило не соблюдать тогда уровень температуры в помещении снизится.

Но в том случае, если смонтировать термостатическое устройство с датчиком, который, как правило, располагается на расстоянии 2 — 8 м от клапана, тогда можно не соблюдать приведенные выше условия, так как контроль над температурным режимом, будет осуществляться в месте монтажа датчика.

Термостатическое устройство можно установить на трубопроводе рядом с точкой ввода в отопительный прибор.

Если оборудование смонтировано с соблюдением всех норм, тогда регулирование температуры может производится в диапазоне от  +5°С до +30°С, при этом шаг составляет 1 градус. Но, необходимо учесть, что в различных моделях интервал отличается, и поэтому при покупке необходимо уточнить данную информацию.

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе  — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Терморегулятор для батареи: принцип работы, выбор и установка

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

Терморегулятор для батареи: принцип работы, выбор и установка

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)

Автоматическая регулировка

Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.

Использование трехходовых клапанов

Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.

Терморегулятор для батареи: принцип работы, выбор и установка

Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя

Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.

Что делать с заклинившим шаровым краном

Если шаровые краны не вращать годами, то они имеют свойство закисать и заклинивать. В подобной ситуации не пытайтесь решить вопрос физически и не насилуйте «бабочку» пассатижами либо газовым ключом. Она изготовлена из хрупкого сплава и наверняка сломается. Действуйте так:

  1. Открутите фиксирующую гайку и снимите рукоятку типа «бабочка» со штока.
  2. На большинстве подобных вентилей под рукояткой обнаружится гайка, зажимающая пластиковый сальник. Ослабьте ее, повернув ключом на пол-оборота. Если гайки нет, переходите к следующему пункту.
  3. Возьмите разводной ключ либо другое приспособление, позволяющее надежно ухватиться за лыски на штоке. Не прилагая большого усилия, поверните его насколько возможно.
  4. Когда ощутите сопротивление, поворачивайте шток обратно до упора и снова вперед, пытаясь провернуть его еще на несколько градусов. Работайте аккуратно и без спешки!
  5. Разработайте таким образом вращение вентиля на 90°, после чего затяните гайку сальника и установите на место рукоятку.

Терморегулятор для батареи: принцип работы, выбор и установка

Разводным ключом можно плотно ухватиться за грани

Совет. Если в домашнем хозяйстве найдется аэрозольная смазка WD-40, нанесите ее на шток и обождите 5—10 минут перед вращением.

Будьте вдвойне осторожны, перекрывая батареи закисшими кранами в отопительный сезон. Станете слишком торопиться и прикладывать большое усилие — отломаете металлический стержень или шар, а в худшем случае лопнет корпус вентиля. Из трещины может ударить струя горячей воды, способная вас обжечь. Пока вы спуститесь в подвал и закроете стояк отопления, теплоноситель нанесет ущерб интерьеру комнаты, а сколько стоит сейчас ремонт квартиры, вы примерно догадываетесь.

Если не уверены в своих действиях, — вызывайте мастеров – сантехников. Подробнее о том, чем закрыть заклинивший шаровой кран с целью отключить батареи отопления, рассказано на видео:

Как регулировать батареи при помощи задвижки

В многоквартирных зданиях на выходе/входе из элеваторного узла отопительной системы чаще всего устанавливаются задвижки. Эти устройства в собственном корпусе имеют 2 кольца из стали, защищенной от коррозии. Они опоясывают проход для теплоносителя. Еще несколько таких колец стоят на поверхности задвижки, в частности в ее подвижной части, что очень удобно.

Дальше вы прочитаете, как регулировать температуру батареи отопления. Если заслонка расположена снизу и опускается, то она препятствует движению жидкости, а если перемещена вверх, то выходит за циркулирующий поток. Чтобы ее закрыть, пользователь должен вращать штурвал, приводящий в движение шток с винтовой нарезкой. Для горячей жидкости и отопительной системы лучше всего использовать графитовую задвижку. Ей нет альтернативы в том случае, если диаметр труб свыше 50мм.

Терморегулятор для батареи: принцип работы, выбор и установка

Что ещё следует знать

Если вы задаётесь вопросом, как перекрыть батарею, если нет крана, то и здесь есть решение. Правда, здесь неизбежным является вариант с перекрытием стояка. В таком случае перекрыта будет не только отдельно взятая батарея, но и часть отопительной системы. В городах небольшого размера нередко используется практика самостоятельного отключения отопления, как раз путём перекрытия стояка. Его отключают с помощью задвижки в подвале. В том месте он подходит к лежаку. Водопроводные задвижки обычно находятся в поле зрения.

Узнать какая подойдёт арматура для того чтобы перекрыть отопление, можно в технической документации. Кроме того, это должно быть известно опытному сантехнику, знакомому с местными коммуникациями. В большинстве случаев отопительную систему перекрывают с помощью латунного вентиля или посредством задвижки.

Терморегулятор для батареи: принцип работы, выбор и установка

В том случае, если подоконник перекрывает батарею, нет единого решения. Здесь всё зависит от того, степень перекрытия. Так, к примеру, если подоконник полностью перекрыл собой батарею, то это считается недопустимым. Объясняется это понятием конвекции, при которой тёплый воздух поднимается вверх. Там он замещает холодный воздух, который спускается вниз, после чего батареей он и нагревается. Таким образом, и отапливается помещение. Если подоконник полностью перекрыл батарею, то процесс конвекции затрудняется, и помещение плохо прогревается. Но и из этой ситуации обязательно найдётся выход. Можно сделать в подоконнике несколько прямоугольных отверстий и закрыть их декоративными решетками.

  • Итак, перекрытие батарей в квартире осуществлять можно и, в некоторых случаях, даже нужно. Наиболее удобно осуществить это можно при наличии специальных кранов.
  • После окончания отопительного сезона рекомендуется закрыть один из них, а второй оставить открытым.
  • В день подачи отопления закрываем оба крана на 1-2 суток, чтобы протекла ржавая вода и была исключена возможность засоров.
  • Если крана нет, то придётся перекрыть стояк при помощи специального вентиля или же задвижки, которые чаще всего находятся в подвале здания, причём обычно на видном месте.

Главное всё делать продуманно и строго согласно всем нормам и требованиям. Не закрывайте оба крана по окончанию отопительного сезона, это может грозить деформации и трещинам в них. Не забывайте об основных правилах, которые помогут вам перекрыть батарею в квартире безопасно и правильно.

Регулировка отопления подачей или обраткой

В некоторых случаях эффективно перераспределить тепло по всей системе отопления поможет гидравлическая балансировка — регулировка подачей и обраткой. При этом теплоноситель направляется из мест его избытка на участки, испытывающие дефицит.

В многоквартирных домах процедура проводится согласно государственной программе энергосбережения. В частном коттедже это задача самого хозяина. Помимо выравнивания температуры на всех ветках системы гидравлическая балансировка помогает снизить энергозатраты и следовательно, расходы на отопление.

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб

При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку

Как правильно подключить биметаллический радиатор?

Очень часто, а осенью практически ежедневно, на самом популярном форуме в рунете по теме монтажа  появляются темы или сообщения с вопросом о проблемах подключения биметаллических радиаторов в квартирах и мне очень жаль, что в наше время, когда есть доступ к любой информации в сети, множество людей сталкивается с данной проблемой обращаясь для замены радиаторов к «специалистам», которые не имеют ни малейшего представления о том, как выполняется данный монтаж. И вопрос не только в том, что радиаторы целиком или полностью не прогреваются, что ставит под сомнение целесообразность такой замены, но и в том, что также часто монтаж проводится с серьезными  нарушениями проектных условий системы отопления, которые серьезно влияют на её надежность, тем самым жизнь и здоровье жильцов подвергается серьезной опасности. В этой теме, посредством выложенных фото своих работ, я постараюсь дать простые советы как необходимо подключать радиаторы, чтобы соблюдались все строительные нормы и новые отопительные приборы полностью прогревались.

Какие трубы выбрать для монтажа радиаторов?

Во-первых хотелось бы  сразу определиться с типом материала трубопровода, которым подключается новый радиатор : если в доме по проекту стояки системы отопления выполнены из стальной черной трубы, то и подводы к радиатору должны быть выполнены из стали. Варианты из пластиковых труб (полипропилен, металлопластик) значительно уступают по надежности стальной трубе и категорически недопустимы в системах спроектированных из стали, тем более при открытой прокладке, что недопустимо согласно требованиям СНиП, подключение радиатора медными трубами и трубами из нержавеющей стали, лично я считаю нецелесообразными по экономическим и эстетическим соображениям, а также в силу понижения надежности трубы из-за значительно меньшей толщины стенки.

Во-вторых стоит определить тип соединения для трубопровода, трудно поспорить что оптимальным является газосварка, как из соображений надежности (при резьбовых соединениях всегда присутствует уязвимое место-сгон) так и с эстетической стороны в силу отсутствия резьбовых фитингов

А также немаловажно, что стояки смонтированные строителями дома редко отличаются правильной геометрией относительно стен и пола, при газосварке же, монтажники легко могут исправить все неровности оставшиеся от строителей

Неполадки отопления – контролируем температуру воды в сети

Не менее важной характеристикой работы отопительной сети является и температура теплоносителя. В двухтрубных системах оптимальными характеристиками температуры горячего и остывшего теплоносителя является соотношении 75/50 градусов или 80/60 градусов

Чтобы легко регулировать температуру, придется устанавливать в систему специальное оборудование и элементы.

Проще всего создать в сети смесительные узлы. Обязательным элементом таких узлов выступают двух- и трехходовые краны. Один патрубок смесительного узла подключается к трубе с горячей водой, а второй – к трубе с холодной водой. Третий патрубок устанавливают на участок магистрали, в котором требуется обеспечить снижение температуры жидкости, в случае возникновения такой необходимости.

Помните, что батарея всегда наполнена водой

Батарея наполнена жидкостью в течение всего года. Слив воды производится только на непродолжительное время в процессе централизованных ремонтных работ. Поэтому, если планируется замена батареи, просто отключить ее недостаточно – необходимо слить воду. Почему система постоянно заполнена теплоносителем? Крайне нежелательно, чтобы кислород попадал в систему отопления. Когда вода сливается, ее место занимает воздух с водяными парами. Это ведет к активному окислению – то есть появлению ржавчины на поверхности стальных и биметаллических батарей. Растворенный же в теплоносителе кислород не разрушает металл, т.е. не приводит к коррозии. Поэтому, чтобы система отопления прослужила долго, она всегда заполнена

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Стальной радиатор в разрезе

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Монтажная схема клапана

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Схема с дополнительным краном

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Порядок монтажа головки

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Преднастройка штифтами

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

Расшифровка шкалы настройки

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.
Терморегулятор для радиатора отопления

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.
Терморегулятор для радиатора отопления

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.
Терморегулятор для радиатора отопления
Терморегулятор для радиатора отопления

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается

Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.Терморегулятор для радиатора отопления
Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран

Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры

Клапан соединяют с магистралью, подающей теплоноситель

После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно

Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по следующей схеме:

  • закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
  • в комнате кладут термометр;
  • клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;
    Терморегулятор для радиатора отопления
  • через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
  • ждут до тех пор, пока понижающаяся температура не станет комфортной;
  • плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
  • вращение прекращают, оставляя клапан в данном положении;
  • если нужно изменить комфортность температуры, используют регулятор термоголовки.

Монтаж прибора

Процесс монтажа оборудования несложный, но если вы самостоятельно не хотите его проводить, всегда можно обратиться к профессионалам.
Терморегулятор для радиатора отопления
Инструкция:

  • Отсоедините батарею от системы. Для этого перекройте шаровый кран или запирающий вентиль. Затем слейте воду из батареи, продуйте радиатор.
  • Снимите адаптер. Перед этим постелите на пол много тряпок, впитывающих жидкость. Закрепите корпус клапана разводным ключом, а вторым снимите гайку с трубы адаптера. Следом снимите адаптер с корпуса прибора.
    Терморегулятор для радиатора отопления

Место для установки

  • Установка адаптера. Накрутите накидную гайку и воротник. При этом предварительно отчистите резьбу, и обернуть ее запорной лентой. Оборачивать следует по часовой стрелке, делая 3–5 раз, затем, разгладьте ленту. Соберите вместе адаптер, радиатор и угловые гайки.
  • Смонтируйте новый воротник. Устанавливаете воротник и глухую гайку на трубу. Все действия выполняются отверткой.
  • Монтаж терморегулятора. По направлениям стрелок закрепите прибор. Затените гайку между регулятором и клапаном, фиксация происходит разводным ключом. Одновременно закрутите гайку. Все действия делайте аккуратно. После установки, убедитесь в прочности крепления.
  • Заполните батарею водой.
    Терморегулятор для радиатора отопления

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

  1. Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
  2. Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
  3. При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
  4. С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
  5. Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.
Терморегулятор для радиатора отопления

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача – отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.
Терморегулятор для радиатора отопления

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

Ручные вентили

В эту группу входят две разновидности арматуры:

  1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
  2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.
    Терморегулятор для радиатора отопления
    Терморегулятор для радиатора отопления

Основные разновидности термостатов

Несмотря на то, что многие составляющие различных по типу терморегуляторов являются идентичными и служат для одной цели, стоит отметить четыре наиболее распространенные на сегодняшний день разновидности:

  1. Терморегулятор механического типа. В этом приборе имеется вентиль, на который нанесены определенные деления, отображающие параметр нагрева. Желая установить тот или иной режим обогрева. Достаточно лишь повернуть вентиль в нужное положение.
  2. Механико-электрический термостат, в котором задать определенную температуру можно, провернув колесико. По достижении нужного температурного показателя в действие вступает другой уже механизм прибора, отвечающий либо за открытие, либо за закрытие клапана.
  3. Запорно-регулирующая арматура, оснащенная сервоприводом на электрической основе. Второй компонент играет роль двигателя, закрепленного на термостате в том месте, где обычно находится вентиль, а далее функционирует в заданном хозяином режиме. Это значит, что в случае обнаружения слишком высокой температуры в помещении сервопривод реагирует путем открытия той или иной части термостата.
  4. Электронный терморегулятор. По принципу функционирования эти изделия напоминают механические образцы с той лишь разницей, что задать режим нагрева можно, нажав необходимые копки и увидев все требуемые значения на встроенном в прибор дисплее. Безусловно, по своей стоимости этот термостат является самым дорогим из всех вышеперечисленных, однако и точность его показаний является максимальной.
    Кроме того, на электронных устройствах можно регулировать температуру не только на несколько часов, но и на гораздо более долгий срок, что особенно удобно, например, для тех хозяев, кто бывает дома только в дневное или только в ночное время суток. Подобная функция гарантирует существенную экономию топлива и позволяет обогреть помещение именно тогда, когда это нужно.

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.
Терморегулятор для радиатора отопления

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: «Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств»). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.
Терморегулятор для радиатора отопления

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

  1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
  2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
  3. Отсоединить от радиатора трубы и запорную арматуру.
  4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
  5. Собрать обвязку труб, расположить её на выбранном месте.
  6. Соединить обвязку с горизонтальными подводящими трубами.
    Терморегулятор для радиатора отопления

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

  1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
  2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
  3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
  4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
  5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
  6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

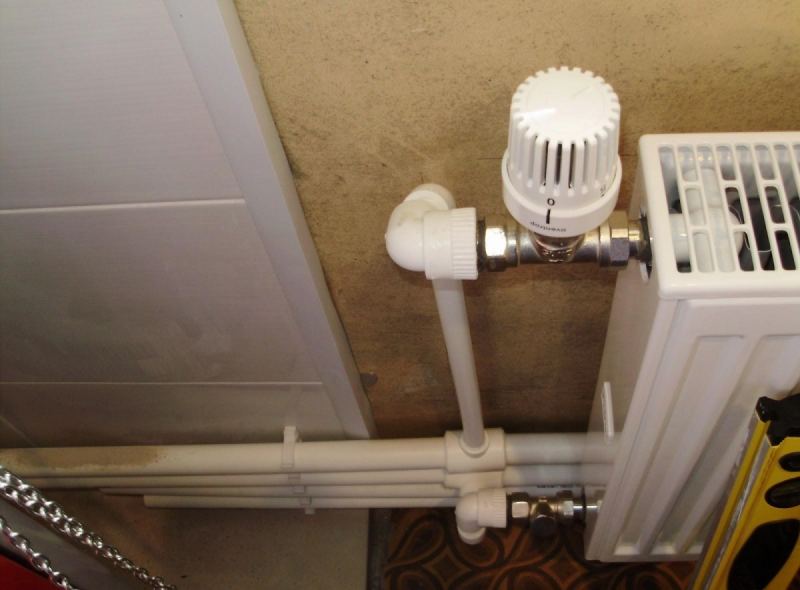

Клапан установлен на тройник

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Монтаж терморегулятора своими руками

Терморегулятор можно установить своими руками. Вне зависимости от вида радиатора отопления, монтаж осуществляется одинаково. Единственное, что стоит учитывать, это вид системы отопления – однотрубная или двухтрубная. Установка регулятора на однотрубную систему отличается тем, что между прямой и обратной подводкой необходимо монтировать трубу-перемычку, которая носит название байпас.

Терморегулятор для батареи: принцип работы, выбор и установка

Этапы монтажа:

  1. Для начала необходимо перекрыть подачу горячей жидкости, а потом вылить воду из отопительного прибора.
  2. Следует срезать горизонтальные участки труб на некотором расстоянии от батареи, отсоединить их.
  3. Производится демонтаж запорного крана, если он был установлен на трубах, а не на радиаторе.
  4. Если установка происходит на отопительную систему с одной трубой, то обязательно вваривают перемычку.
  5. От терморегулирующего и запорного клапанов снимаются хвостовики, которые затем заворачивают в пробки батареи.
  6. На этом этапе происходит сбор обвязки и установка на выбранное место.
  7. Горизонтальные трубы, идущие от стояка, соединяют с установленной обвязкой.

Терморегулятор для батареи: принцип работы, выбор и установка

Правила монтажа терморегулятора

Нет смысла ставить термоголовки на все радиаторы в помещении. Регулированию должны подвергаться отопительные приборы, чья мощность составляет 50% и более от мощности всех батарей в комнате. То есть, если в помещении установлены два радиатора, терморегулятор ставится только на тот, что мощнее.

Терморегуляторы подходят для всех видов батарей (из алюминия, стали или из обоих металлов), кроме чугунных. Чугунные радиаторы долго нагреваются и долго держат и излучают тепло после перекрытия носителя тепла. Работа термостатов на радиаторах такого типа будет неэффективна. Монтаж терморегулирующего оборудования на батарею из чугуна – пустая трата денег и времени.

Внимание! Если терморегулятор установлен на батарее, прикрытой мебелью, шторами, декоративным коробом или экраном, то он будет неадекватно оценивать температуру в помещении. В таких ситуациях можно установить термостат с дистанционным датчиком. Дальность расстояния может составлять 2 – 8 метров.

Терморегулятор для батареи: принцип работы, выбор и установка

Термостат с дистанционным датчиком

Кроме декоративных перекрытий на адекватную работу датчика способны влиять сквозняки, солнечный свет и различные рядом стоящие электрические приборы (холодильник, обогреватель).

Рекомендуется устанавливать терморегуляторы в первую очередь в тех помещениях, где перепады температур наиболее сильные. К таким помещениям относится кухня (температура повышается за счёт пара от готовки блюд, включенной газовой плиты или духовки), гостиная (где собирается много людей), комнаты, температура в которых повышается за счёт попадания прямых солнечных лучей.

Настройка термостата. Рекомендации профессионалов

Чтобы терморегулятор функционировал долго и корректно, сразу после его монтажа проводят настройку.

Этапы настройки термостата:

  1. Закрыть в комнате двери и окна, установить термометр на нужной отметке.
  2. Повернуть ручку терморегулятора влево до упора, открыв тем самым полный доступ горячей воде.
  3. Дождаться, пока температура не поднимется на 5-6 градусов по Цельсию.
  4. Повернуть вентиль до упора в обратную сторону (вправо). В комнате постепенно станет прохладнее.
  5. Как только температура дойдёт до оптимального уровня, вентиль плавно поворачивают влево. Когда батарея зашумит, а её корпус станет тёплым, тогда можно прекращать вращение, так как именно такое положение термоголовки будет обеспечивать комфортный уровень обогрева.

Процедура настройки термостата позволяет откалибровать прибор. Она одинакова почти для всех устройств. Калибровка некоторых терморегуляторов проходит по другой схеме, ознакомиться с которой детально можно в паспорте устройства.

Таким образом, радиаторы отопления с регулятором температуры – практичны и экономичны, особенно для частных домов. Терморегуляторы легко устанавливаются, не требуют дополнительных затрат на обслуживание, создают комфортный микроклимат в помещении и экономят денежные средства, затрачиваемые на отопление.

Особенности установки и обслуживания регуляторов

Терморегулятор для радиатора отопления

Схема установки терморегулятора

После выбора оптимальной модели терморегулятора или крана для регулировки температуры отопления следует выполнить их правильную установку. Место расположения арматуры напрямую зависит от ее функции и конструкции.

Чаще всего компоненты регулировки монтируются в обвязке конкретного радиатора отопления. Они устанавливаются на подающей трубе либо на байпасе. При этом для комфортной регулировки температуры батарей отопления рекомендуется придерживаться следующих правил:

  • Устройство не должно быть закрыто декоративными панелями или другими предметами интерьера;
  • Срок службы терморегуляторов во многом зависит от качества теплоносителя. Поэтому перед ним следует установить сетчатый фильтр, который защитит седло клапана от известкового налета;
  • Во время монтажа регулировочного клапана температуры отопления нужно следовать схеме установки. На корпусе устройства стрелочками показано направление движения теплоносителя;
  • Многие терморегуляторы и сервоприводы подключаются к электросети. Поэтому нужно обеспечить подвод электропитания к ним.

Перед установкой и дальнейшей регулировкой отопительных батарей в квартире необходимо ознакомиться с инструкцией производителя. В ней прописываются условия монтажа эксплуатации конкретного регулировочного элемента.

Одним из важных показателей регулировочных кранов отопления квартиры является максимальная и минимальная пропускная способность. Они должны соответствовать текущим параметрам системы.

Обслуживание регуляторов и кранов

Терморегулятор для радиатора отопления
Опрессовка выполняется только после установки регулирующей арматуры

После установки следует провести предварительную регулировку кранов на отопительных радиаторах. Для этого температурный режим работы и давление в системе должны быть нормальными. Затем, изменяя степень нагрева теплоносителя проверяется работа регулирующей арматуры. Система тестируется в нескольких режимах. Увы, но выполнить самостоятельную регулировку отопления в доме многоквартирного типа по этой схеме не получится, так как у потребителей нет возможности изменить степень нагрева теплоносителя.

Фактически проверить работоспособность конкретного элемента можно только при запуске центрального теплоснабжения. Т.е. корректная регулировка отопительных радиаторов в квартире осуществляется в отопительный сезон.

Во время запуска системы теплоснабжения обязательно осуществляется полная регулировка отопительная система частного дома. Она должна включать в себя следующие этапы:

  • Проверка работоспособности кранов и терморегуляторов;
  • Соответствие их фактических параметров паспортным данным;
  • Если во время контрольной регулировки степени нагрева батарей отопления выявлен неисправный элемент — его необходимо заменить.

Кроме этого, нужно помнить, что на работу системы влияет ряд внешних факторов: степень теплоизоляции дома, климатические особенности конкретного региона. Это также должно учитываться при температурной регулировке радиатора отопления.

Рекомендации домовладельцам

Ручные вентили имеют доступную стоимость, что положительно сказывается на их популярности у отечественных домовладельцев. Это надежная и простая в использовании запорная аппаратура, которая позволит упростить регулировку радиаторов отопления.
Терморегулятор для радиатора отопления: установка терморегулятора на радиатор отопления своими руками, советы специалистов

Сегодня в продаже можно найти десятки различных видов запорной арматуры для радиаторов отопления. Предпочтение следует отдавать немецким и итальянским клапанам и регуляторам, которые будут отличаться надежностью, долговечностью и великолепным качеством сборки. А вот недорогие вентили от отечественных или китайских производителей имеют посредственное качество и прослужат от силы один-два отопительных сезона, после чего потребуют замены.
Терморегулятор для радиатора отопления: установка терморегулятора на радиатор отопления своими руками, советы специалистов

Регулирующие краны устанавливаются с использованием обжимных фитингов. Резьбовой вид соединения с трубами позволит гарантировать отсутствие протечек, а при необходимости можно с легкостью выполнить замену и обслуживание термостата. Для уплотнения фитингов используют лен или фум-ленту.

Монтаж автоматических устройств

Терморегулятор для радиатора отопления: установка терморегулятора на радиатор отопления своими руками, советы специалистов

Следующим этапом является снятие адаптера. Перед этим желательно чем-нибудь застелить полы, так как остатками воды в системе можно затопить соседей. Корпус необходимо зафиксировать с помощью гаечного ключа. Также следует открутить гайки, которые располагаются на адаптере и трубе. После завершения демонтажа устанавливается новый адаптер. Его помещают в конструкцию и потом закручивают гайки.

По завершении монтажа можно начинать установку нового воротника. Иногда довольно трудно снять старый элемент, поэтому часто прибегают к грубой силе. Затем, идёт установка непосредственно терморегулятора. Его монтируют на воротник в соответствии с направлениями стрелок. На последнем этапе снова нужно наполнить систему и убедиться, что нет никаких протечек.

Способы увеличения теплоотдачи

Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.

Для увеличения теплоотдачи рекомендуется выполнить следующее:

  • Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
  • При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
  • Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
  • Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.
    Терморегулятор для радиатора отопления: установка терморегулятора на радиатор отопления своими руками, советы специалистов

Как снять терморегулятор с батареи?

Для этого повторяют инструкцию, которая была приведена выше. Учитывая, что подобные действия в большинстве случаев производятся во время ремонта в холодный период года, может потребоваться отключение системы отопления. Затем сливают теплоноситель. Останется лишь демонтировать терморегулятор для отопления, для этого раскручивают крепежные элементы.

Производители температурных регуляторов

Среди пользователей популярны следующие бренды:

  • Danfoss, выпускающий термоголовки сильфонного типа для прямой фиксации на фирменный клапан или установки посредством адаптера.
  • Oventrop, который производит модели регуляторов с возможностью установки температуры в диапазоне от +7 до +28 градусов.
  • Thermo, сопрягающиеся с клапанами при помощи накидных гаек.

Устройства всех производителей рекомендуют устанавливать по принципу балансировочный кран на обратке и стандартный – на подаче.

Используя регулятор для системы отопления, можно откорректировать температуру в помещении, нормализовать микроклимат, сэкономить на оплате отопления в сезон. Приспособления подойдут для монтажа в коттеджах без постоянного проживания, квартирах или частных домах.

Производители терморегуляторов. Как выбрать изделие

Если вы решили купить терморегулятор, то найти его можно практически в любом магазине, который специализируется на продаже сантехнического и отопительного оборудования. Цены на стандартные механические термостаты для радиаторов достаточно демократичны. Электронный термостат для отопления обойдется Вам значительно дороже.

Производителей, представляющих на российский рынок терморегуляторы, несколько. Из них 2 завоевали большего доверия покупателей.

  1. Самой популярной является датская компания Данфос (Danfoss), выпускающая и жидкостные, и газонаполненные устройства. Цена на первые составляет около 800 рублей. Газонаполненные стоят несколько дороже – около 1000 рублей.
  2. Немецкая фирма Oventrop выпускает жидкостные регуляторы, цена на которые составляет от 650 рублей и выше. Модели с выносным датчиком стоят гораздо дороже – порядка 1500-2000 рублей.

При выборе прибора необходимо обратить внимание на тот факт, для какой сети он подходит. Так, у компании Danfoss продукция с маркировкой RTD-G подходит для однотрубных сетей и двухтрубной отопительной системы без циркуляционного насоса

RTD-Nприменим для двухтрубных сетей многоэтажек и коттеджей, если в системе есть принудительная циркуляция

Так, у компании Danfoss продукция с маркировкой RTD-G подходит для однотрубных сетей и двухтрубной отопительной системы без циркуляционного насоса. RTD-Nприменим для двухтрубных сетей многоэтажек и коттеджей, если в системе есть принудительная циркуляция.

Перед покупкой нужно удостовериться в наличии сертификации и гарантийного срока не менее 3 лет.

Тщательно выбранный и правильно установленный термостат на радиаторе позволит улучшить микроклимат помещений, а также сэкономить деньги, особенно если речь идет о коттедже.

В следующем видео посмотрите обзор термостатов Danfoss:

.

Самые надежные производители термостатов

Не все приборы от разных фирм можно назвать лучшими, ведь в отопительный сезон приспособления используются непрерывно. Чтобы подобрать идеальный вариант исполнения, я просмотрел много агрегатов и выделил самые надежные из них, руководствуясь личным опытом, отзывами потребителей и мнением экспертов.

Учитывались показатели экономичности и соотношение цены/качества, ведь эти моменты нельзя упускать, чтобы создать уютную обстановку в помещениях без лишних затрат.

Techem HKR

Терморегулятор для батареи: принцип работы, выбор и установка

Агрегат предназначен для качественной и точной регулировки вентилей отопительных приборов, в комплектацию входит удобный дисплей, оснащенный подсветкой. Терморегулятор на батарею работает автономно, за это отвечают две батарейки Mignon. Устройство моментально реагирует на изменения показателей, которые задает пользователь, все режимы достаточно просто подогнать под запросы хозяина жилища.

Безопасность находится на высоком уровне, благодаря постоянному самотестированию экземпляры этой фирмы можно назвать максимально надежными. Дополнительные функции также стоит отметить, среди них будут полезными режим «отпуск», «вечеринка», предотвращение замерзания и защита от детей. Из достоинств стоит выделить:

  1. Автономность.
  2. Подключение универсальное.
  3. Удобный дисплей.
  4. Большой функционал.
  5. Отличная система защиты.

При ознакомлении с инструкцией у некоторых людей возникнут проблемы с чтением информации, шрифт очень мелкий. Специалисты отмечают надежность любого типа терморегулятора этой фирмы, поэтому выбрав производителя Techem, пользователь не огорчится.

Valtec

Большой популярностью пользуются угловые терморегуляторы на батарею отопления этой марки, контролировать расход теплоносителя достаточно просто. Точность регулировки способна удивить, расхождение редко превышает 1 градус, но производитель рекомендует монтировать устройство в магистраль, где давление будет достигать максимум 10 атм, а температура не более 110 градусов.

Терморегулятор для батареи: принцип работы, выбор и установка

В комплектацию входит полусгон, благодаря этой составляющей можно произвести установку без вмешательств в систему трубопровода. Из плюсов стоит выделить следующее:

  1. Компактные размеры.
  2. Простота монтажа.
  3. Экземпляр при возникновении поломок можно быстро отремонтировать.
  4. Срок эксплуатации 30 лет.
  5. Качественные составляющие.
  6. Доступная цена.

Учитывая принцип работы терморегулятора батареи отопления, можно понять, что приспособление достаточно надежное, нужно лишь быть внимательным на стадии покупки, неопытные пользователи иногда приобретали бракованные изделия.

Терморегулятор для батареи: принцип работы, выбор и установка

Как изолировать батарею отопления, чтобы не грелась?

Для уменьшения уровня прогрева помещения от радиатора без устройств регулировки следует воспользоваться теплоизоляционными материалами. Для начала нужно предотвратить воздушную циркуляцию возле разогретых поверхностей отопительной батарей. С этой целью можно использовать обыкновенную фольгу, обернув ею радиатор. Поверх фольгированного покрытия нужно уложить слой материала-теплоизолятора.

В помещениях жилого типа не стоит применять такие материалы, как асбестовая ткань и листовой асбест, минвата и стеклоткань, так как они испускают в воздух токсичные вещества, которые могут нанести вред здоровью.

Для теплоизоляции желательно пользоваться шерстяной тканевой материей, обладающей хорошей теплостойкостью.

Какие терморегуляторы лучше?

Выбирать терморегулятор следует с учетом типа отопительной системы, личностных предпочтений и выделенного бюджета.

Оптимальный вариант — термостат.

В этом устройстве есть датчики, которые анализируют температуру и автоматически регулируют уровень нагрева отопительного радиатора с учетом установленных настроек. Более бюджетный вариант — установка вентиля-регулятора, с помощью которого придется вручную регулировать температуру отопления.

Как правильно запустить батарею при подаче отопления?

Для начала нужно открыть вентиль на обратке. После этого батарея начнет заполняться теплоносителем. Однако полностью она не наполнится, так как в ней еще находится много воздуха. Для его устранения следует воспользоваться спускным клапаном. После стравливания лишних воздушных масс спускник необходимо закрыть и возобновить подачу теплоносителя с помощью обратного крана.

Поделиться
Похожие записи
Adblock
detector
