Кран Маевского: принцип работы, виды, правильная установка

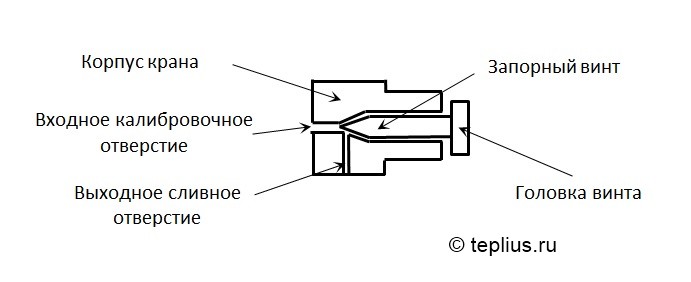

Устройство крана Маевского

Как  спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

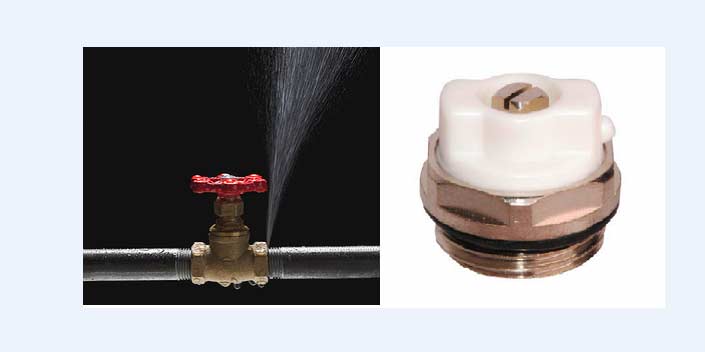

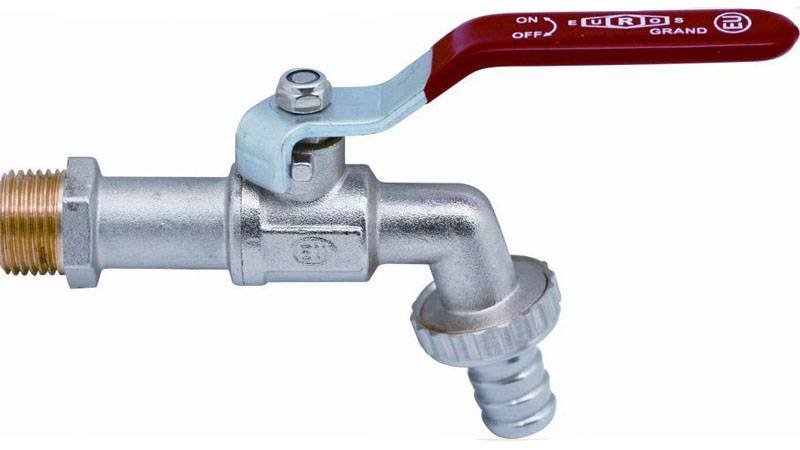

Но при использовании обычного водопроводного крана  происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

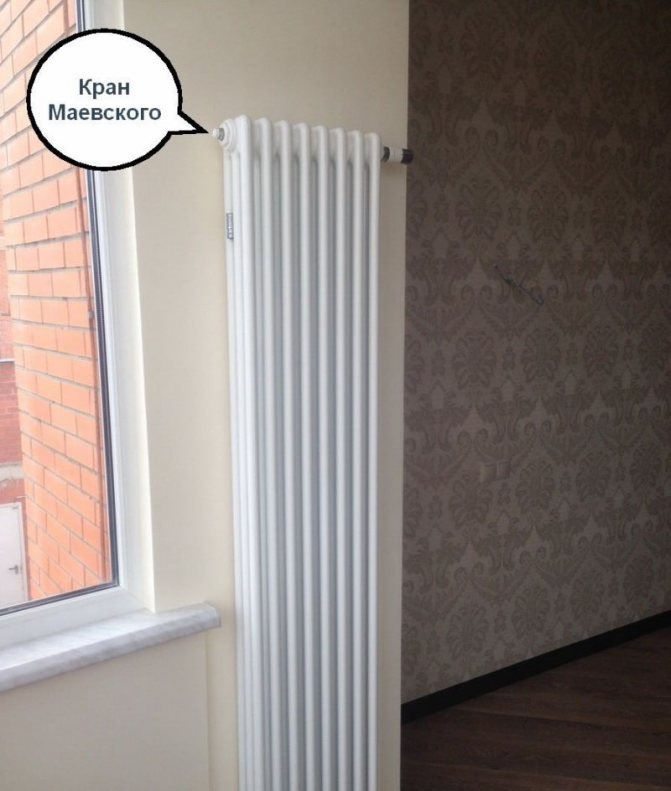

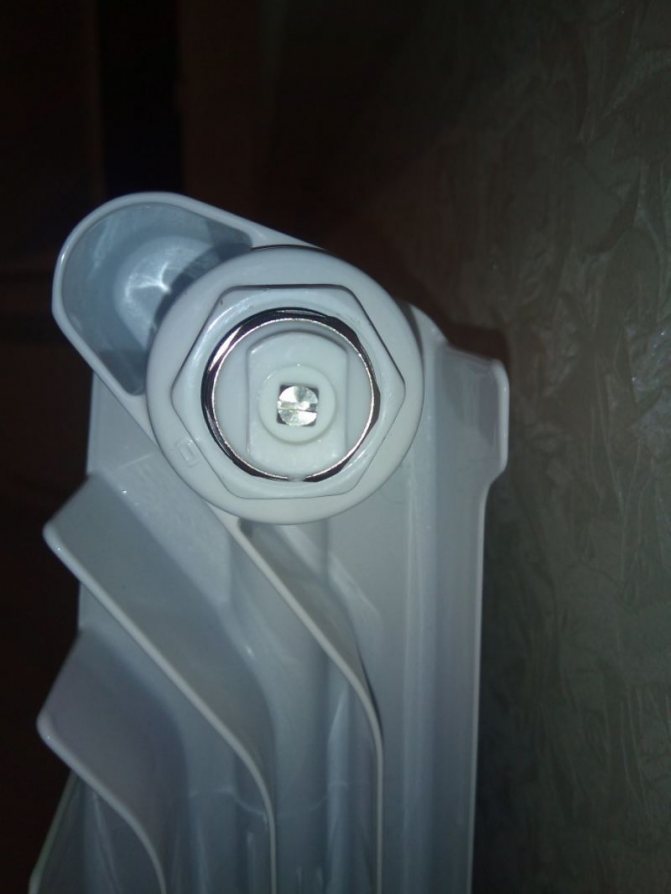

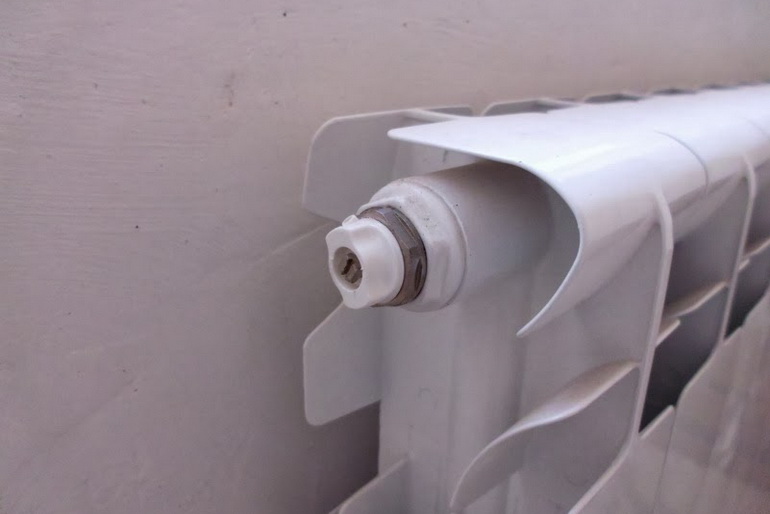

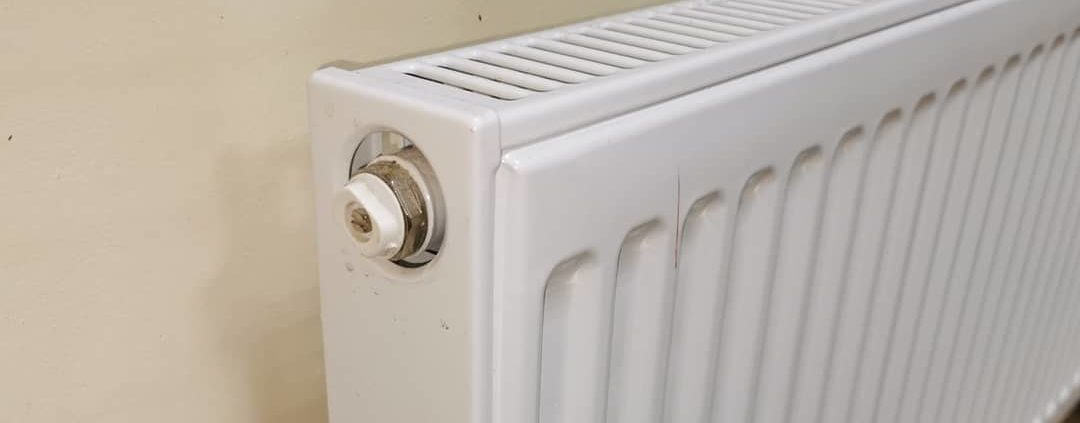

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

Возникновение воздушных пробок может быть по нескольким причинам:

• при монтаже отопительных систем;
• при ремонтных работах с удалением из системы жидкости;
• при установлении нового радиатора;
• в случае подсоса воздуха в систему в процессе эксплуатации;
• как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.

Из истории крана Маевского

Совсем недавно эти виды воздухоотводов на радиаторах не использовались. Вместо них употребляли водопроводные краны обычного исполнения. Это приводило к тому, что из системы отопления производился неконтролируемый забор технической воды, что потребовало разработки новых устройств, которые бы значительно сокращали расход воды. Этим устройством и послужил клапан Маевского.

Что собой представляет кран Маевского

Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.

Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.

Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.

Назначение крана Маевского

Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:

• трубы недостаточно быстро заполняются водой;
• подпитываемая система была частично пустой;
• в воде много растворенного кислорода.

Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.

В 1931 году Госплан постановил, чтобы при низовой разводке на системы с целью удаления воздуха устанавливали обычные краны. Но через них жители домов не только устраняли воздушные пробки, но нередко сливали горячую воду, выполняющую в данном случае роль теплоносителя, и потом использовали ее для хозяйственных нужд — например, чтобы помыть полы. Это было недопустимо с позиции санитарии и технологии центрального отопления зданий. Поэтому на радиаторы начали устанавливать краны Маевского, которые значительно усложняли задачу по нецелевому применению теплоносителя

Автоматический КМ

Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.

Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.

Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.

Воздухоотводчики бывают:

• прямыми;
• угловыми;
• радиаторными.

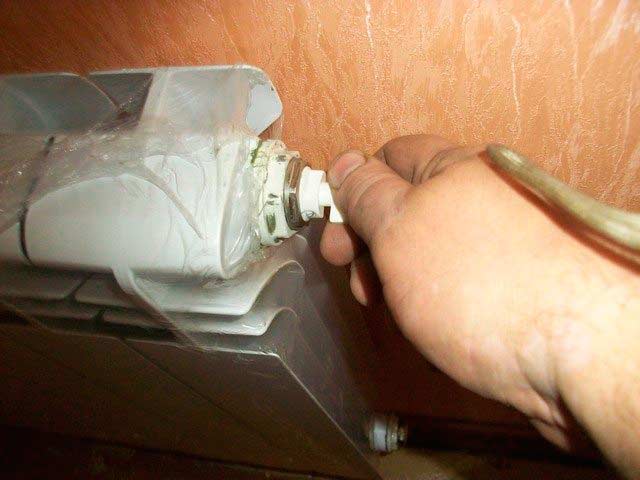

Клапан Маевского: как пользоваться

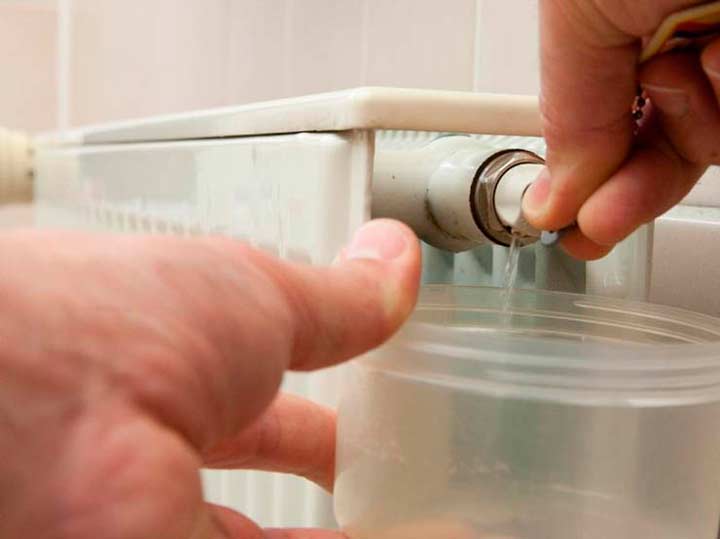

Рассмотрим, как пользоваться краном Маевского, или проще говоря: как спустить воздух? Кран Маевского обеспечивает довольно простой процесс стравливания воздуха из отопительной системы. Особое внимание следует уделить моменту, когда в системе отопления установлен топливный насос для повышения скорости циркуляции теплоносителя. Обязательно перед операцией стравливания воздуха его необходимо выключить. Во-первых, для того чтобы снизить давление внутри контура и, во-вторых, чтобы остановить процесс перемешивания воздушных пузырьков по всему объему теплоносителя.

При соблюдении небольшого набора правил можно самостоятельно провести работу по удалению скопившегося воздуха в системе:

• применить небольшую емкость и сухую ветошь, которую необходимо установить под выпускным отверстием крана Маевского;
• приготовить ключ для поворота регулировочного винта клапана;

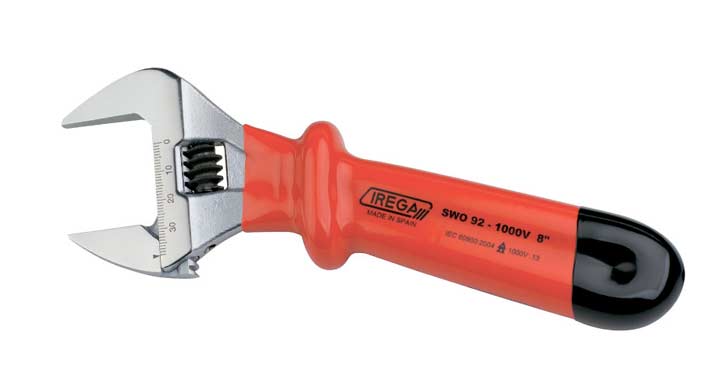

• для подстраховки иметь при себе раздвижной или рожковый гаечный ключ для возможной дополнительной затяжки крана в радиатор.

Кран Маевского в системе горячего водоснабжения с использованием колонки или бойлера

Надев ключ (или вставив отвертку) на головку регулировочного винта, необходимо плавно произвести операцию открывания (выкручивание винта) до появления звука шипения выходящего воздуха. Удерживать в этой позиции винт до начала капельного выхода жидкости из радиатора. Желательно, чтобы она сливалась в приготовленную емкость. После чего плавно ввернуть винт до полного прекращения вытекания жидкости. Для этого, сухой ветошью необходимо протереть корпус крана и визуально наблюдать за выходным отверстием клапана. Если вытекание жидкости не наблюдается – кран герметически закрыт.

В случаях, когда после открывания клапана наблюдается вытекание воды из-под резьбового соединения корпуса, следует мягко подтянуть резьбу с использованием гаечного ключа до полного прекращения образования капель. Также помогут узнать, как спустить воздух из радиатора отопления видео и инструкции, найденные в интернете.

В каких случаях нужна установка крана Маевского

В открытых системах роль воздухоотводчика обычно выполняет расширительный бачок открытого типа.

Установка потребуется:

• в отопительных системах, где происходит частое завоздушивание труб и приборов обогрева:
• в системах отопления закрытого типа;
• в двухтрубных горизонтальных системах – описание;

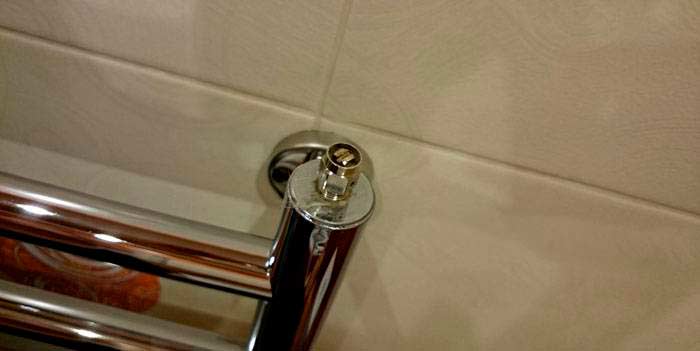

• в полотенцесушителях и т.д.

При вертикальной схеме разводки системы в многоэтажном доме (более одного этажа) на радиаторах верхнего этажа установка запорного клапана тоже необходима.

Учитывая небольшую стоимость, надежность и практичность крана Маевского, его установка оправдана на любых приборах отопительной системы. Это позволит улучшить эффективность теплоотдачи обогревательных приборов и сократить расходы на отопление, особенно в автономных системах частных домов.

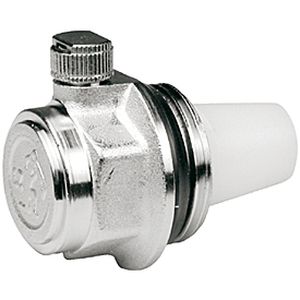

Автоматический воздухоотводный клапан

Краны Маевского не применяются в магистральных системах центрального отопления по причине низкого качества теплонесущей жидкости.

Она приводит к быстрому засорению крана и необходимости его частой прочистки.

В системах центрального отопления нередко возникают мощные гидроудары в десятки атмосфер, что может привести к выходу кранов из строя.

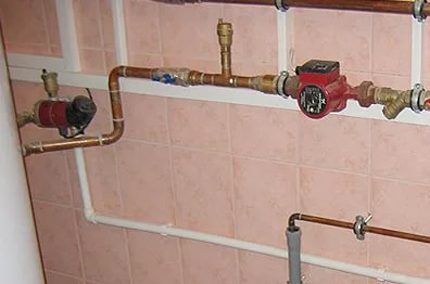

Для центральной системы применяют специальные автоматические воздухоотводные устройства.

Причины возникновения воздушных пробок

Возникновение воздушных пробок приводит к тому, что радиаторы хуже прогреваются, что, в свою очередь, приводит к некомфортным условиям проживания. Это возникновение возможно при:

• установке новой системы отопления;
• сливе воды из трубопроводов и проведении ремонтных работ;
• монтаже радиаторов;
• проявлении коррозии на металле труб;
• разгерметизированности контура.

Автоматический кран Маевского: сфера применения

В современных системах отопления устанавливаются автоматический клапан Маевского. Чем же он отличается от других видов крана? Прежде всего, автоматический кран Маевского отличается принципом действия. Автоматический вариант устройства выглядит, как металлический цилиндр, а внутри его находится поплавок, который закреплен с клапаном в верхней части цилиндра – такое устройство автоматического клапана Маевского. А как выглядит его действие?

Когда воздух скопляется в цилиндре, при этом уровень горячей воды начинает уменьшаться, поплавок при этом опускается, нажимает на клапан, и отверстие открывается.

Далее излишний воздух выходит, давление воздуха в цилиндре уменьшается, и при этом повышается уровень теплоносителя. Поплавок идет вверх и запирает отверстие. Этот клапан действует в автоматическом режиме и лишь тогда, когда необходимо. Этот автоматический клапан Маевского специалисты рекомендуют установить только в тех местах отопительной системы, где чаще всего появляются воздушные пробки, но при этом есть некоторые нюансы. Этот автоматический кран устроен таким образом, что он очень капризен и требует качественного и чистого теплоносителя. Другими словами, этот прекрасная разновидность славного рода кранов Маевского, эти автоматы не подходят для систем централизованного отопления.

Где необходимо устанавливать автоматический краник:

• В современных системах отопления;
• Системы отопления с качественной очисткой теплоносителя;
• В местах, где чаще всего появляется воздух;
• В местах системы отопления, где затруднен доступ обслуживания системы;
• На батарею, которая не имеет свободного доступа для ее обслуживания;
• Индивидуальная система отопления с циркуляцией;
• Индивидуальная система отопления с использованием алюминиевых радиаторов.

И еще один нюанс – если в системе отопления воздушных пробок много, особенно это касается индивидуальных систем отопления с циркуляцией в системе, то в этом случае необходимо сначала отключить электрический насос, потом уже стравливать воздух из системы. Это очень важно знать!

Управление и технические характеристики

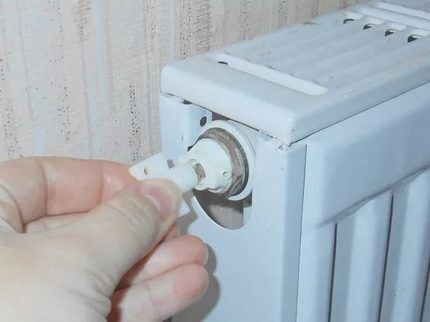

Управляется кран Маевского вручную – винт откручивается и закручивается отвертками или с помощью специального ключа.

Клапан рассчитан на применение в системах отопления с давлением до 1,6 Мпа.

При использовании в системах с более высоким давлением или возможностью сильных гидравлических ударов он недостаточно надежен – есть вероятность возникновения течи.

Тип подключения

Корпус крана с внешней резьбой вкручивается в пробку радиатора или патрубок трубы, как муфтовый кран с наружной резьбой.

Конструктивные особенности

Конструкция крана достаточно проста. Она состоит из корпуса с калиброванным тонким отверстием и вкручиваемого в него запорного винта с конусной головкой. В корпусе имеется отверстие для выхода наружу воздуха.

Наружный конец запорного винта может быть выполнен в виде:

• шлицевой головки под отвертку;

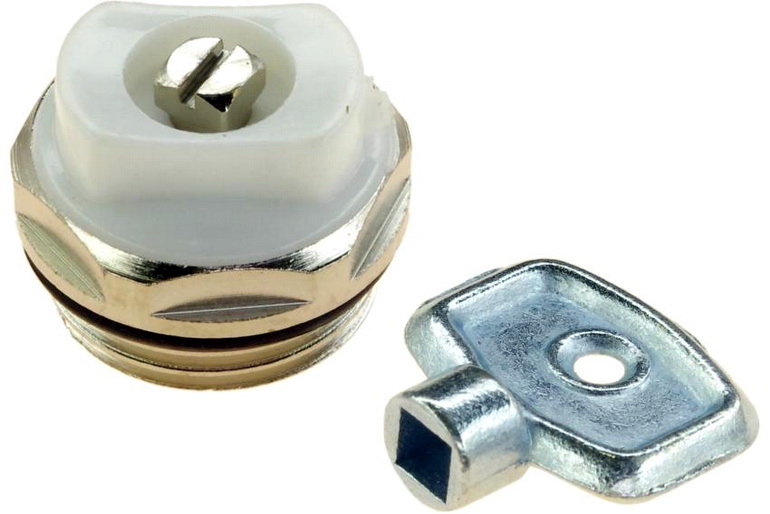

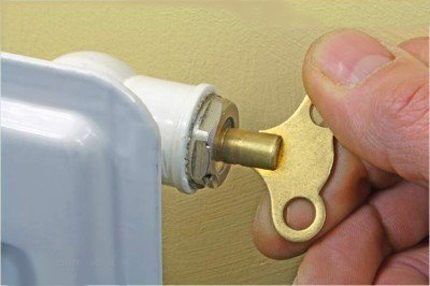

• четырехгранной головки под специальный ключ;
• ручки барашкового типа для отворачивания винта рукой.

В некоторых конструкциях внутри корпуса имеется отдельная воздухосборная камера с отверстием для выхода воздуха.

Снаружи корпуса выполнена стандартная резьба для установки крана в отверстие радиатора вместо пробки (заглушки).

Чтобы спустить воздух, запорный винт откручивается на половину оборота (можно на полный оборот). При этом открывается калибровочное отверстие, через которое воздух из радиатора сначала попадает в отверстие в корпусе крана, а затем выходит наружу.

После полного удаления воздуха запорный винт нужно закрутить до упора.

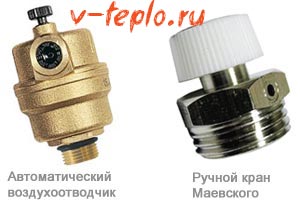

Классификация кранов Маевского

Есть несколько вариаций данного устройства, ознакомимся с каждой из них.

1. 1. Ручное устройство является наиболее примитивным вариантом исполнения крана, классикой, если можно так выразиться. Для выпускания воздуха поворачивается винт, корпус выполняется из латуни, а головка – из пластика.
   2. Автоматической устройство является усовершенствованной разновидностью крана Маевского. Их также производят из латуни, но конструкция, разумеется, более сложная. Данные устройства устанавливаются непосредственно на батарею, без переходника, и идеально подходят для индивидуальных отопительных систем. Что же касается централизованных систем, в которых используются старые чугунные радиаторы, то здесь автоматические устройства использовать не рекомендуется – в противном случае примерно каждый месяц придется демонтировать кран и очищать его от грязи и примесей, которых в любой системе полно.

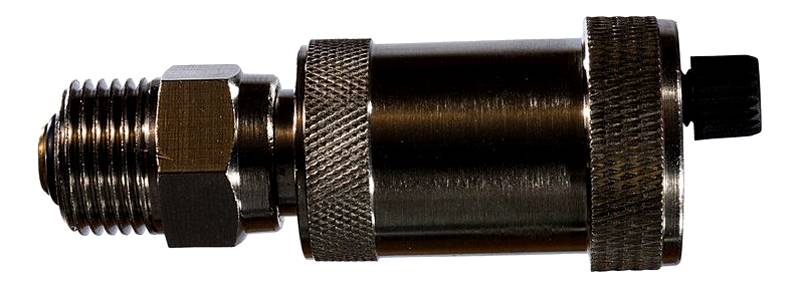

1. Кран, оборудованный предохранительным клапаном, необходим для спуска воздуха вручную. Помимо своей прямой функции, он еще и защищает магистраль от резких перепадов давления внутри трубопровода, то есть от гидравлических ударов. После того как давление поднимается выше отметки в 15 атмосфер, клапан активизируется и выпускает излишки воды. Если для отопительной системы использовались полипропиленовые трубы, то в отсутствие такого крана трубы могут попросту лопнуть, если произойдет такой гидроудар.

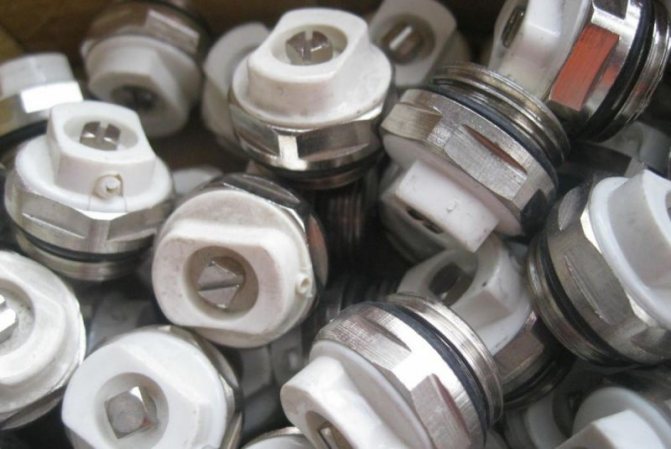

Классический кран Маевского с резьбой

Изготавливается из латуни, материала, обладающего высокой стойкостью к коррозии. Устанавливается на любом участке трубопровода, если схема трубной разводки сложная и извилистая.

Сложная схема отопления требует крана Маевского на переходах вертикальных участков в горизонтальные

Статья по теме:Терморегулятор для радиатора отопления.В данной статье описаны варианты исполнения данных приборов, способы их монтажа, а так же несколько популярных моделей терморегуляторов с ценами и характеристиками для облегчения вашего выбора.

Для установки в радиатор или на трубу требуется высверлить отверстие и нарезать резьбу внутри радиатора или стенки трубы/стояка.

Шаровый кран Маевского: принцип работы

Гибридные сети используют шаровый кран. Принцип работы таков: конструкция вместо винта имеет поворотный шар с отверстием, равным проходному каналу. Уплотнители внутри вентиля отвечают за надежность в закрытом положении.

Преимущества и недостатки

Преимущества:

• простая конструкция;
• долговечность;
• компактность и возможность установки даже в труднодоступных местах;
• надежность;
• небольшая цена;
• стильный дизайн.

Недостатки:

• необходимость выпускать воздух вручную – краны Маевского не срабатывают автоматически. Для заполнения крупных систем не очень подходят – стравливать воздух придется очень долго, в местах постоянного скопления воздуха лучше поставить автоматический воздухоотводчик;
• не предназначены для работы в системах с давлением более 1,6 Мпа.

Места монтажа крана Маевского

Как уже указывалось выше, при вертикальных системах данные элементы устанавливаются на батареи, находящиеся на верхнем этаже. Помимо этого, они монтируются на те элементы системы, которые подведены к стояку ниже верхней точки подключения.
При горизонтальной системе все радиаторы обеспечиваются кранами Маевского.
При монтаже теплых полов краны Маевского могут не монтироваться вовсе, могут устанавливаться автоматические краны. В случае их использования они устанавливаются в наиболее удаленной вверх точке системы теплого пола.

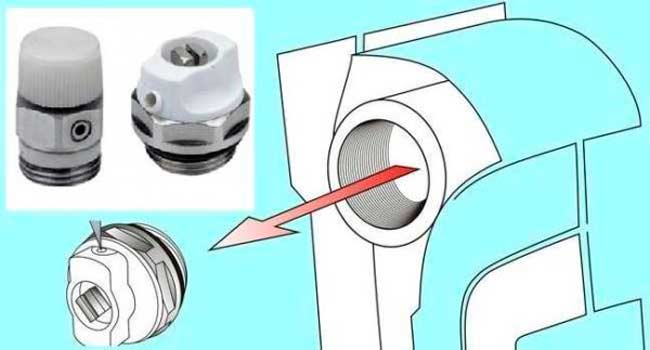

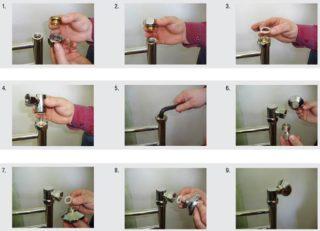

Технология монтирования

Работа клапана Маевского в том виде, в котором она должна быть, может быть обеспечена только в случае его правильной установки. Клапан, прежде всего, должен быть подходящего диаметра. Его монтаж должен осуществляться только после полного спуска воды из системы. Перед монтированием снимается заглушка, расположенная сбоку батареи, и на ее место вкручивается кран Маевского.
Если возникает необходимость в установке данного устройства в чугунную батарею, то необходимо учитывать, что у нее отверстие в заглушке отсутствует, поэтому его необходимо предварительно просверлить дрелью, в патрон которой вставлено сверло по металлу диаметром 9 мм. В этом отверстии нарезаем резьбу и вкручиваем клапан. Однако нужно иметь в виду, что резьба может быть сорвана при гидроударе, поэтому лучше устанавливать приспособленные под посадочные размеры заглушек автоматические краны Маевского.
В месте соединения желательно устанавливать силиконовую или резиновую прокладку, а также обмотку изо льна.

Советы по выбору и цены

Покупайте клапаны в магазине, а не на рынке. Желательно с чеком. Хотя их конструкция проста и надежна, бракованные изделия все-таки случаются – можно будет заменить. Не покупайте стальные изделия (если вдруг попадутся), идеальный материал – латунь.

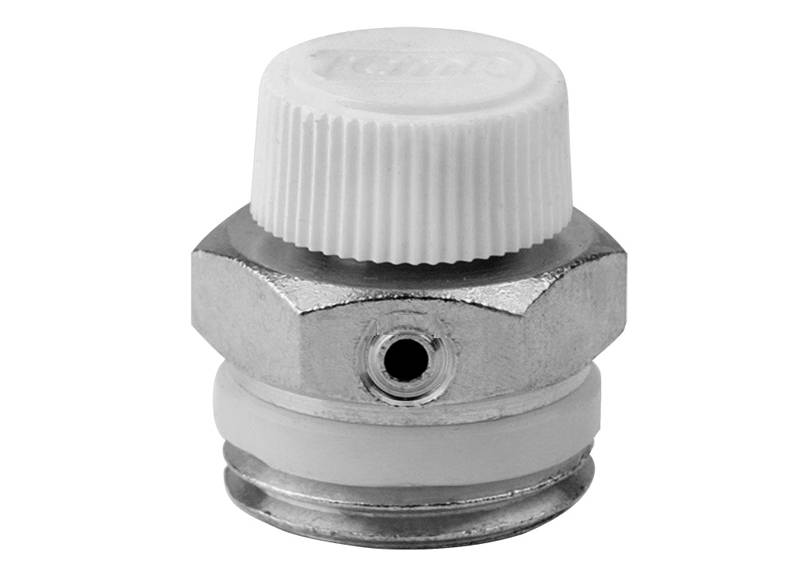

Если на винте имеются ручка, стравливать воздух будет намного проще. И детям в интересном возрасте тоже. Поэтому при выборе такой модели трезво оцените возраст и степень шаловливости детских ручек.

Не ошибитесь с диаметром корпуса.

Модельный ряд и производители кранов Маевского: цены

В настоящее время на рынке сантехнических изделий представлено большое количество моделей кранов Маевского, как отечественного, так и импортного производства с использованием различных материалов и комплектующих. Покупая тот или иной вид, также можно и нужно купить металлический ключ для крана Маевского. В продаже имеются ключи и в пластиковом исполнении.

В таблице приведена информация о типах и ценах на краны Маевского:

Полезный совет! Если возникла необходимость купить кран Маевского, обязательно согласуйте посадочные размеры мест установки клапанов в элементах отопительной системы с параметрами покупаемых. В случае несоответствия потребуется дополнительная покупка переходников и расходных материалов.

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические варианты несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

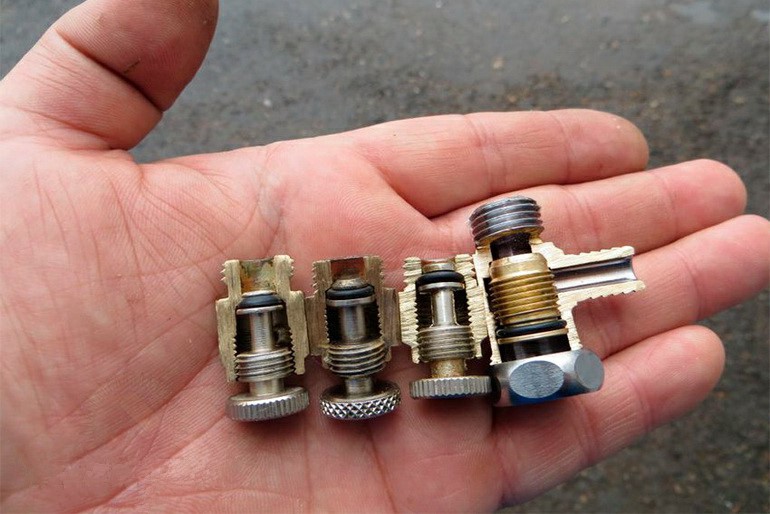

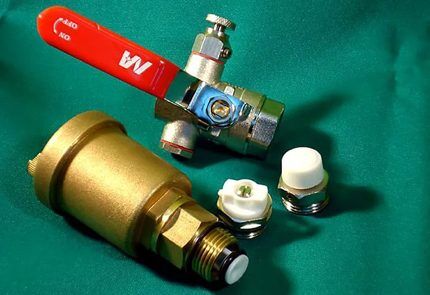

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

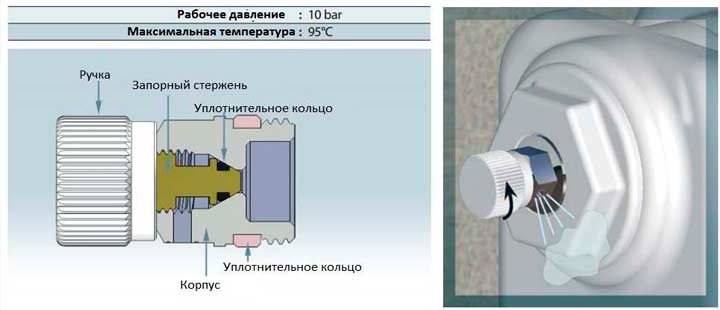

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан.

Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических воздухоотводчиков

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

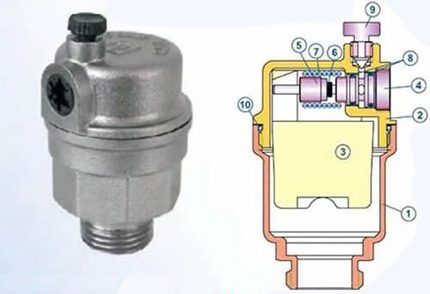

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 – уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение “закрыто”.

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

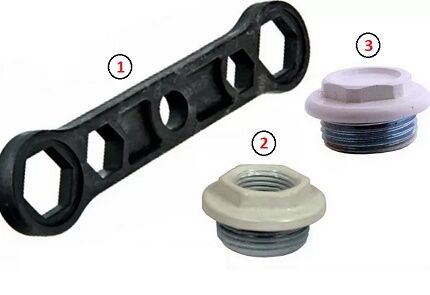

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем.

Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

1. Отсечь радиатор от системы запорными вентилями.
2. Выпустить из батареи примерно 1/3 объёма воды.
3. Снять прибор с корпуса батареи.
4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

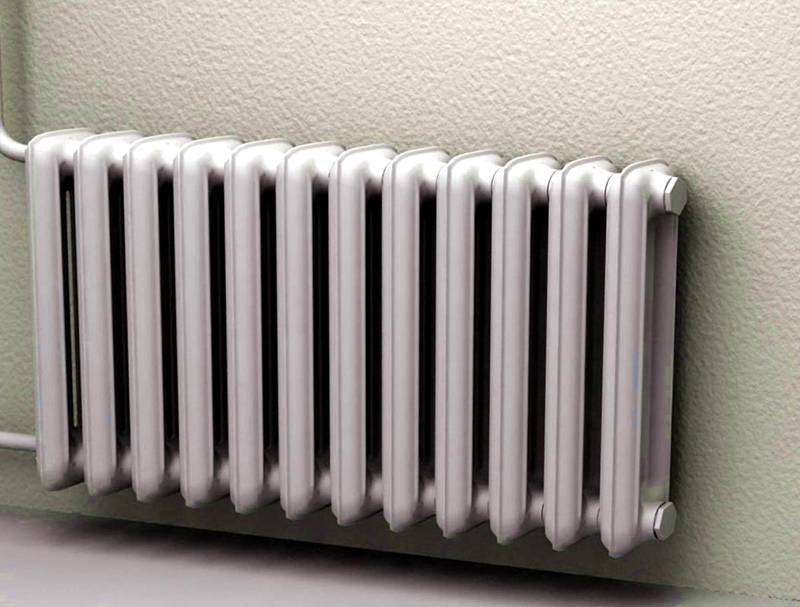

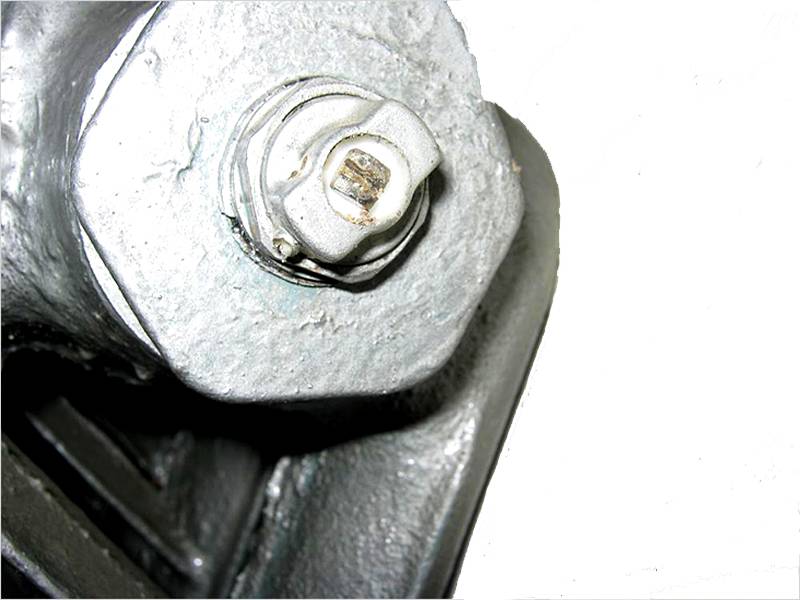

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Особенности включения в систему отопления

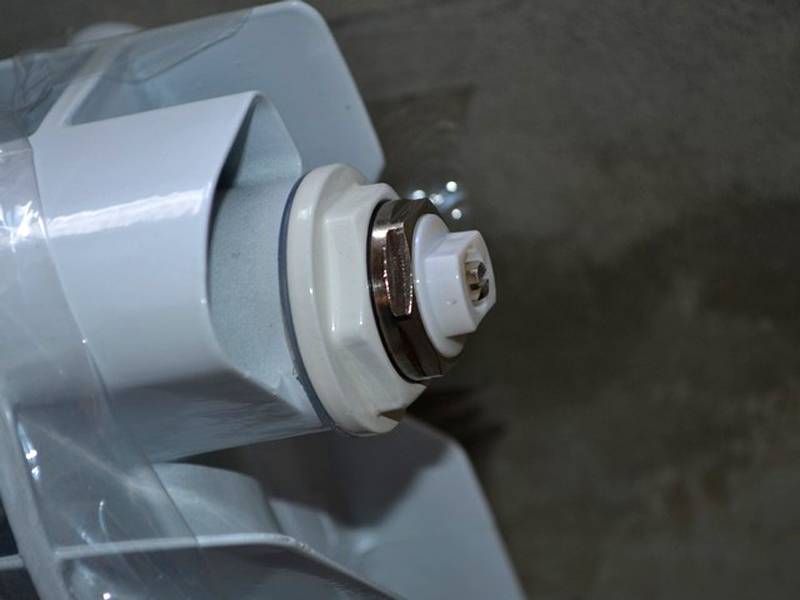

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах отопления самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

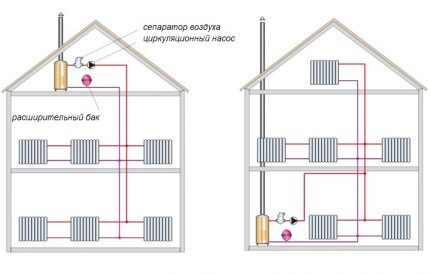

Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Причины появления воздуха в отопительной системе

Воздух в системе отопления может появиться по нескольким причинам – из-за неправильного наклона труб, разгерметизации системы, из-за неверного заполнения системы теплоносителем или неплотных соединений конструкций, во время ремонтных работ, по причине коррозии металла, во время полного слива воды или другого теплоносителя.

Также причинами завоздушивания могут стать засор труб, давление в трубопроводе ниже нормы, ошибки проектирования системы, отсутствие воздухоотводчиков на распределительном коллекторе или в системе.

Последствия завоздушивания отопительной системы

• Неправильна работа отопительной системы
• Шум при циркуляции теплоносителя
• Вибрация труб, которая со временем приведем к разгерметизации
• Пробки из воздуха, замедляющие циркуляции теплоносителя или полностью ее останавливающие
• Коррозия внутренней части радиаторов и труб

Кран Маевского в том виде, в котором он существует сейчас, появился аж в 33 году двадцатого века, его задачей является высвобождение отопительной системы от попавшего в нее воздуха, который и мешает теплоносителю заполнять все внутреннее пространство батарей и магистралей.

Инструменты для установки воздушного крана

Как же установить кран Маевского на существующий радиатор? Что для этого нужно сделать? Необходимо вывернуть пробку радиатора, и на это место произвести установку крана Маевского или воздушного крана с соответствующим диаметром наружной резьбы. А для герметизации необходимо применить резиновую или силиконовую прокладку, специально предназначенную для систем отопления.

Инструменты для установки крана Маевского:

• Отвертка;
• Резиновая или силиконовая прокладка для систем отопления;
• Гайка;
• Разводной ключ.

Если производить монтаж в систему отопления старого образца (с чугунными батареями), там применяют несколько другую технологию. В пробке старой чугунной батареи просверливают отверстие и нарезают резьбу. И потом уже устанавливают ручной классический кран Маевского.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов в отопительном контуре.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полноценной группой безопасности повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Примеры крана Маевского (фото)

Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

• корпуса с входным и выходным каналами;
• конусного винта, выполняющего роль запорного клапана;
• поворотной части.

По исполнению механический КМ может быть:

• радиаторным – устанавливается на отопительные приборы;
• традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
• комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

• отверткой;
• шестигранным или четырехгранным ключом;
• без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

• стали;
• латуни (сплав меди с цинком);
• чугуна;
• нержавеющей легированной стали;
• термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Отличия

Принципиальные отличия имеются только в диаметре наружной резьбы на корпусе: есть изделия с диаметрами ½’’ и ¾’ (15 и 20 мм)’. Бывают изделия и с диаметром 1 дюйм.

Винт можно выкрутить при помощи отвертки или специального ключа. Головка винта имеет квадратную форму (изредка шести- и восьмигранную головку) и прорезь под плоскую отвертку. Ключ поставляется в комплекте к клапану. Есть модели с ручкой для выкручивания винта.

В маркировке обозначается присоединительный диаметр в миллиметрах; параметры резьбы обозначаются М10×1 – длина 10 мм, шаг метрической резьбы 1 мм.

Фото крана Маевского и описание его разновидностей

У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.

Ручная модель крана

Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.

Ручной кран Маевскогокран маевского

Как работают автоматические воздухоотводчики

Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.

Кран Маевского автоматическийкран маевского автоматический

Кран с предохранительным клапаном

Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление теплоносителя превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.

Устройство воздухоотвода с предохранителем

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

• когда проводится монтаж новой отопительной системы;
• в случае ремонта системы и удалении из нее воды;
• при установке новых радиаторов;
• при подсосе воздуха в систему в процессе ее работы;
• когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
• при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского. Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, ½, ¼ дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Критерии выбора

Чтобы решить, необходима ли установка крана Маевского, подумайте, сможет ли воздух самостоятельно выходить из труб и радиаторов отопления. Учитывайте законы физики: воздух сможет уходить из труб и радиаторов только вверх. Ориентируясь на этот параметр можно выбрать, какой прибор лучше.

Для подбора подходящей модели стоит также учесть материал труб, наличие свободного доступа к месту установки и нюансы обслуживания механизма.

Основные советы специалистов по критериям выбора:

• В домах с централизованным отоплением целесообразно устанавливать ручные модели или краны с предохранителями, что поможет защитить систему от гидроудара. Автоматические краны для предотвращения их засорения можно ставить в домашних системах, где циркулирует очищенный теплоноситель.
• На чугунные батареи даже в домашней системе можно устанавливать только ручные краны.
• Для пластиковых труб выбирают модели с предохранителем. Это защитить механизм от поломки вследствие гидроудара.
• В труднодоступных местах стоит установить автоматическую модель или ручной кран с вентилем.

• При покупке клапана важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом: этот материал устойчив к коррозии.
• Тип изделия, предельная нагрузка и соответствие типу коммуникаций отражены в документации к модели, поэтому при покупке важно изучить инструкцию.

Краны Маевского с вентилями не стоит устанавливать в помещениях, где находятся маленькие дети!

Выбор вентиля по техническим параметрам

Типоразмеры кранов Маевского – это 15 и 20 мм, ½″ и ¾″ – соответственно диаметрам труб и верхних точек радиаторов. Рабочее давление частного домашнего отопления – 10 бар, в многоквартирном доме – до 16 бар. И в том, и в другом случае приборы требуется приобретать с запасом давления, учитывая возможные перепады и гидроудары.

Альтернативные варианты замены

• Краны водоразборные. Зачастую их ставят в конечной точке системы отопления. Служит такой кран для заполнения труб водой и для её слива. Если отопление автономное, ставят такой кран и в начале системы, чтобы была возможность провести ревизию на предмет наличия воздушных пробок. К начальному крану подсоединяют подачу воды, а с конечного её сливают определённое количество времени, чтобы выгнать весь воздух. Такая система кардинально отличается от крана Маевского и принципа его работы.

Водоразборный кран

• Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно произвести следующую процедуру. Ослабив резьбу на верхней выходящей из радиатора трубе. Так, выйдет воздух, а заодно и забрызгает всё вокруг.
• В случае когда система не подразумевает использование насоса, значит, и скорость потока воды маленькая. В этом случае можно организовать естественный отвод кислорода. Так, в верхнюю часть батареи в районе трубы врезается вертикальный отвод с пустым расширительным баком на конце.
• При использовании ионного котла с замкнутой системой циркуляции воды, кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляется соляной раствор для большего разгона ионов в котле. При стравливании воздуха, внутри клапана будут откладываться соли, что и приведёт к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, стойкие к воздействию солей.

Важно! Любое переделывание конструкции отопительной системы, которое не закреплено в стандартах ГОСТ либо СНиП, необходимо согласовывать со специалистами государственных служб по вопросам отопительных приборов. В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.

Водоразборные краны

Преимущества: водоразборные краны легче найти в хозяйстве, в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

Альтернативы, не требующие обслуживания

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. В таких случаях применяются:

Системы отопления, исключающие накопление воздуха в радиаторе

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху, воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке), и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако финансовые затраты на трубы при этом сильно возрастают.

На что обратить внимание при покупке воздухоотводящего крана?

Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.

Справка. Гидравлический удар — это перепады давления, которые вызываются резким изменением скорости движения теплоносителя. Такое явление приводит к образованию трещин, разрывов труб, радиаторов, вследствие чего теплоноситель вытекает из системы и затапливает помещения. Чаще всего повреждаются трубы из ПВХ.

Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.

Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.

Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.

Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.

При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.

Также при выборе узла учитывают такие характеристики:

• допустимое давление;
• рабочая температура.

Почему в радиаторах водяного отопления скапливается воздух

О появлении внутри радиаторов воздуха не возникает вопросов, когда элементы отопления только что установлены новые или подвергались капитальному ремонту. Сложнее выяснить, откуда берутся воздушные пробки во время интенсивной эксплуатации системы. Причиной тому часто являются допущенные ошибки монтажа или эксплуатации.

Если охватить все случаи возникновения проблемы, то воздух в отоплении появляется по следующим причинам:

• у самотечной системы не соблюден уклон труб;
• батарея выставлена на кронштейны не по уровню со строгой горизонтальностью;
• заливка воды в систему отопления выполнена неправильно;
• разгерметизация узлов, плохое соединение некоторых элементов отопления;
• отсутствие автоматики для стравливания воздуха или ее поломка;
• проведение мелкого ремонта отдельного узла, вследствие чего произошла разгерметизация системы;
• скопление большого количества ржавчины внутри секций батарей;
• заливка в автономное отопление новой порции воды, содержащей большую примесь воздуха.

Нарушение горизонтальности батареи приведет к ее частому завоздушиванию

Именно по какой причине появился внутри батареи воздух выяснить сложно. Однако, зная их, стоит заранее принять меры, направленные на снижение вероятности завоздушивания отопления.

Как понять, что батарея завоздушена

Признаки образования воздушных пробок проявляются сразу. Здесь не нужно быть большим специалистом, чтобы понять, что наступила необходимость избавиться от воздуха в радиаторе отопления методом его стравливания.

О завоздушивании отопления можно узнать по следующим признакам:

1. Воздух служит своеобразным изолятором тепла. В том месте, где он скапливается внутри батареи, секции не прогреваются от теплоносителя. Участки легко определить, прикоснувшись к радиатору ладонью руки.
2. О наличии воздуха возвестит бульканье в батареях, когда работает отопление.
3. Автономное отопление закрытого типа оснащают манометром. Если измерительный прибор показал падение давления в системе, то оно не происходит без особой причины. Вероятно, где-то появилась течь из-за разгерметизации узла. Естественно, с вытеканием теплоносителя внутрь системы проникает воздух.

При появлении одной из причин надо спустить воздух с батареи в квартире, после чего работоспособность отопления восстановится.

Важно! Причиной остывания батареи может послужить засор ржавчиной или грязью одной из подводящих труб. Если при сливании с крана Маевского течет сильная струя воды без хлопков воздуха, то проблема не в завоздушивании.

Сколько нужно спускать воздух в батареях

Длительность процедуры определяют индивидуально. Все зависит от схемы, типа отопления, степени завоздушивания. Обычно процесс считается завершенный, когда из крана перестанет шипеть воздух, а вода потечет ровной струйкой.

Процесс развоздушивания считается завершенным, когда из крана стабильно струйкой течет вода

Чтобы уверенно убрать воздушную пробку в батарее отопления, через кран сливают 3 ведра воды. С таким количеством теплоносителя гарантированно уйдет весь воздух.

Как избежать появления воздушных пробок

Полностью на 100% исключить образование воздушных пробок невозможно даже в современном отоплении. А вот уменьшить вероятность их образования можно, если соблюдать ряд правил.

У смонтированного отопления по правильной схеме завоздушивание происходит редко

В первую очередь нужно правильно смонтировать все отопительные приборы, подобрать оптимальную схему отопления для конкретного здания. Батареи выставляют строго горизонтально. Укладку трубопровода выполняют с уклонами. Каждый радиатор оснащают краном Маевского или устанавливают автоматические воздухоотводчики. Причем узел дополнительно ставят на сложных участках трубопровода, где существует риск образования пробки.

В автономную систему доливают воду через обратку. Для этого предусматривают в нижней точке контура штуцер с запорным органом. Если автономная система открытого типа, постоянно поддерживают уровень воды в расширительном баке.

Предоставленное видео поможет спустить воздух из радиатора отопления:

Где устанавливать устройство?

Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.

Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.

Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.

Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.

Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.

Системы «теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир. В специальной статье расскажем, можно ли подключить «теплый пол» от отопления.

Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.

Это важно! Если в трубах постоянно скапливается воздух, то при очередном ремонте стоит приобрести модели полотенчиков, которые уже оборудованы краном Маевского.

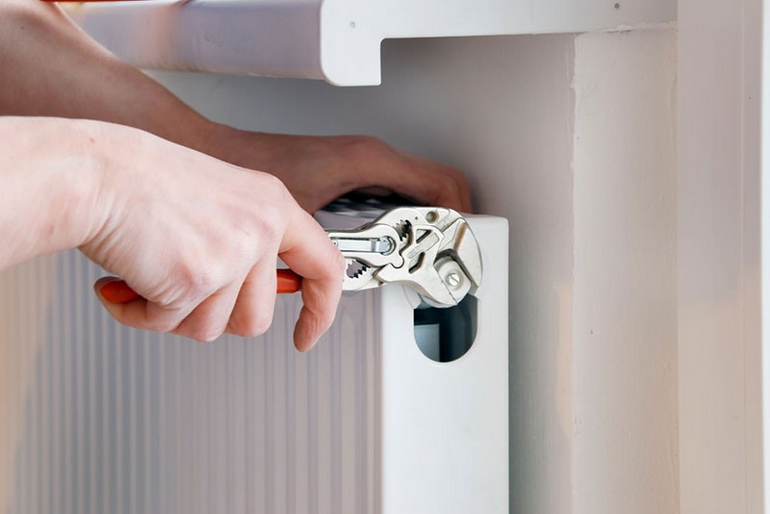

Как установить кран Маевского

Кран устанавливается на верхний части батареи с противоположной стороны поступления теплоносителя потому, что это место где накапливается воздух. Так же стоит иметь в виду тонкости различных систем.

На заметку: При вертикальной системе отопления краны следует устанавливать на батареях верхних этажей. Также, они должны быть установлены на все элементы отопления, подводящиеся к стояку ниже оси подключения. А при горизонтальной системе краны монтируют на все радиаторы без исключения.

В случае монтажа крана Маевского на батарею, стоящую на полу, его необходимо разместить в самой высокой точке радиатора. Регулировочный винт направлен вверх.

Как правило, в ванной комнате есть полотенцесушитель, который нагревается за счет циркулирующегося теплоносителя внутри. Здесь устанавливают кран Маевского для полотенцесушителя.

Отсутствие данного клапана в такой системе может привести к воздушным пробкам, которые останавливают циркуляцию как отопительного контура, так и контура горячего водоснабжения. Поэтому наличие данного крана на полотенцесушителях устранит данную проблему.

При монтаже крана Маевского для полотенцесушителя его нужно расположить строго вертикально, используя специальный тройник. Тройник позволит переместить рабочую вертикальную ось в горизонтальное положение. Это положение выполняет требования, прописанные инструкцией. А именно то, что отверстие для стравливания воздуха должно направляться в противоположном направлении от стенки и быть под уклоном вниз.

Сразу по окончании монтажных работ отопительной системы необходимо провести развоздушивание. Потому что в процессе работы воздух в любом случае попадает в радиаторы. Также данное мероприятие нужно проводить включая систему после летнего периода. Ведь воздух может скапливаться и из-за выделения водорода при коррозионных процессах металлического элемента. В радиаторах из алюминия без специального покрытия внутри постоянно наблюдается выделение этого элемента и происходит химическая реакция с теплоносителем.

Кран Маевского в пневматических системах

Техническая особенность крана Маевского — это уникальность конструкции.

Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости.  Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.

Порядок установки крана на радиатор

1. Перед началом установки крана необходимо слить из системы воду.

2. Выкрутить заглушку, находящуюся в верхней части радиатора.

3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.

Совет: В процессе установки крана рекомендуется отверстие для выхода воздуха направить немного вниз. В этом положении будет удобнее собирать выходящую из системы воду, которая начнет выходить вслед за воздухом.

Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.

Пошаговая инструкция по установке КМ в систему

На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.

1. На первом этапе отводят трубы.
2. Снимают с крючков радиатор и полностью сливают воду.
3. С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
4. Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
5. Затем устанавливают кран, как указывается в инструкции к устройству.
6. Батарею возвращают на место.
7. На последнем этапе подключают трубопровод.

Применение крана Маевского для чугунных радиаторов

В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления. Выход из этой ситуации — установление автоматического воздухоотводчика, соответствующего размеру заглушки чугунного радиатора. А также им не страшен засор.

Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.

Установка крана в систему

В первую очередь нужно провести подготовительные работы. Их список изменяется в зависимости от типа радиатора. Что касается общих рекомендаций, то перед началом работ необходимо слить весь теплоноситель из системы.

Монтаж приспособления в чугунную батарею

Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.

Чугунная батарея — классика

1. Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
2. Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.

Изготовление отверстия под воздушный клапан

1. Всё, можно вворачивать краник в готовое отверстие.

Кран, вмонтированный в чугунную батарею

Примечание! В системе центрального отопления происходят частые гидроудары, поэтому следует покупать кран с предохранительным клапаном. В таких системах установка автоматического воздухоотводчика нецелесообразна из-за принципа его работы и загрязнённости теплоносителя. Спускное отверстие будет часто забиваться. Очистить его достаточно просто: нужно взять иголку и прочистить отверстие до полного освобождения от грязи.

Технология установки крана Маевского на радиатор из чугуна

Установка любой модели крана Маевского начинается с освобождения системы от теплоносителя. После того, как вся вода из системы слита, работа производится в следующем порядке:

• Необходимо выкрутить заглушку, находящуюся в верхней части батарейной секции.
• Установить вместо нее кран. Вкручивая модель, необходимо позаботиться о герметизации отверстия. Для этой цели в комплекте устройства имеется резиновая прокладка, предназначенная для обеспечения герметичности установки. Чтобы усилить герметизацию, на резьбу крана накручивают льняные волокна, пропитанные маслом, или ФУМ-ленту.

Важно: для установки в радиаторах, изготовленных из чугуна, рекомендуется использовать кран Маевского, изготовленный из латуни. Данный материал имеет повышенную прочность.

При необходимости установки крана Маевского на старую чугунную батарею, у которой верхняя заглушка закреплена наглухо, то есть, не выкручивается, необходимо подготовить место для установки устройства. Для этого в чугунной заглушке нужно просверлить отверстие. Его диаметр должен быть чуть меньше, чем у резьбы крана.

Затем с помощью метчика в отверстии нарезается резьба, соответствующая резьбе крана. Проведя проверку соответствия резьбы, можно установить кран на место. Не следует забывать об обязательной герметизации места вкручивания устройства.

Бывает, что возникает необходимость замены крана Маевского. Для снятия старого устройства необходимо использовать два разводных ключа. Одним из них выкручивается кран, а второй в это время должен придерживать заглушку на радиаторе. Это необходимо, чтобы в момент выкручивания крана заглушка не ослабла, нарушив герметичность батареи.

Новые и старые виды кранов Маевского для чугунных радиаторов, как установить самому

Присутствие в системе отопления некоторых металлов например, алюминия способствует выделению из воды водорода. Как правило, воздухом система заполняется при длительных простоях, и в процессе заливки его необходимо вытеснить водой. Во всех случаях воздух или накопившиеся газы удаляют через воздухоотводчики, устанавливаемые в верхних точках системы, в том числе в отопительных приборах. Для удаления воздуха из радиаторов часто применялись обычные водопроводные краны , но у потребителей особенно не имеющих ГВС при этом возникает большой соблазн использовать их для разбора воды на бытовые нужды, что в закрытых системах теплоснабжения недопустимо.

Некоторые жители квартир и частных домов наблюдают проблему недостаточного прогрева радиаторов отопления. Причиной того, что низ батареи холодный, а верх горячий может стать засорение, наличие воздуха в системе, неисправность крана и т. Рассмотрим каждую причину и методы решения неприятности более детально. Принимая во внимание низкое качество теплоносителя, который поставляется в системы отопления, засорение становится очень распространенной причиной плохого прогрева. Особенно актуальным вопрос становится в период запуска отопительного сезона. В частных домах система является автономной, и ее засорение может происходить только через расширительный бачок открытого типа

Условия установки воздухоотводчиков на радиаторы из разного металла

Воздуховыпускной кран Маевского устанавливают на радиаторы любого типа – биметаллические и алюминиевые, чугунные и стальные. Алюминий при высокой температуре алюминий вступает в реакцию с химическими компонентами теплоносителя, выделяя водород. Также нельзя монтировать алюминий и медь в общей системе, это антагонисты, ионы меди постепенно разрушат легкий и пластичный алюминий.

Газообразные среды образуют воздушные пробки даже в тех отопительных приборах, у которых металл не вступает в реакцию с теплоносителем. Установка выпускного клапана является обязательным условием для замкнутого контура из любого металла, включая узловые и поворотные участки трубопровода и полотенцесушители.

Обратите внимание! Кран Маевского для чугунных радиаторов старого образца не является обязательным условием, он просто оптимизирует работу всей системы отопления.

В процессе освобождения от воздушных пробок идет большая потеря тепла из-за сброса теплоносителя, даже при малом диаметре отверстия – около 15 мм. При малом диаметре невозможно подобрать соответствующий воздухоотводчик, поэтому можно ставить шаровые краны, которые не «порвет» при гидроударе.

Установка крана Маевского в современных системах

Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.

1. Сливаете всю воду.
2. Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
3. Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.

Правильное положение крана

Как выпускать воздух из отопительной системы?

Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.

Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.

Внимание! Иногда даже после многократного стравливания, все равно образуются воздушные пробки. Тогда причиной может стать пробой или недостаточная скрутка

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

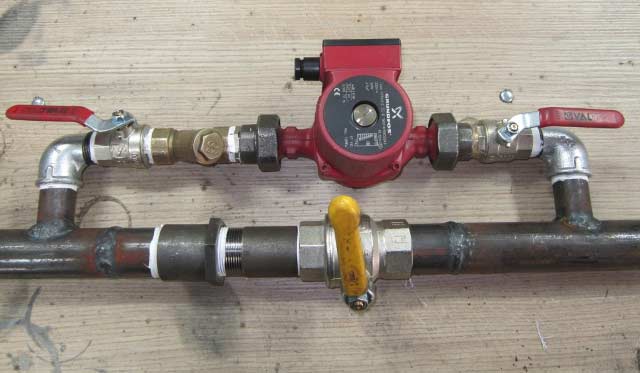

• В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Отключённый насос

• Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
• Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
• Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Смазка-растворитель WD-40wd-40

Особенности эксплуатации

Разберем как же использовать кран Маевского в работе. Для начала поставить под радиатор какую-нибудь емкость и приготовить сухую тряпку. С использованием специального ключа или простой отверткой  повернуть запорный винт. При этом поворачивать нужно против часовой стрелки и на половину оборота. Воздух начнет выходить, а затем пойдет вода. Нужно дождаться момента, когда жидкость будет течь не прерываясь. После этого винт закрутить.

Случай, когда воздух был удален, а радиатор остался холодным, свидетельствует о засорении системы.

Для того, что бы почистить засоренную батарею, нужно обратиться за помощью к сантехнику.

На заметку:  Если система отопления с насосом, работающим по принципу принудительной циркуляции, то его будет нужно выключить минут за 10 до спускания воздушной пробки. В случае включенного насоса поток воды будет разносить воздух по системе и он не будет накапливаться в верхней части батареи.

Если произошёл засор отверстия крана Маевского, его можно попробовать самостоятельно почистить острым предметом. Также при долгом не использовании крана, регулировочный винт будет трудно вращаться из-за возможных коррозионных образований. При возникновении такой проблемы пользуются таким средством, как спрей-смазка  WD-40. Оно очень быстро действует и помогает легко открутить винт.

Также в конце отопительного  периода следует смазать винт. При этом не будет разрушения резьбы под воздействием теплоносителя.

Если возникла необходимость заменить кран Маевского нужно использовать два разводных ключа. Один ключ придерживает пробку радиатора, а второй выкручивает кран. Если это не соблюдать, то при выкручивании крана возможно ослабление пробки, что приведет к не герметичности.

Если следить за данным устройством, делать плановую диагностику и чистку, оно прослужит большое количество времени без каких-либо проблем.

Способы монтажа

Чтобы установить кран Маевского, нужно обладать специальными знаниями. Элемент должен совпадать по размерам с входным отверстием. Прокладку берут силиконовую или резиновую.

Необходимые инструменты:

• разводной или гаечный ключ;
• лента ФУМ;
• клапан;
• радиаторная пробка.

Прибор монтируется к верхней части батареи, вставляется в радиаторную пробку.

Порядок установки:

1. Систему освобождают от воды, перекрывают вентили на батарее или стояки.
2. Гаечным ключом выкручивают пробку из радиатора.
3. На новых батареях выполнены прорези для крана. Если есть заглушки, устройство устанавливают, чтобы отверстие было развернуто противоположно от стены с уклоном вниз.
4. Если батарея старая, в детали заглушки делается прорезь, нарезают резьбу.
5. Вкручивают кран Маевского.
6. Заполняют радиатор водой и проверяют на протечки.
7. Если вода подтекает, гаечным ключом подтягивают гайку и краник.

Ошибки при установке

Выкручивать винт необходимо на один-полтора оборота. Если открутить его сильнее, вернуть будет сложно: помешает давление воды, выльется много жидкости.

Пробку во время замены крана придерживают разводным ключом. Иначе она выкручивается из батареи.

Устанавливают воздухоотводчики на каждую батарею, регистры, П-образные компенсаторы с петлей. Монтируют на самую высшую точку.

Присутствие крана Маевского в радиаторе повысит эффективность работы отопительной системы. Его рекомендуется использовать при отсутствии проблем с теплоносителем. Этот элемент упростит обслуживание отопительной системы и проведение ремонта. Если следить за исправностью устройства, проводить чистку, оно прослужит долгое время и не доставит никаких проблем.

Что понадобится для удаления воздуха из батареи

• Шлицевая отвертка
• Небольшая емкость – таз, ковш, ведро
• Тряпка

Как спускать воздух

Порядок действий:

• Под кран ставят емкость для сбора вытекающей воды.
• Запорный винт поворачивают против часовой стрелки на 90-180 градусов.

• С характерным шипящим звуком из батареи начнет выходить воздух.
• Как только из отверстия потечет вода и стабилизируется напор, винт поворачивают в обратную сторону. Равномерность вытекания означает, что в трубах не осталось воздуха.

Если после спуска батареи не начали прогреваться полностью, значит, они засорены. Самостоятельно устранять проблему не стоит, лучше обратить к специалистам.

Стравливание воздуха

Ключ для воздухоотводчика значительно упростит процесс

Признаком завоздушивания системы или приборов отопления является слабый или неравномерный прогрев их поверхностей при циркуляции горячего теплоносителя.

Для стравливания воздушных пробок необходимо:

• подготовить небольшую емкость или тряпку для сбора выходящей из системы жидкости;
• в системах с принудительной циркуляцией нужно предварительно отключить циркуляционный насос;
• с помощью отвертки, спецключа или рукоятки начинаем отворачивать запорный винт крана до появления характерного шипения выходящего воздуха из отверстия в корпусе;
• ждем, пока стравится весь воздух и начнет выходить равномерная струя теплонесущей жидкости, после чего заворачиваем винт до упора;
• убедитесь, что из выходного отверстия в корпусе перестал поступать теплоноситель.

Правила обслуживания

Бесперебойная работа спускного клапана возможна только при соблюдении правил его эксплуатации:

1. Для спуска воздуха открывают кран. Если выход воздуха через несколько минут не прекращается, значит, в системе есть дополнительный подсос. Для проверки герметичности возьмите тонкий лист бумаги и поводите около всех стыков. В местах подсоса лист притянется к стыку.
2. В случае загрязнения выпускного канала его прочистку проводят тонкой иглой или проволокой.
3. При редком использовании кран подвергается коррозии и перестает работать. Чтобы исправить ситуацию, обработайте кран составом WD-40. В профилактических целях после завершения сезона резьбу стоит обрабатывать силиконовой смазкой.
4. Кран не подлежит ремонту, и при поломке подлежит замене. Демонтаж необходимо производить с применением вспомогательного разводного ключа для фиксации пробки радиатора. В противном случае можно повредить сам радиатор.

При использовании ионного котла с замкнутой системой циркуляции теплоносителя кран прослужит недолго. В теплоноситель для такой системы добавляют соляной раствор, чтобы обеспечить разгон ионов в котле. При стравливании воздуха внутри клапана будут откладываться соли, что приведет к поломке. Для ионных котлов предусмотрены устройства, обладающие стойкостью к воздействию солей.

Вопросы и ответы

Сорвало кран Маевского, было затоплено несколько квартир. Кто будет нести ответственность: владельцы квартиры или УК?

Если кран находился не на стояке (либо это первое запорное устройство после стояка) и был установлен без согласования, то ответственность за него несет собственник, согласно ст. 210 Гражданского кодекса РФ.

Если батареи сверху горячие, а снизу совсем холодные, имеет ли смысл ставить кран Маевского для спуска воздуха?

Установка крана помогает только удалить воздух. Если батарея подключена неправильно (так бывает при верхнем подключении) или засорена, эта процедура скорее всего не поможет.

Подтекает кран Маевского. Как исправить?

За герметичность клапана отвечает специальный уплотнитель, и причиной течи может быть его износ. В этом случае понадобится замена уплотнителя или всего клапана. Если капли возникли в районе резьбы, кран нужно подкрутить гаечным ключом для более плотного прилегания. Протечка может быть связана с засорением.

Открываю кран, но нет ни воздуха, ни воды. В чем причина?

Если отопительная система исправна и теплоносителя внутри достаточно, причина в засорении отверстия крана. Его нужно прочистить или заменить кран.

Установка крана Маевского на отопительную систему существенно упрощает ее эксплуатацию и повышает эффективность работы.

Процесс установки не сложен и вполне может быть произведен своими руками. Но подбор подходящей модели клапана требует применения некоторых знаний, поэтому лучше проконсультироваться со специалистами. В процессе эксплуатации важно соблюдать правила и периодически проводить профилактическое обслуживание для сохранения работоспособности механизма.

Правила монтажа и эксплуатации прибора

Технология монтажа клапана в радиаторы отопления не  представляет особой сложности, за него можно взяться даже неопытному домашнему мастеру.

Необходимые инструменты и материалы

Разводной или гаечный ключ, лента ФУМ, клапан, радиаторная пробка с отверстием для монтажа воздухоотводчика.

Схема подключения

Краник Маевского обычно вкручивают в верхнюю радиаторную пробку, противоположную подводу теплоносителя.

Ход работ

Перед началом работ необходимо перекрыть вентили на подключении батареи или перекрыть стояк в многоквартирном доме. Затем слить воду. Практически работы на системе отопления многоэтажки ведутся летом.

Затем необходимо гаечным ключом выкрутить глухую пробку из радиатора и вкрутить новую пробку. На пробке нужно проконтролировать, надето ли уплотнение, можно намотать несколько витков ленты ФУМ на резьбу.

Затем вкрутить кран Маевского (и также проконтролировать наличие уплотнения).

Заполнить радиатор или систему водой и проверить, нет ли утечки. Если соединения подтекают, подтянуть гаечным ключом гайку и краник.

Если  у Вас чугунные радиаторы со стальными заглушками – можно высверлить отверстие и нарезать метчиком резьбу.

Как спустить воздух

В процессе эксплуатации прибор не требует выполнения никаких работ по обслуживанию.

Пользоваться краном очень просто: перед тем, как открыть вентиль и выпустить воздух, необходимо подставить под кран ведро,  прикрыть кран тряпкой (или полиэтиленом). Вместе с воздухом могут лететь брызги грязной или ржавой воды и забрызгать стену, шторы или мебель. Затем одной рукой откручивать винт (с помощью отвертки, ключа или ручки), а второй рукой придерживать тряпку. Воздух будет выходить с шипением, когда начнет капать вода — плотно закрутить винт.

Наглядно ход работ по использованию воздушного клапана можно увидеть по нашему видео:

Частые ошибки и проблемы при установке

Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Желательно монтировать клапан в таком положении, чтобы отверстие было направлено от стены и вниз – при выпуске воды не забрызгается стена.

При замене воздухоотводчика при его выкручивании необходимо придерживать пробку с помощью второго разводного ключа, иначе она будет выкручиваться из батареи.

Видео: Как удалить воздух из батареи

Видео: Устанавливаем кран маевкого на батарею

Советы специалистов

Вода в сети появляется достаточно часто. Поэтому рекомендуется устанавливать воздухоотводчики в каждую отопительную батарею, регистр, П-образные компенсаторы с петлей, повернутой вверх, и в самую высокую точку системы.

Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Если Вы хотите установить клапан в чугунной заглушке старой чугунной батареи – лучше замените пробку.

Высверлить отверстие и нарезать резьбу в чугуне крайне проблематично из-за его особенности – большой хрупкости.

Советы профессионалов

Несколько советов от профессионалов помогут безопасно развоздушить систему и уменьшить вероятность образования пробок:

1. Доливают воду в контур остывшего автономного отопления всегда с нижней точки под небольшим давлением. После доливания включают котел, нагревают теплоноситель до температуры 60 оС, начинают стравливать воздух с каждой батареи через кран Маевского. При необходимости после обслуживания всех радиаторов еще доливают в систему воды.
2. Стержень из крана Маевского полностью нельзя выкручивать. Под струей горячей воды обратно его вкрутить сложно, а часто – невозможно.
3. Откручивать пробку радиатора в квартире строго запрещено. Централизованное отопление работает под высоким давлением. Если заглушку сорвет, будут затоплены все нижерасположенные на этажах квартиры.

Если с развоздушиванием возникают проблемы, оптимально вызвать специалиста из обслуживающей организации, который имеет право отключить стояк для ремонта даже в отопительный период.

Подведем итоги

Итак, наличие крана Маевского существенно упрощает эксплуатацию и улучшает качество отопления в частном и многоквартирном доме. Алгоритм выбора и монтажа – несложен и умещается в нескольких правилах:

• Приобретение требуемого типа вентиля требует понимания собственной системы. Механические краны Маевского – универсальны. Автоматические подходят для труднодоступных мест и автономного отопления с чистым теплоносителем.
• Монтаж заключается в удалении заглушки с верхней точки радиатора и вкручивании подготовленного вентиля. Под подготовкой понимают уплотнение резьбы лентой-фум и/или резиновыми прокладками.

Также важна профилактика. Чистка и возможная замена – залог надежной эксплуатации вентиля и системы отопления в целом.

Подведение итогов

Безусловно, каждый владелец отопительных приборов, основанных на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и делать ли это вообще. Но хочется отметить, что использование крана Маевского, во-первых, поднимет КПД всей установки, во-вторых, облегчит обслуживание батарей, в-третьих, не заберёт у вас много денежных средств, ведь как вы заметили приведённая в статье таблица, демонстрирует дешевизну изделий. Теперь вы знаете что такое кран Маевского, принцип работы и нюансы в эксплуатации.
