Подключение бойлера к водопроводу - самая полная инструкция

Что такое бойлер и принцип его работы

Бойлер (от английского boiler — котел) — водонагревательный агрегат в системе горячего водоснабжения, представляющий собой емкость с встроенным нагревательным элементом. В качестве подогревающего воду устройства чаще других используют трубчатые электрические нагреватели (ТЭНы) или змеевики, по которым проходит горячий теплоноситель.

Для подачи воды от бройлера к сантехническим приборам и бытовой техники необходимо, чтобы она находилась в емкости под определенным давлением.

Электрические с ТЭНами. Внутри агрегата размещен электрический нагревательный элемент, который подогревает водные массы при непосредственном контакте.

Косвенного нагрева. Данный тип оборудования не требует для функционирования электроэнергии, внутри резервуара расположен змеевик, который подключают к магистрали отопления. Нагревание воды происходит при ее контакте со поверхностью подключенного к котлу змеевика посредством косвенного нагрева, отсюда и название бойлера.

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды — газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) — применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа — дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

По принципу действия и конструктивному исполнению все водонагреватели условно разбивают на две большие группы:

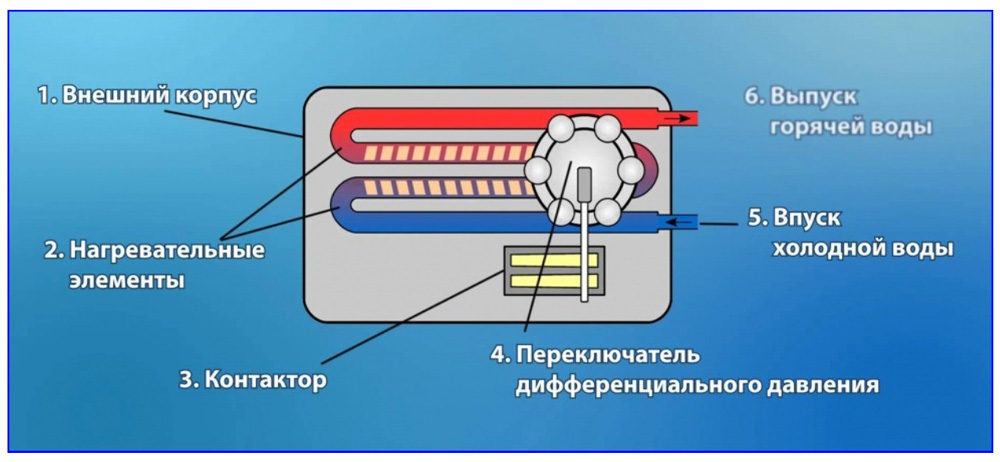

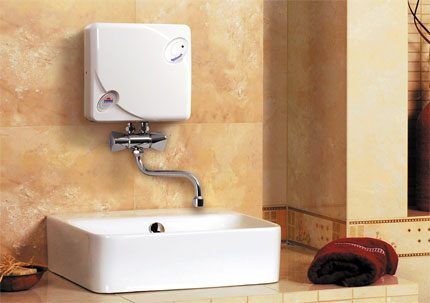

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель — прибор для небольших объемов потребления горячей воды.

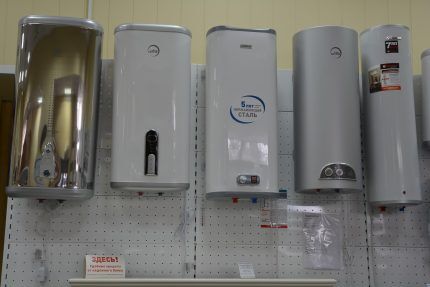

Накопительные. Конструктивное исполнение данного типа бойлера представляет собой емкость различного объема, внутри которой размещен нагревательный элемент. Вода в накопительных емкостях находится в постоянно нагретом состоянии, при водопотреблении емкость освобождается и одновременно заполняется — это позволяет сразу использовать большие объемы воды, что повышает комфортность проживания. Также накопительным водонагревателям для работы не требуется большая мощность, а резервуары любого объема для снижения теплопотерь и защиты от ожогов при касании имеют теплоизолирующую наружную оболочку.

Бойлер прямого нагрева

В устройствах такого типа внутри бака расположены ТЭНы, обеспечивающие нагрев жидкости. Когда уже произошло подключение бойлера к водопроводу, то холодная вода подается снизу, а уже нагретая выходит через верх бака.

Температура жидкости регулируется с помощью термодатчика. Агрегаты могут иметь конструкцию для вертикального монтажа, а также горизонтального.

Комбинированные устройства

В комбинированный водонагреватель аппарат превращается, когда в него вставляются ТЭНы (в баке могут быть предусмотрены отверстия для монтажа нагревателей). Таким аппаратом удобно пользоваться летом, когда отопление отключается или когда не хватает мощности, производимой отопительным контуром.

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

1. Накопительные.
2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

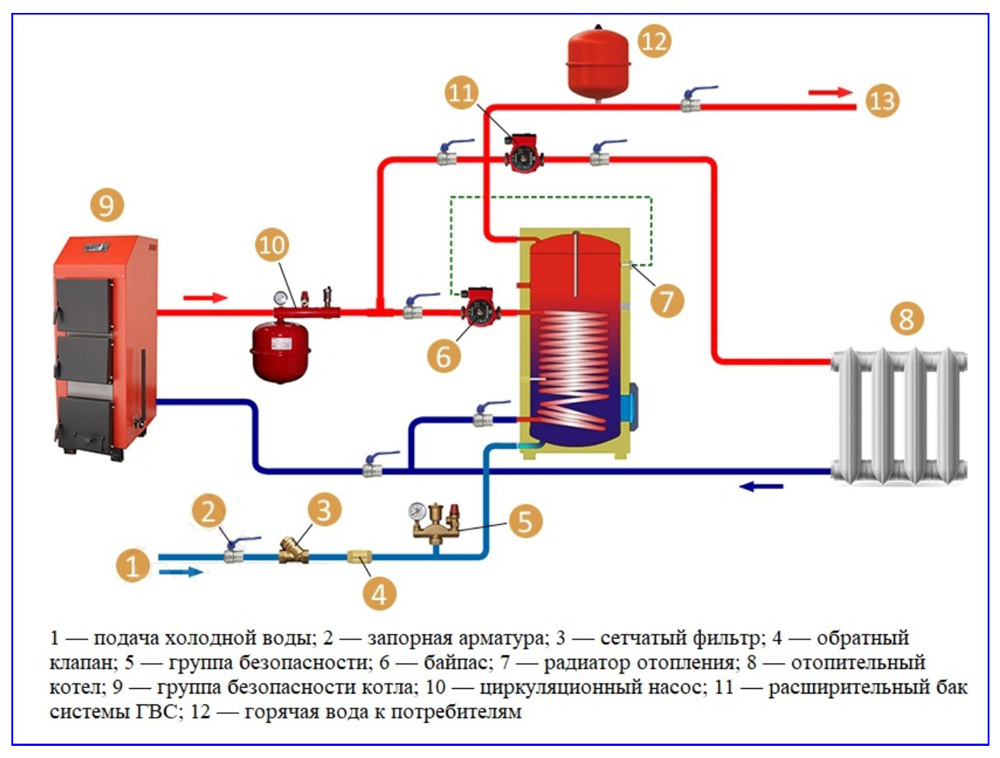

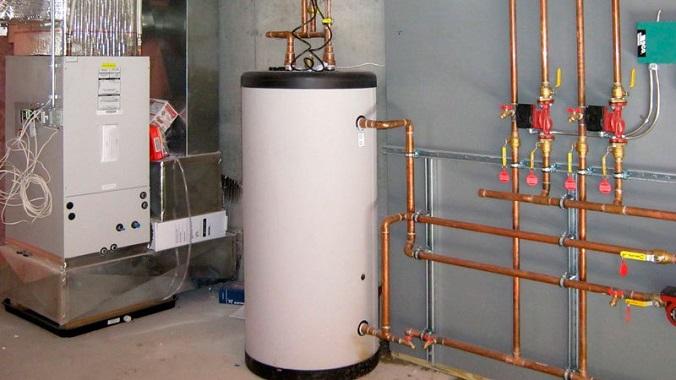

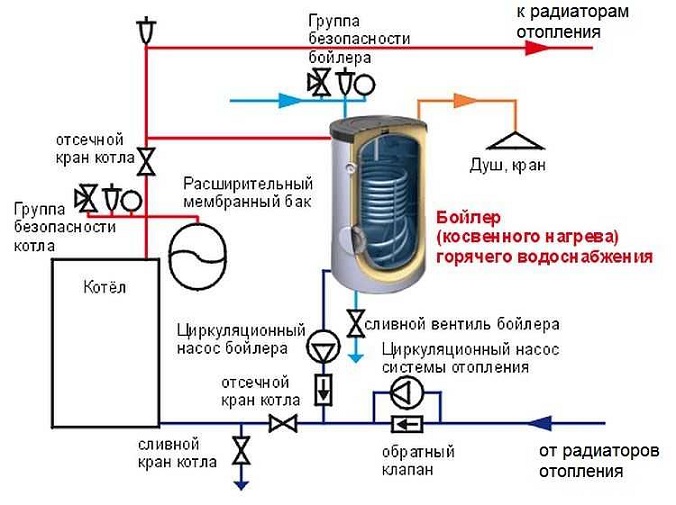

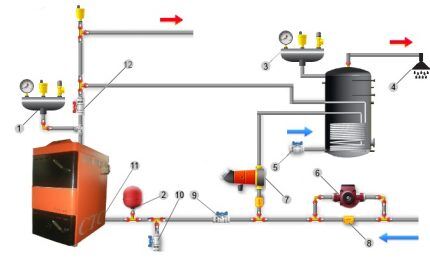

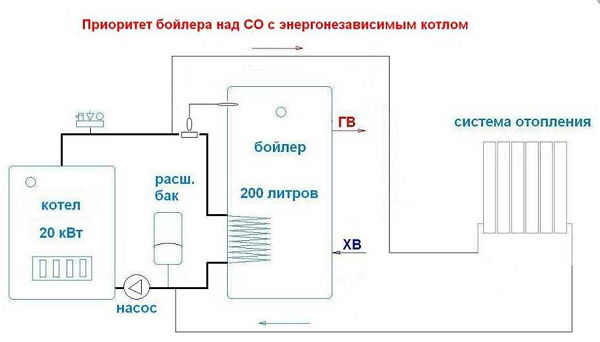

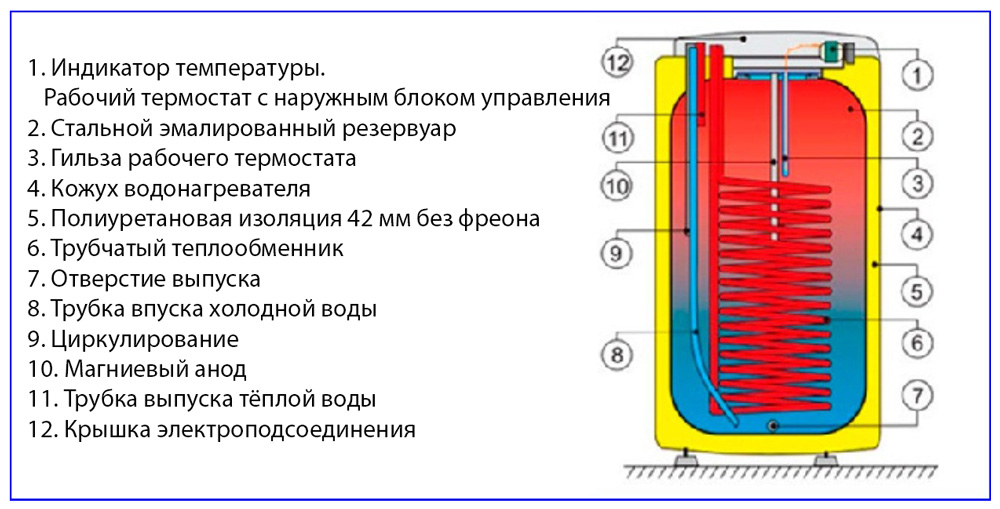

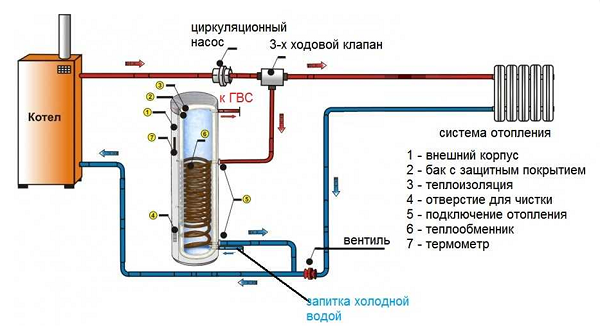

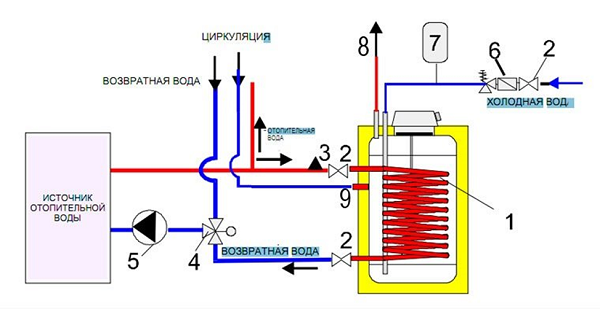

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

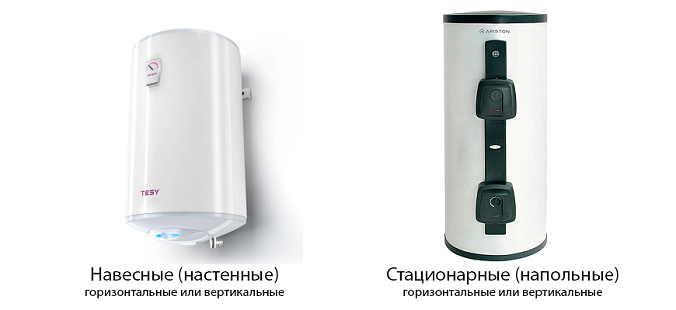

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

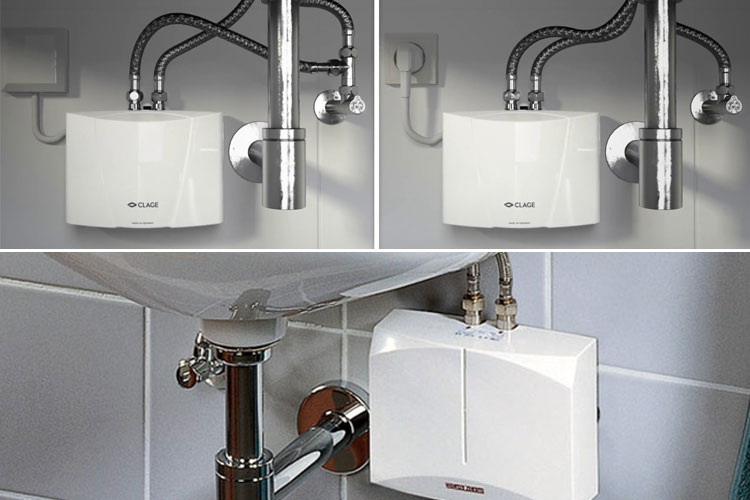

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

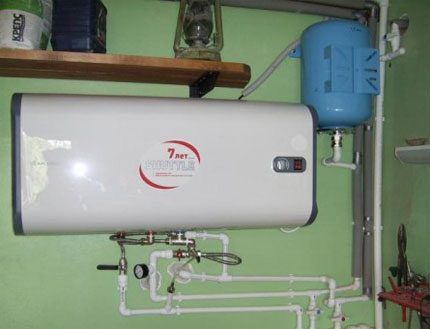

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Накопительный электрический

Самый востребованный. Нагревает жидкость ТЭНом, установленным снизу. Есть регулятор температуры нагрева – термостат. Бывает механическое/электронное управление, дисплей. Форма корпуса цилиндрическая/плоская, подбирается под размеры любого помещения. Преимущества: предварительный ночной нагрев, отсутствует камера сгорания, хорошие показатели мощности.

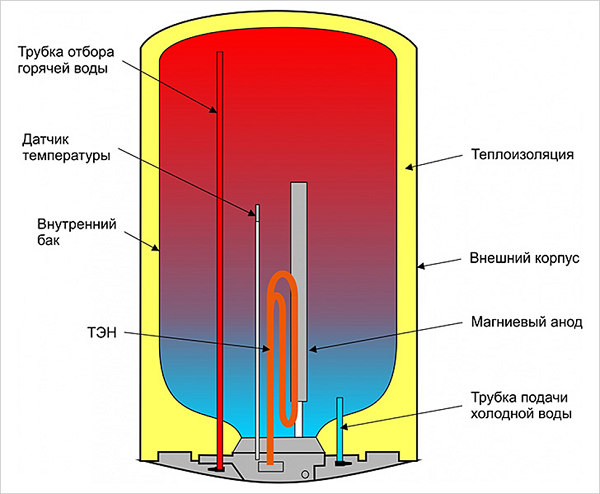

Конструкция сетевого нагревателя

• Корпус, теплоизоляционный слой.
• Бак внутренний.
• Трубки входа, выхода воды.
• Фланец.
• ТЭН, термостат.
• Терморегулятор, анод.

Плюсы и минусы накопительного электрического водонагревателя

Преимущества:

• Можно подключить несколько точек разбора воды.
• Можно удалить бойлер от точки разбора воды.
• Простота и удобство использования.
• Горячую воду нужной температуры можно получить из смесителя, не изменяя при этом напор воды.

Недостатки:

• Имеет не очень удобные размеры, которые обязательно надо учитывать при монтаже.
• В случае полного использования всей воды, надо будет подождать некоторое время, пока она нагреется.
• Требует постоянного внимания. Часто ТЭНы могут выходить из строя и требовать замены.

Обратите внимание! Подключать бойлер к водопроводу необходимо исходя из объема бака, который Вам нужен. Если планируется малое потребление воды, подойдет бак объемом десять литров. Если потребление воды будет средним, подойдет бак емкостью 35-40 литров. Если потребление будет высоким, можно рассматривать бак на 50 литров и более.

Порядок установки таких нагревателей

Простая конструкция обеспечивает исключительную надежность накопительных водонагревателей. Установить такой прибор не слишком сложно, но необходимо учесть ряд важных нюансов.

Сначала нужно выбрать место, где будет установлен нагреватель. После этого выполняют его установку, а также подключение к водопроводной системе и к электропитанию.

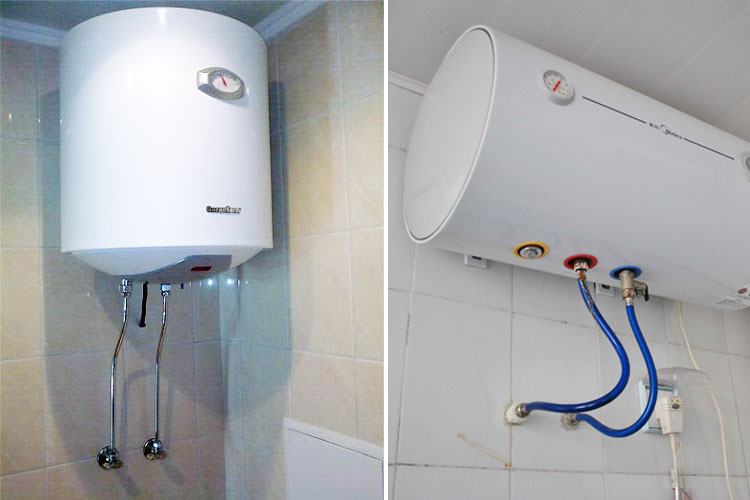

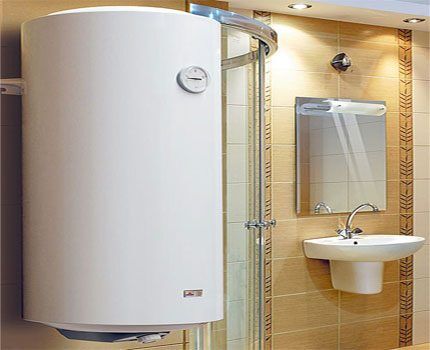

Для бытовых нужд чаще всего используют относительно небольшие настенные модели. Их подвешивают на специальных кронштейнах. Для модели вертикального типа используют два кронштейна, а для горизонтального прибора понадобится четыре таких элемента.

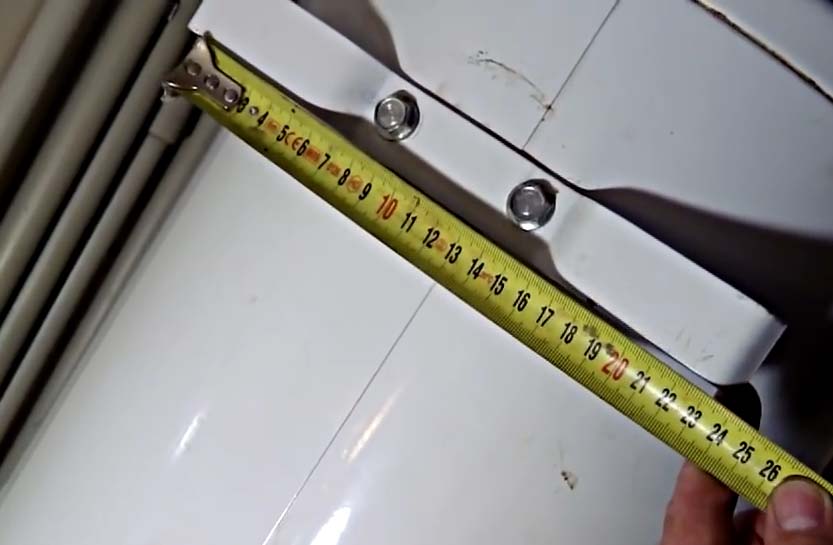

Порядок закрепления кронштейнов на стене прост, для этого обычно используют подходящие саморезы и шуруповерт.

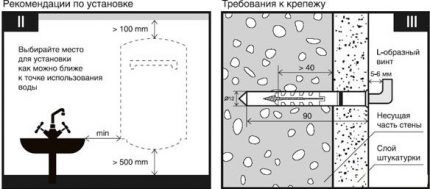

На этой схеме наглядно отражены рекомендации и нормы для подвешивания накопительного водонагревателя на стену. Ненадежный или неправильный крепеж может вызвать обрушение устройства

Между кронштейнами, на которых устанавливают вертикальные модели водонагревателей, должно быть расстояние 180 мм. Для монтажа горизонтальных моделей используют кронштейны с петлями.

При этом необходимо выдержать расстояние между защитной крышкой и поверхностями других объектов не менее 300 мм для устройств объемом до 80 л, и не менее 500 мм – для нагревателей с емкостью 100-200 л.

Не следует устанавливать вертикальную модель в горизонтальном положении или наоборот, класть на бок вертикальный нагреватель. Это грубое нарушение условий эксплуатации и техники безопасности прибора, которое может привести не только к поломке оборудования, но и к опасной аварии.

С помощью уровня следует проверить правильность положения отдельных кронштейнов относительно друг друга. Что касается места установки водонагревателя, то его рекомендуется выбрать как можно ближе к точкам разбора горячей воды.

Это позволит быстрее доставлять горячую воду к потребителю, т.е. сократить потери тепла во время транспортировки.

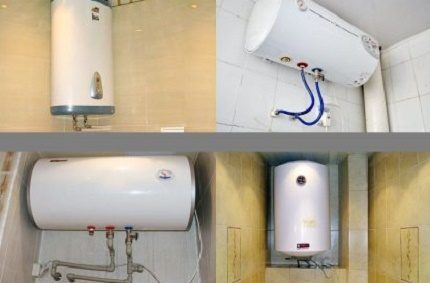

Для бытовых нужд чаще всего используют настенные модели накопительных водонагревателей. Все модели таких устройств обладают лаконичным и привлекательным дизайном

Неопытные мастера порой совершают ошибку – прикрепляют кронштейны к перегородкам из гипсокартона. Несущая способность таких конструкций слишком мала, чтобы выдержать вес устройства.

Даже если установленный подобным образом водонагреватель не рухнет сразу, это может произойти после того, как он будет заполнен водой.

Отдельный случай – это установка накопительного водонагревателя на гипсовой стене, за которой находится несущая стена. В этом случае следует использовать специальные крепежные элементы достаточной длины, чтобы они прошли через фальш-стену и погрузились в толщу несущей конструкции, которая и примет на себя основную нагрузку.

Разумеется, место, в котором установлен накопительный нагреватель, должно быть доступным для обслуживания, корректировки настроек, ремонта и т.п. Дизайн таких приборов обычно достаточно привлекательный, поэтому в области сочетания с прочими предметами интерьера проблем возникнуть не должно.

Конечно, перед началом работ по установке следует изучить инструкцию производителя, чтобы учесть имеющиеся в этом документе рекомендации.

Если накопительный водонагреватель устанавливают в квартире многоэтажного дома, при его поломке возникает опасность затопления помещений, которые расположены этажом ниже. Поэтому рекомендуется перед установкой прибора позаботиться о гидроизоляции предназначенного для него помещения.

Альтернативным вариантом защиты от таких неприятностей может стать специальный поддон, снабженный сточным отверстием и подключенный к канализационной системе.

Если в доме имеется автоматизированная система защиты от протечек, имеет смысл установить один из датчиков непосредственно под водонагревателем. Полностью от затопления эта мера не спасет, но поможет минимизировать ущерб.

Поскольку рекомендуется ставить накопительный водонагреватель как можно ближе к точкам забора горячей воды, следует убедиться, что устройство в достаточной степени защищено от воздействия влаги.

Если нагреватель будет расположен рядом с мойкой, умывальником или ванной, попадание брызг на поверхность корпуса практически неизбежно. Возможен и более серьезный контакт с водой, что представляет опасность для любого электроприбора.

Перед тем, как установить в квартире накопительный водонагреватель, следует обратить внимание на маркировку устройства. Способность прибора переносить внешнее воздействие отражена специальным индексом IPXX, где XX – цифры.

Значения первого показателя индекса защиты IP:

• 0 – нет защиты;
• 1 – защита от попадания крупных предметов (размеры более 50 мм);
• 2 – защита от предметов среднего размера (размеры более 12,5 мм);
• 3 – защита от небольших предметов (размеры более 2,5 мм);
• 4 – защита от малых предметов (размеры более 1 мм);
• 5 – защита от пыли;
• 6 – абсолютная герметичность.

Первая цифра индекса отражает устойчивость электроприбора к контакту с посторонними предметами. Вторая из них указывает на степень защищенности прибора от воздействия влаги.

Значения первого показателя индекса защиты IP:

• 0 – защита отсутствует;
• 1 – есть защита от вертикально направленных капель;
• 2 – защита от капель, падающих под углом не более 15 градусов от вертикали;
• 3 – защита от дождевых капель и брызг под углом не более 60 градусов от вертикали;
• 4 – защита от брызг в любом направлении;
• 5 – защита от струй воды;
• 6 – защита от сильных струй и морских волн;
• 7 – допускается кратковременное погружение устройства на глубину не более одного метра;
• 8 – прибор можно погружать на метровую глубину на срок до получаса.

Эта информация позволит оценить условия функционирования водонагревателя с точки зрения безопасности. Пригодятся эти сведения и для установки других электроприборов.

Большинство накопительных водонагревателей не нуждаются в чрезмерно высокой степени защиты, например, для работы под водой. Чаще всего, такие приборы маркируют как IP25. Этот уровень вполне можно обеспечить в домашних условиях.

Что потребуется для монтажа?

Перед тем как установить электрический или газовый бойлер, необходимо выделить ему подходящее место с учетом следующих моментов:

• размещение водонагревателя в квартире или частном доме должно быть сделано с учетом удобства использования и обслуживания;
• надо предусмотреть, что при опорожнении либо ремонте аппарата значительная часть воды может пролиться на пол;
• выполнять подключение водонагревателя своими силами удобно, когда водопроводная и электрическая сеть проходит неподалеку и в том же помещении;
• монтаж и присоединение газового бойлера своими руками предполагает подводку в помещение магистрали, подающей природный газ.

Исходя из перечисленных условий, установку и подключение накопительного водонагревателя можно выполнить в таких помещениях частного дома или квартиры:

• кухня — над мойкой;
• санузел — над ванной;
• котельная — над кафельным полом.

Прежде чем решить вопрос, как подключить бойлер к водопроводу, необходимо подвесить его к стене. Для выполнения всех работ понадобится электрическая дрель с ударной функцией (или перфоратор), сверла с твердосплавными напайками и стандартный набор слесарных инструментов, включая газовый и разводной ключ. Схема подключения бойлера собирается из таких элементов и материалов:

• клапан обратный с предохранительным в одном корпусе (как правило, идет в комплекте с бойлером);
• тройник бронзовый ДУ 15 (1/2»);
• кран шаровой ДУ 15 (1/2») — 3 шт., 2 из них — с американкой;
• трубы для соединения (обычно металлополимерные);
• ФУМ-лента, лен или специальная нить для уплотнения стыков.

Первый запуск

После установки водонагревателя необходимо заполнить его водой. После заполнения проверяется герметичность и качество крепления. При необходимости нужно хорошо затянуть все винты. Если утечек нет, нагреватель можно подключить к сети, вставив вилку в розетку. Ручкой термостата установить желаемую температуру воды. Красный цвет индикатора означает потребление энергии и начало нагрева.

Отключение нагревателя

Чтобы отключить водонагреватель, нужно вынуть вилку из розетки. Если отключение происходит зимой, то вода в нагревателе может замерзнуть и ее необходимо обязательно сливать.

Исправность нагревателя

Чтобы поддерживать нагреватель в хорошем состоянии, необходимо удалять накипь в баке не реже двух раз в год. Если для этого мероприятия нет соответствующих химикатов или кислот, можно попробовать раздробить слой накипи вручную (следует соблюдать осторожность, чтобы не повредить внутреннюю поверхность резервуара).

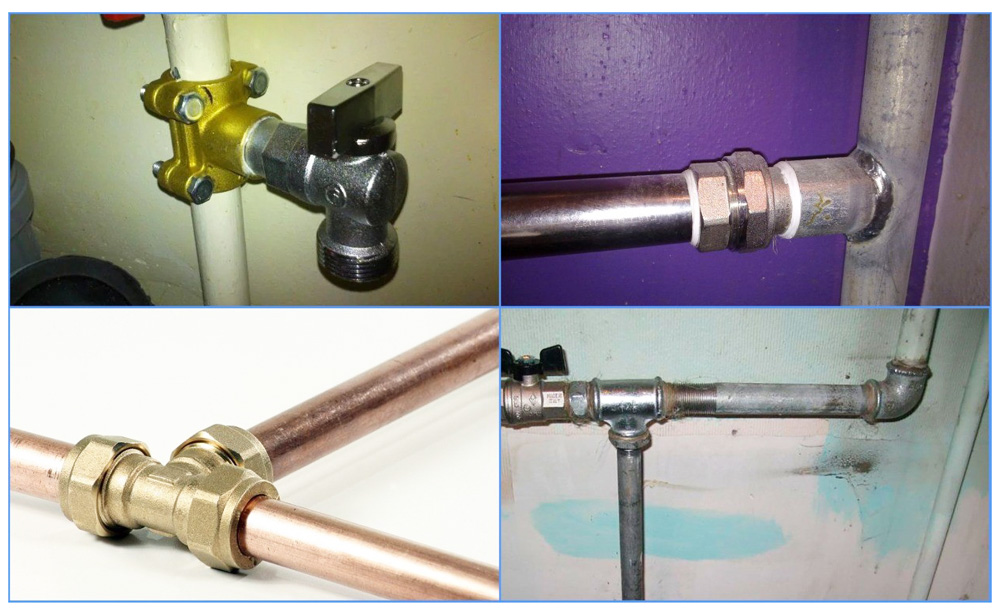

Трубы из стали

Обойтись без использования сварки при работе со стальными трубами можно. Для этого придется купить специальный тройник. По виду он похож на хомут с отводом. Принцип использования – прост, его надевают на трубу и фиксируют положение зажимами. Для плотного прилегания используют уплотнитель. Запрещается использовать с этой целью сухую сварку. Надежности этого вещества недостаточно для полноценной работы системы.

Перед монтажом адаптера трубы нужно качественно очистить от грязи, ржавчины и следов старой краски. В трубопроводе проделывается отверстие с резьбой. Оно нужно для подсоединения крана и подводного шланга.

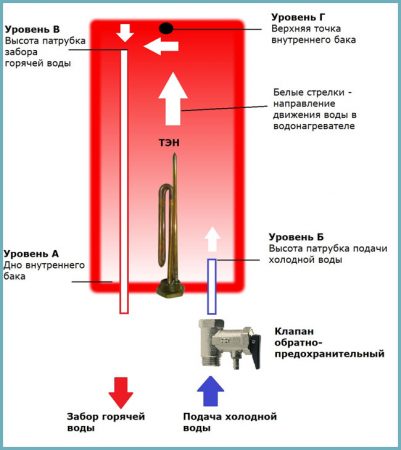

Принцип отбора воды из бака

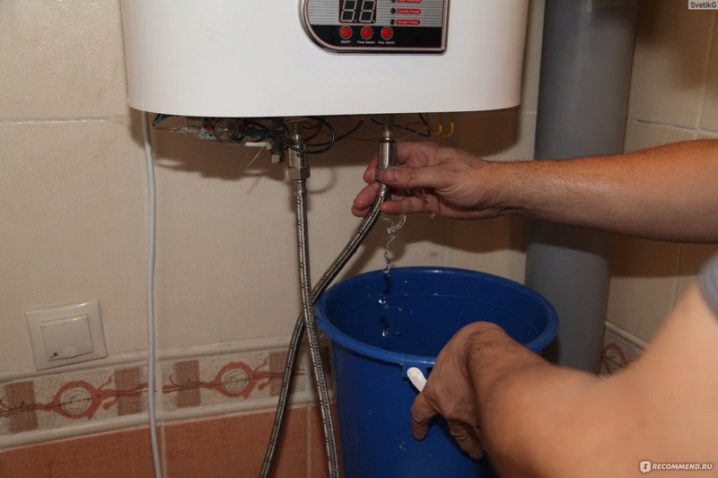

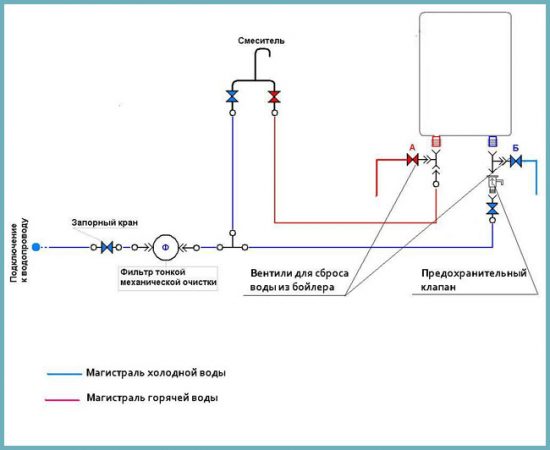

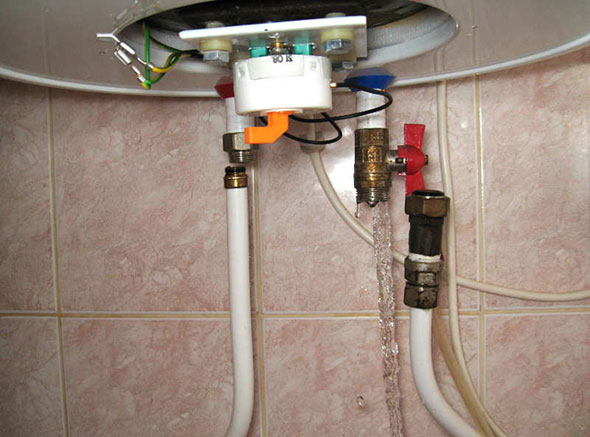

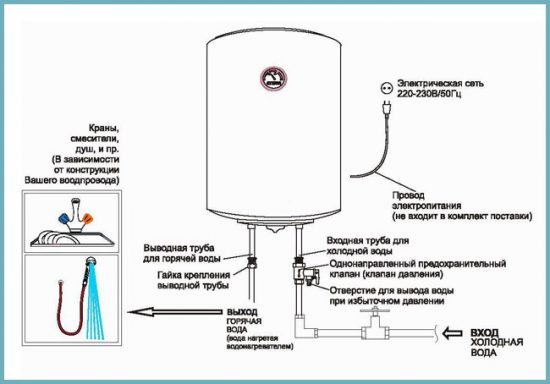

Существует одна верная схема подключения накопительного водонагревателя, учитывающая особенности его конструкции и позволяющая при необходимости быстро опорожнить бак. Такая необходимость возникает по следующим причинам:

• плановая очистка бака и ТЭНа от накипи;
• возникновение неисправности;
• переезд или замена аппарата новым;
• опорожнение водонагревателя на даче либо в доме с периодическим отоплением в зимний период.

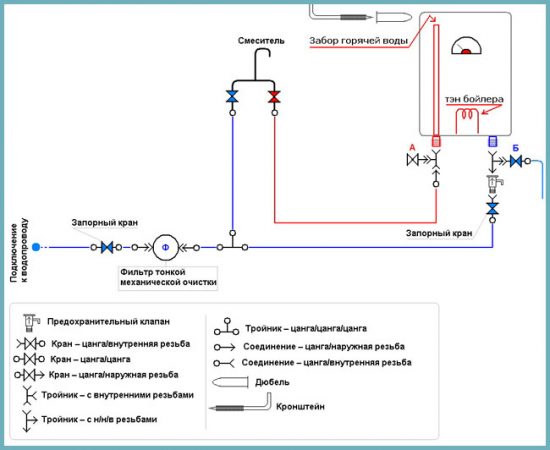

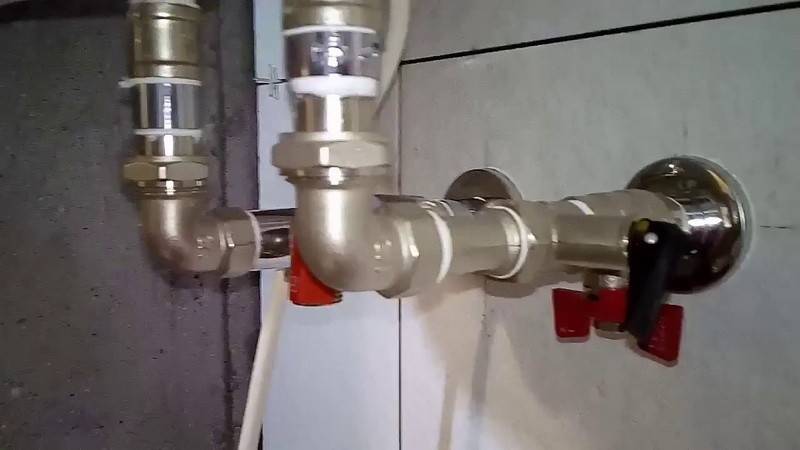

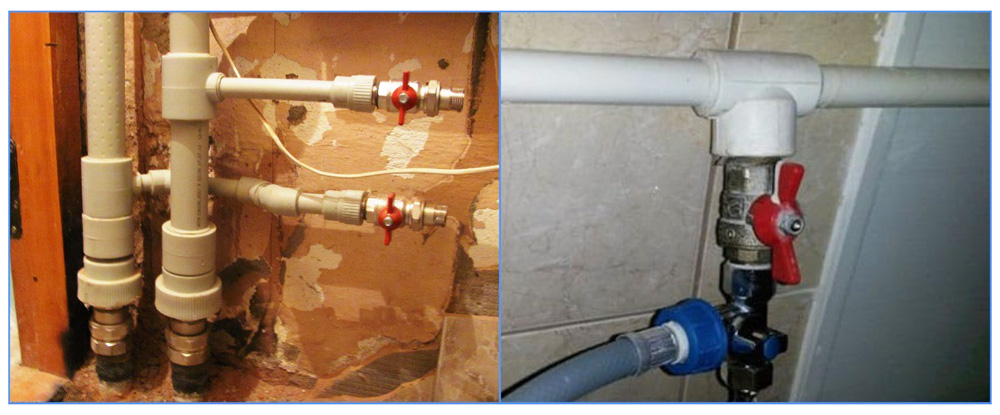

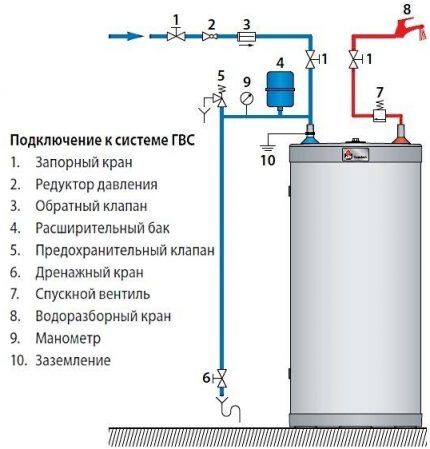

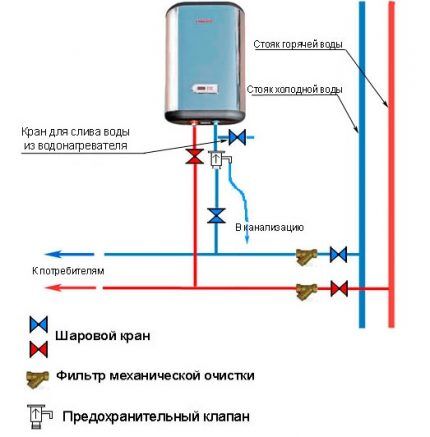

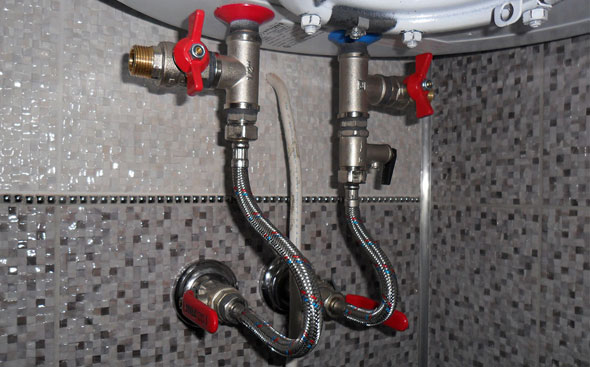

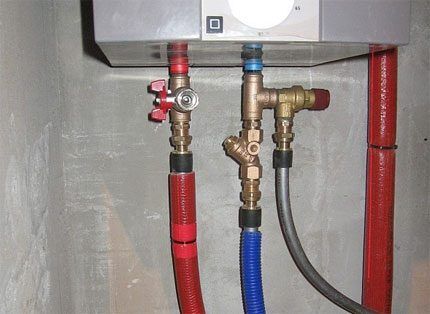

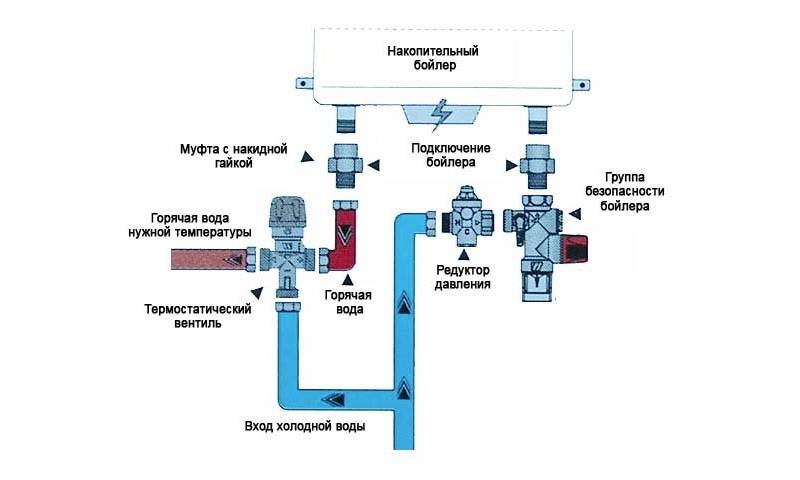

Подсоединение водонагревателя к водопроводу, схема его установки и размещения должны учитывать, что отбор воды осуществляется из верхней зоны бака. Это объясняется тем, что вверху вода самая горячая, а в нижнюю зону происходит пополнение холодным потоком при наличии водоразбора в системе ГВС. Отбор происходит через вертикальную трубку, срез которой находится именно в верхней зоне.

Нельзя допускать, чтобы вода из емкости могла вернуться в систему холодного водоснабжения, поэтому подключение бойлера к водопроводу выполняется через обратный клапан. При падении давления в сети в результате отключения воды клапан не даст содержимому бака перетечь обратно в трубу.

В результате стандартного подключения бойлера к водопроводу его не удастся быстро опорожнить, открыв кран горячей воды. Даже откручивание трубы ГВС от штуцера не даст эффекта, поскольку забор воды располагается слишком высоко, а на холодной стоит обратный клапан. Проблему слива решает простая схема подключения водонагревателя к водопроводу, собираемая на этапе установки аппарата.

Водонагреватель и автономное водоснабжение

В частных домовладениях обычно применяется не централизованное, а автономное водоснабжение. В такой ситуации применение накопительного водонагревателя вполне оправданно и возможно. Но схема подключения должна быть немного изменена. Источником воды в таком случае обычно служит бак, установленный на чердаке или верхнем этаже.

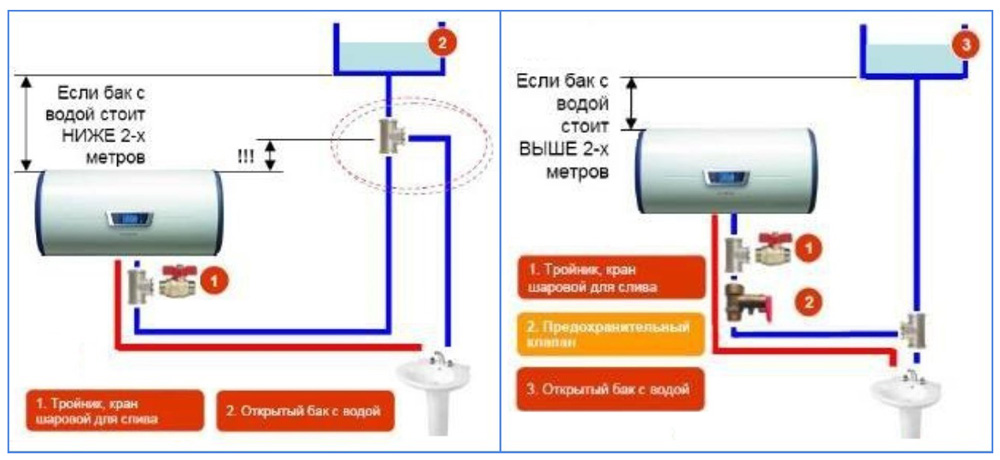

На этой схеме отражены особенности подключения к автономной водопроводной системе накопительного водонагревателя, если расстояние по вертикали между нагревательным прибором и резервуаром с водой составляет менее двух метров

Нужно измерить вертикальное расстояние между этим баком и водонагревателем. Если оно менее двух метров, то на выходе из бака устанавливают тройник, чтобы отвести часть холодной воды к нагревательному устройству таким образом, чтобы труба находилась выше уровня, на котором установлен нагреватель. Тройник с обратным клапаном и отводом для слива устанавливают на входе трубопровода холодной воды в устройство.

Если же расстояние от бака с водой до нагревателя по вертикали превышает два метра, то отвод выполняют ниже, чем уровень установки нагревателя. При этом на вводе холодной воды в устройство устанавливают тройник с отводом избыточной воды в канализацию, а чуть ниже присоединяют обратный клапан.

Эта схема демонстрирует вариант подключения накопительного водонагревателя в доме с автономной системой водоснабжения, если вертикальное расстояние между баком и нагревателем более двух метров

Перед установкой водонагревателя следует измерить давление воды в автономной системе дома. Если оно превышает уровень в шесть бар, необходимо дополнить схему установки специальным понижающим редуктором. Чрезмерно сильный напор воды, поступающей в нагреватель, может привести к поломке оборудования.

Электрическая часть монтажа

Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.

Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.

Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.

Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.

Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.

При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

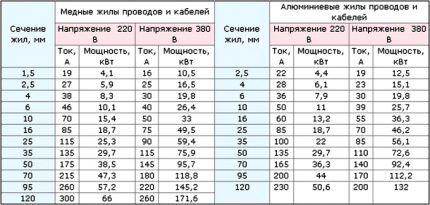

Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию

Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.

Кроме того, для двухфазных котлов практически всегда необходимо устанавливать УЗО – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.

Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки

Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.

Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.

Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.

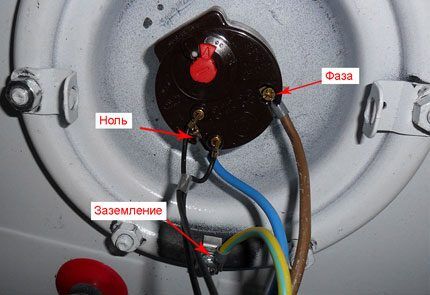

В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.

Замена предохранительного клапана

Клапан защищает установку от повреждений и защищает пользователей. Если наблюдаются какие-либо тревожные симптомы, необходимо принять решение о замене. В настоящее время старые клапаны не ремонтируются. Если замечены признаки неисправности, нужно купить новую деталь.

Функцию предохранительного клапана следует проверять каждые шесть месяцев. Многие производители предлагают клапаны с сифоном, который принудительно разряжает клапан. После его открытия небольшое количество воды должно вытечь. Но если поток продолжается непрерывно, пришло время его заменить. Замена старого клапана новым – это несложная операция, и ее можно сделать самостоятельно.

Инструменты для замены

Прежде всего, нужна новая деталь. Лучше всего открутить старый клапан и купить такой же самый. Хорошим решением является поход с неисправным элементом в магазин. Служба поддержки поможет сделать правильный выбор. Кроме того, понадобится разводной ключ.

Последовательность действий

Начать нужно с отсоединения источника питания и закрытия главного водяного клапана. Затем необходимо опорожнить резервуар. Для этого нужно открыть кран холодной воды и подождать, пока она вся не уйдет. Когда бак пуст, можно подготовить клапан для сборки. Обмотать резьбу уплотнительной лентой, следя за правильным направлением резьбы. Под баком поместить резервуар для воды, чтобы не залить пол. Если это модель клапана с сифоном, сначала его нужно отвинтить.

Затем ключом отключается подача воды. Во время этой операции может вытечь вода, поэтому нужно очень медленно работать с инструментом. Снятие старого клапана выполняется быстро. Он просто отвинчивается, а после его удаления, резьба покрывается уплотнительной лентой.

Конечно, при установке нового предохранительного клапана нужно затянуть его разводным ключом с уплотнительной лентой.

После установки клапана необходимо соединить все элементы установки. Положить прокладку на подающий шланг. Ее стоит заменить новой и завинтить шланг на клапан. Теперь можно открыть главный водяной клапан, пропуская поток жидкости к клапану. Наконец, выпустить воздух из бака, открутив кран теплой воды. Если вода течет ровным потоком, то можно включить электропитание. Агрегат должен работать правильно.

Потенциальные места для установки

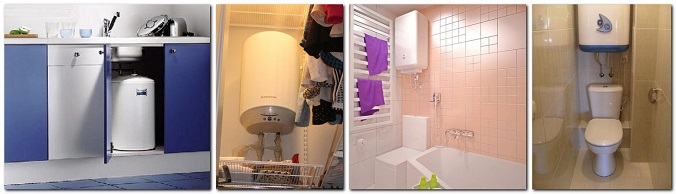

При поиске оптимального участка можно рассмотреть несколько вариантов.

1. Санузел (туалет), над унитазом. Этот способ нередко выбирают владельцы квартир, где место в разделенных комнатах сильно ограничено. Бойлер можно спрятать за фальшстеной.
2. Кухня, под раковиной. Этот вариант подходит для компактных приборов, рассчитанных на 15-20 л.
3. Над ванной. Данное решение может стать спасением для небольших совмещенных санузлов.

Еще одно потенциальное «место жительства» бойлера — прихожая. Это решение для горизонтальных моделей водонагревателей. Серьезный недостаток у данного варианта один — необходимость «тянуть» до него коммуникации. Но иногда он единственная возможность найти свободное пространство для установки агрегата.

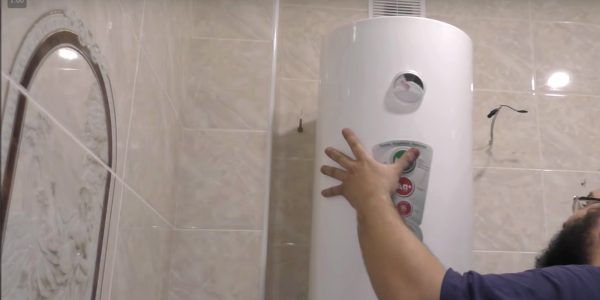

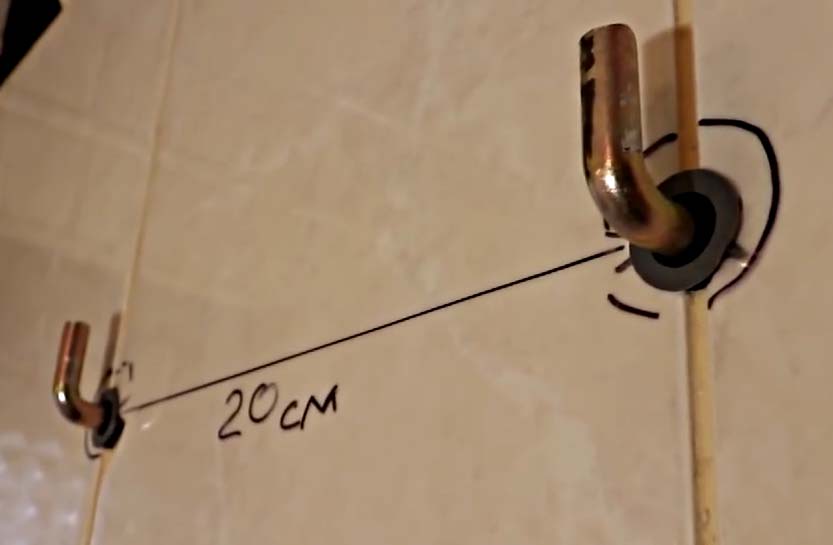

Фиксация бойлера на стене

Как правило, для этого этапа необходим помощник, потому что даже пустой прибор может «затянуть» на 20-30 кг. Установка такого тяжелого агрегата может проводиться двумя способами:

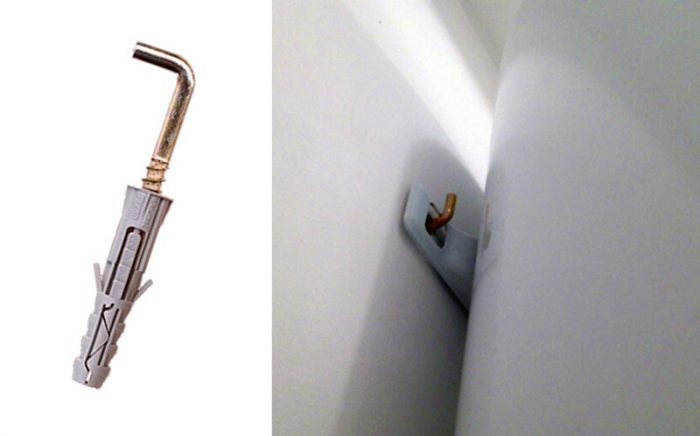

• на надежные крюки, которые закрепляют на основании;
• на монтажную планку, она фиксируется анкерными болтами.

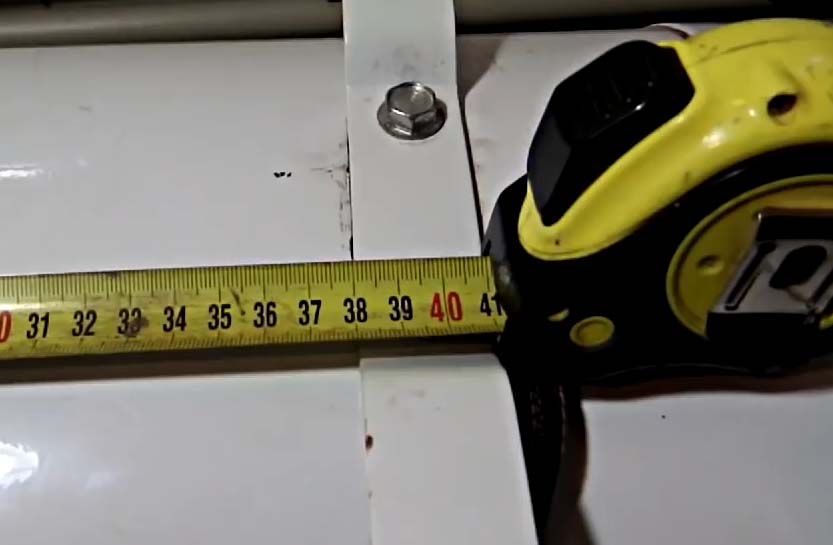

После измерения конструкции переходят к наметке точек для крепежных элементов. Необходимые 50-70 мм от крышки до потолка дадут возможность не только снимать ее, если в этом возникнет необходимость, но и без проблем навесить водонагреватель на стену. Действуют так:

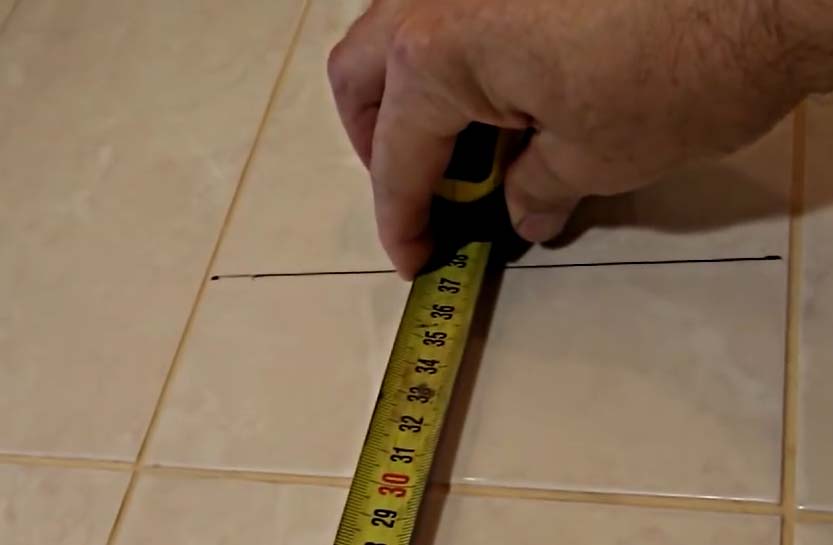

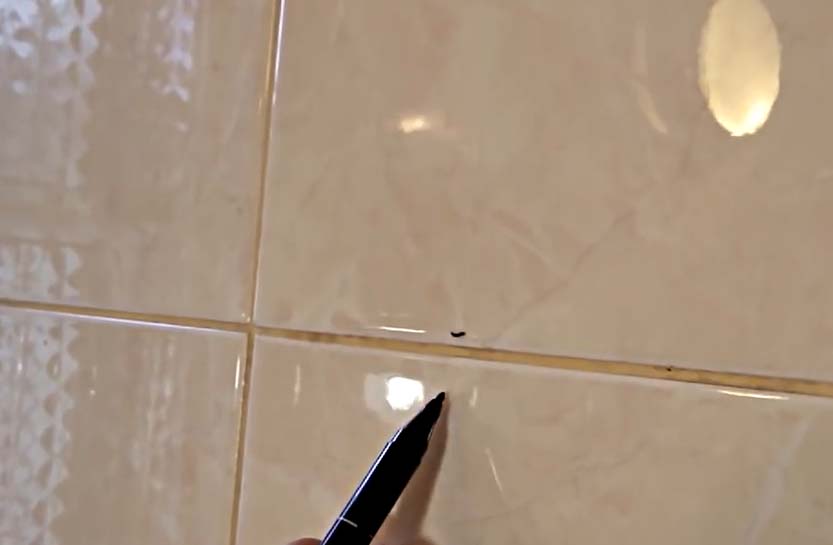

1. С помощью рулетки и уровня отмечают точки для фиксации крюков или анкеров для монтажной планки, затем «горизонт» проверяют уровнем.
2. В том случае, если на стене облицовка из плитки, для первого прохода используют копьевидное (трубчатое алмазное) сверло. Затем действуют перфоратором и буром.
3. В просверленные отверстия вбивают дюбели, вкручивают крюки. Либо приставляют монтажную планку, через которую вставляют и закручивают гаечным ключом анкерные болты.
4. На крепежные элементы аккуратно навешивают бак, затем правильность положения конструкции снова проверяют уровнем (им и отвесом). Если есть необходимость, то сразу вносят коррективы.

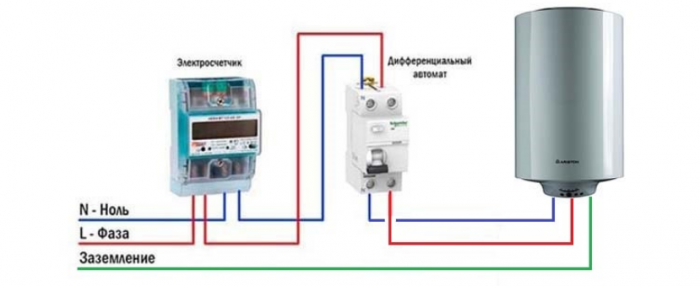

Соединение с электросетью

Если в комплекте оборудование присутствует кабель и вилка, то достаточно вставить ее в ближайшую розетку, имеющую заземление. Удлинители и тройники использовать запрещается, так как нагрузка значительна, а значит, не исключено расплавление клемм дополнительных элементов в сети.

Когда ни кабеля, ни вилки в комплекте нет, подключение можно выполнить самостоятельно, но лучше пригласить для этого этапа работ квалифицированного мастера. Поскольку электрический водонагреватель является мощным оборудованием, ему необходима отдельная линия от щитка.

Помимо автомата рекомендуется использовать еще один защитный прибор — УЗО. Альтернатива — дифавтомат (16 А). Для подключения бойлеров рекомендуют приобрести трехжильный (медный) кабель с сечением жил не менее 2,5 мм2. Если в модели установлены два ТЭНа, то при выборе сечения кабеля их мощность суммируется. Если говорить о грубом расчете, то на 1 кВт мощности необходим 1 мм2 «диаметра» проводника. Заземление для любого водонагревателя — требование, а не рекомендация.

Проверка работы оборудования

Перед включением прибора в сеть бак заполняют водой. Перед началом этого этапа перекрывают вентиль стояка ГВС, а краны на вводе/выводе агрегата открывают. После заполнения прибора «горячий кран» смесителя открывают, дожидаются, пока струя не начнет выходить без шипения. Затем ее перекрывают, переходят к проверке «свежей» системы на предмет протечек.

Проточный электрический

Простая конструкция. Жидкость проходит через емкость с ТЭНом без задержки. Быстро нагревает. Компактный, легкий вес 1-5 кг. Высокая мощность 3000-9000 Вт, потребляет много энергии.

Из чего состоит

• Корпус
• ТЭН в виде трубки со входом/выходом.
• Индикация нагрева.
• Датчик протока.
• Реле, клеммная коробка.

Накопительный газовый

Отдельный тип оборудования, не проточная газовая колонка. Жидкость накапливается во внутреннем баке, согревается энергией сгоревшего газа. Самостоятельная установка нежелательна, газовые работы должны выполнять специалисты. Также требуется правильная сборка дымохода, чтобы вредные вещества после сгорания полностью удалялись из помещения.

Состав прибора

• Внешняя оболочка.
• Полиуретановый теплоизолят.
• Внутренний резервуар.
• Емкость сбора конденсата.
• Трубки горячей/холодной воды.
• Горелка с дымовым рассекателем.
• Блок газовый.
• Вытяжка.
• Анод, термостат.

Оборудование косвенного нагрева

Большой бак без ТЭНа. Источник тепла – отопительные системы с газовым/топливным котлом, солнечными батареями. Крепятся к стене/полу, объемы больше 500 литров.

Конструктивные элементы

• Кожух, изолят полиуретановый.
• Теплообменник.
• Прибор циркуляции.
• Анод.
• Трубки подхода/выхода жидкости.
• Термостат.

Различия объема, мощности

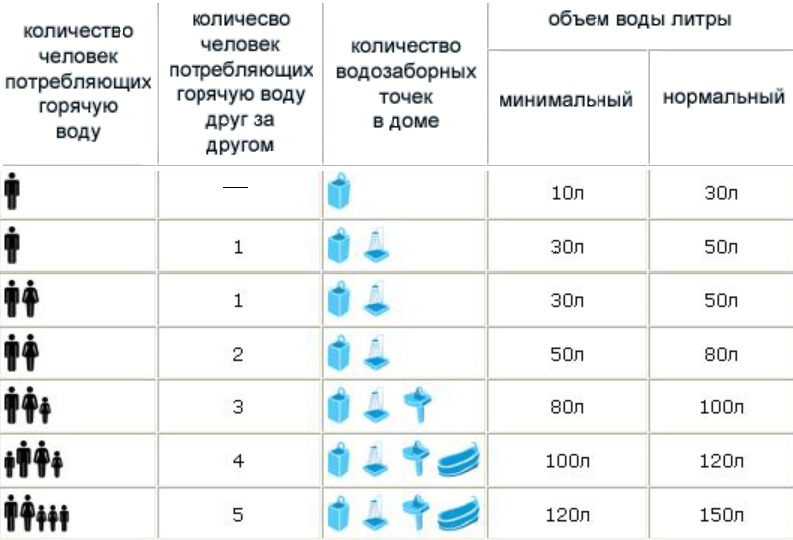

Рассчитать нужный объем нагревателя для дачи несложно. Нужно замерить количество использующейся жидкости для гигиенических процедур, мытья посуды, других бытовых нужд.

Например, за 24 часа три человека расходуют 180 л. Можно купить прибор меньшего объема. Обычно горячая жидкость 60-75 0С разбавляется холодной, в результате выходит 250 литров в среднем. Рассчитайте нужный объем самостоятельно.

Важно! Трем людям хватит бака 120 л. Вариант 180 литров будет неэкономным.

Мощность влияет на скорость подогрева. Не готовы ждать долго по приезду на дачу? Нагреватели отключаются в период отсутствия хозяев. Берите предельно мощное оборудование – сможете быстро, комфортно принять душ.

Важно! При частых отключениях жидкость застаивается внутри. Чтобы не было проблем, оставляйте устройство включенным.

Удобны варианты с двумя ТЭНами: два работают на нагрев, один поддерживает нужную температуру. Обеспечивается быстрый нагрев, экономятся ресурсы, когда нет нужды в подогретой воде.

На оборудовании обязательно указывается мощность, максимально высокая температура, скорость согревания. Стоит помнить, зимой вода центральной системе холоднее на 10 градусов, чем в летний период.

C трехходовым клапаном

Такое подключение бойлера косвенного нагрева реализуется, если на трубопроводе, по которому идет подача, имеется циркуляционный насос. Как видно на рисунке, контур отопления и агрегат подсоединяется параллельно, а трехходовой клапан (управляется температурным датчиком, расположенным в корпусе аппарата) монтируется после насоса.

Клапан соединяется с агрегатом одним из своих выходов. В обратку перед котлом врезают тройник, к которому подсоединяется выходной патрубок теплообменника. На этом врезку в отопительную систему можно считать законченной.

R энергонезависимой системе

При существующей схеме, в которой котел является энергонезависимым, рекомендуется размещать устройство выше уровня радиаторов. При таком расположении циркуляция теплоносителя будет происходить за счет гравитационных сил. Хотя, в эту схему также можно встроить насос, но при отключении электроэнергии нагретой воды не будет.

При таком виде подсоединения необходимо, чтобы водовод, идущий на агрегат, имел диаметр сечения больше на 1 шаг, чем тот, что используется для отопления. За счет этого достигается приоритет.

C рециркуляцией

Агрегат с рециркуляцией позволяет осуществлять мгновенную подачу горячей воды потребителю. Это удобно тем, что не требуется слив прохладной жидкости, пока начнет течь горячая. Такую возможность дает установленный насос для поддержания циркуляции в зацикленном контуре. Эта система называется рециркуляционной. Такая конструкция часто включает в себя сушилку для полотенец.

В системе рециркуляции в обвязке аппарата применяется:

• обратный клапан, который не дает смешиваться потокам нагретой и холодной воды;
• воздуховод — его задача не допустить попадание воздуха во время включения насоса;
• предохранительный клапан – сбрасывает давление в аварийных ситуациях;

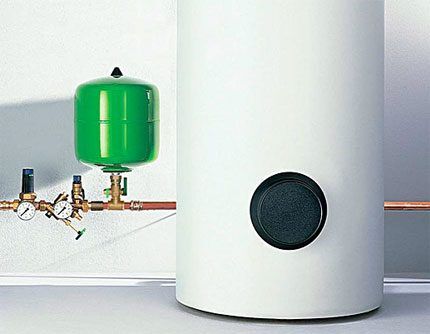

• расширительный бачок, предназначен для компенсации расширения носителя тепла, при этом давление в бачке не должно подниматься выше уровня срабатывания защитного клапана.

Таким образом, если подключить водонагреватель по всем правилам – это позволит работать агрегатам в правильном режиме и обеспечивать потребителя горячим водоснабжением.

ТОП советов по выбору места для бойлера

Когда бойлер выбран и приобретен, можно приступать к его монтажу. Для начала нужно его закрепить на стене. При выборе стены обязательно нужно учитывать габариты и вес устройства в наполненном состоянии.

• Бойлер должен крепиться только на несущую стену, так как вес его в наполненном состоянии может превышать 100 кг.
• Расположен бойлер должен быть как можно ближе к точке выдачи горячей воды.
• Учитывайте габариты изделия и его конструктивные особенности (вертикальное или горизонтальное расположение, верхнее или нижнее подключение коммуникаций)

  Монтируется бойлер на несущую стену
• Монтировать бойлер можно на любую высоту. При этом нужно помнить, что в домах, где напор воды «не очень», поднимать бойлер под потолок – рискованно, вода к нему может просто не дойти.

Совет. Если напор в водопроводе слабый, то для бесперебойной работы бойлер желательно устанавливать как можно ниже.

• После монтажа к бойлеру должен оставаться свободный доступ для его профилактического обслуживания и ремонта.

Рекомендации по размещению бойлера

Бытовые водонагреватели (водоподогреватели) делятся на проточные и накопительные модели. Первые компактны и обычно устанавливаются под раковиной на кухне или в ванной. С одной стороны к ним подключается шланг от крана холодного водопровода, а с другой – отвод на смеситель либо душевую лейку. Такую технику подключить к воде так же просто, как выполнить подключение унитаза или кабинки для душа. Надо лишь затянуть пару гаек на трубах, не забыв про ФУМ-ленту.

Схема подключения накопительного водонагревателя

С бойлерами (накопительным аналогом) все несколько сложнее. Схема подключения здесь немного иная. Это оборудование представляет собой наполненный водой котел, в котором нагрев жидкости происходит благодаря работе газовой горелки или ТЭНа. Сначала такая колонка наполняется из трубопровода ХВС, а потом уже по мере нагрева и необходимости отдает нагретый до 40–750 С “кипяток” в трубу ГВС.

Виды бойлеров и водонагревателей

Устанавливается накопительный водонагреватель в квартирах и частных домах:

• на кухне над или под раковиной;
• в санузле (туалете);
• в подсобном помещении.

Но чем ближе его расположить к стояку холодного водоснабжения, тем проще будет сделать подключение бойлера к ХВС. Меньше расстояние от колонки до водопровода – меньше труб придется прокладывать. Главное чтобы стена, на которую в планах крепить водонагревательную технику, оказалась в состоянии выдержать ее вес.

Напольный

Занимает много места, устанавливается с поддерживающей конструкцией, подставкой. Требует прочного, ровного пола. При установке перекосы исключаются.

Вертикальный

Модель объемом 100 л подвешивается на двух опорах, больше – на четырех. Более комфортное использование, нет резкого перепада температур. ТЭН расположен в нижней части – более эффективный нагрев. Стоимость ниже, чем горизонтальные модели.

Горизонтальный

Компактные размеры. Удобен для небольших санузлов, можно крепить под потолок. Нагревательный элемент расположен сбоку, подогрев хуже, чем вертикально. Холодная жидкость постоянно перемешивается с горячей, из крана потечет разбавленная вода.

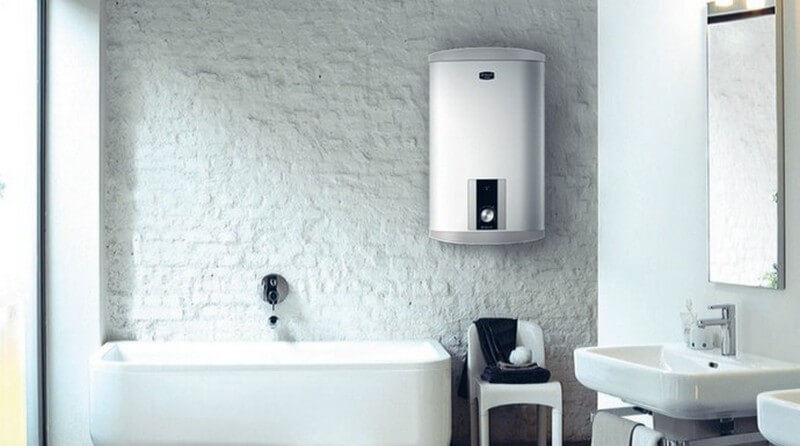

Установка и подключение бойлера к водопроводу в квартире своими руками

Установка водонагревателя своими руками в жилом доме при отсутствии минимальных познаний в сантехнической области и навыков работы с электроинструментом — довольно рискованное занятие. В случае ошибки ваши соседи снизу наконец-то сделают долгожданный ремонт во всей квартире за ваш счет, а если «повезет», к ним присоединятся и другие по стояку.

Не столь экстремальны попытки установить бойлер в частном доме, можно сэкономить на оплате труда специалистов и приобрести полезные навыки работы сантехника.

При соблюдении инструкции от производителя и точного технологического процесса установки, проблем с подключением водонагревателя своими руками и получением горячего водоснабжения возникнуть не должно.

Этапы установки нагревателя

1. Осмотреть системы, подготовить инструменты, место для монтажа.
2. Прикрепить бойлер к стене.
3. Подсоединить к водопроводу или бочке.
4. Включить в сеть.

Инструменты для монтажа бойлера и расходные материалы

В зависимости от конструктивных особенностей, для установки нагревателя может понадобиться различный набор строительного инструмента, но основным является:

• строительный перфоратор или дрель с функцией удара и комплектом сверл для ударной перфорации отверстий;
• кусачки, плоскогубцы;
• гаечные или разводной ключи;
• рулетка или линейка;
• два вида отверток: прямая и крестообразная.

Помимо инструмента, при монтаже бойлерной системы могут понадобиться некоторые материалы:

• крепежные элементы для навешивания бройлера на стену: кронштейны, анкера, дюбеля;
• сантехническая арматура — тройники, фитинги, обратный клапан, запорные краны;
• гибкие шланги для подключения бойлера к системе холодного водоснабжения и вывода из него горячей воды;
• гидроизоляционные материалы — льняная пакля, специальные пасты, уплотнительные ленты;
• водопроводные трубы могут понадобиться при наращивании труб водопроводной системы или монтаже обводной линии.

Распаковка и подготовка водонагревателя к монтажу

Перед работой по монтажу водонагревательного бойлера необходимо проверить его целостность после распаковки и в первую очередь ознакомиться с инструкцией.

Подготовка водонагревателя к установке на стену и подключению к коммуникациям.

Во многих случаях, чтобы не делать дополнительные розетки, бойлер напрямую подключается к щитку, который находится от него на довольно большом расстоянии. В этом случае для надежного соединения необходимо снять короткий провод от бойлера и заменить его более длинным.

Монтаж бойлера на стену

При монтаже водонагревателя на стену в первую очередь необходимо сделать разметку, для этого может понадобиться помощь еще одного человека, который будет держать бройлер около стены. В случае крепежа на анкеры в виде крюка для удобства навешивания необходимо установить зазор между потолком и верхней частью бойлера около 10 см.

Монтаж водонагревателя на кронштейны на стене, после чего производится регулировка с помощью винтов крепления.

• в отмеченных местах ударным перфоратором высверливаются отверстия необходимого диаметра, вбиваются дюбеля;
• в них закручиваются или забиваются резьбовые или крюкообразные анкерные болты для крепления нагревателя воды;
• бойлер прикладывается к стене, через его проушины пропускаются анкерные болты, в случае необходимости производится фиксация на стене при помощи гаек.

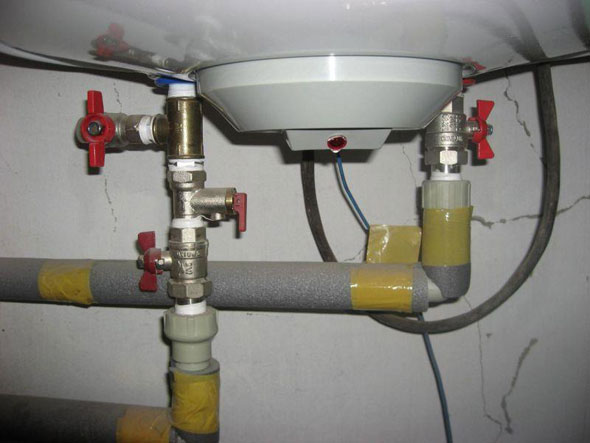

Врезка бойлера в водопроводную систему

Для подключения бойлера к водопроводу необходимо вмонтировать в магистраль тройник для подвода воды. В зависимости от типа труб, монтаж происходит разными способами.

Для этого перекрывается общий вентиль подачи воды и труба разрезается, на ее концы накручиваются специальные металлические фитинги и на патрубок монтируется тройник, к которому подключается гибкий шланг для подачи воды в бойлер.

При проведении работ с металлопластиковыми трубами требуется использование специального инструмента — пресс — клещей, с помощью которых вставленный в тройник металлопластиковый конец трубы обжимается.

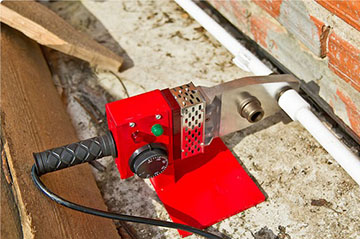

Врезка в полипропиленовую трубу. Из водопроводной линии вырезается сегмент, свободные концы труб нагреваются и на них монтируется тройник. В этом случае также необходимо использование специального инструмента — паяльника, который производит нагрев тройника и труб.

Врезка в металлическую трубу. Можно использовать сварное соединение, но такие работы дороги, требуют наличия специального оборудования и навыков квалифицированного сварщика. Чаще всего врезка производится более простым способом: вырезается фрагмент трубы и на ее свободные концы при помощи плашки нарезается резьба, далее на патрубок через резьбовое соединение монтируется переходной тройник.

Еще более простой способ — закрепление на трубе специального хомута с отводом (вампир). Для этого место монтажа защищается и в трубе просверливается отверстие, далее через резиновую прокладку на трубу при помощи четырех болтов устанавливается муфта-вампир, к ней подключается гибкий шланг для подачи воды к бойлеру через запорный кран.

Выбираем место монтажа нагревателя

Перед установкой нужно выбрать подходящее место. Что следует предусмотреть:

1. Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
2. Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
3. Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
4. Точка водораздачи. Располагайте максимально близко.
5. Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
6. Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.

Важно! Розетки должны быть изолированы от влаги крышками или заглушками.

Вешаем на стену

Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа. Число анкеров зависит от количества кронштейнов.

1. Разметить зону установки.
2. Просверлить отверстия перфоратором.
3. Вкрутить крепежные элементы, повесить агрегат.

Как подключить к емкости

Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя. Также используется поплавок для отслеживания уровня жидкости. Соединительная трубка должна обладать запорным вентилем. Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.

• Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
• Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.

Важно! Давление воды не более 6 бар. При превышении перед прибором устанавливается редуктор для снижения напора. Это предотвратит поломку.

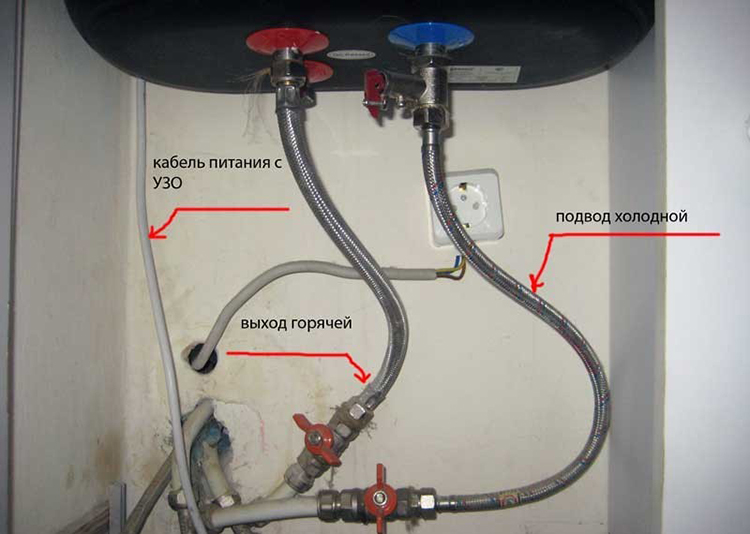

Как подключить к водопроводу

Советы перед установкой:

• Используйте только оригинальные детали, рекомендованные поставщиком.
• Не включайте устройство без воды, он может сгореть.
• Жидкость из бойлера пить нельзя.

Этапы подключения:

1. Определить тип водопровода.
2. Прикрепить устройство к стене.
3. Подключить согласно правилам и схемам, представленным ниже.

Важно! Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.

Смотрим на тип водопровода

Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.

Подключаем правильно:

1. Зачистить место соединения, удалить старую краску и грязь.
2. Соединить хомут и трубу, используем прокладку для уплотнения.
3. Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
4. Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
5. Установить краны.
6. Подключиться к кранам и бойлеру.

План работы:

1. Сделать разрез в трубах, припаять тройники.
2. Отверстия тройников спаять с трубами для нагревателя.
3. Подключить к агрегату через оконечную муфту и кран.

Правила сборки:

1. Разрезать трубу, подсоединить тройники.
2. Сформировать отведение к водогрею.
3. Подключиться к нему.

Устанавливаем запорные элементы

Важные элементы системы водоснабжения, они перекрывают доступ воды. Устройства для горячей и холодной воды различаются.

Подключаем к сети

Что нужно знать:

• Безопасное подключение возможно только с защитным устройством, предохранителем. Все устройства должны использоваться с устройством защитного отключения – УЗО.
• Оборудование требует кабели определенного сечения. Диаметр должен быть больше 2,5 мм.
• Популярный вариант установки маломощных моделей – через розетку. Важно подключать только в розетку с тремя полюсами и устойчивую к попаданию влаги. Заземление важно.
• Нельзя пользоваться розеткой, если оборудование очень мощное. Это приведет к появлению искр и ослабеванию контактов. Возможно возгорание. Для этого протягивается кабель напрямую от агрегата к электрощитку.
• Предохранитель требуется для безопасной эксплуатации, отключения бойлера. Выбирайте с достаточным уровнем чувствительности, чтобы избежать отключений без причины. Оптимальный – 16 А.
• Соблюдайте технику безопасности, пользуйтесь услугами профессионалов.

Советы перед подключением:

• Использовать специальные розетки – влагозащищенные. Располагать в не доступном для воды месте.
• Обязательно заземлить оборудование перед включением. Используйте трехжильный кабель и трехполюсную розетку.

Важно! Монтаж проводов выполнять только в сухом помещении.

Способ №1:

1. Отмерить расстояние от розетки до точки монтажа водогрея.
2. Разобрать электровилку, снять изоляцию кабеля.
3. Счистить изоляцию с жил с обеих сторон.
4. Припаять жилы к контактам вилки – к нолю голубой, к фазе красный, к земле остальные.
5. Открыть панель бойлера, соединить жилы с контактами. Закрыть.

Способ №2: подключение к электрощиту

1. Протянуть кабель от нагревателя к щиту питания.
2. Смонтировать автомат рядом с агрегатом, провести кабель.
3. Оголить кабель на 10 см и фазу.
4. Присоединить к нижней фазе кабель водогрея, к верхней – автомата.
5. Оголить кабельные жилы с двух сторон.
6. Снять панель корпуса нагревателя, присоединить жилы к клеммам.
7. Перекрыть подачу питания, подключить агрегат к щитку.

Что делать нельзя

Вы знаете, как подключить водогрей. Расскажем, что не рекомендуется делать при монтаже.

1. Увеличивать давление воды выше 6 атм. Иначе систему разорвет от избытка жидкости.
2. Включать сухое ненаполненное оборудование. Грозит перегоранием ТЭНа.
3. Монтировать агрегат без технических знаний.
4. Сливать бак, не отключив электропитание.
5. Игнорировать правила безопасности.
6. Использовать некачественные запчасти неизвестных брендов.
7. Монтировать без предохранительного клапана.

Выбирая модель, учитывайте размеры места крепления, ваши потребности, требования интерьера. Пользуйтесь услугами профессионалов или делайте сами правильно, используя наши рекомендации.

Как включить уже установленный нагреватель

Конструкционно все устройства похожи, включение аналогичное.

1. Перекрыть доступ горячей воды. Будет слышен характерный звук. Это обязательное условие, иначе нагретая жидкость побежит обратно.
2. Открыть горячие краны смесителя и бойлера, выпустить воздух.
3. Открыть вентиль холодной воды на входе в бак. Дождаться ровной струи.
4. Перекрыть всё, включить оборудование в сеть. Установить нужную температуру. Некоторые модели автономно заработают при достаточном напоре жидкости.
5. Проверить работу. Дождаться нагрева всего объема.

При отсутствии опыта включения, сомнениях доверьте процесс мастеру. Иначе придется тратиться на ремонт, устранять протекания.

Схемы подключения различных видов бойлеров

Любой бойлер оснащен системой автоматики с регулировкой температуры за счет встроенного термостата, при достижении заданного порога нагрева электронная схема отключает питание от нагревательных ТЕНов. Однако во избежание непредвиденных аварийных ситуаций при выходе из строя деталей, отвечающих за отключение электронагревателя при перегреве воды, схема подключения бойлера к водопроводу должна содержать элементы, обеспечивающие безопасность пользования оборудованием.

Главный прибор для выполнения этой функции — предохранительный клапан сброса давления. Решая, как подключить бойлер к водопроводу, рассматривают его конструктивное исполнение и в соответствии с этим выбирают следующие методы обвязки:

• Для электрических агрегатов правильная схема подключения водонагревателя к водопроводу включает в себя специальный предохранительный клапан сброса давления обычно флажкового типа и шаровый спускной кран. Два указанных элемента сантехнической арматуры подключают к входному патрубку холодной воды бойлера — вначале через тройник ставится сливной кран, а после него предохранительный клапан.
  Запирающий шаровый кран предназначен для слива воды из водонагревателя при его ремонте или проведении профилактических работ. В аварийном клапане имеется выходной штуцер небольшого диаметра, предназначенный для слива воды при повышении давления внутри бойлера. К штуцеру подсоединяют гибкую подводку соответствующего диаметра и опускают ее в канализационный отвод, чтобы вода не сливалась или капала на пол.
• В трубопроводы холодной и горячей воды, подходящие к бойлеру, устанавливают шаровые краны, перекрывающие водный поток при демонтаже прибора.
• Если давление в системе превышает 6 бар, что недопустимо для многих разновидностей бойлеров, в трубопровод ставят понижающий напор редуктор.


Определяя, как подключить водонагреватель косвенного нагрева к водопроводу, рассматривают два варианта:

1. Первый аналогичен монтажу бойлера с электрическим нагревателем — ко входному патрубку холодной воды подключают выпускной шаровый кран и аварийный клапан сброса давления.
2. Второй способ грамотного подключения бойлера к системе водоподачи — применение на входном трубопроводе группы безопасности. Прибор представляет собой латунную деталь со входным патрубком и тройником, к которому подключены спускной клапан давления, воздухоотводчик и контрольный манометр.
3. Иногда для снабжения водой индивидуальных домов применяют объемные накопительные баки, установленные на чердаке здания, при привязке к ним бойлера руководствуется следующими правилами:

• Если расстояние от бойлера до накопительной емкости меньше 2-х метров, к патрубку ХВС подключают последовательно шаровый кран и флажковый клапан сброса давления.
• При размещении бойлера на расстоянии более 2-х метров от накопительного резервуара, флажковый сбросной клапан давления можно не устанавливать.


Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Внимание! Все соединения деталей должны проводится на льняную паклю с фум-лентой или специальной пастой-герметиком.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

1. Запорный кран.
2. Фильтр (не всегда).
3. Предохранительный клапан.
4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Полипропилена

Если необходимо подключить бойлер к водопроводу, сделанному из полипропиленовых труб, то потребуется паяльник. Разрез делается так же, как в случае с металлопластиком. Затем тройник нагревается с одной стороны и припаивается к трубе, а потом осуществляется пайка второго его конца. Сбоку остается свободный конец с резьбой для подключения отвода с водонагревателя.

Стальные трубы

Со стальными трубами придется повозиться. Здесь необходимо либо браться за болгарку и потом нарезать резьбу для подсоединения тройника плашкой или клуппом, либо установить накладной хомут («вампир», тройник-обойма) и просверлить трубопровод.

Первый вариант подключения водонагревателя к водопроводу сложнее в монтаже и надежнее в эксплуатации, а второй – более быстрый и простой, но не столь долговечный.
Но здесь как подключить слив стиральной машины к канализации – можно просто повесить дренажный шланг на ванну, а можно установить тройник с боковым отводом. Во втором случае надежность будет на порядок выше.

Со стальными водопроводными трубами все во многом схоже. Однако и вставленный тройник, и накладной хомут дают приблизительно одинаковый результат. При этом если опыта работы болгаркой нет, то лучше воспользоваться вторым вариантом.

Стальные трубы непросто подключить, поэтому чаще этот вариант подключения к бойлеру для промышленных нужд или интенсивного использования

Установка предохранительного клапана

Если все делать правильно, то на отводе бойлера под ХВС следует арматуру устанавливать по следующей схеме (сверху от нагревателя вниз):

1. Тройник с краном для слива при аварии воды из котла.
2. Предохранительный клапан (от давления пара).
3. Обратный клапан (от вытекания воды обратно в трубопровод).
4. Запорный вентиль (для отсечки нагревателя от водопровода).

Предохранительный клапан обычно идет вместе с водоподогревателем и нужен для предотвращения разрыва котла из-за переизбытка пара. А обратный позволяет избежать слива воды обратно в водопровод, когда он оказывается по той или иной причине пуст. Это гарантирует сохранность электрического нагревательного элемента.

Схема подключения бойлера через предохранительный клапан

На отводе под ГВС достаточно будет запорного вентиля. Но можно дополнительно поставить и сливной кран. Хотя особого смысла это не имеет. Внутри бойлера конец патрубка для забора горячей воды всегда находится выше того, что предназначен для холодной. Поэтому с ввода ХВС в любом случае стечет больше жидкости, чем с вывода ГВС.

Подключение проточного водонагревателя

В бойлере проточного типа вода проходит сквозь его оболочку, а нагревательный элемент включается только при движении водного потока в корпусе прибора. Поэтому перегрев в данной системе практически невозможен и в нагреватель не ставят спускной клапан давления.

В трубопровод подачи холодной воды проточного водонагревателя помещают запорный шаровый кран и обязательно фильтры грубой очистки от песка — отсутствие фильтрующих элементов является грубым нарушением правил эксплуатации и может послужить причиной отказа обслуживающей организации от выполнения своих гарантийных обязательств.

Подготовительные работы

Подключение бойлера к водопроводу своими руками – не сверхсложная задача, справиться с которой сможет любой уважающий себя хозяин.

Подготовительные работы к подключению бойлера включают в себя:

1. Детальное изучение прилагаемой к бойлеру инструкции.
2. Установка бойлера на стене.
3. Подвод водопроводных труб к бойлеру. Если бойлер расположен вблизи водопровода, да к тому же открытого – задача упрощается, и этот пункт можно опустить. В противном случае водопровод нужно подвести к бойлеру, используя металлопластиковые или полипропиленовые трубы.

   Установленный проточный водонагреватель
4. Подготовка необходимого инструмента: рулетки, трубореза, паяльника для пластиковых труб или сварки, разводного ключа.
5. Приобретение сопутствующих материалов: запорных кранов, фитингов, тройников, труб или гибких соединительных шлангов, американок, льняной пакли и фум-ленты.

Необходимые детали, материалы и инструменты

Для самостоятельного монтажа потребуются:

• трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
• сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
• кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
• автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
• необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона

Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В

Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).

Чтобы быстро выполнить монтаж, потребуется:

• перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
• ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
• отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
• мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров.  Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Облегченная

Подойдет для периода планового двухнедельного отключения летом.

1. Открутить лейку душа, шланг вставить в отверстие входа холодной воды водогрея.
2. Переключить смеситель на душ, потечет нагретая жидкость из нагревателя.
3. При переключении на излив пойдет холодная вода из крана.
4. Централизованная подача горячей воды возобновилась – отсоединить, прикрутить обратно лейку.

Надежная

1. Отключить устройство (кнопка «выкл.»), прикрепить к стене анкерами.
2. Подготовить отверстия для воды.
3. Отключить всё электричество. Протянуть трехжильный кабель в отверстие задней крышки.
4. Зачистить провода, подключить жилы к клеммам. Другие концы подвести электрощиту, подсоединить.
5. Подготовленные трубы подключить к водопроводу фитингами. Провести к прибору, смонтировать.

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Крепление на стену

Вес бойлера обычно достаточно большой, примерные цифры можно посмотреть в таблице ниже.

Важно: вес указан для ПУСТОГО устройства! Полная масса подключенного и работающего бака превышает номинальный параметр на вес набранной воды (1 л весит 1 кг).

То есть для нагревательного бака объемом 150 л вес изделия вместе с водой составит около 190 кг. Этот вес распределяется на две, в лучшем случае (редко) – на четыре точки крепления. Соответственно, на один крюк/анкер/болт приходится до 95 кг веса.

Соответственно, крепление должно быть очень надежным. На капительной стене (железобетон, полнотелый кирпич) допустимо использовать обычные анкерные болты. На стене из пено- или газобетона, пустотелого кирпича лучше применять специальный крепеж. То же касается крепления тяжелых баков на старых капитальных стенах.

Анкерный болт с крюком удобен как для монтажных планок с отверстиями, так и для обычных планок, без отверстий

Схема установки анкерного болта

Если толщины стены недостаточно для нормального крепления анкерного болта, необходимо выполнять сквозное крепление, но лучше использовать специальные инсталляции, примеры которых показаны ниже.

Варианты с дополнительной фиксацией к потолку – железобетонная плита перекрытия дает дополнительные гарантии

Если бойлер располагается в отдельном техническом помещении, можно использовать напольную инсталляцию.

Следует также учитывать, что у разных моделей могут сильно отличаться как форма монтажных планок, так и их расположение. Особенно это важно для моделей с возможностью вертикального и горизонтального размещения.

Как подключить бойлер к электричеству

Подключение может выполняться по-разному, но чаще всего такая схема подключения бойлера.

С помощью трехжильного провода (расчет сечения по мощности) выполняется вывод от счетчика через УЗО и автомат либо непосредственно к баку, либо к розетке. Розетка также подбирается по мощности и допустимой силе тока.

На этой схеме показаны наиболее часто используемые цвета проводов самого водонагревателя – желто-зеленый, голубой (синий) и красный (коричневый).

На фото видно, что цвета проводов бака соответствуют цветам проводов кабеля. Подключение через клеммы упрощает монтаж и позволяет обойтись без скруток

Здесь показано подключение кабеля напрямую, к разъемам на нижней панели бака

Для жителей многоэтажных домов актуален вопрос со сложностью заземления устройства. Если «земли» нет и нет возможности вывести полноценное глубинное заземление (что вполне реально в частном доме), иногда рекомендуется подсоединить «землю» бака к «нулю» счетчика.

Если протянуть силовую розетку возможности нет, рекомендуем рассмотреть французские водонагреватели Atlantic. Это самые тихие, самые надежные, самые редко обслуживаемые и самые экономичные водонагреватели. Из всех бойлеров, что представлены в продаже на российском рынке.

Если обычные водонагреватели нужно обслуживать ежегодно, то у Atlantic обслуживание выполняется в ДВА раза реже. И обходится в три раза дешевле обслуживания типичного недорогого китайского водонагревателя.

Бойлеры Atlantic можно включать в обычную розетку. По сравнению с другими водонагревателями они потребляют на 15-20% меньше энергии за счет увеличенной площади ТЭНа. Кстати, в Atlantic стоит фирменная разработка компании — сухой стеатитовый ТЭН. Срок службы такого ТЭНа — до 20 лет. Это в десять раз дольше «мокрых» ТЭНов, которые установлены в большинстве недорогих водонагревателей других марок.

Баки у Atlantic покрыты специальной эмалью с диоксидом титана, а потому они практически не коррозируют. А за счет магниевого анода внутри практически не образуется накипь. Поэтому Atlantic работают очень тихо и экономично на всех типах воды.

Фабрики Atlantic расположены по всему миру, кроме Китая (наверное, поэтому Atlantic называют ещё и самыми НЕкитайскими водонагревателями).

На водонагреватели Atlantic действует максимальная гарантия на рынке — 8 лет. У практически всех китайских бойлеров – не больше 5 лет.

Важно: заземление на трубы, арматуру монолитных конструкций, металлические детали в стенах и полу жилья недопустимо!

Заземление для квартиры (дома)

Заземление для частного дома, участок должен располагаться на расстоянии не менее 1,5 м от жилой постройки

Инструкция по шагам

Итак, разобрав этапы детально, еще раз уточним, как подключить накопительный водонагреватель:

1. бойлер необходимо распаковать, убедиться в отсутствии внешних повреждений (вмятины, явное отсутствие плотности соединений, недорезанная резьба, другие дефекты). Недорезанную резьбу можно исправить самостоятельно, другие дефекты могут свидетельствовать о неработоспособности устройства;
2. закрепить бак на стене с помощью монтажной планки на двух болтах/крюках. Лучше заменить крепежные изделия, входящие в комплект поставки, более надежными и качественными. Это касается также предохранительного клапана;
3. выполнить подключение труб/шлангов к входному и выходному патрубкам нагревательного бака согласно схеме. Не забывайте об уплотнительных материалах! Дополнительно можно выполнить теплоизоляцию труб/шлангов, это уменьшить потери тепла и позволит снизить расходы на электроэнергию;
4. подключить водонагреватель к электричеству, как предложено в схеме производителя или согласно любой из представленных выше схем.

Дополнительно рекомендуем посмотреть это видео – здесь показаны интересные нюансы крепления бойлера на стену и присоединения к патрубкам устройства фитингов.

После этого остается один, но очень важный этап монтажа – проверка.

Необходимо:

• перекрыть подачу горячей воды (централизованной) во внутридомовую (внутриквартирную) систему;
• открыть вентиль (шаровой кран) для подачи холодной воды в бак;
• открыть на ближайшем смесителе (смесителях) полный напор ГОРЯЧЕЙ воды;
• дождаться, пока из крана пойдет вода сплошным потоком. В первые минут возможно чередование воды и воздуха из труб;
• подключить устройство к электросети и выждать положенное для первого нагрева время (согласно рекомендациям производителя);
• проверить температуру выдаваемой баком воды и, при необходимости, настроить регулятор нагрева (если эта функция предусмотрена в модели).

Обычно рядом с регулятором нагрева расположена сигнальная лампа – она сообщает о возможных неполадках в системе

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

• монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
• если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
• поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
• перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

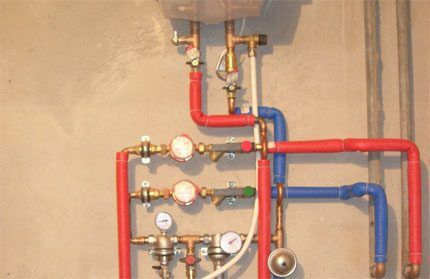

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

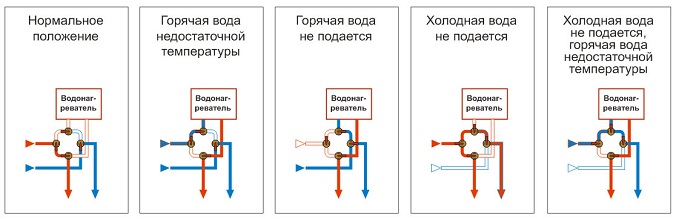

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

• электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
• порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
• нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
• отсутствует контур заземления водонагревающего аппарата;
• параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
• монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

1. Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
2. Установка проточного водонагревателя своими руками: пошаговый инструктаж

Наиболее популярные ошибки при подключении

• Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
• Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Неизолированные трубы с горячей водой

Многие пользователи не знают, сколько стоят затраты на отопление из-за того, что трубы с теплой водой не изолированы. Вода в них очень быстро остывает.

Решение: При принятии решения об установке нового нагревателя необходимо обеспечить теплоизоляцию труб. Для того чтобы потери тепла были эффективно уменьшены, в соответствии с новыми правилами теплозащита должна иметь соответствующую толщину. Например, для труб диаметром до 22 мм следует использовать изоляцию толщиной 20 мм при условии, что коэффициент ее теплопроводности составляет 0,035 Вт / мК. При увеличенном диаметре 22-35 мм эта толщина увеличивается до 30 мм.

Не поддерживается нагрев

Иногда пользователи жалуются, что после нескольких лет работы водогрея из него течет ржавая вода.

Решение: Большинство баков изготовлены из стали, покрытой несколькими слоями эмали. Кроме того, они защищены магниевым анодом, размещенным внутри. Он создает низкое напряжение, которое противодействует коррозии резервуара. Через некоторое время он срабатывается, поэтому каждые 2-3 года его нужно менять. По этой причине регулярное обслуживание бака очень важно. Согласно правилам, оно должно проводиться не реже одного раза в год.

На рынке есть нагреватели, защищенные анодами для увеличения срока службы (магний-титан или титан). Однако самые дорогие бойлеры изготовлены из нержавеющей стали.

Внимание! Электрические расходомеры также должны регулярно проверяться.

Не запрограммирован нагреватель

Бывает, что пользователи, которые используют второй, более дешевый тариф каждый день в определенное время, включают и выключают электрический накопительный нагреватель, чтобы снизить затраты на приготовление горячей воды для мытья. Такое обслуживание очень громоздко.

Решение: Этого можно избежать, установив программатор (это несложно). Он оснащен таймером, поэтому можно выбрать часы работы устройства. В нужное время программатор автоматически отключит электропитание. Важно иногда проверять время, на которое установлен таймер. Это связано с тем, что при отсутствии питания большинство контроллеров перестают работать, а часы запускаются только после восстановления питания, что сбивает правильное время. В результате программатор включает нагрев в другое время, нежели в часы, когда можно использовать более дешевую электроэнергию.

При использовании электрического водогрея, необходимо помнить, что в баке должна постоянно находиться вода, когда он подключается. Даже небольшое количество воздуха, поступающего в бойлер, может повредить ТЭН и, следовательно, его необходимо будет менять. Поэтому при выполнении работ в системе водоснабжения или во время перерыва в водоснабжении, источник питания должен быть отключен. После восстановления потока воды сначала нужно выгнать весь воздух путем открытия крана горячей воды, пока из него не потечет вода.

Подключение бойлера без соблюдения правил изоляции труб.

Если трубопровод не обеспечить достаточной теплоизоляцией, нагретая вода будет быстрее остывать. Это скажется на времени нагрева воды до нужной температуры и энергозатратах.

Пренебрежение необходимостью расширительного бачка.

Несмотря на наличие предохранительного клапана, его срабатывание приводит к тому, что бойлер начнет со временем течь. Протечка может возникнуть в любой момент, что приведет к потопу. И вам еще повезет, если вы живете в частном доме или на первом этаже. В противном случае вы затопите соседей снизу и придется оплачивать ремонт их квартиры.

Отсутствие предохранительного клапана в бойлере.

Последствия этой ошибки могут быть фатальны и смертельно опасны. Когда бойлер исправен и вода нагревается до допустимых температур, отсутствие клапана — это не страшно. Но! Любая техника ломается, и если выйдет из строя реле регулировки температуры — страшная беда случится незамедлительно! Вода бесконтрольно нагреется до точки кипения, и давление повысится. А клапана нет, давление стравливать, соответственно, некуда. Представляете, что произойдет? Сорвет кран или лопнет бак — давление резко понизится. Вода мгновенно вскипит, и произойдет страшное! Взрыв — и половина квартиры разрушена, а возможны ведь и человеческие жертвы. Так что это крайне опасно, и допускать такую ошибку очень рискованно.

Неправильная установка обратного клапана при монтаже водонагревателя.

Эта ошибка имеет несколько негативных последствий, связанных с подмешиванием горячей воды в холодное водоснабжение.

Подогретая вода попадает в стояк холодного водоснабжения, что приводит к ненужным тратам на обогрев лишнего объема воды. Счета за электроэнергию будут просто баснословными.

Может случиться перепад давления, что выведет из строя бойлер, и ремонт будет дорогостоящим.

Холодная вода становится опасной для здоровья человека, так как горячая вода, попадая в ХВС, повышает температуру воды, тем самым создавая благоприятную среду для размножения и развития там бактерий. А ведь холодную воду мы используем для приготовления пищи и пьем — это грозит серьезными пищевыми отравлениями.

Сантехника может прийти в негодность, если она не рассчитана на работу с водой высокой температуры. К примеру, счетчик ХВС или бачок унитаза.

Как видите, неправильное подключение бойлера грозит не только его поломкой. Это может нанести вред здоровью человека или даже быть смертельно опасно.

Особенности установки газовых и индукционных нагревателей

Газовый агрегат служит альтернативой электроприборам в домах с проведенным газом. Принцип нагрева проточный или накопительный, требуется обязательное использование газовой колонки. Без нее включать бойлер нельзя.

Индукционный бойлер нагревает воду от магнитного поля. Накипь не образуется. Подключается только к автомату.

Советы:

• Размер помещения должен быть больше 7,5 кв. м, высота от 2 метров. Санузел не подойдет.
• Установка принудительной вентиляции и дымохода шириной от 2 см.
• Негорючее покрытие стен, газовая колонка удалена.

Вам потребуется:

• Монтажное кольцо для дымохода нужного размера.
• Оцинкованный или гофрированный газоход толщиной от 1 мм; металлическая/асбестовая для отвода дыма.
• Шланг газа с запасом длины. Тип резьбы и диаметр должны совпадать со входом нагревателя.
• 2 водопроводных шланга/трубы.
• Крепеж для вешания бойлера.
• Водяной фильтр, по необходимости.

Важно! Перед установкой проверьте весь газопровод на наличие неисправностей.

Демонтаж старой колонки

1. Перекрыть доступ газа.
2. Открутить гайку, фиксирующую газовый шланг. Осмотреть его на неисправность, заменить, если требуется.
3. Перекрыть воду.
4. Снять трубу отвода воздуха, убрать колонку.

Монтаж индукционного водогрея

Установить оборудование, как показано на схеме. Только вертикальное расположение.

Как сделать своими руками

Для тех, кто любит что-то делать своими руками или имеет техническое образование, не составит труда сделать проточный бойлер.

Простая конструкция сама по себе ремонтоспособна и производительна – все это возможно за бюджетные деньги. Самодельный проточный бойлер устанавливается путем огибания спиралью блина электрической плиты или газовой комфорки.

Для изготовления водонагревателя в домашних условиях Вам понадобятся:

1. Труба из меди, так как именно медь является отличным теплопроводником. Иногда используют нихромовую проволоку, сматывая ее в несколько раз.

Обратите внимание: длина трубы не влияет на количество тепла, передаваемого от источника, поэтому в данном случае не обязательно загромождать конструкцию дополнительными кольцами.

1. Шланг резиновый (желательно новый).
2. Резиновые прокладки, подходящие по диаметру к шлангу и металлические хомуты.

Для того чтобы сделать все грамотно и безопасно, необходимо ознакомиться с технической документацией электрической (газовой) плиты и определить ее потенциал.

Ход работы:

1. Измерьте диаметр блина электроплиты или конфорки.
2. Согните медную трубу в спираль по диаметру чуть больше диаметра плиты таким образом, чтобы выходы спирали выступали на 20-30 см от плиты. Нужно, чтобы спираль плотно прилегала к основанию плиты и не имела перекосов. Убедитесь, что спираль имеет ровные гладкие края.
3. Закрепите спираль с помощью дужек и болтов (для закрепления Вы можете использовать другую крепежную скобянку).
4. Подсоедините к выходам спирали резиновый шланг и зафиксируйте его металлическим хомутом.
5. Другой конец шланга подключите к смесителю и установите его вдоль раковины.
6. Включите воду и проверьте функционирование системы на наличие протечек.

Важно знать: перед тем, как выключить воду, сначала необходимо отключить нагревательный элемент. В случае, если сделать наоборот, то спираль может сгореть. Учитывайте, что чем меньше напор вытекаемой воды, тем она горячее

Подключение бойлера к водопроводу из разных материалов

Нередко перед потребителем встает задача, как правильно подключить бойлер к водопроводу, выполненному из различных материалов. Вызывать этих целей специалистов сантехников слишком накладно, во многих ситуациях с проблемой можно справиться своими силами.

Если трубопровод оснащен водорозетками (фитингами с внутренней резьбой), то подключиться к нему проще всего с помощью гибкой подводки, при несоответствии диаметров используют переходные муфты (футорки). Гибкие шланги могут быть резиновыми с металлической оплеткой, сильфонными из гофрированной нержавейки, полимерными из различного типа пластиков. Когда необходима врезка в трубопровод из различных материалов, используют следующие технологии.

Методы подключения водонагревателя к водопроводу

Существует несколько способов подключения водогрейного оборудования в квартире, а особенности выполняемых работ напрямую зависят от наличия водопроводных труб централизованной системы водоснабжения:

• Использование накопительных резервуаров для воды, которые, как правило, устанавливаются на уровне кровли в условиях отсутствия водопроводной магистрали. Главным правилом подключения водогрея к резервуару с водой является строгое соблюдение оптимального расстояния, которое не может быть менее двух метров. Если бак для воды устанавливается на меньшем расстоянии, то схема подключения должна быть представлена стандартным тройником, шаровым сливным краном, а также клапаном предохранительного типа.
• Подключение водогрейного оборудования к централизованной водопроводной системе является несложным мероприятием, легко выполнимым самостоятельно. С этой целью производится стандартный монтаж прибора на стене при помощи специальных крепежей с последующим подключением к водопроводу.

Как подключить накопительный водонагреватель в квартире

При подключении водогрейного устройства к накопительным ёмкостям, очень важно учитывать, что показатели давления внутри системы не должны превышать 6 Бар. Если давление выше стандартных параметров, то в обязательном порядке перед водогрейным оборудованием устанавливается редуктор, защищающий водонагреватель от выхода из строя.

Особые условия подключения необходимы, если используемая на подачу вода имеет плохое качество. В этом случае обязательно перед водогрейным оборудованием устанавливается специальный фильтр.

Процедура врезки в водопровод

Самыми большими сложностями чаще всего сопровождается самостоятельное подключение после того, как водопроводная система введена в эксплуатацию. Тем не менее своими руками выполнить работы не сложно.

Врезка в полипропиленовый водопровод предполагает:

• нарезку труб и присоединение тройников посредством специального паяльника;
• присоединение к тройникам труб, монтируемых к водогрейному прибору;
• подсоединение труб к водонагревателю при помощи крана и оконечной муфты;
• выполнение аналогичных работ по подключению трубы горячего водоснабжения к водогрейному прибору.

Процесс подключения бойлерной установки к водопроводной системе металлического типа осуществляется в следующей последовательности:

• подготовка места врезки с удалением загрязнений и остатков окрашенного слоя;
• установка на трубу хомута с прокладкой-уплотнителем;
• высверливание в трубе отверстия под втулку через патрубок;
• нанесение резьбы и установка «сгонов»;
• монтаж кранов;
• подсоединение кранов к трубам;
• подключение труб к водогрею.

Если бойлер сломался или длительное время не использовался, необходимо слить с него воду. Как слить воду с водонагревателя – подробная инструкция представлена в статье.

О способах монтажа светильников для реечных потолков вы узнаете из этой статьи.

Проще всего самостоятельно установить металлопластиковую водопроводную систему, посредством разрезки труб с установкой тройников и отводов до водонагревательного оборудования.

На заключительном этапе установленный и подключенный водонагревательный прибор заполняется водой из системы водоснабжения, после чего подключается к электрической сети с заземлением и тестируется в штатном режиме.

Действия

1. Установить автомат отдельно на оборудование. Он должен выдерживать требуемую нагрузку. Смотрите информацию в паспорте изделия.
2. Протянуть кабель.
3. Подсоединить УЗО.

При подсоединении жил соблюдайте полярность – к нулю Р2, N, В; к фазе P1, A, L.

Врезка в трубопровод из металла

Для подачи горячей или холодной воды в некоторых местах до сих пор используют стальной трубопровод, иногда его монтируют из меди, для подсоединения к ним бойлера используют следующие технологии врезания:

Накладные хомуты. Типовой хомут представляет собой деталь, состоящую из двух половинок, одна на из которых оснащена боковым резьбовым отводом, предназначенным для подключения переходной муфты и любого типа труб с резьбой. При монтаже хомута просверливают в трубной оболочке отверстие сверлом по металлу, помещают на трубу эластичную прокладку и сжимают ее двумя половинками детали при помощи четырех болтов по краям.

Тройники. Нередко в стальной трубе вырезают небольшой участок, нарезают на концах разорванных труб резьбу и вкручивают в промежуток тройник с боковым резьбовым отводом (иногда его приваривают). Далее к резьбовому патрубку тройника подключают гибкую подводку или трубопровод любого типа.

Компрессионные муфты. В торговой сети реализуют компрессионные муфты для соединения металлических труб с резьбовым отводом, имеющие коммерческое название Gebo. Для монтажа муфты Gebo из трубопровода вырезают фрагмент трубы, отгибают один из отрезков и надевают на него муфту, после чего совмещают торцы труб и натягивают муфту на второй участок. Далее зажимают накидные гайки муфты, надежно фиксируя ее на двух трубных отрезках из стали или меди.

Приваренный отвод. В стальной (медной) трубе сверлят отверстие и с помощью сварочного аппарата приваривают наверх патрубок с наружной или внутренней резьбой, в медном трубопроводе отвод припаивают газовой горелкой.

Полипропиленовые трубы ПП

В силу своих высоких физических характеристик и бюджетной стоимости трубы из полипропилена широко используют в магистралях подачи холодной и горячей воды. ПП-трубы соединяют между собой методом сварки, для этого используют специальный паяльный утюг с насадками разного диаметра. Врезаться в домашних условиях в полипропиленовую трубу без помощи специалистов со специальным паяльным оборудованием можно следующими способами:

• Посредством хомута по аналогии с врезкой в металлы, метод подходит для жестких труб с армированием алюминием или стекловолокном. При использовании обычного полипропилена стенки могут деформироваться при сжатии хомутом с образованием протечек.
• Муфта Gebo рассчитана на соединение любых типов трубопроводов, также может быть использована в жестком полипропилене с наружной алюминиевой или внутренними оболочками из фольги или стекловолокна.
• Впаивание ПП-тройника теоретически можно провести самостоятельно без помощи специалистов, если паяльный утюг взять напрокат в одной из специализированных фирм или одолжить у знакомого сантехника.


Металлопласт РЕХ-AL

Для врезки в металлопластиковые трубы, армированные снаружи или внутри алюминием, хомуты и компрессионные муфты вряд ли подойдут из-за недостаточной жесткости материала. Надежность соединения обеспечит врезка тройника с использованием технологии зажимных гильз (прессовка).

Для этого вырезают участок трубы, одевают в трубные отрезки по фитингу с американками на концах и надвигают сверху на них гильзы, которые затем обжимают при помощи специальных клещей. После вставляют в разрез латунный тройник с наружной двухсторонней резьбой под американку и боковым резьбовым отводом. Его прикручивают к трубам при помощи накидных гаек американок, далее к резьбе ответвления можно подключать трубу любого типа.

Если планируется подсоединять металлопластиковую трубу к боковому отводу, между двумя отрезками трубы вставляют фитинг-тройник, помещая его внутрь трубных оболочек, и обжимают его клещами с двух сторон через гильзы, таким образом надежно фиксируя между двумя отрезками трубопровода. На центральный боковой отвод надевают подходящую металлопластиковую трубу и придавливают ее к фитингу также обжимной гильзой.

Важные нюансы установки

Где предпочтительнее устанавливать электрический бойлер, и какие условия должны выполняться для правильной и безопасной эксплуатации прибора:

1. К бойлеру и узлам управления прибором нужен свободный доступ для ремонта или профилактики узлов.
2. Крепить бойлер можно только на несущую стену или перегородку, которая может выдержать двойную нагрузку по весу. Приблизительно это выглядит так – если бойлер имеет 100-литровый резервуар, то стена должна выдерживать минимум 200 кг веса.
3. Электропроводка помещения должна выдерживать полную нагрузку, поэтому если квартира старая, проще проложить новый мощный кабель до бойлера, обязательно с проводом заземления. Как пример – для водонагревателя мощностью 2 кВт нужен медный провод сечением 2,5 мм2, или алюминиевый сечением 3,5 мм2.
4. Водопроводные трубы должны быть в хорошем состоянии – если это условие вызывает у вас сомнения, лучше поменять трубы сразу, смонтировав металлопластиковый трубопровод.

Перед тем, как начнется установка бойлера своими руками, запаситесь необходимым инструментом и материалом:

1. Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
2. Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
3. Отвертка плоская и крестовая, плоскогубцы и кусачки.
4. Промасленная пакля, монтажная паста или FUM лента.
5. Вентили запорные. Один — для накопительного бойлера и 2 штуки — для проточного.
6. Несколько тройников ½ дюйма диаметром – зависит от типа бойлера. Возможно, понадобятся переходники с ½ на ¾ дюйма.
7. Гибкие армированные шланги.
8. Труба металлопластиковая – длина трубопровода рассчитывается на месте.

Если нужно заменить электропроводку или проложить новую силовую линию, то нужен будет:

1. Трехжильный кабель, гофрированный шланг.
2. Автоматический выключатель или электрическая розетка.

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Электробезопасность

Подключение настенного накопительного водонагревателя к электричеству следует осуществлять, согласно схеме, с полным соблюдением техники безопасности поэтому крайне важны:

• влагозащищенная розетка
• отдельный автомат
• заземление.

После изучения инструкции для понимания, как подключить устройство, и выполнения всех работ по монтажу накопительного водонагревателя, следует произвести тестовый запуск.

Запуск воды и тестирование

Когда подключение бойлера к водопроводу окончено, нужно заполнить его водой, параллельно проверяя герметичность всех соединений.

1. Открыть кран выдачи горячей воды для вывода воздуха из резервуара бойлера.
2. Открыть запорный кран на холодной «ветке».
3. Когда началась подача холодной воды, нужно внимательно осмотреть все стыки на предмет протекания. Если протечки обнаружены, их устраняют до наполнения бойлера водой.
4. Если из «горячего» крана потекла вода, значит, бойлер наполнен, и кран горячей воды можно закрыть.

Установить бойлер своими руками совсем несложно. Главное, соблюсти все правила безопасности при его подключении к коммуникациям, чтобы дальнейшая эксплуатация его была без неприятных «сюрпризов».

Установка бойлера своими руками: видео

Как установить бойлер: фото

Технология чистки

Чтобы прочистить нагревательный прибор от загрязнений и накипи следует непременно соблюдать алгоритм действий, так как предусмотрена соответствующая технология чистки. Она заключается в том, что нужно осуществлять:

Слив воды

Перед началом очистительных работ необходимо в непременном порядке слить воду из резервуара для воды. Как правильно сделать такую процедуру отмечено в инструкции. Это обусловлено тем, что имеются модели нагревательного прибора различаются и соответственно слив воды может осуществляться по-разному. Это же касается и промывки бойлера косвенного нагрева

Разборка бойлера

Разборка бойлер должна производиться в соответствии предписания, которые предоставляют производители отмечая их в инструкции. В ней обозначен процесс разборки, состоящий из таких действий:

• в непременном порядке отключить бойлер от сети;
• далее следует закрыть общий кран подачи воды;
• затем нужно перекрыть холодную воду;
• после на самом близком смесителе надо открыть кран и спустить горячую воду;
• следом потребуется соединить сливной штуцер с трубкой, направив ее в канализацию, открывши после кран;
• далее необходимо демонтировать бойлер со стены;
• после отвертками потребуется отвинтить болты и снять лицевую крышку водонагревателя;
• затем снимается держатель термостата;

Чистка тэна

Желательно, чтобы накипь была свежей, ведь ее намного проще отчистить нежели отложения, которые имеют застарелый характер. К рассмотрению можно представить несколько способов очистки ТЭНа, поскольку именно на нем образовывается большая часть накипи. Это такие, как:

1. Приобрести в магазине побольше специальных средств для удаления накипи. Лучше использовать средства для устранения отложений в электрочайнике. Все дело в том, что принцип работы в данном случае у обоих нагревательных приборах одинаковый.
2. Можно почистить жесткой щеткой или наждачной бумагой, но потребуется производить такие действия по очистке очень аккуратно.
3. Также можно использовать лимонную кислоту или уксус. Для этого следует взять глубокую емкость налить в нее воды и добавить обозначенные компоненты. После чего, в полученный кислотный раствор поместить ТЭН на ночь. Если отложения сильно утвердились, то можно прогреть кислотный раствор в течение 30 минут на медленном огне.

Чистка резервуара для воды

Обязательно нужно производить чистку нагревательного бака, поскольку на стенках могут образовываться накипь и другие загрязнения. Чтобы промыть резервуар для воды нужно подставить под бак пустое ведро и через отверстие сделать промывку внутренности бака. Для большего удобства рекомендуется бойлер демонтировать со стены.

Устранение запахов

После разборки и чистки бака и ТЭНа в резервуаре для воды неприятно пахнет, то зачастую причиной этого может быть:

• отложение примесей с воды,
• долгое время не проводились профилактические меры,
• вода всегда нагревалась при температуре 60, что поспособствовало образованию бактерий.

Также не производились периодические чистки нагревательного прибора, к примеру, ни разу не использовалась очистка бойлера прогревом воды с добавлением уксуса или лимонной кислоты. Поэтому из бака может исходить запах, который попросту сильно воняет.

Чистка накипи

Накипь самая распространенная проблема любого нагревательного прибора

Но в большинстве случаев на жесткость воды практически никто не обращает внимание, что в последующем становится причиной поломки бойлера. Ведь наличие различных примесей в обычной воде при температуре 75 способствует образованию накипи на нагревательном элементе и непосредственно на стенках прибора для нагрева воды

Для удаления накопившегося известкового отложения рекомендуется использовать специальные средства бытовой химии или же воспользоваться народными методами. Среди них можно отметить такие:

• лимонная кислота;
• столовый уксус;
• сода с уксусом.

Допускаемые ошибки

Перечень распространенных ошибок, допускаемых мастерами при монтаже водонагревательного бака, выглядит следующим образом:

1. кабель от устройства уложен без заземления или находится рядом с горячими поверхностями;
2. установка в санузле сделана без заземления, это опасно для человека, есть риск удара током;
3. порядок подключения к системе горячего и холодного водоснабжения нарушен;
4. не соблюдается уровень, бак стоит или висит неровно;
5. напряжение в сети потребителя больше или меньше, чем указанное в инструкции к баку.

Любая из перечисленных ошибок может стать причиной последствий. Особенно опасно неправильное подключение к электрической сети. Поэтому перед тем как включить водонагреватель, правильно еще раз проверить точность выполнения работ. Если ошибки допущены не были, включение разрешено.

Перед тем как выполнить подключение водонагревателя к системе централизованного водоснабжения нужно внимательно рассмотреть рекомендуемую схему. Нужно учитывать рекомендации по определению места для устройства. Размещать его можно в кухне, ванной комнате и туалете, но потребитель должен учитывать нюансы эксплуатации. Перед первым включением прибора в сеть нужно убедиться в правильности подключения всех элементов системы.

Итог

Прежде чем принимать решение, какой водонагреватель покупать, изучите условия применения, и выбирайте самый экономичный вариант.
