Естественная вентиляция в частном доме - назначение, принцип работы, расчет и этапы монтажа

Какие функции должна брать на себя вентиляция дома?

А так ли вообще нужна вентиляция, чтобы ей придавать настолько большое значение? Подобный вопрос может возникнуть только о дилетанта. Необходимость системы постоянного воздухообмена трудно переоценить, причем как с точки зрения создания и поддержания максимально комфортного для жизни и безопасного для состояния здоровья людей микроклимата, так и с позиций обеспечения длительной безаварийной эксплуатации всего здания в целом.

• Для нормальной жизнедеятельности людей требуется кислород, содержащийся в воздухе. В процессе дыхания он постепенно замещается углекислым газом, и если не будет постоянного пополнения свежего воздуха, то атмосфера в замкнутом помещении становится тяжелой, удушливой, вызывающей быстрое утомление, вялость, неспокойный сон или даже более серьезные реакции в виде одышки, головокружений, приступов и т.п., особенно у людей, страдающих хроническими заболеваниями дыхательной системы и кровообращения.

Эффективная вентиляция необходима уже из соображений поддержания в доме насыщенной кислородом, комфортной для свободного здорового дыхания атмосферы

• Застой воздуха – это обязательное повышение концентрации содержащихся в нем во взвешенном состоянии болезнетворных микроорганизмов и аллергенов.
• Никуда не деться от того обстоятельства, что жизнь человека постоянно сопровождается запахами. Это и пот, и другие вполне нормальны выделения организма, аромат которых бывает не особо приятен, это парфюмерия и косметика, это средства бытовой химии и другие источники. Добавим сюда некоторые вредные привычки, в частности, курение, а также запахи от домашних животных. Если не обеспечивается постоянное эффективное проветривание, очень быстро атмосфера в жилых комнатах станет малопригодной для нормального пребывания в них.

Даже если не принимать в расчет ванную, кухню, санузел, в жилых помещениях дома всегда со временем накапливаются запахи, способные испортить комфортный микроклимат

• Практически ушли в прошлое дома с «удобствами» на улице. Комфортность проживания ассоциируется с оборудованной ванной или, по крайней мере, душем, теплым туалетом или совмещенным санузлом. Вентиляция должна быть организована таким образом, чтобы воздух вместе с запахами и паром из этих помещений не проникал в жилую зону, а сразу выводился наружу.

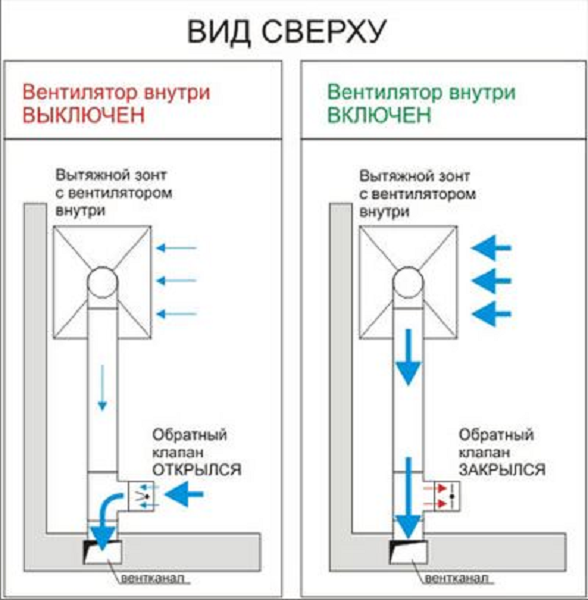

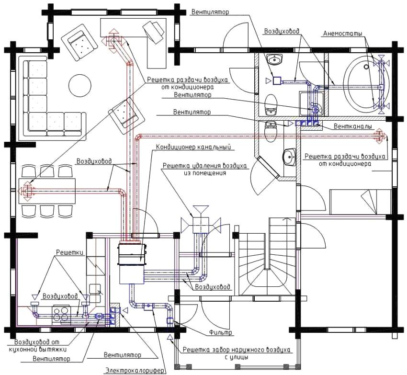

Особого внимания всегда требует кухня. Это связано и с повышенной температурой в этом помещении в процессе приготовления пищи, и с продуктами сгорания, если используется газовая плита, и с массой запахов, приятных и не очень, с жирными испарениями и большим количеством водяного пара. Все это должно незамедлительно выводиться за пределы дома.

Приготовление пищи – это обязательно большое «разнообразие» по степени «приятности» запахов, повышенная влажность и высокая концентрация продуктов сгорания газа. Все это требует оперативного удаления на улицу.

• Выдыхаемый людьми и животными воздух всегда содержит высокую концентрацию водяных паров. Кроме того, избыточной влажности в помещениях способствуют разнообразные бытовые приборы – стиральные и посудомоечные машины, утюги, электрочайники и т.п. Сюда можно добавить сушку постиранного белья, проводимые влажные уборки и другие причины. А повышенная влажность, не имеющая выхода из-за отсутствия или недостаточной вентиляции – это отсыревшие стены, становящиеся излюбленным «плацдармом» для развития различной микрофлоры – грибка, плесени, мха, это быстро приходящая в убогий вид отделка помещений, это запотевшие, а в сильные морозы – покрытые ледовой коркой окна. Да и ресурс долговечности переувлажненных строительных конструкций из любого материала – резко снижается.

Чрезмерно высокая влажность – не столь безобидна, как может показаться неискушенному взгляду. Всё это – последствия отсутствия или неэффективности вентиляции.

• К сожалению, не все благополучно обстоит со многими материалами, широко применяемыми для отделки, утепления или для изготовления мебели. Многие из них способны выделять в домашнюю атмосферу весьма небезвредные для здоровья человека вещества – формальдегид, стирол и другие токсичные соединения. Вентиляция помогает максимально снизить негативный эффект подобной эмиссии.

При желании, этот перечень можно и продолжить. Однако и того, что уже было перечислено, с лихвой должно быть достаточно, чтобы понять важность хорошо обустроенной вентиляции и представить, во что способно превратиться удобное жилище при её отсутствии.

При проектировании любых зданий в наше время вопросам вентиляции уделяется особе внимание. Если же хозяину по тем или иным причинам достался дом, не оборудованный такой системой, придется заняться этим безотлагательно. И на первых порах проще всего будет организовать естественную вентиляцию, так как она обычно не требует чрезмерных затрат и масштабных переделок внутри помещений.

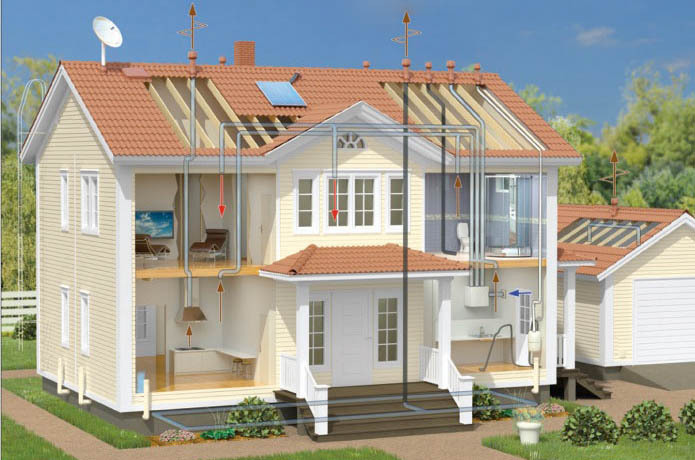

Как устроен процесс воздухообмена?

Основное назначение гравитационного варианта устройства воздухообмена: поддержание необходимого микроклимата. Кроме насыщения пространства свежим воздухом, она еще и выполняет удаление отработанного воздуха, продуктов горения газа, различных запахов.

Эффективность работы системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена разницей атмосферного давления внутри и снаружи дома, которое также зависит от температуры, влажности воздуха и силы ветра.

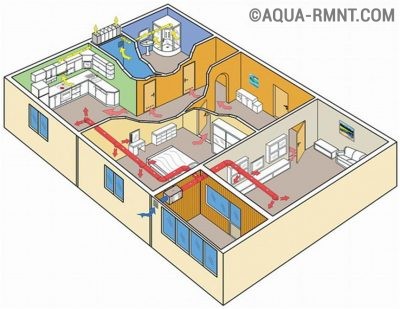

Естественная вентиляция должна обеспечивать равномерную поставку, движение внутри и отвод воздушных потоков, независимо от этажности дома

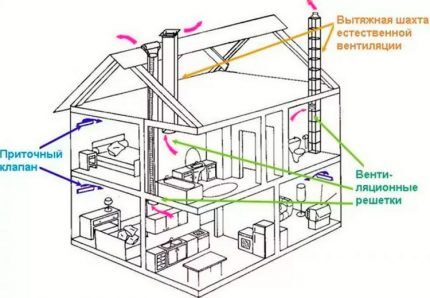

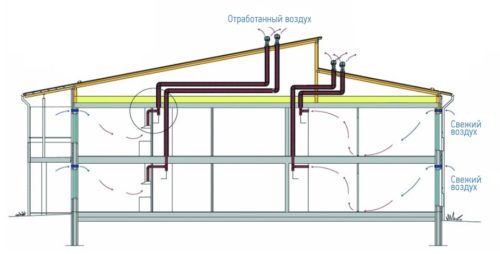

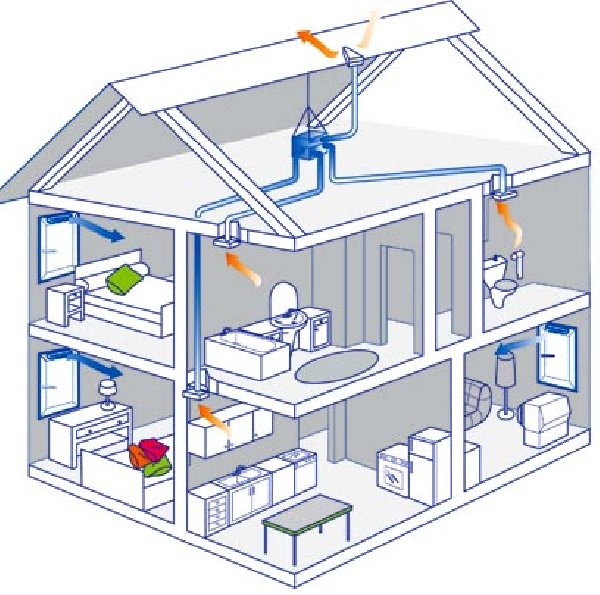

Естественный воздухообмен работает следующим образом:

• Воздух с улицы попадает в дом через открытые фрамуги, неплотно прилегающие друг к дружке элементы оконных и дверных конструкций. Потоки воздуха устремляются внутрь в ходе проветривания через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.

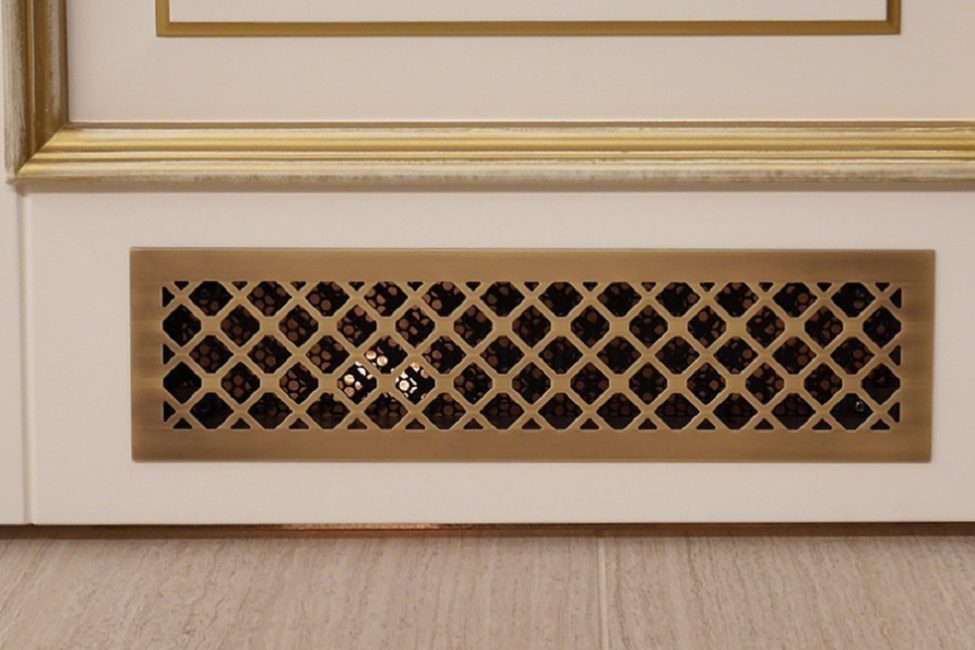

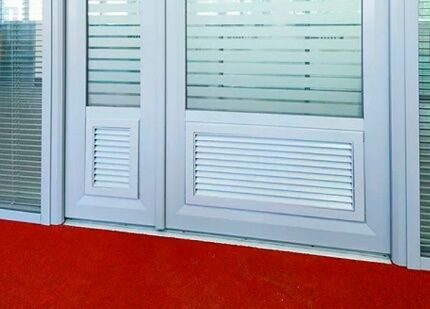

• Перемещение воздуха от одного помещения к другому и внутри него происходит самопроизвольно. Чтобы у потока не было препятствий между полом и дверьми оставляют зазоры. Их функцию с успехом выполняют переточные решетки, устанавливаемые в стены.

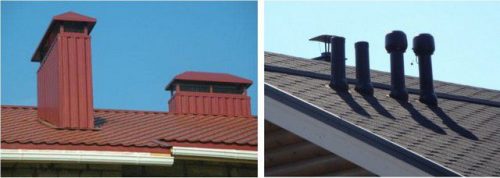

• Отработанный воздух покидает дом через вытяжные вентиляционные каналы. Находятся они в помещениях с нестабильной влажностью/температурой – в кухнях, раздельных и совмещенных санузлах.

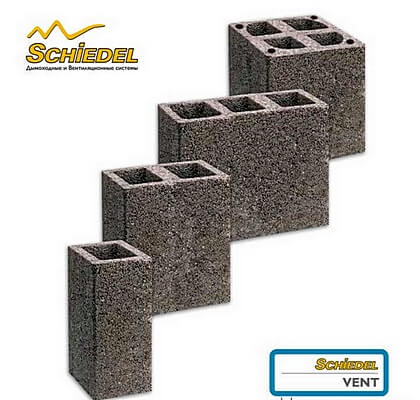

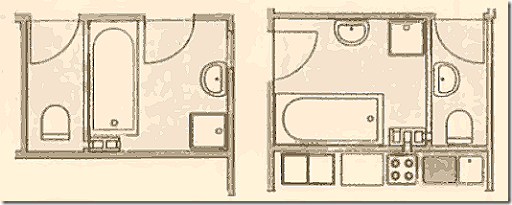

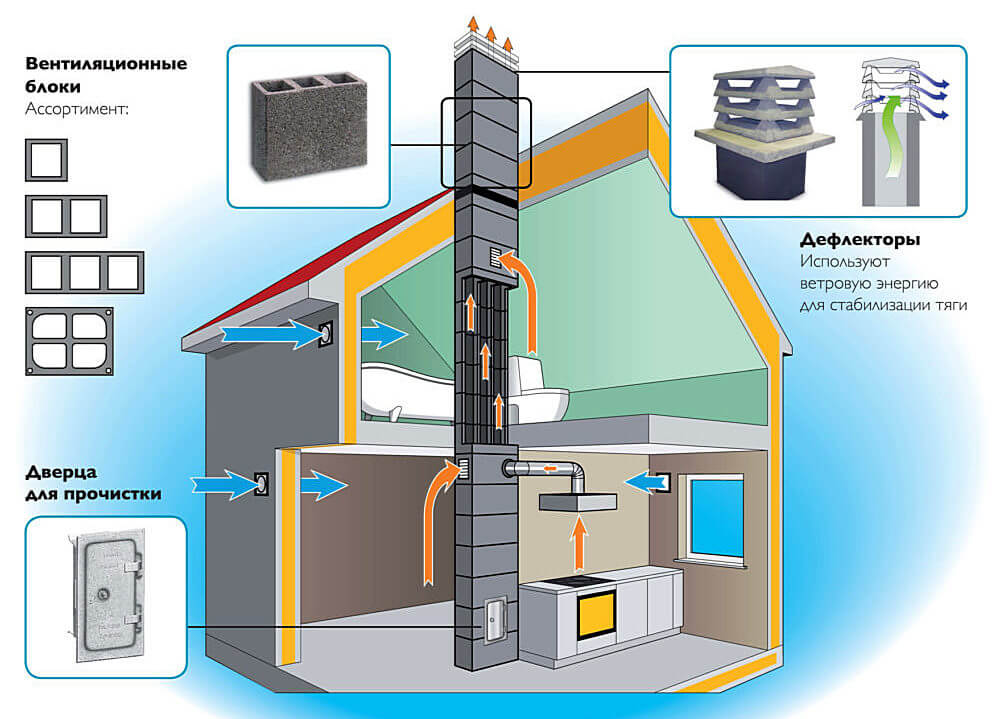

С вытяжными компонентами отлично знакомы все городские жители. Это каналы, соединенные с общественной вентиляционной шахтой. Их закрывают решетками, которые требуется периодически чистить.

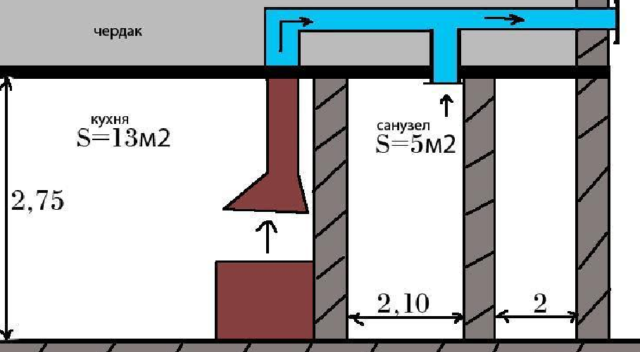

В обустройстве частного дома организация естественной вытяжки может существенно различаться. К примеру, это может быть отдушина в верхней части стены, вытяжная труба или отверстие в потолке с выходом в вентиляционный канал на чердак, а оттуда на улицу.

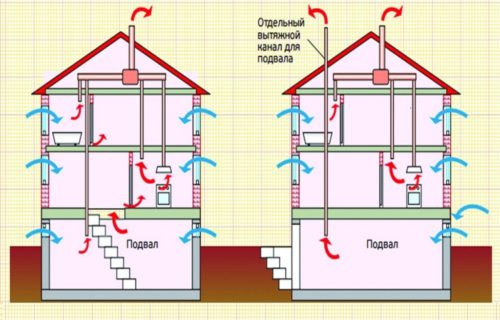

Назначение и виды систем вентиляции подвала

Различаются два типа вентиляционных систем:

1. Естественная вентиляция подразумевает самопроизвольное движение потоков воздуха под воздействием природных сил. Дополнительные приборы и оборудование для такого типа вентилирования не применяются: естественно работают различные параметры давления, температуры воздуха и силы ветра.
2. В принудительной системе главное и необходимое устройство для организации движения воздуха — вентилятор. Подвальные помещения большой площади либо со значительным скоплением людей, обязательно оборудуются вентиляцией принудительного типа.

В данном видео рассмотрим вентиляцию в подвале:

Борьба с конденсатом

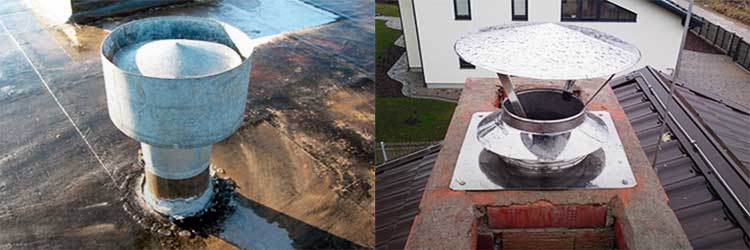

При большой разнице температур внутри и снаружи выходящий воздух может осаждаться на трубе в виде конденсата и стекать вниз. Для минимизации выпадения конденсата воздуховоды теплоизолируют и размещают в общем коробе с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению тяги.

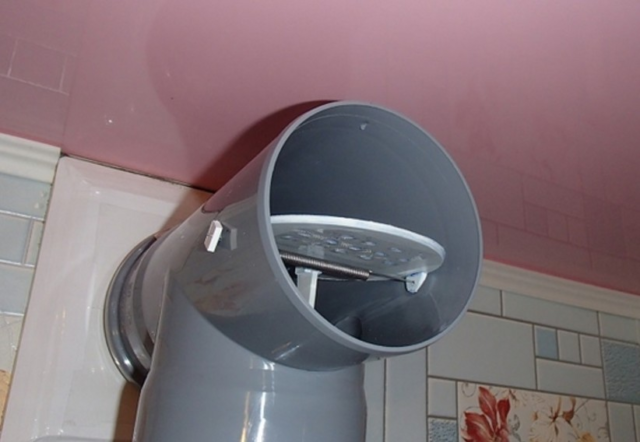

Еще один способ борьбы с конденсатом – установка конденсатоотвода. В старых системах вентиляции делали «выдру» – утолщение для остывания теплого воздуха перед выходом наружу.

Находящиеся на виду трубы маскируют следующими способами:

• прячут за подвесные и натяжные потолки;
• убирают в декоративные короба;
• встраивают в мебель;
• заказывают индивидуальный дизайн трубы.

В последнее время востребованы системы, состоящие из большого количества воздуховодов небольшого сечения в отличие от традиционной магистральной. Они подключаются к одной большой приточно-вытяжной установке, расположенной в хозпомещении, и соединяются в коллектор.

Вентиляция кровли

При нарушении гидроизоляции кровли в подкровельном пространстве собирается влага. Если вентиляция чердака отсутствует, влага накапливается в стропильных конструкциях, возникает плесень и разрушает древесину.

При монтаже вентиляции кровли подшивку свесов делают со щелями, в которые мог бы поступать необходимый объем воздуха. На крыше или коньке монтируют элементы кровельной вентиляции. Из-за разницы давлений воздушный поток устремляется от свесов вверх к вентиляционным выходам, дающим дорогу насыщенному влагой воздуху и ставящим барьер на пути проникновения атмосферных осадков под кровлю. Кровельная вентиляция увеличивает период эксплуатации всей кровли деревянного дома.

Классификация по способу побуждения

Для деревянных домов и срубов, чаще всего используют следующие виды вентиляции:

• Естественная (гравитационная). Предусматривает наличие вентиляционных отдушин (продухов) и вытяжного канала, формирующих циркуляцию воздушного потока на основании законов физики. При этом нужно учесть, что показатель естественного воздухообмена зависит от погодных факторов, т.к. движение возможно, только если плотность воздуха за окном выше, чем внутри.
• Искусственная (механическая). В ней движение воздушных потоков стимулируют вентиляторы, устанавливаемые или в приточные компоненты, или в вытяжные. Неоспоримый ее плюс – стабильность работы в любую погоду. Механическая система абсолютно независима от физических параметров воздушной массы снаружи дома и внутри.
• Смешанная (комбинированная). По сути является модернизированным вариантом естественного типа вентилирования. Чтобы его организовать, вентилятором механизируют или вытяжку, или приток. Если ставят вытяжной вентилятор, то приток осуществляется естественным способом. И наоборот: приток с вентилятором, вытяжка – естественная.

Важно учесть планировку деревянного дома, чтобы правильно сделать вентиляцию как естественную, так и искусственную. Определение мест для отдушин, вытяжки и отдельных воздуховодов напрямую зависит от того, где будет расположена кухня и санузлы. Именно в них располагают вытяжные отверстия.

Естественная схема значительно проще, чем механическая в проектировании и устройстве. Однако при ее разработке следует четко придерживаться правил расположения приточных и вытяжных компонентов

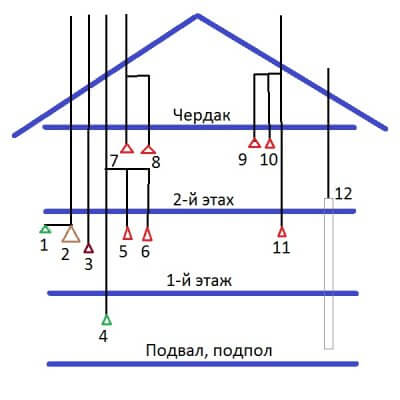

Каналы вытяжки в частных домах чаще всего выводят в общую вентиляционную шахту. Поэтому кухни с ваннами и туалетами обычно группируют в одной зоне. Однако есть и другие решения, к примеру, утилизация отработанной массы по воздуховоду на чердак или напрямую через стеновой вытяжной клапан на улицу.

Если планируется постройка сложной архитектурной формы, многие владельцы деревянных домов выбирают именно искусственную систему воздухообмена. Механическая схема не обязывает располагать составляющие системы на определенной высоте и привязываться кухни с санузлами друг к дружке.

Деление по принципу действия

Необходимо также различать вентиляционные системы по типу действия, а именно:

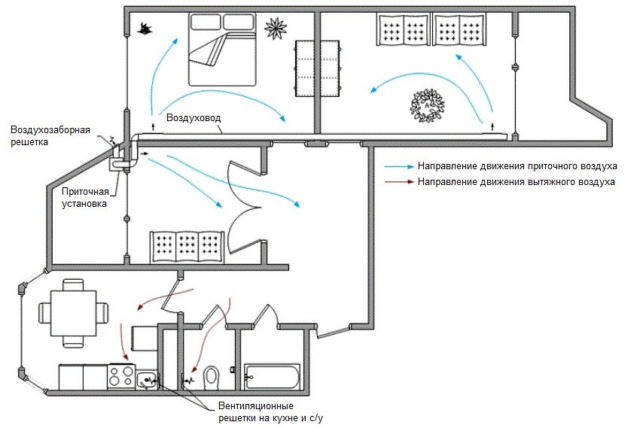

• Приточная. Обеспечивает эффективную работу всей системы вентиляции, рассчитанную на поставку воздуха внутрь. Нагнетаемый вентиляторами приточной вентиляции свежий воздух вытесняет отработанную массу наружу через вытяжные отверстия, устроенные в ванной, кухне, туалете.

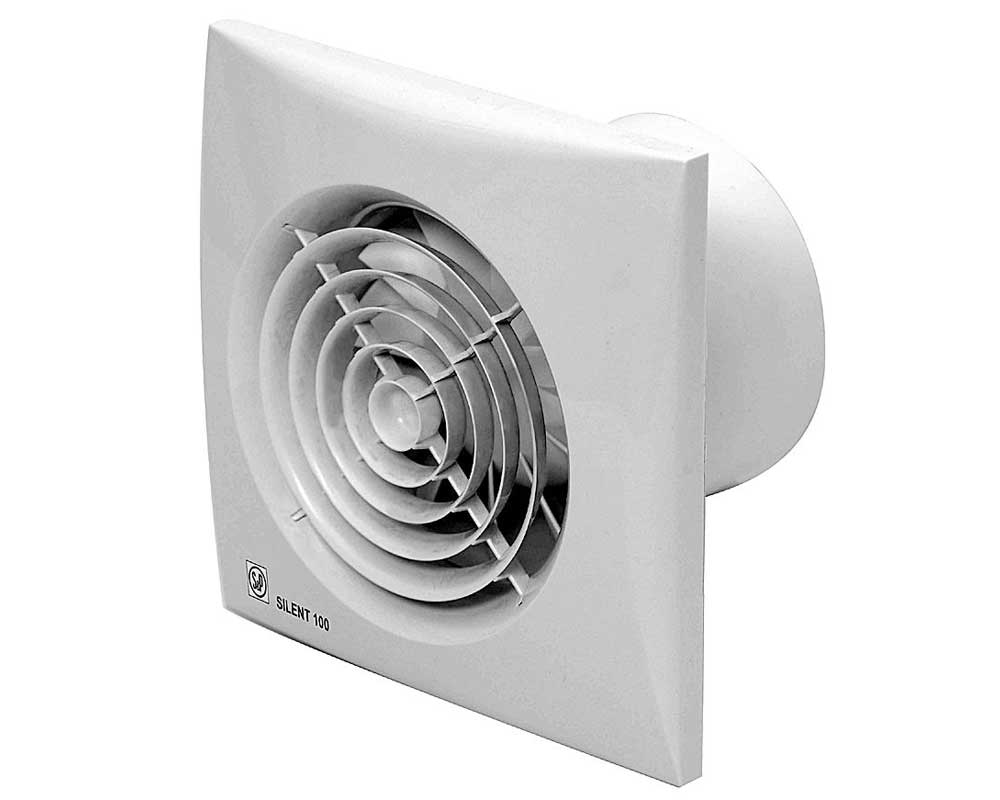

• Вытяжная. Вентиляционные вытяжки есть в любом доме/квартире. Они могут быть с вентиляторами и без них. Для того чтобы иметь возможность регулировать скорость воздухообмена, вытяжки оснащаются задвижками, заслонками или вентиляторами, которые работают от электросети. Если в вытяжке работает вентилятор, то свежий воздух сам поступает на смену удаленного.

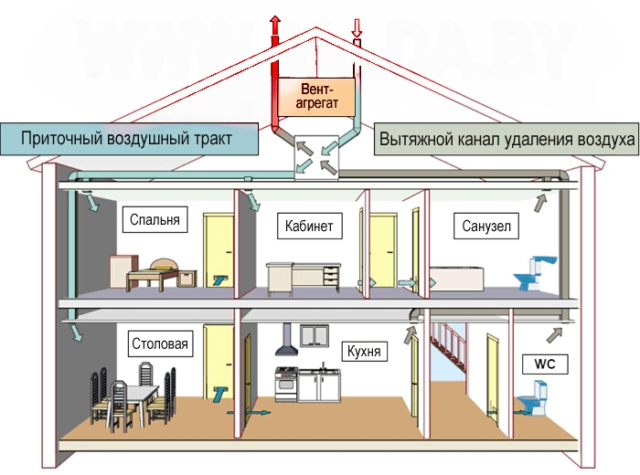

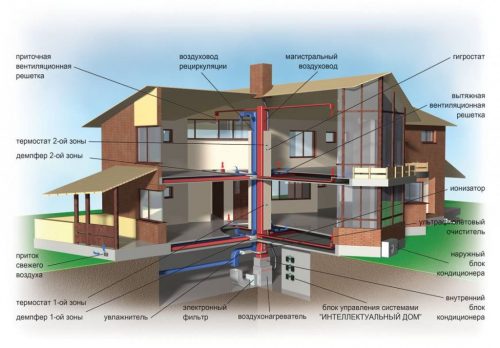

• Приточно-вытяжная. Механическая тяга обеспечивается не только вентиляторами на вытяжке и притоке, но и сооружением воздуховодов. Эффективность этих систем доказана в деревянных домах большой площади. Т.е. там, где естественным образом воздухообмен сложно или невозможно произвести.

Несмотря на то, что в приточно-вытяжных системах вентиляторы работают и на вытяжку, и на приток, используется обычно только одно направление. У владельца дома всегда есть возможность выбрать, что интенсивней использовать.

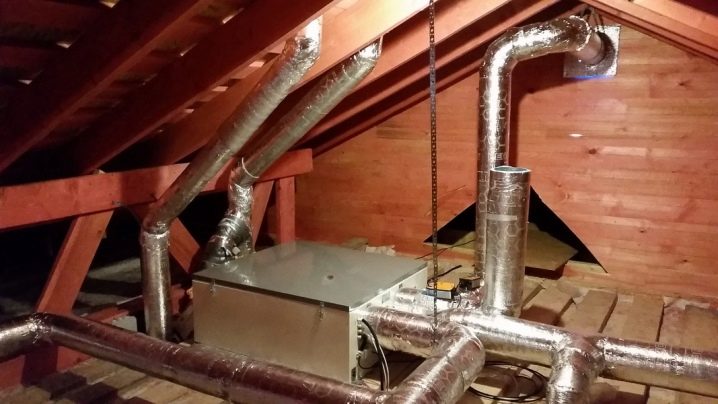

Вентиляционную приточно-вытяжную установку можно снабдить управляющим устройством, которое дает возможность настраивать скорость воздуха внутри помещения. Минус состоит в том, что такое оборудование обходится достаточно дорого, а его монтаж требует специализированных инструментов и определенной квалификации.

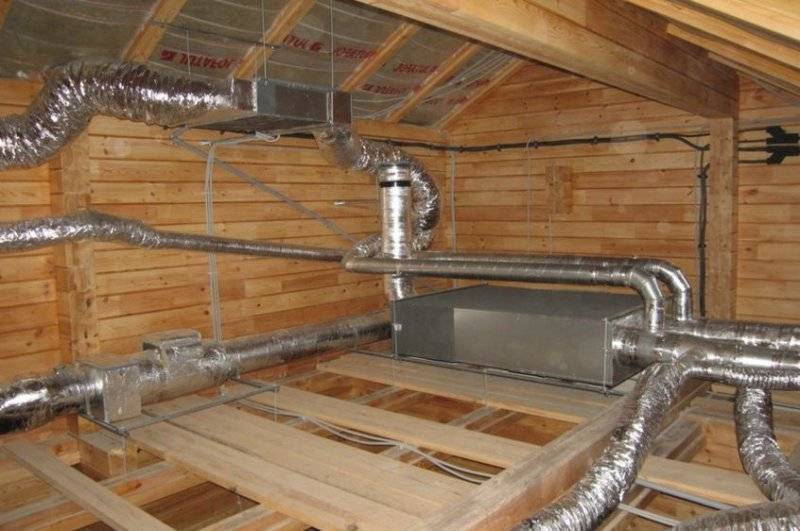

Сейчас владельцы деревянных домов отдают предпочтение приточно-вытяжной системе воздухообмена с возможностью рекуперации.

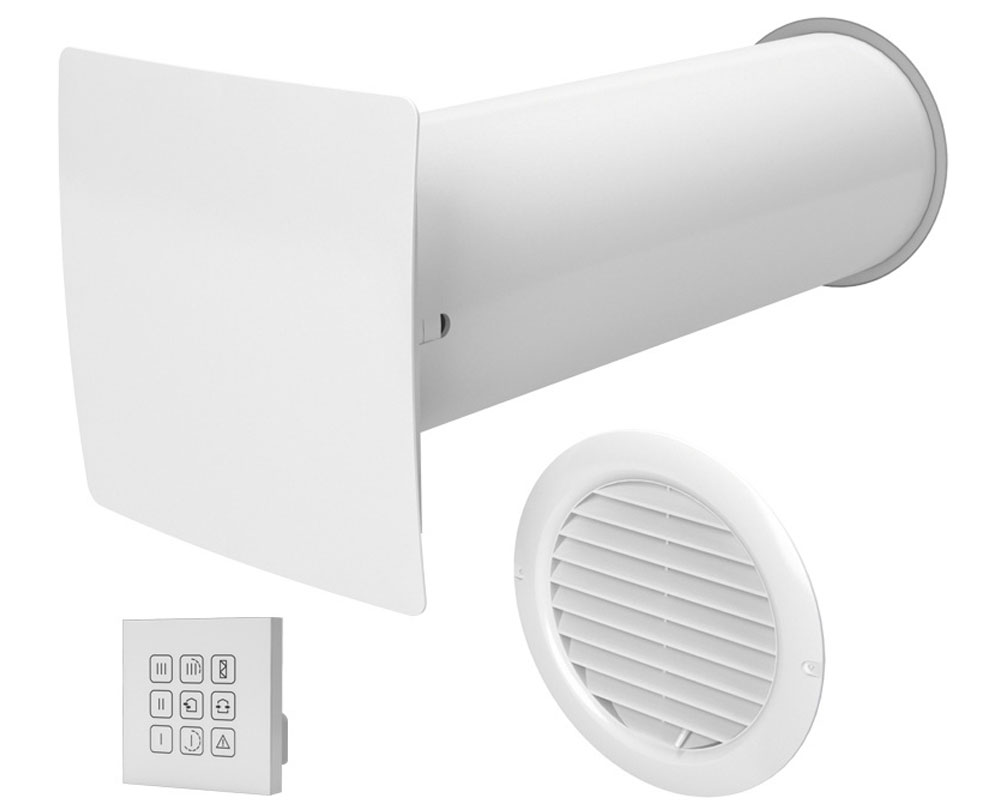

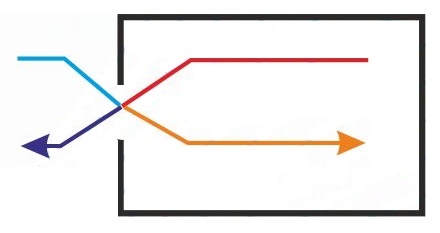

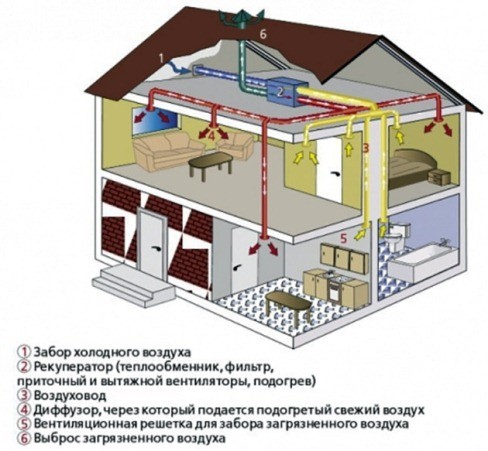

Приточная система вентиляции с рекуперацией – это идеальный вариант для деревянных домов, а также для помещений, естественный воздухообмен нарушен

Однако этот вариант имеет, как преимущества, так и недостатки. Во-первых, необходимо понимать, что потребуется дополнительное оборудование для подготовки воздуха перед подачей и для утилизации отработанной воздушной массы. Все устройства энергозависимы, значит, нуждаются в электропитании, расход которого придется оплачивать.

В качестве комплектующих будут задействованы:

• вентилятор забора воздуха;
• электрический обогреватель;
• увлажнитель;
• система фильтрации;
• шумоизоляционные системы.

При наличии системы с рекуперацией от электрического обогревателя можно отказаться, так как она априори оборудована теплообменником. Он использует в обогреве отработанный воздух, удаляемый из помещения.

Отсюда основное преимущество – владельцы дома могут значительно экономить на энергопотреблении. Кроме того, такую вентиляционную систему можно использовать летом, когда нужно охладить воздух и воспользоваться кондиционированием.

Показатели скорости циркуляции воздуха приточных систем вентиляции самые высокие. Они могут быть использованы для обогрева и для охлаждения помещений деревянного дома, но придется значительно вложиться финансово.

Аргументы в пользу устройства вентилирования

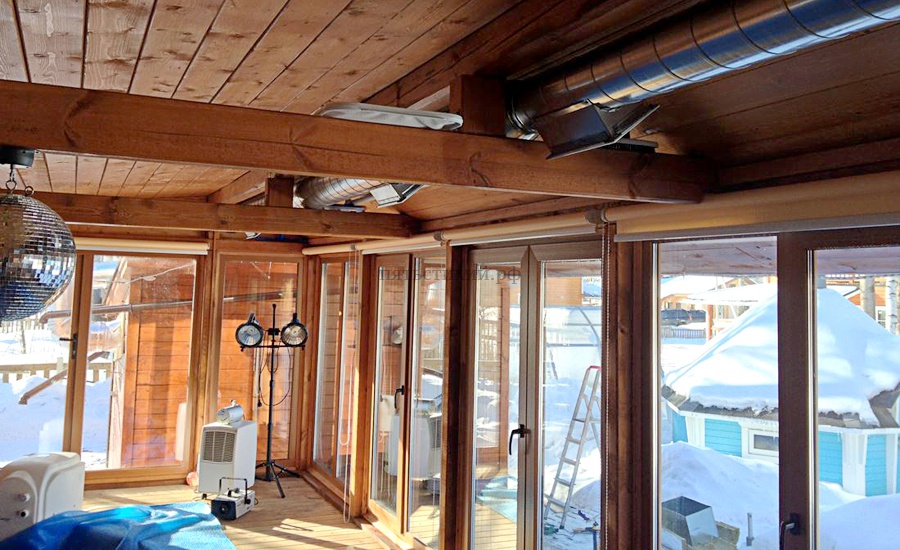

Нужна ли специально организованная система воздухообмена в деревянной постройке как таковая? Мнение, что деревянные дома “дышат”, не дает оснований полностью отказываться от систем, отводящих излишки влаги и отработанный воздух из помещений.

Так же как и при сооружении построек из бетона и кирпича в возведении домов из пиломатериалов применяются технологии, сокращающие потери тепла. Просто вместо синтетических материалов применяют натуральные уплотнители из джута, льна, войлока в межвенцовых стыках. В перекрытия укладывают минеральную вату.

Сооруженные их бруса или бревна дома нуждаются в устройстве систем вентилирования, так как в них работает генерирующее тепло оборудование, выжигающее кислород из воздушной массы

Утепленные деревянные строительные конструкции не позволяют воздушным массам циркулировать естественным путем. Вдобавок привычные оконные и дверные коробки строители и владельцы стали активно менять на герметичные пластиковые аналоги.

В результате свежий воздух не поступает внутрь, а отработанный не выходит наружу. Для дыхания обитателям не поставляется требующийся объем кислорода. На не просушенных деревянных конструкциях расселяется плесневый грибок, с удивительной скоростью разрушающий постройки.

Обеспеченный вентилированием воздухообмен особенно остро нужен в деревянных постройках с герметичными оконными и дверными конструкциями

Кроме того, дерево отлично абсорбирует влагу! Если не бороться с влажностью, теплопотери увеличатся как минимум вдвое. Ведь вода – идеальный проводник для тепловых волн.

Дерево действительно “дышит”, но не настолько, чтобы воздухообмен происходил в полном объеме без специально организованной системы вентиляции. Стены из древесины не смогут полноценно отводить бытовые испарения. Они не предоставят возможность удалить взвешенную в воздухе пыль с микроорганизмами.

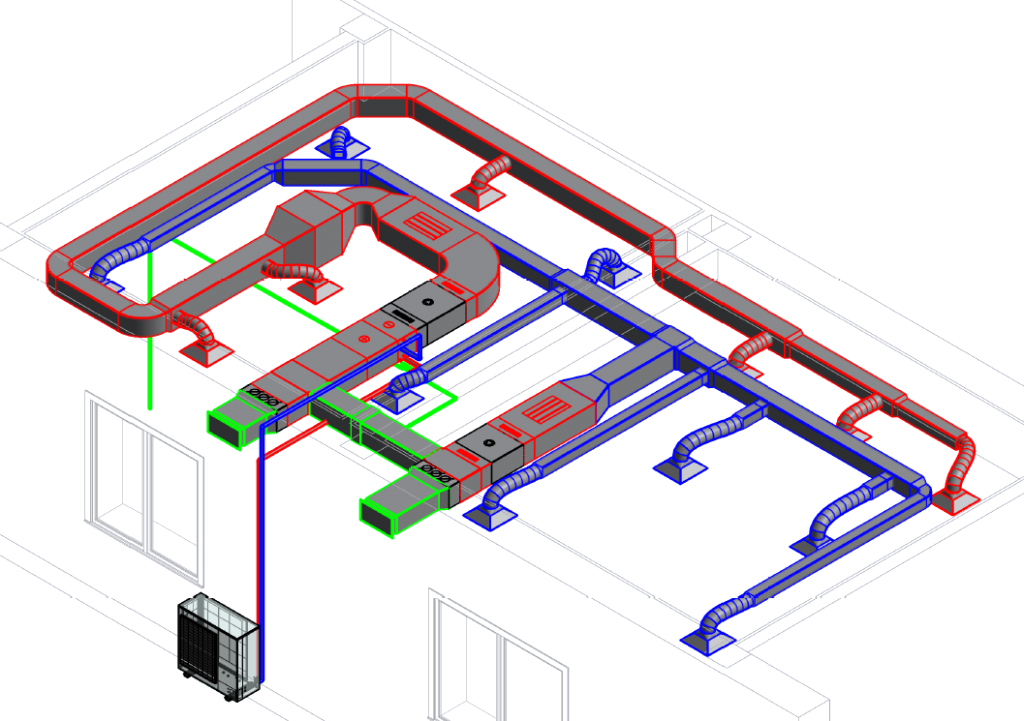

Выбор оптимальной схемы вентилирования должен производиться на стадии разработки проекта, хотя в деревянных сооружениях ее можно организовать или усилить и после возведения

Организация вентиляции в доме из бруса либо бревна исключит влияние перечисленных негативных обстоятельств на организмы проживающих и строительные конструкции. Естественную схему устроить просто необходимо, но можно соорудить и искусственную. А если приточно-вытяжную систему еще и снабдить рекуператором, то отработанный воздух можно применить в подогреве свежей порции с улицы.

Устройство вентилируемого пола

Важной составляющей организации воздухообмена в срубе является вентиляция пола, фундамента и нижних венцов сруба. Система просушит пиломатериалы основания дома, значит, защитит всю постройку от гниения и грибка.

Все конструкции деревянного дома должны регулярно осушаться потоками воздуха. особое внимание следует уделить основанию: фундаменту, перекрытию, системе пола

Основные принципы и правила вентиляции основания:

• Устройство отверстий-продух (диаметр – 10 см) с ветреной и противоположной стороны цоколя сруба. Расстояние от земли до центра этих отверстий должно составлять не менее 33-х см.
• Сооружение пола по плавающей схеме с зазорами по периметру помещений. Зазоры неплотно прикрываются плинтусом, благодаря чему поступающий в продухи воздух может свободно выходить.
• Формирование в конструкции пола вентиляционных отверстий, сообщающихся с подпольем. Их закрывают решетками, устраивают, если в качестве напольного покрытия использовались не натуральные половицы, а линолеум, ковролин, ламинат и подобный, не пропускающий воздух материал.

В морозный период выбранные в цоколе либо фундаменте продухи закрывают заслонками, значительно сокращающими воздухообмен, а летом ставят на них решетки.

Расстояние между самими продухами составляет порядка 2-х метров, если дом расположен в низине. Если же сруб стоит высоко, то такое расстояние должно быть увеличено, поскольку увеличивается сила ветра, а значит, и интенсивность продува.

Система вентиляции малоэтажного дома обязательно должна обеспечивать вентилирования подполья и подвалов естественным или искусственным способом

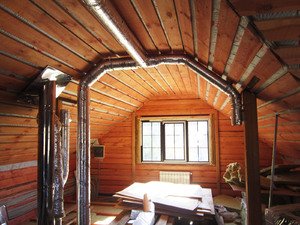

Особое внимание стоит обратить на систему воздухообмена чердаков и мансардных помещений, от которой во многом зависит состояние и долговечность крыши. Вентиляция чердака и мансарды увеличит общую сумму продухов до 500-й доли от общей площади всего дома.

Для организации естественного воздухообмена на чердаке или мансарде устраивают фронтонные вентиляционные и слуховые окна. Вид вентиляционной конструкции подбирают, исходя из формы крыши. Понятно, что в скатных вариантах проще устроить проем во фронтоне, вальмовые и шатровые обустраивают слуховыми окнами.

Чтобы отвести отработанную воздушную массу, потребуются вентиляционные шахты. Их чаще всего планируют в центре постройки, ближе к коньку. В летний период вентиляционные шахты могут быть оборудованы вентиляторами, так работа всей системы в жаркие безветренные дни будет обеспечена.

Если воздухообмен в пределах как холодного чердака, так и обустроенного мансардного пространства недостаточен, плесневый грибок расселяется и размножается с удивительной скоростью

Вентиляция кровли требует внимательного отношения к следующим нюансам:

• Между изоляционными слоями, утеплителем и кровельным покрытием необходимо оставлять зазоры по 3-5 см.
• Указанная дистанция обеспечивается устройством обрешетки и контробрешетки.
• Теплоизоляция изнутри должна быть защищена слоем пароизоляции.
• Слой утеплителя в кровельном пироге снаружи должен быть защищен гидроизоляцией, отделенной от кровельного покрытия вентиляционным зазором.

Соблюдение установленных норм и правил необходимо для разработки грамотного проекта вентиляции в частном доме. Знание строительных нормативов и заранее подготовленные чертежи помогут обойтись без проектировщиков, и при этом добиться поставленной цели – сохранить деревянный дом в пригодном для проживания состоянии.

Кондиционеры против естественного воздухообмена

Могут ли кондиционеры заменить естественную циркуляцию воздушных масс в помещении?

Любые, даже самые дорогие, климатические системы значительно уступают простому проветриванию. Хотите быстро соображать, чтобы поддержать свою работоспособность? Чаще проветривайте помещение, а еще лучше не экономьте на системе вентиляции, поскольку, например, зимой не всегда есть возможность надолго открыть окно.

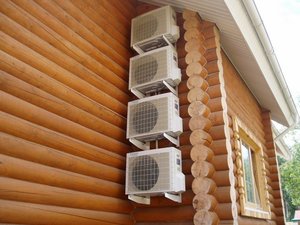

Несмотря на отличные изоляционные свойства древесины, кондиционеры построенному из бревна или бруса дому не помешают. Если выбрать климатические системы, работающие на охлаждение и обогрев, можно ощутимо сэкономить на отплении

Все сплит-системы имеют два блока, которые функционируют синхронно:

1. Внешний – это компрессор, который конденсирует хладагент;
2. Внутренний – это радиатор, который нагревает воздух, циркулирующий вокруг него принудительно.

Воздух, который будет впоследствии охлажден, также забирается внутри помещения. Это значит, что сплит-система охлаждает и пропускает через себя одни и те же воздушные массы.

Некоторые модели забирают и уличный воздух, в том числе, однако его количество не превышает и 5%, поэтому кислород даже в этом случае не поступает внутрь помещения в должном объеме. Цена таких инноваций значительно выше стандартных технологий, а поставленную задачу они не решают.

Нужна ли циркуляция воздуха?

Многие специалисты утверждают, что постройки, сделанные из дерева, являются «дышащими», у них нет необходимости специального создания вентиляционных систем. По их мнению, достаточного того, что воздух попадает в постройку через окна, а также щели между деревянными элементами. Ранее, наверное, так и могло быть.

Но на сегодняшний день деревянные постройки строятся таким образом, что естественная вентиляция в доме из древесины просто отсутствует. Строители пытаются максимально качественно сделать подобный дом и не допустить наличия щелей и сквозняков, чтобы максимально сберечь тепло. Монтаж окон и дверей также осуществляется максимально герметично, а стыки и зазоры обрабатываются специальными веществами. То есть в таком доме просто не остается возможности для поступления внутрь помещений свежих воздушных масс. Появляется и другая проблема – отработанный воздух тоже должен куда-то уходить. Как минимум, уже по этим причинам вентмеханизм в частном доме быть должен.

Но и это не все, ведь существуют и другие причины.

• Древесина очень легко впитывает влагу, что может стать причиной ее разрушения и гниения. По причине влажности может появиться грибок и плесень.
• Несмотря на то что древесина лучше может пропускать воздух, нежели бетон, без спецформирования вентиляционного механизма эффекта от этого нет.
• Поддержание баланса температуры. Именно благодаря вентиляции легко применять использованные воздушные массы, чтобы обогревать помещение.
• Вода, тепло и углекислые газы не могут выводиться деревом, а это значит, что без циркуляционной системы воздуха не обойтись.

Информация в пользу естественной вентиляции

В загородных домах обязательно устраивается вытяжная вентиляция в следующих помещениях: санитарные узлы, ванные комнаты, кухни, помещения котельных. Для этого достаточно естественной вентиляции. При этом необходимо понимать, что ее эффективность сильно зависит от температуры снаружи и силы ветра. Для устранения данной зависимости рекомендуется использование механической вытяжной вентиляции с помощью малошумных канальных вентиляторов типа VILPE, работу которых можно сблокировать с включением освещения.  Приточная вентиляция в данном случае осуществляется за счет открывания окон.

Не стоит забывать про естественную вентиляцию канализационных стояков в загородном доме, которые  должны иметь отдельные выходы на крышу.

С начала 2000-х гг. в Европе наблюдается основной тренд при строительстве индивидуальных домов - переход от механической приточно-вытяжной вентиляции к полностью естественной или гибридной (естественно-механической). Это связано с результатами проведенных исследований. Оказывается, механическая вентиляция значительно ухудшает аэроионный состав воздуха!!! Почему это так важно?

Загородные дома обычно строят в экологически чистой сельской местности, где уровень отрицательно заряженных ионов (анионов) близок к оптимальному = около 1500 анионов на 1см3. Такие города, как Москва и Санкт-Петербург с большим автомобильным трафиком, загрязненным и запыленным воздухом; курение, использование синтетической одежды и тканей; современные строительные и отделочные материалы, системы вентиляции и кондиционирования воздуха в офисных и жилых помещениях, - все это практически не оставляет отрицательных ионов для здоровой жизни человека = 0-100 анионов на 1см3. Русский ученый Чижевский А.Л. экспериментально доказал, что анионы благотворно влияют на самочувствие и здоровье человека и продлевают его жизнь, а их отсутствие или низкая концентрация создает почву для возникновения различных заболеваний.

Уровень концентрации анионов в различных местах проживания:

Концентрация анионов и ее влияние на самочувствие и здоровье человека:

Каким образом происходит ухудшение аэроионного состава воздуха при использовании механической вентиляции?

В приточном воздухе, во время прохождения через электропроводные устройства и поверхности (вентиляционные установки, воздуховоды, распределительные короба и т.д.) происходит нейтрализация анионов, в результате чего воздух в жилые помещения поступает со значительно меньшей концентрацией отрицательно заряженных ионов.

Объемы помещений в загородном доме значительно больше объемов городских квартир. В среднем на одного жителя коттеджа приходиться 50-100м2, при этом высота потолков составляет = 2,75-3,25м. Т.о. на одного человека в загородном доме приходится в среднем 225м3 воздуха. При таких значительных объемах острой необходимости в механической вентиляции нет, достаточно проветривания помещений. Основные способы проветривания помещений в загородном доме:

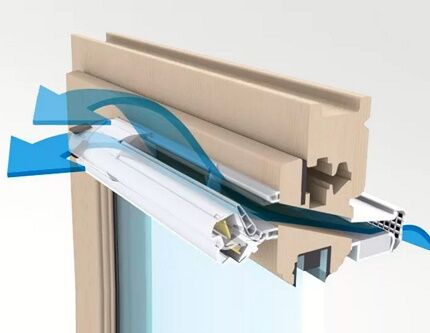

1. Щелевое микропроветривание - достигается с помощью оконной фурнитуры, устанавливаемой на поворотно-откидные створки окна; в таком режиме створка окна приоткрывается на 3-5мм.

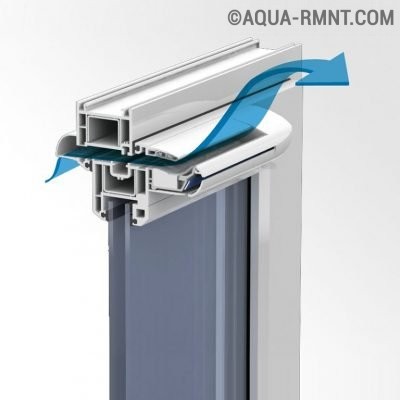

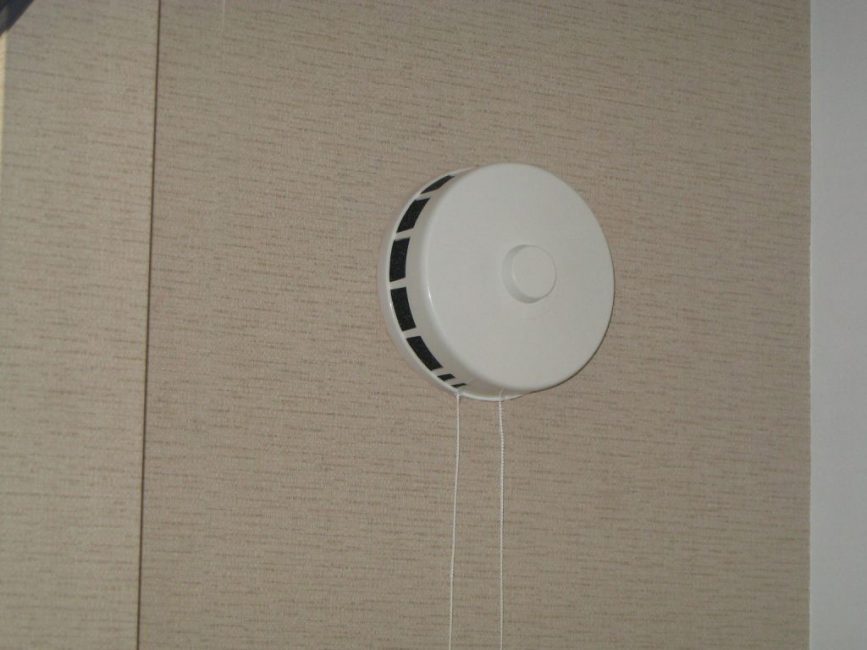

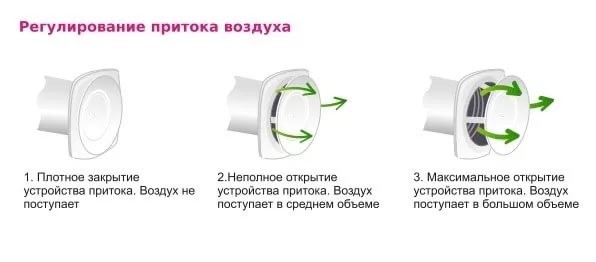

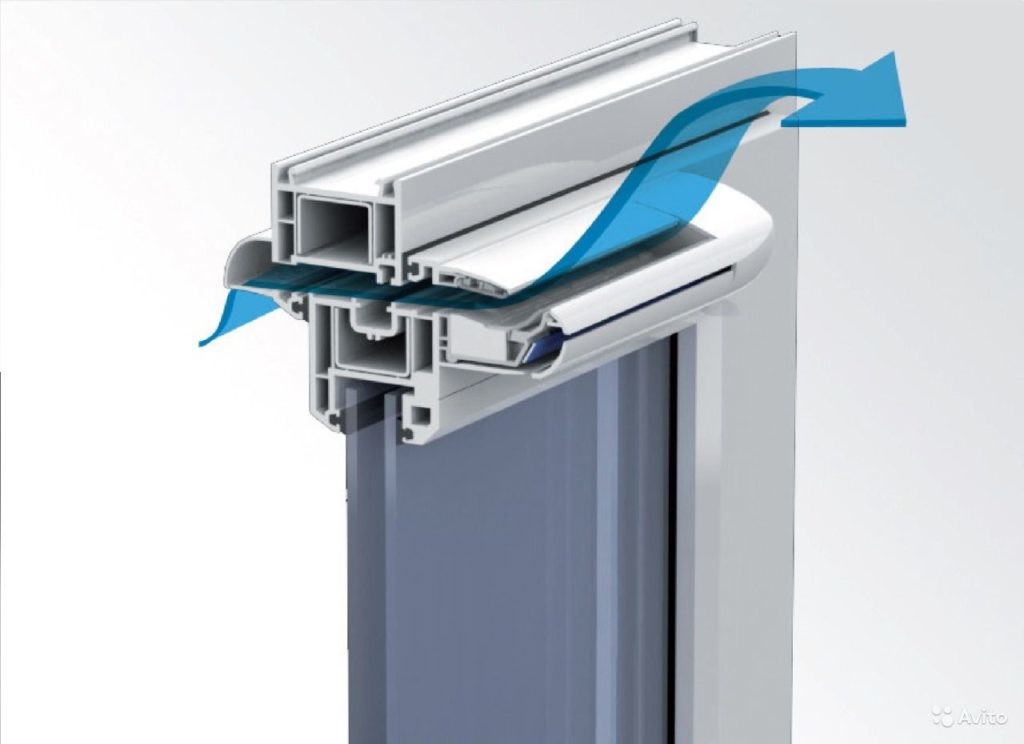

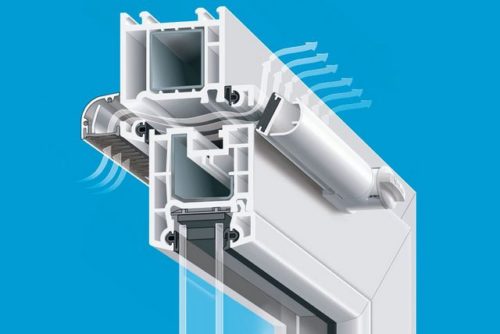

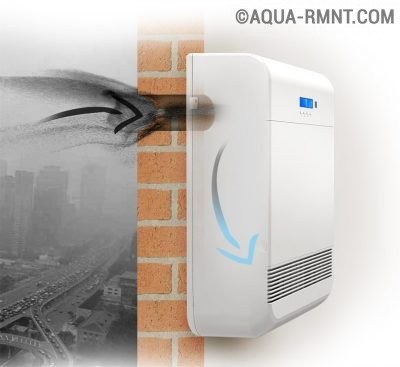

2. С помощью воздушных клапанов -  которые встраиваются в наружные стены или оконные профиля и регулируют приток свежего воздуха. Одна из разновидностей воздушных клапанов – влагозависимые, которые увеличивают пропускную способность при повышении влажности внутри помещения. Принцип действия: в конструкции клапана имеется эластичная пластина, которая меняет свои характеристики в зависимости от влажности, что влечет за собой изменение сечения клапана для прохода воздуха. Обычно их устанавливают на кухне, в постирочных, в душевых и ванных комнатах. Работа таких клапанов достаточно эффективна.
3. Регулируемое открывание окон. На верхние створки окон устанавливается электропривод с инфракрасным портом, в результате появляется возможность управлять открыванием окна дистанционно.

Информация в пользу механической вентиляции

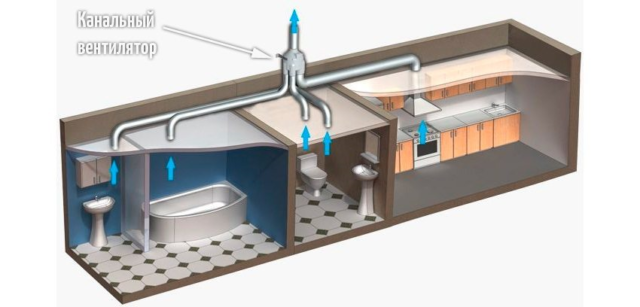

Механическая вентиляция обязательна для кухонной вытяжек, гаражей, игровых помещений, спортзалов и бассейнов, поскольку естественной вентиляции в данных случаях недостаточно из-за необходимости повышенного воздухообмена со специальной обработкой воздуха, а в случае с помещением для бассейна - с просушкой.

Механическая вентиляция обязательна для энерго-пассивных домов, построенным по каркасно-щитовой технологии или из SIP-панелей с герметичными металлопластиковыми окнами, т.к. ее использование является фактором здоровья и комфортности микроклимата.

Зимой при открывании окон происходит значительная потеря тепла, что увеличивает расходы на отопление дома. Открывая окно на 10 мин, при температуре на улице +50С и внутри дома +210С, происходит потеря 10кВт/ч тепла.

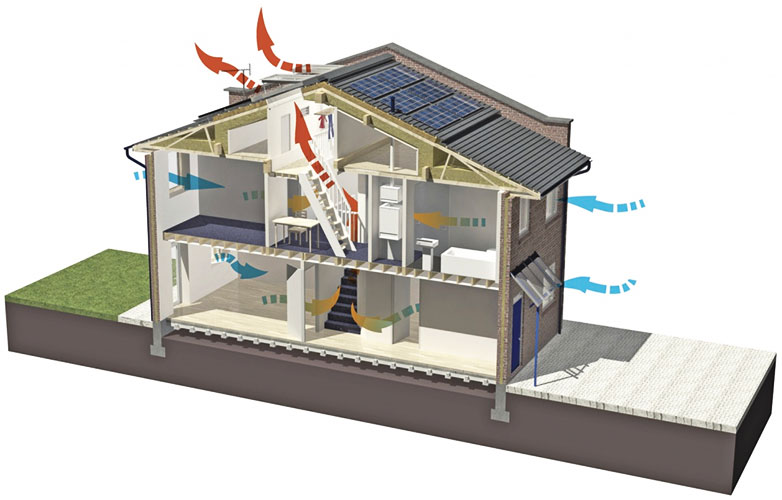

Что такое естественная вентиляция: принцип работы в общих чертах

Принцип работы такой системы основан на законах физики:

• теплый воздух всегда стремится вверх;
• воздух всегда будет «идти» туда, где давление ниже;
• ближе к поверхности — давление выше, дальше от поверхности — давление ниже.

Чтобы организовать такой воздухообмен в помещении — нужно обеспечить разницу давлений. Делается это так:

1. Между улицей и помещением создаются «отверстия»: это могут быть окна или приточные клапана, в нежилых помещениях — просто отверстия. Это — точки притока воздуха.
2. Из помещения наверх выводится вытяжная труба. Ее отверстие окажется выше, чем точка притока. Значит, что у этого отверстия в трубе давление будет ниже, чем в точке притока. Как результат — воздух будет стремится пройти от точки притока (то есть с улицы) к отверстию вытяжной трубы.
3. Точки притока располагаются на максимальном удалении от вытяжной трубы — чтобы воздух проходил через все помещение. Между ними не должно быть препятствий (закрытых дверей).

Наглядно о принципе работы (видео)

От чего зависит скорость и объем воздухообмена?

На количество воздуха (производительность вентсистемы) такого типа влияют такие факторы:

1. Скорость ветра. Чем сильнее дует ветер — тем ниже будет давление на выходе вытяжной трубы, и тем лучше через нее будет засасываться воздух из помещения. И наоборот: если погода безветренная, то воздухообмен ухудшается.

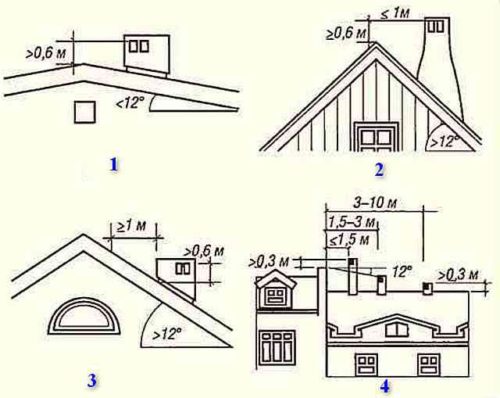

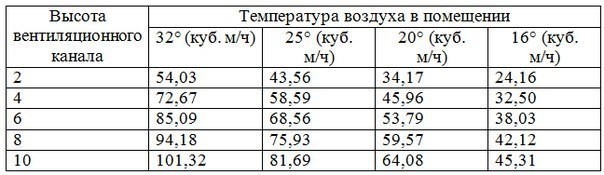

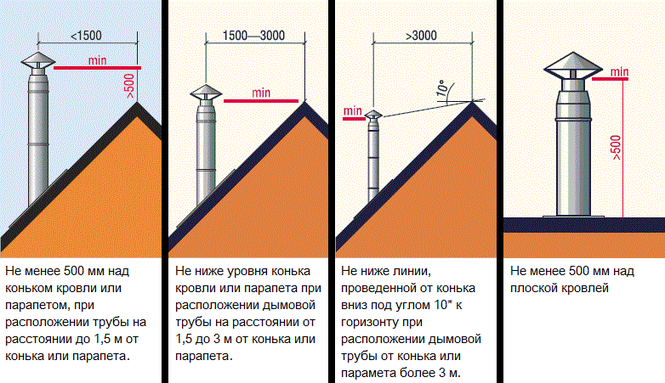

2. Высота вытяжной трубы. Чем выше от поверхности — тем ниже давление, а значит — тем лучше будет вытягиваться воздух из помещения через вытяжную трубу.
3. Температура на улице и в помещении. Чем больше разница между ними (чем холоднее на улице и теплее внутри) — тем лучше тяга. Поэтому зимой вентиляция работает лучше, а летом — естественное проветривание вообще может останавливаться.

Плюсы и минусы

Достоинства:

• низкая стоимость;
• возможность самостоятельного монтажа.

Недостатки:

• низкая эффективность;
• необходимость дополнительного отвода отработанного воздуха из кухни, санузлов;
• потери тепла на протяжении холодного времени года;
• снижается звукоизоляция;
• вместе с воздухопотоком внутрь попадают пыль, насекомые;
• зависимость от атмосферных условий;
• невозможность регулировки производительности.

Система, способствующая охлаждению воздушного потока

Согласитесь, что в жаркий период года остро возникает необходимость в дополнительном охлаждении воздуха в помещении. Поэтому часто естественная вентиляция дома сопровождается дополнительной установкой кондиционера. Такая система способствует и дополнительной фильтрации и очищению циркулирующего воздуха.

Система вентилирования с регулировкой температуры

Система вентилирования с регулировкой температуры

В этой системе помимо установки для кондиционирования воздуха устанавливаются специальные устройства, которые способствуют понижению температуры до нужных параметров в каждой отдельной комнате. Это позволяет отдельно регулировать температурный режим в каждом отдельно взятом помещении. Желательно приточные отверстия в такой системе располагать либо в подвале, либо в подсобных помещениях первого этажа (в случае если подвального помещения в доме нет), это позволяет значительно снизить уровень шума при установке данных устройств.

Нормы вентиляции для помещений с газовыми котлами и колонками

Теплогенератор (газоиспользующее оборудование, котел): Устройство, предназначенное для выработки тепловой энергии за счет сжигания газа.

Теплогенераторная: Отдельное нежилое помещение для размещения источника тепловой энергии (теплогенератора) и дополнительного вспомогательного оборудования к нему.

Вентиляция помещений (теплогенераторная, котельная), предназначенных для установки газоиспользующего оборудования, должна быть естественной. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом (п. 5.9 СП 402.1325800.2018)

При установке котла или колонки в кухне-столовой, вытяжка предусматривается из расчета однократного воздухообмена в час и дополнительного объема воздуха 100 м3/ч на работу газовой плиты (СП 60.13330) (п. 5.9 СП 402.1325800.2018).

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

• Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
• Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
• Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

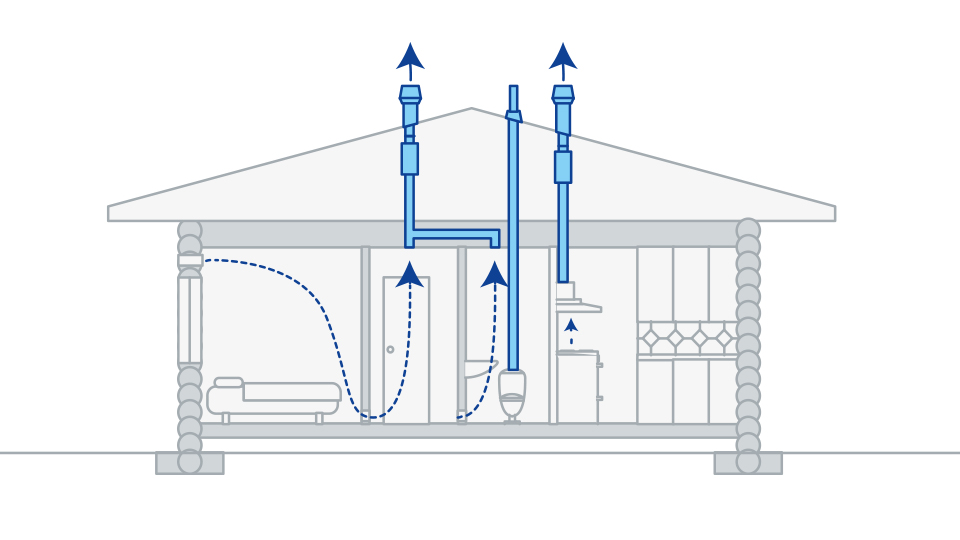

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Выводные воздуховоды и шахты во всех сооружениях устраивают исключительно в перегородках или выносят наружу. При наружном размещении придется потратиться на дополнительное утепление труб.

Преимущества и недостатки естественной вентиляции

В жилищном строительстве устройства вентилирования естественного типа монтируются с учетом требований СНИП и принципов современного экопроектирования. Несмотря на соответствие нормам, такие устройства имеют как положительные, так и отрицательные свойства.

К положительным моментам относят:

• низкая стоимость организации вентиляции естественного типа;
• нечастые регламентные работы по поддержке системы в норме;
• в отличие от принудительных систем, отсутствует шум;
• монтаж вентиляционных устройств не вызывает осложнений даже у новичков;
• для того, чтобы построить вентиляционный канал, потребуется совсем немного времени;
• для поддержки функциональности системы не требуются дополнительные затраты;
• срок службы системы не ограничен;
• вентиляция естественного типа не является объектом повышенной опасности и не становится причиной аварийных ситуаций;
• данные системы можно совмещать с вентиляцией принудительного типа.

К отрицательным моментам относят:

• данные системы не способны регулировать скорость вытяжного потока: при повышенной влажности в помещении, такая особенность становится причиной появления грибка или очагов плесени;
• слабо защищенные приточные устройства не удерживают пыль, крошечных насекомых и семена растений, в результате чего для поддержания порядка в помещении приходится затрачивать больше усилий;
• установка защитных сеток нарушает нормальную циркуляцию воздуха и не может стать решением данной проблемы;
• в зимний период, при осуществлении проветривания помещений естественным образом, возникают серьезные теплопотери;
• зависимость эффективности вытяжки от уличной температуры и силы ветра.

Достоинства и недостатки

Схема естественной вентиляции в частном доме

Перечислим основные плюсы подобных устройств:

ПЛЮСЫ:

• теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
• в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
• воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже. К ее минусам можно отнести:

МИНУСЫ:

• недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
• наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
• в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
• в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька

Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе. В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.

Силы, влияющие на состояние естественной вентиляции

Перепад температуры. У теплого воздуха плотность меньше, чем у холодного. Масса его также меньше, он легче. Теплые потоки стремятся вверх, остается организовать для них выход из помещения. Взамен заходят потоки нового воздуха — менее нагретого.

Перепад давления. Вентиляционные каналы располагаются вертикально. Значение имеет высота поднятия этих конструкций, ведь в каналах создается перепад давления. Этот показатель не столь значительный, но всё же способствует перемещению воздушных масс.

Воздействие ветра. Сквозняки в помещении способствуют лучшей фильтрации воздуха. Однако сильный ветер может перекрывать выход отработанного воздуха из канала и даже гнать воздушный поток в обратную сторону — в помещение. Это при условии, что вентканал сконструирован с недочетами.

А еще многие домовладельцы замечали некие гулы в вентсистеме. Это открытая система, так что она снижает общий уровень звукоизоляции. Источником шума могут стать и двигающийся по дороге транспорт, и гул ветра. То есть звуки проникают и через выходной канал, и через окна.

Важно понимать. Только тогда условия проживания могут считаться комфортными, если удается оптимально сочетать следующие параметры:

• температуру воздуха;
• насыщенность его кислородом;
• относительную влажность;
• уровень шума.

Все эти показатели учитываются при выборе материалов, что способны аккумулировать тепловую энергию. Так что дома возводят:

• из кирпича;
• из шлакоблоков;
• из керамзитобетонных блоков;
• из керамических блоков;
• из газосиликатных блоков.

Строение должно обладать качественной термоизоляцией, которую всегда исполняют с наружной стороны. Стены, возведенные из дерева (в основном это разновидности бруса или бревна), изначально обладают определенной инерционностью.

Чтобы такая схема функционировала нормально, потребуется правильно сконструировать приточные и вытяжные каналы. Тогда воздух станет свободно перемещался между ними.

Необходимо грамотно спланировать расположение вентиляционных каналов поступления и отведения воздуха

Поступление воздуха

Проникновение свежего воздуха в помещение происходит через:

• оконные проёмы;
• двери (если речь идет об особняке);
• заборные вентиляционные клапаны специального предназначения.

В помещении происходит нагревание воздуха за счет теплоотдачи от различных устройств, от горящего огня, от тел живых обитателей. И тогда более плотный воздух, насыщенный углекислым газом, вытесняется новыми потоками. Отработанный воздух выдавливается, а выход он находит в тех помещениях, где установлены вентиляционные отдушины.

Чтобы воздух свободно перемещался, не встречая на пути следования непреодолимых препятствий, делаются просветы между полотном двери и уровнем пола. Можно установить непосредственно в дверях сквозные окошки.

Вытяжные элементы системы

• Жалюзийные решетки

В вентиляционных отверстиях помещений жилых и общественных зданий для регулирования количества вытяжного или приточного воздуха устанавливают жалюзийные решетки.

Наиболее широкое применение получили решетки с подвижными перьями, Состоят из рамки, неподвижной решетки и вертикальных клапанов-перьев. Клапаны устанавливаются сзади решетки, приводятся в движение шнуром. Могут иметь разнообразное художественное оформление.

• Дефлекторы

Устройство на вентиляционной трубе, позволяющее ускорять потоки и создавать тягу в дымоходе. Работает от энергии ветра для создания разрежения на уровне выхода воздуха из вытяжной шахты или вытяжной трубы. Модели выполняются в различных формах: зауженные, поворотные, с прорезями и другие.

Есть дефлекторы, которые создают разряжение за счет ускорения воздуха с любого направления. Откуда бы ни дул ветер, создается тяга.

• Усилитель тяги

Имеет ветровой флюгер, встает по ветру. При смене ветра усилитель моментально меняет направление. Модель не вибрирует даже при ураганном ветре. Действует, как зонтик, вставая по ветру. Решает вопросы, если:

1. Плохая вентиляция;
2. Опрокидывание тяги;
3. Происходит задувание котлов
4. Возникновением обратной тяги в дымоходах.

В каких условиях возможно применение естественной вентиляции

Вентилирование помещений может быть организовано по различным схемам, но все их можно разделить на две основных группы.

1. Первая большая группа, которая, в свою очередь, делится на несколько разновидностей – это принудительная вентиляция, потоки воздуха в которой создаются за счет того или иного механического воздействия, обеспечивающегося работой специальных вентиляторов. Такая вентиляция может быть приточной, вытяжной, либо созданной по комбинированной схеме. Подобные схемы – весьма сложны, обычно требуют профессионального похода, но зато позволяют контролировать качество поступающего в помещения воздуха, проводить его необходимую доочистку.

2. Вторая – это рассматриваемая в нашей статье естественная вентиляция, которая не предполагает принудительной подачи или вытягивания воздушных масс. Все перемещение потоков осуществляется исключительно за счет естественных сил, починяющихся законам физики.

— Перепад температуры – теплый воздух всегда имеет меньшую плотность и, стало быть, массу, в сравнении с более холодным, и оттого стремится вверх.

— Перепад давления: за счет высоты поднятия вертикальных вентиляционных каналов создается определённый, хотя и не столь значительный, перепад давления, способствующий перемещению воздуха.

— Воздействие ветра.

• Работа естественной вентиляции не приемлет установки каких-либо высокоэффективных фильтрующих устройств (если не считать за них решетки или сетки, не пропускающие, например, палую листву, крупный мусор, насекомых и т.п.). Эти устройства затруднят или даже сделают невозможным нормальное перемещение воздушных потоков с улицы в помещения, что приведёт к неработоспособности всей системы системы в целом. Таким образом, ограничиваться естественной вентиляцией имеет смысл только в условиях чистого воздуха в районе строительства.

Естественная вентиляция проявляет все свои преимущества только в том случае, если дом находится или возводится на участке с чистым воздухом

Понятно, что создание естественной вентиляции в доме, расположенном вблизи оживленной автомагистрали, где воздух перенасыщен выхлопами и пылью, становится неудачным решением. По тем же соображениям не применяется такая схема, если на участке застройки традиционно чувствуется неприятный запах от расположенных неподалеку промышленных предприятий, животноводческих комплексов, очистных сооружений и т.п. Вместо оздоровления микроклимата, в помещениях будет получен совершенно противоположный эффект.

К схожему критерию оценки допустимости естественной вентиляции можно отнести и уровень шума (например, не столь далеко от участка расположена железнодорожная линия или аэропорт). Следует помнить, что такая схема вентилирования всегда снижает общий уровень звукоизоляции дома.

• Комфортные условия проживания предполагают оптимальное сочетание нескольких параметров – насыщенности воздуха кислородом, его температуры и относительной влажности. Практика показывает, что естественная вентиляция будет поддерживать этот баланс только в условиях так называемого инерционного дома.

В это понятие заложено то, что здание возведено из материалов, способных аккумулировать тепловую энергию – сюда можно отнести кирпич, газосиликатные, керамзитобетонные, керамические блоки, шлакоблоки, глинобитные стены. При этом дом должен иметь качественную термоизоляцию, выполненную исключительно снаружи. Определённой инерционностью обладают стены, выстроенные из дерева (бревно или брус) либо из самана.

Именно в таких условиях, когда стены способны накапливать тепловой потенциал, а затем отдавать его потокам поступающего воздуха, правильно организованная естественная вентиляция будет работать на улучшение микроклимата в помещениях. Нагретые поверхности становятся своеобразным рекуператором, то есть способствуют быстрому и качественному прогреву поступающего воздуха.

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

• Площадь помещения.
• Кратность полного обмена воздуха, находящегося в помещении за один час.
• Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Главным условием эффективной циркуляции воздуха в помещении является равенство объема притока и вытяжки.

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Организация естественной вентиляции в каркасном доме отличается от оборудования строений из бревна или бруса. В рубленых домах уровень естественного притока выше, чем в каркасных (за счет неравномерности усадки и наличия зазоров). Соответственно, для нормализации притока в каркасных строениях придется дополнительно использовать механические приборы.

Расчет производительности системы

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

Расчет минимально необходимой мощности и примерная стоимость обустройства

Для максимальной эффективности вентиляции и правильной ее организации необходимо составить план, разработать проект всей системы.

1. Сделать расчет производительности.
2. Нужно учесть размеры и особенности всех жилых помещений дома, а также число человек, в них проживающих.
3. Обратить внимание на шумоизоляцию.
4. Правильно установить приточные и вытяжные клапаны по отношению к воздуховодам.

На одного человека по ГОСТу необходимо 60 м3/час. Это необходимый воздухообмен. Зная эти нормы и число людей, проживающих в доме, можно узнать производительность вентиляции по формуле:

L = N*L(норм),

где:

• N — число людей,
• L(норм) — норма воздуха на одного человека.

Также при расчете необходимо учитывать площадь комнат, высоту потолков, нормативы воздуха для каждого помещения.

Следующий шаг — определение параметров воздуховодов, сначала для каждой ветки отдельно, а потом показатели суммируются. Для жилых домов подходят трубы прямоугольного (с высотой стенок от 12 до 15 см) или круглого (диаметром 15-25 см) сечения. Необходимо учесть и мощность вентиляторов.

Важно при установке вентиляции не повредить проводку, трубы отопления, водо- и газоснабжения. При проведении воздуховодов под полом и потолком также нужно соблюдать осторожность.

Примерная стоимость обустройства вентиляции

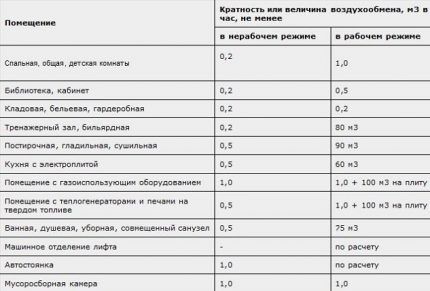

Нормы естественной вентиляции

Современные СНИПы регламентируют нормы вентиляции жилых помещений исходя из значения полного обмена воздуха в сооружении, и измеряется в числе раз или метрах кубических в час.

Нормы для одноэтажных жилых сооружений составляют:

• жилые помещения постоянного нахождения – 1 полный обмен в час;
• кухня – от 60 м3/час (вытяжка);
• санузел – не менее 25 3/час (вытяжка);
• прочие помещения – 0,2 полного обмена в час.

Кроме данных нормативов, следует учитывать значение расхода наружного воздуха на одного человека. Данный показатель составляет 30 3/час.

Нормы естественной вентиляции в многоэтажном доме учитывают наличие дополнительных помещений:

• прачечная – 90 3/час;
• спортзал – 80 3/час;
• гардеробная – 0,2 полного обмена в час;
• газовые котельные – 1 полный обмен в час + 100 3/час.

Для оборудования вентиляции подвалов, технических этажей и мансард существуют специальные требования и нормы.

Приточные отверстия в стенах

Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:

1. Приток естественной вентиляции частного дома (см. фото) можно обеспечить с помощью сквозных отверстий. В них будет вставляться труба нужного диаметра. Для стока конденсата ее укладывают с небольшим наклоном. Для защиты от попадания мусора на конце трубы крепят решетку
2. Высота расположения приточного отверстия – 2,0-2,5 м от пола. В этом случае холодный воздух будет смешиваться с теплым, поднимающимся от батарей. Для максимально быстрого прогрева холодного воздуха допускается расположение отверстий под подоконником, в непосредственной близи от радиаторов
3. С противоположной стороны трубы, со стороны помещения крепится клапан особой конструкции, позволяющий осуществлять забор воздуха и регулирующий интенсивность его поступления
4. Если одного клапана в стене для обеспечения нормального притока свежего воздуха недостаточно, точно таким же образом оборудуют дополнительные

Тонкости, которые нужно знать

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

1. Под подоконником, рядом с батареей.

2. На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Вентиляционные клапаны в окнах

Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:

1. Для монтажа естественной вентиляции в окнах частного дома или квартиры проще приобрести изделия, которые крепятся в пазах для уплотнителя, без сверления пластика. В комплект входит сам клапан, крепежи и отрезки уплотнителя
2. Открываем створку и делаем в верхней ее части разметку. Вырезаем часть уплотнителя, по размеру равную длине клапана
3. Вставляем с двух сторон полученного отверстия дюбели. Третий дюбель фиксируем по центру
4. Поверх клапана приклеена самоклеющаяся пленка. Удаляем ее
5. Прикладываем клапан к створке таким образом, чтобы отверстия совместились с уже установленными дюбелями. Плотно прижимаем его к створке
6. Вкручиваем в дюбели саморезы
7. Вкладываем в паз створки новый уплотнитель
8. Замеряем участок на оконной раме, который будет соприкасаться с клапаном при закрывании окна
9. Делаем на ее уплотнителе разрезы с двух сторон
10. Удаляем эту часть уплотнителя, заменив его на более тонкий, входящий в комплект изделия. Таким образом мы сделали щель, через которую в помещение будет входить свежий воздух
11. В дальнейшем прикрыть ее можно с помощью ползунка клапана

Организация естественного проветривания цоколя

Самая экономичная и простая в обустройстве вентиляция подвала – устройство специальных отверстий в цоколе дома, продухов.

Наглядный пример устройства естественной вентиляции в подвале можно наблюдать в многоквартирных домах, где по периметру здания в цоколе устроены отверстия-продухи. Для частного дома делать её также лучше в процессе строительства, но вполне доступно вырезать отверстия в цокольной части стены уже готового здания.

Воздух поступает и выходит через отверстия в цоколе. Температура воздуха в помещении и вне его различна, это заставляет двигаться воздушные потоки, тем самым проветривая подвал.

Сложнее с циркуляцией летом, когда в отдельные периоды разницы температур нет, а воздух в подвале застаивается: в таких ситуациях нужен вентилятор. Единственный существенный недостаток конструкции продухов – зависимость циркуляции от ветра и осадков.

Требования к устройству продухов:

1. Отверстия располагаются на уровне не менее 30 см от поверхности почвы.
2. Размер отверстий в сечении обычно равный или кратный стандартному размеру одинарного простого кирпича.
3. Чем больше площадь подвала, тем больше размер и количество продухов.
4. Продухи оборудуются защитными решётками от проникновения животных.
5. Для регулирования температуры и циркуляции на отверстия устанавливаются заслонки или задвижки.

Продухи в подвале считаются простейшей и самой недорогой системой проветривания, но не всегда такой вариант обеспечивает нормальное функционирование помещения.

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

1. Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
2. Площадь подвального помещения значительна или имеет свои уровни.
3. Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
4. Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

• определитель влажности и температуры;
• реле автоматического отключения и включения вентиляторов;
• таймер периодического включения для экономии электроэнергии;
• электронагреватель (калорифер);
• кондиционеры, увлажнители;
• фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

Смешанная вытяжная вентиляция — естественная и механическая

Для жилых зданий механическую вентиляцию с частичным использованием систем естественной вентиляции для притока или удаления воздуха (далее — смешанную вентиляцию) следует предусматривать в периоды года (летом), когда параметры микроклимата и качество воздуха не могут быть обеспечены естественной вентиляцией (п. 7.1.4 СП 60.13330.2016).

Строительные правила (пункт 6.5.8 СП 60.13330.2016) требуют, при устройстве поквартирного отопления в жилых многоквартирных домах, для помещений, в которых предусматривается размещение газопотребляющего оборудования, предусматривать сразу два способа удаления воздуха:

• • • естественную вентиляцию;
    • и механическую вытяжную вентиляцию.

А вот приток воздуха может быть или через естественную или через механическую приточную вентиляцию.

Для обеспечения безопасности использования газа в домах и квартирах, механическую вытяжную вентиляцию, наряду с естественной, рекомендую использовать всегда и во всех помещениях, где устанавливается любое газоиспользующее оборудование (газовая плита, водогрейная колонка, газовый котел).

Смешанная вентиляция с вентилятором на входе в канал защитит ваш дом в случае:

1. 1. при недостаточной тяге в канале естественной вентиляции летом, когда температура наружного воздуха поднимается выше +5 оС;
   2. при срабатывании сигнализаторов загазованности по горючему и угарному газу, если вентилятор подключить к сигнализатору.

Для смешанной вытяжной вентиляции можно использовать один общий канал.  Вентилятор к общему каналу присоединяют так, как показано ниже на рисунке, вместо кухонной вытяжки.

Уход и эксплуатация

Приточный вентиляционный клапан в стене рекомендуется периодически чистить – внутрь воздуховода может набиваться пыль и мелкий мусор. Пылью также может засоряться и фильтр, и шумоизолятор.

Для чистки требуется демонтировать внутренний корпус и извлечь фильтр и шумоизолятор. Делать это рекомендуется в теплое время года, чтобы в комнату не задувал холодный ветер (или же отверстие придется заклеивать).

Если фильтр и изолятор выполнены из синтетики (а у большинства моделей именно так) – их можно промыть в мыльной воде. После этого в обязательном порядке они должны высохнуть.

Обращать внимание требуется и на чистоту воздуховода внутри: можно заглянуть внутрь, пока фильтр и утеплитель сохнут. При наличии внутри большого слоя пыли или мелкого мусора – можно убрать его пылесосом. Как вариант — можно снять наружную решетку и продуть трубу пылесосом.

Если температура в помещении зимой начинает ощутимо снижаться (обычно это происходит при температуре за окном ниже -10º и/или при сильном ветре) – рекомендуется уменьшить проход воздуха через клапан (если есть возможность регулировки).

Для каких зданий и помещений подходит?

Обустройство таких систем актуально в следующих регионах и местностях:

• в регионах с умеренным и прохладным климатом (если климат теплый — то естественная тяга создается хуже);
• если вокруг нет природных или искусственных препятствий ветру (если вокруг 2-этажного здания вблизи будут стоять многоэтажки или «стена» высоких деревьев — то в его вентканале не будет нормальной тяги).

Примерная схема естественной вентиляции

Обычно естественную вентиляцию делают в таких постройках и помещениях:

1. Многоэтажные жилые дома. В них естественная система часто дополняется кухонными и туалетными вытяжками — по желанию владельцев квартир.
2. Дачные домики, небольшие жилые коттеджи.
3. Малоэтажные нежилые постройки: сараи, гаражи, амбары, дачные туалеты.
4. Нежилые помещения в частных домах: подвалы, чердаки, котельные.
5. Небольшие промышленные/складские/рабочие помещения и здания при условии, что в них не поддерживается повышенная влажность и в воздух не выделяются взрывоопасные или опасные для человека вещества.
6. Небольшие хозпостройки, в которых содержатся домашние животные: курятники, коровники, свинарники.

Схема естественной вентиляции в квартире (многоквартирном доме)

Вкратце рассмотрим, как работает вентсистма в отдельно взятой квартире многоквартирного дома.

Воздух поступает внутрь через открытые окна и/или приточные клапана. Вытяжка осуществляется через вентиляционную шахту, отверстия которой есть в каждой кухне и каждом санузле (ванной, туалете).

От окна до отверстия воздушный поток проходит по комнате через открытые двери, либо (если они закрыты) — через щели под ними или переточные решетки.

Схема естественной вентиляции в частном доме

Схема естественной вентсистемы в частных домах немного отличается от квартирной. Приток тоже осуществляется через окна и/или клапана. А вот вентиляционные шахты в коттеджах ставятся нечасто (разве что это здание в несколько этажей и с погребом).

Обычно удаление воздуха осуществляется через:

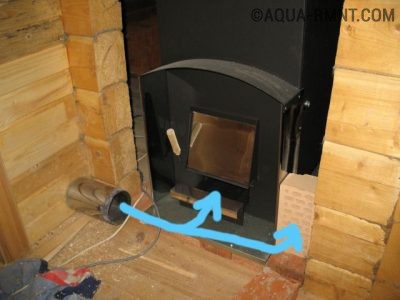

1. Печной дымоход — если в доме есть печь/камин.
2. Вытяжную трубу, которая проходит из кухни и санузла на улицу. Чаще всего она выводится из помещения через стену (горизонтально), а затем поворачивает и проходит вверх, к крыше.

Какой вид наиболее подходящий

Нельзя однозначно сказать, какой тип вентиляционной системы наиболее подойдет для деревянного дома. Все зависит от типа материала, из которого он создан, а также от некоторых других параметров.

Обычно хватает естественное вентиляционной системы. В случае недостатка свежих потоков, необходимо установить дополнительные вентиляторы, при недостаточной скорости отвода отработанных воздушных масс на выручку придет вытяжка.

Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

• Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
• Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
• Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Пример расчета естественной вентиляции частного дома

Для примера выполним расчет естественной вентиляции в одноэтажном доме с общей площадью этажа 120 м2. В доме пять жилых комнат общей площадью 90 м2, кухня, ванная комната и туалет, а также гардеробная (кладовка) площадью 4,5 м2. Высота помещений — 3 м. В доме сделаны полы по грунту на деревянных лагах с естественной вентиляцией подпольного пространства через вентиляционный канал. Высота вентилируемого пространства под полом 0,3 м. Для устройства каналов вентиляции применяем бетонные блоки — см. выше.

1. В частном доме норматив воздухообмена для жилых комнат, куда воздух поступает с улицы, определяется из расчета не менее однократного обмена объема воздуха в течение часа (кратность воздухообмена = 1 1/час).
Тогда, приток воздуха с улицы для вентиляции пяти комнат:
Qп = 90 м2  х 3 м х 1 1/час = 270 м3/час;

2. Норматив воздухообмена для вентиляции помещений и пространств с вытяжными каналами: кухни 60 м3/час, ванной комнаты и туалета по 25 м3/час в каждом помещении; кратность воздухообмена в гардеробной и пространстве под полом на лагах- 0,2 1/час.
Тогда, для вентиляции этих помещений необходимо удалять на улицу:
Qв1 = 60м3/час + 25м3/час + 25 м3/час = 110 м3/час — из кухни, ванной комнаты и туалета;
Qв2 = 4,5м2 х 3м х 0,2 1/час = 2,7 м3/час — из гардеробной;
Qв3 = 120м2 х 0,3м х 0,2 1/час = 7,2 м3/час — из пространства под полом на лагах;
Всего: Qв = 110 м3/час + 2,7 м3/час + 7,2м3/час = 119, 9 м3/час

3. Сравниваем: Qп > Qв . Принимаем минимальную расчетную общую производительность всех вытяжных каналов на этаже:
Qр = Qп = 270 м3/час

4. Для одноэтажного дома высоту канала вытяжной вентиляции с учетом высоты чердака принимаем 4 м.

5. По таблице для температуры воздуха в помещении 20 оС и высоты канала 4 м находим: производительность одного стандартного канала вентиляции площадью 204 см2 равна 45,96 м3/час. (или 204 : 45,96 = 4,44 см2 -сечение канала, необходимое для пропуска 1 м3/час воздуха.)
Тогда, общее минимальное количество стандартных каналов вентиляции из бетонных блоков в доме равно: 270 м3/час : 45,96 м3/час = 5,87 . Минимум 6 вытяжных каналов необходимо  для обеспечения минимальной производительности естественной вентиляции в доме.

6. В доме имеются четыре помещения, которые необходимо оснастить вытяжными каналами вентиляции — кухня, ванная комната, туалет и гардеробная. Кроме того, для вентиляции пространства под полом, по конструктивным соображениям, необходимы два канала.  Итого  —  6 каналов. Минимум 6 вытяжных каналов требуется устроить на этаже в доме, исходя из числа помещений и пространств, где необходимо устройство вентканала.

7. Кроме того, необходимо выполнить еще одно условие —  обеспечить воздухообмен по нормативу в отдельных помещениях — в кухне не менее 60 м3/час, в ванной комнате и туалете по 25 м3/час, в гардеробной 2,7 м3/час, в пространстве под полом по 7,2 м3/час.
Для выполнения этого условия в кухне недостаточно одного канала выбранного нами сечения. Чтобы использовать для кладки каналов стандартные элементы, принимаем решение в кухне разместить блок из двух стандартных каналов вентиляции (2х204 см2).
В ванной комнате, туалете и гардеробной делаем по одному стандартному каналу вытяжной естественной вентиляции сечением по 204 см2 каждый. Для вентиляции пространства под полом устраиваем два канала по 204 см2каждый.
Таким образом, всего, для обеспечения минимальной производительности вентиляции в каждом помещении с вытяжным вентканалом, в доме необходимо 7 каналов естественной вентиляции.

В итоге окончательно принимаем к строительству 7 каналов и проверяем соответствие производительности вентиляции расчетным нормативам:
— на кухне блок из двух каналов вентиляции (2х204 см2) общей производительностью 45,96 м3/час х 2 = 92 м3/час . что больше норматива для кухни в 60 м3/час;
— в ванной комнате и туалете устанавливаем блок из двух каналов вентиляции (2х204 см2) производительностью одного канала 45,96 м3/час , что больше норматива в 25 м3/час;
— в гардеробной устраиваем одноканальный блок вентиляции (1х204 см2) производительностью 45,96 м3/час, что больше норматива по расчету 2,7 м3/час.
— для вентиляции пространства под полом делаем два канала с общей производительностью 45,96 м3/час х 2 = 92 м3/час, что больше расчетного норматива 7,2 м3/час.
— общая производительность всех семи каналов вентиляции на этаже 92 м3/час + 45,96 м3/час + 45,96 м3/час + 45,96 м3/час + 92 м3/час = 322 м3/час , что превышает расчетную нормативную производительность вентиляции на этаже 270 м3/час.

Из результатов расчета видно, что минимально необходимая производительность вентиляции комнат с приточными клапанами обеспечивается с небольшим запасом (322 м3/час > 270 м3/час). В то же время, производительность вентиляции в некоторых помещениях с вытяжным каналом превышает норматив в десятки раз.

Вытяжные каналы в кухне, ванной, туалете и гардеробной, а также пространства под полом, участвуют в вентиляции других помещений дома. Поэтому, настройку производительности вытяжных каналов в этих помещениях производят с учетом этого обстоятельства. Не уменьшайте производительность вентиляции в указанных помещениях, например, устанавливая маленькие вентрешетки на входе в канал.

Следует заметить, что работа вентилятора в вытяжке над кухонной плитой или в ванной не должна учитываться при расчете воздухообмена естественной вентиляции в этих помещениях.

Приведенная выше методика расчета каналов вентиляции является упрощенной, не профессиональной.  Проектирование естественной вентиляции в доме лучше поручить специалистам.

Вентиляционный канал над крышей

При ветре в потоках воздуха, обтекающих крышу и другие препятствия, образуются, как возле крыла самолета, зоны разряжения и зоны повышенного давления. Расположение таких зон постоянно меняется в зависимости от силы и направления ветра.

Если оголовок вентиляционного канала попадет в область разряжения, то тяга в канале усиливается, если в зону давления, то тяга в канале уменьшается или даже опрокидывается, воздух начинает двигаться в обратном направлении с улицы в дом. Особенно бывает неприятно, когда зимой вдруг начинает задувать холодный воздух из вентрешетки в помещение.

Чтобы уменьшить влияние ветра на работу естественной вентиляции, оголовок канала вентиляции над крышей необходимо разместить на определенном расстоянии.

Минимальные расстояния оголовка канала естественной вентиляции от конструкций дома. а — на плоской крыше с уклоном менее 12 град.; б — на скатной крыше при расположении оголовка ближе 1 м. от конька; в — то же, но при расположении оголовка далее 1 м. от конька крыши; г — расположение оголовка вблизи вертикальных поверхностей (преграды для ветра).

Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

• Встроенные. Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
• Подвесные. Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

• Круглый воздуховод. Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод. Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

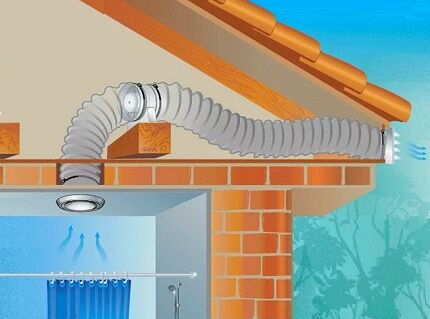

Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью гофрированных труб быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также вентиляционный дефлектор исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.

Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

• Цилиндрический или зонт Волпера. Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
• Н-образный дефлектор. Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
• Дефлектор типа ЦАГИ. Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
• Турбодефлектор. Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
• Флюгер. Напоминает крыло. Принцип действия схож с турбодефлектором.

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Расположение и размеры каналов вентиляции

Минимальный размер стороны канала естественной вентиляции — 10 см., а минимальная площадь сечения — 0,016 м2., что примерно соответствует диаметру стандартной трубы вентканала — 150 мм.

Канал минимального размера обеспечит вытяжку воздуха в объеме 30 м3/час при длине вертикальной трубы более 3 м. Для повышения производительности вытяжки увеличивают площадь сечения канала или длину канала. Каналы длиной менее 2 м. не обеспечивают необходимой интенсивности естественной вентиляции.

На практике длина канала вентиляции на этаже обычно задается конструктивными соображениями — числом и высотой выше расположенных верхних этажей, высотой чердака, длиной трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Делается это для того, чтобы сила тяги в каждом канале на этаже была примерно одной и той же.

Размеры сечения каналов на этаже то же часто делают одинаковыми, но уже из конструктивных соображений — так удобнее. Производительность канала вентиляции в том или ином помещении этажа настраивают, выбирая размер вентиляционной решетки.

Каналы вентиляции из помещений дома на разных этажах размещают рядом, объединяя их в блок каналов вентиляции.

Из конструктивных соображений, несколько вентиляционных каналов из помещений одного этажа стараются проложить рядом, в одном месте — создают блок каналов вентиляции.

Примеры рационального объединения вытяжных вентиляционных каналов на этаже в один блок (стояк).

Блок каналов вентиляции в каменных домах обычно размещают внутри несущей внутренней стены дома или пристраивают к стене.

Блок выкладывают из кладочных материалов, например, кирпича. В кладке из кирпича удобно делать каналы сечением, кратным размерам кирпича с учетом толщины швов — 140х140 мм. (1/2 х 1/2 кирпича, 196 см2) или 140х270 мм. (1/2 х 1 кирпич, 378 см2)

Блок керамзитобетонный вентиляционный двухканальный 390х190х188 мм. Проходное сечение одного  канала 168 см2
Бетонные блоки для кладки каналов вентиляции в частном доме. Высота блока 33 см., ширина 25 см., толщина стенки 4 см. Проходное сечение одного канала 12х17 см. (204 см2)

Выпускают пустотелые бетонные блоки, специально предназначенные для кладки вентиляционных каналов.

Блок каналов вентиляции из кладочных материалов обязательно должен иметь опору на фундамент или на железобетонное перекрытие.

В иных случаях, например, в деревянных или каркасных домах, блок каналов вентиляции собирают из пластмассовых или стальных оцинкованных труб.  Блок из труб закрывают коробом.

Как несколько каналов объединить в один канал

В частном доме число каналов невелико, поэтому объединять потоки воздуха из нескольких каналов (помещений или этажей) в один, как это часто делают в многоквартирных домах, нет необходимости. Каждый канал естественной вентиляции в частном доме должен начинаться в помещении и заканчиваться в оголовке на крыше. Любое объединение двух и более каналов ухудшает работу вентиляции.

В некоторых случаях все же возникает необходимость несколько каналов совместить, объединить в один общий канал естественной вентиляции.

Утепление каналов естественной вентиляции

Охлаждение воздуха в канале естественной вентиляции приводит к уменьшению тяги и к выпадению из удаляемого воздуха конденсата. Для защиты каналов от охлаждения, их не рекомендуется размещать внутри наружных стен дома.

Вентиляционные каналы, которые находятся в наружных стенах, а также участки, проходящие через неотапливаемое помещение (чердак), должны быть утеплены. Рекомендуется утеплять и участки вентканалов, расположенные снаружи, на крыше.

Снижение аэродинамического сопротивления каналов вентиляции

Сила тяги в канале естественной вентиляции зависит и от сопротивления движению воздуха по каналу — аэродинамического сопротивления. Для того, чтобы сопротивление движению воздуха по каналу было минимальным, необходимо:

• Увеличивать сечение канала;
• В канале не должно быть местных сужений и расширений;
• Направление канала должно быть вертикальным и прямолинейным. Допускается, в случае необходимости, смещение канала в сторону до 1 м. под углом не более 30 град. к вертикали. Канал естественной вентиляции не должен иметь горизонтальных участков.
• Обеспечить гладкость стенок канала вентиляции. В системе естественной вентиляции не допускается использование гофрированных труб. Стенки канала из кладочных строительных материалов тщательно выравниваются, швы затираются.

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

1. Наличие в помещении плиты или камина.
2. Кубатуру каждой комнаты и коттеджа в целом.
3. Количество проживающих.
4. Необходимость встраивания в систему воздушных фильтров и их тип.
5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Для небольшого одноэтажного домика в несколько комнат подобный расчет можно составить самостоятельно. Надо взять кубатуру комнат и перемножить ее на соответствующие коэффициенты плюс добавить объемы воздухообмена для кухни и туалета.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи. Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Составление проекта вентиляционной системы

Обеспечить циркуляцию воздуха без привлечения профессионалов вполне возможно, если иметь навыки обращения с инструментом. Устройство вентиляции в деревянном доме начинается с расчета ее производительности. При этом следует определить интенсивность движения воздушных потоков, что позволит вычислить необходимый уровень воздухообмена. В среднем для создания комфортного климата достаточно, чтобы это значение составляло 150-200 м3/час. После чего определяется кратность воздухообмена, то есть сколько раз произойдет полноценная смена воздуха в помещении.

О том, что данные устройства создают повышенный шумовой эффект, беспокоиться не придется, так как приточные клапаны оснащены шумоизолирующим материалом. Вентиляция деревянного дома своими руками порой подразумевает и монтаж самодельных приточных клапанов, в этом случае шумоизоляция находится не внутри воздуховода, а только на выходе. Вытяжные вентиляторы различных моделей и мощности имеют определенный шумовой предел, что позволит подобрать наиболее тихое устройство.

Вентиляция в доме из бруса может обеспечиваться также посредством более функционального устройства – моноблочной системы с фильтрами грубой и тонкой очистки, а также возможностью экономии электроэнергии за счет встроенного рекуператора. Когда планируется вентиляция в деревянном доме схема движения воздушных потоков должна быть в обязательном порядке учтена. При этом теплый воздух поднимается вверх, холодный же, наоборот, оседает внизу

Также важно расположение приточных и вытяжных клапанов. Как правило, первые из указанных монтируются ниже, чем вытяжные воздуховоды

Установка оконного приточного клапана

Оконные клапаны монтируются на створку, достаточно просто оборудовать самостоятельно этот вид приточной вентиляции в частном доме. Понадобится следующий инструмент:

• отвертка;
• острый нож;
• линейка не короче 35 см.

Ход работ:

1. Вырезаем стандартный уплотнитель с неподвижной рамы в месте предполагаемой установки клапана.
2. Устанавливаем тот уплотнитель, что идет в комплект с клапаном.
3. Размечаем на откидной створке место расположения клапана, оно должно совпадать с замененным участком.
4. Удаляем участок уплотнителя и на откидной створке.
5. В получившуюся щель монтируем заглушки клапана. Они должны целиком разместиться в щели так, чтобы впоследствии прикрепить к ним клапан.
6. Клапан приклеивается на двухсторонний скотч и закрепляется саморезами к креплениям.
7. Между креплениями вставляется уплотнитель.

Теперь можно проверить клапан в действии. Оконный приточный клапан обладает несколькими преимуществами:

• легко устанавливается;
• при установке все ограждающие конструкции остаются целыми и сохранными;
• можно регулировать интенсивность притока или полностью перекрыть его.

И лишь одним минусом: в сильные морозы он может обмерзать. Но существуют фирменные модели, лишенные этого недостатка. За них придется заплатить дороже.

Еще одна модель оконного клапана – клапан-ручка. Очень удобное устройство, монтаж которого придется доверить специалисту.

Какие бывают рекуператоры

На данный момент выпускается всего три основных разновидности таких устройств:

• роторные;
• рециркуляционные водяные;
• пластинчатые.

Вентиляция в частном деревянном доме чаще всего устраивается с помощью последней разновидности устройств. У пластинчатых рекуператоров действительно имеется просто огромное количество плюсов:

1. Простота конструкции. В рекуператорах этого типа полностью отсутствуют подвижные детали, поэтому ломаются они реже других разновидностей.
2. Отсутствие в конструкции элементов, для работы которых необходима электроэнергия.
3. Высокий КПД.

К некоторым недостаткам подобных устройств можно отнести лишь невозможность влагообмена в них. Кроме того, в такие рекуператоры приходится устанавливать специальные клапаны, так как зимой их пластинчатый теплообменник может обмерзать.

Выбор оборудования

• мощность, производительность;
• рабочее давление;
• уровень издаваемого шума.

Скорость передвижения по магистралям напрямую зависит от их сечения, а также мощности вентилятора. Но следует также учесть, что воздуховоды оказывают определенное сопротивление, что снижает производительность приточной установки.

На этапе разработки технико-экономического обоснования определяют тип, количество и мощность элементов системы, составляется ее предварительная стоимость, вносятся корректировки по оптимизации. После этого составляется рабочий проект, базирующийся на высокоточных расчетах воздухообмена, выделения тепла конкретного дома. Приборы и воздухораспределители в нем подбираются по конкретным параметрам.

Воздухообмен в ванной комнате

Вентиляция в ванной комнате деревянного дома призвана избавить от избытка влаги (как следствие – плесень, гниющие древесные конструкции, ржавление металлических конструкций). Правильное вентилирование обеспечит:

• комфортный температурный режим;

• нормальную влажность;

• приток свежего воздуха.

Вентиляцию можно сделать естественной и принудительной. Второй вариант гораздо эффективнее. Затраты на электромеханические средства нагнетания воздуха окупятся долговечностью эксплуатации сооружения. Обратный клапан вентилятора решает  проблему распространения неприятных запахов. Вентиляция в деревянном доме в ванной обеспечивает хозяевам комфорт и безопасность для здоровья, а также продление сроков эксплуатации санузла и дома в целом.

Вентиляция туалета деревянного дома

Вентиляция в санузле – важная часть обеспечения комфорта проживания. В туалете необходимо будет сделать искусственную вентиляцию. Вентилятор должен усилить производительность системы. Он встраивается в общую систему вентилирования и способствует усилению воздухообмена. Современные системы контроля (датчики) позволят контролировать режим работы воздухообмена. Испарения выводятся сетью вентиляционных каналов. Один вентилятор, устроенный на чердаке может быть общим для всей вентиляционной системы. Обязательно необходимо учитывать мери предосторожности:

• в системе воздуховодов применяются только пожаробезопасные классы вентиляторов;

• воздуховод крепится с помощью металлических подставок;

• использование негорючих материалов воздуховодов;

• обязательный противопожарный клапан на решетке санузла.

Трепетание горящей спички укажет вам на состояние работы воздуховодной системы.

Комплектация вентиляции приточного типа

Торговая сеть располагает большим ассортиментом вентиляционного оборудования для домов из натуральной древесины. Чтобы правильно сделать выбор, необходимо проконсультироваться со специалистами перед приобретением приточной вентиляции.

Полный комплект оборудования состоит из следующих элементов:

1. Вентилятор, встраиваемый в канал.
2. Электрический обогреватель для нагрева холодного зимнего воздуха.
3. Прибор для увлажнения сухих воздушных потоков.
4. Гаситель вибрации вентилятора.
5. Набор фильтров для очищения воздуха.

Современная приточная система вентиляции в деревянном доме оборудована автоматикой для удобства контроля и управления.

Место установки распределительного оборудования

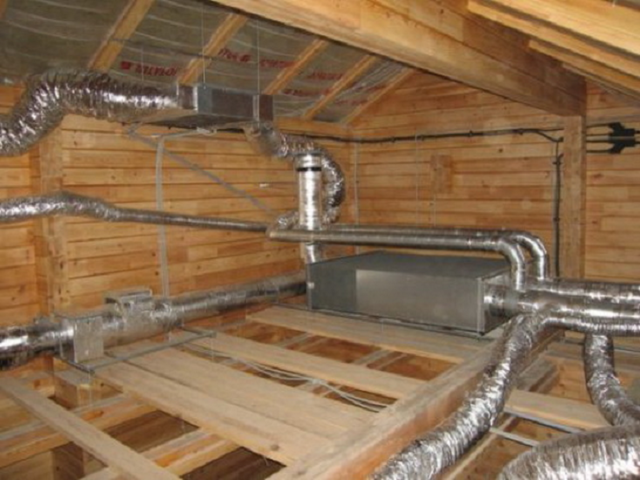

Чердачное помещение частного дома – наиболее предпочтительное место для установки оборудования. Во избежание вредного воздействия вибраций на межэтажные перекрытия рабочие узлы устанавливаются на специальные невысокие подставки. При монтаже воздушные трассы закрепляют под потолком и внутри перекрытий.

Проверка эффективности работы системы

Каждый деревянный дом вследствие особых свойств используемого строительного материала обязывает тщательно подходить к качеству обустройства любых вентиляционных систем как в жилых, так и в служебных помещениях. Независимо от типа вентиляции, которая установлена в бревенчатом доме, ее действие должно быть эффективным.

Уточненную проверку качества работы системы проводят при помощи специального аппарата – анемометра. Вентиляция деревянного дома также может быть проверена при помощи подручных бытовых средств. Бумажная салфетка, поднесенная к вытяжному отверстию под потолком, должна устремиться к решетке.

Устройство вентиляции в деревянном доме не является сложным мероприятием. Самым ответственным и трудным этапом можно назвать проектирование системы и расчет необходимых элементов. Данные работы рекомендуется выполнять при помощи специалистов.

Материалы для вентиляционных шахт

Небольшие деревянные коттеджи не нуждаются в отделке шахт кирпичом, т. к. поверхность внутреннего канала будет иметь ненужные шероховатости, где начнет скапливаться пыль. В частном доме малых габаритов рекомендуется использовать канальные блоки из гладкого металла либо пластика.

Видео: как устроить естественную вытяжку

Как провести вентиляцию в доме из бруса, не допустив ошибок

Устройство воздухообмена правильно заложить еще при проектировании жилого сооружения, наряду с отоплением. Вентиляционная система должна быть предусмотрена хотя бы минимально, в виде вентканалов в «мокрых» помещениях. Но не все застройщики хотят заниматься этим, поскольку это занятие довольно трудоемкое. Поэтому в большинстве случаев владельцам жилья приходится решать эту проблему самостоятельно. Как не допустить ошибок при организации проветривания дома из бруса?

Для образования естественной тяги в вентканалах важна форма ската крыши, и то, насколько труба возвышается над кровлей. Длинный выпуск коммуникации не всегда сморится эстетично, а короткий может спровоцировать обратную тягу. Траектория движения потоков зависит и от конструкции крыши. Если она сложной формы, вентилирование дома из бруса не будет эффективным.

Естественный воздухообмен практически полностью останавливается в теплое время года, когда нет разницы температур, а значит и давления, внутри и снаружи сооружения. Для такого случая необходимо предусмотреть принудительную вентиляцию.

Отвод переработанного воздуха из санузла и жилых помещений должен быть организован раздельно, иначе при возникновении сбоя существуют вероятность распространения неприятных запахов по дому.

Вентиляционные отверстия каналов лучше располагать вблизи потолка (не ниже 150 мм от данной поверхности). В таком случае обмен воздуха в помещении будет всегда происходить эффективно, независимо от температурных показателей.

Дом из бруса, несмотря на заверения производителей, нуждается в вентилировании. От этого зависит целостность сооружения, здоровье и комфорт его обитателей. Предусмотреть его лучше на стадии составления проекта дома, совместно с системой отопления.

Если постройка из бруса имеет небольшие размеры и используется в качестве дачи, можно вентилировать ее естественным способом. Большие сооружения из бруса, в которых постоянно проживают люди, нуждаются в более качественном проветривании, которые обеспечит приточно-вытяжная система рекуперационного типа. Несмотря на более высокую стоимость по сравнению с другими способами вентилирования, она не вызовет потери тепла в доме.

Важно правильно выделить место для установки оборудования, чтобы оно не занимало жилую площадь и не мешало обитателям дома. Оптимальными местами для его установки является чердак, или отдельная комната.

Этап 1: составить план

Разработайте проект вентсистемы. Мы считаем, что это самый важный этап: без понятной и правильной схемы конечный результат может Вас не устроить. Вентиляция будет либо неэффективной, либо неудобной.

Составляя план, нужно учесть четыре вещи: вид оборудования, количество жильцов в доме, площадь всех комнат и нормы воздухообмена. Подробно о видах вентиляции поговорим позже, а сейчас – об остальных аспектах.

Нормы воздухообмена для деревянного дома следующие:

• для жилых помещений (гостиная, спальня) – минимум 30 м3/ч на человека;
• для кухни с газовой плитой – 60 м3/ч, с электрической – 50 м3/ч. Во время готовки воздухообмен должен увеличиваться до 180 м3/ч;
• для раздельных ванной и туалета – 25 м3/ч, для совмещенного санузла – 50 м3/ч;
• для технических помещений, кладовых и гардеробных – 15 м3/ч.

Для всего дома, не считая кухни, санузла и балконов, обычно берут значение 3 м3/ч на каждый квадратный метр площади коттеджа.

Этап 2: обустроить саму вентиляцию

Самое главное в организации вентсистемы – установить воздуховоды. Трубы изготавливают из пластика, металлов и полимерных материалов. По конструкции они бывают двух видов:

Встроенные (иначе говоря – вентиляционные шахты). Они устанавливаются внутри стен еще на этапе строительства.

Внешние. Это подвесные или приставные короба, которые устанавливаются на стену или под потолком. В быту их используют чаще, чем встроенные.

Как правило, для жилого деревянного дома советуют приобретать пластиковые трубы круглого сечения диаметром 15–25 см. Они удобны в монтаже, воздух по ним перемещается быстро. Чем больше диаметр воздуховода, тем больше воздуха через него пройдет.

Внутри воздуховоды должны быть гладкими, чтобы воздушный поток проходил беспрепятственно и на стенках не собиралась пыль. Не должно быть сужений в местах стыков, но если их не избежать, то сделайте их плавными. Желательно делать как можно меньше изгибов и поворотов у вентканалов – от этого зависит сила тяги.

Этап 3: проверить работоспособность системы

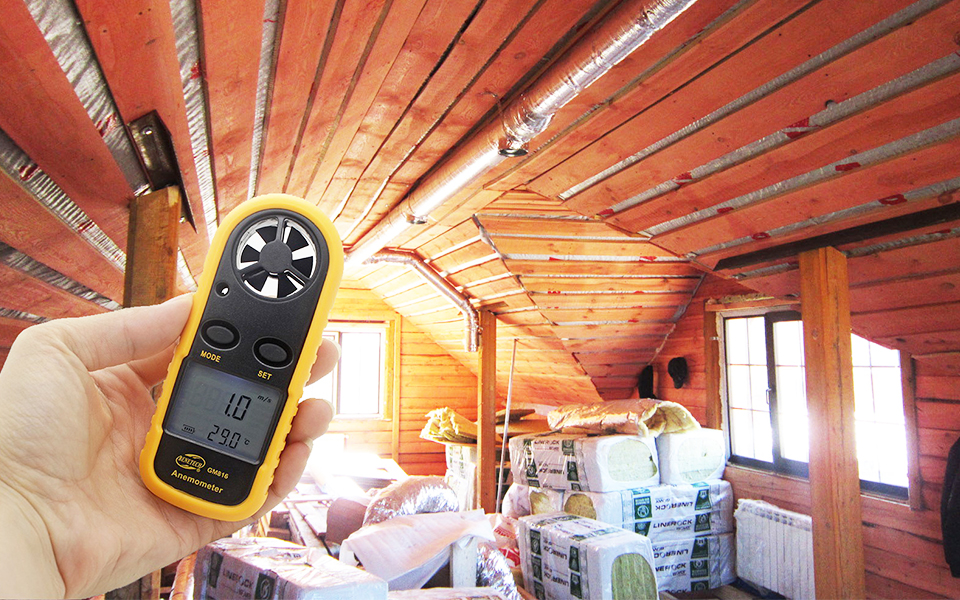

Для проверки эффективности воздухообмена в деревянном доме есть анемометр. Это прибор, который измеряет скорость движения газов. Цена бытового анемометра начинается от 1 500 рублей.

Если хотите обойтись подручными средствами, возьмите бумажную салфетку или лист бумаги и поднесите его к решетке вытяжного отверстия. Когда вытяжка в стене работает, лист или салфетка потянутся к устью канала.Не проверяйте эффективность вентканалов с помощью спички, свечи или зажигалки – возможен риск возгорания.

Во время работы оборудования обращайте внимание, не появляется ли конденсат на окнах, плесень или сырость на стенах. Проводите регулярное обслуживание системы.

Локальная принудительная вытяжная и/или приточная вентиляция

Этот способ вентиляции похож на предыдущий — воздух выходит через те же вентиляционные каналы, но разница в электрическом вентиляторе, о котором мы упомянули выше. Вентилятор помогает выводить воздух с большей тягой. Свежий воздух проникает в сруб через открытые окна.

Принудительная вытяжная вентиляция более эффективна, чем естественная, ведь воздух выводится куда быстрее при помощи мощности вентилятора. К тому же, это удобно — силу вытяжки можно регулировать. Также, вентилятор можно установить на приточный канал  для усиления тяги. Но, как правило, для притока воздуха достаточно микропроветривания в окнах.

Существенным недостатком естественной вентиляции является потеря тепла за счет обмена воздуха между домом и улицей. Особенно это заметно зимой, когда все заказчики стараются максимально сберегать тепло, утепляют межвенцовые щели герметиком, устанавливают энергоэффективные  и герметичные окна и двери.

Но ведь и о притоке свежего воздуха забывать не следует. В связи с этим рекомендуем рассмотреть вариант установки локальных вентиляторов с рекуперацией тепла.

Локальная вентиляция с рекуперацией тепла

Данный вариант вентиляции решает самую важную проблему при вентиляции воздуха  — потерю тепла. Современные вентиляционные локальные установки снабжаются системой рекуперации. Разберемся в самом термине.

Рекуперато́р (от лат. recuperator — получающий обратно, возвращающий) — в бытовой вентиляции, любой из приборов передающий температуру выходящего из помещения воздуха поступающему.

Таким образом, подобные вентиляторы работают как на приток, так и на вывод воздуха. Причем используют тепло выводящего воздуха для подогрева входящего. Дополнительно такие установки могут очищать от пыли и вредных загрязнений воздух с улицы.

Как правильно установить своими руками?

Теперь поговорим о том, как сделать вентиляцию в доме из древесины собственноручно. Покажем это на примере постройки площадью 150 квадратных метров и использованием механизма воздушного распределения с воздуховодами гибкого типа из гофры.

Лучше всего разместить механизмы вентиляции на чердаке таким образом, чтобы, не повредив крышу, сделать ее максимально эффективной. А по стояку и под потолком в перекрытиях сделать скрытые магистрали для подачи и выхода воздуха на нескольких этажах постройки. Можно, конечно, сделать вывод через стену, но в этом случае было решено сделать именно таким образом, чтобы сберечь красоту постройки.

Стартует монтаж механизма с установки распределительных коробок на 10 гнезд. Первая коробка будет отвечать за подачу воздуха, а вторая – за вывод. Кроме этого, они будут играть роль глушителя, так как коробки обернуты двухсантиметровым слоем шумогасительного материала.

Теперь осуществляется монтаж двух шумоглушителей и вентиляционной установки, оснащенной рекуператором. Ее стенка легко демонтируется для проведения замены воздушных фильтров. Теперь осуществляется разметка и делается проход через несущую стену из дерева на улицу для монтажа отвода, который будет поставлять свежий воздух в дом.

Следующий шаг – соединение вентиляционной установки с глушителями шума, утепление магистралей подачи и выведения воздуха и последующий монтаж. Если воздухозабор был бы сделан сбоку дома, то выведение отработанного воздуха следовало делать через крышу. Тогда осуществлялся бы монтаж так называемого проходного элемента. Для этого делается проход через крышу. После установки грибка к нему подключается труба, по которой будет выводиться отработанный воздух. Чуть ниже, уже в домовой стене требуется сделать круглую дыру для забора воздуха, которая должна быть закрыта вентиляционной решеткой.

Следующим шагом будет подключение к системе отводов. Для этого осуществляется соединение утепленной трубой установки и проходной части в крыше. Теперь рядом устраивается еще один утепленный отвод. Он будут отвечать за поставку и удаление воздуха. Такая труба может соединить кухонную вытяжку с установкой через кухонное гнездо. На следующем этапе необходимо разместить и установить потолочные короки. Делать это нужно соответственно вентиляционному проекту. Впоследствии при проведении отделочных работ можно будет сделать потолок, и тогда будет обрезана выступающая часть коробок, после чего будут установлены специальные тарельчатые клапаны.

Когда это будет сделано, следует подготовить гибкие воздуховоды из гофры. Нужно наметить магистрали, отмерить нужную длину и ровно все отрезать. Теперь осуществляем их подключение посредством специальных резиновых колец уплотнения и комплекта крепких защелок. Гнезда, которые нужно оставить свободными, закрываем заглушками. Закрепив воздуховод, мы получаем готовую магистраль. После этого заканчиваем подключать все коробки потолочного типа и переходим к плоским проходным решениям через стену.

Для монтажа подгоняем их по толщине, прикрепляем и ставим решетку. При желании можно менять решеточный наклон, что позволит направить воздухопоток в определенном направлении. Вторые части воздуховодов мы подводим к распредкоробкам, которые были смонтированы на крыше.

Каждый воздуховод попадает в свое гнездо. То есть одна часть осуществляет подачу воздуха в помещения, а вторая забирает. И так должно быть для всех магистралей. На этом монтаж системы вентиляции в деревянном доме закончен. Финальным штрихом будет установка тарельчатых клапанов после завершения отделочных работ и уличной вентиляционной решетки, которая тоже должна устанавливаться в конце работ.

Обязательный элемент каждого частного дома — вентиляция

Еще перед закладкой фундамента будущего дома у его владельца на руках должен быть проект, содержащий разработку вентиляционной системы. Заранее необходимо продумывать все детали до мелочей: вентиляция кухни в частном доме организовывается более мощной, все элементы системы должны обеспечивать оптимальный уровень кислорода в помещении, требующийся для нормального функционирования организма.

Но даже если вы вспомнили о вентиляции слишком поздно, «наверстать упущенное» можно будет, руководствуясь несколькими основными принципами организации проветривания помещения, речь о которых пойдет ниже. Более того, усовершенствовать систему можно даже в уже обустроенном и обжитом доме.

Критерии выбора вентиляционной системы в приватном домостроении.

Чтобы определиться в выборе какая все же вентсистема лучше подойдет для конкретного строения, руководствуются следующими факторами:

• чистота окружающего воздушного пространства;
• стройматериалы применяемые в сооружении стен коттеджа.

Еще одним не маловажным моментом является финансовая сторона вопроса. Но в целях обеспечения долговременного комфортного проживания, на этот фактор стараются не обращать внимание.

В таком случае требованиями для установки естестественной вентиляции являются по настоящему чистый воздух вокруг жилья и стены коттеджа выполненные из дышащих материалов: керамики, дерева, самана, пено и газобетона.

Условия монтажа принудительных вентсистем заключаются в необходимости фильтрации окружающего воздуха, с целью удаления непрятного запаха и вредных примесей и обеспечении воздухообмена в строениях со стенами из герметичных панелей и пенополистеролбетона.

Основы вентилирования жилого дома

Итак, вы стали счастливым владельцем участка за городом или того лучше – приобрели собственный коттедж в тихом и спокойном поселке. Вас все в нем устраивает, не дает покоя лишь одна проблема – плохо организованная система вентиляции частного дома. Это довольно распространенная проблема старых строений. Еще несколько лет назад вентиляция коттеджей и загородных домов не была рассчитана на использование большого количества бытовой техники, пересушивающей воздух.

Условно вентиляционные системы частных домов могут подразделяться на два подвида:

• естественную;
• принудительную или механическую, подходящую для домов с большой площадью, в которых предположительно будет обитать большое количество жильцов.

Какому бы подвиду вентилирования владелец здания не отдал предпочтение, он должен охватывать все без исключения помещения – обязательно должна производиться вентиляция подвала и холодного чердака в частном доме.

Виды вентиляции в частных домах

Системы воздухообмена в частных домах представлены следующими видами:

Существует и четвёртый вид систем – с рекуперацией. Суть сводится к тому, что отработанный воздух, покидая помещения, отдаёт температуру входящим массам. Тем самым снижая теплопотери.

Однако самостоятельно сконструировать такую систему без знаний и опыта не получится, да и имеются существенные недостатки – шум и стоимость. Её больше принято устанавливать на объектах нежилого типа.

Расчёт проекта и материалы для конструирования вентиляции

Как правило, вентиляция брусового дома представляет собой естественную или приточно-вытяжную – о них и будет речь. До того как начать монтаж, предпринимают следующие шаги:

Что делать с трубами?

Многие домовладельцы отказываются от установки принудительных и приточно-вытяжных систем по причине их неважного внешнего вида. Большое число воздуховодных труб может испортить интерьер дома, эстетически он уже не будет выглядеть гармонично. Ведь их трудно скрыть, особенно в деревянном доме.

На самом деле проблему можно решить, если заранее предусмотреть в конструкции дома короб под вентиляцию, а сами каналы ввести в перекрытия до постройки короба. Кроме того воздушные трубы и короба можно покрыть звукоизоляционными материалами.

Заменит ли вентиляцию кондиционер?

Нет. Вентиляция и кондиционирование — вещи совершенно разные, и их нельзя путать друг с другом. Кондиционер способен охлаждать или нагревать воздух в помещении, фильтровать его, то есть он обеспечивает изменение температуры и других параметров воздуха. А вентиляция обеспечивает подачу свежего воздуха в помещение.

Заметим, что такая система обновления воздуха нужна в обязательном порядке — без притока кислорода происходят неблагоприятные для организма последствия, так что пренебрегать вентиляцией нельзя. К тому же, при спертом воздухе материалы отделки и постройка дома быстрее портятся — они покрываются плесенью, коррозией и так далее.

Поэтому крайне желательно, чтобы в доме была организована не только эффективная вентиляционная система, но и система кондиционирования, а также увлажнения воздуха. Подобрать климатическое оборудование мы советуем здесь .

Что насчет вентиляции при помощи окон?

Перед тем, как решить, нужна ли вашему дому принудительная вентиляция, на этапе проектирования надо определиться с «оконным» вопросом — какие и где окна будут установлены в вашем коттедже.

Если планируется поставить герметичные стеклопакеты, при котором попадание воздуха через закрытые створки будет минимальным и воздухообмена не хватит, в этом случае вентиляция дому нужна. Особенно это актуально для тех, кто уже сталкивался с проблемой возникновения конденсата на таких окнах — чтобы таких явлений не возникало, необходимо устанавливать систему вентиляции.

Еще один вариант решения проблемы — установить на пластиковые окна приточный оконный клапан.

Помимо специальных клапанов, врезаемых в стеклопакеты, есть еще один совсем простой способ решения проблемы — сделать специальное малое отверстие в стене, также оснащенное клапаном. Однако таким способом можно решить проблему вентиляции дома только в летнее время.

Естественный воздухообмен: инфильтрация и проветривание

Попадание воздуха в помещение, как и его удаление, может быть естественным и искусственным. В первом случае воздух поступает в результате инфильтрации и при проветривании помещения. Под инфильтрацией понимают минимальное проникновение воздуха через неплотное примыкание створок окна, щели между оконным блоком и проемом, неплотности полотна дверей, через стены. Окна из дерева, обычного исполнения обладают высокой воздухопроницаемостью 15 кг/час*м3. Этого вполне достаточно, чтобы обеспечить приток воздуха в небольшой по площади дом (120м2). Плюс к нему добавляется поступление воздуха через неплотность входных дверей и через стены.

Установка пластиковых окон герметична, он не предусматривает никаких неплотностей. Воздухопроницаемость оконных блоков их пластика фактически равна нулю. Как говорят, их владельцы, окно не дышит. Поэтому при выборе блока необходимо приобрести окно, где уже предусмотрен приточный оконный клапан.

Если время упущено, и оконный блок уже установлен, рекомендуется смонтировать стеновой клапан для поступления воздуха. Обычно это труба, вмонтированная в стену и закрытая с обеих сторон вентрешетками. Решетка, размещенная во внутренней части дома регулируемая. Она может открываться и закрываться целиком. Целесообразно устанавливать приточный стеновой клапан в районе оконного проема поближе к радиатору, чтобы проникающие воздушные массы попадали в зону его действия.

Получить естественный приток воздуха можно и проветриванием. Его выполняют, приоткрыв форточку или отворив раму пластикового окна. Но такой метод проветривания малоэффективный. Он сопряжен с большой потерей тепла, способствует образованию конденсата и полная замена объема воздуха в помещении занимает много времени. Примерно час.

Другим методом считается кратковременное проветривание с помощью целиком распахнутых окон. Это более распространённый способ. При таком проветривании обновление воздуха происходит за 7-8 минут, при этом конструкции окна не успевают охладиться и конденсат не образовывается.

Однако самым эффективным проветриванием является сквозняк. Открывают настежь окна и двери, и за счет образования тяги замена воздушных масс в помещении осуществляется практически мгновенно, через 3 минуты. Такой вид проветривания не желателен во время нахождения людей в комнатк, может способствовать появлению простудного заболевания.

Производительность стандартного вентканала

На производительность вентиляционного канала влияют следующие факторы: материал изготовления, высота воздуховода и температурный режим в месте установки.

Приводим таблицу для стандартного вентканала из бетонных блоков, сечением 12×17 см или 204 см2.

Современные технологические решения в системе вентиляции деревянного дома

По мнению специалистов, оптимальная система вентиляции в доме – приточно-вытяжная. При такой схеме воздух подается в дом и удаляется из него при помощи вентиляторов. Благодаря этому вентиляция в каждом помещении может работать в индивидуально подобранном режиме. Вентиляция в ванной и туалете в деревянном доме полностью предотвратит распространение по дому неприятных запахов. В кабинете и в спальной комнате будет не только обилие свежего воздуха, но и комфортная его температура, а вентиляция пола в деревянном доме позволит обеспечить отсутствие сырости и плесени. Колонии вредных для здоровья микроорганизмов могут возникнуть и при неправильной вентиляции в санузле деревянного дома. Конечно, вытяжная или приточная вентиляции в деревянном доме тоже могли бы решить часть перечисленных задач, но точно не справились бы со всеми.

Для того, чтобы спроектировать вентиляцию, нужны знания и опыт. Можно, конечно, попытаться это сделать самостоятельно, но в 99% случаев результат получится печальный, а деньги окажутся выброшенными на ветер. Проект вентиляции деревянного дома требует точных инженерных расчетов. Нужно рассчитать не только объем подаваемого в каждое помещение воздуха, сечение воздуховодов и производительность вентиляторов, но и оптимальную мощность систем воздухоподготовки. В таких расчетах часто встречается много подводных камней, потому их подготовка требует большого опыта.

Также и монтаж вентиляции в деревянном доме должен выполняться специализированными компаниями. Это позволит установить все элементы в точном соответствии с проектом, исключить шум от оборудования и гарантировать правильное распределение воздуха по помещениям. Конечно, такая вентиляция будет стоить несколько дороже, но каждая вложенная копейка будет оправдана будущим комфортом.

Стены деревянного дома и обменные процессы

Дерево – великолепный органический материал для строительства. Только влагообмен деревянных конструкций не имеет ничего общего с воздухообменом. Речь идет о влагорегуляции. Человеческая кожа тоже чувствует в газообмене через влагообменные процессы, но также как и у дерева, процент газообмена здесь ничтожно мал. Воздухом, способным поддержать нормальную жизнедеятельность организма, дерево посредством регуляции влажностного режима, обеспечить человеческий организм не может.

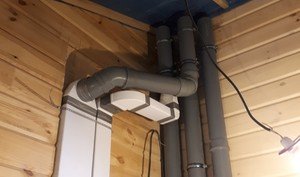

Встает вопрос – как сделать вытяжку для идеального комфорта в доме. Идеальный вариант – устройство принудительной вентиляции. Она контролируемая, то есть управляема. И осуществляется с помощью механических приспособлений, обеспечивающих удобный микроклимат в помещениях.

Приточная вентиляция с рекуперацией

Эта система является разновидностью обычной принудительной вентиляции. Нужна ли вам такая вентиляция в деревянном доме, при которой морозный зимний воздух будет подогреваться, но расход энергии на подогрев будет минимальным? Вероятно, нужна. Тогда исполнить ваши пожелания поможет рекуператор. Этот агрегат действует по принципу теплообменника, он подогревает поступающий воздух за счет тепла удаляемой воздушной массы. При этом оба потока не перемешиваются.

В летнее время рекуператор может работать в паре с кондиционером и частично охлаждать проходящий сквозь него воздух за счет уже охлажденной комнатной атмосферы.

Пассивная вытяжка

Зачастую такого вида достаточно для обеспечения притока свежего воздуха в помещение и оттока «переработанного». Как правило, вентиляция деревянного дома выполняется по «естественной» схеме.

Этот «пассивный» метод характеризуется притоком свежего воздуха из следующих источников:

щели окон из дерева;

• специально обустроенные продухи (устанавливаются, как правило, на цокольном этаже);
• можно использовать новые окна, в которых имеются системы микроциркуляции;
• открытие летом форточек, окон, дверей;
• более современный вариант — использование клапанов притока воздуха;
• вентиляционные шахты.

Надёжная схема вентиляции, которой будет достаточно для обеспечения свежим воздухом частного дома, состоит из вертикальных и горизонтальных шахт, выходящих за пределы кровли.

В классическом варианте каналы установлены только на кухне и в туалете. Но идеально будет разместить такие шахты отдельно для кухни, туалета и всех жилых комнат. Если возникнет обратная тяга, а вентиляция будет одна на все помещения, то запахи могут смешаться, что приведёт к определённому дискомфорту.

При этом циркулировать воздух между комнатами будет сквозь зазор между дверьми и полом. Размещать выход шахты лучше в стене сверху, ближе к потолку. Для самих каналов нужно использовать гладкие пластиковые материалы или металлические с минимальным изгибом.

Сделав вытяжку в деревянном доме пассивного типа, можно получить такие выгоды:

• низкая стоимость комплектующих;
• простота монтажа, обустройства, надёжность и долговечность;
• не нужно тратить деньги на электроэнергию;
• воздуховоды нужно чистить только один раз на 1−2 года.

  Несмотря на явные преимущества, система естественной вентиляции воздуха имеет и специфические недостатки, хотя их немного. В первую очередь нужно отметить, что работа значительно ухудшается в летнее время года, поскольку температура воздуха снаружи увеличивается, а схема и работает только благодаря разнице температуры в доме и на улице.

Кроме этого, если сравнивать её с другими видами вентиляции, то можно подчеркнуть, что такая схема не даёт возможности отрегулировать нужные параметры влажности воздуха и температуры.

Если системы вентилирования воздуха будет недостаточно, то существует оптимальное решение — установка осевых вентиляторов напрямую в шахты. Это поможет улучшить эффективность работы естественной схемы в несколько раз. Такие комбинированные варианты, сделанные своими руками, активно применяются для обеспечения доступа свежего воздуха в доме.

Применение различного оборудования

Более высокую эффективность работы и возможность различных настроек температуры и влажности воздуха дают активные схемы с применением различного оборудования.

Как правило, используются приточные системы с вентиляторами, различными фильтрами и устройствами для увлажнения воздуха, шумопоглощения, очистки и т. п.

Кроме этого, чтобы в мансардном помещении была улучшена вытяжка, в нём размещается дополнительный вентилятор. Таким образом, схема будет обеспечивать комфорт и приток свежего воздуха при любой погоде.

Кроме видимых преимуществ, можно назвать и существенные недостатки активной системы:

• эксплуатация оборудования обходится довольно дорого;
• расходы на электричество;
• сложность установки.

Цена оборудования тоже является минусом, поскольку такая схема — одна из самых дорогих среди всех возможных видов.

Если делать систему вентиляции «на максимум», то в неё ещё будет включено обдувание пола, мансардного помещения и крыши.

Приточная схема обдува

Кроме естественной схемы вентилирования воздуха в деревянном доме, а также применения дополнительного оборудования, можно выделить более эффективный способ — приточную схему. Она обеспечит усиленную вытяжку неприятных запахов, в доме постоянно будет очищенный воздух, а здание простоит на несколько лет дольше. При этом работать она будет не только непосредственно в доме и мансарде, но и будет обеспечивать доступ кислорода в подвальные помещения, к фундаменту и т. п.

Она решает сразу несколько важных задач:

• подача свежего воздуха с наружной стороны;
• подогрев воздушного потока, проходящего по шахте;
• воздух очищается от пыли и подаётся свежим;
• отвод воздуха за пределы дома.

  Многие задаются вопросом, а нужна ли вентиляция в деревянном доме в принципе? Всё зависит от строения дома, но в большинстве случаев такая установка является необходимостью, а не прихотью хозяев.

На сегодня можно найти множество различного оборудования от разных производителей, которое уже заготовлено под системы вентиляции в частном доме, сделанном из дерева. Для того чтобы понять, какой из предложенных вариантов идеально подходит для каждого отдельного случая, нужно проконсультироваться у специалиста или непосредственно у продавца в магазине.

Можно приобрести набор всего необходимого оборудования и заняться монтажом самостоятельно. Альтернативный вариант — нанять группу специалистов для выполнения такой работы.

Кроме этого, при самостоятельной сборке можно заказать отдельные элементы уже собранными, что значительно облегчит процесс выполнения работ по монтажу.

В такой комплект могут входить следующие элементы:

вентилятор для шахты, который будет выполнять функцию наполнения здания свежим воздухом с улицы;

• электрообогреватель для получения тёплого воздуха в холодное время года;
• если воздух будет поступать очень сухой, то нужно устанавливать специальные увлажнители;
• оборудование для изоляции здания от лишнего шума от работы вентиляторов;
• фильтры и другие комплектующие, которые будут обеспечивать попадание в здание только очищенного воздуха.

Также дополнительно можно вмонтировать систему автоматики, которая будет сама анализировать состояние и делать соответствующие корректировки.

При монтаже не нужно забывать сверяться с инструкцией, приложенной производителем к системе. Вентиляция в доме из бруса, сделанная своими руками, будет ничем не хуже, чем установленная специализированными фирмами, если подходить к работе правильно и выполнять все действия согласно чертежам.

Видео: почему в доме тяжело дышать

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола.

При этом отверстия должны располагаться на противоположных стенах помещения.

То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

Образец расчета естественной вентиляции приватного домостроения

В качестве примера берем строение в один этаж общей площадью 130м2 и высотой стен 2,8 метра. В коттедже шесть жилых помещений –100м2, кухня, ванная и санузел, кладовая – 4,5 м2. Полы в доме из шпунтованной доски на лагах по грунту. Подпольное пространство высотой 300 мм вентилируется через вентканал. Воздухопроводы строим из бетонных блоков.

1. Для приватного строения, согласно строительных норм и правил, аэрация воздуха в жилых комнатах принимается однократной.

Из этого следует, что поступление воздуха снаружи для жилых помещений:

• Qп = 100 х 2,8 х 1 = 280м3/час;

где

• 100 — общая жилая площадь;
•  2,8 — высота помещений;
•   1 — кратность обмена воздуха в частном доме.

1. Нормативные документы определяют: аэрацию в кухне, как 60 м3/час, в местах повышенной влажности по 25 м3/час; интенсивность обмена воздуха в кладовой и подполье 0,2 1/час.

Далее, рассчитываем необходимое количество уходящего воздуха из каждого помещения:

• Qв 1 = 60+25 + 25 = 110 м3/час – количество уходящего воздуха из кухни, ванной, санузла;
• Qв 2 = 4,5 * 2,8 * 0,2 = 2,52 м3/час – количество уходящего воздуха из кладовой;
• Qв 3 = 130 * 0,3 */ 0,2 = 7,8 м3/час – количество уходящего воздуха из подполья.
• Итого: Qв общ=Qв 1 + Qв 2 + Qв 3 =110 + 2,52 + 7,8 = 120,32 м3/час. — общее количество уходящего воздуха из дома. Сравнительный анализ показывает, что Qп> Qв общ, из чего следует, что общая расчетная наименьшая продуктивность всех вентканалов на этаже:

Qр = Qп= 280 м3/час.

1. Для одноэтажного строения, учитывая уровень чердачного помещения, который согласно строительным нормам и правилам, равняется высоте жилого помещения, а минимальная высота вент канала над коньком крыши 0,5 метра, принимаем протяженность вентканала 4 метра;
2. По приведенной таблице 1, при температуре равной 20 °С и высоте вентканала 4 метра, подбираем продуктивность одного типового вентканала площадью 204 см2 – 45,96 м3/час.

Рассчитываем число типовых вентканалов из бетонных блоков: 280м3/час / 45,96 м3/час = 6,09. Для заданного одноэтажного строения необходимо 6 вытяжных воздухопроводов.

1. В домостроении предусмотрены обязательные вентканалы на кухне, в ванной, санузле и кладовой, а также в подполье. Исходя из конструктивной необходимости подполье оснащаем двумя вентканалами. Итого получаем 6 воздухопроводов естественной вытяжки.
2. Теперь просчитываем обеспечение нормативных показателей по помещениям. Кухня. Для кухни необходимо обеспечить воздухообмен 60 м3/час, однако, получается, что одного вентканала недостаточно, поэтому принимаем решение, использовать блок с двумя вентканалами.

Остальные помещения удовлетворяют нормативам. Поэтому окончательно принимаем 7 вентканалов для нашего одноэтажного дома

Проводим сравнительный анализ:

• кухня 45,96 *2 = 92м3/час> 60м3/час.
• ванная 45,96м3/час > 25м3/час.
• санузел 45,96м3/час > 25м3/час.
• кладовая 45,96м3/час > 2,52м3/час.
• подполье 45,96 *2 = 92м3/час> 7,8м3/час.

Общая производительность всех каналов

• 92 + 45,96 + 45,96 + 45,96 + 92 =321,8 м3/час
• 321,8 м3/час > 280 321,8 м3/час.

Следует отметить, что данная методика расчета упрощенная, но имеет право на жизнь.

Размещение вентканала над крышей

В условиях ветреной погоды вокруг любого препятствия создается зона разряжения или повышенного давления в зависимости от курса и силы воздушных потоков. Не исключение, и вентканал. При попадании оголовка вентканала в зону разряжения тяга увеличивается, а при образовании вокруг него области повышенного давления, она, как правило, снижается, и стремиться к нулю. В таком случае, возможно, опрокидывание тяги, вследствие чего воздух начинает движение снаружи вовнутрь дома. Чтобы максимально снизить влияние потоков воздушной массы на работу вентиляционной системы нужно оголовок вентканала устанавливать согласно определенным размерам.

Вентиляция верхних этажей многоэтажного частного дома

В многоэтажном доме, как в большом канале вентиляции, существует естественная тяга, под действием которой воздух с первого этажа устремляется вверх по просвету лестниц, на верхние этажи.

Если не предпринимать никаких мер, то на верхних этажах дома будем всегда иметь духоту и повышенную влажность, а в доме перепад температур между этажами.

Существует два варианта устройства естественной вентиляции верхних этажей дома.

Система приточно-вытяжной вентиляции с грунтовым теплообменником.

Такая система сегодня широко используется.

Достоинства данной системы – экономия системы кондиционирования и отопления до 25%.

Подарите своему дому и семье полноценный комфорт и уют в каждой комнате.

Оптимальные методы подключения вытяжки в уборной или ванной

Способ 1 – Выключатель внутри помещения

В этом случае Вы сможете самостоятельно управлять процессом включения и выключения системы вентиляции.

Способ 2 – Включение вытяжки вместе с освещением и дополнительный выключатель

Это наиболее оптимальный метод для каждой квартиры или дома, когда при включении света в уборной будет автоматически включаться системы вентиляции, которую Вы также сможете самостоятельно выключить при помощи выключателя. К примеру, Вы зашли умыться или сделать уборку и в этом случае Вам не нужно чтобы работала вытяжка. Тогда Вы можете просто ее выключить, и включить когда понадобится.

Рекомендация – в этом методе можно установить выключатель на вытяжку как на стене внутри уборной, так и непосредственно на корпусе вентилятора.

Способ 3 – Кнопка включения и таймер на 60 минут

В этом случае система вентиляции будет включаться исключительно Вами, и выключиться она через определенный временной интервал. К примеру, через 60 минут, как правило, это время можно будет регулировать на таймере с шагом – 5 минут.

Важно! Мы настоятельно не рекомендуем устанавливать автоматику на срабатывание вытяжной системы.

Используйте любой из вышеописанных методов, и Вы сможете создать полноценный комфорт в Вашей ванной, туалете или кухне без неприятных эксцессов и других сюрпризов.

Расчёт вентиляции и сечения вентканала (с учётом объёма помещения)

Так как снабжение людей воздухом в жилых и производственных помещениях является жизненно важной функцией, расчёт вентиляции производится в соответствии с нормативными документами. К ним относятся:

• СНБ 4.02.01–03 — санитарные нормы безопасности от Министерства здравоохранения;
• СП 60.13330.2012 — свод правил, вытекающий из действующих Федеральных законов и Государственных Стандартов;
• СНиП 41–01–2003 — строительные нормы и правила от Министерства строительства.

Точный расчёт всех параметров вентиляции может произвести только опытный специалист. Существует большое количество формул и расчётных таблиц, которые учитывают различные нюансы движения воздушных масс, такие как:

• общую площадь помещения;
• назначение помещения в целом и отдельных его составляющих;
• высоту помещений;
• наличие и количество вытяжных каналов;
• высоту вентканалов;
• функциональное назначение вентиляции.

Таблица: расход воздуха в воздуховодах для проектирования систем вентиляции

При оснащении жилья принудительной вентиляцией и использовании специального оборудования в перечень расчётных показателей добавляются силовые показатели аппаратуры — мощность, скорость и объём нагнетаемого (или отводимого) воздуха.

Проект системы вентиляции выполняется на базе поэтажного плана, в котором отображаются все трассы и указываются размеры и назначение функциональных элементов

Если планирование вентиляции производится на стадии проектирования дома, составляются отдельные чертежи с расчётом всех показателей и проверкой их соответствия установленными нормам. Проект заверяется компетентными организациями и вносится с общий план мероприятий по возведению жилья.

Примерный расчёт параметров вентиляции можно осуществить самостоятельно. Для этого нужно знать следующее:

1. На каждый квадратный метр жилой площади должно приходиться 3 м3 воздуха в течение одного часа.
2. Каждое отдельное помещение (разделённое с остальными дверью) имеет свою специфику:
   • кухня с газовой печью или водонагревательной колонкой должна быть обеспечена приточным воздухом в объёме 70 м3/ч;
   • кухня с электроплиткой — 50 м3/ч;
   • туалет «потребляет» 30 м3 воздуха в час;
   • ванная комната — 50 м3/ч;
   • прихожая, гардероб, кладовая — по 15 м3 в течение часа;
   • жилые комнаты — не менее чем по 30 м3/ч.

Санитарными нормами предусматривается расчёт вентиляционной системы с учётом количества людей, постоянно находящихся в доме. Это небольшое дополнение может существенно повлиять на общую картину вентиляции.

Расчёт ведётся не только по объёму воздуха, но и по количеству находящихся в здании людей

Исходя из этих данных, вычисляются примерные параметры воздуховодов. В расчёт принимается, что средняя скорость истечения воздуха из канала равна 1,0–2,5 м/сек. Диаметр вентиляционного канала подбирается с учётом общего объёма воздуха жилья. Как показывает практика, для одноэтажного строения с естественной вентиляцией воздушная труба в зависимости от объёма внутреннего пространства должна иметь следующие размеры:

• при объёме 200 м3 — диаметр не менее 18 см;
• для помещения в 400 м3 — 25 см;
• если внутренние помещения дома занимают 600 м3 и более — 32 см.

Эти значения можно использовать при расчёте воздушного канала, имеющего квадратное или прямоугольное сечение, применяя формулу S=πR2, где S — площадь сечения круга (выраженная в м2), π — число «пи», равное 3,14, и R — радиус круга. Найдя значение площади круга, можно подобрать размер прямоугольного вентканала. При этом его нужно увеличить на 20–25%, так как пропускная способность круглых труб всегда выше, чем у прямоугольных. Принятое соотношение короткой стороны прямоугольника к длинной 1:3.

Если вместо воздуховодов круглого сечения использовать прямоугольные, их сечение нужно увеличить на 20–25%

Применение принудительной вентиляции — установка нагнетательного вентилятора — уменьшает необходимые размеры труб. Это происходит за счёт увеличения скорости движения воздуха в канале. Так, для помещений с объёмом в 200, 400 и 600 м3 можно применять каналы с диаметром 11, 18 и 23 см соответственно.

Ошибки, допускаемые при устройстве системы вентиляции

Грамотный подход подразумевает, что устройство СВ будет продумано еще на стадии проектирования дома из бруса. Но в российских реалиях, когда каждая копейка на счету, все происходит «через самые необычные места» — застройщик думает о вентиляции в самый последний момент. Минимальная комплектация системы отопления должна включать в себя хотя бы вентиляционные каналы в мокрых помещениях. Перечислим некоторые ошибки, связанные с монтажом элементов СВ:

• на естественную тягу в вентиляционных каналах оказывает влияние как высота трубы над крышей, так и форма ската крыши. Длинные выходы труб смотрятся не эстетично, а короткие могут привести к созданию обратной тяги. Сложная геометрия крыши может сказаться на изменении траектории движения потоков воздуха, которые будут снижать эффективность работы системы вентиляции дома из бруса;
• в большинстве случаев естественная вентиляция хуже работает в теплую пору года, особенно это актуально для больших по площади построек. Поэтому следует предусматривать принудительный воздухообмен в домах для постоянного проживания;
• лучше избегать устройства общего вентиляционного канала для санузла и других помещений, т.к. любые сбои в работе СВ сразу же скажутся на комфорте проживания;
• вентиляционные отверстия должны располагаться не ниже 150 мм от потолка. Только так можно обеспечить эффективный естественный воздухообмен, независимо от температуры в помещении

Напоследок о важности полноценного притока

В доме – «термосе» с наглухо закупоренными окнами и входными дверьми происходит следующее:

• воздух помещений влажный, тяжелый;
• жильцам душно, часто открываются окна с целью проветривания;
• из кухни и санузла медленно удаляются неприятные запахи;
• газоиспользующее оборудование – бытовые плиты, духовки, проточные водонагреватели – плохо работает из-за недостатка кислорода.

Примечание. Недостаточное количество притока провоцирует автоматическое отключение газовых котлов – срабатывает датчик тяги либо ионизации пламени. Также наблюдается затрудненный розжиг – электроды долго «искрят», при воспламенении в камере раздается сильный хлопок.

Приточный клапан в наружной стене решает все перечисленные проблемы. Когда в дом поступает свежий воздух, то и вытяжка функционирует исправно. Вентиляционные элементы распределяются так: вытяжные каналы располагаются в более загрязненных помещениях (кухня, туалет), а клапаны притока – в жилых комнатах.

Советы для тех, кто модернизирует уже существующую вентиляцию

Если дом построен давно, но вентиляция по каким-то причинам перестала удовлетворять нужды жильцов, воспользуйтесь маленькими хитростями, которые усовершенствуют систему.

1. Установка на оголовке вентиляционной шахты дефлектора усиливает тягу на 15–25%. Кроме этого, канал надёжно защищается от мусора, насекомых и дождя со снегом.

   Установка дефлектора на оголовке вентиляционной шахты увеличивает тягу более, чем на 10%

2. Герметичные окна из пластика и стеклопакетов препятствуют вентиляции естественным образом. Применение приточных клапанов с датчиками влажности решат эту проблему. Их необязательно устанавливать на всех окнах — достаточно по одному на отдельную комнату.

   Приточный клапан компенсирует избыточную герметичность пластиковых окон

3. В доме с печным отоплением естественную вентиляцию осуществляет дымоходная труба. В то время, когда печь не топится (например, ночью), можно оставлять поддувало и дымоходную задвижку открытыми — через них будет происходить конвекция воздуха.

   Открытая дверца поддувала стимулирует вентиляцию помещения

4. Дополнительными устройствами, увеличивающими эффективность имеющейся системы естественной вентиляции, могут служить небольшие приточные устройства со встроенными вентиляторами. Это бризеры и проветриватели. Их можно применять локально.

   Вентиляционный бризер очищает воздух от пыли и тяжёлых примесей угарного газа

В деревянных домах очень важно проветривать подпольное пространство, которое находится в непосредственном контакте с грунтом.

Для этого устраиваются отдушники вдоль всего периметра наружных стен. Но ещё одно хорошее решение — вывод воздухозаборника в подпол от зольника печи. В этом случае во время топки печи воздух будет забираться из подпольного пространства. Этим достигается решение сразу двух важных проблем — проветривания подпола и сохранения тепла в жилых помещениях (в обычном режиме печи воздух для горения поступает из жилой зоны).

Без пищи человек выживет полтора месяца. Без воды — неделю. Без воздуха прожить больше 15 минут способны только тренированные йоги. Забота о чистом воздухе — ключевое условие здоровой и полноценной жизни человека.

Какую вентиляцию установить в коттедже

В зависимости от технологии, по которой строится дом, рекомендуются соответствующие вентиляционные системы

Технология строительства дома	Изображение	Вид вентиляционной системы
Коттеджи из газобетона, крупноформатного кирпича, керамзитобетона с газовым отоплением		Приточная система с водяным нагревом с возможностью дополнения канального охлаждения. Данная система, являясь оптимальной по стоимости, обеспечивает загородный дом чистым воздухом и создает необходимый комфорт для проживания.
Энерго-пассивные дома: каркасно-щитовые или из SIP-панелей		Приточно-вытяжная система с вентиляционной установкой и рекуператором с высоким КПД. Простые системы обеспечивают достаточный воздухообмен в коттедже и позволяют экономить на обогреве дома. Более дорогие системы могут решать задачи по отоплению и охлаждению помещений.

Элементы вентиляционной системы для коттеджа:

• Вентиляционные установки. Применяются в приточно-вытяжной системе с рекуперотором, который обогревает приточный воздух теплом удаляемого.  За счет этого снижаются эксплуатационные расходы на отопление загородного дома. Вент. установки отличаются друг от друга: производителем, стоимостью, КПД, автоматикой и набором функций. По ценовому диапазону установки можно разделить по производителям на следующие классы: Премиум - Enervent, Atrea и Zehnder; Бизнес – Vallox и Эконом - Вентс.
• Воздуховоды. Экспертами рекомендуются современные гибкие воздуховоды "Синее Небо"(пр-во Германия), которые, в сравнении с популярными оцинкованными воздуховодами, не требуют специального проекта, легко монтируются, компактнее, не боятся периодической чистки, дешевле и долговечнее.
• Распределительные боксы (анемостаты). Служат для монтажа вент. установок с воздуховодами. Корпуса распределительных боксов имеют хорошую шумоизоляцию.
• Вентиляционные решетки. Можно выбрать как простые функциональные, так и дорогие дизайнерские.

Вентиляция мансард

Вентиляция в деревянном доме с мансардным этажом имеет свои особенности. Мансарда – это жилое чердачное помещение, которое находится над основными жилыми помещениями. Грамотно установленная вентиляция предотвращает губительное воздействие конденсата на конструкцию кровли. Правильный воздухообмен мансарды предотвращает перегрев чердака летом и образование наледи зимой (и как следствие коррозии металлических элементов кровли, намокание утеплителя, появление влаги и плесени).

Крыша дома из дерева и особенности вентилирования

Одна из основных проблем, возникающих при эксплуатации дома – так называемая «точка росы». Естественное охлаждение нагретого в доме воздуха приводит к конденсации в чердачных конструкциях, что является причиной постепенных разрушений конструкций. Для вентилирования двускатных крыш прибегают к обустройству естественной вентиляции проделыванием отверстий. Для плоских крыш такая система непригодна. Приточная вентиляция сможет решить проблему. Такой тип вентилирования предполагает механическое нагнетание воздуха. Требуется нагреватель для холодного времени года. Воздух в помещение должен попадать с температурой 18 градусов тепла, а для предотвращения проникновения пыли устанавливается фильтр. Система контролируется автоматикой для исключения перегрева.

Кровельные выходы

На выходе из кровли вытяжные трубы объединяют в общий вентиляционный короб прямоугольной формы. Общий короб можно заменить отдельными короткими вентиляционными выпусками, практически незаметными на кровле.

Для усиления тяги над трубой устанавливают специальный колпак – дефлектор. При боковом ветре или подъеме воздушных потоков от земли вверх он создает разрежение и работает как инжектор. Дефлектор защищает трубу от попадания извне осадков, птиц, иных крупных предметов.

Существуют технические требования к высоте канала по отношению к уровню конька, которые необходимо соблюдать. Это нужно для того, чтобы верх трубы был доступен для обдувания ветром с любой стороны и в вентиляционном канале всегда присутствовала тяга.

Общие правила монтажа кухонной вентиляции в частном доме

Для того чтобы правильно определиться с оптимальной системой вентилирования, возможно, и не одного только кухонного помещения, надо как минимум выяснить чистоту атмосферного воздуха и состояние окружающей среды в районе, где будет строиться частный дом.

Важно также при устройстве такой системы учитывать строительные материалы, из которых будет сооружено здание.

Но какие бы материалы не использовались и как дорого они бы не стоили, нельзя экономить на собственной безопасности и комфорте.

Поэтому следует ознакомиться с некоторыми наиболее общими правилами устройства вентиляции. Освоив их, выполнять соответствующую работу сможет даже непрофессиональный строитель.

Прежде всего, необходимо уяснить, что для свободной циркуляции воздуха в помещениях в конструкции здания должны быть проделаны технологические отверстия для входа и выхода воздуха. Втяжное отверстие, согласно существующим нормам, располагается в наружной стене здания на высоте не менее 2 м над фундаментом. В то же время вытяжной выход, через который удаляется избыточная влага, загрязненный воздух и отходы кухонной деятельности помещают на крыше. При этом дымоходная труба, куда сводятся все вентиляционные каналы, делается таким образом, чтобы она возвышалась над кровлей не менее чем на 0,5 м.

Поскольку кухня в частном доме является наиболее актуальным для вентиляции помещением, то в ней обязательно должен быть предусмотрен встроенный вентиляционный канал, куда исходящий воздушный поток поступает через специальное отверстие-отдушину.

Если предварительный расчет системы проветривания был сделан правильно, то при циркуляции воздуха внутри дома его основной массив будет передвигаться из других комнат в кухню, где и будет удаляться наружу. По этой причине качеству каналов вентиляции и их правильному расположению уделяется особое внимание.

Так, необходимо с помощью специальных таблиц рассчитать площадь прямоугольного сечения канала, которая обеспечивала бы полное выведение летучих отходов на улицу. Затем следует встроить этот канал (или несколько каналов) внутрь стен, не забыв сделать в нем входные отверстия со стороны кухни и выходные отверстия на улицу.

Вентиляционный канал производится из нержавеющего металла, при этом все его поверхности должны быть гладкими, чтобы затруднить оседание на них жирных паров и сажи. Входные и выходные отверстия специально защищаются решетками от попадания в них посторонних предметов и грязи. В холодное время года канал следует подогревать, для чего достаточно поставить рядом электрообогреватель.

Отводы в вентиляцию для кухни

На любой кухне есть газовая или электрическая плита. Второй вариант считается более безопасным для здоровья, поскольку нет открытого сгорания пламени. Что касается использования газовой плиты, то здесь в процессе приготовления пищи, образуется большой объем углекислого газа.

В результате, если не использовать отводы в вентиляцию для кухни по назначению, то избыток углекислого газа может привести к головным болям, удушью и другим накапливаемым проблемам. Поэтому самым правильным решением будет установить вытяжку или наладить принудительную вентиляцию помещения.

Помимо накопления CO2, в воздухе могут скапливаться не сгоревшие до конца частички газа, что зачастую наблюдается из-за неправильной работы плиты. К тому же, если плита не современная и не имеет защиты от затухания пламени, можно попасть в ситуацию, когда убежит жидкость из кастрюли и затопит огонь, что приведет к распространению газа по дому. Поэтому вытяжки для кухни с отводом в вентиляцию должны быть установлены по требованиям техники безопасности.

Плоская

Вытяжки данного типа привлекают покупателей малыми размерами и простотой конструкции. Поскольку они не имеют дымохода, их можно крепить к нижней части навесного шкафа. Если размеров устройства недостаточно, чтобы закрыть плиту, следует обратить внимание на выдвигающиеся модели. Такие изделия подходят для помещений с малой площадью.

Плоские вытяжки работают по принципу рециркуляции воздуха. Они поглощают его с помощью вентиляторов, очищают, а затем возвращают в помещение. Как правило, такие изделия оснащают угольными фильтрами.

Встраиваемая

Данный тип вытяжки тоже относится к рециркуляционному типу. Поскольку устройство можно установить внутрь навесного шкафа, оно непримечательно и гармонично вписывается в интерьер. Корпус имеет кубическую форму с выдвижной панелью для большего захвата воздуха. Сначала производится установка вытяжки в стену, а затем навешивают шкаф.

По способу очистки воздушных масс

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

• Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.
• Циркуляционные. В этой модели предусмотрен угольный фильтр, похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Циркуляционная модель кухонной вытяжки не поможет вам, если в помещении скопился углекислый или угарный газ, а эвакуирующая легко справится с этой проблемой

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только мощностью очищения воздуха, но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

Каминная или купольная вытяжка часто встречается в наших домах: важно, чтобы площадь нижней части её купола соответствовала площади установленной в помещении плиты

По типу конструкции вытяжные устройства подразделяют на:

• Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.
• Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто встроенная вытяжка комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

Куда выводить вытяжку?

Варианты такие:

1. Подключить вытяжку к вентшахте — именно так и делают в большинстве случаев.
2. Направить отвод кухонной вытяжки на улицу, через стену.
3. Установить вытяжной вентилятор в стену.
4. Установить вытяжной вентилятор в окно.

Подключение отвода вытяжки к вентшахте — вариант распространенный, но не всегда удобный:

1. Иногда от плиты до вентиляционного выступа далеко. Из-за этого придется далеко тянуть воздуховод. Это несложно и реализуемо, но такая труба испортит интерьер, да и место займет (которого на кухне часто не хватает и так).
2. Иногда на кухне просто не хватает места, и в целях экономии можно не вешать кухонную вытяжку.

Вывод трубы от вытяжки через стену (напрямую на улицу) — удобнее, если плита стоит ближе к стене, чем к вентшахте, и к ней ближе тянуть воздуховод. Однако такой способ дороже и сложнее, потому что придется бурить отверстие в стене, что своими руками сделать не получится. Также он не подходит, если рядом с подходящим местом (для вывода) располагается соседний балкон, или рядом стоит приточный клапан соседей. В этом случае запахи с вашей кухни могут поступать к ним в квартиру — что им вряд ли понравится.

Схема воздуховода для вытяжки в ванной и на кухне и выводом на улицу

Установка вытяжного вентилятора в стену — актуальна, если места на кухне очень мало. Особенно удачно этот способ подходит, если плита располагается рядом с уличной стеной — в этом случае вентилятор будет сразу вытягивать запахи от готовящейся еды. Сам прибор будет стоить дешевле, чем «обычная» кухонная вытяжка.

Установка вытяжного вентилятора в окно — способ сравнительно старый, и сейчас практикуется нечасто. Поставить прибор в современное пластиковое окно если и получится, то сделать это будет тяжело.

Ставить ли на кухне приточку?

В большинстве случаев на кухне ставят вытяжку, а приток — обеспечивается из других комнат.

Монтаж приточного клапана на кухне — допускается, но делать этого не рекомендуется: из-за него может ухудшиться тяга из других комнат. Тем более что при необходимости можно просто приоткрыть окно, через которое будет поступать свежий воздух.

Такое может потребоваться, когда на кухне:

• курят;
• готовят сильно пахнущую еду.

Если на кухне будет точка притока, через которую будет поступать воздух с улицы — то комната проветрится намного быстрее (чем если воздух будет поступать из других помещений).

Наиболее важные требования к вентиляции в кухне

В определенном смысле кухня частного дома объединяет два противоречивых фактора, с одной стороны она похожа на производственный участок и одновременно может оставаться любимым местом для вечернего отдыха. Поэтому, при планировании способа установки вентиляции в частном доме на кухне, приходится искать компромисс, пытаясь  объединить и выполнить сразу несколько требований:

• Система удаления загрязненного воздуха и вентиляции не должна быть слишком шумной, в процессе работы не мешать и не создавать дискомфорт для гостей и хозяев частного дома;
• Устройство вентиляции кухни должно быть ориентировано гибкую настройку параметров производительности по удалению и притоку свежего воздуха. Чем тоньше можно настроить вентиляцию кухни, тем лучше;
• Предпочтительно, чтобы вентиляция в частном доме на кухне получалась бы максимально компактной, не «съедала» полезное пространство и не требовала постоянного вмешательства в ее работу со стороны человека.

Наиболее важные пункты требований – это комфорт и настройка работы. Зачастую, владельцы частных домов предпочитают выбирать малошумные модели вытяжных вентиляционных систем, даже если они дороже или обеспечивают меньшую производительность.
К сведению! Систему вентиляции кухни, как и любого другого помещения, оборудованного тепловой и электрической техникой, достаточно сложно рассчитать и спроектировать, руководствуясь только техническими условиями и требованиям СНиП.

Вентиляция кухни в частном доме всегда работает в условиях изменяющихся погодных условий, при разной температуре и скорости воздуха за стенами помещения. Специалисты советуют, перед тем как сделать вентиляцию в кухне частного дома, выполнить установочный расчет с составлением схемы или эскизного проекта.

Лучше всего предусмотреть небольшой запас по размерам труб и мощности привода вентиляции, это даст возможность менять высоту вытяжной трубы, углы поворотов воздуховодов, сечение выхлопных и приточных каналов. Как показывает практика запас при сборке вентиляции в частном доме, особенно в кухне, никогда лишним не бывает.

Параметры системы удаления воздуха

Для определения наиболее важных размеров труб и воздухозаборников потребуется выполнить небольшой расчет в следующем порядке:

• Определяем количество воздуха, протекающего через вентиляцию кухни за единицу времени;
• Зная кубатуру воздушного пространства кухни и рекомендованные значения скорости движения воздуха, вычисляем площадь сечения и рекомендованный диаметр воздуховода.

Этого достаточно для построения простейшей вентиляции помещения кухни. Как правило, кухонная вентиляционная система собирается из двух самостоятельных подсистем – естественной и приточно-вытяжной. Обе схемы рассчитываются по максимальной кратности воздухообмена в изолированном пространстве кухни. Для частного дома, по нормам СанПиН 2.1.2.2645-10, воздух кухонной атмосферы должен смениться от 3,5 до 5 раз за час, в зависимости от типа используемых плит и духовых шкафов.

В том случае, если кухня спланирована в виде одной большой студии или павильона, полуоткрытой веранды, кратность газообмена можно снизить до 2,5-3 раз.

Простой способ расчета

В теории, размеры окна приточной вентиляции на кухне в частном доме для расчетов принимают на 70% меньше, чем сечение вытяжной трубы. В практической работе для притока воздуха ставят регулируемые клапана-задвижки, с возможностью изменения проходного сечения от 70% расчетного значения до 150%. Таким способом можно эффективно и точно регулировать производительность вентиляции и уровень газообмена в кухне, не используя шумные электрические вытяжные системы.

В ситуации, когда помещение разбито на несколько секторов или уровней, система вентиляции в частном доме на кухне рассчитывается на основании строительных правил № 60.13330.2012, 62.13330.2012, 7.13130.2011. Но есть одна проблема. Чем длиннее трубы воздуховодов, тем сложнее учесть влияние поворотов, колен, разветвителей, задвижек, фильтров на сопротивление воздуховодов и потери энергии потока.

Поэтому проект системы вентиляции кухни двух — трехэтажных частных домов традиционно рассчитывают в несколько этапов. Первоначально, выполняют расчет по воздушным потокам в идеальных условиях, без учета трения. Вторым заходом проверяют значения скорости воздуха с учетом потерь в коленах и поворотах, местах соединения и разветвления труб. Коэффициенты снижения скорости давно рассчитаны и проверены экспериментально, их значения можно взять из справочных таблиц в СНиПах.

Работа несложная, но требует аккуратности. Если нет желания возиться с расчетом, можно использовать трубы заведомо большего 10-15%  сечения, принятого для кухни стандарта. Небольшой запас по пропускной способности позволит снизить скорость потока до 0,8-1,0 м/с, что сделает работу вентсистемы менее шумной, но более громоздкой.

Произвольно выбирать сечение труб, используемых в разводке вентиляции кухни нельзя, здесь существуют свои ограничения. В трубах небольшого диаметра, обычно 90-110 мм, при скорости более 2 м/с воздушный поток начинает гудеть на стыках и поворотах, особенно в ветреную или морозную погоду. Для кухни это ограничение особенно актуально, так как из помещения удаляется горячий воздух. По мере движения в металлических воздуховодах поток быстро остывает и теряет энергию движения раньше, чем поднимется на крышу и будет выброшен через вентрубу.

Делать воздуховоды большого сечения, особенно если используется одна центральная вытяжная труба, тоже опасно. Тихоходный и одновременно массивный воздушный поток после выключения вытяжки может легко опрокинуться, и вернутся в систему вентиляции частного дома. Даже если в кухне стоит обратный клапан, пары и запахи кухни легко перетекают по воздуховодам в спальню и гостиную.

Варианты построения вентиляции в кухне своего дома

Прежде чем приступить к расчету воздуховодов, необходимо набросать эскиз прохождения труб, который поможет подобрать схему и устройство вентиляции в частном доме на кухне. Для частных домостроений преимущественно используют несколько классических вариантов построения вентиляции кухни:

• Схема с обособленной вытяжной трубой, установленной на кухонной вытяжке;
• Последовательная система удаления воздуха. Воздуховоды кухни последовательно соединены с трубами санузла и ванной комнаты в один кластер;
• Замкнутая или параллельная схема. Все помещения в частном доме подключены параллельно друг другу и заведены на один мощный вентиляционный блок.

Последний вариант построения вентиляционной системы наиболее сложный в расчете и дорогостоящий в практическом монтаже. Параллельная схема считается одним из наиболее экономичных и малошумных решений, так как все вентиляторы и аппаратура управления собраны в один агрегат, размещенный внутри чердачного помещения дома.

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

• встроенный;
• с креплением к нижней части шкафа;
• с креплением на стену.

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

Система с параллельным подключением воздуховодов

Главная идея, ради которой затевалась разработка достаточно громоздкой системы, сводится к возможности сделать вентиляцию предельно малошумной и одновременно получить возможность использовать тепло за счет перегретого воздуха, поднимающегося над плитой в кухне. Приемный срез вытяжки кухни располагается на высоте 65-70 см над плоскостью варочной панели, температура отходящего воздуха достигает 80-130оС. За час кухня выдает 120-150 кубов горячего воздуха, энергию которого можно использовать для обогрева всего помещения частного дома.

Для вентиляции кухни с газовыми плитами замкнутый цикл не применяется, воздух после охлаждения и очистки, не возвращается в помещение, а выбрасывается по общей вентрубе на крыше.

Кухни с централизованным вентилированием не нуждаются в вентиляции с естественным удалением воздуха, поэтому кухонное помещение частного дома может располагаться где угодно, от подвала до чердака. Часто такое помещение даже не имеет оконных проемов или вентиляционных фрамуг.

Единственным недостатком параллельной схемы вентиляции считается потребность в достаточно больших и громоздких коробах увеличенного сечения. В каждое кухонное помещение приходит как минимум два воздуховода – для подачи чистого воздуха и отбора загрязненного потока. Если нет подвесных потолков, то интерьер кухни может выглядеть не очень эстетично.

Система достаточно эффективная, но самостоятельно рассчитать и спланировать проект вентиляции кухни в частном доме своими руками по приведенной схеме очень непросто. Лучше всего купить готовую документацию со спроектированными  воздуховодами, управляющей арматурой и вентиляционной аппаратурой. В этом случае оборудовать кухню и жилые помещения частного дома системой вентиляции вполне по силам даже слесарю – любителю. Но подключение и настройку лучше доверить специалистам.

В типовой планировке расположения комнат обычного частного домостроения санузел, ванная и кухня  практически группируются в одном месте. Такой выбор обусловлен двумя факторами, схемой прокладки систем водоснабжения и канализации и разводкой воздуховодов вентиляции дома. Удобнее всего грязный воздух санузла ванны и кухни удалять по одним каналам.

Чаще всего вентиляционный канал идет от санузла, пересекает ванную комнату, соединяется с кухней и выводится за пределы дома, чаще всего на крышу или через стену дома. Из-за значительной протяженности каналов и перепадов давления, системы вентиляции каждой из комнат приходится оборудовать принудительным вентиляторным забором воздуха из помещения.

Чтобы избежать перетекания загрязненного воздуха между комнатами, встраиваемые вентиляторы оборудуются обратными клапанами-заслонками. Если в частном доме труба для сброса отработанных воздушных потоков, выведена на крышу, то вентиляторы для приточно-вытяжной системы должны быть оборудованы переточными клапанами. Это нехитрое устройство в виде клапанной коробки с качающейся заслонкой. Для ванной и туалета оно может быть вмонтировано в корпус вентилятора или установлено за ним.

Для кухни ситуация несколько отличается. Во–первых, в помещении кухни с газовым шкафом или плитой, наличие естественной вентиляции с отдельной вытяжной трубы всегда было и остается одним из главных требований газовщиков и пожарных инспекторов.

Во-вторых, давление воздушного потока в вентиляционном канале, пришедшего в кухню из ванной комнаты и санузла немного выше, чем в кухонном помещении. Поэтому переточный клапан в условиях кухонной вентиляции работает очень неустойчиво. В результате, нормальную вентиляцию помещения обеспечить только при включенной вытяжке. После ночного застоя атмосфера кухни покажется достаточно душной и затхлой.

Улучшить ситуацию можно, если сделать вентиляцию на кухне в частном доме с отдельной вытяжной трубой. Если по условиям строительства частного дома нет возможности пробить трубу на крышу, специалисты советуют вывести вентиляцию кухни в частном доме через стену.

Условия допускающие работу вытяжки на кухне

Перед началом самостоятельного монтажа системы, нужно обязательно прочесть инструкцию. Это позволит определить особенности установки и эксплуатации. В инструкции обязательно будет указана минимальная высота, над которой система циркуляции воздуха должна располагаться над плитой. Есть минимальная величина, где от газовой плиты вытяжка должна располагаться минимум на 75 см, а от электрических, на расстоянии 65 см.

Как сделать короб для воздуховода

Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе. Подробнее…

По материалу изготовления декоративные конструкции бывают:

• пластиковыми;
• деревянными;
• стальными;
• изготовленными из МДФ, ДСП или гипсокартона.

Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.

Подключение вентиляции на кухне

В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:

• Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.
• Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
• Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
• Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.

Вытяжка должна быть безопасной

Так как вентиляция на кухне в частном доме посредством вытяжки, будет контактировать с людьми, будет располагаться рядом с мебелью, то фактор безопасности этого устройства является первостепенным. Еще на этапе ремонта нужно вывести для устройства отдельную розетку или хотя бы группу проводов, чтобы произвести скрытое подключение под корпусом. Последний вариант более эстетичен, но неудобен, если придется часто снимать систему.

Техника безопасности требует размещение розетки или провода на уровне, не ниже, чем  60 см над мойкой или плитой. Еще лучше, если вы подключите общее электропитание кухни к дифференциальному автомату или УЗО, который исключит даже малейшую вероятность поражения электрическим током.

Вытяжки на кухню, таулет, пристройку, ванну: монтаж

Чтобы устранить неприятные запахи от приготовления пищи следует установить вентилятор для кухонной вытяжки.

Для начала рассмотрим варианты исполнения этих устройств:

• Подвесной или плоский. Самый распространенный и часто покупаемый вариант. Монтаж проводится между навесными шкафами и газовыми плитами;
• Островной. Это вариант для кухни, где есть отдельно стоящий островок. Подвесьте к потолку и работа сделана;

• Настенный. Такое устройство устанавливается на стенке рядом с газовой плитой. Вариант дизайна разный, возможен индивидуальный заказ;
• Встраиваемый. Такое оборудование для вентиляции нестандартное и крепится специальными креплениями и инструментами, устанавливается в столешнице или подвесном шкафу. Отлично подходит под любой интерьер и не занимает лишнего места.

Совет: перед тем, как купить вытяжку, осмотритесь на кухню, оцените ее размеры и местонахождение бытовых приборов и мебели. После этого купите такое устройство, которое подходит под помещение кухни и удобное в работе.

Нельзя забывать о том, что требуется дополнительно установить вентилятор для вытяжки на кухню. Также устанавливают анемостаты вентиляционные. Такие приспособления отводят воздух и отлично подходят под интерьер помещения. Чтоб они сливались с цветовой гаммой, выберите тот, который подходит под обои или потолок. К счастью, производители предлагают широкий ассортимент аксессуаров и приспособлений, что разбегаются глаза.

Вентилятор на вытяжку на кухню стоит покупать, предварительно сделав ее замеры.

Как в инструкции

В комплекте с вытяжкой идет руководство по подключению. Там описаны технические моменты навешивания устройства и присоединения к воздуховоду. Правил организации вентиляции кухни я не встречал, а это очень важно.

Повесили вытяжку, воткнули вилку в розетку, а вытяжную трубу герметично присоединили к единственному вентканалу на кухне. Пока вытяжка выключена ВЕНТИЛЯЦИИ НЕТ! Ведь в ней установлен клапан (жабры), который перекрывает канал. Вот и получается, что хотели повысить воздухообмен, а в результате поставили на нем крест.

Скрытая система вентиляции

Вентиляция в кухне с газовой плитой в частном доме сопряжена со следующими ограничениями:

• потолок в помещении должен быть не ниже 2,2 метра;
• окно должно быть дополнено открывающейся форточкой;
• обязательно наличие вертикального вытяжного канала.

Такие требования к вентиляции на кухне с газовой плитой в частном доме должны неукоснительно соблюдаться, в противном случае опасности подвергаются и жизнь людей, и сохранность дома. Особенно важны эти нормативы для деревянного коттеджа, оборудованного газовым котлом или колонкой. Для повышения безопасности коттеджа рекомендуется применение электроплиты.

Вентиляция на кухне в стиле лофт

Обустройство вентиляции на кухне в коттедже часто объединяется с воздухообменом всех остальных помещений с единым выводом на крышу, наклонные скаты. Эту систему дополняют ещё и аэраторы – устройства, обеспечивающие выход влаги из пространства под кровлей.

А что если не устанавливать аэраторы? Тогда можете попрощаться с кровлей, потому что совсем скоро она разрушится под воздействием влаги!

Задуматься об установке вентиляционной системы разумно ещё на стадии проектирования дома. Однако есть возможность усовершенствовать имеющуюся систему фильтрации воздуха в любом жилье: в хрущёвке, на даче с садом, в девятиэтажке и современной квартире-студии.

Что лучше: самые удобные схемы для частного дома и для квартиры

Подведем краткий итог и опишем самые удобные способы обустройства кухонной вентиляции.

Для квартиры:

1. Если площадь небольшая, и вентшахта работает нормально — можно вообще ничего не делать (разве что можно поставить кухонную вытяжку).
2. Если площадь большая, и/или вентшахта работает плохо/не работает вообще: стоит установить приточные клапана и вывести вытяжку через стену на улицу (если есть возможность). Если нет — в стену можно поставить вытяжной вентилятор, расположив его как можно дальше от окон соседей.

Для частного дома:

1. Если площадь небольшая, и в кухне стоит дровяная печь — воздух может удаляться через ее дымоход. Приток — организуется через клапана из других комнат. Для улучшения тяги в дымовой канал можно поставить дымосос.
2. Если площадь большая, и/или дровяной печи на кухне нет — можно поставить кухонную вытяжку. Поскольку соседей, которым запах будет мешать — в частном доме нет, то выводить ее отвод можно через стену на улицу.
3. Как вариант, можно установить и кухонную вытяжку, и обычный вытяжной вентилятор в стене. В этом случае вытяжку можно включать только при готовке пищи, а вентилятор — оставить работать постоянно, на малых оборотах, чтобы всегда была тяга. Такой вариант подойдет, если площадь дома большая, и/или нужно обеспечить более быстрый воздухообмен.

Советы специалистов

Советы от специалистов по выбору оборудования и по установке:

• Если выбираете прочную и долговечную вытяжку – присмотритесь к моделям из нержавейки и алюминия.
• Если вы подберете вентилятор с большой мощностью и излишне сильным потоком воздуха, это может привести к закупорке воздуховода. От этого весь запах и дым распространятся по другим комнатам.
• Периодически следует чистить вентиляционные каналы и воздуховоды. Перед выбором учитывайте это.
• Если кухня больше 15 квадратных метров, устанавливают два вентиляционных канала. Один будет служить для наполнения свежим воздухом, а второй – для вытяжки.
• Важно учитывать, что декоративная решетка и клапан снижают скорость перемещения воздуха иногда в 10 раз. В связи с этим не останавливайте свой выбор на устройстве с минимальной мощностью.
• При выборе вытяжки учитывают объем воздуха, который необходимо очистить в течение часа. Берем объем кухни, умножая площадь на высоту, умножаем на норму воздухообмена (12) и умножаем на 1,3 (коэффициент минимального запаса). Так вы получите производительность вытяжки.
• Определяясь с габаритами вытяжки, учитывают, что площадь воздухоприемника должна соответствовать площади рабочей поверхности плиты, а лучше – превышать ее.
• Как учесть комфортный уровень шума? 20 децибел – это подобно шелесту страниц, 25-35 – примерно как громкий шепот, 50 дБ – это уровень шума как при обычном разговоре, 89-90 – по уровню как шум проезжающего мотоцикла или фена при сушке, 110 – подобно тому, как работает дрель или перфоратор, 130 дБ – это уже превышение болевого предела.
• При выборе вытяжки может возникнуть вопрос, нужна ли подсветка? Они бывают автоматическими, с сенсорным включением или с кнопкой. Эксперты считают, что наличие или отсутствие подсветки никак не влияет на основные задачи вытяжки, поэтому при выборе руководствуйтесь исключительно бюджетом и собственным вкусом. Сосредоточьтесь на том, как дизайн вытяжки будет совмещаться с дизайном интерьера.

Рекомендации мастеров

Перед началом создания рассматриваемой вентиляционной системы нужно несколько раз перепроверить все сделанные расчеты, дабы не допустить ошибку, которая может потом стоить дорого. Также мастера советуют использовать только проверенные комплектующие от известных производителей. Иначе существует риск, что какой-то вентилятор может выйти из строя, что нарушит всю работу системы вентиляции.

Строение и схема вентиляции

Многоэтажный дом с квартирами имеет уже готовую установленную систему вентиляции, отверстия которых вы наверняка видели на кухне, а также в ванной комнате и туалете. При строительстве жилого здания это предусматривалось строительными правилами и нормами.

Проходит несколько лет и система вентиляции может забиться или начать плохо работать и не пропускать воздух. Для этого существуют дополнительные меры, которые обязательно нужно учесть.

Варианты проверки работоспособности вентиляционной системы в многоэтажном квартирном здании:

1. Возьмите любой листок среднего размера и приложите к отверстиям. Когда бумага прилипает к решеткам, это значит, что устройство вентиляции работает отлично – пропускает свежий воздух и вытягивает плохой, если бумага не прилипла, значит система забита и требует срочной чистки. Причиной засорения могут быть ветки, пыль, листья из дерева и даже мелкие птицы, которые залетев, заблудились и не смогли выбраться.
2. Возьмите спички и зажгите одну рядом с вентиляционным отверстием. В случае хорошей тяги вы будете знать, что с системой полный порядок, если же пламя остается неподвижно на одном и том же месте, значит, втяжку нужно прочистить, чтоб она и дальше исправно функционировала.

Совет: прочистить вентиляцию можно самостоятельно, если для этого есть специальные навыки, и вы это уже делали, если же опыта нет, обратитесь за помощью к квалифицированному специалисту.

У тех людей, которые могут прочистить систему вентиляции, есть специальный набор инструментов и приспособлений. Что касается стоимости, то цену за услугу нельзя назвать дешевой, так, как компании, которые этим занимаются, набирают только высококвалифицированных сотрудников. Следует знать, что для работы понадобится схема вентиляции, поэтому приготовьте ее заранее.

Некоторые нюансы вентиляционных систем

Вентиляция для кухни в квартире является необходимым элементом при строительстве здания, это касается и частных домов. Но чтоб воздушны поток выходил на улицу, нужно чтоб он и поступал в средину трубы. Такой процесс называют цикличностью или кругооборотом в системе.

Многие жильцы многоквартирного дома поставили окна из металлопластика вместо деревянных. Да, изделия эти хорошие и практичные, имеют потрясающие физико-технические и эксплуатационные характеристики, но существует и много проблем, которые случаются после их установки:

• В помещении влажно, пару некуда деваться;
• Мало поступает кислород;
• В воздухе накапливается углекислый газ и радон;
• Появление среды обитания для плесени, грибка и микробов;
• Неприятный запах.

Все эти показатели плохо влияют на здоровье человека, разрушают его защитный барьер и создают условие для возникновения разных заболеваний. Можно часто проветривать помещение, но от этого тепла в комнате станет меньше, но есть возможность простудиться, и заболеть острым респираторным заболеванием.

Как решить проблему

Для того чтоб решить данную проблему предлагаем ознакомится с такими вариантами:

1. Установка металлопластиковых окон с системой проветривания или микро проветриванием. Так в помещение будут поступать свежие потоки воздуха не вытягивая из дома все тепло.
2. У производителей есть такие приспособления как вытяжные вентиляторы центробежные, которые отлично проветривают здание, способствуют циркуляции воздуха, обмену, подогреву и даже охлаждению воздуха. В некоторых моделях встречается функция очистки и ионизация. Но есть небольшой минус – такая вентиляция в кухне в частном доме допустима, а в квартире нет.

Совет: для частного дома подойдет приточно-вытяжная вентиляция, которая обеспечивает приток чистых и свежих воздушных потоков, а также устранению вредного и неприятного запаха. Для работы и будущих ремонтных работ потребуется схема приточно-вытяжной вентиляции, поэтому не забывайте о ней позаботиться.

Процесс готовки еды несет за собой возникновение не только неприятного запаха, но и выделение вредного дыма и других веществ. Мебель, облицовка гарнитура, обои – это все страдает от жира и копоти, поэтому, на кухню лучше купить вытяжной канальный вентилятор, который отлично справится с отведенной для него задачей.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Вентиляция гардеробных и кладовок

В гардеробной комнате, кладовке обязательно должна быть сделана вентиляция. Без вентиляции в помещениях появится запах, повысится влажность и даже может появиться на стенах конденсат, грибок и плесень.

Схема естественной вентиляции этих помещений должна исключать поступление воздуха из гардеробной комнаты или кладовки в жилые комнаты.

Если двери этих помещений выходят в коридор, холл или кухню, то помещения вентилируются так же, как вентилируются жилые комнаты в доме. Для притока свежего воздуха с улицы, в окне (если оно есть) или в стене размещают приточный клапан. В двери гардеробной, кладовки оставляют щель внизу, между дверью и полом, или делают другое отверстие для прохода воздуха, например, в нижнюю часть двери вставляют вентиляционную решетку.

Свежий воздух поступает в помещение гардеробной или кладовки через приточный клапан, затем уходит через отверстие в двери в коридор, и далее направляется на кухню, в вытяжной канал естественной вентиляции дома.

Между помещением гардеробной или кладовки и помещением, где имеется канал естественной вентиляции должно быть на более двух дверей.

Если двери гардеробной выходят в жилую комнату, то движение воздуха для вентиляции гардеробной следует организовать в противоположном направлении — из жилой комнаты, через отверстие в двери, в вентиляционный канал гардеробной. В этом варианте гардеробную комнату оснащают каналом естественной вентиляции.

Прокладка канала в бетонной стене

Как правило, через бетонную стену пропускной канал целесообразнее делать круглого диаметра. Бурение материала осуществляют при помощи алмазной резки, так называемыми победитовыми коронками. Диаметр коронки должен быть больше, чем диаметр посадочного места устройства с учетом закладки трубы и утеплителя на нее. При отсутствии утеплителя на стенках канала может скапливаться конденсат, поэтому ее необходимо укладывать с небольшим уклоном в сторону улицы, но это касается только принудительной схемы фильтровентиляции. Материал канала должен быть из термостабильного пластика либо нержавеющей стали. Укрепление в бетоне можно проводить при помощи монтажной пены.

Рекомендации

При оборудовании естественной вентиляции в частном доме своими руками, желательно учитывать особенности устройства комфортного обмена воздуха для возводимых и уже существующих строений.

По проектированию естественной вентиляции в строящемся доме

Основным принципом составления схемы естественной вентиляции в частном доме в процессе строительства является расположение шахт. Их устраивают исключительно во внутренних перегородках, чтобы обеспечить поддержание основной части трубы в тепле. Данный принцип позволяет получать достаточную мощность вытяжки, особенно при отрицательных температурах уличного воздуха.

Для оборудования вытяжных шахт рекомендуется использовать прямоугольные элементы. Они позволяют существенно сэкономить внутреннее пространство дома, но при наличии свободных площадей, можно монтировать круглые трубы, которые создают более интенсивный поток.

В качестве труб для воздуховода используют водопроводные пластиковые трубы, т.к. при применении гофрированных изделий возникают слабые, но ощущаемые человеческим слухом, шумы.

При выводе вентиляционных труб через неотапливаемый мансардный этаж на кровлю, рекомендуется позаботиться о дополнительном утеплении воздуховода в этом помещении.

При монтаже вытяжной трубы рекомендуется соблюдать вертикальность, если поддержать это условие невозможно, обходные откосы следует делать с углом отклонения не превышающим 30 градусов. Каждый переход со смещением от главной вертикальной оси отнимает порядка 10% мощности.

Следует внимательно отнестись к стыковочным узлам воздуховода. Неточное сочленение отдельных элементов, посторонние предметы, шероховатости – осложняют процесс эффективной работы вытяжки.

Чем выше труба воздуховода, тем эффективнее процесс вытяжки. Вынос вентиляционного грибка рекомендуется устанавливать на 500 мм выше конька кровли.

По модернизации вентиляции в уже построенном доме

Для повышения мощности тяги и обеспечения дополнительной защиты от проникновения в сооружение насекомых и пыли, на конце воздуховода желательно установить дефлектор. Это устройство помогает увеличить мощность на 20%.

Дефлектор на вытяжной трубе.

В помещениях с повышенной влажностью рекомендуется установить вытяжные вентиляторы. Данная мера превращает естественную систему в совмещенную, но при этом исчезает зависимость от погодных условий. Кроме того, установленные устройства позволят сбалансировать влажностный и температурный режим в этих местах и не допустить гниения материалов.

Когда здание оборудовано пластиковыми окнами и в морозное время проветривание осуществляется редко, в целях экономии тепла, эффективность циркуляции воздушных масс резко падает. В такой ситуации рекомендуется оборудовать окна специальными вентиляционными клапанами, которые дают возможность организовать приток наружного воздуха, и при этом произвольно регулировать поток.

Вентиляционный клапан в окне.

Основные ошибки монтажа

В нижней части двери можно предусмотреть декоративную решетку

Для правильного функционирования вентиляционной системы следует соблюдать нижеперечисленные правила:

1. Какой бы из типов вентиляции не был выбран, для нее следует обеспечить свободную циркуляцию воздуха. Иначе ее эффективность будет снижена
2. Во избежание скопления пыли и потери давления желательно выбирать воздуховоды не прямоугольной, а круглой формы. Прямоугольные используются лишь при недостатке места для установки круглых труб нужного диаметра
3. Если от поворотов обойтись невозможно, лучше использовать гибкие гофрированные трубы. Потери давления в этом случае будет гораздо меньше. Учтите, что каждый поворот снижает скорость воздушных масс на 10%
4. Все стыки должны быть идеально выравнены. Иначе сопротивление в системе увеличится, а тяга снизится
5. На конце вытяжки монтируют дефлектор. Он не только служит защитой от мусора и попадания влаги, но и является «рассекатором» потока воздуха, создавая участки с разреженной зоной давления. Установка дефлектора помогает увеличить тягу на 20%
6. Плотно закрытые межкомнатные двери препятствуют нормальной вентиляции помещения. Поэтому необходимо оставлять по низу небольшие зазоры или монтировать в нижней части специальные решетки

Основные правила и рекомендации

Нормативные данные об объеме воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже указанном выше СНиП 41-01-2003.

Естественная система вентилирования должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские комнаты, величина воздухообмена на каждого человека должна составлять не менее 30 м3/ч;
• Для кухни постоянный воздухообмен по правилам составляет 100 м3/ч. Из них на обслуживание электроплиты — 60 м3/ч, на 1 конфорку газовой варочной плиты — 80 м3/ч;
• В душевой и ванной постоянный воздухообмен должен быть менее 75 м3/ч;
• В туалетах с одним унитазом 50 м3/ч, если установлено биде, то его надо увеличить на 25 м3/ч. В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и гардеробной постоянный воздухообмен равен 10 м3/ч, та же цифра и в режиме обслуживания.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные о воздухообмене нужны для расчетов производительности приточников и диаметра вытяжных каналов

Трубы для устройства вентиляционных каналов желательно подбирать одного диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м от уровня земли, чтобы была возможность их очищать и обслуживать.

Чем длинней и шире воздуховод, тем сильней тяга. Рассчитать необходимые размеры воздуховода можно, воспользовавшись одним из онлайн-калькуляторов.
