Какая система отопления лучше однотрубная или двухтрубная?

При проектировании системы отопления встает вопрос «Какую систему отопления будем делать? Однотрубную или двухтрубную?». В этой статье мы разберемся, что это за системы и в чем их отличие. Для того чтобы все стало понятно, начнем с определений.

Чем отличаются системы?

Многие владельцы, оказавшиеся на перепутье, не могут решить, какому из видов отопления все же отдать преимущество. Ассортимент невелик, конструкций всего две: это однотрубная или двухтрубная схема. При выборе учитывают метраж, этажность дома, бытовые потребности, желание (или возможность) потратить на благоустройство приличную сумму.

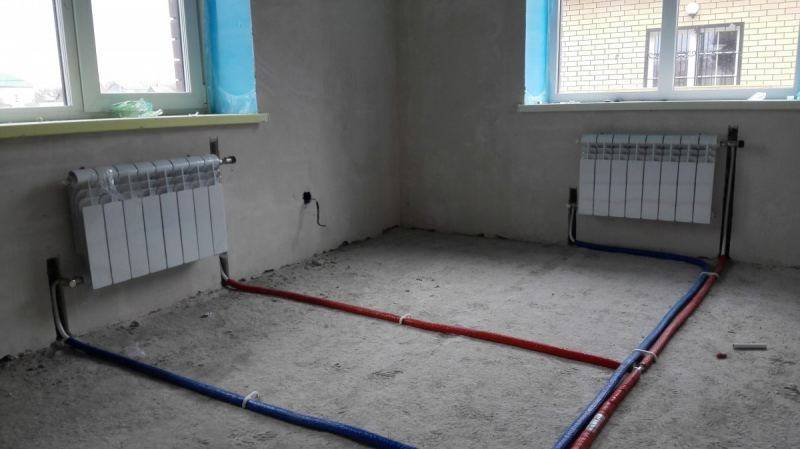

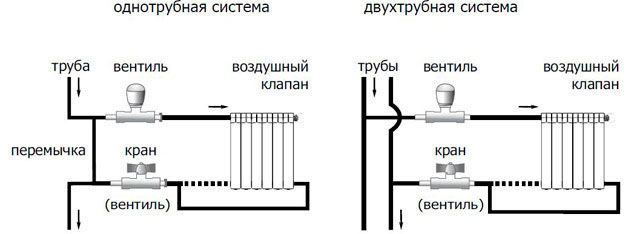

В однотрубной системе тепло распространяется, последовательно нагревая комнаты, только по одной трубе. Ее «соперница» предусматривает два трубопровода: первый подает теплоноситель в отопительные приборы, второй отводит от радиаторов отработанную, остывшую жидкость для последующего ее нагрева в котле.

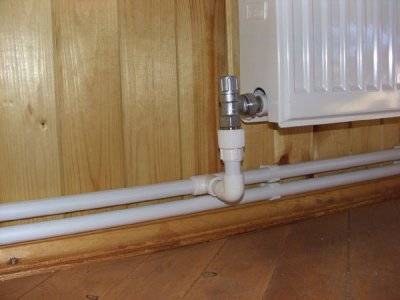

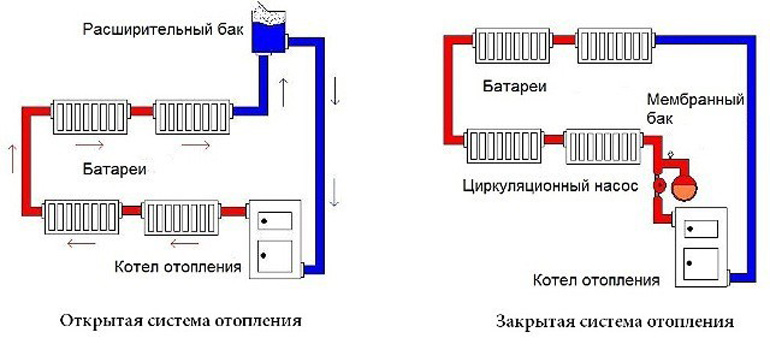

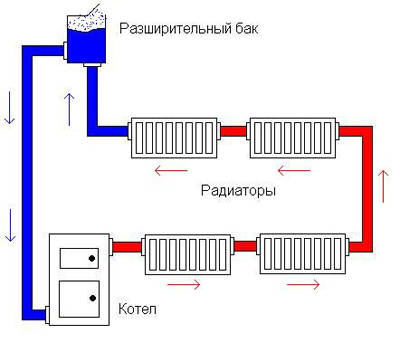

Еще одна тема для рассмотрения — открытые и закрытые системы. Эти типы имеют несколько серьезных отличий.

1. Место установки расширительного бака. Открытое отопление подразумевает его монтаж в верхней точке задания. Для закрытого типа место не важно.
2. Открытое отопление нуждается в прокладке труб большого диаметра, а они в помещениях выглядят не лучшим образом, монтаж их тоже более сложен. Постоянное давление в закрытой системе позволяет использовать более узкие трубы.
3. Последняя потребует больших расходов, однако большое преимущество закрытых конструкций — меньший диаметр контуров, он дает возможность относительно легко их монтировать, а потом так же просто замаскировать.

Чтобы понять принцип действия, разобраться в особенностях обеих конструкций, их нужно изучить поближе. Только знание нюансов позволит хозяевам будущего дома выбрать оптимальный для себя вариант.

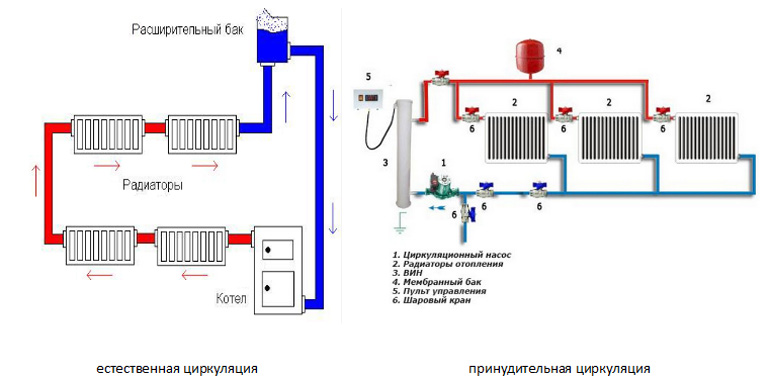

Система с естественной циркуляцией

Принцип работы этой системы заключается в том, что котел нагревает теплоноситель, его плотность уменьшается с увеличением температуры.

Холодный теплоноситель вытесняет нагревшийся вверх, тот перемещается по системе, отдавая тепло, а затем, набрав плотность, возвращается обратно в котел и т.д.

Таким способом осуществляется циркуляция жидкости по системе, сопровождающаяся обогревом помещения, без насоса и другого дополнительного оборудования.

Несущественным минусом являются малые перепады давления в системе, этот факт не позволяет монтировать систему на большой радиус.

С момента включения котла до момента, когда температура в помещении зафиксируется, проходит достаточно много времени и это своего рода недостаток.

Еще одним минусом является условие наклонной установки труб, что просто необходимо для того, чтобы жидкость двигалась в требуемом направлении.

Существенный плюс заключается в способности системы к саморегуляции – при понижении температуры окружающей среды, скорость циркуляции увеличивается.

Кроме температуры на скорость движения жидкости влияют следующие факторы: радиус труб, материал из которого они изготовлены, их сечение, количество поворотов в системе, наличие арматуры и ее вид.

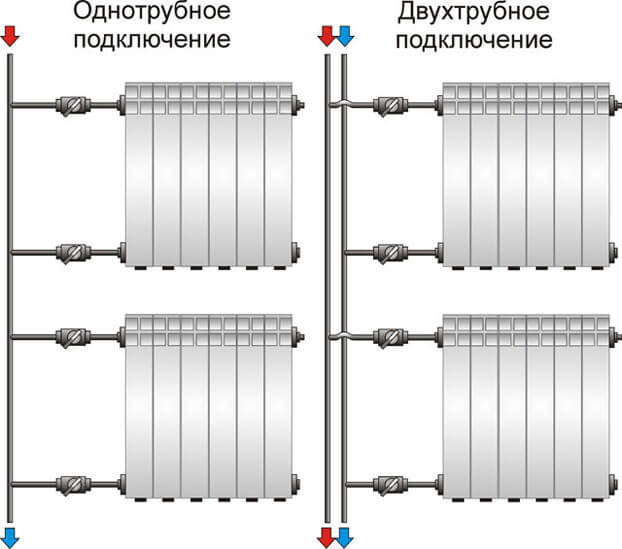

Отличительные черты однотрубной системы

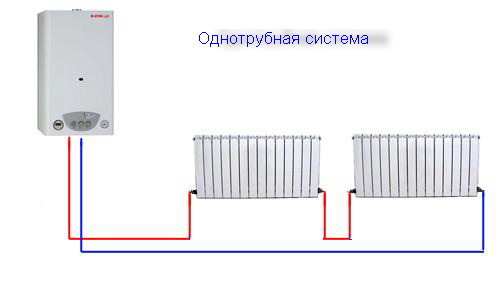

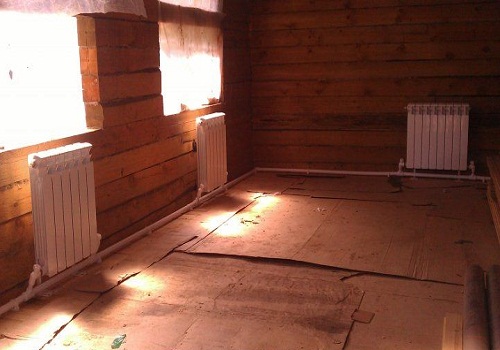

Однотрубная обвязка функционирует по предельно простому принципу: вода циркулирует по замкнутой системе от нагревательного устройства к отопительным радиаторам. В данном случае оборудование объединено одним контуром. Все технические узлы последовательно соединены общим стояком. В частном доме для подачи теплоносителя может использоваться гидравлический насос – он создает давление в системе, необходимое для эффективного проталкивания воды по стояку. В зависимости от варианта установки, однотрубную систему делят на два вида:

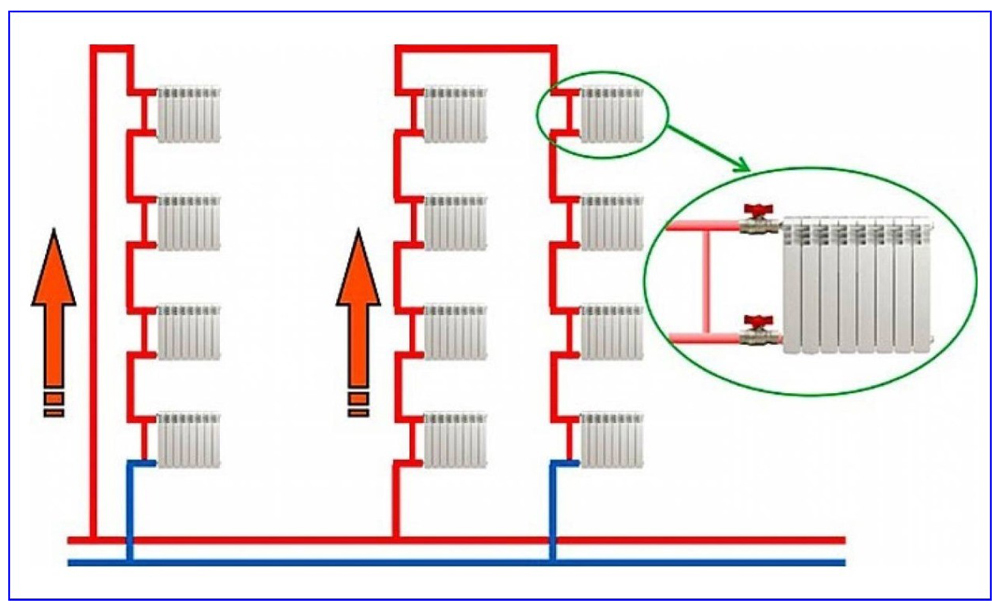

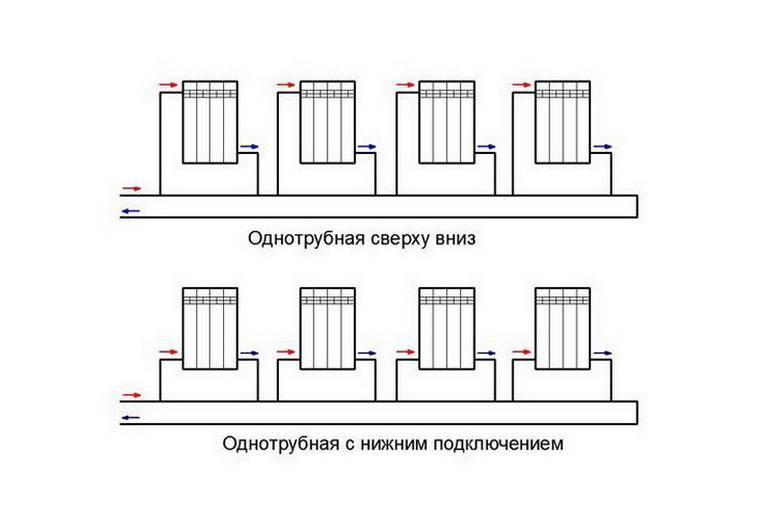

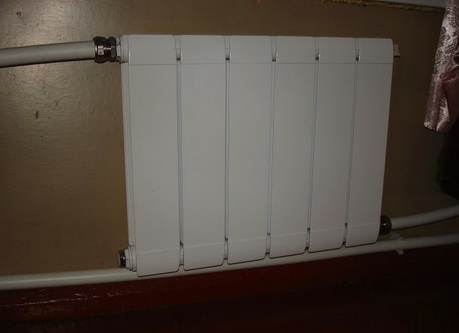

1. Вертикальная – предполагает подключение радиаторов к одному вертикальному стояку по схеме «сверху вниз». Исходя из особенностей монтажа, система подходит только для двух-трех этажных частных домов. Но при этом температура обогрева на этажах может несколько отличаться.
2. Горизонтальная – предусматривает последовательное подключение батарей с помощью горизонтального стояка. Наилучший вариант для одноэтажного дома.

Важно! На стояк однотрубной системы должно приходиться не больше 10 радиаторов, иначе не избежать чересчур дискомфортных контрастов температур в разных зонах обогрева.

Технические тонкости двухтрубной системы

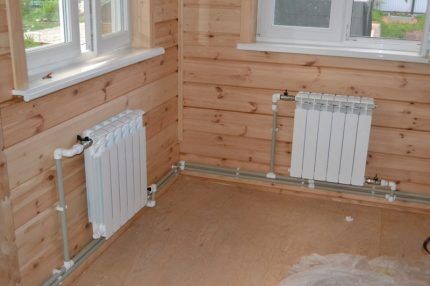

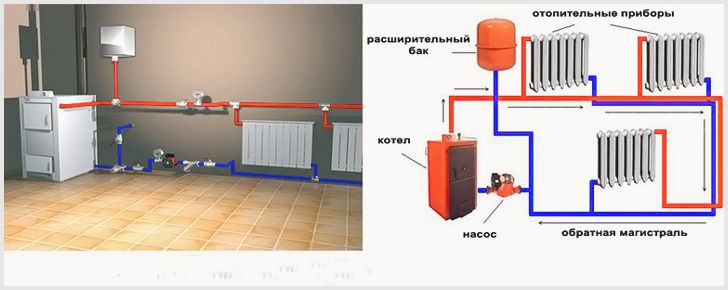

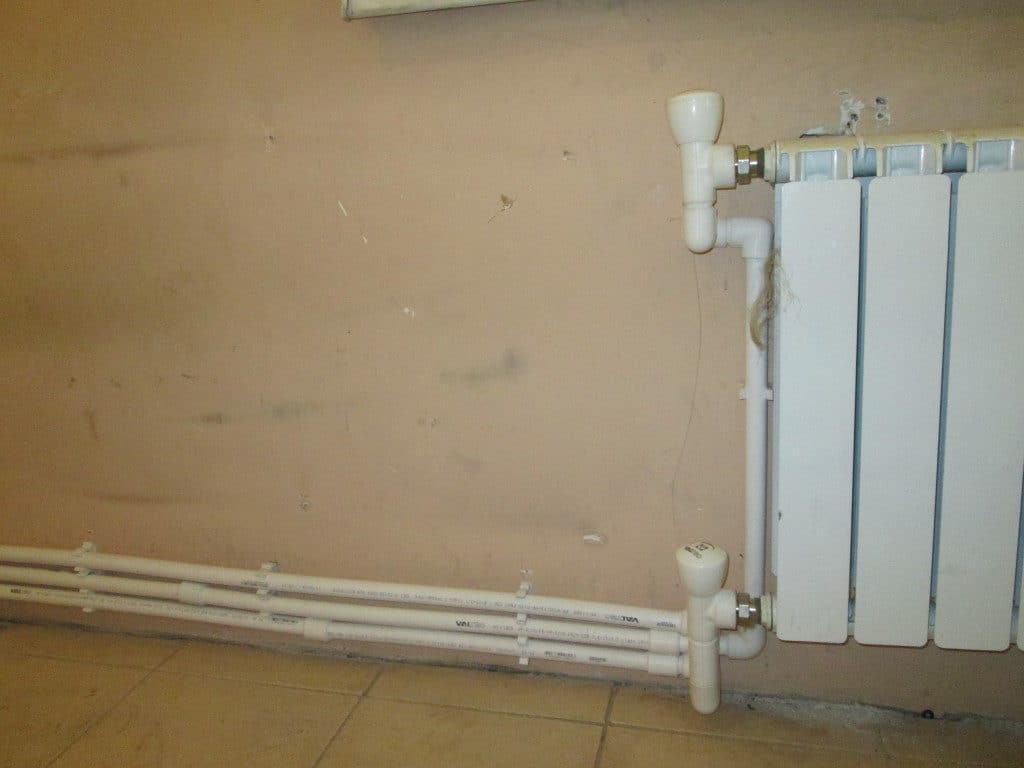

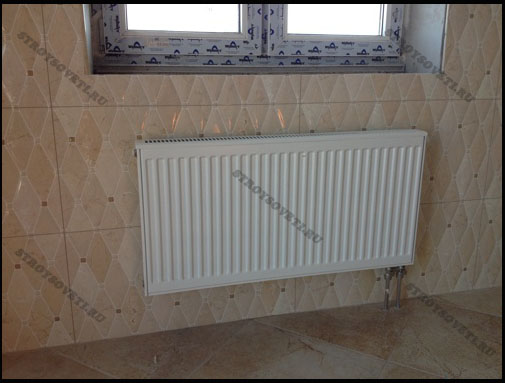

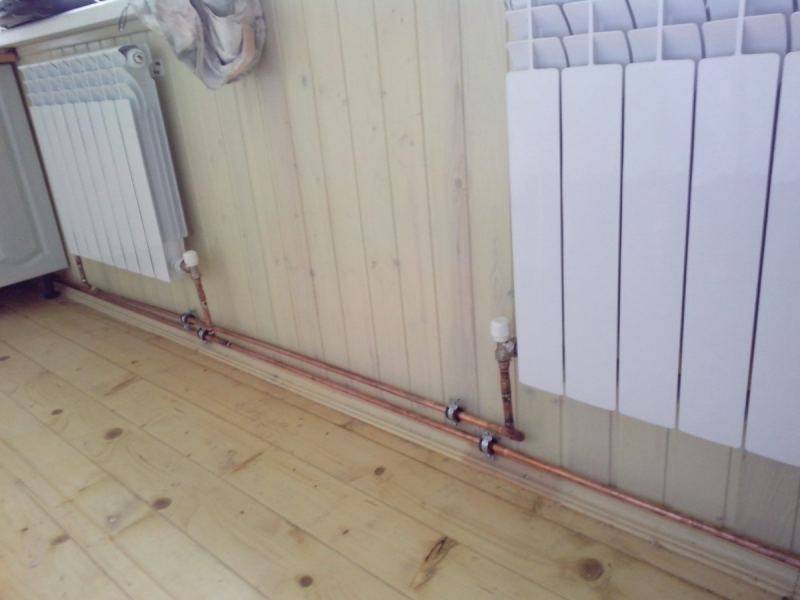

Двухтрубная система работает по усложненной схеме: сначала горячий теплоноситель по первой ветке трубопровода подается к радиаторам, а потом, уже остыв, вода по обратной ветке поступает назад к нагревателю. Таким образом, имеем две полнофункциональные трубы.

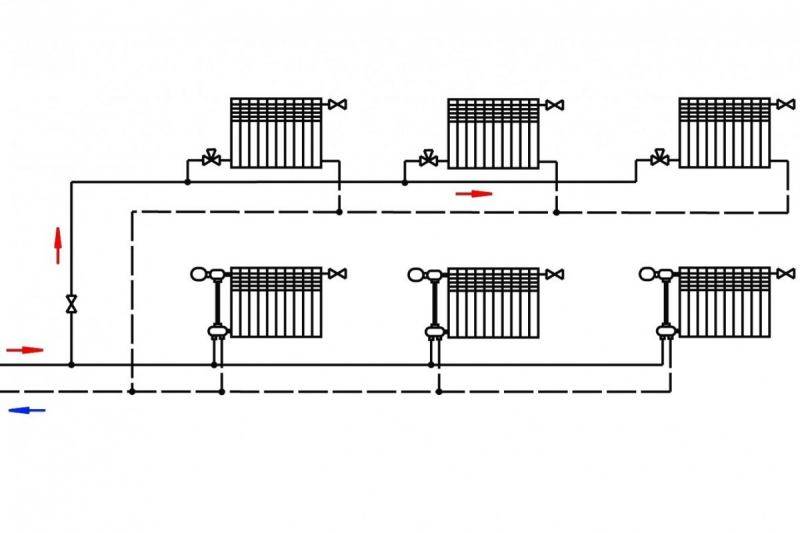

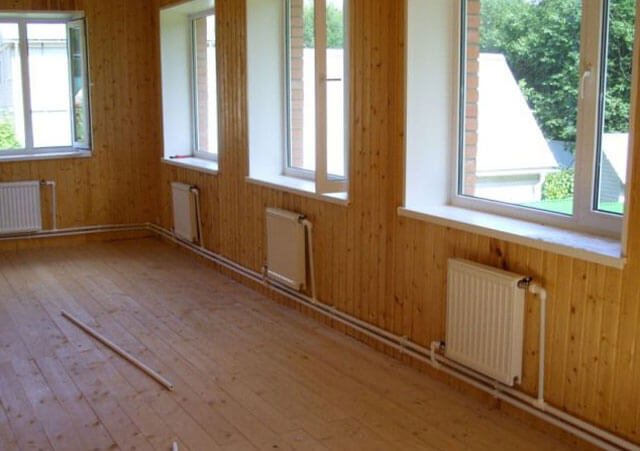

Как и однотрубная обвязка, двухтрубная может быть выполнена в двух вариациях. Так, в зависимости от особенностей подключения отопительного оборудования, выделяют следующие виды систем отопления:

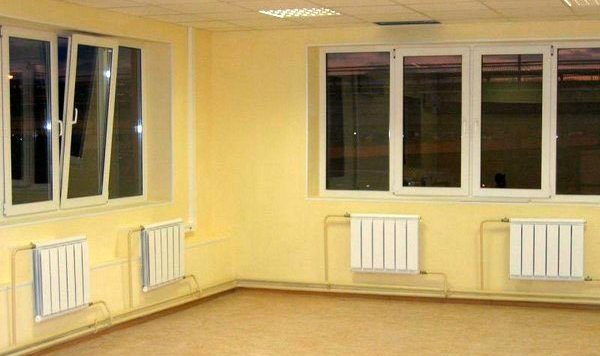

1. Вертикальная – все приборы соединяются вертикальным стояком. Плюс системы – отсутствие воздушных пробок. Минус – сравнительно высокая стоимость подключения.

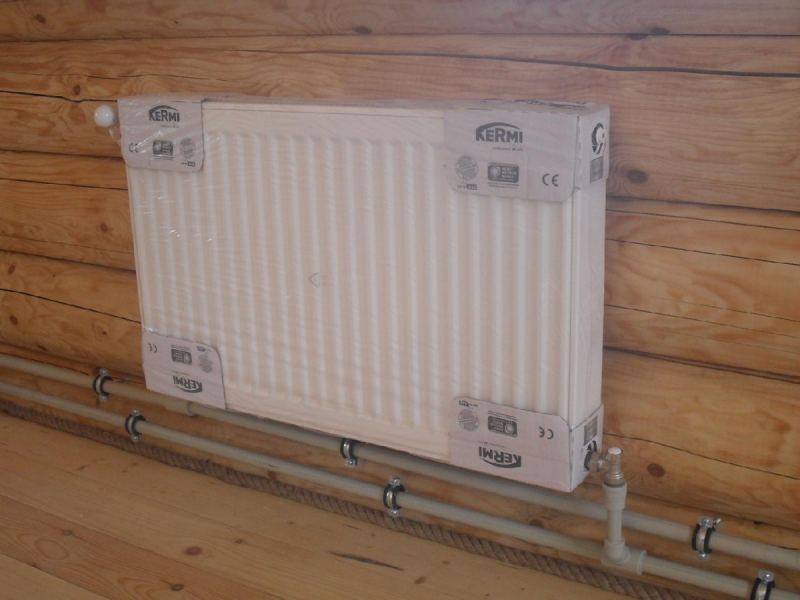

2. Горизонтальная – все составляющие отопительной системы подключают к горизонтальному стояку. За счет своей высокой функциональности обвязка подходит для одноэтажных жилищ с большой площадью обогрева.

Совет. При обустройстве двухтрубной системы горизонтального типа в каждый радиатор необходимо устанавливать специальный кран Маевского – он будет выполнять функцию стравливания пробок воздуха.

В свою очередь, горизонтальная система делится еще на два подвида:

1. С нижней разводкой: горячая и обратная ветки располагаются в подвале или под полом нижнего этажа. Радиаторы отопления должны находиться выше уровня обогревателя – это улучшает циркуляцию теплоносителя. К общему контуру обязательно нужно подключать воздушную верхнюю линию – она выводит из сети лишний воздух.
2. С верхней разводкой: горячая и обратная ветки прокладываются в верхней части дома, например, на качественно утепленном чердаке. Тут же размещается и расширительная емкость.

Двухтрубная или однотрубная разводка. Что лучше?

При выборе конечной системы отопления: однотрубной или двухтрубной, следует определить критерии, которые стоят в приоритете. Если наблюдаются проблемы со светом, основной вид топлива уголь, ограничены финансы, то целесообразней будет рассмотреть однотрубную систему отопления.

Современные двухтрубные системы отопления работают только с насосами. Они дороже в монтаже. Значительным плюсом является возможность точного покомнатного регулирования температуры при помощи термостатов или термоголовок. За счет всех этих возможностей двухтрубные системы гораздо экономичнее однотрубных. И связано это в первую очередь за счет грамотного распределения тепла и отсутствия неэффективных растрат энергоносителя.

Как итог можно сказать, что любому современному дому пора смотреть в сторону двухтрубных экономичных систем отопления.

Какие мнения, что говорят спецы

Однотрубная система отопления применялась довольно широко, она работоспособна и многие ее владельцы скажут, что она работает на их взгляд или хорошо или удовлетворительно. В тоже время, при первом рассмотрении, двухтрубные системы выглядят явно дороже, ведь применяются два проводника вместо одного. Это, по мнению некоторых, прибавляет цены не только по материалам, но и при монтаже, загромождает пространство.

Но специалисты скорее укажут, что двухтрубная система отопления для частного дома дешевле по цене и лучше работает, и выбирать нужно именно ее. Почему так?

Серьезные недостатки однотрубной системы отопления — разность температур

В однотрубной системе отопления, где все радиаторы подключены последовательно, последние окажутся холоднее предыдущих. Но на сколько будет уменьшаться температура? И как это повлияет на комфортность?

Падения температуры будут зависеть от количества жидкости проходящей по кольцевому магистральному трубопроводу. Чем больше диаметр трубы и чем больше в ней скорость, тем и меньше будет влияние каждого радиатора. Увеличивая эти параметры, мы можем добиться, к примеру, что на пяти батареях падение температуры будет не больше чем 10%. Но это в теории.

На практике же мы ограничены разумностью затрат на диаметры труб и их тройники, а также выбором насоса – правильно выбрать маломощный циркуляционный насос, и установить его на первую скорость, чтобы он потреблял не больше 30 Вт электроэнергии.

В таком случае при «ленинградке без безумия» применяем для подключения четырех радиаторов по кольцу основную трубу диаметром 26 мм для металлопластика, или 32мм (наружный) для полипропилена. Подключения же радиаторов — 16 мм (20 мм полипропиллен).

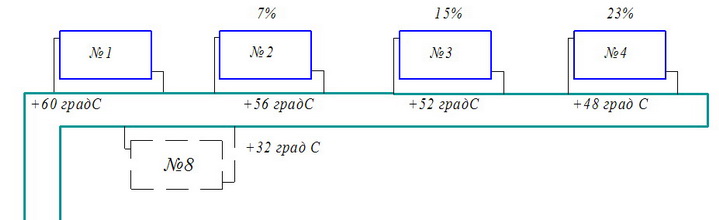

Тогда падение мощности на каждом радиаторе составит около 7%. При этом температура будет падать примерно на 4 градусов, и это не худшие показатели.

Следовательно, если 1й радиатор – 60 град, то на входе в 4-й уже получим +48 град С. В принципе, работоспособность данной схемы сохраняется до 4-х обогревателей на кольцо. Но 5 шт. уже рекомендовать нельзя – чувствительная потеря мощности и повышение затрат на ее компенсацию путем увеличения самого радиатора.

А 8 шт – и т.п. – совсем не работоспособные схемы по температуре, которые не могут обеспечить комфорт, так как падение температуры на кольце с приемлемым диаметром  и мощностью насоса (без создания шума воды ) будет совсем критическим – до 32 – 36 градусов.

Как не допустить уменьшение температуры в ленинградке

• Бытует мнение, что можно установить на радиаторы термоголовки, поднять температуру в котле и таким образом надеяться, что и последний радиатор в ряду из 8 штук когда-нибудь нагреется. На самом деле это совершенно не правильно, хотя бы по той причине, что нужно ждать, — когда в первой комнате уже жарко, то в последней все еще ледник.
  А также не верно эксплуатировать котел в режиме повышенной температуры, когда он должен часто отключаться – нагрел комнаты, выключился, затем опять разогрел…

• Другой вариант выровнять температуру в радиаторах однотрубки состоит в установке дополнительных балансировочных кранов на первых радиаторах, чтобы их глушить и больше жидкости отправлять в последние. Получается дорогая и тяжко настраиваемая система.
• Теперь рекомендуемый специалистами вариант – увеличивать мощность радиаторов от требуемой по расчету. Увеличение должно быть пропорционально остыванию воды. Для 8 батареи уже чуть ли не на 100%. Дорого, громоздко, но мощность обогрева комнат и температуру воздуха в них выровнять можно.

Что дешевле и выгоднее – однотрубная или двухтрубная

Однотрубка не только влечет за собой сложности настройки, но она еще и дороже – только за счет увеличенного диаметра трубопровода и его фитингов.

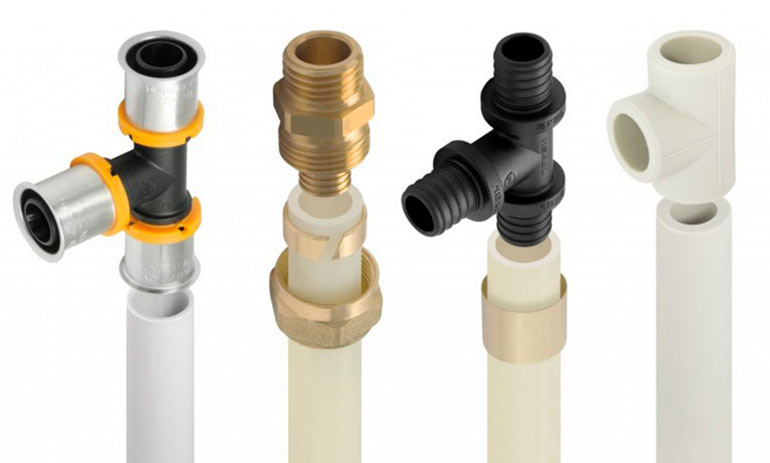

Посчитаем, сколько будут стоить материалы для типичной схемы отопления небольшого дома примерно 110 м кв, — первый этаж 60 м кв., примерно 6Х10 м, а мансарда 50 м кв., 5х10м. На каждом этаже установлены по 4 шт. радиаторов. Разумный минимум диаметра трубы для – 26 мм.

Для двухтрубной схемы здесь подойдет 20 мм и для плечей и для стояков, при столь малом количестве радиаторов. А вторую батарею  в тупике подключаем уже 16 мм.

Размещая радиаторы по периметру дома, по 4 шт. на этаж, получаем следующее:

Для однотрубной нам понадобится следующие длины и диаметры труб:

• 26 мм – 70 м.
• 16 мм – 5 м.
• Тройников 26 мм –18 шт.

Для двухтрубки нам понадобится

•  20 мм – 42 м
•  16 мм – 50 м
• Тройников 20 мм – 14 шт.

Тогда разница в цене только на фирменном металлопластиковом трубопроводе – около 200$ — монтаж однотрубки будет дороже. А если прибавить еще хоть не большое, но увеличение мощности последних радиаторов (как рекомендовалось), то уже 250$.
Правда, если применить дешевый полипропилен разница в цене будет небольшой, но все же ленинградка будет значительно дороже чем современная система отопления с подачей и обраткой.

Неприемлемая но дешевая схема

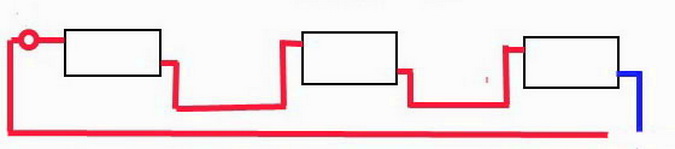

А если включить радиаторы по схеме без кольцевой трубы, а просто соединив их последовательно? Ведь тогда минимум цены. Но остывание теплоносителя будет весьма значительным, и включать более 3 шт. батарей по такой схеме не стоит.

Максимум радиаторов – 4 шт., но при этом мощность последнего падает на 35 — 40%.
Т.е. такая схема тоже жизнеспособная, может пригодиться при 3 радиаторах в кольце. А при 4–х уже со значительной затратой на увеличение его размеров и мощности, так что получится уже и не дешевле.

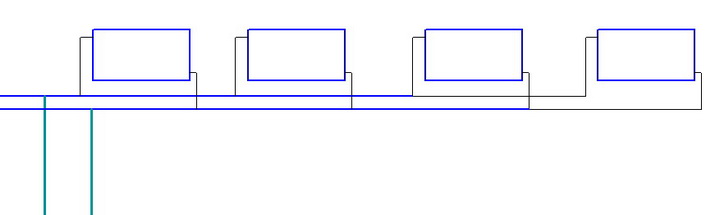

Обычная тупиковая двухтрубная схема, в чем преимущества

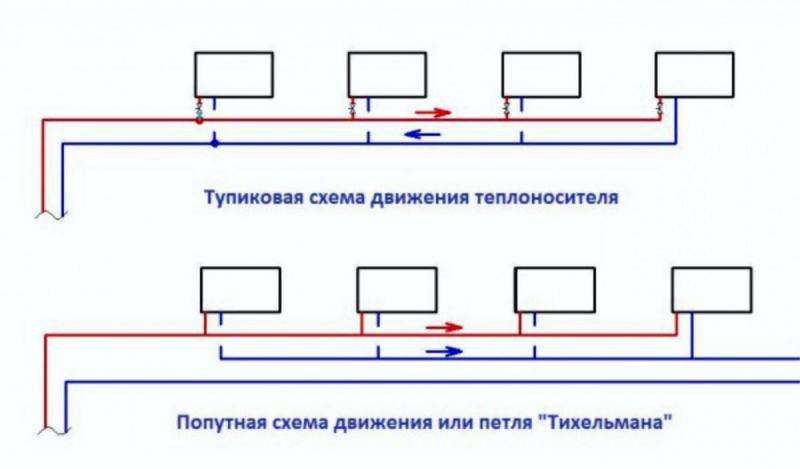

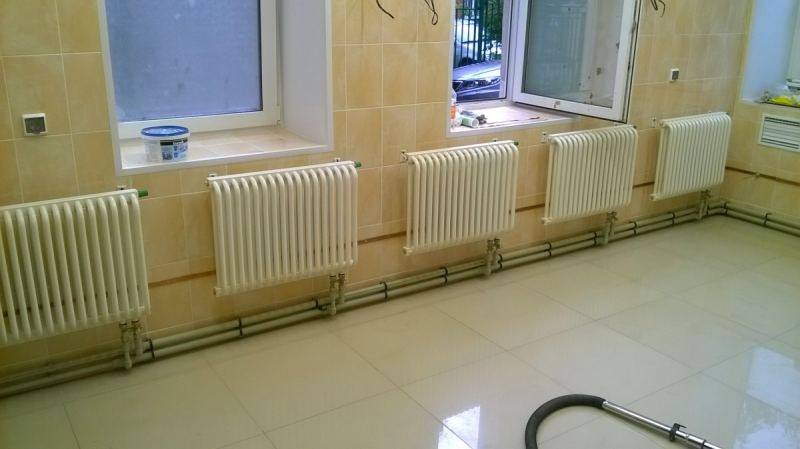

Обычная двухтрубная тупиковая схема позволяет разместить 4 радиатора в плече, без балансировочных кранов, при этом падение температуры будет максимум 5% на последнем радиаторе, что нельзя даже обнаружить без приборов. Если же разместить 5 батарей, то без балансировки кранами отдача мощности на последней упадет до 15%, что также приемлемо.

Диаметры же труб следующие.

• От котла отходит магистраль 26 мм, затем в плечах до предпоследнего радиатора – 20 мм, а к последнему радиатору – 16 мм.
• Радиаторы подключаются 16 мм.
• Для полипропилена наружные диаметры 32, 25, 20 мм соответственно.

Как указывалось цена на создание такой системы минимальная, не требуется балансировка даже между плечами, если тупики примерно равнозначные по мощности и длине труб.

Где и когда применяется отопление с одной трубой

Однотрубки раньше широко применялись в централизованных системах, где прокладывались стальные трубы большого диаметра, а насос был не шуточный. Системы эксплуатируются до сих пор и проектируются новые, в основном на промышленных предприятиях, где километры труб, и тогда система становятся выгоднее.

Также стояки многоэтажек – это те же системы отопления с одной трубой, где большой напор обеспечивает центральный насос. Но стоит упасть температуре, или напору, что не редкость (из-за недостатка энергии кое-где вентили прикручивают специально), как на 5 этаже «хрущевки» радиаторы становятся совсем не уютными, хоть на 2-м еще как-то приемлемо, о чем могут рассказать сами жильцы подобных домов. Это и есть ярко выраженный недостаток однотрубной системы отопления.

Как видим, применять ленинградку можно, она имеет право на жизнь, но только в весьма небольших системах, если почему-либо нужно прокладывать лишь один трубопровод, хоть в целом она обойдется и дороже. Основным же выбором должна стать си система отопления с подключением всех радиаторов с помощью двух труб.

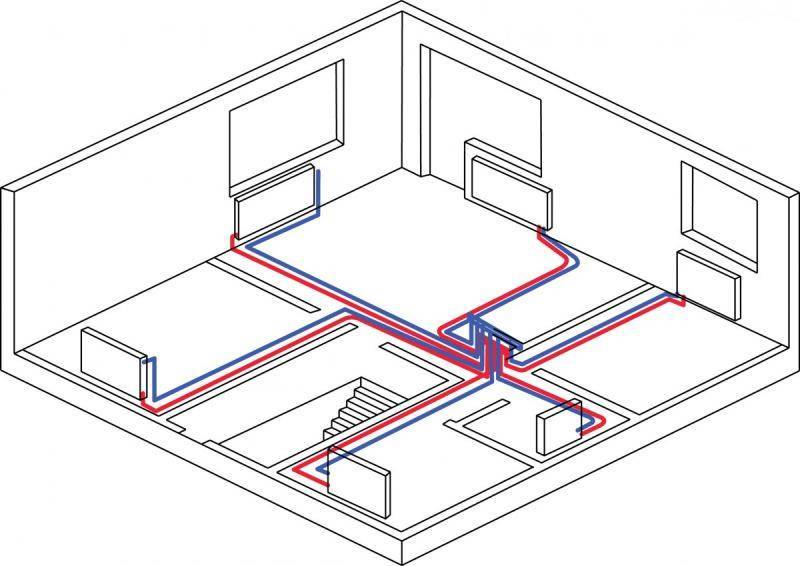

Лучевая разводка и теплый пол

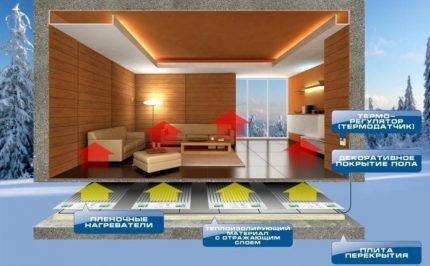

Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.

Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе.

Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:

• на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
• сверху укладывается трубы по петлеобразной схеме;
• перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
• финишным слоем выступает стяжка или настил.

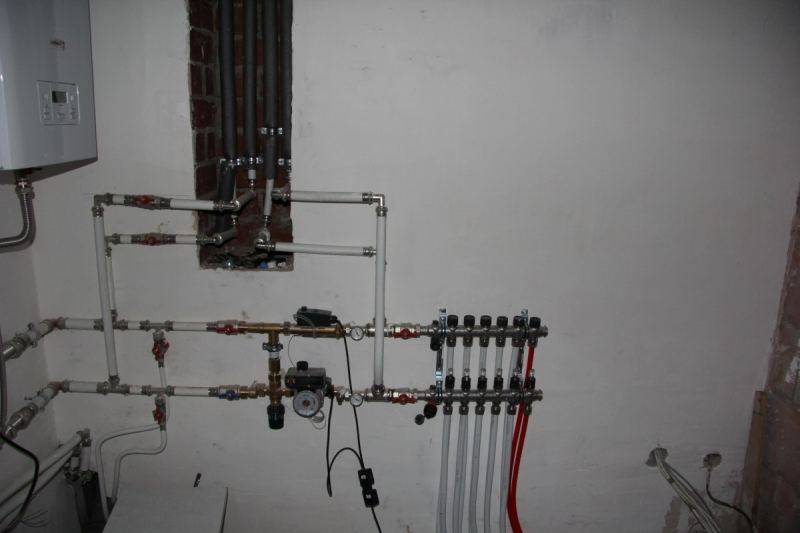

Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.

При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.

Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности

При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы

Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.

Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя

Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.

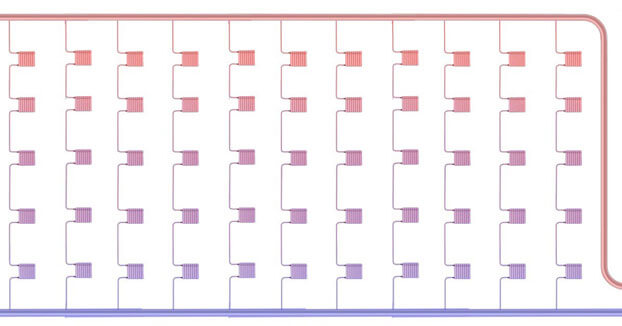

Однотрубная система отопления

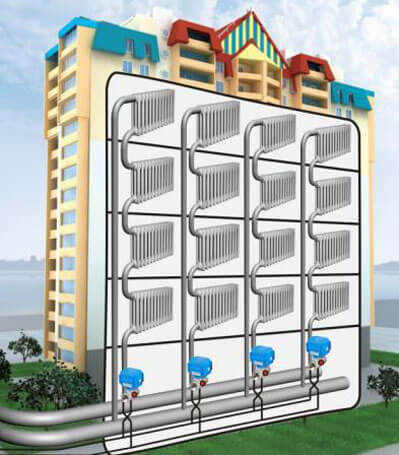

Это типичная конструкция для обогрева многоквартирных домов. Она достаточно проста, так как в этом случае имеется всего один замкнутый трубопровод для циркуляции теплоносителя. Схема элементарна, она основана на принципе расширения нагревающейся жидкости. Вода, проходящая через котел, нагревается, затем, из-за создаваемого давления и разницы температур, следует по стояку в верхнюю точку системы.

Там она попадает в расширительный бак, где накапливается до определенного уровня. Потом жидкость течет по нисходящей трубе, последовательно заполняет радиаторы, которым отдает тепло. Первые отопительные приборы получают максимально горячую жидкость, следующие радиаторы — расположенные дальше — частично остывшую. Охлажденный теплоноситель, пройдя весь путь, снова оказывается в котле. Таким образом, круговорот воды продолжается. Есть системы закрытые и открытые.

Стояк у однотрубной конструкции один. Его расположение зависит от этажности зданий: в одноэтажных домах оптимальной будет горизонтальная схема, в многоэтажках — вертикальная. В последних, высоких, домах устанавливают промежуточный насос, задача его — создание необходимого давления в трубопроводе. Если количество этажей невелико, а площадь комнат маленькая, то однотрубный вид отопительных систем работает достаточно эффективно. Использование насоса в схемах большой протяженности позволяет добиться более равномерного распределения тепла.

Качество отопления, стоимость монтажа, во многом зависит от вида подключения. При диагональном соединении радиаторов гарантируется лучшая теплоотдача, однако используется этот вариант не слишком часто. Причина — необходимость большего количества труб. Нижнее подключение экономичнее из-за меньшего расхода материала. Выглядит оно (с эстетической «колокольни») тоже более предпочтительно.

Однотрубная отопительная система. Общие представления

Однотрубная система отопления может работать как с насосом, так и с естественной циркуляцией теплоносителя. Рассматривая второй тип, следует немного вникнуть в существующие законы физики. В его основе заложен принцип расширения жидкости при нагреве. Отопительный котел в процессе работы нагревает теплоноситель, который за счет разницы температур и создаваемого давления поднимается по стояку в самую верхнюю точку системы. Движение теплоносителя вверх осуществляется по одной трубе, достигая расширительного бака. Скапливаясь там, горячая вода уже по нисходящей трубе заполняет собой все последовательно подключенные батареи.

Соответственно первые по ходу теплоносителя точки подключения будут получать максимальное тепло, тогда как в расположенные дальше радиаторы будет уже поступать частично остывшая жидкость.

Для больших, многоэтажных построек такая схема крайне неэффективна, хотя по стоимости монтажа и в обслуживании, однотрубная система выглядит привлекательно. Для частных одноэтажных домов, жилых построек в два этажа подобный принцип раздачи тепла приемлем. Обогрев жилых помещений с помощью однотрубной схемы в одноэтажном  доме достаточно эффективен. При маленькой отапливаемой площади Температура в радиаторах практически одинакова. Использование насоса в более протяженных системах также положительно сказывается на равномерности распределения тепла.

Качество отопления и стоимость монтажа в данном случае может зависеть от типа подключения. Диагональное подключение радиаторов дает большую теплоотдачу, но используется реже, ввиду большего количества труб, необходимых для подключения всех нагревательных приборов в жилых помещениях.

Достоинства

Частное здание небольшой площади — повод предпочесть именно однотрубный вариант системы, так как обустройство этой конструкции обещает:

• относительную легкость проектирования этого вида отопления;
• не слишком большие расходы на оборудование, материалы;
• устойчивые гидродинамические характеристики;
• безопасную циркуляцию жидкости;
• удобный монтаж.

Недостатки

Ответить на вопрос, какая система отопления лучше: однотрубная или двухтрубная, нельзя, если не привести список минусов, а они есть у обоих видов отопления. Владельцы домов с однотрубным типом отопления могут столкнуться с:

• неравномерным нагревом радиаторов, располагающихся на разном расстоянии от котла;
• сложностью при исправлении ошибок, если они были допущены на этапе проектирования;
• недостаточным количеством радиаторов, которые можно разместить на одном стояке;
• невозможностью регулировать расход теплоносителя;
• трудностью при необходимости замены элементов;
• высоким гидродинамическим сопротивлением;
• относительно большими теплопотерями.

Зависимость элементов друг от друга, их непрерывное взаимодействие может сильно усложнить работу при демонтаже какого-либо участка. Однако это единство всех составляющих одновременно является также достоинством однотрубного отопления, получившего большое распространение.

Подвиды

Существуют подвиды двухтрубной системы отопления по методу соединения её элементов.

• Вертикальная: там, где радиаторы подсоединяют к стояку вертикального положения. Это позволяет установить сопряжение со стояком для каждого этажа в отдельности. При этом воздушные пробки при использовании будут отсутствовать. Основное отличие подразумевает более высокие затраты.
• Горизонтальная двухтрубная система бывает, как с нижней, так и с верхней разводкой. Применяют в основном для одноэтажных жилых помещений с большим метражом. Ведущим фрагментом здесь является горизонтально проложенный трубопровод. В данном случае стояки лучше всего будет поставить на лестничной клетке или в зоне коридоров.
• Лучевая система – это инновационная технология, которая равномерно и сбалансированно распределяет горячие потоки воды через коллектор. Обогрев дома регулируют повышением температуры воды и её скоростью движения.

Типы однотрубного варианта обогрева

Однотрубная система бывает разных видов. Например, отопление однотрубное подразделяется на открытое и закрытое. При закрытом варианте система не вступает в контакт с окружающим воздухом. Из-за этого может иметь место избыточное давление в системе. Если нужно стравить воздух, данную процедуру выполняют вручную. А объем воды в контуре является постоянным.

Открытая система, наоборот, контактирует с окружающим воздухом. Ее расширительный бак является негерметичным. Подобная схема сильно влияет на разводку отопления. Например, кольцо, которое проходит по всему периметру здания, должно находиться выше отопительных агрегатов. В противном случае воздух в обогревателях начнет собираться.

В зависимости от месторасположения труб система однотрубная может быть горизонтальной или вертикальной.

При горизонтальном варианте трубопровод проходит в горизонтальной плоскости. Больше всего подходит для малоэтажных сооружений, а также для квартир с автономной системой теплоснабжения. В этих случаях однотрубная система отопления с нижней разводкой будет удобнее всего.

Вертикальная же система предполагает соответствующее расположение труб. Надо отметить, что однотрубная система отопления двухэтажного дома схема которой предполагает размещение магистрали в вертикальной плоскости, является наиболее подходящим выбором для таких малоэтажных зданий.

Также бывает однотрубная система отопления с естественной циркуляцией воды и с неестественной. При естественном движении воды, теплоноситель из подогреваемого котла течет по подающим трубам, стояку в батареи. Радиаторы нагреваются и отдают тепло помещению. После этого вода возвращается в котел нагревательный по обратной магистрали. Далее цикл повторяется заново.

Больше всего однотрубное отопление с естественной циркуляцией воды подходит для частного сектора либо для квартир с автономным типом отопления. В такую схему входит водонагревательный котел, подающие и обратные трубопроводы, а также расширительный бачок и обогревательные агрегаты. Системы с естественной циркуляцией являются очень практичными. При таком оборудовании сети теплоснабжения конструкция может прослужить около 40 лет, причем без капитального ремонта.

А вот система отопления однотрубная с принудительной циркуляцией предполагает установку насоса. Как происходит монтаж тепловых насосов можно прочитать здесь. Это позволяет выставлять скорость движения теплоносителя по магистрали.

А вот среди недостатков можно назвать не особо высокую эффективность при эксплуатации в сооружениях с большой площадью. К тому же на разных этажах обогрев может быть неравномерным. Состоит сказать, что однотрубная система отопления с принудительной циркуляцией схема которой предполагает установку насоса, включает такие составляющие элементы:

1. Нагревательный котел, который работать может на жидком либо твердом топливе, на газу либо от электросети. Для частного сектора чаще всего применяется вариант на газу. Твердое и жидкое топливо используется крайне редко: в тех местностях, в которых не проведены электросети и газопровод;
2. Магистрали. Диаметр труб немного меньше, нежели у труб в системах с естественной циркуляцией теплоносителя. В качестве материала изготовления для трубопровода могут использоваться полипропилен, сталь, медь и металлопластик;
3. Батареи для обогрева комнат. Изготавливают радиаторы из чугуна, алюминия, стали либо биметалла. Каждый агрегат следует оснащать краном Маевского;

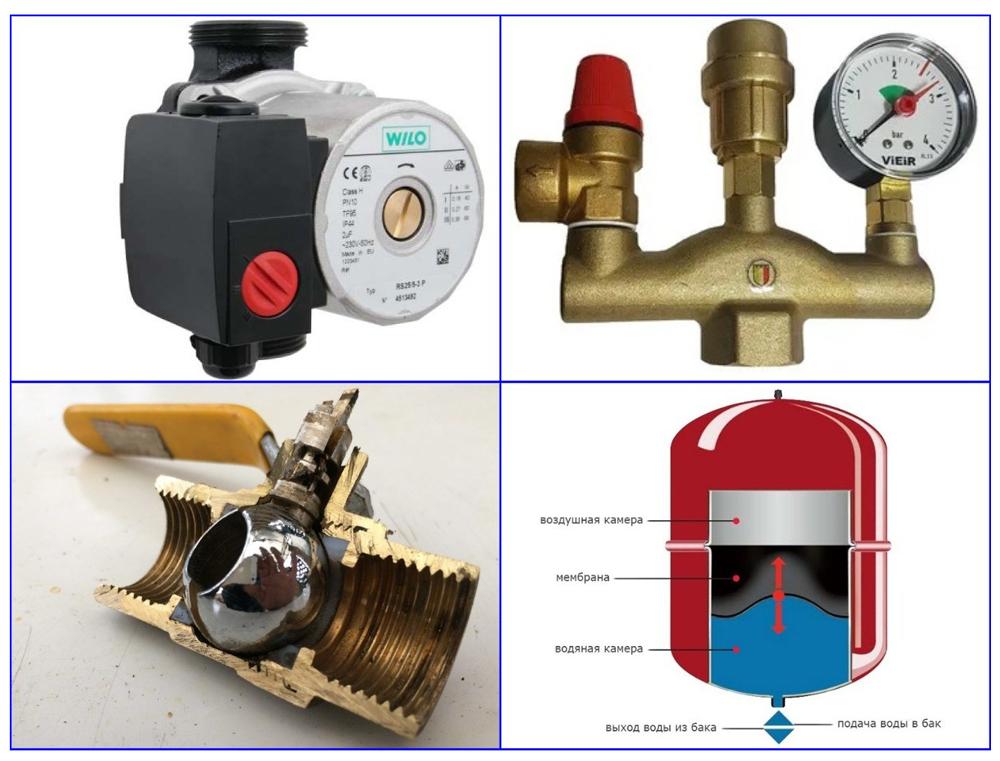

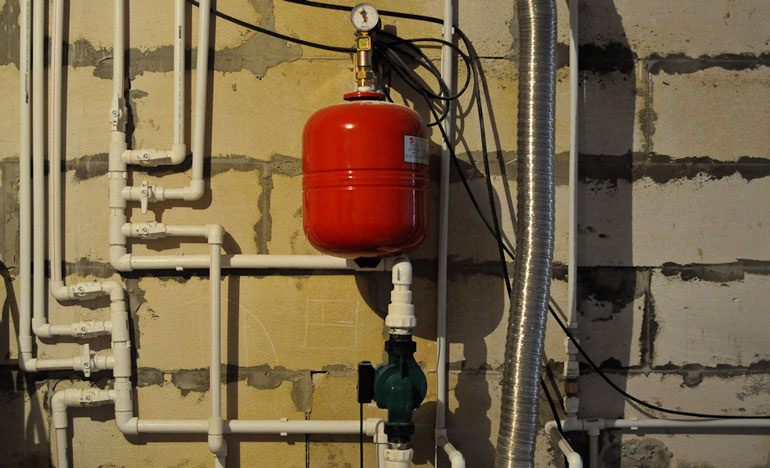

4. Расширительный бак. Предназначен для того, чтобы понижать уровень давления в контуре при нагреве теплоносителя;

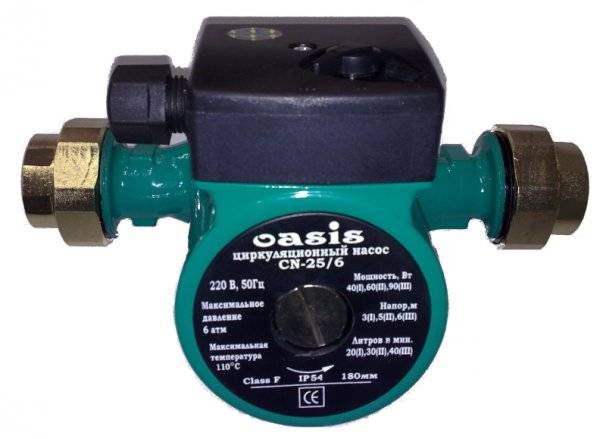

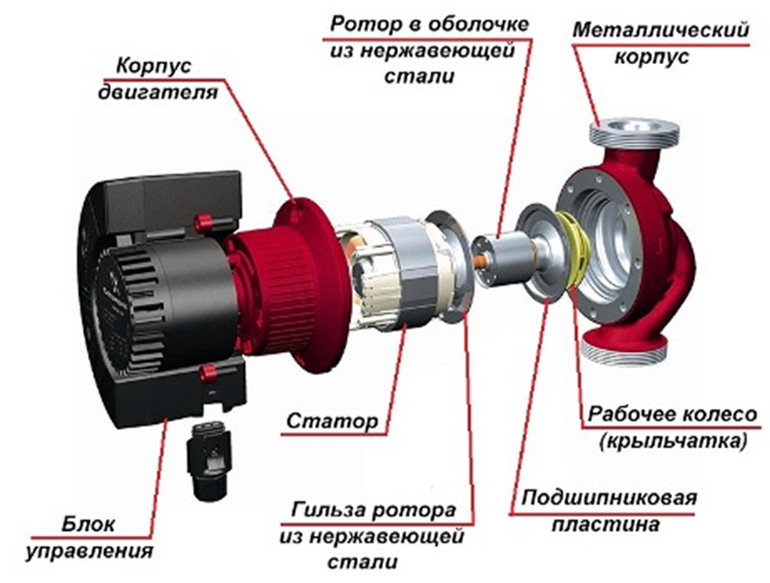

5. Циркуляционное насосное оборудование, основная задача которого — привести в движение теплоноситель. Но не всегда система с принудительной циркуляцией оснащается насосом. Если система питается от подключенного к теплотрассе элеваторного узла, вода циркулирует за счет созданного перепада давления.

   Также система отопления может иметь нижнюю либо верхнюю разводки. Но однотрубное отопление с нижней разводкой считается более удобным. Суть в следующем: в трубопровод с теплоносителем, который составляет кольцо системы, врезаются параллельно батареи. Каждый из радиаторов оснащают регулировочным краном и воздухоотводчиком. Такая однотрубная система отопления с нижней разводкой схема которой реализуется достаточно просто, широко применяется в частных домах.

Элементы однотрубной системы

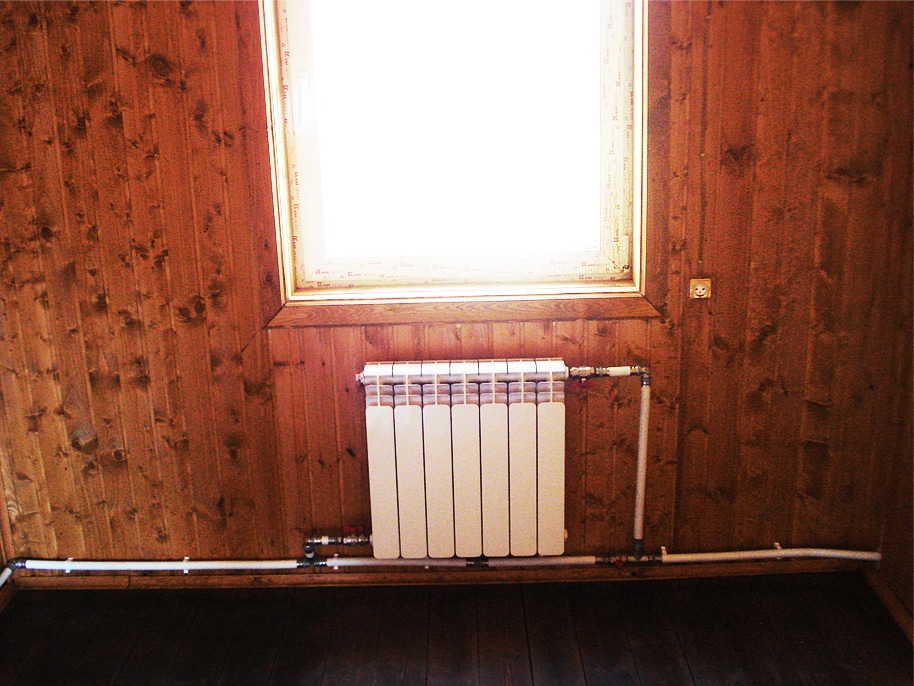

Отопление в одну трубу в частном доме состоит из отопительного агрегата, отопительных приборов, насоса, расширительного бака, трубопроводов и разнообразной арматуры.

Система отопления с одной трубой

Как работает однотрубная с нижним подключением:

• по стояку на этажи повыше поднимается  тепловой носитель;
• все отопительные устройства постепенно подсоединены к нисходящему стояку.

Аналогичным образом, этажи повыше обогреваются лучше, чем находящиеся снизу.

В приватизированных домах обогрев делится одинаково.

Важные достоинства подобной системы — достаточно-таки пристойная стоимость и небольшие затраты материалов, так как ставится всего один стояк для теплового носителя.

Высокое водное давление обеспечивает природный цикл, а антифриз выполняет систему более экономной.

Недостатки системы с одной трубой — очень трудный тепловой и гидравлический расчет сети, так как, допустив погрешность в расчетах устройств, достаточно непросто ее убрать.

Также, это повышенное гидродинамическое сопротивление и невольное кол-во обогревательных устройств на одной магистрали.

Поступление теплового носителя идет сразу во все обогреватели и не подлежит отдельной регулировки.

Кроме этого запредельно высокие потери тепла.

Дабы можно было настроить работу индивидуальных приборов, включенных к одному стояку, в сеть подсоединяют циркулярные насосы (замыкающие участки) – это перемычка в виде куска трубы, совмещенная прямой и обратной трубами радиатора, с кранами и клапанами.

Для возможности температурного регулирования каждой батареи в отдельности, циркулярный насос позволяет включать к теплообменнику автотерморегуляторы.

Еще, это также позволяет, на случай неполадки, менять или ремонтировать некоторые устройства, не отключая при этом всю систему отопления.

Однотрубное теплоснабжение делится на горизонтальное и вертикальное:

• вертикальное – это подключение всех батарей постепенно сверху вниз.
• горизонтальное – это методичное соединение всех радиаторов отопления по всем этажам.

Из-за накопления воздуха в батареях и трубах появляются говоря иначе пробки, что считается недостатком двоих систем.

Как работает однотрубная магистраль

В таких конструкциях теплоноситель подается в верхнюю точку и стекает вниз, последовательно проходя через нагревательные элементы. При обустройстве многоэтажного дома практикуется установка промежуточного насоса, создающего необходимое давление в подающей трубе для продавливания горячей воды по замкнутому контуру.

Вертикальная и горизонтальная схемы

Строительство однотрубной магистрали осуществляется в вертикальной и горизонтальной ориентации. Вертикальная разводка устанавливается в зданиях, имеющих два и более этажа. Теплоноситель подается в радиаторы, начиная с самого верхнего. Горизонтальная отопительная магистраль чаще всего применяется для обустройства одноуровневых строений — домов, дач, складов, офисов и прочих коммерческих объектов.

Схема разводки трубопровода предполагает горизонтальное расположение стояка с последовательным его подводом к батареям.

Средства регуляции

В системах, организованных в многоквартирных зданиях, чаще используются простейшие механические термостаты, посредством которых выполняется настройка отопительного режима. Отключать такие регуляторы во время отсутствия людей в целях энергосбережения рекомендуется только в одноквартирных домах.

Так как теплозащитные показатели материалов перекрытий и внутренних стен ниже, чем у наружных поверхностей, после отключения горизонтальной системы отопления обогрев жилья будет происходить за счет соседских квартир.

По этой причине в жилых многоквартирных домах применяются термостаты, ограничивающие возможности настройки температурного режима как по максимальным, так и по минимальным значениям.

Сравнение с вертикальной системой отопления

Найти оптимальное решение в выборе отопительной системы позволит сравнение рассматриваемого варианта с традиционной вертикальной моделью разводки. Одним из главных различий можно назвать мощность, то есть объем тепловой отдачи, который можно выразить и в качестве КПД. По этому показателю выигрывают вертикальные системы отопления.

Горизонтальная же модель в силу более жесткого разделения веток не позволяет им полноценно передавать тепловую энергию друг другу, в то время как стояки сами собой способствуют удержанию тепла в контуре. Также отмечается и разница в управлении системами.

Вертикальная разводка в большей степени ориентируется на внешний контроль со стороны обслуживающих служб, однако со стороны пользовательской регуляции у нее менее развитый инструментарий.

Итог

Любая отопительная система должна быть спроектирована и построена таким образом, чтобы обеспечить максимально эффективную теплоотдачу. У системы отопления любого типа есть свои преимущества и недостатки, которые нужно учитывать при проектировании отопительной системы под конкретные условия эксплуатации.

Как мы можем улучшить однотрубную отопительную систему

Сегодня существует способ, который дает нам возможность откорректировать функционирование отдельных отопительных элементов, подсоединенных к одной трубе. В теплосистему вводится байпас – специальный участок замыкания, похожий на перемычку в виде отрезка трубы, что объединяет обратку и трубу, идущую к батарее. С помощью байпаса нам удастся подключить автоматический терморегулятор. Также мы можем перенаправить поток теплой воды по стояку, обойдя элемент стояка, который находится в ремонте. Для того чтобы байпас был установлен правильно, необходимо пригласить специалиста или хотя бы ознакомиться с видео, в котором подробно рассказывают про его установку.

Как можно усовершенствовать одноконтурную схему разводки

Если вы не знаете, что лучше выбрать — систему отопления однотрубную или двухтрубную – то остановитесь на промежуточном варианте, схема которого носит название ленинградка. В этой схеме добавлен байпас – трубная перемычка для каждого радиатора, позволяющая его обойти полностью или частично. В байпас врезается запорный кран, которым можно регулировать полную или частичную подачу тепла в обход батареи.

Кроме того, к байпасу можно подключить термодатчик, и контроль за температурой улучшится. Также с байпасом можно проводить ремонт или замену узлов без остановки всего отопления. Перемычку можно легко установить в уже работающую систему.

Собирается однотрубная система отопления частного дома по горизонтальной и вертикальной схеме. Если основным будет вертикальный стояк, то все отводы и радиаторы подключаются к нему сверху вниз. Горизонтальный стояк работает по принципу последовательного подключения радиаторов. И в первом, и во втором варианте разводки трубопровода будут появляться воздушные пробки, и это также можно отнести к недостаткам, которыми обладает однотрубная система отопления.

Технология сборки одноконтурной системы

1. Сначала устанавливается котел, после чего по комнатам разводятся трубы;
2. Если собирается ленинградка, то в точках присоединения батарей и байпасов врезаются тройники;
3. В схеме с естественной циркуляцией соблюдается уклон труб 2-4 градуса на погонный метр;
4. В трубу обратной подачи жидкости врезается насос, и подключается к сети;
5. В самой высокой точке трубной разводки крепится и подключается расширительный резервуар;
6. Подключаются радиаторы, на них устанавливаются краны Маевского, чтобы можно было стравливать воздух;
7. Однотрубное отопление опрессовывается и запускается в работу.

Однотрубная разводка в коммунальных домах

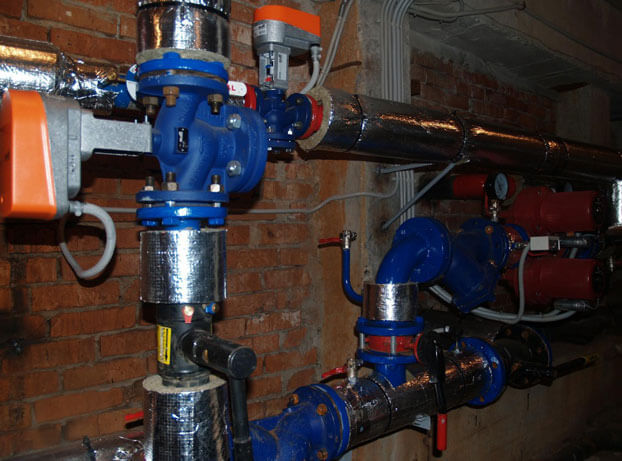

В большинстве коммунальных домов используют однотрубное отопление. Тепловой носитель поступает снизу или сверху в боковые патрубки батарей и отводится тоже с боку на этой же стороне.

Чтобы иметь возможность отключать, снимать, обслуживать или ремонтировать радиаторы, их подсоединяют через запорную или запорно-регулирующую арматуру. В последнем варианте возможно изменение температуры нагрева батарей.

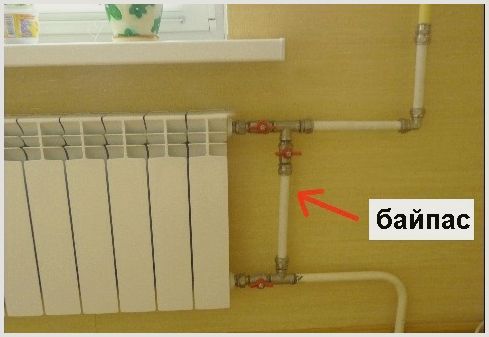

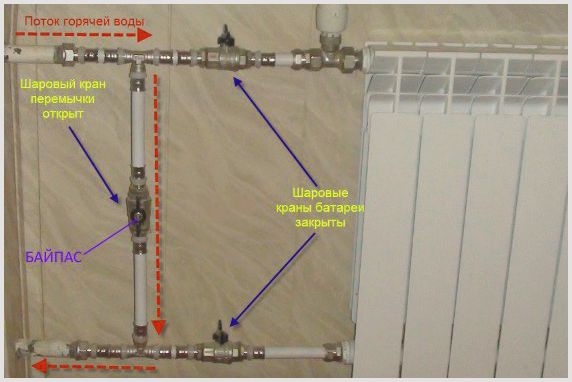

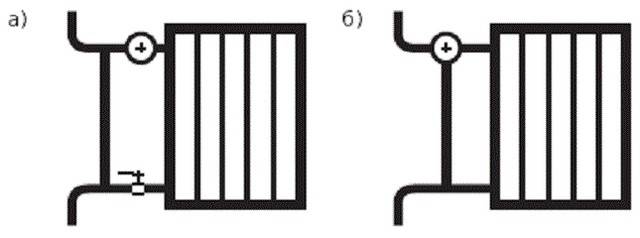

Также при однотрубной вертикальной разводке обязательно наличие байпасной перемычки, позволяющей сохранять циркуляцию отопительной жидкости во всем контуре при отключении одной из батарей. На байпас запрещено устанавливать запорную арматуру, его диаметр, как правило, меньше центрального стояка на один типоразмер.

Обычно в коммунальных квартирах прокладывают стальной отопительный стояковый трубопровод средним размером 1 1/4 дюйма или 32 мм.

Возможно будет интересно: Что такое байпас в системе отопления индивидуального дома, области его применения.

Основы грамотного гидравлического расчета

Перед началом работ по монтажу отопительных конструкций необходимо провести гидравлический расчет. Для каждого здания он будет индивидуальным, поскольку проводится по выполненной предварительно «черновой» схеме отопления, включающей все элементы системы.

Для решения проблемы концевых батарей

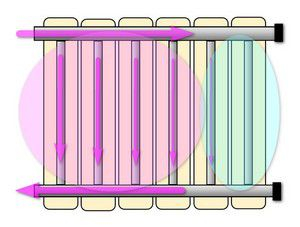

1. На конечных батареях наращивается количество секций, или увеличивают площадь панельных радиаторов.
2. увеличивается диаметр трубы и производительность насоса, повышая, таким образом, количество жидкости проходящей через главный трубопровод.
3. Комбинируют предыдущие варианты.

Как выбрать насос

Идеальный случай – когда насос встроен в котел. Но если у вас будет установлен твердотопливный котел, то из-за перегрева насоса и резины в нем это невозможно.

Если котел требует установки отдельного насоса, то придется подбирать его параметры.

Производительность насоса рассчитывается по формуле:

Q = N / (t2-t1), где

Q – производительность насоса,

N – мощность котла (КВт),

t2 – максимальная температура теплоносителя на выходе из котла, берут максимальные показатели (90° С),

t1 – температура теплоносителя на входе котла берут в среднем (70° С).

Высота подачи циркуляционного насоса рассчитывается по формуле (рассчитывается для всех участков одинаковых диаметров труб и суммируется):

P = RI + Z, где

P — потери давления в системе отопления, Па,

R — потери на трение теплоносителя, Па/м,

I — длина трубопровода одинакового диаметра, м,

Z – падение давления в местных сопротивлениях, Па.

Так рассчитывают специалисты. Расчет довольно сложен, поэтому можно применить упрошенный расчет: 10 м длины системы соответствуют 0,6 м высоты подачи насоса.

По рассчитанным данным подбирают насос. Для отопления в частных домах устанавливают агрегаты с мокрым ротором – они компактны, мало шумят. Перекачиваемая жидкость служит одновременно и смазкой для насоса.

Выбор распределительного коллектора

Выбор распределительного коллектора определяется количеством ветвей системы отопления. Несмотря на некоторые конструктивные различия, все коллекторы достаточно функциональны, поэтому следует выбирать по количеству присоединений и форме с учетом места расположения коллектора. Если ветвей у системы 1-2, то необходимость в коллекторе отсутствует – сделать ответвление можно с помощью тройников.

Выбор фильтра

В системе перед вводом отработанного теплоносителя в котел обязательно должен устанавливаться сетчатый фильтр и по возможности – грязевик.

Выбор системы безопасности

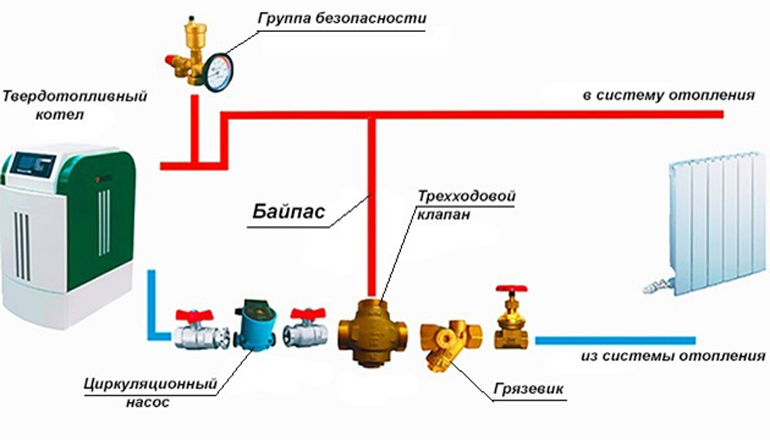

На подаче после твердотопливного отопительного агрегата устанавливаются манометр, предохранительный клапан, автоматический воздухоотводчик. Клапан сбрасывает излишнее давление при перегреве теплоносителя. Перед насосом устанавливается байпас и трехходовой клапан – он не пропускает холодную воду в котел, пока вода в котле не нагреется до определенной температуры – это предохраняет топку от выпадения конденсата и порчи котла.

Частые ошибки при выборе компонентов

Очень серьезная ошибка при установке твердотопливного котла – отсутствие расширительного бачка. Его объем должен быть не менее 10 % от объема всей системы. При открытой схеме бак устанавливается в самой верхней точке системы, при закрытой – перед насосом на обратке. Нельзя монтировать систему без сетчатого фильтра и грязевика (устанавливается на обратке перед насосом, после расширительного бака). Все фитинги должны того же диаметра, что и разводка. Нельзя заужать сечение трубы – это отрицательно сказывается на обогреве.

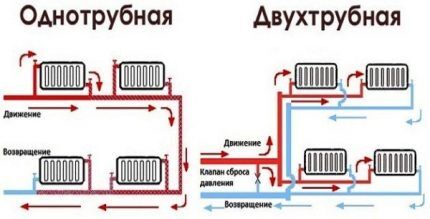

Как переделать однотрубную в двух?

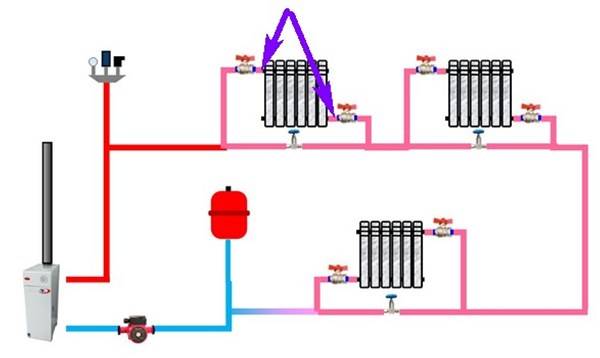

Двухтрубная система значительнее эффективнее по многим показателям. Использование пластиковых звеньев и фитингов делает процесс ее строительства простым и недорогим. Переделка не составит особого труда, но потребует пожертвовать проведенным ремонтом, так как придется ставить и постепенно наращивать обратный стояк и присоединять к нему батареи.

Другим вариантом является установка байпасов на ближние к котлу потребители, чтобы снизить их температуру и увеличить приток теплоносителей к конечным радиаторам.

Установка аксессуаров в однотрубную систему

В современных системах  отопления с одной трубой нередко устанавливаются такое дополнительное оборудование, как радиаторные  регуляторы, вентили для балансировки, термостатические клапаны  или шаровые краны. Подобные добавочные аксессуары  облегчают такие задачи, как балансировка всей системы. Благодаря чему, например, можно допустить понижение температуры в одном из помещений и оставить ее стабильной  в других.

Основным недостатком однотрубной системы можно считать невозможность регулировать нагревание отдельно взятых радиаторов. К тому же минусом является то, что для теплоносителя нужно повышенное давление.

Можно ли устанавливать алюминиевые радиаторы для частного дома?

Подобная схема подсоединения устройств для обогрева помещения прекрасна тем, что в отличии от традиционной системы с одной трубой, в каждую батарею проникает жидкость с примерно одной и той же температурой. По существу, «однотрубная система разводки» считается промежуточным звеном между однотрубной и отопительной двухтрубной системой.

Недостаток такой разводки в том, что необходимо использовать тяжелые трубы из металла крупного диаметра и располагать их вверху под поверхностью потолка, что совсем не делает лучше качество интерьера. Радиаторы при такой системе  следует монтировать лучше чугунные или стальные, выделяющиеся высокой пропускной способностью. Но можно выбрать и  алюминиевые радиаторы для своего дома, главное правильно подключить систему.

Вообще-то, однотрубная система отопления дома отходит в минувшее, уступая место намного совершеннее отовсюду зрения двухтрубной разводке. Вряд ли кто в собственном загородном двухэтажном доме с сегодняшним дорогим интерьером захочет иметь анахронизм в виде морально устаревшего, неудобного и неэффективного обогревательного оборудования жилого помещения.

Напоследок о сфере применения

Чтобы избежать проблем в процессе эксплуатации, используйте однотрубные сети отопления в подходящих условиях:

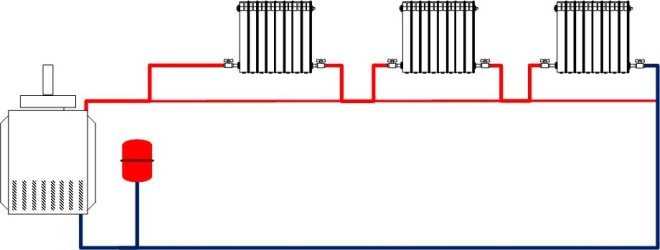

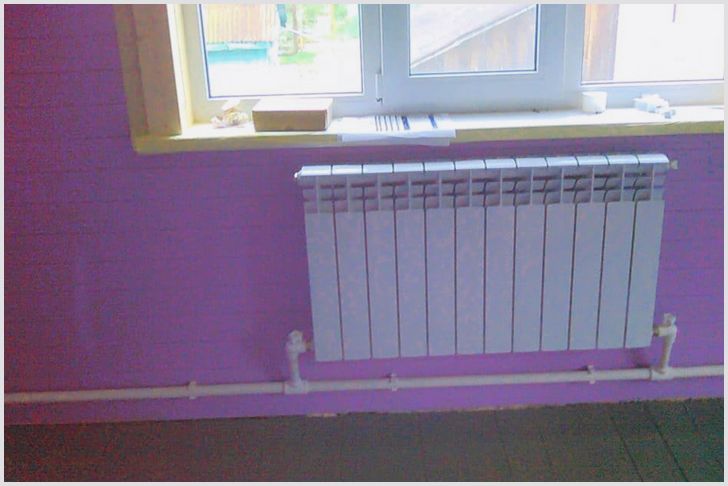

1. «Ленинградка» хорошо работает в одноэтажных дачах и небольших домиках площадью до 150 м². Если квадратура не превышает 70 м², достаточно одного общего кольца для всех батарей, в противном случае система делится на 2 контура либо прокладывается трубопровод большего сечения.

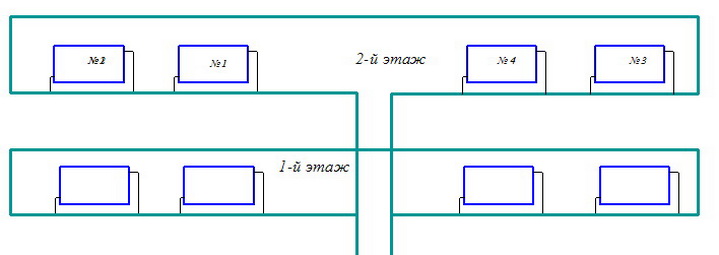

2. В 2-этажном здании можно собрать гравитационную однотрубную схему открытого типа либо закрытый вариант с нижней разводкой – на выбор. В случае перебоев с электроснабжением предпочтительнее организовать самотек и поставить циркуляционный насос на байпасе.
3. Самотек с разгонным коллектором, применяемый в одноэтажных постройках, отличается инерционностью. Радиаторы прогреваются медленно, вода сильно остывает из-за малой скорости течения, котел работает в экстремальном режиме. Эту схему лучше не использовать вовсе, она морально устарела и без насоса нормально работать не будет.
4. Не стесняйтесь делить «ленинградку» на 2—3 отдельных поэтажных петли с оптимальным числом батарей на каждой. Не объединяйте радиаторы всех этажей в единый циркуляционный контур – последние приборы останутся холодными.
5. Однотрубная ленинградская система – подходящий вариант для устройства автономного отопления 2—3—комнатной квартиры.

Мастера, доказывающие незаменимость однотрубных систем отопления, часто ссылаются на многоэтажные дома советской постройки, мол, там по 20 батарей на стояке работает. Но забывают упомянуть о давлении и производительности насосов централизованной сети, недостижимой в частных домах. Не слушайте горе-специалистов и применяйте оптимальные варианты систем – двухтрубную, коллекторную либо попутную.

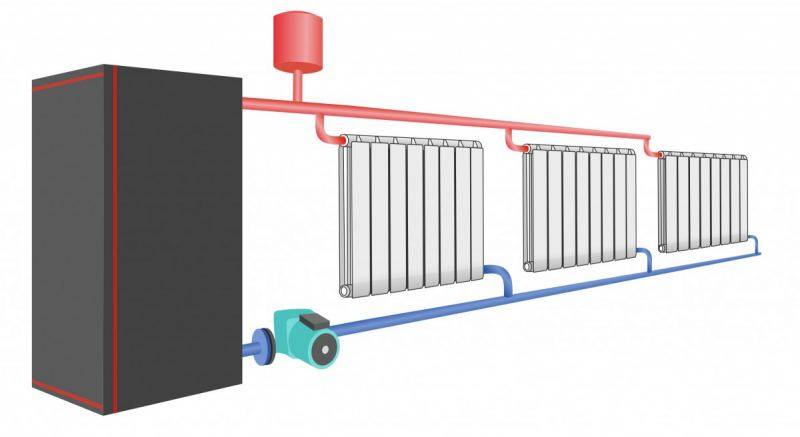

Варианты схем устройства однотрубного отопления

Системы однотрубного отопления подразделяются:

• По типу циркуляции теплоносителя – с естественной и искусственной циркуляцией.
• Закрытой (герметичной) и открытой.
• Вертикальная и горизонтальная.
• С верхней и нижней разводкой.

Системы с естественной и принудительной циркуляцией

Раньше план систем однотрубного отопления для частных домов имел расширительный бак под потолком, в него поступала горячая вода из печи или другого отопительного агрегата, а дальше самотеком текла по трубам в радиаторы. Система была достаточно проста и надежна и успешно реализовывалась мастерами при модернизации печной системы отопления в небольших одноэтажных домах с длиной трубной обвязки в пределах 30 м (а раньше большинство домов имели площадь в пределах 50-70 м² и имели форму близкую к квадрату).

Для нагрева воды в топку печи монтировали трубы, которые и служили теплообменниками между теплоносителем и огнем в топке. Но прогресс не стоит на месте, и на смену печам пришли угольные, газовые и дровяные котлы. Дома начали обрастать отапливаемыми кухнями, верандами, ванными – площадь начала увеличиваться, системы – усложняться, и схема перестала работать.

Прогресс не стоит на месте, и современные автоматические котлы все выпускаются со встроенными циркуляционными насосами. Для отопительных агрегатов, которые сложно автоматизировать (твердотопливные котлы) насос устанавливается отдельно. Основная причина – сильный перегрев насоса при сильном горении топлива. Система с принудительной циркуляцией позволяет реализовать самые сложные схемы отопления, в том числе и теплый пол – при естественной циркуляции обогрев пола просто не будет работать.

Еще одной причиной применения принудительной циркуляции теплоносителя является увеличение площади и этажности строящихся домов (двухэтажный дом или дом с мансардой стоит дешевле такого же по площади одноэтажного).

Открытая и закрытая отопительная система

Распространенные раньше системы с естественной циркуляцией чаще всего были открытыми, уровень воды в баке при перегреве повышался, при охлаждении – понижался. В бак устанавливали патрубок для сброса избыточного давления и пара в атмосферу (или канализацию) в случае перегрева системы.

В полностью автоматизированных современных котлах (на газе, мазуте, пеллетах) имеется небольшая расширительная емкость, позволяющая компенсировать небольшое увеличение давления теплоносителя. Но в принципе давление зависит от температуры, и в исправном котле при повышении давления котел просто отключается, и давление падает.

Намного хуже обстоят дела в котлах на угле, торфе или дровах – горение в них невозможно быстро прекратить, и перегрев воды возможен. Поэтому при разработке проекта система обязательно включает в себя достаточно крупный расширительный бак, клапан для сброса пара в канализацию или в атмосферу, систему автоматической подпитки водой. Даже при установке современных твердотопливных котлов иногда используют открытую систему.

Гидравлический расчет

Гидравлический расчет обычно проводят специалисты при проектировании сложных систем. Калькулятор расчета включает в себя расчеты потерь на всех участках системы в зависимости от скорости теплоносителя, разницы температур подачи и обратки, шероховатости труб, диаметра, поворотов, сужений, наличия термоклапанов, приборов балансировки, кранов, типа теплогенератора и количества радиаторов, фитингов, плотности и вязкости жидкости. Расчет сложный, и при монтаже системы частного дома обычно обходятся без него.

Однотрубная система отопления частного дома своими руками – основные узлы

Самый простой вариант, как сделать однотрубную систему отопления самому —  смонтировать разводку ленинградка с горизонтально проложенным трубопроводом и нижним подключением к нему ряда батарей. Для ее устройства используют следующие комплектующие.

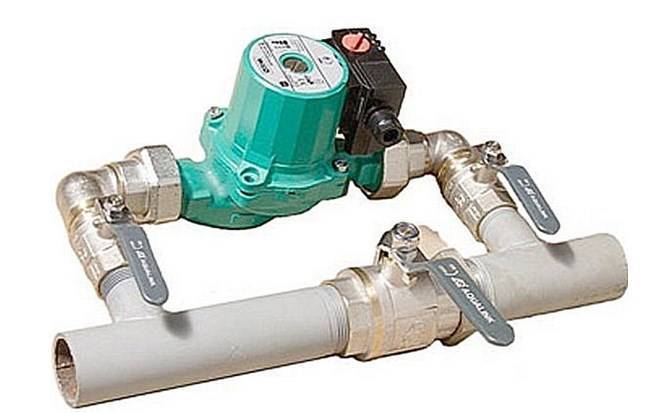

Насос. Для организации движения потока отопительной жидкости по контуру понадобится циркуляционный насос. Отличительная особенность электроприборов этого типа заключается в том, что они имеют 3 режима переключения скоростей. Поэтому можно управлять скоростью потока теплоносителя, и соответственно временем прогревания и температурой батарей.

Обвязка котла. Правила безопасности требуют монтажа на котел аварийной группы, включающей в себя воздухоотводчик, спускной клапан и манометр. Также в системе с принудительной циркуляцией обязательно присутствует расширительный бак объемом примерно в 10% от всего количества отопительной жидкости.

Запорно-регулирующая арматура. Если в ленинградке используется длинная цепь радиаторов, самый последний из них будет нагреваться слабее других. Выровнять температуру всех теплообменных приборов можно, подключив на выходы или входы каждого из них настраиваемый терморегулятор.

Можно сэкономить финансовые средства, заменив автоматический прибор ручными вентильными кранами (ни в коем случае нельзя использовать шаровые). В этом случае температурная регулировка проводится при помощи ручного или дистанционного термометра вращением маховика каждого из вентильных кранов.

Не так часто в продаже можно обнаружить запорно-регулирующие дисковые задвижки, в которых объем проходящего потока регулируется поворотом заслонки. Многие из таких приборов имеют ступенчатый переключатель на 10 положений, благодаря чему можно фиксированно устанавливать объем протекающего по батареям теплового носителя.

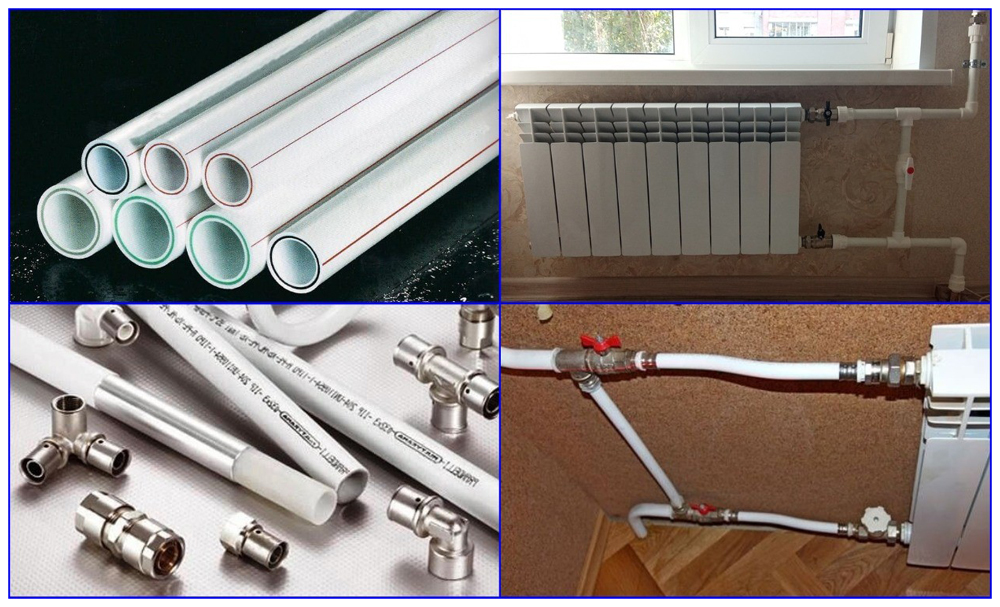

Трубы. Лучше и проще всего проложить отопительный контур снаружи из полипропилена. Для этого берут 32 или 40 мм трубу с армировкой стекловолокном или алюминием. Для создания отводов используют тройники с переходом на 20 (25) мм диаметр, отрезками таких же 20 (25) мм труб подключают и батареи.

Может быть сделана однотрубная система отопления своими руками и из популярных металлопластиковых труб. Однако стоит отметить, что для их монтажа опрессовкой понадобится применение специального обжимного ручного или электрического инструмента, дорогостоящих фитингов. Это приведет к более высоким расходам, чем при использовании полипропилена.

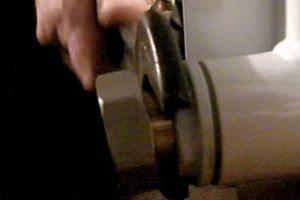

Для монтажа полипропиленового трубопровода потребуется паяльник и навыки работы с данным инструментом. Прибор можно взять напрокат, а опыт паяния приобрести путем тренировки на трубных обрезках.

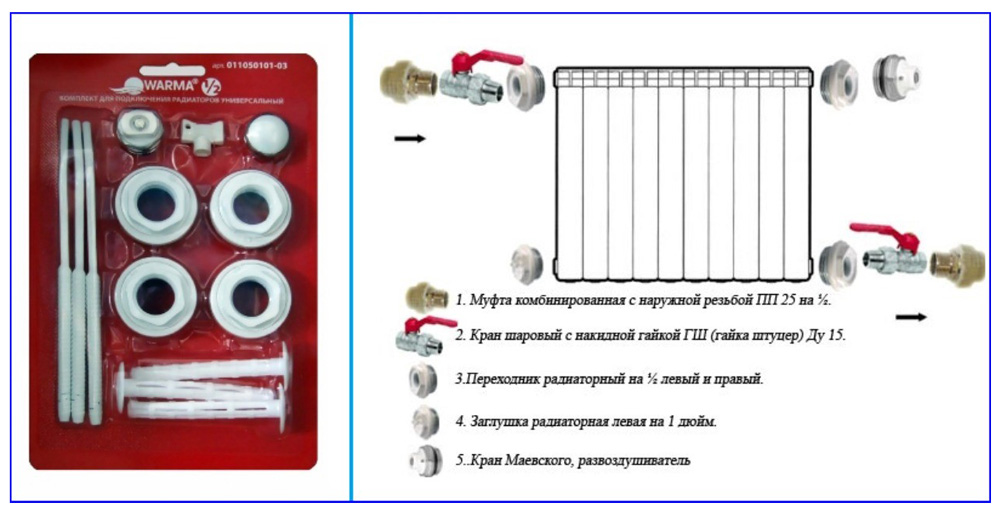

Монтажные комплекты. К ленинградке можно подключать радиаторы любого типа – алюминиевые, биметаллические, стальные. Чтобы упростить работы, приобретают готовый монтажный комплект с переходными резьбовыми муфтами (футорками) для подключения запорно-регулирующей арматуры.

Обычно в комплект входят кран Маевского, заглушка, некоторые производители добавляют крюки с дюбелями для подвешивания батарей.

Однотрубное отопление в частном доме является одним из самых простых и бюджетных вариантов организации обогрева помещений, которое легче других смонтировать своими руками. Однако в долгосрочной перспективе такая схема нерациональна из-за низкой энергетической эффективности и значительно уступает по этому параметру наиболее часто используемым в индивидуальных домах двухтрубным разводкам.

Какие инструменты и расходники понадобятся

Инструменты:

• Болгарка с отрезными дисками.
• Электродрель, перфоратор, шуруповерт.
• Разводные ключи.
• Напильник.
• Сварочный аппарат для полипропиленовых труб.

Расходные материалы для системы отопления:

• Радиаторы и комплекты для установки (пробки, кран Маевского, краны, американки, термовентили, прокладки), кронштейны.
• Трубы, тройники, отводы, крепления.
• Насос, трехходовой вентиль, краны, бачок, фильтр, грязевик, манометр, предохранительный клапан, автоматический воздухоотводчик.

Подготовка эскиза или схемы

При установке даже самой простой системы отопления необходимо вычертить чертеж или схему с точным указанием всех размеров, приборов, фитингов и компонентов обвязки котла. Без схемы невозможно точно рассчитать количество материалов, предусмотреть все особенности системы.

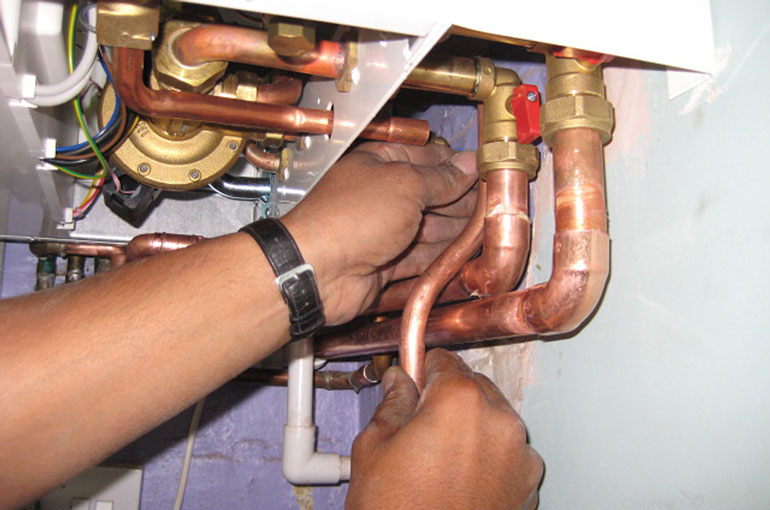

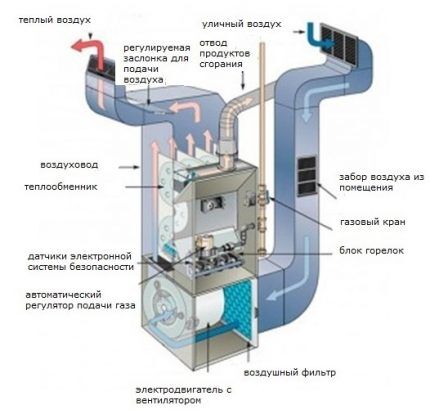

Установка котла

Установка газового котла может производиться только специализированной организацией, имеющей лицензию. Установка других котлов, в том числе и твердотопливного, может быть выполнена для частного дома своими руками.

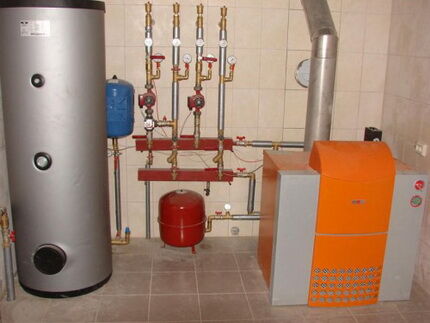

Газовые и электрические котлы часто устанавливаются на стену. Для газового котла в месте установки требуется дымоход – обычный или коаксиальный (горизонтально выведенный через стену). Для всех остальных отопительных агрегатов нужны вертикальные дымоходы.

Отопительные агрегаты мощностью до 60 кВт допускается устанавливать в помещении кухни, для более мощных теплогенераторов требуется котельные. В электрические и газовые котлы встроены расширительные бачки, вся автоматика и насосы, и их установка на кухне не создает проблем.

Но твердотопливные и жидкотопливные агрегаты со всей обвязкой и топливом занимают много места, создают сложности при уборке (а нередко и пылят или замусоривают кухню). Поэтому их по возможности всегда стоит выносить в отдельную котельную, обеспечивать достаточный приток воздуха, монтировать дымоход.

Минимальные расстояния от котла до стен, мебели и другого оборудования обычно оговаривается в инструкции. Если информации в инструкции нет, то следует придерживаться следующих требований:

• С лицевой стороны котла должен быть проход не менее 1 м.
• Проход сбоку или сзади – 0,7 м; если есть необходимость в обслуживании агрегата — тогда не менее 1,5 м.
• Расстояние до мебели или ближайшего оборудования – 0,7 м.
• Расстояние между двумя котлами – 1 м, при размещении напротив – не менее 2 м.

При включении котла в систему с естественной циркуляцией теплоносителя уровень подключения обратки должен находиться ниже уровня радиаторов первого этажа.

Для обвязки котлов необходимо пользоваться металлическими трубами.

Установка блока безопасности

Блок безопасности устанавливается после котла и включает в себя манометр, предохранительный клапан, автоматический воздухоотводчик. Твердотопливные котлы (кроме пеллетных) невозможно быстро потушить, и может возникнуть ситуация с перегревом, испарением воды в теплообменнике и резким ростом давления – клапан в этой ситуации сбросит давление. При скоплении воздуха в теплоносителе воздухоотводчик автоматически выпустит собравшийся воздух из системы.

Желательно, чтобы избыток давления сбрасывался в атмосферу – водяной пар, смешанный с кипящей водой, нельзя сбрасывать в современную пластиковую канализацию, дымовую трубу, короб общеобменной вентиляции – пластик не рассчитан на такие температуры, в дымоходе или коробе пар быстро сконденсируется на стенках и будет постепенно разрушать трубу или короб.

Категорически запрещается устанавливать кран между теплогенератором и блоком безопасности.

Установка расширительного бака

Если в конструкцию котла не входит бак, его в обязательном порядке необходимо смонтировать. Объем расширительного бачка должен быть не меньше 10% от количества теплоносителя. Сейчас все большую популярность приобретает подключения мембранного расширительного бака, позволяющего эффективно сглаживать скачки давления в системе.

Устанавливают расширительный бак при самотечной открытой схеме отопления устанавливается выше самой верхней точки системы – под потолком второго этажа и даже на чердаке. При схемах с принудительной циркуляцией теплоносителя бачок устанавливается перед насосом, клапаном, фильтром и грязевиком.

Подключение системы отопления к системе холодного водоснабжения

При перегреве и сбросе пара или по невыясненным причинам с течением времени давление в системе может падать. Для этого в систему перед расширительным баком врезают ввод воды от водопровода. Устанавливается кран или специальный клапан, автоматически подпитывающий систему при падении давления.

Разметка мест прокладки труб

Места прокладки труб размечают заранее, с помощью карандаша и линейки. Трубы и в открытой, и в закрытой отопительных системах желательно прокладывать с небольшим уклоном 5 мм на м – на случай выхода из строя насоса.

Сверловка отверстий под крепления и трубы

Сверловка отверстий под крепления труб не представляет особой сложности. При прокладке трубопроводов через стены в стену следует вставить гильзу большего диаметра (и закрыть отверстия при помощи декоративных накладок).

Прокладка магистралей

При прокладке магистралей следует иметь в виду, что верхняя разводка (когда трубопроводы расположены сверху от радиаторов) снижают эффективность работы радиаторов на 50%. Магистральные трубопроводы должны быть прочно закреплены в специальных клипсах, расположенных через 0,5-0,7 м.

Разметка мест установки и сборка радиаторов

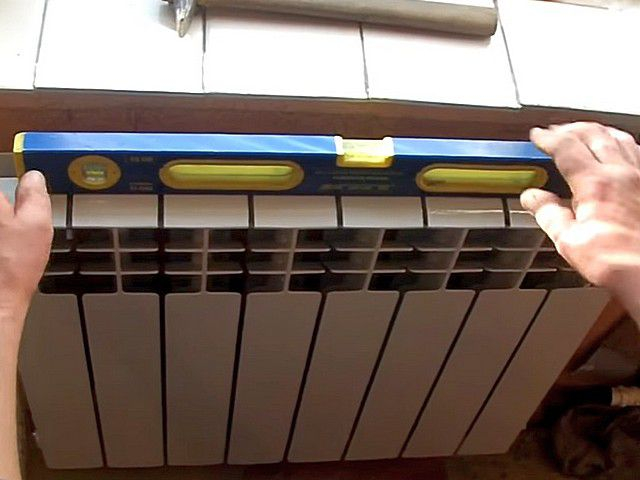

Места установки радиаторов размечают в первую очередь. Радиаторы обычно устанавливают в местах наибольших потерь тепла – у наружных стен, в подоконных нишах. Расстояние батареи от пола должно быть не менее 200 мм, от подоконника – 100-150 мм, иначе не будет происходить передача тепла путем конвекции. По этой же причине нежелательно закрывать радиаторы экранами, особенно глухими – теплоотдача от батарей отопления сойдет к нулю.

Монтаж радиаторов, кранов Маевского, отводов и заглушек

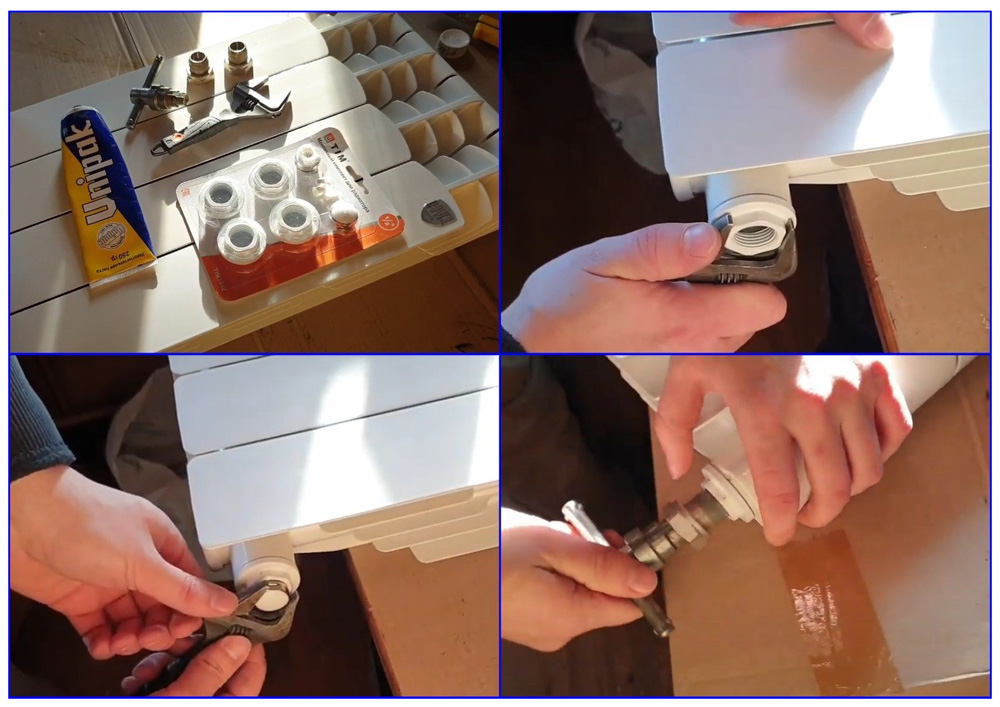

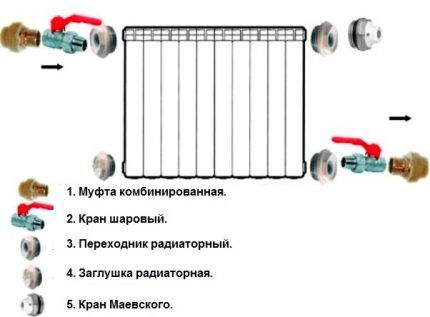

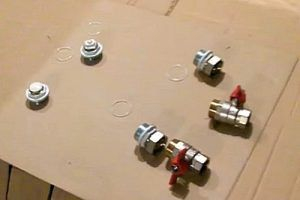

До установки радиатора в него вкручивают четыре пробки-заглушки, устанавливают краны на входе и выходе (или кран и термостатический вентиль), в одну из верхних пробок устанавливают кран Маевского. Все пробки снабжены прокладками. При необходимости при помощи специального инструмента скручивают между собой необходимое количество секций радиатора (не забудьте про прокладки!). Если количество секций в радиаторе больше 12, стоит монтировать его на 3 кронштейна.

Как подключить радиаторы к магистральному трубопроводу

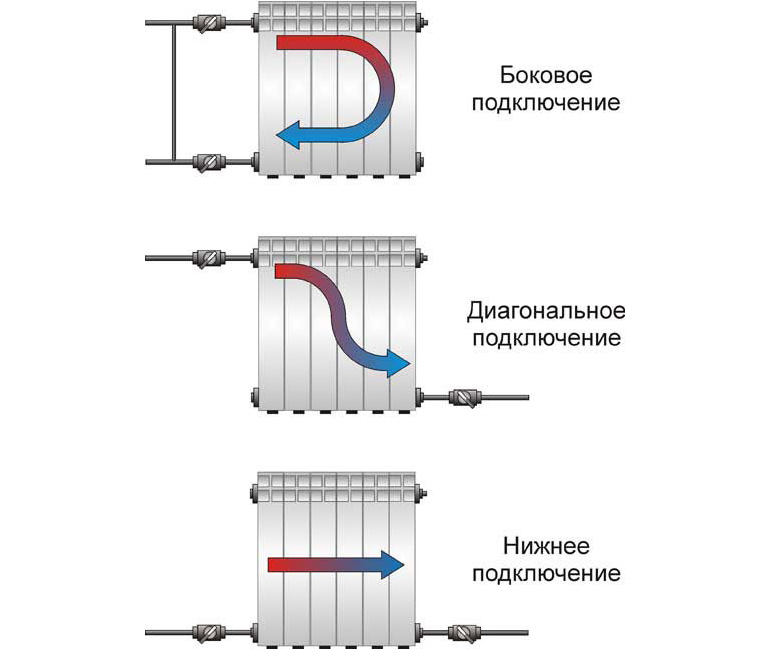

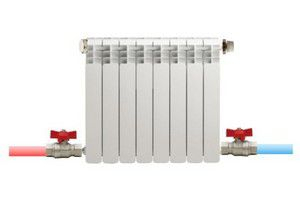

Существуют три способа подключения радиаторов:

• Диагональное.
• Боковое одностороннее.
• Нижнее (или верхнее) боковое двустороннее.
• Нижнее (при наличии патрубков снизу или узла нижнего подключения – обычно бывает у панельных радиаторов).

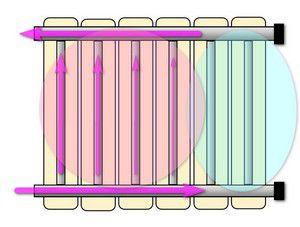

Самый эффективный способ – диагональный – он позволяет задействовать всю поверхность батареи. Самый неэффективный – верхний боковой двусторонний.

Для подключения радиаторов к кранам или термовентилям прикручивают накидную гайку-американку, МРН и припаивают отвод, затем впаивают в систему. Подключение к магистрали или стояку обязательно производится при помощи тройников – радиатор подключается параллельно к магистрали или стояку, иначе невозможно регулировать температуру каждой батареи. Сейчас выпускают краны, объединенные в один узел с американкой, МРВ, иногда с отводом.

Естественное или принудительное движение воды

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение.

Схемы подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м 2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Запуск системы

До включения теплогенератора необходимо заполнить систему водой и проверить, нет ли протечек, и лишь потом включать котел.

Расширительный бак

Подключение бака к полипропилену

Видео — установка насоса

Видео по запуску системы

Частые ошибки при проектировании

Самая серьезная ошибка при проектировании – попытка приспособить однотрубную систему отопления к отоплению большого дома (100 м² и более), навешивание большого количества радиатора на одну ветвь системы.

Не менее серьезной ошибкой является занижение или значительное завышение мощности котла. Большая мощность приведет к снижению КПД и большому расходу топлива, занижение – к холоду в доме. Мощность котла часто оказывается недостаточной, если котел используют для нагрева воды и не учитывают необходимую мощность при расчете требуемой мощности котла.

Еще одна ошибка – подключение радиаторов при помощи уголков (отводов), а не тройников, и отсутствие перемычки при подключении радиатора. В этом случае невозможно регулировать температуру в каждой комнате, при выходе из строя одного радиатора придется отключать всю систему полностью.

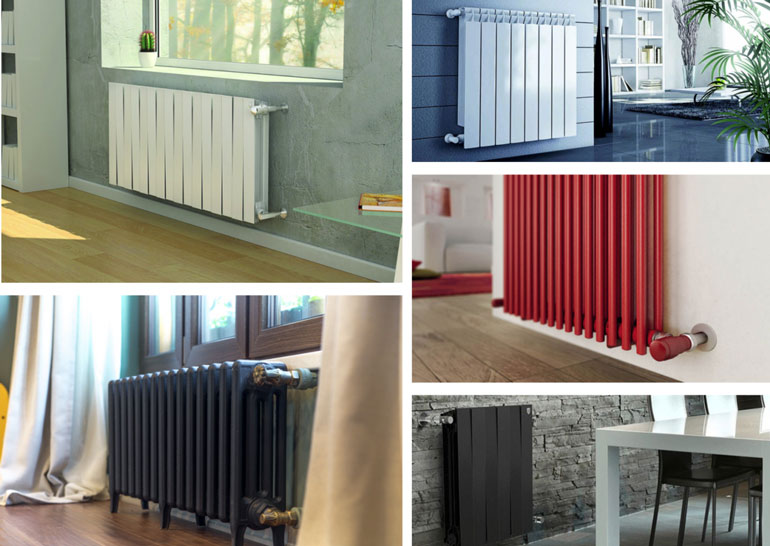

Как выбрать радиаторы

Весь ассортимент радиаторов сводится к 4 видам:

• Чугунные (современные) – обычные и декоративные. Долго прогреваются и долго отдают тепло. Долговечны. Тяжелые, достаточно дорогие, монтаж производится только вдвоем. Декоративные импортного производства заоблачно дорогие. В частном доме применение таких радиаторов обосновано только при использовании красивых декоративных моделей. Так называемая «вечность» чугуна вдребезги разбивается о недолговечность межсекционных прокладок – может статься, что через десяток лет радиаторы придется перебирать;
• Алюминиевые. Быстро прогреваются и быстро отдают тепло;
• Биметаллические – на прочные стальные трубы нанизаны элементы из алюминия. Самый лучший вариант радиаторов, недостатков практически нет, но это дорогой вариант;
• Стальные тонкостенные радиаторы. Самые дешевые и распространенные. Подвержены коррозии, плохо устойчивы к высокому давлению в многоэтажках.

Радиаторы еще делятся по конструкции на секционные, панельные и регистры. Панельные радиаторы рассчитаны на давление до 0,6 МПа. Плюс панельных радиаторов – то, что в комплект входит крепеж, пробки, кран Маевского, а к секционному радиатору все эти детали придется покупать отдельно. Регистры — стальные батареи из металлических труб без радиаторов.

Устройство громоздкое, требует большого количество теплоносителя, не слишком эффективное. Декоративные качества трубчатых регистров не позволяют устанавливать их в домах и квартирах.

Практически выбор радиаторов в частном доме зависит от Ваших финансовых возможностей и визуальных предпочтений. Самые дешевые стальные радиаторы свободно простоят лет 15-20 и больше, затем в случае протечки – можно заменить или просто выбросить одну секцию и перепаять трубы и пользоваться радиаторами дальше.

В многоквартирных домах нельзя устанавливать панельные радиаторы и не стоит устанавливать тонкостенные стальные радиаторы – только если уверены, что они выдержат давление до 16 атмосфер (это максимум, рабочее давление в многоэтажках не поднимается выше 1,0 МПа=10 атмосфер).

Как рассчитать количество секций радиаторов и фитингов?

Традиционный совет – 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном, 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают необходимое количество тепла, полученную мощность увеличивают на 20 % (умножают на 1,2) и получают необходимую мощность отопительного агрегата. Делят мощность на мощность одной секции радиатора и получают количество секций. Если вы живете на севере Российской Федерации, стоит увеличить количество секций и мощность котла еще процентов на 20.

Но эти расчеты верны при температуре входящего теплоносителя 90°С, отходящего — 70°С. В реальности такие температуры не существуют ни в частных домах, ни в многоквартирных. Максимальная температура теплоносителя в трубопроводе подачи обычно не превышает 60-70°С. Для нормальной теплоотдачи необходимо увеличить число секций в полтора раза. Кроме того, из-за особенностей однотрубной системы и учета понижения температуры в каждом последующем радиаторе увеличивают количество секций на 10 %.

Более точный способ – расчет теплопотерь через стены, окна, крышу, пол в зависимости от материалов стен, утепления, типа окон. Метод более точный, но трудоемкий, применяется в основном проектантами.

Где установить радиатор?

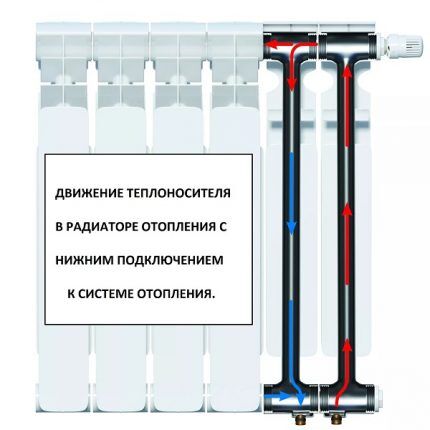

Правильное подключение радиаторов отопления позволяет получить помимо непосредственно обогрева еще и защитную функцию. Это значит, что поднимающиеся теплые потоки формируют полосу, препятствующую поступлению холодных потоков в помещение. При создании этого эффекта вам станет совершенно не интересно, по какой схеме подключать радиатор. Как раз в связи с этой особенностью чаще всего устройства и устанавливаются под оконными проемами.

Для обеспечения наилучшей защиты подобного рода, вам до того, как начинать установку радиаторов, следует правильно определиться с местом установки. Продумать это заранее не будет лишним, т.к. потом вы ничего не сможете изменить.

Еще не лишним будет не только определиться с местом расположения, но и типом расположения, т.к. это пригодится при дальнейшем планировании монтажа батарей отопления.

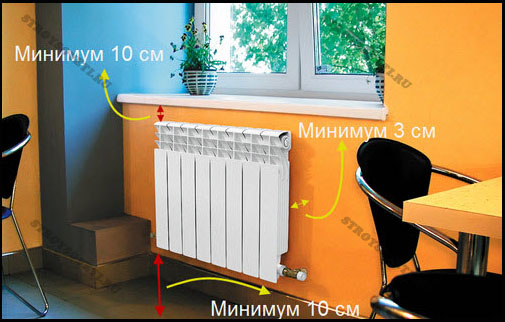

Существует несколько основных правил размещения от предметов и поверхностей, которые требуется соблюдать:

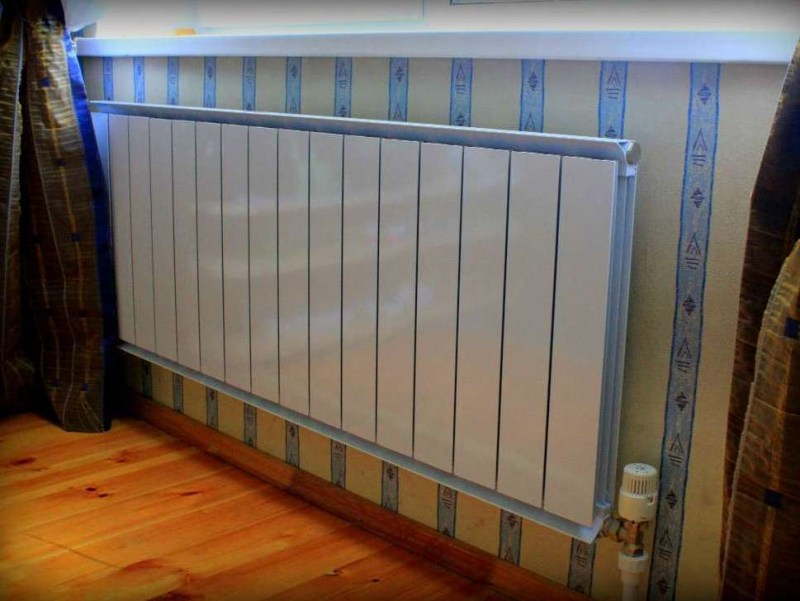

1. Расстояние от подоконника до батареи – не меньше, чем 10 сантиметров;

2. Расстояние от пола до батареи – не меньше, чем 12 сантиметров;

3. Расстояние от стены до батареи – не меньше, чем 2 сантиметра.

Радиаторы отопления: подключаем правильно

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать.

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

Мастер-класс. Пример установки радиатора отопления своими руками

Рассмотрим алгоритм действий при подключении батареи к системе отопления.

Шаг 1. Для начала подготовьте и соберите сам отопительный радиатор. Очистите все резьбовые отверстия от заводской смазки, для чего можете использовать специальное чистящее средство и ершик.

Подготовка радиатора

Шаг 2. Закончив обработку, удалите остатки чистящего средства бумажной салфеткой. Важно, чтобы отверстия получились максимально чистыми и сухими.

Отверстие вытирается насухо

Шаг 3. Установите переходники (в нашем примере это ½ и ¾ дюйма).

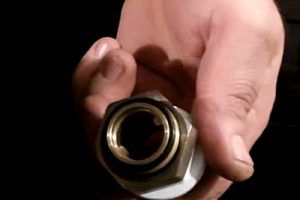

Переходник

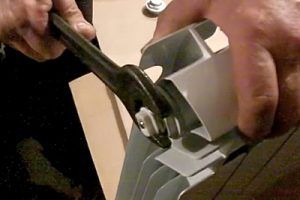

Шаг 4. Установите «американку» от крана на переходник, который вы установили заранее. Для закручивания используйте специальный ключ для «американок». В результате вы оборудуете пару отверстий – входной и выходное (в примере они располагаются диагонально).

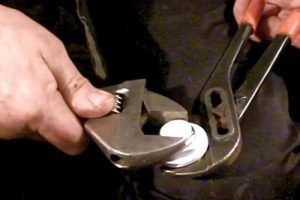

Устанавливается «американка»Ключ для «американок»Используется ключ для «американок»

Шаг 5. На ненужные отверстия, нуждающиеся в закрытии, установите заглушки.

Шаг 6. Подготовьте хвостовики (это специальные тонкие трубки), разрежьте их. Снимите в хвостовиках внутреннюю фаску. Затем пощупайте внутренние части – важно, чтобы там не чувствовались заусенцы.

Шаг 7. Наденьте на трубку гайку, проставку из латуни и резинку (именно в такой последовательности). Затем расширьте трубку при помощи специального приспособления, вставив его внутрь до упора. После расширения трубка уже не сможет выскочить со своего места под действием давления во время эксплуатации отопительной системы.

Шаг 8. Пододвиньте резинку и другие детали к расширенному краю, присоедините переходник.

Шаг 9. Разметьте место, где радиатор будет установлен на стене, в соответствии с описанными выше требованиями. Для начала определите центр подоконника, отмерьте вниз 10 см – крепления батареи будут располагаться именно на таком уровне.

Шаг 10. Прочертите линию установки держателей параллельно подоконнику на расстоянии 10 см. Сами держатели будут крепиться на дюбели.

Шаг 11. Другое крепление будет располагаться в 12 см от поверхности пола по вертикальной центральной линии.

Шаг 12. Установите батарею на крепления, выровняйте ее по уровню.

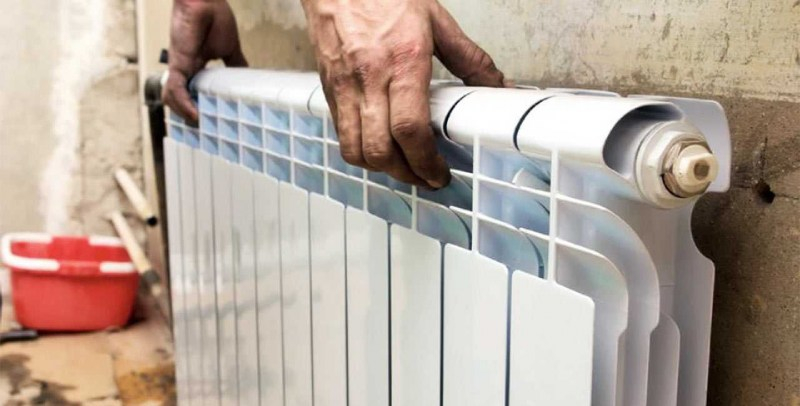

Монтаж радиатора отопления

Обратите внимание! Если потребуется, можете немного подрегулировать крепления для батареи.

Шаг 13. Наметьте на стене места, где будут располагаться штробы (в нашем примере прокладку труб будет осуществляться внутри стены). Сделайте это во всех местах, где трубы будут подключены к радиатору.

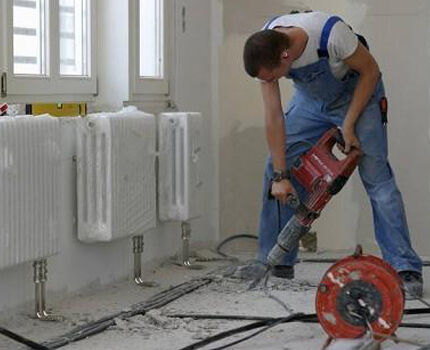

Шаг 14. Выполните штробирование намеченных ранее участков. Снимите батарею, чтобы было удобнее проводить работы.

Шаг 15. Подготовьте трубки. Нанесите отметку, по которой они будут отрезаться, как показано на картинке ниже.

Подготовка трубок для подключения радиатора

Шаг 16. Подключите к мягкой подводке, проложенной в стене, батарею, кран. Плотно закрутите все соединения. Ввод должен располагаться сверху, а вывод, соответственно, снизу.

Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

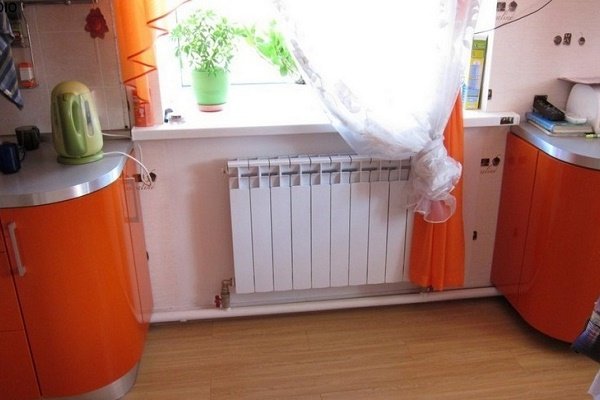

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Крайне не рекомендуется зашивать радиаторы в ящик или закрывать их декоративным экраном, так как в этом случае теплоотдача элементов значительно снижается.

Место интеграции радиатора

Имеете ли вы последовательное подключение батарей отопления или более усложнённое – параллельное, в любом случае помните, что подача тепла является не единственной функцией этих агрегатов. Дополнительный бонус подобных устройств заключается в предоставлении радиаторами неплохой защитой от «холодного» вторжения ветров и сквозняка.

Последовательное и параллельное подключение радиаторов отопления

Поэтому не удивительно, что именно под подоконниками находят своё пристанище эти спасительные устройства. Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно в локализации оконных проёмов.

Совет: Не монтируйте два радиатора близко друг к другу – это чревато потерей дорогого тепла: в разы снизится плотность горячего воздушного потока, что повлечёт за собой и резкое падение эффективности самой подачи тепла.

Перед использованием конкретного вида подключения схематически составьте план, на котором чётко и визуально обозначьте места расположения устройств, проведите верные расчёты монтажного расстояния.

Радиаторы расположены правильно в следующих случаях:

• устройства находятся на расстоянии 100 мм от нижней линии подоконника;
• расстояние до пола – 120 мм;
• расстояние до стен – 20 мм.

Схемы врезки радиатора в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

Диагональное двухстороннее подключение радиатора, с подачей сверху
Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади.

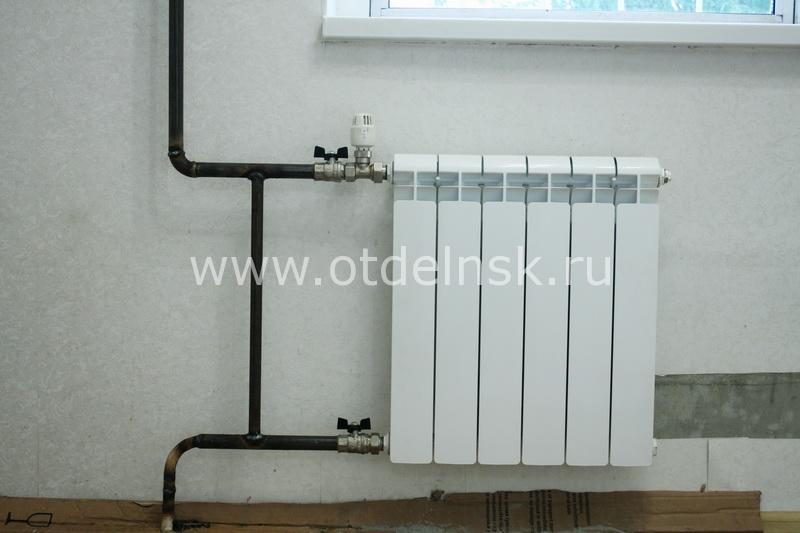

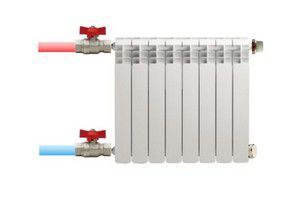

Одностороннее подключение радиатора с подачей сверху
Подобная схема – одна из наиболее распространённых в системах отопления многоэтажных домов, как наиболее компактная в условиях вертикальных стояков. Применяется на стояках с верхней подачей теплоносителя, а также на обратных, нисходящих – с нижней подачей. Вполне эффективна для небольших по размеру радиаторов. Однако, если количество секций велико, то прогрев может осуществляться неравномерно. Кинетической энергии потока становится недостаточно для распространения теплоносителя до самого конца верхнего подающего коллектора – жидкость стремится проходить по пути наименьшего сопротивления, то есть через ближайшие ко вхожу вертикальные каналы. Таким образом, в дальней от входа части батареи не исключены застойные зоны, которые будут значительно холоднее противоположных. При расчетах системы обычно исходят из того, что даже при оптимальной длине батареи ее общая эффективность теплоотдачи снижается на 3÷5%. Ну а при длинных радиаторах такая схема становится неэффективной или потребует определенной оптимизации (об этом будет рассказано ниже)/
Одностороннее подключение радиатора с подачей сверху
Схема, аналогичная предыдущей, и во многом повторяющая и даже усиливающая присущие ей недостатки. Применяется в таких же стояках однотрубных систем, но только в схемах с нижней  подачей — на восходящей трубе, поэтому теплоноситель подается снизу. Потери в общей теплоотдаче при таком подключении могут быть еще выше – доходить до 20÷22%. Связано это ст тем, что замыканию движения теплоносителя через ближние вертикальные каналы будет способствовать еще и разница в плотности – горячая жидкость стремится вверх, и оттого тяжелее проходит на удаленный край нижнего подающего коллектора радиатора. Иногда это – единственный вариант подключения. Потери в какой-то мере компенсируются тем, что в восходящей трубе общий уровень температуры теплоносителя всегда более высокий. Схема поддается оптимизации установкой специальных устройств.
Двухстороннее подключение с нижним подключением обеих подводок
Схема нижнего, или как ее еще часто называют «седельного» подключения – чрезвычайно популярна в автономных системах частных домов из-за широких возможностей скрыть трубы отопительного контура под декоративной поверхностью пола или сделать их максимально незаметными. Однако по теплоотдаче подобная схема – далека от оптимальной, и возможные потери эффективности оцениваются в 10÷15%. Самый доступный путь для теплоносителя в этом случае – это нижний коллектор, а распространение по вертикальным каналам идет в большей мере за счет разницы в плотности. В итоге верхняя часть батареи отопления может прогреваться значительно меньше нижней. Существуют определённые методы и средства свети этот недостаток к минимуму.
Диагональное двухстороннее подключение радиатора, с подачей снизу
Несмотря на кажущуюся схожесть с первой, самой оптимальной схемой, разница между ними – очень большая. Потери эффективности при подобном подключении доходят до 20%. Объясняется это – достаточно просто. У теплоносителя нет никаких стимулов свободно проникать на дальний участок нижнего подающего коллектора радиатора – за счет разницы в плотности он выбирает наиболее близкие ко входу в батарею вертикальные каналы. В итоге, при достаточно равномерно прогретом верхе, в нижнем углу, противоположном вхожу, весьма часто образуется застой, то есть температура поверхности батареи в этой области будет меньше. Подобна схема применяется на практике крайне редко – даже сложно представить ситуацию, когда к ней совершенно необходимо прибегнуть, отвергнув другие, более оптимальные решения.

В таблице намеренно не упомянуто нижнее одностороннее подключение батарей. С ним – вопрос неоднозначный, так во многих радиаторах, предполагающих возможность подобной врезки, предусмотрены специальные адаптеры, которые по сути превращают нижнее подключение в один из вариантов, рассмотренных в таблице. Кроме того, даже для обычных радиаторов можно приобрести дополнительную оснастку, при которой нижняя одностороння подводка будет конструктивно видоизменена на другой, более оптимальный вариант.

Надо сказать, что существуют и более «экзотичные» схемы врезки, например, для радиаторов вертикального исполнения большой высоты – никоторые модели из этого ряда предполагают двухстороннее подключение с обеими подводками сверху. Но сама конструкция таких батарей продумана таким образом, чтобы теплоотдача от них была максимальной.

Примерная последовательность монтажа радиатора отопления

Осветить все возможные варианты установки радиаторов отопления в масштабах одной публикации – просто невозможно. Поэтому будет вкратце рассмотрен пример монтажа распространённых в наше время алюминиевых или биметаллических секционных батарей. В принципе, и со всеми другими последовательность будет примерно такая же, а необходимые нюансы обязательно указываются производителем в прилагаемой к изделию инструкции.

Необходимый инструмент для подключения радиаторов

Для монтажа двухтрубной системы обязательно наличие:

• электрической дрели с набором свёрел;
• рулетки;
• отвеса и строительного уровня;
• карандаша;
• расширительного бака;
• шуруповёрта;



• радиаторов;
• трубы из определённого материала;
• специального инструмента для установки трубопровода в зависимости от его типа;
• газового ключа;
• сливного крана;
• разводного ключа;
• обратного клапана;
• воздухоотводчиков (автоматические — для общей магистрали и ручные — для каждого радиатора).

Внимание! Диаметр трубопроводов для двухтрубной системы определяется в соответствии с длиной подающей трубы и параметра тепловой нагрузки. Обратка формируется с таким же сечением.

Последовательность работ

Считаем, что радиатор собран – не требует переборки, перетяжки, добавления секций и других операций. В готовом виде он – с полностью свободными четырьмя выходами коллекторов.

В продажу алюминиевые и биметаллические радиаторы поступают закрытыми плотной полиэтиленовой пленкой. Не нужно спешить ее снимать – это можно сделать самым последним действием, чтобы случайно в ходе работ не поцарапать поверхность.

Начинают с очень ответственного этапа – разметки линий и точек для крепления кронштейнов. Стандартный способ подвески среднего по величине радиатора – это три точки: два кронштейна удерживают на весу батарею за верхний коллектор, и один, установленный по центру – фиксирует ее положение за нижний коллектор.

Вся сложность состоит в том, что при разметке необходимо соблюсти целый ряд условий.

— Во-первых, радиатор должен расположиться в намеченном месте с соблюдением теп правил, о которых уже говорилось, или в соответствии с рекомендациями производителя.

— Во-вторых, радиатор должен принять горизонтальное положение. Допускается небольшое отклонение – в сторону противоположную входу подачи, до 1 градуса, но если «завал» будет больше, то не исключены застойные явления в батарее.

Хорошо, если приобретены регулируемые кронштейны – можно внести некоторые коррективы в положение радиатора. С обычными жёсткими крючками погрешность нужно исключать изначально

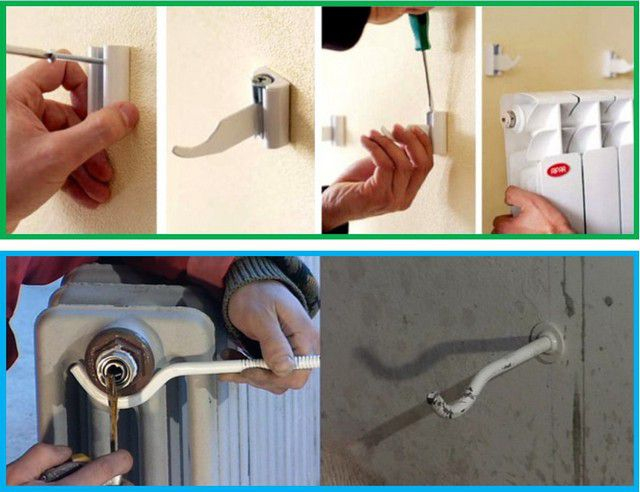

Некоторые кронштейны (например, идущие в комплекте с радиаторами «Рифар»), позволяют провести корректировку их по высоте. А вот если применяются обычные крючки, то здесь нужна особая внимательность и осмотрительность.

— В-третьих, лицевая поверхность радиатора должна лежать в вертикальной плоскости.

— И, наконец, в-четвертых, если имеется старая жесткая подводка труб, и на нее остается расчет, то положение радиатора должно соответствовать и ей.

Одним словом, придется провести тщательные замеры, точную разметку, и лишь потом уже – крепление кронштейнов к стене. После их закрепления проводят примерку, и если есть необходимость – вносят возможные корректировки.

Положение радиатора контролируют уровнем – в горизонтальной и вертикальной плоскости, а также добиваются равного расстояния с обеих сторон от стены

Кстати, если нет желания портить стену отверстиями, или в том случае, когда радиатор планируется к установке вдоль лёгкой перегородки, материал которой не предполагает больших нагрузок, то можно приобрети специальные стойки с кронштейнами.

Радиатор вполне можно установить и на таких или им подобных вертикальных стойках с креплением к полу

Подобные стойки крепятся в нужном месте к поверхности пола любым приемлемым в конкретных условиях способом (дюбелями, анкерами или даже мощными саморезами). Стойки обычно оснащены регулируемыми по высоте кронштейнами, так что точно выставить радиатор по горизонтали – не составит особого труда.

• Затем радиатор снимают, укладывают на удобный верстак – пора переходить к сборке сантехнической части.
• Начинают с того, что еще раз согласовывают положение радиатора со схемой его подключения к трубам. Это необходимо для того, чтобы определиться, в какие футорки будут запаковываться штуцеры кранов (клапанов) с накидными гайками, а какие – будут глушиться пробкой и краном Маевского.

Рассмотрим на примере. Допустим, предполагается одностороннее подключение батареи справа с подачей сверху:

Пример расположения элементов обвязки радиатора

Верхний коллектор:

— Вход В1 – левая проходная пробка, в которую будет устанавливаться кран Маевского. Входящий в установочный комплект кран имеет собственное кольцевое уплотнение, так что подмотка паклей здесь не требуется.

— Вход В2 – правая проходная пробка, в которую запаковывается штуцер с «американкой» под шаровой кран или термоклапан.

Нижний коллектор:

— Вход В3 – левая глухая пробка, либо проходная, с последующей установкой на нее заглушки (также, как и кран Маевского, не требующей подмотки).

— Вход В4 – правая проходная пробка с запаковкой «американки», также под шаровой кран или под балансировочный вентиль.

Если все подготовлено, есть полная ясность, уда и что устанавливается, то дальнейшую запаковку радиатора проводят примерно так:

ИллюстрацияКраткое описание выполняемой операции

	Пример – аналогичный показанной выше схеме: односторонняя подводка с правой стороны с подачей сверху. Регулировка радиатора не предполагается, поэтому на входах подачи и «обратки» в качестве запорных элементов будут применены обычные шаровые краны – принцип монтажа от этого нисколько не меняется. Монтажный комплект подготовлен к работе.
	Для начала рекомендуется обязательно проверить качество всех резьбовых соединений, плотность прилегания проходных пробок к торцам коллекторов радиатора (их обжимные «юбки» должны прилегать одинаково по всей окружности, без просвета). Для проведения такой проверки силиконовые кольца-прокладки, надетые на пробки, лучше временно снять. Снимать, конечно, следует с осторожностью, чтобы не растянуть и не порвать прокладку.
	Прокладки снимают и пока временно убирают в сторону.
	Пробку закручивают в резьбовое гнездо коллектора (в соответствии со схемой монтажа). Если и радиатор, и монтажный комплект – качественные, то футорка должна легко закрутиться до самого конца простым усилием руки. В данном случае проверяется пробка с правой стороны коллектора – она закручивается обычным порядком, вращением по часовой стрелке.
	Пробка должна равномерно по всей длине окружности, плотно, без просвета прилечь к торцу коллектора радиатора.
	Аналогичные проверочные операции проводятся на всех четырех выходах обоих коллекторов. С левой стороны радиатора пробки имеют левую резьбу, поэтому закручиваются по направлению против часовой стрелки.
	Если пробка не вкручивается или требует для этого чрезмерных усилий, или же в том случае, когда в закрученном состоянии нет плотного равномерного прилегания, необходимо устранить возможную помеху. Достаточно часто такие ситуации складываются из-за попадания капелек краски на первые витки резьбы, или из-за застывших потеков краски на торцевой части гнезда. В подобных случаях придется зачистить эти потеки ножом или наждачной бумагой. Редко, но все же случается, что резьбу на коллекторе радиатора даже приходится проходить метчиком соответствующего диаметра.
	Точно таким же образом проверяют «на сухую» и резьбовые соединения проходных пробок со штуцерами кранов, с заглушкой и краном Маевского. Все внутренние отверстия любых пробок, и левых и правых, имею единую обычную правую резьбу.

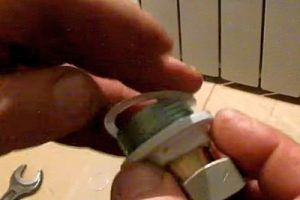

	Теперь необходимо запаковать штуцера с накидными гайками от шаровых кранов с соответствующими проходными пробками. Гайки-«американки» скручиваются с кранов, но обязательно должны остаться надетыми на свой штуцер. Производится уплотнение резьбового участка. Можно для этого использовать и фум-ленту, но все же подавляющее большинство сантехников предпочитают надежную подмотку из льняной пакли. Пакля наматываются по ходу резьбы, то есть, если смотреть со стороны штуцера – по часовой стрелке. Намотка на витки должна быть плотной, чтобы пакля не проскальзывала при соединении.
	Для надежной герметизации соединения подмотку сверху промазывают уплотнительной пастой типа «Unipak». Некоторые мастера предпочитают для этих целей пользоваться олифой. После промазывания подмотка приобретает вид плотного «кокона».
	Теперь можно наживить на пару витков штуцер с проходной гайкой.

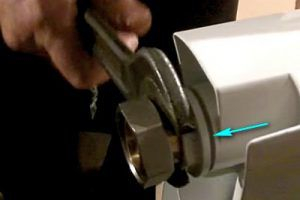

	Далее, необходимо затянуть это соединение. Для фиксации штуцера при скручивании внутри него предусмотрены шлицы. Существуют специальные ключи для таких операций. Но если ключа нет – можно обойтись и без него.
	Необходимо вставить в полость штуцера металлический узкий предмет, который бы заклинил шлицы, не давая штуцеру проворачиваться. В показанном примере для этого использовано зубило, зажатое в тисках. Его плоский наконечник встал между шлицами, штуцер будет оставаться неподвижным, а затягивается станет проходная гайка с помощью обычного рожкового ключа на 32.
	Обтяжка проводится до получения надежного, хорошо уплотненного соединения. Затем точно такая же операция проводится со штуцером второго крана и соответствующей ему проходной пробкой
	В одну из оставшихся проходных пробок вкручивается заглушка. Те детали, что идут в монтажных комплектах, уже имеют собственное уплотнительное кольцо, то есть никаких подмоток паклей – не требуется. Вначале заглушка наживляется в пробку…
	…а затем затягивается с помощью двух ключей.
	Такая же операция проводится и с краном Маевского. Вначале – наживление с соответствующей пробкой…
	…а затем – затяжка.
	Все проходные пробки с установленными в них деталями готовы к монтажу непосредственно на радиатор отопления.
	Последовательность установки пробок на радиатор особого значения не имеет, и все они монтируются примерно одинаково. В данном случае мастер начал со стороны подачи. В первую очередь, одевается ранее снятое уплотнительное силиконовое кольцо.
	Затем пробка вкручивается вручную до конца в соответствующее гнездо коллектора радиатора. Опять же – соблюдается правило правой и левой резьбы, соответственно, для правой и левой стороны батареи.
	Подмотка и в этом случае– не нужна. При окончательном затягивании с помощью рожкового ключа на 32, силиконовое кольцо плотно обожмётся и даже несколько выступит по окружности соединения аккуратным ровным буртиком – это нормально.
	Та же операция, но уже снизу, со стороны подключения трубы «обратки».
	Аналогичные действия проводятся и на противоположной стороне радиатора. Сначала ставится уплотнение на пробку с краном Маевского…
	...и пробка затягивается в своем гнезде коллектора.
	Затем – последний выход закрывается пробкой с установленной на ней заглушкой.
	Всё, сам радиатор, в принципе, можно считать запакованным.

После этого радиатор можно смело нашивать на ранее установленные кронштейны, проконтролировав при этом лишний раз правильность расположения всех элементов обвязки, а также горизонтальность и вертикальность положения батареи.

На краны (на их резьбовую часть, противоположную накидной гайке), запаковываются необходимые элементы для соединения с отопительным контуром. Это могут быть фитинги под пайку полипропилена, пресс-фитинги для металлопластиковой трубы, резьбовой сгон для соединения со стальной трубой или даже просто стальной патрубок – если предполагается соединение с контуром с помощью электро- или газосварки.

Ну а затем останется выполнить окончательную прокладку и стыковку трубной подводки «по месту» и произвести врезку по выбранной технологии. Рассказывать об этих операциях не будем, так как это уже относится больше к общестроительным вопросам, и различных вариантов здесь может быть – очень много.

Возможно, вам будет интересна информация о том, насколько хороши полипропиленовые трубы для отопления

После врезки труб, в накидные гайки-«американки» вставляются уплотнительные прокладки – и производится окончательное герметичное подсоединение радиатора к подводке подачи и «обратки». На этом монтажные работы можно считать законченными. Останется проверить надежность всех соединительных узлов опрессовкой системы отопления – но это уже тема для отдельного рассмотрения.

Какие трубы лучше использовать

Стальные трубы для систем отопления в частных домах уже почти не используются. Практически вариантов три: пластик, нержавейка и медь. Системы из меди и нержавейки дороги, требуют определенных навыков при монтаже, поэтому их применение пока ограничено.

Пластиковые трубы в качестве материала для систем отопления обладают множеством достоинств: они долговечны, прочны, химически инертны, не ржавеют, не зарастают солями, легко монтируются.

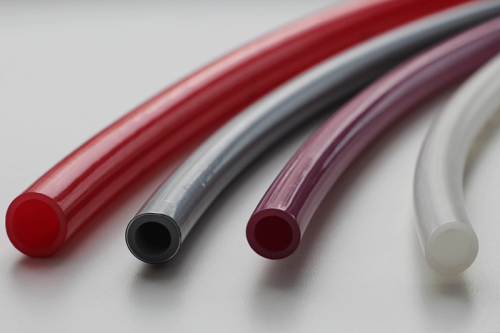

Металлопластик

Шире всего для систем отопления применяют трубы, армированные алюминиевой фольгой. Большим достоинством композитных труб является малое термическое расширение – в 3-5 раз меньше, чем у пластиковых труб без армирования. Композитные трубы бывают полиэтиленовыми и полипропиленовыми.

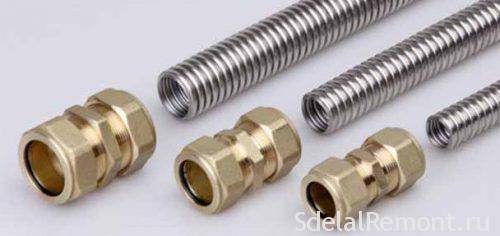

Гофрированная нержавеющая труба

Гофрированная нержавеющая труба, разработанная по инновационным технологиям, рекомендуется для прокладки сетей теплоснабжения. При применении такого изделия легко выполняется разводка отопления по полу в новостройке или замены старых трубопроводов.

Гофрированная нержавеющая труба

Вот некоторые преимущества её применения:

• легко изгибается;
• обеспечивает простое подсоединение фитингов, облегчает, ускоряет процесс монтажа;
• гофрированная конструкция компенсирует колебания линейных размеров, гидравлические удары;
• долговечность;
• не подвергается коррозии, нет осадка на стенках.

PE-X трубы

PE-X – изделия из сшитого полиэтилена. Сшивка — процесс придания прочности соединению молекул полиэтилена, получение изделия круглой формы. На трубы наносится маркировка (ГОСТ 52134—2003 для Российских производителей) с указанием метода сшивки:

• PE-Xa,
• PE-Xb,
• PE-Xc.

Молекулы PE-Xa сшиваются пероксидами. Это дорогой, трудоемкий процесс. PE-Xb – сшивка на пару. Процесс простой, поэтому это наиболее дешевые изделия из линейки PE. PE-Xc — сшивка радиоактивными изотопами.

Полиэтилен хорошо пропускает кислород, что позволяет развиваться бактериям внутри нагревательных элементов. Чтобы кислород не проходил к теплоносителю, изделие делается многослойным. Внутри вставляется слой EVOH.

Инновационные разработки привели к созданию полиэтилена, более устойчивого к высоким температурам — PE-RT. В современном строительстве разводка труб отопления в квартире по полу производится PE-RT.

Подбор диаметра

Для эффективной работы при монтаже однотрубной системы отопления необходимо применять магистральные трубопроводы диаметром: для дома жилой площадью до 80 м² — не менее 25 мм; для дома большей площади – не менее 32 мм.

Схема отопления многоэтажного дома — как происходит подача в системе отопления высотных домах

Квартира в многоэтажном доме – это городская альтернатива частным домам, и в квартирах проживает очень большое количество людей. Популярность городских квартир не является странной, ведь в них есть все, что требуется человеку для комфортного проживания: отопление, канализация и горячее водоснабжение. И если два последних пункта не нуждаются в особом представлении, то схема отопления многоэтажного дома требует детального рассмотрения. С точки зрения конструктивных особенностей, централизованная система отопления в многоквартирном доме имеет ряд отличий от автономных конструкций, что позволяет ей обеспечить дом тепловой энергией в холодную пору года.

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

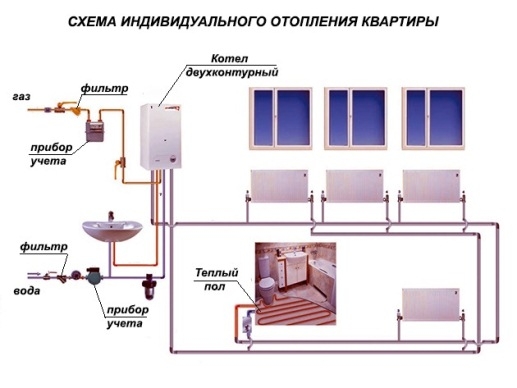

1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;



3. Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-700C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-1050C;
2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

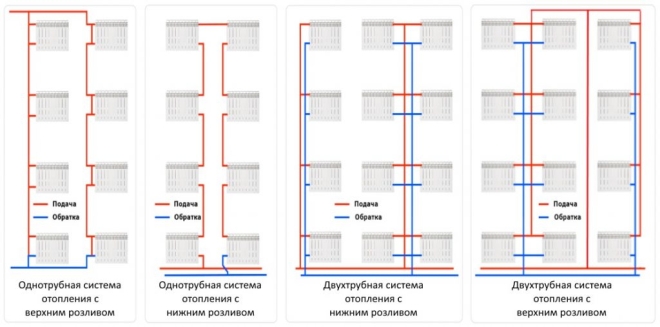

Исходя из схемы трубной разводки:

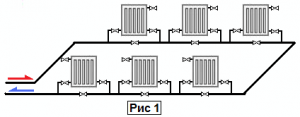

1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

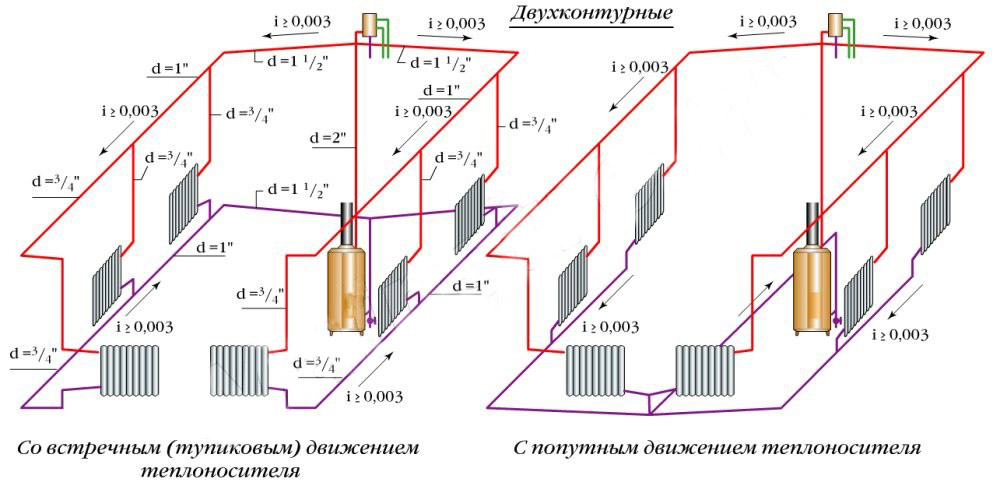

3. Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
4. Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Функционирование отопительной системы многоквартирного дома

Автономные системы отопление многоэтажного жилого дома выполняют одну функцию — своевременная транспортировка нагретого теплоносителя и его регулировка у каждого потребителя. Для обеспечения возможности общего управления схемой в доме монтируется единый распредузел с элементами регулировки параметров теплоносителя, совмещенный с теплогенератором.

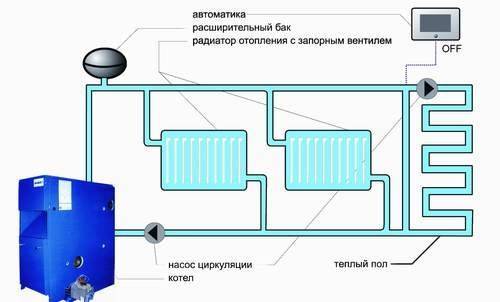

Автономная система отопления многоэтажного дома обязательно включает в себя следующие узлы и компоненты:

1. Трасса трубопровода, по которой рабочая жидкость доставляется в квартиры и помещения. Как уже говорилось, схема разводки труб в многоэтажных домах может быть одно- или двухконтурной;
2. КПиА — контрольные приборы и аппаратура, которая отражает параметры теплоносителя, регулирует его характеристики и учитывает все его изменяющиеся свойства (расход, давление, скорость притока, химический состав);
3. Распределительный узел, который разводит по трубным магистралям нагретый теплоноситель.

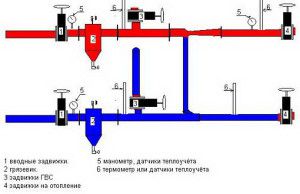

Практическая схема отопления жилого многоэтажного дома включает в себя набор документации: проект, чертежи, расчеты. Вся документация на отопление в многоквартирном доме составляется ответственными исполнительными службами (проектными бюро) в строгом соответствии с ГОСТ и СНиП. Ответственность за то, что централизованная система центрального отопления будет эксплуатироваться правильно, возлагается на управляющую компанию, как и ее ремонт или полная замена системы отопления в многокартирном доме.

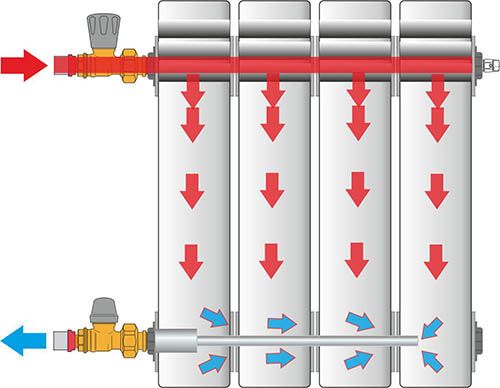

Характеристики систем отопления с одной трубой

При подобном способе разводки батареи постепенно присоединяются к несущей тепловой носитель от котла трубе, причем сброс жидкости, прошедшей через пустоты радиатора происходит сюда же. Благодаря этому, после любого дизайна радиатора, температура циркулирующей жидкости ощутимо уменьшается. Если количество батарей очень большое, последние из них снабжены практически что остывшим носителем тепла. Тем более это свойственно для однотрубных систем с гравитационной циркуляцией жидкости, где скорость движения теплового носителя не большая.

Беря это во внимание, можно судить о минусах однотрубной разводки:

-— неравномерность обогревания, которую приходится возместить повышением площади батарей по мере убирания от котла;

-— трудности из расчета количества секций в каждом радиаторе;

-— невозможность обогревать просторную площадь (до 130 м2);

-— неравномерность распределения энергии тепла по этажам (на случай в два этажа приватизированного дома).

К хорошим качествам однотрубных систем можно отнести относительную экономию во время монтажа (меньше потребление материалов и легче, а, поэтому, доступнее работа). Также подобный вариант разводки прекрасен тем, что в данном варианте вероятна конвективная циркуляция жидкости по системе отопления, другими словами она не зависит от работы насоса.

Схема благоустройства системы с одной трубой в двухэтажном доме

Для оснащения хорошего обогревания дома в два этажа можно задействовать метод разводки, он называется «однотрубная система разводки». В таком случае планируется верхнее размещение подводящей трубы, другими словами она будет располагаться выше обслуживаемых батарей.

Трубная разводка начинается по вертикали стояком, который сверху оснащен баком расширительным с воздухоотводной трубкой. На любой из 2-ух этажей отходит горизонтальный участок тепловых коммуникаций, к которому подключаются батареи отопления. Труба, отходящая от стояка, имеет уклон, благодаря ему становиться лучше гидродинамика циркуляции естественной. Батареи подсоединяются к подаче теплового носителя сверху, а снизу отходит остывшая жидкость, которая отводится в обратку.

Особенности отопительной системы многоквартирных домов

При оборудовании отопления в многоэтажных домах необходимо в обязательном порядке соблюдать требования, устанавливаемые нормативной документацией, к которой относятся СниП и ГОСТ. В этих документах указано, что отопительная конструкция должна обеспечивать в квартирах постоянную температуру в пределах 20-22 градусов, а влажность должна варьироваться от 30 до 45 процентов.

Несмотря на наличие норм, многие дома, особенно из числа старых, не соответствуют данным показателям. Если это так, то в первую очередь нужно заняться установкой теплоизоляции и поменять отопительные приборы, а уже потом обращаться в теплоснабжающую компанию. Отопление трехэтажного дома, схема которого изображена на фото, можно приводит в качестве примера хорошей отопительной схемы.
Чтобы достичь необходимых параметров, используется сложная конструкция, требующая качественного оборудования. При создании проекта отопительной системы многоквартирного дома специалисты используют все свои знания, чтобы достичь равномерного распределения тепла на всех участках теплотрассы и создать сопоставимое давление на каждом ярусе здания. Одним из неотъемлемых элементов работы такой конструкции является работа на перегретом теплоносителе, что предусматривает схема отопления трехэтажного дома или других высоток.

Как это работает? Вода поступает прямо с ТЭЦ и разогрета до 130-150 градусов. Кроме того, давление увеличено до 6-10 атмосфер, поэтому образование пара невозможно – высокое давление будет прогонять воду по всем этажам дома без потерь. Температура жидкости в обратном трубопроводе в таком случае может достигать 60-70 градусов. Конечно, в разное время года температурный режим может меняться, поскольку он напрямую завязан на температуру окружающей среды.

Назначение и принцип действия элеваторного узла

Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?

Разогретый до высокой температуры теплоноситель попадает в элеваторный узел. который по принципу своего действия похож на инжектор-дозатор. Именно после этого процесса жидкость осуществляет теплообмен. Выходя через элеваторное сопло, теплоноситель под высоким давлением выходит через обратную магистраль.
Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Разводка трубопровода в многоэтажном доме

Как правило, в многоэтажных домах используется однотрубная схема разводки с верхним или нижним розливом. Расположение прямой и обратной трубы может варьироваться в зависимости от множества факторов, включая даже регион, где расположено здание. Например, схема отопления в пятиэтажном доме будет конструктивно отличаться от отопления в трехэтажных зданиях.

При проектировании отопительной системы учитываются все эти факторы, и создается наиболее удачная схема, позволяющая довести все параметры до максимума. Проект может предполагать различные варианты розлива теплоносителя: снизу вверх или наоборот. В отдельных домах устанавливаются универсальные стояки, которые обеспечивают поочередность движения теплоносителя.

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене «).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным.
Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

Теплоноситель, применяемый для теплоснабжения

В качестве носителя тепла, циркулирующего по трубопроводам и радиаторам, используется горячая вода.

В центральных тепловых сетях и автономных котельных ее специальным образом обрабатывают для удаления растворенного кислорода, солей жесткости и нерастворимых примесей.

Обратите внимание

Это позволяет сделать меньше коррозионное воздействие на металлические трубы, избежать отложений накипи и образования илистых засорений.

Подготовленная вода стоит дороже обычной водопроводной и поэтому ее слив для выполнения ремонта системы отопления многоквартирного дома и последующее ее заполнение, чтобы запустить, могут происходить только с разрешения и под контролем теплоснабжающей или эксплуатирующей организации. Самовольный слив теплоносителя из отопления влечет за собой административное наказание в виде штрафа.

Подача от городских сетей

Централизованное теплоснабжение многоэтажных жилых домов досталось нам в качестве наследия планового управления со времен существования Советского Союза. Сегодня такой способ обеспечения жилого фонда тепловой энергией все еще является наиболее распространенным.

Главное достоинство центрального отопления заключается в том, что жильцам домов не приходится решать вопросы, связанные с эксплуатацией и ремонтом оборудования и трубопроводов.

Ежегодный запуск и необходимый капремонт сетей входит в обязанности городской теплоснабжающей организации.

При централизованном и автономном отоплении отдельные элементы могут быть отремонтированы или переделаны только по согласованию с теплоснабжающей организацией.

Расчетная температура подачи в городских сетях может находиться в пределах 90-115˚C, а существующие нормы безопасной эксплуатации оборудования запрещают нагрев доступных горячих поверхностей более 60˚C для предотвращения возможных ожогов.

Поэтому на вводе труб в здание смонтирован специальный элеваторный узел. В нем происходит смешивание горячего теплоносителя из подачи с охлажденной водой из обратки, возвращающейся от потребителя, поменяв температуру на допустимую. Расчет элементов, обслуживание элементов и смена регулирующего сопла элеватора производится только работниками теплоснабжающей организации.

Автономная котельная для одного здания

Источники тепла, обслуживающие только один городской дом стали строить в последние два десятилетия.

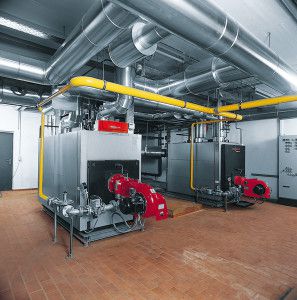

Котлы устанавливаются в специальном помещении на крыше, в пристройке или в отдельно стоящем здании недалеко от жилого дома.

Уровень автоматизации такой котельной не требует постоянного присутствия обслуживающего персонала и может обеспечить центральный диспетчерский контроль над работой оборудования.

Отсутствие больших распределительных сетей позволяет отказаться от использования перегретой воды, что снижает тепловые потери и повышает уровень обеспечения комфортности. Подача теплоносителя в квартиры производится по главным стоякам, расположенным в каждом подъезде или сразу по трубам верхней разводки, если котельная установлена на крыше.

Котлы в квартирах

Этот вариант отопления квартиры в многоквартирном доме стал применяться относительно недавно в современных новостройках и жилых домах после реконструкции.

Автономные квартирные конструкции обеспечивают самый высокий уровень комфорта в квартире. Хозяева сами определяют температурный график работы котла независимо от сторонних теплоснабжающих организаций.

Такая система запускается и выключается только при необходимости, не допуская излишнего расхода энергоресурсов.

Среди недостатков индивидуального отопления можно назвать необходимость обеспечения технического обслуживания и ремонта установленного оборудования и зависимость от стабильной электроэнергии в сети. Многие жильцы оказались перед необходимым выбором компании для профессионального сервисного обслуживания и разработкой средств дополнительной защиты.

Отдельное подключение каждой квартиры

Принцип работы схем теплоснабжения с индивидуальным распределением тепла предусматривает устройство подающего и обратного трубопровода большого диаметра, проходящего по подъезду или расположенного в технической нише.

К этому главному стояку подключены все квартиры по отдельности.

На входе труб может быть установлен счетчик, для организации учета потребляемой энергии, и регулирующая арматура для организации необходимого температурного режима в помещениях.

Теплоноситель внутри квартиры может распределяться по горизонтальной однотрубной, двухтрубной или лучевой схеме.

Последний вариант водяного отопления предусматривает отдельное подключение каждого отопительного радиатора к распределительному коллектору.

Это позволяет обеспечить не только равномерное распределение тепла, но и подать на каждый радиатор необходимое количество горячей воды, поддерживая минимум температуры теплоносителя.

Поквартирные лучевые или коллекторные схемы являются на сегодняшний день наиболее эффективными и надежными в эксплуатации и обслуживании.

Наличие теплового счетчика позволяет жильцам самостоятельно контролировать свои расходы на отопление квартиры.

Однако высокие капитальные затраты на монтаж пока еще не устраивают большинство компаний и существенно ограничивают широкое применение лучевых распределительных систем в жилищном строительстве.

Виды внутридомовых распределительных систем

Для количественного распределения теплоносителя внутри МКД используются трубы, вода по которым движется:

• снизу вверх из подвала или подполья;
• сверху с чердака или верхнего этажа;
• по главному стояку подъезда с последующим подключением каждой квартиры.

Автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

• Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
• Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
• Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм. что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

• Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
• Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
• Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Экономит ли однотрубная система отопления с принудительной циркуляцией энергию

В двухтрубном варианте отопления теплоэнергия напрямую экономится. При перегреве помещений термостаты уменьшают расход теплоносителя через отопительные приборы, одновременно уменьшается его проток по стоякам, т.е лишний его объем по трубам не циркулирует.

В однотрубной теплосистеме с термостатами при перегреве помещений (когда закрываются их клапаны) общая принудительная циркуляция жидкости не снижается – она просто не попадает в батареи, и, соответственно, не остывает в них. Теплоэнергия здесь не экономится, но и не расходуется понапрасну, оставаясь в стабильном объеме нагретого теплоносителя. Но его температура в «обратке» повышается, что ведет к росту потерь в трубопроводах. Впрочем, в теплопунктах многоквартирных домов от «обратки» запитан теплообменник ГВС (при его наличии), в котором вода остывает перед возвращением в котельную.

Местная автоматическая стабилизация температуры

Однотрубный регулируемый радиаторный узел с проходным (а) или трехходовым (б) термостатическим клапаном на верхней подводке.

Регулируемый радиаторный узел вертикального однотрубного отопления может быть выполнен с проходным (рис.а) или трехходовым (рис.б) термостатическим клапаном (термостатом). Узел обвязки разветвляет теплоноситель на два потока: через прибор и через байпас. Диаметры плунжера клапана термостата и отверстия для прохода жидкости выполняются максимальными. Термостат не засоряется при загрязненном теплоносителе и обеспечивает его свободный проток (при полном открытии). Несанкционированная замена радиатора, сопровождающаяся удалением термостата, не ведет к разбалансировке всей теплосистемы, как в двухтрубном варианте.

Если температура комнатного воздуха превысит заданную, то клапан закроется (перейдет в режим минимум), направляя жидкость по байпасу мимо радиатора. Закрытие (минимальное открытие) клапанов всех термостатов данного стояка увеличивает долю теплоносителя, проходящего по байпасам, с 80 % до 90 %, одновременно уменьшая проток через радиаторы, т.е. без изменения общего расхода.

Двухтрубная отопительная система

Основное конструктивное отличие этой схемы — два контура, по которым циркулирует теплоноситель. Первый предназначен для подачи горячей жидкости к радиаторам, второй — для возвращения охлажденного теплоносителя в котел. В этом случае тоже получается замкнутый круг. Именно пара взаимосвязанных контуров — самый «отталкивающий» момент для многих владельцев частных домов. Большая длина магистралей, непростая разводка — причины нелюбви к двухтрубным конструкциям.

Двухтрубные отопительные системы также бывают открытыми или закрытыми. Разница между ними — наличие разных конструкций расширительного бака. Закрытые конструкции более практичны, удобны в эксплуатации. В них в роли бака используют мембранные емкости, их отличие — полная безопасность. Они позволяют добавлять в схему (или отключать) нагревательные приборы либо целые ветки, сильно упрощают регулировку системы.

Есть два основных вида соединения элементов двухтрубной конструкции — вертикальное и горизонтальное. В первом случае трубы подсоединяют к вертикальному стояку для каждого этажа отдельно. Это вариант удобен, почти идеален для двух- или трехэтажных домов или коттеджей. Воздушные пробки в этом случае владельцам не страшны.

Горизонтальную разводку, имеющую верхнее (на чердаке, под потолком) или нижнее (в подвале, под полом) расположение, обычно используют для одноэтажных строений большого метража. Или для больших зданий с несколькими этажами, если необходима поэтажная регулировка. Воздушные пробки устраняют с помощью кранов Маевского, их устанавливают на радиаторах.

Сейчас появился еще один вид системы — лучевое отопление. В этом случае распределение горячей жидкости идет через коллектор. Возможна регулировка: как скорости движения, так и температуры теплоносителя.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Есть ли различия в структуре

Двухтрубные системы могут быть исполнены в горизонтальном варианте, когда дом одноэтажный, и в вертикальном, когда этажей два и больше. Экономия тепла – их главное достоинство.

Устанавливаемые на приборах отопления термостаты автоматически отключают прибор из цепи, если датчик зафиксировал перегрев.

Варианты: схемы двухтрубной системы для отопления многоквартирного дома

При этом теплоноситель уходит в следующий прибор, и только когда помещения стабильно прогреты, оставшийся минимум поступает в нерегулируемые стояки. К ним обычно относятся коридоры между квартирами, холлы перед лифтами, лестничные площадки, где тоже установлены радиаторы.

Важно: термостат так же играет роль дросселя, не позволяя системе терять необходимое давление.

Чтобы это было возможно, дросселирующее отверстие в приборе имеет диаметр, сравнимый с булавочным. Из-за малого размера отверстие легко засоряется, поэтому важным этапом в двухтрубной системе является фильтрация теплоносителя.

Выбор термостатов тоже влияет на комфортную эксплуатацию контура. Важно обращать внимание на шумность при потере давления.

Принимайте во внимание и то количество настроек, которое фиксировано может обеспечить термостат – чем их больше, тем по радиаторам точнее распределяется теплоноситель.

Чем хороша двухтрубная схема?

Существующие системы отопления делятся на три группы – однотрубные, двухтрубные и коллекторные. Самым дешевым в реализации является первый вариант. Однако однотрубная система наименее эффективна с точки зрения регулируемости теплоотдачи в комнатах и расхода тепловой энергии.

Максимальный эффект по этим показателям дает схема с отопительным коллектором. Но она и обойдется дороже всего в создании. Аналог с двумя трубами занимает некую середину между ними по стоимости и рабочим характеристикам.

Двухтрубная система по эффективности сильно превосходит однотрубную, а при правильном проектировании обходится в монтаже всего на 10–25 процентов дороже нее

В отопительной системе с двумя независимыми трубопроводами по одному из них теплоноситель, чаще всего вода,  подается к радиатору, а по другому – отводится. В результате каждая батарея в контуре получает практически одинаковый объем тепла для отдачи его в помещение.

В однотрубном аналоге теплоноситель подается в радиатор и отводится по одному общему трубопроводу отопления. В этом случае первый комнатный обогреватель от котла (бойлера) получает гораздо больше тепловой энергии, нежели последний в цепочке. И получается, что в дальней от водонагревателя комнате всегда прохладно, а в ближней к нему слишком жарко.

Базовое визуальное различие этих систем – наличие в однотрубной разводке байпаса рядом с батареей. Эта перемычка обеспечивает бесперебойную циркуляцию теплоносителя, когда требуется один из радиаторов полностью или частично отключить от отопления. В отопительном контуре с двумя трубами она просто не нужна.

Среди основных достоинств использования двухтрубной системы:

• точность регулировки теплоотдачи по отдельным помещениям;
• универсальность – подходит для любых домов;
• независимость работы отдельных радиаторов от остальных;
• возможность быстрой установки дополнительных батарей.

Однако за эффективность приходится платить увеличенной протяженностью труб отопления. К каждому радиатору в такой  системе подводится пара трубопроводов с теплоносителем от котла – один на подачу нагретой воды, второй на обратку.

Частная ошибка при выборе между однотрубной и двухтрубной схемами – второй вариант по смете выходит в полтора-два раза дороже первого, что совершенно не так

Если труба одна, то она в проекте закладывается более широкой в сечении, нежели при двухтрубной разводке. В итоге, общая стоимость этих двух вариантов по материалам различается не столь сильно.

Но вот объемы монтажных работ действительно увеличиваются вдвое. Если монтаж производить своими руками, то этот момент не столь актуален. Однако если заказывать сборку системы на стороне, то заплатить за схему с двумя трубопроводами придется несколько больше. Но выйдет она точно не в два раза дороже.

Плюсы

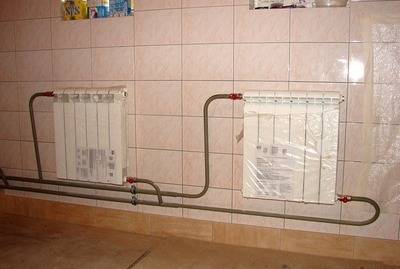

Какая система отопления лучше: однотрубная или двухтрубная? Если иметь в виду качество обогрева, то второй вариант имеет большое преимущество: это равномерный нагрев всех радиаторов, независимо от их удаленности от котла. Среди других плюсов:

• терморегуляция, которую можно предусмотреть на стадии проектирования отопительной системы;
• параллельное подключение элементов, дающее возможность относительно простой замены каждого из них;
• возможность добавления новых радиаторов, если хочется повысить эффективность обогрева;
• шанс продлить отопительную конструкцию в любом направлении: как горизонтальном, так и вертикальном;
• легкое устранение любых технических ошибок непосредственно во время монтажа;
• простые ремонтные работы, легкое обслуживание радиаторов.

Минусы

Самый большой недостаток этой системы — более высокая стоимость работ. Но есть и другие поводы задуматься о целесообразности ее реализации. К ним относят:

• большое количество коммуникаций, их придется прятать, а значит, неминуемы новые расходы, из-за этого могут возникнуть сложности в обслуживании;
• нужность принудительной циркуляции электрическим насосом;
• требовательность к автору при составлении довольно сложного проекта;
• монтаж, занимающий гораздо больше времени, отнимающий немало сил;
• необходимость покупки большого количества труб для разводки, кранов, регулирующих подачу теплоносителя на каждом радиаторе.

Если сравнивать преимущества и существенность недостатков, то перевес будет на стороне первых, однако сложность проекта, масштаб работ отпугивает многих. Обычно на этом варианте останавливаются те, для кого главное требование к отоплению — его качественность в холодное время года.

Точки подсоединения труб к батарее

Прежде чем выбрать способ подключения радиатора к системе водяного обогрева, необходимо внимательно изучить сам отопительный прибор.

Он состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Сверху на всю эту конструкцию надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.

Классический алюминиевый, стальной, биметаллический либо чугунный радиатор имеет четыре разъема подключения труб, но есть также варианты только с двумя патрубками

Для подсоединения рассматриваемого прибора к любой трубной системе отопления требуется лишь вход и выход. Четыре точки подключения в радиаторе производители делают ради универсальности. Так батарею можно подсоединить любым из существующих способов, закрыв просто два оставшихся входа-выхода заглушками.

Патрубки подсоединения труб отопления в радиаторе располагаются сбоку либо снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирается из эстетических соображений. При нем трубопроводы можно смонтировать в полу, сделав их полностью незаметными. Интерьер в результате получается более красивым.

В радиаторах с разъемами для труб снизу внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади обогревателя, а не уходить сразу на выход в обратку без отдачи тепла

Принципиальной разницы по теплоотдаче между «боковыми» и «нижними» радиаторами нет. Здесь более важен способ подключения трубопроводов с взаимным расположением относительно друг дружки подачи и обратки.

При этом приборы с трубами снизу рекомендуется подключать исключительно в системах с принудительной циркуляцией теплоносителя, а не естественной подачей. Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Классификация двухтрубной системы отопления

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Самотечное отопление

Принцип работы системы с естественным движением теплоносителя базируется на явлении конвекции – горячая и менее плотная жидкость стремится подняться вверх по трубе, вытесняемая более тяжелыми холодными слоями. Котел греет воду, она становится легче и движется через вертикальный стояк со скоростью 0.1—0.3 м/с, затем расходится по магистралям и батареям.

Уточнение. Подразумевается, что нагреваемая и охлажденная жидкость находится в пределах одного замкнутого контура, в данном случае таковым выступает отопительная сеть частного дома.

Перечислим характеристики двухтрубной гравитационной системы двухэтажного здания, показанной на чертеже:

1. Способ прокладки магистралей — горизонтальная верхняя разводка, берущая начало от общего стояка. Последний поднимается от котла, в самой высокой точке расположен расширительный бак, сообщающийся с атмосферой.
2. Горизонтальные участки проложены с минимальным уклоном 3 мм на метр погонный магистрали. Подача наклонена в сторону радиаторов, обратка – к источнику тепла.
3. Диаметры труб увеличены по сравнению с напорными системами, поскольку рассчитаны на малую скорость течения воды.

Важный нюанс. Чтобы реализовать устойчивый самотек, нужно применять трубы Ø40—50 мм (внутренний). Минимально допустимый диаметр раздающих и собирающих ветвей – Ду25, ставится около последних батарей.

В одноэтажном доме используется аналогичная схема, но с одиночным подключением радиаторов. Подающий коллектор верхней разводки прокладывается на чердаке либо под потолком, обратный – над полом. Сделать нижнюю разводку нельзя – теплоноситель согласно закону сообщающихся сосудов затечет в батареи, но скорость движения и эффективность обогрева упадет до минимума.

Нынешние гравитационные схемы стали комбинированными благодаря установке циркуляционных насосов. Агрегат монтируется на байпасе, чтобы не мешать течению воды в случае отключения электроэнергии.

Кольцо Тихельмана

Общий принцип работы этой схемы идентичен тупиковой разводке, но способ раздачи и возврата теплоносителя отличается по 3 признакам:

1. Каждый контур отопления замкнут в кольцо.
2. Метод подключения батарей следующий: первый радиатор на подаче является последним для обратной линии. И наоборот, конечная батарея раздающей магистрали становится первой для обратки.
3. Вода в обоих трубопроводах движется в одном направлении, отсюда техническое название системы – попутная.

Кольцевая двухтрубная разводка уместна при большом количестве отопительных приборов

Устройство петли Тихельмана предполагает горизонтальную нижнюю разводку – скрыто под полом, реже – открыто по стенам. Еще вариант: кольцо можно сделать под перекрытием, спрятав за натяжные потолки или в подвал, а трубные подводки вывести к обогревателям.

Особенность кольцевой «попутки» – почти идеальное гидравлическое равновесие. Заметьте: по дороге ко всем батареям и назад теплоноситель преодолевает одинаковое расстояние. Контур способен обеспечить требуемый расход воды на 10 и более радиаторов с минимальной балансировкой.

Лучевой способ подключения

Этот наиболее прогрессивный тип двухтрубной системы водяного отопления включает следующие элементы:

• обогреватели – обычные батареи, внутрипольные конвекторы либо отдельные контуры теплых полов;
• 2 коллектора – подающий и обратный, снабженные расходомерами и термостатическими вентилями;
• индивидуальные двухтрубные подводки, проложенные от коллектора к обогревательным приборам по кратчайшему пути (под полом или потолком, в перекрытии).

При большой протяженности радиаторных подводок их диаметр лучше увеличить до 20 мм (внутренний DN15)

Коллектор, установленный в удобном месте, получает и возвращает воду котлу по двум основным магистралям. С помощью вентилей производится настройка расхода теплоносителя на каждую батарею. Если на клапаны коллектора установить термоголовки RTL либо сервоприводы, появится возможность автоматической регулировки климата в любой комнате и здании в целом.

Какие преимущества обеспечивает такая разводка?

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

О способах циркуляции воды в системе

Существует два способа циркуляции теплоносителя – естественный и принудительный. Во втором случае в схему включается циркуляционный насос, который нагнетает воду в трубы. Этот насос, как правило, устанавливается около отопительного котла или, как вариант, присутствует изначально в его конструкции.

Если в вашем регионе часто случаются сбои в подаче электроэнергии и насос, соответственно, время от времени будет отключаться, то лучше отдайте предпочтение системе с естественной циркуляцией и энергонезависимому отопительному котлу.

При подключении радиаторов также нужно учитывать конструктивные особенности и протяженность теплотрассы. Если же используется насос, воплотить можно любой из способов подключения.

Мощность и теплоотдача

Расчёт необходимой тепловой мощности позволит подобрать точную модель нагревательного котла и радиаторов.

Метод 1. Расчёт мощности отопления по площади:

Q=S×A×k, где:

• Q – Тепловая мощность (ватт).
• S – Внутренняя площадь строения (м²).
• A – Количество ватт от общей мощности отопительной системы на 1м² (обычно это 100 – 150 ватт).
• k – Коэффициент запаса мощности на случай сильных морозов (1,2 или 1,25).

Важно: Иногда нецелесообразно просчитывать мощность помещения в едином поле. Лучше разделить площадь на жилую и техническую. Для первой используется показатель A=100 или 150 ватт, для второй A=50 или 75 ватт.

Данный метод прост, однако не всегда является оптимальным решением, т.к. не учитывает ни климатические особенности региона, ни высотных показателей помещений, ни характеристик материалов, из которых построен дом и пр.

Метод 2. Расчёт мощности отопления по объёму помещения и климатическим особенностям региона.

Q= (S×B×C×X) + (E×200+F×100), где:

• Q – Тепловая мощность (ватт).
• S – Внутренняя площадь строения (м²).
• B – Высота стен (м).
• C – Корректировочный коэффициент теплопотерь (для отдельно стоящих зданий, например, он равен 60).
• X – Региональный коэффициент.
• E – Количество дверей.
• F – Количество окон.

Тип зимы	Регион	Региональный коэффициент
Теплая зима	Юг, Черноморское побережье	0,7 — 0,9
Умеренная зима	Средняя полоса России, Северо-Запад	1,2
Суровая зима	Сибирь	1,5
Экстремально холодная зима	Чукотка, Якутия, Крайний Север	2

Как сделать двухтрубную систему отопления

При желании можно смонтировать двухтрубную разводку в частном доме своими руками, однако для этого придется приобрести или взять напрокат паяльник для пайки полипропилена.

После этого следует потренироваться на стыковке отрезков полипропилена, соблюдая технологию и временные интервалы соединения деталей и их остывания.

Стоит отметить, что качественный монтаж двухтрубной системы отопления дома из полипропилена в наивысшей степени зависит от человеческого фактора, то есть при сложной разводке с большим числом стыковых соединений лучше воспользоваться услугами специалиста.

Для монтажа алюминиевых и биметаллических радиаторов понадобится реализуемый в торговой сети комплект из переходных футорок с дюймовых диаметров 1 на 1/2 или 3/4, с заглушкой и краном Маевского, крепежными крюками на дюбелях.

Обычно процедура подключения радиаторов к наружному двухтрубному контуру из полипропилена состоит из следующих операций:

• Вначале вдоль стен укладывают две трубы подачи и обратки. Это делается для того, чтобы определить наиболее оптимальное размещение радиаторов на стене под окном.
• Далее с помощью лазерного или обычного строительного уровня производят разметку под подоконником крепежных отверстий с таким расчетом, чтобы батарея располагалась по центру окна на расстоянии 100 — 150 мм от пола и подоконника.
• В намеченных точках сверлят отверстия, вбивают дюбеля и вкручивают крюки, на которые затем подвешивают радиатор.
• Перед закреплением батареи подготавливают ее для подключения к трубопроводу. Во все четыре резьбовых патрубка вкручивают футорки с силиконовыми прокладками, в них закручивают заглушку и кран Маевского, а также на вход и выход — переходные патрубки с металла на полипропилен, устанавливает терморегулятор.
• От арматуры подготовленного к монтажу и повешенного на стену радиатора делают отметки перпендикулярно к проложенным трубопроводам подачи и обратки. Каждый из них обрезают, впаивают в разрез переходные тройники с диаметра 32 на 20 мм.
• 20 мм отводы тройников соединяют методом пайки с входными и выходными полипропиленовыми патрубками радиаторов, после чего их монтаж можно считать завершенным.
• В конце заполняют батареи теплоносителем, стравливают воздух через кран Маевского и проверяют их на наличие протечек.


Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Калькулятор расчета напора циркуляционного насоса

Таблица. Варианты подключения радиаторов.

Наименование,Краткое описание

Перекрестное (также известно как диагональное подключение)	Наиболее эффективный вариант подключения. Теплопотери минимальны (не больше 2%). Вода подводится с одной стороны в верхней части, а отводится с другой в нижней. Есть возможность подключения многосекционных батарей.
Нижнее и седельное	«Обратка» и подача подключаются снизу, способ используется при прокладке трубопровода в полу. Эффективность в плане обогрева самая низкая, прогрев батарей неравномерный, а теплопотери достигают 15%. С другой стороны, интерьер не испорчен трубами.
Одностороннее	«Обратка» и подача подключены с одной стороны (внизу и вверху соответственно). Секции батареи в таком случае прогреваются неравномерно. Оптимальный вариант для одноэтажных домов.

На заметку! При выборе того или иного способа вы должны решить, что важнее – привлекательный внешний вид помещения или же хорошая теплоотдача.

Важные нюансы проектирования двухтрубной системы отопления для собственного дома

Материалы и комплектующие

Для обустройства отопления 1-2- этажного дома потребуются такие компоненты:

• котел;
• чугунные батареи, металлические радиаторы;
• трубы (металлические, полипропиленовые или другие);
• соединительные элементы (фитинги);
• сгоны;
• расширительная емкость;
• клапаны аварийной остановки работы системы;
• отводчики воздуха.

Если требует проект, приобретают циркуляционный насос.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Что означает термин «закрытая система» при централизованном отоплении

Любая из вышеперечисленных систем может быть «закрытого (независимого) типа». Это означает отсутствие общих участков, разобщенность между внутридомовым контуром отопления и наружными теплосетями. Вода внутри системы отопления дома (часто деаэрированная и содержащая антикоррозионные присадки) движется побуждаемая циркуляционным насосом. Нагревается она от первичной воды внутри водоводяного теплообменника (как и вода в контуре горячего водоснабжения).

Конструктивно проста зависимая схема системы внутридомового отопления, выполняющая смешивание обратного потока своей воды с высокотемпературной сетевой водой посредством смесительного устройства – водоструйного элеватора или насоса.

Еще проще прямоточная схема присоединения наружной и внутридомовой сети, когда вторая является простым продолжением первой.

Такой вариант возможен, если наружная вода не слишком горяча. Подобная ситуация возникает при отоплении от одной маломощной котельной ряда близкорасположенных зданий.

Три вышеупомянутые схемы присоединения показаны на следующих рисунках а), б) и в) соответственно.

3. Схемы присоединения внутридомовых систем к наружным трубопроводам.
1 – циркуляционный насос; 2 –насос подпитки; 3 – водо-водяной теплообменник; 4 – расширительный бак; 5 – отопительные приборы; 6 – подающий трубопровод «подачи»; 7 –трубопровод обратный; 8 – смесительное устройство.

Первая схема (закрытая) подобна схемам отопления частных домов с заменой котла на теплообменник. В составе схемы обязательно присутствует расширительный бак, установленный в верхней точке системы и связанный непосредственно с атмосферой, т.е. «открытый». Воздух, растворенный в воде, стремится двигаться вверх, достигает горизонтальной воздушной магистрали, присоединенной к открытому баку, выходя через него наружу. Авария на наружном участке теплосети не вызывает прекращения циркуляции тепплоносителя в закрытой системе.

Вертикальная комбинированная (с верхней и нижней разводкой магистралей) двухтрубная система отопления закрытого типа показана на рисунке ниже.

4 Схемы двухтрубной системы отопления с верхней (а) и нижней (б) разводкой магистралей.

Зависимая и прямоточная схемы (рис.3б и 3в) не содержат темлообменников, расширительных баков и насосов, располагаемых в централизованных или индивидуальных теплопунктах (ЦТП, ИТП). Конструкция и обслуживание внутридомовых закрытых систем проще при одновременном усложнении схем ЦТП (ИТП).

Большинство систем отопления многоэтажных домов в России оснащены именно открытыми расширительными баками, являясь одновременно насосными. Поэтому неверно говорить, что открытый бак – это принадлежность исключительно самотечных (гравитационных) систем отопления.

Что подразумевается под «закрытой системой» в малоэтажных (частных) домах

Основным признаком отнесения системы отопления частных домов к закрытому/открытому типам является конструкция расширительного бака. Открытый, связанный непосредственно с атмосферой бак – система открытая. Герметически закрытый мембранный бак – система закрытая. Такая классификация сложилась в русскоязычном сегменте Интернета по факту.

Назначение расширительного бака интуитивно понятно – компенсировать изменения объема жидкого теплоносителя в системе отопления при колебаниях его температуры. Нагрев теплоносителя (воды, антифриза) вызывает увеличение его объема (вода, нагретая от 0 °С до 100 °С прирастает в объеме на 4,33 %), растет давление в трубах (в среднем на 1,2 – 2,2 бара/°С) и радиаторах, повышая вероятность аварийных ситуаций. Установленный в системе расширительный бак способен временно принять внутрь себя избыток нагретого теплоносителя. Остывшая жидкость сжимается и покидает внутренний объем бака.

Открытый расширительный бак – это негерметичная емкость со съемной (подъемной) крышкой и сливным патрубком, устанавливаемая в верхней точке системы, куда под действием архимедовой силы движутся через стояки пузырьки растворенного в воде воздуха, выходя в атмосферу. Имеет место и обратное движение – атмосферный воздух насыщает объем нагретой жидкости в баке, попадая внутрь системы, когда теплоноситель сжимается после охлаждения.

Исключают попадание атмосферного воздуха внутрь систем отопления современные мембранные расширительные баки, устройство которых показано на рисунке ниже.

5. Устройство мембранного расширительного бака.

Внутри него находится упругая мембрана (диафрагма), разделяющая внутреннюю герметичную полость бака на воздушную и водяную камеры. Продвинутые модели содержат вместо воздуха азот. Газ закачивают в бак под избыточным давлением, прогибающим мембрану в сторону входного водяного патрубка. Растущее давление нагреваемого теплоносителя заставляет мембрану сжимать газ. Процесс продолжается, пока оба давления (жидкости и газа) не уравновесятся.

Мембранный бак можно устанавливать в любой точке системы. Лучшим местом считается точка на обратном трубопроводе перед циркуляционным насосом. Запас жидкости внутри бака предупреждает возникновение кавитации во входном патрубке насоса.

Стремясь предотвратить «завоздушивание» водяной камеры расширительного бака воздухом, растворенным в теплоносителе, входной патрубок обращают вверх, как показано на рисунке ниже.

6. Способы установки расширительного мембранного бака.

Дополнительно такой способ установки обеспечивает снижение температуры теплоносителя в баке, предохраняя мембрану от тепловых нагрузок. Мембраны высокого качества способны длительно выдерживать любые температуры теплоносителя, что позволяет рекомендовать оба способа установки расширительных баков.

Схемы современных систем отопления закрытого типа для частных домов

Индивидуальные дома рекомендуется оснащать двухтрубными системами отопления с принудительной циркуляцией. Схемы их могут быть вертикальными, похожими на схему рис. 4 с котлом вместо теплообменника (поз.9) и закрытым мембранным расширительным баком, присоединенным посредством короткой трубы в той же точке перед насосом.

Но сверлить потолок и полы во всех комнатах, пропуская вертикальные двухтрубные стояки, нерационально. Правильнее использовать горизонтальные двухтрубные системы, показанные на рис.2. Комнаты каждого этажа частного дома обойдут последовательно периметральные горизонтальные отопительные контуры, связанные единственным двухтрубным стояком, как показано на рисунке ниже.

7. Двухтрубная горизонтальная схема отопления двухэтажного дома.

Радиаторы этажных контуров последней схемы, называемой тупиковой, подключены к отпительным трубам («подаче» и «обратке») боковым способом. Он может быть нижним, когда магистральные трубы и радиаторные подводки прячут под декоративным плинтусом, или диагональным, обеспечивающим максимальное обтекание отопительного прибора теплоносителем. Всем способам исполнения тупиковой схемы присущ общий недостаток – различные гидравлические сопротивления пути теплоносителя через радиаторы, обусловленные разной длиной отопительных труб. Наименьшее гидросопротивление имеют ближайшие к этажному вводу радиаторы, они обтекаются теплоносителем интенсивнее других и нагреты сильнее последних приборов этажного контура.

Балансировать тупиковую схему непросто, приходится долго открывать/закрывать радиаторные краны, добиваясь равномерного прогрева радиаторов. Свободна от этих недостатков горизонтальная двухтрубная схема Тихельмана (попутная схема) отопления двухэтажного дома, показанная на рисунке ниже.

8. Горизонтальная двухтрубная схема Тихельмана.

Здесь суммарная длина труб отопления до любого радиатора в этажном контуре одинакова. Ближайшие к этажным вводам радиаторы имеют минимальной длины трубы «подачи», но максимальные длины «обраток». Наиболее удаленные получают теплоноситель по самым длинным трубам, а отдают – по наиболее коротким. Результат – все радиаторы прогреты равномерно, сама же схема балансировки не требует, хотя и проигрывает тупиковой по суммарной длине труб.

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

1. Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
2. Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
3. Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
4. Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
5. Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена;

1. Материалов придется покупать немного больше, чем при монтаже однотрубной схемы;
2. Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
3. Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
4. Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.

Способы повышения тепловой инерции системы

Если зимы в вашем регионе холодные и вы обеспокоены тем, что при использовании ГВС батареи будут остывать, мы дадим вам несколько советов, как этого избежать. Само собой, в первую очередь необходимо позаботиться о хорошей теплоизоляции стен и окон, кровли и пола, но речь не об этом.

Единственный способ приостановить остывание теплоносителя – это повышение его теплоемкости. Этого можно добиться увеличением объема теплоносителя за счет использования труб большего диаметра.
Кроме того, можно использовать массивные чугунные батареи с напольной установкой. Такие отопительные приборы остывают очень долго, так как их масса может достигать 100 кг.
Наконец, как уже было сказано, можно встроить в систему тепловой аккумулятор – бак на несколько сотен литров (до 2000), включенный между котлом и системой отопления. Однако это нивелирует все преимущества схемы: она станет дороже и будет занимать лишнее место.

Правила выбора

Касательно выбора подходящей системы отопления существует несколько общих рекомендаций:

• при ненадежном электроснабжении дома, когда циркуляционный насос часто отключается, нет альтернативы двухтрубной тупиковой схеме с верхней разводкой;
• в зданиях малой площади (до 100 м ² ) будет уместна тупиковая или попутная двухтрубная система отопления с нижней разводкой;
• монтаж вертикальных стояков делают в многоэтажных зданиях, где планировки каждого этажа повторяются и радиаторы стоят в одних и тех же местах;
• в коттеджах и деревянных домах большой площади с высокими требованиями к интерьеру принято устраивать коллекторную систему с прокладкой ветвей под полами.

Все возможные варианты предусмотреть невозможно, их слишком много. Чтобы выбрать оптимальный, домовладельцу рекомендуется изобразить схему расстановки батарей, запитать их на бумаге различными способами, а затем выполнить расчет стоимости материалов.

Советы по самостоятельному ведению работ

Прежде чем взяться за монтаж двухтрубной системы отопления, необходимо подобрать трубы подходящего диаметра.

Для тупиковой сети небольшого дома, где планируется принудительная циркуляция теплоносителя, это сделать несложно: на магистрали принимается труба диаметром 20 мм, для подводок к радиаторам — 16 мм. В двухэтажном доме площадью до 150 м ² требуемый расход обеспечат трубы диаметром 25 мм, подводки остаются такими же.

При коллекторной схеме подводки выполняются трубами 16 мм, а прокладка магистралей к коллектору выполняется из трубопроводов 25-32 мм в зависимости от площади этажей. В остальных случаях за расчетом рекомендуется обращаться к специалистам по проектированию, они помогут выбрать оптимальную схему и размеры всех ветвей.

Для монтажа отопления дома своими руками следует подобрать трубы из подходящего материала из перечня:

1. Металлопластиковые трубопроводы. При сборке на компрессионных фитингах не требуется специальных инструментов, только ключи. Более надежные прессовые соединения выполняются клещами.
2. Сшитый полиэтилен. Данный материал тоже соединяется компрессионными и прессовыми фитингами, а трубы Rehau — методом расширения и натяга фиксирующего кольца.
3. Полипропилен. Наиболее дешевый вариант, но требующий некоторых навыков сварки стыков и наличия сварочного аппарата.
4. Гофрированная нержавеющая труба стыкуется зажимными фитингами.

Трубопроводы из стали и меди не рассматриваются, поскольку сделать из них отопление под силу не каждому, здесь требуется умение и опыт. Сборка системы производится начиная от котла с последующим присоединением радиаторов и запорной арматуры.

По окончании сеть проверяется на герметичность с помощью опрессовочного насоса.

Монтаж и обслуживание

Монтаж двухтрубной схемы отличается от монтажа однотрубной, требуя намного больше времени и усилий. Для системы с верхней разводкой в обязательном порядке должны быть реализованы следующие этапы работ:

• В первую очередь монтируется верхняя линия системы, которая отходит от котла и продвигается над радиаторами. В местах будущего присоединения к батареям монтируются тройники.
• Когда монтаж верхней линии заканчивается, тройники соединяются с верхними патрубками радиаторов, а рядом с точками стыков устанавливаются вентили.
• Далее, идет монтаж нижней линии трубопровода. Как правило, контур проходит по периметру дома на уровне цоколя и собирает трубы, отходящие от нижней части радиаторов.
• Свободный конец отводящего трубопровода присоединяется к котлу. Непосредственно перед входом подключается циркуляционный насос, если это было предусмотрено проектом.

Это важно! Главное неудобство такой теплосистемы – необходимость установки расширительной емкости на чердаке и отсутствие возможности слива горячей воды для технических нужд.

Отопительная система с нижней разводкой труб в этом плане более практична. Расширительный бачок можно разместить в теплом помещении (это, кстати, дополнительно повышает суммарную теплоотдачу системы, позволяя отапливать не холодный чердак, а жилое пространство).

Отводящий контур прокладывается на том же уровне, а подающий проходит гораздо ниже, чем в первом варианте. Такое расположение позволяет сэкономить метраж трубопровода и улучшает эстетическую составляющую конструкции. Однако, стоит учитывать, что такая схема будет эффективно работать только с принудительной циркуляцией.

Как подключать радиаторы

Существует 3 способа подключения радиаторов:

• Одностороннее (боковое). Теплоотдача около 95%. Рекомендуется при подключении радиаторов с числом секций до 15.
• Диагональное (перекрёстное). Теплоотдача порядка 100%. Применяется для батарей с числом секций 15 и более.
• Нижнее. Теплоотдача порядка 85%. Чаще всего используется при скрытой концепции укладки трубопровода.

Как отбалансировать систему

Без балансировки дальние от котла радиаторы будут прогреваться по остаточному принципу даже при максимальной работе котла.

• Метод 1. Электронным расходомером на основе расчётных данных.

Самый корректный метод, однако, без проекта и гидравлического расчёта его выполнить невозможно. Кроме того понадобятся:

• регулировочная арматура на каждом стояке;
• балансировочный вентиль со штуцерами для подключения электроники;
• специальная аппаратура, подключаемая к регулировочной арматуре.

Электронный прибор для точной регулировки температуры подсоединяется к штуцерам вентиля и замеряет реальный расход теплоносителя. Затем посредством поворота шпинделя устанавливаются плановые показатели.

Важно. На текущий момент можно приобрести специальный балансовый вентиль, укомплектованный колбой расходомера. Это устройство даёт возможность отбалансировать систему по аналогии с описанным выше методом.

• Метод 2. Балансировка каждого радиатора по температуре.

Для этого у каждой батареи на выходе должен быть установлен регулирующий вентиль. Также понадобится специальный термометр для измерения температуры металлического корпуса вентиля.

1. Полностью открывается вентиль на самой крайней батарее контура.
2. Остальные в ряду откручиваются на несколько оборотов по принципу возрастания от котла. Например, первый от котла радиатор на 1 оборот, второй – на 2 оборота и т.д.
3. Замеряется температура на каждом вентиле контура до тех пор, пока на всех она не выровняется.

Сколько может стоить монтаж такой системы

Стоимость монтажа двухконтурного отопления зависит от ряда факторов:

• площади помещения;
• стоимости используемого оборудования и материалов;
• типа отопления (тёплый пол, конвекторные радиаторы и пр.) и соответственно сложности работ;
• типа регулировки температура (ручная или автоматическая);
• необходимости в подключении горячего водоснабжения и мн. др.

Для примера, дом площадью в 100м² при средних показателях составит порядка 260 000 руб. Минимальная планка – около 160 000 руб.

Выполняя работу самостоятельно, можно сократить данные затраты почти в 2 раза.

Запуск и определение баланса

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

Параметры указываются в проектной документации. Повторная процедура проводится в таких случаях:

• радиаторы в разных частях помещения нагреваются неравномерно;
• в одном из них слышится шум воды.

Если все работает исправно, то еще раз проводить балансировку не стоит. Не следует также самостоятельно регулировать параметры, если дом многоквартирный с централизованной системой подачи тепла.

Двухтрубная отопительная система — лучший вариант в больших сооружениях. Сегодня существует несколько ее конструктивных вариантов, поэтому в каждом отдельном случае можно найти подходящий.

Видео: опрессовка системы отопления

Заключительный вывод

Практика показывает, что 2-трубная тупиковая система подходит для отопления большинства средних жилых домов. Техническое решение подкупает простотой и приемлемой стоимостью монтажных работ. Коллекторная и попутная разводка обойдется дороже – играет роль цена оборудования и протяженность линий. Взгляните на схему с петлей Тихельмана – распределяющие трубопроводы одинакового диаметра идут по всему периметру здания.

Отдельный разговор — двухтрубная система отопления с естественной циркуляцией воды. В условиях частых перебоев с электроэнергией лучше не рисковать и не гнаться за красотой интерьеров, а смонтировать энергонезависимый обогрев. Высокие первоначальные вложения компенсируются теплом и низким потреблением электричества.

Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.

Типы установки отопительных коммуникаций

Однотрубная система отопления

Комфортную обстановку в помещении создает тепло, а обеспечивается оно благодаря правильно выбранной системе отопления. Важным моментом при ее обустройстве является схема подключения.

Чтобы определить, как подключить радиатор, нужно знать:

• в какой тип системы он будет вмонтирован;
• на чем будут базироваться его функции.

С учетом современных требований к условиям эксплуатации отопительная система должна соединять в себе эффективность и экономность. Различаются такие разновидности подключения:

• однотрубная – основана на подаче воды в радиаторы без возможности регулирования тепла;
• двухтрубная – обеспечивает циркуляцию теплоносителя за счет параллельного подключения устройств для отопления.

В двухтрубной системе функционирование обеспечивается движением горячей воды по одной трубе и отводом охлажденной в обратном направлении по второй трубе. Интенсивность подачи регулируется вентилем на радиаторе.

Монтаж однотрубной установки предполагает последовательное соединение радиаторов при помощи одной трубы. Она подводится от котла к первому радиатору, а затем ко второму и к следующей батарее.

Усовершенствованный способ установки предусматривает использование цельной трубы для подведения горячей и отвода холодной воды. При этом способе монтажа есть возможность установки регулятора, прекращающего подачу горячей воды при достижении необходимого уровня температуры в помещении.

Этот способ установки системы отличается простотой. Единственным недостатком последовательного соединения является разница в нагреве ближнего и дальнего радиаторов. Но этот решается с помощью водяного насоса, заставляющего принудительно циркулировать воду.

Особенность отопления при двухтрубной системе состоит в равномерном прогреве всех батарей. Таким способом монтажа пользуются при установке обогрева в коттеджах, загородных и частных домах.

Установка радиаторов отопления при двухтрубной системе отопления исключает монтаж байпаса (специальной перемычки) и запорно-регулировочной арматуры. Для регулировки достаточно установить терморегулятор.

Установка приборов и способы циркуляции носителя тепла

Система подключениея Тихельмана

Кроме обогрева помещений батареи выполняют функцию защитного экрана от проникновения холодного воздуха в помещение. Этим объясняется их расположение под оконными проемами, что обеспечивает создание тепловой завесы.

Схема подключения радиаторов отопления предусматривает правильный выбор расположения этих приборов с целью обеспечения максимальной отдачи тепла. При этом учитывается расстояние от пола, стены и подоконника.

Вода в отопительной коммуникации может двигаться по трубам принудительно с помощью специального насоса и естественно в результате движения нагретого столба воды.

Подключение радиатора отопления может проводиться такими способами:

• односторонним – монтаж подачи и отводящей трубы к одной и той же секции;
• нижним и седельным – актуально для систем, где трубопровод находится под полом;
• диагональным – обеспечивает равномерный нагрев системы с большим количеством секций;
• подсоединение Тихельмана – предусматривает использование труб разного диаметра для улучшения циркуляции.

В схемах подключения отопительных приборов существует отличие, связанное с типом разводки труб. Но основная задача каждого из них состоит в выборе оптимального варианта подключения.

Например, вариант коллекторного или лучевого подключения увеличивает расход труб, но он эффективен при установке системы для обогрева пола. Правильное подключение радиаторов отопления обеспечит максимальную теплоотдачу и эффективность эксплуатации системы отопления.

Что такое удлинитель потока и как правильно его устанавливать?

Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций

Фактически вариантов два:

• Удлинитель должен составлять 2/3 от общей длины радиатора.
• Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

Разогрев и выбор температуры

Если хотите знать, как правильно паять паяльником, надо научиться определять достаточно ли разогрето место пайки. Если пользуетесь обычным паяльником, ориентироваться можно по поведению канифоли или флюса. При достаточном уровне нагрева они активно кипят, выделяют пар, но не горят. Если поднять жало, капли кипящей канифоли остаются на кончике жала.

При использовании паяльной станции исходят из таких правил:

• Температура нагрева деталей должна быть на 40-80°С больше температуры плавления припоя (указана на упаковке).

• Температура наконечника паяльника должна быть на 20-40°С выше температуры нагрева деталей.

То есть, на станции выставляем на 60-120°С выше, чем температура плавления припоя. Зазор температур, как видите большой. Как выбрать? Зависит от теплопроводности спаиваемых металлов. Чем лучше он отводит тепло, тем более высокой должна быть температура.

Как можно регулировать температуру батареи отопления

В частных домах и квартирах, довольно часто возникает такое явление, как разница в уровне прогрева радиаторов, подключенных к системе отопления. Поэтому жильцы вынуждены мириться с некомфортными условиями для жизни, ведь температура в ванной комнате, может значительно отличаться от аналогичного показателя в спальне или в гостиной. Особенно характерна такая проблема для собственников, использующих автономное отопление в домах и квартирах.

Избежать распространенных проблем с системой обогрева домовладельцам поможет грамотная установка такого прибора, как регулятор для батареи отопления, который спроектирован для контроля температуры радиатора. Современные регуляторы температуры для батарей отопления представлены широким ассортиментом моделей и могут использоваться собственниками жилья для оптимизации системы отопления, снижения затрат на энергоносители и поддержания оптимального температурного режима в каждой комнате дома.

Что нужно учитывать при обустройстве любой системы

Схема работы котла отопления.

Важно не забывать устанавливать на входе и выходе радиатора регулирующие термокраны, а также сливной кран, который обычно располагают в самой нижней точке отопительной конструкции. Приобретение труб и фитингов б/у или же «по дешевке» в любой системе отопления в дальнейшем может вылиться в очень серьезные проблемы, требующие капитального ремонта не только всей отопительной конструкции, но и самого дома из-за возможного разрыва труб с горячей водой и его затопления

Приобретение труб и фитингов б/у или же «по дешевке» в любой системе отопления в дальнейшем может вылиться в очень серьезные проблемы, требующие капитального ремонта не только всей отопительной конструкции, но и самого дома из-за возможного разрыва труб с горячей водой и его затопления.

Двухтрубная разводка отопления возможна для частного дома с любым количеством этажей. И ее работа может происходить и без использования циркуляционного насоса. Но данные системы имеют достаточно низкую эффективность и в наше время уже мало кем используются.

При принятии решения размещения в доме двухтрубной разводки с оснащением коллектора нужно тщательно продумать и спланировать размещение узла распределения теплоносителя, так называемой гребенки. Будет правильно сделать длину труб, отходящих от нее, соизмеримой, так как значительная разница длины от гребенки до радиаторов может привести к возникновению существенной разницы в давлении. А это осложнит регулировку системы в целом. Наилучшее решение в размещении гребенки такое, при котором до каждого из радиаторов от нее будет приблизительно равное расстояние.

Трубы для обустройства отопления могут быть медными, стальными, полипропиленовыми и металлопластиковыми, но ни в коем случае нельзя пользоваться оцинкованными. Необходимый тип труб выбирается в зависимости от строительного проекта и с предпочтительными характеристиками: экономическими, экологическими. Но в приоритете должны стоять гидравлические характеристики.

От выбранной схемы отопительной разводки (двухтрубной или однотрубной) будет зависеть расход труб, нужных для прокладывания данной системы. Частные дома, имеющие большую площадь, требуют оборудования двухтрубной системы, в которую дополнительно еще врезают и циркуляционный насос. Регулировка температурных режимов в каждом помещении производится при помощи терморегуляторов.

Сравниваемые параметры

Нижеследующие параметры определят какая система отопления лучше однотрубная или двухтрубная и в каких ситуациях следует применять ту или иную систему.

Стоимость

Однотрубная система отопления является более дорогостоящей. Высокая стоимость складывается из двух основных факторов:

Необходимость увеличения количества секций в каждом следующем по направлению циркуляции теплоносителя радиаторе. Однотрубная схема состоит из одного подающего трубопровода, по которому теплоноситель проходит через весь отопительный контур, последовательно заходя в каждый прибор отопления. Из каждого радиатора, теплоноситель выходит на несколько градусов холоднее, чем при входе в радиатор (часть тепла, около 10°C, отдается помещению). Поэтому, если в первый радиатор вошел теплоноситель с температурой 60°C, то из радиатора выходит теплоноситель с температурой 50°C, после этого в подающей магистрали 2 потока смешиваются, в результате чего во второй прибор отопления теплоноситель заходит уже с температурой около 55°C. Таким образом, после каждого радиатора будет потеря около 5°C. Именно для компенсации этих потерь необходимо увеличение количества секций у каждого последующего прибора отопления.

В двухтрубной схеме нет надобности в увеличении числа радиаторных секций, т.к. каждый прибор получает теплоноситель практически одинаковой температуры. В двухтрубке присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый отопительный прибор. Пройдя через радиатор, теплоноситель сразу поступает в обратную магистраль и направляется для дальнейшего подогрева в котел. Таким образом, каждый радиатор получает практически одинаковую температуру (потери тепла присутствуют, но они очень незначительны).

Примечание! Лучшим применением однотрубной схемы являются малые системы отопления, где присутствует не более 5 радиаторов. При таком количестве отопительных приборов, теплоноситель, последовательно проходя через все 5 радиаторов, не теряет тепло в столь критичных количествах, как в однотрубных системах с большим количеством отопительных приборов.

Необходимость применения увеличенного подающего трубопровода. Если подающий трубопровод будет слишком «тонким», это приведет к тому, что многим радиаторам просто не достанется нагретого теплоносителя. Труба большого диаметра позволяет доставить нагретый теплоноситель к как можно большему количеству приборов отопления. Чем более «толстой» будет подающая труба, тем меньше секций необходимо добавить к каждому радиатору.

Таким образом, увеличение количества радиаторных секций и увеличение диаметра подающей магистрали делает однотрубную систему более дорогостоящей в сравнении с аналогичной двухтрубной.

Экономичность

Двухтрубная схема является более экономичной в эксплуатации. Как уже отмечалось выше, чтобы добиться равномерного нагрева всех радиаторов в однотрубной схеме требуется применение «толстой» подачи, а также увеличения количества секций в радиаторах. Все это увеличивает объем теплоносителя, а чем больше теплоносителя в системе, тем больше топлива требуется для его нагрева. Поэтому на вопрос какая система отопления лучше однотрубная или двухтрубная с точки зрения экономичности, ответ будет в пользу двухтрубной системы.

Процесс монтажа

Однотрубка более сложная в расчетах система, т.к. следует правильно рассчитать насколько секций должен быть увеличен каждый последующий отопительный прибор

Помимо этого, особое внимание необходимо уделить расчету подающей магистрали и радиаторной подводке

Главный принцип работы отопления

Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.

Любая схема отопления включает в себя:

• Нагревательный котёл
• Соединительные системные трубы
• Радиаторы или аналогичные приборы отопления
• Арматуру
• Расширительный бак
• Циркуляционный насос

Базовые виды схем отопления

Все виды схем можно разделить на 4 подтипа: открытые и закрытые, насосные и самотечные.

В самотечной системе частного дома (система с естественной циркуляцией) движение теплоносителя происходит путём естественной циркуляции. Путем соблюдения простых законов физики система монтируется так, что не требует наличия дополнительного насоса. Хорошо подходит для небольших одноэтажных домов

В принудительной схеме водяного отопления частного дома жидкости происходит вследствие действия циркуляционного насоса. При использовании такой системы трубы можно монтировать в стены, в пол, проводить по потолку, прятать их от человеческих глаз. При правильном подборе насоса водяное отопление будет работать успешно. Такие схемы разводки отлично подходят для двухэтажных домов.

Открытая система от закрытой отличаются расширительным баком. В закрытой системе используется мембранный бак. Он позволяет поддерживать в системе нужное давление и компенсирует расширение теплоносителя.

На какой схеме остановить свой выбор?

Давайте решим сразу по поводу однотрубных и самотечных систем. Если вы живете в современном мегаполисе или в близи него, если у вас все в порядке с энергоносителями (со светом в первую очередь), если нет нужды сильно экономить, то эти схемы не рассматривайте.

Появились они во времена, когда с электричеством было плохо, а так же отсутствовали различные виды труб. Приходилось использовать металл. Сейчас все поменялось и эти системы себя изжили.

Самотечные схемы можно реализовывать в отдаленных от цивилизации домах. Например, на вашей даче.

Если захотите использовать радиаторную систему в частном доме, то лучшим выбором будут  двухтрубная тупиковая схема отопления или лучевая. Обе системы по работе практически идентичны. Отличаются только реализацией.

Особенности системы с жидким теплоносителем

Отопительные системы с теплоносителем в виде жидкости, пожалуй, наиболее популярны в нашей стране. Это понятно, ведь они привычны и достаточно эффективны. Основой такой системы является отопительный контур замкнутого типа с нагревательным прибором, внутри которого находится теплообменник. По нему проходит жидкость и нагревается до нужной температуры.

Далее по трубам теплоноситель уходит в отапливаемые помещения. Здесь он попадает в радиаторы, где постепенно остывает, отдавая при этом тепло окружающему воздуху. Остывшая жидкость продвигается в сторону нагревательного прибора, попадает в теплообменник и цикл повторяется.

Такую систему называют еще водяным отоплением, но это не совсем корректно, поскольку в качестве теплоносителя могут использоваться различные составы – например, антифризы.
Система с жидким теплоносителем обязательно включает в себя трубопровод, по которому циркулирует вода или антифриз, и приборы отопления, установленные в помещениях

Несомненным достоинством такой системы можно считать ее вариативность. Существует множество самых разных схем разводки, позволяющих обеспечить максимально эффективную для конкретных условий поставку тепла.

Различают водяное отопление с принудительной и с гравитационной циркуляцией. В первом случае для подачи теплоносителя используется насос, что позволяет выполнять схемы самой разной сложности и протяженности. Второй вариант обладает множеством ограничений, зато полностью энергонезависим.

Отопительные системы с жидким теплоносителем могут быть реализованы во множестве вариантов. Так, к примеру, выглядит схема двухтрубной разводки: ввод теплоносителя осуществляется по одной трубе, вывод – по другой

Система может выполняться с одно- и двухтрубной разводкой. Первая предельно проста и экономична, но недостаточно эффективна для дома большой площади. Вторая более сложная, зато позволяет качественно отапливать здания любого размера. В зависимости от выбранного типа системы различается и набор необходимого для ее обустройства оборудования.

Неотъемлемым элементом любой из них становится котел, тип которого во многом определяет эксплуатационные характеристики системы. Рассмотрим самые востребованные устройства.

Вариант #1 — использование газового оборудования

Газовый котел считается самым экономичным из всех аналогов. Работает он предельно просто. Газ поступает в камеру сгорания, где сгорает с выделением тепла, которое через теплообменник передается жидкому теплоносителю.

Оборудование отличается разнообразием и, соответственно, различными свойствами. Самым безопасным и при этом максимально эффективным считается оборудование с турбонаддувом.

Оно не нуждается в обустройстве традиционного дымоотвода, не забирает воздух из помещения и имеет самый высокий КПД.

К напольным разновидностям газового котла относятся максимальные по мощности модели. Они способны отапливать 2-3-этажные коттеджи любой площади

Приборы с камерой открытого типа отличаются низким КПД, требуют обустройства качественной вентиляции и дымоотвода традиционного типа. При этом они полностью энергонезависимы, а стоимость их минимальна. Но важно правильно установить и подключить оборудование.

К достоинствам отопления газовым котлом можно отнести следующие черты:

• Низкая стоимость топлива, повышается она очень медленно.
• Высокая эффективность оборудования.
• Возможность полной автоматизации системы отопления.
• Чистота в помещениях, поскольку при сгорании топлива не образуется большое количество золы и сажи.
• Широкий модельный ряд газового оборудования.

Из недостатков стоит отметить потенциальную опасность использования газа. При работе с ним требуется повышенная осторожность. Все работы по обслуживанию и монтажу могут проводиться только сертифицированными специалистами.

Кроме того, для подключения газового оборудования потребуется специальное разрешение. Стоимость приборов и их монтажа достаточно велика, возможность подключения к газовой магистрали существует далеко не везде.

Вариант #2 — применение твердотопливного котла

Это привычные многим отопительные приборы. Для их работы требуется твердое топливо: калиброванный уголь, дрова, торф, пеллеты и др. Принцип работы аналогичен газовым, отличаются типом горелки.

Современные модификации длительного горения характеризуются тем, что одной закладки топлива хватает на поддержание пламени в течение полусуток или более. Самые простые модели энергонезависимы, требуют постоянного контроля со стороны человека и имеют низкий КПД.

Твердотопливные котлы не всегда удобны в эксплуатации. Самые простые модели требуют постоянной загрузки топлива, частой чистки и обслуживания

Усовершенствованные приборы могут оснащаться автоматизированным управлением и автоматической подачей топлива. Правда, последняя относится к пеллетному оборудованию. Такие устройства, при правильном подключении, достаточно эффективны и надежны.

Достоинствами твердотопливного оборудования считаются:

• Простота и надежность конструкции, что значительно продлевает срок ее эксплуатации.
• Бюджетная стоимость оборудования и возможность проведения его монтажа и последующего обслуживания самостоятельно.
• Отсутствие необходимости получения специальной документации на установку такого котла.
• Широкий выбор самых разных по функционалу и мощности приборов.

Есть у оборудования и значимые недостатки. Прежде всего, это необходимость создания топливного запаса, который необходимо хранить в надлежащих условиях. Твердотопливные котлы, особенно самые простые их модификации, не очень удобны в эксплуатации. Присутствует большое количество сажи, копоти, поэтому требуются весьма частые чистки устройства. Кроме того, загружать топливо тоже придется достаточно часто.

Вариант #3 — использование электрического котла

Разогреть теплоноситель в системе можно и при помощи котлов электрического типа. Принято считать, что это очень неэкономичный способ. Однако это не совсем так. Нужно понимать, что выпускаются несколько типов электрооборудования с различными характеристиками.

ТЭНовые и электродные модели

ТЭНовые модели самые простые и неэффективные. Они греют теплоноситель при помощи опущенных в него трубчатых электронагревателей. Приборы потребляют большое количество электроэнергии при относительно невысоком КПД. При этом находящиеся в жидкости ТЭНы довольно быстро выходят из строя.

Электродные котлы более экономичны и надежны. В них теплоноситель продвигается внутри котла, где установлены два электрода. При подаче электрического тока жидкость нагревается очень быстро.

Электродные котлы компактны и эффективны. Благодаря своей конструкции они очень долговечны и могут проработать не один десяток лет

Индукционный тип котла

Самая эффективная и экономичная разновидность электрического оборудования – индукционные котлы. Благодаря наличию двух контуров, магнитного и теплового, им удается максимально быстро разогреть жидкий теплоноситель.

К достоинствам всех типов нагревательных приборов можно отнести:

• Быстрый разогрев теплоносителя и, соответственно, помещения.
• Компактность оборудования.
• Простой монтаж, который осуществляется без предварительного получения разрешения.
• Обустройство дымоотвода не требуется.
• Комфортная эксплуатация, возможность оснащения автоматическим управлением.
• Полная безопасность и экологичность.

Из недостатков обычно отмечают достаточно высокую стоимость эксплуатации, которая выходит как следствие высокой цены энергоносителя.

Правда, в зависимости от типа котла и наличия или отсутствия автоматизированного управления системой, затраты на отопление могут значительно колебаться. Индукционные котлы, полностью оснащенные автоматикой, достаточно экономичны и окупаются довольно быстро.

Комбинированные отопительные котлы

В продаже можно найти комбинированные отопительные котлы, способные работать с несколькими типами топлива. Это более дорогие приборы, главное достоинство которых – возможность обеспечить дом теплом в условиях перебоев с подачей основного вида топлива.
Комбинированный или многотопливный котел – универсальный отопительный прибор, незаменимый для местностей, где существуют перебои с подачей разных видов топлива

Общими достоинствами всех систем отопления с жидким теплоносителем считаются дешевизна и доступность, достаточно высокая эффективность и множество вариантов исполнения.

К числу недостатков стоит отнести не самое комфортное распределение температуры в помещениях. Теплый воздух находится наверху, а более холодный – внизу.

Кроме того, водяные системы выходят из строя, если температура в здании опустится ниже нуля. Этого недостатка лишены системы с антифризами и соляными растворами. Однако антифризы дороги и токсичны, а растворы солей провоцируют быструю коррозию системы.

Воздушное отопление здания

Это еще один вид отопления частного дома. Его главная отличительная черта – отсутствие теплоносителя. Воздушная система устроена так, что потоки воздуха проходят через теплогенератор, где разогреваются до нужной температуры.

Далее по специальным воздуховодам, которые могут иметь самую разную форму и размеры, воздушные массы направляются в обогреваемые помещения.

Для отопления частного дома большой площади можно использовать воздушное отопление, при этом есть возможность создания комфортного микроклимата в каждом помещении

По законам конвекции разогретые потоки поднимаются, остывшие движутся вниз, где смонтированы отверстия, через которые воздух собирается и отводится к теплогенератору. Цикл повторяется.

Такие системы могут работать с принудительной и естественной подачей воздуха. В первом случае дополнительно монтируется насос, нагнетающий поток внутри воздуховодов. Во втором – движение воздуха осуществляется благодаря разнице температур. Понятно, что системы с принудительной циркуляцией более эффективны и мощны. Об обустройстве воздушного отопления своими руками мы говорили в следующей статье.

Различаются и теплогенераторы. Они могут работать на самом разном топливе, что обуславливает их эксплуатационные характеристики. Более всего востребованы газовые, электрические и твердотопливные приборы. Их недостатки и достоинства близки к аналогичным котлам водяного отопления.

Циркуляция воздушных масс внутри здания может осуществляться разными способами. Это может быть закрытый цикл без добавления воздуха с улицы. В этом случае качество воздуха внутри помещения невысоко.

Оптимальный вариант – циркуляция с добавлением воздушных масс извне. Неоспоримым достоинством воздушного отопления считается отсутствие теплоносителя. Благодаря этому удается сэкономить энергию, необходимую на его обогрев.

Кроме того, не требуется монтаж сложной системы труб и радиаторов, что, несомненно, тоже увеличивает экономичность системы. Система не имеет риска протечек и промерзаний, как ее водяной аналог. Она готова к работе при любых температурах. Жилое пространство нагревается предельно быстро: от запуска теплогенератора до повышения температуры в помещениях проходит, буквально, около получаса.

Газовый теплогенератор – одно из возможных решений для реализации проекта воздушного отопления частного дома. Но на практике такие системы используются редко

Еще один значимый плюс – возможность совмещения отопления воздухом с вентиляцией и кондиционированием. Это открывает самые широкие возможности для реализации максимально комфортного микроклимата в здании.

Система воздуховодов в летнее время может с успехом использоваться для кондиционирования помещений. Установка дополнительного оборудования даст возможность увлажнять, очищать и даже обеззараживать воздух.

Оборудование для воздушного отопления хорошо поддается автоматизации. «Умное» управление позволяет снять с домовладельца обременяющий контроль над работой приборов. Помимо этого система самостоятельно подберет максимально экономичный режим функционирования. Воздушное отопление очень просто в монтаже и долговечно. Средний срок его эксплуатации составляет порядка 25 лет.

Воздуховоды могут быть смонтированы на этапе строительства здания и спрятаны под потолочным покрытием. Для установки таких систем необходимы высокие потолки

К достоинствам можно отнести и отсутствие труб и радиаторов, что дает простор для фантазии дизайнеров, оформляющих интерьер. Стоимость такой системы вполне доступна для большинства домовладельцев. Более того, окупается она достаточно быстро, поэтому ее востребованность растет.

Есть у воздушного отопления и недостатки. К ним можно отнести значительную разницу между температурами в нижней и верхней частях комнаты. В среднем она составляет 10 °С, но в помещениях с высокими потолками может доходить до 20 °С. Таким образом, в холодное время года потребуется усиление мощности теплогенератора.

Еще один минус – довольно шумная работа оборудования. Правда, это можно нивелировать подбором специальных «тихих» приборов. При отсутствии системы фильтрации на выходных отверстиях возможно появление большого количества пыли в воздухе.

Инфракрасная обогревательная система

Это относительно новый метод обогрева жилых домов. В его основе лежит использование инфракрасного излучения. Ученые установили, что ИК-лучи могут иметь разную длину. Безопасно и даже полезно для человека длинноволновое излучение, сходное с тем, что мы получаем от Солнца. Именно оно используется в отопительных приборах, работающих в инфракрасном диапазоне.

Инфракрасные пленочные нагреватели могут быть смонтированы на потолке. Тогда излучение будет опускаться вниз и доходить до пола, который начнет разогреваться

Для отопления помещений используется специальная ик-пленка. На нетканую основу тонким слоем наносится карбоновая паста, которая под воздействием тока активируется и испускает инфракрасные волны. Получившийся излучатель ламинируется с двух сторон пленкой, что придает ему прочность и продлевает срок эксплуатации.

Принцип действия инфракрасного обогрева таков. Пленка размещается на полу или же на потолке. Когда система включается, на излучатель подается ток, он производит инфракрасные волны. Они движутся и доходят до первого массивного препятствия. Это может быть крупная мебель, бытовая техника, а чаще всего пол. Такие предметы непроницаемы для инфракрасных лучей, они задерживаются и накапливаются в них.

Предметы постепенно нагреваются и отдают полученное тепло в воздух, за счет этого очень быстро прогревается помещение. В другой статье мы более подробно говорили об устройстве инфракрасного отопления своими руками.

Надо признать, что такой тип отопления наиболее комфортен. Благодаря тому, что пол разогрет, распределение температур максимально приятно и полезно для человека. В нижней части комнаты примерно на 2-3 °С теплее, чем в верхней.

Кроме того, полностью сохраняется естественная влажность и количество кислорода, отсутствуют конвекционные потоки, переносящие пыль. Нет и сквозняков. Пленочные обогреватели работают абсолютно бесшумно, они безопасны для человека.

Если инфракрасные нагреватели уложены под напольным покрытием, излучение поднимается вверх, достигает пола и разогревает его поверхность, а затем и воздух в помещении

Еще одно достоинство – полностью автоматизированное управление системой. Это позволяет ей работать в максимально экономичном режиме и при этом обеспечивать владельцу полный комфорт. Благодаря этому пленочная система не имеет тепловых потерь, ее КПД почти 100%.

Минимальный срок эксплуатации оборудования составляет  25 лет, а ресурс использования в два раза больше. При этом техническое обслуживание системе не требуется.

Следующее достоинство – компактность. Пленка очень тонкая и не «съедает» свободное пространство. Не требуется дополнительное помещение для теплового узла, отсутствуют батареи и воздуховоды. Пленку очень просто уложить и подключить. При необходимости возможен демонтаж и повторное использование.

Из недостатков стоит отметить, что при падении напряжения количество вырабатываемого пленкой тепла уменьшается. В этом случае время работы нагревателя увеличивается, что ведет к большему расходу электроэнергии. Пленку можно закрывать самыми разными финишными покрытиями, кроме шпаклевки, обоев и краски. Стоимость оборудования для обустройства ИК отопления достаточно высока.

Особенности монтажа

Обустройство однотрубной и двухтрубной системы отличаются очень сильно: монтаж первого вида отопления выглядит гораздо привлекательнее, потому что он гораздо проще.

Варианты схем отопительных систем

Главный критерий разделения всех отопительных приборов — вид топлива. Кроме этого есть универсальные котлы, работающие на нескольких типах топлива, что позволяет экономить на потреблении электричества. Предлагаем ознакомиться с существующими схемами подключения различного оборудования для обогрева.

1. Однотрубная. Является простым вариантом для прокладки магистрали для теплоносителя в частном и многоэтажном доме, а также на промышленном предприятии. Применяется в тех случаях, когда проложить трубопровод необходимо быстро и с минимальными финансовыми вложениями. Единственный нюанс, это ограничение протяженности трубопровода по дому до 30 м. Выделяют три типа однотрубной схемы подключения: горизонтальная, вертикальная и «Ленинградка». Отличаются между собой способом подвода и отвода теплоносителя к батареям.
2. Двухтрубная. Батареи подсоединяются подающей магистрали и обратной. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода поступает примерно с одинаковой температурой. Подобная схема в основном используется в многоэтажных домах с большим количеством обогреваемых помещений. Есть варианты нижнего и верхнего подключения.
3. Лучевая. От двух общих для этажа коллекторов к каждому из радиаторов подходит две трубы. Сами коллекторы подключены к общему котельному оборудованию. При такой схеме можно подключать к отоплению не только батареи, но и «теплый пол». Прокладку лучевой системы необходимо выполнять еще на этапе строительства дома, т. к. внедрять ее в уже готовую постройку будет крайне тяжело.

Какая лучше: однотрубная или двухтрубная система обогрева, каждый пользователь решает для себя сам. Выбор зависит от типа жилья и финансовых возможностей.

Кроме этого существует отопление с естественной и принудительной циркуляцией. В первом случае вода проходит по контуру под естественными силами, во втором благодаря работе циркуляционного насоса.

Для одноэтажного дома

Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».

На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):

• Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
• Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
• Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
• На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.
• Циркуляционный насос, который создает принудительное движение теплоносителя по СО.

Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.

Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.

Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.

Монтаж системы обогрева с нижней горизонтальной конструкцией разводки трубопровода

Данная система позволяет располагать бачок открытого типа в хорошем теплом месте. Также, имеется возможность соединять расширительный и расходный бачки дают возможность Вам пользоваться горячей водой конкретно из самой системы обогрева.

В системах с циркуляцией принудительного типа для сокращения расхода труб, отводящий и подающий стояки размещены на уровне первого.

1. Угловые соединители по направлению вниз устанавливаются на патрубках котла.

2. На полу, под стенами устанавливаются две ветви труб. Одна ветка присоединена к подающему выходу котла, а остальная на принимающий выход.

3. Под каждыми отопительными устройствами устанавливаются тройники, объединяющие их с трубами.
4. Экстенсивный бачок монтируется в верхней части подающей трубы.
5. Ко входу бака для нагрева подсоединяется насос, а к насосу подсоединяется свободный конец отводящей трубы.

Монтаж системы обогрева с верхней горизонтальной конструкцией разводки

Недостатки подобной системы заключаются в том, что экстенсивный бачок ставится вне тёплого помещения на потолочном перекрытии.

1. К выходящему из котла отрезку трубы присоединяют угловой соединитель, дабы развернуть трубу вверх.
2. При помощи тройников и уголков устанавливают верхнюю ветку, а тройники закрепляют над отопительными устройствами.
3. Тройники спаивают с верхним отрезком трубы, а в точке пересекания ставят перекрывающий вентиль.
4. После этого, на первом этаже, объединяют нижнюю ветку отводящей трубы, которая собирает в себя все, идущие из нижних батарей, трубы.
5. В байпас устанавливают свободный конец отводящей трубы, который устанавливают в принимающий отрезок трубы.
