Как включить газовый котел: пошаговый инструктаж, правила безопасной эксплуатации

Принцип работы автоматики на газовых котлах старого образца

Нередкими проблемами при отоплении помещения газовыми котлами являются затухание пламени в горелке и загазованность помещения. Происходит это по нескольким причинам:

• недостаточная тяга в дымоходе;
• слишком высокое либо слишком низкое давление в трубопроводе, по которому подается газ;
• угасание пламени на запальнике;
• негерметичность импульсной системы.

При возникновении данных ситуаций автоматика срабатывает на прекращение подачи газа и не допускает загазованности комнаты. Поэтому установка качественной автоматики на старый газовый котел – это элементарные правила безопасности при использовании его для обогрева помещения и подогрева воды.

Вся автоматика любой марки и любого производителя имеет один принцип работы и основные элементы. Отличаться будут лишь их конструкции. Старые автоматики «Пламя», «Арбат», САБК, АГУК и другие работают по следующему принципу. В том случае, когда теплоноситель остывает ниже установленной пользователем температуры, срабатывает датчик подачи газа. Горелка начинает подогрев воды. После достижения на датчике заданной пользователем температуры происходит автоматическое отключение датчика газа.

При использовании современной автоматики удается экономить тепло до 30 %.
Автоматика старого образца энергонезависима, не нуждается в электроэнергии. Ее регулировка, подключение и отключение производятся человеком. Команды передаются с помощью электромагнитных импульсов.

Циркуляционный насос

В нём часто скапливается воздух, а его лопасти порой как бы застревают (котёл выдаст соответствующую ошибку).

Для этого нужно снять лицевую панель корпуса, на насосе открутить центральный болт и отвёрткой с прямым шлицом провернуть вал в том направлении, которое указывает стрелка.

Над насосом установлен воздухоотводчик. Яркую крышку нужно потянуть вверх и дать воздуху выйти.

Напольные котлы, как правило, более мощные, чем настенные. При необходимости отапливать большое помещение лучше выбирать именно такой вариант. — обзор вариантов конструкций и моделей.

Виды газовых котлов

Многие владельцы частных домов выбирают для отопления газовые котлы. Объясняется такой выбор экономической выгодой использования природного топлива, возможностью с помощью одного прибора обогреть большой дом. Газовый котёл не требует постоянного поддерживания процесса горения путём добавления топлива, в процессе его эксплуатации не образуется сажа и копоть. Существуют разные типы котлов:

•
  Настенные. Имеют компактные размеры и небольшой вес, благодаря чему могут быть установлены в небольшом помещении (кухне, кладовой). Отопительная система, функционирующая за счёт настенного прибора, не нуждается в дополнительной установке насоса, расширительного бака и бойлера, поэтому её монтаж несложен.
• Напольные. Характеризуются большей мощностью, чем настенные, поэтому оптимально подходят для отопления больших площадей. Оснащаются чугунными или стальными теплообменниками, имеющими долгий срок эксплуатации и устойчивыми к коррозии и механическим ударам. Напольные установки могут комплектоваться как атмосферными, так и надувными горелками. Второй вариант позволяет использовать в качестве сырья жидкое топливо.

Также газовые обогреватели делятся на одноконтурные и двухконтурные. Система с двумя контурами не только обогревает помещение, но и дополнительно обеспечивает горячее водоснабжение. Одноконтурные такой дополнительной функции не имеют, чтобы в доме была горячая вода, систему потребуется укомплектовать бойлером.

Каждый отопительный котёл имеет камеру сгорания. В зависимости от конструкции она бывает:

• Открытой. Работает за счёт естественной тяги, поэтому подходит только для помещений с вертикальным дымоходом. Нуждается в эффективной вентиляции, обеспечивающей достаточный приток кислорода и исключающей попадание продуктов сгорания внутрь комнаты.
• Закрытой. Использует в работе принудительную тягу. Наличие электровентилятора и коаксильного дымохода позволяет удалять из камеры продукты сгорания. Закрытой камерой оснащаются все газовые приборы настенного типа.

Независимо от разновидности газовой установки, она является частью единой системы отопления, в которую также входят трубы, радиаторы, насос, расширительный бак и фильтры. Перед тем как разжечь газовый котёл, необходимо убедиться в надёжном соединении элементов.

Навесное оборудование

Как правильно зажечь настенный газовый котел? Соблюдайте последовательность работ:

1. Прибор подключается к электросети.
2. Откручивается газовый вентиль.
3. Нажимается клавиша старта (ее вид и название указаны в инструкции изготовителя).
4. Кнопками «Плюс» и «Минус» выбирается рабочая температура.
5. Электронные горелки включаются автоматически после переключения на режимы ГСВ и отопления.
6. Пьезовый розжиг происходит путем непродолжительного зажатия регулировки пламени и нажатия на специальную клавишу.

Блокировка включения происходит при скапливании воздуха. Достаточно нажать «Перезапуск» и котел заработает.

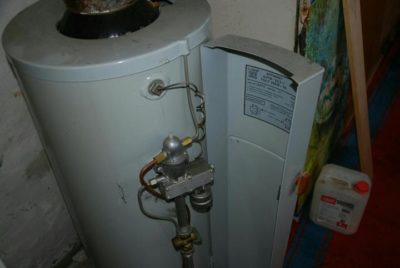

Напольные модели

Как нужно пользоваться напольным газовым котлом? Включать его только после полного проветривания котельной, при наличии тяги и с открытой дверцей. В остальном розжиг не требует усилий:

1. Выставить управляющий и температурный селектор на режим «Выкл».
2. Открыть вентиль газоподачи.
3. Установить селектор на пьезовый розжиг.
4. Зажать клавишу на 5 секунд и одновременно нажать по пьезокнопке.
5. Отрегулировать показатели температуры.

Совет! Чтобы предотвратить разрывы труб и замерзание системы на период отъезда, выставьте минимальное значение всех показателей.

Классификация газовых котлов

Производители выпускают несколько типов оборудования. Чтобы не тратиться на дополнительные комплектующие и выполнить правильное подключение, потребителю нужно знать, какие они бывают.

По месту установки

Большие напольные модели устанавливают в частных домах, коттеджах или на дачах без горячего водоснабжения. Компактная настенная техника монтируется на поверхность наружной стены в ванной, на кухне, на чердаке и подключается к центральной системе дымоотвода.

Важно! Допустимая площадь котельной — не меньше 4 м2, а допустимый объем — больше 8 м3. Расстояние от стен равняется 50 см.

По количеству контуров

Одноконтурные устройства подключаются независимо от бойлера и подают воду только для отопления. Двухконтурные котлы интегрируются с радиаторами и бытовой техникой — вода используется в качестве источника тепла и для бытовых целей.

По типу камеры сгорания

Открытый котел забирает воздух из помещения и выделяет в него углекислый газ, поэтому позаботьтесь о вентиляции. Закрытые варианты — безопасные и удобные, но для удаления продуктов сгорания нужен дымоотвод.

По типу тяги

Модели с естественной тягой и открытой камерой сгорания с атмосферной горелкой. Устройства с принудительной тягой имеют закрытую камеру, в которой находится наддувная горелка или принудительная вытяжка.

По типу использования энергоресурса

Конвекционный котел отличается высоким КПД — 90 %. При температуре воды на 53-57 градусах пар преобразуется в жидкость, насыщенную химическими примесями, поэтому обязателен дымоход из материала, стойкого к окислению. Конденсационные устройства преобразуют жидкость в тепло, имеют КПД 109-111%. Отработанный конденсат уходит в канализацию.

Совет! В условиях повышения цен на газовое топливо лучше купить конденсационный котел.

По материалу теплообменников

Производители выпускают оборудование с несколькими типами элементов:

• стальными — подвержены коррозии, поэтому используются для недорогих моделей;
• нержавеющими — не изменяют химический состав при нагреве, устанавливаются в настенных котлах;
• чугунными — имеют высокую теплоемкость, что оправдано для напольных устройств.

Важно! Теплообменники из чугуна и нержавеющей стали не отличаются по эффективности, стойкости к коррозии и долговечности.

С чего начнем?

Бытовой газовый котел – мощное и производительное устройство, предназначенное для нагрева теплоносителя и прогона нагретой жидкости по отопительной системе дома. Современные котлы греют не только батареи, но и воду в кране в больших объемах, имеют электронное управление и различные механизмы безопасности. При покупке котла, следует обращать внимание на площадь обогрева, чтоб она была немного большей, чем ваша жилплощадь.

Естественно, вы уже установили сам агрегат и выполнили все необходимые подключения и обвязку системы отопления. Проверили дымоход и тягу, а также сам прибор на исправность работы и отсутствие утечек. Этот этап работы, как правило, происходит в присутствии сотрудников газового хозяйства, которые тщательно протоколируют все результаты и «дают добро» на использование этого прибора.

Важное:

Некоторые модели бытовых газовых котлов очень требовательны к установке. Необходимо строго соответствовать предписаниям в инструкции – соблюдать расстояние от стены, не устанавливать прибор вблизи окон или под наклоном. Теперь можно приступать к запуску отопления.

Процесс подготовки к запуску

Последовательность действий для подготовки к запуску зависят от типа устанавливаемого газового котла. Он может быть одноконтурный иди двухконтурный, с закрытой камерой сгорания или открытой, напольный или настенный. Первый запуск всегда сопряжен с повышенным уровнем ответственности и риска, поэтому его нужно осуществить с соблюдением всех нюансов и тонкостей.

Инструкция к газовому котлу содержит несложные пояснения, согласно которым нужно запускать конкретную модель. Газовый котел должен быть к этому моменту подключен к коммуникациям в соответствии с согласованным проектом. Первый запуск осуществляется после соединения отопительной системы в единое целое и установки оборудования, радиаторов, труб.

Газовые котлы с закрытой камерой сгорания не требуют проведения большого дымохода. Также их положительной характеристикой является возможность расположения близко к стене с зазором от 2 см, что позволяет сэкономить пространство в квартире

Согласно правилам пожарной безопасности газовый котел следует располагать в местах, защищенных от возможности воспламенения, вдали от легковоспламеняющихся предметов и материалов. При этом теплоагрегат следует располагать на определённом расстоянии от стенки и пола. Точное значение расстояния индивидуально для каждого котла и указывается в инструкции.

Настенные модели навешиваются на анкера так, чтобы между ними и плоскостью стены оставался небольшой зазор. Установка котла должна осуществляться строго ровно по водяному уровню. Недопустимы перекосы и наклоны оборудования.

После монтажа газового котла к стене необходимо подключить устройство к трубе, подающей холодную воду. Для этого нужно снять заглушки с принимающих патрубков.

Кроме того на входе коммуникаций в котел ставятся фильтр грубой очистки воды, грязевик, который предохранит внутренний трубопровод агрегата от засорения и отложения осадка. На все патрубки при обвязке устанавливаются шаровые краны.

Установка и проведение труб к котлу — это важная задача. В конечном результате работа должна быть сделана не только красиво и эстетично, но и предполагать легкий доступ к ключевым звеньям системы

Перед запуском котла важным этапом является проведение к нему газовой трубы. Данную работу самостоятельно не осуществляют. Придется приглашать мастеров из отделения ГорГаза, с которым у вас заключен договор на обслуживание.

Газовщики рассчитают необходимую длину трубы, проложат ее, установят газовый счетчик и опломбируют его. Для того чтобы устройство проработало долгий срок и не коптило нужно позаботиться о подаче хорошего газа.

Также для газового котла в целях безопасности желательно провести отдельную электролинию с собственным установленным автоматом на входе. Вблизи от устройства, на расстоянии 30-50 см от корпуса, следует расположить розетку. Обязательно нужно сделать заземление, оно защитит пользователей от получения электроударов при пробое на корпус.

Надежные и качественные трубы — это залог долговечности отопительной системы. Покупать трубы и радиаторы следует только у проверенных производителей. Дешевый продукт в данном случае принесет только проблемы

Котел, установленный в частном доме, оборудуют собственной дымоходной трубой. Она должна выходить на улицу через стену или через чердачное пространство на улицу. Дымоходы котлов в городских домах до пяти этажей подключают к общественной дымовой шахте.

В зависимости от конкретного устройства меняется объём работ, необходимых для проведения дымохода. Некоторые устройства с закрытой камерой оснащают еще и трубой для поставки воздуха в зону горения.

По завершению всех подготовительных работ нужно заполнить холодной водопроводной водой систему отопления и сам котел. После заполнения система проверяется на факт наличия протечек. Затем на стену монтируют выносную панель управления и термостат, к которому подключают температурные датчики.

Особенности заполнения системы водой

Перед тем как разжечь газовый котел и активизировать работу системы, нужно правильно наполнить отопительную систему и все ее элементы водой. Чтобы приступить к заполнению греющего оборудования и подключенного к нему контура водой, сначала котел отключают от электропитания. Надо еще перекрыть подачу газа.

Далее нужно пустить воду, открыв вентиль или кран, подающий холодную воду, а также подпиточный кран, находящийся в нижней части котла. Точное расположение крана подпитки обозначено в инструкции к прибору.

Мастер, проверяющий систему, должен обязательно обойти все комнаты по ходу труб и радиаторов и проверить их на факт наличия подтёков воды. Если обнаружится подтек, то нужно перекрыть подачу воды и заняться устранением данной проблемы.

Перед заполнение системы водой нужно совершить дополнительный обход всех отопительных устройств и убедиться в плотности и герметичности всех соединений

Можно слить воду с системы полностью или перекрыть соответствующее звено. Затем необходимо раскрутить протекающее соединение труб, спустить воду или вкрутить пробку. После подготавливается нужный материал и инструмент, выкручиваются пробки, а труба заново плотно подсоединяется к радиатору с использованием герметика. Далее нужно еще раз проверить герметичность системы.

Забор воды сопровождается характерным звуком. Важно медленно и постепенно откручивать вентиль, избегая резких движений. Если резко открыть кран, то велика вероятность возникновения воздушных пробок. Одновременно с заполнением системы водой манометр газового котла показывает текущее давление в системе.

Рабочее давление нужно узнать в инструкции по использованию котла. Когда давление достигнет рабочего диапазона нужно остановить подачу воды, перекрыв вентиль. Обычно рабочим диапазоном котла является значение давления в 1,5 – 2 атмосферы.

Заполнение системы водой рекомендуется осуществлять в теплое время года. Если на улице минусовая температура, то следует предварительно прогреть помещение с помощью переносного радиатора до примерно 20 градусов по Цельсию.

Удаление воздушных пробок

По завершению этапа наполнения систему нужно проверить на наличие воздушных пробок, спустить лишний воздух и, если потребуется, долить холодной воды. Если не спустить лишний воздух, то радиаторы будут недостаточно нагреваться, так как в них будет пространство, не заполненное нагретым теплоносителем.

Кран Маевского — это простое устройство, представляющее собой игольчатый клапан. С помощью него спускается воздух с батарей

Чтобы первый запуск был удачным, следует обойти каждый радиатор с отверткой или другим инструментом и спустить воздух из приборов отопления. Некоторые батареи оснащены для данной процедуры воздухоотводчиком, краном Маевского, которым можно управлять рукой.

Воздух из системы труб и подключенных к ней приборов отопления спускается до тех пор, пока не пойдет вода. Пока идет воздух, издается характерный шипящий звук.

Для удобства заранее стоит приготовить тазик или ковшик, в который будет сливаться вода, а также тряпку, которой затем аккуратно прикрывается струйка воды, чтобы не запачкать стену или рядом стоящие приборы. После того как воздух выпущен, нужно плотно закрутить радиаторы так, чтобы из них не подтекала вода.

Современные котлы оснащены устройствами, которые позволяют в автоматическом режиме удалять из отопительной системы воздушные пробки. Однако такие устройства не всегда эффективно справляются с поставленной перед ними задачей. Поэтому часто приходится спускать воздух вручную.

Завершив стравливание воздуха из замкнутого контура отопления, приступают к заполнению освобожденного от воздушных пробок пространства водой. Без этой операции рабочего давления в системе не будет, ведь она недостаточно заполнена.

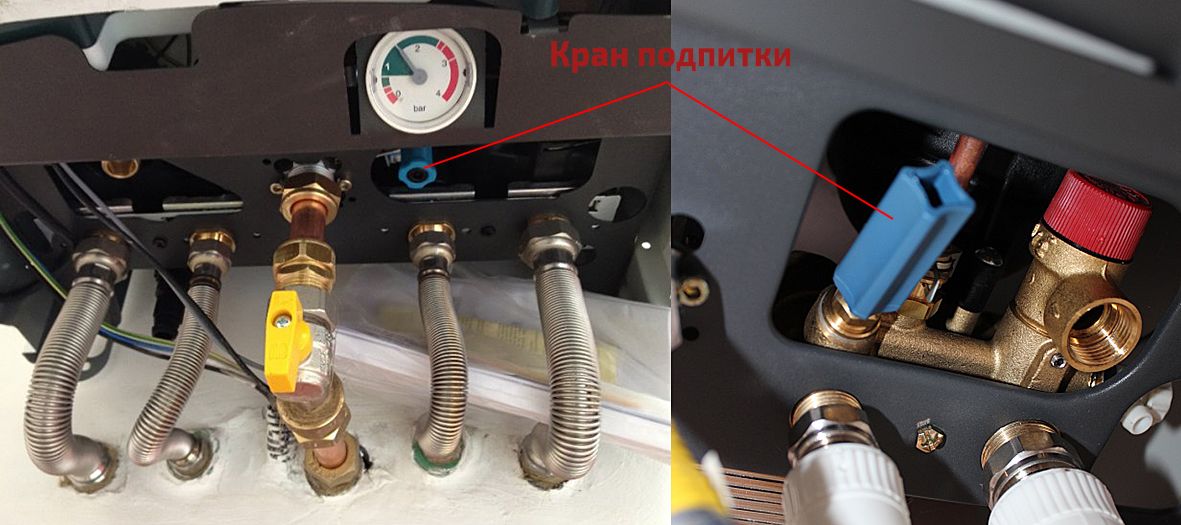

Для пополнения контура водой агрегат подключают к электропитанию и открывают кран подпитки и нажимают кнопку “Питание”. В этом случае должен запуститься насос, а горелка котла попытается зажечься. Однако через пару секунд электроника заблокирует все попытки, а на дисплее отобразится код ошибки, ведь газ в форсунки не поступает.

Эту процедуру потребуется повторить несколько раз. Подпитывать надо будет до тех пор, пока из труб и устройств котла, а также подключенного к нему контура не выйдет весь воздух. Когда этап заполнения системы и освобождения ее от воздушных пробок будет завершен, надо проверить давление и открыть подачу газа.

Циркуляционный насос обеспечивает движение теплоносителя. Самостоятельно производить любые манипуляции с ним запрещено производителем, иначе гарантийные обязательства автоматически теряют силу. В случае поломки насоса его просто меняют

Перед розжигом котла газовщик тщательно проверяет соответствие схемы подключения проектному решению, на основании которого производилась его сборка. Мастер еще раз убеждается, что давление в системе соответствует рекомендуемым производителем параметрам. Тестирует герметичность всех коммуникационных линий и узлов их подключения.

Проверка и промывка системы

Для того чтобы убедиться в высоком качестве проведенных работ и предупредить возможные утечки воды, сантехники рекомендуют перед запуском котла проводить опрессовку системы. Для этой процедуры потребуется дорогостоящее оборудование — нагнетательный насос. Однако нет нужны покупать его, так он понадобиться всего лишь на полчаса для проверки системы.

Такое устройство можно одолжить у знакомых или взять в аренду. Также можно воспользоваться услугой мастера по вызову, который самостоятельно проверит систему и исправит в случае необходимости возникшие проблемы.

Цель опрессовки — это выявление негерметичных мест системы и их устранение. Система, прошедшая этот процесс, гарантированно будет служить долгое время и не выйдет из строя в самый неподходящий момент.

Выделяют два метода опрессовки: водяным столбом или с помощью сжатого воздуха. Суть процедуры — это закачка воздуха или воды в систему для установления в ней уровня давления выше рабочего примерно в полтора раза. После закачки необходимо зафиксировать значение давления на манометре и подождать 10 – 15 минут.

До проведения опрессовки важно учесть характеристики всех элементов, составляющих отопительную систему. Помимо проверки работоспособности системы важно также не повредить ее структурные элементы чересчур высоким давлением

Если по окончанию этого промежутка времени давление осталось на том же уровне, то система считается опрессованной и не имеющей утечек. Если же давление понизилось, то нужно выявить место, где просачивается вода и устранить эту проблему. Затем провести процедуру еще раз.

Отметим, что перед установкой нового агрегата, промывку контура, эксплуатируемого несколько лет,  нужно делать обязательно. Все производители газового оборудования предупреждают о том, что монтаж газового котла в неочищенный от минеральных отложений старый контур запрещена. При несоблюдении правила владелец котла лишается гарантий.

Этот процесс осуществляется в два этапа. Изначально проводится черновая промывка. Таким образом удаляются наиболее крупные загрязняющие элементы. Давление в системе при промывке должно составлять около 3,5 атмосфер. После взмучивания воды под давлением она спускается из системы через кран спуска.

При этом часто засоряется фильтр грубой очистки. Его возможно придется промыть один или два раза. Чистовая промывка проводится с помощью нагнетательных насосов.

После чистовой промывки нужно проверить фильтр грубой очистки. Он должен быть незагрязненным. Подача загрязненной воды к котлу крайне нежелательна

После проведения подготовительных работ можно приступать к запуску устройства.

Стравливание воздуха

Воздушные пробки приводят к неравномерному нагреву радиаторов, они могут образоваться и в новой, и в старой системе отопления. Современные настенные модели уже оснащены автоматическим воздухоотводчиком, который находится внутри: в верхней части над теплообменником или у циркуляционного насоса. Для напольных моделей воздухоотводчик устанавливается в составе группы безопасности .

В любом из случаев все происходит автоматически, об окончании стравливания воздуха свидетельствует снижение давления в системе (при падении ниже рабочего – долейте теплоноситель).

Если автоматические воздухоотводчики не предусмотрены ни в комплектации котла, ни в обвязке, воздух стравливается с радиаторов – краном Маевского. Для этого нужно подготовить небольшую емкость, поскольку с воздухом будет выходить и незначительный объем теплоносителя.

Так выглядит кран Маевского.

1. Подставьте под радиатор емкость, специальным ключом из монтажного комплекта (или любым другим подходящим инструментом) немного открутите кран, пока воздух не начнет выходить с характерным шипением.
2. Далее воздух начнет выходить с «плевками» теплоносителя.
3. Дожидаемся пока не будет литься лишь струйка теплоносителя, без примесей воздуха, и плотно закрываем кран. В зависимости от наличия воздуха в системе, процесс занимает 2-5 минут. Рекомендуется повторить с каждым из радиаторов.

В правильно спроектированных системах с отопления с естественной вентиляцией спуск воздуха происходит под воздействием законов физики: он сам выходит через открытый расширительный бак.

Подготовительный этап

Приступать к запуску газового котла можно только в том случае, если:

• завершен монтаж обвязки агрегата;
• собрана и проверена система отопления;
• правильность подключения котла проверена специалистами.

Заполнение системы

Прежде чем включать агрегат, необходимо наполнить сети отопления теплоносителем, который будет нагреваться в котле и циркулировать в системе, отдавая тепло.

Совет! В качестве теплоносителя часто используется вода. Однако в некоторых случаях необходимо применять антифриз – незамерзающую жидкость. Как правило, этот вид теплоносителя используется в том случае, если отопительное оборудование используется лишь периодически и нужно защитить систему от замерзания воды в трубах.

Порядок выполнения работ:

• в корпусе котла имеется специальный патрубок, через который осуществляется подача теплоносителя;

• в процессе наполнения сетей необходимо следить за показаниями манометров и специальных датчиков, которые установлены в современных аппаратах;
• подачу теплоносителя прекращают, когда показания манометра достигнут указанных в инструкции значений.

Совет! В большинстве моделей современных отопительных агрегатов рабочее давление составляет 1,5-2,5 атмосферы.

Однако одного наполнения системы водой недостаточно, потребуется провести ряд подготовительных операций:

• удаление воздушных пробок;
• опрессовка;
• промывка.

Устранение пробок

При наполнении сетей водой в отдельных элементах системы могут оставаться воздушные пробки, которые будут мешать нормальной циркуляции жидкости. Поэтому необходимо удалить воздух из труб и радиаторов.

Для этого на каждом радиаторе отопления устанавливают краны Маевского. Необходимо отвернуть кран и выпускать воздух до тех пор, пока из крана не начнет течь вода. После этого кран можно закрыть. Такую операцию нужно будет проделать на каждом радиаторе системы отопления.

Наполняем систему

Если установлен современный газовый котел, то процесс наполнения контуров системы отопления не представляет особой сложности. Для этого используется специальный патрубок, к которому подводится подача теплоносителя. После открытия крана контуры начнут наполняться водой.

Состояния системы отопления контролируется специальными приборами – манометрами. Показания этих приборов позволяют отслеживать показатели рабочего давления в системе. После того, так манометр покажет значение давления 1,5-2,0 атмосферы, нужно будет прекратить подачу теплоносителя.

Совет! Точные значения рабочего давления можно найти в техническом паспорте котла, так как показатели для разных моделей могут варьироваться.

Удаляем воздух

Наличие воздушных пробок не позволяет теплоносителю свободно циркулировать в системе. Многие модели современных котлов оборудованы устройством, позволяющим автоматически выпускать воздух, попавший в систему.

Но зачастую работа таких устройств недостаточно эффективна. Поэтому специалисты рекомендуют произвести сброс воздуха из радиаторов и циркуляционного насоса. Для удаления воздушных пробок из радиаторов, последние оснащаются кранами Маевского. Чтобы устранить пробку, необходимо:

• поставить под кран любую емкость;
• открыть кран;
• стравливать воздух до того момента, когда начнет литься вода;
• закрыть кран.

Такую процедуру нужно поделать с каждым радиатором отопления.

Совет! После того, как будет сброшен воздух, рабочее давление в системе слегка упадет. Поэтому нужно будет добавить еще немного воды, ориентируясь на показания манометров.

Более сложной операцией является сброс воздуха из циркуляционного насоса, для этого необходимо:

• снять крышку с котла;
• найти, где установлен насос, выглядит он, как цилиндр с крышкой, имеющей прорезь;
• запустить котел в работу (как это сделать, будет рассказано ниже);
• при включении агрегата начнет свою работу и циркуляционный насос;
• если этот агрегат завоздушен (а так обычно бывает, если осуществляется первый запуск после заполнения системы водой), при работе он будет издавать булькающие звуки;

• при помощи отвертки нужно аккуратно начать откручивать крышку с прорезью;
• сначала из-под крышки начнет выходить воздух, а после того как польется вода, нужно закрутить крышку назад;
• если булькающие звуки не прекратились, то нужно повторить операцию;
• после того, как воздушная пробка будет ликвидирована, насос станет работать тихо, а котел перейдет в рабочий режим.

Опрессовка

Эта операция проводится для того, чтобы убедиться, что в сетях нет протечек и все соединения герметичны. Для проведения опрессовки необходимо накачать воду в систему так, чтобы давление в полтора раза превысило рабочее. Затем нужно будет подождать 15 минут.

Если на протяжении этого времени давление не будет падать (необходимо следить за показаниями манометра), значит, все соединения выполнены качественно. В том случае, если давление снижается, необходимо искать место протечки. После завершения опрессовки, лишнюю воду из системы сливают.

Очищение промыванием

Промывка способствует удалению загрязнений с трубопровода и радиаторов. На батареях открываются все краны, а затем под давлением 4 бара в емкости сливается вода. Поток вымывает примеси, фракции ржавчины и осадок. При наличии засорения фильтров нужно перекрыть входной вентиль подачи и удалить с мембраны загрязнения.

Совет! Для качественной работы отопления промойте систему 2-3 раза.

Промывка

Эта операция считается обязательной при первом запуске оборудования. Промывать сети необходимо дважды. Для этого требуется применение нагнетательных насосов, создающих давление 4 бар. Для проведения помывки нужно открыть вентиль для слива начинать подавать воду в систему.

Совет! В процессе промывки часто забиваются фильтра, установленные перед входом в котел, поэтому их нужно будет обязательно снять и прочистить.

Дополнительная проверка

Прежде чем запустить агрегат, необходимо:

• убедиться, что газопровод герметичен, то есть счетчик не фиксирует расхода газа при закрытом газовом клапане на агрегате;
• проверить, срабатывает ли система автоматики, отключающая котел при возникновении аварийных ситуаций;
• проверить наличие тяги.

Если хотя бы одно из приведенных выше условий не выполняется, запуск производить нельзя.

Запуск отопительной системы

Итак, вы проверили состояние котла и радиаторов, наполнили систему теплоносителем и приготовились к первому включению. Далее все зависит от того, на каком топливе работает устройство.

Первый запуск

Первый запуск газового котла должен проводить специалист газовой службы. Подготовительные работы перед тем, как запустить газовый котел отопления, можно выполнить самостоятельно, но подключение газовой магистрали должен осуществить специалист — газовщик. Впоследствии, если все прошло нормально, он выписывает свидетельство, которое разрешает эксплуатировать газовый котел.

Для автоматизированных моделей, например, «Вайлант», «Беретта», «Ферроли» запуск подразумевает следующую последовательность действий: включение в розетку, открытие газового вентиля, нажатие пусковой кнопки, настройка необходимого температурного режима.

При пьезорозжиге удерживают регулятор пламени несколько секунд, затем нажимают кнопку розжига.

Обратите внимание! При первом розжиге воздух мог скопиться в магистрали, поэтому возможна его блокировка. Для разблокирования следует нажать кнопку «Перезапуск».

Предварительные работы

Перед тем как зажечь газовый котел необходимо проверить его на наличие утечек – выполнить опрессовку. Сделать это можно двумя способами: наполнением системы водой или с помощью воздушного компрессора. Процесс состоит из следующих этапов:

• открывают кран, который отвечает за наполнение системы теплоносителем;
• медленно наполняют радиаторы водой, пока давление в системе не достигнет показателя давления в 2 атмосферы;
• закрывают кран и ожидают около часа;
• если давление осталось на том же уровне, значит все нормально; если показатель на манометре снизился, есть утечка – нужно найти ее и устранить.

Проверка системы отопления воздухом целесообразна в том случае, если Вы в ближайшее время не собираетесь пользоваться ею. Это избавит от необходимости спускать воду из системы. Если же после опрессовки планируется запустить газовый котел в работу, лучше сразу заполнить радиаторы теплоносителем.

Обратите внимание! Проверку герметичности отопительной системы можно проводить только, если температура в помещении выше нуля.

Перед тем как зажечь старый газовый котел, которым давно не пользовались, следует тщательно промыть его теплообменники, прочистить горелочное устройство, а также протереть корпус.

Промывку системы отопления проводят при помощи нагнетания воды под давлением. Промыть желательно не только старую, но и новую отопительную систему, так как в процессе монтажа внутрь радиаторов нередко попадает мусор.

Твердотопливный котел

Запуск отопительной системы на дровах и угле производится следующим образом:

1. Убедитесь, что давление в системе составляет не менее 1 атм.

2. Откройте шибер, который блокирует доступ к дымовой трубе.

3. Положите растопочный материал на колосниковую решетку.

4. Загрузите топливо в камеру сгорания.

5. Подожгите растопочный материал. Подождите 10-15 минут, после чего закройте растопочную заслонку.

6. Когда температура в системе поднимется до нужной отметки, настройте терморегулятор таким образом, чтобы он поддерживал необходимый нагрев воздуха в помещении.

Настройка работы отопительной системы

Наладить эффективную и стабильную работу отопительно системы можно после успешного запуска котла. Для наладки вам потребуется разобраться в регулирующих кранах. В большинстве случаев батареям, которые находятся наиболее удаленными от котла, не достает тепла. Это можно исправить, если подачу согретого теплоносителя распределить равномерно.

Для этого прикрутите краны для регулировки двух первых радиаторов. Кран первого радиатора нужно прикрутить на половину, а последующих немного меньше. Понаблюдайте за достигнутым эффектом. Для получения равномерного прогрева каждого радиатора вам может потребоваться несколько дней регулировки и настройки. Однако в целом система на этом этапе работает уже нормально и согревает помещение.

Как отрегулировать тягу в котле?

Со временем ослабевает тяга, поэтому проверьте ее в устройстве и дымоходе. Взгляните в смотровое окно. Прочистите отводящие пути от сажи. Тягу ухудшает плохая погода: газы не всегда выходят полностью, а приходящий воздух может нарушать работу горелки. Осмотрите строение дымохода, сравните его с требованиями по СНиП 2.04.05-91.

Дефлектор улучшает тягу в дымоходе, так как создает эффект падения давления, а кроме него, используют также дымовые вентиляторы и дымоходные флюгеры

Регулятор тяги (шибер) устанавливают при избыточной тяге. В связи с этим появляется противоположная проблема. Дымоход чрезмерно остывает и постепенно покрывается конденсатом изнутри. Труба забивается от скопления сажи и льда. Если забыть покрутить шибер хотя бы раз в 2—3 дня, потом этот прибор портится, смена положений открыто/закрыто становится невозможной.

Подбирайте регулятор тяги по принципу: больше длина или высота дымохода — меньше диаметр шибера по сравнению с этим же показателем трубы. Тогда дымоход прослужит дольше.

Есть также регуляторы горения, которые иногда называют механическими регуляторами тяги и мех. терморегуляторами. Приборы этого типа чаще устанавливают на твердотопливных устройствах, но на газовых их используют тоже — водяной термостат — на нем нет цепочки. Агрегаты для газовых котлов не влияют на регулирование тяги в дымоходе.

Настройка регулятора горения для газового котла выглядит так:

1. Перед установкой слейте воду из котла, и если систему отопления невозможно изолировать кранами, то удалите весь теплоноситель.
2. Уберите заглушку и вкрутите вместо нее регулятор.
3. Потом заполните систему теплоносителем и разожгите горелки.
4. Прокрутите рукоятку до нужного положения по температуре.

Ориентируйтесь на отметки на маховике, если точная температура на регуляторе не отображается. Летом ставьте ровно посередине промежутка между низким и средним значениями. Зимой — между средним и высоким.

Шибер с задвижкой: такие регуляторы тяги используют наряду с приборами с внутренней заслонкой, которую можно крутить внешней ручкой

Прежде чем остановиться на каком-то оптимальном значении, проверьте все режимы температуры.

Регулировка мощности газового котла

В этом случае стоит задача снизить или увеличить показатель. Непрямой способ регулировки подразумевает уменьшение подачи через краны: который стоит после подводки к котлу и тот, что на опуске. Диапазон регулирования уменьшится, поэтому лучше предпочесть прямые методы.

Чтобы увеличить мощность, выберите вариант:

1. Настройте горелку на желаемый показатель — актуально для модулирующих агрегатов.
2. Купите более производительную горелку.
3. Замените форсунки на большие по сечению. Помните, с ростом теплоотдачи у котла вырастет потребление газа, риск поломки раньше срока, снизится КПД.

В идеале настройку по увеличению мощности лучше доверить специалисту по котлам. Рост мощности по указанным вариантам достигает 15 %. Если этого недостаточно, используйте дополнительные устройства для обогрева комнат. Не забывайте очищать котел, чтобы сохранять уровень мощности.

Трубки с микрофакелами для атмосферной горелки — такой прибор работает практически бесшумно, но отличается низкой мощностью, высушивает воздух в помещении и зависит от большого количества внешних факторов

Иногда приходится уменьшать мощность. Сначала ее регулируют через меню: параметрами температуры теплообменника и времени антициклирования. Затем настраивают циркуляционный насос. При потребности меняют горелку на модуляционную.

Причины для изменения мощности котла:

1. Увеличение: нужно переоборудовать прибор одновременно с наращиванием мощности, подключить бойлер косвенного нагрева, увеличилась площадь для отопления.
2. Снижение: отказ от одной из функций (отопления или горячего водоснабжения), части функционала (обогрева отдельных комнат, теплого пола), снижение производительности котла.

При избыточном потреблении топлива стоит осмотреть вторичный теплообменник и удалить остатки солей вручную или химическим составом. На загрязнение укажет характерное бульканье при работе котла.

Расход повышается из-за низкой удельной теплоты сгорания (теплотворности) газа. Норма составляет не меньше 7 600 ккал м³. У плохо осушенного топлива теплотворность опускается почти в два раза.

Настройте также газовый клапан. Их регулируют, зависимо от строения:

• у одностадийных есть только положения «включен» и «выключен»;
• двухстадийные клапаны оборудуют 1 входом и 2 выходами, а открываются они на промежуточном положении;
• трехстадийные есть у котлов, у которых два уровня мощности;
• с помощью моделирующих клапанов мощность удается регулировать более плавно, у них много режимов пламени, помимо положений «включено» и «выключено».

Смотрите на цвет пламени. Если имеет заметную желтую часть, прикрутите вентиль на опуске, чтобы снизить подачу топлива.

Многофункциональный газовый клапан 845 SIGMA с модуляцией мощности, регулятором выходного давления и блоком управления подачей топлива — рассчитанный на разные виды резьбы и фланцы

Еще раз задайте рабочую температуру отопления на терморегуляторе. Принцип его действия заключается в том, что в работу включается стержень. С падением температуры элемент уменьшается и открывает подачу топлива. Рост температуры приводит к увеличению стержня, отчего газ начинает поступать в меньшем объеме.

При нехватке воздуха осмотрите заслонку, наддув и регулятор температуры. Хлопок при зажигании основной горелки появляется из-за забитых путей подачи воздуха. Уберите пыль из них и входных отверстий.

Процесс розжига газового котла

Когда подготовительные мероприятия окончены, переходят к запуску газового агрегата. Манипуляции по зажиганию газового котла зависят от того, какой тип розжига на нем установлен: пьезо или автоматический.

Большинство современных газовых котлов, например, таких как Beretta, Ferroli, Bosch, оснащены автоматическим розжигом, и легко зажигаются нажатием одной кнопки «Пуск». Перед этим не стоит забывать о включении агрегата в электросеть и открытии газового вентиля. Регулировка температуры обычно происходит с помощью кнопок «+» и «-». Не всегда агрегат включается мгновенно, бывает, что необходимо подождать несколько секунд, чтобы он зажегся.

Пьезорозжиг осуществить немного сложнее: понадобится нажать на регулятор пламени и держать его некоторое время, а затем активировать кнопку пьезо. Таким способом зажигаются многие агрегаты отечественного производства: ЖМЗ, Лемакс, АОГВ и т.д.

Особенности розжига разных моделей газовых котлов

Разные модели имеют свои особенности розжига. Например, перед тем как зажечь газовый котел атон или данко, следует выставить регулятор на пиктограмму с изображением звездочки и удерживать его так в течение 5-10 сек. После этого нужно нажать кнопку, находящуюся рядом.

Как зажечь газовый котел АОГВ? У выключенного котла ручка управления находится в положении «точка». Для розжига ее переводят в режим «искра» и удерживают в нажатом до упора положении. Одновременно активируют кнопку пьезорозжига, пока не произойдет зажигание горелки. При необходимости на пьезо нажимают несколько раз. После появления пламени в горелке ручку удерживают еще около 10 секунд, пока не прогреется термопара.

Еще вариант — как зажечь газовый котел Лемакс. Он имеет основную и пилотную горелку. Изначально ручка стоит в положении «точка». Чтобы зажечь котел, рукоятку поворачивают в положение «искра» и удерживают 10-60 сек. Одновременно нажимают кнопку пьезорозжига до появления огня в пилотной горелке. Если после отпускания ручки пламя погаснет, следует повторить манипуляции заново, но при этом дольше удерживать рукоятку. Чтобы сразу включить основную горелку котла Лемакс, необходимо повернуть ручку до положения 1.

Неполадки при розжиге газового котла

В некоторых случаях при осуществлении розжига работа газового котла блокируется. Разблокировать устройство можно нажатием кнопки «Перезапуск».

Часто причиной блокировки становится чрезмерное скопление воздушных масс в отопительной системе. В этом случае необходимо убрать излишки воздуха из радиаторов. Для этого в верхнем штуцере каждого из них устанавливают кран Маевского или автоматический клапан. В первом случае необходимо будет подставить таз под кран и открыть его – воздух с шипением вместе с небольшим количеством теплоносителя выйдет из батареи. Проведение аналогичных манипуляций с каждым радиатором позволит выпустить лишний воздух из всей системы. Во втором случае автоматика сама выпустит излишки кислорода.

Обратите внимание! Выход воздушных масс сопровождается падением давления в системе.

Иногда зажигание газового котла блокируется из-за неполадок циркуляционного насоса – на экран выводится соответствующая ошибка. Иногда в нем скапливается воздух, в результате чего лопасти свободно не прокручиваются и заклинивают. Тогда нужно провернуть их вручную. Для этого снимают крышку газового котла, находят центральный болт и откручивают его, затем проворачивают вал в указанном стрелкой направлении. Над насосом должен быть воздухоотводчик. Его крышку тянут вверх и дают воздуху выйти.

Розжиг может блокироваться из-за того, что газ в достаточном количестве не подается на горелку. В этом случае проверяют, открыт ли газовый кран, не забился ли чем-нибудь газовод, есть ли газ в магистрали.

После первого запуска некоторое время система отопления может издавать булькающие звуки. Их производят пузырьки воздуха, так как невозможно сразу же избавиться от всего лишнего кислорода. Это не является неисправностью, постепенно воздух выйдет из системы, и звуки исчезнут. Дальнейшая эксплуатация газового котла описана в прилагаемой инструкции.

Сбои в работе и их причины

Иногда при использовании газовых котлов происходят сбои в работе. Это актуально не только для старых моделей, но и для тех, которые прослужили своим хозяевам относительно недолгое время.

Вот список самых распространенных проблем:

• котел не включается;
• агрегат очень часто выключается;
• в некоторых случаях можно увидеть, что он совсем потух;
• котел отключается совсем или тухнет очень быстро, в результате чего появляется дым;
• горелка плохо разгорается, и включение занимает много времени.

Необходимо рассмотреть, почему это происходит и что делать в этих случаях.

• Например, если в котле нарушена тяга или ее совсем нет, то постоянное пламя поддерживаться не может. Чтобы проверить наличие тяги, нужно зажечь спичку и аккуратно поднести ее к специальному окошку для проверки. При наличии тяги огонь будет отклоняться в любую сторону. Если ее нет, то огонь будет гореть совсем ровно. Если есть такие проблемы, то необходимо заняться чисткой дымохода.
• Иногда тяга, наоборот, бывает слишком большой, в этом случае пламя также будет затухать. Исправить это тоже можно: необходимо установить заслонки для уменьшения тяги.
• Бывают такие случаи, когда шахта дымохода покрывается льдом, что мешает полноценной циркуляции воды. Это происходит, как правило, очень холодной зимой. Чтобы решить проблему сначала надо сбить весь лед, а затем утеплить трубу снаружи. После этого система должна работать без перебоев.

• Если очень долго не загорается горелка, причина может быть в неисправности датчика. Чтобы понять, так ли это, необходимо замкнуть противоположные клеммы друг с другом; если ничего не загорелось – нужно менять датчик.
• Бывают случаи, когда из-за дверцы котла идет дым. Это происходит, если газ не загорается сразу. Для устранения такой проблемы надо отрегулировать поступление воздуха на горелке. Для этого нужно просто найти регулировочную шайбу и сдвинуть ее в ту или иную сторону.

Это делается, когда горит огонь. Если при сгорании котел гудит, тогда воздуха очень много. Когда огонь делается красным с желтым оттенком, то воздуха совсем мало. Отрегулировать котел надо так, чтобы огонь был ровным и имел нормальный цвет.

• Часто из строя выходят форсунки. Обычно такое происходит при ремонтных работах, тогда газ идет частично. Для устранения данной проблемы нужно или отремонтировать форсунку, или поменять ее на новую деталь.
• Бывает, что в теплую погоду газовые котлы могут дать сбой. Причина состоит в том, что температура на улице и в дымоходе разная. Чтобы этого не случалось, надо прогревать дымоход хотя бы время от времени.

Особенности зимнего запуска

Если приходится запускать котел в зимнее время, то нужно будет немного изменить последовательность работ:

• необходимо прогреть помещения до плюсовой температуры, используя электрические обогреватели;
• заполнить теплоносителем ближний к котлу короткий контур;
• прогреть теплоноситель до температуры 20-23 градуса (не более);
• постепенно продвигаться по контурам дальше, нагревая теплоноситель до указанной выше температуры;
• после того, как все контуры будут заполнены, можно включать агрегат в рабочий режим.

Как запустить газовый двухконтурный котел после аварийной остановки

Добрый день. Обращаюсь к вам с такой проблемой. У нас в доме стоит двухконтурный котел с коаксиальной системой. На время ремонта отопительной системы была слита вся вода. В этот момент жена решила помыть посуду и включила кран с горячей водою. Котел, естественно, среагировал, и в результате произошло аварийное отключение прибора. Сработал датчик аварии. Когда ремонт труб был закончен, и систему заполнили водой, котел не удалось запустить. Горела аварийная лампочка, а система отопления не запускалась. Пригласить специалистов не можем, так как ближайший сервис – за 100 км. Помогите запустить котел правильно. Марка котла – Viessmann.

Для того чтобы запустить систему отопления после аварийной остановки газового котла, нужно заполнить радиаторы и трубы водой. Перед этим посмотрите в техническом паспорте котла, какое у него минимальное и максимальное рабочее давление воды в системе, и заполните в границе этих цифр. Проверять уровень давления следует на датчике, который установлен на передней панели прибора (может быть снизу, сбоку, в зависимости от марки).

Красной стрелкой показан датчик давления и температуры, разделенный на две шкалы. Нижняя шкала — давление, верхняя — температура нагрева системы

Как удалить воздушные пробки

Просто подключить систему, наполнив ее водой, мало. Работать она не будет либо ее эффективность станет крайне низкой. Чтобы осуществить полноценный первый запуск оборудования, необходимо из системы спустить весь воздух, который в ней накопился. Современный газовый котел может иметь специальную систему для автоматического сброса воздуха при заполнении, но эффективность таких систем низкая. Это означает, что требуется ручной сброс воздуха из основных и прочих систем во время подключения. Только после этого можно осуществлять запуск.

Удаление воздушных пробок во время подключения производится не только у циркуляционного насоса, котла, но и во всех радиаторах отопления. При этом процесс начинать рекомендуется именно с радиаторов. Специально для этого они оборудованы так называемыми кранами Маевского, которые надо просто открыть, подставив под них тазик. Сначала будет слышен легкий свист — это воздух постепенно выходит из системы. Если пробки устранены, то начинает течь вода. Если батареи освободились от воздушных масс, то краны надо закрыть. Такая простейшая процедура проводится с каждым радиатором, из обязательно надо проверить и очистить от пробок. Когда из всех радиаторов воздух будет удален, стрелка манометра установится на нужном значении. Перед тем как котел газовый включить, надо в систему добавить теплоноситель, то есть подпитать ее жидкостью.

Далее надо полностью удалить все воздушные пробки из циркуляционного насоса, для чего требуется разборка некоторых частей котла. Работа эта простая, надо лишь снять лицевую панель котла, после чего найти деталь цилиндрической формы, которая имеет посередине корпуса крышку, на ней есть прорезь для отвертки. Котел надо запустить, то есть подать питание, поставить регулятор нагрева на необходимое рабочее положение. После этого раздастся слабый гул — это заработает циркуляционный насос. Можно услышать бульканье, другие звуки. При помощи отвертки крышку в найденной детали надо слегка открутить, делается это следует, пока не пойдет вода. Как только жидкость начнет просачиваться, крышку надо закрутить обратно. Такую процедуру требуется провести 2-3 раза, после чего воздушные пробки полностью покинут систему, а звуки и бульканье пропадут, насос начнет работать тихо. Сразу же после этого сработает электрический поджиг оборудования, газовый котел начнет свою работу самостоятельно.

Давление в отопительной системе требуется выровнять, добавляя воды до требуемого уровня. Система постепенно прогревается, начинает входить в нормальный рабочий режим. Подключение и первый запуск для любого отопительного оборудования является процессом сложным, требовательным. От правильно выполненной подготовки, запуска, регулировки системы зависит то, насколько отопление будет эффективным.

Почему газовый котел тухнет и что делать

Причин затухания пламени может быть много. Они во многом зависят от конструкции котла, в частности — от типа камеры сгорания.

Для закрытых горелок характерными причинами могут быть:

• Отключение подачи газа в магистрали.
• Отказ газового клапана, неполадки газовой аппаратуры.
• Засорение форсунок горелки сажей.

Открытые горелки подвержены тем же проблемам, но есть и дополнительные:

• Возникновение обратной тяги в дымоходе.
• Сильный порыв ветра на улице.
• Сквозняки в помещении.

Решение этих проблем происходит в соответствии с характером и свойствами причин, вызвавших затухание. Если пламя внезапно погасло, прежде всего следует перекрыть подачу газа и позвонить в газовую службу.

Если проблемы кроются в самом котле, надо срочно вызвать техника из сервисного центра.

Рекомендации по эксплуатации

• При неисправностях газового клапана необходимо проверить его и отрегулировать настройки. Если теплообменник покрывает большой слой накипи, то это во многом снижает теплоотдачу и значительно увеличивает расход топлива. В такой ситуации котел издает треск или шум. Это происходит по причине накопления солей, которые со временем медленно осыпаются с поверхности, поэтому и слышен шум. Убрать их можно при помощи специальных реагентов.
• Зачастую приходится сталкиваться со слишком быстрым изнашиванием узлов. Основной причиной этого является тактование. В этом случае газовый котел может автоматически как включаться, так и отключаться. При остывании воды в контуре поступает сигнал от термостата о том, что вода охладилась, в этом случае котел включается.

Если теплоноситель максимально нагрелся, то прибор автоматически отключится. Такая функция экономит энергию. Однако при слишком частом тактовании могут износиться некоторые элементы. Поэтому стоит обратить на это особое внимание.

• Газовый котел считается одним из самых лучших приборов отопления. Система управления АГВ интуитивно понятна, поэтому такой вариант идеально подходит для новичков. Но в то же время и у него есть свои недостатки: дешевые котлы такого типа быстро ломаются, а исправить эти поломки без помощи специалистов практически невозможно. Поэтому перед тем как устанавливать его, нужно реально оценить свои силы. Тогда в доме будет тепло, а на душе спокойно.

Из-за чего может тухнуть или не зажигаться газовый котел

Во время отопительного сезона котельное оборудование частного дома должно функционировать без перебоев. Но бывают неприятные ситуации, когда происходит остановка котла в автоматическом режиме. Причем неприятность может случиться в самые холодные дни, дом быстро остывает и появляется опасность размораживания системы. В некоторых случаях можно попытаться самому устранить неисправность, разобравшись, почему тухнет газовый котел.

Внешние причины затухания горелки

Причины затухания горелки котла могут быть вызваны внешними факторами и неполадками в устройстве самого агрегата. Эти факторы бывают следующие:

• ухудшение естественной тяги дымохода или ее опрокидывание;
• понижение давления газа в магистрали;
• неисправности счетчика газа, приводящие к уменьшению пропускной способности;
• засорение газового фильтра;
• отключение электроэнергии;
• недостаток приточного воздуха;
• сквозняк в доме, создающий кратковременный переизбыток приточного воздуха;
• неполадки системы отопления.

Очень редко резкие порывы ветра могут опрокинуть тягу в вертикальных наружных дымоходах или вытяжных шахтах, устроенных в толще стены, из-за чего газовый котел может тухнуть.

В дымоходе, диаметр и высота которого рассчитаны верно, а верхняя секция выполнена в виде сопла, опрокидывание тяги от порывов ветра практически исключено.

То же самое касается вытяжных шахт, выложенных из кирпича. Однако, если в районе проживания часто возникают сильные ветра и их порывы все же достигают горелки, на верхний конец дымохода устанавливаются специальные устройства: сопла или флюгеры. Последние имеют конструкцию, позволяющую выходному отверстию поворачиваться по направлению ветра и всегда находиться к нему «спиной».

Чаще бывает затухание газовых котлов с коаксиальными дымоходами, выведенными горизонтально сквозь стену. Как правило, коаксиальный выход снаружи прикрыт декоративной решеткой. Решение простое: нужно изучить, с какой стороны чаще всего происходит задувание, и оттуда прикрыть боковые отверстия в решетке. Кроме вышеперечисленных мероприятий следует чистить внутреннюю поверхность дымохода от сажи не реже 1 раза в 2 года.

Понижение давления газа в трубе бывает достаточно редко и вызвано тем, что в особо холодные дни все потребители используют свои водонагреватели на максимуме.

Вопрос следует решать еще на стадии приобретения котла, выбирая агрегат, адаптированный под низкое давление газа. После уже трудно исправить проблему, как вариант – резко увеличить диаметры подводящих газопроводов.

Но это требует согласования с газовыми службами, не исключено, что дешевле будет купить новый котел или попробовать установить на старый адаптированную горелку.

Более прозаичными являются такие причины, как засорение газового фильтра или неисправность счетчика, что приводит к недостаточному расходу газа и автоматической остановке газового котла. Решение очевидно: фильтр нужно разобрать и почистить, а по поводу счетчика сделать заявку в газовую службу, самостоятельно его снимать и разбирать не допускается.

Отключение электричества приводит к остановке циркуляционного насоса и возрастанию температуры теплоносителя в котле. Современные установки в своем большинстве снабжены автоматикой безопасности, которая отключит горелку. Чтобы избежать подобной ситуации, лучше приобрести блок бесперебойного питания.

Атмосферные горелки чувствительны к недостатку воздуха или его переизбытку. В помещение топочной приточный воздух должен поступать из других комнат, обычно через зазор под входными дверями. Иначе воздуха для горения не хватает и газовый котел гаснет.

Явление связано с отсутствием вытяжки, создающей в помещении разрежение и побуждающей воздух из других комнат перетекать в топочную. Поскольку данную проблему быстро решить не получится, придется дверь в котельную держать постоянно открытой.

Но тут есть и другая сторона: при открывании входной двери в дом и сильном порыве ветра появится резкий сквозняк, в результате чего в горелке может произойти отрыв пламени и ее затухание.

Устройство газовой топочной нужно выполнять в соответствии с Правилами, учитывая все требования к помещению и оборудованию.

К автоматическому отключению котла могут привести и неполадки в системе отопления. Например, перегрев теплоносителя или его недостаток в системе.

Пусконаладка настенного котла

Для монтажа и первичного запуска настенного газового котла лучше обратиться к организации рассматриваемой специфики. Наличие всех допусков и соответствующей квалификации для установки водонагревательного оборудования со стороны сервисного центра позволит приобрести гарантию, а также продлевать ее при правильной эксплуатации в последующие годы. Все это должно сопровождаться документально в виде акта или карты с печатью и подписью.

Кроме предоставляемых гарантийных обязательств при обращении к специалистам еще одним плюсом является безопасная установка и настройка на экономичную работу газового котла. Под безопасностью подразумевается отсутствие утечки газа и риска нежелательного воспламенения.

Особенности монтажа

Согласно требованиям СНиП к газовой магистрали нагревательный котел должен подсоединяться с помощью медной трубы или сильфонного шланга из нержавейки. Наличие отсекающего газового крана обязательно. Также для подключения возможно использование различного вида переходников и штуцеров. Нельзя забывать про наличие прокладок и уплотнительных материалов в местах соединений.

Газовые котлы можно монтировать только на несгораемые стены на расстоянии не менее 2 сантиметров. Иначе между котлом и стеной необходимо разместить несгораемый материал (штукатурка, металл или керамика). Расстояние до стены при этом должно быть более 3-х сантиметров, а лист по площади должен превосходить размеры нагревательной установки по ширине и высоте.

Еще одним важным условием размещения газового котла является наличие вытяжки и окна с элементами свободного доступа воздуха.
После монтажа нагревательного котла необходимо осуществить проверку на наличие утечки газа электронным прибором или мыльным раствором.

Пусконаладка

Последовательность действий при запуске настенного газового котла может немного отличаться и быть следующей:

• Замеряется сетевое напряжение. При его большой «просадке» эксплуатация водонагревательной установки возможна при дополнительном включении стабилизирующих приборов;
• Проверяется герметичность расширительного бачка с помощью манометра (желательно перед заполнением водой системы отопления). Давление в бачке диафрагменного типа должно быть чуть меньше, чем в отопительной системе. Возможна подкачка воздуха (при слитой воде из котла);
• Подготавливается циркуляционный насос. Для этого отвинчивается винт, представляющий заглушку и расположенный в центре. Проворачивается ротор двигателя во избежание нежелательной блокировки (заклинивание в результате долговременного хранения) и последующего его выхода из строя. Винт-заглушка закручивается обратно;
• Открываются все краны (в том числе и кран «подпитки»);
• После заполнения системы отопления водой и достижения давления в ней 1,2 — 1,5 бара «подпиточный» кран закрывается;
• Подключается шнур электропитания;
• Открывается заглушка автоматического воздушного клапана на циркуляционном насосе;
• С помощью блока управление включается принудительный режим работы насоса. В это время проводится «развоздушивание» отопительной системы (стравливается воздух через радиаторы);
• Проверяется давление в газовой магистрали (по возможности);
• Проверяется работа газового нагревательного котла во всех режимах (подача горячей воды и отопление) при разных значениях температурной уставки;
• Отслеживается температура по индикаторам;
• Настраивается подача газа, максимальная температура контура отопления и подачи горячей воды исходя из критериев экономичности долговечности.

Запуск напольного агрегата

Подготовка к запуску напольного котла проводится аналогично. Сам процесс запуска производится так:

• убедиться, что ручка включения и регулятор температуры находятся в положении «Выкл.»;
• открыть кран подачи газа;

• повернуть ручку включения, установив ее в положении «Розжиг» и нажать на нее. Удерживать в нажатом положении несколько секунд (это необходимо, чтобы газ успел вытеснить воздух, накопившийся в трубке), затем нажать кнопку «Пьезорозжиг»;
• отпустить ручку управления и убедиться в наличии факела на запальной горелке. Если факела нет, нужно повторить попытку, несколько увеличив время выдержки ручки управления в нажатом положении;
• установить ручку регулировки температуры теплоносителя в нужное положение, после этого произойдет автоматический запуск основной горелки.

Производить первый после установки пуск газового котла должны специалисты сервисного центра. Если потребитель выполнит эту процедуру самостоятельно, то ему не удастся оформить гарантию на отопительный агрегат. Однако хозяевам необходимо знать, как провидится запуск котла, так как остановки агрегата возможны и в процессе эксплуатации

Вводная информация

Автоматика ЕвроСит 630 – это многофункциональное устройство, регулирующее подачу газа. Оно предоставляет возможность регуляции температуры, полного выключения основной горелки.

Предназначение:

• автоматическая регулировка подачи газа;
• контроль безопасности работы газового оборудования.

Стоит отметить непростой метод включения устройства. В его защиту можно сказать, что таким образом производитель побеспокоился о безопасности своего потребителя, безопасности работы газового оборудования.

Старт газового котла

Работа газового котла начинается со запуска автоматики. В ситуации использования клапана 630 ЕвроСит процесс запуска будет состоять из нескольких этапов. Их следует выполнять в соответствии с установленным порядком:

• включение крана на стояке;
• включение пилотной горелки;
• включение основной горелки;
• регулировка и выставление температуры.

Поэтапное описание процедуры запуска

Первым делом следует включить подачу газа в систему. Для этого необходимо открыть кран на стояке.

Теперь можно приступать к работе с газовым клапаном. Для этого надо сконцентрироваться на рукоятке управления устройства. Изначально она располагается в положении «выключено». Ее необходимо перевести в положение «розжиг» (изображение огня на регуляторе). После этого надо нажать на рукоятку для того, чтобы началась принудительная подача газа на пилотную (запальную) горелку. Теперь следует нажать на кнопку пьезорозжига, продолжая удерживать рукоятку в нажатом состоянии. Наличие пламени на пилотной горелке говорит о том, что все сделано правильно. Рукоятку следует держать в нажатом положении следующие десять секунд после нажатия и в процессе проверки наличия пламени. Это необходимо делать для запуска механизма газового котла.

По прошествии десяти секунд нужно отпустить рукоятку управления и еще раз проверить наличие пламени на пилотной горелке. Если пламени на горелке нет, то следует повторить все описанные выше операции. При этом придется увеличить время нажатия на рукоятку управления.

Если пламя на запальной горелке имеется, то можно переходить к розжигу основной горелки. Для этого рукоятку управления надо перевести в положение от «1» до «2», поворачивая ее против часовой стрелки. О правильности действий будет свидетельствовать возникшее пламя основной горелки. Убедившись в его наличии, рукоятку управления можно перевести в положение от «1» до «7». Позицию нужно выбирать исходя из того, какую температуру теплоносителя необходимо получить. В ситуации с моделью EuroSit 630 цифре 7 на рукоятке соответствует температура в 90 градусов. Это максимально возможное для модели значение. Соблюдая все эти действия запуск газового котла пройдет без проблем

Отключение устройства

Для отключения газового котла необходимо отключить газовый клапан. Имеется два варианта отключения:

• отключение основной горелки;
• отключение основной и запальной горелки.

В первом случае рукоятку управления надо повернуть по часовой стрелке и установить в позиции «розжиг». Основная горелка после этого будет отключена, но пилотная горелка будет продолжать свою работу.

Во втором случае ту же рукоятку управления требуется повернуть по часовой стрелке до достижения позиции «выключено». Эти действия завершат подачу газа на все горелки. В подтверждение выключения устройства прозвучит щелчок. Пламя также исчезнет. Теперь подача газа прекращена.

Как запустить газовый котел: пошаговая инструкция

Если система отопления длительное время простаивала, прежде чем производить какие-либо действия, проверьте ее целостность, все резьбовые соединения, краны и клапана, расширительный бак.

Заполнение системы теплоносителем

Если в качестве теплоносителя используется вода, наполнять систему отопления необходимо при плюсовой температуре, во избежание пробок. Также стоит помнить, что ее не рекомендуется сливать чаще, чем раз в год, неочищенная и жесткая вода образует накипь и оседает внутри системы, сужая сечение контура. Лучше использовать прокипяченную или очищенную и умягченную воду, либо же покупать дистиллят.

 Необходимый объем теплоносителя – Vсист. отопл. = Vкотла + Vрасш.бачка + Vрадиат. +  Vтруб.

В открытую систему отопления достаточно залить теплоноситель через расширительный бак, пока он не заполнится до должного уровня. В закрытой системе отопления с напольным котлом теплоноситель заливается через специально отведенный сливной и заливной кран. В современных настенных котлах кран залива и подпитки, как правило, уже установлен с завода и находится снизу, между подачей и обраткой (чаще всего он синего цвета). Точное расположение всегда указывается на схемах в паспорте модели.

Расположение крана подпитки в настенных газовых котлах.

При заполнении из водопровода учитывайте, что давление там высокое, от 3-4 бар, поэтому кран подпитки нужно открывать постепенно и не полностью. Остановить залив воды нужно, когда давление на манометре достигнет рабочего диапазона, выше к верхнему пределу. Обычно рабочий диапазон – это 1,3-2 бар, он отличается в зависимости от модели, поэтому точные значения всегда указаны в инструкции по эксплуатации.

Заполнение системы и удаление пробок

После установки и отлаживания газового оборудования сразу включать его нельзя. Прежде чем включить котёл газовый, систему требуется заполнить водой. Чтобы это сделать, потребуется:

1. 1. Открыть кран, располагающийся в нижней части котла рядом с патрубком для подключения холодной воды.
2. 2. Дождаться, пока система заполнится водой. Происходит это медленно и требует определённого количества времени. В процессе необходимо контролировать уровень давления. Для этого нужно воспользоваться манометром.
3. 3. По достижении отметки 1,5−2 атм закрыть кран.

Во время наполнения внутри системы могут образовываться воздушные пробки. Чтобы не допустить их возникновения, процедуру следует проводить при положительной температуре. В холодное время года помещение, где располагается котёл, требуется предварительно прогреть.

Даже если все условия по предотвращению пробок были соблюдены, обязательно нужно удалить воздух из системы, используя специально предусмотренные для этой цели воздухоотводчики, находящиеся в верхнем штуцере радиаторов. В зависимости от конструкции батарей это могут быть краны Маевского либо автоматические клапаны.

Чтобы выпустить воздух через кран, потребуется открутить его при помощи монтажного ключа, предварительно подставив под него ёмкость для воды. Воздух вперемежку с водой начнёт выходить из радиатора. Спустя около 5−7 минут, когда из крана польётся ровная струйка воды, его следует закрыть.

Аналогичную процедуру надо проделать со всеми радиаторами, подключёнными к системе отопления. Затем делаются повторные замеры давления и открывается водопроводный кран. Показатели манометра могут немного превышать среднее значение, но не должны достигать максимума. Иначе, когда вода начнёт греться после включения котла, давление станет предельно высоким и отопительная система выйдет из строя. При наличии автоматических клапанов особых усилий прилагать не придётся. Нужно лишь подождать некоторое время, пока воздух выйдет из магистрали.

Инструктаж по заполнению системы

Чаще всего в наши годы делают закрытые системы отопления, с мембранными расширительными баками. Именно такую систему мы и будем заполнять.
1. Изучаем инструкцию, и находим вентиль, отвечающий за подключение к водопроводу.
Плавно его открываем, и начинаем подавать в систему воду.
Обязательно следим за манометром, на котором указано давление (чаще всего в домах в систему закачивают 1,5 атм).
Обращаем внимание на то, что заполнять систему через штатный вентиль на котле – не лучший вариант.
Лучше этот вентиль всегда держать закрытым, а для заполнения системы и подпитки – организовать специальный узел.
Этот узел будет состоять из тройника, шарового крана и подведённой трубы от водопровода.
Штатные вентиля котлов – очень легко выходят из строя, и потом требуют дорогостоящего ремонта.
2. Удаляем воздух из системы.
Для этого – после заполнения системы водой, открываем краны Маевского на радиаторах.
Также можно открыть кран удаления воздуха на насосе котла.
Но всё равно – окончательно воздух из системы выйдет только после того, как котёл поработает несколько дней.
Давление на холодной системе должно быть средним – между минимальным и максимальным.
Это делается потому, что при нагреве теплоносителя – давление в системе вырастет.
3. Опрессовка системы не обязательна.
В крайнем случае, можно закачать в систему воду под давлением, и оставить её в таком положении на несколько дней.
Если давление упадёт – значит, в системе есть течь, которую необходимо устранить.
Если давление через несколько дней практически не изменилось – значит, система герметична.
Падение давление на несколько десятых бар может говорить, что из системы вышел воздух, и система герметична.
Нужно просто подпитать систему.
4. Включаем котёл в розетку.
При этом – газовый кран должен быть закрыт.
5. Открываем газовый кран.
Разумеется, газовая труба также должна быть «промылена» и опрессована.
Но эти работы делают только газовые службы. Самостоятельно опрессовывать и проверять герметичность газовой трубы – запрещено!
6. Дальше запускаем котёл.
У разных моделей этот процесс происходит по-разному.
Но смысл прост: мы нажимаем на кнопку, и запускаем розжиг горелки.
7. После того, как горелка котла выйдет на рабочий режим, котёл долгое время будет прогревать систему.
Скорее всего, в этот период он будет работать непрерывно – до тех пор, пока система не нагреется.
После того, как система нагреется до нужной температуры, котёл выключится.
8. При первом запуске котла нужно обязательно следить за давлением в системе.
Первое время не следует обращать внимание на "бульканье в трубах.
Это выходит воздух из системы. Весь воздух выйдет в течение нескольких недель.
В течение этого времени систему нужно будет периодически подпитывать.
И в ходе дальнейшей эксплуатации – обязательно нужно следить за давлением.
9. На циркуляционном насосе есть гайка для удаления воздуха.
Её нужно открутить и выпустить воздух из насоса, после чего гайку нужно закрутить.
Эту же операцию нужно повторить, если насос зашумит во время работы котла.

Наполнение системы отопления водой

Запуск газового котла начинается с наполнения системы отопления водой. Здесь все просто – современные двухконтурные котлы не требуют устройства специального узла подпитки системы. Она уже встроена в котел и оборудована специальным краником, который, как правило, находится снизу котла в непосредственной близости от патрубка подключения холодной воды. Открываем кран подпитки и медленно наполняем систему водой.

Очень важным моментом в работе любого котельного оборудования является давление жидкости. Для контроля этого параметра системы отопления практически все котлы оборудуются манометром. В процессе наполнения систем водой необходимо следить за давлением и после того, как оно достигнет отметки 1,5-2атм, наполнение системы нужно будет остановить. В принципе, показатель рабочего давления котла в зависимости от производителя и модели может меняться – поэтому точную цифру рабочего давления смотрите в инструкции к котлу.

Опрессовка и промывание

Ещё один подготовительный этап — опрессовку — не все специалисты по монтажу газового оборудования считают обязательным. Однако путём опрессовывания определяется надёжность оборудования, улучшается качество его работы.

Опрессовка проводится с помощью нагнетательного насоса, толкающего воду или сжатый воздух по магистрали. В ходе опрессовывания проверяется прочность соединений и обнаруживаются утечки. Об их наличии свидетельствуют низкие показания манометра. При выявлении дефектов их необходимо устранить и повторить опрессовку.

В отличие от опрессовки, промывание является обязательной процедурой, которую нужно осуществить прежде чем зажечь котёл. Она проводится в два этапа:

• Черновая промывка. Под давлением через открытые краны в радиаторах выводятся лёгкие частицы и взвеси.
• Чистовая промывка. Является контрольной и осуществляется с помощью нагнетательного насоса.

В процессе промывания часто засоряются установленные перед газовым котлом фильтры. Их можно почистить и установить заново или поменять на новые. Перед заменой требуется перекрыть отсекающий вентиль

Запуск прибора

Когда все подготовительные этапы будут закончены, можно переходить к запуску газового оборудования. Последовательность действий зависит от разновидности котла. Навесные аппараты типа Celtic, Protherm, Beretta, Ferroli, Bosch нужно подключить к сети и открутить газовый вентиль. После этого нажать клавишу «Пуск», используя кнопки «+» и «-«, установить желаемую температуру.

Эти модели имеют режим горячего водоснабжения. При переключении на него автоматически зажжётся электронная горелка. Для пьеророзжига потребуется нажать на регулятор пламени и удерживать его несколько секунд, затем активировать кнопку пьезы. Иногда розжиг может блокироваться из-за наличия воздуха в системе. Для разблокировки достаточно нажать клавишу «Перезапуск». Включение парапетных моделей типа ATON происходит по такой же схеме. Если в комплекте имеется дистанционный пульт, поджечь котёл можно с его помощью.

Алгоритм запуска напольных приборов будет несколько иным. Перед тем как зажечь напольный газовый котёл типа Baxi, Siberia, Buderus, Лемакс, Конорд, нужно проветрить помещение, проверить наличие тяги и положение селектора управления и температуры. Он должен находиться в режиме «Выкл». Затем открыть газовый вентиль, переключить селектор в режим пьеророзжига и прижать его на 5 секунд. Одновременно с этим нажать кнопку пьезы. После того как зажжётся горелка, можно отрегулировать температурный режим.

Газовые отопительные установки нельзя отключать на долгое время, особенно в холодное время года. Действие низких температур спровоцирует замерзание системы отопления и выход из строя её составляющих (труб, радиаторов, котла). В случае если планируется длительное неиспользование газовой установки, не рекомендуется выключать её, а установить минимальные показатели температуры. Таким образом при минимальном расходе топлива удастся избежать размораживания отопительного контура.

Даже если во время отсутствия жильцов подача газа из трубопровода прекратится, серьёзных проблем не возникнет. Датчики контроля, которыми оснащаются современные газовые обогреватели, заблокируют их работу, предотвратив возможные проблемы.

Правила заполнения системы водой перед тем, как включить газовый котел

Перед тем как разжечь газовый котел, и включить отопительную систему, сначала ее наполняют холодным теплоносителем, который после нагрева будет циркулировать по трубам и радиаторам. При проведении первого запуска все тщательно проверяют, чтобы работа в дальнейшем была бесперебойной, а оборудование не требовало ремонта.

В корпусе агрегата имеется специальный кран, расположенный около патрубка, для подачи теплоносителя в систему. В процессе наполнения отслеживают давление в системе, благодаря наличию датчиков и манометров. В современных котлах они уже установлены, и приобретать их дополнительно не требуется. При наполнении прибора водой на датчике поднимается отметка. Когда она достигает метки в 1,5-2 атмосферы, подачу воды перекрывают и тем самым завершают заполнение.

Данные параметры давления могут быть изменены, поскольку они зависят от требований производителя к рабочему давлению в отопительной системе. Но заполнение холодной водой на этом окончательно не завершается, поскольку потребуется подпитка после освобождения конструкции от воздушных пробок.

Стравливаем воздух

Воздушные пробки приводят к неравномерному нагреву радиаторов, они могут образоваться и в новой, и в старой системе отопления. Современные настенные модели уже оснащены автоматическим воздухоотводчиком, который находится внутри: в верхней части над теплообменником или у циркуляционного насоса. Для напольных моделей воздухоотводчик устанавливается в составе группы безопасности .

В любом из случаев все происходит автоматически, об окончании стравливания воздуха свидетельствует снижение давления в системе (при падении ниже рабочего – долейте теплоноситель).

Если автоматические воздухоотводчики не предусмотрены ни в комплектации котла, ни в обвязке, воздух стравливается с радиаторов – краном Маевского. Для этого нужно подготовить небольшую емкость, поскольку с воздухом будет выходить и незначительный объем теплоносителя.

1. Подставьте под радиатор емкость, специальным ключом из монтажного комплекта (или любым другим подходящим инструментом) немного открутите кран, пока воздух не начнет выходить с характерным шипением.
2. Далее воздух начнет выходить с «плевками» теплоносителя.
3. Дожидаемся пока не будет литься лишь струйка теплоносителя, без примесей воздуха, и плотно закрываем кран. В зависимости от наличия воздуха в системе, процесс занимает 2-5 минут. Рекомендуется повторить с каждым из радиаторов.

В правильно спроектированных системах с отопления с естественной вентиляцией спуск воздуха происходит под воздействием законов физики: он сам выходит через открытый расширительный бак.

Включение газового котла

Обязательным условием для гарантийного обслуживания газового котла является осуществление первого включения исключительно мастером из газовой службы. Если пользователь следует всем инструкциям и технике безопасности при самостоятельном запуске, то также можно рассчитывать на надежность и долговечность работы отопительной системы.

Первичный запуск настенного котла осуществляется строго после проверки следующих моментов.

Первым делом нужно убедиться в герметичности газовых труб при закрытом и открытом газовом кране. Если в течение 10 минут после подключения всех труб не регистрируется расход газа, то можно утверждать, что система герметична.

Газ, подаваемый из магистрального трубопровода, должен соответствовать требованиям, указанным в инструкции к котлу. При переводе агрегата на переработку сжиженной смеси нужно заранее поменять форсунки.

Также нужно проверить уровень давления в системе. Он должен соответствовать рекомендуемому. Следует проверить трубы забора воздуха и отвода углекислого газа на отсутствие засоров.

Иногда пользователи сталкиваются с проблемой слабой циркуляции насоса. Часто причиной оказывается низкое напряжение сети. Решается эта проблема путем установления стабилизатора

Необходимо убедиться в том, что помещение с котлом имеет работающую систему вентиляции. Дополнительно проверяется предохранительное реле давления дыма.

После проведение предварительных работ следует процедура запуска котла:

• Газовый котел подключают к сети, открывают подачу газа к устройству;
• Проверяют, что открыты все вентили на входе и выходе теплоносителя в агрегат;
• Нажимают кнопку или крутят переключатель на приборной панели котла в зависимости от способа включения, указанного в инструкции.

Регулировать температуру можно с помощью соответствующих кнопок. Работая в автоматическом режиме котел самостоятельно включает горелку если нужно подогреть воду в системе. Если котел двухконтурный, то в случае включения горячей воды горелка автоматически включается для подогрева.

На дисплее котла после первоначального запуска рекомендуется настроить все параметры котла. В инструкции обычно указывается последовательность необходимых действий.

Система блокировки отключает подачу газа, если горелка не зажигается в течение примерно десяти секунд. При первом запуске может потребоваться снятие блокировки розжига из-за наличия воздуха в газовой магистрали. Нужно подождать пока воздух вытесняется газом. Блокировка снимается при перезапуске устройства.

Для запуска напольного газового котла нужно провести те же подготовительные процедуры, что и для настенного. Перед непосредственно запуском нужно проветрить котельное помещение, убедиться в том, что все краны труб отопления открыты и что присутствует тяга в дымоходе. Проверить тягу можно с помощью листка бумаги.

Существует два варианта отключения напольного газового котла. Можно отключить только основную горелку или же основную вместе с запальной

Включение напольного котла:

• Открывается дверца устройства, проверяется положение ручки управления котлом в позиции выкл.
• Открывается кран, подающий газ.
• Ручка управление устанавливается в положение пьезорозжига.
• Далее следует нажать на ручку в течение 5 – 10 секунд для того, чтобы газ прошел по трубам и вытеснил воздух. Нажимается кнопка пьезорозжига.
• Затем проверяется наличие пламени в горелке. Если горелка не зажглась, то процедура повторяется.

После розжига основной горелки с помощью ручки управления можно регулировать температуру нагрева.

Энергонезависимый с пъезорозжигом

Пъезорозжиг работает по принципу поджога искрой (как в зажигалках), он используется не только на энергонезависимых моделях старого образца, но и современных котлоагрегатах. Перед пуском убедитесь, что газовый вентиль открыт. Чтобы запустить газовый котел:
Обозначение элементов управления котла на примере распространенных моделей Данко. Органы управления у энергонезависимых моделей других производителей практически не отличаются.

1. Поверните механический терморегулятор против часовой стрелки до упора.
2. Зажмите и удерживайте пусковую кнопку (обычно внутри терморегулятора), затем нажмите и отпустите кнопку пъезорозжига, чтобы зажечь запальник (фитиль) газового котла. Для розжига фитиля может потребоваться несколько нажатий кнопки пъезорозжига. Пусковую кнопку удерживаем все это время и далее на протяжении 30 секунд, пока при ее отпускании горелка не будет тухнуть.
3. Поверните механический терморегулятор до нужного значения температуры. Если запуск газового котла проводится в холодном частном доме при высоких морозах, температуру необходимо прибавлять постепенно, в течение 5-10 минут, чтобы разогреть дымоход и предотвратить обратную тягу. При розжиге после кратковременного перерыва или в теплую погоду в этом нет необходимости, можно сразу выставлять комфортный уровень температуры.

Расположение элементов и временные промежутки и сам процесс могут незначительно отличаться в зависимости от модели, комплектации и версии автоматики. Точный алгоритм всегда указан в инструкции по эксплуатации. Если она утеряна, попробуйте найти электронный вариант, на сегодня существуют электронные копии даже для довольно старых моделей.

Энергозависимый котлоагрегат

Энергозависимые котлы требуют подключения к электросети, оборудованы авторозжигом и многофункциональной автоматикой, поэтому их пуск гораздо проще и сводится к нажатию пары кнопок. Соответственно их расположение и порядок может незначительно отличаться. Объясним на примере наиболее распространенного настенного двухконтурного BAXI Eco Four 24f. Чтобы включить газовый котел:

1. Подключите котел к сети и убедитесь, что газовый вентиль открыт.
2. Нажмите кнопку Пуск/Остановка (
   ), чтобы включить котел и выбрать один из режимов, они находятся в последовательности Лето>Зима>Только отопление>Выключено. Соответственно, для работы только на отопление, необходимо нажать кнопку 3 раза. Летний режим подразумевает работу только на подогрев горячей воды.
3. Кнопками «+» и «-» установите желаемые значения температуры отопления и ГВС. Всю остальную работу выполняет автоматика и авторозжиг.

Еще раз хотим напомнить, что описанные инструкции предназначены для очередного запуска перед отопительным сезоном или после кратковременного выключения/затухания. Первый запуск нового газового котла должен осуществлять сертифицированный специалист, который поставит соответствующий штамп в паспорте модели. Без штампа гарантия на котел распространяться не будет.

Возможные проблемы при запуске

• Газовый котел хлопает при запуске основной горелки.

Наиболее распространенная проблема, причиной которой чаще всего бывает засорение запальника (пылью, продуктами сгорания и т.д.). Для его очистки рекомендуется вызвать специалиста.

Также причиной может быть слишком низкое пламя запальника: ниже основной горелки. При электродном зажигании может быть засорен или неисправен электрод. В редких случаях причиной может быть избыточное давление газа в магистрали. Важно понимать, что несильные едва слышные хлопки характерны большинству моделей газовых котлов, не имеющих слоя звукоизоляции.

• Горит только фитиль, который не может зажечь основную горелку.

Причиной может быть все то же засорение запальника или его неправильная установка, когда пламя попросту не достает до основной горелки. Прочистите форсунку запальника (желательно доверить это специалисту) и проверьте работу: его пламя должно доставать до основной горелки и попутно «омывать» термопару. Иногда причина кроется в неисправности термопары, которая не открывает подачу газа

Правила пользования

Правила использования очень просты, но крайне необходимы для соблюдения норм безопасности:

• Вблизи места установки газового агрегата обязательно присутствие вентиляции, куда выполняется выход остатков горения. А также должен обеспечиваться свободный доступ воздуха.
• Прежде чем зажечь газовую колонку, в обязательном порядке необходимо убедиться в наличии тяги.
• Оборудование строго воспрещается использовать при отсутствии тяги.
• Запрещено оставлять без надзора зажжённую газовую горелку.
• Не допускается оставлять открытой подачу газа при неработающей колонке.
• Если внезапно прекратилась подача газа, то необходимо сразу же перекрыть подающий вентиль.
• И строжайшим образом запрещается самовольно производить ремонтные работы или монтаж газового оборудования.

Возможные неисправности при запуске котла и методы их устранения

Поломки газового оборудования с электронными контроллерами устраняет только специалист. Если при соблюдении всех правил не запускается новый газовый котел, пользователь может самостоятельно устранить простейшие неисправности.

Невозможно включить запальник

Сбой возникает по нескольким причинам:

• загрязнился изолятор. Чтобы устранить поломку его протирают чистой сухой салфеткой. Сильные загрязнения удаляются растворителями. Элемент вытирается насухо;
• образование сажного налета в пространстве между корпусом и свечей. В этом случае не появляется искра. Нужно постучать по каналу подачи газа.

Если при включенном запальнике газ не подается при повороте ручки, есть риски неполадок электромагнитного клапана, термопары, термостата или клапана подачи. Эти поломки устраняет специалист.

Совет! Если вы обнаружили паутину, нужно открутить гайку и аккуратно ее удалить.

Не происходит нагрев воды

Сложность поломки зависит от типа котла:

• на стенках контурных моделей с механическим управлением образуются отложения. Контур ГВС промывается горячей водой с моющими средствами;
• электронные газовые котлы не греют воду по причинам поломок электроники или датчиков протоков.

Важно! Устранять неисправности электронного оборудования должен только мастер.

Возникает тактование

Сбой характерен для устройств, нагревающих теплоноситель на высокой мощности. Для предотвращения затрат на оплату газового топлива, преждевременного износа автоматики уменьшается интенсивность подачи. Нужно отрегулировать ее по инструкции, повернув винт на клапане или кнопками на панели управления.

Правильное и последовательное включение газового котла позволит создать комфортную температуру. Следуя рекомендациям специалистов, вы легко проведете первый запуск оборудования, которое будет эффективным в холодную и сырую погоду.

Теплообменник

Нагрев воды происходит пока она течет по теплообменнику. Он представляет собой металлическую трубу, установленную над горелкой. Форма теплообменника в газовой колонке особая — в нижней части уложена змейкой труба с оребрением, затем вокруг установлен лист металла, поверх которого спиралью намотана труба. Протекая по этому длинному тракту вода нагревается от  разогретого металла.

Делают теплообменники из оцинкованной стали (самый бюджетный вариант), нержавейки и меди. Самые лучшие с точки зрения эффективной передачи тепла медные. Они же самые экономичные, но и дорогие. Самые долговечные — нержавеющие, но у них намного хуже дела обстоят с передачей тепла. Какая в данном случае газовая колонка лучше — решать вам. Выбираете то качество, которое для вас важнее.

Если вы решили купить газовую колонку с медным теплообменником, не старайтесь найти дешевую модель. Для того, чтобы снизить цену, производители используют низкокачественную медь, да еще трубки делают с тонкими стенками. Такой теплообменник отслужит гарантийный срок, а потом начнутся проблемы — появится течь.

Как работает АГВ

Конструкция аппарата достаточно проста. Он похож на самовар. Это емкость, в которой расположена вертикальная труба, а в пространство между стенками трубы и стенками самой емкости заливается вода. Она и будет играть роль теплоносителя.

Газ, сжигаемый в топке котла, проходит по трубе, отдавая ей свое тепло. Соответственно труба отдает тепло воде, размещенной в баке, после чего по законам физики та начинает свое движение вверх по стояку отопления.

Современные АГВ снабжаются автоматическим устройством, которое отвечает за подачу газа на горелку и контролирует эту подачу. Процесс контроля также прост.

В емкость аппарата установлен температурный датчик, который следит за температурой теплоносителя. При достижении необходимой величины, которую выставляют, налаживая режим работы отопительной системы, срабатывает автоматически заслонка. Она перекрывает газ, подводимый к горелке. Но при этом остается гореть небольшой фитиль. Температура теплоносителя понизилась — опять срабатывает датчик, и включается подача газа, который зажигается от фитиля.

Автоматика этого котла работает очень эффективно. Ведь газ является капризным видом топлива, поэтому обращаться с ним надо деликатно. В том случае, если погасло пламя фитиля, упало давление газа в трубопроводе, или забился дымоход, автоматика АГВ не включит его ни под каким предлогом.

Как обращаться с АГВ

Чтобы сам котел не создавал лишних проблем в процессе эксплуатации, необходимо учитывать некоторые моменты, связанные с монтажом и обслуживанием этого агрегата:

• Во-первых, АГВ устанавливают в отдельном помещении.
• Во-вторых, диаметр дымохода не должен быть меньше 135 миллиметров. Саму трубу необходимо вывести на улицу выше уровня кровельного материала. Внешнюю часть дымохода и ту, что расположена на чердачном помещении, нужно утеплить и заизолировать. Все чаще стараются в самом дымоходе установить своеобразный карман для сбора упавшего в трубу мусора.

Подключать АГВ к газопроводу имеют право только представители районного газового хозяйства, которые возьмут аппарат на учет. Обязательно нужно утеплить трубопровод, по которому теплоноситель будет подниматься к радиаторам. Обратный контур можно не утеплять.

Если в доме используется схема с естественной циркуляцией теплоносителя, то аппарат необходимо установить ниже места расположения радиаторов. Обычно его ставят в подвале или сооружают отдельное помещение с углубленным полом.

Диаметр труб нужно точно подбирать по канонам сантехнических требований. Кроме того, необходимо правильно выставить угол наклона горизонтальных участков разводки труб. Он должен составлять 1 сантиметр на 1 метр длины трубопровода. Это обязательное условие, которое улучшает циркуляцию воды, снижает вероятность образования воздушных пробок и помогает сливать воду из системы на время ее консервации или для проведения ремонтных работ.

Обратите внимание, что при достижении температурного режима, равного +50 С, на стенках труб и котла начинает образовываться конденсат. Он сокращает срок эксплуатации металлических частей и узлов системы. К тому же при данной температуре перестает циркулировать и сам теплоноситель.

Недостатки отопительной системы АГВ

Отопительная система с АГВ требует строгого соблюдения правил разводки трубопровода. К тому же в ней не предусмотрена автоматическая регулировка и контроль температурного режима в каждой отдельной комнате, что иногда неудобно. Это обстоятельство ведет к неэкономному подходу при расходовании топлива. Первый недостаток легкоустраним. Для этого в систему необходимо установить циркуляционный насос, и отопление будет работать, как швейцарские часики.

Многие дачники, которые не используют свой домик зимой, стараются слить воду из системы отопления. Чтобы этого не делать, можно залить в трубопровод антифриз. Но будьте осторожны с этой ядовитой жидкостью — чем черт не шутит.

Новое поколение аппаратов АГВ

Основная модель, которая производится на российских заводах — это АОГВ-23,2-1 (аппарат отопительный газовый бытовой). Он предназначен для обогрева домов площадью 140-200 квадратных метров. Есть аппарат с меньшей мощностью, предназначенный для обогрева площадей 100-140 м2. По виду эти две марки практически ничем не отличаются друг от друга.

Не так давно производители стали предлагать новую комбинированную модель АКГВ—23,2-1 с водяным контуром. Этот агрегат можно использовать и для обогрева дома, и для организации снабжения горячей водой. Изменилась и его начинка. Вместо трубы, проходящей внутри котла, производители стали устанавливать три стальные секции. Они изготовлены способом штамповки и полые внутри. Секции смонтированы вертикально, соединяясь в один дымоход, по которому продукты сгорания газа поступают в отдельную дымоходную трубу.

Самое удивительное, что нагрев воды для бытовых нужд происходит с помощью змеевика, который опоясывает весь контур внутри котла. По нему проходит вода, которая используется для быта. А в самом котле нагревается вода для отопления. Отличный аппарат, так сказать, два в одном. Кстати, змеевик изготавливается из медной трубы.

В комплект новой модели добавлена инжекционная горелка, обеспечивающая эффективное сгорание газа без остатка. Этот вид горелки прекрасно работает даже в том случае, если давление газа в трубопроводе падает.

Особый разговор об автоматике нового АГВ. Это уникальная система, которая полностью контролирует весь процесс нагревания воды. Состоит блок автоматики из:

• Термодатчика, контролирующего температуру воды;
• Электромагнита, отвечающего за управление главным клапаном подачи газа;
• Термопары, которая установлена около запальника. Она нагревается от постоянно горящего факела, тем самым создавая в цепи электрический ток. А ток является гарантом того, что клапан подачи газа будет всегда открыт;
• Датчика тяги, который монтируется в дымоходе и контролирует эффективную тягу трубы.

Как выключить котел отопления?

Современные газовые котлы высокоэффективное, надежное оборудование, способное отработать не один десяток лет. Все это будет зависеть от того насколько точно пользователи выполняют регламентные работы по техническому обслуживанию котельного агрегата, прописанных государственными нормативами, правилами и заводской инструкцией.

Ситуация, когда перед пользователем становится вопрос, как отключить газовый котел, может возникнуть по разным причинам: своевременная остановка на лето, в связи с окончанием отопительного сезона, аварийная остановка или пусконаладочные работы.

В основном эта процедура не сложная, зависит от конкретного устройства, цели остановки и уровня автоматизации теплотехнических процессов.

Можно ли отключать котел?

Нужно ли отключать котел — вопрос, который задают пользователи обычно с наступлением теплого времени года. Газовое оборудование относится к объектам повышенной опасности и должно находиться всегда в исправном состоянии, как со стороны внутренних элементов агрегата, так и внешнего вспомогательного оборудования, в том числе инженерных сетей газа, электро и водоснабжения.

Главный рабочий элемент устройства – внутренние системы нагрева бойлера, выполненные из металла, который подвергается коррозионным процессам, как внутри, под воздействием О2 в водяной среде, так и с наружной стороны из-за наличия сажи.

Поэтому все производители рекомендуют при длительных остановках проводить их консервацию котла для снижения коррозионных процессов. Тип консервации будет зависеть от вида сжигаемого топлива, качества водопроводной воды и материала котловых труб.

Технология консервации четко расписана в инструкциях по эксплуатации агрегата и должна безукоризненно выполняться обслуживающим персоналом.

Консервация котлов выполняется несколькими способами: сухим, мокрым и методом избыточного давления:

1. Сухой способ применяют, когда требуется отключить котел на длительную остановку в холодное время года при отрицательных температурах. Он заключается в том, что устройство полностью освобождают от воды и при открытых воздушниках просушивают внешним источником, например, воздуходувкой котловые поверхности нагрева от остатков воды.
2. Мокрый способ используют, когда нет опасности низких температур. В этом случае агрегат заполняется водой со щелочными реагентами создающих равномерную защитную пленку на поверхности металла.
3. Метод избыточного давления состоит в том, что в агрегате, отключенного от газа, поддерживается давление, что предотвращает попадание в него кислорода из воздуха, являющегося основным агрессивным коррозионным элементом. При этом методе, перед тем как отключался котел, его надо заполнить очищенной водой из фильтров.

Консервация газовых котлов выполняют сухим, мокрым и методом избыточного давления

Все вышеперечисленные методы консервации требуют обеспечения полной герметичности арматуры и гарнитуры устройства.

Правила выключения

Порядок отключения индивидуален для каждой марки котлоагрегата, но в целом он имеет общие этапы. Технологичность процесса остановки агрегата зависит от целей и конструкции – одноконтурные или двухконтурные устройства. Остановка двухконтурного котла на летний период будет частичной, то есть отопительное оборудование будет отключено, а нагрузка по ГВС продолжит функционировать.

Общие этапы отключения агрегата:

1. Отключают газовый клапан. Существует 2 варианта – только на основную горелку или совместно на основную горелку и запальник.
2. В первом случае ручку поворачивают по часовой стрелке и устанавливают в положение «розжиг», при этом основное устройство будет отключено, но пилотная продолжит функционировать.
3. Во втором случае ручку поворачивают по часовой стрелке в положение «выключено», что перекроет газа на все горелки.
4. Можно отключить вспомогательное оборудование вентиляторы, дымососы через 15-20 мин после перекрытия газа.
5. Останавливают циркуляционный насос после охлаждения сетевой воды до комнатной температуры.
6. Отключают электропитание на устройство.
7. Выполняют консервацию агрегата по инструкции завода–изготовителя.
8. Отключение двухконтурного агрегата в летнее время проходит несколько по другой процедуре.
9. Вначале перекрывают линию отопления трехходовым клапаном, в этом случае из отопительной системы теплоноситель поступает во вторичный бойлер ГВС.

Процесс выключения на примере котла Baxi

Большинство современные газовых установок Baxi оснащены электронной системой управления. В инструкции завода-изготовителя расписан порядок включения/отключения котла, а также описания кодов сбоя выдаваемых агрегатом и мероприятия, которые пользователь должен выполнить.

Агрегат Бакси останавливают в следующих случаях:

• Завершение отопительного сезона;
• аварийная остановка газового котла;
• режимная остановка для проведения технического обслуживания и планово-предупредительных ремонтов;
• останов агрегата для внутренней промывки контура нагрева от накипеобразований;
• профилактическая очистка поверхностей нагрева от сажеотложения.

Случаи аварийного выключения котла:

• горелка не зажигается или после розжига сразу гаснет;
• тактование агрегата, частое автоматическое отключение/включение;
• хлопки в газовоздушном тракте;
• перегрев основного теплоносителя в контуре;
• низкая температура теплоносителя ниже 10С;
• шум во время работы;
• выходит из строя системы автоматики или ее отдельных элементов;
• утечки воды в агрегат;
• падение давления в газопроводе;
• падение давления в сетевом контуре;
• отсутствие воды для подпитки;
• падения разряжение в топке;
• загазованность в помещении.

Для того, чтобы выключить котел, выполняют следующие операции:

1. Закрывают газовый кран, при этом выключать вентилятор пока не нужно.
2. Вентилируют топку в течении 15 мин.
3. Останавливают дымосос и вентилятор (при наличии).
4. Циркулируют теплоноситель до охлаждения сетевой воды ниже 30 С.
5. Останавливают циркуляционный насос.
6. Ставят переключатель селектора в позицию (0), тем самым прекращается подача питания кустройству.
7. Выполняют работы по консервации в зимний период. Воду из устройства не сливают, а добавляют антифриз или пропиленгликоль с добавками против кальциевых отложений.

Все современные газовые агрегаты, предлагаемые на рынках РФ, западных и отечественных производителей, соответствуют государственным стандартам безопасности.

У более дорогих моделей вмонтирована многоступенчатая система диагностики и эффективная автоматика безопасности, которая не только найдет ошибку в работе теплового и механического оборудования, но и самостоятельно выполнит остановку агрегата в соответствии с режимными процедурами.

Эти устройства имеют один недостаток – они энергозависимы и при отключении напряжения все «умные» защитные системы работать не будут, поэтому пользователям надо уметь остановить котел вручную.

Как выключить котел отопления — Инженерные системы

Для отопительного оборудования, которое устанавливают в частных домах, применяют практически все известные виды топлива — дрова, торф, уголь, электричество, природный газ.

В нашей стране, с её ресурсами, газовый вид оборудования стал одним из самых популярных. Его отличает довольно низкая цена, относительная доступность.

Конструкции котлов, которые используют для отопления домов, отличаются простотой эксплуатации и безопасностью в работе, но, разумеется, при соблюдении ряда правил.

Принцип действия котла

Нагреватели, работающие на газовом топливе, могут отличаться друг от друга конструкцией, техническими характеристиками, все они используют один принцип – нагрев рабочей среды отопительной системы с помощью сгорающего топлива, в нашем случае природного газа.

Газ используют не только для отопления помещений, но и для нагрева воды. Для этого применяют или водяные колонки, или двухконтурные котлы. Оборудование, которое применяют в наши дни, оснащают высокоэффективными системами безопасности — они держат под контролем процесс сжигания газа. Но, тем не менее, существуют обязательные к выполнению, правила использования газового оборудования и их соблюдения может стать гарантией безопасности.

Перед запуском оборудования в эксплуатацию пользователь должен убедится:

1. В наличии необходимого количества рабочей жидкости в отопительной системе.
2. То, что горелка, предохранительный клапан, находятся в работоспособном состоянии.
3. Измерительные приборы показывают верные данные.
4. Рабочая температура котельного устройства не должна опускаться ниже 65 градусов. Это может привести к появлению конденсата.

Падает давление газовом в котле. Что нужно делать?

Довольно распространённая проблема при использовании двухконтурных газовых котлов, когда происходит включение горячей воды, а давление внутри котла начинает резко падать. Падение давления происходит почти что до нуля, а теплая вода обладает резким запахом. Иногда случается даже так, что из-за ошибки снижения давления котёл отопления автоматически выключается.

Еще один случай — падение давления наблюдается при временном прекращении водоснабжения в доме, после чего предохранители котла не дают запустить его заново. При попытке его включения, бак будет выдавать ошибку о проблемах с давлением, и просто не будет включаться.

Вообще, падение давления в котле очень вредно для котла и систем водоснабжения, поэтому нужно сразу же диагностировать проблему, после чего приступить к немедленному её решению. В чем дело и что нужно делать, читайте ниже.

В чем проблема снижения давления?

Выделяют много причин, по которым может случиться такая неисправность. Среди наиболее вероятных выделяют проблемы с баком, иногда — различные повреждения теплообменника. Однако, в большинстве случаев причина падения давления в газовом котле кроется в нерабочем состоянии крана подпитки. Он может быть неплотно закрыт, а может оказаться вообще неисправен. Даже небольшие механические повреждения крана могут быть причиной падения давления. Иначе его называют подключённым вентилем или краном заполнения.

Ставится он в основном на комбинированные или двухконтурные котлы. Дело в том, что система водоснабжения и контур отопления сообщаются через незакрытый или неисправный кран заполнения, а происходить этого не должно. Следствием этого является выравнивание давления, так как две системы оказываются связаны между собой. Обычно внутри водопровода внутреннее давление значительно больше, чем должно быть в системе отопления.

Поэтому через отверстие это давление быстро рассеивается, и в итоге оказывается, что по сути котел и водопровод будут обладать одним и тем же давлением.

Котёл при этом продолжает свою работу, но показатели давления остаются прежними, так как вода, расширяясь из-за нагрева, стекает в водопровод. Стоит нам только включить горячую воду, как давление тут же упадёт. То есть из-за незакрытого крана котел и водопровод по сути являются сообщающимися сосудами, старающимися уравновесить друг друга.

Этим и объясняется резкий неприятный запах, ведь вода, прежде чем вытечь через кран, проходит по водопроводу, в который сливается уже использованная вода. Но стоит лишь выключить горячую воду, как давление во всей системе приходит в норму. Оно возвращается в то состояние, в котором находится при поступлении в дом холодной воды.

Вот только давление в котле остаётся низким, так как вода заполняет котёл через тот же кран подпитки.

Из этого следует, что данная проблема заставляет бак постоянно наполняться и опустошаться. Это очень вредно для всей системы, и на это есть две причины:

• Кислород, который водопроводная вода приносит с собой. Он окисляет все трубы, что приводит к их неисправности. Коррозия металла очень негативно влияет на него, что в итоге может привести к серьёзным проблемам. Трубы, подверженные коррозии, разрушаются и через какое-то время вода через них начинает проходить. Ремонт может быть очень дорогостоящим, так как придётся заменять всё оборудование. Постоянный проток свежей воды снижает срок службы оборудования в пять — десять раз.
• Соли, в большом количестве содержащиеся в той же воде. Они приводят к образованию накипи, а это тоже не является полезным для котла. Вычистить эту накипь из труб будет практически невозможно, не повредив их. Ведущие производители отопительной техники настоятельно рекомендуют, чтобы подпитка не была больше, чем объем котла, увеличенный втрое.

Как решить проблему давления?

Самое первое, что нужно предпринимать в таких случаях — проверить вентиль. Перед началом проверки убедитесь, что кран подпитки максимально плотно закрыт. Проверьте, что будет происходить, когда газовый котёл находится в выключенном состоянии. Для этого отключите его от электросети. Происходит то же самое даже в выключенном состоянии — решение одно — вызвать сервисную службу, которая заменит вам кран. Заменять кран самостоятельно в домашних условиях не рекомендуется, так как для выполнения этой работы может потребоваться специальное оборудование.

Если же давление будет снижаться только пока котёл включен, причем происходит это не во время использования тёплой воды, а только при включении-отключении котла, то причина поломки, скорее всего, в расширительном баке. Устранить неисправность легко получится и самому, в домашних условиях. Достаточно внешним осмотром найти неисправность, чаще всего это какая-то царапина или небольшая пробоина, затем залатать её специальным клеем. Если пробоина большая, то для починки потребуется помощь специалистов или полная замена расширительного бака.

Как включить АГВ домашнего отопления?

На сегодня газовое отопление остается самым экономичным способом обогреть дом и обеспечить горячую воду для хозяйственных нужд.

  И хотя современные газовые котлы экономичнее и удобнее в эксплуатации, многие домовладельцы продолжают использовать традиционные АГВ либо устанавливают их более новые модификации.

Автоматический газовый водонагреватель используют в системах центрального водяного отопления в одноэтажных и малоэтажных зданиях.

Он может быть одноконтурным – только для отопления, либо двухконтурным – для отопления и подогрева воды. Современные его модификации (АОГВ и АКГВ) конструктивно отличаются от старого образца.

Поэтому при замене старого агрегата на новый, как правило, приходится модернизировать домовую отопительную систему (например, менять трубы и / или радиаторы и т. д.).

Компромиссом может стать АОГВ итальянской фирмы Беретта, который изготавливается специально для стран СНГ по «советским» ГОСТам.

Итак, отопление АГВ – что это такое и как устроен сам котел? По своей конструкции самый простой газовый водогрейный котёл напоминает обычный самовар.

Его основная часть –  бак из трехмиллиметровой оцинкованной листовой стали, помещенный в кожух. Внутри бака смонтирована жаровая труба (теплообменник), которую нагревает сгорающий в топочной камере природный газ.

Согретая  теплообменником вода уходит в отопительную систему, а продукты сгорания выводятся через дымоход.

Котел оборудован терморегулятором – он автоматически  включает и отключает магнитный клапан подачи газа, поддерживая нужную температуру воды.

  Теплая вода легче холодной, поэтому она поднимается по трубам к радиаторам, а остывая в них, снова возвращается в бак для нагрева. Так действует система отопления с естественной (термосифонной) водяной циркуляцией.

При принудительной циркуляции оборот воды в трубах ускоряет нагнетающий ее циркуляционный электронасос.

Отопление АГВ: что это, как включить АГВ для частного дома, АГЕВЕ, преимущества

Для отопления частных домов с небольшим количеством этажей могут использоваться автономные газовые водонагреватели (АГВ). Помимо обогрева, такие устройства также вполне подходят для организации горячего водоснабжения. Чтобы понять, что это – отопление АГВ, нужно изучить его во всех подробностях. В данной статье будет рассмотрено устройство АГВ, его характеристики и особенности.

Преимущества и недостатки АГВ отопления

Среди основных достоинств традиционного АГВ отопления – невысокая цена на сам котёл, особенно в сравнении с импортными водогрейными агрегатами, и его экономичность.

Энергопотребление циркуляционного насоса невелико (при мощности 48 кВт за месяц – приблизительно 34-35 кВт). Уменьшить расход электроэнергии можно, установив на котёл автоматику для отключения насоса на то время, когда, когда не производится нагрев воды.

Однако АГВ-водонагреватель уступает современным котлам в экономичности и удобстве использовании. К тому же массивен, а так как он сущствует только в напольном варианте, он занимает довольно много места. В отопительнйо системе на АГВ применяют трубы большого диаметра, поэтому дом долго прогревается и долго остывает. Это не очень удобно в межсезонье — весной и осенью.

АГВ в городских квартирах

Сегодня многие люди хотели бы отказаться от услуг централизованной теплосети и оборудовать в своей квартире АГВ отопление. Однако переход на автономные котлы возможен не во всех зданиях.

Получить разрешение на установку автономного котла легче в малоэтажных старых домах, где со времен печного отопления сохранились дымоходы нужного диаметра, и где это позволяет диаметр подводной водяной трубы.

В некоторых случаях в домах, где нет дымоходов, разрешается устраивать так называемые «приставные дымоходы» (их выводят сквозь стену). Трубы центрального отопления при отказе от него теплоизолируются специальными кожухами. Однако за редким исключением российские законодательные нормы не позволяют перейти на автономное отопление и горячее водоснабжение в многоэтажных домах.

Достоинства и недостатки отопления АГВ

Перечень достоинств АГВ выглядит следующим образом:

• Безопасность эксплуатации;
• Высокая надежность;
• Отсутствие зависимости от электричества;
• Возможность установки блока автоматика;
• Наличие разных форматов водонагревателей (настенные и напольные);
• Простота конструкции, обеспечивающая простоту ремонта и обслуживания;
• Низкая стоимость и экономичность.

Из недостатков агеве для дома можно выделить следующие качества:

• Большой объем оборудования (средний котел занимает около 1 м3), из-за которого для АГВ зачастую приходится выделять отдельное помещение;
• Негативное воздействие на дизайн обогреваемых помещений, из-за чего приходится хорошо продумывать их интерьер.

От выбора котла автономного газового водонагревателя напрямую зависит работоспособность и эффективность отопительной системы.

При выборе АГВ должны учитываться следующие факторы:

• Суммарная площадь отапливаемых помещений;
• Климатические условия в том регионе, где находится здание;
• Уровень тепловых потерь здания, который зависит от качества утепления.

От площади здания зависит мощность отопительного котла. Расчет мощности осуществляется по очень простому принципу – для обогрева 10 м2 требуется 1 кВт тепловой энергии. Рассчитав требуемую мощность, остается лишь подобрать котел, показатели которого ближе всего к требуемым.

Если здание расположено в регионе, которому свойственны очень холодные зимы, или же в том случае, если дом не отличается хорошей теплоизоляцией, то необходимо подбирать котел с запасом мощности. Существуют сложные формулы, позволяющие рассчитать мощность очень точно, но в большинстве случаев необходимости в таких расчетах нет – при выборе достаточно заложить запас примерно в 25%.

Самыми распространенными котлами до недавнего времени были АГВ-80 и АГВ-120, которые обеспечивают естественную циркуляцию теплоносителя. Существуют как одноконтурные устройства, предназначенные исключительно для отопления, так и двухконтурные, которые обеспечивают жильцов горячей водой.

Большинство пользователей останавливают свой выбор на двухконтурных устройствах. Такие устройства довольно экономичны, обходятся сравнительно недорого и позволяют не только обогреть дом, но и обеспечить его жильцов горячей водой. Правда, отопление частного дома АГВ двухконтурного типа имеет существенный недостаток – такие устройства нужно подключать к электрической сети.

Инструкция по эксплуатации газовых котлов Vaillant и подключение комнатного термостата к ним

Среди множества отопительных установок, производимых в странах Европы, одну из лидирующих позиций занимают газовые котлы фирмы Vaillant.

Они демонстрируют образцовую работоспособность, срок службы составляет 20 и более лет.

Высокое качество оборудования обусловлено длительной историей фирмы, насчитывающей около 140 лет.

За это время накоплен большой технологический опыт, позволивший создать установки, известные своим качеством и стабильностью работы во всем мире.

Как правильно его настроить перед запуском

Настройка котла представляет собой сложную процедуру, включающую в себя ряд позиций:

• Установка минимального и максимального давления газа.
• Настройка выбега насоса, определяющего, сколько времени после остановки он еще прокачивает воду, способствуя охлаждению теплообменника.
• Установка максимальной мощности отопления (ограничение мощности способствует экономии газа).
• Время блокировки горелки и т.д.

Все эти параметры настраиваются в соответствии с конструкционными особенностями данной модели котла и требуют присутствия специалиста.

Как прибавить или убавить температуру?

Регулировка температуры производится с помощью соответствующих кнопок, расположенных на панели управления.

В меню дисплея выбирается область «настройка температуры», после чего кнопками «+» или «-» регулируется значение данного параметра. Необходимо учесть, что температура в комнате поднимается постепенно, ожидать мгновенного изменения не следует.

Проверить, насколько регулировка удачна, можно только через 20-30 минут, после чего можно внести дополнительные коррективы.

Как поднять или спустить давление?

Давление в котле должно находиться в пределах 0,8-2 Бар (0,08-0,2 ат). Для регулировки используется кран подпитки и кнопки на панели управления.

Двойным нажатием кнопки «I» вызывается меню давления системы, где будет продемонстрировано текущее значение параметра. С помощью вентиля подпитки давление повышается до требуемой величины, после чего вентиль перекрывается.

Для снижения используется клапан сброса, который может срабатывать и в автоматическом режиме при достижении предельного значения.

Оптимальный режим работы

Режим работы котла должен быть настроен таким образом, чтобы все параметры находились в допустимых инструкцией пределах.

При этом, конструкция агрегата такова, что само понятие «оптимальный» является неопределенным и очень расплывчатым. Установка прекрасно работает в любом режиме, главное, чтобы давление газа и воды не было ниже или выше предельных значений.

Кроме того, котлы Vaillant чувствительны к стабильному напряжению электропитания и фазозависимы — при подключении фаза должна быть присоединена к нужному электроду, иначе котел не запустится.

Как часто и как правильно обслуживать

Обслуживание котлов Vaillant производится ежегодно. Для этого приглашается специалист из гарантийной мастерской, имеющий соответственную квалификацию и допуск.

Он производит чистку и необходимую настройку котла, выполняет другие необходимые работы. Не следует путать обслуживание (плановые работы) с ремонтом, который производится по необходимости в любое время.

Для его выполнения также следует воспользоваться услугами техников из сервисного центра.

Основные коды ошибок и их расшифровка

Работа всех узлов котла постоянно контролируется системой датчиков. При возникновении нештатных ситуаций они дают сигнал на плату управления, который отображается на дисплее.

Наиболее распространенные коды ошибок:

Появление той или иной ошибки не всегда означает поломку. Необходимо перезапустить котел и посмотреть, появится ошибка снова, или нет.

Почему тухнет газовый котел АОГВ. Как правильно разжигать котел АОГВ

Почему тухнет газовый котел АОГВ. Как правильно разжигать котел АОГВ

Сейчас я расскажу о том, почему тухнет газовый котел АОГВ. Речь пойдет о парапетном (настенном, а точнее напольном) газовом котле «Термо» произведенном в Луганске (Украина).

Итак, дело в том, что парапетному котлу просто не хватает воздуха для нормальной работы. В импортных котлах циркуляция воздуха принудительная, т.е. при помощи вентилятора. В котле «Термо» расчет на то, что газ и так сгорит. Но есть предположения, а есть законы физики.

Нехватка кислорода при сгорании газа приводит к тому, что котел сильно коптит, а еще и тухнет. Дело в том, что при нехватке кислорода, воздух начинает засасываться внутрь из всех возможных «щелей». При этом, пламя начинает смещаться из под термопары, она остывает и срабатывает автоматика.

О том, что делать, если у вас постоянно тухнет газовый котел «Термо», я уже писал в статье Парапетный газовый котел «Термо». Отзывы владельцев. Сейчас мы рассмотрим ситуацию, когда котел тухнет в морозы. Итак, поскольку зима в этом году выдалась по всей России довольно морозная, то оголовок котла АОГВ «Термо» выглядит более чем впечатляюще.

Оголовок парапетного котла АОГВ в морозы покрывается льдом

В морозы оголовок парапетного котла АОГВ покрывается льдом. Как оказалось, избавиться от льда не так просто, т.к. льда достаточно и внутри оголовка.

При таком количестве льда, количество кислорода поступающего в котел становится еще меньше. Поэтому снимайте оголовок и заносите в дом для разморозки. Лучше поставить оголовок в таз или ванну.

Котел будет работать и без оголовка, поэтому можно его разжечь, но для начала необходимо закрутить кран подачи газа на основную горелку.

После того, как вам удастся разжечь запальник, потихоньку откручивайте кран. Как загорится основная горелка, кран лучше не трогать, чтобы дать котлу немного прогреться. Через некоторое время можно еще «добавить газку», но каждый раз контролируйте через лючок, чтобы стальные контакты элемента пьезорозжига были накалены до красна.

Стальные контакты элемента пьезорозжига должны быть накалены до красна

Если увидите, что контакты остывают — сразу убавьте газ, иначе термопара скоро остынет и сработает защитная автоматика. Иногда, помогает трюк с прикрыванием крана подающего газ к котлу, т.е. принудительно уменьшается давление газа на входе котла, что не дает газовой горелке работать на полную мощь и расходовать большое количество воздуха.

Вообще, закопченное окошко котла «Термо» напоминает о паровозе, т.к. постоянно покрыто сажей. Увы, недоработки инженеров завода приводят к тому, что потребителям приходится мучиться с данными котлами.

Как зажечь котел Dani

Открыть кран на газопроводе перед аппаратом (котлом).

2. Повернуть ручку управления  до упора (против часовой стрелки) к положению воспламенения и нажать вниз, подержать нажатой 5-10 с (время удержания которое необходимо для вытеснения воздуха из трубки запальной горелки), и повернуть дальше, не отпуская ручку, до среднего положения (при этом должен последовать щелчок). Если запальная горелка загорелась, то необходимо придержать ручку управления в нажатом положении не менее 15 секунд и плавно отпустить. Затем повернуть ручку управления в положение (аппарат (котел) включен)  для розжига горелки, при этом пламя на запальной горелке не должно гаснуть.

3. Запальная горелка может не загореться, пока давлением газа не будет вытеснен воздух из трубки запальной горелки. Если же пламя погаснет, операцию повторить не менее чем через 1 минуту. Если горелка по какой-либо причине не загорелась и запальная горелка погасла, повторить зажигание не ранее чем через 5 минут.

4. Регулирование температуры теплоносителя в аппарате (котле) осуществляется поворотом ручки регулировки температуры в положение 1- 7. Положение 7 ориентировочно соответствует – температуре 90° С.

Последовательность включения аппарата (котла) с газовым клапаномEUROSIT

1. Открыть дверцу аппарата (котла). Убедитесь, что ручка управления и регулировки температуры (ручка управления) находится в положении (аппарат (котел) выключен). Открыть кран на газопроводе перед аппаратом.

2. Повернуть ручку управления против часовой стрелки в положение пьезорозжига.

3. Нажать  ручку управления  до упора и не отпуская ее, нажать до щелчка кнопку пьезорозжига. удерживайте ручку управления в нажатом положении в течение 5-10 секунд.

4. Отпустить ручку управления и проверить наличие пламени на запальной (пилотной) горелке

5. Если нет пламени, повторить действия, увеличивая время нажатия ручки управления.

6. Регулирование температуры теплоносителя в аппарате (котле) осуществляется  поворотом ручки управления в положение 1-7. Положение 7 ориентировочно соответствует – температуре 90°С.

Последовательность включения аппарата (котла) с газовым клапаном «ЗАО Машзавод»

1. Открыть дверцу аппарата (котла) и, убедившись, что кран 3 перед горелкой закрыт, открыть кран на газопроводе перед аппаратом (котлом).

2. Нажать пусковую кнопку 1 до упора и, удерживая ее, нажать до щелчка кнопку пьезорозжига  2. Запальная горелка  может не загореться, пока давлением газа не будет вытеснен воздух из трубки запальной горелки. В этом случае нажать на кнопку пьезорозжига несколько раз, не отпуская кнопки 1 до полного розжига запальной горелки.

3. По истечении 30 секунд (считая с момента появления пламени на запальной горелке) отпустите пусковую кнопку, при этом пламя на запальной горелке не должно гаснуть. Если же пламя погаснет, операцию повторить, не ранее чем через 5 минут.

4. Открыть кран горелки 3, для чего плавно повернуть ручку крана на 90° против часовой стрелки (ручка крана должна располагаться параллельно газовой трубе). Основная горелка должна загореться. Если горелка по какой-либо причине не загорелась, а запальная горелка погасла, то необходимо закрыть кран горелки 3 и повторить операции снова, но не ранее чем через 5 минут.

5. Поворотом ручки регулировки температуры  4 установить требуемую температуру нагрева теплоносителя в аппарате (котле). Нагрев контролируйте по указателю температуры 1. Регулирование температуры теплоносителя в аппарате (котле) осуществляется поворотом ручки управления в положение от А до Е. Положение Е ориентировочно соответствует температуре 90ºС теплоносителя в ёмкостном теплообменнике. Метка 5, соответствующая задаваемому положению температуры на ручке регулировки температуры, должна совпадать с меткой 6 на корпусе газового клапана.

Как функционируют энергозависимые приборы?

Подобные системы представляют сложные электронные блоки, для работы которых требуется поступление электроэнергии.

Одновременно эти устройства позволяют регулировать подачу горючего и степень нагрева путем перекрытия или открытия крана, что способствует экономии расходов на отопление.

Работа электронной системы осуществляется на основе информации, передаваемой датчиками в блок управления. После анализа и обработки данных на контроллере и микропроцессоре команды подаются на приводы котла

Задачи, которые решают автоматические приспособления:

• открытие/закрытие клапана газоподающей системы;
• запуск прибора в автоматическом режиме;
• заданное или экстренное выключение котла;
• регулировка уровня пламени горелки при помощи имеющегося термодатчика;
• выведение на экран данных для визуального считывания (температура воздуха, уровень нагрева воды и другие).

Помимо этого, современные автоматические приборы могут иметь ряд добавочных функций, значительно облегчающих эксплуатацию котлов.

К их числу можно отнести:

• управление работой оборудования и контроль за его функционированием;
• защиту отопительной системы от неисправностей трехходового клапана;
• предохранение оборудования от замерзания (при внезапном падении температуры в помещении прибор автоматически запускает котел в работу);
• самодиагностику, позволяющую обнаружить дефекты в узлах и деталях, а также выявить сбои в функционировании узлов. Подобная опция позволяет вовремя выявить неисправность, которая могла бы привести к серьезной поломке, требующей проведения капитального ремонта или полной замены котла.

В то же время надежная и стабильная работа электронных устройств автоматики для газовых котлов может осуществляться лишь при определенных условиях.

А именно:

• отсутствие скачков напряжения;
• точное соблюдение рекомендуемого температурного режима;
• отсутствие проблем, связанных с длительным сроком эксплуатации.

При нарушении этих правил высокотехнологичные приспособления могут быстро выйти из строя.

На рынке широко представлен ассортимент подобной автоматики, которая может предусматривать программирование или обходиться без него. К таким приспособлениям относятся перечисленные ниже приборы.

Термостат для измерения температуры помещения

Датчик измерения температуры воздуха находится в комнате, но кабелем подсоединен к котлу, размещенному в этом или другом помещении. Устройство не только отслеживает уровень нагрева комнаты, но и регулирует работу отопительного прибора.

Как только показатель температуры падает ниже обозначенного уровня, термоприбор посылает котлу сигнал, приняв который отопительное оборудование автоматически запускается в работу.

Отдельные блоки управления предусматривают возможность подсоединения термодатчика, находящегося в помещении. В этом случае в отапливаемом пространстве будет автоматически поддерживаться заданная температура

При достижении комфортного уровня температуры воздуха в устройстве перекрывается клапан, после чего работа котла, а, следовательно, и нагрев помещения прекращается, что способствует экономии топлива.

В другой нашей статье содержится подробная информация о видах и схемах подключения термостата для котла отопления.

Суточный программатор на 24 часа

Как и обычный термостат, прибор регулирует режим работы газового котла, однако имеет расширенные возможности.

При помощи этого приспособления можно задать программу функционирования отопительного оборудования в течение 24 часов, предусмотрев различный уровень нагрева в определенные периоды суток (например, понижение температуры в комнатах ночью или во время отсутствия людей).

В большинстве приборов предусмотрено автоматическое повторение цикла, а чтобы его изменить, необходимо поменять программу. Подсоединение подобного устройства может происходить как при помощи кабеля, так и через особый радиоканал.

Долговременный недельный программатор

В отличие от вышеописанного прибора недельное приспособление позволяет заранее расписывать работу котла сразу на семь дней.

В устройствах этого типа, как правило, предусмотрено несколько разнообразных режимов, а также есть возможность создать собственные программы функционирования отопительных приборов.

Легкий в программировании прибор Auraton-2025 имеет 3 заводских и 7 пользовательских режимов, позволяющих оптимально настраивать температуру воздуха. Датчик освещенности отключает дисплей на ночь, благодаря чему экономится электроэнергия

Все данные транслируются на дисплей с подсветкой, что позволяет комфортно отслеживать информацию. Поскольку радиус действия программатора составляет 30 и более метров, его можно размещать в жилых комнатах.

Элементы безопасности и комфортной эксплуатации

В группу автоматических приспособлений для котлов входит множество элементов, которые можно разбить на две большие группы: механизмы, обеспечивающие безопасность работы, и приборы, способствующие комфортной эксплуатации котла.

За безопасное функционирование несут ответственность следующие детали:

• термостат;
• датчики контроля тяги и пламени;
• предохранительный клапан.

Датчик контроля пламени состоит из термопары и элемтромагнитного газового клапана, перекрывающего или включающего подачу газа.

Регулятор температуры пламени (термостат) поддерживает необходимую температуру теплоносителя, а также осуществляет защиту от перегрева. Этот модуль включает или выключает котел, как только теплоноситель достигает критической отметки (максимальной или минимальной).

Модуль контроля тяги прекращает газоподачу на горелку, как только от повышенной температуры меняется расположение биметаллической пластинки (она выгибается при нагревании, перекрывая трубу, через которую ведется подача топлива).

С помощью предохранительного клапана проводится регулировка, распределение и перекрытие газового потока

В системе отопления предохранительный клапан – неразрывный компонент трубопроводной арматуры, имеющий важное значение в осуществлении контроля объема теплоносителя, задействованного в контуре.

Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло. Для выключения устройства его нужно перекрыть диском либо поршнем.

В зависимости от числа рабочих положений газовые клапаны могут быть одно-, двух- и трехстадийными, а также моделирующими:

• Одностадийные устройства имеют только два рабочих положения: включен/выключен.
• Двухстадийный прибор снабжен одним входом и двумя выходами, при этом клапан открывается при повороте его в промежуточное положение, благодаря чему включения происходит более плавно.
• Трехстадийным приспособлением снабжаются котлы, у которых предусмотрено два уровня мощности.
• Модулируемые клапаны применяются для плавного изменения показателя мощности устройств.

Автоматика, используемая для удобства, включает в себя опции, которые обычно выполняются пользователями отопительных систем. К ним относятся авторозжиг горелки, самостоятельная диагностика, подбор оптимального режима работы и другие.

Отвечающая за безопасность автоматика

Согласно правилам, изложенным в нормативной документации (СНиП 2.04.08-87, СНиП 42-01-2002, СП 41-104-2000), в газовых котлах должна быть предусмотрена система безопасности. Задачей этого блока является экстренное перекрытие подачи топлива в случае какой-либо поломки.

На представленной схеме приводится система автоматики, позволяющей регулировать функции газового приспособления, с подробным изображением всех составных элементов

В основу принципа безопасной работы системы автоматики газового котла положен контроль за показаниями приборов.

Блок управления отслеживает следующие факторы:

• Давление газа. При его падении до критического уровня подача горючего вещества немедленно прекращается. Процесс происходит в автоматическом режиме при помощи клапанного механизма, заранее настроенного на определенное значение.
• Подача газа. Ответственность за это свойство в энергозависимых приборах несет максимальное либо минимальное реле. Механизм работы заключается в изгибании мембраны со стержнем при увеличении количества атмосфер, что ведет к размыканию контактов отопительного прибора.
• Отсутствие пламени в горелке. При затухании огня термопара остывает, из-за чего прекращается выработка тока, а подача газа прекращается вследствие перекрытия электромагнитной заслонкой газового клапана.
• Наличие тяги. При уменьшении этого фактора биметаллическая пластина нагревается, что вызывает изменение ее формы. Модифицированный элемент надавливает на клапан, который запирается, останавливая подачу горючего газа.
• Температура теплоносителя. С помощью термостата удается поддерживать этот фактор на заданном значении, что позволяет предотвратить перегрев котла.

Указанные выше возможные неисправности могут вызвать затухание основной горелки, вследствие чего появляется возможность проникновения газа в помещение, приводящая к фатальным последствиям.

На данном рисунке представлено схематичное устройство функционирования работы регулирующей автоматики, призванной не допустить перегревания системы или других нарушений в ее работе

Чтобы этого избежать, все модели котлов должны быть снабжены автоматическими устройствами. Особенно это актуально для устаревших образцов, где подобные устройства еще не были предусмотрены производителями.

Особенности устройства автоблока

Как правило, производители используют специальные блоки управления, в комплектацию которых входят перечисленные выше устройства. При внешнем различии все они действуют на основе одних и тех же принципов. Чтобы ознакомиться с лучшими моделями и производителями автоматики переходите по этой ссылке.

Наибольшее распространение получила продукция итальянского бренда EuroSIT. Самой востребованной моделью является Eurosit 630, для которого характерен легкий функционал, совместимость с конструкциями от различных производителей, надежность и долговечность.

Именно на примере Eurosit 630 детально рассмотрим устройство автоматического блока.

Подробное устройство автоматического блока управления Eurosit 630, которым оснащена значительная часть современных газовых котлов, выпускаемых разными производителями

Прибор представляет собой кожух, внутри которого находятся все конструктивные компоненты (пружинный клапан, модуль регулятора давления, отсекатель), благодаря чему значительно облегчается его установка.

К корпусу подведена труба, через которую ведется подача газа, а также кабели от датчиков и других приспособлений.

Помимо блока Eurosit 630 на рынке представлены также другие модели: САБК, «Вакула» SIT, Dungs, Honneywell, которые включают в себя комплекты клапанов, стабилизаторов давления, фильтров, регуляторов температуры

При монтаже и настройке данного прибора существуют некоторые сложности, но, приспособившись, можно практически не волноваться за работу газового котла.

Проблемы при включении зажигательного устройства

В случае затруднений при включении прибора можно воспользоваться следующей инструкцией. Прежде всего необходимо запастись нужным оборудованием, а именно рожковыми ключами, отверткой, мультиметром, плоскогубцами, спиртом для очистки деталей.

Осторожно снимаются клеммы прибора: они замыкаются между собой, затем поджимаются плоскогубцами. Для определения причины неисправности нужно включить запальник.

Если розжиг происходит нормально, скорее всего речь идет о поломке в датчике тяги. В этом случае необходимо открутить данный элемент (для предотвращения перегрева он окружен паронитовыми прокладками).

При внешнем осмотре устройства следует обратить внимание на его контакты, которые должны быть надежно зафиксированы на корпусе и не иметь на поверхности следов окисления. Температура в разомкнутом состоянии должна быть равна 75 °С

После этого при помощи тестера нужно измерить сопротивление, показатель которого должен быть равен 1-2 Ом. При выявлении неисправности эту деталь нужно заменить. Если же элемент функционирует нормально, достаточно протереть его спиртом, после чего выполняется обратный монтаж устройства.

Для выявления неполадок в тягопрерывателе для термопары снимаются клеммы, после чего проверяется сопротивление, показатель которого должен быть равен 3.

Если полученное значение не соответствует оптимальному, необходимо с помощью ключа №9 открутить гайку, которая фиксирует термопару к тягопрерывателю, после чего ключом №12 последний откручивается на полоборота.

После этого нужно достать пластиковую вставку с контактами, затем деталь откручивается полностью. Проводится проверка термопары: ее следует соединить с электромагнитным клапаном и закрепить ключом №9. Если после этого розжиг по-прежнему невозможен, проблема заключается именно в этой детали.

Для решения вопроса гайка, закрепляющая термопару к запальнику, откручивается ключом №10, после чего элемент устанавливается в нужное положение.

Для оценки результата работы нужно измерить ЭДС (он должен быть равен 18 мВ), затем спиртом очищается контакт термопары и элементы тягопрерывателя. Заключительный этап – сборка устройства.

Устранение других неполадок при работе автоматики

Распространенной причиной отсутствия розжига является загрязнение изолятора, по которому проложен провод, идущий в камеру сгорания. Подобную неисправность легко устранить, протерев эту деталь мягкой ветошью. При сильном загрязнении ее можно смочить растворителем, после чего насухо протереть.

Препятствием включению запальника может служить и налет из сажи, который образуется внутри камеры сгорания. Этот дефект легко устранить, постукивая по трубке, подающей газ к горелке.

После перерыва в эксплуатации рекомендуется проверить состояние труб. В отсутствие работы в них могут свить гнезда пауки или попасть другие насекомые, из-за чего подача газа может быть затруднена.

Высокотехнологичные модели газовых котлов снабжены сложной электроникой. Как правило, сведения о неполадках выводятся на дисплей в виде кода с определенной ошибкой

Плохой нагрев воды может свидетельствовать о слишком больших отложениях на стенках теплообменника. Для решения проблемы желательно промыть контур горячей водой с добавлением растворителя минеральных веществ.

Если это не помогло, лучше обратиться к специалистам, так как причина может заключаться в повреждении электроники или датчика протока.

В слишком мощных котлах может возникнуть эффект «тактования», который проявляется в слишком частых включениях, вызванных интенсивным нагревом газа. Для исправления ситуации рекомендуется снизить расход горючего, которое подается на горелки.

В механических устройствах этого можно достичь, вращая регулировочный рычаг на газовом клапане, а в электронных моделях достаточно воспользоваться панелью управления, где задается соответствующий параметр работы.

Настенный газовый котел

Если говорить о стандартном настенном газовом котле , то он может работать по температуре теплоносителя. К нему может быть подключен комнатный термостат или хронотермостат. Так же существует возможность подключения регулятора протокола openterm (опентерм).

Частным случаем эксплуатации настенных котлов является возможность применения погодозависимой автоматики. За счёт применения датчика наружной температуры, появляются дополнительные переменные, которые позволяют более оперативно выполнять корректировку мощности горелки, температуру подачи, в зависимости от изменяющихся условий снаружи здания.

Автоматика Арбат

Устройства имеют 5 степеней защиты. Присутствует термоэлектрическая защита пламени. Подача газа блокируется при выключении. Модуляционный термостат обеспечит комфорт в применении, а сетчатый фильтр грубой очистки продлит срок эксплуатации.

Некоторые модели оснащены циркуляционным насосом. Устройство распределяет теплоноситель равномерно по системе отопления. А так же есть возможность подключения к внешнему термостату внутри или снаружи помещения.

Автоматика Хонивел (Honeywell)

Фирма Honeywell имеет широкий ряд автоматики для газовых котлов от самых бюджетных (механических) до многофункциональных автоматических систем.

Основные возможности:

• теплоноситель автоматически поддерживает температуру;
• выключение котла при перебоях в подаче газа;
• выключение при отсутствии тяги или при обратной тяге;
• блокировка подачи газа при потухании газовой горелки.

Некоторые модели оснащаются программируемой автоматикой с возможностью задать температурные периоды в зависимости от времени суток, погоды и даже разработать режим нагрева/охлаждения по дням недели. А модели серии Smile управляют сразу несколькими температурными контурами (отопление, вентиляция, «тёплый пол», горячая вода и т.д.).

Автоматика Евросит 630 (Eurosit 630)

Газовый клапан Евросит является одним из самых используемых. Его можно встретить как на отечественных, так и на импортных котлах. Основные плюсы: многофункциональность регулятора подачи газа, модуляционный термостат и функция полного модуляционного включения основной горелки. Работает как от баллонов со сжиженным топливом, так и от газгольдера, без использования электричества. Используется в разных видах газопотребляющего оборудования, требующих точного температурного регулирования.

Безопасная работа котла – расчет его мощности

Мощность котла отопления – это ключевой фактор, который влияет на уровень обогрева помещений, а также на долговечность оборудования и безопасность его работы. В первую очередь необходимо определить потери тепла через потолок, стены и окна. Часть тепловой энергии уходит через систему вентиляции, о чем также следует помнить. Самому выполнить такие расчеты с максимальной точностью очень сложно, без помощи специалистов не обойтись.

Однако есть методика, позволяющая приблизительно рассчитать необходимые показатели мощности. Если строительство здания велось в соответствии со всеми требованиями безопасности и энергосбережения, то для обогрева одного метра квадратного требуется порядка 100 Вт мощности отопительного оборудования. Соответственно, покупать новый газовый котел необходимо, исходя из этого соотношения.

Чтобы подобрать котел, учитывайте особенности своего здания. Ведь мощность будет зависеть от многих факторов, будь то толщина стен и потолков, наличие пластиковых или деревянных окон, а также их утепление. Разница между наружной температурой и температурой в помещении имеет большое значение. Так, если внутри температура изменяется незначительно, то снаружи амплитуда достигает огромных значений. Даже зимой возможны резкие переходы от плюс 10 до минус 20 градусов.

Отдавайте предпочтение современным агрегатам. И причина не только в качестве подобного оборудования, но и в наличии дополнительных функций, к примеру, ЖК-дисплеев. Настроить котел отопления в таком случае не составит труда, поскольку на мониторе указаны основные параметры работы прибора – обороты вентилятора, фактическая и настроенная температура воды и многое другое.

Одна из самых частых проблем, связанных с мощностью оборудования, заключается в тактовании. Это явление возникает в тех случаях, когда выбранный вами агрегат обладает слишком большой мощностью. В таком случае выхода только два – либо приобрести новый газовый котел, либо постараться своими руками произвести настройку. Предпочтительнее первый вариант, однако и второй применяется также очень часто.

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

• термоэлемент;
• группа рычагов;
• пружинный патрубок;
• сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Комплект средств управления КСУ-2П.

Для котлов, работающих на газовом топливе, выпускаются следующие модификации:

• КСУ-2П-1-Г (в составе блоков управления и сигнализации БУС-1 и блока коммутационных элементов БКЭ-1) — для котлов с естественной циркуляцией с разрежением;
• КСУ-2П-2-Г (в составе блоков БУС-2 и БКЭ-1) — для котлов с естественной циркуляцией с наддувом;
• КСУ-2П-3-Г (в составе блоков БУС-3 и БКЭ-2) — для котлов прямоточных с наддувом.

Напряжение питания комплекта — трехфазная сеть 380/220 или 220/127 В с колебаниями в пределах от +10 до -15 %. Напряжение питания устанавливают с помошью перемычек на колодке, расположенной в блоке управления и сигнализации (БУС). Частота переменного тока 50 ± 1 Гц. Потребляемая мощность не более 300 В·А.

КСУ-2П совместно с датчиками и исполнительными устройствами обеспечивает: двухпозиционное регулирование основных технологических параметров котла (стабилизацию уровня воды в барабане — для КСУ-2П-1-Г и КСУ-2П-2-Г; стабилизацию давления пара — для всех модификаций); автоматику безопасности (подача газа к котлу прекращается при аварийных понижении и повышении давления газа, понижении давления воздуха, повышении давления пара на выходе из котла, отсутствии пламени горелки, аварийных повышении и понижении уровня в барабане котла — для КСУ-2П-1-Г и КСУ-2П-2-Г, понижении разрежения в топке котла — для КСУ-2П-1-Г, при аварийном повышении температуры пара на выходе из котла и температуры отходящих газов — для КСУ-2П- 3-Г); световую и звуковую аварийную сигнализацию с запоминанием первопричины аварии; выдачу на диспетчерский пульт сигналов о включении комплекта и останове котла; автоматический пуск и останов; рабочую сигнализацию.

БУС содержит функциональные блоки. На передней панели БУС размещены органы оперативного управления и сигнализации (рисунок ниже). Кроме того, БУС включает в себя промежуточные реле, используемые для управления исполнительными устройствами котла и магнитными пускателями блока БКЭ 16, а также и для переключения цепей БУС в процессе выполнения программы управления.

Датчик наличия теплоносителя

Иные котлы могут даже при кратковременной работе в отсутствие теплоносителя выйти из строя. Для предотвращения подобных ситуаций предназначен датчик наличия (или отсутствия) теплоносителя

Особенно это важно для электрокотлов с ТЭНами. Датчик устанавливается либо рядом с котлом либо внутри.  Он включается в цепь управления прибора и замыкает контакты лишь при заполнении  блока теплоносителем

Самые  распространенные устройства — герконы и датчики кондуктометрические.

У первых магнитный сердечник встраивается непосредственно в поплавок, который, всплывая, замыкает контакты лишь в случае наличия жидкости.

Второй тип датчиков — это специальные электроды, размещаемые в гидравлическом контуре. При заполнении теплоносителем котла между электродами иногда протекает ток. Замкнутая цепь — это знак о штатной ситуации теплоносителя и сигнал о работе котла.

Технологические особенности

Необходимо также отметить то, что все ранее рассмотренные агрегаты должны быть бытовыми, а не промышленными. Также в их основе должна лежать инжекционная горелка. Принцип действия последней основывается на том, что в процессе сжигания топлива необходимый объем воздушной массы «засасывается» естественным путем за счет особой конструкции. Опять-таки, отсутствие принудительного вентиляционного компонента приводит к тому, что соотношение газ-воздух не всегда строго выполняется. Поэтому в одном случае получается избыток топлива, и оно не до конца сгорает. Во втором же случае уже получается больше воздуха, и уже природный газ не до конца сжигается.

Какие существуют автоматические установки?

В настоящий момент рынок представляет потребителю широкий выбор регулирующих устройств. Поэтому необходимо знать, какая автоматика для систем отопления дома вообще существуют, чему отдать предпочтение.

Комнатный термостат

По критерию установки существуют:

• Проводные термостаты. Достоинством данного вида считается возможность провести питание до приблизительно 50 метров посредством проводов.
• Беспроводные термостаты. Преимуществом является необязательность создания отверстия под провода. Однако, они имеют существенный недостаток — железобетонные стены уменьшают мощность сигнала.

По функционалу различают:

• Простые термостаты. Они удерживают нужный уровень теплоты.
• Программируемые термостаты. Такие устройства способны устанавливать определённое количество градусов на целую неделю вперёд (срок зависит от модели) с максимальной точностью до секунд. К достоинствам также можно причислить экономию средств за счёт недельного программирования.

Также различают термостаты:

• Электронные термостаты. Комплект содержит три компонента: датчик температуры, передатчик сигнала, реле. Главным плюсом устройства является максимальная точность оборудования. Не стоит забывать простоту использования.
• Механические термостаты. Основа приборов состоит в способности изменять свойства под влиянием уровня температуры. Вследствие изменения температуры в газовой мембране, замыкается или размыкается цепь, заставляющая работать определённые механизмы.
• Электромеханические термостаты. Механизм устройства гораздо проще электронного. Главным элементом является реле. Узел внешне похож на трубку, которая наполняется специальным веществом, реагирующим на температуру. Если котёл нагревается, то вещество расширяется, аналогично котёл остужается — вещество сокращается. А привод, зависящий от вещества, благодаря электроцепи регулирует температуру.

Подключение может осуществляться к :

• Котлу;
• Насосу;
• Сервоприводу;

Термоголовка

Это терморегулирующий элемент, который под влиянием внешней среды приоткрывает или закрывает радиатор. Недорогой вид автоматики для отопления дома. Значительным плюсом является то, что термоголовка очень удобна для локального нагрева, а также происходит значительная экономия средств. Из минусов: во-первых, регулировка происходит по меркам, состоящих из абстрактных чисел, а не градусов. Во-вторых, датчик измеряет градусный уровень тепла вокруг установки, но не помещения, что уменьшает точность устройства.

Погодозависимая автоматика

Конструкция погодозависимой автоматики для отопления дома несложна: снижается погода на улице-увеличивается температура теплоносителя. Однако, погодозависимая установка имеет весьма значительный недостаток — система порой не успевает адаптироваться под температуру, и, следовательно, эффект запаздывает. Особенно упомянутый минус проявляется, если подключено дополнение — полы с подогревом. К недостаткам относят то, что приборы действуют не совсем корректно, приблизительно, поэтому изменение заметно лишь при сезонной смене климата. Стоит отметить, цены на агрегат относительно высокие. Но агрегаты будут очень удобными в производстве, масштабных домах (свыше 500 квадратных метров).

Автоматизированные тепловые станции

В 1992 году организация, управляющая московской коммунальной энергетикой – МОСТЕПЛОЭНЕРГО – приняла решение на одной из своих новостроек внедрить современную АСУ ТП. Была выбрана районная тепловая станция РТС «ПЕНЯГИНО». Первая очередь станции строилась в составе четырёх котлов типа КВГМ-100.
В это время развитие Ремиконтов привело к появлению программно-технического комплекса ПТК КВИНТ.В состав комплекса кроме самих Ремиконтов входила операторская станция на базе персональной ЭВМ с полным программным обеспечением, пакет программ системы автоматизированного проектирования САПР.

Функции АСУ ТП районной тепловой станции:

• полностью автоматический пуск котла из холодного состояния до выхода на рабочий режим путём кликания на экране монитора кнопки «ПУСК»;
• поддержание температуры выходной воды в соответствии с температурным графиком;
• управление расходом питательной воды с учётом подпитки;
• технологические защиты с отключением подачи топлива;
• контроль всех теплотехнических параметров и представление их оператору на экране персональной ЭВМ;
• контроль состояния агрегатов и механизмов – «ВКЛЮЧЕН» или «ВЫКЛЮЧЕН»;
• дистанционное управление исполнительными механизмами с экрана монитора и выбор режима управления – ручной, дистанционный или автоматический;
• информирование оператора о нарушениях в работе контроллеров;
• связь с диспетчером района по цифровому информационному каналу.

Техническая часть системы была скомпонована в четырёх шкафах – по одному на каждый котёл. В каждом шкафу установлены четыре контроллера в каркасно-модульном исполнении.

Контроллер №1 выполнял все операции по пуску котла. В соответствии с алгоритмом пуска, который был предложен Теплоэнергоремонтом:

• контролер включает дымосос и вентилирует топку и дымоходы;
• включает вентилятор подачи воздуха;
• включает насосы подачи воды;
• подключает газ на розжиг каждой горелки;
• по контролю наличия пламени открывает основной газ на горелки.

Контроллер №2 выполнен в дублированном варианте. Если во время пуска котла сбой техники не страшен, так как можно остановить программу и начать всё сначала, то второй контроллер ведёт основной режим в течении длительного времени.

Сколько стоит автоматика котла

Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияет несколько факторов:

1. Страна производитель.
2. Тип автоматики.
3. Комплектация.

Отечественная автоматика в полной комплектации, включающей горелочное устройство, запальник и мультиблок управления, обойдется приблизительно в 5-6 тыс. руб. За эту сумму, можно приобрести комплект АПОК – 1, Искра, Вакула и т.п.

Итальянская автоматика управления на базе микропроцессора, будет стоить, начиная от 10 тыс. руб. и выше. Стоимость мультиблока, приблизительно на 1-2 тыс. руб. выше, чем у отечественного аналога.

Обзор газовых котлов

«Прометей» — это известная отечественная марка энергетически независимых напольных котлов со стальным теплообменником. Модели «Прометея» используются для обогрева помещений большой площадью до 750 кв. метров. КПД составляет 92%. Микрофакельная горелка с автоматическим зажиганием, пластинчатый теплообменник из стали обеспечивает эффективную и безопасную работу отопительной системы. Данная фирма выпускает не только высококачественные модели, способные с успехом обогревать площади от размеров одной квартиры до больших зданий различного функционала, но и доступные по стоимости. Газовый котел «Прометей» — оптимальное сочетание качества и цены.

Газовые котлы Нева — санкт-петербургская марка компании ОАО «Газаппарат», имеющая специализацию — производство газовых котлов и водонагревателей. Все оборудование компания тщательно проверяет и тестирует на работоспособность, электробезопасность и герметичность.Ассортимент газовых котлов представлен 3 классами, подходящими для любого кошелька: «эконом-класс» (марка Нева), «класс комфорт» и «премиум-класс» (марка Нева Люкс). Компания собирает с 2005 года настенные газовые котлы из готовых закупленных европейских комплектов. С 2007 года она изготавливает оборудование «Нева Люкс», имеющие детали производства самой фирмы. Все котлы выполнены в современном дизайне, приобрести оборудование потребитель может по приемлемой стоимости.

Корейская компания Daesung является ведущим производителем, выпускающим отопительные котлы. Котлы фирмы экономичны, имеют отличное качество и безопасны при эксплуатации. Первый теплообменник выполнен из меди, поэтому имеет высокий КПД и, соответственно, длительный срок эксплуатации. Второй теплообменник выполнен из стальных пластин, поэтому горячая вода всегда будет в любом количестве и мгновенно. Котел используется обычно для снабжения горячей водой.

Компания ООО «Мимакс» — отечественная фирма, основным направлением которой является изготовление автоматического газового оборудования. Газовые котлы отопления Мимакс имеют стальной теплообменник толщиной 3 мм, благодаря которому обладают отличной теплоотдачей. При сборке оборудования используются термоустойчивые материалы, позволяющие значительно снизить температуру внешнего корпуса до 40 -50 °C. КПД котлов компании 87 %. Срок эксплуатации отопительного оборудования составляет более 15 лет. Компания «Мимакс» разработала серию универсальных котлов, которые работают как на газе, так и на твердом топливе. В качестве топлива используются дрова, уголь, торф. Среднее время перехода с одного топлива на другое не превышает 1 час.

Требования к котельным для установки котлов на твердом и жидком топливе

Требования по объему, размерам и материалам для котельной такие же. Однако есть несколько специфических, которые связаны с необходимостью организации дымохода и места для хранения топлива. Вот основные требования (в основном они прописаны еще в паспорте котла):

• Сечение дымохода не должно быть меньше диаметра выходного патрубка котла. Не допускаются уменьшение диаметра на всем протяжении дымохода.
• Конструировать дымоход необходимо с наименьшим числом колен. В идеале он должен быть прямой.
• В нижней части стены должно быть приточное отверстие (окно) для поступления воздуха. Его площадь считается от мощности котла: 8 кв. см. на каждый киловатт.
• Вывод дымохода возможен через кровлю или в стену.
• Ниже входа дымохода должно быть прочистное отверстие — для ревизии и обслуживания.
• Материал дымохода и его соединения должны быть газонепроницаемыми.
• Устанавливается котел на негорючее основание. Если полы в котельной деревянные, укладывают лист асбеста или картона из минеральной ваты, сверху — лист металла. Второй вариант — подиум из кирпичей, заштукатуренный или обложенный плиткой.
• При использовании котла на угле проводка только скрытая, возможна укладка в металлических трубах. Розетки должны запитываться от пониженного напряжения 42 В, а выключатели должны быть герметичными. Все эти требования — следствие взрывоопасности угольной пыли.

Обратите внимание, что проход дымовой трубы через кровлю или стену должен быть сделан через специальный проходной негорючий узел

Стоит несколько слов сказать о котлах на жидком топливе. Их работа обычно сопровождается достаточно высоким уровнем шума, а также характерным запахом. Так что идея поставить подобный агрегат в кухне — не самая лучшая идея. При выделении отдельного помещения стоит  позаботиться о том, чтобы стены давали хорошую звукоизоляцию, а запах не проникал через двери. Так как внутренние двери все равно будут металлические позаботьтесь о наличии качественного уплотнения по периметру. Возможно, мешать шум и запахи не будут. Те же рекомендации и для пристроенных котельных, хотя они менее критичны.

Настройка котла своими руками

Правильная регулировка газового котла нужна для:

• экономии ресурсов;
• комфортного нахождения в помещении;
• увеличения срока службы оборудования.

В первую очередь, необходимо верно определиться с мощностью отопительного оборудования

Важно принимать во внимание особенности помещения: число и площадь окон, дверей, качество утепления, материал, из которого выполнены стены. Минимальный расчет ведется от теплопотерь за единицу времени

Как известно, сила нагрева находится в непосредственной зависимости от модуляции газовой горелки. Если у вас агрегат с электронным управлением, тогда приводится в действие термостат, который подсоединяется к комнатному термометру.

Настройка мощности, в том числе максимальной мощности

Иногда мощность горелки превосходит мощность самого котла отопления. В этом случае ей будет недостаточно объема топки, а также притока воздуха. Понять, что происходит, можно по изменению пламени горелки. Оно станет желтым

При недостаточном сгорании газа забьется топка с дымоходом, а также увеличится расход ресурса. Чтобы справиться с проблемой, нужно прикрыть подачу газа краном.

Но все время работать на минимальной мощности устройство также не должно. В этом случае эффективность сильно снизится.

На автоматизированных устройствах максимальную мощность можно отрегулировать следующим образом:

1. вызовите строчку d.00 в меню;
2. введите в нее необходимое значение.

Например, если значение мощности находится на уровне 10.87 кВт, то при ухудшении погодных условий и сильном похолодании в настройке котла нужно изменить ее на 11. В другое время мощность можно даже уменьшить в нормальных пределах. Например, установить значение в 9 кВт. Вы поймете, как нужно настроить этот показатель, в зависимости от того, как изменится температура в помещении.

Изменения температуры горячего водоснабжения

Изменение температуры воды проводят при помощи регулировки пламени горелки. Мощность потребуется снизить. Воспользуйтесь порядком действий на примере одного из газовых котлов:

• на открытом смесителе переключите отопительное устройство в режим горячей воды;
• установите температуру на 55 градусов;
• выйдите в сервисное меню;
• найдите значение d.53 и нажмите Mode;
• установите нужную мощность в появившемся окне.

Если при установленном показателе вода не очень горячая снизьте значение на несколько пунктов, а затем начните повышать его до тех пор, пока вода не нагреется до комфортной температуры.

Регулировка клапана SIT

Автоматические устройства часто бывают оснащены газовым клапаном SIT. Обычно он используется производителями Vaillant и Протерм.

Регулировка элемента достаточно проста. Для этого нужно повернуть регулировочный винт, вращая его по часовой или против часовой стрелки, чтобы снизить или увеличить давление в газовом котле. Стандартный показатель находится в диапазоне 1.3-2.5 кПа.

Клапан байпас

Настройка нужна в случаях, когда комнаты нагреваются неравномерно. Потребуется ускорить движение теплоносителя. Винт клапана нужно крутить по часовой стрелке.

Прислушайтесь к звукам, которые появляются при включении отопительного прибора. Если жидкость слишком шумит, мощность необходимо уменьшить. Тогда винт нужно вращать против часовой стрелки. Кроме того, для измерения, например, можно применить газовый манометр HT-1890. Значение давления должно находиться в диапазоне 0.2-0.4 Бар.

Повышенное давление, регулировка крана подачи газа

На то, что в системе повышено давление топлива, указывает изменение цвета пламени. Если оно стало красным, оранжевым, либо выходит за границы, загорается и снова гаснет, зажигается с хлопком, нужно проверить давление. Оно может измениться с началом отопительного сезона.

Чтобы уменьшить давление, на опуске прикрывают кран, подающий ресурс. Кроме того, можно установить регулятор давления

Высокое потребление газа

При перерасходе топлива нужно обратить внимание на то, корректно ли работает теплообменник устройства. На его внутренних стенках могут накапливаться соли и прочие мелкие частицы. Это плохо скажется на теплопроводности, а также повысит расход газа.

Как снизить расход газа, читайте, переходя по ссылке

К признакам неисправности теплообменника относят сильный звук работающего прибора, который похож на бульканье закипающей воды. Справиться с проблемой можно, если вручную очистить элемент, либо промыть специализированным раствором.

Также перерасход топлива может быть вызван плохой осушкой газа поставщиком. Калорийность ресурса должна находиться на уровне 7600 ккал на кубометр. При снижении этого показателя возникает повышенный расход топлива.

Пламя горелки

Цвет пламени – это показатель того, правильно ли работает элемент. Если оно горит ровным голубым цветом, значит, все в порядке. Присутствие вкраплений других оттенков (особенно красного либо желтого) указывает на неэффективность оборудования и неправильную работу всего котла

Иногда в итоговой смеси просто недостаточно кислорода. Кроме того, проблема может заключаться в пыли, попадающей в оборудование. На неисправности указывает и то, что горелка работает слишком шумно.

В каких случаях требуется регулировка пламени горелки

В большинстве случаев проблемы наблюдаются у атмосферных горелок. Ими может быть оборудован как напольный, так и настенный газовый котел. Причинами сбоев чаще всего становятся:

• Чрезмерная мощность элемента. Если для небольшого прибора средней эффективности покупается мощная горелка, проблем не избежать. Оборудованию не хватает воздуха, из-за чего пламя приобретает желтый цвет, а дымоход забивается сажей.
• Недостаточно хорошо очищен сам дымоход, что приводит к проблемам с тягой. Поскольку продукты горения выводятся не до конца, а воздуха не хватает, пламя становится желтым.
• Брак или неисправность самой горелки не позволяют отрегулировать сжигание газа.
• Перепады давления в газовой системе приводят к выбросу топлива в дымоход и его засорению.

Регулировка может потребоваться после ремонта газового котла и повторного запуска, при смене топлива, а также в случае, если в оборудовании присутствуют посторонние шумы. Если потребуется заменить газовый котел, то потребуется определенный порядок действий.

Важные правила эксплуатации

В плане эксплуатации более безопасными считаются газовые котлы с закрытой камерой сгорания. Их топка не сообщается с воздухом помещения. Однако мощность таких котлов значительно уступает мощности котлов с открытой камерой сгорания. Поэтому в частных домовладениях часто устанавливается второй тип котлов.

Выбор будущего теплоносителя зависит от целей и условий эксплуатации системы. Если предполагается частое выключение котла, то есть смысл задуматься об использовании антифриза

Эксплуатация таких котлов требует соблюдения техники безопасности. Так, для обустройства мощного напольного котла принято использовать отдельное помещение с определенными размерами. Котел монтируется на некотором расстоянии от стен. Близлежащие стены должны быть защищены огнеупорным материалом во избежание воспламенения.

В котельной необходимо провести систему вентиляции. Также должен быть источник естественного освещения. Ширина входной двери должна быть не менее 80 сантиметров.  Дымоход прокладывается в соответствии с инструкцией к котлу и из теплостойкого материала. Дымоход должен возвышаться над коньком крыши не менее, чем на полметра.

Одной из мер безопасности является установление датчиков угарного газа. Сигнализатор загазованности своевременно определит утечку летучего токсина и предупредит об этом пользователей. Также его можно настроить таким образом, чтобы автоматически включалась вентиляция и выключалась подача газа. Современная автоматика позволяет внедрять разнообразные умные системы.

Если датчик температуры, давления или загазованности вышел из строя, то нужно незамедлительно выключить котел и вызвать мастера из сервисной службы. Использование котла без этих устройств чревато серьезными негативными последствиями.

Требования СНиП гласят, что подключать газовый котел к магистрали нужно посредством медной трубы или же сильфонного шланга. При этом обязательно должен быть установлен кран

При обнаружении признаков утечки газа нужно сразу же перекрыть газовый кран и открыть окна для проветривания помещения. Нельзя включать свет и пытаться осветить помещение, зажигая спички или зажигалку.

Газовый котел необходимо обслуживать с периодичностью, оговоренной производителем. Данные о необходимых процедурах указываются в инструкции к устройству. Например, нужно чистить дымоход, удалять накипь из теплообменника или очищать гарь с горелки. Тогда котел прослужит долгий срок, а риск возникновения серьезных неисправностей значительно снизится.

При использовании газового устройства не стоит включать его на максимальную мощность в течение длительного времени. Это может привести к выделению пара, что является недопустимым.

Иногда котел начинает издавать необычные шумы и вибрации. Это может быть связано с работой вентилятора. Предупреждаем, что все действия, для проведения которых предстоит разбирать кожух котла, автоматически лишают владельца права на гарантийный ремонт или замену.

Однако собственнику агрегата нужно контролировать работу механизмов и систем, обеспечивающих защиту котла от возгорания. Надо поддерживать температуру в контурах на отметке 50 градусов, что значительно снижает вероятность образования минерального осадка на внутренних поверхностях труб и приборов.

Правила эксплуатации

Первый запуск газового котла лучше всего доверить специалистам, осуществляющим его монтаж. Они грамотно проведут все подготовительные работы по заполнению отопительного контура водой, его опрессовке и промывке, а также сделают отметку в технической документации об успешном включении прибора. Самостоятельно запускать оборудование не запрещается, но в этом случае его владельцы теряют право на гарантийное обслуживание.

После первого включения нужно соблюдать правила эксплуатации отопительного прибора. Согласно им:

1. 1. Запрещается самостоятельно разбирать его.
2. 2. Нельзя класть на него посторонние предметы.
3. 3. Необходимо отслеживать уровень теплоносителя и регулярно доливать его в магистраль.

В случае возникновения запаха газа, дыма или гари следует выключить котёл, перекрыть основной кран подачи газа и вызвать специалистов газовой службы. Для отключения прибора потребуется:

1. 1. Закрыть основной газовый кран.
2. 2. Отключить электропитание прибора.
3. 3. Перекрыть краны, подающие воду в отопительный контур. Зимой рекомендуется полностью слить воду из системы, чтобы исключить её замерзание.

Мытьё котла также рекомендуется проводить только в отключённом состоянии. Для этого стоит выбирать мягкие моющие средства или раствор мыла. Удалять загрязнения с помощью агрессивных химических составов, инсектицидов и токсичных веществ запрещается.

Одноконтурный газовый котел

В стандартной комплектации одноконтурные котлы работают исключительно на обеспечение процесса отопления. Когда потребуется приготовить еще и горячую воду для хозяйственных нужд, обязательно необходимо будет подключить емкостный водонагреватель, который работает по методике косвенного нагрева.

Конденсационный газовый котел

Под конденсационным котлом принято понимать оборудование, которое использует самый высший показатель теплоты сгорания используемого топлива посредством конденсации продуктов сгорания непосредственно на стенках элемента экономайзера.

Чтобы максимально обеспечить эффект, необходимо добиться оптимального понижения подающей температуры «до точки росы».

Идеальным вариантом станет низкотемпературная схема отопления «теплый пол», но можно использовать различные вспомогательные механизмы, чтобы обеспечить понижение показателей температуры.

Парапетный газовый котел

Представляет собой парапетный котел конструкцию, которая сочетает в себе все преимущества традиционного отопительного оборудования и конвектора.

Используется как в частном доме, так и в квартире, где запросто выполнит возложенную на него функцию.

Для его стабильной работы необходима достаточно мягкая вода, стабильная подача газа, электрической энергии, требуется поддерживать оптимальное давление.

Турбированный газовый котел

Представляет собой турбированный котел достаточно компактное оборудование, монтаж которого выполняется на стену. Предназначен для использования в системах отопления закрытого типа, при этом обеспечивается соответствующая принудительная циркуляция воды в системе. Нашел широкое применение в небольших домах, коттеджах, квартирах.

Устанавливается газовый котел исключительно специалистами, имеющими необходимую квалификацию относительно выполнения данных работ. Принимается к вниманию тот факт, что оборудование должно монтироваться в приямке, желательно, если помещение для него будет выделено отдельно (к примеру, в нем может быть установлена также газовая колонка).

Какой фильтр поставить перед газовым котлом?

В идеальном варианте, в систему отопления должны устанавливаться фильтры обратного осмоса, которые обеспечивают надлежащий уровень защиты оборудования от негативного воздействия жесткой воды. Помогут также и специальные фильтры, работающие на ионообменных смолах, но их стоимость достаточно высокая.

Неравномерный нагрев воды

Причина подобной проблемы заключается в неисправности термопары, датчика температуры. Котел не может работать стабильно в автоматическом режиме, необходимо обеспечить замену поврежденного оборудования новым.

Как показывает практика, возникновение неравномерной температуры свидетельствует также о необходимости настройки реле, датчика, если откладывать этот процесс в долгий ящик, может возникнуть ситуация с выходом элемента из строя полностью.

Газовый котел не греет воду

Причина может быть вызвана несколькими фактора. Первый – слабая подача газа (возможно, это связано с низким уровнем в системе, но могут быть забиты элементы горелки).

Второй – недостаточное количество воды в котле, следовательно, необходимо полностью наполнить систему.

На показатель температуры влияет и неисправное состояние термодатчика, он неверно дает показания, владелец оборудования просто не в состоянии корректно установить необходимое значение уровня тепла в котле.

Газовый котел не отключается

Основная причина заключается в том, что оборудование не может в полной мере прогреть систему. Причины, повлиявшие на эту ситуацию, могут быть отмечены в наличии скрытых утечек, некорректном подключении самого оборудования. Наконец, отмечается наличие загрязнения в трубах, которое негативно сказывается на работе всей системы.

Котел работает хлопками

Одна из причин того, что оборудование работает хлопками, заключается в его загрязненности. Чтобы не возникало подобной ситуации необходимо выполнять регулярную очистку оборудования от скопившихся в нем элементов копоти, гари. В результате некорректной эксплуатации забиваться может также и горелка, отдельные выходные отверстия перестают подавать газ в нужном количестве.

Газовый котел часто включается и выключается

Первая причина, по которой котел часто включается и выключается, заключается в некорректном подборе самого оборудования. В частности, его мощность рассчитана на работу в большом помещении, а вынужден функционировать в маленькой комнате.

Влияние оказывают также ошибки при монтаже специального циркуляционного насоса. Также может быть некорректно установлен диапазон температур, по результатам которого котел не добирает нужного показателя и включается снова.

В комнате отсутствует термостат, а регулировка работы оборудования осуществляется исключительно по показателям самого теплоносителя.

Когда и как нужно чистить газовый котел?

Чистка котла должна выполняться не реже чем один раз в два сезона. Первым «симптомом» оборудования, которое нуждается в обязательной чистке, станет отсутствие равномерного нагрева.

К примеру, в процессе эксплуатации и при сильном загрязнении некоторые модели начинают работать нестабильно, из смотрового окна выходят языки пламени, на внутренней поверхности (над горелкой) начинает скапливаться гарь, заполняющая собой все пространство и не дающая возможность полноценно эксплуатировать оборудование.

Советы и рекомендации по уходу

Грамотный уход за котлом, выполняемый регулярно, поможет сохранить его в рабочем состоянии длительное время и избежать различных аварий и несчастных случаев. В противном случае агрегат может сломаться даже на первом году работы. Выполнение нескольких операций предотвратит такой исход событий:

• даже при нормальной работе котла нужно обращаться в одну из организаций, осуществляющих работы в этой сфере, чтобы мастер осмотрел устройство на наличие утечек газа и воды, состояние датчиков и дымохода, а при необходимости произвел ремонтные работы;
• нужно всегда контролировать давление воды внутри или на выходе из системы. Если оно упало ниже 0,8 бар, то воду нужно долить;
• дополнение воды в систему осуществляется обычно прямо через котел, где имеется специальный кран. При этом давление доливаемой воды должно быть больше давления воды из котла. Дополняемая вода должна быть только холодная (до 35°С).

К сведению! Чтобы провести зимние вечера в тепле и с комфортом, нужно правильно ухаживать за своим котлом, а также уметь его разжигать.

В зависимости от модели и производителя этот процесс будет немного отличаться из-за различий в конструкции. Уточнить это возможно в инструкции, прилагаемой к устройству.

Полезные советы

Чтобы запустить котел, необходимо подать питание, а регулятор нагрева установить на требуемое рабочее положение. Наличие слабого гула свидетельствует, что заработал циркуляционный насос. Используя отвертку, следует слегка открутить крышку в обнаруженной детали. Но сделать это надо, пока не пошла вода. Если жидкость начнет просачиваться, крышку закручивают на место. Такие действия производят несколько раз и после этого воздушные пробки полностью будут удалены из системы. Булькающие звуки также исчезнут, и насос заработает тихо.
После этого сработает электроподжиг котла, и прибор включится самостоятельно. Давление в системе следует отрегулировать, добавляя жидкий теплоноситель до необходимого уровня. Конструкция, постепенно прогреваясь, входит в нужный рабочий режим. От правильности выполнения этапов подготовки, пуска, регулировки зависит эффективное функционирование любого вида отопительного оборудования.
Как запустить газовый котел, смотрим видео:
