Обратный клапан для отопления - выбор, установка, принцип работы

Зачем нужен обратный клапан?

В процессе работы внутри отопительной системы появляется гидравлическое давление, которое может быть неодинаковым на различных ее участках. Причины такого явления самые разные.

Чаще всего это неравномерное остывание теплоносителя, ошибки в проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости изменяется, и он поворачивается в противоположную сторону.

Это чревато весьма серьезными последствиями вплоть до выхода котла, а то и всей системы, из строя, что потребует в дальнейшем значительных затрат на ремонт.

По этой причине специалисты настойчиво рекомендуют ставить обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.

Таким образом, прибор способен контролировать поток жидкости, пропуская его только в одном направлении.


Принцип действия обратного клапана весьма прост. Он пропускает жидкий теплоноситель в заданном направлении и перекрывает путь, когда он пытается двигаться в противоположном

Для нормальной работы системы нужно, чтобы устройство не создавало дополнительного давления, и беспрепятственно пропускало двигающийся к радиаторам теплоноситель. Поэтому крайне важно грамотно подобрать изделие.

Назначение клапанов для отопления

Автономное или централизованное теплоснабжение должно адаптироваться под текущие значения параметров – давление и температуру в системе. Для выполнения этой задачи необходим байпасный клапан в системе отопления, смесительный, предохранительный и другие.

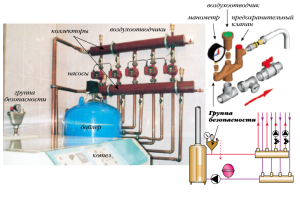

Клапаны в системе отопления
В отличие от запорной арматуры они работают в автоматическом или полуавтоматическом режиме. Все регулирующие клапана отопления должны соответствовать параметрам конкретного теплоснабжения.

Для этого необходимо сначала рассчитать характеристики, составить подробную схему и согласно полученным данным выбрать оптимальный спускной клапан отопления и другие виды подобных элементов.

Основными критериями являются:

  • Температурный режим работы системы. Запорный клапан на отопление должен нормально функционировать даже при критическом термическом воздействии;
  • Давление – номинальное и максимальное. Каждый редукционный клапан системы отопления имеет определенные границы срабатывания, которые должны быть ниже максимального на 5-10%;
  • Вид теплоносителя – вода или антифриз. В последнем случае возможны сбои в работе, так как воздушный клапан для отопления не рассчитан на жидкость с большей плотностью, чем вода.

Подходящий клапан для стравливания воздуха из системы отопления выбирается еще на стадии расчета. Работа этого устройства и аналогичных ему компонентов должны стабилизировать состояние системы в случае возникновения риска аварийных ситуаций. Поэтому необходимо знать принцип работы и виды клапанов для теплоснабжения.

Некоторые эксплуатационные характеристики указываются непосредственно на корпусе перепускного клапана для отопления. Если же этого нет – обязательно необходима профессиональная консультация.

Где устанавливается в системе отопления

Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.

В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении

Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.

Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:

  • На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.

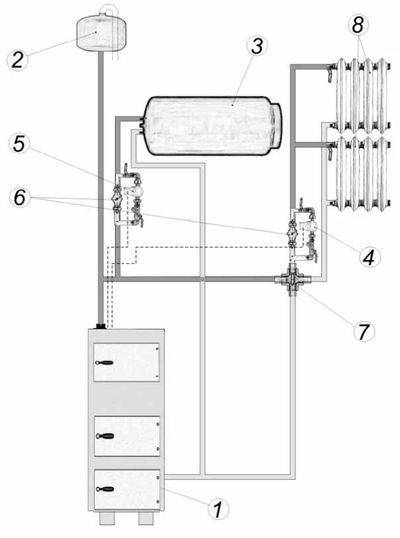

  • На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
  • При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
  • На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.

Условное обозначение обратного клапана на схеме

На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был. Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).

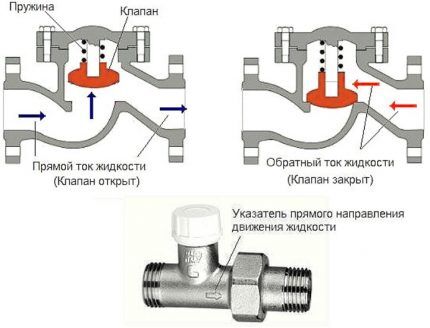

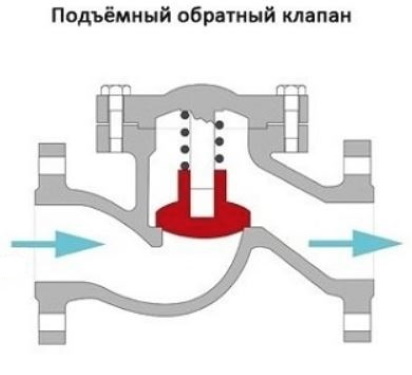

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

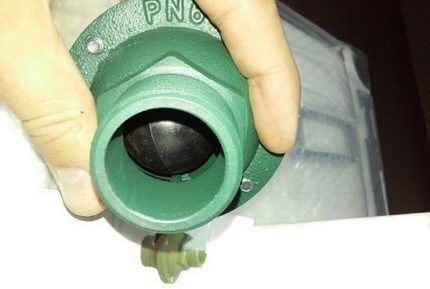

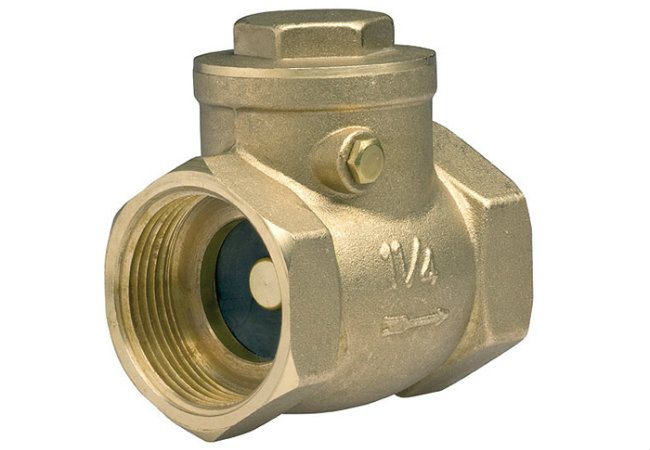

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар.

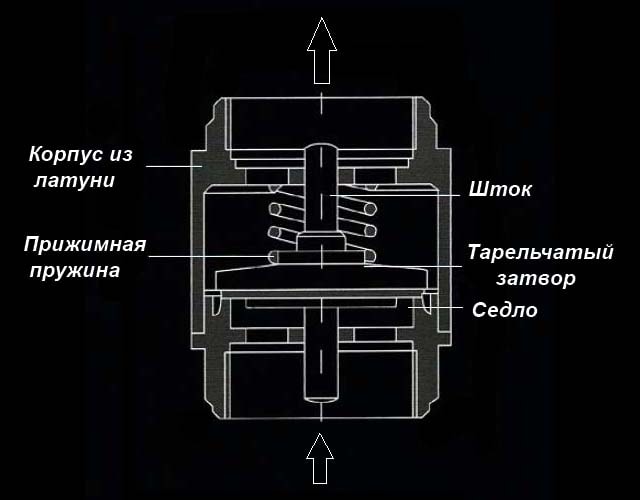

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

  • серый чугун;
  • сталь;
  • латунь;
  • нержавеющая сталь.

Разновидности устройств

Существует несколько разновидностей запорных клапанов, причем зачастую на подающий и обратный контур устанавливаются изделия разного типа. В зависимости от используемого металла, обратный клапан может иметь свои особенности.

Чаще всего применяются латунные, чугунные и стальные изделия. Кроме этого, обратные клапаны отличаются по своей конструкции. Рассмотрим основные варианты.

Какие задачи решает обратный клапан

Клапан нужен для регулирования потока воды, которому следует двигаться строго в одном направлении. При обогреве помещений с помощью котельного оборудования существует риск изменения давления в системе, попадания воздуха в контур и возникновения других неисправностей. В результате горячая вода начнет движение в противоположную сторону. Отсутствие обратного клапана в системе неизбежно приведет к серьезной аварии.

Основные задачи обратного клапана:

  • Обеспечение беспрепятственного прохода потоку горячей воды.
  • Предотвращение движения теплоносителя в обратную сторону.

При этом устройство не должно влиять на технические и эксплуатационные характеристики воды.

Преимущества и недостатки

Обратный клапан в системе отопления
Обратный клапан с фильтром позволяет предотвратить заклинивание пластины в каком-либо положении

Обратный клапан имеет недостатки и достоинства, общие для всех типов устройств. В стояк не будет поступать горячий поток, если там протекает холодная жидкость. Так продлевается работоспособность системных элементов, которые рассчитаны на определенную температуру. Устройства монтируются просто и не создают шума при прохождении жидкости. Обратные клапаны решают проблему только на конкретном участке, для других контуров ставятся дополнительные регулирующие устройства.

Некоторые механизмы допускают возникновение гидравлического удара при проходе потоком рабочего узла, но эта особенность клапана вредит только системе с большим диаметром. Клапаны загрязняются от водяного потока, если в системе работает энергоноситель без пропиленгликоля или других добавок. В этом случае диск или пластину может заклинить в открытой или закрытой позиции.

С двумя или более котлами

Некоторые собственники ради экономии на топливе и для устранения последствий от аварийных ситуаций при отключении электроэнергии, устанавливают в систему два или более котла, подключенных параллельно к отопительному трубопроводу. При этом, если работает один из котлов, тепловой носитель может проходить через теплообменной контур второго агрегата, что приводит к неоправданным теплопотерям.

Потребитель может установить запорные краны в линию подачи или обратки каждого из котлов и вручную перекрывать поток на неработающем оборудовании. Однако применение обратного клапана позволяет автоматизировать процесс отсечки потока через теплообменной контур неработающего котла при включенном втором.

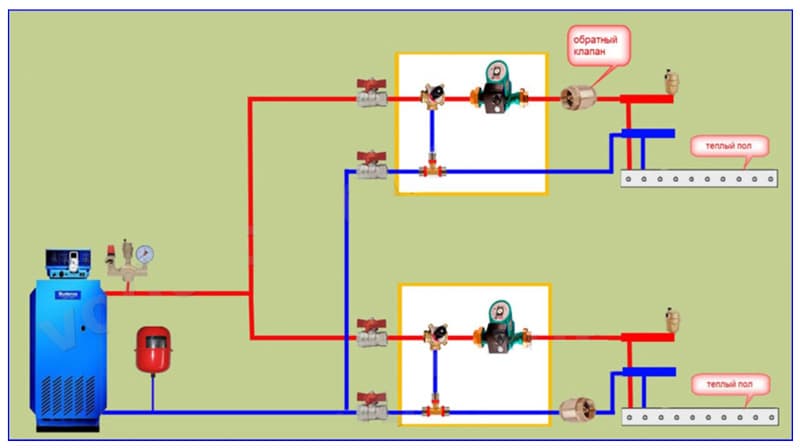

Обратные клапаны в системе отопления

В контурах с отключающимися электронасосами

Обычно к одной гидрострелке или коллекторной разводке подключают параллельные ветви теплых полов и радиаторных батарей. Для проталкивания теплоносителя по трубам в каждой из веток использует циркуляционные электронасосы, работающие в автоматическом режиме.

Многие отопительные системы рассчитаны и спроектированы так, что оба циркуляционника работают в непрерывном режиме. Но встречаются схемы, где к контурам радиаторов или теплых полов подключен термодатчик – он при превышении заданной температуры отключает подачу питания на циркуляционный электронасос.

Так как второй агрегат, подключенный параллельно к линии первого в это время функционирует, он направляет часть теплоносителя в его контур, где не требуется дальнейший нагрев.

Чтобы предотвратить поступление рабочего тела в параллельные ветви, в каждую из них ставят обратный клапан.

Так же поступают и в случае, когда в системе используется попеременное включение нескольких электронасосов, установленных в параллельно подключенные к гидрострелке или коллекторной разводке ветви.

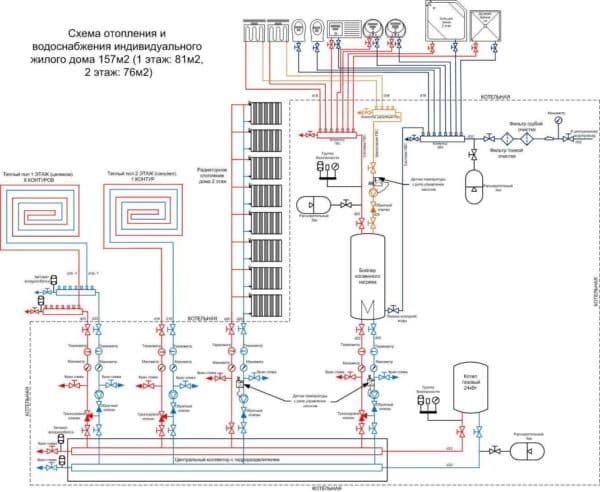

Примеры установки насосных узлов с клапанами

В контуре основного циркуляционного электронасоса

Если котел (точнее бойлер) используют одновременно для подогревания воды и обогрева помещений, при автономном водоснабжении в его теплообменник поступает вода от погружного или поверхностного скважинного электронасоса с высоким давлением порядка 3 бар.

При этом поток разделяется: большая его часть при нагревании поднимается вверх и поступает на теплообменные радиаторы или теплые полы, а оставшийся объем направляется в обратку и воздействуют на циркуляционный электронасос. Так как подающий холодную воду в бойлер скважинный насос намного мощнее и обеспечивает значительный напор около 3 бар, в то время как предел циркуляционного агрегата не превышает 1 – 1,5 бара, может произойти передавливание прямого циркулирующего по трубам потока входным в противоположном направлении. В результате лопасти электронасоса могут застопориться и движение теплового носителя по контуру остановится. В этом случае для устранения обратного хода циркуляционника из-за противопотока перед ним размещают обратный клапан.

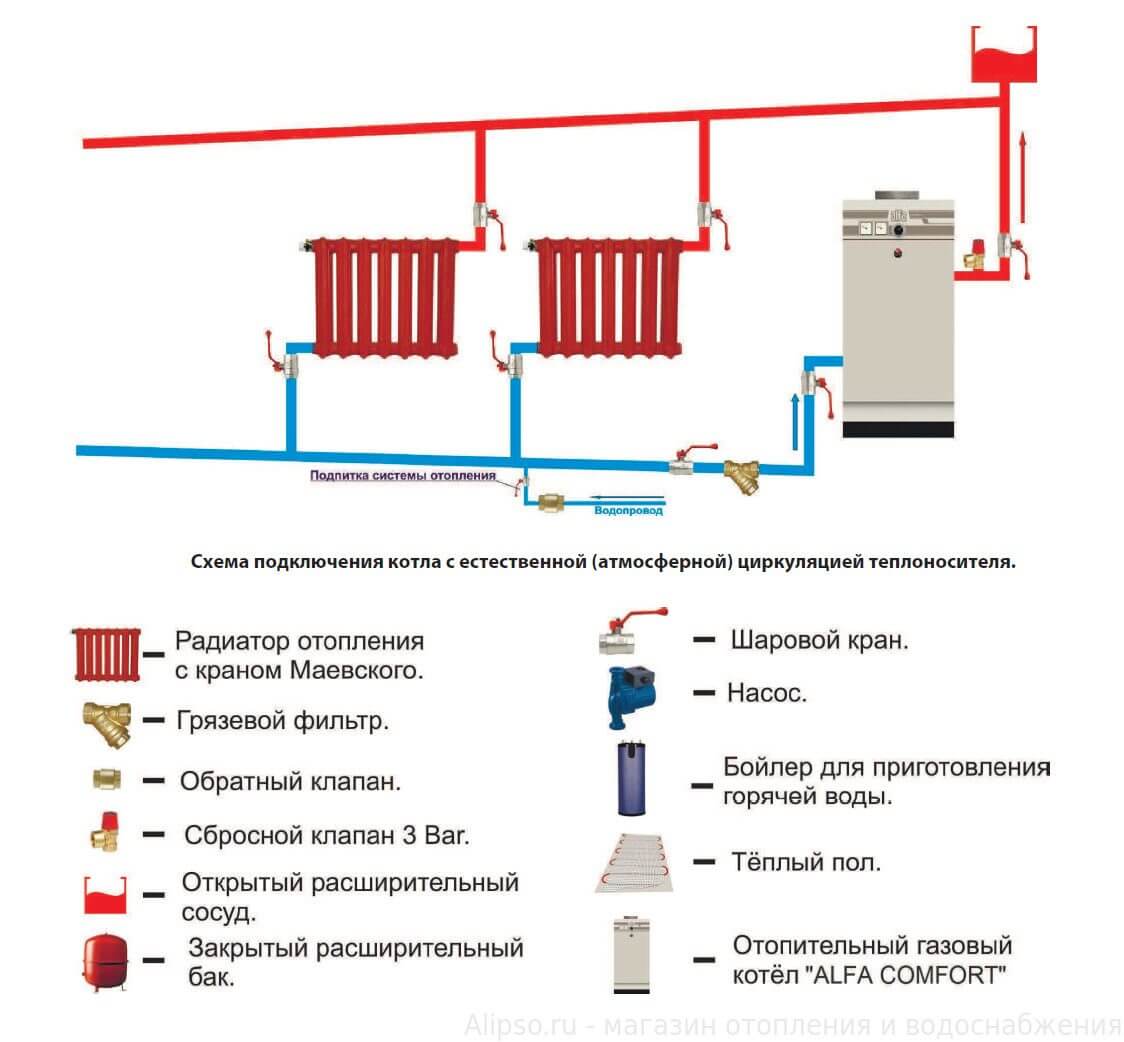

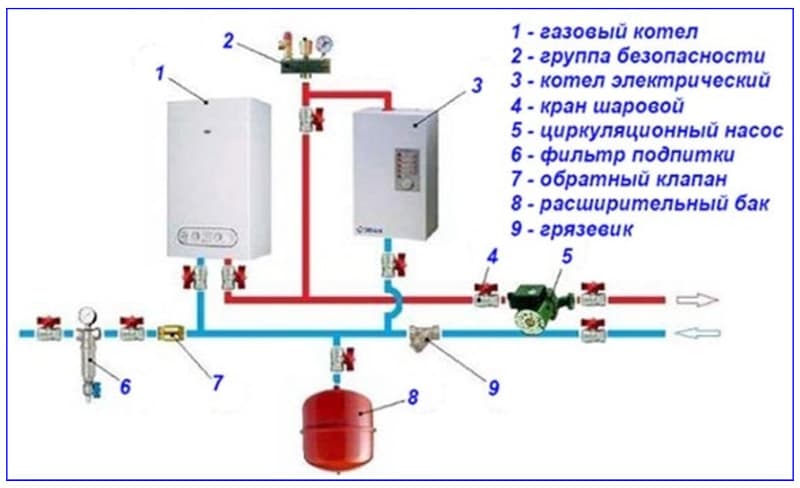

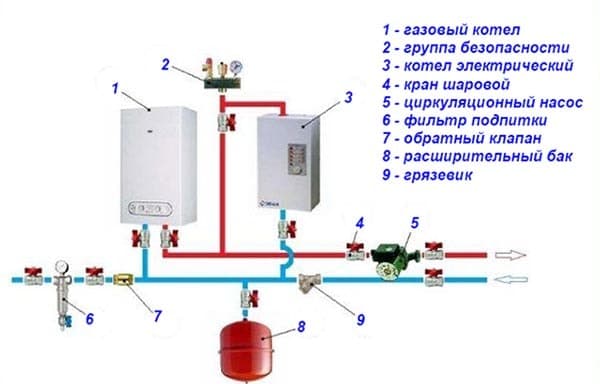

Обратный клапан системе подпитки

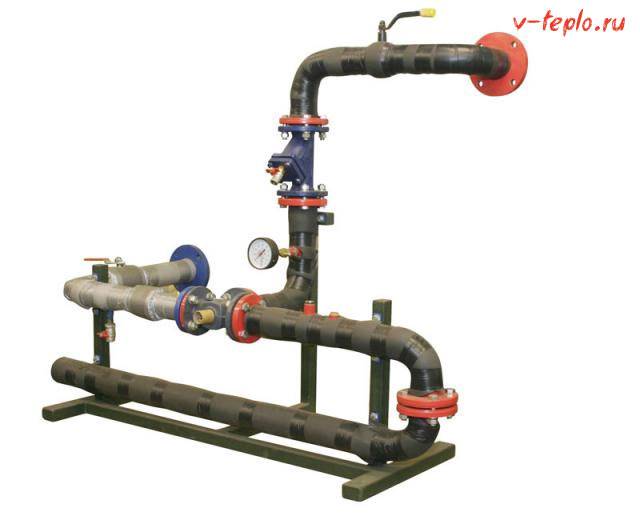

На трубопроводе подпитки

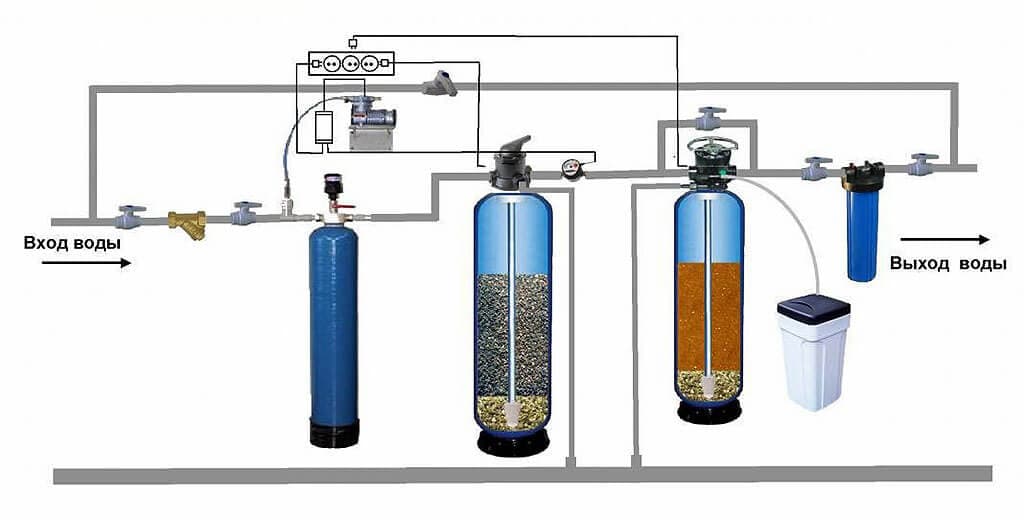

При подключении отопительного контура к водопроводной магистрали для подпитки возможны ситуации с перебоями в водоподаче или падении ее напорных характеристик. В этом случае вода из отопительного трубопровода потечет в водопровод, и система лишится теплового носителя. Чтобы избежать подобных аварийных ситуаций, в трубопровод подпитки обязательно устанавливают обратный клапан.

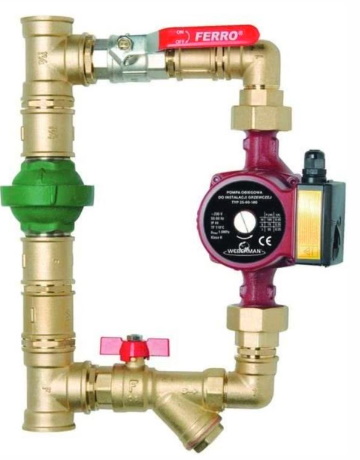

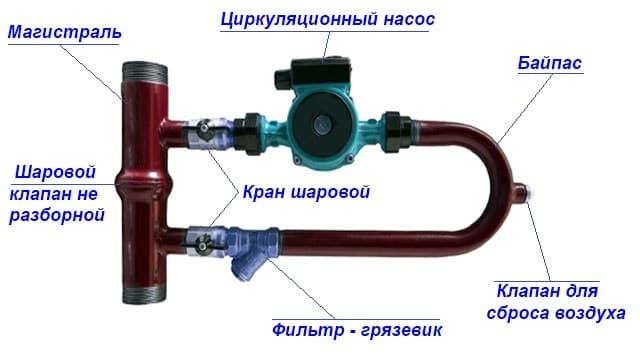

В байпасе параллельном насосу

Обратный клапан ставят в байпасную перемычку в параллельном положении по отношению к циркуляционному электронасосу в следующих случаях:

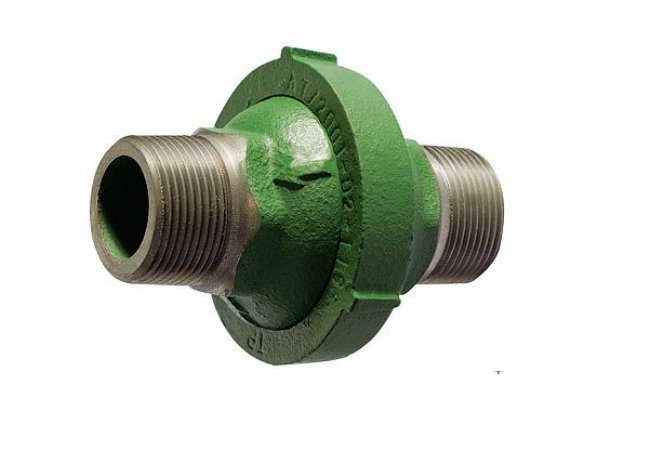

  • Для гравитационных систем, использующих электронасос для подачи теплового носителя, обратный клапан и всасывающий агрегат располагают на вертикальном участке трубопровода. При отсутствии электроэнергии насос отключается и препятствует движению потока теплоносителя. При этом открывается клапан в параллельной ветви, и система переходит в самотечный режим работы. Теплоноситель перемещается за счет разницы плотностей нагретой и охлажденной жидкости, минуя циркуляционник.
  • Обратный клапан для системы отопления с принудительной подачей ставят параллельно циркуляционнику на горизонтальном трубном участке. При неисправности насоса клапанный затвор открывается и тепловой носитель движется по параллельной ветви. Также байпасная перемычка позволяет производить профилактическое обслуживание и ремонт циркуляционного электронасоса со снятием агрегата без сливания теплоносителя. Для этого с двух сторон циркуляционника ставят запорные шаровые краны, позволяющие снимать агрегат.
    Вертикальный шаровый клапан на байпасе

Котловая часть

Система стандартного отопления включает в себя множество интересных компонентов, где каждый из элементов выполняет особую задачу. Один из таких составляющих — обратный клапан, что следит за потоком теплоносителя.

Во время работы, появляется гидравлическое давление, которое неравномерно распределяется по всем участкам. Это может возникать из-за разных вариантов, но самой частой причиной этих проблем являются:

  1. Неравномерное остывание теплоносителя.
  2. Ошибки при строительстве.
  3. Неправильная сборка системы.

Применение обратных клапанов в котловой части происходит в большинстве случаев, если два котлованы работаю параллельно. К примеру, на производстве используют один электрический и любой другой. Во время работы параллельно на определенную нагрузку на подаче или на выходе устанавливают контуры, чтобы вовремя выхода из строя одного котла, второй продолжал функционировать.

Это позволит не замыкать линии на определенном участке. Кроме того, достаточно близкое расположение позволит нормально шунтировать напорные характеристики и греть второй котел. Такие клапаны способны получать лишнюю отдачу через теплообменник и направлять выход через трубу.

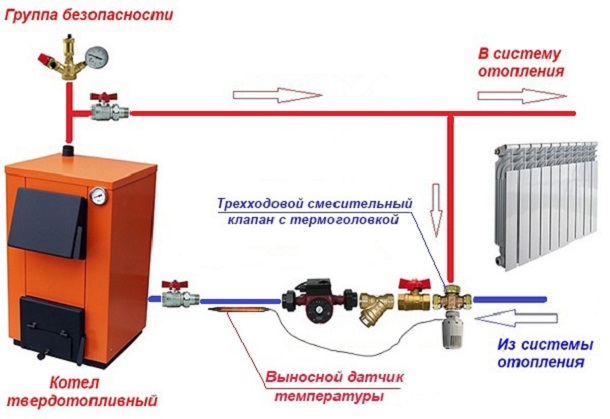

Если котел будет твердотопливным, то это сделает работу «рубашки» радиатора очень сильной с отводом тепла. В котловой части хватит установить клапаны на входы и выходы при параллельной работе, чтобы не заморачиваться.

Периферийная вторичная часть

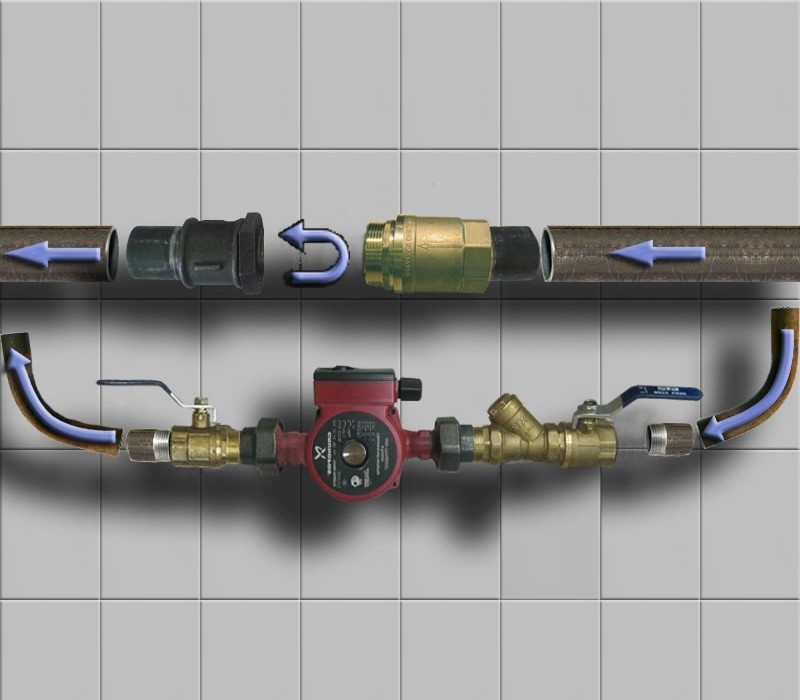

байпас с обратным клапаном

Обратный клапан – элемент системы отопления, состоящий из пластиковой или же металлической основы, который выполняет функцию полного перекрытия подачи теплоносителя. Это происходит в том случае, когда поток начинает движение в обратную сторону. Металлический диск скреплен с пружиной, которая при движении потока в одну сторону находится под давлением, а при обратном движении пружина срабатывает на перекрытия прохода в трубе. Устройство клапана имеет не только диск и пружину, но и уплотнительную прокладку. Этот компонент помогает держать диск на месте плотно. Из-за этого практически отсутствует возможность протекания трубы.  Дисковые клапаны широко используются в бытовых отопительных системах.

Рассмотрим принцип работы и пример, когда обратные клапаны необходимы, а когда нет. В рабочем режиме контуров, где присутствует циркуляция, наличие клапана необязательна. К примеру, если посмотреть на классическую котельную, где присутствуют три параллельных контура. Это может быть радиаторный контур с насосом, контур теплого пола со своим насосом и контур загрузки бойлера. Зачастую такие схемы используются в работе с напольными котлами, которые называются схемами насосных приоритетов.

Насосные приоритеты – это определение попеременной работы насосов. Например, использование обратных клапанов происходит, когда в работе остается только один насос.

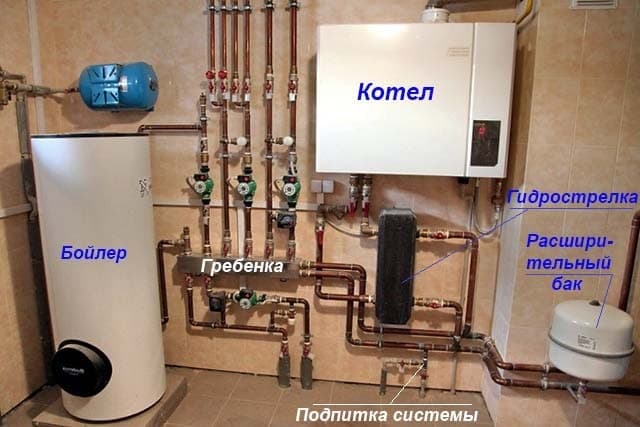

Установка клапанов полностью отпадает, если на схеме есть гидрострелка. Это позволяет во время перепадов давления в определенных насосах, избавиться от этой проблемы, не применяя обратные клапаны. Гидрострелкой указан замыкающий участок, который работает для восстановления давления в одном из насосов.

Присутствие напольного котла в схеме тоже позволяет не устанавливать обратные клапаны для отопления. Это происходит за счет его бочки, перемыкающую определенное место от перепада, которую считают за нулевое сопротивление или гидрострелку. Емкость таких бочек иногда достигает 50 литров.

Обратные клапаны в отоплении применяют, если котел ставят на достаточно большое расстояние от насосов. Кроме того, если узлы и котел находятся на расстоянии 5 метров, но трубы имеют слишком узкий размер, это создает потери. В этом случае нерабочий насос может создавать циркуляцию и давление на другие узлы, поэтому стоит поставить на все три контура по обратному клапану.

Еще один пример использования обратных клапанов, когда есть настенный котел, а параллельно с ним происходит работа двух узлов. Чаще всего у настенных котлов одна система радиаторная, а вторая – смесительный настенный модуль, вместе с на теплый пол. Обратные клапаны не нужно устанавливать, если смесительный узел работает только в постоянном режиме, то в нерабочем состоянии клапанам нечего будет регулировать, потому что этот контур будет закрыт.

Бывают случаи, когда смесительном настенном узле не работает насос. Это иногда происходит, когда насос комнатным термостатом  отключается во время определенной комнатной температуре. В этом случае клапан необходим, потому что циркуляция продолжиться в узле.

Сейчас на рынке предлагаются современные смесительные узлы, когда на коллекторе все петли отключаются. Для того чтобы насос не работал в холостом ходу, к коллектору добавляют еще и байпас с перепускным клапаном. Еще используют коммутатор питания, который выключает насос во время того, когда все петли на коллекторе закрыты. Отсутствие должных элементов, может спровоцировать короткозамкнутый узел.

Это все случаи, когда обратные клапаны не нужны. В большинстве других условий использование обратных клапанов не требуется. Используют клапаны только в паре случаев:

  • Когда три узла параллельного соединения и в одном из них отсутствует работа.
  • При установке современных коллекторов.

Случаев, когда используют обратные клапаны очень редко, поэтому сейчас их постепенно убирают с использования.

Причины появления воздуха

Логично звучит вопрос: каким образом оказывается воздух в системе отопления, если она полностью герметичная?

Причин этого явления может быть множество:

  1. Повышенное давление. В составе воды имеется не только магний и кальций, но и кислород. Объем кислорода зависит от уровня давления в системе. При повышающемся давлении концентрация кислорода в воде возрастает.
  2. Нарушение требований по уклонам труб во время монтажных работ.
  3. Некорректное заполнение трубопровода, приводящее к завоздушиванию. Вода должна подаваться медленно с одновременной откачкой воздуха из батарей, так как? в противном случае неизбежно возникновение пузырьков, которые вызывают завоздушивание системы отопления. Общее правило: чем больше у системы ответвлений, тем медленнее должно происходить ее наполнение.
  4. Диффузия. Данное явление представляет собой процесс, в ходе которого осуществляется способность молекул одного вещества проникать между молекулами другого. В описываемом случае имеется в виду проникновение кислородных молекул между молекулами полипропилена или полиэтилена. Чтобы воспрепятствовать диффузии, используются специальные покрытия, наносимые на материал труб.
  5. Недостаточная плотность соединения между элементами системы.
  6. Неисправность или отсутствие воздухоотводчиков.
  7. Осуществление ремонтных работ, в ходе которых произошла разгерметизация.
  8. Коррозийные процессы, приводящие к нарушению герметичности оборудования.

Приведенные выше факторы не исчерпывают причины, которые вызывают завоздушивание системы отопления, однако являются наиболее распространенными.

Предназначение обратного клапана для отопления

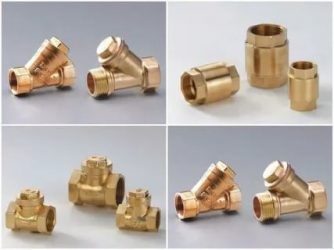

Какой обратный клапан лучше для отопления?

Современные сооружения невозможно представить без нормально функционирующих бытовых систем. При их установке, кроме основных комплектующих, применяют такой вид арматуры, как обратный клапан для системы отопления. Что он собой представляет и какую функциональную нагрузку несет?

Необходимость применения

Установка клапана обратного типа может носить обязательный или рекомендательный характер. В промышленных целях их монтажом занимаются профессионалы. Что касается жилых домов и квартир, то есть несколько случаев, когда такая арматура необходима:

При установке счетчика на воду

Это обязательное условие, без выполнения которого невозможно получить документальное одобрение от водоснабжающих предприятий.

Клапан не позволяет воде циркулировать в обратную сторону, что может быть вызвано разницей в давлении внутри труб.

При эксплуатации водных нагревателей накопительного типа

Установка такой арматуры на бойлерах для газового и электрооборудования обязательна на входе для холодной воды.

Для циркуляционных насосов

При использовании насосов циркуляционного типа клапаны устанавливают на выходе.

Это позволяет избежать аварий и сбоев в системе, которые могут быть спровоцированы обратным движением воды в контуре с более слабым насосом при вытеснении теплоносителя более мощным агрегатом.

На обратной отопительной магистрали

На обратной отопительной магистрали клапан монтируют перед самым входом в котел.

Если случится авария, защитная арматура не даст вытечь теплоносителю, а при нормальной работе системы не позволит двигаться ему в запрещенном направлении.

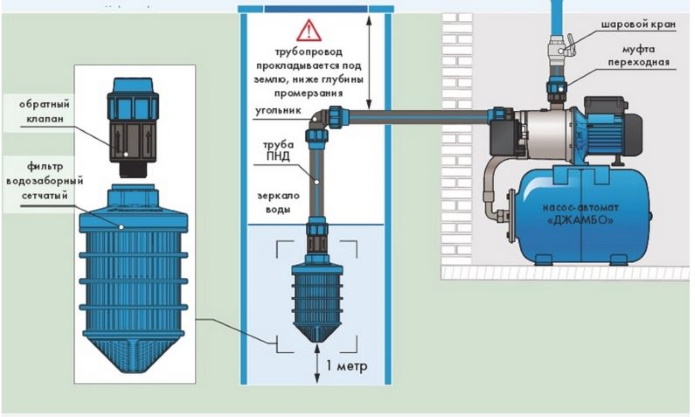

Для глубинных насосов

Кроме того, такие защитные элементы используют при функционировании насосов, рассчитанных на глубинную работу для того, чтобы в неработающем состоянии вода не смогла вытекать из трубопровода.

Классификация

Эти изделия применяются не только в системе отопления и водоснабжения, но и при установке канализационного и вентиляционного оборудования. Арматура выполняет одну и ту же функцию, отличаясь при этом габаритами, формой, материалом корпуса, способом запуска, а также видом затвора.

По материалу изготовления

Самыми лучшими считаются клапаны из нержавейки. Они более дорогие, чем чугунные, применяемые для труб крупного диаметра, или латунные, считающиеся отличным вариантом для бытовых целей.

Но зато отличаются проверенной временем долговечностью.

Многие современные производители изготавливают клапаны обратного типа из нескольких видов материала (пружина – нержавеющая, корпус латунный и пластиковая тарелка).

По методу подключения

Защитные клапаны могут быть следующих типов:

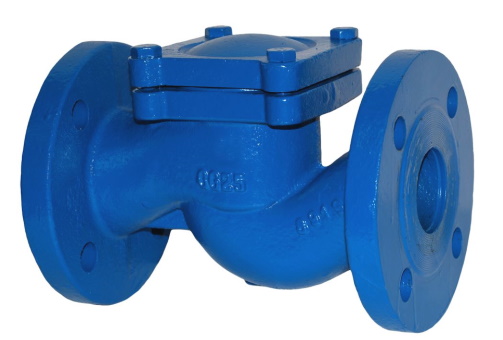

  • фланцевые (используются для труб большого диаметра);
  • межфланцевые (имеют небольшой размер и устанавливаются в пространстве между фланцами);

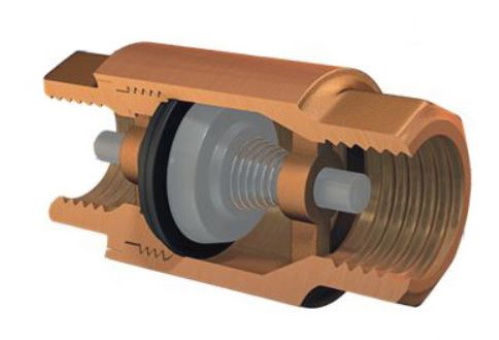

  • муфтовые (имеющие переходы с резьбой, предназначенные для крепления).

Система канализации

Установка запорной арматуры для канализационной системы предполагает 2 типа врезки: вертикальную и горизонтальную. Она производится в точках, где стыкуются трубы. При работе необходимо применять переходники (от металла к пластику и наоборот).

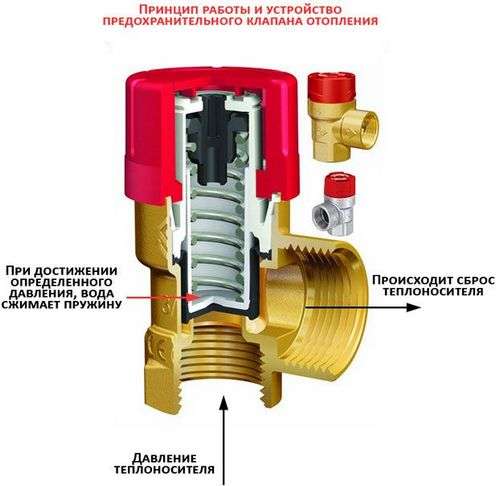

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

Установка защитных клапанов выполняется на следующих участках системы:

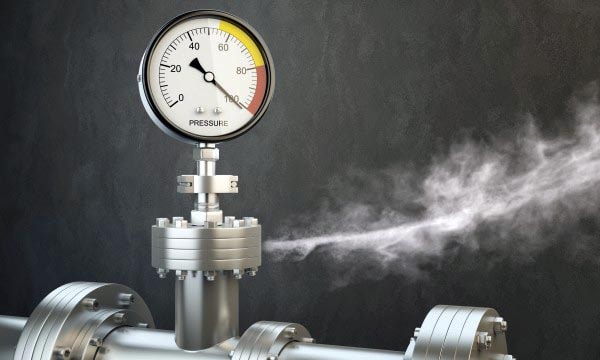

  • В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
  • На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
  • В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Для предотвращения резкого перепада давления в узле подпитки необходим монтаж спускной клапан отопления. Он предотвратит резкий скачек давления.

Воздушный клапан отопления

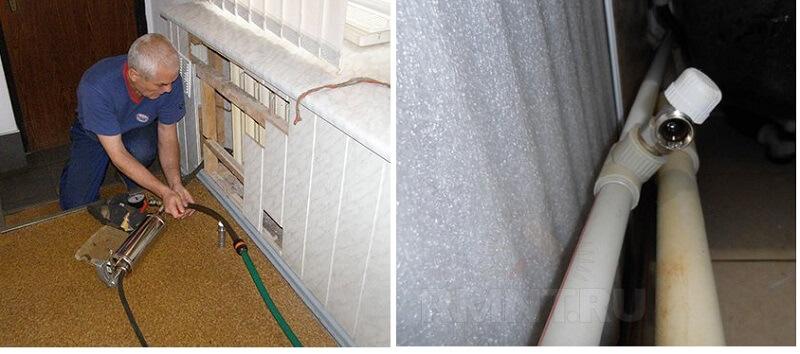

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана
Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Воздухоотводчики разделяются на два вида, каждый из которых предназначен для монтажа на определенных участках системы:

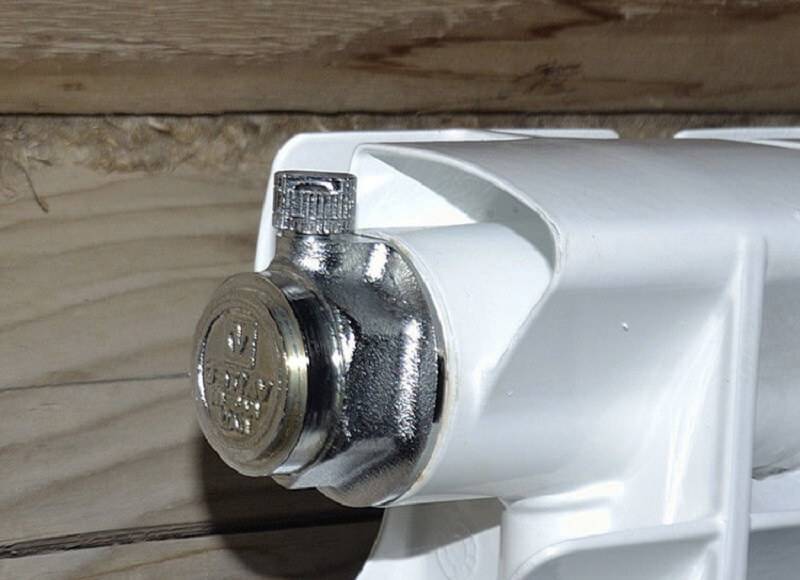

  • Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
  • Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Большинство моделей клапана для стравливания воздуха из системы теплоснабжения рассчитаны для давления от 0,5 до 7 бар.

Опасность воздушных пробок

Растворенный в тепловом носителе воздух со временем выводит из строя металлические трубы и батареи, а также стальные элементы котла отопления. Коррозионное действие воздуха, который был вначале растворен в воде, а после отделился во время повышенных температур, значительно выше показателей атмосферного воздуха из-за высокого количества кислорода.

Образовавшиеся в трубах газы не только начинают провоцировать или ускорять процесс коррозии металлических элементов, но и создают воздушные пробки, которые мешают системе отопления нормально функционировать:

  1. 1. Газовые пробки играют роль теплоизолятора, и если воздух образовался на верхнем участке радиатора, то он хуже нагревается и передает в комнату меньшее количество тепла.
  2. 2. По причине пробок снижается циркуляция теплового носителя, в отдельных случаях перемещение воды по трубопроводу может быть полностью заблокировано. В этой ситуации отопительные устройства быстро охлаждаются.
  3. 3. Насосы для передвижения теплового носителя по контуру не рассчитаны на циркуляцию воздуха, во время работы с завоздушенной жидкостью крыльчатка и подшипники оборудования подлежат износу намного быстрее.
  4. 4. При наличии газовых пробок передвижение воды по отопительному контуру начинает сопровождаться журчанием и булькающими звуками, это причиняет акустический дискомфорт в помещении.

Как подобрать воздушный клапан

Чтобы выбрать клапан, нужно знать условия и особенности, при которых он будет использоваться. А также учитывать не только полезные качества, но и недостатки воздушных клапанов. У ручных устройств, пожалуй, единственный недостаток, это участие человека для спуска воздуха.

Автоматические воздушники лишены этого недостатка, зато имеют ряд других. Во-первых, при сбросе газа, из сопла прибора вылетают брызги воды, которые оставляют следы на отделке стен, потолка или пола. Во-вторых, эти устройства могут стать причиной протечки теплоносителя, при заклинивании поплавкового механизма. Что случается при длительном нахождении в неподвижном состоянии, например, в летний период.

Поэтому при выборе воздухоотводчика, нужно учитывать и возможные последствия применения автоматических устройств.

Также надо знать, что перед автоматическим клапаном, нужно ставить кран, позволяющий отключать устройство от системы, для обслуживания, замены и на случай неисправности. При этом такой кран можно использовать для выхода воздуха при заполнении системы или слива теплоносителя. Для ускорения этого процесса достаточно выкрутить клапан из крана.

Теперь рассмотрим условия использования устройств удаления воздуха. Их можно разделить на три группы:

  1. Удаление воздуха при заполнении системы, или заполнение при сливе теплоносителя.
  2. Удаление скопившегося газа в процессе эксплуатации системы отопления.
  3. Локальное удаление воздуха из элемента системы отопления (радиаторов) или на определенном участке трубопровода.

В первом случае применяются краны сечением не менее 15 мм. Можно использовать кран, на котором установлен автоматический клапан. Для чего клапан снимают с крана. А после окончания процесса, устанавливают назад.

Какие проблемы позволяет решить воздухоотводчик?

Клапан для спуска воздуха из системы отопления: какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник
При движении по контуру, теплоноситель выбирает путь наименьшего сопротивления, а поскольку завоздушенные участки являются серьезным препятствием для прохождения подогретой воды от котла, то батареи со скоплениями воздушной массы остаются холодными или прогреваются лишь частично. Помимо того, что такое явление ухудшает качество обогрева, оно также губительно влияет на работоспособность всех элементов, подключенных к контуру.

Если в системе отопления не используется клапан на радиаторе отопления для стравливания воздуха, то собственник может ждать следующих неприятностей:

  • выход из строя котла в результате перегрева теплообменника;
  • коррозия отопительных приборов;
  • низкая температура радиаторов при работе котла на пике производительности;
  • риск размораживания отдельного радиатора или целого контура в сильные морозы;
  • резкие скачки давления в контуре, приводящие к протечкам и нарушению целостности отопительных приборов.

Стоит понимать, что воздух в контуре — это серьезная неприятность. А как избавиться от воздуха в контуре можно узнать в нашей статье «Как грамотно спустить воздух из радиатора отопления?». Он имеет отличные от воды физические свойства — при нагревании расширяется больше и быстрее. Это приводит к возникновению серьезных аварийных ситуаций.

Зная о том, как правильно развоздушить систему отопления, собственник защитит себя от лишних хлопот и затрат, и выведет уровень надежности отопительного контура на новый уровень.

Почему происходит завоздушивание системы

Клапан для спуска воздуха из системы отопления: какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник
Воздушные пробки приводят к быстрому износу системы отопления

Воздушные массы в трубах негативно сказываются на работе отопительного оборудования. Железо, вступившее в контакт с кислородом, быстрее ржавеет. При наличии пробок теплоноситель не может в полном объеме двигаться по контуру, что делает обогрев минимальным. Воздушные пузыри также приводят к поломкам циркуляционных насосов.

Пробки из воздуха могут возникать по нескольким причинам:

  • Теплоносителем является обычная вода с нерастворенным кислородом. Вещество в момент нагрева приходит в газообразное состояние и скапливается на изгибах или вверху труб.
  • Система быстро заполняется водой.
  • Теплоноситель подается сверху, и вытеснения пузырьков не происходит.
  • Точки соединения утратили герметичность в процессе эксплуатации.
  • Неправильно спроектирована отопительная система.
  • Подключение радиатора под неверным углом наклона.
  • Доступ воздуха в магистраль при проведении ремонтных работ.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

В каких случаях на радиатор ставится воздухоотводчик

Радиаторы присоединяются к системе отопления в двух точках. Одна из них является входным отверстием, через которое теплоноситель поступает в батарею, вторая выпускным отверстием, через которую теплоноситель поступает в обратный трубопровод.

В классической системе отопления каждая батарея присоединяется к подающему трубопроводу и обратному в верхней точке радиатора и нижней. При этом трубопроводы проходят вертикально, через все этажи, рядом с батареями. Иногда в одной точке подключаются сразу 2 радиатора. При заполнении системы отопления воздух вытесняется из радиатора через входное верхнее отверстие и по вертикальному трубопроводу устремляется вверх. В таком случае воздуховыпускной клапан не требуется. Но и лишним не будет.

При подключении батареи к трубопроводу, расположенному у пола или в полу по схеме нижней разводки, воздух не будет вытесняться из прибора отопления. В таком случае установка клапана на батарее отопления для сброса газа обязательна. Только после удаления воздуха из радиатора, прибор будет полностью прогреваться. Это правило верно для любого радиатора: чугунного, алюминиевого или стального.

Важно: если воздуху в системе трубопроводов и радиаторов выйти некуда, воздушный клапан ставится обязательно, независимо от системы теплоснабжения.

На каких участках рекомендуется установка

Как уже отмечалось, воздушный клапан для удаления воздуха нужно устанавливать в наиболее высокой точке системы отопления. Но иногда его требуется ставить и на других участках.

При монтаже системы отопления рекомендуется горизонтальные участки выполнять с уклоном, 3:100. Это способствует отводу воздуха в наиболее высокую точку системы, для последующего его удаления. Однако не всегда удается соблюсти это условие. В некоторых случаях приходится делать местное возвышение, например, над дверным проемом или при пересечении с другими инженерными сетями. В этом случае, в наивысшей точке возвышения требуется установить воздушник на трубопроводе отопления, чтобы стравливать воздух при заполнении и по мере накопления.

Как устанавливаются клапаны для сброса воздуха

Все воздушные клапана имеют резьбовое соединение. Для их установки на трубопроводе, в месте монтажа, присоединяется сгон с соответствующей резьбой. Далее устанавливается клапан для стравливания воздуха из отопительной системы с ручным управлением.

Монтаж воздухоотводчика

Если планируется поставить автоматический воздушник, то сначала устанавливается запорный кран. И только затем сам воздушник. Это необходимо, для отключения автоматического клапана при ремонте и замене, или при появлении течи.

На отопительных приборах спускники на воздухоспускной кран устанавливаются изготовителями. Однако, при необходимости, можно установить кран Маевского и самостоятельно. Для этого радиатор отключается от системы отопления. Выкручивается заглушка. В ней сверлится отверстие. Если заглушка имеет достаточную толщину, в ней нарезается резьба под кран Маевского. В противном случае, кран вставляется в расширенное отверстие, с обратной стороны устанавливается прокладка для обеспечения герметичности, далее шайба и накручивается гайка. В собранном состоянии заглушка устанавливается на место.

Как удаляется воздушная пробка

Для удаления газа, ручной кран приоткрывается на минимальное положение до появления звука выходящего воздуха или воды. При появлении воды кран перекрывается. Для защиты близкорасположенных поверхностей от брызг, можно использовать ткань, ковш, пластину.

Автоматические клапаны могут спускать воздух самостоятельно. Но периодически, раз в месяц или при снижении циркуляции, их следует проверять, производя контрольный спуск. Для этого на них установлены контрольные кнопки. При нажатии кнопки поплавок опускается. В поплавковой камере всегда находится небольшое количество газа, это нормально. Если воздуха оказалось намного больше, возможно, клапан был подклинят. Через некоторое время стоит проверить его работу еще раз.

Удаление воздушной пробки

Для удаления воздушной пробки из труднодоступных мест, либо на участке, где воздушные клапаны не установлены, следует создать максимальную скорость потока теплоносителя. Движущаяся вода будет разбивать воздушную пробку на мелкие пузырьки и выносить их из места скопления. Для этого можно произвести частичный слив воды, при работающей подпитке или подачи теплоносителя на вводе в помещение. Слив необходимо производить как можно ближе к месту завоздушивания. Профессиональные слесари удаляют таким образом пробки, через слив в подвале, даже в многоэтажных домах, когда нет доступа в закрытую квартиру верхнего этажа.

Способы удаления воздуха

Воздушная пробка не может находиться в легкодоступном месте постоянно. Во время ошибок при укладке или проектировании воздух скапливается в трубах. Удалить его оттуда довольно сложно. Для этого сначала нужно выявить месторасположение пробки. На участке ее появления трубы становятся холодными, также можно услышать внутри них журчание. Если не отмечается явных признаков, то можно проверить трубы по звуку с помощью простукивания. В зоне скопления воздушной пробки звук более громкий и звонкий.

После этого воздух необходимо выгнать. Если рассматривать отопительную систему частного дома, то для этого нужно поднять давление или температуру. Чтобы увеличить давление, необходимо открутить подпиточный вентиль и ближайший клапан выпуска воздуха. В контур отопления начнет поступать вода, увеличивая давление, что вынуждает воздух передвигаться вперед. Пробка выйдет после того, как попадёт в спускной клапан. Когда все воздушные массы полностью выйдут, воздухосбрасыватель перестанет шипеть.
Клапан для спуска воздуха из системы отопления: какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник
Перед удалением воздуха, внимательно прочитайте нюансы этого действия

Но не все воздушные пробки можно удалить таким способом. В определенных случаях необходимо одновременно увеличивать и давление, и температуру. Эти показатели нужно поднять до значений, которые близки к критичным, но превышать их нельзя. Если после проведенной процедуры воздух не вышел, можно попробовать открыть дополнительно спускной и подпиточный кран. Возможно, так получится сдвинуть воздушную пробку.

Если проблема появляется регулярно на одном участке, значит, виной всему неправильная разводка труб или ошибка в проекте. Чтобы не мучаться все время в сезон отопления, в проблемную зону врезают спусковой клапан. В трубопровод можно установить тройник и на свободный вход поставить вентиль. В этом случае проблема в дальнейшем решается очень просто.

Автоматический клапан приточной вентиляции AERECO:

Виды и особенности конструкции клапанов для отопления

В настоящее время для работы перепускных клапанов применяются два различных по своей сути принципа работы – пружинный и рычажно-грузовой. Последний чаще всего используются для больших магистралей центрального отопления. Рассмотрим специфику работы каждого из них.

Пружинные клапана

Принцип действия этого механизма заключается в следующем. Поток жидкости воздействует на затвор капана, движение которого ограничивается пружиной. Как только значение давления превысит силу сжатия пружины – шток поднимется вверх. В результате этого теплоноситель поступит в выходной патрубок. После стабилизации внутреннего объема воды пружина клапана предохранительного для котла отопления вернет затвор в исходное положение. В итоге поток теплоносителя перестает поступать в выходной патрубок.

Подпружиненный с пластиковым или латунным штоком

Этот тип — самый распространенный. Устройство подпружиненного обратного клапана ненамного сложнее. В качестве запорного элемента используется диск, к которому прикреплен шток. На этот шток надета пружина. В «исходном состоянии» пружина поджимает диск к краям корпуса, перекрывая поток. Как только давление теплоносителя становится больше, чем давление системы, диск отодвигается, открывая проход. Давление снижается, запорный элемент возвращается в исходное состояние.

Подпружиненный обратный клапан и его принцип работы

Подпружиненный обратный клапан и его принцип работы

Обратный клапан этого типа стоит дешевле лепесткового и шарикового, но ставить его в системах отопления с естественной циркуляцией не желательно: вряд ли гравитационный поток его «продавит». Да и заужает он сечение сильно, снова-таки снижая эффективность системы. А вот на обратке бойлера косвенного нагрева или на линии подпитки системы холодной водой, он очень неплохо работает.

Некоторые умельцы переделывают такие экземпляры под естественную циркуляцию. Для этого разбирают, заменяют штатную пружину на более слабую — чтобы срабатывал при меньшем давлении. Второй вариант — наращивают шток. В любом случае переделанные экземпляры часто дают сбои — перекашивается запорный диск, после чего он часто застревает. В результате система не работает нормально ни в одном из режимов. Так что на байпас циркуляционного насоса, такой вариант не стоит ставить однозначно — ни «оригинальный», ни доработанный.

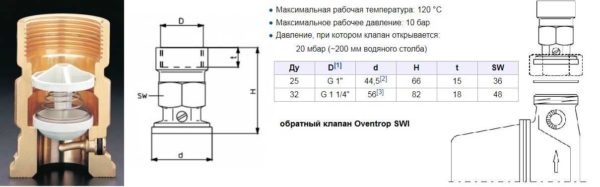

Oventrop SWI (Германия) - одна из надежных марок, на которую мало нареканий

Oventrop SWI (Германия) — одна из надежных марок, на которую мало нареканий

Подпружиненный обратный клапан может быть с латунным или пластиковым штоком. Если посмотреть на характеристики, особой разницы нет. И те и другие могут использоваться при температуре до 120°C. Зато есть разница в цене — с латунным штоком в три раза дороже. Принимать решение вам, так как основное — качественная пружина. Но и шток тоже важен.

Рычажно-грузовой клапан

Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа
Такой тип сбросного предохранительного устройства применяется для трубопроводов больших диаметров (от 200 мм). В нем вместо пружины усилие на шток оказывает груз с различной массой.

Перед тем как подобрать предохранительный клапан для системы отопления с подобной конструкцией, необходимо ознакомиться со спецификой его эксплуатации. Прежде всего – это грубая настройка критического значения давления. Сделать это можно изменяя массу на внешнем рычаге. У пружинных моделей это можно сделать провернув регулирующий колпачок. Причем минимальное изменение значения давления может составлять 0,2 бар.

Балансировочный

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

  1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
  2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
  3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
  4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Конструкция тарельчатого затвора
Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

  • способность функционировать при любой ориентации корпуса в пространстве;
  • рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
  • тип соединения – муфтовое (внутренняя трубная резьба);
  • пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
  • уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

Как устроен тарельчатый запор клапана
В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением

Справка. Существуют более компактные версии обратных пружинных клапанов, устанавливаемых между фланцами. Уменьшение габаритов бывает полезным при монтаже обвязки котлов в условиях ограниченного пространства топочной.

Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Подъемные клапаны

Еще одна конструкция клапанов является весьма распространенной. В ней сдвижение тарельчатого клапана осуществляется по вертикальной оси. Клапан приподнимается прямым потоком, но опускается уже при его ослабевании под собственным весом.

Подъемный клапан

Для изделий характерна ремонтопригодность, они легко чистятся, и работают довольно надежно. Но в тоже время создают сопротивление потоку повышенное, а установка их возможна только в горизонтальной трубе (или в близком к этому положению), с разворотом корпуса клапана строго вверх.

Клапан прямого и непрямого действия

Регулирующая давление арматура разделяется на устройства прямого и непрямого действия.

  • Первый тип клапана имеет простую конструкцию: пружина приводится в движение затвором, на который напрямую давит теплоноситель. Такие устройства недороги, просты в эксплуатации, надежны, нечувствительны к загрязнениям, но не очень точны в настройках.
  • Устройства непрямого действия, называемые также импульсными, имеют главный клапан с поршневым приводом, импульсный клапан меньшего сечения и датчик давления. При изменении давления малый клапан давит на поршень, который и приводит в движение главный клапан, регулирующий пропускную способность устройства. Таким образом, управление потоком происходит опосредованно, непрямым способом. Клапаны этого типа менее надежны в силу большего количества деталей, дороги, но точнее настраиваются.

Подразделение клапанов по способу крепления.

  • Муфтовые клапаны применяются при малых диаметрах труб, включительно до 50 мм. Их отличает предельная дешевизна и простата установки. На металлических резьбах лучшим уплотнителем оказывается все тот же лен со смазкой.

муфтовые клапана

  • Фланцевые крепятся на фланцы к трубам большого диаметра, начиная с 40 мм, с использованием болтов и прокладок из резины, силикона между фланцами.

фланцевый подъемный обратный клапан

  • Сварные. Металлические ввариваемые клапана встречаются редко, поэтому это скорее относится к изделиям в полипропиленовых корпусах.

Пластиковый

Наиболее дешевыми окажутся пластиковые обратные клапана, но они же и не практичные. Лучше ставить американки и обратный клапан из металла на резьбе. Наиболее прочными и долговечными остаются из нержавеющей стали.

Приспособления дискового типа

Отличительной особенностью изделия является наличие дискового затвора. Это пластиковый или металлический элемент, размеры которого позволяют ему полностью перекрыть поток теплоносителя, если он начнет двигаться в противоположном направлении.

Диск соединяется со стальной пружиной. При прямом движении жидкости она находится в сжатом состоянии. При изменении направления распрямляется и сдвигает диск с места, перекрывая тем самым трубу.

Конструкция клапана включает также уплотнительную прокладку, которая дает возможность затворному механизму максимально плотно сидеть на посадочном месте. Поэтому в исправных приборах течь исключена.

Дисковые устройства широко применяются при обустройстве бытовых отопительных систем, поскольку имеют значимые преимущества:

  1. Компактность. Размеры изделий и их вес невелик, что дает возможность устанавливать их на любые системы.
  2. Регулярное техническое обслуживание прибору не требуется.
  3. Стоимость устройства невысока.

Из значимых недостатков стоит отметить непригодность к ремонту. Поэтому вышедшие из строя клапаны сразу же заменяются на новые.

Дисковый обратный клапан
Значимый недостаток дисковых устройств – значительное гидравлическое сопротивление. На схеме хорошо видно, как оно возникает. Жидкости приходится преодолевать препятствие в виде запорного диска

И еще один минус – значительное гидравлическое сопротивление, создающееся устройством. Для некоторых систем, например, с геотермальным тепловым насосом, это может быть критично. Со временем дисковый затвор покрывается слоем минеральных отложений, что ведет к поломке устройства.

Стандартные дисковые клапаны при закрытии создают некоторые ударные нагрузки. На их работоспособности и техническом состоянии это никак не отражается, но в системе возникает гидроудар. Что для нее нежелательно.

Лишены этого недостатка дисковые устройства с дополнительным механизмом, позволяющим закрывать отверстие максимально плавно. Их стоимость выше, чем у стандартных аналогов.

Ручные воздухоотводчики

При заполнении системы отопления, теплоноситель, поступая под давлением, должен вытеснить весь газ. Для этого, в самой верхней точке системы, устанавливается кран для стравливания воздуха из отопительной системы. Чтобы заполнение произошло относительно в короткие сроки, пропускная способность крана должна обеспечить свободный выход. Поэтому устанавливают краны диаметром не менее 15 мм, а иногда и больше. После заполнения системы кран перекрывается.

Обратный клапан для отопления - выбор, установка, принцип работы

В первые дни работы отопления газы очень активно выделяются из теплоносителя и накапливаются. Поэтому обслуживающий персонал ежедневно, а иногда и 2 раза в день, обходит все краны для спуска воздуха и производит его выпуск. Для этого требуется много слесарей и времени.

Для уменьшения трудозатрат стали устанавливать небольшие резервуары для сбора воздуха, которые так и назывались – воздухосборники. Теперь обход можно было выполнять намного реже, но все равно он требовался.

В современных домах все чаще применяется поквартирная разводка отопления с нижним расположением трубопровода. Применение такой системы отопления дает ряд преимуществ: экономию материалов при монтаже, поквартирный учет тепла, поквартирное регулирование температуры, вплоть до полного отключения, улучшает дизайн помещения. Но возникают и некоторые проблемы. При заполнении такой системы отопления, воздух, находящийся в батареях, невозможно вытеснить из нее. Поскольку отопительный прибор находится выше трубопровода.

Обратный клапан для отопления - выбор, установка, принцип работы

Схемы однотрубной системы отопления в частном доме Однотрубная система отопления частного дома с нижней разводкой: схема
Уют в доме – это не только красивая обстановка, правильно подобранные предметы интерьера, но и тепло, особенно в зимние холода. Обогрев должен обеспечиваться постоянно, что создает комфортную…

Поэтому для спуска воздуха, все современные отопительные приборы комплектуются воздухоотводным клапаном для удаления газов, небольшого размера, его название «кран Маевского». По фамилии изобретателя этого крана. Открываются и закрываются эти краны только вручную. Принцип устройства прост. В пробку вворачивается винт, заостренный в конце на конус. При двух, трех оборотах, конус отходит от отверстия и медленно выпускает воздух. При появлении капель воды винт вворачивается назад и перекрывает отверстие.

Шаровые обратные клапаны

В качестве затвора в устройствах этого типа используется металлический шар. Его изготавливают из алюминия, стали и других металлов. Для продления срока эксплуатации элемент покрывается слоем резины.

Работает такой затвор следующим образом: когда теплоноситель движется через корпус устройства в нужном направлении, он поднимает шарик, который движется в верхний отсек клапана.

Обратный клапан шарового типа
Клапан шарового типа оказывает минимальное гидравлическое сопротивление, поэтому широко используется в самых разных отопительных системах. Еще один плюс – длительный срок службы

Как только направление движения изменяется или поток прекращается, шар немедленно опускается и перекрывает трубу. Таким образом, движение жидкости в противоположном направлении становится невозможным.

К числу достоинств этих клапанов относят:

  • надежность — конструкция не включает трущихся или движущихся систем, что значительно снижает возможность поломки и позволяет работать в любом положении;
  • ремонтопригодность — верхняя часть корпуса клапана оснащается съемной крышкой, которая обеспечивает легкий доступ к внутренней части конструкции;
  • невысокое гидравлическое сопротивление.

Рассматривая недостатки, стоит отметить довольно большой рабочий диаметр. По этой причине использовать их в бытовых трубопроводах малых сечений невозможно.

Шаровые клапаны капризны при установке, что обусловлено конструкционными особенностями. При горизонтальном монтаже их обязательно ставят крышкой вверх, иначе затвор не сможет подняться, чтобы пропустить поток воды. Исходя из этих же соображений при вертикальной установке нужно строго следить за тем, чтобы жидкость двигалась строго вверх.

Не смогут шаровые клапаны нормально функционировать и в трубопроводах с малым давлением. Поскольку минимальное значение, при котором сфера, запирающая проходное отверстие, поднимается, составляет обычно 25 бар.

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

  • Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
  • Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

  • Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
  • Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
  • Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Лепестковая разновидность затвора

Затвором для клапана такого типа служит тонкая пластина из стали. Она закрепляется на конструкции из шарниров, которая обеспечивает ей возможность двигаться.

Двустворчатый лепестковый клапан
Лепестковый обратный клапан двустворчатого типа очень надежен, выдерживает большое давление. Но при этом оказывает серьезное гидравлическое сопротивление, поскольку поворотная ось створок располагается непосредственно по центру проходного отверстия

Различают две разновидности лепестковых устройств. Одностворчатые или поворотные оснащаются одной пластиной, которая может вращаться вокруг оси.

Когда теплоноситель движется в заданном направлении, он поднимает створку, открывая тем самым проходное отверстие. При изменении направления потока пластина опускается. Это может осуществляться как с помощью пружины, так и без нее.

Двустворчатые клапаны сконструированы немного иначе. Они имеют две запирающие пластины, закрепленные на поворотной оси и располагающиеся по центру проходного отверстия.

Конструкция двухстворчатого обратного клапана
Теплоноситель, перемещающийся по отопительному контуру, открывает обе створки двухстворчатого обратного клапана, а при изменении направления ее движения пружины захлопывают пластины

Преимуществами использования этих клапанов считаются следующие:

  • некоторые модели гравитационных клапанов могут работать без пружин, что позволяет использовать их в самотечных системах;
  • относительно невысокая стоимость устройств.

Из недостатков стоит отметить довольно высокое гидравлическое сопротивление. Особенно это актуально для двустворчатых моделей — поворотная ось находится непосредственно по центру проходного отверстия, что является значительным препятствием для движущейся жидкости.

По этой причине двустворчатые клапаны используются исключительно в системах с высоким давлением.

Оборудование подъемного типа

Подъемные клапаны оборудуются золотником, который может свободно двигаться относительно вертикально расположенной оси. На пропускном отверстии находится посадочное седло, где располагается золотник.

При подаче жидкости сила ее давления поднимает затвор, и он перемещается по оси, открывая отверстие для движения теплоносителя. Как только давление потока ослабеет или он изменит свое направление, золотник опустится в посадочное седло.

Подъемный обратный клапан
Подъемный обратный клапан устанавливается только вертикально. Иначе давления жидкого теплоносителя будет недостаточно, чтобы поднять запорный механизм

Достоинствами этих приспособлений считаются:

  1. Надежность. Оборудование имеет довольно простую конструкцию, что позволяет ему работать с минимальным риском поломки.
  2. Невысокая чувствительность к качеству теплоносителя.
  3. Возможность проведения ремонта. Для этого в верхней части корпуса прибора расположена съемная крышка.

Из недостатков нужно отметить ограничения в установке. В силу особенностей конструкции их можно монтировать только в строго вертикальном положении.

Гравитационный обратный клапан для отопления

Его ещё называют клапан хлопушка, применяется только в самотёчных системах, устанавливаясь, как правило, на вводе в котёл. Состоит из металлического «лепестка», который плотно прижимается к закраине с помощью пружины.

Обратный клапан для гравитационных систем отопления

Пружина в таком устройстве довольно слабая, и не препятствует естественной циркуляции теплоносителя, как и следующий представленный вариант.

Муфтовый

Все изделия, рассмотренные выше, являлись полностью автономными, и не подчинялись внешним воздействиям, работая только в одну сторону. Но в случаях, когда необходимо, например, слить теплоноситель из труб, необходим прибор, дающий возможность открыть ток теплоносителя в обратную сторону – именно таким устройством является муфтовый или вентильный клапан.

Обратный клапан для гравитационных систем отопления

Выбор между муфтой и вентилем обусловлен чаще всего внутренним рабочим давлением сети, если оно высокое – применяют вентиль, если среднее – достаточно будет муфты.

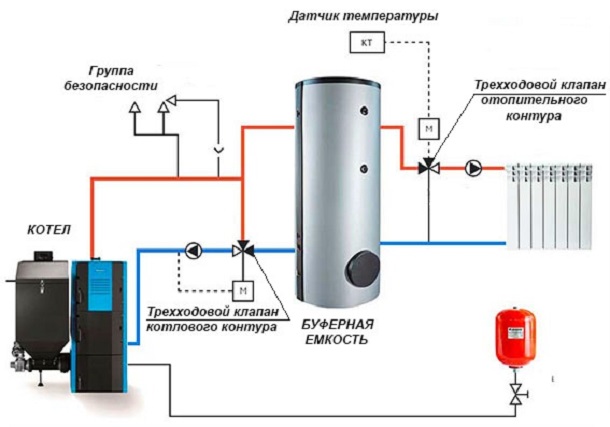

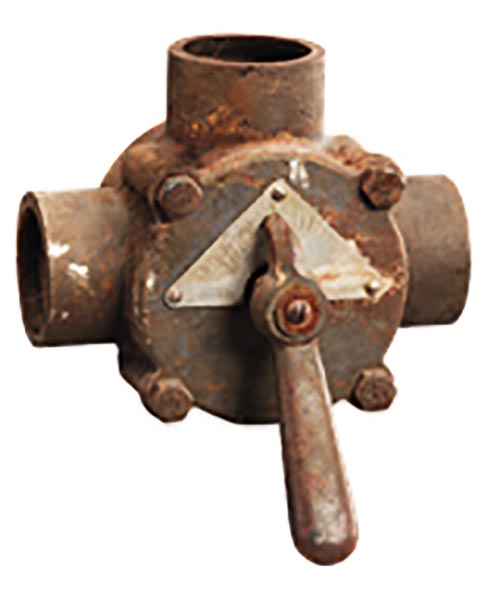

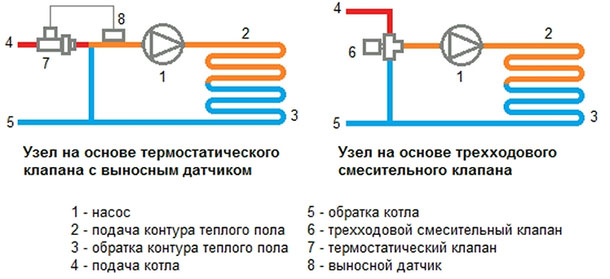

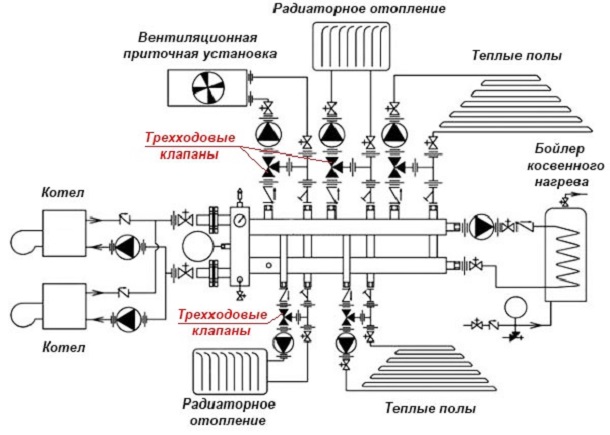

Трехходовой клапан отопления

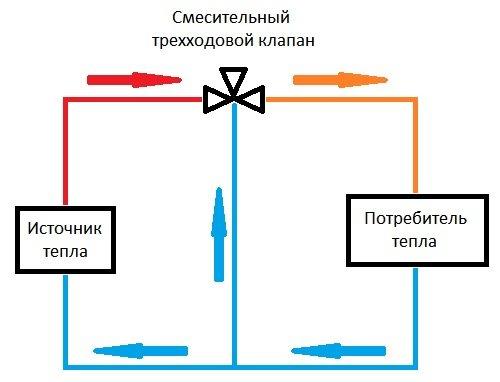

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.
Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

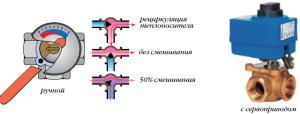

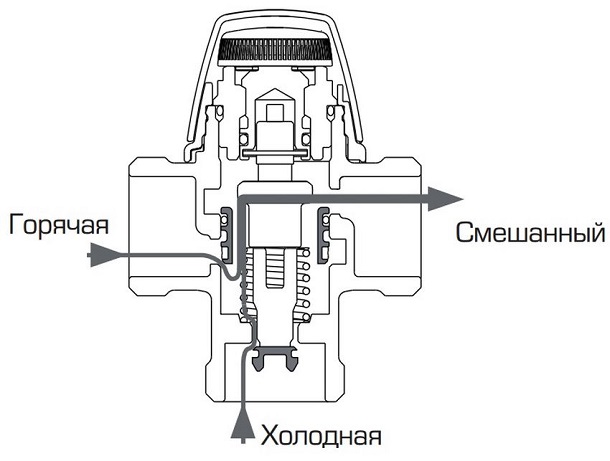

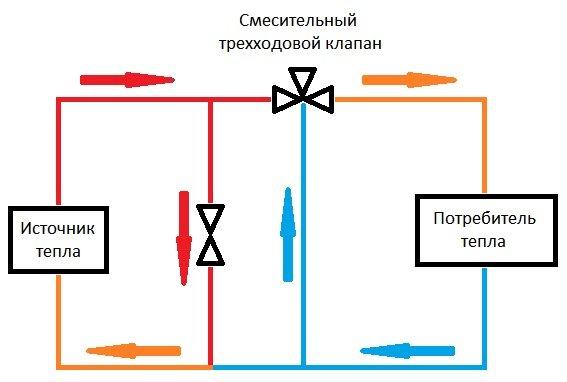

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

  • Гидравлический;
  • Пневматический;
  • Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы

Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.

Регулировка приводного механизма

По типу управления пропускной способностью и потоками трехходовые клапаны делятся на четыре типа:

  • Ручные;
  • Гидравлические;
  • Термостатические;
  • Электрические.

Клапан с ручной регулировкой – самый просто и ненадежный вариант. При изменении температуры теплоносителя он не подстраивается под нее.

Гидравлический привод оснащен поршнем, наполненным жидкостью, чувствительной к перепадам температуры. при нагревании она расширяется и шток поршня перекрывает седельный механизм.

Термостатические трехходовые клапаны оснащены обычным термостатом. Они не регулируются и имеют узкий рабочий температурный диапазон. Такие клапана не распространены и используются для решения специфических задач.

Трехходовые клапаны с электроприводом (сервоприводом) – наиболее удобный и распространенный вариант. Их можно настроить на нужный температурный режим. Они снабжены датчиком температуры, который дает сигналы электромотору. Тот в свою очередь перенаправляет потоки теплоносителя. Современные трехходовые клапаны позволяют регулировать режимы работы в зависимости от времени суток.

Электрические клапаны выпускают в двух вариантах. В виде моноблока, где в одном корпусе собран датчик, моторчик и контроллер, и раздельном. В последнем контроллер может быть вынесен отдельно, что делает его удобным для установки в системах отопления частных домов и квартир.

Внутреннее устройство

Есть два вида поворотных клапанов – седельные и поворотные. Они отличаются внутренним устройством и типом прилагаемого усилия для регулировки.

В поворотном трехходовом кране есть шаровая заслонка. Она проворачивается, перекрывая одно направление и открывая другое (см. рис). Внутреннее устройство такого крана схоже с шаровым вентилем.
Принцип работы поворотного трехходового клапана
Принцип работы поворотного трехходового клапана
Принцип работы поворотного трехходового клапана

В седельном трехходовом кране есть шток с одним (в смесительном) или двумя (в разделительном) запорными устройствами (см. рис). Они представляют собой металлические шарики, которые плотно усаживаются в гнездо. Когда один из них перекрывает поток, второй – полностью открыт.
Принцип работы седельного трехходового клапана
Принцип работы седельного трехходового клапана.

Принцип работы

Распределительный трехходовой клапан не регулирует объем тепла. Он просто распределяет его между двумя потоками. Если вы увеличите объем и скорость теплоносителя, поступающего в один поток, в другом он уменьшится.

Смесительный трехходовой клапан позволяет более точно регулировать температуру. Он выдает только один поток теплоносителя, в котором смешаны две жидкости – нагретая и охлажденная. Регулировка такого клапана позволяет обеспечить нужный температурный режим.

Смесительный трехходовой клапан

Смесительный клапан работает как своеобразный байпас. Функционирует он следующим образом:

  1. Теплоноситель подается в контур (теплый пол, радиаторы);
  2. По мере прохождения по контуру он отдает тепло и остывает;
  3. На выходе из контура часть теплоносителя поступает в трехходовой клапан, где смешивается с нагретым;
  4. Температура выравнивается и теплоноситель снова проходит по системе отопления.

Трехходовые смесительные клапаны целесообразно ставить в отдельных контурах. Например, в системе теплых полов, они устанавливаются сразу после коллектора.
Схема установки смесительного трехходового клапана в системе отопления
Установка смесительного трехходового клапана в системе отопления

Советы по подбор и установке

Если вам необходимо поддерживать постоянную температуру теплоносителя, достаточно будет гидравлического или термостатического клапана. Если вы планируете изменять температурный режим, стоит выбрать клапан с электрическим или ручным приводом.

Если вы выбрали клапан с ручным, гидравлическим или термостатическим приводом, подумайте о будущем. Возможно вы захотите установить сервопривод с контролером. Поэтому выбирайте модель с возможностью замены привода.

При подборе особое внимание уделите следующим моментам:

  • Максимальному рабочему давлению (оно должно соответствовать характеристикам системы отопления);
  • Максимальной рабочей температуре (должна быть больше максимальной температуры теплоносителя);
  • Пропускной способности – внутреннему диаметру патрубков клапана;
  • Соответствию резьбовых соединений по шагу резьбы и диаметру;
  • Материалу клапана – бронза и латунь служит дольше стали и чугуна.

Во время установки следите за следующими моментами:

  • До и после клапана желательно установить манометры для контроля давления в системе и нагрузки на устройство;
  • Перед клапаном установите дросселирующее устройство (компенсатор давления) на случай гидроудара;
  • Перед монтажом тщательно очистите внутренние поверхности клапана;
  • Трехходовой клапан должен быть расположен так, чтобы привод находился вверху;
  • Если в системе есть вероятность перегрева теплоносителя, необходимо дополнительно установить перемычку (см. рис);
  • Перед клапаном установите фильтр грубой (механической) очистки теплоносителя.
    Установка смесительного трехходового клапана с перемычкой в системе отопления

Рейтинг производителей

Конечно, нельзя однозначно ответить, какой производитель изготавливает самые хорошие трехходовые клапаны. Продукция каждого имеет свои сильные и слабые стороны. В этом списке места распределены по соотношению цена/качество.

  1. ESBE (Швеция);
  2. Danfoss (Дания);
  3. Watts (Евросоюз);
  4. Valtec (Россия-Италия);
  5. Caleffi (Италия);
  6. Herz (Австрия);
  7. Barberi (Италия).

Тарельчатый клапан

Данный вид устройства предполагает наличие диска, отвечающего за перекрытие сечения в трубопроводе в случае изменения условий в контуре.

Особенности функционирования:

  • Диск входит в седло, которое укомплектовано уплотнителем.
  • Изнутри конструктивный элемент присоединен к штоку, способному свободно двигаться по втулке.
  • Пружина, расположенная между тарельчатой частью и корпусом, обеспечивает надежное прижимание диска к седлу.

Для предотвращения тока воды в обратном направлении устанавливают тарельчатый элемент подъемного или проточного типа.

Шариковый клапан

Шаровые (шариковые) клапаны отличаются наличием шарика в качестве исполнительного механизма. Для изготовления элемента используется каучук или алюминий. В случае срабатывания пружины при изменении тока воды шарик перекрывает проходное сечение, попадая в седло. Находясь под верхней крышкой, он осуществляет движение по наклонному каналу.

Тарельчатая и шаровая запорная арматура предназначена для монтажа в отопительной системе стандартного типа. Но в случае наличия труб большого диаметра она не гарантирует надлежащую защиту.

Двухстворчатый клапан

Для обеспечения бесперебойной работы системы, где использованы трубы более крупных размеров предназначен двухстворчатый клапан. Его монтируют как на подачу, так и на обратку.

Название устройства данного типа обусловлено наличием двух пружинных створок, которые легко открываются теплоносителем в случае нормального давления в системе. При возникновении аварийной ситуации закрытые створки препятствуют движению воды в обратном направлении.

За предотвращение неправильной циркуляции отвечает специальная ось, пересекающая проходное сечение, на которой закреплены створки. Считается, что данная модификация обратного клапана является самой надежной. Устройство подходит для систем с высоким давлением.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

  1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
  2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
  3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;

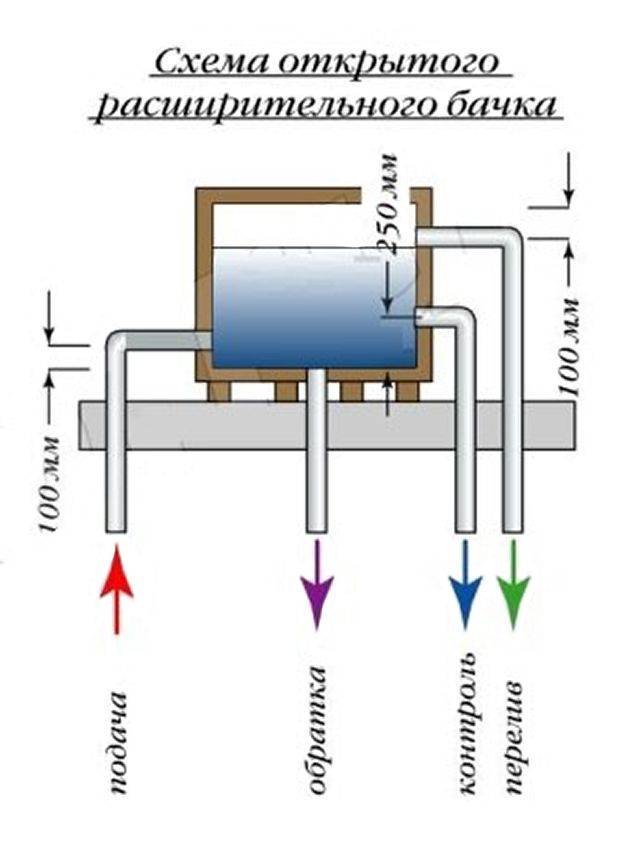

  4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
  5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
  6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.
    Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа
    Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:
  7. Котел;
  8. Четырехходовый термостатический смеситель;
  9. Предохранительный клапан;
  10. Редукционный вентиль;
  11. Фильтр;
  12. Шаровой кран;
  13. Насос;
  14. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии

Схемы – как применяются обратные клапана

В системах отопления и водоснабжения обратные клапана ставятся в параллельных ветвях, в которых возможен обратный ток жидкости при изменении режима в соседних.

Простейший пример: много контуров с насосами от одной трубы. При включении любого насоса, в соседних будет меняться давление, — где нежелателен обратный ток жидкости, там и ставят обратный клапан.

Наиболее типичные широко применяемые схемы с обратными клапанами.

  • Подключение резервного котла, включающегося автоматически без участия человека. Типичная схема совмещения твердотопливного котла и электрокотла. Обратный клапан предотвращает движение жидкости через параллельный котел, пока один работает. Здесь должны быть клапана с минимальным сопротивлением движению жидкости, но возможно с большим усилием на открытие.

Клапана при подключении котлов

  • Другой типовой вариант – установка насоса твердотопливного котла с сохранением возможности самотека. Обратный клапан, большого диаметра в самотечной трубе предотвратит закорачивание струи, когда включится (автоматически) насос. Здесь уместен клапан с легким открытием для обеспечения самотека, а большой диаметр нивелирует его местное сопротивление.

Клапан с насосом

  • Подключение подпитки любой системы отопления от водопровода. В принципе, здесь обратный клапан является не столь обязательным… устанавливается на тот случай, если во время наполнения системы вдруг в водопроводе исчезнет давление. Не заметив этого вовремя можно выпустить обратно в водопровод весь теплоноситель…
  • Обратный клапан всегда ставится в составе водоснабжения для насоса, предотвращая слив трубопровода самотеком обратно в источник.

Водоснабжение с обратным клапаном

Как ставится обратный клапан для насоса

Виды регулировочных кранов и их параметры

К разновидностям специальной запорной арматуры для управления подачей тепла в радиатор относят:

  • регуляторы, изготавливаемые в виде клапанных механизмов с термическими головками, задающие фиксированную температуру;
  • шаровые затворы;
  • особые балансировочные вентили, управляемые от руки и устанавливаемые в частных домах – с их помощью удается равномерно обогревать внутридомовые пространства;
  • стравливающие воздушные клапаны – ручные механизмы Маевского и более совершенные автоматические отводчики воздуха.

Список дополняется образцами вентильных регуляторов, используемых для промывания батарей и слива воды. К этому же классу относят и обратный клапан, препятствующий движению теплоносителя в противоположную сторону в сетях с принудительной циркуляцией.

К числу показателей, характеризующих работу любых типов запорных вентилей, относят:

  • типоразмеры приборов, по которым они подбираются к конкретным видам радиаторов;
  • давление, выдерживаемое в рабочих режимах;
  • предельная температура носителя;
  • пропускная способность изделия.

Для правильного выбора запорного вентиля потребуется учитывать все параметры в совокупности.

Как выбрать трехходовой клапан для системы отопления частного дома

Теперь вы знаете, для каких случаев используют те или иные виды клапанов. Но это не единственный критерий выбора, ведь у клапанов несколько способов регулировки температуры и разная пропускная способность. Да и материал изготовления может отличаться. Давайте разберёмся с этим более подробно.

Критерии выбора

Количество и параметры клапанов, необходимых для конкретной СО, выбирается еще на стадии расчетов и проектирования. Основными критериями, которые влияют на выбор данных элементов являются:

  • Тип, схема и конфигурация СО.
  • Температурный режим (номинальный и максимальный).
  • Давление в системе (рабочее и максимальное).
  • Сечение трубопровода и тип резьбы.
  • Тип теплоносителя (вода, рассолы, антифризы).

Работа данных приборов стабилизирует СО, делает ее эффективной и безопасной. Всем кто занимается самостоятельной установкой в жилище отопительной системы необходимо знать назначение и их принцип действия. Все клапаны можно разделить по назначению на три категории: группа безопасности, управления и регулирования.

Всем известно, что любая СО является повышенным источником опасности, так как теплоноситель в системе находится под давлением. И чем выше температура – тем выше давление (в замкнутой СО). Далее, рассмотрим устройства, которые отвечают за безопасность работы СО

Разделительные и смесительные приборы

Визуально трехходовой клапан имеет сходство с тройником, но выполняет совершенно иные функции. Такой узел, оснащенный терморегулятором, относится к запорной арматуре и является одним из главных ее элементов.

Существует два вида этих устройств: разделительные и смесительные.

Первые применяют, когда теплоноситель нужно подать одновременно в нескольких направлениях. Фактически узел представляет собой смеситель, формирующий стабильный поток с установленной температурой. Монтируют его в сеть, по которой подают нагретый воздух, и в водоподающие системы.

Клапан трехходовой
Клапан трехходовой применяют как в качестве смесителя, так и распределителя воздуха или теплой воды

Изделия второго вида служат для объединения потоков и их терморегуляции. Для входящих потоков, имеющих разную температуру, предусмотрено два отверстия, а для их выхода — одно. Применяют их при устройстве теплых полов, чтобы предотвратить перегрев поверхности.

Клапан трехходовой и регулятор температуры есть в продаже по отдельности. Для автономных отопительных систем все же более рациональным и эффективным решением считается приобретение конструкции с терморегулятором.

Конструктивное исполнение трехходовых кранов

По конструкционному исполнению клапаны делят на седельные и поворотные. Принцип действия первых основан на ритмичном передвижении штока по вертикали — схема регулировки «шток-седло». Этот вид относится к клапанам смесительного типа. Часто управление осуществляется электромеханическим приводом.

Ключевым элементом поворотной конструкции является вращающийся сектор. Во время движения шток воздействует на шаровую заслонку, и она частично или полностью отсекает подачу теплоносителя. Такую схему регулировки называют «шарик-гнездо».

Эти устройства обладают повышенной износостойкостью. Они адаптированы под большие перепады температур и классифицируются как запорная арматура. В частных домах, где вода расходуется в относительно небольшом количестве, они могут функционировать и как смесители.

Особенностью смесительного клапана является наличие одного выхода и двух входов. Он предназначен для управления температурой рабочей жидкости путем объединения потоков с высокой и низкой температурой. При соответствующей установке, изделие может и разделять потоки.

Работа трехходового крана
Здесь схематически отображена работа трехходового крана седельного смесительного и разделительного типа

Трехходовой клапан разделительного типа применяют, когда необходимо подать горячий теплоноситель по нескольким направлениям.

Все модели таких кранов отличаются друг от друга по некоторым признакам:

  • механикой затвора — она может быть как натяжной, так и сальниковой;
  • формой заглушки — существуют L, T, S-образные;
  • типом затвора — встречается цилиндрический, шаровидный, конусный;
  • подсоединением к контуру — с использованием муфты, фланца, посредством сварки и др.;
  • способом управления — автоматический, полуавтоматический, ручной.

Смесительное устройство снабжено штоком, размещенным по центру, шаровой клапан в нем один. Он перекрывает в нужный момент затвор входного отверстия.

В приборах разделительного типа шток оснащен двумя клапанами, вмонтированными в выходных патрубках.

Функционирует он по несколько другой схеме. Понятней становится работа трехходового клапана после подробного разбора его конструкции.

Деталировка трехходового крана
Составными частями трехходового клапана являются: корпус (1), вставка клапана (2), конус клапана (3), полированный штока клапана (4), седло клапана (5), разгрузочная камера (6), сальниковое уплотнение (7)

Корпус у этого типа изделий литой. Изготавливают его из латуни либо бронзы с гальваническим покрытием из хромоникеля. Оно выполняет как защитные, так и декоративные функции. Для соединения с трубопроводом имеются резьбовые отводы — всего три штуки. Тип резьбового соединения зависит от выбранной модели.

Оптимальные параметры давления в отопительной системе для стабильной работы клапана — 10 кг/см². При превышении этого значения, могут возникнуть проблемы.

Существуют ограничения и по температурным показателям — 95º для котлов, 110º — для солнечных батарей. Допустимая регулировка температуры теплоносителя у разных моделей находится в диапазоне 20-60º. Производительность колеблется в пределах 1,6–2,5 м3/ч.

По высоте подъема затвора

В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.

Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.

Полноподъемный аварийный клапан
Полноподъемные устройства оснащены двухпозиционным механизмом открытия. Ими оборудуются не только сосуды с жидкостями, но и системы, в которых циркулируют сжимаемые среды (сжатый воздух, пар, газ)

У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.

По скорости срабатывания

Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.

Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.

Предохранительное устройство с пропорциональным срабатыванием
Среди преимуществ предохранительных клапанов с пропорциональной скоростью срабатывания – низкая цена, простота конструкции, отсутствие автоколебаний, порционное открытие на уровне значений, необходимых для поддержания конкретных рабочих параметров

Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.

Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.

При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.

Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.

Особенности трехходовых аварийных клапанов

Отдельно стоит поговорить о не столь известном потребителям устройстве — трехходовом клапане с ручным или электрическим переключателем. Он применяется в отопительных системах с низкотемпературными контурами.

Конструкция предохранителей оснащается тремя отверстиями, одно из которых входное, два – выходные. Потоки среды контролирует заслонка, сделанная в виде шара либо штока. Движущаяся жидкость перераспределяется вращениями.

Трехходовые предохранительные клапаны
Трехходовые предохранители уместны для конденсационных котлов и в случаях, когда от одного нагревательного оборудования работает несколько различных систем

Представим ситуацию: в доме реализована схема отопления с системой обычных радиаторов и теплого пола. Технические требования для функционирования второго варианта предусматривают не слишком высокие температуры теплоносителя.

Котел нагревает воду в одинаковом температурном режиме для всех систем. В подобных условиях появляется необходимость в перераспределяющем устройстве, с задачами которого отлично справляется трехходовой клапан.

Он отвечает за следующие функции:

  • разграничение областей;
  • распределение плотности потока по зонам;
  • содействие смешиванию теплоносителя из магистральных разветвлений подачи/обратки для отправления в трубопровод теплого пола более холодной воды, нежели в радиаторы.

Чтобы не осуществлять постоянный контроль над температурой среды самостоятельно, необходимо обратить внимание на модели клапана, снабженные сервоприводом.

Это устройство работает от датчика, установленного в низкотемпературном контуре. При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки.

Советы по выбору оптимальной модели

Перед тем как остановиться на конкретном предохранительном оборудовании, нужно обязательно подробно ознакомиться с техническими характеристиками котельной установки.

Необходимость предохранителя в защите от промерзания
На работе предохранительного клапана негативно отражаются минусовые температуры. Поэтому достаточно важной характеристикой для устройства является наличие защиты от промерзания

Не стоит пренебрегать изучением инструкций производителя, в которых указываются все предельные значения.

Решающую роль в выборе устройства для отопления имеют несколько критериев:

  1. Производительность котла.
  2. Максимально допустимое давление среды для тепловой мощности нагревательного оборудования.
  3. Диаметр предохранительного клапана.

Следует проверить, чтобы регулятор давления в устройстве имел диапазон, в пределы которого входят параметры того или иного котла. Давление срабатывания должно быть на 25-30% больше рабочего показателя, требуемого для стабильной работы системы.

Зависимость времени срабатывания от давления
Чем выше рабочие показатели давления, тем меньше времени должен тратить прибор на срабатывание. Разрыв между давлением на старте движения и при полном открытии затвора должен составлять 15 % для номинального значения меньше 2,5 атм, 10% – для более высоких параметров

Диаметр предохранительного клапана не может быть меньше разъема подводящего патрубка. Иначе постоянное гидравлическое сопротивление не даст предохранителю в полной мере выполнять непосредственные задачи.

Оптимальный материал изготовления оборудования – латунь. Она обладает малым коэффициентом температурного расширения, при котором исключено разрушение корпуса от воздействий сильного давления.

Регулирующий блок производят из термостойких пластиковых материалов, сохраняющих нужную жесткость даже при контакте с кипящей жидкостью.

Способ регулирования температуры

Трехходовые клапаны с ручной регулировкой

Начнём с ручной регулировки. Здесь шток соединён с вентилем или ручкой, под ними находятся отметки, с помощью которых и регулируют температуру. Это самый простой и дешёвый способ, поэтому некоторые относят его к более надёжному. Но я считаю, что всё зависит от фирмы: если клапан качественный, то и с автоматической регулировкой проработает не меньше, чем с ручной.

ПреимуществаНедостатки
Низкая цена по сравнению с другими видами клапановПриходится самостоятельно реагировать на все изменения условий окружающей среды
Работает без подключения электричестваОтопительный контур прогревается неравномерно

Термостатические трехходовые клапаны
Термостатические.

Если в конструкцию встроен терморегулятор, такой клапан называют термостатическим. Обычно его настраивают только один раз. Потом он сам подбирает положение штока, исходя из колебаний температуры. За это отвечает термочувствительная жидкость или газ: когда температура поднимается, они расширяются и начинают двигать шток. Такие клапаны бывают электронными и механическими. Трёхходовой клапан с терморегулятором намного удобнее ручного, поскольку работают автоматически, но и стоит дороже.

ПреимуществаНедостатки
Автоматический контроль за температуройВысокая цена по сравнению с ручным клапанами
Равномерный прогрев отопительного контура
Механические модели работают без электричества

Трехходовые клапаны с электроприводом
С сервоприводом.

Самыми точными считаются трёхходовые клапаны с электроприводом. В них встроен термостат, но управление происходит с помощью электронного блока, который работает на сервоприводе. Когда температура изменяется, термостат передаёт сигнал на контроллер. А уже он управляет приводом, поднимая или опуская шток.

ПреимуществаНедостатки
Не требует участия человека в контроле за температуройВысокая стоимость
Самая высокая точность из всех видов трёхходовых клапановЗависимость от электричества
Самый качественный и равномерный прогрев отопленияПо сравнению с электронными термостатическими клапанами повышенный расход электроэнергии

Я считаю, что лучше остановить выбор на среднем варианте. Ручная регулировка неудобная, а клапан с электроприводом дорогой. Да и такая точность в бытовых условиях редко требуется.

Диапазон температур и рабочее давление

При выборе трёхходового клапана следует учитывать и диапазон регулировки температур. Например, термосмеситель для тёплого пола обычно настраивают на 30-40°C. Хотя и для получения горячей воды этот диапазон самый комфортный. Различается и максимальное давление, которое может выдержать клапан. Некоторые модели выдерживают до 16 бар. Хотя обычно в бытовых условиях больше 6 бар не требуется. А вообще, значения рабочего давления для этих приборов регламентируются ГОСТ 26349-84.

Сферы применения

Трехходовой клапан, принцип работы которого был рассмотрен выше, обладает достаточно широкой сферой применения. Так, такие его разновидности, как электромагнитное устройство или же прибор с термоголовкой, часто встречаются в современных магистралях, где требуется корректировка пропорций при смешивании двух разделенных потоков жидкости, но без снижения мощности или объема.

Что же касается использования в быту, то самым популярным здесь считается термостатический смесительный прибор, с помощью которого, как уже отмечалось выше, можно регулировать температуру рабочей жидкости. Эта жидкость может подаваться как в трубопровод «теплого пола», так и в отопительные радиаторы. А если клапан еще и имеет автоматическое управление, то контролировать температуру в жилище можно будет без каких-либо проблем!

Обратите внимание! Применение трехходового клапана в отопительной системе в целях уравновешивания перепадов температуры крайне выгодно не только в плане комфорта и удобства, но и в плане экономии средств.

Дело в том, что путем регулирования температуры жидкости на «обратке» отопительного прибора можно значительно снизить объемы потребляемого топлива, да и на эффективности самой системы это отразится позитивно. В некоторых системах клапан попросту необходим. Например, в системе «теплого пола» данное устройство предотвращает перегрев напольного покрытия выше заданного уровня комфортности, тем самым избавляя пользователей от неприятных ощущений.

примененик трехходового клапана

Подобного рода регулирующие устройства также используются в системах водоподачи в целях получения перманентного потока с требуемой температурой. Простейшим примером является обыкновенный смеситель, при котором можно сделать воду горячее/прохладнее открытием/закрытием холодного крана.

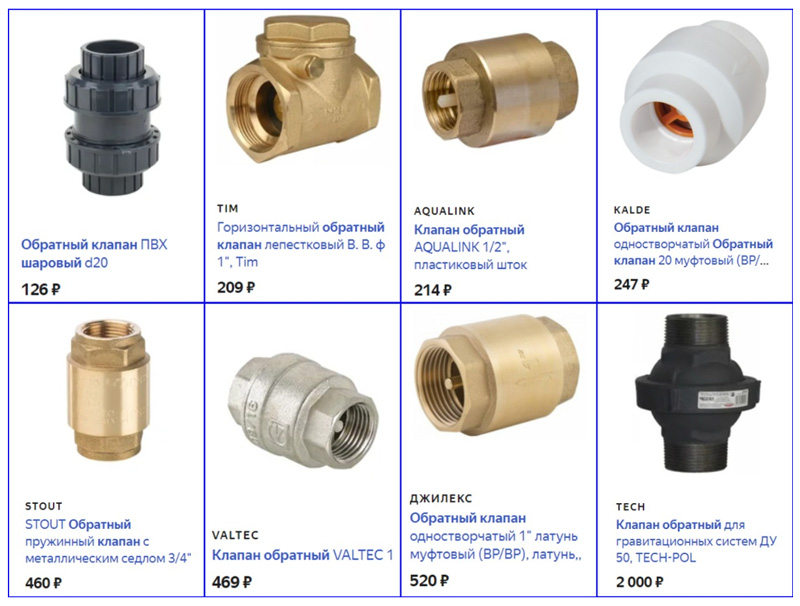

Обратный клапан для отопления - выбор, установка, принцип работы

Предохранительный клапан для бойлера

Ранее мы описывали как выбрать и подключить предохранительный клапан для бойлера, рассказывали о сферах его применения и внутреннем устройстве. В дополнение к этой статье рекомендуем ознакомится: все подробности тут

Другое

Конечно, не стоит забывать, что у трёхходовых клапанов бывает разный диаметр соединительных патрубков. Самые распространённые размеры для бытовых условий – это 1 и ¾ дюйма. Резьба может быть внутренней или наружной.

От показателей пропускной способности зависит количество литров, которое проходит через клапан за час. Выбирать следует так, чтобы у клапана коэффициент был чуть выше, чем результат расчётов. Например, если через систему проходит 2 м³ в час, следует выбирать клапан с пропускной способностью 2,5 м³ в час.

Но пропускная способность меняется в зависимости от того, открыт клапан полностью или приоткрыт. Отношение этих показателей называется динамическим диапазоном регулирования. Чем выше коэффициент, тем лучше сохраняется пропускная способность. Самым лучшим коэффициентом считается 100:1, но встречается он достаточно редко. Самые распространённые показатели — 50:1 или 30:1, клапаны с такими показателями можно спокойно брать.

Где надо ставить 3-ходовой кран и когда он не нужен

Прежде чем заниматься подбором трехходового вентиля, желательно убедиться в том, что он действительно необходим. Ведь в интернете и в реальной жизни хватает советчиков, слабо понимающих суть вопроса. Итак, перечислим ситуации, когда этот вентиль реально нужен:

  1. Для защиты твердотопливного котла от подачи холодного теплоносителя и выпадения конденсата на внутренних стенках топки.
  2. Чтобы регулировать температуру воды в отопительных контурах.
  3. Для ограничения нагрева теплоносителя в контурах теплого пола.

О конденсате, провоцирующем образование липких наростов на стенках камеры ТТ-котла, сказано немало, в том числе и на нашем ресурсе. Он появляется в процессе разогрева, когда температура в топке уже высокая, а вода из системы отопления поступает холодная. Чтобы этого избежать, подающая и обратная магистраль связывается байпасом, где и ставится 3-ходовой кран. Он заставляет теплоноситель из котлового бака течь по малому кругу, и только при нагреве до 50—60 °С начинает подмес воды из системы.

Подробная схема подключения
Схема с байпасом и смесителем оберегает ТТ-котел от появления конденсата и температурного шока

Важное замечание. Клапан служит элементом безопасности для чугунного теплообменника, если таковой установлен в вашем теплогенераторе. Представьте, что в доме отключили электричество на 1—2 часа, за которые радиаторная сеть успевает остыть. Без смесителя в разогретый котел резко пойдет холодная вода, когда электроснабжение возобновится. От такого перепада чугун испытает температурный шок и может треснуть.

Схема с многими потребителями
Система с несколькими отопительными контурами, работающими в разных режимах

Регулирование температуры в отопительных контурах с помощью смесительного узла необходимо в таких случаях:

  • в сложных системах отопления, когда к общей гребенке надо подключить несколько линий с разными температурными режимами, например, радиаторная сеть, теплые полы и бойлер косвенного нагрева;
  • при подключении тех же потребителей к буферной емкости – тепловому аккумулятору;
  • при подаче нагретой воды в теплообменник вентиляционной приточной установки, задействованной для воздушного отопления загородного коттеджа.

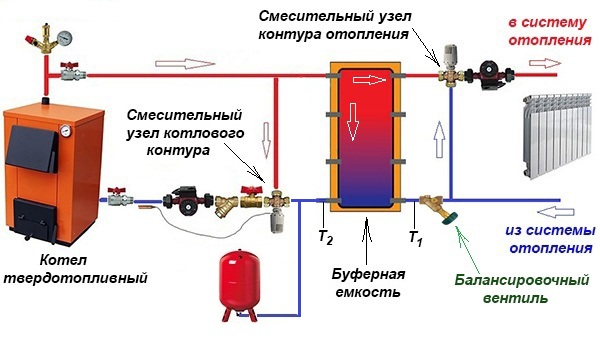

Базовая схема подключения емкости
Клапан в отопительном контуре не только регулирует температуру на подаче, но и позволяет котлу нагреть теплоаккумулятор

Поскольку в греющие контуры теплых полов направляется теплоноситель с температурой не более 50 °С, а от котла может поступать и 85 °С, то ее следует ограничить. Обычно (но не всегда!) вопрос решается путем установки на распределительный коллектор смесительного узла с 3-ходовым вентилем. Последний смешивает охлажденную воду из напольных контуров с «внешним» теплоносителем, идущим от котла.

Запитка контуров от котла через 3-ходовой кран
Схема приготовления воды нужной температуры для подачи в петли теплых полов

Теперь обозначим ситуации, когда покупка и монтаж смесителя (или разделителя) не обязательна:

  1. Если протяженность каждой петли водяного теплого пола не превышает 50—60 м, чего вполне возможно добиться, то регулирование делается без смесительного узла. Вместо него на обратный коллектор ставятся головки типа RTL, ограничивающие поток по количеству теплоносителя.
  2. Когда на обогрев частного дома поочередно работает 2—3 отопительных агрегата, поддерживающих постоянную температуру в сети не ниже 40 °С, то ставить трехходовой клапан для твердотопливного котла не нужно.
  3. В системах отопления с естественной циркуляцией воды. Причина – перепад давления на клапане, препятствующий движению теплоносителя. То же касается теплоаккумуляторов, задействованных по самотечной схеме.

Примечание. В гравитационных системах используются трубы увеличенного диаметра DN40— DN50. Это значит, что для них придется купить не обычный муфтовый смеситель, а громоздкий вентиль фланцевого типа по приличной цене. Такое решение разумным не назовешь.

Если вас интересует, почему лучше выбрать головки RTL и как они управляют контурами напольного обогрева, посмотрите видео от опытного мастера и нашего эксперта Владимира Сухорукова:

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Процесс навинчивания предохранительного устройства
Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

  • если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
  • в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
  • в рычажно-грузовом оборудовании рычаг размещают горизонтально;
  • на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж обратных клапанов, кранов, задвижек, циркуляционного насоса;
  • для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
  • сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
  • выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
  • в системах, где циркуляция жидкости происходит по естественной схеме, предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Пример правильной схемы монтажа
Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Правила установки арматуры

Обычно на корпусе трёхходового клапана производитель стрелками указывает движение протока воды. По этим ориентирам можно определить и вид клапана. Подключение к системе происходит так, как указано стрелками. Место установки должно быть удобным для последующих регулировок или замены в случае неисправности. Для этого подходит и обратка, и подача. Но внимательно читайте инструкцию, так как не все клапаны можно устанавливать на подачу.

Так как большинство клапанов внутри сделаны из керамики, они плохо переносят грязную воду. Поэтому лучше перед клапаном установить фильтр . Если этого не сделать, прибор может засориться. В некоторых случаях достаточно его почистить, но иногда даже это не спасает. Поэтому не стоит экономить на фильтрах.

Электропривод не должен располагаться внизу, да и механические термостатические смесители тоже не советуют так устанавливать, исключительно вертикально. Но я по своему опыту скажу, что в некоторых случаях такое возможно. Да и отзывы некоторых владельцев это подтверждают.

Схемы расположения трехходового клапана в системе отопления

Трехходовой клапан в системе отопления с твердотопливным котлом
Самая простая схема в системе с твердотопливным котлом. Цель: защита от конденсата и перегрева, поддержание температуры в контуре отопления.Схема подключения теплого пола к электрокотлу
Схема отопления с электрокотлом и теплыми полами. Для развода теплых полов на несколько контуров используются гидроколлекторы.Трехходовой клапан в системе отопления с бойлером косвенного нагрева
Использование в обвязке с использованием бойлера косвенного нагрева, позволяющим организовать горячее водоснабжение при одноконтурном котле.

Общие рекомендации по монтажу

Главное, изначально установить вентиль в правильном положении, руководствуясь подсказками, обозначенными стрелками на корпусе. Указатели указывают траекторию водяного потока.

Символом А обозначен прямой ход, В — перпендикулярное или байпасное направление, АВ — объединенный вход или выход.

Исходя из направления, существуют две модели клапанов:

  • с симметричной или Т-образной схемой;
  • с ассиметричной или L-образной.

При монтаже по первой из них жидкость поступает в клапан через торцевые отверстия. Выходит через центральное после смешивания.

Во втором варианте теплый поток заходит с торца, а холодный поступает снизу. Выход после смешения разнотемпературной жидкости происходит через второй торец.

Схема монтажа клапана №1
Представленная на фото схема монтажа клапана, используется в отопительных системах, запитанных от напорного коллектора

Второй важный момент при монтаже смесительного клапана — нельзя располагать его приводом или термостатической головкой вниз. Перед началом работ необходима подготовка: перед точкой установки перекрывают воду. Далее проверяют трубопровод на наличие в нем остатков, способных стать причиной выхода со строя прокладки клапана.

Главное, выбрать для установки такое место, чтобы к клапану был доступ. Возможно, в дальнейшем его придется проверять или демонтировать. Для всего этого необходимо свободное пространство.

Врезка смесительного клапана

При врезке трехходового клапана смесительного типа в систему централизованного теплоснабжения может быть несколько вариантов. Выбор схемы зависит от характера присоединения системы отопления.

Когда по условиям работы котла является допустимым такое явление, как перегрев теплоносителя в обратке, обязательно возникает избыточное давление. В этом случае монтируют перемычку, дросселирующую избыточный напор. Ее устанавливают параллельно по отношению к подмесу клапана.

Схема подключения клапана №2
Эту схему используют, когда система отопления подключена к безнапорному коллектору. Важно выбирать правильный вариант монтажа исходя из особенностей своего трубопровода

Схема на фото является гарантией качественного регулирования параметров системы. Если трехходовой кран подсоединен непосредственно к котлу, что наиболее часто бывает в автономных отопительных системах, необходима врезка балансировочного клапана.

Если пренебречь рекомендацией по поводу установки балансировочного прибора, в порте АВ могут произойти существенные изменения расхода рабочей жидкости, зависящего от положения штока.

Подключение по приведенной схеме не гарантирует отсутствия циркуляции теплоносителя через источник. Чтобы этого добиться, нужно дополнительно подключить в его контур гидравлический разграничитель и насос циркуляционного типа.

Смесительный клапан монтируют и с целью разделения потоков. Необходимость в этом возникает, когда недопустимо полностью изолировать контур источника, но перепуск жидкости в обратку возможен. Чаще всего такой вариант применяют при наличии автономной котельной.

Схема подключения №3
Балансировочный клапан монтируют в участок трубопровода трехходового клапана, подключенного к порту, обозначенному символом В. Его гидравлическое сопротивление должно быть идентичным сопротивлению котла

Необходимо знать, что при использовании некоторых моделей может возникнуть вибрация и шум. Это происходит по причине несогласованности направлений потока в трубопроводе и смесительном изделии. Из-за этого возможно падение давления на клапане ниже допустимого.

Расчет пропускной способности

Просто подобрать трехходовой клапан по диаметру патрубка отопительного агрегата или подводящему трубопроводу не получится. Дело в том, что в процессе автоматического регулирования элемент создает переменное гидравлическое сопротивление, которое должен преодолевать циркуляционный насос, чтобы обеспечить требуемый расход теплоносителя. Путем расчета клапан подбирается таким образом, чтобы пропускать нужный объем воды при различных положениях штока.

Основной параметр регулирующего элемента
Главная конструктивная характеристика любого 3-ходового вентиля – условная пропускная способность, обозначаемая буквой Kvs и выражаемая в м³/ч. Эта величина, указываемая в паспорте изделия, отражает количество холодного теплоносителя, проходящего через полностью открытый клапан за 1 час. При этом перепад давления на участке до регулятора и после него составляет 1 Бар.

Пример. Если через трехходовой кран с Kvs = 1.6 м³/ч пропустить именно такой объем воды в течение часа, то перепад давлений (гидравлическое сопротивление) составит 1 Бар или 10 м водного столба. Это слишком много для системы отопления частного дома, поэтому при расчетах принимается реальное падение давления – 0.15—0.2 Бар (1.5—2 м вод. ст.).

Чтобы выбрать регулирующий клапан по пропускной способности, сначала нужно определить расход теплоносителя, идущего по регулируемой линии. Используется такая формула:
Здесь:

  • G – искомый расход воды, м³/ч;
  • Q – тепловая нагрузка на ветвь отопления, кВт;
  • ∆t – разница температур воды на подаче и в обратке, обычно принимается равной 20 °С, а в теплых полах – 10 °С.

Пример. Дом площадью 100 м² планируется отапливать напольными контурами, которые должны обеспечить теплоотдачу 10 кВт. Тогда на распределительный коллектор нужно подать G = 0.86 х 10 / 10 = 0.86 м³/ч теплоносителя.

Следующим шагом вычисляем реальный коэффициент K пропускной способности смесительного клапана с учетом перепада давления на нем 0.2 Бар по формуле:
Для того же примера величина К будет равна 0.86 / √0.2 = 0.86 / 0.45 = 1.9 м³/ч. Дальше открываем каталог выбранного производителя арматуры и подбираем из линейки трехходовой кран, чей Kvs равен или больше полученного значения. Возьмем известный бренд Danfoss (Данфосс) и выберем из серии изделий VRB3 клапан с патрубками DN15 и Kvs = 2.5 м³/ч. Предыдущий в ряду номинал составляет 1.6 м³/ч, чего явно недостаточно в нашем случае.

Для справки. Как правило, для твердотопливных котлов и теплых полов, устраиваемых в частных домах, применяются трехходовые клапаны с условным проходом DN15—DN25, не больше. А вот их пропускную способность необходимо высчитывать. Вдобавок после подбора элемента желательно проверить скорость протекающего теплоносителя, как об этом рассказывается в очередном видео:

Нюансы выбора приспособления

Общими при выборе подходящего трехходового клапана являются следующие рекомендации:

  1. Предпочтительнее авторитетные производители. Часто на рынке встречается некачественная запорная арматура от неизвестных фирм.
  2. Большей износостойкостью обладают изделия медные или латунные.
  3. Ручное управление более надежное, но менее функциональное.

Ключевым моментом являются технические параметры системы, в которую его предполагают устанавливать. Учитывают такие ее характеристики: уровень давления, наибольшая температура теплоносителя в точке монтажа прибора, допустимое снижение давления, объем воды, проходящей через клапан.

Хорошо будет работать только клапан с правильно подобранной пропускной способностью. Для этого нужно сравнить производительность своей водопроводной системы с коэффициентом пропускной способности прибора. Она в обязательном порядке обозначена на каждой модели.

Для комнат ограниченной площади, таких как санузел, дорогой клапан с термосмесителем выбирать нерационально.

На больших площадях с теплыми полами необходим прибор с автоматическим регулированием температуры. Ориентиром для выбора также должно являться соответствие изделия ГОСТу 12894-2005.

Стоимость может быть самой разной, все зависит от производителя.

В загородных домах с установленным твердотопливным котлом схема отопления не отличается большой сложностью. Здесь вполне подойдет трехходовой клапан упрощенной конструкции.

Он функционирует автономно и у него нет термоголовки, датчика, и даже штока. Термостатический элемент, управляющий его работой, настроен на какую-то определенную температуру и находится в корпусе.

Советы по выбору

Несведущий домовладелец, решивший в поисках трехходового клапана полистать каталог любой известной фирмы, может растеряться от количества и разнообразия предлагаемых изделий. Чтобы помочь вам выбрать нужный вентиль из широкого ассортимента, мы дадим несколько рекомендаций и начнем с перечня брендов, чьи каталоги вообще стоит открывать. Вот список известных фирм, чьи изделия заслуживают доверия:

  • Danfoss (Дания);
  • Herz Armaturen (Австрия);
  • Honeywell (США);
  • Icma (Италия);
  • Esbe (Швеция);
  • Caleffi (Италия).

Покрытый ржавчиной вентиль
3-ходовой термоклапан изобретен не вчера. На фото — изделие компании ESBE образца 1935 года

Для справки. Перечисленные компании продают огромное количество разнообразной арматуры для отопительных систем, в том числе двухходовые, предохранительные и четырехходовые клапаны, электромагнитные шиберы и термостаты. Из производителей стран постсоветского пространства мы можем рекомендовать продукцию бренда Valtec (Валтек).

Теперь основной блок рекомендаций:

  1. Для защиты твердотопливного котла от конденсата можно выбрать 2 вида трехходовых клапанов – с фиксированной настройкой и термоголовкой с выносным датчиком. Второй вариант обойдется дороже на 20—30% и не всегда оправдан, поскольку изменение температуры обратки здесь излишне. Приобретайте регулятор с внутренним термостатом, настроенным на температуру 50 либо 55 °С.
  2. Чтобы управлять нагревом отдельных ветвей и контуров теплых полов, однозначно нужен 3-ходовой клапан с выносным датчиком и термостатической головкой. Колба датчика устанавливается на тот коллектор или трубопровод, чью температуру необходимо контролировать.
  3. Шаровые (они же поворотные) регуляторы действуют в паре с электроприводом либо выставляются вручную. Если вы не хотите усложнять схему и зависеть от электричества, выбирайте подходящее по характеристикам изделие среди седельных клапанов, работающих от термоголовок.
  4. Самый «ходовой» материал корпуса – латунь или бронза. Нержавеющие элементы стоят дороже, а чугунное литье боится температурного шока и обладает приличной массой.
  5. В схемах с одинаковым успехом применяются как смесительные, так и разделительные трехходовые краны. Но если вы не являетесь специалистом в области отопления и собираете систему своими руками, то лучше возьмите клапан – смеситель. С ним проще разобраться и правильно поставить, о чем подробно расскажет эксперт в своем видеосюжете:

Две рекомендации напоследок

Поскольку мы представили упрощенную методику вычисления и подбора 3-ходового клапана по пропускной способности, настоятельно советуем проконсультироваться по этому поводу со знающими людьми. Если такой возможности нет, приобретайте вентиль с запасом, невзирая на цену. Есть и другой вариант: договоритесь с продавцом о возможной замене изделия на тот случай, если оно не подойдет.

Если вам необходимо смонтировать водяное отопление в большом коттедже, обогреваемом радиаторной сетью и теплыми полами, а ГВС планируется обеспечивать от бойлера косвенного нагрева, то без помощи опытных специалистов обойтись не удастся. Придется сделать от 4 до 10 регулируемых ветвей, для каждой из которых нужно рассчитать и подобрать трехходовой клапан, а потом сбалансировать их работу в комплексе.

Схема теплого пола с трехходовым клапаном

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.

    Установка термосмесительного клапана производится в таких случаях:

  • Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  • Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
  • Для поддержания необходимой температуры теплоносителя в разных местах системы.
  • Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.

Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема теплого пола с трехходовым клапаном

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.

Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:
Схема теплого пола с трехходовым клапаном

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.

Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Схема теплого пола с трехходовым клапаном

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.

Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

Схема теплого пола с трехходовым клапаном

    В зависимости от направления потоков, термостатический клапан представлен двумя моделями:

  1. Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  2. L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Схема теплого пола с трехходовым клапаном

Схема подключения трехходового смесительного клапана.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

    Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.

Схема теплого пола с трехходовым клапаном

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды.

После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

    При подобной схеме подключения теплоноситель движется по следующему маршруту:

  1. Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  2. Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  3. Распределение теплоносителя по трубам теплого пола.
  4. Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки.

Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема теплого пола с трехходовым клапаном

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Схема установки разделяющего трёхходового клапана

Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.

Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.

Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.

Схема установки разделяющего трёхходового клапана

Схема установки разделяющего трёхходового клапана

Схемы установки смешивающего трёхходового клапана на разделение

Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.

Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.

На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.

При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.

Схемы установки смешивающего трёхходового клапана на разделение

Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору

Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.

Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.

Схемы установки смешивающего трёхходового клапана на разделение

Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.

Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.

Схемы установки смешивающего трёхходового клапана на разделение

Трехходовой смесительный клапан с термоголовкой

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Трехходовой смесительный клапан с термоголовкой

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

    Факторы, влияющие на работу радиатора, различны:

  • температурные перепады на улице;
  • солнечная активность;
  • сила ветра;
  • наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

    Есть два пути регулировки выделяемой радиатором энергии:

  1. Качественное изменение свойств радиатора.
  2. Количественное регулирование выделяемого тепла.
  3. В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Трехходовой смесительный клапан с термоголовкой

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Для чего требуется предохранительный клапан?

Отчасти об этом уже упомянуто во вводной части статьи. Все просто – с повышением температуры в системе отопления (при работе котла), теплоноситель стремится расшириться.

Отчасти ему это удаётся – как раз для таких целей в любой системе предусмотрен расширительный бак. А в наше время системы стали делать преимущественно закрытого типа, то есть с герметичным расширительным баком мембранного или баллонного типа.

В таких баках имеется воздушная камера, которая предварительно накачивается определённым давлением. Под действием расширяющегося в объеме теплоносителя (а у него это – единственный путь к свободному расширению) воздушная камера сжимается, давление в ней и в системе в целом – возрастает.

Для чего служит перепускной клапан в трубопроводе

Во время работы отопительной или водонагревательной систем объем рабочей среды может меняться. Повышение или снижение давления теплоносителя негативно сказывается на работоспособности теплового контура: может привести к неравномерному прогреву, завоздушиванию узлов системы, поломкам. Сказывается изменение напора рабочей среды и на комфорте: неконтролируемо меняется температура в помещениях, а трубы начинают гудеть и вибрировать

Чтобы этого не происходило, важно поддерживать баланс давления в трубопроводе

Постоянно следить за давлением, стравливать или добавлять теплоноситель вручную несложно, но эту рутинную работу лучше доверить автоматике.

Аварийный клапан сброса давления в системе отопления

Существует несколько видов регулирующей арматуры, которая справляется с этой задачей лучше, чем человек.

Перепускной, или переливной, клапан позволяет стабилизировать давление в трубопроводе путем перенаправления рабочей среды через дополнительную ветку трубопровода, называемую байпасом.

Регуляция происходит не единоразовым или периодическим стравливанием излишка теплоносителя, а порционно, благодаря чему поддерживается напор жидкости или газа постоянно на одном уровне.

Устройством можно и нужно оснащать трубопроводы любой сложности, но больше всего в регулировке напора нуждаются:

многоконтурные отопительные системы – в случае отключения одного из контуров уменьшается потребление теплоносителя и увеличивается давление, что может вызвать порывы трубопровода, перегрузить насос и теплогенерирующий прибор – чтобы этого избежать, нужно снизить давление и поддерживать его на нужном уровне;
отопительные системы, оснащенные терморегуляторами, и системы горячего водоснабжения – при настройке температуры изменяется объем потребляемого теплоносителя, и нужно быстро восстановить баланс давления в контуре;
системы водоснабжения, оснащенные водонагревателями накопительного типа – в бойлере и трубопроводе вода находится под высоким давлением, а так как от постоянной регулировки и частых включений-выключений воды рывками меняется объем подаваемой жидкости, то давление рабочей среды особенно важно регулировать, чтобы не произошло аварии и не сломался водонагреватель.

Зачем нужны клапаны на батареях

На радиаторах и батареях контура тоже устанавливаются клапаны, но их основная функция – удаление воздуха из системы.

Установленный клапан для радиатора отопления может быть ручным и автоматическим. Ручной клапан открывается и закрывается вручную с помощью ключа и отвертки.

Автоматический клапан на батарее отопления не требует оперативного вмешательства человека. Он прекрасно удаляет воздух, но его главный недостаток заключается в чувствительности к засорениям из-за загрязненности теплоносителя. Чтобы удалять растворенный воздух из теплоносителя и очищать его от грязи и шламов рекомендуется установка воздушных сепараторов.

Как выбирать сбросной клапан

Конечно, по цене закупки и монтажа традиционный подрывной клапан обойдется дешевле температурных устройств. Он без проблем защитит закрытую систему отопления, завязанную с газовым, дизельным либо электрическим котлом, ведь в случае аварии они прекращают нагрев практически моментально. Другое дело – теплогенератор на дровах и угле, не способный потухнуть сходу.

Чтобы успешно подобрать клапан теплового сброса либо избыточного давления, руководствуйтесь следующими рекомендациями:

  1. При использовании любых энергоносителей, кроме твердого топлива, смело покупайте обычное подрывное устройство.
  2. Изучите документацию вашего источника тепла или бойлера (смотря что нужно защитить) и выбирайте арматуру безопасности по указанному в ней максимально допустимому давлению. Большая часть отопительной техники рассчитана на предел 3 Бар, хотя есть исключения – литовские котлы Stropuva выдерживают только 2 Бар, а некоторые российские агрегаты (из недорогих) – 1.5 Бар.
  3. Для эффективного охлаждения дровяных теплогенераторов в случае аварии лучше поставить один из клапанов теплового сброса. Их максимальное рабочее давление составляет 10 Бар.
  4. В открытых системах с ТТ-котлом сброс по давлению бесполезен. Подберите предохранительное изделие, срабатывающее при температуре теплоносителя 95—100 °С, подходящее к вашему агрегату и способу подпитки.

Совет. Воздержитесь от приобретения дешевой предохранительной арматуры родом из Китая. Мало того что она ненадежна, так еще и протекает после первого же подрыва.

Кроме моделей с фиксированными настройками в продаже есть клапаны с возможностью регулировки. Если вы не профессионал в сфере отопления, то покупать их не стоит, да и нет особой необходимости.

Элемент с выносным датчиком

Изделие представляет собой тот же пружинный механизм, встроенный в корпус с двумя патрубками для подключения к подающей магистрали и сбросу в канализацию. Шток, открывающий тарелку и дорогу теплоносителю, проводится в движение мехами (2 группы – основная и резервная). При перегреве воды (от 95 до 100 °С) на них нажимает термочувствительная жидкость, идущая из колбы датчика по капиллярной трубке. Конструкция элемента безопасности показана на рисунке:

Устройство котлового клапана с датчиком

Температурный клапан включается в обвязку твердотопливного котла тремя способами:

  • с охлаждением через водяной контур теплогенератора;
  • то же, через специальный аварийный теплообменник;
  • сброс теплоносителя с автоматической подпиткой.

Первая схема, изображенная ниже, применяется для двухконтурных отопительных установок, подогревающих воду для ГВС. Когда датчик, вмонтированный под обшивку ТТ-котла, воздействует на механизм, то горячая вода из контура сливается в канализацию, а ее место занимает холодная из водопровода. Какие бы ни были причины аварии, такая проточная система быстро охладит котловую рубашку и предотвратит последствия.

Схема подключения теплового клапана к котлу
Змеевик ГВС двухконтурного котла может служить как нагревателем, так и охладителем в случае перегрева. Для защиты достаточно подключить тепловой клапан по схеме

Примечание. В публикации использованы схемы от бренда CALEFFI, взятые с официального ресурса производителя.

Вторая схема предназначена для теплогенераторов со встроенным аварийным теплообменником для охлаждения в случае перегрева. Такие агрегаты выпускают европейские бренды Atmos, Di Dietrich и другие.

Схема подключения через аварийный теплообменник котла

Пример подключения сбросного элемента через штатный теплообменник смотрите на видео:

Последняя схема реализуется только вместе с системой автоматической подпитки, поскольку здесь клапан сбрасывает теплоноситель, а не охлаждающую воду.

Устройство аварийного теплового сброса воды
Как видите, производитель допускает установку двух аварийных устройств – по давлению (группа безопасности) и по температуре (сбросной клапан)

Предостережение. Не рекомендуется задействовать автоматическую подпитку для дровяных отопителей с топливником из чугуна. Последний боится перепадов температур и может треснуть от подачи большого количества холодной воды в обратку.

Комбинированные клапаны с подпиткой системы

Этот яркий представитель аварийной арматуры сходен по принципу работы с перепускными клапанами и выполняет сразу 3 функции:

  1. Сброс перегретого теплоносителя из котлового бака по сигналу выносного датчика.
  2. Эффективное охлаждение теплогенератора.
  3. Автоматическая подпитка системы отопления холодной водой.

Конструкция клапана сброса с подпиткой

Выше на картинке показана конструкция изделия, где видно, что на одном штоке установлены 2 тарелки, одновременно открывающие 2 прохода: по первому сбрасывается закипающий теплоноситель, по второму в противоположном направлении идет вода и пополняет потери. Схема подключения комбинированного перепускного клапана с твердотопливным котлом выглядит так:

Как подключить клапан теплового сброса

Примечание. Если необходимо задействовать подобное устройство для охлаждения ТТ-котла с чугунным теплообменником, то проток нужно организовать через открытый расширительный бак или бойлер косвенного нагрева.

Клапан защитный для бойлера

Перепускной клапан с тройным выходом работает по такому же комбинированному принципу, только встраивается прямо в трубопровод подачи теплоносителя возле отопительного агрегата. Сильфон находится в части корпуса, помещенной в трубу. Сброс производится через нижний патрубок, а к двум верхним присоединяется водопровод и магистраль подпитки. Такие изделия используются при недостатке свободного места в котельной.

Предохранительный элемент системы отопления
Такой сбрасывающий клапан предназначен для установки в трубопровод подачи

Совместная работа клапана и расширительного бака

Расширительный бак в системе отопления призван стабилизировать давление. Но ошибкой является мнение, что с таким баком предохранительный клапан не понадобится. Бак может работать неправильно, оказаться просто без воздуха.

Ошибкой является и обратное мнение, что клапан может взять на себя функции расширительного бака – сбрасывать давление, как только оно слегка повысилось. Этот прибор конструктивно не рассчитан на множественные срабатывания и после нескольких сбросов, через него появляется постоянная течь…

Предохранительный клапан рассчитан только на срабатывание при аварийном повышении давления, свыше нормы, после чего со стороны персонала должны быть приняты меры по устранению причин такой ситуации.

В каких случаях обычно срабатывает клапан

Можно выделить четыре типичные ситуации, когда срабатывает клапан в отоплении.

  • Закачка жидкости в систему выполняется ручным насосом без контроля за давлением, или автоматическое наполнение оказалась с дефектами и дает повышенное давление.
  • Система отопления с нарушениями — расширительный бак не был установлен или перекрыт краном.
  • Не надлежащая работа расширительного бака – в нем отсутствует воздух.
  • Вскипание котла с массовым выбросом пара.

Клапан в схеме с котлом

Что требуют нормативы

Из нормативов можно узнать, что на пути к клапану от теплообменника не должно быт не только запорных устройств, но и регулирующих, а также трубопровода меньшим диамером, чем сам клапан. Настройка давления должна быть выполнена на 15 – 25% больше, чем рабочее давление жидкости. Проверка порога срабатывания должна производится не реже чем один раз в год при плановом обслуживании системы….

Маркировка устройств

Предохранительные клапаны подлежат обязательной маркировке. На корпус предохранительного клапана наносятся:

  • обозначение изделия
  • стрелка, которая указывает направление потока среды
  • значение номинального давления
  • значение номинального диаметра клапана
  • заводской номер клапана
  • дата изготовления

Маркировочную табличку прикрепляют, как правило, к крышке клапана или к наружной поверхности выходного фланца

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Условия эксплуатации клапанов

После проверки и ревизии клапаны настраиваются и проходят необходимую регулировку на заданное давление. Затем прибор пломбируют. Установка без пломбы категорически запрещена. Все предохранительные клапаны имеют технологический паспорт или «карточки эксплуатации».

Срок эксплуатации предохранительный клапанов напрямую зависит от правильной эксплуатации и обслуживания. Часто в процессе эксплуатации возникают различные дефекты.

Среди них такие распространенные дефекты:

  • утечка
  • пульсация
  • задиры

Утечка характеризуется пропуском рабочей среды. Возникает при повреждении уплотнителей и попадании на них посторонних предметов. А так же при деформации пружины. Устраняется продувкой, притиркой, заменой пружины, правильным монтажом или новой регулировкой клапана.

Пульсация-слишком частое открытие/закрытие.  Возникает при суженом сечении или большой пропускной способности. Устраняется проблема правильным подбором необходимых параметров.

Задиры во время эксплуатации возникают в результате перекосов при сборке. Устраняются при помощи механической обработки и дальнейшей правильной сборкой.

Условия хранения

Место хранения приборов должно находиться в сухом закрытом помещении. Приборы располагаются в вертикальном положении на специальных подкладках. Их помещают в ящики или стеллажи, которые обеспечивают вертикальное расположение.

Что в итоге?

Устройство безопасности для сброса давления из-за своей простой конструкции считается весьма надежным. Делая выбор, стоит обратить внимание на качество материала и не гнаться за дешевым продуктом. Не менее важна и правильная настройка клапана по максимальному давлению котельной установки.

Лучшие известные производители и модели: характеристики и цены

Теперь я хочу рассказать о самых популярных и надёжных трёхходовых клапанах, чтобы вам было проще выбрать подходящую модель.

TIM

Производитель из Китая. Предлагает довольно качественную продукцию для отопления и водоснабжения по сравнительно низкой цене.

ФотоМодельТехнические характеристикиОсобенностиСтоимость, руб.
TIM ZEISSLER BL3110C04(ZEISSLER) BL3110C04Материал: латунь
Диапазон температур: 35-60
Рабочее давление: 2-5 бар
Диаметр: 1 дюйм
Смесительный, для отопления и ГВС2 300-3 000
TIM BL8803BL8803Материал: латунь
Диапазон температур: 38-60
Рабочее давление: 3-10 бар
Диаметр: ¾ дюйма
Смесительный, наружное подключение через американки2 800-3 500
TIM BL8804ABL8804AМатериал: латунь
Диапазон температур: 38-60
Рабочее давление: 3-10 бар
Диаметр: 1 дюйм
Смесительный, с электроприводом2 000-2 600

Esbe

Эта шведская компания занимается производством различных моделей клапанов и контроллеров. Я считаю, что товары этой фирмы самые качественные. Хотя и дорогие.

ФотоМодельТехнические характеристикиОсобенностиСтоимость, руб.
Esbe VTA321VTA321Материал: латунь
Диапазон температур: 35-60
Рабочее давление: 2-10 бар
Диаметр: ¾ дюйма
Смесительный, для отопления и ГВС6 000-6 500
Esbe VTA372VTA372Материал: латунь
Диапазон температур: 20-55
Рабочее давление: 3-10 бар
Диаметр: 1 дюйма
Смесительный, высокая пропускная способность7 000-8 000
Esbe VTC511VTC511Материал: чугун
Диапазон температур: 60-75
Рабочее давление: 3-10 бар
Диаметр: 1 дюйм
Для твердотопливных котлов8 000-9 000

STOUT

Совместное производство России, Италии, Испании и Германии. Изделия отлично адаптированы под российские условия.

ФотоМодельТехнические характеристикиОсобенностиСтоимость, руб.
Stout SVM-0120-164325SVM-0120-164325Материал: латунь
Диапазон температур: 20-43
Рабочее давление: 3-10 бар
Диаметр: 1 дюйм
Смесительный, для отопления и ГВС4 500-5 000
Stout SVM-0125-186520SVM-0125-186520Материал: латунь
Диапазон температур: 30-65
Рабочее давление: 3-10 бар
Диаметр: ¾ дюйма
Смесительный, для отопления4 000-4 300
Stout SVM-0120-256025SVM-0120-256025Материал: латунь
Диапазон температур: 35-60
Рабочее давление: 3-10 бар
Диаметр: 1 дюйм
Смесительный, высокая пропускная способность5 200-5 800

WATTS

Один из крупнейших производителей отопительного оборудования в Европе. Огромный ассортимент продукции.

ФотоМодельТехнические характеристикиОсобенностиСтоимость, руб.
Watts Aquamix 61CAquamix 61CМатериал: латунь
Диапазон температур: 32-50
Рабочее давление: 3-10 бар
Диаметр: ¾ дюйма
Смесительный, для ГВС5 200-5 700
Watts Aquamix 63CAquamix 63CМатериал: латунь
Диапазон температур: 25-50
Рабочее давление: 1-10 бар
Диаметр: ¾ дюйма
Смесительный, для тёплого пола5 500-6 000
Watts V3GB Watts ClassicV3GB Watts ClassicМатериал: латунь
Диапазон температур: 20-50
Рабочее давление: 3-10 бар
Диаметр: 1 дюйм
Смесительный, с электроприводом12 500-14 000

Варианты схем подключения

Перед выбором обратного клапана выясните его назначение в вашей системе отопления. Облегчим задачу и подскажем варианты применения возвратных затворов:

  1. Клапаны ставятся на отдельные контуры закрытой схемы, оборудованные циркуляционными насосами. Цель – предотвратить возникновение паразитных потоков, ухудшающих работу отопительных ветвей либо включенных параллельно котлов.
  2. При установке на байпас параллельно насосу затвор помогает системе автоматически перейти в режим естественной циркуляции, когда внезапно отключилась подача электроэнергии.
  3. Врезка в трубопровод подпитки позволяет избежать опорожнения отопительной сети в различных ситуациях.

Важная рекомендация. Не слушайте «специалистов» и не ставьте пружинный клапан перед единственным циркуляционным насосом в обычной одноконтурной системе. Заверения, что таким образом вы убережете перекачивающий агрегат от гидроударов и прочий бред не отвечают действительности.
Обвязка теплогенератора с другим котлом
Схема обвязки 2 котлов – дровяного и электрического – с применением возвратных затворов

В качестве примера правильной установки обратных клапанов приведем схему совместного подключения твердотопливного и электрического котла. В случае остановки одного из насосов второй неизбежно погонит теплоноситель паразитным потоком по малому кругу. Без запорной арматуры здесь не обойтись.

Примечание. Похожая ситуация может возникнуть при подключении радиаторной сети и бойлера косвенного нагрева с отдельным насосом без распределительной гребенки, гидрострелки или буферной емкости.
Байпасный узел в сборе с клапаном

Второй пример типичен для гравитационных систем с естественной циркуляцией воды, переделанных под работу с насосом. Основной режим – принудительный, но при отключении света агрегат на байпасе остановится и перестанет поджимать исполнительную часть обратного клапана, врезанного в прямую магистраль. Тогда возобновится конвекционное течение воды по основной линии, пока не подадут электричество.
Подпитка системы отопления

Установка обратного клапана на подпитку не обязательна, но может избавить вас от неожиданных проблем. Реальный пример из практики: домовладелец решил поднять давление в системе отопления и открыл кран подпитки в котельной. Поскольку на тот момент предприятие водоканала производило ремонт сети и перекрыло водоснабжение, теплоноситель передавил холодную воду и частично ушел в трубу. Вместо подпитки вышло опорожнение, в результате давление упало и газовый котел остановился.

Где ставятся клапаны спуска воздуха

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы стравливать собирающийся воздух. Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.

Где устанавливаются воздухосбрасыватели
Если котел оборудован встроенным воздухоотводчиком, то на подаче его ставить не нужно

Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:

  • в группе безопасности котла, присоединенного к системе закрытого типа;
  • на обоих коллекторах теплого пола;Состав распределительного узла - схема
  • если самой высокой точкой является трубопровод, а не радиатор, то в него врезается поплавковый воздухоотводчик;
  • в буферную емкость и бойлер косвенного нагрева, если это предусмотрено конструкцией;
  • на змеевик полотенцесушителя;
  • в общую распределительную гребенку сложной и разветвленной системы (на оба коллектора);
  • на гидравлический разделитель контуров (гидрострелку).

Кроме указанных точек, воздухосбрасыватели ставятся в проблемных местах тепловой сети, где в силу сложных условий прокладки трубы образуют П-образные петли, повернутые кверху. Например, магистраль обходит дверной проем либо лестничный марш поверху, а затем снова опускается вниз. В подобных компенсаторах воздушные пробки образуются с вероятностью 100%, поэтому там нужен воздухоотводчик, лучше – автоматический.

Монтаж сбросного клапана на трубе
Когда высшей точкой сети является труба или компенсатор, на него монтируется клапан

Совет. Никогда не врезайте кран Маевского напрямую в трубопровод, поскольку пузырьки пройдут мимо него вместе с потоком теплоносителя и клапан окажется бесполезным. Для правильной работы ручному «спускнику» нужна камера для сбора воздуха (у «автомата» есть собственная). Сделайте врезку в магистраль вертикальной трубой, которая послужит воздухосборником, а сверху установите кран.

Если при заполнении тепловой сети водой вы не желаете бегать между радиаторами с отверткой, поставьте вместо вентилей Маевского автоматические угловые воздухоотводчики. Данный вариант подойдет и жильцам квартир, обогреваемых централизованно: в чугунных батареях частенько возникают воздушные пробки, а удалить их оттуда нет возможности.

Еще совет. Чтобы колба углового воздухосбрасывателя не торчала на виду и не цеплялась за шторы, возьмите мини-модель клапана, встроенного в радиаторную крышку.

Место установки клапана

В отопительной системе есть точки, где воздух собирается обязательно. Так, краны Маевского в квартире следует установить на каждом радиаторе. Во многих современных моделях радиаторов устройства для стравливания воздуха устанавливают на этапе изготовления сами производители.

на батарее

Обратите внимание! Если у вас классические радиаторы, то воздушный клапан следует установить в верхней его части, которая расположена напротив подключения.

Так вы самостоятельно всегда сможете контролировать нормальную работу ваших батарей отопления и не зависеть от желания работников ЖЕКа или настроения соседей сверху.

Точки для установки кранов сброса воздуха:

  • радиаторы, змеевик в ванной комнате верхняя часть;
  • верхняя точка трубопровода;
  • система безопасности отопительного котла в индивидуальных коммуникациях;
  • на гидравлическое разветвление;
  • на коллекторы общей распределительной гребёнки;
  • на любые П-образные петли в коммуникациях, в верхней точке;
  • на компенсаторы в пластиковых отопительных системах.

размещение

Следует понимать, что воздух скапливается всегда в верхней части коммуникаций. Воздушная пробка может встать в изгибе пластиковой трубы, если монтаж осуществлён с ошибками и произошла температурная деформация.

Самый простой способ избавиться навсегда от пробки в трубопроводе – это врезать в трубу тройник. На свободный вертикальный отвод тройника (диаметр которого подбирается соответственно) устанавливают клапан для сброса воздуха.

Устанавливаем клапан правильно

Чтобы не наделать ошибок при выборе и установке обратного клапана в нужное место системы отопления, прислушайтесь к простым рекомендациям:

  1. Во избежание паразитных потоков в соседних ветвях ставьте изделия лепесткового либо тарельчатого типа. Первые предпочтительнее, поскольку не создают повышенного гидравлического сопротивления.
  2. В байпасном узле самотечной системы используйте шариковый клапан, обладающий практически нулевым сопротивлением.
  3. Для подпитки выбирайте элемент с тарельчатым затвором, рассчитанный на высокое давление
    Невозвратный клапан на байпасе
    Изделия с гравитационным поворотным затвором всегда ставятся горизонтально пробкой кверху
  4. Лепестковый клапан гравитационного типа всегда монтируется горизонтально. Причем головка сервисной гайки должна стоять вертикально, иначе затвор не закроется и станет пропускать теплоноситель в обратную сторону.
  5. Не приобретайте арматуру в чугунном корпусе. Она тяжелее и менее надежна в работе.
  6. Правильность монтажа сверяйте по стрелке на корпусе клапана, указывающей направление протока воды.
  7. Нельзя ставить арматуру с пружинным запором в схему с естественной циркуляцией – самотек остановится из-за высокого сопротивления.

Тарельчатые и лепестковые затворы нуждаются в периодическом обслуживании и очистке. Если под уплотнитель седла попадут твердые частицы или отложения, невозвратный клапан потеряет герметичность. Лучший способ прочистки – снять элемент и продуть прилегающие поверхности компрессором.

Правила установки обратного клапана

Определяясь, куда ставить обратный клапан на отопление, руководствоваться нужно, в первую очередь, требованиями проекта. Если схема разводки требует обязательного наличия обратного клапана, он должен быть установлен в нужном месте и с учетом всех требований и норм. Как правило, такую арматуру устанавливают в момент обвязки трубопроводом отопительного котла.

Обратите внимание, что для правильного монтажа обратного клапана нужно грамотно подобрать его разновидность в соответствии с рабочим давлением и температурой теплоносителя

Кроме того, важно монтировать изделие таким способом, как было указано производителем в техническом паспорте к арматуре. Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы

Как правило, расположение обратных клапанов определяют на этапе проектирования отопительной системы.

Установка обратных клапанов на отопительную систему позволяет справиться сразу с несколькими задачами. В первую очередь, такие устройства позволяют предотвратить негативные последствия для системы отопления в случае возникновения внештатных ситуаций. Кроме того, это своеобразная страховка от излишних затрат на ремонт в будущем. Еще один важный момент – согласованность работы различных приборов, закольцованных в одну систему. Она достигается как раз за счет установки запорной арматуры.

Таким образом, если вы беспокоитесь о долговечности и надежности работы отопления и не хотите иметь в будущем дополнительных расходов, то вам определенно стоит предусмотреть наличие обратного клапана в отопительном контуре.

Оборудуя систему отопления, важно не только продумать параметры ее главных функциональных частей (трубы, нагревательный котел и пр.), но и уделить внимание ее малым составляющим и механизмам, от качества установки которых во многом будет зависеть теплоснабжение. Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя. Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью

Элементом, отвечающим за безопасную работу, выступает предохранительный клапан в системе отопления, основная функция которого заключается в защите от потенциальных опасностей, связанных с перегрузкой системы, а также в контроле над циркуляцией теплоносителя

Несмотря на относительно ограниченный спектр выполняемых им задач, обратный клапан для отопления устанавливается в разных точках системы и является ее важной частью
Обратный клапан для отопления: действие, виды, плюсы и минусы + схема монтажа

О том, каким может быть сбросной клапан для отопления, а также об особенностях его устройства и подключения далее и пойдет речь.

Влияние воздуха на отопительную систему

Функционирование отопительной системы базируется на циркуляции разогретой воды с отдачей части тепла в батареи для обогрева помещения. Если во внутреннюю часть системы попадает воздух (процесс называется завоздушиванием), происходит нарушение циркуляции теплового носителя.
На завоздушивание система откликается следующим образом:

  1. При циркуляции теплоносителя отчетливо слышны шумы, которые не только создают дискомфорт жильцам, но и являются симптомом вибрации трубопровода, а также люфтов в соединениях. В некоторых случаях вибрации заканчиваются разрушением сварных соединений с очевидными неприятными последствиями.
  2. В контурах происходит образование воздушных пробок. Особенно часто это случается в нежилых помещениях, где отсутствует регулярный контроль над температурой. Результат возникновения пробок – размораживание системы.
  3. Ухудшением циркуляции или полное ее прекращение. В условиях замедленной циркуляции эффективность системы падает, а расход топлива растет.
  4. Развитием коррозийных процессов как следствия проникновения воздуха во внутренние металлические детали. Результатом коррозии становится сокращения эксплуатационных сроков оборудования.

Запорная арматура

запорная арматура для отопления
В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:
виды запорной арматуры
запорные клапаны;

  • шаровые краны;
  • игольчатый вентиль;
  • задвижки.
    разнообразная запорная арматура
    Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы.

Механические балансиры

Конструкция механического балансира
Это одна из разновидностей запорной арматуры, регулировка положения штока в которой происходит вручную. На ручке есть цифровая шкала, указывающая текущее значение прохода в трубопроводе. Преимущество – возможность использования для балансировки и в качестве запорной арматуры. Пример: отключение отдельных участков трубопровода для проведения ремонтных работ.

Дополнительно можно установить манометр и термометр для контроля давления, температуры. Но для этого нужно выбирать модели с соответствующими разъемами. Материал изготовления – латунь, реже используется нержавеющая сталь. При выборе нужно обращать внимание на максимальный показатель давления, который может выдержать прибор.

Автоматические балансиры

Состоят из двух компонентов – механического клапана и регулятора перепада давления. В первом устанавливается мембранный блок, на корпусе расположено 2 штуцера, которые подключаются к манометру для настройки или к регулятору перепада давления. При изменении давления толщина мембранного блока увеличивается или уменьшается, тем самым регулируется рабочий проход магистрали. Монтируется на обратную магистраль.
Комплект автоматической модели
Регулятор перепада давления устанавливается на подающий трубопровод. Подключается к механическому балансиру с помощью капиллярных трубок. При изменении параметров отопления происходит автоматическая корректировка давления.

Для больших, разветвленных систем рекомендуется монтаж автоматических балансиров. Это актуально при частых перепадах давления, изменения температуры теплоносителя. Если же система работает относительно стабильно, но нужно периодически контролировать гидравлические параметры – можно поставить механические балансиры.

Совет: клапаны для балансировки отличаются способом подключения. Для небольших труб выбирают модели с наружной или внутренней резьбой. Есть балансиры с фланцевым соединением.

Как регулировать балансировочный кран в системе отопления

Настройка механического балансира
Перед тем как настраивать баланс радиаторной сети необходимо изучить инструкцию к клапану, которая прилагается при его покупке. В ней обозначена схема регулировки, если пользователь правильно все установит, то сможет реально снизать затраты на тепловую энергию. Регулировку клапана можно выполнить двумя способами.

Первый способ регулировки клапана

Это самый простой и проверенный вариант регулировки, который рекомендуют опытные настройщики теплового режима в водяных сетях теплоснабжения. Для этого потребуется разделить количество оборотов клапана на число батарей, установленных в контуре нагрева по периметру комнаты. Такой прием даёт возможность правильно определять шаг алгоритма настройки. Метод состоит в закрытии всех вентилей в обратном порядке — от крайней к первой батареи по отношению к источнику нагрева.

Например, для тупиковой схемы, имеющей 4 радиатора, оснащенные механическими балансировочными клапанами и регулировкой шпинделя 4.5 оборота:

4.5:4 = 1.1 оборота

Схема открытия:

  1. Первый балансировочный вентиль – 1.1 оборот.
  2. Второй балансировочный вентиль – 2.2 оборот.
  3. Третий балансировочный вентиль – 3.3 оборот.
  4. Четвертый балансировочный вентиль – 4.5 оборот.

Второй способ настройки балансира

Существует еще один, очень качественный способ балансировки. Выполняется он намного быстрее, и содержит в себе способность учета некоторой специфики месторасположения батареи. Единственно, что для его выполнения потребуется — термометр контактного типа.

Полный процесс проходит в такой очередности:

  1. Открывают все вентиля и дают возможность сети войти в температурное равновесие с рабочей температурой, например, в 80 С.
  2. Измеряют температуру всех приборов отопления.
  3. Устраняют разницу методом перекрытия первых и средних кранов. Крайние клапаны не регулируются.
  4. Обычно, первый клапан проворачивается не более чем на 1.5 об, а средние — на 2.5 об.
  5. Дают возможность системе прийти в температурное равновесие в течение 20 мин
  6. Производят замер температур и выполняют настройку клапанов дальше, если в этом будет необходимость.

Кран Маевского

Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Рекомендуемые производители

Изготовлением подобной запорно-регулирующей арматуры занимается несколько мировых производителей. От качества материалов, точности настройки и конструкции зависит работа теплоснабжения. Поэтому рекомендуется покупать не аналоги, а оригинальные модели. Это увеличит надежность системы.

На рынке можно найти балансиры от Valtec, Danfoss, Herz и Honeywell. Они отличаются только внешним видом, функциональные особенности у них одинаковые. В таблице представлены популярные балансиры на отопление от этих производителей.

ПроизводительМеханический балансирАвтоматический балансир
ValtecVT.042.GVT.040.G
DanfossLeno MVT или MNTAB-PM, APT или ASV
Herz4017 MTS-V
HoneywellKombi-3-Plus

Эти модели отличаются размерами, способами подключения к трубопроводу. Часть из них рассчитаны только для холодного водоснабжения, но большинство универсальные и могут применяться для теплоснабжения и водопровода. Пример – продукция компании Данфосс.
Воздушный клапан для отопления для стравливания воздуха из батареи
В современных системах отопления для отвода скопившегося воздуха предусматривают специальное устройство – воздушный клапан для отопления. Без этого прибора отопление не смогло бы нормально работать….

Что такое узел подпитки и как он работает

Этот узел является, как уже было сказано, важным элементом отопления. Его основная задача – контроль количества теплоносителя, и, при необходимости – его восполнение.

Как правило, в современных отопительных системах устанавливаются автоматические узлы, основным элементом в которых является подпиточный клапан. Он имеет небольшую мембрану, на которую воздействует давление внутри системы и пружину.

В случае, если давление в отопительном контуре понижается, воздействие на пружину, соответственно, снижается. Мембрана перестает сдавливать пружину, и она проталкивает шток, в результате чего открывается отверстие для пополнения отопительной системы. Через это отверстие поступает вода.

Как правило, подпиточный клапан для системы отопления устанавливается на трубу, которая подает обычную воду. То есть, соединена с системой водоснабжения. Это следует учитывать, поскольку для отопительной системы вода используется очищенная (она оставляет меньшее количество налета на стенках труб и радиаторов).

В то время как привычная вода из водопровода очистку не прошла. То есть, рациональнее на входе поставить небольшой фильтр и время от времени его менять. Таким образом вы сможете уберечь трубы и соединения от преждевременного накопления отложений.

Когда начинается подача дополнительного количества воды в систему отопления, давление в ней постепенно начинает подниматься. Как только оно достигнет необходимого уровня, на мембрану вновь оказывается давление. Она воздействует на пружину, которая, сжимаясь,  закрывает отверстие.
Сообщества               Строительство и всё что с ним связано               Блог                 Клапан подпитки системы отопления

Из чего состоит подпиточный клапан

Важно: бывают случаи, когда велика вероятность попадания теплоноситель из отопительного контура в водопроводные трубы. Это крайне нежелательно, поскольку многие владельцы используют в качестве теплоносителя воду с антифризом

Где установить?

Специалисты утверждают, что лучше всего подпиточный клапан устанавливать неподалеку от расширительного бака. Это на самом деле так, поскольку бак срабатывает регулярно, и, соответственно, сразу после снижения давления в системе из-за работы бака оно автоматически восстанавливается клапаном. То есть, перебои с давлением крайне непродолжительны, и не скажутся на качестве работы системы.

Не следует располагать узел подпитки на трубах обрата возле отопительного котла. В таком случае порция холодной воды может провоцировать сбои в работе. Точно также не рекомендуется устанавливать автоматический подпиточный клапан на трубах с подающей водой. В таком случае теплоноситель слишком горячий, и может повредить элементы самого узла.

Почему именно автоматика?

Прошло то время, когда уровень давления в системе регулировался вручную. Причина установки именно автоматического узла в том, что на самом деле подпитка требуется достаточно часто. Автоматика сама контролирует уровень давления, сама определяет необходимое количество воды, которую следует добавить для нормализации работы отопления.

Ярким примером качественного современного оборудования является подпиточный клапан alimat. Это качественный элемент, который поможет вам обеспечить нормальную работу отопительной системы, без каких-либо проблем с давлением.

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.
Как отрегулировать клапан автоматической подпитки воды. клапаны подпиточные

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.
Как отрегулировать клапан автоматической подпитки воды. клапаны подпиточные

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

  • Шаровый кран, закрывающий/открывающий поток воды в сеть.
  • Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
  • Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально

Как подключить к системе отопления

При закрытой схеме нет большой разницы, куда подсоединять трубопровод подпитки — к подаче или обратке. Мы рекомендуем пользоваться классической проверенной методикой — точка врезки должна располагаться на обратной линии рядом с котлом, после циркуляционного насоса и расширительного бачка. Причины:

  • узел располагается в помещении топочной, рядом с оборудованием и приборами;
  • подкачка воды в обратку сразу отражается на манометре, установленном на подаче за котлом;
  • врезка располагается в самой нижней точке, поток распределяется по 2 направлениям – в котел и радиаторы, воздух выдавливается равномерно.

Аналогичным образом подпитка врезается в обратную магистраль открытой системы. Второй вариант – добавление теплоносителя прямо в бак, недостаток метода – прокладка подающей трубы на чердак.

Подключение подпиточной линии допускается и в других точках:

  • к отдельному штуцеру твердотопливного котла, предусмотренному заводом – изготовителем;
  • к нижней части гидрострелки;
  • к обратному коллектору распределительной гребенки;
  • к выходу бойлера косвенного нагрева.

Указанные варианты обычно реализуются в сложных и разветвленных системах загородных коттеджей. Подключение подпитки к бойлеру демонстрируется в очередном видео:

Устройства с прямым патрубком

Воздухоотводчик прямой — самый востребованный вариант устройства, поскольку он подходит для монтажа на верхних торцах вертикальных стояков, на коллекторах теплых полов, в составе группы безопасности, на циркуляционных насосах. При помощи тройника его можно врезать в проблемный участок трубопровода, если малый угол уклона провоцирует возникновение воздушных пробок.
Клапан для спуска воздуха из системы отопления: какие бывают спускники на батарее отопления для автоматического и ручного сброса воздуха, спускной кран, как поставить воздушник
Конструкция прямого автоматического отводчика воздуха с патрубком

Радиаторные и угловые модели

Угловой воздухоотводчик предназначен для установки в труднодоступных местах. К примеру, за счет патрубка, расположенного на боковой части корпуса, устройство можно присоединить к резьбовому торцу горизонтального трубопровода тупиковой ветки системы отопления. При необходимости угловые автоматические воздухоотводчики в системе отопления могут применяться вместо прямых.

Вместо ручного крана Маевского, на радиаторах могут устанавливаться стандартные угловые автоматические спускные клапаны, чтобы удалять часто возникающие воздушные пробки из батарей отопления. Однако более рациональным подходом является использование специальных радиаторных автоматических воздухоотводчиков. Такая модель также имеет угловое исполнение, но отличается от стандартного резьбовой нарезкой — она подходит для присоединения устройства непосредственно к радиатору, без использования переходника.

Почему возникает потребность в подпитке

После заполнения контура водяного отопления объем жидкости в ней понемногу начинает уменьшаться в силу разных причин. На свободное от теплоносителя место проникает воздух, что негативно сказывается на функционировании системы.

В закрытом контуре с принудительной циркуляцией постепенно падает давление, помимо этого насос, не рассчитанный на перекачку смеси воздуха с водой, быстрее изнашивается и может выйти из строя раньше времени. В итоге движение теплоносителя нарушается, он перегревается, что ведет к аварийной остановке котла. В контуре открытого типа также происходит перегрев теплоносителя, если его объем недостаточен для полноценного функционирования системы.

Важно разобраться, что становится причиной утечки воды из отопительной системы открытого и закрытого типа:

  • в контуре с расширительным баком открытого типа теплоноситель достаточно интенсивно испаряется из емкости и его следует регулярно подливать;
  • при срабатывании автоматических клапанов для стравливания воздуха из системы часть теплоносителя также попадает наружу в виде пара, так как клапаны для удаления воздуха из системы устанавливаются в наивысших точках контура, где, по законам физики, температура жидкости является максимальной;
  • функционирование твердотопливного котла сопровождается срабатыванием предохранительного клапана, если теплоноситель нагревается до критически высоких температур, при этом выбрасывается пар и часть жидкости из контура, кроме того, предохранительный клапан может постоянно подтравливать пар или протекать, при этом капли быстро испаряются, не оставляя следов;
  • для спуска воздуха из радиаторов используется кран Маевского — удаляя воздушную пробку нужно дождаться устойчивой струйки теплоносителя, из-за чего объем жидкости в контуре уменьшается;
  • протечки (порой незаметные) на стыках в местах установки элементов системы также являются одной их причин возникновения дефицита теплоносителя в трубопроводе.

Открытая отопительная схема: установка регулятора Watts, объем жидкости

Открытая отопительная схема считается энергонезависимой и простейшей. В ней используется естественное передвижение теплоносителя. Принцип работы основан на термодинамических законах.

На выходе из котла создается высокое давление, затем нагретый теплоноситель идет по трубопроводу в часть магистрали с пониженным давлением, где температура снижается. После этого холодная вода снова продвигается в котел и там нагревается.

Прогретая жидкость расширяется, поэтому схему оснащают расширительным баком. Элемент необходим для того, чтобы принять лишнюю жидкость при расширении и возвратить в остывшем виде внутрь магистрали.

Бак в некоторых точках негерметичен: теплоноситель испаряется, уровень воды необходимо восполнять. С этой целью эксплуатируют подпиточные насосы.

Открытая магистраль состоит и таких элементов:

  • радиаторы;
  • котел, работающий от газа, твердого топлива или дизеля;
  • расширительный бачок;
  • нержавеющая запорная арматура;
  • трубопровод.

Трубы в открытой теплосхеме разогреваются неспешно из-за медленной циркуляции воды. Это не дает закипеть теплоносителю и не повреждает трубы. Если трубопровод отопления зимой не эксплуатируется, воду необходимо слить.

Признаки критической нехватки теплоносителя

Далеко не все хозяева частных домов отслеживают техническое состояние водяного отопления, работает – и ладно. Когда образуется скрытая протечка, система продолжает функционировать некоторое время, пока количество теплоносителя не снизится до критического уровня. Этот момент отслеживается по следующим признакам:

  1. В открытой системе сначала опорожняется расширительная емкость, затем наполняется воздухом основной стояк, поднимающийся от котла. Результат: холодные батареи при перегреве подающего трубопровода, включение максимальной скорости циркуляционного насоса не помогает.
  2. Недостаток воды при самотечной разводке проявляется аналогичным образом, вдобавок слышно бульканье воды в стояке.
  3. На газовом отопителе (открытая схема) наблюдаются частые запуски / включения горелки — тактование, ТТ-котел перегревается и кипит.
  4. Нехватка теплоносителя в закрытой (напорной) схеме отражается на манометре – давление постепенно снижается. Настенные модели газовых котлов автоматически останавливаются при падении ниже порога 0.8 Бар.
  5. Напольные энергонезависимые агрегаты и твердотопливные котлы продолжают исправно греть остатки воды в закрытой системе, пока освобожденный теплоносителем объем не заполнится воздухом. Циркуляция остановится, возникнет перегрев, сработает предохранительный клапан.

Сброс теплоносителя через предохранительный вентиль

Важное уточнение. При кипении ТТ-котла, работающего в открытой гравитационной системе, взрыва не последует, поскольку теплоноситель сообщается с атмосферой. Нагреваемая отопителем вода испарится, затем в котельной начнется пожар. Хотя описанный процесс занимает немало времени, подобные ситуации – далеко не редкость.

Для чего нужна подпитка системы, мы пояснять не станем – это очевидная мера для сохранения работоспособности отопления. Остается выбрать способ пополнения теплосети.

Клапан автоматической подпитки системы отопления: особенности установки

Как говорилось выше, редукционный клапан подпитки – это важнейший элемент подпиточного узла. От правильности монтажа редукционного клапана зависит эффективность всего подпиточного узла.

Поэтому, при монтаже редукционного клапана необходимо соблюдать такие рекомендации:

  • Для установки в системе отопления лучше всего выбирать клапан с манометром.
  • Клапан необходимо устанавливать в точке с наименьшим давлением в системе. Так, в отопительном контуре закрытого типа такой точкой является место входа перед насосом.
  • При установке механического клапана, систему необходимо дополнительно оборудовать запорной арматурой. Так, арматурная задвижка может быть установлена между магистралью с холодной водой и входом в отопительный контур.

Вместе с тем, для того, чтобы клапан срабатывал эффективней, отопительную систему необходимо оснастить циркуляционным насосом, повышающим давление. Это устройство будет нагнетать большее давление, нежели то, что может дать один лишь клапан.

Редуктор котла

Редуктор устанавливают на обратном трубопроводе перед котлом для подачи подпиточной воды в контур сети. Вода из горводопровода поступает через клапан при падении давления в сетевом трубопроводе, вызванного утечками или сбросом воздушной пробки. Если по схеме, предусмотрена установка циркуляционного насоса, то его монтируют вторым. Иначе возможно нарушение работы всей системы отопления.

Редуктор работает в автоматическом режиме без обслуживающего персонала. Порой это не всегда удобно, поскольку невозможно проконтролировать утечку, а ее размер может достигнуть аварийных размеров. Поэтому многие пользователи предпочитают ручной режим подпитки или устраивают системы с сигнализацией по высокому уровню утечки.

Насосная группа

Один или несколько насосов подают подпиточную воду перед котлоагрегатами с давлением, превышающем в обратной сетевой воде. Насос срабатывает по датчику давления и запитывает воду из бака подпиточной воды.

Существуют схемы с погружным насосом, который может брать воду со скважины или колодца. Насосная группа рассчитывается по часовой производительности нормативной подпитки, количество электронасосов обязано быть не менее 2-х, один из которых резервный.
Подпитка системы отопления: схемы, принцип работы, устройство

Фильтры очистки подпиточной воды

Подпитка системы отопления: схемы, принцип работы, устройство

Примеси, находящиеся в сырой воде плохо влияют на работу теплового оборудования, особенно на котел и могут откладываться на котловых поверхностях нагрева, в виде накипи и шлама, снижая скорость циркуляции теплоносителя и вызывая перегрев в котле, с последующим разрывом труб.

Поэтому устанавливают оборудование для очистки подпиточной воды.

Более простая очистка выполняется с применением механических фильтров, наполненным песком или активированным углем. Могут устраиваться и более простые устройства — грязевики, в которых установлены сетчатые фильтры и имеющие больший диаметр корпуса, чем у труб обратки. Вода поступает в грязевик, скорость ее падает и твердые взвешенные вещества выпадают в осадок. Более сложные соли жесткости должны удалятся в специализированных фильтрах-умягчителях.

Техническое обслуживание устройства

Если поддерживать нормативные условия эксплуатации по значениям давления, температуры и механических нагрузок, то устройство может служить годами без необходимости проведения техобслуживания и ремонта.

Тем не менее, периодически рекомендуется выполнять проверку соединений подпиточного клапана, состояние малых уплотнительных колец и корректность работы манометра.

Если в конструкции предусмотрен фильтр, его сетку следует регулярно прочищать, при необходимости меняя прокладки.

Расчёт подпитки системы отопления

Как было сказано выше, клапан подпитки обеспечивает безопасную работу обогревательной системы. С целью её стабильной работы требуется провести качественный расчёт снабжения системы и выполнить надёжную установку клапана.

Чтобы рассчитать подпитку отопления, используется формула, в которой площадь дома умножается на климатическую мощность и делится на десять. Коэффициент климатической мощности выясняется исходя из региона, где стоит дом.

Расчёт мощности подпитки отопления исходя из региона

Наименование регионаМощность подпитки, кВт
Центральный регион1,3-1,6
Северный регион1,6-2,2
Южный регион0,8-0,95

Формула расчёта мощности подпиткиNk=100*1,3/10=13 кВт
где
100 – это площадь здания в м²;
1,3 – это показатель климатической мощности.

Организация автоматической подпитки

Тем, кому некогда возиться в котельной, подойдет автоматическая подпитка системы отопления. Это выльется в покупку дополнительной арматуры, а также в ее монтаж по месту. Суть способа та же, что и в первой простой схеме, но вместо обычного крана на питающий трубопровод устанавливается целый узел, показанный на рисунке:

Главный элемент представленной схемы – редукционный клапан подпитки системы отопления. Действует он так: пока давление в тепловой сети частного дома выше минимального, пружина находится в сжатом состоянии, подпираемая с одной стороны теплоносителем. Когда давление опускается ниже установленного предела, пружина, чья сила упругости становится больше, выпрямляется и открывает проход для потока из водопровода.

По заполнению давление в сети снова возрастает и преодолевает усилие пружины, закрывая заслонку. Помимо редукционного узла, регулятор подпитки содержит в себе сетчатый фильтр и обратный клапан. Перед ним устанавливается отсекатель потока, предотвращающий попадание грязного теплоносителя в магистраль холодной воды. Фильтрующий элемент оборудован 2 манометрами, чтобы по перепаду давления определять степень его загрязнения. Вся арматура устанавливается на байпасе и снабжается отсекающими кранами, что дает возможность ее обслуживать.

В ситуации с частыми отключениями воды либо при автономном водоснабжении давление на входе в автоматический узел должен обеспечивать насос для подпитки системы с мембранным гидроаккумулятором. Но покупать и ставить насос только для пополнения тепловой сети нецелесообразно. Его надо смонтировать и обвязать таким образом, чтобы в отсутствие централизованного водоснабжения насос нагнетал давление во всей домовой сети, перекачивая воду из запасной емкости либо бассейна.

Закрытая схема с редуктором и краном: станция с баком (емкостью), расход антифриза

Когда температура в магистрали повышается, клапан, находящийся на расширительном баке, открывается в виде задвижки, чтобы забрать излишки воды. Если температура теплоносителя снижается, насос закачивает воду назад в магистраль.

Давление закрытой системы рекомендуется поддерживать в пределах, которые установлены заранее. Это помогает подвергать теплоноситель деаэрации. Расширительный бак регулирует стабильную работу и контролирует расход жидкости.

Подпитка в открытой системе отопления

В сетях обогрева частных домов с принудительным током теплоносителя, таким образом, для подпитки используются клапана, подающие воду в контур автоматически. В открытых же системах небольших жилых зданий или дач обычно используется несколько другая, гораздо более простая схема добавки теплоносителя. Автоподпитка системы отопления в данном случае, скорее всего, будет лишней.
Как отрегулировать клапан автоматической подпитки воды. клапаны подпиточные

Расширительные бачки в сетях с естественным током теплоносителя обычно монтируются на чердаке. Для того чтобы иметь возможность контроля количества воды в контуре в таких системах, помимо обратки и подачи, к ним подводят еще две трубы. Одна из них называется контрольной и врезается в бачок пониже. Вторая (труба перелива) подводится к расширительной емкости вверху. Далее трубы протягиваются, к примеру, на кухню.

Проверка наличия в контуре системы отопления достаточного количества воды при использовании подобной конструкции проводится достаточно просто. Если теплоноситель не потечет из крана, врезанного в контрольную трубу бачка при его открытии, значит его в системе не хватает. В этом случае перед тем, как добавлять жидкость в контур, открывают кран на трубе перелива. Как только система заполнится до нужных параметров, из него начнет течь вода.

Инструкция по установке

Первый шаг – отключить стояк водоснабжения в квартире или доме. Потом выбрать участок, где будет стоять клапан, и вырезать болгаркой. Торцовые поверхности трубы зачистить от зазубрин.

Для герметичности в раструб нужно поставить резиновую прокладку (если монтаж по резьбе, вместо прокладки – сантехническая пленка). После этого установить аэратор и крепко зафиксировать его в стояк.

Для одной квартиры на внутреннюю канализацию требуется как минимум 3 клапана – по штуке на каждый потребитель.

Актуальные советы по комплектации и обслуживанию

Какую питающую установку вы бы не выбирали, помните, в первую очередь она должна быть безопасной и удобной в эксплуатации, исполненной из качественных материалов. Если система отопления небольшая, отдайте предпочтение устройству с максимально простой конструкцией. Центральный суппорт с подвижными деталями и внутренний компенсационный поршень обязательно должны быть исполнены из материалов с низким адгезионным коэффициентом: опасность образования в узле известковых образований нужно минимизировать. Не секрет, что именно они становятся главной причиной плохой работы устройства.

Обратите внимание, сменный ли у изделия картридж: это существенно облегчит и ускорит для вас процесс ревизии узла.
Техническое обслуживание узла подпитки

Периодическое техническое обслуживание устройства подпитки поможет избежать сбоев в работе всей отопительной системы

Чтобы очистить или заменить весь картридж, действуйте таким образом:

  1. Заизолируйте установку.
  2. Открутите ручку управления расположенную внизу.
  3. Выкрутите до упора настроечный винт и снимите крышку.
  4. Удалите картридж плоскогубцами.
  5. После необходимых манипуляций соберите устройство заново.

Остается лишь вновь настроить оборудование и продолжать наслаждаться бесперебойной работой системы отопления в своем доме!

Напоследок о безопасном добавлении теплоносителя

Выполняя заливку воды либо частичную подпитку, соблюдайте наши рекомендации:

  1. Разогретую систему пополняйте медленно, открыв вентиль на четверть хода рычага. Таким способом удастся избежать образования воздушных пробок и предохранить теплообменник котла от температурного шока.
  2. Заправку с нуля делайте при неработающем теплогенераторе и отключенном циркуляционном насосе.
  3. Проверьте давление в расширительном баке и пройдитесь по всем радиаторам, открывая краны Маевского для выпуска воздуха.
  4. Если ваш котел оборудован современной электроникой, обязательно изучите пункты инструкции, касающиеся подпитки. Зачастую в агрегате необходимо активировать специальный сервисный режим.
  5. Лишнее давление легко стравливается через ближайший воздухоотводчик.
    Обвязка газового котла с гидравлическим разделением
    Модуль подпитки сложной системы можно подключать к гидравлическому разделителю и гребенке

Справка. Чугунные теплообменники запросто дают трещины от резких перепадов температур, а стальные топки покрываются изнутри конденсатом. Последний смешивается с сажей и образует плотный налет.

Закачка антифриза ручным насосом не таит подводных камней. Опрессовочные установки оснащены собственным манометром, позволяющим контролировать актуальное давление в точке врезки.

Рекомендации по монтажу

При размещении клапанной запорной арматуры на трубопроводах рекомендуется придерживаться следующих правил:

  • Перед приобретением клапана стоит убедиться в том, что он выбран правильно, то есть его пространственное положение, напорные и температурные характеристики соответствуют направлению перемещения и параметрам подаваемой среды.
  • Приборы устанавливаются строго по направлению движения теплоносителя. Для его указания на корпусе отливается маркировочная стрелка, показывающая правильное расположение устройства.
  • Для герметизации стыковых соединений используют только термостойкие прокладки, наиболее приемлемый вариант — кольца из паронита.
  • Арматуру необходимо устанавливать между строго соосными участками трубопровода, в этом случае на нее не будет оказываться избыточное физическое воздействие, приводящее к неправильной работе и протечкам в стыках.
  • Для корректной работы клапанов перед ними по ходу движения среды рекомендуется монтировать фильтры грубой очистки от мелких взвешенных частиц песка, ржавчины и других видов примесей.
    Стоимость обратных клапанов системы отопления

Благодаря высокому гидравлическому сопротивлению любой обратный клапан в системе отопления является нежелательным элементом, снижающим КПД и эффективность функционирования всей системы. Чаще всего клапан устанавливаются в байпасную перемычку параллельно циркуляционному электронасосу, где он не влияет на работу системы, так как через него в рабочем состоянии не проходит поток теплоносителя. В иных случаях клапанная арматура выполняет вспомогательные функции, предотвращая протекание теплоносителя в нежелательных направлениях

Поделиться
Похожие записи
Adblock
detector
