Что делать, если не греет теплый пол — поиск поломок и устранение дефектов

Знакомство с устройством теплого пола

Для того, что бы знать о вероятных причинах, ввиду которых ваше домашнее отопление работает с перебоями или вообще не функционирует, необходимо знать принцип действия системы отопления и то, каким образом функционируют основные детали и элементы конструкции. Если ваш водяной пол плохо греет, не соответствуя заданными параметрами, основные причины лежат на поверхности. Все дело в технических недочетах, допущенных во время укладки водяного пола. Обычно это нарушения технологии монтажа, неправильно подобрали расходные материалы и дополнительное оборудование.

Специфика монтажа оборудования заключается в том, насколько правильно уложен водяной контур и грамотно осуществлено подключение трубопровода к системе отопления. Отсутствие правильных гидравлических расчетов, неправильная настройка смесительного узла приводят к тому, что греющий пол теплоноситель начинает поступать в трубопровод с перебоями или же его температура существенно ниже, чем требуется.

Оценивая всю конструкцию можно сосредоточиться на следующих конструктивных элементах системы отопления. Теплый пол чаще всего не греет по следующим причинам:

• вышел из строя термостат и датчик контроля температуры;
• вышел из строя балансировочный клапан;
• перестал работать циркуляционный насос;
• поломался накладной термостат-предохранитель;
• вышли из строя приводы входных труб коллектора;
• нарушилась целостность водяного контура;
• проблема с байпасом.

Каждый из этих элементов может выйти из строя, сделав ваш теплый пол не функциональным.

На заметку: поломка сервопривода, датчиков контроля температуры высока вероятность выход из строя термостата. Аналогична ситуация в балансировочным клапаном. Вышедший из строя клапан не сможет обеспечить нормальный подмес остывшей воды к горячему теплоносителю. Соответственно температура воды в водяном контуре будет недостаточной для обогрева.

Можно долго перечислять вероятные поломки отдельных элементов отопительной системы. В каждом отдельном случае придется искать непосредственную причину, из-за которой теплый пол не включается или работает с перебоями.

Рассмотрим по отдельности, наиболее часто встречаемые виды поломки теплого пола.

Как работает теплый пол – основной принцип

Знание об основных принципах работы и конструкции системы поможет быстро обнаружить поломку и ликвидировать ее. Встроенная в конструкцию пола система обогрева, обеспечивает равномерный обогрев поверхности. Популярность такой системы обеспечена тем, что тепло распределяется по периметру пола и равномерно прогревает все помещение.

Наиболее распространены две разновидности теплого пола – водяной и электрический. Принцип работы электрической системы заключается в том, что в стяжку или непосредственно под финишную отделку монтируется электрический кабель, за счет нагрева которого происходит обогрев пола. Управление системой осуществляется при помощи терморегулятора. При его перегреве происходит автоматическое отключение.

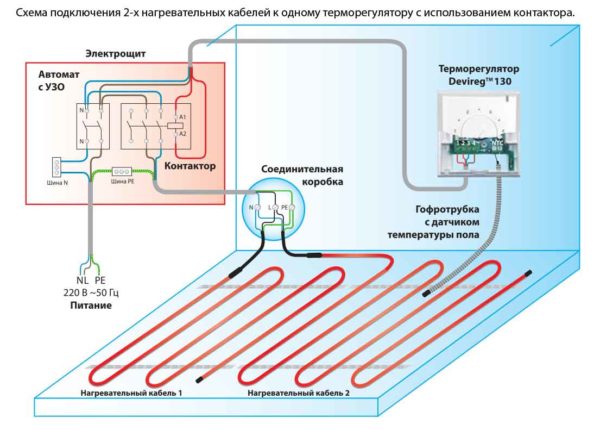

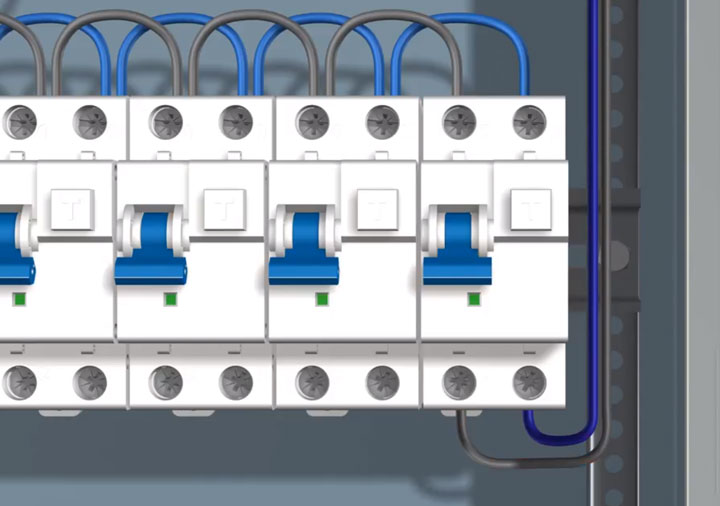

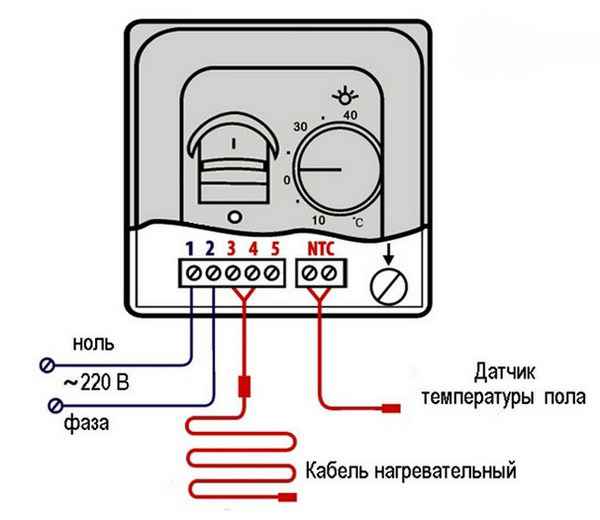

Схема подключения электрического теплого пола

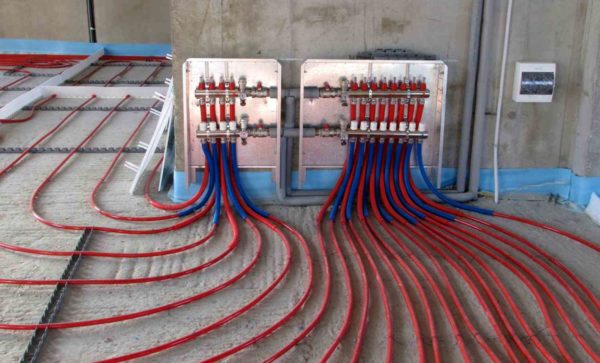

Теплоносителем водяного теплого пола являются трубы, также вмонтированные в стяжку или закрепленные «сухим» способом при помощи стяжек или скоб к армирующей сетке, утеплителю или специальным матам с бобышками. Заполненные водой трубы, подключают к системе управления, с помощью которой осуществляется регулирование температуры пола.

Рассчитать теплый водяной пол поможет одна из наших статей. В ней найдете специальный калькулятор, примеры расчета и инструкцию.

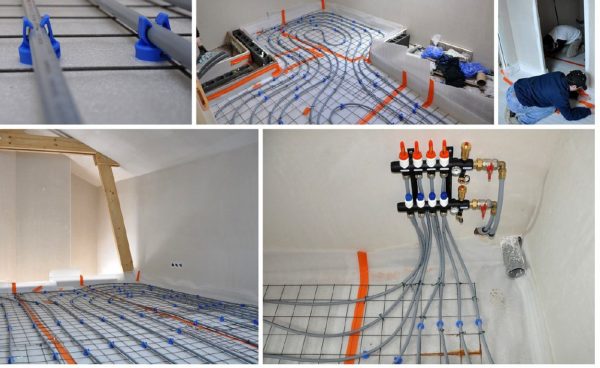

Принцип укладки водяного пола

Расходы на эксплуатацию этих двух разновидностей отличаются – водяной пол более экономичен, но там, где его установка не возможна, монтируют электрический. Что касается установки – электрические провода стоят дешевле, монтировать их проще, они в ходе эксплуатации не создают никаких звуков и не нуждаются дополнительном оборудовании – для водяного пола потребуется установить водяной насос.

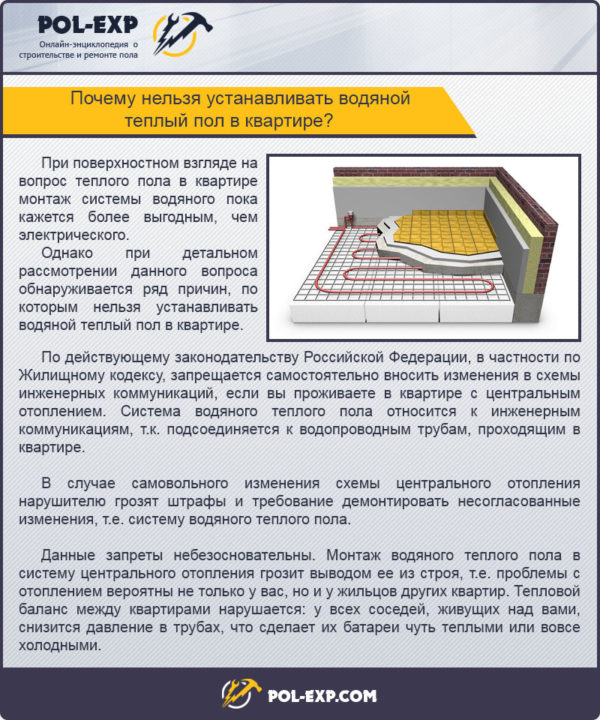

Почему нельзя устанавливать водяной теплый пол в квартире?

Как правильно сделать теплый пол? Этот процесс во многом будет зависеть от того, какой тип системы был выбран для монтажа. Монтаж не так сложен, каким кажется, но дело это довольно хлопотное. Более подробно о том, как  установить теплый пол читайте в специальной статье.

Классификация теплых полов по принципу работы

Специалисты сегодня подразделяют теплые полы на три основные типа: водяные, электрические и инфракрасные. В названии уже заложен их принцип работы, но лучше его объяснить чуть подробнее:Водяные полы устроены элементарно — чаще всего в бетонную стяжку пола монтируются специальные трубки, по которым и циркулирует горячая вода.

Иногда эти шланги укладывают просто под напольное покрытие. Подключать такие теплые полы можно, как к центральному отоплению, так и к газовым котлам.

Причем последний вариант приоритетнее — таким образом владельцам жилья не придется зависеть от сезонных подключений и отключений отопления, а также в таком случае легче контролировать температуру в помещении.

Принцип работы электрического теплого пола несколько схож — под пол монтируется сетка из специального электрического одножильного или двужильного кабеля с двумя слоями изоляции. Сразу стоит опровергнуть устоявшийся миф, что такие полы не подходят для ванных комнат, где повышенная влажность. Двойная изоляция и экранирующая оплетка надежно защищает кабель от контакта с влагой.

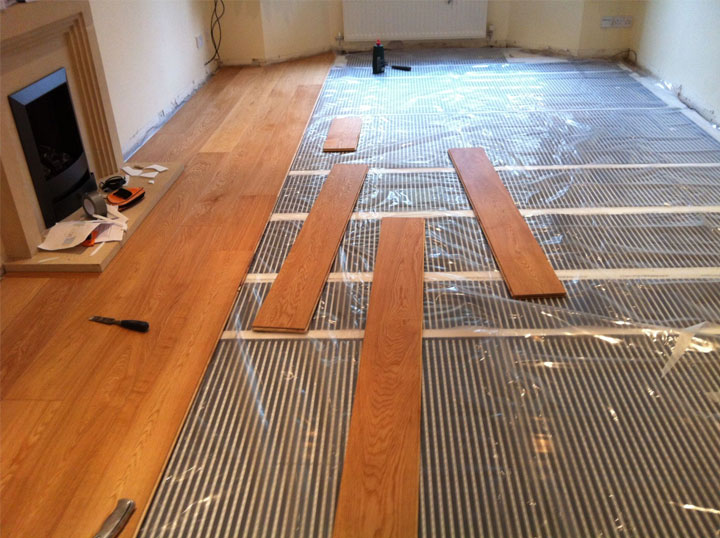

Инфракрасный теплый пол представляет собой пленку определенной структуры в два слоя, между которыми находится нагревательный элемент из углерода. Между собой эти полосы пленки соединяются медными шинами серебряным покрытием. Такая пленка в принципе сейчас считается одним из самых популярных вариантов в установке теплых полов, так как значительно безопаснее и проще своих аналогов — здесь нет рисков протечек, да и монтаж занимает существенно меньше времени.

Инфракрасный теплый пол оборудован датчиками контроля температуры как самого пола, так и температуры воздуха. Отдельно, впрочем, плюсы и минусы каждого из видов теплых полов разбирать нет смысла — многое зависит от предпочтений владельца дома и возможностей кошелька.

Типы теплых полов

На профильном рынке представлены 3 вида конструкций:

• водяная. Система основывается на металлополимерных трубах, заключенных в бетонную стяжку. В качестве теплоносителя используется вода, она подается нагретой из центрального отопления или доводится до нужной температуры в котле. Трубопроводы размещаются спирально или параллельно;
• электрические. Нагревательными элементами служат кабели, параметры микроклимата в помещении регулируются посредством термостата. Кабели могут быть уложены под стяжку, на нее (то есть под финишную отделку) или непосредственно под чистовой материал. Первая методика распространена при обустройстве кухонь, ванных комнат, балконов;
• инфракрасные. Базируются на стержнях либо особом пленочном покрытии, работают от электросети и оснащаются терморегулятором. В первом случае рабочими элементами служит графитово-серебряные стержни, заключенные в защитную медную оболочку. Пленочный вариант легче установить, в нем тепло продуцируется также карбоном, запечатанным в полимерную пленку. Это решение не боится механического воздействия.

Последний вариант – это модернизированная, универсальная заводская продукция, адаптированная к любому напольному покрытию.

Не работает теплый пол: причины и методы их решения

Первое, на что нужно обратить в случае, если система не функционирует, это выключатель. Он поможет понять, почему не работает теплый пол. Возможно просто нет электричества из-за срабатывания автоматического выключателя. Бывает так, что повреждается линия и это приводит к его внезапному срабатыванию. Современные системы теплых полов (большинство моделей) оборудуются специальными экранами, которые показывают набором символов, что они включены. Также неплохо проверить напряжение при помощи клемм. Однако качественный теплый пол под ключ не должен получать случайных поломок или аварий.

Часто даже при присутствии напряжения в системе и нормальной работе выключателя отмечается, что теплый пол не работает. Тогда все дело может быть в элементах системы теплого пола, регуляторе или даже в датчике. Вы должны знать, какие из этих элементов, где находятся. Ведь при покупке вы не только интересовались, какой теплый пол лучше, но еще и тем, что делает каждый из приборов. Систему проверяют так. Измеряют сопротивление току. Величина должна равняться сопротивлению кабеля, выбранного в качестве нагревательного элемента.

Измерить напряжение  кабеля несложно. Можно выполнить эту процедуру для нагревательной пленки. Напряжение делят на полученное сопротивление. Полученное значение – ток, который находится в системе теплых полов.  Если умножить его на 220 вольт, то можно получить мощность, которая необходима системе теплого пола. В паспорте системы также прописаны эти величины. Их нужно сравнить. Если полученная цифра отличается в большую сторону, то, возможно, Вы имеете дело с коротким замыканием или просто в повреждении изоляционного слоя. Это может проявляться и в неравномерной работе теплых полов.

Поскольку теплый пол стоимость работ предполагает большую, то самостоятельно исправлять проблемы не рекомендуется. Можно нанести еще больший вред. Лучше вызвать наших специалистов из компании «Savard», которые быстро определят причину и устранят поломку. При низких показателях мощности причина неисправности может крыться в обрывах. Их, естественно, починить самостоятельно не получится.

Кстати, некоторые недобросовестные продавцы данной системы не только не говорят точно, сколько стоит теплый пол, но и не предоставляют на него паспорт, поэтому сравнить данные нельзя. В таких случаях приходится брать среднее значение.

Если же полученные данные свидетельствуют о том, что напряжения нет совсем, то можно сделать вывод о коротком замыкании. Сложность ремонта заключается в том, что выявить неисправность в бетонной стяжке невозможно. Ведь придется доставать кабель и заменять его. Придется полностью убирать стяжку и выполнять заново монтаж. Пленочный пол в этом отношении позволяет выполнить ремонтные работы быстро и легко.

Часто причина кроется не в самом полу, а в датчике. После осмотра пола переходим  к нему. Датчик – это по сути резистор, то есть обладает сопротивлением. Исходя из показателей сопротивления и температуры, несложно высчитать, насколько корректно работает датчик температуры системы.

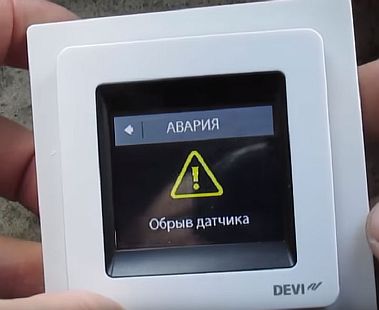

Если поврежден регулятор, то Вы узнаете об этом из сообщений на мониторе. Кстати, повреждения в регуляторе – самое легко заменяемое происшествие, поскольку этот элемент системы находится не в полу и не под бетонной стяжкой. Его достаточно просто вытащить из трубки и заменить. Самое неприятное, что может случиться – повредится небольшой участок стены, на который он закреплен. Кстати, цена данного элемента весьма адекватна.

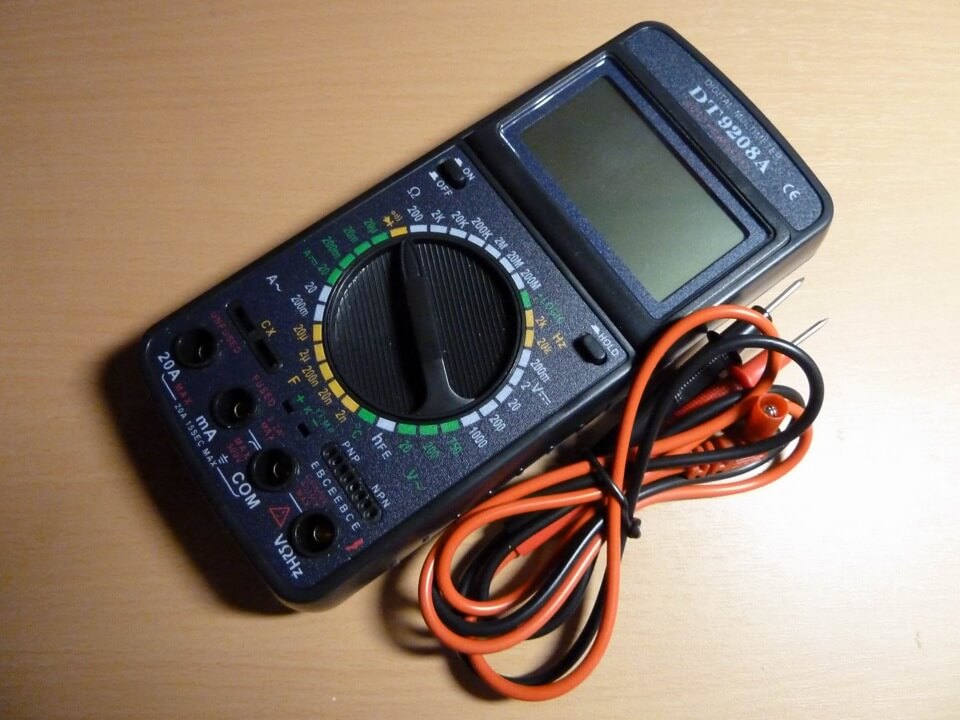

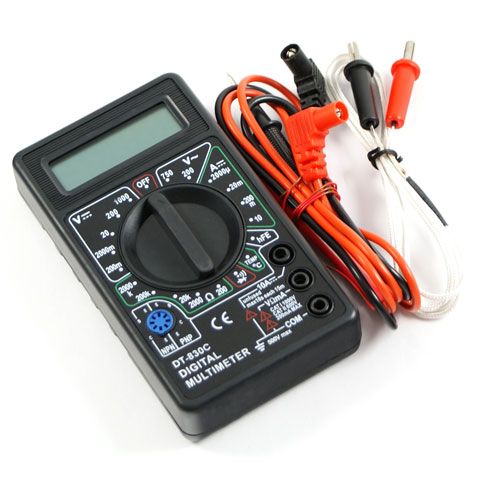

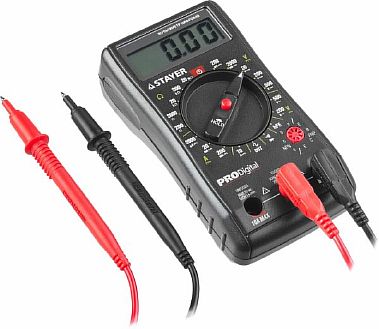

Регулятор проверяют при помощи мультиметра. Также необходимо будет выставить максимальную для системы температуру. Клеммы должны показать напряжение. Если же переключиться на минимальную температуру, то напряжение в клеммах должно пропасть.

Выполнять любые ремонтные работы, если вдруг перестал работать теплый пол, не рекомендуется самостоятельно. Лучше вызвать специалистов нашей компании, которые быстро и качественно выполнят все работы за вас.

Сбои в работе электрооборудования

Последним важным моментом, который следует учитывать при неполадках с теплым полом, является выход из строя электрооборудования. Сюда можно отнести все приборы и агрегаты, которые имеют электрическое питание. Основным элементом в данной группе является циркуляционный насос, термостат, стоящий на оснащении узла смешивания. Приборы могут выйти из строя из-за отсутствия напряжения в электрической сети.

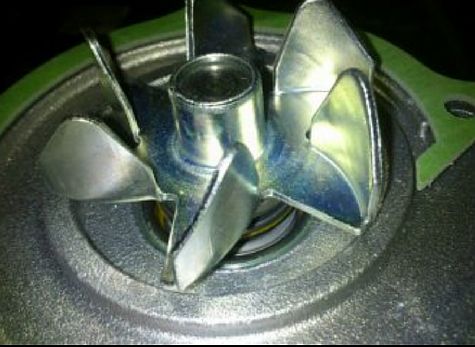

Определить исправный насос или нет, можно характерному звуку работы, который издает работающий агрегат. Выявить проблемы с термостатом можно следующим образом:

• при правильной работе прибора хорошо виден момент поворота штока. При поломке данный процесс не происходит;
• ремонтировать термостат нет необходимости. Лучше купить новый прибор, который обеспечит в дальнейшем надежную работу всей отопительной системы.

Возможные проблемы и их проявление

Неисправность в системе водяного теплого пола проявляется в резком снижении уровня комфорта в помещении.

Это ощущается физически:

1. Наиболее часто не происходит нагрева, в комнате становится холодно.
2. Реже пользователям приходится столкнуться с чрезмерным нагревом, когда становится невыносимо жарко, а время нагрева водяного теплого пола существенно сокращается. Если вовремя такую неисправность не устранить, могут испортиться напольное покрытие, стяжка и сами трубы.

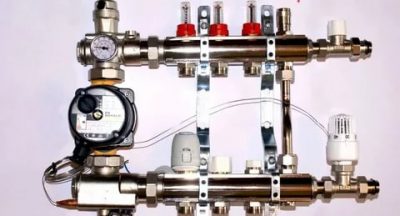

Возникает вопрос, почему плохо греет водяной теплый пол или вовсе нагрева нет?

Зачастую, подобные проблемы могут возникнуть сразу после монтажа системы при первом пуске. Именно поэтому важно знать требования к вводу теплого водяного пола в эксплуатацию, а также уметь правильно отрегулировать систему.

Чтобы не волноваться, задаваясь вопросом, сколько по времени прогревается водяной теплый пол, стоит придерживаться всех требований технологии монтажа при сооружении «теплого пирога». Одной из возможных причин низкого качества теплоотдачи системы является некачественная теплоизоляция.

Неоценимую помощь в выявлении проблемы могут оказать периодические записи о фиксировании потребления энергии и температуре. Сверяясь с ними, гораздо проще вовремя выявить неисправность.

Электрический тёплый пол не греет — причины и их устранение

Электрические тёплые полы получают энергию от электросети. Они перестают работать, когда выходят из строя нагревательные элементы – терморегулятор или термодатчик, в результате чего напольное отопление перестает греть.

В статье, мы рассмотрим основные проблемы, хотя могут встречаться и другие поломки, которые не описаны в данном руководстве.

Мы расскажем, что предпринять, если не работает электрический тёплый пол, как произвести ремонт и осуществить первое включение устройства в работу.

Проблемы с напряжением

При отсутствии прогрева электрического тёплого пола, сначала стоит проверить наличие питания. Для этого необходимо посмотреть на терморегулятор, там есть специальный индикатор и если он горит, значит, ток поступает. Если не светится, то производится визуальный осмотр доступных контактов, а затем с применением мультиметра определяется напряжение.

При наличии напряжения на входе, надо убедиться, что электрическая энергия доходит до кабеля или плёнки. Затем проверяются настройки (возможно, ошибочно выставлен минимальный нагрев) и надёжность контактов (подключение проводов к клеммам) — при плохом контакте пол перестаёт греться.

После этого, определяется напряжение на выходе — в месте соединения проводов с терморегулятором. Если оно не соответствует показателям в сети, то требуется замена регулятора.

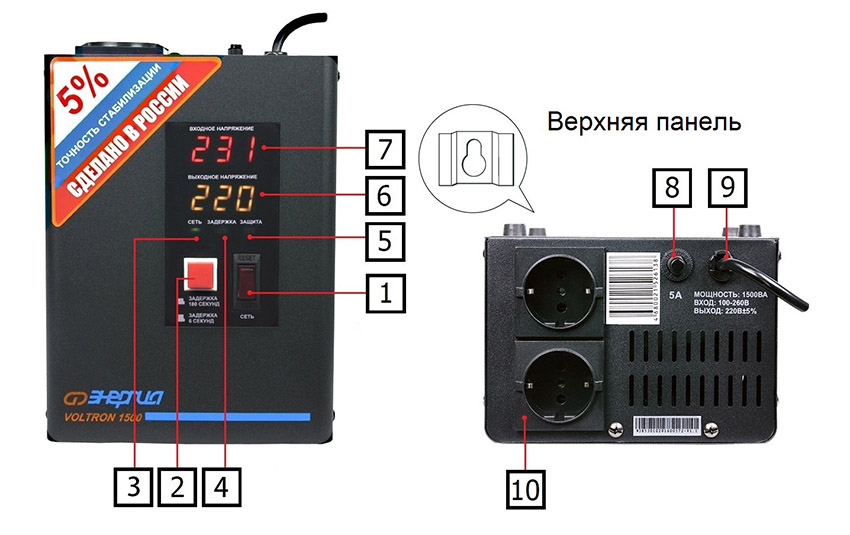

Недостаточный нагрев может говорить о низком напряжении,  требуется установить стабилизатор напряжения.

Ошибки при проведении монтажных работ

Если прогрев пола есть, но слабый, устройство часто включается, не набирает градус, или вообще прекратило работать — причина в неправильном монтаже. Тогда потребуется провести диагностику всех элементов.

Если пол не прогревается выше 30 градусов:

1. Неправильно определена мощность;
2. Высокие теплопотери — плохое утепление;
3. Неправильно уложены элементы нагрева или выбран шаг;
4. Толстая стяжка;
5. Термодатчик располагается близко к поверхности.

Если сделаны такие ошибки, то придётся производить демонтаж пола, и перекладывать всё заново.

Не эффективно работать пол может при близко расположенном датчике к кабелю. Если он размещён в гофре, то его легко протолкнуть дальше, или наоборот вытащить на 5 см — это может решить проблему.

Неправильно функционировать тёплый электропол будет, если не соблюдены правила укладки при монтаже — нагреватель размещается под тяжёлыми предметами.

Ещё один момент, который приводит к выходу из строя устройства — не аккуратный монтаж (порыв провода). Тогда придётся разбирать конструкцию, искать участок порыва, и устранять проблемное место.

Не работает терморегулятор

Если не включается тёплый пол, то причина может быть в терморегуляторе — сломалось реле или пришла в негодность электронная схема. Выяснить, что неисправен прибор можно прямым подключением тёплого пола к сети. Если он будет греться, то проблема в регуляторе.

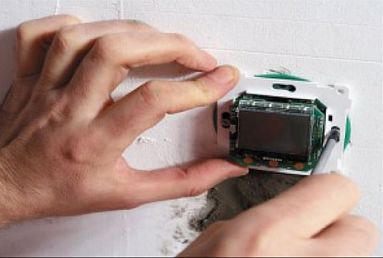

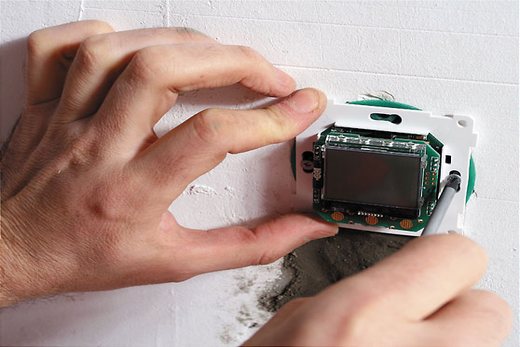

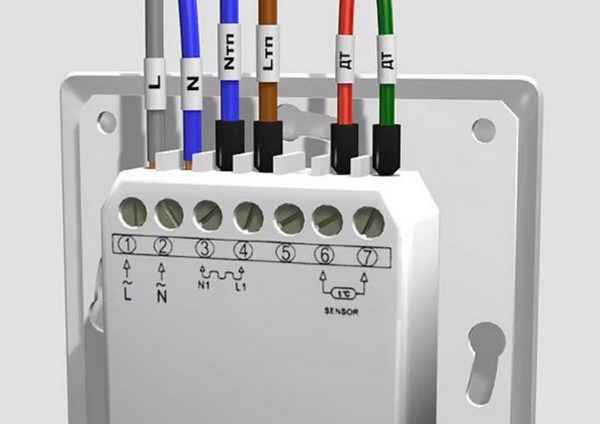

Начинать производить ремонт нужно с демонтажа приспособления с посадочного места, так чтобы были видны клеммы.

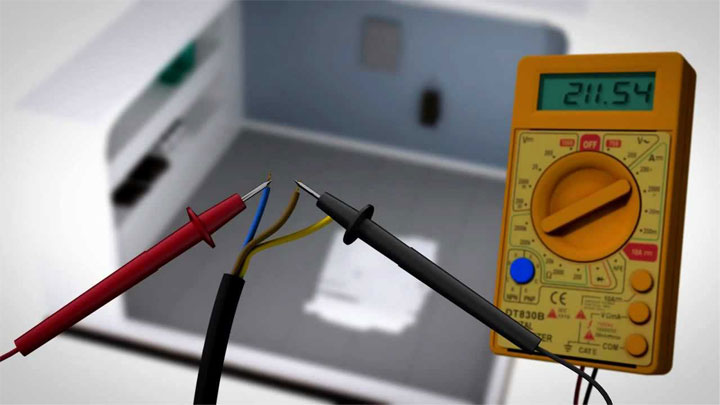

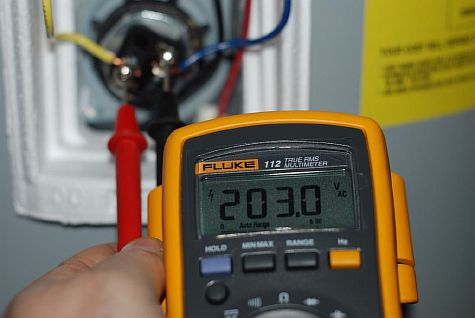

Затем надо проверить мультиметром или вольтметром — поступает ли к терморегулятору 220 Вт.

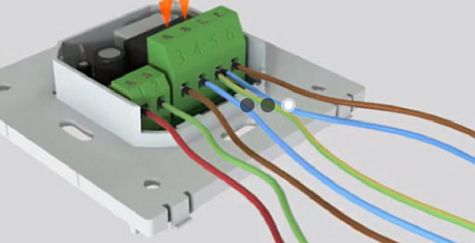

При наличии нужного напряжения, надо убедиться в  надёжности контактов, и правильности подсоединения кабеля. Проводок из-за слабости контакта может выпасть, и программа пола будет показывать ошибку – «Обрыв датчика».

Если всё нормально, то измеряется сопротивление — соединяются контакты мультиметра и терморегулятора. Полученные данные должны быть приближены к паспортным. Если они равны 0, то неисправен регулятор, и его надо отдать в ремонт, или поменять на новый.

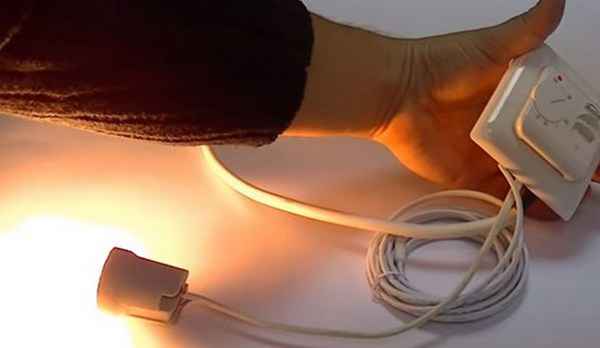

Проверить работает прибор или нет, так же можно следующим образом. К тем клеммам, к которым подсоединяются провода тёплого пола, нужно подключить лампочку. Затем подать напряжение с постоянным выкручиванием температурного переключателя. В случаи исправности устройства, при достижении комнатной температуры загорится лампочка.

Заменить прибор своими руками несложно. Но сначала, надо отключить питание. Потом вскрыть лицевую панель, на место старого терморегулятора установить новый, и к нему подключить все провода.

Предохранителей защищающих от короткого замыкания у терморегуляторов нет. Функция их в электрополах возложена на автопереключатель и УЗО.

Особенности системы

Существует две основные разновидности теплых полов. Это водяные и электрические системы. При правильном монтаже и эксплуатации они отличаются высоким уровнем надежности. Срок эксплуатации как труб, так и может достигать 50 лет.

Ремонт теплых полов может потребоваться раньше, если нарушить целостность одного из элементов системы. Также следует учесть, что при приобретении любых элементов конструкции недостаточно высокого качества риск поломки возрастает в разы. Это касается как труб или провода, так и контролирующего устройства (терморегулятора).

При механических повреждениях, скачках напряжения в сети могут наблюдаться различные неисправности. Устранение их может потребовать значительных затрат сил и времени. Чтобы этого избежать, необходимо тщательно изучить инструкцию производителя такого оборудования. Все ее пункты должны неукоснительно выполняться.

Не работает датчик температуры

Ещё одна распространённая причина, из-за которой не греет тёплый пол при работающем терморегуляторе — неполадки с термодатчиком. Если он вышел из строя, не будет происходить отключение пола, что увеличит затраты на энергоресурс.

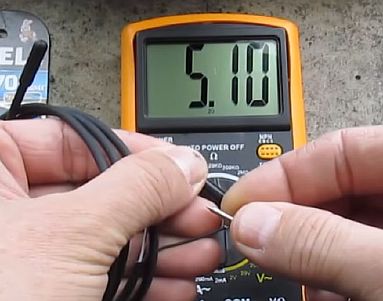

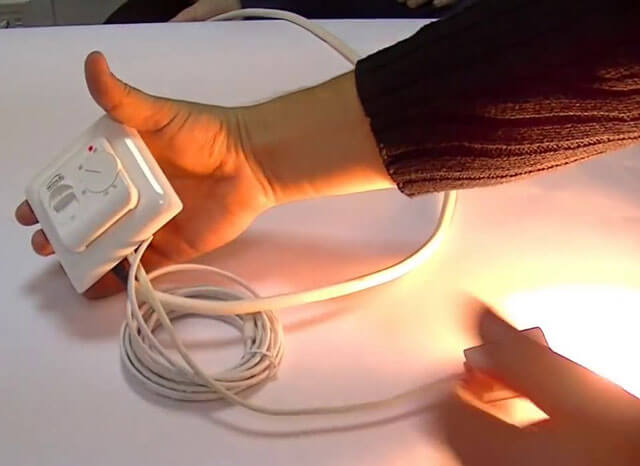

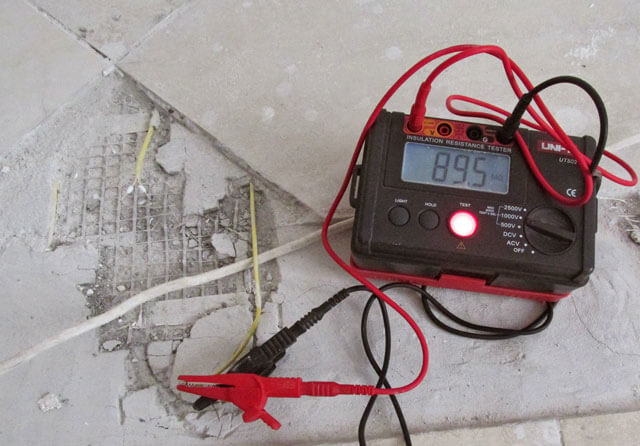

При проверке термодатчика, надо замерить его сопротивление, и сравнить результаты с паспортными данными. Небольшие отклонения допустимы, при существенных расхождениях прибор нужно заменить.

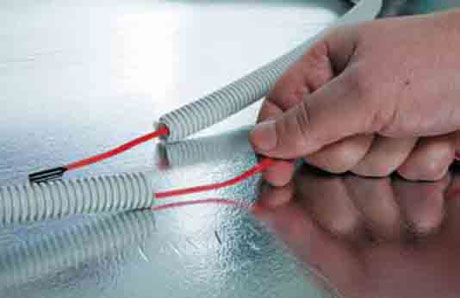

Если вы устанавливали датчик правильно — в гофре, то поменять его нетрудно. Не нужно демонтировать пол и стяжку, потребуется только немного вскрыть стену. Термодатчик вытягивается из гофры, и заменяется новым.

Повреждение нагревательного элемента

Если после проведённых проверок вы выяснили, что термостат и термодатчик исправны, и все контактные соединения качественные, то искать проблему необходимо в кабеле.

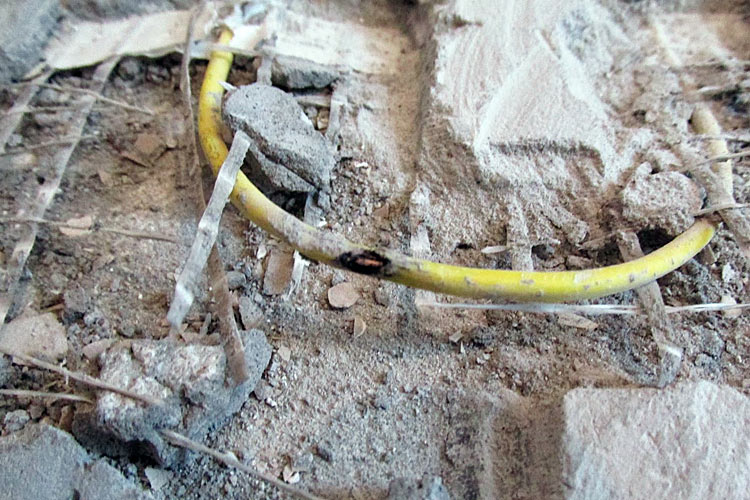

Разрыв кабеля мог произойти при монтаже. Наличие короткого замыкания можно проверить мультиметром, но для определения места разрыва требуется более сложное оборудование.

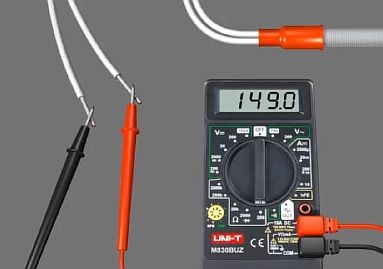

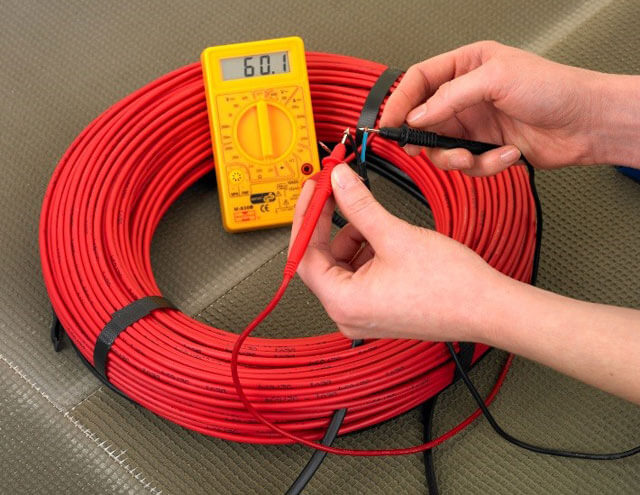

Сначала кабель отсоединяется от терморегулятора, и тестером замеряется сопротивление между двух жил. Оно должно соответствовать заводским показателям –   11 — 700 Ом. Допустимое расхождение в пределах 5 %.

Если значение равно 0 — то присутствует короткое замыкание. Это бывает при перегреве системы или при неправильно произведённом расчёте сечения кабеля. Если прибор выдаёт бесконечность, значит, есть обрыв провода или он перегорел. Тогда следует проверить соединения.

Если показатели в сотнях Ом, то нужно подключить манометр на 2500 В, и подать повышенный уровень напряжения между оплёткой и жилами кабеля. Значение равно 0 — кабель пробит или потерян контакт в муфте, необходимо определить место повреждения.

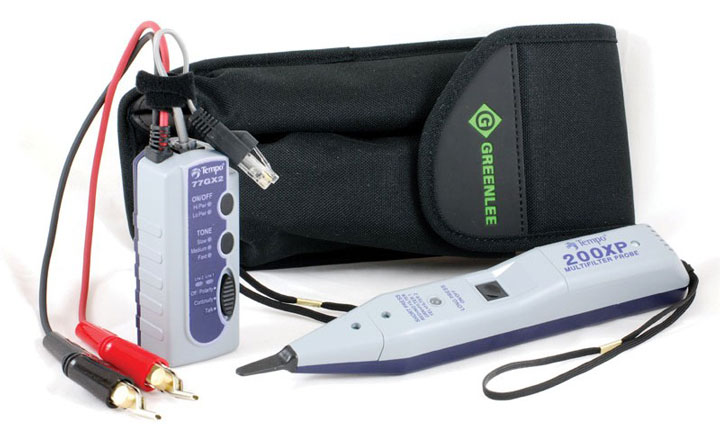

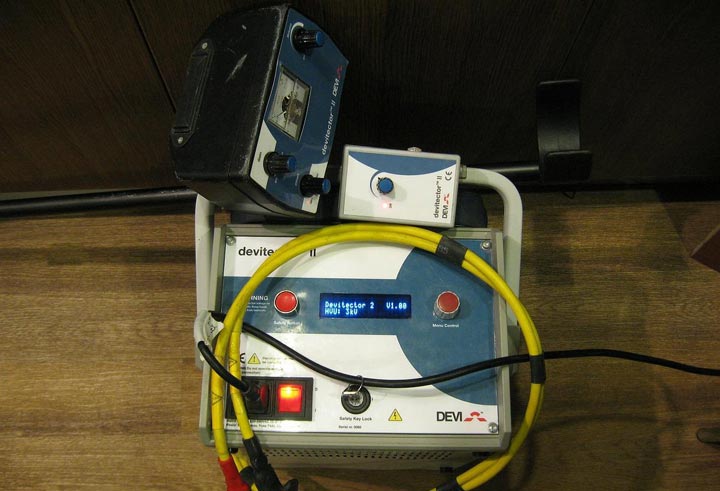

Чтобы, выявить точное место неисправности понадобятся:

• трансформатор;
• генератор сигнала;
• электромагнитный датчик;

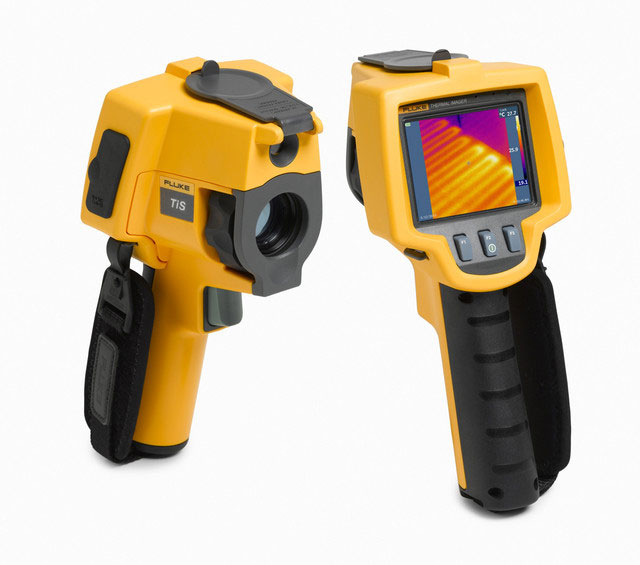

• тепловизор.

Порядок действий такой:

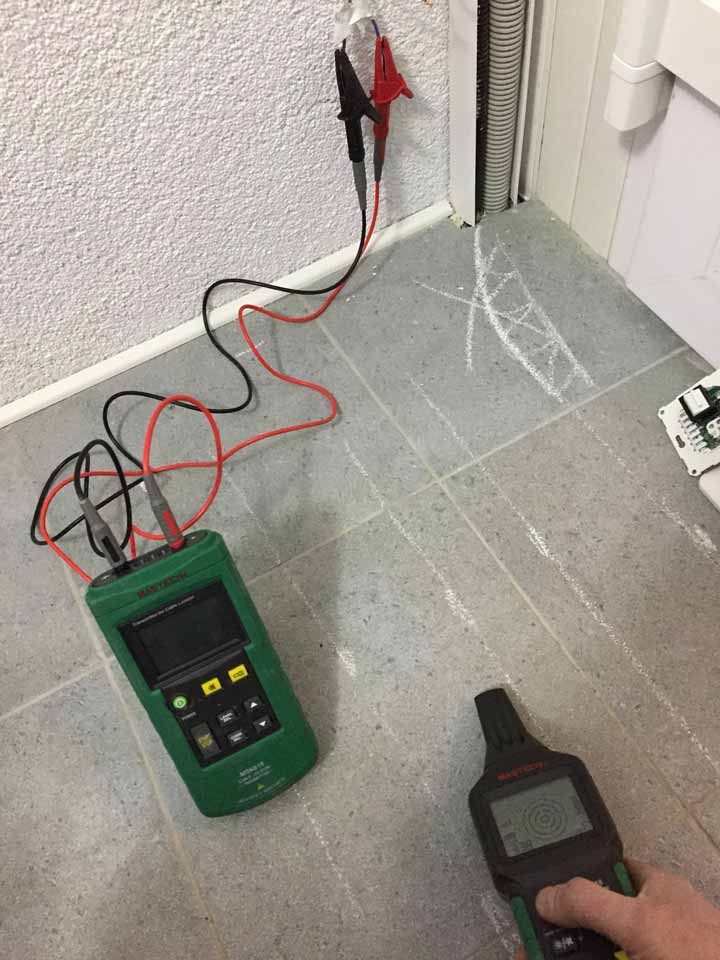

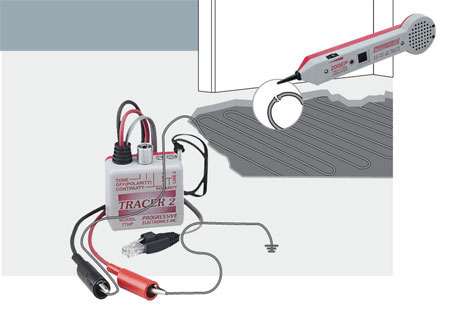

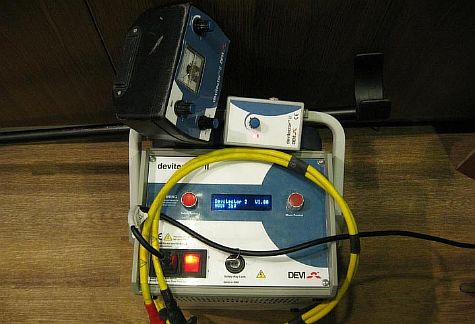

• прожигаем место, где слабая изоляция — подаём туда повышенное напряжение (10 кВ), при наличии напряжения в жилах 350 В, это приводит к образованию розжига сварочной дуги;

• при этом, генератор подаёт сигналы в кабель;

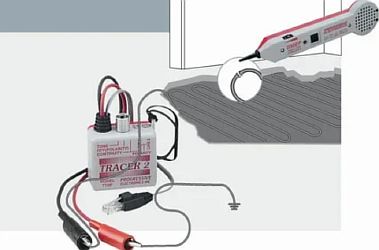

• электродатчиком находим пробой;

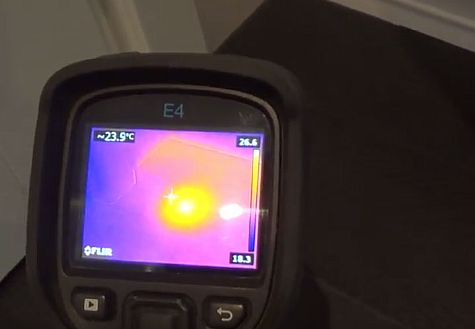

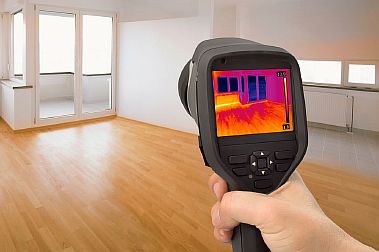

• просматриваем внимательно тепловизором весь участок. В месте прожига будет повышенная температура.

При использовании греющих мат поиск гораздо проще, ведь они находятся ближе к поверхности.

Если после проверки мультиметром (смотрите инструкцию как проверить) выявлено наличие замыкания между жилами, то проводить прожигание не нужно. Сразу можно подключать генератор и искать точку повреждения.

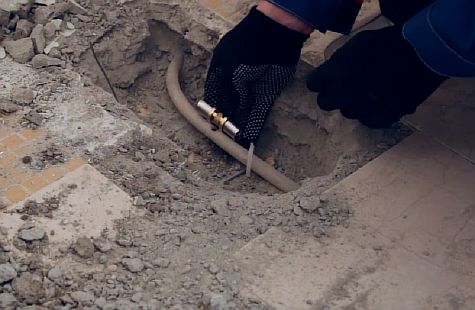

После выявления места повреждения, можно переходит непосредственно к ремонту кабеля тёплого пола. Пошаговая инструкция выглядит следующим образом:

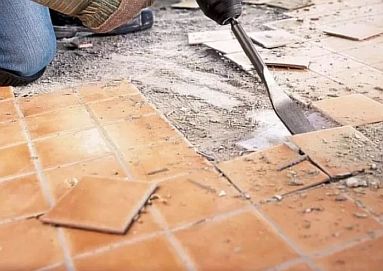

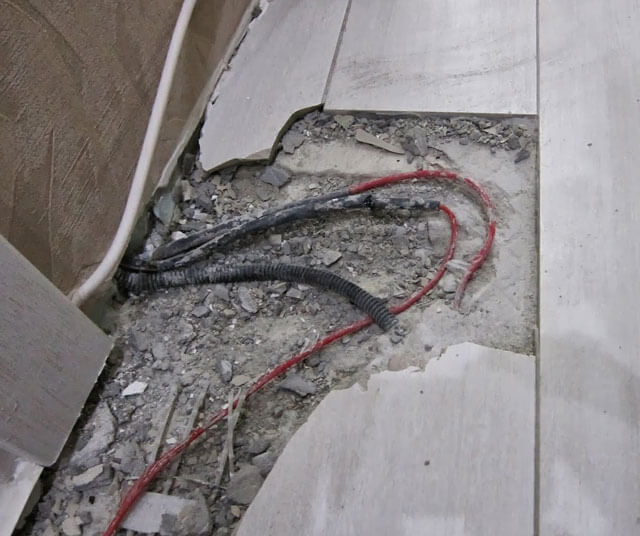

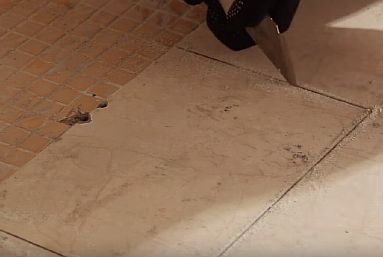

1. На месте выявленного повреждения демонтируется напольное покрытие.

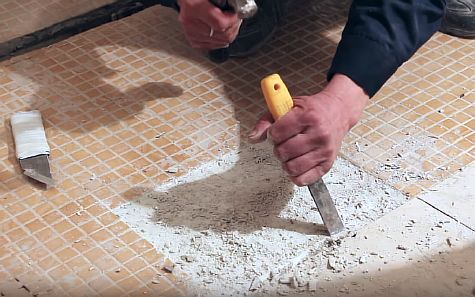

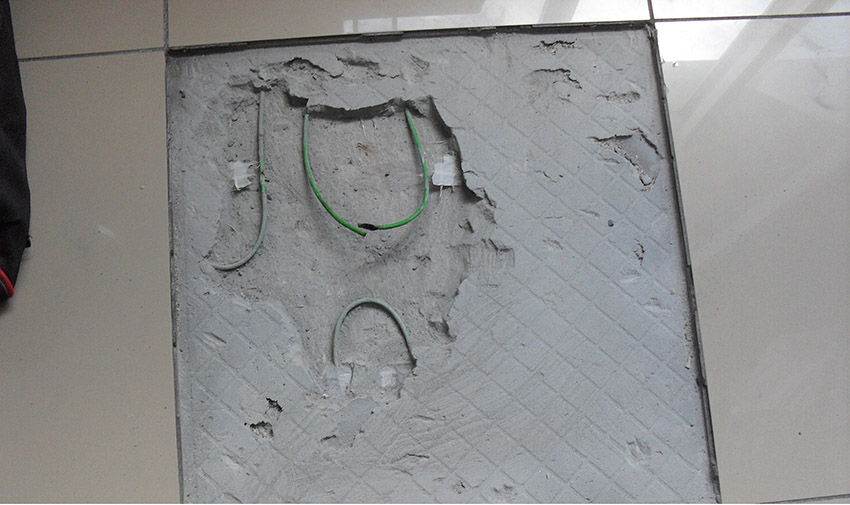

1. Отбивается стяжка или клей.

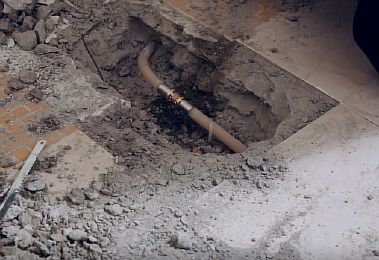

1. Чаще, причина заключается в том, что потерян контакт в муфте. Она прогревается строительным феном — это облегчит процесс её разделывания.

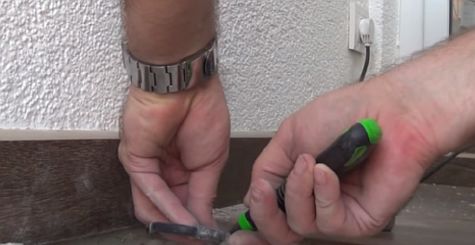

1. Муфта срезается в месте порыва.

1. Зачищаются жилы в местах разрыва.

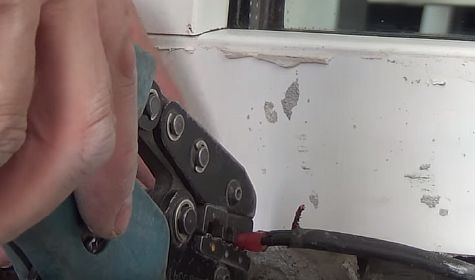

1. Устанавливается контактная гильза, предварительно на кабель следует одеть муфту. Место соединения нужно обмотать изолентой.

1. Муфта сдвигается на  соединённый участок, и спаивается при помощи фена для герметичности.

При простом разрыве кабеля, процесс действий такой же. Только отсутствует муфта, которую нужно срезать.

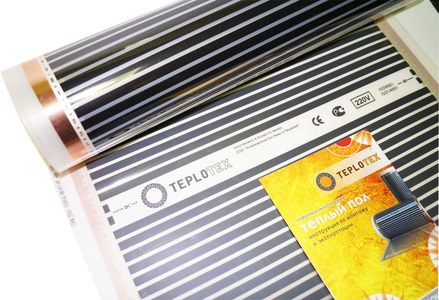

Выход из строя инфракрасной плёнки

Инфракрасная плёнка относится к электрополам, и она может не работать по озвученным выше причинам: нет питания, неправильно произведенный монтаж, поломался терморегулятор или термодатчик.

Но, у плёнки есть свои особенности — она подключается к сети проводами, которые подсоединяются к медной шине зажимами. При плохом контакте, окисляется металл, это вызывает обрыв цепи.

Поэтому, если были проверены все приборы, а пол всё равно не греет, то надо обследовать контакты. Их следует поджать, или заменить зажим (если он сломался).

Отсутствие питания

Первым делом нужно убедиться в том, что к системе обогрева подходит питание. Как правило, пленку либо греющий кабель подключают через терморегулятор, на который подается напряжение. Если на дисплее регулятора температуры горят индикаторы, значит питание есть, если индикаторы отсутствуют или не горят, придется проверить вручную почему теплый пол не греет. Вам нужно взять мультиметр и проверить, есть ли напряжение на вводных контактах. О том, как пользоваться мультиметром, мы подробно рассказали в соответствующей статье.

Кстати, низкое напряжение в сети также является причиной, по которой теплый пол не нагревается до нужной температуры. Если к клеммам приходит 200 вольт, а не 220, эффективность обогрева снижается на 20%. Чтобы решить эту проблему нужно установить в доме стабилизатор напряжения.

На видео показывается еще один способы проверки регулятора:

Проверяем терморегулятор

Если на входе напряжение есть, нужно убедиться, что оно нормально подается на сам греющий кабель или инфракрасную пленку. Для этого убедитесь, что никто случайно не задел настройки, т.к. возможно просто температура установлена на минимум, в результате чего включение подогрева не происходит. Также проверьте надежность подключения проводов к клеммам. Плохой контакт также является причиной, по которой электрический теплый пол не греет или слабо нагревается.

С подключением и настройками все в порядке? Замерьте напряжение на выходе из терморегулятора (клеммы, к которым подключается сама система подогрева). Во включенном состоянии оно должно соответствовать параметрам сети. Если это не так, терморегулятор придется заменить.

Убедиться в неисправности терморегулятора можно подключив теплый пол напрямую к сети. Если напольное покрытие начнет нагреваться, значит дело именно в регуляторе.

Электрика

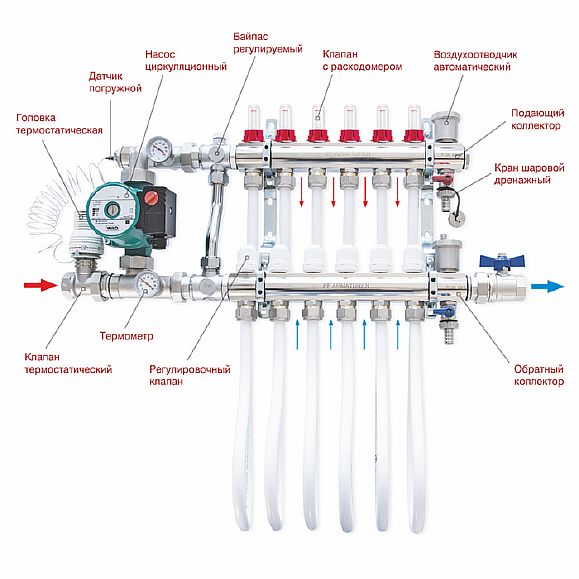

Управление теплоносителем, поступающим из котла или центрального трубопровода, осуществляется посредством коллектора. Этот узел состоит из циркуляционного насоса, смесительного клапана, термостатов, терморегулятора и других вспомогательных устройств. Ответ на вопрос, почему не греет теплый пол водяной, может быть связан с поломкой одного из ключевых элементов.

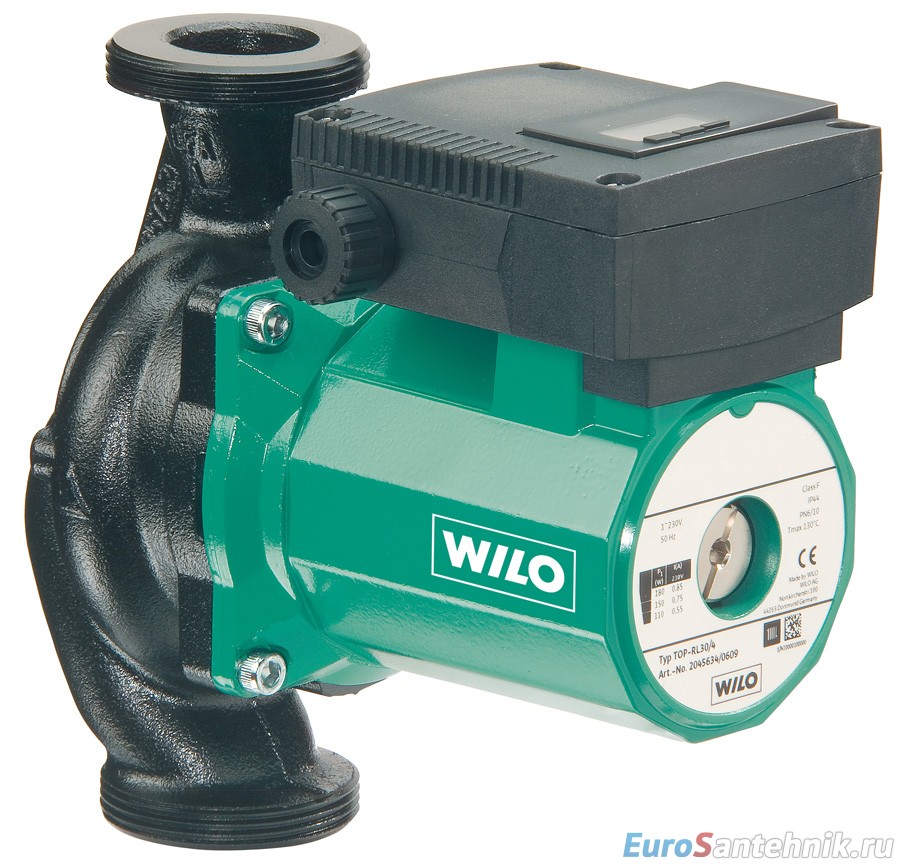

Например, может выйти из строя циркуляционный насос. Это легко определить по отсутствию привычного шума. Если не работает терморегулятор теплого пола, причиной может быть отсутствие напряжения. Проверку состояния проводят с помощью индикаторной отвертки или мультиметра.

Также следует убедиться в исправности датчиков температуры. Если вы не уверены, что способны самостоятельно устранить причины, по которым теплый пол перестал греть, так как слабо разбираетесь в электрике, обратитесь к профессионалу.

Безграмотные манипуляции опасны не только для техники, а и для здоровья исполнителя.

Как найти обрыв провода

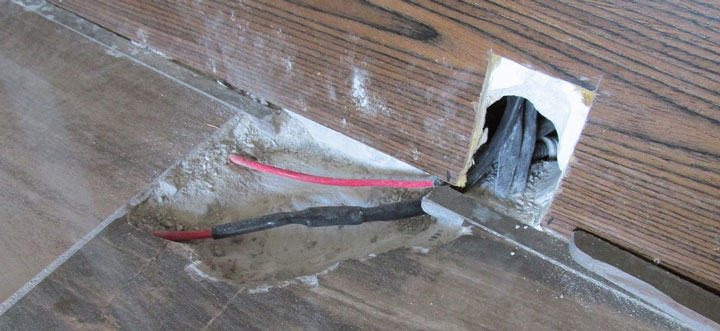

Поиск разрыва контакта нужно начать с осмотра клемм на терморегуляторе. Тут возможно неплотное подсоединение контактов, идущих от датчика температуры и проводов от греющего мата.

Следующий шаг проверки — осмотр места соединения питающего кабеля и электрического нагревающего элемента

Обратить внимание нужно на плотность соединения, наличие выгорания.

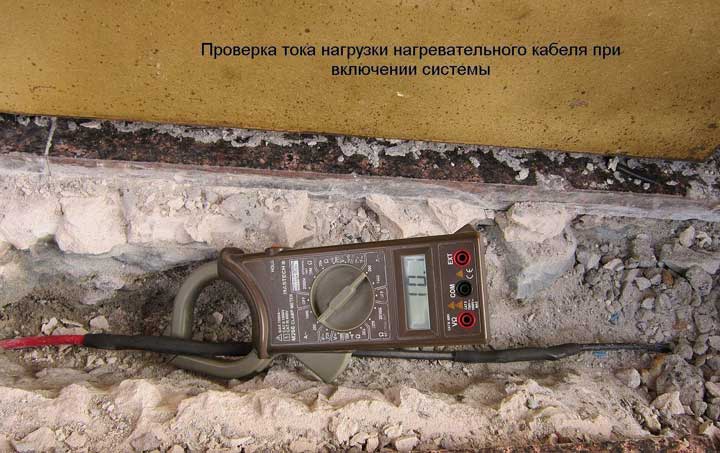

Далее тестером проверяют напряжение в силовом кабеле. Если ток не поступает, то ищут разрыв в электропроводке. При тестировании нагревающего провода нужно  в жилах, а также сопротивление межу каждой жилой и изоляцией

Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%

При тестировании нагревающего провода нужно  в жилах, а также сопротивление межу каждой жилой и изоляцией. Специалисты для этого используют мегоомметр. Если такого прибора нет, то подойдет бытовой мультиметр.
Сопротивление в нагревательных жилах сверяют с паспортными данными. Расхождения не должны превышать 15%.

Если значения сопротивлений намного отличаются от номинальных, значит есть обрыв.

Найти обрыв греющего кабеля под стяжкой можно одним из способов:

• С помощью рефлектомера. Это высокоточный прибор для поиска повреждений в любых металлических кабельных линиях. Он посылает по проводу импульс, который дойдя до места повреждения отражается и идет обратно на прибор. По характеру импульса можно узнать, что с проводом: обрыв или короткое замыкание. Также рефлектомер покажет расстояние до поврежденного места с погрешностью 0,01 — 0,2 %.

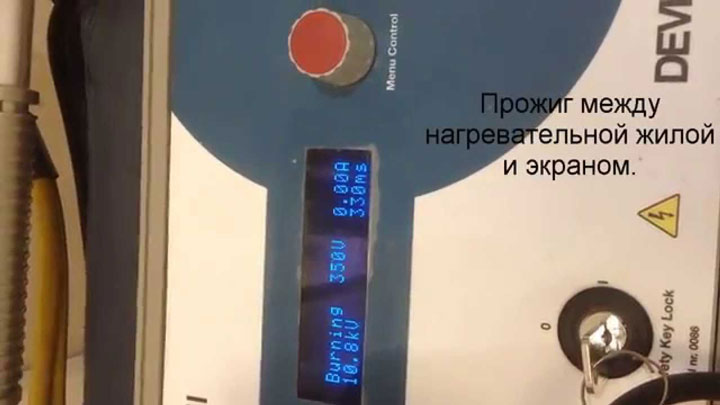

• Прожиг кабеля высоковольтовым прибором, например, Devitector II (есть в сервисных центрах Devi). Происходит сильный нагрев в месте разрыва, жила кабеля соединяется с экраном (изоляцией). Далее это место ищут с помощью электромагнитного датчика или тепловизора.

Оба этих способа требуют специализированного оборудования, поэтому без вызова мастера не обойтись.

Удаление муфты

Проблема муфт нагревательного мата заключается в слабой изоляции между рядом расположенными гильзами соединения, в результате чего кабель вырывает себя под воздействием механических нагрузок. Поэтому крайне важно не допускать резкого поворота кабеля после муфты.

Таблица 1. Ремонт кабеля (холодных концов)

Оборудование подобрано неверно

Недостаточное функционирование тёплого пола может быть из-за неправильно выбранной модели. Перед покупкой нужно определить задачи напольной системы отопления — оно будет дополнительным или основным обогревом.

В качестве дополнительного отопления подойдёт экономичная модель, способная прогревать пол до 30 градусов. Если это будет единственная система отопления, то мощность должна быть больше, которая сможет прогревать поверхность до 40 градусов.

При выборе устройства следует учитывать теплопотери и расстояние между нагревателям.

Ошибки при монтаже

Убедиться в неправильном монтаже можно после диагностики всех элементов системы и выявления их неисправности.

Если температура пола не поднимается выше 30°С, причину следует искать в:

• ошибках в определении мощности, следствием чего является слабый нагрев;
• недостаточном утеплении помещения, определяющем высокие теплопотери;
• неправильном монтаже нагревательных элементов;
• подборе неверного шага размещения кабеля, интервалов между соседними элементами;
• заливка слишком высокого слоя стяжки;
• слишком близком расположении датчика температуры к поверхности пола.

Если установка термодатчика на требуемую высоту не приводит к положительному эффекту, ремонт электрического пола не производится, требуется демонтаж и перестилание всей системы.

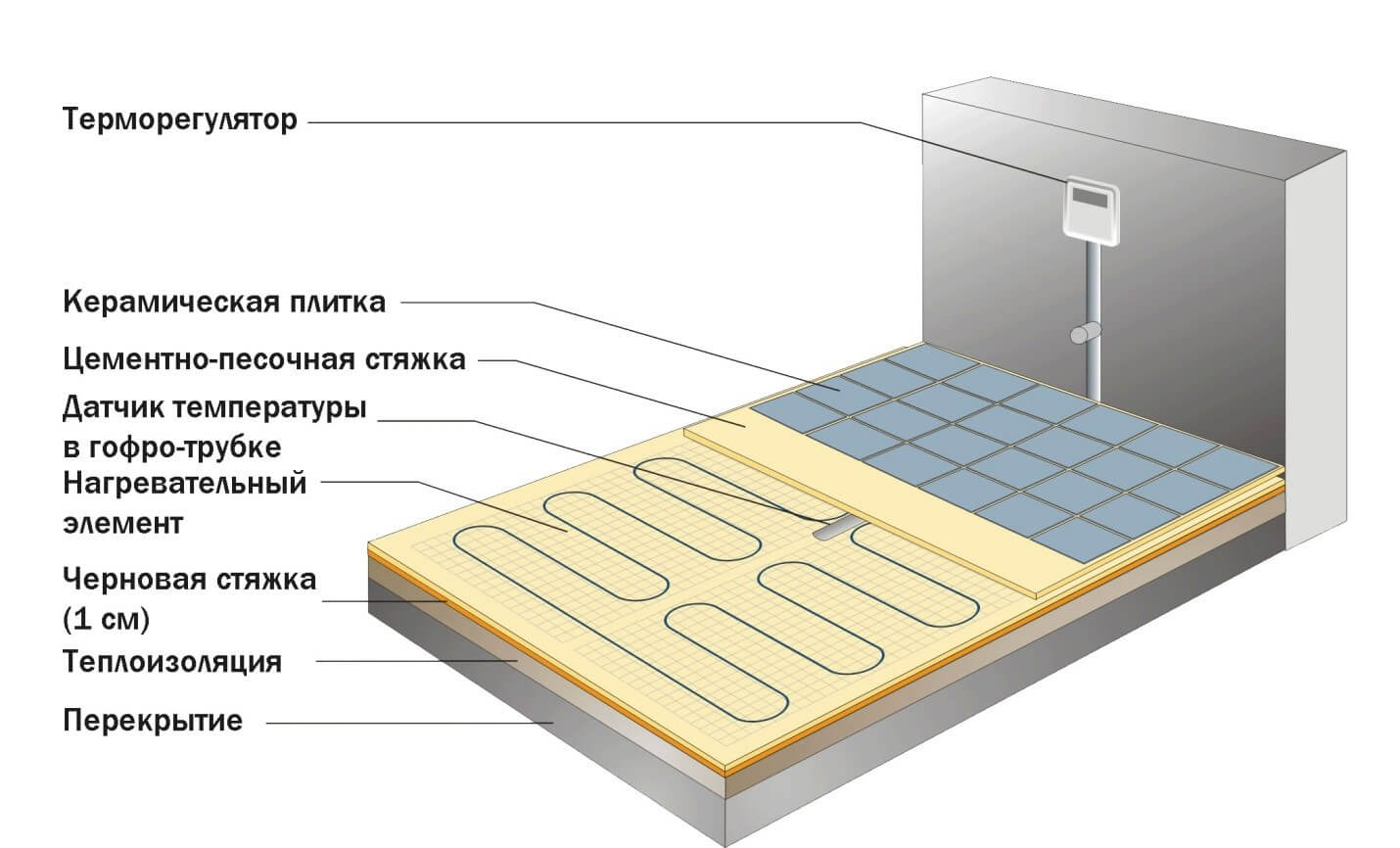

Схема для установки термодатчика

Среди наиболее распространенных монтажных ошибок следует отметить такие:

1. В нарушение требований производителей, греющий кабель размещают под массивными предметами мебели или сантехническим оборудованием в ванной комнате.
2. В процессе прокладки кабеля используются обладающие небольшой теплопроводностью материалы: при устройстве стяжки – гипсовые маячки, строительный мусор в виде кусочков гипсокартона, газобетона и иных материалов.
3. Повреждение и обрыв кабеля после укладки – при хождении по незастывшей стяжке, переносе инструментов, материалов, оборудования. До начала заливки следует еще раз внимательно осмотреть кабель, убедиться в работоспособности «теплого пола».
4. Нередко причиной повреждения кабеля является применение болгарки или металлического шпателя для расшивки швов при укладке плиточного напольного покрытия с целью удаления излишков схватившегося клея. Повредить кабель можно очень легко, так как зачастую он укладывается непосредственно в слой клеевого состава и находится близко к поверхности.

Для предупреждения повреждений в процессе укладки «теплого пола» следует составить план расположения кабеля и пользоваться им в будущем при выполнении ремонтных работ и эксплуатации обогревательной системы.

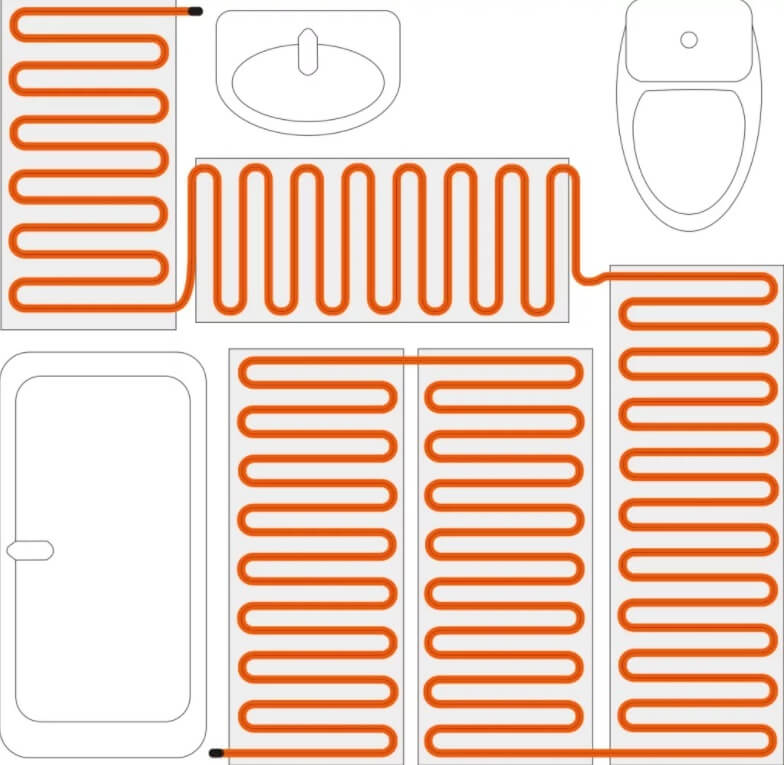

Пример схемы расположения теплоносителя в ванной комнате

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

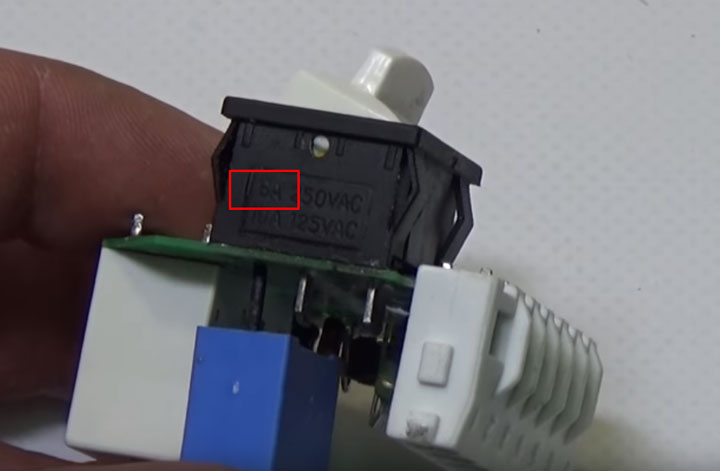

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

• трансформатор для прожига

• генератор сигналов

• эл.магнитный приемник сигналов

• тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

Порядок такой:

• прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

• генератором подается сигнал в кабель

• эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.

• тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

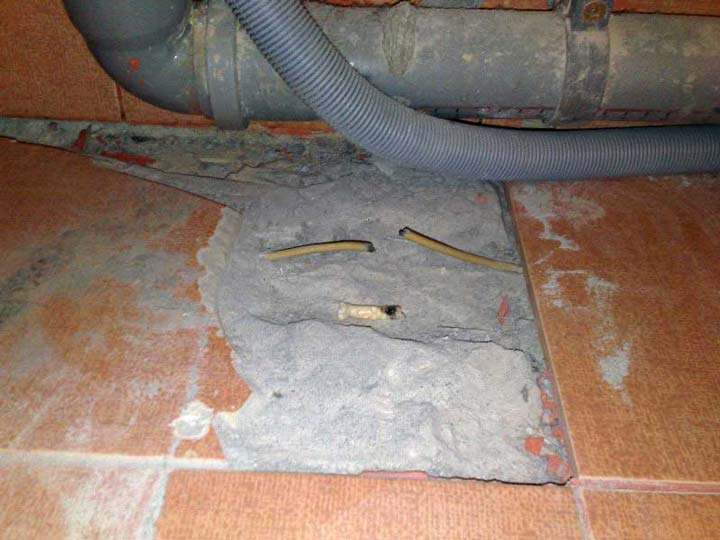

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.

Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

Другие причины

Если вы проверили и все работает, но причину остановить не удалось. Значит, ваш теплый пол был установлен изначально неправильно. Бывают следующие ошибки во время монтажа, которые могут привести к тому, что электрический теплый пол не греет:

1. Если плохо утеплено помещение, то могут быть слишком большие теплопотери. Поэтому теплый пол может сильно не нагреваться, что доставит массу хлопот.
2. Бывает так, что во время проектирования была неправильно рассчитана мощность. Если так, то теплый пол не будет нормально греться никогда.
3. Может быть ошибка во время заливки стяжки для теплого пола. Если расстояние будет слишком большим, то пол нагреваться не будет.

Если у вас присутствуют такие причины, тогда придется переделывать все. По-другому исправить проблемы во время установки сейчас нельзя.

Видео — Как уложить и подключить электрический теплый пол

Видео — Как сделать будущую замену термодатчика

Самостоятельное устранение неполадок

Итак, если от услуг специалиста вы отказались, и решили разобраться самостоятельно, предстоит выполнить несколько операций в зависимости от выявленных причин неработоспособности системы.

Самые распространенные ошибки, допускаемые при монтаже теплого пола

Механические повреждения кабеля

В том случае, если электрический теплый пол не работает, необходимо убедиться в отсутствии повреждений кабеля. Для этого придется отключить от сети терморегулятор, а затем — кабель. Дальше нужно замерить сопротивление между греющими жилами. Результат должен соответствовать указанному в паспорте. Также измерьте «сопротивление изоляции», которое должно быть не ниже 1 Мома. Для такой проверки потребуется мегаомметр. Впрочем, можно использовать и мультиметр, но придется вспомнить закон Ома. И применить формулу R = U/I.

В том случае, если результаты отличаются от нормативных более чем на 5%, необходимо искать и устранять механические повреждения кабеля и ошибки в его монтаже. Обратите внимание, что данная проблема и путь ее решения актуален для кабельного теплого пола. У инфракрасных полов подобных проблем возникнуть не должно.

Повреждение проводов пленочного пола определяется путем поиска места пробоя. После того, как снято напольное покрытие, кабель стоит разрезать (если визуально место повреждения определить не удалось). Затем прозвонить каждый участок. Когда место пробоя определено, его (и созданные разрезы) нужно соединить муфтами или пайкой и трубками термоусадки.

Низкое напряжение и решение проблемы

После того, как вы убедились в целостности кабеля, правильности монтажа компонентов и работоспособности терморегулятора, остается проверить достаточное ли напряжение получает теплый пол. Очевидный «симптомом» такой проблемы: пол работает, но прогревается явно слабее и дольше, чем должен по нормативу. Еще один признак — в определенное время обогрев работает лучше. Например, вечером теплые полы не греют, а днем нормально выполняют свою задачу.

Как выбрать теплый пол для квартиры и не пожалеть об этом?

В том случае, если есть подозрение на нестабильность напряжения, лучше подумать об этом еще на этапе монтажа теплого пола, выбрав кабель, который обеспечит запас удельной мощности. Когда же пол уже уложен, но греть не греет из-за проблем с электроснабжением, можно подумать о покупке повышающего трансформатора. Он устанавливается на весь дом или квартиру. Такое решение часто применяют в загородных домах. Правда, эти устройства достаточно дорогие и их цена может превышать стоимость всего теплого пола.

Другой вариант — приобретение стабилизатора, который подключается непосредственно перед конкретным потребителем. Например, можно купить Optivolt H-S2000, работающий с входным напряжением 170-260 В с точностью стабилизации в 5%. Дешевле — Энергия Voltron 1500 (входное напряжение 105-265 В, выходное — 209-231 В, мощность 1500 В·А). Потратить на покупку такого устройства придется 4000-5000 рублей и это приобретение будет вполне оправданным.

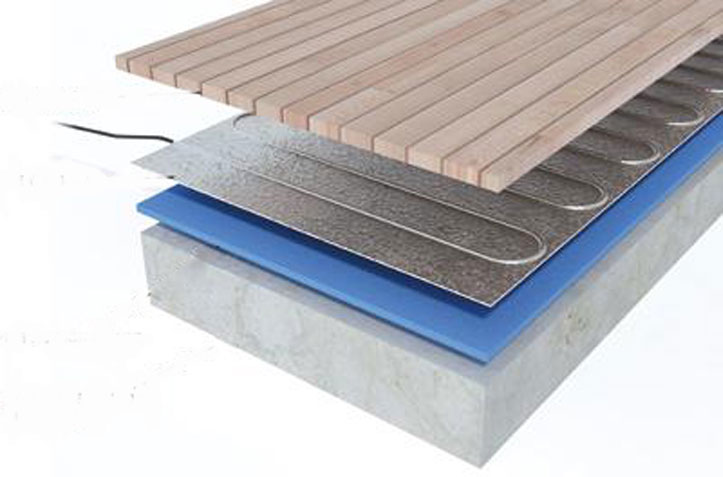

Как починить кабель теплого пола

Неисправность проводов – одна из основных причин неполадок всей системы. В результате электрический теплый пол не греет. Основная причина поломки может скрываться за непредвиденным механическим повреждением проводов. Чаще всего это происходит во время стяжки или при работе плиточников. Чревато это выходом из строя всего обогрева комнаты или определенной зоны.

Справиться с проблемой поможет диагностика. Проверить наличие повреждений можно следующим образом: отключить его от термодатчика, измерив после этого электрическое сопротивление. Здесь нужно пройтись по участкам между всеми жилами, чтобы не пропустить возможной неисправности. Сверять значение нужно с паспортными данными устройства. Допускается погрешность в пределах 5%. Наиболее распространенными случаями считаются:

1. Мультиметр показывает нулевое сопротивление. Это значит, что в системе произошло короткое замыкание. Чаще всего неприятная ситуация случается после перегрева либо неверно рассчитанного сечение проводов.
2. Измеритель показал бесконечность. Это даст понять, что в конструкции произошел обрыв кабеля или его перегорание. Стоит проверить соединительные элементы системы.

Ремонт кабеля теплого пола своими руками предполагает не только диагностику, но и выявление места поломки, устранение неисправного узла. Когда прибор показывает корректное значение, то следует перейти к диагностике другого элемента обогрева – терморегулятору.
Система может работать не на полную мощность по одной простой причине: иностранные разработчики предполагают, что теплый пол будет питаться от сети 230 В, когда в действительности соотечественники подключают кабель к источнику 220 В. Здесь и кроется потеря мощности.

Видео

Если вновь установленный теплый пол не функционирует или плохо греет, необходимо разобраться с причинами поломки, затем отремонтировать их самостоятельно или с помощью специалистов. Тогда в любые холода в доме будет тепло и уют.

Как проверить сопротивление греющего кабеля

Подключение греющего кабеля возможно после того, как теплый пол будет смонтирован, а стяжка и плиточный клей полностью просохнут. Было бы хорошо иметь возможность делать проверку работы кабеля на всех этапах установки пола. Сделать это можно путем замеров сопротивления жил.

Измерения можно выполнить при помощи специального мультимера. Научиться пользоваться прибором очень просто. Для этого нужно перевести прибор в режим, который измеряет сопротивление.

Как проверить изоляционное сопротивление:

• Нужно измерить сопротивление между каждой греющей жилой, а также изоляцией.
• Мультимер следует перевести в режим 2000 кОм.
• Значение, которое получается. Должно стремиться к 1. Если это так, что можно быть уверенным в том, что изоляция и оплетка кабеля не повреждена.

Чтобы проверить, правильно ли работает мультимер, нужно закоротить щупы, тогда прибор должен показать ноль. Для некоторых измерений лучше использовать мегометр

Переключатели – дело серьезное

Переключатель – важная часть электроцепи. Находится он за ручкой, которую вы поворачиваете, когда регулируете нагрев. Он может выйти из строя – например, когда возникло короткое замыкание. Связь в цепи прерывается, нужный сигнал не подается на нагреватель, как следствие – не работает духовка в электрической плите или одна конфорка на варочной панели. При этом остальные конфорки могут работать

Как проверить переключатель?

Переключатели духовки и плиты проверяются одинаково.

1. Выдерните вилку из розетки.
2. Поставьте ручку в положение “выкл.” или “0” — у разных моделей разная маркировка.
3. Медленно поверните ручку по часовой стрелке до минимального нагрева – переключатель должен щелкнуть.
4. Поверните ручку против часовой стрелки – переключатель снова должен щелкнуть.

Если щелчка нет

Переключатель не щелкнул? Есть неисправность, но не обязательно серьезная. Продолжайте тестировать:

1. Поставьте ручку в положение “выключено”.
2. Вставьте вилку в розетку.
3. Поворачивайте ручку по часовой стрелке, пока не будет щелчка.
4. Оставьте ручку на некоторое время в покое.
5. Через несколько секунд переключатель отключится.
6. Если этого не случилось, необходимо его заменить.

Меняем переключатель:

1. Снимите все ручки – лучше всего сфотографировать или нарисовать, в каком положении они стояли.
2. Снимите заднюю панель – для этого нужно, естественно, открутить крепеж.
3. Открутите монтажную планку.
4. У неисправного переключателя отверните винты.
5. Запомните положение проводов, а лучше — нарисуйте разводку или сфотографируйте.
6. Снимите наконечники проводов.
7. Присоедините провода к новому переключателю, а дальше действуйте в обратном порядке.

Что делать, если пробил электрический теплый пол?

Случается так, что при установке пленочной конструкции, заливке бетоном или монтаже плитки можно пробить провода теплого пола. Конечно, заметить это сразу невозможно, но поломка проявит себя при включении системы. Тогда и будет заметно, что пленочный теплый пол не греет.
Первым делом нужно определить, где именно произошла поломка. Если удалось определить, что кабель нагревания был пробит, то стоит найти место пробоя. Снять линолеум или ламинат не составит проблем. Гораздо сложнее придутся работы по демонтажу плитки. После вскрытия финишного покрытия, как правило, пробоя не будет видно. Далее нужно разрезать кабель. Так появится участок для прозвона. Определив пробой, нужно соединить все разрезы и пробои муфтами.

Альтернативой может стать применение пайки и трубок термоусадки. Замотав все места вмешательства изолентой, стоит запечатать аварийное место.

Попадание влаги в систему критично. Если система установлена в душе, необходимо использовать влагоизоляцию.

Все неисправности электрического теплого пола можно отремонтировать самостоятельно. Важно лишь определить, где произошла поломка.

Диагностика поломок электрического пола

Неисправность теплых полов может привести к полному выходу из строя оборудования или снижению эффективности его работы.
В первом случае можно приступать к диагностике сразу.Во втором сначала нужно объективно оценить работу системы.
Дело в том, что владельцы квартир часто переоценивают способность электрических теплых полов обогревать помещение. В результате им кажется, что система работает недостаточно эффективно.

Если не греет совсем

Если не греет теплый пол электрический совсем, то нужно провести диагностику в следующем порядке:

1. Проверьте наличие напряжения. Пол совсем перестает нагреваться только при полном его отсутствии. Если питание есть, то переходите к шагу 2;
2. Проверьте датчик, измерив на нем сопротивление. Если он неисправен, его придется заменить. В противном случае переходите к шагу 3;
3. Проверьте работу регулятора температуры. Его замена – самый простой и дешевый способ починки полов. Если он исправен, переходите к шагу 4
4. Проверьте сопротивление в контурах с помощью того же мультиметра. Если оно не соответствует значениям, указанным в паспорте, то придется искать короткие замыкания или обрывы кабеля.


Если датчик и регулятор температуры исправны, и напряжение есть, а пол все равно не греет, то потребуется его ремонт. Чтобы не демонтировать покрытие целиком, необходим специальный инструмент для поиска неисправностей. Это особенно актуально, если мат или кабель вмонтирован в стяжку, устройство которой – трудоемкое и дорогое занятие.

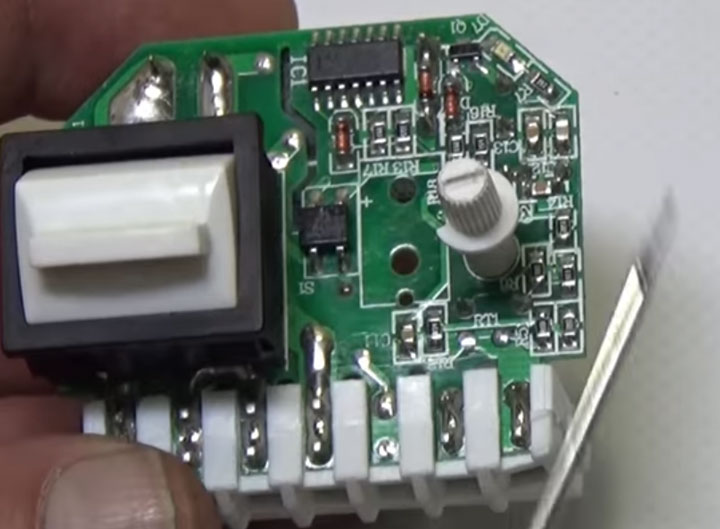

Как проверить терморегулятор теплого пола

Если есть под рукой мультиметр, то проверьте, поступает ли на терморегулятор теплого пола напряжение. Проверить напряжение можно также и обычной индикаторной отвёрткой, но лучше, всё-таки, использовать мультиметр, так как фаза может и быть, а вот ноль отсутствовать.

В некоторых терморегуляторах очень важно соблюдать полярность подключения: L — это фаза, а N — ноль. Также необходимо проверить и все остальные клеммы, к которым идут провода, они должны быть надёжно обтянуты.

Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов. Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика.

Чтобы проверить и сам терморегулятор, и датчик температуры, не разбирая теплых полов, достаточно подключить к ним обычную лампочку. Для этого к клеммам подключения кабеля теплых полов, подсоедините контакты от лампочки, а затем включите терморегулятор. Если после изменения температуры на терморегуляторе, раздастся щелчок и лампа загорится, то, терморегулятор исправен.

Как проверить датчик температуры теплых полов

Для того чтобы проверить работоспособность датчика температуры теплых полов, потребуется строительный фен, а также знать, где именно расположен датчик. Не выключая лампу, возьмите строительный фен и нагрейте тот участок теплого пола, где расположен температурный датчик.

При повышении температуры пола, датчик должен подать команду терморегулятору, и тот, выключит лампу.

Если именно так и произошло, то, скорее всего, повреждены нагревательные элементы теплых полов. Часто именно так и происходит по причине вмешательства со стороны третьих лиц или же из-за срока давности. Нередко после пяти лет эксплуатации теплого электрического пола, отваливается провод датчика температуры, или возникают другие, не менее серьёзные проблемы.

Методы обнаружения неисправностей - как проверить правильно

Существует два способа проверки работоспособности системы:

1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.

Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Проверка сопротивления датчика мультиметром

Если пол исправен, но не функционирует, значит, причина неисправности заключается в другом. Существует метод, как проверить датчик теплого пола мультиметром, поскольку прибор является резистором, а значит, у него имеется собственное сопротивление.

Правда, показатели мультиметра во многом зависят от температуры пола. При температуре 5 градусов, он покажет 22 кОм, а при 40С – только 6 кОм. В общем сопротивление датчика теплого пола соответствовать должно заводскому параметру. Когда оно отличается от заявленной величины более, чем на 5 кОм или равно нулю, тогда датчик поломан и его следует заменить.

Как диагностировать терморегулятор

Этот прибор также диагностируют мультиметром. Прежде, как проверить терморегулятор теплого пола, чтобы удостовериться в том, что причиной неисправности является именно он, необходимо отключить нагревательный элемент конструкции. Потом регулятор степени нагрева устанавливают на максимум.

Затем клеммы без проводов проверяют мультиметром. Согласно правилам должно сработать реле и прибор покажет уровень напряжения. Если регулятор установить на минимальный показатель уровня нагрева, то реле отключится, после чего напряжение пропадет.

Способ проверки системы пола

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.

Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

Проверка работоспособности регулятора температуры

В качестве примера будет рассмотрено диагностирование работы терморегулятора с использованием обычной лампочки.

Последовательность действий:

1. Регулятор следует подключить к сети. К клемме L подсоединяют фазный провод, а нулевой – к клемме N. Также нужно подсоединить датчик температуры и вкрученную в патрон самую обычную лампочку – она станет индикатором нагрузки.
2. Тумблером включают подключенный к сети прибор.
3. Рычажок, который отвечает за повышение температурного режима, устанавливают на максимум.
4. Если термостат находится в исправном состоянии, лампочка загорается.
5. Данный метод также помогает решить проблему, как проверить датчик теплого пола, который фиксирует температуру нагрева. Для этого его берут в руку, а терморегулятор выставляют на среднее значение.
6. Регулятор вновь устанавливают на высоких показателях. Лампочка теперь загорится. Когда нагрев датчика достигнет температуры тела человека, держащего его в руках, она погаснет.
7. Теперь систему оставляют в покое. Через время, когда датчик температуры остынет и подаст терморегулятору сигнал, лампочка опять загорится.

Измерение сопротивления

Перед тем, как приступить к работам, связанным с заливкой стяжки, в процессе создания системы, специалисты рекомендуют выполнить такую процедуру, как измерить сопротивление теплого пола мультиметром, а точнее кабеля нагрева:

1. Завершить монтаж теплого пола и подготовить к проведению дальнейших работ.
2. В паспорте или на бирке, прикрепленной к кабелю, находят значение сопротивления. В этом случае оно составляет 150,9 Ом. Допустимо его изменение на 5 – 10% в сторону увеличения или уменьшения.
3. Мультиметр включают в режиме измерения.
4. Щупы прибора помещают на провода, которые отходят от системы обогрева.
5. После того, как замерить сопротивление теплого пола получилось, на мультиметре будет виден показатель. Он должен равняться значению, указанному в паспорте на кабель.

Как прозвонить теплый электропол

До того, как прозвонить теплый пол мультиметром, его устанавливают на значок звукового сигнала, расположенного рядом со шкалой омметра. Когда щупы касаются друг друга, раздается звук, свидетельствующий о том, что цепь замкнута. Если одновременно коснуться щупами жил теплого пола, должен появиться зумер.

Когда он отсутствует или прерывается, это говорит о надрыве жилы. После того, как удалось разобраться с тем, как прозвонить теплый пол, нужно сделать аналогичную процедуру с термодатчиком. В случае отсутствия или несоответствия сопротивления датчика паспортным данным, ясно, что он неисправен.

Подводим итог

В том случае, если проблемы в работе пола появляются сразу после монтажа напольного покрытия или выполнения стяжки, речь, чаще всего, действительно идет о механическом повреждении. В случае с использованием кабельного пола потребуется профессиональное оборудование, чтобы выяснить, в каком месте возникли проблемы. Для решения этого вопроса рекомендуем обратиться к профессионалу.

Неполадки же в работе терморегулятора и термодатчика можно определить и самостоятельно. Равно как самостоятельно выявляется и проблема с напряжением.

Не греет водяной тёплый пол — причины и способы их устранения

Гарантия хорошей работы водяного отопления — правильно произведённый монтаж, качественные и грамотно подобранные по мощности комплектующие.

Как и с электрополами, плохая теплоизоляция существенно снизит эффективность обогрева, а для исправления этой ошибки требуется полная переделка конструкции. Поэтому, к выбору и возведению водяного тёплого пола следует подходить серьёзно.

Мы расскажем об основных причинах, которые приводят к сбою в работе отопительной водяной системы.

Повреждён трубопровод

Основная проблема, которая возникает при работе гидрополов — протечка. Причиной будет являться резкое снижение давления внутри трубопровода.

Чтобы выявить наличие протечки, следует осмотреть напольное покрытие. Вы можете обнаружить мокрые пятна в местах стыковки отделочного изделия. Если такой осмотр не дал результатов, то нужно провести осмотр тепловизором. Определив место повреждения трубопровода можно переходить к ремонтным работам, но перед этим следует слить воду с системы.

Последовательность ремонтных работ следующая:

1. Производим демонтаж отделочного материала.

1. Удаляем стяжку, лучше для этого использовать перфоратор.

1. Разрезаем трубу с помощью ножовки в месте повреждения.

1. Очищаем трубу от загрязнения.

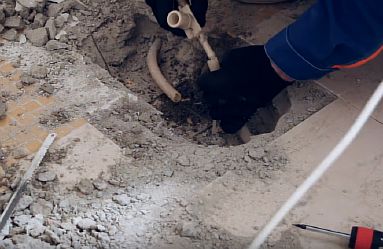

2. Выравниваем края трубы развёрткой.

1. На оба конца трубы одеваем муфту и обжимаем клещами.

После тестирования системы на герметичность, можно заливать стяжку и укладывать финишное покрытие.

Не предусмотрели изоляцию

Это наиболее распространённая причина, по которой пол может не справляться со своими функциями. Либо теплоизоляция была уложена плохо, либо её нет в принципе.

Нередко в качестве изоляции применяют стандартную полиэтиленовую подложку. Однако такая подложка не предназначена для тепловой изоляции тёплых полов. Её лучше заменить на пенополистирол толщиной 5-10 см.

Выход из такой ситуации есть, однако вам придётся снова платить за систему. Конечно, можете попробовать настроить более высокую температуру и поставить отопительную технику помощнее. Но будьте осторожны!

Максимально возможная температура для тёплых полов — 70 °C. Однако такой нагрев рекомендуется только временно. В противном случае труба выйдет из строя.

Слишком большая протяжённость контуров отопления

Длинные контуры тоже могут стать причиной, почему тёплый пол плохо греет. Оптимальная протяжённость должна быть 80-90 метров. Однако при присутствии проектных значений системной балансировки длина допускается и больше. Как показывает практика, некоторые сантехники умудряются сделать пол и в 200-300 м одним контуром.

Для решения этой проблемы вы можете купить насос более высокой мощности, надеясь, что он справится с такими длинными контурами.

Труба греющего пола пробита

Бывает это редко, однако вариант не стоит исключать. Наверняка, когда система не греет в месте, где вы некоторое время назад сверлили пол, причина будет именно в пробое трубы.

Попытайтесь найти пробитое место. Используйте тепловизор. Потребуется вскрыть пол в подозреваемом месте, вырезать дырку и вставить вместо неё муфту, которую потом нужно завернуть в полиэтилен. Пол опять бетонируется.

Чрезмерное скопление воздуха в системе

Это, вообще, первое, о чём вы должны подумать, если плохо греет тёплый пол. Чтобы устранить завоздушивание, необходимо открутить воздухосбросник (если он имеется) и спустить воздух.

Когда такой элемент в системе отсутствует, тогда вкрутите его в распределяющий коллектор и выпустите воздух оттуда.

Неподходящий насос

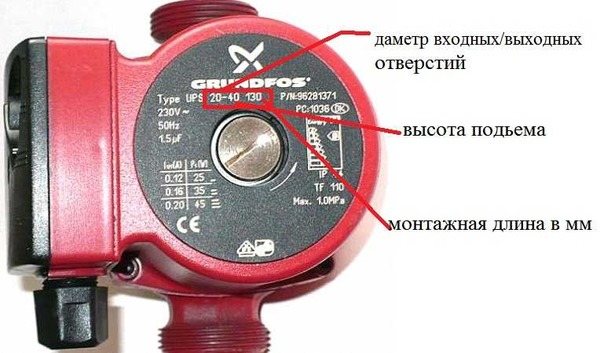

Пол может оставаться холодным также из-за слабого насоса, не справляющегося с возложенными на него функциями. Прибор не может продавить контуры, а вы, находясь в помещении, мёрзнете. Просто смените насос на более мощную модель.

Некачественный монтаж

Если у вас недостаточно опыта, но вы всё же решили взяться за установку тёплого электрического пола, сделайте всё возможное, чтобы исключить в будущем такие проблемы:

1. Неверный монтаж термодатчика. При установке его очень близко к элементу нагрева, прибор может работать некорректно и срабатывать преждевременно. В результате нагревательный элемент будет отключаться, когда пол ещё будет недостаточно тёплым, а вы будете замерзать.
2. Когда, допустим, обогревательный мат устанавливался в большой слой клея для плитки либо вообще в стяжку, то эффекта будет мало, либо он вообще будет отсутствовать. Ведь прогрев толстого покрытия будет отнимать всю мощность.

Поломка термостата или температурного датчика

Датчик – это наиболее слабое системное звено тёплых полов от электричества. Наступит время, когда понадобится диагностика прибора и его замена. Термостат является точным электронным устройством, поэтому его поломку тоже не стоит исключать.

При неисправности какого-либо из этих приборов, понадобится лишь диагностика и замена, пол останется нетронутым.

Слабое напряжение электросети

Перепады напряжения тоже могут стать причиной, почему не греет тёплый пол.

Когда напряжение падает всего на 10 %, мощность оборудования нагрева снижается на 20 %.

Один пол на несколько помещений

При установке одной системы на две комнаты с отличающимися режимами температур, в одном из помещений нагрев может отличаться. Всё потому, что температурный датчик стоит только в одной комнате. И термостат может выключать элемент нагрева при достижении датчиком необходимого градуса в помещении, в то время как в другом помещении пол ещё не успеет дойти до оптимальной температуры.

Если вы ощущаете первые признаки того, что тёплый пол стал греть хуже, вызовите специалистов. Они быстро выявят причину неполадки, заменят или отремонтируют необходимые элементы. Так вы будете уверены в качестве проведённых ремонтных работ, вдобавок получив гарантию.

Неравномерный нагрев из-за различной длины контуров

Если пол слабо или неравномерно прогревается, то вероятно происходит неравномерная подача теплоносителя по трубопроводу. Это бывает из-за различной длины контуров. В длинных петлях, при равной подающей скорости теплоносителя, остывание происходит быстрей.

Чтобы исправить ситуацию, необходимо отрегулировать объём и скорость подачи воды в каждую ветку. В зависимости от схемы подключения это делается при  помощи вентилей на гребёнки или трёхходового клапана. Для выяснения результата внесённых изменений, потребуется подождать пока пол прогреется.

Если использовать автоматические приспособления (термодатчик или сервопривод), то процесс корректировки существенно упростится. Регулировка подачи воды будет запускаться в автоматическом режиме.

Неисправно электрооборудование

При отсутствии протечки, неисправность надо искать в оборудовании, работающем от электросети — это термостат, термодатчик и электронасос.

Сначала следует проверить, что в термодатчике и каждой клемме регулятора есть напряжение, делается это мультиметром или индикаторной отвёрткой. Если сломался датчик или термостат, то их лучше заменить на новые.

О поломке насоса говорит отсутствие звуков при его включении. Перебои в работе связаны с отложением солей из воды. Запустить мотор можно проворачиванием крыльчатки отвёрткой, но предварительно его надо снять. Если же такие мероприятия не дали результата, то насос следует заменить.

Не прогревается полностью от котла

Причин, по которой гидропол не греет всего две:

1. Маленькая мощность котла. Чтобы обогреть одну комнату квартиры, следует уменьшить температуру в других.
2. Неправильно подобранный насос — не хватает мощности для прогона теплоносителя по всем веткам. Решение — замена насоса на более мощный.

Недостаточный нагрев водяных полов

Здесь главной причиной нестабильной работы являются недочеты, допущенные в процессе монтажа. Низкая производительность может быть связана с некорректным использованием водяного насоса, малой мощностью котла.

Распространенные ситуации:

• если наблюдается неоднородный или недостаточный нагрев, следует удостовериться в работоспособности котла. Нужно убедиться, что на распределительном щите открыты краны, тумблеры должны быть повернуты вдоль труб;
• циркуляционный насос в активном состоянии слегка шумит, вибрирует. Если при осмотре выявлено, что с питанием все в порядке, а пол не нагревается, значит, возникли проблемы с насосом – он нуждается в ремонте или замене;
• причиной сбоя в работе системы может стать проникновение воздуха в трубы. Избавить от этой проблемы могут лишь специалисты;
• котел с недостаточной производительностью не способен полноценно обслуживать теплые водяные полы, при выборе нагревающей емкости следует оставлять запас мощности или ограничить отопление в неиспользуемых комнатах.

Если чувствуется, что на отдельных участках поверхность прогревается сильнее, значит, был неправильно заложен пароизоляционный слой. Придется вскрыть конструкцию и переделать, иначе велик риск возникновения сырости и плесени.

Проблема с обраткой

Есть несколько причин, по которым обратка может быть холодной, что в свою очередь приводит к снижению эффективности работы пола:

1. Маленький напор — теплоноситель не успевает выталкивать холодную воду. Для устранения этой проблемы необходимо установить насос. Он обеспечит нужный уровень циркуляции теплоносителя, выталкивая его в контуры. Такая же проблема может возникнуть при наличии насоса, но если он не подходящей мощности, поэтому к расчёту мощности прибора надо подходить серьёзно.
2. Уменьшение проходимости труб — их следует прочистить. Сделать это можно разными способами: применяя водно-пульсирующую смесь и биопрепараты, или пневмогидроударом.
3. Небольшой размер труб — выбраны трубы не соответствующего сечения. Изменить ситуацию можно только заменив трубы на изделия с нужным сечением.
4. Неправильный монтаж — перепутаны трубы обратки и подачи. Следует по новой схеме, правильно произвести подсоединение труб пола к гребёнке.
5. Завоздушенность системы — наличие воздуха в системе приводит к плохой проходимости теплоносителя. Чтобы убрать воздух из трубопровода, нужно открыть воздухосбросник.

Плохая изоляция

Отсутствие или плохо уложенная теплоизоляция — частая причина не эффективной работы тёплого пола. Нередко в качестве подложки используется обычная полиэтиленовая плёнка, но она не является теплоизоляцией. Требуется укладка пенополистирольных плит толщиной 5 — 10 см.

Выход — переложить систему заново. Но это трудоёмкий процесс, и приводит к дополнительным тратам. Можно настроить температуру выше или установить помощнее технику, но следует посоветоваться со специалистами, так как это не безопасно.

Ведь 70 градусов — это максимальный предел нагрева теплоносителя для тёплого пола. Да и работать в таком режиме система может только временно, иначе она быстро выходит из строя.

Неправильно подобрана мощность

В среднем, теплопотери дома рассчитываются так — 100 Вт на 1 м2. Но иногда данные значения превышают и это приводит к неэффективному функционированию системы.

В таком случае требуется пересчёт тепловых потерь во всех комнатах. Можно воспользоваться онлайн-калькулятором. После чего, надо проанализировать теплопотери в помещениях, где пол не греет. С учётом этого, произвести регулировку на коллекторе тех веток, которые не нагреваются.

После перенастройки, надо дать 2 — 3 часа, и проверить результат. Если ситуация не улучшилась, придётся модернизировать систему отопления.

Слишком большой размер контуров

Чрезмерно большие по размеру контуры тоже могут быть причиной плохого прогрева тёплого пола, или может не работать один, самый длинный контур. Рекомендованная длина трубопровода 80 — 90 метров.

Небольшие превышения допустимы. Но если длина одного контура намного превышает средний стандарт, то насос не может обеспечить циркуляцию жидкости в таком трубопроводе.

Насос можно заменить на прибор помощнее, но при значительном превышении размера контура, даже он может не справится с такой задачей. Поэтому, при сооружении пола надо придерживаться рекомендованной длины контура.

Не работает коллектор

Если тёплый пол не греет, то ещё одна проблема может крыться в том, как работает распределительная гребёнка. Есть две основные причины, приводящие к сбою в работе коллектора:

1. Неправильный выбор насосов, если их два. Насос на распределительной группе должен иметь меньшую мощность, чем насос на котле или в самой системе.

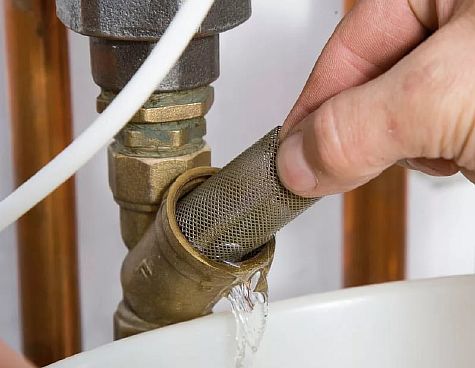

2. Забился грязевик — требуется открутить и прочистить его.

Мы рассмотрели основные проблемы, которые могут возникнуть при работе тёплых полов. В большинстве случаев вы сами можете выявить неполадки в работе системы, и устранить их. Если вы не уверены в своих силах, то лучше пригласить специалистов.

Завоздушивание системы

Самое элементарное, почему может не греть или не работать теплый пол – это банальное завоздушивание.

Как починить?

Продавайте дом. Нужно открутить воздухосбросник и «стравить» воздух. Если воздухосбросника в системе нет, то вкрутите его в распределительный коллектор теплого пола и «стравите» воздух оттуда.

Слабый насос

Возможно так же не греет теплый пол по причине неправильно подобранного насоса. Такой насос не может грамотно «продавить» контуры и поэтому теплые полы у Вас не греют.

Как починить?

Поменяйте насос на более мощный.

Причины проблем с обраткой в батареях частного или многоквартирного дома

Причин, по которым обратка недостаточно тёплая или вовсе холодная, несколько. Распространёнными проблемами считаются:

• недостаточный напор воды в системе;
• маленькое сечение трубы, по которой проходит теплоноситель;
• неправильность монтажа;
• завоздушеность или загрязнённость системы.

Если проблема с холодной обраткой возникла в квартире, то первое на что стоит обратить внимание — это напор. Особенно это касается помещений на верхних этажах. Дело в том, что принцип работы обратки заключается в быстром и беспрерывном прогоне жидкости по системе. И если её скорость падает, то теплоноситель не будет успевать выталкивать холодную воду и батареи не нагреваются.

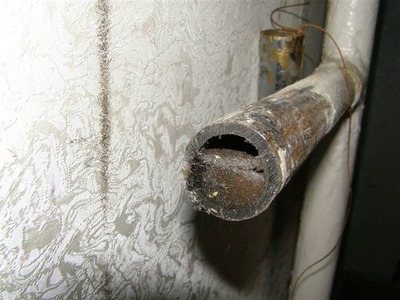

Ещё одной причиной нарушения работы обратки — загрязнение отопительного контура. Как правило, капитальная чистка систем в многоэтажных домах проводится не часто. Осадок, который со временем накапливается на стенках труб препятствует прохождению жидкости.

Главная причина перебоев в работе отопительной системы в частном доме — неправильная установка. Чаще всего это происходит тогда, когда монтаж осуществляется без участия специалистов. Будучи некомпетентным в этом вопросе довольно просто перепутать трубы подачи и обратки или же выбрать трубы неподходящего размера.

И в квартире, и в частном доме проблема неисправности отопительной системы может быть связана с недостаточной скоростью подачи воды или же завоздушенностью. Аналогичным способом на работу обратки влияет и загрязнённость труб.

Методы устранения неисправностей. Почему чистка необходима?

Чтобы понять, как именно решить проблему для начала необходимо установить её источник. Если батареи стали холодными из-за недостаточно быстрой циркуляции воды в этом случае поможет установка специального насоса. Он будет регулярно под определённым давлением выталкивать воду в контур, тем самым не позволяя системе остановиться или замедлиться.

Если причина в засорённости труб, то их необходимо просто почистить. Сделать это можно несколькими способами:

• используя водно-пульсирующую смесь;
• при помощи биопрепаратов;
• посредством пневмогидроудара.

Важно! Проводится подобная чистка регулярно, дабы предотвратить появление новых проблем.

В случае неисправности, возникшей из-за неправильной установки оборудования, обратитесь к мастеру. Квалифицированный специалист непременно разберётся в проблеме и устранит все неполадки. Кроме того, он даст дельные советы и рекомендации по уходу и эксплуатации системы.

Ремонт теплого пола водяного: как выявить и исправить неполадки

Отопление водяными теплыми полами считается исключительно надежным и эффективным вариантом обогрева помещений. Появляются новые технологии, вода будет еще долго служить теплоносителем. И даже для таких систем складываются условия, когда не работает теплый пол, и тогда необходимо провести ремонт теплого пола водяного.

Причины появления неполадок

Основными факторами появления поломок системы водяного обогрева являются неквалифицированный монтаж или неправильно подобранные материалы. Специфика установки заключается в правильном сопряжении контуров теплого пола с основной системой отопления. Достаточно допустить небольшую ошибку при расчете гидравлического давления или в настройках узла смешения воды, чтобы ухудшились эксплуатационные свойства.

Но как отремонтировать теплый пол, не зная его конструкцию? Рассмотрим основные элементы системы и признаки их неисправности.

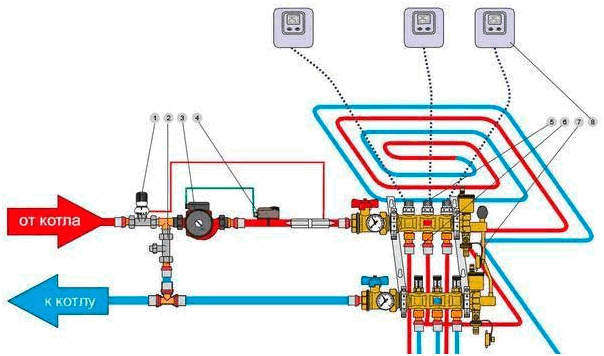

1. Термостат с датчиком температуры. Регулирует поток теплоносителя из основной системы. При поломке сервомеханизма или датчика возможно критическое превышение нагрева воды или ее объема.
2. Балансировочный клапан. Необходим для смешивания горячего и остывшего теплоносителя до достижения температуры в 55-60°С. Выход из строя также скажется на степени нагрева воды.
3. Циркуляционный насос. С его помощью формируется гидравлическое давление в трубах теплого пола.
4. Предохранительный накладной термостат. Резервное устройство, предотвращающее поступление воды с температурой выше критической.
5. Электроприводы входной группы коллектора. Регулируют интенсивность потока в различных контурах системы.
6. Трубопроводы. Разветвленная магистраль, которая выполняет функции передачи тепловой энергии от нагретой воды поверхности пола.
7. Байпас.
8. Выносные термостаты. Соединяются с электроприводами входной группы, дают возможность дистанционного регулирования температуры нагрева.

При грамотном проектировании и фактической реализации подобная система может бесперебойно работать до 40 лет. Однако внешние факторы, либо скрытые дефекты в материалах становятся причиной возникновения аварийных ситуаций.

Как отремонтировать теплый пол, если возникла протечка

Одной из причин, почему не работает теплый пол, является повреждение трубопровода. Если в трубопроводе резко упало давление, то это один из признаков возможной протечки. Даже если разгерметизация магистрали совершенно незначительная, последствия от нее могут быть довольно серьезными.

И дело не только в понижении эффективности системы обогрева, но и будущих разрушений пола. Чтобы выполнить ремонт теплого пола водяного, для начала нужно определиться с местом протечки. Если на поверхности нет влажных пятен, можно использовать специальные приборы: тепловизоры или дистанционные индикаторы влаги.

Участок протечки теплоносителя на приборе будет выглядеть ярким светлым пятном.

Итак, как справиться с такой распространенной проблемой, как повреждение трубы, к примеру, перфоратором. В подобной ситуации прежде всего необходимо сохранять спокойствие. Первый порыв – удалить инструмент, а вот этого делать как раз ни в коем случае нельзя, поскольку вода «затопит» дом, а он фактически служит заглушкой. Прежде нужно перекрыть поступление воды.

Аккуратно высвободите доступ к поврежденной зоне, чтобы легче было вырезать поврежденный кусок трубы, оставив с обеих сторон по возможности большие концы. Не всегда в такой момент под рукой могут оказаться отрезки такой же трубы или фитинги, чтобы предохранить систему от попадания грязи. Их можно заменить, закрыв свободные концы, к примеру, целлофановыми пакетами или резиновыми перчатками.

Единственным надежным способом соединения является опрессовка. Для ремонта приобретают отрезок трубы и фитинги. Обжимать края монтажных деталей нужно специальным обжимным ключом.

Резьбовые фитинги для замуровывания использовать нельзя, так как они недостаточно надежны и когда-нибудь потекут.

Один из концов трубы нужно очистить и развальцевать и надеть на него фитинг. Опрессовывают его двойным движением. Аналогично опрессовывают и второй конец.

Опрессовываем фитинг на другом конце ремонтируемой трубы водяного теплого пола. Отрезаем ремонтную трубу в нужный размер и снова опрессовываем, но уже соединения. Запускают воду и тестируют только отремонтированный участок на наличие течи. После чего при положительном результате заливают новую стяжку.

Такая технология подходит для труб из металлопластика или сшитого полиэтилена, для изделий ПВХ поступают несколько иначе. Хотя они и отличаются высокой механической прочностью, но если неправильно выбрать место сверления можно повредить трубопровод. Для ремонта используют особый паяльник и ремонтную муфту. Сначала разрезы муфты согласуют с размерами магистрали, затем устанавливают, используя паяльник.

Проблемы, связанные с электрооборудованием

В числе приборов, которые работают на электропитании в первую очередь нужно отметить циркулярный насос и терморегулятор в узле смешения. Сначала нужно убедиться, что, по крайней мере, питание к этим элементам поступает. Сделать это довольно легко, используя простейшую индикаторную отвертку или мультиметр.

Работа циркулярного насоса всегда сопровождается небольшим шумом, поэтому определить его исправность можно и по звуку. Определить исправность терморегулятора можно:

• визуально, так как поворот штока при работе прибора должен быть виден;
• мультиметром: проверяют, поступает ли питание, затем после замера сопротивления на клеммах сверяют их с отметками в паспорте устройства.

Причиной неполадок в работе водяного пола могут стать: недостаточная теплоизоляция или мощность котла, наличие воздуха в системе и ряд других причин, и каждая из них устраняется согласно определенным правилам.

Устранение возможных проблем

Инфракрасную пленку можно монтировать и демонтировать несколько раз, но она не может служить основным источником тепловой энергии. Полная замена пола потребуется, если он вмонтирован в стяжку, а для обогрева квартиры у него не хватает мощности, или полностью отсутствует теплоизоляция. А в каких случаях возможен локальный ремонт теплого электрического пола, и как он производится? Рассмотрим способы устранения неполадок в системе «теплый пол», начиная от замены терморегулятора и заканчивая ремонтом кабеля.

Как заменить терморегулятор?

Если электрические полы не работают по причине неисправного терморегулятора, то нет смысла ремонтировать этот прибор. Его стоимость невысока, а большинство замен производится вовсе по гарантии. Сначала нужно отключить питание, чтобы работа была безопасной. Затем вскрывается лицевая панель, крепящаяся на защелках или с помощью винтов. На ее место ставится новая, исправная.

Проблемы с напряжением: что делать?

Если повреждена или обесточена линия, автоматически сработал выключатель, то напряжения не будет совсем. И полы нагреваться не смогут совсем. Если же напряжение слабое, то потребуется установка стабилизатора. При снижении напряжения мощность нагревания кабеля уменьшается вдвое. Поэтому покупка и установка стабилизатора – оправданные расходы.

Неправильная установка или поломка датчика температуры

Если термодатчик оказался неисправным, то придется сменить его на новый. Датчики стоят недорого, а ремонт возможен даже при залитых стяжкой полах. Термодатчик всегда устанавливается в защитную медную или пластиковую гофрированную трубку, которая выходит наружу. Но чтобы получить к ней доступ, придется проникнуть внутрь стены. Достав трубку, потребуется всего лишь установить в нее новый датчик. Затем ее монтируют вновь и скрывают следы повреждения стены.

Если же термодатчик расположен близко к греющему кабелю, то нужно будет снять часть напольного покрытия и ликвидировать стяжку в месте, где он установлен. Заливая цементным раствором полученную яму, нужно будет проследить, чтобы датчик принял правильное положение относительно кабеля.

Обрыв кабеля или короткое замыкание

Если датчик, терморегулятор исправны, и есть напряжение, то остается только 2 варианта. Это короткое замыкание или перебитый кабель. В любом случае потребуется демонтаж напольного покрытия и вскрытие стяжки, если она есть. Чтобы найти неисправный участок, нужно профессиональное оборудование. Оно позволит обойтись только локальным ремонтом теплого пола, сэкономит финансовые и временные затраты. Поэтому в случае неисправного кабеля остается только один выход: вызвать специалиста.

О том, чтобы не понадобился ремонт теплого электрического пола, нужно позаботиться еще на этапе его проектирования. Правильный расчет мощности и учет обычных показателей напряжения поможет избежать проблем с недостаточным нагреванием половой поверхности. А правильная установка датчика температуры и проверка исправности электрической системы до устройства стяжки позволят исключить риск демонтажа напольного покрытия для поиска поломок в случае, если, как оказалось, кабель не греет совсем.

Автоматическая регулировка температуры ТП

Автоматическая регулировка теплого пола может осуществляться термомеханическим или электронным способом с применением электромеханических исполнительных устройств, управляющих работой запорной арматуры.

Термомеханическая система управления

Основывается на работе термостатических клапанов или кранов с термоголовками, реагирующих на изменение температуры теплоносителя. Различные модели подобной запорно-регулирующей арматуры сегодня предлагает множество производителей, например, Oventrop. Однако независимо от названия и типа используемого в них термореактивного вещества (жидкости или газа), это термомеханические саморегулирующиеся механизмы, которые наиболее целесообразно устанавливать для контроля температуры одного, отдельно взятого контура.

Принцип действия термоклапанов прост, что делает их весьма надежными и отказоустойчивыми. Медный, латунный или бронзовый сердечник, установленный в корпусе устройства, разогреваясь проходящим потоком теплоносителя, передает температуру термореактивному наполнителю. В свою очередь, увеличивающийся в объеме термореактивный элемент толкает сердечник, который перемещая клапан, постепенно блокирует циркуляцию нагретой жидкости.

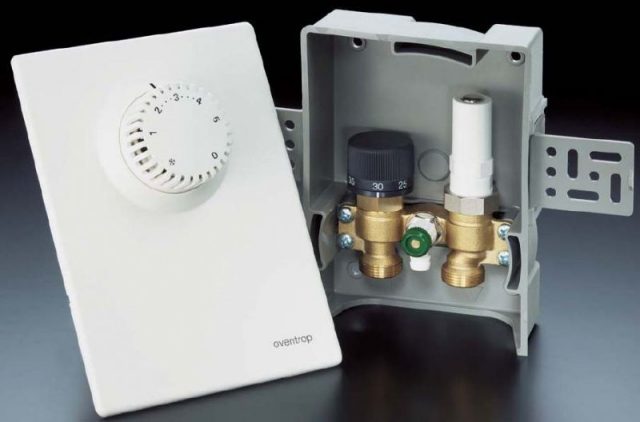

Термостатический клапан для теплого пола, помимо установки на распределительной гребенки, может монтироваться в отдельную сборку типа «унибокс». Подобные сборки включают также автоматические воздухоотводчики, которые совместно с термостатами помещаются в компактные коробки (боксы). Использование «унибокса» позволяет для регулировки температуры в отдельно взятой ветке ТП не привязываться к громоздким коллекторным шкафам, что особенно удобно при небольшом количестве контуров.

Кроме того, термомеханические регуляторы тёплого пола могут иметь выносные воздушные чувствительные элементы. Они позволяют настраивать их на управление потоком теплоносителя не по его температуре, а по температуре воздуха в помещениях. Принцип их действия тот же, только термореактивное вещество гораздо чувствительней. Воздушную термоголовку целесообразно устанавливать для одновременного контроля нескольких контуров в одном помещении, где водяной напольный обогрев является единственным источником отопления.

Электронная система управления

В ее состав входят электронные термометры, контроллер и электроприводы (исполнительные устройства, сервоприводы). Механизмы электроприводов могут крепиться к смесительным головкам обычных регулировочных вентилей (клапанов) или являться частью их конструкции. Изменение интенсивности подачи теплоносителя осуществляется в соответствии с заданными пороговыми значениями. Средой измерения для датчиков температуры автоматического регулятора температуры теплого пола может служить как теплоноситель, так и воздух в помещениях.

Важно! Подобная регулирующая аппаратура является достаточно дорогим удовольствием, но при этом она способна обеспечить оптимальные режимы работы напольного обогрева и максимальную экономию энергоресурсов. Кроме того, электронные регуляторы позволяют программировать ТП с привязкой режимов его работы к различным временным периодам, что гарантирует пользователю максимальный тепловой комфорт.

Пленочный теплый пол

Пленочный теплый пол Teplotex-0.5

• Мощность: 220 Вт
• Назначение: обогрев пола
• Страна производства: Южная Корея
• Тип обогрева: основной / комфортный
• Maкс. температура (рабочая): 45 °C
• Шаг отреза: 25 см

Пленочный теплый пол Teplotex-0.8

• Мощность: 220 Вт
• Назначение: обогрев пола
• Страна производства: Южная Корея
• Тип обогрева: основной / комфортный
• Maкс. температура (рабочая): 45 °C
• Шаг отреза: 25 см

Пленочный теплый пол Teplotex-1.0

• Мощность: 220 Вт
• Назначение: обогрев пола
• Страна производства: Южная Корея
• Тип обогрева: основной / комфортный
• Maкс. температура (рабочая): 45 °C
• Шаг отреза: 25 см

Комплект пленочного теплого пола Teplotex 1м²

• Мощность: 220 Вт
• Назначение: обогрев пола
• Страна производства: Южная Корея
• Тип обогрева: основной / комфортный
• Maкс. температура (рабочая): 45 °C
• Шаг отреза: 25 см

Не греется определенная часть площади теплого пола

Повреждена часть карбоновых углеродных полос – обычно механическое повреждение защитного слоя пленки. Проводится визуальный осмотр зоны, которая не греет.

Ненадежный контакт между питающим проводом и токоведущей полосой на каком-либо отрезке теплого пола или механическое повреждение токоведущей полосы пленочного пола. Это справедливо, если в помещении уложено несколько отрезков пленочного пола и часть из них работает (греет) а часть нет. Необходимо провести осмотр всех соединительных контактов питающего кабеля и теплого пола и выявить место неисправности. Для этого вскрывается та часть пола, под которой не нагревается пленка.

Правила выполнения соединений подробно описаны в соответствующем разделе.

Повреждение напольного покрытия над теплым полом

Локальный перегрев участка пленочного пола. Пленочный теплый пол боится «запирания». Если произошел локальный перегрев (на полу оставили объемный предмет типа матраса или подушки) – теплообмен был нарушен, в этом месте повышается температура, что приводит к повреждению напольного покрытия. При этом сам теплый пол как правильно работоспособен. Пленочный теплый пол запрещается укладывать под мебелью и иными предметами, ухудшающими передачу тепла в окружающее пространство.

Пленочный теплый пол «гудит»

Иногда при монтаже пленочного теплого пола возникает такой эффект как «гудение» пленки, который проявляется в виде звуковых колебаний низкой частоты и воспринимается на слух как треск или гудение на поверхности пленки. При отключении питания этот эффект исчезает.

Причина появления этого треска – резонансные явления в системе «Питающая сеть – пленочный пол», которые могут возникнуть вследствие влияния гармоник основной частоты питающей сети (50Гц) на пленку. Дело в том, что в питающей сети могут присутствовать различного рода отклонения: всплеск и провал амплитуды напряжения сети, наличие высокочастотных помех, возникающих при работе оборудования и т.д. Все эти отклонения при определенных условиях в той или иной мере могут привести к такому явлению как «гудение» пленки.

Внимание! Эффект «гудения» или «треска» не является неисправностью пленки.

Рекомендации по устранению «гудения» пленки

• Проверить теплоизоляционный материал под пленкой – он должен быть непроводящим электрический ток (на основе лавсана). Как вариант можно попробовать перевернуть утеплитель отражающей стороной вниз.
• Поменять местами фазу L и ноль N на регуляторе.
• Проверить укладку пленки – медные токоведущие полосы должны быть снизу.
• Токоведущие провода от пленки до терморегулятора не должны идти по поверхности самой пленки, их нужно проводить по периметру помещения.
• Помещение должно быть сухое. Пленка иногда может гудеть при наличии сырости в помещении (например, в ванных комнатах или если стяжка в помещении до конца не просохла и т.д.)
• Иногда пленка может гудеть, если проложена вдоль плит перекрытия (там находится магистральная арматура). Можно попробовать развернуть пленку на 90 градусов и расположить ее поперек плит. Влияние конструкции пола можно проверить следующим образом: поднять участок пленки над полом на высоту 0,5-1м и послушать гудение. Если пленка продолжает гудеть, то конструкция пола не влияет на пленку.

Пол «пробивает» электричеством

Основная причина – плохая изоляция соединений питающего провода и токоведущих полос. Необходим осмотр всех клемм и соединений.

Нарушение изоляции питающего провода – проблема может возникнуть при длительной эксплуатации теплого пола при неправильном монтаже соединительных проводов (особенно если их смонтировали внахлест).

В помещении большая влажность – например, произошла утечка воды или влага каким-то образом попала под финишное покрытие на теплый пол. Места соединений пленочного пола и питающего провода в этом случае – «слабое» место, которое в первую очередь необходимо проверить.

Пол слишком горячий

Расположение датчика на поверхности пленочного теплого пола

Терморегулятор настроен на работу только по датчику температуры воздуха. Некоторые терморегуляторы (в частности программируемые) имеют два датчика температуры (пола+воздуха), при настройке нужно выбрать тип датчика, чтобы управление осуществлялось по датчику температуры пола. Не рекомендуется на терморегуляторе устанавливать температуру пола выше 27-28С.

Датчик температуры пола может быть установлен неправильно. Если он находится за пределами площади, на которой уложен теплый пол, считывать температуру он может неправильно, так как пол рядом с инфракрасной пленкой не нагревается. Поэтому терморегулятор на основе показаний датчика температуры не будет отключать теплый пол.
