Паровые котлы: устройство, принцип работы, схема и эксплуатация

Что такое паровой котёл?

Паровой котёл — агрегат для производства пара. При этом устройство может давать 2 вида пара: насыщенный и перегретый. Насыщенный пар имеет температуру 100ºC и давление 100 кПа. Перегретый пар отличается повышенной температурой (до 500ºC) и высоким давлением (больше 26 МПа).

Примечание: Насыщенный пар используют в отоплении частных домов, перегретый — в промышленности и энергетике. Он лучше переносит тепло, поэтому использование перегретого пара повышает КПД работы установки.

Где используются паровые котлы:

  1. В отопительной системе — пар является энергоносителем.
  2. В энергетике — используются промышленные паровые машины (парогенераторы) для получения электроэнергии.
  3. В промышленности — перегретый пар может быть использован для преобразования в механическое движение и перемещения транспортных средств.

Для каких целей нужен пар

Знание того, где используется паровой котел и с какими режимами, позволяет эффективно выбрать оборудование.

ПК применяются в таких отраслях:

  1. ЖКХ в центральном отоплении устанавливают модификации ПК низкого или среднего давления для парового отопления. Теплоноситель поступает либо непосредственно в сеть, либо через теплообменные аппараты подготавливает воду для центрального отопления и ГВС.
  2. Промышленность применяет более мощные парогенераторы, вырабатывающие перегретый пар с повышенной теплоотдачей.
  3. Энергетика, паровые котлы высокого давления участвуют в схемах генерации электроэнергии, передавая пар турбине.
  4. Промышленность, ПК обеспечивают механическое движение производственных аппаратов.
  5. Железнодорожный транспорт, ПК установлены на тепловозах.

Парогенератор: мощная паровая машина

Парогенератор — это паровой котёл, который снабжён несколькими дополнительными устройствами. В его конструкцию входят один или несколько промежуточных пароперегревателей, которые увеличивают мощность его работы в десятки раз. Где используются мощные паровые машины?

Главное применение парогенераторы нашли в атомных электростанциях. Здесь с помощью пара энергия распада атома преобразуется в электричество. Опишем два способа подогрева воды и образования пара в реакторе:

  1. Вода омывает корпус реактора снаружи, при этом она нагревается сама и охлаждает реактор. Таким образом, образование пара происходит в отдельном контуре (вода нагревается о стенки реактора и передаёт тепло в испарительный контур). В такой конструкции используется парогенератор — он выполняет роль теплообменника.
  2. Трубы для нагрева воды проходят внутри реактора. При подаче труб в реактор он становится топочной камерой, а пар передаётся непосредственно в электрогенератор. Такая конструкция получила название кипящего реактора. Здесь парогенератор не нужен.

Сферы применения паровых котлов и назначение

Паровые котлы активно используются в следующих отраслях:

  1. Отопительные системы. Существуют промышленные и бытовые модели паровых котлов, позволяющие использовать пар в качестве теплоносителя. Пар проходит через отопительные контуры и/или поступает в теплообменники устройств горячего водоснабжения, тем самым обеспечивая перемещение тепловой энергии. Бытовой паровой отопительный котел часто комбинируется с твердотопливными отопительными устройствами. На промышленных объектах используются более мощные и надежные устройства, вырабатывающие перегретый пар, имеющий повышенную теплоотдачу.
  2. Энергетика. Паровые машины позволяют преобразовывать разогретый пар в электрическую энергию. Рабочий процесс выглядит довольно просто: пар перемещается в турбину и вращает вал, за счет чего и происходит выработка электричества. Данный принцип с успехом используется на множестве электростанций.
  3. Промышленность. Паровые устройства вполне могут обеспечивать механическое движение различных элементов систем. Принцип работы парового котла промышленного назначения выглядит так же, как и в предыдущем случае, но выработанная энергия направлена на осуществление механического воздействия на элементы, которые должны двигаться.

Знание того, для чего нужен паровой котел и где он применяется, позволяет использовать устройство с предельной эффективностью.

Обозначения

Согласно , стационарные паровые котлы имеют следующую структуру обозначения:

Тип-D-P-T-FOН

  • Пр — с принудительной циркуляцией (вода из барабана подаётся в испарительные поверхности специальными насосами);
  • Прп — с принудительной циркуляцией и промежуточным перегревом пара;
  • Е — с естественной циркуляцией (под действием разности плотностей воды и пара);
  • Eп — с естественной циркуляцией и промежуточным перегревом пара;

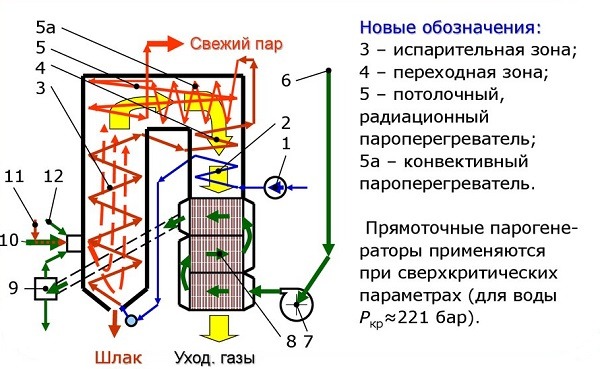

  • П — прямоточные;
  • Пп — прямоточные с промежуточным перегревом пара;
  • К — с комбинированной циркуляцией (в одних поверхностях естественная, в других принудительная);
  • Кп — с комбинированной циркуляцией и промежуточным перегревом пара.

DПаропроизводительность котла, т/ч.PДавление на выходе из котла, МПа (ранее часто указывалось в кгс/см²)TТемпература на выходе из котла, °C (для котлов, генерирующих насыщенный пар, не указывается). Если температура после промперегрева отличается от температуры первичного пара, она указывается через дробь.FВид топлива (если топка не слоевая):

  • К — каменный уголь и полуантрацит (тощий уголь);
  • А — антрацит, антрацитовый штыб (шлам);
  • Б — бурый уголь, лигниты;
  • С — сланцы;
  • М — мазут;
  • Г — природный газ;
  • О — отходы, мусор;
  • Д — другие виды топлива.

OТип топки (для газомазутных не указывают, кроме «В»):

  • Т — камерная топка с твердым шлакоудалением;
  • Ж — камерная топка с жидким шлакоудалением;
  • Р — слоевая топка (решетка);
  • В — вихревая топка;
  • Ц — циклонная топка;
  • Ф — топка с кипящим (флюидизированным) слоем (стационарным и циркулирующим);
  • И — иные виды топок, в том числе двухзонные.

Определение

Как вы уже поняли, паровой котел является агрегатом, производящим пар. При этом котлы такого типа могут давать пар двух видов: насыщенный и перегретый. В первом случае температура его составляет порядка 100 градусов, а давление – около 100 кПа. Температура перегретого пара поднимается до 500 градусов, а давление - до 26 МПа. Насыщенный пар используют в бытовых целях, в основном для обогрева частных домов. Перегретый пар нашел применение в промышленности и энергетике. Он хорошо переносит тепло, поэтому его использование в значительной степени повышает КПД установки.

Сфера применения

Выделяют три основные области применения паровых котлов:

  1. Отопительные системы. Пар выступает в роли энергоносителя.
  2. Энергетика. Промышленные паровые машины, или, как их еще называют, парогенераторы, используются для получения электрической энергии.
  3. Промышленность. Пар в промышленности используют не только для обогрева «рубашек» аппаратов и трубопроводов, но и для преобразования тепловой энергии в механическую и перемещения транспортных средств.

Бытовые паровые котлы используются для отопления жилых помещений. Простыми словами, их задача состоит в подогреве воды и передвижении пара по трубопроводу. Такую систему часто обустраивают вместе со стационарной печью или котлом. Обычно бытовые приборы вырабатывают насыщенный не перегретый пар, которого вполне достаточно для решения возложенных на них задач.

В промышленности пар перегревают – продолжают греть после испарения с целью еще больше повысить температуру. К таким установкам предъявляют особые требования по качеству, так как при перегреве пара емкость рискует взорваться. Перегретый пар, полученный из котла, может идти на образование электричества или механическое движение.

Электрический ток с помощью пара образуется следующим образом. Испаряясь, пар попадает в турбину, где он, благодаря плотному потоку вращает вал. Таким образом, тепловая энергия переходит в механическую, а та, в свою очередь, преобразовывается в электрическую. Так работают турбины электростанций.

Вращение вала, которое возникает при испарении больших количеств перегретого пара, может передаваться непосредственно на мотор и колеса. Так в движение приводится паровой транспорт. В качестве популярных примеров работы парового двигателя можно привести парогенератор паровоза или же судовой паровой котел. Принцип работы последних довольно прост: при сжигании угля образуется тепло, которое нагревает воду и образует пар. Ну а пар, в свою очередь, вращает колеса, или в случае с судном, винты.

Где применяются

Паровые котлы всё еще широко применяются для обогрева жилищ и промышленных помещений. Эти устройства вырабатывают пар путем нагрева воды, и затем этот пар циркулирует в системе отопления. Бытовые паровые котлы вырабатывают насыщенный водой пар, и используются эти котлы зачастую в частных домостроениях.

В промышленности применяются специальные паровые установки, которые по ступенчато нагревают насыщенный пар, доводя его до температуры 500 градусов. Промышленные паровые котлы сделаны более добротно, поскольку работают с большим давлением и температурами. Промышленные паровые котлы также отличаются и размерами. Габариты промышленного котла зависят от объёма задач, которые выполняет данное устройство. В большинстве случаев промышленные парогенераторы применяются для генерации электричества. Существуют несколько видов промышленных паровых установок, которые объединены в один агрегат с электрогенератором. Такими устройствами оборудуются небольшие электростанции.

Паровые котлы такой электростанции работают по принципу нагрева воды до состояния кипения, а затем в специальном аппарате образовавшийся пар доводится до перегретого состояния и под большим давлением подается в паровую турбину. Вал паровой турбины связан с ротором электрогенератора, который вращаясь от паровой турбины – вырабатывает ток.

Также промышленные паровые котлы довольно широко применялись на транспорте – паровозах, тракторах, автомобилях. Сегодня транспортные средства на паровой тяге можно встретить только на железной дороге, где они используются для грузоперевозок, а также для маневровых работ. Паровые котлы промышленного типа ещё хороши тем, что они могут работать практически на любом виде топлива. Есть некоторые виды паровых котлов промышленного типа, которые предназначены для определенного вида топлива. Также и паровые котлы для бытового использования могут быть, как многотопливные, так и ориентированные на определённый вид топлива.

Особенности ремонта

Котлы барабанного типа отличаются надёжностью работы и неприхотливостью в эксплуатации, однако требуют постоянного контроля для обеспечения стабильных режимов нагрева и давления пара, а также своевременной продувки. При несоблюдении одного из этих требований могут появляться поломки и возникает необходимость ремонта агрегата.

Перед проведением ремонтных работ необходимо в обязательном порядке изучить прилагаемую производителем документацию и схему барабанного котла. Это позволит определить последовательность всех действий и не допустить ошибок, которые могут стать причиной более серьёзных последствий.

Для ремонта барабана необходимо придерживаться следующих рекомендаций:

  • до начала восстановления следует оценить состояние металла: толщину, прочность, герметичность;
  • обнаруженные дефекты необходимо расточить абразивным инструментом до чистого металла, чтобы была возможность заварить его или залатать;
  • поиск трещин при помощи прогрева горелкой поверхности строго запрещён, так как велик риск деформации узлов или потери свойств стали;
  • коррозию на глубину металла до 10% допускается не устранять, а только тампонировать цементным раствором;
  • для восстановления толщины стали применяют электронаплавку;
  • заварка раковин обязательна, при условии их размеров до 40 мм и расстоянии равном трём размерам самой большой из них (если глубина повреждений больше половины толщины стенок).

Особенности конструкции

В основе конструкции рассматриваемого котла лежит своего рода барабан. В этот элемент оборудования посредством системы насосов и труб подается предварительно подготовленная вода. В нижнем отсеке котла размещены опускные трубы. Эти элементы имеют разный диаметр и не нагреваются в процессе работы котла. По системе труб жидкость из барабана переходит в коллекторы. Последние чаще всего размещаются внизу котла.

Коллектор сопрягается с барабаном при помощи подъемного трубопровода. За счет трубопровода в месте сгорания загруженного топлива создаются поверхности нагревания.

К парогенератору подключается система трубопроводов, работающая по механизму сообщающихся сосудов. В горячих трубах циркулирует смесь жидкой воды и водяного пара. Данная смесь имеет довольно низкую плотность, что позволяет ей беспрепятственно поступать в сепараторное отделение, где происходит разделение пара и воды. Жидкая составляющая направляется в барабан парового котла.

Пар переходит в паропровод, а затем – в специальные нагреватели, где происходит повышение давления, а также температуры пара до нужных параметров. В завершении пар направляется в соответствующую паровую турбину.

Принцип действия паровой системы

Когда вода закипает при постоянном давлении, она сохраняет свою температуру постоянной. Образующийся в результате такого кипения пар обладает значительным количеством тепловой энергии. В момент конденсации, т.е. при превращении пара в жидкость, эта энергия высвобождается и передается окружающей среде.

Этот принцип используется в работе паровых отопительных систем. Вода закипает в котле, пар перемещается по трубам к радиаторам, там конденсируется и расстается с теплом, тем самым нагревая воздух в помещении.

Полученная в процессе конденсации вода продолжает движение по трубам и возвращается в специальный накопитель, а затем поступает к нагревателю естественным образом или принудительно, с помощью насоса.

В зависимости от давления внутри системы парового отопления их разделяют на:

  • вакуум-паровые;
  • низкого давления;
  • высокого давления.

В первых давление менее 0,1 МПа, во вторых – еще ниже – до 0,07 МПа, а в третьих – более 0,07 МПа. Открытые системы низкого давления имеют доступ к воздуху из атмосферы, но они могут быть и закрытыми, т.е. полностью герметичными.

Паровые котлы: устройство, принцип работы, схема и эксплуатация

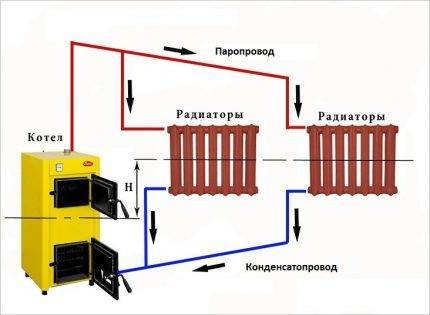

На этой схеме продемонстрированы принципы разводки парового отопления. Нагревательный прибор должен располагаться ниже, чем радиаторы, конденсатопроводу придают уклон

В таких системах обычно используется так называемый сухой насыщенный пар, который не содержит взвешенных частиц воды. Количество пара в системе отражается на ее работе. Если пара слишком мало, это создаст проблемы для свободного стекания конденсата, а внизу отопительного прибора будет собираться холодный воздух.

Достаточный объем пара улучшает процесс оттока конденсата, который оттесняется к стенкам и стекает по ним в виде тонкой водяной пленки.

В замкнутых системах вода после конденсации сразу же поступает в теплообменник, но часто используются разомкнутые системы, в которых теплоноситель сначала собирается накопителе, а затем перекачивается в котел для нагрева.

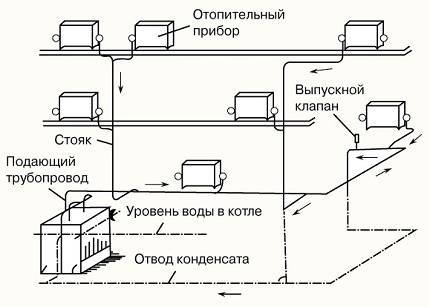

Конденсат может полностью заполнять трубы, по которым перемещается для нагрева или только частично. Последний вариант предпочтительнее, поскольку при отключении системы трубы в ней останутся сухими.

Паровые котлы: устройство, принцип работы, схема и эксплуатация
Если теплоноситель парового отопления после конденсации перемещается непосредственно в котел для последующего нагрева, система называется замкнутой. Если конденсат сначала собирается в накопительном резервуаре, из которого прокачивается в котел насосом, система относится к разряду разомкнутых

Преимущества

  • Экономичность;
  • Привлекательная стоимость самого оборудования;
  • Высокие показатели производительность;
  • Отличное теплосбережение;
  • Универсальность. Различные типы паровых котлов могут использовать разные виды топлива;
  • Высокий коэффициент полезного действия;
  • Для отопления используются трубы с небольшим диаметром, что положительно сказывается на компактности схемы;
  • Может устанавливаться для любого дома, схема останется безопасной. Главное соблюдать правила монтажа и эксплуатации;
  • Расходуемое топливо не нуждается в постоянном контроле;
  • Низкие параметры инерционности, что обеспечивает более быстрый прогрев помещений.

Недостатки

  1. Невозможно плавно осуществлять регулировку работы оборудования.
  2. Разные помещения могут прогреваться неравномерно.
  3. Паровые котлы не могут похвастаться длительным эксплуатационным сроком.
  4. Нагрев труб отопления происходит очень интенсивно, из-за чего схема становится не совсем безопасной в некоторых случаях.
  5. Когда котел наполняется паром, агрегат начинает шуметь.

Чтобы сделать эксплуатацию котла парового типа в вашем доме полностью безопасной, следует выбирать устройства, имеющие сертификаты качества.

Устройство парового котла

Конструктивно паровой котел – это емкость, в которой происходит процесс преобразования воды в пар. Емкость обычно выполняется из трубы, диаметр которой может варьироваться в достаточно широких пределах. Помимо заполненной трубы, схема парового котла включает в себя топочную камеру, предназначенную для сжигания топлива.

Топка может иметь определенные особенности, которые напрямую зависят от используемого вида топлива. Например, твердотопливные топочные камеры в нижней части оборудуются колосниковой решеткой, сквозь которую в камеру поступает кислород. В верхней части конструкции устанавливается традиционный дымоход, создающий тягу и обеспечивающий нормальное горение. В случае использования жидких энергоносителей или газа топочная камера снабжается горелкой.

В любом случае, выделяемый при сгорании топлива газ подступает к заполненной водой емкости, отдает ей свое тепло и выводится в атмосферу дымоходом. Вода в определенный момент начинает кипеть и превращаться в пар, который направляется в верхнюю часть емкости, а потом – в трубы.

Отличия газо- и водотрубных котлов по схеме работы

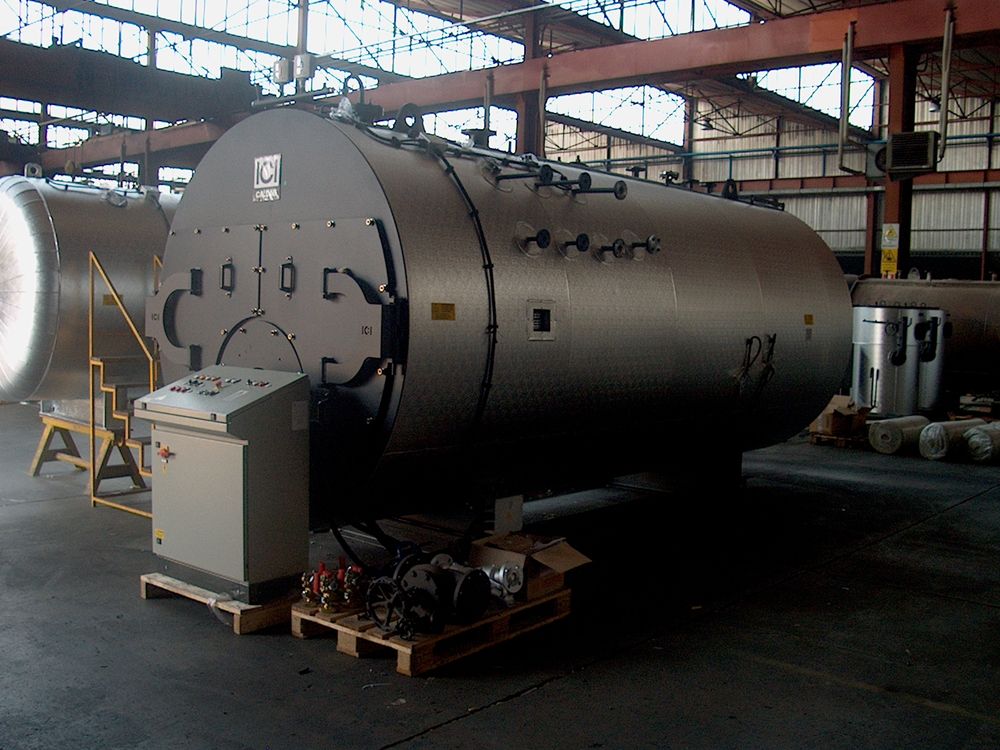

Емкость, позволяющая создавать пар, обычно выполняется из одной или нескольких труб. Находящая в них вода прогревается за счет разогретых газов, выделяемых в процессе горения топлива. Такая конструкция подразумевает, что газ сам поднимается к заполненным водой трубам, и устройства, работающие по такому принципу, называются газотрубными котлами.

В другом типе котлов газ перемещается по трубе в самой емкости с водой. Емкость в данном случае называется барабаном, а сам котел относится к категории водотрубных. Заполненные водой барабаны могут располагаться горизонтально, вертикально, радиально или же комбинировано, в зависимости от чего выделяют соответствующие виды водотрубных котлов.

Сравнение особенностей рассматриваемых видов котлов позволяет сделать следующие выводы:

  1. Первое отличие – разные размеры используемых труб. Газотрубные устройства оснащаются достаточно большими трубами по сравнению с изделиями, которые используются в водотрубных котлах.
  2. Следующее отличие заключается в разнице мощностей. Предельное значение мощности газотрубных котлов составляет 360 кВт, а максимальное давление не может превышать 1 МПа. Высокое давление и объем пара требуют увеличения толщины стенок устройства, что негативно сказывается на итоговой стоимости котла. Водотрубные котлы такого недостатка лишены – для них вполне могут использоваться тонкие трубы, позволяющие добиться большей температуры и давления по сравнению с газотрубными аналогами.
  3. Водотрубные котлы отличаются не только мощностью и более высокой температурой. К их преимуществам относится еще и возможность выдерживать серьезные перегрузки, что говорит о большей степени безопасности подобных устройств.

Дополнительные элементы котлов

Устройство парового котла не ограничивается основными элементами, которые уже были описаны выше. Иногда паровой котел может комплектоваться дополнительными устройствами, позволяющими повысить эффективность или функциональность системы.

Речь идет о следующих элементах:

  1. Пароперегреватель. Данный элемент позволяет разогреть пар до температуры свыше 100 градусов, что позволяет добиться большей экономичности за счет увеличения КПД агрегата. Пар при использовании перегревателя может достигать температуры в 500 градусов, причем его нагрев осуществляется уже в трубах, то есть после этапа испарения воды. Пароперегреватель может быть как встроенным, так и выполняться в формате отдельного устройства. Существуют конвекционные и радиационные устройства (второй тип имеет в 2-3 раза большую мощность).
  2. Сепаратор пара. Этот элемент парового котла позволяет устранить всю лишнюю влагу из пара и максимально его высушить. При использовании сепаратора КПД всего котла существенно повышается.
  3. Паровой аккумулятор. Данное устройство позволяет стабилизировать работу системы. Аккумулятор вбирает в себя излишки выработанного пара и возвращает их в систему, если его становится слишком мало.
  4. Устройство для очистки воды. Данное приспособление позволяет снизить насыщенность воды кислородом и различными химическими веществами. Своевременная подготовка воды дает возможность уменьшить воздействие коррозии на внутренние элементы котла и свести к минимуму количество отложений в системе.

Также устройство парового котла включает в себя клапан для спуска конденсата, подогреватели воздуха и блок управления агрегатом, в который входит выключатель горения и регуляторы расхода сырья и энергоресурсов. Понимание того, из чего состоит паровой котел, позволяет подогнать его конфигурацию под решение конкретных задач.

Основное и вспомогательное оборудование паровых котлов

Паровой котлоагрегат имеет в своем составе основные элементы и устройства:

  1. Топочная камера;
  2. Обечайка (корпус) котла;
  3. Горелка – для газовых и жидкотопливных котлов;
  4. Поверхности нагрева – трубы, экраны;
  5. ТЭНы или электроды – для электрических котлов;
  6. Теплоизоляция корпуса;
  7. Наружная декоративная обшивка;
  8. Система управления, безопасности и автоматики;
  9. Питательный насос.

Топочная камера твердотопливных котлов разделяется на две части колосниковой решеткой. Корпусы котлов выполняются из жаропрочных видов стали.

Горелочные устройства чаще всего оборудуются системами наддува воздуха. Нагнетание воздуха для интенсификации горения производится вентилятором.

В электрических парогенераторах вода нагревается до кипения ТЭНами или электродами. Особая разновидность паровых котлов – индукционные электрические котлы. Здесь нагрев достигается за счет индукционного поля.

Теплоизоляция корпуса предохраняет аппарат от потери теплоты, обеспечивает отсутствие раскаленных поверхностей. Материалами для изоляции служат современные изоляционные материалы с повышенной жаростойкостью, используются и традиционные – огнеупорный кирпич, шамотная глина, асбестсодержащие волокна.

 Система автоматики обеспечивает контроль за работой устройства, безопасность режима и параметров, блокирует (прерывает) горение при достижении критических значений.

Питательный насос производит дозированную подачу питательной воды по сигналам датчиков уровня. Устройство работает в циклическом режиме.

Паровые котлы: устройство, принцип работы, схема и эксплуатация

Обязательными элементами в конструкции котла являются предохранительные клапана, показывающие приборы – манометры и термометры, визуальные показатели уровня воды. Устройством для визуального контроля служит уровнемерная колонка с уровнемерными стеклами (не менее двух). В колонку встроены датчики уровня.

 Эксплуатация котла разрешается только при исправности обоих уровнемерных стекол.

Вспомогательным оборудованием парового котла являются:

  1. Система водоподготовки;
  2. Водяной экономайзер;
  3. Воздухоподогреватель;
  4. Пароперегреватель;
  5. Деаэратор;
  6. Сепаратор;
  7. Дымосос.

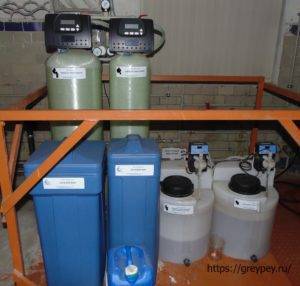

Система водоподготовки обеспечивает доведения качества подпиточной воды до требуемых параметров. Основной вид водоподготовки – натрий-катионитовые фильтры. Вода проходит через слой наполнителя в колонне фильтра, при этом происходит замещение ионов солей жесткости (Ca+, Mg+) на ионы поваренной соли.

Паровые котлы: устройство, принцип работы, схема и эксплуатация

Очистка исходной воды от солей жесткости – обязательное условие нормальной работы оборудования. При повышенном содержании соли выпадают в твердый осадок на поверхностях нагрева. Это значительно снижает эффективность теплопередачи, в итоге приводит к прогоранию металлических поверхностей.

Кроме этой функции, водоподготовка может дозировать в подпиточную линию различные спецкомпоненты. Эти добавки связывают кислород, снижая скорость коррозии, поддерживают необходимый уровень водородного показателя. Применение дополнительных функций благотворно влияет на качество работы устройства, увеличивает срок его службы.

Водяной экономайзер служит для нагрева питательной воды, воздухоподогреватель – для нагрева воздуха, подаваемого на горение. Оба устройства используют теплоту отходящего дыма. Использование этих теплообменных аппаратов повышает общий коэффициент полезного действия котлоагрегата.

По этому же принципу (утилизация тепла дымовых газов) действует пароперегреватель. Он обеспечивает нагрев пара до более высоких значений температуры.

Нужно отметить, что установка теплообменных устройств на дымовой тракт требует проведения тщательных расчетов. Устройства обладают высоким аэродинамическим сопротивлением – это может препятствовать удалению дыма, нарушать процесс горения. При значительной суммарной величине сопротивления устанавливают дымосос.

 Деаэратор служит для удаления воздуха из питательной воды. Сепарационные устройства предназначены для удаления водяной составляющей из пара на выходе из котла. Это делает пар более сухим, снижает скорость коррозионных процессов в зоне потребления, предотвращает гидравлические удары. Отделение достигается за счет изменения направления движения потока и диаметра трубопровода.

Паровые котлы обладают высокой производительностью, работают при высоких температурах и избыточном давлении. Эти условия усложняют общее устройство котлоагрегата, требуется дополнительное оборудование. Принцип работы, условия эксплуатации требуют обязательного присутствия обслуживающего персонала.

Контрольные устройства

Кроме того, котел оснащается вспомогательными устройствами для контроля и управления. К примеру, сигнализатор предельных уровней воды следит за поддержанием постоянного уровня жидкости в барабане. Принцип работы сигнализатора предельных уровней парового котла основывается на изменении массы специальных грузов во время их перехода из жидкой фазы в парообразную, и наоборот. В случае отклонения от нормы он подает звуковой сигнал для оповещения сотрудников предприятия.

Для позиционного регулирования уровня воды также используется уровнемерная колонка парового котла. Принцип работы устройства основан на электропроводности воды. Колонка представляет собой трубку, оснащенную четырьмя электродами, контролирующими уровень воды. Если водяной столб достигает нижней отметки, подключается питательный насос, а если верхней – питание котла водой останавливается.

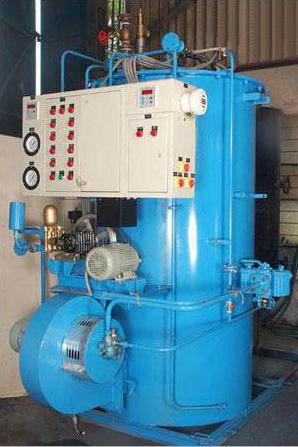

Принцип работы парового котла с естественной циркуляцией

Еще одним простейшим устройством для измерения уровня воды в паровом котле служит водомерное стекло, встроенное в корпус аппарата. Принцип работы водомерного стекла парового котла прост – оно предназначено для визуального контроля уровня воды.

Кроме уровня жидкости, в системе с помощью термометров и манометров замеряют температуру и давление соответственно. Все это необходимо для нормального функционирования котла и предотвращения возможности возникновения аварийных ситуаций.

Изготовление парового котла отопления

Делать паровой котел своими руками стоит только тем людям, которые прекрасно владеют навыками сварщика. Только в таком случае можно будет изготовить герметичную жаротрубную или водотрубную емкость для отопления дома, которая сможет выдержать большое давление и поддержать определенный баланс воды.

Паровой жаротрубный котел для отопления дома изготовливают так:

  1. Рассчитывают уровень мощности, осуществляют выбор наиболее подходящего в плане размеров и мощности чертежа.
  2. Берут трубу с диаметром 80-100 см и длиной 100-110 см. Толщина стенок – 2,5 мм.
  3. Разрезают листовую сталь толщиной 1-2 мм на прямоугольники. Они будут стенками варочной топки.
  4. Сваривают варочную топку и делают в ней 13 отверстий.
  5. Разрезают 10-см в диаметре трубу на 12 отрезков.
  6. Отрезают от трубы с диаметром 12 см небольшой отрезок.
  7. Вставляют 13 отрезков в отверстия, сделанные на верхней стороне варочной топки.
  8. Нижние концы труб развальцовывают и приваривают к поверхности варочной топки.
  9. Топку с трубами вставляют в главный корпус и приваривают.
  10. Приваривают сверху коллектор для забора перегретого пара и клапан, который может сбрасывать уровень давления и выравнивать баланс.
  11. Прорезают отверстие для закладки топлива и фиксируют дверку.

Вокруг топки устанавливают асбестовые листы. Это делает производительность и КПД выше.

Правила эксплуатации паровых и водогрейных котлов

Паровой котёл — прибор, работающий под давлением и относящийся к установкам повышенной опасности. При неправильной эксплуатации возможен термический ожог перегретым паром, а в исключительных случаях взрыв всей установки.

При эксплуатации важно неукоснительно соблюдать предписанные производителем и нормативными документами правила эксплуатации устройств. Основными причинами выхода из строя, по статистике, являются:

Основными причинами выхода из строя, по статистике, являются:

  • некачественная водоподготовка, приводящая к повышенной коррозии элементов и значительно снижающая его КПД;
  • отсутствие периодической читки камеры сгорания топлива;
  • неправильная настройка автоматики.

Наличие предохранительных устройств и автоматизация управления, при условии профессионального монтажа и настройки, делает современные паровые котлы безопасными устройствами.

Классификация

Паровые котлы, принцип работы которых мы сегодня рассматриваем, могут классифицироваться по нескольким параметрам.

По виду топлива:

  1. Угольные.
  2. Газовые.
  3. Мазутные.
  4. Электрические.

По назначению:

  1. Бытовые.
  2. Энергетические.
  3. Промышленные.
  4. Утилизационные.

По конструкции:

  1. Газотрубные.
  2. Водотрубные.

Классификация паровых котлов по числу оборотов дымовых газов

У жаротрубных котлов имеются свои внутренние классификации. Одна из них – деление моделей на двух- и трехходовые по количеству прохождений дымовых газов через дымогарные трубы или поворотные камеры. Двухходовые паровые котлы имеют реверсивную топку и одну группу дымогарных труб, после прохождения которой газы удаляются через дымоход. Трехходовые котлы оснащаются проходной топкой и двумя группами дымогарных труб, заставляя продукты сгорания совершать дополнительный проход перед тем как покинуть контур котла. Более подробно их различия и технические особенности рассматриваются в отдельном материале – «Двухходовые и трехходовые паровые котлы».

котел серии FX / FX DUAL
50 ÷ 300 кг/ч5 бар

Серия BX

котел серии BX
100 ÷ 3000 кг/ч0,7 бар

Серия BNX

котел серии BNX
100 ÷ 3000 кг/ч0,7 бар

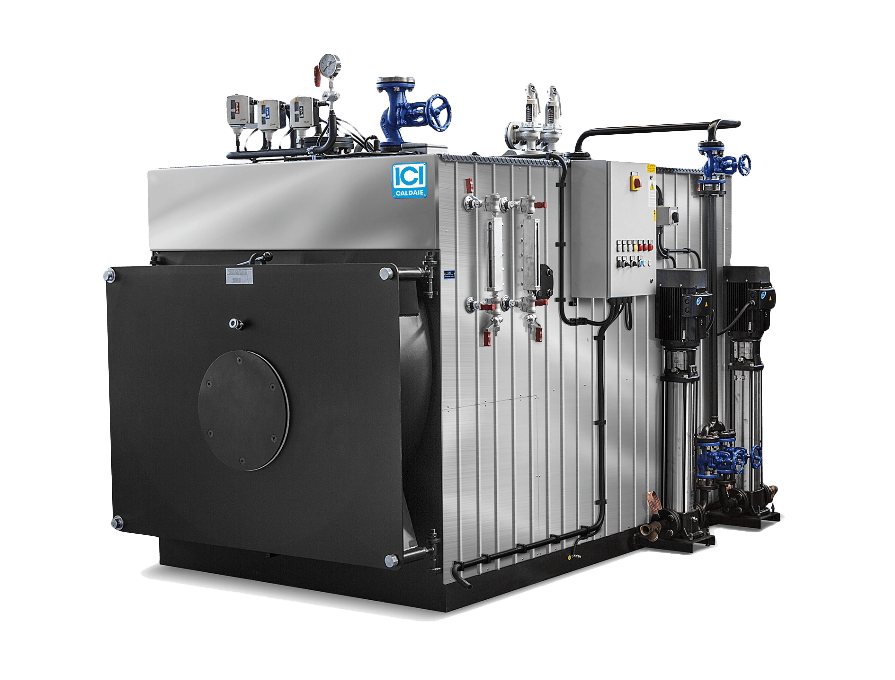

Серия SIXEN

котел серии SIXEN
350 ÷ 5000 кг/ч3 – 25 бар

Трехходовые паровые котлы

Серия GSX

котел серии GSX
350 ÷ 6000 кг/ч3 – 25 бар

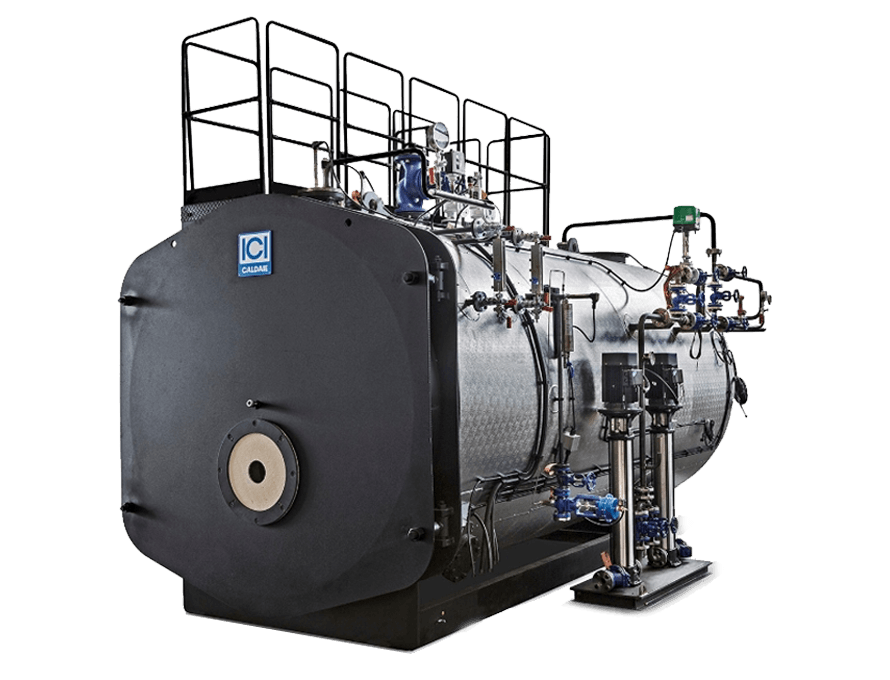

Серия GSX P

котел серии GSX P
500 ÷ 6000 кг/ч3 – 25 бар

Серия GX

котел серии GX
1700 ÷ 25000 кг/ч3 – 25 бар

Классификация по компоновке дымогарных труб

Еще одна классификация, характерная исключительно для жаротрубно-дымогарных котлов – по схемам компоновки. Котлы различных производителей могут иметь отличающиеся схемы расположения жаровой трубы и дымогарных каналов друг относительно друга. Встречаются котлы с симметричной и ассиметричной компоновкой.

Виды паровых котлов

Первый параметр, по которому классифицируются паровые котлы – вид используемого топлива, в зависимости от чего выделяют следующие виды котлов:

  • Газовые;
  • Угольные;
  • Мазутные;
  • Электрические.

В зависимости от их предназначения выделяют следующие виды паровых котлов:

  • Бытовые;
  • Промышленные;
  • Энергетические;
  • Утилизационные.

Последний параметр – конструкция, позволяющая выделить два вида котлов:

  • Газотрубные;
  • Водотрубные.

Конструкция парового котла довольно важна, поэтому стоит разобраться, в чем заключаются отличия этих видов устройств.

Электрические котлы

Паровой котел такого типа характеризуется:

  • простотой эксплуатации;
  • экономичностью;
  • экологичностью;
  • бесшумной работой.

Кроме того, такое устройство котлов гораздо проще, чем аналогичное у устройств, использующих твердое или жидкое топливо. Электрические котлы не нужно постоянно очищать о золы или шлака, да и само топливо не требует специальной дополнительной заготовки. Таким образом, вы сэкономите деньги, которые были бы затрачены на доставку топлива к вам домой и которые были бы затрачены на оборудование хранилища для топлива.

По своей конструкции электрические котлы подразделяются на:

  1. Приборы прямого действия. В них вода используется в качестве проводника электрического тока, которая нагревается согласно закону Джоуля-Ленца.
  2. Приборы косвенного действия. В них в качестве нагревательных элементов используются, например, ТЭНы.

Однако, если говорить о цене паровых котлов любого типа, то она достаточно высокая. Именно этот факт вызывает желание некоторых потребителей (особенно в сельской местности), создать такой прибор собственными руками. Давайте рассмотрим, возможно ли это осуществить в принципе?

Чугунные секционированные

Котлы с чугунными пакетами или секциями широко распространены в сетях отопления и ГВС. Конструкция таких агрегатов имеет преимущества из-за возможности быстрой сборки или демонтажа, а также простого увеличения мощность котла путем добавления секций.

Эксплуатация паровых котлов при удачной конструкции, имеет существенный недостаток, в случае поломки одного пакета, придется демонтировать все секции агрегата.

Для владельцев котлов не требуется разрешительных документов, поскольку на них не распространяются правила устройства и безопасной эксплуатации паровых и водогрейных котлов.

Эти котлы эффективные, и быстро разогреваются, поскольку топочная камера образуются непосредственно внутренними поверхностями секций.

Блоки хорошо противостоят коррозионным процессам в агрессивной среде дымовых газов и обладают повышенной теплопроводностью, но не способны работать при высоких параметрах пара, максимальные показатели по давлению менее 100 кПа, по мощности не более 200 кВт, паропроизводительность – до 4,3 т/час, расход твердого топлива - 300 кг/ час.

Прямоточные

Прямоточные паровые агрегаты относятся к вертикальным паровым котлам и сконструированы так, чтобы вода в экранных трубах принудительно выполнила только один цикл и при этом полностью перешла в парообразное состояние, поэтому в этих типах парогенераторах кратность циркуляции равняется 1.

Такие котлы конструктивно намного проще и не требуют сложной автоматики процесса горения. Они энергонезависимы и не могут обходиться без питательного насоса, поэтому намного взрывоопаснее циркуляционных котлов, при том, что их тепловая эффективность и производства пара невысоки.

Паровые котлы: устройство, принцип работы, схема и эксплуатация
Прямоточная установка

В прямоточном агрегате движение воды происходит благодаря гравитационной конвекции, поскольку вода тяжелее пара. В последнее время, для устройств, наработавших нормативный ресурс, для снижения нагрузки выполняют перевод паровых котлов в водогрейный режим.

Особенности работы одновиткового ПК:

  1. Топка выполнена из труб, которые обогреваются дымовыми газами.
  2. В нижнюю часть водяного контура нагрева поступает котловая вода, а из противоположной верхней отбирается сухой пар.
  3. В экономайзере поступающий теплоноситель подогревается до температуры насыщения, а в экранных трубах и перегревательном контуре – происходит дальнейший рост параметров пара до проектных значений.
  4. Эти поверхности не имеют четкого разделения между собой, а геометрия их зависит от проектной нагрузки агрегата. С уменьшением температуры уходящих газов и увеличения скорости котловой воды границы экономайзера и испарителя смещаются, а длина соответственно растет и наоборот.
  5. Паропроизводительность ограничена ростом гидравлических сопротивлений и не может быть более 10 т/ч. Для более мощных котлов, требуется многовитковые конструкции агрегата.

Паровые БМК

Блочно-модульная котельная (БМК) изготовленная в виде компактного модуля с полным набором вспомогательного оборудования.

Она предназначена для отопления и ГВС, а также выработки пара на технологические нужды предприятий, расположенных в районах с энергодефицитом. БМК не требует постоянного участия оперативного персона, а в случае аварийной ситуации срабатывает защита с сигнализацией.

Работа агрегата полностью автоматизирована: датчики следят за внутренней температурой помещения, данные передаются на пульт управления, где происходит корректировка работы БМК.

Блок может оперативно подключаться к действующей системе отопления в качестве независимого аварийного источника тепловой энергии.

Транспортировка к месту монтажа БМК выполняется в полной заводской готовности и с дымовой трубой, на месте ее только подключают к действующим инженерным сетям. Такая заводская сборка сводит к минимуму монтажно-наладочные работы и повышает КПД установки до 93%.

Жаротрубные агрегаты

Жаротрубные или газотрубные котлы устроены наоборот. Здесь газ заполняет трубы, а вода находится в межтрубном пространстве. Мощность установок намного меньше, в том числе из-за широких труб. Чтобы повысить эти значения, их пришлось бы значительно уплотнять, делать более толстыми, что экономически не целесообразно.

Существует два типа газотрубных котлов — с дымогарными трубами и с жаровыми. В первых вода нагревается сама посредством дымовых газов, а во втором — на входе в трубу установлена горелка с вентилятором, процесс сгорания происходит в самой трубе по всей длине топки.

В дизельных котлах температура уходящего газа не может превышать определенные значения, поэтому их мощность не может быть выше 400 кВт. По сравнению с аналогами это очень маленькие значения для больших производств.

Водотрубные котлы безопаснее, чем жаротрубные. Могут выдерживать большие перегрузки, при этом отличаются большей мощностью и производительностью.

Жаротрубный паровой котел

Блочно-транспортируемые котлы

Применяются еще со времен Второй мировой войны. Сейчас они выглядят как мобильные парогенерационные центры небольших размеров. В своем составе имеют не только сам агрегат, но и специальную технику для измерения основных параметров и поддержания рабочих условий. Главным их преимуществом остается мобильность, так как они зачастую находятся в кабине специализированного транспортного средства.

Важно! Такого рода котлы очень легко запускаются в работу, но только после подключения всех основных параметров: воды, топлива и прочего. Мощность таких устройств может достигать нескольких тысяч кВт и давления пара в 9 Мпа.

Вертикальный водотрубный котел.

В вертикальном паровом котле имеются два или несколько барабанов, установленных на разной высоте, причем зеркало воды находится в самом верхнем из них . Трубы присоединяются непосредственно к барабану. Вблизи места присоединения они изгибаются так, что образуют ряд пучков. Поток горячих газов перегородками направляется поперек труб. Такая конструкция позволяет легко изменять геометрию поверхности нагрева.

Горизонтальный водотрубный котел.

Для паровых котлов такого типа характерно наличие коллекторов, соединяющихся с навесным барабаном, который может быть расположен либо вдоль топочной камеры, как показано на рис. 2 (продольный барабан), либо поперек (поперечный барабан).

Радиационные котлы.

Радиационные паровые котлы или их топки оборудуются: а) широкими коллекторными трубами (узкими барабанами), проходящими горизонтально в верхней и нижней части стенки топки, либо б) системой вертикальных труб, присоединенных непосредственно к основным барабанам. В варианте «а» коллекторы соединены между собой тонкими частыми вертикальными трубами, образующими настенные экраны. Лучистая теплота из зоны горения заставляет воду в этих трубах испаряться, а горячий пар, поднимаясь между коллекторами, присоединенными к основным барабанам, вызывает циркуляцию. По той же схеме устроены потолочные и напольные экраны. Трубы не имеют изоляции, и лишь в высокотемпературной зоне предусматриваются огнеупорная обмазка или чугунные защитные панели. В некоторых случаях парообразование в экранах играет главную роль, а обычные воднотрубные конвективные теплообменные поверхности лишь защищают основной барабан от радиационного перегрева.

Топка парового котла

Топка котла — это один из важнейших агрегатов парогенераторной системы. В топке сжигается топливо, в результате чего выделяется тепло, которое передается через металлические стенки рабочей жидкости и превращает ее в пар.

Топливо

Обычное твердое топливо (каменный уголь или дрова) располагается в виде горящего слоя на колосниковой решетке. Воздух пронизывает этот слой через возникающие сами по себе каналы в измельченном топливе. Если уголь коксуется, размягчаясь и частично спекаясь, то приходится время от времени его перемешивать, что способствует образованию новых и устранению слишком широких старых каналов. Так называемое подвижное топливо (угольная пыль, мазут или топливный газ) вводится в топку горелкой, в которой струя топлива смешивается с сильно закрученным потоком воздуха. Например, угольная пыль сначала подхватывается потоком первичного воздуха, которого, вообще говоря, недостаточно для полного сгорания. Горелка придает этому вращающемуся потоку форму узкого конуса. Затем к нему подводится полный поток вторичного воздуха, и конус дополнительно закручивается. Для эффективной работы топки необходима тяга. Под тягой понимается разность давлений, заставляющая воздух и топочные газы проходить через топку и связанные с ней устройства. Поскольку эта разность давлений мала, тягу обычно указывают в миллиметрах водяного столба (1 мм вод. ст. равен 9,8 Па).

Дымовая труба

Самое простое устройство для создания тяги — дымовая труба без какого-либо механического оборудования. Тягу, создаваемую такой дымовой трубой, называют естественной. Эта тяга обусловлена разностью давлений столба нагретого газа, находящегося внутри высокой трубы, и такого же столба более холодного наружного воздуха. Чтобы возникла тяга, нужно вначале создать небольшую разность давлений в нижней части трубы. После этого развивается полная тяга, которая ограничивается только трением газов о стенки. Чем уже труба, тем сильнее эффект трения. Поскольку при температуре ниже 150°C тяга, развиваемая дымовой трубой, едва достаточна для преодоления сил трения в ней, современные электростанции работают исключительно с принудительной тягой, создаваемой ротационными вентиляторами и воздуходувками. Расположенная ниже топки воздуходувка гонит воздух под давлением, необходимым для преодоления сопротивления системы подготовки топлива, воздухоподогревателя и горящего слоя или горелок. Установленный над котлом вытяжной вентилятор, засасывая поток еще не остывших газов, создает разность давлений, необходимую для поддержания быстрого течения газов через котел и все другие теплообменные устройства.

Как работает типичный паровой отопительный котел

В топочной камере образуется тепло. В дальнейшем оно поступает на поверхности подогрева. Существует 2 разновидности поверхностей обогрева: конвективные и радиационные.

В состав конвективных поверхностей входят следующие элементы:

  • воздухоподогрева тели;
  • экономайзеры;
  • теплообменные устройства.

Перечисленное дополнительное оборудование нужно для увеличения эффективности котла, рационализации расхода горючего и снижения уровня тепловых потерь.

Важно, чтобы вода, используемая для работы котла, была исключительно чистой – примеси недопустимы. Поэтому перед подачей в котел жидкость обязательно очищается от газов и разного рода примесей, становясь в итоге питательной

Очищенная жидкость направляется в экономайзер. В этом ей помогает специальный насос. В экономайзере осуществляется подогрев жидкого теплоносителя под воздействием газов. Далее жидкость переходит в верхнее отделение барабанного отсека. Здесь котловая вода перемешивается с питательной жидкостью.

Некоторый объем воды переходит из верхнего отделения барабанного отсека в его нижнее отделение. Движение воды происходит по кипятильным трубкам.

Вверху парового котла газы имеют меньшую температуру, которая постепенно увеличивается по мере приближения к нижнему отсеку агрегата.

Вода подогревается и в совокупности со смесью пара с водой направляется в верхнюю камеру барабана.

Вторая же часть жидкости из верхнего барабанного отсека уходит на перераспределени е. Осуществляется нагрев котловой воды. Создающиеся пузырьки пара идут в верхнее отделение барабанного отсека.

В верхней камере барабана за счет сепаратора происходит практически полное разделение смеси жидкости и пара. В результате создается насыщенный пар, что способствует дополнительному увеличению полезного действия котла. Именно этот насыщенный пар и используется конечным потребителем.

С целью увеличения эффективности котлов их работа организована так, что в верхней камере барабанного отсека уровень «низшей» и «высшей» воды колеблется. Между упомянутыми уровнями жидкости имеется резервный запас воды, предназначенный для поддержания работы отопительного агрегата в случае прекращения поступления жидкости в систему.

Допустимый «высший» уровень жидкости в барабанном отсеке определяется с расчетом на то, чтобы вода не попадала в пароперегревател ь.

Максимально допустимый «низший» уровень жидкости в барабане рассчитывают так, чтобы не допустить перегревания верхнего отделения барабана, а также кипятильного пучка. Важно, чтобы вода заходила в опускные трубки в стабильном объеме.

Для дополнительного увеличения эффективности конструкция оснащается воздухоподогрева телем.

Жидкость в системе может циркулировать принудительно и естественно. В основе естественного движения лежит разность плотности жидкости и создающегося пара. Смесь воды с паром в подъемных трубках имеет меньшую плотность, чем аналогичный состав в опускных трубках. Однако показатель давления и значение температуры остаются одинаковыми по всей трубке. В итоге пар, по своей природе являющийся газом, устремляется кверху.

Схема обвязки парового котла

Паровые котлы: устройство, принцип работы, схема и эксплуатация

Для систем центрального теплоснабжения системы жилищно-коммунального хозяйства типовая схема состоит:

  1. Парогенератор.
  2. Деаэратор.
  3. Умягчитель по схеме химической очистки.
  4. Дозатор и бак реагентов.
  5. Ресивер.
  6. Регулируляторы давления.
  7. Насос подачи питательной воды в котел.
  8. Насос подачи воды из деаэратора в ресивер.

В конструкцию котла также могут входить:

  • пароперегреватель — для повышения температуры насыщенного пара;
  • сепаратор пара и внутрибарабанные устройства — для удаления влаги из пара.

Барабанная схема

Барабанный котел характеризуется перемещением воды посредством экономайзера, с последующей подачей жидкости в барабанное устройство, расположенное в верхней части агрегата. Сила тяжести в устройствах с естественной циркуляцией позволяет воде попадать в не обогретую трубную систему, после чего жидкость перемещается внутрь обогреваемых труб, где образуется пар. Низкая плотность пароводяной смеси способствует её забросу через экранные трубы в барабанное устройство, где происходит разделение на воду и пар.

котел барабанный

Жидкость естественным образом поступает в опускной трубопровод, а насыщенный пар переходит в паровой перегреватель. Котлы, имеющие естественную циркуляцию, отличаются кратностью водяной циркуляции в пределах 5-30 раз. Котловое оборудование с циркуляцией принудительного типа оснащается насосным устройством, создающим напор. Показатели кратности такого циркуляционного контура составляет 3-10 раз.

Котел барабанного типа функционирует при давлении, показатели которого ниже критического уровня, поэтому такое оборудование относится к категории агрегатов, обладающие высоким коэффициентом полезного действия.

Как правильно эксплуатировать

Паровые котлы относятся к объектам повышенной опасности, поэтому многими нормативными документами котлонадзора, проектом установки, технической документацией завода-изготовителя и правилами устройства и безопасной эксплуатации паровых и водогрейных котлов закреплены требования по безопасной эксплуатации таких сосудов, которые обязаны выполнять ответственные должностные лица и обслуживающий персонал.

Безопасная эксплуатация начинается с химической водоподготовки воды, которая имеет важное значение для технического обслуживания современных парогенераторов и котлов. Минеральные соли, содержащиеся в природной воде, при температуре выше 70 оС, образуют накипь на внутренних поверхностях труб.

Это приводит к ухудшению теплопередачи от дымовых газов к питательной воде, она перестает охлаждать трубы, которые перегреваются, перегорают в следствии чего, образуется разрыв стен, резкое падение давления во внутреннем контуре агрегата, мгновенное парообразование перегретой воды и взрыв котла.

Уровень очистки сырой воды зависит от источника водоснабжения и устанавливается специалистами в проекте водоподготовки котлоагрегата, где описаны не только режимы, но и схема подключения с необходимым оборудованием.

Управление котлов бывает ручным и автоматизированным. Современные ПК без автоматики и защиты безопасности к эксплуатации не допускаются. Ручное управление с защитой безопасности допускаются только в маломощных угольных котлах низкого давления.

Структура управления котла:

  1. Устройства розжига и отключения горения топлива.
  2. Регулирования расходов: топливо, воздух и вода.
  3. Сбор и анализ данных работы ПК.
  4. Система аварийной остановки котла.

Обслуживание

Ремонт и обслуживание паровых котельных выполняется в соответствии с законодательными нормами и рекомендациями заводов-изготовителей промышленных паровых котлов, строго по отраслевым и производственным инструкцияма, а также согласно правилам устройства и безопасной эксплуатации паровых и водогрейных котлов.

Техобслуживание ПК в общем случае включает следующие виды работ:

  1. Плановые осмотры работоспособности котельного оборудования, по графику.
  2. Определение нарушений работы котла: перегревы, возгорания, засорения.
  3. Устранение нарушений правил пожарной безопасностм и условий препятствующих безопасной эксплуатации.
  4. Проверка целостности парогазовых систем с последующим устранением неисправностей в арматуре.
  5. Проверка питательной системы котлоагрегата.
  6. Проверка плотности газовоздушного тракта и отсутствие несистемных шумов в топке.
  7. Профосмотр и проверка вспомогательного оборудования.
  8. Проверка работы КИП и А, дифманометров, систем безопасности и аварийной сигнализации.
  9. Контроль за работой насосов, дымососов, вентиляторов и проверка их блоков управления.
  10. Проверка работы электрооборудования и автоматики защиты.
  11. Проверка работы гарнитуры котла.
  12. Проверка работы водоподготовительных устройств и деаэратора паровой котельной.

Российский рынок имеет достаточно предложений, как от отечественных, так и от зарубежных производителей современных паровых котлов, выбор определяется техническим заданием на проектирование, чтобы специалисты смогли подобрать оптимальные варианты оборудования.

Преимущества использования водогрейных котлов

  • Высокий КПД при минимально возможном расходе топлива.
  • Компактность аппарата, что позволяет сэкономить на строительстве котельной. Нередко котел водогрейный устанавливается даже не в отдельно стоящем строении, а в подвале дома, который он и снабжает. Правилами СНИП в некоторых случаях это вполне разрешено.
  • Конструкция водогрейного котла отличается простотой, обслуживание и ремонт аппарата не представляет особой сложности.
  • При точном программировании температурных режимов и правильной пусконаладке водогрейный котел стабильно поддерживает требуемую температуру для оптимального отопления строения. При этом участие человека не требуется.

Устройство, принцип работы водогрейных котлов

Общее устройство:

  1. Трубы внизу (3 шт.) – для входа воды, в том числе и для остужения, чтобы котел не перегревался, для наполнения и слива.
  2. Воздушный клапан – располагается у самого днища в конструкции.
  3. Нижняя заслонка – дверца, прикрываются топку.
  4. Отсек для очистки от продуктов горения.
  5. Крышка возле дымохода, чтобы удобнее было очищать.
  6. Дымоход.
  7. Верхняя заслонка.
  8. Трубу вверху (2 шт.) – для выхода воды, в том числе и для той, что защищает от перегрева.

Принцип работы:

  1. Топливо закладывается в топку.
  2. Вода поступает по принимающей трубе.
  3. Под влиянием высоких температур в результате горения вода в приемнике нагревается и поднимается далее по трубной «артерии» с подачей в отопительную систему.
  4. Дымоход выполняет конвекторную функцию – вытягивает газ и дым от сгорания энергоносителя.
  5. Воздухообменный клапан подает или блокирует подачу кислорода для горения.

Обычно такие котлы изготавливаются из прочной, но гибкой стали, способной выдерживать очень высокие температуры и давление.

Теплоноситель: вода

В таких установках используется самое дешевое теплоносительное природное вещество – вода. Они вполне годны для того, чтобы обогреть ангар, склад или иное внутренне помещение масштабного уровня. Но вода может создавать внутри системы накипь, которую усовершенствованные модели котлов могут уменьшить, либо очистить.

Такие котлы обычно призваны отапливать:

  • склад;
  • жилые дома (коммунальными службами);
  • производственные помещения (цех, крытые платформы);
  • помещения сельскохозяйственного значения;
  • овощехранилища или зернохранилища;
  • учреждения и административные здания;
  • другие крупные объекты и сооружения.

Виды: низкотемпературный, высокотемпературный

Существует также котлы различного уровня горения и теплоотдачи. Например, есть варианты длительного, а есть краткосрочного горения, также есть иные виды.

Характеристики:

  1. Низкотемпературная модель – до 115 градусов. Большая экономия расхода топлива, но есть и скопление конденсата, поэтому требуется аккуратная эксплуатация.
  2. Высокотемпературная модель – до 150 градусов и выше. Надёжность стабильная, уровень эксплуатации высок. Бесшумная работа, выбросы отходов минимальны, имеется системы контроля над безопасностью.

Что такое конвекция и как она происходит

В жидкостях и газах тепло передается только с помощью конвекции. Конвекцио (лат.) – перенос.

Слои жидкости, или газа, имеющие различную температуру, могут самостоятельно перемешиваться. Этот процесс называется конвекцией.

Примечание: Конвекция — это самостоятельное перемешивание слоев жидкости, или газа, имеющих различную температуру.

Располагая руку в нескольких сантиметрах над горящей свечой, из-за конвекции мы можем ощущать тепло.

Как происходит конвекция: Более горячие слои жидкости, или газа, имеют маленькую плотность, поэтому поднимаются вверх, а их место занимают более холодные слои.

Примечание: Чтобы конвекция происходила хорошо, нужно нагревать жидкости и газы снизу.

Благодаря конвекции:

— в чайнике нагревается вся вода, а не только находящаяся в нижней части чайника;

— воздух в помещении от пола до потолка прогревается батареями отопления, расположенными в нижней части помещения;

— дуют ветры, днем – с моря (дневной бриз), а по ночам – с суши на море (ночной бриз).

Что такое излучение

Излучение – это перенос тепловой энергии без помощи вещества. Поэтому в вакууме тепловая энергия переносится излучением.

Вакуум – это отсутствие молекул вещества в пространстве (глубокий вакуум в космосе), или, наличие небольшого количества молекул газа.

Например, в современных лабораториях можно из-под колокола откачать воздух до состояния, когда в одном кубометре пространства под колоколом будет содержаться всего несколько молекул воздуха.

Все тела могут излучать энергию. Сильно нагретые тела излучают больше энергии, чем более холодные.

Солнце – это большой раскаленный газовый шар, то есть, звезда. Солнце излучает тепло, это тепло через вакуум с помощью излучения переносится на Землю и нагревает ее поверхность и все тела, находящиеся на ней.

Известно, что черные предметы на солнце нагреваются очень быстро, а белые, почти не нагреваются.

По причине излучения более темные тела охлаждаются быстрее, чем белые.

В наши дни широкое распространение получили бытовые инфракрасные обогреватели. Эти обогреватели нагревают окружающие предметы с помощью теплового (инфракрасного) излучения.

Конструкция парового котла BOOSTER

Водотрубные паровые котлы BOOSTER предназначены для генерации насыщенного пара, источником тепла является сгорание газового или жидкого топлива. За счёт использования экономайзера КПД котлов может достигать 99%.

Существуют свыше 100 моделей паровых котлов BOOSTER, отличающихся по паропроизводительности, КПД и потребляемому топливу, но принцип действия у всех моделей одинаков за исключением незначительных особенностей.

Устройство и принцип действия рассмотрим на примере парового котла BOOSTER серии BSS с экономайзером

Устройство и принцип действия промышленного парового котла

Трубный пучок котлоагрегата состоит из верхнего и нижнего коллекторов, соединённых двумя рядами вертикальных труб, расположенных по концентрическим окружностям в шахматном порядке. Внутренний ряд экранных труб образует цилиндрическую топочную камеру. Поверхность внутреннего ряда экранных труб, образующая топку, является радиационной частью, остальные поверхности являются конвективной частью.
Водотрубная сторона условно разделена на две части:

  • водяное пространство — занимает ~2/3 части трубного пучка;
  • паровое пространство — в верхней части трубного пучка.

Нужный уровень котловой воды поддерживается водомерной колонкой, в которой находятся электроды уровней, включающие и отключающие питательный насос.

Экономайзер котлоагрегата представляет собой кожухотрубный змеевиковый теплообменник, дымовые газы и питательная вода в теплообменнике движутся противотоком.

Сепаратор пара представляет собой цилиндрический сосуд со спиралевидным паровым каналом и опускной трубой, соединённой с нижним коллектором трубного пучка котлоагрегата.

Горелочное устройство, установленное в верхней части топки, состоит из воздушного регистра и горелки с топливной рампой.

Горелочное устройство

Элементы, которые повышают эффективность котла парового типа

Современный котёл парового типа оборудован не только трубопроводами и топкой, но также в нём используются вспомогательные узлы. Эти дополнительные элементы способствуют не только поднятию температуры пара в установке, но и могут повышать рабочее давление, а также способствуют более интенсивному парообразованию. В перечень таких полезных элементов паровой установки входят:

  1. Сепаратор, с помощью которого пар отделяется от влаги. Данное приспособление в несколько раз увеличивает коэффициент полезного действия парового котла.
  2. Пароперегреватель, с помощью которого температура пара нагревается свыше 100 градусов по Цельсию. Этот элемент также ощутимо повышает КПД парового котла, поскольку способен нагреть сухой пар до 500 градусов. Такими вспомогательными приспособлениями комплектуются паровые установки, которые применяются в АЭС.
  3. Аккумулятор пара, который способен накапливать пар, и в момент необходимости обратно отдавать его в рабочую магистраль.
  4. Подготавливающие устройство, с помощью которого из обычной воды вытесняется излишний кислород. Данное приспособление в разы увеличивает срок службы паровой установки, поскольку малая концентрация кислорода в теплоносителе препятствует возникновению коррозии и накипи.

Также в современных паровых установках используются дополнительные элементы, с помощью которых удаляется конденсат, регулируется потребление топлива и расход воды, а также осуществляется управление котлом и контроль всех его параметров.

Оценка эффективности применения паровых котлов

Чтобы оценить эффективность КПД агрегата, нужно вычислить отношение между вырабатываемым теплом и энергией, получаемой от топлива. Ни один вид оборудования не может достичь КПД 100%, на это влияет несколько факторов:

  • процент сгорания топлива;
  • потери тепла, обусловленные свойствами внешних стенок котла;
  • низкая производительность тепла топливом.

Конструкция и тип агрегата влияют на его эффективность. Например, жаротрубный котел не сможет выработать КПД выше 70%, при этом процент выброса загрязняющих веществ в атмосферу у такого оборудования самый высокий. Водотрубные котлы предпочтительней с точки зрения КПД — при их установке можно нарастить мощность.

Паровой котел стал неотъемлемой частью быта человека. При условии правильной эксплуатации парогенераторов, своевременного обслуживания приборы прослужат долго и станут незаменимыми помощниками на производстве и в быту.

Водеообзор отличительных черт жаротрубных и водотрубных котлов:

Отзывы пользователей о паровых котлах

Валерий, 43 года (Казань):

«Несколько лет назад делал капитальный ремонт в своей загородном доме и решил заменить старую отопительную систему в виде печки на паровой котел. К сожалению, газоснабжение в поселке не предусмотрено, и люди используют газ в баллонах. Для отопления это было нецелесообразно и, рассмотрев доступные альтернативы, я остановился на выборе водотрубного парового котла. Критерием его выбора стала безопасность и относительная долговечность.

Все последующее время после установки котел работает без перебоев. Приятным преимуществом для его установки стала и возможность использования различных видов топлива для генерации пара. Недостаток тоже есть – сравнительно большой размер».

Василий, 35 лет (Нижний Новгород):

«После постройки нового дома встал острый вопрос о его отоплении, так как приближалась зима. Дом получился большой и была необходимость в мощной модели. Выбор пал на жаротрубный вариант парового котла, который обладает высокой производительностью. Установка прошла легко, так как нет необходимости вывода дымохода и вентилятора.

Обратите внимание! Недостатки проявились со временем: котел требует высокое качество воды или установки специального фильтра для ее очистки. К тому же котел достаточно сложен в работе. Прошел не один месяц до того, как я разобрался в особенностях его работы».

Все паровые машины так или иначе прошли испытание временем и в высшей степени проявили себя с наилучшей стороны. Несмотря на имеющиеся недостатки, это проверенный временем механизм, который находит свое применение в век атомной энергетики и полетов к другим планетам.

Поделиться
Похожие записи
Adblock
detector
