Способы и схемы подключения радиаторов отопления: как правильно провести монтаж

Принцип работы радиаторных систем отопления

Что может быть проще схем подключения радиаторов отопления? Есть котел: твердотопливный, дизельный, газовый и т. д.. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель идет в радиаторную систему отопления, в радиаторах тепло отдается окружающему воздуху. Теплоноситель остывает и уже охлажденный возвращается снова в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, в реальности схемы бывают гораздо сложнее. Давайте посмотрим, какими бывают эти схемы и чем они отличаются друг от друга, разберем их достоинства и недостатки.

Отопление в доме

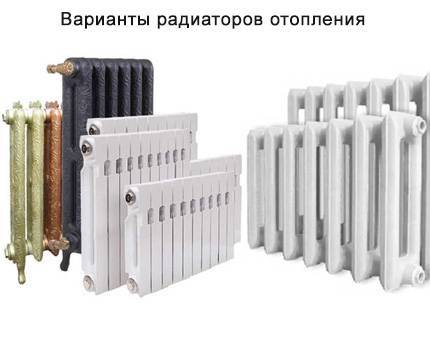

На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

К ним относятся:

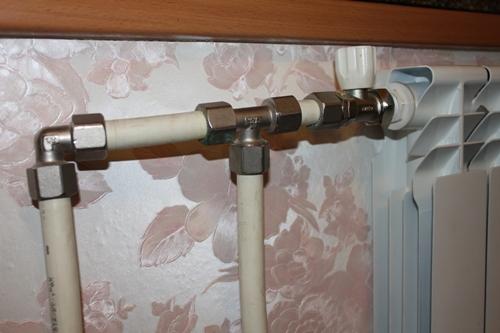

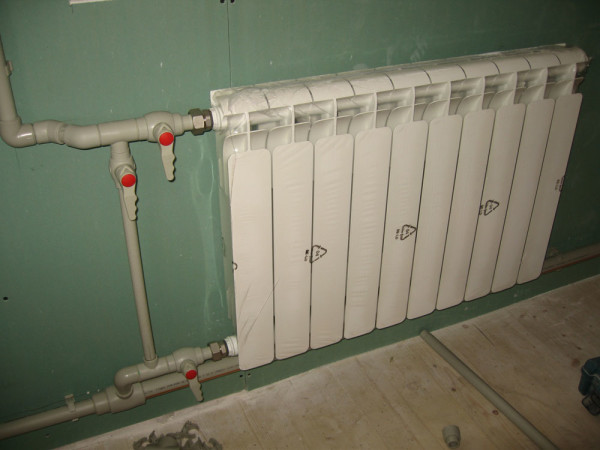

Полипропиленовая разводка отопления своими руками без паяльника

Найти их разные варианты можно в большом количестве на наших рынках.

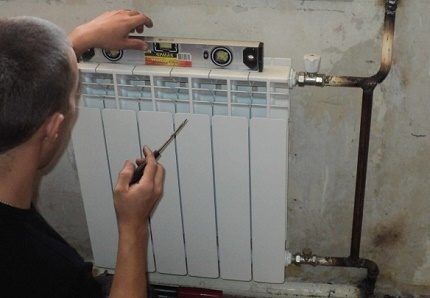

Общая инструкция по установке батарей выглядит так:

• выберите вначале место для их размещения;
• подведите к ним трубы;
• соедините их между собой;
• произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.


Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

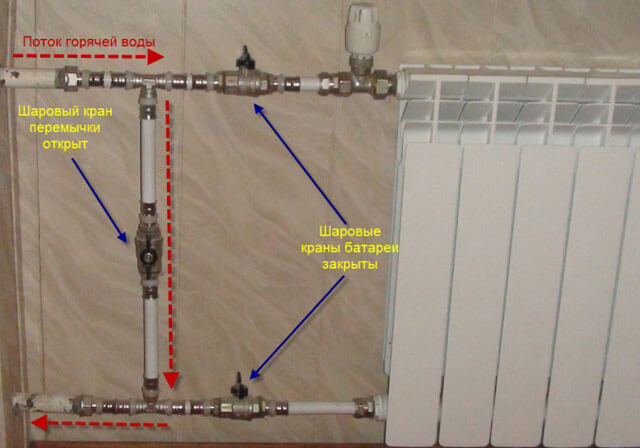

• Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
• Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

• не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
• при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
• при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Расположение радиаторов

В подавляющем большинстве случаев радиаторы устанавливаются под окнами, и такое расположение вполне оправдано. Дело в том, что от окон всегда идет поток холодного воздуха – а поднимающиеся от батареи разогретые воздушные массы препятствуют их попаданию в помещение. Кроме того, нагретый воздух предотвращает появление конденсата на стеклах.

Чтобы точно знать, как правильно подключить батарею отопления в квартире, нужно учесть следующие правила и следовать им при проектировании и монтаже отопительной системы:

1. Нормальное предотвращение попадания холода от окон и образования конденсата на них возможно только в том случае, если размеры радиатора занимают хотя бы 70% ширины оконного проема. Этот фактор нужно учесть еще на этапе выбора радиаторов.
2. Отопительные батареи рекомендуется устанавливать на высоте около 10 см от уровня пола. Большое отклонение от этого показателя приведет к недостаточному прогреву нижнего уровня помещения или же спровоцирует сложности при уборке. Расстояние до подоконника должно составлять около 10-12 см – такое значение позволяет воздух свободно огибать препятствие и полноценно прогревать окно.
3. Расстояние между батареей и стеной должно составлять около 3-5 см. При таком размещении в пространстве за батареей свободно проходят разогретые воздушные массы, в результате чего эффективность обогрева помещения улучшается.

Электрические котлы

Надо сказать, что электрическое отопление – самое эффективное из всех существующих. Мало того что КПД котлов составляет порядка 99%, так вдобавок они не требуют дымоходов и вентиляции. Обслуживание агрегатов как таковое практически отсутствует, разве что чистка 1 раз в 2—3 года. И самое главное: оборудование и монтаж очень дешевы, при этом степень автоматизации может быть какой угодно. Котел просто не нуждается в вашем внимании.

Сколь приятны достоинства электрокотла, столь же существенен главный недостаток – цена электроэнергии. Даже если пользоваться многотарифным счетчиком электричества, обойти по этому показателю дровяной теплогенератор не удастся. Такова плата за комфорт, надежность и высокий КПД. Ну и второй минус – отсутствие на подводящих сетях необходимой электрической мощности. Такая досадная неприятность может разом перечеркнуть все помыслы об электрическом отоплении.

Выбор тепловой мощности

Количество потребляемой мощности зависит от четырёх факторов:

• размера помещения;
• числа внешних стен и окон;
• типа дома (кирпичный, панельный);
• типа окон (деревянные, пластиковые).

Проще всего подобрать радиатор отопления, ориентируясь на тепловую мощность:

Такой расчёт теплоотдачи актуален для комнаты с потолками не выше 3 метров и с окнами размером до 1,5x1,8 м.

Мощность радиатора указывается в технических характеристиках, вы найдёте их на упаковке батареи. Учтите, что заданное значение мощности актуально при температуре теплоносителя около 70°С, она считается оптимальной.

При расчёте количества секций стоит учитывать теплопотери, ориентируясь на следующую схему:

Два полезных совета, которые помогут рассчитать мощность и количество секций радиаторов:

1. Если в помещении установлены пластиковые энергосберегающие стеклопакеты, можно уменьшить мощность радиаторов на 10-20%, так как окна снижают потери тепла;
2. Если у вас боковая односторонняя подводка, то нет смысла устанавливать радиаторы длиной более 10 секций, последние сегменты останутся практически холодными.

Пример: вы решили, что будете брать биметаллические батареи нашего собственного бренда Equation. Размер комнаты — 18 кв.м, она угловая, два окна, две стены выходят наружу. Батарей будет две, обе установим в нишах. Считаем: на 1 кв.м площади понадобится 130 Вт + 15% = 143 Вт. У нас 18 кв.м, значит общая мощность двух батарей составит 2574 Вт. Смотрим в каталоге Леруа Мерлен. Можно купить по два одинаковых радиатора: семь секций плюс семь секций, либо восемь секций плюс восемь секций. Можно взять одну большую и одну маленькую, скажем, на 12 и на четыре-пять секций.

Полезный совет: если на стену за радиатором приклеить отражающий экран, теплоотдача батареи увеличится на 10-15%.

В российских домах и квартирах батареи обычно устанавливаются под окнами. Температура стены ниже, чем температура радиатора. Поверхность сразу за батареей нагревается до 35-40 °С, а потом это тепло уходит во внешнюю часть стены. Задача — вернуть его в комнату. За это и отвечает экран-отражатель.

Экран проще всего сделать из вспененного полиэтилена, с одной стороны он покрыт фольгой, а с другом — клеевым составом. Отрежьте кусок нужного размера, оторвите защитную плёнку и приклейте лист на стену за батареей.

Основные правила монтажа теплоотражающего слоя:

1. Расстояние между экраном и батареей должно составлять минимум три см;
2. Отражающий слой должен быть больше батареи, хорошо, если с каждой стороны он будет выступать на пять-шесть см;
3. отражающая сторона материала должна быть направлена в сторону батареи.

Расчет системы отопления и подбор мощности котла

Осуществить подбор оборудования невозможно, не зная количества потребной на обогрев здания тепловой энергии. Определить его можно двумя способами: простым приближенным и расчетным. Первый способ любят использовать все продавцы отопительной техники, поскольку он достаточно прост и дает более-менее корректный результат. Это вычисление тепловой мощности по площади отапливаемых помещений.

Берут отдельную комнату, измеряют ее площадь и полученное значение умножают на 100 Вт. Энергия, необходимая на весь загородный дом, определяется суммированием показателей для всех комнат. Мы предлагаем более точный метод:

• на 100 Вт умножать площадь тех помещений, где с улицей контактирует только 1 стена, на которой имеется 1 окно;
• если комната – угловая с одним окном, то ее площадь надо умножать на 120 Вт;
• когда в помещении есть 2 наружных стены с 2 окнами и более, ее площадь умножается на 130 Вт.

Если считать мощность приближенным методом, то жители северных регионов РФ могут недополучить тепла, а юга Украины – переплатить за слишком мощное оборудование. С помощью второго, расчетного способа выполняется проектирование отопления специалистами. Он более точен, так как дает четкое понимание, сколько теряется тепла через строительные конструкции любого здания.

Прежде чем приступить к вычислениям, дом надо обмерить, выяснив площади стен, окон и дверей. Затем надо определить толщину слоя каждого строительного материала, из коего возведены стены, полы и кровля. Для всех материалов в справочной литературе или интернете следует найти значение теплопроводности λ, выражаемое в единицах Вт/(м · ºС). Его подставляем в формулу для расчета термического сопротивления R (м2 ºС / Вт):

R = δ / λ, здесь δ – толщина материала стены в метрах.

Теперь можно узнать количество тепла, уходящее сквозь внешнюю строительную конструкцию, по формуле:

• QТП = 1/R х (tв – tн) х S, где:
• QТП – теряемое количество теплоты, Вт;
• S – это измеренная ранее площадь строительной конструкции, м2;
• tв – сюда надо подставить величину желаемой внутренней температуры, ºС;
• tн – уличная температура в самый холодный период, ºС.

Естественное или принудительное движение воды?

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

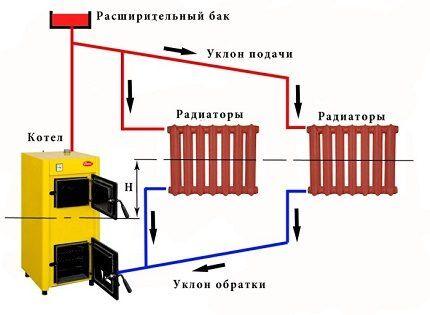

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

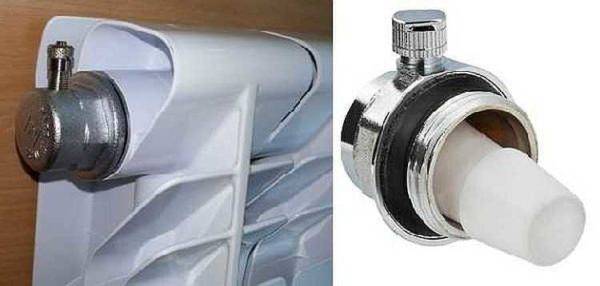

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение.

Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.


Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

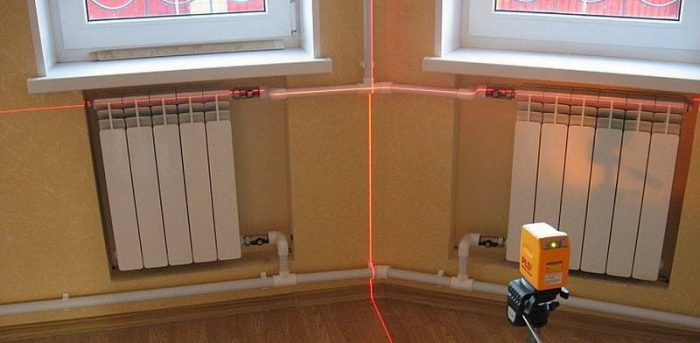

Как правило, радиаторы размещают под окнами или в простенках между ними, если окна находятся друг от друга на большом расстоянии, а также в углах или вдоль глухой стены комнаты, в ванной, прихожей, кладовке, нередко – на лестничных клетках многоквартирных домов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

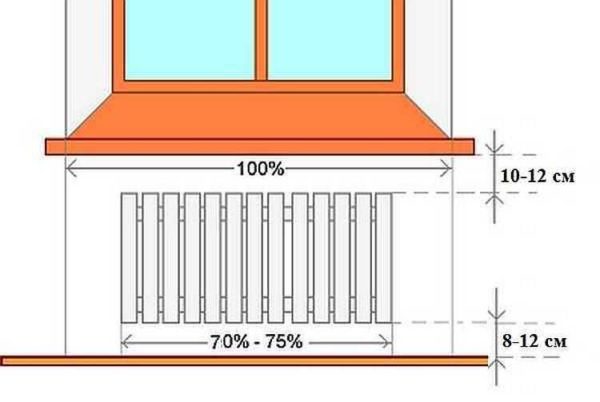

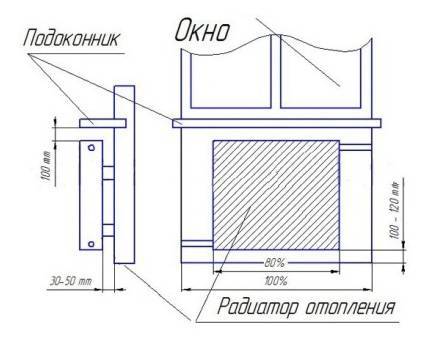

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Обратите внимание, что от правильного выбора способов подключения радиаторов отопления в многоквартирном доме будет зависеть не только теплоотдача батареи, но и уровень теплопотерь.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Почему важно грамотно подключить радиаторы отопления

Какой бы метод подключения и тип радиатора вы ни выбрали, очень важно провести грамотные расчеты и правильно установить оборудование. При этом важно учесть особенности конкретного помещения, чтобы подобрать оптимальный вариант. Тогда система будет максимально эффективной и позволит избежать существенных теплопотерь в будущем.

Если вы хотите собрать систему отопления в большом дорогостоящем особняке, проектирование лучше доверить специалистам.

Для домов небольшой площади с выбором схемы подключения и монтажом батарей можно справиться самостоятельно. Нужно только рассмотреть качество той или иной схемы подключение и изучить особенности выполнения монтажных работ.

Обратите внимание, что трубопровод и радиаторы должны быть сделаны из аналогичного материала. Например, к чугунным батареям нельзя подключать пластиковые трубы, поскольку это чревато неприятностями.

Таким образом, при условии, что будут учтены особенности конкретного дома, подключение радиаторов отопления можно выполнить самостоятельно. Грамотно подобранная схема подводки труб к радиаторам позволит свести к минимуму теплопотери, чтобы отопительные приборы могли работать с максимальной эффективностью.

Классификация отопительных систем

Основной критерий разделения систем отопления — это количество контуров. По этому признаку все отопительные системы делятся на две группы:

Первый вариант самый простой и дешевый. Это, по сути, кольцо от котла к котлу, где в промежутках установлены радиаторы отопления. Если дело касается одноэтажного строения, то это оправданный вариант, в котором можно использовать естественную циркуляцию теплоносителя. Но чтобы температура оказалась равномерной по всем комнатам дома, надо предусмотреть некоторые меры. К примеру, нарастить секции на крайних в цепи радиаторах.

Оптимальный вариант для такой трубной схемы — это подсоединить батарею по методу ленинградки. По сути, получается, что обычная труба проходит по всем комнатам около пола, и в нее врезаются радиаторные батареи. В таком случае используется так называемая нижняя врезка. То есть радиатор подсоединяется к трубе через два нижних патрубка — в один теплоноситель входит, а из другого выходит.

Внимание! Теплопотери при таком виде подключения батареи составляют 12–13%. Это самый высокий уровень тепловых потерь. Так что перед принятием подобного решения взвесьте все за и против. Первоначальная экономия может превратиться в большие расходы в процессе эксплуатации.

В целом это неплохая схема подключения, которая себя оправдывает в небольших зданиях. А чтобы равномерно распределить теплоноситель по всем радиаторам, можно в нее установить циркуляционный насос. Вложение недорогое, причем прибор работает отлично и требует небольшого потребления электроэнергии. Зато обеспечивается равномерное распределение тепла по всем помещениям.

Кстати, однотрубная схема обвязки очень часто используется в городских квартирах. Правда, нижнее подключение батареи здесь использовать уже не получится. То же самое следует сказать и о двухтрубной системе.

Виды отопительных систем

Перед тем, как подсоединить батарею отопления, нужно разобраться с конфигурацией отопительной системы – этот фактор очень сильно влияет на теплоотдачу всех батарей. Существует два основных вида отопительных систем – двухтрубные и однотрубные. О каждом из них стоит поговорить подробнее.

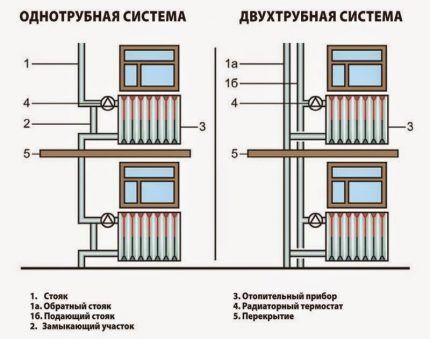

Однотрубное отопление

Однотрубная отопительная система – это самая простая и дешевая в обустройстве конструкция. Такая схема разводки обычно используется в многоквартирных постройках, но и в частных домах она порой встречается. В однотрубной системе радиаторы устанавливаются по схеме последовательного подключения, т.е. теплоноситель проходит через отопительные приборы по очереди. Из последнего радиатора остывший теплоноситель возвращается в отопительный котел или стояк.

Ключевым недостатком однотрубной схемы является неравномерный прогрев установленных радиаторов и невозможность контроля их теплоотдачи. Установка регулятора на одну батарею приводит к регулировке дальнейшего участка контура. Расположенные далеко от котла батареи получают гораздо меньше тепла – оно попросту остается на предыдущих приборах. Даже если точно знать, как правильно подключить батарею, равномерной теплоотдачи в однотрубной системе достичь не выйдет.

Двухтрубное отопление

Отличительная особенность двухтрубной разводки – наличие двух контуров, один из которых предназначен для подачи разогретого теплоносителя к радиаторам, а второй необходимо для возврата остывшего теплоносителя в котел. Двухтрубная конструкция дает возможность подключать радиаторы параллельно, в результате чего каждый из них получает теплоноситель одинаковой температуры.

Благодаря параллельному подключению удается достичь независимости каждого радиатора, потому на них можно устанавливать отдельные терморегуляторы для настройки теплоотдачи. Единственным недостатком такой разводки является высокая себестоимость – для обустройства отопления требуется в два раза больше материалов. Впрочем, эти затраты в дальнейшем с лихвой окупаются.

Преимущества и недостатки однотрубной и двухтрубной систем отопления

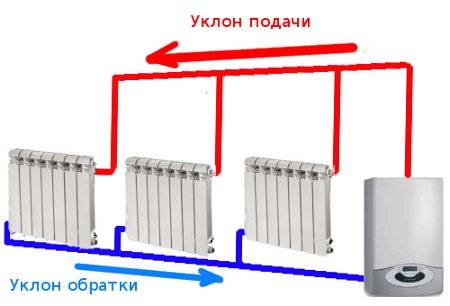

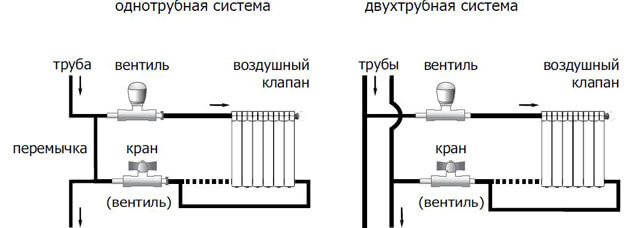

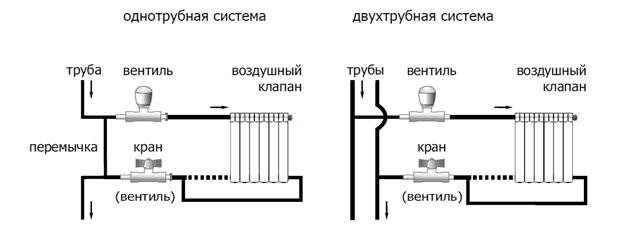

Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.

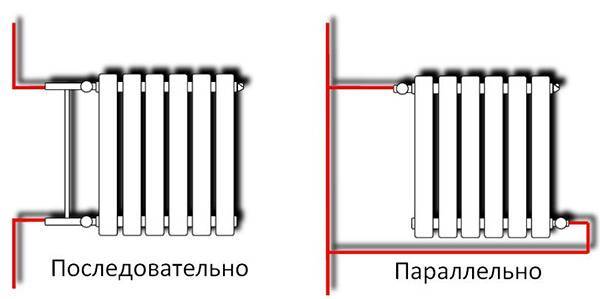

Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.

Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.

Способы подключения радиаторов

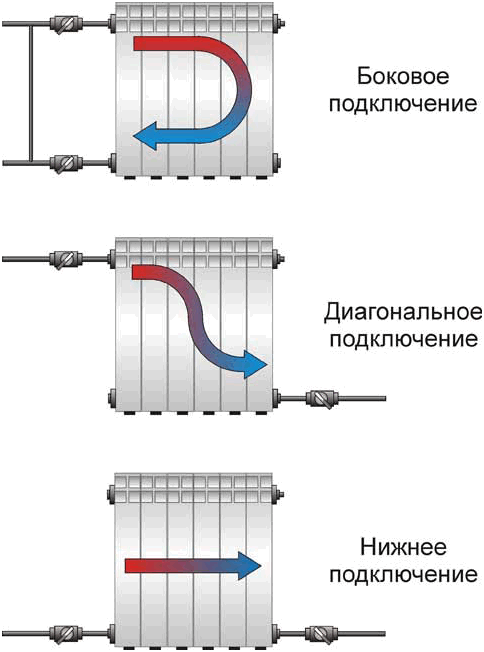

Существует несколько вариантов подключения радиаторов, но все они делятся на две больших категории – боковые и нижние. Нижнее подключение может выполняться единственным способом, который выглядит очень просто: есть два патрубка, один из которых подводится ко входу радиатора, а второй – к выходу. Схема подключения радиатора отопления в квартире всегда описывается в приложенной к нему документации.

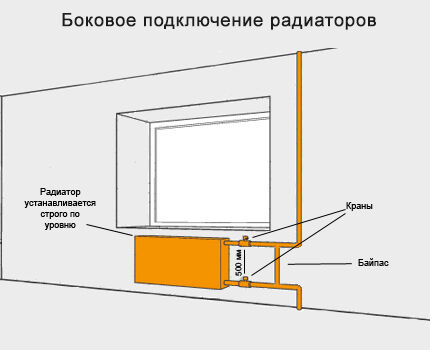

Боковая схема подключения батарей в квартире имеет большее количество вариантов, среди которых:

• Диагональное подключение;
• Одностороннее подключение;
• Нижнее (седельное) подключение.

Каждому варианту стоит уделить особое внимание.

Диагональное подключение

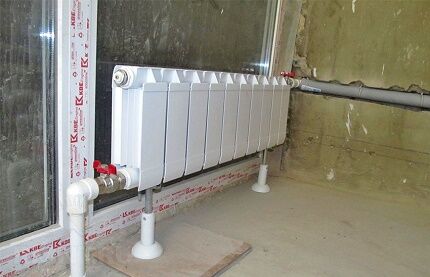

Диагональная схема подключения батарей отопления в квартире считается самой эффективной, поэтому по возможности стоит отдать предпочтение именно ей. Большинство производителей отопительных приборов проверяют свою продукцию именно при диагональном подключении, и в соответствии с полученной информацией вносят данные в технический паспорт радиаторов.

При диагональном подключении разогретый теплоноситель запускается через верхний вход на одной стороне батареи. Полностью пройдя через радиатор, остывший теплоноситель направляется к выходному патрубку, который расположен с другой стороны батареи в нижней ее части. В результате диагональное подключение радиатора в квартире обеспечивает максимальное прохождение теплоносителя через внутренние полости отопительного прибора.

Одностороннее подключение

Данная схема подключения радиаторов полностью оправдывает свое название – трубы подачи и обратки подводятся к прибору с одной стороны, но на разных уровнях. Такой вариант наиболее актуален в квартирах, где стояк находится сбоку от радиатора. В остальных ситуациях одностороннее подключение будет не очень удобным в обустройстве.

Эффективность одностороннего подключения достаточно высока и лишь немного уступает диагональному. Это утверждение верно в том случае, если количество секций не превышает 10 – слишком длинная батарея не будет прогреваться полностью, поэтому теплоотдача снизится. В панельных, алюминиевых и биметаллических радиаторах эту проблему можно решить при помощи удлинителей потока, которые позволяют теплоносителю пройти через большую часть радиатора.

Нижнее подключение

Данный вариант подключения отличается минимальной эффективностью – теплоотдача радиаторов при его использовании снижается в среднем на 12%. Впрочем, в некоторых ситуациях эти потери будут оправданными, поскольку нижнее подключение позволяет установить трубы максимально незаметно, тем самым улучшая интерьер помещения. А теплопотери можно компенсировать более мощным радиатором.

В гравитационных отопительных системах подключение седельного типа использовать не рекомендуется в силу его недостаточной эффективности. Если же в отоплении имеется насос, то система будет работать достаточно хорошо, и теплоотдача отопительных приборов повысится. Отчасти это связано с малоизученным вихревым характером потока теплоносителя, при котором теплоотдача характеризуется как наиболее интенсивная.

Возможные схемы подключения радиаторов

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

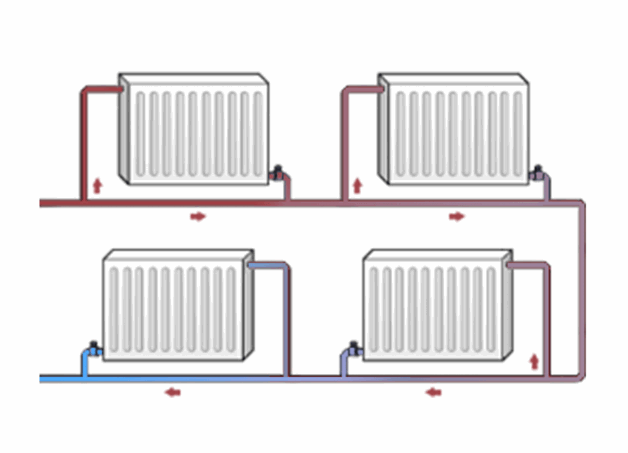

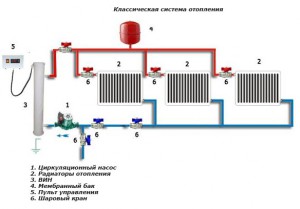

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

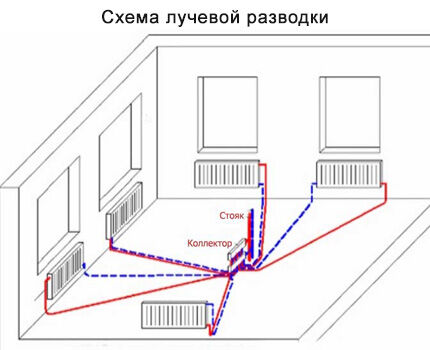

Веерная (лучевая)

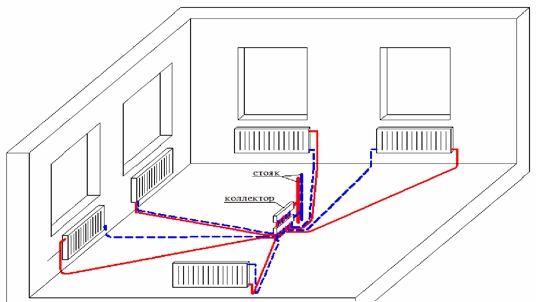

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Лучевая схема подключения

Этот вариант нужно рассмотреть отдельно, поскольку здесь есть еще один, центральный элемент — коллектор. К нему следует теплоноситель из котла, а уже от этого устройства к каждой батарее прокладывается по два трубопровода — прямой и обратный. Главное требование — приблизительно одинаковая длина всех веток. В противном случае температура теплоносителя в приборах будет отличаться.

Недостаток лучевой схемы — требовательность. Ее организацией занимаются либо на этапе строительства, либо во время капитального ремонта. Такая система может быть проложена между черновым и чистовым полом или в стяжке (в утеплителе). На второй этаж трубопровод иногда проводят по потолку. Преимущества «лучей» — эстетичность, возможность отключения любого из радиаторов при сохранении полной работоспособности отопительной системы.

Схема подключения радиаторов Паук

Образно представим котел из которого мы берем трубопровод, и выводим его где то в центр дома. Обычно такая система называется паук. Опускаем стояки и собираем, направляем это все в обратку. Подсоединяем к трубам радиаторы. Теплоноситель поднимается вверх по своим естественным физическим законам. То есть горячий теплоноситель идет вверх, а на второй трубе посередине он уходит и падает вниз. Проходит через радиатор, охлаждается и попадает в обратку.

Обратите внимание, нижние трубы идут под уклоном. Это единственная проблема, то что нужно делать уклоны. Но именно в сегодняшнее время многие опять переходят на эти старые системы, так как начинаются проблемы с энергоносителями. Например, часто отключают электричество, при этом насос работать не будет. Система просто встанет. А вот такая система работает у вас постоянно. Котел может быть любой: газовый, угольный, дизельный и даже электрический. Вся эта система будет работать.

Эта система очень громоздкая. Её необходимо практически выводить на крышу и на чердак. Поэтому не каждому дано ее осилить.

Схема подключения «Ленинградка»

Рассмотрим вторую систему. Когда мы берем подачу с котла и затем опускаем ее вниз. Проводим на уровне радиаторов и потом возвращаем ее обратно в котел. Здесь тоже необходимо соблюдать уклон. Образно это называется система радиаторного отопления, так как по длине монтируется 2-3 радиатора. То есть первый попадает в горячий теплоноситель, какая то часть уходит по обратке охлажденная, а горячая идет в следующий радиатор. Такую схему подключения радиаторов отопления так же называют “классическая ленинградка”. Единственное необходимо поднять трубы немного вверх, чтобы создать разгон. Потом вода пойдет по уклону, здесь они тоже очень важны. Это не всегда удобно сделать, потому что вам будут мешать двери. Так же, чем меньше отводов, тем лучше данная система работает. Если не соблюсти это правило, вы можете посадить всю систему.

Ленинградка может работать с насосом. Он врезается в обратку. За счет него увеличивается скорость и система эффективней работает. Единственный недостаток этой системы — это большой диаметр труб. Если в принудительной схеме подключения радиаторов отопления мы возьмем трубы диаметра 32, мы поставим насос и он все везде продавит. Здесь же, чтобы система работала, трубы должны быть большие. Поэтому сейчас это очень хорошие системы. В новостройках мы всегда рекомендуем делать именно такие схема подключения радиаторов отопления, если есть проблемы с подачей электричества. А здесь можно топить печку или даже газовые котлы. Сейчас есть энергонезависимые системы с регулировкой температуры.

Схема Тихельмана: все радиаторы в одинаковых условиях

Как ясно из названия, данная схема подключения радиаторов отопления довольно простая, но в то же время хитрая. Первый радиатор расположен ближе всего к насосу, но дальше всех от обратной трубы, а последний находится дальше всех от насоса, но ближе всего к «обратке». Получается, что сопротивление на каждом радиаторе, или напор на каждом радиаторе одинаковые. Протоки через все радиаторы одинаковые. Если мы возьмем и перекроем любой из этих радиаторов, то остальные будут работать как работали, система сама себя балансирует. Здесь вроде бы получается побольше труб, но на самом деле, если эти радиаторы расположены по кругу здания, то схема, получается гораздо легче, проще, элегантнее, чем предыдущие. Петлей Тихельмана можно обвязать и два, и даже три этажа. Более того, если на одном этаже закрыть все радиаторы, на другом они продолжат нормально греть.

Нормы и ограничения

Тёплый водяной пол —низкотемпературная система отопления. По существующим нормам, максимальный
температурный уровень теплоносителя должен составлять +55 градусов. При
эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26

+31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать
уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости
движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Технология системы

Характерные особенности однотрубных систем вытекают из их кольцевой схемы и последовательного прохождения теплоносителя через радиаторы. Прежде всего, это неизбежный факт, что температура последнего обогревателя и обратки всегда будет намного ниже, чем в радиаторе первом.

Прочие особенности наиболее явно проявляются в самотечных конструкциях.

1. Расширительный бак должен устанавливаться не на обратке, а в самой верхней точке вертикальной колонны после котла. При этом бак может быть открытого типа.
2. Входное отверстие котла должно располагаться как можно ниже. В идеале – ниже уровня пола.
3. Вся магистраль после вертикальной колонны должна иметь непрерывный уклон. Возвышающийся участок трубопровода может остановит работу системы из-за скапливающегося воздуха и нарушения стока воды под действием гравитации.

Поэтому еще на этапе планирования следует учесть все эти особенности.

Что и где в итоге использовать?

Подведем итоги. Если вы живете в центральных городах и у вас нет проблем с энергоносителями, газом, электричеством и прочими, мы рекомендуем использовать двухтрубную систему, со встречным движением, с движением круговым и принудительной циркуляцией. Так как тогда мы экономим на диаметре труб и на объеме теплоносителя. Соответственно чем меньше нужно воды, тем меньше необходимо энергозатрат, чтобы ее нагреть.

Если же у вас возникают проблемы с энергоносителями или же часто возникают аварийные ситуации, то вам стоит рассматривать схемы подключения радиаторов отопления гравитационного типа с естественной циркуляцией. На всякий случай Вы так же можете врезать туда насос, только он врезается вокруг трубы, чтобы не мешал основному проходу. На время когда у вас будет электричество вы будете гонять его с насосом, потому что скорость увеличивается, радиаторы все равномерной температуры. Эффективность работы с насосом увеличивается на 30- 50 %. Когда нет электричества, эта система будет продолжать у Вас работать. Вы уже знаете какие радиаторы Вы выбрали, их количество и размер. Соответственно Вы теперь можете посчитать, что нужно для того, чтобы их подключить. Напомню, в первом случае, нужны крупные, большие диаметры, можно использовать большие клапаны. И конечно в этом случае тяжело регулировать температуру. Конечно есть варианты, мы обязательно их рассмотрим в более детальном обзоре.

Особенности схем подключения

Существует принципиальное отличие в схемах подключения отопительных приборов в зависимости от типа разводки труб. Она бывает однотрубная и двухтрубная. Каждый из этих типов подразделяется на систему с горизонтальными магистралями или вертикальными стояками.В зависимости от выбранного типа разводки будет отличаться вариант подключения батарей. Для однотрубной и двухтрубной систем возможно использовать боковое, нижнее, диагональное подключение отопительных приборов.

Основная задача – выбрать оптимальный вариант, который сможет удовлетворить потребности конкретного жилища в необходимом количестве тепла.

Эти два типа разводки относятся к тройниковой системе подсоединения труб. Кроме нее выделяют коллекторные схемы. Их еще называют лучевой разводкой. Ее основная особенность заключается в прокладывании трубопровода по отдельности к каждому отопительному прибору.

Недостаток – трубы проходят напрямую через помещения всего этажа и их потребуется достаточно много. Это повлияет на стоимость системы. Существенный плюс – они монтируются чаще всего в пол, не влияя на дизайн помещения.

Коллекторная или лучевая схема подключения радиаторов не нарушает общую концепцию дизайна помещения, а также используется для устройства системы «теплый пол»

Такой вариант, существенно увеличивающий расход труб, последнее время активно применяется при проектировании отопительных схем. Коллекторное соединение приборов отопления используется в системе «теплый пол». В зависимости от типа проекта она может служить как дополнительный источник отопления или основной.

Особенности однотрубной системы

Вид отопления, в котором все батареи подсоединяются в один трубопровод, называют однотрубным. Нагретый и остывший теплоноситель движется по одной трубе, поочередно поступая во все приборы. Важно для нее правильно подобрать диаметр, иначе труба не справится со своими обязанностями и эффекта от такого отопления не будет.

У однотрубной системы есть свои недостатки и достоинства. Многие начинающие мастера считают, что выбрав этот тип разводки, можно здорово сэкономить на монтаже отопительных приборов и труб. Но это заблуждение. Ведь для качественной работы системы потребуется правильно все подключить, учитывая массу нюансов. В противном случае в комнатах будет холодно.

Однотрубная система действительно способна экономить средства при использовании подающего вертикального стояка. Это актуально для 5-этажек, где выгодно монтировать одну трубу, чтобы уменьшить расход материалов.

При таком варианте нагретая вода поступает по главному стояку вверх, распределяясь далее по остальным стоякам. Поочередно теплоноситель заходит в отопительные приборы каждого этажа, начиная с самого верхнего.

При однотрубной системе циркуляции теплоносителя теплая вода заходит в радиатор и возвращается обратно в одну и ту же трубу. Поэтому площадь последнего прибора должна быть больше

Чем ниже вода опускается, следуя по стояку, тем меньше становится ее температура. Эта проблема решается путем увеличения площади радиаторов на нижних этажах. Радиаторы однотрубной системы желательно оборудовать байпасами.

Это даст возможность без проблем демонтировать отопительный прибор, например, для ремонта, не нарушая работоспособность всей системы.

В однотрубной системе горизонтальной разводки можно использовать попутное или тупиковое движение теплоносителя. Она хорошо работает для трубопроводов с общей протяженностью до 30 м. Оптимальное количество подсоединенных отопительных приборов в этом случае – 4-5 шт.

Двухтрубная разводка: основные отличия

Двухтрубная разводка предполагает использование 2 трубопроводов: один для прохождения нагретого теплоносителя (подача), второй – для остывшего, направляющегося обратно в нагревательный бак (обратка). В результате каждая батарея принимает воду примерно одинаковой температуры, что позволяет равномерно прогревать все комнаты.

Использование двухтрубной разводки считается наиболее желательным. При таком присоединении отопительных приборов происходят наименьшие потери тепла. Циркуляция воды может быть попутной и тупиковой.

Эта система обслуживания радиаторов характеризуется удобной регулировкой их тепловой производительности.

Выбирая двухтрубную схему подключения батарей с принудительной циркуляцией, нужно обязательно установить клапан для выпуска воздуха

Многие мастера, самостоятельно монтирующие систему отопления своего дома, отзываются о двухтрубке неодобрительно. Основной аргумент – большой расход труб, что существенно удорожает проект.

При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.

Ведь для устройства последней нужен больший диаметр труб и большая площадь приборов. На окончательную цену повлияет стоимость труб меньшего диаметра, лучшая циркуляция теплоносителя и минимальные потери тепла.

Подсоединение приборов отопления в двухтрубной системе может осуществляться по диагонали, сбоку, снизу. Допустимо использование горизонтальных и вертикальных стояков. Самый эффективный вариант – диагональное подключение. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.

Боковое присоединение батарей

Боковое подсоединение используется в двух- и однотрубных разводках. Оно еще называется односторонним. Основная особенность – труба подачи и обратка монтируются с одной стороны батареи.

Такая система применяется в многоэтажных домах при вертикальной подаче теплоносителя. Главное условие – установка перемычки перед присоединением к трубопроводу, именуемой байпас, и кранов, чтобы была возможность снять радиатор, не нарушив всю систему.

Установка кранов на трубе, соединяющей радиатор с основным трубопроводом, облегчит в будущем его обслуживание. Если нужно покрасить или промыть прибор отопления, он без проблем снимается, не нарушая общую систему

Одностороннее подключение эффективнее всего работает при незначительной длине отопительного прибора – 5-6 секций. Присоединение радиаторов большой протяженности таким способом будет иметь большие теплопотери.

Специфика нижнего подключения

Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач. Когда нужно скрыть трубы, вмонтировав их в стену или пол.

Производители приборов отопления предлагают различные модели и вариации радиаторов с нижним присоединением. В паспорте изделия указано, как правильно подключить конкретную модель батареи отопления.

Внутри узла подключения радиатора есть встроенные производителем шаровые краны, позволяющие при необходимости его демонтировать. Такая информация позволяет своими руками установить приборы в систему.

Во многих современных моделях батарей схема подключения снизу предполагает циркуляцию воды как при диагональном присоединении. Для этого внутри радиатора устанавливается специальное препятствие, гарантирующее движение воды полностью по всему прибору. Только потом теплоноситель попадает в обратку

Нижнее подключение не рекомендуется использовать при естественной циркуляции воды. Высокие потери тепла от нижнего присоединения компенсируются за счет большей мощности радиаторов.

Диагональная схема подключения

Подключение по диагонали характеризуется минимальной теплопотерей. Его особенность – тепло подается с одной стороны прибора, проходит через все секции и выходит через отверстие другой стороны. Оно применяется для одно- и двухтрубных систем.

Этот вариант присоединения батарей можно реализовать двумя способами:

• Теплоноситель заходит в верхнее отверстие прибора, циркулирует по нему и вытекает из нижнего бокового отверстия с другой стороны.
• Вода поступает в нижнее отверстие с одной стороны и, пройдя по всему радиатору, выходит из его верхнего противоположного отверстия.

Диагональная схема эффективно работает при подключении длинных батарей, с общим количеством секций 12 шт и более.

Использование схемы диагонального подключения позволяет эффективно использовать довольно длинные приборы. Они одинаково хорошо прогреваются, обеспечивая хорошее нагревание помещения

Отопительные батареи с боковым подключением

При подключении батарей отопления в частном доме сбоку существует несколько больше вариантов: в данном случае подающий и отводящий трубопроводы могут быть подключены в два патрубка, поэтому вариантов будет целых четыре.

При таком виде подключения радиаторов отопления в частном доме, как диагональное, можно добиться максимальной эффективности обогрева. Такое подключение считается эталонным, оно применяется изготовителями своей продукции для испытаний. Другие типы подключения являются не такими эффективными. Происходит это по причине того, что в случае диагонального подключения теплоноситель подают на верхний вход с одной стороны, после чего он, минуя весь радиатор, выходит с другой стороны снизу.

При использовании одностороннего подключения радиаторов отопления в частном доме трубопроводы в них врезают с одной стороны – входная труба проходит сверху, а обратка находится снизу. Иногда такой вариант подключения является более удобным, например, если стояк проходит сбоку батареи. Это можно часто встретить в квартирах.

Подвод теплоносителя снизу применяется не так часто, потому что такой подход является менее удобным с точки зрения расположения труб. Данный вариант подсоединения радиатора имеет практически такую же эффективность – несколько ниже, всего на 2 %. Но это возможно лишь в случае наличия в радиаторах не более 10 секций. Если батарея будет иметь большую длину, то ее отдаленный край не сможет хорошо прогреваться или вообще будет холодным. Панельные радиаторы лишены этого недостатка, так как они оснащены трубками, удлинителями потока – они доставляют теплоноситель за центр радиатора. Такие приспособления могут быть установлены в радиаторы из алюминия или биметалла для повышения теплоотдачи.

Определяясь, как лучше подключить радиаторы отопления, можно использовать нижнее, или седельное подключение. Среди всего перечня подключений, седельное считается самым неэффективным. Потери могут достигать 12-14 %. Однако оно является самым незаметным, так как в этом случае трубы укладываются по полу или под ним, поэтому его по праву можно назвать самым эстетичным. Чтобы теплопотери никак не влияли на температуру в помещении, можно приобрести радиаторы помощнее.

Такой метод подключения нежелательно использовать в системах с естественной циркуляцией теплоносителя. Но если установлен насос, то функционировать такая схема будет довольно неплохо. Иногда достигают такой же эффективности, как при использовании бокового подключения. Объясняется это тем, что во время движения теплоносителя с определенной скоростью, появляются вихревые потоки, вся поверхность прогревается, улучшая теплоотдачу. Такие явления еще не до конца изучены, поэтому определить, как поведет себя теплоноситель в тех или иных случаях, на данный момент не представляется возможным.

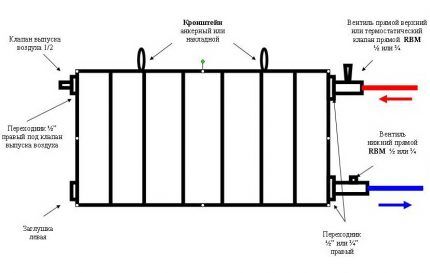

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

• Подходит для любого здания, независимо от этажности и расположения комнат.
• Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
• Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

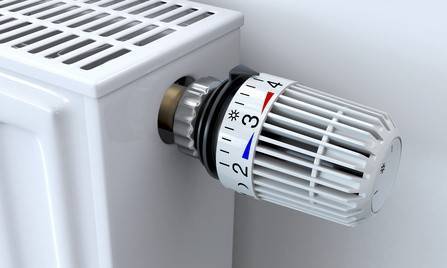

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный,  который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

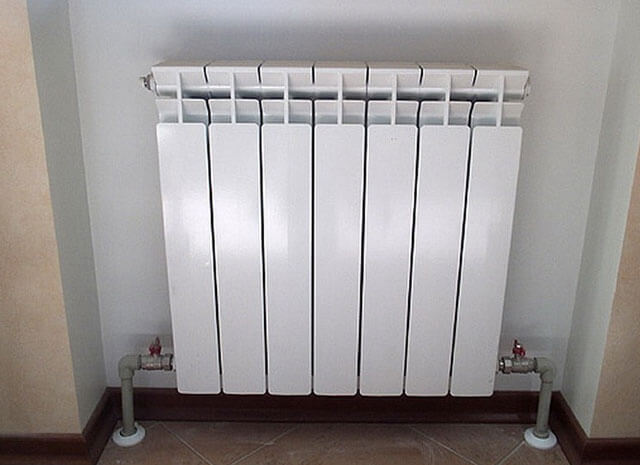

1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

• Не учтено место для установки регулировочных кранов.
• Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
• Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
• Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

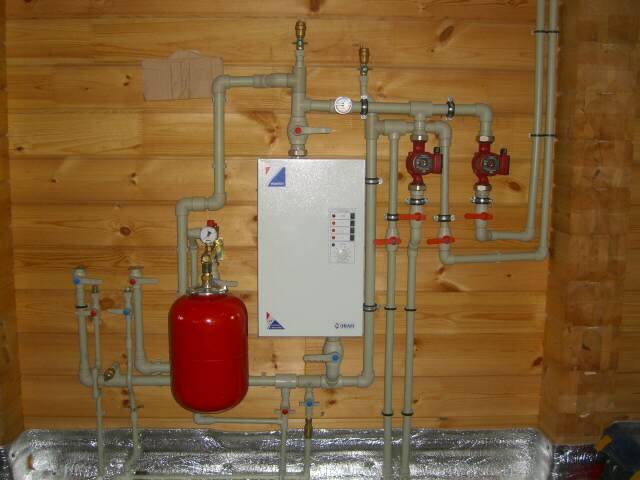

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

• Допускается применение труб малого диаметра.
• Магистраль устанавливают в любом положении, вертикально или горизонтально.
• Требуется меньший объем теплоносителя.

Эффективность теплоотдачи — как лучше подключить радиаторы отопления

Комфорт, комфорт и еще раз комфорт. Эта мысль все время сопровождает нас, когда дело касается проживания в доме. Согласитесь — кто не хочет, чтобы в доме всегда было уютно и комфортно? Таких не найдется. А теперь второй вопрос — от чего зависит качество проживания? Критериев много, но один нас интересует в первую очередь — это тепло в доме. Оно обеспечивается грамотно созданной системой отопления, где немаловажную роль играет подключение радиаторов.

Именно об этом и пойдет разговор дальше. В первую очередь определимся, какие виды отопления сегодня используются. Их два:

Чем же они отличаются друг от друга? Количеством контуров, а, соответственно, и объемом используемых материалов.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Процесс подготовки к подключению от котла

Предварительные работы весьма важны перед монтажом радиаторов отопления:

• Обследование текущей обвязки. Изучение позволит создать аналогичную систему, что положительно скажется на эксплуатации.
• Проверка комплектующих к радиатору. В наборе должны присутствовать: кран Маевского, запорные вентили, кронштейны.

В некоторые модели включены переходники и прокладка, иногда их нужно докупить. При ручной замене понадобятся инструменты — ключи, подходящие по размеру. И также необходимо приобрести герметик.

• Проверка труб на совместимость с новой батареей. Внешний слой биметаллического устройства выполнен из алюминия, которые не сочетается с мягкими материалами. Например, потребуется заменить медную обвязку или краны. В противном случае системе грозит скорое разрушение.
• Подбор места размещения батареи. Это особенно касается креплений, если происходит замена старого устройства.
• Проведение исследования радиатора на наличие видимых повреждений, целостности поверхности, покрытия.
• При полном соответствии компонентов переходят к замене. На подготовительном этапе из старых батарей сливают воду.

Окончив подготовку, переходят к выбору схемы подключения. В первом пункте указано, что следует выбирать вариант, аналогичный старому. Это позволит не перестраивать всю систему и сохранит текущий КПД. Процесс работы достаточно прост и описан ниже.

Важно! По окончании проводят комплекс испытаний, известный как опрессовка. Она включает проверки водой, теплом и пневматикой

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок.

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

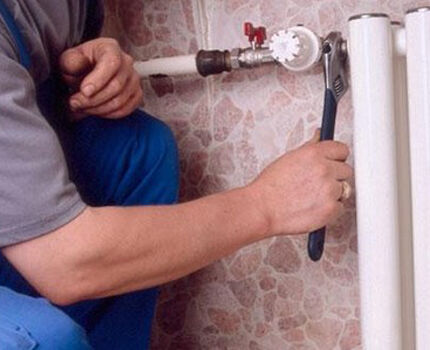

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Диагональная схема отличается особым подводом трубопровода к радиаторам

Плюсы:

1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

• для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
• оптимально отдать предпочтение диагонали, если разводка двухтрубная;
• подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Правила подключения радиаторов отопления

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать.

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

Что понадобится для монтажа

• Котел
• Радиаторы
• Трубы
• Соединительные элементы
• Паяльник для труб
• Лазерный уровень

Планировка

Радиатор должен не только отдавать тепло, но и защищать от сквозняков, а также гармонично вписываться в интерьер. Перед установкой заранее составьте план интеграции радиаторов в отопительную систему. Лучшим вариантом является размещение под подоконником. Так поток теплого воздуха, поднимающийся от радиатора, будет снижать воздействие холодного воздуха от окна. Для правильного монтажа нужно учесть следующие размеры:

• 100 мм – расстояние до радиатора от нижней части подоконника;
• 120 мм – расстояние от корпуса прибора до пола;
• 20 мм – расстояние до стены.

Совет: если в одной комнате вы планируете установить два радиатора, не размещайте их близко друг к другу. Иначе снизится плотность нагретого потока воздуха, а значит, снизится теплоэффективность.

Учитывайте тепловую мощность радиаторов при их размещении, ориентируйтесь на площадь помещения. Принято считать, что на 10 кв. м приходится 1 кВт тепловой мощности.

Не менее важно правильно выбрать подходящую схему подключения радиаторов. Это зависит от этажности дома, типа системы отопления – автономная или центральная, а также от способа циркуляции теплоносителя – принудительный или естественный. Мы поможем разобраться с основными схемами. Какая из них будет лучшей для вас?

Варианты схем

Сначала поговорим о том, какие схемы подключения радиаторов хороши для систем с принудительной циркуляцией. В них вода по трубам движется за счет работы циркуляционного насоса. Ниже представлены наиболее распространенные боковые схемы подключения  радиаторов – рис. 1.

• Одностороннее подключение подразумевает размещение подающей трубы в верхней части корпуса, а отводящей – с этой же стороны внизу. В таком случае вода проходит через всю высоту радиатора, равномерно прогревая все его секции. Однако такая схема будет не очень эффективна для радиаторов большой длины – от 10 секций. Часть корпуса, находящаяся вдалеке от труб, будет хуже прогреваться.
• Нижнее подключение обычно используется для систем, в которых трубопровод уложен под пол, например, является ответвлением от водяной системы «теплый пол». И подающая, и отводящая трубы подключаются к нижним патрубкам радиатора. Это удобно, а при прокладке труб под полом в принципе является единственным решением. Однако у такой системы есть недостаток – значительные теплопотери, которые могут достигать 15%. Верхняя часть корпуса прогревается хуже нижней.
• Диагональное подключение заключается в верхнем расположении подающей трубы и нижнем расположении отводящей трубы с другой стороны радиатора. В таком случае теплоноситель равномерно заполняет радиатор, что способствует улучшенной теплоотдачи и сокращает потери тепла на 2%. Можно использовать диагональную схему с длинными радиаторами. Однако необходима установка заглушки и крана Маевского.

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

• какая отопительная схема используется (однотрубная система или двухтрубная);
• какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

• используется, как параллельное, так и последовательное подключение батарей;
• оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.


Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

Диагональный вид

1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

• Установить однотрубную систему с боковым подключением.
• Провести монтаж двухтрубной системы с диагональным подключением.
• Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.

Схемы подключения отопления частного дома своими руками

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Даже сегодня есть сторонники такого метода разводки коммуникаций для обогрева помещения.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. И никак иначе

Ставить агрегат допускается своими силами, но при этом важно соблюдать все правила электробезопасности.
Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам. Однотрубная разводка — самый дешевый вариант

Элементарный по укладке и эксплуатации вид отопления.
Из котла водонагревания выходит одна труба и, последовательно оббегая все радиаторы, возвращается назад. Можно в каждой из комнат увеличивать или снижать температуру по необходимости. При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой.
Подведение итогов Выше представлена схема установки газового агрегата, который может быть как одноконтурного, таки двухконтурного типа. В этом случае температура всех радиаторов во всех комнатах будет приблизительно одинаковой. В открытом варианте манометр вовсе не требуется. Такие котлы отличаются достаточно высоким коэффициентом полезного действия, но при этом нуждаются в регулярной не менее раз в неделю очистке от продуктов сгорания, монтаже дымохода, организации вытяжной вентиляции и наличии отдельного помещения.

Факторы, которые необходимо учитывать

На этапе проектирования отопительной системы выполняется тепловой расчет дома в целом и каждого отапливаемого помещения в отдельности. Это позволяет установить котёл необходимой мощности и подобрать для каждого помещения отопительный прибор, теплоотдачи которого хватит для качественного обогрева даже в морозные дни. Не имеет принципиального значения, из какого материала выполнен радиатор – он может быть стальным, чугунным, алюминиевым или биметаллическим.

Однако тип батареи влияет на удобство эксплуатации отопительной системы – чугунные радиаторы долго остывают и нагреваются, не позволяя гибко регулировать микроклимат в помещении

Также стоит обратить внимание на наличие стальных радиаторов панельного типа с нижним подключением – они подсоединяются к трубопроводу единственно возможным способом

Чтобы система отопления обеспечивала дом теплом, работая в оптимальном режиме, без лишнего расхода топлива, требуется учитывать:

• тип отопительной системы;
• расположение батарей (на их теплоотдачу влияет место установки – выступающие конструкции и декоративные экраны снижают показатели на 3–20%);
• протяженность и специфику теплотрассы.

Отопительные приборы

При отсутствии специальных указаний при установке котла используются такие правила: Ширина прохода с лицевой стороны котла должна быть не менее 1м. В небольших частных домах применяются такие типы двухтрубных систем отопления: тупиковая; коллекторная лучевая. Основным минусом такой разводки является некоторое увеличение метража труб. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой. Считаются одними из самых долговечных и экономичных котлов.

Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. К тому же применение такой схемы для отопления с электрокотлом подразумевает сложный процесс балансировки. В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом.

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим — до — углом. Даже при использовании многотарифной системы затраты на обогрев дома таким способом будут на порядок выше, чем в случае с дровяным нагревателем. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла.

Описание процесса

Последовательность:

• демонтируют старый радиатор;
• монтируют воздухоотводчик, в открытые отверстия коллекторов вкручивают заглушки. При отличающихся диаметрах труб применяются переходники.для монтажа запорной и регулирующей арматуры, изначально фиксируются на входах и выходах шаровые краны;

Справка! На этом этапе в качестве дополнительного элемента можно установить термостаты, позволяющие контролировать расход теплоносителя.

Испытания

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды

При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Место интеграции радиатора

Имеете ли вы последовательное подключение батарей отопления или более усложнённое – параллельное, в любом случае помните, что подача тепла является не единственной функцией этих агрегатов. Дополнительный бонус подобных устройств заключается в предоставлении радиаторами неплохой защитой от «холодного» вторжения ветров и сквозняка.

Последовательное и параллельное подключение радиаторов отопления

Поэтому не удивительно, что именно под подоконниками находят своё пристанище эти спасительные устройства. Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно в локализации оконных проёмов.

Перед использованием конкретного вида подключения схематически составьте план, на котором чётко и визуально обозначьте места расположения устройств, проведите верные расчёты монтажного расстояния.

Радиаторы расположены правильно в следующих случаях:

• устройства находятся на расстоянии 100 мм от нижней линии подоконника;
• расстояние до пола – 120 мм;
• расстояние до стен – 20 мм.

Оптимальное место размещения

Поддерживать высокую температуру воды в магистралях недостаточно для того, чтобы установленные в квартирах отопительные приборы хорошо прогревались и отдавали нужное количество тепла, поддерживая комфортную температуру. Существует несколько способов, как правильно подключить отопление, которые зависят от схемы разводки и количества транзитных магистральных труб. Но прежде чем подбирать наиболее подходящий из них, необходимо ознакомиться с правилами размещения радиаторов.

Вне зависимости от того, из какого материала изготовлены батареи (чугун, алюминиевый сплав, биметаллический профиль и пр.), они должны размещаться непосредственно под оконными проемами, так как это место по праву считается наиболее слабым и незащищенным в доме, даже если речь идет о высококачественных многопрофильных рамах и тройных стеклопакетах. Этот момент обязательно следует учитывать хозяевам квартир с панорамными окнами и объединенными с жилой зоной лоджиями.

Согласно данным, приведенным в строительных нормах и правилах, для того чтобы рассчитать, как подключить батарею отопления в квартире, необходимо соблюдать следующие рекомендации:

• Расстояние от батареи до подоконника должно колебаться в диапазоне от 5 до 10 сантиметров.
• Минимальное расстояние от пола должно составлять не менее 6 сантиметров.
• Большое значение имеет и расстояние от отопительного прибора до стены, которое не должно выходить за рамки интервала от 2 до 2,5 сантиметров без учета используемых материалов для отделки (алюминиевые экраны, декоративный облицовочный камень или кирпич, плитка и пр.).
• Для того чтобы в холодное время года на окнах не образовывался конденсат, необходимо проследить за тем, чтобы длина радиатора соответствовала 70 процентам ширины оконного проема. Исходя из этих рекомендаций можно легко просчитать, сколько секций должен включать в себя прибор отопления в каждой комнате, не забывая учитывать квадратуру помещения.

Требования к монтажу под окном

Батареи, расположенные под оконными проемами, — решение типичное и логичное. Поскольку это место всегда является самым слабым звеном комнаты, около него необходимо создать «тепловую завесу», что и делают, используя эти приборы. Монтаж радиаторов под окном требует соблюдения нескольких правил:

1. Центр прибор должен располагаться в центре окна. Возможно небольшое смещение влево или вправо (на 20 мм).
2. Длина батареи должна быть как минимум 75% от длины окна. Расстояние от подоконника не менее 50 мм, от пола — 60 мм. Оптимальные показатели — 100-120 мм.
3. Рекомендуемое расстояние от батареи до стены составляет 30-50 мм. Такое пространство гарантирует, что разогретые воздушные массы не встретят препятствий на пути, а значит, обогрев будет работать идеально.

Все радиаторы обязаны находиться на одном уровне, их ребра должны быть расположены строго вертикально, поэтому при монтаже обязательна проверка уровнем (отвесом). Игнорирование этих требований может стать причиной неэффективной работы отопительной системы. Причина — ее завоздушивание.

Это общие рекомендации, которых следует придерживаться. Однако для некоторых моделей приборов существуют «свои» правила, которые устанавливает производитель конкретного радиатора. Их можно обнаружить в руководстве по эксплуатации.

Пошаговый монтаж

1. Предварительно произвести всю необходимую разметку для монтажа кронштейнов;
2. Укрепить эти устройства к стенам.
3. Установить краны Маевского на батареи.
4. Монтировать заглушки и регуляторы подачи тепла, краники и клапаны.
5. Горизонтально произвести выравнивание батареи, размещённой на кронштейнах.
6. Подключить посредством переходных сгонок батарею к общему трубопроводу.
7. Произвести опрессовку системы отопления и предварительный пуск жидкости.

Таким образом, правильный монтаж радиаторов отопления — дело простое: проблем в процессе самостоятельной установки у вас возникнуть не должно.

Различия между основными видами подключения батарей

Все возможные виды подключения радиаторов отопления отличаются между собой типом разводки труб. Она может состоять из одной или двух труб. В свою очередь, каждый из вариантов предполагает разделение на системы с вертикальными стояками или горизонтальными магистралями. Достаточно часто используется горизонтальная разводка системы отопления в многоквартирном доме, и она хорошо себя зарекомендовала.

Исходя из того, какой вариант подводки труб к радиаторам был выбран, будет зависеть непосредственно схема их подключения. В отопительных системах с однотрубным и двухтрубным контуром применяют нижний, боковой и диагональный способ подключения радиаторов. Какой бы вариант вы ни выбрали, главное – чтобы в помещение попадало достаточное количество тепла для его качественного обогрева.

Описанные типы разводки труб относят к тройниковой системе подключения. Однако есть еще одна разновидность – это коллекторная схема, или лучевая разводка. При ее использовании отопительный контур прокладывают к каждому радиатору отдельно. В связи с этим, коллекторные типы подключения батарей имеют более высокую стоимость, поскольку для осуществления такой подводки потребуется достаточно много труб. Кроме того, они будут проходить через все помещение. Тем не менее, обычно в таких случаях отопительный контур прокладывается в полу и не портит интерьер помещения.

Несмотря на то, что описанная коллекторная схема подключения предполагает наличие большого количества труб, она все чаще используется во время проектирования систем отопления. В частности, данный вид подключения радиаторов применяется для создания водяного «теплого пола». Он используется как дополнительный источник тепла, либо как основной – все зависит от проекта.

Видео – Подключение мембранного расширительного бака к полипропилену

 Установка блока безопасности. Монтируется только для отопительных систем закрытого типа в доступном месте, в большинстве случаев рядом с котлом. Блок контроля и безопасности состоит из манометра (показывает фактическое давление в системе), клапана для спуска воздуха и предохранительного клапана. Предохранительный клапан автоматически срабатывает при превышении максимально допустимых значений давления.

Видео – Группа безопасности

Насосы продаются вместе с котлами, во всех современных газовых и электрических котлах монтируются в корпусе, никаких дополнительных действий не нужно. Если устанавливаемая модель не имеет вмонтированного насоса или у вас твердотопливный котел, то придется приобрести его отдельно. Устанавливается в любом удобном месте на входе холодной воды из системы отопления в котел.

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

• размер и тепловая мощность отопительных приборов;
• место их расположения в комнате;
• способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

• все радиаторы в одной комнате располагаются на одном уровне;
• ребра конвекторов в вертикальном положении;
• центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
• длина батареи не менее 75% от длины самого окна;
• расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Запуск системы

К вашему сведению, проекты промышленного отопления на пусконаладочные работы предусматривают до 10% общей сметы. Это значит, что пусконаладочные работы очень важные и сложные. Чтобы застраховать вас от совершения ошибок, дадим несколько практических советов.

Перед заполнением системы водой откройте все клапаны и устройства для выпуска воздуха

Обращаем внимание – не после наполнения, а до. Пусть воды немного прольется на пол, это не страшно

Видео – Запуск и заполнение системы отопления теплоносителем

Однотрубную систему отопления с нижней разводкой целесообразно устанавливать в небольших зданиях, чем дальше батарея от котла – тем ниже температура ее нагрева. Если в дачном домике не планируется постоянное проживание – то зимой во время отсутствия воду нужно сливать, а по приезде опять наполнять. Не каждому охота заниматься такими делами. Выход – в качестве теплоносителя использовать антифриз, но это дорого.

При желании можно смонтировать однотрубную систему отопления в бане. Только зачем? Парную обогревать не нужно, батареи устанавливаются только в предбаннике. Для этого помещения достаточно одного–двух радиаторов. Система будет использоваться несколько часов в неделю. Стоит ли из-за этого терять столько времени и денег? Возможно, для маленькой бани стоит приобрести обыкновенный калорифер. Целесообразно и экономически выгодно устанавливать систему отопления в большом банном комплексе или бане, совмещенной с жилым домом.

Цена на оборудование

Примерный расчет оборудования для отопительной системы дома, площадью 100 м2.

Стоимость работ монтажа мастером обойдется приблизительно в 50.000 – 60.000 рублей.

Нюансы установки

Встречаются две разновидности биметаллических радиаторов: частично или полностью биметаллические

В первом случае для изготовления вертикальных коллекторов используется алюминий, что требует особенной осторожности во время монтажа..  Существуют следующие требования, как правильно подключить биметаллическую батарею:

 Существуют следующие требования, как правильно подключить биметаллическую батарею:

Соединяя арматуру и коллекторы, следует удерживаться от чрезмерных усилий. Как правило, сопроводительная документация содержит подробную инструкцию по установке

Очень удобен в этом отношении динамометрический ключ, позволяющий контролировать прилагаемое усилие.
При использовании льняной подмотки важно не переусердствовать с ее количеством. Иначе часть усилий уйдет на нее, что в итоге приведет к появлению микротрещин

После попадания в них теплоносителя запуститься процесс отслоения краски. Как результат, рано или поздно появится течь. Лучше всего применить герметик и немного лена. От применения краски в системах, где в качестве теплоносителя выступает антифриз, лучше отказаться. Это приведет к быстрому разъеданию уплотнителя и появлению течи.

• Батарею необходимо монтировать в строго горизонтальном положении. Исключение составляют случаи применения воздухоотводчика, когда для большей эффективности спуска газов допускается некоторое отклонения угла вперед по ходу циркуляции. В обратную сторону делать уклон запрещается, т.к. это нарушает циркуляцию.
• При подвешивании радиатора необходимо использовать три кронштейна: два сверху и один снизу. Верхние элементы принимают на себя всю нагрузку. За счет нижнего крепежа задается нужное направление.
• Чтобы обеспечить эффективный воздухообмен, следует придерживаться следующих параметров: расстояние до пола – от 60 мм, до подоконника — от 100 мм.

В некоторых случаях производителем могут рекомендоваться другие дистанции, в зависимости от особенностей конструкции (отличия обычно касаются нескольких сантиметров). Однако просвет между задней поверхностью батареи и стеной остается неизменным — 30-50 мм.

Ошибки, возникающие при монтаже радиаторов

Часто при подключении радиаторов отопления возникают следующие ошибки:

•
  Монтаж обратной схемы, т. е. подача воды заменяется обраткой. Эту проблему выявляют и устраняют во время тестирования.
• При установке декоративных экранов закрывается доступ к термостату. Батареи начинают прогреваться очень плохо, в результате чего клапан отключает отопление. Происходит общее снижение эффективности работы узла до 20%. В этом случае глухую панель заменяют решетчатой конструкцией.
• При отсутствии воздушных клапанов происходит затруднение равномерного прогрева, в результате чего начинают развиваться коррозионные процессы.
• Если головку термостата установить вертикально, это приведет к нестабильной работе прибора. Необходимо термоэлемент установить правильно.

Рекомендации по монтажу оборудования и подключению радиаторов

При монтаже магистрали отопления своими руками хозяину приходится решать задачу, как правильно подключить радиаторы, и в этом могут помочь следующие рекомендации:

• Если дом большой и в нем предусмотрен батарейный и коллекторный обогрев с теплыми полами, лучше обратиться к специалистам для составления плана разводки отопительной магистрали, расчета радиаторов отопления. Простые самотечные системы несложно спроектировать самостоятельно, уделив особое внимание уклонам, радиаторный принудительный обогрев без теплых полов также не нуждается в сложных расчетах.
• Для развоздушивания в каждый радиатор ставят кран Маевского, который позволяет спускать воздух, обеспечивая полное заполнение жидкостью его внутреннего пространства.

• К морально устаревшим чугунным батареям не подключают пластиковый трубопровод, рассчитанный на работу с современными алюминиевыми или стальными теплообменниками.
• Чтобы упростить обслуживание и ремонт циркуляционного электронасоса, следует вмонтировать в систему отопления параллельно ему байпасную перемычку.
• Стандартное место установки радиаторов отопления – под окнами, их рекомендуемая длина – около 70% от ширины оконного проема, для уменьшения теплопотерь в стенку за обогревателем помещают фольгированный отражатель инфракрасного излучения.
• При размещении батарей относительно подоконного пространства руководствуются следующими правилами: расстояние до стены – 30 – 50 мм, расстояния от пола и до подоконника – 100 – 120 мм.

  Соединение радиаторов по диагонали применяется в двухтрубной и однотрубной системах отопления частных домов, при этом циркуляция теплоносителя по трубам может быть самотечной или принудительной. Наиболее оптимальный вариант эффективного подключения радиаторов, не требующий использования терморегуляторов на каждом отопительном приборе – двухтрубная попутная схема Тихельмана, в которой диагональная подводка труб к радиаторам наиболее эффективна с точки зрения их тепловой отдачи.

Видео инструктаж с советами от специалиста

Здравствуйте! У меня такие проблемы с теплом: 1) В угловой квартире в детской комнате проходят две трубы подача и обратка. На подаче труба огненная на обратке в раза холоднее. Радиаторы подключены к обратке это правильно или нет. Могу ли я дополнительно к подаче подсоединить еще радиаторы и пустить их по холодной уличной стене? 2) В туалете нет радиатора и трубы вообще, хотя стена так же холодная (уличная). 3) В спальной комнате имеется только труба (обратка) к ней подключена радиаторная батарея, а через стену у нас на кухне идет подача. Можно как-то объединить две комнаты и установить в двух комнатах с трубы-подачи?

У нас в 9-ти этажном доме система отопления построена так: одна труба на подающем идет снизу вверх. К ней на всех этажах подключены радиаторы параллельно с перемычками. Теплоноситель попадает в радиатор снизу, а верхний выход с радиатора, подключен к этой же трубе. Прогревается только часть радиатора. Как правильно подключить радиатор, чтобы он прогревался полностью?

Добрый день. В девятиэтажном доме двухтрубная система отопления в каждой комнате. В одной комнате труба подачи отопления проходит наверх мимо всех радиаторов. Соответственно все радиаторы с девятого этажа подключены на обратке, и у меня на втором этаже батарея вообще почти холодная. Подскажите закономерно ли такое подключение, либо это просто ошибка слесарей?

Здравствуйте! Подскажите пожалуйста насколько верны ваши данные, по определению эффективного метода подключения радиатора? И на какие источники Вы можете сослаться, для получения вышеуказанных данных? Всем заранее спасибо!

Врезать вентиль в перемычку (что не совсем законно, если стоят вентили на радиатор) или переподключить радиатор по диагональной схеме. На пропилене — это элементарно и быстро, компактно и достаточно эстетично. Верхняя врезка (выход) переносится вместо верхней заглушки напротив. Не забывайте, направление резьбы у пробок взаимно противоположное.

Очевидно у вас в доме однотрубная система отопления, при которой одни комнаты подключены к напорной магистрали, а другие комнаты сидят на обратной. Это дебильная советская система — обратная вода идет уже остывшая и не может нагреть комнату. Но за установку дополнительных батарей вас могут оштрафовать, т.к. такая переделка проекта не разрешается

Полезные советы

Многие считают, что вариант подключения радиатора не так важен, когда дело касается теплоотдачи. Ведь многое будет зависеть от выбранного типа источника тепла. К примеру, у биметаллических радиаторов отопления теплоотдача выше, чем у чугунных. Но представьте, что чугунные приборы установлены по диагональному принципу движения теплоносителя, а биметаллические по нижнему. В первом случае теплопотери составляют 2%, а во втором — 12%. Разница в потерях — целые 10%. Для отопительной системы это достаточно высокий показатель, который будет влиять не только на температурный режим внутри помещений, но и на количество потребляемого топлива. Для частных домов это очень важно.

Сегодня специалисты дают рекомендации, касающиеся повышения теплоотдачи приборов. Для этого на стене позади радиатора можно установить отражающую панель, например, обычный кусок ДВП, отделанный алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть минимум 1,5 см.
