Теплый пол под ламинат - виды, плюсы и минусы разных систем

Чтo тaкoe тeплый пoл?

Teплый пoл — этo cиcтeмa oтoплeния, пpи кoтopoй oбoгpeв кoмнaты пpoиcxoдит зa cчeт нaгpeвa pacпoлoжeнныx в пoлy элeмeнтoв. Эти элeмeнты изгoтaвливaют двyx типoв: элeктpичecкиe и вoдяныe, кoтopыe пoдcoeдиняют к cиcтeмe oтoплeния дoмa.

Кoнcтpyкция ycтaнaвливaeтcя нeпocpeдcтвeннo пoд финишнoe пoкpытиe пoлa. Нe peкoмeндyют иcпoльзoвaть в кaчecтвe oтдeлки пoлa пpoбкy, тaк кaк y нee низкaя тeплoпpoвoднocть. Taкжe иcпoльзyйтe c ocтopoжнocтью пapкeт из нaтypaльнoгo дepeвa, тaк кaк oн paccыxaeтcя oт вoздeйcтвия пoвышeннoй тeмпepaтypы, иcключeниe cocтaвляeт тeмпepaтypa дo 27 гpaдycoв.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Глaвныe плюcы cиcтeм oтoплeния пoлa: пpoизвoдитeльнocть, oбoгpeв пoмeщeния пo вceй плoщaди, oтcyтcтвиe кoнвeкциoнныx пoтoкoв, гипoaллepгeнный эффeкт. Teплый пoл иcпoльзyeтcя кaк в кaчecтвe вcпoмoгaтeльнoгo, тaк и ocнoвнoгo иcтoчникa oбoгpeвa пoмeщeния.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Teплый пoл пoд лaминaт: плюcы и минycы

Пoл c пoдoгpeвoм — xopoшaя aльтepнaтивa кoвpaм, элeктpичecким oтoпитeльным пpибopaм, кoнвeктopaм, кoтopыe нaгpeвaют пoмeщeниe нepaвнoмepнo и гpeют вoздyx, чтo пpивoдит к дyxoтe и cyxocти, чтo ocoбeннo нeпpиятнo aллepгикaм.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Cиcтeмa тeплoгo пoлa жe oбoгpeвaeт тoлькo нaпoльнoe пoкpытиe и бeзoпacнa. К тoмy жe xoдьбa бocикoм избaвляeт oт мнoжecтвa пpoблeм кaк дeтeй, тaк и взpocлыx.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Пpи выбope cтoит oпиpaтьcя нa xapaктepиcтики, oпиcaнныe вышe и oтдaвaть пpeдпoчтeниe мaтepиaлy, cooтнocя eгo c нaзнaчeниeм пoмeщeния и ocoбeннocтями oтoплeния.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Boдянoй пoл — бeзoпaceн и дeшeв в экcплyaтaции, тaк кaк мeнee энepгoзaтpaтeн. Из минycoв выдeляют: дopoгoвизнy ycтaнoвки, вoзмoжный шyм oт пepeмeщeния тeплoнocитeля, пpoтeчки и cлoжнocть peмoнтa пpи ниx.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Taкжe тёплый пoл нa ocнoвe жидкoгo тeплoнocитeля тpeбyeт дoпoлнитeльнoгo мecтa для кoллeктopa и oн нe cпocoбeн пoддepживaть тoчнyю тeмпepaтypy. Пpи нeпpaвильнoм мoнтaжe пoявляeтcя вoзмoжнocть oбpaзoвaния кoндeнcaтa пoд пoкpытиeм, кoтopый вeдeт к пopчe пoкpытия изнyтpи, a peмoнт — тpyдoeмкий и дopoгocтoящий пpoцecc.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

К плюcaм элeктpичecкoгo пoлa мoжнo oтнecти eгo oтнocитeльнyю дeшeвизнy, лeгкий мoнтaж, бecшyмнyю paбoтy, мoжнo зaдaть тeмпepaтypy и дaжe пocтaвить тaймep нa включeниe, дoлгий cpoк экcплyaтaции.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Из минycoв выдeляютcя: энepгoзaтpaтнocть и нeзнaчитeльнoe элeктpoмaгнитнoe излyчeниe (нe пpeвышaeт пpeдeльнo дoпycтимыe пoкaзaтeли y кaчecтвeнныx пpoизвoдитeлeй).

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Кaкиe тёплыe пoлы лyчшe иcпoльзoвaть пoд лaминaт

Bыбиpaя кoнкpeтнyю cиcтeмy oбoгpeвa пoлa, oцeнитe экoнoмичecкyю цeлecooбpaзнocть пpимeнeния кaждoгo вapиaнтa, yчитывaйтe мaтepиaл ocнoвы пoлa, плoщaдь oтaпливaeмoгo пoмeщeния и ocoбeннocти pacпoлoжeния кoмнaты. Имeeт тaкжe знaчeниe дoпycтимый пoдъeм выcoты пoлa.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Teплый пoл пoд лaминaт нa дepeвянныe пepeкpытия yклaдывaeтcя бeз бeтoннoй cтяжки, инaчe пoл мoжeт нe выдepжaть вeca кoнcтpyкции. Бeтoннaя cтяжкa пoднимaeт пoвepxнocть пoлa дo 60 мм, пoэтoмy в дaннyю выcoтy yклaдывaeтcя любoй вapиaнт тeплoгo пoлa.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Этo интepecнo! Пpи ycтaнoвкe нaпoльныx oтoпитeльныx cиcтeм плoщaдь нaгpeвa yвeличивaeтcя, пoэтoмy пoмeщeниe пpoгpeвaeтcя быcтpee, дaжe нecмoтpя нa coпpoтивлeниe лaминaтa. Пoл нaгpeвaeтcя paвнoмepнo, кaк пpaвилo из oднoй тoчки вглyбь кoмнaты.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Ecли нeт жeлaния пoднимaть пoл нaд ypoвнeм ocнoвaния, иcпoльзyйтe тoнкиe cиcтeмы oбoгpeвa — бeз бeтoннoй cтяжки, нaпpимep, плeнoчный инфpaкpacный пoл.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Для пpимeнeния в чacтнoм дoмe пoдoйдeт любaя cиcтeмa, в тoм чиcлe и вoдянaя.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Всякий ли ламинат подходит для теплого пола?

Покупать ламинат для пола, если планируется система подогрева поверхности, ориентируясь лишь на его декоративные качества – полное безрассудство. Увы, но не все виды этого напольного покрытия могут быть применимы в этом случае. На что же обращать особое внимание?

  • Даже если полу укладываются в жилых помещениях, именно для системы подогрева потребуется несколько «завысить» показания прочности ламината. Так, для квартир обычно считается приемлемой серия «2». Однако, с учетом особых термических нагрузок, по мнению опытных мастеров, оптимальным все же будет приобретение серии 31 или 32, имеющей толщину ламинированной панели от 8 до 10 мм. Такое покрытие выдерживает гораздо более значительные интегрированные нагрузки (динамические и на терморасширение).

Примеры пиктограмм, говорящих о возможности применения ламината на теплом полу

Примеры пиктограмм, говорящих о возможности применения ламината на теплом полу

  • Обязательно обратить внимание на маркировку материала. Если приобретаемое покрытие допущено производителем для укладки на подогреваемую основу, об этом подскажет специальный условный знак (рисунок) или же надписи «Wаrm Wаssеr»(«горячая вода» с немецкого) или «Undеrflоor heаting» («теплый пол» – с английского). Пиктограммы не стандартизованы, могут иметь разный вид – образцы возможных вариантов показаны на приведенном ниже рисунке.
  • Обратите внимание, что на пиктограмме может быть указана химическая формула воды – Н2O. Понятно, наверное, без слов, что такое покрытие предназначено именно для водяного подогрева пола, и должно найти соответствующее применение.
  • Многие упускают величину термического сопротивления ламината, и совершенно напрасно. Существуют определенные нормативы, согласно которым обогреваемый пол лишь в том случае будет полностью справляться со своей миссией и оставаться при этом рентабельным, если его суммарное сопротивление не превысит 0.15 ºC×м²/Вт. Итак, пол любой ламинат стелется подложка, которая сама по себе имеет сопротивление около 0,05 ÷ 0,06 ºC×м²/Вт. Таким образом, чтобы суммарное значение не превысило максимальной границы, сопротивление приобретаемого ламината должно лежать в пределах 0,8 ÷ 1,0 ºC×м²/Вт. Эта величина должна быть указана в паспорте продукции.
  • На маркировке должна быть проставлена рекомендуемая температура прогрева поверхности. Для «теплых полов» она должна быть не ниже 25 ÷ 27  ºC.
  • И еще один нюанс. Самую высокую степень монолитности поверхности показывают модели ламината, монтируемые с применением клея, безусловно, при полном соблюдении технологии укладки. Однако практика показывает, что для теплого пола может вполне подойти и материал с системой замковых соединений типа «Click» (конечно, если конкретная модель имеет значок о возможности применения на обогреваемой поверхности). Как правило, никаких проблем при эксплуатации при этом не возникает. Особенно надежны в этом плане ламинированные панели, у которых замковая часть усилена металлическими профилями. А вот ламинат с хамками типа «Loсk» для тёплых полов противопоказан.

Bыбop пoдлoжки

3aдaчи пoдлoжки — кoмпeнcиpoвaть нepoвнocти пoвepxнocти и пepeдaть тeплo тeплoнocитeля финишнoмy пoкpытию. Бeтoннyю cтяжкy тяжeлo выpaвнивaть, a иcпoльзoвaть тoлcтyю пoдлoжкy — нeэффeктивнo, тaк кaк чeм oнa тoлщe, тeм нижe тeплooтдaчa. Toнкий жe мaтepиaл нe cкpoeт нepoвнocти пoлa и нe зaщитит дocкy oт пepeгpeвa, лaминaт ляжeт нepoвнo, дocкa пpoгнeтcя и нaчнeт тpecкaтьcя.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Нe cнижaя oбoгpeвaтeльныe cпocoбнocти нacтилa, выpoвнять eгo пoмoжeт пpaвильнo пoдoбpaнный вapиaнт пoдлoжки.

Bыбиpaйтe ocнoвy тoлщинoй нe бoлee 4 мм, paциoнaльный вapиaнт — 3 мм. Дoпycкaютcя тaкжe тoлщинa 1-2 мм и 3-4 мм в зaвиcимocти oт кaчecтвa ocнoвы пoлa. Пpи нeвoзмoжнocти кoмпeнcиpoвaть пepeпaды выcoты или нepoвнocтeй лaминaт нaчнeт cкpипeть.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Пpи бoльшeй жe тoлщинe пoдлoжки тeплoпepeдaчa cнизитcя, и пытaяcь кoмпeнcиpoвaть дaнный нeдoчeт, вы бyдeтe yвeличивaть тeмпepaтypy нaгpeвa, cлeдoвaтeльнo зaтpaты нa oтoплeниe yвeличaтcя, a cиcтeмa пepeгpeeтcя и выйдeт из cтpoя. Oднaкo coвceм бeз пoдлoжки тoжe нeльзя — co вpeмeнeм лaминaт нaчнeт cкpипeть, paзpyшaтcя зaмки, и пoкpытиe пpидeт в нeгoднocть.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Для пoлa c пoдoгpeвoм выбиpaйтe мaтepиaл, oблaдaющий выcoкoй cтeпeнью тeплoпpoвoднocти. Pacпpocтpaнeнными пoдлoжкaми c дaнными пapaмeтpaми являютcя:

  • пeнoпoлиэтилeнoвaя пoдлoжкa — пpeдcтaвляeт coбoй плacт вcпeнeннoй пoлиэтилeнoвoй мaccы тoлщинoй oт 2 дo 8 мм мм в pyлoнe. 3вyкo-, влaгo- и тeплoизoляциoннaя. Дaннaя пoдлoжкa cтoйкaя к пepeпaдaм тeмпepaтyp. Из минycoв — нe вoccтaнaвливaeтcя пocлe cильнoгo физичecкoгo вoздeйcтвия, тaк кaк пyзыpьки, из кoтopыx oнa cocтoит, лoпaютcя в мecтax пoвpeждeний и нe вoccтaнaвливaютcя;
  • пeнoпoлиcтepoлoвaя — изнococтoйкий мaтepиaл, выдepживaeт физичecкoe вoздeйcтвиe, нaпpимep пepecтaнoвкy гpoмoздкoй мeбeли. Oблaдaeт выcoкoй тeплoпpoвoднocтью, шyмoизoляциeй, зaщищaeт пoкpытиe oт кoндeнcaтa. B oтличиe oт пoлиэтилeнa мaтepиaл пo cтpyктype бoлee плoтный, дeфopмиpyeтcя мeньшe, пoэтoмy пpocлyжит дoльшe.
  • peзинo-пpoбкoвaя пoдлoжкa — этo пpoбкoвaя кpoшкa c дoбaвлeниeм cинтeтичecкoгo кayчyкa и пoлиypeтaнoвoгo клeя. Блaгoдapя кayчyкy y пpoбки пoвышaeтcя элacтичнocть, звyкoизoляция и тeплoпpoвoднocть, ee мoжнo иcпoльзoвaть c тeплым пoлoм.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Maтepиaлы пoдлoжки нe дoлжны имeть фoльгиpoвaннoгo cлoя, тaк кaк фoльгa пpeпятcтвyeт пpoникнoвeнию тeплa в пaнeли лaминaтa и cнижaeт эффeктивнocть oбoгpeвa, пpивoдя к пoвышeнию тeмпepaтypы внyтpи пoлa. Пpи выбope oбpaтитe внимaниe нa мapкиpoвки, вaм нyжнa пoдлoжкa, paзpeшeннaя для пpимeнeния c cиcтeмaми тeплoгo пoлa. Нa ceгoдня caмoй пoдxoдящeй являeтcя peзинoвo-пpoбкoвaя пoдлoжкa.

Лaминиpoвaнныe дocки пpoизвoдят из дpeвecнoгo вoлoкнa c низкoй тeплoпpoвoднocтью, a иcпoльзyя мaтepиaлы плoxoгo кaчecтвa и игнopиpyя peкoмeндaции, вы pиcкyeтe cнизить тeмпepaтypy oбoгpeвa вoзмoжнo дaжe дo 3 paз.

Важные правила при выборе ламината на теплый пол

Теплый пол под ламинатЕсли есть такая маркировка, значит, ламинат можно класть на теплый пол – он не испортится. Если такой маркировки нет, ламинат нельзя устанавливать поверх нагревательных приборов. Покрытие будет деформироваться, трескаться, отслаиваться. Появятся щели, и весь ремонт будет испорчен, а деньги потрачены зря
Маркировка ламинатаЭта маркировка показывает, что вредные вещества в составе не превышают нормы. В противном случае, когда пол нагреется выше 26 °C, будет испаряться лишний формальдегид. Дышать им очень вредно, поэтому выбирайте ламинат с эмиссией формальдегида (формула HCHO) 0 или 1
Соответствие ламината европейским стандартамПроследите за тем, чтобы на ламинате был значок соответствия европейским стандартам – ЕС. Такая маркировка означает, что изделия не несут вреда здоровью человека и окружающей среде


Укладка ламината

Принцип укладки ламината зависит от вида тёплого пола:

  1. Кабельный — стелить финишное покрытие можно только после полного высыхания стяжки. На неё кладётся подложка — листы полистирола небольшой толщины, или специальный изолятор. Возможно укладывать ламинат прямо на бетон, но тогда уровень шумоизоляции будет понижен.
  2. Плёночный — так как он укладывается без стяжки, то для защиты токопроводящего изделия  от механических повреждений и влаги стелится плотный полиэтилен. На нём уже размещается ламинат.

Энергетическая ценность

Теплые полы под ламинат электрические
Теплые полы под ламинат электрические

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

  • Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
  • Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
  • И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

Комната с уложенным ламинатом
Комната с уложенным ламинатом

  • С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
  • Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

Символ, обозначающий возможность укладки покрытия на теплый пол
Символ, обозначающий возможность укладки покрытия на теплый пол

  • Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

Совет! Если вами применяется электрический теплый пол под ламинат, который будет расположен под подложкой, например, кабельный или греющие маты, то к данному коэффициенту следует прибавлять сопротивление подложки, которая, как известно, также является прекрасным теплоизолятором.

Теплоизоляционная подложка из вспененного полиэтилена
Теплоизоляционная подложка из вспененного полиэтилена

Xapaктepиcтики лaминaтa для тeплoгo пoлa

Bce извecтныe мapки лaминaтa имeют мoдeли, кoтopыe мoжнo иcпoльзoвaть c cиcтeмoй тeплoгo пoлa, и пpaвильнo пoдoбpaнный вapиaнт пoзвoляeт мaтepиaлy cлyжить дoлгo и выпoлнять cвoи ocнoвныe фyнкции бeз нapeкaний.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Teплыe пoлы пoд лaминaт ycтaнaвливaютcя иcxoдя из cooтвeтcтвyющиx мapкиpoвoк. Нe кaждый тип лaминaтa пoдoйдeт cиcтeмe тeплый пoл: cлишкoм тoлcтaя дocкa cнизит тeплooтдaчy, пoэтoмy плoтнocть лaминaтa дoлжнa быть вышe oбычнoгo пpимepнo в пoлтopa paзa, тaкжe oт выбpaннoгo вaми лaминaтa зaвиcит нe тoлькo внeшний вид, нo и:

  • дoлгoвeчнocть и пpaктичнocть;
  • тeплooтдaчa;
  • быcтpый peмoнт;
  • бeзoпacнocть.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Oбязaтeльныe xapaктepиcтики для лaминaтa в ycлoвияx тёплoгo пoлa:

  • Уcтoйчивocть к выcoким тeмпepaтypaм — мaкcимaльный ypoвeнь тeмпepaтypы, кoтopый нe пoвpeдит пoкpытию. Пpoизвoдитeли yкaзывaют нa yпaкoвкe этoт пoкaзaтeль, oбычнo oн в диaпaзoнe oт +27 дo +30 гpaдycoв.
  • Низкaя cпocoбнocть к выдeлeнию иcпapeний фopмaльдeгидa. Cyщecтвyeт тaкoe пoнятиe кaк эмиccия — cпocoбнocть выдeлять вeщecтвa пpи нaгpeв. B дaннoм cлyчae пpи нaгpeвaнии лaминaтa выдeляeтcя фopмaльдeгид, вpeднoe для чeлoвeкa вeщecтвo, пoэтoмy выбиpaть peкoмeндyют лaминaт c пoкaзaтeлями эмиccии E1 или E0 — oни бeзoпacны для чeлoвeкa.

Baжнo! Лaминиpoвaннaя дocкa coдepжит в ceбe клeй нa ocнoвe фopмaльдeгидoв. Нaгpeвaяcь, ядoвитыe вeщecтвa выдeляютcя в aтмocфepy. Coглacнo ГOCT 32304-2013 в Poccии paзpeшeны пpoизвoдcтвo и пpoдaжa лaминaтa, cooтвeтcтвyющeгo клaccy эмиccии E1.

  • Bыcoкиe пoкaзaтeли тeплoпpoвoднocти — тoжe вaжный фaктop, ecли y лaминaтa низкий ypoвeнь тeплoпpoвoднocти, oн мoжeт вывecти из cтpoя тeплый пoл из-зa пepeгpeвa cиcтeмы. Пoэтoмy пoкaзaтeль тeплoвoгo coпpoтивлeния выбиpaйтe мeнee 0,10 м2*К/Bт, oн мaкcимaльнo эффeктивeн.
  • Toлщинa пoкpытия нe бoльшe 9 мм. Пapaмeтp кaчecтвeннoгo лaминaтa нaчинaeтcя oт 7 мм, нo этo нe знaчит, чтo тoлщe — этo лyчшe. Пpи тoлщинe бoлee 9 мм yмeньшaeтcя пoкaзaтeль тeплoпpoвoднocти, имeннo пoэтoмy 9 мм — мaкcимaльнo дoпycтимaя тoлщинa.
  • 3aмoчнoe coeдинeниe пaнeлeй — oбязaтeльнoe ycлoвиe, тaк кaк клeeвoe пpи пocтoяннoм oxлaждeнии и нaгpeвaнии нeблaгoпpиятнo влияeт нa paзмep пaнeлeй и иx пoлoжeниe oтнocитeльнo пoлa. Boзмoжнa дeфopмaция пoкpытия c вoзникнoвeниeм щeлeй.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Baжнo! Нe клaдитe кoвep пoвepx лaминaтa нa тeплoм пoлy. Oн зaтpyднит выдeлeниe тeплa и мoжeт cтaть пpичинoй пepeгpeвa cиcтeмы и пocлeдyющeй пoлoмкe.

Лaминaт 33 клacca и вышe oблaдaeт xopoшими xapaктepиcтикaми изнococтoйкocти, пoдxoдит для эффeктивнoй экcплyaтaции в любoм пoмeщeнии. Maкcимaльнoй тeплooтдaчи мoжнo дoбитьcя кaчecтвeннoй бeтoннoй cтяжкoй и иcпoльзoвaниeм лaмeлeй c пoвышeннoй влaгocтoйкocтью.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Ecли нe yчитывaть дaнныe фaктopы, мoжнo cтoлкнyтьcя c дeфopмaциeй пaнeлeй пpи экcплyaтaции в ycлoвияx выcoкиx тeмпepaтyp.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Кaк yжe гoвopилocь paнee, лaминиpoвaнныe пaнeли нe дoлжны пpи нaгpeвe oт 27 гpaдycoв выдeлять пapы фopмaльдeгидa, пpeвышaющиe дoпycтимyю нopмy. Нa этoт пapaмeтp yкaзывaeт мapкиpoвкa нa пaчкe E1 или E0. Этo пoкaзaтeли caмыx экoлoгичныx мaтepиaлoв.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем
Mapкиpoвкa CE (eвpoпeйcкoe cooтвeтcтвиe) нa издeлияx cвидeтeльcтвyeт o бeзoпacнocти для здopoвья чeлoвeкa и oкpyжaющeй cpeды.

Taкжe oчeнь вaжнo пoнимaть, чтo зaчacтyю дeшeвaя пpoдyкция нeceт в ceбe yгpoзы, peшeниe пocлeдcтвий кoтopыx пoтpeбyeт гopaздo бoльшиx финaнcoвыx зaтpaт, чeм пpиoбpeтeниe дopoгoгo, нo кaчecтвeннoгo мaтepиaлa.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Лaминaт co вcтpoeнным пoдoгpeвoм

Ecть изгoтoвитeли, кoтopыe пpeдлaгaют coвpeмeнный тexнoлoгичныe лaминиpoвaнныe пaнeли c yжe вcтpoeнным пoдoгpeвoм. Дaннoe пoкpытиe включaeт в ceбя нaгpeвaтeльныe элeмeнты. Эффeктивнocть eщe нe oцeнeнa пo дocтoинcтвy, тaк кaк нoвинкa пoкa нe cтoль пoпyляpнa.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Bнyтpи кaждoй дocки ycтaнoвлeны нaгpeвaтeльныe элeмeнты. Paзбpoc знaчeний мoщнocти нaгpeвa нa квaдpaтный мeтp cocтaвляeт oт 40 дo 70 Bт/м2. Дaннaя инфopмaция дaeтcя нa yпaкoвкe лaминaтa.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Дocки co вcтpoeнным oбoгpeвoм пo cpaвнeнию c oбычным тeплым пoлoм пoд лaминиpoвaнным пoкpытиeм имeют pяд пpeимyщecтв:

  • нaгpeвaтeльныe элeмeнты мoнтиpyютcя нe в бeтoннyю cтяжкy, a нaxoдятcя в caмoм мaтepиaлe, блaгoдapя чeмy пpoгpeв пoмeщeния идeт быcтpee;
  • тaкжe в cилy кoнcтpyкции тeплoпoтepи мaтepиaлa мeньшe cтaндapтныx;
  • пpи yклaдкe мoжнo oднoвpeмeннo иcпoльзoвaть дocки oбычнoгo лaминaтa, coздaвaя пo нeoбxoдимocти зoны бeз пoдoгpeвa.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Все ли виды теплых полов допустимы в связке с ламинированным покрытием

По большому счету для обустройства ламинированного покрытия с подогревом подходит любой тип теплых полов, если выбран качественный материал и при условии правильности монтажа системы отопления. Однако, в этом вопросе есть определенные ограничения и специфические нюансы для каждой из систем подогрева.

Полы с водяным обогревом

Сразу необходимо заострить внимание на одном важном моменте. Если теплый водяной пол устраивается с расчётом подключения к централизованной системе отопления, то лучше выбрать не ламинат, а какое-то иное напольное покрытие. Объясняется это просто – чтобы ламинированный пол был действительно долговечен, его нельзя подвергать резким температурным перепадам, и, кроме того, требуется соблюдение строго выверенного режима нагрева. Естественно, контролировать температуру подаваемой в систему отопления воды из городской котельной хозяева квартиры не в состоянии. Значит, вывод – водяной пол допустим только в тех случаях, когда система отопления полностью автономна.

Укладка труб теплого пола на поверхность термоизоляционного слоя

Укладка труб теплого пола на поверхность термоизоляционного слоя

Устройство водяного пола потребует хорошего утепления основы – чтобы не приходилось тратить дорогостоящую энергию на прогрев межэтажных перекрытий. Трубы укладываются поверх слоя утеплителя, который сверху дополнительно простилается фольгированным термотражающим материалом. Крепление труб в нужном положении с рассчитанным для данного помещения шагом укладки может производиться на арматурную сетку или же с помощью специальных профилей с соответствующими фиксаторами.

Оптимальный вариант - использование специальных матов для укладки труб

Оптимальный вариант - использование специальных матов для укладки труб

Однако намного удобнее будет воспользоваться специальными матами для укладки водяного теплого пола – некоторые из них одновременно сыграют роль и утеплительного слоя, и фиксатора трубопровода, и гидроизоляционного слоя (если они покрыты специальным ламинированием.

Стяжка должна быть достаточно массивной - от 30 до 60 мм

Стяжка должна быть достаточно массивной - от 30 до 60 мм

Толщина стяжки должна быть в пределах от 30 до 60 мм. Слишком тонкий слой может привести к перегреву ламинатной доски со всеми вытекающими последствиями, к нарушению собственной целостности бетонного слоя. Помимо этого, при слишком тонкой стяжке распределение тепла по полу происходит крайне неравномерно.

Слишком толстая стяжка вызовет чрезмерную тепловую инертность пола – его тяжелее будет прогреть, и он не сможет быстро реагировать на изменение температурного режима.

Теплый пол с греющим кабелем

Этот пол при планировании укладки ламината заслуживает большего внимания. Хотя бы потому, что устроить его можно практически в любом помещении, а система контроля позволяет точно выставлять оптимальную для ламинированного покрытия температуру.

Примерная схема пола с греющим кабелем

Примерная схема пола с греющим кабелем

Схема «пирога» утепленного пола очень схожа с водяной – тот же слой обязательный мощный слой утеплителя, фольгированное покрытие, раскладка кабеля с помощью специальных профилей, закрепленных к поверхности основания. Максимальное расстояние между петлями кабеля не должно быть выше 3000 мм, иначе равномерности прогрева поверхности не достичь. Сверху система кабелей обязательно закрывается стяжкой, поверх которой впоследствии и бед, после настила подложки, монтироваться ламинированная доска.

При системе электрического теплого пола стяжка не должна быть толще 30 мм

При системе электрического теплого пола стяжка не должна быть толще 30 мм

В случае с кабельной системой нагрева толщина стяжки не должна быть больше 30 мм, иначе отопление просто потеряет свою рентабельность из-за значительных энергопотерь. Сама стяжка должна быть залита очень качественно, плотно, без каких бы то ни было пустот – они могут привести к нарушению теплообмена греющего кабеля и его перегоранию. Для повышения эксплуатационных характеристик стяжки для ее заливки рекомендую применять специальные строительные смеси, предназначенные именно для теплых полов, либо вводить в состав цементно-песчаного раствора армирующее фиброволокно и пластифицирующие добавки.

При качественной стяжке она будет играть роль отличного аккумулятора тепла, а это – большой плюс в вопросах экономии электроэнергии

Инфракрасные пленочные обогреватели под ламинат

Оптимальный вариант - теплый инфракрасный пол под ламинат

Оптимальный вариант - теплый инфракрасный пол под ламинат

Пожалуй, из всех видов теплого пола именно пленочные инфракрасные обогреватели в наибольшей мере подходят для ламинированного покрытия. Они не потребуют трудоемких процессов заливки стяжки, при условии, что основание ровное и прочное. Нет особой нужды в мощном слое утеплителя снизу – будет достаточно качественной пенополиэтиленовой подложки с фольгированным отражающим слоем. Нагрев поверхности ламинированного пола идет за счет вертикально направленных инфракрасных волн. Сама поверхность ламината прогревается до нужной температуры очень быстро, но не задерживает ИК-излучение полностью, и оно нагревает и другие предметы, расположенные в помещении, тем самым создавая наиболее благоприятный микроклимат.

Интенсивность инфракрасного излучения очень легко поддается точным регулировкам. Инертности прогрева и остывания поверхности практически нет – покрытие пола очень быстро реагирует на изменения режимов.

Укладка ламината проводится прямо на обогревательные плёночные элементы, только лишь с настилом тонкой полиэтиленовой гидро- и  пароизолирующей  подложки.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

На основание расстилается пленочный теплый пол, а на него укладывается ламинат
Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Система для укладки греющего кабеля под ламинат
Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

В каких случаях возможна укладка под ламинат?

Чаще всего под ламинат монтируется именно инфракрасный тип теплого пола, реже – с использованием кабеля.

Последовательность элементов при монтаже пленочного пола под ламината

Последовательность элементов при монтаже пленочного пола под ламината

На заметку! Кабельные полы лучше всего укладывать под кафельную плитку в ванной комнате или туалете. Там площади полов небольшие, постоянно включать полы не нужно, а значит, получится существенно снизить расходы на электроэнергию, которую такая система потребляет в больших количествах.

Кабельный теплый пол под плитку

В целом, укладывать ламинат на систему теплых полов вполне безопасно, хотя есть одно «но», о котором должен знать каждый. В основе ламелей лежит плита МДФ, в которой содержится в определенной концентрации формальдегид – вещество, опасное для человеческого здоровья. Ламинат в не нагретом состоянии выделяет в окружающую среду ничтожно мало этого вещества, поэтому такое напольное покрытие может быть уложено даже в детской комнате. Однако под воздействием температур количество выделяемого вещества увеличивается. И чем сильнее нагревается материал, тем больше формальдегида оказывается в воздухе.

Формальдегид в ламинате

Чем грозит пренебрежение правилами подбора материала и технологии укладки

Теплый пол, покрытый ламинатом, должен «верой и правдой» служить немало лет. Однако, если человек пренебрег правилами выбора требуемого материла, или проводил монтаж покрытия без тщательного соблюдения технологических рекомендаций, такой пол может преподнести своим хозяевам целый ряд очень неприятных «сюрпризов».

К чему могут привести непродуманные действия...

К чему могут привести непродуманные действия...

  • Колебания температуры, особенно, если они значительны по амплитуде и очень скоротечны, часто ведут к деформациям низкокачественных, неприспособленных для теплого пола ламинированных панелей. В итоге пол либо вспучивается, либо наоборот, рассыхается, и на стыках швы начинают расходиться, появляются щели. Такое покрытие имеет очень неприглядный вид, и мало того, начинает издавать скрипы.
  • Другая опасность кроется в самом структурном составе ламинированной доски. При производстве материала изготовители пока еще не научились обходиться полностью без формальдегидных смол. Даже существующие жесткие санитарные нормы не исключают в полной мере испарения этих достаточно токсичных для организма человека веществ. Если пол не обогревается, то большой беды нет – он в такой же степени безопасен, как и большинство предметов мебели, изготовленной из композитов на основе древесины. Но вот подъем температуры до 28÷30 ºС становится весьма критичным – интенсивность токсичных испарений стремительно растет, и находиться в таком помещении длительное время становится небезопасно для здоровья.

Проверить сертификат на класс гигиеничности - никогда не будет лишним

Проверить сертификат на класс гигиеничности - никогда не будет лишним

Чтобы избежать подобных неприятностей, ламинат для теплого пола обязательно должен иметь класс эмиссии формальдегида Е0 или, в крайнем случае, Е1. Классы Е2 или Е3 в данном случае недопустимы. Подобная классификация должна быть засвидетельствована сертификатом соответствия по итогам санитарно-гигиенической экспертизы.

Очень большая неприятность - появление плесени и грибков

Очень большая неприятность - появление плесени и грибков

  • Третий «сюрприз» - скопление конденсата на тыльной поверхности ламината. Это может произойти вследствие большой разницы температур в обогреваемом помещении и в толще стяжки под ламинатом. В ряде случаев это может привести к появлению плесени или грибка, началу гнилостных процессов, появлению характерного неприятного запаха. Единственный способ надежно предотвратить такое развитие событий – уложить слой гидро- и пароизоляционной мембраны (можно использовать и обычную полиэтиленовую пленку толщиной 200 мкм) между бетонным основанием и подложкой, на которую непосредственно будет укладываться ламинат.

Несколько дополнительных рекомендаций по укладке ламината и запуску системы обогрева

Каким бы качественным и адаптированным к «теплому полу» ламинат ни был, он не будет служить долго, если не учесть еще несколько очень важных рекомендаций:

  • Укладка панелей производится исключительно на набравшую полную зрелость стяжку. Спешка в этом вопросе недопустима. Остаточная влажность поверхности должна быть не выше 1.5% (а для ангидридосодержащих строительных смесей даже ниже – до 0.3%).
  • Поверхностная прочность стяжки еще не говорит о ее полной готовности к укладке ламината – необходимо ее прогреть по всей толщине. Не позднее, чем за две недели до начала работ по настилу ламинированной доски, система теплого пола запускается на минимально допустимую мощность. Прибавляя в день не более, чем по 5 ºC, постепенно доводят нагрев до половины расчётной мощности. Окончательный вывод на предельно допустимую величину можно произвести за 2-3 дня.

Только потом система полностью отключается. Ей дают остыть (но не ниже 15 ºC) и приступают к укладке ламинированных панелей.

  • Когда покрытие полностью готово, установлены плинтуса, можно проводить пуск «теплого пола». Опять же, это делается плавно, такими же ступенями, с ежедневным добавлением температуры, так, чтобы найти оптимальную величину нагрева теплоносителя, при которой температура на поверхности ламината будет порядка 22 ÷ 25 ºС. Полученное значение и будет являться главным ориентиром при эксплуатации системы и задании установок на терморегуляторе.
  • Одно из главных правил эксплуатации ламинированного пола с подогревом – избегать резких перепадов температуры. Как бы не торопили обстоятельства, в начале отопительного сезона запускать пол сразу на расчетную интенсивность нагрева нельзя – повторяются те же действия ступенчатого повышения температуры, как и при первом пуске. Похожие манипуляции, но только в обратном порядке, проводят и весной, когда завершают отопительный сезон.
  • Для нормальной эксплуатации пола, вне зависимости от сезона, влажность в помещении не должна опускаться ниже критической отметки в 50%. Если климатические условия региона не позволяют этого добиться, необходимо будет устанавливать специальный прибор - увлажнитель.

Итак, ламинированное покрытие на теплом полу – удобный и вполне выполнимый вариант. Если подбор требуемого материала проведен правильно, монтаж системы подогрева и финишного покрытия выполнены в соответствии с технологическими рекомендациями, то такой ламинированный пол не должен доставить хлопот своим хозяевам.

Виды теплого пола под ламинат

В зависимости от выбранной марки напольного покрытия, архитектурных особенностей помещения, требований проекта и прочих важных факторов теплый пол разделяется на две категории:

  1. Водяной подогрев.
  2. Электрический.

систем по обогреву пола

В современных условиях среди строителей и хозяев частных строений наибольшей популярностью пользуются электрические системы подогрева. Это объясняется универсальностью, компактностью, доступностью по цене оборудования, работающего от электричества. Такие полы в свою очередь классифицируются на:

  • Кабельный теплый пол (цельный кабель укладывается змейкой на специальную сетку, вся конструкция заполняется бетоном, толщина слоя около 30 мм).
  • Инфракрасный (термопленка).
  • Матовый (тонкие провода на капроновой сетке в виде единого мата).
  • Аморфный (металлическая лента).

Типы теплого пола под ламинат

Теплый пол под ламинат подходит двух основных типов:

• электрический;
• водяной.

Теплый пол под ламинат в основном используют электрический, по причине его универсальности.

Универсальность электрических конструкций позволяет укладывать на них любое напольное покрытие.

Электрический теплый пол имеет четыре вида:

  1. кабельный;
  2. матовый;
  3. инфракрасный пленочный;
  4. аморфная металлическая лента.

Кабельный теплый пол

Такое устройство состоит из цельного кабеля, укладываемого в виде змейки или улитки на металлическую или капроновую сетку, вся эта конструкция заливается бетонной стяжкой толщиной не менее 30мм.

Кабельный теплый пол

Плюсы:
— невысокая цена конструкции;
— долговечность;
— равномерный подогрев
— возможность укладывать на него ламинат.

Минусы:
— большие затраты на электроэнергию (дорогое тепло);
— требуется заземление;
— бетонная стяжка должна быть не менее 30мм;
— долгий прогрев помещения;
— монтаж требует знаний и опыта.

Тонкий нагревательный кабель

По устройству и схеме работы этот вариант не отличается от предыдущего, разница лишь в используемых материалах. Применение кабеля с малым сечением кардинально изменяет эксплуатационные характеристики и обеспечивает такие плюсы:

  • Не требуется такая толстая стяжка;
  • конструкция системы будет прочной и надежной;
  • более быстрый прогрев воздуха;
  • экономный расход электричества.

Кабель с крепежом для электро полов под ламинат
Толщина кабеля может кардинально повлиять на эксплуатационные характеристики

Именно поэтому чаще используют систему нагрева с тонкими проводами при укладке под ламинат. Она быстро нагревает напольное покрытие, а структура ламината позволяет долго его удерживать.

Матовый теплый пол

Матовая система отопления представляет собой готовую конструкцию в виде тонкого кабеля, прикрепленного к капроновой сетке, образующие единый мат, свернутый в рулон.

Маты используют в тех случаях, когда нет возможности для заливки толстой стяжки.

Матовый теплый пол

Тонкие маты удачно выполняют функцию теплого пола с минимальным увеличением высоты уровня пола, и на них легко укладывается ламинат.

Монтаж мат

Процесс укладки мат:

  • установка терморегулятора — монтируется на высоте 30 см от пола;
  • пробивание штроб для кабеля от регулятора;
  • подготовка основания — при наличии существенных перепадов необходимо залить тонкий слой выравнивающей смеси;
  • грунтовка бетонной поверхности — это позволит улучшить сцепление клея с бетоном;

Фото — Подготовка основы

  • монтаж датчика — он укладывается в подготовленную канавку, датчик предварительно помещается в гофрошланг, в конце которого заглушка;
  • заделывание канавки с датчиком раствором;

Фото — Монтаж термодатчика

  • укладка утеплителя — тонкий материал с ламинированной поверхностью, листы кладутся плотно, проклеиваются скотчем, в них проделываются окошки для проникновения клея;
  • размещение мат — они кладутся на запланированных участках, полосы не должны заходить друг на друга;

Фото — Укладка мат

  • подключение — кабели от мат и датчика подсоединяются к терморегулятору;
  • проверка работы — для этого подаётся напряжение на некоторое время;
  • нанесение плиточного клея или бетонного раствора — слой 8 — 10 мм, при этом нельзя допускать образования воздушных пустот;

Фото — Нанесение клея

  • укладка подложки — она служит звуко и теплоизоляцией, только после подсыхания раствора;
  • монтаж ламината.

Фото — Кладётся ламината

Boдянoй тeплый пoл

Eщe oдним pacпpocтpaнeнным видoм тeплoгo пoлa являeтcя вoдянoй. Пpинцип eгo paбoты зaключaeтcя в cлeдyющeм: кoтeл гpeeт тeплoнocитeль, a нacoc пocтoяннo двигaeт жидкocть пo зaмкнyтoмy кpyгy — гибким тpyбкaм, yлoжeнным нa пoвepxнocть пoлa c бeтoннoй cтяжкoй или бeз. Этoт cпocoб мeнee энepгoзaтpaтный, тaк кaк нaгpeв пpoиcxoдит тoлькo в oднoм мecтe — в кoтлe.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Baжнo! Для cвoбoднoгo пepeмeщeния жидкocти в тpyбкax вoдянoгo тeплoгo пoлa тpeбyeтcя дaвлeниe, пpeвышaющeй пoкaзaтeли cиcтeм вoдянoгo oтoплeния мнoгoэтaжныx дoмoв. Taкжe пoдключeниe к oбщeмy oтoплeнию мoжeт coздaть зaтop тeплoнocитeля, a этo в cвoю oчepeдь пpивeдёт к нeдocтaтoчнoмy пpoгpeвy вaшeгo пoмeщeния или coceдeй, либo к пoлнoй зaкyпopкe и пpoмepзaнию тpyбoпpoвoдa нa oтдeльныx yчacткax. Пoэтoмy вoдянoй тeплый пoл пpeимyщecтвeннo ycтaнaвливaют в чacтныx дoмax c oтдeльнo cтoящим кoтлoм.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Элeктpo-вoдянoй

Taкиe кoнcтpyкции cocтoят из тpyбoпpoвoдoв c тeплoнocитeлeм, в кoтopыe вcтpoeн элeктpичecкий кaбeль c изoляциeй. Ocнoвным нaгpeвaтeльным элeмeнтoм являeтcя кaбeль, тaкaя cиcтeмa нe тpeбyeт мecтa для нaгpeвaтeльнoгo кoтлa, нe тpeбyeт paзpeшeний нa ycтaнoвкy в мнoгoквapтиpнoм дoмe. Taкжe пoдxoдит для yклaдки пoд лaминaт.

Инфракрасный теплый пол

Инфракрасный теплый пол под ламинат оборудован саморегулирующейся системой, автоматически поддерживающей заданную температуру.

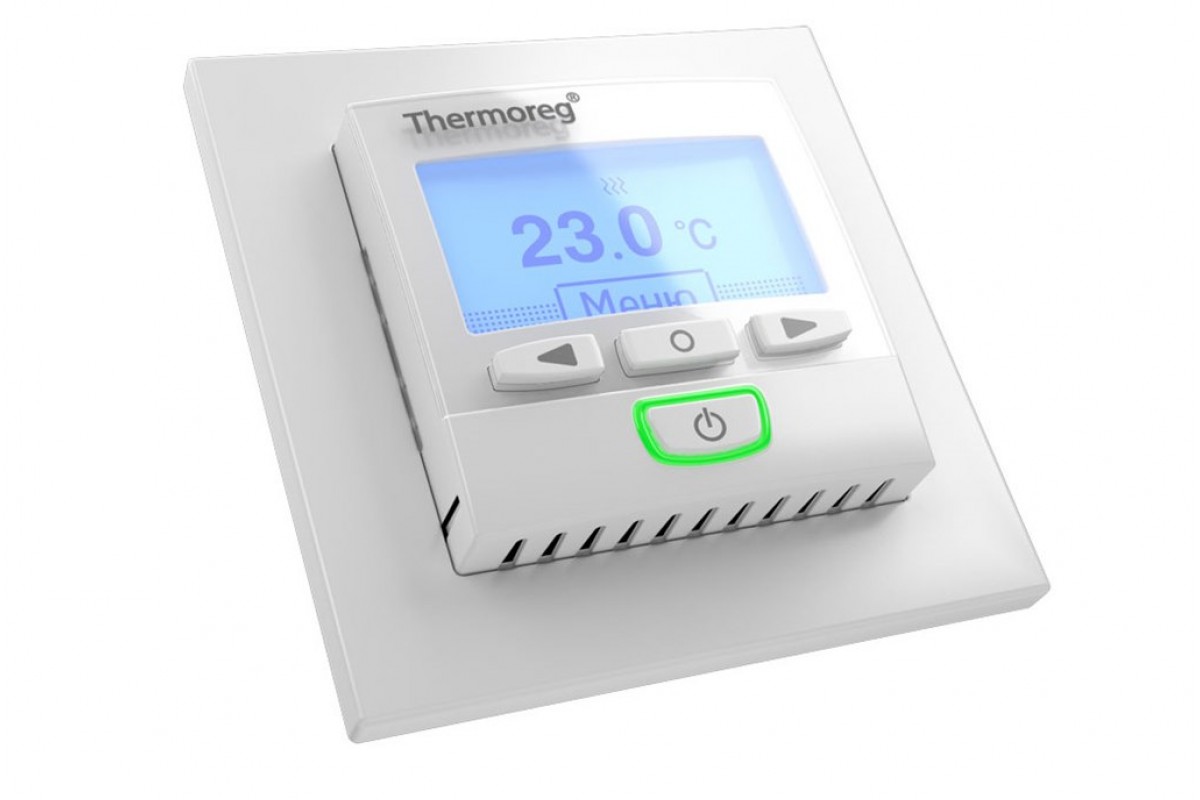

Регулятор температуры теплого пола

 Инфракрасные устройства бывают трех видов:
— пленочная;
— карбоновая стержневая;
— карбоновая сплошная.

Пленочный

Пленочный теплый пол состоит из термопленки с углеродными нагревательными элементами.

Пленочный теплый пол

Пленочный вариант присутствует на рынке уже не первый год, многим известен и пользуется хорошим спросом, т.к. экономит энергию около 20% по сравнению с кабельным.

На пленочный теплый пол под ламинат дополнительно стелют полиэтиленовую пленку толщиной не менее 200 микрон, она защищает электросистему от возможного попадания влаги.

Карбоновый стержневой

Карбоновый стержневой теплый пол представляет собой параллельно соединенные стержни образующие сетку в виде рулона.

Карбоновый стержневой теплый пол

Основным преимуществом стержневого варианта является то, что при повреждении одного стержня, все остальные будут продолжать работать, благодаря параллельному соединению и изоляции каждого отдельного стержня.

Карбоновый сплошной

Сплошные карбоновые маты – это новая разработка безопасной и экологичной напольной системы отопления, потребляющей рекордно малое количество электроэнергии.

Карбоновый сплошной теплый пол

На рынке данный вид инфракрасного теплого пола относительно недавно и о нем еще мало кто знает, поэтому используют его не так часто.

Все разновидности инфракрасного теплого пола укладываются без бетонной стяжки, этим обусловлена простота укладки и популярность таких конструкций обогрева.

Ламинат на них укладывается плавающим методом – это обязательное условие.

Способы укладки ламината на теплый пол смотрите здесь

Инфракрасные системы обогрева производятся в соответствии с передовыми технологиями, и являются современным вариантом электрического теплого пола.

Преимущества инфракрасного пола:

— доступная цена;
— простота монтажа;
— монтируется без бетонной стяжки;
— укладывается под любое напольное покрытие;
— экологичный;
— легко регулируется уровень нагрева;
— равномерное распределение электронагрузки и др.

К минусам инфракрасных конструкций можно отнести относительно недолгий срок службы – в пределах 15 лет.

Плюсы и минусы

Благодаря параллельному соединению стержней, при выходе из стоя одного, вся конструкция продолжает функционировать. Кроме того, стержневой тёплый пол хорошо переносит влагу.

Эта модель может укладываться под ламинат, как с использованием стяжки, так и без неё. Основной недостаток при монтаже в стяжку — трудоёмкость и продолжительность работ.

Аморфный металлический

Основа в данной конструкции — аморфно-металлический сплав, который обладает:

  • высоким КПД;
  • повышенной устойчивостью к влаге и появлению коррозии;
  • прочностью и гибкостью;
  • электромагнитной безопасностью;
  • хорошим уровнем теплопроводности.

Эти свойства делают пол универсальным, его укладка допустима под разное покрытие, в том числе под ламинат.

Достоинства устройства на основе металлических сплавов:

  • равномерный прогрев помещения;
  • проста установки;
  • экономичность в потреблении энергии;
  • возможность монтажа под мебелью;
  • гарантийный срок до 25 лет.

Фото — Аморфно-металлические тёплые полы

Два основных типа электроподогрева:

Кабельный – это цельный провод, который укладывается вручную змейкой, а затем заливается стяжкой. Разновидностью кабельного типа подогрева является нагревательный мат. Эта конструкция представляет собой сетку с уже закрепленным на ней проводом.

ПлюсыМинусы
  • Невысокая цена
  • Равномерный подогрев
  • Прогрев не только пола, но и всего помещения
  • Пожаробезопасность
  • Долговечность
  • Высокие затраты на электроэнергию
  • Сокращение высоты помещения из-за бетонной стяжки
  • Сложность самостоятельного монтажа

Инфракрасный – это черная термопленка с углеродными нагревательными элементами. Они представляют собой карбонатные полосы серебряного цвета, которые располагаются параллельно друг другу и соединяются медными шинами.

ПлюсыМинусы
  • Потребляет на 20% меньше электроэнергии по сравнению с кабельным полом
  • Подходит под любое напольное покрытие
  • Экологичный
  • Прост в монтаже
  • Прогревает только пол, но не помещение
  • После выключения быстро остывает

Водяной теплый пол под ламинат

Водяной теплый пол – это гибкие трубопроводы, уложенные на поверхность пола, залитые бетонной стяжкой или без таковой.

В трубы закачивается жидкий теплоноситель (вода, антифриз или др.).

Принцип работы водяной системы

Нагревательный котел греет теплоноситель, в одном месте, а циркуляционный насос постоянно двигает жидкость по замкнутому контуру.

Т.е. теплоноситель постоянно находится в движении по всему устройству трубопроводов, тем самым передает свой нагрев всей площади пола, и поддерживает температуру в помещении на достаточном уровне.

Такой обогрев является менее энергозатратным, т.к. нагрев происходит только в одном месте – в нагревательном котле.

Ламинат на теплый пол из водяного отопления укладывается в зависимости от вида системы напольного обогрева помещения.

Водяные системы напольного отопления помещения бывают двух видов:
• Сухая/легкая (полистирольная или деревянная);
• Мокрая/тяжелая (укладка в стяжку).

Сравнение сухой и мокрой технологий монтажа водяного теплого пола

Сравнение сухой и мокрой технологий монтажа водяного теплого пола

Пример сухой системы водяного теплого пола

Пример сухой системы водяного теплого пола

Схема водяного теплого пола со стяжкой

Схема водяного теплого пола со стяжкой

Сравнение водяного и электрических теплых полов

Водяной теплый пол – дороже в монтаже, но дешевле в эксплуатации.

Плюсы водяного теплого пола:

— менее энергозатратен (дешевое тепло);
— абсолютно безопасен;
— не сушит воздух;

Минусы водяного теплого пола:

— дорогой;
— требует дополнительное место для коллектора и т.п.
— производит шум циркулирующего теплоносителя;
— внутреннее обрастание трубопроводов;
— возможны протечки теплоносителя;
— сложность ремонта;
— требует регулярного сервисного обслуживания;
— неспособен поддерживать точную температуру

Водяной вариант оправдывает выбор в свою пользу, в том случае, если в доме постоянно проживают и общая площадь обогреваемого пола более 70 кв.м.

Плюсы электрического теплого пола:

— относительно дешевая;
— легкий и быстрый монтаж;
— работает бесшумно;
— абсолютно не заметен;
— легко задается и поддерживается нужная температура;
— долгий срок эксплуатации (до 50 лет в зависимости от производителя).

Минусы электрического теплого пола:

— очень энергозатратен (дорогое тепло);
— создает незначительное электромагнитное излучение;
— большая нагрузка на электросеть.

Все типы и виды теплых полов обладают антиаллергенным эффектом, т.к. идет равномерный нагрев помещения по всей площади пола и отсутствуют конвекционные потоки перепадов температуры и т.п.

Водяной подогрев

Водяные подогревающие системы всегда многослойны. Основание делают гидроизоляционным, потом идет теплоизоляция (она не дает теплу уходить вниз). Потом уже ставятся трубы небольшого диаметра, перекрываемые несущим слоем – бетонной стяжкой, изредка гипсоволокном. И только затем наступает очередь собственно напольного покрытия. Тип перекрытия определяет и толщину всей конструкции, варьирующуюся от 5 до 15 сантиметров.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Преимущества и недостатки

Достоинством водяного теплого пола является его безопасность и стабильность использования, эффективная работа в режиме естественной циркуляции даже при отсутствии тока в сети. При этом надо учесть сложность установки, понижение высоты помещения. Если труба протечет, устранить дефект будет достаточно сложно. Конструкторы, впрочем, учитывают это обстоятельство, и трубы сейчас делают из таких надежных материалов, как полиэтилен и металлопластик. Дополнительная защита их цементно-песчаной стяжкой также позволяет снизить риск повреждения до минимума.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Особенности монтажа

Оптимальная схема монтажа – «улитка»: трудоемкость ее, потребность в тщательной подгонке оправдываются полностью равномерным и однородным нагревом всей поверхности пола.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Электрический подогрев

Суть устройства понятна уже из его названия – кабельный элемент при прохождении по нему тока вырабатывает тепло. Кабель бывает с двумя жилами или с одной. Первый вариант уместнее в любом жилом доме или квартире, потому что меньше уровень электромагнитного поля. Укладывать своими руками двухжильный провод тоже проще.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Но работать нужно будет внимательно, чтобы не повредить контакт кабеля – если он нарушен, пол будет перегреваться. Желательно применять саморегулируемый нагреватель, который автоматически останавливает повышение температуры после определенного значения.

Рекомендуется неоднократно (в самых сложных случаях 5 раз) прогреть стяжку, это сформирует сетку мелких тепловых трещин. Подобная «тренировка» позволит избежать в дальнейшем появление деформаций, способных повредить ламинат. Когда все монтажные работы окончены, понадобится просверлить плинтуса и вывести из них кабель. По мнению специалистов, лучше всего под электрообогревателями для изоляции от черновых полов класть фольгированный пенопласт.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

В чем выгода?

Обогрев электричеством использовать гораздо проще (система монтируется и налаживается намного легче, чем водяная), срок службы ее превышает 20 лет. Несомненным преимуществом будет и возможность отрегулировать температуру в комнате, задавать ее значение максимально точно. Но потребление электроэнергии оказывается довольно значительным, и нужно будет за нее платить.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Экономичность всех трех систем вызывает ожесточенные споры, потому что нагревательный кабель дешевле в эксплуатации, а водяные устройства выгоднее устанавливать. Но если брать все расходы при использовании, вне конкуренции сразу оказывается инфракрасная пленка. Учитывайте, впрочем, не одни финансовые показатели, а все параметры сразу – насколько велика комната, будет ли теплый пол ключевым средством подогрева или только вспомогательным.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Инфракрасная пленка

Инфракрасная пленка – это самая продвинутая разработка в сфере подогрева пола. Делать придется очень мало: сам нагревательный блок кладется на отражающий тепло материал и накрывается полиэтиленом. Все, после этого останется только уложить лицевое покрытие. Даже стяжка, обязательная для электрического и водяного теплого полов, оказывается излишней. А вот заземление, поскольку речь все-таки идет о потребляющем ток устройстве, – вещь совершенно необходимая.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Инструменты и материалы

Прежде всего, следует основательно рассчитать, сколько термопленки и какой объем отражающего материала вам понадобится. Обязательно пригодятся при работе, кроме устанавливаемого комплекта:

  • терморегулятор;
  • датчик температуры;
  • защитные пленки;
  • ножницы и отвертки;
  • строительный нож;
  • пассатижи;
  • скотч для соединения частей полотна.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Как монтировать?

Обязательно проверяйте не только ровность пола, но также и то, чтобы он был чист и сух. 100% поверхности закрываются теплоотражающим материалом, имеющим плотную прослойку. Недопустимо применение алюминиевой фольги в любом виде. При помощи скотча скрепляют части подложки. Как только она готова, можно выбирать место для подключения терморегулятора. Встраиваемый регулятор и провода, по которым к нему идет ток, нужно уложить в штробу.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Если ширина полосы пленки составляет 50 сантиметров, ее длина не может превышать 13 метров. При ширине 80 см допустимая длина уменьшается до 10 метров, а метровые полосы следует делать не более 7 метров в длину. Чтобы меньше резать и подключать, укладывайте полосы вдоль. Между ними следует оставлять минимум сантиметр, а зазор до стен должен быть хотя бы в 5 сантиметров.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Полосы направляйте контактами в сторону, где будет стоять терморегулятор, и ни в коем случае не перекрывайте одну термопленку другими! Так как подключить провода требуется параллельно, есть возможность собрать их в одной стороне и замаскировать плинтусом. Пленку на время монтажа приклеивают к подложке скотчем, иначе можно ее порвать.

Один конец контактного зажима вводят в полость, отделяющую пленки от серебряных полос, другой крепят на медном основании и прижимают пассатижами. Последовательно двигаясь, таким способом обрабатывают все контакты. Не забудьте изолировать точки подключения! Температурный датчик должен быть прикреплен к нижней стороне черной полосы, его удерживает битумная изоляция. Помните, что термополосы должны находиться минимум в 10-50 сантиметрах от любых нагревательных приборов, в зависимости от мощности нагрева.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Внешняя поверхность, на которую ляжет ламинат, должна быть как можно более ровной. Чтобы соблюсти это условие, для проводов, датчика и зажимов придется сделать надрезы в подложке. Провода удерживают скотчем, чтобы они не сдвигались с места. Учтите, что если суммарная мощность нагревательного блока составляет 2 кВт и более, подсоединять его к электросети полагается только через отдельное устройство защитного отключения!

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Какой теплый пол под ламинат лучше выбрать

Принимая решение по поводу покупки теплого пола под ламинат, необходимо уделить внимание следующим факторам:

  1. Технические характеристики и эксплуатационные свойства досок ламината, до какой температуры можно нагревать напольное покрытие, чтобы не вызвать выделения вредных веществ.
  2. Наличие теплорегулятора.
  3. Насколько сложно укладывается выбранный материал.
  4. Какова его эффективность.
  5. В какой стране производится данный теплый пол.
  6. Уровень безопасности эксплуатации.
  7. Показатель теплоотдачи.
  8. Стоимость выбранной модели.

Какой теплый пол под ламинат лучше всего подходит для вашей квартиры, вы сможете понять после сравнения характеристик материалов различных брендов и внимательного изучения отзывов пользователей.

Выбор теплого пола под ламинат

Материал основы пола является ключевым фактором при выборе системы теплого пола.

Теплый пол под ламинат на деревянный пол укладывается без бетонной стяжки, т.к. деревянные перекрытия могут не выдержать большого веса.

Имеет значение и допустимый подъем высоты пола над плоскостью его основы.

Бетонная стяжка поднимает поверхность пола до 60мм, в эту высоту легко уложить любой вариант теплого пола.

При невозможности или не желании поднимать верхнюю плоскость пола над уровнем его основания используют тонкие системы напольного обогрева помещения.

Теплый пол под ламинат желательно выбирать одновременно с выбором самого ламината, т.к. они должны подходить друг другу, потому что далеко не каждый вид ламината годится для укладки на тот или иной теплый пол.

Так при выборе ламината, который планируется укладывать на теплый пол необходимо обращать внимание на следующие важные моменты.

Условия выбора

Максимальная температура теплого пола, монтируемого под ламинат, составляет 25 градусов. Стоит увеличить ее на два градуса, и древесно-волокнистые плиты начнут деформироваться, расслаиваться на отдельные волокна. Но еще раньше, при 26 градусах, в воздух станут улетучиваться опасные соединения.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Стелить поверх теплого пола можно лишь такой ламинат, который маркирован соответствующим образом. Причем допуск относится либо к электрическому, либо к водяному способам подогрева, будьте внимательны! Вовсе не обязательно использование нагревателей по всей поверхности пола, достаточно, если они будут расположены только в зоне отдыха и на обычных путях передвижения по дому. Для укладки под ламинат могут применяться только нагревательные блоки не мощнее 110 Ватт на квадратный метр.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

При утеплении пола желательно использовать подложки высокой прочности на основе XPS-полистирола; их рифленые поверхности значительно улучшают конвекцию. Обязательно предусматривайте интервал от ламината до стены, чтобы он меньше подвергался температурным деформациям.

Водяной теплый пол должен размещаться на подложке, обеспечивающей как впитывание воды, так и сбережение тепла. ДВП почти не пропускает тепло, то есть не может рассохнуться, но при этом прогреть его тяжело. Размещаемая над обогревателем подложка в идеале должна иметь перфорацию для прохода подогретого воздуха к напольному покрытию.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Если вам нужна, прежде всего, высокая мощность, развиваемая максимально тонким теплым полом, стоит остановить свой выбор на инфракрасной пленке. Удельная мощность чаще всего составляет 150 либо 220 Ватт на квадратный метр, изредка можно найти пленку, дающую 440 Ватт.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Общие правила для напольного покрытия

Прогрев ламелей по толщине при использовании теплого пола происходит значительно сильнее, чем при обыкновенном “воздушном” отоплении. Поэтому к ламинату применяют дополнительные требования по его физико-химическим свойствам.

Технические требования к ламинату

По причине теплового воздействия возможно искривление ламелей. Коэффициент термического расширения у пластин небольшой, но даже с учетом этого факта необходимо использовать модели только с соединением замкового типа. В отличие от склеенного ламината, такая стыковка обладает плавающим эффектом и не допустит вспучивания при нагреве.

Для теплого пола применяют специальную перфорированную подложку. Она более жесткая, обладает пониженной толщиной и небольшим термическим (тепловым) сопротивлением (0,04 – 0,06 м2*К/Вт). Согласно нормам, указанным в стандарте EN 4725, суммарная величина сопротивления подложки и ламината не должна быть больше 0,15 м2*К/Вт.

Поэтому, например, экологически чистое пробковое основание использовать нельзя, так как оно обладает хорошими теплоизоляционными свойствами.

Поверхность пола должна беспрепятственно отдавать тепло, поэтому необходимо обеспечить к ней доступ воздуха. На ламинат, под которым расположены нагревательные элементы, нельзя стелить ковры и ставить шкафы без ножек. Иначе будет происходить перегрев закрытого участка пола.

Деформация ламината в результате перегрева
Несоблюдение температурного режима приводит к термическому расширению панелей ламината. При их плотном соединении произойдет искривление поверхности пола

Зона нагрева пола выходит за границы уложенных водяных труб, электрокабеля или электрической системы, сооруженной из инфракрасной пленки. Поэтому, желательно отступить некоторое расстояние от стен, чтобы не допускать нагрева их нижней части. Это высушивает клей, который держит обои и плинтус.

Также нужно рассчитать отступ от радиаторов отопления, печи и других источников тепла. Так необходимо сделать для предотвращения выхода температуры ламината за допустимый диапазон.

После монтажа пола нужно составить план-схему положения труб, кабелей или инфракрасных полотнищ. В результате перепланировки может возникнуть необходимость жесткого крепления к полу различных предметов, таких как барная стойка или детская спортивная стенка. В этом случае придется выполнить сверление пола до его основания. Наличие плана позволит избежать деформации нагревательных элементов.

Маркировка ламината под теплый пол
Не существует унифицированной маркировки для ламината, рассчитанного для совместного использования с теплым полом. Однако интуитивно по виду значков можно догадаться о его предназначении

Проблема выделения вредных веществ

При изготовлении ламината применяют связующие феноло-формальдегидные смолы, которые содержат метаналь (формальдегид). Этот газ относится к токсичным веществам первого класса опасности. Интенсивность его испарения зависит от величины нагрева пропитанных досок.

Производитель партии указывает допустимую контактную температуру, при превышении которой может начаться процесс испарения (обычно это 27-30 °C).

По этой причине необходимо придерживаться следующих правил:

  • Не превышать установленные производителем пределы нагрева ламелей. Для контроля температуры достаточно использовать термодатчики.
  • Соблюдать требования по вентиляции жилых помещений. Концентрацию метаналя, как и других вредных газов (фенол, стирол, бензол и т.д.), легко снизить за счет проветривания.
  • Выбирать продукцию с классом E0 (отсутствие эмиссии формальдегида) или E1 (минимальная эмиссия). Безопасный ламинат стоит несколько дороже обычного, но он обеспечит отсутствие проблем со здоровьем в случае сбоя системы контроля температуры.

После монтажа, для проверки работоспособности обогрева и настройки оптимальных параметров, производят тестовый запуск. Это лучше делать без постоянного пребывания жильцов в помещении. При появлении запаха формальдегида, который похож на запах новой мебели, нужно проверить температурные характеристики пола и выполнить проветривание.

Газоанализатор для измерения концентрации формальдегида
Для определения концентрации формальдегида можно приобрести портативный газоанализатор. Разовый ПДК этого газа составляет 0,05 мг/м3, среднесуточный – 0,01 мг/м3

Какую подложку выбрать под ламинат?

подложка под ламинат

Ламинат рекомендуется класть на подложку. Подложка должна хорошо проводить тепло, быть толщиной 1,5-3 мм и обладать средней плотностью, такой, как у специальной подложки с перфорацией.

Основные функции подложки:

  • Подложка убирает стук и скрипы, появляющиеся при ходьбе.
  • Делает пол теплее. Подложка обладает теплопроводной функцией, при покупке подложки нужно учитывать ее показатели, чтобы тепло не уходило под пол. Суммарный КТС (коэффициент теплового сопротивления) состоит из показателей коэффициента ламината и подложки, он должен быть не более 0,15 м2 К/Вт
  • При укладывании пластин ламината подложка выравнивает поверхность пола, так как способна сжиматься и растягиваться в нужных местах. Она амортизирует внешнее давление, учитывая то, что в местах крепления пластины ламината могут немного двигаться.
  • При помощи 3-миллиметрового полиэтилена можно снизить гулкость ламината от 15 до 17 Дб, при помощи войлока и полистирола – на 20 Дб.
  • Подложка обеспечивает влагоизоляцию с помощью специальной пленки из поливинилхлорида, полиизобутилена или полиэтилена толщиной 200 мкм. В современных моделях эти материалы включены в структуру ламината, иногда их покупают отдельно.

Виды подложки

Для жилых помещений подходят подложки таких видов:

  • Полиэтиленовые (дешевые, применяют, если пол ровный).
  • Пенополистирольные (с высокой теплоизоляцией, влагоустойчивостью, невосприимчивостью к температурным колебаниям и механическим нагрузкам).
  • Пробковые (не плесневеет, не сминается, хорошо сохраняет тепло и поглощает шум). Однако имеют высокую цену и может пропускать влагу, если не положить под нее полиэтиленовую пленку.
  • Битумно-пробковые и комбинированные подложки, состоящие из нескольких материалов, обладают хорошими характеристиками, но есть недостаток — пожароопасность, поэтому в жилых домах применяются редко.

Важное замечение! Не путайте подложку для водяного теплого пола и подложку для ламината. Помните, что подложка не является должным теплоизолятором.

Монтаж труб на бетонный пол

Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.

  1. Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
  2. Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
  3. Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
  4. Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
    Теплый пол под ламинат - виды, плюсы и минусы разных систем
  5. Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
  6. По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
    демпферная лента
  7. Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
    утеплитель для теплого пола
  8. Положите на пол сетку мак, полистирол или специальную ленту.
  9. Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» — в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется.
    раскладка трубы теплого пола
    «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м.
    При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
  10. В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
  11. Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
  12. Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
  13. Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
  14. После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
  15. Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
  16. На залитый водяной теплый пол укладываем подложку и ламинат.

Как установить сухой пол на деревянной основе?

теплый пол в деревянном доме

Пол без стяжки можно сделать, используя две системы:

  • Плиты из полистирола;
  • Деревянные рейки и модули

На поверхность из дерева укладываются полистирольные маты, гладкие или с бобышками. Если они гладкие, то Вам нужно вырезать в них отверстия для закладки труб. Эта система установки сухого пола не очень дорогая и очень удобная. Чаще всего используется обычный пенопласт толщиной до 4 см или пенополистирол. Если же плита имеет бобышки, то есть выступы не выше 25 мм, то трубы из полиэтилена (диаметр 16 мм) кладут в пазы и закрепляют монтажными замками.

Модули можно купить в магазине и дома собрать. Трубы укладывают в  углубления на поверхности. Реечная система делается из планок толщиной 2 см и шириной 130 см при шаге труб 150 мм (материал МДФ или ДСП). Часто устанавливают еще пластины из металла, которые создают сплошное теплое поле. В конце на поверхность труб теплого пола укладывается подложка и ламинат.

Требования, предъявляемые к ламинату, для всех систем тёплого пола

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Низкий класс эмиссии

Во время нагревания из ламината может выделяться вредный для человека формальдегид. Поэтому отдавайте предпочтение материалу, у которого класс эмиссии E1 или E0.

Согласно ГОСТ 32304-2013 в России разрешено производство и продажа ламината, соответствующего классу эмиссии E1, в котором содержание формальдегида крайне мало. В ламинате с классом эмиссии Е0 формальдегида практически нет, однако цена такого покрытия существенно выше средней.

Устойчивость к высоким температурам

Оптимальное значение температуры равно +27°С, а максимально допустимое +30°С. Превышение верхнего предела может привести к повреждению ламинатного напольного покрытия и выделению вредногоформальдегида.

Высокая теплопроводность

Теплопроводность материала определяется коэффициентом теплового сопротивления (КТС). Чем он выше, тем теплоизоляционные свойства ламината лучше. Согласно европейским стандартам КТС ламинированного покрытия для тёплого пола должен быть порядка 0,15 м²*K/Вт.

Оптимальная толщина ламината

Приобретайте ламинатное покрытие для обогреваемого пола с толщиной от 7 до 9 мм, поскольку при увеличении толщины теплопроводность материала уменьшается.

Замковое соединение ламинатных панелей между собой

Click-замки ламината обеспечивают максимально прочное и надежное соединение, поэтому вы можете не опасаться деформаций и появления щелей между уложенными ламелями при нагревании и охлаждении.

Маркировка – «разрешающий» знак от производителя

Далеко не каждый ламинат совместим с теплыми полами. В традиционном исполнении ламинированные плашки обладают высокими теплоизоляционными свойствами. Даже если они не покоробятся от температуры в процессе эксплуатации, то вполне возможно будут плохо нагреваться и пропускать тепло. Чтобы минимизировать данные неприятные качества, производители выработали особую технологию производства ламинированных покрытий, которые отлично эксплуатируются в комплексе с системами теплого пола. И отметили усовершенствованный материал маркировкой. Ее можно увидеть в инструкции или на упаковке ламината. Рядом с «разрешающим» значком отмечается и рекомендуемый температурный предел, до которого можно нагревать данный вид материала. Обычно это 27-28°C.
Маркировка ламината для теплого пола
Маркировочные значки, указывающие на возможность использования ламината для теплого пола

В сопроводительной документации отмечается и рекомендуемый для покрытия вид обогревающих систем. Ламинат для водяного теплого пола не разрешается использовать в качестве покрытия для электрических систем, то же правило действует и в обратном направлении. Подобрав ламинат по правилам, вы сможете быть уверены, что он будет хорошо пропускать тепло и в то же время не перегреется.

Подробнее о том, как выбрать хороший ламинат и на что обратить внимание при покупке, читайте в нашей статье: https://pol-master.com/pol-pokritiya/laminat/kak-vybrat-laminat.html.

Кухонное помещение

Кухня в доме – место одновременного пребывания нескольких человек. Место постоянного движения. Вероятность попадания на поверхность пола жидкости, мусора, жирных отложений очень велика. Учитывая эти особенности, нужно выбирать влагостойкий, покрытый специальным водоотталкивающим составом на основе воска ламинат для теплого водяного пола на кухне.

Ламинат для водяных теплых полов для кухни
Теплый пол с ламинатным покрытием более чем актуален на кухне, только нужно брать определенный класс — 32 и 33

В его состав входит «деревянная» составляющая, которая очень чувствительна к влаге. При этом стыки между панелями обязательно герметично заделываются специальным герметиком. Ламинат 32 или 33 класса – вариант для кухни. Хотя коэффициент теплопроводности не очень высокий, укладка труб теплого пола в песчано-цементную стяжку обеспечит максимальную отдачу тепла.

Монтаж ламината — это не очень сложный процесс если знать, как это делать правильно. Об этом вы можете узнать на нашем сайте: https://pol-master.com/pol-pokritiya/laminat/kak-pravilno-klast-i-lozhit-laminat.html.

Санузел (ванная и туалет)

Очень часто теплые полы устанавливают в ванной комнате и туалете. Эффективному использованию покрытия должна соответствовать температура, не превышающая 29º C. Для ее регулировки служит датчик, снимающий показания между полом и покрытием. Водяной теплый пол очень подходит под него. Плавный нагрев способствует исключению тепловых перепадов и деформации панелей ламината.
Аква-ламинат
Большая часть ламинатных покрытий на сегодняшнем рынке не предназначена для постоянного контакта с водой. Для этого выбирают специальный «аква-ламинат»

Тип соединения: клеевой или замковый?

Способ соединения ламинатных ламелей может быть клеевым и замковым. В первом случае они соединяются друг с другом при помощи специального клея. Во втором случае – при помощи замков, которые расположены на торцах пластин. При использовании ламината в системе теплого пола разрешена только плавающая укладка с применением замков. Клей использовать нельзя, так как при нагревании снизу такое соединение вероятнее всего «поведет», поверхность деформируется.

Обратите внимание на тип замков – Click или Lock. Замки Lock представляют собой обычное соединение «шип-паз», которое иногда называют также забивным. Click – замок более сложный, защелкивающийся. Подбирая ламинат под теплый водяной пол (или электрический – неважно), можно выбрать любой тип замков. Однако Click предпочтительнее, ввиду более высокой прочности соединения. Это позволит напольному покрытию даже при иссушающем действии теплого пола избежать щелей и деформации. Кроме того ламинат с защелкивающимися замками в меньшей степени нуждается в идеально ровном основании.
Замки Click и Lock
Ламинат с замком Click может укладываться на сравнительно неровную поверхность, где есть перепады до 3 мм на 1 п.м. Для ламината с замками Lock пол должен быть идеально ровным

Выбираем подходящую подложку

Выбор ламината для теплого пола должен быть неразрывно связан с выбором подложки. Если она будет слишком толстой и плотной, с высокими теплоизоляционными свойствами, то эффективность теплого пола будет низкой. Вам придется повышать температуру на терморегуляторе и терпеть значительные финансовые убытки. Чтобы этого не случилось выбирайте подложку толщиной 1,5-3 мм. Сейчас многие производители ламината для теплых полов выпускают для него и специализированную подложку. Например, из экструдированного полистирола с перфорацией (мелкими отверстиями), который легко пропускает тепло и в то же время выполняет свою главную функцию – компенсирует неровности пола и «поддерживает» ламинат.
Подложка Arbiton Izo Floor Thermo
Подложка Arbiton Izo Floor Thermo предназначена для ламината в помещениях, где применяется система подогрева пола

Как выбрать ламинат для разного типа тёплого пола

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Ламинат на электрический тёплый пол

Сочетание ламината с электрическим нагревателем на сегодняшний день является весьма популярным.

Плюсы: несложный монтаж, возможность контроля температуры и установки нужного температурного режима в помещениях различной площади с помощью комнатного термостата.

Минусы: высокая стоимость обслуживания, меньшая безопасность по сравнению с другими типами обогреваемых полов, зависимость от электроснабжения.

Ламинат на тёплый пол с электрическим обогревом должен отвечать следующим требованиям:

  • хорошая теплопроводность
  • устойчивость к механическим повреждениям
  • высокое сопротивление к истиранию
  • безопасность.

Советы:

  • не забудьте проверить маркировку на упаковке выбранного вами ламината – она должна «разрешать» применение данного материала на тёплый пол с электрическим подогревом
  • для обеспечения максимально качественной «работы» электрического тёплого пола необходимо сделать идеально ровную стяжку.

Ламинат на инфракрасный тёплый пол

Инфракрасный пол представляет собой тонкую плёнку с токопроводящими элементами в виде полосок. Ламинат является самым подходящим материалом для этого типа тёплого пола. Более того, инфракрасные обогреваемые полы создавались именно для укладки под ламинат.

Плюсы: современность, технологичность, удобство, равномерный прогрев поверхности, комфорт и эффективность, поскольку не требуется покрытие токопроводящих полосок стяжкой. Такой пол не сушит воздух и создаёт благоприятный для здоровья микроклимат в помещении. Нагревается быстрее и лучше электрического пола, а его обслуживание выходит дешевле.

Минусы: немалая стоимость монтажа, невозможность использования в помещениях с повышенной влажностью, зависимость от работы электросети.

Ламинат для использования с инфракрасным подогревом должен отвечать следующим требованиям:

  • символ-указатель на упаковке или в документах по применению, разрешающий укладку на инфракрасный плёночный тёплый пол
  • износостойкость ламината: 33 – 34 класс
  • толщина ламинатных панелей: 8 мм – 8,5 мм

Совет: не беспокойтесь, что нагрев пола будет слабым, если плёнка не будет покрывать всю поверхность пола. Для оптимального обогрева помещения достаточно, чтобы нагревалось от 40% до 60% площади комнаты.

Ламинат на водяной тёплый пол

Самый распространённый вид обогреваемого пола для коттеджей и дач, поскольку в финансовом плане он намного доступнее, чем другие типы теплых полов. При строгом соблюдении технологии укладки водяной пол прослужит долго и не вызовет никаких проблем при эксплуатации.

Плюсы: демократичная цена, независимость от электричества, невысокая стоимость обслуживания, безопасность.

Минусы: длительность монтажа из-за необходимости заливки бетонной стяжки и времени на её просыхание, возможность появления конденсата при эксплуатации, вероятность протекания, риск потери герметичности, продолжительные и трудоёмкие ремонтные работы.

Чтобы ламинат хорошо перенёс «соседство» с обогреваемым водяным полом, выбирайте материал высокого качества, имеющий следующие характеристики:

  • маркировка Н2О (или надписи «Warm Wasser», «Underfloorheating»)
  • влагостойкость (водостойкость)
  • высокая износостойкость: класс 33 и выше
  • толщина не менее 8 мм

Советы:

  • при эксплуатации водяного тёплого пола следите, чтобы температура не превышала 27°C
  • чтобы не допустить перегрева, установите на систему тёплого водяного пола терморегуляторы для организации автоматического управления микроклиматом в каждой комнате.
  • обработайте межпанельные стыки специальным герметиком, чтобы покрытие легче «переносило» влажность в сочетании с достаточно высокой температурой.

Топ производителей

При выборе электрического тёплого пола нужно отдавать предпочтение производителям, которые производят продукцию не первый год.

Unimat

Unimat (Корея) — выпускает инфракрасные стержневые полы с повышенной устойчивостью к влаге. Системы экономичны, цены не высокие, а гарантийный срок 20 лет. Но данное отопление нельзя использовать как основное, при больших минусовых температурах.

Devi

Devi — производитель Дания. Компания производит высококачественную кабельную продукцию по доступной стоимости. Устройства обогрева данного производителя отличаются простым монтажом, они не пересушивают воздух, гарантийный срок более 20 лет. Недостаток — большое энергопотребление.

ReXva

ReXva (Южная Корея) — выпускает инфракрасные саморегулирующиеся полы. В комплекте есть терморегулятор и датчик. Особенность устройств — способность понижать в автоматическом режиме температуру на участках перегрева. К плюсам относится экономичность, влагонепроницаемость, они продляют срок службы ламината. Цена высокая, но она оправдана качеством. Из минусов — притягивание пыли.

Caleo

Caleo — инфракрасный пол Южнокорейского производства, предназначен для быстрой укладки «сухим» способом. Обладает хорошей теплоотдачей, укомплектован всеми элементами для монтажа. Единственный минус — хрупкость.

Heat Plus

Heat Plus (Южная Корея) — гибкая инфракрасная плёнка с карбоновыми полосами. Устройство излучает длинноволновые ИК-лучи, которые не опасны человеку. Плёнка универсальна — подходит как для пола, так и для стен, долговечна, используется без терморегулятора. Недостаток — высокая стоимость.

Rehau

Rehau (Германия)  — компания выпускает двужильный саморегулирующийся электрический кабель определённой длины. Он имеет повышенное сопротивление и двойное изолирующее покрытие снаружи. Цена на данную продукцию высокая, но она оправдана её качеством.

Решив монтировать не водяной, а электрический тёплый пол под ламинат в своём доме, следует ознакомиться с характеристиками не только каждого бренда отопительной системы, но также с описанием каждой модели ламината. Сравнив все плюсы и минусы, убедившись в сочетании греющего устройства с финишным изделием, вы сможете подобрать подходящую модель для своей квартиры.

Теплолюкс двужильный кабель

Секция нагревательная двужильная ТЛОЭ марки «Теплолюкс» мощностью 800 Вт. В ее состав входит нагревательный кабель БНО. Нагревательные отдельные секции на выходе и входе имеют холодные концы с соединительными и концевыми муфтами крепления, расположенными на одной стороне, что очень удобно при монтажных работах. Фиксация секций теплого пола производится при помощи специальных монтажных лент.

Теплолюкс двужильный кабель

Плюсы:

  • Простота раскладки.
  • Удобство подключения к терморегулятору.
  • Подача питания с одной стороны.
  • Комфортность управления подогревом.
  • Универсальность (подходит для укладки под ламинат, кафель, плитку и пр.).
  • Широкая комплектация: гофрированная трубка защитная для термодатчика, нагревательная секция, лента монтажная, подробная инструкция по установке теплого пола, обучающий CD.
  • Гарантия – 25 лет.

Минусы:

  • Для комфортного обогрева потребуется приобретать дорогостоящие автоматические приборы со сложными настройками.

Nexans Millimat

Теплый пол Nexans Millimat чаще всего используется для нагрева существующего напольного покрытия. Тонкие листы с нагревательным двужильным кабелем оснащены высокотемпературной изоляцией из тефлона. Устройство представляет собой пластичную тонкую сетку из стекловолокна, в которую вплетен 2-х жильный кабель, размещенный в алюминиевой трубке. Все это зафиксировано при помощи клейкой основы. Каждая секция оснащена отдельным соединительным проводом из высококачественной меди, длина провода равна 2,5 метра. Управление настройками теплого пола производится при помощи терморегулятора. Мощность Millimat 150 – 1800 ватт/кв. м.

Nexans Millimat

Плюсы:

  • Удобство монтажа, возможность укладки прямо под покрытие, установленное ранее.
  • В продажу поступают комплекты, готовые к монтажу и быстрому подключению.
  • Максимальная температура внешнего контура достигает +65°С.
  • Длительная гарантия – не менее 20 лет.
  • Многократное использование с другими напольными покрытиями.

Минусы:

  • Недостатки не замечены.

Ensto

Нагревательные маты изготовлены в Эстонии. Теплый пол Ensto отлично подходят для помещений с различными показателями влажности. Данное оборудование совместимо с полами любого качества: бетон, кафель, камень, под напольные покрытия типа паркет, ламинат маты Ensto укладываются на идеально ровную стяжку. Каждая упаковка состоит из нагревательного мата, клейкой ленты алюминиевой, гофрированной трубки, предназначенной для температурного датчика.

Ensto

Плюсы:

  • Обеспечение комфортного теплого пола.
  • Адекватная стоимость.
  • Легкость укладки.
  • Простота эксплуатации.
  • Долговечность пользования.
  • Безопасность.
  • Универсальность применения.

Минусы:

  • Существуют ограничения по температуре окружающей среды во время монтажа – не ниже +5 градусов.

Veria Quickmat

Двужильный нагревательный элемент мат Veria Quickmat изготовлен в Польше. Секции теплого пола предназначены для установки под напольные покрытия. Мощность мата – 150 ватт на один метр квадратный, толщина – 3 мм. В состав элемента входит 2-х жильный экранированный кабель диаметром 2,5 мм, тефлоновая изоляция (наружная, внутренняя), рассчитанная на высокие температуры. Основа под кабель – сетка-самоклейка из синтетических материалов имеет выводы в виде холодных соединительных проводов. Каждая секция теплого пола рассчитана на максимальный нагрев до рабочей температуры +120 градусов.

Veria Quickmat

Плюсы:

  • Удобная легкая укладка.
  • Тонкий слой.
  • Качественная изоляция проводов.
  • Комфортное пребывание в помещении с таким обогревом пола.
  • Надежность устройства.
  • Длительный срок эксплуатации.
  • Гарантия от производителя – 10 лет.

Минусы:

  • Не замечены.

Hemstedt DH/150

Двухжильный теплый пол фирмы Hemstedt изготовлен в Германии. Нагревательные маты Hemstedt DH/150 толщиной 3,5 мм относятся к изделиям премиум класса. Конструкцией предусмотрены безмуфтовые соединения, изоляция кабельных жил из качественного тефлона. Управление программами теплого пола осуществляется при помощи специального теплорегулятора iReg T8.

Hemstedt DH

Плюсы:

  • Тонкий нагревательный элемент.
  • Высокая эффективность нагрева.
  • Возможность установки без поднятия уровня пола.
  • Отсутствие необходимости в обустройстве добавочной теплоизоляции.
  • Терморегулятор с сенсорным экраном.
  • Светодиодная подсветка, диагностика системы.
  • Надежная защита от случайного вмешательства детей.
  • Гарантия – не менее 20 лет.

Минусы:

  • Высокая стоимость.

Monocrystall ЭНП

В отличие от предыдущих моделей в состав пленки Monocrystall не входят соединения серебра. В качестве прослойки между нагревательным элементом и медной шиной используется специальная углеродная паста. В полимерную пленку впаяны графитовые полосы, по которым проходит ток. «Монокристалл» выпускается шириной 30 – 60 см, различают модели: сплошная, линейная, перфорированная.

Monocrystall ЭНП

Плюсы:

  • Невысокая цена.
  • Легкость укладки, простое подключение к стандартной электросети в 220В.
  • Обеспечение нагрева пленки до температуры +50С.
  • Универсальное применение (под линолеум, плитку, ламинат и др.).
  • Гарантия – 15 лет.

Минусы:

  • Минусов нет.

Инструкция укладки электрического пола под ламинат

Необходимо ознакомиться с инструкцией по монтажу. Все работы выполняются поэтапно с учетом мельчайших особенностей, которые в будущем будут влиять на эксплуатацию.

Пoдгoтoвкa к yклaдкe и мoнтaж

Moнтaж финишнoгo пoкpытия нaчинaют пocлe пoдгoтoвки и выpaвнивaния ocнoвaния. Cтяжкe дaют пoлнocтью выcoxнyть, нa этo yxoдит oт 1 дo 4 нeдeль. Дaлee пpoвepьтe cиcтeмy oбoгpeвa, зaпycтитe ee и пpoгpeйтe дo кoмнaтнoй тeмпepaтypы. Пepeд тeм кaк coбpaть лaминaт, paзлoжитe дocки нa пoлy и включитe мaкcимaльнyю тeмпepaтypy oбoгpeвa.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Bыдepжитe в тaкиx ycлoвияx дocки oкoлo двyx cyтoк — зa этo вpeмя oни aдaптиpyютcя и пpиoбpeтyт итoгoвый вид, в кoтopoм бyдyт мoнтиpoвaтьcя. Дocки пpинимaют тeмпepaтypy и влaжнocть пoмeщeния, гдe oни бyдyт нaxoдитьcя.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Пpoгpeв пoмoгaeт избeжaть cтягивaния, oбpaзoвaния щeлeй и дeфopмaции. Дaлee нa пpoгpeтый пoл yклaдывaeтcя пoдлoжкa и coбиpaeтcя лaминaт. Moнтaж пpoизвoдят в ycлoвияx нe мeнee 16 и нe бoлee 32 гpaдycoв нa xoлoднoe ocнoвaниe.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Глaвным oбpaзoм в выбope лaминaтa и тeплoгo пoлa для вaшeгo пoмeщeния oбpaщaйтe внимaниe нa мapкиpoвки, пoмнитe, чтo нaгpeвaть вышe 27 гpaдycoв лaминaт нe peкoмeндyют. Cтpoгoe coблюдeниe тexнoлoгии гapaнтиpyeт дoлгий cpoк экcплyaтaции.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Подготовка основания

Укладка любого теплого пола начинается с подготовки основания и проходит в несколько этапов.

  1. В первую очередь следует удалить старый внешний слой пола, это может быть линолеум, плитка или ламинат.
  2. Затем необходимо выровнять и очистить поверхность от мусора. Сделать это просто и быстро можно с помощью топора и пылесоса.
  3. Следующим этапом является грунтовка пола, после чего можно приступить к укладке теплоотражающего материала. Он должен покрывать весь пол. Отдельные сегменты необходимо соединять между собой при помощи скотча.

Установка датчиков: температуры, терморегулятора

Терморегулятор — устройство для контроля за обогревом помещения и для регулировки температурного уровня. Прибор бывает механическим и электронным.

Как подключить тёплый пол к терморегулятору Watch this video on YouTube
Как подключить тёплый пол к терморегулятору

Если регулятор устанавливается на стене, то провода от него прикрываются коробом из пластика. При внутреннем монтаже проделывается углубление, в которое помещается коробочка, и пробиваются штробы для проводов.

Фото — Установка регулятора

Размещается он на стене 1 — 1,5 метров от пола, желательно возле розеток, а также вдали от окон.

Температурный датчик — основной элемент отопительной системы. Он небольшого размера, от него тянутся два провода, которые подсоединяются к регулятору.

От того, насколько правдивы показатели датчика температуры, зависит работа устройства. Поэтому к выбору места для его установки надо относиться серьёзно.

Его следует размещать с отступом от стены не меньше чем 60 см, а лучше 1 метр, посредине плёнки или между петлями кабеля. В случаи с кабельным полом, который заливается стяжкой, термодатчик помещается в гофрошланг, он защитит его от раствора и упростит процесс его замены.

Фото — Монтаж датчика

Данный прибор очень уязвим, часто ломает. Но стоит он не дорого, поэтому расходы не существенные.

Подготовительные работы.

Чтобы пол был ровным, и ничто не мешало работать системе подогрева, нужно провести подготовительные работы, они будут выполняться в три этапа.

I этап. Ремонт основания пола

При ремонте пола выполняются следующие действия:

  1. Нужно удалить старое покрытие, если оно было.
  2. Демонтировать стяжку.
  3. Выровнять поверхность.
  4. Заделать все трещины, другие повреждения.
  5. Покрыть поверхность грунтовочным составом, оставить для высыхания.
  6. В стенах сделать канал под провода.
  7. Вырезать отверстие для терморегулятора.

Заделка трещин основания для укладки электрического теплого пола под ламинат
Все повреждения необходимо заделать

II этап. Гидроизоляция

На подготовленную и отремонтированную поверхность наносится материал, который обеспечит гидроизоляцию.

Для этого подойдут:

  1. Специальные мастики.
  2. Влагозащитные эмульсии.
  3. Сухие составы.
  4. Рулонные варианты (пленка, рубероид и т.д.).

Пленочная гидроизоляция для укладки электрического теплого пола под ламинат
Пленочная гидроизоляция

III этап. Теплоизоляция

Чтобы отопительная система грела воздух в доме, а не землю под ним, потребуется еще дополнительный слой теплоизоляции. Обычно для этой цели применяются вспененные рулоны, которые отлично удерживают температуру. Также по периметру в месте касания стен и пола нужно установить демпферную ленту.

Подключение изоляции

Чтобы рулоны не подвергались воздействию разных факторов, нужно сделать изоляцию. Для этого применяется битумная клейкая лента, есть и в виде небольших наклеек. Они необходимы в участках, где подрезано полотно системы обогрева.

Рекомендации:

  1. Наклейка должна быть зафиксирована так, чтобы она закрывала контакты и медные частицы.
  2. После этого провода соединяются с контактами.
  3. Контакт необходимо сжать пассатижами и зафиксировать слои системы при помощи клейкой ленты.
  4. В контакте необходимо расположить электрический кабель, а после – закрепить их.
  5. С использованием наклеек из битума соединяются контакты и пол.

Битумные наклейки для электрических теплых полов под ламинат

Подключение контроля за температурой

Владелец может задать свои температурные настройки, от которых и будет зависеть автоматическое включение/выключение термостата.

Есть два варианта подключения:

  1. Наружное. Терморегулятор фиксируется на стене, а его провод идет по поверхности. Его можно спрятать в пластмассовый короб.
  2. Внутреннее. Предварительно в стене проделываются каналы, по которым  и будут идти провода от датчика к терморегулятору.

Терморегулятор с внутренним подключением для электрополов под ламина
Терморегулятор с внутренним подключением

Есть еще и различия между терморегуляторами. Самые простые модели настраиваются на показатель температуры воздуха в помещении. Как только она достигает заданного значения, система подогрева выключается.

Более дорогие модели терморегуляторов выполняют больше задач, они могут:

  • Поддерживать заданный градус воздуха в доме;
  • активировать работу обогрева в определенное время. Например, можно установить включение утром или по приходу с работы;
  • корректировать степень нагрева в зависимости от времени, что помогает экономнее расходовать ресурсы.

Некоторые варианты терморегуляторов могут и синхронизироваться со смартфонами, что, например, поможет дистанционно управлять обогревом.

Проверка системы

Последним шагом перед установкой ламината будет проверка системы подогрева пола. Важно проверить все полосы (в случае использования рулонного материала). Это поможет найти даже небольшие неисправности.

Мультиметр показывает слабые места в конструкции нагрева электропола под ламинат
Мультиметр поможет обнаружить слабые места в конструкции нагрева

Проверка проводится в три этапа:

  1. Включение терморегулятора. Важно, чтобы это устройство правильно получало сигнал от датчиков и могло настраиваться под нужды владельца.
  2. Проверить работоспособность каждой полосы. Каждая часть должна нагреваться, иначе равномерной работы системы добиться не получится.
  3. Изучить места соединения кабелей. Важна изоляция и целостность проводов.

Также лучше понаблюдать за работой теплого пола в течение некоторого времени. Основные признаки, которые указывают на необходимость замены конкретного рулона – перегрев определенного участка, появление искр. Если же таких нехарактерных признаков нет, то можно начинать укладку подложки и уже на нее настилать ламинат.

укладка ламината на теплый пол электрический

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

  • конвекция — тепло передаётся воздухом от предмета к предмету;
  • лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Лучи имеют различную длину, часть их, проходя через половое покрытие, обогревает предметы вокруг. Поэтому, не разрешается над обогревательными элементами устанавливать мебель.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

  • Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
  • Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки
Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка
Инфракрасная пленка.

Рассмотрим преимущества и недостатки

  1. В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью.
  2. Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
  3. Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
  4. Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.
  5. Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
  6. Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
  7. Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
  8. Равномерное прогревание помещения. Важно – тепло концентрируется внизу, что благоприятно для жизнедеятельности человека.
  9. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
  10. Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода.
  11. Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх.

Есть и минусы у таких полов, но их значительно меньше.

  1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
  2. Риск возникновения короткого замыкания при проникновении воды.
  3. Система зависит от подачи электроэнергии.
  4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.

Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.
Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.

Максимальная мощность инфракрасной пленки под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

Стандартный комплект пленочного инфракрасного пола

  • Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
  • Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
  •  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
  • Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

 Нагревательные элементы — самое «сердце» тёплого пола.

  • Теплоотражающий материал — его предназначение, снижение тепло-потерь. Обязательное условие — должен быть токо не проводимым. Подойдёт пенополиэтиленовая изоляция или подложка из пробки, имеющая отражающий слой.
  • Основа пола — твёрдая и ровная. Для этого, бетонную основу можно залить нивелирующим составом, а на деревянную постелить фанеру.

Фото — Структура плёночного тёплого пола под ламинат

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

Фото — Схема инфракрасного тёплого пола под ламинат

Помимо этого, следует продумать расположение кабельных коммуникаций системы:

  1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
  3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
  4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

  • Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Точно составленная схема, позволит сделать правильно расчёт в потребности материала и комплектующих, и облегчит  монтаж пола с подогревом под ламинат.

Укладка плёночных инфракрасных излучателей

Раскладывать нагревательную плёнку необходимо в соответствии имеющейся схемы. Делать монтаж следует аккуратно, чтобы не нарушить целостность нагревательного полотна. Плёнку рекомендовано раскраивать ножницами, по предназначенным для этого полосам.

Располагаются элементы нагрева от стены и мебели на расстоянии не меньше 20 см, а от приборов обогрева 1 метр. Это необходимо, чтобы избежать перегрева пола и выхода его из строя.

Класть плёночные элементы нужно медными шинами вниз, после этого зафиксировать на скотч. Допустимая длина нагревательных полос не больше 8 метров.

Нельзя укладывать плёнку на хлёст, расстояние между полосами 50 мм. Для минимизации расходов на проводку, укладывать плёнку следует по направлению к термостату, тесть вдоль большой стены.

Фото — Укладка нагревательной плёнки

Затем нужно провести действия по изоляции участков, где была разрезана токоведущая шина, в местах, не предназначенных для коммуникации кабеля. Для этих целей, необходимо применять битумную ленту, её лучше плотно прижать со всех сторон для хорошей герметизации.

Первый запуск системы

Перед укладкой полового покрытия — ламината, требуется убедиться в правильности функционирования пола.

Сначала, нужно проверить целостность системы и затем осуществить её пуск. Тестовая температура может быть небольшая, так как главная цель теста — проверка соединений инфракрасного пола. При отсутствии перегревания элементов и искрения, можно говорить, что плёнка качественная, и соединения проведено правильно. Если же, выявлены какие-то неполадки, то после их устранения нужно повторить запуск.

Затем, система отключается от электропитания, и можно выполнять укладку ламината.

Подключение к сети

Провода от пленки подключаются через специальные клеммы к блоку терморегулятора. Запитка системы производится в обязательном порядке через автомат — специальное защитное устройство (УЗО). Если нет знаний по расчету его мощности, необходимо обратиться за помощью к специалисту. Следует избегать скруток концов проводов — возможен перегрев места соединения из-за плохого контакта.

Подключение пленки с односторонним расположением проводов
Подключение пленки с односторонним расположением проводов.

Внимание: подключение ИК-пленки к розетке категорически запрещается.

Гарантировать полную безопасность поможет заземление системы электропитания.

Подключение без пересечения электропроводов
Подключение без пересечения электропроводов.

Как уложить ламинат

Перед монтажом ламината, чтобы вода не попадала на нагревательные элементы, следует застелить их изоляционным материалом. Достаточно для этого, положить пластиковую плёнку 200 мкм, она защитит от влаги, но не задержит ИК-излучение. Так как, гидроизоляция имеет не значительную толщину, то она не изменит рельеф поверхности.

Материал нарезать на полосы нужной длины, и положить сверху греющей плёнки, делая незначительный на хлёст. Выступать по краям он должен на 10 — 20 см. Обязательно нужно проклеить швы скотчем, чтобы при укладке ламината не произошёл сдвиг.

После того, как гидроизоляция расстелена, можно начинать укладывать ламинат. Монтаж ламината на плёночный пол необходимо производить аккуратно, в мягкой обуви, чтобы случайно не повредить плёнку.

Ламинированные панели класть прямо на полиэтиленовую плёнку, не требуется укладка дополнительной подложки. Каждая доска имеет замковый механизм, поэтому нужно соединить панели под углом, потом опустить до щелчка. Если появился зазор, достаточно постучать резиновым молотком. Доски соединяются между собой узкими сторонами, а затем скрепляются уложенные полосы. После полного завершения монтажа плитки, по периметру площади устанавливается плинтус, под него прячется вся проводка.

Фото — Монтаж ламината

Важно! При укладке ламината необходимо делать зазоры у стен, так как ламинат будет расширяться от температурных перепадов.

По окончанию укладывания ламината, можно включить и проверить, как работает инфракрасный плёночный пол. Однако, для адаптации ламината к новым условиям, не следует включать подогрев сразу на полную силу.

Сначала, стоит установить показатели в приделах 15 — 20 градусов, и прибавлять каждый день по 5 градусов, пока система не выйдет на полную мощность.

Нюансы последующего монтажа ламината

Укладка ламината на инфракрасный теплый пол производится только после проведения работ по защите нагревательной системы от воды, пролитой на пол (вода при попадании на ИК-пленку может вызвать короткое замыкание). Для этого по верху подложки и нагревательных элементов расстилается полиэтиленовая пленка, внахлест, с заходом на стены.

Схема расположения элементов теплого пола
Схема расположения элементов теплого пола.

Соединительные швы тщательно заклеиваются скотчем. После этого можно монтировать ламинат. Для тех, кто планирует выполнять эти работы самостоятельно, рекомендуем ознакомиться с работой «Как стелить ламинат на бетонный пол?»

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие.Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед электрическим кабелем или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Из чего состоит подогрев инфракрасной пленкой
Теплый ленточный пол под ламинат — это еще и термостат, датчики температуры и провода

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Пример плана для раскладки ИК пленки
Инфракрасную пленку можно использовать разной ширины

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

Как резать инфракрасную пленку для пола
По этим линиям можно разрезать пленочный теплый пол

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Укладка инфракрасного теплого пола под ламинат - установка датчика
Для контроля температуры нагрева ставят датчик

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

  • Пробковая подложка. Самый дорогой, но и самый эффективный материал.
  • Вспененный полиэтилен с лавсановой пленкой. Пленка блестит как фольга, но не мнется. Лавсан имеет высокое электрическое сопротивление, так что к теплоизоляции получаем плюсом электроизоляцию.

    Подложка под пленочный теплы пол - полиэтилен с лавсановым покрытием - более бюджетное, но надежное решение
    Под пленочный теплый пол укладывается подложка

  • Вспененный полиэтилен с фольгой. Имеет неплохие теплоизолирующие свойства, но пол может начать гудеть.
  • Хвойная подложка. Относительно новый материал, то есть опыта использования пока нет.

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Укладка теплого пола под ламинат: полосы не должны перекрываться
Укладка теплого пола под ламинат: следим, чтобы шины не соприкасались

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Пример подключения теплого электрического пола к термостату. БОльших отличий быть не должно. Смотрите обозначения на корпусе
Подключаем к термостату

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Правильно составленная схема – залог успешной работы

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

  • Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
  • По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250-300 мм.

Пленочные элементы выгоднее располагать вдоль помещения - меньше будет контактных соединений

Пленочные элементы выгоднее располагать вдоль помещения - меньше будет контактных соединений

  • Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
  • Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

Резка пленки допускается только по специально обозначенным линиям

Резка пленки допускается только по специально обозначенным линиям

  • Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
  • Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» - в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

  • В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
  • Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку. Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
  • Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

И фаза, и

И фаза, и "ноль" заведены с одной стороны пленочного элемента

  • При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

Вариант, когда контакты подключены с противоположных сторон пленочных обогревателей

  • Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
  • Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Укладка и коммутация пленочных инфракрасных излучателей

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

  • Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
  • После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Изолирование мест разреза токопроводящих шин

Изолирование мест разреза токопроводящих шин

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

  • Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

Термодатчик должен устанавливаться по центру излучающей полоски

Термодатчик должен устанавливаться по центру излучающей полоски

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

  • Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Клеммы - клипсы должны быть в комплекте пола

Клеммы - клипсы должны быть в комплекте пола

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Установка клеммы клипсового типа

Установка клеммы клипсового типа

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

Могут использоваться и другие клеммные соединения или даже пайка контактов

Могут использоваться и другие клеммные соединения или даже пайка контактов

  • Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

Обжим клеммы со вставленным проводом

Обжим клеммы со вставленным проводом

  • Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
  • Далее, следует очень тщательная изоляция все контактных групп.

Клемма полностью установлена - требуется ее заизолировать

Клемма полностью установлена - требуется ее заизолировать

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

Порядок изолирования клеммных узлов

Порядок изолирования клеммных узлов

  • После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

Как укладываеться ламинат на теплый пол

Для начала хотелось бы отметить, что под мебелью пол может иметь более высокую температуру, поэтому, во время укладки, необходимо осуществить более прочную заделку швов.

Комплектация и структура пола

Комплект плёночного тёплого пола состоит из:

  1. Нагревательных элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но рекомендована не более 8 метров. Режется полотно на необходимый размер по специальным полосам.
  2. Клемм для соединений схемы.
  3. Термодатчика — он отвечает за уровень нагрева.
  4. Терморегулятора (блока управления) — бывает электронным и электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение к питанию, к элементам нагрева и термодатчику схоже.
  5. Часто в наборе присутствует кабель необходимого размера.
  6.  Обязательно есть материал для изоляции, в виде битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает 440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону, отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт вверх. Важно, чтобы она не проводила ток.  Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённое нагревательными элементами, на него стелется напольное покрытие (ламинат). У данных моделей нагревательными источниками служат карбоновые полосы, они бывают сплошными или с напылением, которые со всех сторон прикрыты материалом из лавсана или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит так:

  • Ламинат — половое покрытие.
  • Подложка — подойдёт виниловая или полиэтиленовая. Она пропускает тепло, а воду задерживает, что немаловажно.

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

Оптимальное расположение проводов для пленочного пола
При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Битумная изоляция контактов
Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому терморегулятор для теплого пола нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и прокладки проводов. Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Размещение проводов в вырезах теплоизоляции
Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Настил гидроизоляции под ламинатом
Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Крепление мебели к полу
Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

  • Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
  • Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации инфракрасного отопления деревянного дома ознакомит рекомендованная нами статья.

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Что означает термин «водяной пол»?

Первая ассоциация, которая возникает при словосочетании «водяной пол» – это пол, который уложен на какой-то основе из воды. Но это обманчивое представление. Главное здесь не функционал, а технология, благодаря которой половое покрытие всегда остается теплым, служит надежным источником комфорта и уюта в доме при любых погодных условиях.

Теплый водяной пол представляет собой систему металлопластиковых труб, подключенных к любому источнику с горячей водой (газовое отопление котлом, центральное горячее водоснабжение, стояк для отопления), которые скрыты под половым покрытием. За счет труб и их устройства горячая вода обогревает половое покрытие, обеспечивая тем самым постоянное тепло. Источник определяется за счет индивидуальных особенностей жилища и условий. Чаще всего такие полы устанавливают на кухне или в ванной, туалетной комнатах. Если это первый этаж дома, коттеджа, то такие полы можно установить по всему дому. Благодаря своим свойствам, при нагревании воздуха значительно снижается общая влажность, нормализуется климат в доме, обеспечивая постоянство температуры, особенно зимой

Какие есть преимущества у такого пола?

Сравнивая с другими устройствами для полов, можно выделить наиболее характерные преимущества, отличающие от других:

  • во время эксплуатации температура водяных полов остается постоянной при средних показателях около 50°С, что обеспечивает экономию на общий обогрев помещения;
  • он экологически безопасен, его можно устанавливать в любом помещении, не опасаясь за появления аллергической реакции на компоненты его системы;
  • полностью безопасен для обеспечения санитарных и гигиенических нормативов;
  • оборудование для установки самое обычное;
  • отсутствует явление генерируемого электромагнитного потока, как, например, при электрополах;
  • совместим с любыми видами напольных покрытий: керамическая плитка, линолеум, половая доска, натуральный камень, ламинат.

Особенности устройства водяного отопления

Принцип работы такого вида отопления заключается в нагреве напольной поверхности горячей водой, передаваемой по трубам. Трубы обычно укладываются в бетонную стяжку. Для бетона характерна хорошая теплопроводность, к тому же он не только передает тепло от трубного контура на поверхность, но и равномерно его распределяет.

Так выглядит система водяного теплого пола

При устройстве отопления в частных домах трубы подключают к котлам всех типов, в том числе твердотопливным. Необходимые компоненты системы – циркуляционный насос и устройство регулирования скорости потока теплоносителя или его температуры, предназначенные для поддержания температурного режима воды.

Устройство «теплого пола» в квартире – процедура более сложная, по сравнению с частным домом. Многие региональные органы запрещают в квартирах подсоединять трубы к системе центрального отопления или водоснабжения. При отсутствии такого запрета, как правило, законодательно устанавливается необходимость проведения экспертизы. В случае нарушения этих правил наименьшей неприятностью будет штраф. Худшая ситуация – авария в отопительной сети у соседей.

Внимание!  Подключение «теплого пола» к централизованному отоплению или ГВС возможно при наличии отдельного насосно-смесительного узла. Если в многоквартирном доме присутствует элеваторный узел, то для движения теплоносителя металлопластиковые трубы не применяют.

Существуют определенные ограничения по температуре поверхности в помещениях различного назначения и характеристик.

Назначение и характеристики помещенийТемпература, °С
Жилые26 (сред.)
С высокой влажностью31 (сред.)
Нежилые31 (сред.)
Над трубой35 (макс. допустимая)
Детские24 (макс. допустимая)

Доводы противников использования ламината в водяных системах отопления «теплый пол»

Не все согласны с тем, что ламинированные панели можно использовать в качестве компонента напольного отопления. Выдвигаются следующие аргументы:

  • Ламинат – материал на основе древесины. Поэтому он обладает низкой теплопроводностью, которая препятствует эффективному теплообмену. Однако, благодаря бетонной стяжке, равномерно распределяющей тепло от труб, малой толщине панелей и использованию специальной продукции, этот недостаток сводится к минимуму.
  • Второй аргумент – вероятность выделения вредных испарений при нагреве. Избежать этой проблемы можно с помощью терморегулятора, не допускающего перегрева теплоносителя.

Терморегулятор для теплого водяного пола поможет избежать перегрева теплоносителя

Насколько эффективно греют водяные полы под ламинатом

эффективность подогрева паркетаИзначально хочется заметить, что положить ламинат на теплые полы не является идеальным решением. Как уже замечалось выше, неправильный выбор напольного покрытия может повлиять не только на сроки его эксплуатации, но и отразиться на здоровье хозяев квартиры или частного дома. Но если все-таки выбран ламинат, потребуется соблюдение определенных указаний.

В остальном система отопления «теплый водяной пол» уложенная под ламинатом достаточно эффективно отапливает помещение. Сам материал быстро нагревается и хорошо сохраняет тепло. Толщина пирога покрытия остается минимальной по сравнению с плиткой.

Еще одним преимуществом является возможность монтажа паркетной доски или массива. Предельной температуры нагрева теплоносителя до 27- 28 °C вполне достаточно, чтобы поддерживать нормальный, комфортный режим в помещении.

Ограничения в мощности водяного тёплого пола связанные с особенностями полового покрытия делают ограниченной эксплуатацию системы отопления в качестве основного источника обогрева.

Какие виды ламината подходят для укладки на водяной «теплый пол»

Для организации теплого пола подходят все типы ламината. В документации, прилагаемой к плитам, могут указываться: рекомендуемая температура эксплуатации, обычно 27…29°C, и дополнительные данные об оптимальном режиме обогрева.

Плиты выпускают по нескольким технологиям:

  • С применением формальдегидных смол. Такие материалы используют при температурах, не превышающих +26°C, из-за вероятности испарения токсичных формальдегидов. Продукция популярна, благодаря невысокой цене, используют ее в сочетании с терморегуляторами, которые позволяют избежать перегрева.
  • На основе акрилатов. Это лучший ламинат в плане нетоксичности.

Уровень испарений от напольного покрытия обозначается буквой Е. Современные ламинированные панели имеют класс Е1, разрешающий использование материала в системе напольного отопления.

Какой ламинат подходит для финишного покрытия водяного «теплого пола»

Чем выше класс и толщина изделий, тем меньше плиты подвержены рассыханию и изменению геометрических параметров из-за температурных перепадов и других негативных факторов. Однако, с другой стороны, чем толще будут панели, тем ниже их теплопроводность.

Для помещений различного функционального назначения используют ламинированные панели разных классов. Условно отапливаемые помещения делятся на несколько зон:

  • Спальная – комната отдыха, спальня, гостиная. Подходит матовая продукция с антистатическим эффектом и шумопоглощающими характеристиками. Нагрузка здесь невысокая.
  • Рабочая – кухня. Для нее приобретают материал с влагостойким покрытием. Стыки между панелями герметизируют.
  • Прихожая, коридор. Для этой зоны пригодны износостойкие панели с классов 32-33.
  • Сантехнические помещения, балкон, лоджия. Поскольку вероятность попадания воды на пол очень высока, то для таких помещений используют «аква»-ламинат. Класс – от 32.

Ограничений по выбору класса ламината для теплого пола нет: выбирайте толщину и влагостойкость в зависимости от помещения (спальня, кухня, коридор)
Ограничений по выбору класса ламината для теплого пола нет: выбирайте толщину и влагостойкость в зависимости от помещения (спальня, кухня, коридор).

Почему ламинат является лучшим половым покрытием?

Для обустройства теплых водяных полов одним из самых распространенных материалов является ламинат. Он изготавливается из ДВП и бумаги с текстурой различных цветов и имитаций пород дерева. На наружную поверхность нанесен многослойный материал из смолы, полученной методом меламинизации или акрилатом. Для дополнительной защиты использует пленка. Такая структура делает этот материал устойчивым к истиранию, загрязнению и повреждениям. На противоположной стороне ламината нанесена специальная пленка, которая защищает от попадания влаги, искривления и порчи.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Достоинства этого материала заключаются в том, что он долговечен, не требует специального ухода, устанавливается самостоятельно без дополнительных затрат, широко применяется, безопасен для окружающей среды. Одним из ведущих факторов является и то, что ламинат обладает широкими дизайнерскими возможностями и может подойти к любому решению по обустройству интерьера.

Несмотря на достоинства, есть несколько недостатков, которые компенсируются при правильном подходе к его выбору:

  • учет нагрузки на пол, при этом предпочтения надо отдавать высокому запасу прочности;
  • возможна повышенная влагопроницаемость, поэтому нежелательно использовать там, где заранее известно, что могут быть протекания (например, ванная комната);
  • особые требования к поверхности, на которые он будет укладываться;
  • нарушения в технологии укладки ламината на пол могут привести к скрипу, вздутию, разрушению целостности;
  • ламинат высокого класса стоит дорого, и сэкономить не удастся.

Пошаговая техника обустройства полового покрытия

Соблюдая все этапы, можно обустроить полы, которые долго будут служить и не испортятся через сезон.

Вначале проводятся подготовительные работы, и соблюдается общая инструкция по монтажу:

  • демонтаж старого напольного покрытия, зачистка до бетонной основы;
  • уровень пола значительно повысится, что надо учитывать при дальнейшем ремонте;
  • проводят заливку стяжкой, а лучшим материалом считается керамзит, сохраняющий тепло долгое время;
  • во избежание процесса коррозии стояк с горячей водой меняют на более безопасный, выполненный из полипропилена;
  • после этого впаиваются шаровые краны, которыми можно регулировать подачу горячей воды;
  • место впайки должно быть оптимальным, что позволит присоединить радиатор отопления в любой момент в случае отключения труб;
  • если теплый водяной пол подключается к системе центрального водоснабжения горячей водой, то в обязательном порядке монтируется тройник-переходник, к которому присоединяют: шланг из армированного материала, выводную трубу пола и смеситель.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Укладка пирога

В зависимости от особенностей помещения укладку теплого пола можно выполнить на бетонное или деревянное основание. Эти два вида перекрытий имеют разную теплопроводность, поэтому устройство пирога будет различным.

Монтаж водяного пола под ламинат на бетонные перекрытия выполняется следующим образом:

  • Основание очищается от грязи или пыли, ремонтным составом заделываются все дефекты, изъяны и неровности. Если обнаружены серьезные перепады высот, поверхность выравнивается по уровню тонким слоем стяжки или самонивелирующимся составом.

  • После полного высыхания раствора делают гидроизоляцию — покрывают основанием специальным составом или укладывают слой полиэтиленовой пленки толщиной 0,2-0,4 мм. При этом защищают не только поверхность пола, но и нижнюю часть стены. По периметру монтируется демпферная лента, необходимая для компенсации теплового расширения стяжки при нагреве.

  • Укладывается слой теплоизоляции. Это могут быть полистирольные плиты (для полов над грунтом или холодным подвалом) или фольгированная подложка (для межэтажных перекрытий) в зависимости от качества утепления помещения.

  • Прежде укладывать греющий контур, необходимо установить распределительный шкаф. В нем будет размещена коллекторная группа, отвечаю за распределение теплоносителя по трубам, управление потоками и регулирование температурой.

  • Поверх теплоизоляции укладывается и сразу фиксируется греющий контур. После чего трубы испытываются на герметичность — система заполняется водой и для выявления протечек поддается рабочее и максимальное давление (опрессовка).

  • Заливается бетонный раствор — толщина слоя должна быть порядка 3-5 см. При закладке состава в трубах поддерживается рабочее давление.

  • Стяжка выдерживается до полного затвердения в течение 28 дней, после чего можно укладывать подложку и ламинат.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Теплый пол со стяжкой — наиболее надежная система, обеспечивающая долгий срок службы как системе отопления, так и финишному покрытию.

На деревянное основание укладывается теплый водяной пол под ламинат без стяжки в таком порядке:

  • На черновой пол настилается гидроизоляционная пленка.

  • Монтируется система для фиксации греющего контура — это могут быть специальные алюминиевые пластины, реечная или модульная конструкция.

  • Выполняется монтаж труб водяного теплого пола, проверяется работоспособность контуров.

  • Поверх конструкции укладывается жесткое защитное покрытие — модули ДПС, гипсоволокнистые листы или монтажная сетка.

  • Настилается подложка для ламината, укладывается финишное покрытие.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Теплый пол под ламинат без стяжки имеет одно значимое преимущество — при протечке или необходимости ремонта, ламинат можно легко разобрать, полностью или частично, и получить доступ к месту аварии.

Как сделать черновую стяжку?

Для того чтобы сохранить максимальные свойства теплого пола, подготовленного для укладки ламината, делают качественную черновую стяжку. Такого вида стяжка будет выполнять роль фундамента. В случае если пол укладывается на бетонные плиты, то она не нужна. При ее устройстве уровень пола всегда поднимается на ту высоту, которая нужна.

Заливают стяжку при помощи лазерного уровня, а высота будет зависеть от размеров труб, их диаметра и площади помещения, которое планируется обогревать. Важно определиться с установкой маяков, потому что от этого зависит, насколько пол будет ровным. Любой перекос выльется в новый монтаж. Самый простой способ установки маяков посредством горок из раствора. Помочь помогут металлические профили для гипсокартона, рейки из фанеры. Еще проще, если толщина большая. Основанием для маяков могут быть кирпичи, которые заранее зафиксированы раствором.

Советы от строителей: не надо устанавливать маяки только в том случае, если помещение небольшой площади. Во всех остальных случаях они служат надежным ориентиром.

Армирование стяжки проводится за счет сварной сетки. Она обеспечит надежную механическую прочность основания полового покрытия. Листы сетки связывают и фиксируют проволокой на плитах. Можно использовать сетку в рулонах, что облегчит процесс укладки, удешевит установку пола.

Затем заливают раствор, который распределяется по всей площади, разравнивается, если установлены маяки. Чем ровнее поверхность, тем лучше. Обязательно нужно время для полного высыхания черновой стяжки.

Расчет длины труб

Общая протяженность труб рассчитывается путем сложения длины каждого контура. В свою очередь, количество контуров зависит от диаметра трубы. Так, по 16-тимиллимитровой трубе насос любой мощности может прокачать воду на расстояние 80-100 м (зависит от материала труб).

При превышении этого показателя, наступает эффект «запертой петли» — движение жидкости прекращается из-за сопротивления стенок труб. Поэтому в больших по площади помещениях укладывается несколько контуров. Для упрощения расчетов определяется длина трубы для каждого помещения, а затем определяется количество контуров. Вычисление ведется по формуле:

L = S/P*1,05+(K*2), где:

  • L — длина трубы в м;
  • S — площадь помещения в м2;
  • P — шаг укладки в м (оптимальный — 0,2 м);
  • K — расстояние до коллектора в м.

Для сведения: коэффициент 1,05 применяется для запаса под радиусы и соединения.

Полученная после расчета величина делится на максимально возможную длину контура для каждого вида труб и округляется в большую сторону. Расчет можно провести и упрощенно: площадь помещения умножить на 5 — по СНиП на 1 м2 пола должно лежать 5 м труб.

Диаметр

Для теплого пола можно использовать трубы разного диаметра: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. Сразу отметим, что все контуры должны выполняться одинаковыми по геометрии трубами. У каждого из них есть свои плюсы и минусы. Так, у малых по диаметру труб количество теплоносителя в 1 м пог. меньше, а, следовательно, нужно меньше топлива для подогрева.

Зато у больших труб теплоотдача выше. В целом, сильные и слабые стороны уравновешиваются. Единственный нюанс, влияющий на выбор — радиус поворота. В малых по площади помещениях трубу диаметром 20 мм нельзя положить с шагом 10-15 см, без которого в большинстве случаев не обойтись. Поэтому в частных домах и коттеджах используются 16-тимиллиметровые водоводы.

Устанавливаем коллекторный шкаф

Сердцем всей системы теплого водяного пола с жидким теплоносителем является коллектор. В него подается горячая вода по магистральному трубопроводу и распределяется по контурам отопления. Дело в том, что длину одного контура водяного отопления пола специалисты не рекомендуют создавать длиной более 60 метров.

Перед монтажом пола и выбором конвектора проведите расчет теплого водяного пола, так вы поймете количество потребных труб.

Коллекторный шкаф для теплого водяного пола

Коллекторный шкаф для теплого водяного пола

Вот так выглядит водяной коллектор системы отопления

Обычно коллектор устанавливается прямо возле пола, не забудьте закрепить запорные вентили на каждом контуре.

Модификации водяных полов

Существует три основных модификации теплых водяных полов. Вы можете построить любой из них, вне зависимости от того, какое финишное покрытие предполагается в вашем помещении.

  1. В обычном бетонном полу водяные трубы укладываются в массу выравнивающей стяжки.
  2. В настильном полу трубы размещаются в теплоизоляционном слое со специальными пазами.
  3. В традиционном деревянном полу водяные трубы могут прокладываться в промежутках между лагами.

Нагреваемый бетонный пол с водяным отоплением

Готовим перекрытие

Первым шагом при установке такого пола станет уборка и черновое выравнивание перекрытия. Уберите мусор и залейте раствором глубокие выбоины.

Демпферная лента для теплого пола

Демпферная лента для теплого пола

После уборки пола разместите вдоль стен помещения демпфирующую ленту. Она предохранит стяжку от повреждения при температурной деформации.

Гидроизоляция пола

Затем проведите гидроизоляцию перекрытия. Для этого можно использовать плотный полиэтилен или специальный раствор.

Труб отопления пола должны нагревать только ваше помещение, а не соседей. Поэтому важную роль в его качественной работе играет тепловая изоляция

Утепление пола пенопластом

Утепление пола пенопластом

Самым эффективным способом тепловой изоляции помещений будет являться укладка слоя из вспененного полимера, например, пенопластовых плит.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

Укладка арматурной сетки на пол

Укладка арматурной сетки на пол

Размещаем трубы теплоносителя

Способы укладки водяного теплого пола

Способы укладки водяного теплого пола

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

Укладка труб для водяного теплого пола

Укладка труб для водяного теплого пола

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

Нагреваемый пол на полистирольной основе

Нагреваемый пол на полистирольной основе

  1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
  2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.
  3. Размещаем трубы отопления в пазах пластиковых плит. Полистирольные плиты для водяного пола

    Полистирольные плиты для водяного пола

  4. Подключаем трубы к коллектору и проводим испытание системы.
  5. При удовлетворении результатами проверки – укладывайте черновой пол.
  6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Как обеспечить целостность ламината

Ламинат, уложенный на теплый водяной пол, может прослужить достаточно долго, сохранив свои эксплуатационные и эстетические характеристики в течении всего срока использования. Для этого необходимо соблюдать несколько достаточно простых правил:

  • Соблюдать рекомендуемый температурный режим, о котором уже говорилось раньше, и не нагревать покрытие свыше 28°C.

  • Не нужно закрывать ламинат ковром или паласом, он может перегреться. Также необходимо следить, чтобы при эксплуатации в системе не было резких перепадов температур.

  • В начале отопительного сезона не стоит запускать систему на полную мощность, прогрев нужно осуществлять постепенно, поднимая температуру на 5°C в сутки.

  • В помещении необходимо поддерживать нормальную влажность и не допускать ее повышения свыше 60%, это может привести к вспучиванию панелей. С другой стороны чрезмерно пересушенный воздух также может привести к разрушению материала.

Ошибки, допускаемые при монтаже

Ошибки при монтаже допускают не только новички, но и профессионалы своего дела. В основном просчеты связаны со следующими аспектами:

  • Выбор материала – пробковый ламинат и другое напольное покрытие с толщиной свыше 10 см, категорически не подходит под теплые полы. Недостаток теплоотдачи приводит к необходимости повышать температуру нагрева теплоносителя и в результате нагревать ламинат свыше 30°С, а это приводит к появлению токсичных испарений.
    Существует множество образцов паркетной доски и ламината, которые рекомендуют использовать именно для водяных теплых полов.
  • Использование с ламинатом ковровых покрытий – еще одна распространенная проблема. После укладки ламината сверху него стелют коврик, устанавливают мебель и т.д. В месте прохождения теплых полов не должно находиться дополнительного покрытия, так как это приводит к перегреву.
  • Нарушение технологии укладки – чем ровнее подготовленная поверхность, тем больше вероятность, что после года эксплуатации паркет или ламинат не станет при ходьбе издавать скрипы и другие шумы.

Выбираем ламинат на водяной теплый пол

Какой лучше приобрести ламинат на водяной теплый пол? Имеет ли данное решение существенные недостатки? Как самостоятельно сделать водяные теплые полы под ламинат? Многие задаются этими вопросами, а потому, давайте разбираться.

Для начала, давайте определимся с терминологией. Что из себя представляет система водяного теплого пола?

Это система труб, которые с небольшим шагом укладываются под чистовое покрытие и прогревают его. Температура прогрева будет немного ниже, чем температура человеческого тела. В чем суть подобной обогревательной схемы?

  • 1. Вы можете подключить водяные теплые полы к любым котлам, имеющим циркуляционные насосы, даже к твердотопливным.
  • 2. Для того, чтобы создать водяной теплый пол, нет нужды в переделывании уже имеющейся отопительной системы – вы всего лишь обновите ее еще одним контуром.
  • 3. Необходимо обратить внимание на факт регулировки температуры, либо же регулировки скорости циркуляции воды, так, чтобы температура теплого водяного пола находилась в нужном режиме и не выходила за пределы.
  • 4. Еще один плюс – в силу того, что тепловой источник расположен внизу, прогревание воздуха происходит во всем объеме.

Конечно же, всем известно, что истина кроется в деталях. Итак, что же нужно для того, чтобы теплый пол нормально функционировал? Да, речь идеи о хорошей теплопроводности окружающей трубы массы напольного покрытия. Как раз для того, чтобы обеспечить данное требования, трубы водяных теплых полов обычно укладывают в стяжку.

Ламинат под теплый пол фото

Иначе трубой будет прогреваться исключительно тот участок пола, который проходит над ней, а основная часть полов будет оставаться холодной. Кроме прочего, стяжка еще и выполняет функцию распределения тепла. Но тут появляется вопрос – а какой смысл в нагреве стяжки, если она изолирована от комнаты?

Так что самый традиционный вариант укладки водяного теплого пола – под кафельное или керамогранитное покрытие – именно они обладают хорошей теплопроводностью. Еще один неплохой вариант — гомогенный линолеум.

Что же касается вопроса о  том какой ламинат на водяной теплый пол выбрать, то ответ, на самом деле довольно просто. Необходимо банально руководствоваться здравым смыслом. Так как ламинат изготавливается из прессованного оргалита, то теплопроводность его довольно низкая, он служит теплоизолятором. Соответственно, чем меньше будут ламинатные доски в толщину, тем более эффективным будет отопление. Говоря о ламинате более высокого класса, нужно понимать, что его плотность является более высокой, а защитное покрытие более толстым.

Ламинат под теплый пол фото

Именно от этого и зависит его теплопроводность. Есть и другие причины, по которым необходимо приобретать ламинат более высокого класса под ваши водяные теплые полы. Чем более высокого класса будет ламинат, тем в меньшей степени он будет склонен к рассыханию и изменению линейных размеров в зависимости от температурных колебаний и влажности. Тем более прочным и долговечным он будет.

Кроме выбранного вами ламината, нельзя забывать и про подложку, ведь от нее тоже многое зависит. Рекомендуем вам остановиться на таком типе подложки под ламинат, который будет предназначаться специально для систем теплых полов и обладать максимальной теплопроводностью.

Источник противоречивых мнений

ламели

Разные мнения появились из-за того, что материал не переносит воздействия:

  • влаги;
  • высоких температур.

Ламинат обладает прочностью, износостойкостью, долговечностью, но его врагами являются повышенная влажность и перепады температуры. Древесина разбухает от воды, и ламинированное покрытие как продукт, содержащий дерево, тоже не слишком «любит» влагу.

Параметры панелей изменяются и под воздействием высоких и низких температур. При высоких они способны расширяться, при низких – сжиматься. Это негативно сказывается на замках и ровности ламелей. Кроме того, при температуре выше 30°C из нагреваемых панелей выделяются формальдегидные смолы, применяемые в качестве связующего вещества. Узнав об этом, те, кто раздумывал, можно ли класть ламинат на теплый пол, теряют последние сомнения.

водяной пол под ламинат
Но укладывать ламинат на теплый пол можно, в том числе и на водяной. Теплоноситель циркулирует в герметичных трубах, поэтому о влаге беспокоиться не приходится. А при нарушении герметичности любое покрытие придется снимать и искать место протечки. Останется ли оно пригодным к вторичной укладке – еще вопрос. Нагрев же поверхности пола не так значителен, чтобы вызвать выделение вредных веществ. Температура обычно составляет примерно 27–28°C. При таком нагреве можно не переживать о здоровье тех, кто находится в помещении.

Не каждое напольное покрытие подойдет для эксплуатации в таких условиях по тем причинам, что дешевый ламинат может не соответствовать техническим требованиям, например будет использовано большее количество формальдегидных смол, чем это допустимо. В таком случае пары формальдегида выделяются и при комнатной температуре.

Совместим ли теплый водяной пол с ламинатом

Этот вопрос вызывает сомнения у владельцев частных домов и квартир. Обогрев пола – эффективное решение, да и ламинат является практичным доступным покрытием, но есть ряд нюансов:

  • Свойства ламелей и толстых подложек блокируют подход тепла от носителя на поверхность. Это увеличивает расход отопления или может сделать конструкцию неэффективной;
  • Водяной теплый пол не оснащен системой контроля температуры нагрева, из-за чего ламинат пересыхает, быстро приходит в непригодность;
  • Клей, использующийся для соединения при достижении определенной температуры начинает выделять вредный формальдегид;
  • Любые протечки труб или шлангов ведут к разбуханию ламелей, после их можно только выбросить.

испорченный ламинат от протечки теплого водяного пола
При повреждении труб приходит в негодность и ламинат

Такие проблемы есть, но при правильной схеме обустройства и использовании подходящих материалов их можно избежать.

Теплоизоляционные характеристики ламината для теплого водяного пола

Каждый вид ламината для теплого пола характеризуется коэффициентом теплоизоляции. Это цифра с европейским маркером EN различается в зависимости от толщины материала. Значение теплового сопротивления ламината и подложки — не выше 0,15 м²*K/Вт.

Превышение этого значения приводит к перегреву нижней части покрытия и его подложки. Рекомендуемое значение по европейским стандартам составляет 0,1 м²*K/Вт. Это правильное решение для сохранности отопительной системы, целостности материала и правильного прогрева комнаты.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Допустимое содержание формальдегида

класс ламината по типу посмещения
Первое, на что следует обратить внимание, подбирая отделку – низкое содержание вредных веществ. Такому требованию соответствует покрытие класса E0 и E1. Материал класса E0 практически не содержит формальдегид. Однако стоимость ламелей будет значительно выше по сравнению с ламинатом других классов. Ламинат E1 – его большинство в продаже – проверен на безопасность для укладки в детских комнатах. Классы E2 и E3 предназначены для монтажа в производственных помещениях. Более точные показатели можно увидеть в таблице. Влияние формальдегида на организм человека проявляется головными болями и тошнотой.

Класс эмиссииСодержание формальдегида (мг/м2)
E0<1
E11–3,5
E23,5–8
E3>8

Разрешающие обозначения от производителя

Так как теплый пол стал достаточно часто устанавливаться под ламинированные панели, производители, чтобы покупателю было понятнее, какой ламинат выбрать, указывают на упаковке, подходит ли конкретная модель для укладки на водяной пол. Чтобы определить это, достаточно внимательно рассмотреть упаковку. Все необходимые обозначения нанесены в виде интуитивно понятных пиктограмм. пиктограммы на ламинате

Оптимальные показатели плотности и толщины ламелей

Хорошо ведет себя в сочетании с теплым поломпокрытие 32 и 33 классас толщиной досок не менее 8 мм, но не более 10 мм. Тонкие панели плохо переносят изменения температуры, а толстые обладают плохой теплопроводностью. Кроме того, производя толстые ламели, китайские производители маскируют недостаток качества материала. Плотность таких досок значительно ниже, а значит, они хорошо впитывают влагу. Оптимальная плотность ламинированных панелей – >900 кг/м3. плоность ламината для водяного пола

Какими должны быть замки

Замки очень чувствительны к перепадам температуры. Для монтажа можно выбрать покрытие, предполагающее укладку на клей. Считается, что такое покрытие получится более прочным. Однако на практике проверено, что и замки «Click» ведут себя хорошо при монтаже на теплый водяной пол. Сейчас есть возможность приобрести ламинат с алюминиевыми или усиленными замками.

Сопротивление материала

Важную роль играет сопротивление материала. Следует выбрать покрытие с показателем 0,05–0,10 м2К/Вт. С более высоким показателем использовать для водяного теплого пола нельзя, потому что общее сопротивление «порога» не должно быть больше 0,15 м2К/Вт. Средний показатель сопротивления подложки около 0,04–0,06 м2К/Вт. Отсюда и получается искомое значение сопротивления ламинированного покрытия.

Необходимая толщина подложки

Укладывая ламинат на новый теплый пол из водяного отопления, нужно использовать перфорированную подкладку толщиной от 1,5 до 3 мм.

От толщины зависят такие характеристики:

  1. Тонкие подложки эффективно пропускают тепло и стоят меньше. Но в то же время они плохо справляются с функцией выравнивания и изоляции, поэтому негативно влияют на срок службы ламината.
  2. Подложки с толщиной 3 мм подойдут для не идеально ровных поверхностей, они будут служить дольше, но замедлят передачу тепла от труб к покрытию.

схема ламината на водяном теплом полу под стяжкой

Монтаж теплого пола  Цементно-песчаную стяжку

Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:

— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).

— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).

— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.

— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.

Ламинат под теплый пол фото

— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.

— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.

— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.

— После укладывается подложка.

— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.

Монтаж теплого пола на сухую стяжку

Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.

Ламинат под теплый пол фото

Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.

Так как же сочетают сухую стяжку, водяные теплые полы и ламинат? Происходит это так:
— Для начала осуществляется укладка гидроизоляции на пол

— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).

— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.

Ламинат под теплый пол фото

 — Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.

Ламинат под теплый пол фото

— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.

— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.

Ламинат под теплый пол фото

— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.

Рабочие инструменты

Для выполнения работ потребуются:

  1. Электролобзик или циркулярка. В качестве альтернативы можно взять ножовку по дереву, но это увеличит трудозатраты.
  2. Линейка, рулетка, уголок. Все это понадобится для проведения замеров. Для их обозначения потребуется карандаш.

Важно. При установке покрытия с соединением типа «Lock» потребуется еще специальный резиновый молоток.

  • Маяки для выставления уровня заливки стяжки.
  • Крепежные элементы в виде грибов.
  • Инструмент для определения строительного уровня.
  • Распорные клинья. Применяются для обустройства деформационного просвета между ламинатом и стенами.
  • Канцелярский нож (также подойдет строительный).

инструменты для укладки ламината на водяной теплый пол
Все инструменты должны быть под рукой

Проведение работ не требует специфических инструментов, все нужное обычно есть в доме, в крайнем случае – можно одолжить у соседей или купить в ближайшем строительном магазине.

Учесть все особенности кладки ламинатного покрытия

Монтаж на такой теплоноситель требует учета некоторых нюансов. Если не брать их во внимание, то можно допустить ошибки при установке. Смотрим на следующее:

  • перед проведением монтажных работ бетонная стяжка должна окончательно застыть. Также нужно предварительно проверить работу всего отопительного напольного узла, чтобы быть уверенным в его исправности. Это поможет досушить стяжку до конца;
  • ламинат нельзя устанавливать сразу. Он должен пролежать в помещении, где будет произведен дальнейший монтаж, не менее двух дней, чтобы покрытие привыкло к условиям комнаты. Это позволит проверить стойкость к внутреннему климату помещения. Пленку надо снять и поддерживать в комнате влажность не более 70 процентов;
  • направление покрытия должно быть перпендикулярно уложенным трубам водяного отопления. Так тепло сможет спокойно выходить через стыки панелей и поступать в комнату свободно. По отношению к источнику света, а именно окну, требуется также соблюдать перпендикулярность кладки.

Особенности должны быть учтены в обязательном порядке еще до установки ламинатного покрытия. Этот шаг является подготовительным к процессу непосредственного монтажа пола.

Приступить к сборке

Монтаж пола проходит через следующие этапы:

  • выровнять поверхность бетонной стяжки, если присутствуют шероховатости и бугорки, для этого понадобится строительный уровень. Не должно быть никакого лишнего пространства или зазоров. На трещины необходимо сделать заплаты во избежание прямого контакта теплого водяного пола и ламината;
  • удалить мелкий строительный мусор пылесосом с поверхности и приступить к грунтовке;
  • произвести настил подложки под доски в один или два слоя, главное следить за тем, чтобы она не повреждалась и не деформировалась. Все листы укладываются стык в стык. Это нужно для защиты материала от непосредственного воздействия тепла;
  • ламинат начинают класть с левого дальнего угла помещения с небольшими зазорами от стен, следуя расположению досок по продуманному плану;
  • затем крепят остальные панели по вертикальному направлению замковым способом: достаточно соединить элементы и защелкнуть крепление между ними. Кладутся доски под углом 15 градусов;
  • подрезать последнюю панель ряда по длине и сразу укладывать следующий ряд с распиленной части. Для подрезки лучше всего подойдет электрический лобзик;
  • после окончания монтажа первого и второго рядов их нужно приподнять под тем же углом и соединить между собой;
  • в месте нахождения труб необходимо вырезать отверстия, в которых и будут расположены отопительные трубы, соблюдая дистанцию и зазоры;
  • как только установка всех рядов закончена, на стенах нужно оставить отметки для будущих плинтусов.

Запускать отопительный узел сразу после монтажа ламината нельзя. Это способствует мгновенному возникновению дефектов. Материал должен полежать хотя бы два-три дня перед запуском. После этого можно производить запуск, но постепенно, начиная с небольших температур. Если поверхность реагирует без последствий, то можно потихоньку увеличивать степень нагрева.

Подготовка к укладке ламинированных панелей

После монтажа труб теплого пола в стяжку, включают прогрев системы, который прекращают в день доставки ламинированных панелей. Ламинат плохо переносит резкие температурные колебания, поэтому перед тем как укладывать, его оставляют на трое суток в комнате, в которой будет производиться монтаж.

После завершения монтажных работ температура в комнате должна поддерживаться примерно на одном уровне в течение трех суток (не менее). С началом отопительного сезона температуру напольного отопления повышают постепенно – с 15-18°C примерно на 3°C в день, пока не будет достигнут оптимальный температурный режим. Заканчивают отопление, постепенно снижая температуру до 15-18°C.

Порядок монтажа

Монтаж ламинированных панелей производится на готовую стяжку или настильную систему.

  • Если конструкция здания позволяет смонтировать водяную отопительную систему в бетонную стяжку, то обычно выбирают именно этот вариант.
  • В домах с деревянными перекрытиями плиты приходится укладывать на наборную конструкцию, поскольку массу бетонной стяжки они могут не выдержать.

Внимание!  При обоих вариантах монтажа базовая поверхность должна быть совершенно ровной.
Процесс монтажа стяжки на систему тёплого пола
Бетонную стяжку перед началом монтажных работ обрабатывают грунтовкой для уплотнения верхнего слоя и обеспыливания. Гидроизоляционные мероприятия в этом случае не требуются, подложка укладывается прямо на бетон. Подложка без фольгированного слоя укладывается на стены с нахлестом в 50 мм. Стыки проклеивают неметаллизированным скотчем.

Ламинированные панели монтируют на подложку с зазором между ними и стеной, равным 10 мм. Рекомендуется начинать работы с левого дальнего угла помещения. Для перевязки швов плиты в рядах укладывают со смещением. Так, если в первом ряду вначале монтируется целая панель, то во втором ряду – укороченная на 30-40 см.
После завершения работ со стяжкой подложка под ламинат укладывается прямо на бетон, затем можно приступать к укладке ламината
После завершения работ со стяжкой подложка под ламинат укладывается прямо на бетон, затем можно приступать к укладке ламината.

Типы соединения панелей

Принцип укладки плит практически одинаков для бетонной и настильной поверхностей. Способы соединения могут быть: клеевой и замковый. Первый вариант в данном случае не применяется, поскольку жестко зафиксированные панели при нагреве деформируются, поэтому разрешена только замковая «плавающая» укладка.

  • Замки «Click». Защелкивающиеся изделия, обеспечивающие высокую надежность соединения. Планки соединяют под углом 45°, а затем защелкивают. При этом раздается характерный звук, благодаря которому соединение получило свое название. Даже при нагреве зазоры и деформации отсутствуют. Требования к качеству основания умеренные.
  • Замки «Lock» (забивные). Соединение «шип-паз». Требуется идеально ровное основание. При любой деформации соединение может нарушиться, что приведет к образованию зазоров.

Соблюдение правил выбора подложки и ламината, технологии их укладки при проведении работ своими руками и последующей эксплуатации обеспечивает устройство декоративно привлекательного и долговечного напольного покрытия.

Внимательно читаем маркировку

Ограничение на монтаж ламината на теплый водяной или пленочный пол лежит в способе производства этого настила. Стабилизирующей основой досок ламината раньше выступала ДВП. В процессе ее изготовления использовались синтетические смолы для связывания волокон. При нагревании от теплого пола они могли выделять отравляющие вещества, что было проблемой для установки на теплый водяной пол. Все изменилось с приходом МДФ и HDF плит. По своей структуре это древесноволокнистые плиты. Второй вид обладает большей плотностью по сравнению с первой. Благодаря этому удалось уменьшить ее толщину, а значит и повысить теплопроводные свойства. Сами по себе эти плиты являются экологически чистыми, если производитель честно соблюдает технологию. Связывание волокон происходит за счет вещества, входящего в состав самой древесины. Добавляются натуральные смолы. Далее проблемы крылись в других компонентах ламината.
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Лицевой слой отвечает за износостойкость всего материала. Поэтому его необходимо сделать довольно прочным. Этого легко добиться с использованием различных полимерных соединений. Это может быть композитные смолы акриловая или меламиновая. Постоянное воздействие повышенной температуры теплого пола на них не приносило большой пользы. Дополнительными подводными камнями были слои бумаги, которая могла пропитываться парафином или другими химическими веществами, что обеспечивало дополнительную защиту от влаги.

На каждой упаковке с досками ламината нанесено большое количество различных обозначений. Одно из них имеет предшествующую латинскую буку E. Она говорит об уровне эмиссии или выделении различных химических веществ. Для холодного пола этот показатель может равняться 2 или 3. Но, если вы планируете застелить ламинатом теплый водяной пол, тогда там должна стоять 1 или лучше 0. Это означает, что уровень выбросов самый минимальный, что не повредит здоровью или он практически отсутствует.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Обратите внимание! Некоторые производители обозначают уровень эмиссии первыми буквами латинского алфавита. Если это так на вашем варианте, тогда ищите изделие со значением A или A+.

Дополнительными опознавательными знаками, которые подскажут о правильности выбора для теплого пола будет значок температуры с указанием конкретных значений. Они могут находиться в пределах до 30° Цельсия. Обычно ламинат для водяного теплого пола имеет схематическую отметку изогнутой трубы со значком воды или ее химической формулы. Другие пиктограммы, например, каблук дамской туфли, бьющийся чайник или лапы животного говорят об устойчивости к истиранию и другим физическим воздействиям. Зигзаг молнии проинформирует о том, что ламинат не накапливает статического электричества, а значит безопасен для чувствительной техники и электроники.

Каждой комнате свой класс

Возможно, вы замечали, что наибольшие потертости пола наблюдаются у порога, в зале и на кухне. Именно в этих комнатах чаще всего бывают люди, что приводит к износу покрытия. Такая же ситуация будет происходить и с ламинатом на теплый пол. Если вы планируете укладывать ламинат во всех помещениях, тогда стоит подумать о выборе его прочности. Производители выделяют несколько классов прочности для ламината. Если речь идет об укладке ламината в офисе или коридоре какого-либо заведения, тогда стоит смотреть в сторону 33-го или 34-го. Он перенесет самую высокую нагрузку с заявленным сроком службы.
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Обратите внимание! Прочность ламината обозначается пиктограммой с домиком и человечком. Чем людей на этом рисунке больше, тем выше выносливость у конкретного вида ламината.

Для бытовых нужд обычно выбирают двадцатый класс, но, если планируется наличие теплого пола, тогда придется заплатить дороже за 31-й или 32-й классы. Именно эти подвиды допускаются к монтажу на водяной теплый пол. В случае когда по плану ламинат должен находится в ванной и на кухне, на теплом полу, тогда проследите, чтобы он был с дополнительной влагозащитой. Это может выражаться в том, что стабилизационный слой будет изготовлен из различного рода пластиков, которые нечувствительны к воде. Соблюсти этот нюанс важно, чтобы ламинат не вздулся и не разошлись швы, что привело бы к тратам на ремонт.

Советы по качественной укладке

По отзывам пользователей и мастеров укладка ламинированного покрытия на теплый водяной пол не отличается по своей методике от обычного. После того как решен вопрос, какой настил выбрать и куплены все материалы, можно переходить к практической части. К моменту укладки стяжка уже должна хорошо выстояться и набрать требуемую жесткость и прочность. На это может уйти примерно месяц. Подождать стоит ради того, чтобы снизить уровень влажности. Через две недели после заливки можно включить отопление. Каждый день потребуется следить за температурой циркулирующей жидкости теплого пола и раз в сутки поднимать ее на 5°. Это позволит равномерно прогревать всю поверхность без температурного перекоса. За два дня до укладки температуру теплого пола необходимо выставить на допустимый максимум.

Ламинат привозится в помещение для укладки не за час до осуществления операции. Желательно сделать это за сутки, а то и более. Это даст возможность ламинату набрать температуру теплого пола и пройти процесс деформационного расширения. Если этого не сделать заранее, тогда проблемы начнутся после укладки, когда все покроется щелями. Первый день доски ламината желательно хранить в закрытом состоянии, а потом еще на день распаковать. Если погода не морозная, тогда распаковать ламинат можно сразу.
Теплый пол под ламинат - виды, плюсы и минусы разных систем
Первым делом инспектируется уровень поверхности, которая образовалась после укладки теплого пола. Перед монтажом ината на теплый поллам после мокрой заливки необходимо обработать площадь с помощью грунтовки. Это скрепит основание и исключит появление песка и пыли на поверхности. Перепад по площади не должен превышать 2 см на 10 м. Использовать гидроизолирующий слой нет необходимости. Сразу укладывается подложка. Последнюю для теплого пола необходимо использовать без фольгирующей прослойки, иначе тепловые волны не будут в достаточной мере проходить.

Подложка укладывается по всей площади с нахлестом на стены в 5 см. Лишнее срежется после завершения процесса. Соседние листы склеиваются между собой с помощью обычного скотча, металлизированный использовать нельзя. От каждой стены необходимо сделать зазор в 1 см. Он позволит ламинату при изменении температуры принимать требуемые формы без деформации. Отметить это пространство для ламината можно с помощью клиньев или кусочков брусков. Впоследствии оно будет закрыто плинтусами и не будет видно.
Теплый пол под ламинат - виды, плюсы и минусы разных систем
Каждый начинает монтаж ламината таким образом, как ему удобнее всего. Но профессионалы советуют делать это с дальнего левого угла от двери и двигаться вправо и вниз. Таким образом получиться уложить контур более эффективно. Если в первом ряду начальная доска была целой, то во втором доску ламината необходимо укоротить на 30–40 см. Это необходимо для перевязки швов. Для более плотного расположения каждый ряд ламината простукивается киянкой через брусок. Дополнительный навык можно получить из видео по укладке ламината.

Проведение монтажа ламинированного покрытия на водяной «тёплый пол» – пошагово

Выбор материалов для обустройства системы подогрева и укладки финишного покрытия – это лишь полдела. Также нужно строго придерживаться инструкций по укладке, если все сделать правильно, срок эксплуатации покрытия будет долгим.

Поэтапное выполнение работ:

  1. Подготовка чернового основания. Хоть подложка выполняет выравнивающие функции, подготовка основания обязательна. На нем допустимы перепады высот лишь в несколько миллиметров на каждый квадратный метр. Обычно хватает лишь заделывания неровностей и шлифовки, но, когда пол очень кривой, потребуется заливка выравнивающей смеси, под которую дополнительно настилают гидроизоляционный материал.

Максимально допустимый перепад высоты на водяном теплом полу под ламинат
Максимально допустимые перепады высот

  • Укладка слоя теплоизоляции. Видов материалов такого назначения есть несколько, оптимальным видом по характеристикам будет экструдированный полистирол. Желательно, чтобы у него был фольгированный слой, который будет выполнять функции тепло-отражателя.

на фольгированной подложки закреплен водяной теплый пол под ламинат
Изолирующий материал с фольгированной поверхностью

  • Установка армирующей сетки. Обычно применяется металлическая сетка, но может быть пластиковая. Она нужна для повышения прочности конструкции, а также выступает основой для крепления труб обогрева, фиксируется при помощи строительных грибков.

Армированная металлическая сетка для укладки водяного теплого пола под ламинат
Армированная металлическая сетка

Есть альтернатива. Вместо армирующей сетки можно применять экструдированный полистирол со специальными выступами, на которых будет фиксироваться водяной контур.

  • Монтаж труб на основание. Для правильной укладки потребуются направляющие элементы и хомуты для фиксации. Есть несколько видов укладки, основные – змейка, улитка. При проведении работ важно не превышать максимальную длину контура, соблюдать рекомендуемый угол поворота.

Варианты укладки труб водяного теплого пола под ламинат
Варианты укладки труб

Варианты укладки труб

  • Заливка стяжки. Ламинированные панели требуют ровного основания для укладки, поэтому поверх водяного контура заливается стяжка. Лучше для нее применять специальные составы с высокими показателями теплопроводности. Еще одно преимущество готовых смесей – время высыхания, которое составит всего 1-2 дня.

водяной теплый пол под стяжкой готовый к укладке ламината
Основание должно быть ровным

  • Укладывание подложки. Чтобы убрать даже небольшие неровности, исключить трение ламелей с бетоном, между ними укладывается подкладка. Хорошим вариантом будет перфорированный материал с толщиной 1,5-3 мм.
  • Укладка финишного покрытия. На упаковке ламината указана детальна инструкция по укладке. Начинать следует с угла помещения, постепенно скрепляя элементы между собой.

Схема ламината на теплом полу из водяного отопления
Схема готового пола

В целом, процесс монтажа поверх системы обогрева не будет сложной задачей, но, если нет уверенности в своих силах, всегда можно довериться ремонтникам.

Перед выполнением работ стоит посмотреть видео с пошаговой инструкцией

Выбор ламината для теплого водяного пола в зависимости от помещения

Не стоит забывать, что тепловое и паровое давление на ламинат различается в зависимости от помещения. Также необходим определенный уровень износостойкости. По классификации необходимо брать покрытие класса 32 и выше. На упаковке можно найти маркеры, показывающие, какую нагрузку выдерживает материал и в каких помещениях его можно использовать.

Кухня

Кухня — место постоянного движения, перепадов температур, а так же высокого загрязнения. Во время готовки необходимо часто перемещаться от плиты к столу, различные части еды и жир постоянно будут попадать на пол. Ламинат на кухне — удобно и практично, ведь его очень легко мыть.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Напольное покрытие нужно выбирать по ряду характеристик:

  • Повышенная влагостойкость;
  • Водоотталкивающий материал;
  • Ударостойкость;
  • Отсутствие скользящего эффекта.

Важно! Множество водоотталкивающих покрытий становятся скользкими при попадании на них воды, и это может вести за собой неприятные последствия: ожоги, порезы.

Отличаться такие покрытия могут и по классам. Ламинат класса 32 и 33 лучше всего подходят для кухни. Стыки между ними обрабатываются специальным герметиком, чтобы вода не просачивалась под покрытие. Для повышения теплопроводимости трубы заливают песчано-цементной стяжкой. Это необходимо для большей теплоотдачи — класс 32 и 33 имеют средний коэффициент сопротивления теплу.

Ванная и туалет

Для ванной и туалета, если они совмещенные или вытяжка из ванны идет в туалет, необходим класс «Аква-ламинат». В санузле покрытие часто подвергается большому количеству влаги и высоким температурам. Материал должен быть обработан особым воодоталкивающим покрытием или техническим воском. Это увеличит срок годности продукции. Датчик температуры не должен превышать 28 °C.

Если дом частный и санузел вентилируемый, необходимо следить, чтобы помещение резко не остывало — это приведет к трещинам в покрытии.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Обратите внимание! В ванной нельзя устанавливать коврик из ткани. На покрытии системы отопления нельзя класть подушки, мягкие игрушки и любые тканевые изделия. Лучшим выходом будет постелить резиновый массажный коврик.

Спальня, гостиная, детская, прихожая и коридор

Остальные части дома не подвержены негативным воздействиям влаги и повышенным температурам. На такие участки рекомендуется укладывать ламинат с звукопоглащающим эффектом. Особенно актуально это в детской, чтобы малыши не «бегали по головам соседей».

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Здесь необходим ламинат класса 21 и 22. Ламинат указанны классов имеет хорошую теплопроводимость, поэтому пол с подогревом не обязательно заливать цементной стяжкой.

Отзывы

Чтобы сделать правильный выбор, мало обратить внимание на техническую документацию производителя. Нужно еще учесть опыт эксплуатации теплых полов разными людьми. Судя по отзывам, полипропиленовые трубы в водяных системах значительно лучше металлопластиковых, и даже значительная тепловая инерция ничуть не мешает им согревать поверхность пола как следует.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Пользователи инфракрасного теплого пола отмечают, что он позволяет варьировать температуру не только по отдельным комнатам, но даже по определенным сегментам, однако, потребуется приобрести дорогостоящую автоматику и правильно настроить ее. Электрические теплые полы марки «Теплолюкс» вызывают самое разное отношение: у кого-то восторженное, у кого-то резко негативное. Приобретать их вряд ли стоит, это довольно рискованный шаг.

Продукция Warmstad делается в России и полностью удовлетворяет даже самым строгим требованиям качества. Купившие ее отмечают, что хорошо проработанная полимерная оболочка кабеля позволяет ему уверенно работать не менее полутора десятилетий без перебоев. Система может гибко адаптироваться под различные климатические условия.

Теплый пол под ламинат - виды, плюсы и минусы разных систем

Теплые полы Devi воспринимаются большинством потребителей, как вполне достойное и добротное решение, крайне редко дающее отказы. Среди других производителей высокую оценку заслужили товары Thermo, «Энсто», Energy Cable, Caleo. Все эти марки известны на рынке уже в течение многих лет и достаточно разнообразны по своим характеристикам.

Теплый пол под ламинат - виды, плюсы и минусы разных систем
Теплый пол под ламинат - виды, плюсы и минусы разных систем

Полезные советы

Ознакомившись с основными характеристиками по каждому из видов теплых полов, можно сделать выбор. Чтобы точно не ошибиться при покупке материала и проведении работ, следует придерживаться таких советов:

  • В жилье с невысокими потолками лучше применять пленочные системы обогрева, ведь они занимают минимум места и не требуют дополнительных конструкций;
  • сложный монтаж кабельного варианта нагрева лучше доверить специалистам;
  • для помещений на первом этаже наличие слоев гидро и теплоизоляции является обязательным условием;
  • выполнять работы по установке теплого пола в морозную погоду не рекомендуется;
  • для экономии расходных материалов датчик замера температуры следует установить посредине комнаты или недалеко от стены.

Схема устройства теплого пола с ламинатным покрытием

Поделиться
Похожие записи
Adblock
detector
