Манометры давления

Существует давление трех основных типов:

1. Атмосферное. Это когда атмосфера воздействует на поверхность земли, а также на все находящееся на ней. Здоровый человек его не ощущает, так как оно обычно компенсируется внутренним давлением организма.
2. Вода в водопроводе может испытывать избыточное давление. Отсюда правило — оно возникает в замкнутом пространстве в различных средах.
3. Абсолютное возникает при взаимодействии первого и второго вида давления, то есть это сумма показателей атмосферного и избыточного.

Манометр — это прибор, который измеряет второй вид давления (избыточный) в различных системах.

Что такое манометр, вакуумметр и мановакуумметр ?



                Манометр технический.
Манометр — это прибор, предназначенный для измерения избыточного давления рабочей среды посредством деформации трубчатой пружины (трубка Бурдона).

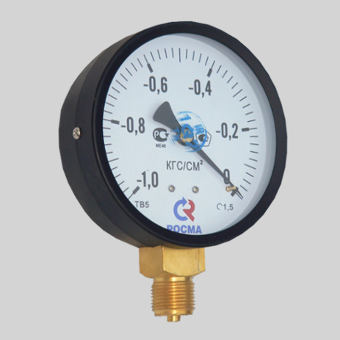

              Вакуумметр технический.

Вакуумметр — это прибор, предназначенный для измерения разряжения рабочей среды посредством деформации трубчатой пружины. Стандартная шкала для вакуумметра от -1..0 атм. Шкала на вакуумметре всегда отрицательная, т. к. происходит измерение давления ниже атмосферного.


              Мановакуумметр  технический.
Мановакуумметр — это прибор, предназначенный для измерения избыточного давления и разряжения рабочей среды посредством деформации трубчатой пружины.
Вышесказанное по простому  :
- если на шкале прибора только положительное давление, то это манометр.
- если на шкале прибора только отрицательное давление, то это вакуумметр.
- если на шкале прибора есть и отрицательное и положительное давления, то это мановакуумметр.
В промышленности и сфере ЖКХ наибольшее распространение находят манометры с трубчатой пружиной Бурдона. Это связано с простотой конструкции и относительно невысокой стоимостью.

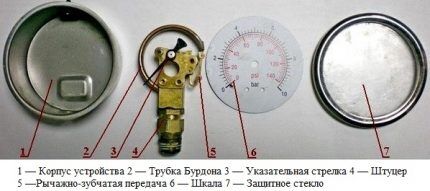

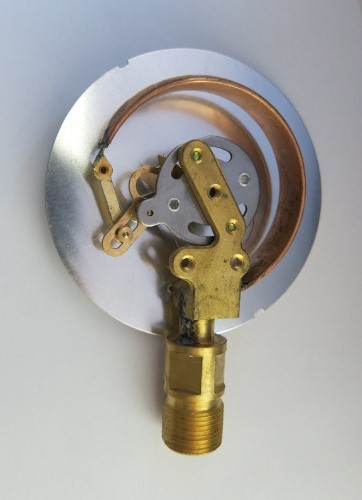

                      Манометр "изнутри" .

Какие бывают манометры ?

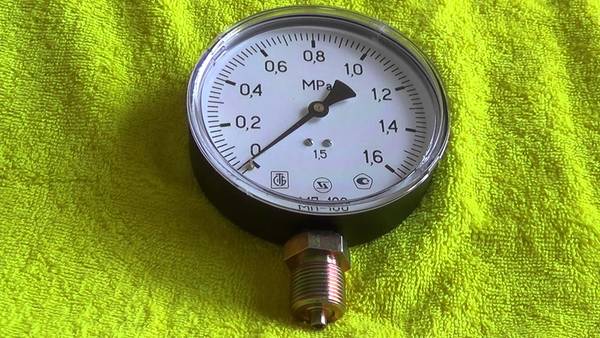

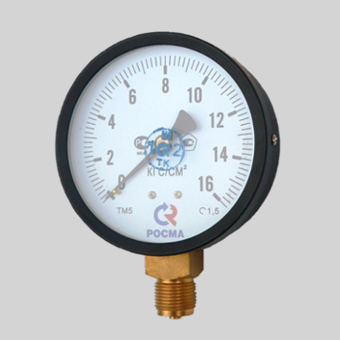

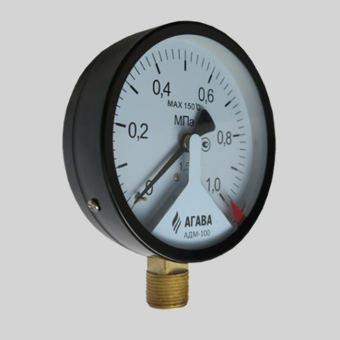

Технические манометры — самые распространенные приборы для измерения давления воды, воздуха, газов, которые нашли широкое применение в сфере ЖКХ и промышленности. Если у Вас нет никаких специфических требований к прибору — то однозначно следует рассматривать технические манометры.


               Технический манометр ТМ610Р.
Котловые манометры — это технические манометры с диаметром корпуса 250мм. Эти манометры применяются при установке на большой высоте или в труднодоступных местах, что позволяет снимать показания прибора с большого расстояния.


              Котловой манометр ТМ810Р.

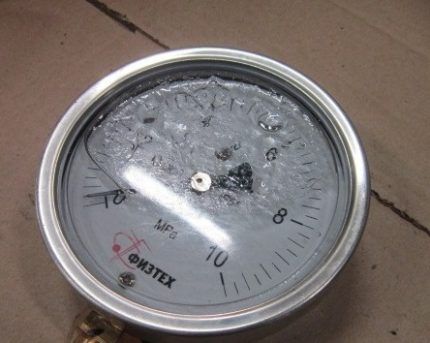

Виброустойчивые манометры — приборы для измерения давления в условиях повышенной вибрации на трубопроводе или установке. Эти приборы массово применяются на насосных станциях, компрессорах, автомобилях, судах и поездах.


       Виброустойчивый манометр ТМ-320Р.

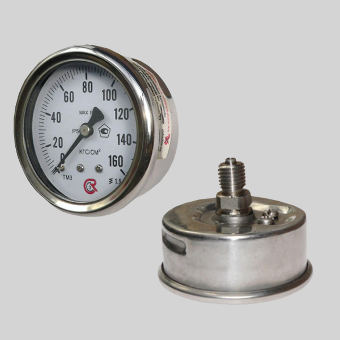

Коррозионностойкие манометры — приборы изготовленные полностью из нержавеющей стали и предназначенные для работы с агрессивными средами.



      Коррозионостойкий манометр ТМ621Р.
Сварочные манометры — приборы предназначенные для контроля давления на кислородных и ацетиленовых редукторах, пропановых баллонах Сварочные манометры бывают кислородные (цвет корпуса синий), ацетиленовые (цвет корпуса белый или серый) и пропановые (цвет корпуса красный). На циферблате каждого прибора в кружочке стоит тип среды.

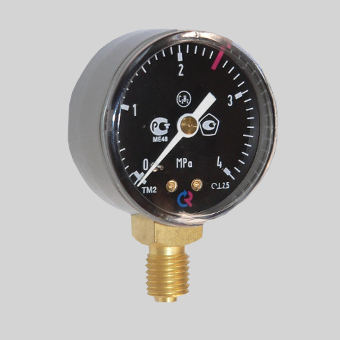

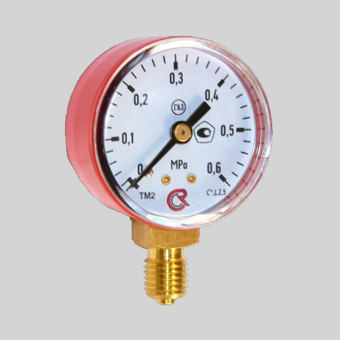

Сварочный манометр для кислорода.		Сварочный манометр для ацетилена.		Сварочный манометр для пропана.

 Манометры точных измерений (образцовые манометры)— приборы с низким классом точности 0.6 или 0.4 применяются для опрессовки газопроводов, поверки технических манометров, а так же для измерения давления технологических линий, требующих повышенной точности измерения.


                  Образцовый манометр.
Манометры аммиачные— приборы для измерения давления в системах хладоснабжения. Эти приборы изготавливаются на базе коррозионностойких манометров с измененным циферблатом.

                 Аммиачный мановакуумметр.
Манометры автомобильные — приборы для измерения давления воздуха в шинах. Эти приборы можно купить в автомобильных магазинах или сервисных центрах.

Цифровые электронные манометры— бывают двух разновидностей: в моноблочном корпусе и комплект из преобразователя давления и электронного блока для индикации и регулирования параметров. Эти приборы применяются для точного измерения давления и в системах автоматизации технологических процессов.

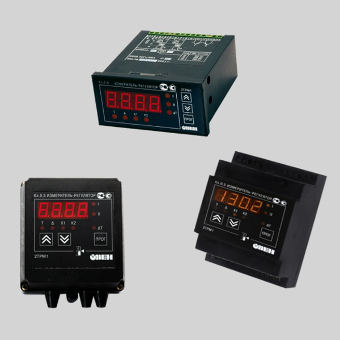

Преобразователь давления ДДМ-03-МИ.		Измерители-регуляторы 2ТРМ1.		Преобразователь давления ПД100.

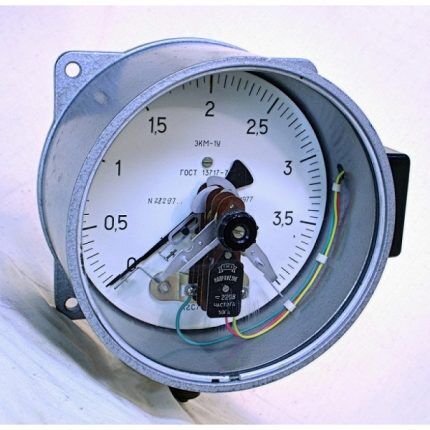

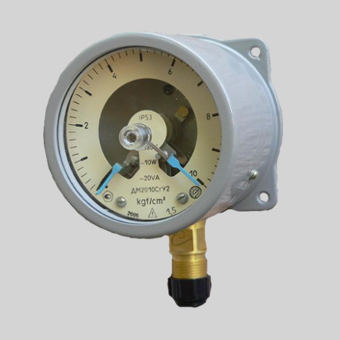

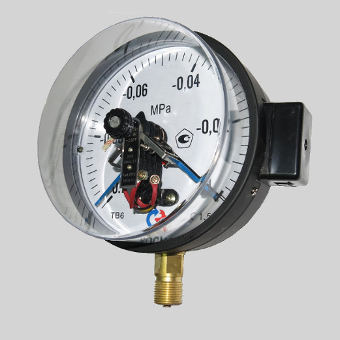

Манометры электроконтактные— это технические манометры с электроконтактной приставкой предназначенные для коммутации контактов в системах автоматизации.

Манометр электроконтактый ТМ610Р-05.		Манометр электроконтактный АДМ-100.		Манометр электроконтактный ДМ-2010.

Принципиальным отличием этих приборов от всего многообразия манометров является наличие параметра исполнение манометра. На сегодняшний день эти приборы выпускаются в шести исполнениях.

Какие параметры важны при выборе манометра ?

В этом разделе мы рассмотрим все параметры, которые необходимо учитывать при покупке манометра. Это очень полезная информация для покупателей, у которых нет точной марки прибора или есть марка, но данные приборы нет возможности купить и нужно корректно подобрать аналоги.
Диапазон измерения— это самый важный параметр.
Стандартный ряд давлений для манометров:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2=бар=атм=0.1Мпа=100кПа
Стандартный ряд давлений для мановакуумметров:
 -1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа
Стандартный ряд давлений вакуумметров:
 -1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.
Если Вы не знаете, какую шкалу купить, то выбор диапазона происходит довольно просто, главное чтобы рабочее давление попадало в диапазон от 1/3 до 2/3 шкалы измерения. Например у Вас в трубе обычно давление воды 5.5 атм. Для стабильной работы нужно выбирать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно. Многие задаются вопросом — что случится если рабочее давление будет менее 1/3 шкалы или больше 2/3 шкалы измерения? Если измеряемое давление меньше 1/3 шкалы то резко возрастет погрешность измерения давления. Если измеряемое давление больше 2/3 шкалы то механизм прибора будет работать в режиме перегрузки и может выйти из строя раньше гарантийного срока.
Класс точности— это допустимый процент погрешности измерения от шкалы измерения.
Стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Как самому рассчитать погрешность манометра? Допустим у Вас манометр на 10 атм классом точности 1.5.
Это значит, что допустимая погрешность манометра 1.5% от шкалы измерения, т. е. 0.15 атм. Если погрешность прибора больше — то прибор необходимо менять. Понять без специального оборудования исправный прибор или нет по нашему опыту нереально.
Принять решение о несоответствии класса точности может только организация, у которой есть поверочная установка с эталонным манометром с классом точности в четыре раза меньше, чем класс точности проблемного манометра. Два прибора устанавливаются на линию с давлением и сравниваются два показания.
Диаметр манометра— это важный параметр для манометров в круглом корпусе. Стандартный ряд диаметров для манометров: 40, 50, 63, 80, 100, 150, 160, 250 мм.
Расположение штуцера— существует две разновидности: радиальное у которого штуцер выходит из манометра снизу и торцевое (тыльное, аксиальное) у которого присоединительный штуцер находится сзади с тыльной части прибора.

Манометр с радиальным штуцером.		Манометр с осевым штуцером		Манометр с осевым штуцером

Присоединительная резьба— наибольшее распространения на манометрах нашли две резьбы: метрическая и трубная. Стандартный ряд резьб для манометров: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2. Практически на всех импортных манометрах применяется трубная резьба. Метрическая резьба используется в основном на отечественных приборах.
Межповерочный интервал— это срок когда необходимо делать переповерку прибора. Все новые приборы идут с первичной заводской поверкой, которая подтверждается наличием клейма поверителя на циферблате прибора и соответствующей отметкой в паспорте. На данный момент первичная поверка бывает на 1 год или на 2 года. Если манометр используется в личных целях и поверка не критична, то выбирайте любой прибор. Если манометр устанавливается на ведомственном объекте (тепловой пункт, котельная, завод и т. д.), то после окончания срока первичной поверки необходимо переповерять манометр в ЦСМ (центр стандартизации и метрологии) своего города или в любой организации, у которой есть лицензия на поверку и необходимое оборудование. Для тех кто постоянно сталкивается с поверкой манометров не секрет, что очень часто переповерка стоит дороже или сопоставимо со стоимостью нового прибора, а так же сдача прибора в поверку стоит денег даже если прибор повторную поверку не пройдет и к цене может добавиться ремонт прибора с последующей поверкой.
Исходя из этого у нас есть две рекоменации:
- покупайте приборы с первичной поверкой на 2 года, т.к. экономия 50-100 рублей на покупке прибора со сроком поверки 1 год может уже через год привести к расходам в 200-300 руб и к ненужной «беготне».
- перед тем как принять решение о переповерке приборов прокалькулируйте расходы на переповерку — в большинстве случаев намного выгодней купить новые приборы. Что нужно посчитать - стоимость поверки, несколько поездок к поверителю. Если в системе есть гидравлические удары, пульсация среды (близкое расположение насосов), вибрация трубопровода то после 2 лет эксплуатации обычно 50% приборов переповерку не проходят, а за нее платить надо, т. к. поверочные работы проводились.
Условия эксплуатации— если прибор будет работать на вязкой или агрессивной среде, а так же при использовании прибора в сложных условиях — вибрация, пульсация, большие (более +100С) и малые температуры (менее -40С) то необходимо выбирать специализированный манометр.

Перевод единиц давления манометров.

При покупке манометра часто возникает необходимость измерения давления в нестандартных единицах измерения. Наш опыт работы говорит, что если речь малом количестве приборов (менее 100 шт), то заводы ничего переделывать на своих шкалах не будут и прийдется переводить единицы измерения самостоятельно.
1кгс/см2=10.000кгс/м2=1бар=1атм=0.1Мпа=100кПа=100.000Па=10.000мм.вод.ст.=750мм. рт. ст.= 1000мБар

Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.
Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.

Кран трехходовой шаровый.		Кран трехходовой пробковый с контрольным фланцем.		Кран трехходовой пробковый с ручкой.


Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.

Игольчатый вентиль стальной.		Игольчатый вентиль нержавеющий.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.


      Демпферный блок.
Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

   Отборные устройства ( прямое и угловое ).
Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред. При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе.


     Разделитель мембранный РМ.
При установке манометров есть несколько требований, обязательных к выполнению:
- монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе
- манометр устанавливается с вертикальным расположением циферблата
- вращение манометра производится за штуцер при помощи гаечного ключа
- прикладывать усилие к корпусу манометра запрещается

Как эксплуатировать манометры ?

При эксплуатации манометров необходимо соблюдать рекомендации и физические параметры (температура среды и допустимое давление), прописанные в паспорте прибора. Самым важным требованием к эксплуатации является плавная подача давления на манометр. Если прибор подобран правильно и эксплуатируется без нарушений, то проблем обычно не бывает.
Рассмотрим случаи, при которых не допускается эксплуатация манометра:
- при подаче давления на прибор стрелка не двигается
- приборное стекло повреждено или разбито
- стрелка прибора движется скачками
- после сброса давления с прибора стрелка не возвращается к нулевой отметке
- погрешность измерения превышает допустимое значение

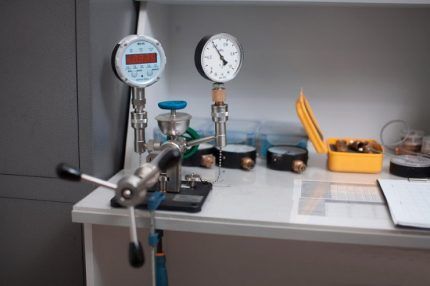

Как осуществляется поверка манометров ?

Манометр является средством измерения давления и подлежит обязательной поверке. Поверку манометров можно условно разделить на два вида:
- первичная поверка — это поверка, которая производится заводом изготовителем перед продажей прибора и подтверждается наличием клейма поверителя на стекле или корпусе манометра, а так же соответствующей отметкой в паспорте прибора. Первичная поверка без каких-либо проблем признается контролирующими организациями и прибор можно эксплуатировать до окончания этого срока.
- переповерка манометра — это поверка прибора, которая производится после окончания срока первичной поверки манометра. Перед переповеркой манометра необходимо убедиться что прибор исправен т. к. в случае неисправности прибора Вы за деньги, сопоставимые со стоимостью прибора, получите красивое уведомление о том, что прибор не исправен и его нужно ремонтировать или выбрасывать. Переповерка манометра производится в ЦСМ (центр стандартизации и метрологии) своего города или в любой организации, у которой есть лицензия на поверку и необходимое оборудование.

Какой манометр лучше купить ?

На сегодняшний день на рынке представлены около 10 российских производителей приборов, 2 белорусских производителя и несметное количество иностранных производителей приборов. Рассмотрим особенности каждых приборов.
- Российские заводы — наиболее оптимальный выбор для покупки манометров. Многие спросят — почему? Все довольно просто — российские манометры существенно дешевле импортных при сопоставимом качестве, срок первичной поверки 2 года в отличие от белорусских, выпускается вся линейка приборов от технических до коррозионностойких.
- Белорусские заводы — довольно дешевые приборы, но у них есть 3 существенных недостатка:
- первичная поверка на 1 год, что превращает их дешевизну в «миф» и «беготню» с перепроверкой.
- упрощенный механизм, который при серьезных нагрузках долго не работает.
- пластиковое стекло вместо приборного так же вносит сложности в эксплуатации и надежности прибора.
- Иностранные манометры — наш многолетний опыт торговли приборами показывает, что смысл в покупке аналогичен приобретению российского прибора, но только 2-3 раза дороже нет. Все объяснения продавцов иностранных приборах об уникальном качестве, супер технологиях и т. п. являются обычной уловкой для объяснения клиенту, почему он так круто переплачивает. Если условия эксплуатации сложные, просто нужно покупать специализированный прибор вместо технического и он будет без проблем работать. Если Вас терзают сомнения и у Вас есть возможность с помощью отвертки разобрать два аналогичных манометра российский и импортный — то Вам вряд ли повезет найти несколько отличий.

На что важно обратить внимание при покупке манометра ?

- манометр должен быть новый. Многие продавцы приборов под словом новый понимают, что манометр не был в эксплуатации. Но манометру может быть 15 лет, а Вам будут рассказывать что он новый. Уточняйте год выпуска прибора или Вас может ждать неприятный сюрприз в виде покупки неликвида.
- на манометре или в паспорте должна быть отметка о первичной поверке. Есть продавцы неликвидов, которые затирают клеймо поверителя, чтобы нельзя их было обвинить в продаже старых приборов.
- поверка на манометр должна быть 2 года, если Вы купите прибор с первичной поверкой на 1 год — уже через год экономия улетучится и начнутся не нужные сложности.
- на манометр должен быть паспорт и действующий сертификат на средства измерения.
- если прибор новый и поверка на 2 года выбирайте самый дешевый вариант.
- обратите внимание на диапазон измерения, диаметр шкалы, тип расположения штуцера, тип резьбы и исполнение прибора — если Вы купите не тот прибор, то замена его может быть сопряжена со сложностями, т. к. если прибор имеет нестандартные параметры и изготовлен под Вас, то скорее всего его придётся оставлять себе на память.
- отзывы о манометрах в интернете можно поискать, но большая часть из них носят заказной характер и лучше опираться на советы людей, имеющих опыт реальной эксплуатации приборов.
- манометры стоит покупать в организации, которая вызывает у Вас доверие, т. к. продажа неликвидов времен СССР до сих пор существует и потом старые приборы будет довольно сложно возвращать или обменивать на нормальные приборы.

Технические характеристики датчика давления котла Будерус

• Тип: автоматика для котлов.
• Страна производитель: Германия.
• Гарантия: 1 год.
• Внешнее исполнение: прямоугольная форма.
• Внешнее исполнение: цвет черный.
• Технические характеристики: высота — 0,17 см, глубина — 0,12 см, ширина — 0,22 см.

Функции и оснащение: возможность программирования — нет, индикация давления.

Подводя итоги, предлагаю посмотреть несколько видео об измерительных газовых приборах.

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

• виду измеряемого давления;
• назначению;
• принципу действия;
• классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

• стандартные;
• защищенные от попадания пыли;
• водонепроницаемые;
• защищенные от агрессивных сред;
• взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Манометры применяют в самых разнообразных отраслях. Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных  точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Приборы для измерения давления

Нередко появляется острая необходимость в приборе для измерения давления жидкостей и газов. Рабочие рамки давления требуют непрерывного контроля в каждой трубопроводной системе или емкости, и для этого применяют устройства для измерения давления газа или измерительные установки. Хороший измеритель давления газа будет гарантом постоянной работы оборудования, независимо от используемой системы, где присутствует давление, будь это газовый трубопровод, отопительная схема или кругооборот замкнутого типа.

Манометры давления

Манометр – это измерительное устройство или установка для измерения дифференциального (например, dp05 датчик дифференциального давления жидкостей газов), абсолютного или избыточного давления. Наиболее распространенные предназначены для измерения только избыточного давления. «Ноль» в таком устройстве находится в соответствии с уровнем давления воздуха. Есть манометры, которые предназначены для универсального измерения, например, фд 09 — измеритель давления газа.

В чем измеряется давление газа

1 Ньютон на метр квадратный равен 1 Паскаль, а 1 атмосфера равна 101325 Паскаль. Такая единица, как «бар» равна 105 Па.

По назначению выделяют следующие виды манометров для измерения давления газа:

• Общетехнические
• Эталонные
• Специальные

Какими приборами измерить давление газа

На данный момент, передовые технологии позволяют использовать разные типы устройств, что показывают значение давления в определенных интервалах:

• Электронные манометры – приборы высокоточные. Такие устройства могут работать от 0, до предельных температурных значений. Одним из таких устройств является электронный манометр для измерения давления газа ht.
• Мановакуумметры используется при чрезмерных характеристиках от — до +.
• Вакуумметры (подразделяются на тягомеры и менее распространенные тягонапоромеры) предназначены для пониженного атмосферного давления в диапазоне от -1 до 0.
• Манометры, что предназначены для экстремально пониженных значений до +40 кПа.

Правила эксплуатации

Разновидности манометров

Манометры используется во многих системах, где присутствует давление, которое должно находиться на четко заданном уровне. Применение прибора позволяет вести за ним контроль, поскольку недостаточное или избыточное воздействие может навредить различным технологическим процессам. Кроме этого, превышение нормы давления является причиной разрыва емкостей и труб. В связи с этим создано несколько разновидностей манометров рассчитанных под определенные условия работы.

Электроконтактные предназначены специально для контроля и предупреждения о достижении верхней отметки опасной нагрузки, способной разрушить систему. Такие приборы используются с различными средами, такими как жидкости, газы и пары. Данное оборудование имеет встроенный механизм управления электроцепями. При появлении избыточного давления манометр подает сигнал или механическим способом отключает снабжающее оборудование, нагнетающее давление. Также электроконтактные манометры могут включать специальный клапан, который сбрасывает давление до безопасного уровня. Такие приборы предотвращают аварии и взрывы на котельных.

Специальные манометры предназначены для работы с определенным газом. Такие приборы обычно имеют цветные корпуса, а не классические черные. Цвет соответствует газу, с которым может работать данный прибор. Также на шкале применяется специальная маркировка. К примеру, манометры для измерения давления аммиака, которые обычно устанавливается в промышленных холодильных установках, окрашены в желтый цвет. Подобное оборудование имеет класс точности от 1,0 до 2,5.

Самопишущие применяются в сферах, где требуется не только вести визуальный контроль за давлением системы, но и фиксировать показатели. Они пишут диаграмму, по которой можно просматривать динамику давления в любой промежуток времени. Подобные устройства можно встретить в лабораториях, а также на тепловых электростанциях, консервных заводах и прочих пищевых предприятиях.

Судовые включают широкий модельный ряд манометров, которые имеют защищенный корпус от атмосферного воздействия. Они могут работать с жидкостью, газом или паром. Имена их можно встретить на уличных газовых распределителях.

Железнодорожные манометры предназначены для контроля за избыточным давлением в механизмах, которые обслуживают рельсовый электротранспорт. В частности, их применяют на гидравлических системах, передвигающих рельсы при разведении стрелы. Подобные устройства имеют повышенную стойкость к вибрации. Они не только устойчиво переносят встряску, но при этом указатель на шкале не реагирует на механическое воздействие на корпус, точно отображая уровень давления в системе.

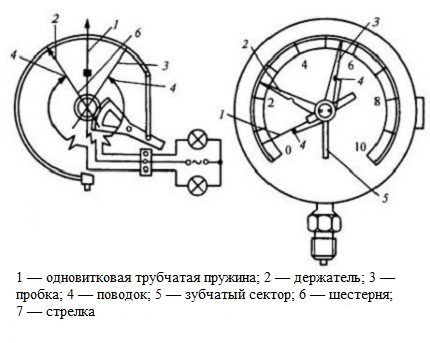

Манометр с одновитковой трубчатой пружиной

1 — шкала; 2 — стрелка; 3 — ось; 4 — зубчатое колесо; 5 — сектор; 6 — трубка; 7 — тяга; 8 — пружинный волосок; 9 — штуцер

Самопишущий манометр с многовитковой пружиной (рисунок ниже). Пружина выполнена в виде сплюснутой окружности диаметром 30 мм с шестью витками. Вследствие большой длины пружины ее свободный конец может перемещаться на 15 мм (у одновитковых манометров — только на 5-7 мм), угол раскручивания пружины достигает 50-60°. Такое конструктивное исполнение позволяет применять простейшие рычажные передаточные механизмы и осуществлять автоматическую запись показаний с дистанционной передачей. При подключении манометра к измеряемой среде свободный конец пружины рычага будет поворачивать ось, при этом перемещение рычагов и тяги будет передаваться оси. На оси закреплен мостик, который соединен со стрелкой. Изменение давления и перемещение пружины через рычажный механизм передаются стрелке, на конце которой установлено перо для записи измеряемой величины давления. Диаграмма вращается с помощью часового механизма.

Классификация по способу функционирования

По способу работы приборы могут быть водяными, электрическими или цифровыми, помимо этих категорий существуют и другие разновидности.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электрические

Тензорезистивный электрический манометр

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Цифровые

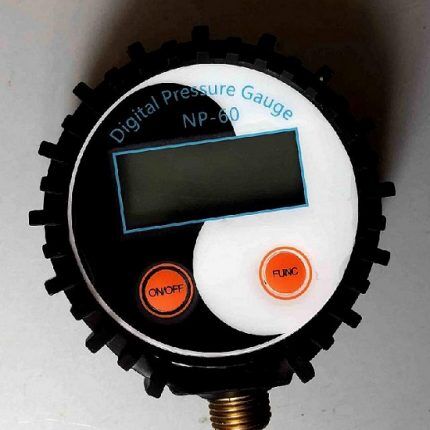

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Судовые

Особенность устройств — повышенная защита от влаги, пыли, вибраций. В основном именно эти манометры применяют в судостроении, отсюда и их название. Подходят для измерения давления жидкости, газа, пара.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

Классификация по принципу работы

Газовые манометры в зависимости от механизма считывания показаний делят на:

• Деформационные;
• Электрические;

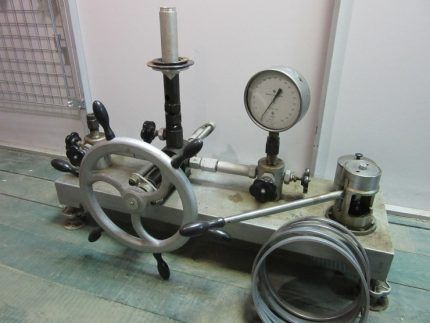

• Грузопоршневые;
• Жидкостные.

Деформационный вид манометров

Принцип и основы действия устройств деформационного класса заключается в том, что давление воздействует на чувствительный элемент прибора, который деформируется. Уровень давления определяется степенью деформации.

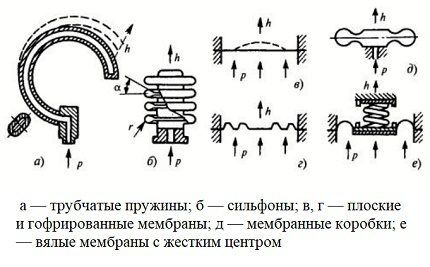

Деформационные манометры выпускают с трубчато-пружинными, сильфонными или мембранными рабочими компонентами, обладающими высокой чувствительностью

Воспринимающими элементами в трубчато-пружинных устройствах являются трубчатые пружины. Эти изделия представляют из себя согнутые кругом трубки с поперечным овальным сечением. Газ оказывает воздействие на внутреннюю поверхность трубки. В ходе этого воздействия трубка деформируется и изменяет свою форму, приближаясь к округлой.

Один конец трубки запаян и способен перемещаться. Второй открыт и зафиксирован держателями. При искривлении пружинной трубки воздействие также оказывается и на кольца, которые затем разгибают пружину. Запаянный конец пружины двигается в соответствии с силой давления. Это движение передается на измерительную шкалу.

При измерении давления до 40 бар используются кругообразные пружины. При более высоком давлении применяются винтовые или спиралеобразные пружины, находящиеся в одной плоскости. Погрешность показаний при измерении давления данным методом составляет от 1 до 4%.

Мембранные и сильфонные чувствительные элементы позволяют эффективно измерять небольшие значения избыточного и вакуумметрического давления.

Сильфон производится по принципу сантехнического сильфонного шланга. Представляет он собой тонкостенную металлическую трубку из подвижных поперечных колец. В зависимости от материала и параметров изготовления сильфон может быть более или менее жестким.

Под воздействием высокой температуры со временем накапливаются пластические деформации, что нарушает правильность показаний. К тому же при повышенной температуре и пульсации давления ускоряется изменение статической характеристики

Чувствительные мембранные элементы имеют наибольшее разнообразие. Класс точности таких устройств не бывает выше 1,5. В таких приборах предусмотрена защитная система. В случае перегрузки мембрана упирается в специальное защитное устройство.

Мембранные коробки часто устанавливают в приборах, измеряющих напор и разряжение. Напоромеры, тягомеры и тягонапоромеры с мембранными коробками производят с классами точности 1,5; 2,5 и лимитом измерения до 25 кПа.

Плоские мембраны имеют небольшое перемещение рабочей точки, поэтому их чаще всего используют для преобразования давления в силу. Они нестабильны, но хорошо рассчитываются.

Гофрированные мембраны вместе с аналогичными коробками используются для улучшения статической характеристики. Первые лучше перемещаются, однако плохо поддаются расчету. Вторые используются гораздо чаще благодаря своей пониженной жесткости.

Чтобы измерить малые значения давления пользуются устройствами с вялыми мембранами.

Приборы нуждаются в защите от воздействия высокой температуры, так как она негативно сказывается на упругости и чувствительности основных рабочих элементов.

Механические показывающие манометры

Многие манометры с трубчатой пружиной фактически являются устройствами прямого преобразования. Это значит, что давление преобразуется в смещение чувствительного элемента и контактирующего с ним механического устройства.

На схеме штуцер размещен радиально, однако производят также манометры с осевым расположением штуцера

Под воздействием давления перемещается свободный конец пружины, поводок воздействует на зубчатый сектор, происходит поворот шестерни и показывающей стрелки.

Пружинные показывающие манометры производятся с диапазоном измерения от 0,1 до 103 Мпа и имеют различные классы точности. Образцовые модели выпускают с классами точности 0,15; 0,25; 0,4. Измерители рабочей категории повышенной точности – 1 и 0,6. Рабочие общетехнические – с классами точности 1,5; 2,5; 4.

Самопишущие модели манометров

Промышленность выпускает манометры с встроенной системой считывания показателей, которая фиксирует значения на дисковой диаграмме так, чтобы затем можно было проследить динамику показателей. Один оборот может совершаться за 8, 12, 24 часа. Движение происходит за счет электродвигателя или часового механизма.

Работа манометрического самописца основывается на передаче сигнала трубчатой пружиной большого диаметра, которая имеет тяговое усилие. Она передает движение от чувствительного элемента к системе индикации. Устройства с маркировкой МТС фиксируют значения избыточного давления.

Такие устройства предполагают контроль со стороны оператора и имеют классы точности 1; 1,5; 2,5.

Сильфонные чувствительные элементы применяются в самопишущих дифманометрах, которые дополнительно могут оснащаться устройством сигнализации и преобразователем пневматического действия. Такие приборы измеряют давление в диапазоне от 6,3 кПа до 0,16 Мпа и имеют классы точности 1; 1,5.

Грузопоршневой тип манометров

Такие манометры часто используют как эталон при поверке других измерительных приборов. Их диапазон измерений весьма широк. В зависимости от конструкции прибора он может начинаться с серьезных значений разрежений, а заканчиваться избыточностью до 2500 МПа. Класс точности достигает максимальных значений вплоть до 0,0015.

Каждый раз при воздействии на измерительный прибор нагрузки сверх положенной нормы он теряет в длительности своего срока службы и в точности измерений

Принцип работы заключается в удержании цилиндра в поршне в конкретном состоянии в то время как с одной стороны воздействуют калибровочные грузы, а с другой измеряемое давление. В зависимости от веса грузов судят о величине созданного давления.

Основной рабочий элемент прибора — это измерительная колонка. В зависимости от качества ее производства, точности и чистоты соединений изменяется и величина погрешности.

Наименьшую погрешность измерения имеют ГПМ, работающие на газу. Однако такие устройства стоят в разы больше из-за особенностей своей конструкции и необходимости фильтрации газа от инородных частиц

Функционально грузопоршневой манометр состоит из приспособления создания давления, измерительной системы и грузов. Устройство оснащается вращательным механизмом для повышения и понижения давления, а также вентилем сброса давления.

Широко используются манометры с неуплотненным поршнем. В них между поршнем и цилиндром есть зазор. Емкость под поршнем заполнена маслом, которое под давлением вливается в зазор и смазывает трущиеся поверхности.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

• общетехнические;
• эталонные;
• специальные.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Давление в таких приборах оказывает воздействие на трубку изнутри и вызывает смещение незакрепленного конца. С ним взаимодействует механизм, который двигает стрелку

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Цифровые манометры имеют небольшие размеры, характеризуются высокой точностью измерения и длительным сроком службы. При этом такие устройства можно калибровать

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

При наличии серьезных динамических нагрузок манометры заливаются глицерином или силиконом

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Прибор необходимо снять с баллона и отнести в метрологическую службу. Там поверители и калибровщики с помощью набора эталонов и вспомогательных приборов на протяжении примерно 10 дней проведут поверку

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Подбор манометра

Перейти в раздел В этой статье мы попытаемся подробно рассмотреть все вопросы связанные с манометрами, их выбором и их эксплуатацией. Так же вместе с манометрами мы будем рассматривать вакуумметры и мановакуумметры. Все рекомендации для этих приборов одинаковые, поэтому по тексту мы будем упоминать только манометры.

Каковы критерии выбора?

Подбирать прибор следует таким образом, чтобы он подходил под каждый конкретный случай. На это влияет:

1. Диапазон измерений. Для бытовых нужд вполне достаточно диапазона от 0 до 4-х бар. Но и в промышленных условиях редко используют высокие показатели. Даже в котельных, которые отапливают многоэтажные дома, давление обычно не превышает 10 бар.
2.
   Диаметр штуцера. Раньше стандартный размер составлял ¼ дюйма, поэтому для подключения приходилось использовать переходники.

   Сейчас производители выпускают приборы с разными диаметрами резьбы, но чаще всего используют ½ дюйма.

3. Расположение штуцера. Он может находиться на корпусе или сзади циферблата. Выбирать следует так, чтобы после установки можно было удобно смотреть показания.
4. Размер. Иногда манометр просто не помещается в том месте, где планировали его установить. Но размеров достаточно много, поэтому можно без проблем выбрать подходящий.
5. Рабочая температура. Не всегда условия эксплуатации бывают комфортными. В отдельных случаях могут потребоваться модели, которые выдерживают низкие или наоборот высокие температуры.
6. Межповерочный интервал. Каждый производитель устанавливает свои сроки поверки приборов учёта. Чем больше интервал, тем реже придётся обслуживать или менять манометры.

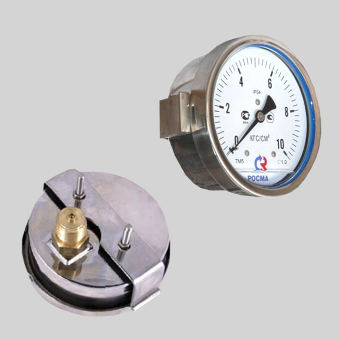

Если штуцер расположен на противоположной стороне циферблата, манометр называют аксиальным. Если штуцер находится сбоку от циферблата, манометр радиальный.

Топ-моделей

Моделей манометров очень много, но можно выделить 3 самых популярных:

1.

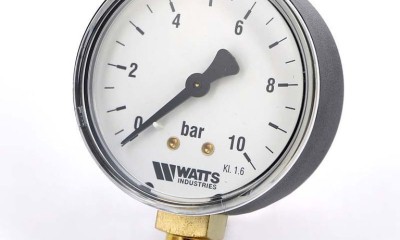

   Watts F+R250 — хороший измерительный прибор, у которого размер штуцера составляет ½ дюйма. Диапазон измерений — от 0 до 6 бар. Корпус выполнен из чёрного металла с напылением. Но диаметр 100 мм, так что подойдёт не для всех. Цена — около 900 рублей.
2. Itap 483/1/4 — корпус этого манометра выполнен из ABS-пластика, но это не значит, что он хуже. Присоединительный размер — ¼ дюйма, поэтому в некоторых случаях может потребоваться переходник. Может измерять давление до 10 бар, а его диаметр 63 мм. Цена — примерно 400 рублей.
3. Tim Y50T-10bar — из названия уже понятно, что манометр предназначен для систем, давление в которых не превышает 10 бар. Пластиковый корпус с диаметром всего 50 мм позволяет установить его даже в самых труднодоступных местах. Диаметр штуцера — ¼ дюйма. Цена — от 110 до 150 рублей.

Если выбирать эти модели, можно не переживать по поводу поломок и срока службы. Сюда относится ещё и точность измерений.

Требования, предъявляемые к опрессовке, и типичные ошибки

Опрессовка — это не просто гидравлическое испытание системы. Это целый ряд мероприятий, направленных на подготовку системы к отопительному сезону. Это и ремонт аварийных участков, и замена (ремонт) задвижек, и поверка манометров, прочистка фильтров и многое другое.

В этой статье опишу основные моменты, на которые обращают внимание представители контролирующих органов. Нижеописанное не является истиной в последней инстанции, у каждого инспектора свои тараканы в голов

Граница разграничения ответственности

Для начала давайте разберёмся, что мы будем опрессовывать. Существует несколько вариантов подключения здания к теплосети. Первый, самый распространённый вариант, когда рядом со стеной на входе из города установлены вводные задвижки.

При таком варианте границей разграничения ответственности считается фланец вводной задвижки, за всё, что дальше (включая вводную задвижку), отвечает собственник здания. Соответственно, опрессовывается тепловой узел и система отопления здания.

Второй вариант, когда тепловой узел находится внутри здания, и к нему от вводных задвижек по зданию проходит внутренняя теплотрасса.

При таком варианте подключения нужно уточнять, где проходит граница разграничения. В этом нам поможет «Договор на теплоснабжение», который заключается между собственником и теплоснабжающей компанией.

В этом договоре есть приложение, в котором и указывается, где проходит граница разграничения.

Если границей разграничения считаются вводные задвижки, мы прессуем три элемента системы: внутреннюю теплотрассу, тепловой узел и систему отопления. Если граница разграничения ответственности проходит по задвижкам на тепловом узле, естественно, мы опрессовываем только элеваторный (тепловой) узел и систему отопления.

Подключение манометра

Манометр должен быть подключен только через трехходовой кран или шаровой кран со спускником для сброса давления. Обычные шаровые краны не идут.

Трехходовые краны часто подтекают. Совет: чтобы избежать течи, перед установкой проверните несколько раз шток крана вокруг своей оси. Тем самым вы равномерно смажете шток и внутреннюю поверхность крана солидолом, который наносился при сборке.

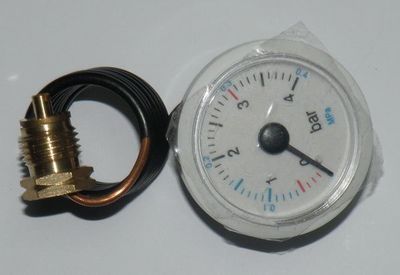

Как выбрать манометр для регулировки газового котла

При выборе приборов необходимо учитывать: вид, диапазон измерения, класс точности, размер, функциональную нагрузку, эксплуатационные условия.

Виды устройств

По строению и принципу действия бывает 5 основных видов датчиков:

• жидкостные;
• пружинные;
• электроконтактные;
• мембранные;
• дифференциальные.

Пружинные и жидкостные приборы — самые популярные. Они достаточно точны и надёжны при своей низкой цене. Эти два вида хорошо подходят для частных домов и небольших предприятий. В большинстве котельных используются именно пружинные манометры.

Диапазон измерения давления газа

Это самый важный параметр при выборе измерительного оборудования для котельной.

Главное, чтобы рабочее давление в трубе котла попадало в диапазон 1/3—2/3 шкалы измерения прибора. Если давление меньше, то погрешность замеров слишком высока, а если больше — прибор будет перегружаться и выйдет из строя раньше гарантийного срока.

Класс точности

Чем меньше этот показатель, тем точнее прибор. Класс точности — это процент погрешности замеров от шкалы измерения.

Погрешность нетрудно рассчитать, например, если устройство на 10 атм. имеет класс точности 1,5 ед., то его допустимая погрешность составляет 1,5%. Если показатель прибора больше, то его необходимо заменить.

Установить неисправность можно только при помощи эталонного манометра, этим занимается специальная организация, которая производит поверку оборудования. К системе подключают высокоточный прибор, а затем сравнивают показания.

Размер

Диаметр устройства подбирается в зависимости от назначения.

• 50, 63 мм — для установки на переносном оборудовании или для контроля давления кислородных баллонов, сварочных аппаратов.
• 100 мм — самый распространённый размер, наиболее удобен в большинстве случаев.
• 160 мм, 250 мм — для контроля приборов, которые расположены визуально далеко, например, под потолком котельной.

Функциональная нагрузка

По виду функциональной нагрузки устройства бывают:

• Показывающие — это приборы технического направления. Измеряют давление.
• Сигнализирующие — управляют внешней электрической цепью.
• Для точного измерения имеют класс точности 0,6—1,0 ед.
• Образцовые используются для проверки точности других приборов.
• Самопишущие записывают давление в виде диаграммы на бумаге.


Эксплуатационные условия

Прибор подбирается с учётом среды, в которой он будет использоваться. Среда может быть разной, в том числе и агрессивной. Существуют аппараты с разными корпусами, важно учесть, будет ли он работать в условиях влажности, запылённости, вибрации, чтобы исключить развитие коррозии или повреждение корпуса.

Классификация манометров для настройки газовых котлов

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Манометры в котельных

В стационарных и блочно-модульных котельных на котлах и питательных линиях должны устанавливаться манометры классом точности не ниже 2,5.

Для котельных рекомендуется выбирать манометры с такой шкалой, чтобы при рабочем давлении их стрелка находилась в средней трети шкалы.

На шкалу котлового манометра обычно дополнительно  наносят отметку, соответствующему разрешенному давлению в используемом котле. Разрешается наносить метку красной чертой на шкалу по делению, либо  устанавливать на корпусе металлическую пластинку, окрашенную в красный цвет и плотно прилегающую к стеклу манометра. Наносить эту отметку поверх стекла циферблата краской запрещается.

К установке манометров в котельных на котлах и питательных линиях нормативами безопасности предъявляются следующие требования:

• показания должны быть хорошо видны обслуживающему персоналу,
• при этом циферблат манометра должен находиться в вертикальной плоскости или иметь  наклон вперед до 30°.

Требования к диаметру корпусов манометров устанавливаются в зависимости от расстояния между прибором и уровнем площадки наблюдения за манометром:

• до 2 м – манометры диаметром не менее 100 мм;
• на высоте 2-5 м – не менее 160 мм;
• на высоте 5 м – не менее 250 мм.

Манометры на паровых котлах в котельных

На каждом паровом котле должен быть установлен манометр, сообщающийся с паровым пространством котла через соединительную сифонную трубку или через другое аналогичное приспособление с гидравлическим затвором.

У жидкотопливных паровых котлов на трубопроводе, по которому топливо подается к форсункам горелок, обязательна установка манометров  после последнего по ходу топлива запорного органа, а также на общем паропроводе к мазутным форсункам после регулирующего клапана.

Также манометр устанавливается на питательной линии перед узлом, регулирующим питание парового котла в котельной котла. При наличии в котельной нескольких котлов паропроизводительностью менее 2 т/ч допускается установка одного манометра на общей питательной линии.

Манометры на водогрейных котлах в котельных

На котлах в водогрейных блочно-модульных и стационарных котельных манометры следует располагать:

• на входе воды в котел после запорного органа;
• на выходе нагретой воды из котла до запорного органа;
• на всасывающих и нагнетательных линиях подпиточных и циркуляционных насосов.

Не допускается эксплуатация манометров в котельных, если:

• нет пломбы или клейма о проведении проверки манометра;
• прибор имеет истекший срок поверки;
• стрелка манометра при включении не возвращается к нулевому показанию шкалы на величину, превышающую половину допустимой погрешности манометра согласно данным, указанным изготовителем в паспорте;
• наличествуют повреждения прибора, которые могут повлиять на правильность показаний.

Манометры для систем отопления и водоснабжения

Важный параметр, определяющий скорость циркулирования теплоносителя и безопасности — давление. Для его замеров необходимо купить манометр для системы отопления, точность которых должна соответствовать классу 1,6.

Манометр  — прибор, измеряющий давление в системе и предназначенное для контроля основных параметров гидросистем.

Рекомендуемое давление в домашней отопительной системе должно быть около 3 бар, соответственно манометр надо покупать со шкалой до 10 бар. В системах коммуналього отопления 6 бар значит манометры должны быть до 16 и более бар.

Если Вам нужны компактные комбинированные приборы, способные измерить одновременно давление и показатели температуры в системе отопления – берите . Благодаря совмещению полезных свойств 2 видов измерительных приборов они позволяют получать объективные данные, не требуя дополнительных отводов при увеличении числа контуров и других проектах по расширению.

Измерительные приборы для настройки систем отопления

В связи с ростом цен на энергоресурсы правильная настройка работы отопительного оборудования становится важной составляющей для оптимизации коммунальных расходов. Портативные газоанализаторы дымовых газов Testo помогут Вам выполнить любую задачу по настройке, пуско-наладке и сервису отопительного оборудования

Профессиональный газовый анализ с testo 330-1 LL h4>

Газоанализатор testo 330-1 LL с увеличенным сроком службы сенсоров — надёжный прибор для диагностики неисправностей отопительного оборудования и для мониторинга уровня выбросов вредных веществ в атмосферу или для ежедневной работы специалистов систем отопления. Он способен восполнить самые высокие требования, выдвигаемые к газоанализатору: высочайшая точность сенсоров и срок службы сенсоров.

Профессиональный газовый анализ с testo 330-2 LL h4>

Помимо всех преимуществ газоанализатора Testo 330-1 LL Вы можете использовать газоанализатор testo 330-2 при более высоких концентрациях СО в дымовых газах. Это достигается за счет встроенной функции автоматического разбавления пробы дымового газа с фактором 5. Дополнительное удобство Вы получите от использования функции обнуления сенсора давления/тяги с зондом остающимся в дымоходе.

Высокоэффективный газовый анализ с testo 320

Газоанализатор Testo 320 многофункциональный анализатор дымовых газов для специалистов систем отопления. Интуитивная структура меню и легкость в управлении газоанализатора testo 320 в сочетании с цветным дисплеем с высокого разрешения позволяют проводить все необходимые измерения при монтаже, пуско-наладке, сервисе и обслуживании отопительных котлов и горелок.

Газовый анализ базового уровня testo 310 h4>

Газоанализатор testo 310 объединяет в себе простоту в обращении с высокой точностью измерений и идеально подходит для всех базовых измерений на газовых отопительных котлах и горелках. Большой ресурс работы от аккумулятора гарантирует возможность длительного использования прибора в том числе для серии измерений концентрации дымовых газов

Анализатор сажевого числа Testo 308 h4>

Анализатор сажевого числа Testo 308 поможет Вам измерить сажевое число. Встроенный насос и автоматическое отображение измеренного значения на дисплей с подсветкой позволяют получить данные о содержании сажи в дымоходе современным методом измерения. Данный метод измерения сопоставим с традиционными методами измерения сажевого числа с использованием ручного насоса.

Установка манометра

Перед монтажом нужно обязательно знать случаи, когда измерительные приборы не следует применять:

•
  Когда истек срок поверки манометра, отсутствует пломба или отметка о проведении поверки.
• Если прибор поврежден, к примеру, разбито стекло.
• Когда при отключении прибора стрелка не возвращается к нулевому показателю.
• Нельзя допускать монтаж на высоте более 3 метров от площадки.

Прибор устанавливается на видном месте, чтобы любой сотрудник мог увидеть его показания. Манометр монтируют на трубопроводе между запорной арматурой и сосудом.

Корпус должен иметь диаметр в значении не менее 10 сантиметров, не меньше 16 сантиметров на высоте 2–3 метра. Манометры, которые применяются для измерения давления газов, имеют разные цвета корпусов. Например, если корпус у прибора голубой, то это значит перед вами устройство для измерения давления кислорода, желтый свидетельствует о назначении работы с аммиаком, красный используется для горючих газов, черный — негорючих, белый предназначается для ацетилена.

Крайне важна перед манометром установка механизма, который будет отключать и продувать его, к примеру, это может быть трехходовый кран. Также необходим монтаж сифоновой трубки, ее диаметр должен составлять не меньше одного сантиметра. После того как прибор будет установлен, нужно нанести на шкалу манометра красную черту, она укажет рабочее давление.

Итак, точность, с которой прибор измеряет давление, зависит от его правильного выбора и установки, а также от условий эксплуатации. Когда производят выбор берут во внимание физико-химические свойства измеряемой среды и необходимую точность измерения. Мембранными рационально измерять вязкие жидкости, так как трубчатые затрудняют передачу давления из-за тонких трубок. Чтобы измерять газовые среды, содержащие агрессивные газы, например, сернистый газ, применяют защищенные приборы. Они оснащены специальным корпусом с характерной каждому газу окраской, также имеют маркировку на шкале устройства.

Пошаговая инструкция по подключению

Никаких сложностей при установке обычно не возникает, поэтому вполне реально проделать все работы самостоятельно. Чтобы манометр можно было сменить в любой момент без отключения системы, перед ним устанавливают кран.

Расположение особой роли не играет, но обычно выбирают место недалеко от котла. Главное — удобство. Манометр должен иметь прямой доступ, чтобы всегда можно было посмотреть показатели давления.

Если крана нет, устанавливать прибор следует только на отключённой системе. Для этого потребуется:

• выбрать место;
• взять гаечный ключ;
• если на манометре нет прокладки, нужно подмотать резьбу;
• закрутить прибор с помощью ключа.

Стоит отметить, что нельзя закручивать манометр, держась за корпус. Таким образом его можно повредить. Лучше использовать специальную гайку на штуцере.

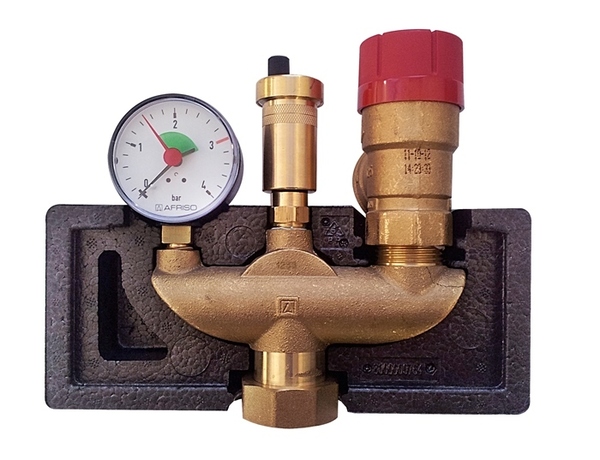

Манометр является частью группы безопасности отопления. Сюда же входит автоматический спускник воздуха и предохранительный клапан. Если группа ещё не установлена, можно купить её в сборе. Только подключать её придётся на самую высокую точку трубы, так как спускник воздуха должен располагаться именно там.

Инструменты и материалы

Для монтажа нужен минимальный набор инструментов, который есть в каждом доме. Понадобится: слесарный набор, штуцер и гаечный ключ, сам манометр, трехходовой кран и импульсная трубка в случаях, если был выбран такой способ крепления, где та потребуются. В некоторых случаях нужен переходник.

Монтаж прямым путём

Манометр прикручивается сразу же на предварительно вваренный адаптер со специальными уплотнениями. Этот метод самый простой, он применяется там, где нет постоянных скачков давления, и не требуется частая замена

На трехходовой кран

На вваренный заранее адаптер устанавливается трехходовой кран, а уже на него — манометр.

Манометр для газового котла, установленный на трехходовом кране. При такой установке облегчена эксплуатация прибора, его несложно заменить.

Таким способом пользуются, если при проверке нужно переводить оборудование на атмосферное давление при помощи этого крана. При этом способе монтажа манометр можно заменить, не прерывая работу системы.

При помощи импульсной трубки

Прибор также устанавливают через импульсную трубку, которая будет защищать его от повреждений. Для этого на заранее вваренный адаптер присоединяют трубку, на неё трехходовой кран, а к нему прикручивают манометр.

Таким образом, монтаж производят там, где возможен контакт измерительного прибора с горячим паром. Этот метод защищает манометр от повреждений.

Какими должны быть оптимальные показатели давления?

Большинство современных котлов перестают работать, если давление падает ниже одного бара. Максимальный предел рассчитывается, исходя из самого слабого элемента.

Обычно этот предел не больше трёх бар. Для нормальной работы лучше придерживаться значений в 1,5—2,5 бара.

Когда вода нагревается, она расширяется. Поэтому при заполнении системы давление будет меньше, чем во время работы. Это тоже следует учитывать.

Рекомендации по выбору

Все модели манометров изготавливаются по определенным государственным стандартам. Следовательно, они являются взаимозаменяемыми. Выбор манометра для отдельного измерения или изготовления манометрических систем необходимо осуществлять по его техническим характеристикам и условиям эксплуатации. Следует обратить внимание на такие характеристики приборов:

1. Габариты и масса.
2. Диапазон измерений (максимальная величина).
3. Вид.
4. Класс точности.
5. Степень защиты.
6. Устойчивость к вибрациям.
7. Срок службы.
8. Среда эксплуатации.
9. Диапазон рабочих температур.
10. Резьба.

Перед выбором прибора-измерителя следует определить его основные функции в какой-либо системе. Например, нет смысла переплачивать деньги за образцовый манометр для измерения давления в шинах или использования в масляных станциях.

Таким образом, для выбора манометра следует руководствоваться его основными техническими характеристиками и условиями эксплуатации в различных системах. Очень важно придерживаться основных критериев, поскольку это позволит избежать различных неблагоприятных ситуаций.
