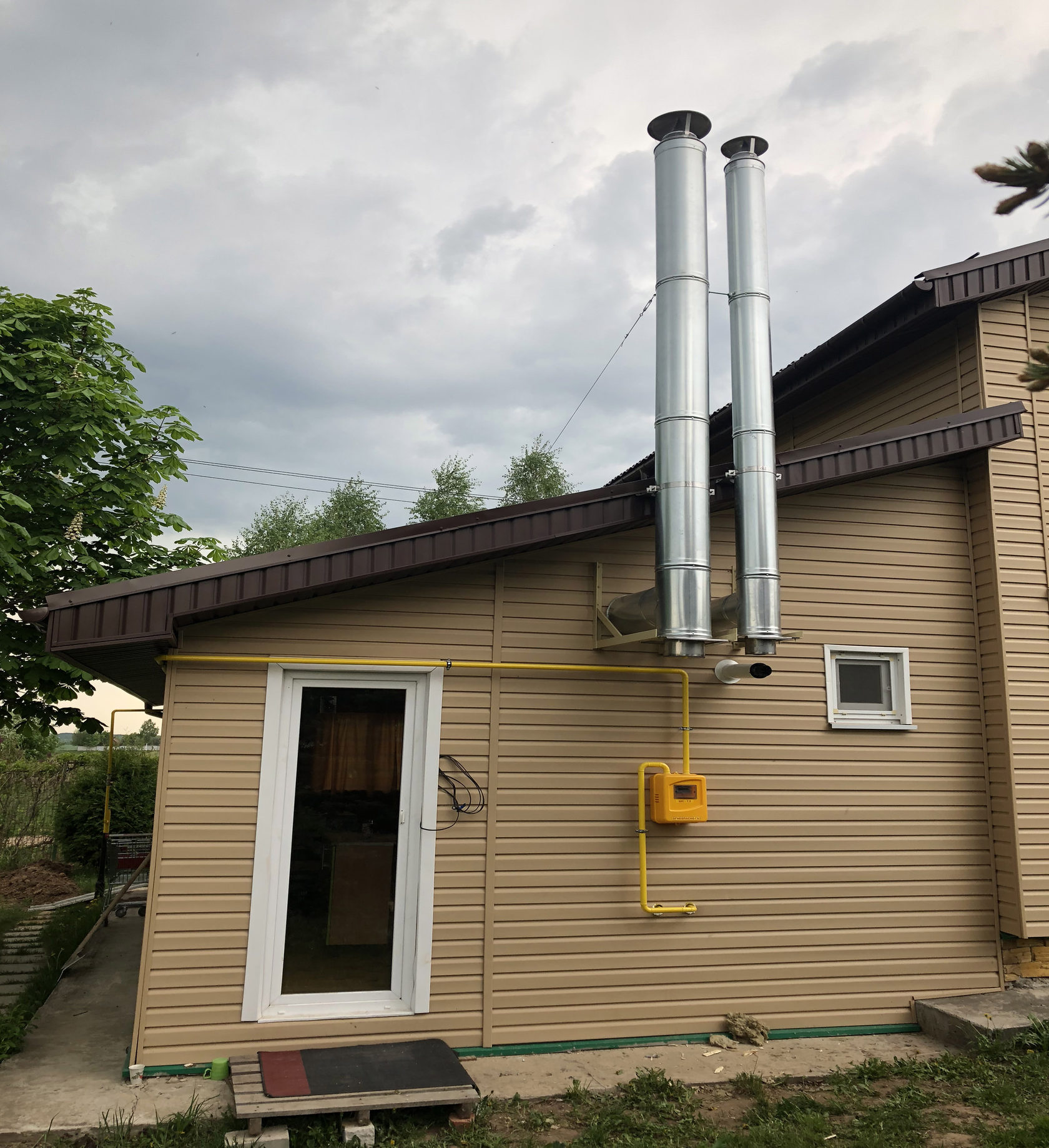

Вентиляция для газового котла: важные требования, которые нужно соблюдать - устройство вентиляции в доме с газовыми приборами своими руками

Вентиляция – залог безопасной и эффективной работы оборудования

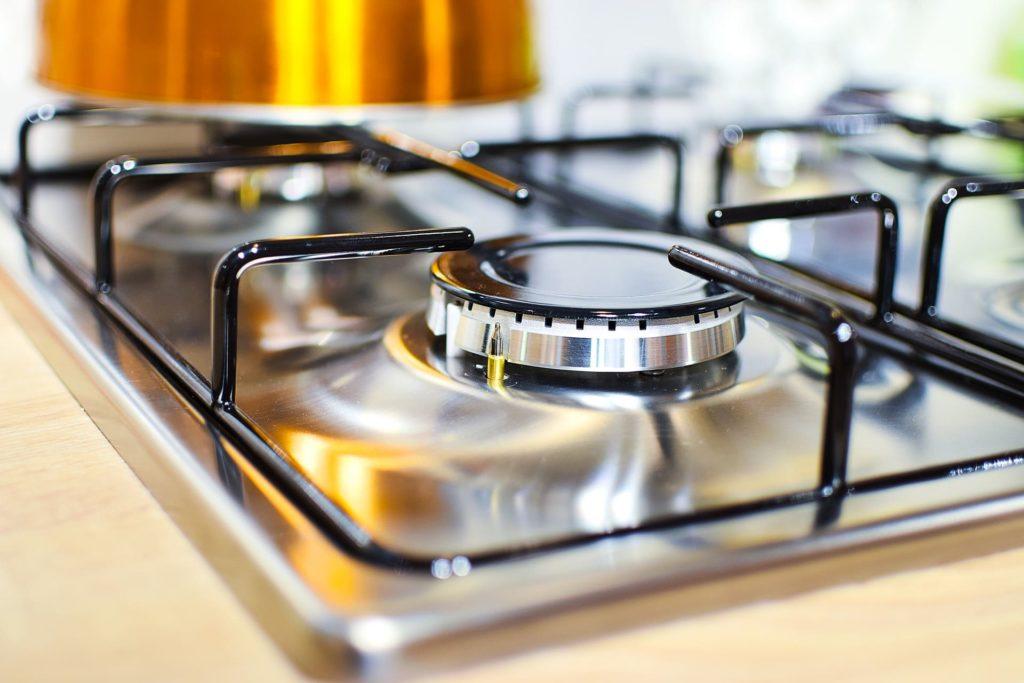

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Выбор системы газовой вентиляции в частном доме или квартире зависит от типа котла и особенностей котельной.

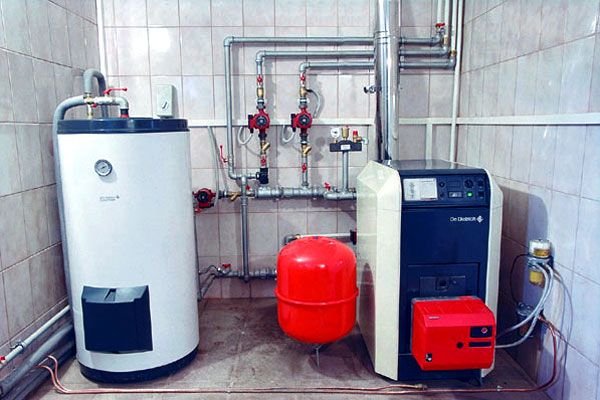

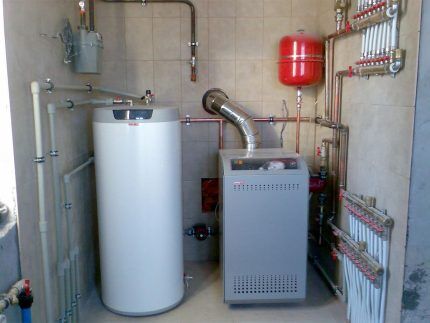

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжёлыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счёт подачи свежего воздуха из внешнего пространства и удаления загрязнённого.

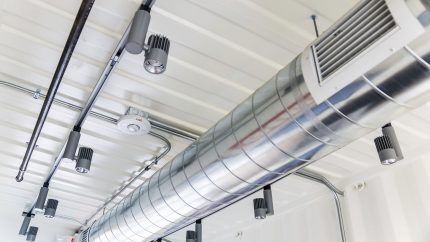

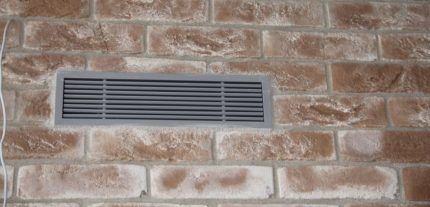

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Назначение вентиляции

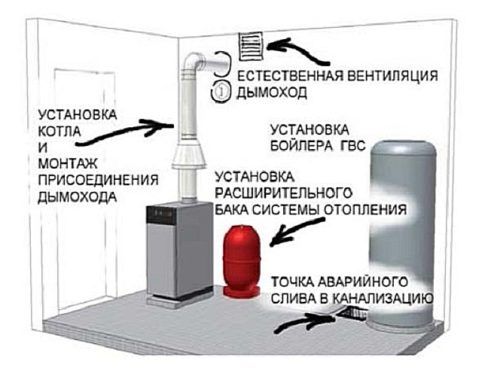

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Назначение системы дымоотвода:

1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Необходимость вентиляции в частном доме

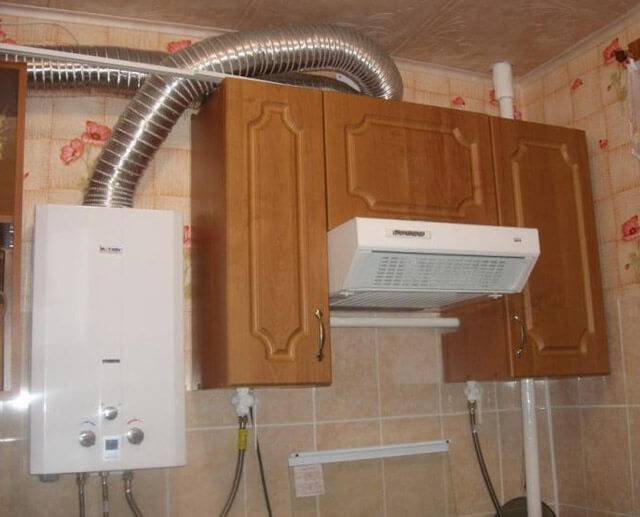

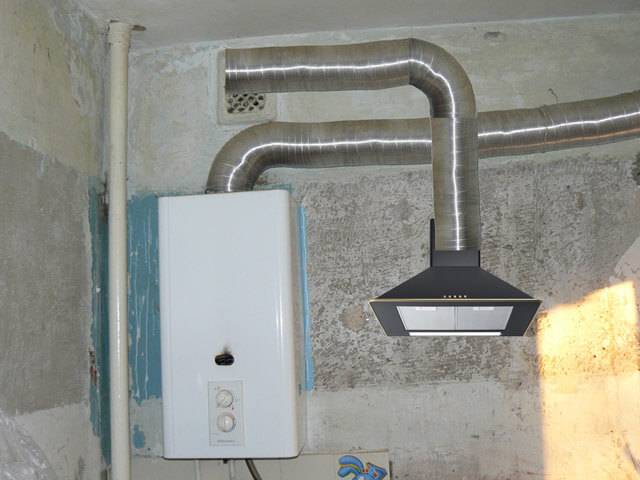

В помещении с газовым котлом должна быть оборудована вентиляция

Используются настенные агрегаты различной мощности, имеющие компактную и продуктивную топку открытого или закрытого типа. К размещению оборудования предъявляются менее жесткие условия, чем для напольных видов, поэтому их ставят в котельной, кухне, ванной комнате или подсобных помещениях.

Собственники иногда сомневаются в необходимости вытяжки в котельной, считая достаточным открывание фрамуги. Держать форточку постоянно открытой неудобно в зимнее время, а периодическое проветривание не полностью решает проблему воздухообмена. Организовывается принудительная подача воздуха, помимо естественного притока. При отсутствии нормальной вентиляции снижается производительность настенного котла, а нормальный приток воздуха обеспечивает сгорание топлива без остатков, поэтому увеличивается показатель эффективности.

Система выполняет функции:

• подает кислород в том объеме, который нужен для горения газа;
• вытяжка удаляет дым и угарный газ;
• убирает случайные выбросы газа, вызывающие отравление домашних животных и человека.

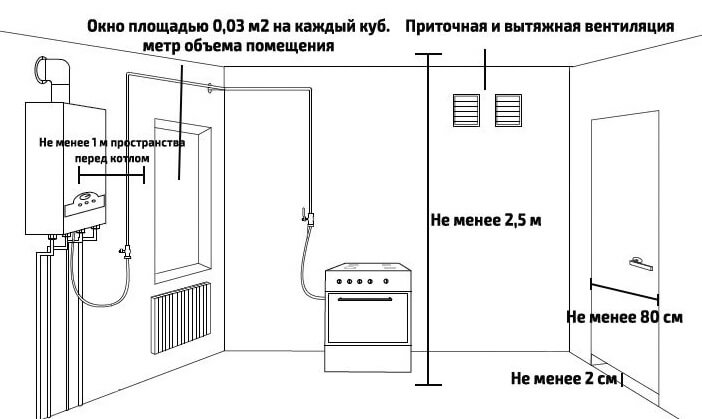

Требования к вытяжке по закону

Правила вентиляции закреплены в СНиП. Базовое требование относится к объему воздухообмена – он обязан обеспечивать 3-х кратную циркуляцию воздуха в течение часа.

Вентиляция котельной в частном доме выполняется только по предварительному проекту. В котором представлены исполнительные схемы вентиляции помещения, вид и количество необходимого оборудования, перечень материалов и запчастей для монтажа дымохода.

При покупке вентиляционного и дымоотводящего оборудования для газового котла в частном доме, определенных проектной документацией, необходимо проверить их на соответствие качества, регламентированного нормами законодательства на территории РФ.

Базовые требования законодательства по обустройству систем вентиляции газового котла в частном доме:

1. Установка отдельного воздуховода в вентиляционной конструкции.
2. Герметичность вентканалов, все швы обязаны быть подвергнуты обработке термоустойчивым герметиками.
3. Обустройство отдельного воздушного канала в потолке топочного помещения.
4. Устройство гильз в стеновых конструкциях для вывода газохода из помещения на улицу.
5. Подключение к одному дымоходу не более 2-х газовых установок.
6. Между наружной стенкой и точкой завершения газохода обязано выдерживаться расстояние более 300 мм.
7. Подвод воздуха может быть организован и снаружи, и изнутри топочной. Однако при этом в роли смежного помещения нельзя использовать жилую комнату.

Нужна ли вентиляция в газовой котельной

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

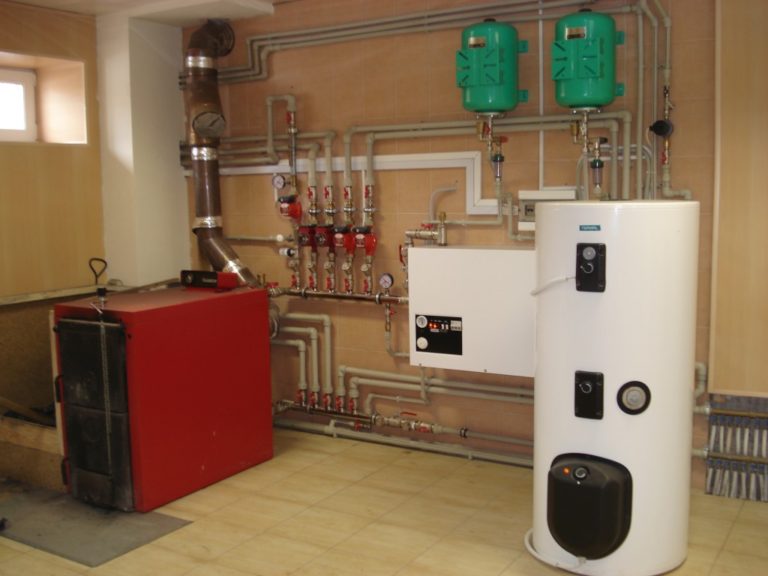

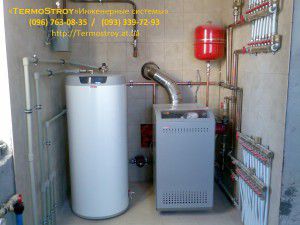

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

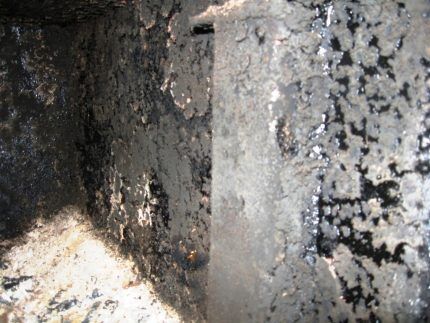

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

Профессиональный монтаж вентиляции в котельной частного дома:

• Продлевает срок службы на более длительный период эксплуатации;
• Создает в доме хорошие климатические условия для проживания;
• В помещении всегда находится достаточный объем кислорода;
• На стенах не появляется сырость и плесень;
• Меньше концентрация продуктов горения;
• Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВтДиаметр трубы дымохода, мм

24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.


Способы организации воздухообмена

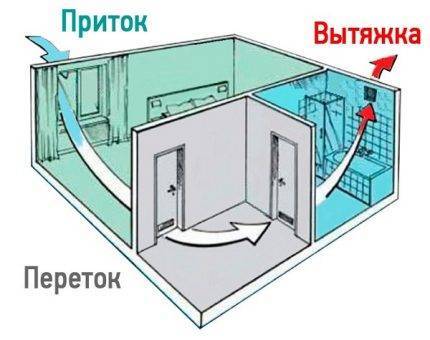

Для нормальной работы вентиляции воздух должен постоянно циркулировать. Организовать процесс можно двумя способами. Приток и отток происходить самостоятельно, без установки соответствующего оборудования для принудительного обмена. Воздух в этом случае, перемещается природным (естественным) путем под воздействием ветра и других явлений. Другой вариант, не надеясь на силы природы, устанавливается искусственная (принудительная) вентиляция.

Система принудительной циркуляции воздуха

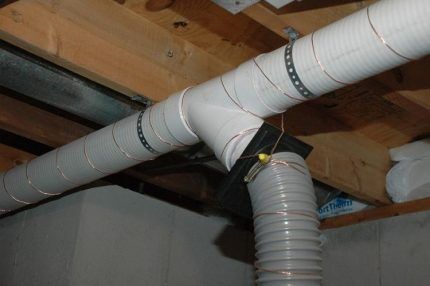

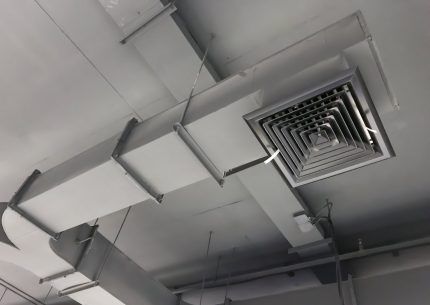

Принудительная вентиляция используется в воздуховодах с длинным основанием. Естественная тяга отсутствует. Приточная вентиляция в котельной частного дома связана с воздухообменом всего здания, вытяжная имеет одни канал выхода на улицу.

Достоинства принудительной системы:

• Котельную можно установить в любом месте с подходящими размерами;
• Большой плюс не зависит от внешних условий и природных явлений.

Недочеты:

• Оборудование и процесс монтажа обходится дороже, чем естественная вентиляция;
• При неисправной работе приходится производить дорогостоящую замену.

Принцип работы

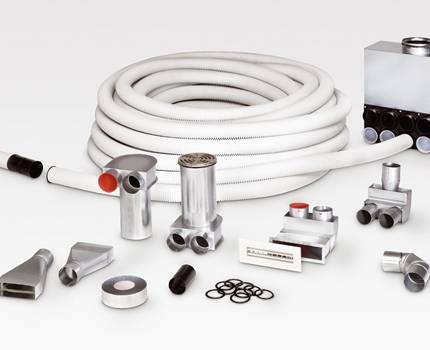

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование обратной тяги. Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

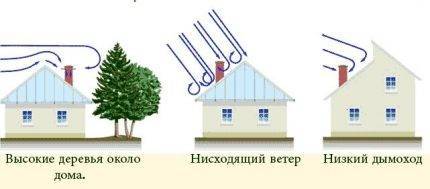

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

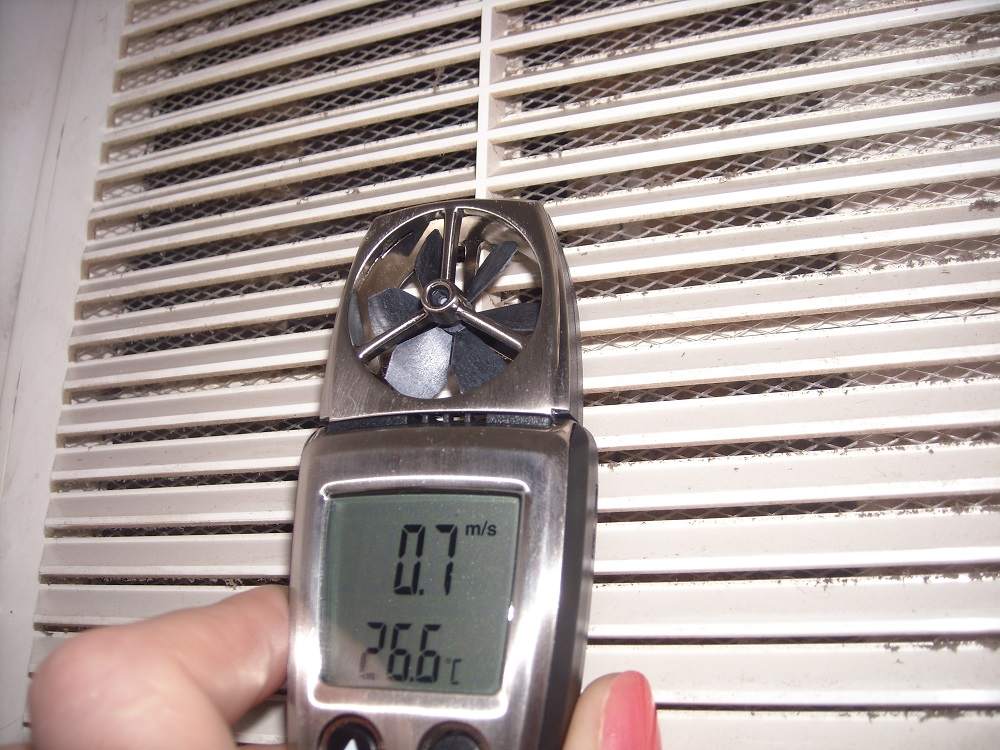

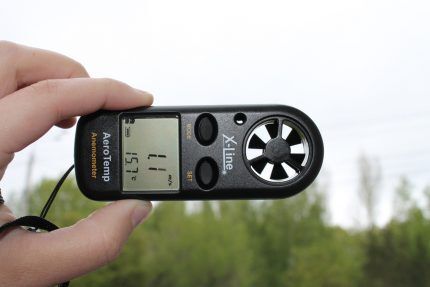

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать обратными клапанами. При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

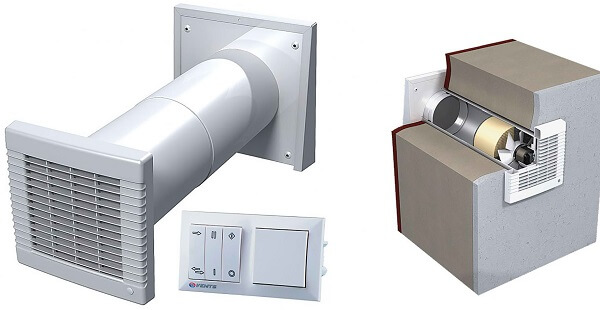

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

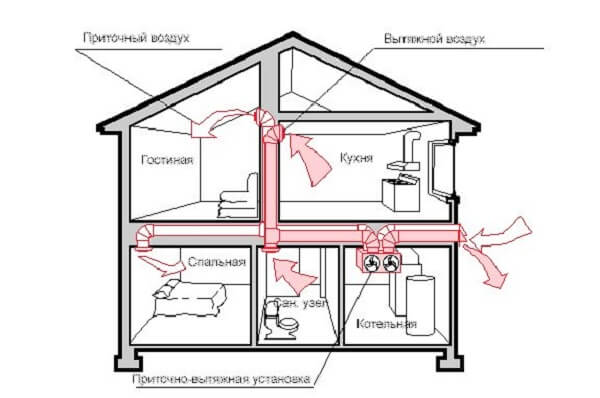

Также возможна комбинированная вариация системы – с приточно-вытяжной схемой. В ней объемами и притока, и вытяжки управляют вентиляционные установки.

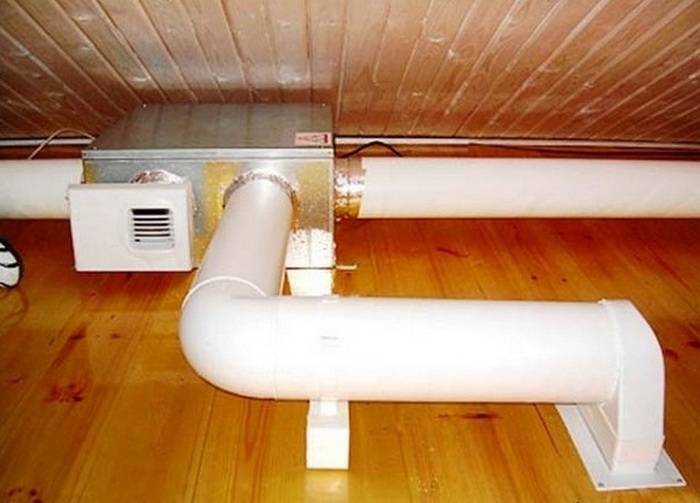

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится рекуператор, забирающий тепло у воздуха из комнат и отдающий его потом уличному.

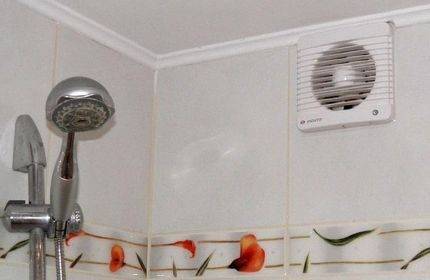

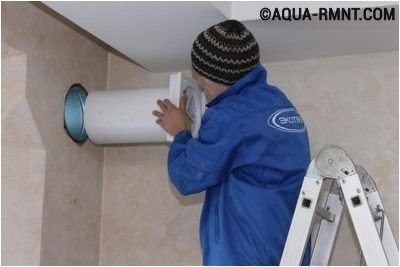

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

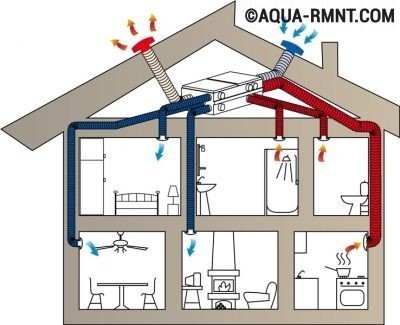

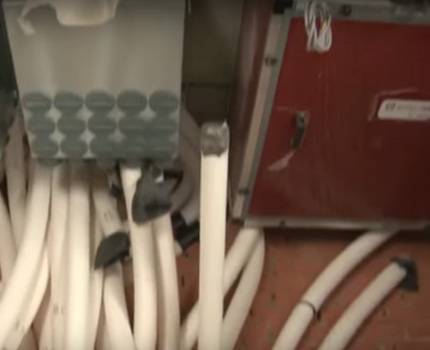

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

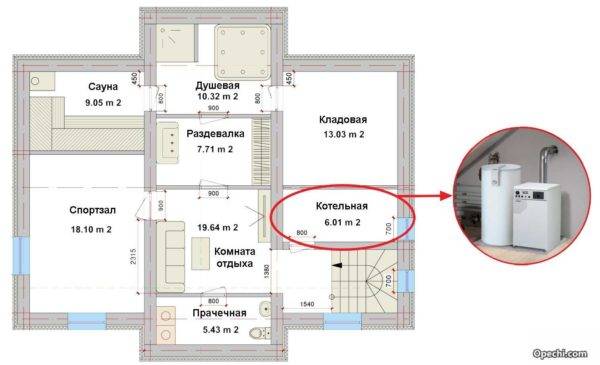

Требования к вентиляции в частном доме с газом

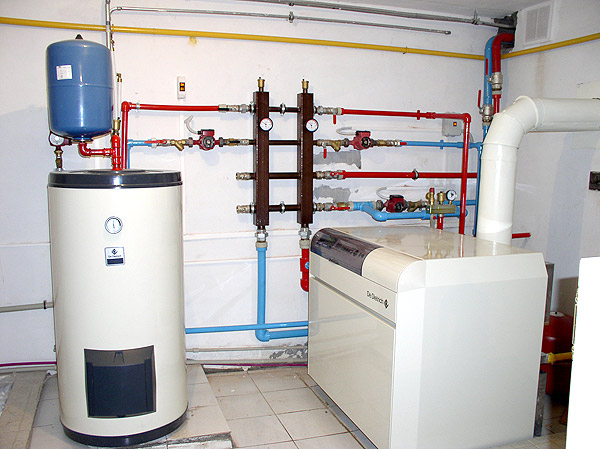

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

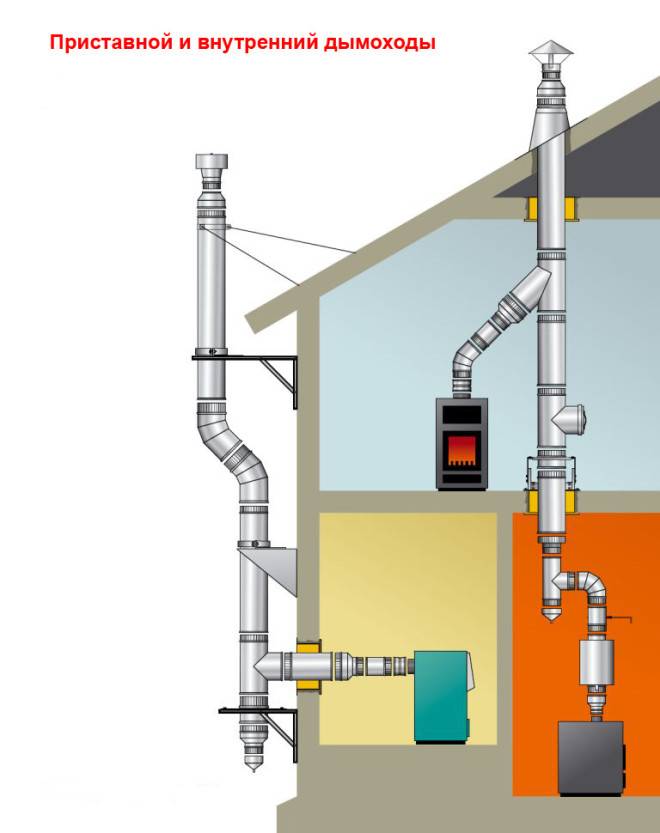

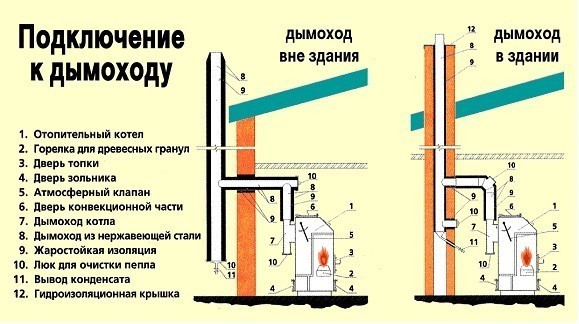

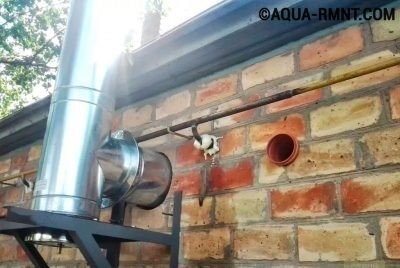

Требования к дымоходам, которые устанавливаются снаружи

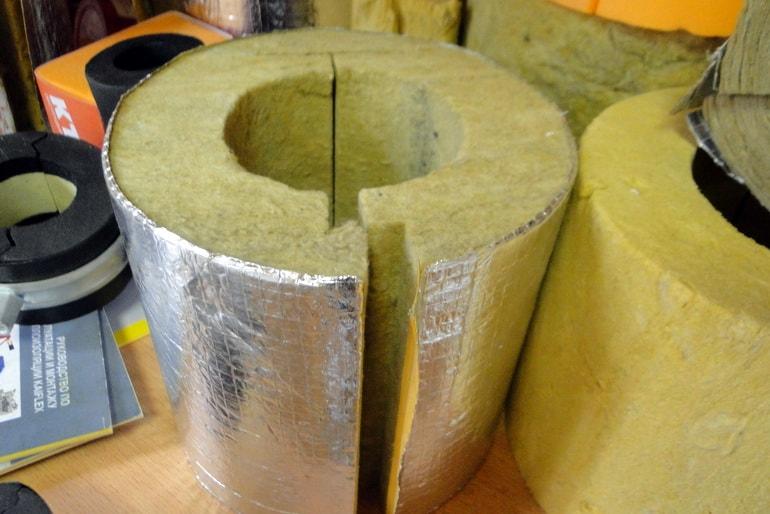

• С улицы проводится теплоизоляция дымохода для предотвращения образования конденсата;
• По оси котла и до оси дымохода с улицы расстояние составляет не более двух метров. Иначе тяга будет плохая;
• Не менее одного метра должен быть прямой участок вверх от котла по трубе. Только после такого расстояния делается изгиб;
• В любом случае, даже если не образовывается конденсат, обязательно должен монтироваться карман для очистки и отвода конденсата;
• Если котел напольный, делается несгораемая подложка из асбестового и металлического листа. На металлический лист устанавливается котел;
• При прохождении дымохода через стены, если они из сгораемого материала, проводится противопожарная разделка на 0,5 метра сверху и снизу.

Требования к дымоходу, который проходит вертикально через перекрытия потолка и крыши

• По оси расстояние составляет не более двух метров;
• Противопожарная заделка устанавливается в потолке;
• Зона доступа холодного воздуха обеспечивается теплоизоляцией;
• Карман для конденсата и очистки делается на расстоянии одного метра;
• До верха трубы теплоизоляция должна заканчиваться на расстоянии не более 0,1 метра.

Диаметр дымохода на котле, установленный заводом-изготовителем, должен быть равен диаметру дымохода, который выходит из помещения. Встречаются котлы меньшим диаметром, порядка 80 мм. Стандартно внутренний диаметр дымохода составляет 130 мм.

По окончании монтажных работ и установки в каналы наружной трубы, внизу дымохода обязательно монтируют люк для очистки. Когда грязь и мусор собираются на уровне дымохода, тяга прекращает работать. По этой причине в нижней части устанавливают карман для очистки.

Нормы вентиляции газовой котельной по СНиП

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

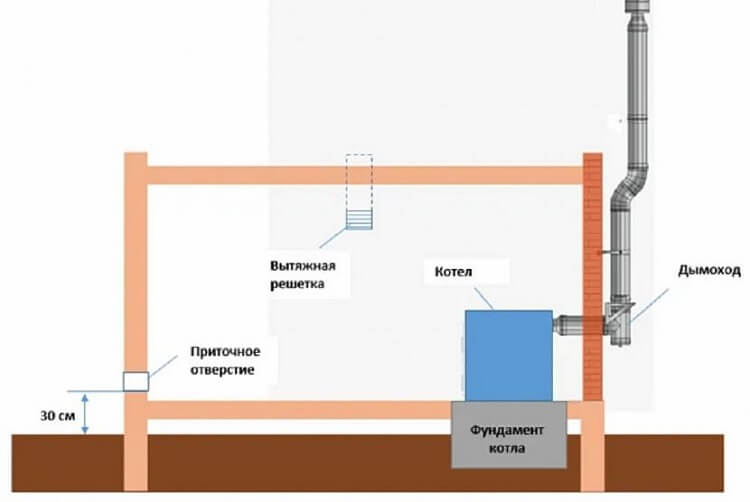

схема естественной вентиляции газовой котельной

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

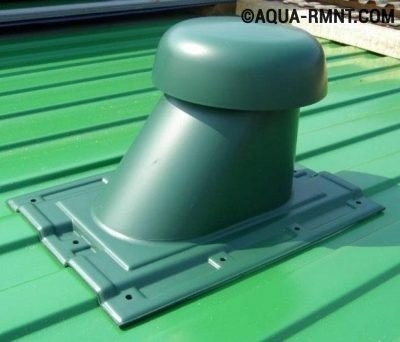

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

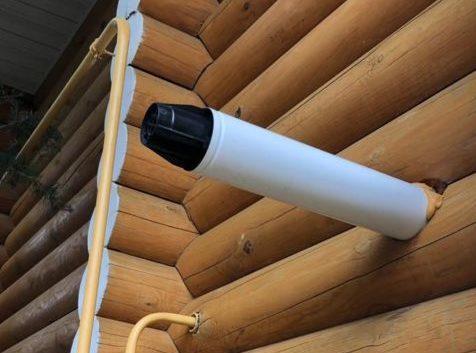

Вытяжка для настенных котлов с закрытой камерой

Несмотря на кажущуюся ненужность вентилирующего канала при эксплуатации настенных котлов с закрытой камерой, действующими на данный момент требованиями СНиП регламентируется монтаж воздухоотводящих систем:

• сечение отводящего трубопровода должно полностью соответствовать или превышать сечение отводного патрубка газового котла;

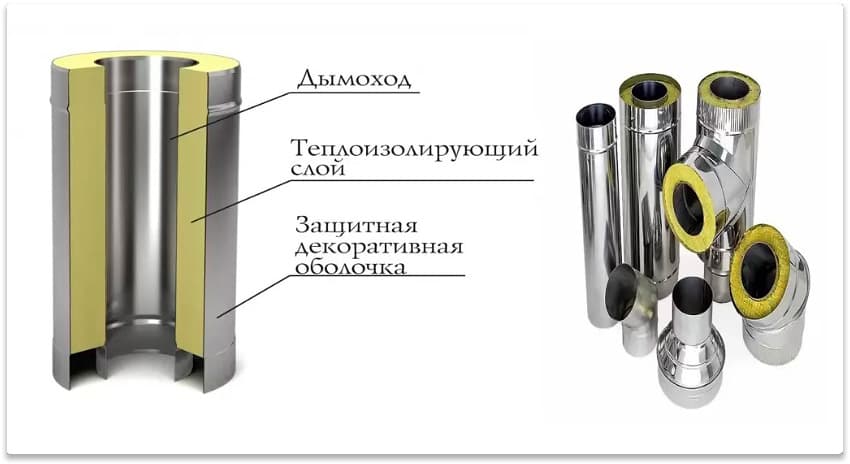

• дымоход отводящей трубы котлового оборудования должен быть изготовлен из нержавеющей или углеродистой листовой стали достаточной толщины;
• недопустимо применение асбестовых труб и элементов, изготовленных из материалов слоистого типа, в непосредственной близости к отводящему патрубку котла;
• подсоединение газовых котлов, оснащённых отводящим патрубком верхнего расположения, должно выполняться с присоединением вертикального участка;
• прямая часть вертикальной воздухоотводящей трубы не должна быть менее четверти метра, после чего допустимы конструктивные изгибы;
• вне зависимости от общей протяжённости монтируемой дымоходной системы, конструкция должна состоять не менее чем из трёх колен;
• между выводящей частью конструкции дымоходной трубы через стену и поверхностью потолка выдерживается минимальное расстояние 20-25 см.

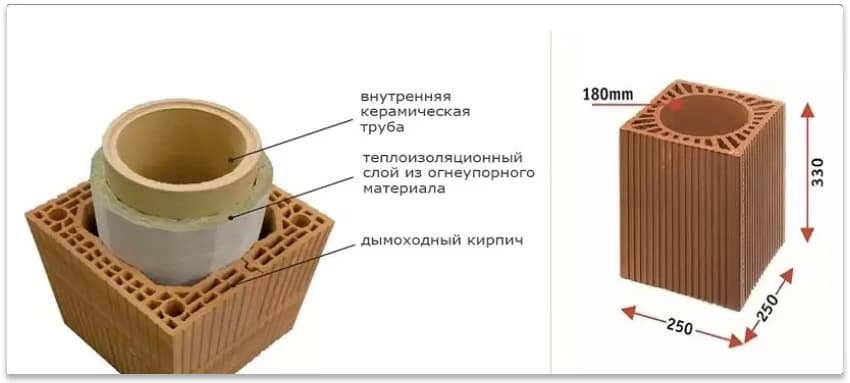

Вентиляционный канал обустраивается разными способами: с горизонтальным выходом через стену, с наличием изгиба и подъёма, с выходом через потолочную часть и наличием изгиба, а также посредством прямого вертикального выхода через кровельные перекрытия.

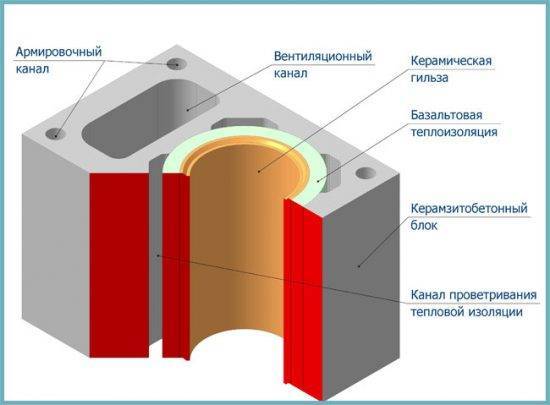

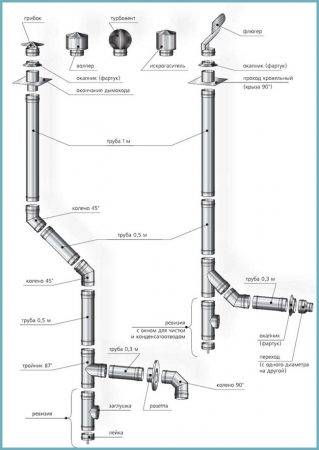

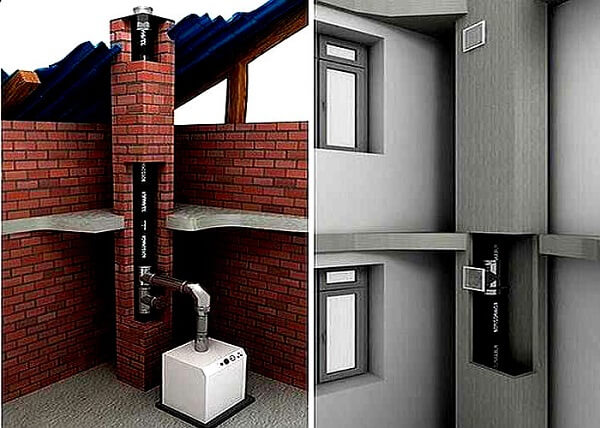

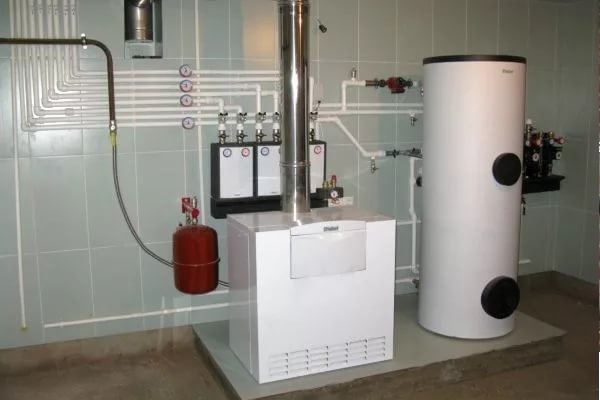

Дымоход для вентиляции газовой котельной

правильный дымоход для вентиляции котельной

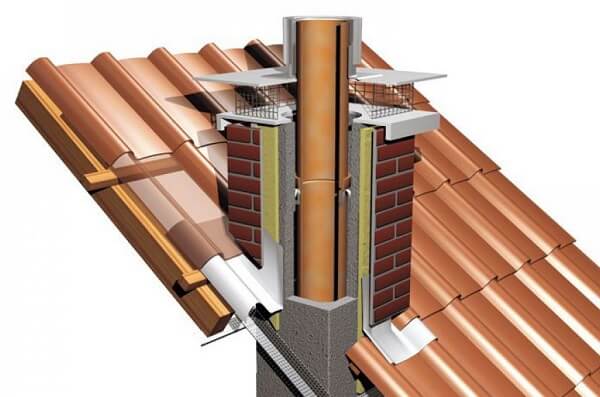

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

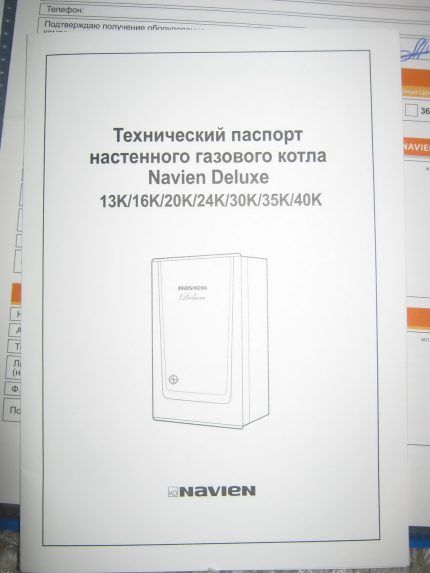

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

• труба должна быть выставлена строго вертикально;
• возвышаться над коньком крыши не более 0,5 м;
• общая высота венканала – не более 5 м;
• стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Является ли коаксиальный дымоход частью вентиляционной системы

Конструкция не сообщается с общей сетью здания и не является ее составной частью, но благодаря дымоходу можно избежать установки принудительной вентиляции. Не допускается выведение в арки, тоннели, подъезды.

Часть вентиляционной трубы может располагаться под навесом или балконом, но число изгибов увеличится.

Стандартизация вентиляции при эксплуатации газовых котлов

Следует отметить, что газовое оборудование является источником повышенной опасности. Поэтому порядок проектирования и эксплуатации котельных стандартизирован государством, и соблюдение этих требований строго им контролируется.

Для упорядочения всех требований разработаны и применяются «Строительные Нормы и Правила 2.04.05. II-35», и II-35–76. Основные требования к помещениям для газовых котлов изложены выше.

Этот документ также регламентирует:

• порядок разработки технической документации;
• размеры и мощности вентиляционных систем для разного вида строений;
• их виды и порядок обустройства.

Устройство вентиляции помещения с газовым котлом

Существуют следующие типы вентиляции для газового котла в частном доме:

• Естественная и механическая по принципу тяги;
• Вытяжная, приточная и комбинированная по назначению;
• Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

• В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
• Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
• Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Приставные дымоходы

Устройство вытяжной системы за пределами помещения гораздо проще, особенно если дом уже построен и в нем постоянно живут хозяева. Нужно лишь правильно рассчитать диаметр отверстия в стене и аккуратно его вырезать. После этого монтаж производится следующим образом:

• В стенной проем выводится отрезок трубы на расстояние не менее 25 см (если стена обработана негорючими материалами, то это расстояние по СНИП можно уменьшить до 5-10 см);
• При помощи поворотного колена собирается вертикальный участок. Стыки уплотняются огнеупорной смесью, затем их можно дополнительно защитить и укрепить хомутами с резьбовой стяжкой;
• Через каждые 1-2 метра конструкция закрепляется при помощи настенных кронштейнов;
• После сборки дымоход обрабатывается антикоррозийным покрытием и утепляется негорючими материалами (чаще всего минеральной ватой).

Приставной дымоход лучше всего выполнять из двухслойных труб. Они обеспечивают лучший приток воздуха в топочную часть газового котла, легче утепляются и более безопасны. Кроме того, в значительной части современных котлов реализована закрытая схема камеры сгорания, для которой обязательно требуется подключение к дымоходам из двух коаксиальных труб.

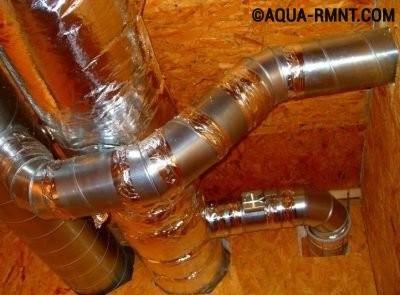

Установка вентиляции

Отверстия вентшахты закрывают решетками из металла или пластика, декоративные элементы крепятся дюбелями. Лопастной или осевой вентилятор монтируют в отверстии с помощью саморезов. Перед облицовкой плиткой на стенах делают разводку питающих проводов, чтобы не прокладывать их по отделке. Если вентилятор будет работать периодически, для его пуска ставится выключатель, может применяться специальный временной таймер.

Для прохода трубы в стене делается отверстие с небольшим уклоном (стекание конденсата) в наружную сторону стены. Кирпич сверлится дрелью, а бетон разбивается с помощью перфоратора или отбойника. Воздуховод вставляется и теплоизолируется с помощью термостойкого материала (минеральная вата или пена для монтажных работ). С наружной стороны ставится вентиляционная решетка.

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

  Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

1. Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
2. Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
3. Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

• уменьшается вероятность пожара или взрыва;
• уменьшается вероятность отравления природным или угарным газом;
• котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
• температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Как рассчитать вентиляцию для газового котла

Максимальная высота одного яруса 6 м, а перемещение воздушных масс в пространстве жилого дома ограничивается величиной 1-3 м/с. С понижением перекрытий воздухообмен с каждым метром возрастает на 25%

1. Например, в частном доме расположена котельная 3*4 с высотой потолков 3,5 м. Перемножив значения, получим v=42м3. Затем вычислим поправку на высоту: k = (6 — 3,5 метра) * 0,25 + 3 (3-краное обновление). Получим примерно 3,6.
2. Рассчитаем количество вентилируемого воздуха c учетом этих значений. V = v * k = 3,6 * 42 = 151,2.
3. Вычислим сечение воздухоотвода : S = V / (w * t).

V – воздухообмен;

w – скорость движения, принятая за 1 м/с.

t – время в секундах. 1 час = 3600 с.

Таким образом: S = 151,2 м3 / (1 * 3600) = 0,42 м2 = 42 см2. Зная площадь круга, можно вычислить радиус.

Размеры воздухоотводов газовых котлов, предназначенных для установки в частном доме, как правило, указаны в технической документации. Монтаж напольных приборов ничем не отличается от установки настенных собратьев.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

Котельная может обустраиваться в таких помещениях:

1. Отдельно стоящее строение или блочный модуль.
2. Пристройка.
3. Помещение внутри дома.
4. Кухня (допустимо, если мощность котла не превышает 30 кВт).
5. Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

1. Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
2. Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
3. При установке котла на кухне ее площадь должна быть более 15 м²
4. Помещение котельной должно иметь отдельную дверь на улицу.
5. Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

1. Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
2. Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 (35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.

Для твердотопливного котла

Особенность работы твердотопливного теплоснабжения заключается в периодическом попадании продуктов сгорания в помещение. Это происходит во время загрузки топлива, чистки от золы. Поэтому для отопления с твердотопливным котлом увеличивают кратность обмена воздуха на 10-15 % по сравнению с работающим на газе.

Что следует учитывать:

• Выходной канала циркуляции устанавливается вертикально в потолке над зоной образования сажи.
• Минимальное расстояние между ним и дымоходом – 0,5 м.
• Защита от обратной тяги в дымоходе. Необходимо периодически чистить его от сажи, проверять целостность.

Для искусственной конвекции воздуха устанавливают стандартные вентиляторы. Их мощность обеспечивает приток, равный сумме расхода вытяжного канала и дымохода.

Длина вертикального элемента для конвекционного движения воздушных масс должна быть не менее 3 метра. Входной патрубок находится над топкой и зольником.

Устройство вентиляции на кухне с газовой плитой

Проветривание осуществляется вытяжкой и приточным клапаном

Для кухонь с 4 горелками расчет выполняется по алгоритму: однократное обновление воздуха + дополнительный объем в размере 100 м3/ч. Жильцы обычно чувствуют, когда долго не выветривается запах, а пространство наполнено влажностью.

Расчет минимально необходимых условий вентиляции

Расчет воздухообмена в котельной делается в соответствии с нормами СНиП 41-01-2003. В крупных объектах есть множество нюансов. В простой системе можно сделать так, чтобы воздухобмен проводился в достаточном количестве, и часть тепла возвращалась. При неправильных расчетах котел забирает необходимый воздух для горения из помещения.

Чтобы сделать расчет минимально необходимых условий вентиляции необходимо знать:

1. Внутренний объем котельной;
2. Расход газа на оборудование;
3. Насколько эффективно работает оборудование;
4. Количество установленного газового оборудования.

В течение часа объем воздуха внутри котельной должен измениться трижды

V х 3 = L,

где V — объем котельной; L – показатель воздухообмена. Это, что касается вытяжки.

• Объем приточного воздуха. который надо подавать в помещение, расходуется на то, чтобы компенсировать вытяжку в трехкратном размере и получить необходимый объем воздуха, который необходим для горения газа

Чтобы рассчитать количество приточного воздуха (L), необходимо рассчитать объем котельной (V), увеличенный в 3 раза и прибавить количество горения (L).

L воздуха = 3 х V котельной + L горения.

• L воздуха рассчитывается в кубических метрах за один час — м3/ в час

Это количество общего приточного воздуха. Воздухообмен, который восполняется за счет вытяжки естественной вентиляции.

• То, что вышло, необходимо восполнить и добавить еще необходимый объем воздуха для горения с котлами открытой камеры сгорания

Объем котельной (V) определяется в кубических метрах — м3.

L горения = (1+L0 х k) х b х n =м3/ в час

1. L0 – теоретический объем воздуха 9,5 м3/ на 1 м3 природного газа. Усредненное значение, данная величина зависит от состава газа;
2. k = 1,2 – это коэффициент избытка воздуха. Величина не есть постоянная. В данном случае берется усредненное значение. Точное зависит от типа горелки;
3. b – расход газа на один котел. Измерчяется в кубометрах за час (м3/ в час);
4. n – количество котлов.

• Вытяжная вентиляция обеспечивает трехкратный воздухообмен с открытой камерой сгорания

L вытяжки = 3 х V — объем котельной. Данный показатель всегда будет меньше величины притока, так как в приточном воздухе учитывается еще воздух для горения. Это одно из основных требований, которое жестко должно выполняться.

• Далее рассчитывается площадь вытяжного сечения (S).

S = L вытяжки/ (3600 х 1) м2

1. 3600 — количество секунд в одном часе;
2. 1 – м/с – скорость воздуха в вытяжном канале при естественной вентиляции.

Скорость воздуха в воздуховодах определяется согласно справочнику по теплоснабжению и вентиляции «Рекомендуемые скорости воздуха». При искусственной вентиляции скорости в вытяжных шахтах будут больше.

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.

В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

• ФЗ №384;
• Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
• Постановление Правительства №87;
• Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
• СНиП (II-35-76, 2.04-05);
• СанПиН 2.2.4.548-96. 2.2.4;
• Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.

Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

• ГОСТ 30434-96;
• ГОСТ 30528-97;
• ГОСТ Р ЕН 12238-2012;
• ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
• ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
• СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
• ГОСТ 32548-2013 (межгосударственный стандарт);
• СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

• ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
• ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
• ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.

Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Основные требования к вентиляции

Установка правильно рассчитанной и качественно спроектированной вентиляции – это важное условие работоспособности котельной. Обычно все необходимые параметры для обеспечения нормальной работы газо-нагревательного оборудования указываются в его техническом паспорте.

Почему для котельной важен нормальный воздухообмен?

Отсутствие нормального притока свежего воздуха негативно отражается на производительности газового оборудования. Процесс горения топлива невозможен без интенсивного и непрекращающегося поступления кислорода.

При сокращении воздушных потоков в котельную, на стенках газового котла образуется нагар, из-за которого ухудшается качество смесеобразования и снижается эффективность использования топлива

Из-за плохо работающей вентиляции топливо хуже горит, уменьшается выделение тепла и увеличивается расход потребляемого газа. Именно поэтому при конструировании газовой котельной загородного дома и вытяжного оборудования важно придерживаться установленных нормативов и государственных стандартов.

Если вентиляционная система построена с нарушениями и не может обеспечить стабильный воздухообмен в требующемся объеме, в случае аварийного выброса угарного газа углекислота быстро распространится в жилые помещения.

Требования к притоку воздуха в топочную

На основании СП 41-104-2000 (пункт 13.4) приток воздуха в котельную с газовым котлом должен быть трехкратным. Т.е. воздух в помещении за 1 час должен смениться 3 раза.

В противном случае вытяжка будет обеспечивать только работу котла, но продукты горения начнут скапливаться в помещении: в воздухе, на стенах, на потолке и т.д. Также трехкратный приток воздуха необходим для аварийного удаления газа (в случае его утечки) и продуктов горения при их попадании в жилое помещение.

Проверку трехкратного воздухообмена и соответствия сечения вентиляционной трубы расчетной площади воздуховодов общепринятым нормам осуществляют специалисты по вентиляционным установкам. Для этого учитывается расход и скорость движения воздуха, замеренные с помощью анемометра.

Каждый домовладелец может купить анемометр и заранее произвести замеры скорости воздуха в трубе до прихода инспектора газовой службы. Анемометры продаются даже на Алиэкспресс

Но сейчас также введен СП 281. На основании его пункта 14.3 для аппаратуры с мощностью от 50 кВт допустим однократный приток воздуха в помещение топочной в частных домах. Аналогичные требования введены для более мощного оборудования (от 360 кВт).

Они регламентируются п. 17.11 СП 89. В этом документе говорится о том, что приток воздуха должен быть не меньше однократного в час, хотя точный расчетный воздухообмен определяется на основании реальных замеров. Перед установкой вентиляции в котельной с газовым котлом рекомендуется уточнить требования к кратности притока воздуха у газовой службы конкретного региона.

Общие требования к котельным

Топочные и котельные можно организовывать в помещениях с высотой потолка от 2 м. Бытовые помещения с газовым оборудованием открытого типа должны иметь хотя бы одно окно площадью от 0,25 м2. В топочных с газо-нагревательным оборудованием с герметичной камерой сгорания это окно может отсутствовать (п. 9.37 СНБ 4.03.01-98).

При выборе места для размещения газовых устройств нужно смотреть на их мощность. От мощности зависит минимально допустимый объем топочной (данные указаны в таблице ниже).

Тепловая мощность оборудования (кВт)	Допустимая кубатура помещения (м3)
До 30	7,5
30-60	13,5
60-200	15

Все основные требования к вытяжным системам отражены в СНиП (II-35-76, 2.04-05). К этим требованиям относятся:

• наличие отдельной воздуховодной трассы в вентиляционной системе;
• герметичность вентиляционных каналов (причем все швы должны быть обработаны герметиками, которые способны сохранять свои изолирующие свойства при высоких температурных значениях);
• конструирование воздушного канала в потолке котельной;
• наличие гильз в стене для размещения самого дымохода газового котла и осуществления его технического обслуживания;
• размещение очистительного канала на 25-35 см ниже другого;
• использование для отделки пола и стен в помещении только огнестойких и негорючих материалов (для этого можно брать несгораемые плиты с пределом огнестойкости от ¾ часа).

По нормативам к дымоходу можно подключить не более двух газовых приборов. Если на выходе из труб используются горючие материалы, их нужно качественно изолировать. Между внешней стеной и местом окончания дымохода должно оставаться расстояние больше 30 см.

Точная ширина отступки в помещении с установленным газовым оборудованием зависит от толщины стенок дымохода и материала, из которого сделана стена газовой котельной

Труба должна находиться над поверхностью пола внутри помещения на высоте не менее 25-50 см, но нужно смотреть высоту снежного покрова в районе проектирования котельной. Для этого можно применить СНиП 41-01-2003.

В пункте 7.3.2 сказано, что низ отверстия для приемной трубы с внешней стороны здания должен быть размещен на высоте более 1 м от уровня устойчивого снежного покрова, характерного для этого региона по данным гидрометеостанций.

Чистый воздух в котельную может поступать с улицы и из другого помещения через вентиляционную решетку двери или через зазор между полом и дверьми с живым сечением от 0,02 м2 (п. 9.38 СНБ 4.03.01-98).

Если площадь сечения решетки будет чрезвычайно маленькой, придется устанавливать приточные вентиляторы, чтобы нормализировать воздухообмен помещения.

Слишком маленькие приточные решетки могут привести к перегреву газовой котельной и поломке автоматизированного оборудования в теплое время года, когда топочная практически не используется

Подача воздуха может производиться и снаружи, и изнутри объекта. Но при этом в качестве смежного помещения не может выступать жилая комната.

Лучше делать два воздуховода, которые выходят по отдельности на улицу: отверстие на потолке в перекрытии с диффузором и решетка для притока у пола. Приточная решетка устанавливается внизу стены или двери и обычно имеет наклонные регулируемые жалюзи, за счет которых дождь и снег не попадают внутрь помещения.

Рядом с решеткой вентиляционной системы в помещении с газовым оборудованием не должны проходить трубы холодного водоснабжения и дренажи. Это может нарушить терморегуляцию комнаты

Частично это требование отражено в п. 8.4.2 СП 31-1-06-2002. В документе говорится о помещении теплогенератора, но оно по техническим характеристикам схоже с газовой котельной, поэтому на этот норматив стоит обратить внимание. В нем указывается то, что для аппаратуры с мощностью от 30 кВт воздух должен подаваться только снаружи.

Воздуховоды, выведенные в дом, опасны: в случае утечки газа вредные вещества могут попасть в жилые помещения, хотя подобная схема вентиляции разрешена нормативами. Но и в том, и в другом случае объем поступающего воздуха должен быть равен объему выходящего. Это условие необходимо для профилактики перепадов давления.

Однако в некоторых случаях допускается организация воздухообмена с преобладанием чистого воздуха в общем балансе. Это характерно для проектирования вентиляции в котельных и топочных, смежных с жилыми помещениями. При этом в газовой котельной нужно создать отрицательный баланс, чтобы предупредить проникновение углекислого газа в другие комнаты.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

Профессионально выполненная система вентиляция меняет весь объем воздуха в топочной на свежий. Для этого приточное и выходное воздушное отверстие располагают противоположно друг другу.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

1. Есть возможность самостоятельной регулировки подачи воздуха.
2. Важность данной вентиляции в закрытых помещениях.
3. Приятный микроклимат в комнате.
4. Возможность регулирования воздухообмена с помощью пульта.
5. Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Диаметр проточного отверстия в системах вентиляции

По стандартам естественная и искусственная вентиляции отличаются диаметром продушины (по-другому она называется приточным отверстием) для обеспечения нормальной тяги и нормативной скорости движения воздуха в вентканалах. Хотя диаметр также можно рассчитывать исходя из кубатуры помещения.

При выборе труб определенного диаметра для вентиляционных систем нужно учитывать эффект от решеток и информацию по расходу газа, которая указывается в паспорте газового оборудования

Для вентиляции естественного типа значение должно быть таким: 30 см2 площади сечения приточного отверстия на 1 кВт мощности газового котла. Для принудительной вентиляции газовой котельной по нормам площадь сечения может быть меньше – 8 см2.

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

• кирпич;
• керамика;
• асбест;
• оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

При использовании пластиковых элементов нужно помнить, что наличие горючих элементов в конструкции затруднит ввод в эксплуатацию котельного оборудования и приемку его сотрудниками газовой службы

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

• внутренний слой из керамики;
• средний изоляционный слой из камня и минваты;
• внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

Металлический дымоход в газовой котельной может иметь прямоугольную или округлую в сечении форму, но в этом случае ширина одной его стороны не должна превышать ширину второй в 2 раза

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

1. Сбор сегментов производится по методу «труба в трубу».
2. Стеновые кронштейны крепятся с шагом не больше 150 см.
3. Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 0С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Расчет необходимого воздухообмена вытяжки для газового котла в частном доме

По СНИП, в помещении, где расположен котел, должна обеспечиваться трехкратная циркуляция воздуха, то есть полный объем воздуха обязан обновится в топочной каждые 20 минут.

Сначала рассчитывают фактическую кратность циркуляции вентиляции в помещении с газовым котлом, по нормам она равна 3. Для топочной 15 м2 и уровнем потолков 3.0 она будет равняться:

Кц=(6-3)х0.25+3=3.75

Расчет необходимого воздухообмена осуществляют по формуле:

Во=KхОк

Где:

• Во — эффективный объем воздуха, м3/час;
• К - кратность циркуляции;
• Ок — объем топочной, где установлен котел.
• 3.75х(15.0х3.0)=168 м3.

Теперь возможно определить номинальное площадь сечение входного канала - 168/3600=0.0466 м2.

В случае, если станет применяться вентканал круглого сечения, то Дн трубы более 216 мм.

Как рассчитывается вентиляция

При расчете системы вентиляции стоит учитывать, что газовые котлы небольшой мощности (до 30 кВт), согласно законодательству, рассчитываются по несколько иной формуле, потому что ряд требований по СНиП отличается.

Итак, для естественного вентилирования помещения размерами 3 на 5 м, с высотой потолка в 3 м, нужно сначала посчитать объем: в данном случае он составит 45 м3 (перемножаем все параметры). Теперь воздухообмен: 6 (та высота, которая должна бы быть) – 3 м (наш потолок) следует умножить на коэффициент «штрафа» 0,25 и прибавить 3 метра. Получится 3,75. Теперь следует понять, каково значение циркуляции воздуха: для этого показатель воздухообмена умножается на квадратуру помещения, в примере получится 168,75 м3 – это то значение, которое нужно затем посмотреть в специальной таблице, чтобы определить диаметр воздуховода. В нашем случае это будет 225 мм.

В случае газового котла, применяется схема 0,01м2/10кВт для приточных магистралей – то есть, если котел мощностью 30 кВт, то вентиляция котельной должна обеспечивать приток воздуха около 0,03 м3/сек, плюс, желательно заложить 30% запаса. Вытяжка же, согласно СНиП, должна быть сечением не менее 130 мм. Если отверстие приточной вентиляции не обеспечивает должного воздухообмена, то ставится принудительная приточная вентиляция.

Расчёт сечения вентиляции

Чтобы правильно произвести расчёт сечения трубопровода вентиляционной системы котельной, понадобятся следующие данные:

1. Кубатура помещения котельной, зависящая от высоты помещения. По требованиям СНиП её высота не должна быть менее 6 метров. Очевидно, что в условиях деревенского дома такое требование невыполнимо. При расчёте нужно учитывать, что при уменьшении этого показателя на 1 метр количество воздуха, необходимого для сгорания топлива, нужно увеличивать на 25%;
2. Скорость потока массы воздуха (не менее 1 м/с).
3. Кратность обмена воздуха. Величина, зависящая от высоты помещения котельной.

Результатом расчёта будет потребность в воздухе, на основании которой, используя специальные таблицы, можно определить сечение трубопровода вентиляционной системы.

Расчёт производится с применением соотношения V = L x S X (6 — H) x 1,25 x n, где:

• V — объём воздуха для сгорания топлива;
• L — длина помещения;
• S — ширина помещения;
• H — высота помещения;
• n — частота смены воздуха в котельной, равная 3.

Таким образом, при определении потребности в воздухе учитываются фактические размеры помещения и величина прироста оборачиваемости воздуха. Получив искомое значение, диаметр воздуховода можно подобрать из таблицы.

Таблица: зависимость диаметра воздуховода от требуемого расхода воздуха

Диаметр воздуховода, мм	Расход воздуха в м3/час при скорости в м/с
1	2	3	4	5	6	7	8
100	28,3	56,5	84,8	113	141	170	198	226
125	44,2	88,3	132	177	221	265	309	353
140	55,4	111	166	222	277	332	388	443
160	72,3	45	217	289	362	434	506	579
180	91,6	183	275	366	458	549	641	732
200	113	226	339	452	565	678	791	904
225	143	286	429	572	715	858	1001	1145
250	177	353	530	707	883	1060	1236	1413

Для вентиляции помещений с газовыми приборами целесообразно устраивать дублированную систему вентиляции, чтобы одна из них работала при любых обстоятельствах.

При отключении электроэнергии вентиляция помещений будет производиться по каналам естественной циркуляции.

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

• Минимальный объем — 15 кубометров.
• Высота потолков :
  • при мощности от 30 кВт — 2,5 м;
  • до 30 кВт — от 2,2 м.
• Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема.
• Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15  кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

1. Пристройка  должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее  1 метра.
2. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок).

3. Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре.

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Автоматизация вентиляции котельной

Чтобы повысить безопасность жильцов, вентиляцию котельной можно автоматизировать.

Для этого:

1. Выбирайте вентилятор с пультом управления или настенным регулятором оборотов, запасом по производительности (чем больше запас — тем лучше) и несколькими скоростями. Пульт нужно закрепить на входе в котельную. Если вдруг в помещении повысится концентрация угарного или природного газа — вы сможете включить максимальную скорость вытяжки дистанционно. Вентиляторы с ПДУ стоят в среднем на 10-20% дороже «обычных».
2. Установите в котельной газоанализатор — прибор, меряющий концентрацию газа и дающий сигнал при ее превышении. Средняя стоимость простой бытовой модели — 3000-6000 рублей.
3. Выбирайте котлы со средствами безопасности: датчиком контроля пламени и датчиком контроля тяги. Они автоматически отключат котел, если горелки потухнут, или если тяга в дымоходе окажется слишком низкой. В средней и высокой ценовой категории эти датчики ставятся почти на все модели.

Создание естественной вентиляции котельной (+видео)

Естественная система вентиляции (по ссылке можно почитать про ее устройство подробнее) работает без вентиляторов. Вытяжка организуется через трубу, которая выводится как можно выше над крышей дома.

Такой вариант подходит, если:

• дом расположен не в низине;
• вокруг дома нет более высоких построек или плотно растущих деревьев выше дома (причем преград для ветра не должно быть с любой стороны);
• котел не слишком мощный и помещение котельной не очень большое (то есть воздуха нужно не большое количество).

Если в вашей ситуации не соответствует хотя бы 1 пункт — естественную вентиляционную систему лучше не использовать.

Устройство такой вентсистемы можно сделать так:

1. Приток воздуха делаем напротив вытяжки. Организовать его можно через стену с улицы (установив стеновой клапан), через окно (микропроветривание или постоянно открытое окно), через дверь (щель под дверью или переточная решетка в дверном полотне). Вариант выбираем в зависимости от того, напротив чего у вас расположен котел.
2. Удаление воздуха осуществляется через вытяжную трубу. В котельной ее выход должен располагаться на потолке, и выводиться она должна выше конька кровли (чтобы ветер мог обдувать ее со всех сторон, создавая тягу). На практике вытяжные вентканалы в топочных загородных домов и дач делают и в стенах. В этом случае делать выход вытяжной трубы нужно как можно выше, ближе к потолку.

Как выбрать систему вентиляции

Проектируется котельная и схема вентиляции еще на этапе строительства частного дома. Применяют три вида систем воздухообмена:

• естественная вентиляция, но для дома она может работать с перебоями, особенно если установлены окна ПВХ или в летний период, когда нет разницы температур;
• проточная вентиляция, подойдет для дома площадью до 300 квадратных метров;
• приточно-вытяжная, используется для домов большой площади.

Естественную вентиляцию можно сделать своими руками с минимальным набором инструментов. Для этого в стене делается отверстие диаметром около 20 сантиметров. , задвижка и сетка. Также помещение обязательно должно иметь окно и форточку. Эту систему можно сделать помимо основной, в качестве дополнительной.

Приточная вентиляция выводится на крышу дома, над местом, где установлено оборудование. Устанавливаются две трубы, первая для притока свежего воздуха, вторая для вывода продуктов горения и газов. Первую трубу можно дополнительно оснастить . Схему вентиляции приточного типа можно увидеть на фото.

Вентиляция для газового котла в доме может быть установлена своими руками, следуя инструкции или соответствующими специалистами. В последнем случае, необходимо заключить договор и проверить допуск специалистов.

Для монтажа вытяжной вентиляции потребуется решетка — для предотвращения попадания грязи, вентилятор с обратным клапаном, чтобы газ не попадал в дом, и труба-воздуховод. Труба должна подходить к вентилятору по диаметру. Установка довольно проста, дымоход выводится через крышу и соединяется с котлом.

Вентиляция для газового котла, имеющего закрытую камеру сгорания, имеет отличия от системы вентиляции котла с открытой камерой сгорания.

Котлы с открытой камерой сгорания должны устанавливаться только в хорошо проветриваемом и вентилируемом помещении
. В основном для установки такого отопительного оборудования используются котельные. Обязательными условиями для установки котлов с открытой камерой сгорания являются окна, форточки и дверь с проемами.

Котлы с закрытой камерой сгорания используют дымоход с забором воздуха с улицы и из соседних помещений. Таким образом, котлы с закрытой камерой можно устанавливать в любых помещениях. Сейчас допускается установка агрегатов с закрытой камерой в цокольных и подвальных помещениях, требования к установке такого оборудования упрощены.

Подбор и монтаж оборудования

Подбор оборудования будет зависеть, прежде всего, от следующих факторов:

• Площади котельной;
• Допустимого расстояния до сгораемых устройств;
• Типа помещения (отдельное помещение, отдельно стоящее помещение или уже имеющееся – например, кухня или чердак);
• Бюджета (например, моноблочная вентиляция существенно тише, чем другие виды, но она обойдется дороже)

Сами котлы при этом бывают:

• Газовые;
• Твердотопливные;
• Пеллетные (на пеллетах, по сути, это твердотопливные котлы);
• Дизельные;
• Электрические;
• Комбинированные (использующие несколько методов).

Комбинированные котлы отличный вариант в доме, где случаются перебои с электричеством или с подачей газа

В настоящее время, чаще всего в частных домах используются газовые котлы, и речь идет о котлах малой мощности.

Обусловлено это сравнительно низкой ценой газа в газифицированной местности, и удобстве использования такого метода отопления (температура горения ниже, что позволяет применять в производстве более дешевые материалы).

Для его установки понадобится разрешительная документация. Кроме того, котел одновременно с нагреванием воды (с бойлером) можно установить только для помещений до 200 м2.

Как подобрать материал для вытяжки

Вытяжку можно сооружать из различных материалов. Ниже – перечень основных из них.

• Кирпич – применяется для вытяжки в твердотопливных котельных. Она довольно сложно чистится, зато долго служит в случае твердотопливных котлов. Для газовых и прочих котлов данный вид не будет хорошим выбором, т.к., у них более низкая температура – при этом образуется конденсат в трубе, и поверхность кирпича быстро разрушается;

Кирпичный воздуховод

• Керамика – бывает разной, для твердотопливных котлов используется керамика, выдерживающая температуру более чем в 650°С. Необходимо также предусмотреть предупреждение возгорания сажи в дымоходе. Для жидкотопливных (и газовых) можно использовать керамическую вытяжку с использованием в меньшем температурном режиме, но с отводом конденсата. Следует предусмотреть утепление трубы (чаще всего утепляют минеральной ватой);
• Сталь – хороший выбор и для твердотопливных нагревателей, и в том случае, если используется вентиляция в котельной с газовым котлом. В случае более высокой температуры (твердого топлива) следует просто выбрать более толстую трубу, до 1 мм, в других – 0,6 мм. Сталь должна быть жаропрочной. Единственный минус – такие трубы не назовешь дешевыми, а срок их службы меньше, чем, например, кирпича.

Правильный монтаж оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальные. Не очищен дымоход, угарный газ возвращается в квартиру либо неправильно вмонтирована газовая колонка. Важно правильно подобрать и осуществить монтаж.

Каким образом обустраиваются дымоходы

Проще всего осуществляется монтаж горизонтального дымохода.

1. В стене прокладывают отверстие с выходом наружу:
2. Со стороны улицы конструкция поднимается наверх;
3. Соединяется со стеной — рамой, закручивается хомутами.

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все перекрытия и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями закладывается изолирующий материал, чтобы исключить возможность возникновения пожара при нагреве дымохода и оградить от образования конденсата.

1. От котла труба выводится в канал;
2. По каналу поднимается на крышу.

В зависимости от того, какой конструкции дымоход, внизу под углом, рядом с карманом для конденсата, снаружи дома устанавливается опорная площадка для дымохода.

Расположение выхода дымоходной трубы относительно крыши

• Если от конька свыше трех метров выходит дымоходная труба, вполне достаточно установить от горизонта под углом 10◦. Участок должен быть не менее 1 метра;
• От 1,5 до 3 метров — дымоход выводится на одном уровне вместе с коньком;
• Расстояние меньше 1,5 метров – конструкция крепится выше конька, не менее 0,5 метров;
• Для установки дымохода в котельной, пристроенной к дому, берется угол 45 градусов и выше. В отмеренном месте должна выходить труба, чтобы при ветровых нагрузках не задувало запальник в котле.

Если не соблюдать требования регламента безопасности (СНиП), возникают проблемы при сдаче в эксплуатацию газового котла со стороны контролирующей организации.

Фев 15, 2018Т С Промышленные канальные очистители и увлажнители воздуха для системы вентиляции Как увлажнить воздух в квартире без увлажнителя: 5 способов повышения уровня влажности в помещении

Канальные и свободные вентиляционные системы

Одной из характеристик для классификации систем вентиляции являются их конструктивные особенности и способ перемещения воздуха.

Канальная система вентиляции предусматривает создание или использование специально выполненных воздуховодов, обусловленных проектом здания. При этом используются различные ниши, монтажное пространство подвесного потолка, вентиляционные шахты. В местах, где в конструкции здания не предусмотрены такие элементы, вентканалы прокладывают непосредственно по стенам и маскируют деталями отделки помещения.

Канальная система вентиляции предполагает прокладку приточных и вытяжных воздуховодов

Нужно отметить, что вентиляция здания не может рассматриваться только для обособленного помещения, пусть даже такого специфического, как котельная. Все воздушные потоки сводятся в единую систему и удаляются из дома принудительным или естественным образом. Газовое оборудование может быть использовано в помещении кухни (плита), ванной комнаты (газовая колонка), гостиной (газовый камин). Принципы воздухообмена во всех этих объектах подчиняются одним и тем же требованиям.

Основным средством транспортировки воздуха являются трубы. Наиболее популярны:

• прямоугольные изделия из оцинкованной стали. Они удобны в монтаже, всегда обеспечены комплектующими элементами — углами, отводами и т. д.;
• трубы алюминиевые гофрированные. Практически не требуют дополнительных фитингов, поскольку сами по себе являются гибкими изделиями. Достаточно удобны в работе;
• воздуховоды пластиковые прямоугольного и круглого сечения.

Все упомянутые изделия могут быть дооснащены декоративными решётками воздухозаборников, шиберами, соединительными элементами. Благодаря их применению монтаж воздухопровода стал простым и доступным для выполнения собственными руками даже без соответствующей квалификации.

Небольшие размеры и вес элементов воздуховодов и наличие всех необходимых крепёжных и соединительных изделий позволяет построить вентканал любой конфигурации своими руками

Порядок выполнения монтажа приточно-вытяжной вентиляции в котельной своими руками:

1. Пробить отверстия в стене для установки воздухозаборника.
2. Установить трубу с обратным уклоном в отверстие, зафиксировать монтажной пеной.
3. Надеть предохранительную сетку на наружную часть воздухозаборника.
4. Произвести подключение осевого вентилятора, если устанавливается принудительная приточная вентиляция. Смонтировать обратный клапан.

   В вентканал устанавливается вентилятор, управляющей подачей воздуха в помещение

5. Подсоединить к зонту на котле трубу воздуховода, герметичность обеспечить затяжкой хомутом.
6. Смонтировать трубопровод вентиляционного канала с выводом через крышу или стену дома.
7. Установить оголовок на трубу вентиляции.

   Отработанный воздух выводится из помещения через вентиляционный канал с установленным на крыше аэратором

Видео: какие трубы использовать для вентиляции

Требования к помещению, где располагается газовый котел

Установки мощностью > 30 киловатт требуют отдельное помещение котельной. Бытовые устройства меньшей мощности допускается размещать на кухне. Комната с газовым котлом должна соответствовать следующим требованиям:

• Площадь > 15 кв. м.
• Высота помещения > 220 см.
• Окна оборудованы для проветривания.
• Расстояние до стены от стенки бойлера > 10 см.
• Стены, пол и потолок выполнены из негорючих материалов.
• Обеспечен приток воздуха (камеры сгорания открытого типа)

Выделенная котельная для установок мощностью > 30 киловатт оборудуется вытяжкой, приточной вентиляцией, объем > 15 кубометров. Предусматривается естественное и принудительное проветривание котельной. Обеспечивается достаточное освещение и размещается огнетушитель, пригодный для тушения электроустановок под напряжением, и система пожарной сигнализации.

Структура пассивной газовой вентиляции

Правильно оборудованная пассивная газовая вентиляция, действующая в помещении с котельным оборудованием, включает:

• приточный канал в виде отдельного продуха на улицу либо вентиляционной решетки приточной в двери;
• вытяжной канал, монтируемый в потолке;
• дымоход с отдельным входом для очистки.

Наиболее просто обустраивается вытяжка в котельной частного дома своими руками при пассивном типе воздухообмена.

Необходимая кратность воздухообмена должна соответствовать трем объемам помещения в час. Данный параметр действителен при нормативной высоте помещения котельной шесть метров. Так как обычно высота котельной частного дома значительно меньше, требуется на каждый метр уменьшения высоты добавлять 25% к кратности воздухообмена.

Повышение эффективности вентиляции в котельной

Посмотрим, как сделать вытяжку в котельной частного дома надежной и эффективной.

Важным элементом качественной системы вентиляционной для газовой отопительной аппаратуры является правильно обустроенный дымоход. Обычно он выполняется из цилиндрической трубы оцинкованной либо нержавеющей. Размер дымохода по диаметру должен отвечать требованиям паспорта оборудования.

Дымоход выполняется герметичным, трасса его трубы не должна иметь более трех изгибов и оснащается специальным отверстием для прочистки. Часть конструкции выводится на крышу – на отметку более двух метров над коньком.

Существуют специальные таблицы, которые на основе мощности и других параметров оборудования – объема комнаты, отметки потолка, допускаемой скорости потока – определяют диаметр вентиляции для газового котла, а на практике для мощности порядка тридцати киловатт принимают диаметр приточного продуха 150 миллиметров.

Обычно в отверстие, размещенное на отметке порядка 300 мм над отметкой пола, вставляется отрезок вентиляционной трубы из пластика. Снаружи продух закрывают сеткой из металла или пластика. Обратный клапан отсекает для воздуха выход наружу. При обустройстве вентиляции требуется четко выполнить все требования паспорта котла.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:

Испытание и проверка

Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.

Возможные проблемы с газовой службой

Пункт 6.6.7 Строительных Норм и Правил 41-01 -2003 запрещает монтировать систему принудительной вентиляции в одном  помещении с системой отопления. Сотрудники надзорных служб требуют отключить и размонтировать систему вытяжной вентиляции и воздуховод на кухне, где размещен бойлер.

В случае использования открытой камеры сгорания их возражения правомочны, поскольку одновременная работа двух устройств приведет к снижению содержания кислорода ниже санитарных норм.

Если же:

• Применяется бойлер с закрытой горелкой с воздухообменом через коаксиальную систему
• Отопительный прибор не включен в домовые вентиляционные каналы
• Выполнены требования к газовой трубе, ее вводу на участок и в дом.
• Магистраль герметизирована в соответствии с нормами и имеется допуск к эксплуатации.

Как выполнить вентиляцию топочной

Профессиональный расчет системы приточной вентиляции в коттедже с автономным источником отопления должен проводиться в рамках общего проекта жилого дома в разделе вентиляция.

В проекте должны быть предусмотрены разделы по расчету размеров ветканалов, определены типы вентоборудования и монтажные схемы. Задачей проектирования — является создание системы, которая сможет обеспечить трехкратный воздухообмен.

Выбор схемы

Пространственная конфигурация определяется местом размещения бойлера и возможностью проделать  отверстия достаточного сечения в междуэтажных перекрытиях. Не рекомендуется проводить дымоотвод через жилые комнаты. В этом случае принимаются дополнительные меры по теплоизоляции и обеспечению герметичности.

При выборе схемы надо учитывать следующее:

• Использовать трубы с круглым поперечным сечением. Они оказывают наименьшее сопротивление потоку газов и обеспечивают лучшую тягу по сравнению с прямоугольной при равном сечении.
• Избегать излишних изгибов и горизонтальных участков, и закруглений с малым внутренним радиусом. Эти элементы повышают сопротивление потоку, ухудшают тягу и затрудняют обслуживание.
• во избежание появления конденсата внутри дымоотвода его внешнюю часть следует утеплить.
• Чтобы избежать попадания жидкости непосредственно в агрегат, подключение выполняют с помощью короткого горизонтального элемента. В нижней секции вертикального сегмента подсоединяют конус — накопитель с краном для слива сконденсировавшейся влаги.

Если часть дымоотвода проходит по жилым помещениям, то дешевле будет теплоизолировать ее по всей длине. Типовые секции с теплоизоляцией с учетом устройства и монтажа дымохода обойдутся дешевле дополнительных концевых и монтажных элементов.

Схема

Естественную вентиляцию можно устанавливать в помещениях, расположенных не в низменностях и когда дом не закрывают другие постройки, препятствующие нормальному воздухообмену. Такая схема должна определить места размещения функциональных узлов.

Так патрубок для забора воздуха, должен размещаться в нижней части стены, а выходящий - в верхней, на противоположной стороне. Это требуется для организации естественной конвекции в помещении. Кроме того на выходе воздуха из топочной не должно оказывать влияние тепло поступающее от источника отопления и радиаторов.

Инструменты и материалы

Для обустройства воздуховодов применяются различные материалы: пластикат, металлические листы покрытые цинком, обычные стальные листы или дюралевые.

Для индивидуальных домов с автономным отоплением, возможно, применение в качестве воздуховодов — ПХВ-канализационные трубы требуемого диаметра. Дополнительно к этим трубам приобретают переходники, а на патрубок для забора воздуха — защитную решетку.

Дополнительные материалы для обустройства вентиляции для газового котла в частном доме:

1. Гильзы для перекрытий защитные.
2. Крепления и установочные хомуты.
3. Строительный уплотнитель, герметизирующий пустоты между гильзами и стеновыми переходами.
4. Набор строительных инструментов.
5. Перфоратор для выполнения сквозных стеновых отверстий
6. Защитные средства.

Кладка из кирпича

Кирпич традиционно используется для устройства дымоходов твёрдотопливных приборов. Он способен выдержать достаточно высокую температуру воздуха изнутри.

Газовые агрегаты работают при более низкой температуре внутри дымохода, поэтому на его стенках может образовываться конденсат, разрушающий структуру кирпича. Это может негативно повлиять на качество работы вытяжки, безопасность и внешний вид.

Вытяжка из металла

Стальные дымоходы, как и магистрали вентиляции считаются наиболее доступным и относительно недорогим решением. Среди них выделяют два типа: одно- и двухконтурные. При этом срок их службы напрямую будет зависеть от качества материала.

Важно!

Продукты горения, конденсат, температура и физические процессы в теле металла — не пощадят даже нержавейку, не говоря уже о более податливых марках.

Оградить себя на 10-12 лет от ремонта поможет более толстый металл толщиной. На сегодня в строй маркетах можно встретить готовые дымоходы, где используется металл 0,6 -1,0 мм. Не сделаем открытия, если скажем, что многослойная система (типа сэндвич) при которой труба меньшего диаметра проходит через больший диаметр, разделенная слоем изоляции, — весьма популярный выбор сегодняшних домовладельцев.

На заметкуВариантом сэкономить может послужить комбинация оцинковка- нержавейка. Отметим, что использование оцинкованной стали в дымоходах — неправильно по своей сути. Причина здесь в слабой стойкости покрытия уже при температуре 410-420 градусов. К тому же появляется вероятность стекания ядовитых окислов по трубе в помещение.

Недостатком всех типов металлических труб можно назвать низкие эстетические качества. Попыткой исправить данную ситуацию можно назвать облагораживание более совместимыми с фасадом и общим видом дома, материалами.

Дымоход из керамики

Если вариант сэндвич-трубы вы поставили в приоритет — предлагаем воспользоваться несколькими дельными советами:

• Шаг креплений трубы к стене должен помещаться в диапазон от 100 до 150 см;
• Количество ревизионных колодцев должно обеспечивать полный доступ ко всем участкам трубы;
• Желательно не допускать горизонтальные участки вентиляционных труб и дымоходов длиннее одного метра. В противном случае вам придется устанавливать принудительную тягу (вентилятор).

Вытяжка для газового котла из керамики

Еще одним вариантом материала из которого изготавливается вытяжка для котла в частном доме является керамическая труба. Из достоинств здесь можно отметить экологичность и долговечность. При этом, как единое целое, трубы из данного материала не используются. Все равно потребуется органическая или полимерная изоляция, а в качестве декоративного слоя — камень, металл, кирпич и что-то другое. Понадобятся в данном случае и конденсатоотводчики, что добавит стоимости и без того недешевому материалу.
До этого мы рассматривали варианты, когда вытяжка для газового котла в частном доме и дымоход существовали обособленно. Однако есть вариант коаксиальной трубы, позволяющей соединить два процесса и два предназначения — в один.

Суть данного изобретения состоит в помещении трубы, предназначенной для отвода летучих продуктов горения, в один корпус с трубой, обеспечивающей подачу чистого воздуха. Налицо сразу нескольких достоинств:

1. Отводимые газы, двигаясь по внутренней трубе, охлаждаются поступающим извне воздухом. Это не только повышает коэффициент полезного действия котла, но и ослабевает агрессию на поверхность всего дымохода.
2. Вторым фактором преимущества коаксиальной трубы можно назвать ее компактность. Экономия места — никогда не помешает, а вот меньшие трудозатрате при монтаже одной трубы — вместо двух — заметно скажется на бюджете.

Из конструкционной особенности следует один, но существенный недостаток — система не предусматривает горизонтальных участков. Это значит, что, приняв решение в пользу «два в одном», — нужно быть готовым к некоторым издержкам по прокладке трубы в ущерб принятому плану (перенести кухню, котельную или смириться с выпячивающим себя трубопроводом).

Стальные сварные или наборные воздуховоды

Для обустройства вентиляции газового котла в частном доме подбирают нержавеющие и оцинкованные стальные изделия. Сами воздухоотводы могут быть круглыми и прямоугольными. Наборные системы включают в себя не только каналы, но и многочисленные автоматические устройства: фильтры, калориферы, шумоглушители, охладители

Можно сделать вентканал из свитой в спираль стальной ленты или алюминиевой фольги. При транспортировке их можно складывать в гармошку и монтировать, придавая любую форму. Единственный недостаток этих изделий: повышенное аэродинамическое сопротивление.

Процесс монтажа

Дымоход может иметь как внутреннее (в доме), так и внешнее расположение (вне дома). Рассмотрим процесс монтажа каждого варианта.

Монтаж вентиляции

Выполнять работу по обустройству газоходов рекомендуется в теплое время года. Рабочее место должно иметь хорошее освещение и на нем не должны быть посторонние люди, мешающие осуществлению мероприятий.

Перед тем как начать сборку системы, ее выполняют в пробном варианте на свободной площадке, тем самым проверяют комплектность. Далее по схеме отмечают места создания крепежных отверстий в стенах и потолочном переходе. Входной патрубок устанавливается на уровне 25 см от земли.

Последующие мероприятия по организации вентсистемы:

1. Очищают монтажные отверстия от загрязнений.
2. Устанавливают гильзы для проходов вентиляционных каналов.
3. Монтируют трубы.
4. Закрепляют вертикальный участок, проверяя качество крепежа.
5. Устанавливают вентилятор и подключают его к электропитанию.
6. Выполняют проверку работоспособности соединенных газоходов и систем вентиляции в котельной частного дома.

Коаксиальная труба

Данная вытяжка для котла — инновационная конструкции дымохода. Она выполняется по принципу встроенных вдруг в друга труб и осуществляет одновременно две функции: отвод дымовых газов из котла в атмосферу и забор чистого воздуха, необходимого, чтобы обеспечить полноту сжигания топлива в котле.

Такие дымоходы подразделяются на два вида: горизонтального и вертикального размещения. Горизонтальные проходят сквозь стену, а вертикальные — через потолок на чердак и далее через крышу.

Вторая система, при установке газового котла, наиболее сложная, цена ее дороже, а кроме того она требует установки конденсатоотводчика.

Данная модификация дымовой трубы обладает одним существенным недостатком — существует возможность замерзания конденсатной жидкости на внешней части конструкции. Эту проблему можно разрешить утеплением дымоотвода теплозащитным материалом.

Из кирпича

Традиционный кирпич издавна использовался для обустройства воздуховодов и дымоотводящих систем. В настоящее время он не соответствует нужному уровню эксплуатационных требований и значительно уступает другим современным материалам.

Это также вызвано тем, что конструкции вентканалов из кирпича очень громоздкие, нуждаются в привлечении высококлассных специалистов, но при этом являются недолговечными, а при контакте с кислотосодержащим конденсатом, скорость их разрушения возрастает в разы.

Поэтому в последнее время из кирпича воздвигают только шахту, а сам дымоход газового котла выполняют из оцинкованных труб с толщиной стенок, учитывающий температурный режим уходящих газов.

Стальной дымоотвод

В настоящее время этот вид дымоотвода наиболее распространён по причине своих высококачественных характеристик. Стальные трубы в системах вентиляции и дымоотвода просто устанавливаются, по сравнению с кирпичными.

Толщину трубных стен подбирают исходя из температуры уходящих газов. При максимальном показателе 400-450 С допустимая толщина стенок - 0.6, а при большей температуре - 1.0 мм.

Недостатком таких систем, являются, то что при высоких температурах они быстро прогорают, кроме того они обладают слабой устойчивость по отношению к кислотному конденсату, выделяющемуся из дымовых газов, при точке росы примерно 55 С.
Для борьбы с коррозионными процессами применяют нержавеющие стальные трубы, которые размещаются в «сэндвич», панелях.

Керамическая дымовая труба

Данный вид системы дымоотвода особенно универсальный, в связи с этим считается безупречным решением для котлов на газовом топливе. Они хорошо чистятся, не собирают на своей поверхности сажу, из-за глянцевого внутреннего покрытия, имеют высокую газоплотность и устойчивость к агрессивным химсоединениям. Не маловажным преимуществом керамического материала является его долговечность.

Тем не менее, как у любого стройматериала у него есть свой недостаток — высокая влагопроницаемость, поэтому они нуждаются в конденсатоотводчиках.

Кроме того такие трубы в дымоотводах в одиночку не применяется, а комбинируется с минватой и камнем. Лучший вариант обустройства такой системы, когда керамическая труба закрывается изоляционным материалом, а после размещается в керамзитобетонной оболочке.

Изоляция конструкции

Для изоляции поверхности дымохода, соприкасающихся с материалом перекрытия и кровли используют фольгированную базальтовую вату и огнеупорную мастику. Её оклеивают проходной патрубок и заполняют зазоры отверстия в перекрытии.

Если для обустройства дымохода, расположенного вне дома использовали обычную стальную трубу, то такой дымоход изолируется по всей длине.

Борьба с жидкостью с помощью конденсатосборника

Уменьшить количество жидкости, которая скапливается в трубе, можно с помощью конденсатосборника. Он представляет собой цилиндрическую ёмкость со сливным отверстием, устанавливается в основании дымохода, где и собирает конденсат, стекающий по стенкам трубы

Испытание работоспособности системы

Перед работой система должна пройти испытание. Отклонения от проекта не должны превышать 10%. Например, если подается 300 кубов, можно подать минимум 270, максимум 300. Если значения превышают, скорей всего, дело в проектной ошибке. За отклонениями надо следить, особенно вначале работы системы.

Если вытяжка будет выгонять воздух больше, чем подается приток – в таком помещении можно задохнуться. При приемке системы вентиляции обязательно делается тщательный визуальный осмотр. Особое внимание на соответствие проекту уделяется сечению и плотности соединений.

Первое, к чему приступают после монтажа – это прокрутка. Есть определенная форма акта сдачи. Испытание должно длиться 72 часа. За это время проходит демонстрация работоспособности не всей системы, а только ее элементов. Проверяется на готовность к длительной эксплуатации.

После прохождения испытания отдельных элементов, начинается внедрение программы пуско-наладки. Проверяется балансирование и регулировка всей системы по расходу воздуха и скоростям.

Не достаточно установить систему, нужно уметь правильно обслуживать. Даже в естественной вентиляции детали периодически меняются в целях увеличения пропускной способности воздуха. В стандартных установках фильтры можно менять самостоятельно.

Периодичность обслуживания мастером заранее известно. Завод-изготовитель предъявляет определенные требования и дает рекомендации потребителю по вопросам сервисного обслуживания. Чем сложней структура – тем больше к ней должно быть внимания.

Хорошее качество воздуха – один из основных факторов сохранения здоровья. Грамотная вентиляция делает воздух в доме свежим и сводит на нет потенциальную опасность от работы газового котла в доме.

Основные причины ухудшения тяги в системе вентиляции

Среди таковых следует отметить:

• возникшие затруднения с поступлением наружного воздуха в помещение котельной после замены традиционных оконных блоков на стеклопакеты. Их герметичность значительно снижает возможность проникновения воздуха;
• те же последствия после замены дверей, если зазор между полом и нижней кромкой минимален или отсутствует;
• снижение естественной тяги в жаркое время года по причине уменьшения перепада температур снаружи и внутри дома;
• появление застойных зон или зон с пониженным давлением при сильном ветре в атмосфере, что также негативно сказывается на работе вентиляционных систем, поэтому в таких условиях нужен дополнительный контроль тяги.

При эксплуатации принудительной вентиляции котельной нужно подбирать вентиляторы с крыльчаткой, не искрящей от ударов. Для этого подходят изделия из алюминиевых сплавов, меди или пластика.

Недостаточность вентиляционной системы газовой котельной опасна не только для здоровья, но и для жизни человека. Кроме того, она снижает коэффициент полезного действия отопления. Избыточность вентиляции приводит к нарушению теплового режима, ухудшая условия жизни в доме. Приступая к монтажу вентиляции своими руками, постарайтесь получить квалифицированную консультацию специалиста и учесть его замечания.

Когда нужно приглашать специалистов?

При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:

• пригласить специалистов, которые выполнят все под ключ;
• разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.

Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.

Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.

Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.

В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры

Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.

При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м2.

Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки

Включение мансарды в систему вентиляции

Устроенная вместо чердака мансарда — это по сути еще одна комната. Что хорошо с точки зрения оптимизации жилого пространства, но несколько осложняет монтаж вентиляционной системы традиционным способом.

Между мансардой и крышей должно быть вентилируемое чердачное пространство. Свежему воздуху нужно обеспечить возможность свободно циркулировать в кровельном пироге и в пределах чердака или обустроенной мансарды.

Естественная вентиляция происходит за счет гравитационного движения воздушной массы. Холодный воздух поступает из отверстий под коньком крыши, теплый уходит из конькового отверстия, аэратора

В процессе устройства кровельного пирога обязательно сооружают продухи – продольные вентиляционные отверстия. Начинаются они с линии карниза, завершаются у линии конька. Обеспечиваются монтажом обрешетки и контробрешетки на стропильные ноги.

В зоне карниза в эти вентиляционные каналы поступает уличный воздух. В зоне конька воздушный поток выходит, прихватив с собой конденсат и бытовые испарения, проникшие из жилых помещений в чердачное пространство.

Система вентилирования остального дома также выводится в чердачное помещение. Вытяжные каналы и стояки из дома и из мансарды можно объединить и замкнуть на аэратор. Однако надо быть уверенным в том, что циркуляция воздуха будет достаточной.

Рекомендации по отдельным помещениям

Воздушные потоки при обустройстве любой вентиляции в частном доме выстраиваются таким образом, чтобы чистый уличный воздух поступал сначала в гостиную, спальни, рабочий кабинет и библиотеку.

А затем уже по коридорам он должен идти на кухню, в ванную комнату и кладовку с доступом в вытяжную вентиляционную шахту.

Чтобы обеспечить беспрепятственный естественный ток воздуха по коттеджу, все межкомнатные двери должны иметь просвет между дверным полотном и порогом в 2–3 см

Если коттедж деревянный, то дополнительную вытяжку также следует предусмотреть в ванной. Влажность в этой комнате высокая, без вытяжного вентилятора обойтись здесь будет сложно

В кухне помимо вентиляционного отверстия, в вентканал рекомендуется дополнительно ставить вытяжку над плитой. Она позволит быстрее удалять запахи готовки пищи, не допуская их распространения по остальным помещениям в доме.

Отдельный момент – котельная и кухня с газовым оборудованием. Они обязательно должны оснащаться отдельным каналом на приток воздуха непосредственно с улицы. Плюс не забываем про дымоход.

Так будет и кислород для горения в топку поступать в нужном объеме, и угарные газы незамедлительно уходить из помещения.

Эксплуатация

При работе систем вентиляции газового котла расчетные температурные режимы, кратность воздухообмена для жилых зданий, где установлены газовые котлы, должны согласовываться с действующими нормативами СНИП, правилами пожарной и санитарно-гигиенической безопасности.

Естественная приточно-вытяжная система вентиляции обязана гарантировать выведение нужного объема воздуха из всех комнат при температурах на улице +5 С и ниже. При работе принудительной вентиляции с использованием газовых калориферов не разрешается допускать разбежность по объему притока и вытяжки более чем на 10%, в одну или другую сторону.

Оголовки основных вытяжных шахт вентиляции для газовой котельной в частном доме в системах с естественной циркуляцией воздуха оборудуют дефлекторами. Антикоррозионная защитная окраска металлических труб, и их конструктивных элементов выполняется не чаще 1 раза в 3 года.

Профессионально выполненная вентиляция в частном доме с автономным отоплением — это не роскошь, а жизненная необходимость.

Она призвана обеспечивать не только приток свежего воздуха, но и отвод в атмосферу вредных, ядовитых дымовых газов, образующихся в процессе работы котла. От качества ее работы будет зависеть здоровья окружающих, поэтому лучше поручить ее монтаж специалистам.

Вентиляция, Расчёт, Частный дом
