Свечной обогреватель своими руками: инструкция по изготовлению, принцип работы и использование прибора

Из чего можно сделать нагревательный прибор

Итак, для постройки «чудо-микро-печки» нам понадобится:

• пламя
• обожжённая глина (керамика)
• металл

Область применения керамики ограничена лишь фантазией инженера. В данном случае нас интересуют только общедоступные дешёвые материалы, в частности, посуда. Не зря в старину пользовались в печи именно глиняными горшками — они подолгу держат тепло. Ассортимент керамических изделий бытового назначения в наши дни огромен, но мы остановимся на обычных цветочных горшках. Невзрачные с виду, они помогут нам решить проблему вспомогательного обогрева.

Второй компонент обогревателя — источник тепла. Первое, что приходит в голову для использования в помещении, это обычная свеча. Конечно, существуют самые разнообразные виды газовых и керосиновых горелок, но дешевизна и доступность для нас на первом месте. К тому же свеча не имеет срока годности и может храниться на холоде.

Третий компонент — рекордсмен по теплопроводности и аутсайдер по теплоёмкости — металл. Его свойство быстро нагреваться и отдавать тепло (малая теплоёмкость) сыграет нам на руку при создании теплового светильника.

Область применения

Элементарная конструкция на базе «копеечных» материалов будет служить долго при бережном обращении. Обогреватель не требует каких-либо условий для хранения, срока эксплуатации, профилактики или замены запчастей. Простой, как и всё гениальное, он станет опорой в лесных ночёвках или при отключении электричества, а также в экстремальных условиях.

1. В местах, где нет электричества: палатки, землянки, убежища, авто, попавшее в метель.
2. В местах, где есть электричество: небольшая, но приятная экономия на расходах при отоплении.
3. Если собрать продуманный каркас, то над свечой можно подвесить небольшую ёмкость (котелок, кружку) и греть воду.

Альтернативные источники тепла: вспомогательный обогреватель из свечи

Существует ли вечный нагревательный прибор, который никогда не сломается? Как можно утилизировать тепло открытого пламени в условиях жилой комнаты? Как своими руками собрать бесплатный комнатный светильник-обогреватель? Обо всём этом читайте в данной статье.

Простые природные материалы в той или иной форме продолжают свою «жизнь и работу» в качестве компонентов современных составов. Так, обычная глина прошла путь от бесплатного и общедоступного сырья для строительства первых домов до нано-компонента состава утепляющей краски (жидкого керамического утеплителя). В сыром виде ею обмазывали стены для утепления, потом стали формовать и обжигать — получились посуда и кирпич.

С развитием сталеплавильного производства глину научились вспучивать — так появился керамзит и целый раздел науки — «Применение вспученных керамических материалов». В конце концов, её сформировали в шарики диаметром 0,02 мм с техническим вакуумом внутри. И везде глина была востребована благодаря своему основному свойству: в обожжённом виде (керамика) она эффективно аккумулирует тепло. Это ещё раз доказывает, что всё, что необходимо человеку для жизни, уже изобретено природой.

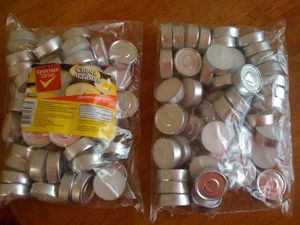

Обогреватели на основе свеч

Так выглядят свечи для обогрева палатки

Спиртовая свеча – это бюджетный вариант обогревателя. Часто используют самодельные устройства на основе этой технологии. Данный вид не годится в сильные морозы: его невозможно использовать, при температуре воздуха ниже 5 градусов. Сгорают свечи довольно быстро. Поэтому такие устройства больше подходят для непродолжительного обогрева палатки любителей зимней рыбной ловли или походов.

Конструкция элементарно проста и не требует значительных вложений. Суть её такова: емкость наполняют спиртом, погружаю в него фитиль и поджигают. Для безопасности используют различные кожухи. Они должны выдерживать действие высоких температур, так как пламя свечи нагревается до 120 градусов.

Парафиновые и восковые свечи тоже выделяют определённое количество тепла при сгорании и могут нагреть палатку на несколько градусов. К ним монтируют различные приспособления, которые делают такие обогреватели более безопасными. Без присмотра такие обогреватели, всё же, оставлять нельзя.

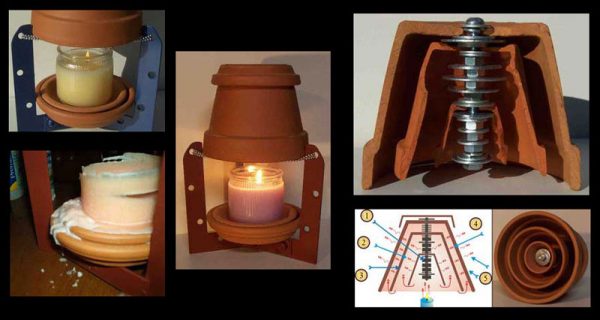

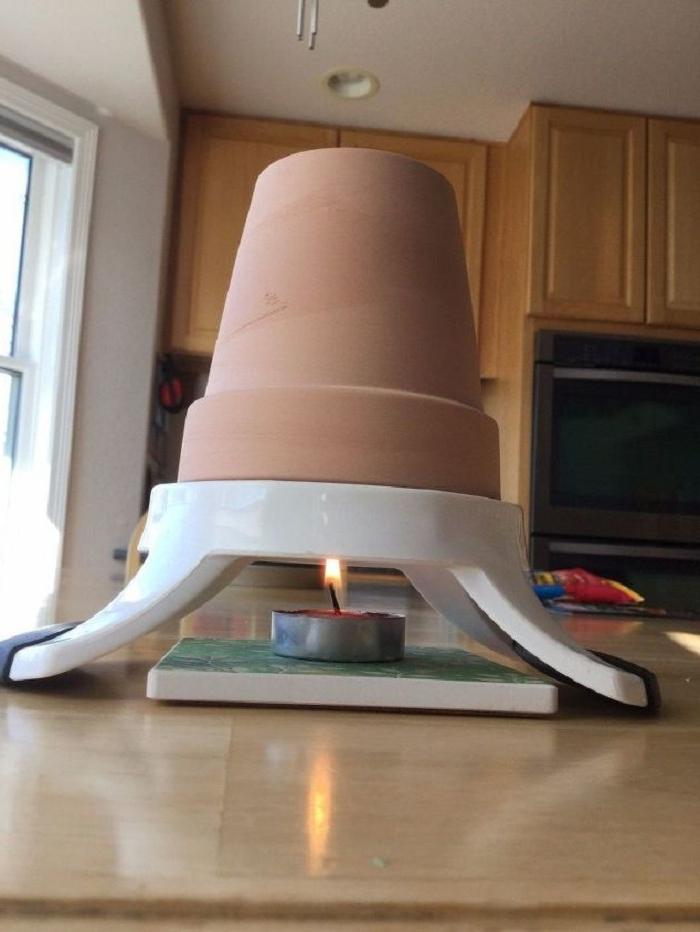

Принцип работы свечного обогревателя

На первый взгляд кажется, что над свечкой перевернули и закрепили цветочный горшок.

На самом же деле, прибор состоит из нескольких керамических горшков, вставленных один в другой, как матрёшки, и одетых на металлический стержень.

Большое число гаек и шайб различного диаметра, также нанизанных на стержень, тоже немаловажная деталь системы.

Такой «грибок» над свечой нужен, чтобы улавливать, накапливать и отдавать помещению тепло от пламени свечи. Дело в том, что обычно вся энергия огня поднимается вверх и ощутимо не влияет на температуру в доме. При использовании же Kandle Heeter, пламя раскаляет центральный стержень и ряды гаек. Постепенно тепло передаётся керамике и потом – воздуху в комнате.

Керамика, или обожжённая глина, не случайно выбрана в качестве материала, поскольку она прекрасно аккумулирует тепло и распределяет его по всему объёму.

Не оставляйте микро-печь без присмотра – всё-таки это небольшое, но открытое пламя!

Энергия

Как не удивительно, энергии в свече не так уж мало, при этом большая её часть улетучивается и только меньшая часть идёт на освещение.

На какое количество тепла можно надеяться:

• Восковая свеча массой 120 гр. выдаёт, приблизительно 1,1 – 3 мДж.
• За час это – 55 – 150 кДж.
• Т.е. мощность мини-радиатора: от 15,3 до 42,5 Вт.

Парафиновая свеча даёт больший результат.

Конечно, один такой прибор не заменит мощные обогреватели и на него нельзя рассчитывать, как на альтернативу отоплению. Скорее – это возможность согреться в экстремальных условиях, или декоративная вещь, которая сделает жизнь немного, (на 2-3 градуса) теплее.

Кроме того, не часто мы включаем мощные электрообогреватели на 20 часов подряд, – это дорогое удовольствие. Сжечь за сутки одну свечу – гораздо проще.

Не стоит использовать простую свечу без стеклянного стакана. Она слишком быстро поплавится.

Особенности конструкции

Такой обогреватель изготавливают именно из этих элементов не для дизайна, а для того, чтобы сделать экономичный обогревательный прибор, который будет максимально отдавать тепло в помещение.

На первый взгляд, попытка обогреть помещение свечой кажется безумной. Но при соблюдении определенных условий, она может сослужить хорошую службу.

Такая конструкция может стать настоящим спасением в случае, когда одновременно отключается отопление и электричество. Прибор в высоту достигает около 23 см, его ширина – примерно 18 см.

Главная изюминка всей системы состоит в цветочном горшке, который в перевернутом виде располагается над свечой. На самом деле, такой горшок изготавливается из 3 штук, имеющих разный диаметр. Их вкладывают друг в друга, после чего соединяют болтами, между которыми располагается много гаек. Внизу располагается подставка под свечу.

Создатель продает обогреватель за 25 долларов. Такая керамическая конструкция как бы собирает тепло, которое излучает горящая свеча.

Когда свеча просто горит в комнате, она дает совсем мало тепла. Ведь горячий воздух стремительно идет вверх, после чего уходит из комнаты через вентиляционное отверстие.

На самом деле, свеча выделяет не так уж мало тепловой энергии. Если создать над огнем такой колпак из горшков, он будет накапливать энергию и нагреваться.

Горшок как бы превращается в радиатор. Он накапливает тепло, а затем отдает его в комнату. Секрет такого обогревателя в том, что он просто ловит тепло. Конечно, этот обогреватель не спасет дом от холода при отключенном отоплении. Но определенное количество тепла он все же выделяет.

Его можно использовать в комнате, где находятся все домочадцы, чтобы обогреть ее сильнее. Сверху прилаживают стойку, которая предназначается для разогрева еды. Создатель рекомендует хранить прибор в пакете из целлофана, когда он не используется.

Как работает вечный обогреватель

Несмотря на свой малый размер, пламя свечи имеет привычные для горения 100 °С. Температура в комнате должна быть ориентировочно +24 °С. Разница составляет 76 °С. Куда она девается?

При горении обычной свечи происходит следующее:

• разогретый горением воздух поднимается к потолку;
• под потолком он перемешивается с самым верхним слоем.

Из-за большой разницы температур (76 градусов) окружающий воздух не успевает перемешиваться с отработанными газами горения, и они интенсивно поднимаются к потолку. Образуется как бы столб горячего воздуха, который рассеивается вверху. Это тепло мы будем утилизировать при помощи «ловушки» из керамических куполов.

Возможно ли распределить тепло от огня

Ещё одно свойство керамики, производное от теплоёмкости — способность распределять тепло равномерно по всему объёму (кроме точки нагрева). Иными словами, если мы возьмём нечто керамическое (например, кирпич) и положим его на нечто горячее (например, газовую горелку), то произойдёт следующее:

• кирпич начнёт аккумулировать (утилизировать) тепло пламени горелки;
• температура будет равномерно распределяться по всему объёму кирпича и дойдёт до его граней;
• на плоскостях кирпича будет происходить теплообмен с окружающим воздухом;
• в итоге площадь теплообмена увеличится с площади языка пламени до площади всех плоскостей кирпича;
• при этом температура будет уменьшаться обратно-пропорционально площади поверхности (чем больше площадь, тем ниже температура).

Догадливый читатель, конечно, понял, что выше описан принцип работы русской печи. Наша задача — создать такой же эффективный прибор, но на базе свечки.

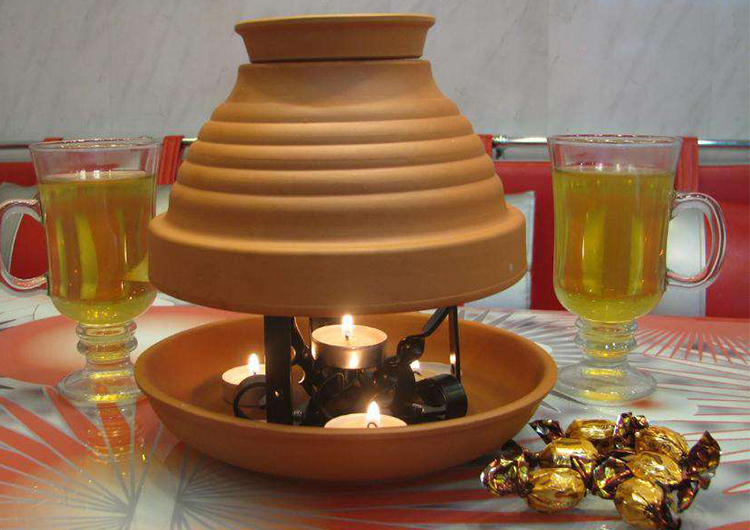

Обманчивая внешность

На первый взгляд, прибор может показаться странным подсвечником из перевёрнутого глиняного горшка, но не спешите судить по внешнему виду: вся суть спрятана внутри.

Нагревательный механизм сделан по принципу матрёшки: горшки из керамики разных размеров размещены друг в друга и скреплены металлическим стержнем.

На железную основу нанизывается большое количество гаек с шайбами. Своеобразные шляпы помогают собирать и отдавать тепло от свечи. Обычно энергия от небольшого пламени уходит вверх и практически никак не воздействует на окружающую температуру. Колпак над огнём нужен чтобы передавать энергию в воздух, используя всю площадь керамического горшка.

Во время работы металлическая основа сильно нагревается. Во избежание ожогов, не следует прикасаться к элементу!

Обожжённая глина не только прекрасно собирает тепло, но и удерживает сажу, не давая ей доходить до потолка. Нехитрая конструкция составляет примерно 23 см в высоту и 18 см в диаметре. Время работы одной свечи – около 20 часов.

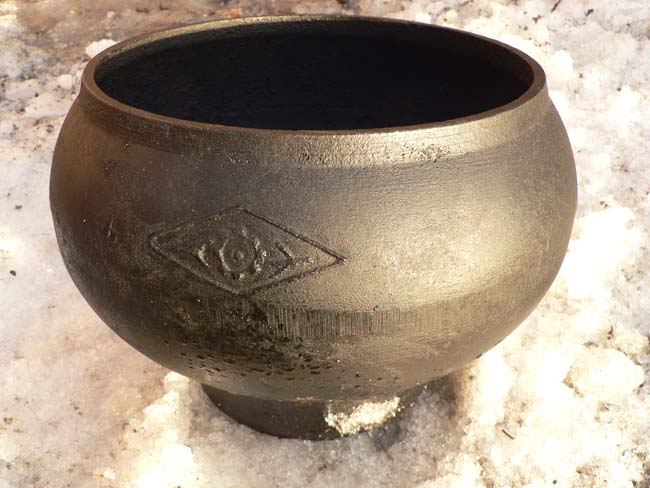

Чугунки и горшки

Наименования этих бытовых предметов уже давно не на слуху у современных жителей. Происходят эти названия из глубокой древности. Когда-то, это были единственные приспособления для приготовления пищи, и ничего необычного в них не было. Их использовали для приготовления супов и каш, томления овощей и фруктов. Также, в чугунках с толстым дном томили молоко — излюбленное лакомство многих людей в то время. Блюда, приготовленные в печи отличаются своим вкусом от тех, что готовят на плите или костре. Дело в том, что чугунная посуда, накаливаясь равномерно, создаёт эффект постоянного тепла внутри себя.

Этот эффект аккумуляции тепла позволяет чугуну сохранять все вкусовые особенности продуктов, оставляя их по-прежнему полезными. В наши дни чугунную посуду используют в ресторанах, когда возникает необходимость приготовления «особого» блюда.

1. Чугунные ёмкости отличаются особой прочностью и безопасностью, но эти качества в былые времена делали вес горшка достаточно большим. Современное производство выпускает посуду с наименьшим весом, что однозначно является достоинством.
2. К недостаткам можно отнести лишь отсутствие ручек, так как настоящий чугунок не предусматривает этих приспособлений. Извлекать и подавать ёмкость в печь можно только с помощью ухвата.

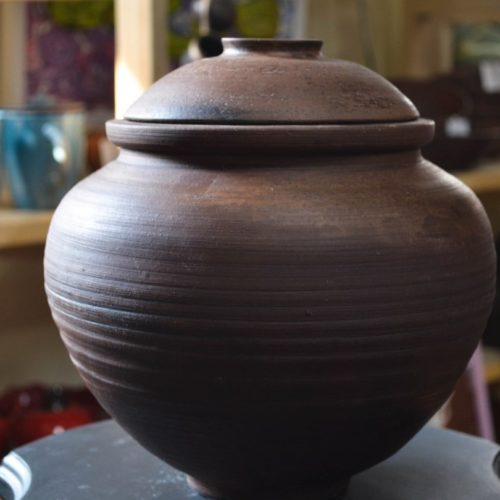

Глиняные горшки также прекрасно подходят для приготовления пищи в печке. В них лучше всего тушить овощи или варить супы. Традиционно на Руси именно в глиняных горшках запекали яблоки к Яблочному Спасу. В такой таре плоды получались особенно сладкие, томлёные в собственном соку. Откуда произошла эта традиция сказать сложно, но вкус томлёных яблок многим знаком ещё с детства.

Обожжёная глина не уступает в термоустойчивости чугуну: попадая внутрь горнила она способна выстоять при довольно высокой температуре необходимое для готовки время — от 1,5 до 2 часов. Дольше держать глиняную посуду в печи не рекомендуется, во избежание повреждений. Настоящие глиняные горшки состоят всего из двух компонентов: природной глины и обыкновенной воды. Этот состав делает посуду не только экологичной, но и доступной.

1. Эстетический вид глиняных горшков позволит подавать приготовленную пищу к столу прямо в них.
2. Единственным недостатком глиняной посуды является то, что в отличии от чугунной её намного проще разбить. Вынимая её из печи, нужно быть очень аккуратными и осторожными, потому что форма горшка также не предусматривает ручек.

Какая будет польза от горшкового калорифера

На первый взгляд, конструкция предельно понятна, но доверия не вызывает. Следует сразу оговориться — не спешите выпиливать радиаторы парового отопления — наш светильник будет «подмастерьем», но не «мастером». Применение таких приборов в каждой комнате позволит снизить общую температуру подачи котла на несколько градусов совершенно бесплатно — и это уже результат!

Проведём примитивный теплотехнический расчёт на основе общедоступных данных и логики:

1. Восковая свеча весом 120 грамм (диаметр 30 мм) содержит около 3 МДж энергии.
2. Примерный срок горения такой свечи — 20 часов.
3. За это время она выделяет примерно 140 кДж энергии, что составляет около 42,5 Вт.
4. Парафиновые свечи дают больший эффект выделения тепловой энергии.

Подобрав максимально эффективную свечу, мы сможем добиться 50–55 Вт тепловой энергии на выходе, а это уже 10% мощности электрокалорифера в 500 Вт.

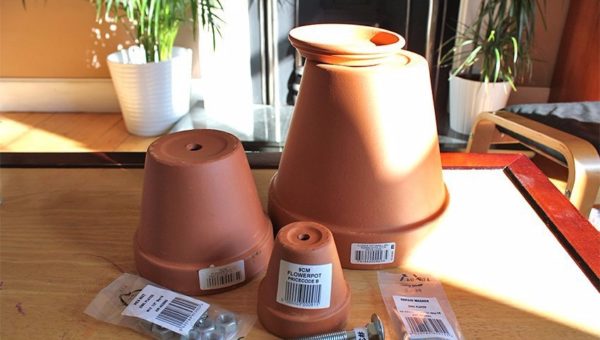

Материалы: что потребуется для изготовления

В средневековые времена торговля свечами была жизненно важна для королевств и деревень

Сегодня, когда свечи не несут практической ценности, они могут добавить любому помещению атмосферу комфорта, уюта, романтики. Они оказывают очень медитативное расслабляющее воздействие, а могут натолкнуть на размышления. Их главный недостаток — достаточно высокая стоимость. Что же необходимо, чтобы самостоятельно сделать?

Воск

Это сердце свечи, которого существует три основных типа.

Традиционный, используемый сотни лет для изготовления светоча. Сейчас он продолжает оставаться самым распространенным среди всех видов. Он дешевый, вы можете легко добавить к нему цвет и запах. Основной проблемой парафина остается его потенциально токсичный характер. Парафин — побочный продукт нефти, что автоматически дает ему плохую характеристику для большинства потребителей. Если натуральные продукты — это ваше кредо, лучше всего искать альтернативный вариант.

Парафин — побочный продукт нефти, что автоматически дает ему плохую характеристику для большинства потребителей

Новичок на рынке, становится все более популярным основным ингредиентом. Соевый был создан в 90-х годах, когда движение за естественные продукты активно набирало обороты. Обычно он делается из соевого масла, но иногда смешивается с парафином и другим воском (пальмовым, пчелиным т.д.) Он также легко принимает цвета и запахи.

Самый старый ингредиент для изготовления; свечи из пчелиного воска были найдены в великих пирамидах Египта. Исходя из названия, он производится пчелами, это побочный продукт медового процесса. Из-за этого он имеет естественный золотой цвет и тонкий сладкий аромат. Это полностью натуральный продукт, но вы не сможете добавить к нему другие ароматы. Природный запах будет перебивать остальные ароматы. Пчелиный также самый дорогой вариант.

Свечи из пчелиного воска имеет естественный золотой цвет и тонкий сладкий аромат

Большинство видов, которые продаются в магазине, поступают в продажу в форме гранул. Это облегчает работу, так как гранулы быстрее расплавляются. Если вы купили блок, используйте острый нож, чтобы нарезать его на мелкие куски.

Ароматические масла

Есть тысячи ароматов, которые можно выбрать. Следуйте своим вкусам

Без запаха у вас просто горит воск. Это выглядит красиво, но не создает тонкий запах, ради которого используются свечи. Есть тысячи ароматов, которые можно выбрать — просто поищите в интернете. Вы можете использовать эфирные масла, но с ними конечный продукт будет не настолько хорош. Мужчинам лучше выбирать из таких «мужественных» ароматов, как смесь гвоздики, янтаря и сандалового дерева, яблока и кленового бурбона, голубая ель, масляный ром, кофе, виски.

Посуда для плавления

Лучше всего с заданием справится кастрюля с двойным дном. Плавление непосредственно над пламенем в обычной кастрюле будет слишком сильным, поэтому используйте паровую баню.

Форма

Кофейные кружки, стеклянная посуда, банки — все, что может выдержать тепло, используется как контейнер. С крышкой их можно транспортировать, отправлять, так что вы можете легко дарить близким.

Собираем тепловой светильник своими руками

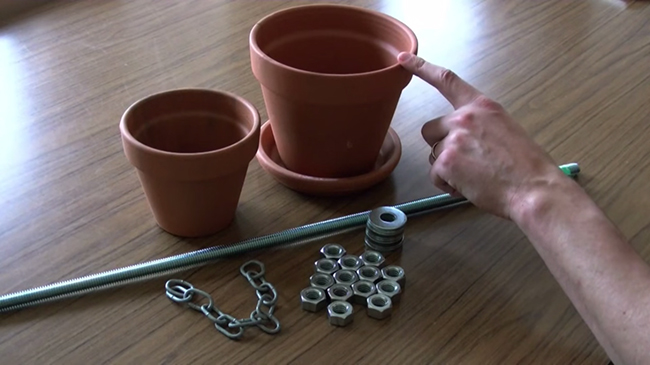

Что понадобится:

1. Горшки керамические (цветочные) трапециевидные с наружным диаметром дна 50, 100 и 150 мм по 1 шт. При этом меньший горшок должен быть ниже большого примерно на 25 мм.
2. Шпилька с резьбой диаметром 6–12 мм. Она должна проходить через отверстия каждого горшка. При необходимости отверстия рассверлить до нужного диаметра сверлом по плитке.
3. Шайбы под шпильку с наружным диаметром, равным внутреннему диаметру дна наименьшего горшка — 20 шт. Гайки 7–8 шт.
4. Каркас, подвес или подставка произвольной формы, удовлетворяющие описанным ниже техническим требованиям (условиям).
5. По желанию — каминный герметик или негорючие (паронитовые) прокладки.

Порядок работы

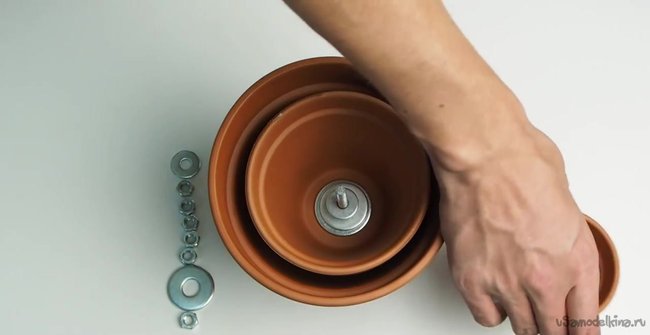

1. Устанавливаем шпильку в отверстие наибольшего горшка и наворачиваем гайку снаружи.

2. Надеваем на шпильку внутри горшка несколько шайб, при необходимости фиксируем гайками.

3. Устанавливаем средний горшок на шпильку.

 Внимание! Наружные грани меньших горшков должны находиться внутри купола больших на глубине 20–25 мм.

 4.Фиксируем шайбами и гайками средний горшок.

5. Выставляем и фиксируем малый горшок.

 6. Грани всех трёх куполов должны сходить внутрь ступенями 20–25 мм. Регулируем глубину посадки добавлением шайб и гаек.

7. Если расстояние от одного дна до другого ощутимо велико, заполняем его шайбами вразбежку — это даст большую теплопроводность стержня.

8. Устанавливаем конструкцию над свечой так, чтобы стержень шпильки располагался строго над пламенем на высоте 30–50 мм.

9. Дальнейшая регулировка производится опытным путём на основе наблюдений.

Использование прокладок и герметика. Нахваливая керамику, мы тактично обошли самый неудобный её недостаток — хрупкость (колкость). Даже полнотелый кирпич крошится, упав на бетон, что говорить и цветочных горшках

Собирая светильник, следует очень осторожно затягивать гайки — стоит немного перетянуть и стенка лопнет. Также есть риск случайного раскола при эксплуатации или в момент переноски

Твёрдый металл шпильки крошит керамику и может расколоть. Чтобы смягчить их контакт, используйте герметик или негорючие прокладки.

Инструкция по шагам

Отверстия в горшках (если нужно) рассверливаются до диаметра стержня.

1. В самый большой горшок вставляется стержень и крепится снаружи гайкой.
2. Внутри горшка на стержень нанизывается несколько шайб.
3. Одевается второй по величине горшок, фиксируется шайбами и гайками.
4. Одевается третий горшочек и тоже фиксируется металлическими элементами.

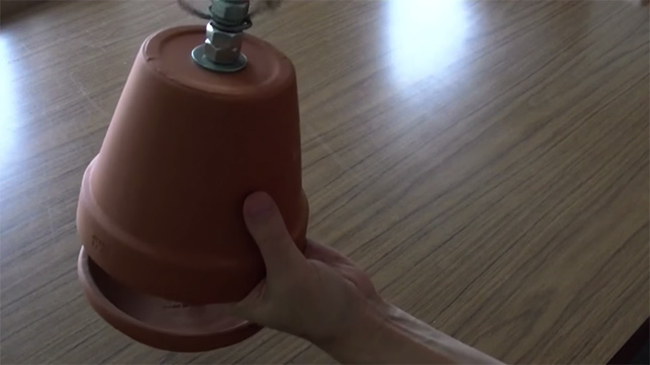

5. Колпак крепится над свечой. Пламя должно быть строго под металлическим сердечником.

Все работы нужно проводить очень осторожно, поскольку керамика очень хрупкая и может треснуть, если перетянуть гайки. Можно применять негорючий герметик в местах контакта глины с металлом – это уменьшит риск трещин и сколов

Можно применять негорючий герметик в местах контакта глины с металлом – это уменьшит риск трещин и сколов.

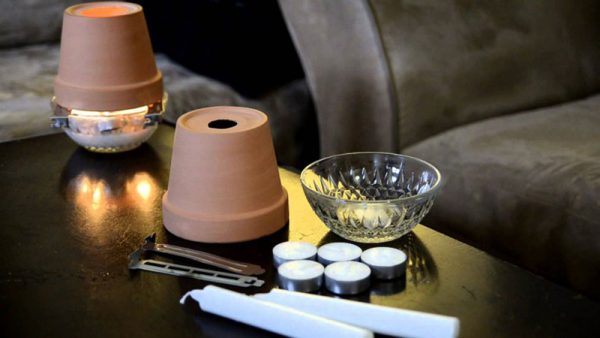

Зажечь свечи

Для начала определите, сколько свечей поместится в термостойкую посуду, которая будет выступать в качестве источника тепла. Затем приступайте к зажиганию всех свечей.

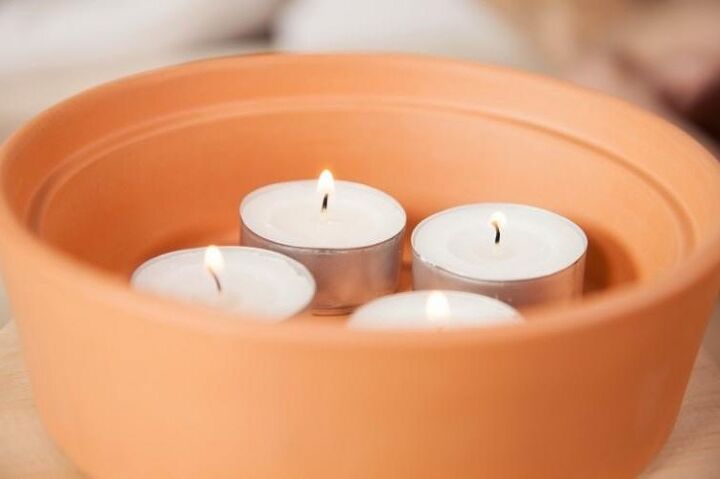

Поставить свечи у основания обогревателя

Поместите свечи в термостойкую посуду или миску (я использовала неглубокую глиняную тарелку). Конструкция должна стоять на ровной и устойчивой поверхности.

Подложите скатерть или деревянную подставку, чтобы защитить поверхность от попадания воска или остатков свечи.

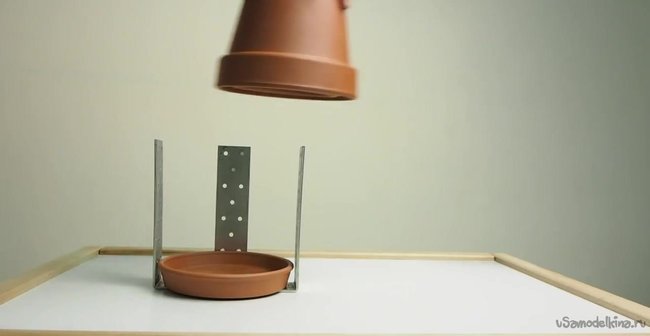

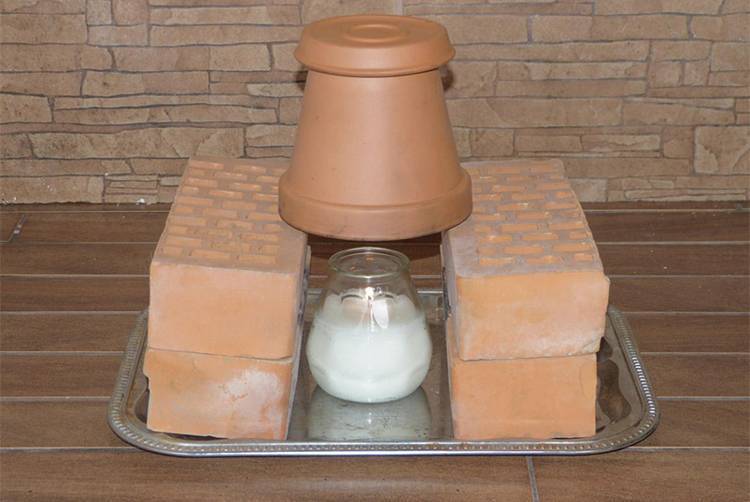

Поставить подставку для горшков

Поставьте над источником тепла подставку. При ее выборе нужно быть осторожным с высотой, чтобы кислород свободно мог поступать к пламени свечи. Чем ближе подставка к свечам, тем сильнее будет греться плита.

Положить монету

Закройте с помощью монеты отверстия внизу цветочных горшочков. Это поможет дольше сохранить тепло и не даст ему улетучиться.

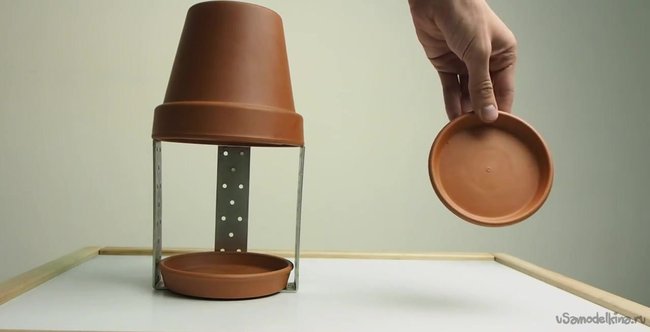

Разместить горшки

Расположите на установленную у основания подставку цветочный горшок меньшего размера. Далее аккуратно накройте его чашей большего размера. Должна получиться конструкция, как на фотографии.

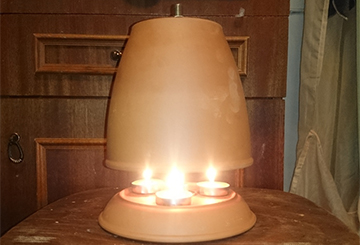

Экономный домашний обогреватель готов. Уже через 20 минут после установки вы почувствуете разницу в температуре помещения.

В среднем в течение нескольких часов вы сможете наслаждаться теплым воздухом и легким потрескиванием свечи.

Для усиления эффекта расслабления вы можете добавить несколько капель любимого эфирного масла. Тогда приятный аромат мгновенно разлетится по комнате и сохранит свои свойства на протяжении долгого времени.

В качестве эксперимента можете сравнить температуру в доме до установки домашнего обогревателя и спустя некоторое время после. Вы будете приятно удивлены, заметив разницу более чем на 5 °С.

Главное - не забывать о технике безопасности и не подпускать животных и детей к горячей конструкции. После того как свечи сгорят, дайте цветочным горшкам полностью остыть и лишь тогда разбирайте обогреватель.

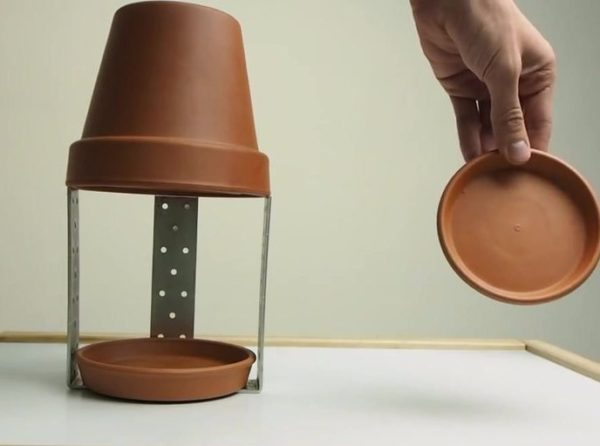

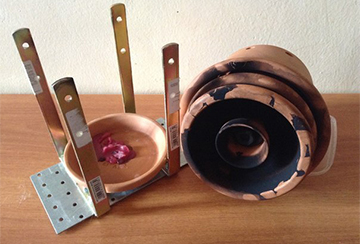

Опора

В принципе, опорой может служить любой негорючий предмет, подходящий по размеру. Например, три кирпича. Однако если постараться, можно всё оформить более цивилизовано. Понадобится:

• Три плоских металлических уголка, какие используют для укрепления оконных рам (Одна грань у каждого уголка должна быть равна радиусу подсвечника, другая = высоте свечной баночки в подсвечнике + 2-3 см.)
• Прочный жгут, проволока или шнур.
• Сварочный аппарат.
• Дрель.

Вначале, нужно сварить металлические углы под 120° друг к другу. Меньшие концы обращены внутрь и свариваются в центре, более длинные концы смотрят вверх.
В верхней части длинных концов делаются отверстия небольшого диаметра

Важно, чтобы они были на равном расстоянии от верха.
В отверстия продевается проволока так, чтобы образовывался треугольник. На эту шнуровую опору ставится колпак.

Если у вас сломался масляный обогреватель, не спешите покупать новый или нести его в ремнот. Возможно, поломка несущественная и вы сможете справиться самостоятельно. : основные поломки и методы их устранения.

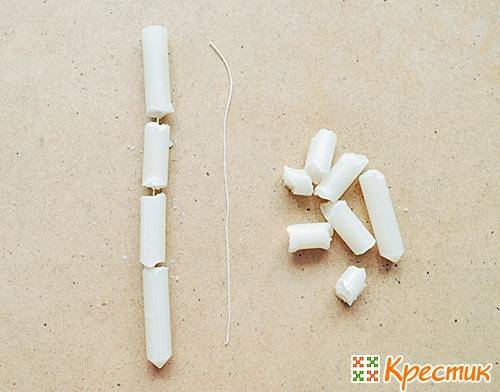

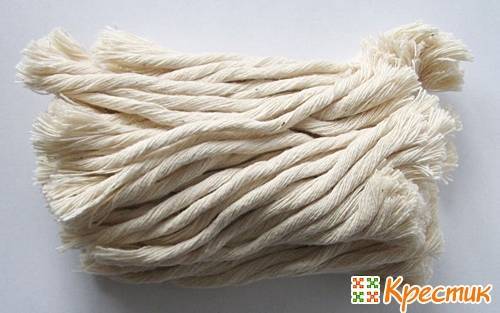

Фитиль для свечи

Теперь нам предстоит узнать, как изготовить фитиль для свечи своими руками. Изготавливаем мы гелевую, парафиновую или восковую свечу, в любом случае нам нужен будет фитиль. Для того, чтобы его сделать, нам понадобится натуральная хлопчатобумажная нить без всяких там примесей. Как вариант, возьмите в качестве фитиля цветные нити мулине. Смотрится очень мило и необычно.

Толщина и фактура фитиля зависят, прежде всего, от толщины той части свечи, что должна прогорать. К примеру, есть свечи, частично состоящие из горючих материалов. Прогорает в них исключительно сердцевина.

Для тех, кто собирается отливать свечу из воска, нужно взять толстые нити и не очень туго их переплести. Парафиновые и гелевые свечи, наоборот, нуждаются в тугом переплетении нитей (в противном случае при горении фитиль будет коптить).

Фитиль для восковых свечей

Фитиль для гелевых свечей

Нужно быть внимательным и к следующей детали: если свеча окрашивается восковыми мелками, мелкие стружки могут забить фитиль, не растворившись в парафине или воске. Вообще, в этом вопросе есть масса нюансов, будьте готовы к тому, что подбирать фитиль к определённому типу свечи придётся методом проб и ошибок.

Если взять очень толстый фитиль, не исключено излишнее плавление свечи, а это чревато копотью. Если же сделать очень тонкий фитилёк, он будет постоянно гаснуть.

Есть несколько вариантов оформления фитиля: его можно связать крючком, заплести косичкой, скрутить верёвочкой. Перед заливкой свечи можно пропитать нить воском, можно же одновременно делать и заливку, и пропитку.

Если не хочется тратить время на изготовление фитиля, то воспользуйтесь фитилем из готовых хозяйственных свечей.

Сборка обогревателя

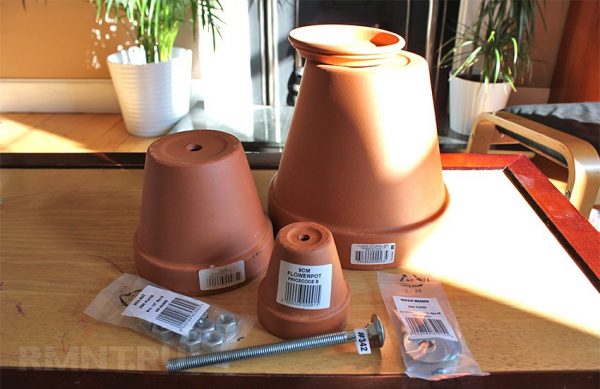

Для сборки нам понадобятся:

• три глиняных горшка разного диаметра;
• 8 шайб под резьбу М10;
• болт М10 на 100 мм;
• 8 гаек с резьбой М10;
• глиняный поддон;
• металлическая подставка (решетка), для обеспечения циркуляции воздуха;
• нагревательный элемент – свечи.

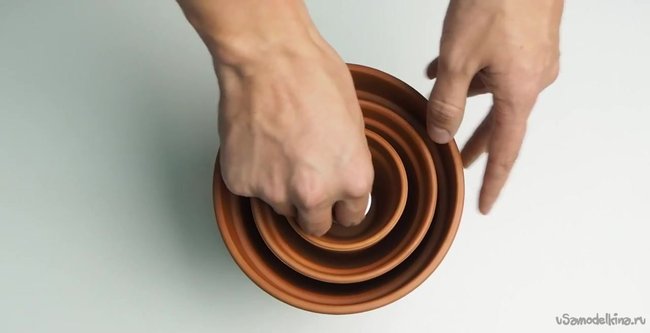

Сборка прибора производится по принципу матрёшки, то есть нужно подбирать так, чтобы они входили друг в друга, и между ними оставался зазор. В дренажное отверстие горшка нужно вставить болт, предварительно одев на него шайбу.

Затем необходимо на болт надеть шайбу с внутренней стороны горшка и закрепить её гайкой. Далее закрутить ещё одну гайку с шайбой для обеспечения зазора, и закрепить второй горшок на болте аналогично с первым, так чтобы расстояние между его стенкой и стенкой первого горшка было одинаково по всему диаметру.

Закрепляем третий горшок аналогично второму. Как говорят программисты: «Запускаем процедуру по циклу», пока не закончатся горшки. Получается матрёшка из горшков. Далее необходимо сделать импровизированный радиатор для лучшей концентрации тепла. Для этого последовательно закрепить две гайки, надеть на них две шайбы и закрепить их последней гайкой.

Предварительные работы по шумоизоляции квартиры

Шумоизоляция квартиры начинается с обнаружения и удаления щелей (потенциальных пропускников звука). Обнаруженные дефекты затираются шпаклевкой или герметиком

Особое внимание стоит уделить коммуникационным трубам. Они плотно обматываются шумоизоляционным материалом, например пенополиэтиленом, минватой или стекловолокном, а место вхождения тщательно герметизируется

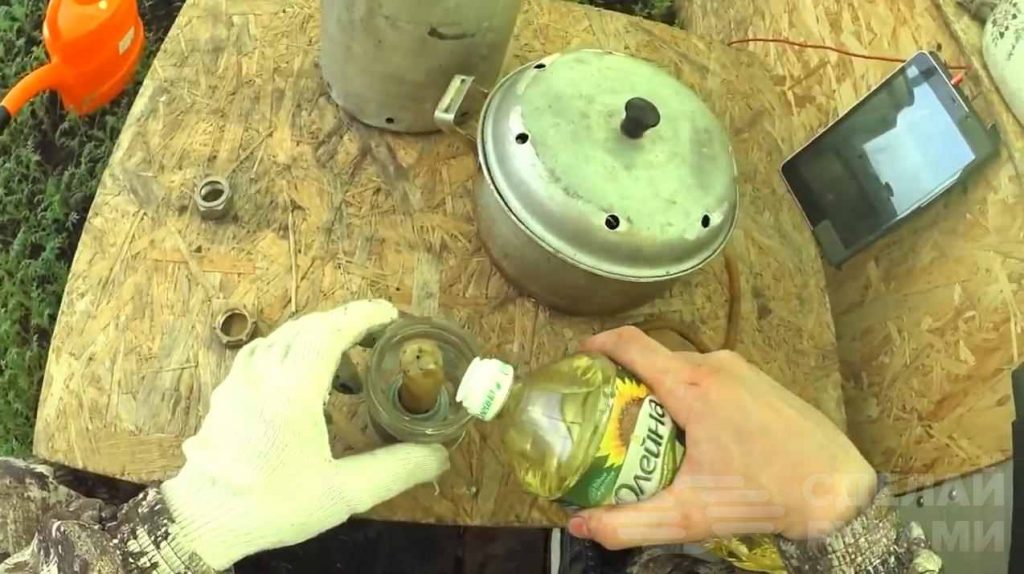

Процесс изготовления греющей свечи

Первым делом подготавливается глиняный цветочный горшок объемом 1,5-2 л. В нем просверливается отверстие в центре. Также его можно ошкурить и покрасить, если важна эстетика обогревателя.
Следующей деталью свечи является банка на 3 л. В ней требуется просверлить пером по стеклу вентиляционное отверстие выше центра.
Из медной пластины делается крышка для стеклянной банки. Для этого используется отрезок в виде квадрата, у которого подрезаются и сгибаются уголки. В центре крышки нужно сделать пропилы накрест, чтобы выгнуть уголки, и получить отверстие. Сама крышка должна ложиться на банку не плотно, чтобы сбоку мог выходить воздух.

Для увеличения теплоотдачи свечи, требуется намотать медную проволоку на любую трубку диаметром 30-50 мм, чтобы получить длинную спираль. Затем та заворачивается в шар. Чем больше будет проволоки, тем лучше.

Шар прикручивается к крышке куском проволоки. Он должен получиться такого размера, чтобы банку можно было накрыть горшком.
В банку наливается масло. В идеале использовать лампадное, так как оно не коптит.
Затем в нее вставляется обычная свечка. Чтобы она не опрокидывалась, на нее снизу можно надеть груз, к примеру, торцевую головку. Важно, чтобы фитиль свечи был выше уровня масла.
Свеча разжигается, сверху устанавливается крышка со спиралью.
Далее надевается горшок.
Если горение получается слабым, то потребуется добавить отверстий в банке. Горит такая лампадка при заправке 1,5-2 л масла около 13 дней.

Пошаговая инструкция

Материалы. Для повторения труда калифорнийского изобретателя вам понадобятся:

1. 3 глиняных горшка разного диаметра, по принципу уменьшения. Например: 5, 10 и 15 см.
2. Металлическая основа с резьбой около 11 см.
3. Гайки, примерно 8 штук, и шайбы, хватит 20 штук.


Изготовление. После приобретения необходимых материалов, можно приступать к основным работам;

1. При помощи сверла сделайте отверстия в горшках, ориентируясь на размеры стержня.
2. В самый крупный горшок вставьте основу и закрепите снаружи гайкой.
3. Внутри горшка оденьте на металл несколько шайб.
4. Установите второй по размеру горшок и зафиксируйте его с помощью шайб и гаек.
5. То же самое проделайте и с третьим горшком.
6. Верхний набалдашник устанавливается над свечой. Огонь должен находиться ровно под стержнем.

Основание. Если вас не устраивает вариант размещения обогревателя на паре кирпичей, то вы можете сделать более эстетическое основание. В этом вам помогут:

1. Три плоских угла из металла, такие используют для укрепления оконных рам. Одна из граней угла должна быть идентична радиусу подсвечника, а другая – высоте свечи.
2. Жгут или шнур отличной прочности.
3. Сварка.
4. Дрель.


Работать нужно по такой схеме;

1. Сварите углы из металла под 120° относительно друг друга. Небольшие края должны быть обращены внутрь, а более крупные – стремиться вверх.
2. Сверху длинных концов проделайте небольшие отверстия.
3. В эти прорези вставьте проволоку так, чтобы образовался треугольник. На эту платформу и ставится нагревательный элемент.

В США обогреватели из свечи уже успели завоевать себе славу экономных и практичных источников тепла. Приборы даже сравнивают с мифическими вечными двигателями, за их экономную эксплуатацию. Может быть, изобретение приживётся и в России. Тогда в ближайшем будущем в каждом доме будет свечной источник тепла.

Как сделать жидкую свечу

Саму жидкую свечу сделать очень просто: в стеклянную банку объемом 250 мл устанавливается восковая свеча, а потом заливается обычным растительным маслом.

Чтобы восковая свеча в банке стояла ровно и не падала, можно использовать утяжелитель — например, гайку, фитинг для водопроводной трубы или что-то другое.

Как вариант, можно также закрепить свечу неподвижно в банке при помощи гипса или алебастра.

Одной восковой свечки и 250 мл подсолнечного масла вполне достаточно, чтобы обогревать теплицу на протяжении 4-х суток. А литровой бутылки масла и четырех свечек хватит на две недели.

«Обогреватель» на жидких свечах

В качестве «обогревателя» автор использует обыкновенную кастрюлю. Размер, форма, назначение — особой роли не играет.

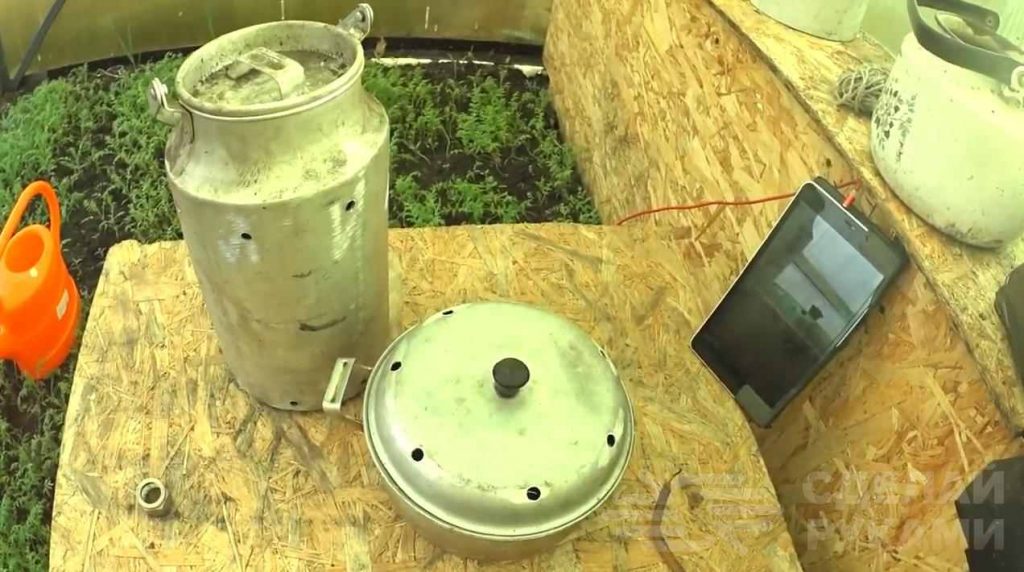

Можно также использовать бидон для молока. Но самый главный элемент «обогревателя» — это не сама емкость, а крышка, которая и будет накапливать, а потом отдавать тепло.

Что касается материала, оптимальный вариант — использовать крышку из алюминия, поскольку алюминий лучше аккумулирует тепло, и, соответственно, лучше отдает его.

В нижней и верхней части кастрюли (или другой емкости) необходимо просверлить по 7-8 отверстий.

Через отверстия внизу кастрюли будет поступать кислород, необходимый для горения свечи. Через верхние отверстия будет выходить углекислый газ.

В самой крышке отверстия лучше не сверлить, поскольку в этом случае она будет нагреваться немного хуже. И автор подробно расскажет об этом в видеоролике ниже.

Обогрев и отопление зимней палатки свечами в термосе

        Часто вижу, на снимках, да и на самой рыбалке, как в палатке зимой, чтоб согреться зажигают и ставят свечки. Согласитесь, что открытое пламя свечки не самая безобидная вещь, можно случайно леску пережечь и т.д. и т.п.

        Сам свечками греюсь, но у меня свечки стоят в старых металлических корпусах от литровых термосов (2 штуки) у которых разбились когда-то колбы.

         Корпус с нижней стороны отворачиваю, на днище ставлю свечу, предварительно закапав расплавленный парафин от той же свечи, свеча держится.

        Днище термоса с горящей свечой ставлю на кусок ДВП (раньше не ставил), который для этого вожу с собой всегда и сверху осторожно, чтоб не свалить свечу наставляю на днище корпус, получается печка.

        И КПД у такой печки получается больше чем просто у свечи, потому что нагревается ещё и металл корпуса и дает инфракрасное тепло, да и безопасно...

        Предлагаю как вариант, для отопления и обогрева при рыбалке в зимней палатке, может, кто и возьмёт это на "вооружение".         Товарищ,, по моему примеру,, сделал себе такую же печку, приспособив для этого широкое жестяное ведёрко с крышкой от чупа-чупсов.

Требования к самодельному прибору

Вариантов самодельных отопительных устройств, работающих на электричестве, батарейках, керосине, газе существует немало. Виды и конструкции самодельных приборов различаются, но требования к ним постоянно остаются неизменными:

• безопасность;
• экономичность;
• простота изготовления и удобство эксплуатации;
• продуктивность работы.

Безопасность предполагает продуманную защиту от поражения электрическим током и предупреждение возникновения пожара;

• использовать прибор на несгораемой подставке;
• обеспечить плотность контактов и изоляцию мест соединений;
• не использовать открытых спиралей, закрывать их защитными кожухами;
• не допускать перегрузок сети, оснастить ее предохранителем;
• не оставлять работающее устройство без присмотра;
• располагать прибор вдали от легко воспламеняемых предметов.

Понятие экономичный обогреватель означает, что он способствует экономии средств при эксплуатации. Если приобретение комплектующих изделия обойдется дороже покупки готового заводского образца, экономии при этом нет. Но затраты могут окупиться в дальнейшем, если при пользовании прибором используется более дешевый энергоноситель. В любом случае делать нужно выгодный нагреватель.

Простота и удобство – немаловажные требования к самодельному прибору. Если любовь к изготовлению сложных конструкций отдельными мастерами может быть оправдана, то сложная процедура включения, отключения или поддержания прибора в рабочем состоянии значительно усложнит жизнь, поэтому делать такой обогреватель для дома нерационально.

Продуктивность прибора выражается коэффициентом полезного действия. Чем выше КПД, тем экономичнее прибор и целесообразнее его сделать самому.

Нужно быть аккуратней, и не оставлять рукотворное творение без присмотра ( это может быть пожароопасно)

Делаем экономичный и экологичный обогреватель из цветочных горшков

Приближается зима и перед нами опять встает вопрос отопления комнат. В наши дни помимо стандартных способов отопления есть множество обогревателей, которые не только справляются с поставленной перед ними задачей, но и украшают помещение своим оригинальным дизайном и красивым видом. Именно о таком обогревателе пойдет речь в данном материале. Итак, мы рассмотрим способ изготовления красивого обогревателя из цветочных горшков.

Перед тем, как приступить к изготовлению обогревателя, предлагаем вам посмотреть видео

Что же нам понадобится:
— 3 стальных уголка;
— 3 горшка разных размеров;
— болт;
— гайки;
— шайбы.

Собрать необходимые материалы не составит труда, поскольку все можно найти практически во всех специализированных магазинах. Стоит отдельно отметить, что при покупке горшков нужно проследить за тем, чтобы они были глиняными и имели отверстие на дне. Приступим к сборке нашего обогревателя.

Первым делом нам необходимо собрать три горшка в одно целое. Для этого берем болт и надеваем на него шайбу.

Далее вставляем большой горшок в болт.

Надеваем шайбу и прикручиваем гайку.

После этого надеваем еще одну шайбу.

Прикручиваем еще одну гайку, затем надеваем еще одну шайбу и средний горшок.

Переходим к следующему этапу. Надеваем две шайбы.

Прикручиваем две гайки .

Затем надеваем еще одну шайбу и самый маленький горшок.

На этом этапе надо проследить, чтобы получившаяся конструкция была максимально прочной. Для этого прикручиваем вслед друг за другом 5 гаек.

Надеваем последнюю шайбу и окончательно крепим все последней гайкой.

Теперь нужно позаботиться о креплении. Для этого берем поддон горшка и крепим на него уголки. Автор не использует специальных креплений, однако добавим от нас, что для большей надежности конструкции можно прикрепить уголки к поддону клеем.

Конструкция из трех горшков ставится на уголки а свеча в поддоне. Опять же автор не использует крепежей, однако мы советуем обязательно закрепить все части, чтобы верхняя часть нашего обогревателя случайно не упала и не сломалась.

По словам автора красивой самоделки, подобный обогреватель может повысить температуру в небольшом помещении примерно на 3 градуса по Цельсию.

Обогреватель из цветочных горшков

Для его создания тебе понадобятся: 4 цветочных керамических горшка с подставками разных размеров — 2 маленьких и 2 больших (меньшие должны свободно помещаться в больших), 2 достаточно длинных болта (они должен быть чуть больше, чем высота самого большого горшка), 2 цепочки, гайки и шайбы. Также нужно изготовить специальный держатель, на котором будут висеть мини-обогреватели.

1. Сначала просверли отверстия необходимого тебе размера в горшке и подставке, затем продень цепочки через болты и зафиксируй их гайками. Просунь болт сквозь отверстие в горшке, снизу одень шайбу и зафиксируй его гайкой.

2. Дальше одень на болт меньший горшок и снова зафиксируй его снизу шайбой и гайкой.

3. Поочередно одевай шайбы и гайки, пока они не будут немного выглядывать сверху из горшка.

4. Пришло время сделать низ обогревателя. Одень подставку и зафиксируй ее снизу шайбой и гайкой.

5. Вот и всё. Теперь осталось только повторить все вышеуказанные действия с другим цветочным горшком.

6. Повесь горшки на держатель и положи на подставку несколько свечей. Обогреватель готов!

В этом видео весь процесс изготовления прибора показан достаточно наглядно.

Такой обогреватель можно использовать не только дома зимой, но и вечерами на природе. Он сэкономит тебе немало денег в зимнее время, поэтому этим советом стоит обязательно воспользоваться.

Необходимые материалы

Для изготовления обогревателя вам понадобятся следующие предметы:

• подставка для чайника в виде керамической плитки;
• чайная свеча в металлической или пластиковой баночке;
• яблокорезка в форме круга с сегментами;
• зажигалка.

Важно использовать цельнометаллическую яблокорезку, а не пластиковую. Через час использования обогревателя пластик сильно нагреется, а затем может начать плавиться.

Подготовьте также 2 терракотовых горшка из-под цветов. Один из них должен быть побольше, а другой - поменьше.

Ставим и зажигаем свечу

Возьмите керамическую подставку для чайника. Поставьте на нее чайную свечу. Эти изделия обычно продаются в специальных баночках, которые защищают поверхности от жара.

Возьмите зажигалку и зажгите свечку.

Накрываем яблокорезкой

Переверните яблокорезку вверх дном и поместите ее над чайной свечой. Пусть она прикрывает пламя подобно конфорке.

Этот шаг необходим для того, чтобы обеспечить доступ воздуха к огню. Поэтому пламя будет оставаться зажженным, когда мы его прикроем горшками.

Прикрываем горшками

Поставьте терракотовый горшок меньшего размера на яблокорезку.

Затем поставьте сверху более крупный горшок. Ваш обогреватель готов!

Чтобы горшки нагрелись, потребуется некоторое время. Если вам нужно переместить устройство, потушите свечу и дождитесь, когда все части обогревателя остынут.

Очаг из горшков обогревает комнату одной свечой

Пламя свечи светит довольно приятно, но попытка согреться с его помощью – кажется безумием. Между тем, как раз в качестве источника света свеча – крайне расточительный прибор. А вот как нагреватель комнаты она может оказаться полезной. При ряде условий.

Калифорнийский изобретатель Дойл Досс (Doyle Doss) и его компания DOSS Products предлагают оригинальную систему Kandle Heeter, то есть — «Свечной обогреватель».

Этот странный на вид подсвечник, утверждает его создатель, может оказаться незаменимым при отключении электричества. Высота его составляет около 23, а ширина – около 18 сантиметров.

И из его внешнего вида обращает на себя внимание перевёрнутый горшок над свечой. В этом горшке (а он в «прошлой жизни» цветочным горшком и был) и скрыта основная изюминка системы.

Горшок этот не простой, а составной. Он сделан из трёх горшков разного диаметра, вложенных один в другой и соединённых длинным металлическим болтом, на который нанизан целый ворох шайб и гаек (благо отверстия в дне обычно в горшках уже есть).
Называется эта замысловатая комбинация керамики и стали Quad-Core, и призвана она заманивать в ловушку тепло от свечи. Но зачем?

Обычная свеча, сгорая в помещении, тепла выдаёт, как кажется, совсем немного. А дело тут в том, что горячий её «выхлоп» попросту уходит вверх и быстро улетучивается с вентиляцией.

Между тем запас энергии в свече не так уж и мал. Более того, с горячим потоком продуктов сгорания уходит большая часть её энергетического содержания, и лишь меньшая – переходит в свет.

Лабиринтный колпак над пламенем собирает энергию и бережно накапливает её, нагреваясь довольно сильно (особенно раскаляется центральный стержень). А потом это тепло медленно передаётся воздуху всей поверхностью керамического радиатора.

Горшки также помогают заманивать в ловушку сажу от пламени, что благоприятно сказывается на чистоте потолка.

Изобретатель подчёркивает, что один такой прибор никоим образом не спасёт вас зимой при отключении отопления и электроэнергии, но, с другой стороны, это лучше, чем вообще ничего.

Кроме того, хотя данная нехитрая конструкция разработана прежде всего для аварийных ситуаций (и не только дома, но и вне него), свечной мини-радиатор может немного уменьшить затраты на обогрев помещения, добавляя небольшую теплоту к занятой людьми комнате, в то время как весь дом «отрегулирован» термостатами на более низкую температуру. Тут, впрочем, ещё нужно посчитать стоимость одного джоуля в свече.

Нагреватель также оснащён прилаживаемой сверху стойкой, способной удержать кастрюлю с супом.

Прежде чем свежий Kandle Heeter сможет нормально обогревать комнату, нужно дождаться, чтобы остаточная влага испарилась из керамики. На это может уйти 3-4 часа, отмечает мистер Досс.

Зато потом владелец этой штуковины может в полной мере наслаждаться мягким теплом, выдаваемым нагревателем в течение длительного времени. Хранить же неиспользуемый аппарат необходимо в целлофановом пакете, чтобы влагу из воздуха не впитывал.
Досс пишет, что восковая свеча массой 4,25 унции содержит примерно 1 тысячу британских тепловых единиц энергии. В переводе на привычные величины это примерно 120 граммов и 1,1 мегаджоуля.

Если учесть, что горит такая свеча 20 часов или чуть больше, то выходит, что выработка ею энергии составляет 55 килоджоулей в час, что соответствует мощности в 15,3 ватта.

Правда, по некоторым данным, суммарный «полезный выход» восковой свечи такого размера всё же будет повыше. Ближе к 3 мегаджоулям. Что даст среднюю мощность примерно в 42 ватта. А если мы внимательно «посмотрим» на свечу из парафина, то, пожалуй, найдём в ней ещё больше потенциального тепла.

Впрочем, точные числа теплоты сгорания не так уж важны. Ясно, что такой подсвечник не может составить конкуренции в мощности бытовым электрическим конвекторам и масляным радиаторам на 0,5-2 киловатта. До тех пор пока в розетке есть ток.

С другой стороны, и при наличии тока киловаттный нагреватель вы едва ли будете жечь целые сутки напролёт, если не хотите разориться на счетах за электричество. А Kandle Heeter, как уже сказано, на одной свече работает 20 с лишним часов. Единственное важное условие: его нельзя оставлять без присмотра. Всё-таки открытое пламя.

Американский новатор полагает, что такие нагреватели должны понравиться не только людям, сидящим дома, но и тем, кто там редко показывается, предпочитая путешествия вдали от суеты цивилизации. Kandle Heeter должен стать простой и дешёвой альтернативой примусам и прочим керосинкам. А когда-нибудь он может спасти жизнь человеку, попавшему, скажем, на машине в снежную ловушку, в метель.

Наконец, этот крошечный светлячок просто симпатичен. «Kandle Heeter должен напомнить нам всем, что когда-то мы (люди) сидели в пещерах ночью вокруг огня и рассказывали друг другу истории», — говорит изобретатель.

Критерии выбора

Выбирать тару нужно, отталкиваясь от блюда и места приготовления. Довольно сложно первый раз верно подобрать необходимые предметы, не изучая дополнительных источников

Важно понимать, что кухонная утварь предназначена для удобства в быту, в её функции входит сделать процесс приготовления пищи лёгким и безопасным. Не помешает и эстетическое содержание, ведь любой горшок и сковородка, наполненные ароматным содержимым, не раз будет собирать за столом всех членов семьи

Оптимальный вариант материала для печной посуды — глина или чугун. Однако, в дополнение к затейливым горшкам и чугункам понадобится специальное приспособление — ухват, позволяющий доставать и вынимать их из печи.

Основными характеристиками посуды для печи можно назвать наличие плотных стен у ёмкости и маленькие площади крышки и дна. Если посуда сама по себе широкая, как утятница, то под её дно подкладывают дополнительный кирпич или чугунную плашку, чтобы избежать подгорания пищи и выжигания дна. Если необходимые меры не будут приняты, и дно ёмкости подгорит, она придёт в негодность. Снаружи у печной посуды допустимо наличие гари, но внутри она должна обязательно оставаться чистой.

Какой материал лучше выбрать?

С глиняными изделиями обычно ассоциируются горшки. Это самый распространенный вид посуды для печи. Они удобны, их можно смело ставить на стол. Она экологичная, термостойкая и имеет эстетический вид, однако, уступает в прочности чугунной. Если глиняный горшок треснет, его можно применить как элемент декора. Чугун не подходит в качестве декоративного дополнения интерьера, но отличается высокой прочностью, которая только усиливается со временем.

Вывод: Лучше выбирайте чугунные изделия, они дольше прослужат, хоть и не доставят особого эстетического удовольствия.

Использование и хранение

После того, как глиняный радиатор закончен, его можно впервые «включить», но будьте готовы к тому, что первые 3-4 часа, тепло не будет поступать в достаточной мере.

Это происходит потому, что из горшков ещё должна испариться последняя влага.

Хранить свечной обогреватель лучше в полиэтиленовой плёнке, чтобы керамика не напитывалась влагой.

Заключение. В Америке такие мини-калориферы успешно продают по 25 $ за единицу. Но в целом мини-радиаторы ещё только входят в жизнь современных людей.

Может быть, его полюбят жители мегаполисов, ведь огонь – вещь, на которую можно любоваться бесконечно. Возможно, Kandle Heeter будут брать с собой охотники и рыбаки, чтобы немного согреть руки. А возможно, когда-нибудь такой малыш спасёт от обморожения человека, попавшего на машине в снежную бурю.
