Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

Какие бывают

Классификация отопительных приборов осуществляется по следующим критериям:

  • Тип теплоносителя. Может быть жидким или газообразным.
  • Материал изготовления.
  • Технические характеристики. Имеются в виду размеры, мощность, особенности установки и наличие регулируемого нагрева.

При выборе оптимального варианта необходимо отталкиваться от особенностей отопительной системы дома и эксплуатационных условий. При этом должен соблюдаться весь перечень требований и норм, касающихся приборов обогрева. Наряду с мощностью изделий большое значение имеет специфика их монтажа. При отсутствии подачи газа и возможности обустройства водяного отопления остается еще вариант с электрическими обогревателями.

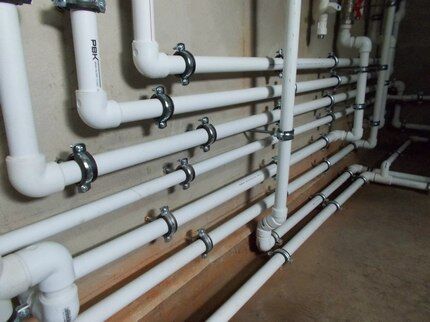

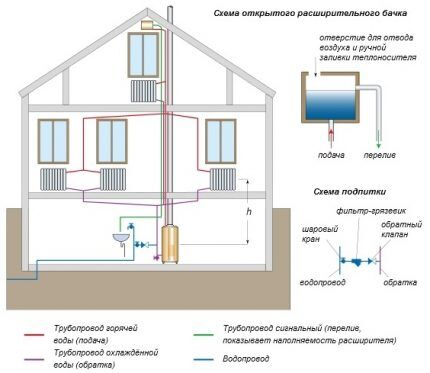

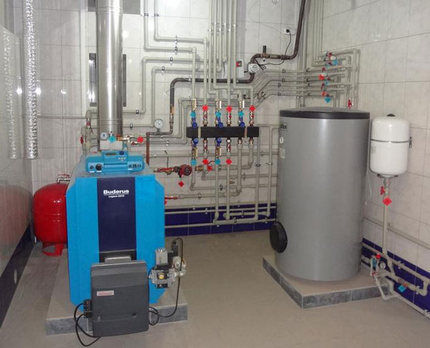

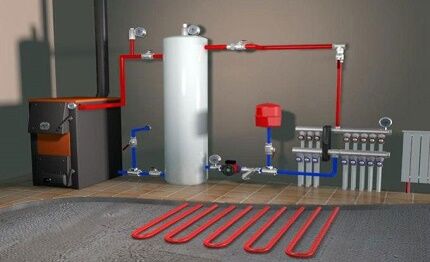

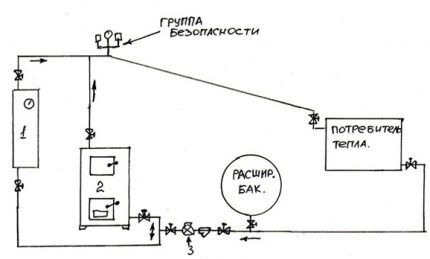

Устройство водяной системы отопления

Водяное отопление является наиболее распространенным способом обогрева зданий. Это объясняет наличие в продаже значительного разнообразия разновидностей приборов отопления для водяных контуров. Причины кроются в хорошем уровне КПД этих изделий, а также разумными расходами на покупку, установку и эксплуатацию обслуживания. Конструкции этих обогревающих приборов очень схожи между собой. Сердцевиной каждого из них является полость: по ней циркулирует горячая вода, нагревающая поверхность батареи. Далее в действие вступает процесс конвекции, транслирующий тепло на всю комнату.

Радиаторы для водяных систем отопления могут изготовляться из следующих материалов:

  1. Чугуна.
  2. Стали.
  3. Алюминия.
  4. Комбинации материалов (т.н. «биметаллические батареи»).

Любой из этих видов отопительных приборов обладает своей спецификой. В каждом конкретном случае нужно учитывать площадь обогреваемого помещения, особенности установки, качество и тип используемого теплоносителя (к примеру, в некоторых случаях используют антифриз). Для регуляции мощности батарей предусмотрена возможность наращивания или отсоединения секций. Желательно, чтобы длина одного радиатора не превышала 1,5-2 метра.

Как выбрать радиатор.

Перед тем, как выбрать тот или иной обогреватель в магазине, следует обратить внимание на его следующие параметры:

  • Габаритный размер
  • Показатель мощности (1кВт на 10м2)
  • Амплитуда рабочего давления (от 6 до 10 бар для систем замкнутого типа и от 10 бар для систем центрального типа)
  • Показатели воды — как теплоносителя (кислотность).

Выбор прибора отопления

Выбор вида прибора отопления производится по нескольким критериям:

  1. Технические характеристики;
  2. Тепловая мощность;
  3. Внешний вид;
  4. Стоимость.

Технические характеристики всегда указаны в паспортах изделий. Они должны соответствовать параметрам системы отопления, в которой будет эксплуатироваться устройство.

Тепловая мощность изделия подбирается на основе расчетов, проекта комплекса отопления. Внешний вид – критерий относительный, здесь покупатель ориентируется на свои личные предпочтения или данные дизайн-проекта.

Немаловажный показатель – стоимость и фирма-производитель. Насчет стоимости все ясно – все зависит от финансовых возможностей. А вот на производителя стоит обратить особое внимание. Рынок перенасыщен дешевой низкокачественной продукцией, приобретать лучше изделия известных марок. Это гарантирует более продолжительную безаварийную службу приборов отопления.

Какие факторы надлежит учитывать при подборе радиатора

В любом строительном магазине представлен огромный ассортимент обогревающего оснащения. По этой причине перед походом в строительный супермаркет определите следующие параметры, от которых и будет зависеть объем необходимого тепла для помещения:

  • Тепловые потери здания (учитываются: разложение материала строения (относится к дереву), высота потолка, количество окон и дверей, толщина стекол и т.д.).
  • Необходимый температурный режим.
  • Тепловая мощность прибора определяется по следующей формуле: S * h*41:42, где S – площадь помещения; h – высота комнаты; 41 – минимальная мощность на 1 куб м S; 42 – номинальная теплопроводность одной секции по паспорту.

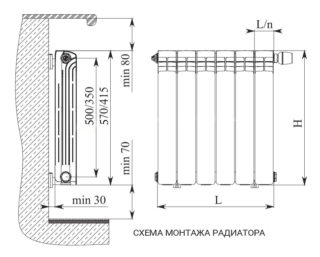

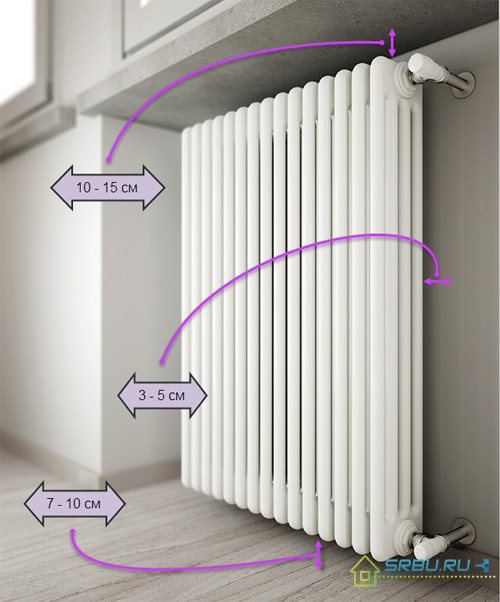

  • Радиатор отопления, как правило, располагается под окном, потому его максимальный размер определяется по следующим замерам (в см): от пола 7-12, от стен – 3-5, до подоконника – 10-15.

Также немаловажно отметить для себя:

  • вес (от него зависит сложность монтажа);
  • внешний вид (влияет на эстетичность интерьера);
  • соотношение цены и качества (является определяющим фактором).

Инструкция по выбору батарей – упрощенный подход

Прежде чем купить или заказать новые радиаторы отопления, стоит бегло изучить каталоги крупных интернет-магазинов. Это позволит выяснить порядок цен и увидеть существующие типы батарей. Все конвекционные приборы водяного отопления делятся на 4 группы:

  • алюминиевые секционные;
  • биметаллические – секционные и монолитные;
  • чугунные;
  • стальные – панельные и трубчатые.

Лирическое отступление. Можно почитать отзывы и статьи на ресурсах, публикующих рейтинги изделий различных брендов. Но большой пользы информация не принесет – на форумах идут бесконечные споры и пишутся фейковые отклики, а рейтинги зачастую составляются по ТОП-10 производителей с первых страниц поиска.

Красивые обогреватели в интерьере спальни

Для подбора мощности радиаторов отопления нужно предварительно рассчитать количество теплоты, расходуемое на обогрев каждой комнаты. Способы расчета – по площади, объему либо тепловым потерям здания – опубликованы отдельной статьей. Как правильно выбирать батареи:

  1. Прикиньте стоимость будущей покупки, отсейте более дорогие и слишком дешевые варианты отопителей.
  2. Отберите модели, понравившиеся по внешнему виду, форме и цвету, удачно вписывающиеся в домашний интерьер. Обратите внимание на высоту батарей, чтобы они помещались в ниши.
  3. Если вы проживаете в квартире высотного дома (9 этажей и более), откройте страницу с техническими характеристиками выбранных радиаторов и узнайте максимальное рабочее давление воды – прибор должен выдерживать не менее 12 Бар.
  4. Для хозяев частных коттеджей параметр давления не представляет интереса – подойдут модели с любыми характеристиками. Если дом отапливается дровяным или угольным котлом, стоит проверить максимальную температуру теплоносителя – чем показатель выше, тем лучше.
  5. Поинтересуйтесь, какие способы подключения предусмотрены изготовителями отобранных батарей. Нижняя подводка позволяет лучше спрятать магистрали отопления, при боковом варианте трубы придется муровать в стене либо оставить на виду.
  6. Выясните вес изделия и способ монтажа – напольный или настенный. Узнайте, комплектуется ли радиатор установочными кронштейнами и футорками, в противном случае возникнут дополнительные расходы. Радиаторные вентили и кран Маевского обычно приобретается отдельно.

    Установочный комплект отопительного прибора
    Для инсталляции приборов понадобятся футорки, кран Маевского с ключом и подвесные кронштейны

  7. Сделайте окончательный выбор модели и определите размеры радиаторов по мощности. Как рассчитывается реальная теплоотдача 1 секции (панели), мы расскажем в конце данной инструкции.

Обратите внимание — мы не упомянули материалы изготовления и типы приборов. В действительности, этот фактор не играет большой роли. Современные радиаторы мало отличаются техническими параметрами, важным остается лишь показатель теплоотдачи. Нижний порог рабочего давления имеет значение только в многоэтажных зданиях.

Дальше мы рассмотрим устройство и характеристики различных батарей, сравним их преимущества и недостатки. Но сначала развеем популярные мифы, придуманные рекламистами.

Мифы об отопительных радиаторах

С целью продвижения той или иной продукции, были придуманы три распространенных небылицы о приборах отопления, сделанных из различных материалов:

  • теплоотдача алюминиевых радиаторов значительно выше, чем стальных и чугунных;
  • радиаторы из чугуна массивны, поэтому долго греются и остывают, якобы хранят тепло;
  • в сети центрального отопления возникают гидроудары и давление, которое выдерживают только биметаллические обогреватели.

Примечание. Здесь перечислены основные устоявшиеся мифы, о других мы расскажем в процессе описания радиаторов.

Состав силумина АК12

По сравнению с черными металлами – сталью и чугуном – алюминий проводит тепло гораздо лучше. Подтвердим цифрами: коэффициент теплопроводности λ алюминиевых изделий – 209 Вт/(м•°С), стальных – 47 Вт/(м•°С), чугунных – всего 42 Вт/(м•°С). В чем загвоздка: обогревательные приборы изготавливаются не из чистого алюминия, а сплава группы АК12 – силумина, где присутствует 11—13% кремния и прочих примесей, указанных выше в таблице.

Цель добавки кремния – повышение прочности и коррозионной стойкости сплава. Физические свойства силумина другие, теплопроводность заметно ниже — 168 Вт/(м•°С). Учитывая толщину стенок батарей 4—5 мм, разница в теплоотдаче алюминиевых и железных приборов на практике незаметна. Поставьте в комнате 2 таких радиатора одинаковой мощности — вы не сможете определить, какой работает эффективнее.

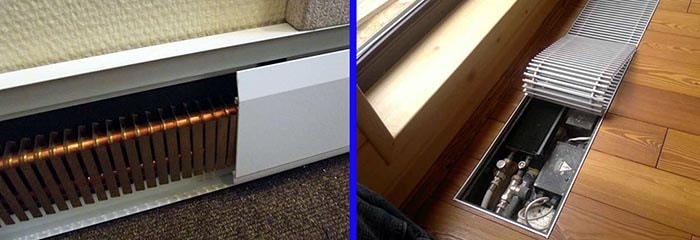

Наилучший проводник тепла — медь. Из нее делают пластинчатые плинтусные обогреватели и медно-алюминиевые водяные конвекторы.

Камень преткновения — цены медных изделий. На правом фото изображен отопитель «Термия» стоимостью 70 у. е., размеры — 400 х 400 х 90 мм, тепловой поток — всего 430 Вт.

На передачу тепловой энергии от любой металлической батареи сильно влияют следующие факторы:

  • температура и расход теплоносителя;
  • площадь поверхности прибора;
  • перепад температур между воздухом помещения и водой в трубах.

Справка. Разность между средней температурой теплоносителя и нагреваемым воздухом комнаты зовется температурным напором (DT). Величина пригодится впоследствии, при расчете мощности приборов.

Оставшиеся мифы развеем по пунктам:

  1. При нагреве / остывании массивность чугуна не играет роли, поскольку его теплоемкость в 9 раз ниже, чем находящейся внутри воды (0.54 кДж/кг •°С против 4.18 кДж/кг •°С). Поэтому чугунная батарея будет остывать одновременно с теплоносителем, никак не дольше. Силумин и сталь охладятся быстрее, поскольку вмещают гораздо меньший объем воды.
  2. Гидравлических ударов внутри сетей централизованного теплоснабжения попросту не бывает. Максимальное давление в рабочем режиме – 10 Бар, испытательное – 12 Бар. Современные алюминиевые приборы спокойно выдерживают такой напор.

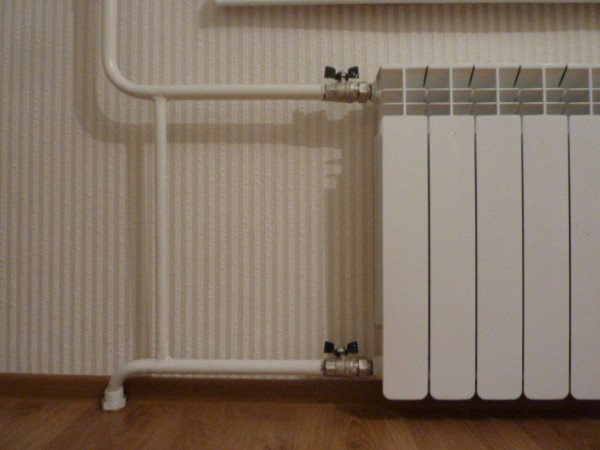

Плюсы и минусы биметалла

Как несложно догадаться по названию, обогревательные приборы сделаны из 2 металлов – силумина и стали. Внешне батареи неотличимы от алюминиевых секций, а вот внутри коллекторов и вертикальных каналов заделаны железные трубки, сваренные между собой. Стальной каркас призван решить 2 задачи:

  • защита силуминовой части от химического воздействия теплоносителя в старых централизованных системах;
  • повышение надежности радиатора путем увеличения порога рабочего давления до 20…30 Атм.

Как устроен биметаллический отопительный радиатор
Для справки. Существуют биметаллические модели с двойными вертикальными каналами, сделанными ради улучшения протока воды и теплообмена. Пример – линейка неразборных батарей Rifar SUPReMO, изображенных ниже на фото.

По остальным техническим характеристикам биметалл мало отличается от алюминия – мощность 1 секции, вес и вместительность практически одинаковы. Эксплуатационные преимущества радиаторов тоже сохраняются, но появляется парочка недостатков:

  • цена батарей выше на 30—50%, например, оригинальная биметаллическая секция фирмы Global Style Plus с межосевым интервалом 500 мм стоит около 15 у. е. (970 руб.);
  • из-за разных коэффициентов теплового расширения силумина и стали трубный сердечник может лопнуть по сварным стыкам, произвести ремонт и заделать протечку – нереально.

Как устроен монолитный неразборной отопитель
В монолитной конструкции коллекторы соседних секций соединены сваркой. Особенность изделий «Рифар» — 2 вертикальных канала

Важное дополнение. В продаже иногда встречаются неполноценные биметаллические радиаторы со стальными трубками, заделанными только внутрь коллекторов. Вертикальный канал секции остается незащищенным.

Особенности чугунных «гармошек»

Устройство батарей, изготовленных методом литья из серого чугуна, хорошо знакомо большинству домовладельцев. Как и алюминиевый «собрат», отопитель набирается из отдельных секций, скручиваемых ниппелями через прокладки (нужен длинный торцевой ключ).

Присутствующие на рынке чугунные батареи условно делятся на 2 группы:

  1. Изделия советского образца марки МС-140, межосевой интервал стандартный – 300 и 500 мм.
  2. Дизайнерские модели, отлитые в стиле модерн, ретро и так далее. Расстояние между пробками – произвольное.

Недорогие «гармошки» серии МС существенно проигрывают любым радиаторам по внешнему виду, используются преимущественно в производственных помещениях. Теплоотдача секции 50 см составляет 160 Вт, рабочее давление – до 9 Бар, вмещаемый объем воды – 1.45 литра. Стоимость — от 6 у. е. (420 руб.).

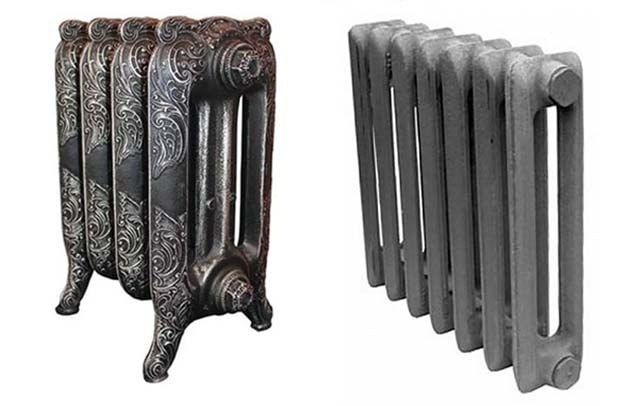

Сравнение чугунных батарей
Внешность современных ретро-батарей (слева) разительно отличается от советских «гармошек» МС-140 (справа)

Красивые дизайнерские батареи от разных брендов сильно отличаются по габаритам, мощности и другим параметрам. Ниже в таблице указаны характеристики и цены декоративных обогревателей от чешских, турецких и российских брендов (без учета стоимости декоративной запорной арматуры).

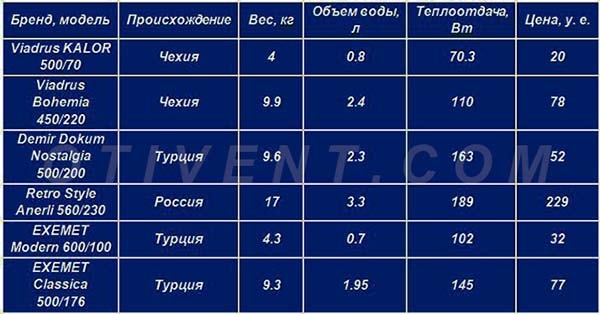

Характеристики и цены чугунных радиаторов - таблица

Примечание. Цифры после названий изделий обозначают межосевое расстояние и толщину обогревателя в миллиметрах.

Чугунные «гармошки» надежны в работе, долговечны и совершенно не боятся коррозии. По внешнему виду ретрорадиаторы уверенно занимают первую позицию среди всех отопительных приборов. Теперь раскроем отрицательные моменты:

  • заоблачная цена дизайнерских секций – это заметно по таблице;
  • чугун хрупок, раскалывается от ударных нагрузок;
  • солидный вес изделия;
  • батарея вмещает в 2—4 раза больше теплоносителя, нежели радиаторы других типов.

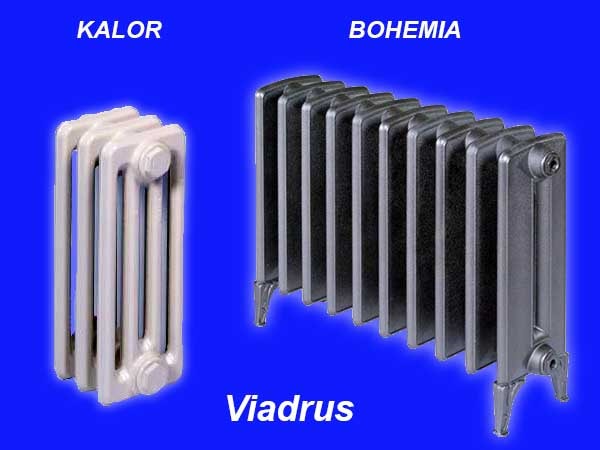

Чугунные обогреватели импортного производства
Обогревательные приборы в стиле Модерн от чешского бренда Viadrus

Так называемая инертность чугунных секций объясняется как раз повышенной вместительностью. Два литра воды остывает значительно дольше, чем 0.2—0.6 л в алюминиевой секции. Особо тяжелые модификации, например, Retro Style Anerli, производятся в напольном варианте и оснащаются ножками.

Как узнать реальную теплоотдачу

Подбирая приборы отопления в интернет-магазине, трудно отыскать реальные показатели мощности панели либо одной секции. Продавцам выгоднее декларировать максимальную теплоотдачу, которая практически недостижима при обогреве загородного коттеджа или квартиры. По паспорту температура воды в подающем трубопроводе должна достигать 90 градусов, обратном – 70 °С, комнатного воздуха – 20 °С.

Справка. В современных бытовых теплогенераторах температура нагрева ограничена на уровне 80…85 градусов.

Подбор секций по теплоотдаче мы рекомендуем делать так:

  1. Откройте официальный сайт производителя понравившейся батареи и скачайте инструкцию по эксплуатации прибора. В ней точно указано, при каком температурном напоре DT радиатор выдает номинальное количество тепла. Ориентируйтесь на режим 70 / 50 °С.

    Теплоотдача панелей Kermi
    Мощность стальных панелей Kermi в зависимости от размера и температурного режима – пример таблицы

  2. Если инструкция отсутствует, принимайте данные изготовителя за истину и умножайте теплоотдачу на повышающий коэффициент 1.5—1.8. Сделав полуторный запас, вы точно не прогадаете.
  3. Последние радиаторы однотрубной системы подбирайте с двойным запасом, поскольку они получают наименьшее количество тепловой энергии.

Самый точный способ подбора – расчет теплопередачи по заданному температурному напору. Алгоритм вычислений подробно изложен в соответствующем материале.

Разновидности отопительных приборов

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Прибор конвективно-радиаторного типа — алюминиевый

Конструкция и эффективность обогревателя определяет способы передачи тепла. Это главная классификация приборов.

  • Конвективные – передают не менее 75% тепла путем конвекции – струями. Пример – конвекторы, ребристые трубы. Источник – обычно ТЭН, нагревает воздух, он передается в комнату, а уже от теплых воздушных масс нагреваются поверхности, мебель и люди. Приборы могут быть весьма эффективными за счет скорости прогрева воздуха, однако потребляют много электроэнергии.
  • Конвективно-радиационные – передают от 50 до 75% тепла конвективным методом. Это большинство традиционных обогревателей: радиаторы, напольные обогреватели, гладкотрубные.

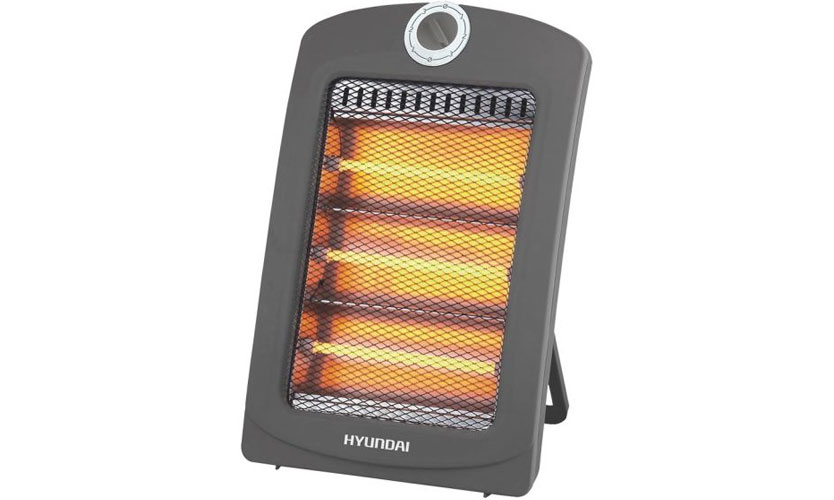

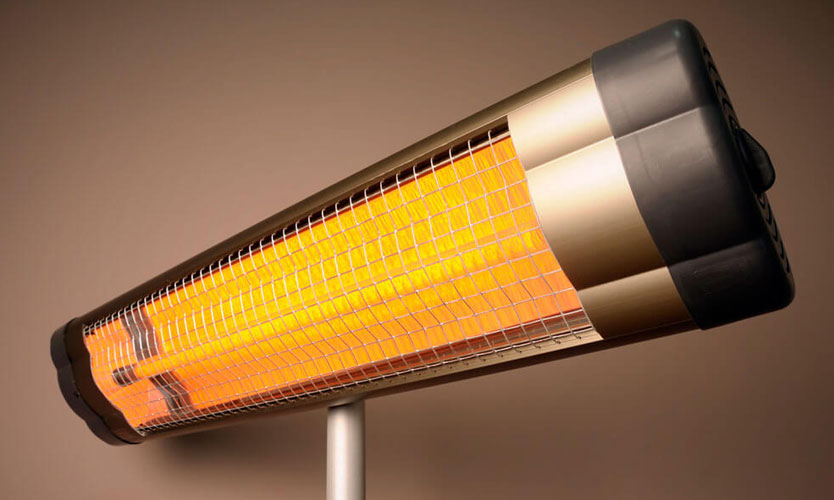

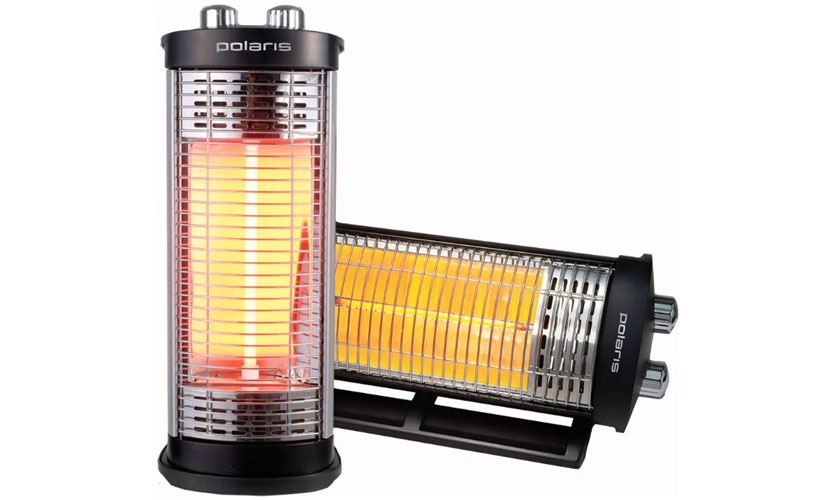

  • Радиационные – 50% тепла составляет излучение. Сюда относят ИК-обогреватели, потолочные и панельные приборы. Отопитель генерирует инфракрасное излучение, в этом случае сначала нагреваются поверхности, предметы и люди в комнате, а только затем – воздух. Исключение воздуха из цепочки передачи тепла сокращает расходы на обогрев.

Конвективно-радиационные отопители устанавливают чаще всего. Приборы имеют высокий КПД, дешевы и практичны.

По типу теплоносителя

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
В системе отопления используются разные типы теплоносителя — антифриз, вода, минеральное масло

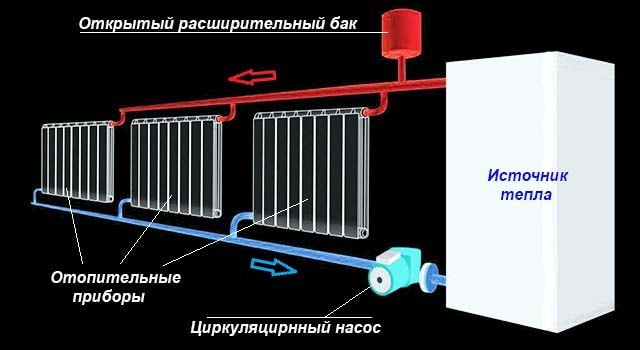

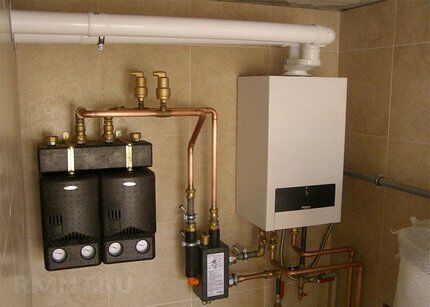

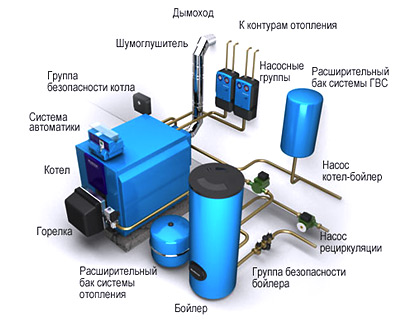

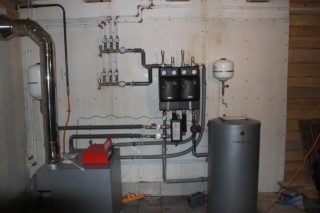

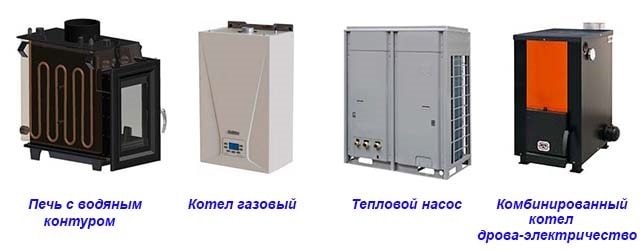

Традиционная система обогрева реализует следующую схему. Источником тепла служит котел – газовый, электрический, двердотопливный. Он нагревает некоторый объем теплоносителя, тот поступает в систему и отдает тепло через поверхность труб и отопительных приборов.

Теплоноситель должен соответствовать многим требованиям: поглощать и отдавать достаточный объем тепла, не вызывать коррозии, нагреваться до необходимой температуры.

  • Вода – единственный вариант для центрального отопления. Причина – большие расстояния между источником тепла и потребителем. Замена на любой другой вариант повышает цену отопления в десятки раз.
  • Пар – так называемый сухой. Используют в вакуумно-паровых системах, в системах низкого и высокого давления. Плюс – помещение прогревается в 3 раза быстрее, отсутствует риск промерзания труб. Недостаток – высокий расход топлива.
  • Антифриз –«незамерзайка». Глицериновый раствор, раствор этиленгликоля, пропиленгликоля и другие. Жидкости исключают замерзание даже в трубах с самым малым диаметром. Антифриз рекомендуют заливать в водяной теплый пол. Теплоноситель при циркуляции выполняет роль смазки, что увеличивает срок эксплуатации труб и радиаторов. Недостаток – необходимость подбирать антифриз к типу котла.

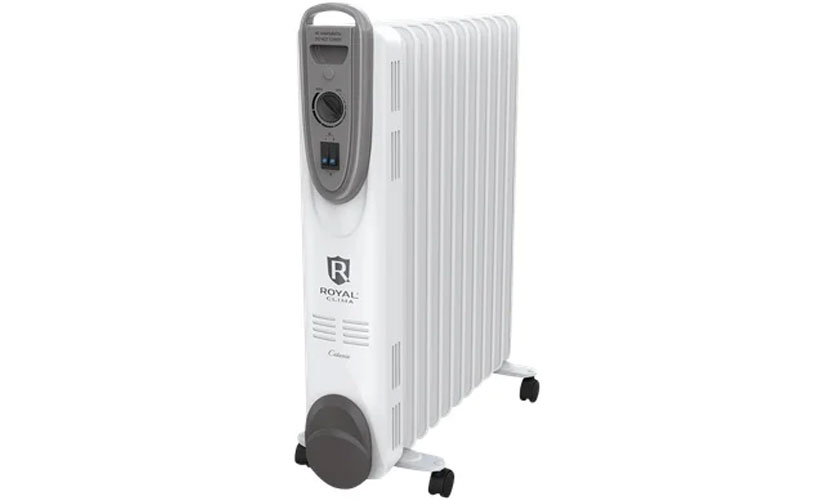

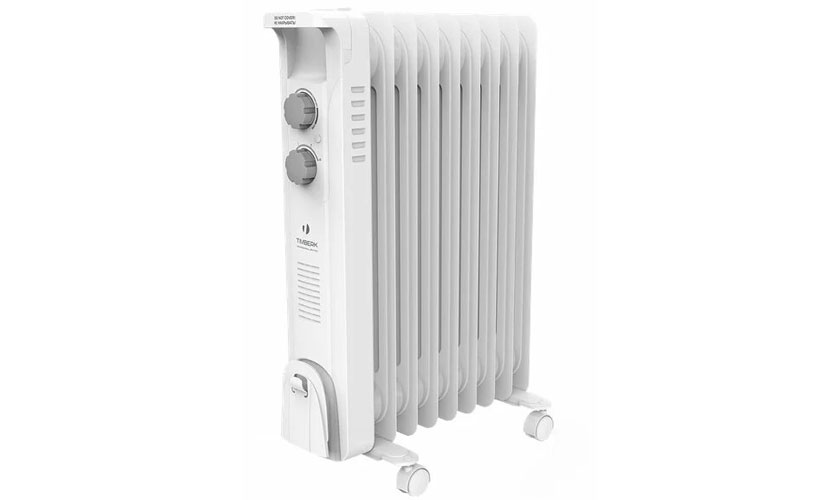

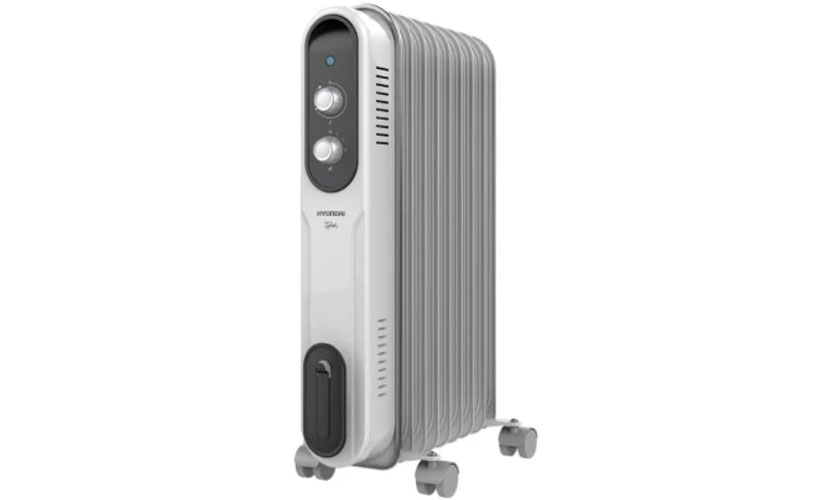

  • Трансформаторное или минеральное масло – теплоноситель в масляных обогревателях. Это вязкая, теплоемкая жидкость, способная долго отдавать тепло воздуху в комнате.

Выбирать теплоноситель и соответствующий ему отопительный аппарат можно только при организации автономной обогревательной системы.

По техническим характеристикам

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

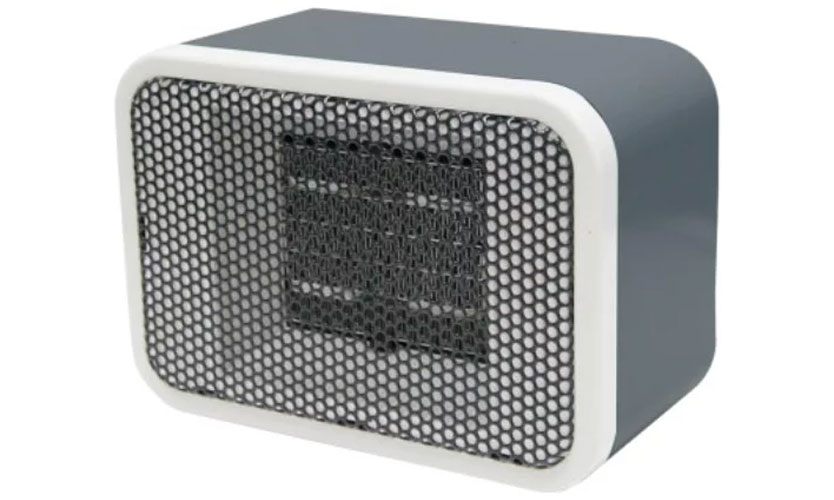

Керамические обогреватели устойчивы к коррозии, поэтому дольше работают без поломок

Чтобы оценить КПД той или иной модели, необходимо проанализировать технические показатели.

  • Теплоотдача – главный критерий. По этому признаку радиационный аппарат лучше конвективного. Из радиаторов чугунный отличает самая высокая тепловая инерция, а лучше всего передает тепло алюминиевый.
  • Рабочая поверхность – важно учитывать общую площадь батареи, а не количество секций. Расчет габаритов отопителя выполняют с учетом объема помещения.
  • Стойкость к коррозии – максимально устойчивы керамические обогреватели. Из металлических моделей лучшие – алюминиевые.
  • Стойкость к давлению – наиболее устойчивы конвекторы, поскольку такая нагрузка в них отсутствует. Из радиаторов лучшие – чугунные и биметаллические.
  • Простота ухода – конвекторы и алюминиевые панели нужно лишь периодически протирать. Чугунные и стальные необходимо окрашивать.
  • Срок службы – дольше всего служат чугунные батареи – 50 лет. Биметаллические эксплуатируются 30–40 лет. Наименее долговечны стальные – не более 10–15 лет.

Теплотехнические характеристики – не единственный параметр выбора. Радиаторы должны соответствовать требованиям выбранной системы обогрева.

Радиационные отопительные приборы:

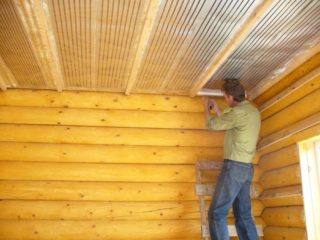

  • Потолочные обогреватели
  • Чугунные радиаторы, имеющие в составе несколько секций
  • Обогреватели трубчатого типа

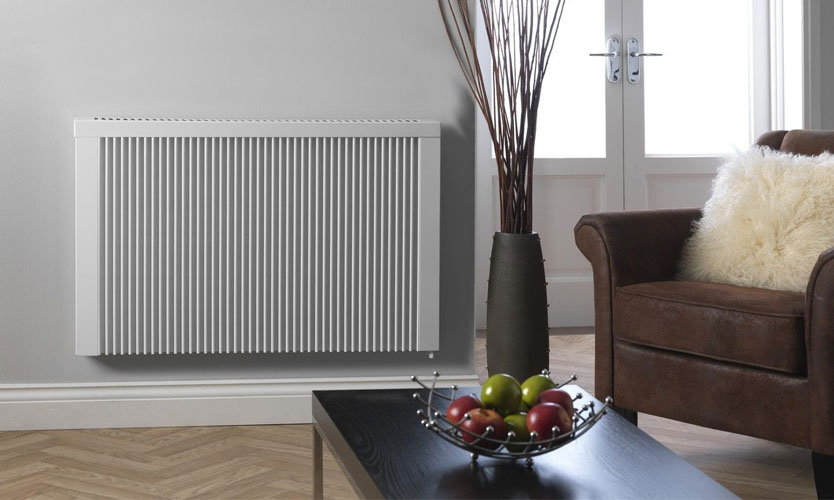

Конвективные отопительные приборы:

  • Панельные обогреватели
  • Ребристые трубы
  • Пластинчатые конвекторы
  • Трубчатые конвекторы

Видов отопительных приборов множество. Но мы обратим внимание на наиболее распространённые:

Материалы для радиаторов водяного отопления

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Чугунные радиаторы в современном дизайне хорошо вписываются в интерьер, долговечны

Самый популярный способ обогрева – водяное отопление. Источником тепла может быть газовый, электрический, угольный котел, теплоноситель – вода или антифриз, батареи – трубчатые или панельные обогреватели из разных материалов.

Чугунные батареи

Это самый известный вид отопительного водяного прибора, адаптированный под условия центрального отопления. Чугунные батареи дешевы, долговечны, выдерживают перепады давления. При небольшой теплоотдаче – всего 40%, они имеют большую рабочую поверхность. Чугун аккумулирует тепло, поэтому батареи остывают медленно и после отключения обогрева.

Современные дизайнерские модели очень интересны и красивы. Однако ухаживать за ними сложно.

Сталь

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Стальные радиаторы неустойчивы к скачкам давления, поэтому устанавливаются в автономной системе частного дома

Чаще применяется при обустройстве автономного отопления, где исключается высокое давление или гидроудары, поскольку сталь к ним чувствительна. Теплоотдача сплава выше, нагревается он гораздо быстрее чугуна. Регулировать обогрев проще из-за малой тепловой инерции. Но по этой же причине стальные батареи охлаждаются сразу же после отключения.

Недостаток – склонность к коррозии. За отопителем нужно ухаживать, использовать для заливки чистую воду с присадками, окрашивать поверхность.

Алюминий

Уровень теплоотдачи максимальный – выше 70%. Вес радиатора невелик, монтаж его крайне прост, допускается установка даже на гипсокартонную стену. Бонус – большая рабочая поверхность: каналы, по которым движется теплоноситель, размещаются в секциях, куда большей площади. Так как алюминий хорошо проводит тепло, секция очень быстро и сильно нагревается.

Алюминий склонен к коррозии. Чтобы увечить срок работы, радиаторы отопления, как и другие алюминиевые теплоприборы, покрывают полимерной краской.

Биметаллические батареи

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Биметаллические радиаторы изготовлены из стали и алюминия, поэтому наиболее долговечны

Каналы, по которым циркулирует теплоноситель, выполняют из стали: она прочнее и долговечнее алюминия. Рабочую площадь секции изготавливают из алюминия, чтобы улучшить передачу тепла воздуху. Биметаллический прибор объединяет достоинства стали и алюминия, но лишен их недостатков, таких как небольшой срок эксплуатации или склонность к коррозии.

Есть и ограничения. В воду, используемую в биметаллических батареях, нельзя добавлять антифриз.

Цена биметаллических отопителей самая высокая и уступает только медным радиаторам.

Радиаторы из алюминия

Использование алюминиевых радиаторов позволяет обеспечить максимальный уровень теплоотдачи – мощность секции может достигать 200 Вт (чего достаточно для отопления 1,5–2 кв. м).

Их стоимость вполне доступна, а небольшой вес позволяет провести установку самостоятельно. Правда, эксплуатация прибора возможна на протяжении всего лишь 20–25 лет.

Характеристики алюминиевых радиаторов секционного типа.

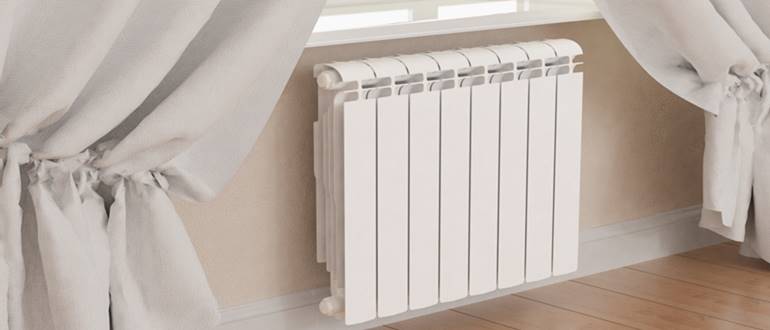

Алюминиевый радиатор секционного типа

Основное направление использования этого типа радиаторов — центральные отопительные системы. Амплитуда давления, при котором они могут нормально функционировать от 6 до 16 бар. Максимальная величина рабочего давления указана для изделий отлитых под воздействием давления. Рассмотрим основные достоинства и недостатки алюминиевых радиаторов отопления.
Достоинства:

Повышенный коэффициент полезного действия
Небольшая масса
Алюминиевый секционный радиатор прост в установке
Хороший показатель теплопередачи

Недостатки:

Внутренняя полимерная плёнка очень слаба к воздействию солей тяжёлых металлов. Поэтому использование в отопительных системах старого типа невозможно.
При продолжительном сроке службы нарушается целостность конструкции.

Характеристики биметаллических радиаторов.

Это наиболее приемлемый тип обогревателей из всех представленных на рынке. В состав биметаллических радиаторов могут входить сталь, медь или алюминий. Изделия из алюминия имеют наилучшие показатели теплоотдачи. Из недостатков данного типа можно выделить только сложность конструкции.

Биметаллический радиатор

Достоинства биметаллических изделий следующие:

Небольшая масса
Повышенный коэффициент полезного действия
При необходимости установка данного типа радиаторов займёт немного времени
Могут обогреть большие объёмы помещений
Рабочее давление до 25 бар.

Характеристики чугунных радиаторов.

Ещё совсем недавно чугунные отопительные приборы были наиболее распространены. Сейчас им на смену приходят более современные модели. Главные недостатки чугунных изделий — это чрезмерный вес (одна секция — 5 кг.) и хрупкость.

Из достоинств стоит выделить следующие:

Чугун, при обработке специальным защитным составом, практически не подвергается воздействию коррозии
Имеют высокую теплопередачу
Материал выдерживает значительные давления
Температура теплоносителя может достигать до 130 градусов. Качество теплоносителя не имеет значения.
Срок службы составляет до 40 лет.

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

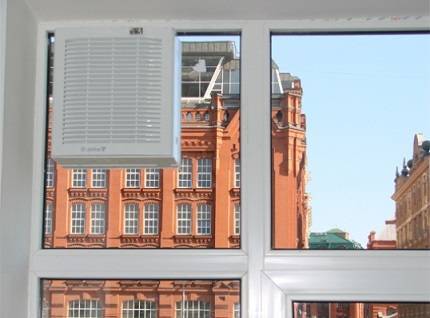

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

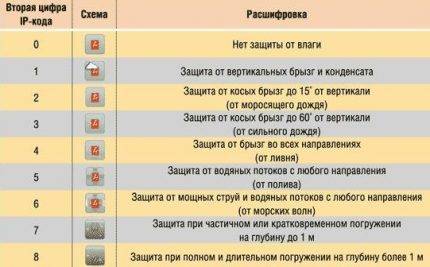

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

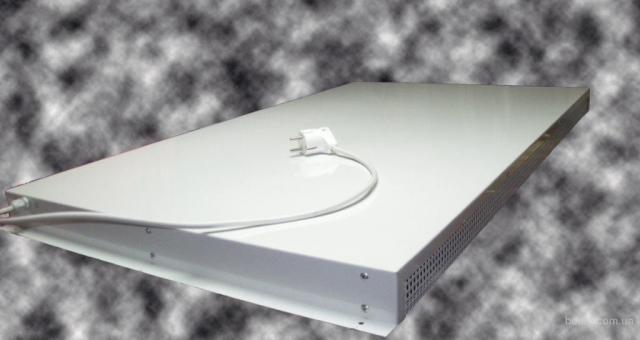

Электрические виды обогревателей

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Электрические модели работают по принципу конвекции, поэтому быстро нагревают помещение

Электрические отопительные приборы работают по другому принципу. Теплоноситель заменяют нагревательные элементы, которые функционируют при подаче электрического тока. За редким исключением нагревательный элемент имеет малую площадь. Чтобы сделать подачу тепла более эффективной, используют 2 решения:

  • пропускают сквозь нагревательное устройство потоки воздуха – любой вид конвектора;
  • создают корпус с большой рабочей площадью – панельные обогреватели.

К электрообогревателям относят приборы, являющиеся нагревательным элементом. Такой отопительный электроприбор, как котел Эван им не является. Это источник тепла, но не греющая конструкция.

Главный недостаток электрообогревателей – требовательность к качеству электрического тока. Если суммарная мощность отопителей превышает 12 кВт, потребуется проложить сеть с напряжением в 380 В.

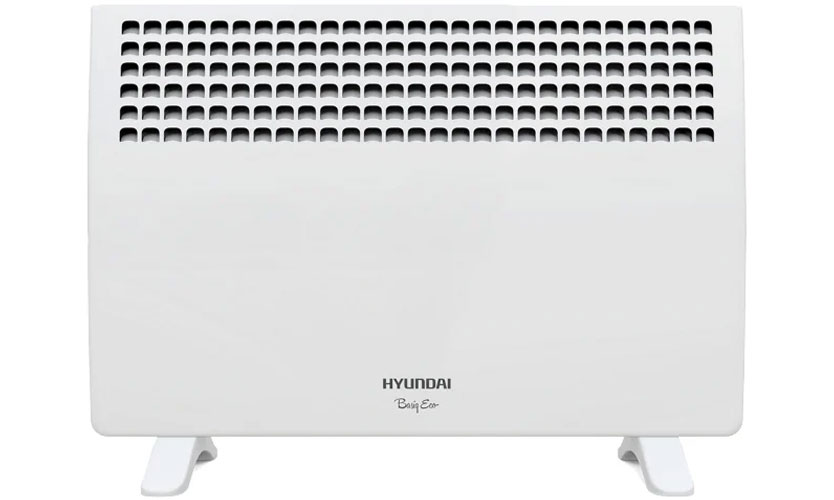

Конвекционные приборы

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

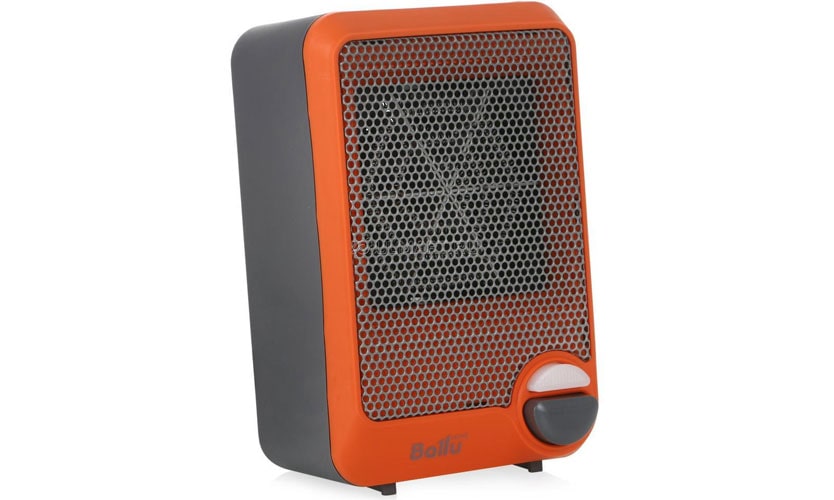

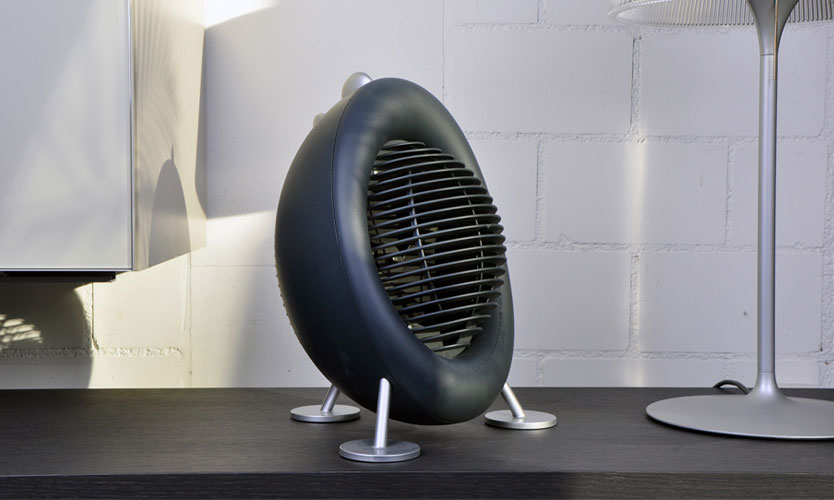

Тепловентиляторы сжигают кислород в помещении — нужно ставить увлажнитель воздуха

Нагревательные элементы – ТЭНы, размещены внутри плоского корпуса. Поверхность корпуса нагревается и передает тепло воздуху. Однако этот механизм обеспечивает лишь 20% теплопередачи. В нижней части прибора есть входные отверстия. Через них воздух проникает внутрь прибора, нагревается и выходит через отверстия в верхней части. Конвекция обеспечивает 80% теплоотдачи.

Конвекторы быстро нагревают помещение, но не сжигают кислород так сильно, как тепловентиляторы. На минимальных температурах прибор можно оставлять включенным на ночь. Мощность варьируется от 0,25 до 2,5 кВт. Расчет показателя выполняют по кубатуре, так как конвектор нагревает воздух. Недостаток – комфортная температура поддерживается в комнате только пока конвектор работает.

Гладкотрубные приборы

Гладкотрубный прибор — прибор, состоящий из нескольких соединенных вместе стальных труб, образующих каналы колончатой (регистр) или змеевиковой (змеевик) формы для теплоносителя.

Ребристые трубы

Ребристой трубой называется открыто устанавливаемый отопительный прибор конвективного типа, у которого площадь внешней теплоотдающей поверхности не менее чем в 9 раз превышает площадь внутренней тепловоспринимающей.

Тепловые завесы

Тепловые завесы — отдельная категория приборов, выполняющих в том числе и роль обогревателя. Тепловые завесы устанавливаются в дверных (или оконных) проемах и создают поток теплого воздуха, блокирующий сквозняки. Тепловые завесы обычно используются в помещениях, в которых часто открываются двери (например, в офисах), либо там, где существует опасность сквозняков и нужно создать дополнительную теплую зону.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

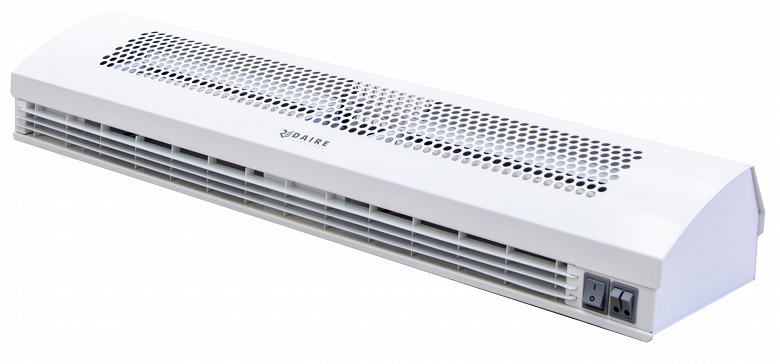

Электрическая тепловая завеса Daire НТ 508 мощностью до 5 кВт

Справятся они и с обогревом небольших помещений, однако со сложными задачами по обогреву тепловая завеса не справится. Стоит отметить, что мощность тепловой завесы нужно выбирать в соответствии с размерами двери или окна, на который она будет установлена.

Масляные устройства

Нагревательный элемент – ТЭН, однако теплоноситель – масло, тоже присутствует. Теплое вязкое вещество наполняет секции и передает тепло поверхности. Чем больше рабочая поверхность, тем выше КПД устройства. Масляные электроотопительные приборы близки по эффективности к радиационным.

Плюс – высокая тепловая инерция. Прибор медленно нагревается, но и отдает тепло долгое время после отключения. Такой режим работы более экономичен. Аппараты выпускают мощностью до 4,5 кВт, но при этом масляные радиаторы потребляют меньше электричества. Недостаток – большая масса и громоздкость.

Что собой представляют

Масляный радиатор своим видом часто напоминает чугунную батарею централизованного отопления. Внутреннее пространство такого прибора заполнено минеральным маслом, играющим роль тепло- аккумулятора и переносчика тепла. Нагревательный элемент обычно располагается в нижней части корпуса.

Он поднимает температуру окружающей его жидкости, которая становится менее плотной, поэтому направляется вверх, уступая место еще холодной массе. Циркулирующие потоки эффективно нагревают стенки обогревателя, которые отдают полученную энергию окружающему воздуху.

Масло обладает высокой теплоемкостью. Оно от 1 до 3 часов набирает тепло, но и длительное время остается горячим после выключения прибора. Это не дает экономию расхода электроэнергии, а лишь расширяет период обогрева помещения.

Выбирая такой прибор, лучше отдать предпочтение модели с большим количеством секций. При равной мощности ее стенки будут нагреты не так сильно, что снизит вероятность получения ожога кем-нибудь из домочадцев.

С вентилятором

Совмещенный с радиатором вентилятор быстро распределяет воздух по комнате, но заметный эффект чувствуется только после полного нагрева масла. Такие модели оказались излишне дорогими и громоздкими. По этой причине их не часто встретишь в магазине.

С экраном

Оснащенные дополнительным кожухом-экраном масляные радиаторы не намного больше габаритами, но лучше создают без дополнительных энергетических затрат конвекционную тягу воздушных масс. Усиленный воздухообмен способствует равномерному распределению тепла по всему помещению.

Иногда такие модели оборудуются емкостью для воды, повышая относительную влажность воздуха, которая в обогреваемых зданиях часто находится на критически низком уровне.

Плюсы

  1. Достаточно высокая энергетическая эффективность.
  2. Минимальный уровень шума.
  3. Подходит для длительного обогрева.
  4. Приемлемая цена.

Минусы

  1. Большой вес.
  2. Крупные размеры.
  3. Длительный выход на рабочий режим.
  4. Горячие внешние поверхности.
  5. Недостаточно качественный обогрев просторных помещений.
  6. Инерционность регулировки температуры.

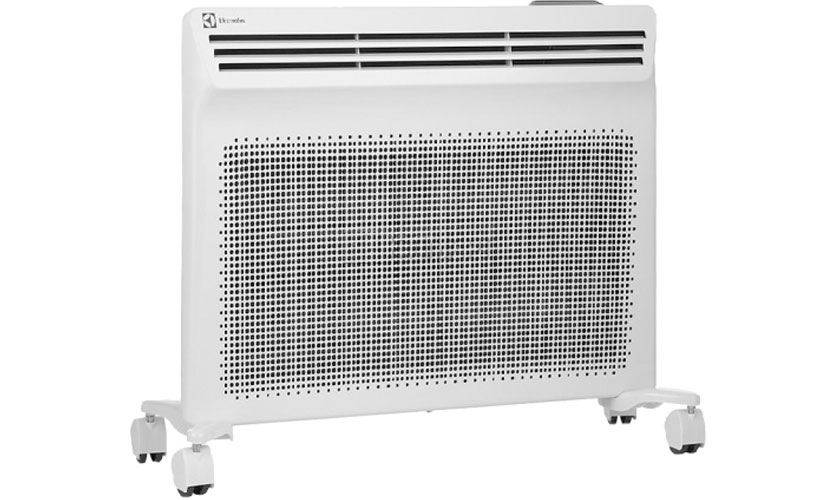

Инфракрасное отопление

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
ИК маты, смонтированные на потолок, дают КПД 100%

КПД ИК-отопителя близко к 100%. Основа прибора – пленка с резисторными проводниками, карбоновые спирали и пластины, которые при прохождении электрического тока генерируют тепловое излучение. При этом нагревается не воздух, а поверхности, предметы и люди в комнате. Даже при более низкой температуре воздуха, находящиеся в помещении люди уже воспринимают ее как комфортную.

ИК-обогреватели потребляют на 30% меньше электроэнергии. Нагрев происходит быстрее, чем конвекционным путем. Воздух не становится слишком сухим и не теряет кислород.

Различие ИК обогревателей по длине волны

Важнейшей характеристикой ИК-излучателя является длина волны. С ней связаны особенности распространения лучей в пространстве и степень их воздействия на встречающиеся объекты.

Инфракрасные обогреватели могут иметь один из трех диапазонов инфракрасного излучения:

  • длинноволновый 5,5-1000 мкм;
  • средневолновый 1,5-5,5 мкм;
  • коротковолновый 0,75-1,5 мкм.

Короткие волны находятся на границе видимого человеческим глазом спектра, поэтому могут восприниматься, как темно-красное свечение.

Коротковолновые инфракрасные обогреватели. Коротковолновые излучатели имеют в своем составе нагревательный элемент с температурой поверхности более 800оС. По материальному исполнению они бывают карбоновыми, кварцевыми или галогенными.

1.Кварцевый обогреватель состоит из герметичной кварцевой трубки, внутри которой в вакууме расположена вольфрамовая проволока. При прохождении тока она раскаляет стенки до 2000оС, что сопровождается интенсивным излучением.

2.Карбоновые приборы отличаются от кварцевых заменой вольфрамовой нити на углеродное волокно. Они дороже и требуют более бережного обращения, зато экономно расходуют электроэнергию, быстро выходят на нормальный режим и так же быстро остывают.

3.У галогенных излучателей вместо вакуума инертный газ с парами брома или йода. Контакт с ними увеличивает срок службы вольфрама, что позволяет существенно повысить температуру нагрева и мощность прибора.

От любого коротковолнового обогревателя идет интенсивный поток тепла. Их не рекомендуется долго использовать в бытовых помещениях, зато они идеально подходят для быстрого согревания при возвращении в дом с мороза или обогрева локальной зоны на открытом воздухе.

Длинноволновые инфракрасные обогреватели. Рабочие элементы длинноволновых излучателей нагреваются не более 300оС. От них идет мягкий тепловой поток без свечения даже в полной темноте. Обогреватели этого типа можно безопасно эксплуатировать в качестве основного или вспомогательного средства отопления жилых и общественных помещений, включая детские комнаты и медицинские учреждения

Различие ИК обогревателей по способу установки

Инфракрасные обогреватели имеют широкую сферу применения. В зависимости от конкретной ситуации могут потребоваться модели с различным вариантом расположения и крепления к несущим опорам.

Переносные напольные. Задача переносных обогревателей – быстрый нагрев и поддержание комфортных условий в той или иной части жилого дома или производственного помещения. По этой причине у них не предусмотрено стационарное крепление. Их обычно оснащают устойчивой опорой для установки на полу, рукояткой для переноски и кабелем со стандартной вилкой на конце.

Настенные. Для обогрева небольших террас или площадок, расположенных на улице, лучше всего подходят настенные излучатели. Один-два таких прибора способны поддерживать благоприятные условия для отдыха на небольшом участке территории даже в холодную или дождливую погоду.

Потолочные. Потолочные обогреватели оснащаются надежными кронштейнами для крепления к потолку. В этом случае исходящие лучи, не встречая преград, распространяются по всей комнате и достаточно быстро нагревают находящиеся в ней предметы. Такой способ расположения обогревателя считается наиболее эффективным.

Модели для помещений и улицы. Инфракрасные обогреватели, предназначенные для внутреннего и наружного использования, имеют существенные технические различия. Для помещений лучше всего подходят длинноволновые модели, которые создают мягкий тепловой эффект и абсолютно безопасны для здоровья человека даже при длительном воздействии. К ним обычно не предъявляются повышенные требования по степени защиты от пыли и влаги.

Для улицы требуется боле жесткое и узконаправленное излучение. Его могут создать только коротковолновые приборы. Они характеризуются красным свечением и ощутимым теплом, которое воспринимается сразу после попадания в зону их действия. Из-за повышенного риска воздействия атмосферных осадков такие модели обычно выпускают во влагозащищенном исполнении.

Как отличаются инфракрасные обогреватели по виду топлива

Источником энергии для инфракрасных обогревателей обычно является электричество, природный или сжиженный углеводородный газ, реже – бензин либо дизельное топливо. Наиболее востребованными оказались первые два варианта, заслуживающие более подробного рассмотрения.

Электрические ИК обогреватели. Популярность электрических инфракрасных обогревателей связана с повсеместной доступностью источника питания, компактностью, легкостью и ремонтопригодностью большинства моделей. Для бытового или офисного применения подходят приборы с рабочим напряжением 220 вольт. На промышленных объектах могут эксплуатироваться агрегаты, подключаемые к трехфазным сетям переменного тока напряжением 380 вольт.

Газовые ИК обогреватели. Преимуществом газовых обогревателей является их автономность при широком диапазоне регулируемой мощности. Такие приборы пригодны для уличного обогрева и отлично подходят для организации праздничных мероприятий с выездом на природу. Конструкция излучателей этого типа характеризуется большими размерами. В ее состав дополнительно входит горелка, баллон со сжиженным газом и соединительный шланг. Ресурс агрегата ограничивается объемом емкости, после чего требуется заправка.

Другие виды инфракрасных обогревателей

Существуют современные типы обогревателей, инфракрасное излучение которых не связано с нагревом поверхностей до высоких температур.

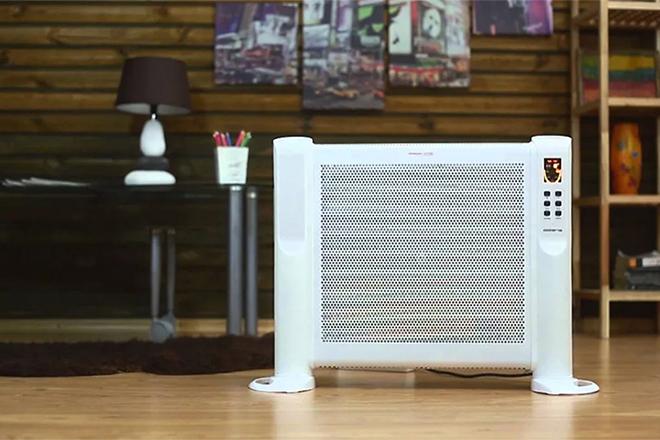

Микатермические обогреватели. Микатермические обогреватели совмещают в себе два способа передачи тепла: лучевой и конвекционный. Свое название они получили от используемой при их изготовлении технологии Micatherm. Они обычно имеют форму пластины с односторонним или двухсторонним излучением. Нагревательные элементы у них изолируются слоем слюды. Наружные поверхности корпуса нагреваются до безопасной для человека температуры не более +60оС.

Пленочные инфракрасные обогреватели. Пленочные обогреватели представляют собой тонкие полоски фольги, помещенной между двумя слоями прочного полимера. Их обычно выпускают в форме коврика для переносного теплого пола или настенного панно. Мощность таких устройств редко превышает 500 Вт, поэтому они применяются в качестве дополнительного средства локального подогрева.

Плюсы

  1. Повышенная энергетическая эффективность.
  2. Направленный принцип переноса тепла.
  3. Возможность применения на улице и в помещениях с высокими потолками.
  4. Почти мгновенный выход на рабочий режим.
  5. Компактные размеры и небольшой вес.
  6. Отсутствие посторонних звуков.

Минусы

  1. Нежелательность использования коротковолновых моделей в жилых помещениях и общественных местах.
  2. Риск сильного локального нагрева близко расположенных к излучателю предметов.
  3. Сложность применения в помещениях, загроможденных мебелью или оборудованием.

Электроэнергия и отопление

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Электроэнергия является одним из лучших достижений технического прогресса. Ее передача по электрическим сетям происходит на любые расстояния и с минимальными потерями, а использование ее по месту потребления экологически безвредно.

Современные электроотопительные системы и приборы просты, экономичны, безопасны в эксплуатации, а также характеризуются компактностью и совместимостью с автоматическими системами управления микроклиматом в помещениях.

Необходимым и достаточным условием обустройства и применения отопления с использованием электрической энергии является наличие источника этого вида энергии и надежные, выдерживающие нагрузку соответствующих приборов, сети электропитания.

Монтирование новых и реконструкция уже существующих электрических сетей в индивидуальных домах требует гораздо меньших затрат, чем проведение новых или ремонт и реконструкция имеющихся в эксплуатации систем водяного отопления, подключенных к котельным, где сжигают твердое или жидкое топливо. Сравнение водяного и электрического отопления показывает, что себестоимость установки «с нуля» водяного, как минимум, втрое дороже. Эксплуатационные расходы, затраты на топливо, не высокий КПД традиционного жидкостного отопления делают электрическое отопление дома еще более предпочтительным.

Планирование и проектирование

Перед выбором системы отопления, построенной на принципах использования электрического тока, следует выяснить суммарную необходимую мощность потребления для будущей системы. Эта мощность определяется из следующих факторов:

  • Площадь дома.
  • Сезонность отопления дома.

Исходя из требуемой для отопления мощности необходимо убедиться, что трансформаторная подстанция, от которой производится электропитание дома, обладает достаточной мощностью. Если мощность подстанции меньше необходимой, то придется произвести необходимые мероприятия по смене станции подключения или увеличению мощности имеющейся подстанции. В случае невозможности реализации этих мероприятий, для получения требуемой мощности, во избежание аварийных ситуаций, от отопления электричеством придется отказаться вовсе, либо использовать его как вспомогательное или основное отопление при основном или дополнительном, соответственно, отоплении другого вида.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Выбор приборов отопления различен в зависимости от того, используется дом для проживания круглый год или как дача на период с весны по осень. Но самым важным для дома является теплоизоляция, т.к. любая совершенная, мощная система не согреет, если теплоизоляция в плачевном состоянии. Кроме того, значительные тепловые потери приведут к большим расходам на электроэнергию.

С точки зрения безопасности для потребителей отопление электричеством является лучшим среди других видов. Но планируя его следует принимать во внимание состояние и мощность электропроводки дома, а в случае большой отапливаемой площади и, как следствие, большой совокупной потребляемой мощности приборов отопления может потребоваться трехфазная электросеть.

В строящемся доме отопление электричеством предусматривается в основном проекте здания, чтобы избежать ремонтов или реконструкций самого здания в период установки электроотопительного оборудования. А установка и проведение сопутствующих работ потребует привлечения квалифицированных специалистов.

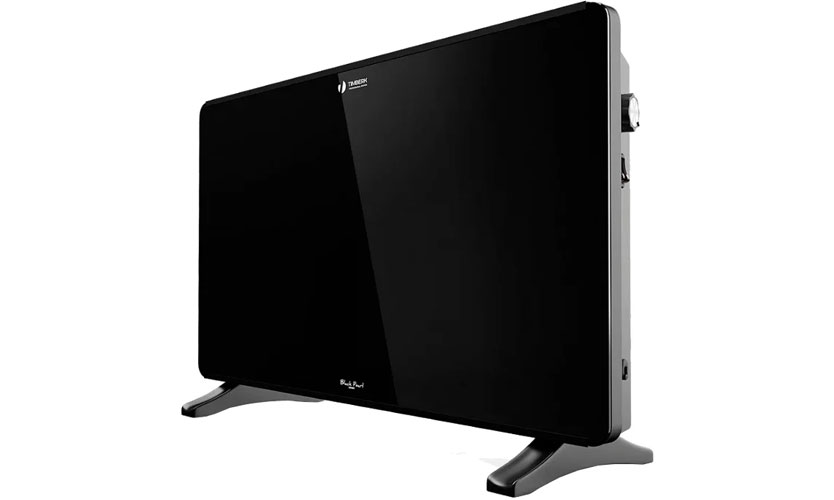

Конвекторы с игольчатыми нагревателями

Конвекторы игольчатого типа имеют в конструкции пластину из жаропрочного диэлектрического материала, прошитую нихромовой проволокой с образованием с обеих сторон многочисленных петель. Для предотвращения окисления металла нить покрывают термостойким лаком.

Такие нагревательные приборы мгновенно выходят на рабочий режим. Из-за хрупкой конструкции они требуют бережного обращения. Их нельзя применять в помещениях с повышенной влажностью

Конвекторы с монолитными нагревателями

Конвектор монолитного типа состоит из нихромовой проволоки, помещенной в корпус из литого оребренного алюминия с заполнением внутренней полости диэлектриком. При такой конструкции снижены промежуточные потери передачи тепла, исключены посторонние звуки и появление микротрещин. Еще ниже стала температура наружных поверхностей.

Дадим общую оценку электрическим конвекторам.

Плюсы

  1. Высокий КПД.
  2. Быстрый нагрев.
  3. Возможность работы в непрерывном режиме.
  4. Точность регулировки температуры.
  5. Минимальный уровень шума.
  6. Компактная конструкция.
  7. Корпус нагревается до безопасного уровня.

Минусы

  1. Не подходит для помещений с высокими потолками.
  2. Прибор остывает сразу после выключения.
  3. У некоторых моделей присутствует запах жженой пыли.

Газовый нагрев

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Газ — самый дешевый вид топлива, но покупка оборудования обходится дорого

Эффективный и дешевый обогреватель, однако сложный в обслуживании. Газовый калорифер или конвектор работает по принципу газовой печи. На горелку подается газ. Продукты сгорания через дымоходную трубу выводятся наружу. Входящий через отверстия воздух нагревается в теплообменнике и поступает назад в комнату.

Мощность отопителей достигает 8 кВт. Так как газ – топливо доступное и дешевое, расходы на отопление минимальны. Недостатков много: в доме нужно установить хорошую вентиляцию, обустроить дымоход, периодически прочищать форсунки. При неисправностях аппарата велика вероятность отравления углекислым газом.

Обогрев газом

В целях экономии финансов можно использовать газовые обогреватели. Простейшая их разновидность - газовый конвектор, который коммутируется к магистральному газопроводу или баллону со сжиженным пропаном. Горелка прибора полностью защищена от контакта с окружающей атмосферой: для подачи кислорода в этом случае используют специальную трубку, которую выводят на улицу через отверстие в стене. Для данных приборов характерна большая мощность (не менее 8 кВт) и дешевизна эксплуатации. Среди слабых сторон газовых обогревателей можно выделить обязательность постановки на учет в контролирующих ведомствах, необходимость эффективного вентилирования и потребность в регулярной чистки форсунок.

Воздушное отопление

Такое отопление знают многие не по наслышке, это работает на примере печки, где от того что мы топим дрова, она нагревается и нагревает воздух. Воздушное отопление отличается низкими затратами на электроэнергию и отсутствием радиаторов и труб. В современном виде похоже на радиатор машины, который забирает холодный воздух из среды, нагревает, и выпускает в помещение. Состоит эта система из воздухонагревателя, теплообменника, насосов и воздуховодов. К минусам можно отнести наличие шума при работе устройства и разницу в температуре в разных местах помещения. Так же порой имеет большие размеры, стоит учесть важность тканевого фильтра и его последующей замены. Хороший выбор для каркасных домов.

О различных элементах системы отопления

Все используемые комплектующие для систем отопления могут быть разделены на несколько различных групп.

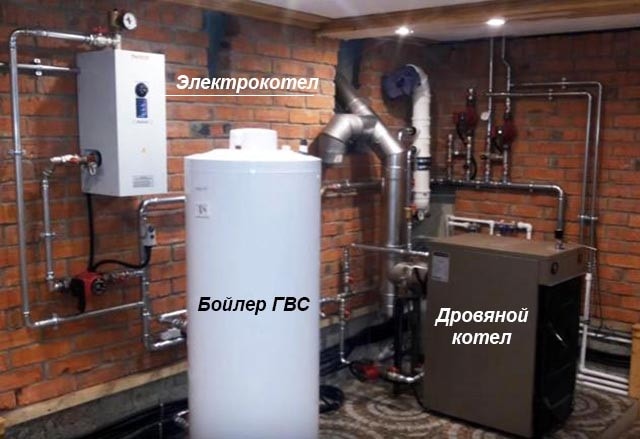

Котельное оборудование

К нему можно отнести:

  • водогрейный котел;
  • расширительный бак;
  •  насос;
  • горелку;
  • автоматику управления работой и обвязку котла.

Так, котел определяется по доступному виду топлива, расширительный бак в зависимости от типа системы может быть открытым или закрытым, что опять же определяется системой отопления. Все эти вопросы – какое оборудование для отопления дома будет использоваться, должны быть решены на этапе проектирования.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Котельное оборудование

Достаточно отметить, что при выборе системы отопления, в которой используется естественная циркуляция, дополнительный насос не требуется, так что правильная постановка задачи, какой она должна быть, позволит значительно сократить затраты на ее создание. В то же время комплектующие для отопления частного дома должны подбираться под параметры конкретных условий работы на этапе проектирования.

Отопительные приборы

Они являются не менее значимой частью системы отопления, чем котел. Достаточно сказать, что именно они непосредственно обогревают помещения. На сегодняшний день применяемые нагреватели для отопления обычно делятся по виду материалов, используемых при изготовлении. Как правило, это радиаторы:

  • алюминиевые;
  • биметаллические;
  • стальные;
  • чугунные.

Регистры водяного отопления

Регистры отопления изготавливают чаще всего из стальных труб различного диаметра с помощью сварки. Изделия из других материалов – чугуна, алюминия, меди – производятся на промышленном оборудовании.

Регистр отопления
Регистр отопления из стальных труб

Конструкция регистра состоит из нескольких параллельных труб, соединенных в краевых зонах перемычками малого диаметра или отводами (в виде змеевика). Стальные регистры универсальны для любых систем отопления, часто изготавливаются самостоятельно. Устройства выдерживают большие значения давления и температуры.

Для повышения эффективности регистры зачастую оборудуются элементами оребрения – спиралями, пластинами и т.п. Низкая стоимость и возможность самостоятельного изготовления сделали регистры популярными в комплексах отопления промышленных объектов – цехов, складов, гаражей и так далее. Размещают регистры в основном настенным способом, гораздо реже – напольным.

Кроме систем водяного отопления регистры, благодаря своим высочайшим прочностным характеристикам, являются главным видом прибора отопления для паровых систем обогрева.

Особенности

Водяное отопление выполняется обычно как замкнутая система, в которую, кроме котла, входят радиаторы и связывающий два элемента трубопровод. Но, разумеется, ограничиться только тремя ключевыми звеньями бывает затруднительно, и на практике система заметно сложнее.

В дополнение к перечисленным устройствам стоит обратить внимание на следующие элементы:

  • насосы, обеспечивающие циркуляцию (не во всех системах, правда, они нужны);
  • аппаратура обеспечения безопасности;
  • регулирующие и запирающие детали;
  • устройства для дренажа и спуска жидкости;
  • блоки для экстренного стравливания воздуха.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

Что касается самих котлов, подогрев воды до нужной температуры достигается за счет установок различной конструкции неодинаковой мощности. Довольно широко варьируется потребляемое топливо. Трубы в системах водяного отопления ставятся как бесшовные, так и сварного изготовления, диаметр стального канала достигает 50 мм. Обязательное требование – это готовность работать под давлением в 16 атмосфер и при нагреве до +250 градусов, именно такова программа экстремальных испытаний. Типичный контур разделяется на два потока: через трубу на выходе жидкость затекает в радиаторы, а на вход в котел ведет обратно ориентированный ход.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

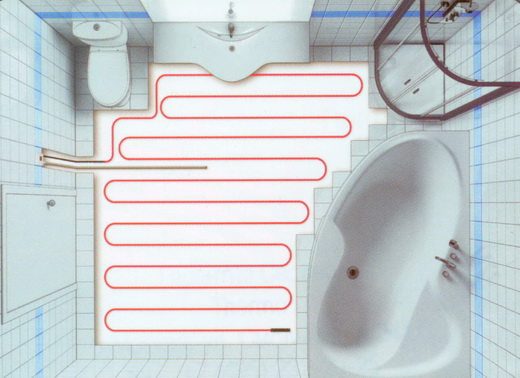

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

  • греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
  • распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
  • смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

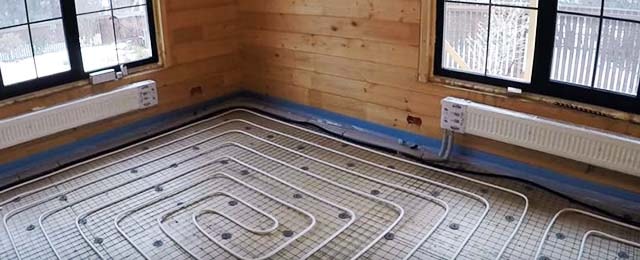

Раскладка греющих петель поверх утеплителя
Теплые полы на стадии монтажа — раскладка труб поверх утеплителя, крепление демпферной полосы для последующей заливки цементно-песчаным раствором

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

  • медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
  • для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
  • внутрипольные теплообменники без вентиляторов малоэффективны;
  • те же изделия с вентиляторами издают тихий монотонный гул.

Конструкция подпольных обогревателей
Прибор плинтусного обогрева (на фото слева) и внутрипольный конвектор (справа)

Отсюда вывод: конвектор — полезная вещь для определенных мест, где затруднено размещение обычных батарей. Но обогревать такими приборами целое здание неоправданно дорого.

Как работает система

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

  • установка, вырабатывающая тепловую энергию и передающая ее воде;
  • трубопроводная разводка;
  • отопительные приборы, расположенные в обогреваемых комнатах.

Радиаторное отопление двухэтажного здания
Один из способов организации отопления в жилище на 2 этажа — двухтрубная плечевая разводка

Примечание. Запорная арматура – краны, балансировочные вентили, смесительные клапаны – всегда являются частью разводки. Дополнительное оборудование – циркуляционный насос, расширительный бак – входят в состав котла либо монтируются отдельно.

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

  1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
  2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
  3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
  4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
  5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

Схема циркуляции теплоносителя через батареи
Рабочий цикл отопления — вода нагревается котельной установкой, по трубам направляется в радиаторы, где отдает теплоту окружающему воздуху

Справка. Интенсивное выделение инфракрасного тепла поверхностью батарей начинается при температуре более 60 °C.

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

  • разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
  • мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
  • расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
  • гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:

Виды котлов и других водогрейных аппаратов

Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.

Автономная водяная система может работать от:

  • водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
  • электрокотла;
  • печи на дровах с водяным контуром (металлической или кирпичной);
  • теплового насоса.

Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.

Виды теплосиловых бытовых агрегатов

Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.

Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.

Гравитационная система одноэтажного дома
Современная гравитационная система без перекачивающего агрегата, работающая от водяного контура кирпичной печи

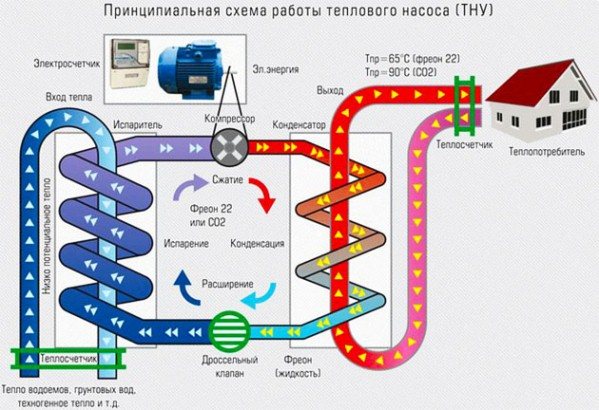

Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:

  • основная проблема — дороговизна оборудования;
  • из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
  • геотермальные системы «земля – вода» сложны в монтаже;
  • электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.

Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.

Как своими руками изготовить простейший вариант теплового насоса, смотрите на видео:

Самотечные системы

Какое топливо ни применялось, какую автоматику ни использовали по решению конструкторов, водяное отопление четко классифицируется по способу теплопередачи. На использовании естественной подвижности разогретой жидкости основано действие самотечных систем. Вода, получившая порцию тепла, поднимается по полости стояка и далее, испытывая напор движущихся следом порций, продвигается в радиаторы. Отдав полученный импульс их стенкам, она переходит в трубы обратного контура и оттесняет из котла ту воду, которая там уже успела нагреться. Вскоре все повторяется сначала.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

Естественная циркуляция наиболее рациональна в домах небольшой площади, поскольку установка насосов и регулирующего оборудования, расход тока значительно повышают эксплуатационные издержки. Но когда требуется обогревать значительную территорию или преодолевать мощное гидростатическое сопротивление ввиду сложности геометрии системы, целесообразно все же выбирать принудительную циркуляцию. Суть ее состоит в том, что движение воды форсируется и нормализуется за счет работы насосов, присоединяемых к возвратному трубопроводу. Так как между контурами возникает разница давления жидкости, она находится в непрерывном движении. Стабильность и качество работы подобных комплексов очень велики, но придется платить за дополнительные аппараты, за потребляемое электричество.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

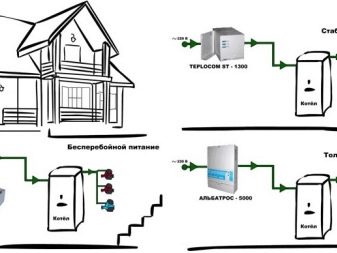

Кроме того, дополнительный сегмент сети на 220 вольт должен быть смонтирован по всем правилам, и в обращении с ним нужна осторожность. Чтобы перебои в электрической сети не нарушили нормальную работу теплоснабжения, приходится монтировать источники аварийного питания и рассчитывать, что их мощности хватит на все возможные случаи. Нагревательные аппараты отдают тепло не только воде, но и антифризу, который все чаще используется в современной технике. Польза его состоит в том, что отпадает риск замораживания трубопровода в принципе. Но нельзя забывать, что состав антифриза представляет серьезную опасность для людей и животных.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

Атмосферный тип

Изредка встречается еще открытый (атмосферный) тип водяного отопления. Обязательным условием его нормальной работы является наличие расширяющего бака, через который наружу уходят скопления воздуха. Гравитационный вариант требует очень прочных труб и ограничивает количество запирающей арматуры. Ведь каждая деталь такого рода повышает гидравлическое сопротивление и риск скопления пузырей воздуха. В классификацию не входит воздушно-местное отопление, но его полезно упомянуть для сравнения; в качестве источников тепла используются не котлы, а калориферы.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

Огромное значение на практике имеет способ получения тепловой энергии. Так, относительно практичный газовый обогрев стоит весьма дорого, и подающие газ трубы протянуты не везде. Если даже они есть, оформление необходимых разрешений является делом крайне утомительным для большинства людей. Теплогенераторы на угле, пеллетах, дровах, жидком горючем требуют определенной подготовки, постоянного внимания. Без дымоходных контуров, выполненных по целому ряду правил, можно столкнуться с серьезными проблемами, даже с риском отравления.

Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

Расчет

Выбрав принципиальную схему и вид отопительного оборудования, нужно внимательно все рассчитать. Для частного дома и на даче действует одна схема вычислений, но требуется учесть, будет ли эксплуатироваться жилище круглогодично или же возможны остановки обогрева даже в холодный сезон. Во внимание принимается мощность, выдаваемая котлом – ее необходимо сопоставить с мощностью, приходящейся на единичную секцию радиатора. Из потерь тепла домом обязательно вычитают его приток, поступающий за счет тепловых солнечных лучей через окна, двери и в меньшей степени через стены.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Независимо от тонкостей конкретной ситуации, нужно учитывать и такие универсальные требования:

    • приближение отопительного контура к полу не более чем на 6 см;
    • дистанция до подоконника по вертикали самое меньшее 5 см;
    • вертикальное ориентирование ребер радиаторов;
    • нежелательность размещения их вдали от окон;
    • размещение отопительных аппаратов на идентичном уровне и примерно на равных расстояниях друг от друга.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Монтаж

    Когда схема расстановки отопительных приборов своими руками готова, можно немедленно браться за ее воплощение. Целесообразно покупать комплектующие только от известных изготовителей, что значительно понижает риск покупки некачественного товара. В однотрубных системах рекомендуется делать уклон на уровне 3–5 градусов, благодаря такому решению удается улучшить циркуляцию воды и повысить эффективность использования системы в целом. Каждый радиатор следует оснащать воздушными кранами, обеспечивающими стабильность внутреннего давления. При помощи кранов Маевского можно снять отдельную батарею, не осушая ее полностью.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Сделать правильно двухтрубную отопительную систему заметно сложнее. Без крайней необходимости браться за эту работу самостоятельно не следует, куда правильнее приглашать мастеров. Обязательным условием стабильной работы коллекторного варианта отопления является применение терморегуляторов и ряда запирающих клапанов. Благодаря им система сможет работать в полуавтоматическом режиме с минимальным вовлечением людей в управление. Если только есть малейшая материальная и техническая возможность, стоит оборудовать отопительную систему циркуляционными насосами.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Советы

    Как в деревянном, так и в кирпичном, блочном и другом доме рекомендуется ставить котел мощностью 1000 Вт на 10 м² отапливаемого помещения. Занижать это соотношение даже при очень солидной теплоизоляции не рекомендуется, поскольку тогда не получится нормально прогреть жилище. И даже то соображение, что его обогрев дешевле, чем мог бы быть, уже не слишком порадует жильцов. Стандартный показатель исходит из того, что потолки в доме не выше 3 м; если они подняты в большей степени, интенсивность обогрева должна быть увеличена.

    Во внимание стоит принять фактический объем дома, совершенство утепления отдельных помещений, величину окон и защищенность их от утечек тепла. Подача воды по традиции часто производится стальными трубами. Но их высокая коррозионная активность при наличии более стабильных аналогов вынуждает все больше отказываться от стали. Лучше всего вместо черного металла применять нержавеющие или содержащие цинк сплавы. Медная труба для воды считается рекордно надежной, но за нее приходится уплачивать весьма солидные суммы.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Поэтому набирает обороты использование металлопластика и полипропилена иногда с добавками алюминия. Крепость и химическая устойчивость всегда будут радовать владельцев, как и нулевой риск образования отложений внутри. Недостаток – это слишком активное расширение при обогреве. Расставлять трубы в виде одноконтурного массива можно только в домах не более 100 кв. м по площади. Применять такие системы можно и для бытовых нужд, если дополнить их бойлерами либо колонками, работающими на газовом топливе.

    Не рекомендуется подавать для водяного отопления воду из скважин, поскольку ее жесткость нередко превышает все допустимые пределы. При развертывании двухтрубной системы желательно каждый радиатор предварять регулирующим клапаном. Дороговизна коллекторной схемы полностью оправдывается тем, что она позволяет замаскировать плохо выглядящие составляющие нагревательного комплекса. Рекомендуется рассмотреть и использование теплых полов, поскольку они повышают эффективность нагрева и делают его более правильным в физиологическом плане. Кроме того, понижение температурного режима благотворно влияет на экономию ресурсов.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Гибридом радиаторов и теплого пола можно считать плинтусный обогрев. Он помогает равномерно подать тепло еще и на стены. Если в отопительной системе есть два и более гидравлических контура, отделяемых друг от друга гидравлической стрелкой либо буферным резервуаром, каждый контур целесообразно оснащать своим насосом. Упростить работу помогает отказ от такого разделения системы, ведь реально она необходима только в наиболее сложных системах. Немаловажное значение, конечно, играет и выбор оптимального источника тепловой энергии (котла).

    Кроме приведенных выше рекомендаций, есть и ряд других тонкостей. Так, среди газовых нагревателей наиболее экономным вариантом является конденсационный аппарат с электрическим розжигом. Исключение стартовой горелки само по себе понижает общее потребление газа примерно на ¼. Почти 12% топлива высвобождается благодаря использованию теплоты, выделяющейся при конденсации паров, обычно уносящихся в дымоходы других видов котлов. Применять газ из баллонов либо автономного газгольдера менее экономно, чем при подключении к ответвлению от магистрального газопровода.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Там, где нет постоянного снабжения газом, применение теплового насоса, несмотря на расходование электричества, является даже практичнее твердотопливных котлов. Вместо бурения дорогостоящих глубоких скважин, можно использовать способ обогрева «воздух-воздух». Все, что потребуется в такой схеме – это обдув теплообменника. В системах с естественным ходом циркуляции нормальная работа гарантирована только при заполнении всех составных частей трубопровода теплоносителем и при различии температур между потоками минимум 25 градусов. Чтобы улучшить циркуляцию, можно увеличивать вертикальный разрыв от котла до отопительных приборов, но не более чем до 3 м.

    Часто даже размещают котлы в подвальных и цокольных помещениях, в приямке. Не имеет смысла опираться на натуральную циркуляцию там, где расстояние от источника тепла до радиатора превышает 30 м по прямой линии. На большей дистанции внутреннее давление поглощает всю выгоду от использования термодинамических процессов. В домах средней полосы РФ возвратную линию располагают по большей части непосредственно над полом, но только при отсутствии дверей по ее ходу. Если все же встречается проем на пути, канал протягивают под полом или выводят над ним в форме буквы П.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Нецелесообразно монтировать соединяющие детали в подполье, поскольку за ними всегда требуется визуальный контроль. Любой отрезок, выводимый под полом, основательно утепляется подходящими рулонными материалами. Не рекомендуется приближать верхний участок трубопровода к потолкам более чем на 400–500 мм. Вывод на чердак обязательно требует утепления и подготовки тщательно продуманных отверстий, которые не ухудшат характеристики перекрытий. Когда принципиально не получается оборудовать возвращающую линию по полу, нужно вести ее наверху, параллельно подающей линии.

    По мнению профессионалов, длинные прямые участки трубопроводов лучше всего делать из стали либо металлопластика. Лучшие стояки получаются из труб диаметром ¾ или 1 дюйм. А вот остальную структуру разводки обычно делают из труб сечением ½ дюйма. Уклон делают одинаковым и для горячего, и для холодного секторов. Целесообразно монтировать кран около каждой батареи, что обеспечивает не только выборочный слив, но и более эффективную регуляцию работы системы.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

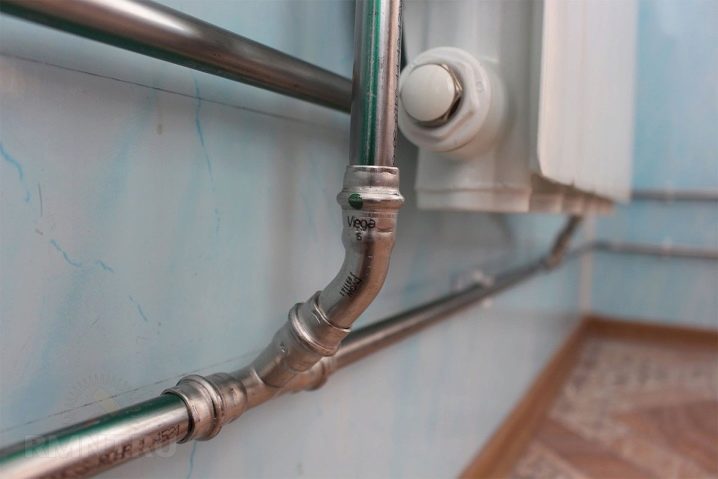

    Металлопластиковая труба монтируется открытым методом, в противном случае исправлять возникающие протечки будет очень сложно. Полипропиленовые конструкции монтируются легко даже при использовании скрытого способа. Обвязка котла и подача газа требуют применения лишь металлических труб, поскольку все остальные материалы недостаточно надежны при возникающих температурах. Вполне оправдано размещение водяного фильтра очистки перед насосным оборудованием. Когда выбирают накопительный бак, учитывают, что нормативное давление в нем должно быть таким же, как и в трубопроводах.

    Встроенное отопление – теплые полы и стены

    Назвать теплые полы и теплые стены непосредственно приборами отопления будет некорректно. Теплоотдающим элементом здесь служит трубопровод отопления, передающий тепло строительной конструкции.

    Водяные теплые полы

    По сути, прибором отопления здесь служит материал пола или стен, излучающий тепло в помещение. Чаще всего трубопроводы монтируются «мокрым» способом – заливаются в бетонную стяжку пола или заделываются штукатуркой при организации отопления теплой стеной. В этом варианте достигается равномерное распределение тепла, обеспечиваются комфортные условия в зоне постоянного пребывания человека. При этом выгодно экономится пространство – нет классических приборов отопления.

    Кроме вышеописанных устройств к приборам отопления косвенно относятся водяные калориферы. Конструкция их состоит из теплообменника с оребрением, через который прокачивается поток воздуха.  Применяются они чаще всего в системах приточной вентиляции и комплексах воздушного отопления.

    Какие радиаторы лучше для автономного отопления: классификация

    Есть несколько типов батарей, которые классифицируются, прежде всего, по материалу изготовления, от которого зависит их надежность и мощность. Здесь мы, конечно, не будем рассматривать теплый пол, который сам по себе также является отопительным прибором, но не темой нашей статьи.

    Современные биметаллические радиаторы

    Такие обогреватели состоят из двух частей – внутренней, выполненной их высококачественной стали, и внешней – сделанной из алюминия. За счет внутреннего слоя обеспечивается прочность и устойчивость к коррозии, а за счет внешнего – отличная теплоотдача. Итак, плюсами биметалла являются:

    • устойчивость к коррозии;
    • прочность;
    • современный дизайн;
    • легкость монтажа;
    • долговечность;
    • хорошая теплоотдача;
    • требуется небольшой объем теплоносителя;
    • возможно использовать термостат.

    Недостатки:

    • высокая стоимость;
    • возможность в погоне за выгодой нарваться на брак в дешевых моделях (которые могут быть изготовлены так, что алюминий все же контактирует с водой).

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Классические чугунные радиаторы

    Подобные тепловые приборы уже давно вошли в нашу жизнь, и, несмотря на прогресс, сдавать свои позиции не собираются. Они и сегодня обеспечивают качественный обогрев жилища, а современные батареи еще и имеют весьма привлекательный внешний вид. Итак, их главными достоинствами являются:

    • за счет толстых стенок и значительного объема теплоносителя – огромная теплоемкость;
    • чугун дольше других материалов сохраняет тепло, и отдает его даже при выключенном источнике обогрева;
    • стойкость к механическим повреждениям;
    • прочность;
    • устойчивость к коррозии;
    • невысокие требования к качеству теплоносителя;
    • помещение прогревается равномерно – связано это с тем, что большая часть тепла передается в процессе излучения, а не через конвекцию;
    • большой срок служб – не менее пятидесяти лет.

    Однако есть у таких радиаторов и свои недостатки, наиболее существенные из которых:

    • потребность в значительном количестве теплоносителя;
    • медленный прогрев;
    • непривлекательный внешний вид старых конструкций с их шероховатой поверхностью;
    • габариты и большой вес.

    Выбираем конкретную модель радиатора

    После того как вы определились с видом и типом необходимых вам радиаторов отопления, пришло время рассчитать и выбрать конкретные модели данных радиаторов, которые будут обладать необходимыми техническими параметрами.

    Рассчитываем тепловую мощность

    А как правильно выбрать радиаторы отопления, чтобы достигался должный уровень тепла и комфорта? Для этого нужно рассчитать тепловую мощность радиаторов, планируемых к покупке. Для определенных стандартных условий требуется тепловой мощности от 0,09 до 0,125 киловатт на один квадратный метр помещения. Именно такой мощности должно хватать для создания оптимальных климатических условий в помещении.

    Теперь о том, что подразумевается под стандартными условиями. Все просто, это комната, в которой имеется окно с деревянной рамой и трехметровые (не выше) потолки, а также входная дверь. При этом по трубам отопления течет горячая вода семидесятиградусной температуры. Если у вас такие же условия значит умножив 0,125 на площадь комнаты вы получите мощность радиатора или радиаторов (если их потребуется несколько) необходимых для помещения. Далее остается посмотреть в паспорт конкретных радиаторов и, узнав там тепловую мощность одной секции или всего радиатора, выбрать необходимую модель.

    Но это простой расчет, на самом деле необходимо учесть некоторые другие факторы, которые в данном случае будут иметь влияние:

    • Можно уменьшить мощность радиаторов 10 — 20 % если у вас в помещении установленны пластиковые энергосберегающие стеклопакеты, потому как примерно на столько они снижают теплопотери помещения.
    • Если окон в комнате имеется не одно, а два, то надо поставить под каждым из них по радиатору. Их совместная мощность должна на 70 % превышать нормативный показатель. Таким же образом поступим и в случае углового помещения.
    • При повышении или понижении температуры горячей воды на каждые 10 градусов мощность прибора также повышаем (либо снижаем) на 15-18 %. Все дело в том, что если температура теплоносителя уменьшается, то мощность радиаторов отопления падает.
    • Если потолки выше, чем три метра, тепловую мощность нужно опять-таки увеличить. Увеличение нужно производить во столько раз во сколько раз выше за 3 метра потолки в помещении. Если потолки ниже значит нужно производить уменьшение.

    При подсчетах учтем, как будут подключаться наши радиаторы. Вот несколько рекомендаций по этому поводу:

    • Если теплоноситель заходит в радиатор снизу, а выходит сверху, то тепла будет теряться прилично – от 7 до 10%.
    • Боковая односторонняя подводка делает неразумной установку радиаторов длиной более 10 секций. В противном случае последние от трубы секции останутся практически холодными.
    • Увеличивает теплоотдачу от 10 до 15 процентов приклеивание на стену позади радиатора специального светоотражающего изоляционного материала. Например, это может быть такой материал, как Пенофол.

    Конечно здесь указанны не все показатели, например нужно учитывать из какого материала построен дом, какая его конструкция, имеется ли утепление, но в целом они позволяют выбрать вам необходимые приборы для отопления.

    Определяем нужные габариты

    При покупке радиатора надо точно знать следующие моменты:

    • Какого типа у вас подводка – скрытая или открытая;
    • Как подведены трубы к радиатору, из пола, со стены, сверху, сбоку и т. д;
    • Диаметр труб отопления;
    • Расстояние между трубами (межосевое расстояние).

    Также предусматриваем такое размещение радиатора, чтобы воздух мог его свободно обтекать – иначе от 10 до 15 % тепла помещение не дополучит. Нормы по размещению радиаторов таковы:

    • Расстояние радиатора от пола – от 7 до 10 см;
    • расстояние от стены – от 3 до 5 см;
    • расстояние от подоконника – от 10 до 15 см.

    Правила установки радиаторов

    Завершающий этап покупки радиаторов

    Теперь, если у вас автономное отопление, вы можете, взяв с собой эти расчеты, смело направляться в магазин за отопительными приборами. А вот жителям многоэтажки с централизованной СО есть смысл сначала сходить в ДЭЗ, узнав, какое в вашей отопительной системе рабочее давление. От этого параметра и будем отталкиваться, решая, какой радиатор отопления лучше выбрать. Указанное в паспорте прибора давление должно быть выше, чем названное работниками ДЭЗа, чтобы получился некий запас. Ведь не стоит забывать, что в каждом новом сезоне отопительные приборы испытывают опрессовочным давлением, которое в 1,5 раза больше рабочего.

    Радиаторная сеть – ТОП способа разводки труб

    При обустройстве отопления в частных домах применяется 4 основных схемы:

    • однотрубная, она же – «ленинградка»;
    • двухтрубная плечевая (иначе – тупиковая);
    • двухтрубная попутная;
    • коллекторная.

    Примечание. В двухэтажном коттедже допускается комбинировать 2 схемы. Пример: на 1 этаже сделать коллекторную систему, на втором – смонтировать разводку с попутным течением теплоносителя. Хотя подобные решения не всегда оправданы.

    Согласно современным стандартам, все перечисленные схемы делаются герметичными. Вода в трубах находится под давлением 0.5…3 Бар (зависит от температуры), устанавливается расширительный бак закрытого типа с резиновой мембраной внутри. Обязательное условие работы системы – принудительная циркуляция от электрического насоса.

    Как сделать самотечную систему циркуляции теплоносителя
    Самотечная (гравитационная) разводка с вертикальными стояками может функционировать в двух режимах — естественная циркуляция либо принудительная с насосом, установленном на байпасе

    «Ленинградка» и двухтрубная тупиковая схема способна функционировать без циркуляционного насоса, за счет конвективного течения жидкости. Принцип следующий: холодная более тяжелая вода вытесняет вверх горячую, обладающую меньшей удельной массой. Но чтобы провести и наладить самотек, нужно использовать трубы увеличенных размеров — Ø32…80 мм, монтируемых с определенным уклоном.

    Коллекторная и попутная кольцевая разводка (другое название — петля Тихельмана) неспособна работать без принудительной перекачки воды, поэтому всегда делается закрытой. Рассмотрим каждую схему подробнее.

    Однотрубный вариант подключения

    Изначально система кажется простой – вдоль наружных стен здания горизонтально проложена одна магистраль, куда присоединены все радиаторы, причем обеими подводками. Пройдя первую батарею, охлажденный теплоноситель возвращается в общую трубу, смешивается с горячим и поступает в следующий обогревательный прибор. Соответственно, каждый последующий радиатор получает более холодный теплоноситель.

    Ленинградская горизонтальная разводка
    Однотрубная горизонтальная разводка — классическая ленинградка закрытого типа

    В чем сложность однотрубной схемы:

    1. Диаметр магистральной трубы – не менее 20 мм (внутренний проход), что соответствует наружному размеру металлопластика 26 мм, полипропилена – 32 мм. Указанное сечение остается одинаковым по всей длине трубопровода.
    2. Число батарей в 1 ветви – максимум 6 шт., иначе придется наращивать диаметр разводящей трубы до 32—50 мм. Монтаж усложняется и дорожает на 15—20% (минимум).
    3. Поскольку к дальним радиаторам приходит менее нагретая вода, их теплообменную поверхность нужно увеличивать на 10…30%, добавляя количество секций.
    4. Ручная либо автоматическая регулировка протока через 1 обогреватель влияет на работу остальных приборов, поскольку меняется температура и расход воды в общей магистрали.

    Как работает однотрубная разводка
    Батареи однотрубной системы сбрасывают остывшую воду обратно в общий коллектор

    Справка. В многоквартирных домах советской постройки эксплуатируются вертикальные однотрубные системы, где батареи присоединяются к стоякам, принцип «ленинградки» сохраняется. Аналогичные схемы, только в миниатюре, используются в двухэтажных частных коттеджах, когда требуется организовать самотек.

    Однотрубная замкнутая схема водяного отопления подойдет для дачных и жилых домиков площадью 60…100 м². Два этажа – не проблема, система делится на 2 кольцевых ветви, сходящихся на тройниках возле котла, насос задействован один.

    Двухтрубные схемы – кольцевая и тупиковая

    Характерное отличие этих разводок – деление горячего и остывшего теплоносителя на 2 линии – подающую и обратную. Здесь к батареям приходит две трубы – по одной вода заходит в радиаторы, через вторую течет обратно к котлу. Для отопления жилищ используется 2 системы:

    1. При тупиковой схеме теплоноситель идет по магистрали до последнего прибора, затем возвращается через обратку – течет в противоположном направлении.
    2. В кольцевой петле Тихельмана вода не меняет направление движения после выхода из батареи. То есть, теплоноситель в обеих магистралях течет в одну сторону.

    Раскладка двухтрубной отопительной сети на плане
    Двухтрубная тепловая сеть одноэтажного дома с тупиковыми ветвями

    Дополнение. Первая система состоит из одной или нескольких тупиковых ветвей – плеч разной либо одинаковой протяженности. Вторая делается в виде одного или нескольких замкнутых колец, сходящихся на котле.

    Преимущества двухтрубных методов соединения батарей:

    • малые диаметры магистралей – 15—20 мм (внутренний);
    • все радиаторы заполняются теплоносителем одинаковой температуры;
    • нет ограничений по числу обогревателей на 1 линии;
    • система поддается автоматизации и регулировке, изменение расхода либо полное отключение одной батареи не влияет на работу соседних;
    • правильно собранная попутная разводка хорошо сбалансирована гидравлически;
    • невысокие затраты на монтаж.

    Как сделать попутную систему отопления
    В петле Тихельмана первый радиатор на подающей линии становится последним на обратной, а вода течет по трубопроводам в одну сторону

    Тупиковую схему несложно собрать своими руками — она «прощает» несерьезные ошибки и легко балансируется. С петлей Тихельмана труднее – в одноэтажном здании двойная магистраль обязательно пересечет проем входной двери, который придется огибать трубами сверху или снизу под полами.

    Коллекторная система

    Здесь подключение радиаторов организовано лучевым способом от распределительной гребенки, размещенной близко к центру здания. Она соединяется с котлом двумя трубами, а к каждой батарее идет собственная двухтрубная линия – подача и обратка. Радиаторные подводки идут к приборам по кратчайшему пути — прячутся в стяжке пола либо крепятся под потолком перекрытия нижнего этажа.

    Примечание. Удаление воздуха из скрыто проложенных трубопроводов производится через автоматические воздухоотводчики, установленные на гребенке.

    Прокладка труб к батареям под полами
    Распределяющую теплоноситель гребенку очень желательно ставить в середине здания, чтобы сделать все подводки одинаковыми по длине

    Лучевая схема – современный вариант разводки, сохраняющий достоинства тупиковой системы. Есть и дополнительные плюсы:

    • трубы, подводки и шкаф с коллектором прячется внутри строительных конструкций, поэтому схема годится для любых интерьерных решений;
    • удобство и простота регулирования (балансировки), органы управления расположены в одном месте — распределительном шкафу;
    • если оснастить термостатические вентили гребенки сервоприводами и поставить электронный блок управления, то можно полностью автоматизировать водяное отопление здания.

    Для подключения обогревателей к коллектору применяются трубы сшитого полиэтилена Ø10 мм (внутреннее сечение), защищенные теплоизоляционной оболочкой. От котельной установки до гребенки прокладывается магистраль диаметром 26…40 мм в зависимости от числа потребителей.

    Недостатки лучевой разводки:

    • в обжитом доме сложно проводить трубопроводы к радиаторам – вскрывать стяжку или вырезать штробы;
    • высокая стоимость материалов и работ;
    • схема не работает без насоса;
    • проложенные внутри бетонного монолита магистрали нельзя переделать либо заменить.

    Как сделать радиаторные подводки в полу
    Прокладка изолированных труб от коллектора до радиаторов в разных комнатах

    Схемы отопительных приборов

    а - радиатора, б - панели, в - конвектора, е - ребристой трубы, д - гладкотрубного прибора.

    Металлические приборы выполняют чугунными (из серого литейного чугуна) и стальными (из листовой стали и стальных труб).

    В комбинированных приборах используют бетонный или керамический массив, в котором заделаны стальные или чугунные греющие элементы (отопительные панели), или оребренные стальные трубы, помещенные в неметаллический (например, асбестоцементный) кожух (конвекторы).

    Неметаллические приборы представляют собой бетонные панели с заделанными стеклянными или пластмассовыми трубами или с пустотами вообще без труб, а также фарфоровые и керамические радиаторы.

    По высоте все отопительные приборы можно подразделить на высокие (высотой более 600 мм), средние (400-600 мм) и низкие (<400 мм). Низкие приборы высотой менее 200 мм называются плинтусными.

    Схемы отопительных приборов пяти видов приведены на рисунке. Калорифер, применяемый прежде всего для нагревания воздуха в системах вентиляции.

    Радиатором принято называть прибор конвективно-радиационного типа, состоящий из отдельных колончатых элементов - секций с каналами круглой или эллипсообразной формы. Радиатор отдает в помещение радиацией около 25% всего количества тепла, передаваемого от теплоносителя, и именуется радиатором лишь по традиции.

    Панель - прибор конвективно-радиационного типа относительно малой глубины, не имеющий просветов по фронту. Панель передает радиацией несколько большую, чем радиатор, часть теплового потока, однако только потолочная панель может быть отнесена к приборам радиационного типа (отдающим радиацией более 50% всего количества тепла).

    Отопительная панель может иметь гладкую, слегка оребренную или волнистую поверхность, колончатые или змеевиковые каналы для теплоносителя.

    Конвектор - прибор конвективного типа, состоящий из двух элементов - ребристого нагревателя и кожуха. Конвектор передает в помещение конвекцией не менее 75% всего количества тепла. Кожух декорирует нагреватель и способствует повышению скорости естественной конвекции воздуха у внешней поверхности нагревателя. К конвекторам относятся также плинтусные отопительные приборы без кожуха.

    Ребристой трубой называется открыто устанавливаемый отопительный прибор конвективного типа, у которого площадь внешней теплоотдающей поверхности не менее чем в 9 раз превышает площадь внутренней тепловоспринимающей.

    Основные виды отопительных приборов

    Секция двухколончатого радиатора

    hп - полная высота, hм - монтажная (строительная) высота, l - глубина; b - ширина.

    Гладкотрубным называется прибор, состоящий из нескольких соединенных вместе стальных труб, образующих каналы колончатой (регистр) или змеевиковой (змеевик) формы для теплоносителя.

    Рассмотрим, как выполняются требования, предъявляемые к отопительным приборам.

    1. Радиаторы керамические и фарфоровые изготовляются обычно в виде блоков, отличаются приятным внешним видом, имеют гладкую, легко очищаемую от пыли поверхность. Обладают достаточно высокими теплотехническими показателями: kпр=9,5-10,5 Вт/(м2 К) [8-9 ккал/(ч м2 °С)]; fэ/fф>1 и пониженной температурой поверхности в сравнении с металлическими приборами. При их использовании уменьшается расход металла в системе отопления.

    Керамические и фарфоровые радиаторы не получили широкого распространения из-за недостаточной прочности, ненадежности соединения с трубами, затруднений при изготовлении и монтаже, возможности проникания водяного пара через керамические стенки. Применяются они в малоэтажном строительстве, используются в качестве безнапорных отопительных приборов.

    2. Радиаторы чугунные - широко применяемые отопительные приборы - отливаются из серого чугуна в виде отдельных секций и могут компоноваться в приборы различной площади путем соединения секций на ниппелях с прокладками из термостойкой резины. Известны разнообразные конструкции одно-, двух- и многоколончатых радиаторов различной высоты, но наиболее распространены двухколончатые средние• и низкие радиаторы.

    Радиаторы рассчитаны на максимальное эксплуатационное (обычно употребляется термин - рабочее) давление теплоносителя 0,6 МПа (6 кгс/см2) и обладают сравнительно высокими теплотехническими показателями: kпр=9,1-10,6 Вт/(м2 К) [7,8-9,1 ккал/(ч м2 °С)] и fэ/fф≤1,35.

    Однако значительная металлоемкость радиаторов [(M=0,29-0,36 Вт/(кг К) или 0,25-0,31 ккал/(ч кг °С)] и другие недостатки вызывают замену их более легкими и менее металлоемкими приборами. Следует отметить их непривлекательный вид при открытой установке в современных зданиях. В санитарно-гигиеническом отношении радиаторы, кроме одноколончатых, не могут считаться удовлетворяющими требованиям, так как очистка от пыли межсекционного пространства достаточно затруднительна.

    Производство радиаторов трудоемко, монтаж затруднителен из-за громоздкости и значительной массы собранных приборов.

    Стойкость против коррозии, долговечность, компоновочные преимущества при неплохих теплотехнических показателях, налаженность производства способствуют высокому уровню выпуска радиаторов в нашей стране. В настоящее время выпускается двухколончатый чугунный радиатор типа М-140-АО с глубиной секции 140 мм и межколончатым наклонным оребрением, а также типа С-90 с глубиной секции 90 мм.

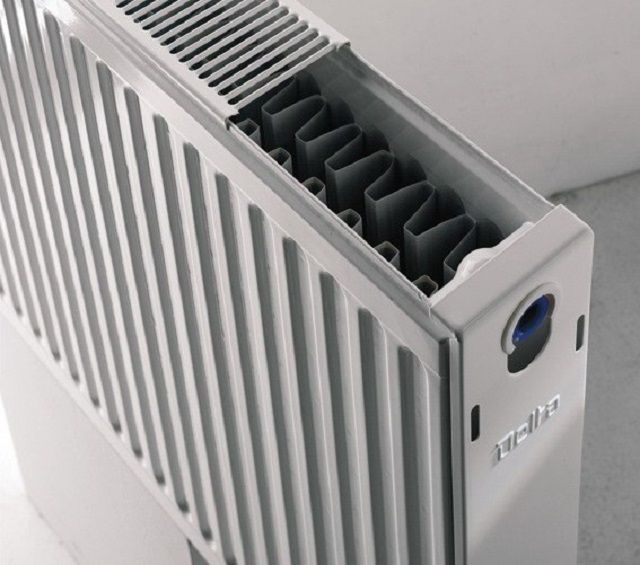

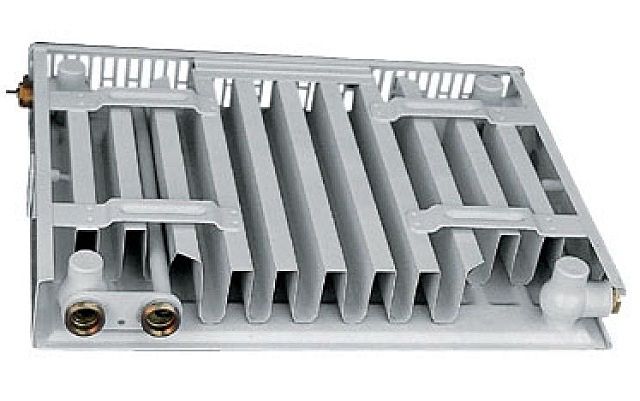

    3. Панели стальные отличаются от чугунных радиаторов меньшей массой и стоимостью. Стальные панели рассчитаны на рабочее давление до 0,6 МПа (6 кгс/см2) и имеют высокие теплотехнические показатели: kпр=10,5-11,5 Вт/(м2 К) [9-10 ккал/(ч м2 °С)] и fэ/fф≤1,7.

    Панели изготовляют двух конструкций: с горизонтальными коллекторами, соединенными вертикальными колонками (колончатой формы), и с горизонтальными последовательно соединенными каналами (змеевиковой формы). Змеевик иногда выполняется из стальной трубы и приваривается к панели; прибор в этом случае называется листотрубным.

    Панели удовлетворяют архитектурно-строительным требованиям, особенно в зданиях из крупных строительных элементов, легко очищаются от пыли, позволяют механизировать их производство с применением автоматики. На одних и тех же производственных площадях возможен выпуск в год вместо 1,5 млн. м2 энп чугунных радиаторов до 5 млн. м2 энп стальных. Наконец, при использовании стальных панелей сокращаются затраты труда при монтаже из-за уменьшения массы металла до 10 кг/м2 энп. Уменьшение массы повышает тепловое напряжение металла до 0,55-0,8 Вт/(кг К) [0,47-0,7 ккал/(ч кг °С)]. Распространение стальных панелей ограничивается необходимостью применения холоднокатаной листовой стали высокого качества толщиной 1,2-1,5 мм, стойкой по отношению к коррозии. При изготовлении из обычной листовой стали срок службы панелей сокращается из-за интенсивной внутренней коррозии. Стальные панели, кроме листотрубных, используют в системах отопления с обескислороженной водой.

    Стальные штампованные панели и радиаторы различных конструкций широко применяются за рубежом (в Финляндии, США, ФРГ и др.). В нашей стране выпускаются средние и низкие стальные панели с каналами колончатой и змеевиковой формы для одиночной и спаренной (по глубине) установки.

    4. Панели бетонные отопительные изготовляют:

    1. с обетонированными нагревательными элементами змеевиковой или колончатой формы из стальных труб диаметром 15 и 20 мм;
    2. с бетонными, стеклянными или пластмассовыми каналами различной конфигурации (безметалльные панели).

    Эти приборы располагают в ограждающих конструкциях помещений (совмещенные панели) или приставляют к ним (приставные панели).

    При применении стальных нагревательных элементов бетонные отопительные панели можно использовать при рабочем давлении теплоносителя до 1 МПа (10 кгс/см2).

    Бетонные панели обладают теплотехническими показателями, близкими к показателям других гладких приборов: kпр=7,5-11,5 Вт/(м2 К) [6,5-10 ккал/(ч м2 °С)] и fэ/fф≈1, а также высоким тепловым напряжением металла. Панели, особенно совмещенные, отвечают строгим архитектурно-строительным, санитарно-гигиеническим и другим требованиям.

    Однако бетонные панели, несмотря на их соответствие большинству требований, предъявляемых к отопительным приборам, не получают достаточно широкого распространения из-за эксплуатационных недостатков (совмещенные панели) и трудности монтажа (приставные панели).

    5. Конвекторы обладают сравнительно низкими теплотехническими показателями kпр=4,7-6,5 Вт/(м2 К) [4-5,5 ккал/(ч м2 °С) ] и fэ/fф<1, для отдельных типов конвекторов до 0,6. Тем не менее их производство во многих странах растет (при сокращении производства чугунных отопительных приборов) из-за простоты изготовления, возможности механизации и автоматизации производства, удобства монтажа (масса всего 5-8 кг/м2 энп). Малая металлоемкость способствует повышению теплового напряжения металла прибора. M=0,8-1,3 Вт/(кг К) [0,7-1,1 ккал/(ч кг °С)]. Приборы рассчитаны на рабочее давление теплоносителя до 1 МПа (10 кгс/см2).

    Конвекторы могут иметь стальные или чугунные нагревательные элементы. В настоящее время выпускаются конвекторы со стальными нагревателями:

    • плинтусные конвекторы без кожуха (типа 15 КП и 20 КП);
    • низкие конвекторы без кожуха (типа «Прогресс», «Аккорд»);
    • низкие конвекторы с кожухом (типа «Комфорт»).

    Плинтусный конвектор типа 20 КП (15 КП) состоит из стальной трубы диаметром dy=20 мм (15 мм) и замкнутого оребрения высотой 90 (80) мм с шагом 20 мм, изготовляемого из листовой стали толщиной 0,5 мм, плотно посаженного на трубу. Конвекторы 20 КП и 15 КП выпускаются различной длины (через 0,25 м) и на заводе компонуются в узлы, состоящие из нескольких конвекторов (по длине и высоте), связывающих их труб и регулирующих кранов.

    Следует отметить такое преимущество применения плинтусных конвекторов, как улучшение теплового режима помещений при размещении их в нижней зоне по длине окон и наружных стен; кроме того, они занимают мало места по глубине помещений (строительная глубина всего 70 и 60 мм). Их недостатками являются: затрата листовой стали, недостаточно эффективно используемой для теплопередачи, и затруднительность очистки оребрения от пыли. Хотя пылесобирающая поверхность у них невелика (меньше, чем у радиаторов), все же их не рекомендуется применять для отопления помещений с повышенными санитарно-гигиеническими требованиями (в лечебных зданиях и детских учреждениях).

    Низкий конвектор типа «Прогресс» является модификацией конвектора 20 КП, основанной на двух трубах, связанных общим оребрением той же конфигурации, но большей высоты.

    Низкий конвектор типа «Аккорд» также состоит из двух параллельных стальных труб dу=20 мм, по которым последовательно протекает теплоноситель, и вертикальных элементов оребрения (высота 300 мм) из листовой стали толщиной 1 мм, насаженных на трубы с зазорами 20 мм. Элементы оребрения, формирующие так называемую лицевую поверхность прибора, имеют в плане П-образную форму (ребро 60 мм) и открыты к стене.

    Конвектор типа «Аккорд» изготовляется различной длины и устанавливается в один и два ряда по высоте.

    В конвекторе с кожухом увеличивается подвижность воздуха, способствующая увеличению теплопередачи прибора. Теплопередача конвекторов увеличивается в зависимости от высоты кожуха.

    Высота кожуха hк, ммБез кожуха250400600
    Относительная теплопередача, %100115-118130140

    Конвекторы с кожухом применяют в основном для отопления помещений общественных зданий.

    Низкий конвектор с кожухом типа «Комфорт» состоит из стального нагревательного элемента, разборного кожуха из стальных панелей, воздуховыпускной решетки и клапана для воздушного регулирования. В нагревательном элементе прямоугольные ребра насажены на две трубы dy=15 или 20 мм с шагом от 5 до 10 мм. Общая масса металла нагревателя 5,5-7 кг/м2 энп.

    Конвектор имеет глубину 60-160 мм, устанавливается на полу или на стене и может быть по движению теплоносителя проходным (для соединения по горизонтали с другим конвектором) и концевым (с калачом).

    Наличие клапана для воздушного регулирования позволяет соединять конвекторы последовательно по теплоносителю без установки арматуры для регулирования его количества. Конвекторы могут быть также с искусственной конвекцией при установке в кожухе вентилятора специальной конструкции.

    6. Ребристые трубы изготовляют из серого чугуна и применяют при рабочем давлении до 0,6 МПа (6 кгс/см2). Наибольшее распространение имеют фланцевые чугунные трубы, на наружной поверхности которых размещаются тонкие прилитые круглые ребра.

    Внешняя поверхность ребристой трубы из-за высокого коэффициента оребрения во много раз больше, чем поверхность гладкой трубы такого же диаметра (внутренний диаметр ребристой трубы 70 мм) и длины. Компактность прибора, пониженная температура поверхности ребер при использовании высокотемпературного теплоносителя, сравнительная простота изготовления и невысокая стоимость обусловливают применение этого малоэффективного в теплотехническом отношении прибора: kпр=4,7-5,8 Вт/(м2 К) [4-5 ккал/(ч м2 °С)]; fэ/fф=0,55-0,69. К его недостаткам также нужно отнести неудовлетворительный внешний вид, малую механическую прочность ребер и трудность очистки от пыли. Ребристые трубы имеют также весьма низкий показатель теплового напряжения металла: М=0,25 Вт/(кг К) [0,21 ккал/(ч кг °С)].

    Применяют их в производственных помещениях, в которых нет значительного выделения пыли, и во вспомогательных помещениях с временным пребыванием людей.

    В настоящее время выпускаются круглые ребристые трубы по ограниченному сортаменту длиной от 0,75 до 2 м для горизонтальной установки. Разрабатываются сталечугунные ребристые трубы, к которым относится ребристая труба типа PK с прямоугольными ребрами 70X130 мм. Эта труба отличается простотой изготовления и относительно небольшой массой. Основанием служит стальная труба dу=20 мм, залитая в чугунное оребрение толщиной 3-4 мм. Поверх ребер приливают две продольные пластины для защиты основного оребрения от механического повреждения. Прибор рассчитан на рабочее давление до 1 МПа (10 кгс/см2).

    Основные виды отопительных приборов

    Схема конвектора с кожухом

    1 - нагревательный элемент, 2 - кожух, 3 - воздушный клапан.

    Для сравнительной теплотехнической характеристики основных отопительных приборов в таблице приведена теплопередача приборов длиной 1 м.

    Теплопередача отопительных приборов длиной 1 м при Δtср=64,5° и расходе воды 300 кг/ч.

    Отопительные приборыГлубина прибора, ммТеплопередача
    Вт/мккал/(ч м)
    Радиаторы:
    - типа М-140-АО14019421670
    - типа С-909014481245
    Панели стальные типа МЗ-500:
    - одиночная18864743
    - спаренная7814651260
    Конвекторы типа 20 КП:
    - однорядный70331285
    - трехрядный70900774
    Конвекторы:
    - типа «Комфорт» Н-91231087935
    - типа «Комфорт-20»16014671262
    Ребристая труба175865744

    Как видно из таблицы, высокой теплопередачей на 1 м длины отличаются более глубокие отопительные приборы; наибольшую теплопередачу имеет чугунный радиатор, наименьшую - плинтусный конвектор.

    7. Гладкотрубные приборы выполняют из стальных труб в форме змеевиков (трубы соединены по движению теплоносителя последовательно, что увеличивает его скорость и гидравлическое сопротивление прибора) и колонок или регистров (параллельное соединение труб с пониженным гидравлическим сопротивлением прибора).

    Приборы сваривают из труб dy=32-100 мм, расположенных на расстоянии одна от другой не менее выбираемого диаметра труб для уменьшения взаимного облучения и соответственно увеличения теплопередачи в помещение. Гладкотрубные приборы применяют при рабочем давлении до 1 МПа (10 кгс/см2). Они обладают высокими теплотехническими показателями: kпр=10,5-14 Вт/(м2 К) [9-12 ккал/(ч м2 ˚С)] и fэ/fф≤1,8, причем наибольшие значения относятся к гладким стальным трубам диаметром 32 мм.

    Отопление водяным теплым полом

    водяной теплый пол

    Этот вид отопления создает высокий комфорт за счет нагревания пола, но не до температур обычных радиаторов. Так же следует учесть, что нагревается помещение равномерно. Такое отопление быстро нагревает помещение, а значит обладает высокой инерцией. Пользуясь этим отоплением можно спокойно проветривать помещение, при этом вы не почувствуете холода, так же увеличивает место в доме по сравнению с обычными радиаторами. Но следует учесть, что дом должен быть хорошо отоплен и что при установке в квартире могут возникнуть некие сложности. Так же это довольно дорогой вид отопления (дороже радиаторного), хоть и говорят, что он вскоре окупается экономией электричества. Но и в холодную зиму вам будет сложно пользоваться этим видом отопления, так как температуру пола на очень высокую вы повысить не можете вам все же придётся пользоваться радиаторным отопление дополнительно в суровую зиму.

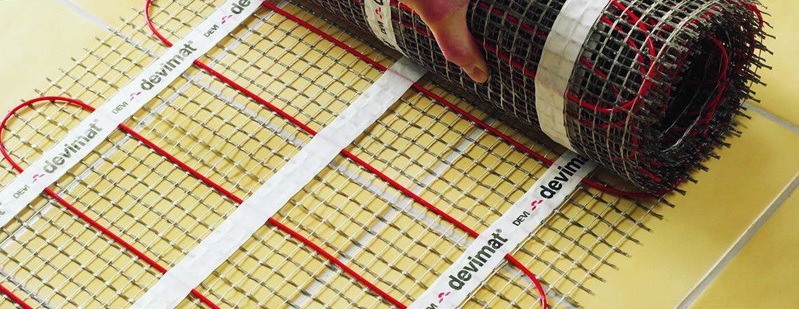

    Тёплые электрические полы

    электрический теплый пол

    Вот такой уже вид отопления отлично подойдет для многоквартирного дома. Здесь можно использовать нагревательный кабель, который будет протянут по всему помещению и будет обогревать его. Есть и вариант обогрева нагревательными матами. Такая конструкция состоит из тонкого кабеля и стеклоткани, из плюсов стоит отметить неважность стяжки. Так же может использоваться и инфракрасная пленка, но о ней мы уже говорили выше. Рекомендуем устанавливать такую систему отопления в ванной, кухне и коридоре. Это позволит поддерживать температуру пола и помещения в целом тёплым без больших затрат электроэнергии.

    Естественная и принудительная циркуляция

    В частных домах используют следующие виды отопительных систем:

    • с естественной циркуляцией;
    • с принудительной циркуляцией.

    Естественная циркуляция. Ее работоспособность основана на разности плотности горячей и холодной. Верхние позиции такой системы занимает теплая вода, а нижние – холодная. Остывая, теплая вода перемещается вниз, а нагреваясь – вверх.

    Вторым фактором, который обеспечивает естественную циркуляцию водных масс, является наклон, под которым осуществляется монтаж труб.

    Естественная система отопления
    Так графическим путем представлены источники возникновения циркуляционного напора. Во-первых, его появление обусловлено разными температурами воды, а, во-вторых, наклонным положением труб (+)

    Преимуществом схемы с естественной циркуляцией является её полная независимость от энергоснабжения.

    Недостатков же у неё гораздо больше:

    • небольшой радиус действия, не превышающий 30 м в горизонтальном измерении;
    • длительность разогрева – продолжительный период достижения рабочих температур во всех точках системы при запуске после длительного перерыва;
    • риск остановки работы из-за образования льда в открытом расширительном бачке.

    Диаметр трубопровода должен быть достаточно велик по  причине низкого циркуляционного давления в контуре. Этот фактор влияет также на выбор батарей, потому что современные радиаторы обладают слишком узким сечением, которое создаёт дополнительное сопротивление, противодействующее циркуляции «самотёком».

    Для того чтобы дополнительно стимулировать движение теплоносителя трубопровод сооружают с уклоном так, чтобы на 1 погонный метр приходилось в среднем 3 мм. Правильный монтаж труб под нужным углом – задача непростая, но без её решения система будет функционировать значительно медленней и эффективней.

    Схемы водяных систем отопления с естественной циркуляцией
    Из-за того что теплоноситель последовательно перемещается по приборам в ближние к магистрали подачи батареи он поступает с более высокой температурой (+)

    К дальним радиаторам гравитационных систем теплоноситель подтекает уже существенно остывшим. Чтобы сохранить температуру нагрева, следует использовать чугунные радиаторы. Чтобы сбалансировать разницу температур, у дальних батарей должно быть больше секций, чем у ближайших к котлу.

    Принудительную циркуляцию обеспечивает насос. В схеме может присутствовать как один, так и несколько насосов. Использование нескольких насосов предпочтительнее: аварийное отключение одного из них не выведет из строя всё отопление.

    Теплоноситель циклично перемещается по замкнутому контуру, в который включен расширительный бачок, что исключает испарение воды.

    Схема принудительной системы водяного отопления
    Отличительной особенностью водяной системы отопления с принудительной циркуляцией теплоносителя является присутствие в схеме насоса, который и способствует перемещению воды

    Преимущества системы с принудительной циркуляцией:

    • для монтажа отопления понадобится больше труб, но меньшего диаметра;
    • можно использовать радиаторы разных видов и теплопроводы с малыми диаметрами;
    • температуру отопительных приборов легче регулировать;
    • существенно расширен радиус действия благодаря искусственной стимуляции движения теплоносителя;
    • возможность использования нагревательных агрегатов с повышенными характеристиками теплоносителя.

    Минус принудительных систем заключается в зависимости от энергоснабжения. Для того чтобы избежать казусов с полным бездействием отопления, рекомендовано запастись дизельным или бензиновым генератором.

    Кроме того к недостаткам можно отнести:

    • необходимость точного расчета диаметра трубопровода, т.к. слишком узкие каналы резко повысят гидравлическое сопротивление, а при циркуляции по излишне широким трубам теплоноситель будет “шуметь”;
    • немалая стоимость сооружения из за практически двойной протяженности трубопровода, включения в схему одного или двух циркуляционных насосов, при необходимости повысительного насоса;
    • обязательное применение недешевых регуляторов потока теплоносителя, его температуры и давления в системе.

    Правильный выбор вида циркуляции зависит от индивидуальных особенностей и месте расположения строения, в котором будет монтироваться водяное отопление. Однако к схемам с естественным движением в последнее время стали все реже прибегать, используя их преимущественно в постройках для временного проживания.

    Чаще всего частные дома оборудуют системами с искусственным принуждением движения теплоносителя из-за существенно бóльших возможностей.

    Системы с комбинированной циркуляцией

    Комбинированная система может функционировать как в естественном, так и в принудительном режиме. Это значит, что при её монтаже необходимо, как и в случае с использованием естественной циркуляции, предусмотреть уклон труб на 3-5 мм на погонный метр, а также установку насоса, как для принудительной циркуляции.

    Обычно в такой схеме отопления присутствует твердотопливный котел.

    Комбинированная система отопления
    В схему входят: 1- электрический котел, 2- твердотопливный котел, 3- насос. Эта схема комбинированной системы отопления, в которой помимо насоса присутствует наклонная система трубопроводов, а электрокотел дублируется твердотопливным, чтобы система могла работать и без электричества (+)

    Смысл применения комбинированной системы заключается в том, что она будет продолжать свою работу даже в случае отключения электроэнергии. А ведь внезапное прекращение работы отопления в зимний период грозит не только понижением температуры в помещении.

    Элементы системы отопления могут просто выйти их строя, поскольку вода, расширяясь при замерзании, нарушит их герметичность.

    Открытая и закрытая системы отопления

    Кроме уже рассмотренных нами видов водяных отопительных систем имеется разделение на открытую и закрытую конструкцию.

    Открытая система отопления состоит из котла (используется любой, кроме электрического), трубопроводов, радиаторов отопления и расширительного бачка, в который поступают излишки воды при её расширении в процессе нагревания.

    Бачок не герметичен, вода из системы может испаряться, поэтому её уровень нужно контролировать и доливать при необходимости.

    Открытая система
    Для того чтобы открытая отопительная система с верхней разводкой и естественной циркуляцией теплоносителя работала эффективней в зимний период подающий стояк рекомендовано утеплять. Эта мера исключит остывание теплоносителя и, как следствие, замедление его движения (+)

    Насос в открытой отопительной системе не применяется. Нагревательный котел располагается в её самой нижней точке, а расширительный бачок – в её верхней точке.

    Закрытая конструкция герметична. В неё входят все те же элементы, что и в открытую. Но поскольку перемещение теплоносителя в ней происходит принудительно, обязательный список элементов дополнен циркуляционным насосом.

    Расширительный бачок, входящий в состав закрытой конструкции, состоит из двух завальцованных частей, разделенных между собой диафрагмой. При возникновении излишка расширившейся жидкости в системе, она поступает в одну из камер бачка, продавливая диафрагму во вторую камеру, заполненную азотом или воздухом.

    При расширении теплоносителя давление в системе повышается, часть бачка, наполненная водой, стремиться вытеснить и сжать газовую смесь. При превышении предельного значения давления в бачке срабатывает предохранительный клапан, сбрасывающий излишки теплоносителя.

    Закрытая система
    Закрытая система отопления характеризуется принудительным перемещением теплоносителя и присутствием закрытого расширительного бачка с мембраной; эта система более сложная, чем открытая

    Каждая из отопительных систем обладает собственными преимуществами и недостатками. Они отличаются рядом характеристик и подходят для различных объектов. Если нужно отопить небольшой частный домик или дачу, используют простую и надежную открытую конструкцию.

    Более сложная в монтаже и эксплуатации закрытая система отопления чаще применяется в солидных коттеджах и в многоэтажных строениях.

    Элементы отопительной системы

    Поскольку мы собираемся монтировать водяное отопление в доме своими руками, нам необходимо иметь представление о составных элементах предполагаемой конструкции.

    Определение подходящего котла

    Котел – это сердце отопительной системы. Очень важно выбрать его правильно, поскольку именно от него во многом зависит надежность подачи тепла.

    Отопительные котлы
    Отопительные котлы могут использоваться как по одному, так и парой, например, в дополнение к электрическому котлу в схему может быть введен твердотопливный, на случай отключения электричества

    В зависимости от используемого в котле топлива различают следующие виды этих устройств:

    • Газовые . Этот котел наиболее популярен у потребителей. Он легко монтируется, работает без лишнего шума. Газ стоит относительно недорого и вырабатывает при сгорании много тепла. Но для его использования нужно получить разрешение, заказать монтаж подводящей магистрали и организовать в котельной вытяжную вентиляцию.
    • Электрические . Эти котлы наиболее безопасны. Место их установки не нужно дополнительно оборудовать. При их работе не образуется открытого пламени и продуктов горения, которыми можно было бы отравиться. Но коэффициент полезного действия этого устройства относительно невелик, электроэнергия стоит дорого, а энергоемкий котел требует наличия надежной электросети.
    • Жидкотопливные . В отличие от газовых, эти котлы снабжены горелками особого вида. Для этого оборудования нужна специальная котельная. Жидкое топливо быстро загрязняет котел.
    • Твердотопливные . В этих устройствах сгорают угольные брикеты и другие виды твердого топлива. Если вы готовы заготавливать дрова или уголь на весь холодный сезон, то можно воспользоваться и этим вариантом.

    Наиболее надежным считаются комбинированные котлы, в которых могут быть использованы разные виды топлива. Недостаток у такого оборудования только один – такие котлы дорого стоят.

    Как не ошибиться с трубами

    Для монтажа отопительной системы потребуется много труб.

    Каким из них отдать предпочтение:

    • Металлические. Срок службы таких труб не слишком велик. Со временем изделия из металла могут проржаветь. Монтируются они с помощью резьбовых соединений.
    • Полимерные. Это недорогой, но достаточно надежный материал, отличающийся устойчивостью к коррозии. Эти трубы может смонтировать даже непрофессионал. Прослужит же трубопровод из полимерных труб очень долго.
    • Металлопластиковые. В составе этих труб алюминий и пластик. Трубопровод из них собирают на резьбовых или прессовых соединениях. В качестве побочного результата высокого коэффициента теплового расширения этих труб, они могут потрескаться при резкой смене температуры воды.

    Если у владельцев дома нет ограничений в средствах, есть смысл устроить разводку отопления из медных труб. Это очень дорогостоящий материал, но расходы на него себя оправдывают. Такие трубы надежны и долговечны.

    Они хорошо переносят повышение температуры и давления. Для их монтажа используют пайку – серебросодержащий высокотемпературный припой.

    Всё, что мы рассказали вам выше, касалось радиаторного водяного. Но вода в качестве теплоносителя может быть использована и в других отопительных системах.

    Трубы
    При монтаже водяной отопительной системы может понадобиться достаточно много труб, поэтому нужно рассчитать целесообразность приобретения дорогостоящих изделий и ориентироваться на свои реальные возможности

    Стержневой электрический теплый пол

    Одна из последних разработок на рынке отопительного оборудования. Характеризуется высокими показателями надежности и экологической безопасности. Система известна под говорящим прозвищем «интеллектуальный теплый пол».

    В основе обогрева – карбоновые стержни, соединенные между собой и подключенные к терморегулятору и электросети. Конечному потребителю такой теплый пол предлагается в формате матов.

    Преимущества

    1. Отсутствие сложностей с продумыванием последующей меблировки. Стержневые системы характеризуются саморегуляцией, т.е. закрывание тяжелыми предметами им не страшно, в отличие от «собратьев». Перегреваться и ломаться стержневой электрический теплый пол из-за этого не будет.
    2. Возможность беспрепятственной заливки стяжкой или различными клеевыми смесями – рабочим элементам подобные контакты не страшны.
    3. Возможность обустройства в помещениях с высоким уровнем влажности, на террасах и других открытых площадках.
    4. Высокие показатели экологичности по сравнению с другими разновидностями обогревающих систем.

    Недостатки

    Главным недостатком стержневого электрического теплого пола является высокая стоимость.

    Второй большой недостаток – риск приобретения подделки. Система действительно обладает хорошими эксплуатационными показателями, благодаря чему пользуется широкой популярностью среди потребителей. Недобросовестные производители этим активно пользуются и выпускают контрафакт. В целях личной безопасности просите продавца предъявить соответствующие сертификаты на продукцию.

    Критерии выбора радиаторов для квартиры

    На принятие решения относительно приобретения радиатора определенного вида влияют не только его технические параметры и условия функционирования системы центрального теплоснабжения. Существуют определенный порядок, как правильно выбрать батареи отопления.

    Нужно непременно обратить внимание на такие нюансы:

    Рабочее давление. На каждое изделие имеется паспорт, где этот параметр обязательно указывается производителем. Его величина должна минимум в 1,5 раза превышать фактическое давление в отопительной конструкции. Именно его перепады чаще всего являются причиной поломки современных приборов.

    Возможность предупредить гидроудары. Это оказывает сильное влияние на продолжительность эксплуатации батарей. В квартирах, где имеется центральное отопление, уберечься от них невозможно. Поэтому нужно отдавать предпочтение тем агрегатам, у которых высокая степень сопротивления гидроударам.

    Мощность прибора. Не все батареи способны справиться с созданием комфортного микроклимата в доме в регионах, где температура воздуха на улице опускается ниже – 40 градусов

    Поэтому так важна информация, какие батареи самые теплые. Некоторые зарубежные изделия рассчитаны на 80-90 градусов, а для районов с суровой зимой желательно подбирать модели с температурой нагрева до 120-130 градусов.

    Качество теплоносителя. В отечественных центральных отопительных системах циркулирует вода, качество которой настолько плохое, что от него страдают внутренние поверхности радиаторов. Поэтому приобретать лучше батареи с толстыми стенками.

    Внешний вид и дизайн продукции. Выбирая батареи для комнат, в которых выполнен современный ремонт, вряд ли кто-то захочет устанавливать громоздкие конструкции. Из богатого ассортимента, представленного на рынке, всегда можно подобрать оригинальную модель.

    Длительность эксплуатационного срока. Замена отопительных приборов в квартире является дорогостоящим мероприятием, поэтому новые изделия должны прослужить не менее 20 лет.

    Простота монтажа. Этот критерий имеет значение только в том случае, когда установка отопительного оборудования производится самостоятельно. Тяжелую чугунную конструкцию смонтировать в одиночку невозможно, а с легкими панельными радиаторами проблемы не возникнут.

    Информация о том, какие бывают радиаторы отопления для квартиры, не будет лишней для того, кто хочет приобрести новые приборы. Специалисты не советуют сильно экономить на их покупке, поскольку дешевые изделия могут стать причиной аварии в доме и доставить немало неприятностей для жильцов многоквартирного здания.

    Какие угрозы таит в себе централизованное отопление

    С одной стороны, подача тепла извне удобнее автономного отопления – не надо возиться с установкой котла и его настройкой. Придет осень, и горячая водичка весело побежит по вашим батареям, согревая квартиру.

    Но не все так гладко в системе централизованного отопления:

    • В воде, прошедшей долгий путь, содержится немало химически активных примесей, способных вызвать коррозию труб и радиаторов.
    • А еще мелкие частички шлама, неизбежно попадающие в теплоноситель, царапают батареи изнутри, через несколько лет протирая их до дыр.
    • И температура воды не всегда бывает стабильной – то батареи имеют комнатную температуру, а то до них и дотронуться невозможно.
    • А самая главная опасность – это внезапный огромный скачок давления в системе отопления, так называемый гидроудар. Он бывает, к примеру, по той причине, что слесарь слишком резко закрыл кран насосной станции.

    Раньше там использовали вентили, имеющие плавный ход, а с появлением шаровых кранов появилась возможность перекрывать воду мгновенно. Бывает гидроудар и тогда, когда лишний воздух в трубы попадает. Секундный скачок давления бед наделать способен много. Слабые батареи не выдерживают огромного давления и лопаются, брызнув кипятком, испортив предметы обстановки и нанеся урон соседям снизу.

    По каким параметрам выбирать радиаторы для квартиры

    Теперь, зная слабые места центрального отопления, можно уже представить себе, каким требованиям должны отвечать хорошие батареи. Перечислим их.

    1. У радиаторов давление, заявленное производителем, должно превышать давление (как рабочее, так и превышающее его в полтора раза - испытательное) в отопительной системе. Для примера приведем цифры. В пятиэтажных домах старой планировки этот параметр не больше 5 – 8 атмосфер. Многоэтажные здания современного типа отапливаются под давлением до 12 – 15 атмосфер.

    2. Отдельно отметим возможность противостоять гидроудару. Потому что, живя в квартире, от скачков давления в отоплении уберечься сложно, лучше предупредить неприятность заранее. Кстати – если вы часто слышите в батареях гудение и щелчки, обратитесь в коммунальную службу. Давление, видать, «пошаливает» в системе.

    3. Качество воды в отечественной системе отопления неважное, поэтому батареи должны с честью выдержать ее «химическую атаку», не разрушаясь. Нужно использовать радиаторы со специальным покрытием изнутри или химически нейтральный материал для стенок. А толщина их обязана быть такой, чтобы частички песка и мелкие камешки ее не протерли, действуя подобно наждаку.

    4. Решая, какие радиаторы лучше для квартиры, не будем забывать об основной их функции – греть. То есть предпочтительнее выбирать приборы, у которых отдача тепла больше.

    5. Не обойдем вниманием и дизайн радиаторов – мало кого устроят страшненькие чугунные монстры убогой формы, которые в советские времена стояли повсюду. Хочется, чтобы батареи гармонически дополняли убранство комнат – сегодня это вполне реально.

    6. Последний параметр – это продолжительность службы. Тут уже комментарии излишни. Чем реже придется возиться с установкой этих громоздких и довольно дорогих приборов, тем выгоднее хозяевам.

    Радиаторы из стали – пали, атакованные большим давлением

    Стальные радиаторы отличает небольшой вес и толщина. Хорошая отдача тепла и маленький объем воды делают их экономичными и эффективными. Да и стоят они недорого. Но по давлению они «подкачали» - всего 6-8 атмосфер выдерживают. Не годятся они для квартир, и точка.

    Алюминиевые радиаторы – съедаются коррозией, лопаются от гидроударов

    Эти радиаторы имеют хороший внешний вид и обладают отличной теплопередачей. Впрочем, подождите, обитатели квартир – радоваться рановато. Горячая вода с химическими примесями и большой кислотностью быстро «скушает» алюминиевые радиаторы изнутри. Ведь алюминий слишком активный метал. Да и с большим давлением он не справляется. Средние показатели рабочего давления – до 16 атмосфер. А гидроудар способен погубить даже совсем новенький радиатор из алюминия.

    Алюминиевые радиаторы имеют очень привлекательный внешний вид и могут отдавать тепло как просто нагревом воздуха так и конвекцией, но абсолютно не подходят для квартиры.

    Биметаллические радиаторы – всем хороши, только дороги

    Это одна из самых новых разработок отопительных приборов. Такие радиаторы называют биметаллическими – ведь в них два металла. Это могут быть, в частности, алюминий и сталь, или же алюминий и медь. Из алюминиевого сплава сделан ребристый фигурный корпус, а внутри находится сердечник из стали или меди.

    Изготовители гарантируют, что проработают такие батареи не меньше сорока лет. Для квартиры они подходят по всем показателям, в чем вы можете убедиться.

    • Температуру они выдерживают даже до 130 градусов.
    • Рабочее давление у них заявлено до 30 - 50 атмосфер, в зависимости от производителя и модели. С ними можно перестать бояться гидроударов.
    • Антикоррозийная наружная и внутренняя грунтовка делает батареи долговечными и стойкими к разрушению.
    • Малый вес делает монтаж, переноску и транспортировку подобных батарей необременительными.
    • Внешний вид их приятно ласкает взор – красивые белые или цветные панели намного эстетичнее привычной формы чугунной «гармошки».

    Увы – стоимость этих радиаторов достаточно высока. А если вам предлагают что-либо подобное по демократичной цене – не верьте. Подделку подсунут. Если уж покупать, то изделия проверенных брендов – российской фирмы Rifar, итальянских – Sira или Global. Есть и китайские неплохие производители. У них, как и у российских, цена несколько ниже, чем у радиаторов родом из Европы.

    Старый добрый чугун – обретает вторую жизнь

    Лет пятьдесят, не меньше, отмерено жить такому радиатору. Напрасно утверждают некоторые производители новинок, что давно пора забыть об этом «старье». Долго думая, какие радиаторы отопления выбрать для квартиры, многие останавливаются именно на чугунных батареях. Уж они-то не «выкинут фокусов» при контакте с грязной отечественной водой в системе отопления. Химически пассивен этот металл, и не боится он ни высокой кислотности, ни наличия химических добавок в теплоносителе. А толстые стенки никакой абразив не повредит. Так что и чугун для квартиры (особенно в старом доме) очень даже неплох.

    Чугунный радиатор отопления МС-140.

    • Радиаторы из чугуна отличаются тем, что очень долго держат тепло – остаточное число его сохранения 30 процентов. А у всех других видов батарей этот показатель вдвое меньше
    • Отдача тепла за счет лучевого способа обогрева гораздо эффективнее, чем при использовании конвекции (как в биметаллических и алюминиевых изделиях. Чугунные радиаторы греют не только воздух, но и близко находящиеся предметы.
    • При сливании воды из системы в летний период чугунные радиаторы не подвергаются сильной коррозии – это существенный плюс.
    • Большая площадь теплоотдачи – еще один плюс.
    • Перепады давления, которыми грешит центральное отопление, чугун обычно переносит неплохо. До девяти – двенадцати атмосфер может доходить рабочее давление. Вот только не всегда он выдерживает гидроудары большой мощности – подводит хрупкость этого металла.
    • Стоимость этих приборов, как правило, ниже, чем биметаллических радиаторов. Иногда это – определяющий фактор.

    Тяжеловаты эти радиаторы, конечно, что доставляет некоторые неудобства при их монтаже. Ну да, чугун априори легким быть не может. Но ведь этот вес оборачивается большой толщиной стенок, дающей радиаторам нужную прочность. Поставив один раз чугунные радиаторы (причем заниматься этим будут специально обученные люди – сантехники), можно на много лет забыть об их замене.

    Внешний вид чугунных радиаторов сегодня уже не такой убогий, как во времена СССР. Появились весьма привлекательные внешне батареи фигурного литья, исполненные в стиле «ретро», которые очень хорошо гармонируют с изысканными помещениями. Например, можно упомянуть продукцию фирм Roca и Konner

    Как определиться с видом радиатора

    Теперь наверняка вам проще решить, какой радиатор выбрать в квартиру – ведь из четырех рассмотренных вариантов осталось только два. Как выяснилось, ни стальные, ни алюминиевые радиаторы испытания ни агрессивным отечественным теплоносителем, ни перепадами давления, не выдержат. Итак, остаются биметаллические и чугунные приборы. Что именно купить, смотрите по своему бюджету, а также по характеристикам конкретных моделей. Впрочем, и тут можно дать пару советов.

    • В старых домах (например, «хрущевках») вполне можно поставить чугунные изделия. Если же вы живете в многоэтажке, где давление отопительной системы выше, то лучше всё же взять биметаллические радиаторы.
    • Если предшественники ваших будущих новых батарей сделаны из чугуна, то можно остановить выбор на любом из двух вариантов. И биметалл, и чугун подойдут. Если же вы собираетесь заменить батареи, сделанные из другого металла, то меняйте их только на биметаллические.

    Для частного дома или квартиры?

    Компаний, специализирующихся на производстве РО, насчитываются десятки и сотни. Конкуренция бешеная. Маркетологи придумывают все новые аргументы в пользу своей продукции. Это делает выбор по характеристикам богаче, а совершение покупки обычным покупателем – сложнее. Давайте начнем с самого простого.

    Если вам нужен прибор для частного дома или квартиры с индивидуальной системой отопления, то выбирайте по мощности и дизайну. Т.е. увидели понравившуюся внешне модель, подобрали ее по мощности/размеру – и все. Для квартиры в многоэтажном доме, куда теплоноситель подается по трубам централизованной системы отопления, нужно учитывать еще и рабочее давление, установленное производителем. Оно не должно быть ниже 10-12 атмосфер. В противном случае конструкцию порвет при подаче воды.

    А теперь разберемся с видами радиаторов отопления, по традиции представив данные в виде «крохотной» таблицы.

    Варианты приборов и их особенности

    Критерий сравнения Разновидности Характеристики
    ИсполнениеСекционные
    • + удобно варьировать мощность устройства, изменяя количество секций
    • – разборная конструкция
    • – риск протечек в стыках при низком качестве прокладок
    Трубчатые
    • + аналогично секционным, но без их недостатков
    • – высокая стоимость
    Панельные
    • + минимальный риск протечек, проще подобрать по размерам, быстрое регулирование температуры РО (за счет меньшего объема теплоносителя внутри)
    • – многие модели рассчитаны на относительно низкое давление и пригодны только для использования в частных домах, где предусмотрена отопительная система с циркуляционным насосом
    Материал радиатораЧугун
    • + долговечные, недорогие
    • – тяжелые, только секционные, с высокой тепловой инерцией, что не позволяет быстро регулировать температуру в помещении, дизайн доступных приборов на любителя — более интересные модели стоят дорого
    Сталь
    • + разнообразие видов конструкций из этого материала, быстрый прогрев, доступная цена
    • – подверженность коррозии, вызванное использованием некачественных сплавов. Ввиду относительной простоты производства, можно столкнуться с недорогой продукцией недобросовестных производителей. Соответственно, такие компании используют самую дешевую сталь, при этом толщина стенок радиатора — минимальная. Все это становится причиной быстрого выхода из строя РО.
    Алюминий
    • + легкие и долговечные, простой монтаж, за счет низкой тепловой инерции позволяют быстро изменять температуру в помещении
    • – дороже стальных, за счет особых требований к теплоносителю — подходят только для индивидуальных систем отопления (в частных домах или квартирах с отопительным котлом)
    Биметалл (сталь+алюминий)
    • + считаются более долговечными, чем алюминиевые и стальные
    • – высокая цена
    Медь
    • + долговечные, высокая теплоотдача
    • – недопустимо прямое подключение к стальным трубам, высокая стоимость, невозможность окрашивания
    Материал прокладокСиликонВыдерживает высокие температуры, эффективно компенсируя расширение металлических конструкций. Идеальный вариант для систем отопления с низким давлением, например, в частных домах.
    ПаронитПаронит представляет собой прессованную резину с примесью асбеста и других компонентов. Долговечен, выдерживает высокие температуры. Применяется чаще всего в централизованных системах отопления.
    ФторопластИзделие из термостойкого полимера, устанавливаемое без смазки. Выдерживает воздействие любых видов теплоносителей.
    КартонПропитанный масляной краской, специальный картон успешно справляется со своей функцией в алюминиевых и биметаллических РО, установленных в частных домах.
    ТеплоносительВодаРечь не о простой воде, а о специально подготовленной. Именно такая циркулирует в централизованной системе отопления. В ней лимитируется содержание солей жесткости (из-за которых в трубах образуются солевые отложения — накипь) и кислорода (из-за которого материал корродирует, разрушается). Требования к воде в ЕС и РФ отличаются, поэтому при покупке радиатора отопления зарубежного производства рекомендуется учитывать и химический состав воды в вашей системе отопления. Его при желании можно узнать в ЖЭС.
    АнтифризАнтифризы или «незамерзайки» применяются для систем с индивидуальным контуром отопления. Они нужны в случае риска замерзания теплоносителя из-за отключенного котла. Как известно теплоноситель всегда в системе. Если, например, зимой вода в системе замерзнет, то из-за расширения она порвет трубы, радиатор и т.п. Антифризы при средних минусовых температурах не мерзнут. В качестве таких теплоносителей могут выступать этиленгликоль, пропиленгликоль, спиртовые растворы.
    Место установкиСтационарныеТрадиционные радиаторы отопления, установленные в большинстве квартир. Крепление к стене осуществляется с помощью специальных штырьевых или угловых кронштейнов
    НапольныеТо же, что и стационарные приборы, только устанавливаются на специальные ножки.
    Рабочее давление*до 10 атм.Такие значения преимущественно характерны для приборов панельного типа.
    до 20 атм. и вышеДля трубчатых и секционных РО.
    Межосевое расстояние350, 400, 500, 600, 700 ммРасстояние между осями горизонтальных коллекторов, по которому подбирают устройство для подключения к имеющейся разводке труб.
    Способ подключенияБоковое одностороннее. (подвид бокового подключения)Самое распространенное и эффективное решение в плане задействования возможностей РО. Подключение сбоку: сверху – к трубе, подающей теплоноситель, снизу – к отводящей.
    Диагональное (подвид бокового подключения)Чаще всего используют при подключении длинных приборов (от 2 м и выше), что позволяет равномерно распределить теплоноситель по всему объему конструкции. Подвод сверху, отвод – от нижней противоположной стороны.
    Седельное (подвид бокового подключения)Для секционных РО при невозможности использования других способов. Подвод и отвод сбоку снизу по разные стороны прибора. Мощность теплообменника в таком случае может упасть на 10-20%.
    НижнееДля подключения панельных РО при скрытой под полом разводке труб. Подвод и отвод снизу на небольшом расстоянии. Эффективность работы радиатора ниже, чем при боковом и диагональном подключениях.
    Тепловая мощность**значения в широком диапазонеХарактеризует способность радиатора передавать определенное количество тепла от теплоносителя в помещение за час работы. Зависит не только от размеров и устройства РО, но и от температуры теплоносителя, а также воздуха в помещении.
    РазмерыВ среднем: высота от 260 до 800 мм, ширина от 270 до 1800 мм, глубина от 50 до 100 ммНапрямую влияют на тепловую мощность прибора, т.к. от этого зависит объем циркулирующего в приборе теплоносителя.

    * Перед выбором прибора нужно уточнить в ЖЭС максимальную величину давления в системе отопления. Помните, что для централизованной системы отопления подходят все радиаторы, кроме алюминиевых!

    ** Нас часто спрашивают о том, как правильно выбрать радиатор отопления по мощности. Чтобы упростить жизнь вам и себе, мы разработали удобный калькулятор. Пользуйтесь на здоровье!

    Для тех, кто хочет самостоятельно прикинуть тепловую мощность, можно воспользоваться следующей методикой. Определяем требуемые значения на единицу площади помещения: 100 Вт/м2 – одно окно и одна внешняя стена; 120 Вт/м2 – одно окно и две внешние стены (угловое помещение); 130 Вт/м2 – два окна и две внешние стены (угловое помещение). Например, есть угловая комната 20 м2 с двумя окнами. Тогда ориентировочная мощность РО составит: 20 × 130 = 2600 Вт. Сделаем поправку на то, что паспортные характеристики радиаторов привязаны к идеальным условиям работы устройства – 10% вполне достаточно. Итого получаем потребную тепловую мощность: 2600 × 1,1 = 2860 Вт.

    Остается только определиться с нужной моделью, которую вы можете найти среди 20 отобранных нами приборов.

    Краткая характеристика моделей РО из рейтинга

    Марка и страна производстваМодель и размеры секции/панели (Ш×В×Г)Материал, номинальный тепловой поток на секцию/панель, ВтПримерная цена за единицу/секцию
    1. Global (Италия)STYLE PLUS 500 (80×575×95)биметалл, 185от 1041 руб.
    2. RIFAR (РФ)ALP-500 (81×570×75 мм)биметалл, 158от 630 руб.
    3. SIRA (Италия)RS 500 (80×572×95)биметалл, 201от 850 руб.
    4. RIFAR (РФ)Monolit 500 (80×577×100)биметалл, 196от 850 руб.
    5. Royal Thermo (Италия)PianoForte 500 (80×591×100)биметалл, 185от 1500 руб.
    6. Global (Италия)ISEO 500 (80×582×80)алюминий, 180от 790 руб.
    7. Термал (РФ)Стандарт Плюс 500 (79×531×72)алюминий, 198от 400 руб.
    8. Oasis (РФ)Al 500/80 (79×531×72)алюминий, 170от 420 руб.
    9. Sira (Италия)ALICE ROYAL 95/500 (80×580×95)алюминий, 190от 560 руб.
    10. Royal Thermo (РФ)Indigo 500 (80×591×100)алюминий, 185от 630 руб.
    11. Buderus (Германия)Logatrend K-Profil 33 300 1200 (1200×300×155)сталь, 670от 2000 руб.
    12. КЗТО (РФ)Гармония 2-500-12 (70×545×80)сталь, 180от 2250 руб.
    13. Лидея (Беларусь)тип 22 500×1000 ЛУ 22-510 (1000×500×47)сталь, 697от 2850 руб.
    14. Kermi (Германия)FKO 22 0510 (1000×500×100)сталь, 965от 2650 руб.
    15. Viadrus (Чехия)Styl (60×580×130)чугун, 70от 1500 руб.
    16. МЗОО (Беларусь)МС-140М-05 (104×588×140)чугун, 160от 500 руб.
    17. EXEMET (РФ)Modern 3-745/600 (45×745×100)чугун, 102от 2000 руб.
    18. Terma (Польша)Aero H (325×900)сталь, 290от 41000 руб.
    19. Arbonia (Швейцария, Германия)Karotherm KM90 (500×943×22)сталь, 481от 100000 руб.
    20. GuRaTec (Германия)Apollo 765/05 (76×768×250)чугун, 145от 6600 руб.

    Кроме собственно теплообменника не забудьте про регулирующую арматуру (термоголовку) и кран Маевского (если не идет в комплекте), которые нужно покупать отдельно. Это же в некоторых случаев касается и монтажных комплектов. Для однотрубных систем отопления потребуется байпас.

    Предлагаем вам небольшой рейтинг, в котором собраны лучшие модели радиаторов отопления. Чтобы было удобно сравнивать, мы постарались подобрать приборы с одинаковым количеством секций — чаще всего их будет 6 шт. Такое пограничное решение является наиболее востребованным для стандартных квартир. Все цены приведены исключительно для сравнения.

    Рейтинг радиаторов отопления

    Как отбирались лучшие радиаторы отопления 2021 года? В ходе составления ТОП-списка эксперты оценивали и сопоставляли те марки и модели, что пользуются наибольшим спросом на рынке, доверием покупателей. Всего было рассмотрено несколько десятков номинантов, после чего определились лидеры по важным техническим критериям:

    • Исполнение – секционное, трубчатое, панельное;
    • Материал корпуса – чугун, сталь, алюминий, биметалл, медь;
    • Теплоноситель – вода, антифриз;
    • Монтаж – напольный, стационарный способ;
    • Рабочее давление – до 10 атмосфер, до 20 и выше;
    • Тепловая мощность – отдача тепла в соотношении с площадью помещения;
    • Габариты – высота, ширина, глубина, вес.

    В расчет бралось соотношение качества, внешнего вида, цена каждого номинанта. Отзывы тех, кто на собственном опыте эксплуатировал тот или иной агрегат, также важны при составлении рейтинга. В них упоминается о простоте монтажа и ухода за РО, их стойкости к коррозии и загрязнениям, гармоничном сочетании дизайна с интерьером.
    Лучшие обогреватели для дачи

    Royal Thermo BiLiner

    Биметаллические радиаторы этой серии выпускаются в трех вариантах цветового оформления:

    • белые;
    • серебристые;
    • черно-графитовые.

    Окрашивание производится в 7 стадий по технологии TECNOFIRMA. Радиаторы имеют совершенную аэродинамическую форму, отдаленно напоминающую часть крыла самолета. Модель выпускается с четным числом секций при максимальном их количестве 12 шт.

    Характеристики отдельной секции:

    • масса 1,85 кг;
    • высота 574 мм;
    • ширина 80 мм;
    • глубина 87 мм;
    • рабочее давление 30 атмосфер;
    • теплоотдача при разности температур 70о С не менее 171 Вт.

    Особенности конструкции:

    1. Усовершенствованный стальной коллектор.
    2. Развитая поверхность теплообмена.
    3. Увеличенный на 5% КПД в сравнении с моделями аналогичного класса.
    4. Уникальное наружное покрытие с повышенной устойчивостью к различным видам механического и химического воздействия.

    При сборке используются высокопрочные стальные ниппели и графитовые прокладки. Специальные гайки-переходники позволяют подключать радиатор к трубопроводам диаметром ½ или ¾ дюйма. Продукция сертифицирована на соответствие отечественным и международным стандартам качества. Производитель предоставляет 25-летнюю гарантию.

    Global STILE PLUS

    Секционные биметаллические радиаторы из италии Global STILE PLUS представлены линейкой из 22 моделей. Они имеют в своем составе от 3 до 14 секций и способны давать от 420 до 2590 Вт тепловой энергии. Изделия выпускаются в двух модификациях с расстоянием между осями 350 и 500 мм. Предусмотрен боковой вариант подключения. Для подсоединения трубопроводов применяется резьба на 1 дюйм.

    Характеристики отдельной секции:

    • высота 425 или 575 мм;
    • глубина 95 мм;
    • длина одной секции 80 мм;
    • рабочее давление до 35 бар.

    Особенности конструкции:

    1. Развитая наружная поверхность, улучшающая процесс теплопередачи.
    2. Детали изготовлены методом литья под высоким давлением.
    3. Секции соединяются стальными ниппелями диаметром 1”.
    4. Конструкция исключает контакт алюминиевого сплава с теплоносителем, что снижает требования к показателю кислотности среды.
    5. Все поверхности обработаны защитным фторо-циркониевым слоем.

    Все изделия окрашены износостойкой эпоксидной эмалью белого цвета и выглядят респектабельно. Радиаторы соответствуют требованиям отечественных стандартов и сертифицированы для применения на территории России.

    RIFAR ALP-500

    RIFAR ALP-500

    В 2002 году российская компания Rifar стремительно ворвалась в сферу производства радиаторов отопления для частных домов и квартир, и с тех пор добилась немалых успехов. Основная специализация РИФАР – разработка и производство биметаллических и алюминиевых приборов. В модели биметаллического радиатора RIFAR ALP-500 высокая теплоотдача достигается за счет развитой боковой поверхности секции. Поэтому конструкция получилась очень стройной – всего 75 мм в толщину! В продаже встречаются модели с количеством секций от 4 до 14, соединенными через силиконовые прокладки, которые обеспечивают бескомпромиссную герметичность. РО могут быть выполнены в любом из цветов палитры RAL 9016. Однако нужно учитывать, что теплоносителем для такого прибора должна быть только специально подготовленная вода – «незамерзайки», применяемые в системах отопления частных домов сюда не подойдут. Гарантия 10 лет.

    Основные технические характеристики RIFAR ALP-500 (x6)

    Характеристики Значение
    Материалбиметалл
    Тепловая мощность, Вт948
    Количество секций, шт.6
    Max рабочее давление, атм.20
    Межосевое расстояние, мм500
    Подключениебоковое
    Объем воды в одной секции, л0,2
    Масса, кг9
    Размеры (Ш×В×Г), мм474×570×75
    Цена за секцию/панельот 630 руб.

    Ознакомьтесь с десятиминутным роликом про изготовление радиатора «Rifar»:

    Sira RS

    Секционные биметаллические радиаторы итальянской фирмы Sira RS отличаются высокой механической прочностью и превосходными теплотехническими показателями. Они устойчивы к воздействию агрессивных соединений и стабильно работают в условиях больших перепадов температуры. Производитель выпускает модели с межосевым расстоянием 300, 500, 600, 700 и 800 мм. В собранной батарее может быть от 3 до 14 секций. Предусмотрен боковой вариант подключения.

    Характеристики отдельной секции:

    • высота от 372 до 872 мм;
    • ширина одной секции 80 мм;
    • глубина 95 мм;
    • рабочее давление 40 атмосфер;
    • тепловая мощность от 435 до 3945 Вт.

    Конструктивные особенности:

    1. Элегантная форма без острых углов, создающая оптимальные условия для конвекционного теплообмена.
    2. Особые марки применяемых алюминиевых сплавов и стали позволяющее эксплуатацию изделий в системах с низким качеством циркулирующей воды.
    3. Долговечные прокладки из термостойкой резины типа «O-Ring», гарантирующие герметичность конструкции даже при гидравлических ударах и повышенном давлении.

    Для сборки и подключения трубопроводов имеются отверстия с резьбой 1”. Наружное окрашивание выполнено с применением стойкой эмали белого цвета. Радиаторы этой марки сертифицированы по российским стандартам.

    Лучшие биметаллические радиаторы отопления

    Большим спросом сегодня пользуются биметаллические радиаторы отопления для квартиры в первую очередь благодаря их современному лаконичному внешнему виду. После анализа нескольких десятков популярных товаров, в ТОП попали биметаллические радиаторы отопления, какие лучше конкурентов тем, что имеют высокую прочность и долговечность, так как материалами производства является смесь нескольких металлов. Но за счет этого некоторые модели будут гораздо дороже, чем их конкуренты.

    Royal Thermo Vittoria 500

    На каждом устройстве можно видеть защитную маркировку. Основное отличие от многих конкурентов – вид оребрения, он не только создает особую эстетику, но и повышает теплоотдачу на 5%, направляя поток теплого воздуха не в сторону окна, а в комнату. Обслужит до 18 кв. м. при максимальной мощности 1750 Вт. На одной единице товара предусмотрено 10 секций, перед поступлением в продажу товар тестируется по ГОСТу.

    Royal Thermo Vittoria 500

    Достоинства

    • Защита от ржавчины – 7 слоев краски;
    • Полная защита от протекания воды;
    • Качество сборки;
    • Привлекательный дизайн;
    • Долгое сохранение тепла после отключения.

    Недостатки

    • Высокая цена в сравнении с конкурентами;
    • Специфический запах в начале работы.

    Если рассматривать устройство по массо-габаритным показателям, это лучший представитель в своем классе. При скромных параметрах его эффективность достаточно высокая. К тому же некоторые мастера и специалисты подчеркивают хорошую устойчивость перед гидроударами до 100 атмосфер.

    Цены на радиаторы отопления ELSEN

    Чтобы стальные батареи прослужили максимально долго, защитный окрасочный слой должен быть нанесен равномерно. Поэтому, приобретая этот вид приборов, на покрытие нужно обратить особое внимание, так как на поврежденных, незащищенных краской участках стальные листы могут быть подвержены коррозии.

    Панельные батареи рассчитаны на теплоноситель, имеющий температуру до 85÷95 градусов, а также на стандартное давление, создаваемое в централизованной системе отопления.

    Количество панелей и теплообменных конвекторных

    Количество панелей и теплообменных конвекторных «гармошек» может быть различным

    Этот тип отопительных приборов обычно имеет свою классификацию, которая основывается на числе панелей и конвекционных теплообменников в готовой сборке. Пример приведен в таблице:

    Тип радиатора Конструкция
    10Одна панель
    11Одна панель и один конвектор
    21Две панели и между ними один конвектор
    22Две панели и между ними два конвектора
    33Три панели и три конвектора

    Панельные радиаторы могут достаточно сильно различаться не только по количеству панелей, то есть по глубине конструкции, но и по другим габаритам. Длина их может составлять от 400 до 3000 мм, а высота обычно варьируется от 200 до 900 мм.

    Кроме этого, панельные батареи производятся с нижним или боковым подключением. Выбор по этому параметру делается в зависимости от того, как расположена разводка труб отопительного контура.

    Панельный радиатор с нижним типом подключения

    Панельный радиатор с нижним типом подключения

    Панельные радиаторы отопления имеют свои достоинства и недостатки, с которыми обязательно следует ознакомиться, прежде чем принимать решение о приобретении

    К положительным сторонам панельных радиаторов относят следующее:

    • Относительная простота установки приборов в контур отопления. Радиатор имеет цельную конструкцию, и ее не нужно собирать из отдельных секций.
    • Панельным радиаторам свойственно быстрое прогревание. Достаточно большая площадь самой панели и ребер теплообменников-конвекторов способствует эффективной теплоотдаче, поэтому комната прогревается достаточно быстро.
    • Компактный размер и эстетичный внешний вид позволяют вписать такой радиатор практически в любой интерьер.
    • Для заполнения автономной системы с установленными в ней панельными радиаторами потребуется достаточно небольшое количество теплоносителя.

    Есть у панельных радиаторов и свои существенные минусы, к которым можно отнести следующее:

    • Они надежны при нормальном давлении в системе центрального отопления, но не рассчитаны на мощные гидроудары, которые часто возникают при заполнении системы теплоносителем перед началом отопительного сезона. Такое испытание панели могут просто не выдержать. Поэтому, если они выбраны для монтажа в квартире, необходимо использовать для защиты от чрезмерного внутрисистемного давления специальный прибор — редуктор, который сгладит нагрузку на панели, приняв удар на себя.
    • Внутренние поверхности панели часто не имеют антикоррозийного покрытия, хотя напрямую соприкасаются с теплоносителем, и от его качества будет зависеть долговечность их использования. Как известно, в центральной отопительной системе теплоноситель очень часто не отличается высоким качеством, и может содержать весьма активные примеси, способствующие коррозии металла. Поэтому, как правило, панельный вид радиатора не сможет эксплуатироваться в таких условиях длительное время, так как стальные незащищенные поверхности нестойки к агрессивной среде.

    Исходя из перечисленных соображений следует вывод, что установка панельных стальных радиаторов в квартирных условиях при центральной системе отопления — нежелательна.

    Тепловентиляторы – быстрый нагрев небольшого помещения

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    Этот тип прибора отличается невысокой стоимостью и простым устройством. Нагревательный элемент размещается перед мощным вентилятором и нагревает воздух. При этом, вентилятор разгоняет потоки теплого воздуха по комнате и забирает холодный или остывший воздух с другой стороны.

    Позитивные стороны этого устройства:

    • позволяет быстро согреть всю комнату целиком;
    • занимает очень мало места;
    • может использоваться и в теплое время года – как вентилятор.

    Как правило, за час работы тепловентиляторы потребляют от 1 до 2,5 кВт. Практически во всех моделях есть регулятор нагрева ТЭНа и регулятор интенсивности работы вентилятора. Удобно, когда прибором можно управлять дистанционно или задавать время включения и выключения. Также, стоит обратить внимание на систему защиты от перегрева и качество сетевого кабеля.

    Негативные стороны:

    • Тепловентилятор сушит воздух;
    • Разгоняет пыль и микрочастицы по воздуху;
    • Достаточно сильно шумит при работе.

    Мы перечитали огромное количество потребительских отзывов и определили ТОП- самых интересных по соотношению функционала и технических характеристик модели.

    Ballu BFH_S-03

    Ballu BFH/S-03

    Средний ценник 600 рублей. Корпус в ярком желтом цвете. Мощность работы 900 Вт. В качестве нагревательного элемента электрическая спираль и вентилятор, прогоняющий теплый воздух. Оборудован термостатом. Управление механическое. Есть выключатель со световым индикатором. Таймер не предусмотрен. Устанавливается прибор на пол. В числе защитных функций отключение при повышении температуры.

    Преимущества:

    • Компактный размер.
    • Тихая работа.
    • Яркий и необычный дизайн.
    • Хорошо прогревает небольшую комнату.
    • Прочный пластик и качество сборки.

    Недостатки:

    • Решетка из металла нагревается во время работы, может быть не безопасна для детей.
    • Неустойчивая конструкция, легко переворачивается.

    Hyundai H-FH9-05-UI9207

    Hyundai H-FH9-05-UI9207

    Средний ценник 750 рублей. Цвет корпуса на выбор белый и серый. Мощность работы 400 Вт. Нагревательный элемент керамический, дополнен вентилятором. Обогревает площадь до 2 кв.м. Система управления механическая. Устанавливается на пол.

    Преимущества:

    • Бюджетная стоимость.
    • Компактный размер.
    • Небольшая масса.
    • Высокая эффективность.
    • Защита от переворачивания.
    • Экономное потребление электричества.

    Недостатки:

    • Защита от опрокидывания срабатывает при отрыве от поверхности, потому если есть необходимость изменить угол наклона обогревателя, под него нужно подкладывать какие-то предметы, обманывая ее.
    • Небольшая площадь подогрева, плохой вариант для полноценного отопления большой комнаты.

    Timberk TFH T15NTK

    Timberk TFH T15NTK

    Средний ценник 1750 рублей. В продаже в темно-сером и черном цветовом оформлении. Есть регулятор мощности в диапазоне 700-1400 Вт. Нагревательный элемент керамический, дополнен вентилятором. Доступная площадь комнаты для обогрева 16 кв.м. Может работать в режиме обычного вентилятора, без нагрева спирали. Система управления механическая. Устанавливается на пол. Есть защитная система для отключения во время перегрева. Ручка для транспортировки.

    Преимущества:

    • Регулятор температуры.
    • Небольшой размер.
    • Низкий уровень шума.
    • Хорошее качество сборки и всех деталей.
    • Экономный расход электричества.
    • Компактный размер, легко найти место для установки.
    • Корпус не нагревается во время использования.
    • Работа в режиме вентилятора.
    • Защитные системы.

    Недостатки:

    • Не обнаружены.

    REDMOND RFH-C4522S

    REDMOND RFH-C4522S

    Средний ценник 6500 рублей. Есть регулятор мощности в диапазоне 1200-2000 Вт. Нагревательный элемент керамический, дополнен вентилятором. Доступная площадь обогрева 25 кв.м. Может работать в режиме обычного вентилятора, без нагрева элемента. Корпус может поворачиваться на 70 градусов.

    Эта модель дороже, но предлагает электронное управление, дополненное дисплеем и пультом ДУ. С пульта доступна регулировка температуры, отсроченный запуск. На корпусе также есть выключатель со световой индикацией. Доступна функция таймера на 8 часов. Есть даже подключение через Bluetooth. Устанавливается на пол.

    В числе защитных функций отключение при перегреве и опрокидывании. Есть фильтр пыли. Для переноски предусмотрена ручка. Управление может работать и через приложение на смартфоне Ready for Sky, обогреватель к нему подключается посредством Bluetooth v4.0. Для установки приложения необходима ОС не ниже Android 4.4 или iOs 8.0. Тепловентилятор может интегрироваться в «умный дом» Яндекса, REDMOND.

    Преимущества:

    • Компактные размеры.
    • Тихая работа.
    • Подключение к «умный дом» и смартфону.
    • Пульт ДУ.
    • Работа в режиме обычного вентилятора.
    • Поворот на 70 градусов, что позволяет охватывать площадь больше.
    • Защитные системы.
    • Стильный дизайн.

    Недостатки:

    • Приложение для удаленного подключения подходит не для всех операционных систем.
    • Многие модели не имеют в комплекте поставки руководство пользователя.
    • Неточные показания датчика температуры.

    Dyson AM09 Hot + Cool

    Dyson AM09 Hot + Cool

    Средний ценник 30500 рублей. В продаже на выбор в белом и светло-сером оформлении. Мощность работы 2000 Вт. Доступная для прогрева площадь 30 кв.м. Функция работы в режиме вентилятора без нагрева спиралей. Есть поворот корпуса на 70 градусов.

    Система управления электронная. Есть дисплей, пульт ДУ, регулятор температуры и выключатель со световой индикацией. Доступна установка таймера до 9 часов. Шум не более 64 дБ. Устанавливается на пол. Защита при опрокидывании. В дополнительном функционале 10 доступных для регулировки скоростей работы, функция наклона, регулировка ширины подаваемого воздушного потока.

    Преимущества:

    • Привлекательный дизайн.
    • Пульт ДУ.
    • Хорошо прогревает воздух.
    • Широкий функционал.
    • Работа в режиме обычного вентилятора.
    • Компактный размер.
    • Тихая работа.
    • Удобство использования.
    • Подача холодного воздуха.

    Недостатки:

    • Высокая цена.

    Масляные радиаторы – сочетание мобильности и продуктивности

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Внешне, такой тип прибора напоминает обычную секционную чугунную батарею. Однако, на самом деле корпус такого радиатора изготовлен из более легкой стали, которая разогревается в разы быстрее. Чаще всего масляные радиаторы имеют колесики для удобства транспортировки. Все швы – герметичны. Внутри – минеральное и экологически чистое масло, которое раскаляется практически до кипения.

    Преимущества:

    • демократичная стоимость;
    • экологичность;
    • надежность прибора;
    • бесшумность;
    • простота в установке и пользовании прибором.

    Часто, такие приборы становятся сушкой для еле влажных элементов одежды – носков, перчаток, носовых платков. Но следует быть осторожным – он накаляется до такой степени, что легко оставит ожог на коже.

    Недостатки:

    • медленный разогрев;
    • горячий корпус;
    • занимает достаточно много пространства.

    Polaris CR 0512B

    Средний ценник 2500 рублей. В продаже только в одном цветовом варианте оформления – черный. Есть регулировка мощности в трех положениях – 500, 700 и 1200 Вт. Имеет 5 секций. Система управления механическая. Есть переключатель со световой индикацией. Устанавливается на пол. В числе защитных функций отключение при перегреве. Создает каминный эффект. В корпусе предусмотрено отделение для шнура, есть колесики и ручка для удобства перемещения.

    Преимущества:

    • Компактный.
    • Регулятор температуры в диапазоне трех режимов.
    • Экономное потребление электроэнергии.
    • Низкая цена.
    • Защитная система от перегрева.
    • Современный стильный дизайн.

    Недостатки:

    • Обогревает небольшую площадь.
    • Короткий провод питания.

    Royal Clima ROR-C7-1500M Catania

    Royal Clima ROR-C7-1500M Catania

    Средний ценник аналогичен предыдущему – 2500 рублей. В продаже на выбор в белом и сером цвете. Трехступенчатая регулировка в диапазоне 600, 900, 1500 Вт. Доступная площадь обогрева 20 кв.м. Имеет 7 секций. Есть термостат. Система управления механическая. Устанавливается на пол. В защитных функциях отключение при перегреве. Создает каминный эффект. В корпусе предусмотрено отделение для провода. Для транспортировки используется ручка и предусмотрены колеса.

    Преимущества:

    • Бюджетная стоимость.
    • Приятный дизайн.
    • Удобная ручка для перемещения.
    • Место для смотки шнура.
    • Большая доступная для обогрева площадь.

    Недостатки:

    • Не обнаружены.

    Timberk TOR 21.2009 BC_BCL

    Timberk TOR 21.2009 BC/BCL

    Средний ценник 3000 рублей. В продаже в белом и черном цвете. Есть регулировка мощность. Мощность работы 2000 Вт. Доступная площадь обогрева 24 кв.м. Рассчитан на 9 секций. Есть термостат. Система управления механическая. Установка напольная. Есть защитные системы от мороза и перегрева, хороший выбор для дачи. Создает каминный эффект. В корпусе предусмотрено отделение для шнура. Для транспортировки колесики и ручка.

    Преимущества:

    • Приятный дизайн.
    • Быстрый нагрев.
    • Экономное потребление электричества.
    • Удобная система управления.
    • Прогревает большое помещение.

    Недостатки:

    • Большой процент поломок.

    Hyundai H-HO9-09-UI848

    Hyundai H-HO9-09-UI848

    Средний ценник 2500 рублей. Есть регулировка мощности. Мощность работы 2000 Вт. Доступная площадь обогрева 20 кв.м. Количество секций – 9. В наличии термостат. Система управления механическая. Есть регулировка температуры и выключатель со световой индикацией. Установка напольная. Создает каминный эффект. Есть отделение для сматывания провода. Для транспортировки колесики и ручка.

    Преимущества:

    • Высокая мощность.
    • Удобная система управления.
    • Защитные системы.
    • Удобное отделение для сматывания провода.
    • Большая доступная для прогрева мощность.

    Недостатки:

    • Неудобная ручка для переключения мощности.

    Ballu BOH/ST-11

    Средний ценник 3300 рублей. В продаже только в белом цвете. Есть регулировка мощности. Мощность работы 2200 Вт. Доступная для обогрева площадь 27 кв.м. Конструкция имеет 11 секций. Есть термостат. Система управления механическая. Есть регулятор температуры и выключатель со световой индикацией. Устанавливается на пол. Защитная система от перегрева. Создает каминный эффект. Для хранения шнура предусмотрен отсек, транспортировочные колесики и ручка.

    Преимущества:

    • Наличие регулировки температуры в трех режимах.
    • Защитные системы.
    • Большая отапливаемая площадь.
    • Корпус с антикоррозийным покрытием.

    Недостатки:

    • При работе издает ощутимые щелчки и потрескивание.

    Конвекторы – тихие и незаметные

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Принцип работы этого типа обогревателей основан на распространенном физическом явлении. Краткий экскурс в школьный курс физики – конвекция – это явление, вследствие которого, горячий нагретый воздух поднимается вверх, под потолок комнаты, а остывший или холодный остается внизу, около пола. Внутри прибора находится мощный ТЭН, как правило, из керамики. Такое устройство нагревает воздух, и он поднимается вверх, а остывший воздух плавно оседает вниз, где опять нагревается напольным конвектором. Как вы понимаете, конвекторы абсолютно бесшумны, кроме тех моделей, которые снабжены вентилятором. Удобно, когда на конвекторе предусмотрен точный регулятор температур – так вы сами можете задавать предпочтительные параметры работы прибора.

    Плюсы:

    • тихая работа;
    • продуктивность обогрева;
    • компактность;
    • привлекательный дизайн;
    • доступность;
    • экономичность;
    • простота в обращении.

    Недостатки:

    • сушит воздух;
    • греет помещение локально;
    • лучше справляется с небольшими помещениями.

    Hyundai H-HV15-20-UI619

    Hyundai H-HV15-20-UI619

    Средний ценник 2800 рублей. Есть регулятор работы. Максимальная мощность работы 2000 Вт. Доступная для обогрева площадь 22 кв.м. Оборудован термостатом. Система управления механическая. Устанавливаться может на стену или на пол.

    Преимущества:

    • Быстрый прогрев помещения.
    • Тихая работа.
    • Бюджетная стоимость.
    • Приятный дизайн.
    • Длинный шнур питания.
    • Возможность монтажа к стене.

    Недостатки:

    • Сильно нагревается задняя стенка.
    • Хлипкие крепления для установки на пол.

    Ballu BEC_EZER-1500

    Ballu BEC/EZER-1500

    Средняя стоимость 4000 рублей. Есть регулятор мощности, доступные уровни мощности 1500 и 750 Вт. Доступная для обогрева площадь 20 кв.м. Оборудован термостатом. Система управления электронная, дополнена дисплеем и выключателем со световой индикацией. Есть таймер до 24 часов. Установка возможна настенная или напольная.

    В числе защитных функций: отключение при повышении температуры, опрокидывании, корпус с защитой от влаги. Есть функция ионизации. Колесики для транспортировки. В дополнительных функциях Auto Restart, блокировка кнопок.

    Преимущества:

    • Быстрый нагрев.
    • Тихая работа.
    • Приятный дизайн.
    • Низкая цена.
    • Электронная система управления.
    • Ионизация.
    • Транспортировочные колеса.
    • Защитные системы.
    • Таймер.

    Недостатки:

    • Тугие кнопки системы управления.
    • Сетевой провод длиной всего 100 см.

    Timberk TEC.PF8N M 1000 IN

    Timberk TEC.PF8N M 1000 IN

    Средний ценник 3800 рублей. В продаже только в черном цвете. Есть регулировка мощности, уровни мощности 600 и 1000 Вт. Доступная для обогрева площадь 13 кв.м. Система управления механическая. Устанавливаться может на стену или пол. Корпус с защитой от влаги. Передняя панель выполнена из термостойкого и ударопрочного стекла с зеркальной поверхностью.

    Преимущества:

    • Стильный вид за счет зеркальной панели.
    • Безопасен, стекло не нагревается во время работы обогревателя.
    • Тихая работа.
    • Нет посторонних запахов.
    • Бюджетная стоимость.
    • Регулировка температуры.
    • Установка на пол или на стену.
    • Защита от влаги.

    Недостатки:

    • Неудобные неустойчивые ножки, легко выпадают из пазов.
    • Подходит только для помещения небольшой площади.

    Electrolux ECH_B-2000 E

    Electrolux ECH/B-2000 E

    Средний ценник 7800 рублей. В продаже только в черном цвете. Есть регулятор мощности, уровни мощности – 1000 и 2000 Вт. Доступная для обогрева площадь 25 кв.м. Есть термостат. Система управления электронная, дополнена дисплеем и выключателем со световой индикацией. Есть таймер на 24 часа. Варианты установки – на пол и на стену.

    В числе защитных функций: защита от мороза, отключение при превышении температуры, опрокидывании, защита от влаги. Для перемещения предусмотрены колеса. В комплект поставки входит: кронштейн для крепления на стену, полуоборотные крепления из пластика, шасси с колесиками, руководство пользователя.

    Преимущества:

    • Стильный внешний вид.
    • Электронная система управления.
    • Таймер и термостат.
    • Защитные функции.
    • Регулятор температуры.
    • Хороший комплект поставки.
    • Большая доступная для обогрева площадь.

    Недостатки:

    • Шумная работа, в сравнении с конкурентами.

    Noirot Spot E-3 Plus 1500

    Noirot Spot E-3 Plus 1500

    Средний ценник 8400 рублей. Есть регулировка мощности. Максимальная мощность обогрева 1500 Вт. Доступная для обогрева площадь 20 кв.м. Поверхность во время работы не повышает температуру более, чем на 60 градусов. Есть термостат. Управление механическое, выключатель со световой индикацией. Устанавливаться может на пол или на стену.

    В защитных функциях защита от мороза и влаги. Для перемещения предусмотрены колесики. В комплект поставки входят ножки для монтажа на пол. Есть функция авторестарт. Нагревательный элемент цельнолитой монометаллический.

    Преимущества:

    • Обслуживает большую площадь.
    • Высокая мощность работы.
    • Колесики для перемещения.
    • Защитные системы.
    • Авторестарт.
    • Возможность монтажа на стену.

    Недостатки:

    • Небольшая длина сетевого кабеля.

    Инфракрасные обогреватели – домашнее солнце

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Инфракрасные обогреватели поступили в пользование совсем недавно. Как и все новое и до конца непонятое, ИК-обогреватели часто осуждают за негативное влияние на организм человека. Однако, все совсем не так. Принцип работы такого типа обогревателя хоть и отличается от всех предыдущих типов прибора, но все же ничего революционного. По сути, покупая домой такой обогреватель, вы покупаете маленькое техническое солнце. Как и солнце, прибор создает потоки тепловых лучей, которые поглощаются различными предметами в помещении. Потом, эти предметы сами начинают отдавать  тепловые лучи окружающему пространству. Все просто!

    Особенности прибора:

    • самое низкое энергопотребление;
    • абсолютная бесшумность;
    • надежность;
    • быстрый нагрев;
    • не сжигает кислород в помещении.

    Недостатки:

    • нагревание по большей части происходит локально;

    Давайте познакомимся с самыми оптимальными моделями ИК-обогревателей для домашнего пользования. Чтоб вы знали, что и из чего выбирать.

    Hyundai H-HC3-10-UI998

    Hyundai H-HC3-10-UI998

    Средний ценник 1100 рублей. В продаже в темно-сером цвете. Кварцевый. Есть регулировка мощности – 330, 660, 1000 Вт. Потребляет 990 Вт. Доступная площадь обогрева 15 кв.м. Система управления механическая. Устанавливается на пол. Защита при перегреве и опрокидывании. Для переноски есть ручка.

    Преимущества:

    • Защита от опрокидывания.
    • Небольшая цена.
    • Регулировка мощности.
    • Низкое потребление электричества.
    • Простое и понятное управление.
    • Компактный размер.

    Недостатки:

    • Не очень качественная сборка.
    • Обогревает небольшую площадь.

    Polaris PKSH 0508H

    Polaris PKSH 0508H

    Средний ценник 2700 рублей. В продаже в сером и черном цвете. Нагреватель карбонового типа. Есть регулятор мощности. Общая мощность обогрева 800 Вт. Подходит для помещения площадью 20 кв.м. Термостата нет. Система управления механическая. Есть выключатель со световой индикацией. Таймер до 3 часов. Установка напольная. В числе защитных функций отключение при повышении температуры, опрокидывании. Для переноски предусмотрена ручка.

    Преимущества:

    • Допускается вертикальная и горизонтальная установка.
    • Экономное потребление электричества.
    • Не сжигает кислород во время обогрева помещения.
    • Моментально прогревает воздух.
    • Высокое качество сборки.
    • Отсутствуют посторонние запахи во время работы.

    Недостатки:

    • Заявленная мощность не соответствует действительности, для обогрева комнаты в 20 кв.м. прибора не хватает.

    Ballu BIH-L-2.0

    Ballu BIH-L-2.0

    Средний ценник 3000 рублей. В продаже только в сером цвете. Кварцевый обогреватель. Мощность обогрева 2000 Вт. Подходит для помещения площадью 20 кв.м. Потребляет 2000 Вт. Есть термостат. Корпус может поворачиваться. Система управления механическая. Монтироваться может на пол или на стену на максимальную высоту 3.5 м. В защитных функциях значится отключение при перегреве. Штатив для установки не входит в комплект поставки и покупается отдельно. Защищен от пыли и влаги по классу IP24.

    Преимущества:

    • Прочный корпус.
    • Простота установки.
    • Универсальные кронштейны позволяют монтировать на стену, потолок или просто установить на пол.
    • Равномерный нагрев благодаря наличию отражателя с серебряным покрытием.
    • Термостат с точными показаниями.
    • Бюджетная стоимость.
    • Корпус с перфорацией, охлаждающей его во время использования.

    Недостатки:

    • Штатив для напольной установки не входит в комплект.
    • Малый ресурс работы лампы – рассчитана на 3000 часов беспрерывной работы.

    Timberk TCH A5 1500

    Timberk TCH A5 1500

    Средний ценник 3800 рублей. В продаже только в белом цвете. Мощность работы 1500 Вт. Доступная для обогрева площадь 16 кв.м. Есть термостат. Обогреватель предназначен для монтажа на потолок. Подходит для объединения в одну группу с подобными приборами, в результате получается общая мощность в 3000 Вт. Предусмотрено подключение блока дистанционного управления и комнатного термостата. В комплект поставки они не входят.

    Преимущества:

    • Быстрый нагрев.
    • Бюджетная стоимость.
    • Возможность подключить блок дистанционного управления и термостат.
    • Монтаж на потолок экономит место.
    • Компактные размеры.
    • Защита от перепадов напряжения.

    Недостатки:

    • Треск при нагреве и остывании.

    Electrolux EIH_AG2-2000E

    Electrolux EIH/AG2-2000E

    Завершает ТОП модель со средним ценником 7100 рублей. В продаже только в белом цвете. Инфракрасно-конвективный тип. Есть регулятор мощности – 1000 и 2000 Вт. Доступная для обогрева площадь 25 кв.м. Есть термостат. Система управления электронная. Дополнена дисплеем и выключателем со световой индикацией. Установка возможна на стену или на пол. В числе защитных функций защита от низких температур, отключение при перегреве. Для транспортировки предусмотрены колесики. Есть autorestart и родительский контроль.

    Преимущества:

    • Отключение при перегреве и защита от мороза.
    • Регулировка мощности.
    • Быстрый нагрев.
    • Стабильная температура.
    • Понятное и простое меню системы управления.
    • Экономичный.
    • Электронная система управления с дисплеем.
    • Таймер.
    • Комбинированная система нагрева.

    Недостатки:

    • Слишком яркая индикация на корпусе.

    Вот мы и рассмотрели все типы обогревательных приборов, которыми безопасно и удобно пользоваться в быту. Уверенны в том, что теперь вы в курсе – какой обогреватель для дома и квартиры лучше по рейтингу 2018-2019 года. Наверняка ответил на все ваши вопросы и развеял сомнения по поводу приобретения какой-либо модели из списка. Мы будем только рады, если эта информация поможет вам сделать разумный выбор и в вашем доме всегда будет тепло и комфортно.

    Новейшие отопительные системы

    Пример довольно доступной и в то же время эффективной системы, подходящей как для загородного дома, так и для квартиры, – электрический теплый пол. Понеся сравнительно небольшие расходы на устройство такого обогрева, можно обеспечить жилище теплом и не покупать никаких котлов. Недостаток один — стоимость электроэнергии. Но учитывая, что современный напольный обогрев довольно экономичен, да при наличии многотарифного счетчика данный вариант может оказаться приемлемым.

    Инновационные технологии регулирования систем отопления

    Для справки. При устройстве электрического теплого пола используется 2 вида нагревателей: тонкая полимерная пленка с нанесенными углеродными элементами либо греющий кабель.

    В южных регионах с высокой солнечной активностью неплохо себя показывает еще одна современная отопительная система. Это водяные солнечные коллекторы, устанавливаемые на кровле зданий или других открытых местах. В них с минимальными потерями вода нагревается напрямую от солнца, после чего подается в дом. Одна беда – коллекторы абсолютно бесполезны ночью, а также в северных регионах.

    Инновационные технологии регулирования систем отопления

    Различные гелиосистемы, берущие тепло от земли, воды и воздуха и передающие его в частный дом – это установки, в которых реализованы самые современные технологии отопления. Расходуя всего 3—5 кВт электроэнергии, эти агрегаты способны «перекачать» извне в 5—10 раз больше тепла, отсюда и название – тепловые насосы. Дальше с помощью этой тепловой энергии можно нагревать теплоноситель или воздух, — на ваше усмотрение.

    Инновационные технологии регулирования систем отопления

    Читайте также:  Принцип работы и критерии выбора галогенового обогревателя для дома, дачи и летних террас

    Примером воздушного теплового насоса может служить обычный кондиционер, принцип работы у них одинаков. Только гелиосистема одинаково хорошо обогревает загородный дом зимой и охлаждает летом.

    Общеизвестный факт: чем инновация в системе отопления эффективнее, тем она дороже, хотя и требует меньших расходов при эксплуатации. И наоборот, дешевые в монтаже высокотехнологичные системы электрообогрева заставляют нас платить впоследствии за израсходованное электричество. Тепловые насосы же настолько дороги, что большинству граждан постсоветского пространства они недоступны.

    Вторая причина, почему домовладельцы тяготеют к традиционным системам, — это прямая зависимость современного отопительного оборудования от наличия электроэнергии. Для жителей отдаленных районов этот факт играет большую роль, оттого они предпочитают строить печи из кирпича и топить дом дровами.


    Требования к установке отопительных приборов

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    При монтаже радиаторов необходимо учитывать расстояния до окружающих предметов и пола

    Безопасность эксплуатации обеспечивает грамотный монтаж системы. Рекомендации по установке зависят от типа радиатора и материала исполнения:

    • Батареи любого вида устанавливают на дистанции не менее 6 см от пола, 5 см от подоконных досок и 2,5 см от стены. В помещениях категории А. Б, В, расстояние до стены должны быть не менее 10 см.
    • Отопители лучше установить под оконными проемами, где к ним обеспечен доступ для проверки и ремонта.
    • Температура поверхности открытого радиатора не должна превышать +70 С. Иначе батареи защищают решеткой.
    • При подсоединении труб, деталей и радиаторов из разных металлов используют резьбовые переходники из бронзы или нержавеющей стали.
    • Батареи должны быть заполнены водой все время. Слив жидкости производится только при авариях.
    • Отопительные приборы оснащаются запорной и регулирующей арматурой за некоторым исключением. Арматуру подбирают с учетом типа системы: однотрубной, двухтрубной, веерной.

    Требования к монтажу газовых отопителей совпадают с рекомендациями по установке любых газовых аппаратов. Выполняется сборка и запуск только специальными службами. Конвекторы и масляные радиаторы располагают в помещении, соблюдая обычные требования по пожаробезопасности.

    Показатели отопительных приборов различных видов

    Отоп-

    ительные

    приборы

    Рабочее

    давление

    в 103 Па

    (кгс/см2)

    Требования, предъявляемые к приборам

    теплоэ

    -технические

    эконом-

    ические

    kпр

    Вт/(м2 К)

    относ-

    ельная

    эффек

    -вность

    стои-

    мость

    расх.

    метал-

    ла

    Радиаторы:

    - керам

    -ические и

    фарфор

    -овые

    2-4

    9,5-

    10,5

    >1-++
    - чугунные6

    9,1-

    10,6

    До 1,35--
    Панели:
    - стальные6

    10,5-

    11,5

    До 1,7+++
    - бетон-ные10

    7,5-

    11,6

    ~ 1+++

    Конвект

    -оры:

    - без кожуха
    - с кожухом10

    4,7-

    7

    <1±+

    Ребр-

    истые

    трубы

    6

    4,7-

    5,8

    0,55-

    0,69

    +-

    Гладко

    -трубные

    приборы

    10

    10,5-

    14

    До 1,8--

    Калори

    -феры

    8

    9-

    35

    >1-+

    Примечание: Знаком + отмечено выполнение, знаком - невыполнение требований, предъявляемых к приборам; знаком ++ отмечены показатели, определяющие основное преимущество данного вида отопительного прибора.

    Гладкотрубные приборы отвечают санитарно-гигиеническим требованиям - их пылесобирающая поверхность невелика и легко очищается.

    К недостаткам гладкотрубных приборов относятся их громоздкость, обусловленная ограниченностью площади внешней поверхности, неудобство размещения под окнами, увеличение расхода стали в системе отопления. Учитывая указанные недостатки и неблагоприятный внешний вид, эти приборы применяют в производственных помещениях, в которых происходит значительное выделение пыли, а также в тех случаях, когда не могут быть использованы приборы других видов. В производственных помещениях их часто используют для обогревания световых фонарей.

    8. Калориферы - компактные нагревательные приборы значительной площади (от 10 до 70 м2) внешней поверхности, образованной несколькими рядами оребренных труб; применяют их для воздушного отопления помещений в местных и центральных системах. Непосредственно в помещениях калориферы используют в составе воздушно-отопительных агрегатов различных типов или для рециркуляционных воздухонагревателей. Калориферы рассчитаны на рабочее давление теплоносителя до 0,8 МПа (8 кгс/см2); их коэффициент теплопередачи зависит от скорости движения воды и воздуха, поэтому может изменяться в широких пределах от 9 до 35 и более Вт/(м2 К) [от 8 до 30 и более ккал/(ч м2 ˚C)].

    Расчет по базовым формулам

    Как уже говорилось выше, расчет количества радиаторов на отдельное помещение может производиться двумя способами — по площади или по объему комнаты.

    • Расчет по площади

    Принято считать, что для компенсации теплопотерь здания и для создания комфортной для человека температуры необходимо обеспечить на 1 м² площади тепловую мощность в 100 Вт.

    Расчет, таким образом, производится по формуле:

    N = S × 100 / Pс,

    где символы имеют следующие значения:

    N — количество секций радиатора;

    S — площадь помещения в м²;

    Pс — тепловая мощность одной секции радиатора — эту величину можно найти в паспорте изделия.

    • Расчет по объему

    Более точный расчет можно провести, вычислив объем отапливаемой комнаты, так как в этом случае учитывается и высота потолков помещения. Расчет по объему предполагает 41 Вт мощности отопительной системой на 1 м³ для панельного дома, или 34 Вт – для кирпичного. Формула приобретает следующий вид:

    N = S × h × 41(34) / Pc

    Обозначения в формуле – те же, с тем лишь дополнением, что h – это высота потолка.

    Возможно, вас заинтересует информация о том, как выбрать электрокотел

    Безусловно, если планируется приобретение неразборного радиатора, представляющего собой цельную конструкцию, то проводить деление на удельную мощность секции Pc — не нужно, то есть из формулы эта часть просто исключается. Полученное значение покажет, какая суммарная мощность радиатора необходима для данного помещения.

    Однако, эти формулы будут справедливы лишь для стандартных среднестатистических условий. Поэтому, рассчитывая радиатор по площади или объему помещения, важно учитывать поправочные коэффициенты, которые определяются минимальной зимней температурой в регионе проживания, особенностями расположения помещения, качеством утепления стен, количеством и типом окон, наличием двери на улицу или на балкон. Мало того, даже расположение батарей и схема их врезки в контур отопления может иметь немалое значение для расчета тепловой мощности.

    Перечислять все поправочные коэффициенты и приводить достаточно громоздкую формулу расчета в настоящей статье, наверное, нет смысла. Лучше предложить читателю воспользоваться удобным калькулятором, в котором уже заложены основные зависимости.

    КПД и производительность

    Для каждого обогревателя производитель указывает комфортную и максимальную площадь помещения, для которого предназначен тот или иной прибор. Благодаря этим параметрам проще всего понять, прибор какой мощности вам потребуется. В большинстве случаев зависимость тут окажется строго линейной: если мощность обогревателя будет в два раза выше, то и тепла за единицу времени он отдаст примерно в два раза больше.

    Тип обогревателя в данном случае не имеет значения: если два обогревателя потратили одинаковое количество энергии, то и помещение они нагрели одинаково (но не обязательно за одно и то же время!).

    Управление и индикация

    Простые обогреватели имеют механическую систему управления, которая выглядит как набор из регулирующих температуру ручек и кнопок включения/выключения. Такие обогреватели могут работать в режиме полной либо частичной нагрузки и самостоятельно отключаться при достижении определенной температуры, однако на большее они, как правило, не способны.

    Также следует учесть, что регулировка температуры будет довольно грубая, и, как правило, не в градусах, а в виде вращающейся ручки со значениями «минимум», «максимум» и несколькими промежуточными безымянными градациями. Таким образом, вас ждет довольно долгая процедура подбора оптимального положения этой ручки в соответствии с собственными ощущениями от температуры в помещении.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Механическая система управления обогревателем

    Современные модели все чаще оснащаются электронной системой управления, включающей набор механических или сенсорных кнопок и цифровой дисплей. Возможности у таких обогревателей гораздо более широкие: они могут включаться и выключаться по расписанию, поддерживать установленную температуру (в градусах) в помещении, отображать температуру и текущее время на дисплее и многое другое. К таким обогревателем нередко прилагается пульт дистанционного управления.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация
    Электронная система управления с индикацией температуры

    Наконец, самые «продвинутые» обогреватели имеют возможность дистанционного управления. Такие устройства имеют встроенный передатчик Wi-Fi или Bluetooth, благодаря чему управлять устройством можно со смартфона — с помощью специального приложения.

    Возможности и функции

    В зависимости от сложности обогреватель может иметь разный набор возможностей и функций. Самые простые обогреватели (например, многие масляные) нагреваются до определенной температуры, после чего на некоторое время отключаются. Более продвинутые приборы способны контролировать температуру в помещении и включаться и отключаться в зависимости от окружающих условий.

    Обогреватели с электронной системой управления могут быть оснащены отложенным стартом и временем окончания работы, включаться и выключаться по расписанию и нередко имеют набор программ для различных сценариев использования.

    Обогреватели с дистанционным управлением посредством Bluetooth или Wi-Fi позволяют пользователю контролировать их работу дистанционно. Благодаря такому решению обогреватель можно включить или выключить дистанционно. Например, будет полезно включить обогреватель перед тем, как отправиться на дачу, чтобы приехать в уже прогретый дом.

    Уровень шума

    Для большинства обогревателей в документации указан максимальный уровень шума. На этот параметр нужно смотреть в случае, если обогреватель будет установлен в спальне, в детской или в рабочем кабинете — в общем, там, где требуется тишина. Наиболее тихие обогреватели — инфракрасные. Следом за ними идут масляные обогреватели, обогреватели конвекторного типа, а затем — тепловентиляторы и тепловые пушки.

    Стоит учесть, что иногда шум может издавать температурное реле либо динамик, оповещающий пользователя о смене режима работы (или срабатывающий при нажатии кнопок). Поскольку такие звуки могут оказаться весьма назойливыми, лучше заранее убедиться, что подобные эффекты отсутствуют. Кстати, не помешает проверить и яркость дисплея, чтобы неожиданно не оказалось, что обогреватель, который предполагается установить в спальне, светит слишком ярко.

    Защита

    Практически все обогреватели имеют защитную систему, отключающую их при перегреве. Встроенный предохранитель или датчик перегрева, расположенный в месте выхода воздуха, позволит избежать пожара и излишней нагрузки на электросеть.

    У многих обогревателей также имеется система, отключающая прибор в случае его падения. При условии соблюдения техники безопасности (обогреватель правильно установлен и не накрыт тряпками и посторонними вещами) такие системы гарантируют, что прибор не станет причиной пожара.

    Однако обжечься о многие обогреватели все-таки можно. Поэтому если в доме есть дети и пожилые люди, лучше подумать о покупке максимально безопасного обогревателя, который будет трудно зацепить или уронить (к таким, например, относятся настенные обогреватели).

    В случае, если обогреватель предполагается установить в ванной комнате, стоит обратить внимание на модели с влагозащищенным корпусом. Это позволит не беспокоиться о попадании воды в корпус устройства и возможном коротком замыкании. Использование обогревателя в ванной позволит не только добиться комфортной температуры, но и предотвратить появление грибка на стенах.

    Видео: советы специалиста по выбору радиаторов отопления

    Сравнительные характеристики обогревателей

    Большое количество обогревателей, представленных в магазинах, позволяют человеку получить максимальный эффект и положительные эмоции в том случае, если выбор был совершен правильно. Необходимо обратить внимание на основные характеристики: тип устройства, площадь помещения, нагревательный элемент и т. д.

    МодельОсобенностиМаксимальная мощность, ВтПроизводительЦена, руб.Рейтинг
    Масляные радиаторы
    Royal Clima ROR-C7-1500M CataniaНапольный радиатор с датчиками защиты от опрокидывания и перегрева (автоотключение), стильный дизайн, бесшумный, безопасный, экономия электроэнергии1500КитайОт 247010
    Polaris CR 0512B3 режима, 5 секций, механическое управление, защита от перегрева1200КитайОт 24899
    Timberk TOR 21.2009 BC/BCL2 системы защиты, мобильный, 2 режима работы, механический тип, большой вес (9 кг)2000КитайОт 24109
    Hyundai H-HO9-09-UI848Защита от перегрева и протечки масла, сглаженный дизайн, неудобная ручка (выемка на панели радиатора),

    неустойчивость конструкции из-за уникального способа крепления пластин с колесиками

    2000КитайОт 25809
    Тепловентиляторы
    Ballu BFH/S-03Защита от перегрева, компактное устройство, длительный срок эксплуатации, отсутствует режим регуляции температур, шумит при работе900КитайОт 59010
    Timberk TFH T15NTKАвтоотключение при перегреве, 2 режима работы,

    защита от попадания пыли на поверхность нагревательного элемента, низкий уровень шума и отсутствие ручки для перемещения прибора

    1500КитайОт 179910
    REDMOND RFH-C4522SКерамический PTC, тихое устройство с системой поддержки температуры, таймером, съемным фильтром, приложением для управления со смартфона, высокая стоимость, неудобная конструкция опоры2000КитайОт 649010
    Hyundai H-FH9-05-UI9207Защита от перегрева, компактный, настольный, бесшумный, но не может прогреть комнату из-за маленькой мощности (тепло ощущается на расстоянии до 40 см от прибора)400КитайОт 7638
    Конвекторы
    Timberk TEC.PF8N M 1000 INЗащита от опрокидывания и перегрева, настенный или напольный тип установки, электрический конвектор, передняя поверхность из ударопрочного стекла1000КитайОт 299910
    Hyundai H-HV15-20-UI619Высоконадежный термостат, низкая влагозащита, короткий сетевой кабель, стильный дизайн, 2 типа установки (настенный и напольный), защита от перегрева (автовыключение)2000КитайОт 232010
    Ballu BEC/EZER-1500Защита от перегрева, таймер отключения, сохранение настроек при незапланированном отключении электроэнергии2200КитайОт 300010
    Electrolux ECH/B-2000 EАвтоотключение, датчики опрокидывания, передняя панель изготовлена из стеклокерамики, длительный срок эксплуатации, интеллектуальный блок управления, высокая влагозащита, высокая стоимость, громко щелкает при изменении температуры, короткий сетевой кабель2000Китай От 64909
    Инфракрасные обогреватели
    Hyundai H-HC3-10-UI998Долговечный, не сушит воздух, удобен в использовании (напольный), но с коротковатым сетевым кабелем, защита от падения1000КореяОт 139010
    Polaris PKSH 0508HПрактичный, высокая скорость работы, эффективен в небольших помещениях, защита от перегрева, отсутствует термостат800ИзраильОТ 399010
    Timberk TCH A5 1500Потолочный тип, защита от перегрева, безопасный, при работе издает шум1500КитайОт 32299
    Ballu BIH-L-2.0Защита от перегрева (встроенный термостат), подвесной тип установки, охлаждение стального корпуса, регулировка угла наклона, ламповый обогреватель. При повреждении нагревательного элемента (кварцевой трубки) найти ее будет проблематично2000РоссияОт 32009

    Сборка радиаторных секций

    111 - 0259

    1 - радиаторный ключ; 2 - секция; 3 - ниппель; 4 - прокладка

    Площадь поверхности нагрева одной секции М-140-АО-500 составляет 0,3 м2.

    Перед установкой и дополнительной покраской отечествен­ные радиаторы требуют обязательной протяжки межсекционных резьбовых соединений. Хотя чугунные радиаторы рассчитаны на рабочее давление теплоносителя 0,6 МПа, они плохо держат гид­равлические удары, возникающие во внешних подводящих се­тях. Вместе с тем они обладают высокой коррозионной стой­костью, необходимой в российских условиях эксплуатации.

    В последние годы на отечественном рынке отопитель­но-вентиляционной техники появились разнообразные конст­рукции стальных и алюминиевых радиаторов.

    Панельные стальные радиаторы выпускаются в нескольких конструктивных решениях:

    • в виде штампованных из листовой стали (толщиной 1,5 мм) па­нелей с числом каналов от 8 до 20 и площадью поверхности на­грева от 0,65 до 4 м2 (типа МН6, ЗС1, ЗС2, PC-10, PC-33, РСВ1, РСВЗ, РСВ9 и др.);
    • в виде листотрубных змеевикового типа (преимущественно для паровых систем отопления);
    • в виде конвекторов.

    Штампованные радиаторы рассчитаны на рабочее давление теплоносителя до 0,6 МПа и без специальных защитных внут­ренних покрытий из-за коррозии быстро выходят из строя.

    В стальных трубчатыхрадиаторах сочетаются конвектив­ный и лучистый виды теплоотдачи (в 2 раза эффективнее обычного радиатора), а форма и дизайн делают его конкурен­тоспособным на мировом рынке отопительной техники. Теп­лоотдача в зависимости от числа секций составляет от 900 до 2520 Вт.

    Конвектором называют отопительный прибор из стальных труб с нанизанными на них ребрами из листовой стали. Свое название прибор получил из-за преимущественного конвек­тивного процесса (до 90 %) теплоотдачи. В настоящее время это самый распространенный отопительный прибор. Его при­меняют в системах отопления жилых, общественных, админи­стративных и коммунальных зданий с температурой теплоносителя до 150 °С и давлением до 0,6 МПа. Прибор отличают не­высокая цена, безотказность в работе.

    Конвекторы выпускают следующих типов: стальные плин­тусные КП; встроенные напольные «Бриз»; стальные низкие и высокие с кожухом «Аккорд» и «Универсал», конвекторы ОАО «Сантехпром» (малой глубины с номинальным тепловым по­током 0,4-2,0 кВт) и «Сантехпром Авто-С» (средней глубины с номинальным тепловым потоком 1,2-3,0 кВт).

    Плинтусные и встроенные напольные конвекторы, приме­няемые для обогрева наружных стен с большим остеклением, когда не остается места для традиционных отопительных при­боров (они занимают незначительные пространства - не более 10 см по глубине и 20-25 см по высоте), создают надежную теп­ловую завесу от ниспадающих со стен потоков холодного воздуха. Их использование характерно для отопительных систем Западной Европы, Северной Америки и других стран с умерен­ным климатом.

    Алюминиевые и биметаллические радиаторы, впервые по­павшие к нам примерно 15 лет назад по импорту из Италии и привлекли внимание высокой теплоотдачей (преимущест­венно лучистым теплообменом), чистым красивым литьем, секционностью конструкций. Они выпускаются в двух вари­антах:

    • литые алюминиевые радиаторы, где каждая секция изготов­ляется как цельная деталь;
    • разборные (экструзионные) радиаторы, состоящие из не­скольких секций, механически собираемых в одну с помощью уплотнителей и клея.

    Недостатки алюминиевых радиаторов обусловлены амфотерными свойствами алюминия, вследствие чего они весьма чувствительны к кислотно-щелочной реакции воды pH, что в ряде случаев вызывает выделение газообразного водорода и уг­лекислоты в воду и «завоздушивание» систем отопления. Этого явления нет в биметаллических радиаторах - алюминиевый слой вынесен наверх конструкции и заменен изнутри сталь­ным.

    Трубчатые нагревательные приборы из чугунных и гладких стальных труб устанавливают преимущественно в зданиях про­мышленных и сельскохозяйственных предприятий в виде ре­гистров и сварных панелей для обогрева наружных стен, фона­рей верхнего света, грунта теплиц и оранжерей, приготовления горячей воды в емкостных подогревателях и др.

    В последние годы для устройства напольного отопления помещений и обогрева наружных площадей стали применять и металлополимерные трубы в качестве греющих элементов кон­струкции, а также электрические кабели (по системе кабельно­го DEVI-обогрева датской фирмы DEVI).

    Полотенцесушители систем горячего водоснабжения. В сис­темах горячего водоснабжения жилых и общественных зданий для создания комфортных условий в ванных комнатах и сушки белья устанавливают полотенцесушители, регистры, дизайн-радиаторы. В большинстве случаев их выполняют из стальных трубчатых элементов с номинальным тепловым по­током 0,3-0,6 кВт и присоединяют проточно-последовательно к системе горячего водоснабжения, а в ряде случаев и к систе­мам отопления зданий.

    Калориферы широко применяют для нагревания проходя­щего через них воздуха в системах вентиляции, воздушного отопления, кондиционирования воздуха, сушильных установ­ках и др. Отечественная промышленность выпускает калори­феры:

    • стальные пластинчатые одноходовые средней (КФС) и боль­шой (КФБ) моделей с площадью поверхности нагрева от 10 до 70 м2;
    • стальные оребренные (спирально-навивные) одноходовые средней (КФСО) и большой (КФБО) моделей с площадью по­верхности нагрева от 10 до 70 м2;
    • стальные пластинчатые многоходовые для воды модели (КМС, КМБ);
    • стальные пластинчатые одноходовые для пара модели (СТД-3009В) и для воды (СТД-ЗОЮВ) с площадью поверхно­сти нагрева от 7 до 75 м2.

    Наибольшее применение получили калориферы новейших разработок типа КСкЗ и КСк4 с биметаллическими оребренными трубками, с площадью поверхности нагрева от 10 до 136 м2.

    Инфракрасные (ИК) излучатели используются в системах лучистого обогрева рабочих зон цехов, мастерских, ангаров, складов и других производственных помещений большой площади. На Западе они получили широкое распростране­ние и для обогрева общественных зданий и сооружений - спортивных, торговых, культовых, аэропортов, вокзалов и др. В приборах используют электромагнитные волны в диа­пазоне от 0,77 до 340 мкм (при этом диапазон 0,77-15 мкм считается коротковолновым, от 15 до 100 мкм - средневол­новым, а от 100 до 340 мкм- длинноволновым). ИК-излучатели с температурой на поверхности от 700 до 2500 °С, имею­щие длину волн 1,55-2,55 мкм (близкие к видимому свету), называют «светлые», излучатели с более низкой температу­рой поверхности имеют большую длину волны, и их называ­ют «темные». Тепловая мощность их может составлять от 3-4 кВт (уличные газовые фонари и лампы для кафе, закусочных, киосков) до 200-300 кВт (И К-излучатели «темного» типа для производственных зданий), КПД 92 %.

    Импортные промышленные ИК-установки включают в се­бя: теплогенератор мощностью от 50 до 300 кВт с газовой го­релкой и блоком управления; ленточный трубный излучатель Длиной до 140 м, дымосос с электродвигателем; кожух излуча­теля из стали с теплоизоляционным покрытием и лучеотражающей пленкой.

    Отечественная промышленность представлена конструк­циями газовых инфракрасных излучателей ГИИ-5 - ГИИ-31 сибирского предприятия «Сибшванк» (мощностью от 5 до 31 кВт в одном приборе, с трубными раздатчиками) и моделя­ми московского Стройпроектсервиса (мощностью от 11 до 140 кВт).

    Панельно-лучистые системы отопления по конструктивно­му исполнению подразделяют на панельные, по трубкам кото­рых проходит перегретая вода (пар); трубчатые змеевики, за­кладываемые при изготовлении строительных конструкций; газовоздушные; радиационные подвесные или настенные.

    Металлические панели предназначены для отопления ши­роких производственных помещений, не нуждающихся в уси­ленной вентиляции (механические, инструментальные, мо­дельные цехи, ангары, склады).

    Излучающие панели, подвешиваемые в верхней зоне таких помещений, состоят из металлического отражательного экра­на с козырьками, к нижней поверхности которого прикрепле­ны греющие трубы, а верхняя поверхность покрыта слоем теп­ловой изоляции.

    Подвесные панели конструктивно должны быть такими, что­бы теплоотдача излучением вниз составляла не менее 80 % об­щей теплоотдачи. Только тогда достигается равномерность температуры воздуха по высоте помещений и экономится теп­ловая энергия по сравнению с конвективным отоплением обычного вида, особенно воздушным.

    Бетонные панели с замоноличенными стальными греющими трубами применяются в стеновых системах панельно-лучистого отопления в полносборных зданиях массового строительст­ва, в основном для отопления общественных и производствен­ных зданий преимущественно с ограждающими конструкция­ми из стеновых панелей.

    В последнее время для целей утилизации теплоты удаляе­мого из помещений отепленного воздуха и извлечения теплоты технологических газов и паров разработаны специальные теплоутилизаторы, которые представляют собой теплообмен­ники, устанавливаемые в системах вентиляции и кондициони­рования и позволяющие использовать тепло удаляемого из помещения воздуха. Отопительные приборы новой конструк­ции - доводчики эжекционные - это воздухораспределительные устройства для подготовки смеси воздуха и подачи его в помещение. Доводчики применяются для круглосуточного конди­ционирования промышленных и гражданских зданий, имею­щих централизованное снабжение первичным воздухом, теп­лоносителем и холодоносителем.

    Стоимость отопительных радиаторов

    Самый доступный вариант – это чугунные радиаторы, которые обычно продаются секциями. Разумеется, это касается только стандартных изделий – за радиаторы «ретро» придется отдать едва ли не в 10 раз больше. Немного дороже простых устройств из чугуна обходятся стальные панельные изделия, особенно отечественные – модели зарубежного производства всегда имеют большую стоимость.

    Достоинства и недостатки радиаторов панельного типа

    У стальных панельных радиаторов есть масса положительных качеств, среди которых стоит отметить следующие:

    1. Простота монтажа. Поскольку стальной панельный отопительный радиатор представляет собой цельное изделие, его монтаж сводится к очень простым операциям – сначала нужно повесить устройство на кронштейны, а потом подключить к трубопроводу отопления. Правда, невозможность разобрать радиатор можно отнести и к недостаткам – в случае повреждения устройства его придется менять полностью, в то время как секционные батареи можно менять по частям.
    2. Высокая теплоотдача. Панели имеют немаленькую площадь, благодаря чему тепловая энергия передается помещению в полном объеме. Наличие конвекторов, позволяющее направлять теплый воздух в нужном направлении, тоже в немалой степени повышает эффективность стальных батарей.
    3. Экономичность. По внутренним полостям проходит сравнительно небольшой объем теплоносителя, поэтому для нагрева требуется сравнительно немного энергии. В сравнении с обычными чугунными батареями панельные устройства выдают примерно на треть больше тепла.
    4. Низкая травмоопасность. В конструкции стальных панельных радиаторов отсутствуют острые углы, о которые можно пораниться. Этот пункт особенно актуален для семей с маленькими детьми – гладкая металлическая поверхность радиатора снижает вероятность серьезной травмы до минимума.
    5. Хорошие визуальные качества. Панельные отопительные батареи изначально имеют довольно аккуратный и приятный внешний вид, поэтому после их установки не придется думать о различных вариантах защитных или декоративных элементов.

    Отопительные приборы: виды, типы современных бытовых устройств, выбор, классификация

    У панельных устройств есть и недостатки, из которых выделяются следующие:

    Слабая сопротивляемость к перепадам давления. При изготовлении панельных батарей используется сварка – а получаемые в итоге сварные швы не очень хорошо выдерживают гидроудары. Впрочем, данный недостаток можно нивелировать при помощи редукторов, которые принимают воздействие перепадов давления на себя.

    Зависимость от качества теплоносителя. Если в залитой в отопительную систему воде присутствует высокая концентрация примесей, то радиаторы очень быстро придут в негодное состояние. В централизованных системах качество теплоносителя обычно не очень хорошее, поэтому внутренняя поверхность радиаторов покрывается толстым слоем накипи и начинает ржаветь.

    Низкая механическая прочность

    Компоненты панельных радиаторов не отличаются высокой прочностью, поэтому при их транспортировке и эксплуатации нужно соблюдать осторожность – даже слабое воздействие может привести к повреждению изделий

    Напоследок о преимуществах и недостатках

    Сначала раскроем основные минусы данного отопления:

    • значительные вложения при строительстве – домовладелец несет затраты на покупку материалов, оборудования и монтаж;
    • при эксплуатации надо следить за работой теплосиловой установки, дизельные и дровяные котлы вовремя загружать топливом;
    • существует вероятность протечки или размораживания элементов отопительной сети.

    Перечисленные недостатки нельзя назвать критическими. Вложения постепенно окупаются, при недостатке средств монтаж выполняется самостоятельно. Вероятность протечек сводится к нулю за счет качественной сборки и заливки незамерзающего теплоносителя (антифриза), если отопление включается периодически.

    Список плюсов выглядит гораздо внушительнее:

    1. Универсальность. Для подогрева рабочего тела можно использовать оборудование, использующее различные источники энергии и горючее. При необходимости ставится 2—4 разных водогрейных аппарата.Как разместить твердотопливный и электрокотел
    2. Широкий выбор комплектующих. Застройщик может подобрать схему и материалы под личный бюджет – применить недорогие полипропиленовые трубы, поставить панельные радиаторы и электрокотел.
    3. Гибкость. Любая схема закрытого типа легко адаптируется под требования домовладельца, трубопроводы укладываются закрытым либо открытым способом. Исключение – гравитационная (самотечная) разводка, монтируемая по строгим правилам.
    4. Температура поверхности приборов не превышает 80 градусов, выделяется мягкое инфракрасное тепло, воздух не пересушивается.
    5. Параллельно с отоплением нетрудно организовать горячее водоснабжение – установить и подключить к теплогенератору накопительный бойлер косвенного нагрева.
    6. Есть возможность полной автоматизации и управления отоплением на расстоянии – через GSM связь или интернет.
    Поделиться
    Похожие записи
    Adblock
    detector
