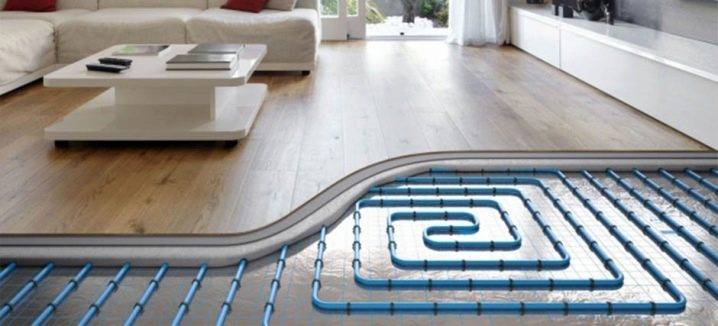

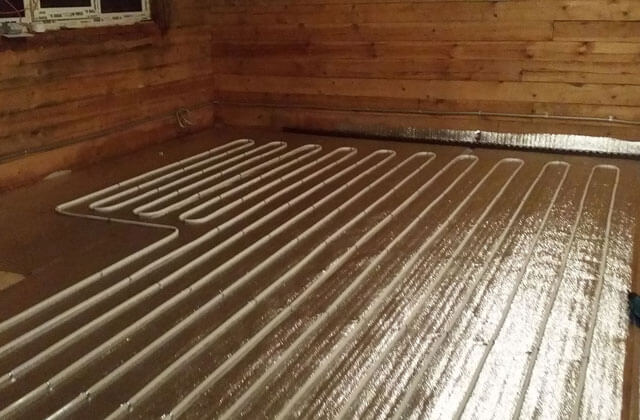

Водяной теплый пол без стяжки - инструкция и технология возведения

Общие сведения

Преимущества теплого водного пола без стяжки из бетона:


  • Конструкционная легкость, которая дает возможность укладывать его на любые типы перекрытий.
  • Малая толщина пола не будет вносить больших изменений в полезную высоту комнаты.
  • Есть возможность укладывать финишное покрытие сразу после обустройства теплого пола, и не требуется ждать, пока созреет бетон.
  • Минимальные требования к основанию – это может быть и деревянное, и бетонное покрытие.

Преимущества пола без стяжки

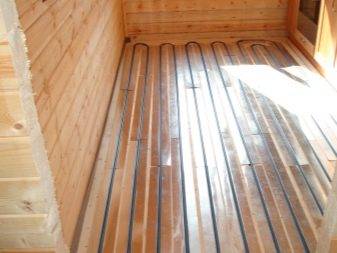

Водяной теплый пол без стяжки - инструкция и технология возведения
Теплый пол без стяжки легче по весу и быстрее монтируется

При обустройстве теплого пола без стяжки его владелец получает следующие преимущества:

  • По завершении монтажных работ получаются легкие и долговечные конструкции, обеспечивающие высокую тепловую отдачу.
  • Подход позволяет сэкономить на занимаемом обогревающей системой пространстве – толщина слоя не превышает 2-4 см.
  • Протечки устраняются очень просто, поскольку доступ к трубам с носителем ничем не ограничен, как в случае со стяжкой.

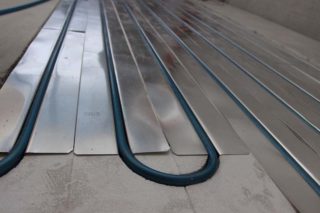

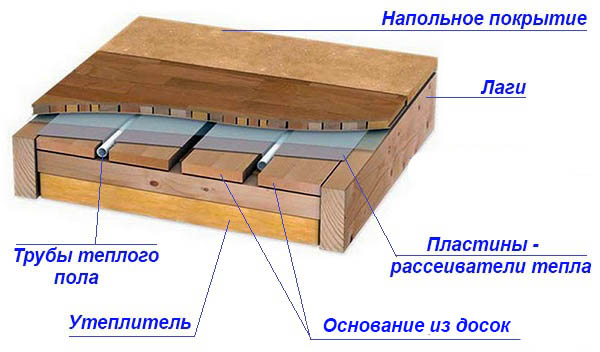

  • При применении специальных рассеивающих тепло пластин отдача от водяного пола резко возрастает, а сами отапливаемые помещения быстрее прогреваются.

Управлять системами без стяжки посредством автоматики легче, чем другими разновидностями теплых полов. Сборка занимает совсем не много времени. Последнее объясняется отсутствием нужды подготавливать бетонный раствор и ожидать, пока он подсохнет. Недостатков у таких конструкций нет, не считая высокой стоимости.

Виды систем теплого пола

В зависимости от материала основания существует два способа обустройства водяного теплого пола: на плитках из полистирола или по деревянному настилу. Независимо от того, какой из них выбран за основной, перед началом работ следует тщательно выровнять несущее основание: удалить все имеющиеся неровности и обновить сгнившие доски.

При выборе первого способа сначала потребуется подготовить схему монтажа полистирольных заготовок. При ее составлении важно учесть размеры помещения и правильно выбрать габариты плиток, сразу же подрезав их по месту укладки. Крепятся они посредством особых фиксаторов, входящих в комплект поставки утеплительного материала.

Сухой или мокрый пол – что лучше?

Существует несколько весомых аргументов, побуждающих сделать сухой способ укладки для теплых водяных полов:

  • Быстрая скорость монтажа.
  • Меньшие расходы.
  • Меньшие требования к несущим способностям перекрытия.
  • Возможность выполнения работ своими руками.

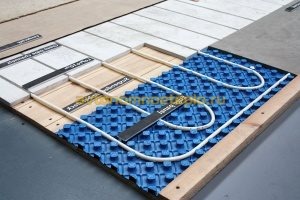

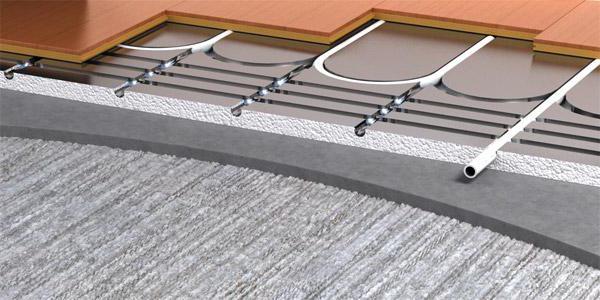

    Как сделать теплый водяной пол без стяжки
    При этом у системы водяного напольного отопления, монтируемой сухим способом, есть свои недостатки:
  • Низкая теплоотдача.
  • Ограничения, в связи с использованием напольного покрытия.

Перед тем как выбрать, сухой или мокрый способ стяжки, в каждом конкретном случае потребуется учесть следующие нюансы:

  • Технические особенности здания. Сухая стяжка выполняется в помещениях, где недопустимо создание сырости. При этом исключены случаи протекания состава к соседям снизу, так как в смеси полностью отсутствует вода.
  • Сроки. Согласно статистике, сделать монтаж водяного теплого пола сухим способом обычно решают те, кому время не позволяет ждать больше месяца, пока застынет цементная стяжка.

Несмотря на существующие недостатки, сухая стяжка пользуется большой популярностью. Ее применение оправдано в случае, когда время монтажа ограничено. Высота потолков не дает использовать традиционные методы заливки стяжки, а также планируется самостоятельное проведение работ.

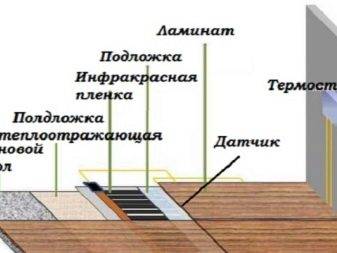

Электрические полы

Электрические устройства представляют собой контур из проводов, который служит нагревательным элементом. Бывают: кабельными и инфракрасными.

Кабельные системы, также как и водяные полы чаще монтируются в стяжку, но при наличии деревянных перекрытий рекомендована укладка без стяжки. Инфракрасный вид не нуждается в бетонной заливке, и процесс его установки самый простой.

Устройство —электрические тёплые полы реже применяется в бревенчатых домах, так как:

  • имеет более высокую эксплуатационную
    стоимость;
  • пожароопасно, хотя при правильной
    установке, риск сведён к минимуму.

Несмотря на эти
недостатки, электрические полы можно сделать в деревянном доме, так как они
имеют следующие положительные стороны:

  • простой монтаж, в сравнении с водяной
    системой — обладают меньшими габаритами;
  • быстро прогревают помещение;
  • есть возможность регулировать
    температуры в каждой комнате;
  • срок службы более 50 лет.

Нет единого мнения, какие отапливаемые полы лучше сделать в деревянном доме своими руками, главное, чтобы они были лёгкие — без стяжки.

Если отталкиваться от цены теплоресурсов, то выгодней водяная система. При желании сохранить высоту потолков — инфракрасные. А хотите сэкономить на сооружении конструкции — электрические.

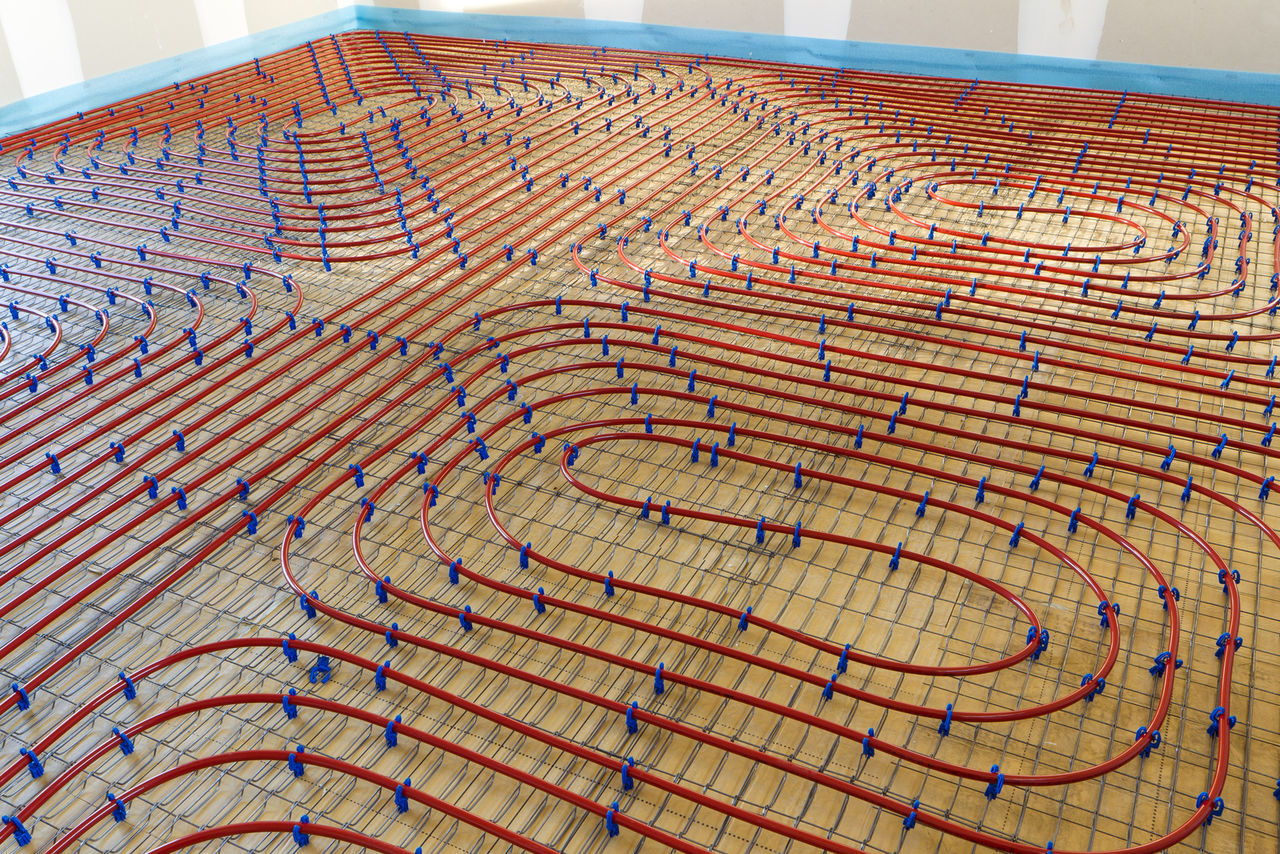

Когда используют сухой теплый пол?

Такие системы не только являются более удобными, они применяются, когда стандартный способ не может быть использован, например:

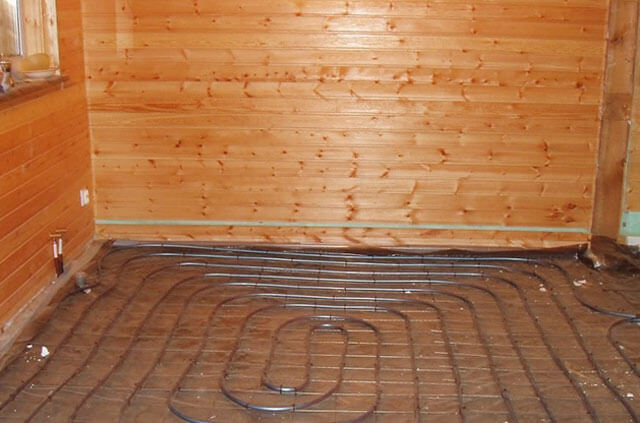

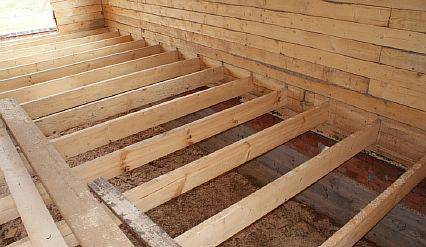

  • Сухой теплый пол в деревянном доме позволит снизить давление на несущие стены, которые сильно уступают бетонным плитам.
  • В квартирах, расположенных на последних этажах высотки возникает проблема с транспортировкой цемента, поэтому легкие конструкции сберегут силы и средства владельца.
  • Нужно по минимуму поднимать пол, это особенно актуально в хрущевках или других маленьких квартирах и домах.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

Но укладка сухого водяного теплого пола производится и в других строениях, так как они обладают следующими преимуществами:

  • Малый вес;
  • Простота и высокая скорость установки;
  • Небольшая толщина и теплоустойчивость;
  • Дополнительная шумоизоляция.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

Но вместе с достоинствами, рука об руку идут и недостатки.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

Главным недостатком является необходимость влагоизоляции. Это обуславливается боязнью системы влаги в возможности вспучивания и последующей поломки.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

Когда может возникнуть необходимость сухой конструкции теплого пола

Есть ряд факторов, которые делают невозможным или сильно затруднительным выполнение бетонной стяжки для теплого водяного пола:

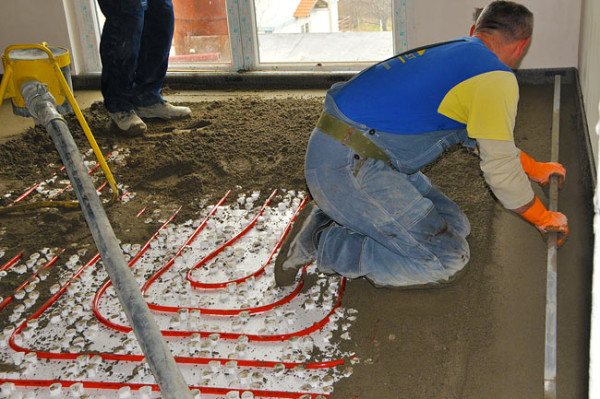

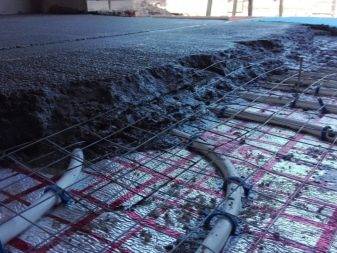

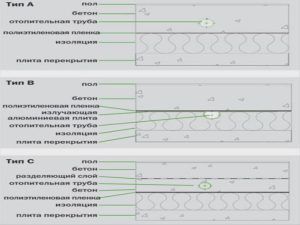

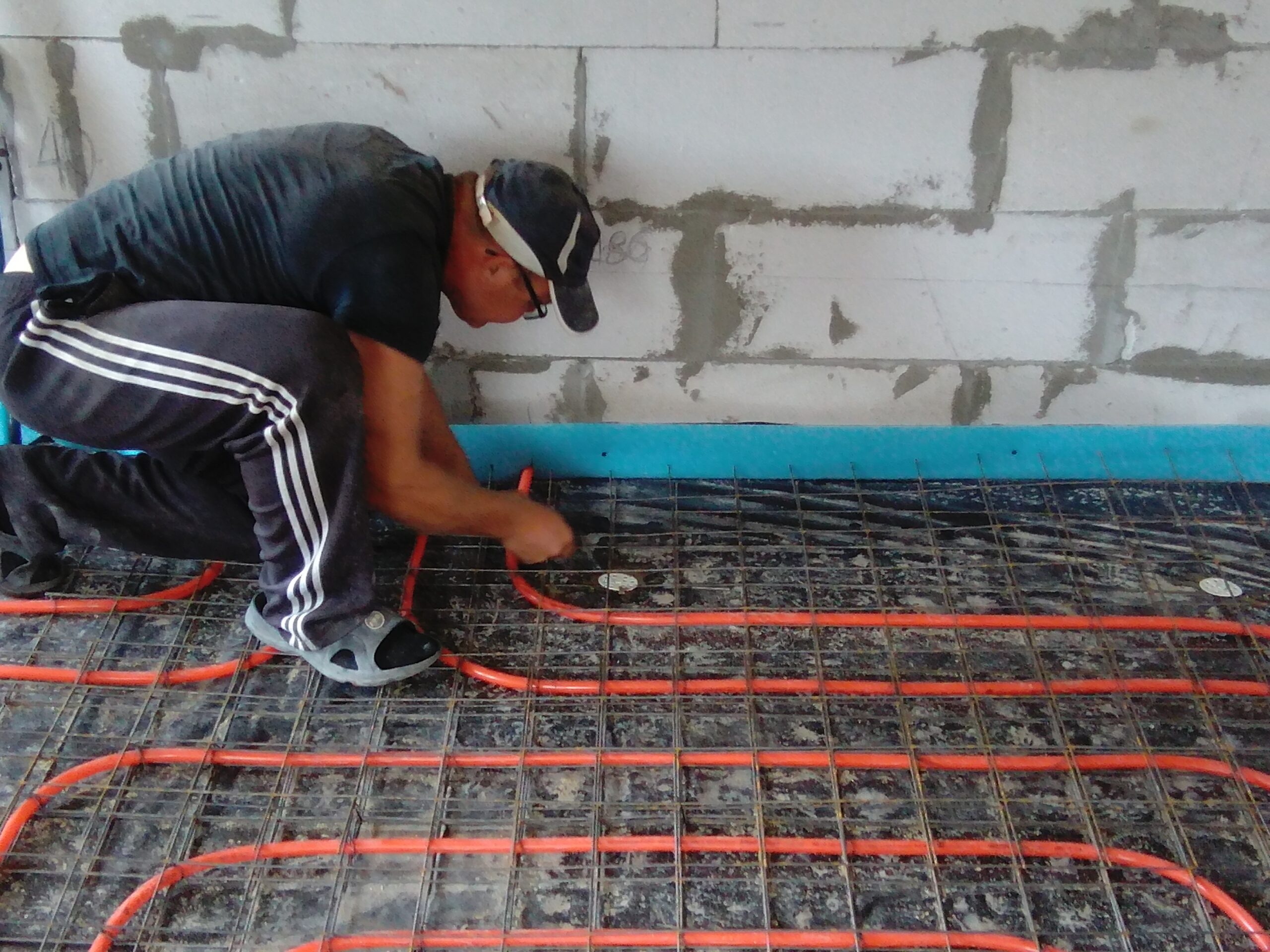

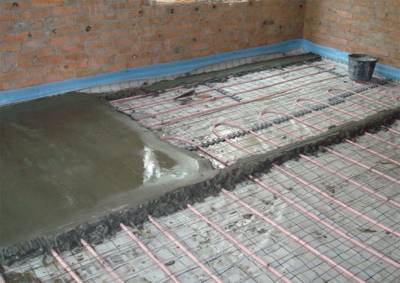

Устройство водяного тёплого пола с бетонной стяжкой

Устройство водяного тёплого пола с бетонной стяжкой

  • слабые перекрытия, неспособные выдержать больших нагрузок;
  • ограниченная высота комнаты, которая не позволяет дополнительно убирать еще 10 см;
  • невозможность организовать в помещении замес бетона – например, в квартиру на высоком этаже трудно доставить бетоносмесительный агрегат;
  • если нет опыта в приготовлении цементного раствора, но есть желание выполнить всю работу самостоятельно, своими руками;
  • когда ограничены временные рамки на проведение строительства или ремонта.

Плюсы и минусы данного способа

Если сравнивать оба способа укладки теплых полов по трудоемкость и временным затратам, сухая стяжка выглядит предпочтительнее. Для тех, кто решил самостоятельно сделать систему отопления с теплыми полами, такая технология не требует специфических знаний и умения. Все, что потребуется от вас, это инструменты, желание и материалы.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

По временным затратам укладка стяжки в сухую, так же займет значительно меньше времени. Делать все можно в несколько этапов, не ограничивая себя по времени. После окончания работ с теплым полом, свободно занимайтесь другими ремонтными работами.

К примеру: бетонная стяжка, выполненная на основе песчано-цементной смеси, залитая в помещении будет сохнуть до твердого состояния не менее 25-30 дней.

Подведем итоги. Каковы преимущества греющего пола, сделанного без мокрой стяжки:

  • основное достоинство – легкий и быстрый доступ к поврежденному водяному контуру для последующего ремонта;
  • небольшой вес конструкции (25-30 кг/м2), позволяющий вести работы на перекрытиях любого типа;
  • пирог имеет небольшую толщину (35-60 мм), сохраняя внутренний объем помещений;
  • возможность приступать к монтажу напольного покрытия после окончания работ по оборудованию теплого пола;
  • возможность использовать любые из существующих оснований (бетонные и деревянные перекрытия);
  • возможность использовать систему во временных жилых помещениях;

Единственное отступление от технологии может возникнуть в результате выравнивания бетонного основания. При явных и видимых изъянах бетонного основания, необходимо сделать черновую мокрую стяжку, уже на которую сверху будет осуществляться монтаж остальных слоев пирога. Такая технология называется полусухая стяжка.

К серьезным недостаткам в данном случае можно отнести ряд важных моментов. На состояние сухой стяжки крайне негативно отражается воздействие влаги. Фанера или листы ГКЛ начинают деформироваться и покрываются плесенью.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

Для бани и ванной комнаты такая конструкция полов точно не подходит. Тем более, в помещениях, где уложены теплые водяные полы на основе сухой стяжки, невозможно возводить дополнительные элементы жилой конструкции. Система не рассчитана на дополнительную нагрузку. Других, существенных недостатков данная система оборудования теплых водяных полов в процессе эксплуатации не выявлено.

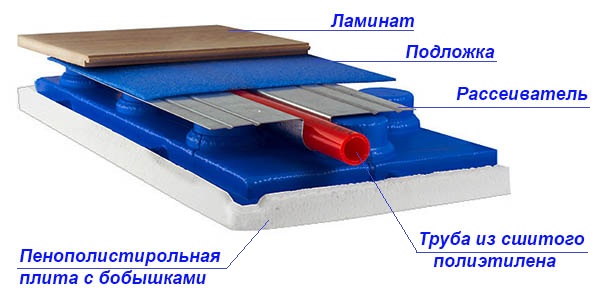

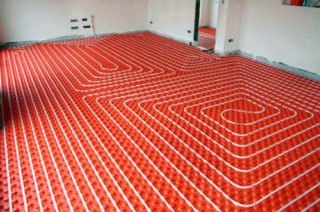

Технология монтажа теплого водяного пола с применением плит из полистирола

Технологии укладки гладких полистирольных матов и плит с бобышками схожи. Различия заключаются лишь в дополнительном этапе – вырезании пазов на поверхности гладкой плиты.

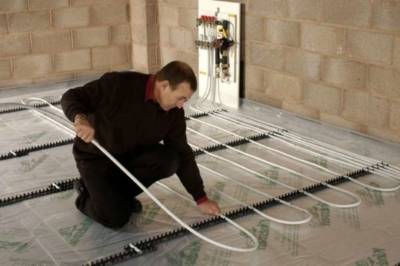

Этапы монтажа теплого водяного пола:

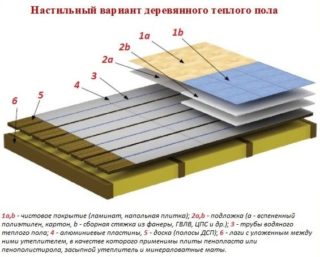

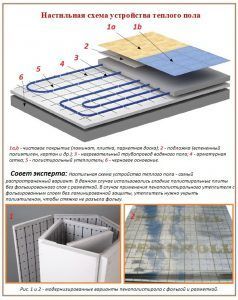

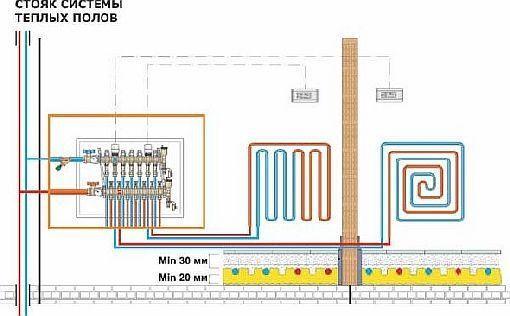

Настильная схема устройства теплого пола

Настильная схема устройства теплого пола

  • Поверхность чернового пола очищается от пыли и мусора;
  • Проверяется степень перепада уровня пола (должна быть в пределах до 2 мм на каждые 2 м2) – если уклон превышает норму, следует выполнить тонкую стяжку;
  • Для гидроизоляции на основании расстилается плотная полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна следует разместить внахлест, с запасом до 10 см. Все стыки нужно зафиксировать с помощью скотча;

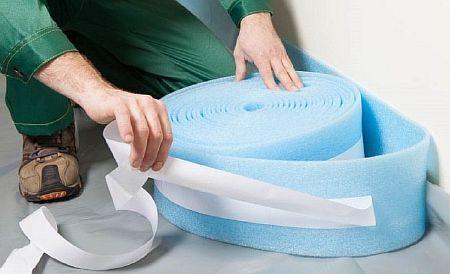

  • Раскладка демпферной ленты вдоль всех стен помещения. Ее назначение – компенсировать линейное расширение конструкции во время тепловых нагрузок.

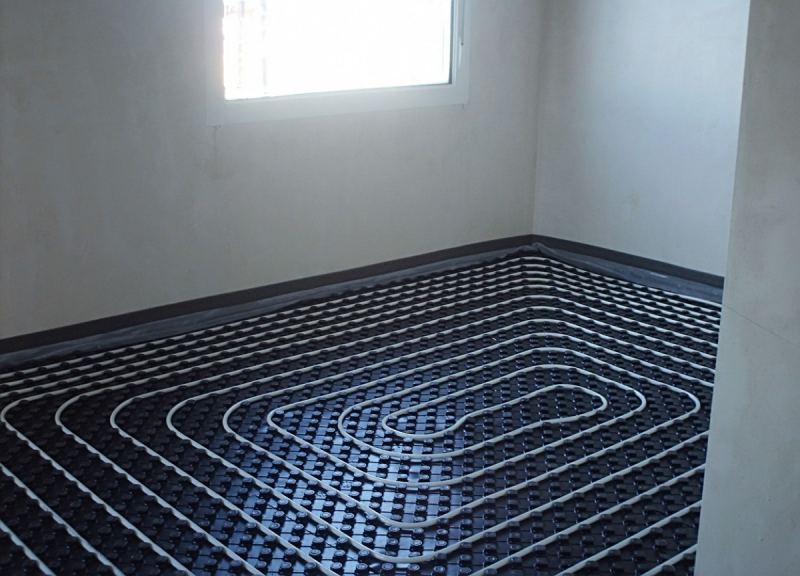

  • Впритык к стенам укладываются маты, которые скрепляются между собой замковой системой;
  • Для более прочной фиксации можно стыки обработать клеем;

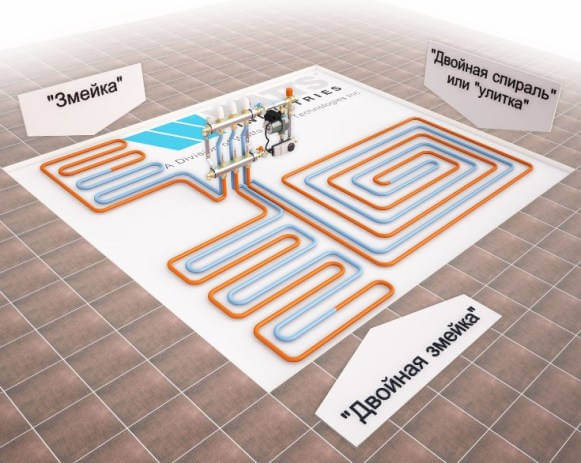

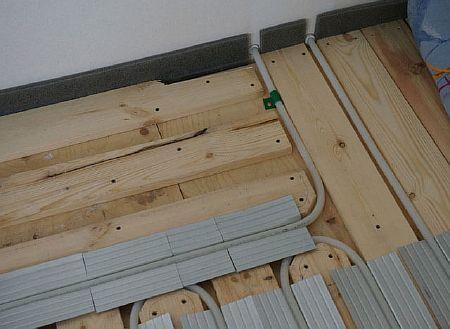

  • Осуществляется разметка для укладки труб. Они могут располагаться змейкой или спиралью. Наиболее распространенный вариант – змейка, но при этом следует помнить, что нельзя использовать один водяной контур для смежных комнат. А если помещение большое, то следует сделать два контура, по одному на каждые 40 м2;

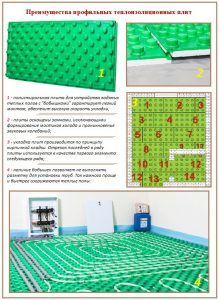

    Преимущества профильных теплоизоляционных плит

    Преимущества профильных теплоизоляционных плит

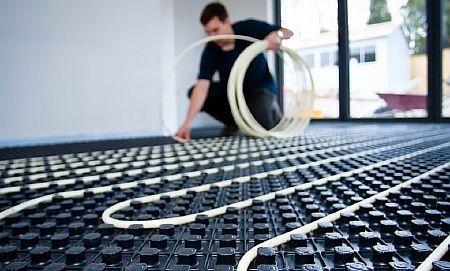

  • В подготовленные пазы или по разметке, между бобышками укладываются металлические пластины;

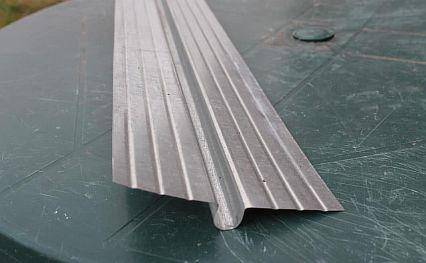

  • Нагревательные трубы нужно поместить в пазы металлических пластин. На изгибах, где труба выходит за рамки пластины и размещается в полистирольном мате, следует сделать полиэтиленовую подложку, чтобы выровнять всю систему;
  • После прокладки труб вся система застилается полиэтиленовой пленкой, а для лучшей гидроизоляции полотна располагаются внахлест и скрепляются скотчем;
  • Последний слой пирога – листы ГВЛ, их следует уложить в два слоя, в шахматном порядке, для фиксации, стыки смазываются клеем ПВА. Между собой листы скрепляются саморезами. Оптимальной считается толщина этого слоя, равная 1 см.

Нюансы, которые нужно учесть

В любой работе есть свои тонкости и ограничения, далее приведен список моментов, которые вам необходимо нужно учесть:

  • Максимальная длина рабочего контура равна 70 метрам, если труба такой длины не позволяет покрыть всю площадь комнаты, то необходима организация второго отопительного контура;

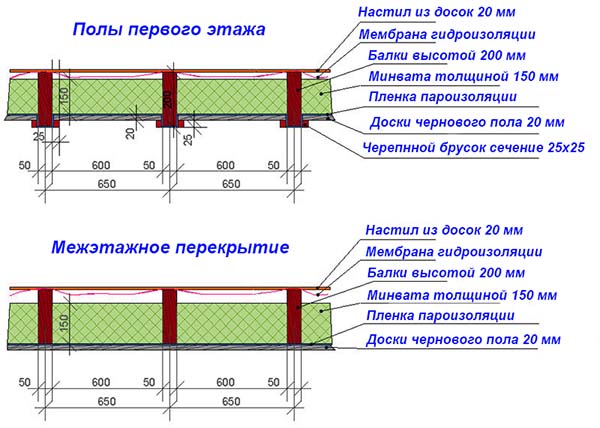

  • Надежная гидроизоляция. В деревянном доме наличие отличной изоляции от влаги залог того, что ваш пол прослужит долгое время без ремонта. Гидроизоляцию нужно осуществлять в несколько слоев.

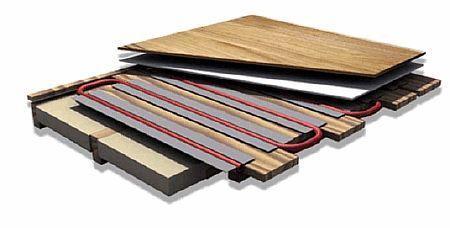

Сухой водяной теплый пол по финской технологии

Сухой водяной теплый пол по финской технологии – удачное решение для монтажа по лагам. Обычная бетонная стяжка выполняет две основные функции: фиксирует систему и осуществляет отдачу тепла вверх. Из-за большого веса ее не всегда можно применить в деревянных домах, поэтому и была придумана довольно эффективная альтернатива. В финском варианте ее роль выполняют гипсоволокнистые листы, уложенные в несколько слоев между петлями труб и являющиеся основой. Пустоты между всеми составляющими конструкции заполняются плиточным клеем. Сверху обычным способом крепится отделочный материал.

ГВЛ-листы
Теплый водяной пол по деревянным лагам при помощи ГВЛ обладает небольшим весом и оказывает допустимую нагрузку на перекрытия. По сравнению с обычным гипсокартоном этот материал более прочный на изгибы и деформацию, при этом отличается повышенной теплопроводностью. Нужную высоту стяжки можно легко достичь, просто скрепляя плиты между собой плиточным клеем. Гипсоволокнистые листы обладают также такими достоинствами как:

  • Доступная стоимость.
  • Простота обработки.
  • Экологичность.
  • Пожаробезопасность.

Еще одно преимущество такого пола – в случае образования протечки гораздо проще осуществить ремонт, чем при наличии бетонной стяжки.

Совет: Для сухой стяжки теплого пола сегодня используется не только ГВЛ, но и листы ДСП, ОСП или фанеры. В продаже можно встретить уже готовые комплекты, материал в которых уже имеет необходимую для удобной укладки форму.

Как осуществляется монтаж сухой стяжки по финской технологии

Монтаж водяного пола по финской технологии предполагает стандартный алгоритм укладки независимо от типа используемых плит. Чтобы тепло правильно распределялось и поднималось вверх, необходимо большое внимание уделить изоляционным материалам: между лагами укладывают пароизоляцию, на нее – утеплитель, а затем еще один слой пароизоляции, который будет защищать дерево от конденсата.

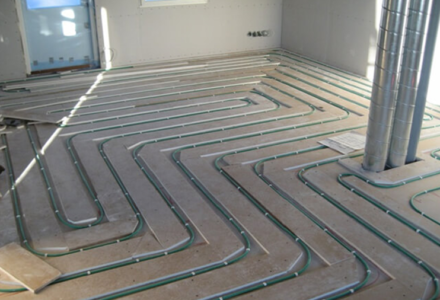

Сухой теплый пол с ГВЛ-листами
Если вы не используете готовый комплект для сухой стяжки, технология дальнейшего монтажа будет следующей. При помощи саморезов к лагам крепятся ГВЛ-листы, на поверхность которых наносят дальнейший маршрут прохождения водяных труб. После этого приступают к распилу материала на полосы и его прикреплению к основанию.

Совет: Расстояние между полосами гипсоволокнистых плит должно быть немного больше, чем диаметр труб. Так вам будет удобнее осуществлять укладку, а в дальнейшем все пустоты в любом случае необходимо будет заполнить плиточным клеем.

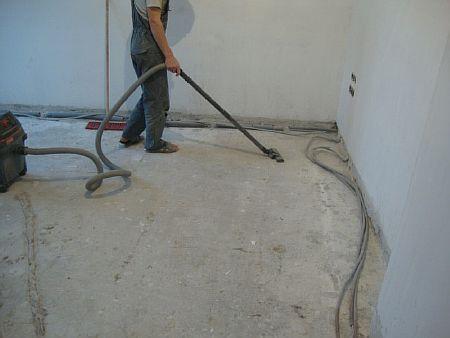

Подготавливаем основание

Цель предварительных работ – выровнять поверхность основания, заложить подушку и сделать черновую стяжку. Подготовка грунтового основания производится так:

  1. Подровняйте землю по всей плоскости пола и замерьте высоту от дна котлована до верха порога. В углублении должен поместиться слой песка 10 см, подбетонка 4—5 см, теплоизоляция 80…200 мм (зависит от климата) и полноценная стяжка 8…10 см, минимум – 60 мм. Итак, наименьшая глубина котлована составит 10 + 4 + 8 + 6 = 28 см, оптимальная – 32 см.
  2. Выройте котлован на требуемую глубину и утрамбуйте землю. Проставьте на стенах метки высот и насыпьте 100 мм песка, можно вперемешку с гравием. Уплотните подушку.
  3. Приготовьте бетон М100, смешав 4.5 частей песка с одной частью цемента М400 и добавив 7 частей щебня.
  4. Установив маяки, залейте черновое основание 4—5 см и дайте бетону застыть в течение 4—7 дней в зависимости от температуры окружающей среды.

Подготовка бетонного перекрытия заключается в уборке пыли и заделке щелей между плитами. Если наблюдается явный перепад высот по плоскости, приготовьте гарцовку – выравнивающую сухую смесь портландцемента с песком в соотношении 1 : 8. Как правильно класть утеплитель на гарцовку, смотрите на видео:

Пол в ванной деревянного дома с сухой стяжкой теплого пола

В связи с протекающими в ванной комнате процессами, к конструкциям и отделочным материалам, применяемым в данном помещении, предъявляются особые требования. Наибольшее внимание должно уделяться полу, так как на него попадает наибольшее количество воды. Если комната находится на втором этаже, важно позаботиться не только о том, чтобы покрытие прожило как можно дольше, но и быть уверенным, что нижние помещения защищены от протеканий.

Пол ванной в деревянном доме с сухой стяжкой теплого пола обойдется несколько дороже, чем аналогичный вариант в других помещениях, так как в данном случае используется большее количество материалов. Наиболее оптимальной считается технология, предполагающая использование специализированных смесей, которые можно купить в любом строительном магазине. Вначале поверхность с уложенным на ней слоем пароизоляции засыпают керамзитным материалом, на котором распределяется сухая стяжка. Поверх монтируются листы влагостойкого гипсокартона, которые будут защищать систему от проникновения влаги снаружи. Как и в других случаях, периметр проклеивается специальной полиэтиленовой лентой, гасящей ударный шум.

Сухая стяжка в ванной из специализированной смеси
Такая технология укладки сухого теплого водяного пола в ванной является наименее трудозатратной и грязь при работе практически отсутствует. Главным недостатком в данном случае является неспособность выдерживать высокие нагрузки.

Одним из самых важных этапов при укладке сухой стяжки в ванной комнате является подготовка гидроизоляционного слоя. Опытные специалисты предлагают использовать битумную мастику либо рулонные материалы. С их помощью можно защитить не только сам пол, но и основание стен, которые захватываются на высоту до 20 см.

Совет: вместо обычного влагостойкого гипса можно использовать ГВЛ-плиты Knauf, являющиеся достаточно прочными и способными выдерживать вес до 1000 кг на квадратный метр. Такой вариант будет оптимальным для помещений, где планируется использовать тяжелые отделочные материалы для пола и мебель крупных размеров.

Как рассчитать количество?

Одна из самых сложных задач – расчёт нужного количества материалов для выполнения сухой стяжки пола.

Избежать непредвиденных ситуаций помогут точные расчёты.

Необходимые для выполнения работ элементы:

  • Пароизолирующая плёнка;
  • Кромочная лента;
  • Мягкое древесное волокно или минеральная вата;
  • Сухая засыпка;
  • Гипсоволоконные плиты;
  • Мастика или клей для гипсоволокна;
  • Профиль для маяков;
  • Саморезы для фиксации ГВЛ-слоёв между собой.

Расчёт ведётся поэтапно, в том порядке, в каком материалы будут необходимы в ходе работ:

  • Пароизоляция и гидроизоляция. Для неё необходим листовой материал на основе полиэтилена, битума или стекловолокна. Необходимое количество плёнки – площадь комнаты плюс 15-25% на припуски (нахлёст и стена). Ширина такого материала обычно составляет от 1 до 2 метров. Длина ограничивается длиной рулона.
  • Маяки. Для них необходим профиль, и если его не было в заводском комплекте, необходимо изготовить вручную из деревянных реек или полимеров. Минимальное количество профилей на площадь комнаты – 1 на метр. То есть если комната 12 метров квадратных со сторонами 3 на 4, разумнее приобрести 4 профиля по 3 метра.

Любой листовой материал под сухую засыпку (утеплитель, основа, изоляция). Рассчитывается интуитивно понятным образом: площадь комнаты делится на площадь одного листа

При этом важно учитывать, что возможна порча листов при транспортировке и не везде он поместится целиком, придётся вырезать фрагменты. С учётом погрешностей необходимо приобретать листовой материал с запасом в 1-3 штуки

Это же относится и к финишному покрытию стяжки гипсоволоконными панелями.

Демпферная лента и материал для заделки стыков. Длина ленты берётся из расчёта периметра комнаты (минус дверной проем). Материал для заделки щелей и стыков высчитывается разными способами в зависимости от его плотности и типа. Листовой – в сантиметрах, весовой – в граммах.Водяной теплый пол без стяжки - инструкция и технология возведения

  • Сухая засыпка. Для разных типов засыпки показатели разные, они указаны на упаковке или в онлайн-калькуляторе. Например, один из самых распространённых и качественных материалов – керамзит, требуется в количестве 30-50 литров на квадратный метр. Точные показатели зависят от желаемой высоты стяжки. Чем больше площадь, тем больше разбег. Материал лучше приобретать по максимальному расходу, поскольку на практике он обычно выше среднего показателя.
  • Клей. Его расход достаточно большой. 500г клея нужно на 1 м2.
  • Саморезы для крепления листов. Точное количество элементов фиксажа для ГВЛ зависит от размеров одного листа. Саморезы вкручиваются на расстоянии примерно 30 см друг от друга. Зная это, легко осуществить расчёт по индивидуальным размерам. Определив, сколько шурупов нужно на 1 лист, их количество нужно умножить на количество листов. На один лист необходимо около 10 штук плюс-минус 2.

Водяной теплый пол без стяжки - инструкция и технология возведения
Водяной теплый пол без стяжки - инструкция и технология возведения

Расчет материалов для устройства теплой стяжки пола.

Начали с расчётов. Я подсчитал, что при толщине теплой стяжки в 60 мм, на комнату площадью 12 квадратных метров, понадобится:

  • 15 кв. м. гидроизоляции;
  • 2 профиля оцинкованных в качестве маяков;
  • 1 правило;
  • 720 литров гранул ППС;
  • 3 мешка цемента;
  • ёмкость для приготовления раствора.

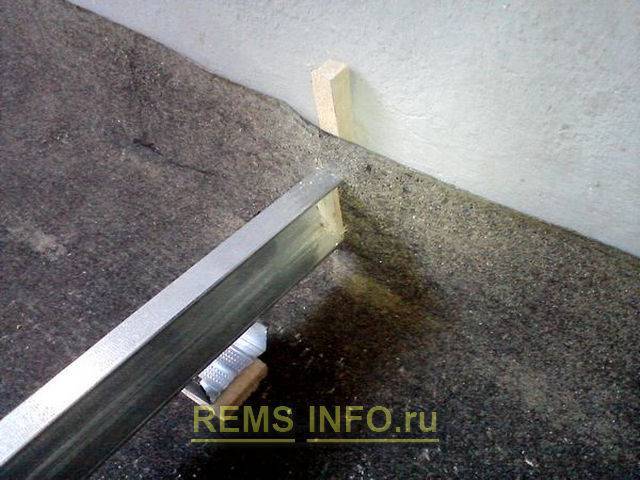

А вот как приклеить маяки к рубероиду не придумал. Вместо этого использовал метод расклинивания. Т.е. между торцом профиля и стеной вбил деревянный клинышек. Такой метод оказался достаточно надёжным и полностью оправдал себя. Выставил профили-маяки по уровню и оставил между ними расстояние, на 50 см меньше длинны правила.

Водяной теплый пол без стяжки - инструкция и технология возведения

Водяной теплый пол без стяжки - инструкция и технология возведения

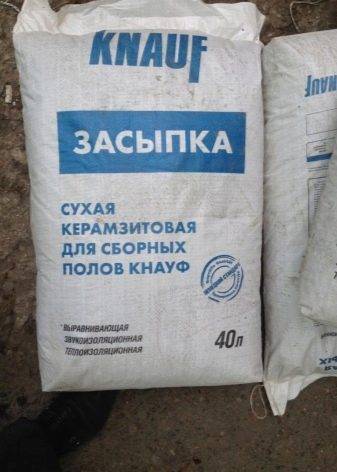

Сухая стяжка с использованием ГВЛ

Из-за того что идеально ровную поверхность с помощью полистиролбетона получить в короткие сроки невозможно, используют и другие методы создания напольного покрытия. Одним из них является теплый пол на сухую стяжку Кнауф , особенностью которого является не заливка жидкой смеси, а засыпка специальной керамзитовой засыпки. Основными этапами этого процесса являются:

  1. Подготовка основания;
  2. Укладка гидроизоляции и звукоизоляции;
  3. Засыпка основного материала. При этом толщина сухой стяжки Кнауф должна быть не больше 3–5 см.

К плюсам такого пола относят повышение скорости его укладки, высокие тепловые и звукоизоляционные характеристики, а также минимальную потерю высоты в помещении. Стоит отметить и такое преимущество как отсутствие необходимости ждать 2–3 недели до полного высыхания поверхности. А к недостаткам сухой теплой стяжки для пола Кнауф относят разве что сравнительно высокую стоимость материала и повышенный уровень запылённости. Из-за этого выполнять работы требуется только с использованием специальных средств индивидуальной защиты – костюмов и респираторов. Хотя все средства, потраченные на создание с помощью такой облегченной стяжки теплого пола, окупаются заметным приближением сроков завершения ремонта.

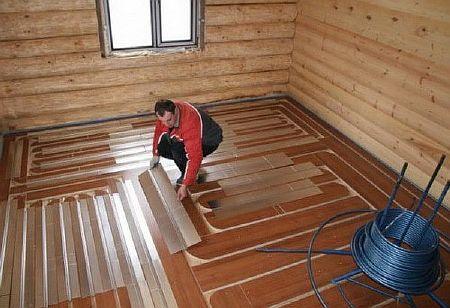

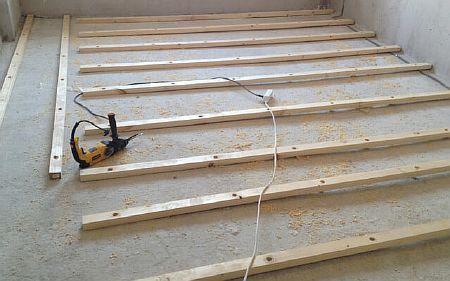

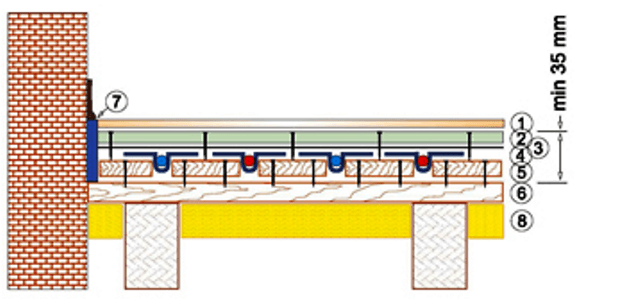

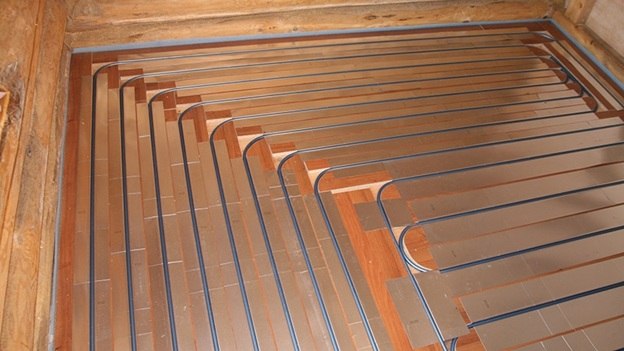

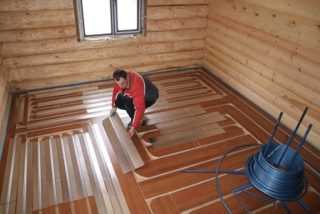

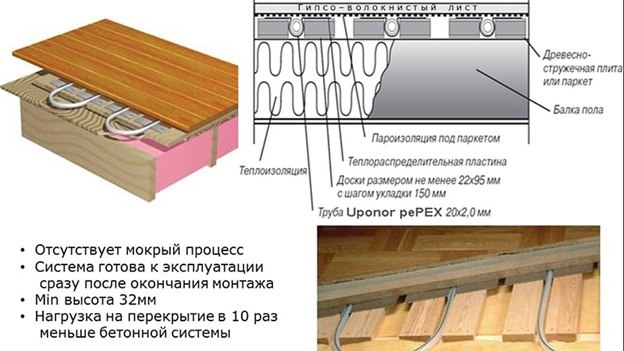

Принцип организации теплого пола на реечные модули

По этой технологии смонтировать своими руками теплый пол в частном доме водяной без стяжки немногим сложнее. Дело в том, что метод не предполагает применение готовых настильных систем. Пазы для прокладки труб и распределительных пластин формируются посредством монтажа досок. По факту это обычные полосы дерева. Они имеют толщину 28 мм. Организовывая сухой водяной теплый пол, доски кладут на расстоянии 20 мм одна от другой. Подготовки не нужно. Полосы укладываются непосредственно на лаги, расстояние между которыми не превышает отметки в 600 мм или 300 мм. Если это кабельный теплый пол под ламинат без стяжки или в качестве чистовой отделки выбрана керамическая плитка, тогда расстояние между балками перекрытия не должно превышать 300 мм. В остальных случаях 600 мм.

Этот способ монтажа предполагает применение теплоизоляционного слоя — полистирол, базальтовая вата  и др. Он укладывается строго между балками. Монтируя водяной теплый пол в деревянном доме без стяжки с помощью деревянной настильной системы реечного класса, используют пластины для прокладки труб с шагом 200 и 300 мм. А в зонах возле внешних стен, окон и дверей — 150 мм. После процедура монтажа повторяет предыдущую.

Не имеет значение, какой именно вид системы нагрева вы выберите, — электрический теплый пол под ламинат без стяжки или водяной. Главное, правильно рассчитать нагрузку на систему. Также нельзя упускать из виду местоположение коллектора и автоматики. Стабильная и безопасная работа системы зависит от точности расчетов по проекту. Несмотря на то, что сухая стяжка для теплого пола максимально облегчает монтаж отопительной системы, процедура эта очень ответственная. Поэтому ее разумнее доверить профессионалам.

Особенности эксплуатации теплого пола

Сухой теплый пол, с фото которого можно ознакомиться в данной статье, обладает рядом преимуществ перед другими системами.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

Сразу стоит отметить сниженные затраты на обслуживание. Так как в качестве источника тепла используется горячая вода, снижаются затраты на коммунальные услуги.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками
Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

Кроме этого, отсутствует вероятность короткого замыкания и перегрева поверхности. Используемые для рассеивания тепла пластины позволяют распределить нагрузку по всей площади.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

    Сухая система не требует от хозяев нескольких дней, пока засыхает стяжка. В случае протечки можно добраться до труб быстро. Благодаря этому уменьшается общее время ремонта.

Сухой теплый пол: водяной теплый пол без стяжки под ламинат, плитку, в деревянном каркасном доме, установка своими руками

Сухой теплый пол на рейках

Вместо профилированных плит пенополистирола, в качестве основания сухого теплого пола можно использовать различные погонажные материалы: обрезные доски, а также рейки, нарезанные из различных конструкционных плит:  цементно (ЦСП) и гипсостружечных (ГСПв), гипсоволокнистых (ГВЛв) и т.д.

Как уже указывалось выше, не следует использовать для устройства полов ориентированно – стружечные (ОСП, OSB) и древесно — стружечные плиты (ДСП), а также фанеру. При нагревании из этих материалов постоянно выделяется опасный для жизни газ формальдегид.

Сухой теплый пол без бетонной стяжки на рейках

Ширина рейки выбирается в зависимости от шага укладки греющей трубы в полу 130 – 280 мм., разбежка (зазор для трубы) между рейками должен быть ровно 20 мм.(для трубы d=16). В местах поворотов трубы опорные рейки необходимо скруглить.

Рейки опорного слоя можно укладывать как непосредственно на лаги (поперек лаг), так и на черновой деревянный пол. Укладка непосредственно на лаги уменьшит высоту пола.

При укладке опорных реек непосредственно на лаги, расстояние между лагами должно быть не более 600 мм.,  если финишным напольным покрытием будут паркет, ламинат, линолеум или ковер, и не реже чем через 300 мм., если пол будет из керамической плитки.

Для равномерного нагревания всей поверхности пола теплораспределительные пластины должны находиться под 80% площади теплого пола.

Комплектующие системы сухого теплого пола

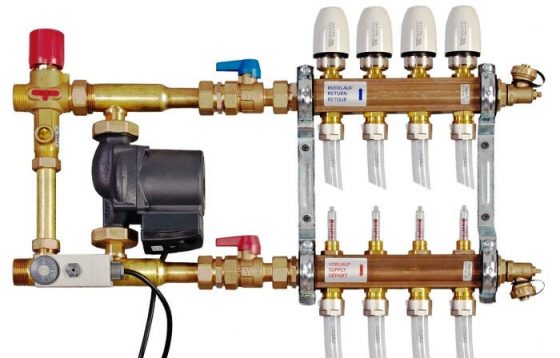

Чтобы получить равномерный обогрев комнаты, необходимо приобрести дополнительное оборудование. В устройство сухого теплого пола должны входить такие изделия как:

  • насосносмесительный узел;
  • коллектор;
  • термостат;
  • термодатчик.

Для монтажных работ сухого пола потребуются следующие материалы:

  • полиэтиленовая гидроизоляционная пленка;
  • демпферная лента;
  • строительный скотч;
  • плиты ГВЛ.

Стоит отметить, что полистирольная и деревянная система отличаются не только используемыми изделиями, но и проведением монтажных работ. Поэтому прежде чем приступить к укладке элементов теплого пола, стоит внимательно ознакомиться с прилагаемой инструкцией, где можно будет подробно ознакомиться с каждым шагом монтажа.

Итак, рассмотрев все достоинства и недостатки теплого пола под ГВЛ, можно с уверенностью подтвердить, что это не плохая альтернатива бетонной стяжки. Для проведения монтажа не требуется определенных навыков и не тратится много свободного времени. В эксплуатацию ввести систему можно сразу после укладки. А быстрый и качественный обогрев помещения порадует даже самого привередливого потребителя.

Опыт использования сухого водяного теплого пола

Кстати, на фотографиях изображен именно каркасно-щитовой деревянный дом площадью 160 кв. метров (Московская область). Отопление дома исключительно только теплыми полами. В доме нет ни одного радиатора.

Поверх теплого пола уложен ГВЛ в два слоя. Напольное покрытие ламинат. Котел электрический Протерм Скат мощностью 14 кВт. На перспективу сделаны выводы под газовый котел. Также от котла разогревается бойлер косвенного нагрева на 200 литров.

При условии, что дом хорошо утеплен, температура в нем зимой комфортная для проживания и есть еще запас по мощности, а за счет применения низкотемпературного отопления (трубы теплого пола не разогреваются более 41 градуса), такое отопление позволяет экономить электроэнергию. Расход электричества на отопление дома составляет 7-12 тыс. руб. в месяц в отопительный период или 2000-3000 кВт/ч в месяц.

Как ухаживать

Уход за алоэ в домашних условиях заключается в следующем:

  • растение необходимо обеспечить нужным ему освещением. Оно очень любит яркий свет, поэтому горшок с цветком помещают на южный или юго-восточный подоконник, но так, чтобы избегать прямого солнечного света. Зимой целесообразно использовать искусственное освещение;
  • нужно соблюдать температурный режим. В летнее время цветок растёт при комнатной температуре, а зимой, когда алоэ находится в состоянии покоя, ему необходимо обеспечить температуру не выше +14 градусов. Летом растение выносят на свежий воздух;
  • поливать суккулент необходимо по мере пересыхания почвы в горшке. Для поливов используют отстоявшуюся воду комнатной температуры. Поливают строго под корень. Зимой количество поливов уменьшают;
  • цветок требует подкормок. Удобрения вносят с начала весны до конца осени. Затем подкормки прекращают. В качестве удобрения используют покупные составы для комнатных растений;
  • чтобы растение всегда радовало глаз, один раз 3-4 года алоэ необходимо пересаживать в более просторный горшок. На дно горшка помещается дренаж, затем цветок аккуратно достают из старого горшка, стряхивают с корней землю и опускают в горшок. Затем засыпают землёй и поливают.

Водяной теплый пол без стяжки - инструкция и технология возведения

Возможные ошибки

На первый взгляд покажется, что сухая стяжка под теплый водяной пол очень простая и никаких сложностей возникнуть не может.

 сухая технология теплого пола
Но начинающие исполнители могут столкнуться с определенными ошибками, которые приведут к неэффективной работе водяного теплого пола. Чтобы этого избежать предварительно следует произвести расчет теплого пола, как до начала работ, так и после монтажа. Проводимые замеры могут указать на возможные погрешности, которые лучше будет устранить предварительно, чем потом тратить больше сил и средств. Здесь также производиться расчет давления на основание пола.

Стяжка в идеальном исполнении не должна нагреваться выше температуры тела человека. Существуют максимальные температуры, которые может выдержать обычный трубопровод, в зависимости от выбранного материала. Но рекомендуется создавать рабочую температуру не более 55 градусов.

Еще одна возможная ошибка – установка датчиков температуры глубоко в конструкции. Они не могут служить долгое время и периодически выходят из строя, требуя замены. Будет очень трудно их достать и проверить на работоспособность.

Ни в коем случае нельзя спешить в проведении монтажа теплого пола. Лучше проверить выполненный каждый этап и в дальнейшем на протяжении длительного времени пользоваться качественной работой системы. Специалисты рекомендуют даже несколько дней после окончания работы оставить систему в покое. То есть включать ее не следует. Когда все элементы схватятся друг с другом, особенно если применялся при монтаже клей, можно начинать ею пользоваться.

Нельзя экономить на покупке материалов, так как система будет служить очень долго. Вряд ли кому захочется постелить напольное покрытие и спустя год уже его демонтировать для ремонта водяного теплого пола.

Используемые материалы

Непосредственно перед укладкой греющих водяных полов в деревянном доме сами основания надежно утепляются. Поэтому на подготовительном этапе придется подобрать следующие группы комплектующих изделий:

  • марку утеплителя;
  • материал водоводов (труб);
  • тип и марку утеплительных пластин.

Теплоизоляторы

Водяной теплый пол без стяжки - инструкция и технология возведения
Из известных и доступных пользователю материалов для утепления отопительных конструкций оптимально подходит базальтовая (каменная) вата. Теплоизолятор проницаем для водных паров и хорошо сочетается с древесиной, позволяя ей «дышать» и не допустить гниения. С другой стороны, при монтаже минеральной ваты важно обеспечить условия для удаления паров, так как в противном случае она намокает и теряет свои теплоизоляционные свойства.

Для утепления покрытий на первых этажах рекомендуется применять утеплители на ее основе плотностью 40-80 кг/м³ и толщиной до 200 мм. Для межэтажных перекрытий вполне подойдет тот же материал толщиной 50-100 мм. Его задача в этом случае расширяется и помимо теплоизоляции дополняется получением хорошей звукоизоляции.

Утеплители на основе полимеров, к которым относятся пенопласт, пенополистирол (ППС), а также вспененный полиэтилен почти не пропускают влагу. При их применении следует соблюдать правила укладки плит, поскольку при нарушениях технологии древесина в местах контакта с полимером начнет чернеть, а затем гнить.

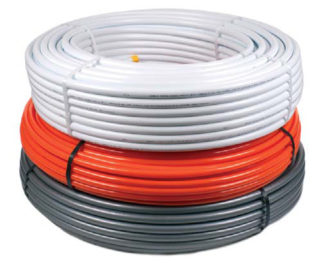

Трубы для теплого пола

Водяной теплый пол без стяжки - инструкция и технология возведения
Для водяного контура подходят трубы из металлопластика, полиэтилена или полипропилена

При выборе труб, укладываемых на маты для теплого пола без стяжки, обязательно учитываются следующие моменты:

  • Выбираются трубные изделия диаметром 16 и 20 мм.
  • Самыми подходящими материалами считаются сшитый полиэтилен, металлизированный пластик и медь. Предпочтение отдается полимерным изделиям на основе СП.

Качественные полиэтиленовые трубы от известных производителей стоят не дешевле образцов из металлопластика и почти не уступают им по эксплуатационным показателям. Принципиального различия между отдельными видами полимерных изделий нет, для теплых полов они одинаково хороши.

Медные трубы заметно дороже, а на их монтаж расходуется много сил и времени. Зато по тепловой отдаче с медью не сравнится ни один из известных материалов. Единственное, на что в этом случае обращается внимание – недопустимость их использования в комплекте с алюминиевыми распределительными пластинами. Эти металлы несовместимы по своей химической структуре, из-за чего зона контакта со временем окисляется, а затем разрушается.

Диаметр

Для «теплых полов» выпускаются трубы нескольких диаметров: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. У каждого из них есть свои плюсы и минусы. Опыт эксплуатации в разных условиях показал, что в целом сильные и слабые стороны уравновешиваются.

Поэтому нужно ориентироваться на радиус поворота: труба ⌀20 мм никогда не уложится с шагом 10-15 см, который необходим в узких помещениях. Поэтому для деревянных домов специалисты рекомендуют покупать16-тимиллиметровые водоводы. Особо подчеркнем, что во всех контурах по всему дому должны быть трубы одного диаметра.

Распределительные пластины

Водяной теплый пол без стяжки - инструкция и технология возведения
Теплопроводность алюминия высокая, поэтому его часто используют под водяной контур

Поскольку теплопроводность у заготовок на основе алюминия выше, чем у стальных изделий, этот материал чаще всего используется при их изготовлении (за исключением разводки из медных труб). При этом следует знать, что хорошие алюминиевые пластины значительно дороже своих оцинкованных аналогов (примерно в 1,5-4 раза). Наблюдаемый разброс цен связан с различной толщиной пластинчатых заготовок. Поэтому специалисты советуют выбирать для отвода тепла толстостенные пластинки, способные аккумулировать, а затем отдавать тепловую энергию.

Из современных технологичных материалов выделяются гибкие гофрированные трубы, изготавливаемые на основе нержавеющей стали. Они отличаются долговечностью и монтируются без применения сварки и пайки. Кроме того, при эксплуатации эти изделия хорошо передают тепло, что позволяет использовать их в легких настильных конструкциях.

Другие способы укладки труб

Основанием для греющих петель, куда можно вставить металлические пластины, могут служить и другие изделия:

  • плиты из пенополистирола с готовыми канавками;
  • заводские наборы из деревянных изделий с вырезами для прокладки трубопроводов;
  • листы полистирола плотностью от 35 кг/м³, где углубления вырезаются своими руками с помощью специального термоножа.

Помимо пенополистирола с бобышками, в торговой сети встречаются полимерные плиты с готовыми углублениями. Такой вариант подходит как для монтажа на ровной поверхности, так и внутри перекрытия заподлицо с лагами, что показано на схеме:

Модель пенополистирольной системы
Теплоизоляционные плиты можно поместить в промежутках между лагами

Примечание. Недостатки варианта – необходимость вырезать пазы в лагах для прохода трубок и крепление полимера на уголках, чтобы он не прилегал к древесине. Поэтому плиты с углублениями лучше класть на основание из фанеры OSB либо выровненных досок.

Деревянное и полимерное основание под трубы
Набор из деревянных элементов (слева) и пенополистирол с пазами для труб (справа)

Большой плюс деревянных наборов для устройства водяного напольного отопления – способность покрытия нести без деформаций большую нагрузку от громоздкой мебели. Изделия с вырезами для пластин монтируются на балки вместе с утеплением, как это описано выше (технология бренда Uponor). Наборной деревянный теплый пол обладает лишь одним недостатком – высокой ценой материалов.

Домовладельцы, располагающие временем, могут сэкономить на полистирольной системе, купив термонож для выжигания канавок и обычный пенопласт высокой плотности. Технология проста: плиты утеплителя раскладываются на выровненной поверхности, после чего в них нужно выжечь трассу трубопровода в соответствии со схемой. Остается установить распределители тепла и вставить в них трубы.

Ручное изготовление углублений
Выжигание канавок в полистироле термоножом

Гидравлика и длина контуров

  • Работоспособными оказываются схемы прямого подключения всех контуров теплого пола напрямую к автоматизированному газовому или электрическому котлам, которые могут выдавать невысокую температуру теплоносителя – 60 – 65 град. При этом в коротких контурах (рекомендуется до 50 метров) регулировка отдачи энергии (температуры) производится изменением расхода с помощью настроечного клапана. Для создания простейшей системы достаточно одного коллектора с такими клапанами на каждом отводе. Для твердотопливного котла потребуется уже стабилизатор исходящей температуры в виде буферной емкости и треходового крана…
  • Более прогрессивный вариант с автоматическим поддержанием температуры в коротких контурах (до 40 м длины) может быть осуществлен с помощью кранов РТЛ – термоголовок, которые реагируют на температуру теплоносителя и которые устанавливаются строго на исходящей струе из каждого контура. Здесь также энергоотдача контура регулируется только лишь количеством проходящей жидкости. Но рекомендуется в системе отополения также устанавливать ограничитель максимальной температуры, например до +70 град.

теплый пол с ртл

  • Если же делать теплый пол большой площади во всем деревянном доме, то рекомендуется применять классическую гидравлику с длинными контурами по 80 – 90 метров и регулятором температуры с отдельным насосным узлом смешения, который бы поддерживал нужную температуру во всей системе. Подрегулировка энергоотдачи по контурам в этом случае выполняется небольшим изменением расхода настроечными клапанами.

Гидравлическая схема теплого пола

Керамическая плитка

Технология монтажа теплого пола под керамическую плитку практически полностью аналогична вышеописанной. Однако для уменьшения денежных расходов можно исключить установку стальных теплоотражающих листов.

В качестве клея для плитки необходимо применять специальные составы, которые рассчитаны на периодическое изменение температуры. Если же укладывать плитку на обычный клей, то возникнет большая вероятность вздутия поверхности из-за температурного расширения материала. При отсутствии нужного вида клея можно добавить в стандартный пластификатор. Это специальный компонент, который придаст слою дополнительные свойства эластичности.

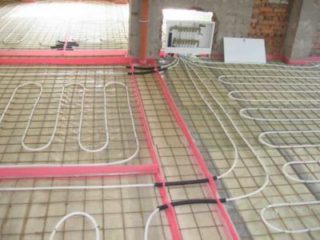

Методы укладки контуров

При обустройстве контуров водяного пола традиционно применяются три схемы укладки: спираль, змейка и двойная змейка. Выбор определяется конструктивными особенностями квартиры и удобством монтажа системы трубопроводов.

Спираль (улитка)

Водяной теплый пол без стяжки - инструкция и технология возведения
При укладке теплого пола стыки труб должны находиться в зоне досягаемости для ремонта

Этот способ монтажа – самый распространенный и наиболее эффективный с точки зрения расхода электроэнергии. При его реализации укладка труб ведется по периметру комнаты, начиная от стен и по направлению к центру (с уменьшением радиуса). Затем трассу прокладывают в обратную сторону. Основное преимущество этой схемы состоит в равномерности прогрева комнаты за счет устранения тепловых «провалов».

Можно выбирать произвольный шаг укладки труб, начиная с самого малого в 10 мм. Схема улитка позволяет обустроить систему обогрева в помещениях любой формы и площади. С ее помощью удается сделать одну большую петлю, охватывающую комнату или несколько меньших витков, обходящих крупную мебель, например.

Змейка и двойная змейка

Водяной теплый пол без стяжки - инструкция и технология возведения
При укладке змейкой рассчитывают расстояние между трубами

Метод укладки змейкой заключается в расположении отдельных ниток пола крупными петлями. Он подходит для помещений, которые нужно разбить на функциональные зоны со своим температурным режимом. Трасса прокладки первой петли ведется по периметру комнаты, после чего одинарная змейка запускается изнутри. По этой причине в одной ее половине циркулирует хорошо прогретый теплоноситель, а в другой – немного остывший, что в среднем обеспечивает требуемую равномерность нагрева. При использовании схемы двойная змейка подающие носитель и отводящие контуры располагаются рядом один с другим по всей комнате.

Технология монтажа

При монтаже теплого пола без стяжки под линолеум в качестве основания допускается использовать утеплительную конструкцию, выложенную из полистирольных листов. Типовые панели для теплых водяных полов без стяжки поступают в продажу в виде плит толщиной 3 см. При необходимости усилить черновой настил допускается уложить под них подложку из пенопласта. После этого на поверхности теплоизолятора следует зафиксировать распределяющие тепло пластины, в пазах которых монтируются сами трубы. Сверху на них укладывается рулонный материал, являющийся подложкой под финишное покрытие (ламинат или паркет).

На деревянную основу

При реализации этого способа сначала по черновому основанию (доскам) монтируются деревянные лаги, между которыми укладываются маты тепло- и гидроизоляции. Полученную конструкцию закрывают плитами из древесины, оставляя у стен тепловые зазоры порядка 2-х см. Между собой они крепятся посредством специальных фиксаторов. Все дальнейшие операции по обустройству теплого пола без стяжки производятся по той же схеме, что и при использовании в качестве основания листов полистирола.

Расчёт

Расчёт состоит из нескольких этапов:

  1. Во-первых, нужно посчитать площадь помещения, чтобы выяснить количество панелей матов.
  2. Во-вторых, рассчитать нужную длину труб. В данном случае есть 2 варианта:
      Воспользоваться онлайн-калькулятором расчёта длины шлангов для системы отопления.
  3. Рассчитать всё это на бумаге самостоятельно. Для этого нужно разработать схему расположения труб по спирали — от центра к краям или слева направо (от стены к стене). Расстояние между трубами должно быть в среднем от 10 до 30 см. Это уже зависит от температуры воды, подаваемой в систему. В идеале пол должен нагреваться до 23–27 градусов.

Способы укладки водяного контура

Прежде чем приступить к укладке, необходимо начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при этом надежнее использовать цельную, без стыковок. Контур выполняют обычно в виде спирали (рис.1), змейки (рис.2) или двойной змейки (рис.3). Контур «змейка» – наиболее простой в монтаже и экономичный по расходу материала, но из-за остывания теплоносителя возможны перепады температуры в разных зонах помещения. Поэтому этот способ укладки контура используют только в маленьких помещениях, где теплоноситель не успевает существенно остыть.

Магистраль

Метраж и диаметр трубы зависит от площади помещения, теплопотерь, мощности используемого для нагрева теплоносителя оборудования. Наиболее востребованный диапазон – 16-20 мм в диаметре. Шаг трубы тоже индивидуален в каждом конкретном случае, но в среднем – 100 мм, по краям чаще. Труба крепится специальными металлическими или пластиковыми скобами или фиксаторами, сделанными своими руками.

Чистовой пол

Водяной пол по деревянным лагам позволяет использовать в частном доме практически любое декоративное покрытие, противопоказанием выступает только дешевый линолеум – он при постоянном нагреве будет ощутимо «попахивать». Оптимальный вариант – керамическая плитка или настил из ламината. В случае с ламинатом под него не укладывается подложка, из-за теплоизоляционных свойств.

Различие деревянной и пенополистирольной системы

Их отличие в том, что в первом случае монтажа водяного теплого пола в деревянном доме без стяжки теплоизоляция закрепляется между лагами, а во втором варианте, вместо этого, используется пенополистироловые плиты. Из-за этого разность в толщине. Также пол полистирольный более дорогой и для его изготовления требуется специальный термонож. Ножом выжигают ламели (ячейки) в которые фиксируется теплораспределительные пластины с трубами.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

  • полистирольная система;
  • деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м2. Исходя из стандартной площади жилых помещений в 16-20 м2, получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

  • ограниченная высота внутренних помещений;
  • недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м2.
В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м2 позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Водяной тёплый пол без стяжки своими руками

К условиям для установки систем относят перекрытия из дерева, небольшие перепады по высоте. Или когда недопустимо доставлять, укладывать бетон стандартными способами.

Водяной теплый пол стяжки
К условиям для установки систем относят перекрытия из дерева, небольшие перепады по высоте.

Как сделать?

Многие в целях экономии решают установить теплый пол самостоятельно, предварительно изучив способы укладки. Сделать это не так сложно, как кажется на первый взгляд. Каждый вид теплого пола отличается последовательностью и особенностями работ.

Так, например, монтаж кабельного пола выполняется следующим образом:

первым делом создается схема укладки кабеля и выбирается участок для установки датчика, термостата и место подключения пола;

Водяной теплый пол без стяжки - инструкция и технология возведения

  • на основу устанавливается теплоизоляция с отражателем;
  • надо провести кабели, также устанавливается система терморегуляции, защищающая конструкцию от перегрева;
  • затем выполняется заливка бетоном по грунту, лагам или бетонному основанию. Главное требования на данном этапе – не допустить образование пустот;
  • не менее чем через месяц после стяжки систему надо проверить на функциональность.

Водяной теплый пол без стяжки - инструкция и технология возведения

В деревянном доме идеальным выбором станет инфракрасный пол, хотя и для бетонных он тоже подойдет. А напольное покрытие при применении такой технологии можно выбирать любое.

К главным стадиям работ по установке инфракрасного теплого пола по деревянным лагам относится:

  • если поверхность имеет дефекты, рекомендуется выполнить стяжку и подождать, пока основание будет полностью сухое;
  • выполняется укладка пленки с нагревательными комплектующими, присоединяется терморегулятор и датчик температуры подачи;
  • система проверяется на работоспособность, если выявлены недостатки – их устраняют;
  • после проверки все нагревательные детали закрывают пленкой или заливают раствором;
  • после высыхания кладется напольное покрытие любого вида: плитка, ламинат и другие.

Водяной теплый пол без стяжки - инструкция и технология возведения
Водяной теплый пол без стяжки - инструкция и технология возведения

Одним из популярнейших видов теплого пола в загородном доме с деревянными перекрытиями является водяной пол.

К основным этапам его установки относятся такие работы:

  • выполняется монтаж полипропиленового стояка и пирог теплого пола;
  • составляется схема разводки труб;
  • укладка гидроизоляции, полосы которой укладываются внахлест, а швы соединяются герметично;
  • выполняется черновая стяжка, оптимальный уровень которого должен быть на 5 см ниже уровня готового пола;
  • укладывается фольгированный утеплитель, его стыки склеиваются алюминиевым скотчем;
  • проведение полипропиленовой трубы по схеме, она подключается к стоякам, где находятся подача и обратка, через регулирующий экран без насоса;

Водяной теплый пол без стяжки - инструкция и технология возведения
Водяной теплый пол без стяжки - инструкция и технология возведения

  • обязательно проверьте систему, не протекает ли, правильно ли залита и установлена, после проверки слейте воду;
  • финальная стяжка, поверхность которой должна быть ровной. Современные технологии позволяют установить пол с подогревом и без стяжки.

Это краткие описания процессов, которые помогут вам самостоятельно справиться с работой по монтажу.

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Первый шаг

Демонтируйте старую стяжку до самого основания. Контролируйте, чтобы перепады поверхности не превышали 1 см.

Третий шаг

Закрепите по периметру помещения демпферную ленту. Если ваша система будет состоять из нескольких контуров, ленту также необходимо уложить по линии между данными контурами.

Четвертый шаг

Утеплите основание. Теплоизоляционный материал, равно как и порядок утепления, выбирается индивидуально в соответствии с условиями конкретной ситуации.

Так, если система будет использоваться в качестве дополнения к основному обогреву, будет достаточно уложить фольгированный полиэтилен.

В большинстве же ситуаций в качестве теплоизоляционного материала используется пенопласт либо другой подходящий материал.

Также в продаже доступны утеплители, разработанные специально для монтажа в комплексе с трубами теплого пола. В их структуре уже присутствуют каналы под укладку труб.

Пятый шаг

Уложите поверх теплоизоляции армирующую сетку. Она поспособствует увеличению прочности стяжки, которой вы зальете трубы.

При этом трубы системы можно будет прикрепить непосредственно к сетке, исключив необходимость применения специальных клипс и полосок. В данном случае для крепления можно будет использовать обыкновенные пластиковые стяжки.

Сравнение тёплого пола со стяжкой и без неё

Меньшая тепловая площадь – одно из главных отличий от систем, для которых стяжку применяют. В помещение передаётся тепло, не превышающее 60-80 Вт/м2. Сухой тёплый пол быстрее будет прогреваться, чему способствует небольшая масса. Характерны более быстрые реакции на любые изменения температурных условий. Небольшой остаётся теплоаккумулирующая способность.

Сухой тёплый пол
Сухой тёплый пол быстрее будет прогреваться, чему способствует небольшая масса.

Прочие методы укладки

Продажа предполагает реализацию как труб с добавлением бобышек, так и готовых углублений. Отличный способ, чтобы обработать ровные поверхности, либо сделать что-то внутри. Греющие петли тоже можно изготовить из разных материалов:

  • Полистирол, чья плотность равна 35 кг/ м3;
  • Изделия на дереве с заранее подготовленными вырезами, заводского изготовления;
  • Полистирольные материалы с добавлением готовых канавок.

Один из допустимых вариантов расположения плит из полистирола – между лагами. Канавки выжигают и обычным пенопластом, плотность которого достаточно.

Укладка теплого пола
Продажа предполагает реализацию как труб с добавлением бобышек, так и готовых углублений.

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки

Разметка и установка труб

Теплые полы в деревянном доме: особенности монтажа

  1. Далее на полотне теплоизолятора необходимо разметить расположение труб. Делать это можно маркером или изолентой, которая потом снимается. Разметка значительно упростит прокладку труб и поможет избежать ошибок.
  2. Затем поверх теплоизоляционного слоя укладывается монтажная сетка с ячейками 10 на 10 см. Сетка может быть пластиковой или металлической.
  3. Следом выполняют непосредственно установку труб. Они раскладываются по схеме и фиксируют хомутами.

Вместо сетки можно использовать полистирольные маты, которые одновременно удерживают трубы и выполняют роль теплоизолятора. Это недешёвый вариант, упрощающий монтаж.

Хотя трубы эластичные, нужно стараться сгибать их по минимуму. Нельзя устанавливать и повреждённые, натягивать их, чтобы сократить расход. Не стоит нарезать их заранее или составлять из нескольких отрезков один контур.

Порядок укладки труб, образующих систему теплого пола

Укладка труб может производиться двумя способами, различающимися между собой оформлением каналов, предназначенных для укладки труб. Элементами, лежащими в основе этих методов, являются модули и рейки.

В случае использования первого варианта требуется приобретение готовых модулей, изготавливаемых из ДСП. Такие модули уже имеют заранее подготовленные специальные углубления, расстояние между которыми определяется желаемой величиной обогрева помещений.

Водяной теплый пол из модулей

Подобные модульные системы в составе своего комплекта, как правило, имеют все необходимое:

  • модули с подготовленными в них бороздками;
  • трубы;
  • крепеж;
  • металлические пластины.

Сборка конструкции производится по схеме, сопровождающей приобретенный комплект.

Однако модульный способ является довольно дорогим. По этой причине многим по душе более бюджетный метод, состоящий в набивке реек, заменяющих собой листы ДСП и нарезаемых из досок или фанеры. Диаметр желобков в рейках должен значительно превосходить размер укладываемых в них труб и быть значительно больше 17 мм. Благодаря этому условию, удается педупредить повреждения труб, вызванные перемещением деревянной основы. Ширина планок определяется расстоянием между укладываемыми в них трубами.

Укладка теплого пола реечным способом

Опалубка

Опалубку можно установить сразу после выемки грунта – тогда песок и гравий будут трамбоваться уже в ней. В примере монтаж опалубки производят по готовой «подушке».

Пошаговая инструкция для опалубки будет такой:

  1. Разметить территорию при помощи шнура (можно использовать разметку, сделанную при выемке земли).
  2. Установить по периметру (снаружи от шнура) деревянные колышки с интервалом 1,5–2 м.
  3. Установить между шнуром и колышками бортики опалубки – их можно прикрутить саморезами или прибить гвоздями. Горизонтальное положение бортиков и постоянство уклона контролируют при помощи строительного уровня.

Имеет смысл укрепить места стыка досок к колышкам и углы опалубки снаружи – при помощи деревянных или металлических «уголков».

Монтаж лаг

Процесс установки следует начинать с закрепления уголков. Они фиксируются на противоположные
стены с шагом 60 см. На уголки устанавливаются лаги, и выравниваются по
горизонтали, параллельно фальшполу.
Теплые полы в деревянном доме: особенности монтажа

Монтаж гидроизоляции

Монтируется второй слой гидроизоляции. Полиэтиленовую плёнку следует стелить по лагам в натяжку, она не должна провисать, и крепится степлером к деревянным балкам.

Подготовка подложки под трубы

Поперёк лаг прибиваются рейки толщиной 2 см, с отступом от стен 30 мм. Между ними должны
быть пазы, размер их зависит от шага укладки труб, стандартный — 20 мм.  В данные пазы устанавливаются металлические
пластины, в которые будут монтироваться водяные нагревательные элементы.

Возможно, заменить алюминиевые пластины на фольгу, которой следует обматывать трубы, прежде чем
укладывать их в пазы. Один конец фольги нужно зафиксировать степлером к рейкам.
Теплые полы в деревянном доме: особенности монтажа

Укладка подложки для финишного покрытия

В качестве настила могут применять гипсоволоконные плиты или листы ДСП. Они должны полностью
закрывать нагревательные элементы, которые хорошо утоплены в пазах.

Установка напольного покрытия

Завершающим слоем «пирога» укладывается запланированное напольное покрытие, это может быть плитка, линолеум, ламинат. Главное, чтобы оно сочеталось с тёплыми устройствами.
Теплые полы в деревянном доме: особенности монтажа

На этом, процесс установки водяного тёплого пола на деревянные перекрытия без стяжки завершён.
Несмотря на трудоёмкость данного метода, он пользуется популярность, так как менее грязный и пыльный, и не создаёт такой нагрузки на перекрытия.

На подготовленное черновое основание укладываются полистирольные плиты с фольгированным покрытием, они служат гидро и теплоизоляцией, монтируются трубы и фиксируются бобышками, сверху кладётся фанера и напольное покрытие.

Заливка цементом

Теплые полы в деревянном доме: особенности монтажа
Перед заключительным этапом необходимо остудить трубы до 25 градусов. Для заливки рекомендуется специальная стяжка для системы обогрева. Состав хорошо проводит энергию для максимальной эффективности при использовании системы обогрева. Состав заливается за один раз, чтобы в нём не образовалось пустот, поверхность нужно проткнуть в нескольких местах тонким предметом.

Чтобы стяжка окончательно застыла, необходимо подождать не менее 30 дней и только потом начинать пользоваться системой обогрева.

Технология монтажа тёплого пола может показаться сложной, но, следуя инструкции по шагам и уделяя максимум внимания процессу, можно сделать монтаж самостоятельно без помощи специалистов.

Реализация готового решения

Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы.

Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж. Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты.

Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.

Маты из полистирола – отличное решение для обустройства настильного водяного пола. Такой вариант позволяет обустроить супертонкий водяной пол, съедающий минимум высоты помещения

Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость.

Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются. Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется.

После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.

Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. Укладка труб теплого пола может производиться «змейкой», «улиткой» или любым другим подходящим способом.

Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Разница в обогреве в зависимости от толщины стяжки

Грамотный расчет толщины заливаемого при устройстве стяжки слоя необходим и по причине влияния его на процесс равномерного обогрева помещения.

Если слой тонкий, то он объективно быстрее прогревается, обеспечивая после начала функционирования водяного контура распространение тепла в помещении без длительного ожидания. Вместе с тем, в подобных условиях чаще возникает возможность появления в стяжке трещин, негативно влияющих на равномерность прогревания пола.

Чрезмерно толстый слой отличается хорошей теплоемкостью, поэтому дольше удерживает тепло, позволяя ему распределяться по плоскости пола, но ему требуется больше времени для прогревания. Также возникает большая нагрузка, влияющая отрицательно и способная вызвать разрыв стяжки. Чтобы избежать этого явления, рекомендуется устраивать компенсационные швы.

Толщина стяжки теплого пола

При принятии решения при помощи стяжки выровнять пол, необходимо понимать, что толщина оборудуемого мокрым, полусухим или сухим способом слоя будет разной, следовательно, равномерного прогрева достичь не удастся.

Процесс монтажа

Начало монтажа теплого пола без стяжки связано с установкой всех основных компонентов – терморегулятора и термодатчика. Терморегулятор фиксируется в специально подготовленное отверстие на стене на расстоянии не менее 30 см от основания пола. По форме и размерам оно мало чем отличается от классической розетки. Данный прибор будет необходим для контроля уровня температуры в помещении, а также выставления определенных параметров и временных рамок. Подключение осуществляется в отдельно подготовленную розетку. К ней проводятся электрические провода напрямую от счетчика. Монтаж лучше всего производить согласно приложенной схеме от производителя.

Нельзя забывать про установку термодатчика. Выполняется все следующим образом: от терморегулятора проводятся провода к ближе расположенной секции ИК теплого пола, где приклеиваются к графитовой секции при помощи скотча.

Далее происходит раскладывание термопленки теплого пола по поверхности без воздушных прослоек. Она должна надежно прилегать. После этого выбираются места, где снимается изоляция с пленки – производиться их зачистка специальными острыми ножами на расстояние 5-10 мм от ближнего края. После соединения всех участков пленки с проводами, они обрабатываются битумной изоляцией, которая поставляется в комплекте с системой теплого пола без заливки стяжки.

Когда все указанные действия произведены, можно провести испытание системы. Терморегулятор соединяется с электросетью и приводиться в рабочее состояние. При отсутствии проблем с работоспособностью, поверху инфракрасной пленки укладывается полиэтиленовая пленка для дальнейшей укладки напольного покрытия.

Что влияет на толщину стяжки

Необходимость заливки стяжки обусловлена ее целевым предназначением, выраженным следующими параметрами:

  • обеспечение защиты труб от возможных повреждений;
  • содействие равномерному распределению тепла по полу;
  • создание звукового барьера и усиление теплоизоляции.

Распространенные схемы стяжек

При обустройстве для обогрева уже ставшего привычным водяного пола необходимо учитывать, что толщина стяжки зависит от следующих факторов:

  • разновидность;
  • теплопроводность;
  • прочность;
  • срок эксплуатации.

Значение теплопроводности определяется в необходимости обеспечения быстрого прогревания плиты после включения водяного контура. Прочность и долговечность обеспечивается, если на этапе проектирования толщина стяжки была рассчитана правильно.

В разных условиях стяжка, выполняемая над водяным теплым полом, может быть нескольких разновидностей:

  • мокрая — из цементно-песчаного раствора;
  • полусухая — с уменьшенным содержанием в растворе воды;
  • сухая – с полным отсутствием воды.

Теплый пол в плиточный клей

Очень тяжело себе представить выполнение именно стяжки из плиточного клея. И это совершенно верно, так как такой вариант монтажа можно также отнести к числу выполняемых без стяжек. Он характерен при устройстве нагревательных матов на основание.

Процесс монтажа мало чем отличается. Лишь подложка в качестве утеплителя должна быть несколько большей по толщине и выполнена из пенополистирола. Но стоит отметить, что термоматы могут укладываться непосредственно на старое основание, которым может быть бетон, плитка или другой вариант напольного покрытия. Самое главное, чтобы качество соответствовало требованиям.

Как только выполнена укладка нагревательных матов, произведено подключение к электросети, можно наносить плиточный клей. При необходимости разрезания мата отопления на отдельном участке, следует делать так, чтобы не повредить сам кабель. Иначе работоспособность будет нарушена. Плиточный клей в дальнейшем может послужить основой для крепления керамической плитки. Некоторое внимание стоит уделить установке терморегулятора. Здесь при отсутствии личных познаний в области электрики, лучше всего доверить исполнение специалисту. В противном случае можно будет столкнуться со снижением эффективности работы теплого пола.

Надо обратить внимание на то, что производители стараются предоставить потребителям самые лучшие варианты теплого пола, которые могут монтироваться «сухим» способом. Среди кабельных матов принято выделять модель Thermomat TVK-130, выполненную из двужильного кабеля, помещенного в армированную фольгу. Степень теплоотдачи, по сравнению с обычными вариантами, здесь заметно возрастает. Даже теплый пол электрический под ламинат своими руками выполняется очень быстро, без дополнительных слоев поверх нагревательных элементов.

Но все же специальными матами под напольное покрытие как ламинат может похвастаться датская компания Devi. Кроме ламината они подходят под другие деревянные покрытия. Теплые полы под ламинат своими руками получили свое название – Devidry.

Стоит отметить, что в настоящее время даже греющие кабели можно укладывать без стяжки. Здесь также выделилась фирма Devi. Ее система Devicell представляет полистирольные плиты, поверх которых имеются пластины из металла. Именно тут и отмечаются специальные пазы, в которые и производиться укладка греющего кабеля. Укладка выбранного варианта напольного покрытия осуществляется на указанную выше подложку, которая уже подсоединена с электросетью.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

  • полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
  • плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
  • алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
  • листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
  • саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
  • демпферная лента толщиной в 5 сантиметров;
  • клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна.

Водяной теплый пол без стяжки - инструкция и технология возведения

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

  1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
  2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
  3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
  4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.
  5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
  6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
  7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

Водяной теплый пол без стяжки - инструкция и технология возведения

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

  • Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
  • Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Ключевые моменты выбора греющих полов

Решив обустроить подогреваемые полы в баньке, или выбирая отопительную напольную систему для сруба, необходимо учитывать следующие моменты:

  1. Конфигурацию, площадь и высоту помещения, куда предполагается установка.
  2. Будет использоваться система в качестве основного или дополнительного обогрева, в обоих случаях расчет мощности конструкции производится по-разному.
  3. Загруженность помещения мебелью. Все виды греющих полов кроме инфракрасного не выдерживают перегрева, мебель оказывает давление на конструкцию, что является причиной повышения температуры.

Мы привели лишь основные ориентиры, по которым необходимо выбирать теплые полы, на самом деле критериев значительно больше.

Этапы укладки водяного теплого пола без стяжки

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Фото — Схема тёплого пола без стяжки

Подготовка пола перед монтажом настильной системы

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

Фото — Подготовка основания

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Фото Укладка демпферной ленты

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:

  • на подготовленной основе делаются разметки мест, где будут проходить трубы;
  • расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
  • раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;

Фото — Монтаж реек

  • фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
  • монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;

Фото — Размещение труб

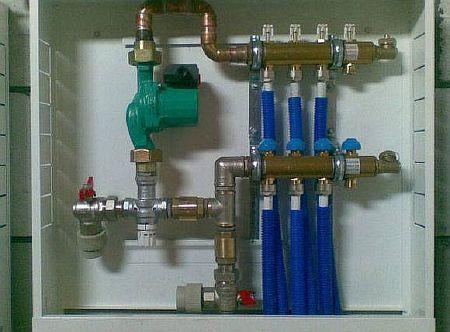

  • устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;

Фото — Подключение оборудования

  • проверяется работоспособность;
  • укладывается гидроизоляция — можно применять плёнку из полиэтилена;
  • монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
  • завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т.д.).
  • Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
  • собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
  • монтируются трубы;

Фото — Укладка модулей и монтаж труб

  • подключается система, и проверяется её функционирование;
  • прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
  • последний слой — напольное покрытие.

Вариант фиксации трубы

На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем.

В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.

Температура поверхности теплого пола

Строительные правила требуют, чтобы средняя температура на поверхности теплого пола в расчетных условиях была не выше:

    • 26 °С — для полов помещений с постоянным пребыванием людей;
    • 23 °С — для полов детских учреждений;
    • 31 °С — для полов помещений с временным пребыванием людей;

Температура поверхности пола по оси трубы в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35 °С.

Схемы укладки труб теплого пола

Схемы укладки труб теплого пола
Укладка труб по схемам «Двойная змейка» или «Улитка» обеспечивают более равномерный нагрев поверхности теплого пола

Для укладки в сухой водяной теплый пол лучше всего подходят трубы из сшитого (PE-X) или термостойкого (PE-RT) полиэтилена.

Если в доме установлен чугунный или стальной котел, котел со стальным теплообменником или стальные радиаторы, то для защиты их от коррозии необходимо использовать полиэтиленовую трубу защищенную от проникновения кислорода, с добавлением EVOH в маркировке. Если все металлические детали системы отопления выполнены из медных или стальных нержавеющих сплавов, то в применении таких труб нет необходимости.

Рекомендую использовать металлопластиковые трубы, специально предназначенные для теплых полов. Такие трубы обходятся дешевле.

Теплые полы чаще всего делают из труб наружным диаметром 16 мм. Как правило, такого диаметра трубы достаточно, чтобы обогреть до 20 м2 площади пола. Самая длинная сторона участка, на котором укладывается труба, не должна быть больше 8 м.  Если размеры помещения превышают указанные величины, то пол делят на части, в каждой из которых укладывают отдельный контур, петлю из трубы.  Трубу в петле рекомендуется укладывать с шагом не более 200 мм.

Как происходит настил чистового пола?

После настила пароизоляционного слоя необходимо выполнить укладку чистового, который состоит из фрезерованных досок с отверстиями для циркуляции воздуха. Данные отверстия располагаются на тыльной стороне доски и имеют размер 40×140 мм. Накладывать их нужно таким образом, чтобы годичные кольца древесины смотрели в разные стороны.

Фрезерованные доски можно заменить на шпунтованные фальцованные или на рейки с трапециевидной формой. Минус их в том, что они не имеют продува, поэтому при их наложении нужно следить за качеством их прилегания на лаги.

Руководство по монтажу полистирольной системы

Данный способ укладки контуров напольного отопления позволяет выполнить работы гораздо быстрее и проще, поскольку подразумевает использование двухслойных плит из пенополистирола с направляющими в виде выступающих бобышек. Для изготовления плит применен полистирол разной плотности – верхний слой более прочный, нижний – мягкий.

Водяной теплый пол без бетонной стяжки

Сделать по этой схеме трубную разводку для прогрева полов довольно просто

Методика пригодна для любых перекрытий с ровной поверхностью, например, из фанеры OSB (как в домах из SIP-панелей). Теплые водяные полы на ровном деревянном покрытии делаются по следующей технологии:

  1. Накройте лаги листами OSB и прикрутите их оцинкованными саморезами. Если работы ведутся на деревянном перекрытии первого этажа, то между балок стоит заложить минераловатный утеплитель, как это рассказано в предыдущем разделе. Толщины полистирольной системы недостаточно для полноценной теплоизоляции здания снизу.
  2. Закрепите на стенах по периметру комнаты демпферную ленту.
  3. Уложите на готовую поверхность пенополистирольные плиты, скрепляя их между собой на замках.
  4. Установите рассеивающие пластины в соответствии со схемой и шагом прокладки трубопроводов, фиксируя их между бобышками. Разматывая трубу из бухты, вставьте ее в углубления пластин.
  5. Накройте греющие контуры полиэтиленовой пленкой, выполняя нахлест и проклейку полотен.
  6. Смонтируйте основание пола из гипсоволоконных листов (ГВЛ), куда впоследствии уложите чистовое покрытие (популярный вариант – ламинат).

Совет. Перед настиланием финишного покрытия присоедините подводки магистралей от контуров к коллектору распределительно-смесительного узла и проведите испытания на герметичность (опрессовку) давлением 4 Бар.

Преимущества фигурного утеплителя для теплых водяных полов очевидны – простота и скорость монтажных работ, возможность раскладывать трубы не только «змейкой», но и улиткой. Есть и недостатки:

  • высокая стоимость;
  • материал может прогнуться от больших механических нагрузок;
  • из-за просветов между бобышками небольшая часть теплоты расходуется на бесполезный нагрев воздуха под напольным покрытием.

Монтаж по технологии компании Uponor

Методика получила широкое распространение как наиболее простая и доступная по денежным затратам. В качестве теплоизоляционного материала здесь выступает минвата, трубы и пластины можете брать по своему усмотрению и финансовым возможностям. Суть способа – в укладке деревянных досок толщиной 20 мм на лаги с промежутками 2 см для дальнейшего устройства водяного теплого пола, как это показано на схеме:

Водяной теплый пол без бетонной стяжки

Между теплоизоляцией и досками основания делается вентиляционный зазор (на схеме не виден)

Примечание. Подобная схема может применяться в любых жилых зданиях, где производится настил деревянных полов на лагах, в том числе и поверх бетонных оснований.

Чтобы своими руками сделать теплые полы по данной технологии, понадобится обычный набор слесарных и плотницких инструментов, а также специальные ножницы для резки полимерных труб. Устраивая напольное отопление на перекрытии первого этажа (над землей или неотапливаемым подвалом), выполняйте работы в таком порядке:

  1. Заподлицо с нижней кромкой балок прибейте черепные бруски сечением 25 х 25 мм. Сверху на них уложите черновые полы из досок толщиной 20 мм, как показано ниже на чертеже.
  2. Застелите черновой пол вместе с балками пароизоляционной пленкой. Соблюдайте перехлест между полотнами не меньше 10 см и тщательно проклейте стыки двухсторонним скотчем.
  3. Плиты минеральной ваты уложите поверх пароизоляции таким образом, чтобы они не сминались, иначе базальтовое волокно частично потеряет теплоизоляционные свойства. Толщина утеплителя должна быть меньше высоты лаги минимум на 5 см, дабы между поверхностью ваты и будущим деревянным настилом обеспечить вентиляционный зазор для удаления влаги.
  4. Разложите по лагам гидроизоляционную пленку (так называемую диффузионную мембрану), водонепроницаемой стороной кверху. Мембрана не должна провисать в просветах между балками, поэтому ее нужно подтягивать и крепить к дереву степлером.
  5. Поперек лаг прибейте доски толщиной 2 см, отступив от стены 30 мм. В зависимости от шага укладки трубы (15 или 20 см) оставьте между досками щели шириной 20 мм для теплораспределяющих пластин.
  6. Вставьте в щели металлические пластины и разложите по ним трубы греющих контуров, вкладывая их в Ω-образные канавки. Чтобы осуществить поворот трубы, укоротите в этом месте торцы досок на 10—15 см.
  7. Проведите концы труб вдоль стен к гребенке теплого пола, подключите их и проверьте герметичность системы. Настелите финишное покрытие пола.

Водяной теплый пол без бетонной стяжки

Перед монтажом нагревательных петель перекрытие обязательно утепляется, как это изображено на чертеже

Методика укладки водяного теплого пола по деревянным лагам подробно показана на видео:

Работы на межэтажном перекрытии выполняются в том же порядке, только доски черновых полов можно прибивать прямо к лагам снизу. Кстати сказать, вместо дерева здесь можно использовать плиты OSB, одновременно подшивая потолок первого этажа.

Важно! Не перепутайте гидроизоляционную мембрану с пароизоляционной пленкой, иначе минвата напитается водой и перестанет быть утеплителем. Пароизоляция внизу «пирога» ограждает вату от поступлений водяных паров извне, а мембрана не дает ей замокнуть изнутри в случае аварии и разлива воды в помещении (диффузионная мембрана пропускает водяные пары, но не дает пройти воде). Для удаления влаги из утеплителя служит вентиляционный проем 5 см и продухи, выполненные в стенах деревянного дома.

Наряду с простотой и дешевизной, такой способ устройства водяных теплых полов отличается одним недостатком – трубы можно уложить только «змейкой», из-за чего помещения деревянного дома приходится делить на несколько греющих контуров, чтобы добиться равномерного прогрева.

Монтаж теплого пола с помощью модульных систем из дерева

ДСП модули предназначаются для создания устойчивой и жесткой поверхности. Они монтируются на деревянный пол, а на них водяной теплый пол под ламинат без стяжки и дополнительной фиксации. Именно 22 мм по толщине элементы будут надежно удерживать распределительные пластины. Монтаж системы нагрева воздушных масс снизу помещения выполняют так:

  • Укладка ДПС модулей с отступом 20 мм.

Процедура выполняется в строгом соответствии с проектом монтажа водяного теплого пола без бетонной стяжки на деревянные лаги. Размер модулей подбирается под ширину пластин для распределения тепла. То есть шириной 130 мм,180 мм и 280 мм.

  • Укладка пластин.

Монтаж выполняется в промежутки между модулями. При этом сухая стяжка для теплого водяного пола не накладывает ограничений на габариты элементом. Они рассчитываются с учетом шага. Выпускают изделия шириной 150 мм, 200 мм и 300 мм.

  • Прокладка труб в соответствии со схемой.

Элемент плотно входит в паз пластины до щелчка.

  • Укладка подложки под декоративный настил.

Приведенная сухая технология монтажа теплого водяного пола считается наиболее простой и наименее трудоемкой. Проконтролировать правильность выполнения работ очень просто. При необходимости уложенные элементы системы можно демонтировать и уложить снова. Организовывая теплый пол на сухую стяжку, никаких фиксирующих и крепежных элементов не используют.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

  • определяется место на стене, где будет размещаться терморегулятор;
  • делаются штробы для датчика температуры;
  • подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
  • укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
  • прокладывается кабель согласно подготовленной схеме в пазы;

Фото — Прокладка кабеля в маты

  • размещается температурный датчик в гофрированной трубе на полу;
  • подключается система к электропитанию, и осуществляется проверка работоспособности;
  • монтируется гидро и теплоизоляция;
  • устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Процедура монтажа труб на полистирольные маты

Сделать теплый водяной пол без стяжки своими руками просто. Сначала черновую поверхность очищают от строительного мусора. При необходимости основание нужно выровнять.
Как сделать теплый водяной пол без стяжки
На подготовленную поверхность раскладывается полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна гидроизоляции из полиэтилена раскладывают внахлест (10-15 см). Стыки нужно прочно скрепить при помощи скотча.

По периметру комнаты раскладывается демпферная лента. Она компенсирует возможное расширение системы при нагреве. Затем раскладываются полистирольные маты. Если их толщина небольшая, стыки нужно промазать клеем. Между выступами раскладывают металлические ламели. В их пазы вкладывают трубы. Сверху на них раскладывают еще один слой гидроизоляции.

Затем нужно разложить 2 слоя листов ГВЛ. Стыки первого слоя не должны пересекаться с предыдущим слоем. Толщина этого настила должна составить 1 см. Стыки нужно промазать клеем ПВА. Слои нужно скрепить при помощи саморезов

После этого монтируется финишное покрытие. Под ламинат нужно постелить специальную подложку. При монтаже плитки следует правильно подобрать клей. Он должен быть на акриловой основе.

Насосносмесительный узел и коллектор теплого пола

Смесительный узел и коллектор теплого пола
Смесительный узел с циркуляционным насосом — слева. Справа, к смесительному узлу присоединен коллектор труб теплого пола.

Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Оба конца трубы каждого контура теплого пола присоединяют к коллектору.

Коллектор теплого пола должен выполнять три задачи:

    1. Отключать, перекрывать подачу воды в каждую отдельную петлю теплого пола.
    2. Регулировать расход теплоносителя в петле теплого пола в зависимости от температуры воздуха в помещении или температуры поверхности пола.
    3. Регулировать гидравлическое сопротивление петли теплого пола для того, чтобы сбалансировать, сделать его одинаковым во всех контурах, присоединенных к коллектору .

Для выполнения этих задач на коллекторе со стороны подачи имеются запорные вентили, управляемые вручную. Со стороны обратки установлены регулирующие вентили с сервоприводом. Вентилем через сервопривод управляет термостат, регулирующий подачу теплоносителя в контур теплого пола в зависимости от температуры поверхности пола и температуры воздуха в помещении. Этим же вентилем, с помощью специального ключа регулируют гидравлическое сопротивление петли теплого пола.

Насосносмесительный узел теплого пола

Максимальная температура теплоносителя в системе теплых полов не должна быть выше 45-55 оС. Для системы отопления с радиаторами температура воды должна быть больше.  Отопительные котлы также рассчитаны на работу с более высокой температурой теплоносителя.

Насосносмесительный узел выполняет следующие функции:

    • Понижает температуру теплоносителя, который поступает от котла по прямому трубопроводу, путем подачи в него более прохладной воды из обратки (подмеса) .
    • Обеспечивает циркуляцию теплоносителя в петлях труб теплого пола. Система теплого пола имеет высокое гидравлическое сопротивление, для преодоления которого требуется установка отдельного насоса.
    • Защищает полы от перегрева — если в полы пойдет перегретый теплоноситель — циркуляционный насос остановится.

Максимальную температуру отопительной воды, подаваемой в трубы теплого пола, устанавливают вентилем на входе смесительного блока.

Термостаты для теплого пола

Термостат — это прибор, который измеряет температуру чего-либо, сравнивает эту температуру с заранее заданной и, в зависимости от результата сравнения, подает команду сервоприводу включить или выключить регулирующий вентиль. Таким образом, включая или отключая подачу тепла, термостат поддерживает температуру чего-либо с минимальными отклонениями от заданной величины, обычно с точностью +- 0,5 оС.

Для измерения температуры термостат может иметь встроенный в корпус прибора датчик температуры. Датчик температуры может быть и выносным. Выносной датчик соединяется с термостатом проводами.

На термостате всегда есть кнопки или колесики, с помощью которых задается температура, стабильность которой он должен обеспечить. На всех термостатах есть индикация текущего состояния — «нагрев включен» или «нагрев выключен».

Термостат в зависимости от способа соединения с исполнительным сервоприводом  может быть проводным или беспроводным.

Самый мало бюджетный вариант — это проводной термостат. Сам прибор устанавливается в помещении, в котором должен поддерживать температуру. Коллектор теплого пола с сервоприводами может быть установлен в другом месте, например, в котельной. Между собой эти устройства соединяют тонкими проводами.

Беспроводной термостат передает команду управления на сервопривода коллектора по радиоканалу. Для этого, в корпусе термостата имеется радиопередатчик, а вблизи коллектора устанавливают радиоприемный блок. Установка беспроводного термостата бывает выгодна, когда проводят работы по автоматизации в уже построенном доме — не требуется прокладывать провода и нарушать отделку помещений.

Термостат для теплого пола

Для регулирования температуры воздуха и температуры теплого пола  в соответствии с алгоритмом — регулируем температуру воздуха в помещении, но не даем нагреться полу выше заданной температуры, необходим термостат, имеющий соответствующие функции.

Термостат для теплого пола:

    • Должен работать с двумя датчиками температуры: встроенным датчиком температуры воздуха и выносным датчиком температуры теплого пола.
    • В термостате должна быть предусмотрена возможность задавать отдельно температуру воздуха и температуру теплого пола.
    • Должен быть заложен алгоритм регулирования по температуре воздуха с ограничением температуры поверхности теплого пола.
  • Один термостат может управлять несколькими исполнительными сервоприводами, установленными на одном коллекторе. Термостат с сервоприводами соединяют через специальный блок — коммутационный модуль.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

  1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
  2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
  3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
  4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

Фото — Вид укладки водяного пола сухим способом в разрезе

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Отзывы пользователей

Теплый водяной пол без стяжки, согласно отзывам, монтируется быстро и без особых проблем. При этом собственники частных домов утверждают, что наиболее простым типом установки является применение модульных деревянных или полистирольных плит. Такие материалы можно приобрести в специализированных магазинах.

Однако желая сэкономить средства семейного бюджета, можно выбрать реечный метод установки труб. В этом случае нужно иметь достаточно свободного времени. Это более сложный и длительный процесс установки.

Если провести все действия правильно, можно получить качественную систему. Она будет надежной и долговечной. Обогрев помещений в этом случае будет равномерным и менее затратным, чем при использовании батарей. Подключение труб к котлу лучше доверить профессионалу. От этого зависит безопасность эксплуатации системы отопления.

Поделиться
Похожие записи
Adblock
detector
