Термоголовка для радиатора отопления: виды, принцип работы, правила установки

Стоит ли ставить термоголовки на радиаторы отопления

Покупка и установка прибора оправдывает себя в условиях обогрева небольших помещений. В квартире или гараже при правильной эксплуатации устройство дает лучшую экономию. Для помещений большей площади, где работают несколько радиаторов, покупка отдельных термоголовок нецелесообразна. Выгоднее собрать их в единый контур, установив общий настенный термостат.

Также не оправдывает себя установка на чугунные радиаторы отопления старого образца. В отличие от биметаллических или алюминиевых аналогов, такие батареи дольше нагреваются и остывают, лучше аккумулируют тепло. Из-за увеличенной инерционности термоголовка становится менее эффективной.

Обзорная информация

Термостатические головки разных фирм с диапазоном рабочих температур от 0 до 40 градусов выше нуля, позволяют настраивать температуру в комнате в диапазоне от 6 до 28 градусов. Среди них можно назвать следующие устройства:

  • Danfoss living eco, электронная программируемая модель.
  • Danfoss RA 2994, механического типа, оснащён газовым сильфоном.
  • Danfoss RAW-K механический, отличается тем, что сильфон заполнен не газом, а жидкостью и предназначен для панельных отопительных приборов из стали.
  • HERZ H 1 7260 98, механического типа, сильфон наполнен жидкостью, устройство этой фирмы обойдётся немного дешевле.
  • Oventrop «Uni XH» и «Uni CH»с жидкостными сильфонами, настраивают механическим способом.

Термостатическая головка принцип работы

  • В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

    При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
  • Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
  • Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.


Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и термостатический клапан совместимы.

Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

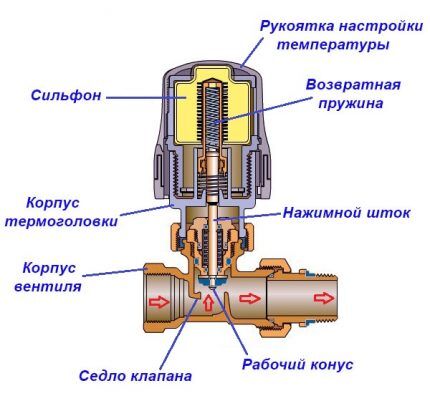

Конструкция термоголовки
Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

Характеристики термоклапанов

Для ознакомления приведу ряд основных технических характеристик термостатических клапанов:

  1. Максимальный уровень рабочего давления — 1,0 Мпа.
  2. Давление опрессовки перед вводом в эксплуатацию — 1,5 Мпа.
  3. Максимальная рабочая температура — +110 ºС.
  4. Максимально допустимая температура окружающей среды — +50 ºС.
  5. Пропускная способность клапана — от 1,6 до 2,5 м³/ч.
  6. Диапазон регулирования температур — +20…+60 ºС.
  7. Время срабатывания — 25 мин.
  8. Наработка на отказ при ручном управлении — 8000 циклов.

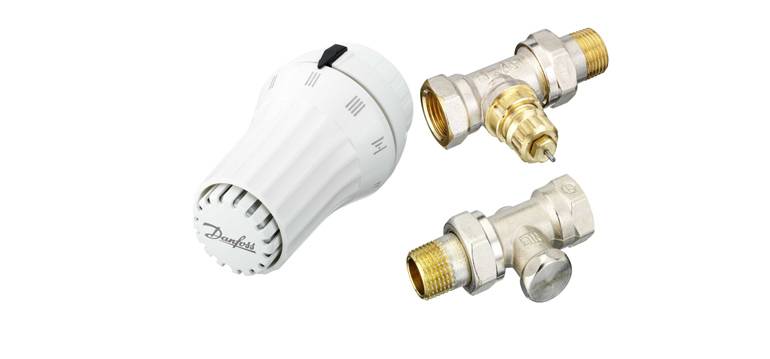

    Как правильно ставить термоголовку на радиатор отопления?

Из каких материалов изготавливают

Для изготовления корпуса термостатического клапана используют стойкие к коррозии металлы:

  • Латунь.
  • Бронзу.
  • Нержавеющую сталь.

Достоинства современных терморегуляторов

Модели терморегуляторов, которые выпускаются в настоящее время, не только удобны в использовании, но и имеют эстетичный внешний вид подходящий к интерьеру практически любого помещения.

Стоит отметить, что монтаж данных приборов несложен не только в новых отопительных системах, но и в действующих. Кроме этого, по оценке специалистов, они имеют достаточно большой эксплуатационный срок, на протяжении которого практически не требуется профилактическое и техническое обслуживание. После установки терморегуляторов отпадает необходимость в регулировании температурного режима, путем открытия окон или дверей.

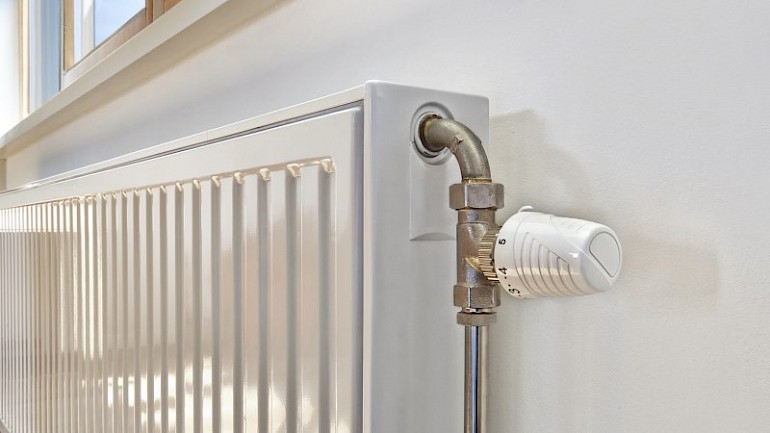

Термоголовка для радиатора отопления: виды, принцип работы, правила установки
Терморегулятор для батареи отопления

Температурный диапазон для нормальной работы данного прибора составляет 5–27 °C, вы можете сами подобрать необходимый температурный режим и он будет поддерживаться в помещении с точность до 1 °C. Кроме этого термостат установленный на радиаторе позволяет предупредить излишнее нагревание воздуха в помещении прямыми солнечными лучами, электробытовыми приборами или скоплением большого количества людей.

Терморегуляторы способны не только создать тепловой комфорт в помещении, но и обеспечить равномерное распределение теплоносителя по всей системе отопления. В том случае если прибор установлен на котле, абсолютно все радиаторы будут иметь одинаковую температуру даже те, которые находятся на максимально удаленном от него расстоянии.

Стоит отметить, что при установке терморегулятор лучше всего начать с тех помещений, в которых наблюдаются резкие температурные колебания, например, кухня, комнаты, находящиеся на солнечной стороне, или гостиная, в которой может собраться одновременно большое количество людей.

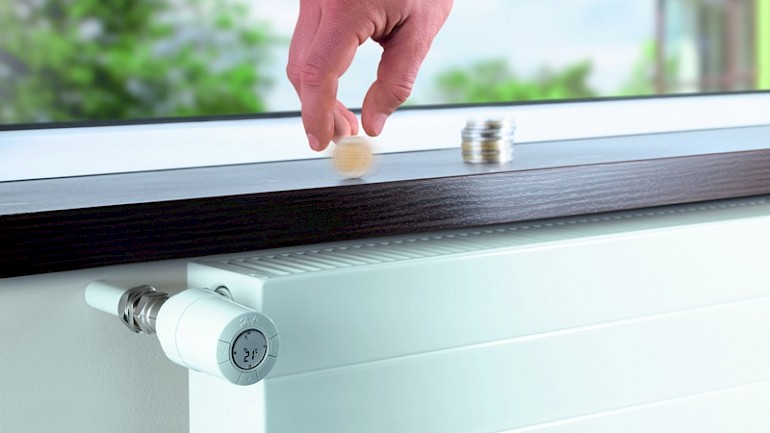

Термоголовка для радиатора отопления: виды, принцип работы, правила установки

Довольно часто терморегуляторы используются в автономных системах отопления, поскольку при их установке затраты топлива сокращаются на 25%. Это, в свою очередь, уменьшает количество вредных отходов, полученных в результате его сгорания, и снижает стоимость отопления.

Достоинства применения в системе отопления терморегуляторов довольно значительны, особую эффективность их использования можно отметить в частных домах и коттеджах, ведь в этом случае установка данных приборов окупается за счет экономии топлива буквально за год.

Установку терморегуляторов в частных домах следует начинать с верхних этажей, поскольку обычно имеется существенная разница между температурой на нижних этажах и температурой верхних помещений.

Высокую экономическую эффективность могут обеспечить панельные радиаторы, имеющие значительную скорость реакции на открытие и закрытие клапанов термостата.

При выборе терморегулятора стоит обратить внимание на наличие сертификата качества и соответствия, у качественных приборов всегда имеются такие документы. Эксплуатационный срок службы таких изделий достигает 20 лет

Термостатические комплекты: цена отвечает за качество

Строго говоря, термостатический комплект – устройство, в которое входит: цилиндр, клапан, термореле с регулировкой температуры, вращая которое вручную выставляется тепловой режим комнаты. После, устройство поддерживает ее автоматически.

Кроме этого, в комплект могут входить:

  • Радиаторные пробки.
  • Американки для подключения батареи;
  • Кронштейны для монтажа.

Работа термостата позволяет поддерживать температуру на комфортном для человека уровне. Днем – 20–23 градуса, ночью – 18.

Одним из альтернативных устройств измерения температуры является термопара (ГОСТ Р 8.585–2001). Принцип работы термопары заключается в работе разнородных проводников, которые контактируют между собой в одной или нескольких точках. Когда происходит нагрев, создается определенное напряжение.

Гарантия, сертификация, качество радиаторных термоголовок

Европейские фирмы-производители термоголовок для радиаторов отопления, в независимости от их известности в России, проходят строжайший европейский контроль качества и сертификацию. Гарантия на товар (европейских производителей) дается от 1-го года до 10 лет, в зависимости от конкретной фирмы. Даже и после истечения гарантийного срока, вы многие годы будете спокойно пользоваться радиаторными термоголовками европейского производства.

Характеристика детали

Термоголовка для радиатора отопления обязана устанавливаться только в однотрубных системах с байпасом. Когда клапан срабатывает, полностью перекрывается поток теплоносителя, в приборе не идет циркуляция в контурах обогрева. Решение проблемы и состоит в байпасовой трубке, по сечению которой и будет проходить движение теплоносителя.

Поэтому на участке трубопровода подачи теплоносителя в радиатор врезают клапан, затем накручивается термоголовка для радиатора. Направление движения элемента управления обязано быть перпендикулярным по отношению к жидкостному потоку.

Виды и конфигурация

Специалистами выделены следующие вариации термостата отопительной системы:

  • Однотрубные системы довольно редкие, с успехом их производит современная компания Danfoss. Популярностью пользуются RA-G, RTD-G.
  • Большинство головок термостата отопительных систем относятся к двухтрубным системам – у многих компаний объемы такого производства достигают 97%.

Отличить зрительно головки для системы из 2 труб мастера могут по величине колпачка регулировки и цвету:

  • Однотрубные контуры имеют приборы крупные в сером или белом цвете.
  • Маленькие по диаметру колпачки ставят на головки систем из 2 труб, имеющие большое давление и малую подачу.

Как настроить термоголовку на радиаторе отопления

После установки термоголовки на батарею выполняют первичную настройку. Для этого включают отопление, закрывают помещение, готовят термометр. После этого:

  • регулятор поворачивают до полной проходимости;
  • ждут нагрева комнаты на несколько градусов — от 5 и выше;
  • закрывают клапан подачи до восстановления изначального значения;
  • постепенно открывают вентиль, до нагревания радиатора отопления.

У некоторых устройств предусмотрены свои алгоритмы настройки от производителя.

Классификация и принцип действия

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Внимание! Устанавливаться термоголовка для радиатора отопления с клапаном может только в байпасных системах однотрубных систем. При сработке клапана поток перекрывается полностью, поэтому прекращается циркуляция в обогревательных контурах. Обводная трубка байпаса полностью решает проблему.

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

  • для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
  • для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Визуально отличить головки для 2-х трубной системы можно по размеру регулировочного колпачка и цвету. Приборы для однотрубных контуров обогрева крупнее, имеют серый, белый цвет. Красные колпачки небольшого диаметра устанавливаются на головки для двухтрубных систем с большим давлением, малой подачей.

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

  • пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

Регулировка шкалы термоголовки

  • при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

  • подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

  • неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией.

Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками.

Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

  1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
  2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
  3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
  4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
  5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
  6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Варианты установки и рекомендации

Чтобы термоголовка для радиатора отопления имела максимальную эффективность регулировки микроклимата в комнатах, ее нужно устанавливать правильно. Основными ошибками домашних мастеров традиционно являются:

  • вертикальное размещение на клапане – чтобы прибор не торчал вбок, не мешал хождению возле батареи, влажной уборке, его монтируют вертикально, при этом происходит нагрев сильфона тепловыми потоками, поднимающимися от клапана, поэтому следует разместить головку горизонтально наружу;

Неправильная установка термоголовки на клапане радиатора отопления

  • установка в нишах – в замкнутых пространствах конвекция снижается, тепло аккумулируется за шторами, под подоконниками, температура сработки головки отражается не корректно;

Монтаж терморегулятора за шторами ведет к некорректному определению температуры

  • монтаж в нисходящих потоках у подоконника – сильфон интенсивно охлаждается сквозняком из окна, форточки, перестает срабатывать.

Оптимальной считается регулировка термоголовки для радиатора отопления с использованием выносного датчика, размещенного на стенах. Промышленность выпускает головки с трубками в пределах 2 м, что позволяет нормально удалить датчик от отопительного прибора, сквозняков из окна.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

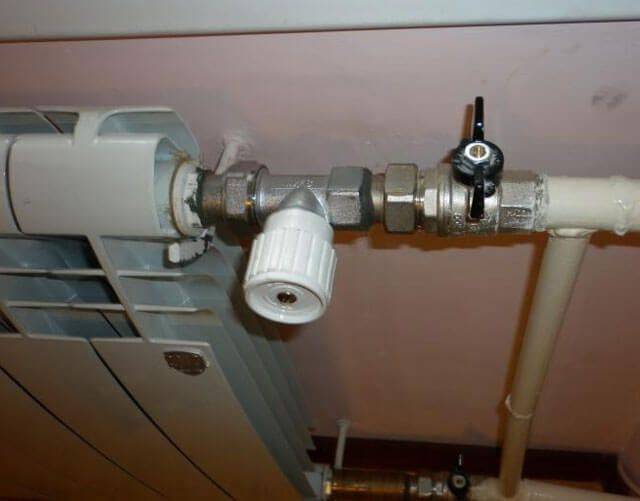

Термоголовка для радиатора отопления принцип работы
Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

  • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
  • Для фиксации термоголовки нужно слегка нажать на устройство.
  • О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

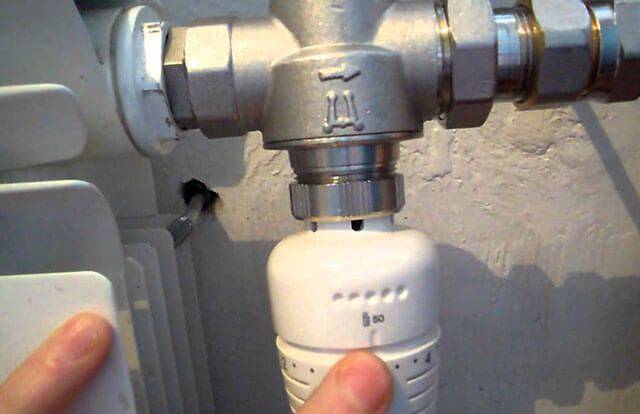

Термоголовка для радиатора отопления принцип работы
Работа протекает в следующем порядке:

  • С помощью дюбелей к стене крепят пластину.
  • На пластине закрепляют корпус устройства.
  • Посредством хомутов на стене фиксируют капиллярную трубку.
  • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
  • Закручивают фиксирующий болт с помощью шестигранного ключа.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

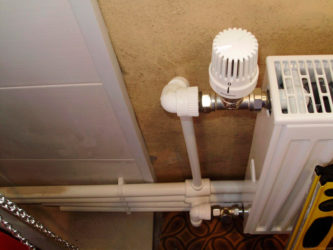

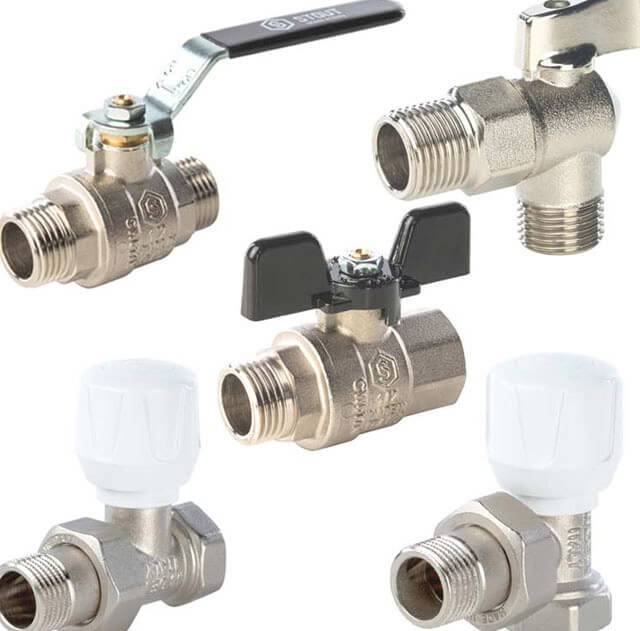

Как правильно установить запорную арматуру?

Если прибор уже выбран и приобретен, на следующем этапе следует выяснить, как установить термоголовку на радиатор. Естественно, в первую очередь необходимо подобрать место, где будет располагаться устройство.

Зачастую, в качестве места для монтажа выбирают саму батарею, не закрытую шторками, панелями и прочими декоративными приспособлениями. Присутствие помехи – это очень важный фактор, который может отрицательно сказываться на правильности показаний.

Кроме того, на температурный режим устройства могут влиять:

  • солнечные лучи;
  • сквозняки;
  • климатическая техника, установленная рядом.

Существует еще один вариант расположения оборудования – область на горизонтальном участке системы, находящаяся перед самой батареей.

В случае если отопительная система двухтрубного вида, отступив немного от батареи, нужно установить байпас. В двухтрубном устройстве монтаж производится непосредственно на верхнем подающем трубопроводе.

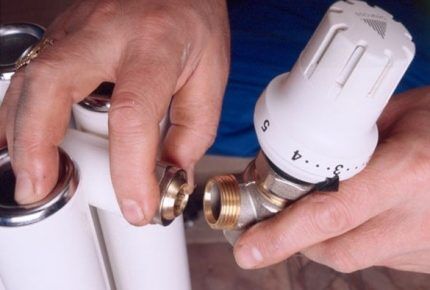

Основные этапы установки:

  • Сливается весь теплоноситель.
  • На однотрубном устройстве монтируется байпас, в обратном случае – этап пропускается.
  • Производится установка термоголовки в отверстие с резьбой в батареи.
  • Резьба обматывается лентой ФУМ для улучшения герметичности.
  • Производится монтаж прибора. Важно правильно расположить устройство, следуя обозначающим стрелкам на корпусе, которые должны быть в одном направлении с потоком воды, иначе термостатический клапан для радиатора отопления может выйти из строя или просто потерять свои эксплуатационные особенности.

Регулировка батарей при помощи термостата

Чтобы обеспечить постоянное поддержание в помещении заданной температуры, пользуются терморегуляторами для радиаторов (термостатами). Эти устройства имеют и другие названия – терморегулирующий клапан, термостатический вентиль и т.д. Названий немало, но все они относятся к одному изделию.

Термовентиль и термоклапан – это нижняя часть устройства, а термоголовка и термоэлемент – верхняя. Большинство таких изделий работает без источников питания. Исключением являются модели, оснащенные цифровым экраном, в которых в термостатическую головку помещают батарейки. Менять их часто не придется, поскольку потребление токов незначительно.

Радиаторный термостат состоит из нескольких комплектующих:

  • термостатического клапана, который называют «корпусом», «термовентилем», «термоклапаном»;
  • термостатической головки или «термостатического элемента», «термоэлемента», «термоголовки».

Производят корпус (клапан) из металла, чаще из бронзы или латуни. Внешне его конструкция напоминает ручной вентиль. Многие производители делают нижнюю часть
радиаторного термостата унифицированной. Это означает, что на один корпус можно монтировать разные типы головок вне зависимости от их изготовителя.

Таким образом, на термоклапан допускается установка термоэлемента с разным управлением – ручным, механическим или автоматическим, что очень удобно. Если появилось желание поменять способ регулировки, покупать все устройство нет необходимости, потребуется только поставить иной термостатический элемент.

Автоматические регуляторы отличаются принципом воздействия  на запорный механизм. В ручном устройстве его положение изменяют поворотом рукоятки. Что касается автоматических моделей, то в них обычно имеется сифон, который оказывает давление на
подпружиненный механизм. В электронных изделиях рабочим процессом управляет процессор.

Сильфон является основным элементом термоэлемента (термоголовки). Имеет вид небольшого герметичного цилиндра, внутри которого находится жидкость или газ. Оба эти вещества обладают общим свойством – их объем зависит от температуры.  При нагревании газ и жидкость начинают значительно увеличиваться в объеме и тем самым растягивать цилиндр.

Сильфон при давлении на пружину перекрывает поток теплоносителя. Когда объем рабочей среды по мере ее остывания уменьшается, пружина поднимается и тем самым поток жидкости увеличивается, а радиатор нагревается вновь. Благодаря использованию такого устройства, в зависимости от его калибровки заданную температуру можно поддерживать с большой точностью – до одного градуса.

Перед тем, как пользоваться радиатором, каждый, кто решил приобрести термостат для него, должен решить, какой у него должен быть вид регулировки температуры:

  • ручной;
  • автоматический;
  • со встроенным или выносным датчиком.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

  • ручные;
  • механические;
  • электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настройка термоголовки
Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор
Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

  1. Отопительный прибор помещен в нишу.
  2. Радиатор имеет размер в глубину 160 мм.
  3. Термоголовка скрыта за жалюзи.
  4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
  5. Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

Головка с выносным датчиком
На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

Что понадобиться:

  • Термоголовка
  • Плашка для нарезания резьбы
  • Фумлента
  • Два разводных ключа
  • Контргайки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.
Термоголовка для радиатора отопления: виды, принцип работы, правила установки
Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки
установка термоголовки на радиатор отопления
Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60 0 С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.
Как правильно ставить термоголовку на радиатор отопления?

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Различия и назначение термоклапана

Конструктивно термостатический клапан для радиатора отопления очень сильно напоминает стандартный вентиль. Устройство термоклапана включает в себя седло и запорный конус, позволяющий открывать или закрывать просвет, через который перемещается теплоноситель. Именно этот принцип лежит в основе работы клапана – регулируя количество теплоносителя, можно влиять на теплоотдачу радиатора.

Клапаны, устанавливаемые на однотрубную и двухтрубную разводку, имеют некоторые отличия:

  • Термостатический вентиль для радиаторов однотрубной системы имеет более низкое гидравлическое сопротивление (обычно разница этой величины двукратная), которое позволяет сбалансировать систему;
  • В системах с естественной циркуляцией теплоносителя обычно устанавливаются те же клапаны, что и для однотрубных систем – гидравлическое сопротивление в результате повысится, но нарушения работоспособности системы за этим не последует;
  • Для двухтрубного отопления, соответственно, используются клапаны с увеличенным гидравлическим сопротивлением.
    Как правильно ставить термоголовку на радиатор отопления?
    Для изготовления клапанов могут использоваться следующие материалы:
  • Бронза с покрытием из хрома и никеля;
  • Латунь с никелевым покрытием;
  • Нержавеющая сталь.

Все эти металлы защищены от воздействия коррозии, поэтому их и используют в отопительных системах. Самым выгодным вариантом является нержавейка – она отлично выдерживает заданные условия эксплуатации. Единственным недостатком нержавеющих клапанов является их высокая стоимость.

Клапаны из латуни и бронзы более распространены и доступны, а срок их службы находится почти на одинаковом уровне

При выборе таких клапанов стоит обращать внимание на производителя – компании с хорошей репутацией следят за качеством используемых сплавов, в отличие от неизвестных фирм, выпускающих изделия откровенно сомнительного качества.. Последнее отличие клапанов – тип исполнения

Существуют прямые и угловые клапаны, и выбор подходящего типа осуществляется в зависимости от того, как в системе устанавливаются радиаторы.

Последнее отличие клапанов – тип исполнения. Существуют прямые и угловые клапаны, и выбор подходящего типа осуществляется в зависимости от того, как в системе устанавливаются радиаторы.

Термостаты на газе или жидкости

В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!

  1. Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
  2. Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
  3. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
  4. Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.

Настройка изделий

В таком положении жидкость полностью заполнит батарею, вследствие чего наступит максимальная отдача тепла. Спустя некоторое время следует зафиксировать полученный результат.

Затем головка проворачивается до упора в противоположную сторону — температура будет падать. Когда термометр покажет необходимые для конкретной комнаты значения, устройство открывают до того момента, пока не станет слышен шум воды, а система начнет резко нагреваться. В подобных ситуациях прекращают вращение головки, фиксируя ее положение.

Выбирать терморегулирующий клапан допустимо, руководствуясь личными предпочтениями и финансовыми возможностями. Для домашнего пользования оптимальными являются механические или электронные устройства.

Процесс установки автоматических агрегатов

Затем следует открыть клапан радиатора, расположенный в месте подачи воды в систему. После этого перекрывают все краны. Далее нужно снять адаптер. Перед проведением этих манипуляций необходимо застелить напольное покрытие тряпкой или полотенцем. Корпус нужно удерживать разводным ключом, а вторым открутить гайки, расположенные на трубе и адаптере радиатора. Затем агрегат отвинчивают от корпуса.

После снятия старой конструкции переходят к установке новой. Манипуляции происходят в обратном порядке. Резьбу обязательно необходимо обернуть фум-лентой. По завершении монтажных работ следует приступить к установке нового воротника. Нередко его бывает трудно демонтировать, поэтому элементы срезают ножовкой или отверткой, а затем снимают.

Далее производят установку терморегулятора. Его монтируют на воротник, ориентируясь по указателям в виде стрелок. Затем на него крепят клапан и хорошо закручивают все гайки. На последнем этапе нужно открыть вентили и заполнить радиатор водой, проверить функциональность системы и отсутствие протечек. В двухтрубных системах монтаж осуществляется на верхней подводке.

Установка вентиля

Терморегуляторы могут устанавливаться как на входном патрубке радиатора, так и на выходе – на эффективность устройства это никак не повлияет. Тем не менее, перед установкой устройства нужно узнать, как работает терморегулятор на батарее, и изучить ряд параметров, которые влияют на функциональность и работоспособность устройства.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Что понадобится для установки?

  • Термоголовка
  • Плашка для нарезания резьбы
  • Фумлента
  • Два разводных ключа
  • Контргайки

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
  2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
  3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
  4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Расположение термоголовки относительно пола
Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Крепление термоголовки
Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

  1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
  2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
  3. Поворачивают головку до упора вправо.
  4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

Конструкция электронной термоголовки
В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

Выбор управляющего механизма

Терморегулятор для батарей отопления требуется оснастить подходящим механизмом управления:

  • запорная рукоятка;
  • термоголовка сильфонного типа;
  • головка с сервоприводом;
  • электронная термоголовка.

Запорная рукоятка

Она превращает терморегулятор в обычный вентиль. Рукоятка обычно используется при необходимости надежно перекрыть клапан для проведения ремонтных работ или для замены прибора отопления. Ее можно рассматривать как съемный вспомогательный атрибут.

Термоголовка с сильфоном

Взглянув на разобранный термостат, можно увидеть сильфон – эластичную емкость, заполненную жидкостью или газом с высокой термочувствительностью.

Если температура воздуха в районе термоголовки повышается, сильфон расширяется и нажимает на штифт-толкатель, благодаря чему тарельчатый клапан перемещается вниз. При охлаждении сильфона идет обратный процесс.

Установленный на радиаторе терморегулятор такого типа энергонезависим, его достаточно один раз настроить, и уровень нагрева батареи будет поддерживаться автоматически с достаточно высокой точностью.

Головка с сервоприводом

Шток клапана перемещает вверх или вниз миниатюрный электрический двигатель, который получает соответствующие сигналы от электронного блока управления.

Такая система позволяет обеспечивать очень точную регулировку нагрева теплоносителя. Установка требует прокладки кабеля для электропитания двигателя и передачи сигналов управления.

Пошаговая инструкция правильной установки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

1679_termostat

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

1679_loosen_valve_1

Настройка устройства

Закройте все окна и двери, чтобы тепло не выходило из помещения. Установите в центре комнаты какую-либо подставку, например, поставьте стремянку. Разместите на ней термометр. Он должен находиться на высоте, равной половине высоты комнаты. Включите вентиль термоголовки на максимум. Помещение прогреется до максимальной температуры. Следите за показаниями термометра. Столбик термометра будет подниматься: как только температура повысится на 5 – 7 °С, поверните ручку терморегулятора в противоположную сторону. Уменьшится поток теплоносителя, а значит, температура в комнате начнет снижаться. Следите за спадом показаний термометра. Когда увидите желаемое значение, например, 22 °С, поворачивайте ручку термоголовки на увеличение, пока не услышите шум воды в ее корпусе. Можно запомнить положение ручки и сделать отметку на корпусе. Оставьте терморегулятор в этом положении. В некоторых устройствах есть шкала температур, и в процессе настройки вам остается только с ней сверяться.

1679_radiator

Совет: по окончании отопительного сезона снимайте термоголовки с радиаторов. Длительное бездействие может привести к прикипанию подвижных элементов устройств. Если их снять, вы продлите срок службы важных деталей.

Теперь вы знаете, как правильно установить термоголовку на батарею и как избежать ошибок. Вы легко справитесь с этой задачей. Осталось только купить все необходимое для монтажа – можете сделать это в нашем интернет-магазине. Мы предлагаем только фирменные изделия: радиаторы и термостатические головки к ним. Не забудьте приобрести сопутствующие элементы: кран Маевского, запорные вентили и прочие полезные мелочи, без которых не обойдется ни одна система отопления. Если вам нужна консультация, позвоните менеджеру нашей компании. Он поможет выбрать все необходимое.

Частые ошибки монтажа

Наиболее распространенная ошибка – вертикальное положение головки над клапаном в верхней части радиатора. Многие пользователи считают такой способ эстетичным и удобным. Но это негативно сказывается на работе элемента. Дело в том, что поднимающийся от трубы горячий воздух нагревает головку – температура в этом месте становится гораздо выше, чем в комнате. Устройство воспринимает это как превышение комфортного уровня, решает, что в комнате жарко, и отключает радиатор. В итоге помещение перестает отапливаться.

В число неправильных мест установки также входят участки, в которых температура воздуха сильно отличается от средней температуры в комнате. К примеру, радиатор скрывается в нише, и там же устанавливают термоголовку. Она реагирует на жару в замкнутом пространстве и отключает радиатор. То же самое происходит, если вентиль расположен глубоко под подоконником, находится под прямыми солнечными лучами, закрывается плотными шторами, мебелью и т.д. Другой неправильный вариант – установка термостатического вентиля в месте, которое попадает под поток холодного воздуха, например, с краю оконного проема, где часто бывают сквозняки. В таком случае устройство будет «думать», что в помещении холодно – температура обогрева повысится, и в комнате начнется нестерпимая жара.

Как видите, неправильное место установки термоголовки практически сводит на нет смысл ее использования. Как утверждают специалисты, лучше вообще не ставить вентиль на радиатор, чем проводить неправильный монтаж.

Запомните: место установки термостатической головки должно быть таким, в котором отражается средняя температура воздуха в помещении. Тогда устройство будет корректно реагировать на температуру и поддерживать комфортный режим.

Как установить термоголовки для радиаторов своими руками

Как установить термоголовку на радиатор отопления?

Современные отопительные системы не могут сегодня обойтись без дополнительных элементов, так разводка коллекторов теплых полов или же радиаторы практически в обязательном порядке оснащены специальными вентилями – термоголовками, позволяющими регулировать температуру. Благодаря такой распространенности этих деталей, вопрос, как установить термоголовки для радиаторов своими руками, встречается все чаще и чаще.

Терморегуляторы в наши дни не могут существовать без двух дополнительных компонентов – непосредственно самого вентиля, то есть клапана, и механизма, оказывающего некоторое действие на шток-клапан, иначе этот механизм называют термоголовкой.

При помощи термовентиля появляется возможность регулирования теплоотдачи. Такая возможность способствует экономии средств, поскольку позволяет избежать переизбытка выпускаемого тепла. Шток с конусом и непосредственно корпус являются составными частями такого вентиля.

Крайне удобно осуществлять контроль над температурой двумя способами: ручным методом или автоматическим. Поворот маховика оказывает сильное воздействие на шток. Таким образом, происходит расширение или же сужение проходного отсека, что влечет за собой и изменение температурного режима. Ручное функционирование является далеко не самым эффективным, напротив, колпачок не рассчитан на такие процедуры.

Термоголовки для радиаторов Керми гораздо лучше устанавливать в автоматическом режиме, поскольку она включает в себя специальный сильфон, выполняющий функции определителя действующей температуры в помещении. При этом сильфон заполнен жидкостью, тепловое воздействие на которую способствует ее расширению.

В результате растяжения она доходит до шток-клапана и выдавливает его. Дополнительная конусообразная деталь при воздействии на шток постепенно перекрывает проходное отверстие, не давая теплоносителю нагреваться с большей силой и способствуя его остыванию. Такой же алгоритм действий происходит и при обратном процессе – охлаждении помещения. (См. также: Купить хороший котёл – значит разбираться в его составляющих)

Конструкция устройства

Современный рынок изобилует подобными устройствами разных производителей, однако самыми именитыми на сегодняшний день являются термоголовки для радиаторов Danfoss. Конструкция устройства крайне проста – она заключается в совокупности клапана и термостата. Однако такое простое устройство имеет довольно сложный принцип работы термоголовки для радиатора: (См. также: Обвязка радиаторов отопления)

  1. Работоспособность сильфона определяется обязательным наличием давления, причем внутри этого элемента находится специфическая жидкость, иногда встречаются и пары.
  2. Пружина сильфона обладает определенным показателем силы сжатия, что благотворно влияет на урегулирование величины давления с ее температурой.
  3. Большее разогревание устройства расширяющим или же испаряющим образом действует на содержимое сильфона, в результате чего происходит рост давления.
  4. Объем сильфона увеличивается и начинает воздействовать на клапан, который, под давлением первого элемента, начинает сужать отверстие протока воды.
  5. Закрытие отверстия продолжается до установления комфортной температуры, тем самым достигается равновесие.
  6. Снижение температуры вызывает обратный процесс, в результате которого объемы сильфона возвращаются в привычную фазу, клапан встает на место, открывая отверстие для протока горячей жидкости.
  7. Разумеется, равновесие достигается после того, как все элементы встанут на свое место, а помещение будет нагрето до комфортной температуры.

Клапан признан вторым не менее важным компонентом всего устройства. Само собой, что его большое значение определяется не менее важным предназначением – регулированием поступления теплоносителя. Сегодня такие клапаны выпускаются в нескольких вариациях:

  • прямой;
  • угловой;
  • RTD-G;
  • RTD-N.

Третий вариант имеет широкое применение в многоэтажных жилых постройках старой конструкции, в зданиях с однотрубной системой или же в загородных домах с двухтрубной системой, не оснащенной специализированным циркуляционным насосом.

Положительные моменты таких клапанов заключаются в мощной пропускной способности. Последний вариант неразрывно связан с двухтрубными система и насосами циркуляционными в коттеджах, а также с новыми строениями жилого характера, где проведена двухтрубная отопительная система.

Типы и виды термоголовок

Терморегуляторы сегодня предназначены для двух основных систем отопления, которые оказали основное влияние на разделение данных элементов по типам. Так, существуют термоголовки для однотрубных отопительных систем, и, разумеется, двухтрубных. Установка термоголовки на радиатор отопления также выполняется исходя из определенного типа системы отопления. Большие перепады давления под силу термоголовкам второго типа. Благодаря высоким показателям сопротивления гидравлики, присущего клапанам регулировки, удается достичь потерь давления в этих местах.

Внутри данного типа также существует некое разделение на термоклапаны с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителей во всех отопительных приборов, однако это не является положительным фактором. Поскольку каждое помещение имеет собственные показатели потери тепла, то и отопители в нем должны устанавливаться соответствующей мощности, именно это позволяют обеспечить настраиваемые клапаны.

Разумеется, установка необходимых параметров позволит добиться оптимальных результатов работы радиаторов, которые, в свою очередь, прогреют помещение до необходимого уровня. Именно поэтому так важна установка термоголовки на радиатор. При этом важно помнить, что система регулировки такими деталями должна обязательно быть дополнена перепускными клапанами, которые устранят мешающий шум, образующийся в результате перепадов давления. (См. также: Как рассчитать биметаллические радиаторы отопления)

Установка термоголовки на радиатор отопления должна быть выбрана не только относительно типа, но и относительно вида. Так, ручные термоголовки имеют шкалу с цифрами и снежинкой, что сильно облегчает выставление необходимой температуры. В данном случае установка показателя на нулевой отметке будет свидетельствовать об отключении устройства.

Термоголовка для радиатора отопления: виды, принцип работы, правила установки

Положительная особенность ручной термоголовки в том, что ее легко монтировать в любом положении. Это может быть как горизонтальное, так и вертикальное направление. Горизонтальная установка облегчит последующий переход на аналог с сильфоном. Наличие штор, или каких других занавесок, перекрывающих головку с сильфоном, негативно скажется на ее работе, поэтому в этом случае лучше всего устанавливать элемент с ручным управлением. Однако такая ситуация вполне может быть исправлена при помощи установки дополнительных выносных датчиков.

Материалы изготовления

Корпус устройства может изготавливаться из различных конструкционных материалов, устойчивых против коррозии. Поэтому терморегуляторы изготавливаются:

  • Из бронзы, с последующим хромированием или никелированием.
  • Из латуни, с покрытием слоем никеля.
  • Из нержавеющей стали.

Естественно, что наиболее надежные и долговечные корпусы из нержавеющей стали, но цены на подобные устройства слишком большие, поэтому они недоступные для широкого круга потребителей. Бронзовые и латунные корпуса имеют практически одинаковый срок службы, но он в основном зависит от качества сплава. Как правило, известные производители со всей ответственностью относятся к выпуску своей продукции. Следует отметить, что на рынке подобной продукции достаточное количество неизвестных производителей, поэтому приобрести некачественное изделие вполне возможно. Несмотря на это, каждый производитель старается оказаться известным, поэтому следит за качеством своих изделий. В любом случае, нужно определить наличие стрелки на корпусе, что может оказаться свидетельством качества терморегулятора.

Варианты исполнения

Вариантов подключения радиаторов к системе отопления несколько, поэтому терморегуляторы выпускаются двух типов: прямые (проходные) и угловые. Выбирается тот тип исполнения, который больше подходит к конкретной системе отопления.

Прямой (проходной) клапан и угловой

Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
Данфос, угловой RA-G с возможностью настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар25-32 $
Данфос, прямой RA-G с возможностью настройкойоднотрубной20 мм, 25 ммНикелированная латунь10 Бар32 – 45 $
Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 – 40 $
Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 – 50 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
OVENTROP , осевой1/2″Никелированная латунь, покрытая эмалью10 Бар140 $

Нюансы расположения

Ось термоголовки всегда должна располагаться в горизонтальном положении, чтобы точность измерения температуры прибором была высокой.

В вертикальном положении датчик будет находиться в зоне действия восходящих и нисходящих тепловых потоков, из-за чего температурные показатели будут неверными.

Если ось штока монтирована вертикально, лучше использовать выносной электронный датчик с электрическим приводом или с радиопередачей сигнала.

Терморегуляторы, имеющие встроенный датчик, располагать нужно так, чтобы они находились на виду, но не попадали в область действия тепловых приборов. Также учтите, что тепло экранируется плотными занавесями. Оптимальная высота размещения термостата – не меньше 80 см от поверхности пола.

Разрешается монтаж терморегуляторов на биметаллические, стальные и алюминиевые батареи. Если корпус радиатора отлит из чугуна, из-за высокой инертности этого сплава устанавливать термостат не рекомендуется.

Термоголовки на радиаторы: регулируем тепловые потоки в ручном и автоматическом режиме

Как установить термоголовку на радиатор отопления?

Радиаторный кран с термоголовкой представляет собой устройство, которое обеспечивает регулировку поступления теплоносителя в батарею в зависимости от температуры в помещении. Использование таких устройств в системах центрального отопления позволяет поддерживать оптимальный микроклимат, а в домах с автономным обогревом – еще и экономить энергию, затрачиваемую на нагрев теплоносителя.

В нашей статье мы расскажем о конструкции подобных приборов, опишем принцип работы термоголовки для радиаторов, а также приведем рекомендации по их подбору и установке.

Подходы к регулировке температуры

Для обеспечения оптимальной температуры в доме или квартире нам необходимо периодически корректировать степень нагрева батарей. Проще всего это сделать за счет изменения объема поступающего теплоносителя, тем более что реализовать эту задачу можно разными способами.

Способ регулировкиОписание
ВручнуюЭта методика является наиболее простой в реализации, но в то же время — наименее удобной:

  • На входе в радиатор врезается кран – шаровой или конусный.
  • При необходимости снизить степень нагрева устройства кран перекрывается (шаровый – только полностью, конусный — полностью или частично).
  • Когда температура воздуха в помещении снижается, можно снова открыть кран, и батарея продолжит нагрев.
С помощью термоклапанаДанный способ достаточно распространен и предусматривает использование специальных термостатических вентилей.Принцип работы термоголовки для радиатора отопления довольно прост:

  • Мы выставляем нужную нам температуру воздуха в помещении.
  • При изменении этой температуры механизм клапана реагирует, увеличивая или уменьшая просвет отопительной трубы с теплоносителем.
  • Регулировка осуществляется в автоматическом режиме.
С помощью выносного датчика и приводаЭта методика похожа на предыдущую, с той лишь разницей, что температура определяется на удалении от радиатора:

  • В помещении устанавливается один или несколько термодатчиков.
  • Датчики соединяются с сервоприводом, присоединенным к клапану регуляторного вентиля.
  • Как только датчик реагирует на изменение установленной температуры, он подает электрический сигнал сервоприводу, и тот открывает или закрывает клапан.

Естественно, автоматическое регулирование является более удобным, и потому вопрос о том, стоит ли ставить такое устройство в систему, большинством мастеров даже не поднимается. Почти всегда работа термоклапана оптимизирует микроклимат в помещении, кроме того, она будет способствовать уменьшению затрат.

Основные элементы

Кран с термоголовкой для радиатора имеет достаточно сложную конструкцию.

Её основными элементами являются:

  • Термодатчик.
  • Приводной механизм датчика.
  • Клапан, открывающий и закрывающий просвет трубы.

На сегодняшний день существуют модели как с выносными, так и со встроенными датчиками.

Устройства второго типа являются более распространенным (и что немаловажно, стоят дешевле), потому мы подробно мы остановимся именно на их описании:

Основные элементы конструкции

  • Основу термодатчика у таких систем составляет сильфон – герметичная и эластичная емкость, заполненная жидкостью или газом.
  • Сильфон соединяется с настроечной пружиной, которая позволяет установить температуру срабатывания механизма.
  • К камере сильфона присоединяется подпружиненный шток, приводящий в действие золотник клапана.
  • Золотник размещается в седловине – камере внутри корпуса термоголовки. При переводе в крайнее нижнее положение прокладка полностью перекрывает просвет седловины, блокируя поступление теплоносителя в радиатор.

Термоголовка для радиатора отопления, работающая под управлением выносного клапана, функционирует иначе:

Двухкомпонентное устройство: головка + датчик

  • Функцию сильфона выполняет термодатчик, который размещается на удалении от радиатора.
  • Внутри термодатчика располагается чувствительный элемент, реагирующий на изменение температуры в помещении.
  • Датчик соединяется с приводом либо с помощью проводов, либо с помощью капиллярных трубок (гидравлические модели).
  • При изменении температуры информация от датчика поступает в термоголовку, внутри которой размещается шток, соединенный с регулировочной пружиной.

Механизм работы

Итак, с основные элементами конструкции мы разобрались, теперь нужно проанализировать, как работает термоголовка на радиаторе отопления:

  • В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

  • При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
  • Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
  • Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

Ключевые разновидности

Перед тем как установить термоголовку на радиатор, нужно разобраться, какая именно модель нам подойдет. Кроме соответствия диаметру подключения (этот момент нужно учесть обязательно), важно также подобрать клапан по принципу действия и по компоновке.

В зависимости от того, какое заполнение присутствует в сильфоне, термоголовки делятся на две группы:

  • Жидкостные. Обеспечивают более точную регулировку потока теплоносителя в зависимости от показаний датчика. В то же время жидкость медленнее изменяет свой объем при изменении температуры в помещении. Потому для таких устройств характерна определенная инерционность.
  • Газонаполненные. Значительно быстрее реагируют на изменения микроклимата, но при этом не так точно передают информацию управляющему блоку.

Фото газонаполненного сильфона в защитном корпусе

Что касается компоновки, то на рынке представлены два типовых решения с маркировкой RTD-G и RTD-N:

  • Клапаны RTD-G характеризуются высокой пропускной способностью и применяются для регулировки потоков теплоносителя в однотрубных системах отопления, а также в коттеджных двухтрубных системах, не использующих циркуляционные насосы.
  • Устройства типа RTD-N ориентированы на установку в двухтрубных системах, причём наличие в них циркуляционного насоса, обеспечивающего принудительное движения теплоносителя, является обязательным.

Если же говорить о форме изделий, то различают прямые и угловые модели. Также в продаже можно найти специальные комплекты патрубков, которые позволяют размещать термоклапана практически в любом положении.

Правила установки клапанов

На самом деле ничего сложного здесь нет, так что наша инструкция будет посвящена в основном нюансам, о которых неопытный мастер может попросту не подозревать:

  • Приобретаем клапан нужного нам типа с диаметром, соответствующим диаметру трубопровода отопления.
  • Собираем устройство, присоединяя датчик к запорной части.
  • Используя гаечный ключ, устанавливаем термоголовку на входное отверстие радиатора. Максимально плотно затягиваем накидную гайку, чтобы обеспечить герметичность соединения.

Совет!
При установке следим, чтобы направление движения теплоносителя совпадало с маркировкой на корпусе клапана.

  • Саму термоголовку располагаем параллельно полу, т.е. в горизонтальном положении, перпендикулярно плоскости батареи. Это необходимо для того, чтобы тёплый воздух от батареи оказывал минимальное влияние на показания датчика.

Настройка работы системы также может быть выполнена своими руками:

  • Устанавливаем поворотную рукоятку клапана таким образом, чтобы пометка на диске совпадала с выбранным значением температуры.
  • Включаем отопительную систему и контролируем микроклимат в помещении.
  • Примерно через час корректируем, если это необходимо, выбранную температуру срабатывания датчика в большую или меньшую сторону в зависимости от показаний термометра в комнате или собственных ощущений.

По каким критериям выбирать термоголовку?

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

  1. Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
  2. Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
  3. Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
  4. Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
  5. Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
  6. Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
  7. Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
  8. Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
  9. Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
  10. Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон
Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на чугунные радиаторы. Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Критерии выбора

Термоголовка для радиатора отопления: виды, принцип работы + правила установки
Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.

Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:

  • Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
  • Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
  • Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
  • Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
  • Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
  • Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый.
    Термоголовка для радиатора отопления: виды, принцип работы + правила установки
    Плавность поворота рукоятки. Влияет на точность выставления характеристик.
  • Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
  • Градуировка, длина шкалы.
  • Имеется ли антивандальная защита.
  • Внешний вид.

В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно купить по отдельности. В частности, к радиаторам Rifar и Kermi приходится приобретать терморегулятор отдельно. Большой популярностью пользуются приборы компании Данфосс.

Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.

Для чугунных обогревателей подходят только модели с ручной регулировкой. Это связано с теплоемкостью материала и его большой инерцией.

Конструкция регулятора

Конструкция регулятора отопления на батарею включает следующие элементы:

  • клапан или вентиль;
  • термостатический механизм.
    Монтаж и настройка термостата - фото 14

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом.

Конус считается запорным элементом, который при перемещении меняет количество теплоносителя.

Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом.

Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ.

При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь.

Конус перекрывает движение потока теплоносителя и состав остывает.

При этом сильфон становится меньше.

Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования.

Такая техника позволяет поддерживать нужную температуру.
Принцип работы - фото 32

Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.
Установка и настройка - изображение 33

Принцип функционирования прибора основывается на изменении клапанного сечения.

Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

  • автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;
  • электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;
  • механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.
    Как выбрать терморегулятор для радиаторов отопления - фото 87

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Дистанционное управление

Некоторые модели термоголовок поддерживают функцию дистанционного управления. В большинстве случаев эта опция лишь повышает удобство использования терморегулятора, однако при затруднении доступа к корпусу устройства, дистанционное управление становится насущной необходимостью.

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.
Терморегулятор для батареи: принцип работы, выбор и установка - фото 96

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

  • отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;
  • конвекционные потоки оказывают влияние на точность показаний встроенного датчика;
  • на корпус устройства попадают прямые солнечные лучи;
  • нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;
  • горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Распространенные ошибки

Правильный монтаж требует внимательности от мастера на каждом этапе работы, чтобы избежать ошибок. Самая распространенная проблема – вертикальное положение головки. Приводит к тому, что комната перестает обогреваться, так как от поступающего воздуха греется сам терморегулятор.

Часто выбирают неправильное место установки. Нельзя ставить регулятор в точке, где температура воздуха сильно отличается от средней по помещению. Из-за неправильного выбора места монтажа применение термоголовки теряет свой смысл.

Байпас. Ошибка

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления.

В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки).

Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

  1. До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
  2. Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

Рейтинг термоголовок для радиаторов отопления

Лучше при покупке ориентироваться на производителей, давно себя зарекомендовавших. В каждой категории есть лидирующие позиции, собравшие лучшие отзывы о работе и качестве исполнения.

Danfoss

Датская компания, использующая передовые разработки. Новые модели позволяют контролировать работу приложением на смартфоне. Бюджетная модель RTS Everis — термоэлемент с регулировкой от 8 до 28 градусов. Для стабильности и максимального срока службы устанавливается на клапан той же фирмы.
Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтинг
Эргономика, наглядность, лаконичный дизайн — 60-летний опыт на рынке терморегуляторов

Thermo

Швейцарский бренд, лидер по надежности и долговечности устройств. Среди особенностей — широкий температурный диапазон. Требовательны к температуре теплоносителя — превышение планки в 100 градусов сказывается негативно. Чаще всего выбирают модели линейки Royal Thermo.
Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтинг
Многие модели Royal Thermo комплектуются выносным датчиком

Caleffi

Специализируются на электронных термоголовках. Отличаются наглядной индикацией на дисплее и программируемыми режимами работы. Есть механические и ручные представители — как Caleffi 210000.
Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтинг
Все головки Caleffi поставляются с крепежом для монтажа

Oventrop

Немецкий производитель устройств и систем для жилых помещений. Несмотря на отсутствие специализации в производстве термостатов, выпускают качественные приборы. Характеризуются высокими предельными нагрузками и универсальностью монтажа. Лучшая модель — Uni LH, с встроенным либо выносным термодатчиком.
Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтинг
Термоголовки Oventrop имеют эргономичный дизайн и высокое качество

Honeywell

Бюджетные немецкие приборы. Отличаются приятным дизайном, совместимостью с большинством клапанов, защитой от замерзания и механических повреждений. Высоким спросом пользуются модели Thera-100 и Thera-4 Classic.
Установка термоголовки на радиатор отопления: принцип работы, монтаж, рейтинг
Есть и дорогие электронные модели HONEYWELL, однако на рынке их пока мало.

Важно! Перед покупкой импортных устройств лучше лишний раз проверить возможность монтажа клапана на радиаторы старого образца.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему отопления умного дома или скачать фирменное приложение.

Danfoss терморегулятор – инструкция по эксплуатации

Как снять термоголовку danfoss?
Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

  1. Термостат (или термостатический элемент).
  2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

  • RTS — сильфон жидкостный;
  • RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
  • RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Существуют также модификации термоэлементов, в которых:

  • Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
  • Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
  • С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 — 90 В°C, до комфортных 35 — 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

  1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
  2. Разрезается труба отопления, выпиливается лишний отрезок.
  3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
  4. Соединение обрабатывается сантехнической пастой и фум-лентой.
  5. На получившуюся резьбу накручивается корпус клапана.
  6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
  7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
  8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

  1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
  2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
  3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
  4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
  5. Датчик помещается на планку путём простого защёлкивания.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

  1. Выставляют температуру на рукоятке с метками.
  2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
  3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

  1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
  2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

  1. Вынимаются оба штифта.
  2. Рукоятка ставится на желаемый показатель.
  3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
  4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Подведение итогов

Регулировать батареи отопления можно при помощи нескольких видов устройств, но специалисты считают, что лучшим решением будет использование специальной регулирующей арматуры. Такими изделиями являются ручные краны и автоматизированные изделия – термостаты и только в некоторых случаях можно задействовать трехходовой клапан с термоголовкой.

В квартирах многоэтажек с централизованным отоплением лучше отдавать предпочтение регулировочным кранам или трехходовому клапану. Что касается систем индивидуального теплоснабжения, то тут проблему с тем, как в батарее отопления уменьшить температуру теплоносителя, решают с применением термостатов.

Как правильно ставить термоголовку на радиатор отопления?

Если владелец квартиры все же предпочитает автоматическую регулировку радиаторов, то  до термостата следует установить фильтр — он будет задерживать большую часть различных примесей.

Поделиться
Похожие записи
Adblock
detector
