Теплый пол: обзор систем напольного отопления

Что это такое?

Традиционные способы отопления помещений основаны на эмиссии тепловой энергии от определенного источника. Это может быть один большой нагреватель (например, печь), которого хватает для поддержания необходимой температуры во всем доме. Чаще используются радиаторные системы, в которых циркулирует горячая жидкость (теплоноситель). Радиаторы, излучающие тепло, находятся в каждой комнате и обеспечивают их конвекционный нагрев.

Подобные методы обогрева широко распространены, но малоэффективны. Циркуляция теплоносителя требует создания определенных условий (уклон трубопроводов, использующий подъем нагретых слоев жидкости вверх), или использования циркуляционных насосов. Потери тепловой энергии при этом довольно велики, а конвекция не позволяет равномерно нагреть всю комнату — всегда есть более теплые и холодные участки помещений.

Теплый пол — это система обогрева, основанная на ином принципе передачи тепловой энергии. Вместо отдельных точечных элементов в качестве источника используется вся площадь помещения. Такой подход позволяет получить значительную экономию на топливе. Кроме того, практически исчезают потери, свойственные традиционным системам отопления. Вся площадь комнаты нагревается равномерно, исключается появление холодных и теплых участков.

Конструкция теплого пола представляет собой один источник тепловой энергии, равномерно распределенный под напольным покрытием по всей площади помещения. Используются разные виды нагревателей, от водяных трубопроводов с горячей водой, до электрических греющих кабелей или инфракрасных пленочных конструкций. Все виды обладают своими особенностями, ограничениями и преимуществами.

Преимущества полов с подогревом

В чем заключается главный недостаток традиционной системы отопления помещений с использованием радиаторов, размещенных на стенах? Теплый воздух, согласно закону физики, устремляется вверх, минуя те области, которые нуждаются в обогреве в первую очередь. Происходит перегрев верхних слоев и недостаточный нагрев нижних. Система теплый пол исключает подобный эффект.

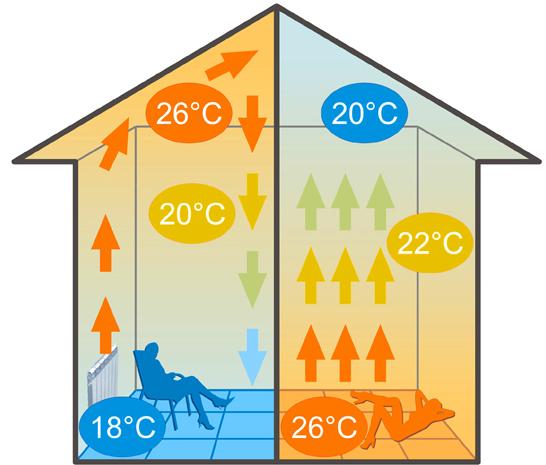

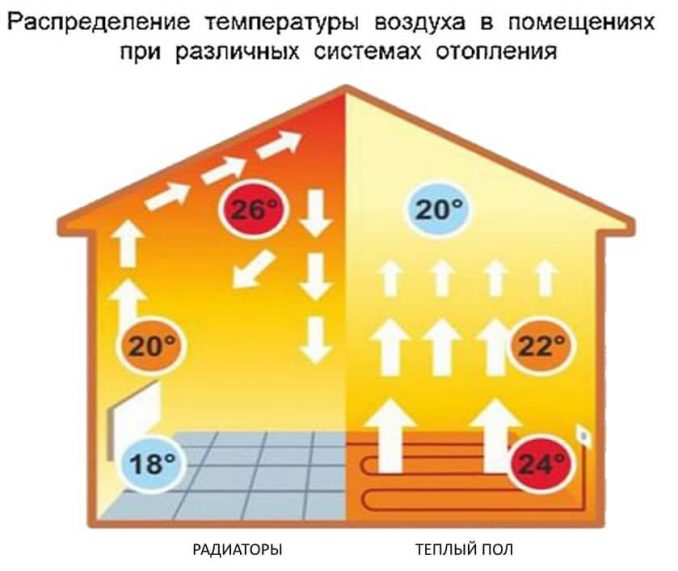

Температурный режим в помещениях с радиаторным отоплением и системой теплых полов

Если при боковом отоплении воздух под потолком нагревается на 5 – 7 градусов больше, чем внизу, то при работе теплого пола дела обстоят с точностью наоборот. А подобное распределение температуры в жилом помещении воспринимается человеком как более комфортное.

Кроме того, когда ощущается тепло в районе ног, то общая температура в помещении воспринимается как более высокая. Можно без ущерба для комфорта снизить обогрев комнаты на несколько градусов и сократить потребление энергии.

Устройство теплого пола позволяет регулировать микроклимат в квартире. Блок управления автоматически поддерживает заданную температуру, а также включает или отключает отопление по времени, руководствуясь определенным алгоритмом. Это дает возможность более рационально расходовать энергию.

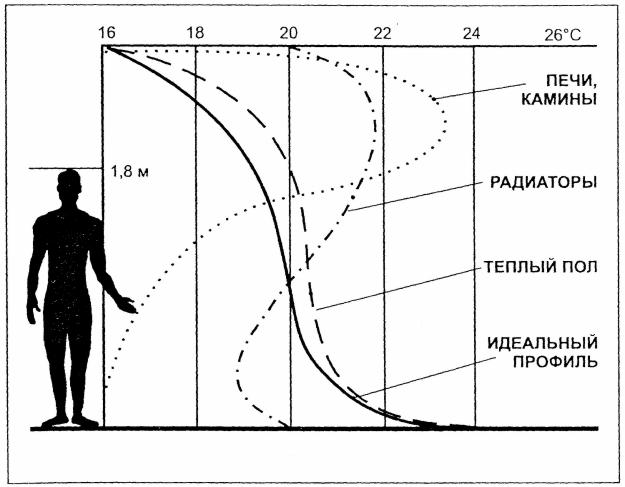

График идеального температурного профиля и разных систем отопления

Немаловажно и то, что теплоотдающая поверхность такой системы во много раз превосходит поверхности любых других отопительных приборов (конвекторов, радиаторов и т. п.).
О конвекторах, подробнее в материале — конвекторы встраиваемые в пол.

Задумываясь над вопросом, нужен ли теплый пол, имейте в виду, что благодаря направленным вверх тепловым потокам, он является самым эффектным и экономичным средством отопления квартиры. Такую систему можно использовать как для отдельных помещений (ванной, туалета, кухни), так и для всей квартиры.

Достоинства и недостатки

Теплый пол: обзор систем напольного отопления

К достоинствам теплого пола следует отнести:

  • увеличивается эффект от использования системы обогрева;
  • исключаются потери тепловой энергии при транспортировке теплоносителя;
  • большая площадь теплоотдачи позволяет уменьшить температуру поверхности, что дает большую экономию топлива или энергии;
  • появляется возможность самостоятельной регулировки температуры в помещении;
  • отсутствие конвекции снижает циркуляцию пыли и способствует очищению воздуха в комнате.

Недостатками теплых полов принято считать:

  • сложность сборки. Установка некоторых видов нагревателей равносильна повторной пересборке пола. кроме того, многие
    конструкции изменяют уровень пола на 5 см и более;
  • электрические виды нагревателей активно потребляют электроэнергию, что отражается на оплате. При этом, если случится
    отключение энергии, дом остается без обогрева;
  • водяные конструкции требуют расходов только на стадии сборки. Однако, ремонт
    таких систем крайне сложен, особенно, если
    они замурованы в стяжку. Кроме того, установка водяных систем в квартирах МКД запрещена действующими правилами;
  • большинство напольных покрытий в силу своей специфики служат отсечкой тепловой
    энергии. Для работы с системами теплых полов требуются специальные виды ламината, линолеума и других покрытий.

Здоровье: полезен теплый пол для здоровья или вреден?

Не утихают споры относительно пользы и вреда напольного отопления. Противники подогрева снизу утверждают, что ступни следует держать в холоде, так «предусмотрено природой». Сторонники – вспоминают совет Александра Суворова из «Науки побеждать»: «Ноги держи в тепле, живот в голоде, а голову в холоде». Многие замечали: стоит только задержаться на холодной улице в мокрой или легкой обуви, и простуда обеспечена.

Физиологам удалось выяснить механизмы реакции организма на охлаждение ног. Оказывается, через несколько часов холодового воздействия рефлекторно сужаются сосуды носоглотки, сокращается образование слизи — первого барьера на пути микробов. Вдобавок такое локальное охлаждение блокирует работу антител иммунной системы. Итог — простудное заболевание. Поэтому держать ноги на холодном полу не стоит. Одевайте теплые тапочки либо оборудуйте теплый пол и ходите босиком.

Кратковременное охлаждение может быть полезно, если вы занимаетесь закаливанием. Но при правильном процессе закаливания важна не столько температура, сколько регулярность процедур для адаптации к резким скачкам температуры. Теплый пол эффект ваших закаливающих мероприятий не снизит.

Другие опасения (вредные излучения, развитие варикоза ног и т.п.) не получили медицинского подтверждения и относятся к области интернет-мифологии.

Однако проблемы могут возникнуть: из-за неправильной установки и эксплуатации оборудования. Впрочем, это относится и к другим вариантам отопления. Частая ошибка — слишком высокая температура. Привыкшие к горячему радиаторному отоплению настраивают чрезмерный нагрев и для теплого пола. В итоге в комнате устанавливается «жара», градусов в 30-35. Тогда как рекомендуемая для здоровья температура почти на 10 градусов меньше.

Еще одну проблему — сухой воздух и пыль — нельзя назвать характерной для помещений с напольным отоплением. На снижение качества воздуха влияет плохая вентиляция (особенно, в зимний период), редкие влажные уборки. Разложение пыли на горячих элементах отопительных приборов, снижение объема кислорода и воды в воздухе — причина головных болей, обострений заболеваний органов дыхания.
Физиологи советуют поддерживать влажность воздуха в квартире в диапазоне 40-60% вне зависимости от способа отопления. Если воздух кажется сухим, стоит не демонтировать теплый пол, а установить увлажнитель.

В конструкции теплого пола нет открытых раскаленных нагревательных элементов, на которых могла бы разлагаться пыль с выделением вредных частиц, угарного и углекислого газа. Поэтому он не ухудшает качество воздуха, как это делают многие отопительные приборы (тепловентиляторы, масляные радиаторы и др.).

Вывод: теплый пол положительно скажется на здоровье. Если ваш регион не может похвастаться близостью моря, то приблизиться к идеалу комфортного микроклимата дополнительно поможет увлажнитель воздуха.

Экономичность: окупит ли теплый пол вложения?

К «минусам» напольного отопления относят необходимость начальных вложений в оборудование. Объем вложения зависит в основном от вида теплого пола, объема помещения. Но практика показывает, что потраченные средства окупятся в течение первых лет эксплуатации.

За счет чего происходит экономия:

  1. Теплый пол не требуется разогревать так сильно, как радиаторы. Например, температура в водяном напольном отоплении на входе всего около 300С, а для обычных батарей пришлось бы нагревать воду до 75-950С. В среднем для сбережения 12% энергии температуру в отопительной системе достаточно снизить всего на 2%. Тепло не скапливается у батарей и не поднимается к потолку, а рационально распределяется у поверхности, на уровне человеческого роста. Поэтому комфортная температура поддерживается при меньших затратах на топливо, что выгодно владельцам домов с автономными системами отопления. Для жителей городских квартир начисления за отопление тоже снижаются на 15-25%.
  2. Точное регулирование под потребности. Возможность автоматической и ручной индивидуальной настройки температуры в каждом помещении включена в современные системы отопления. Но на этапе проектирования можно предусмотреть варианты для создания разных температурных условий.

Водяные полы под стяжкой эффективнее в долгосрочной перспективе. Если вложения на стадии монтажа кажутся большими, а систему обогрева надо оборудовать в кратчайшие сроки, можно выбрать электрические полы.

Везде ли можно ставить теплый пол?

Ответ: не везде. Основные ограничения:

  1. Многоквартирные помещения в городе, где не предусмотрены специальные отдельные стояки для подключения контуров водяного напольного отопления. Теплый пол в доме такого типа вызовет гидравлическую разбалансировку. К тому же температура в «обратке» будет недостаточной для радиаторного отопления, которым пользуются соседи. Подключать какие-либо устройства к централизованной системе не следует без согласования с организацией, которая обслуживает здание. В противном случае грозит штраф. Это ограничение касается водяного отопления. Электрические системы устанавливать можно.
  2. Мебель (деревянная в особенности). Нагревательные элементы электрического пола не рекомендуется располагать под мебелью, чтобы избежать их перегрева и выхода из строя. Если перестановки мебели в интерьере в будущем не планируются, то некоторые мастера полагают, что не обязательно размещать любой напольный источник тепла в месте ее установки.
  3. Паркет. Не каждое финишное покрытие хорошо сочетается с теплыми полами. Среди самых «капризных» — натуральное дерево (клен, бук), из которого делают паркет. Другие сорта древесины более устойчивы к действию тепла и иногда монтируются поверх водяных теплых полов. Более равномерный нагрев воды (по сравнению с электрическими кабелями) предотвращает преждевременное старение дорогого покрытия. Еще одна опасность подстерегает при укладке паркета: есть риск повредить кабель или трубу теплого пола, монтируя покрытие саморезами. Наиболее безопасное в этом случае отопление — теплый пол с инфракрасным излучением. Для других видов напольных покрытий «противопоказаний» нет.

Ограничения из серии «теплый пол нельзя делать в спальне и детской» — распространенные, но необоснованные слухи.

Типичные объекты для установки напольного отопления — загородные дома, коттеджи, новостройки. Но ими можно оборудовать и торговые залы, офисы, бизнес-центры, учреждения культуры, спортивные площадки, ангары и даже взлетно-посадочные полосы.

Сравнительная таблица производителей и примерная стоимость

Производитель Модель теплого пола Особенности Стоимость, руб/м2
Теплолюкс (Россия, Украина)СтандартПрименяются одно- или двухжильные секции. Мощность – от 140 Вт до 3 кВт. Стоимость монтажа электрического пола Теплолюкс будет самой минимальной и составляет 2 500 руб/м2.2339
ProfiMatПредставляет собой удачное решение для обогрева пола благодаря наличию тонкого двухжильного кабеля, закрепленного на сетке оптимальным образом для обеспечения максимальной термоотдачи и повышенной надежности.4652
Arnold (Германия)Серия FHТеплые кабельные полы под плитку, не требующие бетонной стяжки. Тонкие элементы с толщиной до 3 мм расположены на сетке. Мощность – от 135 Вт до 2,08 кВт.1790
Серия PHSПрименен двухжильный кабель с двойной изоляцией, существенно увеличивающей срок эксплуатации. Толщина кабеля – 6,9 мм. Требует бетонной стяжки.1900
Unimat (Россия)RailТеплый пол выполнен из стержней, что позволяет экономить электроэнергию вплоть до 60 %.2158
BoostПредназначены для монтажа на клей или самовыравнивающиеся полы. Состоят из инфракрасных стержней, не боятся перегревов, не сушат воздух.2158

Во время ремонта, если не удается найти место повреждения и установить на него специальную муфту, приходится заменять весь неработающий участок.

Видео по выбору электрических и водяных теплых полов

Осуществляя обогрев, теплый пол создает электромагнитное излучение, которое негативно сказывается на состоянии здоровья людей и домашних животных. Правда, это касается только кабельных систем.

Ограничения на применение теплых полов

Эффективность отопления при помощи теплого пола очевидна, но далеко не всегда можно эту систему использовать. Есть случаи, когда применять теплый пол категорически запрещено или не рекомендуется из-за его неэффективности:

  • Крайне не рекомендуется устанавливать водяные теплые полы в больших помещениях общего пользования с высокими потолками и большой площадью пола. Для обогрева потребуется большое количество воды и магистрали будут слишком длинные. Нужно будет устанавливать дополнительное насосное оборудование и КПД таких полов будет очень низким по сравнению с затратами на обогрев. То же касается и электрических полов. Система будет потреблять слишком много электричества и потребуется большое количество кабелей.
  • Водяные полы в многоквартирных зданиях с питанием от общей системы отопления можно только в том случае, если такая возможность предусмотрена общей системой отопления. В противном случае, подключать водяные полы к общему стояку нельзя. Во первых, это приведет к дисбалансу теплоносителя и гидравлической нагрузки системы. Во вторых, разность в давлении может привести к нарушению герметичности пола и соединений, а это приведёт к аварийной ситуации и затоплению соседей.

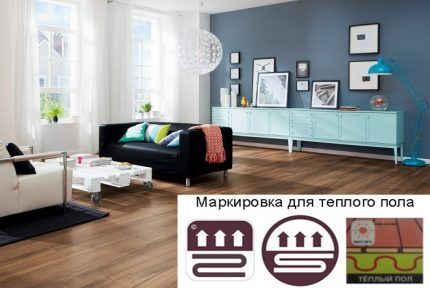

  • Не применяйте теплые полы совместно с линолеумом сомнительного качества. Подогрев покрытия приведет к испарению вредных веществ в квартире. Используйте только натуральное покрытие мармолиум. Наиболее эффективными являются керамическая плитка и ламинат.
  • Не используйте теплый пол совместно с паркетом или ковролином. Эти материалы обладают низкой теплопроводностью и такое отопление будет крайне не эффективно.

К сведению. В частных домах и квартирах оптимальным вариантом будет использование теплых полов как дополнительная система отопления, а основную оставить в виде радиаторов. В этом случае можно применять нагревательные котлы с пониженной температурой 30-36 градусов. В квартирах лучше использовать электрические полы как дополнительный обогрев. В случае отключения электричества или поломки самого пола, у вас останется центральное отопление.

Расчет мощности электрического теплого пола

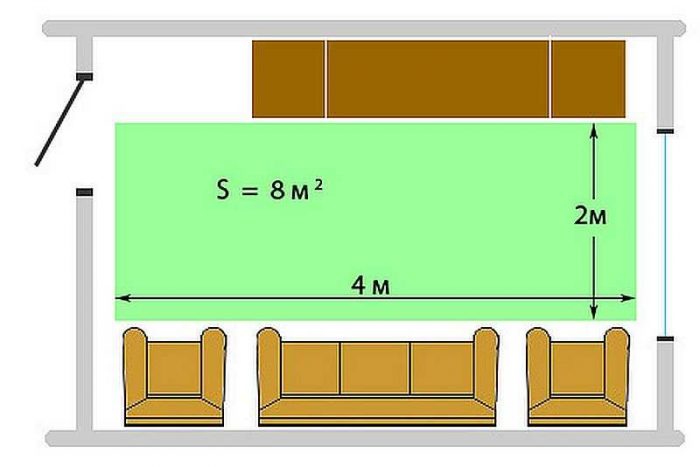

полезная площадь комнаты

Рассчитать мощность электрического теплого пола необходимо для того чтоб правильно подобрать сечение силового кабеля, не перегружать электропроводку дома и эффективно расходовать электричество.

Для расчета применяется следующая формула:

P= Pm * S комнаты

В формуле: Pm – номинальная мощность квадратного метра нагревательного элемента, а S комнаты — это площадь отапливаемой комнаты. Тут важно брать не всю площадь, а именно полезную, которая будет отапливаться нагревательными элементами. Полезная площадь показана на фото выше и именно ее нужно учитывать в расчетах.

Важно! Нагревательные элементы необходимо укладывать только в открытой части пола. Крайне не рекомендуется монтировать маты или нагревающий кабель под шкафами, кроватями или креслами, поскольку тепло не будет уходить вверх и приведёт к чрезмерному нагреву напольного покрытия. Это чревато выходом из строя самого пола, порчей предметов мебели или даже возгоранием.

Мощность самого нагревательного элемента можно выбрать исходя из рекомендуемых параметров от производителей в зависимости от типа помещения.

Вид отопления Название объекта Требуемая мощность
Дополнительное отоплениеКухня, жилые комнаты на первом этаже140-150 Вт/м2
Дополнительное отоплениеКухня, жилые комнаты на втором этаже и выше120-130 Вт/м2
Дополнительное отоплениеВанная комната140-150 Вт/м2
Дополнительное отоплениеБалкон, лоджия180 Вт/м2
Основное отоплениеВсе помещения, независимо от назначения180 Вт/м2

Далее выбираете тип отопления (дополнительное или основное), выбираете мощность для типа помещения указанного в таблице и умножаете на полученное значение полезной площади комнаты.

Рассмотрим пример расчета пола для типичной гостиной в новостройке, общая площадь которой составляет 25 квадратных метров. С вычетом предметов мебели, допустим у нас останется 15 квадратов открытого пространства, которое мы и будем утеплять.

Важно! Выбирая нагревательный мат или кабель, нужно помнить, что в нагревательных матах указывается мощность в Вт/м квадратный, а в кабелях указывается мощность Вт/м погонный. Для расчета кабеля, выберите шаг укладки и посмотрите сколько метров кабеля уходит на квадратный метр поверхности пола. Для того чтоб получить мощность обогрева кабелем 150 Вт/м квадратный, нужно взять кабель с мощностью 30 Вт/м и уложить его на одном квадрате с шагом 20 см.

Видео по расчету мощности теплого пола

Виды

Теплый пол: обзор систем напольного отопления

Все теплые полы можно разделить на две группы:

  1. водяные;
  2. электрические.

Обе разновидности используются достаточно широко, хотя имеют ряд технических или административных ограничений. Например, водяные конструкции разрешено устанавливать только в частных домах. в квартирах они могут использоваться только в санузлах и на кухнях. Над жилыми помещениями их ставить нельзя, поскольку при повреждении трубы могут пострадать соседи снизу.

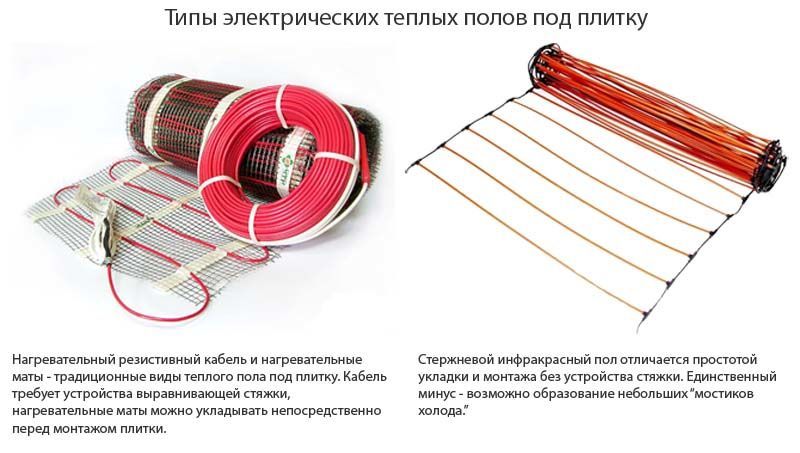

Электрические системы представлены в нескольких видах:

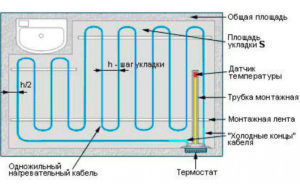

  • греющий кабель. Это провод, который нагревается при прохождении электрического тока. Этот вид нагревателя потребляет большое количество энергии, поэтому используется сравнительно редко;
  • пленочный теплый пол. Это система инфракрасных нагревателей, ламинированных прочной пленкой. Отличается большей экономичностью, простотой укладки, эффективностью;
  • стержневой теплый пол. Это конструкция в форме матов, на которых закреплены инфракрасные нагреватели в форме стержней из сплава графита, серебра и карбона.

Как водяные, так и электрические конструкции могут использоваться в качестве основных или резервных источников отопления. Среди пользователей более предпочтительными считаются пленочные нагреватели, которые можно укладывать под напольное покрытие без серьезных ремонтных работ. Однако, наиболее экономичными и эффективными являются водяные системы. Они дорого стоят, но после запуска в эксплуатацию практически не требуют никаких расходов.

Конструктивные особенности таких систем

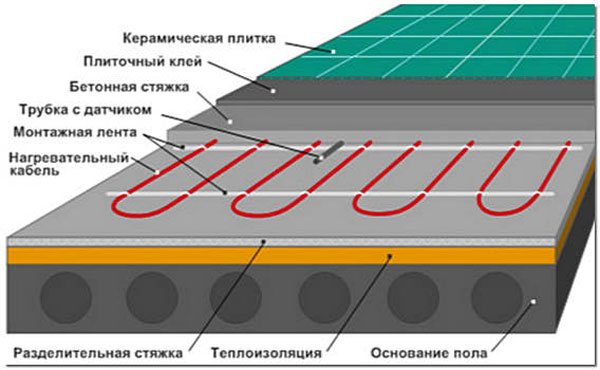

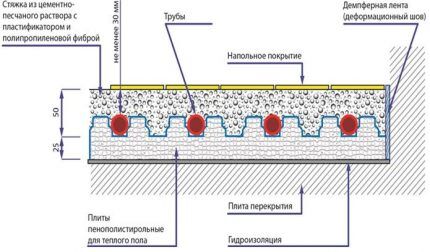

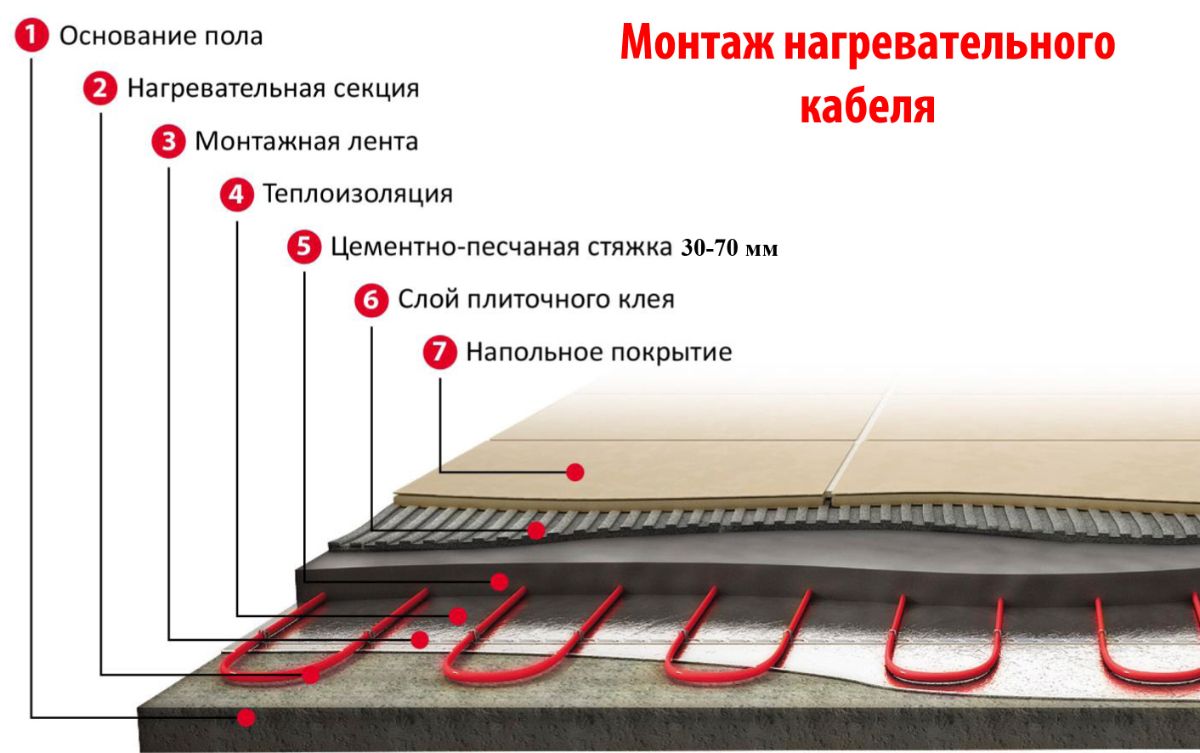

Общий состав любой системы теплого пола представляет собой многослойную конструкцию, набранную из следующих элементов:

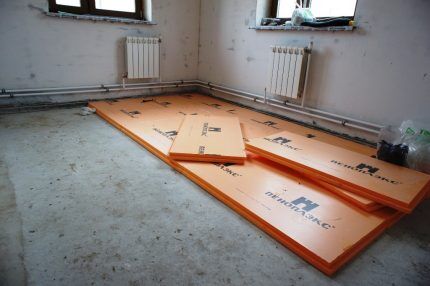

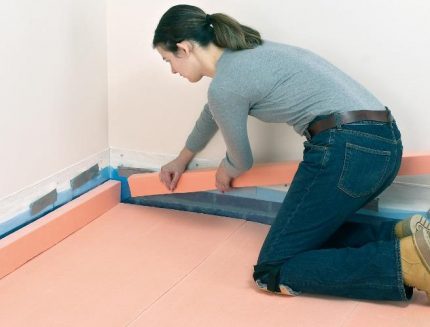

  • теплоизоляционный слой. Он укладывается на черновой пол и служит для отсечки теплопотерь через перекрытие;
  • нагреватель. Это может быть система трубопроводов, греющий кабель или пленка;
  • слой стяжки (используется только для водяных систем или греющих кабелей;
  • опорная система из щитов с бобышками (применяется для монтажа греющих кабелей или водяных систем);
  • слой гидроизоляционной пленки;
  • напольное покрытие.

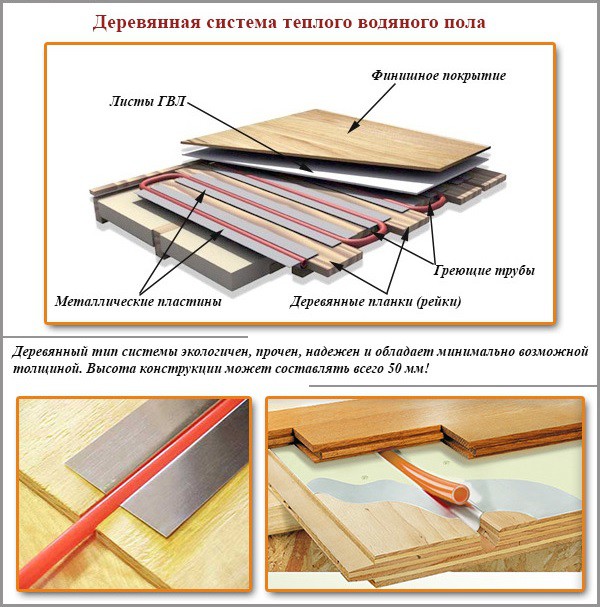

Такова общая схема пирога теплого пола. При укладке возможны некоторые отклонения от нее, использование дополнительных компонентов или покрытий. Рассмотрим конструкционные особенности разных видов нагревателей:

Водяные системы

Теплый пол: обзор систем напольного отопления

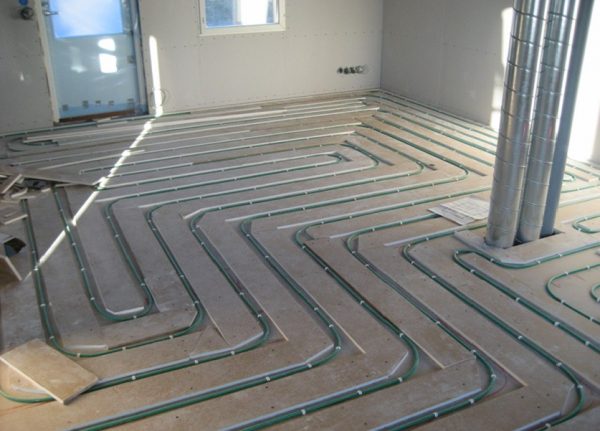

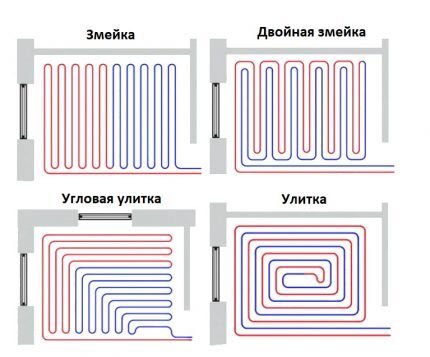

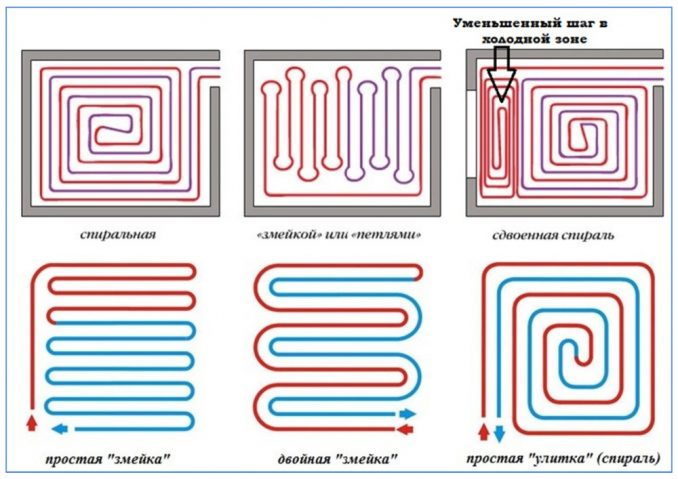

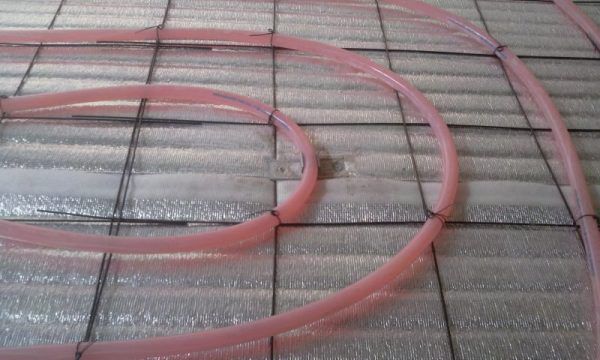

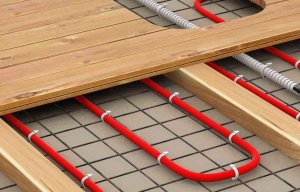

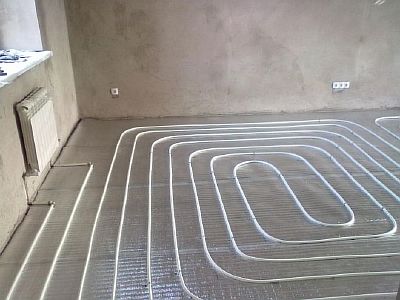

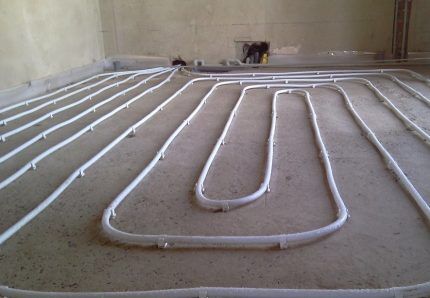

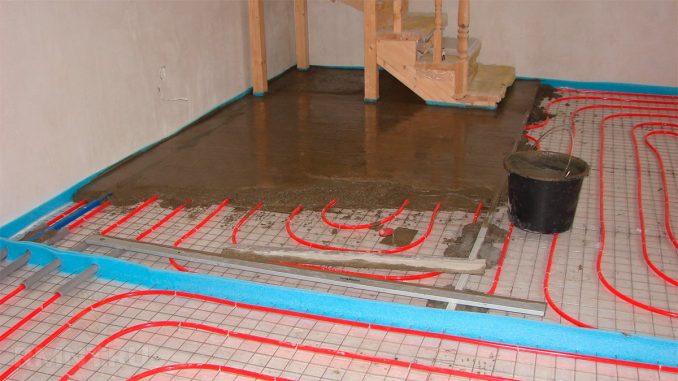

Водяной теплый пол — это сеть трубопроводов, зигзагами уложенных на теплоизолирующую подкладку и залитых цементной стяжкой. Если длина трубопровода слишком велика, то теплоноситель будет остывать и не обеспечит должную температуру. Поэтому, используется несколько участков (петель), которые обеспечивают более равномерный нагрев.

В качестве теплоносителя используется горячая вода из централизованных сетей, или из собственного автономного источника. Температура воды в трубах гораздо ниже, чем в сети. Поверхность пола нагревается до 26-30° (в зависимости от напольного покрытия), поэтому теплоноситель должен иметь температуру не выше 55°. Для этого устанавливают коллектор с узлом смешивания, добавляющим в прямой поток определенное количество остывшей обратки.

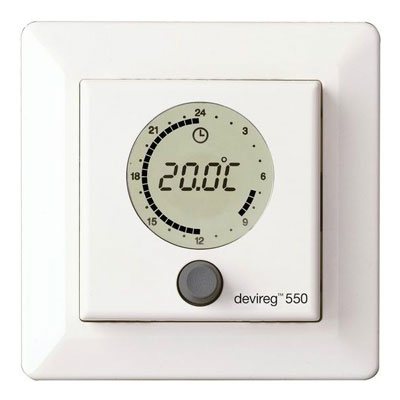

Можно регулировать режим вручную, но чаще используют специальный комнатный термостат. Это устройство, измеряющее температуру воздуха в помещении и дающее команду на нагреватель для коррекции. Это намного удобнее обычных датчиков температуры теплоносителя, так как учитываются дополнительные факторы — открытые окна, сквозняки и т.п.

Водяные напольные полы лучше всего работают с покрытием из керамической плитки. Трубопровод заливают в слой стяжки, на который укладывают кафель. Во время работы системы практически отсутствуют потери тепла, обычные для других видов покрытия.

Основные проблемы водяных теплых полов — протечки. Они возникают из-за разных причин, чаще всего от механических повреждений. Поиск и восстановление поврежденного участка — весьма сложное мероприятие, поэтому монтаж следует доверять грамотным и опытным специалистам.

Системы теплого пола запрещено устанавливать в помещениях, под которыми расположены жилые помещения. Однако, для жителей нижних этажей этот запрет не действует.

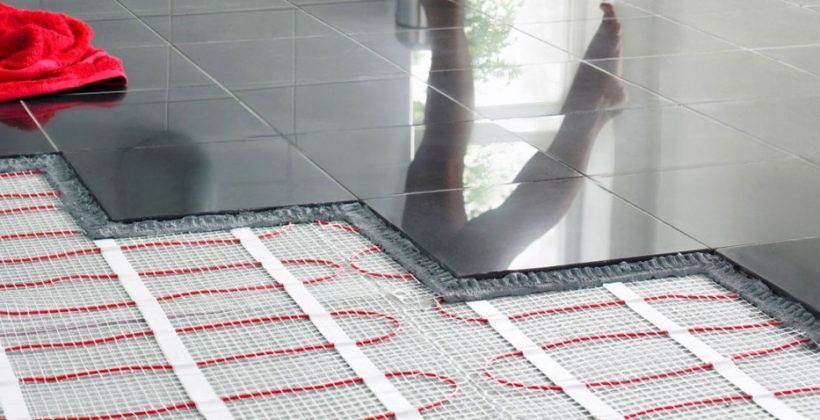

Греющий кабель

Теплый пол: обзор систем напольного отопления

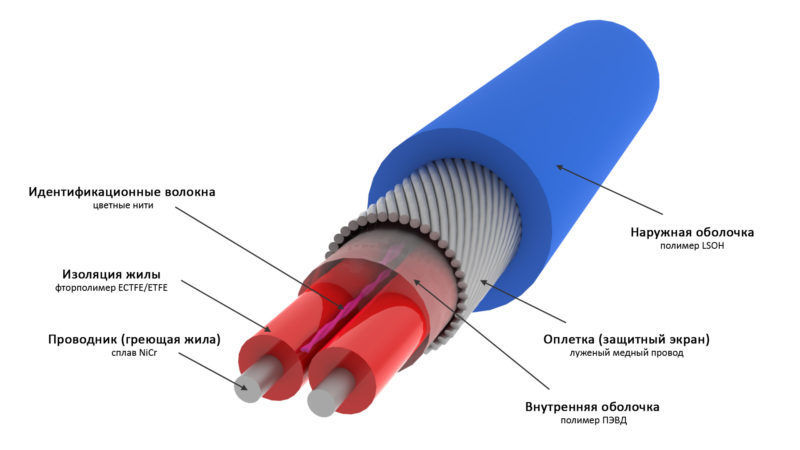

Греющий кабель — это специальный провод, температура которого повышается при прохождении электрического тока.

Принцип его действия аналогичен работе нагревательных спиралей утюгов или ТЭНов, но температура гораздо ниже.

Есть два основных вида греющего кабеля:

  • резистивный. Это обычный тип провода, нагрев которого зависит от сопротивления (или длины). Температура такого кабеля одинакова по всей длине;
  • саморегулирующийся. Это кабель устроен сложнее. Между двумя токоведущими жилами установлена матрица, сопротивление которой меняется в зависимости от нагрева. Если участок кабеля находится в охлажденной зоне, сопротивление матрицы падает, начинает поступать повышенное напряжение, из-за чего участок кабеля нагревается сильнее. Использование саморегулирующегося нагревателя позволяет расходовать энергию более рационально, сильнее нагревая кабель именно там, где это необходимо.

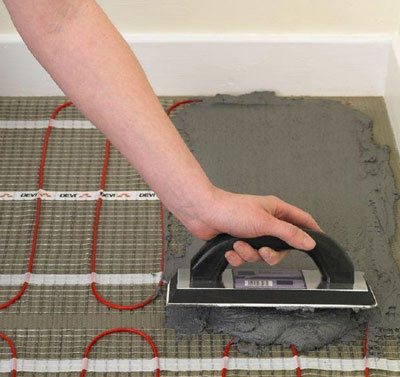

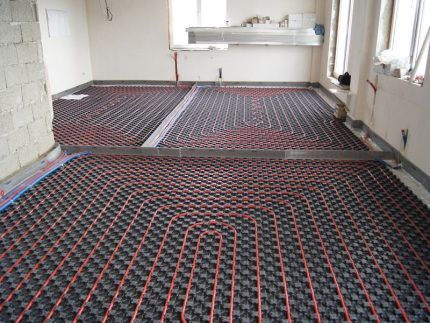

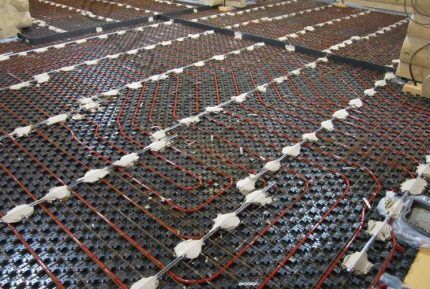

Укладку кабеля производят на специальные щиты с выступами-бобышками. Плоскость щита служит теплоизолятором, отсекающим бесполезный нагрев перекрытия. Бобышки установлены равномерно на всей поверхности щита. Провод зигзагами укладывается между ними и подключается к источнику питания. Поверх щита укладывают еще один, ровный листовой материал (толстую фанеру или ДСП), который опирается на бобышки и образует поверхность для укладки напольного покрытия.

Этот вариант монтажа используется также для водяных теплых полов. Его преимущество состоит в возможности вскрыть настил и отремонтировать поврежденный участок нагревателя. Однако, верхний настил является экраном, отсекающим тепловую энергию. для получения ожидаемого эффекта приходится сильнее нагревать кабель.

Саморегулирующийся кабель

Этот кабель более дорогой, зато при его применении не имеется тех проблем, которые возникают при использовании кабеля резистивного. Этот кабель сам регулирует сопротивление жилы и мощность нагрева на разных участках в зависимости от температурных условий, таким образом у него очень высокий КПД при очень хорошей экономичности. Кроме того, саморегулирующийся кабель можно резать, и наращивать, поэтому монтаж системы теплый пол с его помощью не представляет особых сложностей.

Инфракрасный пленочный пол

Теплый пол: обзор систем напольного отопления

Это нагреватели, которые представляют собой тонкую пленку, в которую вплавлены инфракрасные излучатели. Ее толщина составляет всего миллиметр, но для укладки нужны подстилающие и укрывающие слои. Обычно сначала укладывают фанеру или другой жесткий теплоизолятор, а поверх кладут слой гидроизоляции.

Пленочные теплые полы понемногу завоевывают лидирующие позиции. Они не требуют сложного монтажа, их нельзя заливать цементными смесями или укладывать под кафельную плитку. Кроме того, эти устройства отличаются по своему принципу действия. Они не производят прямой нагрев пола методом конвекции.

Передача тепловой энергии происходит путем излучения инфракрасных волн, которые нагревают все предметы, оказавшиеся на их пути. Поскольку излучатель находится под напольным покрытием, нагревается именно оно. При этом, никаких ограничений на использование таких нагревателей нет, допускается укладка даже на балкон.

Обычно пленочные теплые полы укладывают под ламинат или под линолеум. Необходимо использовать специальные разновидности покрытий, предназначенные для работы с подобными нагревателями. На обратной стороне должен быть значок в форме змейки или двух молний.

Стержневые маты

Теплый пол: обзор систем напольного отопления

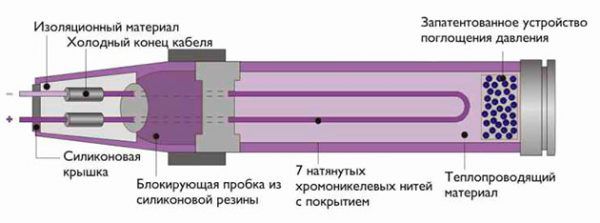

Это конструкции, состоящие из отдельных стержней, соединенных в цепь и прикрепленных к опорной системе — матам. Большинство стержневых полов являются саморегулирующимися системами, которые можно укладывать под мебель. Это удобно, так как любая перестановка в комнате не потребует изменения расположения нагревательных элементов.

Стержневые конструкции рекомендуется укладывать в стяжку 3-5 см, или в слой ровнителя (не менее 1 см толщиной). Это позволяет сохранить хрупкие стержни в целости. Стержневые нагреватели обеспечивают экономию электроэнергии — они потребляют на 60 % меньше, чем греющий кабель. Большинство разновидностей обладают длительным сроком службы (по заявлениям производителей, система способна служить до 20 лет).

Электрический теплый пол

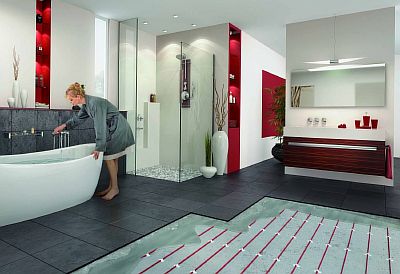

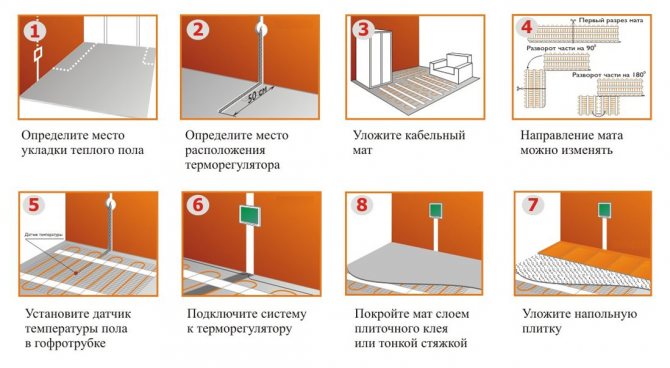

Типичные места монтажа этой системы — городские ванные комнаты и кухни с плиткой в качестве финишного покрытия.

В зависимости от того, есть ли возможность выполнить стяжку пола, можно выбрать один из двух вариантов:

Промышленные теплые полы

Сфера использования электрических полов не ограничивается жилыми или общественными помещениями. В последнее время они все чаще монтируются для обогрева промышленных сооружений и открытых площадок.

Объектами, где применяются промышленные теплые полы, могут быть:

  • водосточные и канализационные трубопроводы, а также ливневые и теплопроводные трубы;
  • элементы крыши: желоба, карнизы и водостоки;
  • различные открытые площадки (автостоянки, наружные ступени, пандусы, погрузочные трампы и т. п.);
  • теплицы и различные животноводческие помещения;
  • технические  сооружения.

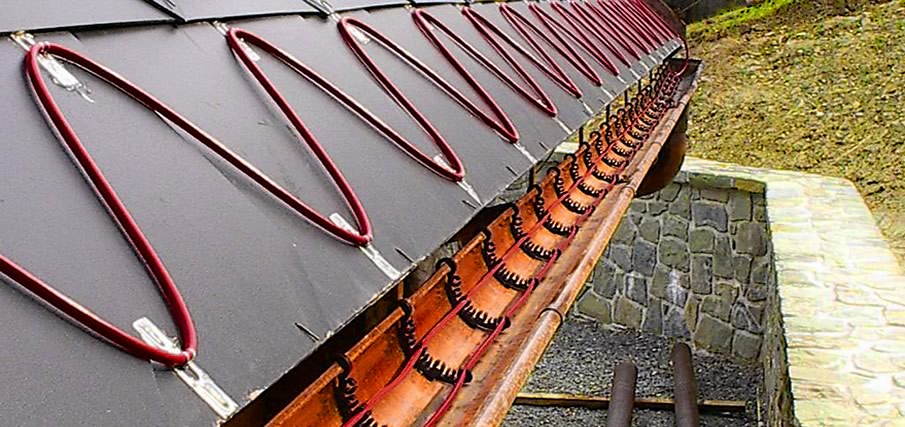

Греющий кабель для снеготаяния на крыше дома

Устройство и принцип работы

Для водяного подогрева теплого пола используется система труб, по которым циркулирует теплоноситель. Чаще всего трубы заливают в стяжку, но есть системы сухого монтажа — деревянные или полистирольные. В любом случае присутствует большое количество труб небольшого сечения, уложенных под напольное покрытие.

Где можно монтировать

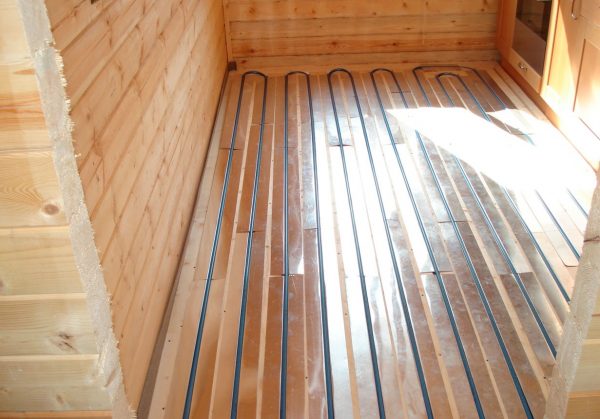

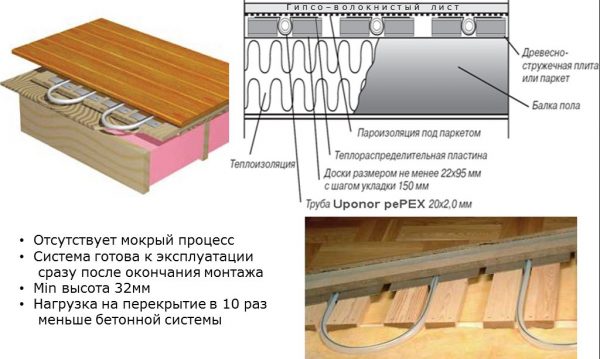

Из-за большого количества труб водяной подогрев делают в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол от отопления можно, но велика вероятность того, что или у вас будет слишком холодно, либо у соседей сверху или снизу — в зависимости от типа запитки системы. Иногда холодным становится весь стояк: гидравлическое сопротивление водяного пола в разы выше, чем радиаторной системы отопления и оно может закупорить движение теплоносителя. По этой причине добиться от управляющей компании разрешения на монтаж теплого пола очень сложно (установка без разрешения — административное правонарушение).

Водяной теплый пол подразумевает большое количество труб небольшого диаметра
Водяной теплый пол подразумевает большое количество труб небольшого диаметра

Хорошая новость состоит в том, что в новостройках стали делать две системы: одна для радиаторного отопления, вторая — для водяного теплого пола. В таких домах и разрешения не требуется: разрабатывалась соответствующая система с учетом более высокого гидравлического сопротивления.

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

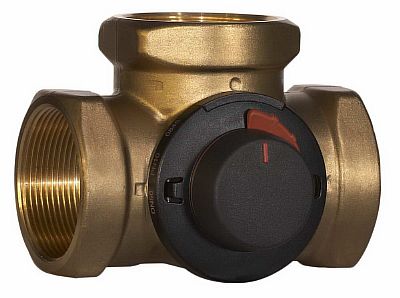

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

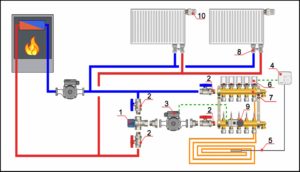

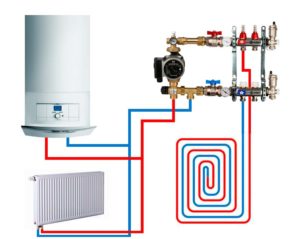

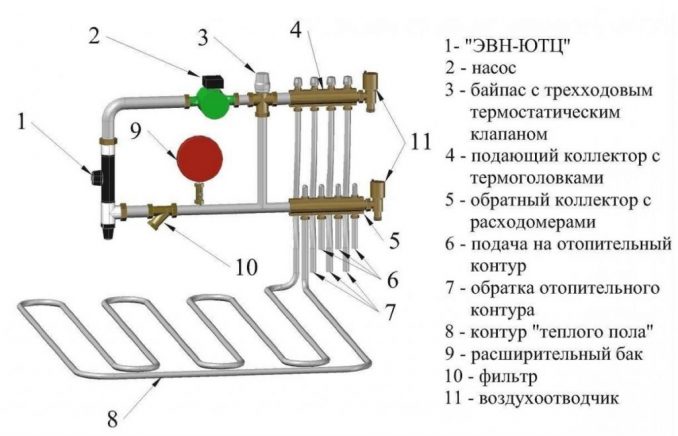

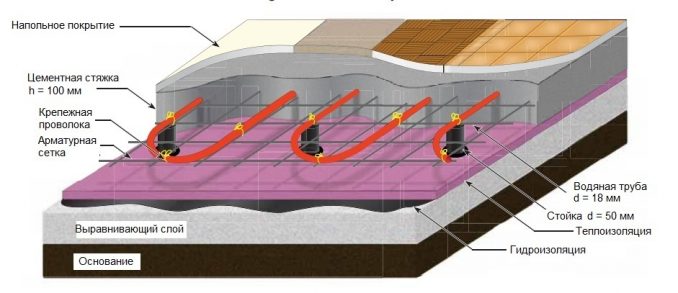

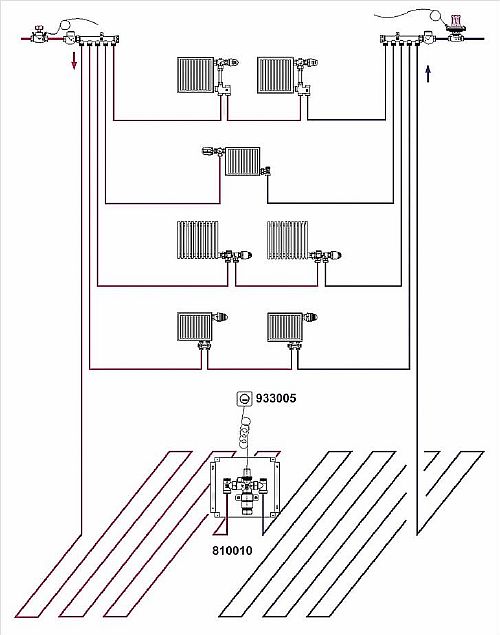

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

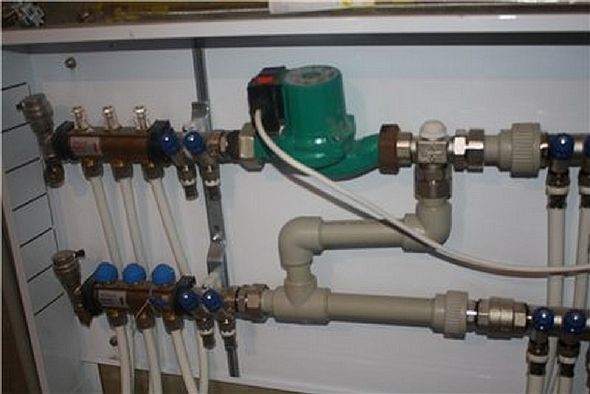

Смесительный узел теплого пола с возможностью автоматического поддержания температуры
Смесительный узел теплого пола с возможностью автоматического поддержания температуры

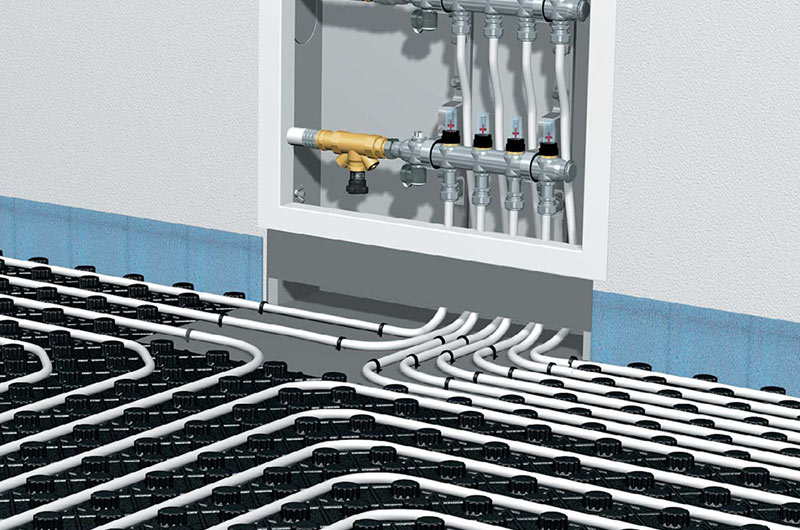

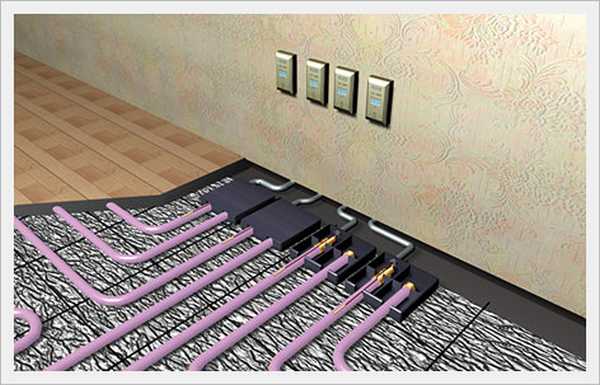

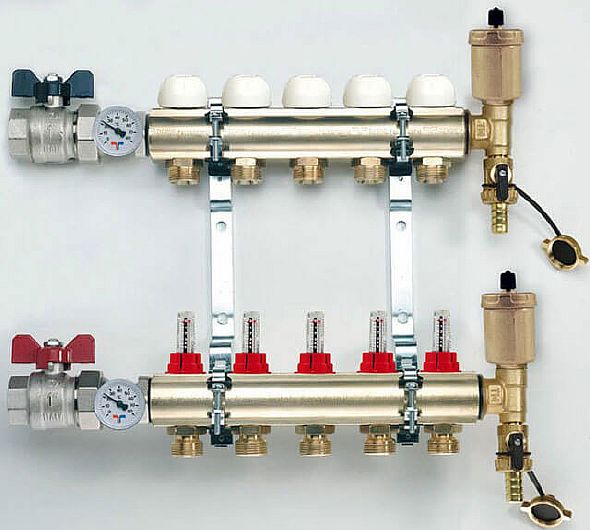

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола. Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой. В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Посмотреть один из вариантов системы можно в видео.

Какой вид нагревателя выбрать, советы пользователей

Выбор системы теплого пола обусловлен условиями эксплуатации, потребностями и возможностями владельца жилья. Судя по отзывам пользователей, лучший вариант — водяные системы залитые в стяжку. Они долговечны, не требуют заметных расходов (только оплата теплоносителя или топлива для собственного котла).

Однако, такие системы требуют трудоемкого и ответственного монтажа. Если надо быстро и без особых сложностей установить нагреватель, лучшим вариантом станут инфракрасные пленочные конструкции. В продаже есть готовые образцы, в комплекте с которыми идут терморегуляторы и прочая аппаратура.

Пользователи хорошо отзываются о следующих марках пленочных нагревателей:

Теплый пол: обзор систем напольного отопления

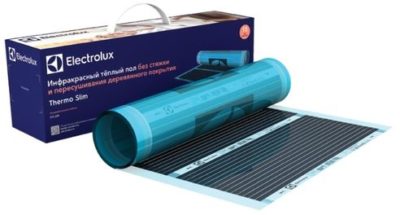

Electrolux ETS 220-10

Теплый пол: обзор систем напольного отопления

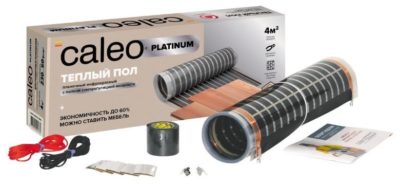

Caleo PLATINUM 230-0,5 1680Вт

Среди греющих кабелей выделяют:

Теплый пол: обзор систем напольного отопления

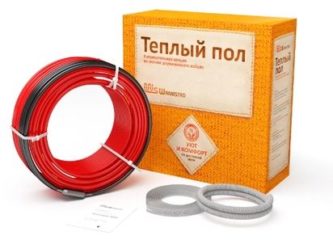

Warmstad WSS-1115

Теплый пол: обзор систем напольного отопления

DEVI DEVIflex 18T (DTIP-18)

Для изготовления водяных теплых полов большинство пользователей рекомендуют использовать отожженную гофрированную трубу из нержавейки. Она не подвержена коррозии, долговечна, способна выдерживать высокое давление и нагрузки при опрессовке.

Выбираем теплый пол в зависимости от типа и особенности помещения

Большое значение имеет частный это дом, или многоэтажка. А также, вид материала, из которого дом изготовлен — дерево или кирпич, ведь от этого зависит надежность перекрытий, и их способность выдержать ту или иную конструкцию.

Для частного дома

Владельцам частного дома, при постоянном проживании в нём, и особенно при наличии автономного котельного оборудования, лучше выбирать водяное отопление. Обогрев гидрополом обойдется дешевле, так как можно выбирать вид используемого источника для получения тепловой энергии. Например, газ или твёрдое топливо, ведь они имеют стоимость ниже, чем у электричества.

Кроме того, если установка водяного тёплого пола запланировано ещё на этапе строительства дома, то можно существенно снизить затраты на монтаж отопительной системы.

Для дачи, гаража

Если планируется установка тёплых полов в дачном домике или гараже, то от гидрополов лучше сразу отказаться. Данные помещения не являются местом постоянного проживания, поэтому отопление будет функционировать не регулярно, и вода в трубопроводе в зимнее время замерзнет. Чтобы этого не произошло, потребуется её периодически сливать, или применять антифриз, а он обойдётся дороже.

Лучше использовать электрический обогрев, который можно включать по мере надобности. Подойдут как кабельные, так и плёночные системы.

Выбор обогрева по виду помещения

Для кухни или санузла идеальным решением будут маты. Их мощности хватит, чтобы обогреть такие площади, и они пригодны для монтажа в помещениях с повышенной влажностью.

Маты заливаются тонким слоем плиточного клея, на который укладывается керамика. В таких комнатах плитка является основным отделочным материалом.

Фото — Тёплый пол в ванной

Для спальни или детской лучше взять инфракрасные устройства. Они не излучают электромагнитные волны, которые оказывают вред здоровью, кроме того, просты в монтаже.

В гараже можно устанавливать любой вид отопления. Водяная система целесообразна, если гараж расположен в пристройке к частному дому, где есть автономная котельная.

Иначе, подводить теплоноситель к отдельно стоящему гаражу будет слишком дорого. Поэтому, для таких помещений лучше выбирать кабельные устройства, которые можно включать для обогрева по надобности.

Если низкие потолки

При низких потолках в квартире, если нет возможности монтировать обогрев в стяжку, из-за толщины «пирога», выходом будет использование мат. Их можно стелить прямо на старое покрытие, и заливать тонким слоем плиточного клея.

Можно использовать инфракрасную плёнку, которая также размещается прямо под финишной отделкой.

Как работает теплый водяной пол

Теплый пол: обзор систем напольного отопления
Распределение тепловых потоков при разных системах отопления

Чтобы получить подобные полы, необходимо воспользоваться системой труб, по которым прокачивается теплая вода. В основном трубы монтируются на этапе формирования стяжки, хотя существуют и сухие системы. Любой из этих вариантов предполагает применение труб небольшого сечения, которые укладываются под напольное покрытие или вмуровываются в стяжку.

Область применения

Как правило, подобная система отопления применяется в частных постройках, поскольку в многоэтажных домах, особенно возведенных в советские времена, довольно сложно реализовать подобную технологию. Несмотря на это, многим удается это сделать, хотя шансов на то, что система будет эффективно работать, совсем мало, тем более при наличии централизованной системы отопления. К тому же, в таких условиях вряд ли удастся получить соответствующее разрешение от управляющей компании на монтаж и подключение подобной системы.

Теплый пол: обзор систем напольного отопления
Водяной теплый пол подразумевает большое количество труб небольшого диаметра

В некоторых постройках начали делать 2 системы отопления: радиаторную и для теплых полов, поэтому никакого разрешения на монтаж водяного теплого пола не требуется. В таких постройках система гидравлической подачи теплоносителя рассчитана и на применение теплых полов.

Как работает теплый пол в комбинации с радиаторами

Фото - как работает теплый пол в комбинации с радиаторами

Бывают случаи, когда обустроить конструкцию пола с обогревом можно только в комбинации с радиатором. В качестве основного источника отопления будут выступать батареи, они чаще устанавливаются у окна. А как дополнительный обогрев помещения, по центру комнаты или зонально, устанавливаются греющие полы.

Фото — Комбинированная система отопления

При правильно выбранном половом покрытие комбинированная система может укладываться в помещениях, которые имеют любое предназначение, и в зданиях с любым количеством этажей.

Плюсом обустройства водных полов на первом этаже является то, что тёплые воздушные потоки будут подниматься к потолку, и обогревать не только этот этаж, но и пол следующего, где устанавливаются лишь радиаторы.

Для реализации такой схемы есть несколько способов. Одним, является установка на входе и выходе Т-разъёма, с одной стороны к нему присоединяется радиатор, а с другой тёплый пол.

Кроме того, половое отопление легко подключить к уже имеющейся радиаторной системе. Это можно сделать при помощи беспроводного термостата, он способствует облегчению и ускорению как процесса монтажа, так и процедуры подключения тёплого пола.

Технологические аспекты

В первую очередь необходимо ознакомиться с принципом работы теплых водяных полов, а также с их элементами, обеспечивающими необходимый режим работы.

Регулирование температуры

Чтобы получить комфортную температуру пола, порядка +27 градусов, необходимо иметь температуру теплоносителя не больше 45 градусов. Температура свыше +28 градусов не считается комфортной, как и более низкая, не дающая положительного эффекта.

Если говорить о централизованной системе отопления, то температура теплоносителя несколько выше и составляет порядка 60-65 градусов. Конденсационные газовые котлы более экономичные при низких температурах, поэтому их допустимо подключать непосредственно к теплым водяным полам.

Если применяются другие типы котлов, то в такую систему необходимо включать узел подмеса, который предназначается для подачи к горячей воде котла более остывшей воды из обратного трубопровода. Подобная схема теплого пола показана на рисунке ниже.

Теплый пол: обзор систем напольного отопления
Схема устройства водяного теплого пола

Система работает следующим образом. Вода нагревается котлом, после чего она поступает на термостатический клапан, который и регулирует температуру теплоносителя. Если температура выше требуемого значения, то он открывается и происходит смешивание охлажденной воды из обратного трубопровода и нагретой воды, поступающей из котла.

На рисунке видно, что перед циркуляционном насосом имеется перемычка, с установленным на ней двух- или трехходовым клапаном. С помощью этого клапана осуществляется смешивание двух теплоносителей, за счет чего происходит регулирование температуры.

Работой клапана управляет термостат, который установлен сразу же за циркуляционным насосом. Если температура водяного потока соответствует заданной, то термостат закрывает клапан, а если она выше, то клапан открывается и в теплоноситель начинает поступать вода из обратки.

Принцип работы со смесительным узлом (трех и двухходовым клапаном)

Смесительный узел включает в себя два основных элемента: циркуляционный насос и регулирующий клапан. Насос способствует движению теплоносителя, а с помощью клапанов осуществляется регулировка поступления горячей воды, для поддержания отопления на нужном уровне.

Узел подмеса может размещаться в коллекторном шкафу или в котельной, на гребёнке.

Смесительные устройства бывают двух разновидностей:

  1. С использованием трёхходового смесительного клапана — он предназначен для смешивания нагретой воды идущей от котла, с охлаждённым теплоносителем. При оснащении клапана сервоприводом, узлом можно управлять как термостатическим устройством, так и при помощи контролёров, зависящих от погоды. Данный смесительный узел считается универсальным, хотя имеет несколько недостатков:
  • Есть вероятность, что клапан откроет подачу горячего теплоносителя (90 С) в систему, чаще это может произойти при пуске устройства, что спровоцирует разрыв труб;
  • Такой клапан имеет невысокую пропускную способность, не достаточную для тёплых полов, что отразится на уровне нагрева теплоносителя.

Однако, данный смесительный узел не заменим в помещениях большой площади, больше 200 м2.

Фото — Трёхходовой клапан для тёплого пола

2. С двухходовым клапаном — самый оптимальный вариант, так как происходит постоянное подмешивание холодного теплоносителя, а регулируется лишь вода идущая от котла. Поэтому, пол не перегреется и тем самым, продлится срок его работы.

Такая конструкция применяется только на небольших площадях — до 200 м2.

Это основные смесительные узлы, которые используются при монтаже водяных тёплых полов.

К сведению! Бывают трёхходовые клапаны оснащённые термостатической функцией. Есть модели с электротепловым приводом, с плавной регулировкой, что идеально подходит для тёплых полов.

Как работает система при подключении через насосно-смесительный узел

Ещё один вариант обустройства тёплого пола в частном доме от отопления — установить насосно-смесительный узел. Он монтируется за радиатором, который служит источником тепла. Возможно осуществлять подключение и от котла.

Фото — Насосно-смесительный узел

Принцип действия водяного тёплого пола с насосно-смесительным узлом заключается в подмешивании горячего теплоносителя, который поступает от источника обогрева, к холодной отработанной воде. Весь этот процесс происходит в смесительном узле. С помощью балансировочных вентилей, возможно регулировать подачу холодного и горячего теплоносителя.

Тёплый водяной пол с насосно-смесительным узлом считается одним из наиболее эффективных в работе, он способен без труда поддерживать комфортные условия в помещении. Его можно купить готовым или собрать своими руками.

Распределительные коллекторы

Распределительный коллектор — важнейшее устройство, которое отвечает за регулировку тёплых полов. Он предназначен для равномерного распределения теплоносителя по петлям. Оснащён отверстиями для подачи горячей воды и сбору остывшей.

Фото — Распределительный коллектор для водяного пола

На всех контурах коллектор должен иметь термоклапаны, с их помощью можно менять температуру в каждой петле тёплого пола, и регуляторы расхода. Такая конструкция, в комплекте с температурным датчиком, позволяет поддерживать температуру в помещении на заданном уровне, чутко реагируя на изменения погоды за окном.

В каждой комнате устанавливается термостат, который управляет несколькими приводами, по одному приводу на каждую ветку. Есть модели термостатов с функцией программирования, что позволяет устанавливать нужный режим работы, или время включения и выключения обогрева.

Кроме того, коллектор обеспечивает выход воздуха из системы через спусковой клапан, а запорный кран служит для балансировки и слива воды.

Для удобства, коллекторный узел прячется в специальный металлический шкаф, который устанавливается на стене, или в нише.

Элементы теплого водяного пола

Теплый водяной пол в стяжке пользуется большой популярностью, поскольку он обладает высокой теплоотдачей, а это означает, что у него более высокий КПД. Нагретая стяжка до определенной температуры, длительное время способна сохранять тепло, если она сделана по всей технологии. Главное, это знать, какие материалы для такого пола нужны и в какой последовательности их монтировать. На рисунке ниже представлена схема теплого водяного пола в стяжке.

Теплый пол: обзор систем напольного отопления

В первую очередь следует провести подготовительные работы, которые направлены на то, чтобы выровнять основу, поскольку утеплитель лучше уложить на ровное основание для большей эффективности. Как правило, основу представляет черновая стяжка, после чего начинается формирование всех слоев теплого пола. Естественно, после полного высыхания черновой стяжки.

Процесс состоит из таких технологических этапов:

  • По периметру помещения фиксируется демпферная лента, которая представляет полосу теплоизоляции. Ее назначение, предотвратить передачу тепла от пола на стены, поэтому крепится она по периметру к стенам. Второе назначение связано с компенсацией температурного расширения теплого пола со стяжкой при нагревании. В качестве ленты можно использовать кусочки пенопласта, толщиной не больше 1 сантиметра или специальную ленту. Возможны и другие варианты, так как их немало.
  • Следующий этап заключается в укладке на основание (черновую стяжку) теплоизоляции, на основе пенополистирола с плотностью до 35 кг/м квадратный. Этот материал более предпочтителен, поскольку способен выдерживать значительные механические нагрузки, а также обладает прекрасными теплоизоляционными свойствами, несмотря на дороговизну. Если использовать более дешевый пенопласт, то он обладает рядом недостатков.

  • Толщина этого слоя зависит от ряда факторов, которые необходимо учитывать: региона, характеристики материала, этажа, конструкционных особенностей постройки и т.д.
  • Желательный элемент системы – армирующая сетка с ячейками 50х50 мм. Особенно это актуально при значительных площадях. Сетка крепится к трубам с помощью специальных пластиковых скоб.
  • Затем заливается стяжка по маякам, чтобы получить ровную поверхность. Толщина стяжки над трубами – не больше, но и не меньше 3-х см. Поверхность должна быть ровной настолько, чтобы можно было уложить любое напольное покрытие.
  • На идеально ровное основание укладывается напольное покрытие. Главное, чтобы его можно было применять в системах теплых полов.

Технология обустройства теплого пола не содержит проблематичных этапов, поэтому, доступна для любого желающего иметь у себя дома теплые полы в одной или в нескольких комнатах.

Особенности труб и их схемы укладки

Трубы считаются основным элементов теплых полов, поэтому к их выбору следует отнестись со всей ответственностью. В основном используются полимерные трубы и значительно реже, особенно в наше время – металлопластиковые. Такие трубы характеризуются высокой технологичностью, а также долговечностью. При этом они имеют один весьма существенный недостаток, связанный с низкой теплопроводностью. Совсем недавно появились гофрированные трубы из нержавеющей стали, у которых достаточно высокая теплопроводность.

Как правило, диаметр труб составляет 16-20 мм, а их укладка осуществляется по одной из схем, представленных на рисунке ниже.

Теплый пол: обзор систем напольного отопления
Схемы укладки труб теплого водяного пола

Укладка змейкой считается самой простой, но не очень эффективной, поскольку змейка имеет значительную длину и температура носителя на выходе значительно ниже, по сравнению с температурой на входе. Несмотря на это, эту особенность можно использовать по назначению, начиная укладку с той зоны, для которой важен более интенсивный обогрев.

Двойная змейка и спираль лишены такого недостатка, но их укладка более сложная. Перед началом укладки лучше нарисовать схему, чтобы не запутаться, где вход, а где выход.

Характер стяжки

Для заливки стяжки применяется самый обычный раствор, на основе песка и цемента, марки М-400 или М-500. Если используется готовый бетон, то его марка должна быть не ниже М-350.

Теплый пол: обзор систем напольного отопления
Полусухая стяжка для теплого пола

Несмотря на это, здесь имеется один нюанс. Это связано с тем, что обычные «мокрые» растворы набирают свою прочность в течение 1 месяца, при этом включать теплые полы не рекомендуется. Если начинать сушить стяжку принудительно, то могут появиться трещины, которые способны порвать трубы. В данном случае, наилучший вариант – это применение полусухих стяжек, в которых присутствуют различные добавки, повышающие пластичность раствора, а незначительное количество влаги уменьшает время вызревания раствора. Такой раствор можно приготовить самому, если приобрести готовые добавки, а можно использовать готовые смеси, но они обойдутся значительно дороже, хотя мороки с ними значительно меньше.

 Максимальная длина контура. Группа циркуляции и коллектор.

Водяные теплые полы представляют из себя, если говорить грубо, петли труб малого диаметра, по которым циркулирует теплоноситель. Петли эти могут быть достаточно длинными. Максимальная длина петли на трубе диаметром 16 мм. составляет 80 метров, а на трубе диаметром 20 мм. не больше 120 метров. Чтобы заставить теплоноситель циркулировать по таким длинным контурам необходимо использовать отдельный циркуляционный насос с напором 6 или 8 метров.

Для удобства, подмешивающий клапан, циркуляционный насос и защитный термостат объединяют в одно устройство, называемое группой автономной циркуляции. Группа подсоединяется непосредственно к коллектору теплого пола. Коллектор — одно из самых важных и дорогих устройств в системе ВТП. К его выбору стоит отнестись внимательно, не стоит гнаться за дешевизной. Лучше выбирать модели с расходомерами. Они позволяют легко балансировать контуры разной длины.

Необходимая мощность ВТП.

Мощность, которую отдает водяной теплый пол, определяется температурой теплоносителя в трубах. То есть чем выше температура, тем больше отдаваемая мощность. Как говорилось ранее, температура в трубах не должна превышать 50°С. При этом мощность снимаемая с 1 квадратного метра не превышает 140 Вт. Это значит, что если вы хотите отапливаться только теплым полом, то вам надо будет покрыть контурами как можно большую площадь пола в помещении (не менее 70%). В суровом климате России одного теплого пола в сильные морозы будет недостаточно, поэтому рекомендуется либо дополнять ВТП приборами отопления, либо повышать температуру в контурах выше 50°С. Последствия повышения температуры описаны выше.

 Порядок монтажа ВТП.

Монтаж водяных теплых полов состоит из нескольких важных этапов. Перечислим их ниже:

  • Укладка гидроизоляции.  Все стыки со стенами обязательно проклеивают демпферной лентой. Она обеспечит температурное амортизацию температурного расширения теплого пола.
  • Укладка теплоизоляции. Теплоизоляция представляет из себя рулоны вспененного полиэтилена, покрытого с одной стороны фольгой. Без теплоизоляции вы будете греть не только поверхность пола, по которой ходите, но и все, что находится под полом. Стыки теплоизоляции проклеивают специальной армированной лентой.
  • Установка крепежа для труб. Это может быть сетка или специальные планки, к которым будут крепиться трубы.
  • Укладка труб теплого пола. Существует несколько способов укладки труб: с переменным или постоянным шагом. Наиболее простой способ — «улитка». При таком способе горячие трубы «подачи» прокладываются рядом с остывшими трубами «обратки» с постоянным шагом.
  • Труба заливается стяжкой. Толщина стяжки не менее 5 см.
  • Укладка декоративного покрытия. Лучше всего подходит кафель, но можно положить линолеум. Не советую использовать паркет или ламинат из-за серьезных потерь мощности с единицы площади.

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Схематичное изображение теплого водяного пола
Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Трубы на ровном чистом полу
Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Технология монтажа труб и покрытия

Для фиксации труб в продаже появились отличные приспособления – пластиковые траки, представляющие гребенки. Ими пользуются как направляющими, а для более надежного закрепления применяют еще специальные стяжные элементы.

Нужно помнить, что труба должна сохранять целостность, поэтому крутые изгибы, приводящие к появлению заломов, недопустимы (для пластиковых труб радиус изгиба может составлять не менее 5-8 диаметров). Если путь к коллектору проходит через перегородку или через стену, то должны быть просверлены отверстия.

Порядок и технология монтажа водяного теплого пола своими руками представлены на этом видео:

После окончания укладки труб и присоединения их к коллектору, монтажа котла и всех сантехнических работ, заливка раствором или бетоном недопустима без проведения гидравлического испытания работы системы.

Трубы заполняют водой, давление поднимают до уровня в 6 Б и выдерживают на протяжении суток. Если все в порядке и свищей, разрывов нет, то производят заливку литым раствором или бетоном.

Во время устройства стяжки трубы должны быть наполненными водой и находиться под давлением, это нужно во избежание смятия, сдавливания труб.

Укладка покрытия поверх водяных теплых полов
Под керамические полы стяжку делают толще, от 30 до 50 мм, под ламинат и линолеум – не более 30 мм, с прокладкой еще одной пластиковой сетки. Таким образом, толща пирога позволит быстро прогреваться покрытию.

Сделать водяные полы своими руками вполне реально, но для действительно долговременной службы напольного отопления проект или хотя бы эскизы и расчеты лучше заказать специалисту-теплотехнику, который учтет до мелочей все фитинги, оборудование, материалы и выполнит спецификацию.

Выполненная собственноручно такая серьезная работа позволит сэкономить значительные средства и поднять самооценку хозяина.

Бетонная система водяного теплого пола

Песчано-цементная стяжка – наиболее распространенный тип черновых полов. Бетонные системы водяных теплых полов адаптированы именно к нему. В данном случае применяются трубопроводы диаметром от 12 до 20 мм, заливаемые после укладки цементным раствором. Бетон хорошо проводит выделяемое тепло, которое равномерно распределяется по всей поверхности.

Монтаж подобных систем происходит в несколько стадий:

1. Предварительно площадь внутренних помещений здания разбивают на участки не более 40 м2. Оптимальное соотношение сторон не должно превышать 2:1. Это делается для ограничения размеров монолитных пластов бетона во избежание их растрескивания от тепловых деформаций.

2. Для уменьшения потерь тепла в сторону нижних строительных конструкций формируют теплоизоляционный слой, который можно сделать из любых допущенных к строительству материалов с низкой теплопроводностью. Часто для этих целей используют пенопласт или пеноплекс толщиной от 20 до 150 мм в зависимости от климатических условий, конструктивных особенностей постройки и желаемого температурного режима конкретного помещения.

По периметру размеченных на 1-м этапе участков укладывается демпферная лента, призванная играть роль тепловых швов. Сверху настилается гидроизоляционная пленка с отражателем.

3. Трубы укладывают в виде одинарной или двойной змейки, спирали, спирали со смещенным центром. На этой стадии важно выдерживать рекомендованный проектом шаг, который обычно не превышает 300 мм.

По требованиям гидродинамики длина каждого трубопровода не должна быть больше 100 метров. В крупных помещениях приходится делать по 2-3 контура, каждый из которых подключают к входному и выходному коллектору.

4. Для проверки качества монтажа всей системы циркуляции, включая котел, проводят гидравлическое испытание под повышенным давлением. В герметичности стыков убеждаются визуальным осмотром, а неизменность напора контролируется по техническому манометру.

5. После устранения всех выявленных недостатков можно приступать к устройству песчано-цементной стяжки. Она будет принимать на себя все возникающие при эксплуатации пола нагрузки и защищать трубы от повреждения. Работу выполняют при комнатной температуре.

Давление в трубопроводах в это время следует поддерживать на уровне 3-4 бар. Для заливки рекомендуется применять бетонные смеси марки не ниже М-300. После выравнивания поверхности стяжки трубки должны находиться под слоем не менее 30 мм.

Включать систему теплофикации в работу допускается только после набора бетоном твердости. На это по стандарту уходит не менее 28 суток. Вывод на нормальный режим производят максимально плавно, поднимая температуру и давление теплоносителя в течение 3 дней.

6. Убедившись в безаварийной работе контура, приступают к укладке чистового напольного покрытия. Для этих целей подходит керамическая или керамогранитная плитка, ламинат и эластичные материалы, обладающие хорошей теплопроводностью. При покупке желательно убедиться в допустимости их эксплуатации совместно с системами подогрева пола

Безбетонная система водяного теплого пола

Использование песчано-цементной стяжки при формировании пола не всегда допустимо. Ограничениями здесь выступают повышенная нагрузка на перекрытия, длительный срок монтажа, недопустимость применения «мокрых» технологий. В таких случаях подходят универсальные настильные системы деревянного либо полистирольного типа.

Безбетонная полистирольная система водяного теплого пола

Этот тип теплых полов получил свое название по материалу плит, используемых при укладке трубопроводов. Они обычно оснащаются пазами для фиксации труб и алюминиевыми пластинами для направленного распределения тепла.

Монтаж в данном случае происходит максимально быстро. Готовый слой занимает в высоту не более 50 мм и дает удельную весовую нагрузку до 30 кг/м2.

Стадии укладки такой системы следующие:

1. Основание освобождают от мусора и тщательно выравнивают.

2. Раскладывают полистирольные плиты.

3. Укладывают и закрепляют трубы с необходимым интервалом.

4. Монтируют теплораспределительные пластины, которые покрывают более 4/5 площади пола.

5. Устраивают подложку под чистовое покрытие. Для паркета, ламината или паркетной доски подходят картон и вспененный полиэтилен. Под все виды плитки и линолеума кладут гипсоволокнистые плиты или фанеру толщиной не менее 10 мм.

6. Укладывают финишный слой.

Безбетонная деревянная система водяного теплого пола

Древесные системы укладки змеевика подходят для деревянных, в том числе щитовых зданий. Их можно класть на лаги перекрытий или черновой пол. Среди них выделяют подсистемы модульного и реечного типа.

Деревянная система водяного теплого пола модульного типа. Модульные системы собираются из готовых элементов, изготовленных из ДСП толщиной 22 мм. В них проделаны каналы для установки труб и тепловых пластин. Порядок сборки аналогичен описанному в предыдущем разделе. Для взаимной фиксации деталей предусмотрены замковые соединения.

Деревянная система водяного теплого пола реечного типа. Отличительной чертой деревянных систем реечного типа является необходимость формирования каналов для размещения труб по месту укладкой досок или нарезанной полосами ДСП толщиной не менее 28 мм. Детали можно крепить к лагам перекрытия, уложенным с шагом 600 мм (300 мм, если планируется плиточное финишное покрытие).

Промежутки между лагами в этом случае заполняют минеральной ватой. Из-за сравнительно небольшого теплоизоляционного слоя не рекомендуется устраивать теплые полы реечного типа над грунтом или необогреваемым подвалом.

Поверх деревянных реек укладывают алюминиевые пластины с фигурным желобом, помещаемым в сформированные рейками пазы. Их изготавливают под шаг укладки 150, 200 и 300 мм. Они соприкасаются с наружными стенками трубок, распределяя тепло по максимальной площади.

Плюсы водяных теплых полов:

  1. Энергетическая эффективность за счет нагрева циркулирующей жидкости всего до 35-50 градусов Цельсия.
  2. Возможность длительной эксплуатации в качестве основной нагревательной системы здания.
  3. Совместимость со всеми типами напольных покрытий.
  4. Не генерируется электромагнитное излучение.

Минусы водяных теплых полов:

  1. Нельзя применять в многоквартирных жилых домах.
  2. Зависимость от работы котла.
  3. Риск протечки в случае недобросовестного монтажа или использования некачественных материалов.
  4. Существенная толщина, уменьшающая полезную высоту помещений.
  5. Высокая стоимость обустроства.

Сухая конструкция теплого пола

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м2, то сухой не более 30 кг/м2. Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Деревянная система теплого водяного пола

Легкая деревянная конструкция

Особенности системы в деревянном доме

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

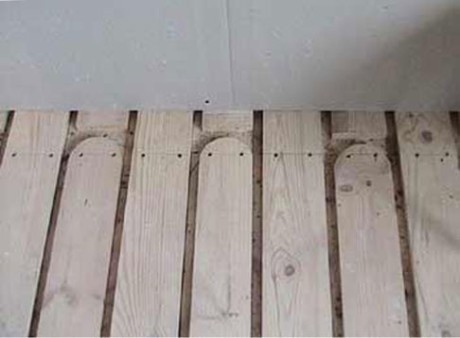

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

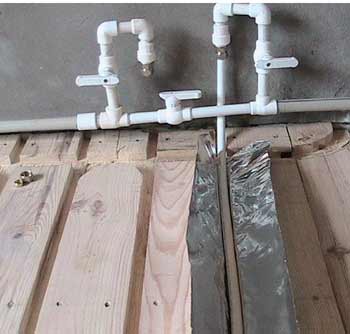

Укладка фольги в пазы

Укладка фольги в пазы

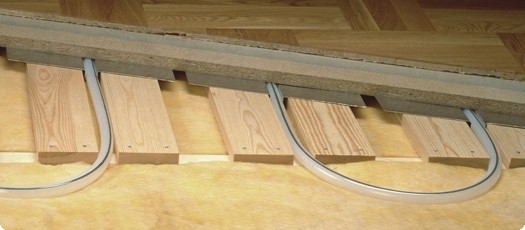

Теплый пол в деревянном доме

Теплый пол в деревянном доме

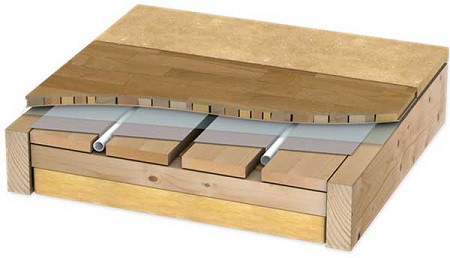

Схема деревянного водяного пола

Схема деревянного водяного пола

Проложенные трубы теплого пола

Проложенные трубы теплого пола

Альтернативные конструкции

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Теплый пол и финишное покрытие

Лучше всего система теплого водяного пола сочетается с укладкой под керамогранит и плитку.

  • Во-первых, оба материала прочны и долговечны.
  • Во-вторых, они не выделяют вредных веществ при нагреве.
  • И в-третьих, подогрев отлично дополняет плитку (материал сам по себе холодный), и по ней можно ходить даже босиком благодаря высокой теплоемкости.

Конечно же, теплый пол можно делать и под ламинат, под линолеум, ПВХ-плитку и даже ковролин, при наличии специальной пометки.

Но, к примеру, ковролин нагревать нет смысла, и нельзя превышать температуру поверхности выше 31°С, согласно СНиП 41-01-2003. Иначе это спровоцирует выделение вредных веществ.

ЗоныТемпература пола, °С
Жилые помещения26°С (средняя)
Помещения с повышенной влажностью31°С (средняя)
Нежилые помещения31°С (средняя)
Над трубой35°С (максимальная)
Паркетные и ламинированные полы27°С (максимальная)
Постоянное пребывание детей (согласно санитарным нормам ВСН-49-86)24°С (максимальная)

Установка в квартире

Наверное, у многих жильцов возникала мысль самостоятельно подключить «на халяву» водяные теплые полы к системе центрального отопления или ГВС. И некоторые даже так делают, но в большинстве случаев это запрещено местным законодательством.

Например, в Москве действует постановление правительства № 73-ПП от 8 февраля 2005 года, в приложении №2 четко написано о запрете переоборудования общественных систем водоснабжения для устройства подогрева пола.

Нарушив правила, в лучшем случае, можно получить штраф при первом же посещении сантехников. А в худшем – риск оставить соседей без отопления.

В некоторых регионах запрет не действует, но для подключения требуется проведение экспертизы, чтобы не нарушить работу системы.

В целом же, с технической точки зрения, подобные варианты возможны, но только при подключении отдельного насосно-смесительного узла и сохранении давления в системе на выходе.

Обратите внимание! Если в многоквартирном доме стоит струйный насос (элеватор), то нельзя использовать металлопластиковые и полипропиленовые трубы.

Способы установки на пол

Есть несколько способов устроить теплый водяной пол.

  • Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
  • Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
  • Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.

Гидроизоляция

Кто-то укладывает гидроизоляцию под низ утеплителя, кто-то, наоборот, наверх, а некоторые используют и там и там.
Если используется экструдированный пенополистирол, он практически не нуждается в гидроизоляции, поэтому её положение не так критично. Но она не даст цементному молочку проникнуть между швов утеплителя и уйти в плиту и будет дополнительно сдерживать влагу снизу.
Если закрепить её на низ утеплителя, то крепить трубы на теплый пол можно прямо к утеплителю. Если же гидроизоляцию стелят наверх, то для крепления труб потребуется укладка монтажной сетки.

Укладываем гидроизоляцию с нахлестом на стены на 20 см, и друг на друга. Стыки склеиваем скотчем для герметизации.

Демпферная лента

Если куплена готовая лента – просто приклеиваем её по периметру. Она обычно имеет толщину 5-8 мм и высоту 10-15 см. Высота должна быть выше уровня заливки, излишки обрезают ножом. Если лента сделана своими руками, то обязательно приклеить или прикрутить её саморезами к стене.

Линейное расширение бетона составляет 0,5 мм на каждый метр при нагреве до 40°С.

Армирование

Первый слой арматурной сетки обычно укладывают на утеплитель и используют в качестве основания для крепления контуров и равномерного распределения тепла по поверхности. Между собой сетки связывают проволокой. К сетке на нейлоновые хомуты крепят трубы.

Диаметр прутков сетки составляет 4-5 мм, а размер ячейки – в зависимости от шага укладки труб, для удобного крепления.

Кроме того, обязательно укладывать армирование поверх труб, т. к. даже при использовании сетки снизу она не даст почти никакого эффекта, если будет лежать на самом дне. Либо во время заливки ставить сетку на подставки, создавая зазор.

Методы фиксации труб

Водяной теплый пол можно уложить несколькими способами, перечислим их.
Способы монтажа труб

  • Стягивающий хомут из полиамида. Используют для быстрого крепления труб к монтажной сетке. Расход – примерно 2 штуки на 1 м.
  • Крепежная проволока из стали. Также используют для монтажа к сетке, расход точно такой же.
  • Степлер и фиксаторы. Подходит для быстрой фиксации труб к теплоизоляции. Расход фиксаторов составляет 2 штуки на 1 м.
  • Фиксирующий трак. Представляет собой U-образную планку из ПВХ, которая служит основанием для укладки в нее труб 16 или 20 мм. Жестко крепится к полу.
  • Маты для теплого водяного пола из полистирола. Посреди канавок между столбиков укладывается труба.
  • Распределительная алюминиевая пластина. Используется при монтаже в деревянные полы, отражает и равномерно распределяет тепло по поверхности.

Подключение контуров

В большинстве случаев контуры подключают через распределительный узел. Он несет несколько функций: повышение давления в системе, регулировка температуры, равномерная подача в несколько контуров, комбинирование вместе с радиаторами.

Есть множество схем подключения к котлу, о которых мы писали в статье про насосно-смесительные узлы: с ручной регулировкой, с погодной автоматикой и авторегулировкой с помощью сервоприводов и датчиков.

Теплый пол: обзор систем напольного отопления

Опрессовка

Когда вы закончена установка всех контуров, обязательно провести пневматические испытания системы на герметичность. Для этого с помощью компрессора делается опрессовка. Для испытаний подойдет небольшой бытовой компрессор с давлением более 6 бар. Давление в системе доводят до 4 бар и оставляют его на все время, до запуска системы.

Так как молекулы воздуха гораздо меньше молекул воды, удастся обнаружить даже небольшую разгерметизацию. К тому же, вода может замерзнуть, если не успеть подключить отопление, а с воздухом ничего не станет.

Пирог теплого пола

Технология укладки теплого водяного пола состоит из нескольких слоев, которые укладывают в определенной последовательности. Общая толщина пирога составляет 8-14 см, нагрузка на перекрытия – до 300 кг/кв. м.

В случае, если основание – бетонная плита:
Схема теплого пола по бетонной плите

  • гидроизоляция;
  • демпферная лента по периметру;
  • утеплитель;
  • арматурная сетка;
  • труба водяного теплого пола;
  • стяжка.

Для гидроизоляции допустимо использовать обычную полиэтиленовую пленку или специальные материалы. Демпферную ленту делают из нарезанных полосок теплоизоляции толщиной 1-2 см, или покупают готовый вариант с самоклеящейся основой.
Выбор утеплителя зависит от нескольких факторов: регион, материал основания. К примеру, для полов по грунту используют и экструдированный пенополистирол толщиной не менее 5 см (оптимально 10), а если под полом первого этажа находится теплый цоколь, то можно применять более тонкие варианты от 3 см.

Главное назначение утеплителя — направить тепло от подогрева вверх и не допустить больших теплопотерь.

В случае, если основание — полы по грунту:
Укладка теплого пола по грунту

  • насыпной грунт 15 см;
  • щебень 10 см;
  • песок 5 см;
  • черновая стяжка;
  • гидроизоляция;
  • демпферная лента по периметру;
  • экструдированный пенополистирол не менее 5 см;
  • армированная стяжка с теплоносителями.

Подготовительные слои под черновую стяжку важно тщательно послойно утрамбовывать. При плотной утрамбовке основания и использовании экструдированного пенополистирола делать черновую стяжку будет не обязательно.

Плюсы использования системы теплого водяного пола

Специалисты нашей компании выделяют несколько основных положительных качеств данной системы отопления:

  1. Простота установки. Самым ответственным и трудным процессом при подключении отопительных систем считается проведение расчётов давления согласно установленному метражу и проектировки прокладки труб. Всё остальное, при наличии нужных материалов и инструментов, можно сделать самостоятельно.
  2. Система саморегуляции. Тёплые полы имеют одну отличительную особенность: такая система не требует дополнительного регулирования и выставления уровня температуры. Вмонтированные устройства в пол нагревают помещение до нужного уровня и не превышают установленного температурного лимита.
  3. Долгое время службы. Такая система, благодаря применяемым полимерным технологиям, в самом отопительном узле позволяет эксплуатировать оборудование порядка 30-40 лет. Срок службы дополнительных электрических систем и насосов составляет 20 лет. Такой срок службы возможен только при правильном проведении монтажных работ и подключении всех узлов к системе.
  4. Экономия потребления коммунальных ресурсов. Тёплые полы устанавливаются таким образом, что отапливается полностью всё помещение путём нагрева его нижней части. Кроме этого, сам пол перестаёт быть поверхностью, которая при отпаивании поглощает тепло. Экономия ресурсов может составлять от 15 до 50 %, в зависимости от типа комнаты и покрытия.
  5. Чистота при эксплуатации. Владельцы радиаторных систем отопления могут отметить, что в разгар отопительного сезона пыль начинает циркулировать в воздухе. Это объясняется тем, что при нагревании такого типа батареи образуются воздушные потоки, которые и начинаю поднимать в воздух микрочастицы. В случае с тёплым полом такого не происходит.
  6. Комфорт. Так как тепло распределяется от пола к потолку, помещение начинает прогреваться равномерно. В квартире или доме больше не остаётся участков с холодными углами. Кроме этого, тёплый пол позволяет ходить по нему босиком даже в сильные морозы, что особенно хорошо, если в доме есть маленькие дети, которые очень часто любят играть на полу.
  7. Универсальность. Такие отопительные системы могут быть установлены в комнаты с уже имеющимися радиаторными тепловыми устройствами. Вся конструкция достаточно компактна и мобильна. С её помощью можно отопить как весь дом, так и отдельную комнату при необходимости.

Принцип работы каждого вида

Вся система, а главное, эффективность работы заключается в выбранном принципе подключения. Схема монтажа и последующего функционирования отопительной системы подбирается с учетом требований здания, покрытия пола и так далее. Стоит подробнее рассмотреть каждую из схем, определить их достоинства и недостатки.

Прямое подключение от котла

Прямое подключение от котла

Под соединением теплого пола с котлом подразумевается наличие теплогенератора, арматуры для безопасности и, самое главное, насоса в общей конструкции. Теплоноситель прямо из котла попадает в коллектор, где распределяется жидкость, далее она расходится по разводке труб и циркулирует по ним, попадая обратно в котел. Важно сказать, что в котле следует установить тот температурный режим, который должен быть на полу.

С таким вариантом подключения сталкиваются с несколькими вопросами. Во-первых, желательно использовать для этой схемы только конденсационный котел, так как для этого оборудования низкая температура при работе является оптимальной, так как КПД в этом случае является максимальным. Обычная модель котла при функционировании с низкими температурами быстро выйдет из строя, точнее придет в негодность его теплообменник. Если в доме установлен твердотопливный котел, то на него дополнительно придется монтировать буферную емкость, так как в этом виде котла температурный режим регулируется крайне сложно.

Подключение от радиатора

Подключение от радиатора

Достаточно популярным вариантом для обустройство теплого пола принято считать использование радиатора. В этом случае применяются специальные комплекты, рассчитанные на установку труб, исходящих от одной петли, на площадь не менее 15 кв. м. Внешне, это выглядит, как коробок из пластика, в котором нередко устанавливается ограничитель температуры воды или воздуха, а также воздухоотводчик.

Теплоноситель проникает в петлю из контура с высокой температурой, где она равна не менее 70 градусов. Жидкость охлаждается в петле, а далее новая порция горячей воды поступает в нее. Котловой насос с процессом прекрасно справится, дополнительный не потребуется.

Установка от трехходового клапана

Установка от трехходового клапана

Не совсем популярной схемой для отопления полом является применение трехходового клапана. Задачей этого прибора является равноценное перемешивание воды горячей и холодной. Эту комбинацию для отопления стоит назвать комбинированной, здесь используются батареи с жидкостью температурой до 80 градусов и контур пола с температурой жидкости 40 градусов. Термостат в этом случае играет роль клапана, он рассчитан для поддержки одинаковой температуры теплоносителя.

Клапан монтируют на подачу, насос для циркуляции устанавливается после. Когда вода остывает в обратке, добавляется жидкость потеплее, поступающая из котлового контура. Трехходовый клапан снижает температуру теплоносителя до необходимой. Эту схему используется редко, ведь работа радиаторов, которые подключены к основной трубе, нестабильна.

Использование гидравлического разделителя

В схемах отопления комбинированного типа с радиаторами используют гидравлический разделитель. По своей сути, можно сказать, что схема представлена разделением батарей и самого теплого пола. В случае, когда при радиаторном отоплении используется циркуляционный насос, установка дополнительного насоса в смесители может привести к нарушению гидравлики. Гидравлический разделитель поможет настроить параллельную работу нескольких насосов.

Применение насосно-гидравлического узла

Разводка пола с помощью насосно-гидравлического узла является смешанной схемой. При таком варианте предусматривается зона отопления радиатором, узел насоса и смесителя, а также сам теплый пол. В процессе, к охлажденной жидкости добавляется обратка пола к воде из котла.

Все смесительные узлы имеют клапан балансировки, который определяет дозировку теплоносителя уже остывшего, в процессе подмешивания к горячей жидкости. На выходе из узла получается теплоноситель с нужным температурным режимом. Узел, в зависимости от своей модели, может иметь в составе и другие элементы, такие как балансировочный клапан, шаровые краны, байпас и прочее. Эффект системы и комфорт потребителя таким образом увеличивается во много раз.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на газовых котлах.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Что вам понадобится?

Для водяного теплого пола

  • Трубы
  • Коллектор
  • Демпфирующая лента и пленка для гидроизоляции
  • Теплоизоляционный материал (пенополистирол, минеральная вата и др.)
  • Армированная сетка и подставки для нее
  • Проволока или хомуты

Для электрического теплого пола

  • Нагревательные элементы – кабель или маты
  • Теплоизоляционный материал (пробка)
  • Тепловыравнивающий материал (фольга)
  • Терморегулятор
  • Датчик температуры
  • Гофротруба
  • Электропровод

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Помещение для монтажа должно быть закрытым. Оно может не отапливаться, но в нем обязательно следует исключить резкие перепады температуры воздуха.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

Теплый пол: обзор систем напольного отопления

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Схема
Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов – экструдированный пенополистирол – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

  • плотность – от 40 кг/м³;
  • толщина – от 300 мм.

Главный слой – цементная заливка, внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Линолеум для теплого пола
Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется произвести расчеты. Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображенийФото из Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °СЕсли в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °СНа разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуютРасстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 смТеплые полы в детской комнатеТрубы с теплоносителем в комнатеВодяные контуры на полуШаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

  • один контур не распределяют на два помещения;
  • для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
  • одна сторона контура – не более 8 м;
  • демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Схемы укладки труб
Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

Монтаж PE-Xa труб
PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Маркировка на трубе для теплого пола
Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два вида подложки, так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол на полу
Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты для водяного пола
Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – коллекторно-смесительный узел. С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

  • сделать «черновую» стяжку из цементной заливки;
  • вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Выравнивание песчаного слоя
Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

  1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
  2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
  3. При необходимости вырезать фрагменты строительным ножом.
  4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
  5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

Укладка экструдированного пенополистирола
При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Устройство для разматывания бухты
Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом монтажа труб также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

  1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
  2. Подключить к коллектору.
  3. Аккуратно уложить трубу согласно разметке.
  4. Закрепить контур гарпун-скобами.
  5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

Демпферная лента для изоляции
По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Металлическая сетка над трубами
Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос для проверки
Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Заливка пола цементным раствором
Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Деформационные швы

Деформационные зазоры

Примеры разделения большого помещения на зоны

Отсутствие или неправильное положение температурных зазоров является наиболее частой причиной разрушения стяжки.

Усадочные швы делают в следующих случаях:

  • помещение имеет площадь более 30 кв. м.;
  • стены имеют длину более 8 м;
  • длина и ширина комнаты различаются более чем в 2 раза;
  • над деформационными швами конструкций;
  • помещение имеет слишком изгибистую форму.

Для этого по периметру швов укладывают демпферную ленту. На месте шва арматурная сетка должна быть разделена. Деформационный зазор должен быть в основании толщиной 10 мм. Верхнюю часть обрабатывают герметиком. Если помещение имеет нестандартную форму, его нужно разбивать на более простые элементы прямоугольной или квадратной формы.
Схема деформационного шва
Укладка труб через деформационные швы
Если трубы проходят через деформационные швы в стяжке, в этих местах их прокладывают в гофрированной трубе, по 30 см гофры в каждую сторону (согласно СП 41-102-98 – 50 см с каждой стороны). Рекомендуется не разделять один контур деформационными швами, через него должны проходить трубы подачи и обратки.

укладка труб через деформационные швы

Правильное прохождение контуров через технологические швы

При укладке плитки на деформационные швы повышается вероятность её отклеивания из-за разного расширения смежных плит. Чтобы избежать этого, первую часть укладывают на плиточный клей, а вторая часть крепится на эластичный герметик.

Для дополнительного разделения можно использовать деформационные швы неполного профиля. Их делают с помощью мастерка, на 1/3 толщины. После застывания бетона их также заделывают герметиком. Если через них проходят трубы, они также защищаются гофрой.

Трещины на стяжке

Достаточно частое явление – появление на стяжке трещин после высыхания. Это может спровоцировать целый ряд причин:

  • низкая плотность утеплителя;
  • плохое уплотнение раствора;
  • отсутствие пластификаторов;
  • слишком большая толщина стяжки;
  • отсутствие усадочных швов;
  • слишком быстрое высыхание бетона;
  • неправильные пропорции раствора.

Избежать их очень просто:

  • утеплитель нужно использовать плотностью выше 35-40 кг/м3;
  • раствор стяжки должен быть пластичным при укладке и с добавлением фибры и пластификатора;
  • в больших комнатах нужно делать усадочные швы (см. ниже);
  • также нельзя давать бетону быстро схватиться, для этого его накрывают полиэтиленовой пленкой на следующий день (на неделю).

Раствор для стяжки

Для теплого пола обязательно использовать пластификатор, для повышения эластичности и прочности бетона. Но применять нужно специальные виды не воздухововлекающих пластификаторов для теплого пола.

Без наличия опыта сделать цементно-песчаную стяжку для теплого пола без щебня/гравия не получится, и правильная марочная ЦПС будет стоить дороже заводского бетона. Поэтому, чтобы избежать трещин из-за нарушения состава раствора, заливают именно бетон со щебнем.

Раствор М-300 из цемента марки М-400, мытого песка и щебня делается по следующим пропорциям.

  • Массовый состав Ц : П : Щ (кг) = 1 : 1,9 : 3,7.
  • Объемный состав на 10 литров цемента П : Щ (л) = 17:32.
  • Из 10 литров цемента получится 41 литр раствора.
  • Объемный вес такого бетона М300 составит 2300-2500 кг/м3 (тяжелые бетоны)

Пластификатор для теплого пола в бетон
Фиброволокно
Бетономешалка

Также есть еще и другой вариант с использованием гранитного отсева вместо песка, для его приготовления использованы следующие элементы:

  • 2 ведра щебня фракцией 5-20 мм;
  • вода 7-8 литров;
  • суперпластификатор СП1 400 мл раствора (1,8 л порошка разбавляется в 5 литрах горячей воды);
  • 1 ведро цемента;
  • 3-4 ведра гранитного отсева фракцией 0-5 мм;
  • объем ведра – 12 литров.

Качественный бетон не должен выделять воду при укладке (расслаиваться). Если все сделано правильно и температура воздуха 20°С, он должен начаться схватываться через 4 часа, а через 12 часов не будет оставлять следов от каблуков.

Спустя 3 дня после заливки стяжка наберет половину своей прочности, а застынет полностью только через 28 дней. Не рекомендуется включать систему подогрева до этого момента.
стяжка теплого пола

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

Балансировка теплого пола
С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Цены на водяной теплый пол

Цена на теплый пол водяной формируется из нескольких составляющих:

  • стоимость материалов (трубы, изоляция, крепеж и т. д.);
  • стоимость насосно-смесительного узла и коллектора;
  • работы по выравниванию основания и заливке верхнего слоя стяжки;
  • стоимость монтажа теплого пола.

В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.

Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.

Смета на монтаж системы водяного теплого пола 1 этажа.№Наименование материала Ед. изм.Кол-воЦена СуммаНаименование работ Ед. изм.Кол-во Цена Сумма
1Экструдированный пенополистирол 5 смм29622721792
2Монтажная сетка 150*150*4м2106303180
3Полиэтиленовая пленка 250 мкм2105404200
4Труба металлопластиковая 16 ммм. п.7003927300
5Демпферная лента из подложким230501500
6Коллектор Valtec 1″, 7 x 3/4″, “евроконус”шт.216003200

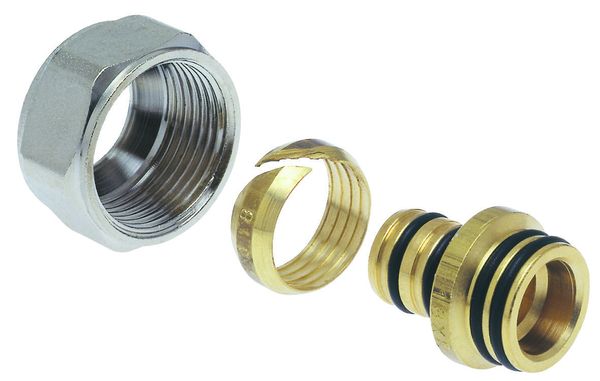

7Фитинг подключения к коллектору (Евроконус) 16х2 ммшт.141151610
8Насосно-смесительный узелшт.11450014500
9Дюбели и саморезышт.3001,5450
10Монтажная лентам. п.5011550
11Другие комплектующие для теплого водяного полапоз100
Всего по материалам78282
1Черновая стяжкам296605760
2Монтаж демпферной лентым. п.160609600
3Укладка гидроизоляциим2100606000
4Укладка монтажной сетким211015016500
5Монтаж трубм29630028800
6Опрессовка системым296201920
Всего по работам68580
1Всего по материалам78282
2Всего по работам68580
3Всего146862
Накладные транспортные расходы10%14686
Всего по смете монтаж системы водяного теплого пола 1 эт.161548

Монтаж теплых водяных полов показан на видео:

Жидкостный электрический пол

Электро-водяной пол – это комбинированный вид системы подогрева, объединяющий достоинства работы и водяного, и электрического типа нагрева.

Устройство и принцип работы жидкостного электрического пола

Устройство и принцип работы жидкостного электрического пола

На заметку! Называть такой пол водяным не совсем правильно. В качестве теплоносителя в некоторых моделях вода не применяется – в трубки закачивается антифриз. Таким образом, правильное название для этой системы теплого пола будет «жидкостный пол».

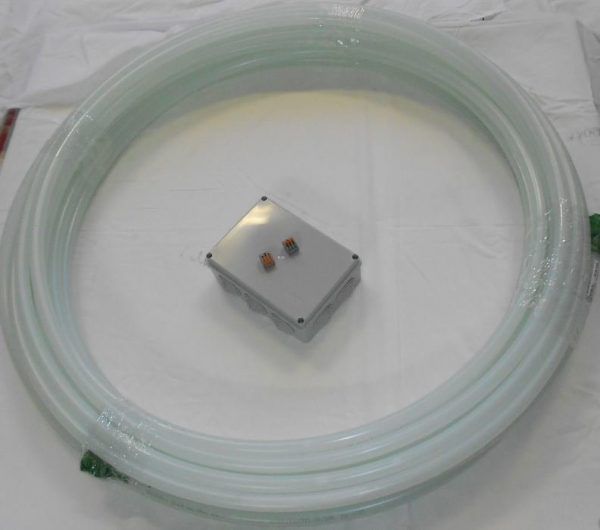

Автономная система отопления АС-22

Преимущества жидкостного пола и отличие от других систем


Если сравнивать жидкостный электрический пол с основными аналогами, которые предлагает в настоящее время торговля, то можно увидеть, что электро-водяные тёплые полы обладают существенными преимуществами перед каждым из них.

Для удобства проведём сравнительный анализ в виде таблицы.

Основные параметры работы
Типы тёплых полов
ВодяныеЖидкостные
Для работы необходим отопительный котёлРаботают без подключения к котлу
В обязательном порядке нужен циркуляционный насосУказанное изделие не требуется
Необходим монтаж шкафа коллекторного и весьма трудоёмкой системы разводкиНичего этого не требуется.
Существует вероятность возникновения протечек. Можно затопить соседей.В трубах фиксированный минимальный объём жидкости, что исключает вероятность затопления даже в случае возникновения протечки
В процессе циркуляции вода остываетТруба единомоментно прогревается по всей длине равномерно
В каждом конкретном помещении необходим собственный проект и подбор необходимых материаловСложных проектов создавать не требуется. Система продаётся в комплекте, пригодном к монтажу на любом объекте.
Необходимо выполнять достаточно сложную разводку и обустраивать коллекторный шкафСмонтировать систему можно самому.
КабельныеЖидкостные
Существует вероятность того, что кабель перегоритНагревательный элемент проложен в жидкой среде и физически не может достигнуть температуры перегрева
Место повреждения найти практически невозможно, поэтому уложенное покрытие на полах приходится вскрывать в разных местах или менять полностью.Ремонт легко выполнить через конструктивно предусмотренную для указанных целей коробку монтажную. Через неё удобно выполнять любые необходимые операции: заливать новую жидкость, менять нагревательный элемент или муфты концевые
Места, на которых будет размещаться тяжёлая мебель, лучше обходить ещё на стадии монтажаМесто, в котором возникло повреждение, легко определяется по маленькому подтёку
Вырабатываемое тепло аккумулируется исключительно в стяжке.Данной конструкции запирания не страшны
Тепло аккумулируется как в стяжке, так и в трубе, что вдвое повышает время, за которое полы остывают.
ПлёночныеЖидкостные
Запрещено использовать в помещениях с повышенной влажностьюМожно использовать в комнатах с любой степенью влажности
Не рекомендуется укладывать под стяжку, т.к. значительно возрастает время, необходимое для прогреваМонтаж выполняется в стяжку
Не рекомендуется вести укладку в плиточный клей, т.к. слои весьма плохо сцепляютсяМожно укладывать без ограничений под любые напольные покрытия, включая плитку.
Уже на десятом году службы КПД заметно падаетСрок службы значительно дольше

Устройство и принцип работы жидкостного электрического пола

Этот вид подогрева полов представляет собой систему трубок или одну длинную толстостенную трубку. Когда жидкостная система подогрева включается, происходит нагрев теплоносителя, за счет чего создается определенное давление и начинается кипение антифириза или дистиллированной воды (теплоноситель в разных системах используется разный). Таким образом и происходит выработка тепловой энергии.

Теплый пол электро-водяной

Жидкостный электрический пол XL Pipe

Новизна этой системы в структуре нагревательного элемента: трубы из структурированного полиэтилена (толстостенные диаметром 20мм), заполнены теплоносителем. Внутрь во всю длину вставлен греющий кабель. Это не обычный кабель, а семь нитей из хромо-никелевого сплава с тефлоновой оболочкой. Трубы с кабелем и теплоносителем запаяны герметически. Теплоноситель статичен и не движется, потому в системе водяных электрических теплых полов не нужен насос, как и котел, и коллектор.

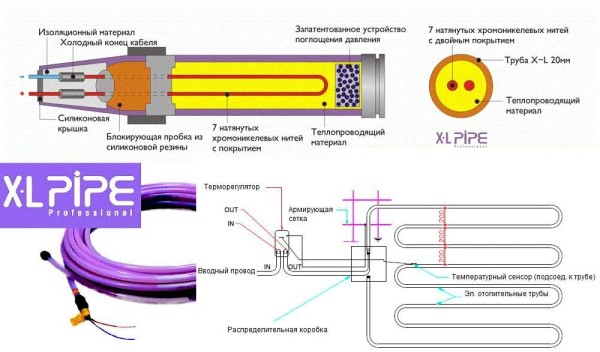

Теплый пол XL Pipe (X-L Pipe) от корейской кампании Daewoo Enertec - электро-водяной подогрев
Теплый пол XL Pipe (X-L Pipe) от корейской кампании Daewoo Enertec — электро-водяной подогрев

В качестве теплоносителя используется антифриз, так что эту систему корректнее называть «жидкостный электрический теплый пол», но не в этом суть. Устанавливаться все должно в стяжку: так тепло распространяется равномернее. Получается, что при таком исполнении устранен главный недостаток водяного обогрева: неравномерность прогрева, ведь на всем протяжении температура жидкости, а значит и пола, одинаковая. Нет у этого варианта и распространенной «болезни» электрического подогрева — электро-водяной теплый пол не боится запираний, то есть вы можете ставить и передвигать мебель и крупногабаритную технику туда, куда вам захочется.

Теплый пол «ДЭУ» использоваться может как основное отопление или как просто подогрев пола для повышения комфорта: мощность обогрева зависит от шага укладки греющих труб, который вы выбираете самостоятельно.

Состав системы и принцип работы

Как в любой системе подогрева, для работы и поддержания стабильной температуры необходим терморегулятор (термостат) с датчиком температуры пола. Они устанавливаются также как для обычных электрических полов, терморегулятор нужен особый именно для этого типа оборудования.

Система XL Pipe состоит из электро-водяного нагревателя и термостата с датчиком температуры
Система XL Pipe состоит из электро-водяного нагревателя и термостата с датчиком температуры

Принцип работы XL Pipe следующий: при включении питания греющий кабель нагревает теплоноситель (это антифриз специального состава). Нагрев происходит очень быстро: объем жидкости совсем небольшой, а тепловая мощность приличная. При нагреве жидкости в закрытом объеме возникает повышенное давление, что способствует более быстрому нагреву и равномерному распределению тепа (пузырьковое кипение). Потому на рабочие температуры такой теплый пол выходит намного быстрее обычного.

Производитель водно-электрического теплого пола Daewoo Enertec гарантирует надежность, экологическую чистоту и безопасность своей системы. Для поглощения избыточного давления, которое возникает при нагреве теплоносителя, разработана и запатентована система погашения, стабилизирующая состояние нагревательного элемента. Наверное, им верить можно — гарантийный срок 10 лет, а срок эксплуатации заявлен 50 лет. Сложность в том, что пока система новая и отзывы владельцев этого чуда найти не удалось.

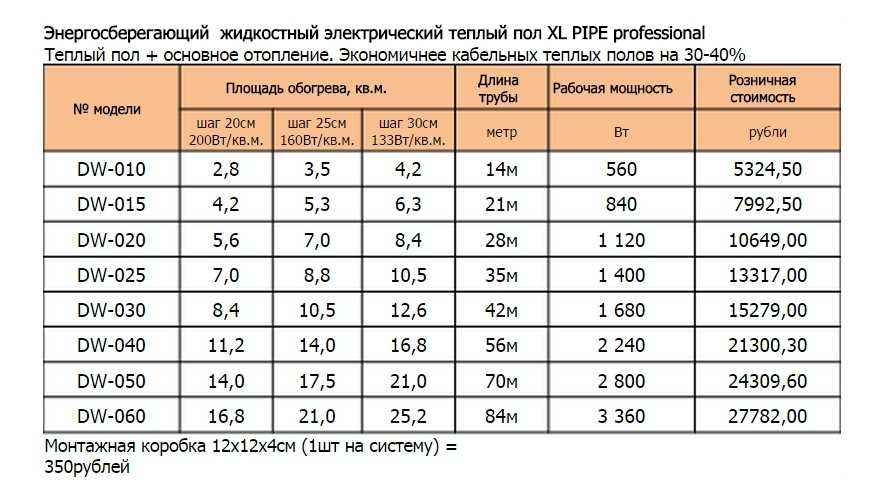

Технические характеристики XL Pipe
Технические характеристики XL Pipe

Но самое приятное вот в чем: говорят, что электро-водяной теплый пол можно ремонтировать. Правда, работы проводить могут только сервисники — используется специальное оборудование. Но что радует, так это то, что для ремонта не нужно разбивать всю стяжку целиком, а для устранения повреждений понадобится несколько часов. При повреждении целостности кабеля зона протечки легко определяется: жидкость просачивается и на стяжке проступает пятно. В этом месте нужно будет разбить стяжку. Потом, вскрыв монтажную коробку, провести некоторые манипуляции с использованием специального оборудования. О самих ремонтных работах рассказано в видео.

В чем экономичность XL Pipe

Производители системы утверждают, что система более экономична в эксплуатации, чем электрический полы (на 20-30% счета за электричество меньше), и менее затратна при установке, чем водяные полы (не нужен котел, смесительный и коллекторный узлы и циркуляционный насос).

Таким образом, экономия состоит из двух частей:

  • Меньше финансовые затраты на стадии монтажа (по сравнению с установкой водяных теплых полов).
  • Меньше ежемесячные расходы на отопление (по сравнению с электрическим подогревом).

За счет чего меньше расходы на установку — понятно: не нужен котел, смесительный и коллекторный узел, циркуляционный насос. Требуется электро-водяная труба и термостат с датчиком температуры. А вот насчет экономии на подогрев нужно объяснить: так как теплоноситель не движется, нагревание его происходит очень быстро. И никаких потерь на обогрев воздуха на смесительном, коллекторном узле. Все тепло идет на обогрев пола. Потому и затрат меньше. Во всяком случае, так говорят производители.

Для больших помещений используют несколько контуров
Для больших помещений используют несколько контуров

Установка XL Pipe (X-L Pipe)

Вся последовательность установки до мелочей повторяет процесс монтажа водяных систем:

  • Теплоизоляция пола и периметра помещения.
  • Укладка теплоотражающего металлизированного слоя.
  • Установка фиксирующей системы (металлическая сета или монтажная фиксирующая лента).
  • Раскладка кабеля. Тут отличие только в том, что заводить концы трубы нужно не на коллекторный узел, а в специальную монтажную коробку, расположенную на полу. Заделав концы проводов изолентой, их закрепляют в специальных пазах, крышку коробки затягивают болтами и заматывают гидроизолирующим скотчем. После чего провода от монтажной коробки заводят на терморегулятор (его принцип установки аналогичен принципам монтажа регулятора для обычного электрического пола).
  • Заливка стяжки.
    Как большинство систем XL Pipe устанавливается в стяжку
    Как большинство систем XL Pipe устанавливается в стяжку

Как видите, водяные электрические теплые полы в установке практически ничем не отличаются от устройства водяного подогрева (за исключением подключения термостата и электрической сборки системы). После того как высохнет стяжка (28 дней и не меньше) можно укладывать напольное покрытие. Последовательность укладки вы можете увидеть в видео-сюжете.

Электрические теплые полы

Работа электрических теплых полов заключается в преобразовании электроэнергии в тепловой поток. Вне зависимости от конкретного конструкторского решения и выбранного разработчиками принципа действия у них есть характерные сильные и слабые стороны

Плюсы электрических теплых полов:

  1. Простая конструкция, обеспечивающая высокую надежность всей системы.
  2. Длительный срок службы.
  3. Почти стопроцентная эффективность.
  4. Независимость от графиков ремонта коммунальной службы теплоснабжения.
  5. Быстрый монтаж. Отсутствие необходимости устройства стяжки или вспомогательных устройств в случае нагревательных матов или пленочных материалов.
  6. Возможность установки под любые поверхности на полах, стенах, ступенях, подоконниках и других архитектурных элементах здания.
  7. Элементы теплых полов могут использоваться для борьбы с обледенением.
  8. Экологическая безопасность.

Минусы электрических теплых полов:

  1. Значительная цена приобретаемого комплекта.
  2. Повышенные эксплуатационные расходы, связанные с высокими тарифами на электроэнергию.
  3. Большая вероятность выхода из строя из-за локального перегрева участков, находящихся под поверхностью с низкой теплопроводностью.
  4. Генерация электромагнитных полей и высокая стоимость дополнительного оборудования, снижающего их интенсивность.

Резистивный тип

Электрический обогрев пола в системах резистивного типа осуществляется за счет тока, проходящего по металлически проводам. А изготавливаются они в виде нагревательных кабелей, либо матов.Типы электрических теплых полов под плитку

Типы электрических теплых полов под плитку

Управление

Управление осуществляется терморегулятором через основные (внутренние, установленные в стяжке покрытия) и вспомогательные (внешние — на стене) датчики температуры.

Управление заключается в отключении питания при достижении максимального значения температуры и автоматического включения обогрева при снижении температуры до минимального.

Работа терморегулятора и датчика температуры

Теплый пол: обзор систем напольного отопления
Терморегулятор отслеживает уровень нагрева пола и воздуха в помещении. Он отключает питание при достижении запрограммированного значения температуры и дает системе остыть. Так работает простейший термостат.
Программируемый терморегулятор дает возможность задать нужный алгоритм обогрева. В некоторых программах предусмотрен стандартный набор алгоритмов с учетом времени суток, а также рабочих и выходных дней.

Система автоматически включает и выключает отопление, когда этого требует программа.

Когда хозяев нет дома, отопление отключено, перед их приходом оно автоматически включается. Программу работы современного терморегулятора можно дистанционно корректировать по интернету или мобильному телефону. Такие системы управления стоят дороже, но окупаются за счет экономии электроэнергии.

Подготовка основания

Для всех типов основание должно быть ровным, чистым и сухим. При необходимости по бетонному основанию следует выполнить самовыравнивающую стяжку наливной смесью, а неровные деревянные полы можно выровнять фанерой или ДСП.

Теплый пол: обзор систем напольного отопления

Кабельный теплый пол на основе резистивного кабеля постоянной мощности

Резистивный кабель обладает постоянным электрическим сопротивлением, поэтому при включении в сеть со стабильным напряжением развивает постоянную мощность.

Каждый его участок стремится выработать одинаковое количество тепла по всей длине кабеля. Из-за этого участки пола расположенные под большой мебелью могут подвергаться локальному перегреву с выходом из строя всей системы. При проектировании теплого пола из такого кабеля необходимо заранее предусматривать в каких частях комнаты будет установлена такая мебель.

Вместе с таким кабелем необходим монтаж датчиков и терморегулятор. Нагревательные элементы этого типа бывают одножильными и двужильными по количеству проводов, размещенных под слоем термически стойкого изолятора.

Одножильный. Одножильный кабель должен подключаться к источнику питания через регулятор температуры и быть запитан двумя концами в одной точке. Иногда он состоит из греющего и ненагреваемого элемента. Рабочую его часть пропускают змейкой под нуждающимся в обогреве участком пола, а вспомогательную напрямую возвращают в исходное положение.

Обычно он может нагреваться до более высоких температур, чем двужильный и стоит дешевле. Во время эксплуатации от него могут исходить нежелательные электромагнитные импульсы, поэтому он больше подходит для нежилых помещений.

Двужильный. Двужильный греющий кабель более удобен и безопасен. Он подключается к источнику питания одним концом. Трасса его прокладки может быть максимально сложной.

Исходящие от него электромагнитные импульсы компенсируют друг друга и не оказывают негативного воздействия на человека и электронную аппаратуру. Его применяют в помещениях любого назначения.

Особенности одножильных кабелей

Это самые простые устройства, применяемые для обогрева помещений. Они отличаются демократичной стоимостью и работают по принципу, применяемому в большинстве бытовых приборов. То есть одножильный кабель – это обычная спираль, заключенная в изоляцию.

Сххема укладки одножильного кабеля для обогрева пола

Сххема укладки одножильного кабеля для обогрева пола

Такой кабель состоит из одной металлической жилы, выполняющей одновременно две задачи: она является и проводником, и нагревательным элементом. А чтобы сократить до минимума электромагнитное излучение, конструкция теплого пола снабжена экраном.

И хотя такая система полностью справляется с поставленной задачей, направленной на обогрев помещения, она отличается неудобством монтажа. Чтобы подключить такой теплый пол к термостату, нужно чтобы оба его конца сошлись в одной точке.

Особенности двужильных кабелей

От предыдущего варианта двужильный кабель отличается наличием двух проводников, один из которых выполняет функцию обогрева, а другой предназначен для замыкания цепи. Такая система является более гибкой и позволяет производить укладку теплого пола, не заботясь о необходимости тянуть к термостату второй конец.

Схема двужильного кабеля для электрического теплого пола

Схема двужильного кабеля для электрического теплого пола

Электрический теплый пол, вне зависимости от типа кабеля, укладывается в бетонную стяжку, толщина которой составляет от 3 см до 5 см. В данном случае бетонная стяжка выполняет сразу две функции. С одной стороны она выравнивает пол под чистовое покрытие. С другой стороны бетон является мощным проводником тепла, а потому подогрев осуществляется гораздо эффективнее за счет его равномерного распределения по всей площади помещения.

Кабельный теплый пол на основе саморегулирующегося нагревательного кабеля

Саморегулирующийся кабель более сложен в изготовлении, зато удобен в эксплуатации. Он способен изменять электрическое сопротивление отдельных участков, а значит и количество выделяемого тепла в зависимости от температуры.

Системы на его основе автоматически настраиваются на заданные при изготовлении параметры и поддерживают их при изменяющихся внешних условиях.

Греющий кабель этого типа имеет параллельную двужильную конструкцию, замыкающуюся углеродными цепочками молекулярного уровня. При нагреве материала их количество уменьшается, а при охлаждении – увеличивается.

Если на какой-либо участок такого пола положен ковер или падают солнечные лучи, он просто снизит потребляемую мощность, предотвращая перегрев и экономя электроэнергию. Умный кабель можно делить на отрезки любой длины и наращивать, соединяя несколько кусков.

Как различаются теплые полы на основе греющего кабеля по способу укладки

Применяемый в теплых полах греющий кабель имеет незначительную толщину, что дает возможность использовать различные способы его монтажа.

С укладкой в стяжку. Традиционный способ укладки предполагает размещение кабеля в бетонном слое.

Работы по монтажу в этом случае выглядят следующим образом:

1. На ровное основание кладется теплоизоляционный материал рулонного или листового типа.

2. Укладывается монтажная лента или сетка, к которой крепится греющий кабель.

3. Производится тестирование и наладка системы под рабочим напряжением.

4. Пол заливается цементно-песчаным раствором, который должен после этого набрать твердость в течение 4-х недель. Ускорение сушки путем запуска системы в работу не допускается.

5. Настилается чистовое напольное покрытие.

С укладкой на теплоизоляционные пластины. Альтернативный способ укладки предполагает использование прочных теплоизоляционных листов, оборудованных каналами и кронштейнами для крепления кабеля. На них можно монтировать элементы чистового пола.

Такие системы устанавливаются в короткие сроки и легко поддаются ремонту. Они быстрей выходят на рабочий режим обогрева помещения, но и быстро остывают, поскольку не имеют слоя, способного аккумулировать тепло.

Перед принятием решения по монтажу кабельного теплового пола следует взвесить все его достоинства и недостатки.Плюсы нагревательного кабеля для теплого пола:

  1. Сравнительно небольшая стоимость материалов.
  2. Простой монтаж.
  3. Возможность использования в качестве основного или дополнительного способа обогрева.
  4. Допустимость к эксплуатации в помещениях любого назначения.
  5. Легкость достижения необходимой тепловой мощности.
  6. Возможность подогрева наружных лестниц и площадок.

Минусы нагревательного кабеля для теплого пола:

  1. Дополнительные расходы на создание теплоизоляционного слоя.
  2. Длительный монтаж (при укладке в бетонную стяжку).
  3. Выход на рабочий режим может достигать 1,5-2,0 часа.

Нагревательные алюминиевые кабельные маты

Алюминиевые маты – модернизированный вариант сетчатых. Они также имеют армирующий каркас, соединенный с расположенной снизу фольгой, играющей роль отражателя тепла. Дополнительно она поглощает электромагнитное излучение и служит заземляющим контуром.

Для уменьшения общей толщины кабель здесь не круглый, а плоский. Теплый пол этого типа применяют при укладке непосредственно под чистовое напольное покрытие, не требующее прикрепления к основанию: ламинат, паркетную доску, линолеум.

Разберем, чем хороши и чем плохи нагревательные маты

Плюсы кабельного теплого пола.

  1. Простой и быстрый монтаж.
  2. Малая толщина.
  3. Возможность отказаться от устройства стяжки и слоя утеплителя.
  4. Укладка под различные напольные покрытия.
  5. Быстрый нагрев.
  6. Применение в качестве основного и вспомогательного обогрева.
  7. Высокая надежность и длительная эксплуатация.

Минусы кабельного теплого пола.

  1. Высокая стоимость покупки.
  2. Большие эксплуатационные затраты при постоянном использовании.
  3. Быстрое охлаждение пола после отключения питания.

Принцип действия пленочных обогревателей

Конструкция этих обогревателей состоит из пары размещенных параллельно друг другу токопроводящих шин, между которыми расположены карбоновые полосы, излучающие тепловую энергию.

Несмотря на малую толщину, данная система инфракрасного принципа действия способна эффективно обогревать помещение. Продаются пленочные обогреватели в рулонах, ширина которых варьируется от 50 см до 1 метра, а длина – до 50 метров.

Для удобства укладки через каждый 25 см на пленке нанесена разметка, по которой ее можно разрезать.

Такая система укладывается непосредственно под финишное покрытие и не требует заливки бетонной стяжкой. Чаще всего электрический пленочный теплый пол используют как обогрев полов из ламината, паркета и линолеума.

Видео: Ошибки при монтаже теплого пола

Выбор напольного покрытия

Теплый пол: обзор систем напольного отопления

Для полов с подогревом подходят покрытия с высокой теплопроводностью, аккумулирующие и постепенно отдающее тепло.

Ламинат

До приобретения ламината рекомендуем выяснить, разрешает ли производитель использовать материал для теплого пола.

Для качественной теплопередачи ламинат лучше приклеить к стяжке.

Дерево

Не лучший выбор материала для теплого пола. Дерево является препятствием для передачи тепла, а перепады температуры и влажности вызывают его расширение или сжатие. Выбирать натуральное деревянное покрытие для теплого пола нужно из материала плотных пород.

Из отечественных можно порекомендовать ясень, акацию и дуб. Древесина должна быть сухой, влажность — 8%.

Панели следует выбирать толщиной не более 10 мм для максимальной теплопроводности. Менее подвержена усадке ламельная и паркетная доска. Для укладки рекомендуется использовать эластичный клей, лучше полиуретановый. Для отделки подойдут масла, воск или лак на основе синтетических смол.

Керамическая плитка

Идеальный материал для покрытия. В домах с подогревом следует как можно больше использовать теплый пол под керамическую и каменную плитку — это позволит применить плиточный клей для укладки матов обогрева.

Плитку лучше фиксировать на клей на модифицированной цементной или эпоксидной основе. Этими же составами следует затирать плиточные швы. Такой клей отлично выдерживает температуру теплого пола до +40 °С. Для компенсации смещений покрытия толщина клеевого слоя должна составлять 7-8 мм.

Теплый пол: обзор систем напольного отопления

Лучшие производители

Сегодня на российском рынке лидируют несколько иностранных и отечественных компаний-производителей:

  • Компания Devi (Дания) занимается разработкой и производством нагревательных систем более 50 лет. Наиболее известная продукция — греющий кабельный пол. О качестве говорит гарантийный срок, который производитель дает (20 лет). Потребители отмечают идеальное качество и надежность продукции. Особым преимуществом изделий компании Devi является то, что ее кабели не сушат воздух в помещении и стоят заметно ниже продукции конкурентов.
  • Компания Caleo (Южная Корея) известна производством инфракрасной пленки. Продукция безопасная и качественная, а монтаж ее значительно быстрее и проще. Стоимость пленки выше, чем у кабелей и нагревательных матов, но оправдана качеством и сроком службы.
  • Российский производитель Теплолюкс хорошо известен потребителям. Изделия отличаются большим сроком гарантии и доступной ценой. На некоторую продукцию производитель дает пожизненную гарантию.
  • Шведские полы Thermo также зарекомендовали себя в России. Шведы славятся мощность своего оборудования, что очень актуально для суровых российских зим.

Капиллярный теплый пол UNIMAT AQUA

Эти водяные электрические теплые полы имеют другой принцип работы. Тут основное отличие — диаметр труб: он очень мал, отсюда и название — капиллярный. Эти трубки подключаются к небольшому приборчику, который одновременно греет теплоноситель, контролирует его температуру и создает давление в системе (система замкнутая).

Так как диаметр труб маленький, в системе находится малое количество воды — до 6 литров (обязательно дистиллированной) и с ее нагревам справляется небольшой по мощности нагреватель (не более 2.4кВт). Потому для установки этого варианта жидкостно-электрического пола наличие отдельного ввода не требуется, хотя и его лучше подключать через УЗО и автомат.

Максимальная площадь обогрева — 20м2. Потому для больших помещений система не очень пригодна, хотя установить можно несколько устройств, работающих независимо друг от друга. Гарантийный срок — 5 лет.

Состав системы капиллярного пола и ее возможности

Для того чтобы собрать подогрев этого типа понадобится как минимум два комплекта: базовый и дополнительный. В базовый комплект UNIMAT AQUA входит блок управления в сборе, два куска соединительной трубки и монтажный набор (втулки, тройники и хомуты), при помощи которых собирается и соединяется трубопровод. Дополнительный комплект — это одна или две бухты капиллярных трубок под разную площадь (от 10м2 до 20м2). Кроме того, для укладки понадобятся утеплитель, демпферная лента, теплоотражающий слой и крепеж для трубок, а также цементно-песчаный раствор с пластификатором для заливки стяжки (или специальный состав).

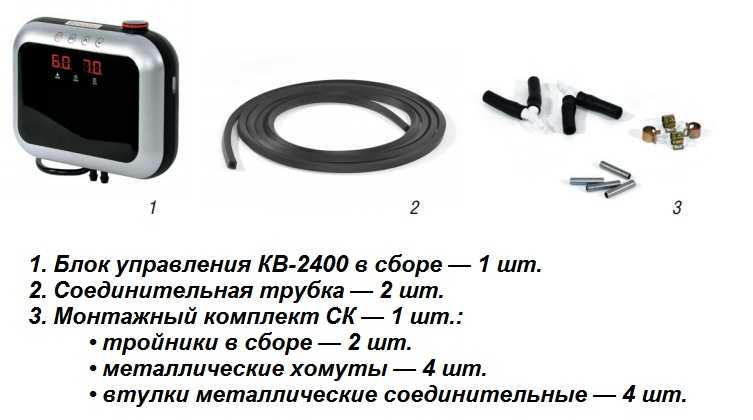

Базовый комплект •капиллярного пола UNIMAT AQUA
Базовый комплект • капиллярного пола UNIMAT AQUA

Основное преимущество этой системы — достаточно большой функционал управляющего блока. Вот что может блок управления капиллярной системой:

  • Поддерживать режим антизамерзания (температура +15оС).
  • Контролировать или состояние теплоносителя, или температуру в помещении по вашему выбору.
  • Поддерживать мощность, которую вы задаете самостоятельно при пуске системы (заводская настройка 2,4кВт, а вы поставить можете от 0,1кВт до 2,4кВт).
  • При помощи таймера можно задавать время отключения системы.

Установка UNIMAT AQUA

Как и для систем электрического подогрева начинать все нужно с выбора места установки управляющего блока. Он располагается на стене, на высоте 1-1,2 метра от уровня пола. Способ монтажа — навесной, потому дыры делать не нужно. Требуется надежно прикрепить монтажную планку вот и все. Обратите внимание, что включается прибор в розетку, так что место выбирайте недалеко от нее.

К блоку управления будут подводиться соединительные трубки от капиллярного пола и для их прокладки потребуются штробы в стене (или можно уложить их пластиковый монтажный короб, закрепленный на стене).

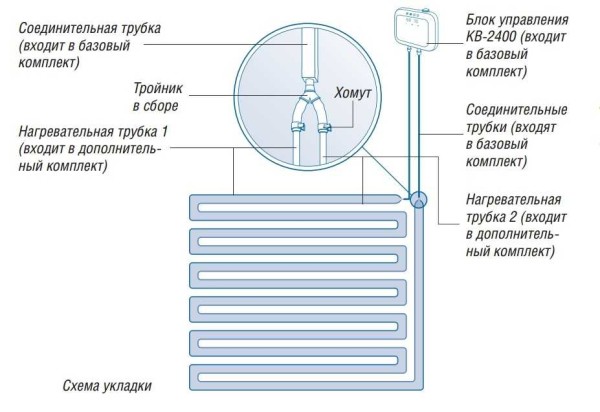

Схема установки капиллярных полов от Caleo
Схема установки капиллярных полов от Caleo (нажмите на картинку для увеличения масштаба)

Установка капиллярных трубок стандартная: в стяжку. Никаких отличий от устройства водяного подогревали или от отписанного выше способа. Те же требования к основанию (должно быть ровным) и желательна отличная степень теплоизоляции. «Пирог» и последовательность монтажа аналогичны. Схема укладки в стяжку — двойная змейка (смотрите на рисунке), шаг укладки — 10-12см, расстояние от стен — 10-15см и больше. После укладки греющих трубок они соединяются при помощи составляющих из монтажного набора с соединительными (идут в базовом комплекте). Соединительные трубки легко отличить — они имеют квадратное сечение. Для большей ремонтопригодности системы место стыковки желательно расположить в монтажном коробе, закрепленном на полу. А от него завести на блок управления цельные трубы (в штробу или монтажный короб не стене). На блоке управления имеются специальные небольшие патрубки, на которые и натягиваются соединительные трубки.

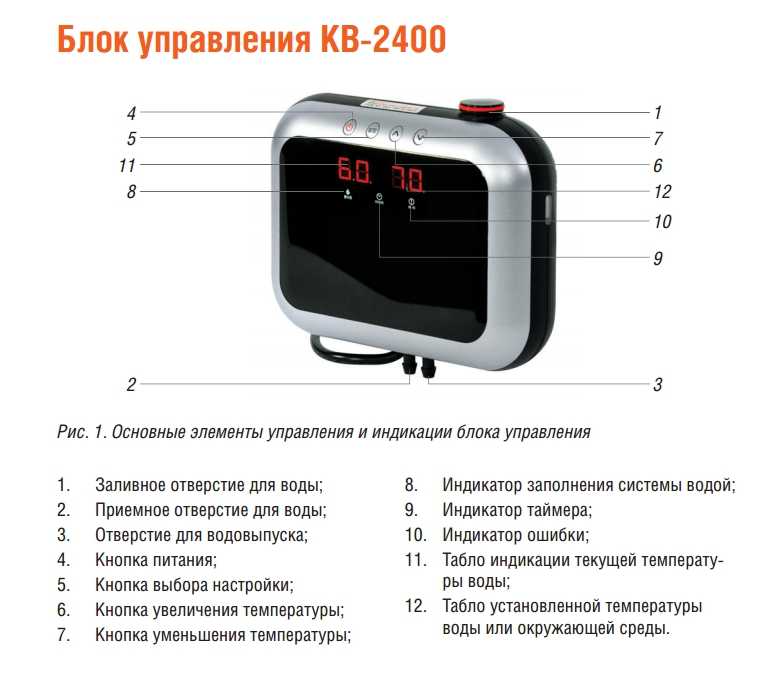

Блок управления - сердце и мозг капиллярной системы электро-водяного пола
Блок управления — сердце и мозг капиллярной системы электро-водяного пола

Следующий этап установки — заполнение системы. Заливается в приемное отверстие дистиллированная вода. Затем проводится тестирование системы: выставляется на блоке управления температура нагрева и система начинает работать. После проверки обогрев отключают, воду не сливают. При остывшем (но не холодном) теплоносителе начинают заливку стяжки. Ее толщина — от 3см до 5см. Включать капиллярную систему теплого пола в работу можно только после полного высыхания стяжки (не менее 28дней).

Преимущества и недостатки капиллярной системы теплого пола

Этот вариант водно-электрического пола использоваться может только для повышения комфортности. Для основного отопления ему недостаточно мощности. Преимуществом является безопасность системы (никакого электричества в полу), что позволяет устанавливать его во влажных помещениях (например, в моечном отделении бани) без каких-либо ограничений. С другой стороны, в некоторой степени сохраняются недостатки водяных теплых полов: от блока вода идет более горячая, и потому пол прогревается неравномерно. Недостаток не так сильно проявляется из-за рекомендованной двойной змейки при укладке труб, а также из-за небольшого объема системы, что позволяет поддерживать небольшую разницу температур между трубопроводами подачи и «обратки».

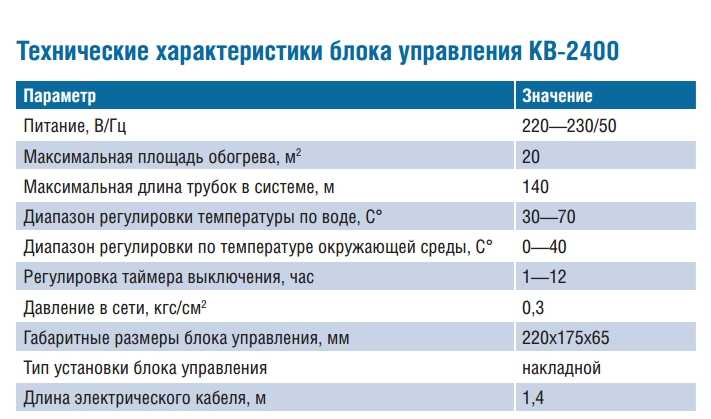

Технические характеристики UNIMAT AQUA
Технические характеристики UNIMAT AQUA

Нет данных о ремонтопригодности системы, хотя основной проблемный узел — стыковку обогревательных и соединительных труб — рекомендовано расположить в отдельном доступном коробе, что предусматривает возможность ремонта. Все остальные части, которые могут выйти из строя, находятся в блоке управления, так что, ремонт возможен.

Видео-обзор сравнения теплых полов

Поделиться
Похожие записи
Adblock
detector
