Обратные клапаны: виды, конструкция, принцип работы, как выбрать
Что такое обратный клапан на воду, его назначение и область применения
Обратный клапан — один из видов запорной арматуры. Суть его работы в том, чтобы перекрывать движение потока в обратном направлении. Вторая его задача — препятствовать падению давления.
Применительно к водопроводу, он перекрывает обратное движение воды. В частных системах водоснабжения (из колодцев или скважин), обратный клапан ставят так, чтобы после отключения насоса он удерживал воду во всасывающем патрубке. Если система сделана на основе насосной станции, то, скорее всего, в ее составе есть обратный клапан. Но это надо смотреть в паспорте. Нужен или нет в таком случае второй? Зависит от протяженности линии подачи, сечения трубопровода, производительности насоса и еще нескольких факторов. Но чаще его ставят.

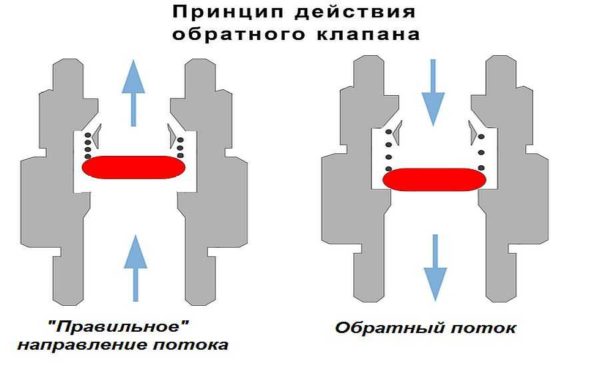

Иллюстрация принципа работы запорного клапана
В квартирах или при центральном водоснабжении в доме, его ставят перед счетчиком. Но тут его задача иная — предотвратить возможность «отматывания» показаний. Наличие или отсутствие обратного клапана в этом случае на работоспособность не влияет. Но его установка — обязательное условие эксплуатационной организации. Пломбу ставят так, чтобы не исключить несанкционированный разбор воды.
Где еще может потребоваться обратный клапан на воду? В системе отопления. Не централизованной, а частной. В ней могут быть контура, в которых при определенных условиях может возникать обратный поток. Вот на таких контурах тоже ставят обратный клапан. В обвязке бойлера, при наличии гигиенического душа. Эти устройства также могут дать обратный поток. Так что запорная арматура нужна.
Что это и для чего нужен
Обратный клапан – это один из элементов защитной трубопроводной арматуры. Основное предназначение недопущения изменения направления движения потока воды.
Он автоматически закрывает трубопровод, если меняется направление потока в противоположную сторону.

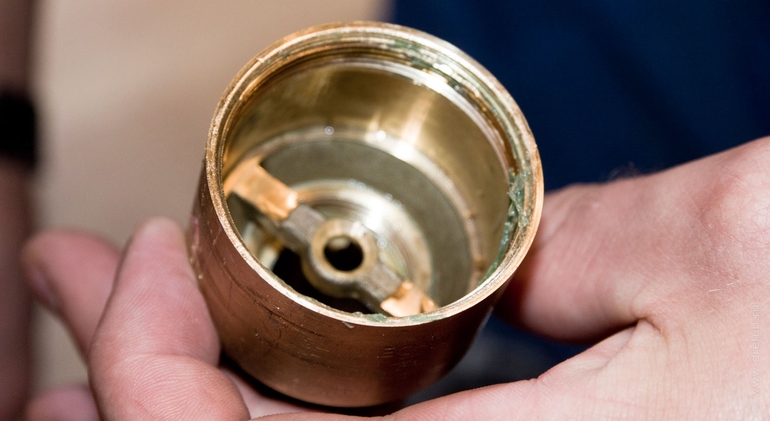

Обратный клапан для воды
Также выполняет, следующие функции
- При отключении подачи воды, препятствует её оттоку по стояку
- Блокирует попадание горячей воды в систему холодного водоснабжения и наоборот
- Значительно снижает вероятность гидроудара
- Увеличивает продолжительность работы оборудования (насосов, счетчиков и т.д.)
- Снижает риск разрыва соединений в водопроводной системе

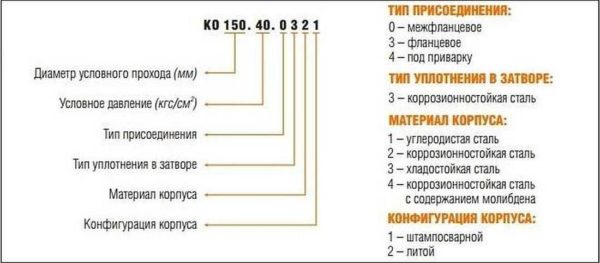

Обозначение обратного клапана
Современная трубопроводная система, вне зависимости от объекта, представляет собой сложное переплетение труб (разветвлений, соединений) с расставленной в нужных местах запорно-регулирующей арматурой. Для удобства проектирования и последующего обслуживания существуют так называемые гидравлические схемы.
Они представляют собой чертеж-схему, где посредством линий и условных обозначений описывается трубопроводная система. В соответствии с отечественными ГОСТами существуют обозначения обратного клапана, вентиля крана, задвижек и всех имеющихся типов арматуры. Сама гидравлическая схема обозначается буквой «Г».
Гидравлические схемы бывают трех типов:
- структурные.
Здесь компоненты трубопроводной системы отображаются в виде прямоугольников, внутри которых указывается конкретное наименование компонента. Трубы обозначаются линиями, параллельно которым стрелками указывается направление течения рабочей среды.
При большом количестве компонентов для упрощения понимания схемы допускается в прямоугольниках указывать цифры. Каждой цифре соответствует конкретный компонент. К примеру, обозначение обратного клапана на схеме такого типа будет в виде цифры;
- принципиальные гидравлические.
Здесь элементы и устройства отображаются в виде буквенных обозначений. Взаимосвязи между устройствами трубопроводной системы описываются линиями. На таких схемах обозначение обратного клапана будет как КО (расшифровывается как клапан обратный).
Если их несколько в схеме, клапанам присваиваются порядковые номера: КО1, КО2, КО3. Обозначения других компонентов гидравлических схем можно узнать в соответствующих российских ГОСТах (ГОСТ 2 780-96, ГОСТ 2 781-96, ГОСТ 2 782-96);
- схемы соединений.
Здесь компоненты трубопровода отображаются в виде графических изображений. Графическое обозначение обратного клапана проходного выглядит как:
При этом направление течения рабочей среды показано от белого треугольника к черному.
Грамотно проработанная схема является залогом комфортной и бесперебойной эксплуатации трубопроводной системы. Проектирование и расположение арматуры в трубопроводе следует доверять квалифицированным специалистам.
При монтировании арматуры в существующий трубопровод следует выбирать ровные места трубы. При этом необходимо оставлять место для обслуживания и ремонта.
Где устанавливают данное устройство?
Монтаж обратного клапана на воду делается в следующих местах:

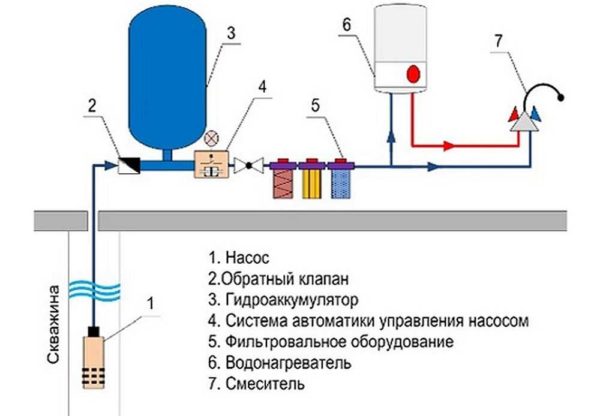

- на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;

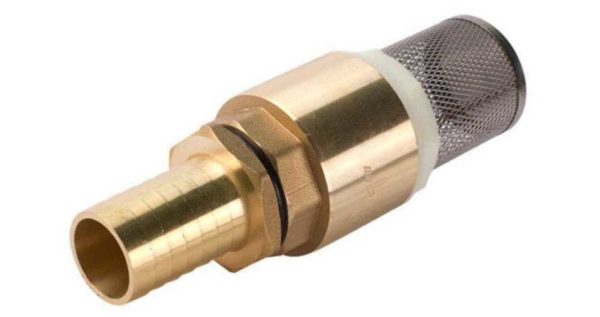

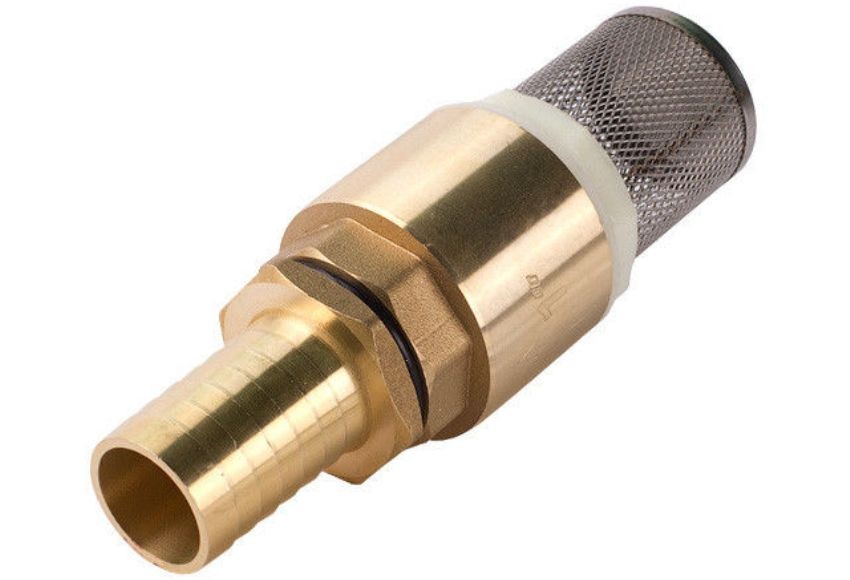

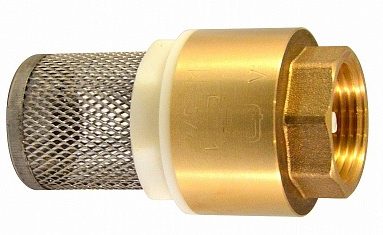

- на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
- на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
- на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
- в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
- на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
- в канализации для предотвращения обратного потока стоков.
Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.
Где применяется

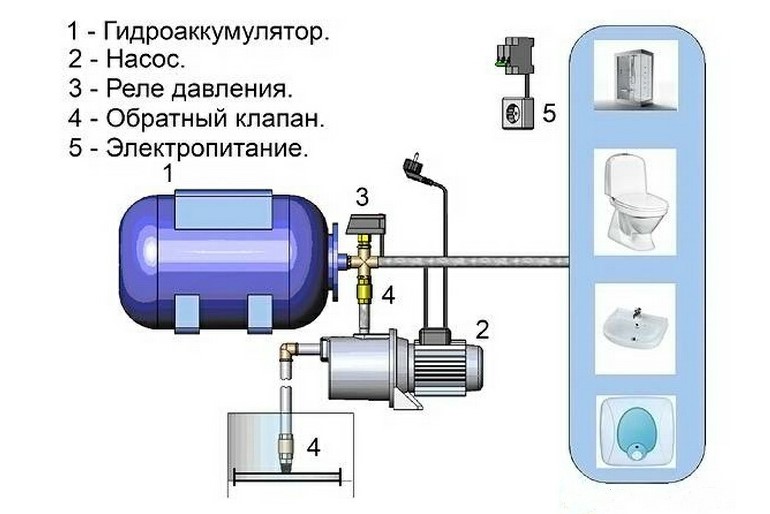

Обратный клапан очень полезен в водоснабжении частного дома.
Если по какой-то причине остановился насос, он не даёт воде стекать обратно в колодец или скважину. В случае отключения электричества или отключения насоса, нет необходимости заново заполнять систему водой.
Подача горячей и холодной воды в частных и многоквартирных домах производится по разным трубам. Иногда разное давление воды приводит к тому, что горячая вода заполняет трубы с холодной водой. Клапан позволяет привести давление к норме.
Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Предотвращает отток
Основные задачи
Водяной клапан обычно используется одновременно с поверхностными насосами при организации систем индивидуального водоснабжения.
Назначение запорной арматуры:
- Стабилизирует давление. В домах холодное и горячее водоснабжение проходит по разным трубам и из-за разницы давления холодная вода может не выдавливаться в смеситель. Это препятствует нормальной регулировке температуры. Обратный возвратный клапан стабилизирует высокое давление, позволяя настраивать температурный режим.
- Защищает трубопровод от перепадов давления и гидравлических ударов, а непосредственно водопровод — от непредвиденных ситуаций и последующего ремонта.
- Не допускает обратной циркуляции воды.
Последняя функция особенно актуальна для систем канализации. Обратный невозвратный клапан блокирует обратный проход сточных вод, не допуская их выхода из унитаза или мойки.
Изменение давления в системах отопления
Основным условием эффективной работы водяного отопления является постоянное движение теплоносителя по кругу (контуру) или циркуляция.
Важно! Водяное отопление представляет собой замкнутый контур, в котором рабочее давление и циркуляция теплоносителя создается и постоянно поддерживается насосом. Если система работает исправно, напор на подаче всегда будет больше, чем в «обратке».
При остановке насоса в случае его поломки или по причине отключения электроэнергии, давление падает до нуля, и вода начинает остывать, поскольку нагревается она только при постоянной циркуляции через водонагреватель (теплообменник или бойлер). Кроме того, при остановке насоса, вода из верхней точки отопительного контура сливается вниз под действием гравитации. Освободившийся объем немедленно заполнится воздухом, который легко сжимается при запуске насоса, не давая возможности быстро восстановить напор.
Для предотвращения подобных эффектов, при строительстве насосных станций замкнутых контуров отопления или охлаждения технологического оборудования применяют обратные клапана.
На заметку! В замкнутых контурах обратные клапаны монтируются на напорной стороне насоса. Стрелка на корпусе должна смотреть в сторону напора.
Пока насос работает, запорный орган будет всегда открыт. При остановке насоса он закроется, препятствуя сливу теплоносителя из подачи. Следовательно, при вторичном запуске не возникнут такие неприятные явления, как гидравлический удар или подсос воздуха, который придется долго удалять для возобновления циркуляции.
Передавливание воды в системах водоснабжения
Нередко возникает эффект передавливания горячей воды в холодный стояк или наоборот. Особенно часто такая ситуация возникает у тех, кто установил в квартирном санузле гигиенический душ. Само устройство мало чем отличается от обыкновенного смесителя для ванны, только без гусака. Тот же рычажный кран с картриджем и гибкий шланг с рукоятью и рассекателем, разбивающим струю. Некоторые производители оборудуют эту рукоять кнопкой или рычагом, при нажатии на который вода подается на рассекатель.
Представьте себе ситуацию, при которой пользователь забыл закрыть основной рычажный кран. Пока никто не нажмет на «курок» на рукояти, вода из рассекателя не потечет, и в таком положении гигиенический душ может пребывать довольно долго. Старый картридж рычажного крана может потерять плотность и два потока с разной температурой начнут смешиваться. Горячая вода, имея больший напор, постепенно заполнит холодный стояк. Спустя какое-то время у всех соседей, «сидящих» на одном стояке из «холодных» кранов смесителей потечет кипяток, или наоборот, тогда всем придется мыться холодной водой. Для предупреждения эффекта передавливания, достаточно смонтировать отсекающие приборы на выходной стороне вентилей или шаровых кранов на врезке в стояки.

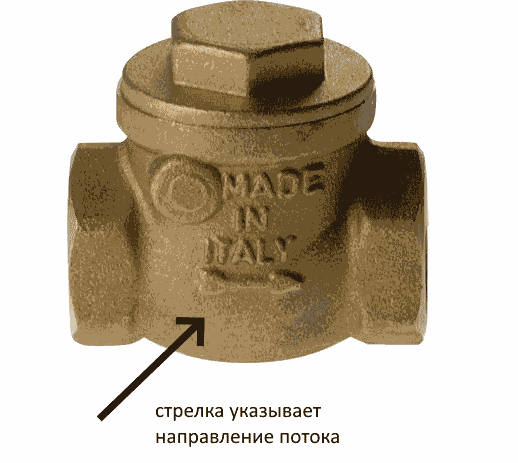

Важно! Стрелки на корпусе при этом должны быть направлены в сторону ваших водоразборных устройств.

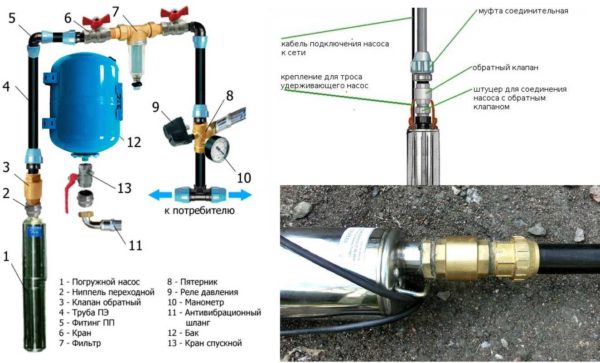

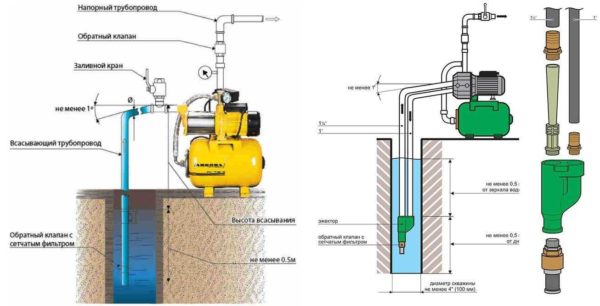

Обратный клапан на скважинном насосе

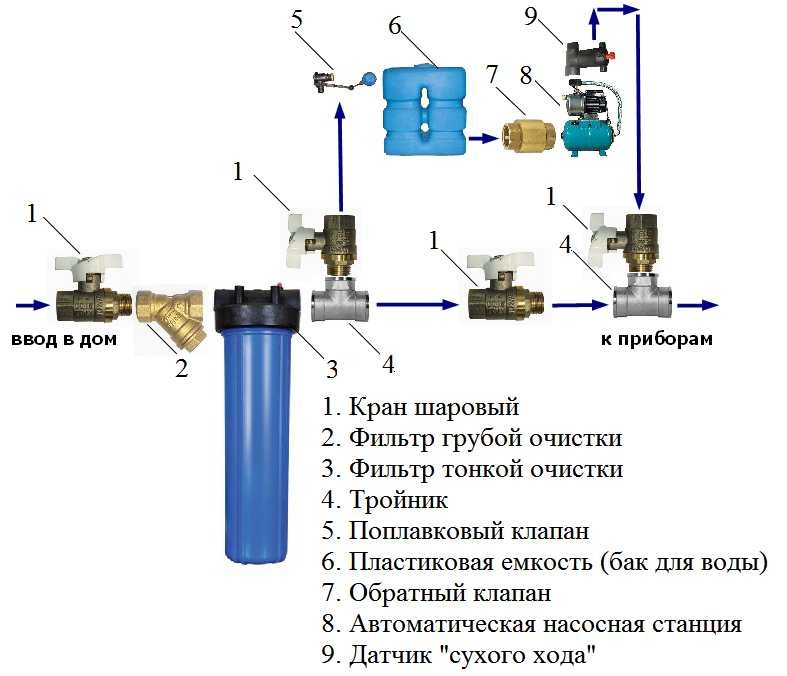

Загородные дома и дачи чаще всего снабжаются водой из скважин посредством перекачки ее погружным насосом по трубе в накопительную емкость. Верхней точкой в этом случае является накопитель, нижней – дно скважины. Погружной насос включается только для заполнения накопителя и постоянно не работает. В периоды его остановок, вода из накопителя уйдет обратно в скважину. Чтобы этого не случилось, интересующее нас изделие монтируется перед насосом.
Важно! В этом случае указательная стрелка должна быть обращена в сторону насоса.

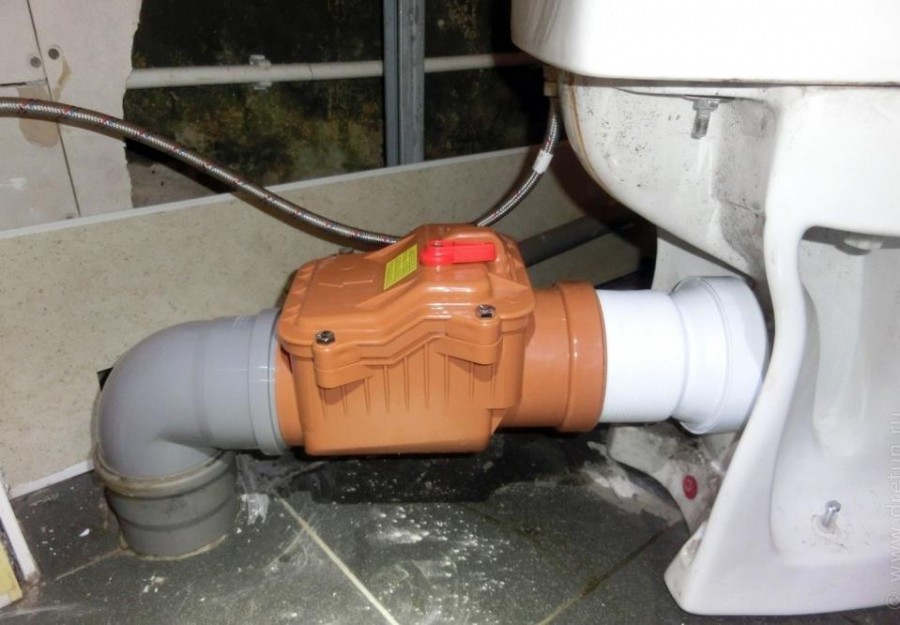

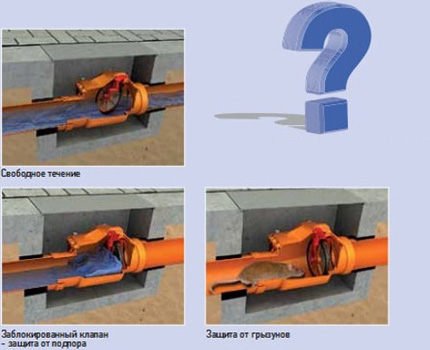

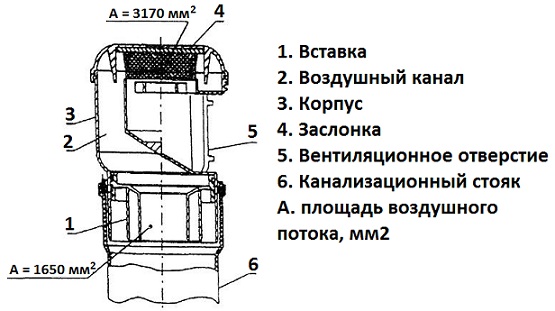

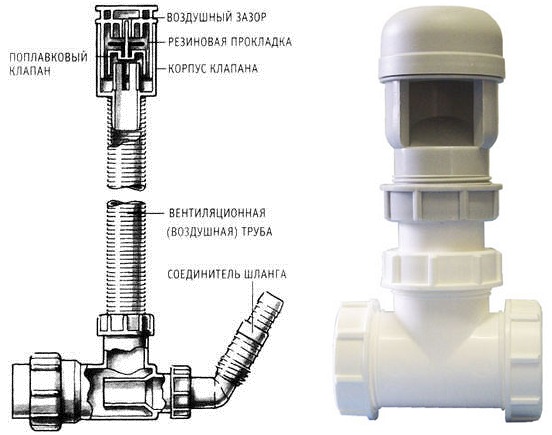

Обратные клапаны на канализации
Сложно представить ситуацию, при которой на самотечной канализации потребуется обратный клапан. При отсутствии напора, вода вверх не потечет. Но если пользователь установил у себя на кухне посудомоечную машину, то на этом агрегате производитель уже установил отсечку на шланг слива из машины в квартирную канализацию. Это предохранит дорогое оборудование от заполнения грязной водой, если вдруг квартирная канализация перестанет пропускать сточную воду (засорится).
Обратные клапаны на подпиточных линиях
В замкнутых отопительных или технологических контурах с большим объемом оборотной воды трудно избежать небольших утечек через сальниковые уплотнения или неплотные присоединения запорной арматуры. В таких случаях, чтобы предотвратить заполнение контура воздухом и аварийную остановку оборудования, предусматривается система его подпитки подготовленной (очищенной) водой. Чтобы избежать смешивания оборотной и подпиточной воды, на врезке в замкнутый контур монтируется отсекающая арматура, автоматически открывающаяся только в сторону оборотного контура.
Управление и технические характеристики

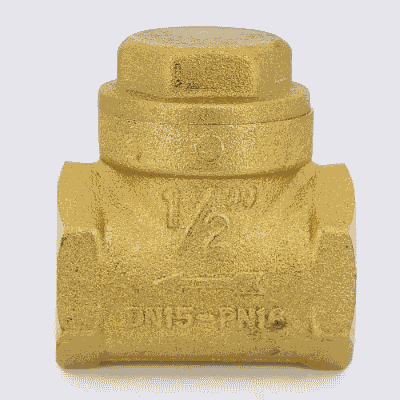

К основным техническим характеристикам обратных клапанов относятся:
- номинальный диаметр (DN) — размер проходного отверстия;
- номинальное давление (PN) — максимальный уровень давления, при котором прибор может длительно и безопасно эксплуатироваться;
- диаметр посадочной части;
- показатели пропускной способности;
- требования по классу герметичности;
- тип присоединения;
- диапазон рабочих температур.
Преимущества и недостатки
Установка обратного клапана позволит эффективно решать следующие задачи:
- стабилизировать работу водопровода;
- свести к минимуму риск проникновения воздуха в систему;
- снизить затраты на электроэнергию, если таким устройством оснащается система подачи горячей воды, нагреваемой электрическими приборами;
- обеспечить подачу воды некоторое время, даже при отключённом насосе.
Кроме того, такие приборы обладают такими преимуществами:
- малым весом и длиной;
- высокой степенью герметичности и надёжности;
- простотой монтажа.
К недостаткам можно отнести то, что прибор требует регулярного техобслуживания.
Сделать самому или купить

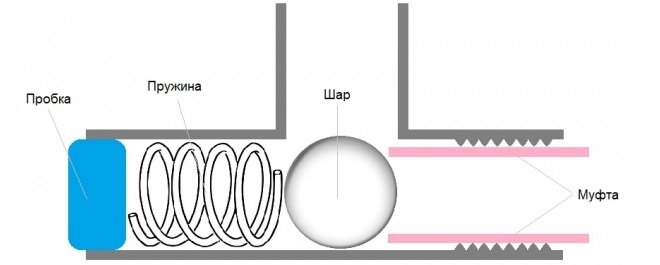

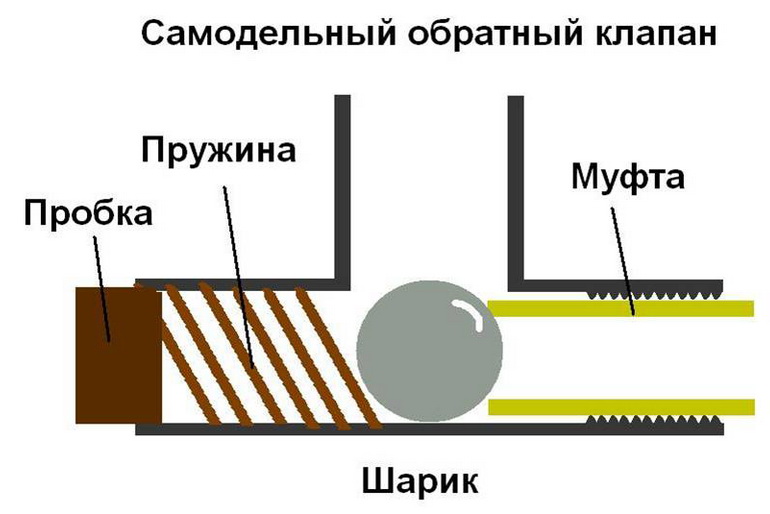

Устройство обратного хода для воды можно изготовить самостоятельно. Однако обеспечить его надёжность, герметичность соединений и длительность срока эксплуатации вряд ли под силу домашнему мастеру, не имеющему опыта и навыков сантехнических работ. Сложно будет и купить комплектующие детали нужного качества. При изготовлении исполнительного механизма в изделии заводского производства используется специальная пружинная сталь, нержавеющие уплотнители.
Все корпусные детали и места их соединения подвергаются контролю качества на всех этапах сборки.
К тому же, производитель предоставляет длительную гарантию на безаварийную работу выпускаемой продукции.
Классификация клапанов
Оборудование отличается по конструкции, материалу, величине. Каждый обладает своими особенностями при монтаже.

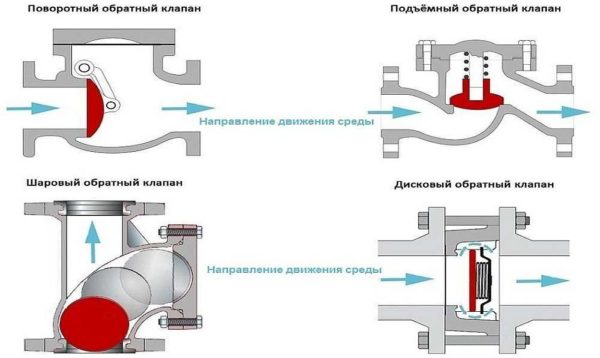

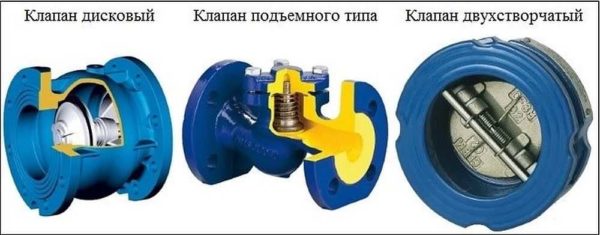

По конструктивным особенностям устройства бывают следующими:
- С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
- С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
- С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.

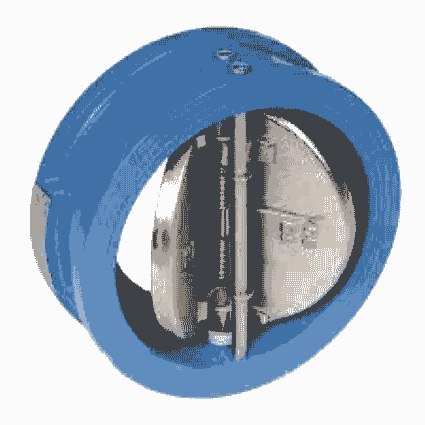

- С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.
В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

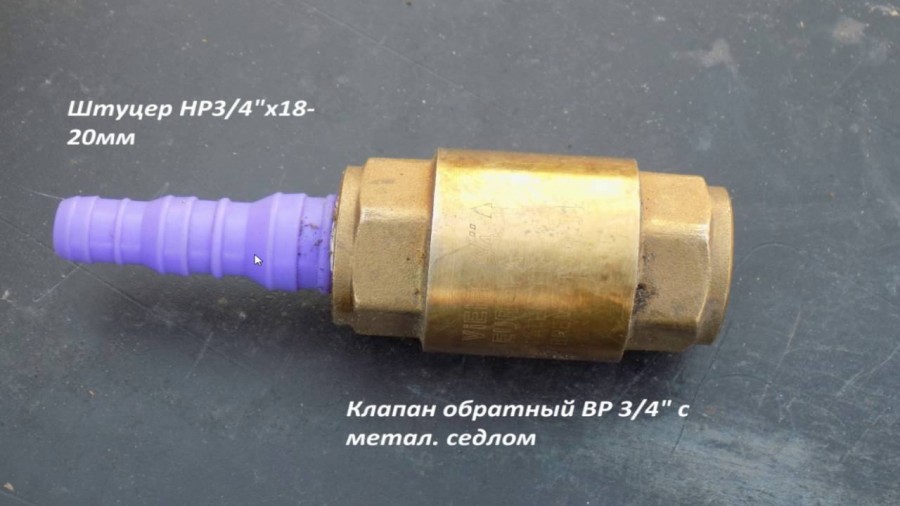

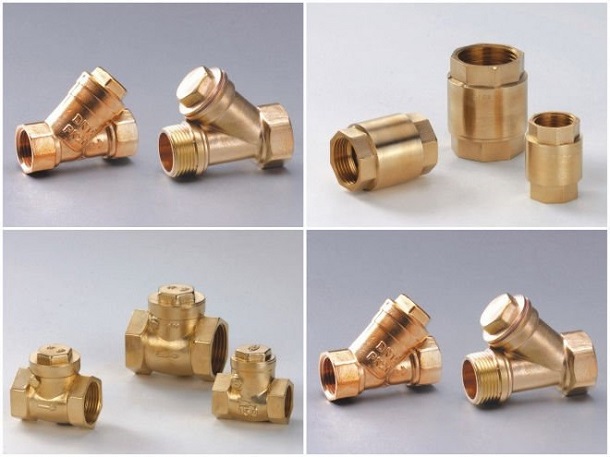

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.
Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.
От совокупности этих параметров, а также бренда, зависит цена изделия. Средняя стоимость – 700 рублей.
Обзор популярных моделей
Вот небольшой список моделей обратных клапанов, сочетающих в себе разумную стоимость и хорошее качество.
Модель | описание | цена |
V107 | Присоединяется посредством муфт. Используется преимущественно в водопроводных сетях. Материал изготовления – латунь и нержавеющая сталь. Также возможно применение для масляных жидкостей. Монтируется в вертикальном и горизонтальном положениях. Трехлетний срок службы | От 76 рублей до 760. |
19ч21бр | Клапан дискового типа, который можно устанавливать на водопровод с холодной водой. Фланцевый тип соединения. Деталь производится из резины, бронзы и чугуна. | От 360 рублей до 445 |
16ч42р | Модель используется для работы с насосными установками. Есть сетка, которая фильтрует воду. Материал изготовления – чугун и резина. Достаточно дорогая модель, однако она полностью оправдывает себя. | От 2200 рублей до 3600 |
Конструктивные особенности

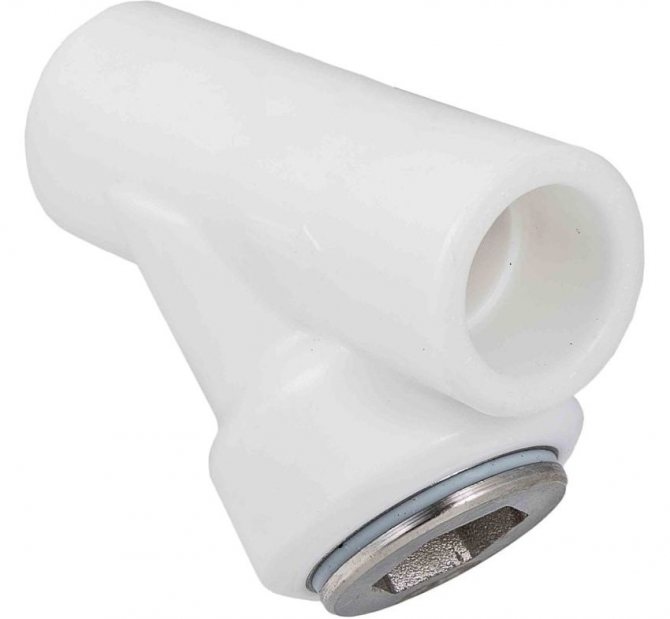

Одним из наиболее распространенных материалов, из которого делают корпусную часть клапанов обратного хода воды, является латунь. Выбор данного материала не случаен: этот сплав демонстрирует исключительно высокую устойчивость к воздействию химически агрессивных веществ, которые могут находиться в транспортируемой по трубопроводу воде в растворенном или взвешенном состоянии. К таким веществам, в частности, относятся минеральные соли, сера, кислород, марганец, соединения железа и др. Наружную поверхность затворов, которая в процессе их эксплуатации также подвергается воздействию негативных факторов, часто защищают специальным покрытием, наносимым гальваническим методом.

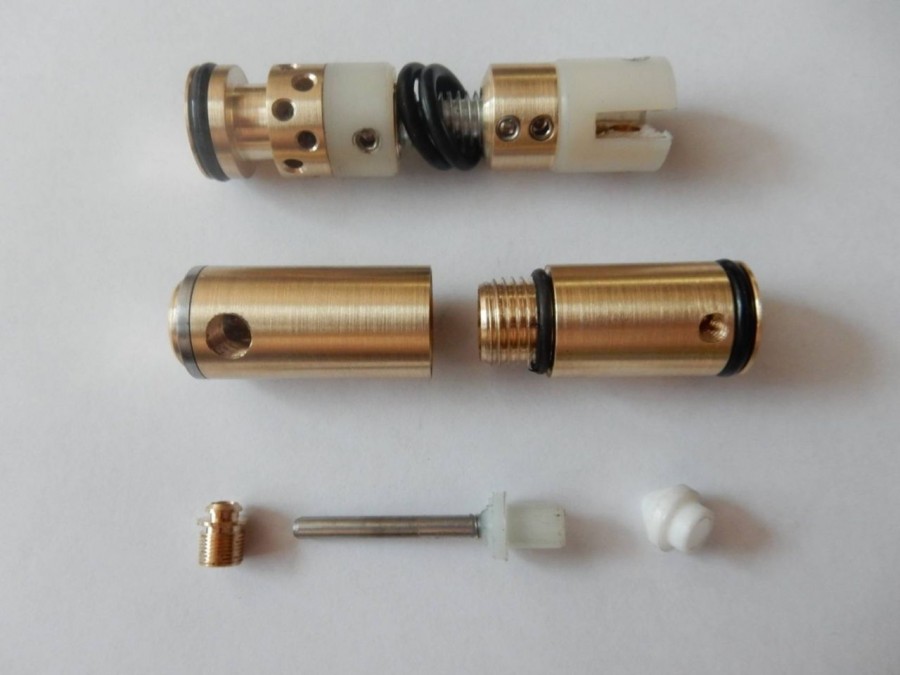

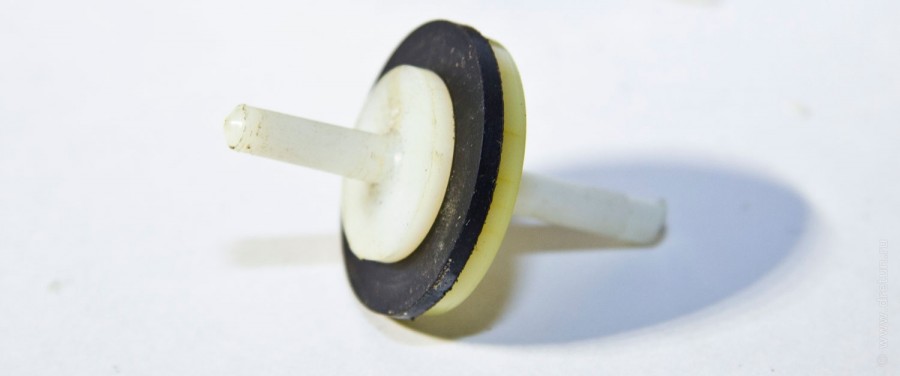

Устройство обратного клапана предполагает наличие золотника, для изготовления которого также может использоваться латунь или прочный пластик. Уплотнительная прокладка, присутствующая в конструкции обратного клапана, может быть резиновой или силиконовой. Для изготовления важного элемента запорного механизма – пружины – используют, как правило, нержавеющую сталь.

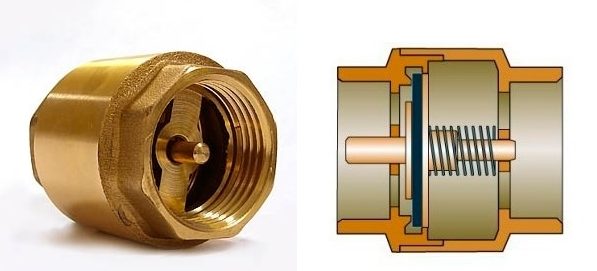

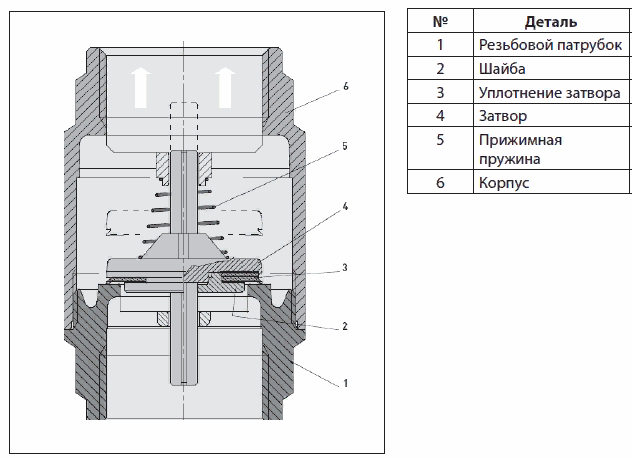

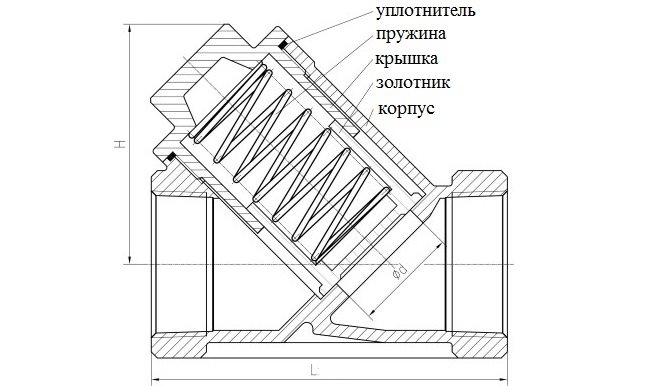

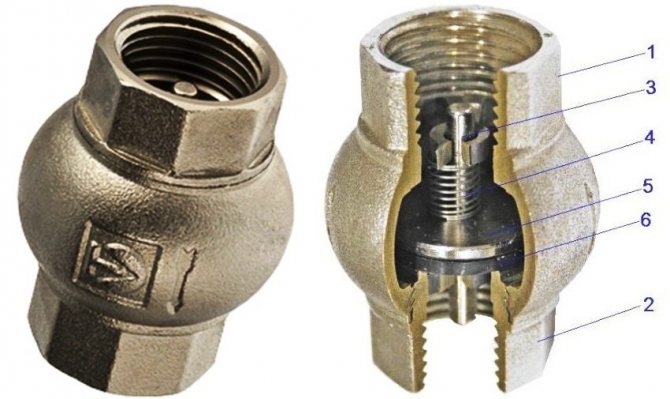

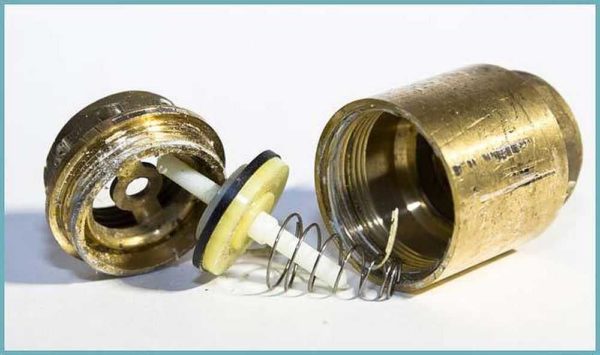

Устройство пружинного обратного клапана
Итак, если говорить о конструктивных элементах пружинного обратного клапана, то данное устройство состоит из:
- корпуса составного типа, элементы которого соединяются между собой посредством резьбы;
- запорного механизма, конструкция которого включает в себя две подвижные золотниковые тарелки, установленные на специальном штоке, и уплотнительную прокладку;
- пружины, установленной между золотниковыми тарелками и посадочным седлом на выходе из пропускного отверстия.
Принцип действия пружинного обратного клапана также достаточно прост.
- Поток воды, поступающий в обратный затвор под требуемым давлением, воздействует на золотник и отжимает пружину.
- При сжатии пружины золотник перемещается по штоку, открывая пропускное отверстие и предоставляя потоку жидкости возможность свободно перемещаться через устройство.
- При падении давления потока воды в трубопроводе, на котором стоит обратный клапан, или в тех случаях, когда такой поток начинает двигаться не в том направлении, пружина возвращает золотник на его посадочное место, закрывая пропускное отверстие устройства.
Таким образом, схема работы обратного клапана достаточно проста, но тем не менее обеспечивает высокую надежность подобных устройств и эффективность их использования в трубопроводных системах.
Вариант №1 – одностворчатая конструкция
Конструкция представляет собой заслонку, закрепленную на горизонтальной оси, которая под воздействием воздушного потока открывает и закрывает проход. Так, отработанный воздух удаляется в вытяжную часть системы.
При отсутствии движения воздуха внутри помещения или при обратной тяге створка клапана не будет открываться.
Одностворчатый клапан уместнее всего использовать при естественном вентилировании помещения, поскольку для открытия клапана достаточно даже минимального воздушного потока.
Такая конструкция в свою очередь может быть в двух типов. В первом случае ось, на которой закреплен затвор, монтируется со смещением относительно центра воздушного канала, а в другом – внутри и снаружи ставится противовес.
Поскольку обратный клапан закрывается под воздействием силы тяжести, его эффективная работа напрямую зависит от идеально ровного монтажа в системе
В процессе вертикальной или горизонтальной установки рекомендуется использовать уровень. При неправильном монтаже клапан будет закрываться неплотно, из-за чего он не сможет защитить помещение от обратной тяги.
Если установить одностворчатый клапан вблизи отопительной батареи, то поступающий с улицы воздух будет сразу же нагреваться. Это позволит значительно повысить уровень температуры в помещении, а значит, сократить расходы за отопление.

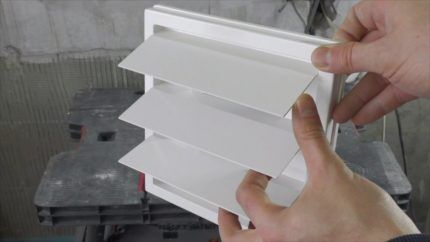

Вариант №2– инерционный клапан
Такой тип клапана представляет собой специальные жалюзи, которые ставятся на вентиляционную решетку. Как и одностворчатый клапан, инерционная конструкция работает по гравитационному принципу. Отличие между этими двумя конструкциями только в количестве и размере створок.
Они свободно поднимаются, и меняют свой угол в зависимости от силы воздушного давления. Опускаются жалюзи только под собственной тяжестью, что возможно только в том случае, если вентилятор перестает работать.
Такая гравитационная решетка устанавливается при горизонтальном движении воздуха. Как и “бабочка”, инерционный клапан монтируется только в вентиляционной системе принудительного типа.
Благодаря большому количеству створок, инерционные клапаны могут использоваться, как внутри жилого помещения, так и с наружной стороны здания
В основном, на рынке представлены жалюзи стандартных размеров, полностью соответствующие величине короба для вытяжки и отверстиям для естественной вентиляции.

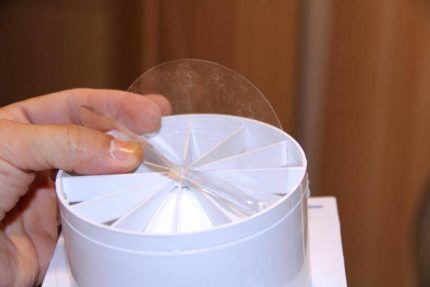

При необходимости, такой вытяжной клапан можно соорудить своими руками, улучшив функциональность устройства при помощи пружины или мембраны.

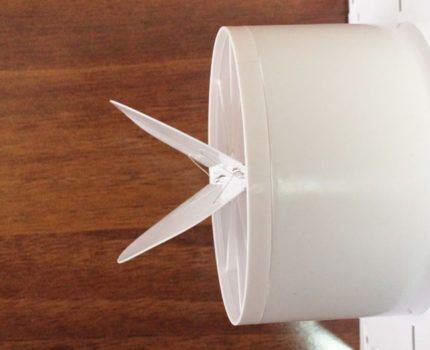

Вариант №4 – мембранный тип клапана
Устройство представляет собой гибкую пластину, которая сгибается под воздействием притока воздуха. Для открытия и закрытия клапана достаточно даже небольшого притока, однако в данном случае многое также зависит от правильности монтажа конструкции.
По своему принципу работы мембранный клапан напоминает “бабочку”, однако с более скромными характеристиками.
Перед установкой гибкой мембраны следует учитывать величину обратной тяги в вентиляционном канале, поскольку существует высокая вероятность деформации клапана.
При наличии сильной тяги лучше выбрать любой другой вид конструкции, дабы уберечь себя от дополнительных затрат сил и денег. В данном случае все зависит от размера помещения и силы притока воздуха.
Перед покупкой мембранного клапана важно измерить величину тяги внутри вентиляционного канала, что можно сделать путем наблюдения за направлением пламени спички
Обратный клапан мембранного типа – идеальный вариант для небольших домов и подъездов. В отличие от трех предыдущих клапанов, мембранный тип можно соорудить самостоятельно, без помощи мастера.
В следующем разделе будет представлена подробная инструкция, которая поможет вам сделать обратный клапан своими руками.
Место установки
Канализационная и водопроводная системы — не единственные места, в которых установка клапана является необходимостью. Другими участками являются:
- Контур автономной отопительной системы. Помещения, где находятся радиаторы отопления или теплый пол, кардинально отличаются по гидравлическим и напорным показателям, поэтому нуждаются в установке автоматической запорной арматуры. Устройство врезается перед котлом и позволяет сбалансировать технические показатели.
- Вход в водонагреватель. Обратная запорная арматура, установленная перед бойлером, не допускает передвижение горячей водной массы обратно в трубопровод с холодной водой.
- Погружные помпы. Если система подвода воды соединена с колодцем или скважиной, важно сделать монтаж погружной помпы. Ее основная задача — подъем водных масс с глубины и транспортировка под давлением в дом. При отключении электричества подкачанная вода естественным путем стекает в напорный бак. Чтобы избежать этого, требуется установка запорного клапана перед насосом.

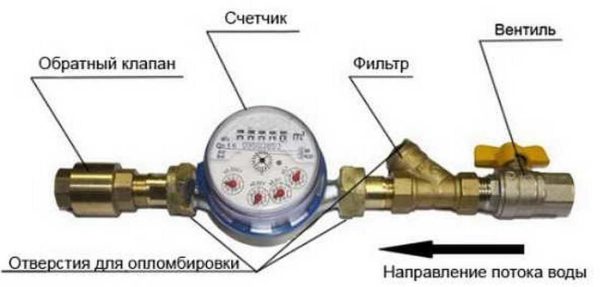

- Перед счетчиком контроля расхода воды. Все учетные устройства, в частности, бытовой счетчик воды, особо чувствительны к нарушениям и изменениям водоснабжения. Гидравлический удар негативно действует на прибор, вплоть до выхода его из строя. Также запорное устройство не позволяет турбине проворачиваться в обратную сторону.
Предохранительный клапан не допускает обратную циркуляцию воды в любом из описанных выше случаев.
Описание устройств
Обратный запорный клапан выглядит довольно просто. Внутри конструкции находятся следующие основные элементы:
- маленькая пружинка, выполняющая функцию задержки затворного механизма;
- затвор с уплотнителем — может изготавливаться из прочного пластика или стали;
- металлический корпус (как правило, разборной для удобства обслуживания), состоящий из двух резьбовых частей.
Сегодня существует большое количество запорных механизмов. С учетом конструкции устройство может быть дополнено следующими вспомогательными элементами:
- штоком;
- штифтом на шарнирах;
- шариковыми подшипниками;
- пружинами;
- эластомерами;
- дисковыми рычагами.
Чтобы правильно подобрать запорный элемент, необходимо отталкиваться от конструкции системы и основного назначения установки.

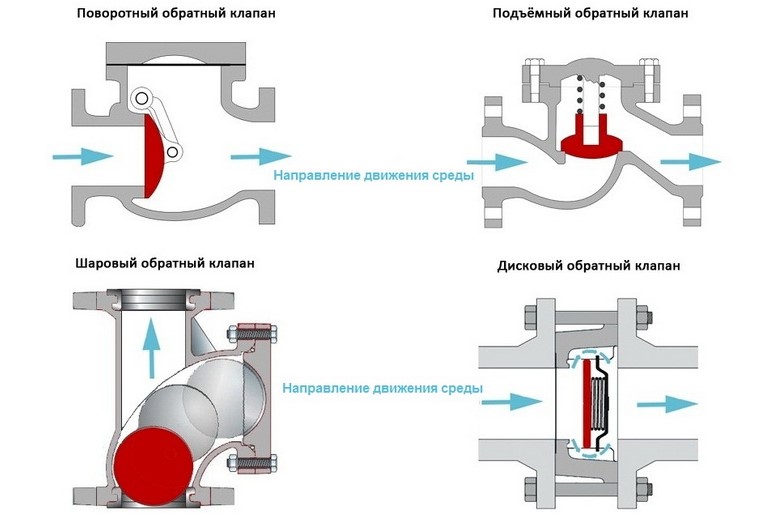

Детальная характеристика различных моделей затворов
Подъемные или оборотные клапана – это самый простой тип устройства. Они герметичны, однако довольно часто случаются заедания механизма при попадании загрязнения.
Принцип их работы состоит в перемещении специального затвора – золотника. Наилучший эффект такие устройства имеют при установке на горизонтальных участках трубопровода.

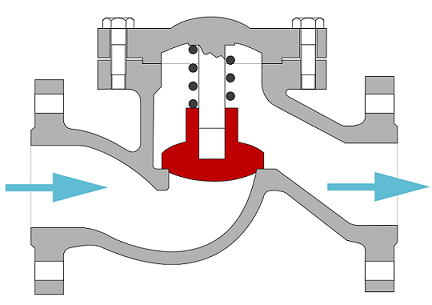

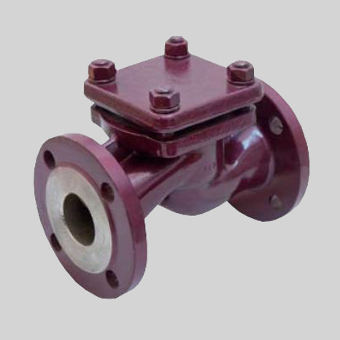

Подъемный или оборотный клапан

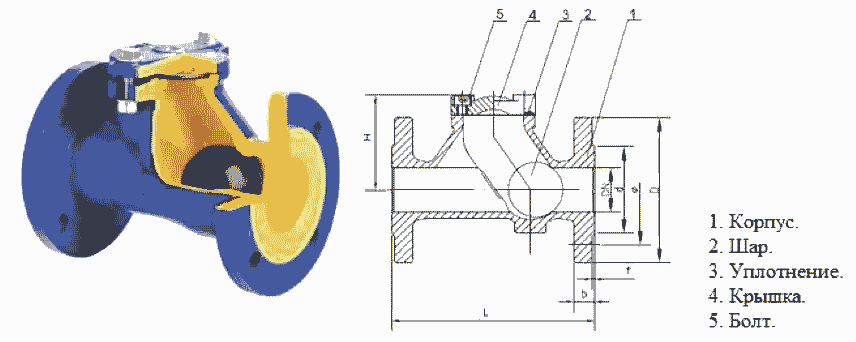

Принцип работы шаровых устройств состоит в перекрытии трубы с помощью шарового механизма, который приводит в действие пружина. Такие устройства не рекомендуется монтировать в стояк 110 мм, они подходят лишь для сантехнических приборов с малым диаметром труб.

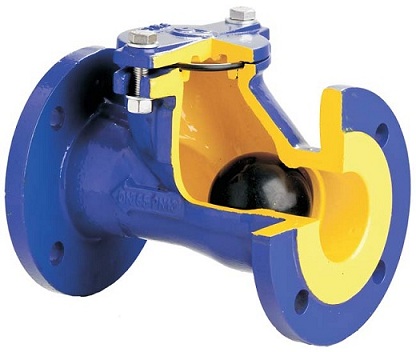

Шаровой обратный клапан

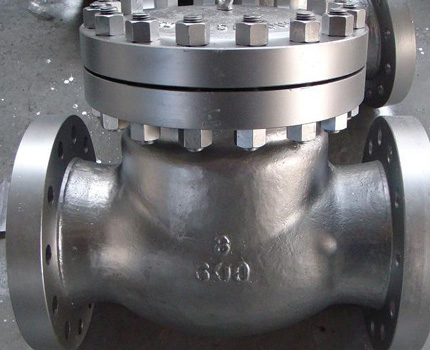

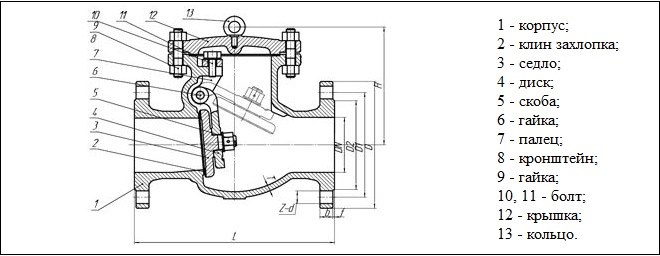

Поворотные механизмы используют золотник или специальную захлопку для приведения в действие рычага, что перекрывает поток воды. Бывают простые поворотные устройства, что возвращают золотник в исходное положение с помощью сильного гидравлического удара, и безударные, что подходят для канализационных систем с высоким давлением и большим объемом проходимой жидкости.
Поворотный обратный клапан

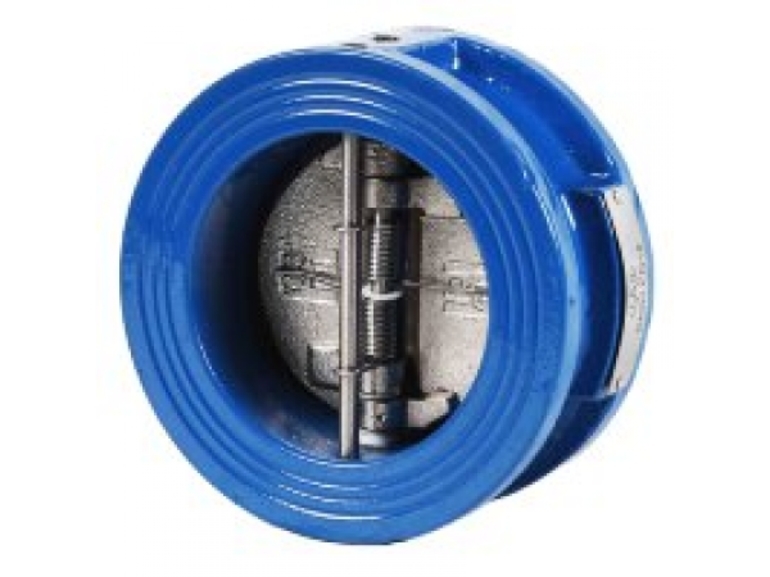

Наибольшей популярностью пользуются межфланцеые механизмы для затвора. Главное отличие от других моделей состоит в отсутствии фланцев для крепления с трубопроводом, за счет чего устройство легче и короче своих аналогов.

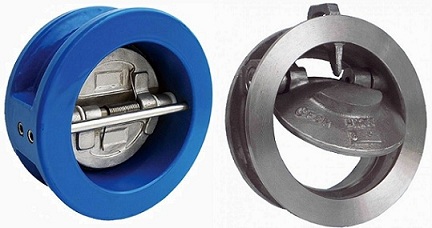

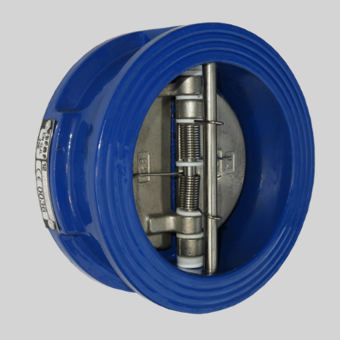

Межфланцевый обратный клапан
Межфланцевые обратные клапана имеют наименьший вес и являются самыми простыми в монтаже.
Данные изделия могут располагаться в канализационной системе, как в вертикальном, так и в горизонтальном положении. Для соединения с фланцами трубопровода используются специальные прокладки, что соответствуют перекачиваемому материалу.
Канализационные обратные затворы используются в квартирах и офисах. Они монтируются как в общий канализационный стояк, так и на каждый сантехнический прибор в отдельности (раковину, умывальник, ванну, душевую кабину).
Как выбрать клапан для домашнего трубопровода
Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.
- Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
- Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
- В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
- Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
- Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.
Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.
Монтаж в основную магистраль
Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.
- Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
- Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
- Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.
Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.
Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.
Какие бывают обратные клапана по типу присоединения ?

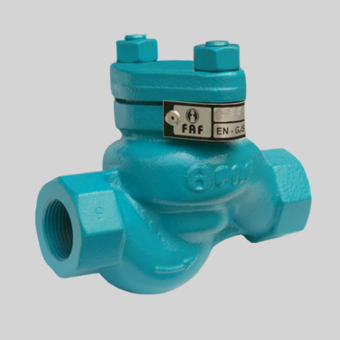

Клапан обратный муфтовый
Клапан обратный муфтовый — это обратный клапан с внутренней трубной резьбой. Эти клапана выпускаются с Ду10 по Ду100, материал корпуса: латунные, чугунные, стальные и нержавеющие. Основные достоинство таких клапанов: малый вес, малая строительная длина, невысокая стоимость. К недостаткам муфтовых обратных клапанов можно отнести узкую линейку диаметров и сложность при проведении обслуживания (клапан забился окалиной и т.п.) и ремонтных работ.
Клапан обратный межфланцевый
Клапан обратный межфланцевый — это обратный клапан, который монтируется между фланцами стянутыми с помощью шпилек и гаек . Эти клапана выпускаются с Ду15 по Ду1000, материал корпуса: латунные, чугунные, стальные и нержавеющие. Основные достоинство таких клапанов: малый вес, малая строительная длина, невысокая стоимость, простота замены и обслуживания. К недостаткам межфланцевых обратных клапанов можно отнести сложность эксплуатации на давлениях выше 40 кгс/см2 и возможность ослабления со временем затяжки шпилек и как следствие потеря герметичности..
Клапан обратный фланцевый
Клапан обратный фланцевый — это обратный клапан, который присоединяется непосредственно к обратным фланцам. Эти клапана выпускаются с Ду15 по Ду1000, материал корпуса: чугунные, стальные и нержавеющие. Основные достоинство таких клапанов: удобство монтажа и обслуживания, применяемость для всей линейки давлений. К недостаткам фланцевых обратных клапанов можно отнести большие вес и габаритные размеры, а так же возможность ослабления со временем затяжки болтов и как следствие потеря герметичности.
Клапан обратный под приварку
Клапан обратный под приварку — это обратный клапан с концами подприварку. Эти клапана выпускаются с Ду10 по Ду1000, материал корпуса: стальные и нержавеющие. Основные достоинство таких клапанов: полная и надежная герметичность соединения, малый, в сравнении с фланцевыми, вес и строительная длина. К недостаткам приварных обратных клапанов можно отнести невозможность обслуживания, сложность демонтажа и замены.
Широкое применение обратные клапана с концами под приварку нашли в энергетике, где необходима эксплуатация при больших давлениях (до 400 атм) и высоких температурах (до 585С). Такие клапана принято называть энергетические обратные клапана.
Тип подключения
Клапаны могут подключаться к системе водоснабжения несколькими способами:
- фланцевый — для крепления к трубопроводам используются фланцы с уплотнительными кольцами;
- муфтовый — крепление к трубам небольшого диаметра происходит через резьбовую муфту;
- межфланцевый — у клапана нет своего крепёжного узла, он фиксируется с помощью фланцев, находящихся на концах труб;
- под приварку — прибор крепиться к участку трубы сваркой.
Подъёмные
Эта конструкция с изогнутым ходом жидкости. В Перпендикулярном отсеке расположен механизм из пружины и золотника, который под напором воды поднимается вверх и прижимается к заглушенной части прибора. Для нормальной работы арматуры, важно, чтобы её располагали на горизонтальном участке, а заглушенный участок располагался строго вертикально.
Межфланцевые
Они, в свою очередь, делятся на:
- Дисковые.
- Двустворчатые.
Дисковые. Его затворка выполнена в форме круглой пластины, которая в обычном положении прижата пружинами к седлу.
Но давление, создающееся потоком воды, отклоняет диск, и вода поступает по трубе.
Однако, завихрения, создающиеся при такой конструкции, делают его пригодным не для всех случаев.
Двустворчатые. Во втором случае, затворка состоит из двух половинок, прикреплённых на стержне по центру устройства. Поток воды их складывает и проходит по трубе, практически без сопротивления.
Преимущество миниатюрной конструкции в том, что её можно устанавливать и вертикально, и горизонтально, и под наклоном.
Какие бывают уплотнения в затворе у обратных клапанов ?
Уплотнение в затворе обратного клапана это очень важный параметр, на который большинство покупателей не обращают внимание и потом мучаются из-за плохой работы клапана три вида: мягкие уплотнения, металлические уплотнения и металл по металлу.
- мягкие уплотнения — это различные виды резин и фторопласт. Основные достоинства резиновых уплотнений это возможность сравнительно легко обеспечивать класс герметичности А и низкая цена. Основным недостатком можно считать нестабильную работу на высоких температурах.
Рассмотрим наиболее распространенные виды резиновых уплотнений:
EPDM – полимер этилена и пропилена, который обеспечивает стабильную работу на холодной и горячей воде, морской воде, сухом воздухе без примесей масла, щелочах, спиртах, кислотах с концентрацией менее 10%, солях кислот. Диапазон рабочей температуры от +4С..+110С, максимально допустимая температура -20С..+130С.
EPDM HT – жаростойкий полимер этилена и пропилена, который обеспечивает стабильную работу на холодной и горячей воде, морской воде, сухом воздухе без примесей масла, щелочах, спиртах, кислотах с концентрацией менее 10%, солях кислот. Диапазон рабочей температуры от -15С..+130С, максимально допустимая температура -30С..+150С.
Устройство и принцип действия
Прежде чем заняться подбором автоматических отсечных приборов, следует узнать подробнее, какие они бывают, чем отличаются друг от друга, из каких материалов изготавливаются. Изделие любого типа состоит из практически одинакового набора основных элементов.
Запорный орган
Может иметь форму шара, диска, тарелки. В некоторых моделях запорный орган выполнен в виде створок, как диск, разрезанный пополам. Выше линии разреза и параллельно ему вмонтирована ось, на которую надеты пружины створок.
Пружина
Удерживает запорный орган в положении «закрыто» при отсутствии давления. С включением насоса, запорный орган сжимает пружину и открывает проход, переходя в положение «открыто».
Клапан обратный пружинный муфтовый, с латунным золотником
Отличительная черта устройства обратного клапана для воды, со сферической формой золотниковой камеры — большая пропускная способность по сравнению с арматурой традиционной формы.
Устройство обратного клапана пружинного с латунным золотником: 1 и 2 — латунный никелированный корпус, 3 — подвижный золотник, 4 — пружина, 5 — латунные золотниковые тарелки, 6 — прокладка из EPDM
Комбинированный пружинный обратный клапан с дренажем и воздухоотводчиком
Патрубок с внутренней резьбой для воздухоотводчика установлен на корпусе, над приемной зоной золотниковой камеры. Воздух стравливают при помощи крана Маевского.
Дренажный патрубок с внутренней резьбой и пробкой расположен с противоположной стороны корпуса, на выходе из обратного клапана.
При вертикальном монтаже устройство позволяет слив воды после клапана, и удаление воздушных пробок из трубопровода до затвора. При горизонтальной установке комбинированного устройства патрубок для удаления воздуха используют для установки манометра.
Комбинированный обратный клапан сокращает количество монтажных соединений, уменьшает суммарное гидравлическое сопротивление арматуры, повышает надежность системы, облегчает процесс монтажа и технического обслуживания системы.
Клапан обратный пружинный с полипропиленовым корпусом
Обратные клапаны в пропиленовом корпусе используют для систем водоснабжения, выполненных из пропиленовых труб. Внешне фитинг имеет сходство с косым отводом. Защитную арматуру из пропилена присоединяют к трубопроводу методом полифузионной сварки. Для удобства обслуживания неразборного соединения, седло и запорный золотниковый механизм вынесены из перпендикулярной плоскости золотниковой камеры. Конструктивное положение позволяет доставать запорный механизм клапана для очистки и ремонта, без нарушения целостности корпуса и системы.
В магистральных трубопроводах централизованного водоснабжения используют лепестковые, тарельчатые, створчатые, шаровые и межфланцевые обратные клапаны. Для соединения арматуры большого диаметра используют фланцы и межфланцевые крепления на стяжных шпильках. Для монтажа обратных клапанов в трубной разводке из пропиленовых труб применяют контактную тепловую сварку.
Пружинный обратный клапан, выполненный из полипропилена
Гравитационные клапаны
Большинство устройств можно отнести к пружинным. Исключение составляю гравитационные клапаны, механизм которых обходится без пружин. Их запорный орган так же открывается напором воды. При отсутствии давления он возвращается на место под действием собственного веса (гравитации). Конструкция их чрезвычайно проста. Диск запорного органа одним краем подвешен на оси, закрепленной в корпусе. Под давлением воды, диск поворачивается на оси и поднимается свободным краем вверх, открывая путь воде. При отсутствии воздействия диск под собственной тяжестью возвращается на седло, закрывая проход для воды.
К гравитационным относят лепестковый (на фото внизу) и редко используемый шаровый клапан. В первом случае происхождение названия можно объяснить схожестью запорного органа с лепестком. Во втором – проход воды закрывает и открывает полый шар, выполненный из легких коррозионностойких материалов.
Подъемные
Запорный механизм подобных устройств представляет собой металлический диск, скользящий по пластиковому штоку, пропущенному через отверстие в его центре. Концы штока проходят сквозь отверстия золотниковых тарелок, предотвращая его осевые смещения. Между запорным органом и одной из золотниковых тарелок установлена пружина. При подаче воды на вход устройства, диск затвора поднимается, сжимая пружину. Отсюда его название – подъемный.
Виды обратных клапанов, его устройство и принцип работы
Устройство обратного клапана простое. Есть седло с некоторым заужением и запорный элемент. При «правильном» потоке, запорный элемент оттесняется от узкого места. Как только направление меняется, он прижимается к седлу, перекрывая проход. На корпусе, кстати, должна быть стрелка, которая указывает «правильное» направление движения воды.
Как устроен и как работает обратный клапан на воду
В основном, обратные клапаны различают по типу запорного элемента. Он может быть:
- шарового типа (шариковые);
- тарельчатого;
- дискового;
- лепесткового или двустворчатого.
В шаровом кране шарик находится «в свободном плавании». Он ничем не крепится, переносится водой. Вполне надежная система. Вот только он не всегда достаточно плотно перекрывает седло, так что применяется довольно редко.
Тарельчатые могут быть подъемные или поворотные. Поворотные, также как и шариковые, открываются и закрываются под воздействием потока воды. Подъемные имеют подпружиненный шток. В «нормальном положении» проход закрыт, когда появляется напор воды, он отжимает пружину, оттесняя запорный элемент вверх.
Самый распространенный в домашних системах водоснабжения — дисковый обратный клапан. Отличается тем, что арматура этого типа может иметь небольшие размеры. А конструкция проста и надежна. Запорный диск ставится поперек потока, пружиной он прижимается к седлу. Вода отжимает пружину, освобождая себе путь.
Обратный клапан — это устройство для предотвращения обратного движения транспортируемой среды
Есть еще двустворчатый клапан для воды. Его запорный элемент состоит из двух половинок диска (лепестков), которые закреплены на оси. Отсюда еще одно название этой модели — лепестковый. Пружинами они удерживаются в закрытом состоянии. Поступающая в водопровод вода отжимает их назад, складывая и прижимая друг к другу. Этот тип оказывает наименьшее гидравлическое сопротивление. В некоторых случаях (при большой протяженности всасывающей линии) это может быть важным.
По виду запирающего элемента
Часть клапана внутри корпуса, отвечающая за перекрывание сечения, бывает различной конфигурации.
По запирающему элементу выделяют следующие типы устройств:
- Подъемные, в которых затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия напора воды в трубе. За динамику отвечает пружина, а в качестве затвора выступает золотник.
- Поворотные, также оснащенные золотником – откидной створкой или «лепестком». При включении насоса она откидывается и освобождает путь для жидкости, при выключении – захлопывается, перекрывая сечение.
- Двухстворчатые, перекрывающие путь потоку воды двумя соединяющимися створками.
Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют некоторые устройства устанавливать только на горизонтальных трубах, другие – и на вертикальных.
Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и легкостью монтажа. Если вы решили самостоятельно оснастить насосную систему обратно-запорной арматурой, рекомендуем именно такую модель.
Конструкция пружинного клапана состоит их следующих элементов:
- латунный корпус (стальной, полимерный), состоящий из двух частей – основания и крышки с седлом;
- тарельчатый элемент с резиновым уплотнителем, который упирается в седло;
- шток, выполняющий функции центрирования и держателя;
- пружина для возврата запорного элемента в начальное состояние.
Такие клапаны, как поворотные, в бытовом водоснабжении почти не используются, зато часто применяются для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.
Пружинный (подъемный)
По своей конструкции схож с запорным вентилем. При достаточном давлении затвор поднимается вверх, открывает отверстие, давая возможность циркулировать потоку. При низком давлении опускается вниз на седло и путь воде перекрывается. Всё это происходит автоматически.
Применяется только на горизонтальных трубах, при обязательной вертикальной осевой установки.
Преимущества пружинного клапана. Возможен ремонт без демонтажа, так как имеет съёмную крышку. Плюс можно использовать при высоких температурах.
Высокая герметичность. Универсальность, можно использовать как в частных, так и промышленных системах водоснабжения.
Из недостатков пружинных клапанов, чувствительность к загрязнениям и минеральным примесям содержащимися в воде, которые могут вывести их из строя. Но это решается установкой фильтра.
Шаровой клапан
Запорным элементом в этом устройстве является металлический шар. Иногда для надежности шар покрывают резиной.
Если в водопроводе нет давления, шар под собственным весом, плотно перекрывает проходное отверстие, и не даёт жидкости двигаться в обратном направлении. При подаче воды, шар возникшем давлением приподнимается, открывая путь водному потоку.
Шаровый обратный клапан
Плюсы. Установка шаровых обратных клапанов можно в вертикальных и горизонтальных трубах
Простаяконструкция и отсутствие механических узлов увеличивает срок службы.
Однако следует помнить , что при равном внутреннем сечении, у шарового наружные размеры больше чем у других видов клапанов.
Поворотный или лепестковый
Это название клапан получил из-за своей конструкции.
В основе металлический диск («тарелка») и ось с пружиной. Ось вращения располагается над проходным отверстием. При открытом положении, диск расположен параллельно движению воды при закрытом – перпендикулярно. Под давлением жидкости, диск открывается. Когда падает давление пружина срабатывает, диск поворачивается и перекрывает поток. поворачивается под давлением жидкости. Если напор падает срабатывает пружина и диск перекрывает путь воде
Недостатком является то что в клапанах большого диаметра происходит сильный удар при захлопывании, что может привести к быстрому выходу конструкции из строя.
Поворотные обратные клапана делятся на две группы:
Простые- с небольшим диаметром до 400 мм. Применяются в системах где удары не могут сильно повлиять на работу гидросистемы и самого затвора
Безударные – клапаны со специальным механизмом обеспечивающие плавное закрытие диска. Из минусов у них более высокая стоимость.
Двустворчатый обратный клапан
У данного устройства две запирающих сегмента, которые расположены на поворачивающейся оси. Пластины располагаются в центре проходного отверстия.
Вода, движущаяся в нужном направлении, открывает створки. Если направление потока меняется, пластины под действием пружин закрывают проход жидкости.
У двухстворчатых клапанов большой выбор размеров, поэтому их можно монтировать на трубы различных диаметров.
Также их рекомендуется устанавливать в системах, где присутствует высокое давление.
Обратный клапан в системе отопления
Для нормального функционирования трубопровода необходим монтаж клапанов обратного типа, основная цель которых состоит в недопущении аварий и серьезных затратных поломок.
Основная задача обратного клапана заключается в обеспечении циркуляции жидкости в конкретно обозначенную сторону без возможности изменения ее хода в обратном направлении.
Именно поэтому арматуру такого типа принято устанавливать в тех местах системы, в которой обратный поток теплоносителя недопустим или нежелателен. Несоблюдение подобных правил может привести к аварийной ситуации, а также вызвать проблемы и сбои.
Являясь элементом защитной арматуры, обратные клапаны помогают отопительной системе поддерживать оптимально возможный рабочий режим.
Обратный клапан на счетчик воды
В большей части ИПУ, механизм, учитывающий проходящий через счетчик поток воды – многолопастная крыльчатка. Устройство не имеет стопора и может вращаться в обе стороны. Чем же может обернуться такой реверсивный ход прибора, если в систему не установлен обратный клапан на счетчик воды.
Водопользователи, поставившие приборы учета, отказываются от дополнительного элемента в надежде на возможность перемотки показаний счетчика.
Насколько это реально и, главное, просто. Для успешного вращения крыльчатки, в сторону водопровода, необходимо произвести несколько действий:
- перекрыть воду от стояка к смесителю;
- слить остатки воды;
- шланг пылесоса подсоединить к смесителю и включить его на подачу воздуха.
Несмотря на вроде бы простые манипуляции, есть несколько моментов, которые разочаруют хитроумных потребителей. Во-первых, не всякий домовладелец будет регулярно заниматься подобным делом.
Во-вторых, сильный напор воздуха сломает крыльчатку, а поставив на слабое воздействие, потребитель на весь день остается без воды и дополнительно накручивает электросчетчик.
В-третьих, современные пылесосы не имеют функции подачи воздуха наружу, нужно будет искать старый советский аппарат. Хоть можно подсоединить пылесос через фильтр, установленный перед счетчиком, в этом случае повторяются уже описанные неудобства.
Зачем нужен обратный клапан на счетчике воды, можно понять, если вспомнить закон о сообщающихся сосудах. Две системы водоснабжения, обслуживающие многоквартирные дома, регулярно соединяются через смесители. Возможность поддержания равного давления в обеих системах, минимальна.
При включении квартирных вентилей и смешивании воды в смесителе, происходит перетекание жидкости из трубопровода с высоким давлением в более разреженную систему. Соответственно, счетчик горячей воды может учитывать холодную воду, что повысит расходы на оплату ЖКХ.
Даже если все случится наоборот, и счетчик холодной воды станет учитывать горячую воду, его детали не рассчитаны на длительное воздействие повышенных температур.
Еще один немаловажный фактор, объясняющий нужен ли обратный клапан для счетчика воды – это технические условия эксплуатации прибора. Заявленные производителем сроки службы расходомеров возможны, при постоянном заполнении измерительной камеры водой рекомендуемого качества.
Предварительная очистка жидкости от содержащегося в ней мусора, производится сетчатым фильтром. А клапан обратного хода предотвращает полное опустошение «мокрого» отсека счетчика.
В смесителях имеется подобное устройство, но нередки случаи, когда пользователь включает кран в надежде, что скоро появится вода. Остатки воды, находящиеся на отрезке от запорного вентиля до смесителя, стекают в канализацию. А если установлены счетчики воды с обратным клапаном, уйдет вода с отрезка от клапана до смесителя.
Так как клапан срабатывает только под напором. Хорошо, если отключение продлилось недолгое время и жильцы находятся в квартире. При длительных перерывах подачи воды, можно не только испортить расходомер, но и нарваться на компенсацию соседям.
Дополнительный элемент водомерной вставки, может выполняться в виде отдельного узла или быть встроенным в сгон водосчетчика. Механизм клапана представляет пластиковый или металлический затвор на штоке и пружинку. Напор подаваемой воды сжимает пружину, и затвор отодвигается, давая проход воде.
В обратном направлении затвор плотно придавлен пружиной к прокладке. На схеме показан отдельный обратный клапан для счетчика воды и его составные части.
Несмотря на предустановленный механический фильтр, вероятность закисления деталей клапана довольно высока. В случае выхода из строя отдельно смонтированного узла предотвращения реверса его легко заменить. В счетчиках со встроенным клапаном, приходится менять прибор полностью.
Виды и конструкции
Кроме различия в материале изготовления, водяные обратные клапаны имеют особенности в конструкции.
Материал корпуса
Самым распространённым материалом из которого делают корпус обратного клапана латунь. Данный материал обладает высокой устойчивостью к воздействию химических веществ, которые могут находится в воде (минеральные соли, кислород, соединения железа, марганец сера и другие).
титан, чугун, сталь, бронза в основном применяется в промышленных системах
Пластик применяют в полипропиленовых трубопроводах с температурой воды до 90 градусов
Резиновая или силиконовая уплотнительная прокладка.
Затворный элемент
Бывает в форме шара, конуса, «тарелки». Также в насосных станциях и в системах водоснабжения используются двухстворчатые обратные клапаны. У них затвор в форме двух полукруглых фрагментов. Чаще всего изготовлен из латуни
Возвратный механизм.
Что бы вернуть затвор закрытое состояние, в устройстве имеется пружина. Для изготовления пружины (важного элемента затвора) чаще всего используют нержавеющую сталь. Но также есть модели где под давлением затвор поворачивается на шарнирах.
Пружинный муфтовый
Корпус клапана данного вида образует два цилиндрического элемента, соединённых между собой резьбовым способом. Запорный механизм состоит из пластикового/металлического штока, верхней и нижней золотниковой тарелки, герметичной междисковой прокладки. Открытие запора при достижении давления потока воды требуемого значения происходит за счёт ослабевания пружины. При понижении уровня давления пружина прижимает тарелку к седлу, перекрывая проход.
Герметичность корпусных деталей обеспечивается уплотнительными прокладками, установленных в местах их соединения.
Шаровая модель
В ней затворяющий элемент имеет форму шара, который при уменьшении напора воды опускается, запирая проходное отверстие. Он также приводится в движение силой сжимания пружины при открытии прохода или разжимания — при возврате затвора в закрытое состояние.
Шаровые клапаны имеют съёмную крышку, которая позволяет выполнять их обслуживание без демонтажа.
Изделие подъемного типа
В клапане подъёмного типа запорным органом является золотник, который под действием напора поднимается и не препятствует течению воды. При падении давления золотник опускается на седло, не позволяя потоку совершать обратное движение. Такие приборы предназначены для установки только на горизонтальных трубопроводах, так как их ось всегда должна располагаться строго вертикально.
Наличие съёмной крышки у такого клапана позволяет ремонтировать и чистить его без демонтажа из трубопроводной системы.
Отличия
Дисковые или золотниковые подъёмные модели отличаются большим диапазоном возможных рабочих температур и высокими показателями по давлению в сети, поэтому рекомендуются для монтажа на трубопроводах большего диаметра. Системы с малым диаметром труб можно оснастить шаровыми или подъёмными клапанами.
Межфланцевые устройства подходят для установки на полипропиленовые трубы. При остановках насоса в системе может случиться гидравлический удар, который приводит к повреждению гидросистемы.
Перед ним нужно ставить двухстворчатый клапан. Когда водный поток устремиться обратно, створки не допустят проникновение жидкости, так как могут складываться.
Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.
Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.
Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала
Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
- ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.
Возвратный клапан для воды: маркировка по ГОСТу
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.
Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки. Не забывайте про стрелку, которая указывает направление движения воды.
Размеры обратных клапанов на воду
Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.
Каждая фирма выпускает обратные клапаны для воды нескольких размеров
Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.
И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно. Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.
Как проверить
Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.
Как проверить обратный клапан: дунуть в него и проверить гладкость
Осмотрите также седло и диск. Особенно в месте где они прилегают друг к другу. Все должно быть ровно/гладко. От того насколько все точно пригнано, зависит герметичность этого типа арматуры. В моделях подороже на пластине установлено резиновое/полимерное/пластиковое уплотнительное кольцо. Стоит ли говорить, что оно должно лежать ровно, без волн, не должно быть царапин или заусенцев.
Что нужно знать при выборе обратного клапана
При выборе нужно знать диаметры труб и оборудования
У трубы два диаметра измеряются в миллиметрах или дюймах
Внутренний DN или ДУ (диаметр условного прохода)
- В системах водоснабжения квартиры и загородного дома ДУ равен 15, 20, 25, 32, 40, и 50 мм
- По международному стандарту измеряется в дюймах. 15 мм соответствует 1/2 дюйма. 20мм — ¾ дюйма и так далее 1, 1 ¼, 1.5, и 2. Большие размеры для бытовых водопроводов практически не используются.
- Если нужно поставить перед водосчетчиком. Потребуется обратный клапан с маркировкой ДУ 15 или 1/2″. Слово дюйм обычно обозначают кавычками » . Если возникнут сомнения посмотрите обозначение на смонтированном в систему кране или вентиле. И выберите устройство с такой же маркировкой.
- Внутриквартирные водопроводы чаще всего при соединениях используют резьбу. Поэтому подойдет любой муфтовый клапан.
- Оптимальный материал для корпуса латунь.
- Хороший вариант для выбора затвор на пружине. Обеспечивает герметичность.
Как выбрать обратный клапан
Перед покупкой запорного устройства для личного использования следует тщательно проанализировать особенности своей системы канализации. Исходя из ее специфики и предстоит выбирать
При подборе оптимального варианта следует обратить внимание на такие характеристики:
- диаметр раструбов;
- материал;
- размер приспособления;
- сложность установки;
- качество и гарантия;
- цена.
Причем цена явно на последнем месте – надежность и функциональность клапана от нее не зависят. Здесь следует ориентироваться на свои финансовые возможности. К примеру, нет смысла покупать навороченную модель запорного устройства с электродвигателем более чем за 120 тысяч на скромную дачу с дешевыми канализационными трубами из пластика.
Помимо моделей с горизонтальным способом установки, есть модели с вертикальным вариантом монтажа
Самый важный параметр – диаметр раструбов. Именно он является ключевой характеристикой и должен совпадать с диаметром канализационной трубы, в которую предстоит монтировать обратный клапан.
Брать меньший или больший размер сечения устройства и покупать специальные переходники будет неправильным решением. Это нарушит отлаженный механизм функционирования системы и может нарушить пропускную способность установленных труб.
Материал, из которого изготавливают обратные клапаны, такой же, как и материал канализационных труб:
- пластик;
- сталь, в том числе нержавейка;
- чугун;
- бронза;
- прочие материалы, реже встречаемые.
Из встречаемых вариантов лучше всего выбирать такой же, как установленные канализационные трубы в доме, коттедже, квартире. Нецелесообразно в чугунный трубопровод врезать пластиковый клапан и наоборот. Причем, пластиковые модели самые доступные по цене.
Модели запорных устройств, изготовленные из металла, правильно устанавливать в такой же трубопровод, выполненный из аналогичного материала
Что касается размера, то запорное устройство следует выбирать, исходя из наличия места под его установку. Не нужно забывать, что бывают клапаны для вертикального и для горизонтального монтажа. Чаще всего выбирают второй вариант. Но при отсутствии достаточного количества свободного места в ванной, на кухне, за унитазом или в подсобном помещении, берут вертикальный вариант.
Если совсем мало места, то разумным решением будет использовать межфланцевые модели обратных клапанов, для установки которых потребуются лишь уплотнители
От простоты установки зависит стоимость монтажных работ, если планируется приглашение сантехника. Если же это простенькая пластиковая модель, то поставить ее будет под силу домашнему мастеру, имеющему минимальный набор инструментов.
Также перед покупкой не лишним будет посмотреть понравившуюся модель и проверить ее, чтобы ничего не болталось и не скрипело под пальцами. Надо обратить внимание, чтобы сверху была стрелка, нанесенная производителем. На каждом качественном изделии обязательно указывают направление движения канализационных стоков, что исключает ошибки при монтаже.
У продавца нужно попросить гарантию от производителя на этот товар. Качественное изделие, произведенное на заводе, всегда имеет гарантийные документы и рекомендации по установке.
В частных домах и на дачах запорный клапан еще и функцию защиты от грызунов может выполнять
Какие параметры важны при выборе обратного клапана ?
Многие наши заказчики сталкиваются с необходимостью установить обратный клапан на объекте, но у них нет марки. Рассмотрим какие параметры важны при подборе обратного клапана.
- диаметр клапана Ду — обычно он совпадает с диаметром трубопровода. Стандартный ряд диаметров в миллиметрах и дюймах: 6, 8, 10 (3/8”), 15 (1/2”), 20 (3/4”), 25 (1”), 32 (1 1/4”), 40 (1 1/2”), 50 (2”), 65 (2 1/2”), 80 (3”), 100 (4”), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200мм.
- условное давление клапана Ру — обычно он совпадает с диаметром трубопровода. Стандартный ряд давлений: 10, 16, 25, 40, 63, 100, 160 ,250, 400, 600 кгс/см2. При выборе условного давления стоит учитывать тот факт, что для стабильной и долгосрочной работы клапана необходимо чтобы рабочее давление было в 2 раза меньше номинального. Например у Вас в трубе давление 12 кгс/см2. Необходима установка клапана на 25кгс/см2. Если установить клапан на 16 кгс/см2, то в течении нескольких месяцев клапан может выйти из строя.
Диаметр и способ присоединения
Начнем с обозначений, встречающихся в схемах, сопроводительной документации и на корпусах запорно – регулирующей арматуры. Диаметры труб и всего оборудования, входящего в схему измеряются в миллиметрах и дюймах. Труба имеет два диаметра:
- внутренний, обозначается Ду – диаметр условного прохода;
- наружный.
В схемах отопления и водоснабжения квартир и загородных домов, оперируют понятием Ду с градацией 15, 20, 25, 32, 40 и 50 мм. Зарубежный производитель измеряет диаметр своей продукции в дюймах. Нашим 15 мм соответствует обозначение 1/2 “. Далее следуют дюймовые обозначения, соответствующие «нашим» миллиметрам: 3/4 “, 1”, 1 ¼ ‘’, 1,5 ‘’, 2’’. Более крупные диаметры труб для внутриквартирных схем практически не используются.
Если вам понадобилось защитить свои счетчики учета горячей и холодной воды, ищите изделия с маркировкой Ду 15 или 1/2 “. Если сомневаетесь, рассмотрите обозначения диаметра на уже смонтированной запорной арматуре (шаровом кране или вентиле) перед счетчиком и выбирайте изделие с такой же маркировкой.
Советы по выбору и примерная цена
Выбирать запорную арматуру для воды нужно в зависимости от параметров самой гидравлической системы, загрязнённость пропускаемой среды, установочных размеров и способа крепления. Для систем отопления, собранных из металлического трубного проката больше подойдёт модель поворотного обратного клапана. Они менее чувствительны к загрязнению, которому подвержена вода, текущая по ржавеющим со временем стальным трубам. Современные металлопластиковые трубы не подвержены загрязнению, поэтому к ним можно подсоединять дисковый прибор с муфтовым креплением.
Большое значение имеет и материал, из которого изготовлено устройство. Полипропиленовые конструкции нельзя устанавливать на трубопроводах горячего водоснабжения, так как они проявляют слабую устойчивость к высоким температурам. Здесь подходящим вариантом будет модель, изготовленная из прочного металла. Пластиковые изделия более подходят для холодной воды. Полезное видео по выбору модели на насос можно посмотреть на видео:
Цены на изделия у производителей разные и устанавливаются в зависимости от номинального диаметра, конструкции и особенностей производственного процесса.
Примерная стоимость приборов от наиболее известных изготовителей приведена в таблице:
Производитель | Особенности конструкции | Диаметр, мм | Цена, с НДС |
Danfoss | Латунный, пружинный, муфтовый | 15 | 530 |
20 | 694 | ||
25 | 908 | ||
межфланцевый, нержавеющий корпус, дисковый | 15 | 4385 | |
20 | 4838 | ||
25 | 5310 | ||
двустворчатый, межфланцевый, чугун | 50 | 7580 | |
латунь, с наружной резьбой | 15 | 3298 | |
20 | 3310 | ||
нержавеющий, пружинный, фланцевый | 40 | 2261 | |
50 | 2292 | ||
65 | 2997 | ||
Valtec | с латунным золотником, пружинный | 15 | 230 |
20 | 298 | ||
25 | 500 | ||
пружинный | 15 | 195 | |
20 | 270 | ||
25 | 400 | ||
Itap | MET горизонтальный | 20 | 206 |
Пружинный, муфта — муфта | 32 | 484 | |
80 | 3369 |
Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет. Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
Для глубинных насосов
Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.
Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.
Этапы установки
При подборе невозвратного клапана нужно учитывать показатели номинального давления, пропускную способность и проходной диаметр. Все эти данные указаны в технических документах. Установку можно провести своими руками, руководствуясь приложенным руководством.
В зависимости от месторасположения запорная арматура делится на донную и трубопроводную. Первый тип клапанов предотвращает возвращение водного потока, поднятого из скважины либо абиссинского колодца, когда станция отключена. Вторые предохраняют от снижения напора в водоподающей сети.
Подключение клапанного элемента ведется к автономной системе сразу после насоса либо перед ним. Первый вариант выбирают, если насосный аппарат способен запускаться при закрытом кране. Напорный элемент может быть оборудован вмонтированным переходным фитингом для всасывающей трубы. Если он отсутствует, нужно купить эту деталь и поставить на насос.
Самостоятельный монтаж невозвратного клапана производят в следующем порядке:
- Подбирают модель и проверяют работоспособность. Для этого производят продувку ртом с двух сторон. С одной затвор открывается, с другой удерживает воздух.
- Выявляют верное направление монтажа по стрелке на корпусе.
- Наворачивают клапанный элемент на резьбу, заранее намотав уплотнитель.
- Подтягивают запорное оборудование посредством газового ключа. Главное не перестараться – корпус способен лопнуть.
Донный клапан ставят вместе с сетчатым фильтром, очищающим воду от песка и предохраняющим внутренности прибора от износа. Меньше всего загрязняются устройства, оборудованные пружинным элементом и подъемным запором. Чтобы правильно установить обратный донный клапан с сетчатым фильтром на насосную станцию, лучше сразу приобрести вариант с сеткой. Есть изделия со съемным фильтрующим элементом для простой замены.
Проще всего производить монтаж клапана с помощью межфланцевого соединения. Но в частных домах в основном используют устройства с резьбовым муфтовым соединением по причине их дешевизны.
Как правильно установить
Самая простая установка обратного клапана через муфту с резьбой. Подходит для монтажа в системе водоснабжения квартиры и частного дома.
Порядок работ (инструкция пошагово)
Выбрать место расположения см. выше
Приготовить фитинги нужного диаметра.
На резьбу намотать уплотнитель (лён, фум-лента, нить)
С помощью фитинга закрепить обратный клапан
Открыть кран и проверить нет ли протечек
Если не уверены или сомневаетесь в своих возможностях вызовите сантехника
Это важно! На корпусе клапана есть изображение стрелки. Направление стрелки должно совпадать с направлением протока воды в трубопроводе
Даже самая надежная запорная арматура со временем выходит из строя. Поэтому необходимо знать, как самому снять обратный клапан.
- Сначала нужно кранами перекрыть поток воды
- при необходимости слить из системы
- Потом откручиваем гайки.
- Демонтируем фланцы или фитинги
- Снимаем обратный клапан.
- Если есть возможность меняем вышедшие из строя детали (например, пружину)
- Собираем в обратном порядке.
Внимание! Если монтаж клапана производится вблизи счетчика воды. Действовать нужно аккуратно, чтобы не повредить пломбу, установленную управляющей компанией.
Как устанавливать обратный клапан для насосных станций
Значения давлений для таких магистралей весьма велико. Поэтому для монтажа подойдёт не любое исполнение устройства, а, например, подъёмного типа. Здесь клапанный диск на обрат всегда будет точно позиционироваться. Обратные клапаны подъёма подойдут также для установки на горизонтальных или вертикальных участках.
Частые ошибки и проблемы при установке
Среди возможных неудач монтажа:
- Несоответствие типоразмера установленного узла условиям его работы.
- Несоосность установки (для узлов вертикального типа), что приводит к ускоренному износу штока.
- Установка в местах возможного гидравлического удара.
- Малый расход канализационной среды, приводящий к неполному открытию/закрытию.
- Вибрации и шум при срабатывании.
Неисправности и способы их устранения
В случае полного соблюдения пошаговой инструкции по монтажу, изложенной выше, неисправностей быть не должно. В противном случае ещё раз проверьте эксплуатационные возможности узла и соотнесите их с фактическими условиями работы вашей канализационной сети.
Проверить стоит также:
- Правильно ли выбран типоразмер устройства;
- Очищены ли прилегающие участки трубопровода от грязи, мелких частиц ржавчины/окалины или камней;
- Проверить исправность действия фильтров (для системы индивидуального водоснабжения);
- Не влияет ли на работу узла близкорасположенный насос или компрессор.

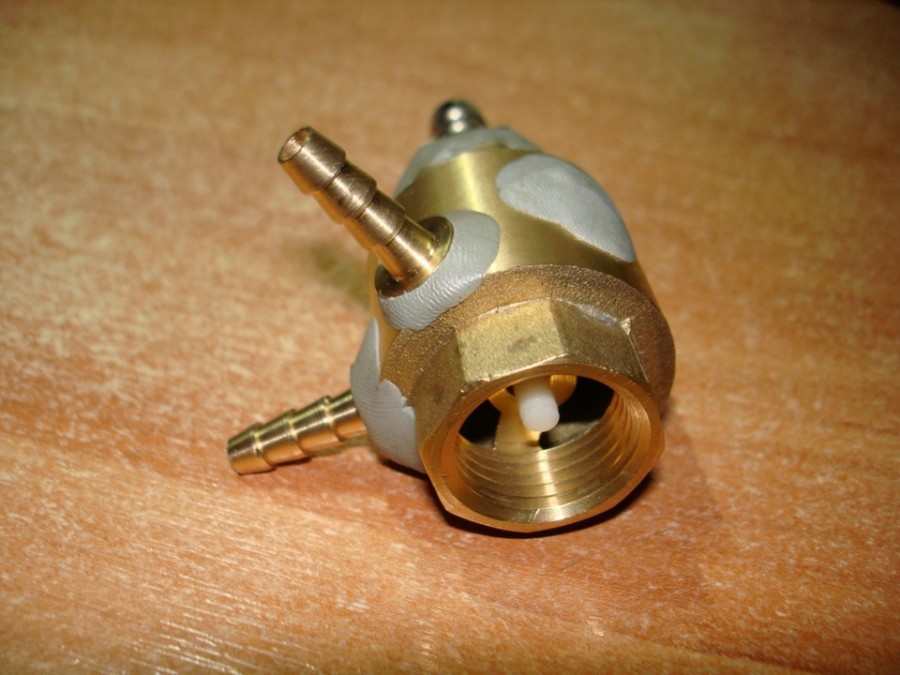

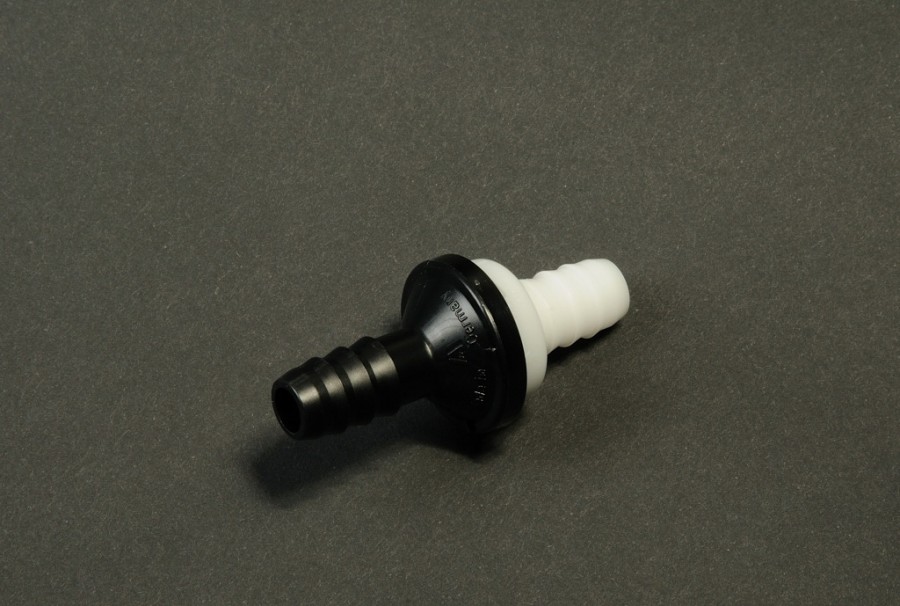

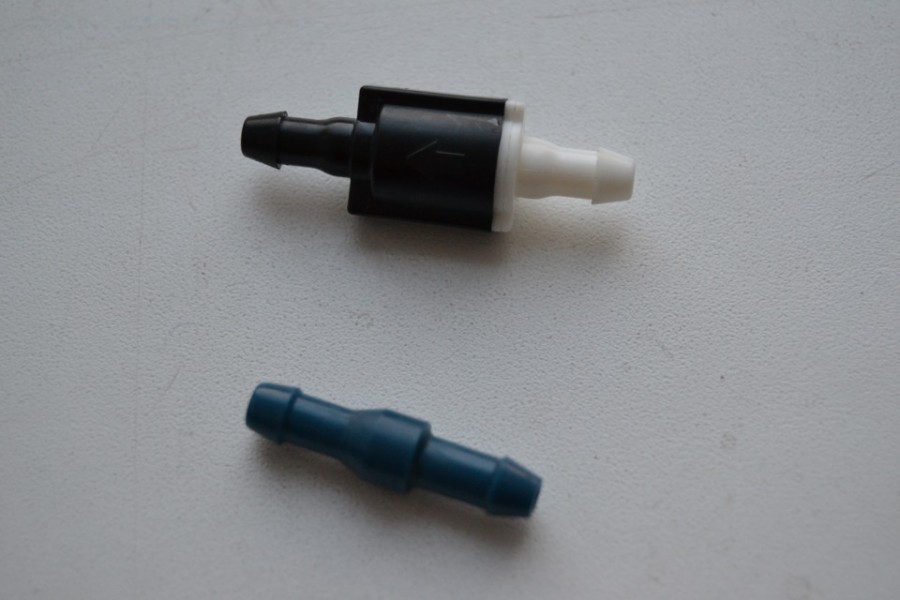

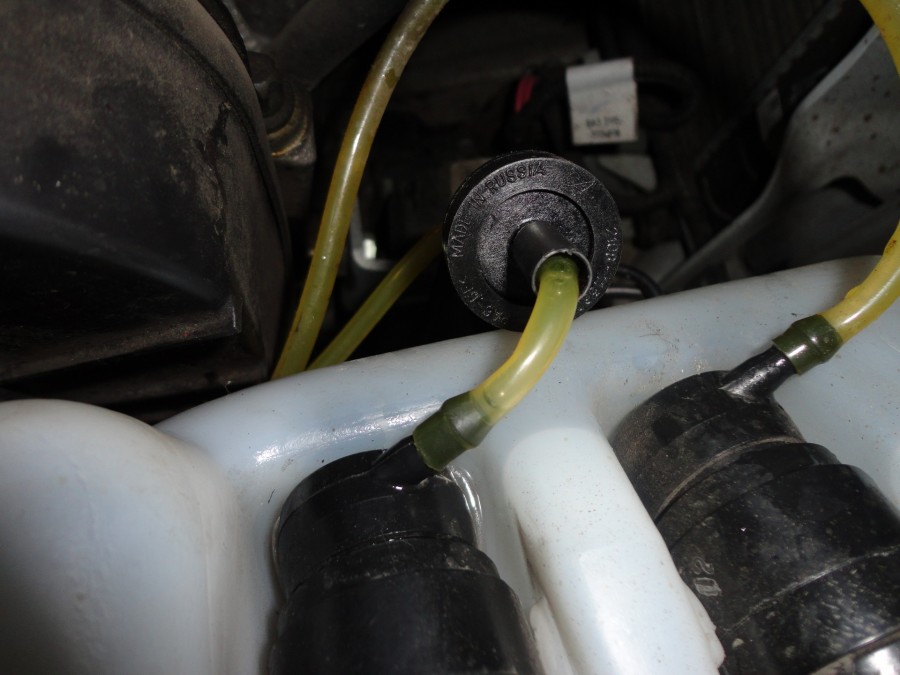

Изготовление и установка обратного клапана своими руками
Цена на приборы для бытовых нужд довольно низкая, купить их может человек с любым уровнем достатка. Но его можно изготовить и самому из обычных фитингов для соединения трубопроводных систем.
Общие принципы установки
При монтаже обратного клапана необходимо учитывать следующие общие моменты:
- необходимо в нужном направлении зафиксировать клапан, учитывая движение рабочей среды в соответствии со стрелкой на приборе.
- резьбовые стыки должны быть достаточно герметичны. Для этого можно использовать льняную нить или силиконовый герметик.
- устанавливать клапан лучше таким образом, чтобы оставалась возможность доступа к нему на случай замены.
Монтаж может производиться на следующие системы:
- на насосное оборудование;
- на водонагреватель;
- на водомер;
- на канализацию;
- на отопление;
- на водопровод.
Идея для изготовления обратного клапана собственными руками
Данный подходы не требует наличия каких-либо дорогостоящих материалов или сложного оборудования, потому и позволит серьёзно сэкономить, но прежде чем начать, необходимо убедится, что у вас есть:
- Муфта, на корпусе которой имеется наружная резьба.
- Тройник, внутри которого есть резьба.
- Пружина, которая сможет войти в тройник.
- Шар из стали, у которого диаметр поменьше, чем поперечное сечение внутренней части тройника.
- Резьбовая пробка
- Лента для уплотнения ФУМ
После того, как вы приготовите весь материал для осуществления работы, можно приступать к сборке в данной последовательности:
- В резьбовое отверстие тройника вы должны вкрутить муфту так, чтобы она примерно на два миллиметра закрыла отверстие сбоку. Сделать это нужно лишь для того, чтобы шарик, который мы расположим во внутреннюю часть тройника, не выскочил через отверстие сбоку.
- На противоположной стороне тройника ищем отверстие, куда нужно вставить сначала шарик, а после пружину.
- Это самое отверстие, где находятся шарик и пружина, нужно закупорить резьбовой пробкой, которую мы должны закрутить при помощи ФУМ ленты для уплотнения.
Это всё. Работать наш клапан будет по следующему правилу: поток жидкостей или газов, который входит в сторону муфты, будет толкать шарик, который зажимает пружина, а идти к выходу через перпендикулярное микро отверстие в тройнике.
В этом деле самое главное – это предельно точно отрегулировать пружину, чтобы она не отклонялась, когда давление в трубопроводе снижается, но в это же время и не была слишком тугой, дабы не преграждать движение потоку воду, который проходит через конструкцию.
Подготовка заборного патрубка
Перед его установкой нужно подготовить посадочное место для запирающего шарика в следующем порядке:
- Зажать деталь в тиски за гладкую часть.
- Сверлом, диаметр которого на 5 – 6 мм больше внутреннего диаметра патрубка, выполнить фаску размером 1,0 – 1,5 мм под углом 60о (стандартная заточка сверла).
- В отверстии поместить шарик и несколько раз легко ударить по нему молотком. При этом образуется ровное посадочное место для шарика за счет расплескивания шероховатостей и неровностей металла трубы в месте ее контакта с шариком. Важно! Степень деформации патрубка не должна распространяться на форму трубы, то есть, ее наружные размеры должны остаться неизменными.
Лепестковый для вентиляционных систем
Промышленный обратный клапан для систем вентиляции препятствует обратной тяге в вытяжных системах
Предлагаемая конструкция сопоставима по эффективности с промышленными образцами и способна проработать несколько лет, после чего придется заменить лепестки.
Для изготовления потребуется:
- Пластина текстолита толщиной 3-5 мм 15*15 см. Можно использовать любой жесткий пластик.
- Пленка из плотного пластика 15*15 см.
- Герметик.
Пошаговая инструкция для изготовления и сборки:
- Отпилить пластину так, чтобы она соответствовала размерам вытяжки.
- В углах сдеалть отверстия для крепления клапана к вентилятору или фитингу.
- В середине просверлить или выпилить лобзиком отверстия для прохода воздуха. Должно быть выпилено не менее 80% площади сечения канала.
- Вырезать кусок гибкого пластика и приклеить его по краям основания.
- Разрезать его по осевой линии. Разрез сделать ровным, без шероховатостей.
- Вставить затвор в канал и зафиксировать его винтами или саморезами. Створки должны быть обращены на улицу.
Тарельчатый
Тарельчатый осевой затвор можно изготовить из подручных материалов.
- Штуцер 1/2″ на 15мм.
- Болт диаметром 3 мм и длиной 40-50мм.
- Две гайки к болту.
- Кусочек резины от велосипедной камеры.
- Металлическая полоска.
- Муфта 1/2
Изготовление самодельного клапана проводят в следующей последовательности:
- Из резины вырезать круглый кусок диаметром чуть меньше внутреннего диаметра муфты.
- В центре сделать отверстие диаметром 3 мм под болт.
- В металлической полоске просверлить отверстие так, чтобы болт свободно ходил в нем.
Рисунок 7. Запорный элемент в сборе - Надеть на болт полоску, гайку, шайбу, резиновую прокладку.
- Сделать в торце штуцера пропилы так, чтобы металлическая полоска фиксировалась в них.
Рисунок 8. Установка пластинки в пропилы - Вставить собранную подвижную часть клапана в резьбовой штуцер так, чтобы прокладка слегка выступала снизу. Место установки регулируется гайкой.
- Снизу закрутить вторую гайку.
- Сверху накрутить второй штуцер. Он должен плотно прижать металлическую полоску.
Прямоточный гравитационный
Эта простейшая конструкция предназначена для работы в скважинах водоснабжения. Его ставят сразу после погружного насоса или на нижнем окончании заборной трубы. Работает самодельный гравитационный обратный клапан с использованием силы тяжести. Устанавливать его можно только на вертикальные отрезки трубопроводов.
Для изготовления устройства понадобится:
- Обрезок полипропиленовой трубы.
- Металлический или стеклянный шарик. Шарик должен быть из материала тяжелей воды.
- Штуцер.
- Кольцевая прокладка.
Входной патрубок клапана соединяется с выходным патрубком насоса или водозаборного фильтра. Шарик подбирается исходя из внутреннего диаметра трубы.
Седло клапана образуется кольцевой прокладкой в месте изменения сечения трубы. Прокладка должна плотно прилегать к стенкам, а шарик- к прокладке. Эта конструкция должна выдерживать давление столба жидкости над клапаном.
В зависимости от глубины зеркала вод в горизонте это может быть от 6 до 15 метров. Выходной патрубок крепится к корпусу с другой стороны. И далее- к водозаборной трубе. Чтобы шарик не уходил слишком далеко от седла и не перекрывал выходное отверстие, нужно просверлить перед ним два поперечных отверстия и вставить в них кусок проволоки.
Проволоку нужно будет надежно герметизировать клеем, герметиком или расклепыванием. Она будет служить ограничителем вертикального движения шарика.
Когда насос начинает работать, напор воды приподнимет шарик над седлом, и он открывает проход для потока жидкости. Ограничитель не дает шарику подняться слишком высоко и перекрыть выходное отверстие.
Когда насос выключается, сила тяжести и обратный напор столба жидкости прижимают шарик к седлу, и он перекрывает трубопровод.
Возможные трудности
В процессе самостоятельного изготовления домашние мастера сталкиваются с рядом трудностей:
- Неправильный расчет прижимной силы. Пружину приходится укорачивать или, что более неприятно, навивать заново. Решается такая задача обычно подбором.
- Недостаточное качество обработки поверхности седла. Клапан не прижимается к нему полностью и пропускает воду. Решается путем шлифовки поверхности.
- Слишком высокое сопротивление потоку в условиях конкретной системы. Никак не решается, придется выбрать другой тип клапана или купить промышленный.
Самостоятельно изготовление обратного клапана послужит хорошей проверкой своих инженерных и слесарных навыков.
Из этой статьи вы узнаете немного об основах функционирования обратных клапанов и более подробно о том, как же сделать обратный клапан своими руками. Применение трубопроводов всевозможного назначения предполагает, что жидкое или газообразное вещество будет проходить по нему в одном конкретном направлении. Смастерив обратный клапан собственноручно, или купив образец из серии, можно обеспечить данное условие эксплуатации самого трубопровода и его оснащения.
Сборка клапана
- установить всасывающий патрубок;
- установить заглушку на противоположном выходе, предварительно разместив внутри корпуса пружину и шарик. Длина пружины должна обеспечить плотное прилегание шарика к торцу входного патрубка, при необходимости – растянуть пружину.
- регулировка усилия сжатия пружины производится заворачиванием (откручиванием) заглушки.
Очевидно, что технология изготовления обратного клапана не содержит в себе сколько-нибудь сложных операций и вполне доступна, чтобы сделать обратный клапан самостоятельно. Недостатком конструкции являются большие габаритные размеры, поскольку на заборный патрубок нужно еще установить фильтр. Таким образом, размещение его в скважине ограничено ее размерами – внутренним диаметром обсадной трубы.
Как правильно выполнить установку
Разобравшись с вопросом о том, зачем нужен обратный клапан, и с его ролью в трубопроводной системе, следует также изучить правила его установки на уже работающем или только создаваемом трубопроводе. Монтируются такие устройства на различных элементах трубопроводных систем:
- на трубопроводах автономного и централизованного водоснабжения;
- на всасывающих линиях, обслуживаемых глубинными и поверхностными насосами;
- перед бойлерами, емкостными водонагревателями и счетчиками расхода воды.
Схема установки обратных клапанов при подключении счетчиков водоснабжения
Если вас интересуют обратные клапаны, которые могут устанавливаться как в вертикальном, так и в горизонтальном положении, выбирайте не гравитационные, а пружинные модели. Узнать о том, в каком направлении через клапан должен двигаться поток воды, можно по специальной стрелке, нанесенной на корпус устройства. При установке обратных клапанов муфтового типа для хорошей герметизации обязательно используйте ФУМ-ленту. Кроме того, не следует забывать, что обратные затворы нуждаются в регулярном обслуживании, поэтому устанавливать их необходимо в доступных местах трубопровода.
При монтаже обратного клапана на всасывающую магистраль погружного насоса следует позаботиться о том, чтобы перед таким устройством был установлен фильтр грубой очистки, который не даст попасть во внутреннюю часть устройства механическим примесям, содержащимся в подземной воде. В качестве такого фильтра также может быть использована перфорированная или сетчатая обойма, в которую помещают обратный клапан, установленный на входном конце всасывающей магистрали погружного насоса.
При установке обратного клапана на уже работающем трубопроводе следует предварительно отключить систему от подачи воды и только затем заниматься монтажом затворного устройства.
Как самостоятельно изготовить обратный клапан
Несложная конструкция обратного клапана позволяет в случае необходимости изготовить его своими руками.
Схема самодельного обратного клапана
Для решения этой задачи вам потребуются следующие материалы и инструменты:
- тройник с внутренней резьбой, который будет выполнять функцию корпуса;

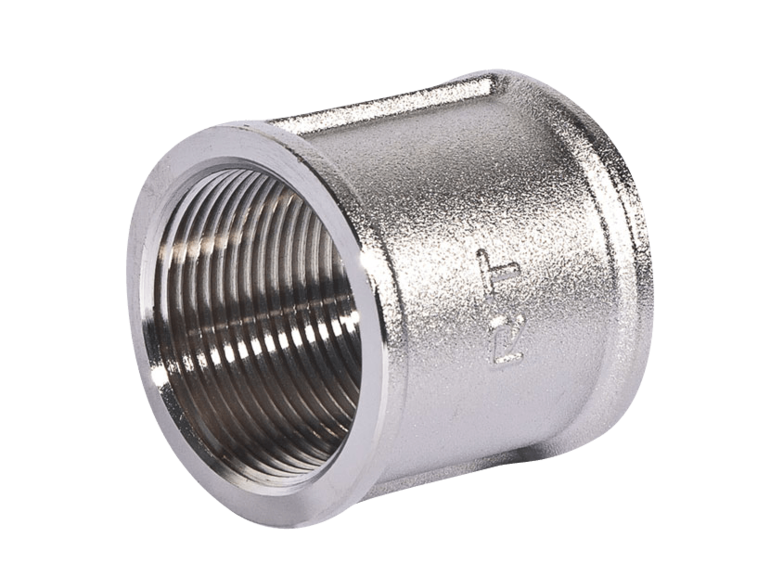

- муфта с резьбой на наружной поверхности – седло самодельного обратного клапана;
- жесткая пружина, изготовленная из стальной проволоки;
- стальной шарик, диаметр которого должен быть немного меньше, чем диаметр отверстия в тройнике;
- стальная резьбовая заглушка, которая будет выполнять функцию упора для пружины;
- стандартный набор слесарных инструментов и уплотнительная ФУМ-лента.
Необходимые инструменты и материалы
Чтобы смастерить клапан своими руками понадобиться предварительно заготовить следующие материалы:
- стандартную муфту с внешней резьбой — послужит седлом для затвора;
- тройник с резьбой на внутренней поверхности для формирования корпуса;
- стальную пружину достаточной жёсткости;
- стальной шарик диаметром чуть меньше условного прохода тройника;
- пробку — заглушку с резьбой;
- ленту ФУМ.
Под рукой должны быть и такие инструменты, как:
- набор сантехнических ключей;
- рулетки;
- ножовки по металлу;
- плашки для нарезания резьбы.
Оборудование и материалы
Перечень не велик:
- Тиски слесарные.
- Дрель.
- Сверло, соответствующее диаметру пружинной проволоки
- Стержень, размер в зависимости от размера пружины.
- Проволока пружинная.
- Тройник стандартный.
- Заглушка.
- Шарик стальной от подшипника в соответствии с размером входного патрубка.
- Расходные материалы для монтажа (лента ФУМ, пакля и прочее).
Ход работ
Сборка клапана осуществляется таким образом:
- вкручивается муфта в один из патрубков тройника, расположенного сбоку его корпуса. Она должна перекрыть центральное отверстие на 2 мм, чтобы при работе изделия в него не выскакивал шарик;
- в боковое отверстие с обратной стороны вставляется шарик, затем пружина;
- этот патрубок наглухо закупоривается заглушкой на ленте ФУМ.
Важный момент в изготовлении — пружина должна быть правильно отрегулирована, чтобы она не отклонялась при уменьшении напора, но и не была чрезмерно тугой и не становилась препятствием для нормального функционирования системы.
Проведение монтажа как самодельных, так и заводских изделий выполняется в одинаковой последовательности:
- прекращение подачи транспортируемой среды в водопроводную систему в целом с помощью задвижки, либо отключение определённого участка, где будет выполняться монтаж;
- вырезание части трубы, соответствующую по размеру купленному прибору;
- нарезка резьбы на концах труб или присоединение фланцев (межфланцевый тип соединения);
- вкручивание изделия в резьбу на трубах или зажим клапана между фланцами с установкой герметизирующих прокладок;
- проверка герметичности соединений, неподвижности положения корпуса.
Правила монтажа и эксплуатации прибора
Общими правилами установки и эксплуатации для всех разновидностей обратных клапанов являются:
- необходимость учитывать движение рабочей жидкости и правильно размещать прибор так, чтобы стрелка на корпуса была направлена в ту же сторону, что и поток;
- место установки устройство должно быть со свободным доступом на случай ремонта, технического обслуживания или замены;
- подъёмные поворотные механизмы правильно ставить только в горизонтальном положении;
- для резьбовых соединений требуется дополнительная герметизация с применением ленты ФУМ, мотка льна или силикон;
- если прибор работает с грязными жидкостями, то на входе следует установить фильтр грубой очистки, так как среда с крупными включениями может повредить исполнительный механизм водного клапана;
- перед началом монтажа прибор должен быть проверен на герметичность.
Предполагаемые трудности
В процессе самостоятельного изготовления домашние умельцы встречаются с рядом сложностей:
- Неверный расчет прижимной силы. Пружину приходится укорачивать или, что более неприятно, навивать по новому. Решается эта задача в большинстве случаев выбором.
- Недостаточное качество обработки поверхности седла. Клапан не прижимается к нему полностью и пропускает воду. Решается путем шлифовки поверхности.
- Чрезмерно высокое сопротивление потоку в условиях определенной системы. Совсем не решается, придется подобрать другой вид клапана или приобрести заводской.
Собственными силами изготовление клапана обратного типа послужит хорошей проверкой собственных инженерных и слесарных способностей.
Схема подключения
Варианты размещения обратного клапана представлены на фото:
- Для защиты водомера
- Для корректировки работы насосного оборудования
Способы монтажа
Чтобы определить, какой выбрать клапан, также нужно обратить внимание на способ установки. Следует определить, подходит ли он для определенной отопительной или водопроводной системы:

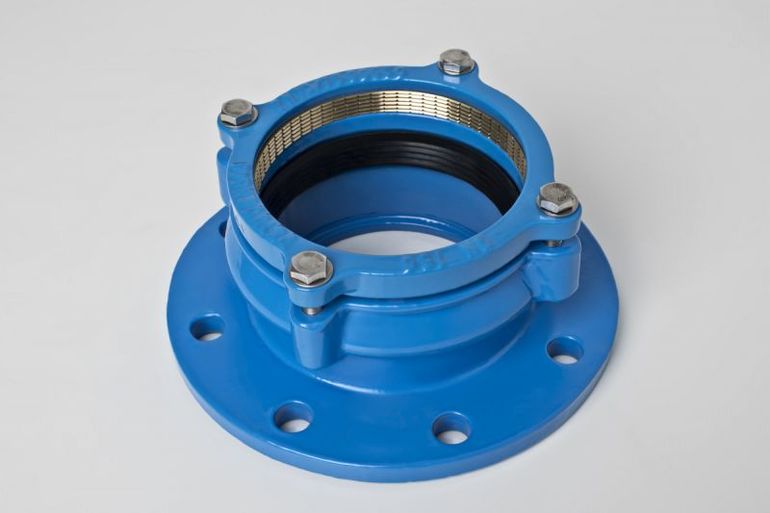

- Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
- Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
- Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
- Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.
Герметичность корпусных элементов во всех моделях обеспечивается с помощью уплотнителей, которые находятся на участках соединения.
Технология установки
Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.
Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.
Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.
Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.
В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.
Технология монтажа клапана обратного давления воды бывает:
- Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
- Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.
Технология выбирается с учетом целей эксплуатации запорного клапана. Также нужно не забывать, что предохранительный механизм можно установить горизонтально или вертикально: это зависит от вида системы, куда он монтируется.
Особенности крепления своими руками
Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:
- Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
- Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
- Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
- Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
- Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
- В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
- Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
- Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
- Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.
Внимание: Сегодня на рынке сантехники существует много подделок на популярные бренды. Поэтому во время приобретения требуемого клапана необходимо обращаться только к надежному продавцу с хорошей репутацией.
Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.
Процесс изготовления обратного клапана
Разбираем шприцы, шток поршня меньшего из них обрезаем по месту первого сужения.
Надрезаем ребра жесткости штока таким образом, чтобы на него можно было надеть пружинку.
Наносим на шток клей и надеваем на него пружинку, даем составу высохнуть.
От пятимиллиметрового шприца отрезаем примерно половину и используем переднюю его часть.
Пассатижами аккуратно укорачиваем пружинку, таким образом, чтобы она слегка выглядывала из обрезка шприца объемом 5 мл.
От шприца объемом 2 мл отрезаем небольшой кусочек у самого носика и обильно наносим на него клей.
Вставляем деталь в отрезок шприца с клапаном и выдерживаем клей для полимеризации.
Дополнительно заливаем его сверху клеевым составом, позволяем полностью высохнуть и проводим проверку шприцем. Соединяем последний с клапаном как показано на рисунке и вытягиваем поршень. При правильно работающем обратном клапане внешнее давление должно вернуть поршень в исходное положение.
Устанавливаем клапан на выходе из воздушного компрессора, а трубку забрасываем в аквариум, воздух исправно подается и насыщает воду кислородом.
Вместе с тем в случае отключения электроэнергии обратного тока воды не будет, прижатый пружиной поршень клапана препятствует этому.
Инструктаж по самостоятельному сооружению клапана
Как вы уже поняли, для создания вентиляционной системы с защитой от обратной тяги совсем необязательно покупать готовую конструкцию. Конечно, полностью обойтись без затрат не получится, поскольку вам придется купить вытяжной вентилятор. Именно он станет основой для обратного клапана.
Перед началом работ вам следует подготовить все необходимые инструменты и материалы. Так, для сооружения мембранного клапана вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей.
Чтобы понимать, как правильно сделать обратный клапан для вентиляции своими руками, важно ознакомиться со следующей инструкцией.
Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах
Из плотного пластика выпиливаем пластину строго по форме отверстия вентиляционного канала. Собственно, это и будет основа будущего клапана.
Далее по краям высверливаем несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.
В центре пластины также просверливаем несколько отверстий, через которые будет выводиться отработанный воздух. Их количество вам также придется определить самостоятельно, опираясь на личные потребности. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.
Далее закрепляем вытяжку к готовому основанию. Для начала на месте соединения понадобится установить резиновую прокладку, и только после этого можно будет зафиксировать вентилятор. Это позволит обеспечить необходимую герметичность, а значит, улучшить качество работы клапана.
Чтобы избежать назойливого шума, исходящего от вентилятора в процессе работы, рекомендуется подложить небольшие кусочки резины под крепежи устройства.
Толщина пластика для сооружения мембранного клапана должна составлять не менее 4-5 мм, чтобы под давлением даже небольшого воздушного потока гибкие мембраны могли легко сгибаться
Из толстой полиэтиленовой пленки делаем створки для клапана. Прежде всего, понадобится подрезать пленку до размеров основания, и только после этого приклеить к основанию клапана. Обратите внимание, створки должны полностью закрывать вентиляционные отверстия.
Следующий этап – разрезаем створку на две одинаковые части, при этом важно, чтобы срез был максимально ровным. В данном случае рекомендуется использовать канцелярский нож с острым лезвием.
Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами. Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика.
На этом процесс создания и установки мембранного клапана завершается. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.
Делаем обратный клапан на воду своими руками
Для работы нужно приготовить:
- муфту с наружной резьбой;
- тройник с внутренней резьбой;
- пружину (свободно входящую в тройник);
- стальной шарик (чуть меньше внутреннего диаметра тройника);
- пробку с резьбой;
- лента ФУМ.
Если подходящей пружины нет, её можно сделать самостоятельно.
Нужна проволока и стержень нужной толщины, чтобы можно было навить на него стальную проволоку.
В стержне делается отверстие, в него вставляется конец проволоки. Чтобы было удобней, зажимается стержень в тиски и навивается нужное количество витков (плоскогубцами).
Теперь можно перейти к сборке клапана:
- В тройник вкручивается муфта так, чтобы перекрыть боковое отверстие примерно на 2 мм (чтобы в будущем шарик туда не выскочил).
- С противоположного конца вставляется шарик, затем пружина.
- Этот конец наглухо закупоривается пробкой на ленте ФУМ.
Поток воды в самодельном клапане будет входить со стороны муфты, отталкивать шарик, и выходить с перпендикулярного конца тройника.
Самое важное здесь — правильно отрегулировать пружину, чтобы она не отклонялась, когда напор спадёт, но и не была слишком тугой и не препятствовала нормальной циркуляции.
Остаётся только добавить, что в магазинах обратный клапан может стоить в пределах 800 – 3000 рублей. Решение, делать запорный элемент самостоятельно, или купить, нужно принимать из реальной оценки своих возможностей, как мастера. Ведь прибор хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие герметичности могут дорого стоить в нештатной ситуации.
Вакуумный клапан для канализации
Согласно СНиП каждый канализационный стояк должен оборудоваться устройством для вентиляции, а в случае невозможности установки вытяжного элемента по техническим причинам, следует использовать вентиляционный клапан. Установка клапана производится на стояк диаметром 110 мм.
Принцип его работы состоит в выравнивании атмосферного давления в трубе, устраняя избыточное разряжение воздуха. Под воздействием напора воды, который создает колебания давления в стояке, крышка запорной арматуры с диаметром 110 мм открывается, а в случае прекращения давления, срабатывает пружина, что закрывает крышку и предотвращает обратное движение.
Воздушный клапан не только выполняет функцию вентиляции, но и защищает систему от чрезмерного шума.
Вентиляционный клапан состоит из таких элементов:
- Корпус устройства.
- Отверстие, через которое проходит воздушный поток.
- Шток регуляции давления.
- Резиновая прокладка.
- Крышка устройства.
Детальнее воздушный клапан можно рассмотреть на рисунке:
Устройство воздушного клапана для канализации
Вентиляционный клапан производится из различных материалов, однако наилучшими характеристиками обладают изделия из полиэтилена. Главные достоинства, которыми обладает воздушный клапан из полиэтилена:
- Легкий монтаж;
- Простой уход;
- Экономичность;
- Долговечность.
Воздушный клапан бывает нескольких видов:
- Клапан воздушный автоматический. Имеет небольшую пропускную способность, поэтому устанавливается в частных домах на отдельные элементы канализационной системы. Выполняет выпуск скопившегося в системе воздуха.
- Клапан воздушный антивакуумный. Наиболее распространенный вариант устройства. Широко применяется в помещения различного типа. Работает на впуск и выпуск воздуха.
- Комбинированный воздушный механизм. Объединяет в себе качества автоматического и антивакумного механизма выпуска воздуха.
Монтаж вентиляционного клапана
Запорный механизм для вентиляции стояка устанавливать предельно просто. Необходимо всего лишь установить его на свободном конце канализационной трубы.
Установка воздушного клапана для канализации
Поэтапно процесс монтажа выглядит следующим образом:
- Выбор места расположения аэратора. Располагать механизм можно для вентиляции отдельного сантехнического прибора или всей системы в целом.
Вентиляционный клапан монтируется на расстоянии 20 см от ближайшего сифона и 30 см от самотечной трубы.
Крепление с канализационной трубой может производиться посредством фитингов, резьбы или иного способа, предусмотренного производителем аэратора.
Аэраторы устанавливаются внутри помещений, поскольку для их эксплуатации температура воздуха не должна опускаться ниже 0°С. Затраты на приобретение механизма быстро окупаются благодаря защите канализационной системы от поломок, а жилого помещения от распространения вредоносных запахов. Немаловажным достоинством также является существенное снижение уровня шума в системе слива, что способствует созданию комфортного микроклимата в квартире или частном доме.
Причины засоров
Появление обратного хода канализационных стоков может быть вызвано разными причинами, в том числе:
- Неправильная эксплуатация канализационной системы, в результате которой в ней оказываются тряпки, полиэтиленовые пакеты и другие вещи, перекрывающие просвет трубы.
- Появление при длительной эксплуатации осадка на внутренних стенах труб. При этом не только уменьшается просвет, но и появляется шероховатость на стенках, способствующая оседанию твердых частиц и еще более быстрому образованию пробки.
- Неправильный уклон канализационного трубопровода. Причем засорам способствует как слишком большой, так и слишком маленький уклон. Для того, чтобы твердые частицы не оседали на внутренних стенках, движущий их поток воды должен перемещаться с определенной скоростью. Изменить наклон можно, только полностью переделав систему.
- Наличие отводов, расположенных под прямым углом. заставляет поток воды резко изменить свою скорость, при этом крупные включения могут задерживаться, образуя со временем пробку.
Возможные ошибки и проблемы при установке
Устройство может выйти из строя из-за ошибок при монтаже.
В процессе установки обязательно соблюдать инструкцию
Желательно раз в месяц проводить осмотр на предмет неполадок
Отсутствие потока воды
Неправильная установка. Стрелка показывает направление потока.
При монтаже не извлекли заглушку или фиксатор затвора. Это приведет к тому что устройство не будет пропускать жидкость
Клапан плохо держит
Возможно попадание твердой частицы, которая не даёт полностью перекрыть проход.
Что предпринять: Для начала попробовать вымыть попавший сор водным потоком. Нужно несколько раз открыть и закрыть ближайший запорный кран. Если не помогло, разобрать обратный клапан, хорошо промыть и смонтировать обратно
Лопнула резьбовая муфта.
Такое бывает при большой нагрузке в трубопроводе, бракованном изделии или намотано слишком много уплотнительного материала
Постукивания
После установки обратного клапана слышны постукивания. Такое может произойти из-за большего диаметра клапана. Еще вариант: установлен слишком близко к насосу.
Решение: в первом случае приобрести устройство с меньшим диаметром. Во втором переставить в более подходящее место.
Лучшие производители
Всегда возникает вопрос: какой фирмы товар лучше купить? Безусловно, выбирать нужно изделия от производителей, зарекомендовавших себя выпуском продукции высокого качества и желательно по доступной цене. С лучшими производителями следует познакомиться поближе.
Stout
Европейский бренд с производством в Германии, Испании, Италии, России. Продукция сертифицирована по ISO, производится с применением инновационных технологий, на современном оборудовании и реализуется по доступной цене.
Sobim
Испания, Барселона. Выпускает продукцию из латуни собственного производства. Производство организовано на основе системы менеджмента качества ISO и имеет соответствующие сертификаты. Популярные модели бренда пользуются неизменным спросом специалистов.
Kalde
Турецкая компания. Является одним из ведущих производителей полипропиленовых фитингов и сантехарматуры в мире. Популярность моделей бренда основана на высоком качестве ее изделий и повышенному спросу на полипропиленовые трубопроводы в последнее десятилетие.
CTM
Изделия китайского бренда отличаются хорошим качеством и бюджетной ценой. На отечественном рынке с 2006 года. Имеют только положительные отзывы пользователей.
Джилекс
Российская компания. Основное направление деятельности – насосное оборудование, фитинги и регулирующая арматура. Качественные и недорогие изделия пользуется спросом у специалистов.
ITAP
Высококачественные латунные изделия итальянского производства. Больше и добавить нечего.
Danfoss
Международная компания датского происхождения, продукция которой пользуется мировой известностью. Основные направления: промышленная автоматика, теплотехника, холодильные установки. Устройства бренда пользуются повышенным спросом у монтажников промышленных трубопроводных коммуникаций. Для применения в домашних условиях это довольно дорогое удовольствие.
Ari Armaturen
Германский бренд, популярный среди специалистов по монтажу промышленного оборудования, так же, как и продукция Danfoss. Основное направление деятельности – производство регулирующей арматуры высокого качества.
Herz
Международная компания с центральным офисом в Вене. Ведущий мировой производитель фитингов и арматуры для систем отопления, водоснабжения и холодильной техники.
Genebre
Высококачественная запорно-регулирующая арматура из Испании.
Kalde 1 3222 – cvl
Устройство, отсекающее пружинное приварное турецкого производства с диаметром условного прохода в один дюйм или 25 мм. Материал корпуса полипропилен. Безотказно работает в системах холодного и горячего водоснабжения. Реализуется по цене 250 рублей.
Достоинства:
- не подвержен коррозии;
- безотказен в системах горячего и холодного водоснабжения;
- доступная цена.
Недостатки:
- для монтажа своими руками необходим специальный «паяльник» и некоторые навыки сварки полипропиленовых труб;
- не предусмотрено применение в отопительных системах.
СТМ CBCV F001 1
Пружинная муфтовая модель китайского производства. Диаметр присоединения – один дюйм. Предназначен к применению в любых трубопроводах с температурой рабочей среды до 100°С. Корпус из латуни рассчитан на давление до 16 бар (1,6 МПа). Надежный бюджетный вариант для внутриквартирных трубопроводов. Средняя цена: 224 рубля.
Достоинства:
- латунный корпус;
- пружинный механизм;
- доступная цена.
Недостатки:
- не выявлены.
Фото обратного клапана своими руками
Советы и рекомендации специалистов
Чтобы не допустить ошибок при монтаже, рекомендуем прочитать советы специалиста:
- Направление стрелки на корпусе клапана и направление потока жидкости в водопроводе должны совпадать.
- Устройство надо монтировать в тех местах, где есть удобный доступ. Это необходимо, чтобы в дальнейшем можно было провести осмотр или ремонт обратного клапана.
- Перед монтажом проверьте устройство на герметичность.
- У клапанов из стали и латуни более длительный период эксплуатации. Так как они более устойчивы к коррозии и перепадам давления.
- Устанавливать следует после прибора учета.
Чтобы обратный клапан для воды, установленный в системе водоснабжения мог правильно функционировать длительный срок. Необходимо производить монтаж по правилам, указанным в инструкции
