Автоматический воздухоотводчик: принцип действия в системе отопления

Что такое воздушные клапаны?

Воздушный клапан для отопления представляет собой цилиндрический герметичный корпус из латуни. Внутри прочной оболочки находится пустотелый поплавок из полипропилена или тефлона, соединенный рычагом с клапаном спуска, оснащенного запорной заглушкой. Колпачок заглушки нужен для предупреждения утечки теплоносителя при поломке устройства.

Различаются сбросные устройства по трем видам:

• приборы прямые только вертикального монтажа;

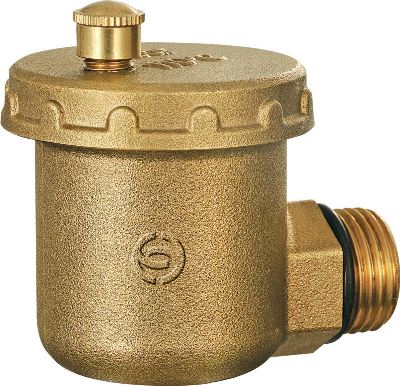

• угловые, их можно ставить под прямым углом вместо кранов Маевского, если нет возможности интегрировать прямое устройство;
• специальные сбросники для монтажа на батареи.

Принцип работы определяется типом изделия – ручные (краны Маевского) и автоматические поплавкового типа.

Что такое воздухоотводчики и для чего они нужны

Многие обладатели радиаторных систем сталкивались c ситуацией, когда при горячих трубах некоторые части радиатора плохо греют или они вообще холодные, аналогичные проблемы возникают с утеплением водяными полами. Главная причина этого явления — наличие воздуха в трубах, который поднимается вверх и препятствует движению теплового носителя.

При большом объеме воздуха может образоваться пробка, приводящая к полной остановке циркуляции теплоносителя в трубопроводе — происходит завоздушивание линии.

Если в открытом контуре воздушные пузырьки отправляются в незакрытый расширительный бак, расположенный на высоких этажах здания или чердаке, и стравливание не столь актуально, то в закрытой системе жизненно необходим спускник воздуха системы отопления на всех контурах и отдельных теплообменных приборах.

Когда пробки мешают работе системы, для удаления скопившегося воздуха используют ручные или автоматические отопительные спускные краны. Одним из наиболее простых приспособлений является обычный вентиль, устанавливаемый в верхней точке радиаторов отопления. Для спуска воздуха из батарей вентиль открывают и ждут момент, когда струя перестанет вытекать рывками вместе с воздухом — в радиаторах без воздуха водный поток будет равномерным.

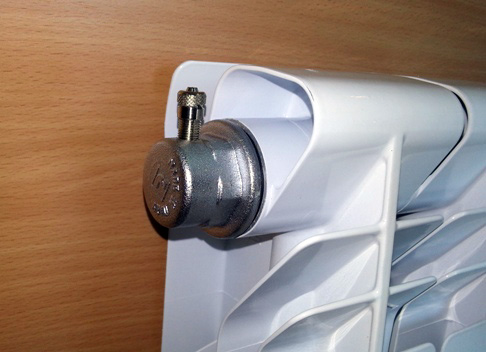

В индивидуальных отопительных линиях частных домов на радиаторы вместо обычных вентилей ставят специальные запоры, которые функционируют автоматически или регулируются вручную. С их помощью удаляют не только воздух из приборов, в которых происходит газообразование, но и когда нужно, кислород из воды, вызывающий ускоренную коррозию металлических деталей арматуры.

Предохранительный клапан

В большинстве моделей современных котлоагрегатов производители предусматривают систему безопасности, «ключевой фигурой» которой является предохранительная арматура, включенная прямо в теплообменник котла или в его обвязку.

Назначение предохранительного клапана в системе отопления заключается в предотвращении повышения давления в системе выше допустимого, которое может привести: к разрушению труб и их соединений; протечкам; взрыву котельного оборудования Конструкция данного рода арматуры проста и незатейлива.

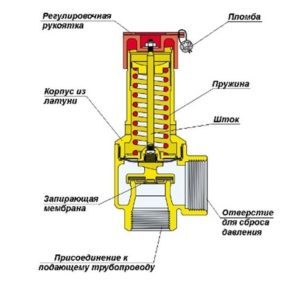

Прибор состоит из латунного корпуса, в котором размещена подпружиненная запирающая мембрана, соединенная со штоком. Упругость пружины является главным фактором, который

удерживает мембрану в запертом положении. Регулировочной рукояткой производится настройка силы сжатия пружины.

При давлении на мембрану выше установленного, пружина сжимается, она открывается и происходит сброс давления через боковое отверстие. Когда давление в системе не сможет преодолевать упругость пружины, мембрана займет исходное положение.

Совет: Приобретайте предохранительное устройство с регулировкой давления от 1, 5 до 3,5 Бар. В это диапазон попадает большинство моделей твердотопливного котельного оборудования.

Обратный клапан

В самотечный СО есть условия, при которых теплоноситель может поменять направление движения. Это грозит повреждением теплообменника теплогенератора вследствие его перегрева. То же может случиться и в достаточно сложных СО с принудительным перемещением теплоносителя, когда вода, через обходную трубу насосного узла попадает обратно в котел. Механизм действия обратного клапана в системе отопления достаточно прост: он пропускает теплоноситель только в одну сторону, блокируя его при движении обратно.

Существует несколько типов данного рода арматуры, которая классифицируется по конструкции запирающего устройства:

1. тарельчатый;
2. шаровый;
3. лепестковый;
4. двустворчатый.

Как уже понятно из названия, в первом типе в качестве запирающего устройства выступает стальной подпружиненный диск (тарелка), соединенная со штоком. В шариковом в качестве затвора выступает пластиковый шарик. Двигаясь «в правильном» направлении теплоноситель выталкивает шарик по каналу в корпусе или под крышку устройства. Как только прекращается циркуляция воды или меняется направление ее движения, шарик, под действием гравитации занимает исходное положение и перекрывает движение теплоносителя.

В лепестковом, запирающим устройством является подпружиненная крышка, которая опускается при изменении направления воды в СО под действием естественной гравитации. Двустворчатый элемент устанавливается (как правило) на трубы большого диаметра. Принцип их работы не отличается от лепесткового. Конструктивно, в такой арматуре, вместо одного лепестка, подпружиненного сверху, устанавливается две подпружиненные створки. Данные приборы предназначены для регулировки температуры, давления, а также стабилизации работы СО.

Балансировочный клапан

Любая СО требует гидравлической регулировки, другими словами — балансировки. Выполняется она различными способами: правильно подобранным диаметром труб, шайбами, с разным проходным сечением и пр. Наиболее эффективным и в то же время простым элементом настройки работы СО считается балансировочный клапан для системы отопления.

Назначение данного устройства в том, чтобы на каждое ответвление, контур и радиатор поддавался необходимый объем теплоносителя и количество тепла.

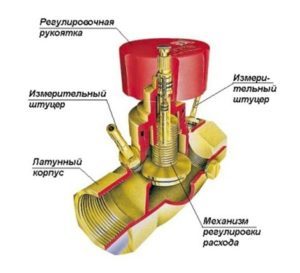

Клапан представляет собой обычный вентиль, но с установленными в его латунный корпус двумя штуцерами, которые дают возможность подключения измерительного оборудования (манометров) или капиллярной трубки в составе с автоматическим регулятором давления.

Принцип работы балансировочного клапана для системы отопления заключается в следующем: Оборотами регулировочной рукоятки необходимо добиться строго определенного расхода теплоносителя. Делается это замерами давления на каждом штуцере, после чего по диаграмме (обычно прилагаемой производителем к устройству) определяется количество поворотов регулировочной рукоятки для достижения нужного расхода воды на каждый контур СО. На контуры с количеством радиаторов до 5 шт устанавливают ручные балансировочные регуляторы. На ветки с большим количеством отопительных приборов – автоматические.

Перепускной клапан

Это еще один элемент СО, предназначенный для выравнивания давления в системе. Принцип работы перепускного клапана системы отопления сходен с предохранительным, но есть одно отличие: если предохранительный элемент стравливает излишки теплоносителя из системы, то перепускной, возвращает его в обратную магистраль мимо отопительного контура.

Конструкция данного устройства также идентична предохранительным элементам: пружина с регулируемой упругостью, запорная мембрана со штоком в бронзовом корпусе. Маховиком настраивается давление, при котором данное устройство срабатывает, мембрана открывает проход для теплоносителя. При стабилизации давления в СО, мембрана возвращается на прежнее место.

Особенности работы ручных клапанов

Механический или ручной спускник воздуха системы отопления отличается простотой устройства и представляет собой латунный корпус с внешней резьбой и торцевым отверстием размером в 2 мм, которое перекрывает винт с конусообразным наконечником. Сбоку на корпусе есть отверстие уменьшенного размера для стравливания газов. На чертежах видно, что кран Маевского – простое, но прочное и функциональное устройство, которое сложно сломать, именно поэтому ручные клапаны пользуются популярностью.

Принцип работы:

1. В период эксплуатации системы вентиль плотно закручен, отверстие закрыто герметичным конусом.
2. Чтобы выпустить пробку, откручивается винт на 2-3 оборота. Давление действует на газы, заставляя их выходить из отверстия, откуда воздух попадает в канал выпуска и наружу.
3. Окончание процесса стравливания – выход струи теплоносителя без пузырей газов.

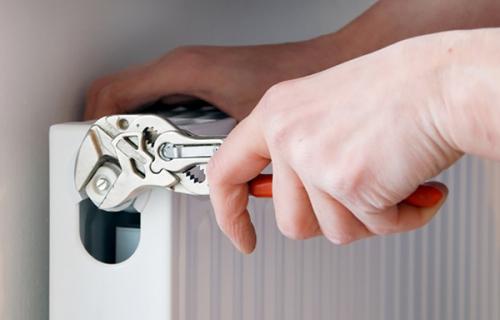

Вентиль механического типа устанавливается только на радиаторы. По способу откручивания ручной сбросник воздуха может быть с пластиковой/металлической рукояткой, шпицем под плоскую отвертку или оснащенный винтом с четырехгранным наконечником – для таких устройств нужен специальный ключ.

Избыток или недостаток воздуха в трубопроводе негативно влияет на эффективность работы системы

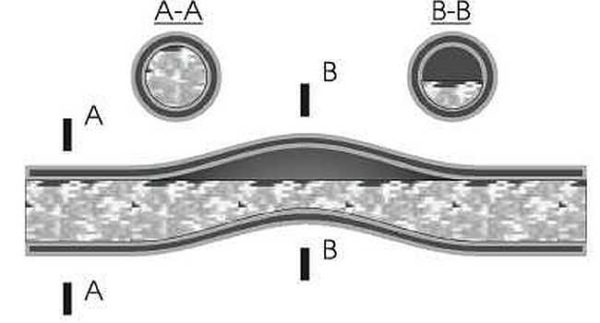

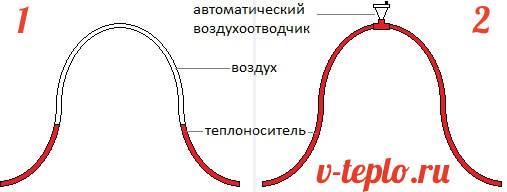

Когда воздух собирается в высоких точках трубопровода, он частично перекрывает его проходное сечение. Появляется так называемый «воздушный карман», который снижает расход воды. В результате, увеличивается расход энергии, необходимый на ее перекачку.
 Если таких «воздушных карманов» много,  поток воды в трубопроводе может полностью прекратиться. Вытеснение и перемещение таких воздушных карманов может привести к внезапному изменению скорости потока воды, вызывающему гидроудары и повреждения труб.
В местах «воздушных карманов» ускоряется коррозия стенок трубы, повреждаются измерительные устройства и неустойчиво работают регулирующие клапана.

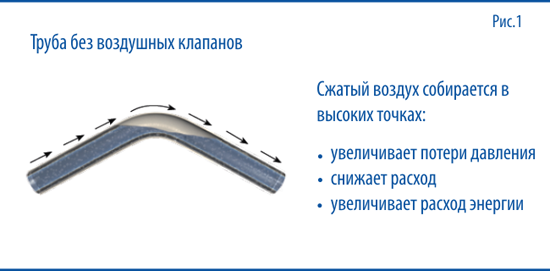

Рис. 1 Труба без воздушных клапанов

С другой стороны, когда происходит опорожнение трубопровода, необходимо поступление атмосферного воздуха в трубопровод, чтобы заместить уходящую воду. Если этого  не сделать, образующийся вакуум приведет к “схолопыванию” трубы.

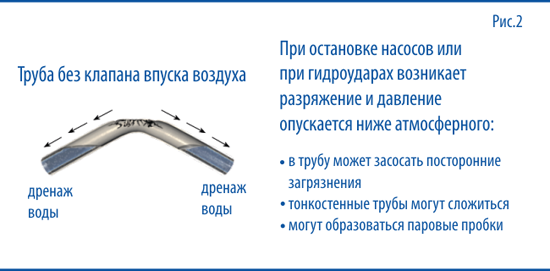

Рис. 2 Труба без клапана впуска воздуха

Не существует трубопроводов без воздуха

Атмосферный воздух попадает в трубу при ее заполнении водой. Если отсутствуют устройства, его удаляющие, он собирается в высоких локальных точках. При нормальном давлении и температуре вода может содержать до 2% (объемных) растворенного воздуха. Скорость потока воды может изменяться при изменениях температуры и давления, на уклонах, при изменении диаметров трубы, частично открытых задвижках и пр. При этом растворенный воздух может выделяться, собираясь в высоких точках. Воздух может попадать в трубу при запуске глубинных насосов, из всасывающих вихрей обычных насосов, через неплотные  соединения в зонах выше гидравлического градиента (точки с отрицательным давлением). Также воздух впускается в трубу воздушными клапанами при возникновении разрежения.

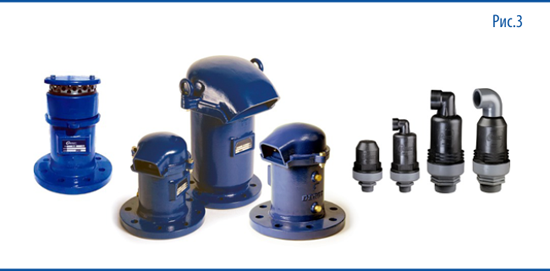

Воздушные клапаны регулируют впуск/выпуск воздуха в трубопроводе

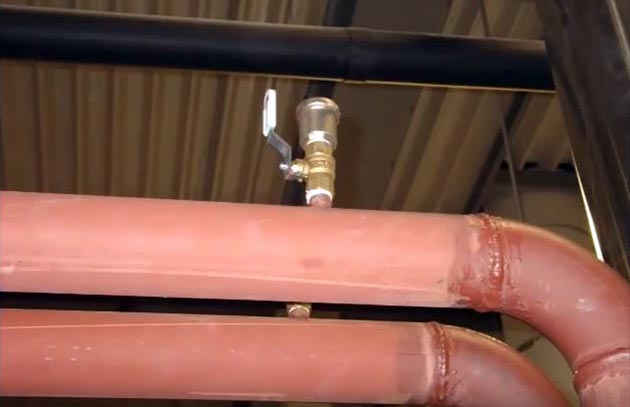

Во избежание проблем, описанных выше, необходимо использовать на трубопроводе воздушные клапаны. Они бывают разных видов – кинетический (анти вакуумный) клапан, автоматический клапан, комбинированный клапан – выбор клапана обусловлен потребностью на конкретном участке трубопровода.

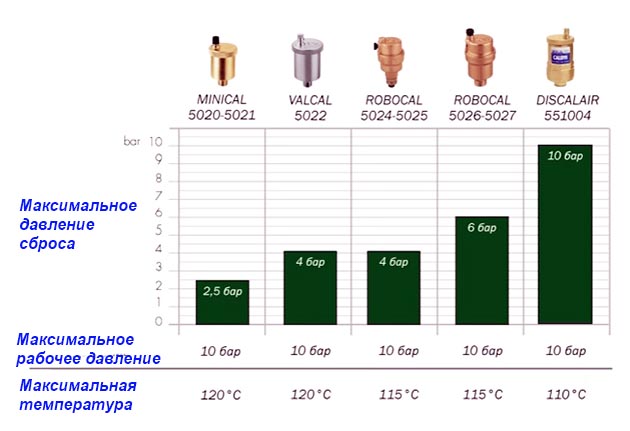

В таблице ниже приведены особенности каждого типа воздушных клапанов компании Dorot.

Механический

Корпус ручного спускника обычно сделан из латуни, имеет простую конструкцию и маленькие размеры. Основной частью всего крана Маевского является запорный клапан игольчатого типа. Чтобы задействовать его и выгнать воздух, необходимо провернуть винт против часовой стрелки на один оборот специальным ключом, отвёрткой или рукой, в зависимости от модели устройства. Игла открывает отверстие и через него выходят газы. В этот момент будет слышен слабый звук шипения. Как только весь воздух вышел, через отверстие начинает вытекать теплоноситель. После этого необходимо закрутить винт до конца.
В однотрубных системах с естественной циркуляцией роль воздухоотводчика играет расширительный бачок открытого типа. Если установлен закрытый мембранный бак, то в систему отопления необходимо встроить автоматическое устройство отвода воздуха.

Трубы в сетях с принудительной циркуляцией должны иметь подъём от основного стояка к остальным. Автоматические воздухоотводчики монтируются на наивысших точках сети, так как именно в них собирается газ, а также в местах вероятного скопления (коллекторы).

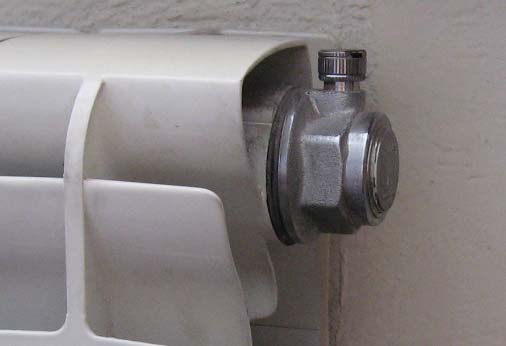

Кран Маевского устанавливается на радиаторах сверху справа или слева на боковой стороне. Большая часть всех газов выводится из сети отопления через автоматические воздухоотводчики, и лишь малая доля через механические устройства.

Чтобы было легче и быстрее заменить автоматический воздухоотводчик, рекомендуется устанавливать его на отсекающий клапан. Во время откручивания устройства для отвода воздуха, он отсекает теплоноситель.

Комбинация с отсечным клапаном

Перед покупкой воздухоотводчика следует учесть один важный эксплуатационный нюанс. На патрубке соединения клапан может быть установлен с переходным защитным звеном или без него. Данный элемент называется отсечным клапаном и служит своего рода запорным блокировщиком, замыкающим контур. То есть, если необходимо снять автоматический воздушный клапан, то в системе с отсечным блоком это можно будет сделать без перекрытия воды на ветке. Конструкция данного элемента устроена так, что при подключении отводчика его клапан автоматически открывается – и напротив, когда прибор снимается, происходит замыкание патрубка. Это приспособление никак не влияет на процесс деаэрации, но зато облегчает операции по демонтажу системы воздушного спуска. Кроме того, отсечной клапан можно использовать как фитиновый адаптер при переходе с одного диаметра на другой, хотя это не его основная функция.

Инструкция по эксплуатации

Автоматический воздухоотводчик практически не требует участия человека в процессе работы. Максимум что может понадобиться, это отслеживание корректности его функционирования. Но как спустить воздух из батареи, если устройство вышло из строя? В этом случае придется контролировать процесс стравливания газов из отопительного контура через боковую заглушку. Она присутствует в самых простых батареях, а радиаторные панели оснащаются более современными механическими клапанами. Пользователю достаточно повернуть клапан или заглушку, после чего накопившийся воздух уйдет под действием силы тяжести.

При выполнении ручного стравливания важно учитывать несколько технических нюансов. Во-первых, на этот момент должно быть выключено отопление – бойлер, котел или другой источник нагрева. Во-вторых, уже после стравливания при затяжке клапана или заглушки должна быть обеспечена герметизация арматуры. Как спустить воздух из батареи, не оставив после этого течи? На месте стыка должна быть намотана сантехническая фум-лента или другой уплотнитель, который исключит возможность сохранения зазоров. Это же делается и применительно к установке автоматических воздухоотводчиков, которые также грешат протечками, если их неправильно смонтировать.

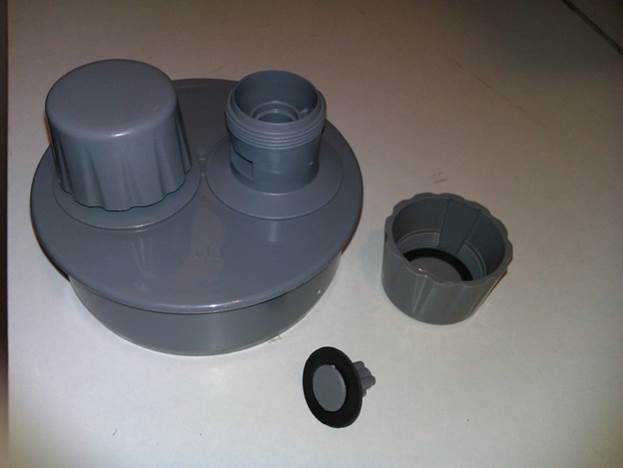

Воздушные пластиковые клапаны АКВ: разновидности, функции, элементы.

 Функции и составные элементы чугунного комбинированного воздушного клапана

Зачем устанавливают автоматические воздухоотводчики на паропроводах?

Основная идея применения воздухоотводчиков (термостатических конденсатоотводчиков) — убрать «воздушные карманы» из паропровода, которые приводят к увеличению времени прогрева системы, а также снижению производительности потребителей. Присутствие воздуха и неконденсируемых газов в паропроводе опасно сразу несколькими моментами:

• Падение общей эффективности системы. С воздухом она прогревается медленнее, как следствие, до потребителя доходит пар с более низкими параметрами, чем необходимо. Теплопередача может снизиться до 50%, а значит, потребуются дополнительные расходы, чтобы поднять температуру до нужных значений.

• Кислород, входящий в состав воздуха, является сильным окислителем. При высокой концентрации он способен вызывать точечную коррозию металла паропровода.

• Неконденсируемый углекислый газ СО2, растворяясь в конденсате, образует угольную кислоту, под действием которой со временем разрушаются основные компоненты паропровода и нарушается его герметичность.

Применение автоматических воздухоотводчиков позволяет автоматизировать процесс выпуска воздуха из паропровода, исключив участие человека в обслуживании пароконденсатной системы. Во-первых, это позволит высвободить персонал для выполнения другой работы. Во-вторых, воздухоотводчики устанавливаются на самых высоких отметках трубопровода, доступ к которым обычно затруднен.

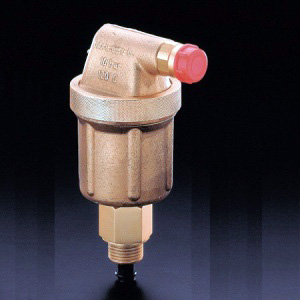

Автоматический воздухоотводчик, – как работает, почему течет

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один – автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Без небольшого устройства – автоматического воздухоотводчика, – система не будет нормально работать – произойдет завоздушивание.

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

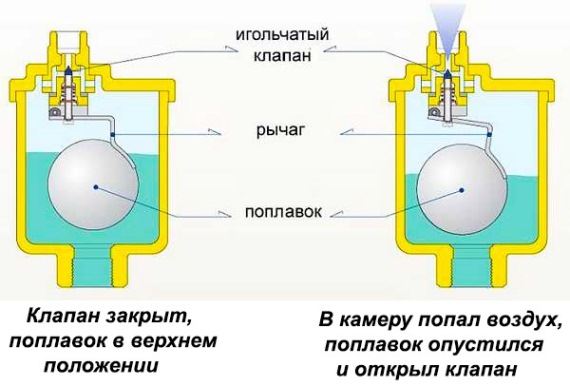

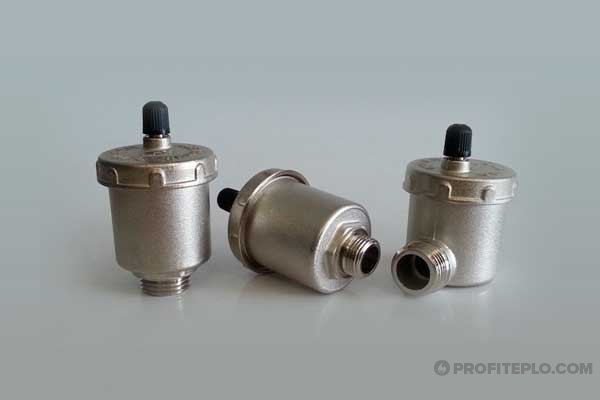

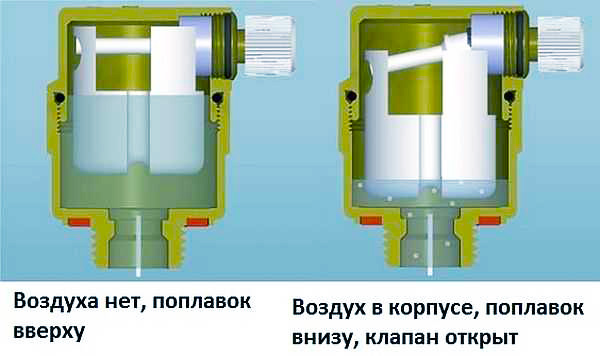

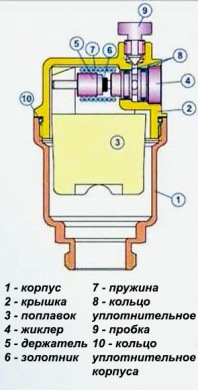

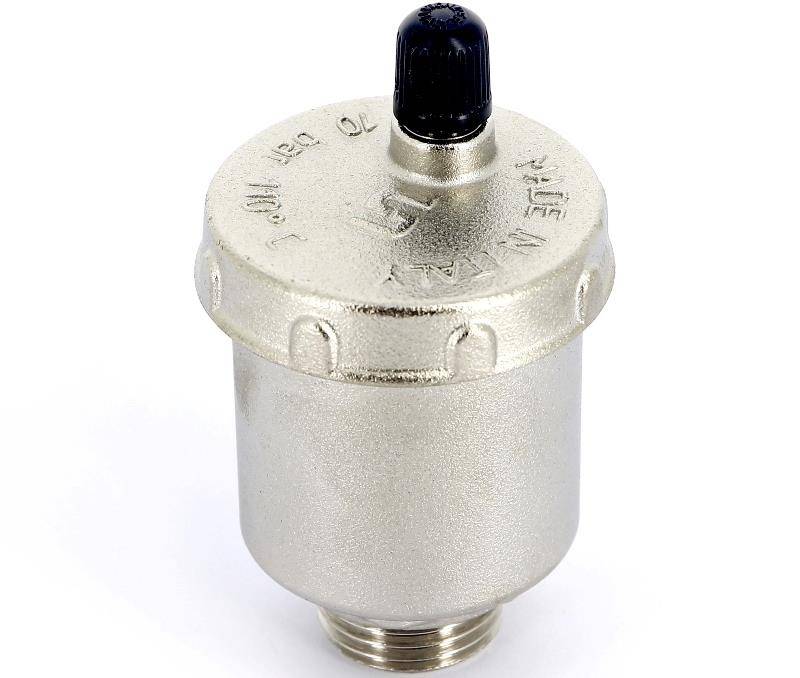

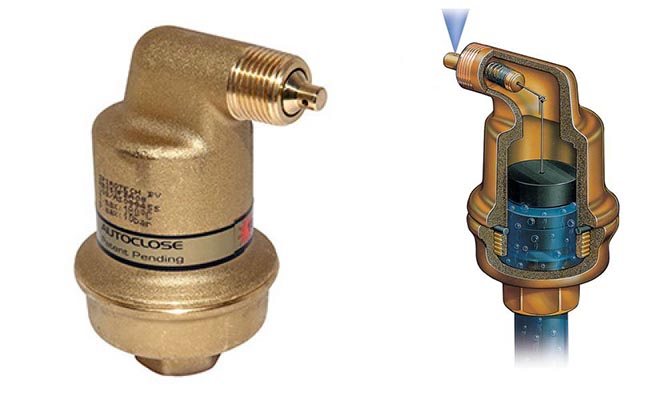

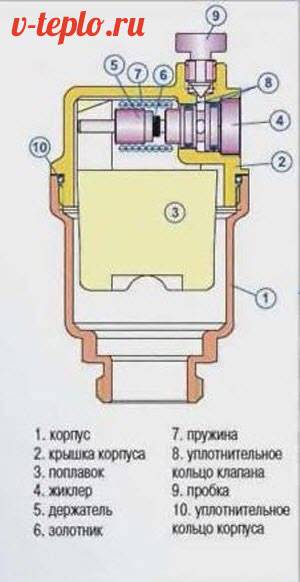

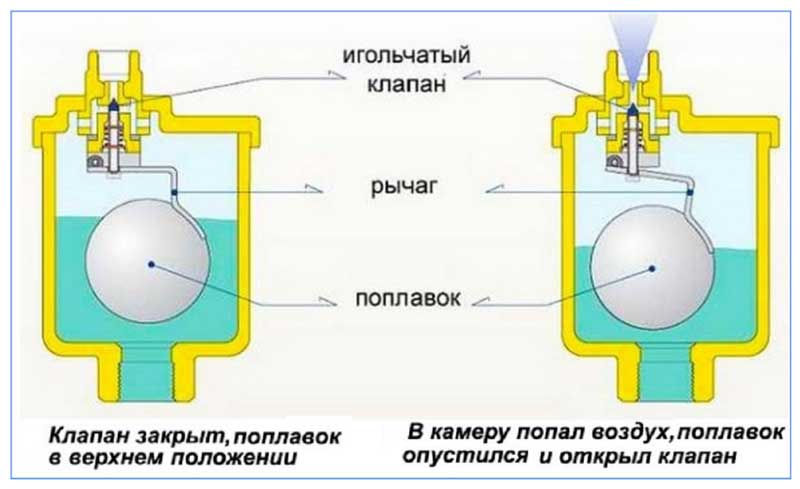

В основе устройства – корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, – выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна – всегда строго вертикальная установка, только в таком положении работает устройство.

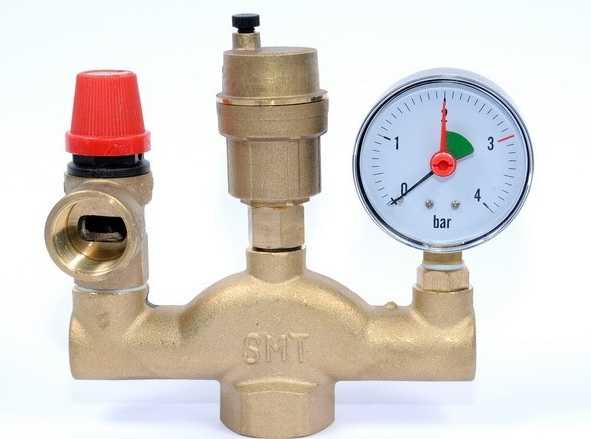

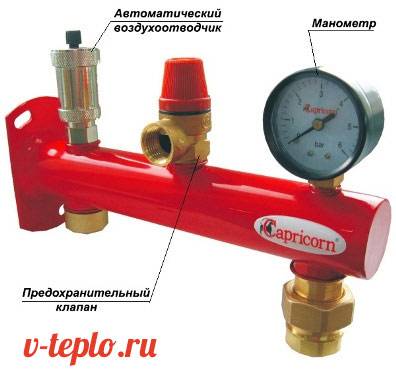

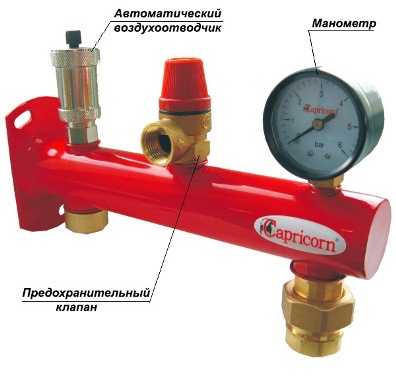

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

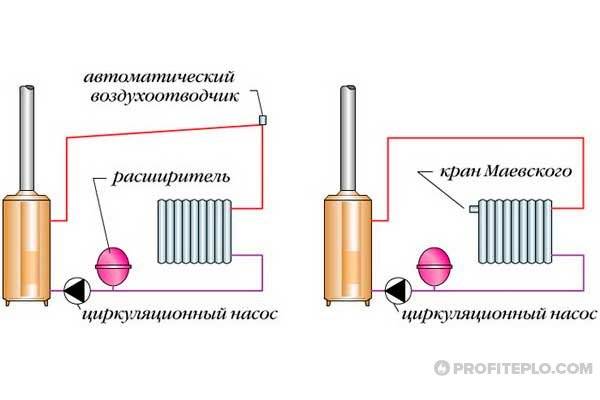

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, – ручными устройствами для стравливания воздуха.

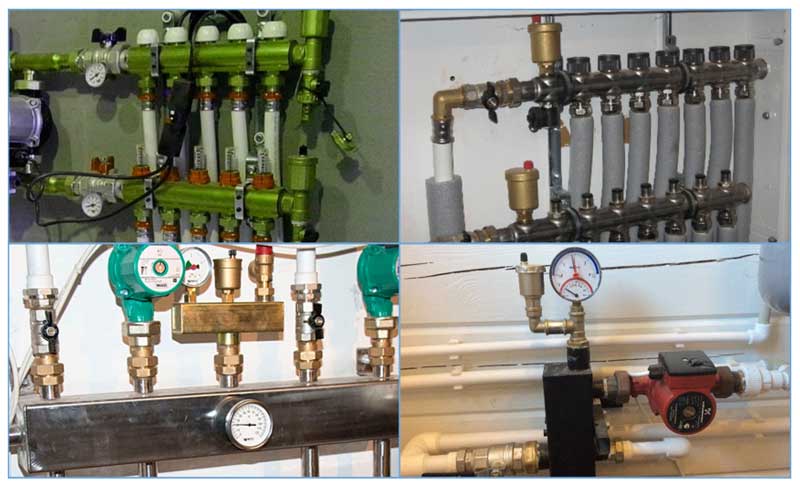

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан – кран Маевского.

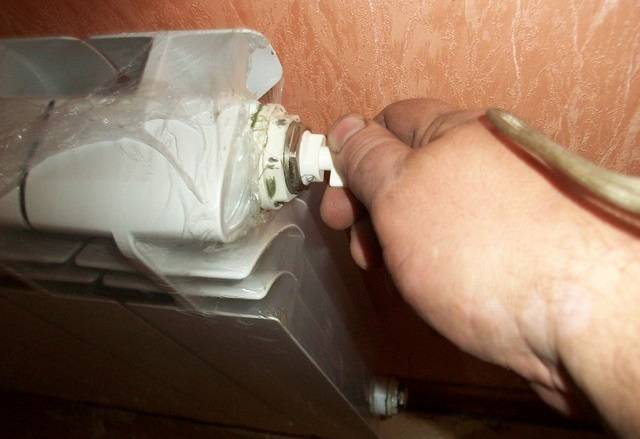

При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.

В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

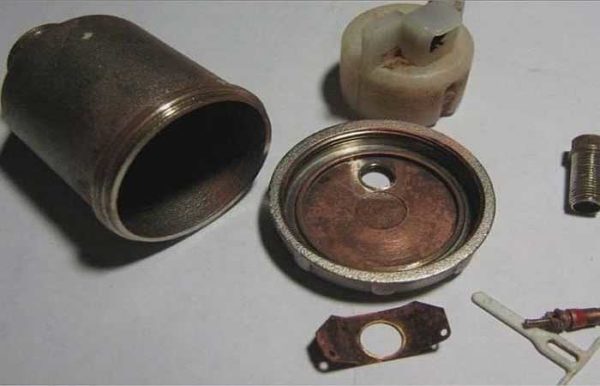

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться – сочится вода, – устройство течет.

Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана – строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы – 1/2 дюйма.

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.

Назначение и эксплуатация автоматического воздухоотводчика

Для удаления воздушных пробок из отопительных систем традиционно используются устройства с ручным управлением — сливные вентили, краны Маевского. Также широкое применение нашел автоматический воздухоотводчик, который стравливает газы, скопившийся в трубопроводе с жидкостным теплоносителем, без вмешательства человека.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

• вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
• максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
• максимальная температура окружающей среды;
• внутреннее давление в системе отопления.

Дополнительно определяются:

• условный проход (диаметр оборудования);
• высота и ширина оборудования;
• вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Для чего нужен автоматический воздухоотводчик?

Назначение данного устройство говорит само за себя: для вывода из системы отопления воздуха, причём, в автоматическом режиме, без нашего участия.

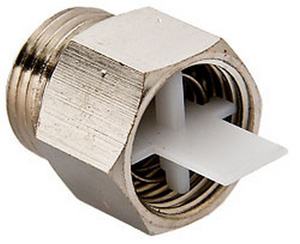

Для удобства: вкручиваем сперва такой клапан, а уже в него – воздухоотводчик; у клапана есть пластмассовый флажок, на который при вкручивании воздухоотводчик нажимает, тем самым открывая доступ к системе отопления. Если по какой-то причине нужно воздухоотводчик отсоединить, вы это и делаете, после чего клапан прикроет оставшуюся «дырку», не дав теплоносителю вытекать. Отремонтировали этот воздухоотводчик или купили новый, снова вкрутили – клапан открылся…

Как работает спускной кран

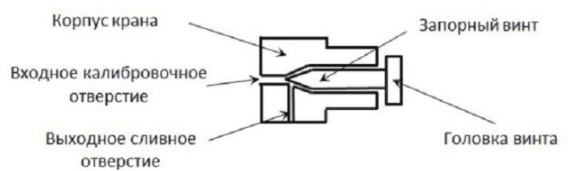

Устройство показанного на чертеже вентиля Маевского понять несложно. В торце латунного корпуса с наружным резьбовым присоединением ½” (Ду 15) либо ¾” (Ду 20) проделано отверстие Ø2 мм, чье сечение перекрывает винт с конусным наконечником. Сбоку в корпусе проделано отверстие малого диаметра, предназначенное для выпуска воздуха.

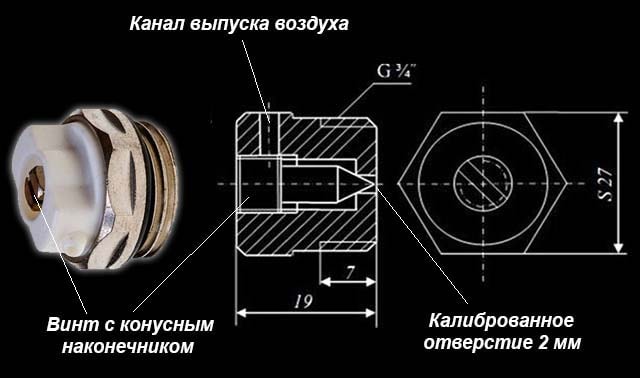

Чертеж винтового крана Маевского в разрезе

Примечание. Модернизированный воздуховыпускной клапан снабжается поворотной пластиковой вставкой, внутри которой выполнен отводной канал. Удобство в том, что положение сбросного отверстия можно регулировать поворотом пластмассовой шайбы.

Механический «воздушник» работает следующим образом:

1. В режиме эксплуатации отопления запорный винт закручен и конус герметично перекрывает отверстие.
2. Когда нужно выпустить воздушную пробку, винт откручивается на 1—2 оборота. Под давлением теплоносителя воздух проходит сквозь отверстие диаметром 2 мм, попадает в выпускной канал и движется по нему наружу.
3. Сначала из отверстия вырывается чистый воздух, потом вперемешку с водой. Винт закручивается после того, как из канала пойдет плотная струя теплоносителя.

Разновидности вентилей по способу откручивания

Воздушный кран Маевского с ручным приводом – безотказное средство для спуска газов из трубопроводов и радиаторов отопления. Секрет надежности – отсутствие движущихся деталей, могущих засориться, износиться либо заржаветь. Как правило, вентиль используется в качестве радиаторного воздухоотводчика.

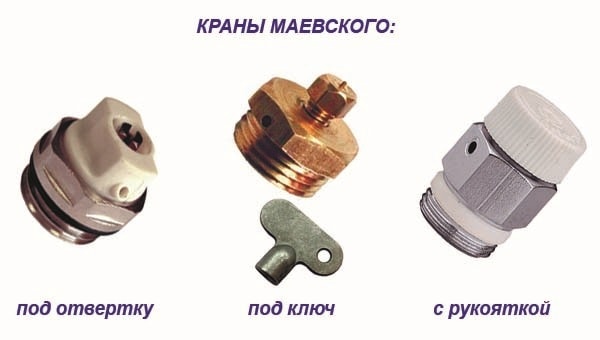

Ручные воздушные клапаны отопления делятся на разновидности по способу откручивания винта:

• с помощью пластиковой либо металлической рукоятки;
• традиционный вариант – шлиц под плоскую отвертку;
• винт с четырехгранной головкой, чтобы пользоваться специальным ключом.

Что такое кран Маевского и как он функционирует, наглядно показано на видео от мастера – сантехника:

Виды и маркировка, популярные модели

Существуют несколько видов автоматических воздухоотводчиков. Все они делятся на два больших типа: автоматические и ручные воздухоотводчики для радиаторов или краны Маевского.

В зависимости от диаметра резьбового соединения они бывают двух типов: 1/2 и 3/4 дюйма. Первый более известен по российской маркировке как автоматический воздухоотводчик Ду 15, второй — Ду 20.

По способу крепления они делятся на классические прямые и на боковые. У воздухоотводчиков второго типа резьбовое соединение повернуто на 90 градусов. Клапан выпуска воздуха может также находиться сверху или сбоку. Различные модификации выпускаются изготовителем для облегчения установки их в сложных местах системы отопления или для монтажа сбоку на радиаторы.

На отечественном рынке наиболее известны два производителя: «Valtec» и «Danfoss». Компания «Valtec» поставляет на российский рынок автоматический воздухоотводчик VT.502 с диаметром крепления 1/2 (Ду15). Модель хорошо себя зарекомендовала и пользуется большой популярностью у монтажников автономных систем отопления в частных домах. Она имеет латунный корпус покрытый слоем никеля, который рассчитан на максимальное давление 10 бар и температуру 110 °C. Средняя цена, по которой в данный момент можно купить эту модель, составляет 280 рублей.

Второе место занимает компания «Danfoss». Она производит автоматические воздухоотводчики двух серий «Eagle» и «Wind». При общих технических характеристиках, они лишь немного отличаются внешним видом. Модели выполнены в корпусах из латуни и рассчитаны на предельное давление в 10 бар и температуру 120 °C. Помимо стандартной резьбы крепления Ду15 (1/2), «Danfoss» также выпускает автоматические воздухоотводчики с креплением 3/8 (Ду10). Цены на эти устройства также лежат в пределах 300 рублей.

Плюсы использования устройства

Перед тем как установить клапан воздушного типа на воду или отопление, необходимо разобраться в основных плюсах всех моделей. Главным достоинством применения изделий будет своевременное предупреждение поломки системы, ведь конструкция не даст воздуху нарушить нормальное функционирование трубопровода. Еще один бонус – предотвращение запахов из канализационной трубы, однако для этого также необходима организация нормальной приточной вентиляции в квартире.

Монтаж аэратора позволяет сэкономить на возможном последующем ремонте и разрешает не выводить на улицу вентиляционный стояк. Использовать такие клапана можно на системе отопления и водопроводе. Устройство обеспечивает стабильную бесперебойную работу всех систем.

Причины завоздушивания системы

Воздух в отопительном контуре негативно влияет на функционирование и долговечность системы. Кислород, вступая в реакцию со сталью, вызывает коррозию. Воздушные пробки мешают нормальному движению теплоносителя, блокируют нагрев верхней части радиаторов или приборов отопления целиком. Наличие воздушных пузырей в теплоносителе ведет к преждевременному износу подвижных частей циркуляционных насосов.

Существует несколько причин формирования воздушных пробок:

• Использование в качестве теплоносителя воды из водопровода, не прошедшей специальную обработку для удаления растворенного воздуха. При нагреве газы покидают жидкую среду и скапливаются в верхних точках трубопровода и батарей.
• Чрезмерно быстрое заполнение системы теплоносителем или его подача не из нижней точки. В такой ситуации жидкость не успевает вытеснить воздух из всех уголков смонтированной системы.
• Потеря системой герметичности из-за погрешностей в монтаже или повреждения элементов.
• Применение полимерных труб, не имеющих барьерного покрытия, которое препятствует проникновению молекул кислорода в теплоноситель.
• Ошибки при разработке проекта или обустройстве системы (неправильно выбранный угол наклона труб и т.д.).
• Попадание воздуха в систему в ходе ремонта, требующего демонтажа элементов контура.

Спуск воздуха через заглушку

В случае если на отопительных приборах отсутствуют какие-либо краны, такая проблема, как воздушная пробка в системе отопления дома, усложняется многократно. Потребуется раскрутить одну из заглушек.

Для этих целей следует подготовить большой разводной гаечный ключ. Под заглушку необходимо подставить емкость. Далее ключом захватывается заглушка и очень аккуратно проворачивается. Недопустимо полностью выкручивать заглушку, так как в отопительной системе может быть высокое давление, теплоноситель большим напором отправится прямиком в помещение, и справиться со сложившейся ситуацией будет проблематично

Именно поэтому заглушку следует проворачивать с особой осторожностью. Желательно предварительно выключить в помещении всю имеющуюся технику, закрыть плотно оконные и дверные проемы. В процессе проворачивания заглушки необходимо прислушиваться

При появлении небольшого шипения дальше проворачивать заглушку не следует. В этот момент нужно остановиться и отложить в сторону ключ. Теперь следует дождаться, когда излишки воздуха из отопительного прибора понемногу, но полностью покинут систему. Определить, что пробка в системе отопления вышла, очень просто – из-под заглушки начнет подтекать жидкость. Затем при помощи большого разводного ключа необходимо плавно и аккуратно вернуть заглушку в исходное положение.

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

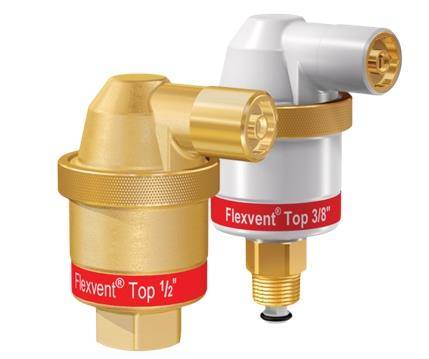

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

• ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;
• Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

• Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
• Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
• Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установка в системе отопления

Маленькие пузырьки воздуха, путешествуя по системе отопления собираются в более крупные, которые поднимаются выше по системе отопления. Именно по этой причине рекомендуется устанавливать автоматические воздухоотводчики в самых верхних точках отопительной системы. Наиболее подвержены образованию воздушных пробок водогрейные котлы, коллекторы, радиаторы и другие П-образные участки, которые также комплектуются этими устройствами. В жилых помещения устанавливаются автоматические или ручные воздухоотводчики для радиаторов, а отопительные котлы защищаются специальными группами безопасности для отопительных котлов.

Чтобы избежать слива теплоносителя из системы отопления при демонтаже воздухоотводчика для его ремонта или замены, перед ним устанавливается отсекающий клапан. Он состоит из латунного корпуса с пластиковым золотником внутри. Отсекающий клапан открыт когда в него вкручен воздухоотводчик. При его выкручивании клапан автоматически закрывается изолируя систему отопления.

Автоматический воздухоотводчик чрезвычайно важный элемент системы отопления. Не смотря на его маленькие габариты и простую конструкцию, он надежно защищает систему от разрушительного воздействия воздуха. Правильный выбор и установка этого дешевого прибора сэкономит вам значительные средства на ремонте дорогостоящих узлов отопительной системы вашего дома.

Кран Маевского

Конечно, кран Маевского не относится к автоматическим воздухоотводчикам, так что, вроде бы, не по теме статьи. Но расписывать о нём особо много нечего и, поскольку это всё же воздухоотводчик, то пару слов о нём здесь.

Если изначально (при монтаже отопления) планируем установить кран Маевского, то монтировать радиатор нужно так, чтобы та часть, где кран, «смотрела» вверх (была на 1…2 см выше).

Как работает кран Маевского, как устанавливается

В конструкции ручного воздухоотводчика (крана Маевского) можно выделить винт-иглу, запирающую тонкое отверстие в корпусе. Воздух стравливается на боковое отверстие, что удобно, так как его можно развернуть в нужном направлении и подставить емкость для сбора жидкости.

Корпус имеет стандартный диаметры с резьбой ½ дюйма или ¾ дюйма, поэтому вкручивается в любой штатный фитинг системы, в пробки радиаторов.

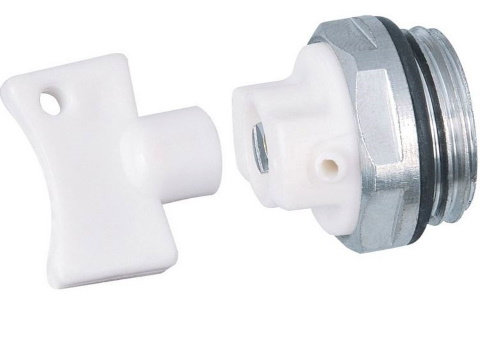

• Подобрать кран Маевского лучше с ручкой, чтобы не пользоваться отверткой или ключем для выкручивания. Но если есть маленькие дети, то ручки должны быть сняты, для предотвращения травмирования ребенка горячей жидкостью.

Кран Маевского обязательно устанавливается в верхних углах всех без исключения радиаторов, а также в высоких точках системы, в П образных переходах. Но для лучшего результата в местах возвышений нужно дополнительно установить воздушный отстойник, где бы воздух мог скапливаться. Просто установить тройник и вкрутить в верхний отвод воздухоотводчик не всегда эффективно.

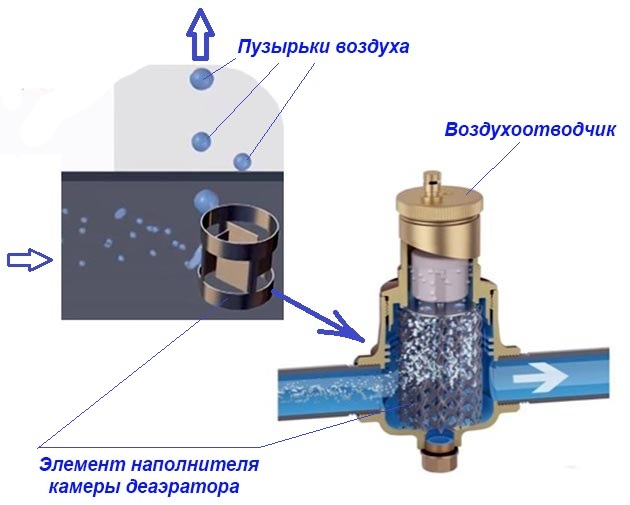

Сепаратор воздуха

Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.

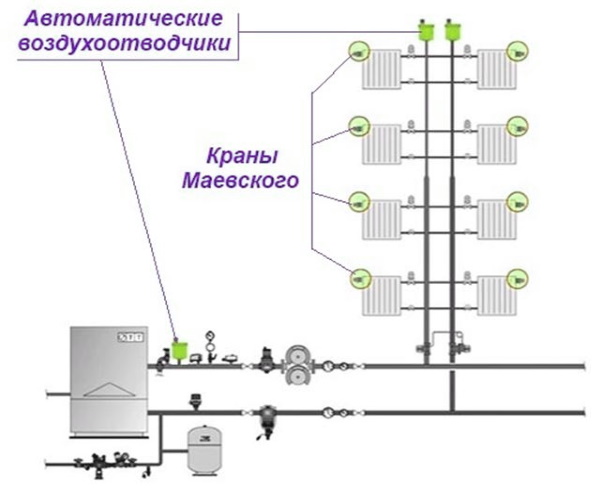

Размещение воздухоотводчиков в системе

Автоматический воздухоотводчик рекомендуется ставить:

• в составе группы безопасности в высшей точке подачи на выходе из твердотопливного котла;

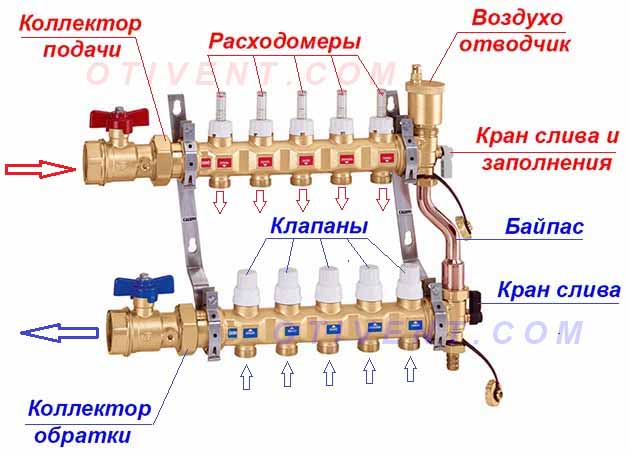

• в верхних точках накопительно-распределительной арматуры – буферных емкостях, гидрострелках, коллекторах, в том числе и теплого пола;
• в высших точках стояков;
• на сепараторах-воздухоотводчиах;

В составе автоматизированного котла он находится всегда, поэтому дополнительный возле котла не требуется.

Ручные воздухоотводчики должны ставится в каждом радиаторе, в П-образных отводах и возвышениях системы. Могут заменять автоматические в вертикальных стояках.

Решение проблем автоматического воздухоотводчика

Из-за некачественного теплоносителя у автоматических устройств со временем закоксовывается игла, а точнее на ней оседают соли. В итоге она не может полностью закрыть отверстие для вывода воздуха. Результат – теплоноситель начинает вытекать наружу через него. Чтобы решить эту проблему, необходимо снять воздухоотводчик, открыть крышку и очистить от всех примесей иглу и кулисный механизм. После чего собрать заново и установить на место.

Ещё одна наиболее часто встречающая поломка – это растрескивание уплотнительной резинки, расположенной в крышке корпуса. Как только кольцо разрывается из-под крышки начинает вытекать теплоноситель. Чтобы устранить эту проблему, необходимо либо заменить уплотнительное кольцо или намотать вместо неё на резьбу ФУМ-ленту.

Стоимость механического воздухоотводчика начинается от 40 рублей. У автоматических устройств она зависит от производителя, диаметра подключения и материала из которого он изготовлен. Самым оптимальным вариантом считаются воздухоотводчики из латуни, так как стальные подвержены коррозии. Цена устройств из латуни начинается от 400 рублей.

Промывка и опрессовка системы отопления воздухом и водой

Опрессовка системы отопления – комплекс мероприятий, позволяющий выявить слабые места в контуре обогрева. Такая процедура обязательно проводится перед началом отопительного сезона и по мере необходимости в остальных случаях. Осуществляется опрессовка системы отопления воздухом и при помощи воды. Подобные испытания позволяют своевременно выявить возможные неисправности и в значительной степени снижают риск появления протечек.

Когда необходима опрессовка?

В процессе функционирования конструкции обогрева многоквартирного или частного дома трубопровод, радиаторы, запорная арматура и другие элементы контура постепенно приходят в негодность.

Плановая или внеплановая промывка и опрессовка системы отопления с целью проверки ее работоспособности может возникнуть в следующих случаях:

1. Сразу после сборки контура.
2. После проведения технического обслуживания оборудования.
3. После реконструкции индивидуального теплового пункта.
4. После ремонта замены задвижек и запоров.
5. После завершения разного рода строительных работ.
6. Перед сдачей отопительного оборудования в эксплуатацию.
7. В начале отопительного сезона.

После испытаний осуществляется замена или ремонт некоторых элементов контура при необходимости, в итоге срок службы системы обогрева продлевается.

Как происходит испытание системы?

Выполняется промывка и опрессовка системы отопления при помощи специального оборудования – пневматическая или гидравлическая насосная установка. Выбор используемого прибора зависит от того, проверка проверяется водой или воздухом.

Инспектирование на непроницаемость осуществляется посредством нагнетания в контур воды или воздуха под высоким давлением. Для индивидуальных домовладений давление, как правило, достигает ориентировочно 2 атм.

Откуда берутся газы?

В системе отопления воздух и газ может появиться по нескольким причинам, а именно:

• Низкое качество воды;
• Вода имеет повышенную кислотность и вступает в реакцию с материалом радиаторов;
• Теплоноситель начал распадаться из-за долгой эксплуатации;
• Неправильно подобранный или некачественный теплоноситель.

В центральную систему отопления может поступать вода, в которой растворено много воздуха или другого газа. При прохождении через радиаторы он начинает выделяться и появляется воздушная пробка. Завоздушенность может образоваться как в радиаторе отопления, так и в верхней точке системы.

Если уровень кислотности воды повышен, она может вступать в реакцию с алюминиевыми радиаторами. При этом выделяются газы, которые скапливается в верхней части секций радиатора. Из-за этого он не так эффективно отдает тепло.

Обслуживание автоматических воздухотводчиков, почему текут

Автоматический воздухоотводчик работает постоянно. В игольчатом клапане, где попеременно присутствуют то вода, то воздух, возникают значительные отложения солей, при высыхании воды. Соли нарушают герметичность в седле клапана. В результате вслед за воздухом просачивается и теплоноситель, клапан дает течь, вода выделяется капля за каплей из отверстия для выхода воздуха.

• Как устранить течь автоматического воздухоотводчика, – снять верхнюю крышку, которая во всех конструкциях легко откручивается, при этом, возможно, аккуратно применить разводной ключ. Затем разобрать и очисть все детали игольчатого клапана. Обычно помогает механическая очистка деревянной палочкой (мягкий инструмент!), или вымачивание в концентрированной лимонной кислоте или применение других химических средств для удаления осадочного налета.

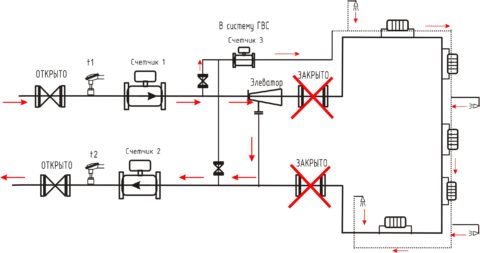

Тупиковая схема ГВС

Примерно до 70-х годов прошлого века, системы горячего водоснабжения (ГВС) во всех строящихся домах  были организованы так же.

Однако такая разводка имеет два серьезных недостатка:

1. Открыв кран горячей воды, владелец жилья вынужден в течение нескольких минут ждать ее нагрева. Особенно долгим его ожидание оказывается ночью и по утрам, когда в отсутствие водоразбора остывают стояки и розливы ГВС. Это не только неудобно, но и способствует неоправданно большому расходу воды;

Обратите внимание: при регистрации расхода горячей воды по механическому  водосчетчику, вы вынуждены оплачивать весь проходящий через него объем. Фактически же существенная часть этого объема не соответствует требованиям действующих эксплуатационных нормативов: температура ГВС должна укладываться в диапазон +50 — +75°С.

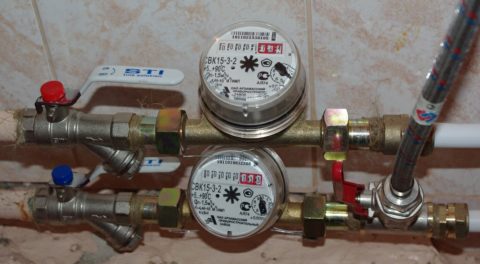

Механический счетчик на фото регистрирует расход воды через трубопровод ГВС вне зависимости от ее температуры

1. Обогрев ванных комнат и совмещенных санузлов в многоквартирных домах, обеспечивается полотенцесушителем, запитанным от системы горячего водоснабжения. Понятно, что в отсутствие водоразбора в тупиковой системе он будет остывать. Для владельца квартиры это означает сырость и холод в ванной, а в долгосрочной перспективе — большую вероятность поражения стен грибком.

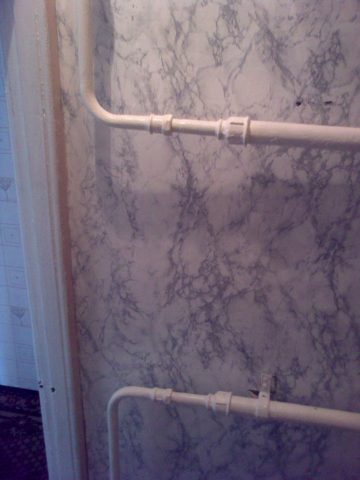

Полотенцесушитель смонтирован в разрыв подводки ГВС, и нагревается только при водоразборе

Циркуляционная схема

С конца 70-х — начала 80-х годов, горячее водоснабжение в новостройках постепенно стало становиться циркуляционным.

Как оно реализовано:

• По подвалу или подполу дома прокладывается два розлива ГВС;
• Каждый розлив имеет независимую врезку в элеваторный узел;
• Стояки горячего водоснабжения подключаются поочередно к обоим розливам и соединяются перемычками на верхнем этаже или на чердаке. В группы, связанные циркуляционными перемычками, может объединяться от 2 до 7 стояков.

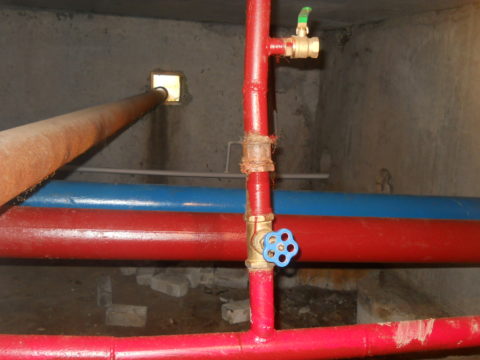

По подвалу разведены два розлива горячего водоснабжения

Обратите внимание: монтаж перемычек на чердаке крайне неразумен в условиях холодного климата. Автор столкнулся с ним на Дальнем Востоке: при температуре в помещении холодного чердака в -20 — -30 градусов остановка циркуляции в системе ГВС (например, при аварийном отключении горячей воды) вызывает замерзание воды в перемычке в течение часа.

Для того чтобы вода непрерывно циркулировала через стояки и розливы, между ними нужно создать перепад давления. В элеваторном узле и далее, в запитанном от него отопительном контуре, циркуляция обеспечивается разницей давлений между подающим и обратным трубопроводами теплотрассы. Очевидный способ запитки ГВС — между врезками в подачу и обратку.

Однако в этом случае нас ждет неприятный сюрприз: байпас между нитками трубопровода будет катастрофически снижать перепад на водоструйном элеваторе, препятствуя работе отопления.

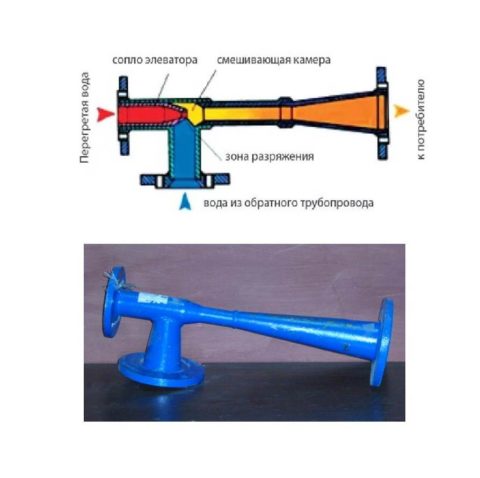

Внешний вид и принцип работы водоструйного элеватора

Проблема решается просто и изящно:

• ГВС врезается в подачу до элеватора в двух точках. Каждая из врезок снабжается запорной арматурой;
• Фланец между врезками оснащается подпорной шайбой. Так называется стальной блин, в котором по центру просверлено отверстие диаметром на 1 мм больше диаметра сопла. При штатной работе элеватора и связанном с ней движении воды по подающей нитке такая шайба создает перепад между врезками примерно в 1 метр водяного столба (0,1 атмосферы);
• На обратом трубопроводе монтируются точно такие же две врезки с такой же подпорной шайбой.

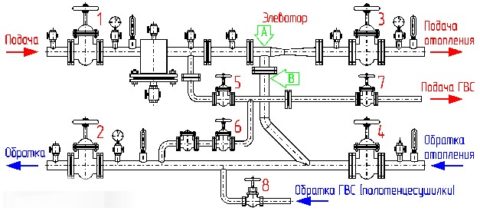

Простейший элеваторный узел с циркуляцией ГВС  и двумя врезками в обратный трубопровод

У элеватора с циркуляционными врезками ГВС есть три режима работы:

1. Горячая вода циркулирует из подачи в подачу. Эта схема используется весной и осенью, при сравнительно низкой (до 80 градусов) температуре теплоносителя в прямой нитке теплотрассы;
2. Из обратки в обратку. В этот режим ГВС переключается на зиму, когда температура подачи переваливает за 80°С;
3. Из подачи в обратку. Так система горячего водоснабжения с циркуляцией запитана летом, когда отопление отключено, а перепад между нитками теплотрассы минимален или отсутствует.

Частный дом

Ответ довольно очевиден. Воздухоотводчик необходим, если ваша система горячего водоснабжения использует рециркуляцию, и в ее верхней точке нет сантехнических приборов, через которые может выйти воздух.

Заметьте: наличие создающего большой напор циркуляционного насоса, вкупе с небольшой высотой контура означают, что вы можете не опасаться остановки циркуляции. Однако воздух в системе ГВС часто становится причиной раздражающих гидравлических шумов.

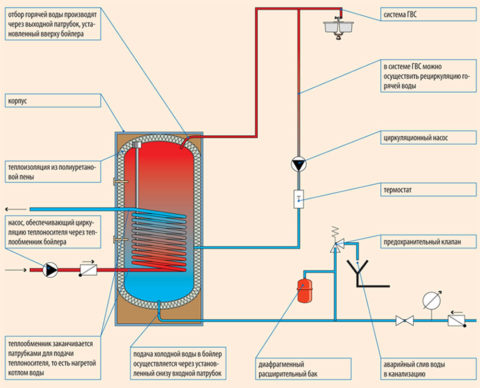

Если в верхней части контура ГВС есть точки водоразбора, он может обойтись без воздушников

Чем грозит воздух в системе отопления

Все, наверное, не раз встречались с тем, что отопление включено, а какой-то радиатор или целая группа нагреваются плохо или вообще стоят холодные. Причина этому — воздух в системе отопления. Он обычно скапливается в самой высокой точке, вытесняя из этого места теплоноситель. Если его скапливается достаточно много, циркуляция теплоносителя вообще может остановиться. Тогда говорят о том, что в системе отопления образовалась воздушная пробка. Профессионалы в таком случае говорят, что система завоздушилась.

Чтобы возобновить нормальную работу отопления необходимо скопившийся воздух удалить. Для этого есть два варианта. Первый чаще используется в системах централизованного отопления. На крайних радиаторах в ветке устанавливают краны. Они называются спускными. Это обычный вентильный кран. После заполнения системы теплоносителем его открывают, держат открытым до тех пор, пока не пойдет ровная струйка воды без воздушных пузырей (тогда вода льется рывками). Если говорить о многоэтажных домах, то во время запуска системы сначала должны открываться воздухосбросники на стояках, а остатки уже можно выводить по квартирам.

Воздух в радиаторе отопления мешает нормальной циркуляции теплоносителя. Это приводит к тому, что батарея плохо греется

В частных системах или после замены радиаторов в квартирах, для стравливания воздуха ставят не обычные краны, а специальные воздушные клапаны. Они бывают ручными и автоматическими. Ставятся они в верхний свободный коллектор на каждый радиатор (желательно) и/или в самой высокой точке системы.

Чем еще грозит воздух в системе отопления? Он способствует более быстрому разрушению компонентов системы отопления. Хоть сегодня все больше используются полимеры, металлических частей все еще достаточно. Наличие кислорода способствует активизации окисления (черный металл ржавеет).

Чем опасна воздушная пробка в радиаторе

Если в батарее появилась завоздушина, ничего хорошего от этого не будет. Лишний воздух является преградой для нормального функционирования системы. А также может стать причиной образования коррозии на стенках радиатора.
Если в контуре установлен циркуляционный насос. воздушная пробка может нарушить и его работу. Когда система функционирует правильно, подшипники скольжения на валу насосного агрегата находятся постоянно в воде. А при наличии завоздушины возникает эффект «сухого трения», который негативно влияет на скользящие кольца, и может вывести из строя вал

Поэтому важно знать, как выгнать воздух из системы отопления дома. Принятые вовремя меры помогут предупредить повреждение сети теплоснабжения

Применение воздухоотводчиков в системах отопления

Иногда бывает, что даже самая дорогая и современная система отопления начинает давать сбой. Пришла зима, включили котел, а радиаторы не греются.
Оказывается, в трубах скопился воздух, и образовались пробки, препятствующие свободной циркуляции теплоносителя. Проблема решается элементарно, если при проектировании контура в нем были предусмотрены воздухоотводчики, позволяющие легко удалять из труб газы.

Воздухоотводчики для систем отопления — принцип работы

Чтобы спустить воздух из контура, можно воспользоваться обычным вентилем, слив некоторое количество жидкости. Если в коммунальных домах уменьшение объема воды в контуре не вызывает негативных последствий и она пополняется коммунальными службами, то в индивидуальных домах слитый тепловой носитель придется восполнять самостоятельно.

Для замкнутой системы доливание теплоносителя довольно большая проблема — придется подключать ручной или электронасос, а если в магистрали находится ядовитый этиленгликолевой антифриз, проведение работ с принятием необходимых мер безопасности отнимет массу времени.

Основное отличие специальных устройств воздухоотвода от обычных вентильных запоров — малый диаметр выпускного отверстия, его расположение под углом 90 градусов и возможность плавной регулировки сечения выпускного канала резьбовым винтом.

Как видно из рис. 2, винт имеет конусообразную форму и аналогичное посадочное гнездо, благодаря этому в закрытом состоянии он надежно и герметично перекрывает входное отверстие. Чтобы спустить воздух, головку винта поворачивают на один или два оборота, открывая выходное сливное отверстие малого диаметра, и завоздушенный тепловой носитель вместе с пузырьками начнет вытекать из крана в небольших количествах в то время, как стравливание воздушной пробки будет происходить в более интенсивном режиме.

Преимуществом использования воздухоотводчика является то, что при повороте винта в первую очередь с характерным шипящим звуком выходит наружу воздушный поток, а затем вытекает завоздушенный теплоноситель, небольшое количество которого можно не доливать в систему.

Устройство и принцип действия воздухоотводчика

В силу различных обстоятельств в системах водяного отопления может появиться воздушная пробка, препятствующая нормальной циркуляции теплоносителя. В результате наблюдается остывание части радиатора или нескольких батарей, находящихся на одной ветви или стояке. Чтобы появившийся воздух мог самостоятельно покинуть систему, в определенных ее точках предусматривается установка воздухоотводчика, действующего в автоматическом режиме.

Прибор представляет собой герметичный металлический корпус с присоединительным патрубком, находящимся снизу. Внутри корпуса в камере размещен поплавок из полимерного материала, соединенный тягой с игольчатым клапаном, чье отверстие сделано в самом верху крышки. Детально устройство воздухоотводчика показано на схеме:

Нормальное состояние воздухоотделителя – это когда корпус заполнен теплоносителем, поплавок поднят в максимальное верхнее положение, а игольчатый клапан закрыт. С течением времени воздух из сети небольшими порциями поступает в камеру прибора и вытесняет воду.

Поплавок постепенно опускается и в критической точке начинает посредством тяги открывать клапан, сообщающийся с атмосферой. Благодаря этому весь скопившийся в камере воздух под давлением воды быстро покидает ее через открытое отверстие. В этом и заключается принцип работы автоматического воздухоотводчика, что изображен на рисунке:

После того как весь воздух ушел наружу, его место в камере занимает вода, поднимая поплавок в исходное положение. Клапан закрывается и воздухосбрасыватель переходит в режим ожидания. Также очень важную роль играет автоматический поплавковый воздухоотводчик во время опорожнения системы или ее участка. Поскольку при понижении уровня теплоносителя в камере рычаг откроет клапан, то это позволит воздуху войти в систему и тем самым ускорить ее опорожнение.

Технические характеристики

Основным материалом изготовления корпусов ручных и автоматических воздушных клапанов для стравливания воздуха из систем отопления является латунь, покрытая никелем (намного реже используют бронзу), отводчики имеют следующие характеристики:

• Монтаж — в самых высоких точках отопительных контуров на прямом участке.
• Допустимая температура рабочей среды — от 100 до 120º С.
• Максимальное давление 10 бар (атмосфер).
• Подсоединительной диаметр выходных патрубков 1/2«, 3/4″ (наиболее распространенные размеры, обозначается в метрической раскладке Dy 15 и Dy 20, что соответствует 15 и 20 мм), 3/8″, 1» дюйм.
• Тип подключения — прямое и угловое.
• Расположение выпускного штуцера — сверху, сбоку.
• Комплектация — иногда поставляется вместе с отсечным клапаном
• Рабочая среда — вода, незамерзающие теплоносители с содержанием гликоля до 50%.
• Материал изготовления поплавка — полипропилен, тефлон.
• Срок службы приборов из латуни может достигать 30 лет.

Виды автоматических воздушных клапанов

По исполнению приборы можно разделить на 3 вида:

• прямые;
• угловые;
• радиаторные.

Примечание. Невзирая на внешние отличия и разные сферы применения, принцип действия воздухоотводчика остается неизменным.

Наиболее распространены традиционные приборы с прямым присоединительным патрубком. Сфера их применения очень широка. В первую очередь автоматические воздухоотделители предназначаются для выпуска воздуха через наивысшие точки трубопроводной сети. Для этого их ставят в самом верху вертикальных стояков, куда по законам физики стремятся попасть все воздушные скопления, появившиеся в трубах. Если бы не автоматические воздухоотводчики в системе отопления, то производить сброс воздуха из наивысших точек вручную было весьма затруднительно.

Закрытые системы отопления, находящиеся под давлением, снабжаются группами безопасности котла, что располагаются на подающем трубопроводе, выходящем из теплогенератора. Вместе с предохранительным клапаном и манометром в эту группу входит и автоматический воздушный клапан. Его задача – стравливать воздух при заполнении котлового бака водой. Если обвязка агрегата выполнена предусмотрительно, то при необходимости его всегда можно отсечь от остальной системы и с помощью воздухосбрасывателя опорожнить, а после обслуживания снова заполнить.

Примечание. Группа безопасности для отопления должны устанавливаться в обязательном порядке на котлы, сжигающие твердое топливо.

Также приборы для сброса воздуха применяются в некоторых моделях циркуляционных насосов. Цель – обеспечить бесперебойную работу перекачивающего агрегата. Дело в том, что насос может перемещать только несжимаемую среду – воду или другую жидкость. Попадание воздуха в зону рабочего колеса агрегата грозит полной остановкой циркуляции теплоносителя, чему и призван воспрепятствовать воздухоотводчик циркуляционного насоса. Воздух или пар из котла, попавший в эту зону, будет немедленно стравлен наружу и насос продолжит свою работу.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Прямой воздухосброс

Самый распространенный – первый тип с прямым патрубком. Он незаменим в самых высоких точках системы, где по всем законам физики скапливается максимальное количество газов, а ручной сброс воздуха в таких местах часто затруднен.

Закрытая система, которая постоянно находится под давлением, обеспечивается группой безопасности котла. Ее обычно располагают на подающем трубопроводе, который выходит из теплогенератора. Кроме манометра и предохранительного клапана в этот комплект входит и автоматический воздухоотводчик для отопления, стравливающий воздух при наполнении бака жидкостью. Если агрегат смонтирован грамотно, то его в любой момент можно отделить от системы и освободить для обслуживания с помощью газоотводчика. Для котлов, работающих на твердых видах топлива, группа безопасности обязательна.

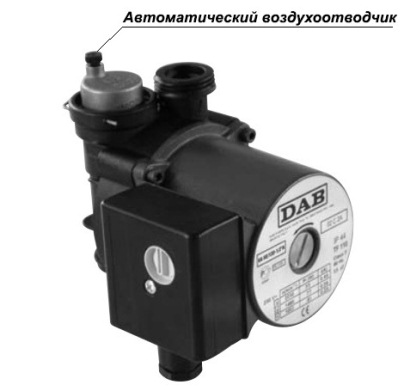

Можно встретить сбрасыватель воздуха и в циркуляторных насосах. Его задача – создать им условия для бесперебойной подачи воды. Проблема в том, что перекачивающий агрегат может работать только с несжимаемой средой. Проникновение воздуха на рабочее колесо насоса угрожает полной его остановкой. Активную циркуляцию жидкости и контролирует газоотводчик.

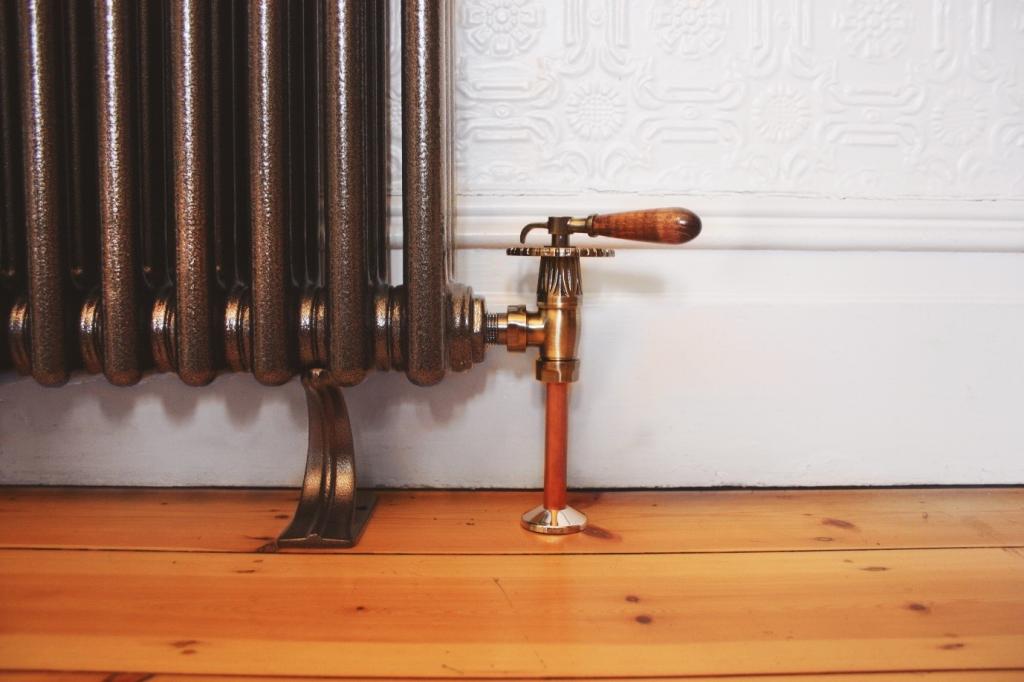

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Выпускаемые краны Маевского не отличаются широким разнообразием ввиду их простой конструкции, состоящей из корпуса с изогнутым под 90 градусом воздуховодом и конусообразного запирающего винта.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

• В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
• Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта — в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
• После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной

Неисправности и способы их устранения

В случае неисправности крана появляется течь. Причин тому может быть несколько:

• Заводской брак. Один из пятидесяти кранов вообще не держит давление. Единственный выход – замена;
• Слишком короткий винт. В этом случае его коническая часть не может полностью перекрыть отверстие, поэтому нужно приложить определенное усилие, чтобы ввернуть винт до упора;
• Твердые частички мусора, попадая между винтом и корпусом, могут повредить внутреннюю резьбу. Одноразово здесь может помочь фум-лента, но позже все равно придется менять кран.

Технические параметры

Воздухоотводчики для систем отопления, работающие в автоматическом режиме, имеют различный присоединительный диаметр. В российских системах отопления используются устройства, резьбовые соединения которых составляют 1/2” и 3/4”. Наиболее распространена резьба 1/2”, которая также известна как ДУ15 (присоединительный размер равен 15 мм).

Также при выборе учитываются следующие характеристики :

• рабочее давление (стандартно 10 атм, есть модели с показателем в 16 атм);
• рабочая температура среды (стандартно до 110-120°С);
• тип резьбового соединения — наружная или внутренняя резьба.

Обратите внимание на материал изготовления корпуса. Надежные устройства изготавливаются из качественной сантехнической латуни. Силуминовые изделия характеризуются повышенной хрупкостью.

Технические данные автоматического воздухоотводчика

Для дома с автономным теплоснабжением подходит любой спускник воздуха системы отопления с нужным типом резьбы. Сложнее выбор устройства для радиаторов, подключенных к центральной теплосети — важно уточнить в ЖЭУ или другой организации, отвечающей за дом, рабочие параметры системы.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

• из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
• из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;


Оборудование, изготовленное из никелированной латуни

• из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
• из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Какие признаки указывают на необходимость установки воздушного клапана

Чтобы не допустить скопления воздуха теплотехники предлагают использовать клапан воздушный для отопления с самого начала эксплуатации контура, поэтому специалисты-теплотехники в составленной схеме отопления дают рекомендации относительно того, какой именно воздухоотводчик подойдет к конкретной системе отопления.

Однако в некоторых случаях, пытаясь сэкономить средства на покупке данного типа регулирующей арматуры, собственники отказываются от установки приборов и тем самым провоцируют ряд проблем. Чтобы решить их, им приходится монтировать клапан воздушный для системы отопления уже после того, как контур был обвязан и подключен к котлу.

Следующие признаки свидетельствуют о наличии воздушных пробок и указывают на необходимость интеграции воздухоотводчика в контур отопления:

1. неравномерный прогрев батарей;
2. появления «холодных пятен» на трубопроводе;
3. плохая циркуляция в системе отопления;
4. шум в отопительных приборах;
5. некачественный обогрев дома.

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Причиной скопления микропузырьков газа могут служить и ошибки при монтаже отопления. В большей степени это относится к отсутствию уклонов труб, предупреждающих застой воздуха в отдельных местах, откуда воздух не попадает в автоматический воздухоотводчик для отопления. В таких проблемных участках необходима установка дополнительных устройств отвода воздуха.

• Уменьшение теплоотдачи радиаторов: верхняя часть, заполненная воздухом, остается холодной.
• Внутренняя коррозия: кислород воздуха разрушает внутреннюю оболочку оборудования.
• Нарушение циркуляции: движение теплоносителя может быть частично или полностью прекращено.
• Быстрый износ насоса: лопасти и подшипники циркуляционного насоса испытывают регулярные перегрузки, это приводит к преждевременному выходу из строя прибора.
• Дополнительный шум: радиаторы, насос, трубы постоянно шипят.

Алюминий, присутствующий в составе современных сплавов для батарей, служит катализатором разложения воды. Пузырьки газа скапливаются в местах, где есть заторы для свободной циркуляции, и создают пробки.

Нередко воздушные блоки можно наблюдать в верхней части отопительных батарей. В таких местах металл при контакте остается холодным. Поэтому в приборы отопления устанавливают ручной воздухоотводчик – кран Маевского, знакомый не одному поколению россиян с 1930 года. Другое название раритетной модели – радиаторный игольчатый воздушный клапан.

На сегодняшний день для современных батарей разработаны разные виды автоматических клапанов для удаления газов, не требующие регулярного контроля. Увидеть такую модель в разобранном виде можно в этом видео ролике:

Чем опасен воздух в отопительной системе

При появлении в системе отопления воздуха образуется пробка. Из-за этого одна часть трубопровода остается холодной, а другая — слишком перегревается. Когда скапливается воздух из всех греющих контуров в одном месте, движение теплоносителя полностью прекращается. Чем это грозит:

1. Когда в замкнутом контуре появляется воздуховой затор, в системе происходит увеличение давления. Из-за этого срабатывает предохранительный клапан.
2. Он будет постоянно срабатывать и выводить воду из системы до тех пор, пока не перегорит отопительное оборудование.
3. Иногда из-за такого давления разрываются трубы.

Чтобы не допустить этого и устранить проблему, устанавливают воздухоотводчик. Кроме этих трудностей, наличие воздуха в контуре приведет к окислению трубы, возникновению ржавчины и уменьшению эксплуатационного срока.

Автоматический воздухоотводчик условно разделается по следующим основным типам

1. Воздухоотводчик постоянного действия. рис 1. Это означает, что автоматический воздухоотводчик производит отвод воздуха и газов постоянно в заполненной системе. Он отличается высокой надежностью, относительно небольшой пропускной способностью и как правило работает как на впуск, так и на выпуск воздуха. Это модели как бытового, так и промышленного применения, например на стояках жилых зданий.

2. Пусковой воздухоотводчик. рис 2. Используется для быстрого удаления воздуха при заполнении систем, в дальнейшем закрывается и воздух не отводит. Автоматический воздухоотводчик такого типа может работать только на выпуск воздуха, или на выпуск и на запуск во время слива системы. Как правило данные воздухоотводчики применяются только на водяных системах с температурой до 60С.

3. Воздухоотводчик комбинированного действия. рис 3. Данный автоматический воздухоотводчик в своей конструкции имеет 2 поплавка – большой для работы на запуск или опорожнение системы и пропускает большое количество воздуха и малый – для работы клапана, когда система уже заполнена. Такие клапана используются в основном так же на системах водоснабжения и канализации, намного реже в системах отопления.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя ) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

Причины появления

Воздух в системе отопления может появиться по разным причинам. Если это проблема разовая — можно просто удалить его и не заниматься поисками источника. Если развоздушивание требуется несколько раз за сезон, придется искать причину. Вот наиболее распространенные:

• Ремонт, модернизация системы отопления. При ремонтных работах воздух в трубопровод попадает практически всегда. Это естественно.
• Заполнение системы теплоносителем. Если заливать воду в систему медленно, воздуха она с собой несет немного, попутно вытесняя тот, который имеется в трубах и радиаторах. Это тоже процесс понятный, особых мер тоже не требует.
• Разгерметизация стыков и сварных швов. Этот дефект требует устранения, так как завоздушивание будет происходить постоянно. В индивидуальных системах отопления данное явление (негерметичные соединения) сопровождается также падением давления. И это — еще одна причина искать неисправности. Наиболее вероятное место — соединения труб и радиаторов. Они могут быть негерметичны. Искать их очень сложно, так как внешне они далеко не всегда проявляются. Если вы заметили, что какое-то из соединения «подкапываеет» все намного проще — устраняете капель. Но если внешне все нормально, а воздух все время скапливается, приходится обмазывать стыки и швы мыльной пеной и наблюдать — появятся ли новые пузыри. После нахождения каждого «подозрительного» соединения их подтягивают, обмазывают герметиком или перепаковывают (способ зависит от типа соединений).

Это наиболее распространенные места и способы, какими воздух попадает в радиаторы и батареи. Выгонять его оттуда надо время от времени, но при осеннем пуске отопления — обязательно.

Как воздух попадает в контур

Своеобразные автоматические воздухоотводчики в системе отопления открытого типа пропускают через себя теплоноситель, который циркулирует самотеком. Направление циркуляции определяется конструкцией контура. В ней всегда сохраняется уклон от самой высокой точки, на подаче потока, до самой нижней, на обратке. При этом воздушных карманов быть не должно. Воздух в систему отопления попадает вместе с теплоносителем, который контактирует с ним в расширительном баке. Затем он вовлекается в поток в виде мелких частиц, так как стравить воздух из системы отопления у теплоносителя температурой 20 градусов не получается. Чем горячее вода, тем интенсивнее происходит процесс отделения пузырей от теплоносителя. Жидкость вытесняет пузырьки вверх. Соответственно они достигают пиковой точки, где находят себе выход.

Так как выгнать воздух из отопления является одной из ключевых задач для безопасного и эффективного обогрева помещений, в контуре ставиться специально предназначенное для этого оборудование.

Закрытые системы – герметичны и циркуляция в них происходит благодаря насосу. В таких контурах скорость потока выше. Они проектируются таким образом, что в них образуются воздушные карманы. В этом случае требуется установка специального оборудования, так как стравливать воздух из системы отопления нужно, сохраняя его герметичность. Он называется автоматический спускник воздуха системы отопления. Так как система не контактирует с окружающей средой и является герметичной, кислород в нее может попасть только с теплоносителем.

Помимо транзита кислорода теплоносителем в контур, завоздушивание может случиться:

• из-за механических повреждений;
• вследствие ремонтных работ;
• в случае появления течи;
• после проверочных работ.

Так как исключить попадание кислорода в систему нет возможности, надо сделать так, чтобы он нашел себе выход. Для этого применяется несколько видов оборудования, выполняющего поставленную задачу. Они могут работать автономно или же в ручном режиме.

К чему могут привести пробки в контуре

Важность воздухоотводов нельзя переоценить. Пробки в контуре могут приводить к разным процессам:

• нарушение циркуляции;
• скачки давления ;
• снижение КПД обогревательного оборудования;
• коррозия металла.

Установка воздухоотводчика в системе отопления предотвращает образованию пробок и карманов. Наталкиваясь на них, теплоноситель останавливается. Иногда пробки отсекают от контура целые отрезки с радиаторами. При этом давление в системе возрастает. Когда оно доходит до критического уровня происходит аварийный выброс теплоносителя. Это, в свою очередь, приводит к падению давления. При этом есть много случаев, когда воздух собирался в батареях. контур продолжал работать, только половина радиатора становится холодной. Это существенно снижает КПД отопления и несколько увеличивает расходы на его эксплуатацию.

Для открытых систем одной из серьезнейших угроз является ржавчина. При этом вопрос о том, как удалить воздух из системы отопления встает только на этапе проектирования. Такие контуры собираются под наклоном из труб с большим диаметром, соответственно воды в системе много. Учитывая тот факт, что теплоноситель контактирует с воздухом и вовлекает его в циркуляцию, уровень кислорода в трубах более чем достаточный. Так как чтобы сбросить воздух из системы отопления нужно продолжительное время, кислород интенсивно вступает в реакцию с металлом. Результатом взаимодействия является образование коррозии на внутренних стенках труб. Ржавчина порой так съедает бак, что приходится его менять.

Прямые последствия пробок в контуре влекут за собой косвенные, которые не менее опасны:

Происходит в случае, если кран для спуска воздуха из системы отопления и все датчики исправны, и работают правильно. Вследствие повышения давления происходит аварийный выброс теплоносителя, что приводит к уменьшению его количества в контуре. После остывания, жидкости в системе будет не хватать, давление резко снизится. Если оно не будет соответствовать тому минимуму, который нужен для включения котла, соответственно нагреватель не включится. И с этого момента зимой начинается отсчет времени, когда трубы разморозятся. Зависит от того насколько утеплен дом. Бывает, что это происходит всего за три часа. В этом случае дома с работы ждет неприятная новость;

Это происходит, если случается сбой в работе клапана для стравливания воздуха из отопительной системы, или контролирующего температуру оборудования. Маловероятная ситуация, хотя возможная. Результаты такого весьма плачевны. В лучшем случае ремонт или замена котла, в худшем – получение травм;

• разрыв контура и выброс фонтана горячей воды.

Очень вероятная ситуация, стыки могут быть недостаточно затянуты. При возрастании давления они не выдерживают и дают трещину. При этом из трубы льется горячий теплоноситель, фонтаном. Мало того, что контур ремонтировать надо, так еще и соседям потолок делать, так как залили вы его порядком. Вот какую цепочку может вызвать простое завоздушивание системы.

Пробка в контуре может привести к серьезным последствиям, таким как размораживание системы или авария.

Как удалить пробку из контура

Перед тем как убрать воздух из системы, его нужно обнаружить. Варианты действий:

• перед тем как выпустить воздух из системы отопления самостоятельно может лучше вызвать мастера и покончить с этим?;
• попробовать отыскать ее самостоятельно, постучав по трубам. Звук на том участке, где стоит пробка, будет отличаться;
• проверить равномерность прогревания радиаторов. Верх должен быть теплым, возможна небольшая разница с нижней частью. Главное, чтобы вверху температура была выше. Если это не так, значит, пробка в батареи.

Что удалить воздух в системе отопления частного из батарей достаточно воспользоваться краном Маевского. В других случаях надо сначала проверить состояние оборудования, отвечающего за этот процесс. Если оно в рабочем состоянии можно повысить давление, чтобы пробка вышла сама, или подпитать систему. Если контур заполняется с ноля, то надо заливать воду в несколько этапов, не торопясь. При этом все краны, кроме сливного, должны быть открыты. Надо предоставить кислороду побольше вариантов выхода наружу. Некоторые мастера выгоняют пробку, постукивая по контуру. Метод рабочий, но это не значит, что надо взять молоток и посильнее зарядить по трубе. Нет, надо знать, как и куда ударить, иначе толку не будет, один вред.

Где правильно нужно устанавливать воздухоотводчики для систем отопления

При монтаже системы отопления установка воздухоотводчиков является обязательной процедурой, для определения нужного количества необходимо знать, куда ставить эти приборы. Воздухоотводчики рекомендуется располагать в следующих местах:

• Самые верхние точки системы. Если при монтаже трубопровод поднимается вверх, обходя какое-либо препятствие, и затем опускается вниз к теплообменным приборам, сверху следует установить автоматический воздухоотводчик для системы отопления. Это предотвратит завоздушивание по той причине, что легкий воздух всегда поднимается вверх и скапливается в трубопроводе на верхнем этаже.

• Радиаторы отопления. Радиаторные теплообменники имеют сложную форму, включающую в себя большое количество секций — это создает удобные полости для скопления воздуха. Поэтому в радиаторах всегда используются выпускные краны Маевского, в индивидуальном отопительном контуре они устанавливаются на каждый радиатор вне зависимости от схемы подключения (однотрубная, двухтрубная, нижняя, боковая, диагональная).
  Радиаторные ручные модели выпускных клапанов, в отличие от автоматических, имеют малый размер, меньшую стоимость, эстетично вписываются в контур радиатора, поэтому устанавливаются на батареи в подавляющем большинстве случаев производителем и при необходимости хозяевами домов.
• Полотенцесушители. Выпускаемые промышленностью полотенцесушители сложной популярной в быту формы «лестница» всегда комплектуются воздухоотводчиком с прямым патрубком, размещенным в его верхней части. Удобнее, если полотенцесушитель оснащают воздухоотводчиком автоматическим по следующим причинам: расположенный вверху винт ручной модели неудобно закручивать, в жилых домах может периодически отсутствовать вода и ручная настройка становится хлопотной, к тому же выступающий сбоку канал портит эстетичный внешний вид нагревателя.
• П-образные отводы и байпасы. Любой участок трубопроводной магистрали с обращенной вверх петлей собирает воздух, если для отключения петли используют запорный кран, его устанавливают в самой верхней точке, используя модель со встроенным автоматическим клапаном Маевского (естественно, воздухоотводчик вверху можно установить и отдельно от вентиля).

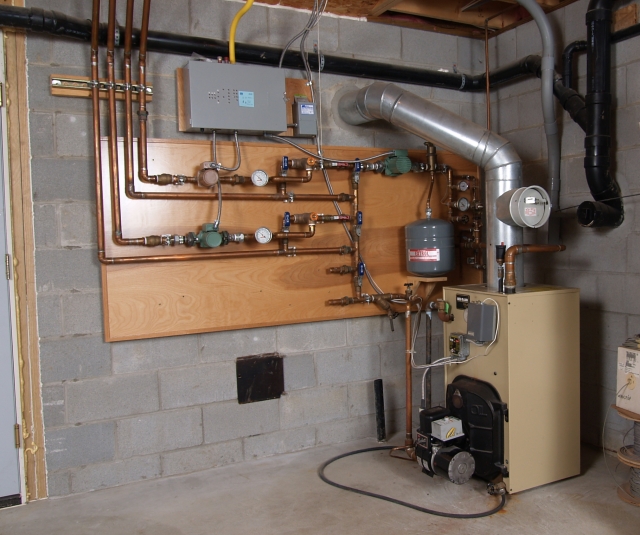

• Система обвязки котла. Также рекомендовано оснащать клапаном обвязку котла для обеспечения безопасного функционирования нагревательного оборудования в случае завоздушивания магистрали.
• Гидрострелки. Не так часто в бытовых отопительных системах используют гидрострелки, к которым подключают циркуляционные насосы, коллекторы радиаторов и теплых полов — если устройство расположено вертикально, в его верхнюю часть вкручивают автоматический спускник воздуха.
• Коллекторы. При устройстве многоконтурных теплых полов используют коллекторы с гребенками, к которым подключают трубопровод различных контуров. Коллекторы располагаются выше уровня водяных полов и всегда оснащаются автоматическими воздухоотводчиками, которые устанавливаются в их корпус производителем, система включает в себя два прибора на подающую и обратную линии.


Где ставятся клапаны спуска воздуха

В любой системе водяного отопления есть места, где установка воздухоотводчиков обязательна. Если говорить о кранах Маевского, то их нужно ставить на все батареи, дабы стравливать собирающийся воздух. Точное место – в пробке верхнего угла, отдаленного от точки подключения подающей магистрали к прибору. Воздушный пузырь образуется именно там.

Если котел оборудован встроенным воздухоотводчиком, то на подаче его ставить не нужно

Автоматический воздушный клапан необходимо устанавливать строго вертикально в следующих точках сети отопления:

• в группе безопасности котла, присоединенного к системе закрытого типа;
• на обоих коллекторах теплого пола;
• если самой высокой точкой является трубопровод, а не радиатор, то в него врезается поплавковый воздухоотводчик;
• в буферную емкость и бойлер косвенного нагрева, если это предусмотрено конструкцией;
• на змеевик полотенцесушителя;
• в общую распределительную гребенку сложной и разветвленной системы (на оба коллектора);
• на гидравлический разделитель контуров (гидрострелку).

Кроме указанных точек, воздухосбрасыватели ставятся в проблемных местах тепловой сети, где в силу сложных условий прокладки трубы образуют П-образные петли, повернутые кверху. Например, магистраль обходит дверной проем либо лестничный марш поверху, а затем снова опускается вниз. В подобных компенсаторах воздушные пробки образуются с вероятностью 100%, поэтому там нужен воздухоотводчик, лучше – автоматический.

Когда высшей точкой сети является труба или компенсатор, на него монтируется клапан

Совет. Никогда не врезайте кран Маевского напрямую в трубопровод, поскольку пузырьки пройдут мимо него вместе с потоком теплоносителя и клапан окажется бесполезным. Для правильной работы ручному «спускнику» нужна камера для сбора воздуха (у «автомата» есть собственная). Сделайте врезку в магистраль вертикальной трубой, которая послужит воздухосборником, а сверху установите кран.

Если при заполнении тепловой сети водой вы не желаете бегать между радиаторами с отверткой, поставьте вместо вентилей Маевского автоматические угловые воздухоотводчики. Данный вариант подойдет и жильцам квартир, обогреваемых централизованно: в чугунных батареях частенько возникают воздушные пробки, а удалить их оттуда нет возможности.

Еще совет. Чтобы колба углового воздухосбрасывателя не торчала на виду и не цеплялась за шторы, возьмите мини-модель клапана, встроенного в радиаторную крышку.

Как выбрать и где установить клапан сброса воздуха

По трубопроводам и приборам водяного отопления всегда путешествует воздух в разном количестве. Он остается в магистралях при заполнении системы, проникает сквозь стенки полимерных труб и выделяется из теплоносителя (вода содержит кислород в растворенном виде). Удаление образующихся пузырей – задача, которую решает важный элемент схемы — воздухоотводчик. Дальше мы рассмотрим типы клапанов для сброса воздуха и поясним, где их нужно устанавливать.

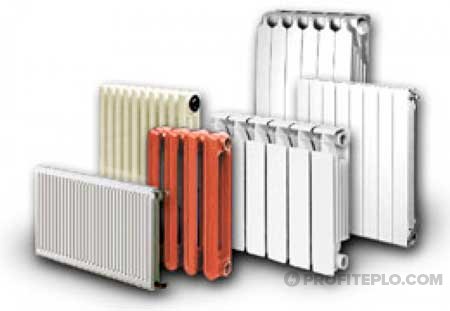

Радиаторы какого типа нуждаются в воздухоотводчиках?

Радиаторные автоматические модели в первую очередь предназначены для алюминиевых отопительных приборов, в которых происходит газообразования из-за контакта теплоносителя с металлом. Также рекомендовано оснащать клапаном для сброса воздуха частично биметаллические радиаторы. У полностью биметаллических батарей сердцевина стальная, это допускает установку ручного клапана.

Стальные панельные приборы отопления комплектуются штатным ручным краном Маевского, на чугунные радиаторы и трубчатые стальные батареи монтируют сливной вентиль.

Обратите внимание! Рядом с алюминиевой батареей, оснащенной автоматическим клапаном для сброса газов, нельзя курить, зажигать огонь. Устройство выпускает наружу взрывоопасный водород, образовавшийся в ходе химической реакции.

Зачем в отопительном контуре удалять кислород из воды?

Уже понятно, что образование пробок значительно снижает эксплуатационные свойства отопления. Но есть еще несколько проблем, с которыми можно столкнуться из-за наличия газов в трубах.

Металл в присутствии кислорода склонен к окислению. Этот процесс активизируется намного сильнее, если на стенки труб действует растворенный в воде воздух, в котором концентрация газов значительно выше.

В стальных устройствах образовывается ржавчина, из-за чего внутренний диаметр уменьшается, что снижает скорость циркуляции теплоносителя. При длительном разрушающем действии коррозия может привести к нарушению целостности и протеканию труб.

Опасно содержание воздуха и для радиаторов из алюминия. Этот материал ускоряет реакцию выделения кислорода из воды и подвержен окислению.

Поэтому очень важно следить за образованием завоздушенности батарей и своевременно ее ликвидировать. Таких проблем с биметаллическими радиаторами практически нет.

Удаление воздуха из радиаторов

В идеале воздух поднимается к наивысшим участкам контура, где находятся сбрасыватели, и стравливается клапанами. Но как показала практика, ошибки во время прокладки труб либо проектирования системы приводят к образованию пробок на труднодоступных участках. Для того чтобы избавиться от этой пробки, нужно отыскать ее месторасположение — по журчанию теплового носителя, который проходит через завоздушенные места, по более низкой температуре трубопровода или батарей, по глухому звуку во время простукивания отопительных труб
В сложных случаях можно на пробку действовать одновременно температурой и давлением. Тепловой носитель запрещается нагревать выше максимально допустимых критических показателей, чтобы не испортить отопительную систему. Постоянное образование пробки на одном участке говорит о некорректной установке или просчетах во время проектирования. Необходимо поставить в проблемной зоне отводчик воздуха, врезав тройник в трубу.

Методы удаления воздуха

Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.

Системы с естественной циркуляцией

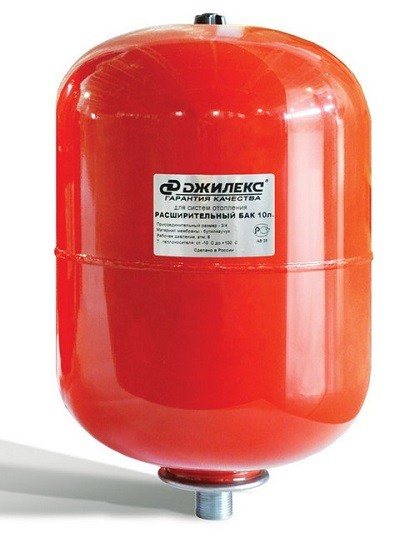

Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.

Системы с принудительной циркуляцией

В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.

Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её. Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом

Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха

Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.

Устанавливаем клапана для сброса воздуха

Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Рекомендации по выбору и монтажу

Выпускаемые модели воздухоотводчиков оснащены эластичными прокладками, обеспечивающими надежное и герметичное подсоединение к трубопроводу или радиаторам.  Установка воздухоотводчика не представляет большого труда, из инструмента требуются только разводной ключ.

Если прокладки не обеспечивают герметичность, можно использовать льняную паклю в комплекте с замазкой, сантехническую нить, использовать ФУМ-ленту нежелательно в силу ее низкой прочности на острой резьбе.

Автоматические устройства устанавливаются вертикально на прямых строго горизонтально расположенных трубопроводах, для ручных воздухосбрасывателей строгий горизонт не столь критичен. При выборе и монтаже воздухоотводчиков можно воспользоваться следующими рекомендациями:

• Ручные воздухоотводчики устанавливаются только на радиаторы отопления — во всех остальных случаях завоздушивание предсказать невозможно и надежнее использовать автоматические приборы.
• Не следует выбирать радиаторные модификации с вращающимися ручками — маленькие дети могут их открутить и слить теплоноситель из системы, а если в нее залит ядовитый этиленгликоль, последствия могут быть катастрофическими.
• Следует воздержаться от приобретения китайских автоматических изделий — большинство бюджетных моделей вместе с воздухом пропускают теплоноситель, заклинивает в процессе эксплуатации (жидкость не успевает вытеснить воздух). Внутренние детали китайских приборов сделаны из некачественных материалов, более подверженных коррозии. По приемлемой цене можно приобрести изделия отечественного и европейского производителя.
• Лучше устанавливать автоматический воздухоотводчик вместе с отсечным клапаном — это позволит в любой момент демонтировать устройство для замены, обслуживания или ремонта.


Воздухоотводчик является необходимым элементом, обеспечивающим эффективную работу системы отопления при использовании радиаторных теплообменников, многочисленных контуров теплых полов. Качественные автоматические модели стоимостью 3 — 5 у.е. при установке в нужных точках полностью исключат возможность завоздушивания системы без стороннего участия хозяев.

Монтаж предохранительных клапанов

Где же выполняется монтаж автоматических и ручных спускников воздуха. Все радиаторы имеет соответствующие места для установки таковых изделий, причём не важно, какого вида они будут: ручные или автомат. Ручные изделия устанавливаются по одной единице на каждый радиатор. Обычно они размещаются в верхней точке батареи, отдалённой от подающего трубопровода.

Автоматические устройства размещаются не только на радиаторах, но ещё и в таких точках:

1. Группа безопасности котла, который подключён к системе закрытого типа.
2. На коллекторах тёплого пола.
3. На трубопроводе, если он имеет высокую точку.
4. В буферную ёмкость и бойлер косвенного нагревателя.
5. На змеевиках полотенцесушителей.
6. На разветвитель контуров.

Кроме того, обязательно устанавливаются автоматические устройства там, где имеются проблемные места тепловых сетей. Если трубопровод делает П-образную петлю, то в этих местах скапливается воздух, который нужно стравливать при помощи спускников.

Напрямую в трубопровод врезаются исключительно автоматические выпускники, но не ручные. Кран Маевского не способен улавливать пузырьки воздуха, так как не имеет соответствующей камеры, поэтому они предназначены для установки на теплообменниках.

Зная, куда ставить автоматические выпускники воздуха, можно провести проверку правильности расположения данных изделий. Если в вашей системе установлен кран Маевского на трубопроводе, то такое его размещение является не верным. Если размер автоматического устройства портит дизайнерский вид радиатора и комнаты в целом, то можно заменить их на специальные мини-выпускники.

Как разобрать

Часто при эксплуатации автоматических воздухоотводчиков случается, что они начинают течь. При этом на клапане игольчатого типа появляются налет и механические отложения. При этом кран закрывается полностью, оттуда вытекает теплоноситель, то есть кран течет. Необходимо демонтировать устройство, разобрать его, мягким инструментом почистить саму иглу, седло и другие разобранные детали. При хорошей очистке можно не знать подобных проблем до следующего образования осадков. Для сборки воздухоотводчика рекомендуется использовать ФУМ-ленту в качестве уплотнительного соединения резьбы, а корпус закручивается вручную.

Установка арматуры, дренажей, воздушников и приборов контроля

Трубопроводную арматуру устанавливают в сборе с готовыми узлами трубопроводов. Арматуру больших размеров, предварительно прошедшую ревизию и испытание, устанавливают самостоятельно.

Перед установкой арматуры необходимо вынуть пробки (или снять щитки) и тщательно осмотреть внутреннюю полость, чтобы убедиться, что в ней нет посторонних предметов.

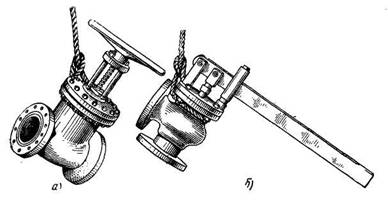

Перед подъемом тяжелую арматуру стропуют (обвязывают) тросом или веревкой (в зависимости от веса), строп надевают на крюк подъемного устройства и затягивают с таким усилием, чтобы арматура при подъеме не выскользнула и не упала. Стропить можно только за корпус или за крышку арматуры (рис. 131). Запрещается стропить за маховик, шпиндель, втулку сальника и другие детали, так как при этом возможно повреждение этих деталей. Чтобы предохранить шпиндель от повреждения, его рекомендуется обернуть тряпками.

Во время приварки бесфланцевой арматуры ее затвор следует немного открыть, чтобы предотвратить заклинивание его от нагрева корпуса при сварке. Затвор арматуры надо держать открытым до окончания промывки и продувки трубопровода. Чтобы определить правильное положение арматуры на трубопроводе, руководствуются указателями. На корпусах арматуры направление потока показано стрелкой, отлитой на боковой поверхности корпуса.

Арматуру с условным проходом до 100 мм отдельно не закрепляют.

Тяжелую арматуру, как правило, крепят самостоятельно к строительным или технологическим конструкциям, чтобы не создавать излишней нагрузки на трубопроводы.

Положение осей штурвалов определяется проектом. Если указания отсутствуют, то задвижки и вентили надо установить так, чтобы арматуру было удобно обслуживать. При этом направление закрытия всегда должно быть по часовой стрелке, а направление открытия — против часовой стрелки.

До пуска трубопровода в эксплуатацию смонтированная арматура вентильного типа должна находиться в закрытом состоянии, а кранового типа — в открытом.

Трубопроводную арматуру в зимнее время необходимо хранить в отапливаемом помещении. Если помещение не отапливается, у арматуры следует немного приоткрыть затвор (на пол оборота маховика), чтобы предохранить корпус от разрыва при низкой температуре . При транспортировании арматуры к месту установки маховики рекомендуется снять, а торцовые полости закрыть пробками или деревянными щитками, чтобы предотвратить засорение внутренних плоскостей, и в особенности уплотнительных поверхностей арматуры. Рычажные предохранительные клапаны при транспортировании следует заклинить.

Дренажными устройствами оборудуют трубопроводы, в которых в процессе эксплуатации происходит значительная конденсация паров и скопление жидкости. Жидкость удаляется из трубопровода через спускные штуцера, расположенные в нижних точках каждого, отключаемого задвижками участка. Дренажные трубопроводы выполняют из труб с условным диаметром до 32 мм, в отдельных случаях до 50 мм (при паропроводах большой протяженности и больших диаметров). Чтобы своевременно удалять воду, на паропроводах низкого и среднего давления устанавливают водоотделители и конденсатоотводчики (конденсационные горшки).

Для отвода воздуха во время заполнения водой трубопровода в верхних его точках устанавливают штуцера с краном или вентилем, называемые воздушниками. Количество и размеры штуцеров зависят от протяженности трубопровода, его емкости и конфигурации, а также от принятой схемы заполнения трубопровода водой во время испытания. Размещение штуцеров на трубопроводе должно обеспечивать возможно более полное удаление воздуха, который, создавая воздушные пробки, затрудняет гидравлическое испытание.

На трубопроводах, подвергающихся продувке в процессе эксплуатации и ремонта, устанавливают соответствующие штуцера и продувочные «свечи» с запорными устройствами для подключения линии инертного газа или пара и для выпуска еп в атмосферу. Места их установки указываются в проектах.

При монтаже технологических трубопроводов для контрольно-измерительных приборов устанавливают отборные устройства — бобышки, штуцера, карманы. Отборные устройства необходимо устанавливать в узлах и элементах трубопроводов при их централизованном изготовлении в условиях трубозаготовительных цехов и мастерских. На месте монтажа производят только проверку правильности их установки.

Штуцера и бобышки должны быть врезаны и вварены так, чтобы их концы не выступали внутрь трубопровода. Гильзы термометров устанавливают в трубопроводах с условным проходом до 200 мм под углом 45° против движения теплоносителя, при больших диаметрах труб — под углом 45—90°. Конец гильзы должен находиться примерно в центре трубы. Диафрагмы расходомеров устанавливают на прямых участках трубопровода после его продувки и промывки. В период монтажа трубопроводов вместо диафрагм надо временно устанавливать монтажные кольца (катушки)—отрезки труб соответствующей ширины.

Регулирующие клапаны устанавливают только на горизонтальных линиях трубопровода, причем шток должен располагаться вертикально (мембранный — головкой вверх). Для возможности проведения ремонта трубопровода в период его эксплуатации в местах установки клапана делают обводную линию с запорным устройством (байпас)

Что лучше: автомат или ручной кран Маевского

Как бы привлекательно ни выглядела работа автоматического клапана сброса воздуха, какие бы преимуществами она ни сулила, все же существуют некоторые обстоятельства, которые говорят не в ее пользу. Или как минимум говорящие об экономической нецелесообразности установки автомата. Таких обстоятельств немного, но тем не менее они встречаются.

1. В первую очередь, это системы центрального отопления с чугунными батареями. Причин, по которым автоматику лучше не ставить, несколько. Во-первых, это грязь, которой в металлических трубах и чугунных батареях очень много – автомат быстро забьется илом, и его придется часто чистить. Если вас это не смущает, то возникает другой вопрос – снять автомат при заполненной системе и почистить его не получится. Хотя если вам все-таки захочется его установить, можно дополнительно перед автоматом поставить небольшой клапан, который не даст теплоносителю вытекать из системы после того, как вы снимете автоматический сбросник воздуха. Если и это вас не остановило, то тогда подумайте о том, как часто вы будете стравливать воздух с батареи центрального отопления. Я совершенно уверен, что 90% жителей многоэтажных домов этим не занимаются даже один раз в отопительный сезон. А ставить на всякий случай как-то неразумно – на всякий случай можно обойтись и дешевым ручным краном Маевского.



2. Чтобы понять второй нюанс, следует разобраться, почему в системе отопления образуется воздух. А образуется он потому, что некоторые химические элементы при повышенной температуре вступают в реакцию с материалом батареи – причем следует понять, что делают они это интенсивно далеко не с каждым из них, а только с алюминием. Именно поэтому на алюминиевых и биметаллических батареях автоматические воздухоотводчики устанавливаются обязательно. В случае со стальными, чугунными и прочими материалами выделение газов в системе отопления происходит очень медленно – причем настолько, что необходимость в сбросе воздуха возникает только в случае перезаполнения системы теплоносителем. Отсюда вывод, что в таких ситуациях вполне можно обойтись и обычным ручным краном Маевского.

Спросите, к чему такие разграничения? Все достаточно просто – автоматический воздухоотводчик стоит как минимум раз в 10 больше, чем кран Маевского. Так что если особой необходимости в нем нет, можно воздержаться от излишних расходов.Кстати, совсем забыл сказать – любой автоматический сбросник для воздуха можно использовать в ручном режиме. Для этого он дополнительно оборудуется золотником – стоит только нажать спичкой или чем-то другим тонким на его внутренний штифт, и воздух сойдет. Как вариант, если его нет, пойдет водичка.

Цена

Стоимость механического воздухоотводчика начинается от 40 рублей. У автоматических устройств она зависит от производителя, диаметра подключения и материала из которого он изготовлен. Самым оптимальным вариантом считаются воздухоотводчики из латуни, так как стальные подвержены коррозии. Цена устройств из латуни начинается от 400 рублей.

Вместо заключения – советы по выбору

Первая и главная рекомендация – не покупать автоматические «воздушники» китайского производства. Последствия подобной экономии хорошо известны мастерам по отоплению:

• вместе с воздухом изделие пропускает теплоноситель, отчего на корпусе и полу возникают потеки, а в системе падает давление;
• некачественный воздухоотводчик может заклинить и не сработать;
• внутренности элемента довольно быстро приходят в негодность под воздействием теплоносителя.

С кранами Маевского ситуация не столь плачевна по одной причине – там нечему ломаться. С другой стороны, изделие не относится к сложному отопительному оборудованию и его цена вполне доступна даже у именитых брендов. Например, производители Icma, Caleffi и Valtec предлагают достойную продукцию средней ценовой категории. Также надежностью славятся «автоматы» от бренда Spirotech, изображенные на картинке.

Теперь дадим ряд советов по выбору клапанов для спуска воздуха:

1. Кран Маевского лучше брать с ручкой, дабы не возиться с отвертками и ключами. Крутить ее удобно и в труднодоступных местах, когда радиатор прячется в нише.
2. Если в квартире либо частном доме проживают маленькие дети, ставьте ручной кран под отвертку. Ребенок может добраться до рукоятки, открыть вентиль и ошпариться теплоносителем.
3. По возможности берите автоматический клапан с отсекающим краном. Он позволит в любой момент снять деталь с целью ремонта или замены.
4. Анодированное покрытие корпуса особой роли при эксплуатации не играет. Оно защищает металл от окисления.
5. Приветствуется наличие дополнительных функций, улучшающих работу отопления. Если ваш бюджет позволяет, возьмите воздухоотводчик, улавливающий пузырьки.


   Здесь применен принцип работы деаэратора — множество элементов, заполняющих камеру, задерживают пузырьки и направляют их в клапан воздухоотводчика

Примечание. В продаже встречается комбинированная запорная арматура и оборудование, оснащенное клапаном сброса. Сюда относятся циркуляционные насосы, балансировочные вентили и разнообразные краны. На подобных изделиях не стоит заострять внимание, лучше купить и установить каждую деталь схемы отдельно.

Поплавковые модели воздухоотводчиков рассчитаны на определенное давление срабатывания и температуру теплоносителя. В качестве примера мы предлагаем рассмотреть таблицу технических характеристик от итальянского бренда Caleffi и убедиться, что для монтажа в частном доме сгодятся 2 варианта – линейка изделий MINICAL и VALCAL (давление эффективного срабатывания – 2.5 и 4 Бар соответственно).

Для установки в квартире, подключенной к централизованному теплоснабжению, следует взять модель ROBOCAL, рассчитанную на работу при давлении 6 Бар. Другие добросовестные производители предоставляют похожие таблицы с характеристиками, по которым вы сможете подобрать автоматический «воздушник».
