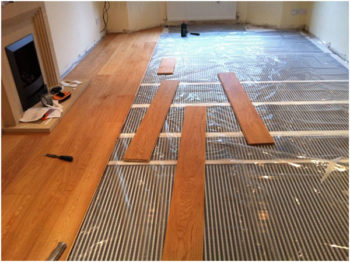

Ламинат под теплый пол электрический: правила монтажа

Теплый пол: достоинства и недостатки

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

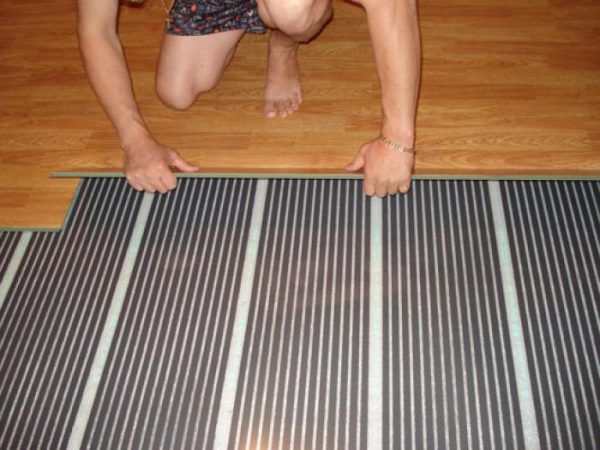

Укладка ламината на теплый пол

На заметку! Ламинат – покрытие, реализуемое в магазинах по доступной цене, а потому приобретают его все больше владельцев жилых помещений. Поэтому материал с каждым годом становится популярнее.

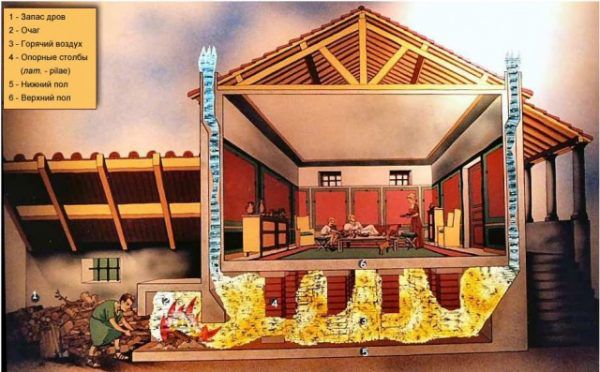

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

• комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
• незаметность системы для глаза;
• возможность использования в любом помещении.

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола. Мнение экспертаАфанасьев Е.В.Главный редактор проекта pol-exp.com Инженер. Задать вопрос эксперту Некоторые системы теплого пола (водяные) нельзя укладывать в квартирах, расположенных в старых домах – там не предусмотрена возможность подключения контура обогрева к центральной отопительной системе, и управляющая компания может запретить использовать такие теплые полы. Выход один – приобретение электрической системы обогрева полов.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

Плюсы и минусы электрического теплого пола

Практика использования электрических «теплых полов» выявила все сильные и слабые стороны способа. К плюсам относятся:

• долговечность. Производители обогревательных матов на основе тонкого кабеля говорят об эксплуатационном ресурсе в 50 лет. Опыт пока не позволяет проверить такие заявления. Есть только подтвержденные данные в 10-15 лет, при этом для всех видов кабеля;
• отсутствие ограничений по типу зданий, виду помещений и основанию пола — можно монтировать в квартирах и частных домах, детских комнатах, спальнях, кухнях, ванных комнатах и т.д., на бетонное основание (стяжку) и деревянный пол;
• тонкая настройка — температуру можно регулировать в пределах 0,1oС;
• простой монтаж — сборку системы хозяева могут выполнить своими силами;

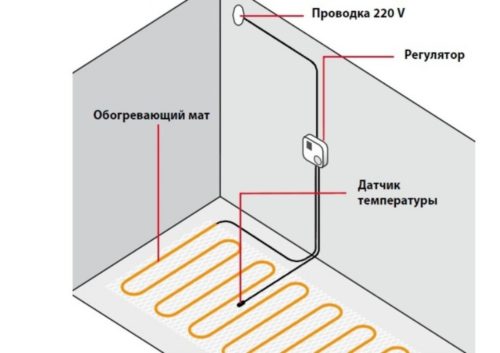

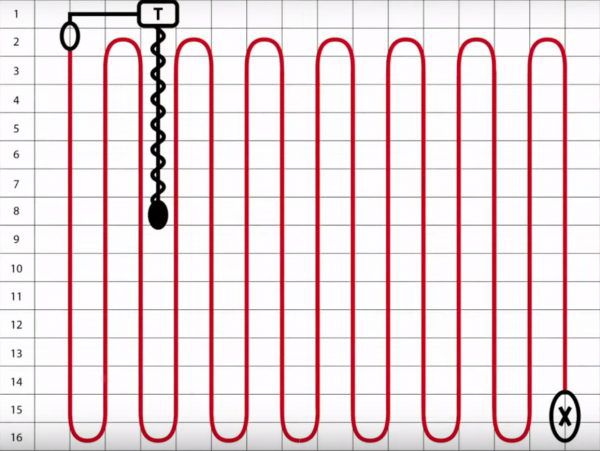

Схема электрического «теплого пола».

• приемлемая стоимость комплекта, по сравнению с «теплым полом» на основе жидких теплоносителей;
• компактность — у дома или квартиры не крадутся полезные метры жилой площади;
• не требуется обслуживание;
• равномерный прогрев пола, что повышает уровень комфорта.

К недостаткам в первую очередь относится высокая стоимость отопления — на обогрев двухкомнатной квартиры потребуется 10-15 кВт/час электроэнергии. Среди других минусов:

• необходимость стяжки уменьшает высоту потолка на 7-10 см;
• в квартирах с газовым отоплением требуется замена подводящей электропроводки (старая не рассчитана на такие нагрузки), что сильно удорожает ремонт;
• потребность строго следовать инструкциям при включении и выключении;
• сложный ремонт при пробое кабеля, правда, в разы проще, чем при возникновении проблем у водяного «теплого пола».

Безопасна ли установка обогрева пола

Любая электрическая работа может быть опасной, если ее выполняет неопытный человек. Однако при установке системы подогрева профессионалом, вы можете быть спокойны, вне зависимо от того, под какой вид материала был размещен обогрев. Подключение матов к термостату должно осуществляться лицензированным электриком, поэтому не стоит выполнять такую работу своими руками.

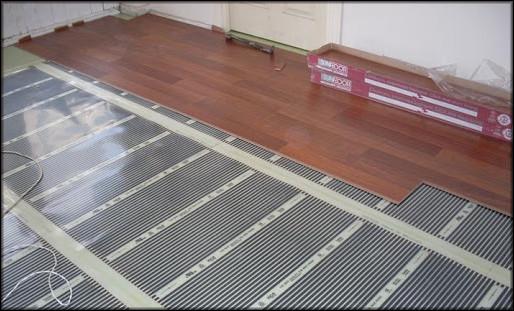

Деревянные полы

Деревянные напольные покрытия обладают хорошей структурой и стабильностью, что позволяет им отлично взаимодействовать с электрическим подогревом. Твердые лиственные и хвойные породы, также могут быть использованы, но следует соблюдать осторожность при определении ширины и толщины доски.

Плюсы:

• хорошо переносит нагрев;
• добавляет эстетическое «тепло» к дизайну;
• подходит для всех уровней пола;
• широкий выбор цветов, узоров и отделки на выбор.

При отделке дощатых полов, древесине следует дать возможность акклиматизироваться в доме перед установкой, чтобы избежать риска расширения или сжатия после установки подогрева.

Керамическая плитка и камень

Высочайшая теплопроводность и стильная, легко моющаяся поверхность, делают керамическую, фарфоровую и каменную плитку популярным выбором на кухнях и в ванных комнатах. Электрический подогрев устраняет холод, свойственный для данного типа напольного покрытия.

Плюсы:

• эффективная и равномерная теплопередача;
• идеально подходит для кухонь и ванных комнат;
• большой выбор стилей, цветов и узоров;
• прочность и долговечность;
• может быть установлен на любом уровне пола.

Используйте гидроизоляционную мембрану поверх теплого мата, прежде чем укладывать плитку — это защитит ее от риска растрескивания.

Винил и линолеум

Винил и линолеум — это стильный и прочный вариант для системы электрического подогрева, создающий красивую отделку в соответствии с дизайном интерьера.

Плюсы:

• износостойкость материала;
• подходит для всех уровней пола;
• идеально подходит для хорошо изолированных помещений с более низкими тепловыми требованиями.

Следует обязательно установить температурный датчик, чтобы ограничить тепловыделение от подогрева для защиты чувствительных напольных покрытий. Также не стоит брать покрытие из дешевых материалов, иначе в комнате появится неприятный запах.

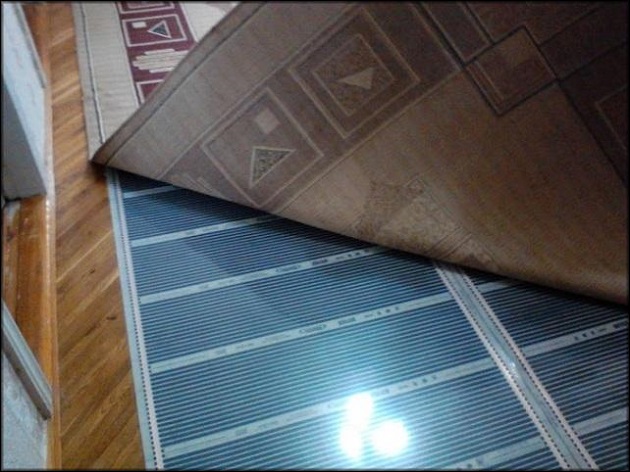

Ковер и ковролин

Электрический подогрев можно использовать с большинством ассортиментом ковров, при условии, что общее значение теплоизоляции изделия и любой подкладки не превышает 2.5.

Плюсы:

• комфортное ощущение под ногами;
• выпускается в широком ассортименте цветовых решений и дизайнов;
• электрический теплый пол под ковролин подходит для традиционного дизайна интерьера.

Нужно избегать войлочных и полиуретановых подкладок, так как они могут повлиять на теплопередачу, и всегда проверять техническое руководство от производителя, для получения оценки теплоизоляции изделия.

Является ли это экономически эффективным

Теплый пол — это один из самых экономичных способов обогрева помещения, будь то кухня с ламинатом, плитка в ванной комнате или спальня с ковровым покрытием. По сравнению с кондиционером, который нагревает воздух под потолком, теплый пол прогревает комнату целиком. Также теплый пол потребляет меньше электроэнергии, в отличие от кондиционера.

Виды теплого электрического пола

Существует всего два вида систем электрического теплого пола – это пленочный инфракрасный и кабельный. Также кабельный теплый пол имеет еще подвид – пол из тепломатов. У каждой системы есть свои особенности, достоинства и недостатки. Чтобы понять, чем они отличаются друг от друга, следует познакомиться с ними поближе.

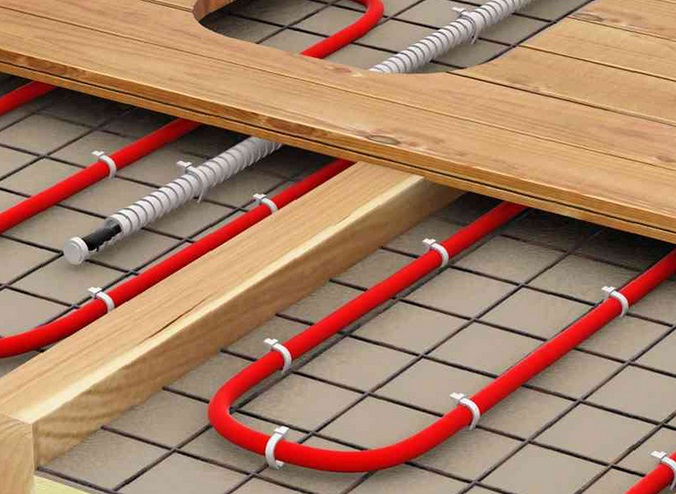

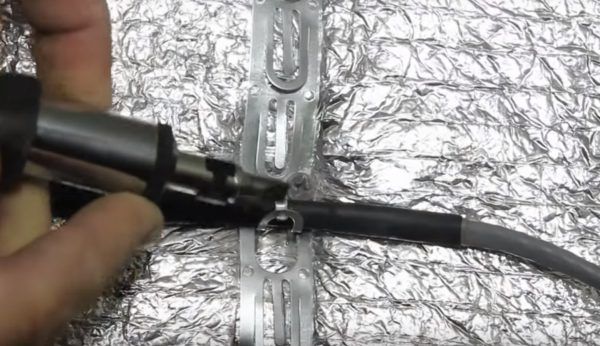

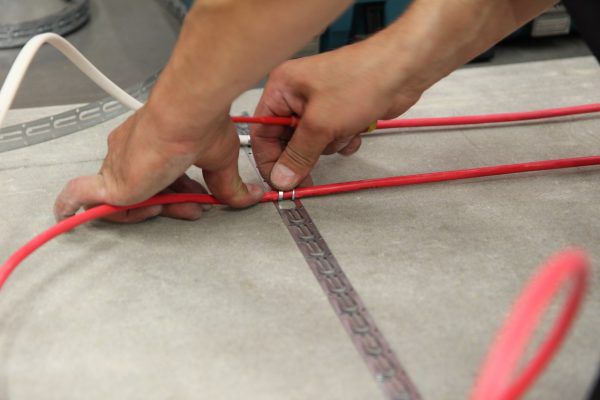

Кабельный теплый пол

Нетрудно догадаться, что эта система подогрева полов представляет собой специальный нагревательный кабель, уложенный определенным способом под напольным покрытием. Необходимую длину кабеля рассчитать каждый сможет самостоятельно – она будет зависеть от размеров и площади помещения. Монтаж производится на армирующую сетку или особую ленту, снабженную специальными фиксаторами.

Внимание! Для монтажа кабельного теплого пола обязательно укладывать бетонную стяжку! Ее толщина должна быть около 4 см.

Главными недостатками системы являются высокое потребление электроэнергии с учетом того, что много тепла тратится именно на прогрев бетонной стяжки, и сложность регулировки температуры при необходимости. Еще важно знать (уже на этапе монтажа), где будет располагаться мебель – если система теплого пола будет проходить прямо под диваном или шкафами, будет риск того, что она перегреется и выйдет из строя.

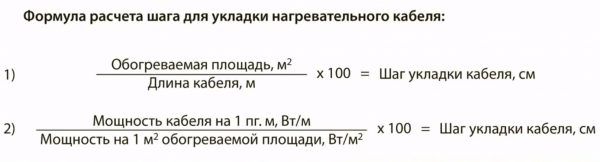

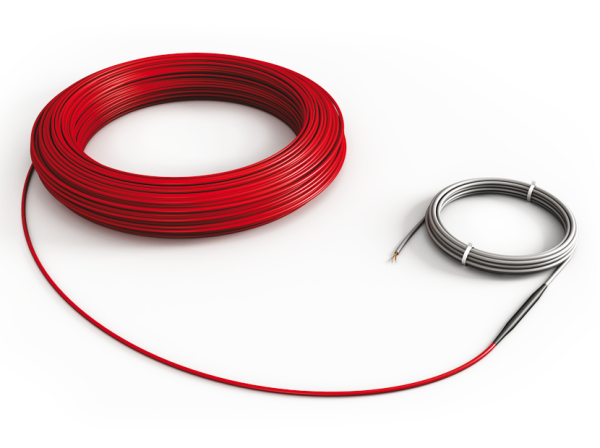

Нагревательный кабель для теплого пола

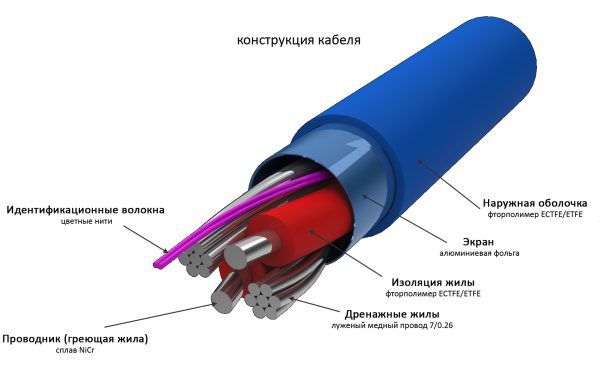

Конструкция нагревательного кабеля

Под ламинат кабельный теплый пол укладывается редко. Способ монтажа сильно напоминает укладку водяного теплого пола – кабель необходимой длины раскладывается по определенной схеме в стяжку. Вот тут и начинаются проблемы, ограничивающие использование под ламинатом данного вида системы. Дело в том, что если нагревается сначала стяжка, а только потом – все остальное, то наблюдаются проблемы с подложкой, на которую уложен ламинат. Она плохо пропускает тепло. А если отказаться от ее использования, то, к сожалению, шум от работающей нагревательной системы будет раздражать.

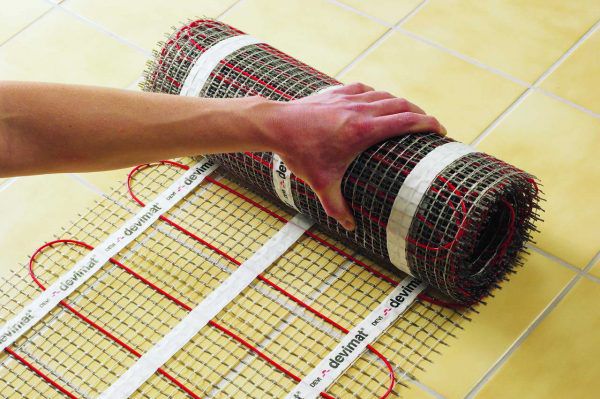

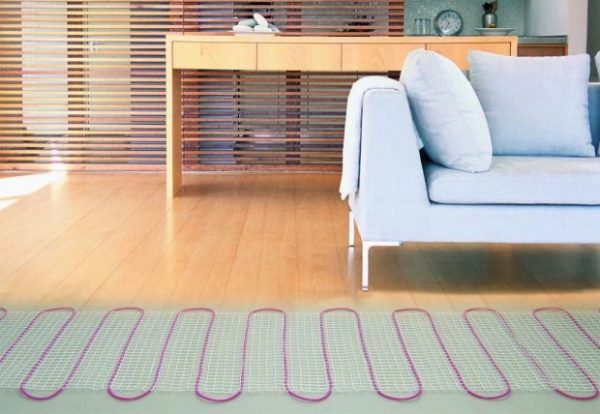

Тепломаты (термоматы)

Это тоже кабельный вариант системы теплого пола, но здесь элемент, отдающий тепло, то есть сам провод, укладывается в специальные сетчатые маты. Да и кабель несколько тоньше своего собрата, используемого в предыдущем случае. Достоинство этого вида заключается в том, что тут не придется рассчитывать шаг укладки проводов – они будут сразу фиксироваться на необходимом друг от друга расстоянии.

Важно! Монтаж этого вида системы подогрева довольно прост, толщина стяжки будет уже меньше — примерно на 5-10 мм, что позволяет сэкономить. Да и чаще всего система просто укладываются на готовую стяжку, однако она также практически не используется под ламинат.

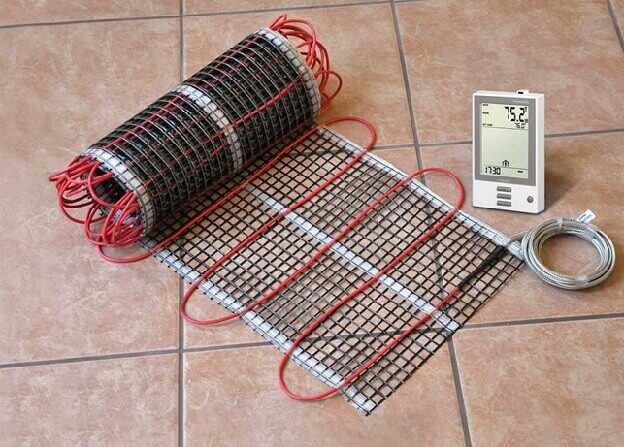

Тонкий нагревательный кабель

По устройству и схеме работы этот вариант не отличается от предыдущего, разница лишь в используемых материалах. Применение кабеля с малым сечением кардинально изменяет эксплуатационные характеристики и обеспечивает такие плюсы:

• Не требуется такая толстая стяжка;
• конструкция системы будет прочной и надежной;
• более быстрый прогрев воздуха;
• экономный расход электричества.

Толщина кабеля может кардинально повлиять на эксплуатационные характеристики

Именно поэтому чаще используют систему нагрева с тонкими проводами при укладке под ламинат. Она быстро нагревает напольное покрытие, а структура ламината позволяет долго его удерживать.

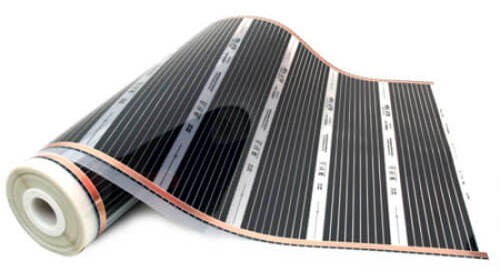

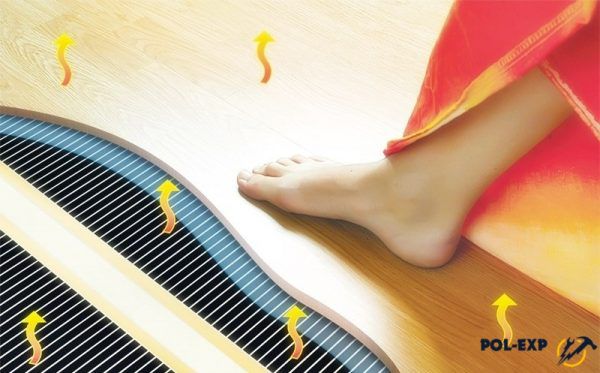

Инфракрасный теплый пол

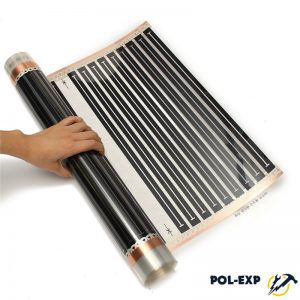

Пленочный или инфракрасный теплый пол – один из самых современных способов подогрева напольного покрытия. Система представляет собой тонкий материал, излучающий определенной частоты электромагнитные импульсы (5-25 мкм), которые воздействуют на окружающие предметы и повышают их температуру. Этой особенностью инфракрасный пол очень сильно напоминает солнечные лучи, которые тоже нагревают все вокруг благодаря излучению.

Достоинства такого способа обогрева заключаются в следующем:

• ламинат перестает выделять вредный формальдегид при нагревании. К сожалению, это вещество содержится в клеевых компонентах, которыми соединяются детали ламелей;
• ламинат не растрескивается и не расходится, а также не расслаивается, что обычно происходит при нагреве его тепломатами или кабелем;
• толщина пола не увеличивается.

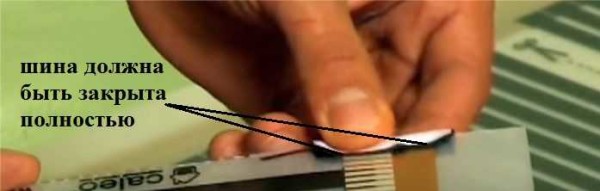

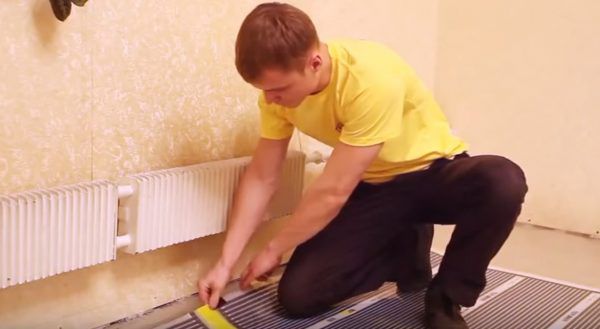

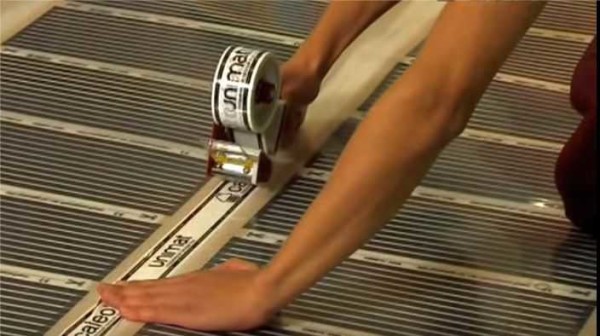

Монтаж пленочного теплого пола довольно прост, да и в эксплуатации с ним обычно не возникает проблем. Еще одно достоинство этого вида подогрева – экономия, так как он потребляет меньше электроэнергии, чем другие виды.

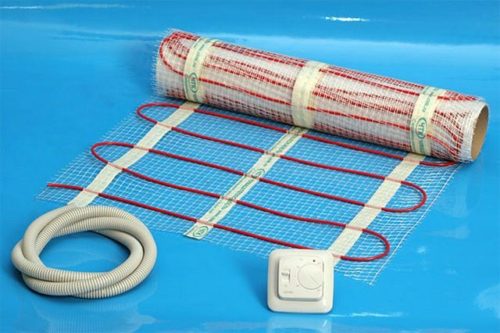

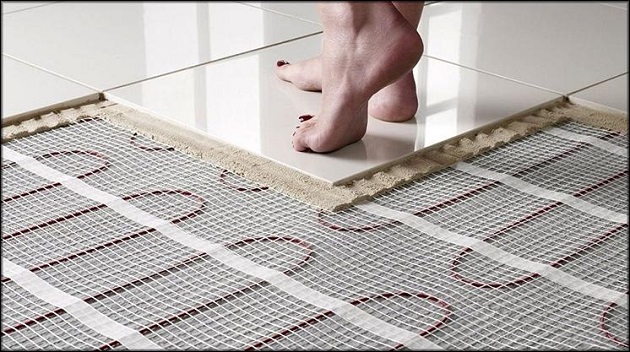

Нагревательные маты

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

• высокий уровень готовности к монтажу;
• более тонкая стяжка;
• быстрая установка;
• экологичность.

Есть и минусы:

• низкая мощность;
• максимальная площадь обогрева до 15 м2;
• маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

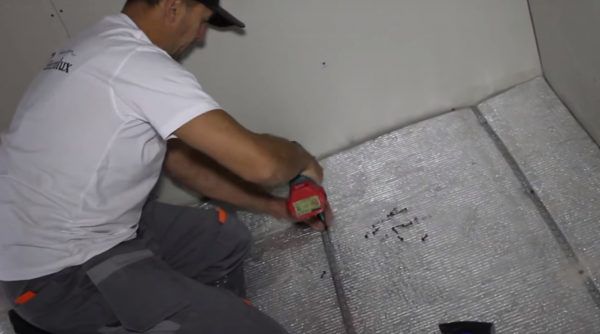

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

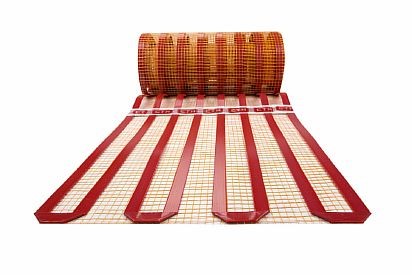

Аморфная металлическая лента.

• высокий КПД, что сказывается на экономичности;
• долговечность — дается гарантия на 25 лет;
• выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
• устойчивостью к коррозии.

Карбоновый стержневой

Карбоновый стержневой ТП — устройство, состоящее из саморегулирующихся карбоновых стержней, они расположены параллельно. Он способен регулировать уровень нагрева в помещении, в зависимости от температуры окружающей среды.

Работает от тока, при его подаче излучаются инфракрасные волны, они выделяют тепло и нагревают помещение.

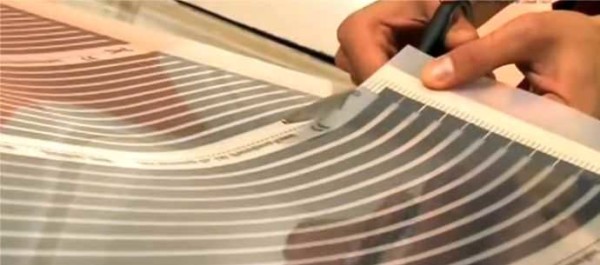

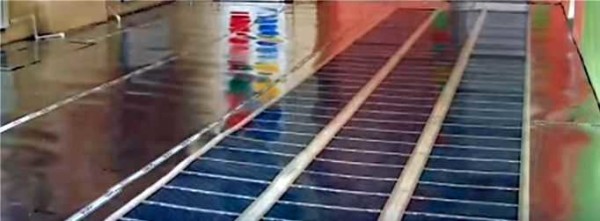

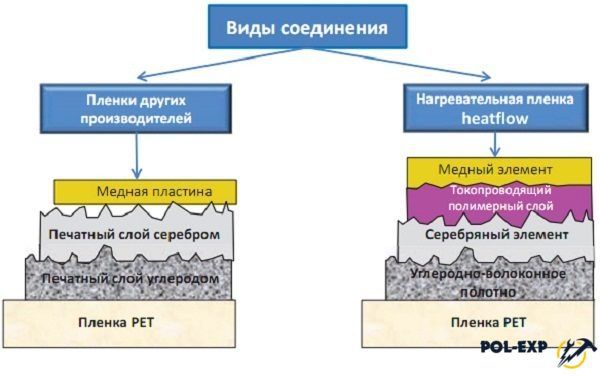

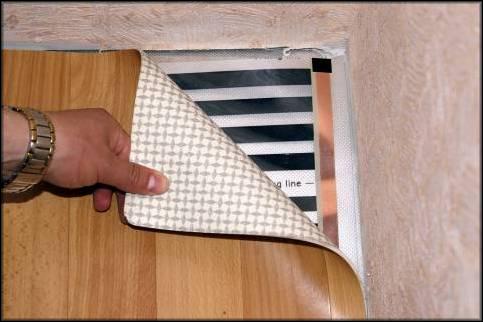

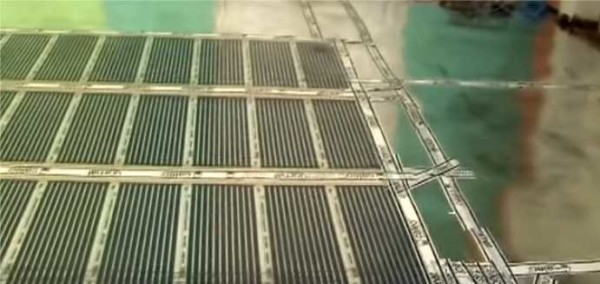

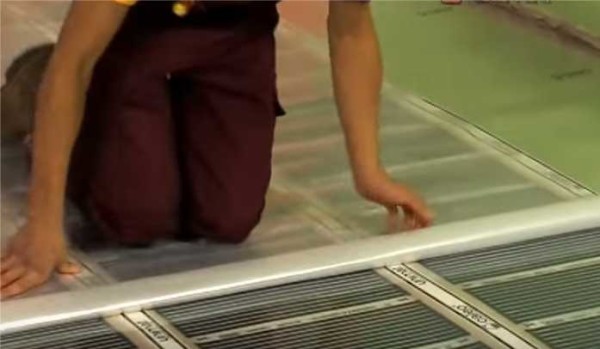

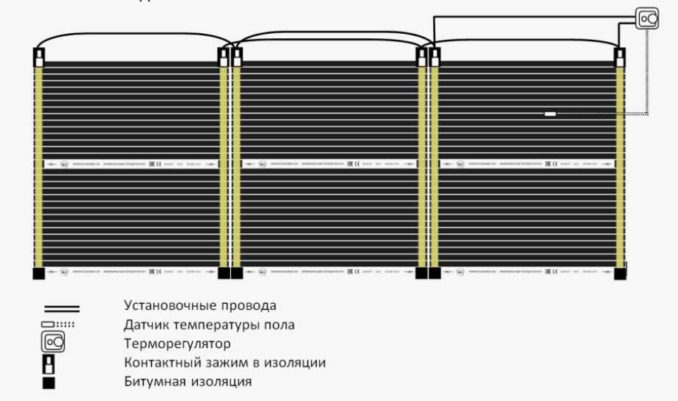

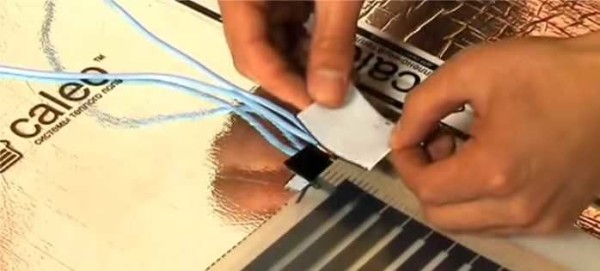

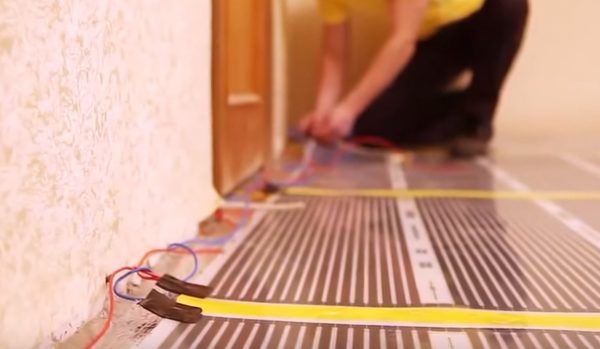

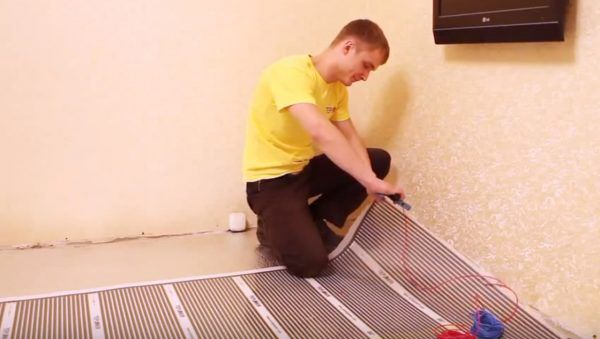

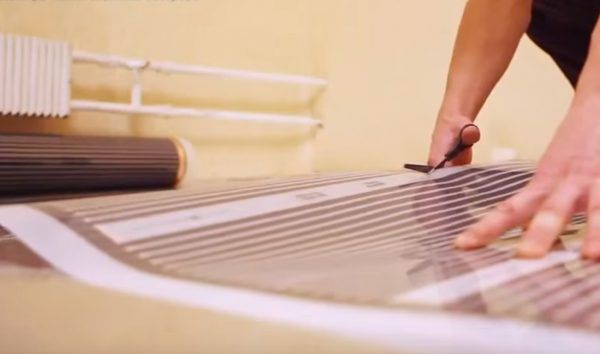

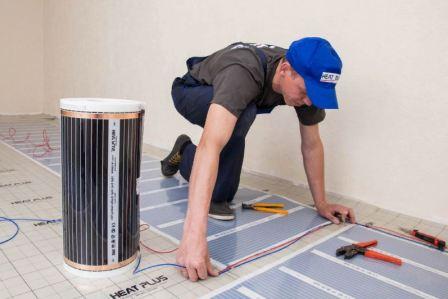

Пленочный теплый пол

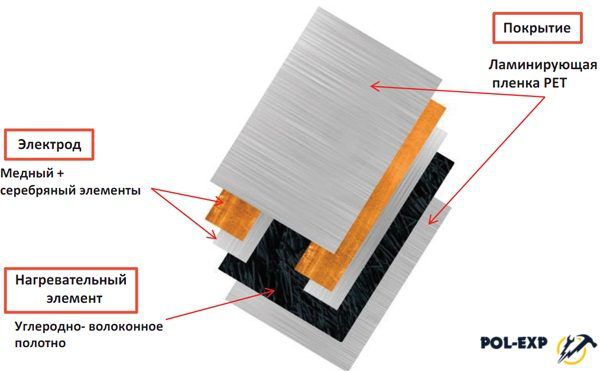

Нагрев происходит за счет теплоизлучающей пленки. Этот материал просто расстилается на выровненной поверхности, не нуждается в клее или других закрепляющих элементах. В самой пленке и расположены специальные нагревательные элементы. Система ни сколько не поднимает уровень пола, сохраняет его таким же.

Преимущества:

• самый легкий способ монтажа: нужно только разложить рулоны на пол;
• нагревает все предметы в помещении, включая мебель;
• не изменяется высота пола при монтаже: не требует бетонной кладки;
• легко ремонтируется.

Недостатков у данного типа не выявлено, поскольку даже его стоимость по сравнению с аналогами низкая.

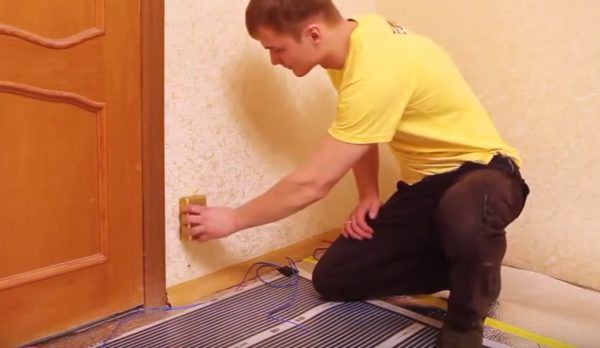

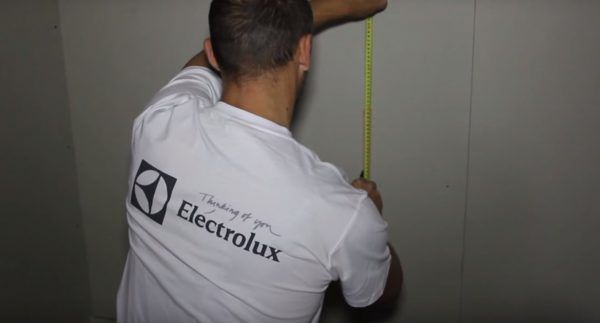

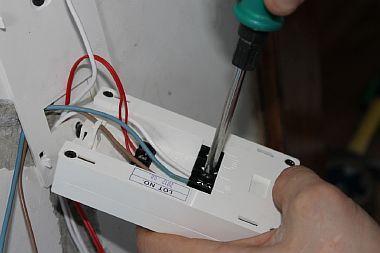

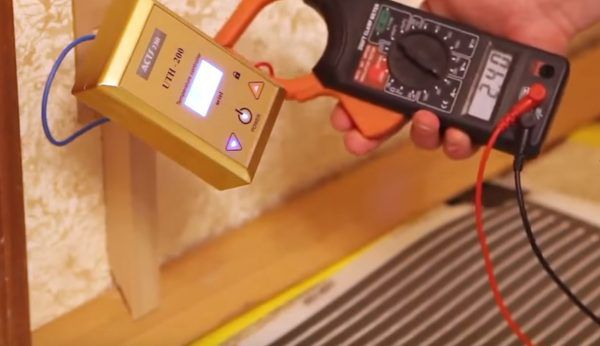

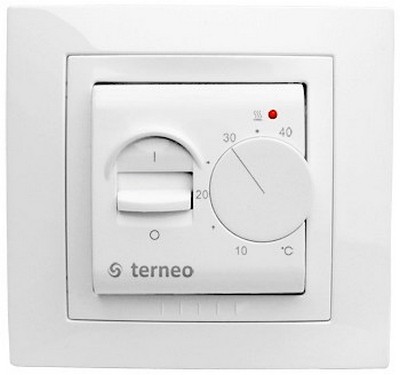

Виды термостатов

Терморегуляторы для электрического теплого пола есть трех видов:

• Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
• Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
• Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.

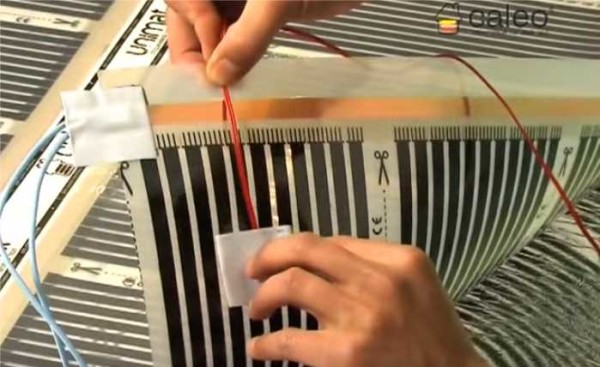

В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.

Топ-производителей электрических теплых полов

		Devi	⭐ 98 / 100	Узнать подробнее
		Caleo	⭐ 96 / 100	Узнать подробнее
		Rehau	⭐ 95 / 100	Узнать подробнее
		Unimat	⭐ 96 / 100	Узнать подробнее

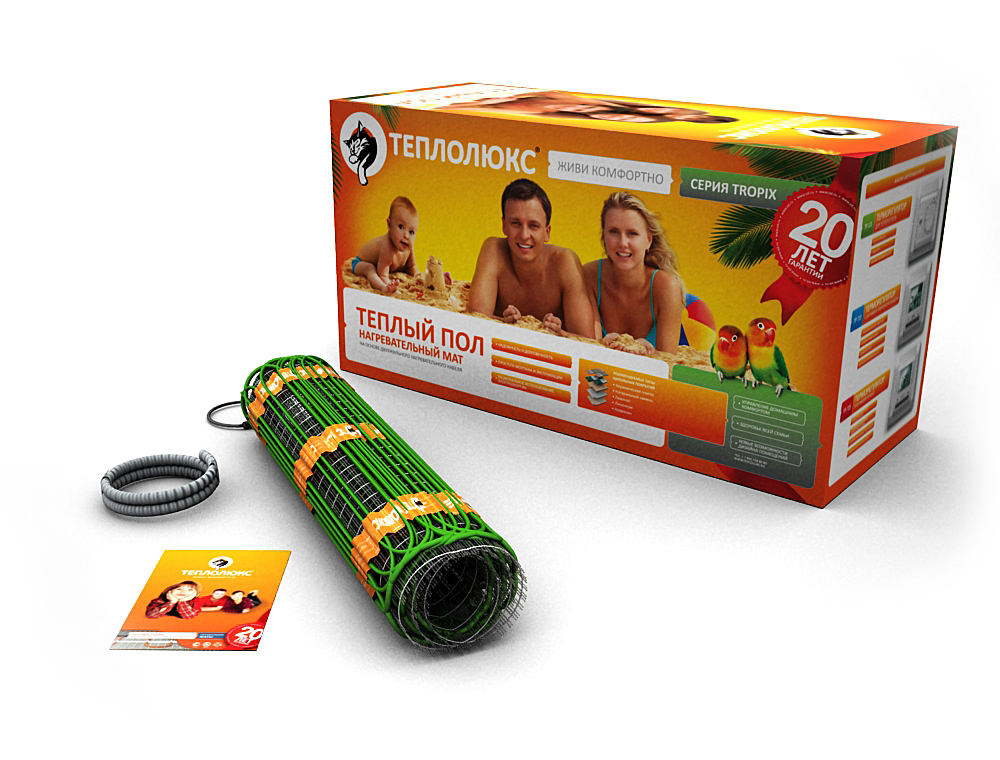

		Теплолюкс	⭐ 94 / 100	Узнать подробнее

Devi

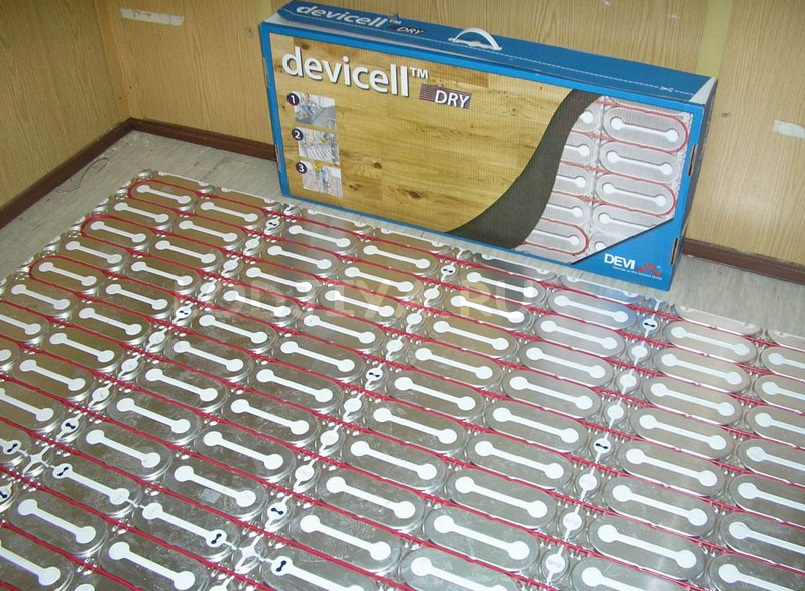

Электрический теплый пол Devi производится в Дании. Продукцию компании отличает высокое качество, доступная цена и универсальность. Все комплектующие данной торговой марки подходят к любому типу теплых полов выпускаемых этим производителем.

Плюсы

• простой монтаж;
• не сушит воздух;
• гарантия от производителя;
• срок службы более 20 лет.

Минусы

• высокое энергопотребление.

Caleo

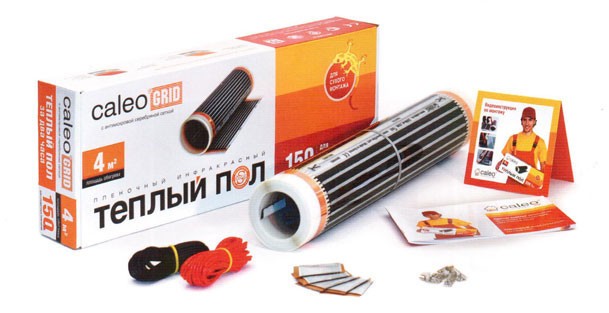

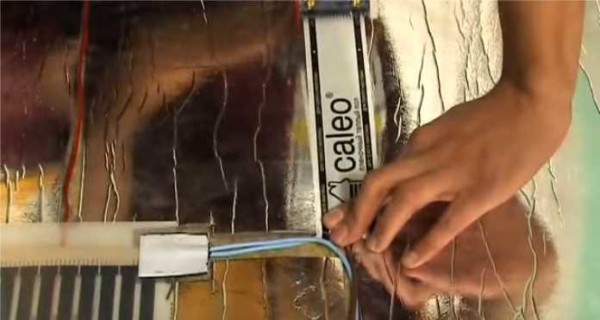

Пленочный инфракрасный теплый пол Caleo предназначен для быстрого монтажа системы обогрева «теплый пол» методом «сухого монтажа», без стяжки и пыли. Идеально подходит при косметическом ремонте под ламинат, ковролин, линолеум и паркетную доску.

Плюсы

• хорошая теплоотдача;
• в комплекте все необходимое для монтажа: качественные зажимы, провода, изоляция;
• инструкция по установке и монтажу идет в комплекте.

Минусы

• повышенная хрупкость пленки.

Rehau

Теплый пол Rehau электрический представляет собой систему двужильных саморегулирующих кабелей фиксированной длины, обладающих повышенным сопротивлением. Снаружи они покрыты двойным слоем изоляции и защитной оплеткой.

Плюсы

• отличное немецкое качество;
• монтаж под любое покрытие;
• оптимальное распределение тепла;

Минусы

• относительно высокая стоимость.

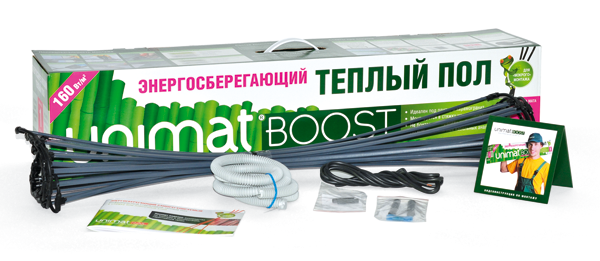

Unimat

Продукция корейской компании Unimat хорошо зарекомендовала себя на российском рынке. Инфракрасный карбоновые стержни, подогревающие поверхность, не боятся повышенной влажности.

Плюсы

• система подогрева довольно экономична
• невысокая стоимость;
• гарантийный срок эксплуатации – 20 лет.

Минусы

• использовать в качестве основного отопления при сильных морозах не получится.

ReXva

ReXva (Южная Корея) — выпускает инфракрасные саморегулирующиеся полы. В комплекте есть терморегулятор и датчик. Особенность устройств — способность понижать в автоматическом режиме температуру на участках перегрева. К плюсам относится экономичность, влагонепроницаемость, они продляют срок службы ламината. Цена высокая, но она оправдана качеством. Из минусов — притягивание пыли.

Heat Plus

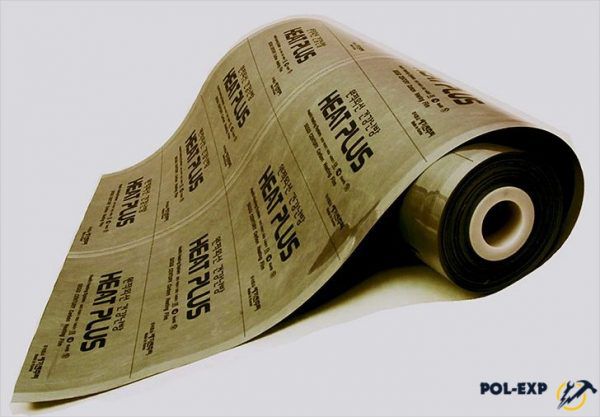

Heat Plus (Южная Корея) — гибкая инфракрасная плёнка с карбоновыми полосами. Устройство излучает длинноволновые ИК-лучи, которые не опасны человеку. Плёнка универсальна — подходит как для пола, так и для стен, долговечна, используется без терморегулятора. Недостаток — высокая стоимость.

Типы полов под ламинат

Тёплый электрический пол — отопительная система, обогревающая финишную поверхность. Он может укладываться в любой комнате, плюс — не портит интерьер, так как спрятан под покрытием.

Варианты электрического отопления — кабельный и инфракрасный. Каждый вид со своими достоинства и недостатки. Принцип работы заключается в преобразовании электроэнергии в тепловую.

Какой лучше предпочесть под ламинат

Выбор конкретного вида электрического «теплого пола» под ламинат в первую очередь зависит от назначения обогрева. Если это основное отопление, то выбор очевиден — кабель. Если вспомогательное — лучше покупать обогревательные маты.

Среди имеющихся в продаже кабелей по эффективности лучший, саморегулирующийся. Но нужно учитывать цену, а она не маленькая — начинается от 2 700 руб. за 1 м погонный. Для среднего класса стоимость запредельная.

Выбирая между одно- и двужильным проводом нужно учитывать два момента: технико-эксплуатационные показатели у двужильного кабеля выше, но и стоит он практически в два раза дороже. Если оценивать электрический «теплый пол» в комбинации с ламинатом, то для напольного покрытия абсолютно нет разницы, как будет нагреваться стяжка.

В каких случаях возможна укладка под ламинат?

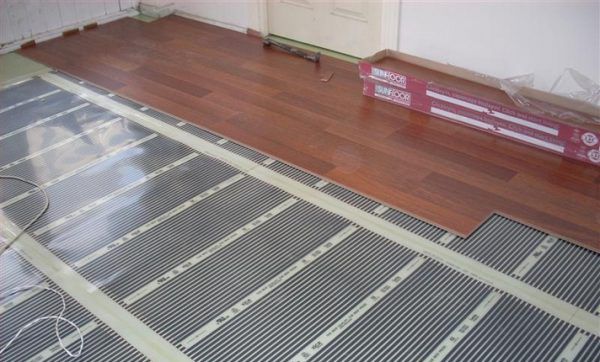

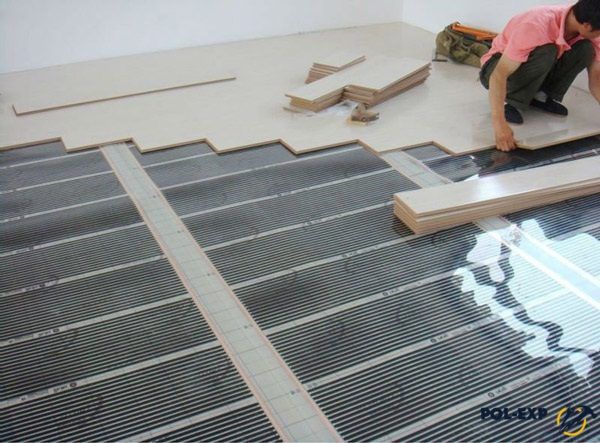

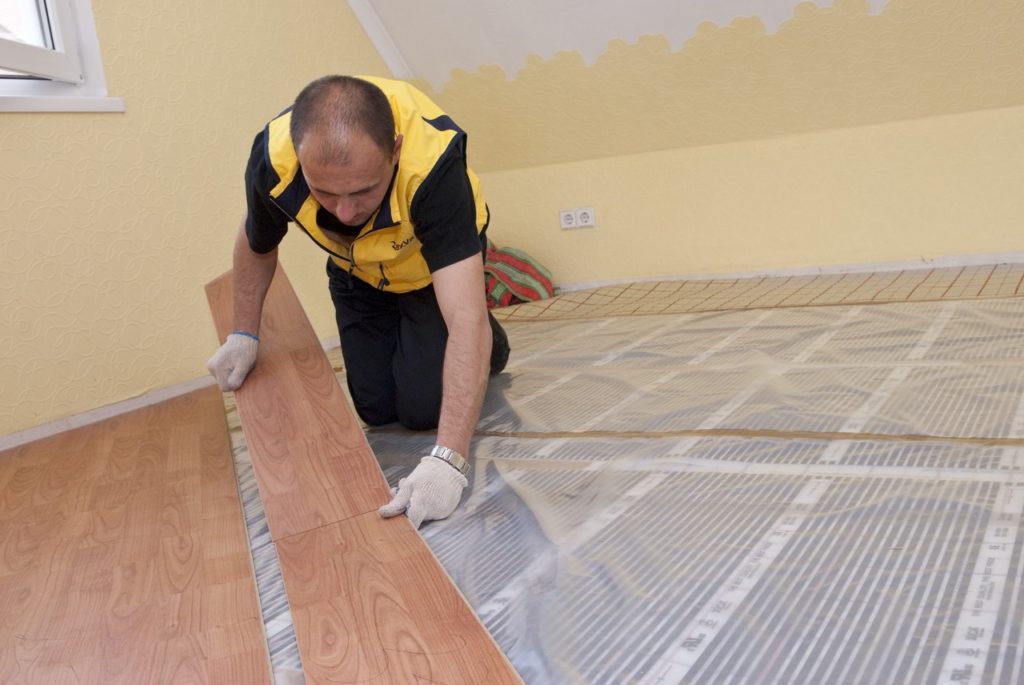

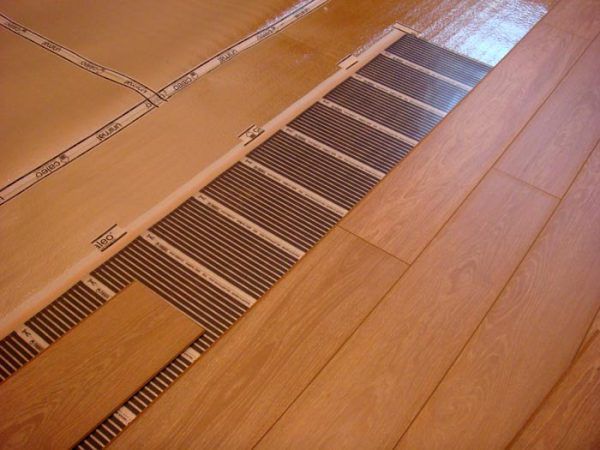

Чаще всего под ламинат монтируется именно инфракрасный тип теплого пола, реже – с использованием кабеля.

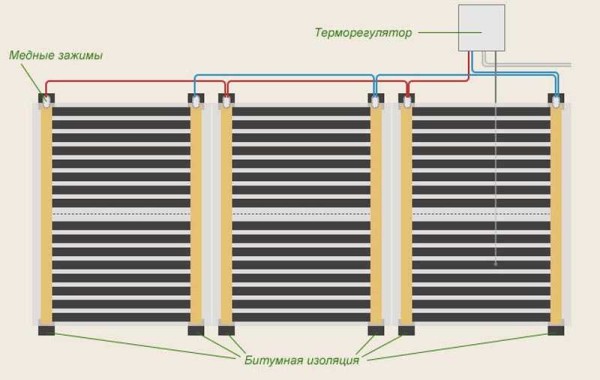

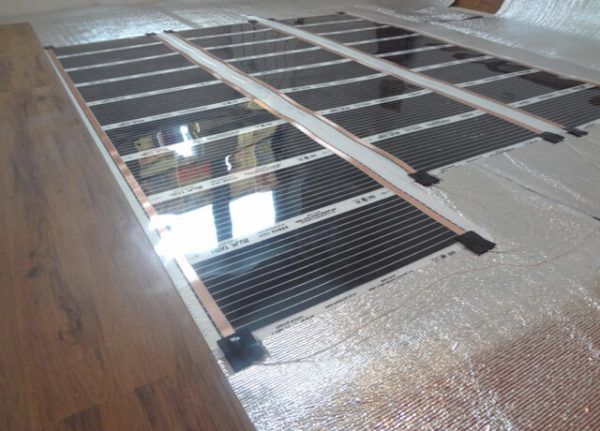

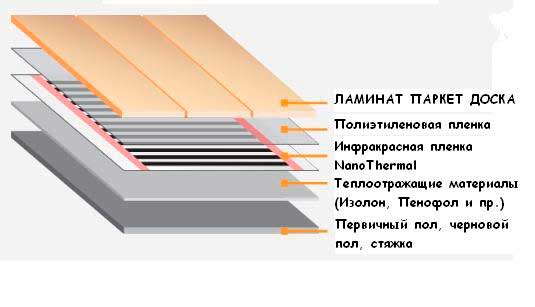

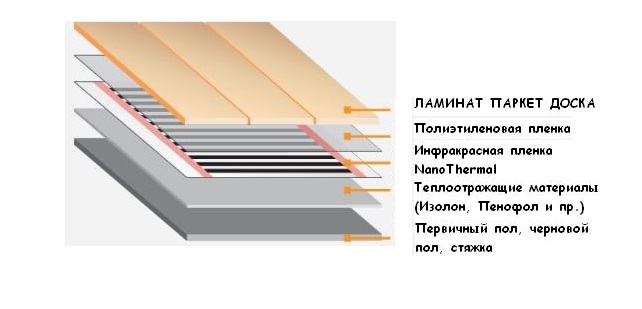

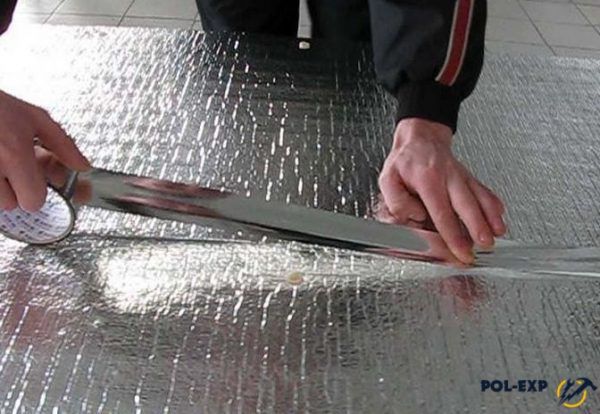

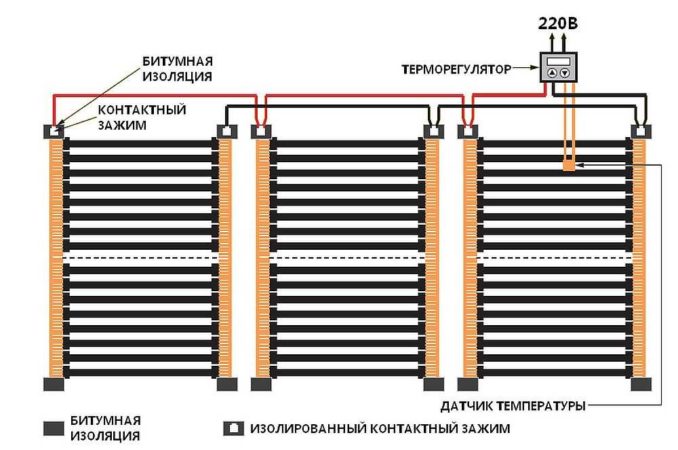

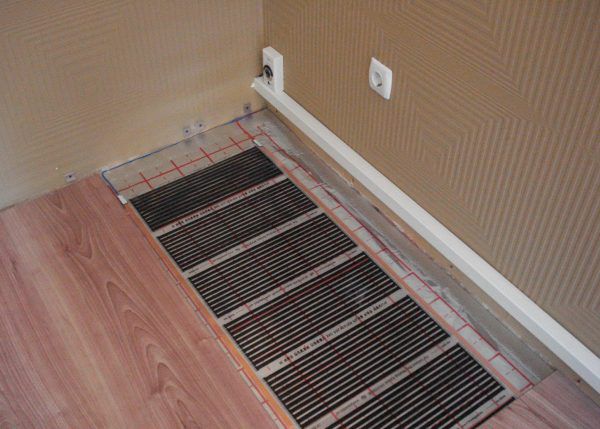

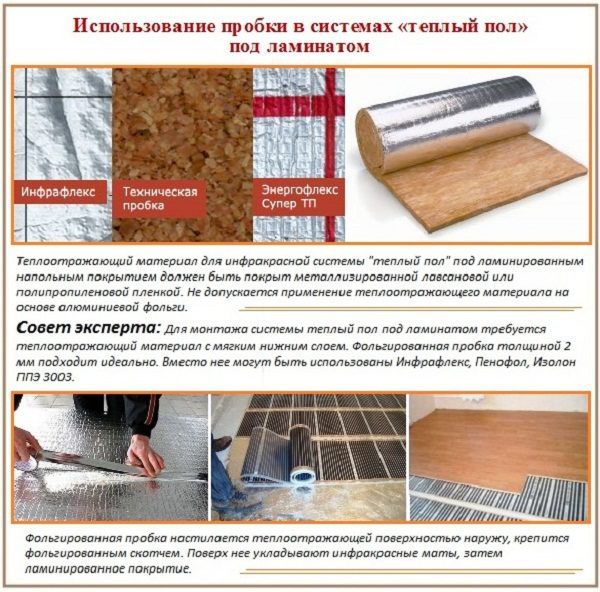

Последовательность элементов при монтаже пленочного пола под ламината

На заметку! Кабельные полы лучше всего укладывать под кафельную плитку в ванной комнате или туалете. Там площади полов небольшие, постоянно включать полы не нужно, а значит, получится существенно снизить расходы на электроэнергию, которую такая система потребляет в больших количествах.

В целом, укладывать ламинат на систему теплых полов вполне безопасно, хотя есть одно «но», о котором должен знать каждый. В основе ламелей лежит плита МДФ, в которой содержится в определенной концентрации формальдегид – вещество, опасное для человеческого здоровья. Ламинат в не нагретом состоянии выделяет в окружающую среду ничтожно мало этого вещества, поэтому такое напольное покрытие может быть уложено даже в детской комнате. Однако под воздействием температур количество выделяемого вещества увеличивается. И чем сильнее нагревается материал, тем больше формальдегида оказывается в воздухе.

Формальдегид в ламинате

Внимание! Симптомы отравления формальдегидом – тошнота, головные боли, воспаление органов дыхания.

Снизить риски отравления поможет использование высококачественного ламината и инфракрасных теплых полов.

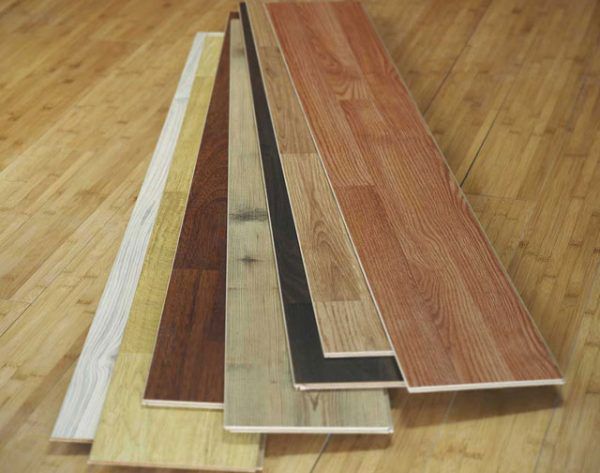

Совместимость ламината с теплым полом

Долгое время технология «теплого пола» и напольное покрытие в виде ламината шли параллельными курсами. Причины были объективными:

• при нагревании свыше 27oС компоненты ламинированной доски начинали выделять в воздух разные вещества, одно из которых: формальдегид (НСНО) — токсично;
• низкий уровень теплопроводности ламината запирал тепло внизу, что снижало эффективность таких систем обогрева;
• большая амплитуда колебания температурного режима приводила к преждевременному разрушению замкового соединения у панелей.

Производители ламината прекрасно знали о таких недостатках своей продукции. После долгих экспериментов технологам удалось адаптировать ламинат к «теплым полам» разного типа.

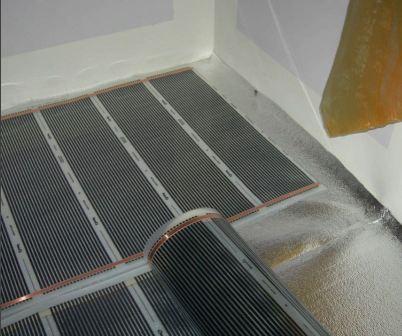

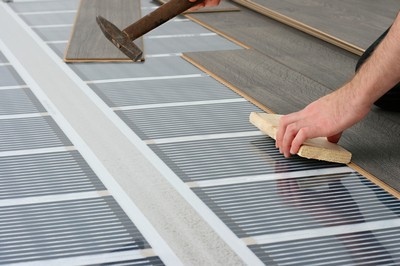

Взаимодействие инфракрасного тёплого пола и ламината

Использование тёплых полов с ламинатом требует тщательного подбора отопительной системы и вида ламината. Далеко не под каждый вид ламината можно использовать пленочный теплый пол для отопления.

Главная проблема некоторых видов ламината в том, что в их составе имеются вредные составляющие – формальдегидные смолы, которые используются как связующее для основы ламели. В обычном состоянии они безвредны и содержатся в минимальных, безопасных концентрациях.

Однако при нагреве такое покрытие может выделять вредные для человека вещества. Поэтому в первую очередь следует убедиться, что ламинат может взаимодействовать с системой тёплого пола.

Второй проблемой является непосредственная деформация ламината. Тонкие ламели могут терять форму, выгибаться и деформироваться при постоянном тепловом воздействии.

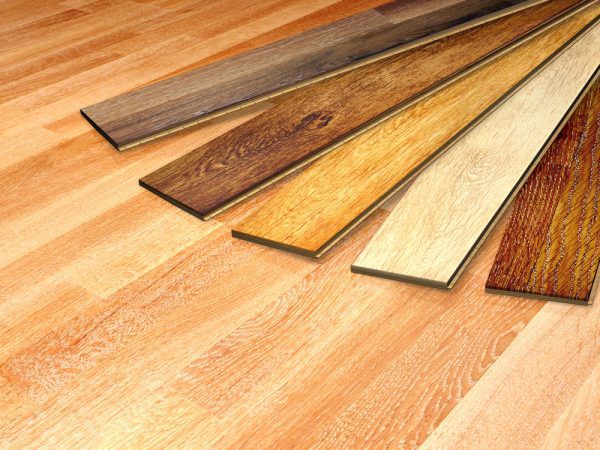

Для ламината взаимодействие с системой тёплого пола возможно только при наличии определенных характеристик:

• Класс безопасности ламината – не менее E0 либо E1. Это гарантирует отсутствие выделение формальдегида при нагреве до 30 градусов.
• Класс износоустойчивости – выше 31. Такой показатель гарантирует отсутствие деформации ламината при тепловом воздействии. Меньший класс ламината не имеет достаточных характеристик для взаимодействия с постоянной подогревающейся поверхностью.
• Обязательное наличие маркировки «Тёплый пол» (похожа на изогнутую трубу под напольной поверхностью).
• Преимущество за замковым соединением. При использовании клея для соединения ламелей, создаётся жёсткая сплошная поверхность. При колебаниях температур часто происходят разрывы, плёнка покрывается сеткой, что негативно сказывается на визуальных качествах покрытия.

Стоит отметить, что эти характеристики верны в первую очередь для МДФ-ламината. Похожие характеристики будут и для ПВХ-ламината, но для него нет опасности выделения формальдегида, поскольку состоит он из пластика. Однако он тоже обязан иметь соответствующую маркировку для применения с тёплыми полами.

Все ли системы теплых полов подходят под ламинированное покрытие

Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.

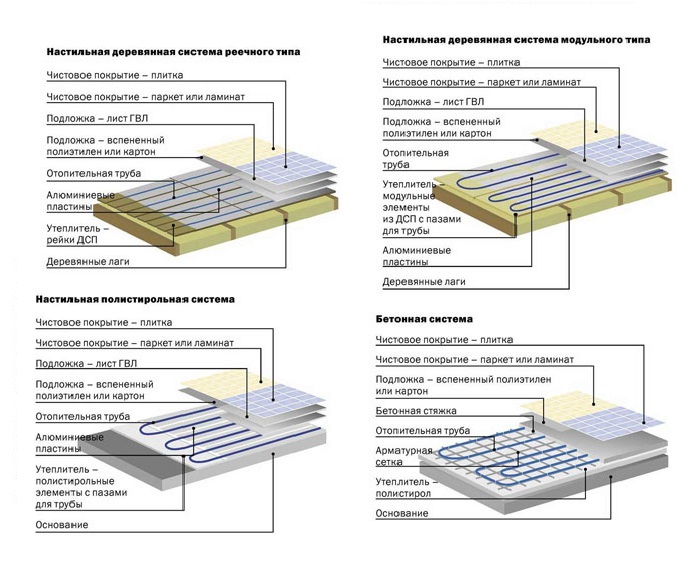

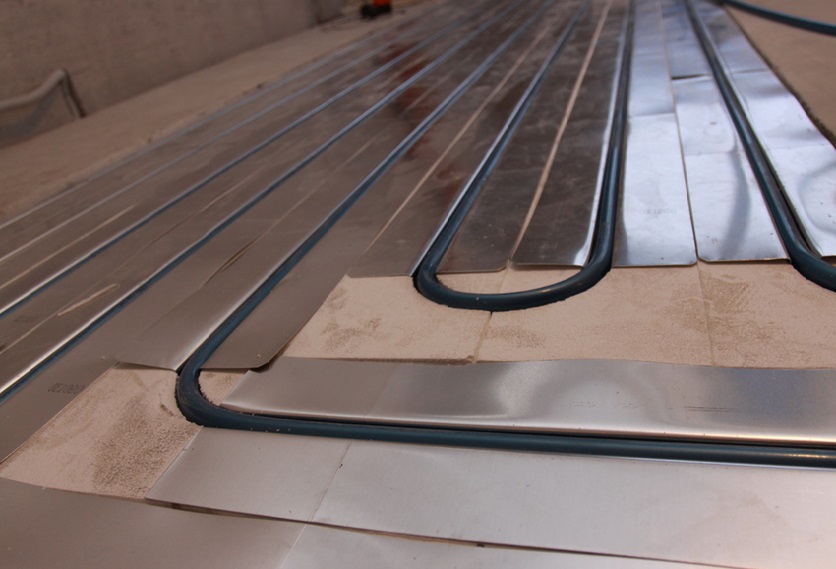

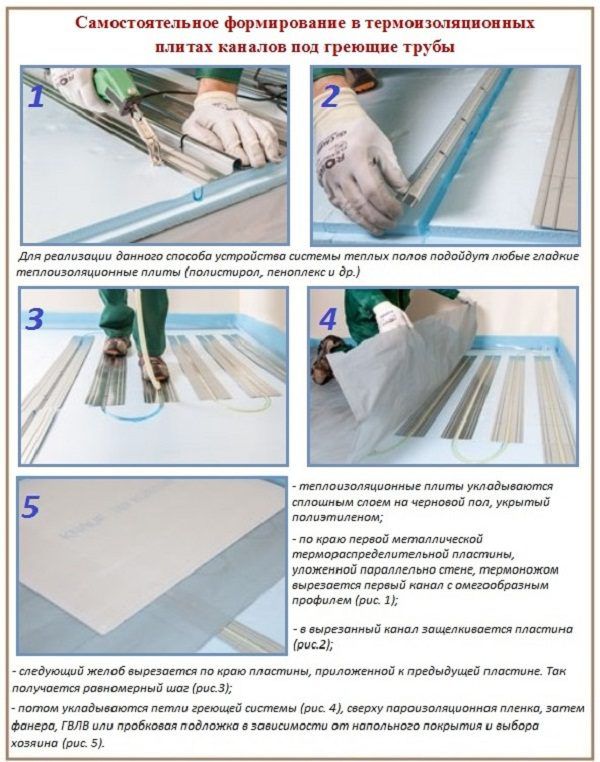

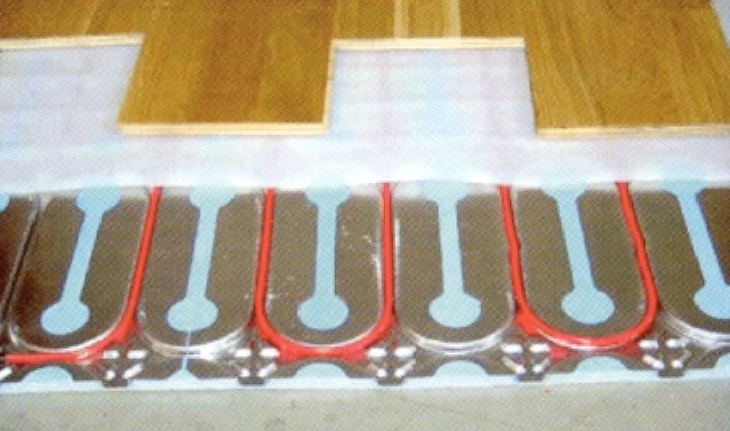

Водяной

Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.

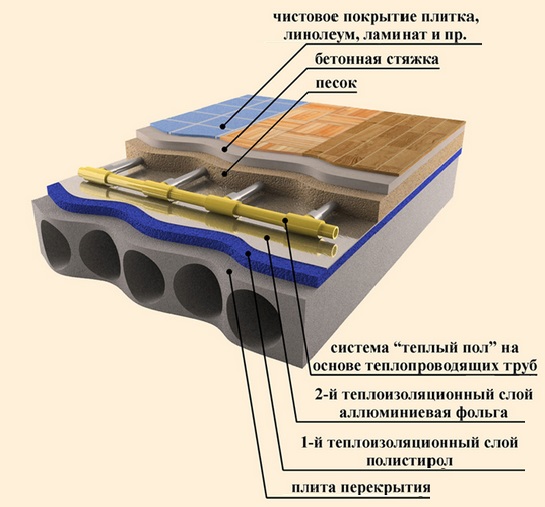

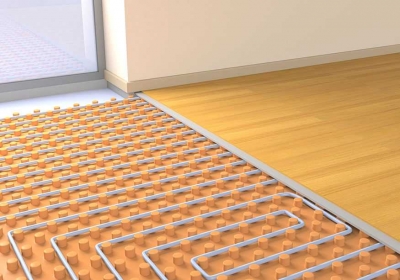

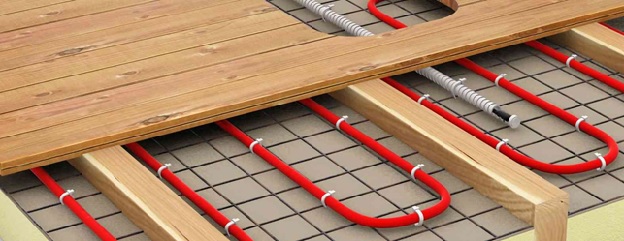

Система водяного обогрева

Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.

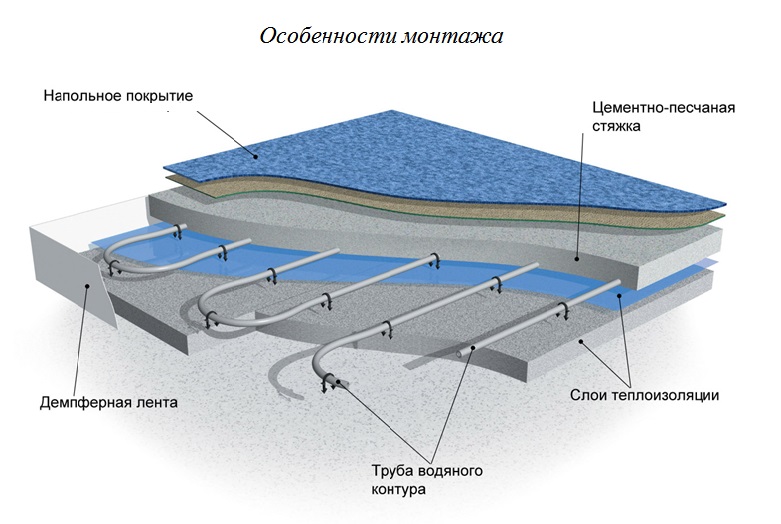

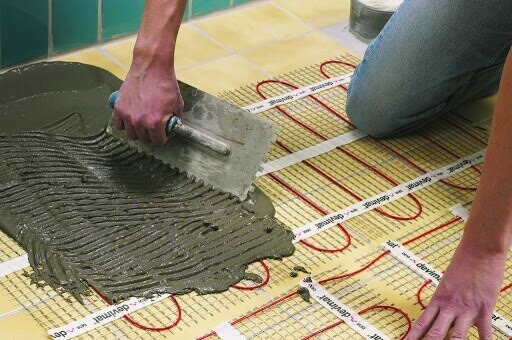

Монтаж теплого пола Цементно-песчаную стяжку

Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:

— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).

— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).

— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.

— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.

— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.

— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.

— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.

— После укладывается подложка.

— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.

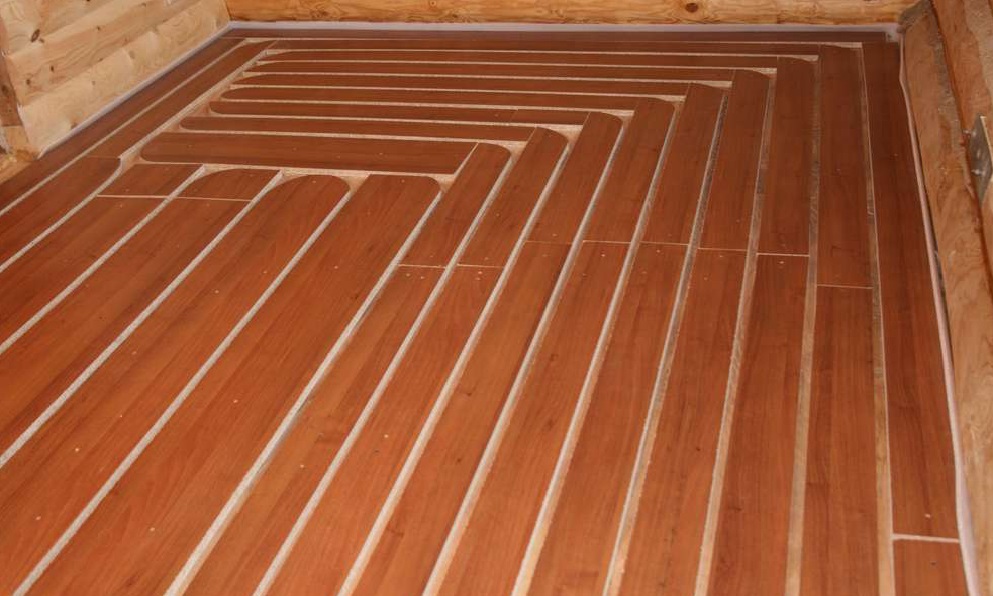

Монтаж теплого пола на сухую стяжку

Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.

Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.

Так как же сочетают сухую стяжку, водяные теплые полы и ламинат? Происходит это так:
— Для начала осуществляется укладка гидроизоляции на пол

— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).

— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.

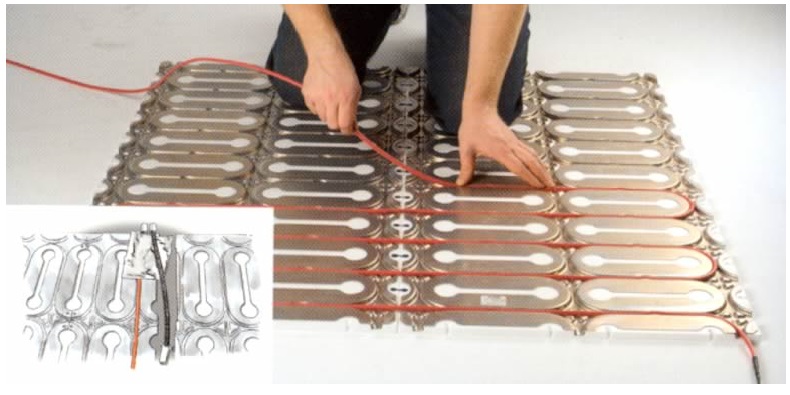

— Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.

— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.

— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.

— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.

Требования к подложке под водяные полы

Главное условие в системе теплого пола – обеспечивать повышенную степень теплоотдачи. В таком случае не будет напрасного расхода тепла. Если полы основаны на трубах, то, как минимум, если случится авария, то подложка выполнит функцию дополнительной гидроизоляции.

Как вариант, иногда можно воспользоваться специальным формованным пенопластовым покрытием – в него можно с легкостью закрепить трубопровод, и оно будет выполнять роль подложки.

Чаще всего, типичным основанием подложки является фольга, она способствует тому, чтобы отражать тепло, ведь это тепло не должно обогревать потолок ваших соседей на нижнем этаже. Если у фольги достаточная толщина, то она может быть как на основе полимеров (нужно клеить тонким слоем), так и в чистом виде. В принципе, степень гидроизоляции теплоизолятора невысока. Об этой защите необходимо побеспокоиться и уложить отдельный слой изоляционного материала.

Никакого специального закрепления для подложки не нужно, так как укладывают ее на утеплитель. Осуществляя монтаж водяных теплых полов, используют армирующую стяжку, при помощи которой и придавливают подложку.

Электрический с греющим кабелем

Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось

Нагревательный кабель в готовых рулонах

Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.

Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла. Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.

Нанесение цементно-песчаного раствора

Что лучше, водяное или электрическое отопление пола

Прежде чем приступить к описанию установки системы нагрева пола, стоит выяснить, какой вид подогрева лучше выбрать: водяной или электрический. Между ними есть определенные различия, поэтому их стоит разобрать.

Какой вид подогрева обеспечивает равномерное распределение температуры

Существует мнение, что в полу с водяным нагревом более равномерное распределение температуры. Это утверждение легко опровергнуть, так как это как раз наоборот — при водяном нагреве существует значительная разница температур между местом подачи подогрева пола и местом, где движется вода. Принцип прост — вода в процессе течения теряет часть своей температуры, следовательно, пол никогда не будет нагрет равномерно.

В электрическом отоплении, предназначенном для ламинированных полов, мощность редко превышает 70 Вт/м². В таком исполнении нагревательные провода монтируются через каждые 5–8 см. Маты нагреваются равномерно по всей поверхности, и температура пола будет одинакова вне зависимости от точки замера, будь то начало, середина или конец пола. А в водяном нагреве, вода на входе имеет другую температуру чем на выходе, что, очевидно, приводит к неравномерности нагрева поверхности пола.

Конструкция электрического подогрева пола не позволяет нагреваться до слишком высоких температур, так как за отоплением следит регулятор, который обеспечивает правильность работы системы, делая точные замеры. Таким образом, температура поверхности пола не превышает 26–30 °C.

Безопасность и обслуживание

Электрическое отопление полностью безопасно и не требует обслуживания. В случае неисправности одной из частей мата, локализация места поломки возможна с точностью до 10 мм. Сам ремонт не вызывает никаких проблем.

Отказ от водяного отопления приводит к разрушению пола и даже затоплению квартиры. Точно обнаружить местонахождение повреждения практически невозможно.

В остальном же, данные системы нагрева пола практически идентичны.

Какой ламинат подойдет?

Чтобы теплый пол был максимально эффективен, необходимо со всей ответственностью подойти к выбору ламината. Покупая этот материал, следует учитывать его:

• коэффициент сопротивления теплу. Этот показатель зависит от текстуры материала. Чем выше пористость, тем лучше теплопроводимость;
• максимальная температура нагрева. Специалисты не рекомендуют нагревать ламинат выше 27-30 °C. Это связано с тем, что при перегреве этого материала выделяется вредное для здоровья человека вещество – формальдегид, а само покрытие деформируется;
• толщина. При выборе этого параметра следует помнить не только о теплопроводимости (чем тоньше, тем лучше), но и о характеристиках эксплуатации (по нем нужно будет ходить, устанавливать мебель). Наиболее оптимальная толщина ламината на теплый пол — 8 мм;
• класс. Эта характеристика мало влияет на эффективность электрического теплого пола, но от нее зависит долгосрочность эксплуатации напольного покрытия. В основном стоимость ламината зависит от его класса (чем выше класс, тем больше цена);
• маркировка. Упаковка ламината содержит специальную маркировку, указывающую на возможность использования его для теплого пола.

Грамотно подобранный ламинат станет гарантией хорошей эффективности и долговременности эксплуатации всей конструкции.

Какой ламинат выбрать?

К выбору  ламината, который будет впоследствии укладываться на теплый пол, следует подходить со всей ответственностью. Сориентироваться, на чем заострить внимание, поможет таблица.

Таблица. Основные показатели, на которые следует обратить внимание при выборе покрытия.

ФакторРекомендации

Коэффициент или показатель теплового сопротивления	Этот показатель отражает теплоизоляционные свойства напольного покрытия: чем он выше, тем эти свойства лучше. Коэффициент не должен быть выше 0,15 м2 К/Вт. На это значение определенное влияние оказывают и характеристики подложки – чем больше ее пористость, тем меньше коэффициент теплового сопротивления.
Класс материала	В этом случае класс – это не самый главный показатель, но чем дороже ламинат, тем более качественные материалы для его изготовления использовались и тем меньше формальдегида он будет выделять. Да и изнашиваться будет медленнее.
Максимальный показатель температуры пола	Важно знать предельные показатели нагрева ламината, при котором он свои свойства не потеряет. Это около +30 градусов. При этом следует помнить, что нижняя часть ламели будет иметь более высокую температуру, чем верхняя.
Способ соединения ламелей	Ламинат, который соединяется при помощи клея, брать не стоит – вещество от нагрева будет терять свои свойства. Лучше приобретать ламели, соединяющиеся между собой специальными замками.
Толщина одной ламели	Чем толще ламели, тем меньше тепла поступит в комнату – толстый ламинат хуже пропускает тепло. Но тонкий ламинат довольно хрупкий, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм.

Производители предлагают покупателям приобретать специально разработанные виды ламината, которые демонстрируют отличные эксплуатационные свойства при укладке на систему теплого пола. Именно на таких вариантах и следует остановиться. Они не боятся воздействия температур, просты в монтаже и сохраняют красивый внешний вид на протяжении долгого времени.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытие

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластины

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Коэффициент теплового сопротивления

Чем выше значение этого показателя, тем лучшими теплоизоляционными свойствами будет обладать ламинат. Любой материал, используемый как отделочное покрытие для пола, не должен иметь коэффициент теплового сопротивления выше 0,15 м.кв.*К/Вт.

Примечание. На показатель теплового сопротивления ламината влияет разновидность и толщина подложки. Показатели суммируются.

Оценить тепловое сопротивление просто, чем больше пористость материала, тем меньшим будет значение этого показателя.

Способ соединения ламината

Сегодня клеевое соединение ламината утратило свою популярность, и большинство ламелей имеет замковой тип соединения. Распространенных видов замков два – click и lock. Причем большинство производителей использует их одновременно. Click – для соединения по длине ламели, а lock для торцевых соединений (они более подвержены напряжению на разрыв).

Максимальная температура теплого пола под ламинат

Предельная температура, до которой можно нагреть ламинат без повреждения его характеристик – 85 °F (около 30 °С). При этом следует учесть и то, что температура поверхностей с разных сторон будет разной. Температурный датчик находится возле нижней поверхности ламината и фиксирует температуру в системе теплый пол. На лицевой поверхности (поверхности пола) температура будет ниже.

Толщина ламината

Этот показатель напрямую влияет на способность доски прогреваться. Чем тоньше ламинат, тем больше тепла перейдет от нагревательных элементов в помещение. Чем толще доска, тем хуже ламинат будет пропускать тепло. Однако, отзывы пользователей, о тонком ламинате, весьма нелестные. Ведь такой материал имеет слабое место – его замковое соединение. Чем тоньше ламель, тем меньшую нагрузку она способна выдерживать. Таким образом, передвигаться по полу можно без проблем, а вот установка тяжелой мебели может вызвать дефект поверхности. Оптимальной можно считать толщину в 8 мм.

Класс ламината

Для теплого пола класс не имеет определяющего значения. Поскольку класс ламината зависит от способности лицевой части доски выдерживать регламентированное число стираний. Соответственно, чем выше класс, тем больше устойчивость поверхности к износу, но и стоимость ламината такого уровня выше. Толщина лицевого слоя оказывает некоторое влияние на коэффициент теплового сопротивления, но не существенное.

Маркировка ламината

Чтобы упростить потребителю выбор ламината для теплого пола, производители стали маркировать свою продукцию соответствующими обозначениями. Только продукт, имеющий приведенную на картинке маркировку, может быть использован на теплом полу.

Примечание. В некоторых случаях производители подтверждают возможность укладки ламината на теплый пол, но ограничивают температурный режим, а он, как уже отмечалось, определяется не температурой на лицевой поверхности пола, а температурой на нижней поверхности, той, которая обращена к нагревательному элементу (пленке, кабелю).

Выбираем ламинат на водяной теплый пол

Какой лучше приобрести ламинат на водяной теплый пол? Имеет ли данное решение существенные недостатки? Как самостоятельно сделать водяные теплые полы под ламинат? Многие задаются этими вопросами, а потому, давайте разбираться.

Для начала, давайте определимся с терминологией. Что из себя представляет система водяного теплого пола?

Это система труб, которые с небольшим шагом укладываются под чистовое покрытие и прогревают его. Температура прогрева будет немного ниже, чем температура человеческого тела. В чем суть подобной обогревательной схемы?

• 1. Вы можете подключить водяные теплые полы к любым котлам, имеющим циркуляционные насосы, даже к твердотопливным.
• 2. Для того, чтобы создать водяной теплый пол, нет нужды в переделывании уже имеющейся отопительной системы – вы всего лишь обновите ее еще одним контуром.
• 3. Необходимо обратить внимание на факт регулировки температуры, либо же регулировки скорости циркуляции воды, так, чтобы температура теплого водяного пола находилась в нужном режиме и не выходила за пределы.
• 4. Еще один плюс – в силу того, что тепловой источник расположен внизу, прогревание воздуха происходит во всем объеме.

Конечно же, всем известно, что истина кроется в деталях. Итак, что же нужно для того, чтобы теплый пол нормально функционировал? Да, речь идеи о хорошей теплопроводности окружающей трубы массы напольного покрытия. Как раз для того, чтобы обеспечить данное требования, трубы водяных теплых полов обычно укладывают в стяжку.

Иначе трубой будет прогреваться исключительно тот участок пола, который проходит над ней, а основная часть полов будет оставаться холодной. Кроме прочего, стяжка еще и выполняет функцию распределения тепла. Но тут появляется вопрос – а какой смысл в нагреве стяжки, если она изолирована от комнаты?

Так что самый традиционный вариант укладки водяного теплого пола – под кафельное или керамогранитное покрытие – именно они обладают хорошей теплопроводностью. Еще один неплохой вариант — гомогенный линолеум.

Что же касается вопроса о  том какой ламинат на водяной теплый пол выбрать, то ответ, на самом деле довольно просто. Необходимо банально руководствоваться здравым смыслом. Так как ламинат изготавливается из прессованного оргалита, то теплопроводность его довольно низкая, он служит теплоизолятором. Соответственно, чем меньше будут ламинатные доски в толщину, тем более эффективным будет отопление. Говоря о ламинате более высокого класса, нужно понимать, что его плотность является более высокой, а защитное покрытие более толстым.

Именно от этого и зависит его теплопроводность. Есть и другие причины, по которым необходимо приобретать ламинат более высокого класса под ваши водяные теплые полы. Чем более высокого класса будет ламинат, тем в меньшей степени он будет склонен к рассыханию и изменению линейных размеров в зависимости от температурных колебаний и влажности. Тем более прочным и долговечным он будет.

Кроме выбранного вами ламината, нельзя забывать и про подложку, ведь от нее тоже многое зависит. Рекомендуем вам остановиться на таком типе подложки под ламинат, который будет предназначаться специально для систем теплых полов и обладать максимальной теплопроводностью.

Оптимальный вариант

Ламинат для теплого пола: цена и качество которого вполне соотносимы — довольно жесткое и прочное покрытие, но для укладки его требуется ровное основание.

При сухом способе монтажа теплого пола покрытие укладывается на слой подложки — прочных листовых материалов (ДСП, фанера и т. д.).

Получается плотный слой, обладающий значительным сопротивлением теплопередаче, отчего приходится повышать температуру нагревателя.
При укладке ламината на теплую бетонную стяжку потери значительно сокращаются, делая работу системы экономичной и эффективной. Проблемой остается лишь состояние трубопроводов — при выходе из строя придется либо делать трудоемкий ремонт, либо отказываться от использования системы.

Норвежский ламинат Alloc с подогревом

Компания Alloc (Норвегия) презентовала новинку на рынке напольных покрытий – систему «два в одном».

Ламинат Alloc (Аллок) имеет трехслойное покрытие, состоящее из нагревательного элемента, который расположен между подложкой и ламинированной поверхностью на МДФ основе. Т.е., особенность этого ламината в том, что нагревательный элемент вмонтирован в ламель. Система Alloc Heating System разработана именно для обеспечения безопасного и качественного обогрева пола в помещениях.

Примерная цена ламината Alloc 32 класса – 1050-1550 руб/м.кв., 34 кл. – 2800-3100 руб./м.кв.

Монтаж системы Alloc Heating System – видео

Можно ли устанавливать инфракрасный тёплый пол под ламинат?

Теплоемкость ламината выше, чем плитки, а его теплопроводность по сравнению с этим же материалом ниже. Ламинированные полы не любят высоких температур, а потому не должны нагреваться чрезмерно. Если под ламинат установить водяную или электрическую систему подогрева, то придется обеспечивать постоянное повышение температуры нагревателя, что скажется негативно и на самом материале, и на размере коммунальных платежей.

Ламинат не любит резких перепадов температур, которых не избежать при установке любой другой системы подогрева. В случае негативного температурного воздействия имеется риск появления в материале щелей, трещин, пол может начать скрипеть. Ни водяной, ни электрический пол не обеспечат оптимального подогрева поверхности по уровню подогрева и равномерности.

Укладка ламината поверх инфракрасного теплого пола

Благодаря небольшой толщине, ламели прогреваются оперативно, ведь ИК лучи довольно быстро будут распространяться по всему материалу. Также, если полы сделаны правильно, излучение не будет уходить в сторону чернового основания, на котором лежит пленка, а значит, утечки тепла не будет. Таким образом, ИК полы – самый оптимальный вариант для подогрева полов из ламината.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

• конвекция — тепло передаётся воздухом от предмета к предмету;
• лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Лучи имеют различную длину, часть их, проходя через половое покрытие, обогревает предметы вокруг. Поэтому, не разрешается над обогревательными элементами устанавливать мебель.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

• Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
• Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Рассмотрим преимущества и недостатки

1. В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью.
2. Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
3. Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
4. Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.

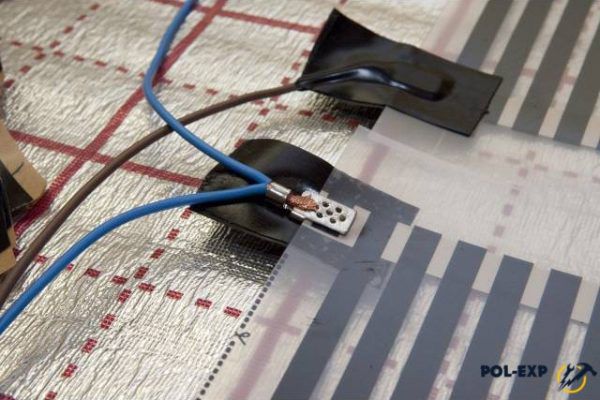

5. Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
6. Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
7. Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
8. Равномерное прогревание помещения. Важно – тепло концентрируется внизу, что благоприятно для жизнедеятельности человека.
9. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
10. Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода.
11. Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх.

Есть и минусы у таких полов, но их значительно меньше.

1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
2. Риск возникновения короткого замыкания при проникновении воды.
3. Система зависит от подачи электроэнергии.
4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

1. Бесшумная работа.
2. Простота установки (монтажа) монтажа.
3. Не снижает кислород в помещении.
4. Не издаёт запахов и вибрации.
5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Функциональные особенности

Необходимо отметить, что ламели по своей структуре отличаются от классических половиц. Они не предназначены для монтажа на лаги, так как их толщина не может выдержать большую нагрузку. Поэтому предварительно обустраивается «черновой» пол, на который и устанавливается ламинат.

Устройство электрического теплого пола должно учитывать эту особенность, т.е. фактически происходит нагрев подложки, а затем через ее поверхность тепло передастся на доски. Так как в качестве черного основания лучше всего использовать древесные материалы, в расчет берется степень их теплопроводности. Установка по схеме: нагревательные элементы, бетон, черновая подложка, ламинат нежелательна. Это увеличит высоту поверхности и значительно снизит КПД всей системы.

В то же время следует еще на стадии составления проекта рассчитать максимальный уровень температуры. Не все материалы предназначены для принудительного нагрева поверхности. Установка теплого электрического пола должна осуществляться согласно схемам, рекомендованным производителям. Самая типичная из них выглядит следующим образом:

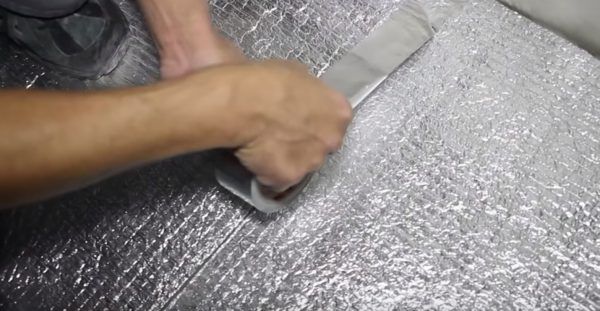

1. На бетонную поверхность устанавливается теплоотражающий материал. Лучше всего, если он будет совмещать функции теплоизолятора, гидробарьера и отражателя ИК волн.
2. Поверх этого слоя монтируются элементы теплого пола. Это могут быть пленочные или кабельные модели.
3. Затем стелется гидроизоляционный материал – пленка ПВХ.
4. Если используются кабельный тип нагрева – следует установить дополнительный защитный слой из ДВП или аналогичный ему плиточный материал.

Укладка электрического теплого пола на пленочной основе может быть выполнена без дополнительного слоя. Минимальная высота подложки и отсутствие перепадов на поверхности дает возможность выдержать большие внешние нагрузки без повреждения структуры.

Комплектация и структура пола

Комплект плёночного тёплого пола состоит из:

1. Нагревательных элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но рекомендована не более 8 метров. Режется полотно на необходимый размер по специальным полосам.

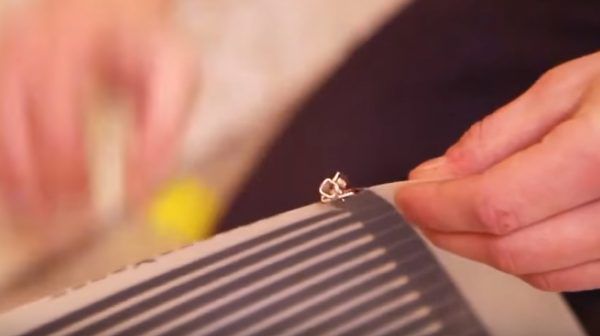

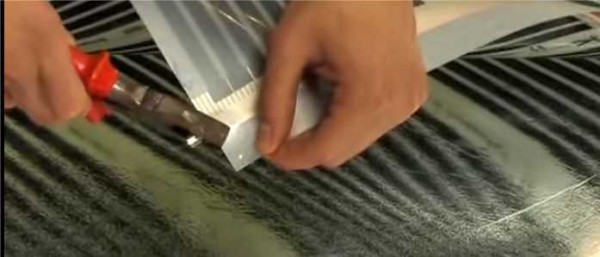

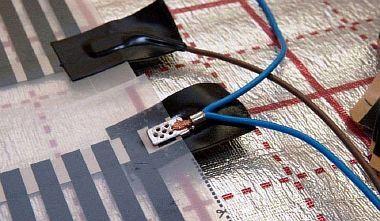

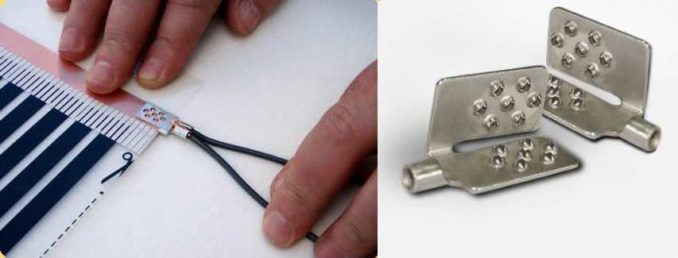

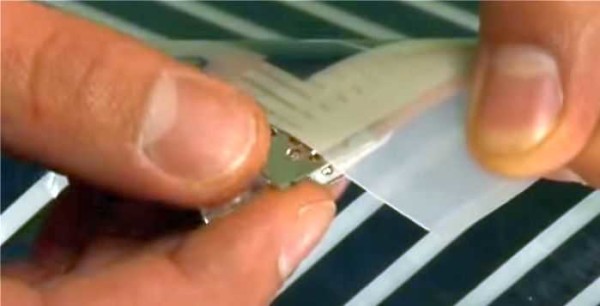

2. Клемм для соединений схемы.
3. Термодатчика — он отвечает за уровень нагрева.
4. Терморегулятора (блока управления) — бывает электронным и электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение к питанию, к элементам нагрева и термодатчику схоже.
5. Часто в наборе присутствует кабель необходимого размера.

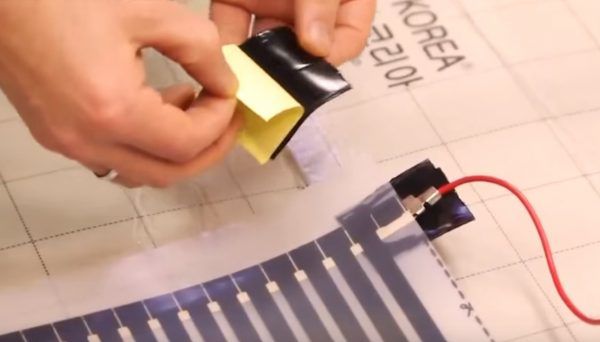

6.  Обязательно есть материал для изоляции, в виде битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает 440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону, отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт вверх. Важно, чтобы она не проводила ток.  Потребуется скотч, одно и двухсторонний.

Инфракрасный плёночный пол — узкое полотно, оснащённое нагревательными элементами, на него стелется напольное покрытие (ламинат). У данных моделей нагревательными источниками служат карбоновые полосы, они бывают сплошными или с напылением, которые со всех сторон прикрыты материалом из лавсана или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит так:

• Ламинат — половое покрытие.
• Подложка — подойдёт виниловая или полиэтиленовая. Она пропускает тепло, а воду задерживает, что немаловажно.

 Нагревательные элементы — самое «сердце» тёплого пола.

• Теплоотражающий материал — его предназначение, снижение тепло-потерь. Обязательное условие — должен быть токо не проводимым. Подойдёт пенополиэтиленовая изоляция или подложка из пробки, имеющая отражающий слой.
• Основа пола — твёрдая и ровная. Для этого, бетонную основу можно залить нивелирующим составом, а на деревянную постелить фанеру.

Планирование и правила размещения полос

До начала монтажных работ нужно детально спланировать будущую систему обогрева:

• отразить места расположения мебели;
• рассчитать длину и ширину каждой полосы пленки;
• провести расчет мощности системы (за консультацией можно обратиться к продавцам);
• расчертить карандашом или ручкой схему размещения испускающих ИК-лучи элементов, указать место крепления термодатчика, определиться с порядком подключения проводки, чтобы они не перекрещивались (можно подключить как с одной стороны, так и с обеих).

При этом нужно учитывать некоторые требования и соблюдать имеющиеся нюансы:

• по длине пленка режется через каждые 20 или 25 см;

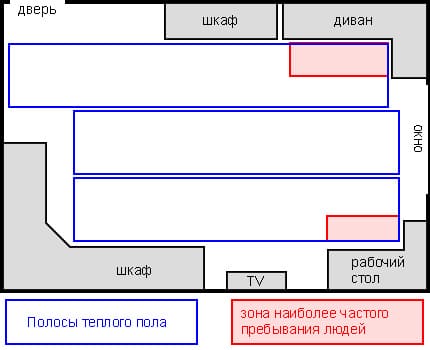

План размещения ИК-пленки.

• обогревательные элементы необходимо класть вдоль комнаты — уменьшается количество мест подключения к сети;
• ИК-пленка должна находиться от стен на расстоянии 0,25-0,30 м;
• исключить расположение пленки под мебелью — происходит перегрев нагревательных элементов и перегорание карбоновых полос;
• между рядами пленки должно быть 5 см;
• термодатчик располагается посредине пленочной полосы, но с условием, что его штатной проводки хватит до терморегулятора.

В инструкции, как укладывать инфракрасный теплый пол под ламинат нет самого важного этапа работ: покупки необходимых материалов, инструментов и приспособлений. Поэтому следующий шаг на пути к теплому полу — поход в строительный магазин.

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

Помимо этого, следует продумать расположение кабельных коммуникаций системы:

1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

• Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Точно составленная схема, позволит сделать правильно расчёт в потребности материала и комплектующих, и облегчит  монтаж пола с подогревом под ламинат.

Готовим основание

Черновой пол должен быть ровным и чистым – сор и крупногабаритный мусор не допускаются, также важно удалить камешки, песок, пыль. Пол рекомендуется проверить на прочность, трещины и зазоры отремонтировать, выровнять до приемлемых параметров.

Совет! Чтобы бетонное основание меньше пылило, его рекомендуется обработать грунтовочной смесью, хотя процедура эта необязательна.

Также на черновые полы должен быть постелен теплоизоляционный материал. Рекомендуется использовать фольгированный. Блестящая сторона должна быть вверху. Полосы укладываются стык в стык. Толщина фольгированного материала должна быть около 2-3 мм. Закреплять материал удобнее всего при помощи двухстороннего скотча, а щели между отдельными полосами можно закрыть обычным скотчем. Затем в материале будут вырезаны небольших размеров углубления, в которые помещаются клеммы, провода и другие коммуникации. Тогда основание для капризного ламината будет оптимально ровным. Также на основание пола рекомендуется постелить и слой гидроизоляционного материала.

Материалы и инструменты

Что может понадобиться для установки системы ИК полов? Это могут быть следующие инструменты и материалы:

• непосредственно сама ИК нагревающаяся пленка;
• теплоотражатель;
• термодатчик и регулятор температур;
• скотч обычный и двухсторонний;
• электрические провода;
• зажимы и материал для изоляции проводов;
• гидроизоляционный материал (например, пленка полиэтиленовая);
• нож, ножницы, карандаш, линейка, рулетка.

В начале статьи приводилось описание ИК пленки, однако на самом деле она бывает не только карбоновая.

Таблица. Виды нагревательной пленки.

Вид Характеристика

Углеродная или карбоновая	Оптимальный вариант ИК пленки, используемой для обустройства системы подогрева полов. Ее описание и приводилось в статье выше. Нагреватель состоит из двух слоев пленки, между которыми имеются полосы углеродных элементов, благодаря которым и происходит нагрев. Материал экологичен, эффективен, надежен, экономен, не оказывает негативного воздействия на здоровье человека. Срок службы – десятилетия. Теплоотдача равна 97%. Основные страны-производители таких полов – Нидерланды и Южная Корея.
Биметаллическая	Такой пол создается также из двух слоев полиуретановой пленки, между которыми укладывается проводник, созданный из меди и алюминия. Монтаж такой системы несколько сложнее из-за отсутствия заземляющего провода. Материал также может использоваться под ламинат (нельзя использовать такие системы нагрева под керамическую плитку и керамогранит). Система функциональна, хорошо распределяет тепло, подходит для использования в российских условиях климата.

Нагревательная пленка NAOS Heatflow

В пленке Heatflow используется углеродно-волоконное полотно в качестве нагревательного элемента, которое представляет собой смесь углеродного волокна с углеродной пастой

Благодаря методу склеивания с помощью специального токопроводящего полимера, NAOS Heatflow исключает возникновение электрической дуги

Также существует еще один вид ИК пленки. Он появился сравнительно недавно, но уже стал пользоваться большим спросом. Это пленки со сплошным карбоновым покрытием. В отличие от стандартной углеродной ИК пленки, такой материал практически не выходит из строя при повреждении – то есть полы всегда будут теплыми.

На заметку! Если повредить одну иди несколько полос обычного ИК пола, то в месте их расположения он прогреваться не будет. Однако при использовании пленки со сплошной полосой карбона, пол будет прогреваться так же равномерно, даже если был поврежден. Просто в месте пореза или обрыва материал будет чуть прохладнее, но греть продолжит.

Нюансы последующего монтажа ламината

Укладка ламината на инфракрасный теплый пол производится только после проведения работ по защите нагревательной системы от воды, пролитой на пол (вода при попадании на ИК-пленку может вызвать короткое замыкание). Для этого по верху подложки и нагревательных элементов расстилается полиэтиленовая пленка, внахлест, с заходом на стены.

Схема расположения элементов теплого пола.

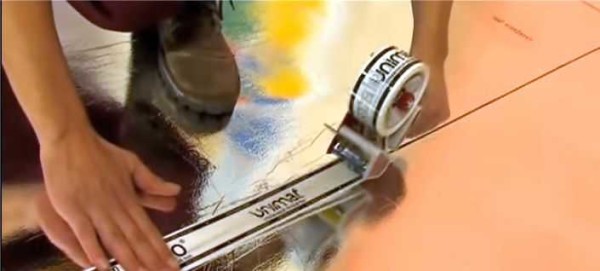

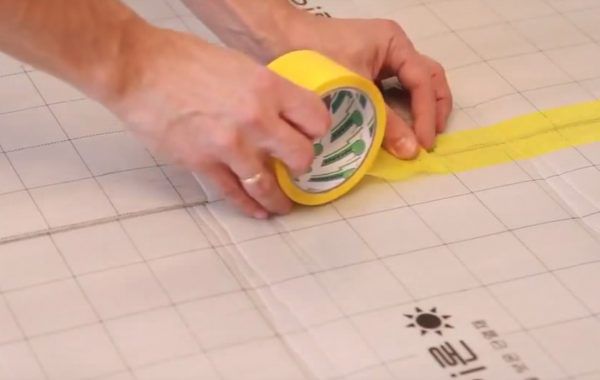

Соединительные швы тщательно заклеиваются скотчем. После этого можно монтировать ламинат. Для тех, кто планирует выполнять эти работы самостоятельно, рекомендуем ознакомиться с работой «Как стелить ламинат на бетонный пол?»

Особенности устройства

1. Чтобы пол в дальнейшем не скрипел, а замки не испытывали лишнюю нагрузку, основа должна быть идеально ровной – не больше полутора миллиметров перепада. Отчасти неровности компенсирует подложка, если она есть.
2. Под низкой мебелью и коврами теплый пол не кладут во избежание перегрева этих участков. Допустимая ширина «холодной зоны» – 0,3 метра. Если зоны слишком большие, пол будет прогреваться неравномерно, возможна деформация покрытия.
3. Для теплых полов зазор между досками и стенами увеличивают до десяти сантиметров.
4. Расстояние до отопительных приборов (камин, радиатор) – не меньше 20 см, до электропроводки – не меньше пяти.
5. Максимальная температура нагрева покрытия – 27 градусов (ISO/TS, ст. 13732-2:2001). Температуру на регуляторе проставляют с запасом. Для 27 градусов на поверхности – от 32 до 40.
6. Термодатчик с проводами укладывают в гофрированной трубе. Терморегулятор следует располагать на стене как можно ближе к теплому полу.
7. Нельзя одной и той же секцией прогревать участки с разной температурой (например, комнату и лоджию).
8. Нельзя использовать для монтажа металлический крепеж.
9. Укладка производится только при плюсовой температуре.
10. Необходимо заземление системы.

Электрический теплый пол под ламинат: особенности укладки

Каких-то особенных советов для укладки теплого пола под этот тип покрытия нет. Однако важно уделить внимание подложке. Лучше всего приобретать для этих целей экструдированный перфорированный полистирол. Также подойдут и пенофол, и пробка. Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах.

Экструдированный пенополистирол для теплого пола

Пробковая подложка под теплый пол и ламинат

Ламинат под теплый пол, важные моменты

В том случае, если в комнате уже имеются теплые полы в стяжке, необходимо осуществить следующие действия:

• 1. Для начала, стяжка прогревается.
• 2. После прогрева, нужно отключить ее за 2-3 дня до процесса установки ламината (если точнее, то отключаете ее как раз тогда, когда вам доставили ламинат).
• 3. И не забывайте, что после того, как работы будут окончены, в течение трех дней температурный режим комнаты должен быть неизменным.

С началом каждого отопительного сезона, температуру самих теплых полов нужно постепенно повышать каждый день (приблизительно на три), до того момента, пока вы не получите комфортную температуру напольного покрытия.

То же самое необходимо проделать и после того, как отопительный сезон будет окончен, постепенно опуская температуру до 15-18 градусов. После этого можно смело отключить терморегулятор и наслаждаться теплым летним сезоном.

Как укладываеться ламинат на теплый пол

Для начала хотелось бы отметить, что под мебелью пол может иметь более высокую температуру, поэтому, во время укладки, необходимо осуществить более прочную заделку швов.

Укладываем ламинат на теплые полы в стяжке

В обычном режиме ламинат укладывают на подложку, которая предназначена для того, чтобы улучшить теплоизоляцию и шумоизоляцию, по этой причине тепло, идущее от нагревательного элемента, будет через нее плохо проходить, не давая полу прогреваться нужным образом. Что же касается укладки ламината без подложки, то в этом случае он будет шумным. Но, конечно же, из любой ситуации есть выход.

Чтобы ламинат на водяной теплый пол хорошо лег и прогревал весь пол то для нагревательного элемента делается более тонкая стяжка. Да и подложка берется самая тонкая, к примеру 3-хмиллиметровая, которая позднее сплющится еще на пол-миллиметра-миллиметр, что сделает ее еще более теплопроводимой, при этом шумоизоляционные свойства останутся. Ничего необычного в укладке ламината на подложку нет – все стандартно.

Укладываем ламинат на пленку или нагревательные маты

Так как стяжка в этом случае не понадобится, то закончить работу вы сможете буквально за один день. Укладывая саму нагревательную пленку или маты под ламинат, необходимо помнить о некоторых особенностях:

1. — нагревательная пленка/маты не укладывают под тяжелую мебель;
2. — поверх уложенных пленки или матов, кладется толстая полиэтиленовая пленка (около 80 мкм), суть которой — защита электрических деталей в случае попадания жидкости.

Электрический теплый пол под ламинат — делаем сами

Рассмотрим монтаж двух видов теплого пола под этот тип покрытия – это инфракрасные системы и кабельные.

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию , рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье « Что нужно для тёплого пола? » найдёте полный список всего, что может понадобиться при монтаже.

Подготовительные работы

В первую очередь нужно запастись всеми требуемыми инструментами и материалами. К их числу относятся:

• комплект, который идет вместе с устройством;
• терморегулятор;
• нагревательная теплоотражающая пленка;
• плоскогубцы;
• отвертка;
• ножницы или канцелярский нож;
• специальная клейкая лента.

В комплекте обязательно должны быть предусмотрены зажимы, соединительные электрические кабели, специальная изоляция. Если комплектации не хватает, ее легко докупить в строительном магазине.

После выбора и приобретения инструментов нужно составить план установленного в будущем теплого пола. На основании всех расчетов нужно выверить местоположение терморегулятора. Он необходим для поддержания в помещении оптимальной температуры и контроля за ее изменением.

Подготовка основания

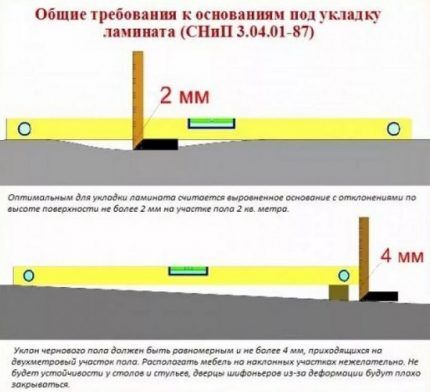

К основанию под теплый пол есть три главных требования: оно должено быть ровным, чистым и сухим:

1. Ремонт и выравнивание. Небольшие сколы можно заделать цементным раствором или специальными ремонтными смесями. Бугорки лучше отшлифовать, чтобы они не выступали. Если неровностей много или они слишком большие, придется делать черновую стяжку, для этого хорошо подойдут самовыравнивающиеся смеси.
2. Очистка. После выравнивания с поверхности убирается весь крупный мусор, потом пол подметается. Также его следует пропылесосить.

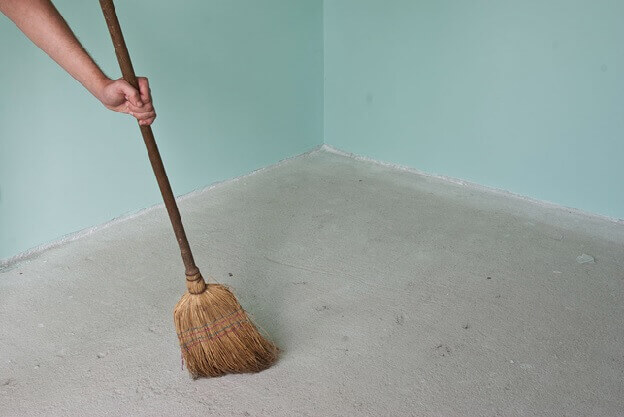

Уборка чернового основания

• Высушивание. Если по каким-либо причинам пол мокрый, то все работы нужно отложить до тех пор, пока он не высохнет. Ускорить процесс может проветривание в теплое время года и отопление зимой.

Монтаж инфракрасного теплого пола

Для того чтобы произвести монтаж пленочного теплого пола, потребуются следующие инструменты и материалы:

• непосредственно сами теплые полы;
• теплоизоляционный материал без фольгированной поверхности;
• зажимы;
• терморегулятор;
• пассатижи;
• ножницы;
• скотч;
• битумная изоляция;
• провода;
• отвертка.

Шаг 1. Производится удаление старого напольного покрытия, бетонное основание выравнивается. При необходимости используется самовыравнивающаяся строительная смесь. Черновой пол тщательно очищается от пыли, песка, строительного мусора.

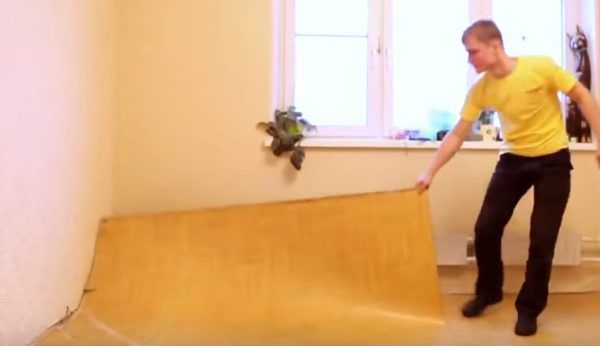

Удаление старого напольного покрытия

Шаг 2. Подготовленная поверхность закрывается теплоизоляцией, листы которой соединяются между собой скотчем.

Шаг 3. Далее производится укладка теплого пола. Термопленка режется на отрезки необходимой длины ножницами. Материал укладывается на теплоизоляцию медной шиной вниз. Резать пленку можно в любом месте, не затрагивая элементы нагрева.

Шаг 4. Отрезки инфракрасной пленки соединяются между собой при помощи скотча.

Шаг 5. Далее производится подключение системы. Для этого противоположные концы медной шины изолируются специальным скотчем для изоляции.

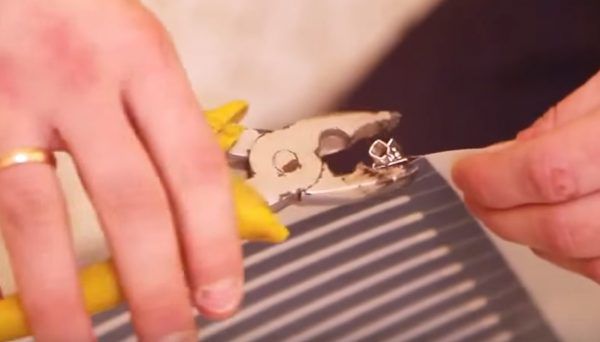

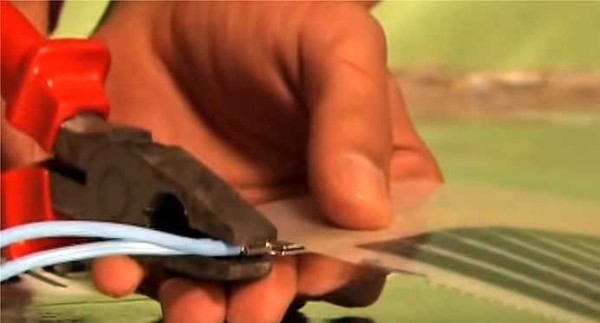

Шаг 6. При помощи пассатижей к термопленке крепятся контактные зажимы.

Шаг 7. Далее провода крепятся к контактным зажимам в соответствии со схемой подключения и изолируются с двух сторон.

Провода крепятся к контактным зажимам

Места подключения изолируются

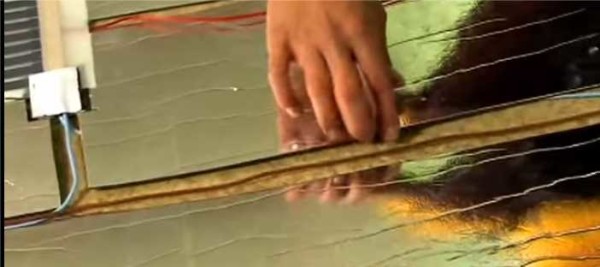

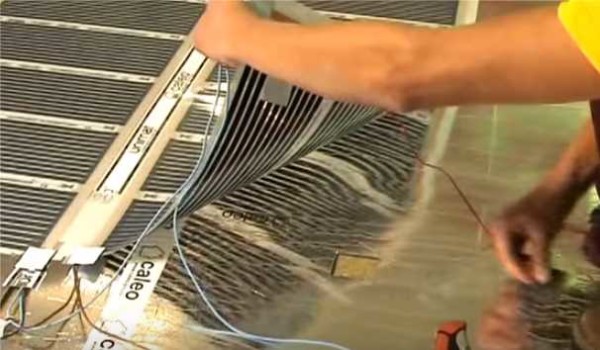

Шаг 8. В теплоизоляции делаются вырезы под провода и контактные зажимы. Это необходимо, чтобы напольное покрытие не вздыбливалось в данных местах.

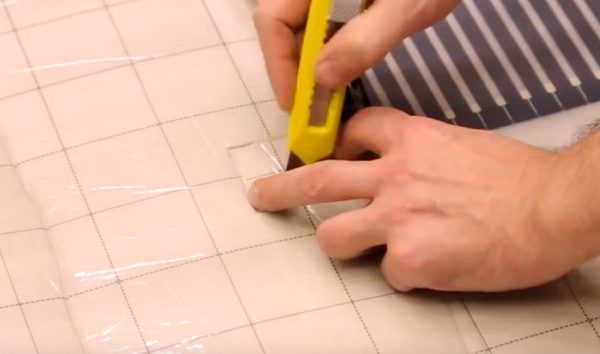

Делаются вырезы в теплоизоляции

Шаг 9. Устанавливается терморегулятор. К нему подключаются провода согласно инструкции и схеме подключения.

Установка терморегулятора

Процесс подключения терморегулятора

Шаг 10. Теплый пол уложен. Производится укладка ламината.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Теплый ленточный пол под ламинат — это еще и термостат, датчики температуры и провода

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Виды ИК пленки

Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры. Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.

Пленку надо класть только там, где нет мебели или ковров

Не так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.

Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т.д.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Инфракрасную пленку можно использовать разной ширины

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

По этим линиям можно разрезать пленочный теплый пол

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Электрическое подключение

Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике. Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.

Как подключать пленочный пол к электричеству — схема

На каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.

Укладка теплого пола под ламинат: как подключать провода к шинам инфракрасной пленки

Провода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода  продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Для контроля температуры нагрева ставят датчик

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

• Пробковая подложка. Самый дорогой, но и самый эффективный материал.
• Вспененный полиэтилен с лавсановой пленкой. Пленка блестит как фольга, но не мнется. Лавсан имеет высокое электрическое сопротивление, так что к теплоизоляции получаем плюсом электроизоляцию.


  Под пленочный теплый пол укладывается подложка

• Вспененный полиэтилен с фольгой. Имеет неплохие теплоизолирующие свойства, но пол может начать гудеть.
• Хвойная подложка. Относительно новый материал, то есть опыта использования пока нет.

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Укладка теплого пола под ламинат: следим, чтобы шины не соприкасались

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Подключаем к термостату

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

Видео – Монтаж пленочного теплого пола

Подключение изоляции

Чтобы защитить устройство от воздействия внешних факторов, нужно подключить термоизоляцию. Сделать это можно за счет соединения электрических кабелей с необходимыми контактами. Под изоляцией понимаются специальные наклейки из битума, которые делятся на две части. Нанести такой материал нужно только на те места, где был подрезан рулон.

Изолирующую наклейку требуется расположить таким образом, чтобы она покрывала все контакты и медную поверхность. Затем нужно осторожно присоединить провода к контактам, по которым будет течь электричество, обеспечивающие нагрев. Сам контакт должен быть с одной стороны расположен внутри пленки с нагревательным элементом, а с другой – поверх фольгированной ленты.

Плотно зажать контакт пассатижами и фиксируем слои пола клейкой лентой. Требуется следить за тем, чтобы слои сохраняли свои места и не сдвигались. В контакт помещаем электрический кабель, а затем зафиксировать там провода пассатижами. Битумными наклейками скрепляем пол и места контактов нагревательного элемента.

Технология монтажа на примере кабельных систем

Шаг 1. Производится подготовка места, где будут монтироваться терморегулятор и датчик нагрева. Первый крепится к стене на высоте не менее 0,3 м от уровня пола. На поверхности стены наносится разметка места расположения прибора и проводов.

Разметка стены под терморегулятор и датчик нагрева

Шаг 2. При помощи перфоратора и специальной насадки (коронки) высверливается отверстие для терморегулятора. Подготавливается канал для укладки проводов – силовой линии. Его сечение – 20х20 мм.

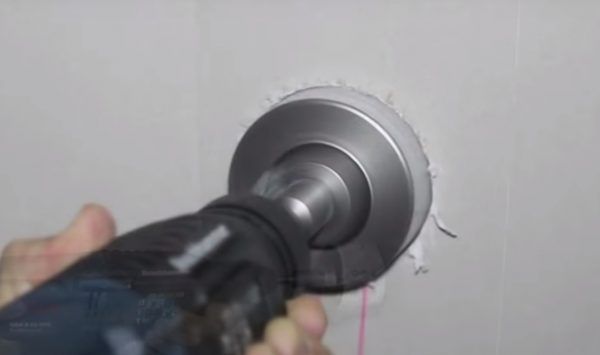

Сверлится отверстие для терморегулятора

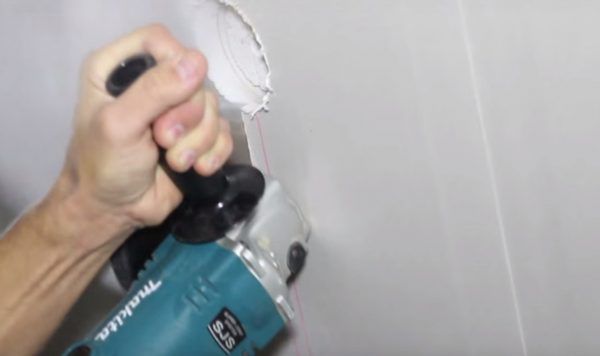

Подготовка канала для укладки проводов

Шаг 3. Производится подготовка чернового пола. Тщательно убирается строительный мусор, наносится грунтовка.

Уборка строительного мусора

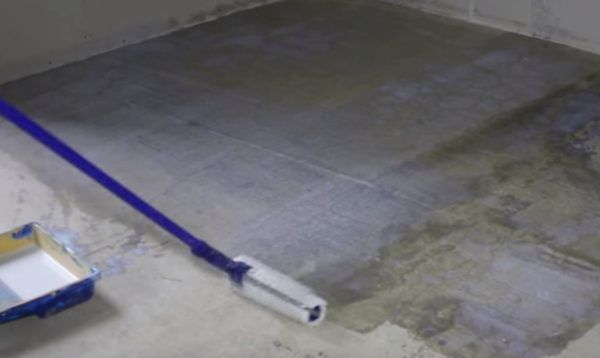

Нанесение грунтовки

Шаг 4. Производится укладка теплоизоляционного слоя фольгированной стороной наружу. Слои соединяются между собой специальным скотчем.

Процесс укладки фольгированного утеплителя

Шаг 5. Для раскладки кабеля производится монтаж металлической ленты. Она при необходимости нарезается на отрезки нужной длины. Крепится поверх теплоизоляции с шагом от 50 до 100 см. Крепеж производится при помощи саморезов. Главное – не повредить слой гидроизоляции.

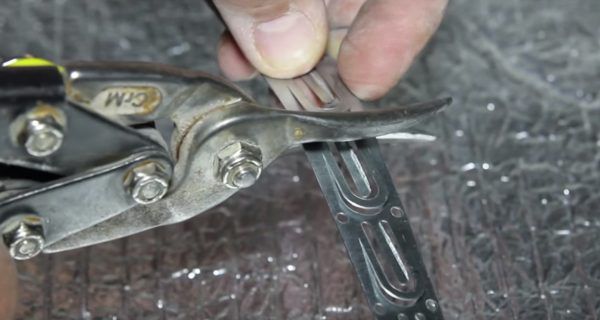

Нарезка металлической ленты

Крепление металлической ленты

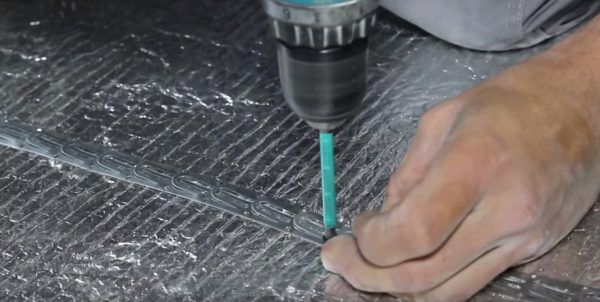

Еще одно фото процесса

Шаг 6. Производится укладка нагревательных элементов. Кабель укладывается с учетом расположения мебели на расстоянии от стен не менее 5 см, от нагревательных приборов – не менее 10 см. Укладка производится с учетом расчетов шага укладки (производится по формуле). Провода крепятся между «усиками» на монтажной ленте. Укладываются они «змейкой».

Формула расчета шага для укладки нагревательного кабеля

Кабель крепится между «усиками» на монтажной ленте

Укладка нагревательного кабеля

Внимание! Кабель не должен нигде пересекаться и слишком натягиваться!

Шаг 7. Устанавливается датчик температуры. Он должен быть установлен на расстоянии 50-60 см от стены. Провода, ведущие от датчика до терморегулятора, помещаются в специальную гофру, которая укладывается в ранее сделанную щель в стене.

Гофра для проводов, ведущих от датчика к терморегулятору

Шаг 8. Концы монтажных проводов и датчика температуры подключаются к терморегулятору. Проверяется работа системы.

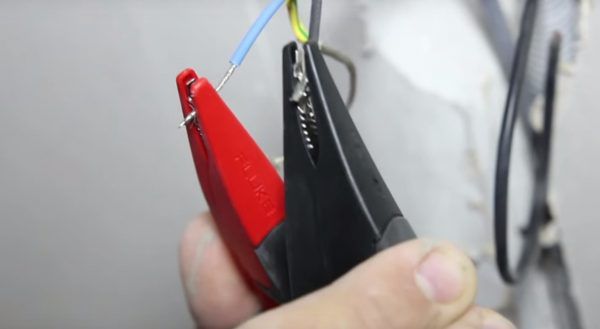

Концы монтажных проводов

Шаг 9. Канал с проводами замазывается строительным раствором.

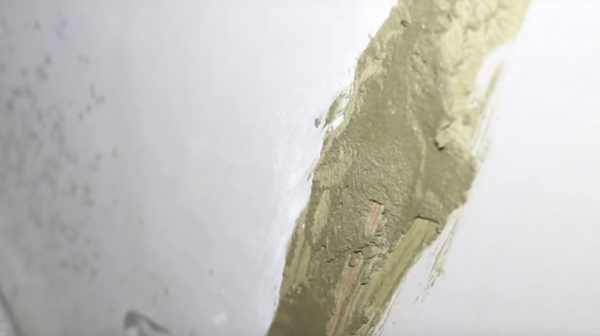

Канал замазан раствором

Шаг 10. Схема теплого пола рисуется на бумаге с указанием всех элементов на случай проведения ремонтных работ.

Схема теплого пола

Шаг 11. В теплоизоляции делаются технологические отверстия 10х15 см через каждые 30-40 см.

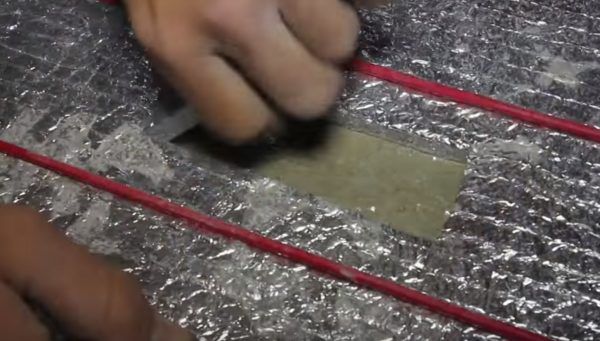

Делаются отверстия в теплоизоляции

Шаг 12. Производится приготовление строительного раствора и формирование цементной стяжки поверх нагревательной системы. Стяжка должна высохнуть при выключенном теплом поле.

Видео – Монтаж кабельного теплого пола

Проверка системы

На последнем этапе необходимо выполнить проверку всего установленного оборудования. Делать это нужно для каждой полосы теплого пола отдельно, чтобы точно определить неисправность при ее наличии. Проверка осуществляется следующим образом:

• включить терморегулятор, проверить функционирование главного устройства;
• проверить каждую полосу на предмет неисправности;
• осмотреть места соединений проводов.

Элементы не должны сильно перегреваться, искриться или проявлять другие нехарактерные черты. Если все узлы в порядке, то можно сразу приступать к укладке полиэтиленовой пленки, на которую будет производиться монтаж подложки. Далее выкладываются ламинатные панели и осуществляются завершающие монтажные работы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Монтаж плёночного тёплого пола под ламинат

Сборка всей конструкции осуществляется путем проведения нескольких видов работ по очереди:

• Расчет мощности и расположения нагревательных элементов;
• Подготовка пола к монтажу;
• Сборка системы обогрева;
• Подключение к энергетической сети и подключение терморегулирующего устройства.

Особенности расположения ИК-плёнки

Одной из особенностей пленочной системы тёплых полов является то, что она монтируется в зоне, где люди бывают чаще всего, в то время как под мебелью просто не укладывается. Поэтому необходимо заранее проработать планировку мебели в комнате и прорисовать расположение системы тёплого пола.

Вместе с этим производится расчет размеров полос плёнки, которая покроет пол, и мощности этой системы – по этому вопросу лучше обращаться к продавцам системы.

Сборка обогревательной системы

Этот этап является самым ответственным в процессе. Плёнку необходимо разрезать по длине на полосы по 20-25 сантиметров. После этого она раскладывается по полу в выделенных зонах на удалении от стен на расстоянии 25-30 сантиметров.

Между самими рядами инфракрасной плёнки необходимо оставлять зазоры по 5 сантиметров. Между собой полосы соединяются проводами в единую сеть. Термодатчики устанавливаются в центр пленочной полосы, проводка должна дотягиваться до терморегулятора.

После этого подключается термодатчик, который позволит регулировать температуру и интенсивность подогрева, отключать систему или же вводить корректировки её работы.

Вывод

Тёплый инфракрасный пол – интересное решение для современного жилья. Однако система требует выбора определённого ламината. При установке под имеющийся ламинат необходимо убедиться в том, что он подходит для взаимодействия с пленочным теплым полом.

Инфракрасный обогрев позволит обеспечить равномерную температуру во всем помещении, избавит от сквозняков. Вместе с тем расходы на его содержание высоковаты, соответственно, такая система обогрева подойдёт тем, кто готов к солидным счетам за электричество.

Укладка плёночных инфракрасных излучателей

Раскладывать нагревательную плёнку необходимо в соответствии имеющейся схемы. Делать монтаж следует аккуратно, чтобы не нарушить целостность нагревательного полотна. Плёнку рекомендовано раскраивать ножницами, по предназначенным для этого полосам.

Располагаются элементы нагрева от стены и мебели на расстоянии не меньше 20 см, а от приборов обогрева 1 метр. Это необходимо, чтобы избежать перегрева пола и выхода его из строя.

Класть плёночные элементы нужно медными шинами вниз, после этого зафиксировать на скотч. Допустимая длина нагревательных полос не больше 8 метров.

Нельзя укладывать плёнку на хлёст, расстояние между полосами 50 мм. Для минимизации расходов на проводку, укладывать плёнку следует по направлению к термостату, тесть вдоль большой стены.

Затем нужно провести действия по изоляции участков, где была разрезана токоведущая шина, в местах, не предназначенных для коммуникации кабеля. Для этих целей, необходимо применять битумную ленту, её лучше плотно прижать со всех сторон для хорошей герметизации.

Комплект инфракрасного теплого пола

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

Стандартный комплект пленочного инфракрасного пола

• Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
• Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
•  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
• Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Установка клемм и подключение кабеля

В точках, где пол подключается к электропитанию, устанавливаются клеммы. Для этого, верх её следует вставить в специальную прорезь, а вторую пластинку оставить снизу плёнки снаружи. С помощью плоскогубцев, аккуратно, но хорошо обжать клипсу, чтобы обеспечить контактное соединение с серебреной частью медной шины.

Есть некоторые модели плёночных полов, в которых предусмотрен другой способ соединения клемм — заклёпки, это указано в инструкции.

Следующее действие — подключение кабеля. Проводящие провода необходимо зачистить, вставить в клемму и зажать плоскогубцами. Требуется изолировать клеммы, для этого полоски битумного скотча нужно наклеить сверху и снизу, и тщательно соединить. Для хорошей герметичности узла, удалить все пузырьки воздуха.

Примите к сведению! Битумная лента обладает свойствами нагреваться в момент первого включения в электросеть, и принимать форму защищаемого узла, тем самым создавая максимальную герметизацию.

Подключение терморегулятора

Половое покрытие — ламинат, требует точности при регулировке температуры, поэтому лучше брать электронное устройство, а не механическое. Терморегулятор имеет блок управления, который оснащён специальными разъёмами, для присоединения проводов. По технологии монтажа пола с обогревом подразумевается, что все провода должны сходиться в одну точку, где расположен прибор.

Чтобы исключить ошибки при подключении проводов, в инструкции разработана пиктограмма, где обозначены участки имеющие заземление, нагрузку и напряжение.

Важно! Не допускается скручивание проводов, так как это может спровоцировать перегрев конструкции.

После подключения кабелей, они укладываются в специально подготовленные пазы. Терморегулятор приделывается на запланированное место, удобное для пользования. Теперь можно начинать испытание пола на работоспособность.

К сведению! У электронных терморегуляторов есть два прибора, один для определения температуры воздуха, а второй — пола.

Есть следующие варианты работы тёплого пола:

1. Использование показаний только датчика пола. К примеру, включается обогрев при температуре меньше 25 градусов, а выключение задаётся — когда достигается 29 градусов.
2. Использование показаний двух устройств. Планируется, что включатся обогрев, будет при 23 градусов в помещении, а выключаться — при достижении 26 градусов воздуха, или в соответствии с показаниями прибора пола — 30 градусов.

При поломке датчика пола требуется его замена, для этого придётся разобрать половое покрытие. Чтобы не прибегать к таким трудоёмким процессам, лучше запастись дополнительным прибором и приделать его при монтаже, как запасной вариант, выведя провода к терморегулятору.

В случаи выхода из строя основного датчика, просто отсоединить сломанный от терморегулятора и присоединить запасной.

Первый запуск системы

Перед укладкой полового покрытия — ламината, требуется убедиться в правильности функционирования пола.

Сначала, нужно проверить целостность системы и затем осуществить её пуск. Тестовая температура может быть небольшая, так как главная цель теста — проверка соединений инфракрасного пола. При отсутствии перегревания элементов и искрения, можно говорить, что плёнка качественная, и соединения проведено правильно. Если же, выявлены какие-то неполадки, то после их устранения нужно повторить запуск.

Затем, система отключается от электропитания, и можно выполнять укладку ламината.

Как уложить ламинат

Перед монтажом ламината, чтобы вода не попадала на нагревательные элементы, следует застелить их изоляционным материалом. Достаточно для этого, положить пластиковую плёнку 200 мкм, она защитит от влаги, но не задержит ИК-излучение. Так как, гидроизоляция имеет не значительную толщину, то она не изменит рельеф поверхности.

Материал нарезать на полосы нужной длины, и положить сверху греющей плёнки, делая незначительный на хлёст. Выступать по краям он должен на 10 — 20 см. Обязательно нужно проклеить швы скотчем, чтобы при укладке ламината не произошёл сдвиг.

После того, как гидроизоляция расстелена, можно начинать укладывать ламинат. Монтаж ламината на плёночный пол необходимо производить аккуратно, в мягкой обуви, чтобы случайно не повредить плёнку.

Ламинированные панели класть прямо на полиэтиленовую плёнку, не требуется укладка дополнительной подложки. Каждая доска имеет замковый механизм, поэтому нужно соединить панели под углом, потом опустить до щелчка. Если появился зазор, достаточно постучать резиновым молотком. Доски соединяются между собой узкими сторонами, а затем скрепляются уложенные полосы. После полного завершения монтажа плитки, по периметру площади устанавливается плинтус, под него прячется вся проводка.

Важно! При укладке ламината необходимо делать зазоры у стен, так как ламинат будет расширяться от температурных перепадов.

По окончанию укладывания ламината, можно включить и проверить, как работает инфракрасный плёночный пол. Однако, для адаптации ламината к новым условиям, не следует включать подогрев сразу на полную силу.

Сначала, стоит установить показатели в приделах 15 — 20 градусов, и прибавлять каждый день по 5 градусов, пока система не выйдет на полную мощность.

Подключение к терморегулятору и особенности пуска системы обогрева

• По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент- если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

Подключение кабелей к клеммам терморегулятора

• Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

Так может выглядеть установленный на стену терморегулятор

• После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
• Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм - она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150-200 мм, и образовавшиеся нахлесты герметизируются скотчем.

При монтаже ламинированных панелей поверх инфракрасного теплого пола следует проявлять особую аккуратность

• Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Электрический теплый пол своими руками под ламинат и линолеум

Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка)  монтаж занимает немного времени, не требует стяжки или других мокрых работ.

Процесс монтажа в фото

Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.

Раскатываем теплоотражающую фольгированную подложку

Полосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.

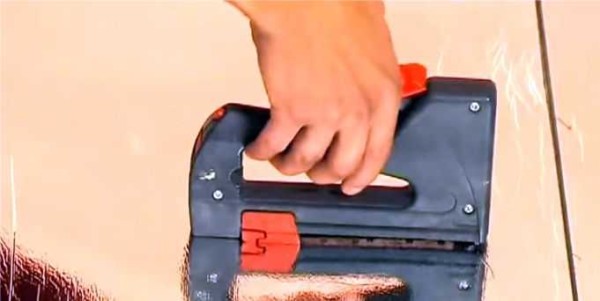

Быстрее фиксировать степлером

Стыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.

Проклеиваем стыки скотчем

Далее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

На пленке есть специальные места разреза

Укладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

Полосы раскатываются одна возле другой

Фиксируются одна к другой при помощи скотча.

Стыки проклеивают скотчем

Далее можно приступать к электрическому соединению. Схема подключения представлена на фото.

Электрическая схема подключения пленочного теплого пола

Сначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.

Изолируем срезу шин

Со стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

Установка контактных пластин

Установленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.

Обжимаем контакт пассатижами

Берем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.

Обжимаем вставленные провода

Следующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.

Изоляция мест соединения полос

Отличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.

Прикрепляем датчик пола к карбоновой полосе

Чтобы датчик не торчал, в подложке вырезают окошко.

Вырезаем под него окошко в подложке

Такие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.

Вырезаем окошки под контактные пластины и провода

Уложенные провода заклеиваем скотчем.

Укладываем провода, заклеиваем сверху скотчем
Уложенные провода

Проводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.

Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.

Укладывают пленку

Сверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед электрическим кабелем или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому терморегулятор для теплого пола нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и прокладки проводов. Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Видео - Как подключить кабельный теплый пол к терморегулятору

Производители

Говоря о том, какой пленочный теплый пол лучше, можно привести в пример разных производителей, предлагающих эффективные решения. Сегодня самыми популярными производителями являются Daewoo, Caleo, Heat Plus

Лучшим брендом считается Caleo — это южнокорейская компания, предлагающая классные современные решения в виде инфракрасного теплого пола под ламинат, паркетную доску, плитку. Пленки «Калео» надежные и долговечные, очень тонкие, при правильной установке прослужат десяток лет, единственный недостаток — хрупкость изделия. Толщина пленки всего 0.42 мм, поэтому при укладке инфракрасного теплого пола под ламинат или линолеум необходимо производить очень аккуратно, иначе можно просто повредить пленку.

Heat Plus — популярный бренд, выпускающий пленки премиум-класса. Если потребуется монтаж инфракрасного теплого пола своими руками под плитку, то с высокой вероятностью придется выбирать пленки данного производителя, а именно — модель «Сильвер». Она отличается высоким температурным порогом плавления, что делает ее безопасной и эффективной при использовании совместно с керамической плиткой.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации инфракрасного отопления деревянного дома ознакомит рекомендованная нами статья.

Советы по укладке теплого пола под ламинат

Зная все вышеописанное, можно смонтировать разные системы теплого пола под ламинат, а произвести работы еще лучше помогут дополнительные советы:

• перед укладкой теплого пола нужно составить план раскладки и проводов, и термопленки;
• в квартире с невысокими потолками лучше использовать термопленку, так как она «съедает» меньше высоты;
• для самостоятельного монтажа лучше выбирать систему, не требующую вмешательства специалистов, то есть самую простую;
• в случае если монтируется система теплого пола в частном доме на первом этаже, рекомендуется укладка гидроизоляционного слоя;
• чтобы сэкономить средства на проводах, термодатчик устанавливается примерно посередине помещения;
• конструкция должна монтироваться так, чтобы в будущем была возможность произведения ее ремонта;
• в помещениях с высоким уровнем влажности нельзя использовать термопленку;
• если на инфракрасные полы будет ставиться массивная мебель, то необходимо оборудовать воздушные карманы;
• термопленка не укладывается близко к нагревательным приборам, каминам, печам;
• длина одной полосы термопленки не должна превышать 15 м;
• при минусовой температуре воздуха укладка инфракрасных полов запрещена;
• монтаж пленки следует производить с заземлением конструкции.

После того как система теплого пола будет уложена, а ламинат — настелен, ввод в эксплуатацию необходимо осуществлять не ранее, чем на четвертые сутки по окончанию работ. При этом, как только начнется отопительный сезон, температура должна четко регулироваться: полы постепенно прогреваются до оптимальной температуры (мощность понемногу увеличивается на 5-6 градусов). Снижение должно производиться также постепенно.

Советы по укладке электроподогрева под ламинат

Профессионалы дают советы для более эффективного выбора и установки электрического обогрева:

• В многоэтажке допускается ставить только электрический обогрев, вряд ли управляющие организации дадут одобрение на проведение водяной системы.
• Чтобы установить место повреждения в кабеле, понадобится специальный прибор. Он позволит найти проблемное место даже через стяжку из цемента.
• Электрическая система должна занимать минимум 70% от площади комнаты. Только так можно добиться эффективного обогрева.
• Оптимальная мощность работы 160 – 190 Вт.
• При покупке ламината следует проверить маркировки о совмещении с обогревом.
• Не следует прогревать даже ламинат высокого качества больше 30 градусов. Это приведет к выделению опасных компонентов.
• Минимальная толщина ламината 8 мм, иначе он может деформироваться из-за постоянного прогрева.
• Для жилых помещений лучше комбинировать источники обогрева: полы, радиаторы.
• Правильная настройка интенсивности отопления и ее регулировка поможет экономить затраты на электроэнергию на 20-30%.
• Не рекомендуется класть электрическую конструкцию слишком близко к приборам отопления, так как повышаются риски ее поломки.
• При обустройстве стяжки пол запрещается включать до момента ее полноценного просыхания.
• Максимальная длина инфракрасных полос – 7 м.
