Как сделать теплые полы в деревянном доме: варианты устройства и монтажа

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

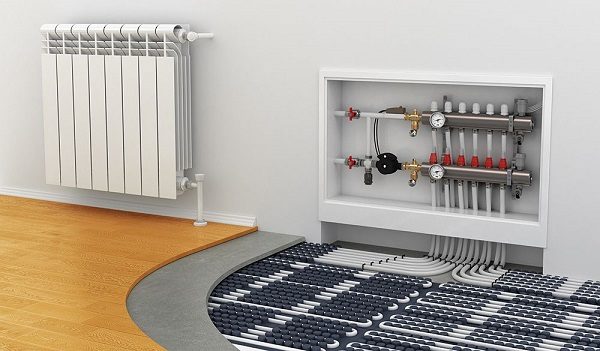

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Для справки: масса бетонного теплого пола для одной комнаты составляет 5-6 тонн. ( кв. м. стяжки 200-300 кг).

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

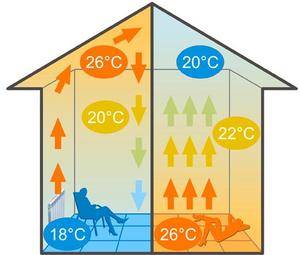

• греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
• в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
• деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
• напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
• при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
• экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
• существенная экономия внутреннего пространства;
• надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным  недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Для справки: водный контур теплого пола, изготовленный из полиэтиленовых труб, может быть использован для работы с теплоносителем на основе антифриза. Такой вариант отопления идеально подходит для дачных и загородных домов, рассчитанных на редкие посещения в холодный период. Трубопровод, заполненный антифризом, не повержен размораживанию.

Нужен ли теплый пол в доме из бруса?

Почему бы и нет? Теплый пол — это удобно и комфортно, не отказывайтесь от дополнительной возможности сделать жизнь приятнее. В частных домах обычно укладываем водяной теплый пол — подключаем трубопровод к отдельному коллектору, мягко регулируем температуру. При этом комнаты прогреваются более равномерно, снижается зависимость от работы основных радиаторов.

Возможен монтаж теплого пола в ванной в доме из бруса, санузле, гостиной, спальне, детской, на кухне — в любом помещении, где предполагается ходить без обуви. При грамотном расчете обогрева возможно снижение расходов на оборудование для основной отопительной сети.

Какой пол в деревянном доме лучше?

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Какой теплый пол лучше сделать в частном доме

Существует несколько систем обогрева пола:

1. водяная;
2. электрическая;
3. пленочная инфракрасная.

Сравнительный анализ показывает, что водяной «теплый пол» проигрывает своим конкурентам по двум позициям: любая протечка превращается в огромную проблему, нужны серьезные финансовые вливания на стадии строительства и ремонта.

Однако, есть нюансы.

• На отапливаемой площади более 100 м2 уже через 30-35 лет наступает полная окупаемость вложенных средств(при нынешних расценках, а они могут сильно измениться в большую сторону, все это произойдет быстрее). Причина в низких затратах на тепло. Естественно, чем больше площадь дома, тем быстрее семейный бюджет ощущает отдачу.
• Современные системы обогрева пола жидкими теплоносителями крайне редко выходят из строя ранее 50 лет. Это — во-первых. Во-вторых, в деревянных домах другая технология монтажа отопления. Ремонт здесь сложный только в том случае, если уложена керамическая плитка — придется разбивать, а не демонтировать.

Более подробно сравнительный анализ изложен в статьях:

• «Какие теплые полы лучше — водяные или электрические?»;
• «Теплый пол на балконе или лоджии своими руками».

Из этих же статей можно сделать обобщающий вывод: электрический теплый пол в деревянном доме можно использовать, или как дополнительный вид подогрева, что, по мнению редакции неэффективно, или для постоянного отопления небольшого по площади здания или его части. Например, балкона на втором этаже. В итоге остается вариант водяного обогрева пола.

Многие специалисты могут возразить: водяной «теплый пол» и деревянный дом несовместимы. Лаги и черновой деревянный настил просто не выдержат вес цементно-песчаного раствора, которым проводится заливка контура с теплоносителем. Отказ от стяжки убирает из напольного пирога накопитель тепла, в результате чего при прекращении отопления дом быстро выстуживается.

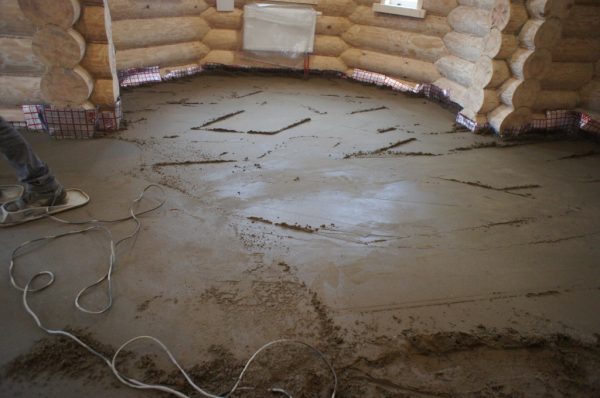

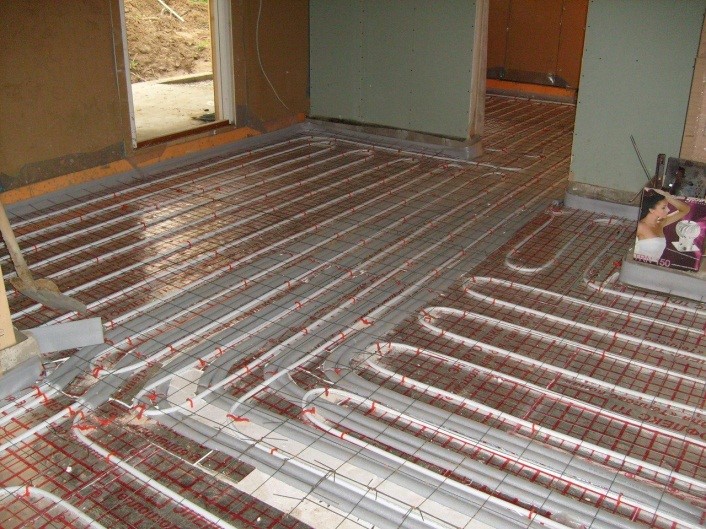

В принципе, они правы. Залить стяжку можно только в следующих случаях:

• черновой деревянный пол уложен по грунту;
• для лагов брался мощный брус размером 20 х 22 см и более;
• вместо дерева использована бетонная плита перекрытия.

Во всех остальных случаях нужно искать другие способы монтажа водяного теплого пола в частном доме. И они есть — настильные системы обогрева, выполненные «сухим» способом. В их основе лежат металлические пластины из оцинкованной стали или алюминия. Их крылья выполняют функцию стяжки: аккумулируют и рассеивают тепло. Трубы укладываются в специальные канавки в виде перевернутой греческой буквы омега Ω (вид с торца).

Важно: пластины выпускаются под любой шаг укладки труб, что нужно учитывать при их покупке.

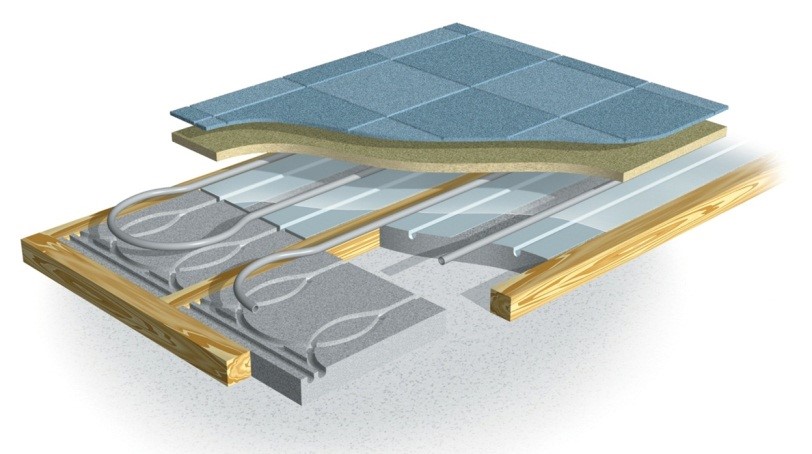

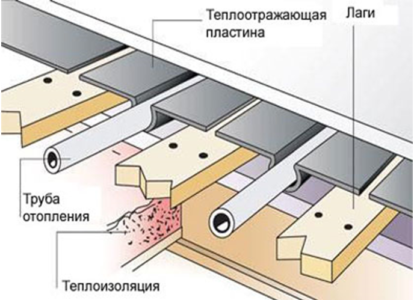

Греющий контур по такой технологии может быть уложен:

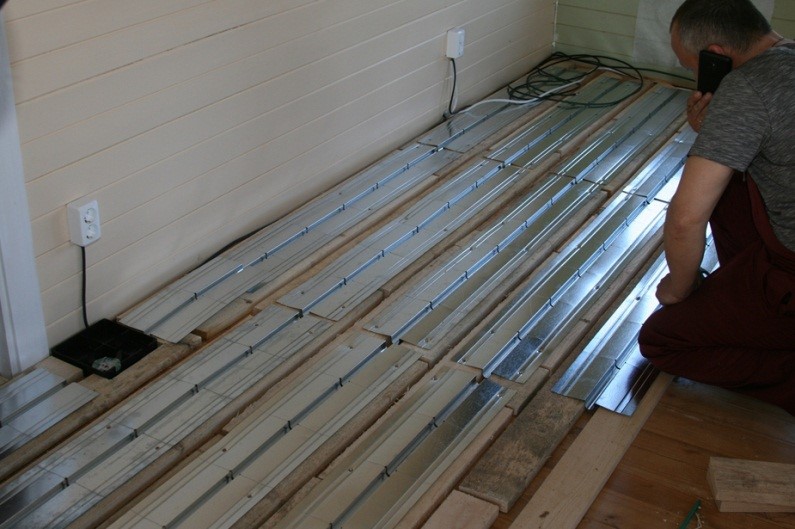

• на лаги в просветы между половыми досками;

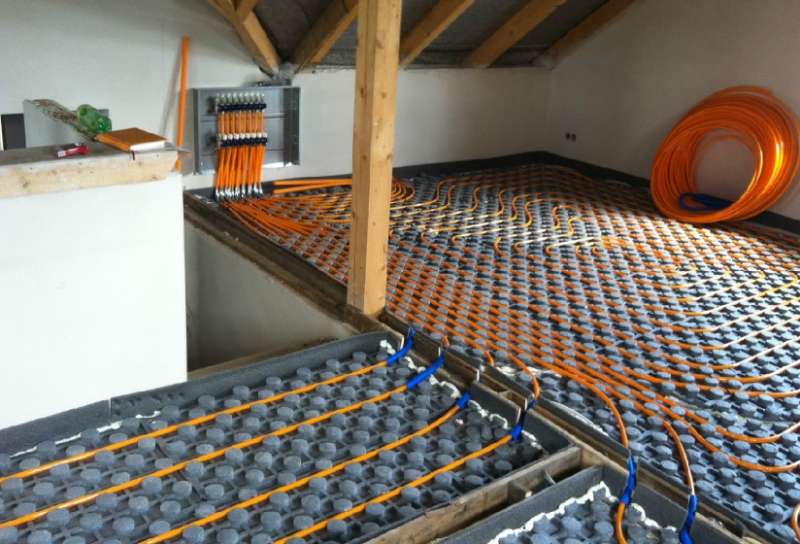

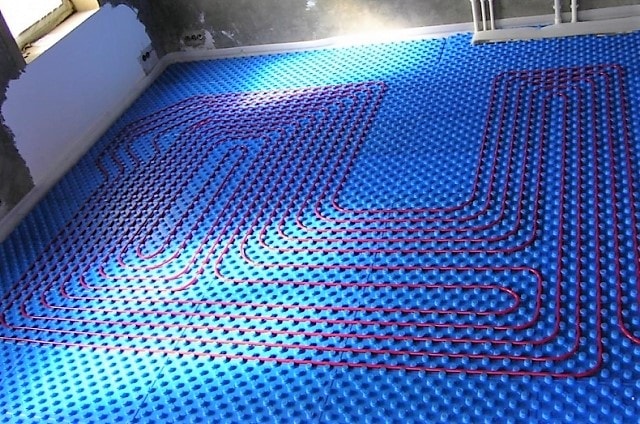

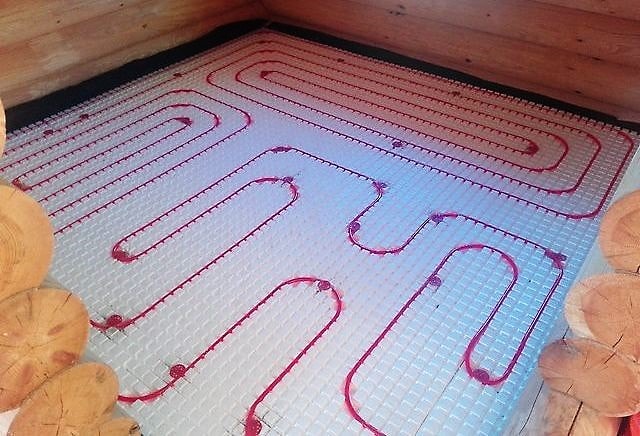

• в полистирольную плиту с бобышками;
• в специальные наборы из реек — продаются в строительных магазинах.

Кроме этого, основа для всей конструкции может быть изготовлена самостоятельно: в пенопласте специальным аппаратом выжигаются канавки под трубы. Кстати, это единственный вариант обустройства водяного «теплого пола», когда контур можно уложить «улиткой».

У каждого способа есть свои сильные и слабые стороны. Общее:

• малый вес;
• отсутствие «мокрых» процессов;
• высокая эффективность;
• универсальность — можно укладывать в любом помещении (спальня, гостиная, кухня, ванная комната), под любое напольное покрытие (керамогранит, кафель ламинат, линолеум и т.д).

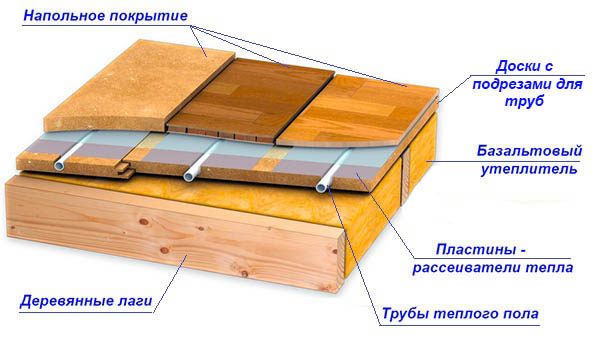

В этом случае половой пирог выглядит так:

• черновой пол;
• теплоизоляционный материал;
• рассеивающие пластины;
• контур с циркулирующей жидкостью;
• финишное напольное покрытие.

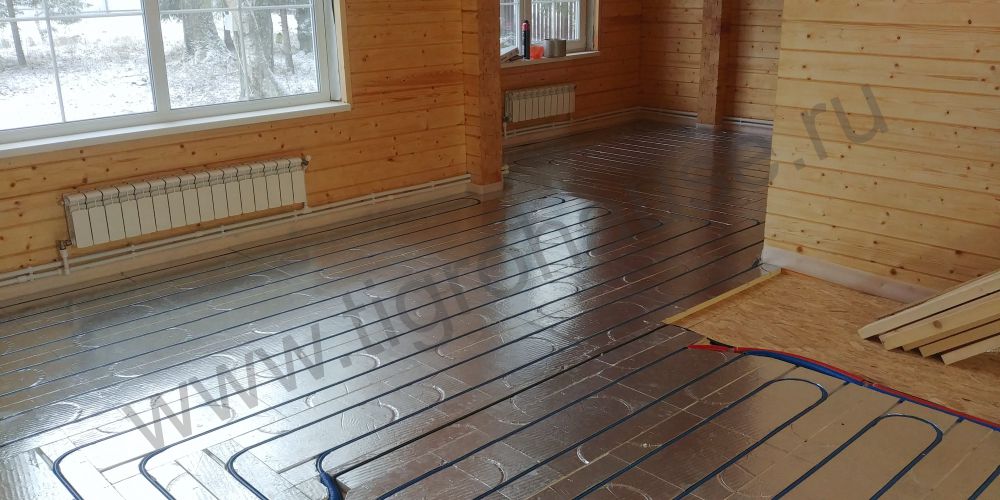

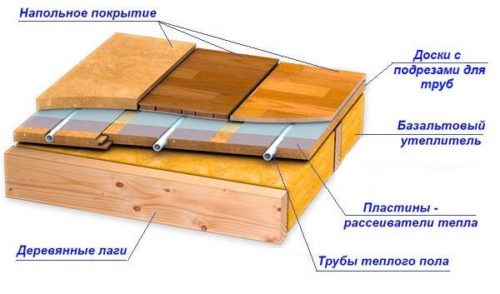

Изучим более подробно инструкцию по сухому способу монтажа водяного «теплого пола». Для тех, кто решил воспользоваться стяжкой, отсылаем к работе «Теплый водяной пол под ламинат», где можно получить ответы на все возникающие вопросы — технологии полностью совпадают.

Особенности устройства теплых полов (водяных и электрических) в деревянном доме

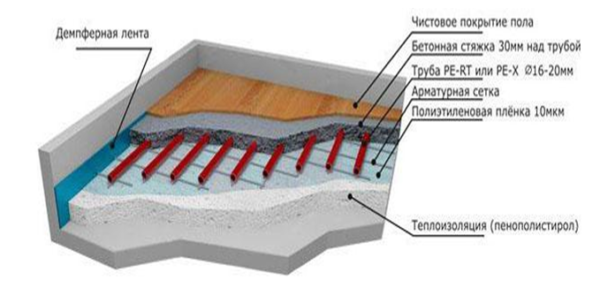

Технология укладки водяного теплого пола в деревянном доме зависит от вида перекрытия. Если первый этаж и подвал перекрыты железобетонными панелями, то греющую систему делают по «классической» схеме:

• выравнивающая растворная стяжка;
• утеплитель (экструдированный пенополистирол, перлитобетон);
• греющий кабель или пластиковые трубы;
• выравнивающая стяжка, закрывающая теплый пол;
• финишное покрытие (плитка, паркет, ламинат).

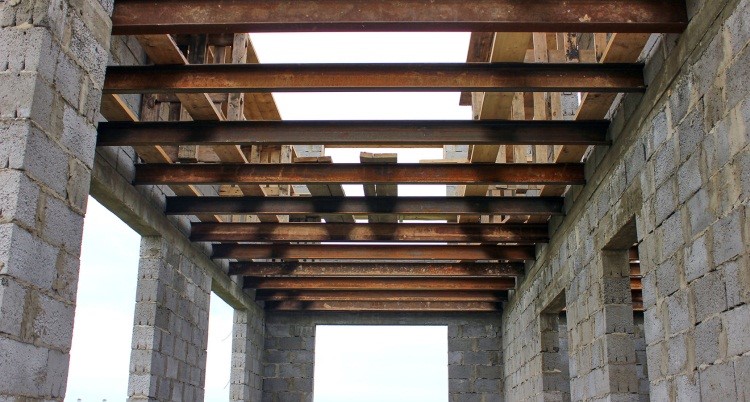

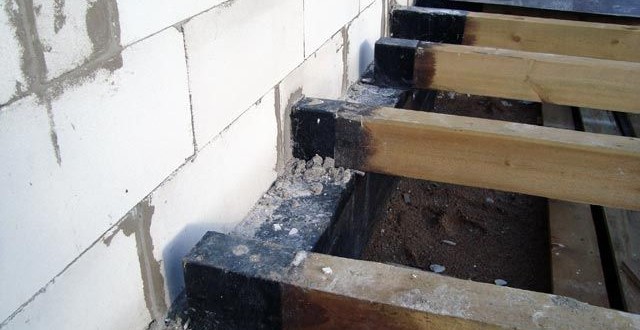

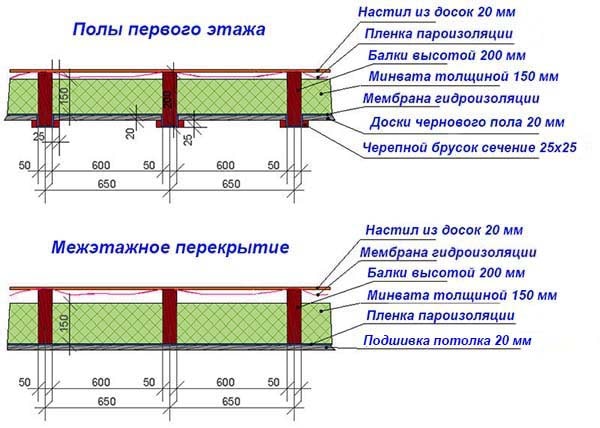

Сложнее сделать теплый пол, когда для перекрытия подвала и первого этажа использованы деревянные балки. Сплошной основы в этом случае нет, поэтому конструкцию собирают по одному из двух вариантов:

Вариант №1

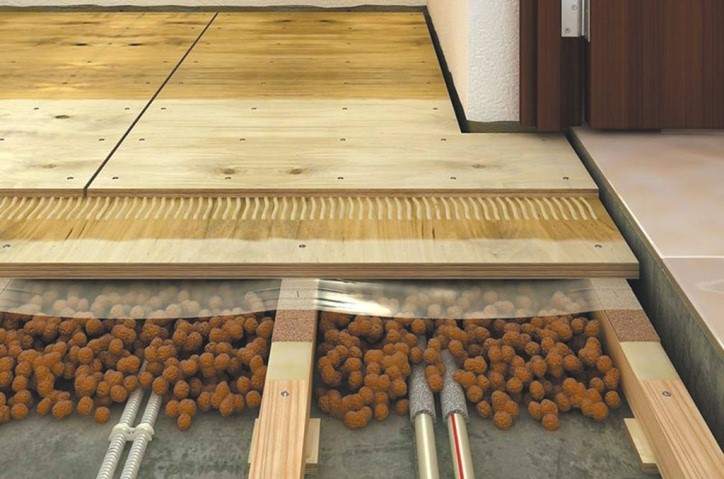

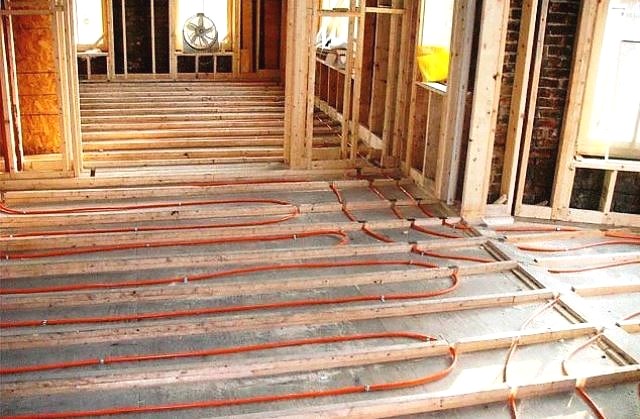

• снизу к балкам подбивают доску для поддержки утеплителя (минвата, пенополаст, эковата, перлит);
• уложив теплоизоляцию, к боковым граням балок крепят пластиковые трубы;
• в балках делают вырезы для пропуска труб;
• настилают чистовой деревянный пол из шпунтованных досок или черновой под укладку паркета или ламината.

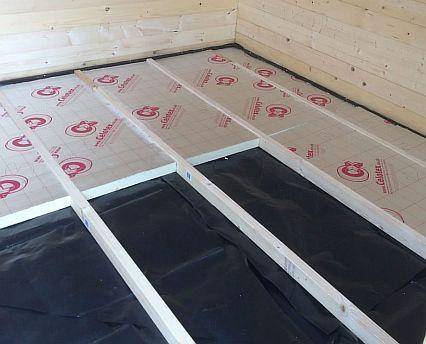

Вариант №2

• по балкам настилают толстую фанеру или OSB плиту (15-20 мм);
• к покрытию крепят деревянные бруски сечением 50х50мм;
• между брусками укладывают утеплитель;
• настилают материал, отражающий тепло (алюминиевая фольга);
• сверху на теплоизоляцию кладут трубы, фиксируя их к брускам;
• монтируют черновой пол из доски, гипсоволоконных листов (гвл), древесностружечных плит или фанеры;
• укладывают финишное покрытие (керамическую плитку, паркет, ламинат).

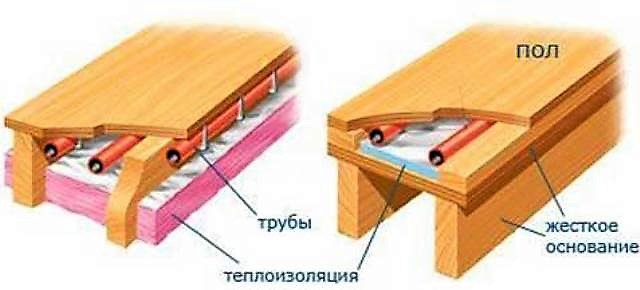

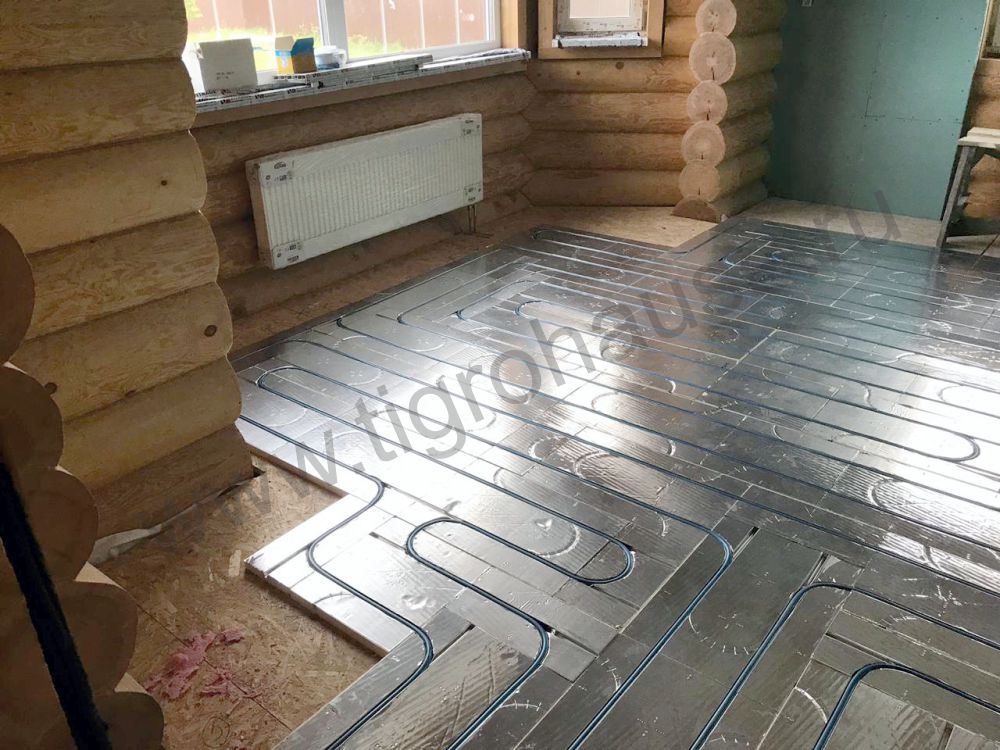

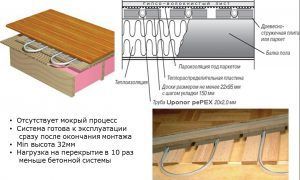

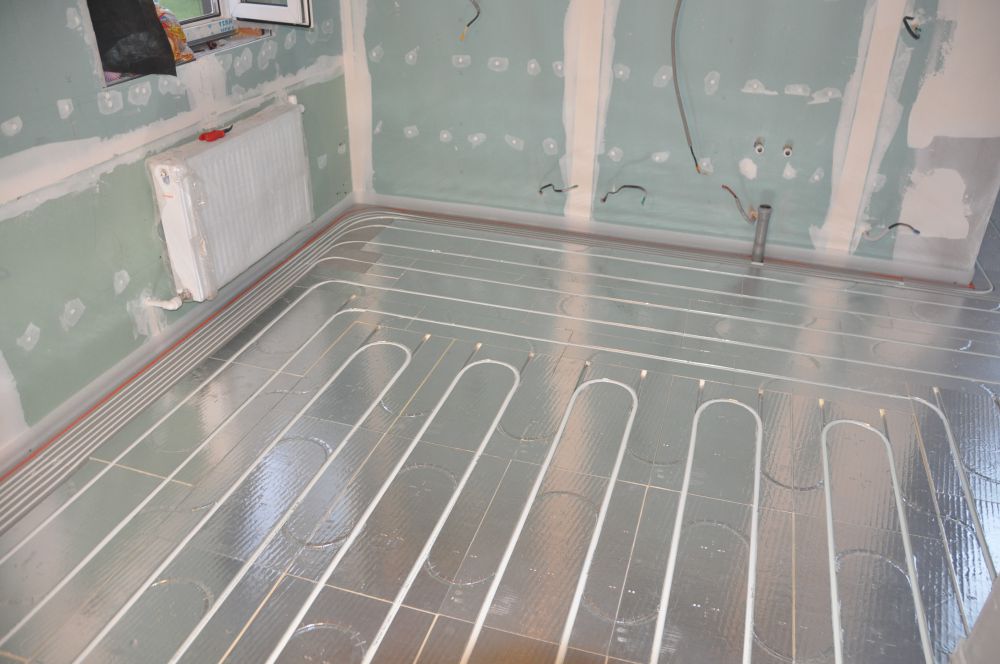

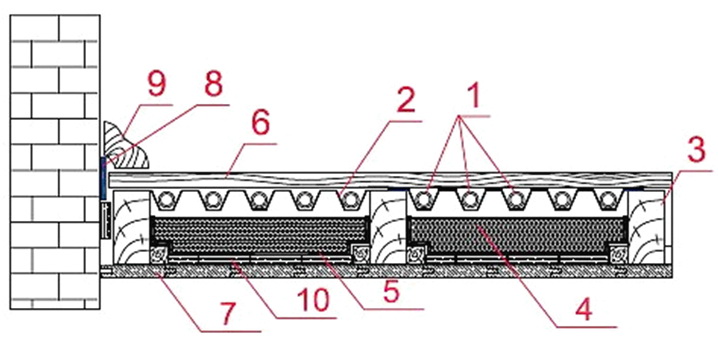

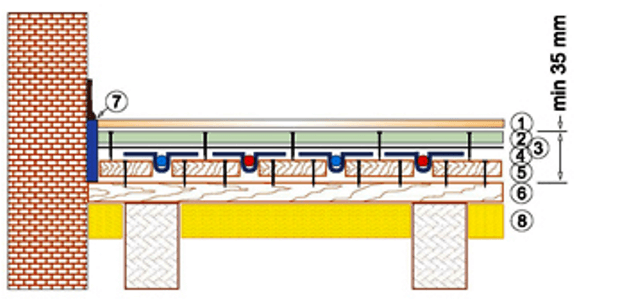

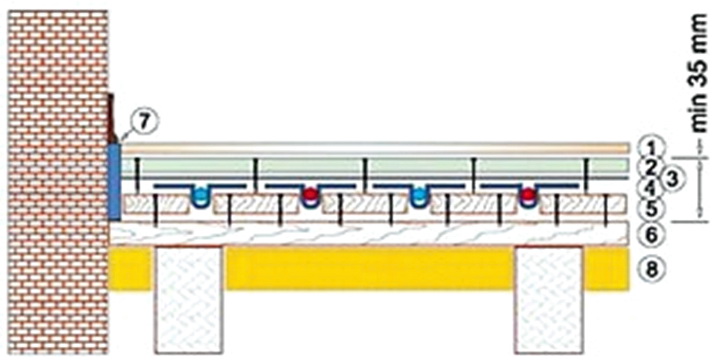

Два варианта устройства теплого водяного пола по «сухой» технологии

В продвинутых системах, монтируемых на деревянные перекрытия, используют теплорапределяющие металлические пластины. Они выполняют две функции: формируют каналы для труб и отражают тепло.

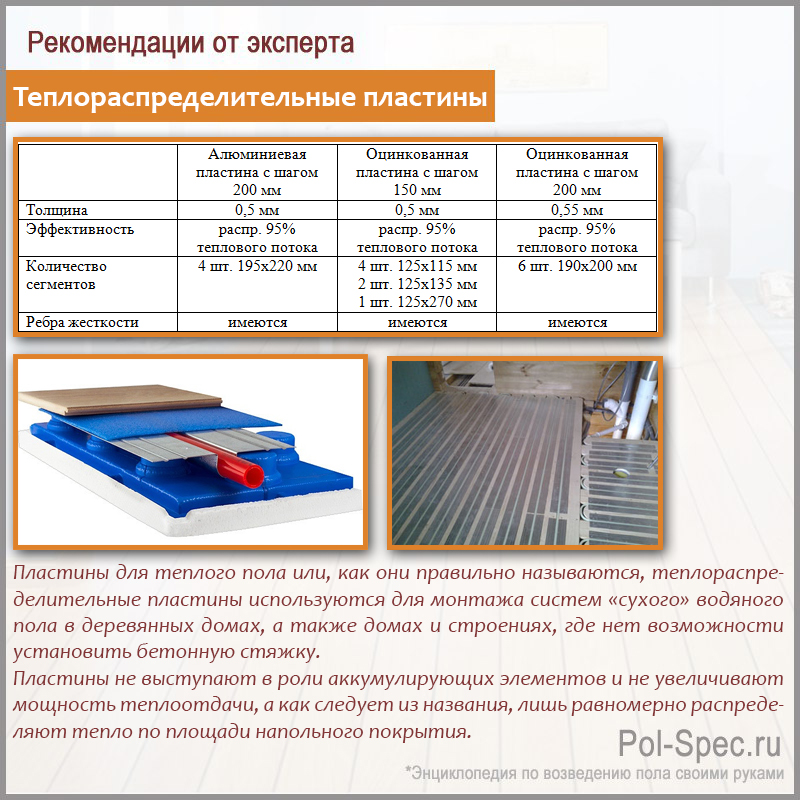

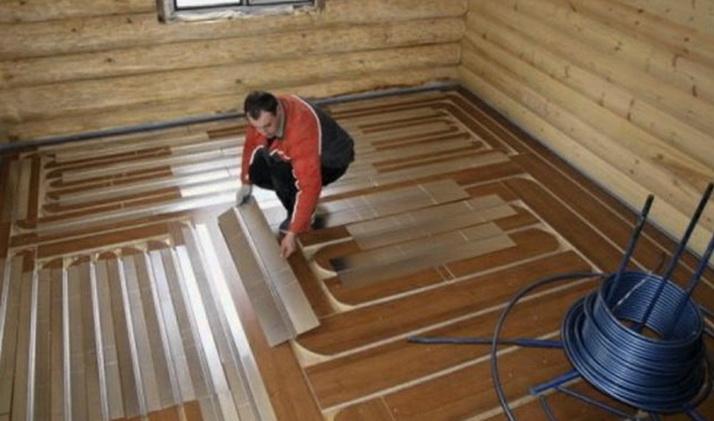

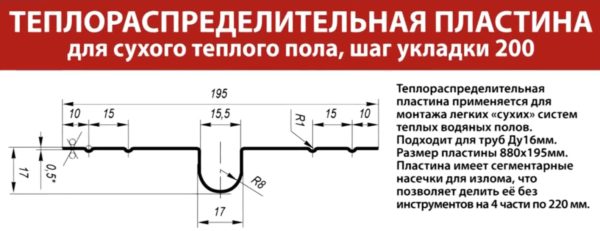

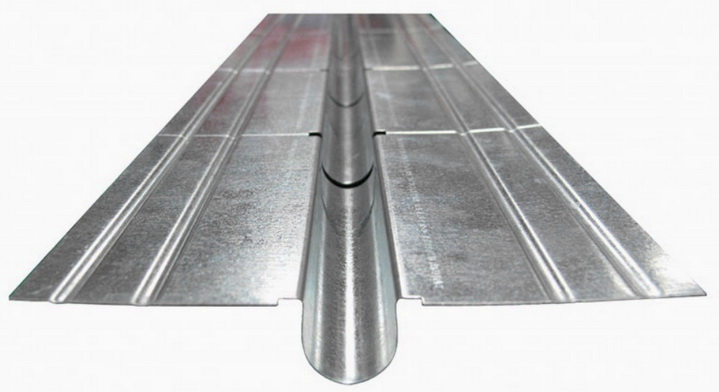

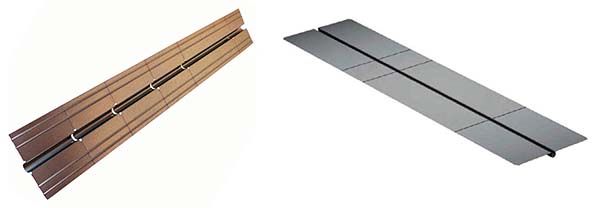

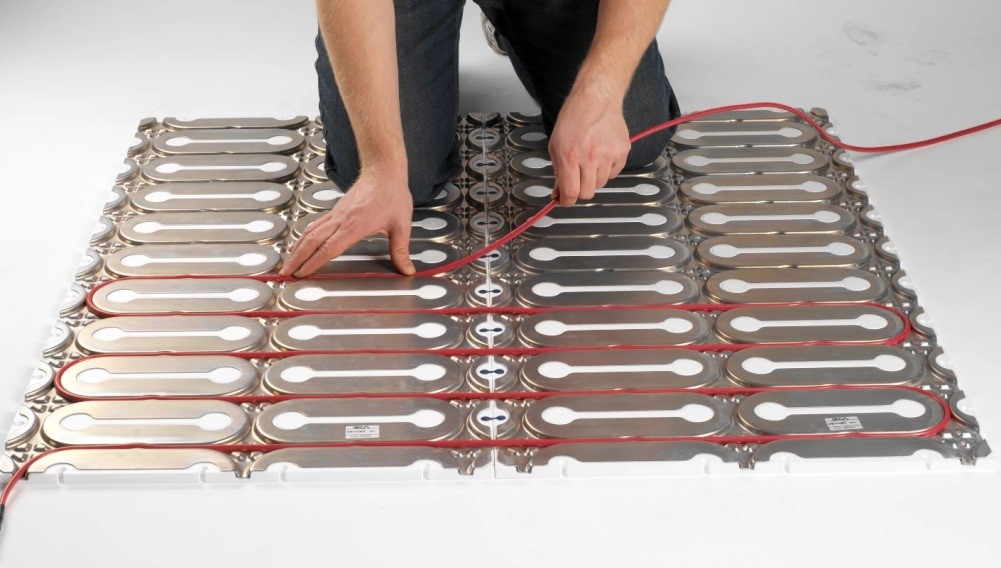

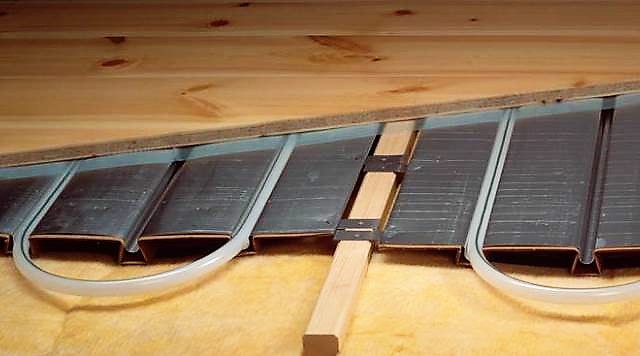

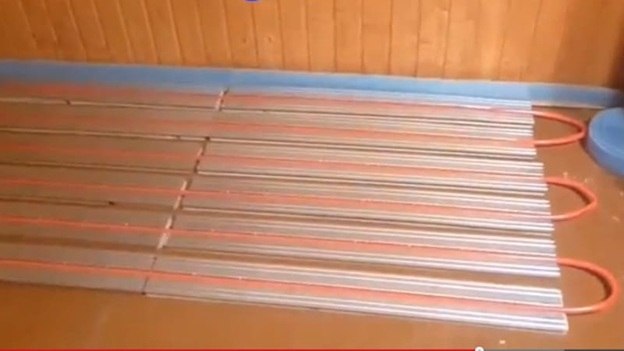

Теплораспределяющие пластины водяного пола

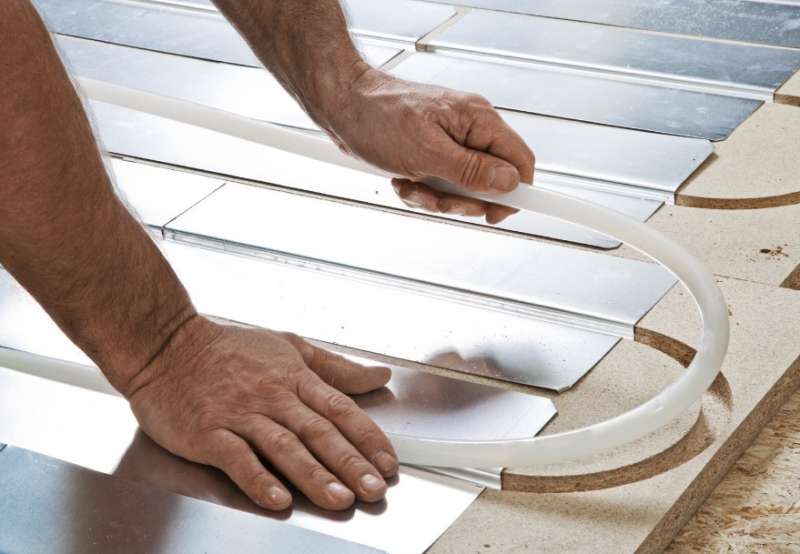

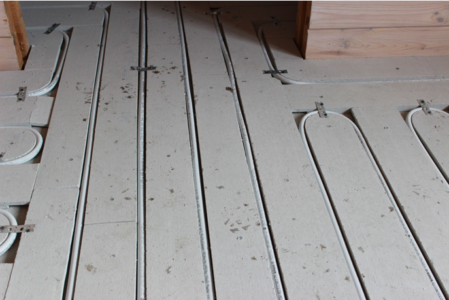

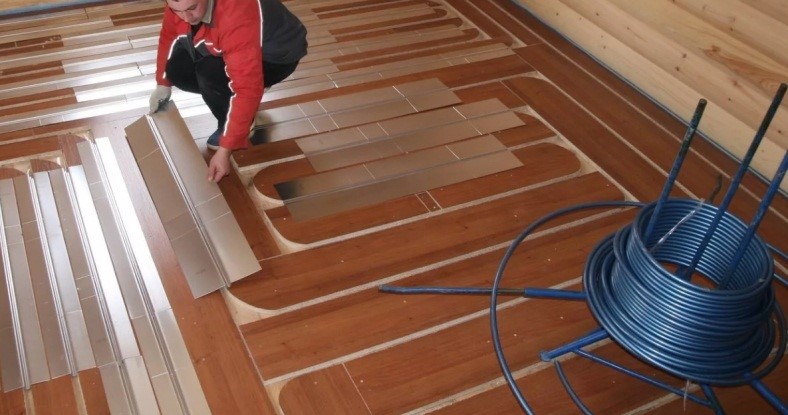

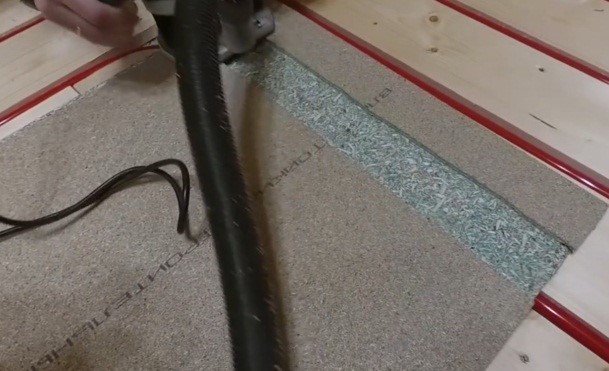

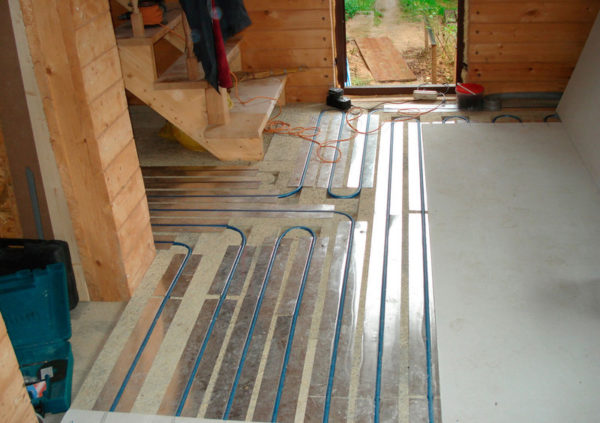

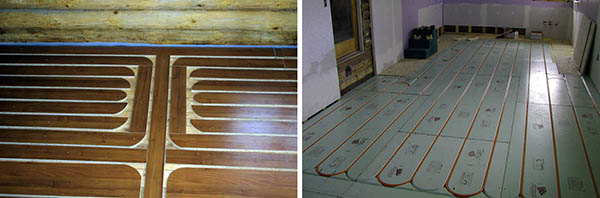

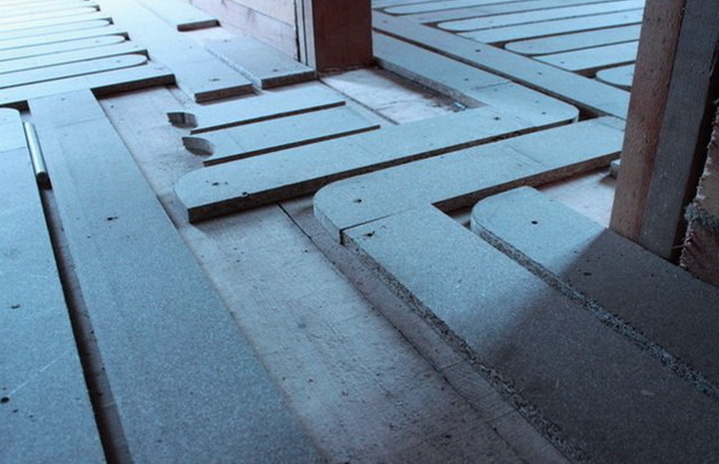

Для упрощения монтажа можно использовать готовые заводские плиты ДСП с фрезерованными выемками для труб. Кроме этого, на рынке можно встретить панели из плотного пенопласта с выштампованными каналами (пенощит). В них трубная разводка фиксируется быстро и легко.

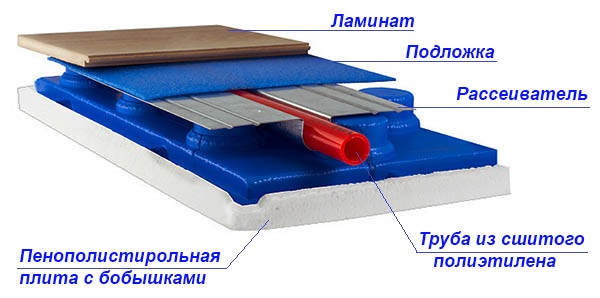

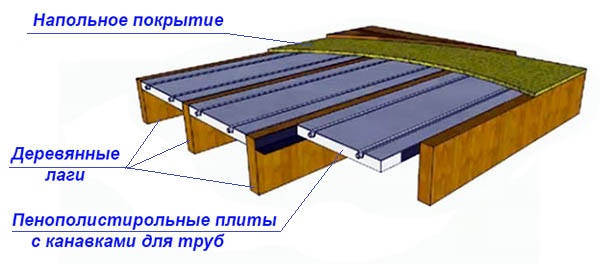

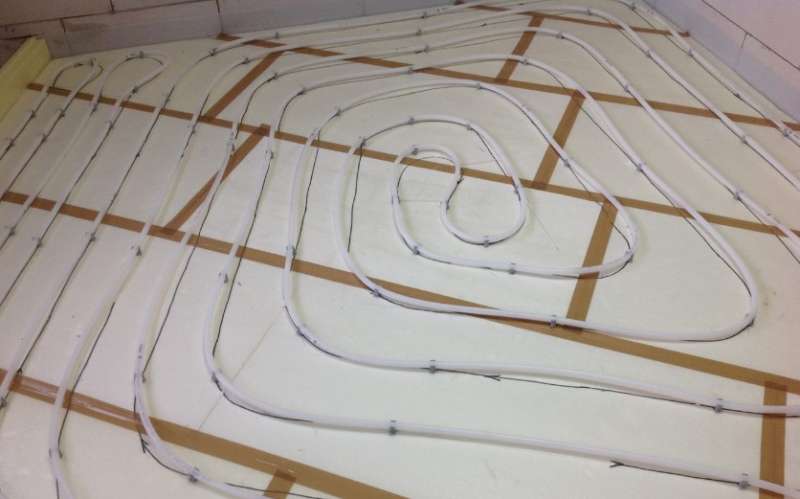

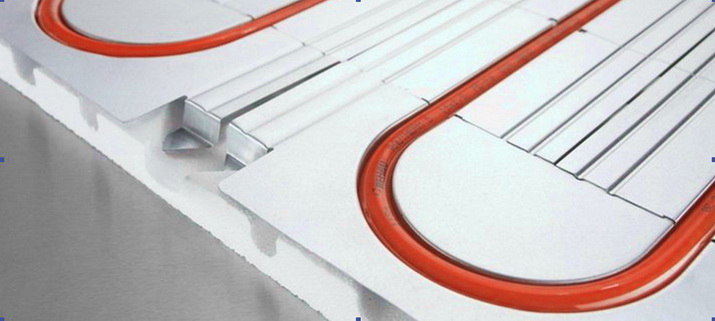

Установка пластиковой трубы в пенопластовую  плиту

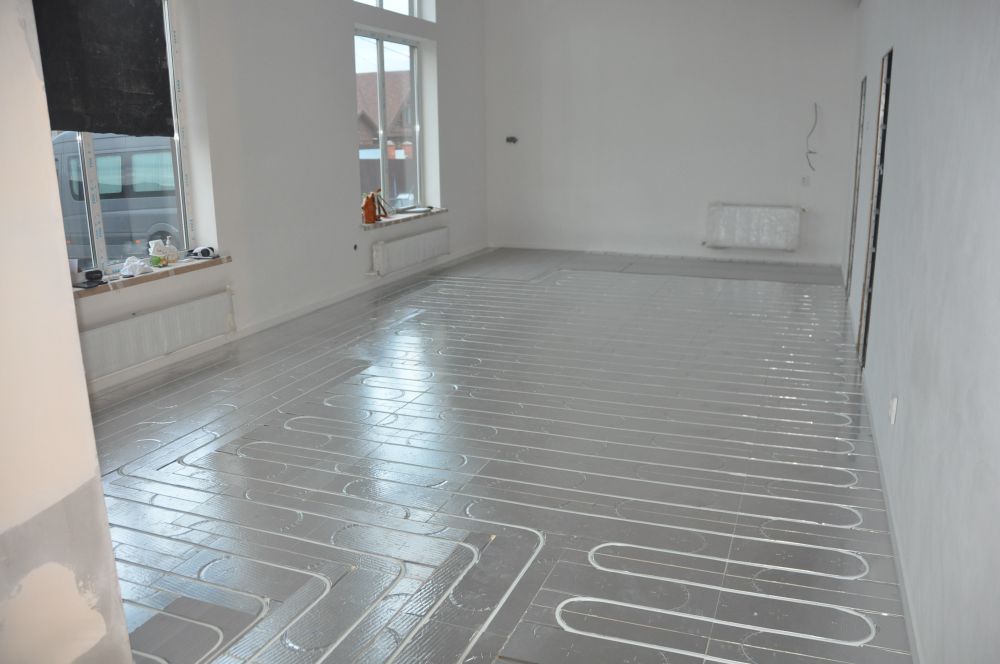

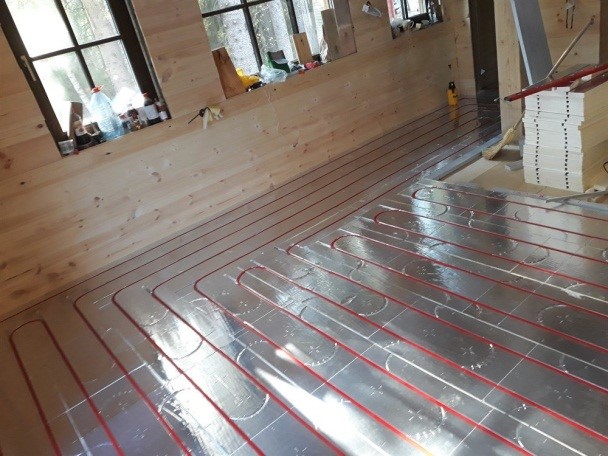

Трубопровод любой конфигурации монтируется в профильной  плите (ламинированные маты с бобышками)

В случае использования пенопласта нет необходимости крепить к балкам доску для поддержки теплоизоляции. Жесткий утеплитель в этом случае крепится прямо к поверхности чернового пола. После этого на нем расстилают подложку под ламинат или же наносят клеевой раствор, затем армирующую сетку и укладывают плитку.

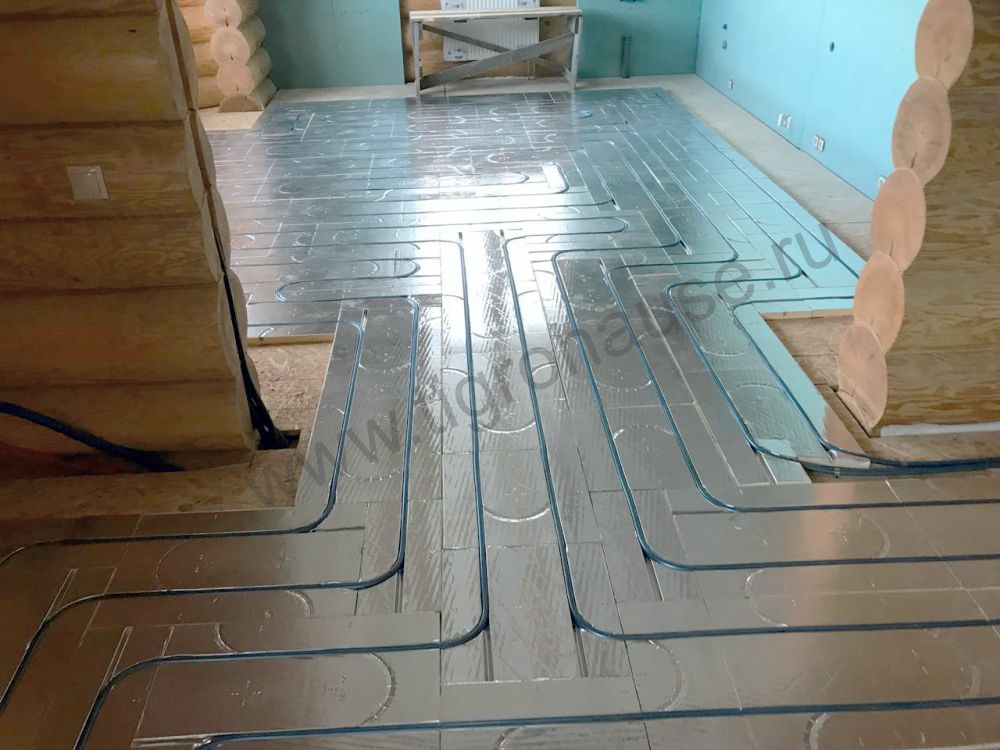

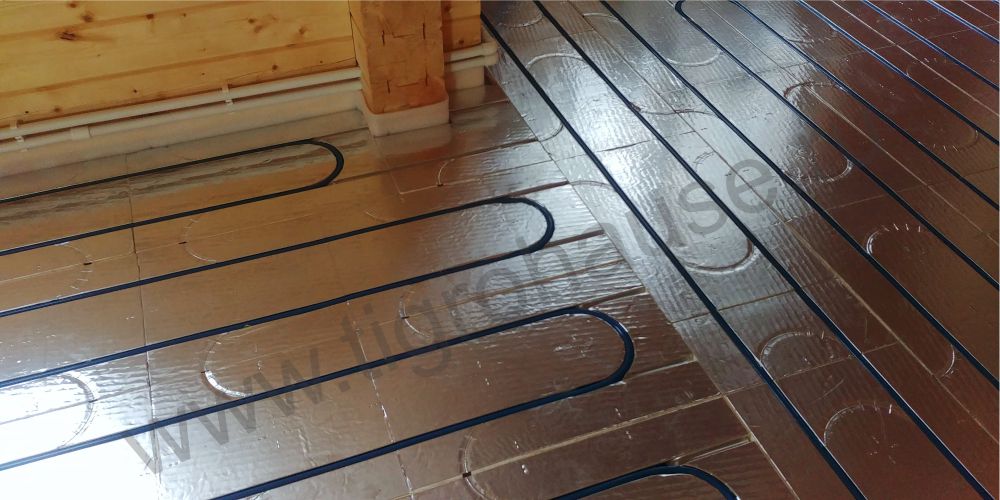

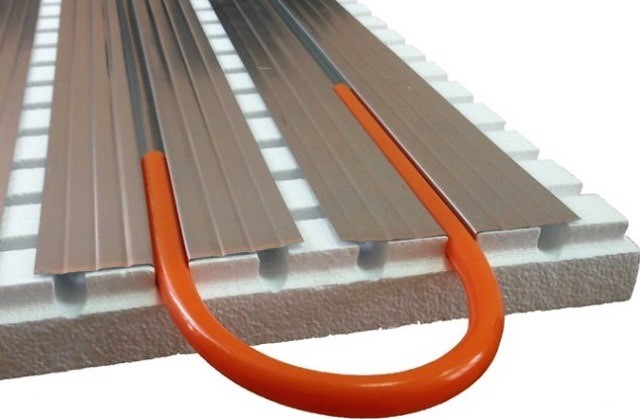

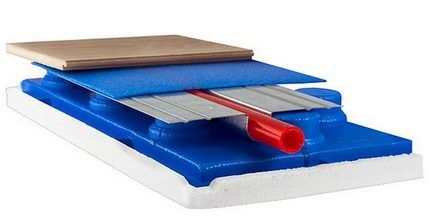

Пенощит с распределительными пластинами и трубой

Главный недостаток готовых конструкций (пенощит и фрезерованная ДСП) – высокая стоимость. Поэтому некоторые домашние мастера используют более дешевый способ формирования каналов. Они набивают на основание деревянные планки, оставляя между ними зазоры для закладки труб.

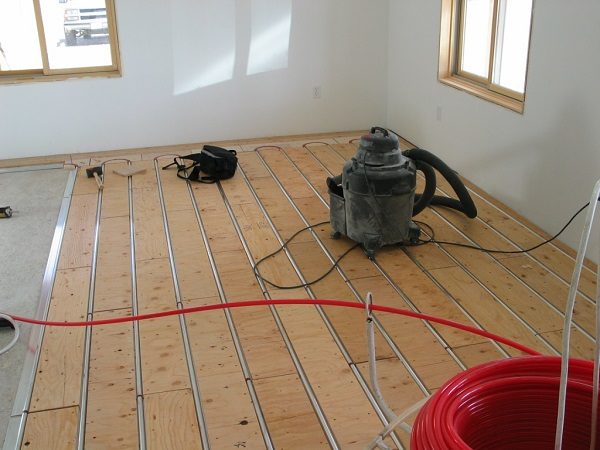

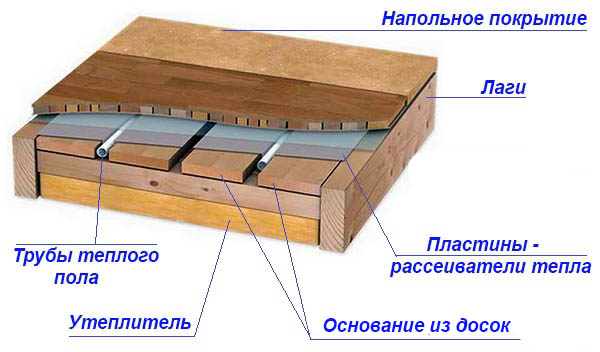

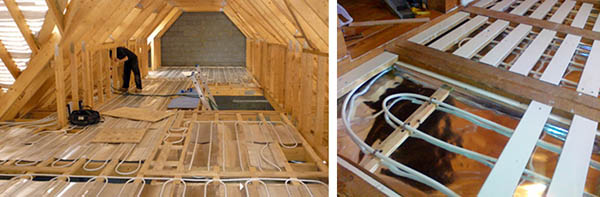

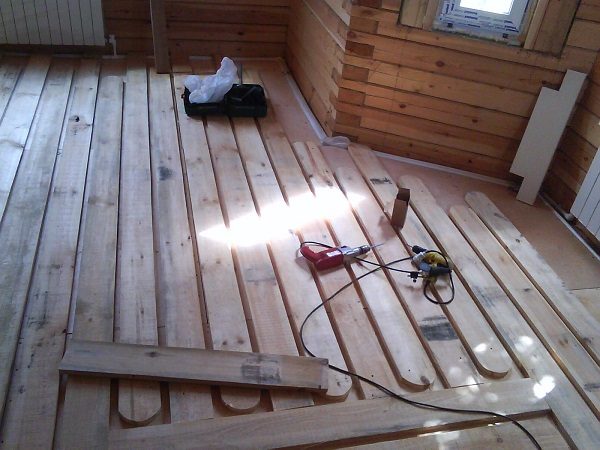

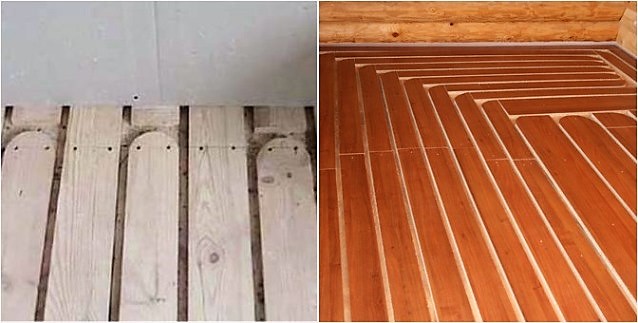

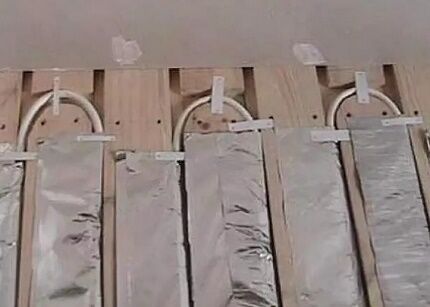

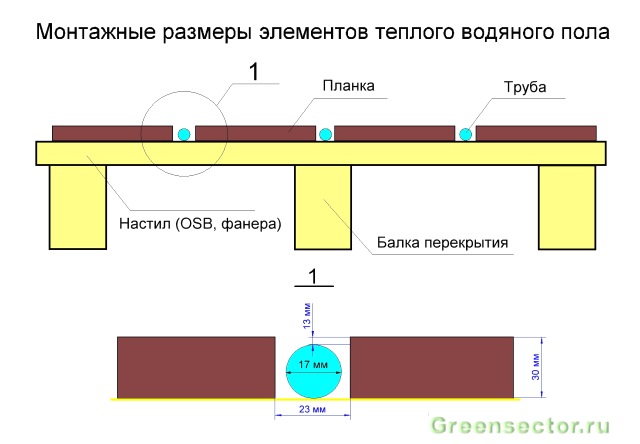

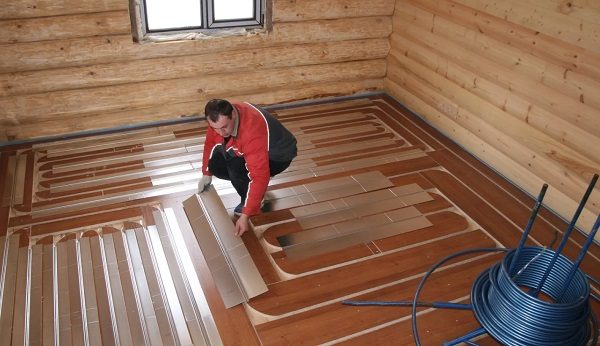

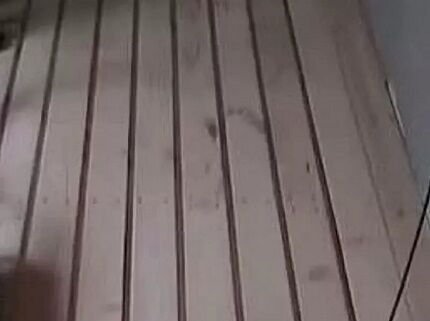

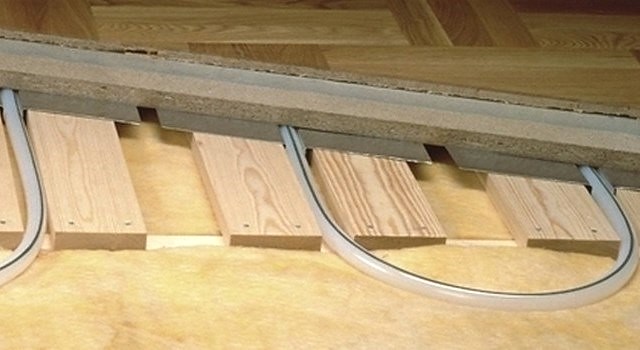

Использование деревянных планок и теплораспределяющих пластин для укладки греющей трубы

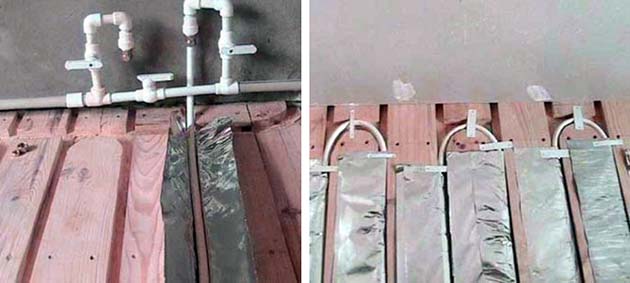

Вместо дорогих термопластин пластин можно использовать доступную алюминиевую фольгу (данный способ подходит как для водяного, так и для электрического теплого пола).

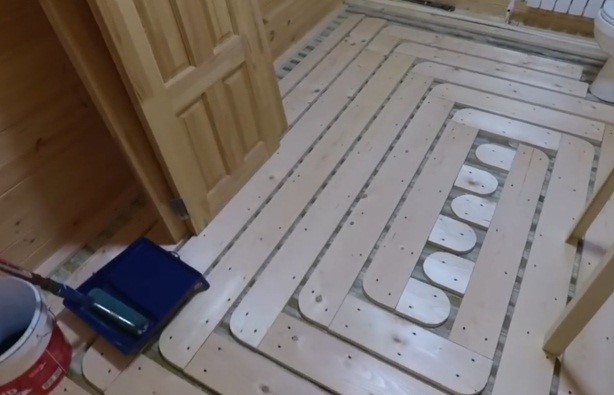

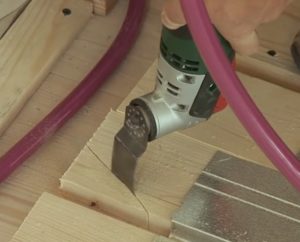

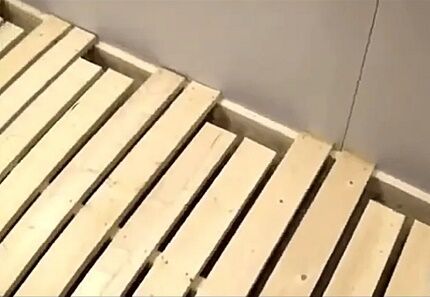

Планки делают из строганной доски или нарезают их из влагостойкой фанеры. Их толщина должна быть больше диаметра трубопровода (труба 17 мм – рейка 30 мм). Для улучшения теплоотдачи ширина канала делается на 5-6 миллиметров больше диаметра трубы.

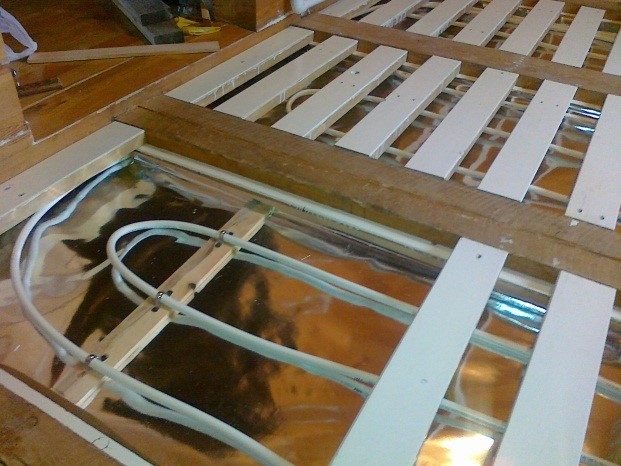

«Народные способы» формирования каналов для труб

Ширину планок делают на 3 см меньше выбранного шага раскладки труб (например, шаг труб 30 см – ширина доски 27 см). Для плавного изгиба петель трубопровода в планках вырезают полукруглые пазы.

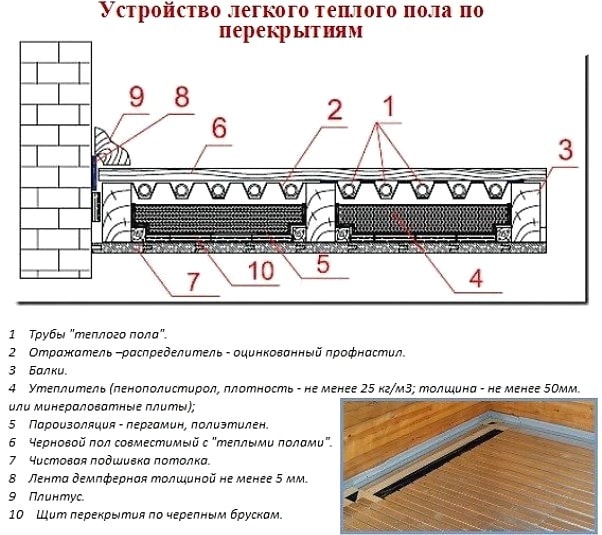

Еще один способ укладки теплого водяного пола своими руками представлен на схеме ниже.

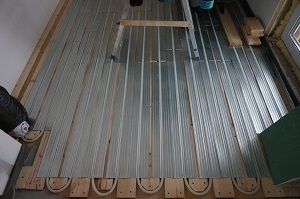

Вариант использования оцинкованного профнастила для прокладки труб

Профилированный лист в этом случае выполняет функцию теплоотражающего экрана и формирует каналы для труб. На схеме мы видим вариант устройства греющего пола не над подвалом, а на первом этаже. Снизу по балкам сделана чистовая подшивка потолка из вагонки. Поэтому щит (10), поддерживающий утеплитель, крепится не к нижним граням балок, а к черепным брускам, прибитым к их боковым сторонам.

Обратите внимание, что при укладке теплоизоляции (кроме пенопласта) ее всегда снизу и сверху защищают пароизоляционной пленкой. Она предохраняет утеплитель от намокания, поскольку дает водяному пару возможность свободно выходить из него.

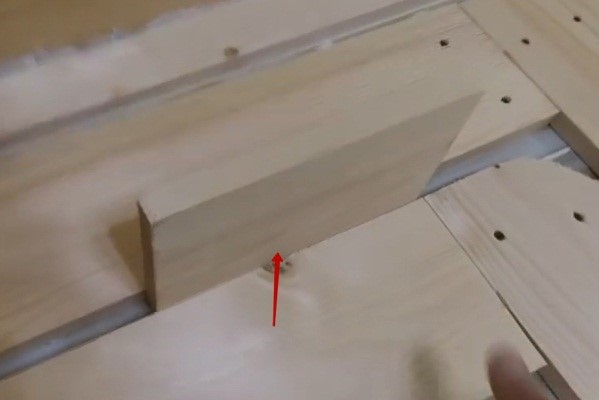

Оставив термозазор между краем настила и стеной, в него нужно заложить демпферную ленту. Она уплотняет зону контакта и компенсирует тепловые деформации.

Полезный совет!

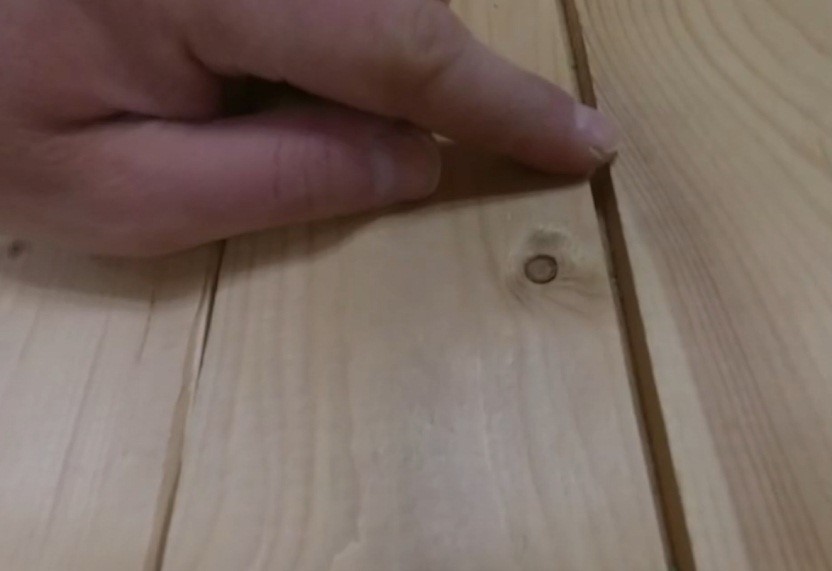

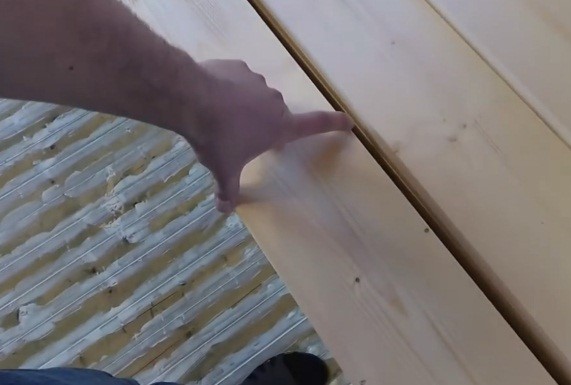

Для настилки  чистового пола используйте доску, прошедшую камерную сушку. Не спешите закреплять чистовой деревянный настил к основанию. До этого момента теплый пол должен поработать не менее 2 суток.

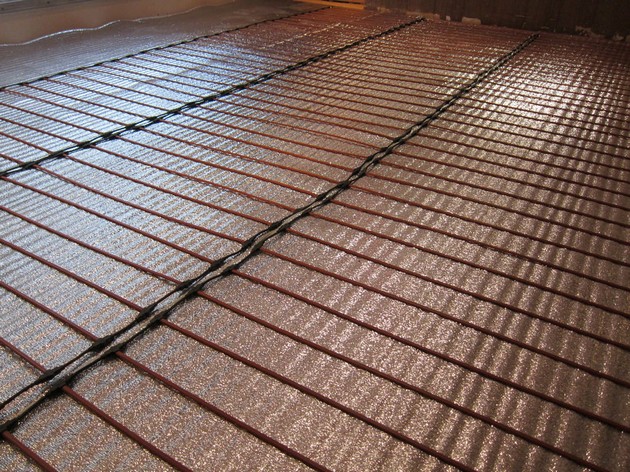

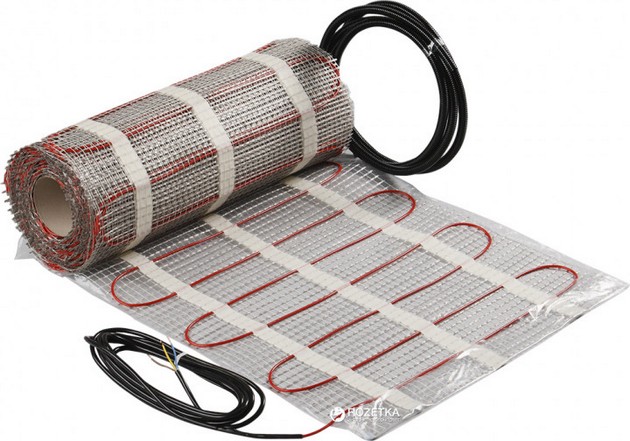

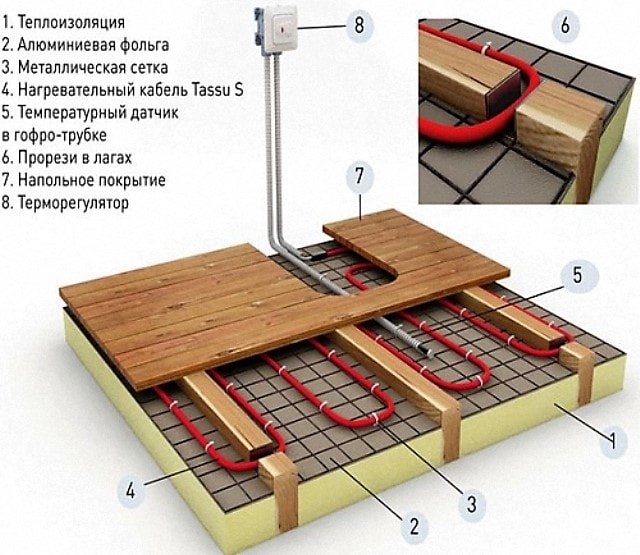

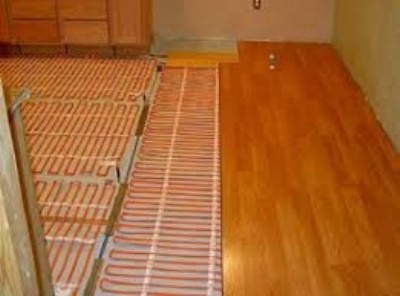

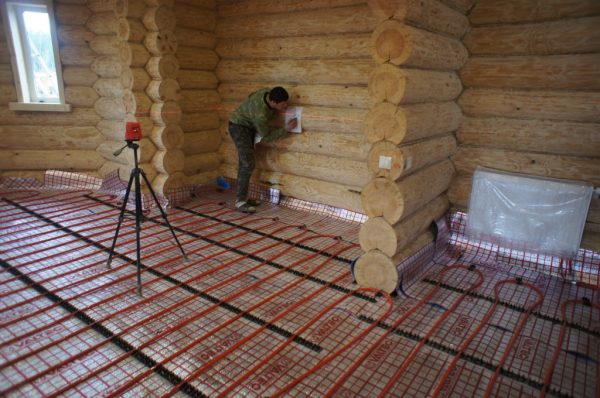

Монтаж «сухого» электрического теплого пола в деревянном доме проще установки водяной системы. Тонкому токоведущему кабелю не нужны глубокие каналы. К основанию его фиксируют пластиковыми стяжками-хомутами или металлическими пластинками.

Последовательность монтажа выглядит так:

• На теплоизоляцию (пенополистирол, минвата, эковата, перлит) укладывается отражающий слой из алюминиевой фольги;
• На фольгу настилается стальная оцинкованная сетка с ячейкой 40х40 или 50х50 мм.
• В лагах делают прорези для пропуска электрокабеля;
• К сетке хомутами крепится кабель;

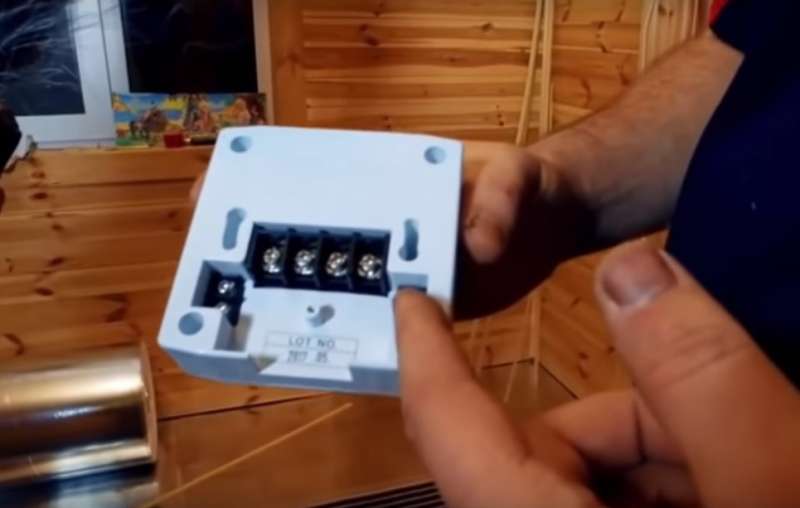

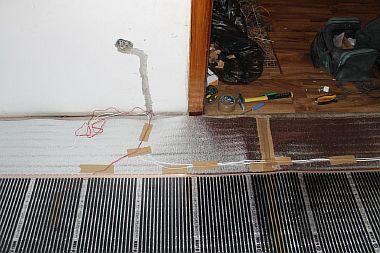

• Посередине между проводами устанавливается термодатчик в гофрированной трубке и подключается к терморегулятору;

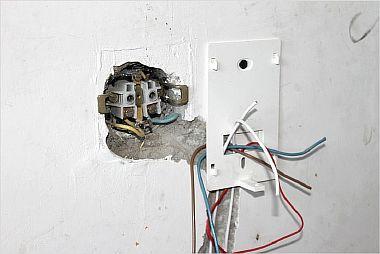

• По несгораемому основанию или в металлорукаве к электророзетке выводится питающий кабель;

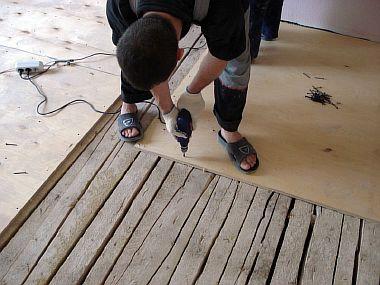

• Настилается черновой пол из фанеры;
• Монтируется финишное покрытие (ламинат, паркетная доска).

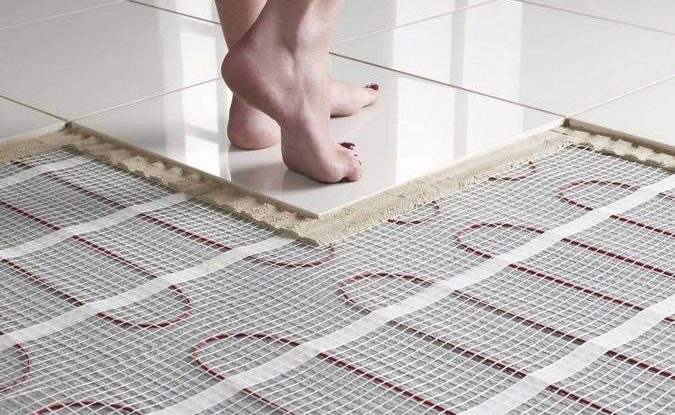

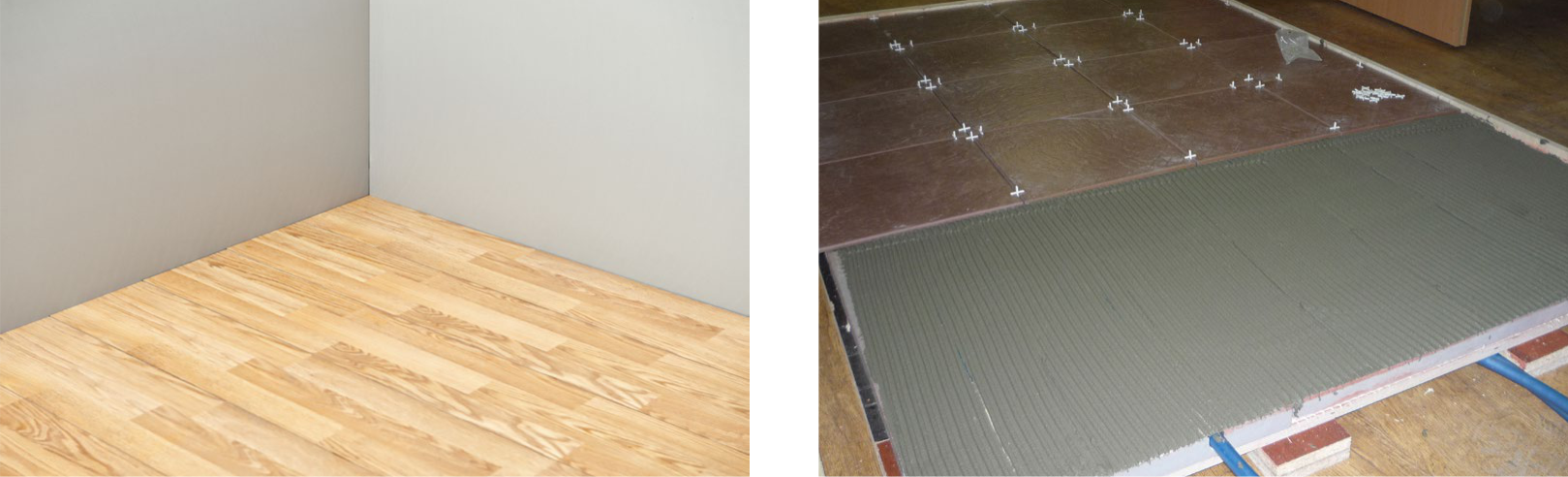

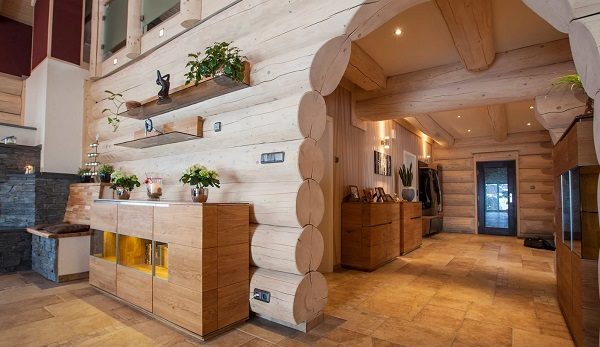

Если электрический теплый пол будет покрыт керамической плиткой, то порядок монтажа меняется. В этом случае утеплитель накрывают влагостойкой фанерой или OSB, фиксируя их к балкам. После этого на покрытие шпателем наносят раствор, утапливают в нем пластиковую армирующую сетку и наклеивают плитку. Если греющий кабель идет не в бухте, а наклеенным на сетку, то его монтаж упрощается. Раскатав рулон, вам останется лишь нанести клей на поверхность основания и уложить плитку.

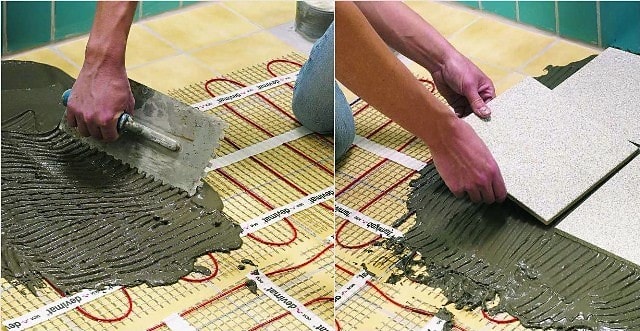

Монтаж керамической плитки на электрический теплый пол

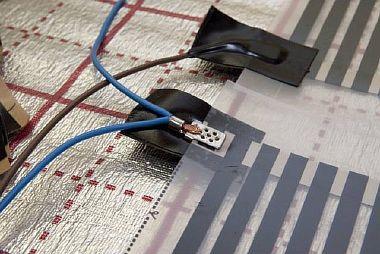

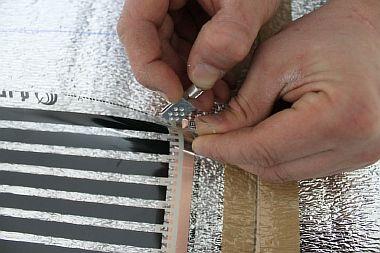

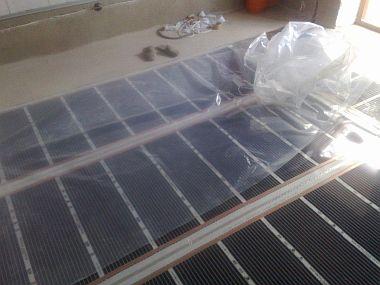

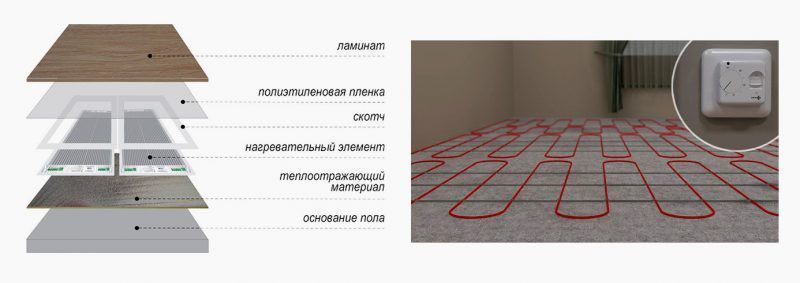

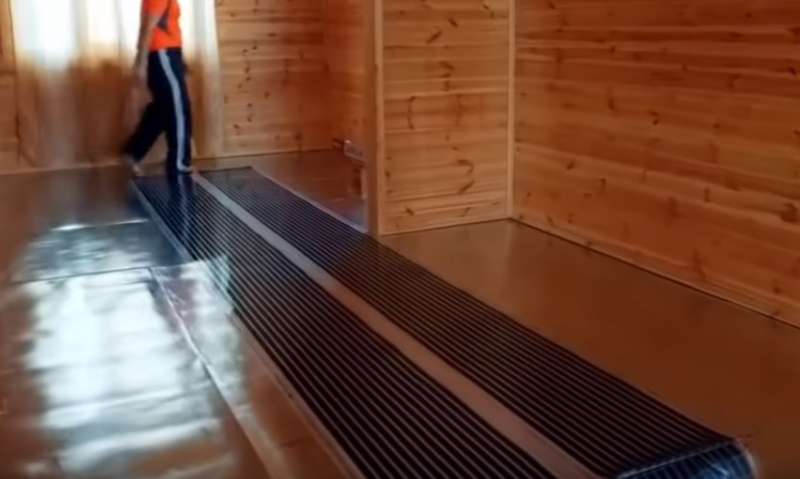

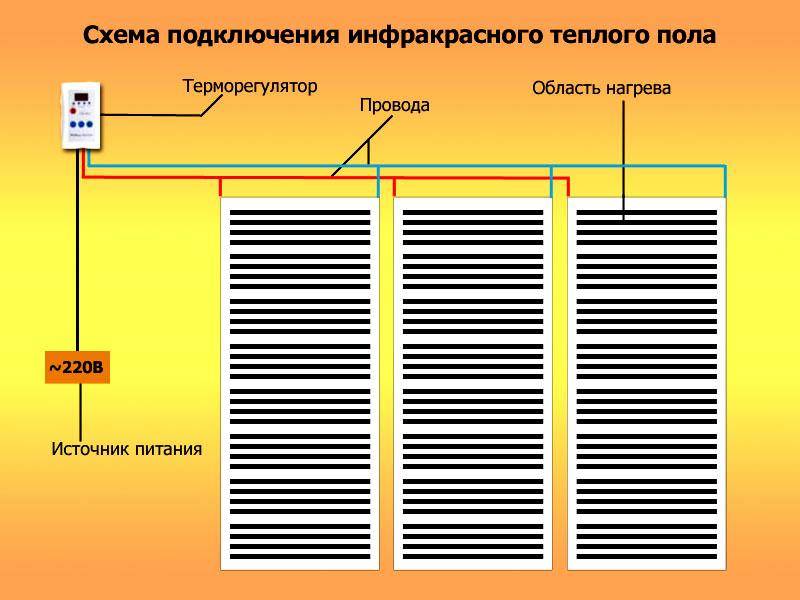

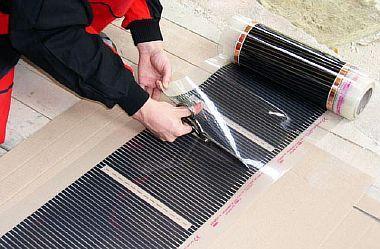

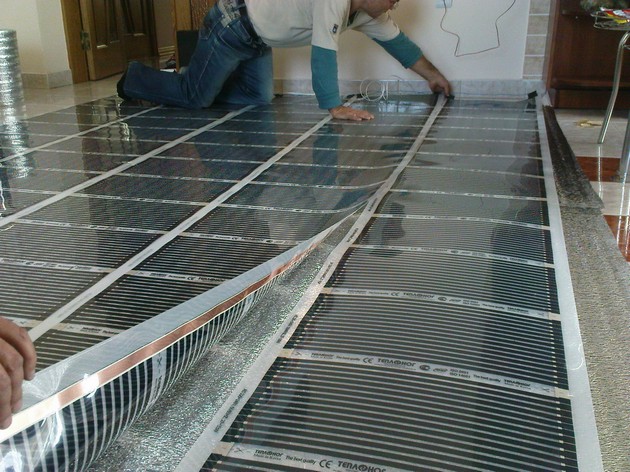

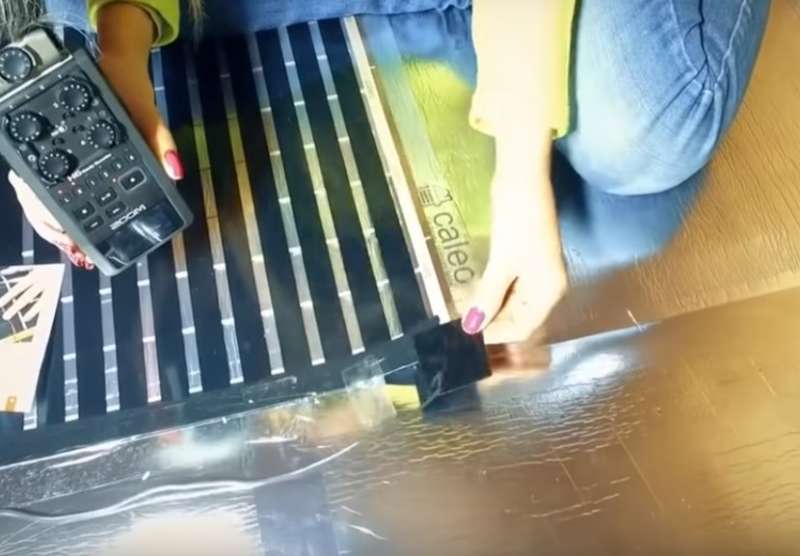

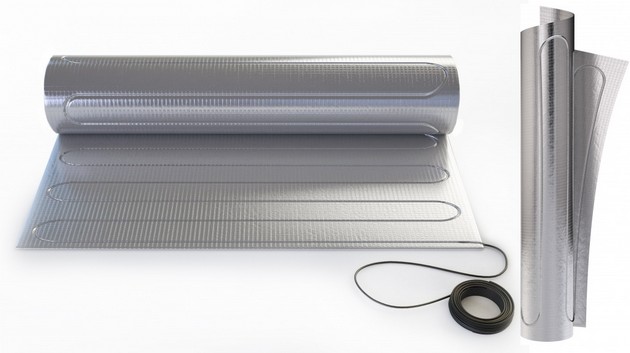

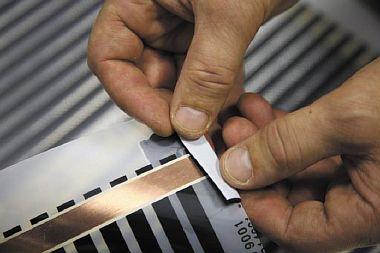

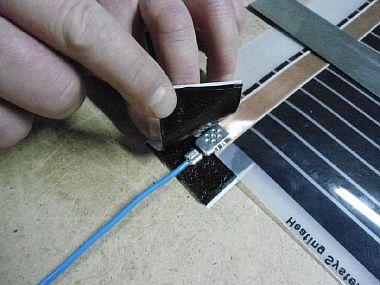

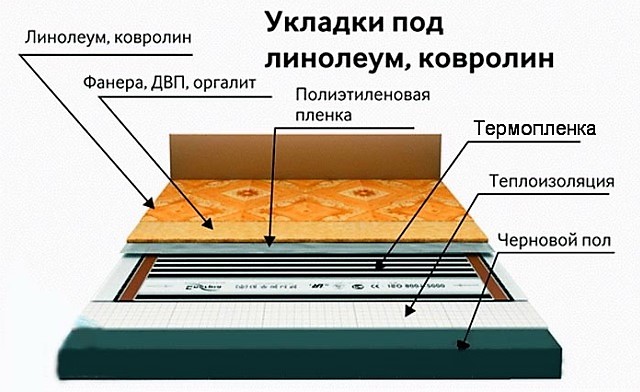

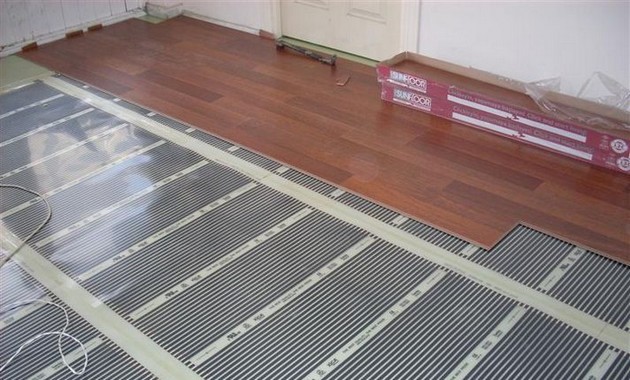

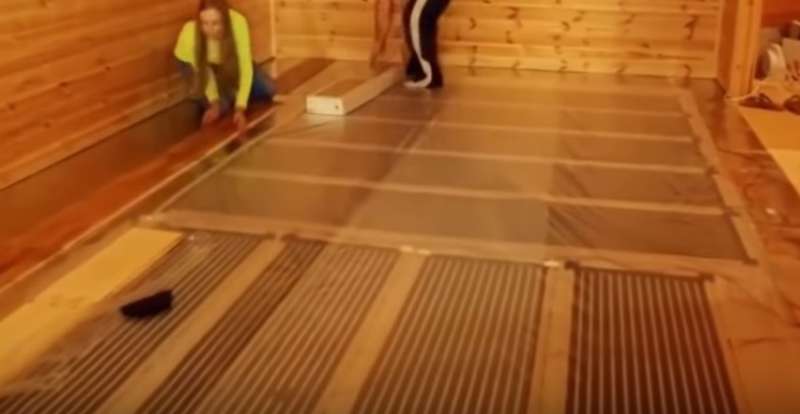

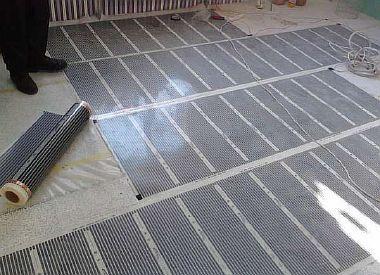

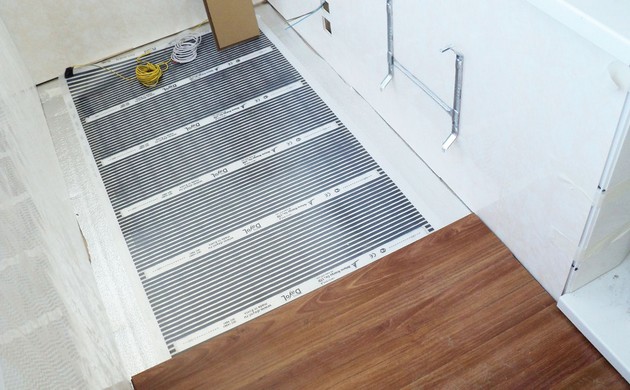

Точно также настилается пленочный теплый пол по деревянным перекрытиям. Он представляет собой тонкие маты с вклеенными в них гибкими токоведущими пластинами.

Минимальная толщина позволяет монтировать инфракрасные пленочные полы не только под плитку и ламинат, но также под линолеум и ковролин.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

• Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.

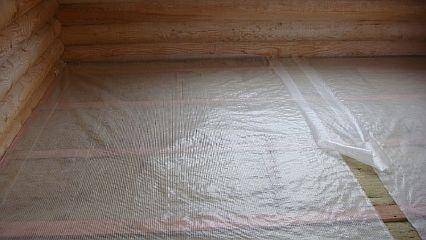

• Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
• Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

Виды тёплых полов, которые можно уложить на деревянные перекрытия

Существуют два типа
тёплых систем: водяная и электрическая. Они равноценны по созданию комфортной
обстановки, равномерно прогревают площадь комнаты, на них отсутствуют сквозняки,
но они отличаются по способу монтажа и эксплуатационной стоимости.

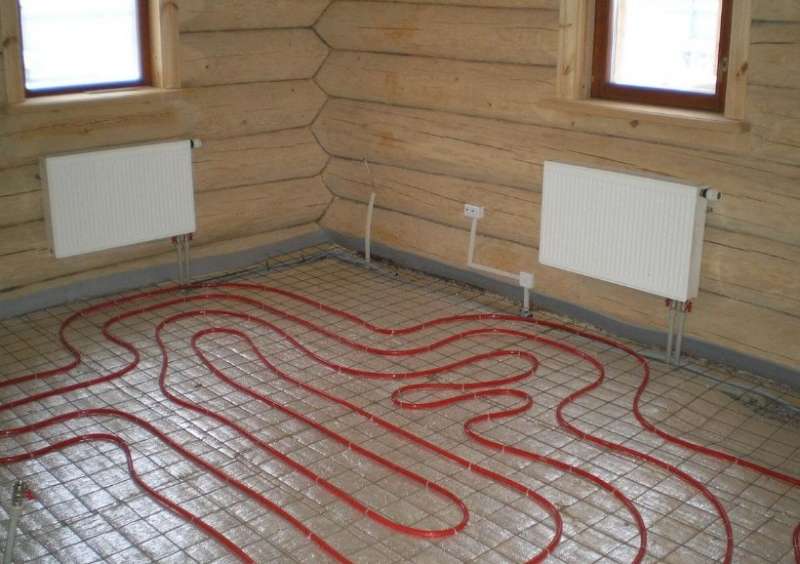

Водяной тёплый пол

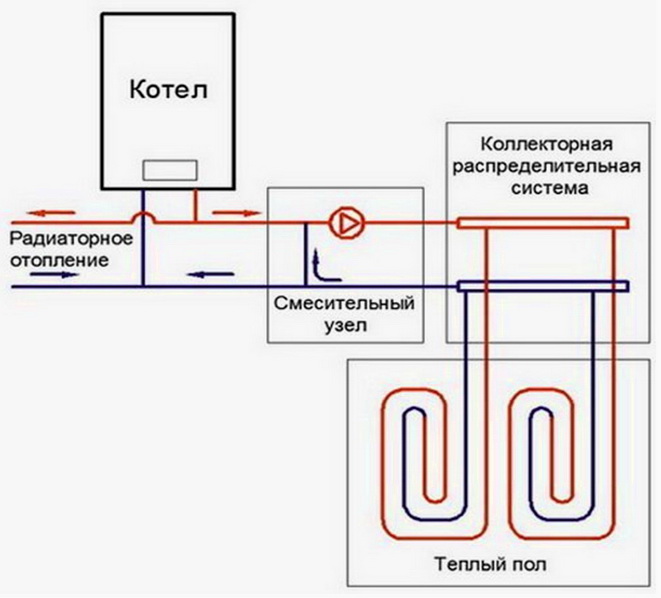

Водяной пол — контур из труб с теплоносителем внутри, который подключён к отопительной системе.

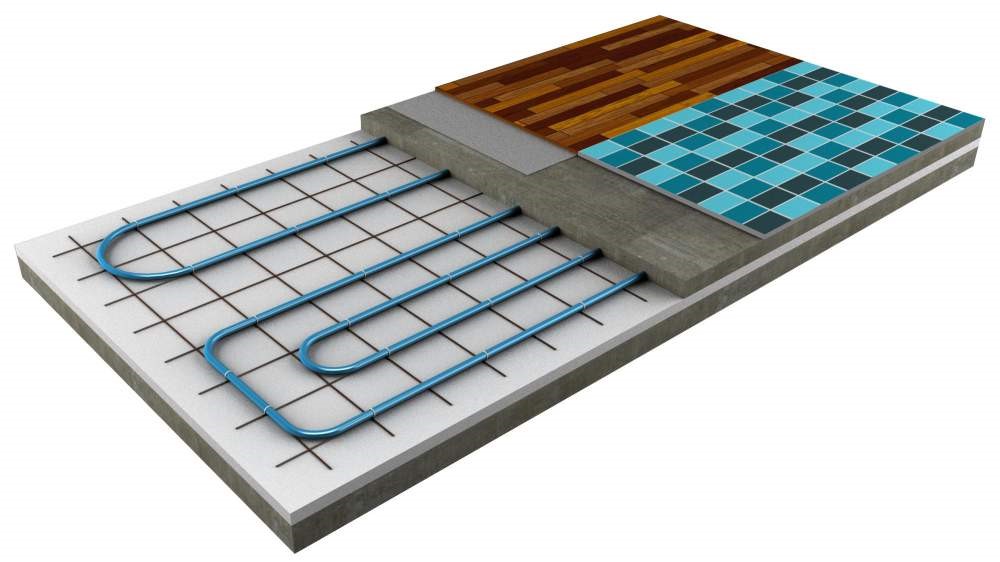

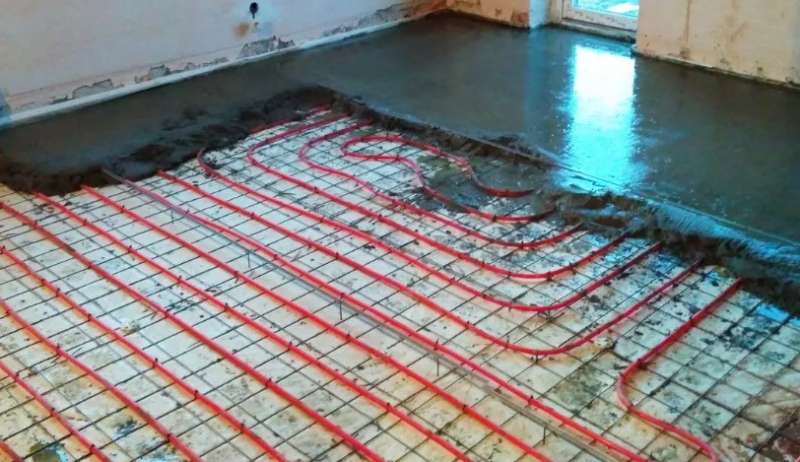

Чаще, такие конструкции монтируются в бетонную стяжку, но для домов с деревянными
перекрытиями — не подходит из-за внушительного веса, ведь не каждое основание
из дерева это выдержит. Поэтому, рекомендована установка данного вида полов
«сухим» способом — без стяжки.

Гидроконструкции пользуются популярностью для обогрева деревянных домов, так как безопасны, в
отличие от электрических видов, и их эксплуатационная стоимость приемлемая.
Единственный минус — возможность протекания в местах соединения труб.

Электрические полы

Электрические устройства представляют собой контур из проводов, который служит нагревательным элементом. Бывают: кабельными и инфракрасными.

Кабельные системы, также как и водяные полы чаще монтируются в стяжку, но при наличии деревянных перекрытий рекомендована укладка без стяжки. Инфракрасный вид не нуждается в бетонной заливке, и процесс его установки самый простой.

Устройство —электрические тёплые полы реже применяется в бревенчатых домах, так как:

• имеет более высокую эксплуатационную
  стоимость;
• пожароопасно, хотя при правильной
  установке, риск сведён к минимуму.

Несмотря на эти
недостатки, электрические полы можно сделать в деревянном доме, так как они
имеют следующие положительные стороны:

• простой монтаж, в сравнении с водяной
  системой — обладают меньшими габаритами;
• быстро прогревают помещение;
• есть возможность регулировать
  температуры в каждой комнате;
• срок службы более 50 лет.

Нет единого мнения, какие отапливаемые полы лучше сделать в деревянном доме своими руками, главное, чтобы они были лёгкие — без стяжки.

Если отталкиваться от цены теплоресурсов, то выгодней водяная система. При желании сохранить высоту потолков — инфракрасные. А хотите сэкономить на сооружении конструкции — электрические.

 Поводя итог, можно сказать, что в домах с
деревянными перекрытиями допустимо монтировать любой вид тёплых полов, главное
сделать это в соответствии с технологией и с соблюдением мер безопасности.

Водяные и электрические полы – в чем принципиальная разница

Водяные теплые полы – это уложенная под чистовое покрытие система металлопластиковых или полипропиленовых труб, в которых течет теплоноситель. Его функцию выполняет горячая вода, подаваемая от нагревательного котла.

Обратите внимание: в деревянных и каркасных домах монтируют только настильные водяные полы без обустройства бетонной стяжки. Срок службы таких систем достигает 50 лет, они обеспечивают равномерный обогрев помещений, не утяжеляют перекрытия, экономичны

Это удачный вариант для частных домов с автономным отоплением. Недостаток водяных теплых полов в каркасном доме заключается в рисках появления протечек и малой аккумуляции тепла. Они быстро нагреваются, но и быстро остывают

Срок службы таких систем достигает 50 лет, они обеспечивают равномерный обогрев помещений, не утяжеляют перекрытия, экономичны. Это удачный вариант для частных домов с автономным отоплением. Недостаток водяных теплых полов в каркасном доме заключается в рисках появления протечек и малой аккумуляции тепла. Они быстро нагреваются, но и быстро остывают.

В электрических полах теплоносителями выступают кабели, изолированные графитовые полосы (нагревательные маты) или карбоновые стержни (ИК-пленка). Подключают системы к электросети. Они просты в монтаже. При этом не могут служить основным источником тепла в жилых помещениях, а также не безопасны при возгорании в каркасном или брусчатом деревянном доме.

Знание принципиальных различий между водяным и электрическим теплым полом имеет значение не только при выборе системы, но и при ее монтаже своими руками.

Материалы и инструменты

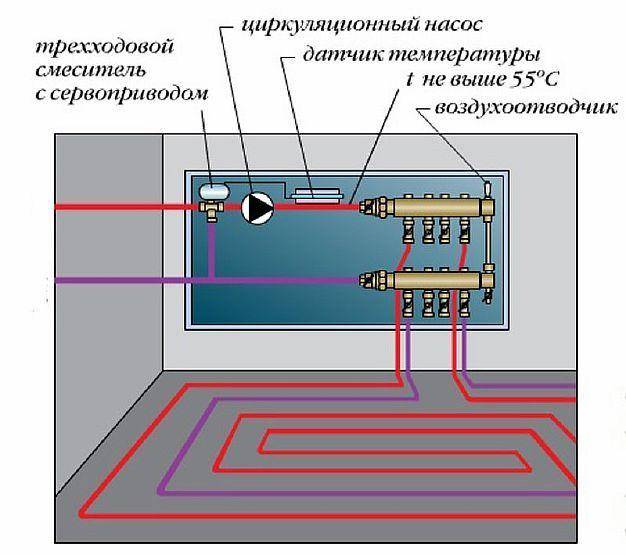

Устройство теплого водяного пола в частном доме сухим способом требует покупки следующих материалов:

• котла на твердом или жидком топливе, газового (электрокотел проигрывает по экономике кабельным теплым полам и инфракрасной пленке);
• циркуляционных электронасосов — из-за внутреннего сопротивления труб движение теплоносителя за счет разности давлений в системе невозможно;
• расширительного бачка;
• крана Маевского для удаления воздуха при завоздушивании системы отопления;

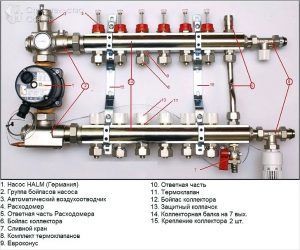

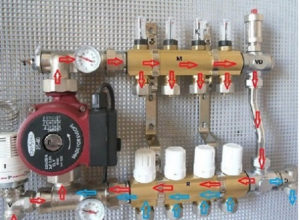

• распределительного узла (коллектора);
• предохранительного клапана;
• труб со специальным крепежом;
• фитингов для полипропиленовых труб или муфту-пресс для металлопластиковых;
• антифриза, если в доме в зимний период на постоянной основе никто не живет;
• рулонной гидроизоляции на случай протечки труб;

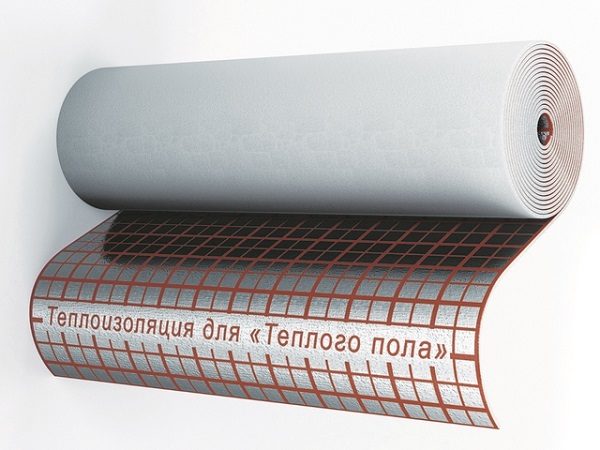

• фольгированного паропроницаемого теплоизоляционного материала. При покупке простого утеплителя нужна пищевая фольга;
• металлического рассеивателя из оцинкованной стали или алюминия;

Рассеиватель.

• полистирольной плиты с бобышками для укладки труб;
• набора деревянных реек.

При желании сэкономить, возможен немного другой перечень материалов. Но об этом будем говорить в процессе рассмотрения материала.

Монтажные работы голыми руками не выполнишь. Нужны инструменты и приспособления (их можно купить, взять у друзей и знакомых или в аренду). По технологии в набор входят:

• нивелир — позволяет проводить работы в одной плоскости;
• рулетка — без нее никак. Мерить придется много;
• ножовка по дереву — пригодится при укладке труб на балки или на систему реек;
• болгарка — поможет в резке труб. Здесь она вне конкуренции;
• набор гаечных ключей;
• разводной ключ. Иногда указывают, что достаточно одного разводного ключа. Но это не так. Кто монтировал такую систему своими руками, знает об этом;
• паяльная машинка — потребуется для труб из сшитого полиэтилена;
• набор отверток.

Некоторые специалисты берут с собой портативную газовую горелку, что в некоторых случаях значительно ускоряет ход работ.

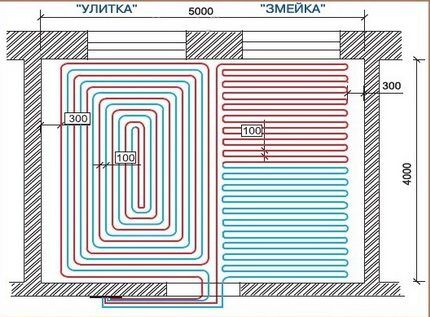

Расчет количества труб

Количество труб зависит, в первую очередь, от их диаметра. И не потому, что через большую трубу прокачивается большее количество жидкого теплоносителя, а значит их нужно меньше. Дело в величине контура, который ограничивается внутренним сопротивлением стенок труб. На понятном языке это означает, что насос любой мощности не может качать воду по трубе бесконечной по длине.

Всегда наступает эффект «запертой петли». Так, по трубе ⌀16 мм электронасос может прокачать жидкость на расстояние всего 80-100 м (зависит от материала труб). В свою очередь размер трубы влияет на шаг укладки: более тонкую трубу можно согнуть на 360о с меньшим радиусом. Здесь шаг укладки будет меньше. Естественно, у более толстой трубы этот шаг больше.

С учетом этих нюансов теплотехниками была предложена следующая формула для расчета количества труб:

N = S/L х 1,05 + (M х 2), где:

• N — количество труб, м;
• S — отапливаемая площадь, м2;
• L — шаг укладки труб, м (оптимальное расстояние между трубами — 20 см);
• M — расстояние от контура до коллектора, м.;
• 1,05 — коэффициент запаса под радиусы и соединения.

Расчет можно провести по упрощенной формуле: отапливаемую площадь умножить на 5 — СНиП требует укладки 5 м труб на 1 м2 площади помещения (комнаты).

Второй момент, учитываемый при покупке труб — материал, из которого они изготовлены.

Диаметр

Для «теплых полов» выпускаются трубы нескольких диаметров: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. У каждого из них есть свои плюсы и минусы. Опыт эксплуатации в разных условиях показал, что в целом сильные и слабые стороны уравновешиваются.

Поэтому нужно ориентироваться на радиус поворота: труба ⌀20 мм никогда не уложится с шагом 10-15 см, который необходим в узких помещениях. Поэтому для деревянных домов специалисты рекомендуют покупать16-тимиллиметровые водоводы. Особо подчеркнем, что во всех контурах по всему дому должны быть трубы одного диаметра.

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

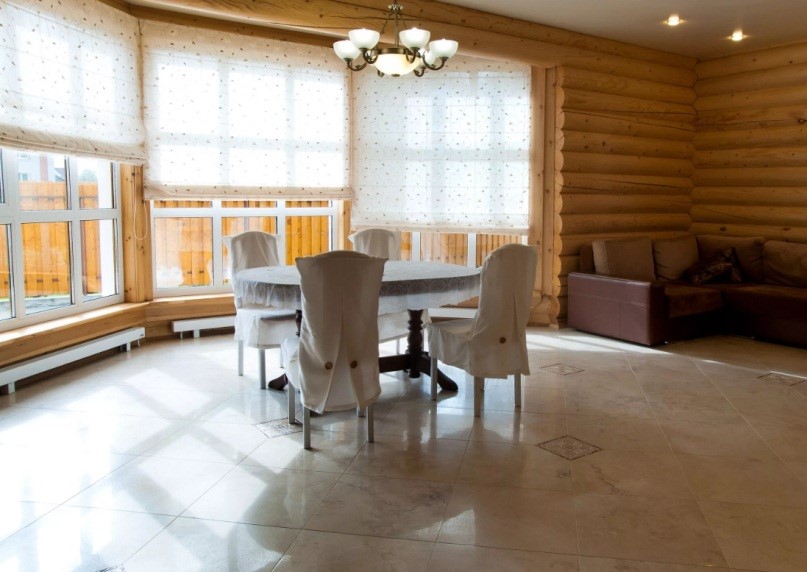

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы - будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки - отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Вариант - пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Поверх них даже и стяжку делать не надо - просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Монтаж полистирольной системы отопления

В комплекте с полистирольными плитами продаются все необходимые материалы для монтажа. Схема сборки достаточно простая: полистирольная плита имеет специальные пластины с пазами, в которых легко защелкиваются трубы для водяного пола. После защелкивания пол можно перекрывать любым покрытием, которое не требует специального основания, например, бетонной стяжки.

Если же вы не представляете интерьер без керамической плитки или линолеума, то в таком случае рекомендуем вам установить над полистирольными плитами слой ГВЛ (гипсоволокнистый лист толщиной 10–15 мм). Гипсоволокно – это очень крепкий и легкий материал, поэтому на него можно смело укладывать плитку своими руками, не боясь повредить систему отопления.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

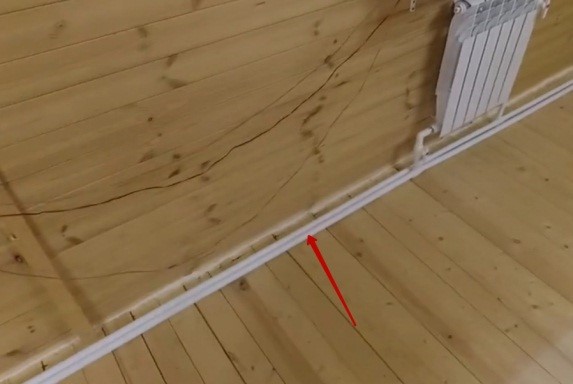

Шаг 1 – снятие плинтуса	Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.

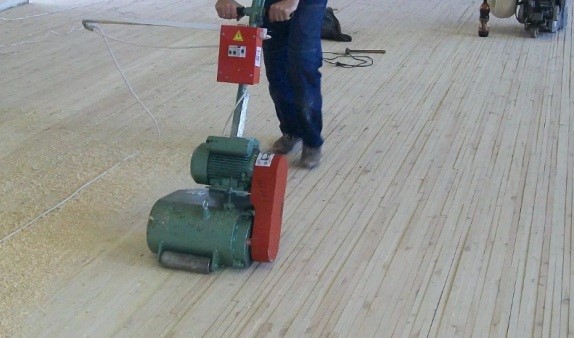

Шаг 2 – удаление старого ЛКМ покрытия	Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.

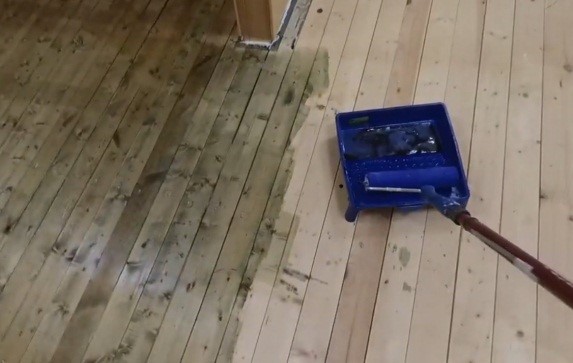

Шаг 3 – нанесение биозащитного грунта	Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.

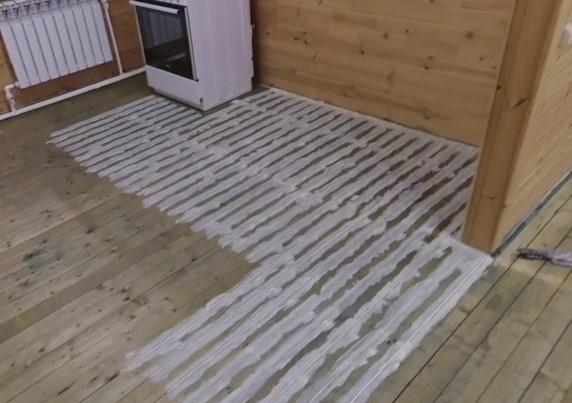

Шаг 4 – герметизация щелей	На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуров	Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае - это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доски	Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны. Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.

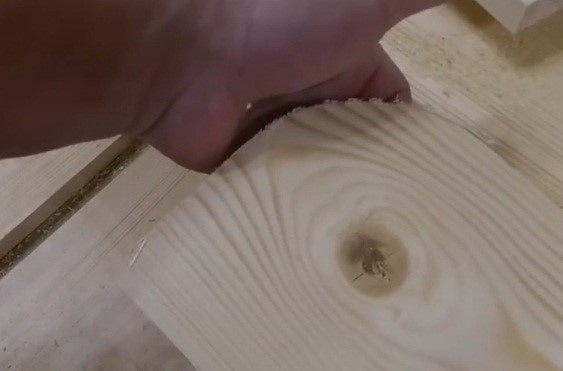

Шаг 7 – скругление торца	Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез. Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.
Шаг 8 – обеспечение зазора	Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 - монтаж доски	Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.

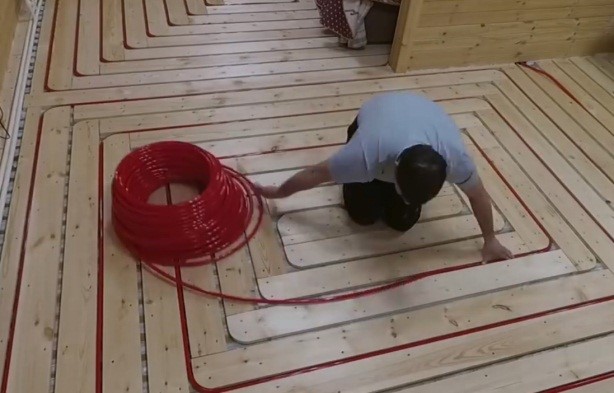

Шаг 10 – укладка трубного контура	Эту деревянную конструкцию тоже необходимо вскрыть защитным составом - только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСП	Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слоя	Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.

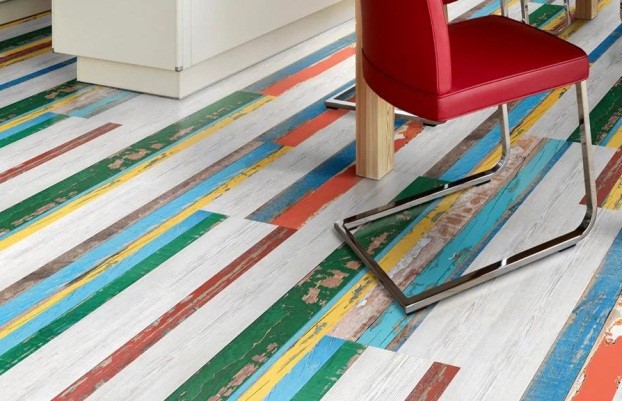

Шаг 13 – монтаж верхнего жёсткого покрытия	Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант - правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото. В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Метод укладки

Монтаж этой системы осуществляется методом настила. Трубы с теплоносителем кладутся в специализированные желоба, которые выполнены на черновом полу из досок.

Для надежной аккумуляции и правильного распределения тепла по всей поверхности пола монтируются металлические пластины с уже выполненными углублениями под трубы, в которые они и кладутся.

Данный вид пластин помимо главной своей функции, так же обеспечивает дополнительную жесткость всей конструкции, а это значит, что в принципе можно обойтись без подложки.

Если в качестве финального покрытия используется кафельная плитка или линолеум, то подложку все-таки желательно выполнить. В качестве подложки можно применять листы ГВЛ с минимально возможными показателями теплоизоляционного параметра.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

1. Рулетка.
2. Пластиковые трубы и фитинги.
3. Набор слесарных и строительных инструментов.
4. Шуруповерт.
5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

1. Перфоратора.
2. Правила.
3. Угловой шлифмашинки для разрезания арматуры.
4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Нюансы, которые нужно учесть

В любой работе есть свои тонкости и ограничения, далее приведен список моментов, которые вам необходимо нужно учесть:

• Максимальная длина рабочего контура равна 70 метрам, если труба такой длины не позволяет покрыть всю площадь комнаты, то необходима организация второго отопительного контура;
• Надежная гидроизоляция. В деревянном доме наличие отличной изоляции от влаги залог того, что ваш пол прослужит долгое время без ремонта. Гидроизоляцию нужно осуществлять в несколько слоев.

Плюсы и минусы электрического теплого пола

Электрический теплый пол в частном доме имеет большое количество преимуществ. Основные из них:

• надежность (протечки не могут появиться);

• бесшумность;

• эстетичность;

• длительный срок эксплуатации;

• равномерный обогрев всей территории;

• простое управление.

Вместо труб с водой в электрическом теплом полу применяются нагревающие кабели

Недостатки этой системы отопления:

• наличие слабого электромагнитного излучения (безвредного и безопасного для человека);

• большой расход электроэнергии.

Видео - Водяной теплый пол по деревянному основанию

Видео - Монтаж водяного теплого пола

Видео - Монтаж ИК пленки на деревянный пол

Правила монтажа водяной системы в деревянном жилом сооружении

Электрические теплые полы по деревянных перекрытиях мы уже рассмотрели, а сейчас ознакомимся с водяными теплыми полами на деревянный пол.

Это система использует горячую воду как источник тепла для обогрева покрытия из дерева. Нагревает воду газовый котел. Чтобы управлять температурным режимом, есть узел смешивания воды, он включает в себя насос, термостатический смеситель и коллектор.

Водяные полы в деревянном доме можно монтировать как с бетонной стяжкой, так и без неё. На сегодня специалисты советуют,  укладывать теплый пол по деревянным лагам. Иногда, такой вариант предпочтителен. Причиной этому может послужить в деревянном доме половое покрытие из дерева.

Если владелец дома сделает монтаж теплого водяного пола на деревянный пол, то тогда необходимо на черновой перекрытие, положить лаги, размер которых 50х150 мм. Установка их через 60 см. Между лагами раскладывают минеральную вату, толщина которой 100 мм. На нее трубы водяного обогрева.

Лаги заранее подготовлены: в них прорезаны щели для укладки трубы. Сверху кладут фанеру, а далее чистовые доски. Недостатком является воздушная прослойка, которая уменьшает эффективность нагрева водяных теплых полов на деревянном основании.

Лучший вариант — устроить обогревательную конструкцию под стяжку, а сверху настилать напольное покрытие из дерева. Таким образом, устройство водяного теплого пола в деревянном доме лишено недостатка как в случае с теплым полом сделанного «сухим» методом.

Но если дом имеет перекрытия из дерева, то сконструировать стяжку нельзя. Причина в весе бетона. А еще «дышащий» дом не позволит бетону оставаться без трещин.

Водяной теплый пол в деревянном доме, смонтированный с учетом особенностей постройки дома, будет исправно эксплуатироваться.

Водяной теплый пол под плитку на первом этаже

Водяной теплый пол в деревянном доме под плитку на первом этаже можно делать с бетонной стяжкой. При правильной заливке она не соединяется с основанием и не оказывает негативного влияния при сезонных изменениях древесины. Многие специалисты не поддерживают такую идею и склоняются к тому, что лучше применять сухую стяжку, но, тем не менее, данная технология продолжает существовать и довольно часто используется.

Даже в деревянном доме бетонный пол имеет ряд преимуществ. Он более долговечный, не деформируется и не скрипит со временем, выдерживает более значительную нагрузку. На него легко можно уложить любое декоративное покрытие, в частности, кафельную плитку. Бетонная стяжка гораздо лучше пропускает тепло, чем сухая, поэтому не обязательно прогревать воду до высокой температуры: уже при температуре 40 градусов вы сможете ощутить приятное тепло.

Водяной теплый пол под плитку со стяжкой для первого этажа

Водяной теплый пол в деревянном доме под плитку с бетонной стяжкой монтируется по следующей схеме:

1. Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
2. На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
3. По периметру на высоте двух сантиметров от поверхности стяжки монтируется демпферная лента, компенсирующая расширения при нагреве.
4. На гидроизоляцию укладываются маты из пенопласта или полистирола. На верхних этажах зданий, где внизу имеется отапливаемое помещение, будет достаточным слой утеплителя толщиной 4 мм, на первом его следует делать толще – 8-10 см.
5. По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы матов. В их пазах прокладываются трубы теплого пола.
6. Концы труб подсоединяют к системе отопления и осуществляют проверку на работоспособность и герметичность.
7. Если теплый пол готов к эксплуатации, осуществляют заливку бетонной стяжки, толщина которой должна составлять 3-7 см.
8. По окончанию работ необходимо дождаться полного высыхания, которое происходит к 25-28 дню.
9. Когда стяжка высохла, производится укладка плитки.

Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью позволяющие создавать прочные конструкции из бетона.

Финская технология

Теплые водяные полы в деревянном доме без стяжки довольно часто монтируются по финской технологии, которая предполагает использование гипсоволокнистых листов. Данный материал является более прочным, устойчивым к повреждениям и деформации, чем обычный гипсокартон, и при этом характеризуется повышенной теплопроводностью. Такие листы скрепляются между собой до необходимой толщины и располагаются между трубами с теплоносителем. Поверх данной конструкции накладывается подложка, и на нее – кафельная плитка.

Теплый пол по финской технологии с модулями из ГВЛ

Наиболее простой и удобный способ сделать сухую стяжку из ГВЛ следующий: поверхность подготавливается к работе, на нее укладывается гидроизоляция и утеплитель. Плиты прикрепляются к лагам, и на их поверхность наносится путь прохождения труб с водой. Затем материал распиливают по проведенным контурам и закрепляют на основании. В готовой системе трубы должны располагаться от листов на минимальном расстоянии, но и полностью впритык их укладывать также не стоит. После монтажа все оставшееся свободное пространство между ними заполняется плиточным клеем.

Совет: в специализированных магазинах можно приобрести уже готовые ГВЛ-плиты для теплого пола: их не нужно обрезать и они полностью готовы к укладке. Конечно, и стоимость такого материала гораздо выше.

Монтаж водяного тёплого пола без стяжки

Самый распространённый метод, как сделать водяные тёплые полы в частном доме с
деревянными перекрытиями является настильный — без стяжки. Суть заключается в
прокладывание труб между лагами или на черновые доски.

Прежде, чем приступать к работе, нужно подготовить инструмент и купить материал. Помимо этого, следует подготовить схему укладки контура: «улитка» или «змейка».

Если вы решили сделать теплые водяные полы своими руками в частном доме в стяжку – смотрите данную статью, в ней вы найдете пошаговый монтаж как произвести укладку самостоятельно.

Достоинства безстяжечного теплого пола

Уложенная система напольного обогрева обладает незначительной массой. Она способна эффективно обогревать людей, находящихся в помещении, предварительно прогрев примыкающие к ней конструкции и элементы. Для обустройства подобной системы не требуется много сил и времени. В случае ее укладки отпадает необходимость ожидать около месяца, как это происходит при монтаже бетонной стяжки для обеспечения ее полного застывания.

Система обогрева, уложенная таким образом, готова к использованию сразу же после установки финишного покрытия. Для укрытия уложенной на пол отопительной системы используется ковролин или линолеум. Если она укладывается в ванной, то финишной отделкой может являться керамическая плитка.

Особенности конструкции

Хорошей заменой или дополнительной системой к батареям отопления, которые устанавливаются вдоль стен, можно назвать теплый пол. Сегодня предлагается для него различное оборудование. Для правильного выбора пола нужно хорошо знать его устройство, достоинства и недостатки всех его видов. Главным плюсом полов с подогревом в деревянном доме является то, что нагретый воздух, который движется вверх, заполняет и нижние части помещения. Получается, что вся комната отапливается равномерно. Это наглядно показывает следующий рисунок:

Другие положительные стороны теплых полов:

тепло ощущается ступнями ног, это дает возможность оценить мощность нагрева и сэкономить электроэнергию;
технология устройства теплых полов позволяет с помощью автоматических датчиков регулировать уровень температуры

Происходит экономия тепловой энергии;
площадь излучающего тепла от пола намного больше, чем от батарей;
теплый пол подогревает все труднодоступные места в доме;
нагревательная система теплого пола скрыта, что важно с эстетической стороны;
они совершенно безопасны для детей, так как нет радиаторов, к которым можно прикоснуться и получить ожог.. Следует добавить, что данное отопление не издает шума и безвредно для человека

Кроме того, его можно использовать одновременно с радиаторным. Выбор зависит от доступности топлива, его стоимости и этажности дома

Следует добавить, что данное отопление не издает шума и безвредно для человека. Кроме того, его можно использовать одновременно с радиаторным. Выбор зависит от доступности топлива, его стоимости и этажности дома.

Подготовительные работы

1. Чтобы подготовить основание при укладке без стяжки, необходимо снять старое напольное покрытие и проверить состояние чернового пола. Если доски между лагами прогнили, их необходимо заменить.
2. После ремонта проводят антисептическую обработку всех деревянных частей конструкции, а затем укладывают гидроизоляцию. Пленка должна покрыть собой все пространство между балками, а также сами лаги. Полотна соединяют скотчем.
3. Между перекрытиями укладывают утеплитель, плиты должны очень плотно прилегать к лагам.
4. Сверху теплоизоляции расстилают пароизоляционную пленку. Необходимо выбирать материал с низкой паропроницаемостью. Можно также использовать полиэтилен с отражающим слоем. Пленку укладывают фольгированным слоем вверх, если используют пароизоляцию, то шершавая сторона должна быть сверху.
5. На пленку устанавливают либо листы влагостойкой фанеры, которая послужит основанием для укладки матов ППС, либо ДСП с пазами для прокладки труб.
6. Маты ППС раскладывают в соответствии с чертежом. Если используются ДСП, то после укладки, они соединяются замками.
7. После установки основы, настилают слой фольги, в маты укладывают отражающие пластины.

Подготовка основания

Особенность монтаж тёплого водяного пола в доме с деревянными перекрытиями, который
эксплуатировался длительное время, заключается в проведения оценки состояния
перекрытий. Если строение новое, то данные действия не потребуются.

Оценка состоит в осмотре:

• балок — определить степень прочности;
• пола — на наличие щелей;
• основания — для выявления перепадов
  (допустимы не более 3 мм).

При необходимости нужно заменить прогнившие балки, просушить древесину, выровнять неровности на
поверхности и заделать трещины герметиком. Затем, обработать деревянный пол
антисептическим средством.

Порядок укладки труб, образующих систему теплого пола

Укладка труб может производиться двумя способами, различающимися между собой оформлением каналов, предназначенных для укладки труб. Элементами, лежащими в основе этих методов, являются модули и рейки.

В случае использования первого варианта требуется приобретение готовых модулей, изготавливаемых из ДСП. Такие модули уже имеют заранее подготовленные специальные углубления, расстояние между которыми определяется желаемой величиной обогрева помещений.

Подобные модульные системы в составе своего комплекта, как правило, имеют все необходимое:

• модули с подготовленными в них бороздками;
• трубы;
• крепеж;
• металлические пластины.

Сборка конструкции производится по схеме, сопровождающей приобретенный комплект.

Однако модульный способ является довольно дорогим. По этой причине многим по душе более бюджетный метод, состоящий в набивке реек, заменяющих собой листы ДСП и нарезаемых из досок или фанеры. Диаметр желобков в рейках должен значительно превосходить размер укладываемых в них труб и быть значительно больше 17 мм. Благодаря этому условию, удается педупредить повреждения труб, вызванные перемещением деревянной основы. Ширина планок определяется расстоянием между укладываемыми в них трубами.

Использование смешанного метода установки теплого пола

Некоторые мастера пользуются методом, объединяющем в себе достоинства реечного и модульного вариантов. Использование этого метода позволяет легко смонтировать напольный подогрев без расходования значительных сумм денег.

Работа начинается с того, что в обрезной доске выбирается выемка для укладки труб. Затем от стены отмеривается расстояние, составляющее 7 см или более, на котором фрезой делается углубление для подвода трубы в следующий ряд. Толщина используемых досок должна быть больше размеров производимой в них выборки. Их ширина должна равняться шагу, используемому при укладке труб. Планки к лагам крепятся саморезами. Укладка черновой основы при использовании этого способа не требуется.

Укладка гидроизоляционного материала

На пол расстилается гидропароизоляционная плёнка, обычная полиэтиленовая не подойдёт, так как будет образовываться конденсат.

Изделие укладывается мембранной стороной вниз, с нахлёстом одного полотна на другое — 10 см, и соединяется между собой с помощью двухстороннего скотча.

Мокрый способ

• По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
• Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
• Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
• Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.

Монтаж лаг

Процесс установки следует начинать с закрепления уголков. Они фиксируются на противоположные
стены с шагом 60 см. На уголки устанавливаются лаги, и выравниваются по
горизонтали, параллельно фальшполу.

Самый простой вариант укладки теплого пола по лагам

Существует очень простой вариант укладки теплого пола по лагам, который не предполагает создания стяжки вообще. Она гораздо быстрее монтируется, но при этом имеет существенный недостаток: из-за отсутствия теплопроводящих материалов пол хуже нагревается, и определенная часть тепла уходит не вверх, а вниз. По такой технологии теплораспределительные элементы крепятся непосредственно к самим лагам, и трубы как бы провисают в их желобах над фальшполом. Металлические пластины в данном случае также выступают в качестве еще одного выравнивающего слоя перед финишной отделкой пола.

Теплый пол по лагам.

Вывод. Правильно спроектированный и установленный теплый пол позволяет значительно повлиять на температуру и создать комфортную обстановку в доме. Монтаж теплого водяного пола на деревянное основание – задача не столь сложная, какой может показаться изначально человеку, не имеющему особого опыта в проведении строительных работ. Если вы будете четко следовать инструкции, у вас получится изготовить качественную отопительную систему, которая прослужит долгие годы. Технологий монтажа систем на лаги существует достаточно много, поэтому каждый выбирает для себя наиболее подходящую в зависимости от особенностей помещения и собственных возможностей.

Особенность облегченного теплого пола

Отличительными особенностями сухой системы теплых полов с деревянными лагами является следующее.

• Цементно-песчаная стяжка может быть заменена на сухую сборную стяжку меньшей толщины из плит содержащих гипс или (и) цемент и связующие волокна, не растрескивающиеся при нагревании. В основном применяется гипсоволоконные плиты (ГВЛ), цементностружечные плиты (ЦСП).
• Нагревательный трубопрвод необходимо укладывать на металлические листы, которые будут проводниками и рассеивателями тепла. В противном случае возможно снижение отдаваемой мощности и появление температурной зебры. Но вместо укладки металла также можно повысить плотность укладки трубопровода в 2 – 4 раза.

• Облегченному водяному теплому полу присущи простота конструкции и высокая скорость строительства.
• Трубопровод может быть размещен и между имеющимися лагами, что позволяет создавать пол в низких помещениях.
• Теплоемкость сборной сухой стяжки сравнительно небольшая, поэтому система отопления, как и радиаторы, может оперативно настраиваться на нужный режим работы. Это значит, что облегченная система может быть единственной системой отопления в доме, пока будет хватать его тепловой мощности.
• Тепловая мощность внутрипольного обогрева со сборной стяжкой обычно не может превысить 0,7 кВт с 10 метров кв. площади, при комфортной температуре полов в 28 градусов (теплоноситель 30 – 35 градусов). Следовательно, для хорошо утепленного дома в центральных регионах, такой мощности будет достаточно на большинство времени отопительного сезона. Еще информация, какая мощность отопления для дома нужна, как подбирается оборудование и радиаторы

Создание сборного теплого пола имеет смысл делать не только при строительстве дома, но и при проведении капитальных ремонтных работ. Такой теплый пол может выполнен поэтапно — сначала действующая система в одной комнате, затем создается в следующей….

Варианты размещения трубопровода

Размещение трубопровода между лагами или брусьями.
Для лучшего распределения тепловой энергии в конструкции теплого пола применяется профилированный листовой металл.

Это может быть как специальный рассеиватель тепла под трубы, так (для размещения между лаг) и обычный профлист. Трубопровод укладывается в волнах профлиста и оказывается ниже уровня обрешетки.

Поверх контробрешетки или лаг укладывается листы гипсоволоконные или цементно-стружечные в 2 слоя. Они обладают достаточной теплопроводимостью, при этом не растрескиваются. Слои скрепляются между собой клеящим раствором и рядом шурупов с шагом 25 см.

Представлена схема размещения трубопровода теплого пола для второго этажа с подшивкой потолка первого этажа. В данном случае толщина утеплителя может быть небольшой, 50 – 100 мм (не греть потолок нижнего этажа), при этом внутри помещения желательно применять экологичный автоклавный газобетон плотностью 100 – 150 кг/м куб., а не минеральную вату или опасные при пожаре пенополистиролы. От пара поступающего из нижнего помещения утеплитель отгораживается мембраной- пароизолятором.

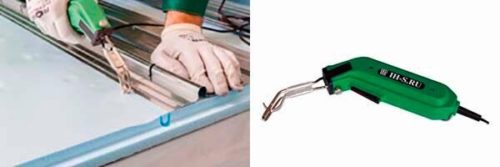

Трубопровод в рельефном утеплителе

Выпускаются листы экструдированного пенополистирола с рельефной поверхностью, на которой можно расположить металлические листы и трубопровод выбранным рисунком.

Этот утеплитель укладывается на доски чернового пола, при этом толщина основного слоя утепления может быть уменьшена, к примеру, до 10 см, а экструдированный пенополистирол применяется толщиной 3,5 – 5 см.

Затем пустоты заполняются цементным (гипсовым) раствором, делается ровная поверхность, а поверху, как и в предыдущем примере укладывается двойные гипсоволоконные листы.

Можно применить и обычные листы экструдированного пенополистирола, затем нагревающимся инструментом вырезать в них пазы под металлический рассеиватель тепла и трубопровод. Но вариант требует большие затраты ручного труда и перерасхода утеплителя.

Для равномерного нагревания всей поверхности теплораспределительные пластины должны находиться под 80% площади теплого пола.

Размещение трубопровода внутри сухой стяжки.

Пазы для размещения теплоотражателей и трубопровода можно создать не только утеплителем, но и стяжкой.

На лаги укладывается черновая основа в виде одинарного листа ГВЛ (ЦСП). На нее укладываются куски гипсокартона нужной конфигурации, а между ними металлические листы и пристегнутый к ним трубопровод.

Промежутки, пустоты заполняются цементно-песчаным раствором с пластификатром, поверхность выравнивается. Выше укладываются два слоя листового материала ГВЛ или ЦСП.

Рекомендации по сборке отапливаемого пола на деревянном основании

В продаже можно встретить конструкторы для сборки облегченных теплых полов без мокрых процессов. В их составе имеется металлический лист под нагревательный трубопровод и профилированный утеплитель.

Все это накрывается сухой стяжкой в два слоя листов общей толщиной до 3 см. Такая сборка проще, но материалы дороже.

Также – какой теплый пол сделать, электрический или водяной

• До накрытия раствором или стяжкой трубопровода нужно провести гидравлические испытания трубопровода – с максимальным давлением в течении нескольких часов.
• Укладка раствора может выполняться только на трубопровод находящийся под рабочим давлением (2 атм).
• После накрытия стяжкой проводятся тепловые испытания, — на максимальную температуру теплоносителя в течении 3 часов.
• Напольное покрытие применяется только специально предназначенное для эксплуатации на теплых полах, — тонкая паркетная доска с пропиткой, специальные виды ламината и линолеума.

Аппаратура подачи состоит из насосно-смесительного узла и распределительного коллектора. В узле теплоноситель смешивается таким образом, что на выходе получается установленная регулятором температура, но не более 35 градусов.

Коллектор распределяет теплоноситель по контурам.
Как правило, монтаж этих гидравлических систем доверяют специалистам.

Один из вариантов создания облегченных теплых полов в уже построенном доме – поэтапный монтаж в отдельных комнатах. Сначала полы делаются в ближайшей к точке ввода теплоносителя комнате одним контуром, обычно это ванная, санузел, кухня. Устанавливается смесительный узел, но без коллектора.

При создании теплых полов своими руками, важно получить первоначальный опыт. После чего уже будет не так сложно сделать отопительные контура теплого пола в других комнатах и установить распределительный коллектор.

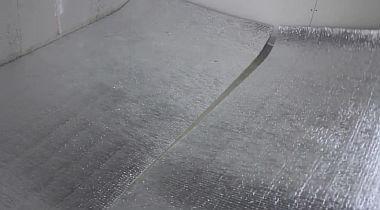

Установка теплоизоляции

В качестве теплоизоляционного материала можно использовать минеральную вату в плитах или
базальтовый утеплитель. В процессе укладки, нельзя допускать деформацию плит,
иначе они частично потеряют свои теплозащитные свойства. Материал укладывается
между лагами, слоем 10 см.

Монтаж гидроизоляции

Монтируется второй слой гидроизоляции. Полиэтиленовую плёнку следует стелить по лагам в натяжку, она не должна провисать, и крепится степлером к деревянным балкам.

Подготовка подложки под трубы

Поперёк лаг прибиваются рейки толщиной 2 см, с отступом от стен 30 мм. Между ними должны
быть пазы, размер их зависит от шага укладки труб, стандартный — 20 мм.  В данные пазы устанавливаются металлические
пластины, в которые будут монтироваться водяные нагревательные элементы.

Возможно, заменить алюминиевые пластины на фольгу, которой следует обматывать трубы, прежде чем
укладывать их в пазы. Один конец фольги нужно зафиксировать степлером к рейкам.

Установка контура

В канавки, на вмонтированный
отражающий профиль, кладутся трубы греющего контура. Для осуществления поворота
трубы, необходимо сделать укорачивание доски с торца на этом участке на 10 — 15
см.

Монтаж труб по деревянным пластинам

Укладка труб по специальным пластинам

В этом варианте структура пола такая же, как и в первом: лаги и утеплитель между ними. Но водяной контур монтируется не во внутреннем пространстве между лагами, а поверх чернового пола, образуемого листовым материалом. Лучше всего, если это будут ЦСП или OSB плиты, которые и прочны, и в случае чего не боятся увлажнения.

Далее – самая трудоёмкая часть работ. Для устройства пазов, в которые можно уложить трубу, вырезают пластины. Можно из листового материала, но более удобно для этой цели использовать доску толщиной 20 мм (если диаметр трубы 16 мм).

Пластины сделаны из досок

Теплый пол в деревянном доме

Укладка теплого пола своими руками

Учитывая ширину доски и монтируя её к основанию с зазором, вы получаете углубления для укладки труб с нужным шагом. Остаётся только закруглить торцы там, где происходит поворот петли контура. Пластины прикручиваются к основанию саморезами, а между ними прокладываются полоски фольги с заходом на поверхность.

На заметку! Как вариант, трубы могут вставляться не в пазы, образованные двумя смонтированными с зазором пластинами, а в канавки, вырезанные в самих пластинах. Но это вообще очень трудоёмко и требует большего расхода материала. Поэтому заострять ваше внимание на этом способе мы не станем.

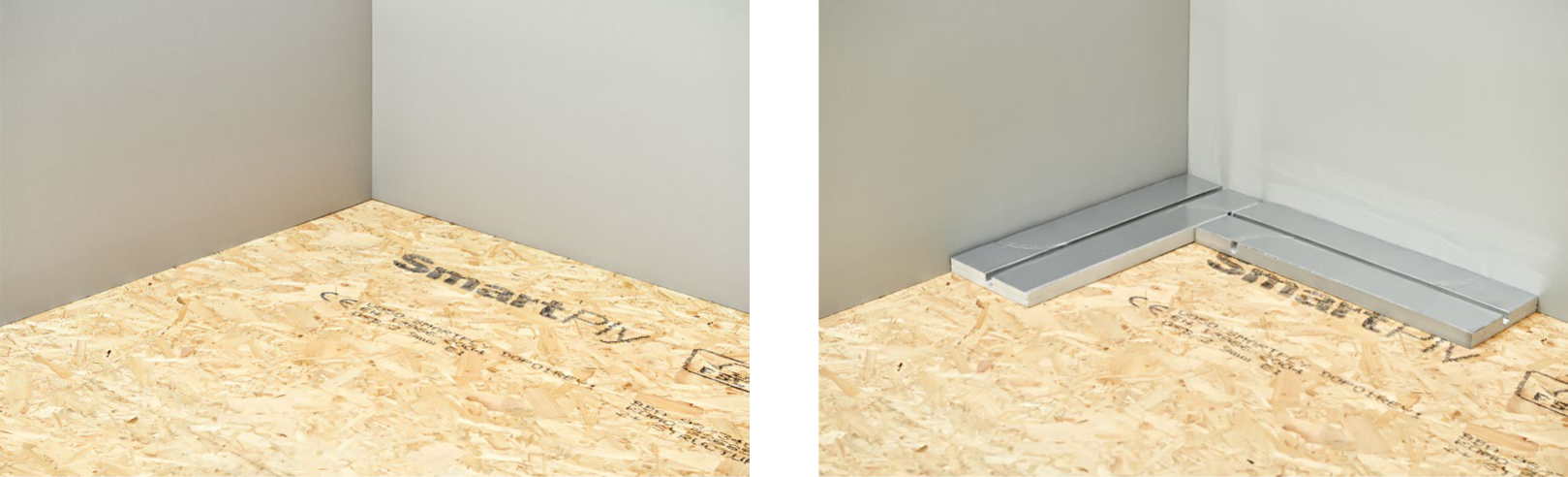

Монтаж по металлическим пластинам

При монтаже тёплого пола по дереву могут использоваться и теплораспределительные алюминиевые пластины. В чём заключается суть использования этого элемента, вы поймёте, ознакомившись с таблицей.

Распределительная пластина для сухого теплого пола

Таблица. Монтаж по металлическим пластинам.

Фото, шагиКомментарий

Шаг 1. Монтаж лаг поверх чернового основания	При использовании металлических пластин полы тоже монтируются по лагам, образующим черновой пол - либо им может послужить старое деревянное покрытие, только хорошо укреплённое. Поверх него монтируется ещё один ряд лаг - уже без всякого утеплителя, поэтому высота их может быть минимальной.
Шаг 2. Замеры помещения	Пластины монтируются на деревянные направляющие, длину которых необходимо рассчитать.
Шаг 3. Раскрой деревянных пластин	Деревянные пластины нарезаются по длине…
Шаг 4. Монтаж направляющих	… и монтируются на лаги с шагом, соответствующим размеру пластины. Саму пластину вы и будете использовать в качестве шаблона.
Шаг 5. Отделение сегмента пластины	На пластине есть специальные насечки, позволяющие отделить от неё небольшой сегмент без резки. Но при необходимости, она легко кроится ножницами по металлу.
Шаг 6. Фиксация пластин	К деревянному основанию пластины крепятся скобами – с помощью степлера.
Шаг 7. Закругление торцов направляющих	Чтобы уложить трубу по радиусу, края деревянных направляющих нужно закруглить. Если у вас есть электростамеска, сделать это можно не до монтажа доски, а в процессе укладки труб.
Шаг 8. Укладка труб	В подготовленные углубления пола закладывается труба.
Шаг 9. Монтаж гидроизоляции	Сверху она укрывается гидроизоляционной плёнкой, после чего по периметру стен монтируется демпферная лента. Если в качестве напольного покрытия используется ламинат, то достаточно будет одной подложки.

Если вы хотите сделать тёплый пол поверх старого деревянного покрытия, то можете сделать углубления под трубы прямо в нём, как это показано на фото снизу.

Углубления под трубы можно сделать в деревянном полу

Вам останется только установить в пазы теплораспределительные пластины, а после подключения контура уложить сверху ламинат или два слоя ГВЛ, по которому можно монтировать каменную или керамическую плитку.

Напольная плитка поверх теплого пола

Использование подстилочного материала

Если нужно облицевать полы плиткой, что необходимо сделать и в некоторых помещениях деревянного дома, лучше использовать вариант с применением заводской подложки для водяного пола. Это могут быть рулонные утеплители с отражающим слоем и специальной разметкой для укладки труб или специальные маты с бобышками, выполненные на основе экструдированного полистирола:

• фольгированная подложка из вспененного полиэтилена;

Фольгированная подложка из вспененного полиэтилена

• полистирольные рулонные подложки;
• профильные маты.

Профильные маты

В последнем варианте даже предусмотрена система ламелей, позволяющая легко крепить трубы к основанию. Поверх таких подложек можно заливать монолитную стяжку. Главное только, чтобы под ними был не простой деревянный пол, а влагостойкое основание из фанеры, ЦСП или OSB, укрытое с нахлёстом на стены полиэтиленовой плёнкой и отделённое от них амортизирующей лентой.

Мнение экспертаАфанасьев Е.В.Главный редактор проекта pol-exp.com Инженер. Задать вопрос эксперту Профильные маты можно использовать как при закладке труб внутрь чернового пола (между лагами), так и для монтажа поверх фальшпола, по смонтированному по лагам листовому материалу.

Водяной теплый пол максимально эффективен в больших помещениях

Если финишный пол будет всё-таки деревянный, трубы на подложке можно уложить между невысокими лагами так, чтобы контур оказался чуть ниже их верха, а потом залить его гипсовым раствором или засыпать сухим песком. Это улучшит теплоэффективность системы, которая у деревянных конструкций не на высоте.

В случае деревянного пола требования несколько меняются

В общем, вариации упомянутых по ходу статьи материалов — лаг и сухих стяжек, подложек и пластин — могут быть самыми разными. Тут главное, чтобы черновое основание было прочным и защищённым от влаги, и чтобы не нарушался основной принцип работы подогреваемого пола: тепло не уходило вниз, а отражалось к финишному покрытию.

Подключение

Есть несколько способов подключить водяной контур. Самый простой — через краны к центральному
отоплению, это позволить осуществлять управление в ручную. Для подключения к
домашней системе отопления, требуется установить насос.

Укладка подложки для финишного покрытия

В качестве настила могут применять гипсоволоконные плиты или листы ДСП. Они должны полностью
закрывать нагревательные элементы, которые хорошо утоплены в пазах.

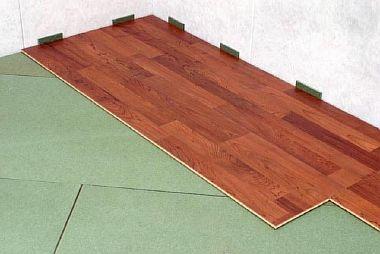

Установка напольного покрытия

Завершающим слоем «пирога» укладывается запланированное напольное покрытие, это может быть плитка, линолеум, ламинат. Главное, чтобы оно сочеталось с тёплыми устройствами.

На этом, процесс установки водяного тёплого пола на деревянные перекрытия без стяжки завершён.
Несмотря на трудоёмкость данного метода, он пользуется популярность, так как
менее грязный и пыльный, и не создаёт такой нагрузки на перекрытия.

На подготовленное черновое основание укладываются полистирольные плиты с фольгированным покрытием, они служат гидро и теплоизоляцией, монтируются трубы и фиксируются бобышками, сверху кладётся
фанера и напольное покрытие.

Осуществляем укладку теплого пола на реечную основу

Перед тем как приступить к работе по монтажу, необходимо осуществить подготовку основания.

Для этого нужно внимательнейшим образом выполнить осмотр пола, так же нужно вскрыть в нескольких местах половицы и изучить состояние лаг, если это необходимо, то заменить испорченные узлы конструкции.

Следующим шагом осуществляется монтаж изоляционного материала. Для этих целей обычно используется пленка полиэтиленовая, которая укладывается внахлест и соединяется между собой обычным скотчем.

По заранее составленной схеме размечается места подсоединения труб, а так же места для монтажа органов управления всей системой.

Далее в соответствии с избранным шагом изготавливаются рейки.

Затем выполняется монтаж теплового пола по лагам. Монтируются направляющие и непосредственно между ними оставляются каналы для трубопровода.

Далее необходимо обязательно закрепить направляющие

Очень важно уголки планок закруглить, чтобы обеспечить безопасный проход трубы. Далее в изготовленные борозды кладутся металлические планки

В образовавшиеся каналы укладывается непосредственно труба отопления. Далее производится подключение трубы к распределительному коллектору.

Технология монтажа: как сделать своими руками?

После составления проекта можно приступать непосредственно к монтажу системы обогрева. Для этого необходимо подготовить основание, чтобы оно было ровным. После можно приступать к следующим шагам.

Преимущества, недостатки

Рассматривая теплый пол в деревянном доме, отмечаются следующие его положительные характеристики:

Особенности системы водного теплого пола в загородном доме

• возможность использования его в роли доминирующего источника тепла;
• получение равномерно распределенного тепла не только на плоскости пола, но и по всему объему помещения;
• более экономичная эксплуатация, по сравнению с электрическими системами;
• совместимость практически со всеми разновидностями половых покрытий (плитка, ламинат, линолеум, ковролин и др.);

Среди недостатков водяного пола, монтируемого на деревянном основании, отмечается опасность возникновения протечек. Компенсируется это грамотным проведением монтажа.

Важные правила при монтаже

Водяной тёплый пол в деревянном доме монтируется с учетом некоторых требований, в частности в зависимости от материала перекрытий. Классическую схему монтажа пола в частном доме применяют в случае, если перекрытия представляют собой ЖБ панели.

Происходит укладка пола так:

• основание деревянного пола выравнивают при помощи стяжки;
• укладывают теплоизолятор в виде экструдированного пенополистирола;
• укладывают систему электрокабелей или труб;
• заливают выравнивающую стяжку;
• укладывают чистовое напольное покрытие.

Если перекрытие изготовлено в виде деревянных балок – это говорит об отсутствии единой основы.

Поэтому тёплый пол в деревянном доме монтируется по следующей схеме:

• для утепления основания балки снизу подшивают деревянными щитами, на которые впоследствии укладывают утеплитель – минеральную вату, пенопласт, перлит;
• после укладки теплоизолятора, на боковые стороны балок фиксируют трубы;
• трубы пропускают через специальные вырезы в балках;
• укладывают основу из досок или щитов под чистовую отделку.

Пол в деревянном доме с деревянными перекрытиями может монтироваться и по этой схеме:

• сверху на балки укладывают листы толстой фанеры или ОСБ плит;
• фиксируют брус со сторонами 5х5см;
• в промежутки между брусками укладывают теплоизолятор;
• сверху монтируют теплоотражающий фольгированный материал;
• к брускам крепят контуры;
• изготавливают дощатый черновой пол из листов ГВЛ, ДСП или фанеры;
• настилают чистовое покрытие.

Специалисты, которые знают, как положить тёплый пол на деревянный пол, советуют учесть следующие рекомендации:

1. Дощатый чистовой пол не рекомендован к использованию с системой водяного теплого пола, так как под воздействием высоких температур и их перепадов он может деформироваться. Лучше использовать керамическую плитку, ламинат или паркетную доску.
2. Перед заливкой стяжки поверх контуров или укладкой финишного покрытия, необходимо зарисовать или сфотографировать расположение контуров системы, для облегчения ремонта теплого пола в случае поломки.
3. В случае установки деревянного теплого пола или любого другого, обязательно придется отказаться от ковров и паласов. Они поглощают тепло и сводят на нет работу системы.
4. При заливке стяжки нельзя использовать раствор низкого качества. Результатом может быть образование воздушных пазух в массиве стяжки, приводящих к перегреву системы.
5. Ни в коем случае для ускорения высыхания стяжки нельзя включать систему. Ее проверяют только перед заливкой раствора и запускают после полного его высыхания.

Оценка основания

Устройство теплого пола  в деревянном доме нуждается в качественном основании. Оно должно быть крепким, чистым, сухим и ровным.
Перед началом работ необходимо произвести ревизию перекрытий и всей конструкции пола в целом:

1. Важно убедиться в отсутствии грибка и гнили, деформации и видимых повреждений перекрытий. Если они ослаблены, то под весом системы могут прогнуться и вывести ее из строя. Стоит оценить шаг балок и при необходимости добавить их количество, чтобы основание выдержало вес массивной отопительной системы.
2. Далее следует оценить ровность пола и насколько надежно закреплены доски настила – они должны быть неподвижны. Важно, чтобы между смежными досками не было перепада по высоте, явных дыр и трещин. При обнаружении подобных дефектов выполняют локальный ремонт.
3. С поверхности деревянного пола удаляют лак и краску.
4. Чистое основание обрабатывают антисептиками.
5. Выравнивание основания выполняется с помощью облегченной стяжки, которую заливают на слой гидроизоляции.

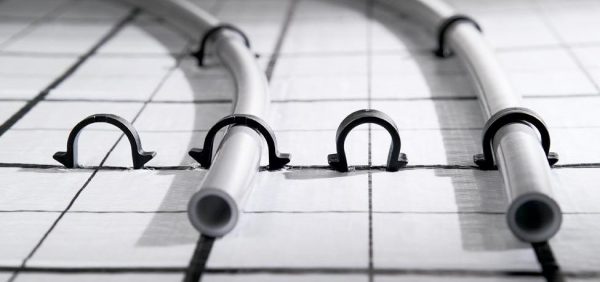

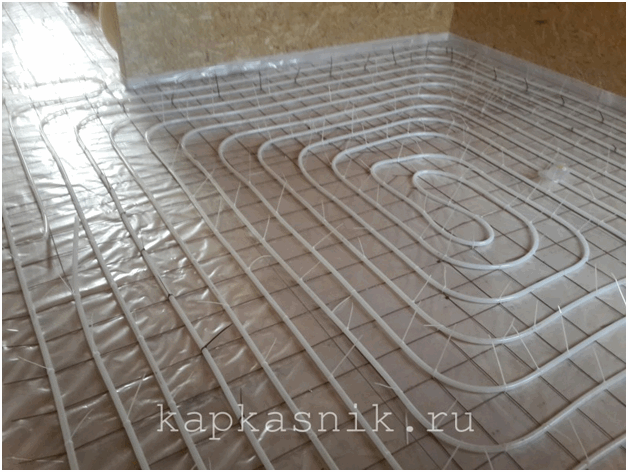

Разметка и установка труб

1. Далее на полотне теплоизолятора необходимо разметить расположение труб. Делать это можно маркером или изолентой, которая потом снимается. Разметка значительно упростит прокладку труб и поможет избежать ошибок.
2. Затем поверх теплоизоляционного слоя укладывается монтажная сетка с ячейками 10 на 10 см. Сетка может быть пластиковой или металлической.
3. Следом выполняют непосредственно установку труб. Они раскладываются по схеме и фиксируют хомутами.

Вместо сетки можно использовать полистирольные маты, которые одновременно удерживают трубы и выполняют роль теплоизолятора. Это недешёвый вариант, упрощающий монтаж.

Хотя трубы эластичные, нужно стараться сгибать их по минимуму. Нельзя устанавливать и повреждённые, натягивать их, чтобы сократить расход. Не стоит нарезать их заранее или составлять из нескольких отрезков один контур.

Необходимые материалы

Чтобы, имея деревянный дом, без особенных затруднений установить водяной теплый пол, необходимо запастись качественными, подходящими для конкретных условий, материалами.

• Трубы, расход которых рассчитывается из расчета необходимости уложить на квадратный метр поверхности шесть метров.
• Коллектор, место для которого подбирается с учетом доступности его в процессе эксплуатации.
  Щиток для коллектора.
• Крепежные элементы – хомуты, фитинги.
• Рабочий котел из ассортимента изделий, предназначенных для подключения устанавливаемого водяного пола.
• Арматурная сетка, цемент песок, если планируется обустройство стяжки.
• Плотная фольга
• Материалы для гидро- и пароизоляции.

Если водяной пол будет монтироваться без стяжки, то понадобятся плиты – цементно-стружечные, древесно-полимерные, гипсоволоконные. Специалисты редко рекомендуют применять ДСП, поскольку такие плиты способны деформироваться под воздействием влаги.

Поскольку устанавливаемый теплый пол по деревянным лагам рекомендовано подключать к автономно функционирующим котлам, то необходимо проанализировать их, чтобы определить наиболее экономически выгодный вид.

Наибольшую автономность и независимость от различных энергоносителей – магистрального газа или электроэнергии показывает котел, функционирующий на дизельном топливе. Газовый аналог оказывается более дешевым в плане ежемесячных расходов.

Чтобы оборудовать водяной теплый пол, также пользуются спросом твердотопливные котлы. Они обеспечивают бесперебойное функционирование теплого пола, работая на дровах. Электрическое оборудование оказывается малоэффективным в условиях, где наблюдаются перебои с подачей энергии.

Регулировка и настройка

Элементы, необходимые для проведения настройки оборудуемых теплых полов размещаются в коллекторе. Это устройства, регулирующие расход, клапаны, механизмы, обеспечивающие аварийный слив, отводчики воздуха.

Строение коллектора для регулировки водяного теплого пола

По конструкции коллектор – это патрубок с нужным количеством отводов. Такое решение дает возможность подключения к основной линии сразу нескольких контуров от теплого пола, обеспечивающих подачу подогретой воды и сбор остывшей (обратной) жидкости.

Упрощенные варианты имеют лишь запорные клапаны, что не позволяет практически настраивать работу системы водяного обогрева. Целесообразно подбирать коллекторы с наличием регулировочных клапанов, с помощью которых регулируется расход воды на любом участке, обеспечивая равномерный прогрев помещения.

Есть автоматизированные модели коллекторов, но их цена очень высокая и в частных жилищах они применяются редко.

Регулирование температуры без смесителя водяного теплого пола

Ассортимент фитингов

Чтобы надежно смонтировать водяной теплый пол с применением наиболее подходящих металлопластиковых труб, необходимо приобрести фитинги для выполнения соединений.

1. Цанговые (резьбовые) – разъемные. Они являются удобными, поскольку позволяют неоднократно производить операции разъединения элементов и последующей их сборки. В комплектацию входит латунная основная часть с защитным покрытием, резиновая уплотнительная прокладка, обжимное кольцо. Есть несколько разновидностей разъемных фитингов:

• тройники;

  Цанговые фитинги для пластиковых труб

• переходники;
• уголки:
• водорозетки;
• крестовины и пр.

1. Пресс-фитинги – неразъемные, требуют для установки использования специального инструмента, в качестве которого может выступать пресс-машина, пресс-клещи с ручным или микропроцессорным управлением. Можно отметить несколько разновидностей пресс-фитингов:

• уголки;
• соединительные муфты;
• тройники.

Оборудование для установки системы

Для обустройства водяной системы напольного обогрева в бревенчатом доме понадобится следующее оборудование:

1. Нагревательный котел. Можно использовать агрегат, работающий от газа, электричества или на твердом топливе. Самый экономичный и удобный вариант – газовый котел. Если водяная нагревательная система используется в качестве вспомогательного отопления, устраивают два отдельных контура: для радиаторов (температура нагрева от 60 градусов) и для теплого пола (температурный режим не выше 30 градусов).
2. Распределительный коллектор. Агрегат устанавливается между котлом и водяным контуром. Коллектор снабжен кранами для регулировки напора. Ручная регулировка допускается при небольшом трубопроводе, если необходимо отапливать большие площади, устанавливают магистральный автоматический коллектор.
3. Циркуляционный насос. Прибор осуществляет принудительную подачу воды.
4. Манометр, контролирует давление в водяной системе.
5. Терморегулятор с термодатчиком.
6. Металлопластиковые или полипропиленовые трубы диаметром 16 или 20 мм.

Проверка работоспособности системы отопления

Чтобы проверить установленную систему на прочность конструкции, необходимо провести гидравлические испытания:

1. трубы нужно заполнить водой;
2. увеличить давление до 5 бар и поддерживать его;
3. просмотреть систему на предмет протечек и устранить их;
4. необходимо снизить давление до 1–2 бар, оставить в таком состоянии на 24 часа;
5. если спустя сутки давление не упало, нужно поставить систему отопления на максимальную температуру, чтобы прогнать теплоноситель по всем контурам;
6. тестировать систему сутки в этом режиме.

Заливка цементом

Перед заключительным этапом необходимо остудить трубы до 25 градусов. Для заливки рекомендуется специальная стяжка для системы обогрева. Состав хорошо проводит энергию для максимальной эффективности при использовании системы обогрева. Состав заливается за один раз, чтобы в нём не образовалось пустот, поверхность нужно проткнуть в нескольких местах тонким предметом.

Чтобы стяжка окончательно застыла, необходимо подождать не менее 30 дней и только потом начинать пользоваться системой обогрева.

Технология монтажа тёплого пола может показаться сложной, но, следуя инструкции по шагам и уделяя максимум внимания процессу, можно сделать монтаж самостоятельно без помощи специалистов.

Карбоновые стержни и плёнка

Теплоносителем может быть не только горячая жидкость или электричество, но и карбоновая смесь. Выбирают карбоновые нагреватели в зависимости от облицовки пола. Для деревянного финишного покрытия подходит термоплёнка. Для плитки предпочтительнее карбоновые маты.

Маты закрывают бетонным раствором или плиточным клеем. Толщина поверхности 4-5 см. Стержни не боятся «запирания». При перегреве одного участка, остальные нормально функционируют. При устранении причин перегрева система начинает работать в полном объёме.

Термоплёнку укладывают на подготовленное бетонное основание. Его утепляют, изолируют подложкой с отражающим экраном. Она направит инфракрасные волны вверх. Стяжки она не требует. Монтаж проходит за короткое время. Система работает от электричества.

Как закрепить трубы

Каждый, кто читает этот материал и осмысливает момент укладки, задается вопросом о креплении труб. Собственно, самым простым вариантом будет использовать клипсы, которые огибают трубу и забиваются в утеплитель.

Общий вид трубы, которая закреплена к утеплителю посредством клипс

Для точности работы сначала рисуют контур укладки, затем один тянет и раскатывает трубу, а другой прибивает ее легкими ударами молотка к пенопласту. Такой способ получается довольно надёжным, поскольку легко выдерживает постоянные перемещения рабочих по трубам.

Труба уложена, происходит отбивка уровня пола для чистовой стяжки

Другой вариант чуть дороже, но позволяет дополнительно армировать чистовую стяжку. Здесь кладется сетка с мелкой ячейкой в 10 см, к которой пристегивается труба на стяжки или вязальную проволоку. Если в доме есть промежуточная комната, через которую проходят трубы транзитом в другие помещения, то уложите контур так, чтобы сэкономить материал. Правда, отключая некоторые контуры, например, зал или кухню, в промежуточной комнате будут образовываться участки холода, что будет некомфортно. Если вы хотите этого избежать, то кладите транзитные трубы рядом друг с другом и используйте теплоизоляцию.

В котельной труба обрезается с запасом, примерно по полметра, для удобства монтажа коллектора. Как только заведена последняя труба и закреплена к полу, необходимо сделать фиксацию трубы в топочной к стене. После этого желательно проверить систему, но довольно часто заливают чистовую стяжку. В качестве чистовой стяжки пола часто используют полусухую стяжку. Она самая удачная в своем классе, что позволяет получить безопасный, прочный, сухой и экономичный водяной теплый пол в деревянном доме.

Чистовая полусухая стяжка пола в доме из бревна

Трубы металлопластиковые для теплого пола при укладке приходится поворачивать не только на 90 градусов, но и на 360. Чтобы избежать заломов системы, используйте специальный гофрированный инструмент. Через него пропускают трубу и тянут на протяжении всего контура. При необходимости поворота гофрированный патрубок помогает соразмерить ваши усилия и не наделать лишнего.

Как выглядит котельная в деревянном доме с теплыми полами

Итак, трубы завели, пришло время монтировать коллектор. Какой это будет коллектор – решайте сами. Главное, чтобы количество его выводов соответствовало контурам водяного теплого пола вашего деревянного дома. Коллектор монтируется на стену в специальный короб или без него. Затем, используя развальцовку для труб теплого пола, производят соединение к контурам подачи и обратки.

Коллектор обязательно включает в себя воздухоотводчики, байпас на случай необходимости закольцевать систему, циркуляционный насос и подмес. Последнее позволит отрегулировать температуру только контуров теплого пола, а температуру радиаторов, если такие имеются в доме, оставит неизменными. Обязательны краны перед каждым ответвлением. Понятно, что они требуют дополнительных вложений, переходов с пластика на металл, доставляют сложности и отнимают время монтажа. В конечном счете они позволяют перекрыть проблемный участок на случай ремонта.

Внимание! Все переходы с пластика на металл рекомендовано уплотнять специальной лентой или льняной нитью, используя пасту для герметизации. Это позволит исключить протечки системы.

Укладка чистового покрытия

Любое чистовое покрытие можно укладывать непосредственно на фольгированную систему. В случае устройства наливного пола или укладки керамической плитки непосредственно на фольгированную систему, мы рекомендуем обработать поверхность элементов грунтом или бетон контактом - это необходимо, для увеличения срока жизни фольги. Т.к. система монтируется на весь срок жизни здания, а фольга находится в непосредственном контакте с агрессивной средой(клеем), необходимо свести этот контакт к минимуму.

Для керамической плитки и при отопительных нагрузках более 60 Вт/м2 настоятельно рекомендуется устройство сборной стяжки из гипсоволокнистых или цементно-стружечных плит.

Устройство сборной стяжки рекомендуется по следующим причинам:

• Помогает избежать эффекта «полосатого теплого пола»,который может возникнуть из-за нагрева поверхности пола выше температуры 26,5оС (санитарная норма);
• Значительно упрощается укладка керамической плитки или штучного паркета.

Пример установленной системы

Реализация готового решения

Это наиболее простой в исполнении способ. В строительном магазине приобретается комплект для изготовления настила. Может быть две разновидности такого решения. Первая – полистирольные маты, оснащенные креплениями для трубы.

Они могут быть продублированы слоем утеплителя. В этом случае их можно укладывать непосредственно на основание. Главное достоинство таких матов – предельно простой монтаж. Однако они недостаточно прочны, чтобы монтировать напольное покрытие прямо на маты.

Под мягкие покрытия, а так же и под плитку придется уложить два слоя ГКЛ. Настил может быть собран и из модулей, изготовленных из ДСП. На них заводским способом нанесены выемки под трубы с определенным шагом системы. Модули комплектуются крепежом, металлическими теплораспределяющими пластинами и трубами.

Маты из полистирола – отличное решение для обустройства настильного водяного пола. Такой вариант позволяет обустроить супертонкий водяной пол, съедающий минимум высоты помещения

Для соединения деталей между собой предусмотрено замковое соединение, что заметно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Их основной недостаток – высокая стоимость.

Любое из готовых решений требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Подпорченные участки выбраковываются и ремонтируются. Доски надежно закрепляются, перепады высот убираются. Затем весь мусор и пыль удаляется, а основание грунтуется.

После его высыхания укладывается и закрепляется утеплитель, если это требуется. Следующий этап – укладка матов. На внешнюю сторону каждого из них наносится подходящий клей, обычно это «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо схватился и надежно удерживал мат на месте.

Если предполагается укладка настила из ДСП, он собирается в строгом соответствии с выданной производителем инструкцией. После того, как каналы для труб будут готовы, начинают укладку. Укладка труб теплого пола может производиться «змейкой», «улиткой» или любым другим подходящим способом.

Элементы соединяются в единую систему и подключаются к отопительной системе. Далее проводится опрессовка и проверка работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Конструкция из направляющих

Начинают с подготовки основания. Как и в предыдущих вариантах, оно должно быть выровнено и укреплено. Затем на основу укладывается любой подходящий утеплитель.

Наиболее простым методом укладки водяного пола является «змейка», поэтому она используется чаще всего. Для конструкции из направляющих это будет лучший вариант. Для определения размеров деталей вычерчивается точный план помещения.

Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов – змейка, на рисунке представлена ее схема

На нем отмечаются участки, где будет установлено обслуживающее водяной пол оборудование и места подведения труб. Затем с четким соблюдением выбранного шага укладки вычерчиваются направляющие. Подсчитывается количество необходимых деталей, и определяются их размеры.

Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. После чего можно приступать к монтажу. Детали должны быть уложены на основание в строгом соответствии с разработанным планом.

Каждую направляющую кладут на черновую основу и надежно прикрепляют к ней саморезами. Между деталями должны остаться каналы, необходимые для монтажа труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.

После того, как все рейки будут закреплены к основе, приступают к укладке фольги. Для этого берут материал толщиной не меньше 50 мкм. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» фольгою каждый канал.

Чтобы листы не сдвинулись с места, их фиксируют к рейкам с помощью степлера. Для лучшей теплоотдачи желательно трубы перед укладкой обернуть такой же фольгой, однако это не обязательно.

Чтобы выполнить плавный поворот трубы и случайно не повредить ее, направляющие на участках изгиба обязательно закругляются. Их острые углы убираются

Затем внутрь подготовленных каналов укладывается труба. Чтобы зафиксировать ее на месте на некоторых участках ее прикрепляют к рейкам или к полу металлическими пластинками. По окончанию укладки водяной пол подключается к отопительной системе и проводится обязательная опрессовка. Если она не выявила нарушений герметичности, приступают к подготовке к монтажу финишного покрытия.

Это только три варианта монтажа теплого пола настильного типа. На практике их намного больше. Домашние умельцы адаптируют их для своих условий, подбирая доступные материалы и подходящие технологии.

С правилами, формулами и примером расчета системы напольного обогрева ознакомит следующая статья, прочитать которую мы очень советуем.

На листах пенополистирола

Пенополистирольные листы для теплого пола выпускают со специальными пазами, в которые легко укладывается мягкий контур. Укладывают такие маты на предварительно выровненное фанерное основание или плиты ОСБ. Этот способ укладки теплого пола в деревянном доме является сухим. После фиксации контура, сверху укладывают ЦСП плиты и чистовое покрытие. Преимущество этого метода заключается в простоте и высокой скорости выполнения работ.

В стяжке уложенной на деревянное основание

Традиционный метод укладки – в стяжку. Сначала выравнивают основание, укладывают утеплитель и слой гидроизоляции. По периметру помещения фиксируют демпферную ленту. На специальные подставки устанавливают армирующую сетку с ячейкой 10 х 10 см. Контур крепят к сетке с помощью пластиковых хомутов. Устанавливают маяки и заливают стяжку.

Между досок, набитых на пол

Это дешевый альтернативный вариант модульным основаниям с канавками, изготовленными методом фрезеровки. В этом случае по черновому полу выполняют фиксацию реек с зазором между смежными элементами. Толщина зазора соответствует ширине трубы контура.

Чтобы уменьшить теплопотери толщину реек подбирают так, чтобы расстояние от верхней плоскости трубы до низа чистового покрытия было минимальным.

В выбранных пазах

Ровное деревянное основание используют в качестве мата для установки контуров. Предварительно на его поверхности фрез машиной выбирают канавки необходимой ширины. Этот способ является экономичным, так как нет необходимости приобретать дополнительные комплектующие.

Настил по лагам

Работы начинают с подготовки деревянного основания. Если это старый пол, проводятся все необходимые ремонтные работы. Затем необходимо уложить лаги, на которых будет лежать теплый водяной пол под деревянным полом. Подготовленные лаги выставляют строго по уровню с расстоянием между элементами порядка 0,6 м.

Это оптимальный вариант, можно класть детали с большим расстоянием. Но в этом случае потребуются более толстые доски для формирования настила.

Подготовка основания – очень важный момент. Желательно настелить под конструкцию новый черновой пол, но можно использовать и старый, если он находится в хорошем состоянии. Все испорченные участки необходимо отремонтировать

Балки надежно закрепляются к основанию. Далее между ними лагами обустраивается основание, на которое будет укладываться утеплитель. Для этого к балкам подбиваются доски, фанера, ДСП или любой другой подходящий материал.

Если хочется сэкономить, можно вместо основания прибить к лагам уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в таком случае оно должно быть жестким и не сыпучим. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, полистирол и др.

После формирования теплоизолирующего ковра приступают к изготовлению настила. Для этого берут доски толщиной как минимум 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.

Важный момент – выбор ширины закрепляемых к полу досок. Она должна соответствовать ширине теплораспределительных пластин из металла, которые впоследствии будут вставляться в получившиеся пазы.

Труба будет укладываться «змейкой», что предполагает необходимость выполнения пазов под ее повороты. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.

Для формирования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляется на некотором расстоянии от стены

На практике это выглядит следующим образом  Две доски прикручивают с отступлением от стены в 0,5 см, две следующих – на расстоянии в 5 – 7 см. И так до конца ряда.

С противоположной стороны основания те доски, что были закреплены у стены, прикручивают на расстоянии, а те, что с зазором – вплотную. Таким образом формируется паз под изгиб трубы. После того, как уложен весь настил, приступают к монтажу теплораспределительных пластин.

Их вставляют в пазы, образованные досками, и надежно закрепляют скобами или обычными гвоздями. Оптимально, чтобы стороны лежащих рядом пластин смыкались.

Тогда будет сформирован сплошной передающий тепло экран. Теперь можно приступать к укладке труб. Делать это проще вдвоем. Один работник будет разматывать бухту, а второй займется непосредственно укладкой.

Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Обратную трубу контурной петли лучше всего провести вдоль стены под настильными досками.

После того как весь контур будет уложен, еще раз проверяют правильность монтажа и подключают его к отопительной системе. Обязательно выполняется опрессовка водяного пола. Затем можно приступать к подготовке к укладке напольного покрытия.

Правила дальнейшего ухода

Когда электрический обогрев, или водяной теплый пол на деревянный пол уже смонтирован, возникает закономерный вопрос: как за ним ухаживать, чтобы он беспроблемно эксплуатировался?

Для длительного срока службы следуют этим советам:

• следить, чтобы напольное покрытие не грели прямые солнечные лучи (задернуть шторы);
• проводить уборку лучше всего пылесосом — избавитесь от пыли на полу, и даже в щелях между досками;
• обязательно снимают обувь при возвращении с улицы, ведь на ней возможна грязь и абразивы, которые могут царапать пол;
• на том участке, где есть тяжёлый предмет, лучше положить напольный коврик;
• влага негативно влияет на покрытие из дерева , поэтому в предположительных местах, следует застилать резиновые коврики.
• Деревянный теплый пол, правильно рассчитан и уложен, служит своим владельцам. Это всё делают строители, или же монтируют теплый пол в деревянном доме своими руками владельцы.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».

Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются.

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.

Схема	Плюсы	Минусы	Применение
Змейка	Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка	Разница температур в начале и конце участка	Используется для небольших помещений, где различие температур несущественно
Сдвоенная змейка	За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола	Сложнее в монтаже, требует большого числа поворотов	Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов
Спираль (улитка)	Чередование холодных и теплых участков обеспечивает ровный нагрев	Неприменима для маленьких помещений	За счет меньшего числа поворотов допускает уменьшение расстояния между трубами

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Видео: теплый пол в двухэтажном доме

Немного полезных советов

Перед тем, как сделать водяные полы в деревянном доме, нужно взвесить все «за» и «против», учесть конструкционные особенности жилища и правильно рассчитать бюджет мероприятия. Нужно учитывать, что деревянные строения дают усадку в процессе высыхания. В помещениях с теплыми полами важно поддерживать оптимальный микроклимат. Это делается для того, чтобы древесина не рассыхалась и не подвергалась гниению. Если вы решили сделать такие полы самостоятельно, рекомендуем внимательно изучить все этапы проведения работ. Не помешает и совет профессиональных строителей. Работа этой системы основана на циркуляции горячей воды, при неправильном монтаже составных элементов возможны протечки. Это пагубно отразится на состоянии древесины и придется менять не только часть деревянного покрытия, но и полностью устранять причину протечки.

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Модульный нагреваемый пол

Самым простым с точки зрения монтажа является модульный пол. Он состоит из готовых деревянных элементах, внутри которых расположены пазы для трубопроводной системы.

Реечный нагреваемый пол

Система водяного отопления с реечным нагреваемым полом монтируется следующим образом:

1.На подготовленную и выровненную поверхность укладываются плиты ДВС шириной около 60 сантиметров. Между ними оставляется паз шириной в 5 сантиметров.

2. В образованные пазы размещается алюминиевый профиль согласно выбранной схеме раскладки.

3. Трубопроводная система монтируется в алюминиевые направляющие.

4. После подключения труб к коллектору и тестирования системы – реечный пол закрывается черновым полом и финишным покрытием.

Монтаж по технологии компании Uponor

Методика получила широкое распространение как наиболее простая и доступная по денежным затратам. В качестве теплоизоляционного материала здесь выступает минвата, трубы и пластины можете брать по своему усмотрению и финансовым возможностям. Суть способа – в укладке деревянных досок толщиной 20 мм на лаги с промежутками 2 см для дальнейшего устройства водяного теплого пола, как это показано на схеме:

Между теплоизоляцией и досками основания делается вентиляционный зазор (на схеме не виден)

Примечание. Подобная схема может применяться в любых жилых зданиях, где производится настил деревянных полов на лагах, в том числе и поверх бетонных оснований.

Чтобы своими руками сделать теплые полы по данной технологии, понадобится обычный набор слесарных и плотницких инструментов, а также специальные ножницы для резки полимерных труб. Устраивая напольное отопление на перекрытии первого этажа (над землей или неотапливаемым подвалом), выполняйте работы в таком порядке:

1. Заподлицо с нижней кромкой балок прибейте черепные бруски сечением 25 х 25 мм. Сверху на них уложите черновые полы из досок толщиной 20 мм, как показано ниже на чертеже.
2. Застелите черновой пол вместе с балками гидроизоляционной пленкой (техническое название — диффузионная мембрана) водонепроницаемой стороной книзу. Соблюдайте перехлест между полотнами не меньше 10 см и тщательно проклейте стыки двухсторонним скотчем.
3. Плиты минеральной ваты уложите поверх гидроизоляции таким образом, чтобы они не сминались, иначе базальтовое волокно частично потеряет теплоизоляционные свойства. Толщина утеплителя должна быть меньше высоты лаги минимум на 5 см, дабы между поверхностью ваты и будущим деревянным настилом обеспечить вентиляционный зазор для удаления влаги.
4. Разложите по лагам пароизоляционную пленку. Полиэтилен нужно подтягивать и крепить к дереву степлером, чтобы он не провисал в просветах между балками.
5. Поперек лаг прибейте доски толщиной 2 см, отступив от стены 30 мм. В зависимости от шага укладки трубы (15 или 20 см) оставьте между досками щели шириной 20 мм для теплораспределяющих пластин.
6. Вставьте в щели металлические пластины и разложите по ним трубы греющих контуров, вкладывая их в Ω-образные канавки. Чтобы осуществить поворот трубы, укоротите в этом месте торцы досок на 10—15 см.
7. Проведите концы труб вдоль стен к гребенке теплого пола, подключите их и проверьте герметичность системы. Настелите финишное покрытие пола.

Обратите внимание: при устройстве утепленного перекрытия мембрана и пароизоляция меняются местами — полиэтиленовая пленка укладывается снизу

Методика укладки водяного теплого пола по деревянным лагам подробно показана на видео:

Работы на межэтажном перекрытии выполняются в том же порядке, только доски черновых полов можно прибивать прямо к лагам снизу. Кстати сказать, вместо дерева здесь можно использовать плиты OSB, одновременно подшивая потолок первого этажа.

Важно! Не перепутайте диффузионную мембрану с пароизоляционной пленкой, иначе минвата напитается водой и перестанет быть утеплителем. Гидроизоляция внизу «пирога» ограждает вату от намокания извне, а верхняя пленка не дает проникнуть водяному пару. В перекрытиях все наоборот — пароизоляция укладывается снизу, мембрана — сверху. Для удаления влаги из утеплителя служит вентиляционный проем 5 см и продухи, выполненные в стенах деревянного дома.

Наряду с простотой и дешевизной, такой способ устройства водяных теплых полов отличается одним недостатком – трубы можно уложить только «змейкой», из-за чего помещения деревянного дома приходится делить на несколько греющих контуров, чтобы добиться равномерного прогрева.

Устройство изоляционного слоя

Для предотвращения утечек тепла необходимо обустройство изоляционного слоя. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, огнеупорным совместимым с другими строительными материалами.

Желательно, чтобы дополнительно обеспечивалась и шумоизоляция. По возможности подбирается максимально тонкий, но эффективный материал.

Вариант фиксации трубы

На утеплитель укладывается собственно настил под трубы. Здесь есть множество вариантов. Это могут быть полистирольные маты со специальными бобышками под трубы. Такие маты выпускают одинарными и дублированными утеплителем.

В последнем случае изоляционный слой может быть лишним. В качестве настила могут использоваться листы из пиломатериалов с выпиленными пазами под трубы. Они так же производятся промышленным способом. Имеют место быть и самодельные настилы из реек, брусков и т.п.

Труба для передвижения теплоносителя

Далее в подготовленные крепления и пазы укладывается тепловая труба. Для максимально плотного прилегания и создания теплового экрана детали кладутся внутрь специального профиля из алюминия.

Если такового нет, можно сделать аналогичные элементы из оцинковки либо обернуть каждую деталь плотной фольгой. Оптимально уложить дополнительный слой фольги поверх смонтированных труб.

Руководство по монтажу полистирольной системы

Данный способ укладки контуров напольного отопления позволяет выполнить работы гораздо быстрее и проще, поскольку подразумевает использование двухслойных плит из пенополистирола с направляющими в виде выступающих бобышек. Для изготовления плит применен полистирол разной плотности – верхний слой более прочный, нижний – мягкий.

Сделать по этой схеме трубную разводку для прогрева полов довольно просто

Методика пригодна для любых перекрытий с ровной поверхностью, например, из фанеры OSB (как в домах из SIP-панелей). Теплые водяные полы на ровном деревянном покрытии делаются по следующей технологии:

1. Накройте лаги листами OSB и прикрутите их оцинкованными саморезами. Если работы ведутся на деревянном перекрытии первого этажа, то между балок стоит заложить минераловатный утеплитель, как это рассказано в предыдущем разделе. Толщины полистирольной системы недостаточно для полноценной теплоизоляции здания снизу.
2. Закрепите на стенах по периметру комнаты демпферную ленту.
3. Уложите на готовую поверхность пенополистирольные плиты, скрепляя их между собой на замках.
4. Установите рассеивающие пластины в соответствии со схемой и шагом прокладки трубопроводов, фиксируя их между бобышками. Разматывая трубу из бухты, вставьте ее в углубления пластин.
5. Накройте греющие контуры полиэтиленовой пленкой, выполняя нахлест и проклейку полотен.
6. Смонтируйте основание пола из гипсоволоконных листов (ГВЛ), куда впоследствии уложите чистовое покрытие (популярный вариант – ламинат).

Подробности ведения работ показаны в видеоматериале от российского производителя пенополистирольных систем – компании «Рустеплопол»:

Совет. Перед настиланием финишного покрытия присоедините подводки магистралей от контуров к коллектору распределительно-смесительного узла и проведите испытания на герметичность (опрессовку) давлением 4 Бар.

Преимущества фигурного утеплителя для теплых водяных полов очевидны – простота и скорость монтажных работ, возможность раскладывать трубы не только «змейкой», но и улиткой. Есть и недостатки:

• высокая стоимость;
• материал может прогнуться от больших механических нагрузок;
• из-за просветов между бобышками небольшая часть теплоты расходуется на бесполезный нагрев воздуха под напольным покрытием.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

• В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
• Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.

3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Другие способы укладки труб

Основанием для греющих петель, куда можно вставить металлические пластины, могут служить и другие изделия:

• плиты из пенополистирола с готовыми канавками;
• заводские наборы из деревянных изделий с вырезами для прокладки трубопроводов;
• листы полистирола плотностью от 35 кг/м³, где углубления вырезаются своими руками с помощью специального термоножа.

Помимо пенополистирола с бобышками, в торговой сети встречаются полимерные плиты с готовыми углублениями. Такой вариант подходит как для монтажа на ровной поверхности, так и внутри перекрытия заподлицо с лагами, что показано на схеме:

Теплоизоляционные плиты можно поместить в промежутках между лагами

Примечание. Недостатки варианта – необходимость вырезать пазы в лагах для прохода трубок и крепление полимера на уголках, чтобы он не прилегал к древесине. Поэтому плиты с углублениями лучше класть на основание из фанеры OSB либо выровненных досок.

Набор из деревянных элементов (слева) и пенополистирол с пазами для труб (справа)

Большой плюс деревянных наборов для устройства водяного напольного отопления – способность покрытия нести без деформаций большую нагрузку от громоздкой мебели. Изделия с вырезами для пластин монтируются на балки вместе с утеплением, как это описано выше (технология бренда Uponor). Наборной деревянный теплый пол обладает лишь одним недостатком – высокой ценой материалов.

Домовладельцы, располагающие временем, могут сэкономить на полистирольной системе, купив термонож для выжигания канавок и обычный пенопласт высокой плотности. Технология проста: плиты утеплителя раскладываются на выровненной поверхности, после чего в них нужно выжечь трассу трубопровода в соответствии со схемой. Остается установить распределители тепла и вставить в них трубы.

Выжигание канавок в полистироле термоножом

Можно ли сэкономить на материалах

Поскольку комплектующие для напольного обогрева без стяжки стоят приличных денег, многие мастера – умельцы нашли способы обходиться без них:

1. Класть отопительные ветви внутрь перекрытия, прямо на утеплитель. Тогда Ω-образные изделия не используются.
2. Сделать вырезы в досках самостоятельно, а вместо пластин по длине пазов раскатать алюминиевую фольгу, применяемую для выпечки.
3. Изготовить стальные теплораспределители самостоятельно на металлообрабатывающем оборудовании.
4. Деревянную систему для прокладки труб в канавках тоже можно сделать самому, например, из листов ДСП.

Из перечисленных вариантов только 2 последних позволят сэкономить и одновременно организовать эффективное отопление. Действительно, на станке – листогибе можно изготовить пластины из любого металла, только профиль канавки получится прямоугольным, а не «омегообразным».

Трубная разводка внутри перекрытий практикуется по сей день

При закладке труб внутрь деревянной конструкции они плохо контактируют с чистовым покрытием и больше греют воздух вокруг себя, чем помещение. Чтобы подобное отопление возымело эффект, трубки нужно прокладывать на расстоянии 10 см друг от друга, а температуру теплоносителя поднять до максимума. Тогда затея теряет смысл, проще поставить радиаторы.

Тонкая алюминиевая фольга служит плохим распределителем теплового потока из-за своей толщины в сотые доли миллиметра. Вдобавок она рассыпается с течением времени от постепенного окисления, так что применять фольгу бессмысленно.

Мастера — умельцы самостоятельно делают пазы для трубопроводов и раскатывают в них рулоны алюминиевой фольги

Есть другой способ сэкономить средства — организовать отопление деревянного дома электрическими теплыми полами, используя инфракрасные пленочные нагреватели. Но такая система потеряет в универсальности, то есть, вы сможете использовать для обогрева только электричество, о газе либо дровах придется забыть.

О плюсах и минусах «сухих» напольных систем

В заключение хочется отметить достоинства теплого пола без стяжки, способные привлечь владельцев частных деревянных домов:

1. Конструкция легкая, надежная и одновременно эффективная.
2. В отличие от замурованных в стяжку греющих контуров, в подобной системе легко обнаружить протечку и устранить ее.
3. Толщина «пирога», выступающего над верхним срезом лаги – от 20 до 50 мм.
4. Водяные полы с рассеивающими пластинами из стали либо алюминия не способны накапливать тепло и практически лишены инерционности. Соответственно, они быстро прогревают комнаты и оперативно реагируют на команды автоматики и изменение расхода теплоносителя в петлях.
5. Быстрота монтажа, связанная с отсутствием «мокрых» процессов и застывания раствора.  Как в сжатые сроки устраиваются легкие теплые полы, показано в очередном видеоролике:

Для справки. На различных интернет-ресурсах встречается противоречивая информация о сниженной теплоотдаче настильной системы по сравнению с монолитной. Теоретически это так, но на практике разница невелика, да и провести сравнение довольно сложно.

Единственный недостаток, заставляющий домашних изобретателей мудрить с алюминиевой фольгой, — цена стальных изделий, особенно в комплекте с фигурным пенополистиролом. Обойти этот нюанс можно так: делать теплый пол во всех помещениях поочередно, по факту появления финансовых возможностей. Сначала нужно утеплить перекрытие и поставить гребенку, а потом постепенно монтировать трубную разводку, начиная с помещений, где жильцы пребывают постоянно.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Подключение коллектора для теплого пола

Систему нагреваемого пола можно смонтировать в помещении любой площади. Перед тем, как начать монтаж – необходимо произвести расчет потребной длины труб. Для этого можно начертить схему на миллиметровой бумаге. Учтите, что расстояние между трубопроводами должно составлять около 10 сантиметров, на такой же дистанции трубы должны быть расположены и от стен.

Видео — подключение коллекторного шкафа

Для зданий в холодных климатических зонах рекомендуется схема размещения «змейка», она обеспечивает минимальные потери тепла.

Сухой теплый пол на рейках

Вместо профилированных плит пенополистирола, в качестве основания сухого теплого пола можно использовать различные погонажные материалы: обрезные доски, а также рейки, нарезанные из различных конструкционных плит:  цементно (ЦСП) и гипсостружечных (ГСПв), гипсоволокнистых (ГВЛв) и т.д.

Как уже указывалось выше, не следует использовать для устройства полов ориентированно – стружечные (ОСП, OSB) и древесно — стружечные плиты (ДСП), а также фанеру. При нагревании из этих материалов постоянно выделяется опасный для жизни газ формальдегид.

Ширина рейки выбирается в зависимости от шага укладки греющей трубы в полу 130 – 280 мм., разбежка (зазор для трубы) между рейками должен быть ровно 20 мм.(для трубы d=16). В местах поворотов трубы опорные рейки необходимо скруглить.

Рейки опорного слоя можно укладывать как непосредственно на лаги (поперек лаг), так и на черновой деревянный пол. Укладка непосредственно на лаги уменьшит высоту пола.

При укладке опорных реек непосредственно на лаги, расстояние между лагами должно быть не более 600 мм.,  если финишным напольным покрытием будут паркет, ламинат, линолеум или ковер, и не реже чем через 300 мм., если пол будет из керамической плитки.

Для равномерного нагревания всей поверхности пола теплораспределительные пластины должны находиться под 80% площади теплого пола.

Подбор финишных покрытий

Проводя в деревянном доме самостоятельное устройство теплого пола, необходимо на этапе разработки проекта продумать, какое будет финишное покрытие на полу. Для подобных условий можно подобрать несколько разновидностей.

• Керамическая плитка, характеризующаяся высокой теплоотдачей быстро нагревающейся поверхности. Под нее целесообразно сделать стяжку или накрыть водяной контур цементно-стружечной плитой.
• Паркетная доска, равно как и ламинат, могут монтироваться на маты, а также на предварительно подготовленные штробы.

• Доска может стать элегантным решением при обустройстве теплого пола по лагам.

Технические требования при устройстве электрического теплого пола

Когда хозяин остановиться на электрических теплых полах в деревянном доме, ему нужно знать и применять правила по правильному монтажу системы и дальнейшей ее эксплуатации.

Очень важно перед началом работ знать о предназначении комнаты, где улаживают электрическую систему с подогревом.Также предусматривают размещение мебели, особенно тяжелой (шкафов, диванов, стенок), так как класть кабель под ее основанием не следует.

В большинстве случаев электрический теплый пол в деревянном доме делается на деревянное основание, без задействования бетонной стяжки. Если кабель будет расположен под мебелью, то вес предметов может давить на него, и как результат — механические повреждения. В итоге, ремонтировать кабель или делать его замену составит много хлопот.

Обязательно электрическая конструкция теплого пола в деревянном доме оборудуется термостатом и температурным датчиком, что позволит контролировать нагрев и не допустить опасности возникновения воспламенения. Безопасный параметр для деревянного дома — это 40 градусов.

Гидроизоляционный материал тоже входит в перечень обязательных составляющих для электрической системы обогрева пола, поскольку влага есть опасным фактором. Вода проводит ток, а это может спровоцировать короткое замыкание. От него пострадает вся электрическая конструкция. Во избежание такого результата, укладывается гидроизоляция.

Существуют требования по мощности чистового полового покрытия, где используется дерево твёрдой породы. Если это лиственница или сосна, то допустимая толщина 24 мм, а дуб или бук могут иметь ее не больше 22 мм. В случае большего параметра покрытия может сократить срок службы теплого пола в деревянном доме.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

• листовые инфракрасные пленочные обогреватели;
• фольгированные маты;
• стержневые греющие маты;
• кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Инфракрасный плёночный пол

Сооружение инфракрасного пола — это более простой вариант монтажа, в сравнении с кабельным типом электрической системы. Хотя, по своим эксплуатационным характеристикам, он не уступает данному устройству. В качестве нагревательных элементов выступают металлические пластины (графитовые).

Как и при начале любых строительных работах, следует запастись всем необходимым:

1. Инфракрасной плёнкой — по размеру, её должно быть меньше, чем площадь помещения, так как под тяжёлыми предметами она не кладётся (может произойти пережатие карбоновых элементов).
2. Утеплительным материалом с фольгированным слоем — его размер должен равняться всей площади комнаты.
3. Полиэтиленовой плёнкой — ей застилаются нагревательные элементы.
4. Скотчем — нужен фольгированный и строительный.
5. Фанерой — её количество должно хватить, чтобы застелить всю комнату двумя слоями.
6. Изоляцией из битума и изоляционной лентой.

К сведению! Можно приобрести инфракрасный тёплый пол готовый в магазине, он содержит полный набор всех комплектующих для установки системы. Но терморегулятора и температурного прибора в нём нет, их нужно приобрести отдельно.

Чтобы сделать тёплый плёночный пол нужен:

• строительный нож;
• ножницы;
• отвёртка;
• плоскогубцы.

Работа по монтажу пирога инфракрасного плёночного пола выглядит следующим образом:

1. Подготовка основания. При наличии деревянного чернового основания, специалисты советуют укладывать настил для плёнки из листов фанеры, идеально, если они будут с защёлкивающимся механизмом. Такая поверхность получается ровная и практически без швов. Крепится фанера к деревянной поверхности на саморезы, шляпки которых утоплены на 1 — 2 мм в дерево. Можно под фанеру проложить небольшой слой теплоизоляции, допустим вспененный полиэтилен.

1. Теплоизоляция. Монтируется теплоизоляционный слой, который обеспечивает теплоизоляцию, его фольгированная поверхность должна располагаться вверх. Кладётся изделие встык и крепится к фанере степлером. А стыки между плитами соединяются скотчем, можно использовать фольгированный или строительный.

1. Составление плана установки терморегулятора и расположения плёнки. Определяется место крепления терморегулятора, лучше если это будет недалеко от выхода из комнаты и рядом с выключателями. Чертится схема монтажа плёнки, указываются все разводки кабеля.

Совет! Автомат для терморегулятора инфракрасного плёночного пола рекомендовано устанавливать отдельно.

1. Подготовка полотен. Плёнка режется необходимой длины, в предназначенных для этого местах, при помощи ножниц. Разрезать в другом месте плёнку запрещено.

1. Монтаж плёнки. Полотна инфракрасного пола стелются параллельно, медные полосы должны быть расположены вниз.

1. Изоляция кабеля. Требуется изолировать участки разреза плёнки, там где не планируется подключение кабеля к коммуникациям. Делается это с помощью битума.

1. Установка контактов. Зажимы ставятся в места медной шины, где она будет подключаться к электроцепи. Одна пластина зажима помещается внутрь плёнки, а вторая размещается снаружи, сверху медных полосок. Фиксировать клипсу нужно надежно, сжимая её плоскогубцами.

1. Закрепление ИК плёнка. Полосы тёплого пола с закреплёнными клеммами соединяются между собой. Делается это строительным скотчем, для лучшей фиксации, плёнку можно прихватить по краям с шагом 500 мм.
2. Подсоединение системы. Согласно схеме, клеммы подсоединяются с концами провода. Для получения качественного контакта, место соединения плотно зажимается плоскогубцами.

К сведению! Есть некоторые модели плёночного пола, в которых подсоединение к электрической цепи производится с помощью контакта — ушка, который крепится заклёпкой.

1. Изоляция клемм. Все клеммы обязательно следует обработать битумным скотчем. Одна полоска приклеивается понизу зажима, а другим сверху покрывается место соединения клипсы с плёнкой. После чего, оба скотча склеиваются между собой. Необходимо проверить, чтобы все контакты были хорошо заизолированы.

1. Монтаж датчика температуры. Он фиксируется снизу плёнки, на чёрную полосу, на расстоянии 150 мм от края полотна. Закрепление производится монтажным скотчем. Сам датчик и провод от него укладывается в фольгированный утеплитель, чтобы получилась ровная поверхность. Для этого, в нем вырезаются пазы под датчик, клеммы и провода. Размещённые в фольгированном утеплителе провода и датчик фиксируются скотчем.

1. Установка терморегулятора. Терморегулятор бывает накладной или монтируется в гнездо в стене. Согласно модели, прокладка кабеля к нему проходит по стене или укладывается в проделанные в стене штробы.

1. Подсоединение кабеля к терморегулятору. К терморегулятору подводится кабель от инфракрасной плёнки, датчика и от домашнего источника питания. Делать это нужно согласно инструкции, которая имеется в комплекте с терморегулятором.

К сведению! При фиксации провода поверх стены, чтобы улучшить внешний вид и избежать аварийных ситуаций, его размещают в специальный короб, который монтируется к стене.

1. Проверка работоспособности системы. На терморегуляторе устанавливается показатель до 30 градусов, и проверяется работа каждого полотна. Важно, чтобы в местах соединения клемм не было искрения.
2. Гидроизоляция. По всей поверхности ИК пола расстилается полиэтиленовая плёнка. Кладётся она внахлёст 100 мм и фиксируется на скотч в нескольких местах.

1. Монтаж подложки. На нагревательные элементы монтируется фанера, которая будет служить основанием для полового покрытия.
2. Укладка финишного покрытия. На смонтированный настил укладывается запланированное покрытие.

В завершении стоит сказать, что когда вы определяетесь какую выбрать обогревательную систему (водяную или электрическую) на деревянный пол, предварительно следует решить, кто будет производить монтажные работы.

Если вы хотите самостоятельно монтировать «пирог» тёплого пола на деревянный пол, нужно строго соблюдать технологию укладки и инструкцию производителя системы.

Пошаговое выполнение

Укладка пленочных полов выполняется очень быстро:

1. На чистое и ровное основание укладывают изолон – он будет отражать тепловую энергию в помещение, защитит от сквозняка снизу и выровняет основание под чистовую отделку. Стыки между полотнами проклеивают фольгированным скотчем.
2. Укладывают инфракрасную пленку.
3. Провода подключают к клеммам, затем выполняют битумную изоляцию, которая идет в комплекте с набором.
4. На стене монтируют блок управления, к которому подключают систему отопления.
5. Проверяют работоспособность пленочного пола.
6. Монтируют чистовое покрытие.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)

• Мощность: 14 Вт
• Назначение: обогрев пола
• Страна производства: Южная Корея
• Тип обогрева: комфортный
• Экран: алюминиевая фольга
• Площадь обогрева max: 0.5 м²

Нагревательный мат Gulfstream МГС2 (1 м²)

• Мощность: 14 Вт
• Назначение: обогрев пола
• Страна производства: Южная Корея
• Тип обогрева: комфортный
• Экран: алюминиевая фольга
• Площадь обогрева max: 1 м²

Нагревательный мат NanoThermal (0,5 м²)

• Мощность: 14 Вт
• Назначение: обогрев пола
• Экран: алюминиевая фольга
• Тип обогрева: комфортный
• Площадь обогрева min: 0.5 м²
• Площадь обогрева max: 0.5 м²

Нагревательный мат NanoThermal (1 м²)

• Мощность: 14 Вт
• Назначение: обогрев пола
• Экран: алюминиевая фольга
• Тип обогрева: комфортный
• Площадь обогрева min: 1 м²
• Площадь обогрева max: 1 м²

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Меры предосторожности при использовании теплого пола в деревянном доме

• Качественная электропроводка
• Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
• В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Проверил: Евгений ЩипуновГлавный инженер ООО «СКО Альфа-проджект»

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Ключевые моменты выбора греющих полов

Решив обустроить подогреваемые полы в баньке, или выбирая отопительную напольную систему для сруба, необходимо учитывать следующие моменты:

1. Конфигурацию, площадь и высоту помещения, куда предполагается установка.
2. Будет использоваться система в качестве основного или дополнительного обогрева, в обоих случаях расчет мощности конструкции производится по-разному.
3. Загруженность помещения мебелью. Все виды греющих полов кроме инфракрасного не выдерживают перегрева, мебель оказывает давление на конструкцию, что является причиной повышения температуры.

Советы по выбору: водяной или электрический пол

Мнения о том, какой пол – водяной или электрический лучше – разделились. Однозначно утверждать можно лишь одно – если в приоритете цена изделия и простота укладки, то следует выбрать электроотопление. Если выгодное потребление электроэнергии и долговечность , то водяное отопление лучше.
