Терморегулятор для котла: как установить и подключить своими руками

Насколько необходим термостат для отопления?

Научно-технический прогресс позволяет нам воспользоваться новинками, которые улучшают нашу жизнь. Около 30 лет назад в системе отопления начали использоваться специальные приборы, с помощью которых можно контролировать температурный режим внутри помещений. Термостаты для отопления — так эти приборы называются — стали неотъемлемой частью любой отопительной системы независимо от назначения помещения, где она применяется.

Новинка пришлась по душе и специалистам, и простым обывателям. С помощью термостатов можно не только регулировать поток и температуру теплоносителя в радиаторах отопления, но и при необходимости полностью перекрыть подачу последнего. Это облегчает ремонт или замену прибора, поскольку не нужно останавливать весь процесс отопления и полностью сливать теплоноситель. Так что это во всех отношениях незаменимый прибор. Поэтому установка термостата — очень выгодное вложение.

Что из себя представляет терморегулятор для котла отопления

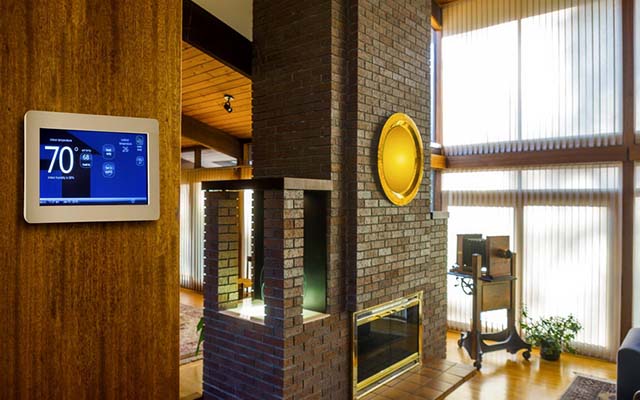

Комнатный термостат котла в интерьере дома

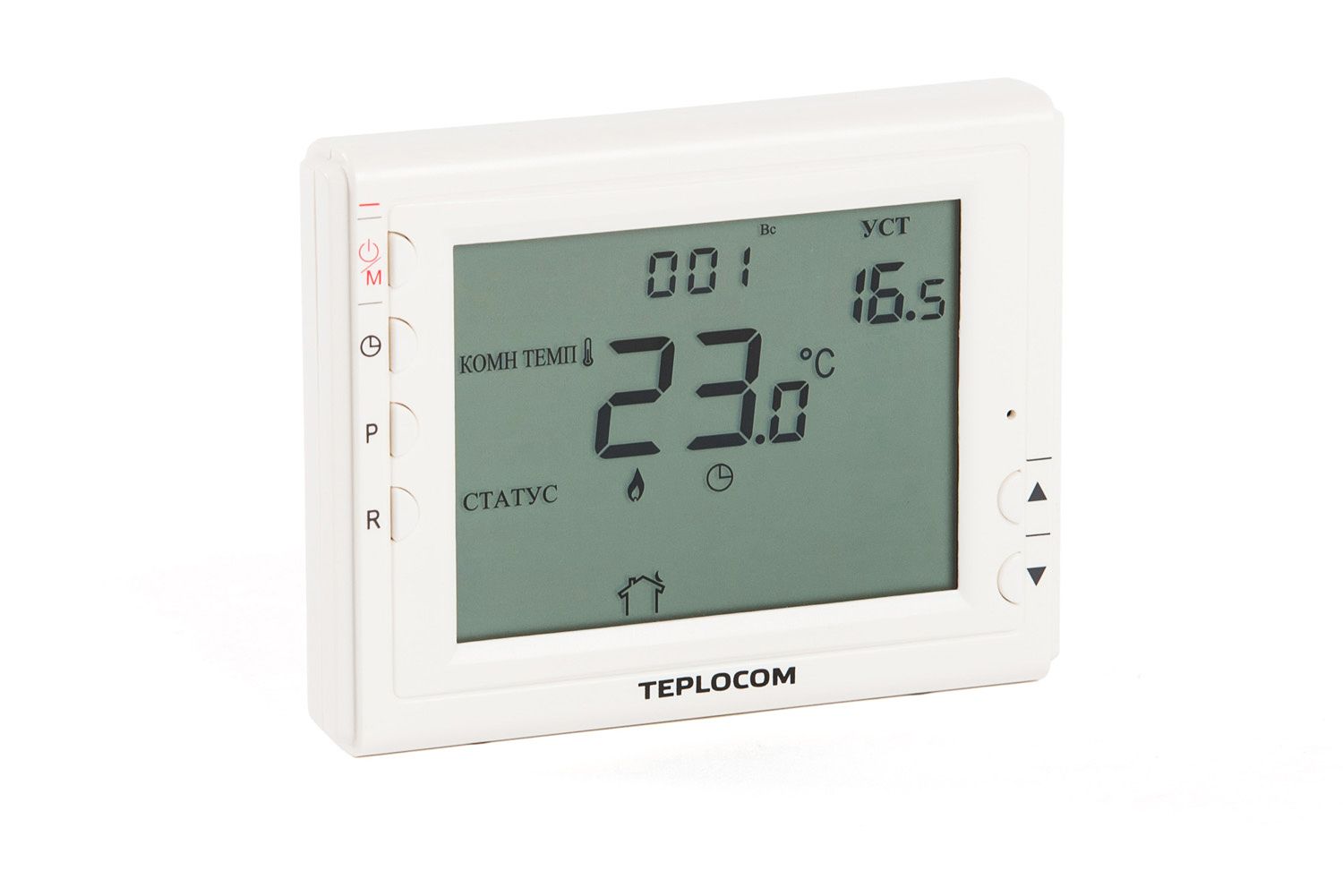

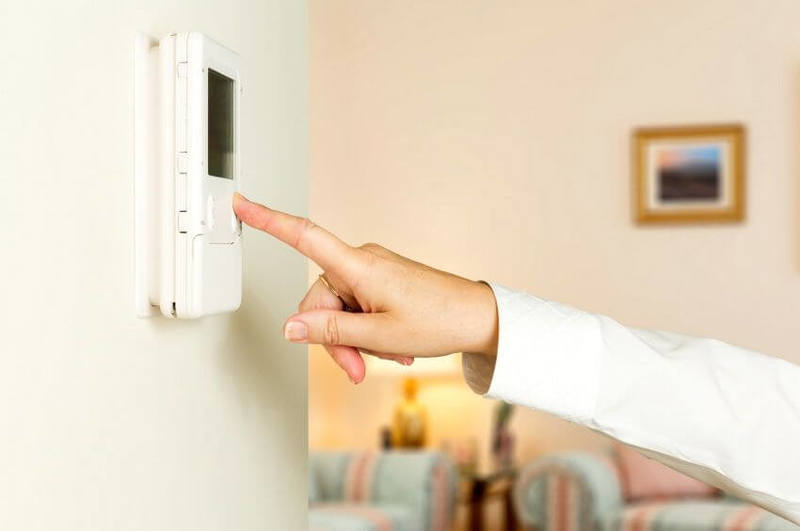

Так выглядит современный электронный комнатный термостат.

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

  1. Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
  2. Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Конечно, помимо экономии, термостат повышает и комфорт эксплуатации системы отопления. В зависимости от функционала, с помощью терморегулятора можно организовать погодозависимое управление, подключив внешний уличный датчик, управлять котлом со смартфона (по Wi-Fi) и получать уведомления о сбоях в работе по смс (при наличии GSM-модуля), просто более тонко настроить работу котла.

Кратко о принципе работы

Для лучшего понимания принципа действия комнатных терморегуляторов сначала поясним алгоритм работы водогрейного котла в базовой комплектации:

  1. Пользователь разжигает отопитель, с помощью кнопок или рукояток управления задает желаемую температуру теплоносителя.
  2. Каждый аппарат оборудован погружным либо накладным датчиком, информирующим блок управления о степени нагрева воды. Когда температура теплоносителя достигает заданного порога, срабатывает газовый клапан и перекрывает подачу топлива к основной горелке. Циркуляционный насос продолжает «гонять» воду по системе.
  3. После остывания теплоносителя до нижнего температурного предела подача газа возобновляется, горелка снова разжигается и подогревает воду.

Справка. В турбированных дровяных котлах автоматика отключает вентилятор–нагнетатель. Поступление воздуха и процесс горения в топке приостанавливается, агрегат переходит в режим ожидания.

Прогрев помещений водяным отоплением

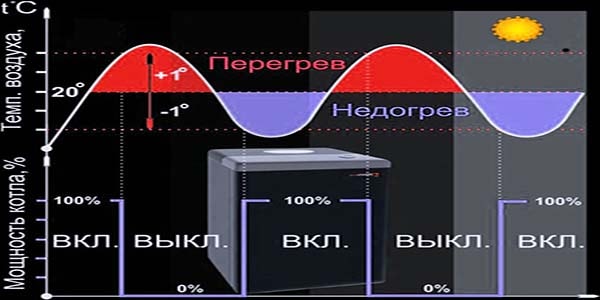

Схема работы котла отопления с выносным термостатом – автоматика останавливает и запускает горелку в зависимости от температуры воздуха, а не теплоносителя

Без внешнего термодатчика отопитель «не видит» температуру воздуха в помещениях и тупо греет воду до указанного предела. Результат: в переходной осенне-весенний период наблюдается так называемое тактование — частый старт/стоп горелки (1 раз в 2—3 минуты), сокращающее ресурс агрегата в целом.

Теперь о главном. Выносной терморегулятор продлевает интервалы между включением/выключением газового котла, поскольку ориентируется на температуру воздуха, который остывает медленнее. Прибор включается в разрыв цепи электропитания газового клапана (на ТТ-котлах – турбины) и встроенного насоса.

Установка автоматического терморегулятора позволяет убить сразу трех зайцев:

  • снизить потребление энергоносителей;
  • сделать управление котлом более удобным;
  • продлить срок службы источника тепла.

Важное замечание. Перечисленные пункты относятся не только к газовым отопителям. С термостатом коммутируется любой теплогенератор, оснащенный электронным либо электрическим блоком управления: твердотопливный, дизельный, электрокотел и так далее.

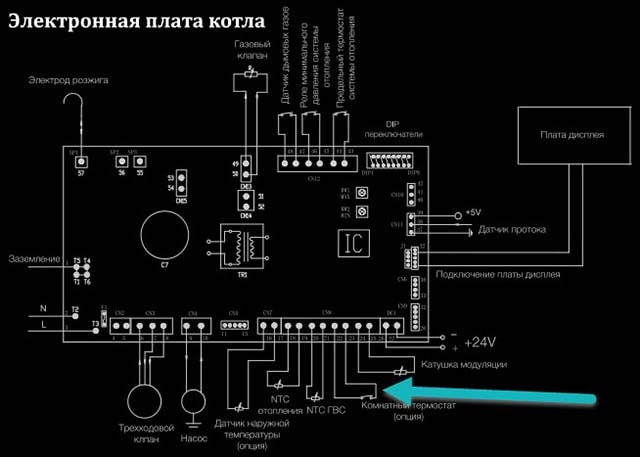

Подключение термостата к ТТ-котлу

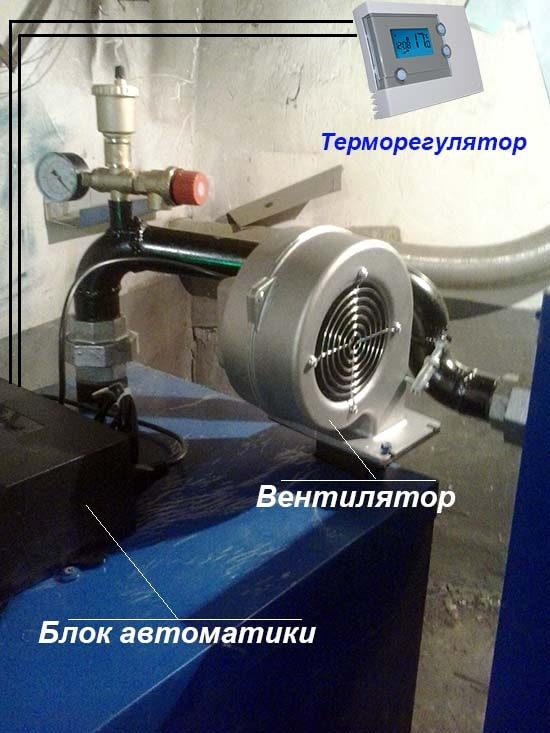

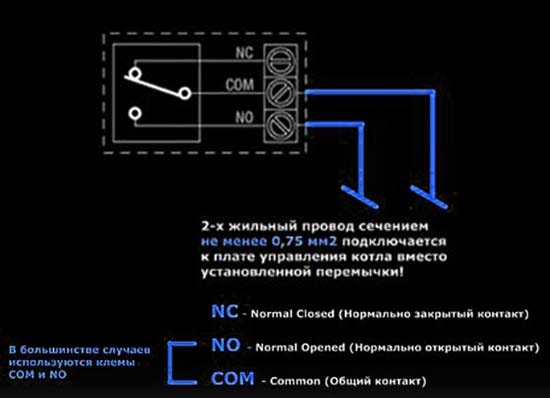

На блоке автоматики дровяного котла предусмотрен разъем для подключения термостата

Когда комната прогревается до указанной температуры, термостат разрывает цепь, горелка и встроенный насос теплогенератора останавливаются. Запуск агрегата происходит после охлаждения воздуха на 1—2 градуса, что увеличивает длительность интервала между отключением и розжигом до 15—20 мин.

Отметим 2 значимых нюанса:

  1. При использовании комнатного регулятора штатная функция старт / стоп по температуре воды в котловой рубашке продолжает действовать. Когда теплоноситель в котле нагреется до установленного предела, газогорелочное устройство отключится.
  2. Если горелка гасится по команде внутреннего термодатчика, штатный циркуляционный насос продолжает работать. Когда срабатывает выносной термостат, останавливаются оба устройства – горелка и насосный агрегат.

Вот почему важно правильно настроить связку котел — внешний термостат.

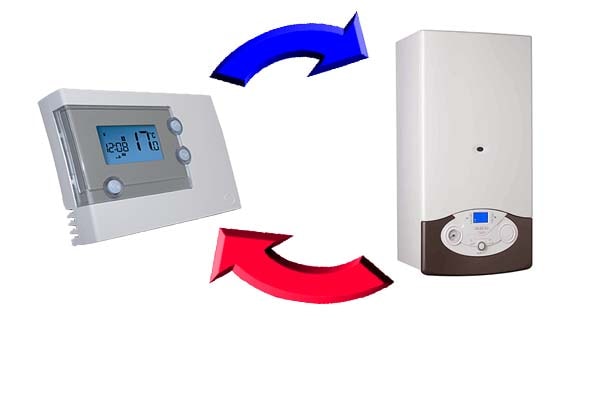

Внешнее управление газовым теплогенератором

Как уменьшают температуру воды

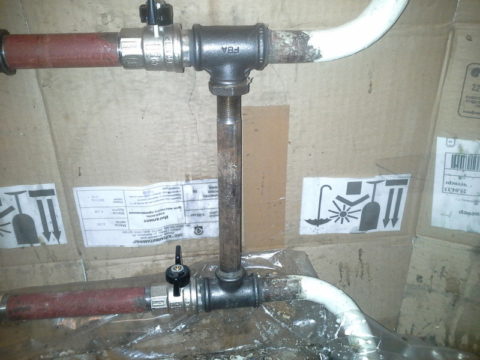

Пример байпаса без регулятора

Как мы помним, горячая вода нагревается от той, которая сетевая, через теплообменник. И тут начинает действовать закон  сохранения энергии. Если через прошедшее за единицу времени через бойлер количество теплоносителя равно или больше чем количество воды для подогрева, то температура горячей воды будет почти такой же как у него.

Уменьшив поток сетевой воды, мы уменьшаем нагрев воды горячей на выходе. Меньшее количество теплоносителя не может принести столько энергии, чтобы подогреть больший объем воды до своей температуры.

Регулятор температуры воды в системе водоснабжения снижает проходящее через теплообменник количество сетевой воды двумя способами:

  1. Уменьшая сечение труб на входе или выходе неполным закрытием запорной арматуры (кранами, клапанами, вентилями и т. п.). На сленге энергетиков это называется «прижимать».
  2. Направляя часть теплоносителя в обратку. Такой способ называют «холодный перепуск» а трубопровод, по которому это делают, называется байпас.

Эти два метода могут применяться и в комбинации. По этим же принципам работают и регуляторы отопления.

Узлы и принцип действия регуляторов

Любой регулятор температуры систем водоснабжения состоит минимум из двух узлов:

  1. датчик, который контролирует температуру горячей воды на выходе теплообменника или сетевой воды на подаче в него;
  2. исполнительное устройство, которое управляет потоками сетевой воды перед бойлером.

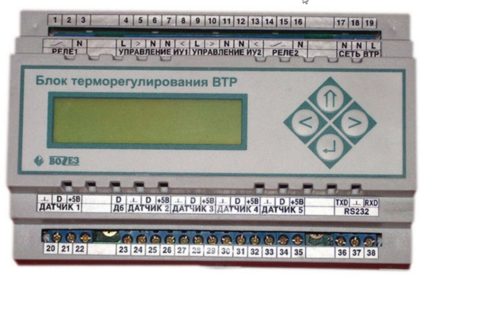

Также, в большинстве современных устройств есть блок управления, который анализирует показания датчика и по заданным значениям или программе управляет исполнительными механизмами. Широко встречаются терморегуляторы, у которых управляющие узлы одновременно работают и на отопление.

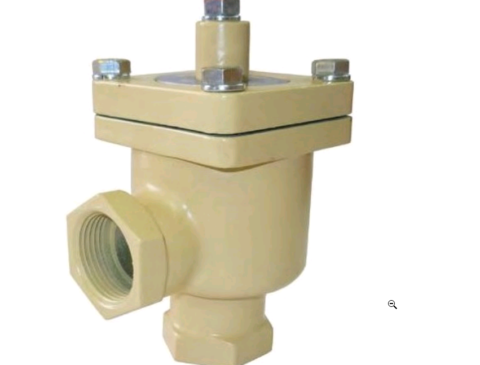

Регулятор температуры для горячего водоснабжения может выполнять и дополнительные функции. Например, регулировать давление или расход в системе, отправлять информацию на диспетчерский пульт.

Иногда эти приборы комбинируют  и со счетчиками тепловой энергии. Тогда информация датчиков используется дополнительно для контроля и для учета.

Принцип действия терморегуляторов предельно прост:

  1. Датчик фиксирует превышение температуры.
  2. Подается сигнал на исполнительное устройство.
  3. Исполнительное устройство уменьшает поток сетевой воды через бойлер.
  4. Температура горячей воды начинает падать.
  5. При достижении заданного уровня подается следующий приказ на исполнительное устройство,оно снова увеличивает расход теплоносителя.

Причем, превышение температуры может фиксировать сам датчик, тогда он является настраиваемым. Он может и подавать команду на исполнительное устройство. В более распространенном случае сигнал датчика анализирует блок управления и уже он командует арматурой регулирующей поток воды.

Уменьшение потока воды через теплообменник может быть на фиксированную величину, ступенчатым или плавным. В большинстве устройств оно плавное. Таким образом, избегают гидроударов. А само исполнительное устройство находится почти в постоянной работе,то закрываясь то открываясь.

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

  1. Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
  2. Удобная регуляция температуры во всех комнатах.
  3. Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
  4. Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

В специальной статье подробно разберем вопрос: какие возможны схемы подключения радиаторов отопления в частном доме. Посмотрим, в чем преимущества и недостатки тех или иных вариантов. Увидим, какие технологические приёмы используются для оптимизации некоторых схем.

Интересно знать! По сути, термостат является понижающим прибором, так как увеличить эффективность нагрева батареи он не в состоянии, что и не удивительно. Однако это никак не сказывается на его полезности и удобстве использования.

Принцип действия регулятора температуры воды в системах ГСВ следующий:

  1. датчик обнаруживает выход значений температуры за установленные рамки;
  2. подается управляющий сигнал на исполнительное устройство;
  3. исполнительное устройство корректирует интенсивность потока сетевой воды;
  4. температура горячей воды возвращается к нормальным значениям.

В простом случае управляющий сигнал отдает непосредственно датчик, а в более продвинутых регуляторах эта функция закреплена за блоком управления. Во избежание гидравлических ударов изменение интенсивности потока сетевой воды производится максимально плавно.

Классификация 2

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

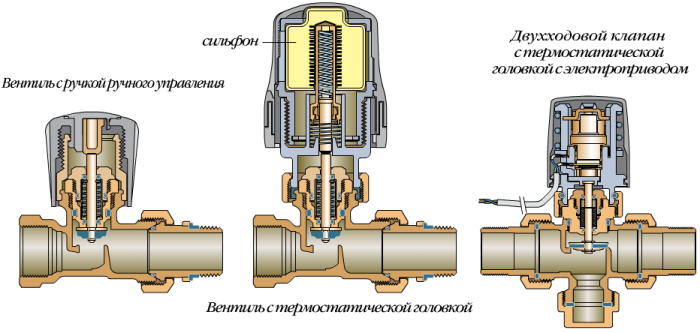

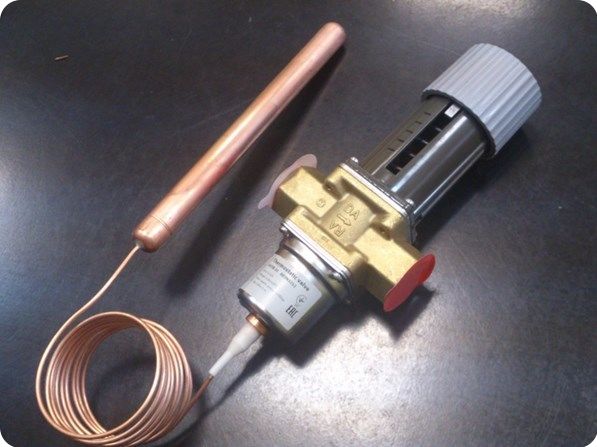

Устройство термостатического клапана на примере определенной модели
Устройство термостатического клапана на примере определенной модели

Место установки датчика.

Самый распространенный вариант – врезка датчика на выходе из теплообменника. Имеет недостаток – нужно учитывать остывание воды при транспортировке к потребителю. Решается это путем установки датчика на обратке ГСВ, что гарантирует нужную температуру для всех точек водозабора. Также возможна врезка датчика на подаче или обратке сетевой воды. Такие варианты могут использоваться, если теплоноситель и вода в бойлере движутся противотоком или сонаправленно.

По местам врезки исполнительных устройств

Существуют четыре схемы установки исполнительных устройств терморегуляторов:

  1. Двухходовое (кран задвижка вентиль и т.п.) исполнительное устройство монтируется на трубопроводах сетевой воды подкаченной к бойлеру. Исполнительное устройство перекрывает сечение обратки или подачи. Это простейшая схема врезки наиболее часто используемая.
  2. Исполнительное двухходовое устройство устанавливается на байпасе сетевой воды перед бойлером и, при открытии за счет перепуска части потока мимо, уменьшает поток через теплообменник. Так врезают реже всего.
  3. Врезается трехходовой кран или подобная ему арматура с приводом. Он одновременно перепускает часть потока через байпас и прижимает подачу на теплообменник. Самый выгодный вариант, так как обеспечивает эффективное регулирование и минимально влияет на режимы других узлов отопительной сети.
  4. Два двухходовых запорных устройства устанавливаются на подаче или обратке теплоносителя и байпасе. Работает система точно так же как и с трехходовым краном (являясь его имитацией). Требует более сложной схемы управления.Схема применяется редко.

Дополнительно можете просмотреть видео в этой статье, где рассказываться о подобных системах. Дальше разберем несколько промышленно выпускаемых и используемых на сегодняшний день терморегуляторов, а также одно устройство для самостоятельной сборки.

Классификация по количеству труб

По количеству присоединяемых труб радиатора они подразделяются на двухходовые, трехходовые и четырехходовые. Двухходовые термостаты также называются проходными. Они имеют два выхода и крепятся только к одной трубе. Двухходовой регулятор имеет механический или электрический клапан, который частично или полностью перекрывает путь потоку теплоносителя.


Большими возможностями обладают системы отопления, укомплектованные трехходовыми термостатами. Последние не просто перекрывают доступ горячей воде, но и подают в контур радиатора холодную воду. В результате смешивания потоков температура нагрева отопительных приборов снижается.


Важно правильно установить трехходовой терморегулятор. Схему монтажа производитель обычно изображает на корпусе устройства

Синим цветом обозначается место для подключения подающей трубы с охлажденным теплоносителем, красным – с нагретым, а место отвода помечено стрелкой. То же касается четырехходовых моделей. Правда, в отличие от трехходовых регуляторов, они способны поддерживать рециркуляцию охлажденного и нагретого теплоносителей без смешивания.

Классификация по типу приведения в действие

В зависимости от способа приведения в действие, термостаты подразделяются на две категории – ручные и автоматические. С первыми все просто: чтобы уменьшить силу потока нагретой воды или перекрыть ему путь в контур радиатора, нужно повернуть ручку.


Вторые имеют более сложную конструкцию. Они состоят из датчика и термостатического элемента, встроенных в пластиковый корпус. Датчик заполнен газовым конденсатом, водой или воском, которые при нагреве до определенной температуры изменяют объем среды. После этого в движение приходит шток прибора, частично или полностью перекрывающий механический клапан.

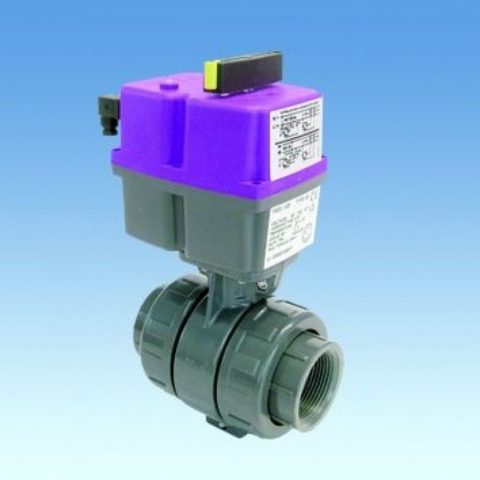

Также можно установить электронный терморегулятор. Он оборудован клапаном с электрическим приводом. В зависимости от принципа работы, электронные устройства бывают:


  • автоматизированными, которые срабатывают при изменении зафиксированных датчиком показателей температуры;
  • программируемыми, срабатывающими в указанный пользователем период времени;
  • радиоуправляемыми, когда температура радиатора отопления регулируется с помощью пульта дистанционного управления.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

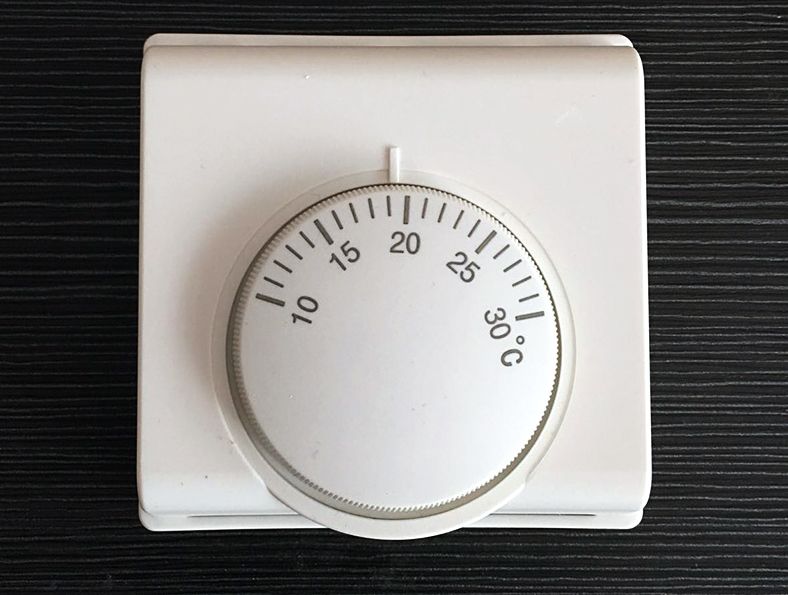

1. Механические термостаты

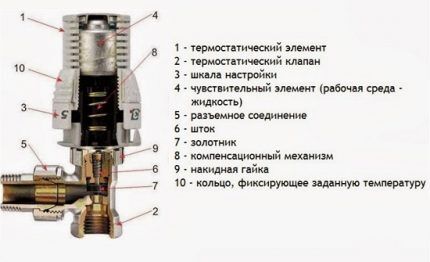

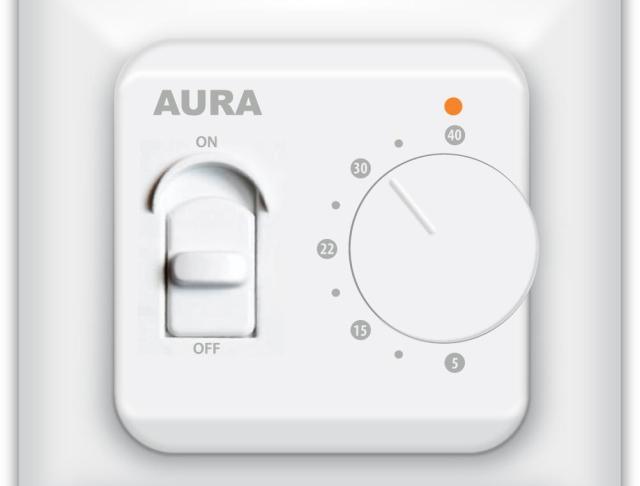

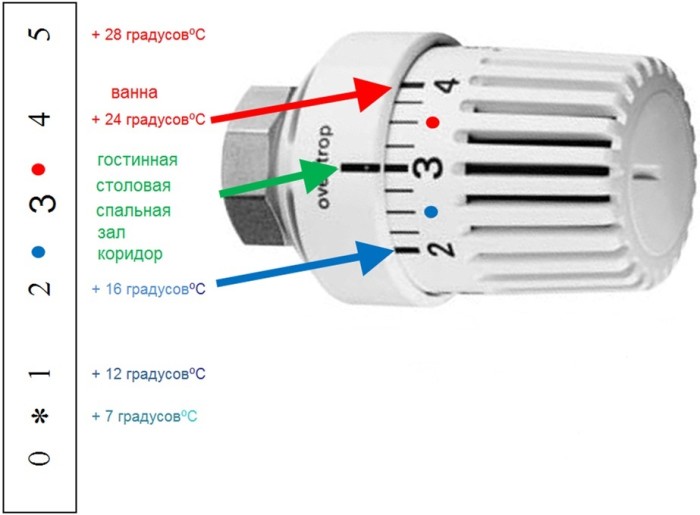

Механический терморегулятор

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

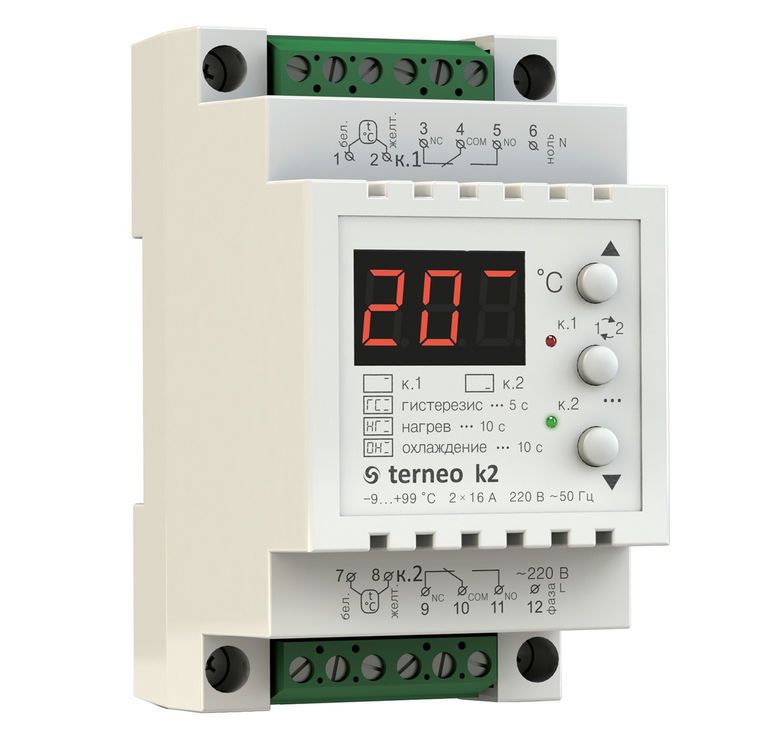

Электромеханический терморегулятор

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Электронный терморегулятор

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

  • бронзы (с никелевым и хромированным покрытием);
  • латуни (покрывают слоем никеля);
  • нержавеющей стали.
    Корпуса обычно латунные или бронзовые с никелевым или хромированным покрытием
    Корпуса обычно латунные или бронзовые с никелевым или
    хромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой
Прямой (проходной) клапан и угловой

Название/фирмаДля какой системыДу, ммМатериал корпусаРабочее давлениеЦена
Данфос, угловой RA-G с возможностью настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар25-32 $
Данфос, прямой RA-G с возможностью настройкойоднотрубной20 мм, 25 ммНикелированная латунь10 Бар32 - 45 $
Данфос, угловой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар30 - 40 $
Данфос, прямой RA-N с возможностью настройкойдвухтрубной15 мм, 20 мм. 25 ммНикелированная латунь10 Бар20 - 50 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN , прямой с фиксированной настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар8-15 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN ,угловой с возможностью настройкойдвухтрубной15 мм, 20 ммНикелированная латунь10 Бар10-17 $
BROEN , прямой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-23 $
BROEN , угловой с фиксированной настройкойоднотрубной15 мм, 20 ммНикелированная латунь10 Бар19-22 $
OVENTROP , осевой1/2"Никелированная латунь, покрытая эмалью10 Бар140 $

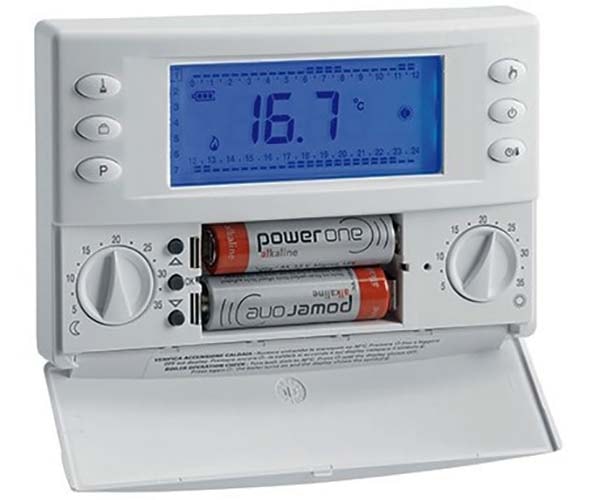

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

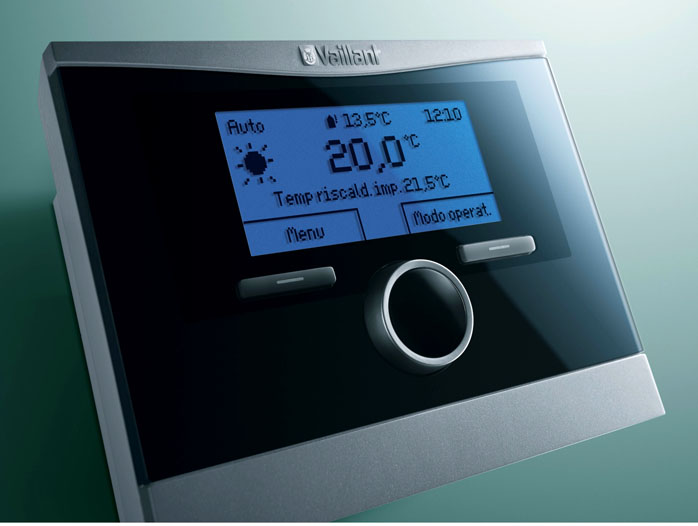

Регулятор комнатного типа

Функции комнатных термостатов для газовых котлов

Перед тем как купить комнатный термостат для газового котла того или иного типа, следует ознакомиться с его функциональными возможностями. Следует отметить, что делая выбор между аналоговыми и цифровыми моделями, последние имеют массу преимуществ и соответственно цена на них выше.

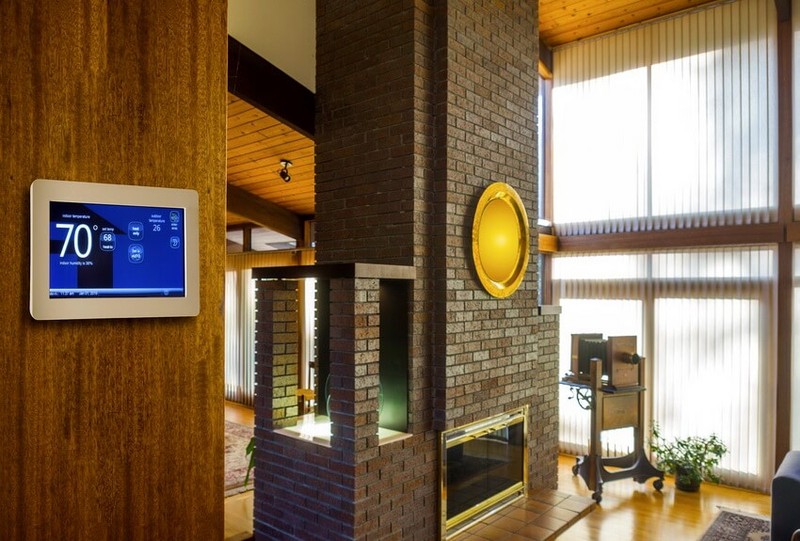

Как выбрать терморегулятор для котла отопления

Однако применение программируемого комнатного термостата для котла отопления позволяет существенно снизить частоту включений/отключений оборудования, что положительно сказывается на его работе в целом.

Крайне важной особенностью комнатного термостата для котла является функция программирования, которая дает возможность настроить комфортный микроклимат в зависимости от времени суток, погодных условий и других факторов. Имеющийся таймер позволяет выставить нужные параметры, учитывая дни недели (рабочие, выходные), календарный сезон и другие настройки. Это очень удобно для тех, кто имеет посменный график работы или работает неполный день.

Главные преимущества программируемого комнатного терморегулятора для газового котла:

  • дистанционное регулирование работы отопительного прибора;
  • настройка «день/ночь» дает возможность установить индивидуальный уровень обогрева с учетом определенного времени суток;
  • простота управления позволяет быстро перенастроить температурный режим в помещении;

Как выбрать терморегулятор для котла отопления
Принцип работы комнатного термостата для газового котла

  • опция программирования дает возможность настраивать работу оборудования учитывая погодные изменения;
  • за счет минимальных включений/выключений минимизируется износ и продлевается эксплуатационный срок отопительного оборудования;
  • существенная экономия расхода энергоресурсов;
  • высокая точность и надежность в работе.

Полезный совет! Купив комнатный термостат для котла программируемого исполнения, вы получаете возможность управлять отопительным оборудованием в любое время суток, независимо от вашего присутствия в доме.

Схема подключения терморегулятора к отопительному котлу

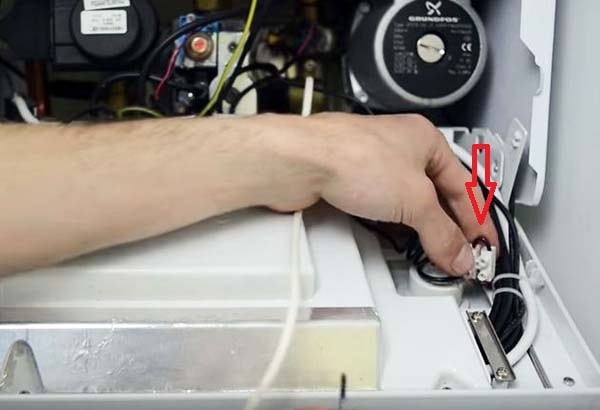

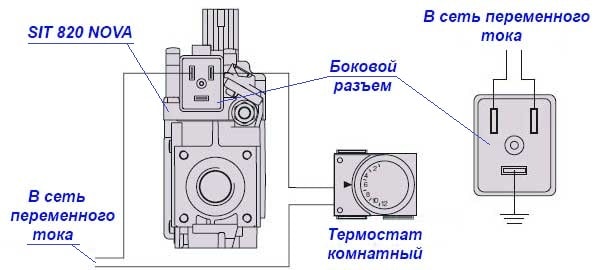

После того как модель будет выбрана, возникает вопрос как подключить терморегулятор к электрокотлу или газовому отопительному агрегату. Подключение устройства осуществляется согласно рекомендациям, указанным производителем в техническом паспорте на оборудование. Необходимо только отыскать в документации необходимый раздел, где будет описан метод подключения к котлу дополнительных устройств и приведены все требующиеся схемы.

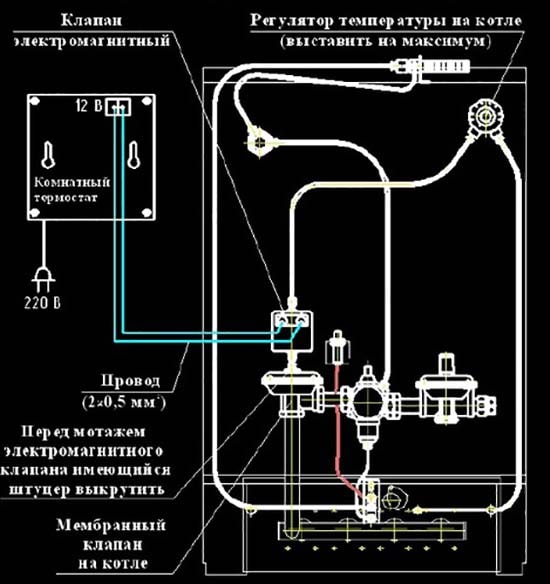

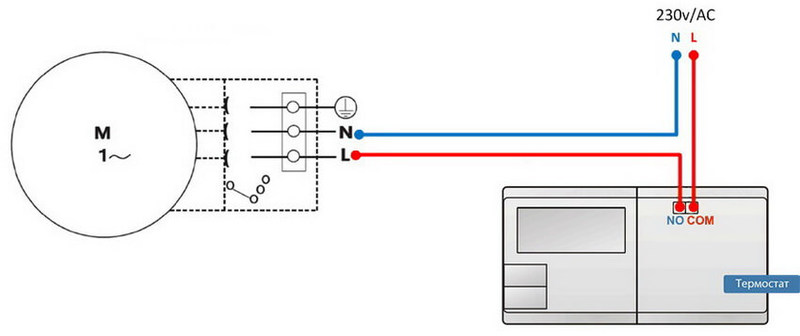

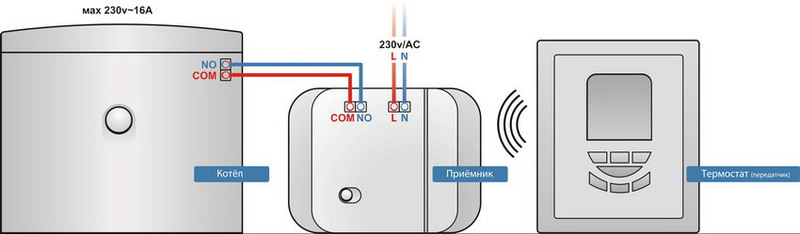

Схема подключения комнатного термостата к котлу отопления Как выбрать терморегулятор для котла отопления

На некоторых моделях терморегуляторов, схема приведена с обратной стороны декоративной крышки. Все современные модели котлов имеют точки подсоединения для термостата, который будет управлять работой отопительного оборудования. Фиксацию прибора осуществляют посредством клеммы на котле в соответствующей точке или используя кабель термостата (входит в комплект).

По мнению профессионалов, устанавливать беспроводные комнатные термостаты следует в жилых комнатах вдали от имеющегося бытового электрооборудования (телевизор, холодильник, светильники и т. д.), так как близость с излучаемым от них теплом может привести к некорректной работе устройства. Некоторые рекомендации по монтажу беспроводного термостата для газового котла:

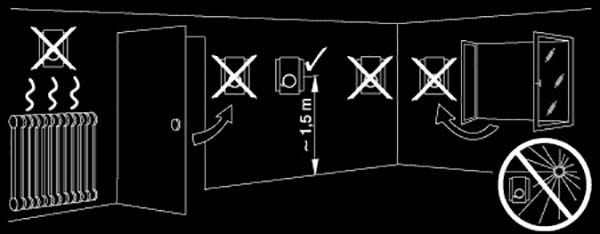

  • для правильного измерения температуры в помещении, необходимо обеспечить свободный доступ воздуха к термостату;
  • не рекомендуется закрывать устройства предметами мебели или тяжелыми портьерами;
  • располагать прибор следует в самых прохладных комнатах или в жилых помещениях, где жильцы проводят больше всего времени;

Как выбрать терморегулятор для котла отопления

  • необходимо избегать попадания на устройство прямого солнечного света;
  • не стоит монтировать прибор рядом с радиаторами отопления или обогревателями;
  • нельзя чтобы устройства находились в зоне действия сквозняков.

Полезный совет! Датчики комнатного термостата для отопления срабатывают при изменении температуры в помещении на 0,25 градуса.

Управление отоплением с помощью терморегулятора для газового котла

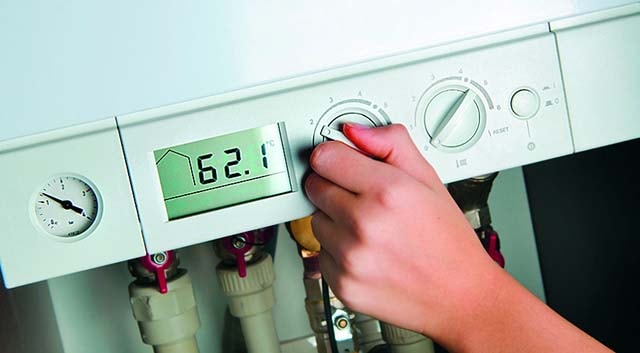

Управлять работой отопительного оборудования можно, используя настройку в ручном режиме или посредством терморегулятора для газового котла отопления. Хочется отметить, что с помощью ручной настройки можно выставлять температуру теплоносителя в системе. Такое функционирование оборудования никак не реагирует на изменение температуры воздуха в помещении, и если таковая произошла, придется опять перенастраивать котел вручную.

Как выбрать терморегулятор для котла отопления

Работа котла в случае с ручным управлением сопряжена с частыми включениями и отключениями оборудования, а также с функционированием циркулярного насоса независимо от того в каком режиме находится агрегат: в рабочем или ожидающем. Это приводит отопительное оборудование к быстрому износу и не способствует эффективному расходу топлива.

Если речь идет об управлении с помощью термостата для газового котла, то такое устройство задает оптимальный режим агрегату, учитывая температуру воздуха в отапливаемом помещении. Если, к примеру, произошло резкое потепление и помещение получило дополнительное тепло от солнечных лучей, термостат мгновенно отреагирует и даст сигнал управляющему устройству об отключении котла.

Учитывая, что с помощью терморегулятора (регулятора температуры) для газового котла можно задавать требуемое значение температуры в комнате, обогрев будет производиться только в случае ее понижения. Таким образом, если устройство выставлено на 20°C, а в течение дня помещение прогрелось еще и за счет солнечного тепла или работы приборов для приготовления пищи, котел будет находиться в стадии ожидания длительное время.

Как выбрать терморегулятор для котла отопления

В этом случае расход топлива будет значительно ниже. Перед тем как купить терморегулятор для газового котла отопления, стоит поинтересоваться как правильно выполнить настройку прибора.

Назначение и для чего нужно регулировать температуру

На первый взгляд назначение регулятора непонятно, мы и так настраиваем нужную температуру воды из крана смесителем…

На первый взгляд назначение регулятора непонятно, мы и так настраиваем нужную температуру воды из крана смесителем…

Как и понятно из названия устройство предназначается для того чтобы управлять температурой горячей воды идущей из крана. Но для неспециалистов не совсем ясно, зачем это делать?

Ведь мы и так регулируем ее, добавляя различное количество холодной воды. Для начала, чтобы было проще раскрыть все вопросы, опишем устройство систем горячего водоснабжения (сокращенно ГВС).

Устройство систем горячего водоснабжения

Устройство системы горячего водоснабжения и отопления современного дома

Большинство систем горячего водоснабжения увязываются с отопительными системами. При этом вода не отбирается прямо от котла, только если это не небольшой двухконтурный котел, в котором есть специальные теплообменники для нужд ГВС.

Причин три:

  1. вода для котлов очищается специальным образом, чтобы было меньше накипи, невыгодно отбирать ее для водоснабжения, а потом готовить снова;
  2. подготовленная вода мягкая и не утоляет жажду, в ней могут содержаться вредные примеси;
  3. неконтролируемый отбор воды опасен для котлов.

Поэтому устанавливают специальные теплообменники (еще их называют бойлеры), в которых нагревается водопроводная вода. Они бывают различной конструкции пучок труб в кожухе с водой для ГВС омываемый сетевой водой, наборы пластин с каналами.

Почему регулируют температуру горячей воды

Теперь перейдем к ответу на вопрос: для чего регулируют температуру горячей воды. Ведь можно оставит ее такой, какой она на выходе теплообменника, то есть равной температуре сетевой воды. Причин три.

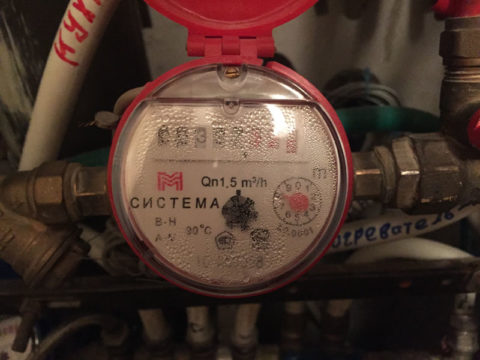

Большинство потребителей платят по счетчикам горячей воды

Большинство потребителей платят по счетчикам горячей воды

  1. В целях экономии. В стране существует норматив для горячего водоснабжения, в котором оговаривается, что ее температура должна быть не меньше 60 и не больше 75 оС. Температура сетевой воды определяется специальным графиком в зависимости от температуры на улице и может достигать до 90 градусов.

Так как большинство потребителей платят за объем израсходованнойгорячей воды по показаниям водомеров, то компаниям, подающим ее, нет смысла тратить топливо на то чтобы нагревать ее выше нижнего предела норматива.

Совет. В частном доме автономным отоплением и горячим водоснабжением экономии не будет. Нагрев воду сильнее мы просто разбавим больше ее холодной (мы уже говорили об этом) и используем меньший объем.

Ожог от горячей воды

Ожог от горячей воды

  1. В целях безопасности. Те же 60-75 градусов регламентирует и СанПиН 2.1.4.2496-09. Причем если нижний предел выбран для того чтобы в воде были максимально неблагоприятные условия для развития бактерий то верхние 75оС объясняются заботой о здоровье. Если, например, в душе случайно открыть кран с водой нагретой выше этого предела на полный напор, то есть вероятность получить ожог.
  2. Третья причина действует только в отдельных случаях. Если котел работает на газе, в летнее время и только для того чтобы обеспечивать нужды ГВС, то можно было бы держать температуру теплоносителя вблизи нижней границы норматива и регулировать ее котлом, обойдясь без регулятора на теплообменнике.

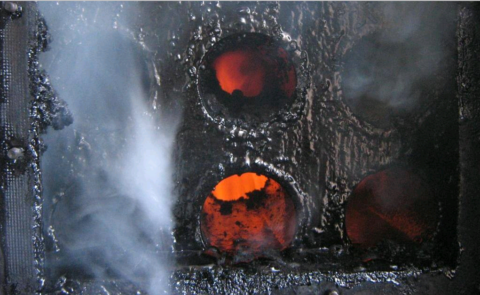

«Плачущий» котел

Но 60 оС находятся в районе точки росы газового топлива. И если сетевая вода будет такой температуры, котел начнет «плакать», на его внутренних поверхностях начнет конденсироваться вода, которая снижает КПД и ведет к коррозии. Поэтому нужно нагревать теплоноситель больше, а нужной температуры горячей воды достигают с помощью регулятора.

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Схема термостата в разрезе

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Строение терморегулятора для радиатора отопления
Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

Виды комнатных регуляторов

Для автоматической регулировки горения котла по температуре комнатного воздуха применяется 2 разновидности термостатов:

  1. Механические. Разрыв и замыкание электрической цепи производится биметаллической пластиной, изгибающейся от нагрева. Чтобы изменить желаемую температуру, пользователь вращает рукоятку, которая увеличивает либо уменьшает зазор между пластиной и вторым контактом.
  2. Электронные (цифровые). Здесь роль чувствительного к нагреву элемента играет терморезистор, изменяющий сопротивление в зависимости от температуры. Схема, куда входит указанная деталь, замыкает контакты реле, ориентируясь по изменению сопротивления и пользовательским настройкам.

Справка. Механический и электронный термодатчик используется не только для котла. Терморегуляторы успешно применяются на других участках системы отопления, например, для отключения циркуляционного насоса отдельной радиаторной ветви либо для зонального управления теплыми полами.

Конструкция механического термостата

Механический прибор подключается к теплогенератору посредством кабеля. В большинстве электронных моделей предусматривается беспроводное присоединение. По отзывам, радиоуправляемые термостаты приобретают широкую популярность благодаря удобству монтажа и эксплуатации. Как работает беспроводной терморегулятор котла:

  1. Аппарат состоит из двух блоков, оснащенных радиомодулями.
  2. Первый блок, включающий исполнительное реле, ставится непосредственно возле отопителя и подсоединяется к нужному разъему. Питание – от домовой электросети 220 вольт.
  3. Второй блок с дисплеем и кнопками управления питается от батареек и устанавливается в удобном месте жилища.
  4. Размещенный внутри дистанционного пульта термодатчик реагирует на температуру воздушной среды. В нужный момент радиомодуль посылает первому блоку сигналы о включении/остановке котла. Тот размыкает контакты реле, нагрев и циркуляция теплоносителя прекращается или возобновляется.

Как работает беспроводной термостатический регулятор
Беспроводные терморегуляторы состоят из 2 блоков, обменивающихся радиосигналами

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Котел с контроллером температуры
Котел с контроллером температуры

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения газового котла
Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Схема включения двухконтурного котла
Схема включения двухконтурного котла

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Группа #1: механические

В основу работы механического термодатчика положено изменение характеристик материала при изменении его температуры. Это простой в исполнении, бюджетный, достаточно эффективный и полностью независимый от электропитания вариант. Он предназначен для установки на трубах водяной системы отопления для регулировки потока теплоносителя.

Простейший механический термостат
Классический пример механического терморегулятора – устройство с игольчатым клапаном (запором) и термоголовкой-сильфоном

В качестве реагирующего на изменения температуры вещества в механических термостатах используются:

  • газ;
  • жидкость.

При нагреве жидкости газы расширяются, что приводит к их давлению на шток запорного клапана. При снижении температуры они сжимаются, запор возвращается пружиной обратно, и нагретая вода вновь течет по трубам в радиаторы отопления.

Для термостатов на батарею характерны слабая чувствительность и большая погрешность регулировки. Срабатывают они только при повышении температуры на 2 и более градусов. Плюс со временем наполнитель сильфона теряет свои характеристики, цифры на ручке установки требуемых температурных параметров и реальные градусы начинают расходиться.

У таких терморегуляторов достаточно большие размеры. Подавляющее большинство из них рассчитано на измерение температуры воды в батареях, а не воздуха в помещении. Зачастую точно отрегулировать их так, как хочется хозяину дома, сложно.

Группа #2: электромеханические

Данные термостаты работают на схожих с сугубо механическими аналогами принципах. Только в качестве термочувствительного элемента здесь применяется металлическая пластина.

При нагреве она изгибается и замыкает контакт, а при охлаждении возвращается в исходное положение и размыкает цепь. А уже через этот контур происходит подача сигнала на блок управления горелками.

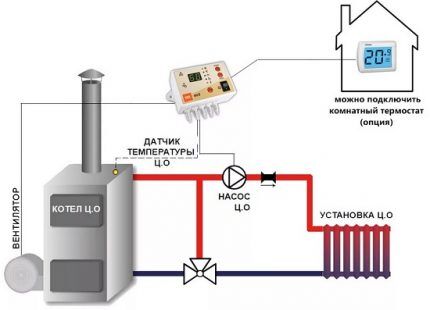

Схема установки электромеханического регулятора
Электромеханическому терморегулятору требуется электропитание, он регулирующими поток теплоносителя клапанами или горелками в котле управляет посредством электрических сигналов

Еще один вариант электромеханического термостата – это устройство с датчиком в виде двух пластин из разных металлов. В этом случае термочувствительный элемент устанавливается непосредственно в топку твердотопливного котла.

При высокой температуре между пластинами возникает разность потенциалов, воздействующая на электромагнитное реле. Контакты в последнем то размыкаются, то смыкаются. В результате происходит включение/выключение наддува воздуха в камеру горения.

Группа #3: электронные

Этот вид термостатов для водогрейных котлов относится к энергозависимой категории. Подобные приборы имеют выносной термодатчик, отслеживающий температуру в помещении, и полноценный блок управления с дисплеем.

Для электрокотлов такие терморегуляторы являются обязательным дополнением. Без них электрические нагреватели будут работать без остановки, нагревая воздух или теплоноситель слишком сильно.

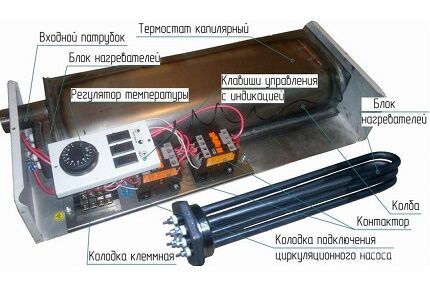

Электрокотел с встроенным терморегулятором
Работающие на электричестве котлы и бойлеры в подавляющем большинстве случаев термостатами оснащаются еще на заводе

В электронном терморегуляторе есть два главных элемента:

  1. Температурный датчик.
  2. Микроконтроллер.

Первый измеряет температуру, а второй контролирует ее и выдает сигналы на увеличение/уменьшение подачи тепловой энергии в помещение. Сенсор может посылать на контроллер аналоговый либо цифровой сигнал. В первом случае термостат по возможностям схож с механическим аналогом, только сильно превосходить его в точности замеров температурных показателей.

Цифровые терморегуляторы – это вершина развития данных приборов. Они позволяют регулировать теплоподачу по заранее заложенному алгоритму. Плюс к ним можно подключить гораздо больше датчиков расположенных как в комнатах, так и на улице.

Многие электронные термостаты имеют возможность дистанционного управления через ИК-порт или сотовую связь. Это позволяет регулировать комнатную температуру не только с помощью пульта в помещении, но и из любой точки вне него.

Например, еще выходя с работы, можно отправить сигнал на нагрев комнатного воздуха до комфортных параметров, и к вашему приходу дом порадует уютом и теплом.

Электронные устройства, предназначенные для автоматической регулировки качественных и количественных характеристик теплоносителя, являются обязательным компонентом систем отопления в умных домах. С их устройством рекомендуем ознакомиться.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механические таймеры котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления:

  1. Котёл выключен;
  2. Котёл подаёт тёплую воду;
  3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

Программируемый комнатный термостат

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни. Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат
Программируемый комнатный термостат

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.

Если за систему отопления отвечает котёл с радиатором, как правило, нужен только один программируемый комнатный термостат для управления всем домом. Некоторые шаблоны должны быть скорректированы весной и осенью, когда часы ушли вперёд и назад, или произошла определенная смена климатических условий. Также рекомендуем менять настройки температур при смене дня и ночи.

Такой контроллер климата имеет несколько опций, которые расширяют его возможности:

  • «Партия», которая прекращает отопление на несколько часов, после возобновляет;
  • «Перекрыть» позволяет временно изменить запрограммированные температуры во время одного из настроенных периодов;
  • «Праздник», увеличивает интенсивность нагрева либо уменьшает её в течение определённого количества дней.

Центральный терморегулятор

Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.

Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.

Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.

Советы:

  1. Рекомендуется установка термостата на 20 ° С;
  2. В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
  3. Желательно, чтобы в детской комнате было около 22 ° С.
  4. Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.

Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.

Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.

Термостатические регулирующие клапаны

Термостатический клапан простое решение задачи получения теплоносителя заданной температуры за счёт осуществления подмеса более холодной воды к более тёплой. Вид трехходового клапана представлен ниже:

Трехходовой клапан

Схема включения трехходового клапана в систему отопления:

Схема включения трехходового клапана в систему отопления

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана:

Схема обвязки твердотопливного котла с применением термостатического трехходового клапана

Схема обвязки газового котла с применением термостатического трехходового клапана:

Схема обвязки газового котла с применением термостатического трехходового клапана
Схема обвязки газового котла с применением термостатического трехходового клапана

Термостатический клапан радиатора позволяет контролировать температуру в комнате путём изменения потока горячей воды через радиатор. Они регулируют поток горячей воды через радиатор, но не управляют котлом. Такие устройства должны быть установлены, чтобы настраивать температуру, которая нужна в каждой отдельной комнате.

Эта идея должна рассматриваться как дополнение к установке терморегулирования. Также подобные устройства нуждаются в периодической переналадке и регулярной проверке работоспособности (каждые полгода во время смены режимов работы).

Самодельный внешний терморегулятор для котла: инструкция

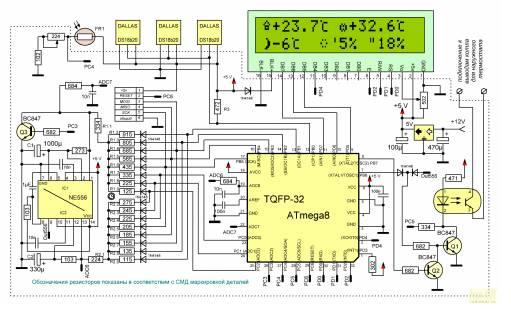

Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.

Схема самодельного внешнего терморегулятора для котла
Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности
Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7
Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера
Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

  • хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
  • перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
  • перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
  • если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.

Терморегулятор беспроводной для газового котла

Терморегулятор беспроводной для газового котла

Беспроводные программаторы облегчат управление теплотехническими приборами, расположенными в труднодоступных местах. Вам не придется тянуть груду проводов к удобному для Вас месту расположения термодатчика. Беспроводной терморегулятор котла состоит из двух модулей, работающие по радиоканалу.

Беспроводной комнатный термостат незаменим, когда вся отделка в помещении уже завершена и нет возможности прокладывать кабель от термостата к котлу отопления или «гребенке» управления теплым полом.

В этом случае беспроводной терморегулятор устанавливается в помещении, температурой которого необходимо управлять, а приемник, как правило, размещается в непосредственной близости от котла отопления (газового или электрического), термоэлектрического привода, клапана или других устройств регулирования системы отопления.

Передача команд управления между термостатом и приемником осуществляется по радиочастотному каналу на частоте 433,92 МГц или 868 МГц. Благодаря индивидуальному кодированию сигнала в каждой паре термостат — приемник, обеспечивается надежная помехоустойчивая связь.

Питается терморегулятор от 2-х батарей АА. Срок службы одного комплекта батарей около 12 месяцев, в зависимости от дальности связи и наличия препятствий между термостатом и приемником. Приемник питается от сети 220 В и имеет мощные коммутирующие контакты реле, рассчитанные на нагрузку до 3000 Вт (в зависимости от модели).

  1. Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
  2. Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Преимущества беспроводных терморегуляторов

Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.

    Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:

  • Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
  • Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
  • Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
  • Регулирование температуры воздуха в разных комнатах.
  • Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.

Окупаемость достигается уже за два сезона эксплуатации. Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора.

И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например, из-за сквозняка.

Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.

Единственный недостаток то, что термостат и котел поддерживают совместную эффективную работу часто в том случае, если они выполнены одним производителем. Различия в электронике иногда делают несовместимыми устройства разных производителей.

Терморегуляторы с датчиком температуры воздуха для котла

Более качественно поддерживать микроклимат в помещениях помогают датчики, контролирующие температуру воздуха в комнате. Их принято называть термостатами и добавлять слово «воздушные».

Таким образом, получается, что терморегулятор просто поддерживает температуру теплоносителя в определенном диапазоне, а термостат работает точнее, стабилизируя микроклимат помещения.

Если воздух в комнате будет дополнительно обогреваться какими-либо источниками, например, солнечными лучами через стекла окон или от тепла работающих электроприборов, то терморегулятор не скоро почувствует эти факторы, а термостат — быстро среагирует, экономя энергию и ресурс оборудования.

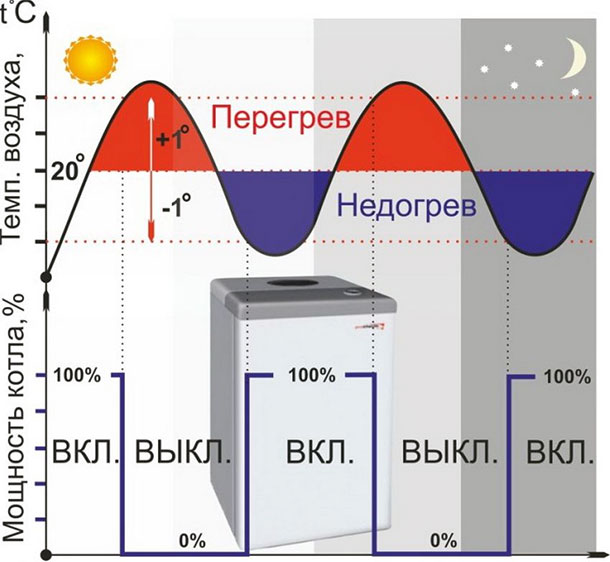

Терморегуляторы с датчиком температуры воздуха для котла

    Термостаты работают в составе электронных автоматических устройств, имеют определенный диапазон стабилизации температуры и по своей конструкции могут передавать информацию на блок логики и управления:

  • по проводам;
  • с помощью радиоволн.

Все они нуждаются в электропитании. Первые снабжаются электроэнергией с помощью блоков питания схемы, а вторые работают от встроенных батареек или аккумуляторов.

Для экономии их энергии часто используется прерывистый режим, когда воздушный термостат в течение долей секунды осуществляет замеры и передает их логическому блоку, а затем выключается на несколько минут. Следующие замеры повторяются по аналогичному циклу.

Принцип управления электрокотлом:

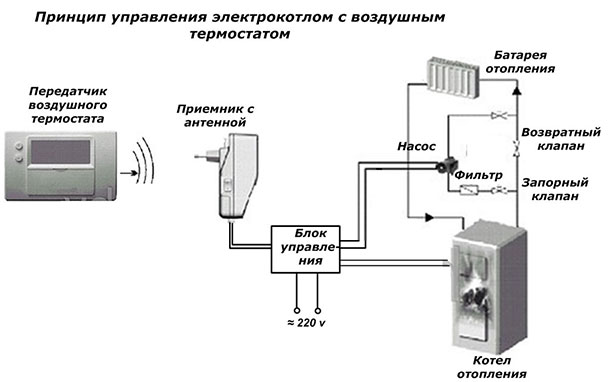

Принцип управления электрокотлом

    На качество поддерживаемой температуры помещения влияет место установки термостата. К примеру, необходимо учитывать, что:

  1. на кухне часто работают дополнительные приборы, выделяющие тепло, которое будет учитываться термостатом;
  2. воздушные массы при нагреве поднимается к потолку, а около пола температура снижается;
  3. при открытии форточек начинается теплообмен с улицей;
  4. изоляция термостата от естественной циркуляции воздуха нарушает работу автоматики;
  5. частое пользование дверью может оказывать воздействие на механические контакты датчика, расположенные поблизости от нее.
    Логические блоки, снабженные микропроцессорными схемами управления, в автоматическом режиме работы обладают разными функциями:

  • отдельные модели позволяют задавать температурный режим в комнатах в зависимости от времени суток (в рабочее время создается комфорт, а ночью — экономия) и дня недели;
  • наличие режима «температура предохранения от замерзания»;
  • установка защиты от пропадания связи между приемником и передатчиком, когда управление котлом переходит на режим «памяти циклов коммутации» за последние сутки;
  • функция учета работы оборудования отопления, как на отдельных электрических счетчиках;
  • использование беспотенциальных исполнительных контактов;
  • увеличенная дальность связи между передатчиком и приемником;
  • защита радиоканалов от помех;
  • сенсорное управление;
  • наличие таймера вывода программы на время от одного часа до нескольких месяцев для выставления собственных настроек. Этим удобно пользоваться при отсутствии в помещениях на длительное время, например, при поездках в командировки или отпуск.

Производством терморегуляторов и воздушных термостатов для электрических котлов занимается много производителей с мировым именем.

    Популярностью пользуются приборы, предоставленные компаниями:

  1. BOSCH;
  2. Ariston;
  3. SALUS Controls Ltd;
  4. Viessmann;
  5. Vaillant;
  6. Ferolli;
  7. Baxi;
  8. Beretta;
  9. Альфа Калор.

При выборе схемы регулирования температуры следует подбирать термодатчик под конкретные условия его работы с учетом нужд потребителя.

Комнатный датчик температуры для газового котла

На большой площади жилого помещения целесообразно использовать погодозависимую автоматику. При таких условиях на котел возлагается функция восполнения потерь тепловой энергии.

Снаружи помещения устанавливается специальный выносной датчик, по данным которого и работает котел. Чтобы выбрать оптимальный режим работы и правильно настроить оборудование, лучше обратиться к специалисту.

При отсутствии специальных приборов котел приходится регулировать вручную, ориентируясь на температуру теплоносителя. Это довольно неудобно и совершенно неэкономно. Но если купить комнатный термостат и настроить его правильно, можно заметить ряд преимуществ.

Например, в помещении задается оптимальная, комфортная для проживания температура – 22 градуса. Порог срабатывания самых мощных и высокоточных термостатов – 0,25 градуса.

Как только установленное пользователем значение достигает 22,25 градусов, автоматика отключает систему отопления и циркуляционный насос. До тех пор, пока датчик не подаст котлу сигнал о том, что температура воздуха снизилась до 21,75 градуса, система его не включит. Как только сигнал будет получен, начинается работа котла на обогрев помещения.

Воздух гораздо медленнее остывает, чем теплоноситель в отопительной системе, поэтому с помощью термостата можно сократить цикличность зажигания котла и циркуляционного насоса. Когда на улице солнечная погода, и комната прогревается на несколько градусов от лучей солнца, система отопления экономит энергоресурсы и отдыхает.

Таким образом, заказав комнатный термостат для газовых котлов в интернет-магазине или другом месте, можно даже уехать в зимнее время, оставив дом и не беспокоясь о том, будет ли там тепло и комфортно.

По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.

К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.

Программируемый электронный комнатный термостат позволяет выбрать нужную и комфортную температуру в любое время, его легко перенастраивать и менять режим работы. Таймер времени позволяет установить другой шаблон для отопления в будние и выходные дни.

Некоторые таймеры позволяют устанавливать различные параметры для каждого дня недели, это может быть полезно для людей, работающих неполный рабочий день или посменно. Такими термостатами оснащены многие модели Terneo и КЧМ.

Программируемый комнатный термостат позволяет установить индивидуальные нормативы отопления на каждый день в соответствии с образом жизни и поддерживать температуру дома все время, независимо от присутствия или отъезда хозяев.

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка - самый простой и надежный вариант
Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон - особой разницы нет
Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирма Диапазон настроек Диапазон рабочих температур Тип управления Функции/назначение Тип соединения Цена
Danfoss living ecoот 6°C до 28°Cот 0°C до 40°CЭлектронныйПрограммируемыйRA И M30X1,570$
Danfoss RA 2994 с газовым сильфономот 6°C до 26°Cот 0°C до 40°CМеханическийДля любых радиаторовклипсовое20$
Danfoss RAW-K с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля стальных панельных радиаторовM30x1,520$
Danfoss RAX с жидкостным сльфономот 8°C до 28°Cот 0°C до 40°CМеханическийДля дизайн-радиаторов белый, черный, хромирванныйM30x1,525$
HERZ H 1 7260 98 с жидкостным сльфономот 6°C до 28°CМеханическийМ 30 х 1,511$
Oventrop "Uni XH" с жидкостным сльфономот 7°C до 28°CМеханическийс нулевой отметкойМ 30 х 1,518$
Oventrop "Uni CH" с жидкостным сльфономот 7°C до 28°CМеханическийбез нулевой отметкойМ 30 х 1,520$

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.

В установке подобных приборов помогут следующие рекомендации:

  • желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
  • перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
  • перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.
    Подключение механического регулирующего механизма к отопительному агрегату
    Специалисты советуют монтировать регуляторы в жилых  комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться  источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

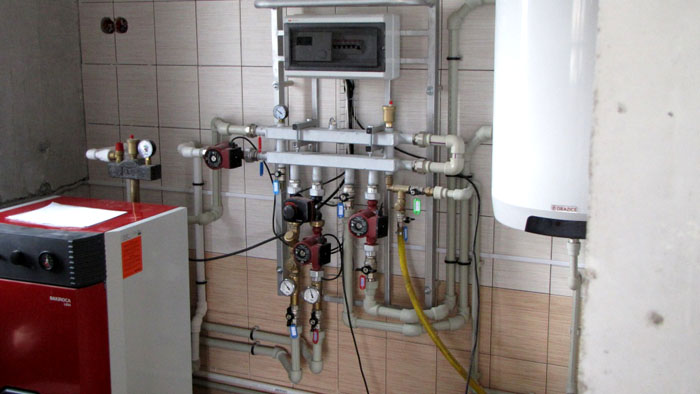

Термостат в системе с котлом АОГВ
Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Какой термостат лучше выбрать

Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:

  • низкая точность поддерживаемой температуры;
  • проводное подключение – кабель придется тянуть из котельной в нужную комнату;
  • отсутствие различных удобных функций, имеющихся в программаторах.

Примечание. Судя по отзывам реальных владельцев на форумах, точность поддержания температуры не является критической проблемой и не слишком волнует пользователей. Другое дело – провода, которые нужно прятать под плинтусами, в бороздах стен и так далее.

Расположение термодатчика в доме
Явных преимуществ у биметаллических термостатов тоже три:

  • невысокая цена и доступность;
  • надежность в работе – в простейших моделях нечему ломаться;
  • простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.

Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.

Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.

Программатор с элементами питания
В беспроводных программаторах нужно вовремя менять элементы питания

Типичный набор функций перечислим на примере термостата Baxi Magic Plus:

  • диапазон регулирования температуры – 5…35 °С;
  • защита от замораживания системы отопления, по умолчанию запускает котел при остывании жилища до +3 градусов;
  • ЖК-дисплей с подсветкой, управление – кнопочное;
  • сдвиг показаний датчика температуры ±5 °С (пояснение читайте в следующем разделе публикации);
  • 2 режима работы – экономичный и комфортный;
  • часовой / суточный / недельный программатор.

Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских производителей. Среди «китайцев» тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.

Терморегулятор для котла отопления своими руками

Купить можно все, а при желании терморегулятор можно собрать самостоятельно своими руками. Для конструкции не потребуется редких радиодеталей, но не обойтись без определенных знаний и опыта работы с подобными комплектующими.

Для начала учитываем тот факт, что автоматические приборы склонны к автогенерации (самовозбуждению). Поэтому близкое расположение датчика к прибору может стимулировать его к неконтролируемым процессам включения или выключения.

На это также воздействует его размещение относительно обогревающего прибора или внешнее охлаждение, поскольку электронные устройства имеет свою границу точности. Здесь сложно определить градусное значение, при котором устройство сработает.

Эти аспекты должны учитываться в схеме простого механизма. Датчик заменит терморезистор, и при нагревании будет падать его сопротивление. Деталь включается в цепь с переменным резистором, отвечающего за температурные показатели, необходимые для чувствительности терморегулятора, и делителем напряжения.

Действие прибора

При высоком нагреве аппарат реагирует на работу охладительной системы. В этом случае у терморезистора сопротивление незначительное. Охлаждение воздуха активизирует его подъем, и влияет на усиление напряжения на делителе.

Терморегулятор для котла отопления своими руками

При максимальном сопротивлении включатся терморезистор, и начинается процесс зарядки конденсатора. Цепочная реакция обусловлена включением вентилятора. Чтобы избавиться от автогенерации, следует прибегнуть к помощи блоков. Они временно обеспечат задержку выключения, причем временной интервал может быть существенным.

    Терморегулятор имеет универсальное назначение, и может применяться в помещениях, где необходим постоянный температурный контроль.

  • Рекомендуется устанавливать прибор в комнате на 20 градусов.
  • Ночной режим должен варьироваться в пределах 17−19 С.
  • Практика убеждает в несложном процессе сборки терморегулятора.

Прибор незаменим для хозяев с автономным отоплением. Ведь просто купить незаменимую деталь в пару сотен рублей, способную обеспечить безопасность и функциональность отопительной системе, чем ее ремонтировать в недалеком будущем. Вы сможете контролировать объем подаваемой воды в трубопровод и батареи, и сэкономить на отопительном ресурсе.

Простейшая схема всего из нескольких деталей

Для нее нам понадобятся электроконтактный манометрический термометр, примерно такой, как на фото ниже.

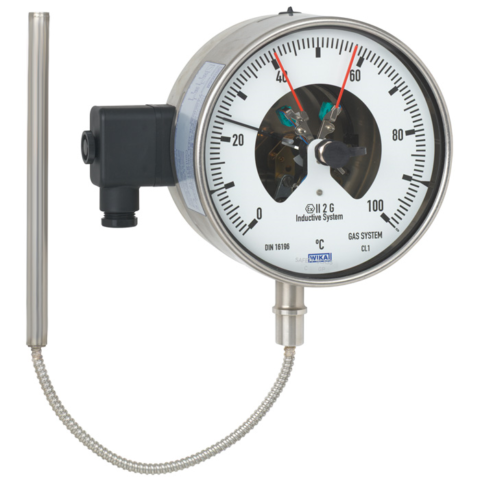

Электроконтактный термометр

В этом термометре есть две пары контактов, которые работают на переключение при достижении температуры, на которую установлены стрелкиуставки (на фото они красные и их можно перемещать). Контакты могут работать с нагрузкой до 30 ватт. Этого нам более чемдостаточно.

Эти термометры выпускаются на разные напряжения. Чтобы упростить схему лучше приобрести модельрассчитанную на 220 вольт, тогда можно обойтись без понижающего трансформатора или блока питания. Хотя в целях безопасности можно выбрать и более низкое напряжение.

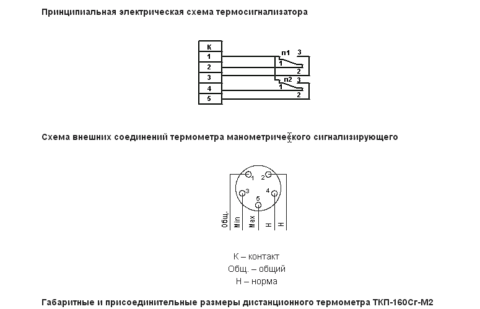

Схема контактов и цоколевка электроконтактного термометра

Схема контактов и цоколевка электроконтактного термометра

Вторая деталь, которая нам нужна это вентиль, задвижка или кран с электроприводом. Он может быть таким же, как и для работы с ранее рассмотренным регулятором. Например, можно выбрать модель как на снимке снизу.

Шаровый кран с электроприводом

Можно выбрать и любую другую разновидность. Главное чтобы кран соответствовал следующим критериям.

  1. Подходил по диаметру трубы, на которую он будет врезаться.
  2. Напряжение питания и его тип (постоянный переменный) были одинаковы с этими же параметрам блока питания и термометра.
  3. Потребляемая мощность не превышала 30 ватт, которые позволяют подключаться напрямую к термометру без промежуточных реле.
  4. Имелись встроенные концевые выключатели.

Совет. Лучше выбирать краны с возможностью ручного привода ими можно управлять при отсутствии электроэнергии.

У таких кранов, как правило, три вывода:

  1. общий;
  2. закрытие, при подаче питание кран перерывается;
  3. напряжение на открытие.

Теперь переходим к сборке, инструкция предельно проста.

  1. Врезаем на выходе горячей воды гильзу, вкотороюустанавливается датчик термометра. Со шкалой он связан гибким капилляром трубкой.
  2. На обратке или подаче сетевой воды к бойлеру устанавливаем кран.
  3. Подсоединяем один провод источника питания на общий вывод крана. Второй на манометр к егоклемме переключаемого контакта. В нашем случае она обозначена цифрой 1.
  4. Нормально замкнутый вывод манометра подключаем к выводу на открытие крана (обозначен 2).
  5. Нормально разомкнутый контакт (3),соединяем с выводом на закрытие у крана.

Наша схема собрана. Желательно дополнительно заземлить ее и установить выключатель питания. Осталось только выставить стрелку уставку на нужную температуру. Работать она будет следующим образом.

  1. При запуске системы кран сразу откроется полностью, так как подано напряжение на открытие. Температура будет расти.
  2. Когда горячая вода нагреется до температуры заданной при настройке (сделанной перемещением стрелки уставки) контакт подающий напряжение на открытие разомкнетсяи одновременно замкнется другой, на закрытие. Кран начнет закрываться и температура горячей воды будет падать.
  3. Когда температура снизиться снова сработает кран на открытие и процесс повторится.

Чтобы контакты термометра меньше изнашивались можно использовать его вторую контактную группу. При этом выставляем стрелки уставки с разницей в несколько градусов.

В этом диапазоне будет колебаться температура горячей воды и срабатывание контактов будет менее частым. При этом подключаем контактные группы так, чтобы одна при нижнем пределе подавала напряжение на открытие, а вторая,при верхней температуре, на закрытие крана.

Вот и все что мы хотели рассказать о таком устройстве как регулятор температуры системы горячего водоснабжения. Будем рады, если она была для вас познавательной, и вы разобрались в том, как они работают и их разновидностях. Еще лучше если она была для вас и практически полезной и с ее помощью вы смогли подобрать и установить самостоятельно подобное устройство.

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

  1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
  2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
  3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
  4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
  5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
  6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Монтаж автоматических регуляторов

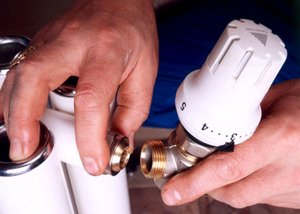

Монтаж регулятора
Установка термостата не представляет особой сложности, поэтому всю работу можно выполнить самостоятельно, не обращаясь к профессиональным сантехникам. В то же время необходимо в обязательном порядке изучить инструкцию к конкретной модели регулятора, где будут подробно расписаны действия при установке устройства.

При монтаже автоматического регулятора отопления необходимо слить из батареи всю воду, для чего потребуется запирающий шаровой кран. После слива воды с батареи откручивают клапан, предварительно перекрыв все краны.

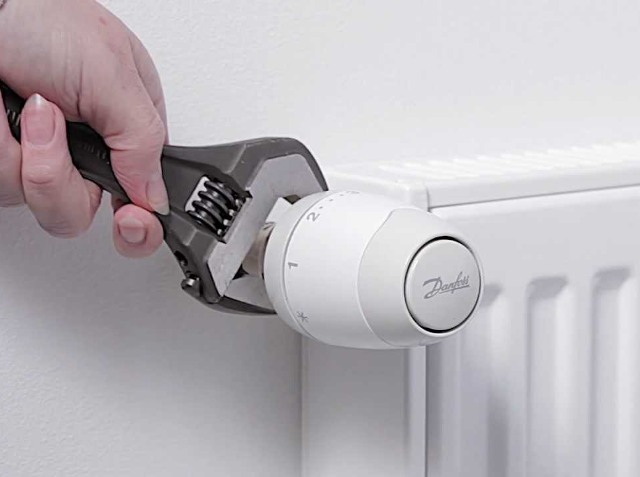

На радиаторе меняют адаптер. Для его снятия потребуется два разводных ключа, которыми фиксируют и откручивают гайки на подающей трубе и батарее. После замены адаптера аналогичную процедуру следует выполнить с воротником на радиаторе.

Непосредственно к установленному новому воротнику крепят терморегулятор. На корпусе термостата имеются соответствующие стрелки, позволяющие правильно смонтировать прибор, клапан которого фиксируется разводным ключом, после чего затягивают герметично гайку с дополнительной гидроизоляцией паклей и аналогичными материалами.

Всё что останется сделать, это открыть вентиль, полностью заполнить батарею водой, убедиться в отсутствии протечек, после чего можно приступать к настройке регулятора.

Рекомендации по установке

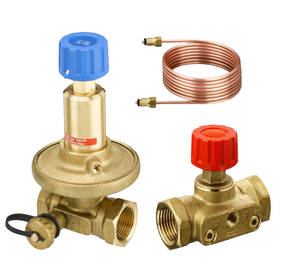

Как установить температурный регулятор
Алгоритм действий при установке терморегуляторов может существенно различаться, поэтому перед началом монтажа прибора следует ознакомиться с инструкцией.

В конструкции регуляторов отопления имеются хрупкие детали, которые можно повредить при неосторожном обращении, поэтому во время монтажа следует соблюдать внимательность, действуя предельно аккуратно, не пережимая газовыми ключами и другими фиксаторами пластиковые элементы термостата.

Устанавливать клапан необходимо таким образом, чтобы после фиксации термостат имел горизонтальное положение. В противном случае в регулятор будет поступать теплый воздух от батареи, что может отрицательно сказаться на точности его работы.

При установке термостата на однотрубные радиаторы возможен дополнительный монтаж байпаса в патрубок, что позволяет существенно упростить последующую эксплуатацию системы отопления.

На корпусе регулятора будут указаны стрелки, показывающие направление воды на входе в радиатор отопления. При установке теплоклапанов следует учитывать направление движения теплоносителя.
Регулятор температуры в системе отопления
При использовании электрических термостатов выносные датчики должны располагаться на удалении от клапанов 2−8 см. Это позволит обеспечить необходимую точность измерений, оптимизируя работу всей системы отопления в доме.

Использование регуляторов температуры в системах отопления позволяет повысить эффективность обогрева помещения, создает оптимальные условия в каждой из комнат, сокращает расходы домовладельца на оплату коммунальных услуг. В настоящее время в продаже можно найти механические, полуавтоматические и автоматические термостаты, отличающиеся своим принципом работы. Наибольшее распространение получили полуавтоматы, которые сочетают функциональность и удобство использования. Все монтажные работы можно провести самостоятельно, что позволит сэкономить на услугах профессиональных сантехников.

О монтаже и его особенностях

На подающей части трубопровода регулятора устанавливается клапан терморегулирующего типа

Важно сохранить горизонтальное положение для головки устройства отопления. Недопустимо воздействие прямого солнечного света, тепла в больших количествах


Радиаторы не могут нормально выполнять свои функции, если они закрыты занавесками или заставлены мебелью. В такой ситуации возникает зона с почти полным отсутствием чувствительности. Это означает, что нет никакого соприкосновения с окружающей средой.

В противном случае

Если по-другому систему отопления установить невозможно, придется использовать датчики дистанционного регулирования, у которых есть чувствительный накладной элемент. Для встраивания в ниши предназначены и так называемые минирегуляторы отопления.


Специалисты рекомендуют осуществлять установку специального запорного вентиля на обратке радиатора отопления. Тогда не придется отключать всю систему отопления от стояка, если понадобится произвести чистку батареи, демонтаж.

Терморегулятор насоса необходимо полностью открывать, когда отопительный сезон заканчивается. После этого на седле клапана не будет образовываться лишний осадок, само устройство просто поворачивается против часовой стрелки.


Есть несколько тепловых режимов, с которыми могут работать разные виды приборов для насоса.

  1. лето — 28 °C;
  2. ванная комната — 24 °C;
  3. гостиная — 20 °C;
  4. спальня — 16 °C;
  5. внутренний коридор — 11 °C;
  6. защита от заморозков — 7 °C.

Нужно обязательно настроить терморегулятор для насоса, прежде чем начинать активную эксплуатацию. На этом этапе создается дополнительное гидравлическое сопротивление. Нужно плавно регулировать дроссельный механизм, чтобы добиться необходимого результата работы насоса.

Обратный и впускной клапан батареи одинаково хорошо помогают справляться с этой же задачей.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов
Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная - на фум-ленту или льняную подмотку с упаковочной пастой
Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором
Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Установка и подключение прибора

Монтаж бытового регулятора состоит из двух этапов – крепление в удобном месте и присоединение к газовому (твердотопливному) котлу. Чтобы термостат фиксировал температуру без отклонений, располагайте регулирующий элемент согласно рекомендациям:

  • минимальная высота от пола – 1.5 м, максимальная – 1.7 м;
  • в пределах 1 м от прибора не должны стоять радиаторы отопления, обогреватели или другая бытовая техника, искажающая тепловую картину (включая кондиционеры);

    Где расположить комнатный терморегулятор
    Регулятор температуры нужно ставить подальше от различных источников тепла или холода

  • исключите воздействие сквозняков, работающей вентиляции;
  • нежелательно ставить датчик в отдалении от обогреваемых комнат.

Совет. Для частного дома с теплыми полами стоит купить модель термостата, укомплектованную дополнительным термодатчиком. Последний размещается над поверхностью пола и измеряет температуру в нижней зоне помещения.

Схема подключения датчика пола

После крепления прибора на стене согласно указаниям производителя проложите провод до источника тепла скрытым либо открытым способом (при наличии проводного подключения). Как подключить регулятор к котлу:

  1. Один конец управляющего кабеля подсоедините к контактам с маркировкой COM (общий) и NO (нормально открытый) термостата. На беспроводной модификации эти клеммы находятся в релейном блоке.Маркировка клемм регулятора температуры
  2. В инструкции по эксплуатации теплогенератора отыщите схему подключения выносного термостата, маркировку и местонахождение контактов.Перемычка на плате управления котлом
  3. Снимите или откиньте переднюю панель газового отопителя, закрывающую доступ к плате управления и разъемам.
  4. Извлеките перемычку, вставленную между указанными в паспорте клеммами. Не выбрасывайте деталь, впоследствии она может понадобиться.Где находится перемычка котла Baxi
  5. Подсоедините к освобожденным клеммам провода, идущие от контактов регулятора. Соблюдать полярность не нужно.
  6. При монтаже беспроводного термостата подведите к релейному блоку трехжильный кабель питания 220 В с заземляющим проводом.

Совет. Если на контактах вашего прибора вместо указанной маркировки нанесены цифры или непонятные буквы, отыщите 2 нужных клеммы с помощью тестера (цепь между ними должна быть разомкнута). Всего контактов – три, пара COM и NC изначально замкнута, как показано выше на схеме.

Подробности установки терморегулятора беспроводного типа демонстрируются на видео:

Энергонезависимые напольные котлы, оборудованные газовой автоматикой 630 SIT, 710 MiniSIT, САБК, «Орион» и подобными, несовместимы с дистанционными регуляторами. Причина – полностью механическая конструкция газового клапана и отсутствие электрических цепей, куда можно включить реле–прерыватель.

Подключение термостата по энергозависимой схеме
Схема присоединения регулятора к клапану SIT 820 NOVA

Исключение – газовые теплогенераторы, оборудованные автоматикой «Каре» и последним поколением итальянских клапанов EuroSIT – 820 NOVA. В указанных блоках предусмотрены электромагнитные клапаны и специальные контакты для присоединения наружных термостатов двух типов – механического и цифрового.

Схема подсоединения к автоматике «Каре»
В автоматике «Каре» задействован электромагнитный клапан, куда подключается терморегулятор

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе  — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Порядок настройки

Для настройки системы и подбора комфортной температуры выполните следующие действия:

  1. Выставьте дистанционным регулятором максимальную температуру.
  2. Запустите котел и выведите его в оптимальный режим работы, при котором агрегат достигает наибольшего КПД.
  3. Когда во всех комнатах установится комфортное тепло, возьмите электронный термометр и замерьте температуру возле вашего регулятора.
  4. Выберите измеренное значение на термостате в качестве порога отключения отопителя. В программатор заложите требуемые установки.

Важное уточнение. Газовый котел работает с максимальным КПД при температурном режиме 80/60 °С (подача/обратка).

Разъясним цель перечисленных манипуляций. Из-за различных площадей и тепловых потерь температура в помещениях может отличаться на 1—3 градуса, поэтому лучше ориентироваться по степени нагрева воздуха около самого датчика.

Настройка нагрева теплоносителя
Если в точке установки регулятора температура сильно отличается от остальных комнат, при настройке нужно делать поправку на величину этой разницы. В некоторых моделях, например, Baxi Magic Plus, предусмотрена функция подобной корректировки (называется – температурный сдвиг). Тогда остается лишь ввести в память прибора нужную величину, составляющую от 1 до 5 градусов.

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Порядок монтажа головки
Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Преднастройка штифтами
Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

Расшифровка шкалы настройки

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Достигаем максимальной стабильности и комфорта

Дополнительной возможностью многих электронных термостатов является возможность организации погодозависимого управления, когда мощность котла корректируется в том числе и с изменением температуры на улице. Для этого достаточно подключить к термостату универсальный уличный датчик температуры (2-2,5 тыс. руб.).

Универсальный внешний датчик температуры для котла отопления
Внешний датчик температуры для термостата Gira 130200.

Он представляет из себя единую конструкцию: датчик и провод длинною 2-6 м. Поэтому достаточно лишь зафиксировать жилы провода в соответствующих контактах термостата, согласно инструкции.

Автоматика для циркуляционного насоса отопления, ИБП, терморегуляторы, таймеры

Выбор варианта системы отопления для частного или загородного дома – это довольно серьезный и ответственный момент. Если вы выбрали отопительную систему с естественной циркуляцией, то нужно знать, что потребуется установить котел, зависимый от электроэнергии. Однако для их работы совсем не обязательна бесперебойная подача электричества, которую сможет обеспечить бесперебойник для насоса отопления. В наших условиях внезапное отключение электричества может происходить не так уж и редко, и энергозависимость отопительной системы может быть довольно существенным и важным аргументом. Именно поэтому важным становится такой вопрос, как автоматика для циркуляционного насоса отопления и специальные приспособления для обеспечения его энергией.

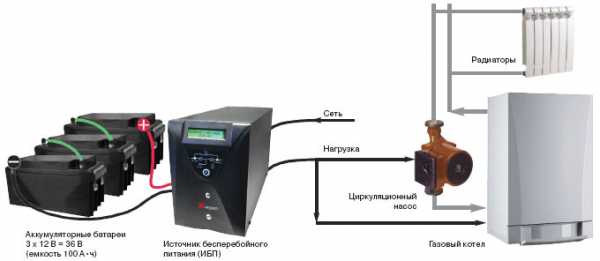

Бесперебойное питание для насоса отопления – конечно, важный момент. Однако не стоит спешить с выбором отопительной системы, пока не будут изучены все их преимущества и недостатки. Если ваш выбор остановился на системе отопления с естественной циркуляцией теплоносителя, то необходимо учесть, что у нее тоже есть некоторые минусы. Самый главный недостаток состоит в том, что если будет отсутствовать автоматика или насос, то система может выйти из строя или, по крайней мере, не будет обладать должной эффективностью. Также отсутствие данных компонентов негативно скажется на объеме потребляемого топлива, а значит, такая система принесет вам немалые финансовые потери.

Установка ИБП для насоса отопления будет отличным решением для предотвращения подобных проблем.

Установив ИБП для циркуляционного насоса отопления, можно не волноваться, если вдруг отключится электричество, так как такое оборудование оснащено автоматикой. Такое оборудование имеет аккумулятор для насоса отопления, который обеспечит бесперебойную работу насосов и других энергозависимых компонентов системы отопления, если вдруг отключится электричество.


Есть еще один способ, который создаст все условия для того чтобы компоненты отопительной системы не теряли свою работоспособность. Речь идет о дизельном или бензиновом генераторе. Данный способ более надежный, но в то же время, более дорогостоящий. Тем не менее, даже у генераторов есть свои недостатки: некоторые подобные устройства могут давать на вывод кратковременные броски напряжения. Это может спровоцировать неисправность некоторых автоматических компонентов котла или отопительной системы.

Комплектующие для циркуляционных насосов

Кроме ИПБ для насоса отопления, отметим также другие комплектующие. А именно — реле давления, это своего рода таймер для насоса отопления.


Такой компонент необходим для того чтобы насос в отопительной системе работал автоматическим образом. Реле будет включать насос, если в отопительной системе давление упадет ниже установленной отметки, а если давление достигнет самой верхней отметки, то реле автоматическим образом отключит насос. Так, реле осуществляет управление насосом отопления. Принцип работы такого компонента состоит в следующем. После того, как потребитель перестанет разбирать воду, давление в системе поднимется в один момент до верхней отметки. В этот момент благодаря такому реле насос отключится на время.

Если потребитель включит подачу воды, то она начнет поступать под давлением, тем самым, уровень давления в системе начнет понижаться. Он будет понижаться до тех пор, пока не достигнет до самой нижней отметки. В этот момент реле давления включит циркуляционный насос.

Управление циркуляционным насосом отопления также производит терморегулятор. Это – вентиль и термоэлемент. Терморегулятор для насоса отопления контролирует его температуру. Помимо этого, существуют и такие комплектующие для отопительной системы, как насос рециркуляции воды для автономного отопления.

Механические модели

Клапан и термическая головка – главные элементы, без которых невозможно представить практически ни один терморегулятор. При этом последняя выполняет функцию чувствительного элемента. Этим деталям не нужна энергия извне для того, чтобы правильно работать.


В свою очередь, несколько составных частей есть и у термической головки. Это регулятор и привод, жидкостный элемент, иногда встречаются упругие или газовые детали как альтернатива ему.

Внутреннее устройство

Выбирая регулятор температуры, необходимо учитывать все факторы, которые в будущем могут сказаться на работе устройства. Главные его части следующие:

  1. шкала с настройкой;
  2. фиксирующее заданную температуру, кольцо;
  3. механизм компенсационного действия;
  4. накидная гайка;
  5. шток;
  6. золотник;
  7. разъемное соединение;
  8. чувствительный элемент;
  9. термостатический элемент;
  10. термостатический клапан.

Терморегуляторы заводской сборки

Начнем с наиболее простых.

Регуляторы РТЦГ

Регулятор РТЦГВ

Это простейший регулятор горячего водоснабжения стоимостью немного больше за 10 тысяч рублей.

Маркируются он следующим образом:

  1. РТЦГВ — это аббревиатура «регулятор температуры централизованного горячего водоснабжения»
  2. Дальше идут две цифры 20, 25 или 32. Это диаметр условного прохода (Ду) в миллиметрах. Его можносчитать равным диаметру труб, на которые устанавливается регулятор. С Ду равным 32 мм регулятор может обеспечить управление работой ГВС в домах с проживанием до тысячи человек.
  3. Следующие две цифры это температура, на которую настроен прибор, от 35 до 85 градусов шагом пять. Причем делается это на заводе и поставляется уже настроенный терморегулятор. Самостоятельно изменить температуру нельзя.

Устройство регулятора РТЦГВ

Принцип работы тоже прост. Фактически это вентиль, клапан которого управляется не винтовым штоком, а сильфоном, о котором мы говорили выше. Сильфон омывается водой. Чем она горячее, чем больше он удлиняется и прижимает клапан к седлу.

При максимальной температуре, на которую настроен РТЦГВ, он закрывается полностью и прекращает подачу теплоносителя в бойлер. Температура падает, и он снова начинает открываться. Монтируется такой регулятор на подаче или обратке (о способах врезки мы уже рассказывали).

К достоинствам РТЦГВ можно отнести:

  1. Простота монтажа. Достаточно просто его врезать в трубопровод. Нет никаких дополнительных деталей проводов или импульсных трубок.
  2. Прибор не нужно настраивать. После врезки он сразу готов к работе.
  3. Регулятор не нуждается в электропитании. Его можно устанавливать в помещениях, к которым не проведена проводка.

Минусы тоже есть:

  1. Невозможно при необходимости перенастроить регулятор на другую температуру. Его нужно просто менять.
  2. Регулировка, по температуре подачи или обратки перед теплообменником, не точна.
  3. Нельзя дистанционно проконтролировать работу прибора.
  4. Патрубки входа и выхода находятся под углом 90 градусов, что затрудняет врезку на прямолинейных участках трубопровода. Хотя, если планируется изгиб, то регулятор можно врезать вместо отвода.

Надо отметить, что благодаря простоте и надежности, даже если проектируют новое горячее водоснабжение, регулятор температуры РТЦГВ продолжают использовать, особенно в случаях, где не надо высокой точности и дополнительных функций.

РТ —ГВ

Регулятор РТ-ГВ

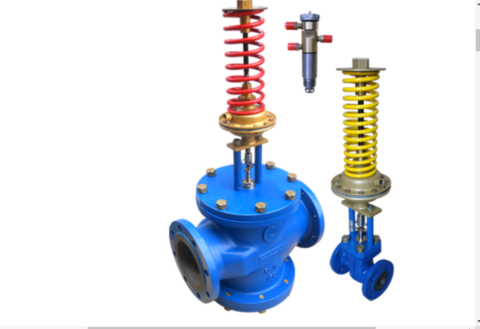

Еще одна условно устаревшая, но широко применяющаяся модель. Может работать на более мощных системах ГВС, так как она рассчитана на врезку в трубопроводы диаметром до 80 миллиметров.

В отличие ранее рассмотренного регулятора состоит из двух узлов (блоков) соединенных между собой импульсными трубками:

  • исполнительное устройство РК;
  • преобразователь температуры ПТ-1-1.

Схема врезки без слива

  1. Командный трубопровод подключен к камере исполнительного устройства, одной из стенок которого служит гибкая мембрана. Она связана со штоком клапана непосредственно регулирующего подачу теплоносителя в бойлер.
  2. Чем больше давление (напрямую зависящее от температуры на датчике-преобразователе) тем больше он перекрывает трубопровод и снижает подаваемый объем сетевой воды в бойлер.
  3. Для регулирования перемещения клапана исполнительного устройства на его штоке установлена дополнительная пружина. Изменяя ее натяжение можно настраивать то командное давление, при котором происходит срабатывание. Как мы помним командное давление напрямую зависит от температуры на датчике, то есть так регулируется нагрев подаваемой в сет ГВС воды.

К достоинствам данного устройства можно отнести:

  1. Не требуется подключения к сетям электроснабжения.
  2. Возможность перенастройки на любую температуру самостоятельно.
  3. При необходимости точной регулировки можно врезать датчик-преобразователь на выходе горячей воды. Хотя завод изготовитель этот способ не делает стандартной схемой врезки (непонятно почему).

Но недостатков больше.

  1. Сложность монтажа нужно делать дополнительные трубопроводы и врезки.
  2. Настраивать регулятор необходимо по показаниям внешних термометров. Процедура настройки может занять до часа.
  3. Трубопровод управляющего давления ограничен по длине. При большей его протяженности агрегат работает неточно и с большой инерцией.
  4. Из-за того что клапан исполнительного устройства приводится в действие давлением создаваемым сетевыми насосами при изменении режима работы их (например при переходе на резерв) необходимо перенастраивать и регулятор.
  5. Отсутствие функций дистанционного контроля и управления.
  6. Цена — регулятор под Ду 25 мм стоит около 15000 рублей, для труб диаметром 80 мм комплект стоит уже более 60 тысяч.

ВТР – 10 И от компании VOGEZ

Блок управления терморегулятора ВТР

Это один из современных микропроцессорных регуляторов. Он рассчитан на работу не только в сетях ГВС, но и в сетях отопления и вентиляции. Состоит из блока управления, к которому опционально поставляются или закупаются отдельно исполнительные устройства и датчики.

Блок управления двух канальный, в зависимости от необходимости выбирается одна из программ.

  1. Регулирование по одному каналу отопления и по второму системы ГВС.
  2. Два канала на две системы горячего водоснабжения.
  3. Регулирование системы вентиляции.
  4. Два канала на две системы отопления.
  5. Использование только одного канала для ГВС или отопления. Второй остается в резерве.

Достоинства прибора

Выбор этого регулятора более чем оправдан,по сравнению с ранее рассмотренными системами из-за множества достоинств.

  1. Не требуется два блока управления для отопления и горячего водоснабжения.
  2. Производительность систем ГВС, которые может регулировать устройство, неограничено. Все определяется выбором исполнительных устройств с нужным Ду.

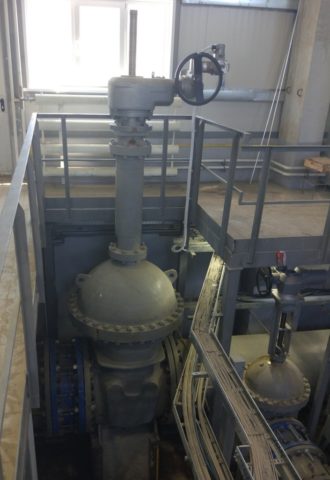

Для этого терморегулятора диаметр трубопроводов не имеет значения

Для этого терморегулятора диаметр трубопроводов не имеет значения

  1. Врезка и установка терморегулятора проще, чем приборов с командными (импульсными) трубопроводами. Исполнительная арматура, конечно,устанавливается в разрыв трубы. Датчик монтируется во вваренную в небольшое отверстие трубопровода гильзу. Все остальные соединения выполняются кабелями.

Внимание. Для корректной работы датчика перед его установкой гильза заполняется веретенным маслом. Наличиеего в ней нужно периодически контролировать.

  1. Заводская программа управления ГВС самостоятельно подстраивается по особенности системы. Нужно выставить только диапазон температур и время. Но при необходимости можно менять и другие параметры. При этом при отключении прибора от сети настройки сохраняются.

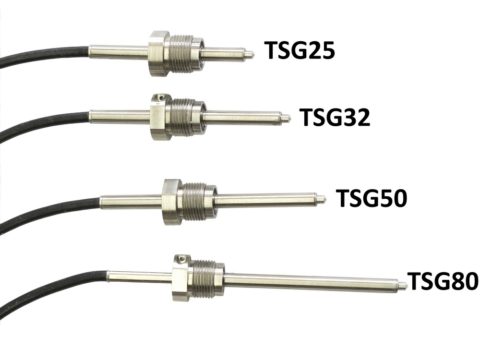

  2. Используются не аналоговые, а цифровые датчики, которые точно замеряют и передают температуру в независимости от длины сигнальных кабелей и не подвержены внешним помехам и наводкам.

Цифровые датчики температуры

Цифровые датчики температуры

  1. Невозможно изменить настройки системы не зная пароля. То есть, случайно попавший в теплопункт человек не может нарушить работу системы, кроме как механически повредив ее компоненты.
  2. Возможность отслеживания параметров системы за последние 72 часа.
  3. Дополнительно в контроллер встроена система защиты рециркуляционных (для отопления сетевых) насосов от пуска на «сухом ходу».
  4. Программа контролера имеют функцию оповещения об аварийных ситуациях.

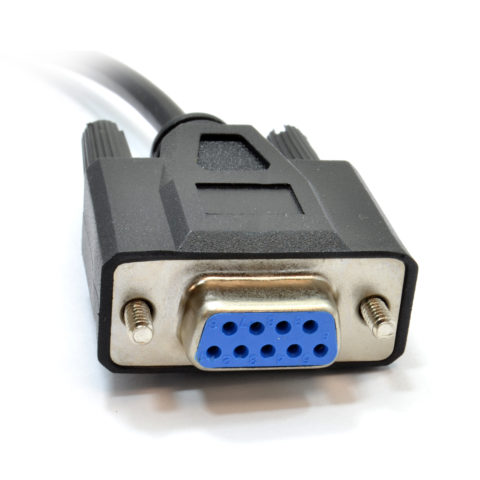

  5. Блок управления имеет порт RS 232 для связи с внешними устройствами.

Разъем RS 232

Разъем RS 232

  1. Все настройки и данные сохраняются при перебоях питания.

К недостаткам этого, да и всех подобных ему регуляторов, можно отнести только то, что он требует питания от электросети. Но почти все помещения, где располагаются узлы ГВС, имеют электропроводку, хотя бы для освещения не говоря уже о насосах.

Двухходовые терморегуляторы

Термостат для системы отопления частного дома

Принцип работы этих устройств значительно отличается от вышеописанных. Они представляют собой тот же вентиль, только с двумя патрубками — для соединения с радиатором и трубой подачи теплоносителя. В этом случае никакого смешивания теплоносителей не происходит. Снижение температуры производится за счет перекрытия подачи горячей воды в контуре.

Но можно ли подобные приборы отнести к категории термостатов? Скорее всего, можно. Давайте рассмотрим конструкцию простого механического устройства.

Она напоминает механический термостат, но жидкий наполнитель здесь можно заменить на газовый или пружинный. В обоих случаях эффективность реагирования на изменения температуры резко снижается. Но все же это реагирование без присутствия человека. В этой конструкции главный ход — это перекрытие основного контура подачи теплоносителя и уменьшение скорости его движения. Именно на этом построена работа такого механизма.

Достоинства современных термостатов

Существует достаточно большое количество терморегуляторов, которые отличаются друг от друга внешним видом и формой. Но не будем говорить о том, у кого дизайн лучше. Это дело неблагодарное, поскольку каждый потребитель выбирает устройство по собственному вкусу.

Все остальные достоинства просто перечислим:

Термостат для системы отопления частного дома

  • Удобство регулировки температуры. Причем температурный диапазон у терморегуляторов достаточно широк. А точность выставления и поддержания режима — не более одного градуса.
  • Огромный срок эксплуатации, в течение которого не требуется никакого обслуживания. Кроме того, все марки адаптированы под местные условия эксплуатации и характеризуются простотой установки в новых отопительных системах.
  • Благодаря приборам отпадает необходимость регулировать температуру внутри помещений с помощью открывания форточек или входных дверей. А еще появляется возможность равномерного распределения теплоносителя по всем без исключения радиаторам отопления, даже тем, которые находятся на периферии цепи.
  • Если температура воздуха в комнате повышается за счет солнечных лучей или скопления людей, аппарат тоже на это реагирует.
  • Специалисты утверждают, что экономия топлива составляет до 25%, если терморегулятор работает в автоматическом режиме.

А теперь возвращаемся к вопросу о том, нужны ли затраты на термостат? Вы сами смогли убедиться, что это необходимый прибор, который сэкономит расходы на отопление. Стоимость его вполне приемлема, и если вы установили его в системе отопления собственного дома, то он окупится уже за один сезон — проверено.

Следует отметить тот факт, что установка таких приборов актуальна в помещениях со значительным перемещением людей. Это кухня и гостиная. Особое отношение комнатам, которые смотрят на юг, где солнце присутствует постоянно.

Когда терморегулятор не экономит газ?

В интернете встречается немало отзывов такого плана: «Повелся на заверения продавцов об экономии 30%, купил и поставил регулятор температуры, теперь котел расходует больше газа. Зачем он вообще нужен?». Давайте разберемся, за счет чего данный прибор экономит энергоносители (не только газ, но и твердое топливо, солярку и электроэнергию):

  1. Увеличивается интервал между запусками теплогенератора. Причина – остывание и нагрев воздуха происходит медленнее, чем воды в батареях.
  2. Вместе с горелкой отключается циркуляционный насос, потребляющий до 100 Вт электричества. В ТТ-котлах останавливается вентилятор (турбонагнетатель либо дымосос).
  3. Помещения полноценно обогреваются в нужное время, когда жильцы пребывают дома. В остальные часы поддерживается разумно-допустимая температура. Нагрев рекомендуется уменьшать и ночью – для комфортного сна достаточно топить комнаты на уровне 18—19 °С.

Пояснение. Под разумно-допустимой понимается температура, с которой котел быстро прогреет комнаты до комфортного уровня без особых затрат энергоносителей. Определяется опытным путем и лежит в пределах 15—18 градусов.

Настройка температуры нагрева комнатного воздуха

Теперь рассмотрим ситуации, когда вместо экономии наблюдается повышенный расход либо ухудшение обогрева:

  1. На котле выставлена минимальная температура теплоносителя (40—45 °С), потому что контуры напольного отопления подключены напрямую. Отопитель работает с низким КПД, расход газа не уменьшается.
  2. Когда жилище отапливается исключительно теплыми полами, а терморегулятор не делает замер в нижней зоне комнаты. Стяжка и воздух прогревается медленно, в момент срабатывания датчика полы становятся слишком горячими. При остывании наблюдается обратная картина.
  3. Теплопотери здания чересчур велики. Здесь никакие термостаты не помогут, требуется утепление.
  4. Связка термодатчик – котел неверно настроена, неправильно подобран гистерезис (перепад температур между запуском и остановкой теплогенератора).

В каждом терморегуляторе предусмотрена разница температур между отключением и включением котла. Значение можно изменять в пределах 0.5—2 градуса. Если выбран максимальный гистерезис, а дом отапливается теплыми полами, перепад температур воздуха сильно увеличится, пребывание в помещении станет некомфортным, а теплогенератор израсходует больше топлива для нагрева.

О тонкостях настройки термостата расскажет мастер-монтажник на видео:

Какой терморегулятор для котла купить

Ответ на этот вопрос зависит от того, с какой целью вы хотите его приобрести. Если вы просто хотите контролировать температуру, то подойдет и самая простая модель. Она позволит выбрать температурный режим от 10 до 30 градусов. Преимуществом можно назвать не высокую цену более простых моделей. Однако данный термостат не снизит затраты на газ.

Если же вы хотите экономить — придется купить более дорогую технику, которая позволит регулировать температуру в ваше отсутствие. Если вас волнует уровень влажности в помещении — несомненно нужно будет приобрести регулятор с термостатом.

Каждая из моделей датчиков имеет свои очевидные преимущества и недостатки, поэтому нужно хорошо обдумать какой именно выбрать.

Зачем устанавливать термостаты для теплого пола?

Начнем с того, что теплый пол — это система обогрева, которая не должна функционировать постоянно. В таком случае идет усиленный износ, да и электроэнергии тратится много (прибавьте еще сюда нагрузку на электропроводку, что в потенциале небезопасно). Термостат нужен, чтобы без участия человека поддерживать температуру пола на заданном уровне. Он делает это, включая и отключая нагревательные элементы, когда температура станет низкой и, соответственно, когда дойдет до заданной нормы.

Заметим, что купить термостат для теплого пола нужно в любом случае, будь то водяная система нагрева или электрическая.

Давайте теперь рассмотрим кратко виды термостатов для тёплого пола:

  1. Электромеханические — наиболее простые и дешевые варианты. Настроить нужные параметры у такого прибора можно при помощи ручки-регулятора.
  2. Электронные — также называются цифровыми. Настройка работы прибора осуществляется путем нехитрых манипуляций с кнопками — обыкновенными или сенсорными. Как правило, такой термостат снабжен дисплеем, где показывается вся необходимая информация.
  3. Программаторы — тут возможно задавать рабочие режимы на продолжительное время.

Включаться и отключаться такие термостаты могут по часам. Мало того, есть возможность задать определенный режим работы на каждый день недели. Подобные модели зачастую имеют кроме пульта, ещё и возможность управления со смартфона или планшета.

Поделиться
Похожие записи
Adblock
detector
