Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

Сколько нужно тепла для отопления?

Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов: климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях.

В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м2 требуется 1 Квт тепловой энергии. Для северных регионов показатель увеличивается до 1,3 Квт.

К примеру, помещение, площадью 80 м2, для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

Как определить теплоотдачу батареи?

На этот параметр влияют три фактора:

  • Температура поступающего в трубу теплоносителя – чем она больше, тем выше отдача батареи.
  • Теплопроводность конструкционного материала батареи – чем она выше, тем меньше будет потерь при трансляции энергии теплоносителя в отапливаемую комнату.
  • Площадь внешней поверхности батареи – чем она больше, тем лучше. Ведь в большой радиатор можно залить огромную порцию теплоносителя, «добирая» калории не качеством, а количеством даже в случае недостаточной теплопроводности и низкой температуры воды или пара в батарее.

Все эти параметры увязываются между собой в особой формуле, разбавленной дополнительными коэффициентами, итогом которой будет искомая теплоотдача.

Подобным образом можно вычислить теплоотдачу любой заполоненной горячей водой емкости. Однако в случае с батареями можно обойтись и без излишне сложных вычислений. Ведь все три вышеописанных параметра давно стандартизированы и учтены конструкторами батарей отопления.

Поэтому типовая теплоотдача секций радиаторов или готовых панелей в большинстве случаев определяется по составленным производителем справочникам, где эта информация представлена в виде табличных данных. В итоге для определения отдачи батареи вам нужно знать только марку радиатора. А если вы испытываете затруднение с определением этой информации, то для грубого расчета будет достаточно информации о типе конструкционного материала.

Теплоотдача – ключевой показатель эффективности

Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя.

Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.

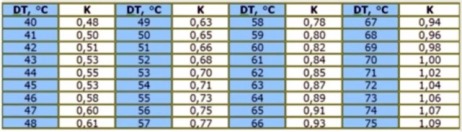

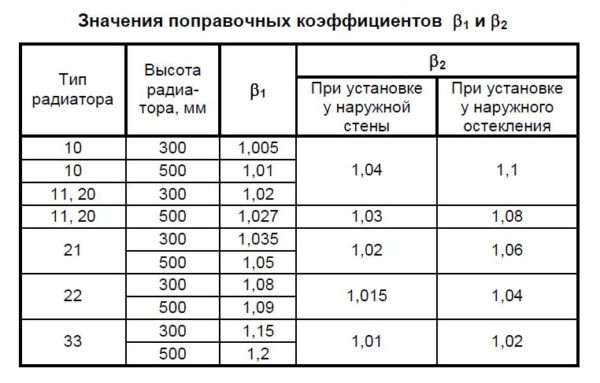

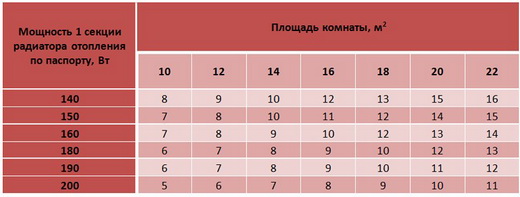

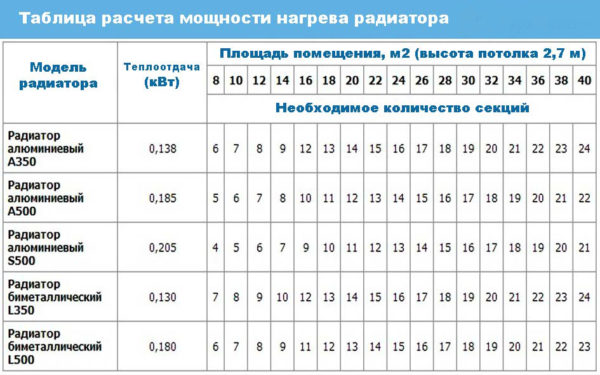

примерная таблица расчета

Вычисления производятся по формуле:

Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)

Пример: Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м2.

Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.

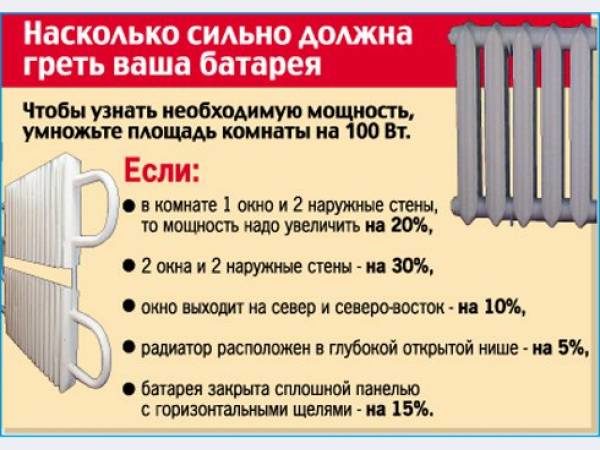

Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий), и все они имеют разную величину теплового потока, обусловленную свойствами металла.

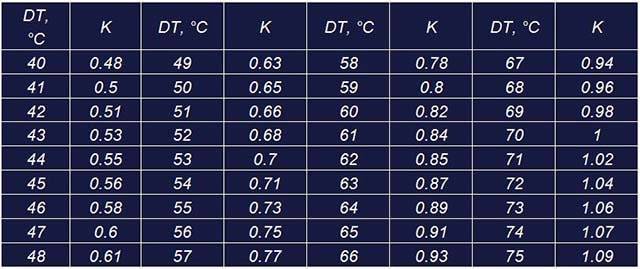

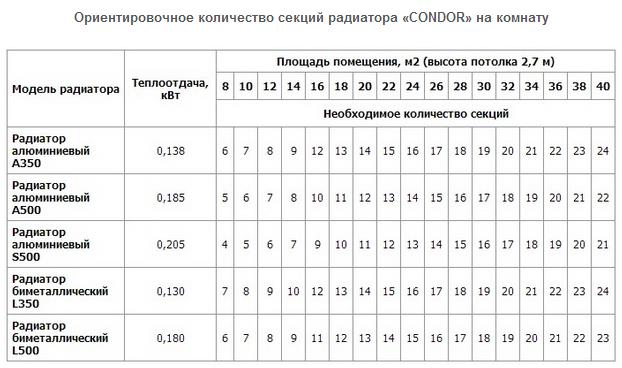

количество секций в таблице

Понятие теплоотдачи

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени. Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Если сравнивать батареи из разных видов металлов, то не только теплоотдача будет у них разная, но и остальные важные параметры. Ниже приведена таблица теплоотдачи биметаллических радиаторов в сравнении с чугунными, стальными и алюминиевыми аналогами. И нее видно, что по всем показателям этот вид батарей – это лучший «кандидат» для установки в домах с централизованной системой обогрева.

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения. Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения. Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Так нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла. Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно. Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Основные характеристики современных отопительных радиаторов

Рынок теплового оборудования изобилует современными моделями, отличающимися форматом и теплоотдачей, которые выпускаются из разного металла:

  • алюминий;
  • медь (труба для теплоносителя) и алюминий (внешний кожух);
  • сталь и алюминий;
  • сталь;
  • чугун.

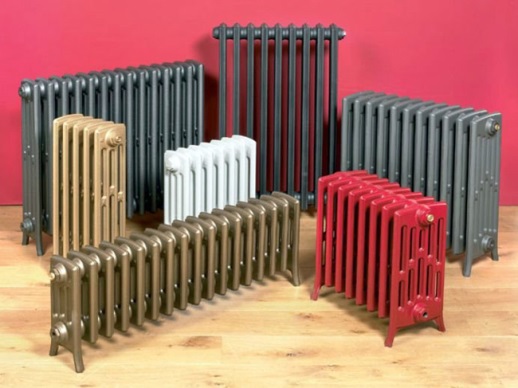

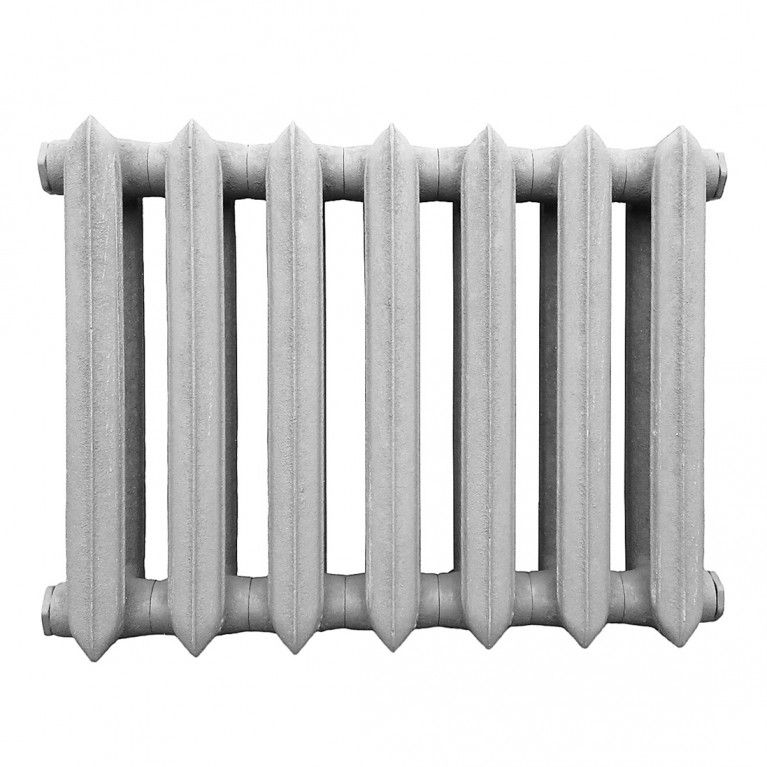

Чугунные батареи считаются «классикой» обогревательных приборов. Тяжелые громоздкие «гармошки» всем известны со времен советской эпохи. Они постепенно вытесняются новыми моделями в стиле ретро из того же чугуна. Покупатели все чаще отдают предпочтение более современным биметаллическим радиаторам.

Хотя чугун долго разогревается, такие батареи пользуются популярностью и завидным спросом потребителей. Новые модели чугунного радиатора типа МС 140 надежные, дешевые, стойкие к перепадам давления в системе, при условии надежного сочленения с трубами при монтаже. При отключении чугунные «гармошки» долго держат тепло, хотя прогреваются дольше других разновидностей. У новых разработок улучшенный дизайн, часто есть ножки для напольного монтажа. Сравнение тепловой инертности (темпов прогревания) и общих показателей представлено в таблице 1.

Таблица 1.

Параметры / металлЧугунСталь панельныеСталь трубчатыеБиметаллАлюминий
ФорматСекцииЦельныеЦельныеСекцииСекции
Тепловая инертностьВысокаяНизкаяНизкаяНизкаяНизкая
Стойкость к коррозииВысокаяСредняяСредняяСредняяСредняя

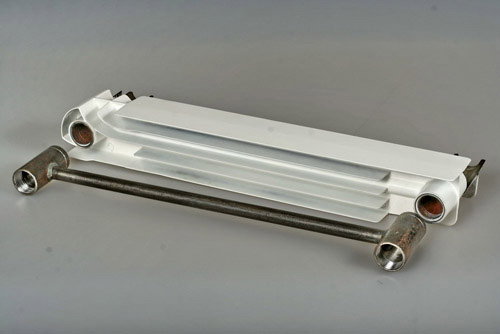

Изделия из алюминия со стальной трубкой под теплоноситель – рекордсмены по КПД. На сегодня 1 секция биметаллического радиатора намного быстрее прогревается и отдает больше тепла в атмосферу помещения, чем изделиях из других материалов. При предельной температуре наполнителя слышен характерный треск, поскольку у алюминия и стали разная теплопроводность и степень расширения при нагревании.

Теплоотдача радиаторов отопления таблица

Также есть батареи на основе медной трубки в алюминиевом кожухе – это самые дорогие биметаллические блоки. У них самые лучшие характеристики, высокая тепловая отдача и наиболее продолжительный срок эксплуатации. Недостатки – высокая стоимость и сложности в монтаже (лучше его доверить профессионалам).

Полезный совет! Оценивая эффективность разных моделей из одного металла, учитывают толщину стенки секции или трубки. Эти параметры должны быть указаны в описании к модели.

Радиаторы отопления из алюминия легче и дешевле, хотя немного уступают биметаллу по основным параметрам, включая мощность секции на1 квадратный метр. Трубчатые модели отличаются приятным дизайном, их легко перекрашивать под цвет помещения. Основной недостаток – вероятность деформации и протечки в мечтах сочленения при гидроударах и предельном давлении. По этой причине специалисты рекомендуют приобретать их для отопления частного сектора.

Стальной корпус отлично противостоит перепадам температур, меньше загрязняется, имея гладкую оцинкованную внутреннюю поверхность. Относительно небольшая цена, высокие темпы разогрева и хороший КПД – определяющие показатели, объясняющие их популярность. Однако со временем внутренний защитный слой разрушается под воздействием абразивных частиц теплоносителя.

Причины погрешностей в расчетах по показателям теплопроводности

Теплоотдача отопительной батареи – важный критерий мощности или энергии тепла, получаемого за определенное количество времени. Этот показатель измеряется в Вт/м*К или кал/час (есть разночтения в техническом описании к моделям). Для перевода величин пользуются соотношением

1,0 Вт/м*К= 859,8452279 кал/ч.

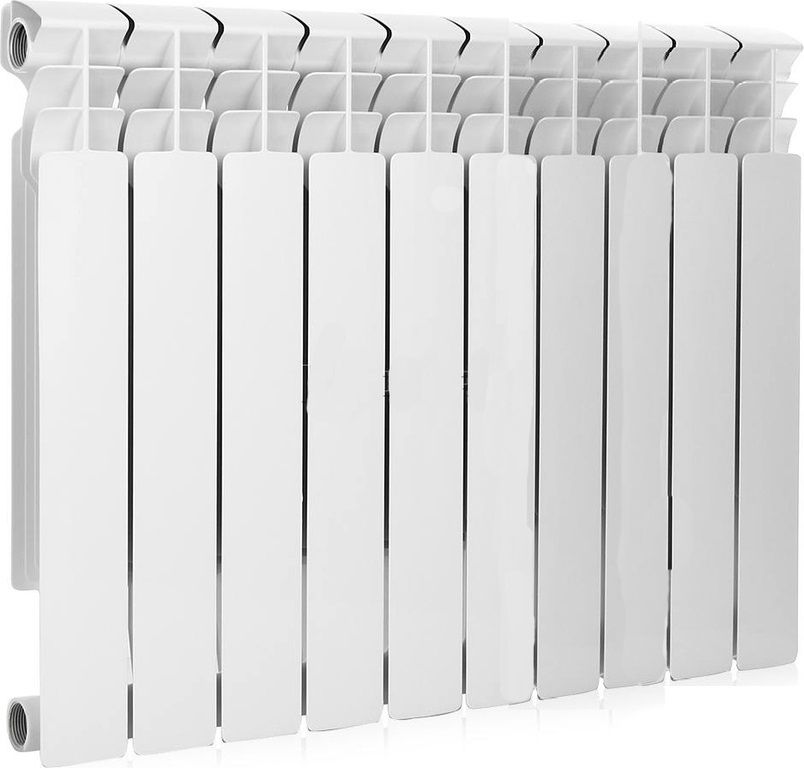

Биметалл (с медью) и алюминий лидируют по показателям тепловой отдачи. Однако при сравнении нередко возникают разночтения, даже когда верно выполнены все расчеты.

Теплоотдача радиаторов отопления с учетом типа металла представлена в таблице 2.

Таблица 2

МеталлТеплопроводность Вт/(м*К)
Алюминий237
Биметалл185-212
Сталь (разной марки)58-65
Чугун52-60

Сложнее всего не ошибиться в показателях теплоотдачи алюминиевого радиатора и моделей из биметалла. Эти погрешности легко объяснить другими показателями:

  1. Теплоотдача зависит от конструктивной классификации модели (панельные, трубчатые и секционные), которые также отличаются межосевым расстоянием и степенью проходимости 1 кубометра теплоносителя за одинаковое время.
  2. Батареи выпускаются не из обычного алюминия, а из силумина (сплав с добавлением кремния).
  3. Степень контакта двух материалов в биметаллических конструкциях.
  4. Биметаллические модели бывают двух типов – медь + алюминий или стальная оцинковка + силумин.

Обратите внимание! Полная теплоотдача просчитывается на полном разогреве батареи.

Некоторые модели обладают определенной инертностью при прогревании, которая наблюдается в начале отопительного сезона. Поэтому нельзя сопоставлять теплоотдачу чугунных и биметаллических радиаторов, проверяя нагрев прикосновением руки, пока они по-настоящему не «разгонятся».

Теплоотдача радиаторов отопления таблица

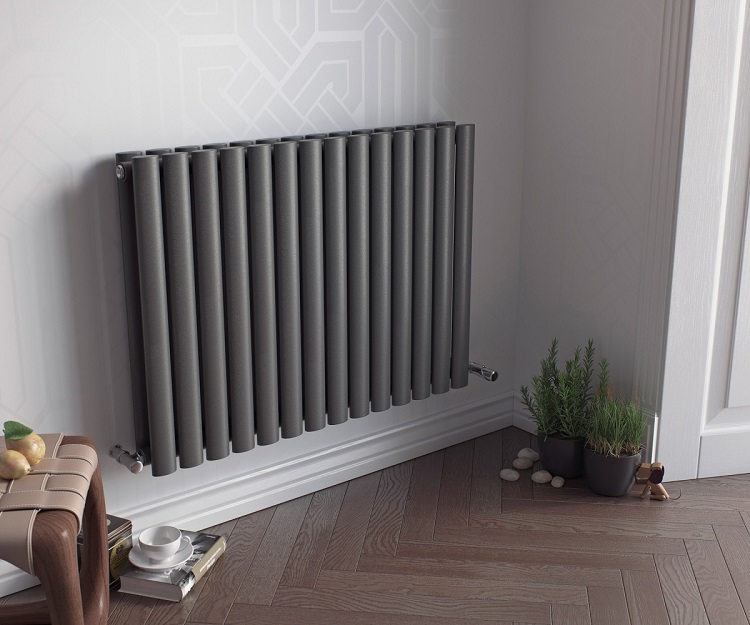

Первых несколько часов уходит на прогревание всей системы и каждого радиатора в отдельности. Это время у каждой модели разное, многое зависит от засоренности отопительного контура. От советских чугунных «гармошек» не следует ожидать высокой тепловой отдачи. Они катастрофически засорены ржавчиной из труб, кальциевым и органическим осадком.

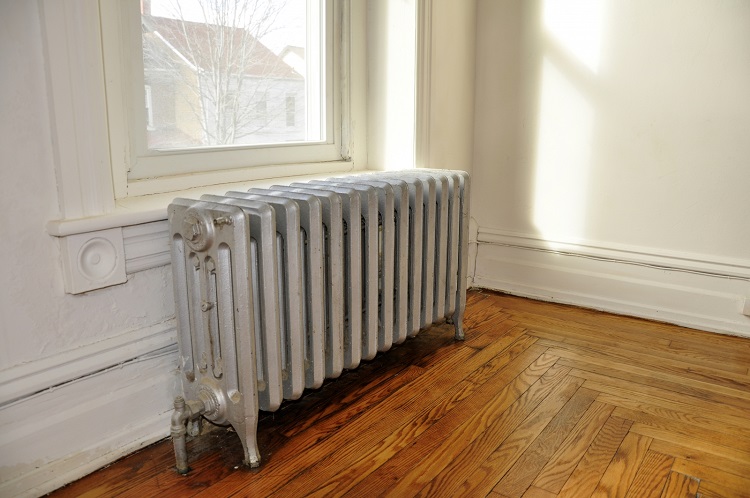

Способы повышения теплоотдачи отопительной системы

Важно понимать, что указанные сведения – это усредненные данные. По факту теплоотдача радиаторов отопления, таблица и заявленные технические характеристики могут немного отличаться в реальных условиях. Суммарные потери тепла снижают КПД отопительного контура квартиры или дома.

Эффективные меры:

  • наружное утепление дома;

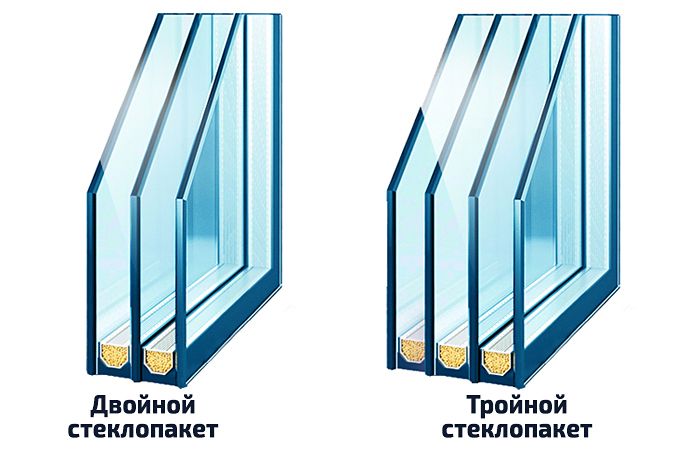

  • замена старых рассохшихся окон на двойные стеклопакеты нового образца, перевести их на время отопительного сезона в зимний режим;
  • если квартира находится на первом или последнем этажах, важно максимально утеплиться со стороны холодных смежных помещений;
  • за батареями на стене на зимнее время закрепить теплоотражающие панели из фольги;
  • эпизодически проводить продувку системы и чистку радиаторов, чтобы удалить осадок, снижающий эффективность оборудования (признак – теплые трубы и еле-еле теплые батареи);
  • при отделке стен (особенно в угловой спальне или детской), рекомендуется установить комплект стальных батарей – на 2-3 стены, независимо от количества окон, дополнительно ставят дизайнерские отопительные панели или вмонтированные в полы конвекционные блоки.

После качественного утепления стен желательно старую холодную отделку заменить на новую. Лучше натуральное дерево и пробковые листы, фактурная штукатурка без цемента и гипсовый «дикий камень». Также подойдут текстильные обои с бархатистой поверхностью и флизелин под покраску.

Теплоотдача радиаторов отопления таблица

Определяющие факторы для показателей теплоотдачи радиатора

В техническом описании к любой модели оборудования указаны важные параметры. На практике КПД может незначительно варьироваться из-за массы факторов:

  1. Конструктивные особенности – ребристые поверхности больше отдают тепла, чем плоские панели, а декоративные щиты забирают до 40% энергии.

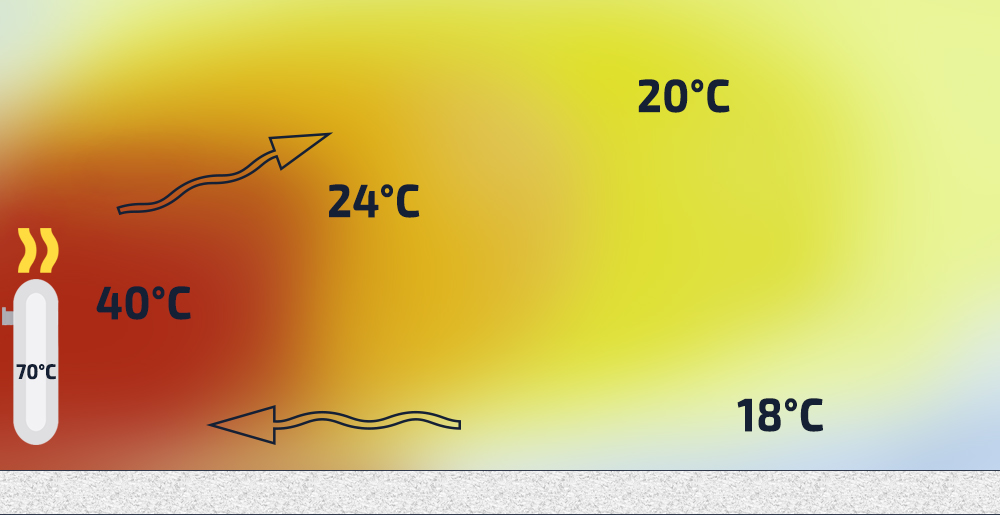

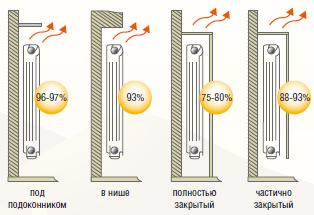

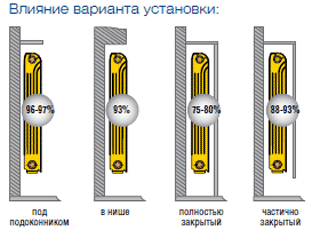

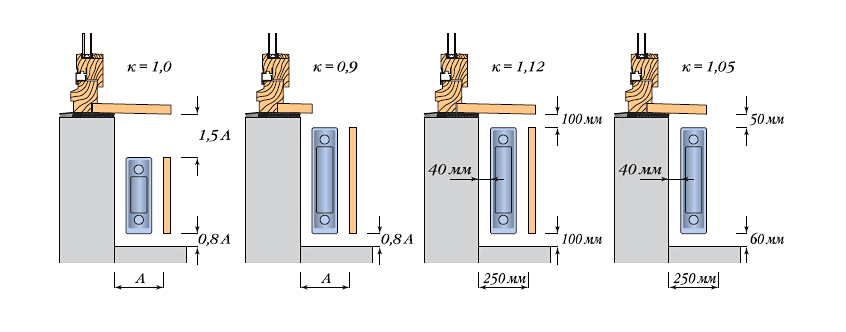

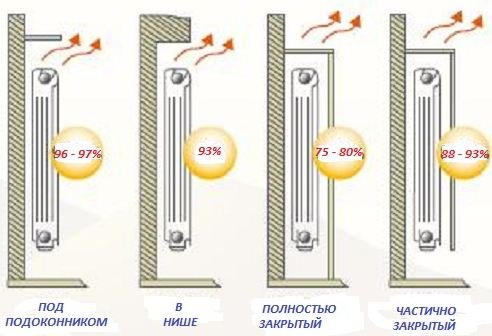

  2. Расположение в подоконной нише и высота от уровня пола – холодный воздух обволакивает батарею, и чем больше доступ, тем качественнее  циркуляция воздуха в помещении.
  3. Конвекционные модели способствуют более активной циркуляции прогревания воздушного объема в помещении.
  4. Модельный ряд радиаторов огромен, но не для каждого блока найдется подходящее место по высоте, ширине и глубине.
  5. Разновидность теплоносителя (вода, антифриз), температура и расстояние от котла до конечной точки (большой процент  теряется по пути, отдавая тепло через трубы).
  6. Тепловая инертность металла (чугунные батареи при запуске долго прогреваются).
  7. Тип подключения (заполнение водой по диагонали более эффективно, чем боковой и нижний тип монтажа).
  8. Разновидность прибора по типу монтажа (настенные, вмонтированные и напольные радиаторы).
  9. Наличие покраски (металлические поверхности теплее окрашенных вариантов).

Полезный совет!Приобретение мощной модели для небольшой комнаты несет определенные сложности – приходится снижать температуру. Для этого на входе в батареи устанавливают специальные терморегулирующие клапаны, часто они предлагаются в комплекте.

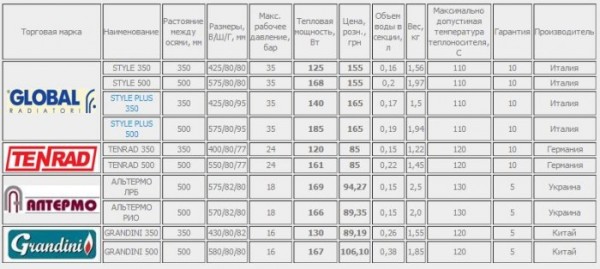

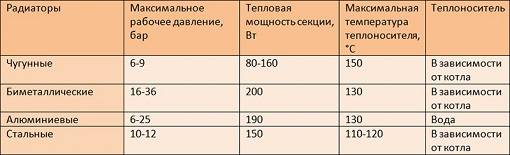

Сравнение показателей: анализ и таблица

 Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности.

Тип радиатораМежосевое расстояние (мм)Теплоотдача (КВт)Температура теплоносителя (0С)
Алюминиевые3500,139130
5000,183
Стальные5000,150120
Биметаллические3500,136135
5000,2
Чугунные3000,14130
5000,16
Медные5000,38150

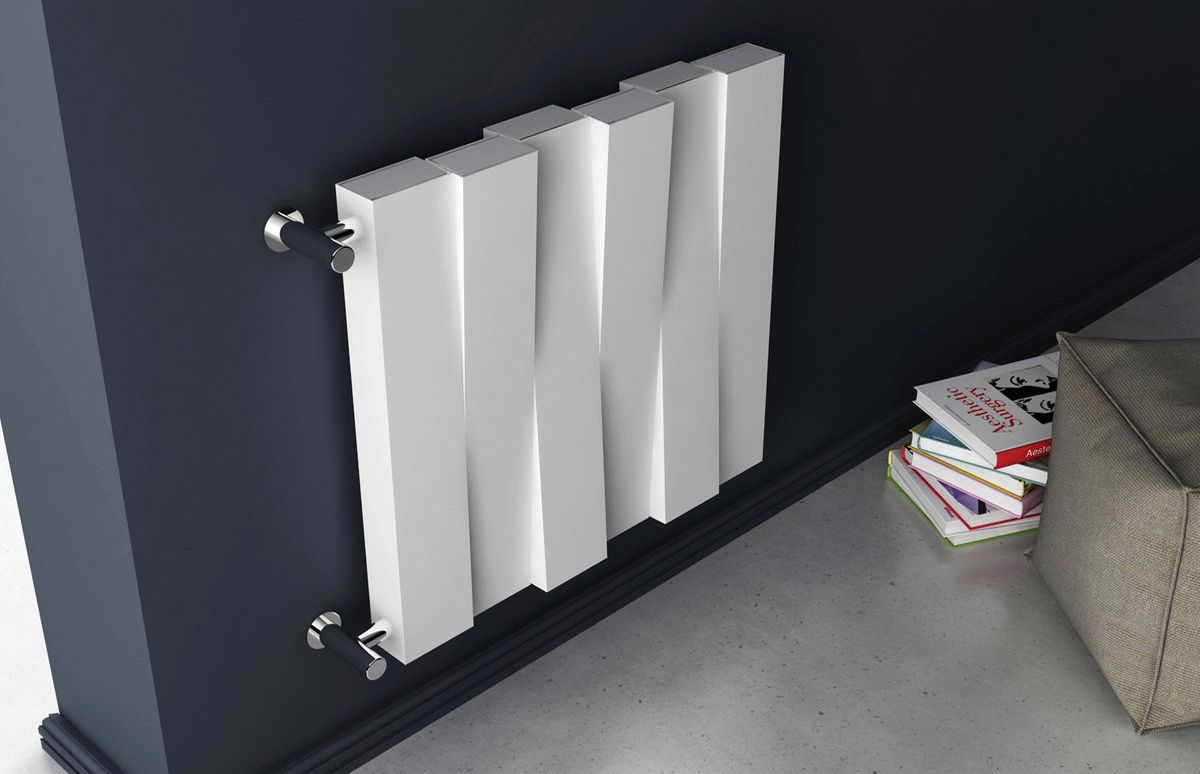

Зависимость теплоотдачи от материала

Лучшим материалом для изготовления радиаторов являются металлы, потому что имеют лучший коэффициент теплопроводности. Чем этот показатель больше, тем лучше материал передает тепло от горячего теплоносителя окружающему воздуху.

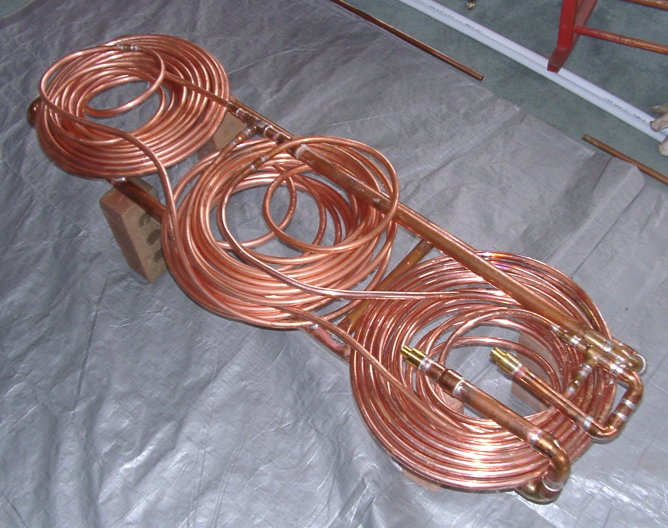

Медь

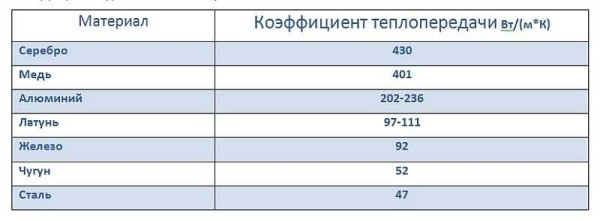

Как видно из таблицы, наиболее выгодна с этой точки зрения медь – она лучше других передает тепло. Однако при таких достоинствах она очень «неудобна» с точки зрения изготовления и эксплуатации:

  • легко повреждается;
  • быстро окисляется;
  • химически активна.

Чугун

Долгое время заслуженной популярностью пользовались батареи отопления из чугуна. Этот металл долговечен, недорог и устойчив к коррозии. К его недостаткам можно отнести лишь большой вес и хрупкость.

Но большой вес батарей в некоторых случаях идет им на пользу.

В сетях с твердотопливными котлами большая тепловая инерционность из-за веса радиаторов помогает сглаживать свойственные им колебания температуры теплоносителя и поддерживать температуру в помещении после того, как топливо прогорело.

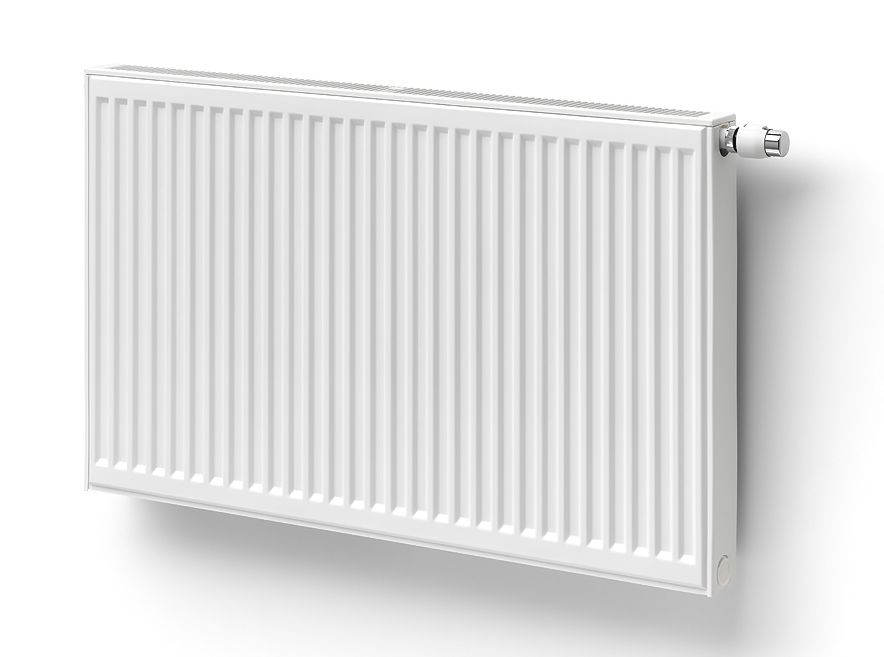

Сталь

Коэффициент теплопроводности стали еще более низок. Кроме того, она подвержена интенсивной коррозии, что значительно сокращает срок эксплуатации таких радиаторов.

Но относительно небольшая цена и простота изготовления панельных радиаторов привлекает множество производителей.

Радиаторы такого типа представляют собой две соединенные между собой стальные пластины с отштампованными каналами для движения теплоносителя.

Виды радиаторов, советы по приобретению

Большое влияние на выбор батарей играет его внешний вид (предпочтение алюминиевым), как он будет выглядеть в интерьере комнаты, всего помещения. Для частного строительства (загородный дом, коттедж), когда есть автономная система создания тепла, этот фактор выбора преимуществен, но в квартирах с центральным отоплением есть ограничения и требования к батареям кроме ее эстетического вида. Прочностные характеристики так же важны, как и эстетический вид. Можно выделить 4 группы: (См. также: Выбираем радиатор правильно!)

  1. Алюминиевые.
  2. Биметаллические.
  3. Батареи, изготовленные из стали.
  4. Классические чугунные.

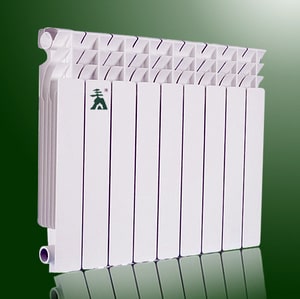

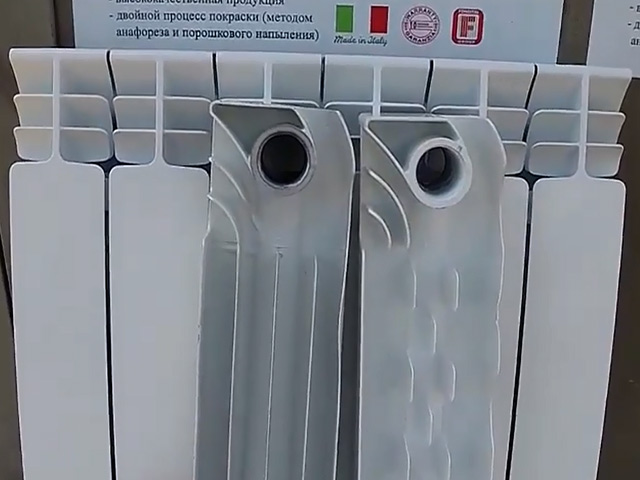

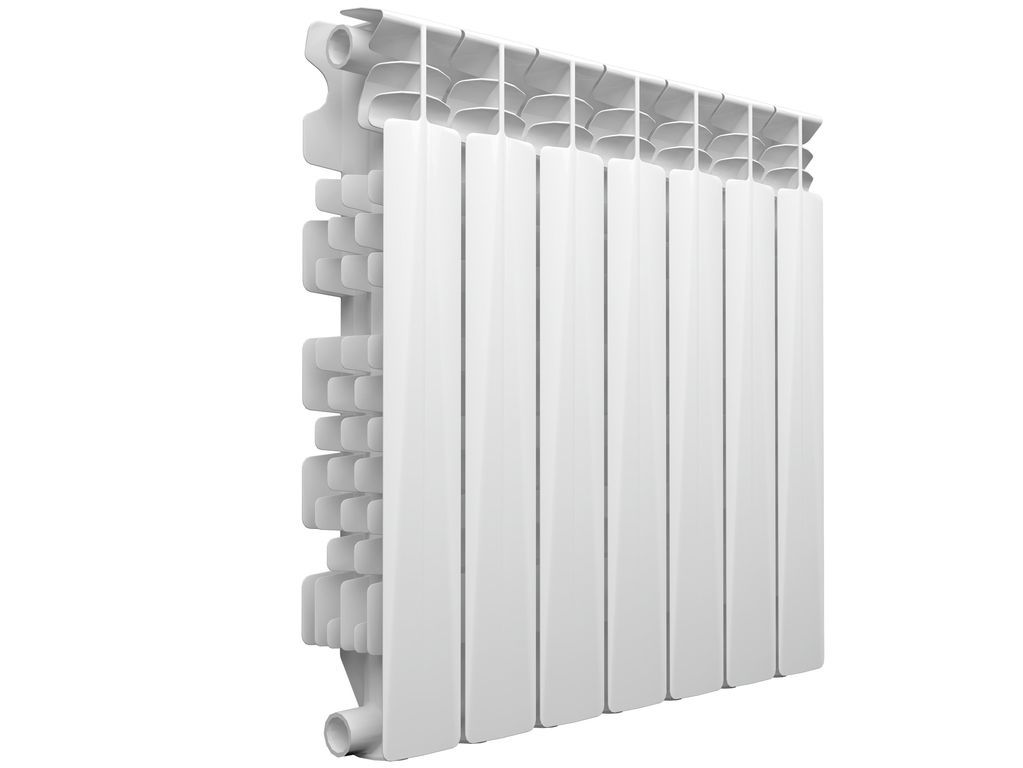

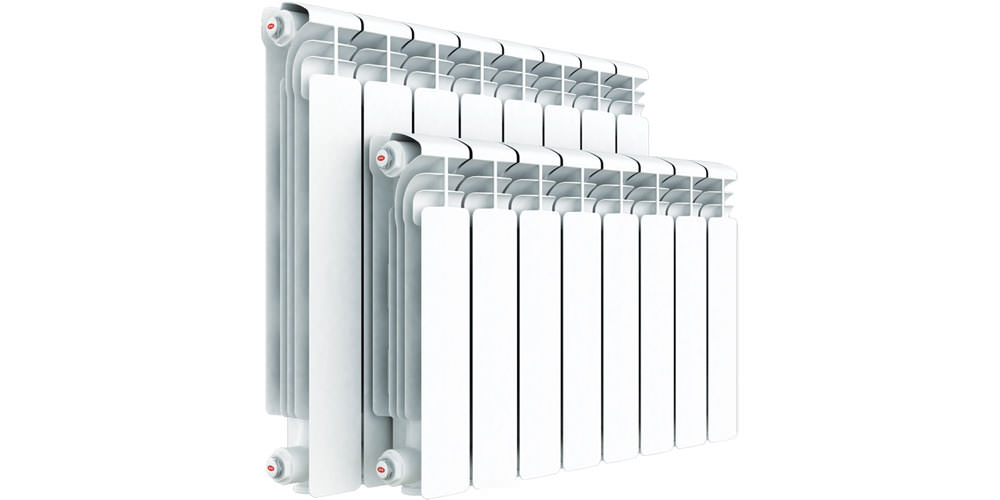

В России популярностью пользуются алюминиевые. Теплоотдача одной секции алюминиевого радиатора очень высокая. Около 50% тепла отдается непосредственно тепловым излучением, оставшееся тепло передается в помещении посредством конвекции. Этот вид радиаторов наиболее эффективен в тепловой отдаче! Теплоотдача алюминиевых радиаторов увеличивается, когда у них есть дополнительные ребра, они размещаются внутри секции, эффективность теплового съема увеличивается на 0,5 квадратных метров помещения.

Теплоотдача радиатора отопления

В конструкции алюминиевых радиаторов есть термоголовки, при помощи которых можно проводить регулирование, эффект становится заметным через 10 минут, что позволяет значительно экономить — до 30% теплового ресурса. Специалисты советуют выбирать качественные алюминиевые батареи. Теплоноситель для алюминиевых радиаторов создания тепла должен иметь значение pH в пределах 7-8 единиц, он должен пройти фильтрацию, чтобы не было твердых частиц в нем. Посторонние частицы в теплоносителе создадут нарушение оксидной пленки и приведут батарею к быстрому износу.

Перед использованием, теплоноситель подготавливается, иначе вся система пришла бы в негодность. Поэтому выбирая качественный алюминиевый радиатор, вы будете иметь систему с высокой тепловой отдачей, способностью экономии тепла. (См. также: Какие алюминиевые радиаторы лучше)

Критерии выбора отопительного радиатора

  • Дизайн – вопреки логике, зачастую первое, на что обращается внимание, это внешний вид радиатора. Можно, конечно, найти объяснение такому подходу: зачем же тогда менять старые, неуклюжие, огромные чугунные батареи?
  • Цена – для многих этот параметр решающий. Зачем платить больше, если можно сэкономить.
  • Теплоотдача – важнейшая характеристика радиатора для специалистов. Ведь именно теплоотдача влияет на эффективность обогрева помещения. Поэтому хорошо, если этот показатель максимально высок. Приблизительный ориентир – 100-150 Вт теплоотдачи на 1 кв.м. отапливаемого помещения.
  • Надежность и долговечность - в наших централизованных системах отопления есть неприятные особенности – нестабильность давления и сильная загрязненность воды-теплоносителя. Это может привести к так называемым гидравлическим ударам и коррозии. Поэтому желательно выбирать модель радиатора с антикоррозийным покрытием. Учтите, что давление в системе отопления многоэтажек 9-10 атмосфер, а в индивидуальных котельных – до 6 атмосфер. Так что надежность и долговечность отопительного прибора определяется, в первую очередь, этим показателем.
  • Размер – влияет на общий внешний помещения. Размер зависит от площади обогреваемого помещения, предназначения радиатора: для дома, офиса, нежилых помещений.
  • Масса – радиатор надо не только купить, но и довезти по назначению, смонтировать и установить.

Считаем количество секций

Важный критерий выбора радиатора - его тепловая мощность. Она указана на ценнике или в паспорте радиатора. Как правильно подобрать радиатор под Ваши потребности?
Необходимо вспомнить размер помещения, куда планируется его установка. Приблизительный расчет таков: 1000 Вт на 10 м кв (для угловых комнат, помещений с обширным остеклением и плохой теплоизоляцией берем 1200-1300 Вт на 10 м кв).
В зависимости от расчетной тепловой мощности выбираем радиатор нужного размера с необходимым количеством секций.
Например, чтобы обогреть помещение 15 м кв, потребуется прибор мощностью 1500 Вт.

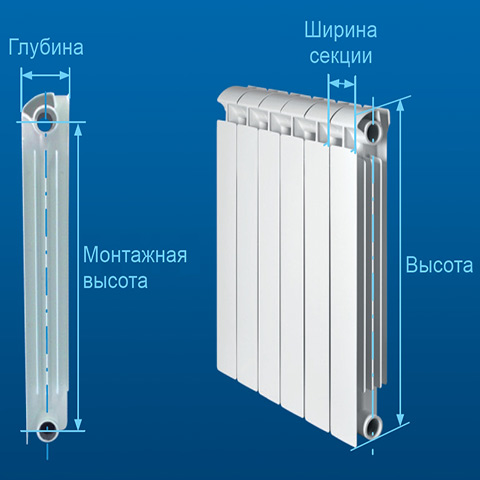

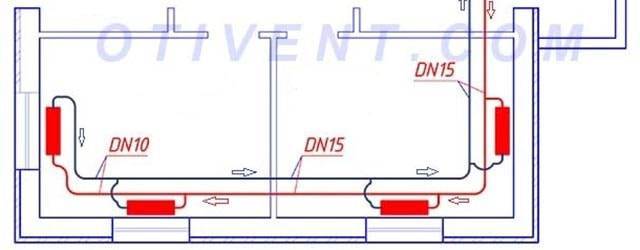

Выбираем вид подключения и размер радиатора

В зависимости от того, в каком месте будет установлен радиатор, а также как и на какой высоте расположены подводящие трубы системы отопления, определяется: вид подключения радиатора (нижняя или боковая подводка), а также размер радиатора (межосевое расстояние – т.е. расстояние между трубами подключения). Он может составлять от 200 до 2000 мм. Это число обязательно указывается в маркировке каждой модели.

Плюсы алюминиевых батарей:

  • небольшие размеры;
  • легкость;
  • высокое рабочее давление;
  • низкая цена;
  • хорошая теплоотдача, благодаря наличию большого количества ребер, большая площадь которых способствует хорошему обогреву.

Технические характеристики алюминиевых батарей:

  • Давление – 12 – 16 бар;
  • Мощность (тепловая) секции – 138 – 210 В;
  • Макс. температура теплоносителя – 130 градусов по Цельсию;
  • Масса одной секции, в среднем 1,12 – 1,5 кг.

Выбираем место установки

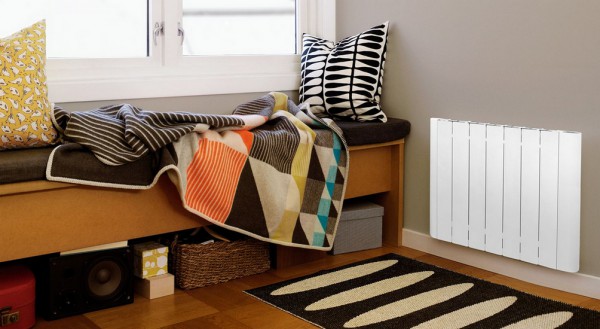

Обычно нагревательные приборы находятся около окон под подоконниками. Выступающая над батареей подоконная доска может препятствовать движению вверх теплого воздуха. Поэтому радиатор рекомендуется устанавливать около наружной стены на высоте 10 см от пола так, чтобы между ним и подоконником был зазор не менее 8 см.
Часто из эстетических соображений около батареи ставят различные декоративные экраны, загораживающие нагревательный прибор. В этом случае экран становится препятствием для излучаемой радиатором тепловой энергии, и помещение начинает обогреваться только за счет конвективного теплообмена, что естественно снижает его эффективность. В этом случае мы рекомендуем брать более мощный радиатор для компенсации потери тепла.

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

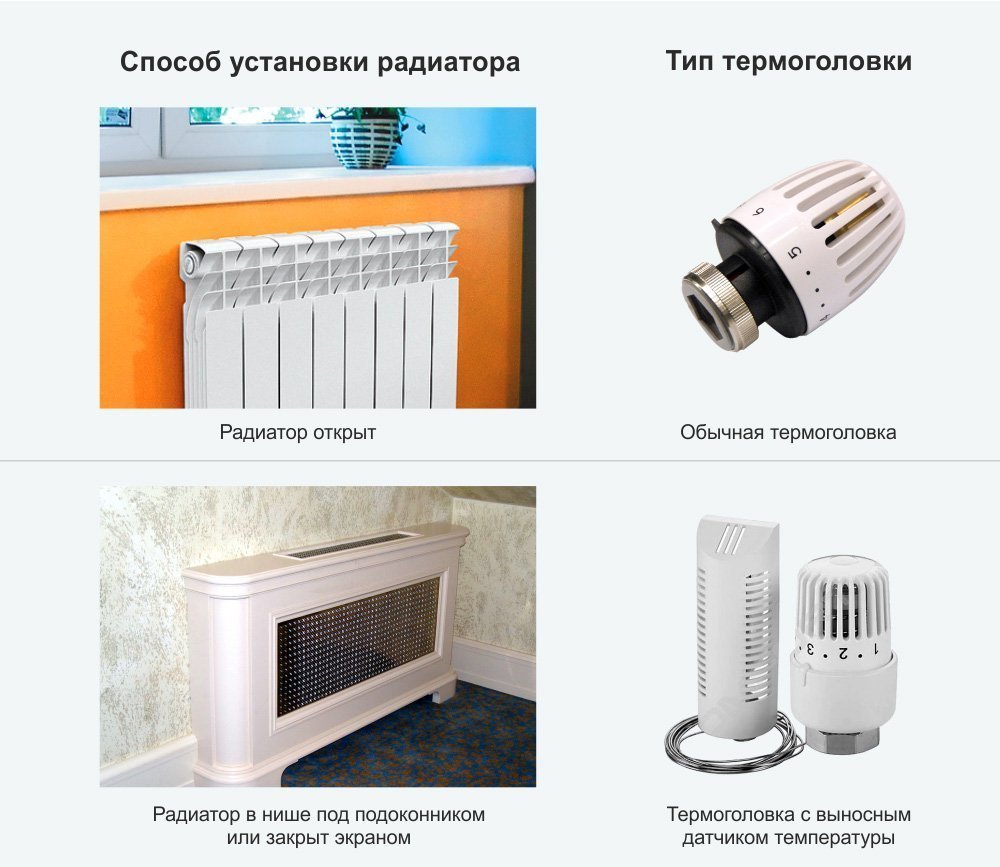

Самостоятельно регулируем температуру

Можно самостоятельно регулировать и задавать оптимальную температуру в разных комнатах, согласно их использованию, и при этом беречь значительную часть энергии. Это легко сделать с помощью термостатической головки, установленной на термостатический вентиль на подводе к радиатору отопления.
Термостатическая головка, установленная с радиатором, регулирует мощность обогрева в соответствии с заданной температурой. Термостатический вентиль, тот на который ставится термоголовка, не регулирует расход теплоносителя – он либо открыт, либо закрыт. Таким образом, остается лишь установить желаемый уровень температуры в помещении (путём поворота термоголовки на определенную цифру) и термоголовка, в зависимости от температуры окружающей среды, самостоятельно будет её регулировать – открывая или закрывая путь теплоносителю к радиатору отопления. Важно! При установке необходимо, чтобы температура воздуха, окружающего термоголовку, была выставлена правильно, отражая реальную температуру помещения, тогда вся система в целом будет работать как положено.

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

Оптимальное решение для каждого дома!

Для коттеджной застройки и домов с индивидуальными тепловыми пунктами можно использовать все типы отопительных приборов, при условии, что вы правильно учли при проектировании рабочее и опрессовочное давление, на которое рассчитан выбранный радиатор, а также не забыли о небольших технических нюансах, свойственных каждому типу радиаторов, например, таких как повышенное газовыделение в алюминиевых радиаторах.

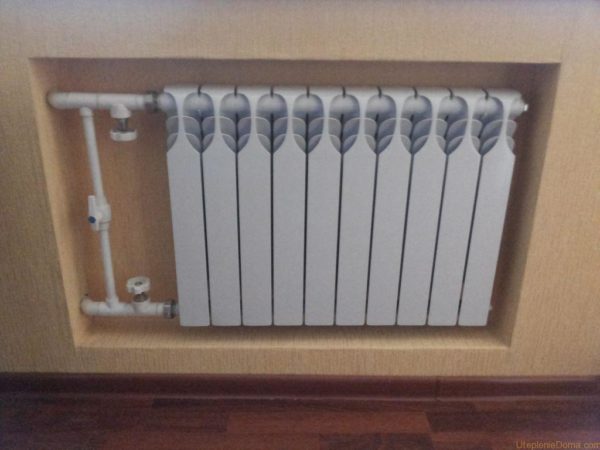

В современных многоэтажных домах желательно использовать биметаллические и алюминиевые радиаторы, отличающихся элегантным дизайном, высокой прочностью и коррозийной стойкостью.

Для частного дома или квартиры?

Компаний, специализирующихся на производстве РО, насчитываются десятки и сотни. Конкуренция бешеная. Маркетологи придумывают все новые аргументы в пользу своей продукции. Это делает выбор по характеристикам богаче, а совершение покупки обычным покупателем – сложнее. Давайте начнем с самого простого.

Если вам нужен прибор для частного дома или квартиры с индивидуальной системой отопления, то выбирайте по мощности и дизайну. Т.е. увидели понравившуюся внешне модель, подобрали ее по мощности/размеру – и все. Для квартиры в многоэтажном доме, куда теплоноситель подается по трубам централизованной системы отопления, нужно учитывать еще и рабочее давление, установленное производителем. Оно не должно быть ниже 10-12 атмосфер. В противном случае конструкцию порвет при подаче воды.

А теперь разберемся с видами радиаторов отопления, по традиции представив данные в виде «крохотной» таблицы.

Варианты приборов и их особенности

Критерий сравнения Разновидности  Характеристики
ИсполнениеСекционные
  • + удобно варьировать мощность устройства, изменяя количество секций
  • – разборная конструкция
  • – риск протечек в стыках при низком качестве прокладок
Трубчатые
  • + аналогично секционным, но без их недостатков
  • – высокая стоимость
Панельные
  • + минимальный риск протечек, проще подобрать по размерам, быстрое регулирование температуры РО (за счет меньшего объема теплоносителя внутри)
  • – многие модели рассчитаны на относительно низкое давление и пригодны только для использования в частных домах, где предусмотрена отопительная система с циркуляционным насосом
Материал радиатораЧугун
  • + долговечные, недорогие
  • – тяжелые, только секционные, с высокой тепловой инерцией, что не позволяет быстро регулировать температуру в помещении, дизайн доступных приборов на любителя — более интересные модели стоят дорого
Сталь
  • + разнообразие видов конструкций из этого материала, быстрый прогрев, доступная цена
  • – подверженность коррозии, вызванное использованием некачественных сплавов. Ввиду относительной простоты производства, можно столкнуться с недорогой продукцией недобросовестных производителей. Соответственно, такие компании используют самую дешевую сталь, при этом толщина стенок радиатора — минимальная. Все это становится причиной быстрого выхода из строя РО.
Алюминий
  • + легкие и долговечные, простой монтаж, за счет низкой тепловой инерции позволяют быстро изменять температуру в помещении
  • – дороже стальных, за счет особых требований к теплоносителю — подходят только для индивидуальных систем отопления (в частных домах или квартирах с отопительным котлом)
Биметалл (сталь+алюминий)
  • + считаются более долговечными, чем алюминиевые и стальные
  • – высокая цена
Медь
  • + долговечные, высокая теплоотдача
  • – недопустимо прямое подключение к стальным трубам, высокая стоимость, невозможность окрашивания
Материал прокладокСиликонВыдерживает высокие температуры, эффективно компенсируя расширение металлических конструкций. Идеальный вариант для систем отопления с низким давлением, например, в частных домах.
ПаронитПаронит представляет собой прессованную резину с примесью асбеста и других компонентов. Долговечен, выдерживает высокие температуры. Применяется чаще всего в централизованных системах отопления.
ФторопластИзделие из термостойкого полимера, устанавливаемое без смазки. Выдерживает воздействие любых видов теплоносителей.
КартонПропитанный масляной краской, специальный картон успешно справляется со своей функцией в алюминиевых и биметаллических РО, установленных в частных домах.
ТеплоносительВодаРечь не о простой воде, а о специально подготовленной. Именно такая циркулирует в централизованной системе отопления. В ней лимитируется содержание солей жесткости (из-за которых в трубах образуются солевые отложения — накипь) и кислорода (из-за которого материал корродирует, разрушается). Требования к воде в ЕС и РФ отличаются, поэтому при покупке радиатора отопления зарубежного производства рекомендуется учитывать и химический состав воды в вашей системе отопления. Его при желании можно узнать в ЖЭС.
АнтифризАнтифризы или «незамерзайки» применяются для систем с индивидуальным контуром отопления. Они нужны в случае риска замерзания теплоносителя из-за отключенного котла. Как известно теплоноситель всегда в системе. Если, например, зимой вода в системе замерзнет, то из-за расширения она порвет трубы, радиатор и т.п. Антифризы при средних минусовых температурах не мерзнут. В качестве таких теплоносителей могут выступать этиленгликоль, пропиленгликоль, спиртовые растворы.
Место установкиСтационарныеТрадиционные радиаторы отопления, установленные в большинстве квартир. Крепление к стене осуществляется с помощью специальных штырьевых или угловых кронштейнов
НапольныеТо же, что и стационарные приборы, только устанавливаются на специальные ножки.
Рабочее давление*до 10 атм.Такие значения преимущественно характерны для приборов панельного типа.
до 20 атм. и вышеДля трубчатых и секционных РО.
Межосевое расстояние350, 400, 500, 600, 700 ммРасстояние между осями горизонтальных коллекторов, по которому подбирают устройство для подключения к имеющейся разводке труб.
Способ подключенияБоковое одностороннее. (подвид бокового подключения)Самое распространенное и эффективное решение в плане задействования возможностей РО. Подключение сбоку: сверху – к трубе, подающей теплоноситель, снизу – к отводящей.
Диагональное (подвид бокового подключения)Чаще всего используют при подключении длинных приборов (от 2 м и выше), что позволяет равномерно распределить теплоноситель по всему объему конструкции. Подвод сверху, отвод – от нижней противоположной стороны.
Седельное (подвид бокового подключения)Для секционных РО при невозможности использования других способов. Подвод и отвод сбоку снизу по разные стороны прибора. Мощность теплообменника в таком случае может упасть на 10-20%.
НижнееДля подключения панельных РО при скрытой под полом разводке труб. Подвод и отвод снизу на небольшом расстоянии. Эффективность работы радиатора ниже, чем при боковом и диагональном подключениях.
Тепловая мощность**значения в широком диапазонеХарактеризует способность радиатора передавать определенное количество тепла от теплоносителя в помещение за час работы. Зависит не только от размеров и устройства РО, но и от температуры теплоносителя, а также воздуха в помещении.
РазмерыВ среднем: высота от 260 до 800 мм, ширина от 270 до 1800 мм, глубина от 50 до 100 ммНапрямую влияют на тепловую мощность прибора, т.к. от этого зависит объем циркулирующего в приборе теплоносителя.

* Перед выбором прибора нужно уточнить в ЖЭС максимальную величину давления в системе отопления. Помните, что для централизованной системы отопления подходят все радиаторы, кроме алюминиевых!

** Нас часто спрашивают о том, как правильно выбрать радиатор отопления по мощности. Чтобы упростить жизнь вам и себе, мы разработали удобный калькулятор. Пользуйтесь на здоровье!

Для тех, кто хочет самостоятельно прикинуть тепловую мощность, можно воспользоваться следующей методикой. Определяем требуемые значения на единицу площади помещения: 100 Вт/м2 – одно окно и одна внешняя стена; 120 Вт/м2 – одно окно и две внешние стены (угловое помещение); 130 Вт/м2 – два окна и две внешние стены (угловое помещение). Например, есть угловая комната 20 м2 с двумя окнами. Тогда ориентировочная мощность РО составит: 20 × 130 = 2600 Вт. Сделаем поправку на то, что паспортные характеристики радиаторов привязаны к идеальным условиям работы устройства – 10% вполне достаточно. Итого получаем потребную тепловую мощность: 2600 × 1,1 = 2860 Вт.

Остается только определиться с нужной моделью, которую вы можете найти среди 20 отобранных нами приборов.

Краткая характеристика моделей РО из рейтинга

Марка и страна производстваМодель и размеры секции/панели (Ш×В×Г)Материал, номинальный тепловой поток на секцию/панель, ВтПримерная цена за единицу/секцию
1. Global (Италия)STYLE PLUS 500 (80×575×95)биметалл, 185от 1041 руб.
2. RIFAR (РФ)ALP-500 (81×570×75 мм)биметалл, 158от 630 руб.
3. SIRA (Италия)RS 500 (80×572×95)биметалл, 201от 850 руб.
4. RIFAR (РФ)Monolit 500 (80×577×100)биметалл, 196от 850 руб.
5. Royal Thermo (Италия)PianoForte 500 (80×591×100)биметалл, 185от 1500 руб.
6. Global (Италия)ISEO 500 (80×582×80)алюминий, 180от 790 руб.
7. Термал (РФ)Стандарт Плюс 500 (79×531×72)алюминий, 198от 400 руб.
8. Oasis (РФ)Al 500/80 (79×531×72)алюминий, 170от 420 руб.
9. Sira (Италия)ALICE ROYAL 95/500 (80×580×95)алюминий, 190от 560 руб.
10. Royal Thermo (РФ)Indigo 500 (80×591×100)алюминий, 185от 630 руб.
11. Buderus (Германия)Logatrend K-Profil 33 300 1200 (1200×300×155)сталь, 670от 2000 руб.
12. КЗТО (РФ)Гармония 2-500-12 (70×545×80)сталь, 180от 2250 руб.
13. Лидея (Беларусь)тип 22 500×1000 ЛУ 22-510 (1000×500×47)сталь, 697от 2850 руб.
14. Kermi (Германия)FKO 22 0510 (1000×500×100)сталь, 965от 2650 руб.
15. Viadrus (Чехия)Styl (60×580×130)чугун, 70от 1500 руб.
16. МЗОО (Беларусь)МС-140М-05 (104×588×140)чугун, 160от 500 руб.
17. EXEMET (РФ)Modern 3-745/600 (45×745×100)чугун, 102от 2000 руб.
18. Terma (Польша)Aero H (325×900)сталь, 290от 41000 руб.
19. Arbonia (Швейцария, Германия)Karotherm KM90 (500×943×22)сталь, 481от 100000 руб.
20. GuRaTec (Германия)Apollo 765/05 (76×768×250)чугун, 145от 6600 руб.

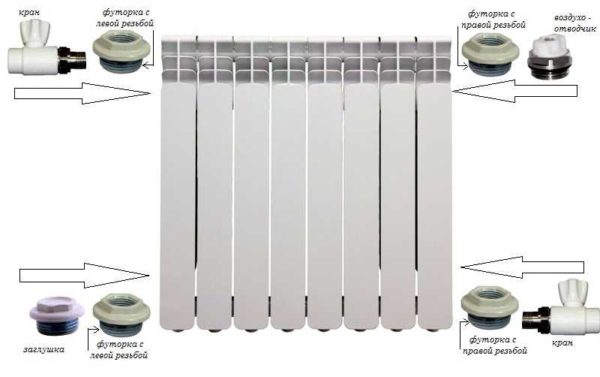

Кроме собственно теплообменника не забудьте про регулирующую арматуру (термоголовку) и кран Маевского (если не идет в комплекте), которые нужно покупать отдельно. Это же в некоторых случаев касается и монтажных комплектов. Для однотрубных систем отопления потребуется байпас.

О необходимости покупки радиаторов

Водяная система отопления сегодня является распространенным способом обогрева жилых домов. Это касается как центральных систем, так систем с собственным котлом. Невысокая стоимость радиаторов и компонентов для монтажа, простая установка, возможность врезки дополнительных узлов, например, системы «теплый пол» или калориферов, – все это обусловливает неизменную популярность радиаторного отопления.mebel

В каких же случаях появляется необходимость покупки радиаторов? Во-первых, если предстоит монтаж системы отопления с нуля. Во-вторых, если нужно заменить старые батареи, которые уже плохо справляются со своей задачей из-за коррозии, внутренних отложений и т.д. Чтобы в доме было тепло и комфортно, важно правильно подобрать отопительный прибор. Исходить нужно не только из суммы, но и особенностей помещения, трубопровода и других нюансов. Подробно об этом мы расскажем далее. Начнем с главного вопроса, который возникает при выборе радиаторов отопления.

Какой материал надежнее?

Чугунный или стальной? А может быть, алюминиевый? Биметаллические радиаторы – а это еще что такое? Какой же лучше? Однозначного ответа, к сожалению, нет. Все зависит от того, где вы хотите установить прибор, сколько лет планируете использовать его до замены и какую сумму готовы потратить. Предлагаем воспользоваться таблицей.

Классификация радиаторов по материалу изготовления

МатериалОписание радиаторов

Чугун

chugun

Всем известны чугунные батареи, которые использовались в советские времена во всех квартирах. В некоторых домах еще остались экспонаты, установленные лет 40 назад, что свидетельствует об их долговечности. Состоят из нескольких чугунных секций и используются в системах отопления с естественной циркуляцией. Не подходят для автоматически регулируемых систем. Бытует мнение, что чугунные изделия имеют устаревший дизайн. Однако сегодня производители предлагают вполне современные модели, которые впишутся в любой интерьер.

  • Плюсы: устойчивы к высокому давлению до 15 атм; не подвержены износу от механического воздействия песка и агрессивных веществ; неприхотливы к качеству воды
  • Минусы: большой вес; высокая тепловая инерция, которая не позволяет быстро регулировать температуру нагрева; хрупкость чугуна; боятся гидравлических ударов; время от времени приходится красить поверхность

Сталь

stal

Стальные радиаторы широко распространены как в частных, так и в многоквартирных домах. Защитное покрытие на внутренних стенках предотвращает коррозию и гарантирует долгий срок эксплуатации – свыше 20 лет. По конструкции модели бывают панельные – сваренные из двух стальных листов, трубчатые и секционные, поэтому легко подобрать подходящую под любую комнату.

  • Плюсы: невысокая стоимость по сравнению с алюминиевыми; быстрый прогрев; устойчивость к перепадам давления; высокая теплоотдача; многообразие конструктивных исполнений
  • Минусы: подверженность коррозии, так как внутренний защитный слой со временем истирается от воздействия примесей в воде; чувствительность к качеству теплоносителя; уязвимость сварных швов при гидроударах у панельных радиаторов; достаточно большой вес

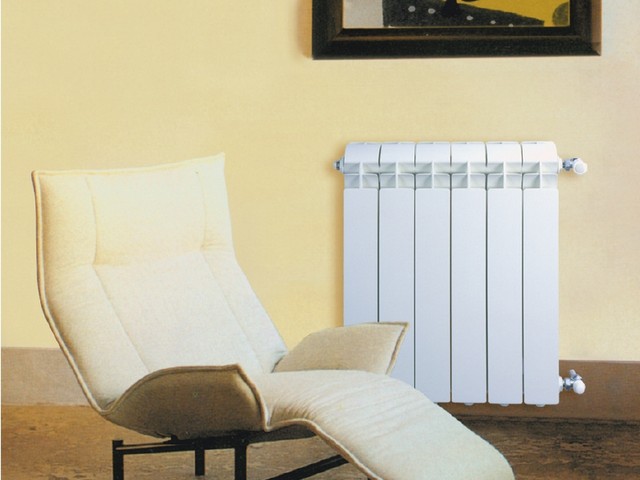

Алюминий

aluminij

Модели появились на рынке отопительного оборудования относительно недавно – в конце 80-х годов прошлого века, но уже успели занять свою нишу, отвоевав более половины территории у других приборов. Обогрев осуществляется за счет теплового излучения и передачи тепла путем конвекции. Как правило, такие радиаторы покупают в частные дома, иногда – в многоквартирные, но при условии использования чистого теплоносителя.

  • Плюсы: небольшой вес; хорошая теплоотдача – в 4 раза выше, чем у чугунных; устойчивость к гидроударам; алюминий легко поддается формовке для создания секций современного дизайна
  • Минусы: подверженность образованию коррозии при наличии примесей металлов в воде

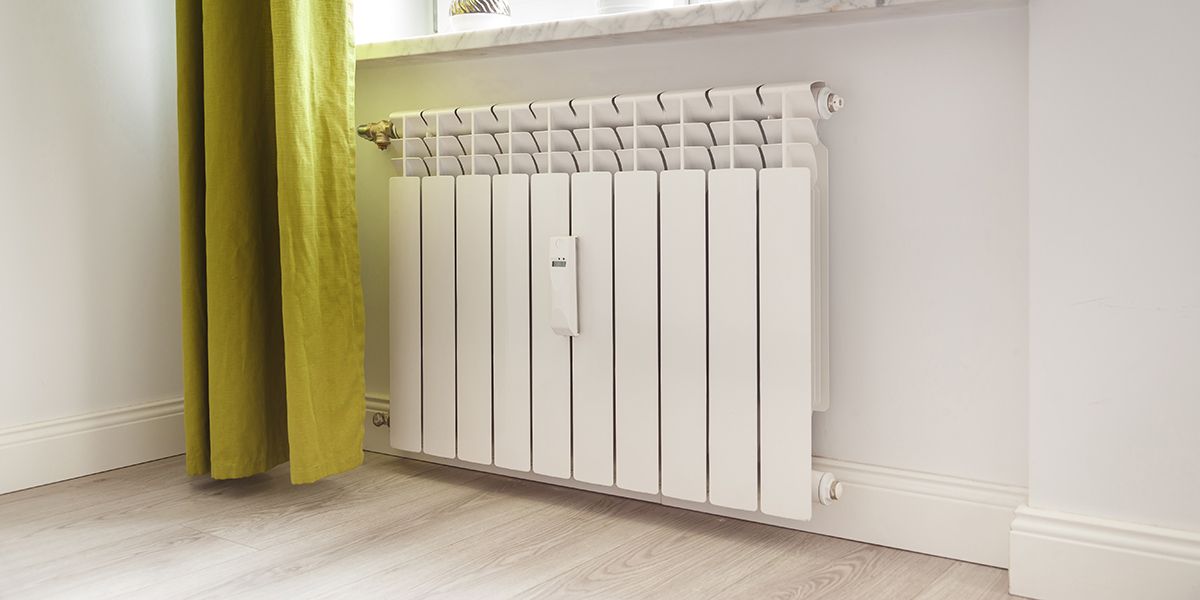

Биметалл

bimetall

Биметаллические радиаторы совмещают в себе преимущества алюминиевых и стальных. Снаружи конструкция изготовлена из алюминия, а внутри – сталь. Срок службы приборов достигает 30 лет. Отлично подходят для многоквартирных домов.

  • Плюсы: высокая теплоотдача; небольшой вес; устойчивость к высокому давлению до 24 атм; стойкость к коррозии – невысокие требования к качеству воды; стильный внешний вид
  • Минусы: высокая цена; чувствительность к наличию кислорода в теплоносителе; склонность к накапливанию отложений

Медь

mednyj

Медные радиаторы не так распространены, как другие приборы. Однако они имеют высокий КПД, который в 5 раз превышает КПД чугунных аналогов. Выдерживают высокое давление до 16 атм. Их устанавливают в дома, где отопительная система выполнена из медных труб, так как со стальными они несовместимы.

  • Плюсы: долговечность; экологичность – не подвержены образованию болезнетворных микроорганизмов; отличная теплоотдача; неприхотливость в эксплуатации; устойчивость к гидроударам
  • Минусы: высокая стоимость; не подлежат окрашиванию – их приходится скрывать за декоративными решетками

Теперь вы знаете о достоинствах и недостатках разных радиаторов, поэтому сможете решить – какой вариант для вас наиболее оптимальный. Однако это еще не все, что нужно учесть при покупке. Поговорим о параметрах, которые следует изучить более детально.

Производители, которым доверяют

Когда вы разберетесь с техническими параметрами, станет понятно, какой радиатор отопления лучше всего подойдет в конкретную комнату. Например, вам нужна модель из алюминия мощностью в 1,4 кВт, с межосевым расстоянием в 500 мм и рабочим давлением в 20 атм. Можно начать поиск и сравнивать конкретные модели. Какому производителю отдать предпочтение? Разберемся.

Среди современных отечественных брендов сегодня наиболее популярен RIFAR. Компания предлагает алюминиевые и биметаллические радиаторы, которые выпускаются в Оренбургской области. Рассчитаны на эксплуатацию в российских условиях и отлично зарекомендовали себя в разных регионах страны – от Дальнего Востока до Калининграда. Радиаторы проходят двукратные испытания на давление до 30 атм, имеют высокую прочность и надежность. Гарантия на них составляет 10 лет. Еще один российский бренд, известный на рынке отопительного оборудования с 1999 года, – Elsotherm. Изделия долгое время сохраняют эстетичный вид за счет двухслойной покраски. Гарантия на алюминиевые модели составляет 15 лет, на биметаллические – 20 лет.

radiator5

Популярны у покупателей турецкие радиаторы. Приборы COPA – это стальные панельные модели с дополнительным оребрением и двойным защитным покрытием. В комплект входят необходимые монтажные элементы, что облегчает установку. Гарантия составляет 2 года. Чугунные радиаторы Demrad отлично впишутся в комнату с классическим или винтажным стилем – корпус оформлен в ретро-дизайне, на крайних секциях есть даже фигурные ножки.

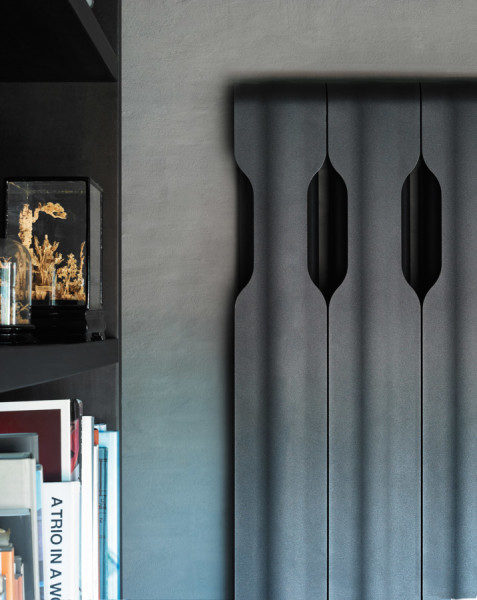

Можно выделить итальянские радиаторы Royal Thermo, производство которых ведется в России. Алюминиевые модели выполнены по технологии PowerShift – предусмотрены дополнительные волнообразные ребра для улучшенной конвекции. Биметаллические изделия имеют эксклюзивный современный дизайн: несколько секций можно стыковать в различном порядке. Есть возможность выбора цветового исполнения – белое или черное. Итальянские радиаторы SIRA выполняются по технологии сварки аэрокосмического происхождения TECH 3, что делает конструкцию очень прочной. Окраска в 8 этапов обеспечивает долговечность покрытия. На все изделия дается 10 лет гарантии.

Подведем итог

Теперь вы знаете, по каким параметрам выбирать радиаторы отопления. Главное – выяснить особенности отопительной системы дома. Если вы делаете автономную систему отопления в частном доме и еще не купили котел, можете подобрать его на нашем сайте и заказать сразу с радиаторами. Также мы предлагаем большой выбор комплектующих, которые понадобятся для монтажа. Остались вопросы? Звоните менеджеру нашего интернет-магазина! Он поможет определиться с покупкой.

Рейтинг радиаторов отопления

Как отбирались лучшие радиаторы отопления 2021 года? В ходе составления ТОП-списка эксперты оценивали и сопоставляли те марки и модели, что пользуются наибольшим спросом на рынке, доверием покупателей. Всего было рассмотрено несколько десятков номинантов, после чего определились лидеры по важным техническим критериям:

  • Исполнение – секционное, трубчатое, панельное;
  • Материал корпуса – чугун, сталь, алюминий, биметалл, медь;
  • Теплоноситель – вода, антифриз;
  • Монтаж – напольный, стационарный способ;
  • Рабочее давление – до 10 атмосфер, до 20 и выше;
  • Тепловая мощность – отдача тепла в соотношении с площадью помещения;
  • Габариты – высота, ширина, глубина, вес.

В расчет бралось соотношение качества, внешнего вида, цена каждого номинанта. Отзывы тех, кто на собственном опыте эксплуатировал тот или иной агрегат, также важны при составлении рейтинга. В них упоминается о простоте монтажа и ухода за РО, их стойкости к коррозии и загрязнениям, гармоничном сочетании дизайна с интерьером.
Лучшие обогреватели для дачи

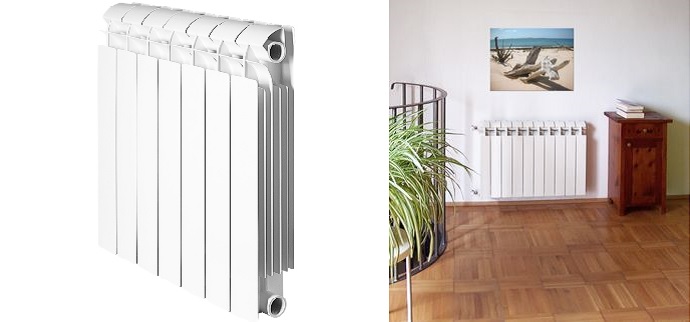

Global STYLE PLUS 500

Global STYLE PLUS 500

STYLE PLUS 500 модель известного итальянского производителя Global. Особенностью STYLE PLUS 500 является повышенный запас прочности – изделие способно выдерживать давление до 35 атмосфер – а также увеличенный диаметр вертикальных каналов, соединяющих горизонтальные коллекторы. Для герметизации соединений секций применяются специальные силиконовые прокладки, рассчитанные на контакт только с подготовленной водой – другие виды теплоносителей не допускаются. Это биметаллическое изделие спроектировано таким образом, чтобы внутри не образовывались воздушные пробки, препятствующие правильной работе прибора. Гарантия – 10 лет.

Основные технические характеристики Global STYLE PLUS 500 (x6)

ХарактеристикиЗначение
Материалбиметалл
Тепловая мощность, Вт1110
Количество секций, шт.6
Max рабочее давление, атм.35
Межосевое расстояние, мм500
Подключениебоковое
Объем воды в одной секции, л0,19
Масса, кг11,64
Размеры (Ш×В×Г), мм480×575×95
Цена за секцию/панельот 1041 руб.

RIFAR ALP-500, биметалл

RIFAR ALP-500

В 2002 году российская компания Rifar стремительно ворвалась в сферу производства радиаторов отопления для частных домов и квартир, и с тех пор добилась немалых успехов. Основная специализация РИФАР – разработка и производство биметаллических и алюминиевых приборов. В модели биметаллического радиатора RIFAR ALP-500 высокая теплоотдача достигается за счет развитой боковой поверхности секции. Поэтому конструкция получилась очень стройной – всего 75 мм в толщину! В продаже встречаются модели с количеством секций от 4 до 14, соединенными через силиконовые прокладки, которые обеспечивают бескомпромиссную герметичность. РО могут быть выполнены в любом из цветов палитры RAL 9016. Однако нужно учитывать, что теплоносителем для такого прибора должна быть только специально подготовленная вода – «незамерзайки», применяемые в системах отопления частных домов сюда не подойдут. Гарантия 10 лет.

Основные технические характеристики RIFAR ALP-500 (x6)

ХарактеристикиЗначение
Материалбиметалл
Тепловая мощность, Вт948
Количество секций, шт.6
Max рабочее давление, атм.20
Межосевое расстояние, мм500
Подключениебоковое
Объем воды в одной секции, л0,2
Масса, кг9
Размеры (Ш×В×Г), мм474×570×75
Цена за секцию/панельот 630 руб.

Ознакомьтесь с десятиминутным роликом про изготовление радиатора «Rifar»:

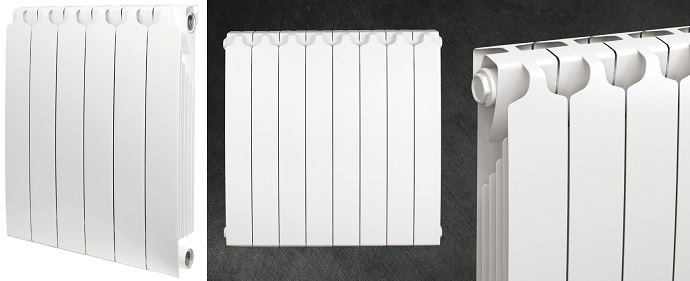

SIRA RS 500, биметалл

SIRA RS 500

Под брендом Sira производятся высококачественные итальянские РО, в том числе и интересующая нас модель – RS 500. Надежный, стильный и эффективный – именно так можно охарактеризовать данный товар. Компании более полувека, поэтому применяются только проверенные решения: цельный стальной контур с наружным слоем алюминия, высококачественная покраска. Отличается от других решений отсутствием острых углов. Гарантия составляет 20 лет. Однако нужно учитывать, что монтажный комплект нестандартный, не везде имеется в продаже, поэтому лучше сначала купить именно его.

Основные технические характеристики SIRA RS 500 (x6)

ХарактеристикиЗначение
Материалбиметалл
Тепловая мощность, Вт1206
Количество секций, шт.6
Max рабочее давление, атм.40
Межосевое расстояние, мм500
Подключениебоковое
Объем воды в одной секции, л0,19
Масса, кг13,1
Размеры (Ш×В×Г), мм480×572×95
Цена за секцию/панельот 850 руб.

Royal Thermo Vittoria 500

На каждом устройстве можно видеть защитную маркировку. Основное отличие от многих конкурентов – вид оребрения, он не только создает особую эстетику, но и повышает теплоотдачу на 5%, направляя поток теплого воздуха не в сторону окна, а в комнату. Обслужит до 18 кв. м. при максимальной мощности 1750 Вт. На одной единице товара предусмотрено 10 секций, перед поступлением в продажу товар тестируется по ГОСТу.

Royal Thermo Vittoria 500

Достоинства

  • Защита от ржавчины – 7 слоев краски;
  • Полная защита от протекания воды;
  • Качество сборки;
  • Привлекательный дизайн;
  • Долгое сохранение тепла после отключения.

Недостатки

  • Высокая цена в сравнении с конкурентами;
  • Специфический запах в начале работы.

Если рассматривать устройство по массо-габаритным показателям, это лучший представитель в своем классе. При скромных параметрах его эффективность достаточно высокая. К тому же некоторые мастера и специалисты подчеркивают хорошую устойчивость перед гидроударами до 100 атмосфер.

ROMMER Al Optima 500 x12

Все алюминиевые радиаторы предусматривают боковое подключение (1 дюйм). Межосевое расстояние стандартное – 500 мм. Одна секция радиатора весит 0,81 кг, вмещает 0,28 л воды. Этот вид в отличие от других, представленных в рейтинге, потребует минимума теплоносителя в системе, поэтому нагрев происходит намного быстрее. Выдерживает температуру до 110 °C. Толщина стенки вертикального коллектора — 1,8 мм. Обработаны антикоррозийным покрытием. Мощность одной секции — 155 Вт. Теплоотдача — 133,4 Вт при температуре 70 °C. Рассчитаны на давление 12 бар (максимальное при опрессовке — 24 бар).

Преимущества:

  1. Несложно ставить.
  2. Лаконичный дизайн.
  3. Лёгкие.
  4. Надёжные.
  5. Недорогие.

Недостаток:

  1. Материал хрупкий. При транспортировке можно примять (есть единичные случаи).

ROMMER Al Optima 500 за 3500 рублей за 12 секций – вариант наиболее экономичный, с неброским дизайном и нормальной степенью надёжности. Обеспечивает хорошую теплоотдачу, хотя и меньше, чем Rifar Alum 500. 86% пользователей рекомендуют данные батареи к покупке.

Rifar Alum 500

Global ISEO

Этот бренд выпускается итальянской фирмой с почти полувековой историей. Компактные и элегантные модели радиаторов идеально вписываются в подоконные ниши и неплохо смотрятся на открытом пространстве. При их изготовлении используется качественный алюминий, что служит залогом их долговечности и превосходных теплотехнических свойств. Эта продукция является одной из самых востребованных на российском рынке.

Модельный ряд

В модельном ряду этой серии представлены радиаторы с межосевым расстоянием 350, 500, 600, 700 и 800 мм. Они имеют сборную конструкцию, состоящую из нескольких секций.

Эксплуатационные характеристики:

  • теплоноситель – вода или пар с температурой до 110 оС;
  • pH среды от 6,5 до 8,5;
  • рабочее давление до 16 атмосфер.

Количество элементов в радиаторе подбирается по необходимой мощности. При разнице температур 50 оС на выходе и на входе, она составляет для самой короткой секции 87 Вт, а для самой длинной – 164 Вт. Стандартная комплектация предусматривает глянцевую белую окраску.

При желании покупатель может заказать изделия следующих цветов:

  • песочно-белый;
  • слоновая кость;
  • бежевый, кварцевый, темно-серый, серо-серебристый или красно-бурый матовый металлик.

Конструктивные особенности

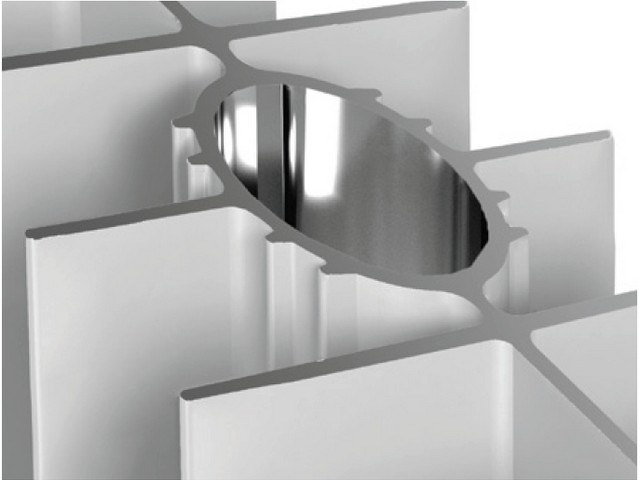

Радиаторы Global ISEO обладают большой площадью теплообмена, скрытым от посторонних глаз креплением к стене, удобной для уборки наружной поверхностью и презентабельным внешним видом. Подводка может осуществляться с любой стороны. Резьба соединений 1”. Рекомендуется монтировать каждую батарею в комплекте с воздушным клапаном и запорной арматурой.

Характеристики секций:

  • высота от 432 до 882 мм;
  • глубина и ширина 80 мм;
  • вес от 1,04 до 1,87 кг;
  • оптимальное расположение в 3 см от стены, 10 см от пола и подоконника.

Global Vox

Еще модель алюминиевых радиаторов той же итальянской фирмы. Эти радиаторы отличаются легкостью установки, высокой эффективностью и эстетичным внешним видом. Они монтируются в комплекте со стальными или пластиковыми трубопроводами. В процессе их эксплуатации pH теплоносителя не должен смещаться в сторону щелочной среды.

Модельный ряд

Готовые изделия представляют собой сборную конструкцию из секций с межосевым расстоянием от 350 до 800 мм. Все они проходят заводские испытания на плотность и прочность, что гарантирует их высокую надежность.

Условия работы:

  • теплоноситель – вода или пар с температурой до 110 оС;
  • показатель кислотности среды от 6,5 до 8,5;
  • давление в системе до 16 ати.

Количество элементов в радиаторе выбирается с учетом теплотехнических характеристик. Мощность одной секции при градиенте температур в 50 оС в зависимости от ее высоты составляет от 95 до 181 Вт. Производитель выпускает оборудование с различным цветовым оформлением, что упрощает подбор радиаторов для любого интерьера.

Конструктивные особенности

Радиаторы Global Vox сертифицированы в соответствии с международными и российскими стандартами. Высокое качество тщательно подобранного и испытанного алюминиевого сплава в сочетании с технологией окрашивания в две стадии придают изделиям этого бренда особую надежность в эксплуатации.  Для подводки используются трубные соединения 1”.

Характеристики секций:

  • высота от 440 до 890 мм;
  • глубина 95 мм;
  • ширина 80 мм;
  • вес от 1,12 до 2,21 кг.

Royal Thermo Revolution

Отопительные батареи этого бренда отличаются высокой надежностью и доступной ценой. Они изготавливаются из качественного алюминиевого сплава и обладают приятным внешним видом. Для них характерна повышенная мощность и устойчивость к гидравлическим ударам. Производитель дает гарантию 10 лет.

Модельный ряд

Радиаторы Royal Thermo Revolution выпускаются с межосевым расстоянием 350 и 500 мм. Вы можете приобрести готовые изделия, состоящие из 4, 6, 8, 10 и 12 секций. Все они рассчитаны на рабочее давление 20 атм. Мощность каждой секции высотой 350 мм при разности температур 70 градусов составляет 128 Вт, а для 500 мм – 170 Вт. Радиаторы поставляются с заводской окраской универсального белого цвета.

Конструктивные особенности

Радиаторы отопления этого бренда обладают рядом характерных отличий. У них волнообразная форма ребер, улучшающая конвективный теплообмен на 3%. Круглое сечение коллекторов позволяет наилучшим образом распределять внутренние нагрузки. Запатентованные заглушки с нанополимерной мембраной повышают прочность соединений и препятствуют возникновению коррозии. Экологически чистая краска, наносимая по 7-этапной технологии, дает долговечную защиту от внешних воздействий и гарантирует безопасную эксплуатацию приборов в детских комнатах.

Характеристики секций:

  • высота 420 или 570 мм;
  • глубина 80 мм;
  • ширина 80 мм;
  • вес 1,01 или 1,3 кг.

Royal Thermo Indigo

Мощные алюминиевые радиаторы этой отечественной марки спроектированы для эксплуатации в помещениях с повышенными требованиями к теплу. Они подойдут для просторных комнат с большими окнами. Их современный дизайн подойдет для любого интерьера, а 10-летняя гарантия производителя не позволяет усомниться в высоком качестве сборки и использованных материалов.

Модельный ряд

Радиатор Royal Thermo Indigo производится в одной модификации, имеющей межосевое расстояние 500 мм. Покупатель может заказать стандартную батарею из 4, 6, 8, 10 или 12 секций. Изделия эксплуатируются в системах индивидуального или централизованного отопления с давлением до 20 бар. Цвет поступающей с завода модели – белый.

Конструктивные особенности

Радиатор этой марки обладает дополнительным крылом, отсекающим поток холодного воздуха от окна. У него увеличенная площадь теплообмена. Эффективность данной модели на 5% превышает тепловые характеристики аналогов. Применяемые материалы характеризуются повышенной прочностью и устойчивостью к воздействию гидроударов. Качественная окраска способствует удлинению сроку службы изделий.

Характеристики секций:

  • высота 585 мм;
  • глубина 100 мм;
  • ширина 80 мм;
  • вес 1,35 кг.

Royal Thermo DreamLiner

Алюминиевые радиаторы данной моедли сочетают в себе повышенную эффективность, исключительную надежность и современный дизайн. Они создают устойчивый конвективный поток, препятствующий поступлению от окна холодного воздуха и обеспечивающий максимально комфортные условия пребывания в помещении.

Модельный ряд

Royal Thermo DreamLiner выпускается с межосевым расстоянием 500 мм. Радиаторы окрашиваются в белый цвет и имеют в своем составе от 2 до 14 секций. Мощность каждой из них 197 Вт. Батареи рассчитаны на рабочее давление 20 атм.

Конструктивные особенности

Радиатор этой марки изготавливается методом литья при повышенном давлении. Используемый для этого алюминиевый сплав с добавлением титана, магния и марганца обеспечивают высокую прочность и пластичность изделия. Все внутренние поверхности секций обработаны составом, устойчивым к коррозии и абразивному износу. Конструкция обладает совершенной аэродинамической формой и повышенной площадью контакта с воздухом.

Характеристики секций:

  • высота 585 мм;
  • глубина 87 мм;
  • ширина 80 мм;
  • вес 1,31 кг.

Какие требования предъявляются к монтажу радиаторов?

Если верить стандартным расчетам, то указывается расход 90-125 Вт на 1 кв.м помещения, которое отапливается. В таком случае, учитывается еще наличие в комнате окна, двери, высоты потолков не больше 3-х метров, температуры теплоносителя 70 градусов по Цельсию.

Если такие стандарты нарушаются, к примеру, высота потолков больше, то и мощность радиаторов должна быть увеличена на столько же. А если у вас окна со стеклопакетами, то у них низкая теплоотдача, соответственно, как показывают отзывы, мощность можно уменьшить на 10 процентов.

Если температура теплоносителя понизится, то это потребует увеличения мощности батарей, или же можно увеличить количество секций. Каждый раз, когда температура понижается на 10 градусов, это компенсируют увеличением мощности на 15-18%.

батареи отопления какие лучше
Таблица подбора количества секций радиатора отопления

Когда проводятся расчеты, какие бы самые лучшие радиаторы отопления ни были, обязательно необходимо учитывать особенности конструкции вашей отопительной системы. И если подача носителя тепла будет производиться через нижнее отверстие, а обратный ход – через верхнее, то в таком случае каждый радиатор будет не додавать до 10 процентов своей мощности. Если теплоноситель будет подводиться только с одной стороны, то устанавливать больше 10-ти секций будет бессмысленной – ведь последние секции будут греть достаточно слабо.

Способы установки

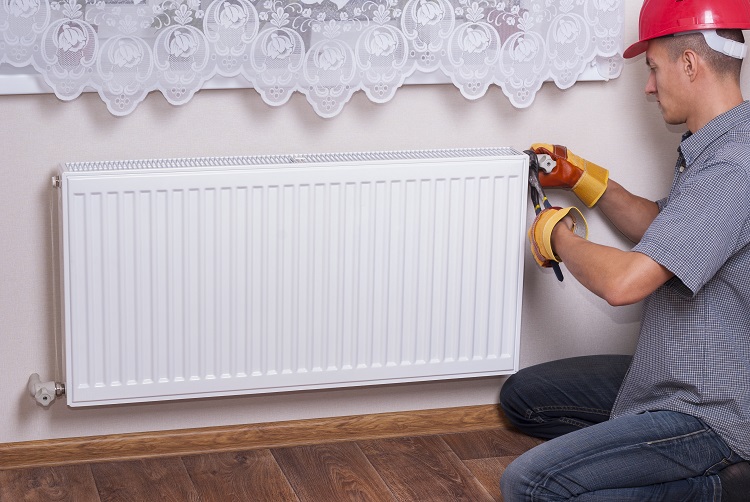

Показатель теплоотдачи радиаторов отопления зависит не только от материала, использовавшегося для их изготовления. Не менее важно правильно выполнить подключение устройств к системе отопления. Для этого применяется несколько способов:

  1. Диагональный. Подающая теплоноситель труба подсоединяется сверху слева, а отвод по диагонали — справа снизу. Это наиболее эффективный способ подключения радиаторов, так как устройство полностью прогревается.
  2. Боковой. Обе трубы подсоединяются с одной стороны. Не самый эффективный способ — если в состав батареи входит много секций, то они не смогут полностью прогреться.
  3. Нижнее подсоединение. Трубы подсоединяется с двух сторон снизу.
  4. Верхнее подключение. Подводящая теплоноситель труба подключается сверху слева, а отвод — снизу справа.

В качестве заключения

Стоит отметить, что для систем отопления в жилых помещениях можно использовать любой из описанных типов батарей. Хотя приобретение биметаллических приборов зачастую нецелесообразно, ведь преимущества у них практически те же, что у алюминиевых, а стоимость при этом в разы больше. Поэтому пусть лучше они и дальше остаются в промышленных и общественных объектах.

В квартирах нежелательно устанавливать алюминиевые приборы ввиду перепадов давления в системе, негативно влияющих на металл. Оптимальный и испытанный годами вариант для квартир – чугунные батареи. Так или иначе, ориентироваться нужно на финансовые возможности и личные пожелания.

Тем, кто не хочет погружаться в самостоятельные вычисления, рекомендуем воспользоваться для расчетов специальным калькулятором, который учитывает практически все нюансы, влияющие на эффективность обогрева помещения:

Что означает и как рассчитывается показатель теплоотдачи радиаторов отопления

Теплоотдача — это показатель, который обозначает, какое количество тепла радиатор передает воздуху за единицу времени, при определенной температуре теплоносителя в нем (как правило, согласно ГОСТ – при 70°С). Также ее называют тепловой мощностью, измеряется она в Ваттах (Вт). Иногда в паспорте отопительного прибора можно встретить и обозначение «мощность теплового потока», единицами измерения которого являются кал/час: 1 Вт = 859,845 кал/час.

Учитывайте, что в характеристиках может быть указана теплоотдача как 1 секции прибора, так и радиатора в целом, если его продают комплектом из 4,6,8 или 10 секций. При мощности одной секции в 624 Вт, прибор из 4 секций будет иметь мощность 4*624= 2,496 кВт.

Как правильно рассчитывается реальная теплоотдача батарей

Принцип работы стального панельного радиатора
Первым делом изучите технический паспорт батареи. В нем вы точно найдете интересующие параметры — тепловую мощность одной секции либо целого панельного радиатора определенного типоразмера. Не спешите восхищаться отличными показателями алюминиевых или биметаллических обогревателей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Ошибочное суждение: мощность алюминиевых радиаторов самая высокая, ведь теплоотдача меди и алюминия – самая лучшая среди металлов. Теплопроводность алюминия действительно высока, но процесс теплообмена зависит от многих факторов. Нюанс второй: отопительные приборы делают из силумина – алюминиевого сплава с кремнием, чьи показатели заметно ниже.

Батарея водяного отопления в интерьере дома

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и воздуха помещения равна 70 °С. Величина зовется температурным напором, обозначается Δt. Расчетная формула:

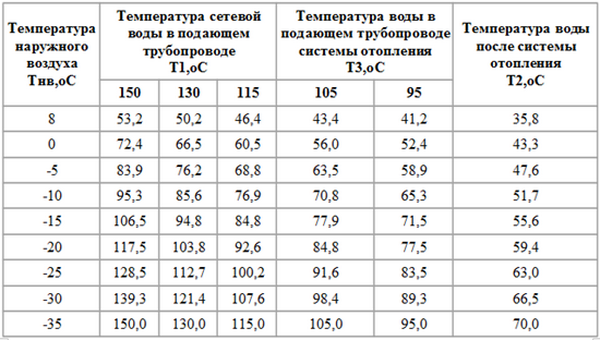

Как высчитать температурный напор dt

Подставим известное значение температурного напора и получим такое уравнение:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Справка. В документации изделий от различных фирм параметр Δt может обозначаться по-разному: dt, DT, а иногда просто пишется «при разнице температур 70 °С».

Какую теплоотдачу мы получим, если в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, в нее подставляем значение комнатной температуры +22 °С и ведем расчет в обратном порядке:

(tподачи + tобратки) = (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна превышать 20 °С, определяем их значения следующим образом:

  • tподачи = 184/2 + 10 = 102 °С;
  • tобратки = 184/2 – 10 = 82 °С.

Секционная батарея из алюминиевого сплава

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что вода в подающем трубопроводе нагреется до 102 °С, а температура воздуха в комнате – до +22 °С.

Первое условие невыполнимо, поскольку современные бытовые котлы нагреваются до 80 °С (максимум). Значит, радиаторная секция никогда не отдаст заявленные 200 Вт тепла. Да и температура теплоносителя в системе частного дома редко поднимается выше 70 °С, тогда DT = 38 °С, а не 70 градусов. То есть, реальная теплоотдача прибора вдвое ниже паспортной.

Порядок расчета теплоотдачи

Итак, реальная мощность батареи отопления гораздо меньше заявленной, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к паспортному значению тепловой мощности обогревателя. Ниже представлена таблица коэффициентов, на которые умножается заявленная теплоотдача радиатора в зависимости от настоящей величины DT:

Коэффициенты пересчета мощности радиаторных секций

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

  1. Определить, какая должна быть температура в доме и воды в системе.
  2. Подставить эти значения в формулу и рассчитать свой температурный напор Δt.
  3. Найти в таблице коэффициент, соответствующий найденному DT.
  4. Умножить на него паспортную величину теплоотдачи батареи.
  5. Подсчитать число секций либо целых отопительных приборов для обогрева комнаты.

В приведенном примере тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. На обогрев помещения площадью 10 м² пойдет приблизительно 1000 Вт теплоты или 1000/96 = 10.4 ≈ 11 секций (округление делаем в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что фирмы–производители дают мощность радиатора для других условий, например, при Δt = 50 °С. Тогда пользоваться коэффициентами нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Справка. Многие производители указывают значения теплоотдачи при таких условиях эксплуатации: tподачи = 90 °С, tобратки = 70 °С, tвоздуха = 20 °С, что как раз соответствует Δt = 50 °С.

Нормы теплоотдачи для отопления помещения

Распределение температуры в помещении при отоплении радиаторами
Теплообмен настенного радиатора отопления.

Согласно практике для отопления помещения с высотой потолка не превышающей 3 метра, одной наружной стеной и одним окном, достаточно 1 кВт тепла на каждые 10 квадратных метров площади.

Для более точного расчета теплоотдачи радиаторов отопления необходимо сделать поправку на климатическую зону, в которой находится дом: для северных районов для комфортного отопления 10 м2 помещения необходимо 1,4-1,6 кВт мощности; для южных районов – 0,8-0,9 кВт. Для Московской области поправки не нужны. Однако как для Подмосковья, так и для других регионов рекомендуется оставлять запас мощности в 15% (умножив расчетные значения на 1,15).

Пример: помещение дома в Подмосковье имеет площадь 34 м2, соответственно, требует 34/10 * 1,15 = 3,91 кВт мощности. Если помещение с такой же площадью относится к дому в северном регионе страны, где теплопотери в виду климата значительно выше, для его комфортного обогрева понадобятся радиаторы с теплоотдачей  34/10 * 1,4 * 1,15 = 5,474 кВт.

Существуют и более профессиональные методы оценки, описанные далее, но для грубой оценки и удобства вполне достаточно и этого способа. Радиаторы могут оказаться чуть более мощными, чем минимальная норма, однако при этом качество отопительной системы лишь возрастет: будет возможна более точная настройка температуры и низкотемпературный режим отопления.

Полная формула точного расчета

Подробная формула позволяет учесть все возможные варианты потери тепла и особенности помещения.

Q = 1000 Вт/м2*S*k1*k2*k3…*k10,

  • где Q – показатель теплоотдачи;
  • S – общая площадь помещения;
  • k1-k10 – коэффициенты, учитывающие теплопотери и особенности установки радиаторов.

Показать значения коэффициентов k1-k10

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

  • одна – k1=1,0;
  • две – k1=1,2;
  • три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

  • север, северо-восток или восток – k2=1,1;
  • юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

  • простые, не утепленные стены – 1,17;
  • кладка в 2 кирпича или легкое утепление – 1,0;
  • высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

  • -35°С и менее – 1,4;
  • от -25°С до -34°С – 1,25;
  • от -20°С до -24°С – 1,2;
  • от -15°С до -19°С – 1,1;
  • от -10°С до -14°С – 0,9;
  • не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

  • до 2,7 м – 1,0;
  • 2,8 — 3,0 м – 1,02;
  • 3,1 — 3,9 м – 1,08;
  • 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

  • холодное, неотапливаемое помещение/чердак – 1,0;
  • утепленный чердак/мансарда – 0,9;
  • отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

  • Стеклопакеты
    обычные (в том числе и деревянные) двойные окна – 1,17;
  • окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
  • двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

  • менее 0,1 – k8 = 0,8;
  • 0,11-0,2 – k8 = 0,9;
  • 0,21-0,3 – k8 = 1,0;
  • 0,31-0,4 – k8 = 1,05;
  • 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

  • диагональный, где подача сверху, обратка снизу – 1,0;
  • односторонний, где подача сверху, обратка снизу – 1,03;
  • двухсторонний нижний, где и подача, и обратка снизу – 1,1;
  • диагональный, где подача снизу, обратка сверху – 1,2;
  • односторонний, где подача снизу, обратка сверху – 1,28;
  • односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

  • практически не прикрыт подоконником, не прикрыт экраном – 0,9;
  • прикрыт подоконником или выступом стены – 1,0;
  • прикрыт декоративным кожухом только снаружи – 1,05;
  • полностью закрыт экраном – 1,15.

После определения значений всех коэффициентов и подстановки их в формулу, можно посчитать максимально надежный уровень мощности радиаторов. Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Калькулятор для быстрого и точного расчета

Тепловая мощность батарей

1. Установите значение площади помещения, м² 2. К-во внешних стен помещения однадветри3. Внешние стены направлены на: север, северо-восток или востокюг, юго-запад или запад4. Степень теплоизоляции внешних стен простые, не утепленные стеныкладка в 2 кирпича или легкое утеплениевысококачественная расчетная теплоизоляция5. Уровень температуры в регионе в самую холодную неделю отопительного сезона -35°С и менееот -25°С до -34°Сот -20°С до -24°Сот -15°С до -19°Сот -10°С до -14°Сне холоднее, чем -10°С6. Высота потолка в расчетном помещении до 2,7 м2,8 — 3,0 м3,1 — 3,9 м4 м и более7. Что находится над потолком? холодное, неотапливаемое помещение/чердакутепленный чердак/мансардаотапливаемое жилое помещение8. Тип и к-во стеклопакетов обычные (в том числе и деревянные) двойные окнаокна с двойным стеклопакетом (2 воздушные камеры)двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры)9. Отношение площади остекления к площади пола (К-во окон * высоту окна * ширину окна / площадь пола): менее 0,10,11-0,20,21-0,30,31-0,40,41-0,510. Выберите планируемый способ подключения радиаторов отопления .

Планируемое расположение радиатора и наличие экрана практически не прикрыт подоконником, не прикрыт экраномприкрыт подоконником или выступом стеныприкрыт декоративным кожухом только снаружиполностью закрыт экраном Служебн. (не учитывается) ТемпК

Материал изготовления

виды батарей

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

На эффективность КПД влияет правильный монтаж теплоприборов:

  • Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
  • Обязательно предусматривается установка воздуховыпускника (крана Маевского).
  • Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

МатериалМодель, производительНоминальный тепловой поток (КВт)Стоимость за секцию (руб)
АлюминийRoyal Thermo Indigo 5000,195700,00
Rifar Alum 5000,183700,00
Elsotherm AL N 500х850,181500,00
ЧугунSTI Нова 500 (секционного типа)0,120750,00
БиметаллRifar Base Ventil 5000,2041100,00
Royal Thermo PianoForte 5000,1851500,00
Sira RS Bimetal 5000,2011000,00
СтальKermi FTV(FKV) 22 5002,123 (панель)8200,00 (панель)

Теплоотдача батарей отопления: что это такое, её расчет по паспорту изделий

Количество тепла, которое передано в единицу времени определенному объему в единицу времени является теплоотдачей батареи отопления. Теплоотдачу иногда называют тепловой мощностью, потому что измеряется она в Ваттах.

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

Иногда теплоотдачу называют мощностью теплового потока, и поэтому можно встретить в паспорте на изделие единицу измерения теплоотдачи кал/час. Между Ваттами и калориями в час существует зависимость 1 Вт = 859, 85 кал/час.

Расчет реальной теплоотдачи в кВт

Для этого надо определиться с количеством наружных стен, окон. При одной наружной стене и одном окне на каждые 10 м² площади помещения потребуется 1 кВт тепла.

Если количество наружных стен две, то на каждые 10 м² потребуется 1,3 кВт тепловой энергии.

Точнее можно рассчитать необходимую мощность по формуле Sxhx41:

  • S — площадь комнаты;
  • h — высота помещения;
  • 41 — показатель минимальной мощности на 1 куб.м объема помещения.

Полученная тепловая мощность и будет являть собой необходимую полную мощность батареи отопления. Теперь остается только поделить на мощность одного радиатора и определить их количество.

Формулы для точного подсчета

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

КТ=1000 Вт/м²*П*К1*К2*К4…*К7.

Показатель КТ — количество тепла для индивидуального помещения.

П — Общая площадь помещения.

К1 — коэффициент учета оконных проемов. Если двойное окно, то К1 = 1,27.

  • 35 °С — 1,5;
  • 25 °С — 1,3;
  • 20 °С — 1,1;
  • 15 °С — 0,9;
  • 10 °С — 0,7.

К5 — учет наружных стен:

  • 1 стена — 1,1;
  • 2 стены — 1,2;
  • 3 стены — 1,3;
  • 4 стены — 1,4.

К6 — тип помещения над комнатой:

  • Холодный чердак (неутепленный) — 1,0;
  • Чердак с отоплением — 0,9;
  • Отапливаемое помещение — 0,8.

К7 — учет высоты потолков:

  • 2,5 м — 1,0;
  • 3,0 м — 1,05;
  • 3,5 м — 1,1;
  • 4,0 м — 1,15;
  • 4,5 м — 1,2.

При таком расчете учитывается максимальное количество особенностей помещения под отопление.

Внимание! Результат необходимо разделить на теплоотдачу одного радиатора и округлить результат в бо́льшую сторону

У каких радиаторов отопления самая высокая теплоотдача

Что касается характеристик металлов, то наименьшей теплоотдачей обладает сталь, а наибольшей –  биметалл (сочетание алюминия и стали).

МатериалТеплоотдача (Вт/м*К)
Сталь47
Чугун52
Алюминий202-236
Биметалл380

Однако это лишь свойства металлов, представляющие общую картину. Теплоотдача, в меньшей степени, но зависит и от межосевого расстояния, площади секции, технологии изготовления. Поэтому мы рекомендуем рассмотреть эффективность каждого вида радиатора в целом, а затем сравнить конкретные наиболее удачные модели, выбрав самые эффективные из них.

Биметаллические

Теплоотдача биметаллических радиаторов отопления
Germanium NEO BM 350.

В среднем показатель теплоотдачи биметаллических радиаторов является самым высоким. В зависимости от модели – от 140 Вт до максимальной на рынке мощности в 280 Вт на 1 секцию (модель Sira RS 800). Представляют из себя сочетание стальных проводящих каналов и алюминиевого оребрения, быстро нагреваются и сразу же отдают тепло.

Приборы рассчитаны на рабочее давление системы до 35 атм. Даже самые простые модели имеют срок службы не менее 20 лет. Стоимость за секцию 395-2190 руб.

Алюминиевые

Теплоотдача алюминиевых радиаторов отопления
Fondital Vision Innovatium 500.

Близкими к биметаллическим являются показатели теплоотдачи алюминиевых радиаторов отопления, некоторые дорогостоящие модели могут иметь более высокую мощность и эффективность, чем простые биметаллические приборы.

В зависимости от модели тепловая мощность может быть в пределах от 130 Вт до 220,9 Вт на 1 секцию (модель Roca Dubal-80). При высокой эффективности, они, в сравнении с биметаллическими, имеют много эксплуатационных нюансов. При выборе необходимо обращать внимание на рабочее давление, иногда оно не превышает даже 10 атм.

Главным недостатком является необходимость поддержания определенной кислотности теплоносителя (воды), что сложно даже в частном доме, не говоря уже о квартире с центральным отоплением. В противном случае, уровень pH более 7,5 быстро разрушит приборы. Стоимость 1 элемента – от 350 до 1200 руб.

Достоинства:

  • Для него характерна низкая инерционность (быстро нагревается и быстро остывает) и способность выдерживать относительно высокое давление. Эти особенности делают алюминиевый радиатор универсальным отопительным прибором. Он может быть использован как в автономной, так и в центральной системе отопления.
  • Дополнительно можно приобрести термоголовки и индивидуально задавать температуру для каждого помещения. Это позволит экономить на топливе.
  • Алюминиевые радиаторы обладают эффектным внешним видом, который подойдет под любой интерьер помещения. Эти радиаторы являются секционными - от 4 до 12 секций. И если у вас возникнет необходимость в дополнительных секциях, вы сможете их приобрести в магазинах "Бауцентр". Но надо учитывать, что секционные радиаторы можно раскрутить только напополам (то есть если радиатор состоит из 10 секций, то вы можете купить отдельно 5 секций, если 12 - то 6 секций и т.д.)

Важно! При установке алюминиевых радиаторов важно не допустить контакта алюминия с медными переходниками и фитингами, поскольку в такой паре наступает коррозия металла с возможным выделением водорода.

Определяем число секций алюминиевой батареи

Пересчитать параметры отопительного прибора под конкретные условия непросто. Формула тепловой мощности и алгоритм вычислений, используемый инженерами–проектировщиками, слишком сложен для обычных домовладельцев, несведущих в теплотехнике.

Предлагаем выполнить расчет количества секций радиаторов отопления более доступным методом, дающим минимальную погрешность:

  1. Соберите исходные данные, перечисленные в первом разделе настоящей публикации, — узнайте необходимое для обогрева количество теплоты, температуру воздуха и теплоносителя.
  2. Рассчитайте реальный температурный напор DT, пользуясь приведенной выше формулой.
  3. При выборе определенного типа батарей откройте технический паспорт и отыщите показатель теплоотдачи 1 секции при DT = 70 градусов.
  4. Ниже представлена таблица готовых коэффициентов пересчета отопительной мощности радиаторных секций. Найдите показатель, соответствующий реальному DT, и умножьте его на величину паспортной теплоотдачи – получите мощность 1 ребра при ваших эксплуатационных условиях.

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

Зная настоящий тепловой поток, нетрудно выяснить число ребер батареи, требуемое для обогрева комнаты. Разделите нужное количество теплоты на отдачу 1 секции. Для ясности приведем пример расчета:

  1. Возьмем угловую комнату с двумя светопрозрачными конструкциями (окнами) площадью 15.75 м², высота потолков – 280 см (показана на фрагменте чертежа). Удельные затраты теплоты на обогрев – 130 Вт/м², общая потребность составит 130 х 15.75 = 2048 Вт.
  2. Величину теплового напора мы выяснили в предыдущем разделе, DT = 43 °C.
  3. Подбираем низенькие алюминиевые радиаторы GLOBAL VOX 350 (межосевое расстояние – 350 мм). Согласно документации изделия, теплоотдача 1 ребра составляет 145 Вт (DT = 70 °C).
  4. Находим в таблице коэффициент, соответствующий DT = 43 °C, K = 0.53.
  5. Умножаем паспортную мощность на коэффициент и находим реальную отдачу 1 секции: 0.53 х 145 = 76.85 Вт.
  6. Рассчитываем количество алюминиевых ребер на помещение: 2048 / 76.85 ≈ 26.65, округляем в бо́льшую сторону и получаем 27 штук.

Остается распределить секции по комнате. Если размеры окон одинаковы, делим 28 пополам и размещаем под каждым проемом радиатор на 14 ребер. В противном случае число секций батареи подбирается пропорционально ширине окон (можно приблизительно). Аналогичным образом пересчитывается теплоотдача биметаллических и чугунных радиаторов.

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель
Схема расстановки батарей — приборы лучше размещать под окнами либо возле холодной наружной стены

Многие известные фирмы, в том числе GLOBAL, прописывают в документации теплоотдачу своих приборов для разных температурных условий (DT = 60 °C, DT = 50 °C), пример показан в таблице. Если ваш реальный ΔT = 50 градусов, смело пользуйтесь указанными характеристиками безо всякого перерасчета.

Стальные

Теплоотдача стальных радиаторов отопления

Тепловая мощность стальных панельных батарей относительно небольшая, но оптимальная, особенно в соотношении цена-результат. Они быстро нагреваются, обладают лучшими конвекционными характеристиками (воздух прогревается заметно быстрее), но и быстро остывают. В зависимости от модели, теплоотдача равна 179-13 173 Вт (модель Kermi FTV 330930).

Показатель указывается для всего прибора (т.к. они не имеют секций), поэтому при выборе нужно обращать внимание на длину. Стоимость также имеет самый обширный диапазон – от  1300 до 60 000 руб за панель.

Трубчатые приборы

Для их сборки используются стальные трубы с полимерным напылением высокого качества. Максимальная нагрузка, с которой могут справиться приборы, зависит исключительно от толщины стенок труб. Желательно, чтобы трубы были выполнены из нержавеющей стали.

Эксплуатационный срок трубчатых приборов значительно превосходит аналогичный у панельных и составляет порядка 30 лет. Возможно подключение всеми описанными выше способами. Рабочее давление составляет 10-16 атмосфер, более детальные данные нужно уточнить в техпаспорте изделия.

Яркими представителями трубчатых радиаторов являются модели производства компании Loten:

  • вертикальная LotenGrey V;
  • горизонтальная LotenGrey Z.

Эти радиаторы выполнены из стальной профильной трубы, имеющие прямоугольное сечение. Помимо обеспечения комфортного обогрева, представленные радиаторы демонстрируют последние тенденции в дизайне приборов отопления, отлично вписываясь в интерьер любого жилища.

При создании трубчатых радиаторов Loten было две основные идеи:

  • создать высококачественное оборудование для обогрева: для изготовления радиаторов используется металл повышенной прочности с толщиной стенки 2,5 мм, благодаря чему эти отопительные приборы имеют рабочее давление в 16 атм. Радиаторы выдерживают испытательное давление 25 атм;
  • одновременно превратить батарею в стильный элемент интерьера жилья, офисного помещения, локации общего пользования и т.д.

Представленные модели обогревателей могут иметь различное количество секций, от 4 до 12. Длина секций варьируется от 750 до 2000 мм.  Цена каждого отопительного элемента находится в прямой зависимости от следующих параметров:

  • количество и длина секций;
  • типа подключения (боковое/нижнее).

Без наценки можно приобрести модели радиатора, окрашенные в цвета, находящиеся на пике популярности относительно дизайна интерьеров:

  • матовый черный;
  • классический белый;
  • мягкий бежевый;
  • бетонно серый.

Впрочем, любители яркой обстановки могут заказать любые другие цвета и оттенки.

Представленные модели радиаторов подходят для подключения к центральной, а также автономной системе отопления.  Размерный ряд действительно широк, оборудовать представленными радиаторами можно, как уютную небольшую однокомнатную квартиру, так и просторный загородный особняк.

Подключение батарей одинаково легко производится, как к автономным, так и к центральным отопительным системам

Каждая модель может быть с боковым или нижним подключением. Системы отопления, которые подходят к данной батарее, могут быть:

  • однотрубными;
  • двухтрубными.

Высокое качество материала и лаконичный стиль изделий позволят им на долгие годы занять место не только в квартире, но и в списке предпочитаемых вами предметов интерьера. Их особенность в том, что они имеют длительный срок эксплуатации (гарантия – 5 лет, срок службы – 30 лет), поэтому задумываться о смене батарей придется не скоро. А значит, можно с уверенностью довериться компании-производителю, и сделать выбор в пользу рассмотренных устройств.

Панельные приборы

Как можно судить из названия, такие радиаторы выполняют в виде панелей. Для этого между собой соединяется определенное количество стальных пластин. Благодаря такой сборке достигается высокая теплоемкость, при этом толщина каждой отдельной пластины незначительна. Помимо того, панельные радиаторы немного весят и предусматривают возможность подключения всеми доступными способами.

Внимание! Перед покупкой новых отопительных приборов посмотрите, каким образом у вас подключены старые. Желательно, чтобы новые батареи подключались так же.

Стоимость панельных радиаторов несколько превышает среднюю, рабочее давление составляет 10 атмосфер. По мнению экспертов, подобные агрегаты лучше использовать в автономных отопительных системах. Что касается городских квартир, то здесь применение таких батарей недопустимо ввиду слишком высокого давления в центральной системе.

Таблица 4. Сравнение стальных радиаторов размерами 50х50 см от самых известных производителей

ПроизводительПодключениеВес, кгОбъем, лМощность, Вт (при +70ᵒС)Предельно допустимая температура жидкости, ᵒСДавление, атм.
1.DeLonghi RADEL(Италия)Нижнее14,93,110791108,7
2. Purmo (Финляндия)Боковое + нижнее13,62,692611010
3. Korado Radik (Чехия)Боковое + нижнее15,6291411010
4. «Лидея» (Беларусь)Боковое + нижнее15,13,310801108,6
5. Buderus (Германия)Боковое + нижнее14,13,1591312010
6. Kermi (Германия)Боковое + нижнее17,72,796511010

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

После того, как все расчеты проведены и батареи выбраны, процесс не заканчивается. Следующий шаг – подбор трубопровода, кранов, подсчет количества необходимых радиаторов, измерение длины труб. Затем подсчитывается объем системы и подбирается котел.

Каждому человеку комфортно жить в тепле. И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее. А для того, чтобы это сделать, необходимо немного знаний.

Во-первых, должно быть понимание, с какой целью будет использоваться помещение, ниже или выше какого уровня не должна быть температура. Также стоит учитывать массу тонкостей. К примеру, рекомендуется сделать проект, в котором будет точно рассчитано теплопотери и мощности радиаторов. Оптимально будет устанавливать последние в той зоне комнаты, где обычно холоднее всего. Вышеизложенный пример относится к ситуации, когда отопительные батареи устанавливаются под окнами или возле них. Такой вариант является самым эффективным и выгодным.

Чугунные

Теплоотдача чугунных радиаторов отопления

Самую низкую теплоотдачу имеют чугунные радиаторы отопления – от 80 до 160 Вт на секцию (известные МС 140). Преимуществом и в то же время недостатком является низкая инерционность: прибор дольше других остывает, но это делает его неподходящим для точной регулировки климата автоматикой.

Чугунные батареи имеют большой объем теплоносителя и существенную массу. Однако чугун устойчив к любым перепадам давления в системе, загрязнениям теплоносителя, не поддается коррозии. Стоимость начинается от 500 рублей за секцию и может достигать 9 000 руб., если это декоративные иностранные высококачественные модели.

Что представляет собой биметаллический радиатор

По сути, биметаллический обогреватель представляет собой смешанную конструкцию, воплотившую преимущества стальных и алюминиевых систем отопления. Устройство радиатора основывается на следующих элементах:

  • Обогреватель состоит из двух корпусов – внутреннего стального и наружного алюминиевого;
  • За счет внутренней оболочки из стали биметаллический корпус не боится агрессивной горячей воды, выдерживает высокое давление и обеспечивает высокую прочность соединения отдельных секций радиатора в одну батарею;
  • Алюминиевый корпус лучше всего передает и рассеивает поток тепла в воздухе, не боится коррозии наружной поверхности.

В качестве подтверждения высокой теплоотдачи биметаллического корпуса можно использовать сравнительную таблицу. Среди ближайших конкурентов – радиаторов из чугуна ЧГ, стали ТС, алюминия АА и АЛ, биметаллический радиатор БМ обладает одним из наилучших показателей теплоотдачи, высоким рабочим давлением и коррозионной стойкостью.

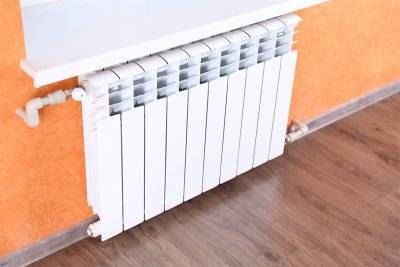

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

К сведению! Практически все таблицы используют сведения производителей о теплоотдаче, приведенные к стандартным условиям – высоте радиатора в 50 см и разнице температур в 70оС.

В реальности дела обстоят еще хуже, большинство производителей указывает величину теплоотдачи в виде значения тепловой мощности в час для одной секции. То есть, на упаковке может быть указано, что теплоотдача биметаллической секции радиатора составляет 200 Вт.

Делается это вынужденно, данные приводят не к единице площади или перепаду температур в один градус, для того чтобы упростить восприятие покупателем конкретных технических характеристик теплоотдачи радиатора, одновременно сделав маленькую рекламу.

Устройство

Почему потребовались такие конструктивные дополнения в алюминиевый радиатор? Ведь теплоотдача этого металла гораздо больше стали, соответственно, в квартире с алюминиевыми отопительными приборами будет заметно теплее.

Теплоотдача биметаллических радиаторов отопления таблица

Наглядно видно, что теплопередача алюминия больше железа в 2 раза

Но дело в том, что алюминий имеет «уязвимые места», и прежде всего, связано с качеством теплоносителя, использующегося для городских теплосетей. Используемый теплоноситель несет с собой всевозможные примеси, в том числе щелочи и кислоты, которые разрушают алюминий.

Второй важный момент – неспособность противостоять гидравлическому давлению, что не редкость для домов, подключенных к системе центрального отопления.

В биметаллических конструкциях теплоноситель циркулирует по стальным трубкам, не контактируя с алюминием.

Биметаллический радиатор способен выдержать давление от 30 до 40 бар, что полностью исключает возможность разрушения от гидроудара.

Производители данных отопительных приборов гарантируют их длительную работу. В среднем срок службы устанавливается на уровне 20 лет.

Теплоотдача биметаллических радиаторов отопления таблица

Таким образом, в биметаллических радиаторах сохранены все положительные качества алюминиевых приборов.

  • высокой теплоотдачей;
  • привлекательным внешним видом;
  • хорошей компактностью.

С учетом их конструктивных особенностей, можно с уверенностью утверждать, что они станут идеальным выбором при монтаже своими руками отопительной системы в городских квартирах .

Теплоотдача биметаллических радиаторов отопления таблица

Сравнительная таблица теплоотдачи биметаллических радиаторов отопления демонстрирует разницу между моделями разных производителей

Свойства

В пользу биметаллических отопительных приборов говорят следующие факты:

Химическая стойкостьВ биметаллических конструкциях теплоноситель циркулирует по стальным трубкам, не контактируя с алюминием.
ПрочностьБиметаллический радиатор способен выдержать давление от 30 до 40 бар, что полностью исключает возможность разрушения от гидроудара.
ДолговечностьПроизводители данных отопительных приборов гарантируют их длительную работу. В среднем срок службы устанавливается на уровне 20 лет.

Таким образом, в биметаллических радиаторах сохранены все положительные качества алюминиевых приборов.

Они обладают:

  • высокой теплоотдачей;
  • привлекательным внешним видом;
  • хорошей компактностью.

С учетом их конструктивных особенностей, можно с уверенностью утверждать, что они станут идеальным выбором при монтаже своими руками отопительной системы в городских квартирах.

Конструкция биметаллических обогревателей

Корпус у этих радиаторов фигурно-ребристый, выполненный из алюминиевого сплава, который отличает великолепная отдача тепла. Под корпусом находится отопительный контур, сделанный из труб (медных или стальных).

Такая «начинка» помогает батарее достойно противостоять атаке химических и механических примесей, присутствующих в горячей воде для отопления.

Сталь, из которой состоят трубы сердечника, весьма прочна. Поэтому радиатор выдержит даже при большом давлении. Это может быть 20, а то и 40 атмосфер (некоторые модели до 100 атмосфер). И температура у теплоносителя может подниматься до 110 или 130 градусов. Если нужны более конкретные цифры, надо заглянуть в паспорт конкретного радиатора. Алюминий же не только повышает отдачу тепла, но и существенно облегчает прибор. Кроме того, сложной формы корпус обладает очень симпатичным дизайном, придавая радиаторам отличный вид.

По характеристикам эти радиаторы вполне пригодны как для квартир в домах различной этажности, так и для отдельных коттеджей с автономными системами отопления. Но не спешите сразу в магазин – сначала мы расскажем, как толково подойти к вопросу их выбора.

Насколько выгоден биметаллический радиатор

Нередко для подтверждения высокой теплоотдачи биметаллических радиаторов приводят табличные сведения, приведенные ниже.

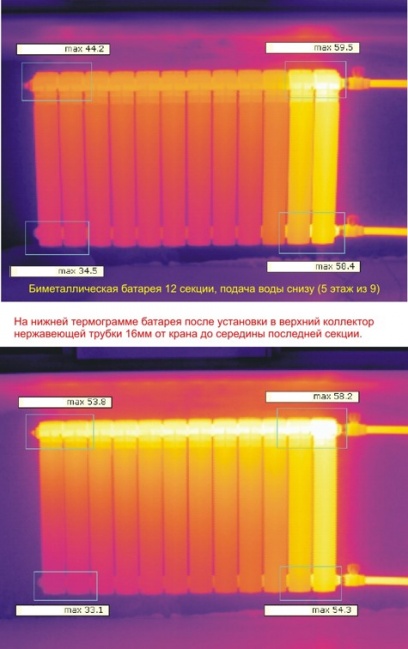

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

Такого рода сведения нередко используются магазинами и рекламой в качестве достоверных данных о теплоотдаче различных систем водяного отопления. О том, что теплоотдача биметаллической секции выше стальной или чугунной конструкции, хорошо известно и без справочных данных, остается только проверить, насколько радиатор из биметалла лучше алюминия. Неужели разница может достигать почти 40%?

Ниже в таблице приведены данные о теплоотдаче на основании практических измерений приборов конкретных моделей радиаторов, в том числе биметаллических, алюминиевых и чугунных систем.

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

Как видно из таблицы, теплоотдача между самыми крайними позициями радиаторов одного производителя, например, алюминиевого Rifar Alum -183 Вт/м∙К и биметаллического Rifar Base — 204 Вт/м∙К, составляет не более 10%, в остальных случаях разница еще меньше.

Радиаторы отопления биметаллические – какие лучше? Преимущества, недостатки

Особенность устройств из биметалла – состоят из двух материалов. Оболочка алюминиевая, сердцевина стальная. Прочные, долговечные. Устойчивы к коррозии и гидроударам, легко устанавливаются, имеют высокую теплоотдачу. Из-за сравнительно высокой цены и способности переносить высокое давление монтируются в квартирные дома. Биметаллические радиаторы отопления какие лучше для квартиры – торговые марки Halsen, Radena, Bilit.

Преимущества биметаллического оборудования:

  • Высокая устойчивость к коррозии: стальные составляющие защищают от вредного воздействия.
  • Высокая теплоотдача за счет алюминиевой поверхности. Для алюминия характерен быстрый нагрев.
  • Долгий срок службы. В среднем биметаллические приборы работают 25 лет.

Недостаток один – высокая цена по сравнению с алюминиевыми, стальными, чугунными.

Оптимальные условия эксплуатации для обогревателей из биметалла

Устройство и схемы биметаллических и алюминиевых систем во многом похожи. Внутри корпуса секции изготовлен главный канал, по которому движется разогретый теплоноситель. Форма и размеры канала соответствуют сечению подводящей трубы, а значит, жидкость не испытывает дополнительных завихрений и локальных мест перегрева.

Если посмотреть на данные в таблице, то становится ясно, что оба типа радиаторных конструкций проектируются в расчете на высокое давление и, главное, — высокую температуру теплоносителя. В этом случае преимущества теплообменника из биметалла очевидны. Во-первых, увеличивается разность температур, вместо стандартных 70оС значение теплового напора может легко достигать 100оС. Например, давление и температура теплоносителя на входе систему отопления высотного дома составляет 15-18 Бар и 105-110оС, а для паровых систем и 120оС. Соответственно, поправочный коэффициент эффективности теплоотдачи возрастает до 1,1-1,2, а это почти 20%.

Во-вторых, чем выше давление теплоносителя, тем выше коэффициент теплопередачи и теплоотдачи от жидкости к металлу. Значение теплоотдачи за счет повышения давления может возрастать на 5-7%. В итоге, суммируя все условия, может оказаться, что обогреватель из биметалла идеально подходит для отопления высотных зданий.

Теплоотдача радиаторов отопления: таблица значений биметаллических, алюминиевых, стальных и чугунных моделей, как рассчитать необходимую тепловую мощность батарей, способы увеличить или уменьшить показатель

Несмотря на то, что производители дают примерно одинаковый срок службы для обоих типов теплообменников, на практике при повышенном давлении и температуре отопления способен работать длительное время только биметалл. Горячая вода даже при наличии присадок и защитного покрытия действует на алюминий разрушительно. Другое дело — сталь с легирующими добавками марганца и никеля, ее срок службы может составлять до 15лет.

Размеры и ёмкость секций

Биметаллические радиаторы за счёт вставок из стали компактнее алюминиевых, чугунных, стальных моделей. В какой-то степени это неплохо, чем меньше секция по размерам, тем меньше требуется теплоносителя для обогрева, а значит в эксплуатации батарея экономичнее по расходам теплоэнергии. Однако, чересчур узкие трубы быстрее засоряются мусором и хламом, которые являются неизбежными спутниками в современных тепловых сетях.

Мусор и грязь в батарее отопления

У хороших моделей радиаторов из биметалла толщина стальных сердечников внутри как у стенок обычной водопроводной трубы. От ёмкости секций зависит теплоотдача батареи, а межосевое расстояние непосредственно влияет на параметры ёмкости:

  • 20 см — 0,1-0,16 л;
  • 35 см — 0,15-0,2 л;
  • 50 см — 0,2-0,3 л.

Из приведённых данных следует, что радиаторам из биметалла требуется малое количество теплоносителя. К примеру, отопительный прибор из десяти секций 35 см высотой и 80 см в ширину вмещает лишь 1,6 л. Несмотря на это, силы теплового потока достаточно, чтобы прогреть воздух в комнате площадью 14 кв. м. Стоит учесть, что у батареи такого размера вес почти в два раза больше, чем у алюминиевых аналогов — 14 кг.

Подавляющее большинство батарей из биметалла можно приобрести в специализированных магазинах по одной секции и собрать радиатор ровно таких размеров, какие требует помещение. Это удобно, хотя существуют цельные модели с фиксированным количеством секций (обычно не более 14 штук). У каждой детали по четыре отверстия: два входных и два выходных. Их размеры могут разниться от модели отопительного прибора. Чтобы радиаторы из биметалла было проще собирать, два отверстия сделаны с правой резьбой, а два — с левой.

Сборка биметаллических радиаторов отопления

Как правильно подобрать нужное количество секций

Теплоотдача биметаллических приборов отопления указана в техпаспорте. На основе этих данных и производятся все необходимые расчёты. В случаях, когда значение теплоотдачи в документах не указано, эти данные можно посмотреть на официальных сайтах производителя либо воспользоваться при расчётах усреднённым значением. Для каждой отдельно взятой комнаты должен проводиться свой расчёт.

Чтобы посчитать нужное число секций из биметалла, нужно учитывать несколько факторов. Параметры теплоотдачи у биметалла немного выше, чем у чугуна (с учётом одинаковых условий эксплуатации. Для примера, пусть температура теплоносителя будет 90° С, тогда мощность одной секции из биметалла — 200 Вт, из чугуна — 180 Вт).

Таблица расчета мощности нагрева радиатора

Таблица расчета мощности нагрева радиатора

Если вы собрались менять чугунный радиатор на биметаллический, то при тех же размерах новая батарея будет греть чуть лучше, чем старая. И это хорошо. Стоит учитывать, что со временем теплоотдача будет чуть меньше из-за возникновения засоров внутри труб. Батареи засоряются отложениями, которые появляются из-за контактов металлов с водой.

Поэтому если вы все же решитесь на замену, то спокойно берите то же количество секций. Иногда устанавливают батареи с небольшим запасом в одну или две секции. Это делается, чтобы избежать потерь теплоотдачи из-за засорения. А вот если вы приобретаете батареи для нового помещения, без расчётов не обойтись.

Расчёт по габаритам

Теплоотдача радиаторов зависит от объёма помещения, которое необходимо обогреть. Чем больше комната, тем больше потребуется секций. Поэтому самый простой расчёт — по площади комнаты.

Для сантехники существуют особые нормы, строго регламентированные СНиП. Батареи не являются исключением. Для зданий в полосе с умеренным климатом стандартная мощность отопления составляет 100 Вт на каждый квадратный метр комнаты. Посчитав площадь помещения, умножив ширину на длину, необходимо еще умножить полученное значение на 100. Так получится общая теплоотдача батареи. Осталось только разделить её на параметры теплоотдачи биметалла.

Формула для расчета количества секций по габаритам комнаты

Формула для расчета количества секций по габаритам комнаты

Для комнаты 3х4 м. подсчёт будет выглядеть следующим образом:
К = 3х4х100/200 = 6 шт.
Формула предельна проста, но позволяет вычислить лишь приблизительное количество секций из биметалла. В этих расчётах не учтены такие важные параметры как:

  • высота потолков (формула более или менее точна при потолках не выше 3 м.);
  • расположение комнаты (северная сторона, угол дома);
  • количество оконных и дверных проёмов;
  • степень утепления внешних стен.

Насколько сильно должна греть батарея

Насколько сильно должна греть батарея

Коэффициенты поправки

Несмотря на одинаковые значения в техпаспорте, фактическая теплоотдача радиаторов может отличаться в зависимости от условий эксплуатации. Учитывая, что выше приведённые формулы точны только для домов со среднестатистическими показателями утепления и для местностей с умеренным климатом, при других условиях необходимо вводить поправки в расчёты.

Коэффициенты поправки при расчете количества секций батарей отопления

Коэффициенты поправки при расчете количества секций батарей отопления

Для этого полученное в ходе вычислений значение дополнительно умножается на коэффициент:

  • угловые и северные комнаты — 1,3;
  • регионы с экстремальными морозами (Крайний Север) — 1,6;
  • экран или короб — прибавляйте ещё 25%, ниша — 7%;
  • для каждого окна в комнате общая теплоотдача для помещения увеличивается на 100 Вт, для каждой двери — 200 Вт;
  • коттедж — 1,5;

Важно!Последний коэффициент при расчёте биметаллических радиаторов используется крайне редко, потому что такие приборы отопления почти не ставят в частных домах из-за дороговизны.

Биметаллические батареи отопления

Эффективная теплоотдача

Значения тепловой отдачи для радиаторов указаны в техпаспорте или на сайтах производителей. Они подходят для конкретных параметров отопительных систем. Тепловой напор системы — важная характеристика, которую нельзя игнорировать при проведении необходимых вычислений. Обычно значение теплоотдачи 1 секции приводится для теплового напора 60° С, что соответствует высокотемпературному режиму отопительной системы с температурой воды 90°С. Такие параметры сейчас встречаются в старых домах. Для новостроек уже используются более современные технологии, при которых уже не требуется высокого теплового напора. Его значение для отопительной системы равно 30 и 50° С.

Температурный график системы отопления

Температурный график системы отопления

Из-за разных значений теплового напора в техпаспорте и по факту, необходимо пересчитать мощность секций. В большинстве случаев она оказывается ниже заявленной. Значение теплоотдачи умножают на реальное значение теплового напора и делят на то, что указано в документах.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

Параметры отдачи одной секции биметаллической батареи отопления напрямую влияют на её габариты и способность обогревать помещение. Сделать точные расчёты, не зная значения теплоотдачи биметалла, невозможно.

Как связана емкость секции и мощность?

Мощность биметаллических радиаторов напрямую связана с размером и емкостью устройства. Чем меньше носителя в батарее, тем более экономичным и эффективным является устройство. Это обусловлено тем, что меньшее количество рабочей среды нагревается значительно быстрее и на это затрачивается меньше ресурсов. Емкость секции зависит от межосевого расстояния:

  • 200 мм — объем теплоносителя составляет от 0,1 до 0,16 литра.
  • 350 мм — от 0,17 до 0,2 литра.
  • 500 мм — от 0,2 до 0,3 литра.

Имея данные о емкости и мощности одной секции биметаллического радиатора, можно рассчитать, какое количество теплоносителя требуется для обогрева конкретного помещения. Для примера: если в конструкции устройства предусмотрено 10 секций с межосевым расстоянием 500 мм, то в них суммарно поместится от 2 до 3 литров воды, а радиатор из 9 секций с межосевым расстоянием 350 мм вмещает около 1,6 литра теплоносителя.

При этом сила теплового потока 9-секционного биметаллического радиатора с межосевым расстоянием 350 мм позволяет эффективно обогревать помещение площадью 14 кв. м.

Мощность и теплоотдача биметаллических радиаторов

Что делать, если мощность радиатора была выбрана неправильно?

Если при определении оптимальной мощности биметаллических радиаторов произошла ошибка и приобретен недостаточно эффективный прибор, ситуация поправима: многие устройства продаются посекционно, то есть при необходимости можно увеличивать число секций. Это дает возможность «собрать» радиатор оптимального размера и мощности для конкретного помещения.

Если же сомнений в точности расчета нет, можно сделать выбор в пользу цельной модели: выпускаются устройства, в конструкции которых предусмотрено до 14 секций и более.

Стандартное значение мощности для секций с межосевым расстоянием 500 и 350 мм

Значение теплоотдачи биметаллических радиаторов указывается в техническом паспорте на изделие. Перед покупкой целесообразно ознакомиться с документацией на устройство, так как для каждой модели этот параметр индивидуален. Если в техпаспорте данные отсутствуют, можно воспользоваться усредненным значением мощности 1 секции биметаллического радиатора:

  • Устройства с межосевым расстоянием 500 мм являются стандартными, наиболее популярны. Традиционно устанавливаются в квартирах. Среднее значение теплоотдачи одной секции биметаллического радиатора составляет от 170 до 210 Вт. Важно учитывать, что заявленные показатели обычно оказываются чуть выше реальных, так как замеры осуществляются в идеальных условиях. Поэтому правильнее ориентироваться на минимальный показатель мощности одной секции биметаллического радиатора в 150 Вт. Рабочее давление одной секции — 20 бар, давление опрессовки — 30 бар, средняя масса — около 1,92 кг.
  • Приборы с межосевым расстоянием 350 мм обычно монтируются рядом с большими окнами или в труднодоступных местах. По техническому паспорту стандартное значение мощности 1 секции биметаллического радиатора составляет от 120 до 150 Вт. Реальное значение несколько ниже — 100-120 Вт. Рабочее давление каждой секции составляет 20 бар, давление опрессовки — 30 бар, средняя масса — около 1,36 кг.

Совет экспертов: при определении оптимальной мощности биметаллического радиатора, целесообразно оставлять небольшой «запас», в противном случае может возникнуть необходимость наращивать устройство — устанавливать дополнительные секции.

Правила определения оптимальной мощности биметаллического радиатора

Для определения оптимальной мощности и теплоотдачи металлического радиатора для конкретного помещения, следует:

  • Детально изучить технический паспорт на устройство, в котором указана мощность одной секции биметаллического радиатора.
  • Точно определить площадь отапливаемого помещения, при этом — не целого дома, а конкретной комнаты.
  • Использовать формулу расчета мощности и теплоотдачи биметаллического радиатора, в соответствии с которой на 1 квадратный метр помещения, в котором высота потолков составляет 2,7 метра, необходимо 100 Вт тепловой мощности. Нужно учитывать, что такой способ расчета является стандартным и унифицированным, то есть не учитывает индивидуальных особенностей помещения. При выполнении расчетов для комнат, находящихся на последнем этаже здания, имеющих две «наружные» стенки (то есть угловых), с большей или меньшей высотой потолков и в некоторых других случаях, вносятся дополнительные поправочные коэффициенты. Поэтому формулу для расчета стоит подбирать с учетом особенностей конкретного помещения.

Что влияет на коэффициент теплоотдачи

  • Температура теплоносителя.
  • Материал, из которого изготавливаются отопительные батареи.
  • Правильно проведенный монтаж.
  • Установочные размеры прибора.
  • Размеры самого радиатора.
  • Тип подключения.
  • Конструкция. К примеру, количество конвекционных ребер в панельных стальных радиаторах.

С температурой теплоносителя все понятно, чем она выше, тем больше тепла прибор отдает. Со вторым критерием тоже более или менее понятно. Приведем таблицу, где можно ознакомиться, какой материал и сколько отдает тепла.

Материал для батареи отопленияТеплоотдача (Вт/м*К)
Чугун52
Сталь65
Алюминий230
Биметалл380

Скажем прямо, это показательное сравнение говорит о многом, из него можно сделать вывод, что, к примеру, алюминий имеет теплоотдачу практически в четыре разы выше, чем чугун. Это дает возможность снижать температуру теплоносителя, если используются алюминиевые батареи. А это приводит к экономии топлива. Но на практике получается все по-другому, ведь сами радиаторы изготавливаются по разным формам и конструкциям, к тому же модельный ряд их настолько огромен, что говорить о точных цифрах здесь не приходится.

Теплоотдача (сравнительная таблица)
Теплоотдача в зависимости от температуры теплоносителя

Для примера можно привести вот такой разброс степени отдачи тепла у алюминиевых и чугунных радиаторов:

  • Алюминиевые – 170-210.
  • Чугунные – 100-130.

Во-первых, сравнительная степень резко упала. Во-вторых, диапазон разброса самого показателя достаточно большой. Почему так получается? В первую очередь из-за того, что производители используют различные формы и толщину стенки отопительного прибора. А так как модельный ряд достаточно широк, отсюда и пределы теплоотдачи с сильным разбегом показателей.

Давайте рассмотрим несколько позиций (моделей), объединенных в одну таблицу, где будут указаны марки радиаторов и их показатели теплоотдачи. Это таблица не сравнительная, просто нам хочется показать, как меняется тепловая отдача прибора в зависимости от его конструкционных отличий.

МодельТеплоотдача
Чугунный М-140-АО175
М-140155
М-90130
РД-90137
Алюминиевый RIfar Alum183
Биметаллический РИФАР Base204
РИФАР Alp171
Алюминиевый RoyalTermo Optimal195
RoyalTermo Evolution205
Биметаллический RoyalTermo BiLiner171
RoyalTermo Twin181
RoyalTermo Style Plus185

Как видите, теплоотдача радиаторов отопления во многом зависит от модельных отличий. И таких примеров можно приводить огромное количество. Необходимо обратить ваше внимание на один очень важный нюанс – некоторые производители в паспорте изделия указывают теплоотдачу не одной секции, а нескольких. Но в документе все это прописывается. Здесь важно быть внимательным и не совершить ошибку при проведении расчета.

Тип подключения

Хотелось бы подробнее остановиться на этом критерии. Дело все в том, что теплоноситель, проходя по внутреннему объему батареи, заполняет его неравномерно. И когда дело касается теплоотдачи, то эта самая неравномерность очень сильно влияет на степень данного показателя. Начнем с того, что существует три основных типа подключения.

  1. Боковое. Чаще всего используется в городских квартирах.
  2. Диагональное.
  3. Нижнее.

Если рассматривать все три типа, то выделим второй (диагональное), как основу нашего разбора. То есть, все специалисты считают, что именно данная схема может быть взята за такой коэффициент, как 100%. И это на самом деле так и есть, ведь теплоноситель по этой схеме проходит от верхнего патрубка, спускаясь вниз к нижнему патрубку, установленного с противоположной стороны прибора. Получается так, что горячая вода движется по диагонали, равномерно распределяясь по всему внутреннему объему.

Боковое подключение в данном случае имеет один недостаток. Теплоноситель заполняет радиатор, но при этом последние секции охватываются плохо. Вот почему теплопотери в этом случае могут быть до 7%.

И нижняя схема подключения. Скажем прямо, не совсем эффективная, теплопотери могут составлять до 20%. Но оба варианта (боковой и нижний) будут работать эффективно, если использовать их в системах с принудительной циркуляцией теплоносителя. Даже небольшое давление будет создавать напор, которого хватит, чтобы довести воду до каждой секции.

Правильное место монтажа

Еще один немаловажный вопрос, о котором нередко мы забываем, считая, что о не такой существенный. Классический вариант – под окном, но почему?

Это связано с доступом холодного воздуха в помещение:

  • через окно его поступает гораздо больше, чем через наружные стены;
  • он сразу опускается вниз и начинает стелиться по полу, вызывая дискомфорт и желание подняться выше.

Поэтому нужно поставить тепловой барьер, который позволит разбавить или даже полностью свести на нет холодный поток.

Совет: используйте радиатор шириной, составляющей 70-90% от оконного проема, тогда воздух, поступающий с улицы сразу же начнет прогреваться.

Есть также определенные правила установки, которые необходимо соблюдать, чтобы создать хорошую конвекцию и улучшить тем самым теплоотдачу:

  • оставляйте между отопительным прибором и полом просвет, равный 60 мм и более;
  • от подоконника расстояние до верхней части радиатора должно быть почти столько же – 50-60 мм и более;
  • от стены следует отступить на 25 мм и более.

Теплоотдача биметаллических радиаторов отопления таблица

Теплоотдача 1 секции биметаллических радиаторов зависит напрямую от правильного размещения отопительного прибора

  • в угловой комнате с дополнительной наружной стеной для снижения тепловых потерь установите на холодной стене еще один прибор. Его основной задачей будет компенсация мощности, причем высота монтажа при этом роли не играет, примите за образец уровень батарей, установленных под оконными проемами;
  • прежде чем монтировать радиаторы, произведите расчет количества секций, чтобы тепловой мощности было достаточно, учитывая потери через стены и окна.

Совет: для увеличения теплоотдачи установите за прибором фольгированный экран из пенофола, металлической стороной вовнутрь помещения.

Нормальная теплоотдача отопительных приборов позволяет не только получать необходимое тепло в комнату, но и даже реально экономить. Биметаллические радиаторы – мощные приборы, способные при правильном подключении и установке быстро и качественно нагревать жилые и коммерческие помещения. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Сравнение теплоотдачи радиаторов отопления по совокупности характеристик: таблица

Материал изготовленияМодельНоминальная тепловая мощность 1 секции (Вт)Стоимость секции (руб.)Итог: стоимость 1 кВт тепловой мощности (руб.)
БиметаллическиеRifar Base 500 x4 500/1002047003 431,4
Sira Ali Metal 500 x41875602 994,7
Royal Thermo Vittoria 500 x41675903 532,9
ROMMER Optima Bm 500 x4160395,252 470,3
АлюминиевыеRifar Alum 500 x41835503 005,5
Global ISEO 500 x41815503 038,7
Royal Thermo Revolution 500 x4171497,52 909,4
ROMMER Al Optima 500 x41553592 316,1
ЧугунныеМЗОО МС-140М-500 x41605083 175
МС-140 — 500 x41604803 000
СтальныеKermi FKO 11 500 400459 (панель)2 069 (панель)4 507,6
Buderus Logatrend K-Profil 22 500 400730 (панель)2 300 (панель)3 150,7

Известно, что самая высокая теплоотдача у биметаллических радиаторов отопления, они имеют все положительные свойства алюминиевых, но за счет стальных труб могут быть установлены в любую систему. Однако мы рекомендуем обращать внимание не только на показатели теплоотдачи, а на стоимость 1 кВт мощности. Чем больший показатель теплового потока, тем дороже отопительный прибор, но приборы с повышенной мощностью не всегда оправдывают себя.

Мы рекомендуем ориентироваться на низкотемпературный режим отопления, при котором используются радиаторы больших размеров, а температура теплоносителя в них не превышает 60-70 градусов. Такая система более надежна и долговечна, имеет огромный запас мощности, а низкотемпературный режим не разлагает органическую пыль, которая находится в любом жилом помещении.

Влияние размещения и способа подключения радиаторов на теплообмен

Лучшим местом размещения радиатора является место под световыми проемами, поскольку через окно, каким бы утепленным оно не было, происходят наибольшие потери тепла. Кроме того, горячий воздух от отопительного прибора создает тепловую завесу: холодный воздух от окна не распространяется по помещению, улучшается циркуляция.

Влияние размещения радиатора и наличия на нем экрана на теплоотдачу
Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Если вы решили скрыть радиаторы под экраны или декоративные панели, это приведет к потере мощности. Иногда к таким мерам прибегают, чтобы целенаправленно снизить силу теплового потока на 10-15%.

Влияние способа подключения радиатора на его теплоотдачу
Снижение тепловой мощности при различных способах подключения.

Существенное влияние оказывает и способ подключения радиаторов:

  1. Двустороннее или одностороннее. Подвод труб с разных сторон помогает увеличить теплоотдачу батареи, при таком подключении мощность прибора соответствует заявленной максимальной. Однако конструктивно к радиаторам с менее, чем 20 секциями лучше подводить трубы с одной стороны.
  2. Верхнее или нижнее. Подача теплоносителя в верхнюю часть батареи, при отводе через нижнюю, оказывает минимальное влияние на теплопередачу. Подача снизу вверх снижает показатель на 20-22%.

Сравнительная таблица теплоотдачи секций, рабочего давления, вместимости и массы секции радиаторов отопления.



Вид радиаторов

Теплоотдача 1 секции, Вт

Рабочее давление, Бар

Давление опрессовки, Бар

Вместимость 1 секции, л

Масса 1 секции, кг

Алюминиевые с межосевым расстоянием 500 мм

183

20

30

0,27

1,45

Алюминиевые с межосевым расстоянием 350 мм

139

20

30

0,19

1,2

Биметаллические с межосевым расстоянием 500 мм

204

20

30

0,2

1,92

Биметаллические с межосевым расстоянием 500 мм

136

20

30

0,18

1,36

Чугунные с межосевым расстоянием 500 мм

160

9

15

1,45

7,12

Чугунные с межосевым расстоянием 500 мм

140

9

15

1,1

5,4

Сравнительная таблица типов отопительных приборов.

Технические  параметы

Чугунные радиаторы

Стальные радиаторы

Алюминиевые радиаторы

Биметаллические радиаторы

Стальные трубчатые радиаторы

Конструкция

Секционные

Цельносварные

Секционные

Секционные

Цельносварные

Подключение

Боковое

Любое

Боковое

Боковое

Любое

Тепловая инерция

Высокая

Низкая

Низкая

Низкая

Низкая

Объем воды

Большой

Маленький

Маленький

Маленький

Средний

Установка термостатики

Не рекомендуется

Рекомендуется

Рекомендуется

Рекомендуется

Рекомендуется

Стойкость к коррозионным процессам

Высокая

Средняя

Низкая

Высокая

Высокая

Рабочая жидкость

Вода

Вода/антифриз

Вода рН 7-8

Вода/антифриз

Вода

Давление рабочее

До 1 Мпа

До 1 Мпа

До 2,5 Мпа

До 2,5 Мпа

До 1 Мпа

Высотное здание

Не рекомендуется

Не рекомендуется

Рекомендуется

Рекомендуется

Рекомендуется

Модельный ряд

Узкий

Широкий

Широкий

Широкий

Широкий

Особенности

Выпускаются дизайнерские модели

Высокая электрохимическая активность, антагонист-медь.

Хорошо подходят для помещений с повышенными требованиями к чистоте

Сравнение параметров чугунного и алюминиевого оборудование создания тепла

Параметром для сравнения является тепловая отдача теплообменников. Теплоотдача алюминиевых радиаторов и чугунных зависит от конструкционных особенностей и материала изготовления.

Чугунные батареи изготавливаются из сплава чугуна однородной структуры, секционное соединение при помощи герметичных специальных прокладок. Этот вид радиаторов считаются классическими в применении. Реальная отдаваемая мощность, на 10% меньше, заявленной способности отдачи в характеристике оборудование.

Достоинства в применении:

  • Этот тип радиаторов имеет повышенную инерционность.
  • Высокие антикоррозийные свойства.
  • Длительность эксплуатации.
  • Прибор имеет маленькое гидравлическое сопротивление.
  • Широкие каналы для циркуляции теплоносителя.

К недостаткам чугунных батарей относятся:

  • Вес, особенно когда у него много секций.
  • Конструкция между секциями и способ их соединения затрудняют обслуживание и очистку оборудования.
  • Нет возможности регулирования тепловой отдачи.
  • Медленно нагревает помещение. Одна секция отдаёт 90-110 Ватт мощности.
  • Стандартный внешний вид, который не эстетически смотрится в помещении.

Алюминиевые батареи, кроме того что необходимо подготовить теплоноситель для алюминиевых радиаторов отопления, имеют существенные преимущества перед чугунными. (См. также: Как соединить секции алюминиевого радиатора)

Достоинства алюминиевых теплообменников:

  • Тепловая отдача этих радиаторов очень высокая, которая достигается высокой теплопроводностью материала.
  • Большая поверхность теплового обмена.
  • Внешний вид оборудования может оригинально выглядеть в любом интерьере квартиры, дома.
  • Маленькая инертность позволяет быстро нагревать помещение.
  • Стоимость алюминиевого теплообменника ниже чугунного и выгодно отличается по условию цена-качество.
  • Высокая способность антикоррозийной стойкости.
  • Высокие прочностные характеристики алюминиевого теплообменника, не уступает чугунным.

Медный теплообменник

К недостаткам относится, как взаимодействует медный теплообменник и алюминиевые радиаторы между собой. Такое соединение не допускается, из-за высокой электрохимической активности алюминия. Сейчас батареи в основном подключаются при помощи вентилей, кранов, поэтому проблем этого вида соединения не существует, но их надо учитывать при монтаже отопительной системы.

Популярный алюминиевый прибор создания тепла

Одними из популярных теплообменников, по мнению специалистов, считаются алюминиевые радиаторы Теплотерм, которые могут эффективно работать в жилых домах, в зданиях промышленного значения. Этот вид батарей работает с теплоносителями: традиционными (нагретая вода), пар, жидкость, имеющая свойства не замерзания. (См. также: Какие бывают радиаторы отопления)

Технические показатели алюминиевой батареи Теплотерм:

  • Способность выдерживать давление до 16 МПа.
  • Изготовлен из литого алюминия.
  • Способ присоединения к отопительной системе, резьбовой.
  • Одна секция при температуре носителя в 70 градусов, выдает 200 Вт мощности.
  • Высота 570 миллиметров.
  • Гарантия при правильной эксплуатации до 10 лет.

Этот вид радиаторов специально адаптирован для условий работы в России. Имеет повышенную теплоотдачу. Радиатор алюминиевый Теплотерм относится к безопасным теплообменникам, у него усиленная антикоррозийная стойкость. Внешние, округлые формы создают меньшую опасность получения травм. Благодаря эстетичному виду отлично подходит к любому интерьеру в доме.

Тепловая отдача радиаторов, необходимое количество секций для создания тепла дома

Когда выбирается теплообменник для отопительной системы, надо знать: какое количество секций нужно для комфортного проживания в нём. Рассчитать количество секций алюминиевого радиатора можно по известной формуле. В этой формуле количество секций, равняется произведению площади отапливаемого помещения, умноженному на соотношение необходимой мощности одного квадратного метра к тепловой мощности секции батареи. Данная формула выглядит следующим образом: I=S*100/P, в ней:

  1. I — получаемое количество секций.
  2. S — площадь отапливаемого помещения.
  3. P — мощность секции алюминиевого радиатора.
  4. 100 — рекомендуемая мощность для создания тепла 1 квадратного метра.

Когда проводится расчет секций, который будет отапливать помещение, необходимо также учитывать:

  • Какого вида окна установлены в доме или здании. Окна ПВХ со стеклопакетами, минимизируют потери тепла в доме.
  • (См. также: Какие радиаторы отопления лучше)

  • Учитывается численность внутренних и наружных стен в доме. Для угловых квартир коэффициент ставится больше, так как наружных стен в квартире больше.
  • Учитывается состояние соседних помещений, теплые они или холодные. Тёплый чердак, или когда есть соседи сверху, понижают выбор секций.
  • Когда высота между полом и потолком квартиры стандартная, равняется 2,5 метрам, коэффициент ставится 1, а если потолки выше коэффициент увеличивается.
  • Кроме вида окон в доме, надо учитывать их количество.

Все вышеперечисленные коэффициенты необходимо подставить для полного расчета необходимого количества секций. Самостоятельно эту процедуру выполнять затруднительно. Есть много специализированных сервисов для расчета секций радиаторов, изготовленных из любого материала. Необходимо только ввести начальные параметры расчета секций: материал изготовления батареи, площадь помещения, высоту потолков, количество наружных стен. Расчет проводится автоматически.

Как увеличить показатели уже установленных батарей

Клапан Маевского
Стоимость 45-150 руб.

Незаменимым элементом отопительной системы является клапан Маевского.

Во многих современных радиаторах он поставляется в комплекте, в противном случае его можно докупить и легко установить своими руками.

Устройство монтируется в верхнюю пробку радиатора, противоположную подводу теплоносителя и позволяет легко устранить завоздушенность, следствием которой является существенное снижение теплоотдачи.

Некоторые прибегают к «народному способу», устанавливая между батареей и стеной сделанные собственноручно теплоотражающие экраны из фольги или металла с гофрированными ребрами.

Наиболее эффективный метод – установка дополнительных секций, однако это необходимо производить только при полном отключении системы отопления и учитывать дополнительную нагрузку от добавляемых секций

Увеличение теплоотдачи и КПД

Чтобы добиться максимально эффективной работы радиаторов, нужно рассчитать площадь помещения и мощность оборудования. В умеренном климате рекомендуется на каждый 1 м2 помещения монтировать батареи, имеющие показатель теплопроводности от 70 до 100 Вт/м2. В северных регионах не обойтись без использования более мощных устройств — 150-200 Вт/м2.

Чтобы повысить показатель отдачи тепловой энергии батарей, рекомендуется:

  1. Утепление помещений. Чтобы снизить теплопотери строения, его необходимо утеплить. Причем это нужно сделать не только изнутри, но и снаружи, не забывая о крыше. Наиболее популярным утеплителем для домов являются пенопластовые панели.
  2. Монтаж отражателей. Чаще всего используется фольга либо пенопропилен. Отражатель необходимо установить на стене за радиатором.
  3. Герметичность. Потери тепла в помещении значительно увеличиваются, когда есть сквозняки. Утепляя дом, нужно позаботиться об окнах и дверях.


Для обеспечения эффективной работы системы отопления зачастую достаточно правильно рассчитать показатель мощности батареи. В таблицах КПД радиаторов отопления приведен расчетный показатель, гарантированный производителем. Однако его можно увеличить благодаря нескольким простым рекомендациям:

  1. Необходимо поддерживать батареи в чистоте, так как пыль способна значительно снижать теплопередачу радиаторов.
  2. Окрашивать батареи стоит в темные цвета. После этого КПД может повыситься на 15%.
  3. Увеличить площадь поверхности устройства.

При выборе радиаторов нужно внимательно изучить его технические характеристики. Благодаря некоторым мероприятиям можно увеличить эффективность работы системы отопления. Хотя монтаж радиаторов и не является сложным процессом, стоит эту работу доверить профессионалам.

Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

  • алюминиевые;Теплоотдача алюминиевых радиаторов таблица
  • биметаллические;
  • чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

  • тепловая мощность;
  • допустимое рабочее давление;
  • давление опрессовки (испытания);
  • вместительность;
  • масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Теплоотдача алюминиевых радиаторов таблица

Сравнительные выводы

Теплоотдача алюминиевых радиаторов таблица
Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели. Напомним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость.

Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.

Резко отличаются от других чугунные радиаторы. теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.

Теплоотдача алюминиевых радиаторов таблица

Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.

Расчет тепловой мощности

Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.

Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира.

Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.

Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:

DT = (tпод + tобр) / 2 – tкомн, где:

  • tпод – температура воды в подающем трубопроводе;
  • tобр – то же, в обратке;
  • tкомн – температура внутри комнаты.

После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

Теплоотдача алюминиевых радиаторов таблица

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.

От чего зависит теплоотдача алюминиевого радиатора

Виды алюминиевых радиаторов:

  • Стальные – у них низкие технические характеристики, почти уже не представлены на современном рынке и не пользуются спросом.
  • Чугунные по-прежнему высоко оценивают по критериям надежности. Долговечны, многие новые модели эстетично представлены с элементами художественного литья. Такие батареи впишутся в любой дизайн, нет необходимости скрывать их неэстетический вид за экранами.
  • Алюминиевые – на данный момент самый востребованный вид по техническим характеристикам и ценовой доступности. Отличаются высокой эффективностью и имеют ряд преимуществ.
  • Биметаллические – новое поколение, появились совсем недавно, но уже активно пользуются потребительским спросом. Благодаря качеству и составу из двух металлов являются самыми мощными по эффективности.

Не стоит выбирать батарею только по параметрам тепловой мощности. В различных теплосетях показатели рабочего давления будут отличаться, в частных домах давление хладагента около — 2-3 Бар, в квартирах при централизованной системе составляет 5-15 Бар и разнится от этажности.

Скачки давления системы отопления могут повредить неправильно выбранный радиатор, поэтому сравнение стоит провести с учетом прочности отопительного устройства.

Важные характеристики, учитываемые при подборе:

  • Мощность при выработке тепла;
  • Допустимые параметры давления;
  • Внутренний объем емкости радиатора;
  • Масса батареи.

Вес радиатора и объем емкости должны учитываться при установке в частных домах. Зная количество воды, проходящее через систему отопления, легко произвести расчет расхода тепловой энергии во время нагревания.

Масса прибора повлияет на выбор крепежа и способа его крепления к стене. В зависимости от материала, из которого она сделана. Например, если стена выполнена из шлакоблоков или бетона, а масса батареи из-за количества секций большая, то и крюк должен быть в состоянии удержать ее вес.

Достоинства алюминиевых радиаторов:

  • большая площадь изделия, обеспечивающая лучший теплообмен;
  • небольшая масса и легкий вес;
  • высокая теплоотдача;
  • соперничают по прочности со стальными и чугунными батареями;
  • не нуждаются в покраске и соответствуют современному дизайну интерьеров;
  • быстро нагреваются, чем существенно экономят топливо.

Производят батареи из алюминия с помощью литья каждой секции и, как заявляет производитель, выдерживают давление в 15-20 атмосфер. Радиаторы со склеенными в процессе производства секциями — экструдированные — выдерживают нагрузку до 40 атмосфер, но не отличаются прочностью, особенно в местах присоединения.

Секций можно добавить любое количество, они легко присоединяются, но при центральной системе отопления не стоит формировать слишком сложные конструкции.

Теплоотдача одной секции способна отапливать 1,2 куб. м пространства –  примерно 120 Вт при температуре 45-50 °C. Сэкономить на электроэнергии позволяет наличие регулятора теплопотока, который изначально предусмотрен в комплектации производителя.

При монтаже не допускается использование медных или стальных комплектующих и труб, это может спровоцировать коррозию.

Увеличить КПД уже смонтированы батарей можно с простых методов — прочистки или перекраски батарей в темные цвета. До 25 процентов увеличит теплоотдачу установка экрана позади радиатора, можно приобрести готовый вариант экрана или же воспользоваться фольгой.

Еще один эффективный вариант — изготовление металлического кожуха, который будет отдавать тепло, полученное при нагреве, даже с уже выключенным отоплением. Мощность батарей можно увеличить, добавив количество секций, результат – повышение теплоотдачи минимум на 10 процентов.

При всех этих положительных параметрах и высоком качестве у алюминиевых батарей низкая цена, что обуславливает положительные отзывы и спрос среди потребителей.

Радиатор из алюминия рядом с кроватью

Недостатки алюминиевых радиаторов

Ограничения к материалу, с которым могут соединяться алюминиевые радиаторы, требовательность к компонентам теплоносителя и однотипность в размерах — их главные недостатки. Проблемы, связанные с возникновением коррозии, можно предотвратить применением оксидной пленки и обработке противокоррозиными агентами во время установки.

Этот вид батарей плохо переносит гидроудары центральной отопительной системы, поэтому рекомендуется к установке в частных домах, а не квартирах.

Чтобы не ошибиться с выбором отопительной системы, стоит воспользоваться консультацией специалиста или нашими примерами расчетов и таблицей.

У алюминиевых батарей много положительных качеств, а также ряд недостатков. Спрос к ним не угасает, благодаря цене и высокому уровню теплоотдачи. При покупке стоит отдать предпочтении отечественным производителям, они учитывают при производстве качество воды, которая повлияет на срок эксплуатации.

Основные преимущества и недостатки изделий из алюминия

В первую очередь следует рассмотреть основные особенности рассматриваемого типа конструкций, чтобы вы сами убедились в его надежности и эффективности. Главными плюсами можно считать следующие факторы:

Высокая мощностьТеплоотдача одной секции алюминиевого радиатора намного выше чем у чугуна или стали благодаря тому, что мощность изделий из алюминия (то есть их способность передавать определенное количество тепла за единицу времени) очень высока
Большая поверхность элементовЧем больше площадь конструкции, передающей тепло, тем эффективнее она функционирует и тем рациональнее расходуются энергоносители. Производители каждый год разрабатывают новые, все более эффективные конструкции, что позволяет еще больше увеличить эффективность
Широкий диапазон типоразмеровВы сможете подобрать оптимальное решение практически под любое помещение, в продаже имеются самые разнообразные варианты, каждый из которых имеет свои особенности.
Низкая тепловая инерцияБлагодаря этой особенности радиаторы начинают передавать тепло в помещение очень быстро, что позволяет снизить расходы энергоресурсов, ведь не нужно долго прогревать металл для выхода его на нормальные рабочие показатели
Привлекательный внешний видСовременные радиаторы из алюминия не только высокоэффективны, но и выглядят отлично, вы сможете подобрать оптимальное решение под любой интерьер
Простота установкиПри наличии минимального набора инструмента можно установить радиаторы отопления своими руками, инструкция по проведению работ ничем не отличается от других вариантов, а небольшой вес только упрощает монтаж

Важно!
Еще одним большим плюсом можно считать тот фактор, что элементы продаются в полностью готовом виде и не нуждаются в окрашивании.
Покрытие обычно очень прочное и сохраняет надежность и целостность на протяжении десятилетий.

Особенно привлекательны изделия производства итальянских производителей

Количественные характеристики

Количественные характеристики должны быть подтверждены в ходе испытаний, результаты которых служат основанием для получения сертификата соответствия. Перечень подтверждаемых характеристик, а также методы и условия испытаний указаны в нормативной документации – российских (ГОСТ) и европейских (EN 442-2) стандартах, либо специально выпущенных и утвержденных технических условиях (ТУ).

Количество секций

Подавляющее большинство моделей алюминиевых радиаторов состоит из отдельных секций. Деление на секции позволяет подобрать прибор необходимой мощности в зависимости от площади отапливаемого помещения.

Пятисекционный алюминиевый радиатор.

Покупатель может приобрести как отдельные секции радиатора, так и готовый отопительный прибор заводской сборки. Как правило, радиаторы заводской сборки включают в себя от 4 до 12 секций. При сборке секций между собой используется ниппельное соединение.

Необходимое для обогрева помещения количество секций определяется по приближенной формуле:

N =100*(S/P);

где S – площадь помещения, м2;

P – тепловая мощность одной секции, Вт.

Итальянская компания Global производит сдвоенные модели серии GL/D, имеющие 2 ряда, расположенные симметрично относительно плоскости задней стенки секций. Сдвоенные радиаторы используют, если их нужно установить на расстоянии от стены.

Тепловая мощность (номинальный тепловой поток)

Данный параметр (измеряется в Вт) позволяет определить, сколько секций должен иметь радиатор для обогрева определенной площади.

Отдельные секции алюминиевых радиаторов отопления.

Отдельные секции алюминиевых радиаторов отопления.

Согласно ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия», тепловая мощность определяется при следующих условиях:

  • температурный напор (разность между температурами теплоносителя и воздуха в помещении) ΔТ= 70°С;
  • атмосферное давление В = 760 мм.рт.ст;
  • теплоноситель движется по отопительному прибору «сверху вниз».

Некоторые производители дополнительно указывают тепловую мощность, измеренную при температурном напоре 30°С и 50°С.

Площадь наружной поверхности нагрева

Данная величина включает в себя площадь всех поверхностей радиаторной секции, которые контактируют с воздухом в комнате, включая площадь оребрения. Площадь наружной поверхности обычно составляет:

  1. для секций с межосевым расстоянием 350 мм – 0,3…0,4 м2;
  2. для секций с межосевым расстоянием 500 мм – 0,4…0,5 м2.

Геометрические характеристики

Габаритные и монтажные (присоединительные) размеры определяют возможность установки радиатора отопления при конкретных условиях размещения. Также габариты отопительного прибора влияют на его тепловую мощность.

Габаритные размеры алюминиевых радиаторов отопления.

Габаритные размеры.

Межосевое расстояние

Межосевым называют расстояние между осями верхнего и нижнего коллектора. Среди выпускаемых серийно радиаторов преобладают модели с межосевым расстоянием 200, 300, 350, 500, 600, 800 мм. Межосевое расстояние 500 мм является наиболее распространенным, а радиаторы данного типоразмера присутствуют в модельном ряде всех производителей. Компания Global производит модели серии Oscar с межосевым расстоянием от 900 до 2000 мм.

Монтажные размеры алюминиевых радиаторов отопления.

Монтажные размеры.

Ширина секции

Подавляющее большинство моделей алюминиевых радиаторов имеет ширину секции 80 мм. Реже производят секции шириной 70 мм, 100 мм и других значений.

Глубина

Данная величина определяет монтажное расстояние от оси коллектора до прилегающей стены помещения. Наиболее распространены изделия глубиной 80 мм, но для увеличения тепловой мощности производители в некоторых моделях увеличивают глубину радиатора до 100 мм.

Температура теплоносителя

Отопительные приборы данного типа рассчитаны на температуру теплоносителя 110°С. Некоторые модели (например, Rifar серии Alum) допускают эксплуатацию при 135°С.

В таблицах 1 и 2 приведены технические характеристики моделей с межосевым расстоянием 350 и 500 мм. В сравнительных таблицах указаны массогабаритные параметры, объем теплоносителя и номинальный тепловой поток секции производства 7 различных компаний.

Таблица 1 - Технические характеристики алюминиевых радиаторов (межосевое расстояние 350 мм)

Производитель и модельГабаритные размеры, ммОбъем секции, лМасса секции, кгТепловая мощность, Вт
высоташиринаглубина

Rifar

Alum 350

41580900,191,20139

Royal Thermo

Indigo 350

435801000,291,30155

Konner

LUX 80/350

43080800,281,05145

Ferroli

POL 350

431,580980,311,10155

General Hydraulic

Lietax B 350-80

42080800,220,80135

Global

VOX R 350

44080950,351,12145

Varmega

Almega 350/80

42680800,301,10147

Таблица 2 - Технические характеристики алюминиевых радиаторов (межосевое расстояние 500 мм)

Производитель и модельГабаритные размеры, ммОбъем секции, лМасса секции, кгТепловая мощность, Вт
высоташиринаглубина

Rifar

Alum 500

56580900,271,45183

Royal Thermo

Indigo 500

585801000,371,65205

Konner

LUX 80/500

58280800,431,25190

Ferroli

POL 500

581,580980,381,40180

General Hydraulic

Lietax B 500-80

58280800,361,03180

Global

VOX R 500

59080950,461,45195

Varmega

Almega 500/80

57680800,381,20191

Модели с межосевым расстоянием 200 мм являются наименьшими по высоте среди алюминиевых секционных радиаторов. Изделия данного типоразмера используются для установки под оконными проемами с увеличенной площадью остекления. Сравнительные характеристики приборов данного типоразмера приведены в таблице 3 и включают в себя данные по изделиям трех производителей.

Таблица 3 - Технические характеристики алюминиевых радиаторов (межосевое расстояние 200 мм)

Производитель и модельГабаритные размеры, ммОбъем секции, лМасса секции, кгТепловая мощность, Вт
высоташиринаглубина

Varmega

Almega 200/80

27580800,200,64101

Sira

Heatline 200

24580800,160,5689

Konner

LUX 80/200

27580800,260,62123

Внутренний объем секции

Один из параметров, определяющих мощность отопительного прибора. Внутренний объем секции (измеряется в литрах) зависит от высоты радиатора, а также формы и площади сечения вертикального канала. Для увеличения внутреннего объема некоторые изготовители производят модели с овальным сечением канала (радиаторы Royal Thermo).

Вертикальный канал овального сечения алюминиевого радиатора отопления.

Качественные характеристики

Перед приобретением отопительного прибора следует изучить и качественные характеристики различных моделей, показывающие особенности конструкции и технологии изготовления.

Метод изготовления

Секции могут быть изготовлены литьем под давлением либо методом экструзии. Экструзия представляет собой метод обработки давлением, в результате чего получается заготовка повышенной плотности. Радиаторы, изготовленные данным методом, имеют более высокую прочность, что позволяет выдерживать повышенное давление.

Алюминиевые радиаторы различных типоразмеров.

Алюминиевые радиаторы различных типоразмеров.

Алюминиевые секционные радиаторы хорошо зарекомендовали себя в индивидуальных системах отопления, когда домовладелец имеет возможность самостоятельно выбирать вид теплоносителя и контролировать его качество. Такие приборы характеризуются высокими теплотехническими показателями, выигрывая у биметаллических моделей благодаря более низкой стоимости. Технические характеристики алюминиевых радиаторов отопления дают покупателю возможность выбрать лучшую модель среди ряда аналогов.

Как рассчитать мощность одной секции алюминиевого радиатора в отопительной системе

Мощность одной секции алюминиевого радиатора

Можно сколько угодно говорить о том, что сердцем системы отопления является котел, но тепло в обогреваемом помещении обеспечивается благодаря радиаторам. От того, правильно ли рассчитано их количество, будет напрямую зависеть уют в доме. Чтобы грамотно сделать расчет, за основу берутся показатели мощности одной секции алюминиевого радиатора.

Почему алюминиевого? В первую очередь потому, что они значительно превосходят по своим показателям традиционные чугунные батареи, и именно их все чаще применяют при создании современных отопительных сетей.

Разновидности алюминиевых батарей

Обратите внимание! Алюминиевые радиаторы производятся двумя методами — литья и экструзии. При использовании метода литья каждая секция изготавливается отдельно.

Сырьем является силумин — алюминий с кремниевыми добавками, не превышающими 12%. Литьем получают разнообразные по форме секции, способные выдерживать давление до 16 атмосфер.

Методом экструзии изготавливаются не радиаторы, а их отдельные части, затем скрепляемые между собой. Этот метод позволяет удешевить производство, но по техническим характеристикам батареи, созданные экструзионным способом, уступают литым. Есть у них и еще один недостаток — изменить количество секций в радиаторе невозможно.

Нельзя не отметить еще один вид алюминиевых батарей — анодированного типа. Они самые дорогостоящие и, безусловно, высококачественные. Сырьем для их производства служит очищенный алюминий. Готовое изделие анодируется, благодаря чему становится абсолютно не подверженным коррозии. Отдельные детали в таких радиаторах соединяются муфтами.

Поэтому внутри они абсолютно гладкие, а значит, им не страшно обрастание накипью. Их рабочее давление — до 70 атмосфер.

Важные параметры

Мощность одной секции алюминиевого радиатора

Устройство RoyalThermo Evolution

  1. Расстояние между осями может быть стандартным — 200, 350, 500 мм — или нестандартным. Самый распространенный вариант — 500 мм.
  2. Высота также может быть различной. Прежде чем покупать батареи, стоит измерить расстояние под подоконником. Сверху и снизу от батареи должно быть около 10 см свободного пространства. От стены до радиатора — около 3 см. Все секции должны хорошо вмещаться в отведенное для радиатора место.
  3. Давление. Этот показатель включает в себя рабочее и опрессовочное давление. Иногда может быть указано еще и максимальное. Стандартные показатели рабочего давления для алюминиевых радиаторов — 10–15 атмосфер. Для автономного отопления это достаточные параметры, а для квартир с центральным отоплением лучше подобрать модель с более высокими показателями — до 30 атмосфер. Опрессовочное давление должны быть не менее 30 атмосфер. Лучше покупать батареи с запасом. Это поможет в случае неисправности или неожиданного увеличения давления в системе.
  4. Теплопередача. Этот показатель указывается в отношении одной секции. В среднем теплоотдача секции составляет 100–150 Вт. Радиаторы с высокой теплоотдачей энергоэффективнее. Именно по этой причине алюминиевые модели стали быстро лидировать на рынке.

Преимущества и недостатки

От чугунных алюминиевые батареи отличаются целым рядом показателей:

  1. Высокая теплоотдача, а значит, меньший износ котла и возможность снизить затраты на отопление.
  2. Легко монтируются и вписываются в любой интерьер.
  3. Хорошо подходят для автономных систем отопления, а также могут устанавливаться в многоквартирных домах.
  4. Могут монтироваться как в систему со старыми чугунными трубами, так и в современные пластиковые и металлопластиковые сети.

Нет ни одного отопительного прибора, ни одного элемента инженерных сетей, который был бы идеальным и полностью лишенным недостатков. Радиаторы из алюминия — не исключение из этого правила.

Среди важных недостатков стоит отметить:

Мощность одной секции алюминиевого радиатора

  • Высокий риск образования протечек в местах стыков секций.
  • Неравномерное распределение тепла.
  • Незначительную конвекционную теплоотдачу.
  • Непродолжительный срок службы по сравнению с чугунными батареями.
  • Высокую подверженность коррозии за исключением анодированных батарей.
  • Чувствительность к нестабильности давления в системе.

Эти недостатки можно считать неважными в автономных системах отопления, но при замене радиаторов в доме, подключенном к центральной магистрали, нужно быть осторожным. В таких случаях лучше выбирать анодированные модели, не глядя на их высокую стоимость.

Обзор некоторых вариантов расчета

Существует множество способов, с помощью которых можно произвести расчетные работы, мы рассмотрим те из них, которые возможно произвести, не имея специального образования и профессиональных расчетных программ.

Как рассчитать мощность радиатора

Мощность одной секции алюминиевого радиатора

Зависимость от числа труб

Какими бы качественными ни были батареи, они не смогут обеспечить необходимую теплоотдачу, если изначально расчет мощности и количества секций был выполнен неверно. Основой расчетов является мощность одной секции. Она указывается производителем в спецификации к товару. Но необходимо учитывать, что средние показатели могут существенно отличаться от реальных.

Для расчета теплоотдачи применяется параметр ∆t, представляющий собой разность между температурой воздуха в обогреваемом помещении и температурой в системе. На практике этот показатель редко превышает ∆t 50°C. В то же время производителями он декларируется как ∆t 70 °C, представляющий собой идеальные условия.

При расчете необходимо учитывать и иные данные:

  • Расположение помещения в доме.
  • Состояние строительных конструкций.
  • Размеры и расположение окон и дверей.
  • Материалы, из которых построен дом.
  • Используемый вид котельного оборудования и т. п.

Простейший расчет можно сделать по формуле — площадь комнаты, умноженная на 100 и разделенная на мощность одной секции. Например, для эффективного обогрева помещения площадью 25 кв. м необходимо 16 секций. Эта цифра получается из простого расчета — 25×100/150.

Простейший вариант

Это решение подойдет вам, если у вас есть план помещения, работы достаточно просты:

  • По чертежам определяете площадь каждого из помещений и помечаете в виде списка.
  • Далее необходимо разделить полученные цифры на коэффициент 1,8. Полученный результат и будет требуемым количеством секций. Конечно, этот вариант далек от идеала и не отличается точностью, но ориентировочные данные можно рассчитать.

Данный способ не очень хорош для алюминиевых радиаторов, так как они отличаются по своим показателям в зависимости от размера

Данный способ не очень хорош для алюминиевых радиаторов, так как они отличаются по своим показателям в зависимости от размера

Использование таблиц

У каждого производителя есть таблица теплоотдачи алюминиевых радиаторов отопления, по которой можно без труда определить мощность той или иной модели. А в нормах СНиП есть специальные таблицы, по которым можно рассчитать количество элементов в зависимости от их мощности. Это очень удобный вариант проведения работ, который позволяет получать достаточно точные и корректные результаты.

Таблица теплоотдачи алюминиевых радиаторов показывает их характеристики при определенной температуре теплоносителя, если же показатели ниже, то и значения изменятся в меньшую сторону

Таблица теплоотдачи алюминиевых радиаторов показывает их характеристики при определенной температуре теплоносителя, если же показатели ниже, то и значения изменятся в меньшую сторону

Особенно удобно использовать готовую информацию в помещениях с высокими потолками, так как там цифры потерь тепла заметно увеличивается, таблица ниже показывает, сколько секций определенной мощности потребуется при той или иной высоте потолков в комнате.

Эта таблица составлена в соответствии с требованиями СНиП и поможет легко провести расчет для высоких помещений

Эта таблица составлена в соответствии с требованиями СНиП и поможет легко провести расчет для высоких помещений

Дополнительные факторы, которые следует учесть

Полученные результаты не учитывают всех особенностей помещения.

Поэтому следует использовать поправочные коэффициенты, вот самые важные и значимые из них:

  • При использовании окон из ПВХ полученный результат не нуждается в увеличении, более того, его можно уменьшить на 10%.
  • Если стены утеплены качественно, то редактировать результат не нужно, но если это сделано не очень хорошо, то поправка может составить от 10 до 40%.
  • Каждый оконный проем требует добавления 5% к необходимой мощности системы отопления .
  • Если помещение имеет две наружные стены, то на его отопление будет уходить гораздо больше тепловой энергии, поэтому следует использовать коэффициент 1,3.
  • Расположение радиатора имеет огромное значение, так как от этого зависит его теплоотдача, на схеме ниже наглядно показано, как изменяется эффективность отопления в зависимости от варианта установки.

Эта схема расскажет вам, как изменять полученные результаты в зависимости от того, как расположены радиаторы

Эта схема расскажет вам, как изменять полученные результаты в зависимости от того, как расположены радиаторы

Совет!
Мы рекомендуем не экономить на утеплении и установке качественных оконных и дверных блоков, это позволит значительно сократить потери тепла.

Помните о том, что качественные радиаторы всегда стоят немало, цена хорошего изделия из алюминия довольно высока.

Как улучшить теплоотдачу

Указанный коэффициент мощности конвектора в его техпаспорте, имеет место быть, практически при идеальных условиях. На деле, величина теплового потока несколько снижена,и это обусловлено большими теплопотерями.

экран для теплоотдачи
В первую очередь, для повышения коэффициента необходимо уменьшить потерю тепла – провести работы по утеплению дома, особое внимание, уделив крыше, так как через нее уходит около 70% теплого воздуха и оконным и дверным проемам.

На стену за теплоприбором целесообразно установить отражающий материал, чтобы направить всю полезную энергию внутрь помещения.

При монтаже теплопровода, следует отдать предпочтение металлическим трубам, так как они также осуществляют теплообмен, соответственно КПД значительно увеличивается.

Подводя итоги, следует отметить, что лучшей теплоотдачей обладают медные, биметаллические и алюминиевые радиаторы. Первые отличаются довольно высокой стоимостью и используются крайне редко.

На основе заявленной мощности радиатора производителем, можно сделать вывод, что биметаллические теплоприборы превосходят алюминиевые.

Однако, на практике больше тепла отдают приборы из алюминия, так как сталь, входящая в состав биметаллических конвекторов обладает высокой теплопроводностью, а значит остывает за более короткий промежуток времени.

Что означает мощность радиаторов указанная в документации

Мощность радиатора будет напрямую зависеть от их температуры. Чем она больше, и чем холоднее в комнате, тем больше тепла будет отдаваться. Но сколько в действительности?

Открыв паспорт, прилагаемый к радиатору, можно узнать, что одна секция радиатора обладает тепловой мощностью, например, 180 Вт. Но при маленькой оговорочке, — при «Δt = 50 град». Что это?

Обозначение в документации Δt, или dt, или DT, или «Разница Температур», — это разница между средней температурой радиатора и температурой воздуха в комнате. Например, 60 град, минус 20 град – получаем Δt равную 40 град.

Производители указывают мощность своих радиаторов обычно при для Δt равной 50 град. Но может ли такая разность температур быть в реальности?

Какие реальные температуры отопления и воздуха

Что такое средняя температура радиатора? Это среднее значение температур подачи и обратки. Например, — подача 70 град, обратка 50 град. Тогда в среднем в радиаторах +60 град.

Котлы имеют ограничение нагрева +80 градусов. Но их на максимум обычно никто не выкручивает и ограничиваются температурой подачи +70 град, чтобы не обжигаться о радиаторы, по крайней мере. Тогда реальная средняя температура в радиаторах окажется +60 град С.

Прохладный воздух в комнате +20 град обычно не устраивает жильцов,они стараются разогреть до +25- +27 град. В дальнейшем для расчетов примем скромные +23 град.

Таким образом, реальная Δt оказывается: 60 – 23 = 37 град.

Рекомендации по установке для усиления отдачи тепла

Отопительное оборудование рассчитано на то, что при его установке будут соблюдаться все нормы, делающие теплоотдачу наиболее оптимальной.

Теплоотдача радиаторов отопления таблица

Должна быть строго выдержана горизонталь радиатора, иначе в верхней точке будет наблюдаться завоздушивание. В теплоносителе в небольшом количестве растворено небольшое количество воздуха, плюс выделение газообразных веществ. Из этих мелких пузырьков со временем скапливаются воздушные карманы, снижающие КПД батареи. Для профилактики завоздушивания при установке батарей обязательно пользоваться универсальным строительным уровнем.

Одним из определяющих факторов эффективной работы радиаторов остается стандарт монтажа. До подоконника – в пределах 10-15 см ± 3см (в зависимости от размеров подоконного пространства). От пола – около 10-12 см (±3см) и до стены – минимум 5 см (можно больше).

Важно! Погрешность при установке (в сторону уменьшения расстояния до батареи) снижает тепловой коэффициент работы прибора на 8-10%. Это объясняется частичным прохождением воздушных масс через конструктивные элементы теплового блока.

Очевидно, что все данные таблиц можно принимать как ориентировочные, поскольку на мощность отопительных радиаторов, стальных, чугунных и биметаллических, влияет масса нюансов. Предлагается сравнить показатели разных моделей с помощью таблицы 4.

Таблица 4

РазновидностьТепловая отдача
М-140-АО (чугун)175
М-90130
РД-90137
RIfar Alum (алюминий)183
RoyalTermo Optimal195
РИФАР Alp (биметалл)171
РИФАР Base204

Конструктивные отличия и тип металла – основные факторы, определяющие тепловую мощность радиаторов. Основные характеристики должны быть указаны в техническом описании к модели, однако не всегда можно верить написанному производителями в документах. Китайские подделки, заполонившие мировой рынок, зачастую сопровождаются «настоящими» сертификатами, обещают высокую теплоотдачу, ничем не подтвержденную на практике.

В техническом паспорте от одних производителей указаны параметры 1 секции, другие отмечают общий показатель модели данного формата. Поэтому важно внимательно читать сведения и вникать в важные показатели, чтобы не совершать ошибок.

Поделиться
Похожие записи
Adblock
detector
