Теплообменник – что это?

В целом печи достаточно похожи с традиционными каминами, однако все же присутствует одно, но очень важное отличие – специальный теплообменник, в котором производится нагрев обыкновенной воды или другой рабочей жидкости.

Стоит отметить, что в конструкции может быть использован теплообменник двух типов:

• Обыкновенный резервуар с водой, который располагается в непосредственной близости с топкой.

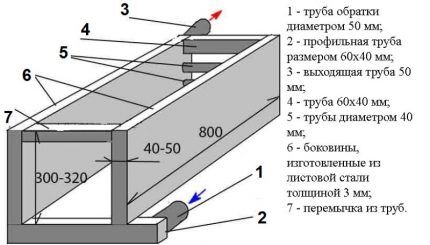

• В виде водяной рубашки, которая прокладывается по всему периметру устройства.

На современном рынке существует множество моделей с теплообменником. Все они отличаются мощностью, конструкционными особенностями и внешними характеристиками.

Итак, из представленного ассортимента можно выделить те, модели, которые пользуются особой популярностью у потребителей.

Печка Бавария Пристенно-Угловая

Бавария – это идеальное решение для установки в помещениях с небольшой площадью.

Особенностью модели является то, что она оснащена встроенным теплообменником, что позволяет организовать отопительную систему в доме.

Основные характеристики:

• Мощность– 12 кВт.
• Максимальная площадь отапливаемого помещения — 150 м3.
• КПД – 78%.
• Объем камеры теплообменника – 4 литра.
• Система – чистое стекло. Во время работы камина, стекло дверцы не закачивается.
• Печь с облицовкой.
• Есть режим экономного расхода топлива.
• Есть ниша для дров.
• Вес оборудования – 170 кг.
• Выход дымохода находится на задней стенке.
• Габариты – 945х540х710мм.
• Тип топки – пристенно-угловая.
• Стоимость – 25 500 рублей.
• Страна производитель – Россия.

Guca Lava (Гуча Лава) — мощность и уточненный внешний вид

Дровяная отопительная печь-камин Guca Lava с теплообменником, выполненная из высококачественного чугуна и предназначена для больших помещений.

Ее стильный и в тоже время оригинальный дизайн привлекает покупателей. Однако красивые формы и мощность печи – это не все положительные характеристики, которыми обладает модель этого типа.

Основные отличительные особенности:

• Самая мощная модель во всей линейке производителя. Она способна отапливать помещение до 220 м3.
• Корпус не облицован, тепло передается в помещение через огнеупорное стекло и литые части конструкции. КПД – 78%.
• Модель оборудована первичным и вторичным регулятором воздуха – это позволяет управлять интенсивностью горения.
• Система чистое стекло.
• Печь Гуча Лава с теплообменником возможно использовать только подключив к системе горячего водоснабжения.
• Вес– 161 кг.
• Направление дымохода – вертикальное или горизонтальное.
• Габариты — 540х493х946мм.
• Стоимость – 42 700 рублей.
• Производитель – Сербия.

Guca Lava оснащена объемной топочной камерой и большим стеклом, что позволяет наслаждаться эффектом огня.

Печь Ангара Аква – камин с водяной рубашкой

Модель обладает рядом преимуществ – способность работать как с закрытыми, так и с открытыми отопительными системами.

Кроме того, нужно отметить и конструкционные особенности устройства – в корпусе печи есть специальные воздушные каналы, которые позволяют нагревать воздух в помещении.

Основные характеристики:

• Тепловая мощность – 13 кВт.
• Мощность водяного контура – 5 кВт.
• Объем теплоносителя – от 40 и до 130 л.
• Максимальная площадь – 230 м3.
• Система чистое стекло.
• Регулятор подачи первичного воздуха.
• Вес – 150 кг.
• Габариты: 1020х550х490мм.
• Стоимость – 24 500 рублей.
• Производитель – Россия.

Печь не требует облицовки, имеет стильный и современный дизайн и способна гармонично вписаться в любой интерьер.

Термофор Огонь-Батарея 5 с оригинальным дизайном

Главным отличием этой модели является ее компьютерное моделирование, благодаря чему было достигнуто идеальное соотношение цены и качества.

Кроме того, печь Огонь-Батарея 5 с имеет конфорки разного диаметра, позволяющие готовить еду на открытом огне.

Также конструкция оборудована теплообменником и имеет выносной бак, благодаря чему можно подогревать воду для своих нужд.

Основные характеристики:

• Объем отапливаемого помещения – 100 м3.
• Мощность – 6 кВт.
• КПД – 85%.
• Объем бака 1,3.
• Габариты: 370х555х760.
• Масса с баком – 42 кг.
• Система чистое стекло.
• Стоимость – 13 000 рублей.
• Производитель – Россия.

Модель лишена всех излишеств, поэтому ее стоимость достаточно приемлемая.

Печь Огонь-Батарея 5 – это эффективная и в тоже время стильная конструкция, которую можно установить в любом помещении дома.

Ее оригинальный внешний вид, напоминающий батарею, делает эту модель отличительной от всех своих собратьев.

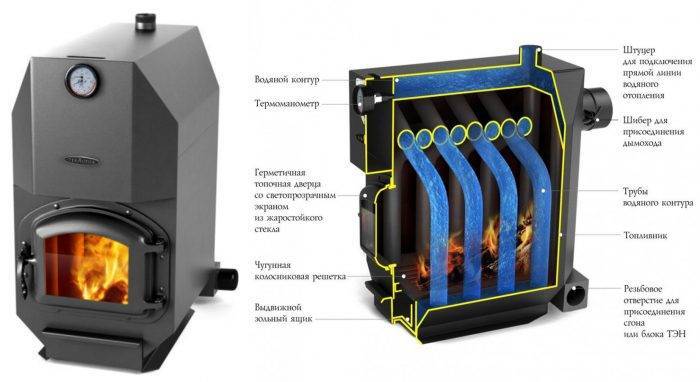

Ермак-Термо 250 Аква длительного горения

Печь Ермак-Термо 250 Аква с водяным контуром и ТЭНом 1,5 кВт – предназначена для отопления помещений не более 250 м3.

В ее верхней части расположена варочная поверхность, дающая возможность не только разогревать, но и готовить пищу. Водяная рубашка вварена в топку, что способствует быстрому нагреву воды.

Ключевой особенностью печки  является ее возможность работать не только на твердом топливе (дровах), но и электричестве.

Основные характеристики:

• Объем отапливаемого помещения – 250 м3.
• Мощность – 15 кВт.
• КПД – 85%.
• Габариты – 670х400х780мм.
• Вес – 70 кг.
• Виды используемого топлива: электричество и дрова.
• Стоимость – 19 500 рублей.
• Производитель – Россия.

Может работать на двух источниках – дрова и электричество. Максимальная длительность работы оборудования составляет 16 часов.

Байкал 8 Аква Мета — идеальный вариант для загородного дома

Печь-камин имеет оригинальную конструкцию, которая обеспечивает быстрый и эффективный нагрев теплоносителя. Модель имеет большую топочную камеру и стекло внушительных размеров, что позволяет наблюдать эффект огня.

Основные характеристики:

• Тепловая мощность – 11 кВт.
• Водяной контур.
• Объем теплообменника – 5 л.
• Материал – сталь высокого качества.
• Жаропрочное большое стекло.
• Быстрый нагрев воздуха – до 10 минут.
• КПД – 70%.
• Режим работы – 8 часов.
• Объем отапливаемого помещения – 230 м3.
• Есть специальная ниша для дров.
• Размеры: 570х990х400мм.
• Вес – 110 кг.
• Объем теплоносителя – от 40 и до 130 л.
• Вид используемого топлива – дрова и брикеты.
• Стоимость – 27 000 рублей.
• Производитель – Россия.

Печь-камин Байкал 8 имеет стильный и оригинальный дизайн. Высокий уровень КПД и эффективность делают эту модель очень востребованной на современном рынке.

Бавария Призматик с обзорным окном

Печь-камин Бавария Призматик – это, пожалуй, самая элегантная и красивая модель из всего ассортимента, представленного этой компаний.

Большое призматическое стекло открывает роскошный вид живого огня. Изысканность камину придает цветовая керамика, которой отделана боковая часть конструкции.

Также к положительным характеристикам можно отнести экономный расход ресурсов, что позволяет при одной загрузке топки камину функционировать около 10 часов. Кроме того, в печи, в верхней ее части располагается варочная поверхность.

Основные характеристики:

• Тепловая мощность – 12 кВт.
• КПД – 78%.
• Максимальная отапливаемая площадь – 190 м3.
• Вес – 170 кг.
• Жаропрочное призматическое стекло.
• Режим работы – 10 часов.
• Габариты: 945х710х540мм.
• Варочная плита с двумя конфорками.
• Стоимость – 35 500 рублей.
• Производитель – Россия.

Печь-камин Бавария Призматик с теплообменником – это одна из самых популярных моделей этой компании.

Многие потребители отдают предпочтение этому камину, так как в нем идеально сочетается такое понятие, как цена-качество.

Печь-камин Варта Аква с плитой

Печь-камин Варта Аква с плитой внешне очень напоминает газовую плиту. Модель способна быстро и эффективно обогреть дом за счет конвекции и системы отопления.

Благодаря своему привлекательному внешнему виду печь способна гармонично вписаться в любой интерьер.

Конструкционные особенности:

• Модель изготовлена из высококачественной стали.
• Водяной контур предполагает подключение изделия к системе водяного отопления. Мощность теплообменника – 5 кВт.
• Варочная поверхность имеет одну конфорку.
• Мощность – 13 кВт вместе с теплообменником.
• Объем отапливаемого помещения – 160 м3.
• Система дожига дымовых газов обеспечивает полное сгорание дров, что в значительной степени увеличивает КПД, которое составляет – 78%.
• Виды топлива – дрова, брикеты.
• Вес – 135 кг.
• Габариты: 550х890х415мм.
• Стоимость – 23 000 рублей.
• Производитель – Россия.

Печь-камин Варта Аква оборудована чугунной плитой и встроенным водяным контуром. Эта печь является новинкой на современном рынке, так как появилась относительно недавно.

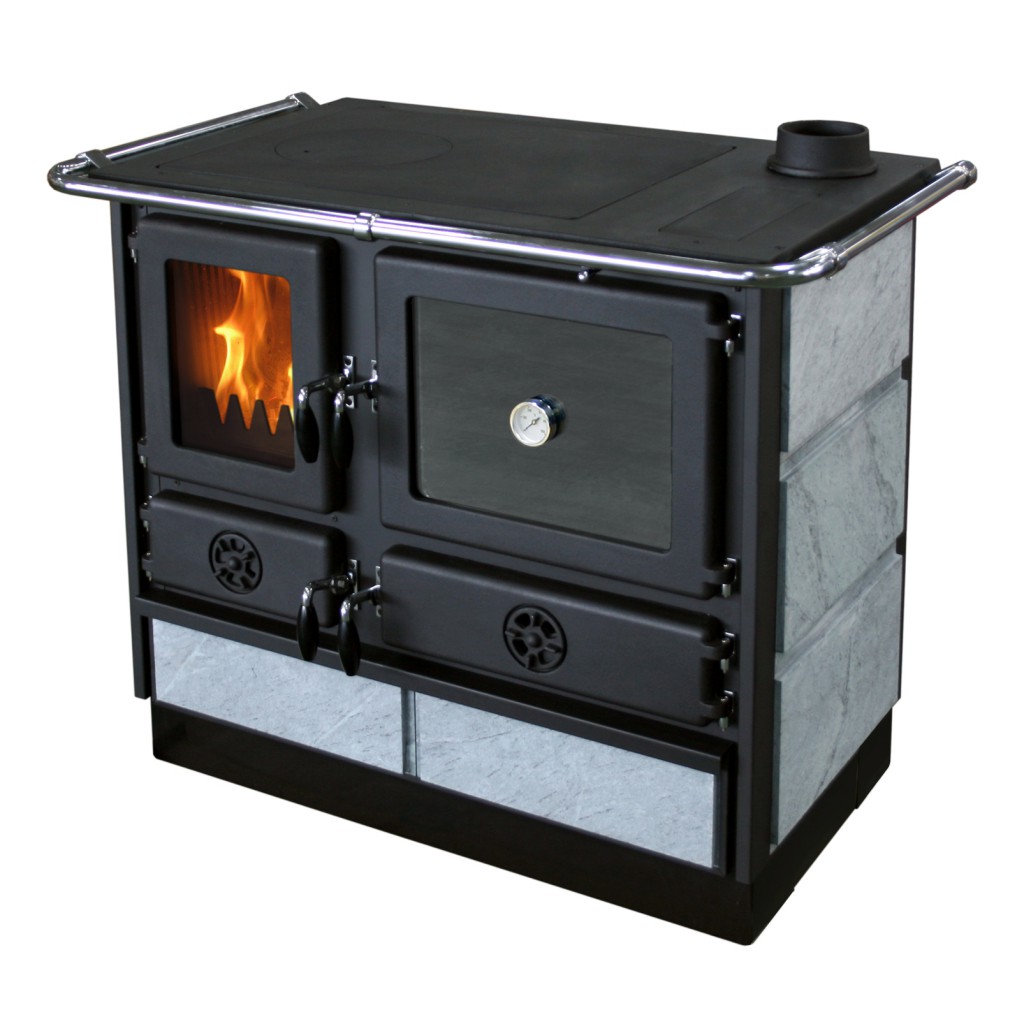

MBS Thermo Magnum Stone ( МБС Термо Магнум Стоун)

Печь Thermo Magnum Stone – это одна из самых мощных моделей, представленных на современном рынке. Ключевой особенностью этой модели является наличие духового шкафа, в котором можно изготавливать выпечку.

Также в печи присутствует варочная поверхность. Thermo Magnum Stone идеально подходит для загородного дома.

Конструкционные особенности:

• Материал – чугун и сталь высокого качества.
• Духовой шкаф содержит противен и регулятор контроля температуры.
• Теплообменник – змеевик, мощностью 8, 5 кВт и объемом в 11 л.
• Высококачественная стеклокерамика позволяет наблюдать за процессом горения.
• Мощность – 12 кВт и 8,5 кВт (теплообменник).
• Площадь отапливаемого помещения – 410 м3.
• КПД – 89%.
• Вид топлива – дрова, брикеты.
• Габариты – 850х1070х655мм.
• Вес – 206 кг.
• Система дожига.
• Стоимость – 66 000 рублей.
• Производитель – Россия.

Привлекательное оформление, эффективность и функциональность – вот отличительные качества печи Термо Магнум Стоун.

Изготовленный своими руками теплообменник будет служить «сердцем» системы отопления дома

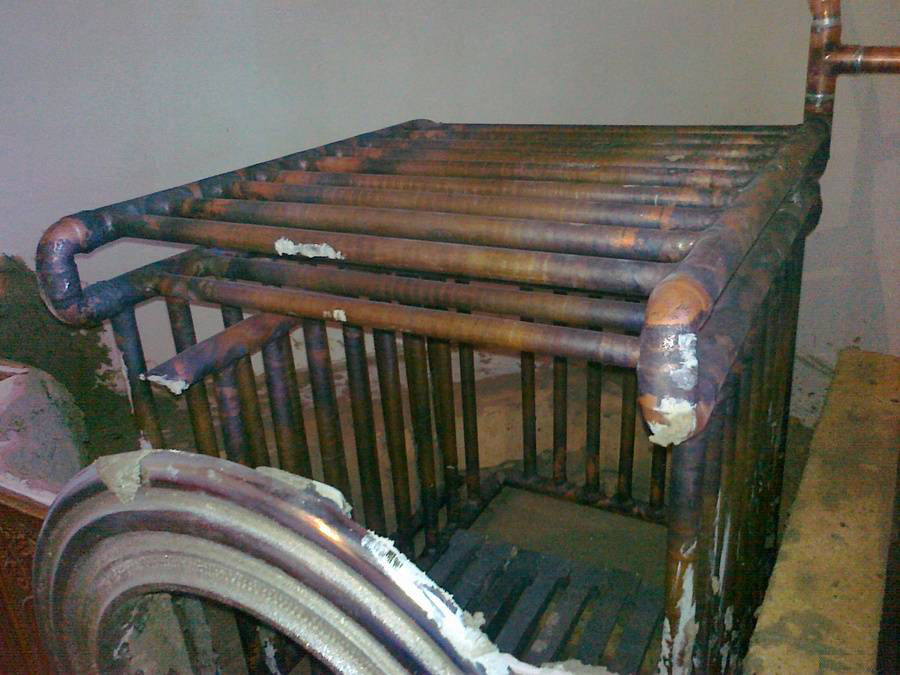

Теплообменник из медной трубы с припаянными пластинами — важнейший элемент современных отопительных котлов

Главным элементом любой из систем отопления служит особое устройство — теплообменник для отопления дома. в котором происходит передача тепла от генератора тепла к теплоносителю. На современном рынке представлено большое количество различных отопительных котлов, но все их разнообразие не ограничивает фантазию домашних умельцев по части самостоятельного изготовления подобных устройств. В нашей статье читателям будет предложено узнать, для чего нужен теплообменник в системе отопления, как его сделать своими руками и каким способом подключить.

Функциональные особенности теплообменников

Прежде чем начать изготавливать теплообменник, следует понять характер выполняемой им функции в отопительной системе. Принцип работы этого приспособления реализован в устройствах электрокотлов, газовых и твердотопливных. Теплообменник представляет собой конструкцию из изогнутых труб, которые размещаются внутри отопительного оборудования и нагреваются при помощи источника энергии.

По трубам теплообменника проходит теплоноситель, например, вода, которая нагревается и отправляется в радиаторы, на ее место поступает остывшая вода из батарей и снова нагревается. Таким образом, происходит отопление дома. В качестве теплоносителя могут использоваться газы, тогда в качестве нагревательного элемента будет работать рекуператор. Однако в жилых домах такой аппарат используется крайне редко.

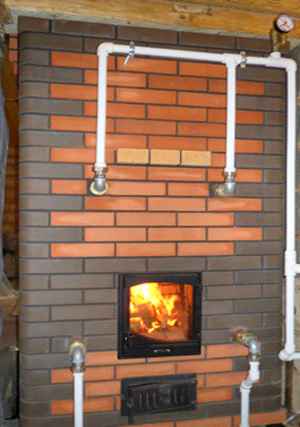

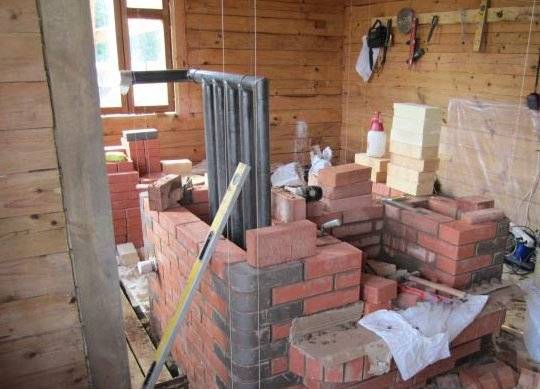

Установив в печь теплообменник, можно получить полноценную систему отопления.

Описание теплообменника

На строительном рынке продается множество электрических генераторов тепловой энергии, работающих от разного топлива. Однако иногда практичнее использовать традиционные печи. Например, в тех случаях, когда дом расположен в отдаленных сельских местностях, где не исключены проблемы с подачей электричества или газа. Приемлемо размещение печи и в дачных строениях. А вот для того чтобы печь не только могла обогревать дом, но и обеспечивала вас горячей водой, правильным вариантом будет установка теплообменника.

Теплообменник представляет собой небольшой металлический бачок, объемом от 3 до 5л, с вмонтированными патрубками. Прибор нагревает поступающую холодную воду и отправляет ее к радиаторам и в съемный бак, вместительностью до 100 л, который дополнительно присоединяется к теплообменнику. Система работы предусмотрена таким образом, что, когда печь топится, то горячей водой обеспечивается и соседнее помещение, а в случае, когда баня не используется – вода автоматически сливается из системы. Непосредственно с огнем бачок не контактирует, а установку его производят в промежутке между печной топкой и конвектором. Печь растапливают в том случае, когда система собрана и заполнена водой.

Различают в основном 2 вида теплообменников: внутренний и внешний:

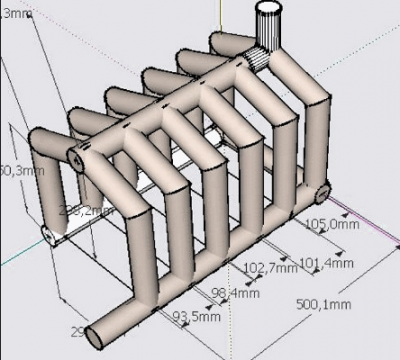

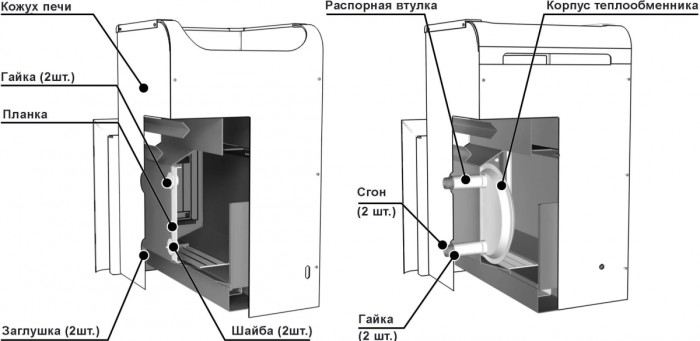

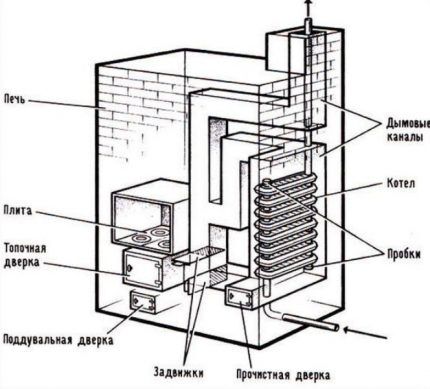

1. Внутренний теплообменник размещается непосредственно внутри печи. Прост в монтаже, однако в условиях печки из кирпича, добираться к нему сложнее. С металлической печью сделать это проще.

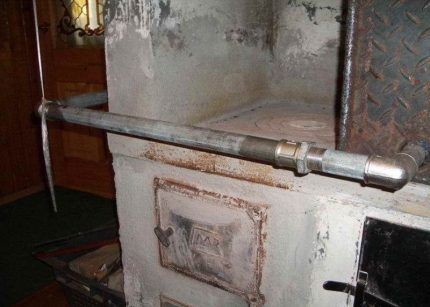

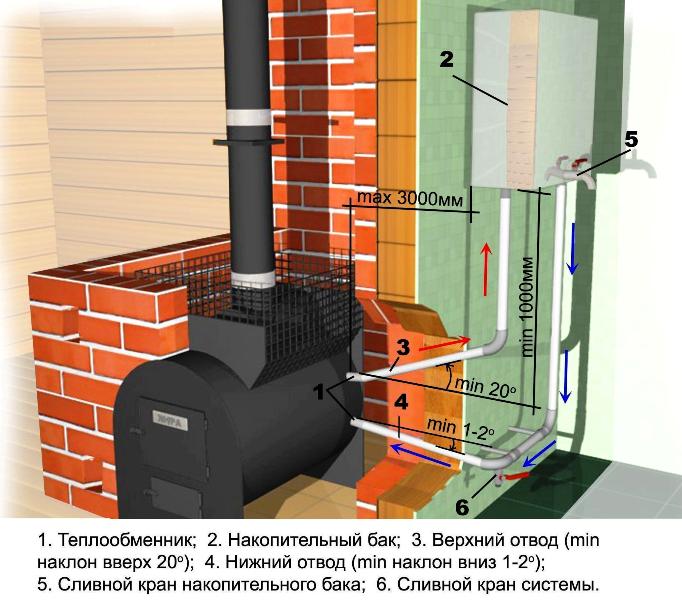

2. Внешний – выглядит как модуль дымохода и представляет собой трубу, спрятанную внутри герметичной емкости. Эта труба отводит от печи тепло. Такую конструкцию легко ремонтировать и проводить техническое обслуживание.

Любой вид теплообменника для банной печи нужно  заполнять водой, а в некоторых случаях   антифризом. Жидкость в них подается из навесного бака. Циркулируя ее естественным способом, осуществляется работа системы. Иногда для циркуляции применяют электрический насос.  Однако специалисты рекомендуют использовать метод естественного движения воды в системе, плюс к этому лучше, если общая длина труб не будет превышать 3 метров, а толщина – не меньше 2,5 см.

Определение площади теплообменника производится исходя из общей площади помещения бани. Как правило, для обогрева стандартного помещения, площадью 2 кв.м. расходуется примерно 5 кВт электроэнергии. Во многом этот показатель зависит и от силы горения топлива в печи, от нахождения самого котла, да и когда процесс топки прекращается, то мощность котла стремительно снижается.  Расчет площади поверхности теплообменника для печи нужно делать с запасом, для организации системы, способной поддерживать необходимую  температуру в бане.

Функция теплообменника в системе отопления

В домашних отопительных системах воздух наиболее часто используются поверхностные теплообменники системы отопления, где тепловая энергия передается через поверхности металлических стенок данного устройства.

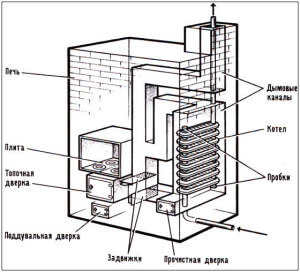

Принцип отопления через теплообменник наиболее полно реализован в конструкции газовых, твердотопливных или электрических котлов. Вода циркулирует по изогнутым в виде змеевика трубам, установленным внутри отопительного агрегата, и нагревается от температуры горящего топлива. Нагревшийся теплоноситель уходит в трубопровод отопительной системы, а ему на смену в теплообменник поступает остывшая вода из радиаторов.

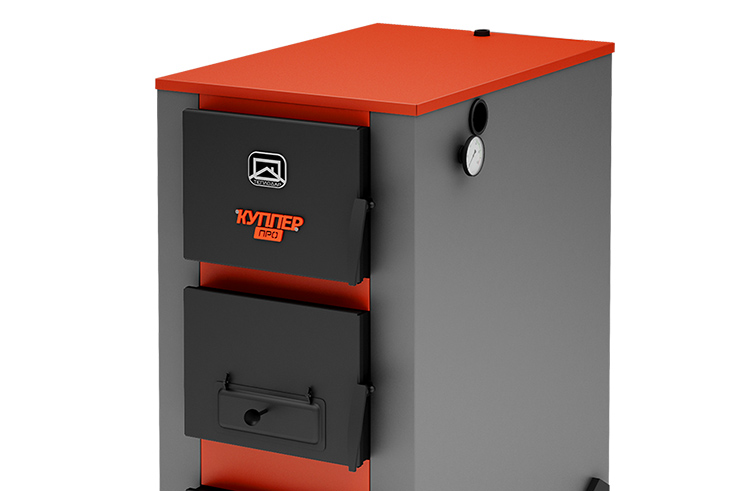

До сих пор во многих индивидуальных домах традиционным источником тепла остается печь. Она хороша для обогрева небольшой избы, однако в условиях многокомнатного коттеджа ее тепловая мощность недостаточна. Поэтому в частном доме теплообменник в системе отопления нужен для того, чтобы превратить печку в полноценный водонагревательный котел. Размер и форма самодельного теплообменника для отопления должна вписываться в габариты топливной камеры печи. К этому устройству можно подключить трубопроводы и радиаторы, и тогда отопление дома станет более эффективным.

Строение теплообменника

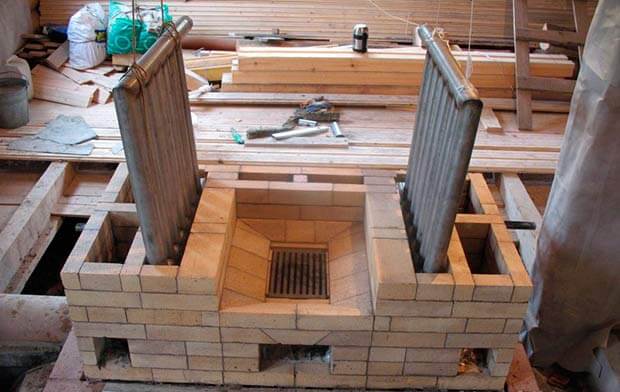

Теплообменник можно изготовить своими руками в домашних условиях

Оборудование состоит из неподвижной и подвижной плит, в каждой имеются отверстия для движения среды. Между основными пластинами устанавливаются множество других более мелких второстепенных, так что каждая вторая из них повернута к соседним на 180 градусов. Второстепенные пластины герметизируются резиновыми прокладками.

Второй важный элемент ТО – теплоноситель. Он протекает по каналам гофрированной нержавейки. Холодная и горячая среды движутся по всем пластинам, кроме первой и последней, одновременно, но с разных сторон, не допуская смешивания. При высокой скорости потока воды в гофрированном слое возникает турбулентность, которая увеличивает теплообменный процесс.

К трубопроводу устройство подключается при помощи отверстий на передней и задней стенках. Теплоноситель поступает с одной стороны, проходит через все каналы и покидает оборудование с другой. Входное и выходное отверстия уплотняют специальной прокладкой.

Пластины, образующие каналы, – очень важный элемент ТО. При выборе теплообменника необходимо учитывать его рабочие характеристики. Чем выше требования к оборудованию, тем больше должно быть в нем пластин. Их число отвечает за общую эффективность устройства и способность обогреть определенное помещение.

В каких сферах используется теплообменник

Сфера использования теплообменников очень обширная:

• системы отопления;
• системы охлаждения;
• при работе с химикатами;
• с солнечными коллекторами;
• для обогрева бассейнов;
• системы вентиляции;
• системы кондиционирования;
• в сфере машиностроения;
• металлургическая промышленность;
• фармацевтическая промышленность;
• пищевая промышленность (сахарная, пивная, молочная и прочие);
• автомобильная промышленность;
• химическая промышленность.

Устройство и принцип работы теплообменников влияет на работу различных сфер, среди которых как промышленное производство, так и объекты общественного и культурного значения. Вместе с этим их использование возможно и в системах отопления частных жилых домов, где вопрос поддержки температуры стоит наиболее остро. Установка и монтаж теплообменников может быть произведён как самостоятельно, так и при помощи специалистов. Смысл же устройства состоит в равномерном распределении тепла на помещение.

Назначение теплообменника в отопительных системах

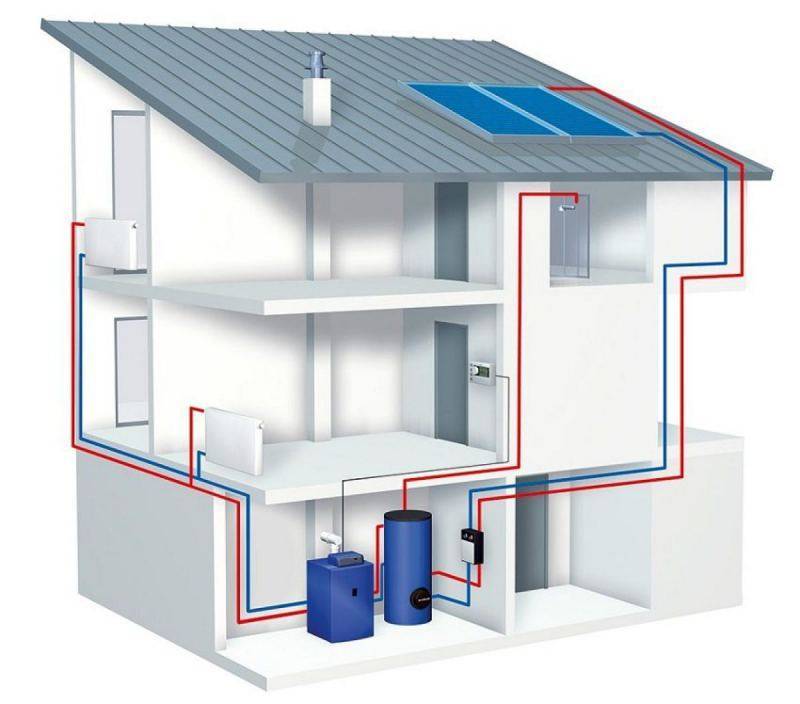

Системы отопления с теплообменником наиболее эффективны в комплексе с котлоагрегатами, работающими на газообразном или твердом топливе. Это касается и электрических котельных агрегатов. Внутри их располагается змеевик, выполненный из труб, по которому проходит вода, нагреваемая от температуры сгораемого топлива. Далее ее заменяет уже остывшая жидкость.

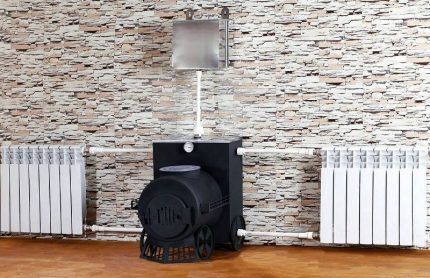

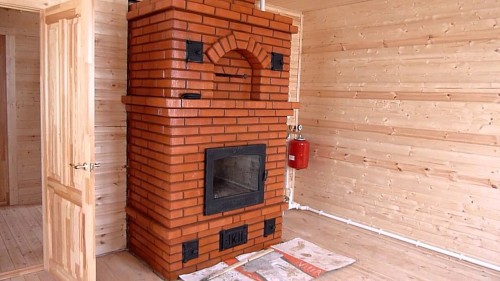

Во многих частных домах установлены печи. Подобное оборудование способно обогреть помещение небольших размеров, но для габаритной постройки с многочисленными комнатами его мощности может не хватить. В этом случае очень важно применение теплообменника, который своим присутствием преображает печь в полноценное устройство для отопления больших помещений.

При самостоятельном изготовлении такого прибора необходимо учитывать, что его размеры должны соответствовать габаритам топки. Существует возможность подключения к нему труб и радиаторов, которые помогут сделать систему намного эффективнее.

Принцип работы

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.

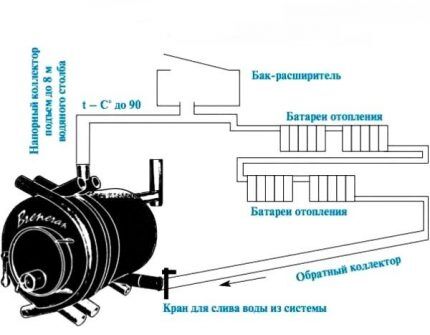

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел. При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки.

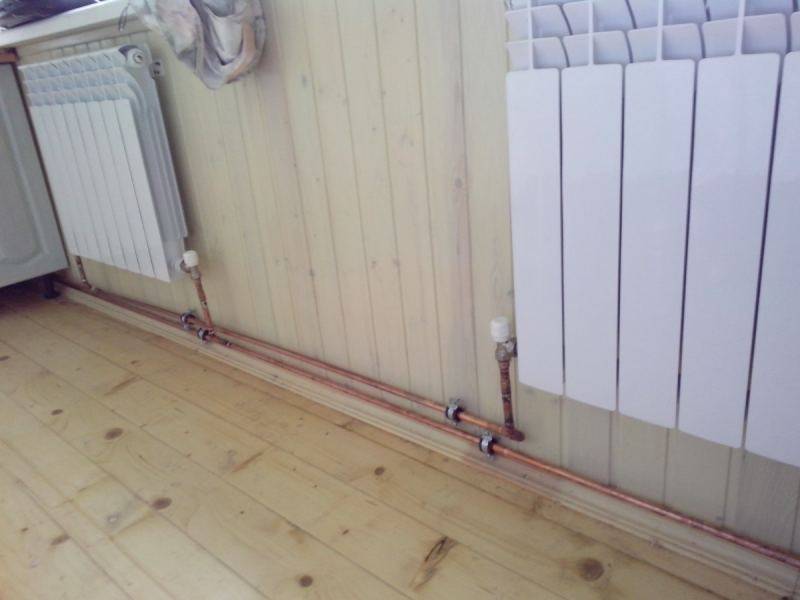

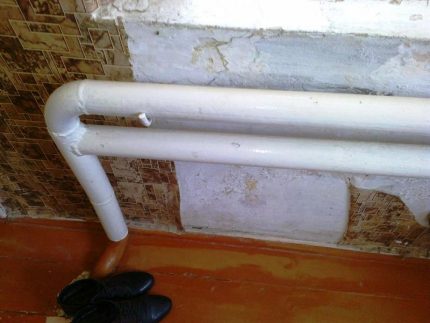

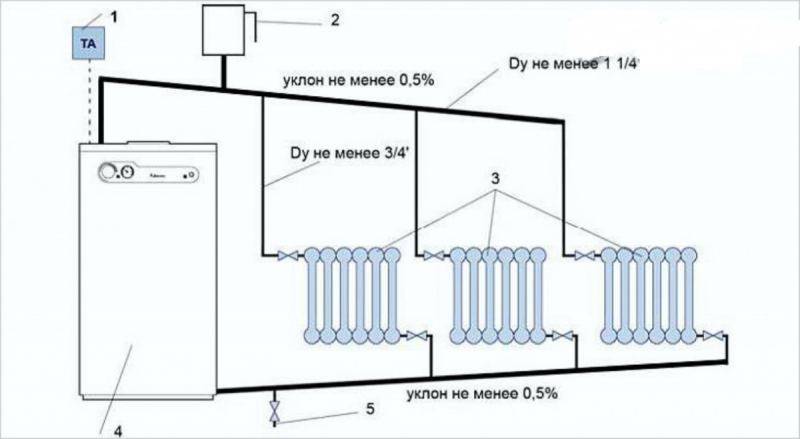

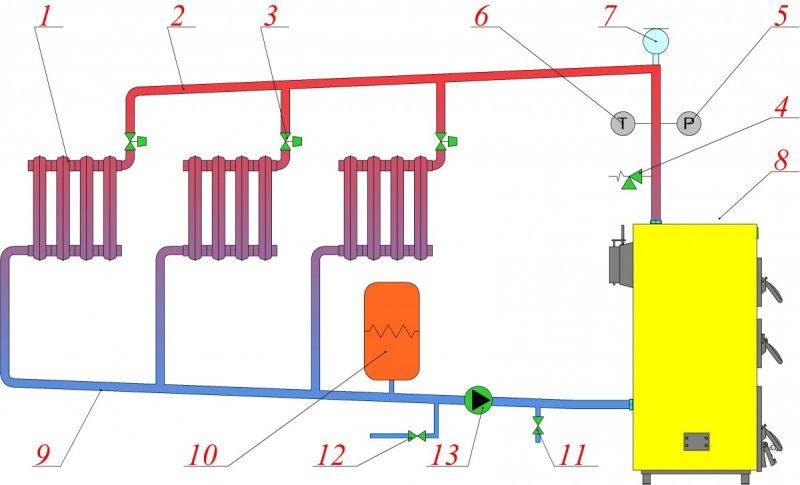

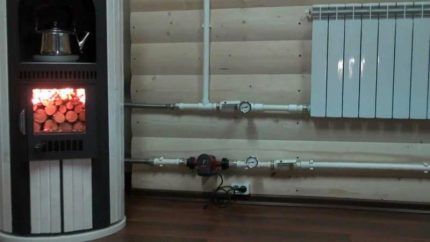

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

Плюсы и минусы

К явным преимуществам теплообменника можно отнести:

• простоту его изготовления и установки;
• отопление можно сделать комбинированным, кроме обогрева установить водяную систему отопления;
• топливо для устройства может быть разнообразным: твердым, газо – жидкообразным;
• приборы красивы внешне, можно придать интерьеру национальный стиль.

Недостатков у теплообменника два:

• отсутствует автоматический контроль за нагревом носителя;
• КПД не слишком высок.


Необходимые материалы, инструменты чертежи

Для теплообменника стоит подобрать:

• Емкость на 90 -110 литров.
• Анод.
• Медную трубку в длину до 400 см для термонагревателя. Если нет медной трубы, можно воспользоваться алюминием, металлопластом, лишь бы хорошо гнулся.
• Регулятор мощности для регулирования подачи тепла.

Не нужно изготавливать змеевик из стали, материал плох на теплоотдачу не важно гнется, воздух нагревается благодаря меди во много раз быстрее. При использовании стали дополнительно потребуется трубогиб.

Подбор материалов

Задача теплообменника заключается в том, чтобы теплоноситель передавал как можно больше тепла. Потому рекомендуется обращать внимание на теплопроводные свойства материала. Медные трубы проводят тепло в семь раз лучше, чем стальные. Исходя из этого, можно заключить, что для передачи одинакового объема тепла нужно установить 3,5 м труб из меди либо 25 м изделий из стали.

Теплообменники, выполненные из металла красного цвета, являются самыми экономичными в процессе работы. При этом медь – очень дорогой материал. Потому для изготовления подобного устройства целесообразнее использовать трубы из стали, диаметр которых должен быть не меньше 32 мм.

В случае если в качестве топлива применяется уголь, для создания аппарата рекомендуется использовать трубы из чугуна, поскольку этот материал обладает лучшими прочностными свойствами. Кроме того, он медленнее поддается разрушительному воздействию огня и высоких температур.

Преимущества теплообменника

Нагревательный элемент в системе отопления, установленный в печи, имеет свои преимущества. Среди основных плюсов можно выделить следующие:

1. Простота изготовления и монтажа.
2. В доме появляется комбинированное отопление, что дает возможность отапливать большие площади, а не только локально одно помещение.
3. Возможность использовать разные виды топлива. Например, котлы ориентированы только на конкретный вид, а печь можно топить любыми твердыми энергоносителями.
4. Печь придает интерьеру особый шарм и уют, а благодаря новой функции она будет приносить еще больше пользы.

Несмотря на очевидные преимущества, следует отметить, что в сравнении с котлами, сделанными в заводских условиях, КПД будет ниже, кроме того, отсутствует автоматический контроль температуры нагрева теплоносителя. Вместе с тем, стоимость заводских котлов не каждому по карману, а изготовление отопительной системы своими руками с использованием самодельного элемента нагревания под силу каждому.

Технические характеристики

Пластины и прокладки могут изготавливаться из различных материалов, их выбор зависит от назначения агрегата, ведь сфера применения подобных теплообменников весьма широка. Мы же рассматриваем системы отопления и ГВС, где они выступают в качестве теплосилового оборудования. Для этой сферы пластины делаются из нержавеющей стали, а прокладки – из резины NBR или EPDM. В первом случае теплообменник из нержавеющей стали может работать с водой, нагретой до максимальной температуры 110 ºС, во втором – до 170 ºС.

Для справки. Данные теплообменники используются и для разных технологических процессов, когда сквозь них протекают кислоты, щелочи, масла и другие среды. Тогда пластины производятся из титана, никеля и различных сплавов, а прокладки – из фторкаучука, асбеста и других материалов.

Расчет и подбор теплообменника осуществляется с помощью специализированного программного обеспечения по таким параметрам:

• требуемая температура нагрева жидкости;
• исходная температура теплоносителя;
• необходимый расход нагреваемой среды;
• расход теплоносителя.

Примечание. В качестве греющей среды, протекающей сквозь пластинчатый теплообменник для ГВС, может выступать вода температурой 95 или 115 ºС, либо пар, нагретый до 180 ºС. Это зависит от типа котельного оборудования. Количество и размер пластин подбирается таким образом, чтобы на выходе получить воду с максимальной температурой не более 70 ºС.

Надо сказать, что преимущества пластинчатых теплообменников заключаются не только в скромных размерах и способности обеспечить большой расход. Дело в том, что диапазон подбираемых площадей обмена и расходов у рассматриваемых агрегатов чрезвычайно широк. Самые малые из них имеют площадь поверхности менее 1 м2 и рассчитаны на протекание 0.2 м3 жидкости за 1 час, а наибольшие – 2000 м2 при расходе свыше 3600 м3/ч. Ниже в таблице представлены технические характеристики, которые показывает эксплуатация пластинчатых теплообменников известного бренда ALFA LAVAL:

По исполнению теплообменные агрегаты бывают следующих видов:

• разборные: наиболее распространенный вариант, позволяющий быстро и качественно осуществлять ремонт и обслуживание скоростного теплообменника;
• паяные или сварные: такие аппараты не имеют резиновых прокладок, там пластины жестко соединены между собой и помещены в цельный корпус.


Примечание. Именно паяные теплообменники многие мастера-умельцы используют для частного дома, приспосабливая их под нагрев или охлаждение воды.

Наиболее распространенные формы прибора

1. Аппарат, выполненный из листовой стали. Для изготовления такого устройства требуются следующие материалы: листовая сталь, металлический профиль с сечением прямоугольной формы 60х40 мм, труба, диаметр которой должен составлять 40 или 50 мм, предназначенная для подведения и отведения теплоносителя. Из стального профиля с применением сварки выполняются две формы: П-образная для передней части теплообменника и квадратная для задней. В последней необходимо проделать 2 отверстия, к которым будут крепиться трубы, предназначенные для подвода и отвода теплоносителя. С помощью листовой стали выполняется соединение двух форм сверху и по бокам. Эти элементы играют роль стенок теплообменника для печи.
2. Аппарат, выполненный из труб. Обе части подобного устройства создаются по такой же схеме, как и предыдущий вид. Разница состоит в том, что в качестве стен служат трубы, которые крепятся помощью сварки в профиль. Металлопрокатные изделия, применяющиеся в конструкции, можно заменить отрезками профильных труб, сечение которых составляет 40х60 мм, что значительно облегчает сварочные работы и последующую установку. В случае если отопительное устройство не будет применяться для приготовления пищи, то к теплообменному аппарату дополнительно подсоединяются трубы с маленьким диаметром, что способствует улучшению теплоотдачи.
3. Прибор, изготовленный из круглых металлопрокатных изделий, представляет собой конструкцию, которая размещается прямо в топке и плотно прилегает к ее стенам. Состоит такая система из двух контуров: верхнего и нижнего. Эти элементы соединяются с помощью труб вертикального расположения, которые размещаются возле боковых стен отопительного агрегата.
4. Плоский теплообменник для печи в виде регистра, выполненный из труб. Подобная конструкция является наиболее простой и действенной. Ее можно легко установить в печи любого размера.

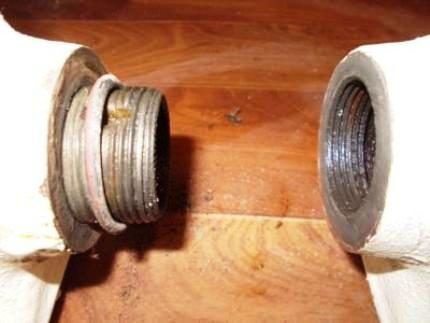

5. Теплообменник, выполненный из определенного количества секций чугунного радиатора. Подобная система подключается к отоплению с помощью резьбовых соединений. Теплообменное устройство такого типа довольно габаритное, потому его установка происходит не в топочной камере, а в дымоходной системе. Стоит отметить, что чугун является одним из тех материалов, которые не выдерживают резких перепадов температур, поэтому его размещение должно осуществляться на большом расстоянии от места сгорания топлива.

Как и чем промыть теплообменник

Наиболее эффективный способ — ручная механическая чистка, но для большинства конструкций этот вариант не годится. Доступа к внутренним поверхностям устройства не имеется, поэтому приходится прибегать к химическим методам очистки — промывке. Для этого применяются различные промывочные химикаты, например, подойдёт сантехническое средство от налёта, кислотные растворы, моющие средства и т.д. Выбор того или иного раствора зависит от состава загрязнений, который, в свою очередь, обусловлен типом теплоносителя и спецификой работы.

Промывку удобнее всего производить в отсоединённом от системы состоянии. Теплообменник помещают в ёмкость с моющим средством, выдерживают определённое время (если это необходимо), затем промывают сильной струёй воды из шланга. Если с первого раза нужного результата добиться не удаётся, прибегают к повторной промывке. Для теплообменников сложной конфигурации рекомендуется собрать отдельную замкнутую систему для промывки с циркуляционным насосом и ёмкостью. Вместо теплоносителя в неё заливают моющее средство или раствор и запускают циркуляцию на некоторое время. Перемещение жидкости под давлением эффективно растворяет и выводит твёрдые частицы, жировые наслоения, прочий мусор. Рекомендуется промывать теплообменник регулярно, раз в год или немного реже. При появлении нестабильной или неэффективной работы устройства надо сразу очистить его, чтобы снизить потери на некачественной теплопередаче.

Для того, чтобы сделать теплообменник, требуется точно понимать принцип его работы и использовать наиболее теплопроводные материалы. Оптимальный вариант — медь, её качества намного опережают алюминий или нержавеющую сталь. Все операции по сборке и сварке следует выполнять аккуратно, не допускать попадания внутрь мусора, окалины или шлака. Особой сложности в изготовлении нет, но теплообменники для системы центрального отопления, которые будут работать под давлением, надо варить ответственно. Если уверенности в своих силах нет, лучше пригласить опытного специалиста, способного выполнить качественное и герметичное соединение.

Важные нюансы

Теплообменный аппарат для водяного отопления, выполненный из труб гладкой структуры, называют регистром. Устройство напоминает собой своеобразную решетку. Не меньшей популярностью пользуются и более простые конструкции, которые представлены в виде бака прямоугольной либо цилиндрической формы.

При изготовлении теплообменника для печи рекомендуется соблюдать следующие правила:

1. Размер пространства внутри устройства должен составлять 5 мм и более. В противном случае вода может быстро закипеть.

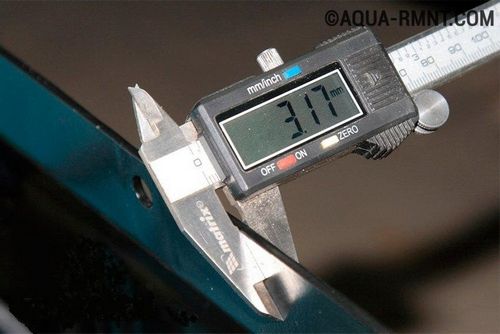

2. Важно, чтобы толщина труб была не меньше 3 мм, иначе материал стремительно прогорит.
3. Расстояние между теплообменником и стенами топочной камеры должно быть не меньше 10 мм, чтобы металл мог свободно расширяться при нагревании.

Виды ТО

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

• В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
• В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
• В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Поверхностный

Смесительный

При использовании такого вида устройств, происходит проникновение горячего теплоносителя в холодный. В результате такого смешивания, происходит прямая передача тепла. В системе отопления такой вид теплопередачи используется редко.

Обычно, смесительный способ, применяется при солнечном нагреве воды, когда теплоноситель из теплогенератора поступает в накопительную ёмкость, в которой происходит смешивание, горячей и холодной жидкости.

Двухтрубные и труба в трубе

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

От вида устройства зависит тип его работы. От конструкции оборудования – эффективность при эксплуатации в тех или иных условиях. Поэтому следует уделить достаточное внимание изучению особенностей каждого вида оборудования.

Что еще можно использовать в качестве теплообменника.

Если негде достать медную трубу, а во дворе присутствует небольшая свалка металлолома, то можно попробовать найти какую-нибудь альтернативу. Например, полотенцесушители – прекрасно подойдут на роль змеевика в самодельном теплообменнике. Подойдут старые радиаторы системы отопления, лишь бы не текли. Автомобильные радиаторы и радиаторы автомобильных печек – это тоже готовые теплообменники, которые можно использовать как греющий элемент, придумав переходники для них, и ,если нужно, объединив их для увеличения общей площади теплообмена.

Прекрасные теплообменники получатся из старых газовых водогрейных колонок, тем более, что при этом практически ничего переделывать не нужно.

Принцип действия любого теплообменника везде, где бы он не находился, одинаков, поэтому, в зависимости от конкретных условий, он может греть или охлаждать любую среду: жидкость, газ или твердое вещество. Все зависит от задачи, которую наш теплообменник должен будет решать, и от вашей инженерной фантазии.

Типы рекуперативных теплообменников

Большим спросом на сегодня пользуются рекуперативные теплообменные устройства. Соглас
но конструкционному исполнению выделяют следующие виды представленных агрегатов:

Погруженный

Его конструкция предполагает погружение одного теплоносителя в емкость с другим. Такие устройства характеризуются дешевизной и простотой.

Движение воды в межтрубном пространстве происходит с малой скоростью, результатом чего становится малая теплоотдача.

Оросительный

Состоит из нескольких рядов труб, расположенных одна над другой, по наружной поверхности которых тонкой пленкой стекает охлаждающая их вода

Его активно применяют в холодильных установках, так как они выступают в роли конденсаторов.

Графитовый

Конструкция теплообменного устройства предполагает наличие блоков из графита, уплотненных между собой при помощи прокладок из резины и зафиксированных крышками.
Графит считается прекрасным проводником тепловой энергии. Для устранения пористости происходит его обработка специальными составами.

Делаем своими руками

Прежде, чем приступать к изготовлению теплообменника, необходимо определиться с тем какой принцип передачи тепла будет реализован в таком устройстве.

Изготовление пластинчатого теплообменника

Для изготовления такого устройства необходимо приготовить следующие материалы и инструменты:

• сварочный аппарат;
• болгарка;
• 2 листа нержавеющей рифлёной стали толщиной 4 мм;
• плоский лист нержавеющей стали толщиной 4 мм;
• электроды;

  Процесс сборки:

1. Из нержавеющей, рифлёной стали нарезаются квадраты со стороной 300 мм, в количестве 31 шт.
2. Затем, из плоской нержавейки нарезается лента шириной 10 мм и общей длиной 18 метров. Данная лента разрезается на отрезки длиной 300 мм.
3. Рифлёные квадраты свариваются друг с другом, полосой 10 мм с двух противоположных сторон, таким образом, чтобы каждая следующая секция была перпендикулярна предыдущей.
4. В итоге, получается 15 секций, обращённых в одну сторону, и 15 в другую в одном корпусе кубической формы. Рифлёная поверхность таких секции позволяет эффективно передавать теплоту от одного теплоносителя другому, при этом, не происходит взаимное перемещение различных или однородных сред.
5. В том случае, когда используется для передачи тепла не воздушная масса, а жидкость, к тем секциям, в которых будет циркулировать вода, приваривается коллектор из нержавеющей стали. Коллектор изготавливается из плоской нержавейки. Для этой цели болгаркой вырезаются прямоугольники: 300 *300 мм – 2 шт; 300 *30 мм – 8 шт. Таким образом, получится комплект, из которого сваривается 2 коллектора, которые напоминают по своей форме квадратную крышку от коробки.
6. В каждом из коллекторовделается отверстие, к которому приваривается патрубок для последующего соединения с трубами отопительной системы или обеспечения горячим водоснабжением.
7. Отверстия на коллекторах делаются у одного из углов а, а при установке их на теплообменник входной патрубок должен быть расположен в нижней части такой конструкции, а выходной – в верхней.

Рассмотренный выше теплообменник устанавливается открытой стороной в систему циркуляции горячих газов.

Таким образом, раскалённый газообразный теплоноситель будет передавать теплоту рифлённым стенкам нержавеющих пластин, которые, в свою очередь, будут нагревать жидкость.

Теплообменник такой конструкции можно использовать для передачи тепла от одной жидкости, к другой. Для этого на открытые части пластин приваривается с 2 сторон стальная рубашка с патрубком вышеописанной конструкции.

Чертеж:

Изготовление водяного теплообменника для печи

Обычная дровяная печь может не только отапливать помещение традиционным способом, но и использоваться для нагрева воды для отопления комнат, в которых данный обогревательный прибор не установлен.

Для изготовления такого устройства понадобятся следующие материалы и инструменты:

• труба стальная диаметром 325 мм, длиной 1 метр;
• труба стальная диаметром 57 мм, длиной 6 метров;
• стальной лист толщиной 4 мм;
• сварочный аппарат;
• электроды;
• газовый резак;
• белый маркер;

Процесс изготовления:

1. Цилиндр из трубы диаметром 325 мм устанавливается вертикально на стальной лист и обводится маркером или мелом.
2. Обведённая окружность вырезается газовым резаком. Затем по получившемуся металлическому блину изготавливается ещё одна окружность такого же диаметра.
3. В каждом из таких блинов вырезается 5 отверстий диаметром 57 мм. Такие отверстия должны быть равноудалены друг от друга, а также от середины блина и его края. Блины привариваются к цилиндру таким образом, чтобы их отверстия располагались напротив друг друга.
4. Труба 57 мм нарезается болгаркой на отрезки длиной 101 см. Необходимо подготовить 5 таких отрезков.
5. Каждый отрезок трубы устанавливается в отверстия таким образом, чтобы края этой трубы на 1 мм выходили из отверстий верхних и нижних “блинов”. Электросваркой отрезки труб свариваются. В результате, получается металлический цилиндр, внутри которого находятся трубы меньшего диаметра. По этим трубам будет проходить горячий воздух и  дымовые газы, в результате чего, труба будет нагреваться и через свои стенки передавать тепло жидкости, которая будет находиться внутри цилиндра.
6. Для осуществления циркуляции жидкости внутри металлического цилиндра, в нижней и верхней его части привариваются патрубки. Снизу такой конструкции будет подаваться холодная вода, в верхней – осуществляться забор нагретой таким образом жидкости.

Воздушный теплообменник

Воздушный теплообменник – это пластинчатый прибор, который изготавливается по тому же принципу, как и вышеописанный в данной статье пластинчатый теплообменник, только с той лишь разницей, что коллектор на такое устройство не устанавливается.

Как в вертикальной, так и в горизонтальной плоскости, через устройство в качестве теплоносителя используется газ. Только для нагрева используются горячие газы образованные в результате горения топлива, а в качестве нагреваемого газа выступает воздух, который для большей эффективности может подаваться через теплообменник принудительно с помощью вентилятора.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

• Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
• Проверьте бак на герметичность.
• Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
• Подсоедините к медной трубке регулятор мощности.
• Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
• Запаяйте герметично бак.
• Наполните водой.
• Проверьте систему в работе.

Труба в трубе

Теплообменники такой конструкции очень просты в изготовлении и в эксплуатации.

Для того, чтобы изготовить такой прибор самостоятельно, понадобятся следующие материалы и инструменты:

• электросварка;
• электроды;
• болгарка;
• труба диаметром 102 мм, длиной 2 метра;
• труба диаметром 57 мм. длиной 2 метра;
• стальной лист толщиной 4 мм;

  Процесс изготовления:

1. Из листовой стали вырезаются заглушки, в середине которых делаются отверстия диаметром 57 мм.
2. Эти заглушки привариваются к трубе 102 мм, таким образом, чтобы отверстия заглушек оказались посередине диаметра трубы. В эти отверстия заводится труба 57 мм и качественно проваривается по окружности.
3. В основной трубе 102 мм делается 2 отверстия для установки входящего и выходного патрубков. Эти отверстия должны располагаться как можно дальше друг от друга.

Принцип работы такого теплообменника очень прост: горячий теплоноситель, проходя по трубе меньшего диаметра, через металлические стенки трубы отдаёт тепло, жидкости, которая находится в полости трубы большего диаметра. Таким образом, происходит передача тепловой энергии, в то же время не происходит перемешивания жидкостей, которые могут быть не однородны, например вода и минеральное масло.

При подключении такой системы, как правило, теплообменник располагается в горизонтальной плоскости, а циркуляция жидкостей для повышения КПД осуществляется разнонаправлен о.

Чертеж собранного водо-водяного теплообменника  труба в трубе:

Расчет мощности

Очень сложно сделать идеальную систему отопления, не зная мощности теплообменника. При расчете данного показателя следуют учесть следующие параметры:

• диаметр труб;
• длину нагревательного прибора;
• теплопроводность используемого металла;
• максимальную температуру горения топлива;
• скорость циркуляции жидкости.

Если установить данные исходные величины проблематично, можно воспользоваться усредненным расчетом, исходя из того, что для получения мощности в 1 кВт, понадобится метр трубы с радиусом не менее 2,5 сантиметров.

Конструкция и монтаж

Нагревательный элемент может быть выполнен в виде регистра – решетки из гладко сваренных труб. Это наиболее распространенная конструкция. Однако ее можно упростить, сделав в виде бака, в форме цилиндра или прямоугольника. Основное условие – достаточная площадь для осуществления процесса обмена жидкости.

При изготовлении нагревательного элемента требуется соблюдение следующих правил:

1. Во избежание закипания воды внутренний объем труб должен быть не менее 50 мм.
2. Металл не должен прогорать, поэтому его рекомендуемая толщина составляет минимум 3 мм.
3. При нагреве металл имеет способность расширяться, этот момент следует учесть, предусмотрев расстояние между стенами топки и нагревательным элементом.

Процесс установки нагревательного элемента состоит из нескольких простых действий:

• на дно топочной емкости печи уложить теплообменник;
• в печи предусмотреть отверстия для труб.

Пошаговое руководство

Изготовление бесканального теплообменника

1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
2. Установите бак к началу системы отопления.
3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
7. Согните трубку в форме спирали, получился змеевик.
8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
9. Подсоедините к концам деталей фитинг с резьбой.
10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
12. Подсоедините к термостату клеммы, после чего – провода питания.
13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
14. Закройте герметично все элементы.
15. Наполните бак водой, теплообменник готов.

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

1. Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
2. Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
3. Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Как правильно выбрать?

Выбор того или иного нагревателя зависит от начальных условий и поставленных перед ним задач. Внутри печи он гораздо быстрее нагреет жидкость, но она может закипать. Образуется накипь, которая быстро выводит прибор из строя. Правильный расчет необходимой мощности позволяет избежать этой проблемы.

Расположенный возле дымохода печи, внешний нагреватель занимает больше места, жидкость греет значительно медленнее. Зато, к нему всегда есть доступ. В случае поломки, его легко починить или заменить. Теплоноситель закипает редко, просто не набирает столь высокую температуру, поэтому накипь не образуется. Выбор остается за хозяином.

Можно приобрести заводскую модель, которая будет стоить от 10 000 рублей, в зависимости от мощности. Стоимость качественной кирпичной печи с теплообменником начинается от 20 000 рублей, но, практика показывает, что она будет не так эффективна.

Ничего хитрого в устройстве прибора нет, насколько оправдана такая покупка — большой вопрос. Все можно установить своими руками.

Внешний и внутренний вид

Теплообменник для печи своими руками собирается снаружи помещения в тех случаях, когда внутри не хватает места для проведения сборки змеевика. Аппарат, а именно его резервуар, выносится за стены строения. С системой отопления внутри дома он связывается при помощи трубопроводов различного диаметра.

Внешним может быть как водяной теплообменник, так и воздушный. Нагревает подобное устройство специальная печь с помощью особой трубы, отводящей наружу продукты горения. Тепло, образующееся при горении, можно использовать для обогрева небольших по площади помещений, для этого тепловой обменник устанавливают прямо в дымоход.

К плюсам подобного нагревательного элемента можно отнести простоту технического обслуживания и ремонта, а к минусам — сложность исполнения. Дело в том, что придется монтировать аппарат на открытом воздухе и дополнительно потребуется перестройка такого элемента жилого дома, как кирпичная печь.

Конструкция теплообменника внутреннего типа несколько проще. Например, его можно разместить прямо в печи, над топкой. Для этой цели можно использовать внутреннее пространство камина. Конструкция обменника будет зависеть от конструкции домашней печи или камина.

Перед началом работ имеет смысл проконсультироваться с опытным специалистом в области обустройства отопления зданий. Он подскажет, стоит использовать регенеративный теплообменник или при проведении монтажных работ лучше всего в конструкции системы обогрева помещения применить смесительные теплообменники. На основании полученной от него информации владелец жилья сможет точно рассчитать стоимость проведения строительных работ, что напрямую влияет на то, какая конструкция теплообменника будет выбрана.

К сожалению, отопление при помощи описываемого устройства любого типа подразумевает получение значительно менее высокого КПД по сравнению с котлами, созданными при промышленном производстве. К минусам работы с таким устройством можно отнести невозможность установки на него приборов, обеспечивающих автоматический контроль за интенсивностью нагрева теплового носителя (воздуха, воды и т.д.).

Схема устройства обменника тепла

Схема роторного теплообменника обычно является достаточно стандартной и имеет такие же конструктивные элементы, которыми обладает регенеративный теплообменник. К таким элементам относят:

• кирпичную печь;
• нагревательный резервуар;
• трубки;
• трубопровод для подключения системы отопления;
• нагревательный элемент.

Печной змеевик, смонтированный в виде контура замкнутого типа, позволяет успешно заменить котлы типа TLO, которые являются энергонезависимыми. В таком виде могут быть построены смесительные теплообменники.

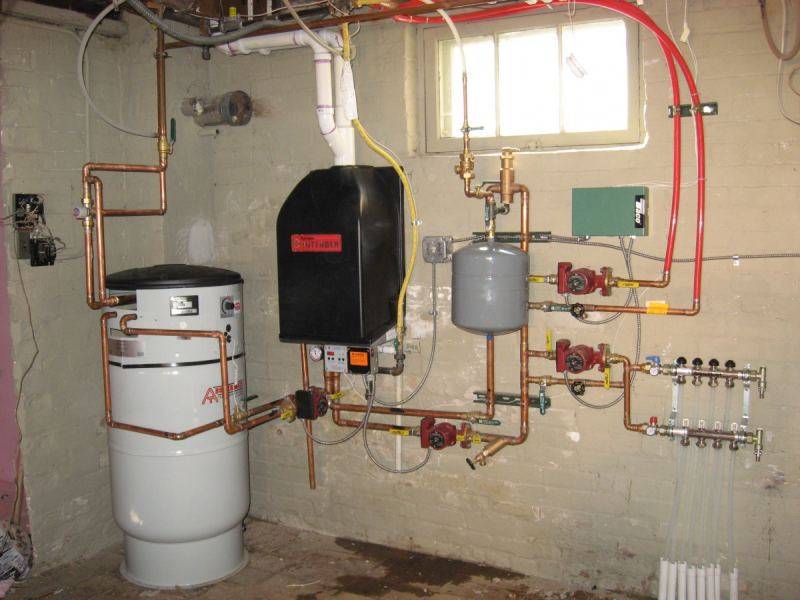

Схема отопления и горячее водоснабжение должны включать в себя и дополнительные элементы, такие как отопительный прибор, имеющий медный теплообменник, краны и запоры, систему водоотведения и т.д. При этом стоит знать, что медный теплообменник для отопления может использовать в качестве теплоносителя не только воду, но и специальные незамерзающие жидкости.

Если владелец жилья решил применить тип теплообменника, использующий в качестве теплоносителя воду, то стоит продумать и смонтировать систему подачи воды в контур. Это можно сделать с помощью подачи жидкости непосредственно в бак или же непосредственно в трубопровод в «обратку». Этот вариант подключения системы подачи воды позволит изготовить теплообменник, не имеющий при смешении жидкости резкого перепада температуры.

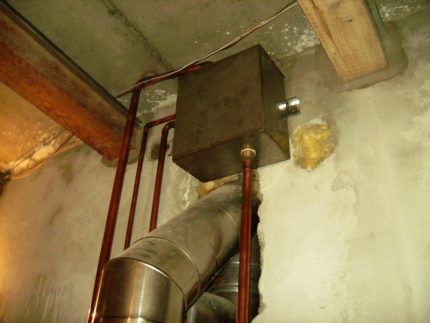

При обустройстве отопления следует предусмотреть установку на его элементах фильтров. Это позволит отопительной системе прослужить значительно дольше.

Советы при проведении монтажа

При монтаже системы следует придерживаться нескольких народных советов о том, как сделать теплообменник своими руками. Например, в качестве одного из его элементов можно использовать автомобильные радиаторы, хорошо отдающие тепло, что позволяет снизить расходы на отопление. Такой теплообменник для печки стоит относительно недорого, что позволяет сэкономить при осуществлении монтажа отопительной системы достаточно серьезную сумму.

При использовании схемы обменника, основанной на естественной циркуляции теплоносителя, максимальная длина одной «нитки» отопления не должна быть более 3 м. Изготовить теплообменник, позволяющий превысить это ограничение, в принципе возможно, но его КПД будет очень низким. Поэтому следует правильно рассчитывать габариты устройства.

Стоит при этом ориентироваться на мощность и размеры кирпичной печи, вид используемого топлива, места установки печи и на стандартную пропорцию — 1 кв. м поверхности обменника тепла равен 10 кВт. Следующий нюанс при строительстве такого устройства, как теплообменник для печки, заключается в том, что он не должен отбирать у печи более 1/10 вырабатываемой энергии. Для того чтобы уменьшить расходы на отопление, в качестве материала для труб обменника лучше всего использовать медь.

При проведении расчета для аппарата стоит заложить некоторый запас мощности. Если схема отопления не предусматривает естественной циркуляции воды, придется установить насос.

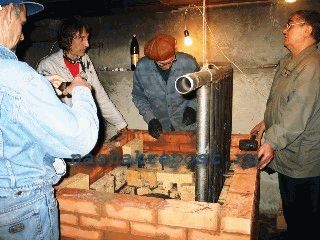

Монтаж теплообменника и его проверка

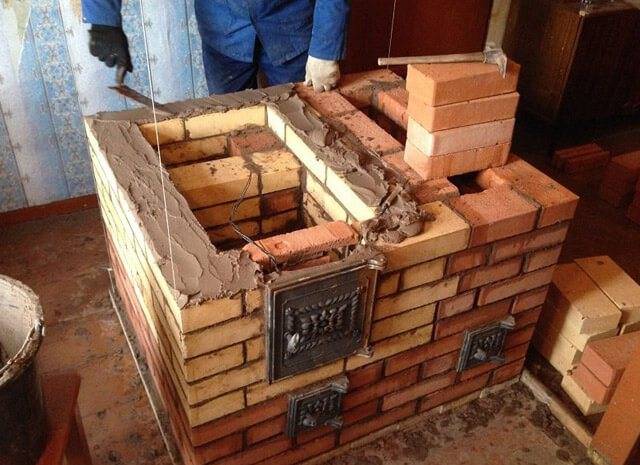

Специалисты знают, что обменник лучше всего монтировать одновременно со строительством печи. Таким образом владелец жилья избежит необходимости разбирать старую печь или разрушать часть ее кладки.

Для монтажа данного устройства необходимо:

• подготовить фундамент печи и установить на него змеевик обменника;
• при кладке печи оставить входные и выходные отверстия для труб радиатора;
• после окончания кладки дать раствору высохнуть, после чего произвести проверку получившейся отопительной системы.

Как проверить теплообменник, можно узнать из технической литературы. Самый простой способ — это просто подать воду в систему и зажечь печь. В результате вы проверите сварочные швы радиатора, соединения труб.

Если не циркулирует жидкость или вы обнаружили течь, нужно перебрать всю систему. Чтобы этого не произошло, при изготовлении резервуара обменника необходимо использовать сталь толщиной 2,5 мм, а швы должны быть минимальной ширины.

Стоит обратить внимание на обеспечение пожаробезопасности изготовленного теплообменника. Нельзя допускать появления открытого огня или утечек газа или электричества. Если владелец самостоятельно изготовил теплообменный элемент отопительной системы, то для ввода ее в эксплуатацию следует пригласить опытного сантехника, который заметит дефекты и даст рекомендации по устранению.

Если монтаж отопления проводит специализированная компания, то ее специалисты самостоятельно составят необходимую схему, произведут расчеты теплообменника и системы отопления.

Теплообменник своими руками: как изготовить
Собрать теплообменник своими руками заставляют самые разные обстоятельства. Так, подобным обстоятельством может стать уникальная планировка здания. Нестандартные строения зачастую невозможно обогреть с помощью обычных батарей, поэтому приходится разрабатывать и изготавливать отопительную систему самостоятельно.

Самодельный теплообменник для печи

В качестве источника тепла используется небольшая печь с топкой, в непосредственной близости от которой монтируется стальная трубная конструкция, сваренная из деталей достаточного большого диаметра. Это связано с большим количеством получаемой тепловой энергии при работе печи и необходимостью максимально быстрой передачи ее теплоносителю.

После изготовления фундамента печи непосредственно в полость топки устанавливается и в процессе кладки крепится трубчатый элемент теплообменного устройства. На входной и выходной трубе выполнена резьба для монтажа устройства к системе теплопровода. В дальнейшем последовательно укладывая ряды кирпича необходимо постоянно контролировать положение элемента теплообменника.

После завершения изготовления печи необходимо присоединить самодельный теплообменник к системе отопления, заполнить ее водой и осуществить топку печи. В связи с высокими температурами в зоне горения особые требования при изготовлении предъявляются как качеству сварных швов, так и материалу, из которого изготовлены металлические трубы устройства.

Независимо от способа организации работы самодельного теплообменника одной из основных проблем, значительно влияющих на их работу, является коррозия материала, используемого для изготовления труб. Как правило, все металлические материалы имеют достаточно низкое сопротивление разрушению под действием активных сред. В связи с этим возникает необходимость защиты деталей теплообменника изнутри. Конечно, возможно применение синтетических материалов, но, как уже отмечалось выше, их теплопроводность очень далека от идеала. Одним из вероятностных решений данной проблемы может стать применение в качестве материала для труб алюминия, являющегося относительно коррозионностойким. Единственным ограничением его применения является уровень внутреннего давления системы. Оптимальным материалом являются стальные или медные трубы с внутренним напылением различных металлов, значительно повышающих их долговечность.

Инструкция по постройке печного отопления с водяным контуром

1. Роется яма.
2. Закладывается «подушка», состоящая из битого кирпича, щебенки и бута средних размеров. Ширина этого слоя равна примерно 20 см. Природные материалы утрамбовываются и заливаются цементным раствором.
3. Производится укладка кирпича. Он ложится в два ряда на цемент, а сверху застилается гидроизоляционным слоем из рубероида, пергамента и толи.
4. Возводится фундамент из кирпича на глиняном растворе.

5. Укладывается первый сплошной ряд. Во втором ряду начинает формироваться зольная камера, для которой устанавливается специальная дверца. Третий ряд повторяет предыдущий.
6. Формируется четвертый ряд. Он служит основанием для топливной камеры из огнеупорного кирпича, на нем предусматриваются пазы для установки колосниковой решетки.
7. Устанавливается П-образный котел, выполненный из стали. К нему приварены два патрубка – один сверху для подачи, другой снизу для обратки. Также в нем выполняется прямоугольное отверстие, через которое будут выходить разогретые газы.
8. Укладывается пятый ряда. В нем нужно предусмотреть каналы за боковой и задней стенкой котла. К ним устанавливаются две небольшие дверцы для прочистки от сажи.
9. Формируется шестой ряд, в котором предусмотрено отверстие между зазорами, выполненными в предыдущем ряду. Это подсосный канал для повышения тяги в отопительной печи. Здесь же осуществляется установка дверцы для топливной камеры.
10. Выкладывается стена. Нужно учесть, что вокруг дверцы, идущей в камеру сгорания, и над топливным котлом укладывается огнеупорный кирпич.
11. Устанавливаются чугунные плиты, на которых можно будет готовить пищу. На входе отопительно-варочнойкамеры прикрепляется металлический уголок.
12. Формируются камеры, а на задней поверхности выполняется канал, и устанавливаются дверцы.
13. Перекрываются металлической полоской фасад варочнойкамеры в 16 ряду. А затем она сама перекрывается укладкой кирпича на специально проложенные металлические полоски.
14. Устанавливается паро-вытяжная задвижка для вентиляции печи и формируется верхний газоход.
15. Укладывается 35 ряда, на котором начинается возведение дымоходной трубы.

Некоторые хотят использовать уже готовое устройство печи или камин, комбинируя с водяным контуром. В таком случае придется разбирать их почти до основания, чтобы установить регистр.

Что нужно учесть при строительстве печи

Печи бывают разных конструкций, но не в каждую из них можно встроить теплообменник. К примеру, популярные канальные системы просто не содержат в себе места, предусмотренного для приспособления котла. Такую печь несложно создать своими руками, но она не сможет выполнять всех тех функций, которые от нее ожидаются.

Наиболее удачным вариантом станет камерная печь. Роль камеры может выполнять духовой шкаф, вокруг которого и создается теплообменник. Таким образом, конструкция печи приспособлена и для готовки, нагревания воды и отопления дома. Горячий воздух от регистра проходит через камеру, обдавая его требуемой тепловой энергией, и дальше проходит в конвектор, прогревая его по всей высоте. Конвектор расположен по всей высоте печи, дополняя водяное отопление, ведь он спокойно может прогреть всю комнату.

Само по себе, строительство кирпичной печи с теплообменником, не отличается от простой. Ее возможно построить своими руками. Материал требуется специальный. В качестве раствора принято использовать жаростойкий красный кирпич, в местах наибольшего температурного влияние его заменяют шамотным. Раствор лучше всего подходит на глиняной основе.

Строительство обязательно начинают с фундамента, и гидроизоляции. Кирпичная печь – это очень тяжелая конструкция и нуждается в надежном основании. Кладка требует точности и выверенности действий. Места, где кирпич не будет закольцован (подпечье, горнило, дверки отверстий для выгреба золы и т.д.) нужно дополнительно армировать и создавать с перевязкой.

Печь, построенная по всем правилам, станет прекрасной основой для водяного отопления, прогреет весь дом с минимальным расходом дров и прослужит долгие годы.

Плинтусные радиаторы

Это новомодный вариант, когда устанавливаются небольшие радиаторы по периметру квартиры, на уровне плинтуса и маскируется под негоже.

Главным недостатком будет этот самый плинтус, он шире и выше обычных плинтусов, а следовательно по периметру комнаты будет небольшой бортик, который не даст полостью придвинуть тумбочку или кровать к стенке. Согласитесь весьма не удобно, когда все предметы в комнате стоят от стен на расстоянии 3-5 сантиметров.

Плюсом будет более равномерное, в сравнении с радиаторными батареями, распределения тепла. В помещениях не будет тёплых и холодных углов и находиться в таком доме будет приятнее.

Компоненты отопительной системы

Чаще всего для жилых домов используются водяные системы отопления. Такой подход к решению задачи является традиционным. У него есть один неоспоримый плюс — это универсальность. Тепло проходит во все уголки помещения благодаря особому свойству теплоносителя. Нагрев его доступен при помощи различных энергоносителей. Также водяная система позволяет обустраивать комбинированные виды отопления, когда энергоносителей несколько, и все они отличаются по свойствам. Любую систему отопления можно условно поделить на такие составные компоненты:

• источник тепла;
• сеть труб с арматурой и дополнительным оборудованием;
• отопительные радиаторы и теплые полы.

Чтобы урегулировать работу теплоносителя, используется запорно-регулирующая арматура и дополнительное оборудование. Последнее объединяет такие элементы:

• циркуляционный насос;
• гидрострелка;
• расширительный бак;
• распределительный коллектор;
• буферная емкость;
• средства и приборы, необходимые для автоматизации;
• бойлер косвенного нагрева.

Ключевым компонентом здесь выступает расширительный бак. Все остальные элементы играют роль дополнительных. Устанавливают их в случае необходимости. Как известно, при нагреве происходит расширение воды.

Дополнительные объемы воды могут создать определенное давление на области соединения, если она находится в замкнутом пространстве. Чтобы избежать такой ситуации, в сети устанавливается расширительная емкость. Она берёт на себя всю лишнюю воду. Выделяют ёмкости мембранного и открытого типа.

Коллекторы, распределяющие носители, устанавливают в отопительных системах с теплыми полами. Также это делается, если в доме находит применение лучевая схема подключения отопительных приборов.

Бойлер косвенного нагрева — это особый резервуар, оснащенный змеевиком. Нагрев воды для бытовых нужд осуществляется здесь непосредственно от теплоносителя. Чтобы контролировать показатели давления воды и температуры, устанавливается манометр. Контроль над показателями теплоносителя осуществляется при помощи автоматизированных средств, контроллеров и датчиков.

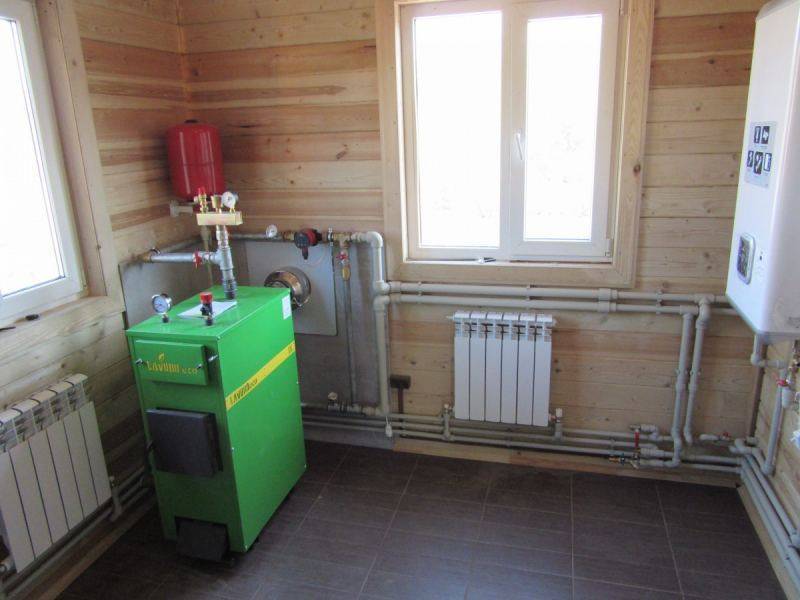

Правильный выбор котла

Сегодня выпускаются различные виды котлов с тем или иным типом топлива и энергоносителями. Основными разновидностями бытовых теплогенераторов считаются:

• газовые;
• твердотопливные;
• электрические.

Есть модификации, работающие на жидком топливе. На твердом топливе работают котлы прямого горения. То же касается пеллетных и пиролизных котлов. Такие котлы востребованы, так как эксплуатация их предполагает низкие затраты. Это уголь и дрова, которое стоят относительно недорого. Есть вероятность подключения природного газа, но это дорогое удовольствие. Люди предпочитают покупать угольные и дровяные устройства.

Для начала, нужно подобрать котёл

Эксплуатация источника тепла, который работает на твердом топливе, чем-то напоминает простое печное отопление. Надо отыскать дрова, тратить силы и время, загружать их в топку. Обычно твердотопливные котлы имеют некую инерционность. Это означает, что нагрев воды после закрытия воздушной заслонки будет прекращаться постепенно. Полученную энергию удастся использовать эффективно только, если есть тепловой аккумулятор. Самым лучшим вариантом является теплогенератор на пеллетах. Но такое оборудование стоит достаточно дорого, что делает его недоступным для широких слоев граждан.

Функции элемента

Теплообменники поверхностного типа в большинстве случаев используются, когда речь идёт о системах отопления для дома. Тепловая энергия проходит через плоскость металлических стенок. Лучше всего реализован этот принцип в котлах:

• электрических;
• твердотопливных;
• газовых.

Вода проходит по трубам, имеющим изогнутую форму. Они устанавливаются внутри устройства и нагреваются от подходящего топлива. Носитель прогревается и переходит в трубопровод. На смену ему в теплообменник поступает вода из радиатора, находящаяся в остуженном состоянии.

Электрический котёл – оптимальный вариант

В частных домовладениях до сих пор источником тепла служит печь. Она подходит для обогрева небольшого дома, но ее тепловой мощности недостаточно, если речь идет о большом коттедже. По этой причине теплообменник в отопительной системе необходим, чтобы трансформировать печь в полноценной котёл с функцией нагрева воды. Изготавливают теплообменник для дровяной печи своими руками, он имеет различные формы и размеры. Можно подключать к нему радиаторы отопления, в этом случае дом получит более эффективное отопление.

Классификация отопительных элементов

Чтобы сделать дом более тёплым, необходимо встраивать водный теплообменник в печь. Он является наиболее практичным. Объясняется это тем, что за счёт этого устройства тепловая энергия лучше передается водой. Воздушный аппарат тоже может применяться для аналогичных целей. Есть вариант с установкой на дымоход снаружи.

Выпускаемые на сегодня отопительные устройства имеют теплообменники, максимально приспособленные для нагрева воды. В промышленных условиях такие приборы изготавливают из меди. Формируется труба, имеющая вид змеевика. Вдоль ее изгибов присутствует большое количество пластин, обеспечивающих значительную площадь теплообмена. Оборудовать у себя в жилище самодельный теплообменник, который максимально совпадал бы со строением заводского, нереально. Вот почему приходится подбирать варианты попроще.

Как подобрать или рассчитать размеры печного котла

После того, как вы выбрали вид теплообменника, необходимо определиться с его размерами. С одной стороны его габариты должны соответствовать размеру места, куда он будет установлен.

Чаще всего теплообменники помещают в топливник печи, но иногда в дымовых каналах или камере бесканальной печи. При этом необходимо учесть, что между кирпичной кладкой и регистром должен быть зазор 0,5-1 см, учитывающий тепловое расширение металла.

Кроме этого, необходимо знать требуемую мощность печного теплообменника. Как ее определить?

Она зависит от тепловой мощности системы водяного отопления, необходимой для обогрева дома, которая в свою очередь зависит от теплоизоляционных свойств его наружных конструкций и максимальной отрицательной температуры наружного воздуха зимой. Упрощенно можно ориентироваться на средний показатель: 10-12 кВт на 100 м 2 площади дома.

Как же вычислить необходимую площадь печного котла, для обеспечения такой тепловой мощности? В среднем, принято считать, что для обеспечения тепловой мощности 5-10 кВт необходимо около 1 м 2 теплообменной поверхности котла. Величина этого показателя зависит от температуры горячих газов, соприкасающихся с теплообменником и температур воды (теплоносителя) на его выходе и входе, что в свою очередь, в значительной степени зависит от режима топки и вида топлива.

Полную мощность теплообменника можно вычислить по формуле:

где: Qуд – его удельная мощность, ккал/час;
S – его полезная площадь (соприкосновения с нагревающей средой), м 2 .

Удельную мощность можно вычислить по формуле:

где: k =12 ккал/час на 1°С – коэффициент теплопередачи «газ-вода» через стальную поверхность;
Т = (Tмакс+Tмин)/2 – средняя температура нагревающей среды (пламя, газы), °С;
t = (tмакс+tмин)/2– средняя температура теплоносителя (вход+выход/2), °С.

Если печь будет работать периодически (около 2 часов) на дровах, то средние температуры среды и теплоносителя будут максимум: 500 и 70°С соответственно и с 1 м 2 теплообменника в этом случае можно будет получить максимум 6 кВт тепловой мощности.

Если печь будет работать на угле и постоянно, то средние максимальные средние показатели среды и теплоносителя могут быть: 800 и 70 °С соответственно. В этом случае с 1 м 2 площади печного котла можно будет снять около 10 кВт.

Если известна общая требуемая тепловая мощность котла и режим топки (а значит и удельная его мощность), то вполне можно определить, какую полезную площадь поверхности он должен иметь:

В зависимости от того из какого материала будет изготавливаться теплообменник, можно подсчитать, сколько потребуется труб или листового металла, чтобы обеспечить такую площадь соприкосновения с нагревающей средой. При этом в расчет берется только та поверхность, которая будет непосредственно контактировать с горячими газами или пламенем.

Например, если печной котел будет изготавливаться сплошным (только из листового металла), то в расчет следует принимать только внутреннюю его поверхность. Если же он будет изготавливаться из труб, то практически вся их поверхность будет участвовать в теплообмене (их длина х диаметр х 3,14). При комбинировании разных материалов, необходимо будет вычислять площадь соприкосновения с нагревающей средой каждого элемента отдельно, а потом суммировать.

Если необходимо увеличить тепловую мощность котла при тех же габаритных размерах, можно в его конструкцию добавить дополнительные элементы (например, трубы). Если же его мощность получается слишком большой, то можно уменьшить его длину. Другими словами: в каждом конкретном случае необходимо делать расчет и корректировку размеров регистра, привязывая их к размерам и конструкции самой печи, а также мощности системы водяного отопления дома, которую придется обеспечивать тепловой энергией.

Конструктивные особенности

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.

В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.

Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.

Правила конструирования

При проработке конструкции важно обеспечить соблюдение следующих условий:

• внутренние пустоты в теплообменнике должны быть больше 5 мм. При меньшей ширине возможно закипание воды;
• для избегания прогорания материала следует использовать трубы с толщиной стенок более 3 мм;
• необходимо обязательно предусмотреть зазор 10 – 15 мм между стенкой топки и теплообменником для компенсации расширения металла при нагреве.

Приступаем к монтажу

Последовательность выполнения работ зависит от конструктивных особенностей теплообменника.

Схема циркуляции воды в контуре

Система водяного отопления в домах выстраивается с естественной (гравитационной) либо принудительной циркуляцией теплоносителя. Если она делается на базе дровяной печки, то лучше всего предпочтение отдать первому варианту.

Схема разводки с естественной циркуляции воды более дешева по сравнению с принудительным аналогом, а также в отличие от него не требует электроснабжения

Водяное печное отопление рекомендуется обустраивать только в одноэтажных домах площадью до 150 м2. В этом случае его можно сделать гравитационным без дополнительных насосов.

Если необходимо обогреть коттедж в пару и более этажей, то лучше осуществлять это на базе более мощного котла. Печь для таких строений придется сооружать просто огромную, что дорого в реализации. Да и объемы топлива придется в нее закладывать каждый раз немалые. А делать так крайне не рекомендуется из-за увеличения рисков возникновения пожаров.

Классическая система печного отопления с естественной циркуляцией воды состоит из:

• теплообменника в составе печки;
• контура из металлического трубопровода;
• радиаторов (обычно заменяются толстыми трубами в комнатах);
• расширительного бачка.

Если водяной обогрев в загородном доме решено делать своими руками, то лучше его проектировать именно по этой схеме. Монтаж и расчет такого варианта выполнить проще, чем с принудительным движением воды.

Система с циркуляционным насосом больше подходит для котлов, на базе печки она теряет свою повышенную эффективность по теплоотдаче

Если бойлер автоматизирован и воду греет постоянно по мере необходимости, то дровяная печь протапливается раз или два в сутки. Именно в эти моменты теплоноситель в печной топке и нагревается, чтобы отдать тепло в помещениях. После гонять его насосом по трубам контура бессмысленно. Воду все равно ничто в холодной топке не будет подогревать.

Делая выбор в пользу печи на дровах или угле, хозяева частных домов обычно рассчитывают получить автономную систему обогрева. Если поставить в нее насосное оборудование, требующее для работы питание из электросети, то об автономности говорить будет сложно.

Печь – кирпичная или металлическая

Печь из кирпича дольше нагревается, но и дольше отдает тепло пространству вокруг себя. Аналог из стали наоборот быстро греется и также быстро после прогорания топлива остывает. Частично эта проблема решается за счет наличия в водяном контуре больших объемов теплоносителя.

Однако чем больше воды приходится хранить в системе, тем дороже она выходит по материалам.

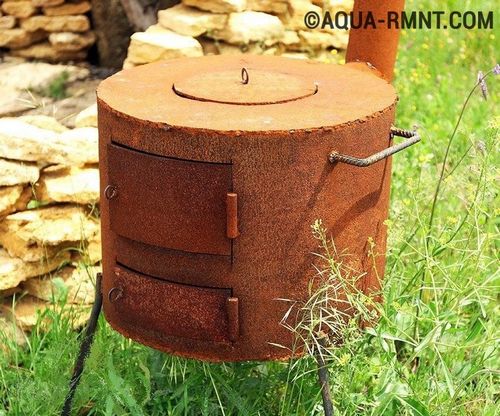

Металлическую буржуйку с водяным змеевиком для отопительного контура в частных домах разрешается ставить прямо на деревянный пол без обустройства специального фундамента

Печь из стали под водяное отопление мощностью 5–15 кВт – без топлива и воды это конструкция весом 100–300 кг. Такую буржуйку без опаски можно поставить на усиленные лаги. Печные фундаменты требуется заливать, когда печка весит более 700–800 кг. Вот если она кирпичная, то без бетонных работ тогда точно не обойтись.

В сравнении с металлической, печь из кирпича весит больше, стоит дороже и сложнее в монтаже. Однако у нее выше КПД и меньше риски заморозки контура с порывом труб из-за образования внутри льда. Если все решено делать капитально для себя и постоянного проживания, то выбор рекомендуется останавливать на кирпичном варианте.

Трубы – нержавейка или металлопластик

Если система отопления строится на базе водогрейного котла, то обвязку его разрешается делать не только стальными трубами, но и металлопластиковыми и полипропиленовыми. Однако если воду будет греть дровяная печь, то контур с теплоносителем от нее стоит создавать только из нержавейки.

При большой закладке дров вода в змеевике печной топки может быстро разогреться до 100 градусов и закипеть, подобные температуры долгое время способна выдержать лишь сталь

Металлопластик рассчитан на работу с теплоносителем, разогретым до 90–95 °С. Кратковременно он способен перенести и нагрев до 110–120 °С. При этом автоматика котлов и бойлеров изначально не допускает прогрев воды до таких градусов. Для теплых полов она нагревается до 30–45 °С, а для батарей до 60–65 °С.

Однако в случае с дровяной печкой температуры под сотню – не просто возможны, а далеко нередки. Рисковать и играть в русскую рулетку, делая обвязку этой печи с помощью металлопластиковых труб, не рекомендуется. Лучше всего предпочтение отдать более надежной нержавеющей стали.

Вдобавок выходящие из топки от змеевика патрубки для подсоединения труб контура точно будут нагреваться до сильно высоких температур. От открытого огня их отделяет менее полуметра. Подсоединять к ним любые пластиковые трубы опасно из-за риска расплавления последних.

Теплоотдача – радиаторы или регистр

Подача тепла из печки в контур отопления осуществляется порциями по несколько часов, пока в топке горят дрова или уголь. Если воды в отопительной системе мало, то дом быстро будет выстывать. Поэтому в деревнях подобный обогрев обычно и делается из толстых стальных труб, а не на основе более привычных горожанам радиаторов. Отопительный регистр для дровяных печей подходит просто идеально.

Классическая схема водяного печного отопления с естественной циркуляцией предполагает прямой контакт воды с атмосферой через расширительный бак, но обычным батареям воздух в теплоносителе противопоказан

Проложенная по дому труба диаметром 80–120 мм из нержавейки – это отопительный регистр, состоящий из подачи от печи и обратки к ней. В дальней от топки комнате эти линии соединяются воедино, а в остальных помещениях укладываются в виде двух трубопроводов вдоль внешних стен.

Выглядит регистр не столь эстетично, как радиатор. Зато первый вариант сильно дешевле и проще в самостоятельном изготовлении, нежели второй. Для его реализации надо лишь иметь опыт обращения со сварочным аппаратом.

Площадь теплоотдачи для подобного контура рассчитывается умножением числа ПИ на диаметр и длину трубы. Плюс в расчетах надо учесть тепловой напор в подаче и обратке, а также расстояние между трубопроводами по вертикали.

Однако, зачастую, подобные вычисления не производятся, а берется труба диаметром 80–100 мм и прокладывается по периметру всего жилого здания с закольцовыванием в дальней комнате. При этом регулировка теплоотдачи производится «на глаз» и опытным путем в результате накладывания того или иного объема топлива в топку.

Не зря контуры из регистров вкупе с водяными печами так распространены. Их не нужно даже рассчитывать, достаточно взять подходящую трубу и сварить сваркой.

Подбираем теплообменник для топки

Теплообменник в печку можно сделать из меди, стали либо чугуна. Медный вариант сразу лучше исключить из-за высокой цены. Самостоятельно спаять такое устройство крайне проблематично.

Устанавливать внутрь топки чугунные батареи следует с осторожностью – из-за температурного шока отдельные их секции могут отсоединиться от соседних элементов

Чугун по техническим параметрам выигрывает у стали. Однако выполнить своими руками из него теплообменник для дровяной печки представляется проблематичным. Можно лишь взять для этого старую батарею. Но здесь надо учесть, что уплотнитель между ее секциями будет выгорать в топке. А это прямой путь к потере герметичности и выходу воды в топочную камеру.

Если теплообменник решено делать из чугунной батареи, то лучше всего брать для этого модели МС-110-300 или МС-90-300. Они небольшие и спокойно разместятся в топке. Площадь поверхности нагрева у них на каждое ребро будет порядка 0,14–0,16 м2.

Исходя из этих цифр, можно прикинуть – сколько потребуется секций для конкретного контура. На каждый 10 квадратов площади дома нужно 1 кВт, что будет приблизительно равно 0,1 м2 площади нагрева теплообменника из чугуна.

Ребра чугунного радиатора обычно соединяются с применением прокладок из теплостойкой резины. В печной топке такой резиновый уплотнитель сгорит, его нужно менять на асбестовый шнур

Еще один момент использования чугунной батареи в качестве теплообменника – это проблематичность ее чистки от сажи изнутри топки. Время от времени топочную камеру необходимо чистить, а рельефные ребра «чугунки» будут этому сильно мешать.

Наиболее оптимальный вариант теплообменника – стальной в виде:

• змеевика из нескольких трубок;
• рубашки из листовой стали.

Делают их из низкоуглеродистой стали Ст10…Ст20 с толщиной 4–5 мм. Если брать трубки, то диаметром 30–50 мм.

Сделать стальной теплообменник проще всего из листовой стали – однако у него в теплообмене будет участвовать лишь поверхность, обращенная внутрь топки к огню

Трубчатый вариант в плане теплообмена более эффективен, но он и более трудоемок в изготовлении.

Для расчета теплообменника следует воспользоваться формулой:

Qy=K*(Tcp-Tk)

где:

• K – коэффициент теплопередачи материала (для низкоуглеродистых сталей берется 15–20, а для серого чугуна – 50);
• Tcp – средняя температура нагревающей среды в топке (Tmax+Tmin)/2;
• Tk – средняя температура теплоносителя (Tподачи+Tобратки)/2.

Если в печке будут сжигаться дрова, то Tcp=(700+300)/2=500 °С и Tk=(80+60)/2=70 °С. В итоге Qy=15*(500-70)=6450 ккал/час. То есть на квадратный метр обращенной к огню поверхности теплообменника выйдет приблизительно 7,5 кВт/час.

Для угля расчеты следующие – Tcp=(1000+600)/2=800 °С и Tk=70 °С. Qy=15*(800-70)=10 950 ккал/час=12 734 Вт/час. Квадратный метр поверхности теплообменника даст около 12,7 кВт/час.

Далее делим необходимую для обогрева конкретного дома мощность на вычисленную цифру, в зависимости от планов по использованию того или иного типа топлива.

Например, для коттеджа в 150 м2 нужно около 15 кВт. Если он отапливаться будет дровами, то потребуется теплообменник с площадью теплообмена в 15/7,5=2 м2. Это та поверхность, что обращена к пламени и нагревается.

Если выбран трубчатый змеевик, то его длина рассчитывается по формуле:

S=2*3,14*D*L

где:

S – расчетная площадь;

D – диаметр трубок;

L – нужная длина.

Параметры рубашки из стального листа вычислить еще проще, она обычно представляет собой два прямоугольника по бокам топочной камеры.

Процесс установки водяного контура

Для эффективной работы оборудования для отопительной водяной системы необходимо установить так называемый регистр, который представляет собой котел или теплообменник. Его также часто называют змеевиком. Такой регистр ставя  в печной топливник.

Схема водяного печного отопления для частного дома состоит из следующих элементов:

• камера горения;
• зольник;
• герметичная дверца для печи;
• люк для очистки печи;
• специальная поверхность для разогрева печи;
• инжектор;
• шибер;
• отсекатель;
• конвективные трубы;
• колосник.

Изготавливая емкость самостоятельно, важно учесть, что в целях соединения деталей применяют только сварку. Подключая трубы отопления, нужно использовать специальные элементы соединения в виде фитингов, муфт и прочего

Применение именно конструкции такого вида для дома даст возможность сэкономить на котле, для которого материалы изготовления обойдутся гораздо дешевле, нежели если купить уже готовый. Наиболее оптимальный вариант – применение обычной трубы из металла для водяного отопления, в  которой просто проделываются отверстия для выходов и входов трубопровода.

Монтируем и устанавливаем оборудование

Можно ли соорудить такую систему отопления самостоятельно? Если у вас имеется опыт возведения печек и кирпичной кладки, то можно. Изначально подготовьте наиболее важную часть печки — змеевик, который можно купить в готовом виде либо сварить, используя трубы или листовое железо. Если печка будет строиться вами самостоятельно, то подключив фантазию, вы сможете соорудить конструкцию, которая будет индивидуальна для вашего дома и планировки.

Если у вас недостаточно большой опыт в этой специальности, то работы по проектированию и монтажу лучше всего доверить мастерам своего дела. Ведь печка — это потенциально опасная система отопления дома.

Выделяют два варианта создания данной системы отопления:

• Змеевик устанавливается в печку на этапе строительства последней.
• Теплообменник встраивается в уже возведённую печную конструкцию.

Использование радиатора в качестве теплообменника

Последний способ более трудоёмкий, потому что он предполагает собой разбор кирпичной кладки печки. Помимо этого, топливная часть будет уменьшена, после установки змеевика.

Система отопления подключается к змеевику через раструбы. Их вставляют в одну из стенок печки. Водяной контур в таком отоплении имеет двухтрубную систему. Разводка может идти поверху или понизу.

Полностью укомплектуйте отопительный контур. Верхняя точка магистрали должна быть оснащена накопительным баком, обязательна установка предохранительного и воздушного клапанов, а также блока безопасности с манометром. Там, где радиаторы входят и выходят в печь, подсоедините вентили.

Требования при монтаже

Толщина слоя воды в теплообменнике должна превышать 4 см, так как при меньшей толщине вода будет закипать.

Стенки змеевика должны быть не менее 5 мм, а в случае использования угля — еще толще. Несоблюдение толщины может привести к прогоранию стенок.

Теплообменник ни в коем случае не должен быть смонтирован вплотную к стене топки. Оставьте не менее 2 см. Это пространство необходимо при тепловом расширении змеевика.

Особое внимание необходимо уделить пожаробезопасности системы. Между печью и деревянными перегородками непременно должны оставаться воздушные прослойки, так как именно перегрев деревянных конструкций является первой причиной возгораний

Лучше всего выполнить облицовку кирпичом или другими огнеупорными материалами.

Изготавливаем змеевик

Печное водяное отопление начинается с изготовления теплообменника. При определенном желании им можно оснастить уже имеющуюся печку, адаптировав его под размеры топки. В этом случае затраты будут минимальными. В принципе, змеевик может иметь любую конструкцию, а основой для его изготовления служит стальная труба с толщиной стенок 4-5 мм – такая толщина необходима с целью исключения прогорания змеевика от горящих дров. Также есть возможность использовать профильную прямоугольную трубу размером 60х40 мм.

Если есть возможность изготовить теплообменник для водяного отопления с помощью печи на дровах из нержавеющей стали, то это еще лучше – нержавейка обладает высокой стойкостью к коррозии. Неплохими характеристиками обладают змеевики из гнутой медной трубы.

Например, змеевик можно обустроить по чертежу на рисунке слева. Он изготавливается из металлических труб различного диаметра. Дрова здесь горят как-бы внутри теплообменника, а тепло передается в циркулирующую воду. При необходимости, вы можете выполнить змеевик по любой другой схеме. Есть и альтернативное решение – в доме строится кирпичная печь с водяным отоплением, теплообменником в которой выступает самая простая чугунная батарея

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

• Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
• Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
• Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
• Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы;
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения;
Около печки температура будет всегда выше, чем в остальном помещении;
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Недостатки

Несмотря на множество плюсов, устройство нагревательного элемента на трубе дымохода имеет и недостатки. Один из них, наиболее важный — резкое снижение температуры дыма в месте установки теплообменника. Это может грозить ухудшением тяги и образованием конденсата, повышенным отложением сажи внутри трубы.

Кроме того, при подключении системы отопления, например, гаража нужно просчитать объем теплоносителя, чтобы избежать закипания воды и разрыва труб. Сварные швы должны быть полностью герметичными.

Любая конструкция теплообменника существенно увеличивает КПД печи. Для безотказной работы системы необходимо не реже двух раз в год проводить визуальный осмотр всех ее элементов, а при необходимости — своевременный ремонт, чистку от накипи, замену прокладок и другие необходимые работы по обслуживанию. В этом случае системы нагрева воды и отопления будут безотказно работать в течение долгого времени.

Выбор самого оптимального варианта

В уже построенном доме массивную кирпичную печь поставить будет сложно. Водяное отопление в этом случае лучше всего организовывать на базе металлической буржуйки, которую разрешается ставить на усиленный деревянный пол без заливки фундамента.

Однако если есть возможность сделать фундаментную основу как положено, то предпочтение стоит отдавать более надежной печной конструкции из кирпича.

Водяной контур по дому для дровяной печи лучше всего делать из толстых стальных труб и с естественной циркуляцией теплоносителя

Установка в рассматриваемый отопительный контур циркуляционного насоса и/или гидроаккумулятора – это пустая трата денег и ноль дополнительной пользы. Они лишь усложнят монтаж системы. А при отключении света эти устройства и вовсе создадут проблемы. Тогда как вариант обогрева без них при проблемах в электросети продолжит спокойно отапливать дом.

О чем следует помнить?

При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.

Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа.

Трубы для обратки должны иметь меньший диаметр, чем трубы для подачи теплоносителя. Материал, предназначенный для уплотнения резьбовых соединений, выбирается с достаточным уровнем жаростойкости.

Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.

Примеры печей промышленного изготовления с водяным контуром

Приобретение готовых изделий в некоторых случаях выгоднее, чем печное отопление с водяным контуром в деревянном доме, сделанное своими руками.

Причины следующие:

1. Готовое изделие обойдется дешевле, чем строительство своими силами или с привлечением специалистов.
2. Конструкции созданы на основе опытных образцов, технология отработана и хозяин уже не сможет нарушить технику обустройства, а значит, снижается риск поломки, возникновения пожара.
3. Изготавливаются готовые системы из жаропрочного чугуна, стали, которые нельзя купить для формирования собственной печи и системы отопления.
4. Промышленное предприятие обладает большими возможностями для изготовления конструкций, соответствующих нормативным требованиям.

Такие печи сохраняют длительный гарантийный срок, их проще смонтировать на месте, в комплекте уже идут готовые типовые проекты, по которым можно ориентироваться при создании новой системы отопления или интеграции в старую конструкцию.

Котел отопительный на твердом топливе Armada 20

Также изделие от российского производителя, представляющее собой печь с водным теплоносителем. Характеристики Armada 20 даны в технической документации и зависят от габаритов конструкции.

Особенности:

1. Теплообменник оснащен большим количеством труб, поэтому общая площадь теплосъема намного больше, чем объем теплоносителя. Такая особенность обеспечивает значительную теплоотдачу.
2. Дверца дополнена жаропрочным стеклом.
3. Поверхность котла оснащена варочной поверхностью, поэтому этот печной котел отопления для частного дома может выполнять функции плиты.
4. Верхняя часть топки съемная, что облегчает процесс чистки конструкции и дымохода от сажи.
5. Наружные части теплообменника исполняют роль воздушного конвектора.
6. Котел предназначен для сжигания твердых видов топлива.
7. Без воды запускать оборудование в работу нельзя.
8. Конструкция встраивается в открытую, закрытую систему отопления при показателях рабочего давления не выше 3 Мпа.

Печь с водяным контуром Armada 20 может использоваться в качестве системы отопления для большого дома, применяться для подогрева воды, приготовления пищи.

Рекомендации к проведению строительных мероприятий

При сооружении печи с варочной поверхностью и водяным контуром необходимо придерживаться следующих нормативов:

• Печку и ближайшие поверхности нужно отделить безопасным расстоянием. Перед топкой в этих целях дополнительно устанавливается металлический лист, защищающий пол и перегородки.
• Чтобы кладка была максимально прочной, проводят армирование каждого 4-го кирпичного ряда металлическими штырями.
• В качестве монтажной смеси применяют глиняный раствор средней пластичности. Скатанный из него небольшой шарик при ударе о пол не должен трескаться и рассыпаться.
• Дымовая труба должна иметь высоту не менее 5 м: наличие оголовника является обязательным условием. Этот элемент призван защищать дымоход от климатических осадков и засорений. Кроме того, он способствует усилению тяги и украшению постройки.

Возведение своими руками печи для дома с котлом обычно не вызывает особенных сложностей. Довольно часто можно встретить металлические конструкции, не уступающие кирпичным с точки зрения внешней эстетичности. Такое изделие способно в значительной мере украсить жилищный интерьер. Для сооружения кирпичных печей подбирается особый строительный материал. Лучший вариант – керамические красные кирпичи обожженного типа. Их отличает равномерный цвет и металлический звук при простукивании.

Проект мини-печи с плитой

Русская отопительно-варочная печка «Теплушка» с дополнительной камерой сгорания располагает мощностью 3.5 кВт. Сооружение рассчитано на обогрев маленького домика либо дачи площадью 30—40 м², а также приготовление пищи в зимний и летний период. Устройство малого отопителя показано на чертеже.

Мини-печь способна работать в 3 режимах:

1. Летний ход. Открываем задвижки 1, 2 и 3 (смотри на картинке), заряжаем дровами подтопок. Газы сразу уходят по основному каналу в трубу, греется плита. Заслонка №3 играет роль вытяжки.
2. Топка по-зимнему. Снова используем нижнюю камеру, закрываем задвижку №1. Тогда продукты горения двигаются через горнило и газоходы в подпечье, выходят по каналу на лицевую сторону и далее в главный дымоход. Происходит подогрев всего тела печи, снизу доверху.
3. Топка по-русски. Дрова разжигаем в горниле, открываем герметичную дверцу устья и заслонку №3, задвижки 1 и 2 закрыты. Дым уходит в хайло и главную трубу, греется только лежанка. Для полноценного отопления дверку закрываем, заслонку №2 открываем – газы пойдут по нижним каналам печки.

Благодаря эффективности и сравнительно невысокой стоимости материалов мини-печку можно смело назвать экономкой. Один минус – малые размеры лежанки. Максимальная высота постройки – 2.1 м, в районе перекрыши – 147 см.

Стройматериалы и печная фурнитура

Чтобы своими руками сделать русскую мини-печь, нужно купить комплектующие и материалы:

• полнотелый керамический кирпич – 670 штук (дымоход считается отдельно);
• шамотный кирпич для топки – 25 шт. (марка ША-8);
• блок шамотный марки ШБ-94 или аналогичный по размерам – 1 шт.;
• дверца устья основной камеры 25 х 28 см, можно с огнеупорным стеклом;
• дверка загрузочная 21 х 25 см;
• дверца зольника 14 х 25 см;
• две колосниковых решетки размерами 300 х 250 и 220 х 325 мм;
• деревянный шаблон – кружало – радиусом 460 мм, длина – 65 см;
• варочная панель из чугуна на 2 конфорки 71 х 41 см;
• 3 задвижки: 13 х 25 см – 2 шт., 260 х 240 х 455 мм — 1 шт. (марка ЗВ-5);
• равнополочный уголок 40 х 4 мм – 3 метра;
• лист стальной толщиной 1 мм для полки в печурке;
• оцинкованная сетка на армировку, ячейка 3 х 3 см – 2.1 м. п.;
• вата каолиновая, гофрированный картон.

Кладка красного кирпича выполняется на песчано-глиняном растворе. При возведении дымохода допускается добавление цемента М400. Огнеупорные камни ставятся на другой раствор – шамотная глина, мертель и тому подобные.

Ход кладки – пошаговая инструкция

Под печь отливается железобетонный или бутобетонный фундамент, чьи размеры на 10 см превышают габариты сооружения. Строительство начинайте по достижении бетоном 75% прочности, в нормальных условиях процесс застывания займет около 2 недель. Подразумевается среднесуточная температура воздуха +20 °С и должный уход за монолитом.

Устроив гидроизоляцию из 2 слоев рубероида, сделайте первый ряд в сплошную (понадобится 40 кирпичей). Как сложить печь согласно порядовкам, читаем дальше:

На 2—3 ярусах формируется зольная камера, монтируется прочистная дверка и строятся столбики, подпирающие дно горнила. 4-й ряд продолжает основные стены печки, зольная камера перекрывается подрезанными камнями.
Ряды 5—6 формируют основной дымовой канал и днище подтопка из огнеупорного кирпича. Колосниковая решетка ставится без раствора, сверху укладывается ряд шамотных камней, поставленных на ребро.

На 7-м ярусе устанавливается загрузочная дверка и вертикальная задвижка летнего хода. 7—9 ряды укладываются по схеме, в конце шамотный кирпич укрывается каолиновой ватой (помечена зеленым)

Обратите внимание: на седьмом ярусе появляется армировка стенок стальной сеткой.

10 и 11 ряды частично перекрывают газоходы и нижнюю отопительную камеру, ставится колосник для горнила и варочная плита. 12-й ярус начинает формировать основной топливник, на 13-м крепится дверка в устье горнила.

14—17 ряды кладутся по схеме, монтируются уголки для перекрытия варочного проема

На 18-м ярусе стальные профили накрываются, строится арочный свод радиусом 46 см из клиновидных камней.
Ярусы 19, 20 делаются по схеме, полость между сводом и стенками засыпается песком либо заполняется густым кладочным раствором. Когда наполнитель высохнет, кладется 21 ряд – перекрыша.

С 22 по 32 яруса строится передняя часть отопителя. На 24-м ряду ставятся обе дымовые задвижки, на 25-м – железная полочка размером 42 х 32 см. Уложив 29-й ярус, перекройте печурку таким же листом.

Чтобы разобраться в постройке до мелочей, предлагаем посмотреть видео с подробной демонстрацией кладки каждого ряда и пояснениями мастера:

Теплообменник ГВС. Пластинчатый теплообменник для частного дома: описание, характеристики и отзывы

Кожухотрубная конструкция, которой обладал теплообменник, где среды передвигались навстречу друг другу по трубкам, уходит в прошлое. Данное весьма громоздкое устройство функционировало довольно эффективно, однако не было способно похвастать внушительным расходом нагреваемой среды. На смену ему пришли новые агрегаты, которые представляют собой пластинчатые скоростные теплообменники.

Общее описание

Если вы решили обустраивать ГВС, пластинчатый теплообменник поможет вам в этом. Конструктивно новые агрегаты отличаются от кожухотрубных предшественников. Площадь основания обмена и тепловой энергией у последнего стала больше за счет увеличения размеров змеевика, это повлекло более внушительные габариты устройства. В новом теплообменнике данная цель достигается методом увеличения числа пластин одинаковой площади. Конструкция обладает такой же мощностью, однако ее размеры в 3 раза меньше по сравнению с кожухотрубным аналогом. При этом устройство способно обеспечить больший расход нагреваемой среды. Сюда относится вода, которая расходуется для нужд горячего водоснабжения. Именно это и повлекло возникновение второго названия устройства, которое звучит как скоростной. При монтаже ГВС пластинчатый теплообменник должен использоваться обязательно. Если речь идет о самой простой конструкции, то она будет обладать патрубками, которые располагаются по двум разным сторонам устройства. Между плитами, которые находятся на двух направляющих, можно увидеть некоторое число пластин, между ними находится резиновый уплотнитель. Для того чтобы увеличить поверхность обмена, на каждой пластине есть рельефное гофрирование. Примечательно, что присоединительные патрубки могут находиться и с одной стороны агрегата, на передней плите, однако это не оказывает никакого влияния на принцип функционирования теплообменника.

Основные технические характеристики

Если вы решили обустраивать ГВС, пластинчатый теплообменник вам будет совершенно необходим. Прокладки и пластины могут быть выполнены из самых разных материалов, их выбор будет зависеть от назначения устройства, так как сфера использования таких теплообменников очень широка. В данной статье рассматриваются системы горячего водоснабжения и отопления, где они выступают в роли теплосилового оборудования. Если пластины используются для этой сферы, то они изготавливаются из нержавеющей стали, тогда как в основу прокладок ложится резина NBR или EPDM. Первый случай касается теплообменника из нержавеющей стали, который способен функционировать с теплоносителем, нагретым до 110 градусов. Если речь идет о втором случае, то вода может оказаться нагретой до 170 градусов.

Для справки

Эти теплообменники применяются для разных технологических процессов, в этом случае сквозь них протекают щелочи, кислоты, масла и иные среды. При этом пластины изготавливаются из никеля, титана и всевозможных сплавов, что касается прокладок, то в основе лежит асбест, фторкаучук и другие материалы.

Отзывы потребителей о выборе и расчете теплообменника

Пластинчатый теплообменник системы ГВС должен быть подобран и рассчитан с помощью программного обеспечения. Как утверждают пользователи, при этом должны быть учтены некоторые основные параметры, среди них исходная температура воды, расход теплоносителя, необходимая температура нагрева жидкости, а также расход нагреваемой среды. В роли греющей среды, которая будет протекать через пластинчатый теплообменник, предназначенный для систем горячего водоснабжения, может выступить вода, ее температура достигает 95 или 115 градусов. Если речь идет о паре, то его температура достигает 180 градусов. Это будет зависеть от разновидности используемого котельного оборудования. Пользователи подчеркивают, размер и количество пластин должно быть подобрано таким образом, чтобы вода на выходе обрела максимальную температуру в пределах 70 градусов или меньше.

Отзывы о некоторых преимуществах теплообменника пластинчатого типа

Пластинчатый теплообменник для ГВС, по мнению потребителей, обладает множеством преимуществ. Это выражено не только в способности обеспечить внушительный расход, но и в достаточно скромных размерах. Помимо прочего, диапазон подбираемых площадей обмена и расхода описываемого агрегата является очень широким. Самые малые обладают площадью поверхности в один квадратный метр или больше, они рассчитаны на протекание 0,2 кубических метров жидкости в течение 1 часа. Самый большой пластинчатый теплообменник ГВС для дома обладает площадью поверхности в 2000 квадратных метров, тогда как расход составляет 3600 кубических метров в час.

Отзывы об исполнениях теплообменных агрегатов

Потребители подчеркивают, что по исполнению описываемые агрегаты могут быть следующих видов. Необходимо выделить разборные, которые являются наиболее распространенными, они позволяют качественно и быстро осуществлять обслуживание и ремонт скоростного теплообменника. Домашние мастера выделяют сварные и паяные устройства, они не имеют резиновых прокладок, а пластины соединены между собой жестко, их в процессе изготовления помещают в цельный корпус. Если вы выбираете пластинчатый теплообменник для ГВС частного дома, то, по мнению умельцев, следует предпочесть паяный теплообменник, который есть возможность приспособить под нагрев и охлаждение воды.

Отзывы об обвязке теплообменника

Если вы предпочли пластинчатый теплообменник ГВС «Ридан», то установить его можно будет по той же технологии, которая используется для других аналогичных агрегатов. Наиболее часто монтаж такого теплосилового оборудования предполагает наличие индивидуальной котельной, которая находится в многоквартирном жилом доме. Речь может идти и о промышленных предприятиях, а также о тепловых пунктах систем теплоснабжения централизованного типа. Основной целью, по мнению мастеров, является получение теплоносителя для нужд горячего водоснабжения, температура воды при этом не будет превышать 70 градусов. Если будут эксплуатироваться высокотемпературные и паровые котлы, то температура теплоносителя должна быть равна 95 градусам или меньше. Так как теплообменник обладает незначительным весом и размерами, по мнению пользователей, его монтаж осуществить достаточно просто, однако мощные агрегаты предусматривают устройство фундамента.

Как бы то ни было, следует осуществить заливку фундаментных столбов, с их помощью аппарат можно будет надежно укрепить на своем месте. Теплоноситель должен быть подведен к верхнему патрубку, а обратный трубопровод нужно присоединить к штуцеру, который находится под ним. Мастера советуют осуществить подачу нагреваемого теплоносителя к нижнему патрубку, выход воды будет осуществляться посредством верхнего.

Контур подачи воды должен иметь циркуляционный насос, который находится на подающем трубопроводе. Если следовать правилам монтажных работ, то помимо насоса должно быть параллельное оборудование, которое обладает такой же мощностью.

Подача холодной жидкости

Холодная вода должна поступать под высоким давлением, иначе водоразбор не завершится. Горячая вода должна выливать при этом из бойлера, а специальная трубка для этого находится на большой высоте. При небольшом давлении холодной воды горячая вода остается в баке, не поднимаясь до трубки выхода из нагревателя. Благодаря штуцеру поступающая снизу холодная вода остается на дне бойлера для нагрева воды Леруа Мерлен.

Стоимость

Если вам необходим пластинчатый теплообменник ГВС, цена которого может изменяться в пределах от 12000 до 25000 рублей, то следует для начала ознакомиться с технологией проведения монтажа. Только после этого специалисты рекомендуют приступать к выбору определённой модели устройства. Только так вы сможете сделать правильный выбор устройства, которое будет работать с высоким уровнем эффективности.

Как избежать ошибок

Центральный теплоноситель напрямую подключать к теплым полам нельзя, так как это может вывести их из строя в короткие сроки. К таким последствиям могут привести некоторые причины по типу высокого давления в центральных теплосетях и большой температуры. Кроме того, в теплоносителе содержится множество растворенного железа и химических реактивов.

Змеевик как золотой стандарт

Широко используются регистры этого типа, основу которых составляют профильные трубы средним диаметром 40—50 мм. Своей формой похож на Г-образную решетку. Профильные трубы можно заменить изделиями с небольшой площадью поперечного сечения. Обработка и вывод нагретой воды происходит с любой стороны конструкции. Место выхода выбирают с учетом всех особенностей печи и положением труб в сетке отопления.

На что ориентироваться при выборе

Конечно основополагающая роль всегда отдается цене продукта. Выбор материала во многом влияет на конструкцию системы. Дальше стоит вопрос о возможности изготовления.

Конечным этапом будет месторасположение печи. И здесь важно учесть конечную цель — нужна ли отопительно-варочная печь либо отопление для дома, печка для бани или отопление гаража. Любой из вариантом нужен свой подход.

Заметка: Нужно конкретно определиться с такими нюансами, как: какую площадь необходимо отопить, будет ли там параллельно снабжение горячей водой, какое количество топлива можно расходовать и т. п.

Поэтому, выбирая подходящий вариант конструкции вы ориентируетесь на финансовое положение, доступность материала, нужду.

Так, например, для бани потребуется комплексный вариант. Здесь главной задачей является прогревание 2 помещений и нагревание воды (парилка, предбанник и душ). Так, наиболее подходящим для этого будет змеевик для печи и нагревания воды.

В деревянных домах, как правило, используют универсальную конструкцию отопительно-варочной печи. Самым распространенным типом считается змеевик с емкостью. Он прост в использовании и способен решать много задач таких, как отопление, нагрев воды и готовка еды.

Для отопления гаража отлично подойдет самодельный горизонтальный теплообменник из подручных средств. Здесь могут быть использованы автомобильный радиатор, старая чугунная батарея и т. д.

Основные нюансы создания змеевика своими руками

Есть некоторые правила, которые следует учитывать при самостоятельном создании змеевика:

• В теплообменнике могут образовываться пустоты, которые не должны быть больше пяти миллиметров. В противном случае, путем воздействия горячих паров газа от печи возможно закипание воды в устройстве;
• Для змеевика берутся трубы более трех миллиметров толщиной, иначе при меньшем размере стенок трубы может происходить прогорание элементов;
• При внутреннем расположении устройства между отделением топки и устройством теплообменника нужно оставлять зазор в двенадцать миллиметров для восполнения возможного экспансии частей из металла в процессе нагревания воды.

Особенности использования

Чаще всего печка в доме служит только для отапливания помещений. Также многие используют ее и для обеспечения горячей водой. И здесь к теплообменнику должно поступать до десяти процентов  от всего вырабатываемого  печным отоплением тепла.

Для изготовления змеевика нужно использовать только качественные трубы подходящего диаметра, только тогда будет обеспечиваться оптимальное обогревание всех комнат дома. Этот вопрос очень ответственный. Также как и выбор материала, который обязательно должен быть стойким к повышенным температурам.

Применение змеевика это самое целесообразное и оптимальное речение для отопления большого дома с печным отоплением.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.
Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

Теплообменник из медной трубки своими руками

Данный агрегат – это змеевик из медной трубы, который оборачивается вокруг дымохода. Она быстро нагревается, а воздух, который движется внутри, становится теплым. Чтоб обеспечит высокую эффективность данной системы без применения насоса, длина змеевика не должна быть больше 3 м.

Сделать такую конструкцию можно при помощи аргоновой сварки. Допускается вариант крепления с использованием олова. При этом все поверхности нужно обезжирить ортофосфорной кислотой.

На концах медной трубы должна находиться наружная резьба для присоединения выносного бака с водой. Он должен обязательно находиться выше змеевика, что обеспечит максимальную продуктивность системы.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

• медные с коэффициентом теплопроводности 380;
• стальные с коэффициентом теплопроводности 50;
• металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу.

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

• любым радиаторам отопления, не имеющим течи;
• полотенцесушителям;
• радиаторам от автомобилей и другим похожим по конструкции изделиям;
• проточным водонагревателям.

Теплообменник для зимней палатки своими руками

Сделать теплообменник для палатки своими руками не составит особого труда. Затраты на металл будут минимальными, самоделка окажется более выгодной, чем ее заводские аналоги. При изготовлении самоделки не требуется какая-то фантастическая точность в соблюдении габаритов – это не двухконтурный котел, а простейший самодельный теплообменник в палатку для отдыха и рыбалки в холодных зимних условиях.

Делать теплообменник для зимней палатки лучше всего из нержавеющей стали и алюминиевых трубок. Если нет ни того, ни другого, найдите любую тонкостенную металлическую трубу диаметром около 20 мм и листовое железо толщиной 1 мм. Также вам потребуется сварочный аппарат и дрель со сверлом по металлу подходящего диаметра. Сборка не займет у вас много времени, с монтажом можно справиться буквально за день.

Что потребуется

• Для изготовления портативного теплообменника нужны:
• алюминиевая труба диаметром 25 мм и длиной 350 мм – 18 шт.;
• лист оцинковки толщиной примерно 1 мм для изготовления корпуса;
• заклепочник с заклепками;
• дрель или сверлильный станок и сверла;
• листогиб;
• вентилятор (желательно с регулировкой оборотов) и источник питания для него.
• Также понадобится молоток, зубило, керн, измерительный и разметочный инструмент.

Подготовка теплообменных труб

Первая наша задача – соорудить непосредственно сам теплообменник по образу и подобию его жаротрубнного собрата. Для этого необходимо взять два прямоугольных отреза листового металла и наметить в нем отверстия под теплообменные трубки. Рекомендуем сделать три ряда в шахматном порядке – пять трубочек в верхнем и нижнем рядах, четыре трубки в среднем ряду. Самая сложная задача заключается в том, чтобы приварить трубки с двух сторон к двум листам металла.

Сборка корпуса

Далее собираем корпус из еще четырех отрезков. В верхней части делаем отверстие под дымоход. Его необходимо продумать так, чтобы дымоход легко снимался. Привариваем верхнюю крышку к нашему теплообменнику, по бокам привариваем боковые крышки. Пробовать обогревать зимнюю палатку еще рано – нужно сделать ножки.

Лучше всего, если ножки будут складными, но можно обойтись и без этого. Сделайте их из тонких металлических стержней (проволоки), отмеряя их длину не забудьте учесть высоту используемой плитки/горелки. Соответственно, нижняя часть нашего теплообменника для зимней палатки несплошная – здесь располагается вырез, в котором виднеются внутренние трубки. Именно через этот вырез пламя и жар будут проникать внутрь нашего агрегата.

Работа с электрической частью

Для работы теплообменника для зимней палатки потребуется хороший вентилятор. Мы рекомендуем взять производительный кулер диаметром 120 мм от стационарного компьютера. Такие кулеры обладают хорошей пропускной способностью и минимальным уровнем шума. Привариваем к задней части нашего теплообменника подходящий крепеж, прикручиваем вентилятор, припаиваем длинные проводники для подключения к аккумулятору (подойдет ШВВП 2х0,75).

Теперь все готово для запуска теплообменника. Размещаем его в зимней палатке, подсоединяем дымоход и выводим его наружу, снизу размещаем печку/горелку. Подключаем газовый баллон, поджигаем газ, включаем кулер и ждем разогрева. Пока не обгорит металл, возможен неприятный запах. Через 10-15 минут наш агрегат выйдет на рабочий режим – отрегулируйте температуру воздуха путем регулировки печки/горелки.

Дно:

С листа оцинковки сгибаем нижнюю часть корпуса, завальцевав деталь со стороны горелки или с двух сторон.
Деталь должна занимать половину площади дна, под иной разместится газовая плита.
Делаем задвижку для трубы для снижения потери тепла.
Сгибаем крышку и проделываем отверстие для вентилятора, который будет распространять теплый воздух по палатке, и закрепляем его.
Закрепляем крышку с вентилятором при помощи заклепок.
Делаем ножки такой высоты, чтобы огонь газовой плиты находился поближе к алюминиевым трубам.
Подключаем источник питания к вентилятору, газовый баллон – к горелке с соблюдением техники безопасности, а пластиковую трубу надеваем на металлическую и выводим из палатки.
Для снижения тепловых потерь можно организовать забор воздуха для горелки снаружи – подвести вторую трубу с улицы до горелки. Холодный воздух, минуя теплое помещение, будет уходить в дымоход вместе с угарным газом.

Дымоход

Устройство для удаления продуктов горения из помещения палатки является неотъемлемой частью отопительной системы. Для его установки в верхней стенке корпуса прорезается отверстие и приваривается выходной патрубок. Сам дымоход монтируется из отдельных патрубков длиной порядка 60 сантиметров.

Диаметр ее должен составлять не менее 60-80 миллиметров и стенка 0,8-1,0. Общая длина дымохода должна быть приблизительно на полметра выше кровли палатки.

Для устойчивой работы теплообменника на трубной решетке нужно установить вентилятор, для чего часто используются кулеры для компьютера. Они достаточно производительны и работают практически бесшумно. К корпусу нужно приварить крепления в нужных местах и закрепить вентилятор винтами. Он работает от аккумулятора.

Печь устанавливают в палатке, монтируют дымоход, подключают питание, после чего можно производить запуск. В первые 10-15 минут в палатке может появиться неприятный запах обгорающего металла. Помещение нужно проветрить и в дальнейшем протапливать до комфортной температуры.

Виды теплообменников для обогрева палатки

Чтобы поднять и удерживать на достаточном уровне температуру воздуха в палатке, применяются нагревательные устройства различных видов.

Спиртовые свечи

Могут применяться в одноместной палатке при температуре наружного воздуха до -5 градусов. Для обогрева более вместительного помещения их мощности недостаточно.

Газовые обогреватели

Источником топлива в данном случае служит пятилитровый газовый баллон, а источником тепла – газовая горелка, часто оснащаемая конвектором. Такие обогреватели используются не только в качестве теплогенератора, на них можно готовить или разогревать пищу.

Основной его недостаток – большой расход топлива. Поэтому их используют в местах, доступных для подъезда на автотранспорте. Портативные отопители на газу небезопасны в пожарном отношении, именно они становятся наиболее частой причиной возгораний.

На твёрдом топливе

Эти теплообменники появились одними из первых среди устройств данного типа. Ведь дрова, а впоследствии и уголь, являются наиболее древним видом топлива. Такие обогреватели до сих пор пользуются популярностью в местах, где имеется лес. Чтобы устройство заработало, достаточно набрать дров. Зимой для этих целей прекрасно подойдёт сухостой.

Существуют теплообменники различных разборных конструкций, которые можно перевозить в транспортном средстве. Из недостатков следует сказать о необходимости постоянного контроля и регулярного подкладывания дров.

Обогреватели бензиновые

Они применяются для обогрева довольно давно, и их конструкция с течением времени практически неизменна. Такие приборы популярны еще и по той причине, что удельный расход средств на приобретение топлива самый низкий в сравнении с другими способами обогрева.

Кроме того, в помещении, обогреваемом бензиновой печкой, всегда присутствует запах топлива. При использовании обогревателя, работающего на бензине, нужно строго исполнять правила эксплуатации – плохо прочищенная горелка может стать причиной взрыва и пожара.

Твердотопливные агрегаты

Печки с использованием в качестве энергоносителя дров, были и остаются популярными в лесных регионах. Здесь достаточно просто собрать валежник и использовать его в теплообменнике для зимней палатки.

Популярны такие виды:

• Печи медленного горения по принципу нагревателя «Бубафоня». Время горения одной закладки дров составляет 4-6 часов. Недостаток – замена порции топлива производится на полностью погашенной печи и после очистки внутреннего содержания.
• Такие же агрегаты, изготовленные по типу печи «Булерьян». Одна закладка дров горит в течение времени до 6 часов.
• Складные металлические печи различных конструкций. Удобны при перевозке, поскольку занимают мало места в багажнике автомобиля. При использовании требуют постоянного внимания и подкладывания топлива.

На рынке постоянно появляются и другие конструкции печей на других физических принципах, но здесь упомянуты наиболее популярные исполнения.

Искрогашение

Любая палатка имеет отверстие для горячей дымовой трубы (дымоход). Кроме того, место вокруг печи всегда защищают огнеупорным ковриком на случай вылета горячих углей. Некоторые производители палаток рекомендуют откатить основание палатки и поставить изделие прямо на землю.

По трубе дымохода из печи поднимается не только горячий углекислый газ, но и искры. Если труба короткая, то они могут попасть на крышу палатки и стать причиной пожара. Чтобы этого не произошло, трубу дымохода делают длинной, чтобы в ней было не менее 2–2,5 м. Пока искра будет лететь по такому пути, она успеет погаснуть. Следовательно, дымоход выполняет роль искрогасителя.

Также техника безопасности подразумевает, что все предметы, которые могут загореться, должны находиться подальше от работающей печи. Ещё одна опасность — это угарный газ. Он должен выходить строго в дымоход. И сама палатка должна быть спроектирована так, чтобы в неё регулярно попадал чистый воздух.

Размеры и характеристики печки для палатки

Печи бывают разных размеров и конфигураций. Чтобы не ошибиться в расчётах, нужно точно знать 3 основных фактора:

• размер палатки, которую нужно обогреть;
• общую грузоподъёмность снаряжения вместе с печью;
• длительность маршрута.

Важно! Оставлять работающую печь на ночь, когда никто не следит за огнём, запрещено. Если вы хотите оставить её включённой, то распределите часы дежурства, чтобы кто-то следил за пламенем и притоком чистого воздуха.. Приблизительные размеры печи для кемпинга или зимней рыбалки будут следующими:

Приблизительные размеры печи для кемпинга или зимней рыбалки будут следующими:

• диаметр трубы — около 86 мм;
• размер корпуса (топки) — 25×25×50 см;
• объём топки — 30 л;
• количество труб для дымохода — 3;
• длина труб — 50–70 см;
• труба с изгибом — 1 шт.;
• приблизительный вес — 5 кг.

Разумеется, при изготовлении печи своими руками, ваши размеры могут быть другими. Главное — это побеспокоиться о работоспособности конструкции после сборки.

Самодельная буржуйка

Буржуйкой в начале XX века называли металлическую печь на дровах, которая устанавливалась в помещении. Продукты горения выводились через дымоход в окно. Печь для кемпинга обладает тем же принципом действия, только имеет более компактные размеры. Топливом в обоих случаях являются щепки, опилки, небольшие куски древесины. Средняя температура боковой поверхности достигает 100–150 градусов, что нужно помнить, когда вы готовите пищу.

Важно! Если есть проблемы со сваркой листов из оцинкованной стали, зашлифуйте свариваемые участки. Удаление оцинкованного слоя позволит сделать швы, но несколько уменьшит срок полезного использования изделия, так как оно будет более подвержено коррозии.. Инструкция по изготовлению печи:

Инструкция по изготовлению печи:

1. Продумайте модель. Начертите чертёж или схему, предусмотрев точные размеры готового изделия. Разметьте металлический лист и трубы маркером там, где нужно сделать разрезы металла.
2. В верхней части сделайте отверстие по диаметру совпадающее с трубой, которая станет дымоходом.
3. Разрежьте трубу на несколько частей, чтобы их было возможно сложить внутрь печки при транспортировке. На одном из концов сделайте разрезы и загните получившиеся лепестки внутрь. Это позволит вам вставить один конец дымохода в другой.

Щепочница

Щепочницей называется небольшая печь, которую можно брать с собой в летний или осенний поход для 2 человек. Она представляет собой небольшой цилиндр. В его нижней части расположена колосниковая решётка, сбоку — отверстие для подачи воздуха и поддержания горения. Сверху устанавливается решётка, на которую ставят ёмкость с пищей.

Сбоку также делают отверстие, в которое будет подбрасываться топливо. В таковом качестве используются шишки, щепки, небольшие сучья. Печь может быть оборудована ножками, которые обеспечат зазор между нижней решёткой и грунтом. Ножки также гарантируют устойчивость и дают возможность свободно высыпаться сгоревшей золе.

Щепочница может быть сделана из прямоугольной, цилиндрической, треугольной и любой другой конструкции. Главное, это определить, нужна ли она в конкретном походе, так как для приготовления пищи более чем на 3 человек, она слишком мала. И конечно, она не подходит для зимнего обогрева палатки.

Узнайте также об особенностях газовой печи для палатки.

Но самый простой вариант такой конструкции — это жестяная банка. По периметру в нижней части делаются отверстия, сквозь которые будет двигаться воздух. В нижней части пробивается пара отверстий для высыпания золы. Внутрь конструкции накладывается топливо, а на её поверхность устанавливается решётка, на которую ставят чайник или котелок.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

1. Классический змеевик.
2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

• Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
• Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

1. Надежность.
2. Достаточная теплоотдача.
3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

• Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.

• Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.

• Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

• Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

• Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.

• Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление..

Газовое оборудование

Хорошей альтернативой может послужить проведение газового отопления. Здесь используется магистральный газ. Такие котлы эффективные и надежные. КПД составляет 87% у самой простой модификации. У дорогих конденсационных модификаций этот показатель приближается к 97%.

Отопительный прибор компактный, безопасный и автоматизированный. Ему требуется обслуживание не чаще 1 раза в год. При этом в котельную приходится ходить исключительно для того, чтобы изменить настройки и проследить за их нормальным функционированием. По сравнению с твердотопливным, это довольно бюджетный агрегат.

Стальной теплообменник

Преимущества приборов из стали:

• Повышенная теплопроводность – как и чугун, сталь оперативно нагревается и отлично передает тепло холодному носителю.
• Низкий вес – стальные теплообменники не утяжеляют общую систему отопления, поэтому их можно использовать для обеспечения горячего водоснабжения в домах большой площади.
• Ударопрочность – стальные конструкции очень крепкие, поэтому им не страшны механические повреждения.
• Устойчивость к термическим изменениям – сталь без последствий выдерживает резкие перепады температур внутри системы.

Недостатки стальных теплообменников:

• Восприимчивость к коррозии – для стали характерна низкая устойчивость к кислотным средам, что значительно сокращает срок эксплуатации теплообменника.
• Невозможность увеличить мощность устройства путем добавления новых секций.
• Быстрое остывание – сталь быстро отдает температуру, что увеличивает расходы на топливо.

Совет. Для изготовления качественного и долговечного теплообменника рекомендуется использовать трубы из жаропрочной стали диаметром не меньше 32 мм и толщиной стенки 5 мм и более.

Расходные материалы

Выбрав место и размер, стоит обдумать из чего проще соорудить теплообменник. Можно использовать как перечисленные выше материалы, так и чугунные радиаторы отопления, автомобильные радиаторы и тому подобное. Главное правильно учитывать тепло проводимость. Точно продумать какой инструмент понадобится и подготовить его заранее. Все эти мелочи облегчат установку.

Алгоритм сборки

Начинать надо с проекта продумывая мелочи и подбирая варианты. Исходить стоит из размера если печь слабая, то несоразмерно большой теплообменник только навредит. Если вы используете в качестве трубы для змеевика медь, то длина не должна превышать трёх метров.

Самый простой вариант изготовления змеевик.  Для него потребуется медная труба, длинной от 2 м до 3 м.

От длины трубы и количества витков зависит скорость нагрева. Но стоит помнить надо учитывать размер печи, топки и не злоупотреблять увеличением змеевика. Перекосы в размерах понижают срок службы печи.

Для закручивания трубы в спираль нужен шаблон. Это любая подсобная деталь цилиндрической формы. Диаметр шаблона должен вписываться в топочный размер.

Подготовив материалы приступаем:

• Изгибая трубу, наматываем её на заготовленную болванку для получения спирали,
• Соблюдаем размеры, в которые надо змеевик поместить,

Средний показатель расчётной мощности теплообменника, равен 1кВт на 10 метров площади.

Если вас не устраивает такой тип теплообменника, можно изготовить другой тип, например сварив стальные трубы. Выглядит это примерно так:

Негативные моменты

Наряду с пользой теплообменника на дымоходе, стоит отметить и ряд негативных факторов. Во-первых, из-за такой конструкции температура выходящих газов существенно снижается. Это может провоцировать излишнее накапливание сажи, образование конденсата и ухудшение тяги.

Немаловажный момент обустройства такой системы отопления – это просчитать, какой объем воды нужен для ее полноценного функционирования. Если ее будет мало, система может перегреться, вода в ней закипит, и трубы могут разорваться

Кроме того, важно обеспечить герметичность швов.

В любом случае, обустройство теплообменника позволяет увеличить эффективность любой печи. В целях безопасности, как минимум, дважды в год следует проводить визуальную диагностику системы и ее обслуживание – чистку сажи, замену дефектных элементов и так далее. Тогда можно будет с уверенностью использовать теплообменник для отопления дома и нагрева воды в бане.

Как самостоятельно изготовить данное устройство?

Сделать теплообменник на дымоход своими руками достаточно просто. Для этого используйте следующие материалы:

• лист металла размером 0,35 м х 0,35 м – 2 шт.;
• труба диаметром 0,032 м и длиной 2,4 м – 1 шт.;
• труба диаметром 0,058 м и длиной 0,3 м – 1 шт.;
• металлическая емкость цилиндрической формы объемом 20 л – 1 шт.

Пошаговая инструкция для изготовления теплообменника:

1. Из листов металла вырежьте два круга радиусом 0,15 м. Они будут исполнять роль заглушек.
2. На листе металла разметьте места для размещения труб. Самый большой круг диаметром 58 мм должен находиться в центре, а по контуру – восемь маленьких кружков диаметром 32 мм.
3. Трубу диаметром 5,8 см нужно распилить при помощи болгарки на восемь одинаковых частей.
4. К одному концу трубы самого большого размера приварите заглушку.
5. Поочередно каждую трубу диаметром 3,2 см приварите к металлическому кругу.
6. Наживите другую заглушку к противоположной стороне труб, после чего ее приварите.
7. При помощи болгарки отрежьте дно металлической емкости.
8. На боковой поверхности металлического кожуха вырежьте два отверстия с противоположных сторон. Их диаметр должен соответствовать параметрам дымохода.
9. К подготовленным отверстиям приварите патрубки, при помощи которых агрегат будет присоединяться к дымоотводу.
10. Подготовленную сердцевину вставьте в кожух с патрубками. Конструкцию тщательно закрепите, используя сварку.
11. Присоедините теплообменник к дымоходу.
12. Готовый агрегат обработайте термостойкой краской.

Как установить?

Установить теплообменник в печь удобно во время кладки новой печи. Это позволит капитально смонтировать его, соблюдая все зазоры и размеры. При такой установке легче соблюсти правильный размер. Смонтировав теплообменник на фундамент печи, обложить его кирпичом легче, чем разбирая готовую печь, пытаться приспособить его на место. Но это тоже возможно.

Есть также важные моменты и требования, которые стоит соблюдать для увеличения сроков эксплуатации:

• не стоит фиксировать трубы конструкций металлическими крепежами,
• не стоит заливать ледяную воду, для избежания появления конденсата,
• соблюдать пропорции между печью и теплообменником, избегая большой разницы,
• использовать уплотнительные материалы с высокой жаропрочностью,
• соблюдать полностью все меры противопожарной безопасности,

Нехитрые правила помогут избежать опасных ситуаций, помогут продлить срок службы печи. Не забывайте так же о пожарной безопасности.

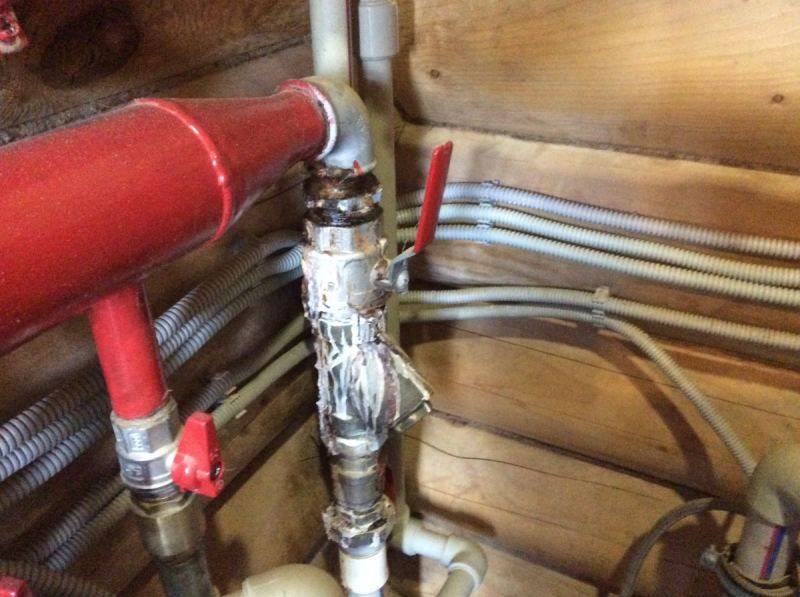

Схема подключения теплообменника для бани

Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:

• Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний — для отвода кипятка;
• Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.

Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.

Важно! Из-за сильного теплового излучения, идущего от стенок банной печи, резина стареет и перегорает за считанные недели.

Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.

Как подключить теплообменник к банному баку

Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

1. Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
2. Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

1. Сталь.
2. Чугун.
3. Железо.
4. Латунь.
5. Алюминий.
6. Медь.

Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков. Самые распространённые конструкции теплообменников:

• встроенный в печку бак с водой — ёмкостной бойлер;
• трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
• магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом. Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

Способы увеличения КПД

Печи-буржуйки изготавливаются различных форм и размеров. Но их объединяет один недостаток — низкой коэффициент полезного действия. Более половины тепловой энергии, в прямом смысле слова, вылетает в трубу. Нерациональное использование тепла привело к тому, что владельцы этих отопительных приборов начали задумываться о возможных изменениях конструкции печи для повышения ее эффективности. Решением этой проблемы могла стать частичная модернизация буржуйки. Единой концепции решения этого вопроса не было, и каждый обладатель печи стал самостоятельно, методом проб и ошибок, решать проблему.

Увеличение КПД буржуйки — это получение дополнительного количества тепла от отопительного прибора при неизменном количестве сожженного топлива. Этого можно добиться несколькими способами:

• изменением теплопередающей поверхности,
• увеличением теплосъема;
• использованием более калорийного топлива;
• увеличением теплоемкости печи.

Буржуйка отдает тепло в окружающее пространство не только корпусом, но и металлической дымовой трубой. Увеличить поверхность теплопередачи прибора можно, пересмотрев его размеры в большую сторону. Такой вариант возможен при создании печи своими руками. Имея уже изготовленную буржуйку, выполнить его можно другим способом. Обычно к дымоходу из металлической трубы приваривают уголок. Располагают его вершиной к элементу по всей длине. Установку уголка проводят вокруг трубы. Таким образом, площадь теплопередающей поверхности можно увеличить в 3-4 раза, в зависимости от размеров уголка.

Другим вариантом увеличения поверхности теплопередачи является изготовление дымовой трубы, проходящей внутри помещения большой площади. Для этого изготавливают дымоход с поворотами. Их выполняют в виде плавных переходов. Создавать повороты под прямым углом нежелательно, так как буржуйка может начать дымить. Последний участок дымохода устанавливается вертикально. На нем делают карман с лючком для чистки сажи.

При невозможности удлинить трубу изменяют ее конструкцию. На патрубок, выходящий из корпуса печи, приваривают цилиндры, выполненные из трубы диаметром 300-400 мм. Между собой они соединяются отрезками труб диаметром не менее чем у дымового патрубка. Вварку их проводят несоосно для увеличения пути прохождения дыма.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия. Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя.

Рекомендации по эксплуатации

Не будет лишним изучить общие правила безопасной эксплуатации:

• Для уплотнения используют только материалы, способные выдержать высокую температуру.
• Нежелательно наливать воду внутрь печки с теплообменником, когда она уже разогрелась до определённой температуры.
• Выносной бак подбирают так, чтобы вода была готова в максимально короткие сроки. Главное – чтобы теплообменная жидкость не закипала.
• Важно проследить, чтобы мощность теплообменника для печи не влияла негативно на эффективность работы печи.
• Крепление труб на неподвижные соединения запрещено. Иначе происходит расширение, изменение линейных размеров. И не получится сконструировать эффективный теплообменник для кирпичной печи.

Естественный теплообмен обустраивают так, чтобы холодная вода стекала вниз, а горячая таким же образом поднималась наружу.

Рекомендации пользователей

Рекомендуют монтировать теплообменник ещё во время кладки новой печи. В противном случае объём топливника надо уменьшить. Общую обкладку кирпичом выполняют только после того, как устройство смонтировано. Между частями печи обязательно оставляют зазор.

Качественный металл толщиной минимум 2,5-5 миллиметров – оптимальный выбор для создания теплообменников на банную печь собственными руками. Теплоносителями могут быть в равной степени вода и антифриз.

Эффективность работы печи выше, если использовать теплообменник. Тогда проще обеспечить равномерный прогрев всех помещений, вне зависимости от расстояния до источника энергии.

Советы и рекомендации

1. Теплообменник важно правильно спроектировать, рассчитать экономическую эффективность, процент гидравлики, обозначить потери тепла, рассчитать конструкцию по геометрическим параметрам агрегата и его узлов, рассчитать тепловую изоляцию устройства.
2. Выбирайте конструкцию для изготовления своими руками по-проще, сделать заводской агрегат практически невозможно.
3. Присоединить теплообменник к системе можно при помощи штуцеров, один поставить внизу для входа холодной воды, второй сверху для входа горячей.
4. При установке обменника ставьте трубы под уклоном согласно схеме.
5. При установке агрегата к печи и использования для топки угля в качестве материала для обменника лучше подобрать чугун, он долговечный, непрогораемый.
6. Для изготовления обменника своими руками возьмите любую модель для примера и следуйте ее параметрам.
7. При использовании печи в целях обогрева и водоснабжения обменник должен забирать на себя не более десятой части вырабатываемого тепла.
8. Пеллеты – хорошее горючее и дешевое по цене, не выделяется сажа, для чистоты очень важно.
9. Проверьте швы у обменника, нельзя допустить их течи, под давлением или высокими температурами в негодность может прийти вся конструкция.
10. Правильно производите расчеты, иначе труды дорого вам обойдутся.
11. Теплообменник по типу труба в трубе легко чистится, долго служит, просто изготовляется, может работать под давлением. Считается самым приемлемым вариантом при собственноручном изготовлении.


Как видите изготовить теплообменник самостоятельно не трудно. Для простой конструкции достаточно бака, двух медных трубок разных по диаметру, змеевика и вентилятора. За счет устройства можно не только обогреть помещение, но и охладить его.

Вещь, подобно обменнику в той, или иной форме имеется практически в каждом доме. Подойдите к работе конструктивно и обстоятельно, изготовьте чертежи, определитесь с выбором материала, следуйте вышеописанной инструкции по изготовлению, сборке и подключению устройства.

При желании и последовательных действиях соберете конструкцию не хуже магазинной, в доме будет тепло и уютно, а устройство – работать безотказно в течение длительного времени.
