Подключение двух котлов отопления в одну систему: схема обвязки, требования

В каких случаях необходимо установить два котла

Решение по установке второго котла возникает чаще всего в случаях, когда базовый котел не может самостоятельно нести всю тепловую нагрузку внутридомовой системы отопления. Такая схема устранят проблему дефицита мощности котельного оборудования.

Тем не менее, существуют и иные причины подключение двух котлов в одну систему отопления для обеспечения санитарной температуры   в помещении:

  1. Ошибочный предварительный расчет тепловой мощности отопительных установок.
  2. Увеличенная отапливаемая площадь дома.
  3. Необходимость увеличения функциональных возможностей источника теплоснабжения, например, установку системы ГВС или подогрев воздуха в калориферных установках.
  4. Увеличение периода автономной работы источника отопления при применении разных видов энергоносителей, например, твердое топливо днем и электроэнергии по дифтарифному учету в ночное время.
  5. Недостаток запасов по основному топливу, позволяет использовать два котлоагрегата, работающих на разных видах топлива.

Зачем ставить сразу два котла?

Роль ведущего в связке «газ+электро» обычно выполняет газовый агрегат. Это логично уже хотя бы из-за меньшей стоимости используемого в подаче топлива. Но выше прозвучало слово «сэкономить», и непонятно, в чем заключается сокращение расходов.

Дело в том, что во многих регионах действует тариф на электроэнергию по системе день/ночь. В отдельных случаях, выходит хоть совсем немного, но экономичнее, чем оплата за газ. Разница сомнительна, однако как дополнительный повод в копилку аргументов за двойную связку может и послужить.
Установка электрического котла в связке с газовым может играть резервную либо дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться именно на цели его использования

Разумеется, это не является такой весомой причиной, чтобы незамедлительно проектировать отопительную систему с 2 котлами. Главные достоинства схемы — усиление мощности и бесперебойность работы. При выборе и установке теплогенератора, необходимо четко понимать, что любой прибор и подача топлива не вечны.

Отключают электроснабжение, могут перекрыть газовую магистраль из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

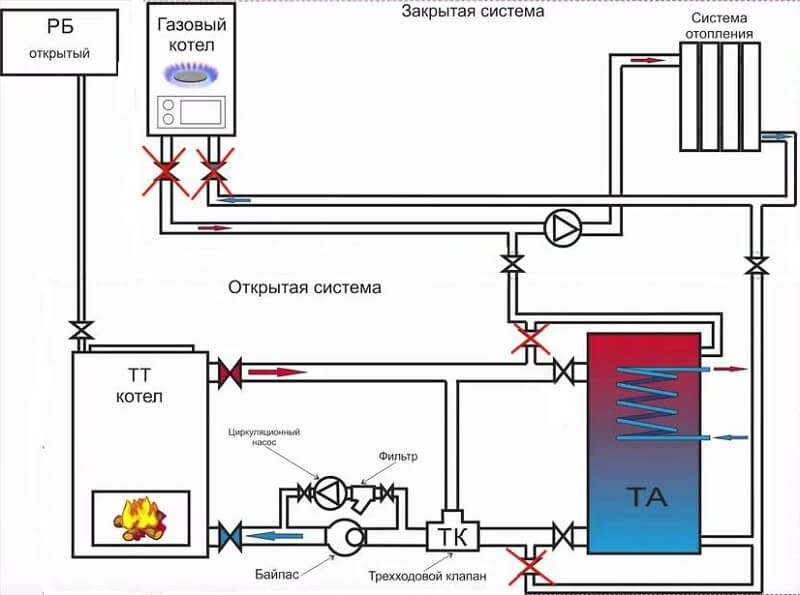

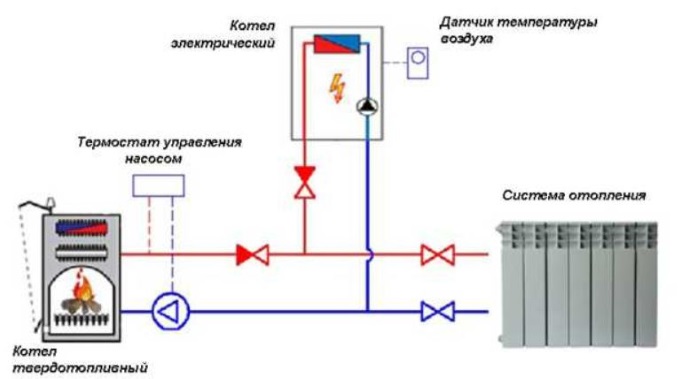

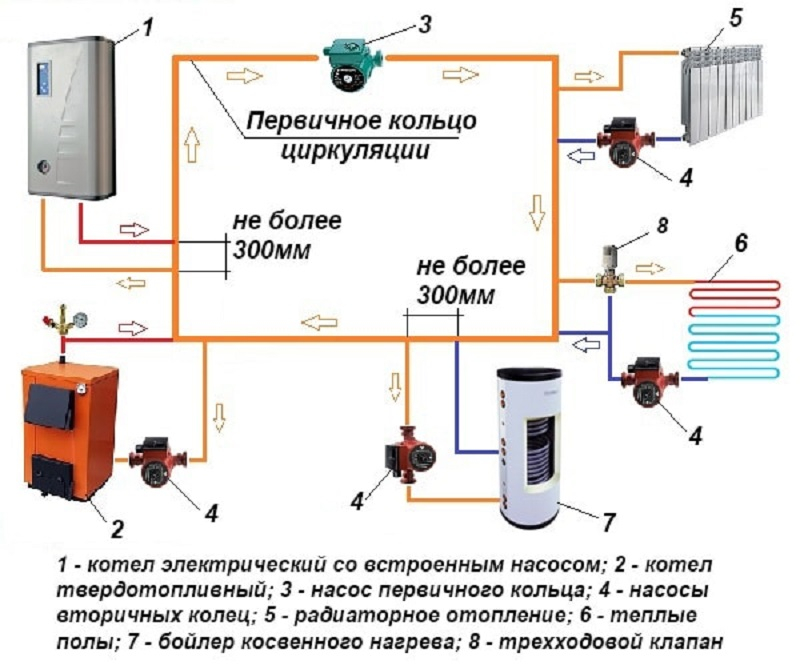

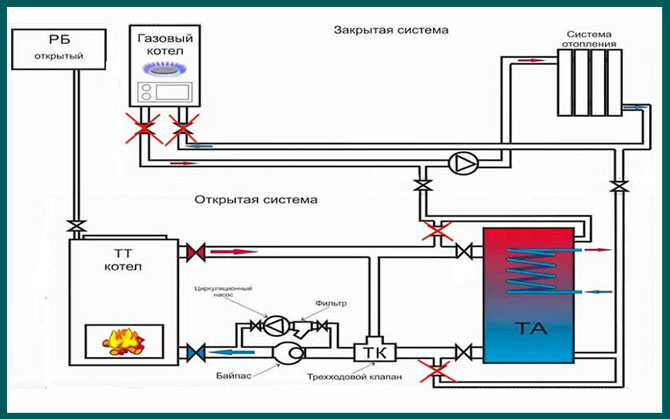

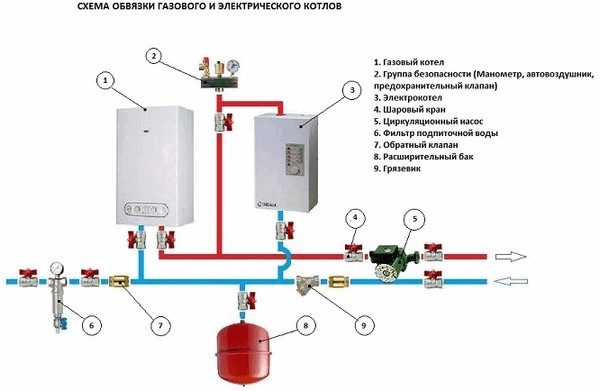

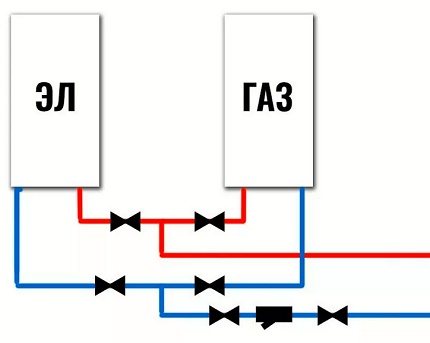

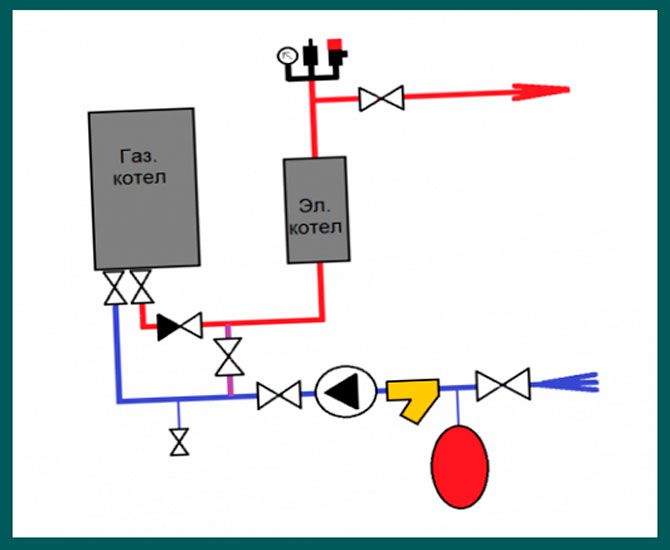

Упрощенная схема отопления с электрическим и газовым котлом
Чтобы обеспечить бесперебойную работу отопительного оборудования или увеличить мощность системы в целом, можно осуществить допуск в работу сразу 2 котлов, функционирующих на разном топливе

Это называется подключением дополнительного (для усиления мощности) или резервного источника питания, в зависимости от целей и возникающих ситуаций.

Общие сведения об отопительной системе

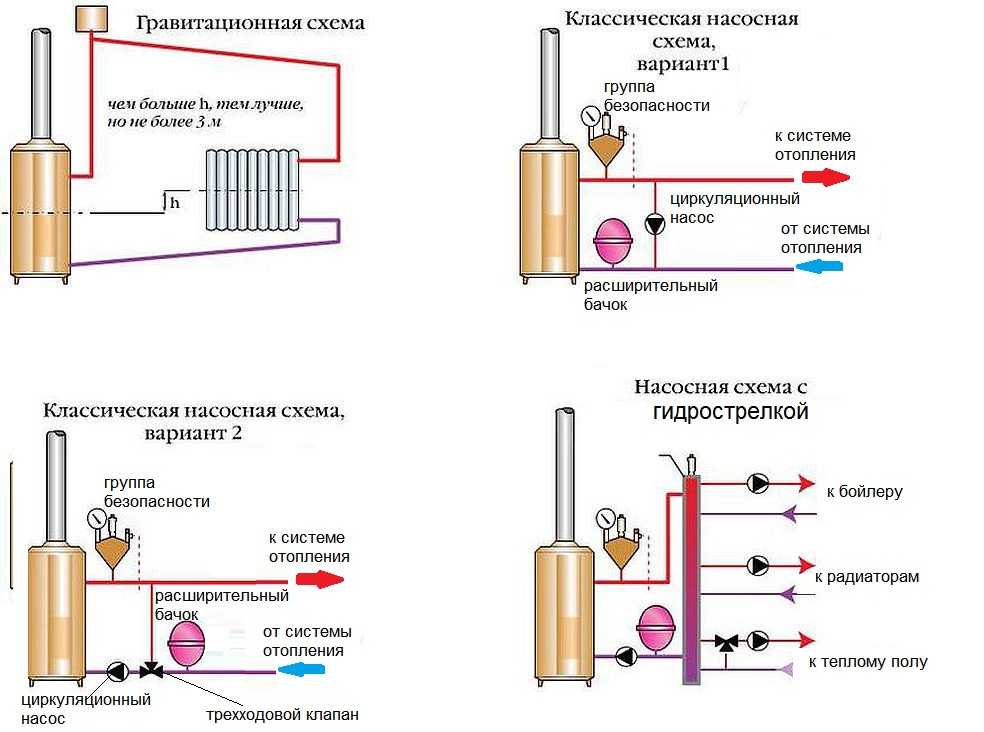

Схемы подключения котла отопления различают по способу циркуляции теплоносителя.

По этому признаку системы бывают следующими:

  1. Гравитационными. Это естественная циркуляция, когда идёт процесс замещения холодными массами нагретой жидкости, которая поднимается вверх. Теплоноситель возвращается в котёл самотёком, под действием гравитации. Такие системы имеют большое преимущество — они энергонезависимые, поэтому будут продолжать работать и при отсутствии электроэнергии.
  2. Принудительными. Здесь нужна помощь электрических циркуляционных насосов. При такой схеме подключения отопительной системы с котлом прогрев радиаторов во всех комнатах идёт быстро и равномерно. Данный способ является оптимальным при монтаже системы отопления в большом доме.

На заметку. Монтаж нагревательных приборов и трубопровода делают таким образом, чтобы свести к минимуму потерю тепла через наружные ограждающие конструкции. Потери тепла в трубопроводах, проходящих по неотапливаемым помещениям, не должны превышать 10 процентов от расхода тепла на отопление.

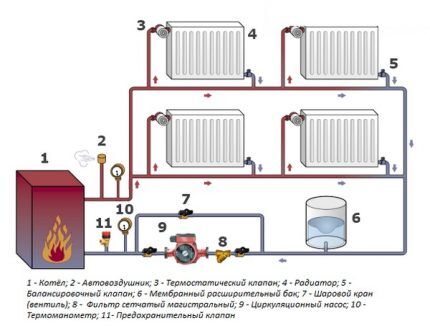

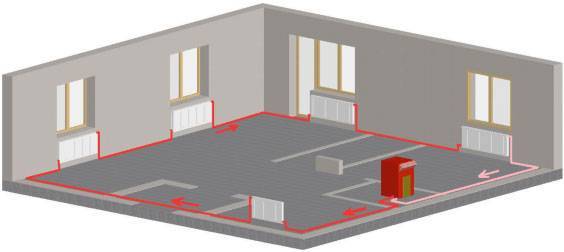

схема подключения отопительной системы с котлом

По способу соединения труб с радиаторами схемы бывают следующие:

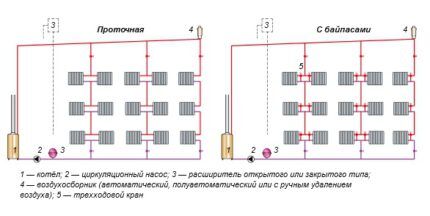

  • однотрубные, когда выполняется последовательное соединение отопительных приборов;

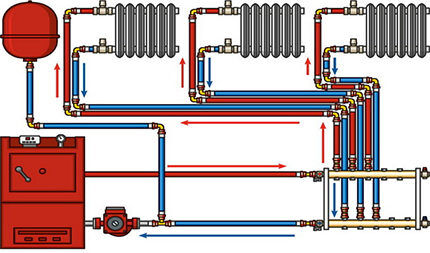

  • двухтрубные — параллельное соединение радиаторов;
  • бифилярные — последовательное соединение сначала первых половин приборов, после этого, для потока теплоносителя в обратном направлении, соединяют все их вторые половины.

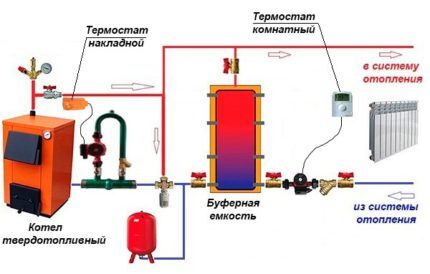

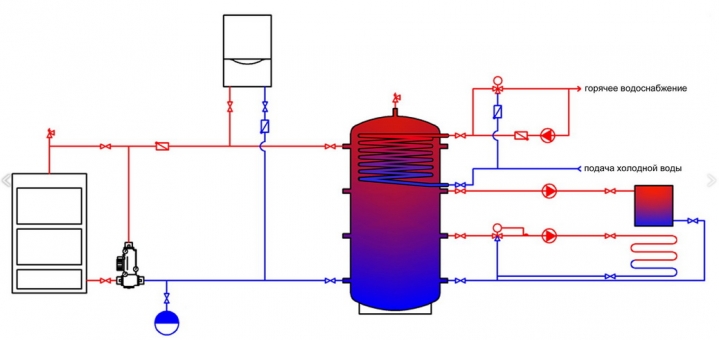

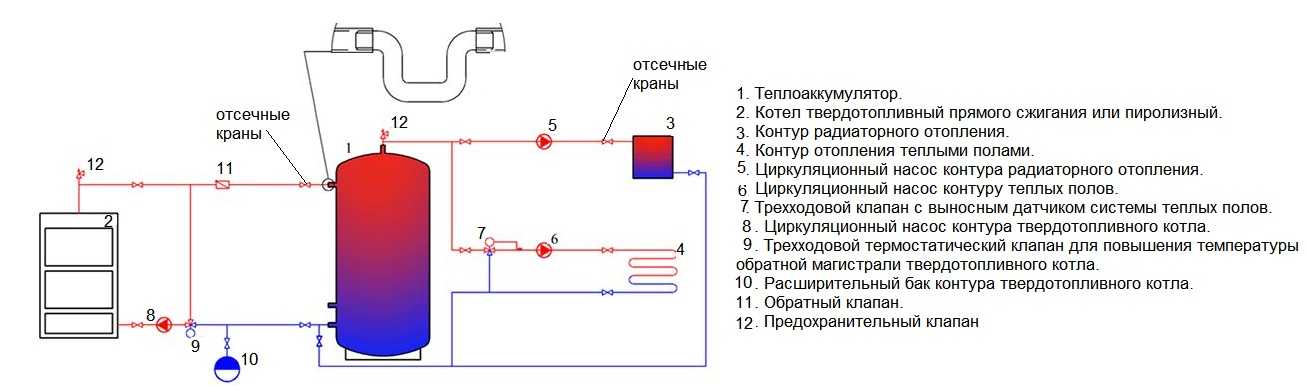

Зачем нужен теплоаккумулятор

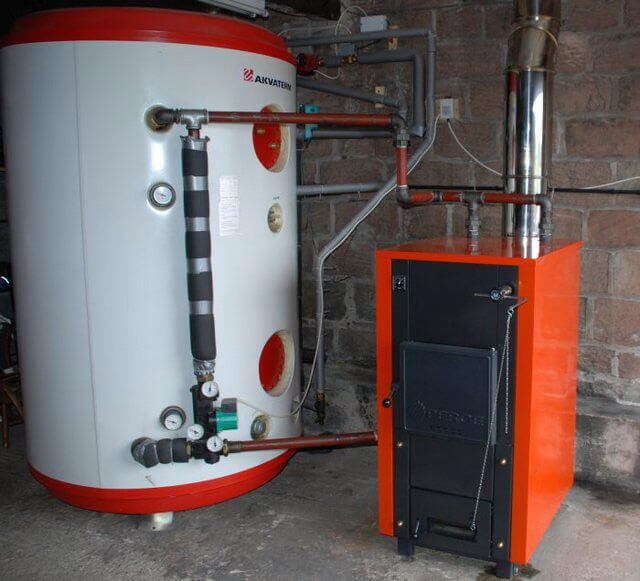

Теплоаккумулятор представляет собой бак, который подключается к котлу и водяному контуру. Корпус его надёжно укрыт теплоизолятором и позволяет аккумулировать тёплую воду для контура, а затем обогревать помещение около суток при отключенном котле.

Как действует теплоаккумулятор:

  1. Отопительный агрегат загружают топливом, разжигают его.
  2. Циркуляционный насос прокачивает теплоноситель по теплообменнику. Холодная вода из нижней части бака устремляется в котёл, в верхнюю часть прибывает уже нагретая вода. Так как плотность холодной и горячей жидкости разная, перемешиваться она не будет. Так бак постепенно заполнится горячей водой.
  3. Если расчёты выполнены верно, когда топливо прогорит, ёмкость окажется наполненной горячей водой нужной температуры. Хорошая термоизоляция сохранит теплоноситель горячим длительное время.
  4. Когда котёл не функционирует, система отопления продолжает выполнять свою задачу. Циркуляционный насос отопительного контура прогоняет теплоноситель по системе. Вода забирается из верхней «горячей зоны» бака.
  5. В обратку вода возвращается уже охлажденной, так теплоаккумулятор постепенно отдаст накопленное тепло.

В реальных условиях, отбор воды в систему отопления идёт беспрерывно. Теплоаккумулятор накапливает «лишнее», в данный момент, невостребованное тепло.

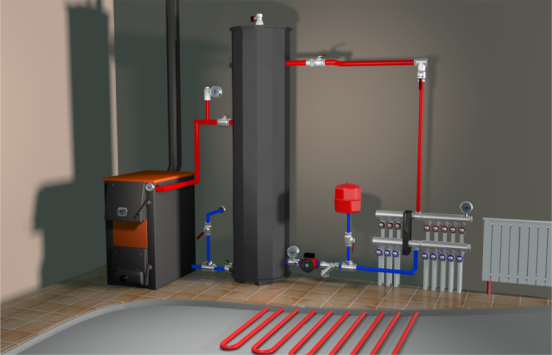

схема подключения отопительного котла

Аккумулятор объёмом 3 тонны, с запасом воды температурой 40-80°C сможет сутки отапливать дом площадью 80 кв.м. Эти параметры соответствуют 170-175 кВт час. тепла.

Обычный котёл нужно растапливать до пяти раз в сутки. Если поставлен теплоаккумулятор, периодичность закладки топлива в камеру сгорания сократится в пять раз. Нагретая вода в баке будет постепенно отдавать энергию тепла радиаторам. Твердотопливный котёл будет работать гораздо экономичней. Такая схема подключения отопительного котла в частном доме позволяет без снижения мощности котла длительно обогревать помещение.

Очень выгодно теплоаккумулятор ставить в паре с электрокотлом, когда экономия энергоресурсов особенно актуальна.

На заметку. Ночной тариф при двухтарифном счётчике гораздо ниже дневного: в 2-4 раза. Если включать электрокотел только ночью, чтобы днём теплоаккумулятор лишь отдавал тепло, то можно значительно сэкономить на электроэнергии.

Как выбирать элементы обвязки

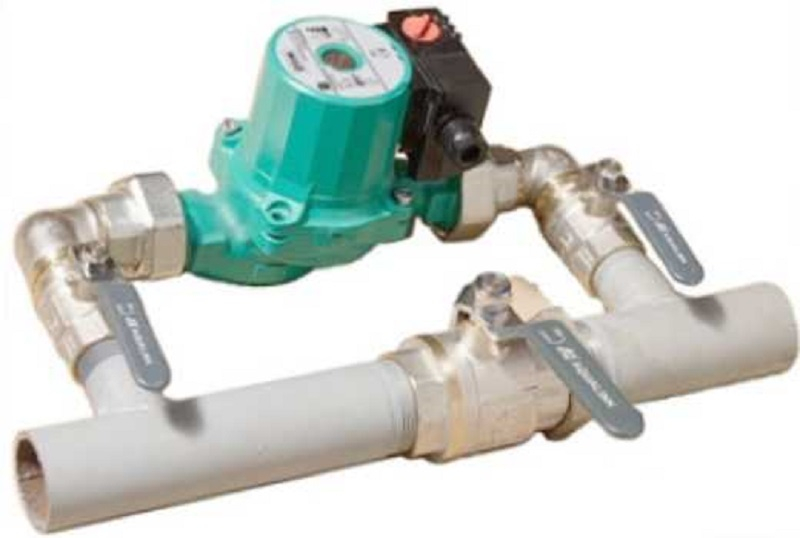

При выборе насоса нужно обратить внимание на тепловую нагрузку на контур. Здесь важно вычислить разницу между температурой воды на подачу и в обратке.

Формула следующая:

  • Q=0,86хR/Dt,
  • где Q — показатель производительности насоса (кубометры в час),
  • R — мощность котла,
  • Dt — температурная разница.

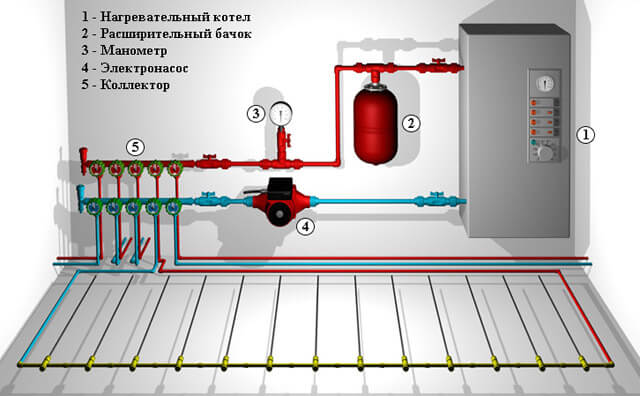

схема электрического отопления частного дома с насосом

Например, при мощности котла 20 кВт и температурных показателях отопительной системы 80/60oС насос нужен со следующими эксплуатационными характеристиками:

  • 0,86х20(80-60)=0,86 м3/ч.

Хорошо себя показывает насос, у которого ступенчатая регулировка мощности. Он сможет обеспечить такой уровень производительности, чтобы радиаторы по всему контуру равномерно прогревались.

Такой параметр, как напор теплоносителя, который измеряется в метрах водяного столба, можно не учитывать. В системе отопления не имеет никакого значения количество этажей в здании, этаж, на котором стоит циркуляционный насос. Минимальное значение насоса — 2 метра. Приборы с таким параметром хорошо справляются с движением теплоносителя в водяном контуре многоквартирного дома с высоким гидравлическим сопротивлением. Когда выполняется обвязка котла отопления, эти моменты нужно помнить.

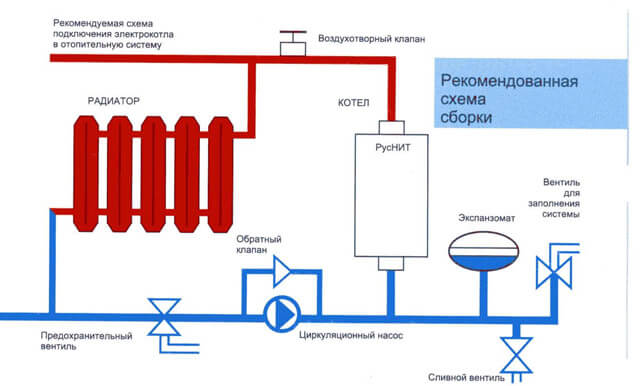

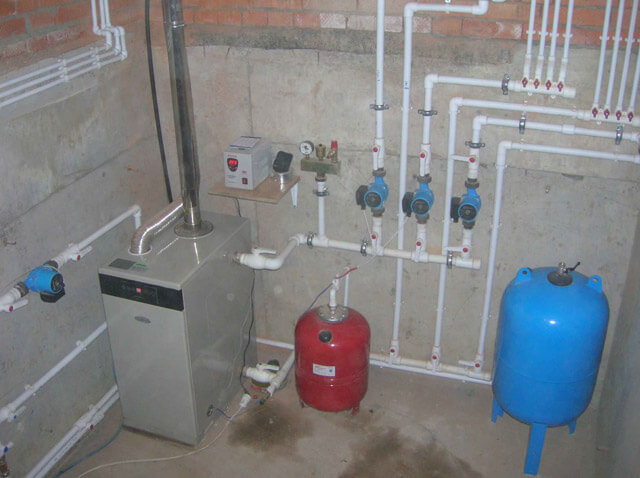

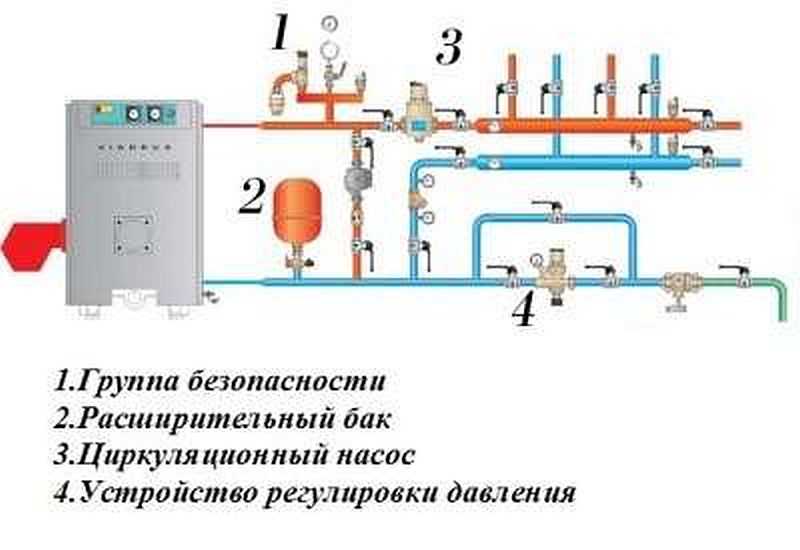

схема подключения отопительного котла в частном доме

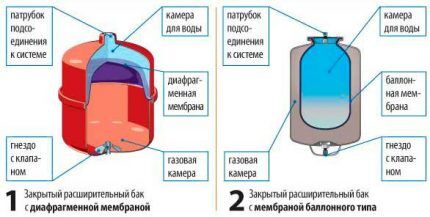

На что обратить внимание при установке мембранного бачка:

  • Прежде всего, важно выбрать объём бачка. Он должен составлять 1/10 часть от объёма теплоносителя в водяном контуре. Есть простой способ это вычислить. Если в отопительной системе стоят алюминиевые или биметаллические радиаторы, то на 1 киловатт мощности котла идёт 15 литров теплоносителя.
  • Бачок выдерживает температуру до +120 C.
  • Рабочее давление устройства зачастую не превышает 1,5 бар. Иногда возникает необходимость его увеличить. Для этого накачивают воздух в бачок с помощью велосипедного насоса.

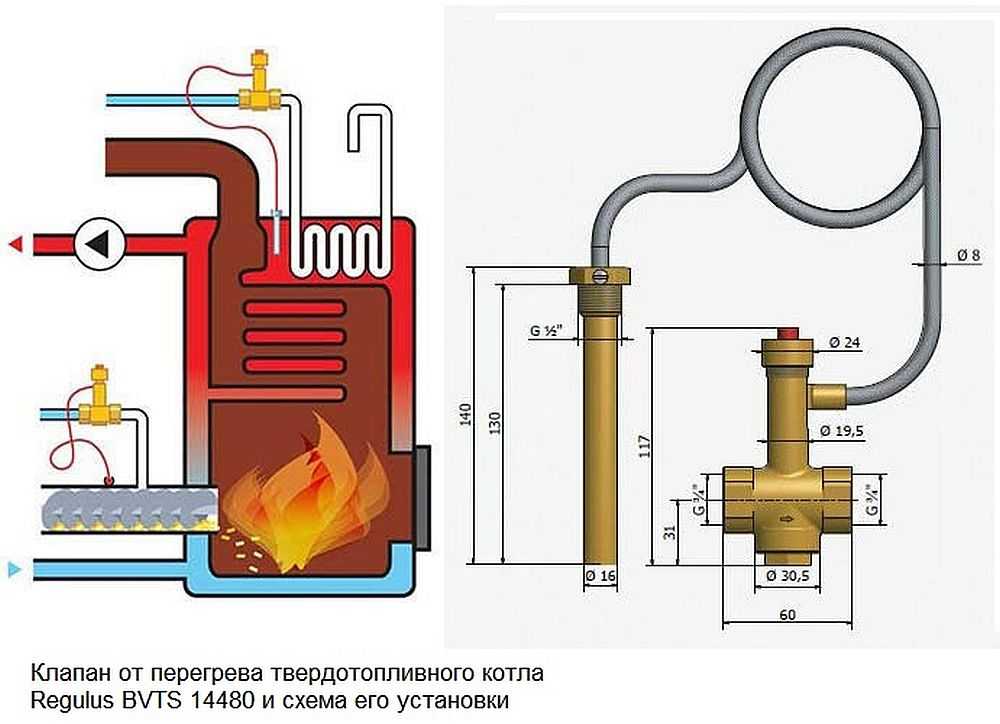

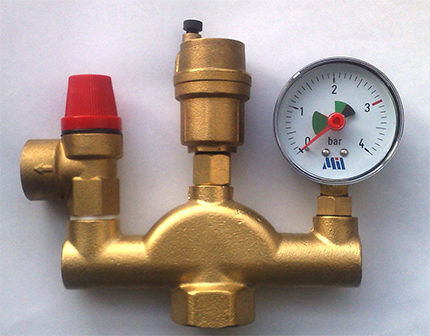

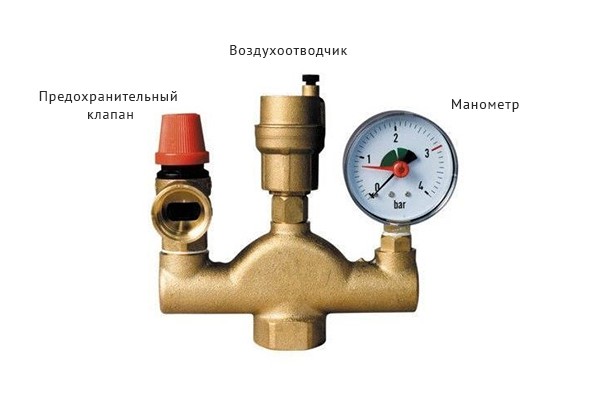

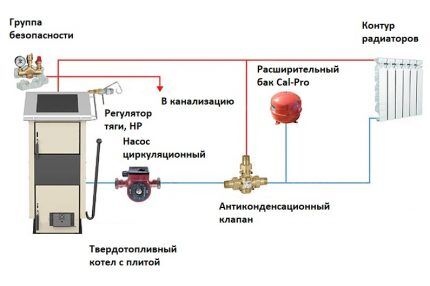

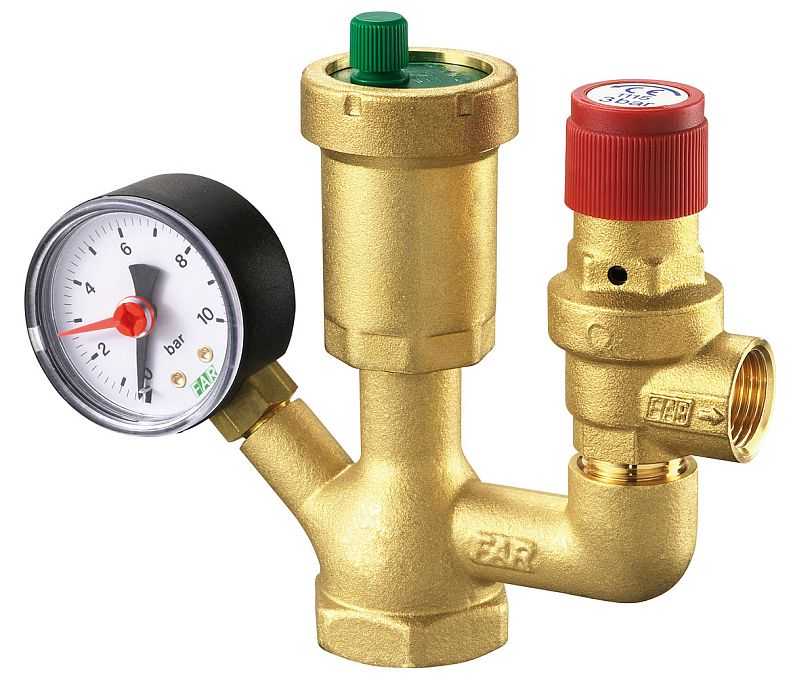

Как выбирают элементы группы безопасности:

  • У клапана верхняя граница допустимого давления 2,5 бар.
  • Манометр нужно выбирать с давлением в 4 атмосферы.

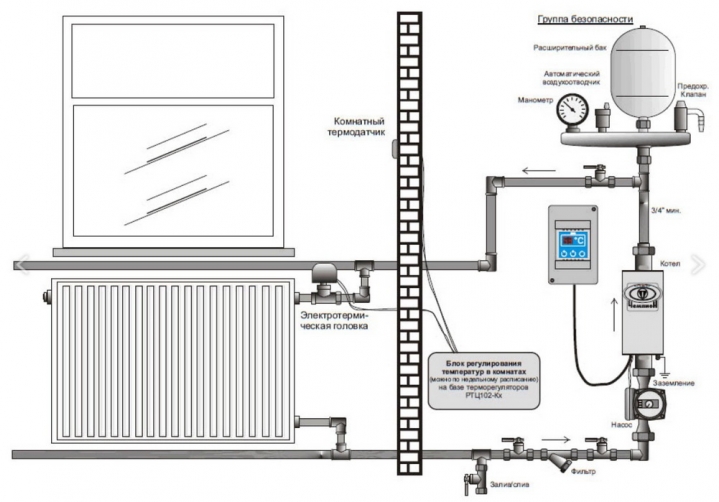

схема подключения отопительной системы с котлом

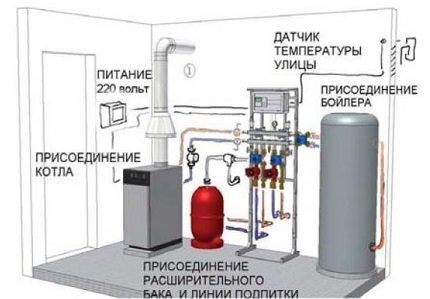

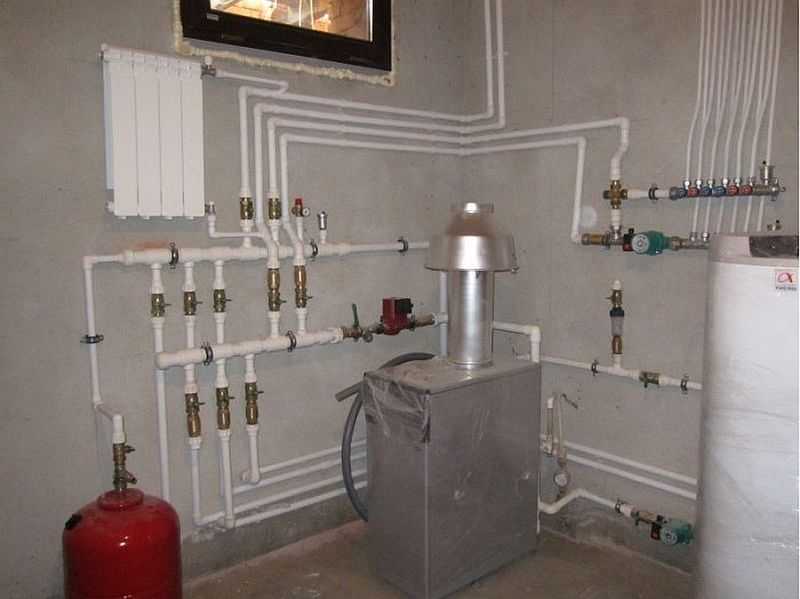

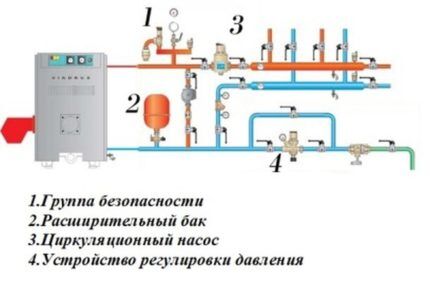

Как располагать элементы обвязки:

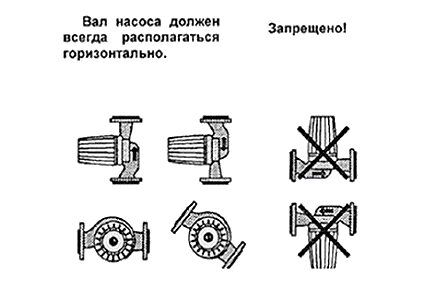

  • Циркуляционный насос ставят перед камерой сгорания (перед теплообменником), там, где более низкая температура.
  • Клапан и манометр монтируют при выходе из теплообменника, в месте, где давление начинает повышаться.
  • Расширительный бачок монтируют в любом участке контура, но не рядом с насосом (колебания давления приведут к износу бачка).

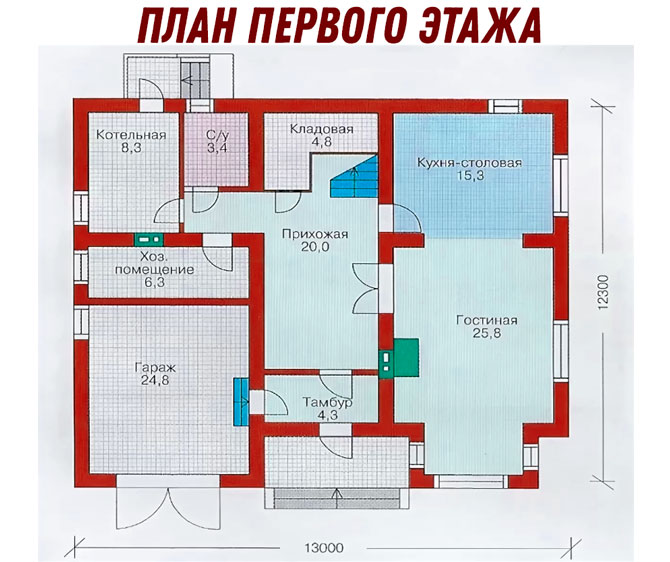

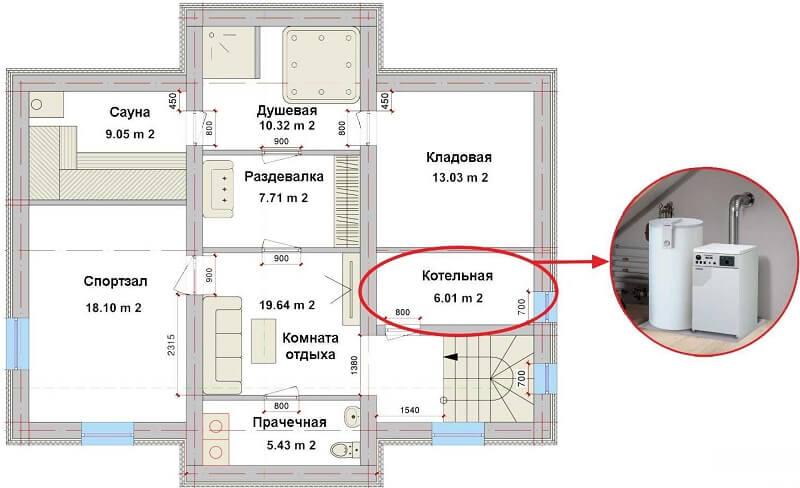

Требования к помещению с двумя котлоагрегатами

В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.

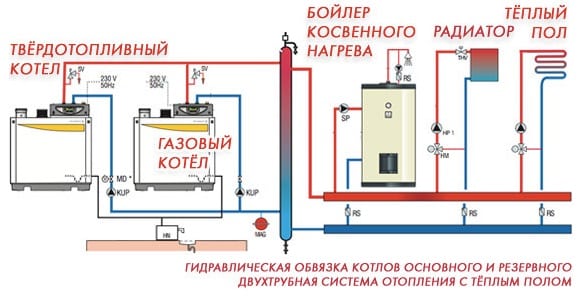

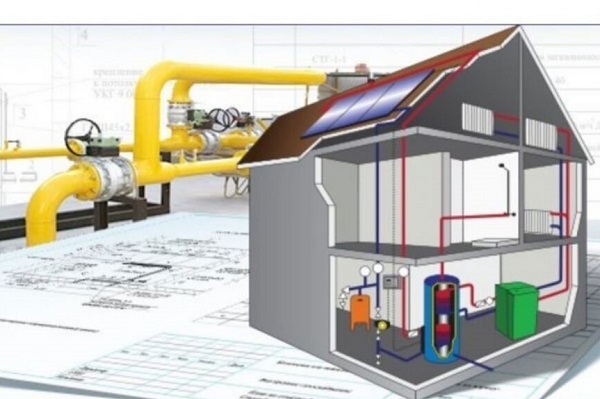

Подключение двух котлов отопления в одну систему: схема обвязки, требования
К котельной в доме нужно отнестись с должным вниманием

Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.

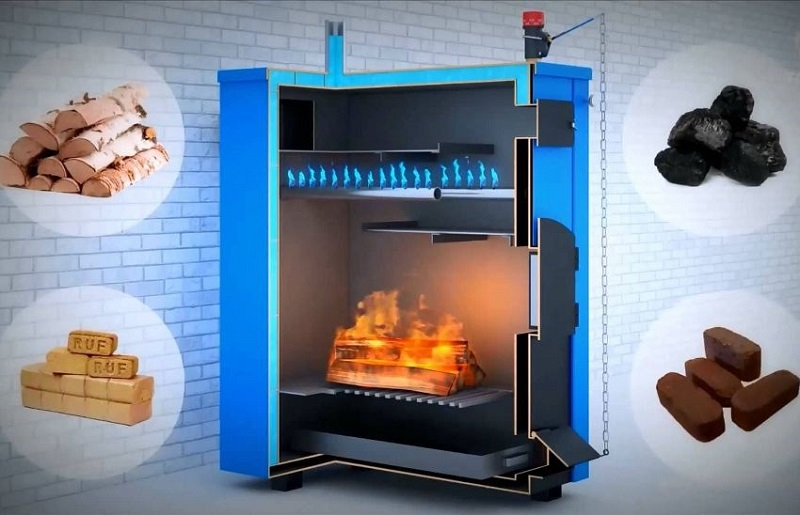

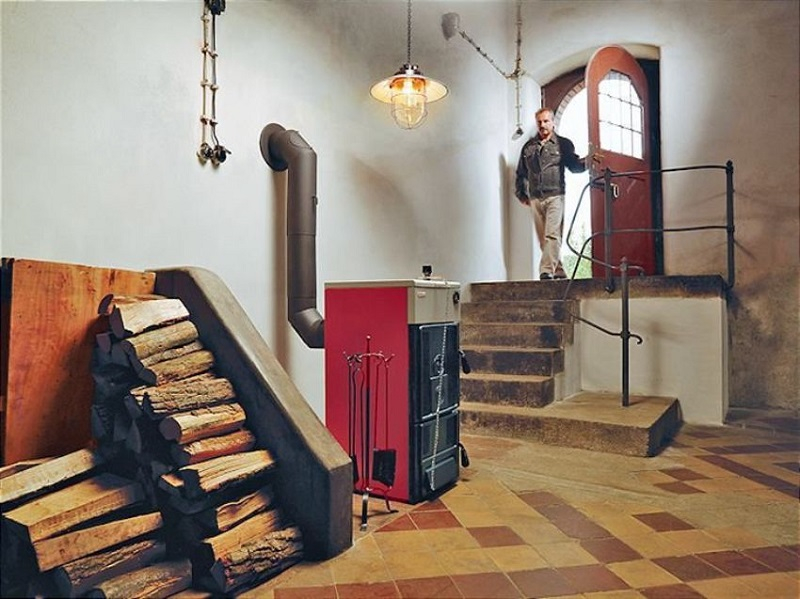

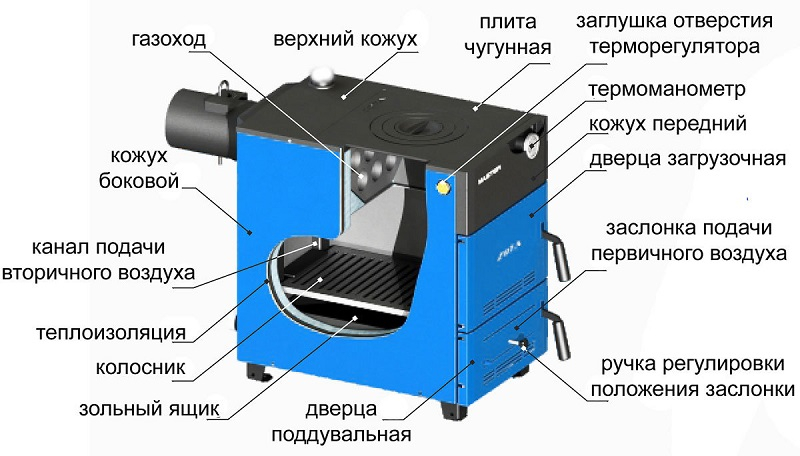

Требования к агрегатам, использующим твердое топливо:

  1. Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт - 13.50 м2, до 200 кВт - 15.0 м2.
  2. Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
  3. Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
  4. Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
  5. Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
  6. Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
  7. В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.

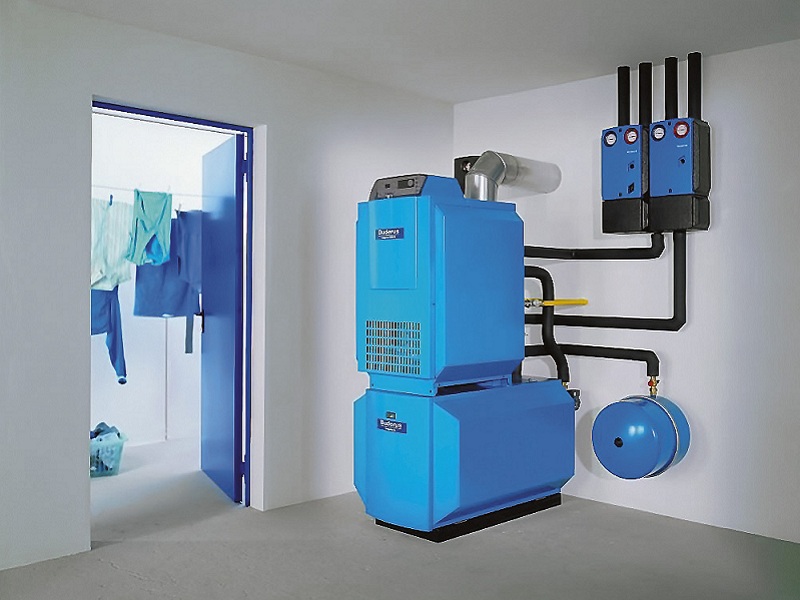

Требования к топочным с котлоагрегатами, работающими на газе:

  1. Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
  2. При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
  3. Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.

Если в доме есть магистральный газ

Отопление природным газом считается самым дешевым и отличается высоким уровнем автоматизации. Если дом подключен к магистрали, очевидно, что такой котел нужно делать основным. Рассмотрим варианты резервных источников тепла:

  1. Электроэнергия. Отлично сочетается с газовыми устройствами любых типов. Источник может включаться при падении температуры теплоносителя или по команде от комнатного термостата. У электрического отопления два недостатка: ограничения по выделенной мощности и цена.
  2. Дизельное топливо. По уровню автоматизации дизельные горелки не отличаются от электрических ТЭНов, но для их работы нужна сложная система хранения и подачи топлива. Этот вид отопительного оборудования целесообразно применять в крупных коммерческих или промышленных котельных, а не в быту.

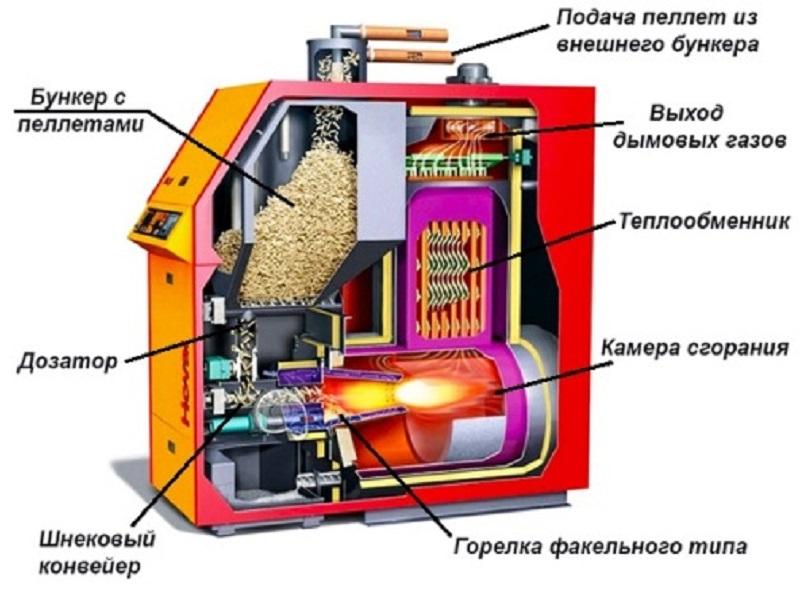

  3. Пеллеты. Котел с пеллетной горелкой без труда решит задачу резервного отопления. Запуск в автоматическом режиме возможен, если в нем есть ТЭН электрического розжига (свеча). В противном случае делать это придется вручную. Бункер для пеллет требует выделения дополнительной площади.

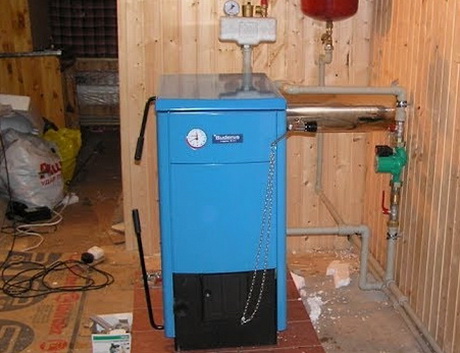

  4. Уголь. Твердотопливный котел «в резерве» — привлекательное по цене, но сложное в реализации решение. Розжиг и повторная загрузка выполняются только вручную. Если в качестве основного отопления используется двухконтурный настенный котел, то встроить в систему угольный практически невозможно.

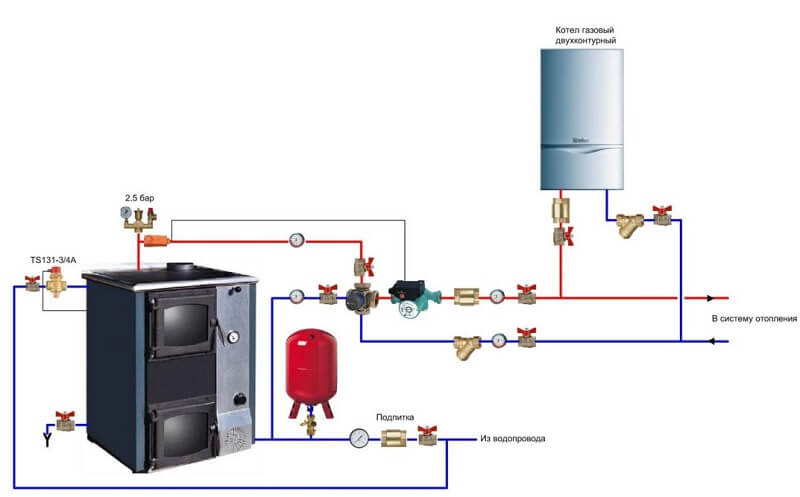

    Обратите внимание на конструкцию первого прибора: в нем есть мембранный расширительный бак. Это означает, что система отопления должна быть закрытой. Твердотопливные котлы эксплуатируются преимущественно в открытых системах отопления. Во время горения угля температура в системе повышается до высоких значений, и теплоноситель увеличивается в объеме. Если система будет закрытой, давление разорвет теплообменник, трубы или мембрану расширительного бачка. Конечно, можно вмонтировать сбросной клапан, но тогда будет теряться много теплоносителя. Одно из решений для закрытых систем — монтаж дополнительного расширительного бака, что потребует увеличения площади котельной.

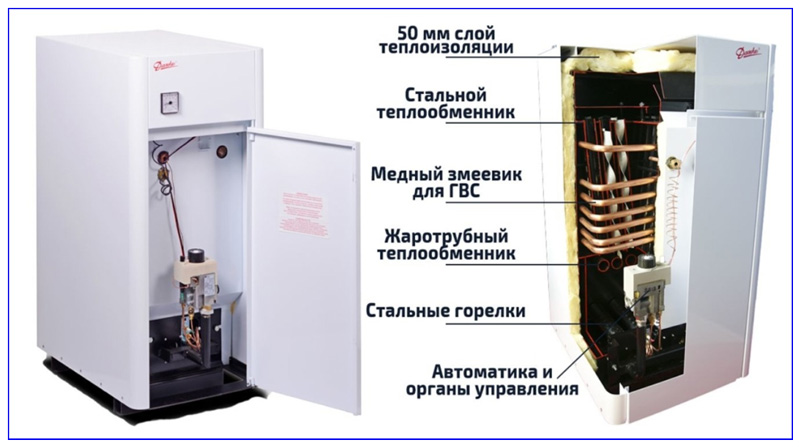

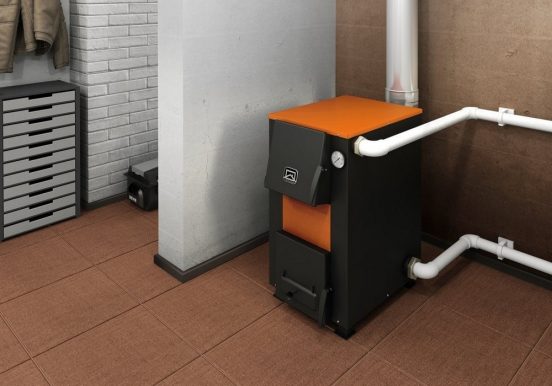

    Подключить напольный газовый котел будет проще. Большинство из них может работать в открытых системах. Обратите внимание, что воздух для горения топлива эти два котла берут из котельной. Если предусмотрен режим одновременной работы приборов, то объем помещения и производительность приточной вентиляции должны соответствовать их суммарной мощности.

    Еще одна сложность — объем системы отопления. Для нормальной работы твердотопливного котла нужно в несколько раз больше теплоносителя, чем для газового. Проблему можно решить установкой теплоаккумулятора.

  5. Природный газ. Существуют системы отопления с двумя и более котлами, которые работают на природном газе. Такое решение подходит для крупных коммерческих объектов, где объем потребления тепла колеблется в широком диапазоне. Некоторые производители такого оборудования делают модульные котельные для нескольких многоквартирных домов. По необходимости модули последовательно включаются или отключаются в автоматическом режиме.

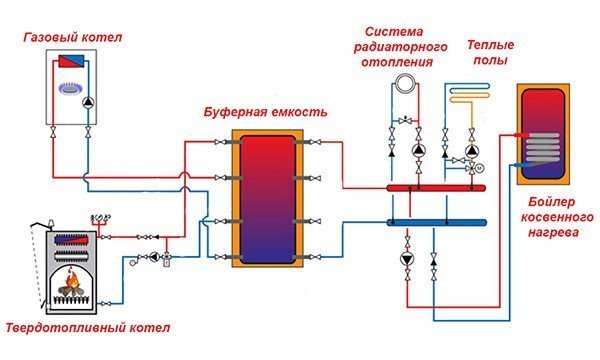

Существуют системы отопления с двумя и более котлами

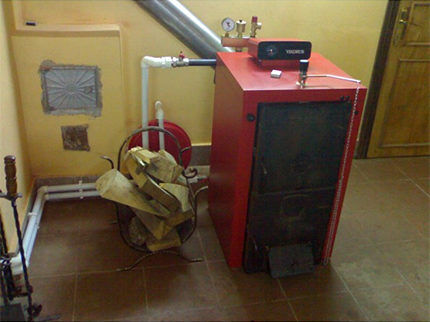

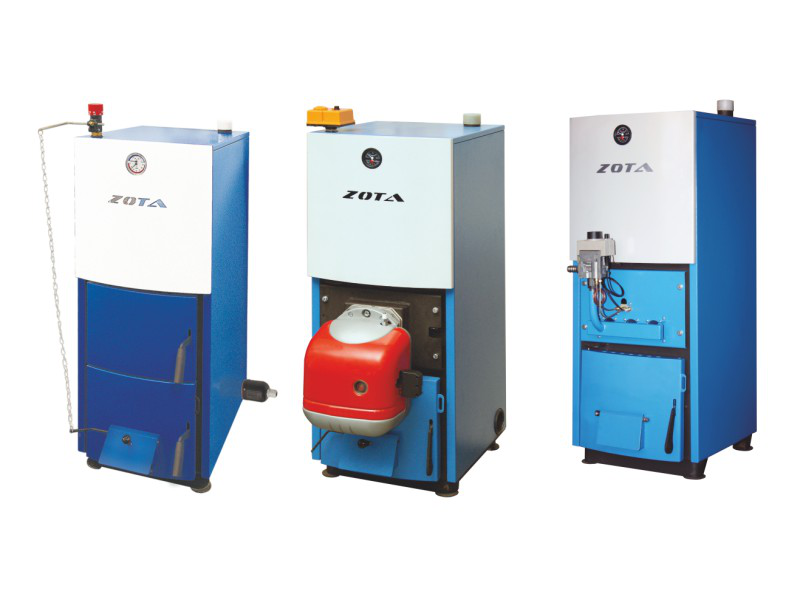

Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

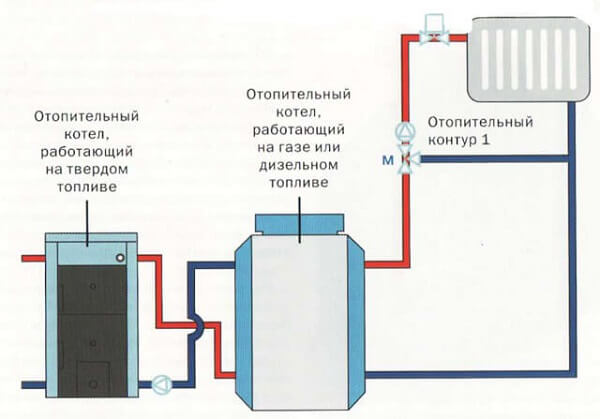

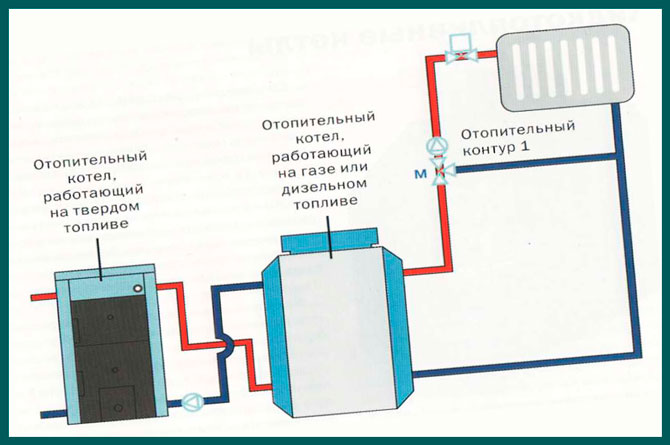

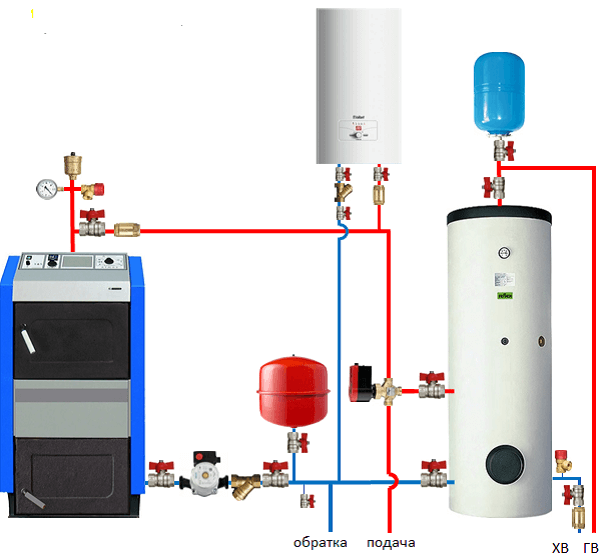

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

  1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
  2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Ручное или автоматическое переключение?

При подключении двух котлов в одну систему можно применять автоматическое или ручное переключение на резервный источник. Конечно же, любому заказчику проекта отопления захочется получить именно первый вариант, который, кстати, не всегда целесообразен. Рассмотрим это на примерах схем отопления с 2-мя котлами «газ-электричество» и «дрова-электричество».

  1. Газ-электричество. В обоих устройствах за поддержание температуры теплоносителя на заданном уровне отвечают встроенные термостаты. Их устанавливают на выходе из теплообменника в корпусе котла. В некоторых случаях управление передают комнатному термостату или погодозависимой автоматике.

    В газовом котле включает и выключает горелку термостат, в электрическом эту функцию несет ТЭН. Автоматическое переключение на резерв тоже выполняется по команде термостата.

    Рассмотрим такую ситуацию: запущен газовый котел (основной). Через какое-то время теплоноситель прогревается до заданной температуры, и горелка выключается. Тепло отдается в помещение, и вскоре температура в системе снова падает. Термостат срабатывает и дает команду на включение. Вопрос: повторное включение горелки или ввод резерва? Ситуация не патовая, решения есть, но в бытовом отоплении их применяют редко, поскольку это приводит к удорожанию системы.

    И электрический и газовый котлы отличаются высокой степенью надежности. Обычно такую пару переключают вручную. В большинстве случаев повод для запуска резерва — плановая остановка основного котла.

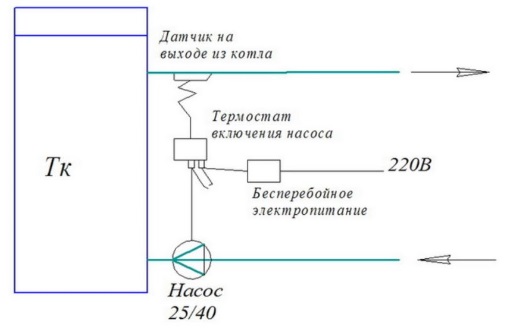

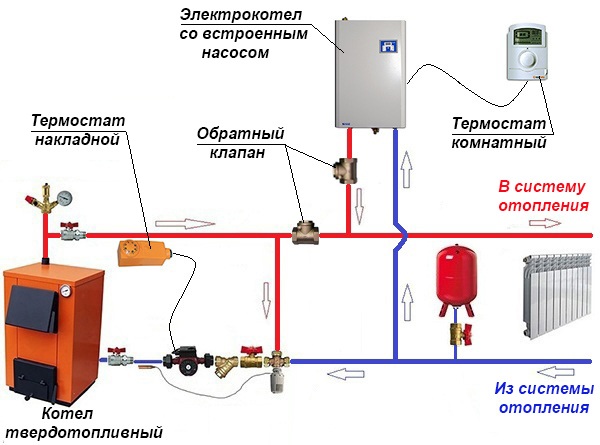

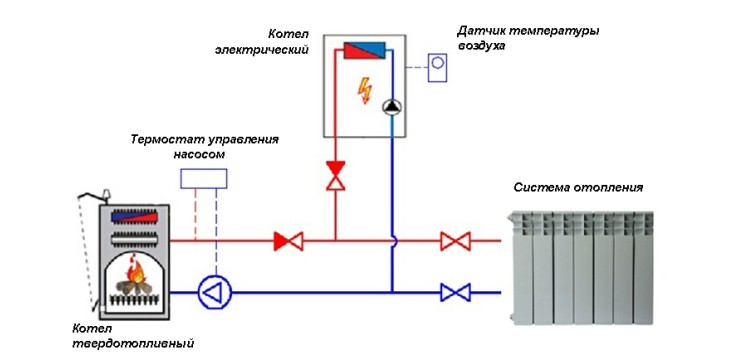

  2. Дрова-электричество. Если один из двух котлов в частном доме работает на твердом топливе, то автоматическое переключение на отопление от электроэнергии будет единственным верным решением. Ситуация с прогоранием топлива была рассмотрена выше.

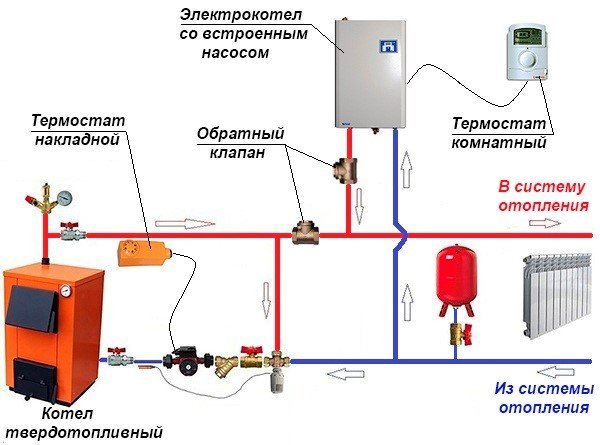

При подключении двух котлов в одну систему можно применять автоматическое или ручное переключение на резервный источник

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

  • высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
  • теплогенератор нужно подбирать с минимальным запасом 20%;
  • если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;

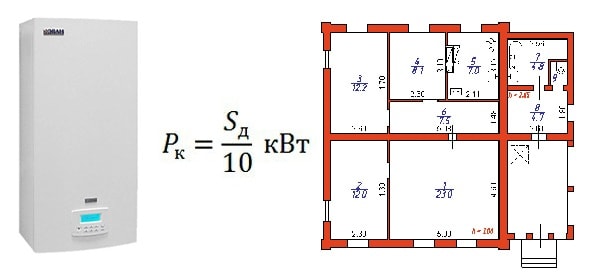

    Расчет площади дома и потребного тепла
    Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков

  • в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
  • мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

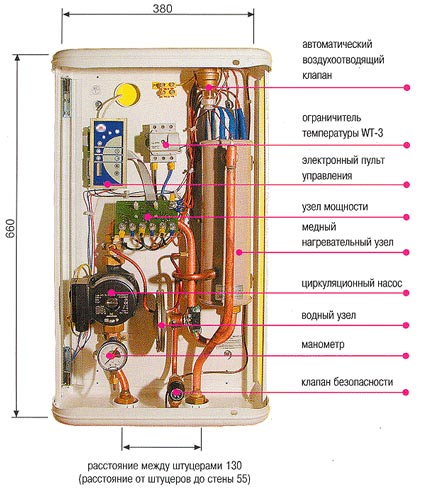

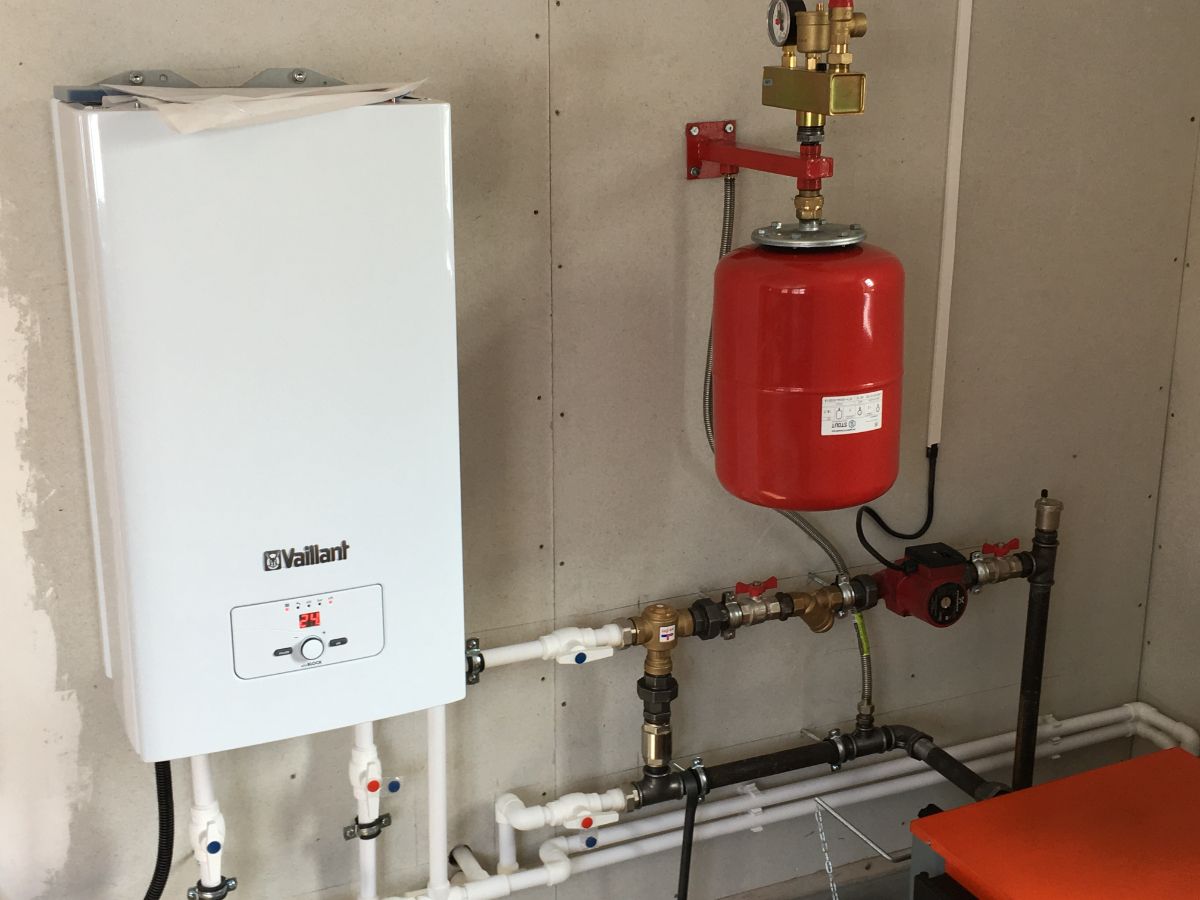

Указания по монтажу отопителя

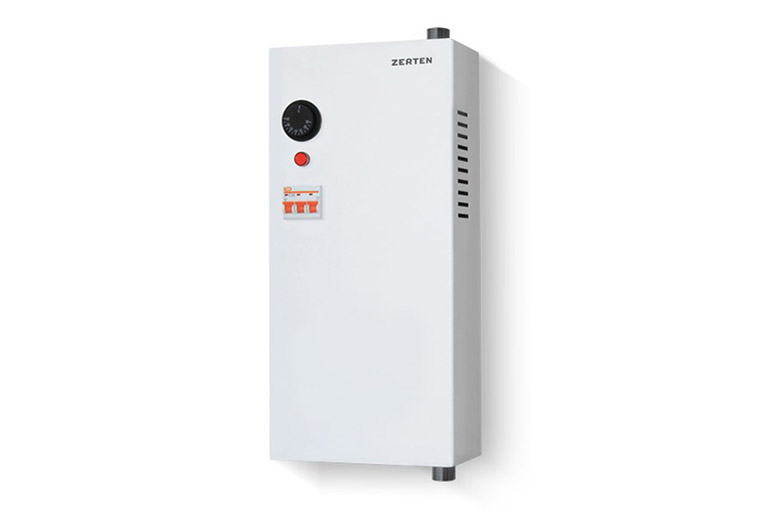

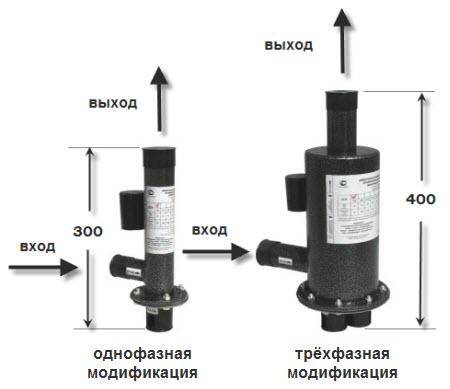

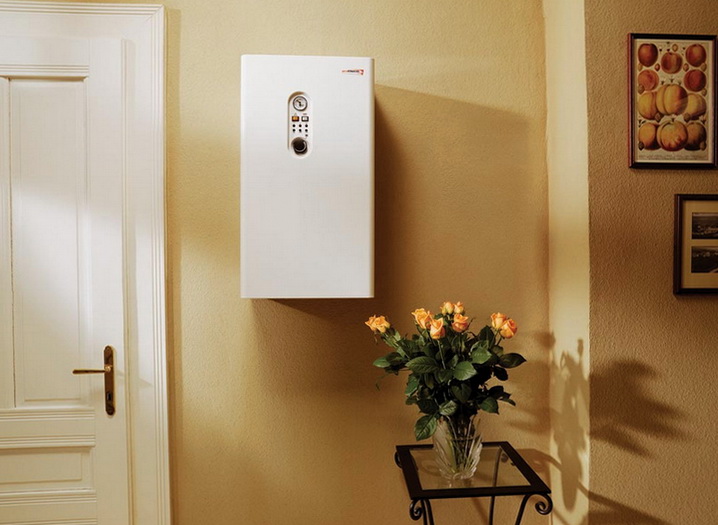

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

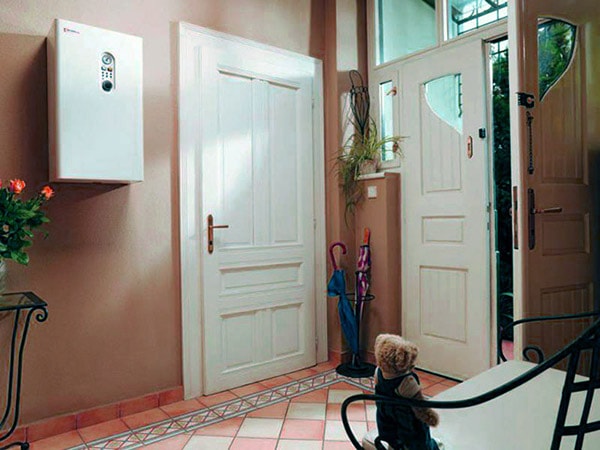

Где разместить теплогенератор в частном доме
Настенную версию можно повесить хоть в коридоре, но туда придется тянуть все коммуникации

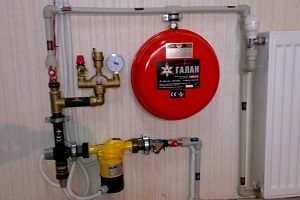

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

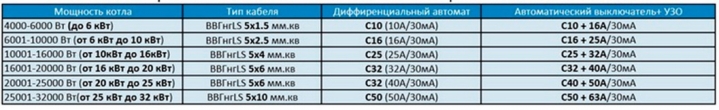

  1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
  2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.Защита деревянной стены при установке отопителя

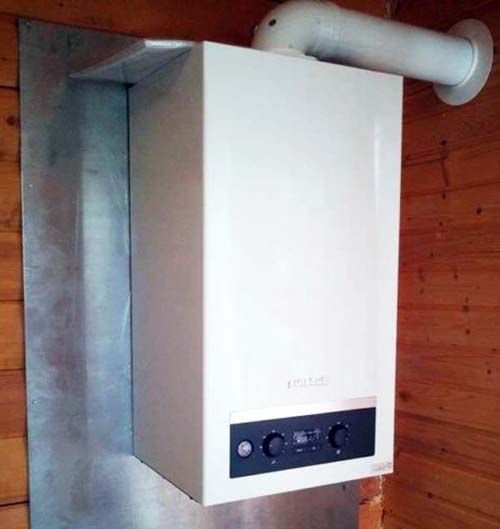

  3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
  4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

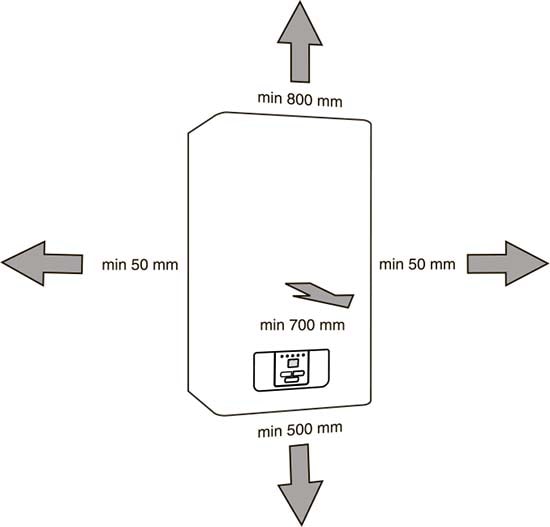

    Расстояние от стен до корпуса отопителя
    Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.

  5. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

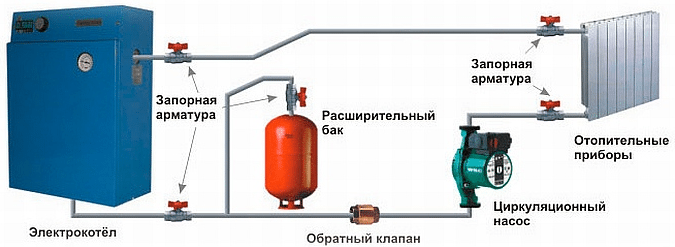

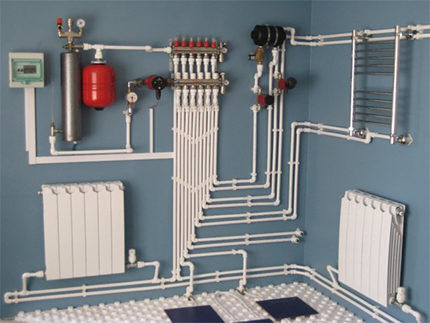

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

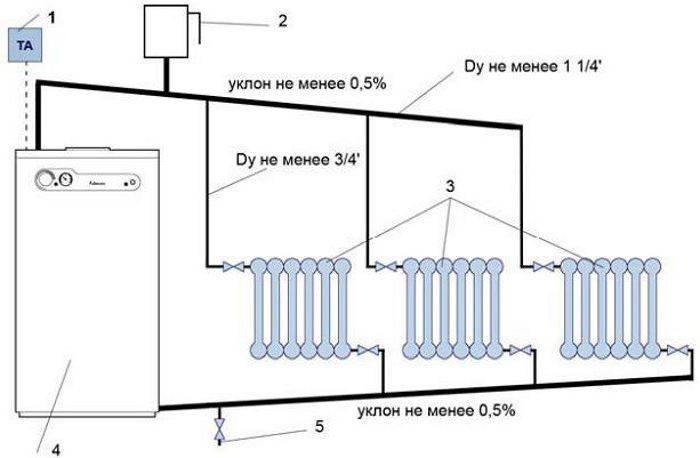

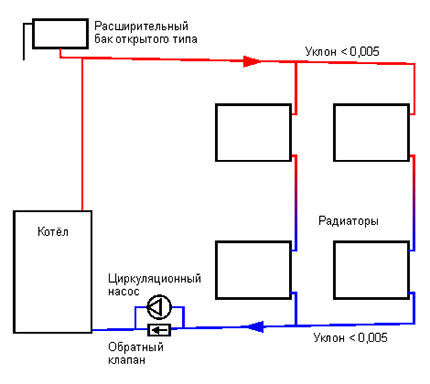

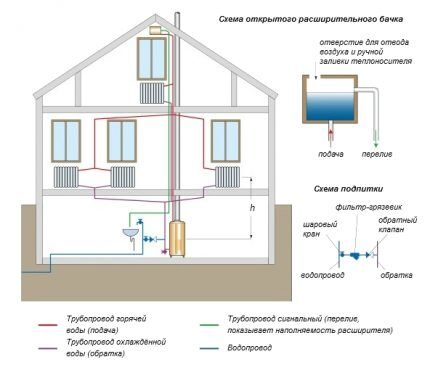

Оборудование при открытой гравитационной системе

При открытой гравитационной системе вся нагрузка ложится на открытый расширительный бачок.

Он выполняет следующие функции:

  • забирает себе избыточное количество теплоносителя;
  • компенсирует увеличение давления;
  • выводит воздух и горячий пар при закипании теплоносителя.

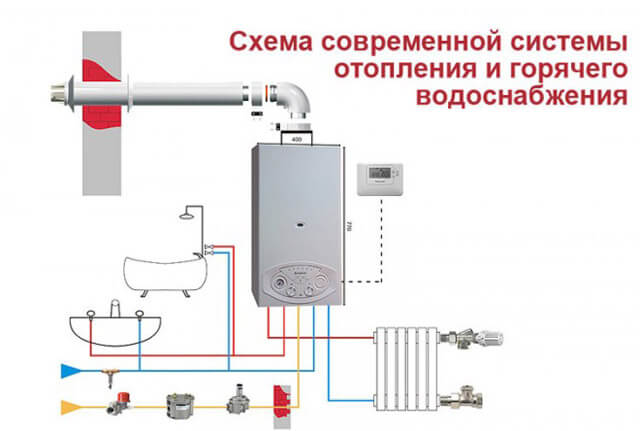

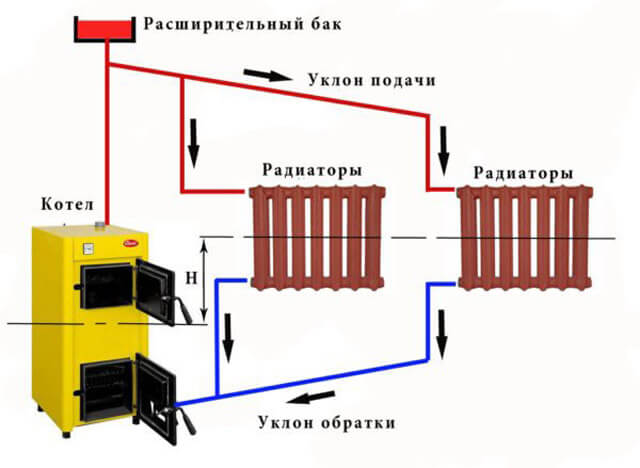

схема подключения котла отопления

По объёму бак не должен быть меньше 10 процентов от объёма теплоносителя. Больше — можно. Устанавливают его в верхней точке контура, там, где заканчивается разгонный коллектор. От бака розлив идёт назад, в теплообменник, с уклоном, который обеспечивает вывод воздушных пробок и продвижение теплоносителя самотёком.

Через открытый расширительный бачок обычно заливают холодную воду для компенсации испарения.

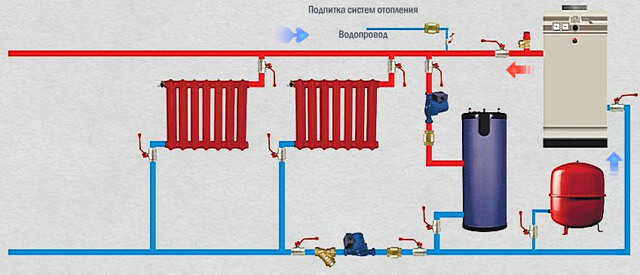

Схема подключения системы горячего водоснабжения

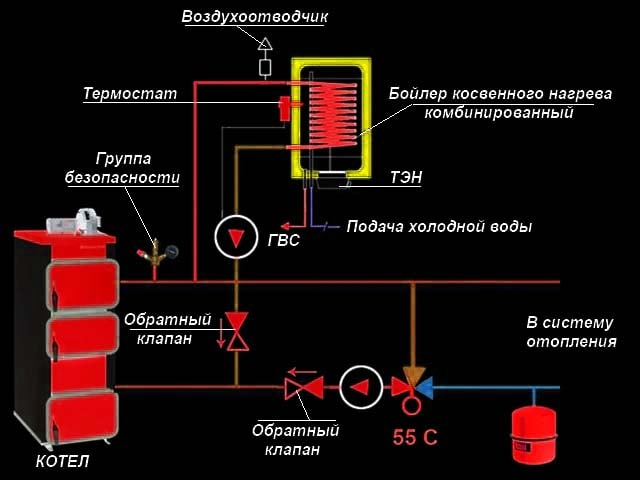

Часто к отопительному котлу подключают дополнительно систему горячего водоснабжения.

Здесь могут применяться разные способы:

  • При двухтрубной тупиковой схеме отопительные приборы подключены между розливами. Большой минус — ближние радиаторы будут более горячими, дальние — холодными, поэтому этой системе требуется балансировка.

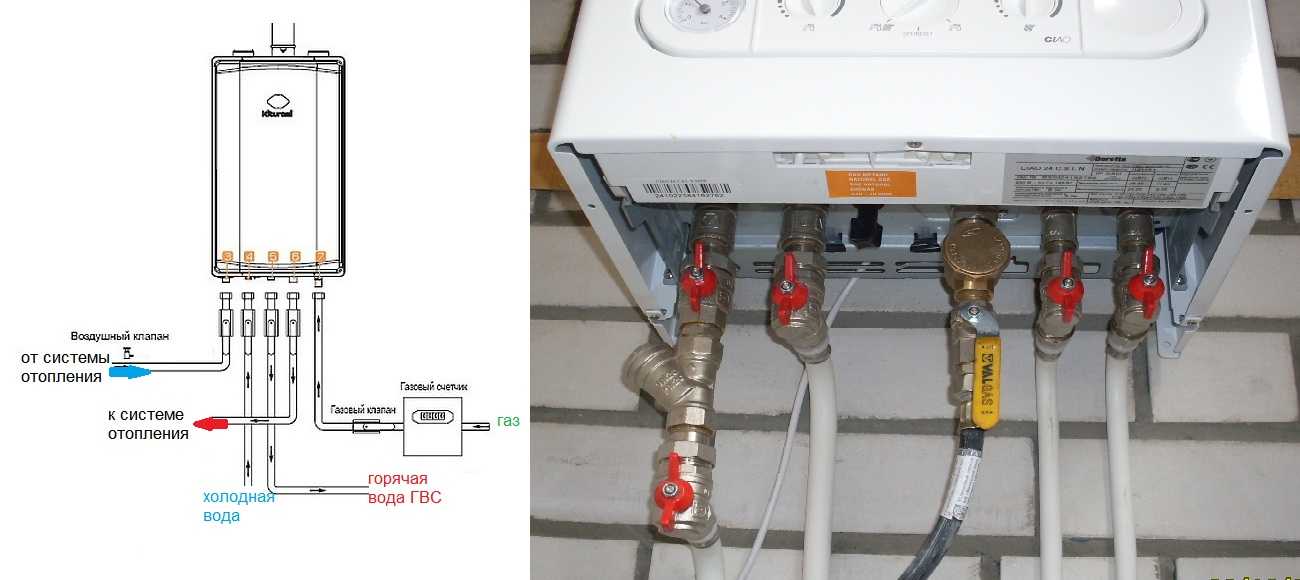

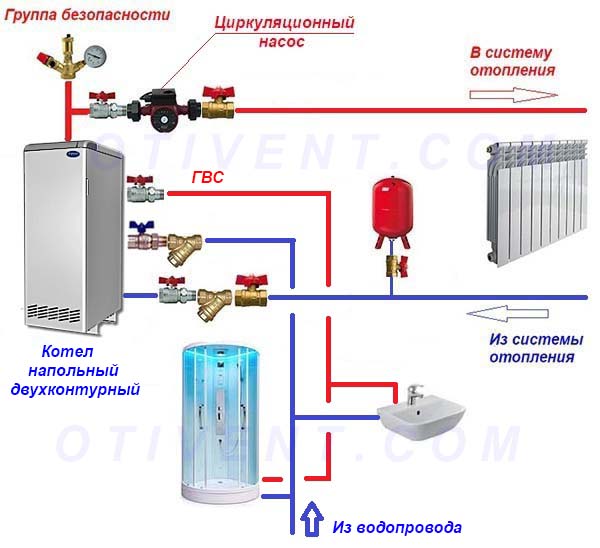

  • При подключении двухконтурного газового котла для организации ГВС нужен отдельный теплообменник. Здесь схема простая: холодная вода идёт через теплообменник и направляется дальше, к сантехническим приборам.
  • Если к системе отопления двухконтурный котёл подключается по принудительной схеме циркуляции, то монтаж радиаторов выполняют параллельным способом, чтобы не рассекать трубу подачи теплоносителя.
  • При использовании схемы с одноконтурным котлом для получения ГВС в частном доме нужно подключить бойлер косвенного нагрева. В этом случае теплоноситель будет отдавать свою тепловую энергию теплообменнику бойлера. В летнее время отопительный контур отключается.

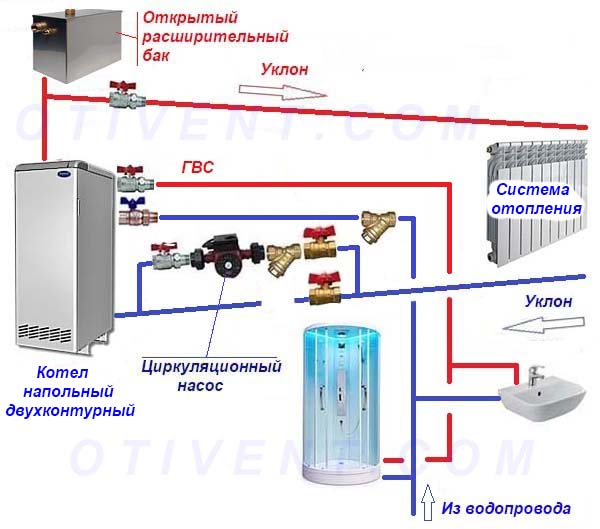

  • Классическая гравитационная система отопления основана на перепаде высоты между теплообменником и радиаторами.

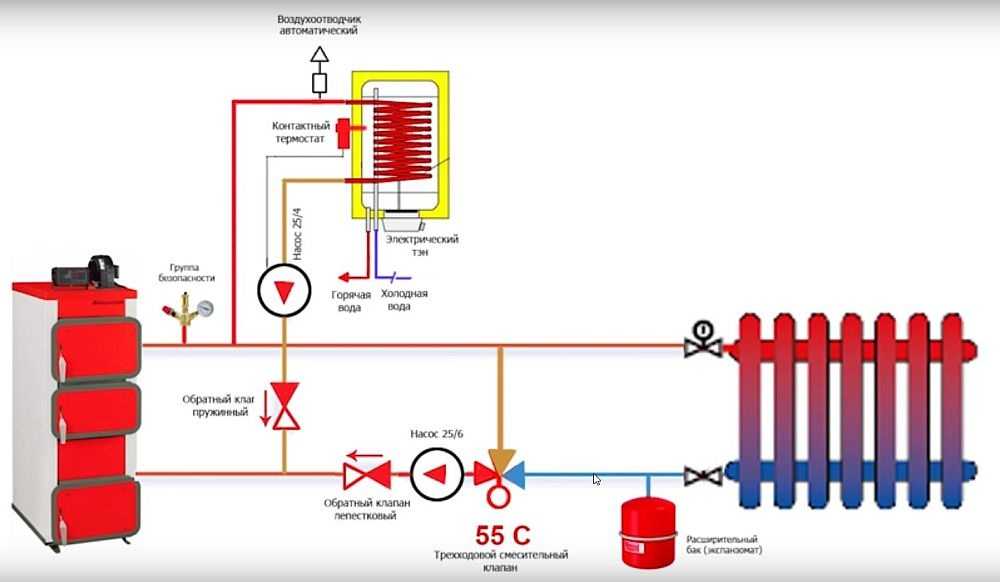

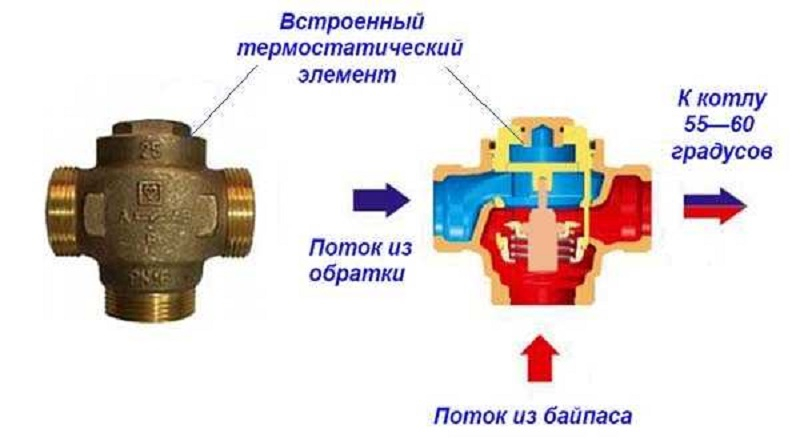

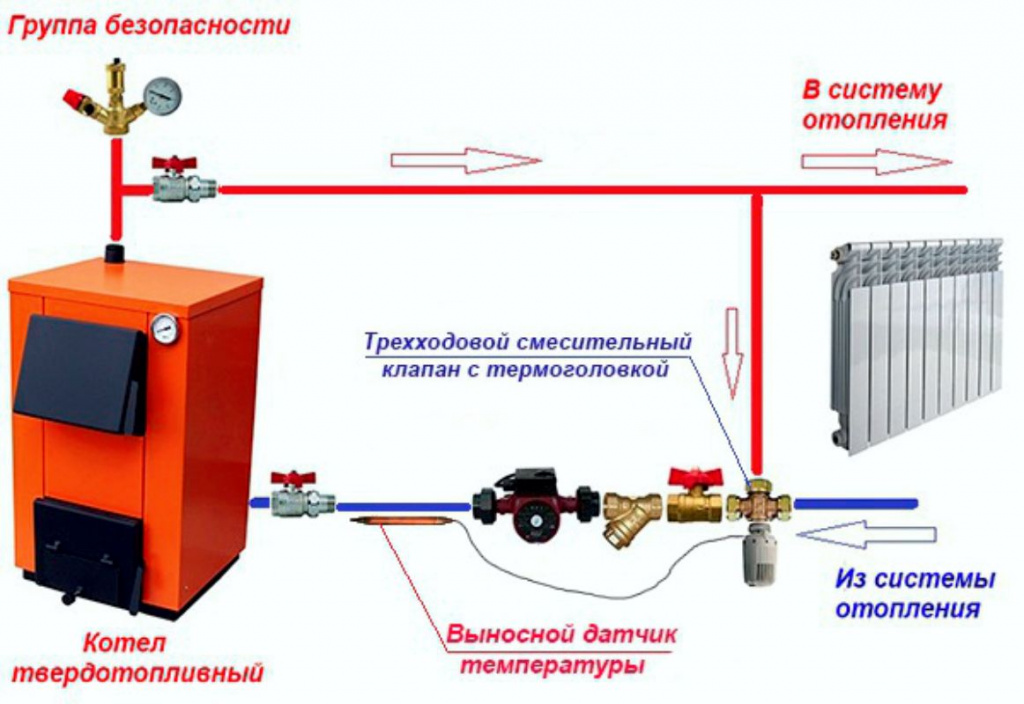

  • Если к твердотопливному котлу привязан теплоаккумулятор, температуру радиаторов регулирует трёхходовой клапан с термостатом.

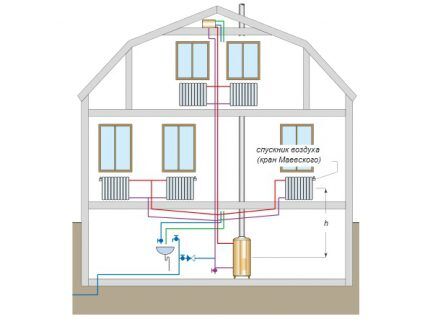

подключение котла к системе отопления схема

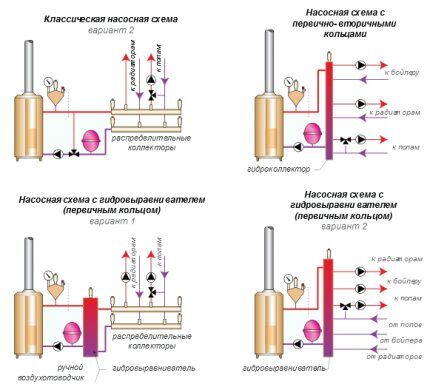

Вариант реализации системы отопления двухконтурного котла:

  • малый контур, в который встроен циркуляционный насос, замыкается теплообменником с гидрострелкой;

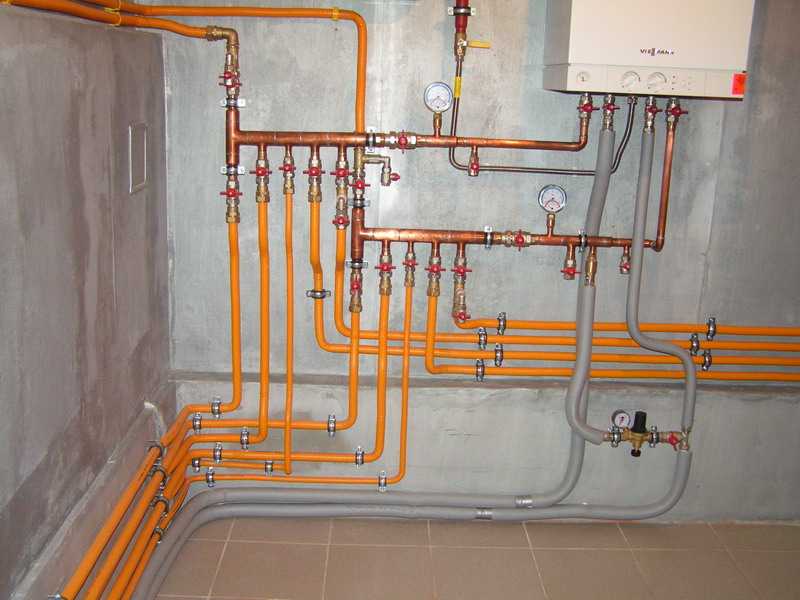

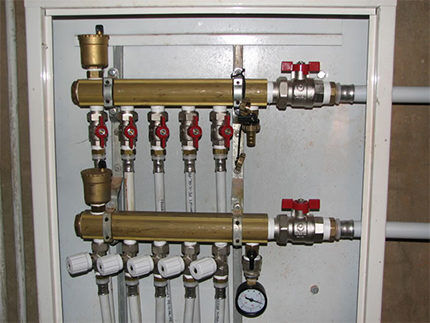

  • следующая позиция — идёт коллекторная разводка на независимые контуры: 2 радиатора и 4 контура тёплых полов.

Параллельное подключение котлов плюсы и минусы

Основные котлы мы рассмотрели выше. Теперь рассмотрим подключение резервных котлов, которые должны быть в системе любого современного дома.

Если резервные котлы подключены параллельно, то у этого варианта есть свои плюсы и минусы.

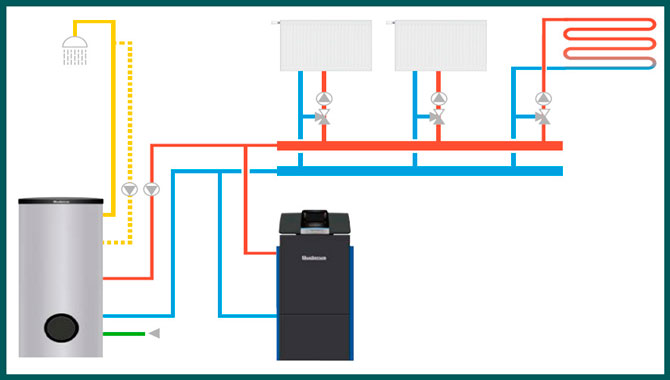

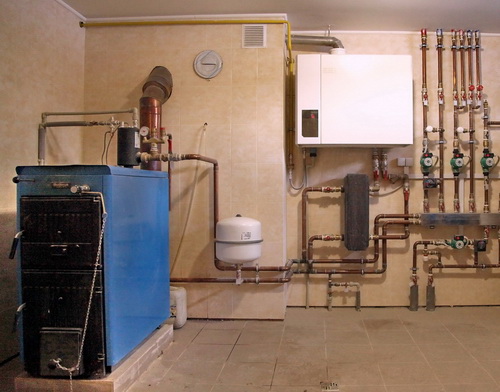

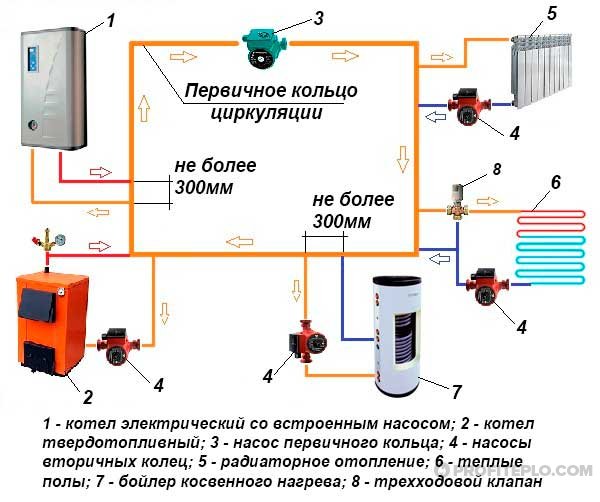

Как подключить два котла в одну систему, параллельное соединение котлов отопления
Плюсы параллельного подключения резервных котлов следующие:

  • Каждый котел можно независимо друг от друга подключать и отключать от .
  • Можно заменять каждый теплогенератор на любое другое оборудование. Можно экспериментировать с настройками котлов.

Минусы параллельного подключения резервных котлов:

  • Придется больше работать с обвязкой котлов, больше паять полипропиленовые трубы, больше варить стальные трубы.
  • Как результат, больше уйдет материалов, труб и фитингов, и запорной арматуры.
  • Котлы не смогут работать вместе, в единой системе, без использования дополнительного оборудования – гидрострелки.
  • Даже после использования гидрострелки остается необходимость сложной настройки и согласования такой системы котлов по температуре подачи воды в систему, и .

Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива.

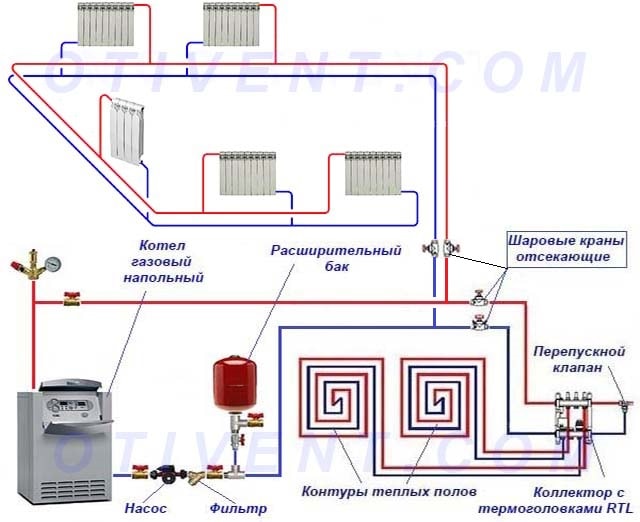

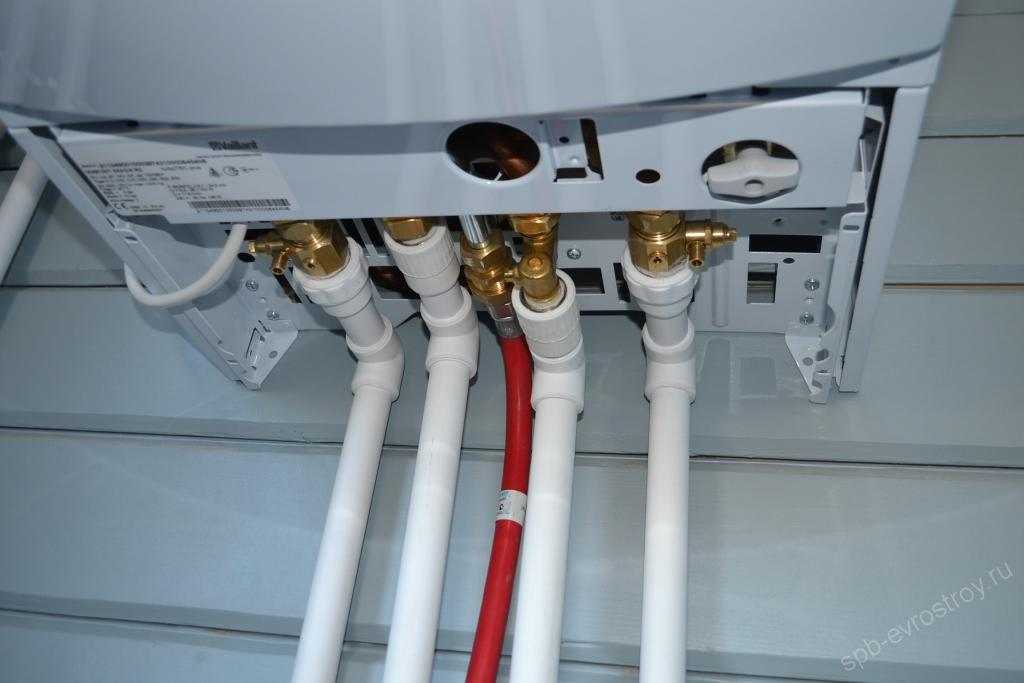

Подключение котла к радиаторам и ГВС

Этот процесс выполняют в такой последовательности:

  1. Проводят своими руками монтаж шаровых кранов на патрубки котла. Для обеспечения герметизации на резьбу на патрубках наматывают паклю, фум-ленту или нить. Стоить добавить, что перед фиксацией запорной арматуры или фильтров всегда нужно наматывать один из этих элементов на резьбу металлических труб. Если планируется использовать полипропиленовые или металлопластиковые трубы, то придется проводить пайку и применять специальные фитинги. Особенности этих процессов можно узнать в различных видео.
  2. Подключают к одному крану трубу для подачи теплоносителя в установленную в доме систему отопления.
  3. При необходимости монтируют группу безопасности.
  4. На обратной трубе системы отопления ставят расширительный бачок (конечно, если в нем есть необходимость).
  5. Проводят монтаж шарового крана и фильтра очистки воды. Последний нужно монтировать на горизонтальный отрезок трубопровода. Можно и на вертикальную трубу, однако, в этом случае придется использовать специальный вариант фильтра. Его устанавливают в таком положении, чтобы направление изображенной на нем стрелочки совпадало с направлением движения теплоносителя.
  6. После фильтра ставят второй шаровой кран. Эти краны необходимы для облегчения чистки фильтра. Их перекрывают своими руками и чистят фильтр.
  7. Подключают обратную трубу от системы отопления к котлу.
  8. Подключают «горячую» трубу ГВС до крана, расположенного на нужном патрубке.
  9. В обратную линию от ГВС врезают водопроводную трубу. Конечно, в начале этой трубы ставят шаровой кран. Он остановит приток холодной воды после заполнения ею всей установленной в частном доме отопительной системы и ГВС.

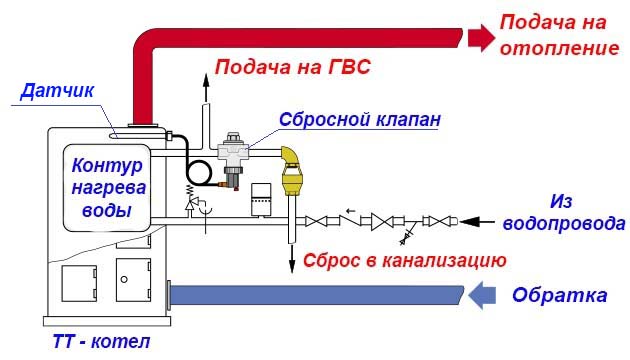

  10. На обратную трубу от ГВС перед входом в котел ставят шаровой кран, фильтр очистки воды, магнитный фильтр и шаровой кран.

Здесь не упоминалось о циркуляционном насосе. Настенные двухконтурные котлы всегда имеют его. Для напольных котлов, предназначенных для естественной циркуляции теплоносителя, он не нужен. Если ранее был установлен аппарат для естественной циркуляции. и потом захотелось сделать движение теплоносителя принудительным, придется ставить два циркуляционных насоса: один на обратную линию системы отопления, другой на обратную линию ГВС .

Покупаем не спеша – что нужно знать при покупке?

По типу монтажа и установки котлы бывают напольные и настенные. Сама же схема подключения котлов к системе отопления не очень отличается, поэтому какой тип котла выбирать, зависит от наличия места для установки, а также площади, которую необходимо обогревать. Напольные котлы требуют выделения большой площади для установки и эксплуатации, зачастую для этого необходима целая комната. Настенные не занимают много места, и могут быть установлены вне зависимости от объема помещения.

Фото напольного котла отопления, www.teplodar.ru

Преимущество данного типа котла заключается в намного меньшем энергопотреблении. Однако и отопить он может не очень большую площадь, поэтому подойдет только для небольших домов. После определения типа котла для вашего дома нужно грамотно подойти к вопросу его покупки. Для этого лучше сравнить производителей котлов, прислушаться к мнению людей, которые уже используют их, благо, многочисленные форумы позволяют узнать о всех недостатках и достоинствах изделий. По возможности постарайтесь получить профессиональную консультацию.

На фото - покупка настенного котла отопления, www.teplodar.ru

Не стоит покупать дешевые котлы, так как они некачественные и вряд ли прослужат вам долго. Монтаж и подключение котла лучше доверить специалистам в этом деле, для которых любая схема по зубам. При монтаже газового котла нужно получить необходимые разрешения на проведение работ и подвязке к центральной трубе.

Схема подключения своими руками – если вы уверены в силах

Установка котлов разделяется на несколько этапов. Прежде всего, необходимо определиться с местом монтажа. Далее нужно установить крепления для котла. Для каждого типа оно свое. Установка крепления для котла – процесс сам по себе не сложный – на данном этапе главное правильно поставить отметки и просчитать систему подвода и подключения труб, а также учесть размеры вашего котла в помещении. Следующий этап – это подключение системы отопления вашего дома и закольцевание труб с контуром котла по схеме подключения.

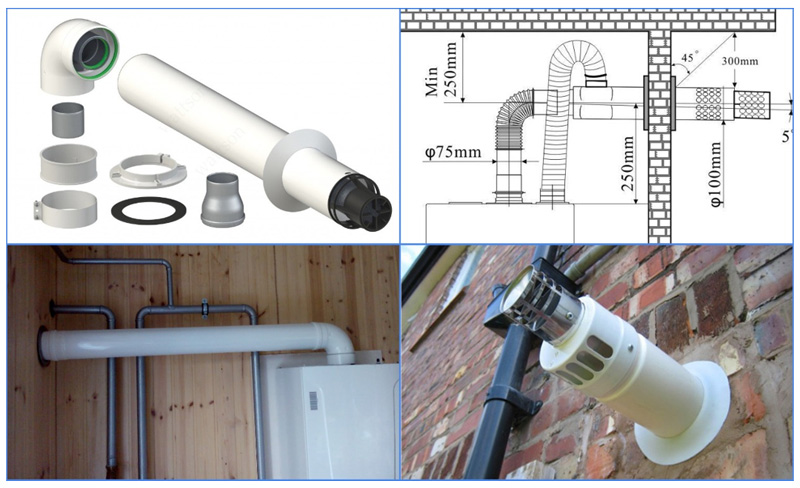

Последний этап, который актуален только для установки газовых и твердотопливных котлов – это подвод к дымоходной системе. Ну, и, конечно же, проверка системы отопления после проведения всех видов работ. Теперь поподробнее. После разметки и закрепления котла приступаем к определению места дымохода. Если дымоходной системы у вас в доме нет, тогда придется пробивать отверстие в потолке и устанавливать ее. В домах с уже готовыми дымоходами нужно делать пробой в стене, такие системы принято называть турбированными. Самая надежная дымоходная система – это так называемая «труба в трубе».

Особое внимание нужно уделить именно углу наклона трубы. Если она будет размещена неправильно, то в ней может образовываться конденсат, который при попадании в котел может привести к выходу всего агрегата из строя. Если ваша дымоходная система находится в перекрытии, то для нее нужно предусмотреть специальный отвод конденсата. Этот процесс трудоемкий, однако он избавит вас от возможных поломок.

Фото отвода конденсата котла отопления, kotlobzor.ru

Схема подключения котла отопления подробно расписана в инструкции к установке, и в процессе работы необходимо следовать всем пунктам. Даже если в схеме подключения это не указано, обязательно в контуре трубопровода котла необходимо поставить фильтры для очистки воды. Особенно это актуально для электрического котла, поскольку наличие фильтров значительно продлевает работу тэнов. Фильтры также предотвращают загрязнение труб различными материалами.

При подключении газового котла необходимо обязательно устанавливать отсекающий кран, с помощью которого вы сможете перекрыть доступ газа к установке, если понадобится надолго оставить дом. После него должен быть газовый фильтр, установку которого требуют все инстанции. Все соединения газовых труб необходимо тщательно запаять. Обычные ленты и другие материалы, используемые для прочих трубных соединений, тут не подойдут.

Установку электрического котла можно производить самому, имея достаточные технические навыки. Подключения такого типа отопления не займет много времени. Для монтажа и дальнейшего использования установки лучше всего подключить себе еще одну линию электропитания. Обязательно нужно сделать заземление для предотвращения поражения электрическим током.

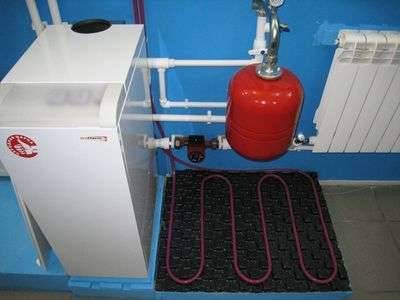

На фото - установка электрического котла отопления своими руками, youtube.com

Для правильного подключения цепи электропитания и отвода заземления необходимо пригласить специальные службы или опытного электрика. Среди основных приборов в сети электропитания, помимо стабилизатора, числится и автоматический выключатель, который защитит систему от резкого перепада напряжения, а также позволит отключать котел для проведения работ в будущем. Автоматический выключатель нужно подбирать в зависимости от напряжения, которое подается на ваш котел.

Когда целесообразно монтировать в доме два котла?

О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.

  • Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
  • Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».

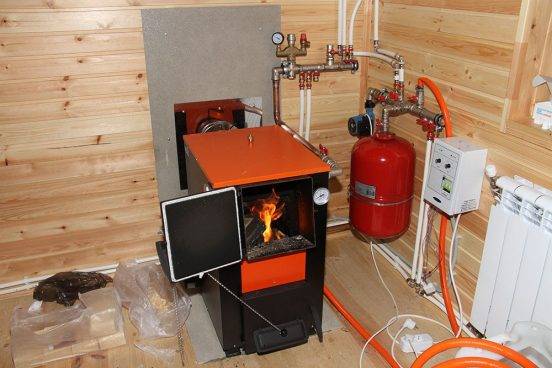

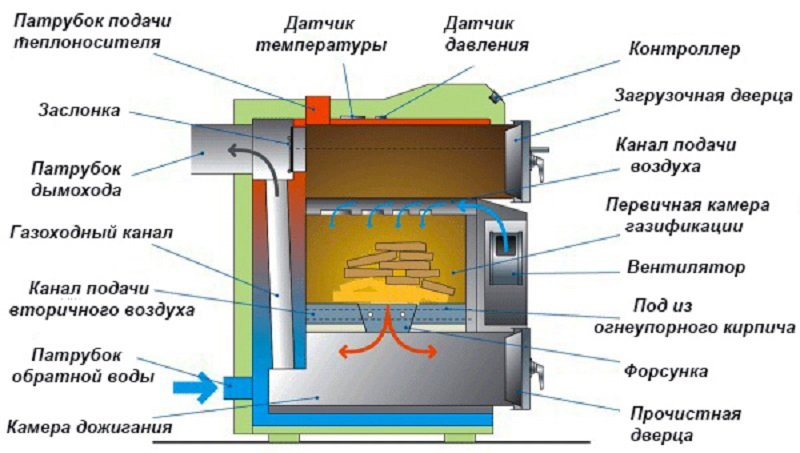

Схема устройства отопления в доме с твердотопливным котлом
Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.

К тому же приобретение котлов с оптимальными характеристиками еще не означает решения проблемы с аварийным источником тепловой энергии. Чтобы в здании было действительно комфортно, причем постоянно, приборы должны включаться по определенным правилам.

Виды твердотопливных котов

Какая схема считается лучшей?

Один из спорных вопросов. Но если учесть особенности эксплуатации оборудования, разобраться несложно.

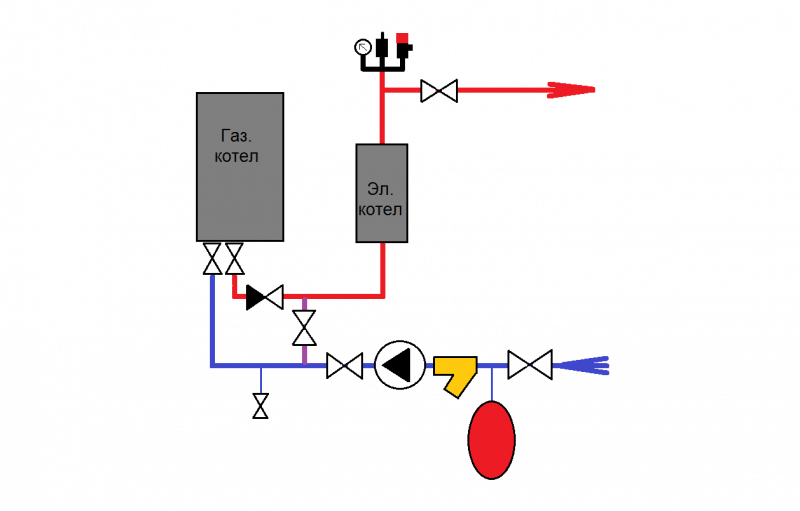

  • Включение последовательное. Для небольших частных строений – вариант нежелательный.
  • Во-первых, речь идет об отопительном оборудовании разных типов. Нет смысла приобретать 2 прибора одинаковой мощности (твердотопливную и электрическую модели), так как основная функция эл/прибора – обеспечить резервирование на случай нештатной ситуации.

    Во-вторых, разница в величинах данной характеристики приведет к неравномерному распределению нагрузки и повышенной выработке ресурса основного котла, если они станут работать совместно. Гораздо рациональнее изначально приобрести твердотопливный агрегат требуемой мощности.

  • Включение параллельное. Оптимальное решение, так как подобная схема подходит и для поочередной работе отопительных агрегатов, и для совместной. Хотя последнее не так актуально применительно к частному дому при использовании приборов разных групп. Ведь приобретение эл/котла имеет ограничение, связанное с лимитом суммарной потребляемой мощности конкретным строением. Именно поэтому большинство собственников и рассматривает вариант «электрического» обогрева как запасной, резервный.

Схема работы твердотопливного котла вместе с электрическим

Тем, кто хочет иметь общее представление о характеристиках отопительных приборов и ценах на разные модели, стоит ознакомиться с информацией, которая находится на страницах:

  • по котлам твердотопливным;
  • электрическим.

Алгоритм функционирования системы достаточно простой. Если схема грамотно автоматизирована, то при снижении температуры в контуре ниже критической (значение определяется пользователем) в работу включается второй котел. Такое решение позволяет нивелировать все минусы отопления, связанные с прогоранием дров и в ряде иных форс-мажорных ситуаций.

Как соединить два котла – газовый и твердотопливный?

газовый и твердотопливный котлы
Объединение в одну систему газового и твердотопливного котлов является более простой задачей, для выполнения которой необходимо учитывать основные особенности отличающие работу этих двух видов оборудования.

Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.

Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности.

Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.
Твердотопливный котел отличается дешевизной и мощностью
Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема отопления дома твердотопливным теплогенератором и электрическим

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

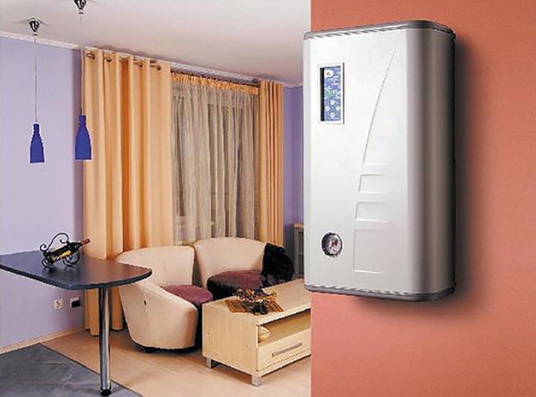

Электрический котел удобен в эксплуатации

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

Почему обычно устанавливают электрокотел

Чаще всего установить электрокотел дополнительно к твердотопливному требуют простые жилищные обстоятельства. К середине ночи дрова полностью прогорают и в доме становится прохладней. Жильцам необходимо просыпаться и обслуживать котел снова, или к утру будет ощутимо холодней.

Может ли комбинированный котел заменить два котла

Практически все производители твердотопливных котлов делают, так называемые, комбинации – совмещают в одном агрегате несколько способов отопления. Как правило, твердотопливные котлы дополняются маленьким встроенным электрокотлом, точнее даже ТЭНом, рассчитанным на работу от сети 220 В и мощностью 3 – 5 кВт, которой достаточно для поддержания плюсовой температуры, или даже отопления небольшого дома в не слишком холодное время.

Эти встроенные тены включаются термодатчиками, по температуре теплоносителя на выходе из котла, и (или) комнатного воздуха. Поэтому электронагрев может включиться либо когда котел прогорел, и теплоноситель стал остывать, либо когда температура в доме понизилась ниже минимальной.

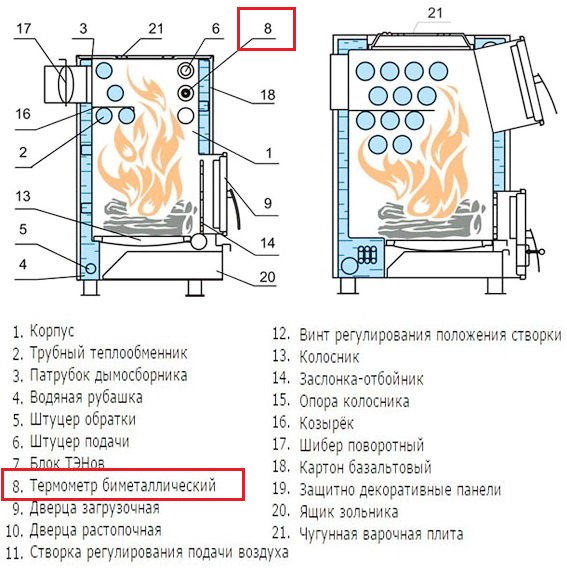

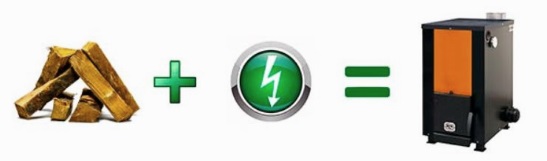

Схема комбинированного котла

  • По сути электронагрев в твердотопливном котле является важной полезной опцией, позволяющей, например, поддерживать минимальную температуру в загородном доме, или подогревать ночью…

Но он не резервирует ни насос котла, ни его гидравлическую часть. В случае их выхода из строя, дом останется без отопления. Кроме того, у большинства таких котлов нет программирования по времени, а также достаточной мощности и регулировки мощности для трехфазных сетей для полноценного отопления дома. Все это достижимо, если использовать более дорогое, но комфортное решение – сочетание твердотопливного котла и автоматизированного электрического.

Подключение электрокотла как вспомогательного

Если электрокотел должен работать часто, то обвязка делается с автоматическим переключением движения теплоносителя через котлы без участия человека. Здесь применяются обратные клапаны, которые устанавливаются по следующей схеме. Они включаются навстречу друг другу.

Схема подключения электрокотла в гидравлическую сеть

  • При включении электрокотла, он своим давлением запирает обратный клапан в ветви твердотопливного, поэтому движение жидкости там прекращается.
  • При выключении электрокотла, основной насос запирает обратный клапан в ветви электрокотла, и движение жидкости через него также не происходит.

Также важно увязать работу насосов котлов в зависимости от температуры теплоносителя и воздуха в комнате. Классическая схема обвязки двух котлов подразумевает следующее.

  • Насос твердотопливного котла включается и выключается датчиком температуры теплоносителя на подаче. Как только пламя прекратилось, теплоноситель остыл, основной насос выключается, чтобы не гонять теплоноситель через охлаждаемый теплообменник.
  • Электрический котел запускается в работу по команде комнатного термостата (по температуре воздуха), или по времени. Когда становится прохладно, в работу включается электрокотел и его насос.

Вопрос одновременной работы двух насосов, и вопрос бесперебойного обеспечения циркуляции жидкости через твердотпливный, решается подбором рабочего давления насосов.

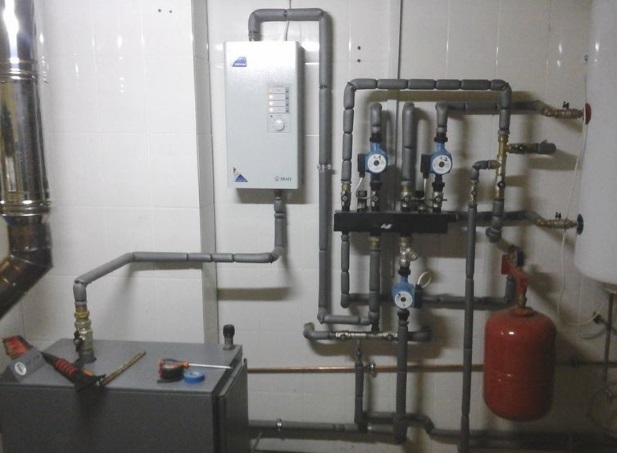

В котельной с электрокотлом

Что учитывается при резервировании электрокотлом

  • Не допускается движение жидкости через твердотопливный котел, когда он прекратил горение. В этом случае будет происходить охлаждение теплоносителя, проходящего через теплообменник, естественной тягой на дымоход, и потери энергии окажутся весьма внушительными. Решается отключением насоса после завершения горения дров с помощью термодатчика (обычная опция котлов…) и наличием обратного клапана навстречу электрокотлу…
  • Обязательно обеспечивается движение жидкости через твердотопливный котел постоянно, без перерывов даже на несколько минут, пока в нем имеется горение. Иначе возможно закипание и взрыв системы. Для недопущения, в цепь питания насоса включается бесперебойный источник (ИПБ). Сам насос устанавливается только на обратке, где в него не может попасть пар.

бесперебойное электропитание

  • Насос твердотопливного котла должен быть с большим рабочим давлением, чем в электрокотле, чтобы имелась возможность в любом случае создавать движение жидкости через твердотопливный теплообменник, пока тепловое реле не отключает этот насос (режим «горения нет»). При выборе оборудования, это условие обязательно учитывается.
  • Если электрокотел выбирается лишь как аварийный, рассчитанный на включение, когда твердотопливный поломается, чего может и не произойти вовсе, то из гидравлической схемы обратные клапаны исключаются. Включение электрокотла предусматривается только в ручном режиме, с ручным открытием/закрытием отсекающих кранов, установленных на патрубках.

Положительные и отрицательные моменты в установке электрического твердотопливного котла

Оборудование данного типа призвано решить основную проблему, с которой сталкиваются владельцы твердотопливных агрегатов. Теперь резервный аппарат на электротэнах позволяет автоматически переключать оборудование на электричество и поддерживать температурный режим в частном доме.

В летний период установка может функционировать только по одному контуру для горячего водоснабжения. Но кроме положительных сторон, данное оборудование имеет несколько недостатков, связанных с техническими характеристиками аппарата и его работоспособностью.

В заключение видео технические характеристики и особенности котла «дрова-электричество»:

Цены: итоговая таблица

Производитель и модельЦена, руб.
Теплодар Куппер Практик 1415 900-19 000
ZOTA Тополь М 1427 000-29 000
Каракан 16ТПЭВ 323 900-25 300
ЭВАН WARMOS TT-1826 000-29 000

Как объединить газовый и жидкотопливный котлы

газовый и жидкотопливный котлыИз соображений безопасности для такого подключения необходимо создать условия, при которых возможно безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:

  • Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
  • Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.

Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.

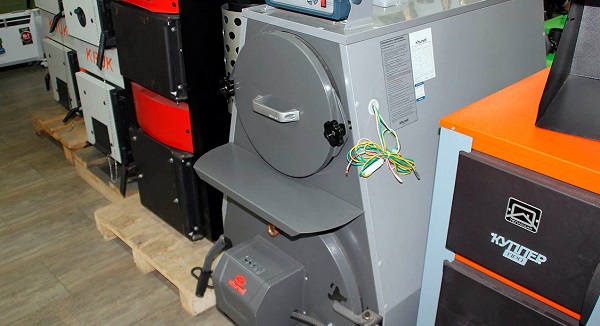

Конструкция и принцип действия комбинированных котлов

Конструкция комбинированной установки отличается от классической твердотопливной введением в резервуар агрегата электрического ТЭНа или группы таких нагревателей, которые в сумме дают необходимую тепловую мощность. К ним добавлены элементы автоматики, которые призваны управлять нагревом элементов в зависимости от температуры теплоносителя.

Принцип действия, по которому работают отопительные котлы на дровах и электричестве, прост: дрова служат основным видом топлива, на нем агрегат работает постоянно.

Если древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и тот включает электрические нагреватели. В идеальном случае это происходит еще до того, как топка окончательно потухла, ведь температура воды начнет снижаться раньше.

Дальше теплоноситель в системе отопления нагревается исключительно электричеством, пока в камеру сгорания не загрузят новую порцию топлива. После ее прогрева блок управления отключит ТЭНы и котел снова полностью перейдет на дрова.

Классификация оборудования и принцип работы

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

  • ТЭНовым;
  • электродным;
  • индукционным.

Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

Устройство с нагревательным ТЭНом

Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.
Электрокотел с ТЭНом
В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать

Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

Прибор с индукционным нагревом

В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.
Индукционный котел
Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств

Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

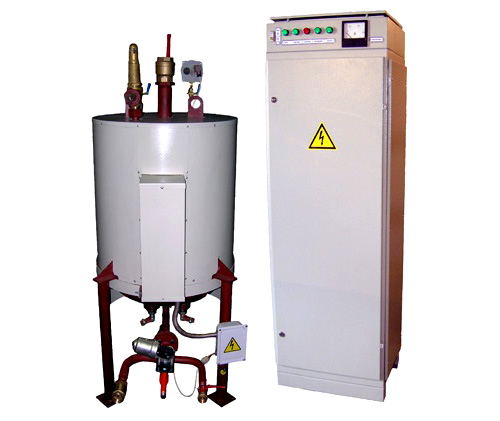

Как правильно подключить электрокотел к системе отопления

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Что такое обвязка и из чего ее делают

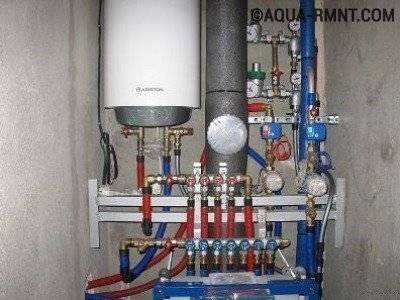

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубыОбвязка котла отопления своими руками: схемы и правила

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

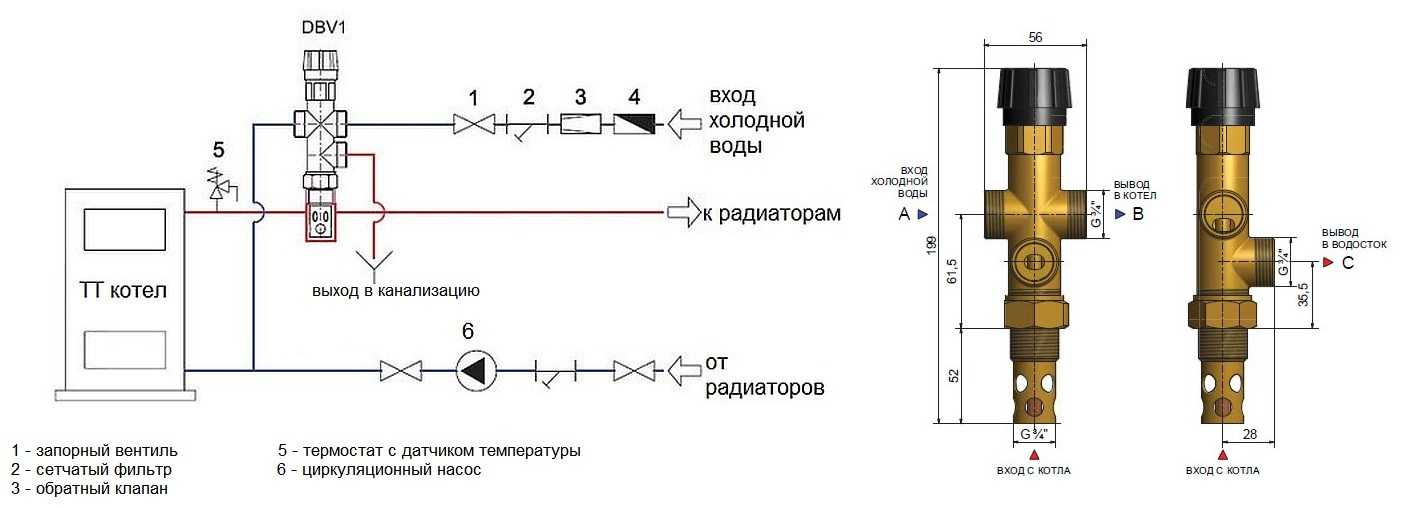

Примерная схема обвязки напольного котлаОбвязка котла отопления своими руками: схемы и правила

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасностиОбвязка котла отопления своими руками: схемы и правила

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

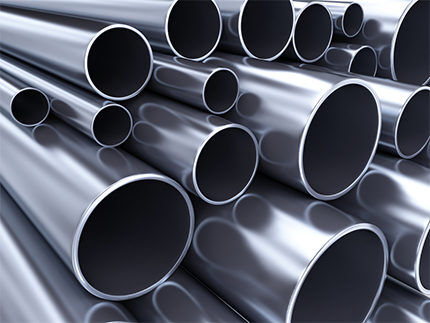

Какими трубами делать

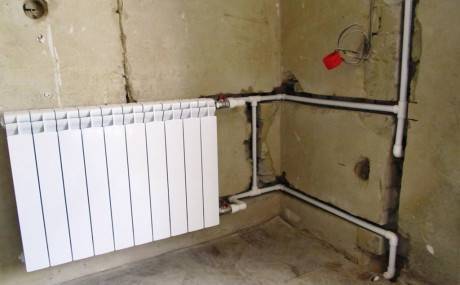

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котлОбвязка котла отопления своими руками: схемы и правила

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

Какие из полимерных труб лучше? Полипропиленовые или металлопластиковые? Однозначного ответа нет. Обвязка полипропиленом хороша надежностью соединений — правильно сваренные трубы представляют собой монолит. (Как соединять полипропиленовые трубы читайте тут). Но максимально допустимая температура теплоносителя в системе — не выше 80-90 °C (в зависимости от типа трубы). И то, длительное воздействие высоких температур приводит к быстрому разрушению полипропилена — он становится хрупким.

Потому обвязка котла полипропиленом делается только в низкотемпературных системах на основе автоматизированных котлов.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубамОбвязка котла отопления своими руками: схемы и правила

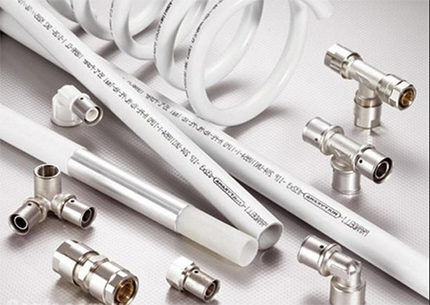

Металлопластик имеет более высокую температуру эксплуатации — до 95 °C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Предназначение обвязки

Первостепенная задача обвязки – сохранение котла от перегрева. Соответственно, правильно выполненная схема обвязки электрокотла отопления способна значительно сэкономить средства, снизив уровень теплопотери. Кроме того, правильно выполненная обвязка позволяет не использовать качественное и дорогостоящее оборудование, которое позволяет следить за работой системы. В нем просто исчезает необходимость.
Схемы твердотопливных котельных
Врезка электрокотла в действующую систему отопления

В случае если отопительный электрокотел не оснащен автоматическим блоком контроля, правильно выполненная обвязка крайне важна. Ведь она позволяет добиться от работы даже не самого мощного котла максимальной эффективности.

Выбор мощности отопительного котла

Обвязка котла отопления – это система трубопроводов и оборудования, предназначенная для обеспечения радиаторов теплоносителем. Проще говоря, это все, кроме батарей.

Первый шаг – это выбор отопительного котла, с производительностью которого нужно заранее определиться.

На расчет необходимой мощности отопительного агрегата влияет множество факторов, это:

  • объем здания;
  • количество окон и общая площадь остекления;
  • число и площадь дверных проемов;
  • теплопроводность материалов, использованных при сооружении стен;
  • степень утепления несущих конструкций;
  • среднегодовая температура в регионе строительства;
  • расположение здания, т.е. на какую из сторон света выходит основной, по традиции наиболее остекленный, фасад.

Однако есть усредненный показатель, который без углубленных вычислений позволяет определить требующуюся производительность.

Для средней полосы за отправную точку (но не руководство к действию!) можно принять 1 кВт на 10 м² отапливаемой площади. К расчетной мощности котла отопления, необходимо обязательно, добавить запас не менее 20%.

Далее необходимо определиться с типом отопительного котла: автономный или ручной загрузки.

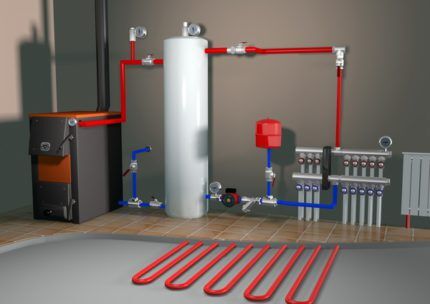

Как производится обвязка котла отопления своими руками
Тепло для обогрева зданий получают путем переработки топлива в котлах, нагревающих теплоноситель

Требования к топочной

При установке пары агрегатов одного типа, требования к котельной применяются по определенному типу энергоносителя: электрическому, газу, углю, дровам.

При выборе котлов, потребляющих разные виды топлива, помещения должны соответствовать нормам для обоих отопителей, окончательно принимается максимальный параметр. Он обычно относится к твердотопливным аппаратам.

Требования к устройствам, работающим на твердом топливе:

  • минимальная площадь пола назначается соответственно суммарной тепловой отдачи котлов (от 7,5 до 15 м²);
  • отопитель мощностью свыше 30 кВт размещается в центре котельной для обеспечения свободной циркуляции воздуха;
  • стены, перегородки, пол, потолок помещения отделываются огнеустойчивыми материалами с применением гидроизоляции;
  • котел монтируется на основание из негорючих материалов;
  • для отопителей мощностью менее 30 кВт не предъявляются повышенные требования по огнестойкости пола, его можно накрыть листовой сталью;
  • твердое топливо должно храниться в специальном помещении, допускается расположение суточного запаса, но на удалении от котла более 1 м;
  • в топочной должны быть окна и дверь, обеспечивающие трехкратное превышение нормы циркуляции воздуха из расчета на объем топочной.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Пример схемы расположения котельной на первом этаже

К отопительным агрегатам, работающим на газе, предъявляются такие требования:

  • котлы общей мощностью до 30 кВт могут располагаться в отдельном нежилом помещении дверью и окнами, обеспечивающими трехкратную циркуляцию воздуха;
  • при суммарной мощности котлоагрегатов свыше 30 кВт необходимо выделение отдельного помещения площадью не менее 7,5 м² и с высотой потолков от 2,5 м;
  • если газовый аппарат устанавливается на кухне с газплитой, площадь помещения принимается не менее 15 м².

Критерии выбора электрокотла

Заслуживают внимания следующие аспекты:

  • мощность;
  • комплектация;
  • тип нагревателя.

Производительность котла подбирают по теплопотерям дома при самой низкой температуре на улице. Расчет заказывают проектной организации либо выполняют самостоятельно в упрощенной форме. Показатель зависит от высоты потолка:

  1. Менее 3 м. Умножают площадь на 0,1 кВт. Например, потери в доме, метраж которого 150 кв. м, составляют 150 × 0,1 = 15 (кВт).
  2. Более 3 м. Определяют по объему: по 40 Вт на каждый кубический метр. Например, для одноэтажного строения с размерами в плане 6 × 9 м и потолком в 4 м теплопотери составляют: 6 × 9 × 4 × 40 = 8640 Вт.

К полученной величине добавляют запас, с учетом функций котла:

  • работает только на отопление: 20%;
  • одновременно греет воду для хозяйственных нужд: 50%.

Для приведенных примеров потребуются отопительные приборы мощностью 15 × 1,2 = 18 кВт и 8640 × 1,2 = 10,4 (кВт).

По комплектности устройства делятся на 2 вида:

  • с полным набором;
  • без группы безопасности, насоса и расширительного бачка.
    Выбор электрокотла
    Выбор следует начинать с правильного подбора мощности электрокотла.

Первый вариант прост в монтаже: необходимо только подсоединить отопительный контур. Для устройств второго типа перед установкой потребуется подобрать и докупить самостоятельно недостающие компоненты.

Наиболее практичный тип нагревателя — ТЭНы. Преимущества таких котлов:

  • доступная стоимость в покупке и ремонте;
  • возможность работы в низкотемпературном режиме благодаря наличию нескольких ступеней мощности;
  • плавный пуск, исключающий просадку напряжения в сети (по той же причине).

Ионные отопительные аппараты компактнее, дешевле и надежнее (нечему ломаться). Но у них есть существенные недостатки:

  • меняется химический состав примесей в теплоносителе, что требует его замены каждые 1,5 месяца;
  • в контуре образуются газовые пробки;
  • мощность не регулируется;
  • при включении наблюдаются броски напряжения;
  • периодически требуется замена электродов (растворяются).

У индукционных котлов 2 преимущества:

  • большая площадь поверхностей нагрева;
  • неприхотливость к теплоносителю: подходит любой антифриз или вода из-под крана (накипь не образуется из-за микровибраций).

Низкий интерес со стороны потребителей обусловлен дороговизной этих приборов: по цене они в 3-4 раза превосходят ТЭНовые.

Ремонт тоже требует больших затрат: неразборный водогрейный узел при обрыве фазы или межвитковом замыкании в катушке необходимо менять полностью. При этом пока нет данных о надежности и долговечности таких котлов, поскольку они не получили широкого распространения и эксплуатируются не так давно.

ТЭНовые

установка электрического котла

Первая разновидность электрокотла. Нагрев теплоносителя выполняется одним или несколькими ТЭНами. ТЭН состоит из следующих элементов:

  • Внешняя оболочка: сталь, титан, сплавы на основе меди или алюминия;
  • Внутренний элемент нагрева – нихромовая проволока.
  • Диэлектрик (керамические гранулы или кварцевый песок) – отделяет спираль от оболочки.

Устройство очень быстро выходит на номинальную мощность, нагрев теплоносителя осуществляется уже через 10-15 мин. Перемещение теплоносителя по системе осуществляется в принудительном порядке при помощи циркуляционных насосов. Большинство моделей мощностью до 12 кВт выполнены в настенном варианте от бытовой однофазной электросети. Более мощные устройства имеют напольный монтаж и требуют трёхфазного электроснабжения.

Преимущества. Нагревательные элементы ТЭНа не имеют непосредственного контакта с теплоносителем. Они отделены от него толстым слоем диэлектрика и прочной внешней оболочкой. Это минимизирует вероятность короткого замыкания. Современные модели имеют многоступенчатую систему безопасности, защищающую оборудование от перегрева и утечки теплоносителя.

Недостатки. По аналогии с кипятильником на ТЭНах в результате работы образуется накипь, существенно снижающая эффективность нагрева. Чтобы снизить интенсивность образования налета используется дистиллированная вода или специальный антифриз.

Индукционные

Конструкция индукционных котлов состоит из индукционной катушки и металлического сердечника. Индукционная катушка имеет два слоя обмоток. Первая выполняет преобразование электрической энергии в магнитную, под воздействием которой вторичная обмотка нагревает стальной стержень. Тепло от сердечника передается теплоносителю.

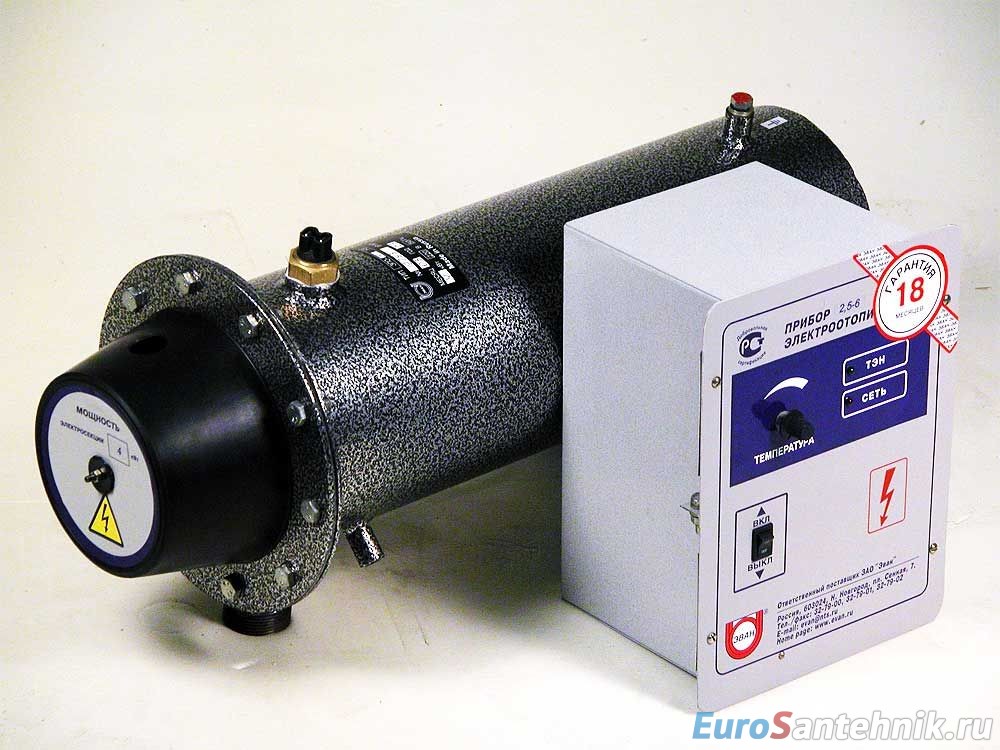

индукционный котел отопления

Преимущества. Высокая экономичность, эффективность и пожарная безопасность. В отличие от ТЭновых котлов не образуют накипь, а по сравнению с электродными, не так требовательны к теплоносителю. Фактически в качестве теплоносителя может выступать любая жидкая среда от обычной воды до очищенных нефтепродуктов. Конструкция котла сверхнадёжна, поскольку в ней нет элементов, которые подвергаются механическому износу. Регламентированный срок службы может превышать 25-30 лет.

Недостатки. Высокая стоимость. Значительный вес даже при компактных размерах. Допускается только напольная установка.

Общие преимущества электрических котлов

Независимо от типа электрокотла он обеспечивает пользователю целый ряд преимуществ:

  • Доступная стоимость оборудования;
  • Простота монтажа;
  • Нет необходимости в получении специальных разрешений на установку;
  • Нет необходимости в отдельном помещении, месте под топливо, обустройстве дымоходов и вытяжной вентиляции;
  • Не нужно стандартное для котлов техобслуживание: чистка дымоходов, футеровка топочной камеры и т.п.

Расчёт мощности

Перед подключением электрокотла, нужно правильно его подобрать. Для этого необходимо рассчитать мощность системы отопления. Требуемая мощность конкретной модели электрокотла определяется по формуле: W = S×Wуд, где:

  • W – искомая мощность (кВт);
  • S – суммарная площадь комнат коттеджа (м2)
  • Wуд — коэффициент удельной мощности (кВт/м2). Среднестатистический показатель, который выбираются из СНиПов. Для европейской части территории РФ он составляет единицу, для южной части 0,8-0,9, для дальнего востока 1,1-1,2, для регионов крайнего севера до 1,6.

Как показывает практика, для большей части территории России справедливо следующее утверждение на 10 м2 площади дома необходимо обеспечить 1кВт мощности источника тепла. Округление выполняется в большую сторону. Показатель принято завышать на 10-15% от расчетной величины. Это делается для того, чтобы котел не работал на предельных режимах.

Виды отопительных котлов

Условно котлы отопления можно разделить на автономные и ручной загрузки.

Автономные котлы в зависимости от используемого топлива бывают:

  • твердотопливные;
  • электрические;
  • газовые;
  • жидкотопливные.

Порядок в списке определяет стоимость отопления в зависимости от вида топлива: газовые котлы будут самыми дешевыми в эксплуатации.

Эти котлы оснащены автоматикой поддержания заданной температуры теплоносителя. Могут работать круглый год весь срок службы. Бывают настенного монтажа и напольного типа установки.

К котлам ручной загрузки относятся котлы на твердом топливе. В качестве топлива используются дрова, торф, уголь. Требуют участия человека для загрузки топлива.

Поддержание нужной температуры теплоносителя, также входит в обязанности человека.

Исполнение котлов – напольное. Оснащаются минимальным набором автоматики.  Отопительные котлы бывают одно- и двух- контурными. К двухконтурному котлу подключают водопровод, сооружают который для подогрева горячей воды.

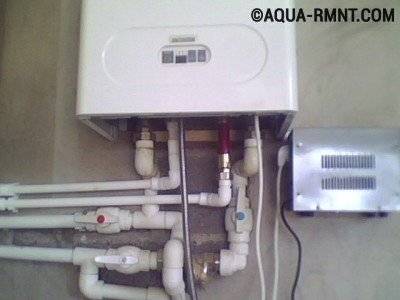

Как производится обвязка котла своими руками
Системы отопления с нагревательным котлом должны обеспечивать необходимую температуру в обрабатываемых помещениях. Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам

№1 — особенности автоматического типа котлов

В большинстве современных газовых котлов для автономного отопления температура теплоносителя поддерживается автоматически.

Внутри агрегата находится теплообменник, подогреваемый горелкой на жидком или газообразном топливе. Термодатчик котла постоянно отслеживает температуру теплоносителя.

Как только температура достигла заданной отметки, горелка тухнет и нагрев прекращается. При падении температуры теплоносителя ниже заданного предела, горелка разжигается вновь.

Такие циклы розжига-затухания могут происходить довольно часто, ничего страшного в этом нет.

Схемы обвязки котлов с большой тепловой мощностью
Если планируется устройство системы отопления с высокой производительностью, то возникает вероятность перегрева теплоносителя. В таких схемах обвязки необходимо предусмотреть термоаккумулятор

Подавляющее большинство устанавливаемых котлов отопления нагревают теплоноситель путем переработки газа или жидкого горючего.

Этому способствует повсеместная газификация и высокая надежность котлов.

Обвязка твердотопливного котла своими руками
В схемах обвязки с твердотопливными котлами не предусмотрена регулировка подачи тепла, т.к. процесс горения контролировать невозможно. В случае прекращения горения перестает действовать циркуляционный насос

Плюсы газовых и жидкотопливных котлов:

  • простота обслуживания;
  • множество систем безопасности, часто дублирующих;
  • часть оборудования входит в комплект (циркуляционный насос, манометр).

Безусловное достоинство заключается в высоком КПД, которое в среднем составляет 98%.

Как сделать обвязку газового котла для отопления своими руками
По системам отопления может циркулировать вода температурой не более 105 °С, пар с нагревом до 130 °С или воздух до 60 °С. При превышении рабочих параметров срабатывает группа безопасности

Есть и минусы:

  • в случае отсутствия электричества, вся система останавливается, создается угроза разморозки;
  • высокая цена;
  • циркуляционный насос работает круглосуточно;
  • могут применяться только в закрытых системах.

При установке автономного котла, нужно учитывать постоянные затраты на электроэнергию. Циркуляционный насос работает постоянно, независимо от того, ведется нагрев теплоносителя или нет.

№2 — твердотопливные котлы ручной загрузки

В твердотопливных котлах загрузка и розжиг топлива происходят вручную. Регулировка интенсивности горения может производится в ограниченном диапазоне. Время работы определяется временем горения топлива одной загрузки.

Твердотопливные котлы являются наиболее универсальным решением, к их плюсам можно отнести:

  • независимость от электричества;
  • могут применяться в закрытых и открытых системах;
  • низкая цена.

Агрегаты этого типа работают на самом доступном виде топлива.

Есть существенные минусы:

  • как правило, поставляются с минимальным набором оборудования;
  • требуют постоянного контроля со стороны человека;
  • имеют низкий КПД.

Для решения традиционных “зимних” проблем одним из вариантов может быть применение в одном отопительном контуре двух котлов разных типов.

В обычном режиме работает автономный котел, а в случае аварии на газовой или электрической линии, вручную запускается твердотопливный отопительный агрегат.

Такая схема не позволит переохладиться отопительной системе и замерзнуть. Вторым вариантом, может быть применение специального, не замерзающего теплоносителя – антифриза.

От типа нагревательного агрегата во многом зависит выбор схемы обвязки котла отопления.

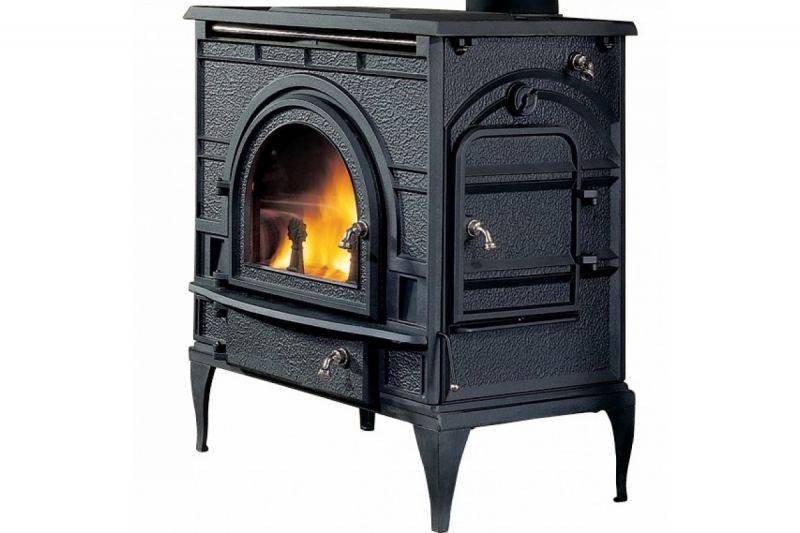

Котел на твердом топливе
При установке твердотопливного котла очень важно соблюдать все расстояния от стен

Конденсационные

Данную разновидность настенного газового котла относят к последним разработкам в области отопительного оборудования, его основное отличие от обычных — более высокий КПД, доходящий до 98%. Этого показателя добиваются за счет того, что для подогрева теплоносителя забирают тепловую энергию у продуктов сгорания, снижая их температуру на выходе до 50 °С. При этом внутри котлового теплообменника жидкость от горячего дыма превращается в пар и после охлаждения выпадает в конденсат, после чего процесс циклически повторяется.

Агрегаты конденсаторного типа обычно подвешивают на стенах, они имеют тепловую мощность в диапазоне от 20 до 110 киловатт.
Напольный газовый котел

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
3,520
5,525
6,530

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Что такое одноконтурный котёл

Из двух существующих разновидностей котлов, дифференцирующихся количеством встроенных контуров нагрева, одноконтурный отличается тем, что наделён только одной полезной функцией – теплоснабжением батарей для повышения комнатной температуры. Его конструкция сама по себе не способна осуществлять поступление горячей воды в кран, поэтому роль смесителя в данном случае сводится к нулю. Котлы бывают электрические (ТЭНовые, индукционные, электродные) и газовые, что обусловлено разными способами нагрева, мощности, расхода потребления.

Электрокотёл имеет следующую номенклатуру: центральная ёмкость, выполняющая функцию теплообменника, трубчатые нагревательные элементы (ТЭНы), входные — выходные патрубки в нижней части корпуса, циркуляционный насос для хождения воды в системе, терморегулятор, индикаторы. В индукционном котле вместо ТЭНов размещены катушки, которые приводит в движение электромагнитная индукция, выходной патрубок с горячей водой установлен на верхней крышке конструкции. Электродные котлы работают, соответственно, посредством установленных параллельно полюсов замкнутого электрического контура (анод и катод), формирующих электрическое напряжение и выделение тепла.

Газовый одноконтурный котёл оснащён теплообменником, камерой сгорания поступающего горючего от газовой горелки, трёхкодовым клапаном, циркуляционным насосом, расширительным бачком, клапаном для подсоединения к трассе, проводящей газ.

У всех современных моделей одноконтурных котлов в составе деталей, помимо патрубка входа-выхода воды, предусмотрены патрубки для подключения к внешним агрегатам водонагрева. Таким образом, реализуется возможность синтеза одноконтурного котла с бойлером косвенного нагрева для создания многофункциональной системы отопления и горячего водоснабжения дома.

Одно- и двухтрубная разводка системы отопления

Однотрубная система широко распространена в многоквартирных домах старой застройки. Температура воды от радиатора к радиатору постоянно понижается, что ведёт к неравномерному обеспечению теплом отдельных помещений. В двухтрубной системе теплоноситель распределяется равномерно по всем радиаторам, потерявший температуру, попадает во вторую трубу — «обратку». Таким образом, двухтрубная система обеспечивает дом теплом более равномерно.

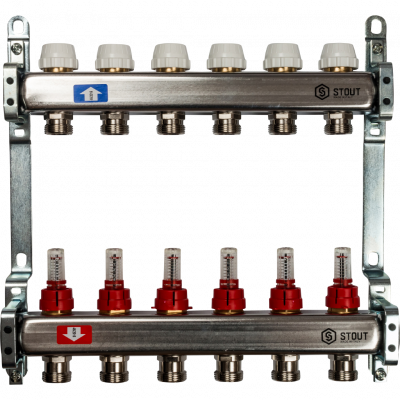

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

Каскадное подсоединение котлов

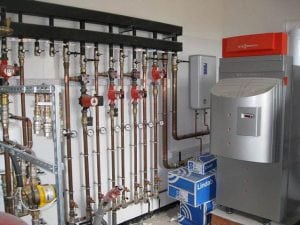

Обвязка нескольких котлов с гидроколлекторами
Концепция каскадирования котлов предусматривает распределение тепловой нагрузки между несколькими агрегатами, которые могут работать независимо и нагревать теплоноситель настолько, насколько этого требует ситуация.

Каскадировать можно как котлы со ступенчатыми газовыми горелками, так и с модулируемыми. Последние, в отличие от первых, позволяют плавно менять мощность нагрева. Стоит добавить, что если котлы имеют более двух ступеней регулировки подачи газа, то третья и остальные ступени делают их производительность меньше. Поэтому лучше пользоваться агрегатами с модулируемой горелкой.

При каскадном подключении основная нагрузка ложится на один из двух или трех котлов. Дополнительные два или три устройства включаются только тогда, когда нужно.

Особенности этого подключения следующие:

  1. Подводка и контроллеры выполнены так, что в каждом агрегате можно управлять циркуляцией теплоносителя. Это позволяет прекратить поток воды в отключенных котлах и избежать потерь тепла через их теплообменники или кожухи.
  2. Присоединение линий подачи воды всех котлов к одной трубе, а линий возврата теплоносителя – ко второй. По сути, присоединение котлов к магистралям происходит параллельно. Благодаря такому подходу теплоноситель на входе каждого агрегата имеет одинаковую температуру. Также это позволяет избежать движения нагретой жидкости между отключенными контурами.

Плюсом параллельного подключения является предварительный нагрев теплообменника перед включением горелки. Правда, такое преимущество имеет место тогда, когда используются горелки, которые зажигают газ с задержкой после включения насоса. Такой нагрев минимизирует перепад температуры в котле и позволяет избежать образования конденсата на стенках теплообменника. Это касается ситуации, когда один или два котла были выключены в течение длительного времени и успели остыть. Если же они недавно выключились, то движение теплоносителя перед включением горелки позволяет впитать остаточное тепло, которое сохранилось в топке

Обвязка котлов при каскадном подключении

Ее схема такова:

  1. 2–3 пары труб, отходящих от 2–3 котлов.
  2. Циркуляционные насосы, обратные и запорные клапаны. Они находятся на тех трубках, которые предназначены для возвращения теплоносителя в котел. Насосы могут не использоваться, если конструкция агрегата включает их.
  3. Запорные краны на трубках подачи горячей воды.
  4. 2 толстые трубы. Одна предназначена для подачи теплоносителя в сеть, другая – для возврата. К ним присоединены соответственные трубки, отходящие от котельных устройств.
  5. Группа безопасности на магистрали подачи теплоносителя. Она состоит из термометра, гильзы поверочного термометра, термостата с ручной разблокировкой, манометра, прессостата с ручной разблокировкой, резервной заглушки.
  6. Гидравлический разделитель низкого давления. Благодаря ему насосы могут создавать надлежащую циркуляцию теплоносителя через теплообменники их котлов независимо от того, каков расход отопительной системы.
  7. Контуры отопительной сети с запорной арматурой и насосом на каждом из них.
  8. Многоступенчатый каскадный контроллер. Его задача заключается в измерении показателей теплоносителя на выходе каскада (часто термодатчики стоят в зоне группы безопасности). На основе полученной информации контроллер определяет, нужно ли включать/отключать и как должны работать котлы, объединенные в одну каскадную схему.

Правильна схема подключения двух котлов к полной системе

Без подключения такого контроллера к обвязке работа котлов в каскаде невозможна, потому что они должны работать как единое целое.

Первично-вторичные кольца

Для котлов мощностью от 50 кВт или группы котлов, которые предназначены для отопления и горячего водоснабжения домов большой площади, применяется схема первично-вторичных колец. Первичное кольцо составляют котлы — генераторы тепла, вторичные кольца — потребители тепла. Причём потребители могут устанавливаться на прямой ветви и быть высокотемпературными, или на обратной — и называться низкотемпературными.

Для того чтобы в системе не было гидравлических перекосов и для разделения контуров, между первичным и вторичными кольцами циркуляции устанавливают гидроразделитель (стрелку). Он же защищает теплообменник котла от гидравлических ударов.

Если дом большой, то после разделителя устраивают коллектор (гребёнку). Чтобы система работала, нужно произвести расчёт диаметра стрелки. Выбор диаметра осуществляется на основании максимальной производительности (протока) воды и скорости потока (не выше 0,2 м/с) или как производная от мощности котла с учётом градиента температур (рекомендованное значение Δt — 10 °С).

Универсальная комбинированная схема

Эта система имеет такую обвязку:

  1. Два общих коллектора или гидроколлектора. К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
  2. Мембранный бак подключен к большому коллектору обратной линии.
  3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи, стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
  4. Группа безопасности установлена на коллекторе подачи теплоносителя.
  5. Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
  6. Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
  7. Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.

Аварийные контуры

В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами.

Первый вариант. Источник бесперебойного питания или генератор, которые будут питать циркуляционные насосы. По эффективности такой способ один из наиболее оптимальных.

Второй вариант. Обустраивается малое резервное кольцо, работающее по гравитационному принципу. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя. Полноценного отопления дополнительный контур обеспечить не может.

Третий вариант. При строительстве закладываются два полноценных контура, один работает по гравитационному принципу, второй с помощью насосов. Системы должны иметь возможность тепломассообмена на аварийный период.

Четвертый способ. Если водоснабжение централизованное, то при отключении насосов холодную воду подают в контуры отопления через специальную трубу с запорным вентилем (перемычку между системами водоснабжения и отопления).

В заключение предлагаем посмотреть видео о правилах расчета однотрубной системы отопления частного дома.

Виды и схемы отопления

Цель системы отопления заключается в переносе тепловой энергии от котла к радиаторам отопления. Перенос энергии осуществляется посредством циркуляции теплоносителя.

Отопительный контур может быть реализован следующими способами:

  • открытая однотрубная схема;
  • закрытая однотрубная схема;
  • закрытая двухтрубная схема.

Двухтрубная закрытая схема отопления является наиболее прогрессивной, обладает самым высоким КПД. Однако, является наиболее дорогой и сложной в реализации.

При нагревании, в системе отопления происходит увеличение объема теплоносителя, избыток теплоносителя собирается в расширительный бак.

При остывании происходит обратный процесс: теплоноситель уменьшается в объеме, система отопления засасывает теплоноситель из расширительного бака. По способу организации расширительного бака, системы делятся на открытые и закрытые.

Открытая схема отопительной системы

При открытой системе расширительный бак открыт, свободно сообщается с атмосферой. Общая схема расположения такая: отопительный котел располагается в самой нижней точке, расширительный бак – в самой верхней, относительно радиатора отопления.

Чем больше разница в высоте расширительного бака и самого верхнего радиатора отопления, тем лучше.

Галерея изображенийФото из Расширительный бачок в открытой системе отопления обеспечивает пространство для увеличивающейся в объеме при нагреве воды и способствует выводу пузырьков воздуха из теплоносителяВ качестве простейшего отопительного бачка может использоваться любая емкость с подсоединенной к ней трубой подачи и трубой переливаТрубу перелива устраивают сбоку, в 10 см от верха емкости. При превышении этой отметки избыток теплоносителя будет сливаться из бачкаДля эксплуатации в качестве расширительного бачка подойдет любая емкость: канистра, старый бидон, кастрюля с крышкой. Объем емкости не принципиален, но не меньше 4,5 -5 % от объема теплоносителяРасширительный бачок открытой системыСамодельные бачки для отопительных контуровПравила устройства трубы переливаВариант самодельного расширительного бачка

Циркуляция теплоносителя, в открытой однотрубной системе происходит естественным путем, движется нагретая вода или смесь ее с антифризом за счет гравитации.

Охлаждаясь теплоноситель становится тяжелее, из-за чего постепенно опускается в нижний уровень системы. Тяжелое вещество выталкивая более легкий, горячий теплоноситель.

Так они постоянно чередуются, т.е. происходит движение теплоносителя по кольцу отопительной системы.

Обвязка котла в открытой системе отопления
Схема обвязки котла в открытой системе отопления не требует обязательной установки контрольных приборов. В случае перегрева она самопроизвольно избавится от избытка теплоносителя

У такой организации отопительной системы есть свои достоинства:

  • самая простая схема;
  • нет необходимости в электричестве, потому что теплоноситель движется самотеком;
  • слабая чувствительность к аварийному повышению давления (например, при закипании).

На устройство системы с естественным движением теплоносителя понадобится меньше всего денежных средств, потому что ее нет смысла оснащать автоматикой, перепускными клапанами, циркуляционным насосом.

К сожалению, есть существенные недостатки:

  • постоянный контакт теплоносителя с воздухом, приводит к загазованности;
  • возможность охлаждения теплоносителя в морозы;
  • относительно медленная циркуляция теплоносителя;
  • невозможно добиться одинаковой температуры радиаторов отопления;
  • необходим большой объем теплоносителя.

При открытой системе, постоянный контакт теплоносителя с атмосферным кислородом, приводит в повышенной коррозии трубопроводов и радиаторов. Образование различных загрязнений снижает эффективность отопительной системы в общем.

С алюминиевыми и биметаллическими радиаторами такая система работает плохо.

Открытая система
При проточной системе с естественной циркуляцией важно соблюдать уклоны. Расширительный бак находится в самой верхней точке системы

Открытая однотрубная система отопления является наиболее простой в реализации и наименее эффективной. Применяется с котлами ручной загрузки. Используется, преимущественно, для отопления небольших частных построек в один два этажа.

Закрытая схема отопительной системы

При закрытой схеме системы отопления расширительный бак выполнен в виде стальной емкости, внутри которой находится резиновая груша или мембрана под давлением воздуха. При расширении теплоносителя, груша сжимается и освобождает дополнительный объем.

Схема обвязки котла закрытой системы отопления
В закрытой системе отопления избыток давления при перегреве теплоносителя отводится с помощью крана Маевского

Принудительная циркуляция теплоносителя позволяет значительно быстрее и равномернее прогревать все радиаторы отопления.

При этом, теплоноситель посредством специальных воздухоотводных клапанов единожды избавляется от всех имеющихся в нем газов. Трубопроводы остаются чистыми и коррозии не происходит.

Схема расположения котла и расширительного бака может быть любой: котел может находиться в подвале или на первом этаже. Расширительный бак, как правило, устанавливается рядом с котлом.

Преимущества закрытой системы:

  • чистый теплоноситель;
  • гарантированная циркуляция
  • свободное расположение оборудования;
  • минимальное количество теплоносителя;
  • небольшой диаметр трубопроводов.

Недостатки закрытой системы: постоянное избыточное давление, повышенная стоимость.

Закрытая, однотрубная система отопления остается, достаточно недорогой, позволяя применять все виды котлов.

Закрытая система
При закрытой системе отопления есть свобода монтажа. Расширительный бак может быть рядом с котлом

Однотрубная система отопления

По способу движения теплоносителя по схеме трубопровода и включенным в него приборам отопительные системы делятся на одно- и двухтрубные.

При однотрубной системе отопления от котла тянется основная магистраль большого диаметра – подача. Она выступает в роли транспортировщика горячего теплоносителя и сборщика его в остывшем виде.

К магистрали двумя более тонкими трубами последовательно подключаются радиаторы отопления. Одна из них принимает теплоноситель, вторая выпускает.

Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии.

Однотрубная категория делится на два подвида:

  1. Проточная. В проточной схеме нет подающего стояка как конструктивного элемента. Радиаторы верхнего этажа соединены с аналогами на расположенном ниже этаже. В этой схеме нельзя использовать регулировочные краны, чтобы не перекрывать доступ теплоносителя к следующим приборам.
  2. С байпасами. Согласно этому варианту радиаторы соединены стояками, но отделены от контура замыкающими звеньями. Теплоноситель поступает из подающего стояка. Распределяется порциями по всем приборам, в которые поступает практически в одно время, благодаря чему меньше остывает.

Отопительный контур с байпасами позволяет регулировать температуру и ремонтировать вышедший из строя прибор, не отключая целиком систему.

В этом отношении проточный вариант проигрывает так же, как и по скорости остывания теплоносителя. Зато проточная разновидность проще в реализации.

Схемы обвязки котлов в однотрубной системе отопления
В однотрубных системах с принудительной циркуляцией нагретый теплоноситель поднимается по главному стояку и распределяется по последовательно соединенным батареям

Если однотрубная схема применяется в контуре отопления с естественной циркуляцией теплоносителя, обратных стояков вообще нет, а для подключения приборов применяется только верхняя разводка.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

  • простота реализации;
  • отличный вариант для небольших домов;
  • экономия материалов.

Подключаем твердотопливный котёл к системе отопления: проблемы и их решение

Однотрубная горизонтальная схема отопления — отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Двухтрубная система отопления

При двухтрубной системе отопления одна магистраль подает горячий теплоноситель,нагретый котлом. Вторая – принимает и отводит его в охлажденном виде обратно в нагревательный агрегат.

Принимающая труба называется подачей, собирающая труба именуется обраткой. Подключение радиаторов отопления происходит параллельно.

Теплоноситель в самом холодном радиаторе имеет самую низкую температуру, соответственно сильнее остальных давит. Циркуляция теплоносителя тем интенсивнее, чем больше разница в температуре между подачей и обратной подводками.

Как следствие, холодный радиатор будет быстрее прогреваться. Таким образом, температура во всех приборах, подключенных к одному коллектору, выравнивается.

Плюсы отопления с двумя трубами:

  • настройка по температурным параметрам одного радиатора не влияет на остальные;
  • гидродинамическая устойчивость всей системы;
  • легко позволяет подключать устройства для регулировки подачи горячей воды;
  • все трубопроводы можно спрятать в полах или стенах;
  • высокая скорость и эффективность.

Двухтрубные системы бывают с верхней и нижней разводкой, с тупиковой и попутной транспортировкой теплоносителя. Бывают с естественным его движением и с принудительной циркуляцией, стимулируемой циркуляционными насосными аппаратами.

Варианты схем обвязки котлов отопления
Двухтрубная отопительная система сложнее и дороже однотрубной, но по степени создания комфортных условий существенно превосходит ее (кликните для увеличения)

В контурах с естественной циркуляцией котел устанавливается

Из минусов можно выделить следующие:

  • двойное количество трубопроводов;
  • сравнительно высокая цена;
  • необходимость в применении запорной и регулирующей арматуры.

Двухтрубная система, несмотря на сложную конструкцию, является предпочтительным решением, особенно в применении с автономными котлами.

Двухтрубная система отопления
Схематическое изображение системы с котлом, циркуляционным насосом и двумя трубами – для горячего теплоносителя и охлажденного (обратка). Разбор теплоносителя происходит с пары коллекторов

Если не прибегать к сложным теплотехническим расчетам, то можно воспользоваться многолетним опытом строительства в средней полосе.

Для сооружения подающей и собирающей магистрали применять рекомендовано двухдюймовые трубы (Ø 50 мм), присоединяемые к котлам.Стояки выполняются из труб аналогичного размера.

Батареи в зависимости от количества секций подключаются к подаче и обратке трубами 1,5ʺ (на 25-35 секций), 1ʺ (на 10-25 секций), 3/4ʺ (меньше 10 секций).

При сооружении автономной системы отопления с одним или более котлом для достижения наибольшей эффективности и комфортного микроклимата, подходит двухтрубная система.

Она может применяться на любых объектах. Работает с любыми типами радиаторов отопления и любыми котлами.Выбор схемы отопления зависит от желаемого соотношения цена-качество и приобретенного отопительного котла.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

  • можно отапливать многоэтажные здания;
  • экономия на спускниках воздуха;
  • можно создать систему с естественной циркуляцией теплоносителя.

Присутствуют и некоторые недостатки:
Подключаем твердотопливный котёл к системе отопления: проблемы и их решение

Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

  • повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать;
  • в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Несмотря на минусы, схема остается довольно популярной и распространенной.

Особенности монтажа двухтрубных систем с верхней разводкой

Данная схема предусматривает отсутствие необходимости в расположении отопительного котла в самой нижней точке. Сразу после котла подающая труба отводится вверх, а в самой верхней точке устанавливается расширительный бак. Подача теплоносителя в радиаторы осуществляется сверху, поэтому здесь используется боковая или диагональная схема подключения радиаторов. После этого остывший теплоноситель отправляется в обратную трубу.

Рекомендации по выбору и подключению радиаторов

Обычный домовладелец, зайдя в магазин отопительной техники и увидев там широчайший выбор различных радиаторов, может сделать вывод, что подобрать батареи для своего дома не так-то легко. Но это первое впечатление, на самом деле их разновидностей не так уж много:

  • алюминиевые;
  • биметаллические;
  • стальные панельные и трубчатые;
  •  чугунные.

Секционные батареи из алюминиевого сплава имеют наилучшие показатели теплоотдачи, недалеко от них ушли и биметаллические обогреватели. Разница меж теми и другими в том, что первые сделаны целиком из сплава, а вторые имеют внутри трубчатый стальной каркас. Это сделано с целью использования приборов в централизованных системах теплоснабжения высотных домов, где давление может быть довольно высоким. Поэтому устанавливать биметаллические радиаторы в частном коттедже не имеет смысла вообще.

Следует отметить, что монтаж отопления в частном доме выйдет дешевле, если приобрести стальные панельные радиаторы. Да, их показатели теплоотдачи меньше, чем у алюминиевых, но на практике вы вряд ли ощутите разницу. Что касается надежности и долговечности, то приборы успешно прослужат вам не менее 20 лет, а то и более. В свою очередь, трубчатые батареи стоят значительно дороже, в этом отношении они ближе к дизайнерским.

Стальные и алюминиевые приборы отопления объединяет одно полезное качество: они хорошо поддаются автоматическому регулированию с помощью термостатических вентилей. Чего не скажешь о массивных чугунных батареях, на которые ставить такие вентили бессмысленно. Все из-за способности чугуна долго нагреваться, а затем какое-то время сохранять тепло. Также из-за этого снижена скорость прогрева помещений.

Если затрагивать вопрос эстетики внешнего вида, то предлагающиеся ныне чугунные ретро-радиаторы гораздо красивее любых других батарей. Но и стоят они баснословных денег, а недорогие «гармошки» советского образца МС-140 подойдут разве что для дачного одноэтажного дома. Из вышесказанного напрашивается вывод:

Реализация системы отопления

Вооружившись необходимыми знаниями о принципах и достоинствах каждой схемы отопления, можно составить порядок действий:

  • выбор схемы отопления;
  • выбор котла отопления;
  • приобретение необходимого оборудования;
  • монтаж.

Для устройства открытой, однотрубной схемы отопления, достаточно иметь термометр (в подавляющем большинстве случаев, идет в комплекте с котлом) и расширительный бак, как правило, самодельный.

Для закрытых систем, минимально необходимое оборудование сходно и рассмотрено далее.

Шаг #1 — приобретение необходимого оборудования

В обязательный перечень оборудования для закрытых систем отопления входит:

  • расширительный бак;
  • предохранительный клапан сброса избыточного давления;
  • циркуляционный насос;
  • автоматический воздухоотводный клапан;
  • в случае двухтрубной системы, коллекторы (другое название – гребенки);
  • трубы.

При приобретении отопительного котла для автономного водоснабжения часть оборудования можно не приобретать. Предложенное к продаже оборудование, как правило, уже оснащено циркуляционным насосом, предохранительным клапаном, расширительным баком, манометром.

Котельное оборудование
Перед выбором необходимого оборудования следует начертить схему в масштабе и составить список требующихся элементов

Шаг #2 — монтаж котлов отопления

Котлы отопления выпускают в напольном и настенном варианте. Монтируются они в зависимости от варианта исполнения.

В ряду настенных котлов есть турбированные. Это котлы, которые принудительно отводят отработанные газы и подают воздух в камеру сгорания.

В таких котлах происходит сверхэффективная переработка топлива, вследствие чего, отработанные газы имеют низкую температуру.

Отвод газов и подача воздуха, производится с помощью специальной коаксиальной трубы. Труба горизонтально с небольшим уклоном выводится на улицу. Уклон необходим для стекания образующегося конденсата на улицу, а не внутрь котла.

Выбор схемы обвязки настенного котла может быть только закрытого типа, поскольку все настенные котлы являются автономными.

Во всех остальных котлах, включая напольные ручной загрузки, сброс отработанных газов производится в вертикальный дымоход. Часть дымохода, выходящая на улицу, должна быть утеплена для предотвращения образования конденсата.

Для напольного, твердотопливного котла отопления необходимо прочное основание и площадка из несгораемого материала (лист железа, керамическая плитка). Схема обвязки напольного котла ручной загрузки может быть открытой и закрытой, однотрубной и двухтрубной.

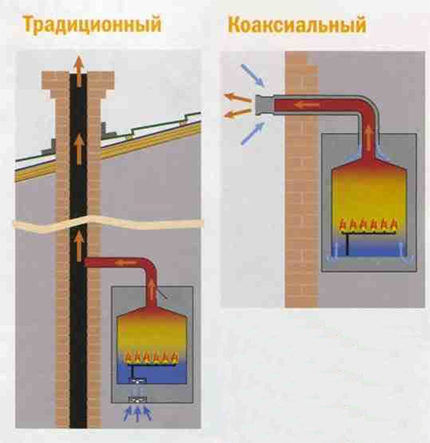

Дымоход
При монтаже настенного котла с коаксиальной трубой. Лучшее место – наружная стена котельной, так длина трубы будет минимальной

Шаг #3 — выбор и монтаж расширительного бака

Даже если в котле отопления уже установлен расширительный бак, настоятельно рекомендуется установить дополнительный. Объем расширительного бака выбирается исходя из объема теплоносителя.

Хорошим вариантом монтажа расширительного бака будет установка на стандартной гребенке, вместе с автоматическим воздухоотводным клапаном и манометром.

Перед монтажом расширительного бака, его необходимо накачать воздухом до рекомендованного давления, обычно 1,5-2,0 Атм. Установку расширительного бака лучше делать рядом с котлом.

Расширительный бак
Для надежной работы устройства, необходимо хотя бы 1 раз в год проверять давление воздуха, используя специальное приспособление для его измерения

Шаг #4 — установка циркуляционного насоса

Необходимость применения дополнительного циркуляционного насоса, его параметры определяются гидротехническим расчетом. Есть несколько общих замечаний.

Эксплуатация циркуляционного насоса рассчитана на температуру порядка 60 °С. Поэтому насос целесообразно монтировать на обратно трубе, с более холодным теплоносителем.

Также в целях безопасности, если теплоноситель перегреется до образования пара, при установке насоса на прямой трубе, крыльчатка насоса перестанет работать, что приведет к еще большему перегреву.

На корпусе циркуляционного насоса отчетливо отмечено направление движения теплоносителя. Ориентация у циркуляционного насоса может быть любой, однако ротор должен всегда оставаться в горизонтальной плоскости.

Циркуляционный насос в схеме обвязки котла
Допускается монтировать насос, таким образом, чтобы вал вращался во втулках скольжения. В противном случае, насос быстро выйдет из строя

Шаг #5 — автоматические воздухоотводные клапаны

Даже при образовании воздушных карманов, для отвода газов, будет достаточного одного клапана. Рано или поздно воздух, растворяясь в теплоносителе выйдет через клапан. Однако, скорость растворения мала и на такой отвод газа может уйти до нескольких месяцев.

Правильная настройка возможна только на полностью развоздушенной системе. Чтобы не ждать несколько месяцев, необходимо установить несколько автоматических клапанов.

Хорошее место для установки автоматических клапанов – на гребенках и коллекторах.

Блок безопасности
Предохранительный клапан, манометр, автоматический воздухоотводный клапан имеет смысл монтировать вместе – в блок безопасноти

Шаг #6 — выбор места и монтаж коллектора

Назначение коллектора – распределение теплоносителя по потребителям. Потребителями могут выступать теплые полы, радиаторы отопления, змеевики в ванных комнатах.

Конструктивно коллектор представляет собой отрезок трубы с несколькими отводами. Количество отводов должно соответствовать количеству потребителей.

Для двухтрубной системы количество коллекторов как минимум составляет два. Для каждого отвода предусмотрена регулировка объема подаваемого теплоносителя.

При организации отопления двухэтажного и более дома для каждого этажа делается своя пара коллекторов. Если есть теплые полы, для них необходимо выделить отдельный коллектор.

 Отдельные коллекторы необходимы по следующим причинам:

  • из-за разности гидродинамического сопротивления трубопроводов между ближайшим и дальним радиаторами отопления;
  • при различных характеристиках потребителей;
  • для надежной настройки всей системы.

Из-за разного гидродинамического сопротивления может понадобиться установка дополнительного циркуляционного насоса в схему обвязки котла отопления, например, на коллекторе теплых полов.

Для удобства регулировки коллекторы монтируют в одном месте, в специальном шкафу.

Коллектор
Коллектор отличное место для монтирования вспомогательного оборудования: манометров, предохранительных клапанов, расходомеров

Шаг #7 —монтаж трубопровода

Следующий этап обустройства – монтаж труб отопления. В зависимости от типа системы этот этап работ будет немного отличаться. Предлагаем ниже рассмотреть особенности сборки трубопровода для одно- и двухтрубной системы.

Трубы для однотрубной системы

Для однотрубных систем самыми распространенными являются стальные трубы. Большой выбор диаметров и не высокая стоимость делают такой выбор предпочтительным.

При монтаже труб следует соблюдать уклон не менее 5мм на погонный метр. Эстетически наклонные трубы смотрятся хуже, но обеспечивают надежную циркуляцию теплоносителя, даже в случае отключения циркуляционного насоса.

Подключение радиаторов отопления, в открытой системе, производят трубой минимального диаметра 32 мм. Прямую и обратную магистрали выполняют из труб большего диаметра, минимум 50мм.

Трубы
Стальные трубы – практичный материал, но подвержены коррозии и требуют покраски. Полимерные трубы обладают меньшим гидравлическим сопротивлением, потому могут применяться меньшего диаметра

Трубы для двухтрубной системы

Двухтрубная система не требует больших диаметров. Материал труб может быть разнообразным: полипропилен, металлопластик и т.д.

Главное, чтобы трубы могли выдержать давление и температуру. Поскольку двухтрубная система не требует естественной циркуляции, трубы прячут в подпольное пространство или в стены. Все трубы должны быть изолированы для предотвращения теплопотерь.

Трубы, соединяющие коллектора имеют диаметр 20-25 мм., соединяют приборы отопления 16-20 мм. соответственно.

Металлопластик
Применение современных материалов и техники монтажа не потребует сварки. Весь монтаж производится, как в конструкторе

Каждый изгиб трубы добавляет гидродинамическое сопротивление, по возможности его следует избегать. Большая разница в гидродинамическом сопротивлении веток одного коллектора сделает трудным или невозможным регулирование.

После монтажа всех компонентов обязательно производится опрессовка повышенным давлением. Давление должно оставаться постоянным как минимум в течение суток.

Если система отопления успешно прошла испытания, обвязку котла отопления, можно считать законченной.

Схемы подключения

Обвязать два разнотипных котла в одной тепловой схеме очень ответственный этап. Любая даже незначительная ошибка, кроме неэффективности работы теплового оборудования, может создать аварийную ситуацию в доме.

Расчет двухкотловой схемы подключения нужно поручить проектной организации, чтобы они могли подобрать наиболее оптимальную пару агрегатов с параллельной или последовательной обвязкой и вариантами управления: автоматическим или ручным.

Котлы с автоматическим управлением

Подключение двух котлов отопления в одну систему: схема обвязки, требования

С точки зрения гидравлики эта схема не имеет больших отличий от ручного принципа управления, только в ней устанавливается 2 обратных клапана.

Это требуется с целью исключения "паразитных" или холостых потоков теплоносителя через котлоагрегат, который находится в резерве. Такую проблему также решают путем установки гидрострелки. Обратные клапаны устанавливают на обратной магистрали, направленные друг на друга.

Для данной системы также потребуется термостат, отключающий насос для принудительной циркуляции. Когда в котле выгорит уголь, не будет никакого смысла циркулировать вхолостую воду через остановленный аппарат, тем самым создавая сопротивление для работы второго устройства.

Схема подключения 2-х котлов с ручным управлением

В этом варианте для согласованности работы котлоагрегатов нужна только запорно-регулирующая арматура. Все оперативные переключения между агрегатами выполняются руками оператора путем открытия/закрытия 2-х вентилей на линии обратного теплоносителя. Для полного прекращения движения горячей воды потребуется отключить 4-е вентиля, соответственно по паре на подаче и обратке.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

В подобных схемах предусматриваю расширительные бачки для компенсации теплового расширения воды при нагреве котла из холодного состояния. Не рекомендуется в целях экономии оставлять один бак, поскольку он может не справится с нагрузкой во время работы двух котлов.

Автоматическое управление

Схема с автоматическим управлением с точки зрения гидравлики практически не отличается от ручного способа. Единственное различие —  установка двух обратных клапанов.

Они ставятся с целью недопущения холостого протока теплоносителя через временно отключенный котел. Проблема решается установкой гидрострелки. Обратные клапаны располагают на обратке, направленными один на другой.

Обвязка двух котлов

Схема обвязки двух котлов с автоматическим управлением

Для автоматической системы также необходима установка термостата, отключающего насос для принудительного перемещения теплоносителя. Когда в топке выгорит твердое топливо, смысла в холостой циркуляции воды через отключившийся аппарат нет, так как этим создается дополнительное сопротивления для второго котла.

Ручное управление

При реализации этого варианта для сбалансированности работы двух котлов требуется лишь запорно-регулирующая арматура. Все переключения между котлами осуществляются самим оператором путем открытия/закрытия двух вентилей на обратке. Для полного прекращения циркуляции нагретой воды необходимо отключение четырех вентилей —  двух на подаче и двух на обратке.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Обвязка двух котлов с ручным управлением

В схемах с ручным управлением необходимо предусмотреть установку двух расширительных бачков, с помощью которых компенсируется тепловое расширение воды в процессе постепенного прогрева холодного котла. Один бак с одновременной нагрузкой от двух агрегатов справиться не в состоянии.

Котлы на диз. топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, вам вполне подойдет ручное подключение. Электрический котел будет работать, как аварийный на тот случай, что по какой-то причине котлы вышли из строя. Не просто остановились, а сломались и требуют ремонта. Возможно так же и автоматическое включение, как функция времени. Электрический котел может работать в паре на сжиженном газе и котлом соляровом по ночному тарифу. В связи с тем, что ночной тариф обходится дешевле за 1кВТ/час, чем 1 литр солярки.

Сочетание электрического котла и дровянного

Данная комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного. Дровяной котел используется как основной. Он отапливает помещение днем, а электро включается, чтобы дотопить ночью. Или в случае длительного не проживания в доме — электрический котел поддерживает температуру, чтобы не промораживать дом. Ручное тоже возможно для экономии электричества. Электрический котел будет включаться вручную, когда Вы уезжаете и выключаться, когда вернулись и начали отапливать дом с помощью котла, работающего на дровах.

Сочетание газового и электрического котлов

В этой комбинации подключения двух котлов электрокотел может выступать и как резервный, и как основной. В этой ситуации больше подходит схема ручного подключения в сравнении с автоматической. Газовый котел проверенный и надежный агрегат, который долгое время может работать без поломок.  Параллельно в систему подключать электрокотел для подстраховки в автоматическом режиме нецелесообразно. При выходе из строя газового котла – всегда вручную можно включить второй агрегат.

Способы включения

Существуют два способа обвязки работающих в паре котлов:

  • последовательная;
  • параллельная.

При реализации последовательной обвязки котлы подключаются поочередно, установка и устройство дополнительных узлов и линий не требуется. Первый аппарат по ходу движения теплоносителя прогревает его, второй — доводит воду до требуемой температуры.

Такой вариант используется редко и только для отопителей малой мощности. Он считается нерациональным, так как невозможно демонтировать один котел для ремонта, не отключая другого. Схема неработоспособна при неисправности даже одного из двух агрегатов. Для модернизации и повышения эффективности используется дополнительная арматура, а также устанавливается байпасная линия.

Последовательная обвязка двух котлов

Последовательная обвязка

При параллельной обвязке обустраиваются две точки соединения потоков на прямой подаче теплоносителя и на обратке. Котлы функционируют независимо друг от друга. При этом возможна установка блока автоматического управления и гидрострелки.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Последовательное и параллельное включение

Последовательная, предполагает поочередное включение агрегатов без дополнительных линий и узлов. При этом первый по ходу движения воды агрегат нагревает ее, а второй — догревает до нужной температуры.

Параллельная схема предполагает обустройства двух точек соединения потоков на прямом и обратном теплоносителях. В этом варианте котлы работают независимо друг от друга.

Подключение двух котлов отопления в одну систему: схема обвязки, требования
Последовательная схема

Первый вариант применяется для небольших источников нагрева. На практике  он встречается довольно редко и считается непрактичным, поскольку нельзя снять для ремонтных операций один агрегат, не нарушив работоспособность другого.

Такая схема будет неработоспособной при неисправности даже одного агрегата. Сегодня эта схема частично модернизирована за счет установки байпасных линий и дополнительной запорно-регулировочной арматуры.

Параллельное включение в единой обвязке разнотипных котлоагрегатов считается преимущественным и допускает установку гидрострелки и автоматического блока управления.

Подключение двух котлов отопления в одну систему: схема обвязки, требования
Параллельное подключение

Организация дымохода

Подключение настенного котла предусматривает использование коаксиального дымохода, выходящего через стену здания на улицу.

Конструктивно устройство представляет собой отрезок трубы с двумя оболочками — по внутренней камере горячие продукты горения выходят наружу, а через внешнюю происходит всасывание воздуха для работы газовых горелок. Коаксиальный дымоход при выходе наружу наклоняют вниз на 3 — 5 градусов для стекания конденсата на землю.

Для подключения напольного агрегата используют вертикальный дымоход, основные требования ко всем видам:

  • Материалы исполнения дымохода должны быть негорючими и коррозионностойкими, обычно это оцинкованная сталь или нержавейка.
  • Участок вертикального дымохода на чердаке или при выходе на крышу, имеющий контакт с наружным воздухом, должен быть теплоизолирован. Это предотвратит чрезмерное появление конденсата.
  • Сечение дымохода не должно быть меньше диаметра выходного патрубка котла.
  • В дымоходной трубе должны быть предусмотрены окошки для прочистки.
  • По пути следования продуктов сгорания не должны располагаться изгибы и повороты трубы (их число не может быть больше 2-х).
  • Длина соединительного котлового патрубка с дымоходной трубой не должна превышать 250 мм.
    Коаксиальный дымоход для котла

Решая задачу, как подключить котел к отопительной системе, рассматривают функциональные возможности оборудования и выбирают правильную схему его соединения с трубопроводом, запорно-регулирующей арматурой и приборами. Стоит отметить, наибольшей сложностью обладает схема подключения двухконтурного газового котла или его одноконтурного аналога к бойлеру косвенного обмена, однако и в этих вариантах правильно провести монтаж по силам работнику даже с небольшим опытом.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

  • Возможность увеличить протяженность отопительных систем;
  • Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
  • Возможность спроектировать отопление любого уровня сложности;
  • Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

  • Покупка циркуляционного насоса влечет за собой дополнительные затраты;
  • Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
  • Возможные шумы, распространяющиеся по всему дому.
    Схемы обвязки котла отопления при различных видах циркуляции и контурах

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Схемы обвязки по типам котлов

Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.

Наиболее популярные пары двухкотловых схем:

  • газовое топливо и электроэнергия;
  • газ и твердое топливо;
  • дрова и электроэнергия;
  • пропан и электроэнергия;
  • печное топливо и электроэнергия;
  • пеллеты и электроэнергия.

Подключение газового и напольного твердотопливного котла

Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.

Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.

Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.

Более того, закрытая система теплоснабжения с применением газового и твердотопливного котлоагрегатов недопустима и является серьезным нарушением правил пожарной безопасности.

Нагреватели постоянного горения

Они изготовляются из чугуна или стали, содержат одну или две топки, работают только на угле и дровах, цикл работы составляет 4–6 часов, топливо подается вручную. Схема управления таким оборудованием в основном механическая, температура котла 60–70 градусов, разница между подачей и обраткой 20 градусов.

Потребляемая мощность от 7 до 50 кВт, а КПД – 80–90%.

Устройства длительного горения

Стальные однотопочные агрегаты – топка расположена сверху, что обеспечивает более длительное горение одной закладки (дрова более 24 часов, уголь – до 144 часов) и равномерный прогрев теплоносителя.

Работает на дровах и их производных (брикеты, опилки, стружка и прочее), а также на угле. Температура котла 70–80 градусов, мощность до 50 кВт, КПД – 90–95%. Подача топлива происходит вручную.

Схема обвязки настенного газового котла

В самом простом случае обвязка котла содержит только отсечные краны на входе в котел — чтобы при необходимости можно было провести ремонтные работы. Еще на обратном трубопроводе, идущем из системы отопления, ставят фильтр-грязевик — для удаления возможных загрязнений. Вот и вся обвязка.

Пример обвязки настенного газового котла (двухконтурного)Обвязка котла отопления своими руками: схемы и правила

На фото выше стоят угловые шаровые краны, но это, как вы понимаете, не обязательно — вполне можно поставить обычные модели, а трубы развернуть ближе к стене при помощи уголков. Также обратите внимание, что с двух сторон от грязевика стоят краны — это для того, чтобы была возможность снять его и почистить без слива системы.

В случае подключения одноконтурного настенного газового котла все еще проще — подводят только газ (подключают газовщики), подачу горячей воды к радиаторам или водяному теплому полу и обратку от них.

Схемы обвязки напольных газовых котлов

Напольные модели газовых отопительных котлов тоже снабжены автоматикой, но не имеют ни группы безопасности, ни расширительного бака, ни циркуляционного насоса. Все эти устройства приходится устанавливать дополнительно. Схема обвязки из-за этого выглядит немного сложнее.

Схемы обвязки напольного газового котлаОбвязка котла отопления своими руками: схемы и правила

На двух схемах классической обвязки котла установлена дополнительная перемычка. Это так называемая «антиконденсационная» петля. Нужна она в больших системах, если температура воды в обратном трубопроводе слишком низкая, она может вызвать образование конденсата. Чтобы устранить это явление и устраивают эту перемычку. С ее помощью к обратному трубопроводу подмешивается горячая вода с подачи, подымая температуру выше точки росы (обычно 40 °C). Есть два основных способа реализации:

  • с установкой в перемычке циркуляционного насоса с выносным датчиком температуры (а фото вверху справа);
  • с использованием трехходового клапана (на фото внизу слева).

В схеме с циркуляционником на перемычке (конденсационный насос) ее делают трубой на шаг меньшего диаметра чем магистрали. Датчик прикрепляют к трубе обратки. При понижении температуры ниже заданной, включается цепь питания насоса, добавляется горячая вода. Когда температура станет выше пороговой, насос отключается. Второй насос — собственно системы отопления он работает все время, пока работает котел.

Во второй схеме с трехходовым клапаном он открывает подмес горячей воды при понижении температуры (выставляется на клапане). Насос в этом случае стоит на обратном трубопроводе.

Стыковка с бойлером косвенного нагрева

Если настенный теплогенератор снабжен патрубком для подсоединения накопительного бака, то обвязка выполняется согласно предыдущей схеме, только добавляется 1 стык с шаровым краном. Поскольку в дешевых версиях котлов подобный штуцер (и переключающий клапан внутри) не предусмотрен, воспользуйтесь схемой, показанной ниже на чертеже.

Чтобы связать простой одноконтурный отопитель со стационарным бойлером ГВС, приобретите трехходовой электроклапан и механический термостат с погружным датчиком, вставляемым внутрь соответствующей гильзы бака. Как функционирует такое подключение:

  1. Приоритет нагрева всегда находится на стороне бойлера. Пока термодатчик фиксирует недостаточно высокую температуру емкости (настраивается вручную), весь теплоноситель направляется в греющий змеевик.
  2. Когда вода достигнет требуемой температуры, накладной датчик оповестит контроллер котла, а тот запустит сервопривод клапана и переключит поток теплоносителя на батареи либо контуры напольного обогрева.
  3. По мере водоразбора из емкости или естественного остывания температура воды в баке снижается. Термоэлемент сигнализирует электронному блоку котла, клапан снова переводит теплоноситель на бойлер.

Подключение термостата для загрузки бойлера
Если у агрегата отсутствуют «мозги» — блок электроники, накопитель подсоединяется по способу ТТ-котла

Справка. Теплогенератор, правильно подобранный по мощности, нагревает емкость ГВС за 15—25 минут. Горелка работает в максимальном режиме.

Схемы для напольного теплогенератора

Главное отличие обвязки стационарного котла от настенного заключается в добавлении вспомогательных элементов, которые отсутствуют в его конструкции изначально:

  • циркуляционный насос – ставим на подачу или «обратку», разницы никакой нет;
  • для беспроблемного снятия насоса по бокам предусматриваем 2 крана;
  • расширительный мембранный бак подключаем к обратной линии, на подводке тоже устанавливаем отсекающую арматуру;
  • сразу на выходе из отопителя монтируем отдельную группу безопасности без всяких кранов.

Остальные детали обвязки – краны, грязевики – применяем согласно схеме. Мы сразу решили показать подсоединение двухконтурного напольного агрегата, чтобы не делать несколько идентичных картинок.

Обвязка напольного теплогенератора на 2 контура
Насос допускается устанавливать как на подаче, так и на обратном трубопроводе

Замечание. Существуют напольные котлы импортного производства (например, Protherm), оборудованные по образцу настенных аппаратов – расширительной емкостью, насосом, предохранительным клапаном и даже встроенным бойлером. Такие теплогенераторы обвязываются по аналогии с подвесными котлами и могут работать только в закрытой системе с избыточным давлением теплоносителя.

Простейшие напольные модели с механической газовой автоматикой не включаются в домовую электросеть и подсоединяются к гравитационной (самотечной) системе водяного отопления по похожей схеме. В чем разница:

  • диаметр подключаемых магистралей – 40…50 мм (внутренний);
  • трубы подводятся к агрегату с уклоном 3—5 мм на 1 метр длины;
  • применяется расширительный бачок открытого типа, устанавливаемый в наивысшей точке – на подающем стояке;
  • вспомогательный насос монтируется на байпасе вместе с грязевиком и запорной арматурой.

Агрегат на 2 контура в самотечной системе
На основных магистралях придется использовать краны большого диаметра — DN40 либо DN50

Ставить в открытую систему группу безопасности бессмысленно – избыточное давление в сети равно нулю, манометр ничего не покажет, а сбросной клапан никогда не сработает. Воздухоотводчик тоже бесполезен – пузыри уходят в атмосферу через расширительный резервуар в процессе заполнения.

Если необходимо подвязать к навесному агрегату контуры ТП и радиаторы, система делится на 2 ветки. К одной подключается распределительный коллектор теплых полов, ко второй – радиаторная сеть.

Подключение батарей и теплых полов к напольному котлу
В здании небольшой площади контуры ТП могут работать без смесительного узла и дополнительного насоса — температуру в петлях поддерживают термоголовки RTL

Газовые котлы и их характеристика

В частных домах большой популярностью пользуются газовые котлы. Однако установить такой котел можно в случае наличия газового трубопровода. Функционируют газовые котлы за счет природного топлива, которое является не только эффективным, но еще и недорогим. Преимуществом газовых котлов является то, что они функционируют самостоятельно. Для этого нужно лишь задать соответствующие параметры, после чего наслаждаться комфортной температурой в доме.

газовый котел

Недостатком газового оборудования является то, что газ – это среда повышенной опасности, так как при его утечке он взрывается от малейшей искры. Выбирая газовое оборудование для отопления дома, немаловажно обратить внимание на такие параметры:

  • Производительность агрегата. Выбор устройства по производительности осуществляется на основании квадратуры дома.
  • Потребляемая мощность. От мощности зависит, как быстро агрегат сможет обогреть дом.
  • Количество контуров. Одноконтурные предназначены только для обогрева системы отопления, а двухконтурные помимо отопления, еще и нагревают воду, используемую для бытовых нужд.
  • Способ установки. Различают котлы напольного и настенного способа расположения.
  • Очистка отработанных газов. Как происходит очищение устройства от отработанных газов.

Настенные варианты пользуются огромной популярностью, но существенным их недостатком является функционирование не только при наличии газа, но еще и электроэнергии. Газовые котлы имеют встроенные насосы, а также электронные датчики, функционирующие от электрической сети. Как только отключают электричество, то функционирование такого котла прекращается.

Это интересно! Чтобы газовый котел функционировал при отключении электроэнергии, для этого устанавливаются дополнительно специальные источники бесперебойного питания.

Газовые котлы парапетного типа не имеют встроенных электронных датчиков, поэтому они могут работать даже при отключении электроэнергии. Циркуляционный насос для таких котлов устанавливают дополнительно при необходимости. В основу газовых котлов входят следующие составляющие:

  • горелка;
  • расширительный бак;
  • насос циркуляционный;
  • манометр;
  • термометр;
  • теплообменник;
  • система отвода отработанных газов (дымоход).

Выпуск газа

Вторая часть запуска – это сброс воздуха с насоса, для чего регуляторы нагрева приводятся в рабочее положение. Происходит включение циркуляционного насоса, которое сопровождается слабым гулом и журчанием воды. Чтобы устранить шумы, нужно выпустить воздух из системы отопления: слегка откручивается крышка в центре насоса, а когда вместо газов начнет выходить вода, то крышка закручивается назад.

Подсоединение котла к источникам питания

Если котёл работает на газовом топливе, то к нему нужно организовать подачу газа. При магистральном газоснабжении это должен сделать работник газовой службы. Если отопление от баллонов, нужно заключить договор аренды с Газтехнадзором, а монтаж поручить компании, имеющей разрешение на данный вид работ. Все работы, связанные с газом, потенциально опасны и это не тот момент, когда стоит экономить и выполнять работу своими руками.

Электрокотёл нужно присоединить к сети. Котёл и клеммная коробка должны быть заземлены, все соединения выполняются медной проводкой с сечением не меньше указанного в техническом паспорте к оборудованию.

Котёл на твёрдом топливе всегда автономен и требует только присоединения труб отопления и горячего водоснабжения. Подключения к электрическим цепям питания требуют только блоки автоматического управления, если они задействованы.

Основные требования при проектировании

Проектирование котла — самый важный этап в процессе строительства.
Все требования по монтажу котлов, работающих на газовом топливе должны отвечать следующим разделам СНИП:

  1. Дома жилые одноквартирные, No 31-02/2001.
  2. Газоснабжение, No 2.04.08/87.
  3. Отопление, вентиляция и кондиционирование, No 41-01/2003.
  4. Пожарная безопасность зданий и сооружений, No 21-01/97.
  5. Внутренний водопровод и канализация зданий, No 2.04.01/85.

Для того, чтобы исключить ошибки, которые могут привести к финансовым потерями, необходимо обратиться в проектную компанию, имеющую опыт выполнения проектных работ по установке котлов.

Перед заключением договора, удостоверяются, что подрядчик обладает полным пакетом разрешительных документов на осуществление такого вида работ. Далее заказчик совместно с проектной организацией составляет техническое задание, в котором обозначаются все требования к будущей установке.

На базе этого документа проектантами разрабатываются инженерные решения, составляется технико-экономическое обоснование, рассчитываются тепловые нагрузки.

Эта организация, по просьбе заказчика, также может взять на себя оформление согласований проекта в контролирующих органах и обеспечить полную комплектацию котельного оборудования.

Какие документы должны быть готовы и кто их выдает

После выполнения проекта, потребуется получить согласования с газовой службой и коммунальными предприятиями.

Подключение двух котлов отопления в одну систему: схема обвязки, требования
Сначала нужно определиться с документацией. Источник фото: az.all.biz

Процесс подготовки документации:

  1. Получение технических условий (ТУ). Необходимо направиться к местным газовикам. Для оформления заявления нужен часовой расход топлива котла, который определяется проектным решением. ТУ выдаются через 1-2 недели.
  2. Согласно ТУ выполняют проект установки газового оборудования, обычно он включается в раздел "Газовое хозяйство" общего проекта на котел.
  3. Разработанный проект передается на утверждение в газораспределительную компанию, выдавшую ТУ.

В эту же организацию с заявлением, одновременно, подается техпаспорт котлоагрегата, заводские инструкции, сертификаты и экспертиза о соответствии котла государственным стандартам.

Согласование может проходить в течение от 10 дней и до 3-х месяцев, все будет зависеть от сложности материала. При отказе, инспекция должна выдать перечень исправлений для устранения недостатков.

В случае, если все поправки выполнены, ставятся печати на проекте и можно начинать установку котла. Несанкционированное подключение к газовой магистрали влечет за собой наложение огромных штрафных санкций на владельца котла.

Коллекторы и гидрострелки

Данные устройства используются для распределения теплоносителя по нескольким отдельным контурам. Коллекторы ставятся в количестве двух штук – один на подающую трубу, а второй на обратную. К коллектору, через отдельные циркуляционные насосы, подключаются отопительные контуры – комнатные радиаторы, каскады внутрипольных конвекторов, а также теплые полы. Остывший теплоноситель возвращается в обратный коллектор и уже по одной трубе возвращается в котел. Такая схема обвязки отопления используются в больших домовладениях.

Гидрострелка напоминает по своей конструкции коллектор, но подключается сразу к двум трубам. Установка его производится строго вертикально. В верхней его части находится горячий теплоноситель, а в нижней – более остывший. Делая врезки, можно распределить теплоноситель по отдельным контурам в соответствии с его температурой. К верхней части обычно подключаются батареи, а к нижней – теплые полы.

Электрический и газовый

Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.

При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.

Еще варианты

Также стоит отметить такую ситуацию, как наличие в системе отопления более одного отопительного котла. Если будет осуществлена обвязка двух котлов отопления – то это решит сразу несколько сложных задач. Прежде всего, установка больших мощностей – это достаточно тяжелые приборы, которые будет трудоемко занести, монтировать и обслуживать в дальнейшем. Именно поэтом некоторые ставят несколько маленьких котлов.

Также, если вдруг один из котлов выйдет из строя, его можно будет убрать из системы, а тем временем, спокойно осуществить ремонт без потери работоспособности системы отопления. Таким образом, схема обвязки двух котлов отопления – это реальный вариант, который имеет место быть в различных системах отопления.

На основе приведенного материала можно отметить, что обвязка котла отопления – это важный и серьезный шаг. И чтобы осуществить обвязку правильно, следует объективно оценить свои силы. Можно пригласить специалистов – в настоящее время стоимость обвязки котла отопления не так уж велика. А для любителей делать все самостоятельно у нас вы найдете подробные фото и видео материалы по обвязке котлов отопления.

Подключение твердотопливного и электрокотла

Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.

После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.

В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

  1. Предотвращение перегрева и закипания ТТ-котла.
  2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
  3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Примечание. Для агрегатов с чугунным теплообменником важна защита от температурного шока, ведущего к растрескиванию секций. Явление возникает в закрытой системе, когда из-за отключения света циркуляция воды останавливается. После подачи электроэнергии остывший теплоноситель резко охлаждает чугун, в результате образуются трещины.

Каноническая схема подключения ТТ-котла

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

  1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
  2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
  3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
  4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Рекомендация. Мы не советуем обвязывать котлы на дровах пластиковыми трубами, по крайней мере, со стороны подачи. Лучше использовать медь, оцинкованную сталь или нержавейку.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Сбросное устройство с двухконтурным котлом

Базовая схема обвязки

Выбирая способ подключения к отопительной системе котла, работающего на твердом топливе, особое внимание следует уделить установке смесительного узла, а также группы безопасности. Последняя — первый элемент системы, встречающаяся на пути нагретого теплоносителя. В группу безопасности входят:

  • манометр, осуществляющий контроль давления в системе;
  • предохранительный клапан — сброс излишков теплоносителя и пара;
  • воздухоотводчик, исключающий возникновение воздушных пробок;

Состав группы безопасности для котла

Такое оборудование представлено в разделе «Сопутствующие товары» нашего интернет-магазина под названием «Группа безопасности». Его основное назначение — обеспечение безаварийного функционирования отопительной системы. Манометр, воздухоотводчик и клапан монтируются на едином коллекторе, выполненном из нержавеющей стали. Она позволяет снижать давление в системе в автоматическом режиме.

Советуем прочитать нашу статью Виды автоматики безопасности газовых котлов на нашем Дзен-канале.

Нормативная база

К отопительному котлу, работающему на твердом топливе, предъявляются повышенные требования по безопасности. Нормы по установке оборудования приведены в СНиП II-35-76 Котельные установки (актуальная редакция СП 89.13330.2011).

Согласно нормативу, водогрейные твердотопливные котлы для общественных, административных и жилых зданий с температурой нагрева воды на выходе до 115 °С можно размещать во встроенных и пристроенных котельных (размещение на крыше не допускается). В многоквартирных жилых домах их можно ставить только в пристроенных помещениях. Отопительное оборудование должно быть заводского исполнения, со встроенной автоматикой.

Максимальная суммарная тепловая мощность твердотопливных котлов для встроенной котельной не должна превышать 1,5 МВт. Для пристроенного помещения этот показатель не ограничен.

Требования по исполнению дымохода для отвода продуктов сгорания, устройству вентиляции и водяного отопления регламентированы нормативом СП 31-106-2002 Проектирование и строительство инженерных систем одноквартирных жилых домов. Также здесь оговорены условия правильной установки прибора (расстояние от стен, материал отделки котельной), их нужно учитывать совместно с руководством по эксплуатации котла.

Вентиляция помещения котельной

Для нормальной работы котла помещение котельной должно иметь систему вентиляции, не только вытяжной, но и приточной. В качестве приточного канала используется отверстие площадью от 200 мм2, а в качестве вытяжки – вентиляционный канал сечением 14х14 см, вход которого расположен под потолком (для котлов мощностью до 30 кВт). Входное отверстие вытяжки по площади должно быть таким же, как и сечение вентиляционного канала. Само отверстие обычно закрывается решеткой. Как приточный так и вытяжной каналы не должны иметь какие-то заслонки – они всегда должны быть открытыми и желательно чистыми. При использовании более мощных котлов (от 30 кВт и выше) вентиляционные отверстия должны иметь сечение не меньше 20х20 см и не меньше половины сечения дымохода.

Отверстие приточного канала лучше всего сделать за котлом, его высота над уровнем пола не должна быть меньше 1 м. В качестве приточного канала можно также использовать воздуховод аналогичного сечения. При использовании воздуховода допускается наличие заслонки, регулирующей воздушный поток, но она не должна перекрывать канал более чем на 80%.

Все вентиляционные каналы выполняются из негорючих материалов. Нельзя устанавливать систему принудительной вытяжной вентиляции, если дымоход с естественной тягой.

Канализация

Для слива излишков воды при ее перегревании котельная должна оборудоваться системой канализации, соединенной с канализацией дома напольным трапом. Если по каким-то причинам этого сделать нельзя, в котельной оборудуется колодец с ручным насосом. При перегреве вода будет скапливаться в нем, а с помощью насоса откачиваться. Для подачи воды в котел система оборудуется заборным клапаном, перед которым обычно монтируется еще и обратный клапан. К системе ХВС котел подключается гибким шлангом.

Регулировка избыточного давления в системе отопления

Работа твердотопливного котла связана с таким явлением, как значительное повышение давления в системе из-за повышения температуры, контролировать которую достаточно трудно. Для защиты системы в таких случаях используется открытый расширительный бачок, соединенный с атмосферой, что дает возможность теплоносителю (воде) расширяться без повышения давления в трубах. При температуре, превышающей норму, избыток нагретой воды через отверстие в бачке просто стекает в канализацию.

Открытый расширительный бачок – основное отличие твердотопливного котла от газового. Последний оборудуется автоматикой, контролирующей температуру и давление в системе, не давая теплоносителю перегреться. Преимуществом такой закрытой саморегулирующейся системы является еще и то, что в нее попадает минимум кислорода извне, уменьшая риск коррозии металлических деталей. Но и такая система имеет определенное избыточное давление, которое регулируется предохранительным клапаном и расширительным бачком, только смонтированы они в самом корпусе котла, а не отдельно, как у твердотопливных котлов.

Установка смесительного узла

По окончании установки группы безопасности можно приступать к монтажу смесительного узла — обратной перемычки, состыковывающей подающий контур отопительной системы с обраткой. В процессе работы системы жидкость, минуя отопительные приборы, отдает тепло и вновь возвращается в котел для подогрева.

При корректной работе данной схемы, когда температура теплоносителя опустится ниже 60 °C, перемычка откроется автоматически, в обратный контур попадет небольшой объем горячей воды и температура вернется к нужному значению.

Элементы смесительного узла

Твердотопливные котлы «Куппер» относятся к универсальному отопительному оборудованию, способному функционировать в системах открытого и закрытого типов, где предусмотрена принудительная или естественная циркуляция теплоносителя. Такой котел может выступать как в роли самостоятельного источника теплоэнергии, так и в качестве дополнительного — в составе имеющейся отопительной схемы, в тандеме с другим котлом, работающим на газе, электричестве или жидком топливе.

Дополнительное преимущество покупки котла «Куппер» в компании «Теплодар» — термометр для контроля температуры входит в комплект с отопительным оборудованием.

Схема котла Куппер ОВК со встроенным термометром

Обвязка с бойлером косвенного нагрева

Бойлер косвенного нагрева греет воду для ГВС и подключается с одной стороны к системе отопления, а с другой — к гребенке раздачи горячей воды. Таким образом и смягчаются температурные перепады, и греется вода для технических нужд. Неплохое решение.

Схема обвязки твердотопливного котла с бойлером косвенного нагреваОбвязка котла отопления своими руками: схемы и правила

Как работает данная схема? Если температура воды в водонагревателе ниже заданной, то котел подключается к нагреву воды в баке. Система отопления на это время оказывается отключенной и немного остывает. После нагрева воды до необходимой температуры котел снова переключается на работу с контуром отопления. Когда теплая вода расходуется, температура в баке снова падает, снова происходит подключение для подогрева.

Несложно, но при такой схеме все равно возможен перегрев — не всегда расход горячей воды совпадает с фазой активного горения топлива. Вот в этом случае возможен перегрев.

Схема с теплоаккумулятором

Второй способ — установить теплоаккумулятор. Это тоже емкость с водой, но подключена она только к системе отопления. Служит для смягчения температурных перепадов в системе.

Этот способ более надежный, но требует устройства нескольких отдельных контуров. Котел греет воду в теплоаккумуляторе — он подключен ко входам ТА. Это один замкнутый контур. Второй контур идет на отопление — с выхода теплоаккумулятора (в верхней части бака) горячая вода поступает в систему отопления, а остывшая вода с обратного трубопровода поступает в нижнюю часть того же бака. При необходимости, можно подключить еще и систему теплого водяного пола.

Схема обвязки ТТ котла с теплоаккумуляторомОбвязка котла отопления своими руками: схемы и правила

При таком построении нет обычного для твердотопливного котла резкого повышения температуры на время активного горения. Все потому что добавляется объем бака, потому перегрева воды практически не бывает. Потом, когда топливо прогорело и в обычной системе дом начинает остывать, в системе с ТА продолжает расходоваться запасенное на фазе нагрева тепло. Таким способом выравнивается температурный фон и увеличивается время между топками.

Такая обвязка котла на твердом топливе более надежна и разводку от ТА можно делать полипропиленовыми трубами, но контур от котла до емкости обязательно делать металлическими трубами. В данном случае можно использовать стальные, но лучше все-таки медные.

Дополнительный смесительный узел

Дополнительный смесительный узел монтируется на участке между буферным резервуаром и отопительными радиаторами. Этот элемент системы соединяет обратный и подающий контуры и позволяет избежать сильного температурного перепада, когда теплоноситель на пике работы котла начинает чуть ли не закипать.

Схема обвязки с двумя смесительными узлами

К слову, для твердотопливных котлов «Куппер» с автоматической пеллетной горелкой дополнительный смесительный узел не нужен и при их установке можно смело ограничиться самой примитивной схемой обвязки.

В модели «Куппер ОВК 10» автоматическая пеллетная горелка (АПГ) устанавливается на место зольной двери котла, а емкость, в которую загружаются пеллеты и встроенный пульт управления — на сам котел, что позволяет сэкономить место в помещении. Перед тем как запустить рабочий процесс, на пульте выставляют параметры работы отопительной системы. При помощи автоматического пульта можно управлять розжигом, процессом горения и сохранять сбалансированную температуру теплоносителя без участия дополнительных смесительных узлов, усложняющих монтаж. Еще одно преимущество этой модели — зола частично удаляется под действием встроенного вентилятора высокой мощности.

Котел Куппер ОВК-10 с пеллетной горелкой

Такой котел подходит для установки в помещениях площадью до 100 м² и может использоваться в жилом доме, на даче, в гараже, других местах. Оборудование может быть легко включено в отопительные системы разных типов. Приятный бонус — наличие плиты с варочной поверхностью.

Обвязка ТТ котла с клапаном от перегрева

Третий способ сделать защиту от перегрева твердотопливного котла — установить автоматическое устройство защиты от перегрева. Это специальный клапан с датчиком температуры. Принцип работы прост: при превышении определенной температуры (обычно 95-97°C) вентиль открывает впуск холодной воды из водопровода, а излишек перегретой выпустит в канализацию. Так работает, например, REGULUS DBV 1-02, Regulus BVTS 14480.

Защита твердотопливного котла от перегрева при помощи клапана REGULUS DBVОбвязка котла отопления своими руками: схемы и правила

Клапана хоть и производятся одной фирмой, имеют разное строение и схему монтажа. Так REGULUS DBV устанавливается на выходе из котла, имеет встроенный датчик температуры (схема установки — выше). Клапан защиты от перегрева ТТ котла Regulus BVTS 14480 имеет выносной датчик, может монтироваться как на входе, так и на выходе (схема установки внизу). Чем хорош этот вариант? Тем что он может работать в системах с естественной циркуляцией — ему давление для работы не нужно.

Обвязка котла отопления с клапаном защиты от закипания теплоносителяОбвязка котла отопления своими руками: схемы и правила

Их ориентировочная стоимость — 40-60€ — это намного меньше, чем стоимость монтажа теплоаккумулятора или бойлера косвенного нагрева, но проблему колебания температуры этот способ не решает. Эти клапана, кстати, можно использовать для повышения надежности схемы с установленным косвенником и тем точно устранить возможность закипания системы.

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

  • обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
  • второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
  • термостат отключает этот насос, когда бойлер достигает заданной температуры;
  • дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Соединение бойлера с дровяным котлом
Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Схема подключения буферной емкости к СО
Балансировочный вентиль на обратной линии нужен для регулировки производительности насосов

Что мы выигрываем благодаря тепловому аккумулятору:

  • котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
  • вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
  • теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
  • полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

Примечание. Заводские теплоаккумуляторы зачастую комплектуются электрическими нагревателями – ТЭНами, поддерживающими температуру воды в верхней зоне емкости. Как сделать обвязку отопителя и емкости, смотрите на видео:

Твердотопливный котел и электричество

Одним из финансово обоснованных по цене и функционально удобных комбинированных котлов считается твердотопливный котел с электрическим нагревателем, позволяющим контролировать и регулировать температурный режим в доме. Благодаря использованию ТЭНов такие котлы имеют ряд достоинств и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Подводя итоги, можно отметить, что для снижения расходов на обогрев частного дома, обеспечения бесперебойной и стабильной работы отопительной системы, установка двухтопливного котла — оптимальный и проверенный вариант.

Многотопливные котлы вместо двух котлов

Для небольших объектов теплоснабжения допускают установку котлов, конструкция которых предусматривает возможность одновременного сжигания нескольких видов топлива.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Лучше всего зарекомендовали себя пары:

  • твердое топливо — электричество;
  • магистральный газ — сжиженный газ;
  • магистральный газ — мазут;
  • жидкое топливо — электричество;
  • сжиженный газ — электричество;

Первая пара наиболее распространенная и реализована во многих отечественных твердотопливных котла, когда в контур отопления вмонтированы ТЭНы с нагрузкой не менее 50 % от номинальной мощности.

Таким образом, приняв решение оборудовать котельную двумя котлами, способных  к совместной работе, пользователь однозначно выигрывает, получая более современную энергоэффективную комбинированную схему теплоснабжения.

При правильном подборе оборудования можно достичь не только минимальной себестоимости тепловой энергии, но и повысить уровень автоматизации, надежности и безопасности источника отопления.

Подключение двух котлов отопления в одну систему: схема обвязки, требования

Способы соединения дровяного и газового котлов в одну систему

Поскольку дровяной котел функционирует в открытой системе, то совместить его с газовым отопительным прибором, который имеет закрытую систему нелегко. С обвязкой открытого типа вода нагревается до температуры сто градусов и выше при наибольшем показателе высокого давления. Чтобы обезопасить перегрев жидкости ставится расширительный бак.

Через бачки открытого типа выводится часть горячей воды, что помогает понизить давление в системе. Но использование таких спусковых емкостей иногда стает причиной поступления кислородных частиц в теплоноситель.

Существует два способа соединения двух котлов в одну систему:

  • параллельное подключение газового и твердотопливного котла совместно с приборами безопасности;
  • последовательное соединение двух котлов разного типа с применением теплоаккумулятора.

Применение теплоаккумулятора

Система отопления с двумя котлами имеет такую структуру:

  • теплоаккумулятор и газовый котел совмещаются с отопительными приборами в закрытый контур;
  • от дровяного отопительного прибора к теплоаккумулятору поступают энергетические потоки, которые передаются в закрытую систему.

При помощи теплоаккумулятора можно проводить функционирование системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

Схемы подключения отопления частного дома своими руками

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Даже сегодня есть сторонники такого метода разводки коммуникаций для обогрева помещения.
Отсутствие кранов и фитингов делает такую систему также самой практичной по причине минимизации риска возникновения протечек или прорывов воды. И никак иначе. Ставить агрегат допускается своими силами, но при этом важно соблюдать все правила электробезопасности.
Подключение двух котлов отопления в одну систему: схема обвязки, требования
Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам. Однотрубная разводка — самый дешевый вариант. Электрический теплый пол Элементарный по укладке и эксплуатации вид отопления.
Подключение двух котлов отопления в одну систему: схема обвязки, требования
Из котла водонагревания выходит одна труба и, последовательно оббегая все радиаторы, возвращается назад. Можно в каждой из комнат увеличивать или снижать температуру по необходимости. При обустройстве асбоцементного дымохода понадобится впоследствии его утеплить минеральной ватой с фольгой.
Подключение двух котлов отопления в одну систему: схема обвязки, требования

Отопительные приборы

При отсутствии специальных указаний при установке котла используются такие правила: Ширина прохода с лицевой стороны котла должна быть не менее 1м. В небольших частных домах применяются такие типы двухтрубных систем отопления: тупиковая; коллекторная лучевая. Основным минусом такой разводки является некоторое увеличение метража труб. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой. Считаются одними из самых долговечных и экономичных котлов.

Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. К тому же применение такой схемы для отопления с электрокотлом подразумевает сложный процесс балансировки. В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом.

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим — до — углом. Даже при использовании многотарифной системы затраты на обогрев дома таким способом будут на порядок выше, чем в случае с дровяным нагревателем. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла.

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.

Классические твердотопливные котлы

Они бывают только напольного типа, одно- или двух контурными. Теплогенератор с одним контуром работает только для отопления помещения. Двухконтурный — еще снабжает дом горячей водой. Чаще всего производятся из стали или чугуна. Чугунные дольше держат тепло, но очень тяжелые, требуют усиленного фундамента. Стальные — дешевле, проще в эксплуатации, но чаще всего на стальных теплообменниках появляется накипь. В качестве теплоносителя чаще всего используется вода, иногда антифриз.

Топливом в этих агрегатах служат:

  • дрова;
  • уголь;
  • опилки, щепки;
  • брикеты, прессованные из угля;
  • торфяные брикеты;
  • пеллеты — прессованные гранулы из отходов деревообрабатывающих производств: стружек, опилок, щепок.

правильно подключить твердотопливный котел

Преимущества этих агрегатов:

  • независимость от электричества;
  • простота и легкость в работе;
  • приемлемая стоимость.

Отрицательные качества:

  • быстрое сгорание топлива, и, как следствие, необходимо постоянно подкладывать его в агрегат;
  • низкий КПД (коэффициент полезного действия) — сгорает много топлива;
  • очень часто нужно чистить агрегат;
  • процесс горения необходимо постоянно контролировать.

правильно подключить твердотопливный котел

Пиролизные котлы на твердом топливе

Современный усовершенствованный агрегат, который состоит из двух камер: в первичной камере дрова горят очень медленно, почти тлеют, при этом выделяя горючие газы, которые сгорают во второй камере.

Отличительные достоинства:

  • большая экономия топлива: при малой загрузке выделяется больше тепла;
  • высокий КПД теплогенератора, до 80 % — дрова сгорают почти полностью;
  • контроль топлива — 1-2 раза в сутки;
  • автоматика и соответствующее оборудование контролируют работу агрегата.

Недостатки:

  • зависимость от электроэнергии — вся аппаратура работает от электросети;
  • высокая цена — зависит от мощности, чем больше отапливаемая площадь, тем дороже теплогенератор;
  • большие габариты агрегата требуют большую котельную.

правильно подключить твердотопливный котел

Пеллетные обогреватели

Эти агрегаты состоят из котла, форсунки, бункера с пеллетами и шнеком, который подает топливо в теплогенератор.

Преимущества:

  • конденсата в источнике тепла не бывает, так как топливо при помощи шнека постоянно подается в агрегат и сгорает почти полностью;
  • агрегат может работать до 8 часов без присутствия человека;
  • пожаро- и взрывобезопасен: горелка тухнет сразу, как только топливо перестает поступать в агрегат;
  • пеллеты стоят сравнительно дешево;
  • высокий КПД котла, до 85 %;
  • отходы горения прекрасно применяются в виде удобрения для приусадебного участка.

правильно подключить твердотопливный котел

Для того чтобы вся схема отопления в частном доме хорошо работала, необходимо правильно установить и подключить твердотопливный котел. Официального разрешения не требуется, документацию оформлять тоже не нужно, но при установке необходимо соблюдать СНиП 42-01-2002 (Строительные нормы и Правила), утвержденные Госгортехнадзором России.

Рассмотрим основные моменты установки теплогенератора:

  • отопительный агрегат и первоначальный запас топлива размещают в специальном помещении — котельной, площадь которой должна быть не менее 7 кв. м;
  • стену около источника тепла необходимо заизолировать несгораемым покрытием толщиной 8 мм;
  • расстояние от поверхности агрегата до потолка должно быть не менее 120 см;
  • под основание теплогенератора обязательно залить фундамент, выступающий за контуры агрегата минимум на 25 см, толщиной 7-10 см;
  • источник тепла расположить на расстоянии не менее 0,5 м от стены;
  • полы по возможности забетонировать и положить плитку;
  • в котельной для проветривания помещения обязательно проектируют оконный проем;
  • определиться с размерами и видом дымохода;
  • оборудовать приточную вентиляцию.

При подключении источника отопления и для более его эффективной работы предлагается обратить особое внимание на следующие моменты.

Требуется:

  • для предотвращения образования конденсата необходимо следить, чтобы разность температур теплоносителя на входе в котел и на выходе из него колебалась в пределах 20 градусов;
  • установить датчики для измерения давления в системе;
  • перед началом работы отопления проверить на герметичность все точки соединения труб;
  • в одноэтажных домах с небольшой площадью лучше применять схему с естественной циркуляцией.

Специальные требования установки и подключения агрегата нагревания изложены в соответствующих документах приобретенного топливного агрегата.

схема подключения твердотопливного котла

Стандартная (базовая)

Схема подключения твердотопливного котла состоит из нескольких основных элементов, которые позволяют равномерно отапливать все помещения частного дома.

Первым рассмотрим группу безопасности, которая размещается поблизости от котла.

В ее состав входят:

  • манометр для измерения давления в трубопроводе;
  • воздухоотводчик автоматический, служит для сброса воздуха;
  • клапан предохранительный, который отрегулирован на 3 Бар (критическое давление в системе отопления).

При критической ситуации, когда отключается свет или произошла какая-то нештатная ситуация, когда резко повышается температура и давление в системе, начинает работать группа безопасности: при заданном показании манометра открывается клапан, воздух выходит, давление понижается.

Предупреждение: строго запрещается между агрегатом отопления и группой безопасности устанавливать какую-нибудь аппаратуру, препятствующую движению теплоносителя.

Вторым по значимости является циркуляционный насос. Его задача: с определенной скоростью перемещать теплоноситель по системе. Устанавливают его строго на обратке между трехходовым клапаном и котлом, врезают при помощи кранов по обводному пути и, если нужно, краны перекрывают и пускают воду или антифриз напрямую.

Категорически запрещается врезка насоса на трубу подачи воды из котла. В случае аварийной ситуации, если закипит вода в котле, образуется пар, а насос не рассчитан на работу с пароводяной смесью, он только усугубит положение и может спровоцировать аварийную ситуацию.

схема подключения твердотопливного котла к системе отопления

Со смесительным узлом

Еще одна важная составляющая часть — смесительный узел, который состоит из перемычки, соединяющей подающий и возвратный трубопроводы (байпаса), трехходового смесительного клапана с термоголовкой и выносного датчика температуры. Его функция: защитить котел от перепадов температур и появления конденсата.

Система работает так:

  1. Котел затопили , насос работает , вода или антифриз продвигается по малому кругу через байпас.
  2. Температура на возвратном трубопроводе повысилась до 60 градусов, датчик подает сигнал и термоголовка нажимает на шток трехходового клапана.
  3. Он открывается и начинает смешивать холодную воду с горячей.
  4. Постепенно прогревается все отопление, и клапан полностью перекрывает байпас – весь теплоноситель циркулирует через агрегат.

Схема очень проста, ее можно смонтировать в домашних условиях.

Рекомендации:

  • участок отопления от котла до группы безопасности, байпас и обратку от байпаса до теплогенератора изготовить обязательно из стальных труб, а остальной трубопровод можно изготовить из пластика, с ним легче работать;
  • пропиленовые трубы толстостенные и плохо проводят тепло, поэтому накладной температурный датчик будет неправильно показывать температуру, из-за этого клапан будет работать некорректно.

схема подключения твердотопливного котла

Как снизить расходы на обвязку

Цена трехходового смесительного клапана с термоголовкой и выносным датчиком температуры довольно высока, поэтому вместо него применяют более дешевый трехходовой клапан с встроенным термостатическим элементом. Клапан отрегулирован на температуру 55 или 60 градусов и срабатывает тогда, когда теплоноситель достигает заданной температуры.

Преимущество: установка такого клапана снижает расходы на монтаж обвязки теплогенератора.

Недостаток: невозможно точно управлять температурой воды, она может отклоняться на 1-2 градуса, но это не очень важно.

правильно подключить твердотопливный котел

Как подключить два котла в одну систему (Метод первичных и вторичных колец)

При строительстве многоэтажных частных домов, коттеджей стали разрабатывать сложные схемы отопления с многочисленными контурами.

Применение этого метода первичных и вторичных колец позволяет обходиться без электронных приборов.

Сначала создается первичное замкнутое кольцо, по которому по кругу под воздействием циркуляционного насоса движется теплоноситель.

К этому кольцу параллельно подсоединяют:

  • два источника отопления;
  • бойлер для горячей воды;
  • контур отопления радиаторов 1 этажа;
  • ветка для радиаторов 2 этажа;
  • контур отопления теплых полов.

И также можно подключить другие ветки, которые необходимо хозяину.

Это вторичные кольца. На каждое вторичное кольцо ставится свой насос, работа которого никак не влияет на производительность основного насоса, врезанного в систему первичного кольца.

И даже больше: например, нужно отключить отопление второго этажа. Ничего страшного: отключаем насос на контуре второго этажа, вода там перестает циркулировать, на остальной системе это никак не отразилось.

Первичное кольцо для вторичных выступает в роли расширительного бачка.

Необходимо соблюдать условие: расстояние между подающим и обратным трубопроводам вторичного кольца не должно быть более 300 мм, чтобы не было большого перепада давления.

схема подключения твердотопливного котла

Монтаж твердотопливных агрегатов

Эти агрегаты устанавливают в частном доме в сухих помещениях, размеры которых прямо пропорциональны габаритам и мощности агрегата. Стены котельной должны быть оштукатурены или обиты листовым железом. Схема их подключения подразумевает наличие приточной и вытяжной вентиляции, которая обеспечит хорошую тягу.

Котёл устанавливают по уровню на горизонтальном фундаменте, накрытым слоем листового железа. Фундамент должен быть на 10 см больше основания агрегата по всему его периметру. Зона безопасности со стороны топки — не менее 40 см.

Существуют монтажные нормативы для безопасности эксплуатации, которые прописаны в требованиях к монтажу или находятся в свободном доступе в открытых источниках информации. Их нужно соблюдать!

Инструменты и материалы

Для подключения к отопительной системе надо приобрести:

  • два шаровых крана с соединением «муфта-штуцер» диаметром 50 мм;
  • два сгона тем же диаметром;
  • манометр;
  • клапан предохранительный;
  • автоматический воздухоотводчик;
  • два шаровых крана диаметром 15 мм;
  • три стальных муфты диаметром 50 мм;
  • переходы 57 х 32 мм со стенкой 3 мм;
  • отводы 57 х 3,5 мм;
  • дымовую трубу с шиберной задвижкой;
  • трубы 57 х 3,5 мм;
  • герметик термостойкий;
  • сантехническую подмотку;
  • циркуляционный насос.

Монтируем газовый котёл

Как правило, установка котлов отопления такого типа в частном доме, требует отдельного нежилого помещения (котельной). Это необходимо для отвода продуктов горения, то есть для монтажа дымохода. Котельная должна быть оборудована поточно-приточной вентиляцией. Для выхода воздуха делается отверстие под потолком, а для его притока – в 30 см от уровня пола. Монтаж котлов напольного типа производится с использованием:

  • сварочного аппарата;
  • дрели и набора свёрл;
  • ключей, в том числе газового;
  • набора отвёрток;
  • ножниц по металлу;
  • строительного уровня;
  • рулетки и маркера.

Подготовка и подключение

Поверхность для монтажа должна быть прочной и ровной, и в идеале необходимо произвести заливку фундамента. Для обеспечения безопасности в процессе работы оборудования на фундамент необходимо положить лист железа. Первым делом надо подвести дымоход и проверить наличие тяги. Потом подсоединить котёл к внутренней системе отопления: перед обратным входом трубопровода смонтировать фильтр, защищающий теплообменник от засора, а врезку в водопровод надо расположить как можно ближе к входу водопроводной трубы в помещение.

Эта схема обеспечит высокое давление в системе и постоянную подачу воды.

На входящих и выходящих водопроводных трубах, подсоединённых к агрегату, должны быть установлены запорные клапаны (вентиля).

Это нужно для демонтажа оборудования без сброса воды. Надо заметить, что монтаж газового оборудования производится только после согласования с надзорными органами с привлечением аттестованных специалистов газовой службы. На безопасности не стоит экономить!

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.
Как правильно подключить электрокотел к системе отопления

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Общая схема реализации системы отопления в доме

Требования к подаче питания

Как правильно подключить электрокотел к системе отопления
Номинальная мощность электрических котлов для частного дома колеблется в диапазоне от 1,5 до 36 кВт.

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

Обратите внимание: котел обязательно подключается к электрической сети с заземлением.

Присоединение к газовой магистрали

Чтобы подключить котел к центральной газовой магистрали рекомендуется использовать стальные трубы. Выполняется подсоединение с помощью патрубка. Для обеспечения необходимой герметичности резьбовые соединения уплотняют паклей и покрывают краской.

На кран, который перекрывает газ, устанавливается фильтр, защищающий от попадания мелкого мусора и конденсата. Далее к фильтру газопровод присоединяется с помощью гибкого соединения или трубы. Нельзя использовать резиновый шланг, так как со временем он рассыхается и через трещины просачивается газ. Оптимальным выбором для гибкого соединения является гофрированный шланг. Он выполнен из нержавеющей стали, крепкий, долговечный, устойчив к повышенной влажности.

На последнем этапе выполняется подключение к центральной магистрали газа с помощью накидной гайки с уплотнительной прокладкой из паронита. Герметичность определяется с помощью мыльного раствора, который наносится на место соединений. Признаком утечки газа является наличие пузырей. Правильность подключения газовой системы проверяет представитель службы газа.

Прежде чем выполнить первый запуск системы отопления, в нее закачивают воду. Процедуру следует проводить не спеша, чтобы из труб вышел имеющийся воздух. Заполнение заканчивается, когда давление жидкости в магистрали достигает двух атмосфер. Одновременно проверяется герметичность водопровода, все протечки немедленно устраняются. Найденные неисправности ликвидируют и проверяют работоспособность системы. Первый запуск должен проходить под контролем представителя газовой службы.

Признаки неисправности

После установки котла обратите внимание на то, как он работает. Есть несколько пунктов, заметив которые требуется немедленно обратиться к профессионалам

Вот эти признаки:
Подключение газового котла к системе отопления частного дома: правила, схема

  • Очень большой расход топлива. В этом случае аппарат, словно ненасытный монстр, пожирает дрова или уголь с бешеной скоростью. Через два-три часа после полной загрузки он снова пуст и ему нужна дозаправка.
  • Не получается регулировать температуру подачи воды на отопление.
  • Третий пункт тоже просто заметить. Если вы загрузили бак по полной, но температура не поднимается выше 60 °C.
  • Слышны взрывы в дымоходе.
  • На дымоходе видны выделения смолы или дёгтя.
  • Быстрое закипание.
  • Батареи холодные, а котёл показывает высокую температуру.

При обнаружении одного из семи признаков не пытайтесь сами разбираться в проблеме. Лучше сразу обратитесь к специалистам, благо, их на рынке очень много.

Раз в год на дом будет приходить работник горгаза, чтобы проверить работу котла. При наличии проблем необходимо обратиться в компанию, которая обслуживает аппарат, чтобы их устранить.

Схема подключения к отоплению и горячей воде

В большинстве случаев, двухконтурные газовые котлы обладают одинаковым расположением патрубков, необходимых для подключения к отоплению, и водоснабжению. Они сосредоточены в следующем порядке: в середине нижней части котла размещается патрубок для соединения котла с газопроводом, справа и слева от него обустроены патрубки величиной в полдюйма для горячего и холодного водоснабжения. По краям котла расположены патрубки для соединения с контуром отопления: правый соединяет котел с обратной ветвью, которая подает потерявшую температуру воду от батарей, левый для подводки горячей воды в батареи.

Патрубок, соединяющий котел с обратным оттоком, необходимо оснастить фильтром грубой очистки:  это обезопасит прибор от попадания в него различных засоряющих элементов, скапливающихся в трубопроводе при взаимодействии металла и воды. Таким образом, срок эксплуатации котла будет более продолжительным. Ели не принимать защитные меры, прибор может очень быстро потерять работоспособность. Прикручивать фильтр следует к патрубку обратной ветви таким образом, чтобы стрелочка была направлена к котлу.

После этого подключаются краны, отсекающие подачу от газового котла и обратный отток. Теперь в случае выхода оборудования из строя отпадает необходимость слива воды из отопительной системы и завоздушивания, поскольку воздух и оставшаяся в трубах вода очень быстро приведут в негодность трубы. Установка отсевающих кранов с разъемными соединениями сэкономит время и нервы в ситуациях, когда возникает нужда в отсоединении нагревательного прибора от контура отопления. Можно будет осуществить процедуру, не прибегая к разрезке труб.

Правила сборки и эксплуатации системы, в которой электрокотёл с твердотопливным котлом

Несколько правил, которые нужно соблюдать при монтаже приведённой здесь системы отопления.

1. Перед запуском твердотопливного котла включить циркуляционный насос.

2. Наличие обратных клапанов обязательно! (см. схему)

3. Хотя бы часть радиаторов нужно оставить без термоголовок, чтобы, в случае прекращения циркуляции теплоносителя, котёл (твердотопливный) не перегрелся.

4. Трубы от твердотопливного котла до тройников применяем только металлические (стальные или медные).

5. Регулировать работу циркуляционного насоса твердотопливного котла при помощи комнатного термостата НЕЛЬЗЯ! Этот насос должен быть всегда включен.

6. То же другими словами: комнатным термостатом можно управлять только электрокотлом.

Пробный запуск котла

  1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
  2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
  3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
  4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Не забывайте, что согласно инструкции большинства производителей, подключение и ввод в эксплуатацию должен проводиться лишь сертифицированными специалистами, в противном случае гарантия будет не полной.

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.Подключение двух котлов отопления в одну систему: схема обвязки, требования
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.Подключение двух котлов отопления в одну систему: схема обвязки, требования

Стандартные ошибки – обходим грабли стороной

Главной ошибкой большинства домовладельцев является неправильный расчет мощности котла для квадратуры дома. Средним значением для частного дома принято считать потребление 1 кВт на 8–10 м2. Такую систему подсчета нужно использовать для небольших домов.

Если установка монтируется в квартире, то настенного котла будет хватать для обогрева площади до 200 м2, тогда как в доме частного типа с такой же площадью его уже не хватит для полноценного отопления. Происходит это потому, что большинство стен квартиры закрыты от воздействия внешней среды и получают тепло от прилегающих квартир. Советуем вам прочесть отдельную статью, посвященную расчету отопления.
Подключение газового котла к системе отопления частного дома: правила, схема
При монтаже котла отопления очень важно правильно рассчитать толщину труб контура системы, а также среднее давление жидкости внутри труб. Неправильный расчет может привести к разрыву труб и выходу из строя всей системы

Сегодня большинство домовладельцев используют для обогрева пластиковые трубы – этот материал относительно недорогой, долговечный и удобный в монтаже. В процессе соединения труб применяется спайка отдельных элементов.

В металлопластиковых трубах для соединения применяются различные фитинги, которые под воздействием большой температуры могут пропускать воду. На всех трубных соединениях на входе и выходе из котла нужно установить краны, которые в случае необходимости можно будет перекрыть.
Подключение газового котла к системе отопления частного дома: правила, схема
При расчете вашей системы отопления нужно брать во внимание квадратуру всех комнат и для каждой делать отдельный расчет необходимого количества теплоносителей. После выполнения всех работ необходимо произвести проверку вашей системы отопления

Рекомендуется это делать несколько дней подряд, чтобы убедиться в её практичности. Тогда у вас точно не возникнет проблем при запуске и эксплуатации отопления в зимний период.

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

  • строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
  • технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
  • монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
  • запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

Инструкция по монтажу

Зная принципы работы и преимущества всех систем отопления, можно определиться с порядком действий. Основные этапы следующие:

  • выбор отопительной системы;
  • приобретение отопительного котла и дополнительного оборудования;
  • выполнение установки.

Для организации открытой системы достаточно термометра (чаще всего находится в комплекте с котельным оборудованием) и расширительной емкости, которую обычно делают самостоятельно.

В обязательном списке для закрытых отопительных систем находятся:

  • защитный клапан сброса чрезмерного давления;
  • расширительный бак;
  • клапан сброса воздуха;
  • насос;
  • трубы;
  • при двухтрубном отоплении — коллекторы.

Перед выбором требуемого оборудования необходимо нарисовать схему отопления и составить перечень необходимых элементов.

Самая простая схема обвязки газового котла отопления

Самая простая обвязка газового котла отопления, схема которой представлена ниже, будет справедлива для газовых теплогенераторов, которые объединяют в своем корпусе сразу несколько устройств:

  1. Газовая горелка, которая сжигает подаваемый магистральный или сжиженный природный газ.
  2. Теплообменник газового котла, который нагревается горелкой и передает тепло сжигаемого газа теплоносителю.
  3. Встроенная в корпус котла группа безопасности.
  4. Встроенный в корпус котла расширительный бак – экспанзомат.
  5. Встроенный в корпус котла циркуляционный насос системы отопления.

Практически вся обвязка в этом случае состоит в подключении к котлу подающего трубопровода и трубопровода обратки.

Если у вас установлен двухконтурный газовый котел, то подведя к его второму контуру холодную водопроводную воду, вы получите на выходе горячую воду для ГВС.

Схема обвязки с напольным одноконтурным газовым котлом

Какой будет схема обвязки для одноконтурного напольного газового котла? Фактически, она будет идентичной той, которую мы рассматривали выше. Только корпус котла будет «распотрошен» — все компоненты будут снаружи и будут стоять отдельно.

Естественная циркуляция

Принцип действия основан на снижении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, проходит через отопительные приборы, отдает часть тепла и возвращается на подогрев обратно в котел.

Монтаж подводящих и отводящих труб производится с наклоном как минимум 3, чтобы происходила естественная циркуляция и меньше скапливался воздух в системе.

При естественной циркуляции обвязка газового котла отопления (схема ниже) делается так, чтобы радиаторы располагались выше подающего трубопровода.
Схемы обвязки котла отопления при различных видах циркуляции и контурах

Обратка идет сверху также с уклоном. При правильном монтаже и выборе диаметров труб естественная циркуляция по мощности почти не уступает принудительной.

Достоинства способа:

  • простота системы;
  • легкость монтажа;
  • бесшумность работы;
  • долговечность.

Система подходит для обогрева небольшого дома с суммарной площадью помещений не более 100 м2. К недостаткам относятся длительность прогрева помещений и невозможность температурного регулирования в отдельных помещениях.

Гравитационная схема применяется большей частью в небольших домах и на даче, при наличии всего одного контура отопления. Многочисленные трубы портят интерьер, если их не скрыть в стенах.

Устройство

Напомним, что двухконтурный настенный котел — это небольшая котельная, в состав которой входит:

  • Два теплообменника. Основной предназначен для нагрева теплоносителя в системе отопления. Второстепенный позволяет организовать подачу горячей воды для системы ГВС. Многие модели двухконтурных котлов работают по следующему принципу — если потребляется горячая вода из системы ГВС, тут же отключается подача газа на первый теплообменник. Это большой минус такого типа отопительных приборов. Но на рынке уже появились котлы, которые имеют сдвоенный теплообменник, что позволяет решить подобную проблему.
  • Циркуляционный насос. Этот агрегат заранее вмонтирован в котел. А это исключает трудности с приобретением насоса необходимой мощности. Плюс не нужно проводить монтаж этого дополнительного оборудования и его обвязку.
  • Расширительный бачок. Он подбирается под определенные размеры системы отопления, которая зависит от мощности отопительного агрегата.

Поскольку нас интересует обвязка котла, то рассмотрим только теплообменники.

Выполнение обвязки

Параллельная схема обвязки применяется довольно часто. При отключении автоматики одного котла теплоноситель продолжает свое движение с преодолением гидросопротивления, т. е. в работу включается циркуляционный насос. Далее, теплоноситель смешивается с уже нагретой водой, которая поступает от котла работающего. Он начинает наращивать свою мощность, чтобы температура соответствовала заданной. Особенностью работы подобной системы является то, что требуется в ручном режиме закрывать трубопроводы при помощи вентилей. Чтобы этого избежать, многие специалисты рекомендуют ставить автоматику для управления, чтобы обеспечивать результативность работы без необходимости личного вмешательства.

Подключение котлов отопления с первично-вторичными кольцами не предусматривает наличия специальной автоматики. Если одно из устройств выключается, то вода в первичном кольце не подвергается никаким изменениям. Гидросопротивление мало, вода просто продолжает свое движение по первичному кольцу. На вторичных кольцах устанавливаются генераторы, при отключении котлов отопления продолжается движение теплоносителя.

Универсальная схема позволяет подключить не только два, но и большее количество котлов, до четырех единиц.

Каждый из котлов системы имеет самостоятельное подключение к распределительной группе с двумя коллекторами, которые могут быть смонтированы параллельно, замыкаться на бойлер с горячей водой.

Для каждой группы есть свой коллектор, который также включает циркуляционный насос, смесительные миниатюрные узлы. Такая система считается универсальной и подходит для больших коттеджей.

Порядок выполнения обвязки

Обвязка 2-х котлов выполняется почти так, как и для одного котла. Предварительно выбирается одна из представленных схем, которая лучше остальных подходит для отопления дома.

Схематическая обвязка двухконтурного газового котла
Схематическая обвязка двухконтурного газового котла.

Чтобы выполнить обвязку котлов отопления, необходимо сразу приготовить такие материалы и инструменты:

  • трубы для обвязки (диаметр должен соответствовать всем выходным отверстиям оборудования);
  • газовый ключ, который необходим для работы с газовым оборудованием;
  • набор различных гаечных ключей;
  • лист стали для покрытия возвышения под котлы и прочее оборудование, его можно заменить на асбестовый лист;
  • глину для приготовления раствора. Он используется для сооружения возвышения и для соединения с дымоходной трубой для твердотопливного котла;
  • коллектор;
  • подходящий насос;
  • распределительный трехходовой клапан;
  • проходной фильтр;
  • балансировочные, сливные краны;
  • приборы для организации контроля над уровнем давления, температуры в отопительной системе;
  • обратные, воздушные, предохранительные клапаны.

После того как все необходимое для работы приготовлено, можно приступать к подготовке и обвязке отопительной системы с двумя котлами. Пример приведен на рисунке.

Ход работ по обвязке

Схема с принудительной циркуляцией двухконтурного котла
Схема с принудительной циркуляцией двухконтурного котла.

Перед тем как начнется обвязка, необходимо соорудить специальный фундамент-постамент под будущие котлы. Обычно такое возвышение делается из глины, высота должна составлять до 10 см, после чего поверхность покрывается листом стали либо асбестовым полотном. Во время установки котла на такое возвышение необходимо проследить, чтобы он стоял немного ниже, чем находится уровень расположения всех радиаторов в доме. Это условие обязательное для обеспечения циркуляции теплоносителя по всей отопительной системе. Даже если обвязка будет выполняться не по естественной схеме движения, это условие надо соблюдать.

Далее, выполняется монтаж оборудования, его соединение с установленным дымоходом, который обеспечивает отвод продуктов горения на улицу. Для электрического котла дымоход не нужен, но для газового, твердотопливного оборудования это условие обязательно. Во время соединения цементный раствор применять нельзя, только глиняный густой, который отлично выдерживает резкие перепады температуры. Для газового оборудования надо использовать коаксиальный дымоход, который предельно удобен, позволяет экономить материалы на прокладку и обслуживание.

После этого для двух систем надо смонтировать вытяжку, которая будет использоваться для регулирования воздушных потоков в котельной. Специалисты советуют ставить вытяжно-притяжной вентиляционный шкаф, при помощи которого и будет осуществляться управление. Но в некоторых условиях можно и просто в стенах сделать вентиляционные отверстия, закрыв их решетками или поставив небольшие электрические вентиляторы.

Установка приборов безопасности и насоса

Далее, схема подключения предполагает установку приборов безопасности, к которым относится и распределительный, т. е. смесительный трехходовой клапан. Он используется для того, чтобы регулировать температуру. Такой клапан рекомендуется ставить и на выходном патрубке коллектора, он будет необходим для отключения определенных частей отопительной системы, не затрагивая работы остальных.

Далее, принципиальная схема обвязки требует подключения насоса, который ставится только на обратной стороне всей отопительной магистрали. Можно использовать одну из двух систем для подключения:

  • сначала монтируется распределительный клапан, после чего уже ставится насос;
  • для радиаторного контура насос подключается непосредственно к коллектору системы.

После того как основное оборудование для двух котлов подключено, ставятся приборы контроля температуры, уровня давления, краны для выполнения балансировки, слива, проходной клапан, предохранительный, воздушный, обратный клапаны. Когда обвязка двух котлов завершена, необходимо проверить работоспособность системы, только после этого можно начинать подготовку к ее запуску.

Обвязка с использованием двух и более котлов встречается не так редко. Делается это в целях экономии, обеспечения большей эффективности отопительной системы. Порядок действий здесь мало чем отличается от обычной обвязки, разве что используются два котла, а не один. Вариантов схемы есть несколько, выбирается оптимальный для данной ситуации.

Схема обвязки напольного и настенного газового котла

Схемы обвязки котла отопления при различных видах циркуляции и контурах

При схеме установки системы газового котла используются следующие элементы:

  • газовый котёл;
  • фильтр на подаче холодной воды;
  • расширительный бак;
  • манометры;
  • трубы;
  • насосы.

Список этих элементов зависит от самого котла. Сколько контуров он имеет и какие функции уже учтены им. Сам газовый котёл является сердцем схемы отопительной системы, поэтому она подстраивается под котёл, а не наоборот. В некоторых случаях котёл можно заменить, но таким, чтобы подходил под уже заранее разработанную схему отопления.

Фильтр на обратке в системе отопления и подаче холодной воды используются для очистки воды, которая впервые поступает в систему. В воде центрального водоснабжения много грязи мусора, что не должно попасть в систему. Поэтому фильтры имеют место быть.

Расширительный бак держит воду в себе под давлением, чтобы та не разорвала в себе трубы. Большинство котлов уже снабжены расширительным баком, но исходя из объёмов отопления, требуется установка дополнительного бака с азотом.

Манометры показывают необходимое давление в трубах и постоянно проверять давление во всей системе отопления. За этими данными можно следить и на манометре, который расположен на самом котле. Для дополнительного удобства над фильтром устанавливаются дополнительные манометры.

Трубы на схеме подключения газового котла необходимо подбирать исходя из диаметра внутреннего сечения и потребностей самого котла. Если трубы будут меньшего размера, горячая вода приведет котёл к закипанию, а если наоборот слишком большого — дольше будет сливаться отработанная холодная вода из крана.

По умолчанию в котёл установлен насос, который может работать на нескольких скоростях, в зависимости от необходимой подачи воды в трубы и радиаторы. Если котёл ставится в большой дом, рекомендуется снабдить систему дополнительными насосами.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.
Схемы обвязки котла отопления при различных видах циркуляции и контурах
С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.
Схемы обвязки котла отопления при различных видах циркуляции и контурах

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Обвязка с теплым полом

Часто клиенты в виду не особой осведомленности работы двухконтурного газового котла предлагают обвязать второй контур на водяной теплый пол, а первый оставить на радиаторную систему отопления. Конечно, если бы котел работал на оба контура одновременно, такой бы вариант можно было бы реализовать. Но вот незадача, двухконтурные котлы работают в режиме приоритета горячей воды.

Говоря простым языком, котел работает либо на отопление, либо на горячую воду и второй контур всегда в приоритете. Поэтому комбинировать второй контур с теплым полом – занятие бессмысленное.

Описание схемы подключения электрокотла отопления

Причина популярности подключения электрокотла к системе отопления частного дома – это простота монтажа и легкость расчета. В отличие от газовых аппаратов, их можно врезать в любое место системы, что очень удобно. Кроме того, электрокотлы – это экологически чистый и эффективный способ обогрева.

Какой котел выбрать

На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них:

Электродные котлы. Нагрев жидкости происходит за счет переменного тока, который проходит через нее. Эта разновидность электрокотлов считается наиболее удобной. КПД у электрокотла не ниже 98% — так заявляют производители.

ВАЖНО: дистиллированная вода не подходит в качестве теплоносителя. В комплекте с агрегатом идут составы, их задача – повысить показатель электропроводимость жидкости

В комплекте с агрегатом идут составы, их задача – повысить показатель электропроводимость жидкости.
Электрокотел для отопления: как установить в частном доме
Как видите, схема подключения достаточно простая как для однофазной, так и для трехфазной модификации котла.

ТЭНовые котлы – самые распространенные устройства, ТЭНы в них выполняют нагревательную функцию. Агрегаты имеют КПД не ниже 93%. Несмотря на низкую стоимость, ТЭНовые котлы имеют серьезный недостаток: если вода слишком жесткая, то на нагревательных элементах появляется накипь, как результат, падает мощность котла.

Индукционные котлы – долговечные и экономичные агрегаты, которые обладают КПД в 98%. Конструкция напоминает трансформатор. Минус – не могут выдавать большую мощность для отопления.

Индукционные котлы отлично подходят для квартиры или небольшого частного дома.

С чего начать

Для того чтобы подключить электрокотел. в первую очередь нужно составить схему обвязки. Ее вид определяется мощностью устройства и типом системы (одно- или двухконтурной).

Как правильно подключить электрокотел к системе отопления

Единственное необходимое условие для установки такого теплогенератора – бесперебойное электроснабжение .

Монтаж электрокотла на стену

Для размещения электрокотла на стене необходима специальная подставка, которая обычно идет в комплекте с оборудованием. Если заводское крепление отсутствует, изготавливают его самостоятельно по указаниям завода-изготовителя.

Процесс монтаж корпуса котла на несущую стену:

  1. Очищают поверхность стены от всевозможных загрязнений.
  2. Устанавливают пожарозащитный лист.
  3. Выполняют на стене метку согласно крепежной планке.
  4. Сверлят отверстия, подходящими под нужный диаметр дюбелей, обычно 10 мм.
  5. Закрепляют дюбели в отверстиях.
  6. Подвешивают агрегат на резьбовые крючки, после чего закручивают винты.

Исходя из модели, монтажные модули могут чуть-чуть различаться. Например, при установке котлов Protherm вначале закрепляют монтажную планку, а после, просто навешивает на нее котлоагрегат.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

    • аппарат;
    • температурные датчики;
    • радиаторы;
    • сливные и запорные вентили;
    • расширительный бачок;
    • циркуляционный насос и фильтр.

Как правильно подключить электрокотел к системе отопления

Как избежать замерзания и закипания теплоносителя

Как правильно подключить электрокотел к системе отопления
Применение электрических источников тепла в контурах водяного отопления сопряжено с риском закипания жидкости.

Поэтому агрегаты практически не встраиваются в гравитационные системы отопления частных домов, а монтируются в комплексе с циркуляционными насосами. обеспечивающими круговорот теплоносителя.

Особое внимание при установке уделяют термостатическому устройству, которое отвечает за включение/выключение электрокотла в автоматическом режиме. Термостатное реле может также работать в роли защиты от замерзания системы в том случае, когда генератор применяется как резервное оборудование.

Какая мощность потребуется

Сколько мощности потребуется на отопление дома?

  • Известно, что для неплохо утепленного дома потребуется 10 кВт на 100 м кв.
  • Для домов, построенных по энергосберегающим технологиям, такая мощность будет уже излишней.
  • Но если коробка характеризуется как «совсем холодная», то и 20 кВт будет маловато….

Для среднестатистического дома подбор можно осуществить именно так – 1 кВт на 10 м кв. Если на практике оказывается маловато, то экономически целесообразно не наращивать мощность, а утепляться, — менять сначала окна-двери, затем наращивать слой утеплителя на чердаке….

Подходит ли электрокотел для постоянного отопления

С точки зрения удобства и надежности, стоимости ремонта – электрокотел самый лучший теплогенератор. Проблема в стоимости электроэнергии. Ею отапливать по дневному тарифу невыгодно.

Вторая проблема – в выделенной на объект мощности. Хватит ли ее для полноценного отопления дома?

Хорошо, если выделено 15 кВт трехфазного электропитания 380В. Тогда можно установить котел мощностью 12 кВт, еще 3 кВт пойдут на бытовые нужды.

Но если питание 220В и допустимая мощность котла всего 4 кВт, то он может рассматриваться только лишь как аварийный вариант, чтобы поддержать тепло на случай выхода из строя основного. Или для отопления в межсезонье, по дешевому тарифу, но такие схемы будут рассмотрены далее…

Электррокотел это удобно

Подключаем электричество – чтобы не загорелось

Чтобы электрокотел работал без проблем, в первую очередь его нужно правильно подключить к электропитанию. У различных моделей свои особенности. Но все заводские агрегаты комплектуются электрической принципиальной схемой подключения и инструкцией. Эти документы исполняются в точности.

Общим во всех вариантах остается следующее.

  • Применение кабелей определенного типа с медными жилами соответствующего сечения.
  • Подключение только цельными отрезками кабелей, счалки не допускаются.
  • Недопустимость использования для постоянного включения/выключения выключателей автоматических (ВА) и других защит, — если котел не снабжен выключателем, то такой прибор устанавливается в цепи дополнительно.
  • Применение электрических защит — реле утечки тока на землю (Устройство Защитного Отключения) и максимальной токовой защиты (Выключателя Автоматического). Эти два устройства могут быть объединены в одном корпусе, и называться Дифференциальный Автомат.

Устанавливаем агрегат

Для начала необходимо установить электрический котел в помещении. Как мы уже говорили, агрегат может быть напольный и настенный. В первом случае в комплекте идет специальная подставка, на которую и производиться «посадка».
Электрокотел для отопления: как установить в частном доме

Для того, что бы повесить котел на стене, необходимо подготовить анкера с дюбелями и дрель с подходящим сверлом. Сначала размечаем стену с помощью рулетки и маркера. Отверстия должны размещаться идеально ровно в горизонтальной плоскости. Далее высверливаем размеченные места, забиваем в них дюбеля и вкручиваем анкера. После того, как анкер плотно засядет внутри стены, можно подвесить электрокотел
Электрокотел для отопления: как установить в частном доме
Обращаем Ваше внимание на то, что изделие должно быть установлено идеально ровно и в горизонтальной и в вертикальной плоскости. Любой перекос может повлиять на работоспособность и срок службы оборудования

Гидравлическая схема

Типичная схема подключения элеткрокотла приведена на рисунке. Здесь под «электрокотел» подразумевается простейший водонагреватель, который нуждается во всем дополнительном оборудовании.

Схема обвязки электрокотла

Важные элементы на схеме.

  • Фильтр грубой очистки – устанавливается на обратке перед насосом, сборником вниз и по ходу струи.
  • Циркуляционный насос – в домах до 200 м кв. как правило достаточно насоса 25 – 40. Рекомендуется устанавливать на обратке перед котлом.
  • Расширительный бак, объемом 1/10 от объема жидкости в системе не допускает опасного роста давления при нагреве (расширении) теплоносителя.
  • Группа безопасности – обязательный элемент, состоит из воздухоотводчика, предохранительного клапана давления, и манометра. Устанавливается на подаче, в высшей точке отопительного трубопровода, на выходе из котла.

Но дорогие модели комплектуются таким оборудованием в одном корпусе.

Дешевое электричество для отопления

К сведению: стоимость тепловой энергии при отоплении газом, в грубом приближении оценивается как 0,8 руб/кВт. При отоплении дровами – 1,3 руб/кВт.

Днем электричество стоит 5,4 рубля за кВт, а ночью 1,6 руб/кВт (приближенные тарифы по Московскому региону).

Т.е. ночная электроэнергия сопоставима по цене с другими видами топлива. А за счет удобства применения, выходит победителем по соотношению цена/качество для большинства пользователей.

Если установить счетчкик с ночным тарифом, что решается с энергонадзором, то этим можно будет воспользоваться.

Обычная схема применения электрокотла

Максимальная мощность электрокотла ночью бывает излишней, иначе будет жарко, например, для дома площадью в 100 м кв. с котлом 12 кВт, еще и в межсезонье.

Оптимально лишнюю ночную энергию накопить ночью и использовать днем. Для этого ее нужно преобразовать в тепловую (нагреть воду) и запасти ее в теплоаккумуляторе.

Используются буферные емкости вместимостью от 1 тоны жидкости.

Тогда схема включение электрокотла следующая.

Схема системы отопления с электрокотлом

Здесь электрокотел включается параллельно твердотопливному. С ночным тарифом электрический агрегат выступает основным, обеспечивая пользователям существование без беспокойств об отоплении. В большие холода, когда электромощности и накапливаемой энергии не хватает, к отопительному процессу подключается твердотопливный.

Как экономить при отоплении электрокотлом

  • Не перегревать помещение.
    Не редко, когда автоматика настраивается неправильно и в помещении становится жарковато. Выбрасывается +20% денег на неудобства. Для автоматического управления котлом лучше использовать воздушные датчики — комнатные термостаты. А не руководствоваться температурой теплоносителя.
  • Отключение не используемых помещений.
    Не редко, когда отдельные комнаты, например, мастерская могут быть прохладными большее количество времени. С автоматизированным электрокотлом целесообразно применять термостатические регуляторы на каждом радиаторе. Тогда рачительные хозяева смогут отрегулировать температуры в комнатах. В отдельных случаях можно сэкономить и 25% энергии.
  • Оптимальное распределение температур.
    Теплый пол экономичнее до 15% от радиаторного отопления. К тому же это комфортно и удобно. Распределение температур в помещениях будет и выгодными и полезным.
  • Сделать вентиляцию.
    С вентиляцией убегает до 50% тепла из помещения. Важно устранить сквозняки и обеспечить вентиляцию по современным представлениям. Как делается вентиляция в доме
  • Целесообразно утеплить.
    Электроэнергия дорогая, с ее использованием намного больше экономической выгоды от утепления, чем при использовании того же газа. Если для газа может быть достаточным и 10 см толщины утеплителя на чердаке, то для электричества целесообразнее 22 см. Нужно доутеплиться максимально, из расчета окупаемости за 12 лет. В неутепленных домах перерасход энергии достигает 200 – 300%.

Какое сечение жил и тип защит понадобятся

Скорее всего изготовитель даст исчерпывающие рекомендации по подбору электропроводников для подключений, и по выбору типа дифференциального автомата.

Тем не менее, можно воспользоваться следующей таблицей, в которой приведены характеристики кабелей и электрических защит в зависимости от мощности электрокотла. Здесь приведены данные для трехфазного электропитания 380 В.

Таблица выбор сечения жил

Для котла в 12 кВт, при трехфазном питании, понадобится кабель ВВГнлLS, который включает в себя 5 медных проводников, каждый из которых имеет сечение 4 мм кв. А также АВ с током отключения 25А, УЗО с дифференциальным током 30 мА.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.
Как подключить два котла в одну систему, параллельное соединение котлов отопления
Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.

Как правильно подключить электрокотел к системе отопления

Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

  • силовой кабель с медными жилами;
  • дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
  • заземляющий контур.

Запитка агрегата напряжением 220 вольт

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Как подобрать сечение силового кабеля – таблица

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Схема автоматики электрообогревателя
Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Как запитать электронагреватель от сети 380 вольт
Схема соединений при подключении котла к трехфазной сети 380 В

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

  1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
  2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.

    Монтаж заземлителей возле частного дома
    Связка заземлителей (слева на фото) и прокладка шины в дом (справа)

  3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
  4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

Подведение итогов

Схема установки газового котла одноконтурного и двухконтурного

Выше представлена схема установки газового агрегата, который может быть как одноконтурного, таки двухконтурного типа. При установке такого агрегата осуществляется монтаж следующих узлов: дымоход, первый контур, второй контур, подведение газа, а также подача электроэнергии. При подключении электрокотла процесс монтажа упрощается в несколько раз. Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды (для двухконтурных типов), а также подача электроэнергии. Важно заметить, что для функционирования электрокотла рекомендуется подача трехфазного напряжения 380 В.

При монтаже твердотопливного котла требуется установить агрегат на твердую поверхность, после чего включить его в систему отопления. Обустройство дымохода также является неотъемлемой частью монтажа твердотопливного устройства. Из всего вышесказанного можно сделать вывод, что подключение котлов в частном доме может осуществляться самостоятельно, за исключением газового, когда нужно вызвать газовщиков для подсоединения к газовой магистрали.

Поделиться
Похожие записи
Adblock
detector
