Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

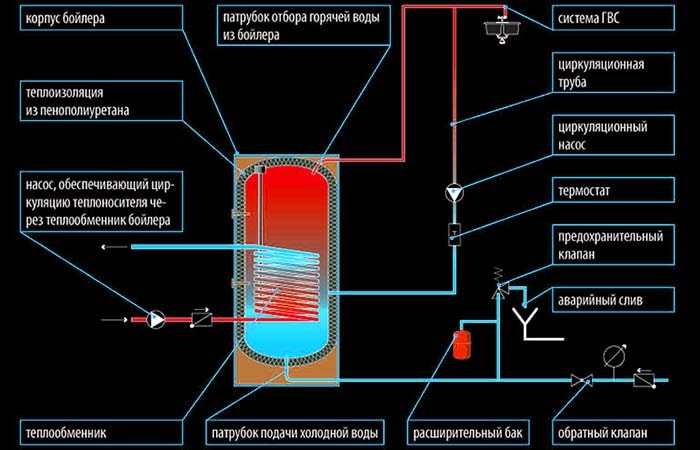

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Что представляет собой бойлер косвенного нагрева

Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.

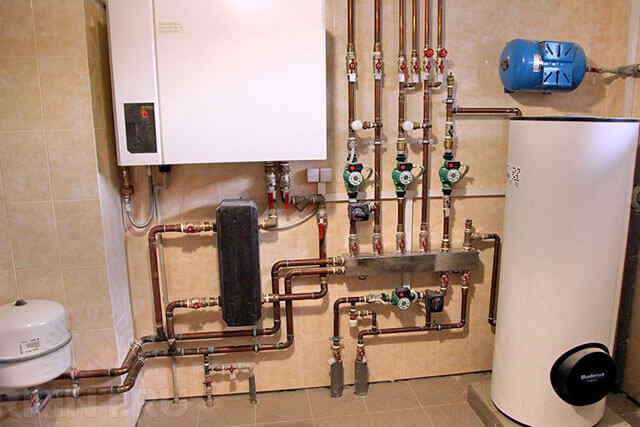

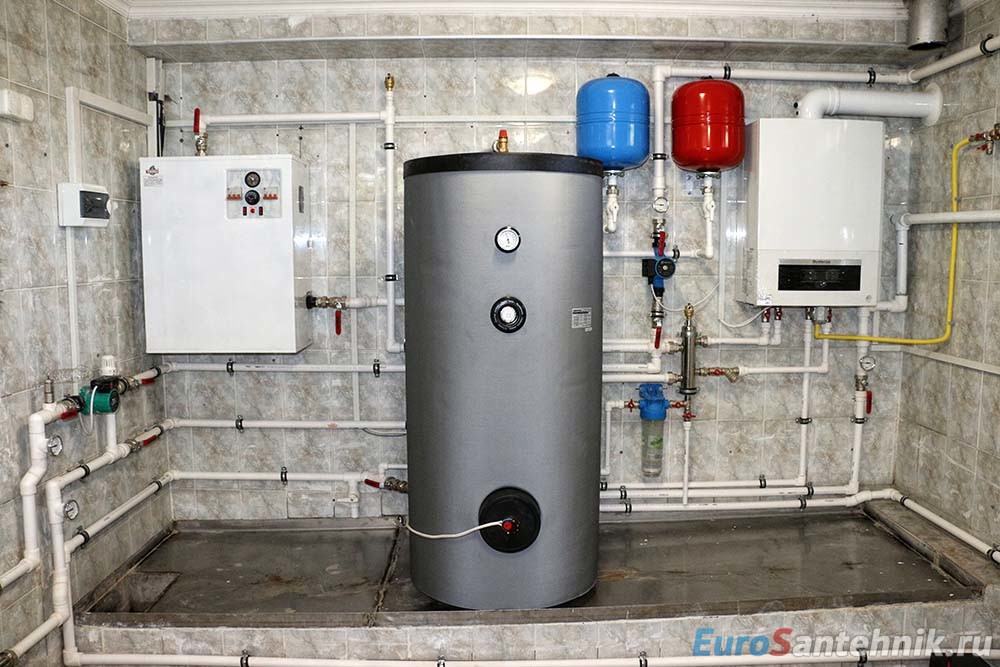

подключение бойлера косвенного нагрева к одноконтурному котлу

Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.

Важно. Для защиты от коррозии стенок бака в него монтируют магниевый анод. С этой деталью агрегат служит значительно дольше.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

  1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
  2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
  3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.

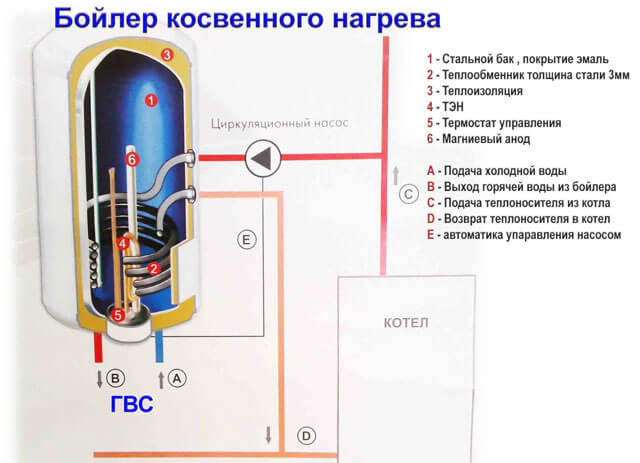

твердотопливный котел и бойлер косвенного нагрева

В целях безопасности на трубе подачи воды в бойлер нельзя ставить обратный клапан, чтобы не допустить противотока.

Оборудование с блоком управления

Сегодня существует два варианта бойлеров — простые (более дешёвые) и со встроенным блоком управления. При этом стоит помнить, что такой блок является обязательным, если основное греющее устройство, к примеру, газовый котёл, не имеет функции управления.

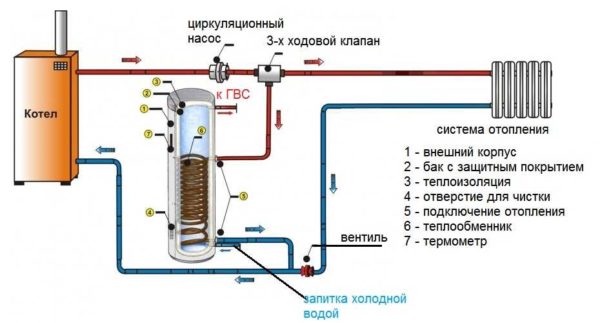

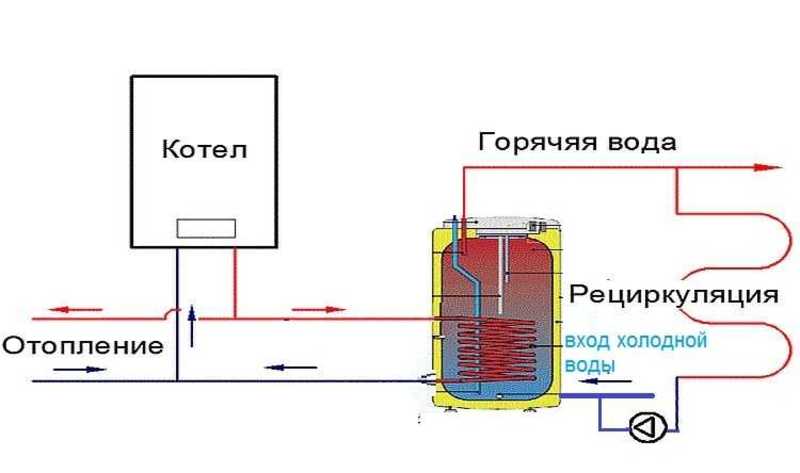

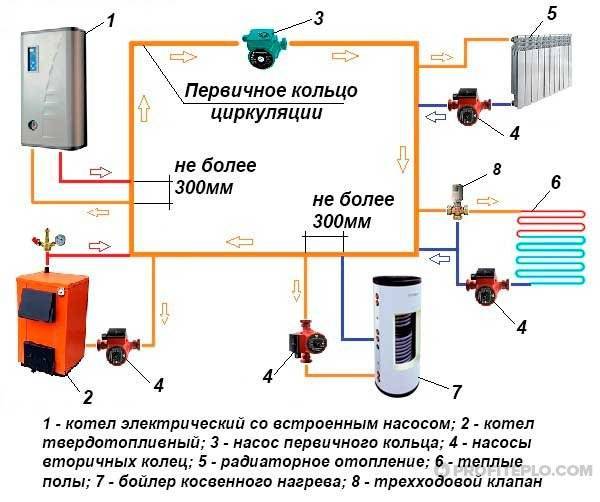

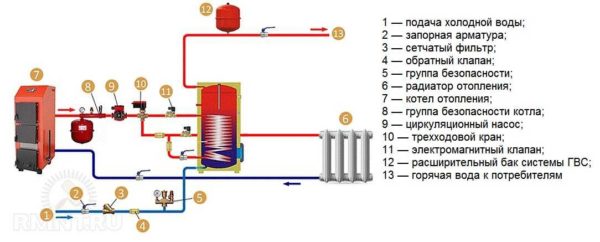

Схема обвязки бойлера

Внутрь вмонтированного блока управления зачастую устанавливают датчик температуры. Также существует возможность остановить или включить подачу воды в теплообменник. Устройство может работать в автоматическом режиме. Для подключения оборудования необходимо выполнить такие действия:

  • подсоединить входящую и выходящую линию для пуска воды из котла;
  • подключить шланг и включить подачу холодной воды;
  • для распределения горячей воды на выходе установить коллектор.

Дальше остаётся только запустить систему, после чего вода начнёт нагреваться и подаваться в нужном направлении. Обвязка бойлера с рециркуляцией может происходить несколькими способами.
Как правильно обвязать водонагреватель
Многие думают, что с блоком управления температуру воды в бойлере можно регулировать. Это мнение ошибочно. Максимально достижимая температура — это градус самого теплоносителя, который подаётся непосредственно с котла. Как правило, жидкость нагреется на 1—2 градуса меньше. Если нужна вода с более высокой температурой, то лучше выбирать модель со встроенным ТЭНом. Обычно такая схема нужна при наличии низкотемпературного котла.

Подобные агрегаты лучше покупать вместе с твердотопливным котлом. Даже если дрова перегорят, всегда будет доступ к горячей воде ещё долгое время.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды бойлеров КН.

ВидОписание
Со встроенным управлениемТакие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управленияТакие баки обычно подключают к системе, оснащенной автоматизированным котлом. Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
НастенныйКак не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется. Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
НапольныйЭтот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
ВертикальныйНаиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
ГоризонтальныйЭто обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

На заметку! Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.

Особенности конструкции и принцип работы

Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).

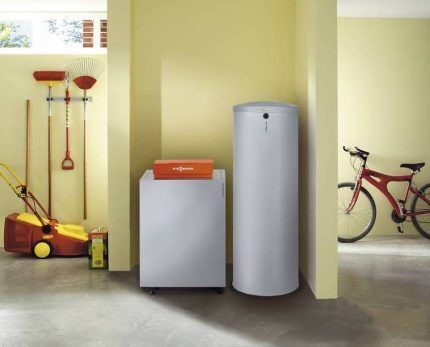

Конструкция бойлера косвенного нагрева
Внешне БКН напоминает стандартный водонагреватель – то есть обладает бочкообразной формой, хотя современные модели более эргономичны. Для удобства использования и установки им придают прямоугольную конфигурацию

Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.

Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.

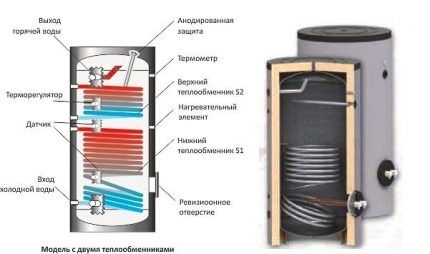

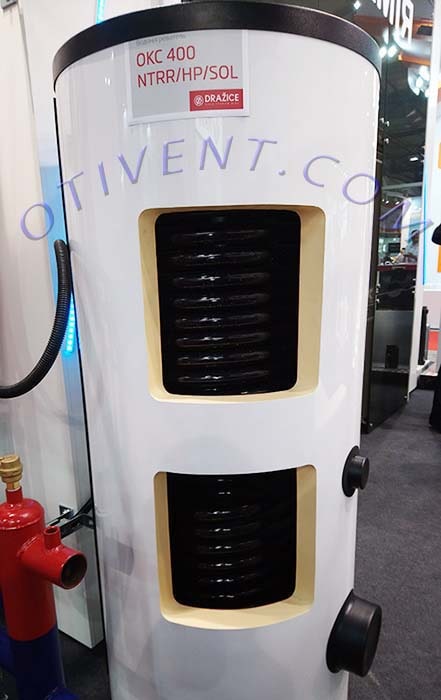

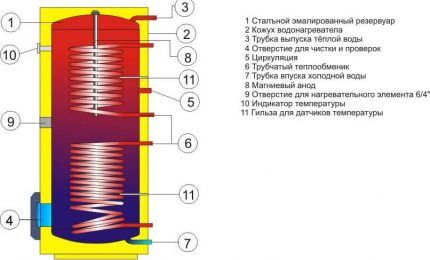

Модель с двумя теплообменниками
Если вы хотите, чтобы вода в бойлере нагревалась быстро, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала – с качественной теплоизоляцией

Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.

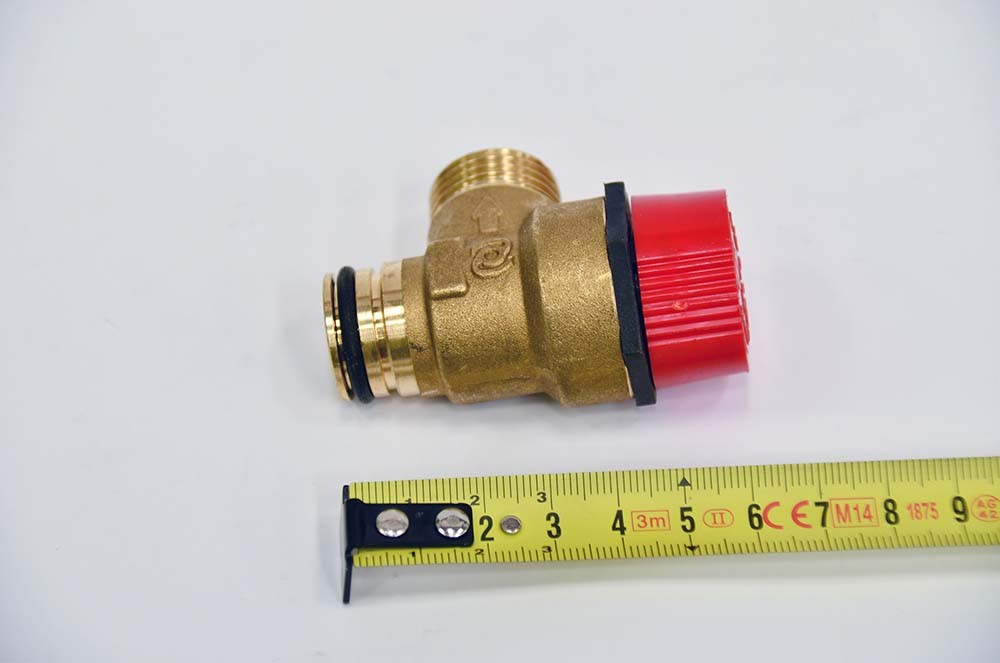

Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.

Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.

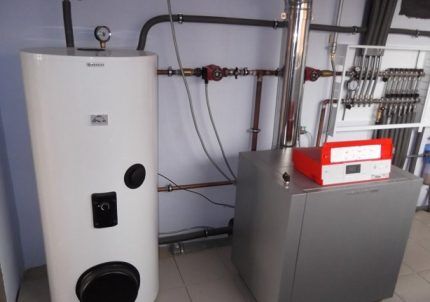

Модель с управлением
Управление процессом нагрева обязательно, если основное нагревательное устройство – например, газовый или твердотопливный котел – не имеет блока управления

Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.

Для пуска необходимо подключить:

  • вход/выход для горячей воды из ГВС;
  • подачу холодной воды в бак;
  • коллектор для распределения нагретой жидкости на выходе.

После этого можно запускать бойлер – вода начнет нагреваться.

Модель с температурными датчиками
Если котел функционирует в автоматическом режиме, в управлении бойлером нет необходимости. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе

Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).

Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.

Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.

Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

  • c встроенной системой управления нагрева горячей воды;
  • без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.

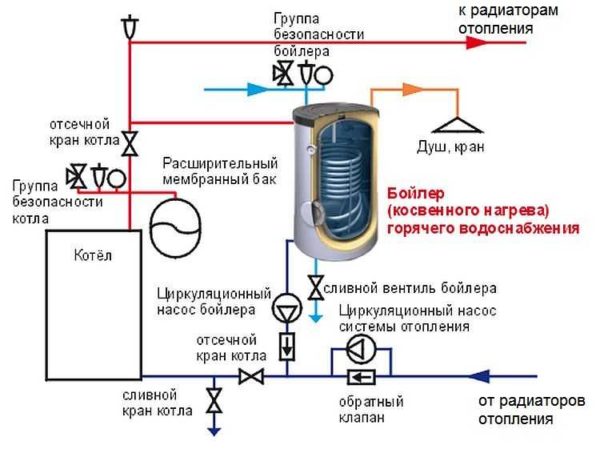

бойлер косвенного нагрева подключение к котлу схема

На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Важная особенность, о которой нужно знать: температуру воды в бойлере нельзя нагреть выше температуры теплоносителя змеевика. Таким образом, если отопительный агрегат настроен на 45 градусов, выше этого порога вода в бойлере не нагреется.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

Проточные

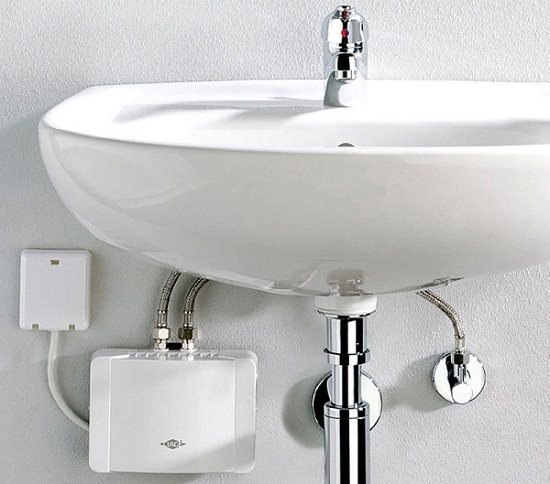

Проточный — компактный бак с теном, имеющим форму квадрата, который подсоединяется к холодному водопроводу. При включении, вода нагревается практически сразу. Мощность таких нагревателей 6 — 10 Кв, поэтому они оказывают большую нагрузку на электросеть.

Характеристики и виды

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

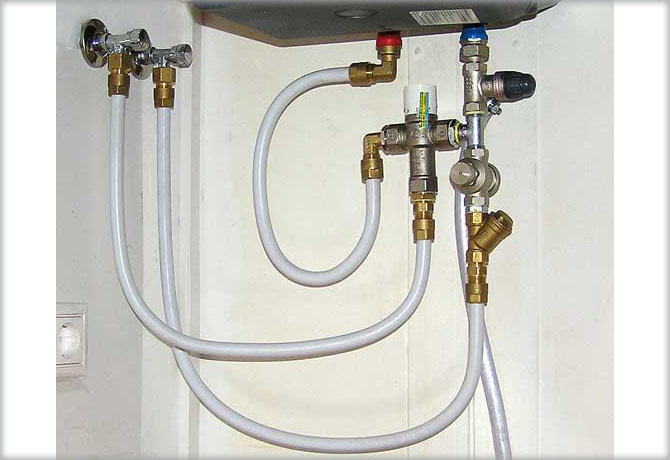

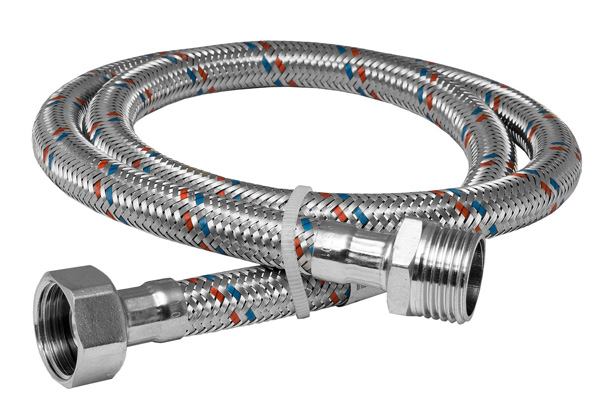

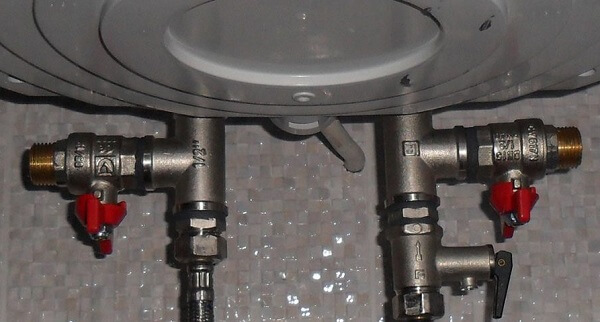

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

  • Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
  • Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
  • Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Разновидности устройств с дополнительными функциями

Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.

Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).

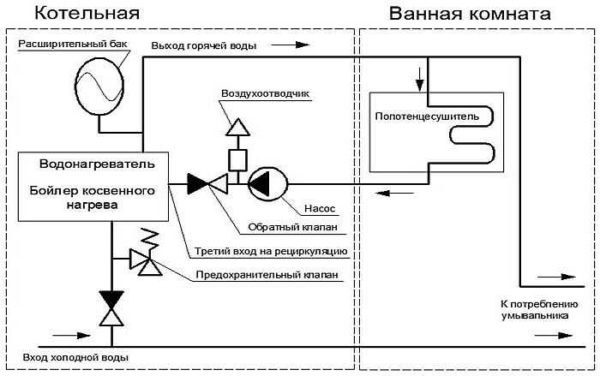

Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.

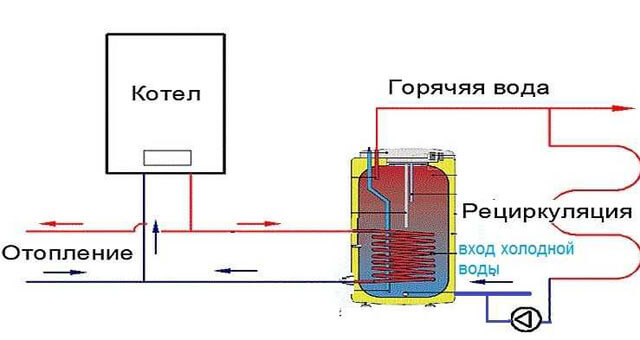

При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.

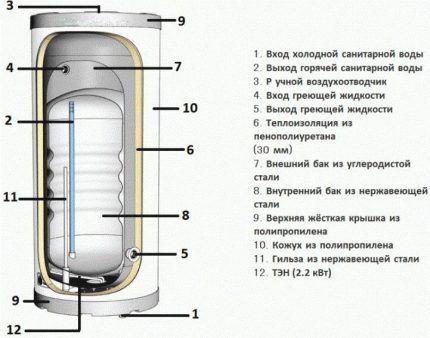

Схема модели
Реже, чем устройства со змеевиками, встречаются модели типа «бак в баке». Емкость с водой, которую необходимо нагреть, находится внутри, обогревающий контур – снаружи

Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.

Размер бака и его значение

Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.

Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.

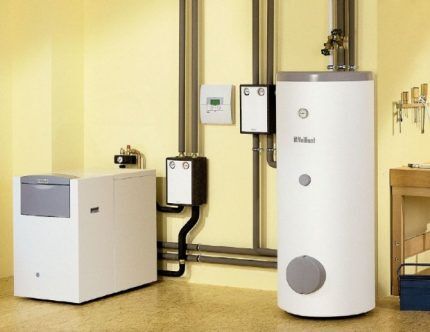

Расположение патрубков в БКН
Патрубки, необходимые для подключения воды и теплоносителя, обычно выводят сзади и сверху, чтобы было удобнее присоединять бак к трубам. Лицевая панель у ряда моделей оснащена датчиком температуры (реле) и техническим отверстием

Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

  1. Минимальный объем водопотребления 1.5 л/мин.
  2. Объём емкости — более 100 л.
  3. Время нагрева воды до 2-х часов.
  4. Материал теплоизоляции пенополиуретан либо минвата.
  5. Элементы защиты: клапаны, датчики температуры и давления и предохранители.
  6. Срок службы — от 10 до 12 лет.

Что происходит при работе бойлера?

Схема работы невероятно проста. Холодная жидкость поступает в резервуар через ввод, теплоноситель циркулирует по змеевику либо между стенками баков в зависимости от конструкции агрегата и доводит жидкость до нужной температуры, а затем поддерживает ее в таком состоянии. Нагревается теплоноситель посредством отопительного оборудования.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Кроме того, конструкцией предусмотрены патрубки ввода и вывода, обеспечивающие подвод к газовому либо иному котлу и непосредственно точкам потребления. Термостат контролирует температуру теплоносителя. Как только она опускается ниже нормы, этот прибор подает соответствующие сигналы.

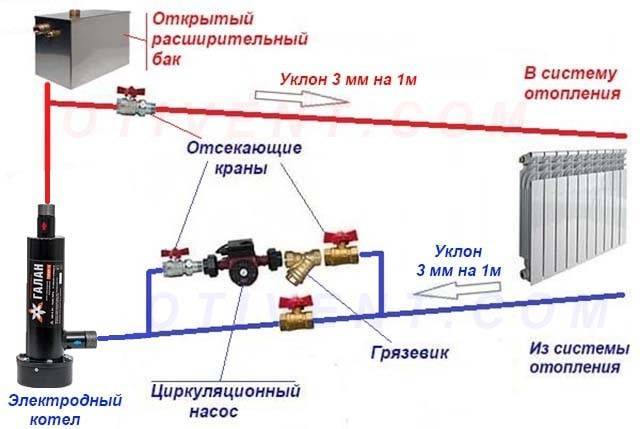

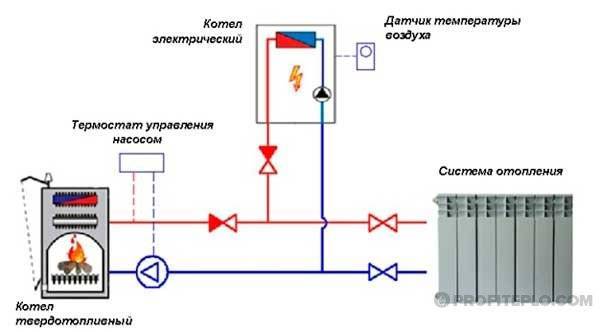

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

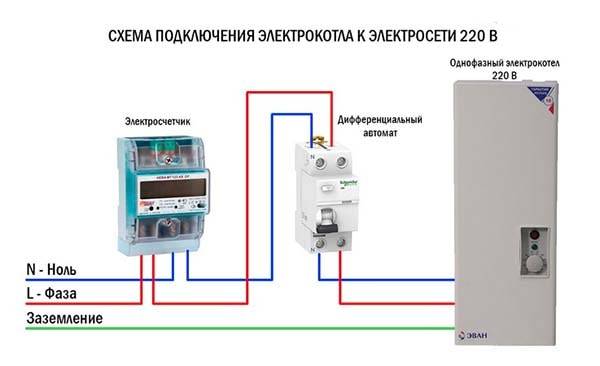

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка
Если разобраться, то байпас здесь не нужен — без электричества котел тоже работать не будет

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.
Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.

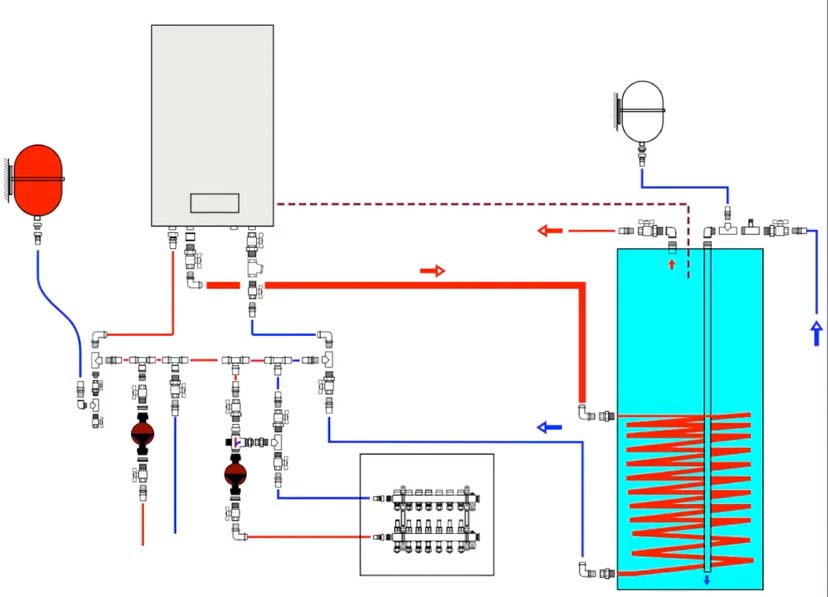

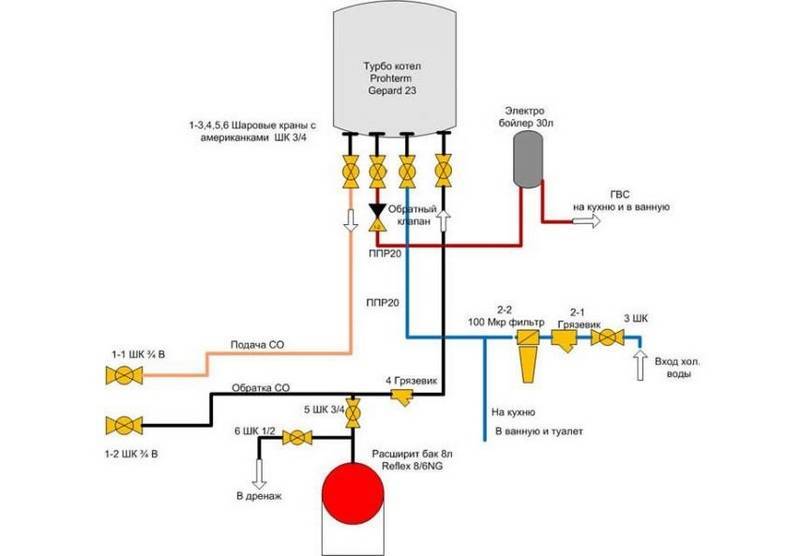

схема подключения одноконтурного котла

Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Совет. Если бойлеры большие по объёму, есть смысл установить несколько теплообменников, чтобы сократить время подогрева воды. Для этой же цели, а так также для того, чтобы вода долго держала температуру, бойлеры изготавливают с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

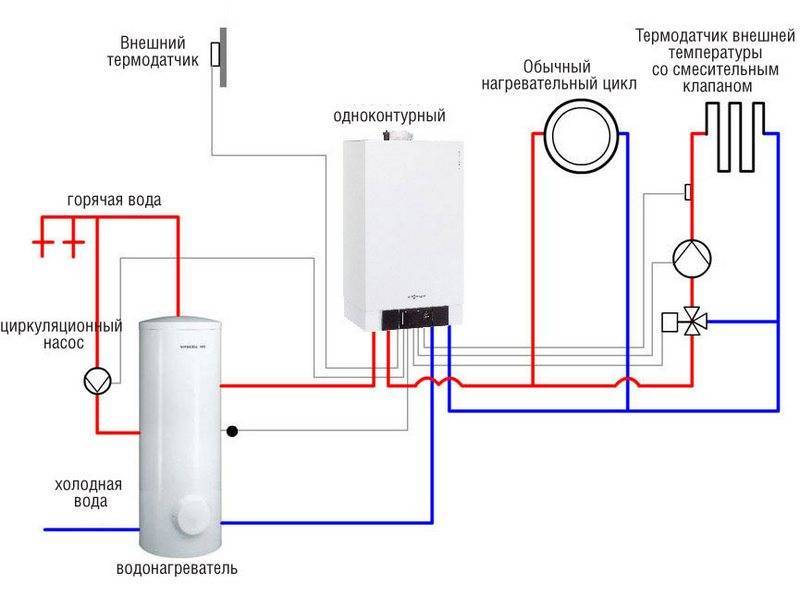

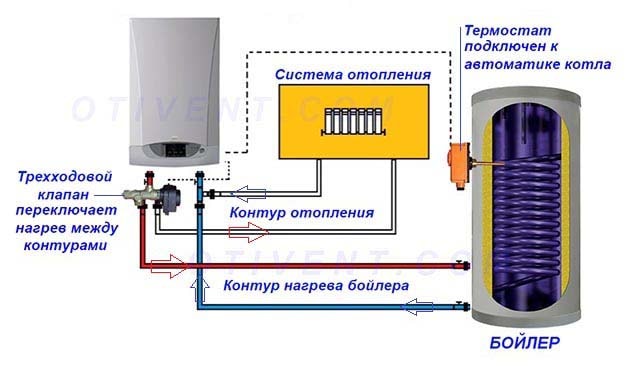

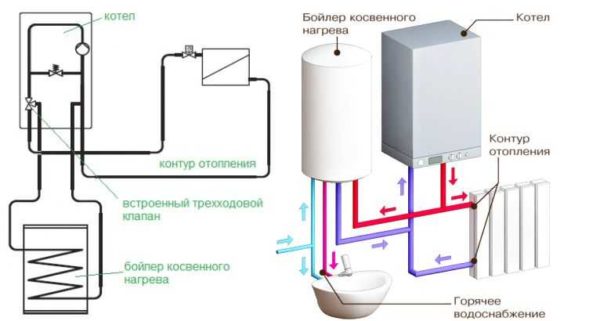

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

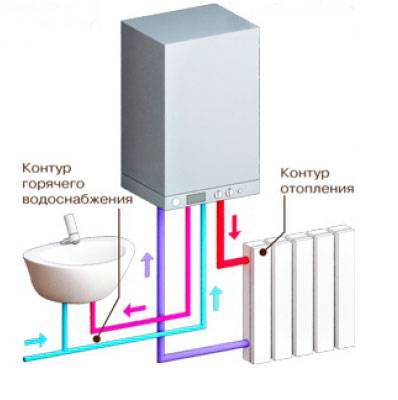

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

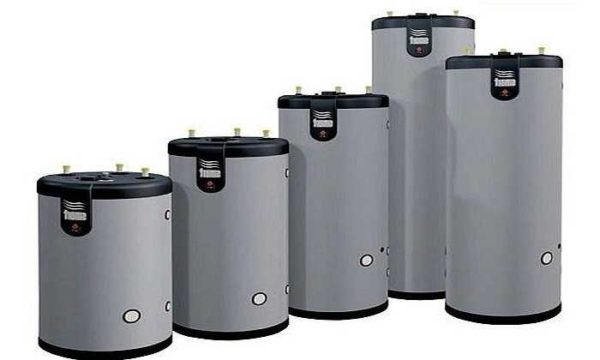

По типу установки они есть настенные и напольные, емкость - от 50 литров до 1500 литров
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

  • правильно выбрать место установки – как можно ближе к котлу;
  • обеспечить ровную поверхность для монтажа бойлера;

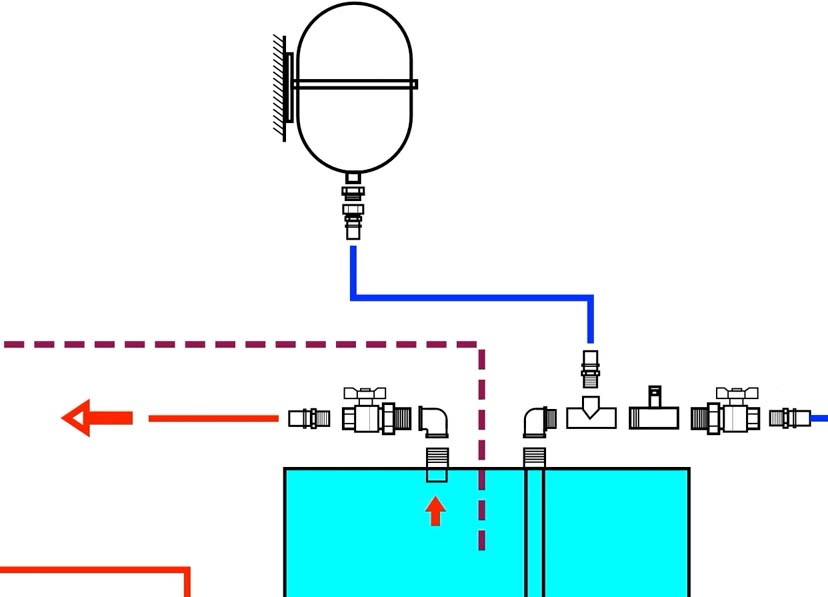

  • для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
  • оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
  • для защиты от противотока на трубах подачи воды установить обратные клапаны;
  • улучшить качество воды путем врезки фильтров;
  • грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

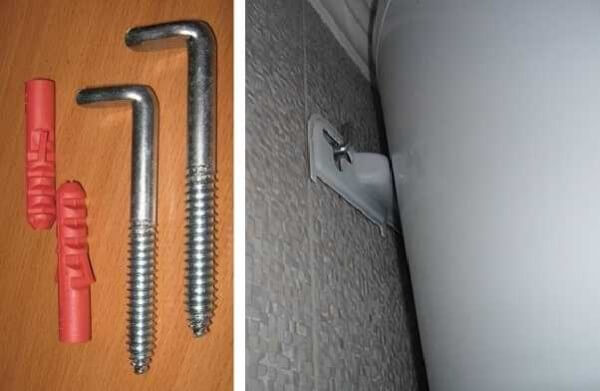

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

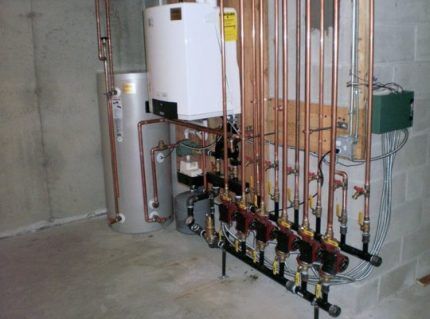

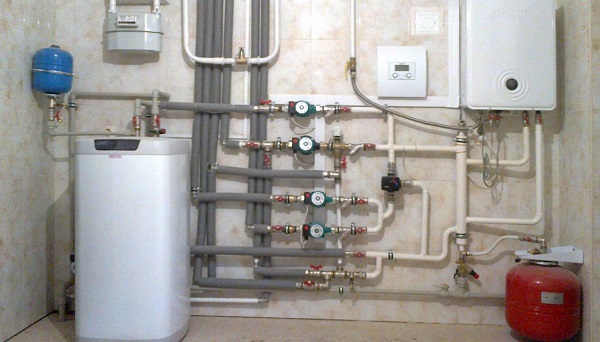

Установка БКН
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

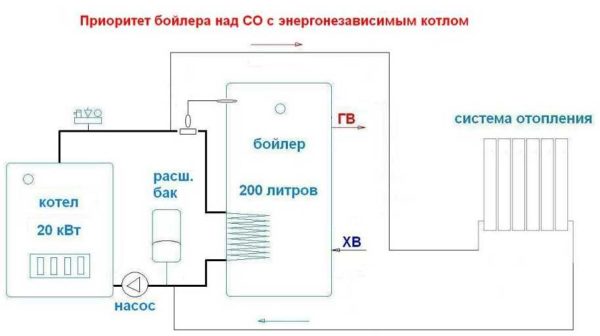

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

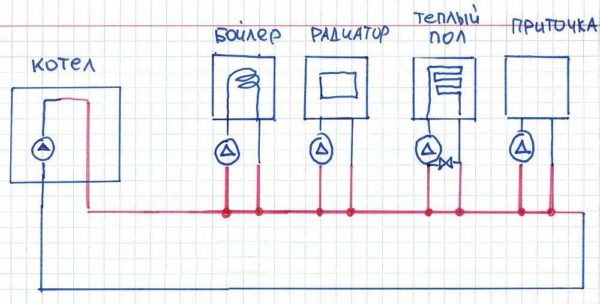

Схема подключения БКН без приоритета
Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.

Нужен ли бойлеру расширительный бак?

В бойлере косвенного нагрева содержится большой объем воды, которая расширяется в результате нагрева. Для компенсации увеличения объема в систему должен быть врезан расширительный бак. В противном случае «лишняя» вода будет сливаться через клапан сброса избыточного давления. Размер расширительного бака подбирают из расчета 10-12 % от объема бойлера. На горячую воду нельзя ставить расширительные баки для систем отопления. Они различаются по рабочим характеристикам и очень быстро выйдут из строя.

Как выбрать бойлер косвенного нагрева

В принципе выбор БКН очень схож с выбором обычного накопительного бойлера. но вкратце повторим основные моменты.

Объем – это самое первое, что выбирают. Упростим вам задачу: на 1 члена семьи в среднем должно приходиться 40-80 литров воды. С подбором модели подходящей емкости проблем не возникнет. На сегодняшней день на рынке бойлеров косвенного нагрева представлены модели объемом от 200л до 1500л.

Расход воды через отопительный контур – обязательно посмотрите эту характеристику с техпаспорте модели.

Значение этой характеристики должно быть не более 40% от всего объема воды, который проходит через котел отопления.

Материал бака и теплоизоляции – сами понимаете, лучший выбор для емкости – это нержавеющая сталь. В качестве утеплителя лучше выбирайте пенополиуретан или минеральную вату – они обладают наилучшими теплоизолирующими свойствами.

Специалисты не рекомендуют выбирать модели с поролоновой теплоизоляцией. Она не очень хорошо «держит» тепло.

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Мощность теплообменника

Выбирается данный параметр, исходя из того, будет ли подключаться к данному оборудованию система отопления, сколько человек проживает в семье. Выбор мощности устройства зависит также от площади дома и от количества точек водозабора.

Важные особенности

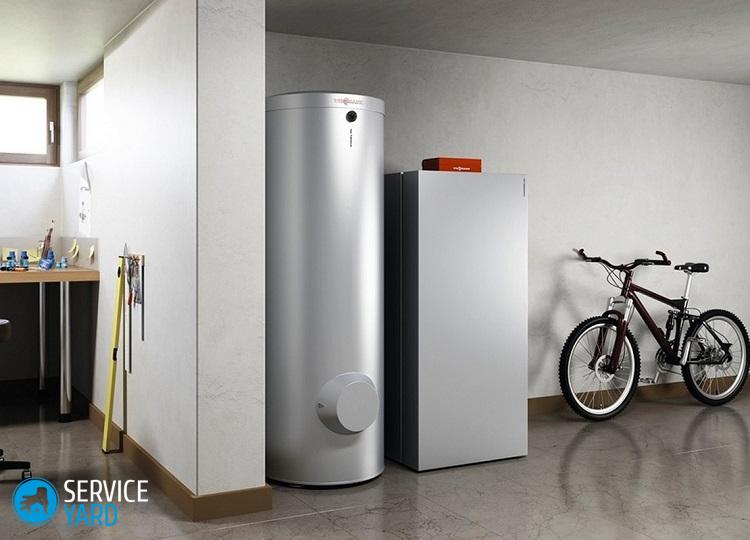

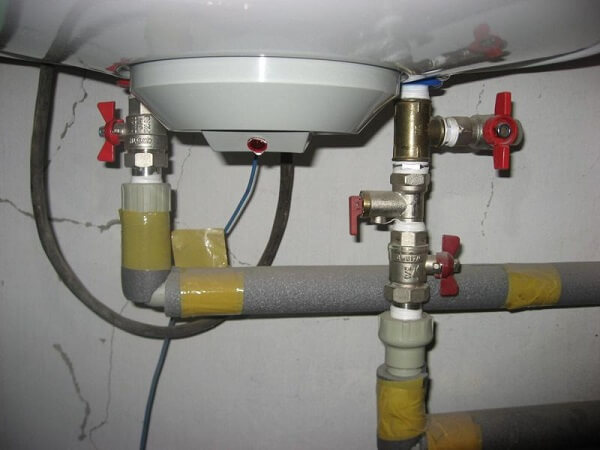

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера. .

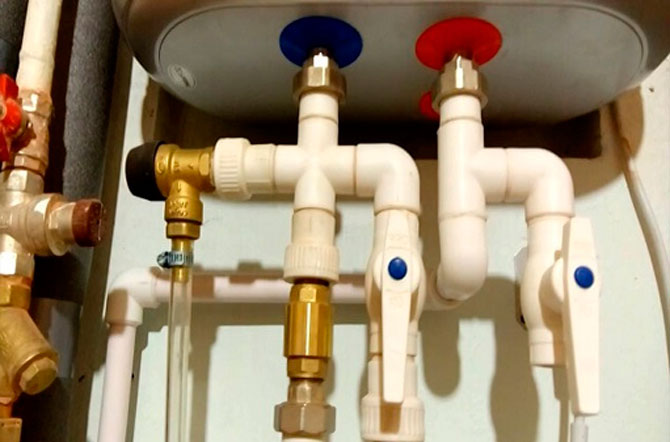

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

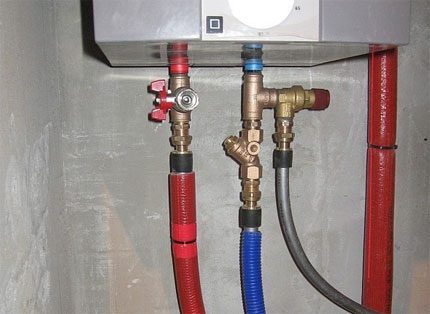

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

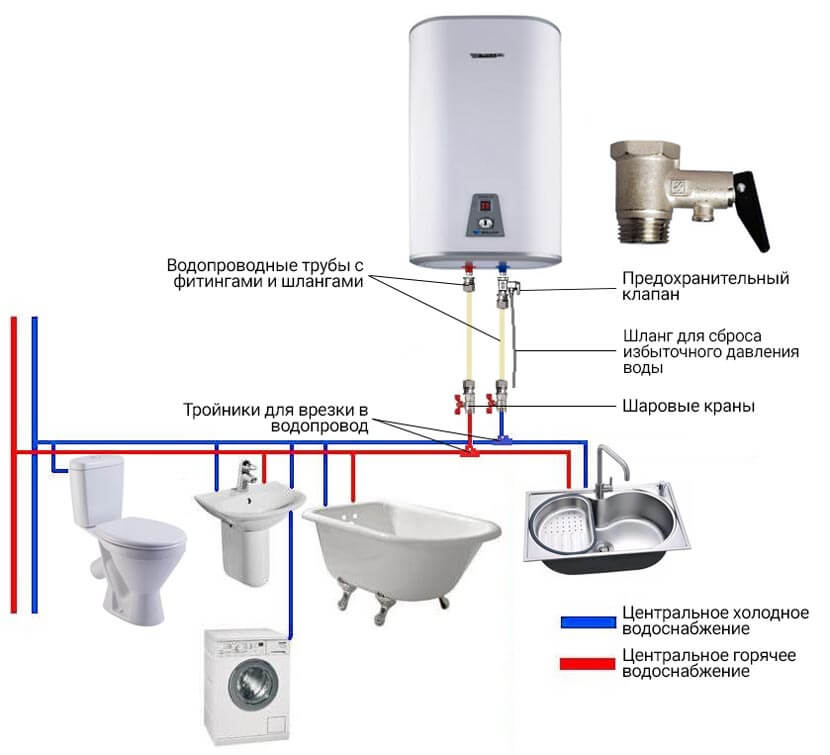

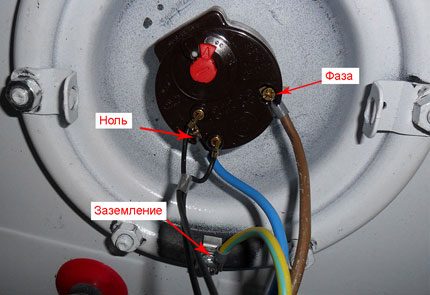

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

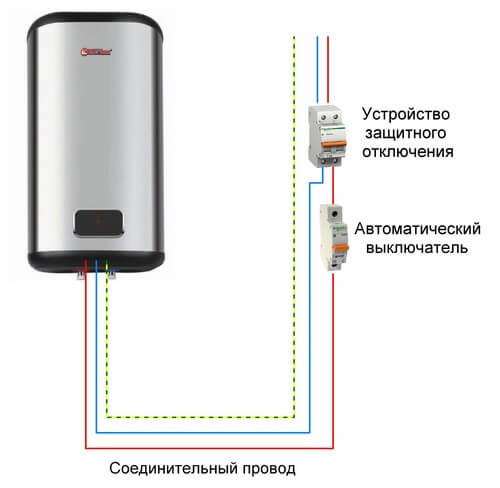

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
3,520
5,525
6,530

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Для чего устанавливают небольшие водонагреватели

Причин для установки такого оборудования несколько, от них во многом зависит и выбор подходящей модели.

  1. В случае полного отсутствия горячего водоснабжения. В таких помещениях может устанавливаться не только водонагреватель под раковину небольшого размера, но и накопительный бойлер большого объема для ванны.
  2. Для пользования в летний сезон. Ежегодно во многих городах летом горячую воду планово отключают для диагностики и ремонта водных магистралей. Чтобы не испытывать трудностей с постоянным нагревом воды для бытовых нужд, многие устанавливают в своих квартирах подобный тип оборудования.
  3. На случай внезапного аварийного отключения горячей воды, когда в доме могут проводиться строительные работы или замена труб. В таком случае рекомендуется использовать устройства небольшого объема. Десятилитровый водонагреватель может спокойно уместиться как под мойкой, так и на стене и не доставит никаких хлопот. Кроме того, стоит отметить, что чаще всего они выпускаются в классических цветах, что не испортит эстетичный вид пространства.

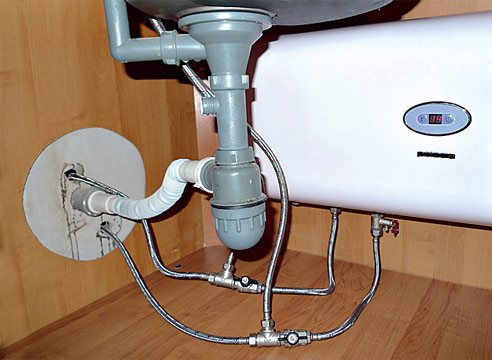

можно ли ставить на пол водонагреватель


Значимые характеристики и комплектация

Электронагреватели делятся на проточные и накопительные. Для ГВС часто используются проточные модели, для отопления потребуется котел накопительного типа (бойлерный).

С бойлером при многотарифной оплате энергии вы можете сэкономить: большую часть времени котел будет работать в ночной зоне, когда электричество дешевле.

Специалисты рекомендуют рассчитывать объем накопителя исходя из соотношения 25 литров на один киловатт мощности. Принципиальное требование к бойлеру: хорошая теплоизоляция стенок.

Необходимая мощность котла рассчитывается как 1 киловатт на десять метров площади плюс поправочный коэффициент.

Для районов с умеренным климатом достаточно добавить к расчетной мощности 15 процентов, для северных – увеличить ее в полтора-два раза. Для двухконтурного котла следует добавить к окончательному значению минимум четверть на ГВС.

Нагревательный элемент, независимо от его типа, помещен в емкость теплообменника. Сама емкость оборудована патрубками для подсоединения подающей трубы и обратки.

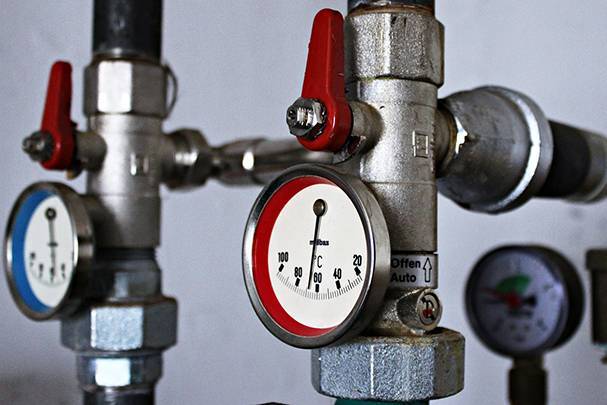

В число контрольных приборов обязательно входят:

  • манометр;
  • температурный датчик с предохранительным клапаном;
  • воздухоотводчик;
  • ручной или авторегулятор;
  • электрический узел для подключения к сети.

Регулировка мощности может быть ступенчатой и плавной (при наличии встроенного реостата в системе управления).

Качественная импортная модель обычно оснащена дополнительными функциями: плавный запуск, жидкокристаллический дисплей, возможность программирования настроек.

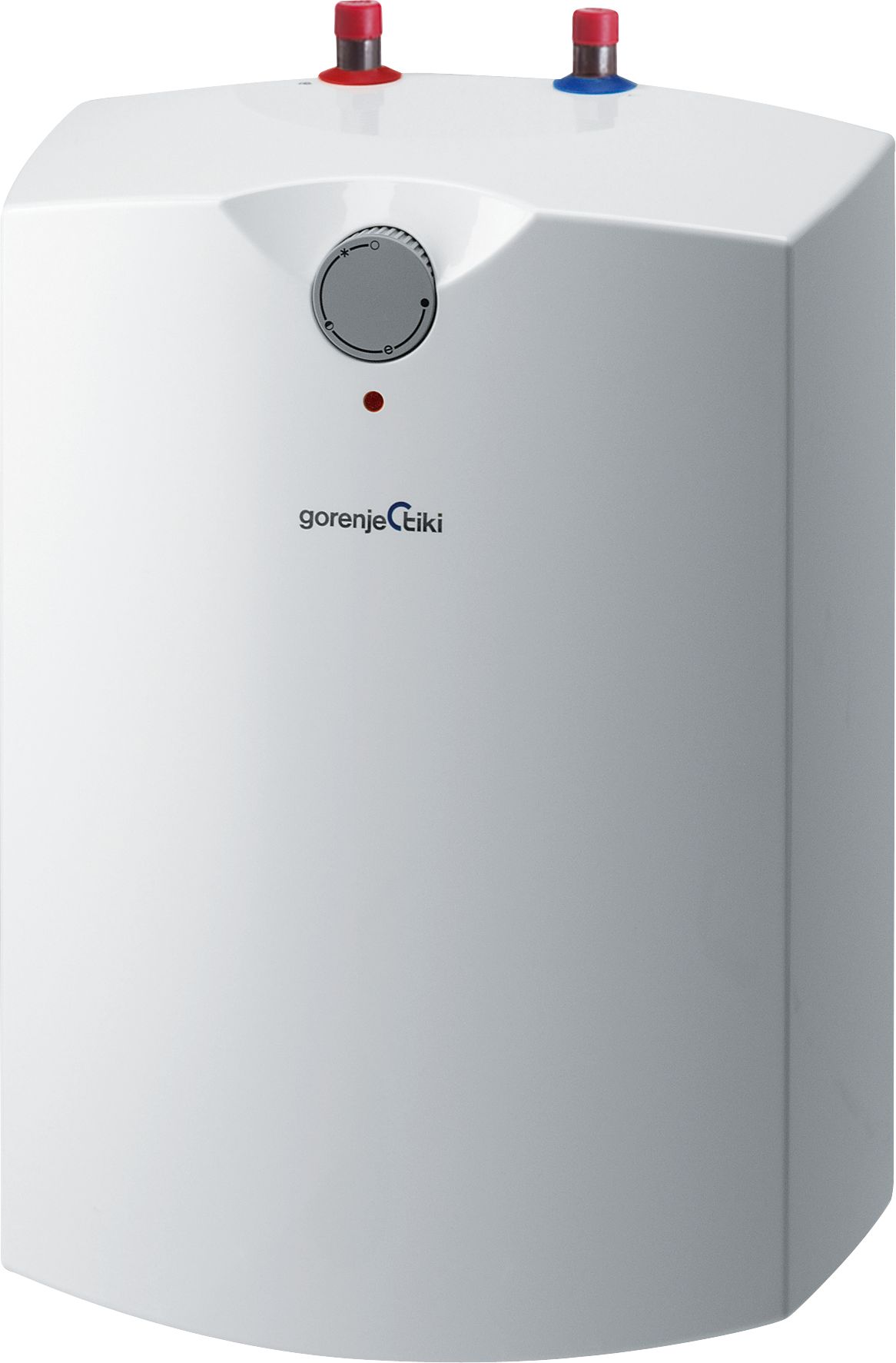

Как выбрать размер бойлера под мойку

Для установки под раковину подойдет как малолитражный накопительный водонагреватель, например Thermex серии Hit на 10 или 15 литров, так и устройство с проточным принципом работы. Конечно, в случае монтажа второго варианта, свободного места будет больше, но не каждая проводка выдержит его мощный нагревательный элемент, да и на счетах за электроэнергию использование такого устройства скажется больше.

Что касается бойлеров, которые можно установить под мойку, то они отличаются объемом бака для хранения воды.

  1. Десятилитровый вариант подойдет для небольшой семьи, не более чем из двух человек. Для одного человека такой запас воды может показаться даже избыточным, но в таком случае можно сэкономить денег на трате электроэнергии. Стоит отметить, что если бак не выключать после каждого применения, то можно будет увидеть ощутимую разницу в счетах. Если планируется установить бак для одного человека, то, как оптимальный вариант, может подойти и проточный.
  2. Пятнадцатилитровый вариант отлично подойдет для частного дома или квартиры, где в семье есть один ребенок среднего возраста. Если малыш еще маленький, то уход за ним потребует большего количества воды, а в таком случае бак может не справиться с большой нагрузкой.
  3. Двадцатилитровая модель на сегодняшний день считается одной из самых оптимальных и востребованных. Если бережно использовать запасы воды, то можно без особого труда принять даже душ двум взрослым людям, что крайне важно, если семья проживает в частном доме. В таком на кухне можно спокойно заниматься всеми необходимыми делами, так как воды хватит при любых затратах, даже самых внушительных. Согласно подсчетам экспертов, такого объема хватит, чтобы перемыть всю посуду после широкого застолья, рассчитанного на пять человек.

Если подразумевается активное использование водонагревателя для большого количества человек, и нет возможности установить емкостный аппарат, то лучше все же установить под раковину проточный вариант. Он может нагревать воду в необходимом объеме без ограничений. Однако в таком случае стоит понимать, что расход электроэнергии может вырасти в несколько раз. Все зависит от того, насколько эффективно он будет использоваться.

можно ли ставить на пол водонагреватель

Производители водонагревателей под раковину

При покупке рекомендуется обращать внимание на страну производитель. Как правило, максимально экономичным вариантом оказывается китайское производство, но уже через небольшое количество времени потребуется замена основных деталей, что приведет к дополнительным тратам. К таким фирмам производителям относится Polaris, Ballu. Однако именно эти экономичные варианты оказываются самыми востребованными на сегодняшний день. Более надежными оказываются модели немецкого, швейцарского или отечественного производства, например Thermex, Electrolux, AEG, Gorenje.

Советы:

  • Для расчета необходимого объема бака учитывайте расход воды на одного человека — до 90 литров. Следует учесть и тот факт, что расход теплоносителя (воды) не должен превышать 35-38% от общего объема воды, проходящей через котел.
  • Поскольку мощность БКН ограничена, то в некоторых случаях возможно придется использовать несколько нагревательных баков, например: один — для отопления, другой — для бесперебойной подачи горячей воды.
  • Некоторые модели бойлера оснащены ТЭНами, что позволяет в теплое время года использовать эти устройства в качестве обычного электрического водонагревателя накопительного типа.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

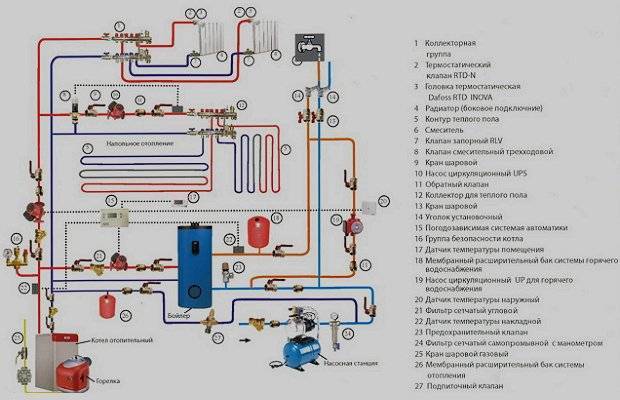

Подробная схема обвязки водонагревателя косвенного нагрева
Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом
При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как поступить, если требуется рециркуляция

 Часто возникает ситуация, когда в ванной есть полотенцесушитель, через которую должна постоянно циркулировать вода. В этот процесс можно задействовать и котёл, и бойлер.

 В этом случае нагретая вода будет беспрерывно циркулировать по замкнутому кругу с помощью насоса. Преимущество такой схемы в том, что вода из крана будет литься сразу горячей(спускать её не нужно).

Но есть и недостаток: при рециркуляции повышен расход топлива. Продвигаясь по полотенцесушителю, вода будет стремительно охлаждаться, котлу придётся чаще «отвлекаться» на ГВС и при этом расходовать дополнительное топливо. Особенно это будет ощущаться при схемах, где участвуют твердотопливный котел и бойлер косвенного нагрева.

бойлер для твердотопливного котла

Но даже не этот момент отталкивает многих от применения этого способа. При рециркуляции водные слои смешиваются, и общая температура нагрева воды в контуре ГВС падает. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий. Но зато полотенца всегда будут сухими.

Как избежать этих недочётов? Есть особенные модели бойлеров с косвенным нагревом воды с уже предусмотренной рециркуляцией. Полотенцесушитель подключают к предназначенным для этого патрубкам на бойлере. Устройства значительно дороже, чем подобные варианты водонагревателей с таким же объёмом, только без системы рециркуляции.

Инструкция по монтажу системы рециркуляции

Часто случается так, что сантехнические приборы располагаются в доме на значительном расстоянии от бойлера или же на верхних этажах. В этом случае хозяевам здания для получения горячей воды обычно приходится дожидаться, пока из кранов в санузлах стечет застоявшаяся и охладившаяся в трубах. А это, конечно же, неудобно и не особенно экономично.

Исправить такую ситуацию можно путем сборки в загородном доме системы рециркуляции. Монтаж такой сети производится примерно следующим образом:

  • как можно ближе к потребителю на подающую к нему горячую воду трубу врезается тройник;
  • к тройнику подключается труба нужной длины;
  • протянутая магистраль подключается к бойлеру через патрубок рециркуляции;
  • рядом с бойлером у патрубка в контур врезается дополнительный насос не слишком большой мощности.

При применении такой схемы вода в трубах между бойлером и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, охлаждаться. То есть пользоваться горячей водой жильцы дома смогут сразу после откручивания вентилей кранов.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением
Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему
Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

Закрытый тип с естественной циркуляцией

Также довольно простая схема обвязки с малым числом теплопотребителей. По схеме очень похожа на открытый тип. Отличается включением закрытого расширительного бака с мембраной, который устанавливается на обратном патрубке. Кроме того, не забываем про группу безопасности. Некоторые модели уже укомплектованы ею на производстве.

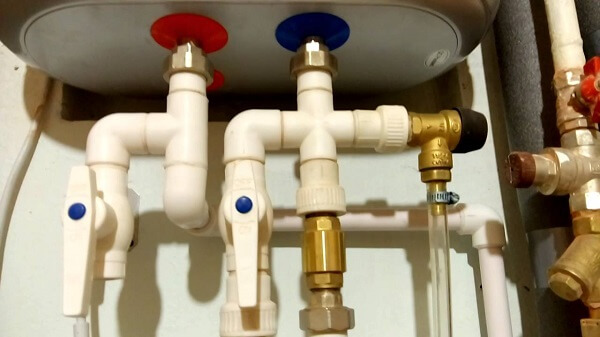

Здесь есть несколько важных моментов при обвязке котла отопления полипропиленом. Патрубок от теплогенератора до группы безопасности делается из металла, дальше прокладывается из полипропилена. Также участок обратного патрубка с установленным трехходовым краном и датчиком – из металла. Полипропилен обладает малой теплопроводностью. Если на нем установить кран трехходовой, он будет с задержкой реагировать на повышение температуры, а датчик подавать информацию неверно.

Открытая схема

Существует несколько способов обвязки источника тепла. Наиболее распространенной считается схема подключения твердотопливного котла к системе отопления открытого типа. К преимуществам такой обвязки относятся:

  • высокая производительность;
  • простота сборки системы;
  • безопасность;
  • отсутствие энергозависимости;
  • невысокая стоимость оборудования.

К недостаткам можно отнести сложность управления температурой теплоносителя. Попадание кислорода в систему через открытый расширительный бак приводит к коррозии внутренней поверхности трубопроводов.

Для ограничения попадания кислорода в расширительную емкость нужно добавить масляную жидкость, чтобы образовалась пленка по всей площади поверхности теплоносителя.

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

одноконтурный котел с бойлером косвенного нагрева

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

схема подключения бойлера к одноконтурному котлу

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

подключение газового котла baxi ecofour к бойлеру

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

схема подключения бойлера к напольному котлу
Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

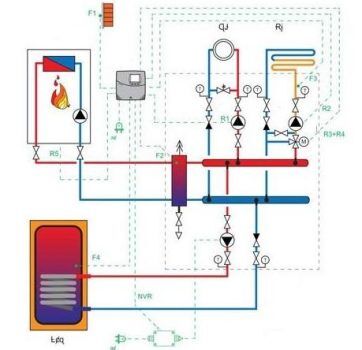

Подключение через коллектор или гидрострелку

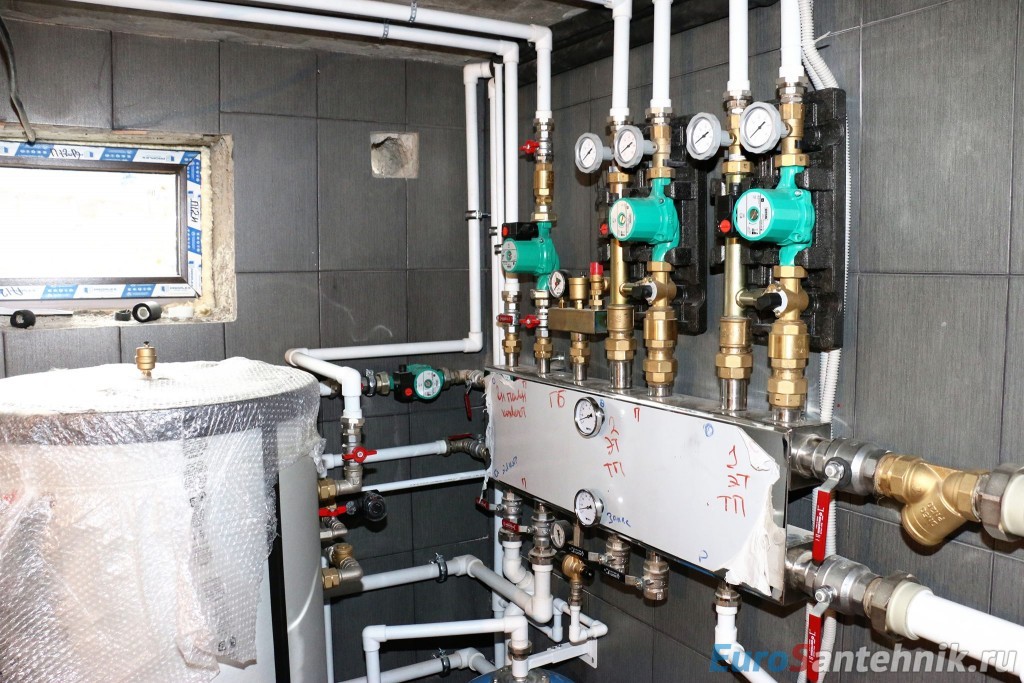

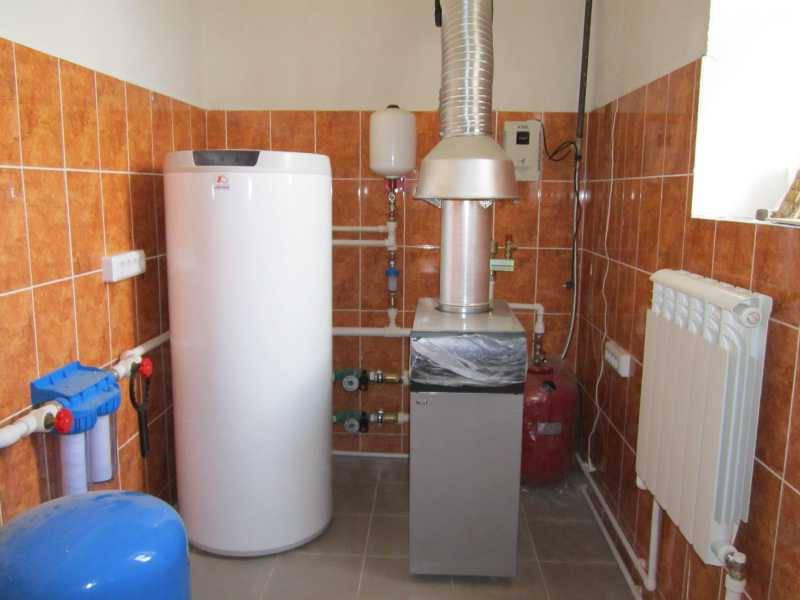

автономная котельная
При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

подключение гидроаккумулятора к бойлеру схема
При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

  • шаровый кран;
  • предохранительный обратный клапан;
  • расширительный бак;
  • подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

предохранительный клапан для отопления

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

  • на 150 литров – 18 литровый бак;
  • на 200 литров – 25 литровый бак.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

  1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
  2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

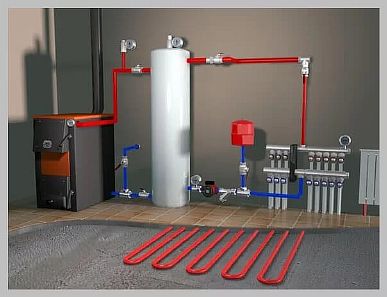

Как подключить напольный обогрев?

Котёл мощностью в 3 кВт можно приспособить для системы отопления «тёплый пол». Обогреть он сможет площадь в 30 м2. Оптимальная температура пола 24 0С. Для достижения данного режима необходим теплоноситель температурой около 40 0С.

Для напольного обогрева потребуется водонагреватель с выходами для горячего и холодного контура. Оптимальный диаметр патрубков 26 мм. К ним подсоединяют металлические трубы, которые отводят теплоноситель в систему отопления.

  1. На черновом основании укладывают жидкостную магистраль. Для неё можно использовать трубы из термостойкого пластика. Их соединяют с холодным и горячим выходом на коллекторе-распределителе.
  2. Из распределителя к бойлеру отводятся металлические трубы.
  3. На коллекторе устанавливают трёхходовой клапан с термоголовкой. Она регулирует температуру «тёплого пола».
  4. На горячем контуре устанавливают циркуляционный насос. Он нагнетает теплоноситель в магистраль.
  5. Для вывода лишней воды системы отопления предусматривают расширительный бак. Его устанавливают на холодной металлической трубе, на входе в котёл. Перед ним оборудуют трубку для вывода воздуха.

В водонагревателе для тёплого пола теплоноситель достигает определённой температуры и выводится через патрубок в горячий контур. В магистраль вода поступает под давлением. Напор обеспечивается циркуляционным насосом.

Через коллектор жидкость проходит в напольный контур. Охлаждённая вода поступает через коллектор в обратный трубопровод. Если температура теплоносителя превышает установленную норму, то автоматика на трёхходовом клапане прикрывает доступ горячей воды и открывает выход для охлаждённого теплоносителя; они соединяются в камере смешивания.

Температура горячей воды постепенно снижается. При охлаждении теплоносителя термоголовка перекрывает доступ охлаждённой жидкости и в систему вновь поступает вода из котла.

На водонагреватель для тёплого пола и на коллектор устанавливают отдельные автоматические устройства, регулирующие температуру воды. Термоголовка на коллекторе контролирует работу жидкостного контура на полу. Терморегулятор на котле регулирует нагрев воды в котле.

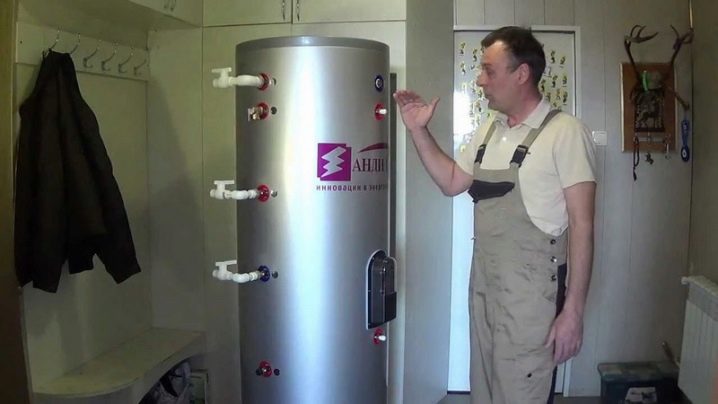

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Рекомендуют приобретать накопительные бойлеры следующих брендов: «Ariston», «Timberk», «Zanussi», «Gorenje». За оборудованием необязательно ехать в Москву. Водонагреватели приобретают через торговые площадки в Интернете, в магазинах отопительных приборов.

Выбирают котлы с возможностью подключения магистрали для тёплого пола или для радиаторной системы отопления.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).
Схема обвязки бойлера косвенного нагрева правила его установки и подключения
Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

  • термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
  • комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.
Схема обвязки бойлера косвенного нагрева правила его установки и подключения
Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров

Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре

Этапы обвязки

Сначала рисуется схема установки с учетом габаритов помещения и выбранных мест для всех устройств. После этого размечаются и сверлятся отверстия под котел отопления и бойлер. Если устройства напольные, то под них желательно сделать небольшой фундамент по размерам корпусов.

Далее согласно размерам нарезаются пропиленовые трубы и соединяются между собой с тройниками с помощью паяльника. Монтируются насосы, краны, фильтры и все объединяется в одну систему. Если у вас есть дополнительные контуры, например, на горячий пол, то устанавливается коллектор, который равномерно распределяет потоки теплоносителя.
Схема подключения бойлера косвенного нагрева к газовому котлу одноконтурному, двухконтурному
Схема подключения двухконтурного котла

Обязательными являются расширительный бак и комплекс безопасности. Ставя группу безопасности, следует учесть, что если она сработает, из нее потечет вода. В расширительный бак уходит лишний теплоноситель при расширении.

После всех соединений в систему запускается вода и проверяются все соединения. Если протечек нет, то котел запускается и проверяется уже скорость нагрева батарей.

Обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Обвязка с гидрострелкой
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Трехходовой клапан и сервопривод

Такой способ используется при обвязке одноконтурного котла и бойлера. Подходит как для настенной, так и для напольной техники.

Сервопривод в этой схеме служит как раз для контроля работы клапана. Происходит этот контроль с помощью термореле самого бойлера. Нужно сразу отметить, что для использования именно этой схемы обязательно нужны насос для циркуляции и расширительный бак. Насос служит для перемещения остывшей воды из линии ГВС в водонагреватель. Вот почему горячая вода потечет сразу, стоит повернуть вентиль крана.

Расширительный бак для водонагревателя нельзя использовать для отопительной системы. Все дело в разнице температур рабочей жидкости. Бачок может «выдерживать» только воду температурой до 70˚С, тогда как в системе отопления может использоваться техническая жидкость, чья температура может достигать 120˚С.

Суть метода. главенство в паре «котел — водонагреватель» однозначно принадлежит бойлеру. Итак, термостат контролирует клапан. Когда от термостата приходит сигнал, то трехходовой клапан перенаправляет потоки жидкости или в систему отопления или в ГВС.

К примеру, если жидкость в бойлере остыла, то клапан «посылает» жидкость в змеевик водонагревателя, чтобы нагреть ее. После выполнения этой задачи теплоноситель перенаправляется обратно в отопительную систему.

Если в вашей местности очень «жесткая» вода, то советуем использовать как раз схему одноконтурный котел + бойлер с клапаном, а не двухконтурный котел. Все внутренние узлы и детали последнего очень быстро ломаются при постоянном контакте с жесткой водой.

Помните о правильной настройке термостата! Если наибольшая температура воды в емкости водонагревателя будет превышать температуру воды в контуре отопления, то греться будет только вода в водонагревателе. До отопительной системы очередь не дойдет, так как максимальный уровень температуры воды в бойлере никогда не будет достигнут.
Схема подключения бойлера косвенного нагрева к газовому котлу одноконтурному, двухконтурному

Система 2х циркуляционных насосов

Как вы наверное уже поняли из названия, за движение жидкости в каждом контуре отвечает свой насос. Кстати, насос для бойлера монтируется перед насосом для котла – благодаря этому не нужен трехходовой клапан.

Котел и водонагреватель монтируются по параллельной схеме, а их взаимодействие будет происходить за счет насоса. Кстати, последнее слово в паре «котел – водонагреватель» опять остается за контуром ГВС.

После каждого насоса обязателен обратный клапан. Это помогает избежать «контакта» между двумя потоками.

Суть метода. работать вместе оба контура не могут. Когда активизируется линия ГВС, то отключается отопительная система. Но это нестрашно: вода достигает нужной температуры очень быстро (20-40 мин.). За этот период времени температура батарей не упадет до критической отметки.

Метод рециркуляции в системе ГВС

Схема подключения бойлера косвенного нагрева к газовому котлу одноконтурному, двухконтурному
Подключение котлов отопления и бойлеров косвенного нагрева в доме

Этот способ реален, если в бойлере производитель предусмотрел 3й вход, через который и будет осуществляться рециркуляция воды. Необходимо это, чтобы увеличить скорость подачи горячей воды к точке водозабора. Грубо говоря: открыли кран и сразу потекла горячая вода, как мы и говорили раньше.

Плюс способа: высокая экономия воды, так как вам не нужно будет ждать пока сольется вся холодная вода из трубы, пока очередь дойдет до уже горячей.

Что понадобится для реализации это системы?

  • Обратный клапан – благодаря ему горячая вода не попадет в систему с холодной водой, если давление в бойлере будет высоким.
  • Предохранительный клапа н – защитит водонагреватель от поломки из-за скачков давления.
  • Расширительный бак – стабилизирует давление в ГВС при закрытых клапанах.
  • Автоматический воздухоотводчик – удаляет попавший в систему воздух.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника
Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией
Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

Линия рециркуляции

Если горячей водой пользуются время от времени, та ее часть, которая находится в трубе, успевает остыть. При открытии удаленного от БКН крана пользователю приходится ждать, пока она стечет. В целях экономии в обвязку со стороны ГВС устанавливают насос рециркуляции, который периодически прогоняет воду по системе. Группа безопасности бойлера косвенного нагрева

Группа безопасности бойлера косвенного нагрева

Группа безопасности — обязательный элемент обвязки твердотопливного котла. Она предотвращает разрыв теплообменника при превышении максимально допустимого давления и удаляет воздух из системы. Такая же группа безопасности должна быть предусмотрена в бойлере косвенного нагрева. Она может быть выполнена на едином коллекторе или разнесена по системе:

  • манометр устанавливают на передней стенке бойлера;
  • сбросной клапан совмещают с обратным (на подаче холодной воды);
  • воздухоотводчик монтируют в самой верхней точке на выходе ГВС.

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

  • получение горячего водоснабжения;
  • получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Зачем нужна буферная ёмкость для ТТ или электрокотла

  • после отключения ТТ котла по причине прогорания дров или угля, в ночное время суток, обогрев здания продолжается;
  • перегрев и закипание теплоносителя (частое явление при работе ТТ котла) исключается;
  • при установке накопителя с контуром ГВС, можно обеспечить горячее водоснабжение дома;
  • бак с двумя теплообменниками может одновременно подключаться к котлу, системе горячего водоснабжения и солнечным коллекторам или геотермальному насосу.

В случае параллельного подсоединения электрического и твердотопливного котла в единую сеть отопления, накопительный бак играет роль теплоаккумулятора и гидравлического разделителя.

Жилая площадь / время автономной работы

8 час

10 час

12 час

14 час

16 час

100 м²

587 л

734 л

881 л

1028 л

1175 л

150 м²

880 л

1101 л

1321 л

1542 л

1762 л

200 м²

1174 л

1468 л

1762 л

2056 л

2350 л

Подключение обвязка теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

На данной схеме обозначены следующие элементы:

  1. Обогревательный котел.
  2. Тепловой аккумулятор.
  3. Отопительные приборы (радиаторы).
  4. Циркуляционный насос в обратной магистрали между котлом и ТА.
  5. Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
  6. Теплообменник (змеевик) для горячего водоснабжения.
  7. Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Можно подключить тёплый пол к бойлеру или нет?

При сооружении водонагревательных полов владельцам квартир или частных домов следует:

  • сделать конструкцию, которая будет прогревать воздух в комнате до необходимого уровня;
  • выбрать выгодный вариант в плане установки и эксплуатации, который обойдётся недорого.

Для обогрева теплоносителя используются газовые или электрические котлы. Чаще, котлы работающие на газе монтируются в частных строениях. В квартирах с центральным отоплением установить такое оборудование не получится.

Кроме того, для подсоединения к общей системе обогрева, требуется получить специальное разрешение. Поэтому, возникает потребность в поиске альтернативного способа — таким является обустройство электробойлера.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Бойлер — устройство для нагрева воды от электричества для бытовых целей. Но стоит заметить, что изначально он не был предназначен, чтобы нагревать жидкость для тёплых полов. Поэтому, это будет дополнительной нагрузкой для него, в результате которой водонагреватель может выйти из строя.

Однако, запитывать пол от бойлера всё же возможно, но осуществить отапливание больших площадей данным способом не получится. Этот вариант идеально подходит только для ванной или туалета.

К сведению! Важное значение играет правильно произведённый расчёт нагрузки на электронагреватель.

Попытка подключить теплый пол к домашнему бойлеру. Обоснование

Расчет и проектирование отопительной системы для каждого из нас представляет решение задачи, в которой должны быть два ответа – экономия средств и достижения желаемого эффекта. В большинстве случаев мы стараемся облегчить себе задачу, сделать отопление в своей квартире максимально эффективным, потратив при этом минимум средств. Именно эта причина и заставляет нас искать альтернативные варианты подключения отопительных контуров. Идея использовать для этой цели электрический бойлер является не идеальной, однако, и такой вариант имеет право на жизнь.

Главная проблема заключается в том, что работа электрического бойлера в этом случае будет считаться нецелевым использованием, что естественно может привести к выходу из строя нагревательного прибора раньше времени. Бытовые бойлеры предназначены для обеспечения обитателей дома горячей водой в бытовых целях. Навешивать на электроприбор дополнительную нагрузку, значит принципиально изменить технологичность устройства.
К решению использовать бойлер в качестве источника нагрева теплоносителя может подтолкнуть только острая необходимость и желание быстро решить проблему с обогревом жилья.

Теплые полы от электрического бойлера: основные нюансы такой системы

Обогрев приватных помещений с помощью полов с подогревом становится все достаточно популярным среди владельцев дома. Один из видов – организация системы на основе водяных труб. В данном варианте становится насущным вопрос правильного подбора источника тёплой воды. И один из видов – применение электрического водонагревателя.

Применение водогрея

Во время установки гидравлического пола с подогревом, квартировладельцу требуется решить две задачи:

  • получить работающую конструкцию, нагревающую воздух в помещении до оптимальной температуры,
  • подобрать рентабельный на шаге изготовления и в ходе работы вариант.

Для полов с подогревом применяются электрические или газовые водогреи, которые дают работу местного отопления в квартире. Однако в том случае, когда квартира подсоединена к магистральному отоплению, так выполнить не выйдет. К системе не позволяется подключение иных потребителей, не считая установленных радиаторов.

В данной ситуации необходимо искать альтернативные источники, и один из которых – электрический
водонагреватель электрический накопительный. Конечно, данное устройство не рассчитано на подобное применение, и контур ТП станет на него добавочной нагрузкой. А это может привести к выходу из строя накопителя. И все же создание подобной конструкции разрешается.
Тут главное правильно высчитать нагрузки – нагреть большие площади с помощью электрического водонагревателя не выйдет. А вот для ТП, устроенных в ванной или в кухонной комнате, этого источника хватит.

Технические характеристики нагревателя

Остановимся на бойлерах накопительного типа. При выборе модели следует обращать внимание на  её технические характеристики.

Мощность устройства. Именно этот параметр определяет интенсивность и скорость нагрева водопроводной воды. Мощность водонагревателя напрямую связана с объемом потребляемой электроэнергии. Как правило, бытовые бойлеры имеют мощность в 1,5-3 кВт.

На заметку: Есть в продаже электрические бойлеры, мощность которых значительно выше, предлагаемых параметров (6-10 кВт). Такие приборы специально ориентированы на работу в комплексе с отопительными системами. Единственный минус таких моделей, большой расход электроэнергии

Мощность водонагревательного электроприбора определяется в соответствии с традиционными параметрами: 1 кВт – 10 м2 отапливаемой площади. Поэтому бытовые накопительные бойлеры для обогрева жилых помещений малопригодны. Их можно использовать для монтажа теплого пола на ограниченных пространствах (ванная комната).

Объем накопительного бака. Чем больше вы получите горячей воды, тем реже будут периодические включения аппарата для подогрева воды, циркулирующей в водяном контуре. Для бытовых приборов обычно объем баков составляет 50-100 л. Промышленные водонагреватели, используемые для отопительной системы, имеют объем накопительного бака в 250-300 л.

Бойлеры, специально сконструированные для работы с системами отопления, имеют некоторые отличия от бытовых приборов. Основные отличия заключаются в следующем:

  • такие аппараты имеют иное расположение входных и выходных патрубков;
  • сечение отверстий выхода/входа;
  • большой размер накопительного бака.

Расположении патрубков входа и выхода воды. Входное отверстие для подачи холодной воды, расположено внизу, тогда как выходное отверстие для горячей воды, располагается в верхней части бака. Благодаря такому расположению патрубков, достигается максимально возможная циркуляция воды в системе ГВС.

Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.

Схема подключения бойлера косвенного нагрева к газовому котлу одноконтурному, двухконтурному

К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.

Схема подключения бойлера косвенного нагрева к газовому котлу одноконтурному, двухконтурному

Материал труб для обвязки БКН

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Схема установки бойлера в системе с двумя циркуляционными насосами

Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.

Схема подключения бойлера косвенного нагрева к газовому котлу одноконтурному, двухконтурному

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Дополнительное подключение бойлера косвенного нагрева

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Как функционирует бойлер, подключённый к котлу отопления

Нагревательный прибор косвенного нагрева снаружи очень напоминает накопительное устройство, которое работает на электричестве. Но, для работы БКН необходим отопительный котёл. В основе функционирования нагревателя косвенного нагрева лежит принцип термоса. Его содержимое – т. е. вода, подогревается от теплообменника, находящегося внутри. В связи с тем, что нет прямого нагревания, водонагреватель и именуется косвенным.

При сопряжении отопительного устройства с БКН происходит циркуляция любого теплоносителя, что приводит к нагреванию воды в последнем. Движение воды происходит по двум трубам – которая подаёт и обратной. Подающая труба, равномерно подаёт горячую воду к радиаторам и бойлеру. После прохождения через бойлер вода возвращается через обратную трубу в котёл. Получается, что содержимое бойлера подогревается как батарея.

Преимуществами БКН являются:

  • высокая мощность и большой КПД;
  • независимость от электроэнергии;
  • различные варианты источников обогрева.

Согревшаяся в нагревателе вода, может расходоваться по мере надобности одновременно из разных кранов в разных помещениях.

ВАЖНО! Качество котла оказывает непосредственное влияние на то, как скоро нагреется вода — чем он добротней, тем быстрей идёт процесс. Температура воды внутри нагревателя всегда приближена, к степени нагрева теплоносителя, циркуляция которого происходит в змеевике

Если в котёл установлена температура maxs +50°C, то вода в баке нагреется до +50°C, не больше. Если надо, чтобы содержимое бака нагревалась сильнее, можно приобрести комбинированный водонагреватель. Он отличается тем, что в нём кроме змеевика, нагревающего воду, есть ТЭН, он поднимает температуру до задуманной отметки. Комбинированные водонагреватели удачно подходят к твердотопливным котлам, потому, что вода продолжает быть тёплой когда топливо уже прогорело

Температура воды внутри нагревателя всегда приближена, к степени нагрева теплоносителя, циркуляция которого происходит в змеевике. Если в котёл установлена температура maxs +50°C, то вода в баке нагреется до +50°C, не больше. Если надо, чтобы содержимое бака нагревалась сильнее, можно приобрести комбинированный водонагреватель. Он отличается тем, что в нём кроме змеевика, нагревающего воду, есть ТЭН, он поднимает температуру до задуманной отметки. Комбинированные водонагреватели удачно подходят к твердотопливным котлам, потому, что вода продолжает быть тёплой когда топливо уже прогорело.

Существуют водонагреватели как снабжённые встроенным управлением, так и без него. При наличии управления бойлер можно присоединять к системе отопления, в которую входят котлы без управления. Бойлер снабжён датчиком температуры и самостоятельно управляет движением или отключением горячей воды, проходящей по змеевику. Чтобы активизировать работу такого аппарата надо подвести к соответствующим входам подающую и обратную трубу от отопления. Далее следует осуществить подачу холодной воды и к верхнему выходу и позаботится о присоединении горячей воды. После этого происходит заполнение бака и происходит подогрев воды.

Подключение бойлера к водопроводу из разных материалов

Бойлер обвязывают в системе теплоснабжения с применением, как традиционных стальных труб, так и более современных полипропиленовых и металлопластиковых труб. Более дешевый вариант — полипропиленовые.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Выбор будет зависеть от цены проекта и рабочей температуры греющего теплоносителя на выходе из котла. Например в твердотопливном котле температура теплоносителя плохо поддается регулировке, возможны случаи когда она будет расти самопроизвольно до 100 С, поэтому в этом случае лучше установить стальные трубы.

Хотя они и менее долговечные, но рассчитаны на высокий температурный режим работы твердотопливных устройств.

Полипропиленовые трубопроводы

Трубы из полипропилена легко монтируются с применением специализированного паяльника и ножниц для резки трубопроводов. После выбора места включения в трубопроводе вырезают участок по ширине равный тройнику, с вычетом 20 мм: по 10 мм на каждую.

Паяльником, разогревают трубу и фитинг до необходимого технического состояния и соединяют их. При этом прокручивать их запрещено, поскольку подобное сможет нарушить плотность соединения.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Далее соединяя части труб различной протяженности и уголки, выполняется подвод к патрубкам БКН. На конец участка трубы впаивают муфту с резьбой и далее вся линия накрепко соединяется.

Врезка в металлический трубопровод

Сегодня подключить БКН к инженерным сетям водоснабжения можно без применения сварки, для этого существуют современный переходное устройство "вампир", который имеет в корпусе технологическое отверстие и хомут. Установка такой конструкции выполняется очень просто. Выбирают точку врезки, зачищают участок.

Сверху подготовленного участка устанавливают хомут с термостойкой прокладкой и затягивают болтами для фиксации. Далее перекрывают подачу воды и дренируют ее с нужного участка трубопровода, путем открытия крана ГВС на смесителе.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Далее через отверстие в хомуте просверливают трубный участок электродрелью и потом накручивают вентиль и продолжают обвязку БКН по схеме.

Металлопластик

Это самый надежный и простой вариант обвязки бойлера БКН к двухконтурному котлу. Металлопластик просто сгибается по нужному углу отвода, а соединения узлов выполняют различными обжимными фитингами.

Перед обвязкой БКН обрезают трубу нужной длинны и типоразмера. Далее выбирают точку врезки, с учетом размера тройника и части трубы, которая будет занята соединением.

Для подготовки отверстия на небольшом участке применяют специальные ножницы. С тройника снимают гайки, и вместе с кольцами фиксации одевают на разные конца трубы. Развальцовывают концы металлопластика, применив специальный калибратор или отвертку.

Тройник вставляют до упора, после этого сдвигают кольца и ключом зажимают гайки. Еще можно использовать фитинги для металлопластиковых труб, для которых потребуется опрессовка и дополнительные специализированные инструменты и приспособления.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Порядок подключения

После подбора наиболее подходящей схемы необходимо подобрать оборудование. Помимо основных устройств также потребуются распределительные гребенки, шаровые краны, вентили, обратный либо трехходовой клапаны.

Подключение производится в такой последовательности:

  1. Подготовка места установки (стена, пол).
  2. Устройство разводки, обозначение соответствующими цветами выводов под холодную/горячую воду.
  3. Сборка тройников и клапана давления. Соединения закрепляются клеем-герметиком.
  4. Монтаж кранов на горячую и холодную воду.
  5. Подключение к электросети, установка автоматики и термодатчика.
  6. Выбор режима работы.
  7. Проверка подключения.

Параллельное включение

  • размещение отопительного котла — настенное;
  • накопительный бак бойлера обладает небольшим объемом;
  • отопительная система представляет собой простую конструкцию из одинаковых радиаторов или теплых полов.

Такая схема подключения подходит только для небольших домов с ограниченной длиной контура и малым количеством батарей. Причин тому несколько:

  • чтобы теплоноситель нагревался как следует, нужно подавать его в бойлер при температуре от 70 градусов. Для радиаторов же это слишком много. Если же температуру снизить, то оборудование просто не сможет обогреть необходимый объем жидкости, поскольку часть тепловой энергии для этого берется из уже нагревшейся воды;
  • одновременная процедура нагрева может привести к недостаточности выработки тепловой энергии;
  • необходимо устанавливать в систему обратный клапан, чтобы предотвратить потоки нагревшегося теплоносителя не в ту сторону.

С разделительным узлом

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

В данном случае поток теплоносителя разделяется на две отдельные части: одна идет в систему горячего водоснабжения, а вторая в отопление. Для этого применяется специальный элемент — трехходовой термостатический клапан. Он монтируется на подающей магистрали от котла, а отходящая к бойлеру труба соединяется с выходным патрубком элемента. Управление всей этой конструкцией осуществляется с помощью температурного датчика, который вынесен.

Принцип работы данной схемы следующий.

  1. Пока теплоноситель нагревается, циркуляция происходит исключительно в бойлере. За ее интенсивность отвечает насос, принадлежащий котлу. Трехходовой клапан дает потоку направление в систему горячего водоснабжения.
  2. Когда теплоноситель достигает необходимого температурного уровня, датчик реагирует и стимулирует клапан, чтобы тот направил воду в отопительную систему, перекрыв при этом подачу в горячее водоснабжение.
  3. В случае снижения температуры теплоносителя происходит обратный процесс — датчик снова реагирует, и трехходовой клапан возвращает все в изначальную позицию. Соответственно, поток снова идет в систему горячего водоснабжения.

Поэтому, если возникнет большой расход горячей воды — например, если несколько человек одновременно решат принять душ в разных ванных комнатах — то теплогенератор просто-напросто не успеет нагреть необходимый объем теплоносителя, чтобы отправить его в радиаторы или теплые полы. Таким образом, в числе условий для организации такой схемы находится, во-первых, небольшая площадь дома, а во-вторых, малое количество проживающих в нем человек.

С распределительной гребенкой

Обеспечение всех целей необходимым объемом теплоносителя осуществляется благодаря установке гидравлического разделителя с распределительной гребенкой. Именно с ней и стыкуется косвенный водонагреватель. Причем он обладает собственным насосом, подключенный через термостат ради экономии электроэнергии и ограничения объема потока теплоносителя.

Преимущества такой системы очевидны:

  • если подобрать отопительный котел с необходимым уровнем мощности, то он сможет нагреть объем теплоносителя, достаточный для одинакового распределения по всем элементам отопительной системы, а также для косвенного бойлера;
  • ветви обособлены друг от друга и от теплогенератора, потому отопление и горячее водоснабжение являются автономными системами;
  • при любом объеме потребления горячей воды такая система будет работать безукоризненно, ничуть не снижая уровень снабжения.

Уважаемые читатели, обвязка отопительного оборудования не всегда является простым делом. Если вы не уверены в своих силах, то лучше доверить это профессионалам. Но в том случае, если решитесь все же провести самостоятельные работы — успехов вам!

Оптимальное место монтажа

Для того чтобы правильно установить бойлер рекомендуется его разместить как можно ближе к внутриквартирным стоякам холодного водопровода. Это выполняется для того, чтобы сократить линии монтажа, уменьшить потери тепла и напора по длине.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка
Выбирайте место в зависимости от размера котельной

Водонагреватели незначительного объема допускается укреплять на разных стенках, а для изделий, имеющих бак более 80 л разрешено использовать только несущие кирпичные или бетонные стены. Даже если собственный вес накопительного водонагревателя незначительный, то вместе с водой и под давлением среды они создают большую нагрузку на стену.

Учитывая вышеизложенное в небольшой квартире не много подходящих зон установки, скорее всего можно разместить нагреватель:

  • над унитазом, если позволяет размер бака;
  • в ванной;
  • в кухонном помещении под мойкой для мини конструкций на 15 л и под потолком для объема свыше 30 литров;
  • в кухне на полу для установки накопительного бака свыше 100 л;
  • в прихожей — для компактных горизонтальных моделей.

Материалы и инструменты

Перед монтажом бойлера домашний мастер должен внимательно изучить его инструкцию, особенно раздел установка и наладка. В нем обязательно указана схема и процедура обвязки бойлера с водопроводом, требования к электросети и ее защите от перегрузки, а также приводится спецификация запасных частей, которые понадобятся для монтажных работ.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Основные инструменты, основное оборудование и вспомогательные материалы, которые нужно приобрести, перед тем как установить бойлер своими руками:

  • водонагреватель с анкерами — поставка производителя;
  • предохранительно-защитный клапан — поставка производителя;
  • ударная электродрель, для отверстий в бетонной или кирпичной стене;
  • строительный уровень, для строгой установки водонагревателя, чтобы не было завоздушивания и оголения ТЭНов;
  • набор слесарных инструментов с молотком, плоскогубцами, отверткой и гаечными ключами;
  • уплотнитель, например, ФУМ-лента;
  • сантехнические шланги, 2 штуки;
  • тройники, по диаметру выходных патрубков, 3 штуки;
  • вентили Ду 15, 3 штуки;
  • электропровод и защитный автомат по данным завода-изготовителя.

Крепим водонагреватель

Чтобы бойлер устойчиво крепился на стенке, позаботился производитель, он предоставляет монтажные крюки, анкера и планки в комплекте с нагревателем, которые профессионально рассчитаны на то, чтобы удержать его вместе с водной массой.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка
Пример крепления на стене

Специализированная планка, закрепляется на стену анкерными крепежами, а после на ней вывешивается устройство.

Алгоритм фиксации бака на стене:

  1. Перед тем как правильно установить бойлер, измеряют размеры бака.
  2. Принимают положение конструкции на стенке так, чтобы от границ ее оставались зазоры сверху не менее 70 мм и боку не менее 30 мм, а крышку возможно было демонтировать, для ремонтно-восстановительных работ и в процессе обслуживания.
  3. Подготавливают шаблон для отверстий, размечают и просверливают их под крепежные детали. В том случае когда стена имеет покрытие, например, плиточное, ее вначале проходят сверлом для плитки. После просверливают кирпичную либо бетонную часть стенки мощной дрелью со специальным бетонным буром.
  4. Устанавливают в техотверстия дюбели и заворачивают крюки или вставляют анкера сквозь дырки в установочной планке и закручивают их ключом.
  5. Навешивают бак на крепёж.
  6. Строительным уровнем проверяют, отсутствие отклонений. Вертикальные конструкции запрещено монтировать горизонтально.

Подключаем к водопроводу

При подключении накопительного водонагревательного бака используют дренажный патрубок для инсталляции группы безопасности устройства. Она представляет собой набор из предохранительного и обратного клапанов и фитингов. Ее назначение защита бойлера от аварийных ситуаций в процессе эксплуатации.

Наиболее распространенная защитная схема бойлера: американка, на него навинчивается тройник из бронзы, а нижнему отводуподключают обратный клапан, вода из бойлера не вернулась в горводопровод , при низком давлении сети.

К боковому тройниковому отводу подключают дополнительно тройник, на который выполняют установку предохранительного клапана на 6 атм. Он сбрасывает давления среды в баке при аварийном росте, например, когда вода перегрета. К данному тройнику также присоединяется фитинг для сброса воды в канализацию.

В новейших конструкциях нагревателей устанавливают комплексный защитный клапан у которого в одном корпусе размещен и предохранительный и обратный клапан. После его установки следует проверить, что отверстие предохранительного клапана открыто, в противном случае защита не сработает. Кроме того в схеме может быть предусмотрена линия рециркуляции нагреваемой воды для полотенцесушителя.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка
Схема подключения бойлера к водопроводу

При монтаже бойлера необходимо правильно придерживаться последовательности соединений. Для обвязки с сетями холодной и горячей воды допускается применять стальные и металлопластиковые трубы.

Домашние умельцы чаще применяют пластиковые трубы, по той причине, что запаивать их легче. Некоторые пользователи используют гибкие шланги, но специалисты этого делать не советуют, так как они очень быстро выходят из строя.

Технологические операции обвязки бойлера с внутридомовыми стояками:

  1. Перед выполнением врезки трубы перекрывают кранами на вводе в квартиру.
  2. Стояк холодной воды и бойлер отсекают установкой запорного вентиля, для ремонта и обслуживания.
  3. Подводят трубу, соединяющей водонагреватель с внутриквартирной системой ГВС. На данной линии также устанавливают запорный вентиль между стояком ГВС и электронагревателем. Этот кран устанавливают в многоквартирном доме, чтобы вода и квартиры не попала в общую сеть ГВС. Он должен быть подключен таким образом, чтобы в аварийном режиме владелец квартиры смог перейти на работу от общедомовой сети.
  4. Все соединения уплотняют и герметизируют и ожидают в течении 4-х часов пока герметик не застынет.
  5. Выполняют предварительную опрессовку на плотность собранной схемы. Наполняют бак водой и контролируют на наличие утечки. После этого воду сливают.

Подаем питание

На самом деле подключение бойлера к питанию от домашней сети 220 В является простой операцией, если розетка рассчитана для его нагрузки. Параметры электрооборудования обязательно указаны в технической инструкции на водонагреватель.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Если окажется, что параметры существующей розетки не достаточны или от нее питаются другие электроприборы, то потребуется к бойлеру вести самостоятельную линию. Эту работу могут выполнять специалисты электрики, имеющие соответствующую группу допуска.

Самым безопасным и надежным вариантом считается провести питающую линию отдельно от квартирного электрического щита. Важно правильно приобрести кабель по модификации указанной заводом-изготовителем.

В случае, когда электронагреватель размещают в помещении с высокой влажностью: туалет, ванная и кухня, необходимо использовать особые водозащищенные электророзетки.

Покупать электрокабель необходимо с запасом, чтобы он не был натянут как струна. Питающая линия бойлера обязана иметь защиту от короткого замыкания и заземление.

Проверка монтажа и пробный запуск

После того как бойлер был обвязан по водяной и электрической линии, приступают к проверке монтажа. Вначале проверяют плотность системы по воде. Для этого бак, в который вода наполняется, проверяют на целостность:

  1. Перекрываю запарную арматуру на стояке ГВС.
  2. Открывают краны на входе/выходе бойлера.
  3. Открывают кран ГВС на смесителе до тех пор, пока из него не пойдет ровная струя воды без воздушных пузырьков.
  4. Закрывают смеситель и под давлением в водопроводе осматривают все соединения на плотность.

Если бак и соединения не подтекают, включают нагрев бойлера через розетку или через дифавтомат. Ожидают, пока бойлер не нагреют воду до параметра, установленного заводом, и отмечают время нагрева, оно должно соответствовать паспортным данным.

Любые выявленные нарушения могут свидетельствовать о некачественном водонагревателе, который лучше заменить, пока он находится на гарантии. Хотя нужно отметить, что современные бойлера очень надежные, поэтому такие ситуации случаются крайне редко.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

  • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
  • подключите выходной патрубок к крану подачи горячей воды ;
  • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
  • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
  • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Емкости косвенного нагрева

Если сравнивать конструкции разных водонагревателей, то косвенный бойлер — это самый простой и надежный вариант накопительного бака для ГВС. Агрегат не производит тепло самостоятельно, а получает энергию извне, от любого водогрейного котла. Для этого внутри утепленного резервуара установлен теплообменник – змеевик, куда подается горячий теплоноситель.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Строение бойлера повторяет предыдущие конструкции, только без горелок и ТЭНов. Главный теплообменник находится в нижней зоне бочки, вторичный – в верхней. Соответствующим образом расположены все патрубки, от коррозии бак защищен магниевым анодом. Как функционирует «косвенник»:

  1. От котла в змеевик поступает теплоноситель, нагретый до 80—90 градусов (минимум – 60 °С). Циркуляцию через теплообменник обеспечивает насос котлового контура.
  2. Вода в резервуаре прогревается до 60—70 °С. Скорость набора температуры зависит от мощности теплогенератора и начальной температуры холодной воды.
  3. Водоразбор идет из верхней зоны бака, подача из магистрали – в нижнюю.
  4. Увеличение объема воды при нагреве воспринимает расширительный бачок, установленный на «холодной» стороне и выдерживающий давление 7 Бар. Его полезный объем рассчитывается как 1/5 от вместительности резервуара, минимум — 1/10.
  5. Рядом с бачком обязательно ставится воздухоотводчик, предохранительный и обратный клапан.
  6. В корпусе предусмотрена гильза под температурный датчик терморегулятора. Последний управляет трехходовым клапаном, переключающим потоки теплоносителя между ветками отопления и ГВС.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка
Водопроводные патрубки резервуара условно не показаны

Позитивные и негативные моменты

По сравнению с газовыми моделями бойлеров «косвенники» недороги. Например, настенный агрегат венгерского производителя Hajdu AQ IND FC 100 л стоит 290 у. е. Но не забываем: водогрейный бак не способен работать самостоятельно, без источника тепла. Нужно учесть расходы на обвязку – приобретение клапанов, термостата, циркуляционного насоса и труб с фитингами.

Чем хорош бойлер косвенного нагрева:

  • нагрев воды от любого теплосилового оборудования, солнечных коллекторов и электрических ТЭНов;
  • большой запас производительности по ГВС;
  • надежность в работе, минимум обслуживания (раз в месяц прогрев до максимума от легионеллы и своевременная замена анода);
  • время загрузки бойлера можно регулировать , например, перенести на ночь.

Главное условие правильной работы агрегата – достаточная мощность тепловой установки. Если котел подобран чисто под систему отопления без запаса, присоединенный бойлер не даст прогреть жилище либо вы останетесь без горячей воды.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка
Чтобы из смесителей сразу шла горячая вода, стоит смонтировать обратную линию рециркуляции с отдельным насосом

Недостатки косвенного греющего бака – приличные размеры (маленькие ставят реже) и необходимость топить котел летом для обеспечения ГВС. Указанные минусы нельзя назвать критическими, особенно на фоне высокой производительности и универсальности подобного оборудования.

Подсоединение на стороне водоснабжения

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

  • редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
  • обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
  • расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
  • предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
  • дренажный кран служит для слива воды по способу сообщающихся сосудов.

Важно оставить заполненной сливную магистраль — тогда при открытии дренажного вентиля водя вытечет по закону сообщающихся сосудов

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

  1. Предотвращение перегрева и закипания ТТ-котла.
  2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
  3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

  1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
  2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
  3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
  4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Что мы выигрываем благодаря тепловому аккумулятору:

  • котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
  • вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
  • теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
  • полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

  • обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
  • второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
  • термостат отключает этот насос, когда бойлер достигает заданной температуры;
  • дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Арматура для обвязки БКН

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Монтаж проточного водонагревателя

Нагрев воды в проточном водонагревателе несмотря на простой принцип работы в жилых применяется реже чем накопительного типа. Это вызвано тем, что для того чтобы быстро нагреть холодную воду требуются мощные ТЭНы от 3 до 27 кВт, и не каждая внутриквартирная электрическая линия сможет выдержать такую нагрузку.

Подготовка – проверка электросети

Перед тем как принять решение об установке проточного водонагревателя следует проверить возможности внутридомовой электросети. Необходимые ее параметры указаны в паспорте на водонагреватель и если они не соответствуют фактическим данным, потребуется реконструкция внутридомовой линии электроснабжения.

Для подсоединения большей части проточных нагревателей необходим стационарный метод монтажа, сеть переменного тока 220 В, 3-х жильный кабель из меди, с сечением не менее 3Х2.5 мм и автоматической защитой не менее 30 А. Проточный водонагреватель также должен быть подключен к системе заземления.

Выбор места

Безнапорные проточные нагреватели воды, в основном, имеют возможность гарантировать работу только одной точки водоразбора, вследствие этого вопрос подбора района установки не стоит.

Его размещают вместо смесителя в ванной либо кухне. Выбор мощных напорных проточных нагревателей, которые обслуживают несколько водоразборных точек необходимо провести тщательно. Как правило, его размещают около от максимального водоразбора или стояка.

Несмотря на то, что модификации IP 24 и IP 25 конструкционно защищены от непосредственного проникновения воды, все-таки, их надежнее расположить в тех местах, где отсутствует угроза прямого попадания воды.

Кроме того нужно учитывать что устройства, которые имеют механическую систему регулировки напора и температуры ГВС, нужно располагать на расстоянии вытянутой руки. Исходя из вышеуказанного, установка бойлера в ванной будет самой предпочтительной.

Установка на стену

Проточные нагреватели не имеют большого веса, к их установке не предъявляют требования подобные емкостным аппаратам. Монтаж на стенке здания состоит в высверливании отверстий и закреплении нагревателя при помощи специальных кронштейнов, поставляемых в комплекте.

Главные условия профессиональной установки:

  • Прочность стенового покрытия;
  • совершенное горизонтальное расположение.

Если нагреватель будет размещен с наклоном, возникнет риск образование воздушных пустот, что приведет к перегреву ТЭНа и выходу водонагревателя из строя.

Как подключить к водопроводу

Выполнит обвязку безнапорного проточного нагревателя довольно просто. Подсоединение выполняется гибким шлангом, снятым со смесителя, на штуцер устройства. Для этого устанавливают специальную прокладку под накидную гайку и заворачивают ее сначала рукой, а после с небольшим давлением гаечным ключом.

Важно соблюдать правило, что после нагревателя не устанавливают запорную арматуру. Вода должна перекрываться только нагревательным устройством или смесителем, к которому он подсоединен

При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя.

Включение в электросеть

Малогабаритные безнапорные модификации водонагревателей в основном реализуются с нужным проводом вилкой. В связи с этим включение сводится к тому, что потребуется вставить вилку в электророзетку с заземлением.

Электронагреватель является мощным электроприбором, включать его с использованием различных удлинителей запрещено. Вследствие огромного электрического тока контакты смогут перегреваться и вызвать возгорание проводки.

Бойлер для нагрева воды электричеством: как сделать нагреватель из газового баллона самостоятельно

Если зимой бойлер косвенного нагрева прогревается за счет отопительной системы, то на летний период целесообразно оснастить его ТЭНом. В качестве бака для бойлера может послужить один или два газовых баллона, которые можно найти у себя дома. Подойдет как новый баллон, так и бывший в употреблении.

Можно использовать один баллон, но поскольку емкость его невелика (обычно 50 литров), целесообразнее взять сразу два баллона и сварить их между собой, отрезав дно у обеих емкостей. Стенки баллонов выполнены из нержавеющей стали, которая отлично подходит для длительного взаимодействия с горячей водой.

Чтобы собрать бойлер, потребуется:

  • сам баллон или два, если планируется сделать нагреватель большого объема;
  • болгарка;
  • углошлифовальная машинка для зачистки поверхностей;
  • змеевик (самостоятельно сделанный из медной или латунной трубы), либо труба;
  • нитро-грунтовая краска;
  • электродрель с корончатой насадкой;
  • фитинги и шаровые краны для соединения конструкции с трубопроводом;
  • трубогиб для формирования витков, либо полено, труба подходящего размера (если конструкция подразумевает использование змеевика, а не прямой трубы);
  • плотный полиэтилен или ткань, а также напыляемый полиуретан для теплоизоляции;
  • крепления для подвеса или опоры.

Инструкция по изготовлению

Газовый баллон для бойлера

  1. Сначала подготавливается газовый баллон.  Его необходимо хорошенько почистить и распилить при помощи болгарки.
  2. Затем внутреннюю поверхность зачищают с использованием углошлифовальной машины, моют, сушат и покрывают нитро-грунтовой краской, чтобы избежать запаха газа от воды при эксплуатации.

Сборка

Сборка выполняется в следующей последовательности:

  1. В баллоне электродрелью просверливают отверстия подвода холодной воды и отвода горячей. Также делается отверстие под змеевик или трубу.

Сборка бойлера из газового баллона

  1. Отверстия зачищают и устанавливают в них фитинги и шаровые краны.
  2. В нижней части бака сверлят еще одно отверстие, через которое будет сливаться застоявшаяся вода.
  3. С помощью трубогиба из медной трубы диаметром 10мм делают змеевик. Изготавливать его стоит по заранее проведенным расчетам. Концы змеевика загибают в одном направлении на расстоянии 20-30 см.
  4. В отверстия, выпиленные под змеевик, приваривают резьбовые штуцеры.
  1. Змеевик вставляется в высверленные для него отверстия и приваривается.
  2. При разрезании баллона посередине, в нижней части монтируют ТЭН, высверливая под него отверстие и вкручивая резьбовую насадку. Если же конструкция бака предполагает наличие отдельного дна, крышки и центральной части, электрический нагреватель можно установить в конце сборки.
  3. Снаружи бак утепляется теплоизоляционным материалом. Все патрубки защищают при помощи полиэтилена и ткани, а затем наносят напыляемый полиуретан. Если хочется сэкономить. Можно использовать монтажную пену, завернутую в фольгированную телпоизоляцию.

Теплоизоляция для бойлера

  1. К бойлеру приваривают крепления и размещают его в выбранном месте.

В конце работ накручивают фитинги, краны, и монтируют верхнюю крышку. Лучше не заваривать ее, а закрепить на болты или стальную проволоку, чтобы иметь доступ внутрь бака.

Описанные в тексте варианты самодельных бойлеров косвенного нагрева – лишь некоторые из возможных. Наряду с цилиндрическими бойлерами сантехники-любители собирают также конструкции на основе квадратных емкостей, делают многослойную обмотку вместо однослойной. Главное – правильно рассчитать конструкцию, чтобы бак имел достаточный объем, а змеевик обеспечивал нужный уровень прогрева.

Нюансы врезки в трубопровод

К системе отопления бойлер подключается с использованием любых труб: стальных, металлопластиковых, РР.

Выбор зависит от бюджета и температуры теплоносителя. К примеру, в котлах на твердом топливе температура практически не регулируется, бывают случаи, когда она возрастает до 100°С. Потому в таком случае рекомендуется монтаж стальных труб.

Врезка в РР-трубопровод

РР-трубы отличаются простотой монтажа. Для устройства трубопровода требуется лишь паяльник и специальные ножницы для нарезки участков нужной длины. После установления точки врезки, в трубопроводе вырезается участок, протяженность которого равна длине тройника за вычетом 10 мм в каждую сторону.

Фитинг и труба разогреваются паяльником до требуемого состояния и соединяются. Прокрутка в любую сторону не допускается, так как это может привести к нарушению герметичности соединения.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Соединяя уголки и участки труб различной длины, производится их подвод к патрубкам бойлера. На конце участка впаивается резьбовая муфта, окончательно соединяется вся магистраль.

Врезка в стальной трубопровод

Подключение БКН к стальному трубопроводу возможно без сварки — с помощью хомута и специального переходника типа «вампир» с отверстием в корпусе.

Поверх заранее подготовленного и очищенного участка врезки устанавливается хомут совместно с термостойкой прокладкой, затягиваются болты. Подача воды перекрывается, остатки ее удаляются с участка врезки.

Сквозь отверстие в хомуте участок трубы просверливается дрелью, накручивается вентиль. Далее осуществляется обвязка БКН по выбранной схеме.

Врезка в металлопластиковый трубопровод

Вариант отличается простотой и надежностью, применяется для подключения БКН к двухконтурному котлу.  Для соединения узлов используются обжимные фитинги, а для создания отводов и поворотов труба просто сгибается под требуемым углом.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Перед обвязкой бойлера вырезается труба требуемого сечения и длины. Затем выбирается место врезки с учетом длины тройника и части занятой под соединение трубы.

Для устройства отверстия используются специальные ножницы. С тройника удаляются гайки и накручиваются на разные концы трубы. Для развальцовки применяется отвертка либо специальный калибратор. После вставки тройника кольца сдвигаются, гайки зажимаются ключом.

Вместо тройников допускается использование фитингов для труб, но для их установки нужна дополнительная опрессовка.

Коротко о важном: предохранительный клапан

Отдельного раздела заслуживает такой элемент рассматриваемой системы как предохранительный клапан. Он исключает возможность обратного ухода жидкости в водопровод, а также способствует нормализации давления в системе путем сброса лишней воды в процессе ее нагревания.

Важный нюанс: запрещается устанавливать обратный клапан вместо предохранительного. Из-за этого температурное реле может сломаться, в результате чего бойлер взорвется.

Установка предохранительного клапана выполняется в месте входа холодной воды в нагреватель. Технология подключения воспрещает размещать запорные элементы между входом в бак и предохранительным клапаном.

Важно! Следите за состоянием клапана в процессе эксплуатации бака. Если латунное устройство долго остается сухим, это может свидетельствовать о его поломке. Вышедший из строя элемент должен быть заменен в кратчайшие сроки.

Теперь вы сможете подключить нагреватель к водопроводу с соблюдением всех требований и нюансов технологии. Это отличная возможность сэкономить на сантехнических услугах и держать весь процесс под личным контролем.

Стоимость бойлера косвенного нагрева

На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.

Критерии, влияющие на стоимость теплового агрегата:

  1. Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от , Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
  2. Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
  3. Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
  4. Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
  5. Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).

В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

  • Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
  • Неверное соединение трубопровода с теплоносителем.
  • Неграмотный монтаж циркуляционного насоса.
    Схема подключения бойлера косвенного нагрева к газовому котлу одноконтурному, двухконтурному

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

  • сколько точек разбора воды будет использоваться;
  • какова их отдельная и общая потребность;
  • насколько быстрым должен быть прогрев воды в каждом кране;
  • до какой температуры должна прогреваться жидкость.

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

  • площади теплообменников;
  • тепловую емкость воды;
  • длину змеевика и его конфигурацию;
  • потребление тока (если установлен ТЭН).

Монтаж бойлера косвенного нагрева: обвязка котла с бойлером, схема подключения, установка

Поделиться
Похожие записи
Adblock
detector
