Кран Маевского: принцип работы, устройство, технические характеристики

Что такое кран Маевского и где применяется?

Устройство представляет собой игольчатый клапан, обеспечивающий возможность своевременного вывода паровоздушной смеси из радиаторов и трубопроводов отопительной системы. Удаление воздушных пробок может происходить как в ручном, так и в автоматическом режиме, в зависимости от конструкции крана.

Чаще всего, кран Маевского монтируется в отопительные системы с принудительной циркуляцией теплоносителя и системы горячего водоснабжения. Помимо этого, установка устройства целесообразна в любом замкнутом гидравлическом контуре, где существует вероятность появления воздушных пробок.

Для чего нужен кран Маевского?

Кран Маевского – небольшое устройство, позволяющее спустить воздух из системы отопления или горячего водоснабжения. Обычно он устанавливается в верхней части радиаторов, полотенцесушителей, коллекторах теплых водяных полов.

Второе его название – механический воздухоотводчик. В отличие от автоматического воздухоотводчика, в нормальном состоянии он выполняет роль заглушки. Использовать его нужно тогда, когда есть подозрение на воздушную пробку в системе.

Это устройство универсально, разные варианты отличаются в основном диаметром резьбы. У моделей могут быть разные формы головки, наличие поворотной части, о чем речь пойдет ниже.

Назначение крана Маевского

Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:

  • трубы недостаточно быстро заполняются водой;
  • подпитываемая система была частично пустой;
  • в воде много растворенного кислорода.

Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.

В 1931 году Госплан постановил, чтобы при низовой разводке на системы с целью удаления воздуха устанавливали обычные краны. Но через них жители домов не только устраняли воздушные пробки, но нередко сливали горячую воду, выполняющую в данном случае роль теплоносителя, и потом использовали ее для хозяйственных нужд — например, чтобы помыть полы. Это было недопустимо с позиции санитарии и технологии центрального отопления зданий. Поэтому на радиаторы начали устанавливать краны Маевского, которые значительно усложняли задачу по нецелевому применению теплоносителя.

Автоматический КМ

Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.

Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.

Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.

Воздухоотводчики бывают:

  • прямыми;
  • угловыми;
  • радиаторными.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия.

Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Схема устройства крана Маевского
Устроен клапан Маевского предельно просто, потому поломки с ним происходят крайне редко, а работает приспособление безотказно

Периодически процедуру по удалению воздуха из контурного отопления повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Устройство и разновидности крана Маевского


Кран Маевского состоит из нескольких частей:

  • игольчатый клапан в форме конуса. Когда он закрыт, вода успешно удерживается в батарее. Открытый же клапан выпускает воздух, который успел накопиться внутри системы;
  • регулировочный винт — деталь, с помощью которой производится открытие и закрытие игольчатого клапана;
  • четырехгранный ключ — нужен для того, чтобы была возможность повернуть регулировочный винт. Впрочем, за неимением специального девайса можно обойтись и обычной отверткой;
  • корпус, в который прячется игольчатый клапан. Как правило, он сделан из сплавов с использованием латуни, что придает ему отличные антикоррозийные свойства.

Данные элементы составляют основу конструкции. Но есть некоторые различия, свойственные определенным разновидностям. Вообще, краны Маевского делятся на три группы: ручное оборудование, автоматическое и со встроенным предохранителем. Разберемся подробнее:

  • ручной представляет собой ту самую простую конструкцию, описанную выше. При необходимости регулировочный винт поворачивается с помощью отвертки или четырехгранного ключа, воздух спускается, затем винт закручивается обратно. Приспособление абсолютно простое и надежное;
  • в автоматическом кране нет игольчатого клапана, роль этой детали выполняет поплавок, сделанный ил пластика. Системы ручного управления тоже нет, как таковой, но при необходимости все же можно регулировать его работу и вручную. Принцип действия довольно прост: внутри латунного корпуса находится поплавок, который перемещается в зависимости от того, какое количество воздуха собралось в системе. При перемещении он открывает затворник. Через последний и происходит сброс воздуха. Затем поплавок поднимается обратно, тем самым перекрывая соответствующее отверстие;
  • устройство с предохранителем не только избавляет систему от лишнего воздуха, но и контролирует в ней давление. В случае повышения этого показателя до 15 атмосфер в оборудовании срабатывает специальный клапан, через который происходит стравливание излишков. Оптимально ставить такое устройство на трубы, сделанные из , поскольку сами по себе они плохо выдерживают слишком высокое давление.

Чтобы выбрать устройство, наиболее подходящее для вашего случая, необходимо учесть некоторые нюансы, в частности, тип отопления. Если оно централизованное, то имеет смысл ставить только ручной кран Маевского. Как правило, в таких отопительных системах вода очень грязная, поэтому автоматические разновидности оборудования будут либо быстро выходить из строя, либо требовать постоянной прочистки.

А вот для частных домов автоматика прекрасно подойдет, ведь там качество воды в радиаторах совершенно иного уровня. Кроме того, автоматически кран спасет положение в тех случаях, когда его приходится устанавливать в труднодоступное место: например, в нишу, стенки которой не дадут подобраться к винту ручного управления.

для старых чугунных батарей также существует специальный кран Маевского с ручной системой управления. Но оптимальным вариантом считается установка латунного воздухоотводчика с автоматическим принципом работы. Такие изделия отличаются высокой прочностью и удобством в эксплуатации.

Классификация кранов Маевского

Есть несколько вариаций данного устройства, ознакомимся с каждой из них.

  1. Ручное устройство является наиболее примитивным вариантом исполнения крана, классикой, если можно так выразиться. Для выпускания воздуха поворачивается винт, корпус выполняется из латуни, а головка – из пластика.
  2. Автоматической устройство является усовершенствованной разновидностью крана Маевского. Их также производят из латуни, но конструкция, разумеется, более сложная. Данные устройства устанавливаются непосредственно на батарею, без переходника, и идеально подходят для индивидуальных отопительных систем. Что же касается централизованных систем, в которых используются старые чугунные радиаторы, то здесь автоматические устройства использовать не рекомендуется – в противном случае примерно каждый месяц придется демонтировать кран и очищать его от грязи и примесей, которых в любой системе полно.
  3. автоматический и ручной кран Маевского

  4. Кран, оборудованный предохранительным клапаном, необходим для спуска воздуха вручную. Помимо своей прямой функции, он еще и защищает магистраль от резких перепадов давления внутри трубопровода, то есть от гидравлических ударов. После того как давление поднимается выше отметки в 15 атмосфер, клапан активизируется и выпускает излишки воды. Если для отопительной системы использовались полипропиленовые трубы, то в отсутствие такого крана трубы могут попросту лопнуть, если произойдет такой гидроудар.

Как установить и спустить воздух

Теперь стоит разобраться, как установить кран Маевского.


Выполнить это просто и без вызова мастера. Всё, что необходимо, это достать заглушку сбоку, что вкручена на радиаторе. После всего остаётся лишь установить кран в отверстие заглушки.

В системе обогрева горизонтального типа воздухоотводчик монтируется на каждой батарее.

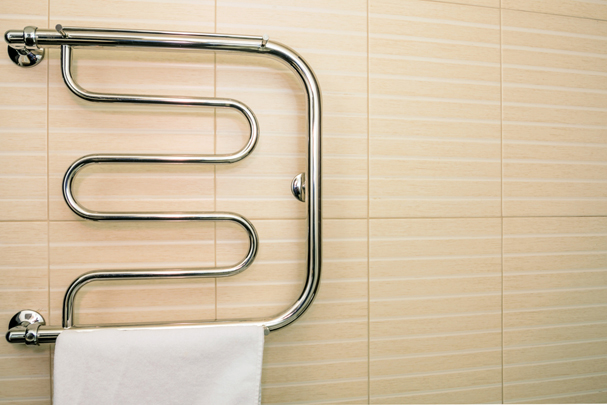

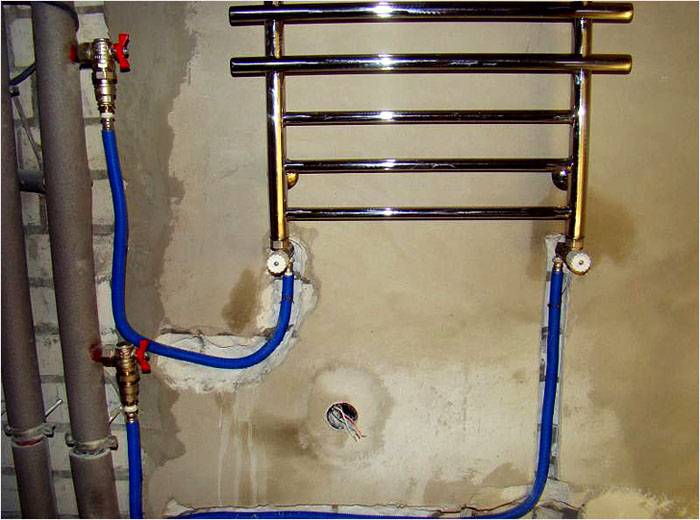

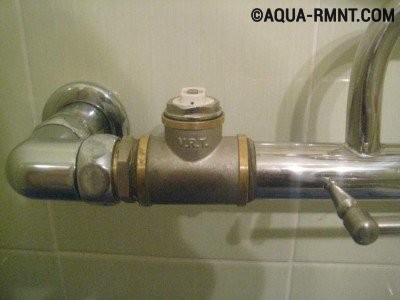

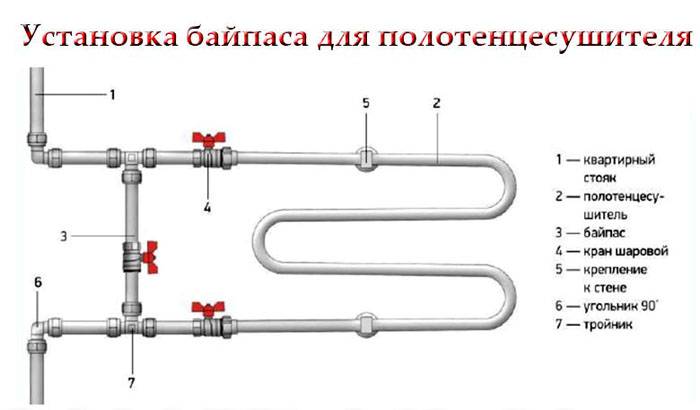

На полотенцесушителе, где подразумевается боковое подключение, крепят тройник. Устанавливается он вертикально, отверстие крана нужно направить от стены.

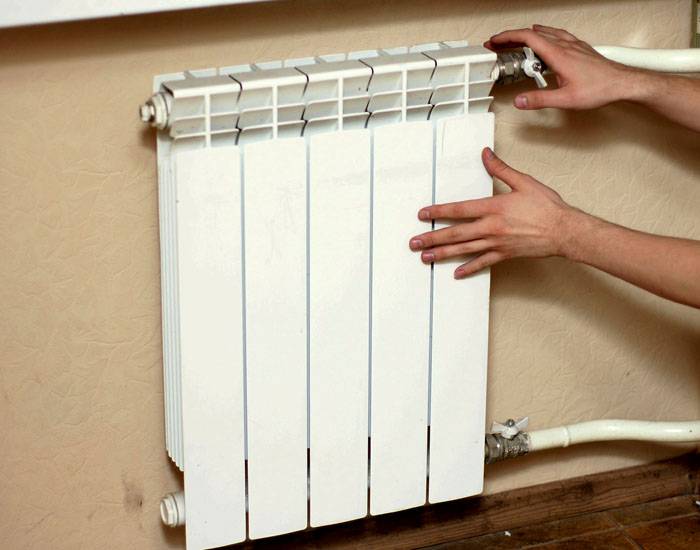

Установка крана Маевского на радиаторе необходима в том случае, если в системе обогрева есть места, что находятся ниже, чем верхняя ось подсоединения прибора. В данном положении самостоятельный выход воздуха невозможен.

В будущем местные проблемы могут возникать из-за просачивания воздуха в систему, что происходит в процессе её работы, скапливания в теплоносителе воздушных пузырьков.

В обязательном порядке стоит проводить удаление воздуха сразу после монтажа обогревательной системы, так как в начале работы в радиаторах пробки возникают по-любому. Также необходимо осуществлять данную работу при запуске обогревательной системы после летнего периода.

Причиной образования воздуха может стать и выделение водорода в момент коррозии частей сети из металла. Батареи из алюминия без специального покрытия внутренней стенки стабильно выделяют водород в жидкость, вступая с ним в химреакцию.

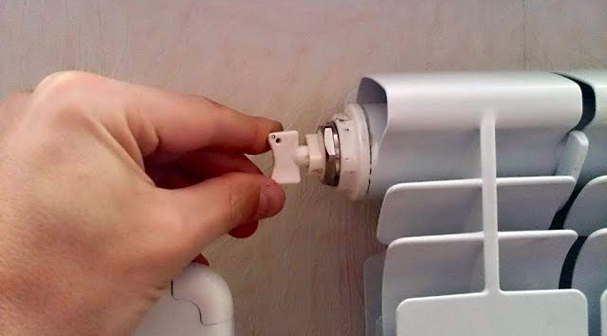

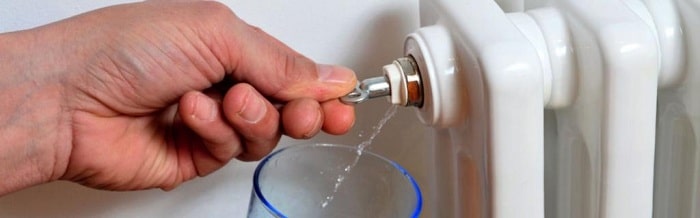

Принцип работы по отводу воздуха из системы обогрева можно описать в следующих пунктах:

  1. Для начала нужно подготовить ёмкость для жидкости и тряпку.
  2. Если воздух скопился – удалить. Кран Маевского вручную, с применением ключа или отвёртки поворачивается единожды против часовой стрелки. Воздушные массы будут издавать шипение и удаляться из радиатора. Скопленного воздуха слишком много? Значит кран можно повернуть ещё чуть-чуть. В открытом положении он оставляется до того момента, пока из отверстия не начнёт просачиваться жидкость, а воздух прекратит выходить.
  3. Теперь запорный клапан можно закрывать. Если в обогревательной системе есть насосы для принудительной циркуляции теплоносителя, то за некоторое время до проведения работ по воздушному стравливанию, их требуется отключать. Иначе пробку достать полностью не получится.

Ручной клапан обычно не устанавливается на больших магистралях, где скопление пробок воздуха происходит регулярно. Для данных систем применяются другие устройства по отводу газов.

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского

Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности — это латунная основа

Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, 1/2, 1/4 дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

Изображение   Производитель       Тип модификацииЦена, руб.
2d0484a3f6262570ec58002e4cd59d48.jpgОАО «БАЗ»Ручной, 1/2 дюйма35
d4d1650721dd522bef1494c046b5e778.jpgСантех-мирАвтоматический, 1 дюйм449
468edd037f0cfb1f093a713d0bb36202.jpgДом-термоРучной, 1/2 дюйма310

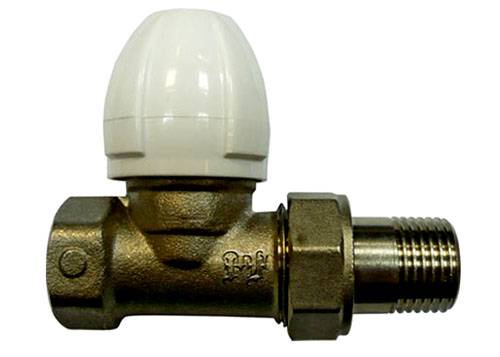

913eb70a73ef50eb546a0d70974d5945.jpgRBMРучной, 3/4 дюйма352

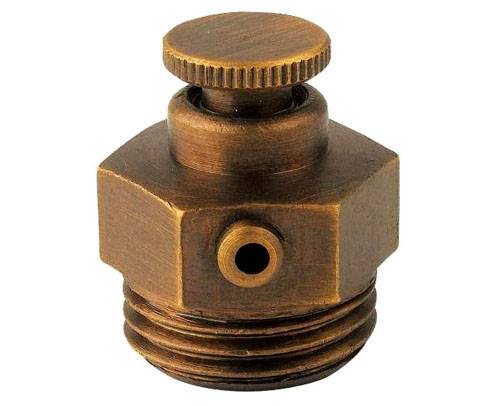

50f4d45d6595032d467efea23422fdf7.jpgCarlo PolettiРучной, 3/4 дюйма318
«Дельта»Автомат с предохранителем335

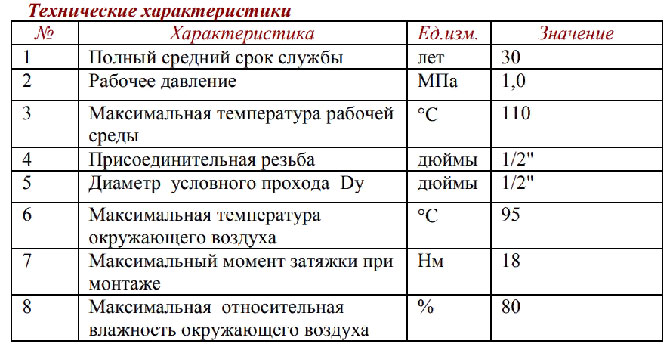

Технические характеристики

Кран Маевского выполняет единственную функцию по отводу воздуха из обогревательной системы, поэтому выбрать его по параметрам не доставит сложностей. Стоит только взять на заметку, что клапан должен подходить системе обогрева. Для сети в загородном домике будут годны разные модели, а для квартиры лучше подобрать исходя из давления и температуры. Данные характеристики можно узнать у специальной организации.

Приведём технические характеристики крана Маевского согласно ГОСТа.

Рабочая средаМожет быть двух типов, и в связи с этим существуют клапаны, работающие с жидкостями – питьевой или технической водой и другими неагрессивными жидкостями, и воздушные клапаны для пара и сжатого воздуха.
Рабочая температураМногие устройства работают при температуре +100-120 °С. Но есть модификации, которые работают с теплоносителями до +150 °С.
ДавлениеУ многих равно 10 атмосфер. Если давление в отопительной системе выше, что бывает редко, специалисты советуют устанавливать кран Маевского, который в силах выдержать 16 атмосфер. Иногда можно увидеть маркировку Ру, что означает номинальное давление, которое для трубопроводного устройства по ГОСТ 356-80 соответствует значениям 1,0 и 1,6 МПа соответственно. Это стабильное давление жидкости, выдерживаемое воздухоотводчиком в период всего времени эксплуатации.
Тип резьбыМожет быть двух видов: внутренним и внешним. Внешний может составлять 1, ½ или ¾ дюйма. В маркировке такие клапаны будут иметь обозначение Ду 25, Ду 15 и Ду 20 соответственно, где цифры обозначают присоединительный размер в миллиметрах. Метрическая резьба может составлять 10 мм с шагом резьбы 1 мм. Обозначение в маркировке М10х1.
Материал корпусаОбычно это сталь 20 (конструкционная углеродистая) или латунь. Данные материалы меньше всего поддаются реакции и коррозии, поэтому выбор остановлен именно на них. Это же повышает срок эксплуатации изделий.
С данной характеристикой связан и класс герметичности. Не каждая компания-изготовитель его указывает, поэтому надо помнить, что по ГОСТ 9544-93 для крана Маевского это должен быть класс А (без видимых протечек).

Сфера применения и разновидности кранов

Ручные клапаны Маевского используются для таких целей:

  1. В первую очередь, удаление воздушных пузырей из радиаторов отопления всех типов – алюминиевых, стальных и чугунных.
  2. Сброс воздуха из полотенцесушителей.
  3. Периодическое развоздушивание проблемных участков тепловой сети – развернутых кверху компенсаторов, обводных петель (например, над входной дверью), стояков и других мест, где скапливается воздух.

Установка кранов для спуска воздуха предусматривается всеми производителями современных радиаторов. Отопительные приборы с завода комплектуются футорками (пробками) с отверстием под вентиль Маевского. Батарейный клапан выбирается по диаметру наружной трубной резьбы — G¼”, ½”, ¾”

Если нужно организовать спуск воздуха на проблемном участке системы, покупается клапан советского образца с наружной метрической резьбой М10 х 1. Стенка трубы просверливается сверлом Ø9 мм, метчиком нарезается резьба, затем вкручивается кран Маевского с уплотнением стыка сантехническим льном

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

  • В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

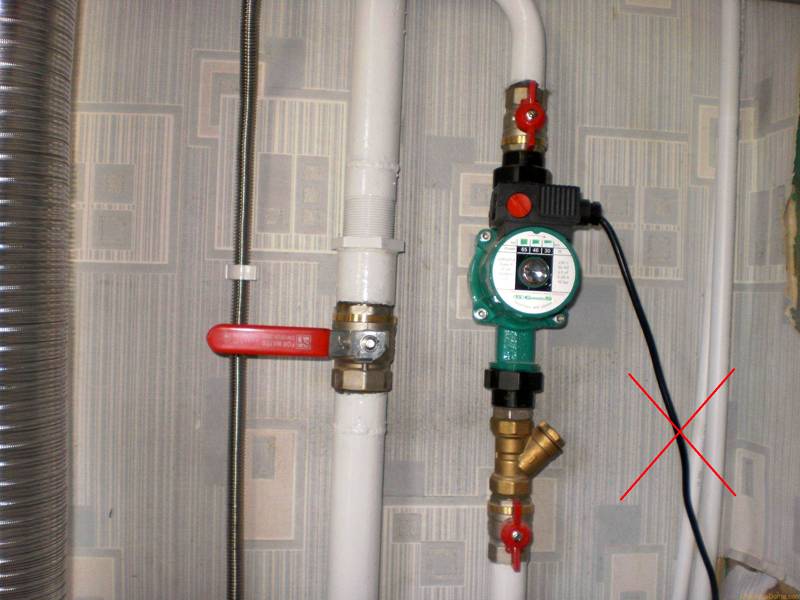

Отключённый насос

  • Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
  • Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
  • Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Последствия завоздушивания отопительной системы

  • Неправильна работа отопительной системы
  • Шум при циркуляции теплоносителя
  • Вибрация труб, которая со временем приведем к разгерметизации
  • Пробки из воздуха, замедляющие циркуляции теплоносителя или полностью ее останавливающие
  • Коррозия внутренней части радиаторов и труб

Кран Маевского: принцип работы, устройство, технические характеристики

Кран Маевского в том виде, в котором он существует сейчас, появился аж в 33 году двадцатого века, его задачей является высвобождение отопительной системы от попавшего в нее воздуха, который и мешает теплоносителю заполнять все внутреннее пространство батарей и магистралей.

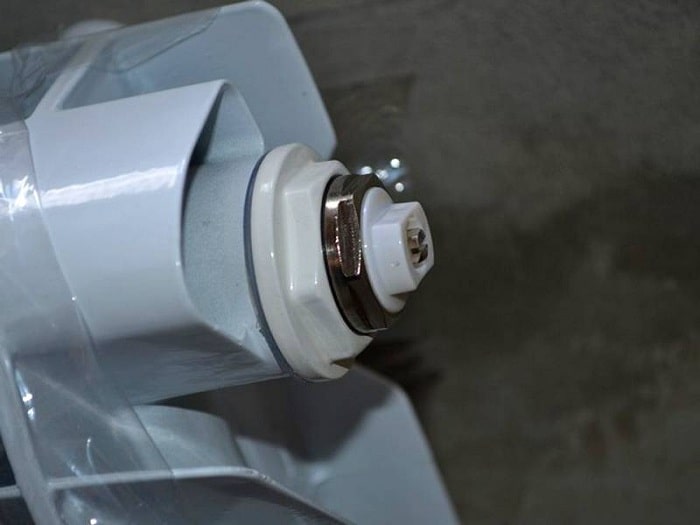

Кран Маевского: принцип работы, устройство, технические характеристики

Кран Маевского: принцип работы, устройство, технические характеристики

Вот как работает кран Маевского — принцип действия заключается в поднятии иглы, которая отворяет небольшое отверстие диаметром около двух миллиметров, из которого и происходит выход скопившегося воздуха.

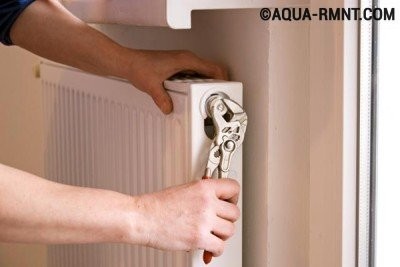

Технология установки крана Маевского на радиатор из чугуна

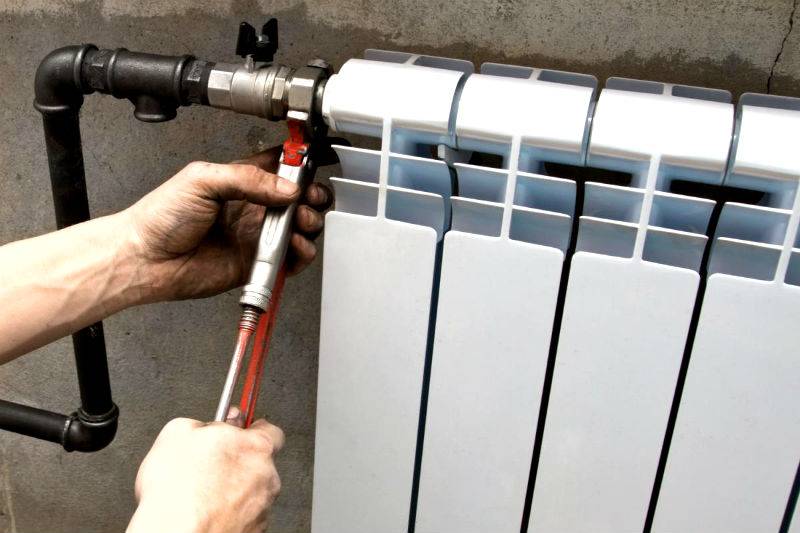

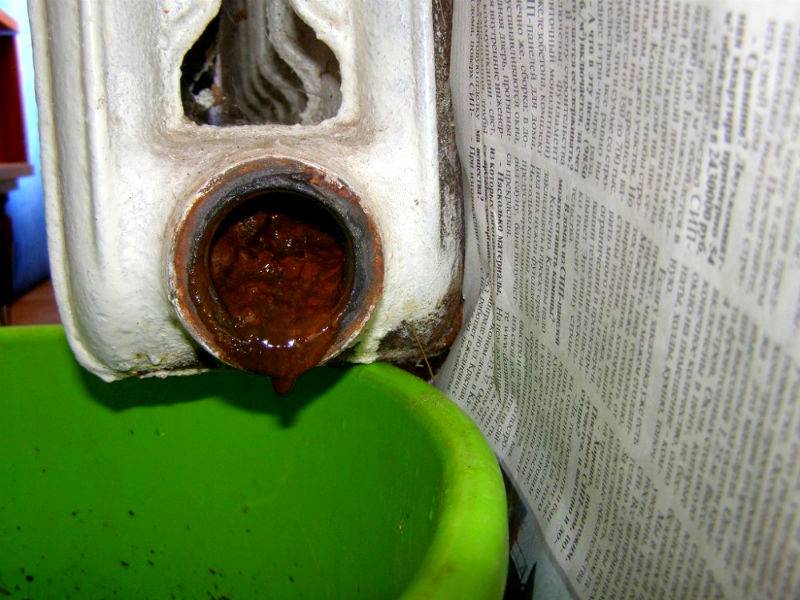

Установка любой модели крана Маевского начинается с освобождения системы от теплоносителя. После того, как вся вода из системы слита, работа производится в следующем порядке:

  • Необходимо выкрутить заглушку, находящуюся в верхней части батарейной секции.
  • Установить вместо нее кран. Вкручивая модель, необходимо позаботиться о герметизации отверстия. Для этой цели в комплекте устройства имеется резиновая прокладка, предназначенная для обеспечения герметичности установки. Чтобы усилить герметизацию, на резьбу крана накручивают льняные волокна, пропитанные маслом, или ФУМ-ленту.

Важно: для установки в радиаторах, изготовленных из чугуна, рекомендуется использовать кран Маевского, изготовленный из латуни. Данный материал имеет повышенную прочность.

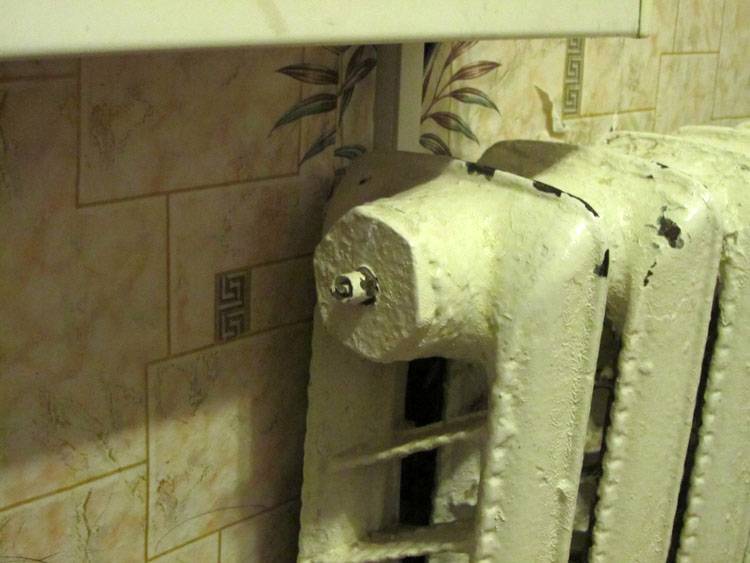

При необходимости установки крана Маевского на старую чугунную батарею, у которой верхняя заглушка закреплена наглухо, то есть, не выкручивается, необходимо подготовить место для установки устройства. Для этого в чугунной заглушке нужно просверлить отверстие. Его диаметр должен быть чуть меньше, чем у резьбы крана.

Затем с помощью метчика в отверстии нарезается резьба, соответствующая резьбе крана. Проведя проверку соответствия резьбы, можно установить кран на место. Не следует забывать об обязательной герметизации места вкручивания устройства.

Бывает, что возникает необходимость замены крана Маевского. Для снятия старого устройства необходимо использовать два разводных ключа. Одним из них выкручивается кран, а второй в это время должен придерживать заглушку на радиаторе. Это необходимо, чтобы в момент выкручивания крана заглушка не ослабла, нарушив герметичность батареи.

Чем открыть

Есть три способа открыть кран Маевского:

  • Специальным ключом;
  • Отверткой;
  • Вручную или пассатижами.

На устройстве есть головка квадратной, шестиугольной или неправильной четырехугольной формы. Под такую головку нужен соответствующий ключ.
Ключ для крана Маевского
Ключ для крана Маевского

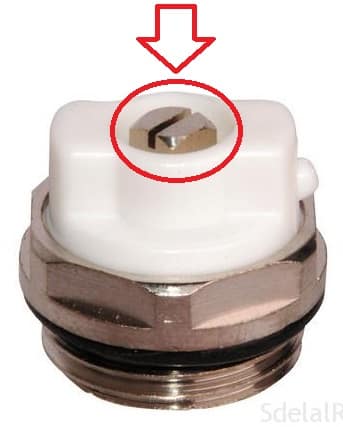

Насечка под отвертку на кране Маевского
Насечка под отвертку на кране Маевского
Некоторые модели оснащены головкой с насечками. Ее можно открутить пальцами, а если не получится – зажать в пассатижах или плоскогубцах и провернуть.

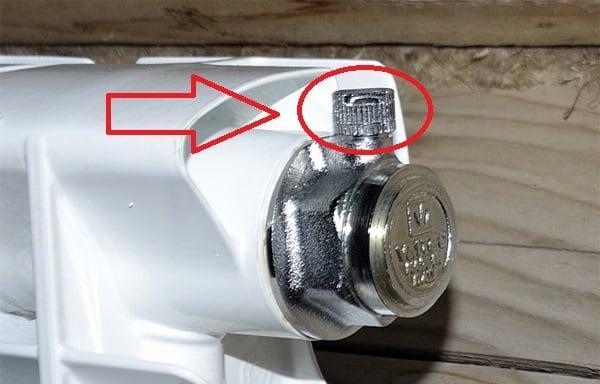

Кран Маевского с головкой под пассатижи и плоскогубцы

Что собой представляет кран Маевского

Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.

Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.


Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Критерии выбора

Кран Маевского

Чтобы решить, необходима ли установка крана Маевского, подумайте, сможет ли воздух самостоятельно выходить из труб и радиаторов отопления. Учитывайте законы физики: воздух сможет уходить из труб и радиаторов только вверх. Ориентируясь на этот параметр можно выбрать, какой прибор лучше.

Для подбора подходящей модели стоит также учесть материал труб, наличие свободного доступа к месту установки и нюансы обслуживания механизма.

Основные советы специалистов по критериям выбора:

  • В домах с централизованным отоплением целесообразно устанавливать ручные модели или краны с предохранителями, что поможет защитить систему от гидроудара. Автоматические краны для предотвращения их засорения можно ставить в домашних системах, где циркулирует очищенный теплоноситель.
  • На чугунные батареи даже в домашней системе можно устанавливать только ручные краны.
  • Для пластиковых труб выбирают модели с предохранителем. Это защитить механизм от поломки вследствие гидроудара.
  • В труднодоступных местах стоит установить автоматическую модель или ручной кран с вентилем.
  • При покупке клапана важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом: этот материал устойчив к коррозии.
  • Тип изделия, предельная нагрузка и соответствие типу коммуникаций отражены в документации к модели, поэтому при покупке важно изучить инструкцию.

Кран Маевского
Кран Маевского
Краны Маевского с вентилями не стоит устанавливать в помещениях, где находятся маленькие дети!

Тип подключения

Корпус крана с внешней резьбой вкручивается в пробку радиатора или патрубок трубы, как муфтовый кран с наружной резьбой.

Классический кран Маевского с резьбой

Изготавливается из латуни, материала, обладающего высокой стойкостью к коррозии. Устанавливается на любом участке трубопровода, если схема трубной разводки сложная и извилистая.

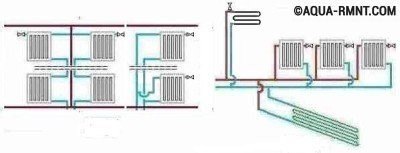

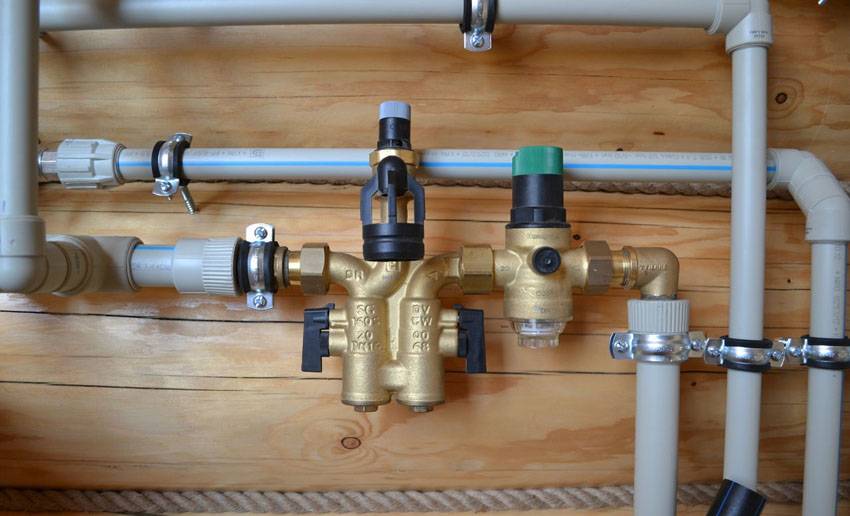

Сложная схема отопления требует крана Маевского на переходах вертикальных участков в горизонтальные

Шаровый кран Маевского: принцип работы

Гибридные сети используют шаровый кран. Принцип работы таков: конструкция вместо винта имеет поворотный шар с отверстием, равным проходному каналу. Уплотнители внутри вентиля отвечают за надежность в закрытом положении.

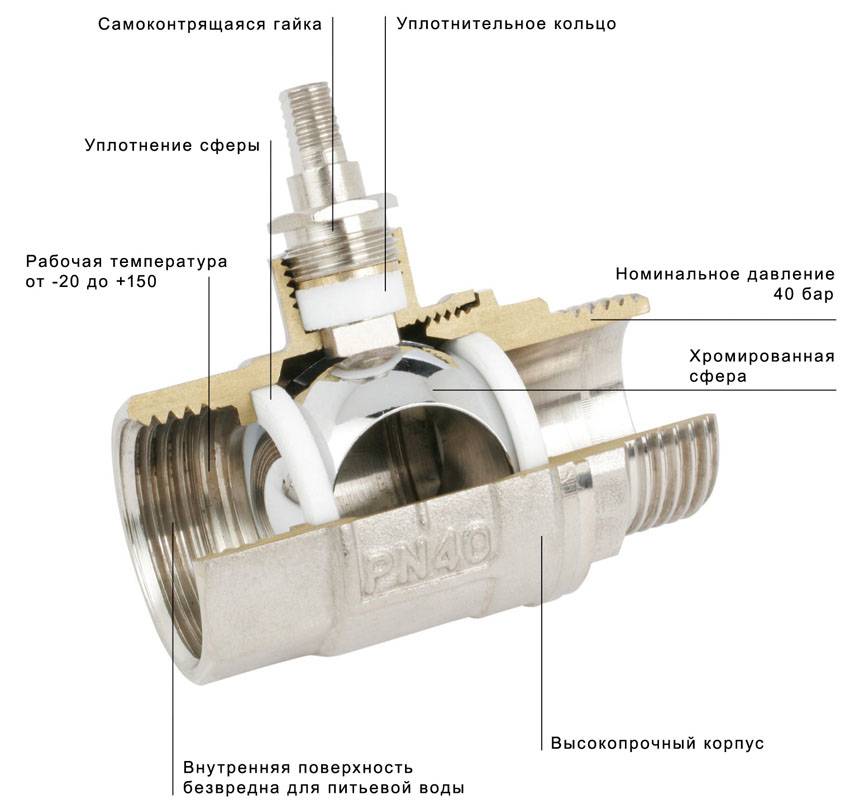

Шаровый кран в разрезе

Отличия

Принципиальные отличия имеются только в диаметре наружной резьбы на корпусе: есть изделия с диаметрами ½’’ и ¾’ (15 и 20 мм)’. Бывают изделия и с диаметром 1 дюйм.

Винт можно выкрутить при помощи отвертки или специального ключа. Головка винта имеет квадратную форму (изредка шести- и восьмигранную головку) и прорезь под плоскую отвертку. Ключ поставляется в комплекте к клапану. Есть модели с ручкой для выкручивания винта.

В маркировке обозначается присоединительный диаметр в миллиметрах; параметры резьбы обозначаются М10×1 – длина 10 мм, шаг метрической резьбы 1 мм.

Устройство и принцип работы

Кран Маевского изготавливают из материалов, устойчивых к коррозии, таких как латунь. Снаружи корпус из металла может иметь пластиковую оболочку для придания более эстетичного внешнего вида.


Основные части конструкции крана Маевского:

  • корпус с входным калибровочным и выходным сливным отверстиями,
  • конусный игольчатый клапан,
  • уплотняющее кольцо,
  • вентиль или запирающий винт с головкой под ключ или отвертку.

Конструкция воздухоотводчика может меняться и дополняться другими элементами, иметь разный диаметр резьбы, при этом принцип действия сохраняется.

В закрытом положении игольчатый клапан поддерживает герметичности системы и не пропускает теплоноситель наружу. При повороте запорного винта, игла сдвигается, освобождая сливное отверстие.

Воздух поступает из батареи в калибровочное отверстие клапана и через сливное отверстие высвобождается наружу. После спуска воздуха образовавшаяся полость заполняется горячей водой, восстанавливается циркуляция теплоносителя, выравнивается давление внутри труб.

Преимущества и недостатки

Преимущества:

  • простая конструкция;
  • долговечность;
  • компактность и возможность установки даже в труднодоступных местах;
  • надежность;
  • небольшая цена;
  • стильный дизайн.

Недостатки:

  • необходимость выпускать воздух вручную – краны Маевского не срабатывают автоматически. Для заполнения крупных систем не очень подходят – стравливать воздух придется очень долго, в местах постоянного скопления воздуха лучше поставить автоматический воздухоотводчик;
  • не предназначены для работы в системах с давлением более 1,6 Мпа.

Советы по выбору и цены

Покупайте клапаны в магазине, а не на рынке. Желательно с чеком. Хотя их конструкция проста и надежна, бракованные изделия все-таки случаются – можно будет заменить. Не покупайте стальные изделия (если вдруг попадутся), идеальный материал – латунь.
Кран Маевского: принцип работы, устройство, технические характеристики

Если на винте имеются ручка, стравливать воздух будет намного проще. И детям в интересном возрасте тоже. Поэтому при выборе такой модели трезво оцените возраст и степень шаловливости детских ручек.

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство, в центре которого находится игольчатый запорный клапан. Движением клапана управляет специальный четырехгранный винт. Снаружи имеется резьба стандартного размера: ½, ¾ или 1 дюйм. Управляющий винт снабжен головкой с прорезью для крестовой отвертки. Кроме того, его можно вращать с помощью специального ключа или обычных пассатижей. Существует несколько моделей воздухоотводчика Маевского. Интересные сведения об этом полезном устройстве содержатся в следующем видеоматериале:

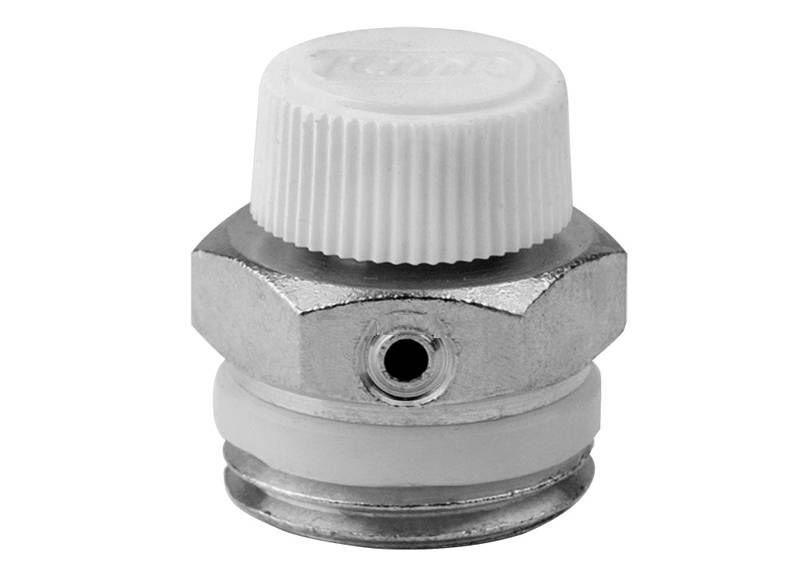

Модель на ручном управлении

Это самый простой и вполне надежный прибор, позволяющий контролировать количество воздуха в отопительной системе. Простейший кран Маевского состоит из:

  • прочного латунного корпуса;
  • стального игольчатого клапана;
  • пластикового кожуха.

Конструкция устройства может варьироваться: в одних моделях пластиковый кожух движется в горизонтальной плоскости, в других имеется специальное отверстие на грани гайки клапана. Помимо обычного ручного крана Маевского выпускают еще две его разновидности: автоматический кран и модель со встроенным предохранительным клапаном.

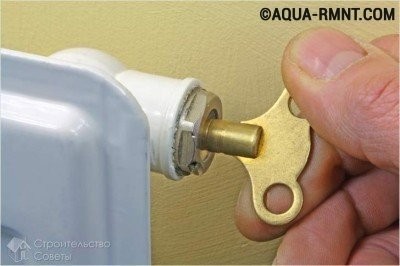

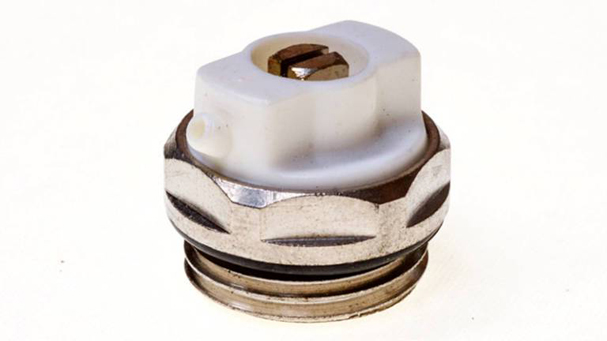

Ручной кран Маевского

Ручной кран Маевского можно устанавливать практически на любых радиаторах. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или пассатижи

Конструкция автоматического крана Маевского

Это устройство выглядит как небольшой металлический цилиндр, в верхней части которого сделано отверстие. Внутри, помимо игольчатого клапана, находится также датчик, работающий по принципу поплавка. Датчик реагирует на изменение объема воздуха внутри крана. При достижении критической величины клапан открывается и спускает накопившийся воздух, а затем закрывается. Для работы такого прибора вмешательство человека практически не требуется, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию теплоносителя. Узкое отверстие может легко забиться, что приведет к ненужному срабатыванию клапана. Устранить такой засор можно с помощью обычной швейной иглы.

Что дает использование предохранительного клапана?

Воздухоотводчик Маевского с предохранительным клапаном — это несколько усложненная разновидность модели с ручным управлением. Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и начнет спуск теплоносителя из отопительного контура. Такая ситуация может возникнуть при внезапном гидроударе, в этом случае клапан позволит предотвратить поломку элементов системы.

Фото крана Маевского и описание его разновидностей

У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.

Ручная модель крана

Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.

Ручной кран Маевского

Как работают автоматические воздухоотводчики

Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.

Кран Маевского автоматический

Кран с предохранительным клапаном

Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление теплоносителя превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.

Устройство воздухоотвода с предохранителем

Как выбрать подходящее устройство?

Чтобы выбрать подходящую модель крана Маевского, необходимо оценить состояние и возможности своей отопительной системы, а также особенности размещения радиаторов. Простые модели на ручном управлении уместны практически везде. Следует помнить, что для вращения управляющего винта понадобится некоторое пространство: больше — для работы отверткой или пассатижами, меньше — если клапан открывают с помощью специального ключа. В нишах для радиаторов пространство может быть очень ограниченным.

Автоматизированные модели будут очень удобны именно для таких случаев с ограниченным доступом к радиатору, помещенному в тесную нишу или скрытому декоративным экраном. Однако использование автоматических воздухоотводчиков не рекомендуется в домах с централизованной системой отопления.

Обычно в таких домах теплоноситель настолько загрязнен, что отверстие крана вскоре забивается. Устройство придется прочищать раз в месяц или чаще, что сведет на нет все удобство его использования. Кроме того, перебои в подаче теплоносителя при централизованном отоплении происходят довольно часто, поэтому в такой системе накапливается больше ненужного воздуха, чем при автономном отоплении. Процесс стравливания воздуха через двухмиллиметровое отверстие может занимать слишком много времени.

По этим же причинам не стоит устанавливать автоматизированные модели на старые чугунные радиаторы. Для них рекомендуется использовать специальные модели в латунном корпусе, например, МС140 по ГОСТу 9544-93. Это устройство переносит повышение температуры до 150 градусов и пригодно не только для систем с жидким теплоносителем, но и для парового отопления.

Кран Маевского для чугунного радиатора

На старые чугунные радиаторы рекомендуется устанавливать специальные модели крана Маевского, которые изготовлены из латуни и обладают повышенной прочностью

Воздухоотводчики с предохранительным клапаном рекомендуются для монтажа в системы из труб ПВХ. Эти конструкции чувствительны к гидроударам и установка крана позволит предотвратить разрыв. Также эффективны эти модели в системах центрального отопления, которые часто подвергаются внезапным перепадам давления.

Выбор вентиля по техническим параметрам

Типоразмеры кранов Маевского – это 15 и 20 мм, ½″ и ¾″ – соответственно диаметрам труб и верхних точек радиаторов. Рабочее давление частного домашнего отопления – 10 бар, в многоквартирном доме – до 16 бар. И в том, и в другом случае приборы требуется приобретать с запасом давления, учитывая возможные перепады и гидроудары.

Установка крана Маевского своими руками, регулировка, эксплуатация

Процесс монтажа несложен даже для начинающих без опыта, домашних мастеров. Потребуются следующие инструменты:

  1. Кран Маевского – автоматический или механический. Производитель, как правило, предлагает полную комплектность с резиновыми уплотнителями. Проверить модель рекомендуется сразу в магазине – винт должен свободно поворачиваться, ключ – четырехгранный или с плоским концом, наподобие отвертки – легко входить в риску.
  2. Лента-фум. Профессиональные слесари рекомендуют использовать дополнительные уплотняющие материалы для герметизации. Гидравлические удары способны образовать свищ по прокладке.
  3. Разводной ключ потребуется для выворачивания или замены старого вентиля. Отвертка нужна, если сантехнический комплект крана не имеет ключа для поворота винта.

Таблица 1. Установка крана Маевского своими руками

Наименование работы Фото Описание
ПодготовкаКран Маевского: принцип работы, устройство, технические характеристики
Слив теплоносителя из верхней точки радиатора
Перед установкой воду из радиаторов полностью сливают. Автономная система имеет для этого специальные запорные вентили на подаче. Квартирные стояки перекрываются работниками домоуправления.
МонтажКран Маевского: принцип работы, устройство, технические характеристики
Вместо ленты-фум можно использовать волокна пакли
Работа заключается в выворачивании заглушки на радиаторе и установки на ее место крана для сгона воздуха. Для уплотнения на резьбу накручивается лента-фум, устанавливаются прокладки и вентиль закручивается. Многие современные радиаторы уже имеют в комплекте ключи для кранов Маевского. Также для поворота винтов используют простую плоскую отвертку, вставляемую в риску на вентиле.
РегулировкаКран Маевского: принцип работы, устройство, технические характеристики
Не следует усердствовать – колпачок и винт легко сломать
После установки, радиаторы заполняются теплоносителем, и стык между ними и краном Маевского проверяется на герметичность. Проступающие капли и даже течь – повод подтянуть гайку ключом до полного прекращения выделения влаги.
ЭксплуатацияКран Маевского: принцип работы, устройство, технические характеристики
Проверка крана Маевского на герметичность
Далее, после полного заполнения системы теплоносителем или холодной водой, если нареканий нет, проводят испытания с теплоносителем, поворачивая ключ вентиля в требуемую сторону.
Установка крана Маевского на чугунные радиаторыКран Маевского: принцип работы, устройство, технические характеристики
Многосекционные радиаторы больше рискуют «завоздушиться»
Классические краны Маевского для чугунных радиаторовприменять можно, если учесть сложность установки. Она заключается в высверливании отверстия нужного диаметра на верхней заглушке и нарезке резьбы специальным инструментом – леркой. Далее, монтаж не отличается от описанного выше.
Модели кранов для чугунных радиаторовКран Маевского: принцип работы, устройство, технические характеристики
Некоторые вентили имеют художественную ценность
Трудности возникнут в постоянном засорении крана и необходимостью его чистки. Что в условиях централизованной теплоснабжающей сети – невозможно (придется постоянно обращаться в жилищную контору для отключения стояков, а это не может не вызвать недовольства соседей). Поэтому для чугунных радиаторов лучше подойдут автоматические воздухоотводчики. Принцип работы у них аналогичен классическим вентилям. Распространенные марки – ОМЕК и МС-140.

Важно! Лучше сразу приготовить емкость для сливаемого теплоносителя большого объема – таз, ведро. Сгонять воздух требуется до того момента, пока струя воды не станет равномерной, без рывков.

Почему в радиаторах водяного отопления скапливается воздух

О появлении внутри радиаторов воздуха не возникает вопросов, когда элементы отопления только что установлены новые или подвергались капитальному ремонту. Сложнее выяснить, откуда берутся воздушные пробки во время интенсивной эксплуатации системы. Причиной тому часто являются допущенные ошибки монтажа или эксплуатации.

Если охватить все случаи возникновения проблемы, то воздух в отоплении появляется по следующим причинам:

  • у самотечной системы не соблюден уклон труб;
  • батарея выставлена на кронштейны не по уровню со строгой горизонтальностью;
  • заливка воды в систему отопления выполнена неправильно;
  • разгерметизация узлов, плохое соединение некоторых элементов отопления;
  • отсутствие автоматики для стравливания воздуха или ее поломка;
  • проведение мелкого ремонта отдельного узла, вследствие чего произошла разгерметизация системы;
  • скопление большого количества ржавчины внутри секций батарей;
  • заливка в автономное отопление новой порции воды, содержащей большую примесь воздуха.

Нарушение горизонтальности батареи приведет к ее частому завоздушиванию

Именно по какой причине появился внутри батареи воздух выяснить сложно. Однако, зная их, стоит заранее принять меры, направленные на снижение вероятности завоздушивания отопления.

Как понять, что батарея завоздушена

Признаки образования воздушных пробок проявляются сразу. Здесь не нужно быть большим специалистом, чтобы понять, что наступила необходимость избавиться от воздуха в радиаторе отопления методом его стравливания.

О завоздушивании отопления можно узнать по следующим признакам:

  1. Воздух служит своеобразным изолятором тепла. В том месте, где он скапливается внутри батареи, секции не прогреваются от теплоносителя. Участки легко определить, прикоснувшись к радиатору ладонью руки.
  2. О наличии воздуха возвестит бульканье в батареях, когда работает отопление.
  3. Автономное отопление закрытого типа оснащают манометром. Если измерительный прибор показал падение давления в системе, то оно не происходит без особой причины. Вероятно, где-то появилась течь из-за разгерметизации узла. Естественно, с вытеканием теплоносителя внутрь системы проникает воздух.

При появлении одной из причин надо спустить воздух с батареи в квартире, после чего работоспособность отопления восстановится.

Важно! Причиной остывания батареи может послужить засор ржавчиной или грязью одной из подводящих труб. Если при сливании с крана Маевского течет сильная струя воды без хлопков воздуха, то проблема не в завоздушивании.

Когда нужно спускать воздух в батареях

Стравливанием воздуха нужно заниматься сразу, как только проявится одна из перечисленных причин. Однако выявить их можно только на протяжении сезона, когда работает отопление.

Важно знать, что воздух образуется внутри системы даже тогда, когда она не работает. Многие этому нюансу не уделяют внимание, а зря. Кислород внутри батареи и металлических труб способствует образованию коррозии. Куски ржавчины отваливаются, образуются засоры. Чтобы продлить срок эксплуатации системы, воздух в батареях отопления в квартире стравливают даже летом.

В этот период чаще всего происходит завоздушивание по следующим причинам:

  1. Летний период отводится для ремонта отопления. Сантехники обслуживающей организации меняют вентили, прогнившие трубы. Чтобы отремонтировать отдельный участок, воду сбрасывают со всего стояка.
  2. Владельцы квартир летом самостоятельно занимаются ремонтом своего отопления. Из-за отсутствия возможности отключения контура от централизованной системы, воду аналогично сбрасывают со всего стояка. В некоторых случаях сливают со всего многоэтажного дома.
  3. Если запорная арматура на входе в многоквартирный дом была перекрыта, по законам физики объем теплоносителя уменьшился. После открывания задвижек подающаяся под давлением вода всасывает воздух и заполняет им стояки.
  4. Часто на летний период слесаря преднамеренно сбрасывают давление со стояков, чтобы избежать в будущем лишней работы. Дело в том, что чугунные старые батареи после остановки отопления иногда начинают течь на местах соединения секций, если они длительное время стоят под высоким давлением холодного теплоносителя. Слесарям проще сбросить давление, чем менять множество прокладок, выполняя сложную разборку секций.

Чтобы развоздушить весь стояк, надо спустить воздух из батареи на последнем этаже или чердаке, что зависит от схемы отопления. Этой работой обычно занимаются сами слесаря перед началом отопительного сезона. Хозяину каждой квартиры, прикрепленной к этому стояку, необходимо самостоятельно из своих радиаторов летом периодически стравливать воздух, чтобы собственная система по максимуму оставалась заполненная теплоносителем.

Как спускать воздух с батарей отопления

Для удаления воздушных пробок созданы специальные узлы. Работают они в ручном или автоматическом режиме, что зависит от устройства. Такая арматура должна стоять на каждом радиаторе и сложных участках трубопровода.

Сколько нужно спускать воздух в батареях

Длительность процедуры определяют индивидуально. Все зависит от схемы, типа отопления, степени завоздушивания. Обычно процесс считается завершенный, когда из крана перестанет шипеть воздух, а вода потечет ровной струйкой.

Процесс развоздушивания считается завершенным, когда из крана стабильно струйкой течет вода

Чтобы уверенно убрать воздушную пробку в батарее отопления, через кран сливают 3 ведра воды. С таким количеством теплоносителя гарантированно уйдет весь воздух.

Как избежать появления воздушных пробок

Полностью на 100% исключить образование воздушных пробок невозможно даже в современном отоплении. А вот уменьшить вероятность их образования можно, если соблюдать ряд правил.

У смонтированного отопления по правильной схеме завоздушивание происходит редко

В первую очередь нужно правильно смонтировать все отопительные приборы, подобрать оптимальную схему отопления для конкретного здания. Батареи выставляют строго горизонтально. Укладку трубопровода выполняют с уклонами. Каждый радиатор оснащают краном Маевского или устанавливают автоматические воздухоотводчики. Причем узел дополнительно ставят на сложных участках трубопровода, где существует риск образования пробки.

В автономную систему доливают воду через обратку. Для этого предусматривают в нижней точке контура штуцер с запорным органом. Если автономная система открытого типа, постоянно поддерживают уровень воды в расширительном баке.

Предоставленное видео поможет спустить воздух из радиатора отопления:

Советы профессионалов

Несколько советов от профессионалов помогут безопасно развоздушить систему и уменьшить вероятность образования пробок:

  1. Доливают воду в контур остывшего автономного отопления всегда с нижней точки под небольшим давлением. После доливания включают котел, нагревают теплоноситель до температуры 60 оС, начинают стравливать воздух с каждой батареи через кран Маевского. При необходимости после обслуживания всех радиаторов еще доливают в систему воды.
  2. Стержень из крана Маевского полностью нельзя выкручивать. Под струей горячей воды обратно его вкрутить сложно, а часто – невозможно.
  3. Откручивать пробку радиатора в квартире строго запрещено. Централизованное отопление работает под высоким давлением. Если заглушку сорвет, будут затоплены все нижерасположенные на этажах квартиры.

Если с развоздушиванием возникают проблемы, оптимально вызвать специалиста из обслуживающей организации, который имеет право отключить стояк для ремонта даже в отопительный период.

Где устанавливать устройство?

Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.

Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.

Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.

Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.

Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.

Системы «теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир. В специальной статье расскажем, можно ли подключить «теплый пол» от отопления.

Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.

Это важно! Если в трубах постоянно скапливается воздух, то при очередном ремонте стоит приобрести модели полотенчиков, которые уже оборудованы краном Маевского.

Выбор места и порядок установки

Чтобы установить воздухоотводчик Маевского, достаточно просто вкрутить подходящую модель в пробку радиатора со стороны подачи. Поскольку размеры резьбы на устройстве стандартные, нужно выбрать устройство с соответствующей резьбой. Если же на радиаторе установлена пробка без резьбы, ее следует заменить.

На чугунной заглушке не сложно сделать необходимое отверстие самостоятельно. С внутренней стороны следует просверлить отверстие, а затем нарезать резьбу с наружной стороны. Понадобится электродрель, сверло на 9 мм, а также метчик с воротком 10х1.

Кран имеет правую резьбу, а пробка — левую. В процессе установки следует придержать пробку разводным ключом, чтобы ее резьба не ослабла. Следует помнить, что при вкручивании воздухоотводного крана пробка ослабляется. При откручивании крана (например, для замены), пробка завинчивается сильнее.

Установка крана Маевского

При установке крана Маевского следует использовать разводной или газовый ключ, чтобы затянуть устройство или придержать пробку, в которую монтируется кран

При монтаже устройства резьбу следует укрепить специальной прокладкой. Такая прокладка может быть выполнена из резины или силикона, а вот паронитовые прокладки с краном Маевского использовать не рекомендуется. Некоторые предпочитают дополнительно использовать для укрепления резьбы льняную обмотку или фум-ленту, но это не обязательно. Совет — при установке нужно направить выпускное отверстие слегка вниз. Так будет удобнее собирать воду, которая вытечет из радиатора по окончании стравливания воздуха.

Для установки кранов Маевского выбирают самую высокую точку системы, поскольку воздух поднимается вверх. При этом, конечно же, необходимо учитывать особенности устройства отопительной системы конкретного дома или квартиры.

При вертикальной схеме отопления следует поставить воздухоотводчики на все радиаторы верхнего этажа, имеющие нижнюю подающую при обратной магистрали. Также обеспечить кранами Маевского следует все приборы, подводка которых (или ее часть) до стояка расположена ниже верхней оси подключения, поскольку в этом случае удаление воздуха из системы естественным образом будет затруднено.

Установка крана Маевского при вертикальной и горизонтальной схеме отопления

На схеме показан принцип установки крана Маевского при вертикальной и горизонтальной системе отопления. Кран необходим в местах скопления воздуха

При горизонтальной системе отопления воздухоотводные краны устанавливают на все отопительные приборы: батареи, коллекторы и т.п. Система теплого пола не всегда нуждается в отводе воздуха, однако очень часто такой клапан все же приходится ставить.

Отдельного внимания заслуживает монтаж воздухоотводчика на полотенцесушителе. На моделях с нижним подключением для этого даже предусмотрено специальное отверстие. А вот полотенцесушители с боковым подключением придется немного доработать. На подающую подводку монтируют металлический тройник с резьбой подходящего диаметра. При этом выходное отверстие воздухоотводного крана должно быть развернуто от стены.

Кран Маевского на полотенцесушителе

Рекомендуется всегда устанавливать кран Маевского на полотенцесушитель. В зависимости от модели следует ставить один или два крана

Как выполнить правильный монтаж крана Маевского

Не так просто установить кран Маевского, если не обладать специальными знаниями

Важно чтобы прокладка для установки такого приспособления была силиконовой или резиновой. При установке подобного устройства позаботьтесь о том, чтобы кран по размерам совпадал с входным отверстием


Приспособление монтируется к радиатору на верхних участках, при этом отверстие под горячую воду размещено в противоположной стороне. Монтаж включает следующие этапы:

  • перед работой нужно освободить систему от воды;
  • в новейших батареях предусмотрены прорези под краны. При наличии заглушек, кран вместо них следует устанавливать так, чтобы отверстие было развернуто от стены и имело уклон вниз.


Правильный монтаж влияет качественное функционирование всей установки

При креплении воздухоотвоодчика на «бэушную» батарею, в детали заглушки проделывается прорезь и в нем нарезается резьба. Затем подсоединяется основное устройство при помощи ключа для крана Маевского.


Установка автоматического воздухоотводчика: принцип работы

Изделия автоматического типа  обладают герметичным корпусом из латуни. Внутри механизма установлен поплавок, который соединен со спускным клапаном. Такой прибор будет работать только при наличии открытого запирающего колпачка. Перед работой колпачок откручивается на несколько оборотов.

Принцип работы автоматического воздухоотводчика для отопления зависит от определенного вида изделия. Всего есть три типа устройств:

  • прямые модели монтируются вертикально;
  • угловые устанавливаются под определенным углом;
  • специальные устройства на радиаторы.

При использовании некачественного теплоносителя воздухоотводное отверстие может забиваться, способствует неплотному прилеганию клапана.

Применение крана Маевского для чугунных радиаторов

Кран Маевского в чугунных батареях
В чугунном радиаторе в пробке-заглушке нет посадочного отверстия под стандартный клапан. Есть умельцы, которые пытаются установить кран для выведения воздушной пробки просверлив и нарезав резьбу на чугунной заглушке. Но это конструкция может быть сорвана при таком явлении, как гидроудар при повышении давления. Выход из этой ситуации — установление автоматического воздухоотводчика, соответствующего размеру заглушки чугунного радиатора. А также им не страшен засор.

Если в теплоносителе имеются твердые частицы различного мусора, то непосредственно перед краном необходимо установление механического стандартного фильтра для отведения воды.

Кран Маевского в пневматических системах

Техническая особенность крана Маевского — это уникальность конструкции.

Крана МАевского для вывода жидкости
Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости.  Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.

На что обратить внимание при покупке воздухоотводящего крана?

Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.

Справка. Гидравлический удар — это перепады давления, которые вызываются резким изменением скорости движения теплоносителя. Такое явление приводит к образованию трещин, разрывов труб, радиаторов, вследствие чего теплоноситель вытекает из системы и затапливает помещения. Чаще всего повреждаются трубы из ПВХ.

Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.

При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.

Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.

Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.

Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.

При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.

Также при выборе узла учитывают такие характеристики:

  • допустимое давление;
  • рабочая температура.

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж ручных клапанов для стравливания воздуха подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ для пробок и футорок
Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при оговоренных в нормативах значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

  • когда проводится монтаж новой отопительной системы;
  • в случае ремонта системы и удалении из нее воды;
  • при установке новых радиаторов;
  • при подсосе воздуха в систему в процессе ее работы;
  • когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
  • при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Пошаговая инструкция по установке КМ в систему

На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.

  1. На первом этапе отводят трубы.
  2. Снимают с крючков радиатор и полностью сливают воду.
  3. С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
  4. Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
  5. Затем устанавливают кран, как указывается в инструкции к устройству.
  6. Батарею возвращают на место.
  7. На последнем этапе подключают трубопровод.

Как выпускать воздух из отопительной системы?

Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.

Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.

Внимание! Иногда даже после многократного стравливания, все равно образуются воздушные пробки. Тогда причиной может стать пробой или недостаточная скрутка.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе.

Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемные решения для установки кранов Маевского
Формирование воздушных пробок – проблема, свойственная системам с принудительной циркуляцией. Для стравливания воздуха их оборудуют либо автоматическим воздухоотводчиком на стояке (справа), либо кранами Маевского на каждом радиаторе (слева)

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах отопления самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Сепаратор воздуха вместо кранов Маевского
Вместо кранов Маевского на каждом радиаторе или воздухоотводчика на стояке в систему можно включить сепаратор воздуха. Его действие обосновано законом Генри, согласно которому воздух выделяется из воды и выводится за пределы замкнутого контура

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления.

Реально оснащению подлежат:

  • все находящиеся в системе батареи отопления;
  • компенсаторы, байпасы и аналогичные приборы;
  • регистраторы и змеевики;
  • трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Порядок установки крана на радиатор

1. Перед началом установки крана необходимо слить из системы воду.

2. Выкрутить заглушку, находящуюся в верхней части радиатора.

3. Вкрутить на место заглушки кран. В стандартной комплектации крана предусмотрена резиновая прокладка, обеспечивающая герметичность его установки. Для более надежной герметизации рекомендуется накрутить на резьбу крана ФУМ-ленту или промасленные льняные волокна.

Совет: В процессе установки крана рекомендуется отверстие для выхода воздуха направить немного вниз. В этом положении будет удобнее собирать выходящую из системы воду, которая начнет выходить вслед за воздухом.

Если производится установка крана на старую чугунную батарею, не имеющую отверстия, то выполняется следующая доработка. В чугунной заглушке просверливается отверстие, имеющее немного меньший диаметр, чем у крановой резьбы. Производится нарезка резьбы внутри чугунной заглушки. После этого выполняется примерка и вкручивание крана-воздухоотводчика.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов в отопительном контуре.

Управление краном с помощью ключа
Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Воздухоотводчики на линиях трубопроводов
Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Маевский для полипропилена
Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полноценной группой безопасности повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

Правила монтажа и эксплуатации прибора

Технология монтажа клапана в радиаторы отопления не  представляет особой сложности, за него можно взяться даже неопытному домашнему мастеру.
Кран Маевского: принцип работы, устройство, технические характеристики

Необходимые инструменты и материалы

Разводной или гаечный ключ, лента ФУМ, клапан, радиаторная пробка с отверстием для монтажа воздухоотводчика.

Схема подключения

Краник Маевского обычно вкручивают в верхнюю радиаторную пробку, противоположную подводу теплоносителя.

Ход работ

Перед началом работ необходимо перекрыть вентили на подключении батареи или перекрыть стояк в многоквартирном доме. Затем слить воду. Практически работы на системе отопления многоэтажки ведутся летом.

Затем необходимо гаечным ключом выкрутить глухую пробку из радиатора и вкрутить новую пробку. На пробке нужно проконтролировать, надето ли уплотнение, можно намотать несколько витков ленты ФУМ на резьбу.
Кран Маевского: принцип работы, устройство, технические характеристики
Затем вкрутить кран Маевского (и также проконтролировать наличие уплотнения).

Заполнить радиатор или систему водой и проверить, нет ли утечки. Если соединения подтекают, подтянуть гаечным ключом гайку и краник.

Если  у Вас чугунные радиаторы со стальными заглушками – можно высверлить отверстие и нарезать метчиком резьбу.

Установка и эксплуатация

Самое главное в процедуре монтажа крана Маевского — это правильно выбрать точку установки. Вам нужен участок в верхнем сегменте радиатора, причем расположенный со стороны, противоположной месту поступления горячей воды в батарею. Именно здесь и возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. До монтажа оно закрыто с помощью заглушки. Ее нужно вынуть, предварительно слив всю воду из отопительной системы, а затем закрепить кран в соответствующем месте.

Для того чтобы сделать соединение наиболее надежным, используются специальные резиновые уплотняющие прокладки. Кроме того, резьбу необходимо слегка уплотнить с помощью ФУМ-ленты или льняной пакли.

В старых чугунных батареях места под кран Маевского, как правило, не предусмотрено, поэтому процедура установки будет несколько сложнее. В боковой части такого радиатора находится большая заглушка. В ней необходимо просверлить отверстие, при этом диаметр его должен быть немного меньше, чем у резьбы крана.

Затем с помощью специальных плашек внутри этого отверстия делается резьба. В завершение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забудьте, что все работы выполняются только при отсутствии воды в отопительной системе.

Перейдем к тому, как использовать кран Маевского для спуска излишнего воздуха из радиатора. Естественно, мы будем говорить о ручной разновидности, поскольку остальные работают без вмешательства человека.

  1. В качестве подготовка поставьте на пол под тем местом, где будут проходить работы, тазик или другую пустую емкость. Также приготовьте тряпку. Когда вы будете выпускать воздух, на определенном этапе польется вода, поэтому следует предотвратить ее попадание на пол.
  2. Если работоспособность вашей отопительной системы обеспечивается за счет использования специальных насосов, то их следует отключить минимум за 10 минут до того, как откроете кран. Во время работы таких насосов воздух не успевает скапливаться в определенной точке, вместо этого он разносится вместе с водой по всей системе, поэтому толку от стравливания не будет.
  3. После того как подготовка завершена, нужно очень аккуратно открутить запорный винт. Делается это либо с помощью специального ключа, идущего в комплекте, либо просто отверткой. Вам нужно осуществить поворот против часовой стрелки, примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Поворачивать винт нужно очень плавно, особенно в том случае, если вы осуществляете первоначальный запуск нового радиатора.
  4. В результате поворота винта через кран начнет выходить воздух. Определить этот момент можно по специфическому шипению. Вам нужно держать кран в открытом положении до тех пор, пока из него вместо воздуха не потечет вода. Поначалу струйка будет прерывающейся — это значит, что процесс еще не закончен. А вот когда струя станет непрерывной, можно закрывать кран Маевского.


Если после проведенной процедуры батареи не начали нагреваться, это значит, что проблема заключается не в наличии воздуха. Скорее всего, в отопительной системе возник засор. Справиться с ним самостоятельно вы не сможете, поэтому придется вызвать сантехническую бригаду.

Как видите, в процессе спуска воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает так, что отверстие, через которое должен выходить воздух, засоряется. В этом случае можно просто устранить проблему с помощью иголки или еще чего-нибудь тонкого и острого.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из батареи, регулировочный винт может банально заржаветь. Понятно, что повернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазывающий спрей, который можно приобрести в соответствующих магазинах.

Этим средством необходимо побрызгать винтовую резьбу и подождать несколько минут. После этого процедура откручивания должна пройти безболезненно. Чтобы предотвратить подобные ситуации в дальнейшем, каждый раз после Маевского обрабатывайте регулировочный винт специальной смазкой на основе силикона. Это поможет уберечь его от воздействия воды и воздуха в системе отопления.

Даже самый простой и недорогой кран Маевского способен верой и правдой прослужить долгие годы при правильной эксплуатации и уходе. Так что не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда будут надежно обогревать ваше жилище. Удачи!

Почему в системе скапливается воздух?

Воздушная пробка — это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

  • Разгерметизация труб в процессе ремонтных работ стояка или батарей.

Демонтаж отдельных элементов системы
Демонтаж отдельных элементов системы

  • Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

Слив воды из радиатора
Слив воды из радиатора

  • Если произошло повреждение в местах соединения отдельных частей конструкции.
  • Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

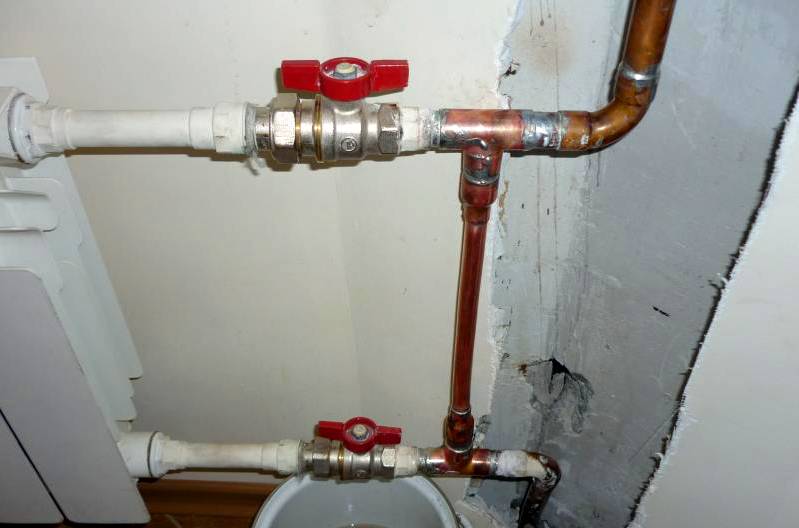

Недожатый кран
Недожатый кран

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

Замена крана Маевского

Если устройством не пользовались долгое время, оно способно «прикипеть» к входному отверстию, покрыться ржавчиной и перестать эффективно выполнять свою задачу.

Такой сгон пора менять. Как и сами батареи

Об этом будут свидетельствовать холодные участки батареи, даже при открытом положении выпускных каналов. Если после чистки, положение не улучшилось, необходима замена вентиля. Как это происходит:

  • Для скольжения прикипевшей конструкции к внутренней резьбе радиатора используют любую доступную смазку.

Несколько капель масла сделают элементы податливыми
Полезная информация! Несколько капель средства позволят через несколько минут вывернуть отживший свое кран Маевского.

  • Освобождение радиатора или трубы от крана Маевского идет при помощи разводного ключа или двух, если есть уверенность в дальнейшем использовании конструкции.

Профилактика крана Маевского – снятие для чистки

В этом случае вторым инструментом придерживают пробку вентиля, иначе она потеряет герметичность.

  • Проводят ревизию вентиля. Иногда достаточно прочистить винт иглой, чтобы получить рабочую конструкцию.

Монтаж приспособления в чугунную батарею

Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.

Чугунная батарея — классика
Чугунная батарея — классика

  1. Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
  2. Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
  3. Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.

Изготовление отверстия под воздушный клапан
Изготовление отверстия под воздушный клапан

  1. Всё, можно вворачивать краник в готовое отверстие.

Кран, вмонтированный в чугунную батарею
Кран, вмонтированный в чугунную батарею

Примечание! В системе центрального отопления происходят частые гидроудары, поэтому следует покупать кран с предохранительным клапаном. В таких системах установка автоматического воздухоотводчика нецелесообразна из-за принципа его работы и загрязнённости теплоносителя. Спускное отверстие будет часто забиваться. Очистить его достаточно просто: нужно взять иголку и прочистить отверстие до полного освобождения от грязи.

Установка крана Маевского в современных системах

Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.

  1. Сливаете всю воду.
  2. Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
  3. Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.

Правильное положение крана

Альтернативные варианты замены

  • Краны водоразборные. Зачастую их ставят в конечной точке системы отопления. Служит такой кран для заполнения труб водой и для её слива. Если отопление автономное, ставят такой кран и в начале системы, чтобы была возможность провести ревизию на предмет наличия воздушных пробок. К начальному крану подсоединяют подачу воды, а с конечного её сливают определённое количество времени, чтобы выгнать весь воздух. Такая система кардинально отличается от крана Маевского и принципа его работы.

Водоразборный кран
Водоразборный кран

  • Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно произвести следующую процедуру. Ослабив резьбу на верхней выходящей из радиатора трубе. Так, выйдет воздух, а заодно и забрызгает всё вокруг.
  • В случае когда система не подразумевает использование насоса, значит, и скорость потока воды маленькая. В этом случае можно организовать естественный отвод кислорода. Так, в верхнюю часть батареи в районе трубы врезается вертикальный отвод с пустым расширительным баком на конце.
  • При использовании ионного котла с замкнутой системой циркуляции воды, кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляется соляной раствор для большего разгона ионов в котле. При стравливании воздуха, внутри клапана будут откладываться соли, что и приведёт к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, стойкие к воздействию солей.

Важно! Любое переделывание конструкции отопительной системы, которое не закреплено в стандартах ГОСТ либо СНиП, необходимо согласовывать со специалистами государственных служб по вопросам отопительных приборов. В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.

Потоп в доме

Водоразборные краны

Преимущества: водоразборные краны легче найти в хозяйстве, в том числе в сельской местности. Использование таких кранов в процессе заполнения отопительной системы позволяет легко локализовать утечку воды в сосуд, что освобождает от необходимости контролировать каждый кран постоянно.

Недостаток: через такие краны часто осуществляется разбор воды потребителями. Вода в закрытых системах теплоснабжения недопустимо низкого по санитарным нормам качества (непригодна для бытовых нужд), при этом в случае повышенного расхода теплоносителя его качество может снижаться ещё значительнее, способствуя быстрому зарастанию труб накипью и усилению коррозии.

Удаление воздуха через резьбу

Обладая некоторой сноровкой, из радиатора, не оборудованного воздухоотводным устройством, можно стравить воздух через резьбу верхнего присоединения. Однако процедура это довольно сложная и трудозатратная.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Кран Маевского: принцип работы, устройство, технические характеристики

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик.

Альтернативы, не требующие обслуживания

Краны Маевского и водопроводные краны не являются автоматическими устройствами: человек должен привести их в действие и отследить момент, когда их нужно закрыть. При пуске крупных систем отопления или на приборах, где воздух скапливается постоянно, эксплуатация таких устройств неудобна. В таких случаях применяются:

Системы отопления, исключающие накопление воздуха в радиаторе

В системах отопления всегда есть устройства для удаления воздуха на магистралях — автоматические воздушники или открытые расширительные баки. Если подводить к верхней пробке радиатора воду сверху, воздух сможет выходить через этот угол. Однако, если скорость воды превышает 0,2—0,25 м/с, пузырьки не всплывают против течения даже в вертикальной трубе (стояке), и наличие крана на радиаторе окажется полезным. Кроме того, при нижней разводке (подаче воды по стоякам снизу) стояки могут продолжаться за радиаторы верхнего этажа специальными воздушными трубами, идущими к централизованным воздухосборникам. Такая конструкция достаточно эффективна, однако финансовые затраты на трубы при этом сильно возрастают.

Установка водозаборного крана

Обычно этот элемент устанавливают на выходе отопительной системы. С помощью таких кранов можно заполнить систему теплоносителем и слить его. В частном доме, при наличии автономной системы отопления, такой же кран устанавливается и на входе, что существенно упрощает процесс обнаружения паровоздушных пробок в системе.

Для полного развоздушивания системы через начальный кран производится заполнение системы теплоносителем, а через конечный – его слив. Процесс продолжается до тех пор, пока рабочая жидкость не начнет вытекать равномерной струей, что будет свидетельствовать о полном отсутствии в отопительном контуре паровоздушных пробок.

Ослабление заглушки радиатора

Выпустить воздух из радиатора, а заодно и трубопроводов, можно, отвернув на 0,5 – 1 оборот верхнюю заглушку с противоположной от питающей магистрали стороны. Находящийся в радиаторе воздух, а вслед за ним и теплоноситель устремятся в образовавшуюся щель. Несмотря на эффективность такого метода, использовать его крайне нежелательно, поскольку высока вероятность выброса теплоносителя на стены, потолок, ковровые покрытия и т.д.

Использование расширительного бака

Если скорость перемещения теплоносителя невелика, что характерно для самотечных отопительных систем, целесообразно обеспечить возможность естественного развоздушивания. Для этого в верхней части предусматривается установка вертикального отвода, на конце которого монтируется пустой компенсационный бак мембранного типа.

Ошибки при установке

Выкручивать винт необходимо на один-полтора оборота. Если открутить его сильнее, вернуть будет сложно: помешает давление воды, выльется много жидкости.

Пробку во время замены крана придерживают разводным ключом. Иначе она выкручивается из батареи.

Устанавливают воздухоотводчики на каждую батарею, регистры, П-образные компенсаторы с петлей. Монтируют на самую высшую точку.

Присутствие крана Маевского в радиаторе повысит эффективность работы отопительной системы. Его рекомендуется использовать при отсутствии проблем с теплоносителем. Этот элемент упростит обслуживание отопительной системы и проведение ремонта. Если следить за исправностью устройства, проводить чистку, оно прослужит долгое время и не доставит никаких проблем.

Частые ошибки и проблемы при установке

Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Желательно монтировать клапан в таком положении, чтобы отверстие было направлено от стены и вниз – при выпуске воды не забрызгается стена.

При замене воздухоотводчика при его выкручивании необходимо придерживать пробку с помощью второго разводного ключа, иначе она будет выкручиваться из батареи.

Видео: Как удалить воздух из батареи

Видео: Устанавливаем кран маевкого на батарею

Советы специалистов

Вода в сети появляется достаточно часто. Поэтому рекомендуется устанавливать воздухоотводчики в каждую отопительную батарею, регистр, П-образные компенсаторы с петлей, повернутой вверх, и в самую высокую точку системы.
Кран Маевского: принцип работы, устройство, технические характеристики
Выкручивать винт необходимо на один-полтора оборота. Этого вполне достаточно. Если сильно выкрутить винт, вкрутить его назад под давлением будет тяжело, да и воды выльется не так уж и мало.

Если Вы хотите установить клапан в чугунной заглушке старой чугунной батареи – лучше замените пробку.

Высверлить отверстие и нарезать резьбу в чугуне крайне проблематично из-за его особенности – большой хрупкости.

Нюансы, которые нужно учитывать при эксплуатации

Если установка была выполнена правильно, эффективность работы и срок службы в полной мере зависят от правильной эксплуатации. При стравливании воздуха из радиатора необходимо учитывать следующие нюансы:

Кран Маевского: принцип работы, устройство, технические характеристики

прежде чем приступить к работе, необходимо убрать ковры, закрыть стены и т.д. Эти мероприятия необходимы на случай, возникновения различных нештатных ситуаций или слив теплоносителя займет больше запланированного времени;

в непосредственной близости от места проведения работ желательно иметь дополнительную страховочную емкость;

с помощью подходящего инструмента плавно повернуть головку винта против часовой стрелки до появления характерного шипения, после чего сразу прекратить откручивание;

как только рабочая жидкость начнет вытекать равномерно, без перерывов и рывков, кран следует закрыть, повернув головку винта по часовой стрелке.

Важно! Не покидайте место работы до полного завершения процесса, поскольку может потребоваться замена сливной емкости или экстренное закрытие КМ.

На основании выше изложенного можно сделать вполне однозначный вывод: на данный момент, кран Маевского является оптимальным способом решения проблемы завоздушивания отопительной системы. Простая конструкция, длительный срок службы и доступная цена устройства обеспечили ему широкую популярность как в многоквартирных домах, так и в частном строительстве. Следует также отметить, что сам процесс удаления паровоздушных пробок из отопительных радиаторов с помощью крана Маевского не требует специальных навыков и инструментов.

Модельный ряд, цены и производители Маевских кранов

В настоящее время на рынке сантехнических изделий представлено большое количество моделей кранов Маевского, как отечественного, так и импортного производства с использованием различных материалов и комплектующих. Покупая тот или иной вид, также можно и нужно купить металлический ключ для крана Маевского. В продаже имеются ключи и в пластиковом исполнении.

В таблице приведена информация о типах и ценах на краны Маевского:

Наименование изделияТорговая маркаМатериалЦена, руб.
Кран Маевского Ду 10, 15, 20 ммООО «Промарт», г.Казаньхромированная сталь21-51
Кран Маевского Ру 16 мм и Ду 10, 15, 20 ммООО «МетПромИнтекс», г.Москвахромированная сталь63,8
Ключ к крану Маевского 5 мм, Meibes SX 11202ООО «КОМФОРТ.РУ», г.Москвасилумин18
Ключ для радиаторных пробок и крана МаевскогоООО «МантехБрянск», г.Брянскполимерный пластик118
Кран Маевского ручной, Ду 15 ммООО «ОК Ресан», г.Пермьхромированная сталь152
Кран Маевского Demin Dokum Classik Art, Ду 15-20 ммООО «Лаборатория тепла», г.Ростов-на- Донулатунь138
Воздухоотводчик для радиатора автоматическийПП «Термоклимат», г.Ярославльнержавеющая сталь259
Кран Маевского (автомат)«ТЕХНО-GROUP», г.Кировнержавеющая сталь230
Кран шаровый с краном Маевского Ду 15 мм (1/2″)ООО «ТЕКОМ», г.Красноярскхромированная латунь243
Тройник с краном МаевскогоООО «Сибирь ГОСТ», г.Омскхромированная сталь596
Кран трехходовой с краном Маевского (G1/2 – G1/2)ООО «АКВА-КИП», г.Москвахромированная сталь245
Кран Маевского с фильтром Ду 15 ммООО «Промарматура», г.Барнаулхромированная латунь474
Кран Маевского автоматический RR 374 полнопроходной, для чугунных радиаторовООО «СантехКласс», г.Москвахромированная сталь700

На заметку! Если возникла необходимость купить кран Маевского, обязательно согласуйте посадочные размеры мест установки клапанов в элементах отопительной системы с параметрами покупаемых. В случае несоответствия потребуется дополнительная покупка переходников и расходных материалов.

Вопросы и ответы

Сорвало кран Маевского, было затоплено несколько квартир. Кто будет нести ответственность: владельцы квартиры или УК?

Если кран находился не на стояке (либо это первое запорное устройство после стояка) и был установлен без согласования, то ответственность за него несет собственник, согласно ст. 210 Гражданского кодекса РФ.

Если батареи сверху горячие, а снизу совсем холодные, имеет ли смысл ставить кран Маевского для спуска воздуха?

Установка крана помогает только удалить воздух. Если батарея подключена неправильно (так бывает при верхнем подключении) или засорена, эта процедура скорее всего не поможет.

Подтекает кран Маевского. Как исправить?

За герметичность клапана отвечает специальный уплотнитель, и причиной течи может быть его износ. В этом случае понадобится замена уплотнителя или всего клапана. Если капли возникли в районе резьбы, кран нужно подкрутить гаечным ключом для более плотного прилегания. Протечка может быть связана с засорением.

Открываю кран, но нет ни воздуха, ни воды. В чем причина?

Если отопительная система исправна и теплоносителя внутри достаточно, причина в засорении отверстия крана. Его нужно прочистить или заменить кран.

Установка крана Маевского на отопительную систему существенно упрощает ее эксплуатацию и повышает эффективность работы.

Процесс установки не сложен и вполне может быть произведен своими руками. Но подбор подходящей модели клапана требует применения некоторых знаний, поэтому лучше проконсультироваться со специалистами. В процессе эксплуатации важно соблюдать правила и периодически проводить профилактическое обслуживание для сохранения работоспособности механизма.

Подведение итогов

Безусловно, каждый владелец отопительных приборов, основанных на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и делать ли это вообще. Но хочется отметить, что использование крана Маевского, во-первых, поднимет КПД всей установки, во-вторых, облегчит обслуживание батарей, в-третьих, не заберёт у вас много денежных средств, ведь как вы заметили приведённая в статье таблица, демонстрирует дешевизну изделий. Теперь вы знаете что такое кран Маевского, принцип работы и нюансы в эксплуатации.

Поделиться
Похожие записи
Adblock
detector
