Двухконтурные твердотопливные котлы: как выбрать эффективный и надежный отопительный котел с возможностью водоподогрева, обзор лучших моделей

Насколько оправдан двухконтурный твердотопливный котел в частном доме

Выезд на ПМЖ из города на природу в частный дом неизбежно поставит перед современным человеком две крайне важных проблемы: надежное и комфортное отопление и достаточное количество горячей воды. Не редко в отопление добавляется еще один контур – теплый пол. Можно организовать все три контура: отопление, ГВС и теплый пол полностью автономно друг от друга, но оборудование с управлением и обвязкой могут занять значительную часть жизненного пространства и уменьшит надежность системы, не говоря уже о большей стоимости и расходах на монтаж.

Решить эти проблемы может двухконтурный дровяной котел. Для желающих обрести независимость от дорогого газа и сократить электропотребление на рынке существует множество двухконтурных твердотопливных котлов. Несмотря на то, что они дороже одноконтурных (иногда цена выше на 30%), это наиболее бюджетный способ организации горячего водоснабжения. Правильный выбор котла позволит создать простую, надежную, а при доступности недорогого топлива, экономически выгодную систему.

Стоимость маломощного твердотопливного котла в 10 кВт с двумя контурами начинается от 19 000-20 000 рублей. Модели большей мощности, использующие различные виды топлива, а также разные принципы горения и дополнительные опции обойдутся покупателю и в 100 000 рублей.

Использование двухконтурных твердотопливных котлов предоставляет следующие возможности:

• полная независимость от газификации и электросетей (в случае, если котлоагрегат энергонезависим или используются альтернативные источники электричества);
• реальная экономичность за счет относительно высокого КПД и использования доступного недорогого топлива (древесина и ее отходы, уголь, торф).
• простота обслуживания, особенно у недорогих систем без автоматической подачи топлива;
• надежность и долгосрочное использование при правильной установке и эксплуатации.

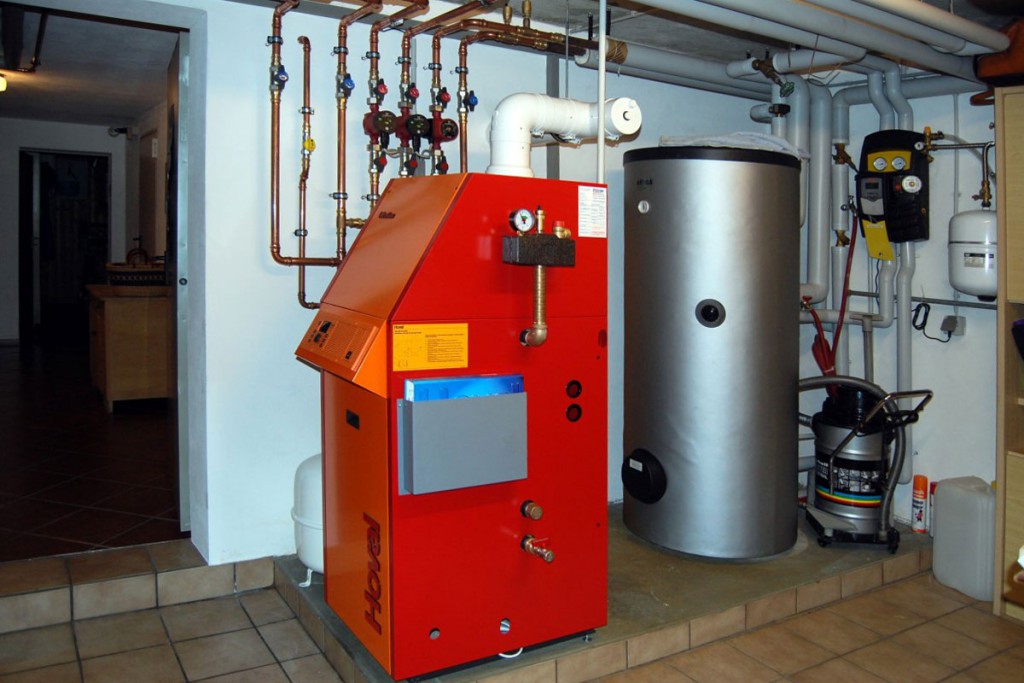

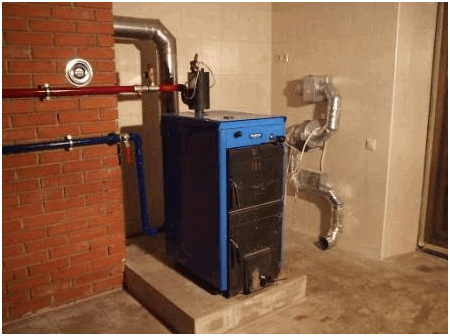

Слева – двухконтурный твердотопливный котел. Справа – одноконтурный с бойлером косвенного нагрева. В первом случае существенная экономия не только на оборудовании, но и на обвязке, существенная экономия пространства.

Но есть и немало недостатков систем, использующих твёрдотопливные котлы:

• необходимость складировать топливо в запас без намокания и предусмотреть дополнительные метры в котельной для загрузки;
• необходимость у недорогих котлов загружать топливо вручную. Автоматическая загрузка, позволяющая работать котлу несколько суток, – редкая и дорогая опция, снижающая надежность системы;
• внимательное отношение к качеству горючего требует времени;
• регулярная уборка золы, чистка нагара и осмотр дымохода.

Целесообразность установки в жилом доме котла на твердом топливе

Данный вид отопительного оборудования очень удобен для тех жилых построек, где отсутствует система централизованного газоснабжения. Вариант с электрическим отоплением признан сегодня не эффективным в силу дороговизны электричества, поэтому часто используется только лишь в качестве вспомогательного средства. Твердотопливные агрегаты наоборот, способны работать на топливе, которое порой находится у нас под рукой. Это могут быть дрова, отходы деревообработки, уголь. Твердое топливо, имеющееся в достаточном количестве, позволит не только обеспечить работающий котел постоянной загрузкой, но и принесет существенную экономию в домашний бюджет.

Представленные сегодня в продаже котлы на твердом топливе одноконтурные и двухконтурные – это аппараты, обладающие высокими технологическими характеристиками. Подобная техника сегодня компаниями-изготовителями доведена до совершенства. Ряд конструктивных новшеств позволили значительно повысить КПД котлов, изменились в лучшую сторону условия обслуживания нагревательных приборов на твердом топливе. Котел двухконтурный твердотопливный вполне справляется с обогревом жилого дома в отопительный сезон, заодно предоставляя в распоряжение жильцов для бытовых нужд горячую воду.

Благодаря техническому прогрессу современные технологии не стоят на месте. Спрос рождает предложение. Еще вчера, не пользующиеся популярностью отопительные котлы, работающие на дровах или на угле, снова становятся популярными. Интенсивность загородного жилищного строительства стала одной из причин того, что твердотопливные отопительные приборы снова в цене. Народ массово устанавливает нагревательные агрегаты для домашней системы отопления, использующиеся в качестве топлива органическое и ископаемое сырье.

Двухконтурный твердотопливный котел длительного горения — оптимальное решение для отопления частного дома. Мощный агрегат, обеспечивающий все жилые помещения достаточным количеством тепловой энергии, является одновременно очень экономичным и удобным в обслуживании отопительным прибором. Тем более что подобные нагревательные устройства требуют минимального участия человека.

Сгорание топлива, заложенного в котел, происходит долго, освобождая жильцов дома от необходимости заниматься постоянным подбрасыванием топливного материала. Именно долгий процесс горения и делает такую технику максимально привлекательной для потребителя. Не каждому хочется быть кочегаром и стоять в зимние холодные ночи возле топки, подкидывая в котле дрова или уголь. Сам принцип действия, заложенный в основе работы аппаратов, и дал им название —  котлы длительного горения, твердотопливные.

Можно ли считать рациональным отопление загородного дома твердотопливным котлом

Котлы отопления на твердом топливе в минувшие времена были несколько примитивными и неудобными, но сегодня все изменилось. Производители предлагают потребителям усовершенствованное оборудование, в котором гармонично сочетается высокая эффективность и легкость эксплуатации. Такие агрегаты используются в районах, в которых отсутствует газовая магистраль, а также наблюдаются перебои с электричеством.

Особенности конструкции двухконтурной модели

Имея двойную нагрузку, отопление и горячее водоснабжение, твердотопливные агрегаты данного типа оснащаются дополнительными устройствами. Существует два вида подобных приспособлений:

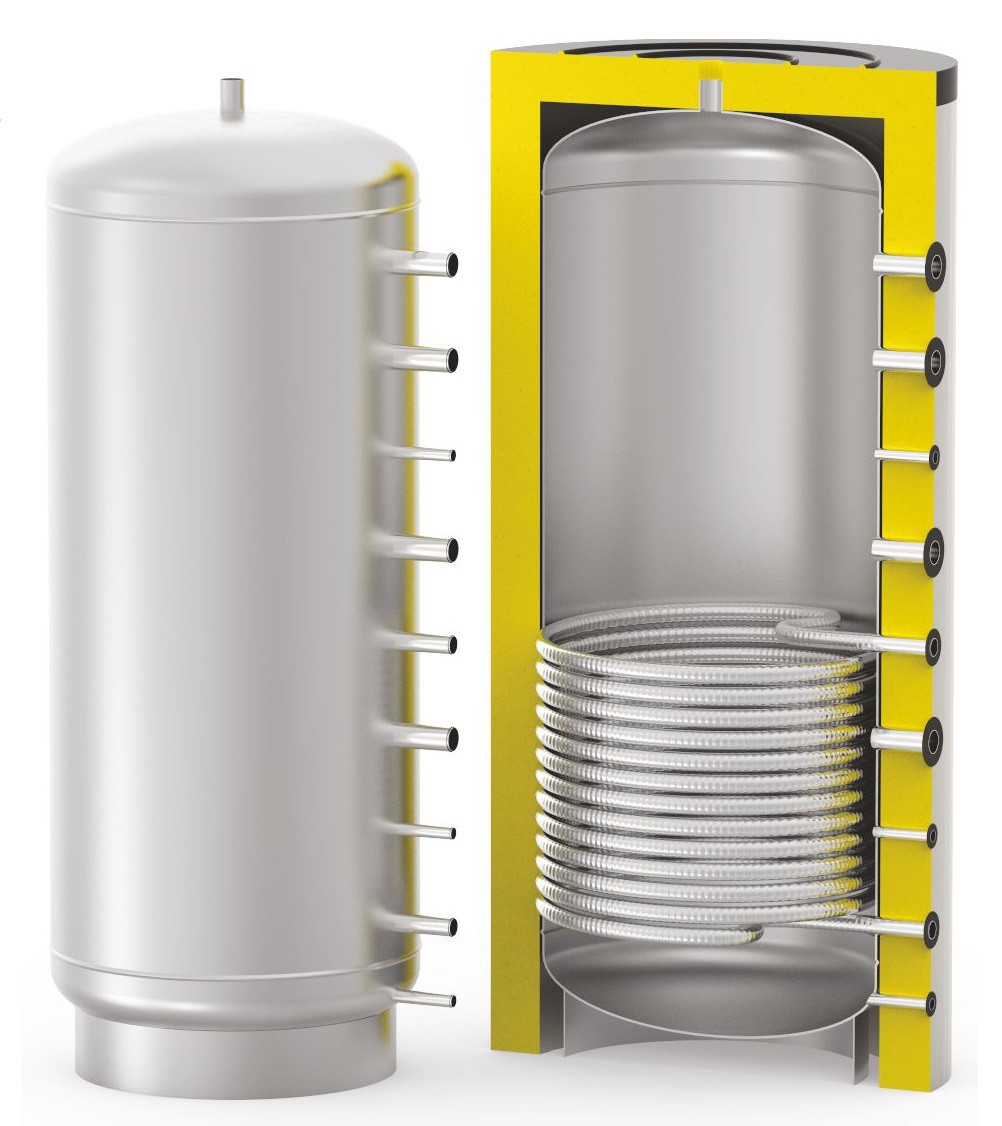

• накопительный бойлер (теплоаккумулятор);
• дополнительный змеевик.

Разница в обоих устройствах заключается в принципе нагрева воды. В первом случае речь идет о накопительной емкости, которая аккумулирует горячую воду и уже оттуда горячая вода расходится к точкам подключения. Во втором случае чугунный змеевик горячего водоснабжения установлен внутри котла. Подогрев воды происходит в режиме постоянной циркуляции горячей воды. Оба варианта одинаково успешны и эффективны, обеспечивающие стабильное снабжение жильцов дома горячей водой. Вместе с бойлером отопительный прибор не займет много места, однако наличие двух контуров требует соблюдать определенные правила во время эксплуатации данных аппаратов.

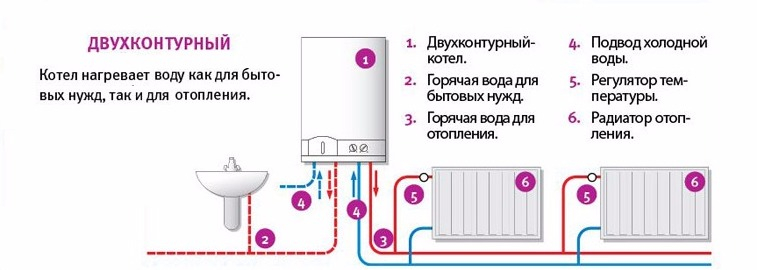

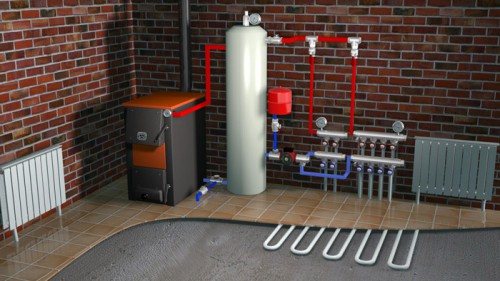

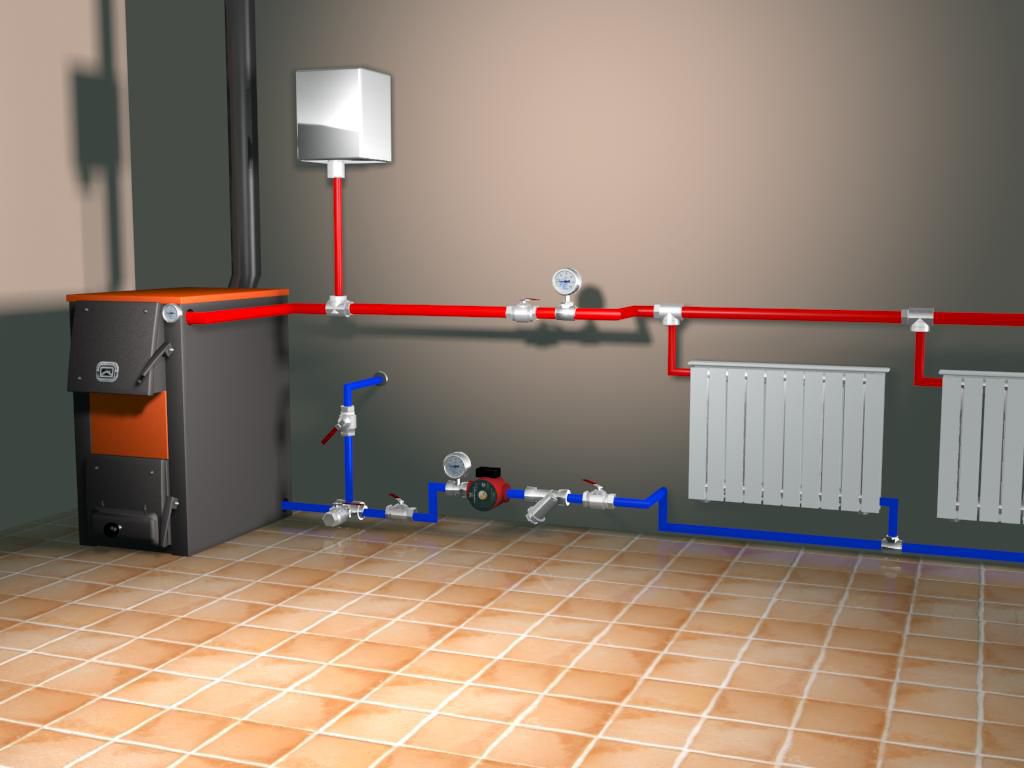

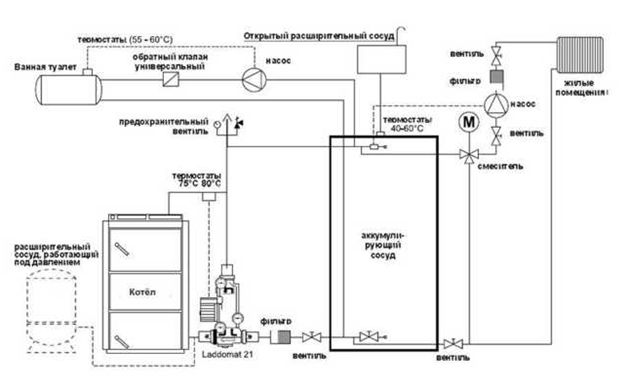

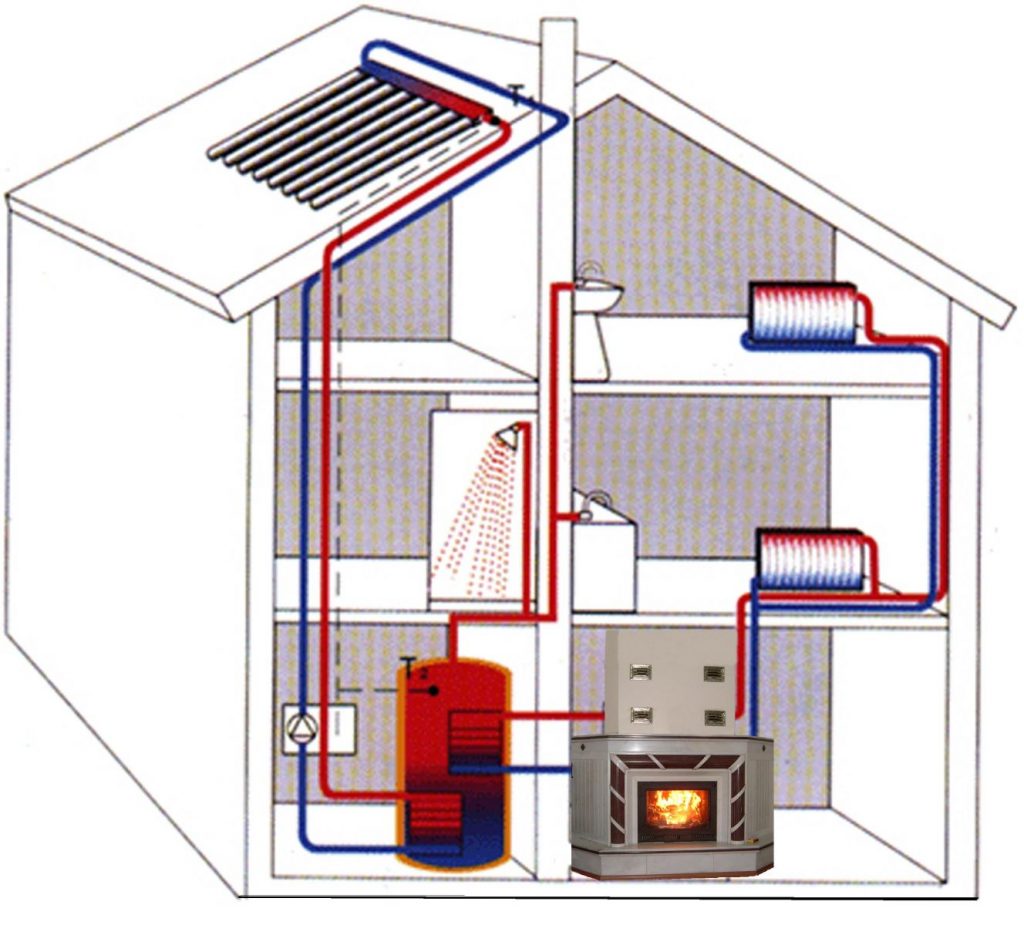

Схема подключения двухконтурного котла на твердом топливе примерно выглядит так. По своей конструкции все нагревательные приборы данного типа практически одинаковы, за исключением некоторых отличий.

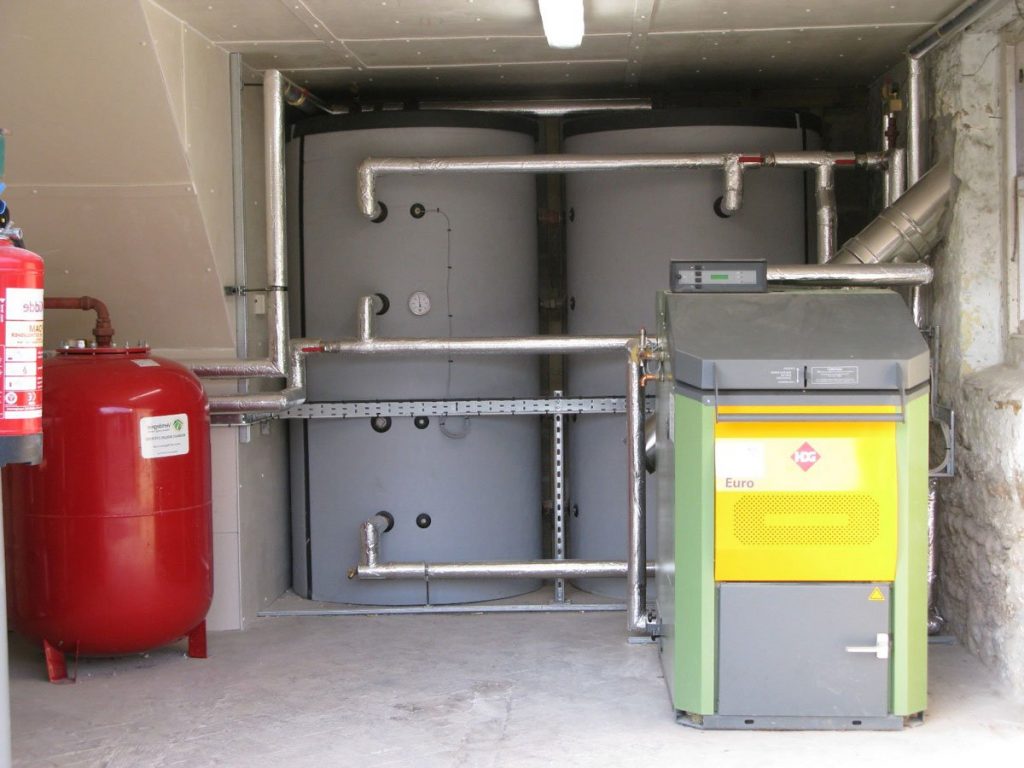

Единственно условие: при подключении к системе теплоаккумулятора необходимо иметь строгий контроль над использованием горячей воды. Установка более двух точек подключения горячей воды в доме может негативно отразиться на работоспособности системы ГВС. Проточный способ подогрева горячей воды более динамичен в плане эксплуатации, однако при это мощность котла должна быть значительно выше.

Двухконтурные котлы длительного горения имеют стандартную конструкцию, которая у многих моделей практически одинакова, за исключением некоторых отличий.

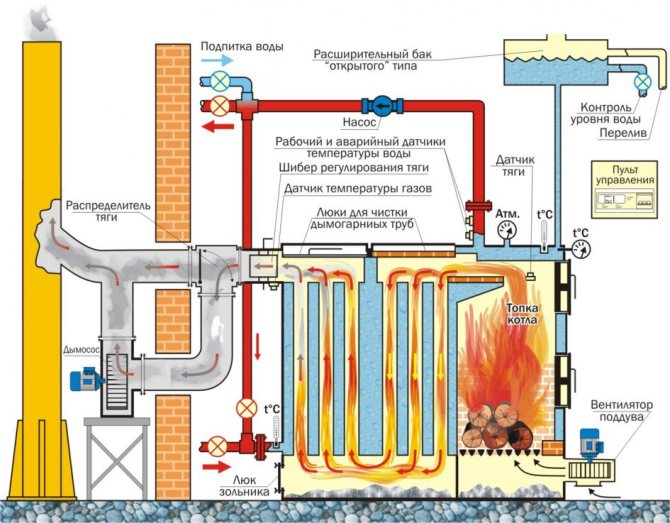

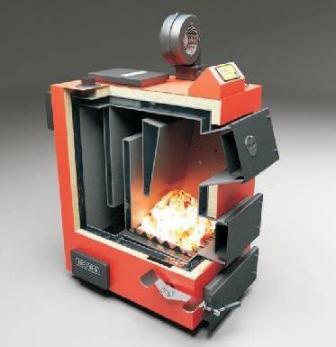

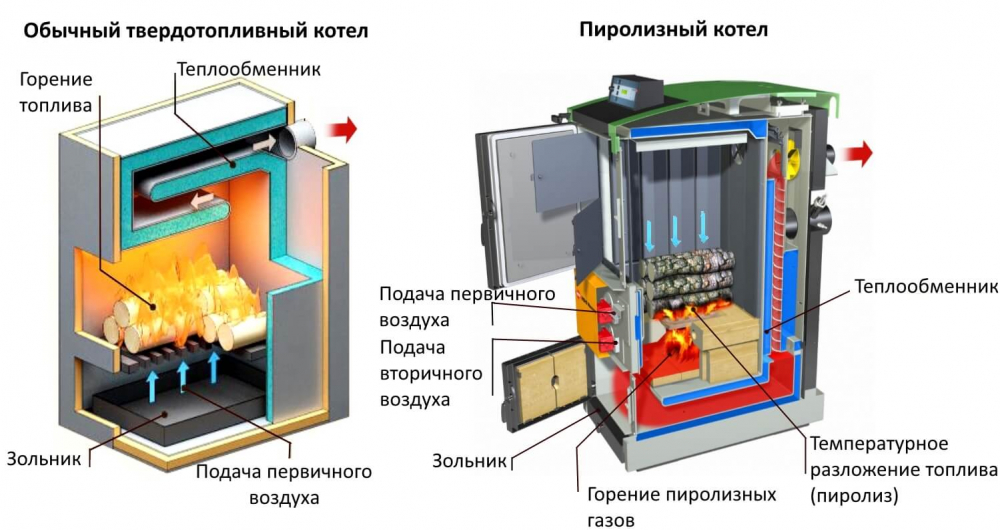

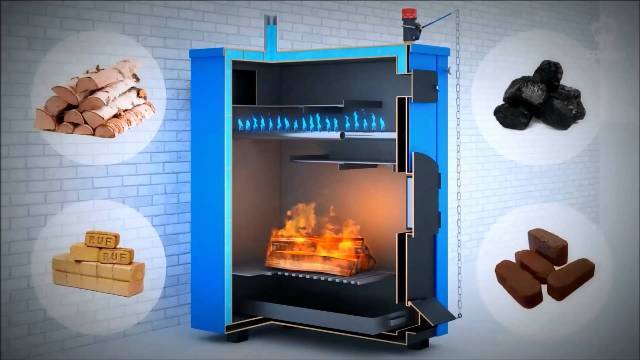

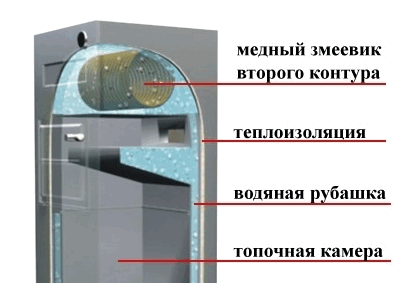

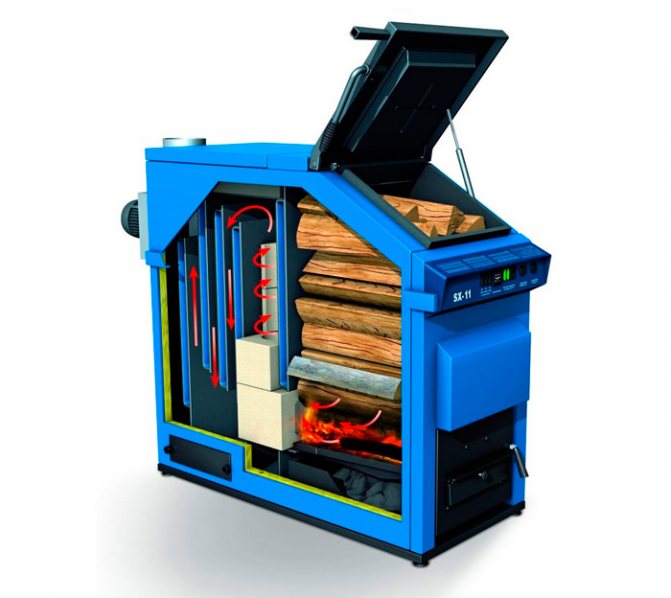

На рисунке представлена типовая конструкция твердотопливного агрегата, работающего на систему отопления и горячее водоснабжение.

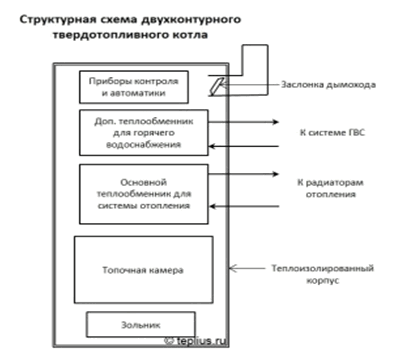

Твердотопливные котлы с двумя контурами состоят:

• основной, теплоизолированный корпус;
• камера сгорания (топочная);
• подзольная камера (зольник);
• основной теплообменник системы отопления;
• дополнительный теплообменник (змеевик) для ГВС;

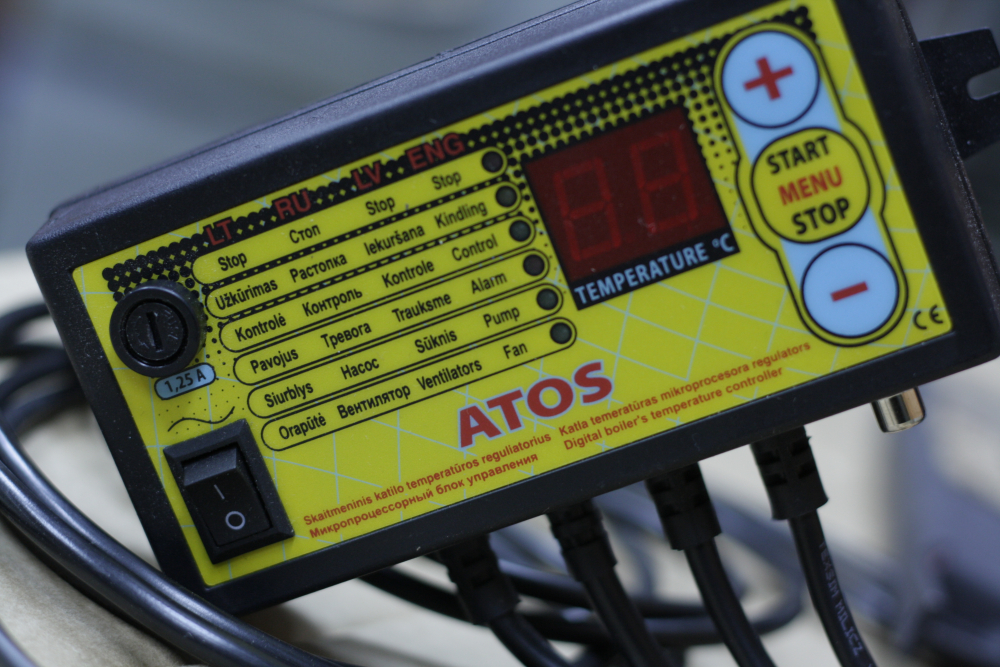

• автоматика и приборы контроля;
• заслонка и дымоход.

В ряде случаев дополнительно устанавливается циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя в основном, отопительном контуре. Для лучшей работы отопительного прибора длительного горения используются вентиляторы, нагнетающие в камеру сгорания воздух и способствующие лучшему оттоку продуктов горения через дымовую трубу.

Общие сведения

Из-за высокой стоимости дизельного топлива и электричества, а также дополнительных расходов на подключение газового оборудования во многих случаях выбор делают в сторону котла на твердом топливе. В результате получается обзавестись отопительной системой, на работу которой не влияет наличие или отсутствие внешних энергоносителей. Как правило, большая часть приборов данного типа не нуждаются в электрической энергии, или же потребляют ее в очень небольших количествах.

Чаще всего твердотопливными котлами комплектуются индивидуальные системы отопления в отдаленных районах, испытывающих серьезные затруднения с подачей магистрального газа. Существуют целые области нашей страны, где в качестве основного обогревающего агрегата используются дровяные котлы.

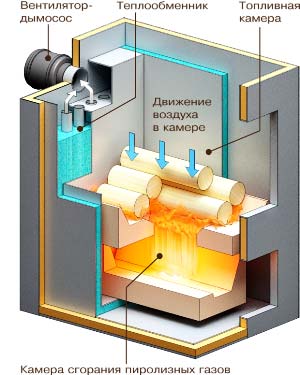

Устройство и принцип работы

Принципиально двухконтурные модели мало чем отличаются от классических твердотопливных одноконтурных котлов. Единственное отличие заключается в наличии дополнительного контура ГВС, санитарная вода в котором не смешивается с технической в контуре отопления. Организован второй контур может быть по-разному, ранее водяную рубашку просто разделяли на две части.

Более соверешенным вариантом является помещение внутрь водяной рубашки с теплоносителем первого контура отопления змеевика из труб для второго контура горячего водоснабжения. Такое взаимодействие контуров предохраняет от перегрева трубки змеевика ГВС, и они дольше работают, не образуя накипь внутри себя.

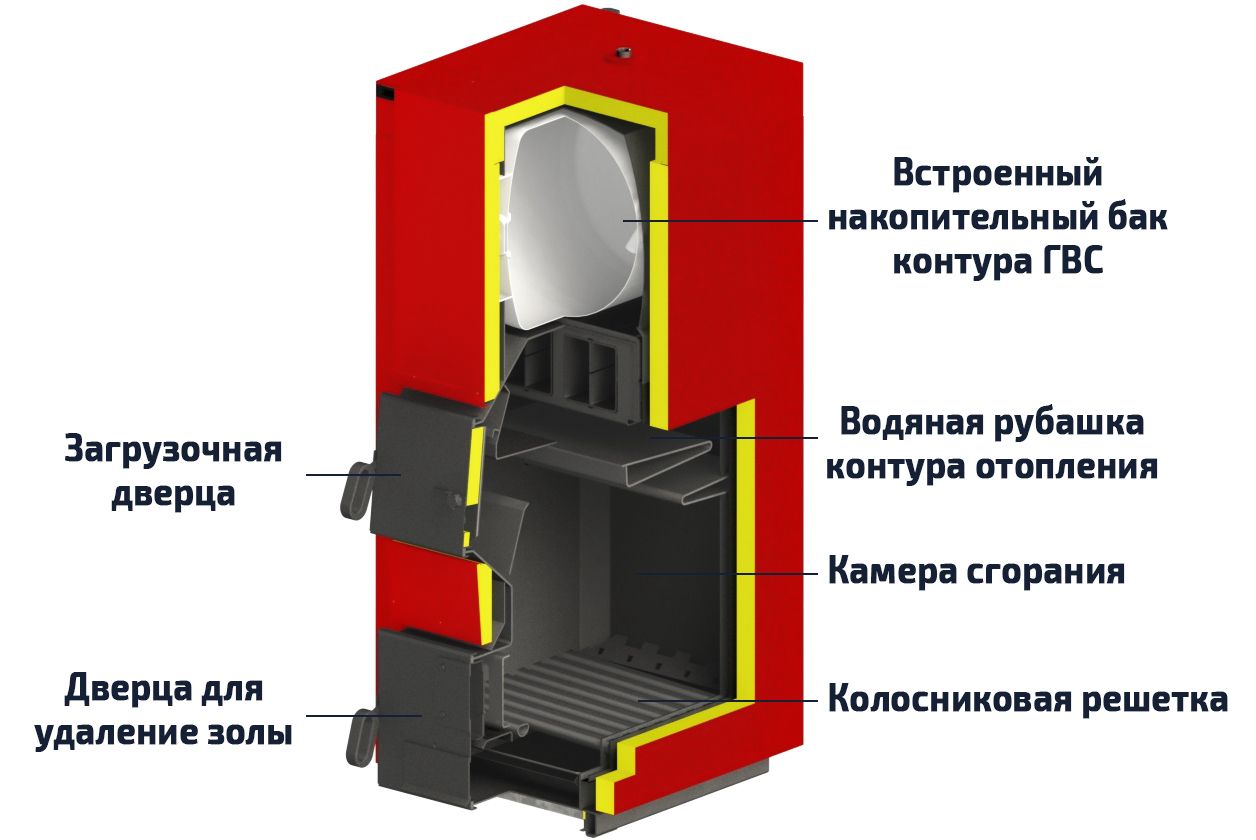

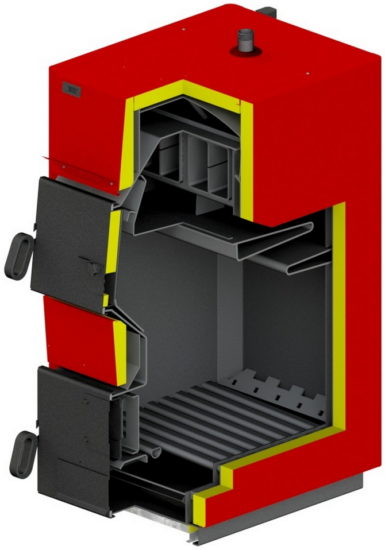

Устройство двухконтурного твердотопливного котла на примере модели Wirbel ЕСО СКB со встроенным накопительным баком.

Сейчас же наиболее распространены контуры ГВС, подогреваемые ТЭНами (трубчатыми электронагревателями). В режиме отопления котел работает как самый обычный классический энергонезависимый твердотопливник, но если нужно подогреть контур ГВС, имеется встроенный сменяемый блок ТЭНов, обычно мощностью 3-9 кВт. В остальном отличий от классического, известного всем тт котла нет.

Двухконтурные твердотопливные котлы длительного горения

Благодаря камере шахтного типа и горению сверху вниз можно достигнуть горения одной закладки топлива до 24 часов или даже 7 суток. Однако сделать такую конструкцию двухконтурной сложно, а ее стоимость будет сравнима с двумя отдельными, часто более надежными, твердотопливными котлами. Поэтому, несмотря на спрос, на сегодняшний день не существует двухконтурных твердотопливных моделей длительного горения, производством таковых не занимаются даже локальные малоизвестные производители. Тем не менее, если вам удалось найти двухконтурные модели длительного горения, просьба сообщить об этом в комментариях.

Плюсы и минусы двухконтурных твердотопливных котлов

Любой двухконтурный твердотопливный котёл нельзя назвать идеальным. Однако популярность обуславливается следующими достоинствами:

1. Долговечность. Срок службы составляет 15-20 лет, что превосходит работу электрических или газовых агрегатов на порядок.
2. Надёжность. Сюда входит доступность топлива, автономный процесс, автоматический контроль над уровнем расхода топлива и применение аварийного узла.
3. Простота эксплуатации. Не нужно специальных знаний, чтобы загружать котёл и чистить камеры от продуктов распада топлива. Также контрольный узел помогает оптимизировать расход топлива, следовательно, экономия существенна.

Без недостатков твердотопливные котлы отопления двухконтурные не обходятся. Для решения о приобретении следует рассмотреть и их:

• Зависимость котла от энергоресурса. Автоматика работает от сети. В случае отключения электроэнергии, такие котлы могут лишиться принудительной вентиляции.
• Из первого пункта вытекает, что потребуется устройство хорошего газохода, устроенного по всем правилам. Если отнестись к работе халатно, то минимум, что ждёт владельцев – невозможность дышать в собственном доме.
• У котла есть слабая сторона – теплообменник для генерирования горячей воды на бытовые нужды. Он небольшой и скопление накипи приводит к быстрому выводу его из строя.
• Место для установки котла и хранения топлива должно устраиваться по правилам. К тому же габаритный агрегат занимает драгоценные квадратные метры площади.
• Требуются физические усилия по обслуживанию котла – заправка топливом хотя бы два раза в сутки, чистка, регулярная профилактика. Всего этого лишены электрические котлы и газовые мини-котельные.

Достоинства двухконтурных твердотопливных котлов

• Отсутствие необходимости подключения к магистрали газа обуславливает простоту монтажа устройства.
• Дрова являются самым бюджетным вариантом топлива.
• Автономность. Для работы котлу не требуется подключение к электричеству и газу, поэтому он совершенно самодостаточен.

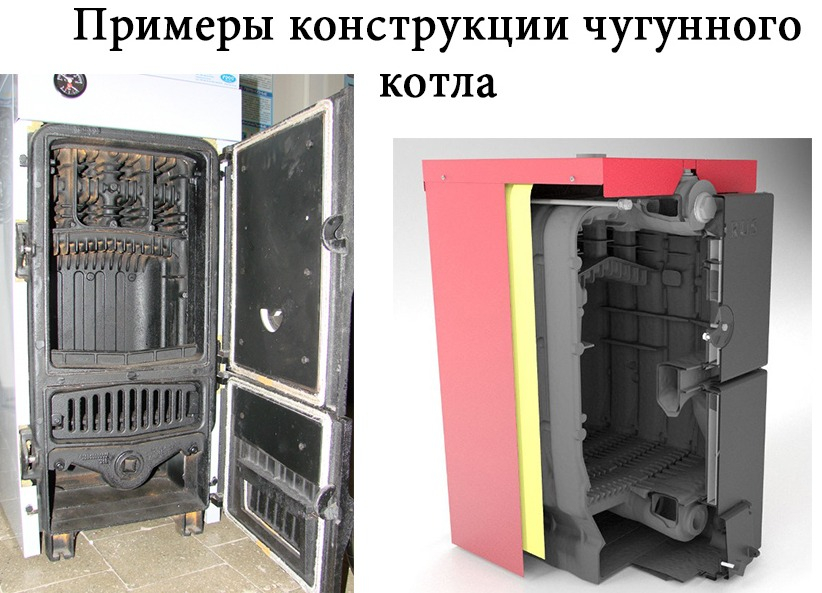

• Стальные или чугунные твердотопливные котлы длительного горения или обычного горения характеризуются тем, что требуют несложного ухода, в отличие от тех же газовых котлов.
• Высокий КПД (около 90%).

Открытый контур с гравитационной циркуляцией

Данный вариант легко выполнить даже новичку. Тут вода циркулирует в системе за счет разницы плотности холодной и горячей жидкости. Согласно законов физики, горячая вода начинает поступать вверх (так как ее плотность меньше), а там уже остывает и возвращается в исходную точку.

Не смотря на то, что такой тип обвязки достаточно прост, он требует соблюдения ряда требований. Во-первых, для того, чтобы вода свободно циркулировала в системе, нужно устанавливать нагревательное оборудование на полметра ниже, чем в доме расположены батареи. Во-вторых, чтобы свести к минимуму проявление гидросопротивляемости, нужны трубы сечением до 5 см, при этом распределительные трубы на батареях могут иметь значение в 2,5 см. В-третьих, запирающие устройств и арматура напрямую влияет на свободную циркуляцию воды в системе, поэтому таких элементов должно быть минимум.

Но ради справедливости стоит сказать, что открытая система с естественной циркуляцией имеет и ряд своих преимуществ. Помимо того, что она самая простая в обустройстве, финансовые затраты на нее не так уж и велики. Правда, хозяин не сможет постоянно контролировать температурный режим теплоносителя на выходе, из-за чего обогрев контура несколько снижается. Также расширительный бак эпизодически остается открытым, значит, получается, что кислород имеет контакт с теплоносителем, из-за чего постепенно повышается риск развития коррозии.

Подведя итоги, стоит сказать, что специалисты рекомендуют данный тип схемы отопления только для тех частных домов, где люди живут время от времени, а не на постоянной основе, например, для дачи.

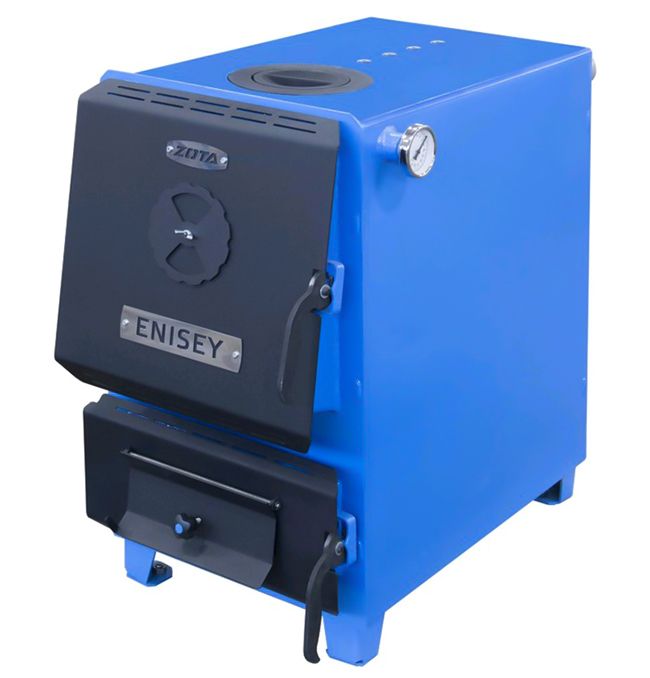

Марки котлов на твердом топливе российского производства

Анализ технических характеристик поможет составить общее представление о твердотопливных котлах длительного горения. Отзывы потребителей на независимых форумах дают объективную оценку отечественных разработок.

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск)

• КПД котлов модельного ряда Zota Mix — 80%, Pellet — 90%;
• комбинированные стальные твердотопливные котлы Zota Mix работают на любом виде топлива (сжиженный или природный газ, электричество, жидкое топливо);
• камера сгорания и зольный ящик расположены внутри водяной рубашки;

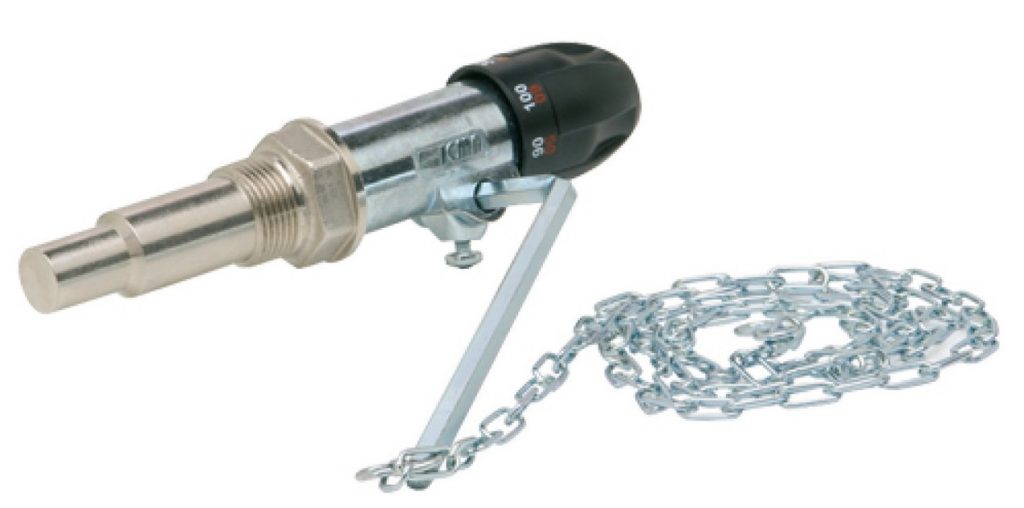

• регулируемая заслонка дымохода, механический тягорегулятор и подсос воздуха эжектором, который установлен в топочной дверце, обеспечивают полное сгорание топлива при минимальной тяге;
• внешняя поверхность корпуса покрыта антикоррозийным полимерным составом;
• съемная дверца за передней панелью обеспечивает доступ для чистки газохода;
• возможность ремонта.

Конструкция котла Zota Mix

• нужен запас топлива и место для его хранения;
• затраты по доставке, выгрузке и складированию дров, угля, брикетов;
• снижение производительности котлов Zota Mix при использовании некачественного топлива (бурый уголь на 10÷20%, сырые дрова на 60÷70%);
• для Zota Mix — ручная загрузка топлива, очистка зольника, стенок топки, газоходов и дымового патрубка;
• обязательная подготовка котловой воды (жесткость до 2 мг-экв/л);
• установка в отдельном помещении;
• для котлов линии Zota Mix необходима установка теплоаккумулятора, дымососа, бойлера.

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск)

• бюджетный вариант твердотопливных котлов с водяным контуром для дома (цена 11000÷25000 рублей);
• компактный размер;
• водяной теплообменник охватывает топку со всех сторон (кроме фронта);
• выдвижной зольный ящик;
• монтажное гнездо для регулятора тяги;
• возможность подключения к дымовой трубе любой конфигурации;
• стальной теплообменник позволяет упрощенное подключение к отопительной обвязке (без подмеса);

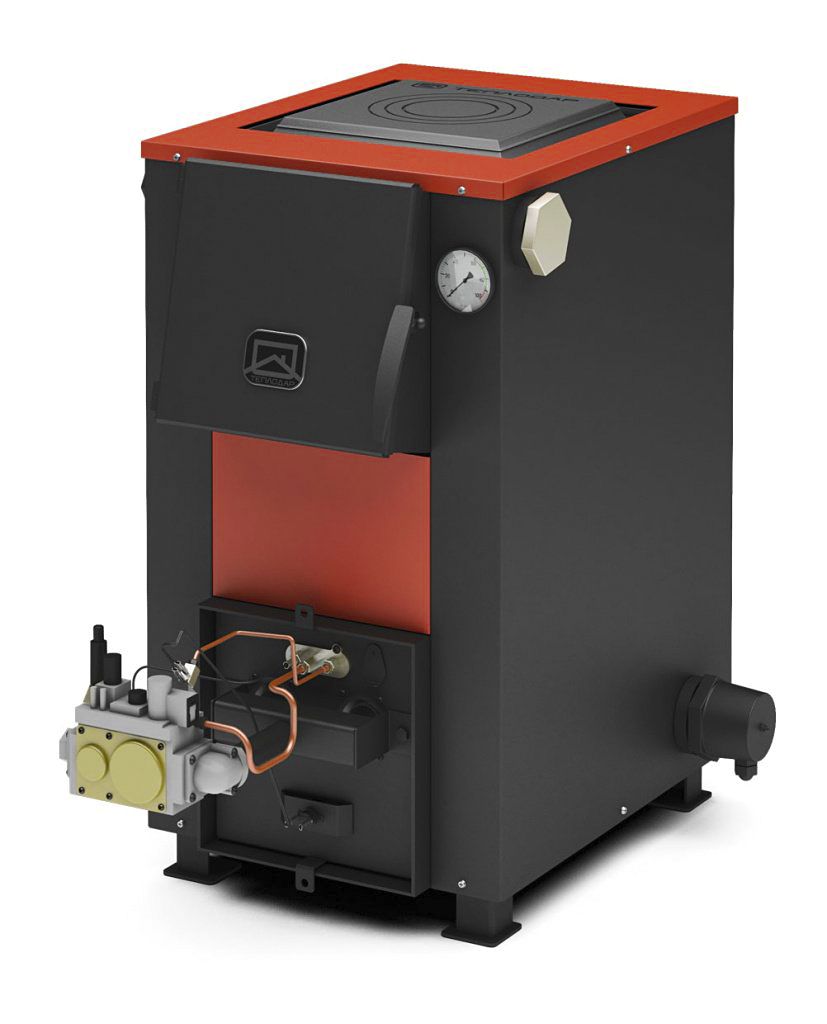

• конструкция адаптирована для работы на газу и электричестве.

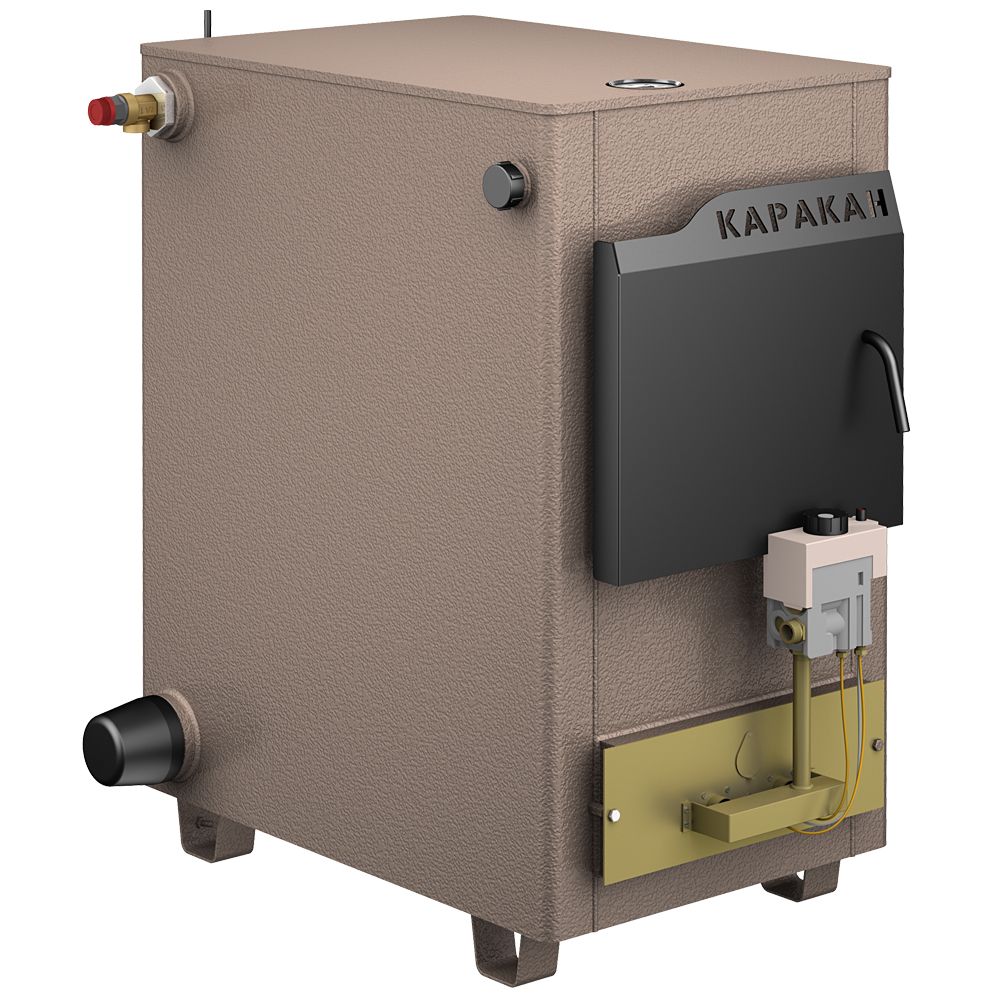

Котлы «Каракан» от производителя ООО «Сибтеплоэнергомаш»

• устаревшая конструкция, примитивная автоматика низкого качества;
• заявленные производителем технические характеристики (мощность, отапливаемая площадь и КПД) по отзывам потребителей не соответствуют фактическим показателям.

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома)

• обеспечивает стабильное горение топлива любой сортности и степени влажности;
• эффективная работа котла с одной закладки в течение 8 часов;
• экономный расход топлива;
• совместимость генератора с системами естественной или принудительной циркуляции;
• экологичный агрегат, топливо проходит цикл полного сгорания, не образуя вредных выбросов в атмосферу;
• конструкция топки обеспечивает выход на эффективный режим работы за 40 минут.

Твердотопливные пиролизные котлы «Буржуй & К»

• сложный монтаж: подключение должны производить работники специализированных предприятий, имеющих лицензию на данный вид деятельности (в противном случае гарантия от завода-изготовителя на агрегат не распространяется);
• ручная закладка топлива и чистка камеры сгорания;
• большой вес

Защита твердотопливного котла от перегрева

В твердотопливном котле горящее топливо, да и сам котел обладают довольно большой массой. Поэтому процесс тепловыделения в котле имеет большую инерцию. Горение топлива и нагрев воды в котле на твердом топливе нельзя мгновенно остановить, прекратив подачу топлива, как это делается в газовом котле.

Твердотопливные котлы, больше чем другие, склонны к перегреву теплоносителя – вскипанию воды, если пропал отбор тепла, например, при внезапном прекращении циркуляции воды в системе отопления, или тепла в котле выделяется больше, чем расходуется.

Кипение воды в котле ведет к росту температуры и давления в системе отопления со всеми серьезными последствиями – разрушению оборудования системы отопления, травматизму людей, повреждению имущества.

Современные закрытые системы отопления с твердотопливным котлом особенно склонны к перегреву, так как содержат сравнительно маленький объем теплоносителя.

В системах отопления обычно используются полимерные трубы, коллекторные узлы управления и распределения, различные краны, клапаны и другая арматура. Большинство элементов системы отопления очень чувствительны к перегреву теплоносителя и скачкам давления, вызванных кипением воды в системе.

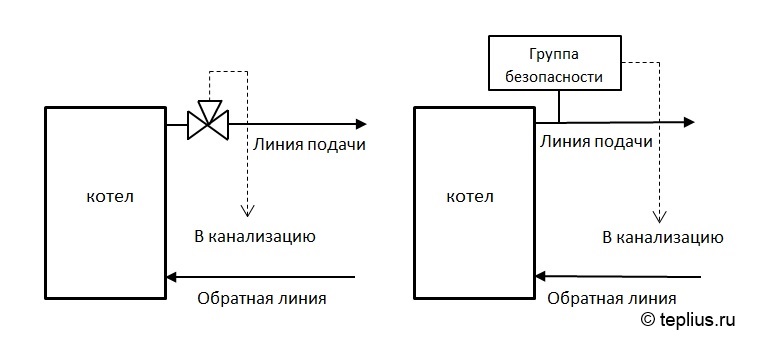

Твердотопливный котел в системе отопления должен иметь защиту от перегрева теплоносителя.

Для защиты твердотопливного котла от перегрева в закрытой системе отопления, не имеющей соединения с атмосферой, необходимо выполнить два действия:

1. Перекрыть подачу воздуха для горения в топку котла, чтобы как можно быстрее снизить интенсивность горения топлива.
2. Обеспечить охлаждение теплоносителя на выходе из котла и не допустить повышения температуры воды до кипения. Охлаждение должно происходить до тех пор, пока выделение тепла не снизится до уровня, при котором кипение воды станет невозможным.

Рассмотрим, как выполнить защиту котла от перегрева, на примере схемы отопления, которая приведена ниже.

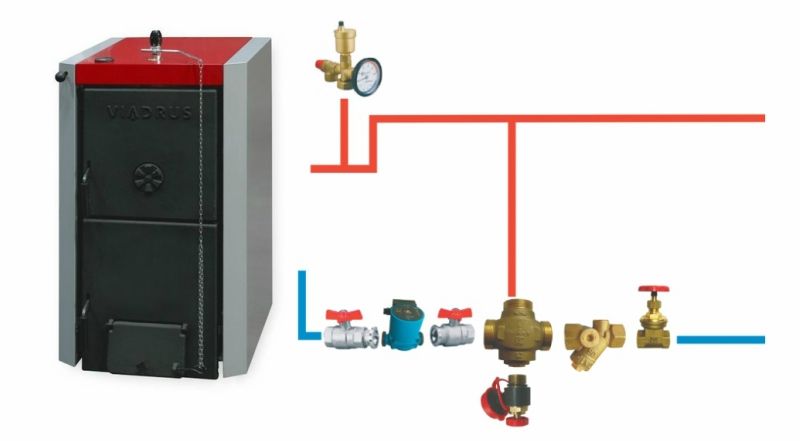

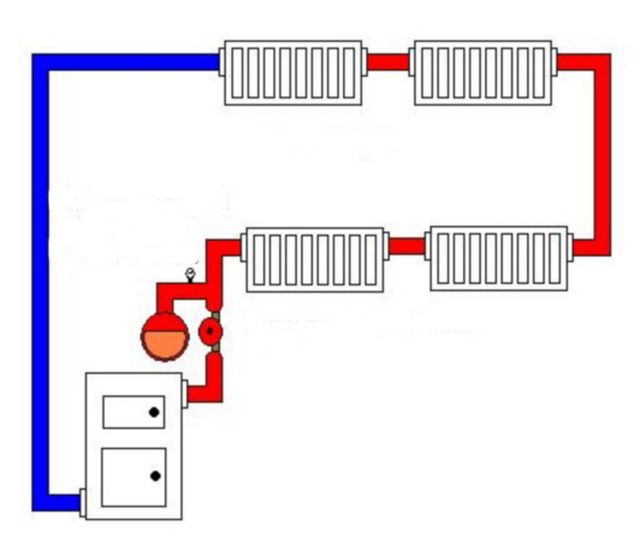

Схема подключения твердотопливного котла к закрытой системе отопления

Схема закрытой системы отопления с твердотопливным котлом.

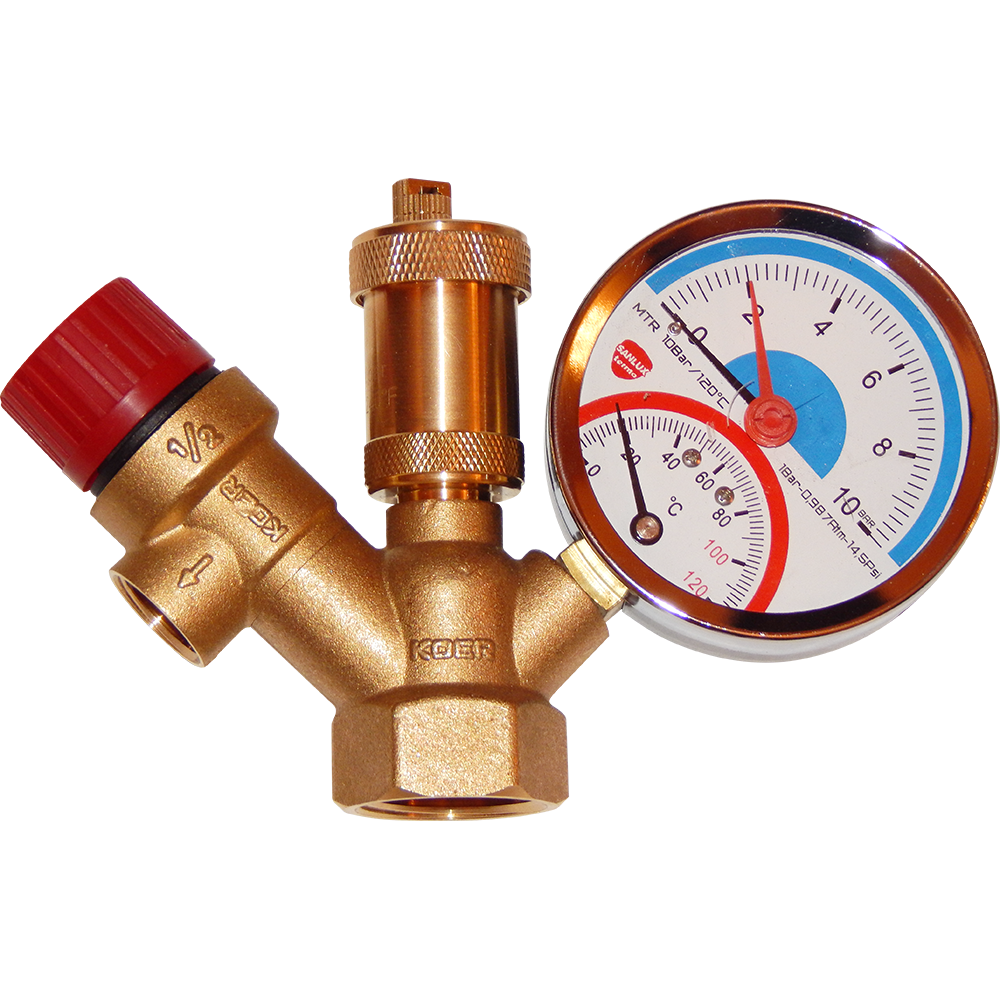

1 — группа безопасности котла (предохранительный клапан, автоматический воздухоотводчик, манометр); 2 — бак с запасом воды для охлаждения теплоносителя при перегреве котла; 3 — поплавковый запорный клапан; 4 — термоклапан; 5 — группа подключения расширительного мембранного бака; 6 — узел циркуляции теплоносителя и защиты котла от низкотемпературной коррозии (с насосом и трехходовым клапаном); 7 — теплообменник защиты от перегрева.

Защита котла от перегрева работает следующим образом. При повышении температуры теплоносителя выше 95 градусов, термостат на котле закрывает заслонку подачи воздуха в камеру сгорания котла.

Термоклапан поз.4 открывает подачу холодной воды из бака поз.2 в теплообменник поз.7. Холодная вода, протекающая через теплообменник охлаждает теплоноситель на выходе из котла, не допуская кипения.

Запас воды в баке поз.2 необходим на случай отсутствия воды в водопроводе, например, при отключении электроэнергии. Часто в системе водоснабжения дома устанавливают общий накопительный бак. Тогда воду для охлаждения котла берут из этого бака.

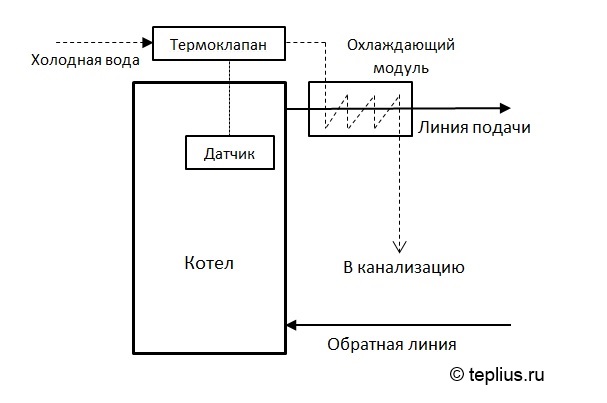

Теплообменник для защиты котла от перегрева и охлаждения теплоносителя, поз.7 и термоклапан, поз.4 производители котлов обычно встраивают в корпус котла. Это стало стандартным оснащением котлов, предназначенных для закрытых систем отопления.

В системах отопления с твердотопливным котлом (за исключением систем с буферным баком ) нельзя устанавливать на отопительных приборах (радиаторах) термостатические клапаны и другие автоматические приборы, сокращающие отбор тепла. Автоматика может уменьшать потребления тепла в период интенсивного горения топлива в котле, а это может вызвать срабатывание защиты от перегрева.

Ход установки твердотопливного котла

Несмотря на прогресс в сфере электрификации и газификации страны, есть еще много мест, где эти коммуникации практически отсутствуют. Но даже там, где они есть, многие люди предпочитают устраивать в своих домах автономное отопление и горячее водоснабжение.

Для этого производится установка твердотопливного котла, что позволяет получить тепло и горячую воду в частном доме, коттедже или даче при гораздо меньших эксплуатационных затратах и финансовых вложениях. Выбор этого вида оборудования довольно большой, но все оно имеет достаточно понятные схемы подключения к различным видам отопления.

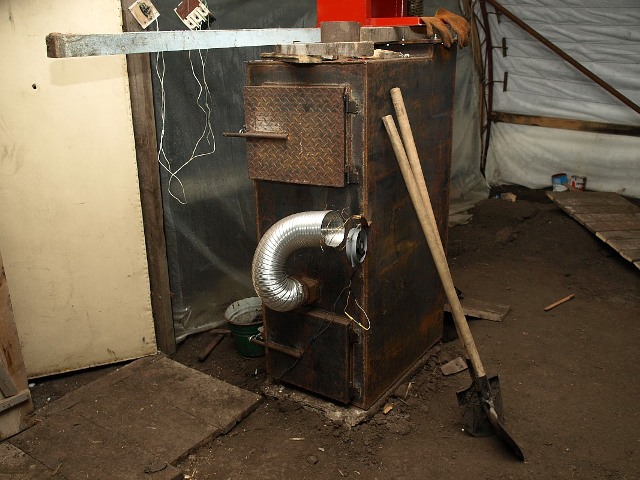

От теории к практике

Чаще желающие смастерить оборудование своими руками останавливают выбор на вертикальном твёрдотопливном котле. Процесс изготовления будет рассмотрен на примере твёрдотопливного котла для отопления дома площадью 100 м2. Эта система состоит из семи радиаторов и разводки системы водопровода.

Итак, делаем теплообменник:

1. изготавливаем вертикальные основания теплообменника. Для этого берём четыре профильные трубы длиной по 30 см каждая, которые будут располагаться со стороны камеры сгорания;

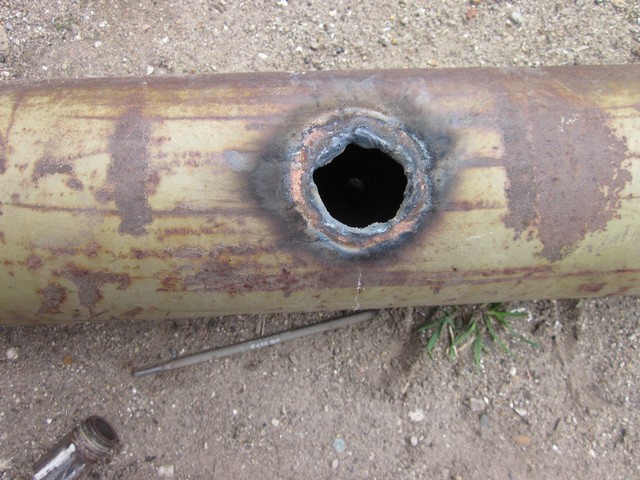

2. в них газовым резаком делаем по четыре отверстия диаметром 5 см. Неровности убираем угловой шлифовальной машинкой (болгаркой). Должно получиться восемь отверстий;
3. в трубах, которые будут находиться в задней части оборудования, проделываем четыре отверстия диаметром 40 мм и четыре диаметром 50 мм. Все они должны располагаться со стороны соединения с передними стойками. В результате должно получиться по восемь отверстий;
4. в профильной трубе длиной 500 мм вырезаем отверстие для крепления патрубка, через который будет происходить вывод отработанной воды;
5. в верхней части задней стойки делаем отверстие для подачи воды в систему.

После чего приступаем к сборке теплообменника. Вертикальные основания соединяются профильной трубой. Для этого её кладём на установленные перпендикулярно поверхности основания. Места соединения провариваем сваркой. Всю эту конструкцию с обратной стороны соединяем профильной трубой с отверстиями для отвода воды. В результате получаем переднюю стенку теплообменника

Далее вертикальные основания устанавливаем перпендикулярно, и свариваем четырьмя трубами круглого сечения. Получается задняя стенка теплообменника. Переднюю и заднюю стенки соединяем между собой. Для этого надо подвести продольные трубы к отверстиям и проварить их, а затем к конструкции привариваем патрубки для подачи и вывода воды. Стыки завариваем с использованием кусочков металла и проверяем прочность теплогенератора.

После проверки прочности сварки закрываем пробкой патрубок для отвода воды, а в отверстие для подвода заливаем воду. Проверяем герметичность сварочных соединений на видимые протечки.

Изготовление корпуса тоже потребует усилий. Для этого из листов жаропрочной стали вырезаем восемь стенок – 2 передние, 2 задние и 4 боковые. Площадь каждой из них должна быть 850 х 300 мм. Все замеры производим метровой линейкой, отрезаем материал болгаркой. После чего вырезаем две пластины размером 450 х 450 мм: одну для днища, другую для верхней плиты котла.

Делаем два отверстия под дверки в передней стенке: первое — на уровне колосника для поджигания топлива и очистки камеры сгорания, а второе – немного выше по уровню для загрузки топлива. В работе используем дрель и болгарку. Из листа нарезаем рёбра жёсткости длиной 80 см.

Правила организации твердотопливного отопления

Основным отличием, которым обладает система отопления с твердотопливным котлом закрытого типа, является тип используемого топлива. В качестве энергоносителя применяют уголь, дрова, торф или топливные брикеты. Все они характеризуются большой энергоемкостью и как следствие – интенсивным выделением тепла.

Для того чтобы сделать отопление твердотопливным котлом своими руками понадобится ознакомиться с правилам его организации. Они напрямую зависят от выбранной схемы, системы разводки труб и применяемого теплоносителя.

Характерной особенностью является правильный монтаж отопления с твердотопливным котлом. Источник тепловой энергии и топливо должны находиться в разных помещениях, и кроме правил установки соблюдаются меры безопасности эксплуатации отопления.

К основным правилам проектирования и практической реализации схемы систем отопления на твердотопливных котлах и печах являются следующие:

• Использование негорючих материалов. При установке печи или котла пол, стены и потолок в области дымохода должны быть огнеупорными. Т.е. при возможном воздействии высоких температур эти материалы не должны самовозгораться или тлеть;
• Стабилизация работы. Главной опасностью при функционировании твердотопливного котла для водяного отопления является перегрев воды в теплообменнике. Для предотвращения этого в котле или печи предусматривают возможность регулирования подачи воздуха, необходимого для поддержания процесса горения дров. Это может быть система задвижек, подключенных к механическому температурному регулятору;
• Приточно-вытяжная вентиляция. Классическая схема монтажа отопления от твёрдотопливного котла предусматривает воздухообмен в помещении, где уставлено оборудования. При его работе в комнату будут неизбежно попадать продукты сгорания. Приточно-вытяжная вентиляция удалит их, тем самым предотвратив опасную для человека концентрацию СО2.

Устанавливать заводские или самодельные твердотопливные котлы отопления следует в отдельных котельных. Исключения составляют модели с небольшой мощностью, которые оборудованы варочной поверхностью. Но и в этом случае на кухне нужно обеспечить все меры безопасности.

Основные правила по обустройству котельных, в которых будут установлены двухконтурные твердотопливные котлы отопления, описаны в СНиП II-35-76. Перед монтажом оборудования нужно ознакомиться с этим документом.

Как правильно выбрать схему подключения котла

Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:

1. Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.

1. Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
2. Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
3. Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
4. Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.

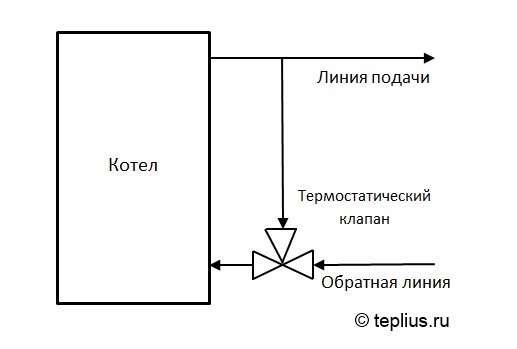

1. Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.

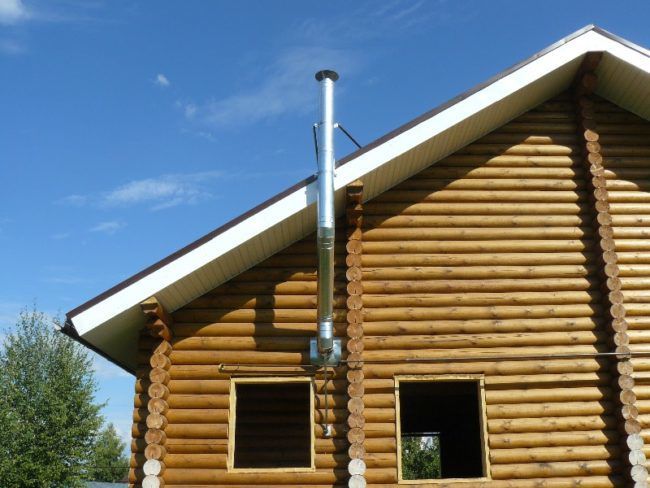

2. В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части

Варианты используемого топлива

Топливом, применяемым в твердотопливных котлах, являются:

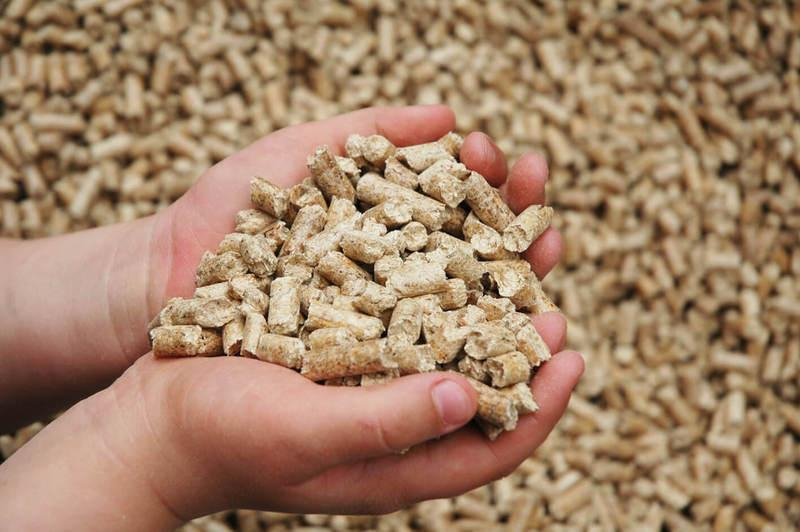

• дрова и отходы обработки древесины (щепа, опилки, пеллеты – прессованные опилки);
• уголь каменный и бурый (однако будьте внимательны, на высокую температуру сгорания угля рассчитаны не все топочные камеры);
• топливные брикеты;
• торф.

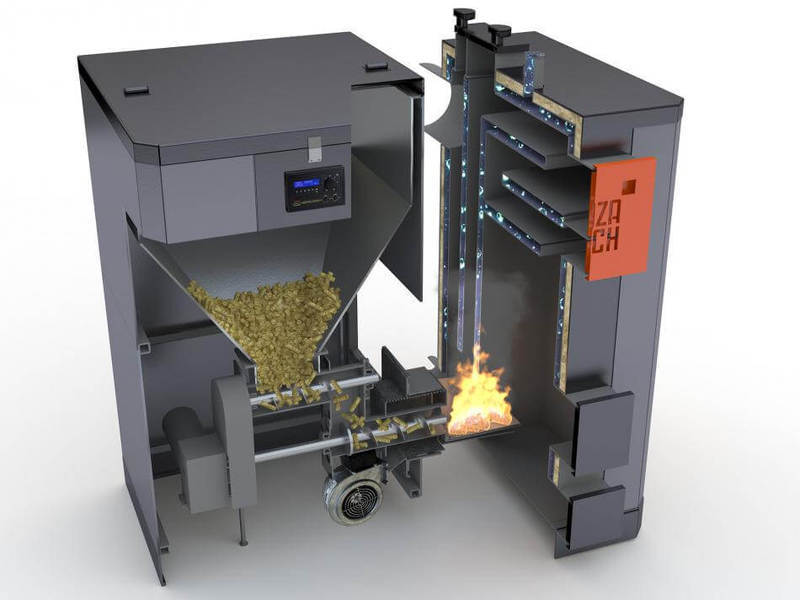

Часть оборудования работает только на одном топливе (на дровах или на угле), большинство использует любое твердое горючие, но существуют котлы с дополнительными принадлежностями или возможностью доустановки горелки, что позволяет использовать в них и жидкое топливо при необходимости.

Необходимо четко понимать, что паспортная мощность котла зависит от калорийности и качества различного топлива. Максимальная мощность котла указана для определенных характеристик горючего при оптимальных условиях эксплуатации. Использование сырых дров или пеллет может привести к 30% потере мощности, ускоренному образованию золы и нагара, что сокращает срок службы агрегата.

Недорогие твердотопливные котлы практически всеядны, лишь бы топливо было сухим, но с ростом стремления к автоматизации возрастает значение пеллет. Они обладают рядом достоинств:

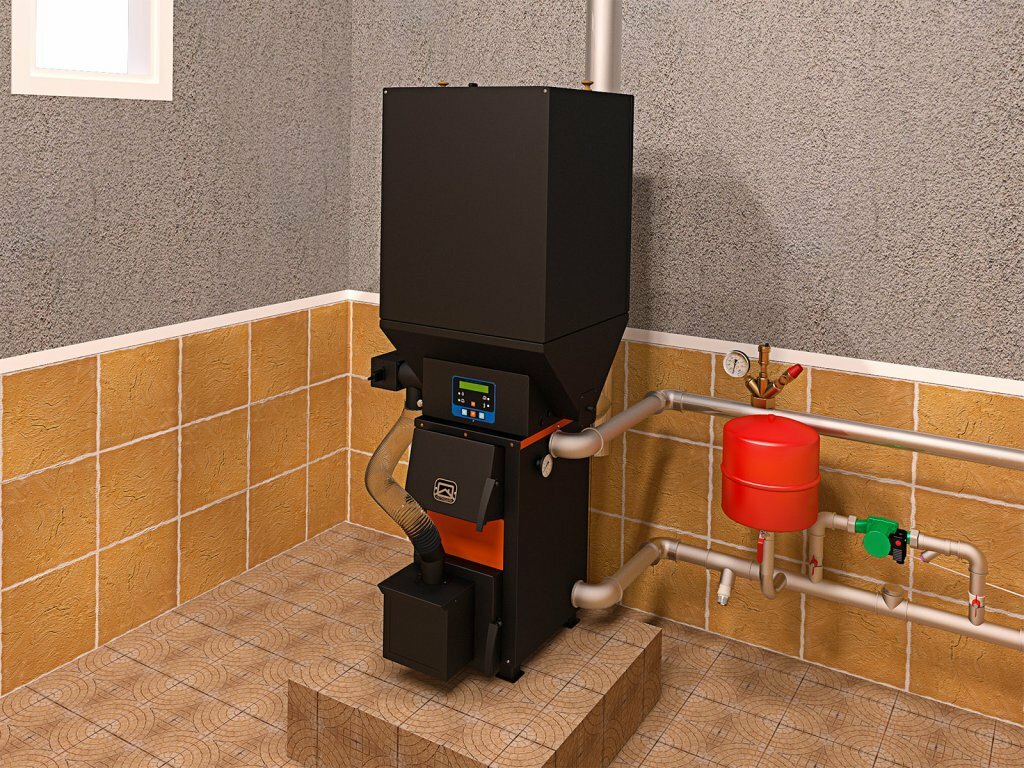

• удобно загружать в топку и вручную и шнеком из бункера автоматически;
• легко организовать складирование;
• выделение из 1 кг около 5 квт тепловой энергии;
• использование низкозольных пеллет сокращает количество золы.

На что обратить внимание при выборе

Перед тем, как выбирать модель котла, решите для себя вопросы:

• Котел для постоянного проживания, дачи или резерв отопления.
• Вид твердого топлива по доступности и стоимости.
• Количество контуров (отопление, водоподогрев, теплый пол)

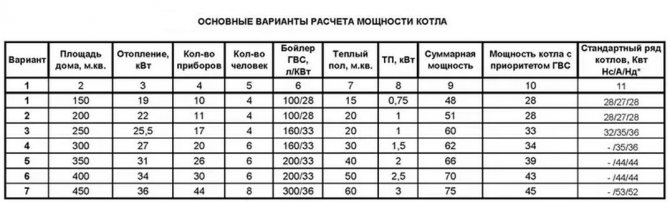

• Минимально необходимую мощность тепловой энергии (1 квт на 10 м2 отапливаемой площади + 20-25% запаса, количество литров горячей воды в минуту).
• Теплообменник чугунный или стальной (чугунный дольше держит тепло, устойчив к неизбежной коррозии и долго служит, стальной быстрее греется, но может прогореть).
• Какой КПД (высокий – котел пиролизного горения, низкий – классический).
• Как часто готовы загружать топливо.
• Нужна ли зависимость от электроэнергии (розжиг и подача топлива автоматикой).
• Емкость топливного склада и качество хранения.
• Бюджет, который готовы потратить на приобретение и монтаж оборудования.

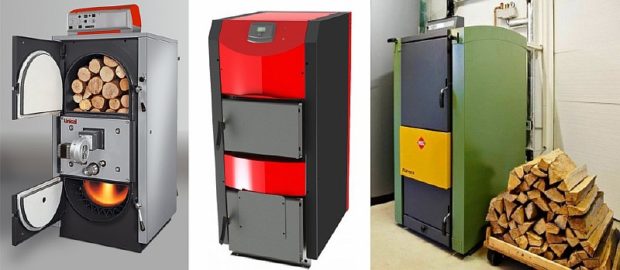

Особенности двухконтурного котла на твердом топливе

Твердотопливные двухконтурные котлы длительного горения сочетают в себе как минимум два преимущества: во-первых, обеспечивают и отопление, и горячее водоснабжение, а во-вторых, позволяют существенно увеличить интервалы между посещениями котельной.

Конструкция

Устройство таких агрегатов отличается наличием двух контуров.

Основные элементы аппарата такие же, как и у обычных:

• топка;
• зольник;
• теплообменник;
• автоматика и приборы контроля.

Для обеспечения длительного горения может использоваться система автоматической загрузки топлива, которая включает в себя бункер для пеллет или другого сыпучего топлива, а также шнековый или пневматический механизм подачи топлива в горелку.

Принцип действия

В основе работы котлов лежит довольно простой принцип: топливо при сгорании передает энергию теплообменнику, который, в свою очередь, через систему труб, радиаторов, бойлера и других приспособлений, обогревает помещения и дает горячую воду для различных бытовых нужд.

По такому же принципу работают и котельные обогревающие не частный дом, а целые города. Таким образом, собственный котел — это мини-котельная.

Чем отличается от котла с одним контуром

Количество контуров напрямую влияет на количество возможных функций. Каждый контур, это, по сути, отдельная труба, выполняющая свою задачу. Если она одна, то и выполняет одну задачу, как правило, обогревает помещение. В большинстве одноконтурных систем крайне нежелательно изымать воду из оборота для других нужд.

Если трубы две, то вторая может обеспечивать горячее водоснабжение для кухни или душа. Бывают котлы и с тремя трубами, в таком случае еще один контур может использоваться, например, для системы теплых полов, что является дополнительным плюсом в отопительный сезон.

В частном секторе из многофункциональных котлов наиболее распространены 2-контурные.

Преимущества

Система печного отопления часто означала наличие нескольких топок в доме, по одной на каждые одну-две комнаты. В этом смысле современный котел можно назвать системой центрального отопления. По отношению к одноконтурным, преимущество заключается в выполнении большего количества функций.

Преимущества:

1. Работа на доступном топливе.
2. Относительная экономичность, как за счет уменьшения количества топлива, так и за счет увеличения КПД.
3. Длительный срок эксплуатации. Несмотря на низкий гарантийный срок, при правильных установке и пользовании основная система может работать десятилетия.
4. Широкий выбор моделей в разных ценовых категориях. Самые простые системы могут обойтись до 25 тыс. руб.
5. Возможность работы без электричества и газа. В некоторых моделях для растопки используется электрическая горелка, в некоторых подключается емкость с горючей жидкостью, в некоторых эти варианты взаимозаменяемы.
6. Простота и удобство использования. Основная работа по обслуживанию заключается в загрузке топлива и чистке зольника. В системах длительного горения периодичность обслуживания может доходить до одного раза в неделю.
7. Возможность использовать в качестве топлива разнообразные материалы: дрова, уголь, щепу, пеллеты, торф.
8. Возможность высокой степени автоматизации. На сегодня не является экзотикой даже наличие модуля GSM-оповещения.

Недостатки

Перефразируя классика можно сказать: комфорт требует жертв. Основная жертва — повышение затратной части с увеличением функциональных возможностей. Чем сложнее система, тем она дороже. В некоторых случаях период окупаемости дорогого агрегата ниже, чем у дешевого. Такая «золотая середина» является целью любого рачительного хозяина.

К минусам можно отнести:

1. Необходимость ручной дозагрузки топлива. Даже системы длительного горения требуют периодической «подкормки».
2. Необходимость чистки и проведения профилактических работ. Даже аппараты с самоочищающимися зольниками требуют ухода.
3. Организация дополнительных помещений для хранения топлива. Например, пеллетный котел расходует в месяц до полутора тонн гранул на помещение площадью 100 м², что требует 1,5—2 м³ для хранения. Несложно умножить эту цифру на количество месяцев отопительного сезона.

Водяная рубашка

Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.

Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.

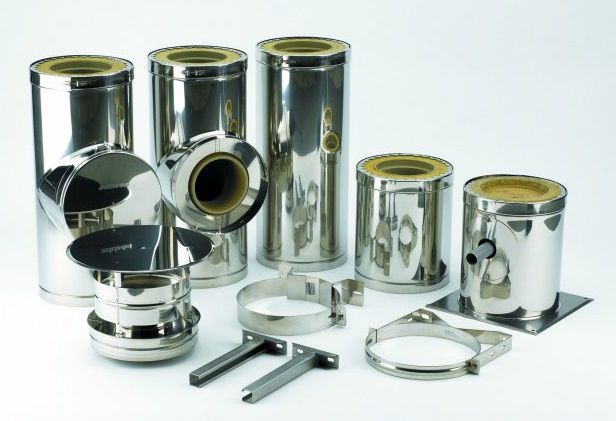

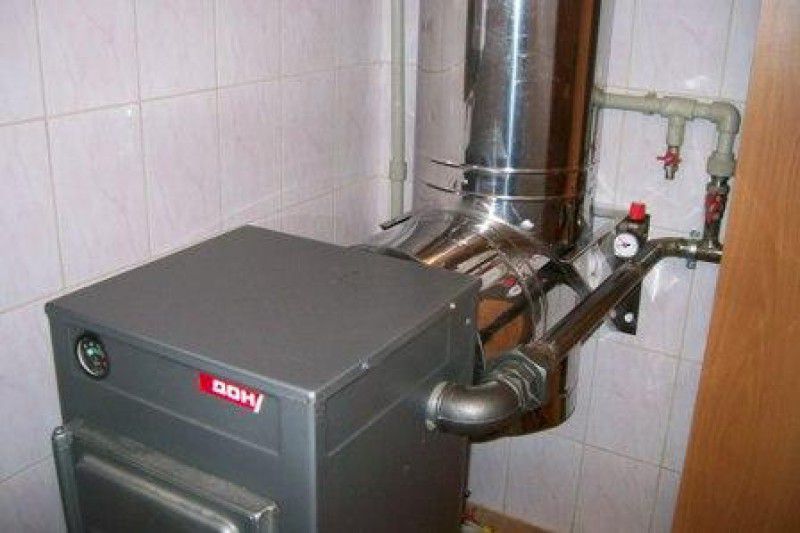

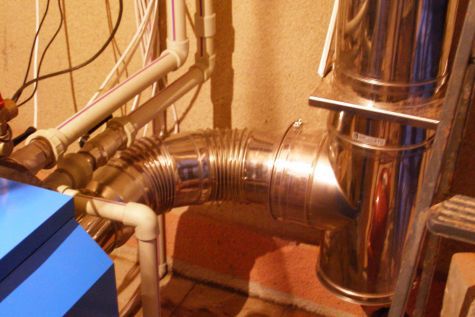

Система дымоудаления

Принцип работы твердотопливного котла объясняет образование внутри топки значительного количества дыма. Для удаления продуктов горения используют теплоизолированные трубы, проложенные от котла за пределы дома.

Контроль и регулировка температуры

Как известно, обязательным условием для процесса горения является подача воздуха. При чем от интенсивности этой подачи напрямую зависит скорость горения. Этот принцип используется в конструкции твердотопливных котлов, где для регулировки поступления воздуха имеются механические заслонки и шиберы.

Для такой схемы устройства твердотопливного котла отопления характерна простота и надежность: заслонку прочно скрепляют со специальным регулятором. Если температура чрезмерно поднимется, это провоцирует расширение стенок регулятора и следующее за этим опускание заслонки. В итоге снижается интенсивность поступления кислорода в топочную камеру. Процесс остывания регулятора активизирует обратный процесс поднятия заслонки: воздух получает возможность поступать в большем объеме, увеличивая тем самым интенсивность горения.

На первый взгляд может показаться, что учитывая принцип работы твердотопливного котла длительного горения, такая схема управления процессом горения слишком примитивна и архаична. Однако именно простота служит залогом ее эффективности и надежности. Это объясняет широкое распространение шиберной регулировки в большинстве моделей твердотопливных отопительных котлов. Строго говоря, такой подход до сих пор не испытывает особой конкуренции, т.к. в этом случае не требуется дорогостоящая электроэнергия.

Как классифицируются приборы

На рынке представлен широкий ассортимент оборудования, которое различается не только габаритами и внешним видом, но и многими другими показателями. О них дальше и поговорим.

Способ сгорания топлива – основополагающий параметр, имеющий приоритетное значение. По данному показателю приборы разделяются на:

1. Классические – в них проходит обычный процесс сгорания дров, угля с выделением благодатного тепла.
2. Пиролизные – при высокой температуре и при отсутствии доступа кислорода выделяется горючий газ. Такие котлы оснащаются нагнетающим вентилятором и обеспечивают почти полное сгорание пеллет, дров.
3. С естественной тягой – процесс сгорания гранул, торфяных брикетов в таких моделях контролирует термостатический регулятор.
4. С дополнительной тягой – подобные агрегаты оснащаются вентиляторами, с помощью которых в топку подается воздух.

Это важно знать: пиролизное оборудование обладает весомыми преимуществами, но стоит оно дороже. Кроме того, аппараты более требовательны к влажности древесины.

Вид топлива – в зависимости от этого показателя, котлы бывают угольными, пеллетными, дровяными. В первых используются брикеты, бурый и каменный уголь, антрацит, во вторых – цилиндрические гранулы стандартных размеров, в третьих – сухие дрова. Также существуют универсальные твердотопливные котлы для водяного отопления.

Материал теплообменника – не менее важный показатель, от которого многое зависит. По этому признаку существует такая классификация:

• стальные агрегаты – неприхотливое в эксплуатации оборудование, не выходящее из строя при воздействии высоких температур. Благодаря внедрению современных конструкторских решений приборы обладают хорошим КПД и служат на протяжении 20-25 лет;

Стальные твердотопливные котлы «Viessmann Vitoligno 100-S» работают на древесных поленьях и имеют электронную систему управления

• чугунные твердотопливные котлы отопления – они отличаются надежностью, долговечностью и устойчивостью к коррозии. Но есть один недостаток: теплообменники из чугуна могут разрушаться при резких перепадах температур.

Классификация

Котлы имеют отличия по расположению камер для дожигания газов:

• с верхним расположением;
• с нижним расположением.

Котлы с верхней камерой более громоздкие, требуется больше материала для сборки дымоотвода. Зато чистить их придётся намного реже, ведь частицы от сгоревшего топлива не попадают в камеру для дожигания газов.

В котлах с нижним расположением секции топливо располагается в верхней части, а газы выводятся в нижнюю, и там догорают. Это удобно, но придётся часто удалять мелкие дровяные частицы из камеры утилизации газов.

По энергозависимости котлы бывают:

• без применения электричества: котлы с естественной тягой;
• с принудительной тягой.

Энергонезависимые котлы подразумевают включение в конструкцию высокого дымохода (не менее 5–6 метров) для увеличения тяги и обеспечения достаточного разрежения в отсеке сгорания.

Эффективность обогрева у таких котлов будет несколько ниже, чем у котлов с принудительной тягой.

Устройства с принудительным поддувом оснащаются одним или двумя вентиляторами, которые могут работать в режиме нагнетания воздуха или откачки сгоревших газов.

В некоторых моделях котлов применяется комбинированный способ с участием нагнетающих и отсасывающих газ устройств для увеличения мощности.

Справка! Механизмы, откачивающие отработанные газы, изготавливаются из особых жаропрочных (аустенитных) сплавов, их стоимость значительно выше, чем у нагнетающих вентиляторов.

По способу обогрева:

• Водяного обогрева — к теплообменнику котла подключаются водяные трубопроводы, по которым нагретая рабочая жидкость разносится по различным помещениям.
• Воздушного обогрева — вместо воды используется воздух, получающий тепло посредством того же теплообменника и распространяемый по воздухопроводам. Эффективность ниже, чем у водяного способа, применяется на производственных площадках, складах.

Чертеж: общий вид, рабочий процесс

Вариантов исполнения пиролизного котла много. Наипростейший вид по чертежу устроен таким образом.

• Камера сгорания котла.
• Отсек газификации.
• Секция дожигания газов.
• Колосниковые решётки.
• Теплообменник (входной/выходной патрубки).
• Трубопровод отвода газов (дымоход).
• Отверстия для поддува.
• Дверка в отсек для закладки топлива.

В котел могут быть включены температурные датчики и приборы для контроля и поддержания нормальных режимов работы.

А также аппаратная часть котла для автоматизации функционирования всего отопительного комплекса.

Суть происходящего внутри пиролизного котла характеризуется следующими процессами:

• Поток воздуха извне поступает в отсек газификации с находящимся там топливом.
• Некоторая часть кислорода будет поддерживать процесс горения (тления). Газы, являющиеся продуктами горения, через сопло попадают в камеру сгорания котла и там окисляются в присутствии вторичного кислорода, который поступает вместе с воздухом снаружи.
• Часть пиролизных газов восстанавливается при наличии углерода из топлива до угарного газа и окиси азота, потребляя при этом часть энергии. Смесь проходит в секцию дожигания газов и окисляется там с возвратом отнятой им энергии.

Участвующие в реакции пиролиза газовые смеси выводятся наружу через дымоход, минуя при этом теплообменник котла.

Внимание! Так как функционирование пиролизных котлов связано с большим количеством энергии, генерируемой внутри оборудования и возможном выделении разного рода вредных газов, осуществлять самостоятельную постройку котлов рекомендуется только при полном понимании всех физико-химических процессов, возникающих при его работе.

Температурные фазы:

• сушка, пиролиз древесины — 450 °C;
• сгорание древесного газа и вторичного воздуха — 560 °C;
• продувание пламени и возврат тепла — 1200 °C;
• отвод оставшихся продуктов горения — 160 °C.

Отличия устройства от обычных котлов

Включая древесину (дрова), специальные топливные брикеты (пеллеты) и отходы, получаемые на производстве. Одно из главных отличий котлов — применение различных видов твёрдого топлива, практически любого вещества, которое может гореть.

Длительность процесса сжигания топлива намного больше, чем у обычных котлов. От 8–10 часов и выше. Есть модели котлов с крупным отсеком для дров, продолжительность непрерывной работы — до 24 часов. Это значит, что пополнение камеры сгорания новыми порциями топлива осуществляется 1–2 раза в сутки.

Важно! За счёт того, что происходит почти полное разложение твёрдых материалов, пирокотлы менее вредны для окружающей среды

Виды котлов по типу топлива

Простота котла обратно пропорциональна его возможностям работать на любом виде топлива. Сложные системы зачастую капризны, имеют ряд ограничений и требований к качеству используемых материалов.

К твердым видам относят:

• дрова;
• уголь;
• отходы деревообработки.

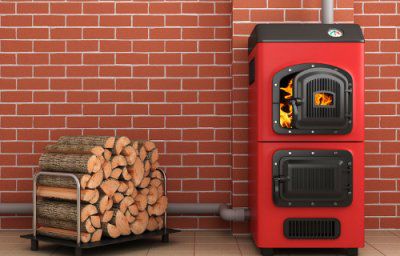

Дровяные

Самые неприхотливые аппараты работают на дровах. Часто они могут работать и на всех остальных видах. У некоторых производитель указывает дрова в виде основного вида, а также возможность использования других при небольших технических модификациях котла.

Дрова — не сыпучее вещество, поэтому здесь невозможно использовать традиционную систему автоматической подачи топлива. Это означает необходимость довольно частой ручной дозагрузки.

При этом эффективность таких аппаратов может быть существенно увеличена за счет разного рода технологических доработок, принципа горения, качества топлива.

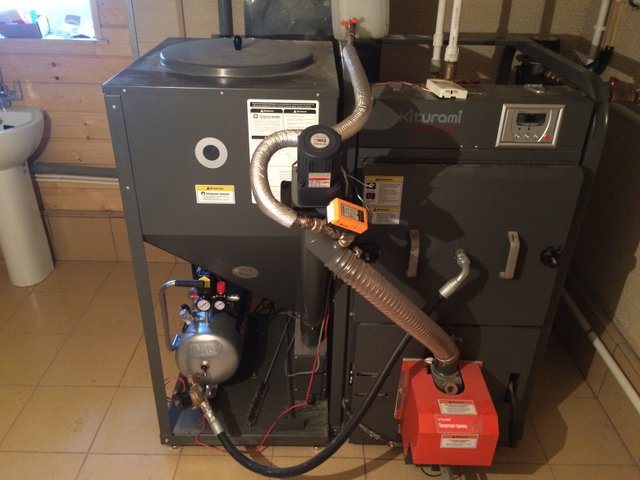

Пеллетные

Пеллеты являются переработанными отходами деревообрабатывающей промышленности. Это прессованные в гранулы опилки и щепа. За счет такой обработки теплоотдача и КПД выше.

Пеллетные котлы имеют горелки, зачастую не приспособленные для использования других видов топлива, и представляют собой металлический конструктивный элемент в виде чаши.

Именно такие агрегаты оборудуются бункерами, куда засыпаются гранулы, а также системой автоматической подачи пеллет, состоящей из шнекового или пневматического транспортера, и автоматики, определяющей периоды и интенсивность подачи. Бункер зачастую имеет объемы от 200 до 400 литров, что позволяет котлу работать без участия человека от 3 до 7 суток.

Щепа и опилки

Некоторые пеллетные котлы при небольших модификациях могут работать на щепе или опилках. Как правило, такие возможности предоставляют аппараты российских производителей, поскольку в некоторых районах спрос на гранулы пока еще превышает предложение, и на замену топлива влияет исключительно фактор необходимости.

Стоит отметить, что стоимость отходов деревообработки может зависеть и от транспортных расходов на их доставку к потребителю, поэтому в тех или иных районах стоимость пеллет может отличаться настолько, что целесообразным будет перейти на щепу.

Типы котлов по принципу горения

Принцип горения существенно влияет на эффективность и КПД устройства. В твердотопливных системах наиболее распространенными топками являются газогенераторные и верхнего горения.

Газогенераторные

Пиролизные или газогенераторные котлы имеют две камеры сгорания. В первой: топливо, за счет малой подачи кислорода, тлеет и выделяет горючие газы, которые затем дожигаются во второй камере.

Такая система дает очень высокий КПД за счет максимального сжигания всего топлива. Отходы в виде золы здесь довольно незначительны.

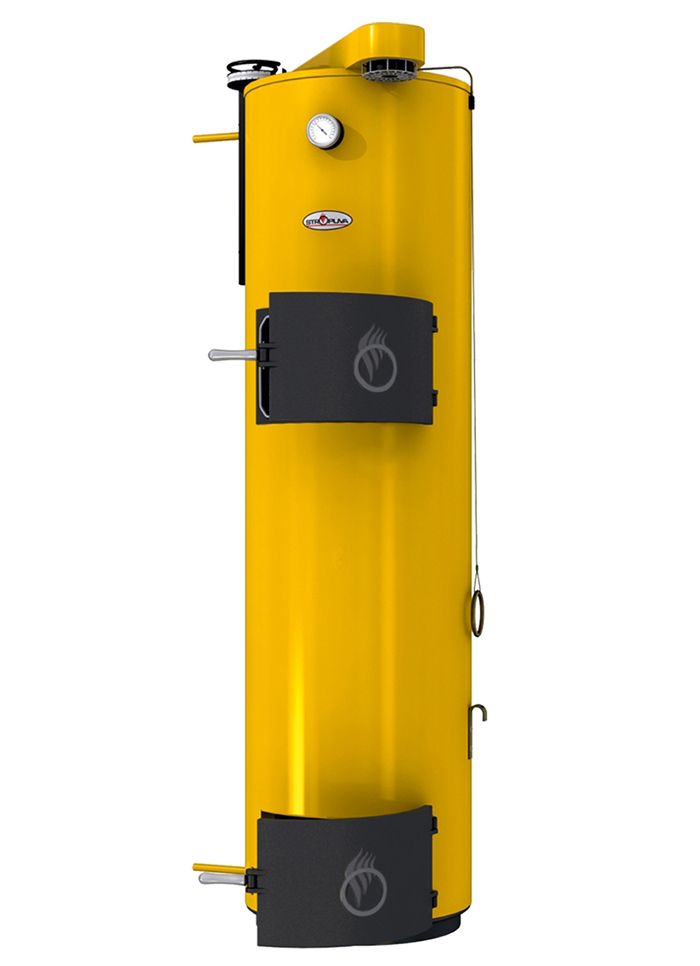

Верхнего горения

Котлы верхнего горения имеют одну топку. Часто такой котел можно узнать по сигарообразной форме. Топка может занимать около половины его длины. Принцип горения в нем реализуется за счет подачи кислорода сверху. Таким образом, горит только верхняя часть закладки, а нижняя, ввиду отсутствия кислорода, гореть не может. По мере выгорания воздух подается все ниже и ниже, до полного сгорания всей закладки. Такой способ позволяет экономно расходовать топливо и регулировать горение.

Работающие на дровах и угле

Дровяные типы маркируются буквой S, имеют КПД на уровне 70-80%. Раз в 3 дня камеру дровяных котлов нужно очищать от накопившейся золы. В топку можно загружать любую древесину хвойных или лиственных пород. Чем больше плотность и калорийность сырья, тем дольше оно будет гореть. Влажность дров не должна превышать 20%, иначе огонь не сможет поддерживаться.

Угольные – маркируются буквой U, уровень КПД достигает 90%. Такой высокий показатель достигается за счет того, что камера сгорания укомплектована жаростойкими элементами, позволяющими избежать утечки тепла. К использованию пригоден уголь любых классов и фракций за исключением случаев, когда котел автоматизирован. Тогда нужно придерживаться рекомендаций производителя.

Пиролизные и пеллетные

Пиролизные агрегаты имеют особое строение, которое позволяет добиваться наилучшего сгорания топлива при высоких температурах. Работают на тщательно высушенной древесине. Агрегаты на пеллетах рассчитаны на сжигание топливных гранул. Преимуществом пеллетов является низкая зольность при высокой калорийности.

Наконец, существуют универсальные модели — для их топки подходят все виды сырья. Загрузка камеры сгорания может осуществляться в ручном либо автоматическом режиме.

Реализация принципа пиролиза

Как работает твердотопливный котел пиролизного типа? Ввиду токсичности СО (бытовым потребителям он знаком как угарный газ), устройства контроля за процессом горения разрабатываются особенно тщательно. Конструктивно такой агрегат состоит из:

• газифицирующей (или верхней) камеры;
• нижней топочной камеры;
• разделительных колосников;
• дымососа;
• корпуса с дверцей и контрольно-измерительной панели.

Запуск и работа твердотопливного котла пиролизного типа производятся в следующей последовательности.

1. Дрова загружаются на колосниковую решетку.
2. Производится поджиг дров, после чего дверца закрывается.
3. Открывается заслонка дымососа, за счет разницы давлений в верхнюю камеру начинает поступать воздух.
4. Выделяющийся при сгорании с недостатком воздуха генераторный газ – тяжелее воздуха, поэтому он опускается в нижнюю топку, где начинает гореть.
5. Вследствие постоянной циркуляции воздуха процесс горения в нижней и верхней топках стабилизируется. Остается только контролировать устойчивость процесса верхнего дутья и количество топлива в верхней топке, а также периодически удалять золу из нижней топочной камеры.

Преимущества пиролизных котлов:

1. Используя механический регулятор подачи воздуха, можно увеличивать время между загрузками от 8 часов и более. Диапазон определяется габаритами устройства; наиболее известные агрегаты такого типа, от торговой марки Ziehbart допускают интервалы между загрузками в 18 часов. Это существенно повышает удобство эксплуатации данного вида оборудования.
2. Существенно снижается количество образуемой золы, поскольку процесс сжигания в данном оборудовании производится практически полностью.
3. В связи с более полным сгоранием заметно снижаются и выбросы дыма в окружающую среду, что делает пиролизные устройства достаточно экологичными.

Останавливаясь на агрегатах пиролизного исполнения, следует отметить, что для их надежной эксплуатации пригодно сырье только с пониженной влажностью. В противном случае конденсат, откладываясь на внутренних поверхностях, не только нарушит стабильность процесса пиролиза, но и приведет к ускоренному износу металлических деталей оборудования. Наиболее современные конструкции пиролизных котлов все-таки снабжаются электронными, а не механическими регуляторами дутья, в связи с чем потребуется источник электроэнергии (хотя бы генератор).

Чем отличаются

Обе системы позволяют увеличить длительность горения. Первая — за счет дожига образующихся газов, вторая — за счет ограничения бесконтрольного возгорания всей закладки.

Эти системы отличаются конструкцией и процессом горения. Газогенераторный имеет две топки, и, соответственно, два этапа горения: непосредственно закладки и образующихся горючих газов. Топка верхнего горения имеет одну камеру, и один длительный и экономичный процесс горения.

Разновидности котлов по типу теплообменника

Еще одним отличием котлов является тип теплообменника, самые распространенные — стальные и чугунные. В косвенных теплообменниках, бойлерах, нередко используется керамика, в газовых котлах также возможно использование меди.

Стальные

Сталь — довольно прочный, пластичный и дешевый материал. Ввиду его доступности, является самым распространенным. Такой теплообменник является универсальным и подходит для всех видов котлов. Основной минус — подверженность коррозии, также они не накапливают тепло и имеют более низкий срок службы, чем чугунные.

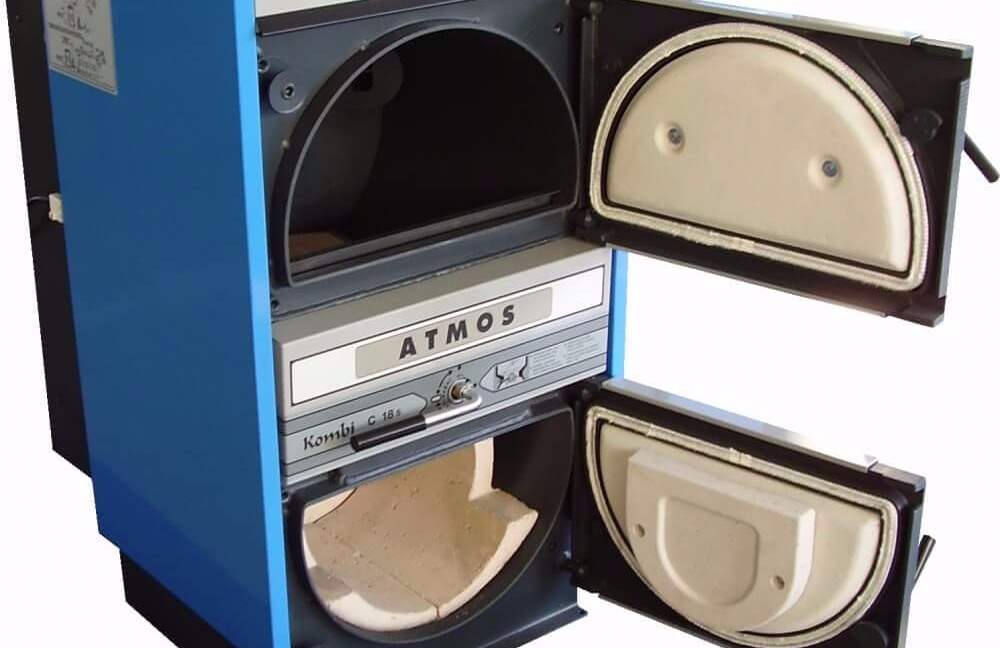

Керамические

Чисто керамических теплообменников не производят. Элементы керамики применяются при производстве и дымоходов, и горелок, и топок, и декоративной облицовки. В бойлерах часто используются стальные баки, покрытые специальным керамическим слоем, одной из функций которого является антикоррозийная защита. Именно такие комбинированные бойлеры и называют керамическими водонагревателями или теплообменниками. Непосредственно в самой печи керамика как материал, передающий энергию горения теплоносителю, не используется, но может применяться для усиления стенок топки. Футеровка — внутренняя облицовка огнеупорными материалами, применяется для защиты поверхностей от повреждений.

К плюсам можно отнести долговечность, огнеупорность, к минусам — неустойчивость к перепадам температур.

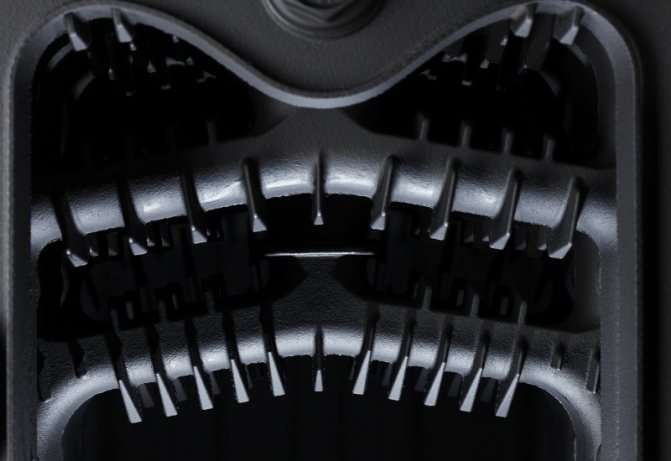

Чугунные

Довольно распространены чугунные теплообменники. Это прочный, но не пластичный материал. Механическая деформация, удары при перевозке, другие неосторожные действия могут привести к его расколу. Также они боятся перепадов температур.

К плюсам можно отнести:

1. Долговечность на порядок выше, чем у стальных.
2. Стойкость к высоким температурам, позволяет в качестве топлива использовать любые материалы.
3. Ремонтопригодность. Благодаря сборной конструкции вышедшую из строя деталь довольно легко заменить.

Сравнение с электрическими и газовыми котлами

Многие люди, которые строят дом вдали от города, становятся перед выбором — поставить автономный твердотопливный, газовый или электрокотел.

Для того чтобы сравнить эти варианты между собой, потребуется рассмотреть три важных параметра: стоимость подключения, безопасность обслуживания и экология.

Стоимость подключения. Хотя твердотопливный котел стоит не дешево, но его эксплуатация имеет самые низкие стоимостные показатели среди всех сравниваемых моделей.

Стоимость газового котла намного дешевле твердотопливного, но для того чтобы его подключить потребуются многочисленные разрешения государственных надзорных органов.

Для чего потребуют от собственника проект газоснабжения, выполнения монтажных работ по установке котла и счётчика, а также оплатить за подключение.

Сегодня по скромным оценкам, для подвода газа к дому, выполнения монтажных работ и получения разрешения на эксплуатацию потребуется от 600 тыс. рублей и выше. Намного меньше обойдется монтаж электрокотла, но тоже не дешево.

В большинстве случаев такое подключение потребует изменения мощности питающей электролинии на 380 В. Для этого также потребуются значительные финансовые вливания, на реконструкцию внутридомовых электросетей и согласования с РЭС.

При этом не факт, что поставщик электроэнергии согласится на замену технических условий. Твердотопливный котел не требует никаких согласований, а затраченные средства на приобретение котельного оборудования окупятся уже за 2-3 года, в то время, как подключение к газовой сети и установка новой электролинии не раньше чем через 6-9 лет.

Безопасность обслуживания.

Всем известно, что самыми опасными являются газовые котлы, поскольку при нарушении в эксплуатации и отрыве пламени от горелки может создаваться в доме взрывоопасная смесь.

Электрокотлы представляют опасность из-за возможного возникновения очагов горения в кабельных линиях при перегрузках. Кроме того может произойти взрыв пароводяной смеси в теплообменнике, при нарушении циркуляции теплоносителя.

Твердотопливный двухконтурный котел, тоже представляет собой источник пожароопасной ситуации, но реальность ее возникновения намного ниже.

Поскольку все конструктивные узлы котлоагрегата рассчитаны таким образом, что устройство было энергонезависимым. Встроенная автоматика защиты, при нарушении допустимых параметров работы котла, перекрывает подачу воздуха в топку, после чего процесс горения прекращается. Кроме того сегодня паллеты являются самым безопасным топливом.

Экология.

Здесь на первом месте электрокотлы, которые вообще не имеют выбросов в атмосферу, за ними идут твердотопливные двухконтурные котлы длительного горения и завершают список газовые котлы, с самыми большими выбросами СО.

Учитывая все перечисленные особенности рассмотренных видов можно сделать вывод, что наиболее удобным и простым в эксплуатации считается электрический котел, затем идет — газовый агрегат, а твердотопливный уступает им по этим требованиям.

Зато по уровню себестоимости выработанной тепловой энергии, самый лучший вариант — твердотопливный пиролизный котел, за ним следует газовый агрегат и завершает список — электрокотел. Себестоимость тепла последнего агрегата разы превышает, аналогичный показатель твердотопливного агрегата.

Стоимость базовых вариантов твердотопливных котлов

Твердотопливные котлоагрегаты выпускаются для работы на различных видах топлива. Больше всего применяются древесные породы, пеллеты из прессованной древесной стружки и различные виды угля.

В последнее время с появлением биотоплива из отходов древесного и аграрного производства, многие пользователи, перешли на его сжигание в отопительных котлах. Встречаются модели, которые могут работать на любом из этих видов топлива.

Цена таких модификаций отопительных агрегатов очень сильно зависит от металла топочного пространства — чугун или сталь.

Котлы, работающие на дровах сегодня можно приобрести за 55 тыс. руб. Угольные агрегаты от 40 до 80 тыс. руб. Пеллетные двухконтурные твердотопливные котлы длительного горения самые дорогие от 120 до 200 тыс. руб.

Подключение аварийных систем

Элементы аварийных систем в схеме обвязки используются в целях:

• защиты от повышения максимального рабочего давления в системе;
• защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
• предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.

Предохранительный клапан

Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.

К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.

Аварийный теплообменник

Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.

Перегрев оборудования может произойти в двух случаях:

1. при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
2. при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.

Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.

Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.

Дополнительный контур

Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.

При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.

Термостатический смеситель

Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.

Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).

При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.

Что представляют собой твердотопливные котлы

Отопление газом – не всегда самый выгодный вариант получения тепла в жилище с экономической точки зрения.

Электричество – тоже не является панацеей, ведь напряжение в городской сети еще более-менее стабильное, а за городом «скачет» так, что полагаться на него не стоит.

Выхода из такой ситуации всего два: установить дома камин или твердотопливный котел.

Такой вид отопительного оборудования надежен, долговечен и не зависит от переменчивых внешних условий.

Но, если камин, являясь помимо прочего, элитным декоративным элементом, стоит дорого, то котел на дровах доступен по цене и универсален, т.к. может быть установлен где угодно без изматывающей бумажной волокиты.

Основное топливо для твердотопливных котлов это уголь, дрова, дровяные брикеты и прессованные гранулы.

Это основное топливо. Отклонение от этого условия влечет за собой заметное ухудшение процесса горения и коэффициента полезного действия котла на твердом топливе. Также может случиться поломка самого котла и безвозвратный его выход из строя.

Установка в жилом доме твердотопливного котла — задача одновременно проста и понятно, однако при детальном рассмотрении, связана с многочисленными техническими и технологическими сложностями.

Сегодня многие граждане стремятся оборудовать свой дом нагревательным прибором, работающим на твердом топливе. Это объясняется хорошими эксплуатационными характеристиками отопительного оборудования данного вида, отсутствием необходимости получать разрешение на монтаж твердотопливного нагревательного прибора.

Не последнюю роль в плане выбора отопительной техники играет стоимость топливного ресурса и его относительная доступность.

Однако выбрать котел и установить его в доме – этого мало.

Для нормальной работы системы автономного отопления потребуется дополнительная установка различных устройств, приспособлений и механизмов.

Большая часть таких приспособлений обеспечивают нормальное функционирование всего отопительного комплекса и его безопасность.

Буферная емкость или теплоаккумулятор, для твердотопливного котла как раз относится к разряду таких устройств, без которых ни один нагревательный агрегат не сможет полноценно работать.

К преимуществам твердотопливных отопительных котлов относятся следующие качества:

• экономичность;
• высокая надежность;
• длительный срок службы;
• невысокая стоимость;
• обширный модельный ряд;
• возможность использования любых видов твердого топлива.

Недостатками котлов являются такие показатели:

• требовательность к качеству горючего материала;
• необходимость в свободном пространстве для хранения топлива;
• ручная загрузка топлива;
• необходимость постоянного контроля работы устройства.

Конструктивные особенности

Твердотопливники с верхней загрузкой подойдут людям с больной спиной.

Выбирая котел отопительный твердотопливный, следует обратить внимание на прочие особенности этого оборудования. Для начала отметим, что такие котлы подразделяются на модификации с фронтальной и верхней загрузкой. В первых разновидностях загрузка топлива осуществляется через дверцу на передней стенке. В моделях с верхней загрузкой топливо закладывается сверху – оптимальный вариант для тех, кому трудно наклоняться.

Для удаления золы во всех моделях предусмотрены отдельные дверцы, располагающиеся под дверцами камер сгорания. Кстати, загрузочные дверцы нередко оснащаются мощной теплоизоляцией, исключающей случайный ожог. Регулировка тяги осуществляется специальной ручкой, соединенной с поддувалом.

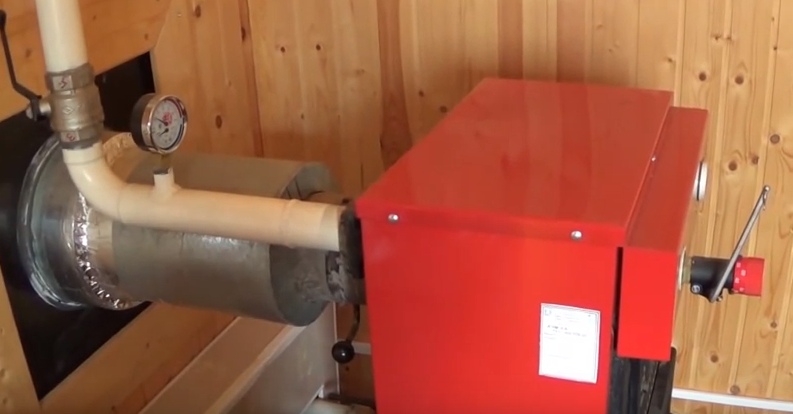

Модели могут быть одноконтурными и двухконтурными. Одноконтурные агрегаты обладают предельно простой конструкцией и ориентированы исключительно на обогрев. Стоят они дешевле, чем их двухконтурные собратья, но различия в стоимости не очень большие. Для организации подачи горячей воды можно задействовать бойлер косвенного нагрева, который будет забирать часть тепла из отопительной системы на нагрев своего внутреннего объема.

В теплое время года, когда отопление находится в выключенном состоянии, подготовка горячей воды осуществляется встроенными в бойлеры ТЭНами (ими оснащаются лишь некоторые модели). Если встроенного ТЭНа в бойлере нет, придется решать проблему иными способами.

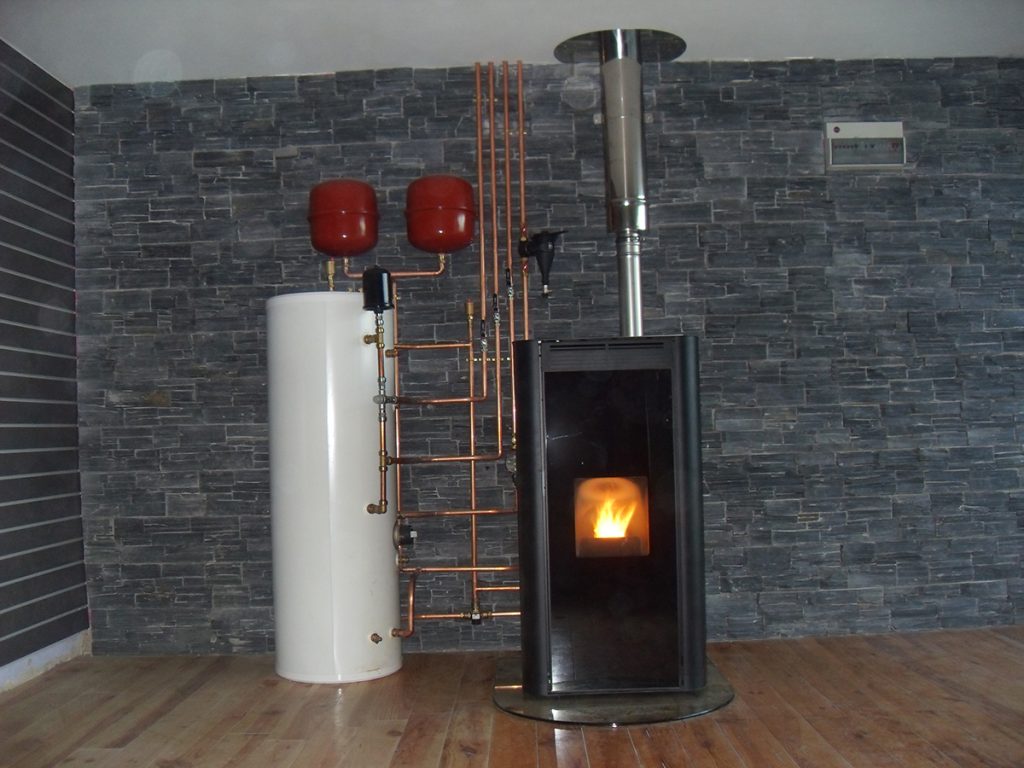

Двухконтурный твердотопливный котел для дома – это отличный многофункциональный агрегат. Нагрев воды в нем ведется с помощью обычного штатного теплообменника, через внутренний объем которого проходит труба с протекающей по нему водопроводной водой. Таким образом исключается перегрев контура ГВС и образование в нем накипи – простая и очень удобная конструкция. Правда, в теплое время года она окажется бесполезной (тут выигрывают газовые двухконтурные котлы).

Твердотопливный котел с водяным контуром станет идеальным агрегатом для обогрева жилья в зимнее время года. Летом, весной и осенью для нагрева воды можно задействовать отдельный электрический бойлер.

Результат прогресса

Сейчас, в начале XXI века, твердотопливные котлы переживают второе рождение. Котлы на твердом топливе становятся все более популярными не только в Европе, где есть дефицит газа, но и в странах бывшего СНГ. Причина растущей популярности — комплекс факторов. В него можно включить и стабильное подорожание энергоресурсов, и острые проблемы в области экологии, и стремление людей рационально расходовать финансы. И конечно, серьезные изменения, которые претерпели сами твердотопливные котлы.

Материал изготовления

Котлы отопления на твёрдом топливе можно разделить на виды по типу материала теплообменника. Чугун, менее восприимчивый к качеству подпиточной воды, отличается повышенными требованиями к её температуре. Иными словами, при подаче холодной воды в обратную линию отопительной системы в чугунном теплообменнике могут начаться деструктивные процессы, вызванные резким перепадом температур. Помимо этого, за счёт свойств метала обеспечивается повышенная продолжительность горения.

Теплообменник из чугуна гораздо тяжелее аналога из стали, за счёт чего повышается инерционность всей отопительной системы: временной промежуток с момента загрузки дров до поступления тепла в помещение значительно повышается. Тем не менее, в сравнении с остальными, чугунные теплообменники не требуют интенсивной чистки нагара, появление которого не влияет на КПД сгорания топлива, благодаря чему выбрать подобный котёл рекомендуется для крупных частных домов.

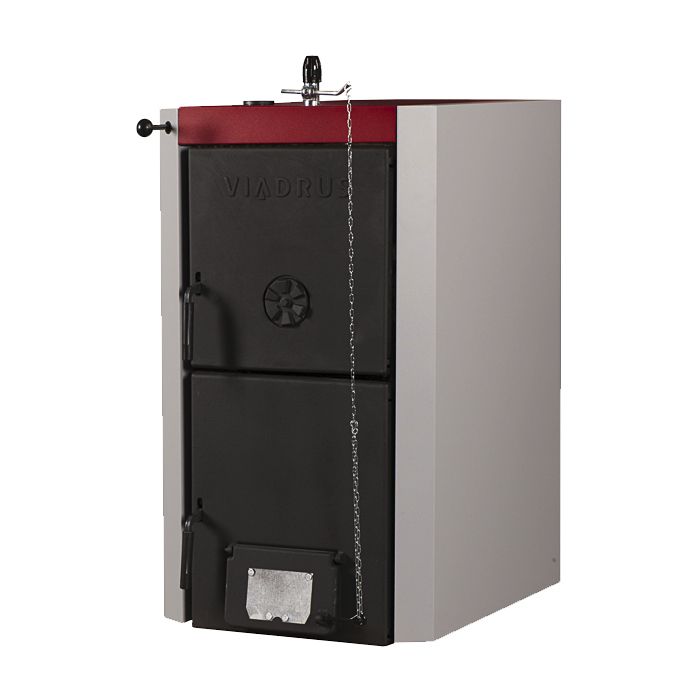

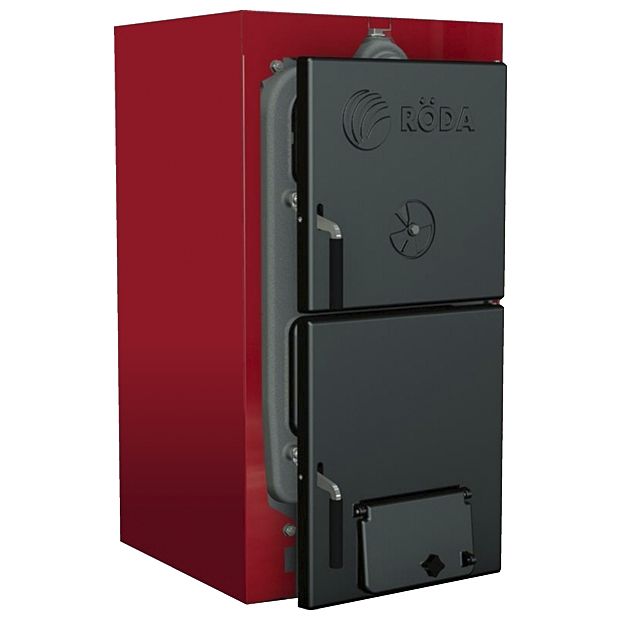

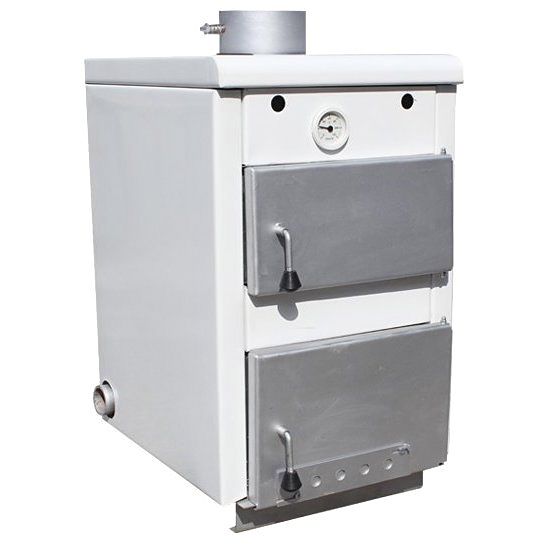

Комбинированные котлоагрегаты

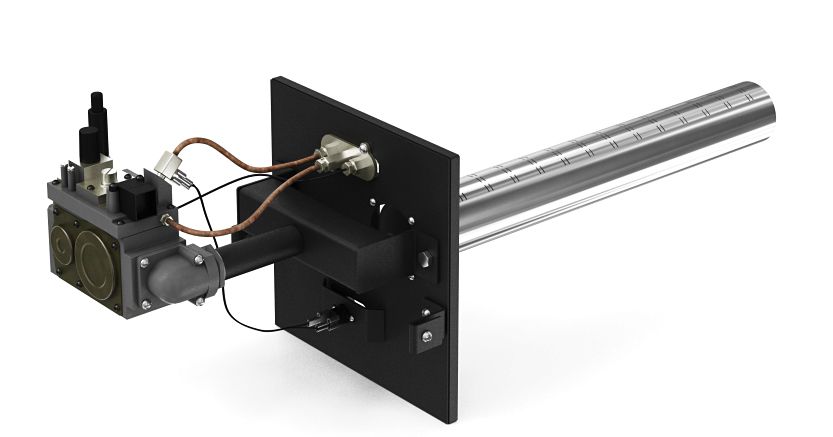

Универсальные котлы смешанного типа – это в основе классические твердотопливные котлы, но с возможностью установки газовой горелки или ТЭНа. Изначально комбинированные модели работают в стандартном режиме, сжигая твердое топливо, однако достаточно установить в специальные крепления передней дверцы газовую горелку, как котел будет полностью пригодным для работы на природном газе. Электро-дровяные котлы и вовсе зачастую уже имеют предустановленный блок ТЭНов, который можно использовать в качестве дополнительного источника тепловой энергии, например ночью, когда дрова в топке уже прогорели.

По стоимости такие котлы не сильно дороже классических твердотопливных, однако по размерам практически идентичны. Идеальный вариант, когда планируется переход на природный газ или комбинация дров и электричества при наличии счетчика, дифференцирующего потребление по временным зонам.

Автоматика и механика твердотопливных котлов.

Несмотря на все уровни контроля за процессами горения и безопасности эксплуатации в целом, твердотопливные котлы практически не содержат сложных автоматических устройств. Именно благодаря тому, что чаще всего температура регулируется механикой, в котлах практически нечему ломаться. Кроме того сама конструкция котлов является простой и надёжной . Потому и монтаж твердотопливного котла своими руками выполнить реально, но лучше обратиться к специалистам. Даже сделать котельную своими руками можно, но зачем лишние проблемы, если можно всё доверить профессионалам?

Значение энергозависимости при выборе твердотопливного котла

Для частного дома, расположенного в негазифицированной местности или местах, в которых наблюдаются перебои с подачей электроэнергии, энергонезависимый – лучший выбор, поскольку за счёт естественной циркуляции воздуха и отсутствия электрических приборов тепло будет поступать постоянно. Регулирование притока воздуха в энергозависимых котлах осуществляется за счёт нагнетающего вентилятора, управляемого при помощи энергетического блока. Таким образом, при перебоях с электричеством, котёл перестанет выполнять свои основные функции.

Отзывы о бытовых котлах на твердом топливе: преимущества и недостатки

Преимущества	Недостатки
Дешевизна и доступность как котлов, так и топлива, «всеядность» большинства моделей. Эксплуатационные расходы твердотопливных котлов также одни из самых низких, ниже только у газовых и некоторых жидкотопливных	Необходимость в организации сезонного склада для хранения топлива, а значит в дополнительной площади, усилиях и расходах
Надежность и простота в виду несложной конструкции, в которой чаще всего попросту нечему ломаться	Необходимость в постоянном контроле и управлении. Даже котлы длительного горения требуют регулярной дозагрузки дров, ручного розжига и постоянного контроля, не говоря о классических недорогих моделях
Установка ТТ котла не требует согласования и разрешающей документации, как в случае с газом или электричеством	Транспортировка, хранение и сжигание твердого топлива подразумевает повышенное загрязнение помещений и характерный запах, особенно при топке углем
Цены на самые бюджетные дровяные модели начинаются от 12-14 тыс. рублей	Довольно высокие согласно отзывам владельцев цены на более технологичные и автоматизированные модели, окупающиеся не менее 5-ти лет.
Независимость от внешних факторов, большинство моделей энергонезависимы
Огромный выбор моделей на любой бюджет и функционал, наличие одноконтурных и двухконтурных моделей, а также автоматизированных, практически не требующих человеческого вмешательства, котлоагрегатов
Простота использования и обслуживания. Топить и очищать современные твердотопливные котлы гораздо легче и комфортнее, чем модели старого образца

Виды твердотопливных котлов для отопления частного дома

Различия в твердотопливных котлах связаны с:

1. Технологией подачи ресурсов.
2. Существующей системой сгорания.

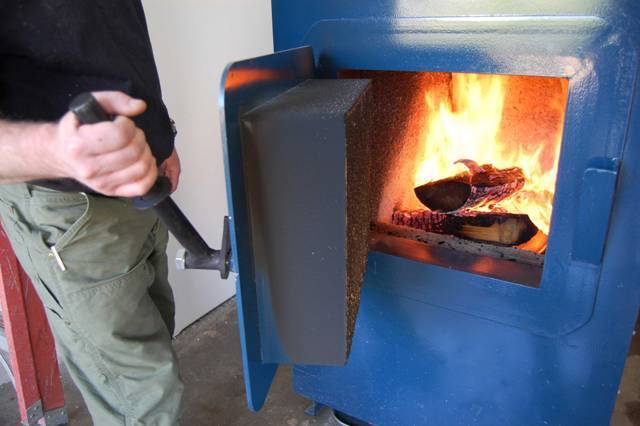

С ручной загрузкой

Остальные виды твердотопливных котлов загружаются только вручную. Источником тепла служат:

Срок работы одной закладки зависит от объёма топливной камеры и использующихся технологий горения. Для удобства дверцу котла располагают под наклоном. Это облегчает загрузку и дальнейшее обслуживание устройства.

Недостаток подобных моделей твердотопливных котлов — невозможность автоматической работы. Для поддержания процесса требуются периодические усилия человека.

Зато зависимость от электричества снижается. К тому же используются разные виды ресурсов и легче подобрать наиболее доступные в данной местности.

Справка. Существуют модели твердотопливных котлов с автоматической и механической регулировкой температуры. В последнем случае применяется механический регулятор тяги (заслонка). Он не зависит от наличия электричества.

Твердотопливные котлы с ручной загрузкой подразделяется на типы в зависимости от конструктивных особенностей. Выделяют такие технологии:

• классическая;
• пиролизная;
• длительного горения.

Классические

В таких твердотопливных котлах не применяются технологии, увеличивающие длительность и эффективность горения. Поэтому древесина в них сгорает быстро,за несколько часов.

Эффективность таких котлов невысока, так как значительная часть тепла улетучивается через дымоход.

К достоинствам подобных моделей твердотопливных котлов относится низкая стоимость, связанная с тем, что внутренняя конструкция простая.

Основная особенность отопительных котлов с верхним способом горения

Учитывая сложности с обслуживанием отопительных аппаратов на твердом топливе, производители решили не только использовать новые технологии в конструкции отопительной технике, но и вернуться к традиционным технологиям. Главная задача, которую удалось решить в процессе модернизации котельного оборудования, увеличить продолжительность горения топлива одной загрузки. Получить данный результат удалось за счет использования в твердотопливных котлах принципа верхнего горения.

Технология работы котла за счет верхнего горения, не является чем-то принципиально новым. Топливо, загруженное в топку, горит сверху вниз. Т.е. наоборот, не так как в котлах традиционного вида. Горение начинается с самого верхнего слоя, куда подается через подвижный распределитель необходимый поток воздуха. По мере прогорания топливной массы, распределитель воздуха под собственным весом опускается вниз, обеспечив горение следующему слою. Загруженное топливо, таким образом, равномерно сгорает слой за слоем, выделяя в большом объеме горючий древесный газ.

На этом этапе температура в топке агрегата достигает 450 0 С.

На этом этапе включается в работу принцип пиролиза. Мельчайшие продукты горения, вместе с выделяемым древесным газом полностью сгорают, выделяя огромное количество тепловой энергии. В камере сгорания в результате работы агрегата практически не остается остатков топлива.

Для справки: Пиролиз – экзотермическая реакция, в результате которого под воздействием высокой температуры происходит процесс разложение органических соединений, с последующим выделением горючего газообразного вещества. Основной нагрев твердотопливного котла в процессе горения осуществляется за счет сжигания древесного газа.

Древесный (пиролизный) газ поступает во вторую камеру через металлический диск, где за счет нагнетаемого горячего воздуха воспламеняется. Температура горения во второй топке достигает в этот момент огромных значений, 500-800 0 С. Все просто и понятно. Главное — это конструкция нагревательного аппарата.

Именно от процесса сжигания зависит и скорость горения топлива. В отопительном оборудовании классического типа дрова сжигаются достаточно быстро, выдавая максимально возможное тепло в течение короткого промежутка времени. Другими словами, в течение короткого периода агрегат выходит на пик своей мощности, после чего без последующей подкладки топлива котел начинает терять нагрузку. Постоянно подгружать новую порцию дров не всегда удобно и физически возможно. Твердотопливные котлы с верхней загрузкой работают совершенно иначе. Одной загрузки с таким аппаратом может хватить на 12, 24 и более часов работы. Интенсивность горения зависит от нагрузки на отопительную систему.

Итак, рассмотрим подробнее принцип работы пиролизного котла.

• Что такое пиролиз? Пиролиз — процесс сжигания в условиях недостаточного количества кислорода. Результатом такого горения являются твёрдые продукты горения и газ: твёрдые отходы — это зола и смесь летучих углеводородов плюс углекислоты.
• Принцип работы газогенератора(или пиролизного котла), заключается в том, что такой твердотопливный котёл разграничивает процесс теплотворения на два процесса. Первый, это обычный процесс горения твёрдого топлива, при ограничении подачи кислорода. При дефиците воздуха, твёрдое топливо очень медленно тлеет выделяя газ. Ограничивает подачу кислорода, котёл очень просто, механической заслонкой, которая в зависимости от количества воздуха в топке, либо открывается либо закрывается. При этом можно вручную «поддать жару», приоткрывая заслонку.
• Вторая часть процесса сгорания топлива, заключается в прогорании летучих отходов процесса горения в первой топке. Во второй топке прогорает так называемый пиролизный газ — результат горения твёрдого топлива в первой топке.
• Регулировка при этом, также как и в случае подачи воздуха в первую топку, происходит очень просто. Термостат контролирует процесс горения и изменяет работу котла ровно настолько, насколько необходимо для выработки необходимого количества тепла. По принципу работы он не особо отличается от термостата для водонагревателя.
• Эффективность пиролизных котлов. На сегодняшний день самые эффективные котлы — те, в которых горение происходит сверху вниз. Конечно, это накладывает определённые сложности, например, в таких котлах приходится делать принудительную тягу, ведь вторая камера дожига пиролизного газа находится под колосником. Если проще: топливо рассыпается в продукта отходов процесса горения — в золу. При этом образовывается газ, который также дожигается. В результате: максимальное выделения тепла, практически с безотходным процессом горения. Плюс, золу можно использовать как удобрение.

Принцип работы пиролизного котла устроен таким образом, что помимо максимально эффективного сгорания топлива, мы имеем и минимальные отходы процесса горения. Основной минус — это цена пиролизных котлов, но положительных моментов, на самом деле очень много:

• Минимум отходов и минимальная чистка топки, в сравнении с другими твердотопливными котлами.
• Долгое время автономной работы без дозагрузок, благодаря экономичной подаче воздуха.
• Автоматизация процесса горения. Котёл сам регулирует когда увеличивать горение и когда уменьшать.
• Твёрдое топливо больших размеров подходит для таких котлов, так как в любом случае дожигание топлива проходит практически полностью.

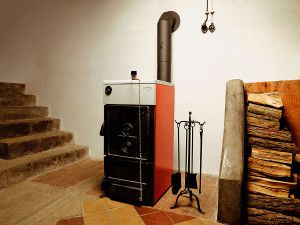

Принцип функционирования

Перед тем, как выбрать твердотопливный котел, необходимо учитывать, что котлы могут работать на разных видах топлива. Цикл работы состоит из 3 фаз: розжиг (температура в топке 600 градусов), на второй фазе она повышается до 1000–1300, прогреваются трубы и воздух в квартире. Третий этап сопровождается прогоранием сырья, в результате образуются угли, температура снижается до оптимальных 400–500. Для создания температурного баланса необходимо время от времени докладывать топливо.

Как работает техника с автоматической подачей топлива?

Твердотопливный котел может быть оснащен автоматизированной системой подачи топлива, чаще всего это пеллетные системы. Пеллеты поступают в бункер и оттуда в камеру сгорания в автоматизированном режиме без участия человека. Автоматика регулирует интенсивность подачи воздуха и количество гранул. Вопрос, как выбрать твердотопливный котел, отпадает после консультации со специалистом.

Нужно ли электричество?

В первую очередь следует знать, что все устройства делятся на энергозависимые и энергонезависмые. В первых установлен вентилятор, который подает воздух в камеру сгорания, во вторых процесс горения проходит естественно. В продаже представлены комбинированные модели на 2 и более энергоносителей, такой вариант идеально подходит для домов с установленными двухтарифными счетчиками.

Оборудование для твердотопливных котлов: буферная ёмкость

Работа твердотопливного оборудования всегда сопряжена с определенной цикличностью – пиковой выработкой тепловой энергии, даже в избыточных количествах, во время основной фазы горения топливной закладки, с постепенным снижением практически до нуля в периоды простоя.

Постоянно пополнять топливо в котле неудобно по целому ряду причин, невыгодно, а во многих моделях – и вовсе технологически невозможно.

Можно ли сделать так, чтобы эффективность работы системы отопления не страдала от этой выраженной неравномерности поступления энергии, чтобы в период горения топливной закладки создавался запас избыточного тепла, который можно будет затем полезно применить, а не «выкидывать в трубу»?

Да, это вполне возможно – подобную проблему успешно решает буферная емкость для твердотопливного котла.

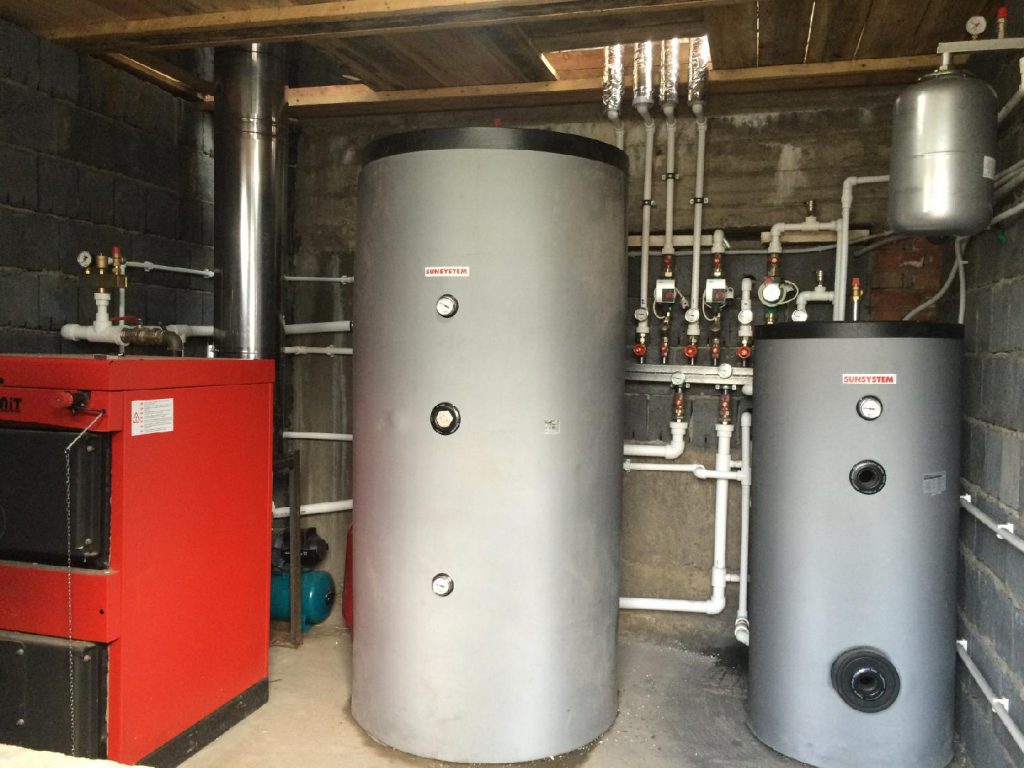

Буферная емкость (теплоаккумулятор, аккумулирующая емкость) – это устройство, с помощью которого накапливается и сохраняется тепло.

Он внешне похож на огромный термос, в виде цилиндрического бака с утепленными стенками. Его высота, в несколько раз превышает его объем. Изолирован бак термостойким поролоном, который помогает сохранять и удерживать тепло внутри емкости.

Тепловой аккумулятор, является главным элементом в обогреве и распределении тепла во всем помещении. Его основной задачей, является получение и накопление тепловой энергии, от разных источников тепла (твердотопливный или электрический котел), а затем рациональное распределение по отопительной системе и водоснабжение.

Высокая эффективность буферной ёмкости обусловлена тем, что она способна накапливать и сохранять тепло (определенное количество), а затем постепенно отдавать его. В двух словах буферная ёмкость – это своего рода термос, изготовленная из металла бочка (иногда в утеплителе) объемом от 200 до 7000 литров.

Главным элементом буферной емкости, является термоаккумулирующий материал, который сохраняет и распределяет подачу тепла.

В зависимости от материала, который используется, тепловой аккумулятор может делиться на несколько видов:

• жидкостные;
• твердотельные;
• термохимические;
• паровые;
• с дополнительными элементами нагревания.

Обратим внимание на работу теплоаккумулятора с использованием твердотопливного котла.

В трубопроводе между котлом и аккумулятором тепла, находится циркуляционный насос, который запускается, так начинает работать система.

С нижней половины бака, охлажденная вода перемещается в котел, где она и подогревается. Разогреваясь до нужной температуры, жидкость перемещается в верхнюю часть емкости. Горячая вода находится в верхней части бака, а с помощью насоса жидкость, которая находится внизу, перекачивается в котел.

Во время включения циркуляционного насоса, который установлен в обратной магистрали системы, холодная вода потихоньку поступает в нижнюю половину буферной емкости.

Впоследствии, вытесняется горячая вода из бака и направляется в отопительную систему. После остановки работы топливного котла, тепло из буферной емкости продолжает подаваться в систему, до тех пор, пока холодная жидкость из магистрали не заполнит внутренний объем бака.

Время работы теплоаккумулятора, после остановки котла, зависит от температуры воздуха на улице, объема бака и количества приборов обогревания.

Буферная емкость, является уникальным изобретение, которое обеспечивает теплом дом и помогает экономить.

Буферная ёмкость – металлическая бочка с утеплением объемом от 200 литров, устанавливаемая между источником тепловой энергии и системой отопления дома в качестве разделителя тепловых контуров с разной температурой и накопителя тепла.

Аккумулирующий бак необходим, если в одну систему объединяются несколько различных источников тепловой энергии: газовый, твердотопливный, электрический котлы, тепловой насос и солнечный коллектор.

Теплоаккумулятор собирает тепло в любое время работы каждого из источников. Например, днём – от солнечного коллектора, ночью – от теплонасоса или электрокотла, в любое время работы газового или твердотопливного котла.

Раздача тепла происходит в постоянном режиме. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла. Это позволяет исключить холостой расход тепловой энергии из системы.

Если температура в буферной емкости упадёт, значит ли это что нужно снова топить котёл. В случае системы без буферной ёмкости температура начинает падать сразу и это падение начинает ощущаться человеком через 0,5 – 3 часа (в зависимости от температуры на улице, утепления дома и т.п.).

В схеме же с буферной емкостью увеличивается количество воды в системе(в зависимости от объема буфера от 500 литров до 2000 и более).

Соответственно и остынет этот объём воды в несколько раз медленнее. Вот и получится, что похолодание после остановки котла вы почувствуете не через 0,5-3 часа, а примерно через 6 – 24 часа.

Вот реальная польза и экономия. То самое время, которое Вы можете не топить котёл.

У большинства видов твердого топлива существует три фазы горения – разгорания, интенсивного горения и затухания. В процессе интенсивного горения топливо отдает тепла больше, чем это требуется системе, а вот начальная и конечная фазы, наоборот, дают недостаточно тепла.

При использовании такого топлива в доме часто бывают большие перепады температур, а комфортный для жизни климат образуется редко и случайно.

Буферная емкость призвана сглаживать эти неровности. Благодаря ей, безо всяких усилий и дополнительного оборудования можно все время видеть на термометре свои любимые +22, +25 или любую другую комфортную для вас цифру.

В фазе интенсивного горения емкость забирает на себя излишки тепла, а после затухания котла продолжает отдавать тепло в систему отопления.

Это позволяет не только поддерживать нужную температуру в помещении, но и экономить до 50% энергоносителей. Точно так же буферная емкость работает и в сочетании с тепловым насосом, только аккумулирует она в этом случае не тепло, а холод.

У аккумулирующей емкости есть еще одна важная функция. Если у вас в системе установлен не один, а несколько отопительных приборов, вы можете подсоединить их к одной буферной емкости.

Преимущества и недостатки использования буферной ёмкости

Существует достаточно много причин, по которым стоит использовать эту конструкцию:

1. График работы котла.

   Твердотопливные котлы необходимо регулярно оснащать топливом. Ночью такой процесс, совсем неудобен и в таком случае спасает теплоаккумулятор. Теплая вода сохраняется в буферной емкости. А затем распространяется по системе.

   Установка теплового аккумулятора позволяет увеличить интервалы между топкой котла и поможет значительно уменьшить расход топлива.

2. Если применяется электрический котел, то экономия происходит ночью.

   Так как стоимость на электричество днем и ночью отличается в несколько раз. Монтаж буферного бака позволит запрограммировать работу котла только в ночной период работы.

3. Неравномерная подача тепла.

   Практически у всех котлов существует три фазы работы: разгорание, интенсивное горение и затухание. Из-за такого процесса происходят сильные перепады температуры. Буферная емкость поможет избежать такого явления.

   В период интенсивного горения бак забирает в себя лишнее тепло, а во время затухания постепенно отдает его в систему отопления.

4. Механическая регулировка работы котла, не позволяет сжигать все вредные вещества.

   В период работы твердотопливных котлов выделяются вредные вещества (кислоты, деготь). Стандартные котлы обустроены воздушным клапаном, который блокирует подачу кислорода к топливу и провоцирует выделение вредных веществ.

   Устанавливая буферную емкость можно не только обеспечить дом теплом, но и сохранить здоровье и уменьшить количество вредных выбросов в атмосферу.

5. Защита от перегрева.

   Интенсивно работая, котел может перегреться, что повлечет за собой плачевные последствия (выход системы из строя, взрыв). Тепловой аккумулятор надежно защищает котельную установку и систему отопления от перегрева.

6. Экономия.

   Устанавливая тепловой аккумулятор можно сэкономить до 30% топлива и электроэнергию.

К достоинствам автономных твердотопливных систем отопления с теплоаккумулятором можно отнести следующее:

• Энергетический потенциал твёрдого топлива используется в максимально возможной степени. Соответственно, резко возрастает КПД котельного оборудования.
• Работа системы будет требовать гораздо меньшего вмешательства человека – начиная от сокращения числа загрузок котла топливом до расширения возможностей автоматизации управления режимами работы различных контуров отопления.
• Сам твердотопливный котел получает надежную защиту от перегрева.
• Работа системы становится более плавной и предсказуемо, обеспечивается дифференцированный подход к обогреву различных помещений.
• Появляются широкие возможности модернизации системы, в том числе – с запуском дополнительных источников тепловой энергии, без демонтажа старых.
• В большинстве случаев одновременно решается и проблема горячего водоснабжения дома.

Имеется также ряд недостатков:

• Система отопления, оснащенная буферной емкостью, характеризуется очень большой инерционностью. Это означает, что от момента первичного розжига котла и до выхода на номинальные режим работы потребуется весьма немало времени.

  Вряд ли это будет оправдано в загородном доме, который в зимний период хозяева посещают только на выходные дни – в таких ситуациях требуется быстрый нагрев.

• Теплооаккумуляторы – это громоздкие и тяжеловесные (особенно – в заполненном водой состоянии) конструкции.

  Для них требуется достаточно места и хорошо подготовленное надежное основание. Причем – поблизости от котла отопления.

  Не в каждой котельной это возможно. Плюс к этому – сложности с доставкой разгрузкой, а нередко – еще и с заносом ёмкости в помещение (может не пройти в дверь). Все это следует учитывать заранее.

• К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Этот «минус», правда, скрашивает ожидаемый эффект экономии от более рационального использования топлива.

• Теплоаккумулятор в полной мере раскроет свои положительные качества только в том случае, если паспортная мощность твердотопливного котла (или суммарная мощность иных источников тепла) будет хотя бы вдвое выше, чем расчётное значение, необходимое для эффективного обогрева дома.

  В противном случае приобретение буферной емкости видится нерентабельным.

Регулятор тяги для котлов

Не так давно интенсивность горения дровяных отопителей регулировалась исключительно вручную, путем открывания или закрывания дверцы зольника, откуда происходит подача воздуха в топку за счет естественной тяги дымохода.

Сейчас этим занимается специальное устройство — регулятор тяги для твердотопливных котлов. Хозяину дома только и остается, что выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо справляется данный элемент со своими функциями и нужен ли он вообще.Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника.

Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем.

Конструкция изделия от разных производителей может отличаться.

Типовой механический регулятор тяги состоит из следующих элементов:

• Погружная гильза;
• Термостатическая капсула;
• Шток;
• Исполнительный механизм;
• Рычаг;
• Пружина;
• Настроечная рукоятка;
• Цепь.

Функционирует устройство следующим образом:

• жидкость в термостатическом элементе нагревается, контактируя с нагревающимся теплоносителем;
• благодаря расширению рабочей среды в термостатическом элементе, исполнительный механизм перемещает рычаг;
• при перемещении рычага ослабляется цепочка и заслонка начинает закрывать отверстие;
• за счет уменьшения потока воздуха в топку, интенсивность горения топлива снижается;
• теплоноситель остывает и вместе с этим сжимается рабочая среда в термостатическом элементе;
• рычаг перемещается вверх, приоткрывая заслонку;
• регулировка выполняется циклически до полного прогорания топлива, при остывании теплоносителя рычаг поднимает заслонку в верхнее положение.

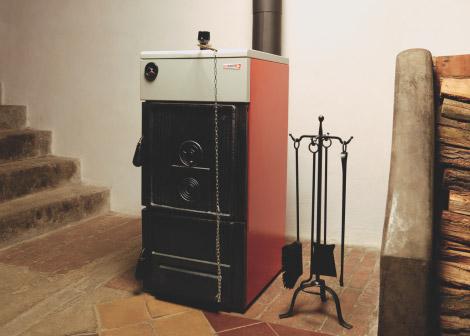

На торце устройства расположена рукоятка настройки. Она ограничивает ход рычага, определяя крайнее положение воздушной заслонки. Это дает возможность задать определенную температуру теплоносителя, которая будет поддерживаться в автоматическом режиме.

К сожалению, не все котлы пригодны для установки подобного устройства. Потому, прежде чем купить регулятор тяги твердотопливного котла,следует убедиться в том, что Ваш котел пригоден для подобного вида работ и имеет специализированное отверстие для прибора.

Основными плюсами регулятора тяги являются:

• Простота установки;
• Отсутствие необходимости электрического снабжения;
• Простота эксплуатации;
• Регулятор тяги твердотопливного котла, цена которого очень важна, относительно дешев. Это является видимым преимуществом, потому, очень часто выносится как достоинство, благодаря удачному соотношению цены и качества.

Установить регулятор тяги очень просто, для этого просто необходимо следовать небольшой инструкции:

• Необходимо хорошо прогреть котел вручную;
• Вторым шагом будет установка температуры на приборе в 65 градусов по Цельсию;
• Далее стоит измерить температуру жидкости в системе, и когда она достигнет установленной, то есть 65%, прикрепить регулятор, оставив заслонку приоткрытой, с зазором в пару миллиметров.

Что собой представляют комбинированные котлы «газ-дрова»

Котлы смешанного типа, работающие на твердом топливе и газе, это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования газовой горелки – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Для чего нужны и как применяются

Как мы уже говорили, без особых условий покупка газово-твердотопливного котла не оправдана ни экономически, ни практически.

Во-первых, суммарная стоимость отдельно приобретенных газового и твердотопливного котла в 90% ниже комбинированной модели. Стоимость котлов «газ-дрова» 19 000-35 000 рублей и газовая горелка в эту сумму не входит: ее нужно покупать отдельно. Лишь в редких случаях встречаются готовые сборки уже с газовой горелкой в комплекте. Стоимость горелки – еще в среднем 6-12 тыс. рублей.

Во-вторых, эффективность и функционал отдельных однотопливных моделей практически всегда выше, чем комбинированных. Обычная конструкция твердотопливного котла показывает не самый высокий КПД (в лучшем случае до 85%) при сжигании природного или сжиженного (балонного) газа, когда даже бюджетные газовые котлы имеют КПД 88-92%. А это, соответственно, меньший расход при прежней теплоотдаче. Также комбинированные газово-дровяные котлы лишены какой-либо функциональной автоматики, которая встречается даже на бюджетных газовых моделях.

В-третьих, небольшим бонусом двух однотопливных котлов является то, что при поломке одного, второй можно использовать в качестве резервного.

Однако существуют случаи, когда покупка универсального котла, работающего на газе и дровах может быть более выгодной. Например:

• при наличии доступа к любому из видов твердого топлива за символическую цену. Когда запасы твердого топлива исчерпаются, потребуется стабильное горение без вмешательства человека или у дома проведут ранее отсутствовавшую газовую магистраль, всегда можно перейти на газовую горелку;
• если площадь дома довольно небольшая и выделить как минимум 8 кв. м. площади под отдельные однотопливные котлы невозможно.

Газ-дрова

Достоинство универсальных котлов отопления «газ-дрова» заключается в автономности: плавном переходе системы на сжигание дров в случае отсутствия газа. Также при желании можно подсоединить конструкцию «тёплый пол», потому что к котлам прилагаются необходимые соединения и патрубки.

Такие универсальные котлы «газ-дрова» могут быть одноконтурными и двухконтурными, поэтому присоединить бойлер для нагрева воды или прогреть воду проточным способом не составит труда.

К минусам можно отнести большие габариты подобных агрегатов. Чаще всего они требуют отдельного помещения для установки, и подразумевает усложнённое сервисное обслуживание. Обычно такие котлы производят только напольного типа.

Комбинированные котлы «газ-дрова» для дома подразумевают повышенные требования. Нормы и правила эксплуатации описаны в ППБ, СНиП и СП.

Комбинированный котел «газ-дрова» для частного дома включает в себя следующие элементы:

1. Камеру топки. Она изготавливается из чугуна либо стали. Котёл может быть с одной топкой или двумя (более удобен). В двойном варианте в верхнем разделе сжигаются дрова, а в нижнем устанавливается газовая горелка.
2. Контуры горячего водоснабжения и отопления. Они производятся компаниями специально для обогрева, либо для отопления получения горячей воды (двухконтурные). Нагрев ГВС проточным способом.

Универсальный котел отопления «газ-дрова» предполагает экономию. В этом можно убедиться, взглянув на следующую таблицу.

Качественное оборудование на дровах и газе производят в России: «Zota MIX», «Куппер ПРО» («Теплодар»), «Каракан» («СТЭН»), «PARTNЁR» («КОСТЁР»), «СТС» («Стальные Твердотопливные Системы»). А также иностранные компании: Австрии и Германии («Wirbel»), финский концерн «Jaspi» и прочие.

Следует указать, что в зарубежных аналогах реже можно заметить недоработки в сборке и автоматизации агрегата. Они могут похвастаться надёжностью и качеством. Однако отечественный производитель постоянно совершенствуется в соответствии с пожеланиями покупателей.

Цены на комбинированные котлы отопления «дрова-газ» зависят от страны-производителя, от известности марки. Например, модель компании «PARTNЁR» («КОСТЁР») обойдётся в среднем 23 тысячи рублей. Многое будет зависеть от комплектации, мощности и других показателей. А вот «Jaspi» потянет на все 130 тысяч рублей. Разбег большой, однако, в отличие от финского, где всё регулируется автоматикой, в российском аналоге все настройки котла придётся проводить самостоятельно.

Уголь-газ

Универсальный котёл «газ-уголь» экологичен и прост в обслуживании. Однако при выборе такого вида конструкции придётся постоянно следить за наличием твёрдого топлива, ведь уголь заканчивается быстро. Если вдруг вы придёте к мысли, что «два в одном» вам не подходит, то всегда можно заменить горелку – и котёл уже будет работать на природном газе.

Чаще всего комбинированный котёл «уголь-газ» разрешено топить и дровами. Например, в технических характеристиках двухконтурной модели «Березка В» производителя «Atem» в пункте «топливо» указано «природный газ / уголь» (см. таблицу). Однако покупатели используют такой котёл для отопления и дровами.

Производитель и модель Характеристика

АТЕМ (Житомир, Украина) Березка В

Котёл изготовлен из стали, является универсальным и абсолютно независимым от электроэнергии. Выступает бюджетным решением для отопления дач, подсобных помещений, флигелей. Агрегаты марки «В» создаются с производством потребительской горячей воды. Топливо — природный газ / антрацит (уголь). Площадь отапливаемого помещения — 125 м². Номинальная тепловая мощность — 12,5 кВт. Максимальный расход газа — 1,5 м³/ч. Номинальное давление газа (мин/макс) — Па 1274+100 (635/1794). Рабочее давление воды — 0,1 Мпа. КПД при использовании твёрдого топлива — 78 %. КПД при использовании природного газа — 90 %. Вес — 119 кг. Расход воды ГВС — 280 л/ч. Камера сгорания — открытая (дымоходная). Количество контуров — двухконтурный.

Газ-уголь-дрова

Преимущество котла «газ-дрова-уголь» в том, что он не зависят от электроэнергии. Это позволяет создавать автономные системы отопления. Топливо для такого агрегата доступно в любом населённом пункте и, к тому же, по невысокой цене. Котёл «дрова-уголь-газ» производителей, приведённых ниже в таблице, прост в сервисном обслуживании и обладает привлекательным дизайном.

Производитель и модель Характеристика

Очаг КСТГ-10 (Россия)	Эта компания существует на рынке с 2003 года. Является динамично развивающимся и надёжным производителем. Тип котла — одноконтурный.  Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 200 м².  Мощность — 20 кВт.  Газ — природный. Вид твердого топлива — дрова, уголь. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 77%. Вес — 70 кг.
Очаг КСТГВ-12.5 (Россия)	Данная модель котла «уголь-дрова-газ» энергонезависима и устойчива при работе на пониженном давлении газа. За счёт оптимальной конструкции камеры сгорания котёл имеет высокий КПД. Встроенный водоподогреватель, который обеспечивает горячей водой. Имеет в комплекте регулятор давления газа. Корпус котла устойчив к перепаду температур. Тип — двухконтурный.  Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 125 м². Мощность — 12.5 кВт. Газ — природный. Вид твердого топлива — дрова, уголь. Бойлер — встроенный. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 83 %. Автоматическое отключение — нет. Вес — 120 кг.
Ратон КС-Т-12,5 (Беларусь)	Котлы предназначены для отопления индивидуальных жилых домов, зданий и сооружений, оборудованных системами водяного отопления непрерывного действия с естественной циркуляцией теплоносителя и открытым расширительным сосудом. Тип — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 130 м². Мощность — 12.5 кВт. Вид твердого топлива — дрова, уголь, торф. Дисплей — нет. Материал теплообменника — сталь. Розжиг — механический. КПД — 77 %. Вес — 138 кг. Срок службы котлов — не менее 15 лет.
Брестсельмаш КСT 12,5 кВт (Беларусь)	По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. Установка — напольная. Площадь обогрева — 125 м². Мощность — 12.5 кВт. Газ — природный. Вид твердого топлива — дрова, уголь, торф. Дисплей — нет. Рабочие температуры — до 95 ºС. Материал теплообменника — сталь. КПД — 90 %. Вес — 180 кг. Предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,1 МПа (1,0 кгс/см²) и максимальной температурой воды на выходе из котла до 95 С°.
Котел PARTNЁR 24 (Россия)	Преимущества продукции этой компании в собственных инновационных уникальных конструкторских разработках. Производитель осуществляет гарантированно качественные комплектующие, сырье и материалы. Это стабильно работающее высокотехнологичное производство. Камера сгорания — закрытая. Установка — напольная. Мощность — 24 кВт.  Вид твердого топлива — дрова, уголь. КПД — 80 %. Вес — 108 кг. Высота — 79.5 см. Ширина — 42 см.

Дрова-уголь-пеллеты-газ

В настоящее время данные агрегаты предлагают: производитель универсального котла «Купер» «газ-дрова-уголь-пеллеты», производитель «Ратон» и другие.

Большой выбор (гранулы, дрова, уголь, газ) даёт такому котлу большое преимущество. За отсутствием одного вида топлива всегда можно перейти на другой вид, и оставаться в тепле.



Производитель и модель Характеристика

Теплодар Куппер ОК15 (Россия)	Тип котла — одноконтурный. Камера сгорания — закрытая. Установка — напольная. Площадь обогрева — 150 м². Мощность — 15 кВт. Газ — природный.  Вид твердого топлива — дрова, пеллеты, уголь. Дисплей — нет. КПД — 78 %. Диаметр дымоходной трубы — 150 мм. Вес — 98 кг. Двухоборотный теплосьём, образованный съёмным козырьком, что обеспечивает полное пламягашение в трубной решетке. Кроме стандартной водяной рубашки в топке есть теплообменник. Регулировка мощности от 30 до 100% (на котлы можно установить регулятор горения). Вместительная топка, которая позволяет загрузить дрова длиной 400 мм горизонтально и 500 мм вертикально, либо два ведра угля. Наличие трубчатого электронагревателя позволяет поддерживать системы отопления после окончания процесса горения топлива.
Ратон КС-ТГ-35У (Беларусь)	Тип котла — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 340 м². Мощность — 35 кВт. Газ — природный. Вид твердого топлива — дрова, пеллеты, уголь, торф. Дисплей — нет. Розжиг — электрический. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 77 %. Котел предназначен для отопления жилых зданий, которые оборудованы системами отопления непрерывного действия с естественной или принудительной циркуляцией теплоносителя.
Теплодар Уют-10 (Россия)	«Уют» — это бюджетные отопительные котлы для помещений до 100 кв. м. Топка находится в горизонтальном положении, что позволяет топить котел дровами до 0,5 м длиной. Высокая эффективность котла обеспечивается оригинальной конструкцией водяного контура: исключены застойные зоны, а площадь теплоснимающей поверхности увеличена до 1,1 кв.м. Возможность установки газовой или пеллетной горелки. Тип котла — одноконтурный. Камера сгорания — закрытая. Установка — напольная. Площадь обогрева — 100 м². Мощность — 10 кВт. Газ — природный.  Вид твердого топлива — дрова, пеллеты, уголь. Дисплей — нет. Розжиг — механический. КПД — 72 %. Диаметр дымоходной трубы — 115 мм. Вес — 67 кг.

Газ-пеллеты

Пеллетно-газовый котёл – это оборудование, которое с лёгкостью меняет свою работу с обогрева одним видом топлива на обогрев другим. Обычно это происходит за минут 15.

Здесь также возможна замена горелки в случае переоборудования. Во многих моделях есть в наличии трубчатый электронагреватель.

Допускается подключение баллона на сжиженном газе.

Коэффициент полезного действия пеллетно-газового котла доходит до 90%.

Агрегат имеет несколько камер сгорания. В комплект входит две горелки, а также множество регулирующих и запорных приспособлений. Имеет высокую степень безопасности и автоматизации. Но несмотря на это газово-пеллетный котёл, как и любой комбинированный газовый котёл, требует соблюдения норм ППБ, СНиП (некоторые выдержки описаны в начале статьи).

Не забывайте время от времени проводить чистку котла. В процессе обслуживания нужно удалить скопившуюся древесную пыль, сажу с электропривода и движущихся элементов.

Что нужно для работы на пеллетах?

Чтобы перевести котёл на топливные гранулы, нужно установить пеллетную горелку, которая подключена к топливному бункеру. После всех операций функционирование котла происходит так:

• по конвейеру из топливного бункера гранулы поступают на горелку;
• сразу же происходит электророзжиг посредством пьезоэлемента;
• в горелке срабатывает встроенный вентилятор, который усиливает давление, и горение пеллет происходит при высокой температуре, поднятой искусственно.

Обычно газово-пеллетные котлы производятся из чугуна, а из-за больших габаритов и веса конструкцию ставят на основание из бетона.

Что нужно для работы на газе?

Котлы на пеллетах с газовой горелкой подключаются, первостепенно, к баллонам и газгольдерам. Такие агрегаты набирают популярность при строительстве домов и участков, где в скором времени запланировано провести природный газ.

Для подключения газовой горелки требуется, для начала, неиспользуемую топку закрыть воздухонепроницаемым люком. Затем в специально отведённое для газового оборудования место нужно установить горелочное приспособление. После всего настроить переключатель на потребление газа. Всё. Переделка заняла не больше 15 минут времени.

Дрова-пеллеты-газ

Если вас заинтересовала конструкция такого вида отопления, в таблице ниже описан производитель котлов на газе, твёрдом топливе и пеллетах, его самая популярная модель и краткая характеристика.

Производитель и модель Характеристика

Atmos DC 18 SP (Чехия)

Новая серия комбинированных котлов «ATMOS» DC 15EP(L), DC 18SP(L), DC 25SP(L), DC 32SP(L) позволяет проводить экологическое сжигание древесины по принципу генераторной газификации в комбинации с горелкой для гранул, природного газа или экстра легких топливных масел (в зависимости от того, какая горелка встроена в котел). Тип котла — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 300 м². Мощность — 20.5 кВт. Вид твердого топлива — дрова, пеллеты. Дисплей — нет. Бойлер — внешний (дополнительно). Объем бойлера: 78 л. Материал теплообменника — сталь. Защита от перегрева — есть. Защита от замерзания — есть. Термостат — есть. Розжиг — механический. КПД — 92 %. Вес — 429 кг. Преимущества этой модели еще и в том, что котёл занимает меньшее пространство, по сравнению с большим количеством котлов. Что касается экологической эксплуатации —  котел, согласно CSN EN 303-5, относится к 3-му классу.

Таким образом, комбинированные котлы для отопления дома – прекрасный вариант для получения не только тепла, но и экономии средств. Так как всегда есть выбор топлива и его автономное переключение, то за отсутствием одного конкретного вида топлива, ваш дом будет обогреваться в любое время года. Комбинированные котлы на твёрдом топливе и газе – это надёжность, высокая производительность и универсальность.

Отзывы об универсальных котлах на твердом топливе и газе: преимущества и недостатки

Преимущества	Недостатки
Существенная экономия пространства, что особенно актуально для небольших домов площадью 40-80 м2. Габариты комбинированных моделей не отличаются от однотопливных	Примитивная автоматика или ее полное отсутствие (механический регулятор тяги)
Наличие одноконтурных и двухконтурных моделей	Газовая горелка в более, чем 95% случаев не продается в комплекте с котлом
Практически все модели – энергонезависимые (не требующие подключения к электросети)	Владельцы часто отмечают довольно высокую шумность работы горелок, не сравнимую со штатными горелками газовых котлов
В комбинированных моделях часто используются долговечные чугунные теплообменники, когда в бюджетынх твердотопливных и газовых практически всегда – уязвимые к коррозии стальные	Более высокие требования к тяге дымохода, что усложняет расчеты. При неправильном проектировании тяги может быть недостаточно для полноценного сжигания газа.
	Небольшой выбор многотопливных комбинированных моделей, особенно иностранных

Производители ТОП лучших твердотопливных котлов с водяным контуром

Российский рынок отечественных котлов насыщен твердотопливными котлами как отечественного, так и западного производства. Серьезная конкуренция на рынке заставляет производителей, вносить инновационные изменения в конструкцию и снизить потребительские цены. По оценкам покупателей наибольшими преимуществами обладают следующие марки.

Каракан 16ТПЭВ 3 16кВт

Популярный в сельской местности двухконтурный котел, использующий любое твердое топливо. Прежде всего приобрел популярность благодаря глубокой топке, позволяющей использовать дрова длиной до 50 см и варочной поверхности. Для котлов классического горения имеет достаточный КПД 75%, горячей воды производит 250 л/час. Подготовка санитарной горячей воды осуществляется с помощью встроенного ТЭНа мощностью 9 кВт. При работе на отопление котел абсолютно энергонезависимый, с механическим управлением посредством терморегулятора. Масса агрегата составляет 120 кг.

Стоимость: 25 000-27 000 руб.

Dragon Tа-15 Гв

Один из лучших двухконтурных твердотопливных котлов для отопления частного дома. Более совершенный, эффективный, практичный и удобный в обслуживании, но и гораздо более дорогой котел. КПД достигает 88%, достичь его позволило устройство топочной камеры с более долгим отводом газов, за счет чего теплообменником аккумулируется больше тепла. Также из особенностей стоит отметить немалый объем топки – 60 л, производитель заявляет о 6-10 часах горения одной закладки. На практике это действительно так, но при использовании в качестве топлива угля с низкой зольностью.

Конструкцией дверцы предусмотрена доустановка жидкотопливной горелки, однако делать мы это советуем лишь в крайнем случае: эффективность сжигания газа, дизельного топлива или отработки в большой камере сгорания твердотопливного котла будет крайне низкой. Владельцы также отмечают чугунную колосниковую решетку. Недостатком является лишь крайне высокая цена.

Стоимость: 53 500-62 000 руб.

Wirbel ЕСО СКB 20

Разработка Австрии, производство обычно в РФ. Еще более совершенная модель со сложным отводом газов, за счет чего аккумулируется больше тепла. Основным серьезным отличием является организация второго контура посредством встроенного в основной контур накопительного бойлера на 65 и более литров, что позволяет всегда иметь в запасе определенный запас горячей воды, но снижает эффективность, если котел используется лишь для отопления дома. Также стоит отметить надежность теплообменника из толстой 5 мм печной стали, на практике других моделей такие теплообменники служат более 15-17 лет.

Единственными недостатками являются высокая цена и низкая распространенность, котел довольно сложно найти в продаже на территории РФ.

Стоимость: 63 000-66 000 руб.

Траян Т-15-2КТ

Котел полностью российского производства, отличается лишь большой топочной камерой на 80 л, в которую помещаются поленья до 55 см, что крайне практично. При этом имеет крайне компактные размеры. В остальном он не столь эффективный и технологичный как упомянутые выше модели, проигрывает аналогам по совокупности параметров. Несмотря на существующий спрос и распространенность модели, на наш взгляд, цены на нее завышены.

Стоимость: 47 000-58 000 руб.

Лемакс Форвард-20

Одноконтурный твердотопливный агрегат с инновационной топливной загрузкой верхнего типа. Имеет повышенную скорость нагрева и высокие аккумуляционные качества, в связи, с чем долго сохраняет температуру теплоносителя, даже после выгорания топлива.

Современный дизайнерский вид позволяет вписать его в любой интерьер, подсоединить к различной системе отопления. Он способен качественно обогреть дом от 150 до 200 м2.

Эксплуатационные параметры:

• производство — Россия;
• тепловая мощность — 20 кВт;
• стальной теплообменник;
• энергонезависимый;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 76%;
• топливо — дрова/уголь;
• температура нагрева воды — 95 С;
• гарантийные обязательства — 3 года;
• цена — 21700 руб.

ZOTA Carbon 20

Твердотопливная модель с верхней загрузкой топлива для отопления жилого дома от 180 до 200 м2. Не предполагает подключения к электросети. Обладает емкой топочной камерой и автономной загрузочной системой.

Имеет один из самых высоких КПД для аналогичных котлов. Применяются с дополнительной емкостью, как котлы для теплого водяного пола.

Эксплуатационные параметры:

• производство — Россия;
• тепловая мощность — 20 кВт;
• стальной теплообменник;
• энергонезависимый;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 80%;
• топливо — уголь;
• температура нагрева воды — 95 С;
• гарантийные обязательства — 1 год;
• цена — 46579 руб.

Protherm Бобёр 30 DLO

Водоводяной твердотопливный высокопроизводительный котел. Конструкция обеспечивает мощный теплосъем за счет установки долговечного 5 секционного чугунного двухходового теплообменного аппарата. Способен качественно обогреть жилой дом площадью 250 м2.

Эксплуатационные параметры:

• производство — Словакия;
• тепловая мощность — 24 кВт;
• энергонезависимый;
• чугунный теплообменник, 5 секций;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 76%;
• топливо — уголь/дрова;
• температура нагрева воды — 95 С;
• гарантийные обязательства — 2 года;
• цена — 75490 руб.

Wirbel EKO-TK 20

Твердотопливный водогрейный котел хорошо нагревает помещения с площадью до 200 м2. Имеет возможность функционировать, как в открытой, так и в закрытой схеме теплоснабжения.

Оборудован надежной защитой от перегрева котла. При достижении теплоносителя Т +95 С, агрегат автоматически отключается.

Эксплуатационные параметры:

• производство — Россия/Австрия;
• тепловая мощность — 20 кВт;
• энергозависимый;
• стальной теплообменник;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 78%;
• топливо — уголь/дрова;
• температура нагрева воды — 95 С;
• гарантийные обязательства — 3 года;
• цена — 55230 руб.

Kentatsu ELEGANT-04

Напольный твердотопливный водогрейный котел работает с любой системой отопления, как с циркуляционным насосом, так и без. Не требует подключения к электрической сети.

Способен нагреть объект площадью до 270 м2, а также использоваться в качестве автономного источника для бойлера косвенного нагрева ГВС.

Эксплуатационные параметры:

• производство — Словакия;
• тепловая мощность — 27 кВт;
• энергонезависимый;
• стальной теплообменник;
• вариант изготовления топочной камеры — открытый;
• регулирование температуры — механика;
• расположение — напольного типа;
• КПД — 78%;
• топливо — уголь/дрова;
• температура нагрева воды — 90 С;
• гарантийные обязательства — 2 года;
• цена — 38000 руб.

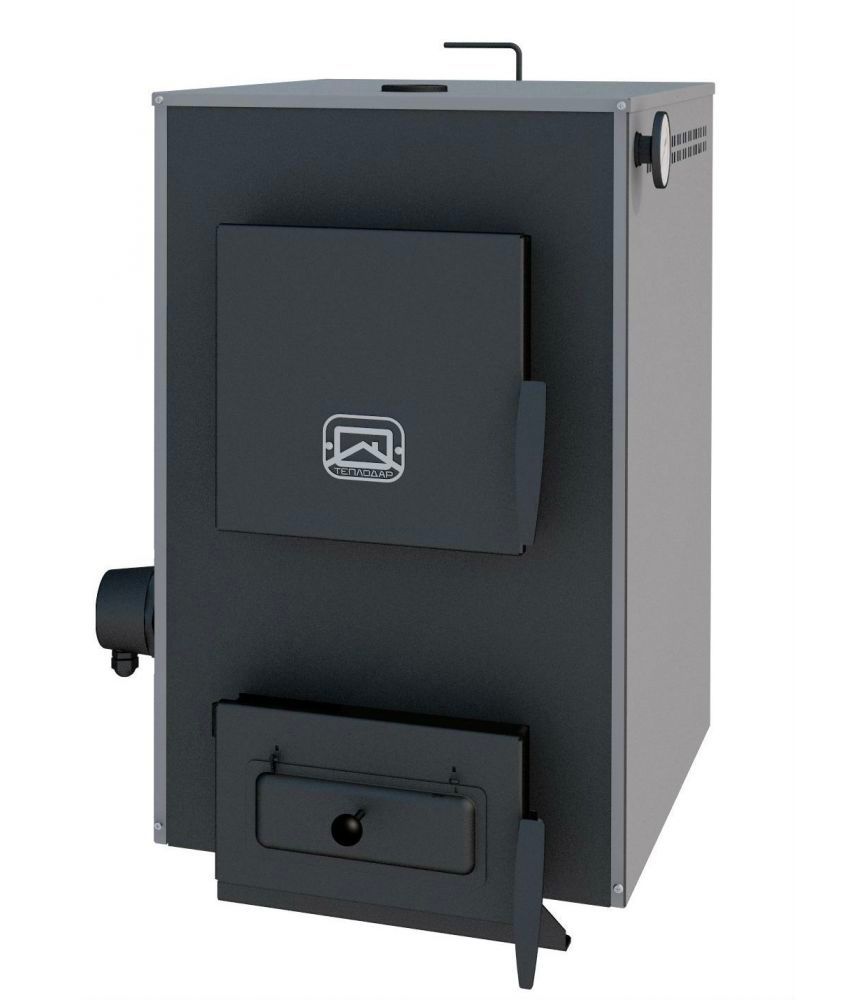

Теплодар Куппер Практик 14

Один из лучших твердотопливных котлов для отопления дома среди бюджетного сегмента. Простой, энергонезависимый одноконтурный котлоагрегат с механическим управлением.

Отличается предустановленным с завода блоком ТЭНов мощностью 6 кВт. Согласно отзывам владельцев их мощности достаточно, чтобы после прогорания последней закладки вечером удерживать дом площадью до 140-150 м2 теплым еще до утра. Длительность прогорания одной закладки дров в среднем 2 часа, угля – 5-6 часов. КПД – 80%. Также среди преимуществ владельцы часто отмечают удобные чугунные колосники, легкость очистки, конвекционные отверстия на корпусе, через которые обогревается и помещение, в котором находится котел.

Недостатки стандартные, присущие всем ТТ котлам в бюджетном ценовом сегменте: стальной теплообменник, небольшой объем топочной камеры, ее размеры позволяют использовать поленья длиной не более 40 см, что достаточно хорошо, но не дотягивает до оптимальных 50 см. Выпускается в версиях мощностью 8, 14 и 20 кВт.

Стоимость: 14 600-17 000 руб.

ZOTA Енисей 18

В целом отличный бюджетный котел российского производства, пользуется большой популярностью во всех регионах благодаря своей всеядности (можно сжигать дрова, уголь, угольные брикеты и даже антрацит) и глубокой топочной камере (вмещает поленья длиной до 55 см, в более мощных версиях – до 60 см). Также владельцы часто любят отмечать компактные размеры, приемлемое время горения: 2 часа на дровах и целых 6-7 часов на угле. Но на наш взгляд котел несколько переоценен, особенно, когда на рынке есть аналоги в виде Куппер Практик и др. ZOTA Енисей обладает отличными характеристиками, но к качеству и долговечности есть вопросы.

Во-первых, эффективность конструкции не лучшая, КПД всего 70% и большая часть тепловой энергии попросту улетает в дымоход. Во-вторых, к котлам Zota часто есть вопросы касаемо долговечности, сборка посредственная, краска вокруг дверцы обгорает уже в первый отопительный сезон. В-третьих, в базовом комплекте нет механического терморегулятора , его покупка – это еще дополнительные 1 500-2 000 рублей и заботы. Сверху имеется плита, но согласно практике, если не топить котел по максимуму, ее функциональность сомнительна. Также стоит отметить наличие гнезда для установки блока ТЭНов, но, опять же, в базовой комплектации сам блок ТЭНов не идет.

В итоге имеем, казалось бы, неплохую за свои деньги, но довольно компромиссную модель. Существенное преимущество, конечно, – глубина топочной камеры. Выпускается в версиях мощностью 12, 14, 18, 20, 23, 25 кВт.

Стоимость: 19 500-22 000 руб.

Bosch «Solid» 2000 B SFU 12

Простой и отличный по надежности немецкий одноконтурный котел со стальным теплообменником. Тем не менее, может сжигать как дрова, так и уголь, угольные брикеты, кокс. Отличается высоким КПД – до 84%. Оснащён встроенным прибором для контроля давления (не более 2 бар), термозащитой и завихрителями газов. Особенность котла также в вертикально загрузочной камере, дверца для загрузки топлива находится сверху. Из-за такой особенности даже при компактных размерах конструкция позволяет использовать длинные поленья.

Согласно отзывам владельцев, котел довольно требователен к качеству угля, в инструкции указаны минимальные параметры теплотворности 16 МДж/кг и влажности до 28%. В противном случае КПД будет ниже, а необходимость в очистке – более частой. Предъявляются особые требования и к температуре обратки – не ниже 65°C, хоть теплообменник и стальной. В остальном, пожалуй, это единственные недостатки, за многие годы эксплуатации практически все владельцы довольны качественным немецким исполнением.

Стоимость: 45 000-48 000 руб.

Protherm «Бобёр» 20 DLO

Словацкий чугунный одноконтурный котел – один из лучших и наиболее распространенных вариантов, если бюджет не ограничен 30 тысячами рублей. Отличается очень высоким как для ТТ котла прямого горения КПД – 90,2% (благодаря хорошему сплаву и двухходовой конструкции теплообменника). Предназначен для сжигания как дров, так и угля. Практически все владельцы отмечают добротное качество сборки, простоту и надежность конструкции, на практике модель действительно считается беспроблемной. Стоит отметить большой зольный ящик, очищать его приходится реже.

Помимо большого веса, пожалуй, единственным, но существенным недостатком является глубина топочной камеры, позволяющая использовать поленья длинной всего 30-32 см. Стоимость таких дров, если не распиливать их самостоятельно, больше. Из-за небольшой глубины топки из нее также может вылетать пепел при дозагрузке. Выпускается в версиях мощностью 19, 24, 32, 39, 49 кВт. Цены на него в 2020 году существенно подросли, но для котла с такими параметрами все еще приемлемы.

Kentatsu ELEGANT-03 17

Самый дешевый среди чугунных аналогов котел турецкого производства и сборки, спроектированный в Японии. Благодаря вполне эффективной конструкции и наличию слоя теплоизоляции, снижающей теплопотери через корпус, КПД котла 80%. Владельцы также часто отмечают практичные водоохлаждаемые колосники и компактные размеры.

Однако в отличие от предыдущей словацкой модели, качество сборки у Kentatsu вызывает множество вопросов, от банальной несостыковки и отделения теплоизоляции, иногда до подтеков в виду негерметичности. Стоит отметить, что в большинстве случаев котел все же беспроблемный. Еще одним существенным недостатком является небольшая по глубине и объему топочная камера, длительность горения угля в ней обычно не более 4 часов.

Сервисная структура в России развита слабо и на практике при каких-либо проблемах рассчитывать на помощь официальных представителей не приходится. В остальном это довольно заманчивое предложение за такую стоимость. Выпускается в версиях мощностью 17, 27, 34, 41 кВт.

Стоимость: 29 000-32 000 руб.

STROPUVA S20

Самая удачная и популярная модель длительного горения шахтного типа литовского производства. Прежде всего, предназначен для дров, но может сжигать и уголь. Отличается большим объемом топочной камеры (262л у версии мощностью 20 кВт) и длительностью горения: на дровах – от 20 до 40 часов, на угле – до 7 суток. Вполне реально поддерживать беспрерывную работу котла подходя единожды за сутки всего на 20-30 минут, да и золу на практике можно убирать раз в 4-5 суток, объем зольного ящика позволяет.  КПД – 85%.

Также владельцы часто отмечают удобную и компактную вертикальную компоновку, позволяющую вместить даже в небольшую котельную теплоаккумулятор, по качеству и надежности за более 10 лет практики эксплуатации вопросов не было. Теплообменник котла – чугунный, помещенный в стальной корпус.

Негативной особенностью является снижение мощности при малой загрузке или когда более 80% топлива прогорело. В остальном единственными недостатками являются огромный вес и слегка повышенные требования к качеству топлива (иначе образуется деготь и падает КПД). Также стоит помнить, что при чугунном теплообменнике, разница температур между подачей и обраткой в более, чем 50-55°C, создает неблагоприятные для чугуна условия и приводит к образованию конденсата. Выпускается в версиях мощностью 10, 12, 15, 20, 30, 40 кВт.

Стоимость: 85 000-110 000 руб.

НЕДЕЛЬКА КО-60

Альтернативная модель длительного горения от отечественного производителя с пиковой мощностью 60 кВт. Вся суть котла отображена в названии – длительность горения одной загрузки топлива до 7 дней. При объеме топки 160 л (15-16 ведер) более-менее качественный уголь действительно прогорает 6-7 суток, даже в морозы. При использовании самых бюджетных нетеплотворных сортов угля высокой зольности, время горения сокращается до 4-5 суток. Разумеется, помимо угля, котел можно топить и дровами. Теплообменник выполнен из толстой (5 мм) печной стали, такая толщина предполагает повышенную долговечность, что ощущается и в весе котла – целых 420 кг.

Несмотря на огромную теплопроизводительность, котел рационально использовать при отапливаемой площади не более 200-250 м2. При большей площади достигнуть длительности горения в 7 суток невозможно.

Единственным существенным недостатком является цена, которая в сравнение с более практичными и качественными зарубежными аналогами кажется просто завышенной. Также владельцы отмечают большие, не практичные габариты. Допустимое рабочее давление всего 1,5 бар, что никак не сказывается на выборе для использования в системе с естественной циркуляцией, но является проблемой для большинства систем закрытого типа с рабочим давлением 1,5-2 бар.

Стоимость: 121 000-130 000 руб.

Buderus Logano S171-22W

Пиролизный (газогенераторный) немецкий котел, который считается одним из наиболее технологичных в своей категории и практически эталонным по качеству и надежности. Это энергозависимый котел, оснащенный множеством электронных систем и механизмов: модулируемые вентилятор поддува и дымосос; контроллер, управляющий в том числе и циркуляционным насосом, поддерживающий удаленное управления со смартфона или ПК; возможность подключения внешних датчиков температуры. Теплообменник выполнен из крайне толстой (5 мм) печной стали, нижняя камера дожига дополнительно выложена шамотным кирпичом.

В целом впечатляет практичность и продуманность котла. Топочная камера вмещает поленья длиной до 58 см, конструкция и комплектный набор инструментов для чистки позволяют крайне легко обслуживать котел. Как пример продуманности можно привести специальные каналы над дверцей дозагрузки, которые при ее открытии уводят выходящий из топки дым в дымоход, дополнительно есть кнопка, активирующая дымосос, что полностью нивелирует вероятность попадания дыма в помещение.

Недостатки выделить довольно сложно, но они есть. Во-первых, котел предназначен лишь для сжигания дров, никакого угля. Во-вторых, он энергозависимый, при отключении электроэнергии понадобится генератор. В-третьих, стоимость таких технологий крайне высокая.

Стоимость: 179 000-210 000 руб.

Теплодар Куппер ОК 15

Наиболее известный отечественный комбинированный котел, работающий на угле, дровах, пеллетах, природном газе (при установке горелки). Отличается проверенной временем надежностью за невысокую стоимость, удачной конструкцией топки, легкостью ее очистки. Отдельно стоит отметить наличие блоков ТЭНов мощностью 6 кВт, с помощью которых можно еще долго подогревать теплоноситель при полном прогорании твердого топлива в ночное время. Также владельцы отмечают довольно приятный стильный дизайн, качество сборки.

Однако имеется и достаточное количество недостатков: маленькое загрузочное отверстие и сама топка (дрова до 35 см), стальной теплообменник, относительно небольшой КПД, высокое сажеобразование.

Стоимость: 19 900-21 200 руб.

Viadrus Hercules U22 D-4

Один из лучших комбинированных котлов «газ-дрова» для отопления частного дома, также и один из самых покупаемых. Чешская модель с чугунным теплообменником отличается удобством эксплуатации и известной долговечностью, обеспеченной хорошими сплавами и качеством сборки. Котел имеет довольно хороший КПД 80% , абсолютно всеяден, имеет оптимальный размер топки (помещаются дрова длинной 40-45 см), при этом также имеет компактные габариты и стильный внешний вид.

Согласно отзывам владельцев при сильно прикрытой задвижке тяги характерно обильное сажеобразование. Чугунная конструкция, в зависимости от вариации мощности, весит в среднем 250 кг, поэтому для установки необходим усиленный пол, а для транспортировки – как минимум 3 человека. Также относительным недостатком является цена чешской модели.

Стоимость: 63 000-67 500 руб.

Roda Brenner Classic BCR-04

Еще один практически эталонный чешский комбинированный котел с чугунным теплообменником и технологичной, эффективной и практичной конструкцией. Корпус отделен слоем теплоизоляции, что снижает теплопотери через модули котла, сохраняет корпус относительно холодным. Все также отличается чешской надежностью, практичностью при эксплуатации и очистке, хороший КПД.

Согласно опыту монтажа и отзывам владельцев каких-либо недостатков и неисправностей за более, чем 6 лет эксплуатации обнаружено не было. Можно отметить лишь все еще высокую для среднестатистического российского покупателя цену.

Стоимость: 53 000-55 000 руб.

ГЕФЕСТ ВПР КСТГВ-20

Недорогой и компактный двухконтурный комбинированный котел отечественного производства. Отличается хорошим КПД 80%, достигнутым благодаря отличной конструкции теплообменника. Первичный теплообменник стальной, однако вторичный (для ГВС) – из меди. Практически всегда в заводской комплектации идет газовая горелка типа «BRAY» с известной простой итальянской автоматикой SIT.

Обратите внимание, что максимально допустимое рабочее давление всего 1 бар. Стоит также отметить, что модель довольно редко встречается в продаже.

Стоимость: 23 500-26 400 руб.

Каракан 20 ТЭГВ

Еще одна отечественная двухконтурная модель. Имеет максимально простую конструкцию, не требователен к топливу, имеет большое загрузочное отверстие и топку, а также установленный с завода блок ТЭНов.

Однако теплообменник – стальной, КПД всего 75%, вес 101 кг, а максимально допустимое рабочее давление – 1 бар. Сервисных нареканий за более 5 лет эксплуатации не было.

Стоимость: 22 500-25 000 руб.

ТZOTA Енисей-12 (с конфоркой)

• Производитель ZOTA
• Артикул производителя EN 458114 0012
• Страна-производитель Россия

• Тепловая мощность 12 кВт
• КПД 70 %
• Вид топлива Дрова, Уголь
• Тип установки Напольный
• Диаметр дымохода 120 мм

Куппер ОВК-10

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.04.000.00
• Страна-производитель Россия

• Тепловая мощность 10 кВт
• Тип камеры сгорания Открытая
• КПД 75 %
• Вид топлива Дрова, Уголь, Электричество, Газ
• Количество контуров Одноконтурный

Лемакс Форвард 16

• Производитель Лемакс
• Гарантия 2,5 года
• Артикул производителя 27197
• Страна-производитель Россия

• Тепловая мощность 17 кВт
• КПД 75-80 %
• Вид топлива Дрова, Уголь
• Количество контуров Одноконтурный
• Тип установки Напольный

Куппер ОК-15

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.01.000.00
• Страна-производитель Россия

• Тепловая мощность 15 кВт
• Тип камеры сгорания Открытая
• КПД 78 %
• Вид топлива Дрова, Уголь, Электричество, Газ
• Количество контуров Одноконтурный

Куппер ОВК-18

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.02.000.00-01
• Страна-производитель Россия

• Тепловая мощность 18 кВт
• Тип камеры сгорания Открытая
• КПД 80 %
• Вид топлива Дрова, Уголь, Электричество, Газ
• Количество контуров Одноконтурный

Куппер ПРО-22 (2018)

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.41.000.00
• Страна-производитель Россия

• Тип камеры сгорания Открытая
• Тепловая мощность 22 кВт
• Вид топлива Дрова, Уголь, Электричество, Газ
• Количество контуров Одноконтурный
• Тип установки Напольный

Теплодар УЮТ-10

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.07.000.00
• Страна-производитель Россия

• Тепловая мощность 10 кВт
• Тип камеры сгорания Открытая
• КПД 72 %
• Вид топлива Дрова, Уголь
• Количество контуров Одноконтурный

Куппер КАРБО-18 (2018)

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.27.000.00
• Страна-производитель Россия

• Тип камеры сгорания Открытая
• Тепловая мощность 18 кВт
• Вид топлива Дрова, Уголь, Электричество
• Количество контуров Одноконтурный
• Тип установки Напольный

Куппер КАРБО-26

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.23.000.00
• Страна-производитель Россия

• Тип камеры сгорания Открытая
• Тепловая мощность 26 кВт
• Вид топлива Дрова, Уголь, Электричество
• Количество контуров Одноконтурный
• Тип установки Напольный

Rommer 16 кВт

• Производитель Rommer
• Артикул производителя RSB-1110-000016
• Страна-производитель Россия

• Тепловая мощность 16 кВт
• КПД 76 %
• Вид топлива Дрова, Уголь
• Тип установки Напольный
• Диаметр дымохода 120 мм

Stropuva S-8P

• Производитель Stropuva
• Гарантия 4 года
• Артикул производителя 980614
• Страна-производитель Россия

• Тепловая мощность 8 кВт
• Тип камеры сгорания Открытая
• Вид топлива Пеллеты
• Количество контуров Одноконтурный
• Тип установки Напольный

Куппер ЭКСПЕРТ-22

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.56.000.00
• Страна-производитель Россия

• Тип камеры сгорания Открытая
• Тепловая мощность 22 кВт
• Вид топлива Дрова, Уголь, Электричество, Газ
• Количество контуров Одноконтурный
• Тип установки Напольный

КУППЕР МЕГА-20

• Производитель Теплодар
• Гарантия 4 года
• Артикул производителя ОК.58.000.00
• Страна-производитель Россия

• Тепловая мощность 20 кВт
• Тип камеры сгорания Открытая
• Вид топлива Дрова, Уголь
• Количество контуров Одноконтурный
• Тип установки Напольный

Куппер ЭКСПЕРТ-15

• Производитель Теплодар
• Гарантия 3 года
• Артикул производителя ОК.45.000.00
• Страна-производитель Россия

• Тип камеры сгорания Открытая
• Тепловая мощность 15 кВт
• Вид топлива Дрова, Уголь, Электричество, Газ
• Количество контуров Одноконтурный
• Тип установки Напольный

Цены: итоговая таблица

Цены в таблице не являются предложением, а отражают соотношения стоимости на определенный момент.

Модель и производитель	Мощность, кВт	КПД, %	Габариты и вес	Стоимость, руб.
Каракан 16ТПЭВ 3 СТЭН, РФ	16	75%	780х455х750 мм, 120 кг.	25 000-27 000
Dragon Ta-15 Россия	15	88%	500х870х1246 мм, 195 кг.	53 500-62 000
Wirbel ЕСО СКB 20 Австрийский бренд, производство в РФ	20	—	515х983х1690 мм, 271 кг.	63 000-66 000
Траян Т-15-2КТ Россия	15	85%	500х790х930 мм, 230 кг.	47 000-58 000

Разнообразие моделей на рынке

Если сравнить с газовыми моделями, твердотопливные отопительные котлы практически не создаются для настенной установки. Большинство моделей рассчитаны на классическую напольную установку, что обусловлено весом и габаритами агрегатов. Многие оснащены чугунными теплообменниками, которые считаются более надежными и долговечными, чем медные или стальные.

Устройствам этого типа свойственна открытая камера сгорания, в которой необходимый для поддержания горения воздух берется из помещения, внутри которого размещена отопительная техника. Модификации с принудительной системой газообмена (закрытая камера сгорания) используются гораздо реже, а цена котлов твердотопливных этого типа высокая.

Как подбирается газовая горелка для твердотопливного котла

Универсальные газовые горелки для твердотопливных котлов, не относящиеся к заводским комплектующим конкретных моделей, подходят ко всем котлам, поскольку имеют довольно простое винтовое крепление. Исключением являются горелки, разработанные для конкретного модельного ряда. Обычно это горелки того же производителя, что и котел. В их названии или характеристиках указывается, например, «…для котлов Теплодар».

Критерии выбора

Несмотря на большой ассортимент изготавливаемых моделей, подобрать для своего дома котел с контуром ГВС нетрудно. Необходимо учитывать несколько основных особенностей, которые связаны с работой и конфигурацией оборудования:

1. Наличие установленного ТЭНа — дополнительного обогревательного устройства в качестве запасного источника тепла. После сгорания топлива тепловой носитель со временем охлаждается. На обратку монтируется специальный датчик, фиксирующий изменения, он подключен к ТЭНу. После охлаждения жидкости ниже заданной температуры автоматически срабатывает включение ТЭНа, и поддерживается требуемый температурный показатель нагрева воды. Когда заново растапливается котел, нагревательный элемент автоматически выключается.
2. Вид теплообменника. Предлагается чугунное и стальное оборудование. Последний вариант дешевле примерно в два раза, имеет незначительную массу и хорошую стойкость к разнице температур на подающем и обратном контуре теплоносителя. К минусам относится относительно небольшое время эксплуатации, не более 20 лет. Минимальное время работы чугунного оборудования составляет 50 лет. Чугунные модели характеризуются высокими теплотехническими показателями, в отличие от стальных устройств.

Кроме вышеописанных характеристик, во время выбора котла нужно сделать расчет мощности, а также выбрать модель с учетом стоимости и компании-изготовителя.

Рекомендации по выбору

Выбор должен основываться на доступности топлива, а также на практических и эстетических соображениях. К первым можно отнести необходимость горячего водоснабжения и обогрева определенной площади, наличие помещений для хранения топлива надлежащего качества, то есть все критически необходимые параметры. Ко вторым — необязательные, но увеличивающие комфортность использования.

Определите:

• какие виды топлива доступны;
• периодичность использования котла;
• какое количество контуров необходимо;
• какая площадь будет отапливаться;
• как часто возможна загрузка топки;
• какое количество топлива одновременно вмещает хранилище;
• ценовой диапазон возможностей (как приобретения, так и монтажа).

Определение этих параметров поможет сформировать довольно узкий запрос, в рамках которого можно будет ввести дополнительные требования.

Например, такие как:

• наличие автоматики;
• модуля GSM-оповещения;
• системы аварийного отключения;
• защита от перегрева;
• защита от замерзания.

После того как круг очерчен, изучите советы специалистов и отклики покупателей выбранных моделей. Кто лучше недовольного покупателя выдаст всю правду.

Обязательно обратите внимание на условия гарантийного и сервисного обслуживания, а также доступность наиболее востребованных запасных частей.

Тяга и потребление энергии

Твердотопливные котлы можно поделить на два вида:

• энергонезависимые с естественной тягой. Обходятся без специальных насосов, поэтому электроэнергию не потребляют. В подобном исполнении функционируют классические котлы и некоторые котлы длительного горения. Хорошо подходят для районов, где часто случаются перебои с электроснабжением, могут использоваться в качестве резервного источника тепла;
• энергозависимые с дополнительной тягой. Конструкция предусматривает наличие вентилятора, который помогает воздуху поступать в камеру сгорания. В таком исполнении выпускается большинство котлов длительного сгорания, пеллетные и пиролизные котлы. Благодаря панели управления можно производить некоторые настройки.



Количество контуров

Одноконтурные котлы отвечают только за систему отопления. Есть еще и двухконтурные котлы, которые позволяют обеспечивать систему горячего водоснабжения частного дома. Это очень удобно, но при расчете необходимой мощности стоит обязательно учитывать данную особенность. Кроме того, есть котлы, оснащенные варочной конфоркой.

Обратите внимание на тот факт, что твердотопливные котлы устанавливаются на пол — моделей с настенным креплением не существует.

КПД

Коэффициент полезного действия показывает эффективность сжигания твердого топлива, соответственно, чем он выше, тем меньше топлива потребуется сжечь, чтобы аккумулировать нужное количество тепла. Разумеется, для обеспечения заявленного производителем КПД необходимо в соответствии с нормами и требованиями организовать дымоход, настроить котел, проконтролировать качество топлива, а также своевременно обслуживать котел. Тем не менее, достигнуть паспортных показателей вполне реально даже с не самым идеальным по теплотворности топливом.

В целом, на показатель КПД стоит обращать внимание определившись с параметрами, описанными ранее, выбирая между конкретными моделями. Мы рекомендуем отталкиваться от значений 75% и выше для классических твердотопливных котлов и 82-85% и более для котлоагрегатов длительного горения. Показатели ниже этих пределов в 2020 году говорят о техническом несовершенстве конструкции и большом напрасном расходе тепловой энергии.

Выбираем котел для дома

Выбор котла, работающего на твердом топливе – дело ответственное, особенно если предполагается покупка дорогостоящего агрегата. Однако если знать все тонкости работы и характеристики установок, то выбрать устройство будет достаточно просто.

Возможно, Вас заинтересует информация-устройство двухконтурного газового котла

Шаг 1. Для начала необходимо определиться, каким топливом будет удобнее всего пользоваться. Здесь следует обратить внимание на цены. В одних регионах дешевле покупать уголь, в других – дерево.

Выбор твердого топлива

Шаг 2. Важно решить, нужен ли котел, умеющий подогревать воду для бытовых нужд, или он будет работать только на отопление. Если горячая вода нужна в больших объемах, то целесообразно покупать котел-одноконтурник, а в дополнение к нему брать бойлер. Если же вода нужда в относительно небольших объемах, то имеет смысл купить двухконтурный агрегат.

Шаг 3. Правильно выбрать мощность котла – тоже дело непростое, так как при ее избытке будет жалко потраченных на более мощную установку средств, в то время как при недостатке в доме будет слишком холодно, а оборудование будет затрачивать все свои ресурсы, чтобы согреть помещение.

Совет! Выбрать мощность котла можно, исходя из тепловых потерь дома. Их определить легко: берется общая площадь дома, умножается на высоту потолков, а полученный показатель еще раз умножается, но на коэффициент 0,041. Результат и будет равен необходимой мощности котла (+- 10%).

Таблица расчета мощности котла

Шаг 4. Теперь следует выбрать материал, из которого должен быть изготовлен теплообменник – чугун или сталь. В целях экономии можно купить стальную установку.

Чугунный теплообменник

Шаг 5. Немаловажный фактор при выборе агрегата – простота обслуживания. Не стоит брать сложный в уходе и эксплуатации котел, особенно если времени с ним возиться не так уж и много. То же касается и длительности работы установки без дополнительного подкладывания топлива.

Шаг 6. Выбирать стоит установку с максимальным КПД – чем этот показатель выше, тем эффективнее работает агрегат, а значит, тем он экономнее.

С чего начать?

Сначала стоит определиться, твердотопливный котел будет основным или все-таки резервным источником отопления. Если он будет дополнять другие варианты, необходимо подбирать модель согласованной, чтобы все оборудование сочеталось, обеспечивая гармоничное функционирование всей системы. При этом нужно учитывать, что есть бытовые, а есть и промышленные модели для отопления помещений.

Модели твердотопливных котлов

Примечание: Если будет использоваться несколько твердотопливных приборов, может возникнуть сложность с разностью температурных графиков, поэтому параллельно использовать такое оборудование не рекомендуется. Проблему можно решить, если использовать расширительный бак.

Еще один важный параметр, который должен быть учтен при выборе, – мощность агрегата. Для определения этого показателя следует учесть площадь частного дома, уровень теплоизоляции комнат, которые будут отапливаться твердотопливным котлом. Если самостоятельно определить этот параметр не удается, лучше обратиться к специалисту. Это сделает расчеты правильно, подскажет оптимальные варианты.

Выбирая твердотопливный котел для отопления дома, многие забывают о дымоходе. При недостаточной тяге рекомендуется применять оборудование с дополнительной вентиляционной системой.

Объем камеры сгорания

Чем больше объем камеры сгорания, тем больше топлива можно будет загрузить, и тем реже бегать к топке и подкидывать новую порцию. В характеристиках к котлу принято указывать и такой показатель, как соотношение объема загрузки топлива к мощности котла, измеряется в л/кВт. Так как стальной котел при той же мощности, что и чугунный, будет иметь несколько более компактные параметры, для него это соотношение составляет 1,6-2,6 л/кВт. Для чугунных котлов – 1,1-1,4 л/кВт. Чем выше этот показатель, тем реже придется бегать к котлу.

У котлов с верхней загрузкой топлива полезный объем больше, да и топливо в этом случае распределяется более равномерно. При передней загрузке, особенно если речь идет о чугунном многосекционном теплообменнике, для равномерного распределения топлива необходимо будет приложить некоторые усилия.

ТТ котлы на пеллетах

Пеллетный котел сможет обеспечить уровень комфорта при топке. Несравнимый с остальными видами теплогенераторов.

Хотите получить фактически автоматизированный агрегат для отопления вашего дома – покупайте и ставьте пеллетный котел!

Загрузки пеллетника хватает в зависимости от объема бункера и мощности на 3-10 дней. А если у вас установлена модель, которая может забирать топливо из стационарного хранилища или биг-бага, то вы можете не подходить к котлу для загрузки топлива вообще.

Естественно, потребуется ревизия и чистка зольника – 1 раз в 1-2 недели (опять же зависит от модели котла и емкости зольника, а также от типа используемой горелки).

Как рассчитать мощность

Мощность котла измеряется в киловаттах, обычно 1 кВт достаточно для обогрева 10 м² площади дома. Если помещения не утеплены либо расположены в суровых климатических зонах, запас должен составлять 20—30 % от минимального.

Необходимо отметить, что не стоит приобретать котел с большим запасом, так как постоянно малая загрузка может привести к его выходу из строя. В основном это относится к зарубежным моделям, оснащенным автоматикой.

Если высота потолков в доме более 2,7 метров, необходимы дополнительные расчеты. Делается это довольно просто: вычислите коэффициент разницы между минимальным потолком и реальным, и умножьте его на мощность, исходя из площади помещения.

Например, если потолок 3,0 м, а площадь помещения 100 м²: 3 м / 2,7 м * 10 кВт = 11 кВт.

Также необходимо учитывать климатические особенности.

Коэффициенты климатических зон:

• 1,5—2 для северных районов;
• 1,0—1,2 для средней полосы;
• 0,7—0,9 для южных районов.

При наличии второго контура, добавляется 20—25 %, а также необходимо добавить запас на пиковые холодные температуры — 10 %.

Правила расчета мощности

Расчет традиционного одноконтурного оборудования производится по формуле 1 кВт = 10 м². Вычисления позволяют подобрать примерное значение мощности и могут использоваться для комнат с высотой не больше 2,8 м. Котел с контуром для ГВС должен рассчитываться с учетом затрат на нагрев воды.

Для дома площадью 150 м² расчет производится так:

1. Только для отопительной системы требуется котел мощностью 15 кВт.
2. Для обогрева ГВС требуется дополнительная мощность, которая равняется 50% от общего КПД котла.
3. Для дома на 150 м² необходим котел мощностью 22−25 кВт. Округление в показателях производят в бо́льшую сторону. Если у компании-изготовителя нет 22 кВт котлов, то нужно выбрать устройство на 25 кВт.
4. Установленный ТЭН не применяется в качестве главного источника отопления и используется лишь для периодической эксплуатации.

Точные подсчеты с учетом вероятных тепловых потерь производят с помощью специального калькулятора.

Минимально необходимая мощность

Несмотря на важность, мы оставили этот критерий на самый последок, поскольку современные модели твердотопливных котлов имеют множество вариаций мощности. Это позволяет сначала определиться с моделью, а затем подобрать подходящую мощность.

Для всех твердотопливных котлов достаточно обобщенных расчетов минимально необходимой тепловой мощности. Поэтому на практике используется норма: для обогрева стандартного слабо- или среднеутепленного дома с кладкой в 2 кирпича и высотой потолков 2,7-3 м достаточно 1 кВт мощности на каждые 10 м2 отапливаемой площади. Также мы рекомендуем закладывать + 20-25% запаса на непредвиденные морозы и особенности дома. Если планируется установка теплоаккумулятора или двухконтурная модель, в расчет необходимо заложить дополнительные 20-30% запаса.

Например, для вышеописанного дома в климатической зоне Подмосковья площадью 150 м2 минимально необходимая мощность котла – (150/10) * 1,2 = 18 кВт, если планируется подключение теплоаккумулятора – 18 * 1,25 = 22,5 кВт. Округлять показатель необходимо всегда в большую сторону.

Инструкция по установке и эксплуатации

Учитывая большой вес оборудования, по него создается прочное основание, имеющее несгораемое покрытие. Если планируется установка прибора у стены, поверхность покрывается огнеупорными материалами. Понизу используется кровельная сталь, которую накладывают на асбест, толщиной не менее 30 мм. Ровность установки проверяется строительным уровнем. Если потребуется, под ножки подкладываются твердые материалы, предпочтительно негорючие. Оборудование подключают к дымоходам, а также отопительной системе.

В процессе эксплуатации требуется регулярная чистка дымохода. Необходимо помнить, что эффективность работы устройства способны обеспечить дрова, максимальная влажность которых находится в пределах 20%. Бесперебойную работу отопления, а также горячего водоснабжения обеспечит автоматизация процесса. При отсутствии одного топлива, в работу автоматически вводится другой.

Видео обзоры различных схем

Монтаж

Это не газовое оборудование, поэтому его можно устанавливать своими руками. Правда, есть несколько важных предупреждений от специалистов:

1. Котел необходимо устанавливать на расстоянии не меньше полуметра от ближайших стенок. Дело в том, что этот нагревательный прибор, даже если в его конструкции есть водяная рубашка, очень сильно нагревается. И если стены дома возведены из горючих материалов, необходимо их дополнительно обшить защитой. К примеру, асбестовым листом, кирпичом или металлическим листом из оцинкованной стали, под которым все равно придется проложить асбест.
2. Любой, даже самый маломощный котел из этой категории, имеет значительную массу. Поэтому нужно позаботиться об остове, на котором он будет размещаться. Остов должен быть прочным, негорючим и надежным. Имейте в виду, что масса котла увеличится за счет веса закладки. Поэтому оптимальный вариант — это отдельно стоящий фундамент, сооруженный по всем строительным канонам с укладкой щебеночной подушки и армирующего каркаса из металлической арматуры. Кстати, специалисты советуют заливать фундамент высотой не менее полуметра.

Используемое топливо

К преимуществам отопительного оборудования длительного горения относят возможность использования различных типов горючего, что позволяет его владельцу выбрать самый экономичный вид. Для загрузки в КДГ подойдут такие разновидности твердого топлива:

• дрова или уголь;
• природный торф и искусственные пеллеты;
• обычные или прессованные опилки.

Размеры закладываемых в камеру горючих заготовок могут быть разными, что упрощает порядок их хранения в пределах помещения котельной.

Возможность использовать самые разные типы твердого топлива еще раз подтверждает универсальность автоматических котлов, эксплуатировать которые допускается и в бытовых условиях.

Видео. Как правильно устанавливать котел длительного горения в доме

Обвязка котла

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Важно! Какую бы модель ТТ котла вы ни выбрали, с ним в комплекте не идет циркуляционный насос и расширительный бачок. Все это, в зависимости о выбранной системе подключения, нужно приобретать и устанавливать самостоятельно.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

• Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.



• Эффективность системы зависит от герметичности всех соединений.
• Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.
2. Берем уголок и аккуратно накручиваем сверху.



3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.



4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Подсоединение к дымовой трубе

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Если же вы с нуля обустраиваете систему отопления в доме и дымоход, то выберите способ конструкции: через крышу или через стену.

В идеале использовать двухконтурные трубы для монтажа дымохода (типа сэндвич).

1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.



   Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.



Внимание! Нужно обработать стыки соединения всех частей дымохода между собой герметиком. Это поможет избежать утечки дыма

1. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Нюансы эксплуатации

Обязательно изучите сопутствующую документацию. На эффективность и работоспособность оборудования может влиять ряд факторов, которые на первый взгляд кажутся малозначительными.

Стоит отметить, что большинство производителей строго рекомендует проводить монтаж силами специалистов, т. к. в ряде случаев отступление от этого требования может привести к потере гарантийных обязательств, а в худшем случае — к серьезным поломкам и авариям.

После монтажа регулярно осматривайте периметр обвязки на предмет протеканий.

Зачастую оборудование чувствительно к качеству топлива. Наиболее неприхотливыми являются чугунные котлы, а стальные при использовании высокотемпературных видов топлива могут прогорать. Поэтому важно следовать рекомендациям производителя и при выборе топлива.

Любой котел, даже оборудованный разного рода системами самоочистки, требует регулярного ухода и очищения как от золы, так и от копоти.

Как увеличить производительность

Экономическая и фактическая эффективность котла зависит не только от его начальных характеристик.

Для улучшения показателей примите следующие меры:

1. Используйте качественное и сухое топливо. Влажные дрова заберут часть энергии на высушивание, а бытовой мусор приведет к загрязнению теплообменника и дымохода.
2. Регулярно уделяйте время чистке.
3. Обеспечьте стабильный приток воздуха в помещение, где расположен котел: огня без кислорода не бывает.
4. Уменьшите теплопотери отапливаемых помещений. Особенно хорошо определить проблемные места можно с помощью тепловизора.
5. Установите вспомогательное оборудование: например, теплоаккумулятор.

Дополнительное оборудование и его монтаж приводят к увеличению затрат, потребуется не только буферная емкость, но и циркуляционный насос, однако оно того стоит. Теплоемкость воды довольно высока: 1 литр воды, остыв на 1 градус, может нагреть 1 м³ воздуха на 4 градуса.

Принцип работы аккумулятора достаточно прост: насос отбирает из бака холодную воду, прогоняет ее через теплообменник котла и возвращает назад. Так происходит до тех пор, пока вся вода не нагреется. После того как все топливо прогорело, бак полностью заполнен горячей водой. Тепловая изоляция бака позволяет сохранить воду горячей от нескольких часов до суток, поэтому полученное тепло можно использовать в течение довольно длительного периода времени.
