Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Установка бойлера в отопительную систему: описание конструкции, специфики монтажа и эксплуатации

Практически в каждом доме или квартире установлен бойлер для горячего водоснабжения. И рано или поздно возникает резонный вопрос — можно ли использовать его для отопления? Для его решения необходимо знать специфику работы и эксплуатации этого устройства. Проанализируем – в каких случаях используют Бойлер в системе отопления частного дома: схемы, расчеты, подключение.

Бойлер как источник нагрева воды

Классический бойлер представляет собой герметичную емкость, внутри которой располагается электрический нагревающий элемент. Для подключения к водопроводной системе в конструкции предусмотрено 2 парубка. Может ли применяться подобный бойлер в системе отопления частного дома?

Увы, но он не обладает должными характеристиками, необходимыми для организации автономного теплоснабжения. Для нормальной работы бойлер для отопления частного дома должен иметь очень высокую мощность. В среднем на 10 м² жилой площади понадобится 1 кВт тепловой энергии. Т.е. для теплоснабжения дома в 100 м² потребуется модель бойлера с минимальным значением мощности 10 кВт. Производители попросту не выпускают такие модели.

Если же использовать бойлер для отопления дачи с небольшой площадью – можно столкнуться со следующим проблемами:

• Высокий показатель инертности. В среднем бак на 100 л. при мощности ТЭНа 2 кВт будет нагреваться до температуры +75°С 1,5-2 часа. При этом циркуляция будет невозможна, так как она только увеличит время нагрева;
• Большой объем бака. По идее он дает возможность использовать бойлер на отопление и ГВС. Однако постоянный забор воды и пополнение системы извне приведет к неравномерному нагреву теплоносителя;
• Большой расход электроэнергии. До того, как сделать отопление от бойлера необходимо рассчитать его мощность. При этом нужно учитывать, что использование его в ГВС приведет к постоянно включенным нагревательным элементам. Таким образом повысятся затраты на электроэнергию.

Так почему же в сети все чаще встречаются схемы, в которых осуществляется отопление с помощью бойлера? Ведь намного рациональнее использовать для этого электрокотел. Все дело в неправильной терминологии. В водяном отоплении возможна установка так называемых баков косвенного нагрева, которые конструктивно схожи с бойлерами. Во избежание дальнейшей путаницы будем их так же называть бойлерами.

Если появилось желание установить классический бойлер как основной нагревательный элемент – возможны проблемы с гарантией от производителя. Это связано с нарушением эксплуатации устройства.

Накопительный бак как альтернатива традиционному бойлеру

Конструкция бака косвенного нагрева

Накопительный бак конструктивно практически полностью схож с классическим бойлером. Разница заключается во внутреннем трубопроводе, который подключается к системе отопления. В этом случае необходимо решить вопрос — а для чего нужен бойлер в системе отопления?

Правильно организованное отопление через бойлер предполагает, что этот элемент будет выполнять функцию теплового аккумулятора. Вода, которая находится в емкости, получает тепловую энергию через внутренний змеевик, подключенный к отопительной системе. После отключения котла будет происходить обратный процесс – повышение температуры теплоносителя от воды в бойлере.

Кроме этого, после того как было выполнено корректное подключение бойлера к системе отопления, он сможет выполнять такие функции:

• Организация горячего водоснабжения. Так как жидкость из емкости не контактирует с теплоносителем – ее можно применять в хозяйстве. Но для этого необходимо сделать правильный расчет мощности бойлера для отопления дома, чтобы это не сказалось на параметрах теплоснабжения;
• Подогрев воды с помощью встроенного ТЭНа. Таким образом можно поддерживать уровень нагрева теплоносителя даже при неактивном котле. Это можно сделать только приобретя электрический бойлер для отопления .

Важно изначально определиться с назначением накопительного бака – будет он предназначен для ГВС, работать в качестве теплового аккумулятора или совмещать эти функции. Исходя из принятого решения, выполняется расчет оптимального объема и выбирается схема отопления от бойлера.

Накопительную емкость можно изготовить самостоятельно. Для уменьшения тепловых потерь необходимо сделать теплоизоляцию корпуса.

Расчет объема накопительного бака и мощности ТЭНа

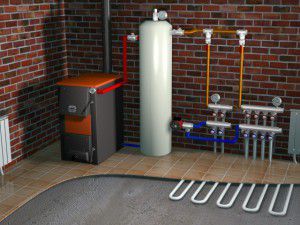

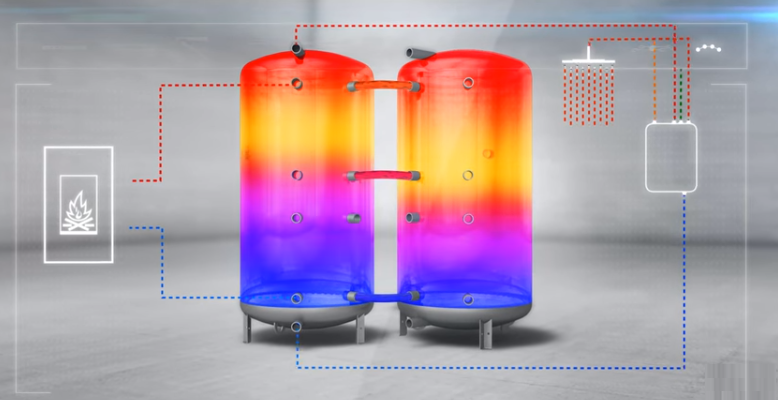

Области применения теплового аккумулятора

На первом этапе необходим расчет мощности бойлера для отопления дома. Существует несколько способов решения этой задачи. Самый оптимальный из них – ознакомиться с рекомендациями от производителя конкретной модели бака.

Необходимо учитывать, что схема отопления от бойлера напрямую зависит от мощности всей системы. Поэтому за первоначальный параметр принимается эта величина. Предположим, что она составляет 1 кВ/ч. После установки бойлера в системе отопления частного дома он должен поддерживать оптимальный уровень нагрева воды еще 5 часов. При этом тепловой режим системы составляет 75/50 (низкотемпературный). В таком случае оптимальный объем бойлера на отопление и ГВС вычисляется по следующей формуле:

Получившийся объем можно уменьшить, если приобрести модель бойлера для отопления дачи с ТЭНом. Тогда при расчете нужно учитывать удельную мощность этого прибора. В среднем для обеспечения полноценной работы отопления при выключенном котле и средней норме расхода ГВС (10 л/час) необходимо приобрести модель объемом около 400-450 л.

Для полного расчета мощности бойлера для отопления дома необходимо учитывать все факторы – тепловые потери в здании, месторасположение емкости в системе и т.д.

Монтаж и эксплуатация бойлера отопления

После выполнения всех необходимых вычислений мощности бойлера и его объема можно приступать к интеграции устройства в отопительную систему. Важной задачей является определение места установки. Определившись с назначением бойлера в системе отопления нужно ознакомиться с инструкцией по его монтажу. Оптимальным вариантом будет установка в непосредственной близости от котла. В этом случае передача тепловой энергии от теплоносителя воде является наиболее эффективной.

Но при этом можно столкнуться со следующими трудностями организации отопления с помощью бойлера:

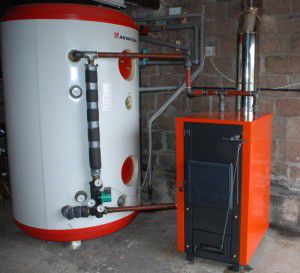

• Подвод системы ГВС. В системе отопления с твердотопливным котлом бойлер удобнее всего разместить непосредственно в котельной. Но тогда для подачи нагретой воды в помещения понадобиться отдельный насос и устройства управления к нему;
• Большой объем емкости. если планируется отопление через бойлер для значительных жилых площадей. Возникает проблема с размещением отопительного элемента;
• Подвод электросети для обеспечения работы ТЭНа. Для нормального функционирования бойлера для отопления частного дома также рекомендуется установить автономный источник электроэнергии.

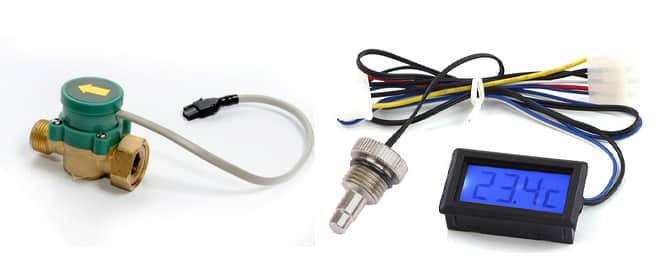

Контроль температуры воды в отоплении через бойлер осуществляется с помощью установленного термометра. Он не входит в стандартную комплектацию и поэтому необходимо приобрести этот прибор отдельно.

Установка накопительного бака отопления

Для монтажа теплового аккумулятора необходимо заранее подготовить ровную площадку. Следует учитывать его большой вес – в случае надобности делается отдельный фундамент или усиливаются полы.

Оптимальный вариант монтажа – на отдельную платформу. Так можно избежать контакта корпуса с бетонной поверхностью, что снизит тепловые потери в электрическом бойлере для отопления. Практически все производители делают емкость на специальных ножках. В случае их отсутствия на пол рекомендуется установить утеплитель.

Порядок подключения бойлера к системе отопления заключается в выполнении таких действий:

1. После установки емкости нужно проверить ее положение относительно горизонта. Не допускаются отклонения.
2. Выполнить подключение к отоплению. Важно, чтобы диаметр патрубков был равный. В противном случае после подключения бойлера к системе отопления появится избыточное гидравлическое сопротивление.
3. Если монтаж выполняется в неотапливаемом помещении – корпус бойлера утепляется.

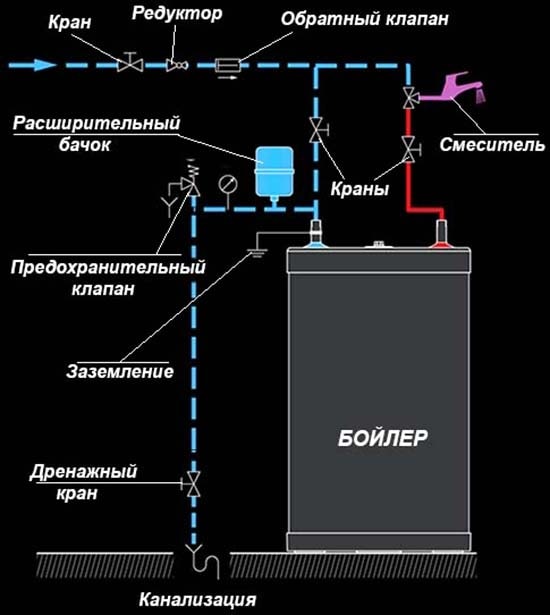

4. Выполняется подключение к горячему водоснабжению, чтобы бойлер работал не только для отопления, но и ГВС.

По завершении этой работы нужно проверить герметичность всех подключений и запустить отопительную систему. В течение 2-3 недель рекомендуется делать замеры температуры воды в емкости и теплоносителя в трубах после отключения котла. Так можно определить фактическое время поддержания нужного уровня нагрева в схеме отопления от бойлера.

Для того чтобы сделать полноценное отопление от бойлера не рекомендуется использовать антифриз. Он характеризуется относительно низкой теплоемкостью, что скажется на передаче тепла воде и обратно теплоносителю.

Условия правильной эксплуатации бойлера

Облуживание накопительного бака практически ничем не отличается от проведения необходимых процедур для поддержания работоспособности любого электрического котла с ТЭНами. И в этом случае для того, чтобы бойлер нормально работал в системе отопления частного дома — требуется следовать рекомендациям производителя.

Это можно обеспечить еще до того как делается теплоснабжение от бойлера. Лучше всего приобретать модели с так называемым «сухим ТЭНом». На нем образование накипи происходит гораздо медленнее. Также следует предварительно фильтровать воду перед подачей в накопительный бак.

Кроме этих процедур необходимо делать следующие:

• Один раз в месяц проверять целостность теплоизоляции конструкции;
• Контролировать продолжительность поддержания температуры теплоносителя во время режима работы теплоснабжения через бойлер. Разница между расчетными и фактическими показателями не должна превышать 15%;
• Контроль герметичности соединений. Перед каждым отопительным сезоном рекомендуется заменять прокладки. Так можно добиться более надежного отопления частного дома с помощью бойлера.

Блок управления некоторых моделей чувствителен к перепадам напряжения. Во избежание поломок этого дорогого устройства следует подключать стабилизатор для бойлера в отопительной системе.

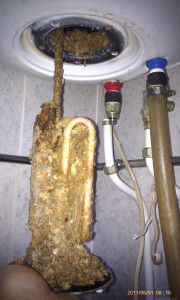

Для очистки ТЭНа от накипи следует выполнить его демонтаж. Но перед этим нужно узнать у продавца – сохраниться ли заводская гарантия.

Подбор бойлера для отопительной системы

Как мы отмечали выше, некоторые компании выпускают модели электроводонагревателей, ориентированные на интеграцию с системой обогрева дома или квартиры. Такие отопительные бойлеры имеют несколько отличий от приборов для нагрева воды – и поэтому, проектируя отопление на основе бойлера, нужно выбирать максимально подходящую модель.

В чем же заключаются эти отличия:

• Первое отличие – это размещение входов и выходов для воды на корпусе водонагревателя. В нашем случае вход для холодной воды должен быть расположен снизу, а выход – в верхней части бака.
  При таком расположении труб горячая вода будет с максимальной эффективностью поступать в выводную трубу, а значит – помещение будет прогреваться значительно быстрее.
• Отличие второе – диаметр бытовых отверстий. Бытовые модели снабжаются выводными патрубками с диаметром в полдюйма или в ¾.
  Для подключения к трубам этого явно недостаточно, потому отопительные модели электробойлеров выпускают с входами и выходами не менее 2 дюймов в диаметре. Если у выбранной вами модели именно такие патрубки – можно смело останавливать выбор на этом аппарате.
• Что касается объема бака, то здесь все довольно просто: чем он больше, тем лучше. Водонагреватель с маленьким баком для обогрева помещения практически неприменим, поскольку он не только будет постоянно работать под очень высокой нагрузкой, но и не обеспечит поддержание должной температуры теплоносителя.
• Мощность нагревательного элемента также важна, и опять же – чем она больше, тем лучше. Как правило, специалисты советуют приобретать устройство, мощность которого составляет не менее 1 кВт на 10 м 2 отапливаемого помещения.
  Именно из этих соображений большинство бытовых бойлеров для обогрева просто не подходит!

Вывод из этого всего, можно сделать однозначный: какой бы привлекательной ни была цена бытовых нагревателей, для качественного отопления дома нужно подбирать агрегат высокой мощности, специально предназначенный для этой цели.

Можно ли использовать водонагреватель вместо котла

Водонагреватель можно использовать в качестве накопительной ёмкости, такого себе буфера для отбора тепла и его последующей отдачи в систему отопления. Здесь явный плюс заключается в том, что даже при выключенном котле отопления, тепло все равно будет поступать в радиаторы и конвекторы. Его отбор уже будет происходить не с теплообменника, а с водонагревателя.

Полностью же заменить котел водонагревателем, теоретически можно, если установить более мощный ТЭН. Если же использовать стандартный ТЭН, то его мощности явно не хватит для отопления нужной квадратуры дома.

Разве что в межсезонье, и когда нужно чтобы радиаторы и трубы отопления не перемёрзли, такой способ использования водонагревателя, имеет место быть.

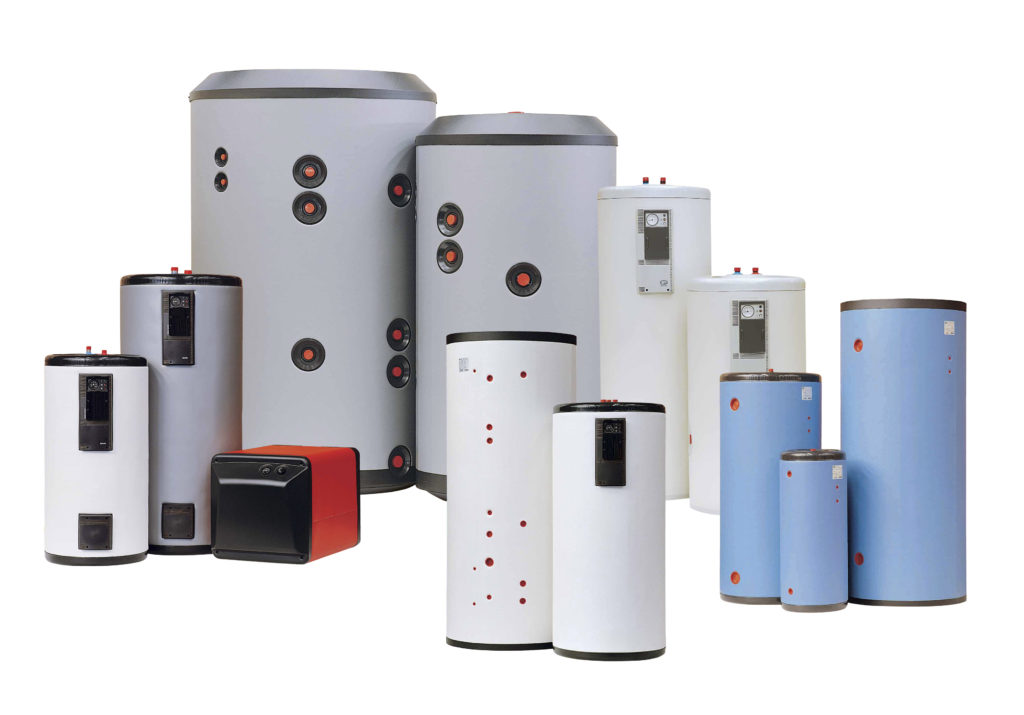

Какой вид бойлера подойдет для подачи отопления

Самое главное – правильно выбрать водонагреватель, чтобы потом не жалеть о своем решении. Самыми лучшими и подходящими устройствами считаются те бойлеры, которые оборудованы под выполнение сразу двух функций. Популярные модели, которые совмещают в себе функцию бойлера и отопительной системы:

• GORENJE;
• ARISTON;
• ELECTROLUX.

Выбрав данные устройства, можно будет не думать о рисках и последствиях их работы. Такие бойлеры более надежные по следующим причинам:

• они обеспечивают максимальную подачу воды в трубы из-за своего строения;
• большой корпус помогает нагревать большее количество воды;
• диаметры входов и выходов не превышают двух дюймов, что делает водонагрев эффективнее.

Также нужно обращать внимание на степень мощности водонагревателя. Ее должно хватать как на прогрев обычной воды, так и на подачу ее в трубы отопления.

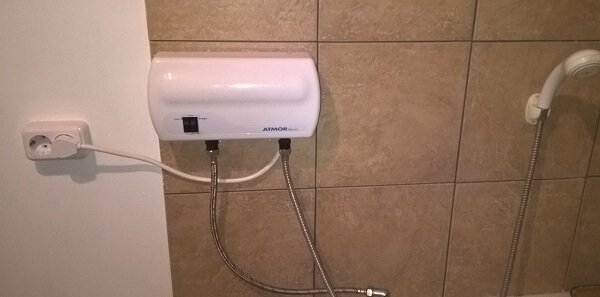

Проточный водонагреватель

Бытовые проточные электрические водонагреватели для отопления частных домов технически подходят, но из-за недостатков (расход, не рассчитаны к продолжительным нагрузкам) используются крайне редко, как правило, не рассматриваются.

Достоинства:

• нет паузы для первичного нагрева, теплоноситель поступает сразу;
• компактность, что позволит разместить где угодно, упростит установку, монтаж/демонтаж.

Недостатки:

• экономность спорная, большая мощность, значительные расходы электроэнергии. Для результата потребуется от 8 – 10 кВт;
• включается от выставленной скорости протока, регулировка будет производиться настройкой циркуляционного насоса, что неудобно;
• нет режима поддержания температуры;
• из-за изменений протока аппарат будет выключаться, особенно из-за этого не подойдет для однотрубной схемы(Ленинградской);
• потребуется усиленная проводка.

У проточных нет проблем с завоздушиванием, они подходят даже лучше, чем накопительные водонагреватели.

Но использование проточного водонагревателя в системе отопления имеет недостатки, сводящие к нулю достоинства. Бытовые аппараты не рассчитаны для долгой беспрерывной работы, норма, это 2 – 3 часа в день (душ, умывание, мойка посуды). Поэтому возможны поломки.

Примеры действующих схем подключения накопительного электробойлера к отоплению

Примеры успешно реализованных схем использования накопительных водонагревателей для отопления:

• площадь 10 м², бойлер 10 л с верхней подводкой под мойку (решен вопрос стравливания воздуха). Состав: гидробак 5 л, манометр, термометр, тройник для заливки, воздухоотводчик, насос 60 Вт. Используют тосол. В оснащении 2 атм. Главное герметичность – у незамерзайки высокая текучесть;
• бойлер на 15 л, 2 кВт, помпа, трубы (пластик) на 20 мм, алюминиевые батареи 2 шт. На 3 радиатора мощности уже не хватит. Прогревает хорошо утепленное пространство на 30 м²;
• накопительный бойлер на 80 л, помпа, расширительный бачок, 3 батареи в трех комнатах, гидрострелка;
• емкость на 50 л, площадь 32 м²две десяти секционные алюминиевые батареи. Насос и расширительный бак поставлены на обратку. В роли теплоносителя – тосол.

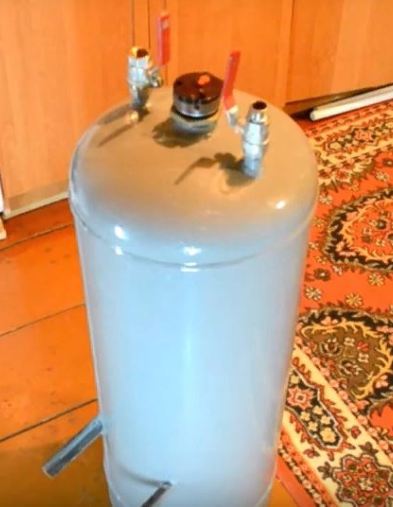

Видео: Интересный вариант самодельного бойлера косвенного нагрева по проекту ЭНКдом

Готовый бойлер можно приобрести в магазине и тогда останется только установить его на заранее подготовленное место. Однако стоимость его достаточно велика и если у вас есть навыки работы с необходимыми для его изготовления инструментами, то, приобретя нужный материал, можно сделать все своими руками, сэкономив при этом приличную сумму денег и повысив свою самооценку !

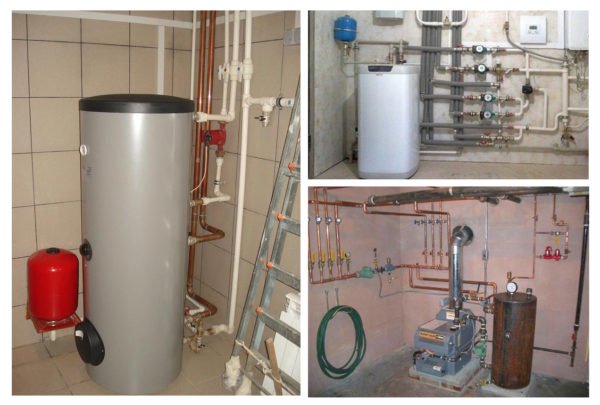

Что такое бойлер косвенного нагрева

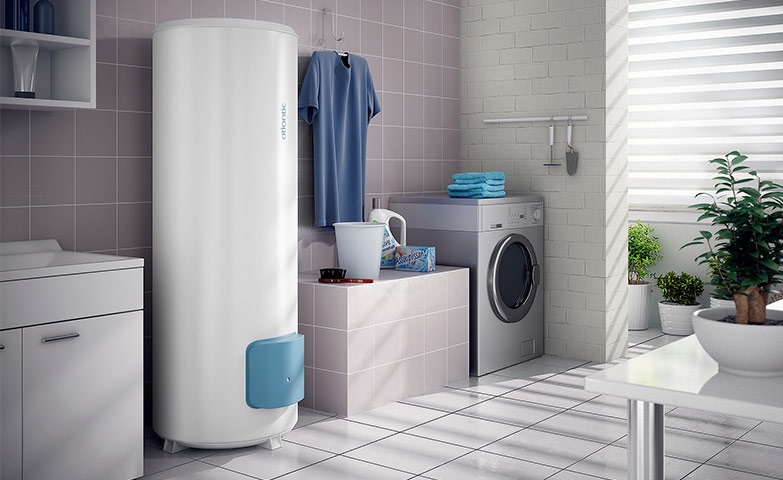

Бойлер косвенного нагрева — это водонагревательный бак, который функционирует совместно с устройствами центрального отопления. В отличие от традиционных водонагревателей бойлер косвенного типа не требует подключения к электросети.

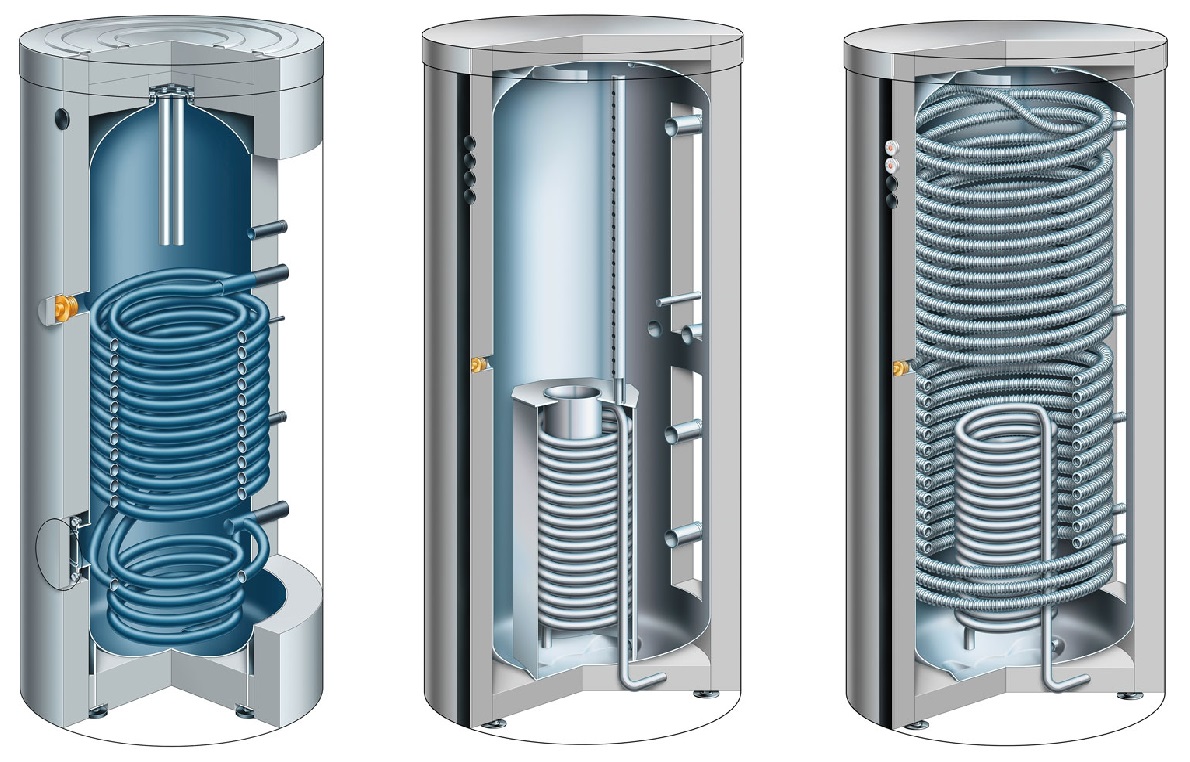

Бойлеры косвенного нагрева могут иметь разную конструкцию, но все они подогревают воду за счет энергии теплоносителя котла

Нагрев воды происходит благодаря теплообмену между горячей водой, протекающей по теплообменнику, и холодной водой, которой заполнен бак бойлера. Внешне бойлер представляет собой цилиндрическую ёмкость вместимостью от десятков до нескольких тысяч литров.

Водонагреватели косвенного типа используются как в частных домах, владельцы которых не имеют возможности подключения к автономному централизованному отоплению, так и на крупных производствах, где требуется большое количество горячей воды.

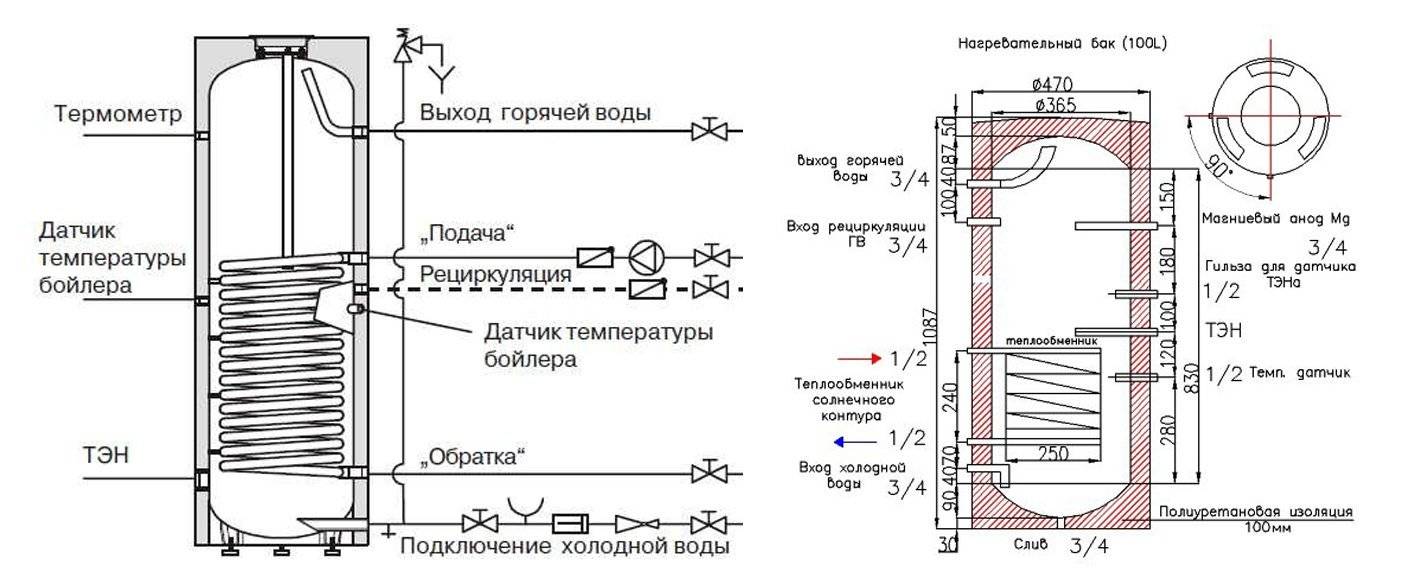

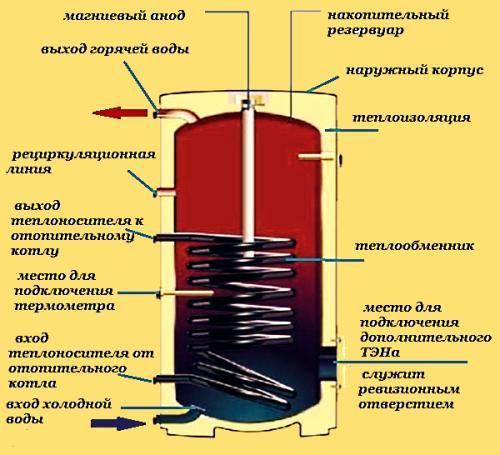

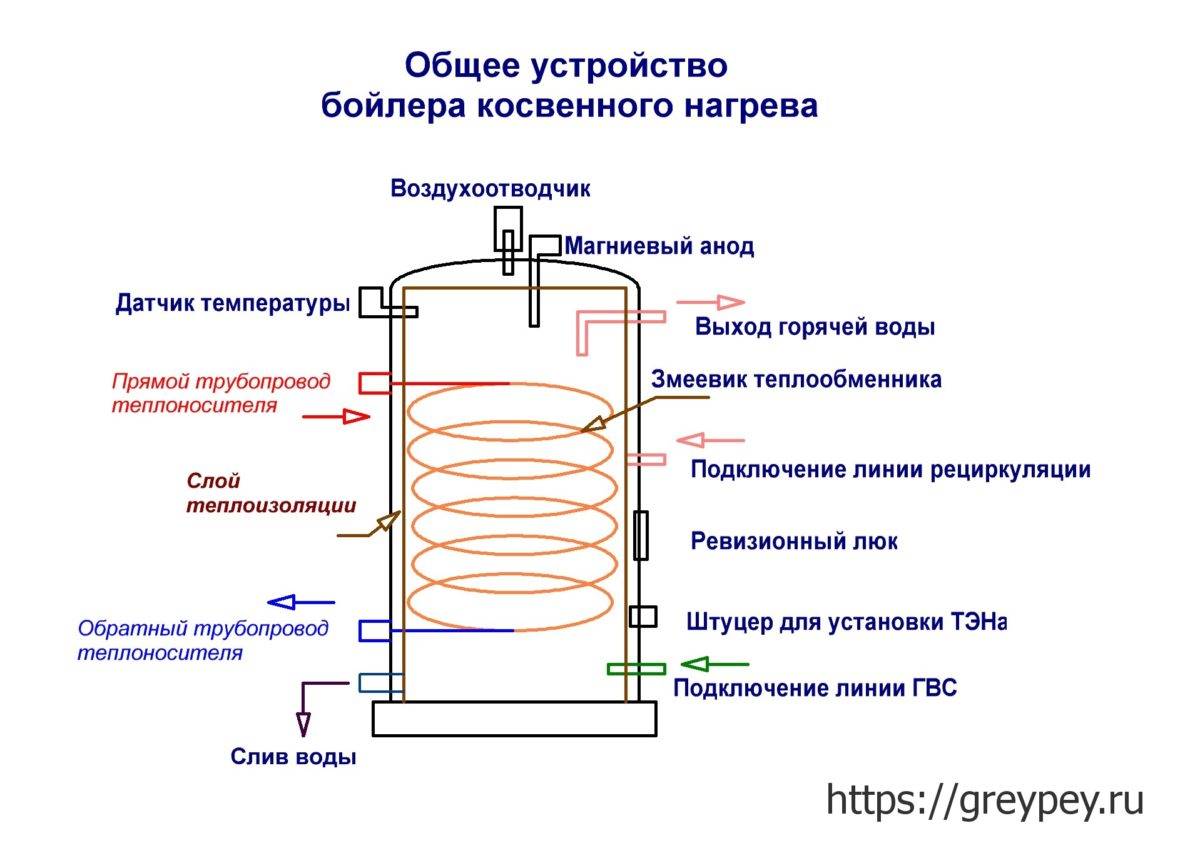

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

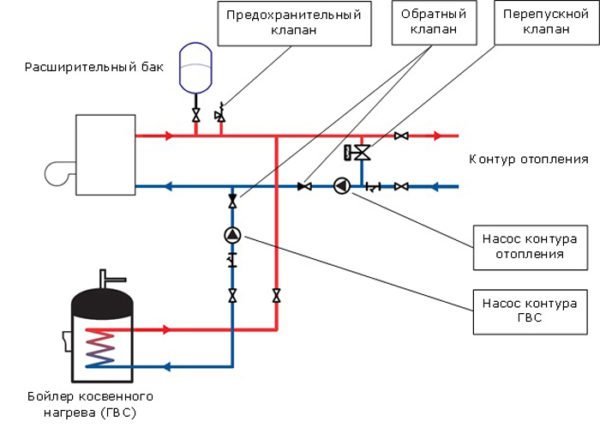

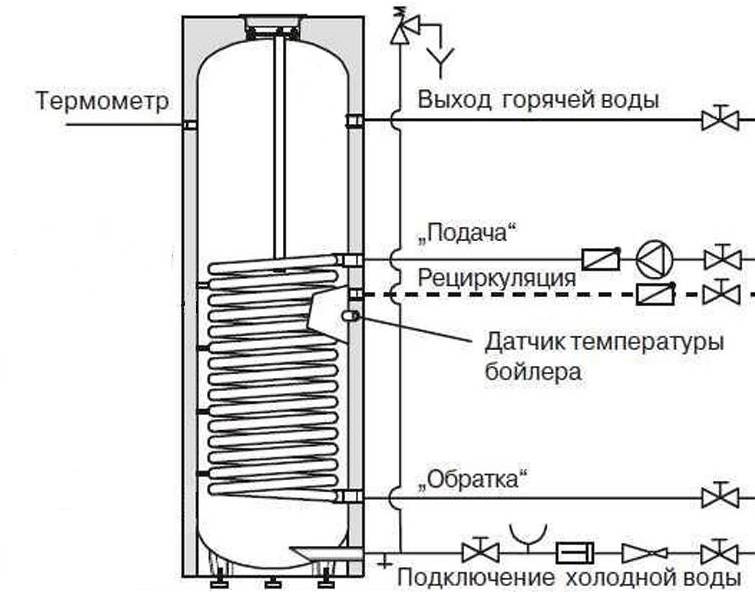

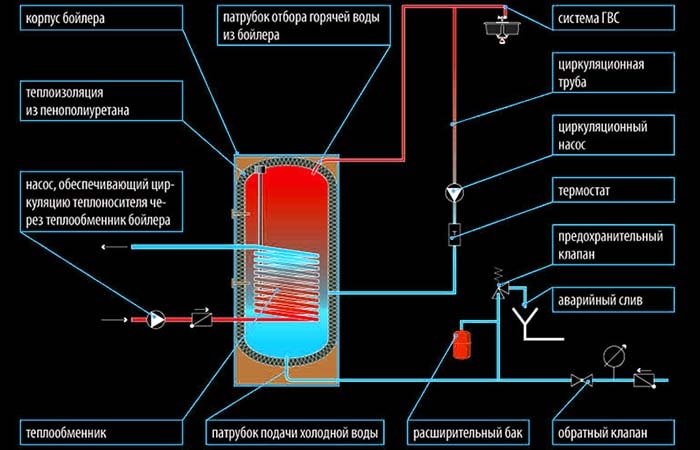

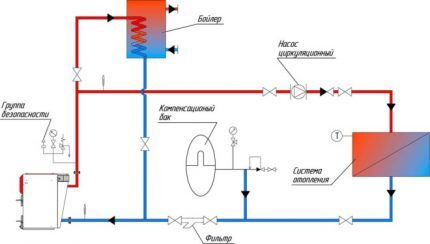

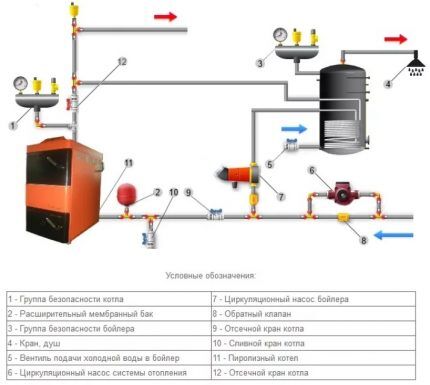

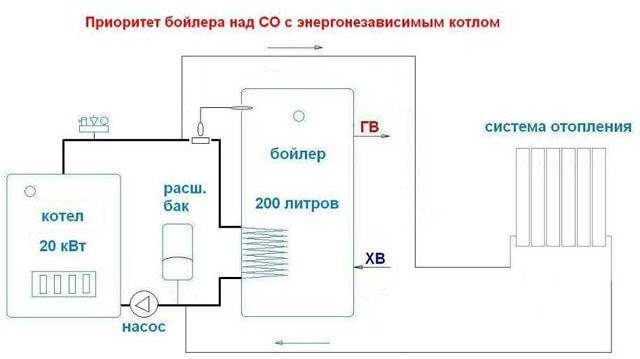

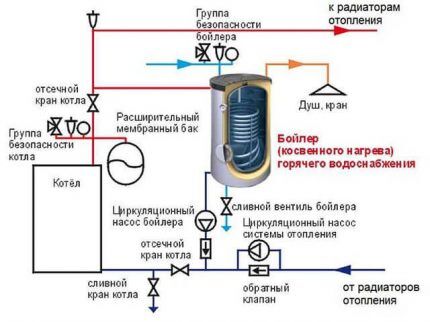

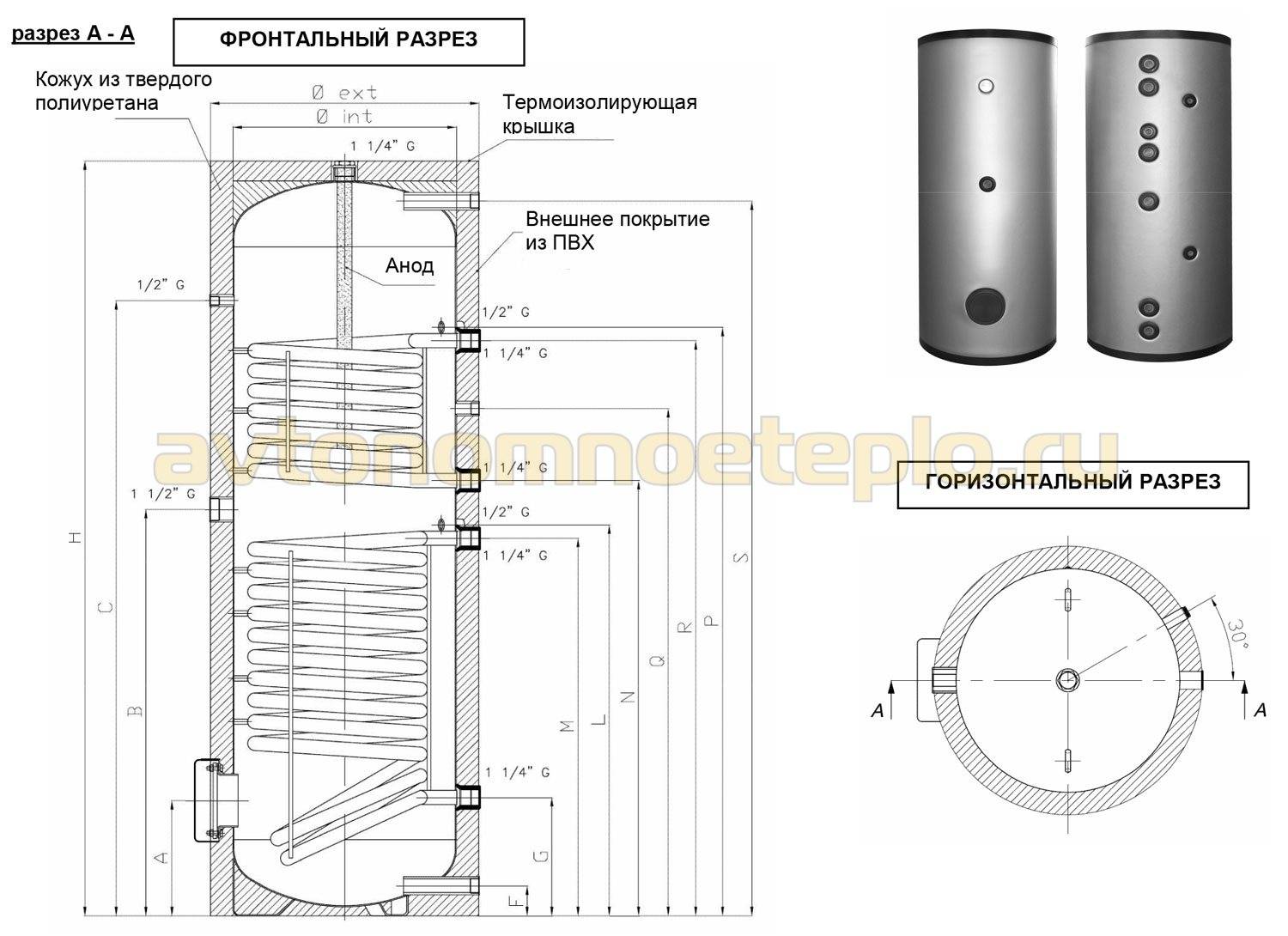

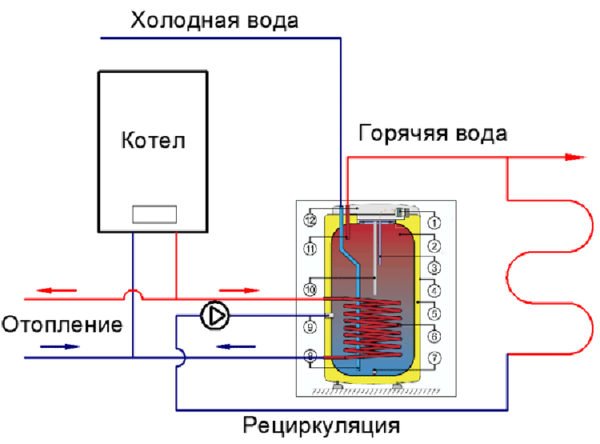

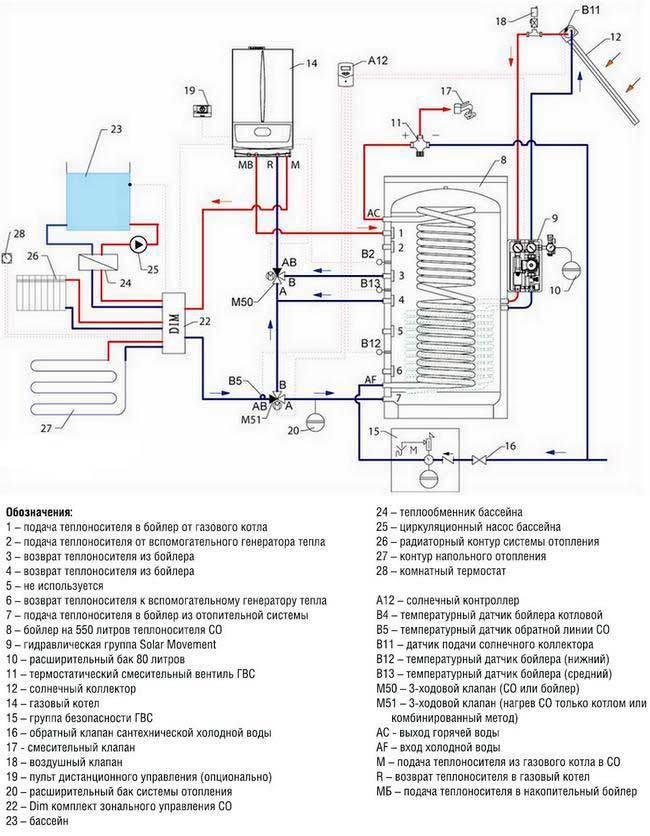

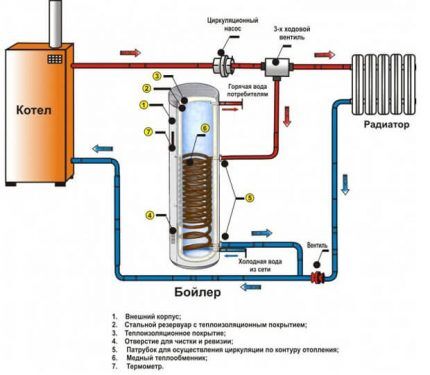

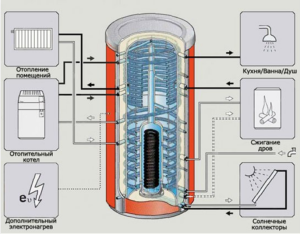

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

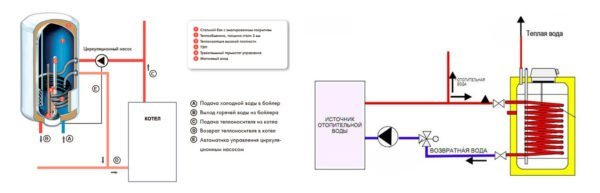

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

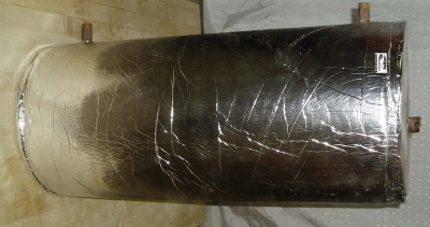

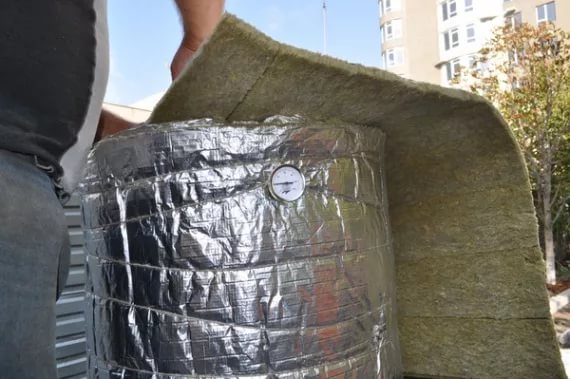

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

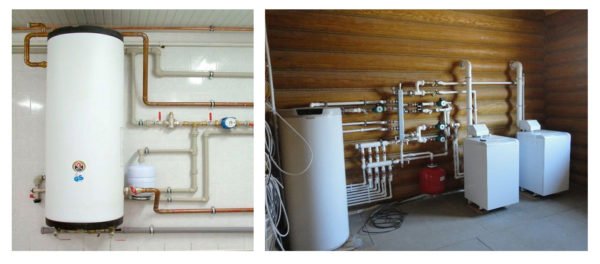

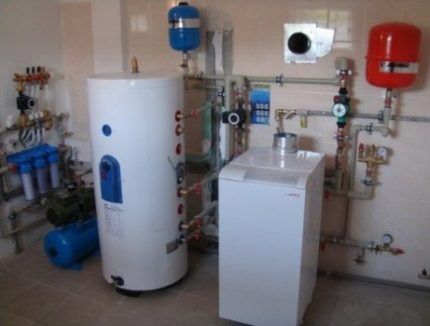

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

Технические характеристики

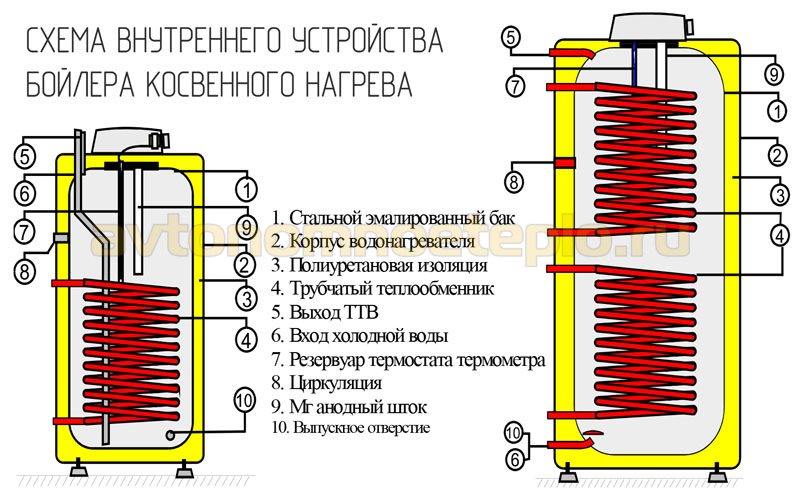

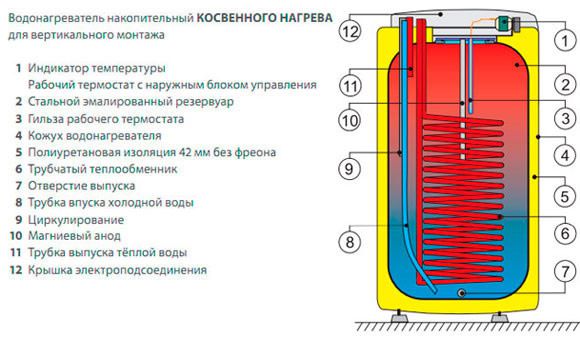

Типовая конструкция бытового бойлера включает следующие основные элементы:

1. Корпус аппарата. Это наружный элемент, защищающий рабочую емкость от внешних воздействий.
2. Рабочая емкость или накопительный бак. Он располагается внутри корпуса и отделен от него теплоизоляционным слоем. В зависимости от модели и назначения, объем бака колеблется вдиапазоне от 10 до 450 л. Оптимальный вариант для частной отопительной системы — 150-250 л.
3. Нагревательный элемент. Для бойлеров, в зависимости от объема бака, применяются различные конструкции ТЭНов — стержни, спирали, круглые модели и т.п. Важная их характеристика — мощность. В бойлерах для нагрева воды устанавливаются нагреватели 1-5 кВт, а в специализированных отопительных бойлерах — 7-12 кВт. При выборе мощности необходимо учитывать площадь обогреваемого помещения, тип отопительной системы и ее разветвленность, высота помещения и его теплоизоляция, а также внешние климатические условия.
4. Патрубки для подключения. Они обеспечивают ввод холодной воды из водопровода и выход нагретого теплоносителя в отопительную систему. Эффективность обогрева определяется скоростью теплообмена, которая во многом зависит от диаметра выходного отверстия. В нагревательных бойлерах он составляет 1/2-2-3/4 дюйма (10-20 мм), а в обогревательных — 1,5-2 дюйма (30-48 мм). Чем больше отверстие, тем эффективнее работает система, но при условии достаточности мощности ТЭНа.
5. Контролирующие приборы. Обязательным элементом современных аппаратов является датчик температуры нагрева воды в накопительном баке. Он включен в цепь автоматического управления электропитанием нагревателя. При достижении требуемой температуры воды ТЭН отключается, а при снижении ниже допустимого уровня — включается. Это позволяет поддерживать необходимый запас тепла в баке при периодической работе нагревателей. В некоторых моделях аппаратов существует возможность регулирования мощности ТЭНов, что обеспечивает оптимальный расход электроэнергии.

Второй важный тип прибора — реле контроля нагрузки на сеть. Длительные перегрузки в питающей электросети вызывают сильный нагрев проводки, что создает пожарную опасность. При появлении слишком высоких нагрузок реле отключает нагреватель.

При использовании бойлеров для обогрева также учитываются следующие характеристики:

1. Температура воды в накопительном баке должна поддерживаться в пределах 65-75 градусов.
2. Инертность системы зависит от типа бойлера и мощности ТЭНа. В баках объемах 200-250 л она составляет 1-2 ч. В проточных аппаратах разогрев воды происходит за 0,5-2 минуты.
3. Бытовые аппараты должны работать от сети 220 В., а нагрузки не должен превышать 25-40 А.

Принцип работы и назначение БКН

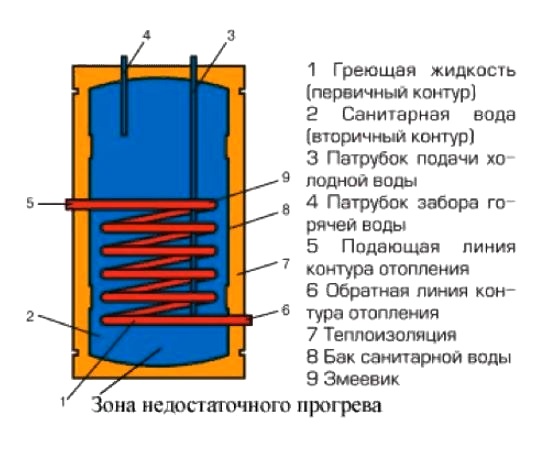

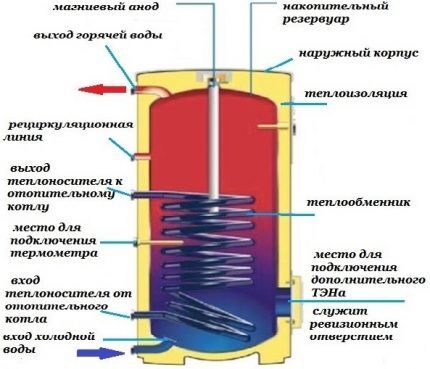

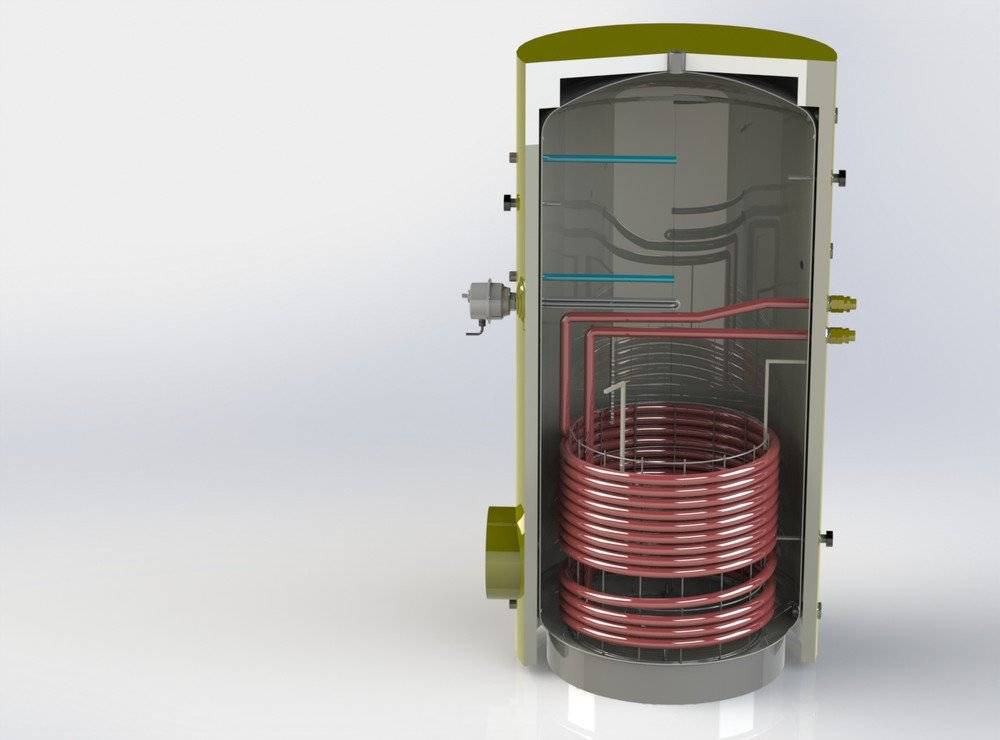

Емкостный водонагреватель косвенного нагрева имеет простое внутреннее устройство и отличается несложным принципом работы. Конструкция БКН состоит из следующего:

• Нагревательный элемент — змеевик или емкость (в устройстве бак в баке), по которому циркулирует теплоноситель из системы отопления. В комбинированных моделях дополнительно установлен электроТЭН.
• Накопительная емкость — холодная вода внутри бака соприкасается с змеевиком, отбирая тепло. Нагретая жидкость направляется в систему горячего водоснабжения.
• Теплоизоляция — служит для снижения теплопотерь накопителя. В заводских бойлерах используется полистирол с толщиной не менее 5 см.

Нагрев горячего водоснабжения осуществляется за счет тепла из системы отопления. Бойлер подключается к котлу. Теплоноситель передает энергию нагревательному элементу: змеевику или баку. Разогретая поверхность змеевика соприкасается с водой из ГВС, происходит теплообмен. На выходе получается горячая вода для бытовых нужд с температурой 65-70°.

Простейший теплообменник

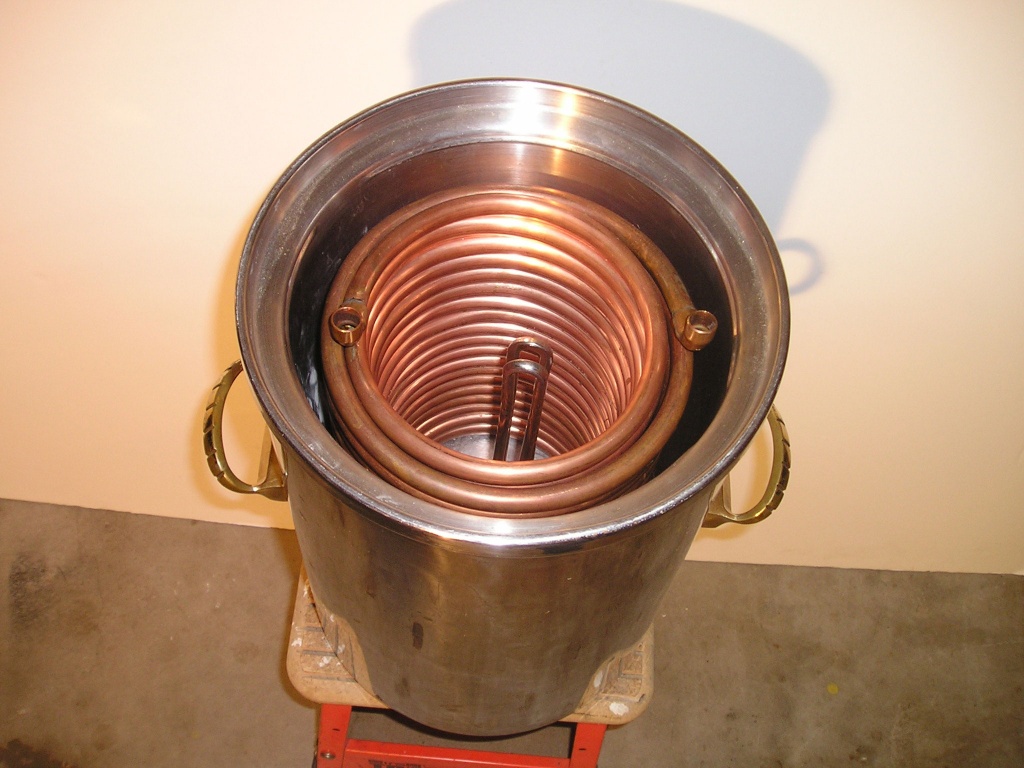

Самодельный нагреватель выглядит следующим образом:

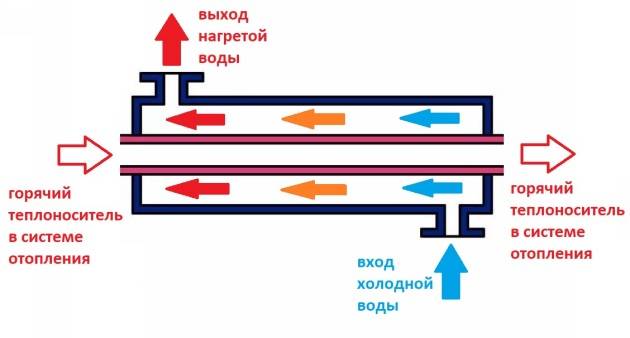

На трубу центрального отопления наваривается оболочка большего диаметра. Получается герметичный сосуд, внутри которого протекает горячий теплоноситель. С противоположных сторон внешней трубы (фактически, это бойлер), устраиваются фланцы для подачи (стока) холодной воды. При достаточно горячем теплоносителе, вода в бойлере быстро нагревается. После чего верхний кран можно открывать, и пользоваться горячим водоснабжением, пока горячая вода не будет замещена холодной.

Если оставить за скобками законность переоборудования коллективной сети отопления (едва ли за это предусмотрена серьезная ответственность), система работает эффективно. Горячая вода условно бесплатная, за вычетом разовых вложений на материалы, и бутылку горячительного напитка для сварщика.

Если вы устраиваете такой проточный водонагреватель своими руками в частном домовладении — никаких условных проблем не будет.

Единственное ограничение — объем наружной емкости. В реальном времени вода нагреваться не будет, слишком малый запас тепловой энергии в трубе отопления. Поэтому система работает циклично: нагрев — использование — нагрев. Чем выше коэффициент соотношения диаметров (или чем длиннее труба), тем больше запас горячей воды. Соответственно, тем дольше она будет прогреваться.

Усовершенствованная конструкция

Как улучшить теплообмен? Правильно, необходимо увеличить площадь контакта. Разумеется, материал внутренней трубы также важен, медная труба передает тепло гораздо эффективнее. Но в данной конструкции, ставка делается на экономию, поэтому делаем бойлер косвенного нагрева своими руками из стали.

Для улучшения коэффициента теплообмена, можно применить несколько схем:

1. Классический вариант мы уже рассмотрели.
2. «U» образная форма при той же габаритной длине улучшает характеристики почти вдвое.
3. Двойное «U» гарантирует двукратное увеличение КПД

Важно по п.п. 2 и 3:

Термодинамика — не линейная наука. При увеличении площади обмена в таких несовершенных конструкциях, как бойлер «труба в трубе», коэффициент полезного действия меняется дифференцировано.

1. Создание дополнительного объема за счет образования своеобразной «складки» во внешней трубе. Позволяет накопить больше воды вторичного нагрева.

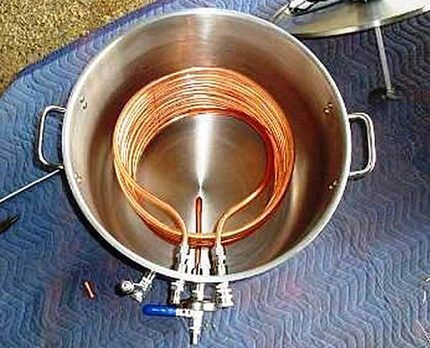

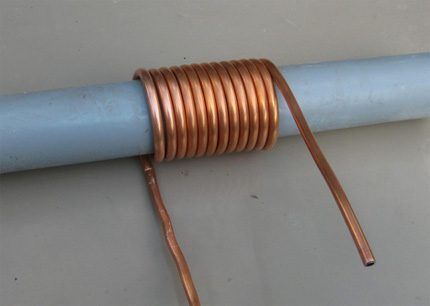

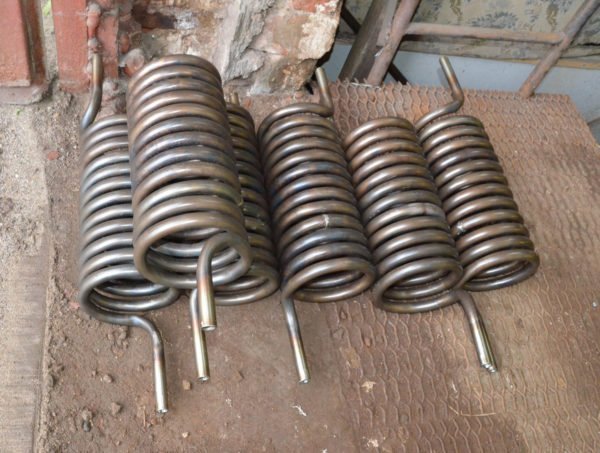

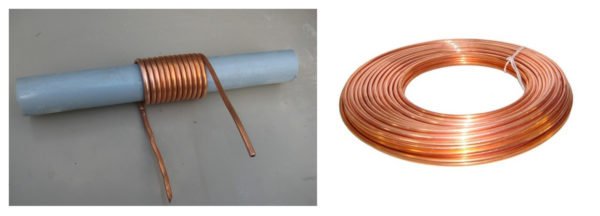

2. Змеевик существенно увеличивает длину устройства, при неизменных габаритах.
3. Так называемая «турбо» схема. Сложная конструкция первичной трубы (с теплоносителем) увеличивает время прохождения тепла через внешнюю оболочку.

Накопительные системы с большим объемом

Мы выяснили, в чем основной недостаток водонагревательного элемента «труба в трубе». Косвенный нагрев происходит слишком долго. Поскольку увеличение теплоотдачи затруднительно, для нагрева воды можно использовать емкость покрупнее. Тогда и над теплообменником можно «поколдовать». Оптимальный вариант на иллюстрации: змеевик внутри широкого корпуса.

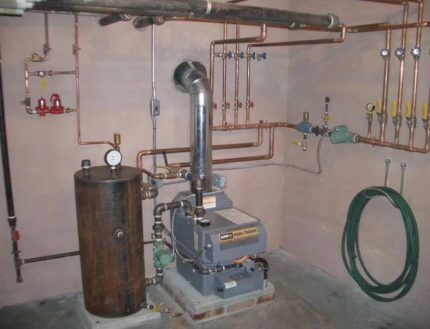

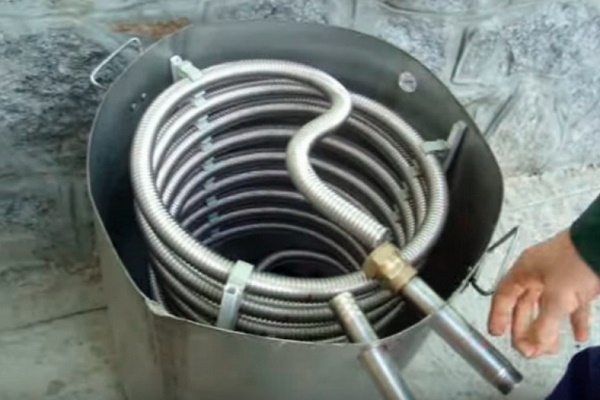

Конструкция представляет собой бак требуемой емкости (50, 100, 200 литров), внутри которого, расположен змеевик (чем длиннее, тем эффективнее прогрев). Источник тепла не имеет значения: обычно, это контур отопления помещения. Вода в санитарном (внутреннем) баке достаточно быстро прогревается. Единственная проблема — неравномерность распределения тепла. В нижней части емкости остается «холодная» область. Несмотря на правильную схему отбора нагретой воды (приемный патрубок сверху), холодная область не дает прогреться всему объему.

При самостоятельном изготовлении рекомендуется использовать нержавеющий бак и медный змеевик. Дополнительные затраты окупятся высокой эффективностью системы.

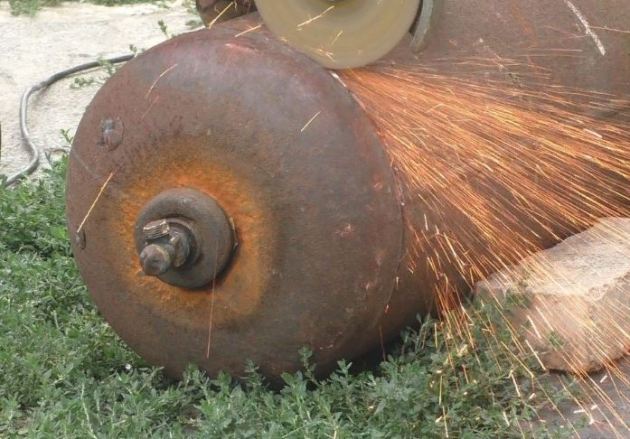

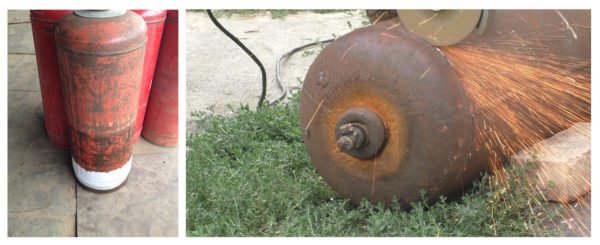

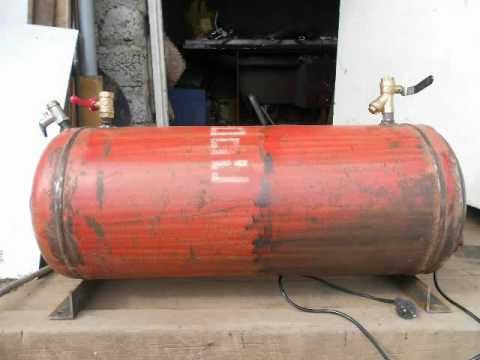

Тем более, что материалы дефицитом не являются. Бак подойдет от старой стиральной машинки активаторного типа. А медная трубка продается в любом сантехническом магазине.

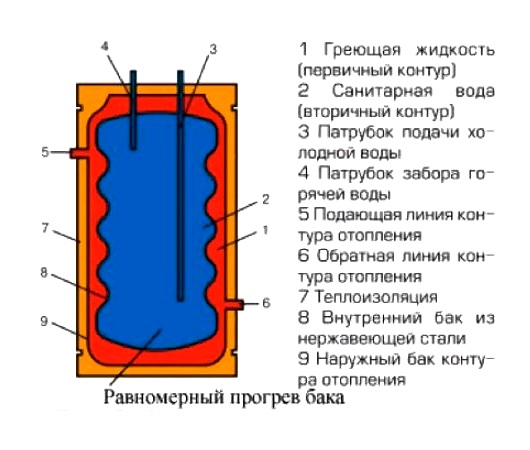

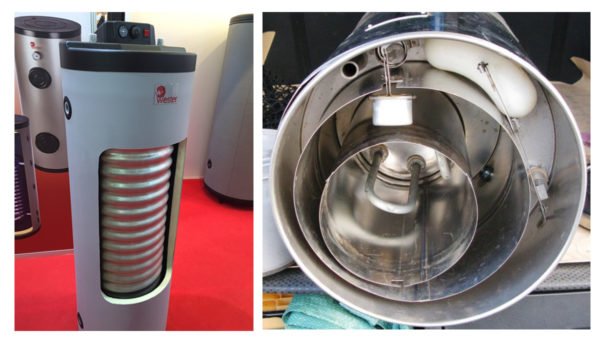

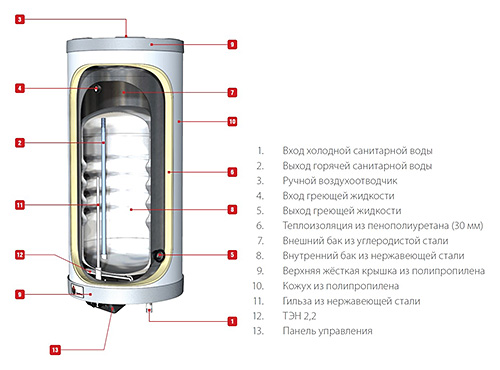

Еще один вариант: «бак в баке». Если перед вами встает вопрос, как сделать бойлер своими руками, присмотритесь к такой схеме.

Внутренняя емкость (в которой будет происходить косвенный нагрев) подбирается с гофрированными стенками (желательно). Так больше площадь теплообмена. А вода первичного нагрева протекает через точку внешнюю. Если вы охлаждали кастрюлю с горячим компотом в тазу с холодной водой, принцип работы нагревателя понятен.

Разумеется, выполнить такою систему сложнее, но эффективность будет выше.

Важные отличия от традиционных моделей

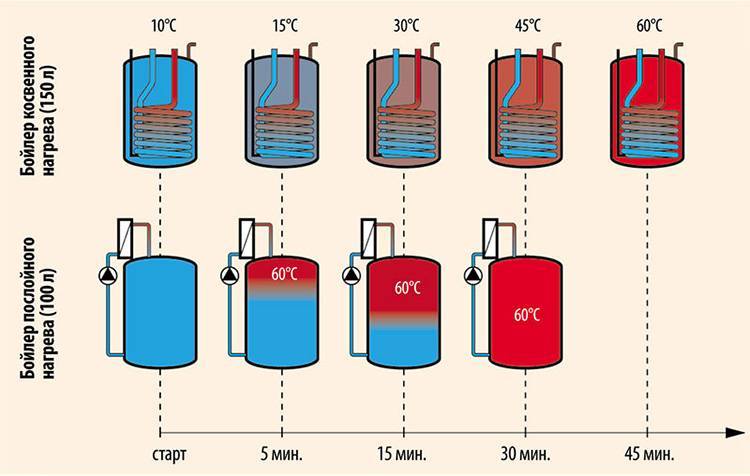

 Агрегаты со змеевиками имеют большой минус: их нижняя часть располагает холодными зонами, которые плохо прогреваются теплообменниками. Из-за этого время доведения жидкости  до нужной отметки термометра может быть очень большим при высокой вместительности прибора. Да и гигиеничность оборудования снижается. Двухстеночные косвенники лишены этих недостатков.

Температурные обменники помещаются внутрь рабочего резервуара, поэтому они соприкасаются с водой и могут покрываться накипью, что уменьшает их эффективность и срок службы. В моделях с двойными стенками жидкоть воздействует только на поверхность бака, которая надежно защищена от солевых отложений и окисления.

Как рассчитать объём изготавливаемого БКН

Согласно приблизительным расчетам, учитываемым при проектировании частного дома, среднестатистическая семья, состоящая из 4 человек, тратит в среднем 280 л./сут. Для нормального водоснабжения семьи потребуется бойлер на 200 л. Если планируется использовать горячую воду только для душа и умывания будет достаточно 100-120л. емкости.

Чтобы рассчитать приблизительные потребности в ГВС, используют следующую таблицу:

Место водозабора	Примерный расход воды (л)	Обычная температура	Расход воды из бойлера (л)
Кухонная мойка	от 10 до 20	50°С	от 5 до 10
Ванна	от 110 до 180	40°С	от 50 до 85
Душ	от 30 до 50	37°С	от 16 до 27
Умывание	от 3 до 8	37°С	от 1 до 3

При расчетах объема бойлера учитывают еще один фактор. Если планируется установка навесного БКН, то его вместительность ограничена 150-160 л, что связано с нагрузкой на стену. Если требуется больший объем, устанавливают напольный бойлер.

Можно ли сделать БКН из электрического водонагревателя?

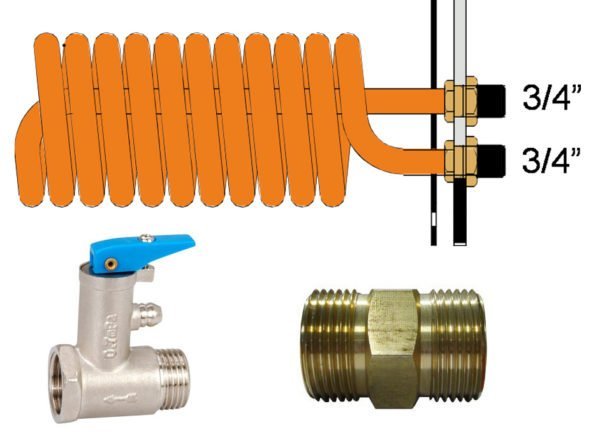

Теоретически это возможно. Нагревательный элемент легко вынимается из корпуса накопителя. На его место можно поставить змеевик и в результате переделки из обычного электрического бойлера сделать бойлер косвенного нагрева.

Преимущества решения в том, что в наличии уже имеется хорошо утепленная емкость. При необходимости можно демонтировать змеевик и обратно установить трубчатый нагревательный элемент.

У данного технического решения есть несколько минусов:

• Недостаточная производительность — змеевик будет иметь небольшую нагревательную площадь, соответственно снизится скорость работы бойлера.
• Уменьшение скорости нагрева воды.

На практике бойлер из водонагревателя изготавливают редко. Лучше сделать накопительную ёмкость заново. Так, можно учесть все необходимые теплотехнические расчеты, подобрать материал для бака и теплообменника. Выбрать правильную теплоизоляцию.

Достоинства и недостатки оборудования косвенного нагрева

Среди преимуществ бойлера косвенного типа можно выделить:

• экономичность (отсутствуют затраты на электроэнергию);
• высокую производительность оборудования, ограниченную только мощностью обогревательного котла;
• отсутствие прямого контакта между проточной водой и теплоносителем;
• возможность потребления тепловой энергии сразу с нескольких источников для увеличения мощности и эффективности работы бойлера.

К существенным недостаткам оборудования можно отнести:

• высокую стоимость. Бойлер косвенного нагрева стоит в 1,5–2 раза больше, чем водонагреватель прямого типа;
• недостаточную мощность. Для нагрева большого количества воды (более 100 л) может потребоваться достаточно много времени — от 1 часа. В ассортименте некоторых производителей существуют бойлеры с более высокой скоростью нагрева (30–35 мин.), но их стоимость неоправданно высока;
• большие габариты. Размер оборудования напрямую зависит от объёма бака. Бойлеры ёмкостью свыше 200 л занимают слишком много места, поэтому их устанавливают в отдельном подсобном помещении;
• невозможность круглогодичного использования. Эффективная работа только в отопительный сезон (осень — зима). Летом, когда обогревательный котёл выключен, нагрев воды в бойлере не происходит.

  Бойлер косвенного нагрева готовит горячую воду дольше, но зато он не требует подключения к электрической сети

Видео: опыт использования бойлера косвенного типа

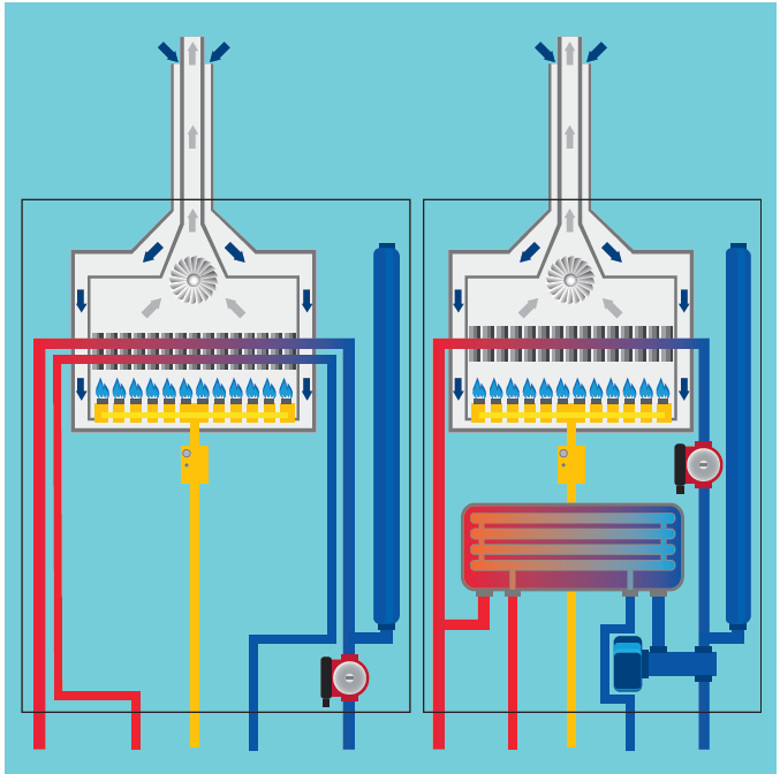

Схема устройства самодельного бойлера

Стандартная схема устройства водогрейного прибора в виде бойлера, может иметь существенные отличия в зависимости от вида и конструктивных особенностей. Приборы косвенного нагрева не способны самостоятельно производить тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых эффективно поддерживается температурный режим воды в заранее заданных пределах.

Схема устройства предполагает наличие в конструкции основных составляющих, представленных:

• накопительным резервуаром;
• наружным корпусом;
• теплоизоляцией;
• тепловым обменником;
• местом для подсоединения дополнительного нагревательного элемента;
• ревизионным отверстием;
• входным отверстием для холодной воды;
• входом и выходом для теплового носителя;
• местом подключения термометра;
• рециркуляционной линией;
• выходом для горячей воды;
• магниевым анодом.

Внутри утепленного резервуара встроен нагревательный элемент с подведенным тепловым носителем. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения осуществляется из верхней части.

Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Самые современные и дорогостоящие модели снабжаются парой дублирующих змеевиков. Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым в верхней части резервуара.

Также выпускаются бойлеры с косвенным типом нагрева, полностью лишенные змеевика. Такая особая конструкция носит название «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в таких водогрейных приборах происходит внутри резервуара, а перемещение теплового носителя осуществляется между стенками.

Заводские модели бойлеров с нагревом косвенного типа и циркуляционным патрубком оснащаются обязательными элементами, представленными магниевым анодом и группой безопасности, а также температурным датчиком.

Оценка косвенных водонагревателей

В современном мире очень трудно обойтись без горячей воды, поэтому большинство людей использует бойлеры. В магазинах можно встретить разные типы водонагревательных устройств.

Они бывают следующих видов:

• электрические бойлеры;
• бойлеры косвенные водонагреватели;
• газовые бойлеры;
• те, что нагреваются с помощью солнечного тепла.

В этом видео вы узнаете, как сделать бойлер своими руками:

Для обогрева воды в косвенном водонагревателе не потребуется применять газ, электроэнергию или твёрдое горючее. В основе изготовления водонагревателя, сделанного собственноручно, — применение термической энергии, которая производится сторонними источниками. Из-за переходных теплоносителей необходимо транспортирование теплоты. В качестве таких веществ можно взять антифриз или воду. Применяя же бойлер, можно сберечь много энергоресурсов.

К сожалению, водопроводный нагреватель имеет значительный минус: отсутствие возможности его использовать в конце сезона отопления. Использование котла в самые жаркие периоды года только лишь для получения горячей воды считается экономически нерентабельным действием. В этом случае рационально изготовить собственными руками комбинированный водонагреватель, который, помимо теплообменника, будет снабжён ещё и мощнейшим нагревательным компонентом.

Бойлер косвенного нагрева плюсы и минусы

К плюсам использования бойлера косвенного нагрева в системе ГВС частного дома можно отнести:

• Комфорт в использовании. ГВС как в квартире;
• Быстрый нагрев воды (за счёт того, что используются все 10-24 или еще больше кВт энергии котла);
• Отсутствие накипи в системе. Т.к. нагрев производится через теплообменник, и его температура не превышает температуру кипения воды. Конечно полностью проблема не решается, но значительно снижается её образование. Также накопительные водонагреватели могут быть укомплектованы анодами из различного материала (алюминий, магний, титан). Что тоже способствует стойкости к коррозии самого бака и препятствует образованию накипи.
• Возможность организовать систему рециркуляции воды. Повесить полотенцесушители. Не нужно ждать и сливать большое количество воды пока потечет горячая. На двухконтурном котле так не сделаешь.
• Возможность получить большой объем горячей воды, которого хватит на все нужды одновременно.При двухконтурном котле поток горячей воды ограничен возможностью котла — его мощностью. Не получится одновременно мыть посуду и другому пользоваться душем. Также будут явные перепады температуры.

Как и всегда есть минусы:

• Естественно стоимость по соотношению с двухконтурным котлом больше;
• Место занимает прилично;
• Дополнительные заморочки по подключению и настройке системы;
• С системой рециркуляции дополнительные расходы (более быстрое остывание системы, работа насоса и пр.) что повлечет увеличение ДС в оплате за энергоносители (газ, электроэнергия);
• Необходимо регулярно обслуживать систему.

Преимущества и отрицательные стороны бойлера непрямого нагрева

К положительным факторам использования такого бойлера можно отнести:

• Косвенный водонагрев не создает дополнительную нагрузку на электропроводку, особенно в сезон отопления, так как он подключается к централизованному отоплению и никакого отношения к электричеству практически не имеет;
• при грамотном подключении и настройке бойлер способен показывать высокий коэффициент производительности с приемлемым сопоставлением затрат;
• нагреватель, расположенный внутри также как и теплоноситель не соприкасаются с входной водой, обеспечивая тем самым продолжительность эксплуатации и безопасность агрегата;
• всегда есть возможность подключить бойлер косвенного нагрева к другим тепловым источникам, а также одновременно использовать несколько устройств, создавая каскад.

От коррозии бак и аварийный ТЭН предохраняет анод из магниевого сплава. Во избежание предельно допустимого давления, в бойлере установлен терморегулятор и клапан предохранения. Корпус бака может быть в любом исполнении, под самые разные интерьеры.

Наряду с неоспоримыми преимуществами у данной системы присутствуют и недостатки:

• при необходимости переоборудования существующей системы нужно быть готовым к затратам;
• цена бойлера косвенного нагрева весьма высока, первоначальные затраты на преобретение и монтаж потребует значительные финансовые средства. Так, цена всегда будет выше, чем стоимость проточных электрических или газовых водонагревателей;
• после монтажа и первого запуска нагрев первых 100 и более литров воды будет длиться до двух часов, что может отрицательно сказаться на отоплении дома в этот период;
• купить бойлер, это еще пол дела, емкость 100 – 200 литров имеет большие габариты, которые придется учитывать, ваша котельная должна обеспечить свободное место.

Преимущества самодельных нагревателей

Почему хозяева все же частенько предпочитают делать бойлер своими руками? У самодельного бойлера есть масса преимуществ перед заводскими:

1. Подключается к системе отопления.
2. Ставится рядом с котлом.
3. Обходится куда дешевле покупного
4. Позволяет экономить энергоресурсы.
5. Позволяет поддерживать постоянную температуру воды.

Если говорить о минусах бойлера своими руками, то они такие:

1. Нужно довольно просторное помещение, чтобы поставить или подвесить нагреватель.
2. Если устройство недостаточно мощное, вода нагревается долго.
3. Быстро образуется накипь, так что воду лучше смягчать

Важно! Самодельный агрегат хорош еще и тем, что во время отопительного сезона он работает от центрального теплоснабжения, а летом – от электросети.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Подключение к трубам из различных материалов

Врезка бойлера может несколько отличаться, что зависит от того из какого материала состоит водопроводная труба.

Полипропиленовая труба

Трубы не зашитые в стену не создадут проблем с подсоединением. Работа будет заключаться в разрезе водоснабжающей трубы в требуемом месте и впайке в отверстия тройников, от которых пойдут трубки к бойлеру. Краны соединяются обыкновенными муфтами. Если трубы замурованы, то алгоритм действий немного изменится:

• трубы следует вскрыть;
• происходит врезка;
• отводятся патрубки;
• трубы зашиваются в стену.

Трубы из металлопластика

Так как монтировать скрытым методом такие трубы технологий нет, врезка не будет являться проблемой. Трубы разрезаются, к ним крепятся тройники и подводятся трубы водоснабжения к нагревателю.

Стальные трубы

Подключение к трубам из стали — сложное дело. В этом случае рационально использовать патрубки смесителя, посредством которых будет подключаться бак. На патрубки одеваются тройники, посредством их подсоединения, подключается водогрев и смеситель к одной трубе.

Частые ошибки при подсоединении бойлера косвенного нагрева

Распространенной ошибкой является не подходящее место размещения бойлера. Его следует устанавливать в предельной близости к отапливающему котлу, либо выпуску центрального отопления — это поможет сэкономить на прокладке дополнительных труб и на другой сопровождающей инфраструктуре.

Ванная комната практически идеально подойдет для этого, единственной загвоздкой остается ее небольшие габариты:

Еще одной «популярной» ошибкой является неверное подключение впуска холодной воды. Подключение в последовательном порядке входа-выхода вещества тепловой энергии (теплоностиеля) должно обеспечивать правильную и результативную работу бойлера.

Оптимальным и действенным вариантом для нагрева и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход, соответственно, снизу.

Неверное присоединение циркуляционного насоса может повлечь массу неблагоприятных последствий, а именно:

• отличное от горизонтального расположения двигательная ось может привести к скорому истиранию подшипников;
• важным фактором есть содержание насоса в чистом состоянии и защищенности от мусора. Нужно регулярно проверять сетчатые фильтры.

Стоимость оборудования

Потенциальные покупатели сталкиваясь с выбором бойлера косвенного нагрева, решают задачу по поиску приемлемой цены за оборудование с оптимальными функциями. Стоимость представленного в магазинах оборудование сильно отличается в зависимости от модели. Вот лишь некоторые факторы влияющие на ценообразование:

• Компания-производитель. Европейские аналоги в силу влияния высокой стоимости EURO, будут стоить дороже тех же корейских. Тем не менее, уровень качества ведущих брендов Еврозоны: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, остается всегда на высоте, что делает продукцию востребованной на отечественном рынке.
• Материалы присутствующие в продукции и качественный показатель исполнения бака.
• Комплектующие высококачественные и не очень. Дорогостоящие модели комплектуются баками из латунного или нержавеющего сплава. Корпусная обшивка из такого материала также ведет к увеличению цены.
• Конструктивное решение. Модуль «бак в баке» приводит к удорожанию, в сравнении с традиционной конструкцией бойлера косвенного нагрева.
• Габаритные параметры аппарата. Безусловно, более вместительный бак, предлагается по увеличенной стоимости.
• Функциональные возможности. Оснащение входом для системы рециркуляции требует дополнительных затрат производственного процесса.Как можно догадаться, продавец все включит в итоговую цену.

На начало 2018 года, цена за конструкцию бойлера косвенного нагрева иностранного производства, с объемом от 100 литров формируется в районе 50-90 тыс. руб. Стоимость аналогичного бойлера с объемом 300 литров возрастает до 100 тыс. руб., а за аппарат вместимостью 1000 литров, придется выложить 350-450 тыс. руб.

Как выбрать бойлер косвенного нагрева

Основным отличием бойлера от традиционного водонагревателя является емкость бака. Для правильного выбора и избежания чрезмерных затрат, при покупке бойлера, нужно знать какой объем воды в потребуется на удовлетворения спроса семейной ячейки. Усредненные показатели представлены такими расчетами: личная гигиена, в день — до 15 литров; мытье кухонной утвари — до 25 литров в день; душ — до 100 литров в день; ванная — до 200 литров.

Принято считать, что один человек расходует порядка ста литров горячей воды, но это, конечно же, условность, реальное потребление зависит от самого человека, и его привычек. Кто-то посещает душевую по два раза в день, другой на прием ванны тратит один день в неделю. Наверняка можно сказать, что больший объем нагревателя будет иметь и большую стоимость.

Вторым важным фактором, влияющим на стоимость бойлера оказывают материалы из которого он исполнен, в частности внутренние его части. Рекомендуется выбирать агрегат с латунным змеевиком, что дает более эффективный нагрев в сравнении со стальным. Латунь удобна также тем, что отчистить от нее накипь гораздо легче чем от стали.

Следует учитывать и уровень защищенности от коррозии. В недорогих моделях поверхность баков покрывается эмалированным слоем либо стеклокерамикой. В более качественных приборах вместо внутреннего покрытия, в производстве бака, используется нержавеющая сталь.

Хороший бойлер должен быть обеспечен теплоизоляционным слоем. В качестве этого материала используются либо базальтовая вата, либо газонаполненный пластмасс — пенополиуретан. Если теплоизоляция бойлера представлена поролоном, лучше обойти вниманием данную модель.

Важные характеристики при выборе

Пожалуй, главной характеристикой является объем бака. Бойлеры косвенного нагрева могут иметь объем 100 литров, 200 литров, 300 литров. Исходите из своих потребностей в воде. К примеру, для принятия ванны нужно от 160 литров, для душа – до 85 литров. Если одновременно будут работать две точки водоразбора, необходим большой запас горячей воды. Но при этом учитывайте, что большой бойлер займет много места и вода в нем будет нагреваться дольше. Если вы собираетесь купить бойлеры в интернет-магазине, обратите внимание на следующие параметры: потребляемая мощность, рабочая температура, давление в системе, объем накопительного бака. От их значений зачастую также существенно зависит стоимость бойлера.

Поддерживаемое рабочее давление

Данный параметр можно увидеть в спецификации. В зависимости от модели диапазон варьируется от 6 до 11 бар (обычно 6-7).

Очень важный показатель для тех, кто ставит бойлер в квартире. Отечественные водопроводные системы отличаются скачками давления, иногда превышающими норматив вдвое, а предохранительные клапаны могут засориться. И чтобы не клясть ни в чём не повинного производителя, есть резон установить редуктор на входе и спокойно радоваться безупречной работе бойлера без каких-либо протечек.

Наличие ТЭН

Как бы ни был хорош и экономичен косвенный водонагреватель, а иногда отопление может попросту отсутствовать. Тогда актуальны комбинированные модели с добавлением электрических (газовых) элементов нагрева. Проще говоря, модель с теплообменником и ТЭН, при недоступности подачи теплоносителя извне, способен работать как обычный накопительный электрический водонагреватель.

Конструктивные особенности и принцип работы БКН

Бойлер косвенного нагрева может работать только на ресурсах внешнего источника, но для обслуживания системы в теплое время года можно подключить ТЭН.

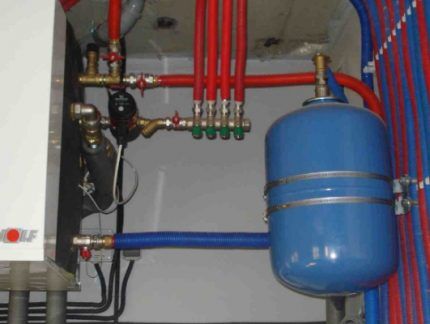

Чтобы обеспечить бесперебойную подачу, в системе предусматривают рециркуляционный контур – вода будет постоянно двигаться по трубам, а при открытии крана в подключенных к контуру точках водоразбора потечет горячий поток.

Бойлер косвенного нагрева обычно устанавливается рядом с отопительным котлом, и этот «дуэт» занимает довольно большую площадь, особенно если оба прибора напольного типа

Таким образом, прибор позволяет значительно сэкономить на энергоресурсах, но при этом получать не меньший комфорт, чем при использовании централизованной системы горячего водоснабжения.

Как устроен бойлер косвенного нагрева

Прибор, греющий воду по косвенному принципу. – это утепленная накопительная емкость, внутри которой установлен нагревательный элемент, работающий от внешнего теплоносителя.

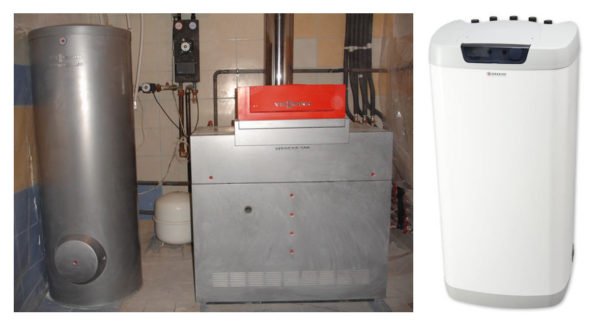

Сам бак может быть выполнен в форме прямоугольника или цилиндра, а в его стенках предусмотрены патрубки – для циркуляции горячей воды от системы отопления и входа/вывода труб водоснабжения.

Основой конструкции служит металлическая или пластиковая емкость с вместительностью от десяти до нескольких тысяч литров. Изнутри бак может быть обработан покрытием из эмали, керамики или стеклофарфора, что помогает сохранить надлежащее качество воды и избежать коррозии.

От теплопотери корпус защищает изоляционный слой из полиуретана, поролона или минеральной ваты.

Спираль с теплоносителем может равномерно располагаться по всей емкости, либо плотно укладываться внизу, чтобы быстрее нагревать поступающую туда холодную воду (+)

Для предупреждения накипи в верхней части емкости устанавливают магниевый или титановый анод, который смягчает воду, защищает металл от гальванической коррозии и увеличивает срок «жизни» прибора.

Также прибор снабжают терморегулятором, контролирующим нагрев до определенной температуры, и предохранительными клапанами, входящими в группу защиты.

На что обратить внимание при выборе БКН

Один из основных параметров, который должен стать решающим аргументом при покупке бойлера – его вместительность. Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.

Рекомендации по литражу:

• 80-100 л – 2 потребителя;
• 100-120 л – 3 человека;
• 120-150 л – 4 пользователя;
• 150-200 л – 5 потребителей.

Важно разделять понятия «общая емкость бака» и «рабочая емкость», ведь спиральная труба, расположенная внутри бойлера, занимает значительную площадь. Поэтому обязательно уточните при покупке, сколько реально воды помещается в прибор. В технических характеристиках этот нюанс должен быть указан.

Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды. Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной – не менее 120 л.

БКН выгодно использовать в комплекте с твердотопливным или одноконтурным газовым котлом, но если расход воды меньше 1 л/мин, дешевле обойдется двухконтурный котел, который и места займет гораздо меньше, чем система с косвенным нагревом

Другие важные параметры:

1. Мощность – чем больше водопотребление, тем выше должен быть ресурс прибора. Но при этом важно, чтобы мощность «косвенника» не превышала возможности отопительной системы (или другого внешнего источника энергии). К примеру, если объем накопительного бака варьирует в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже понадобится 31-39 кВт.
2. Время нагрева – параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть снабжены несколькими спиралями).
3. Материал бака – для долговременного использования лучше всего подойдут бойлеры из нержавейки или медицинской стали.
4. Теплоизоляция – в дешевых моделях применяется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогой прибор, где использовался полиуретан.
5. Управление – устройство сможет работать в автоматическом режиме, по необходимости отключая и запуская ток воды, контролировать нагрев с помощью температурного датчика.

При выборе формы и размере бака также необходимо учесть, что хотя теоретически бойлер можно установить в любой комнате, где есть доступ к теплотрассе, его оптимальное месторасположение – рядом с котлом. Так передача тепла наиболее эффективна.

Виды бойлеров косвенного нагрева

Современные бойлеры косвенного типа имеют разнообразную конструкцию и форму. Помимо округлого тонкостенного бака, существуют бойлеры, имеющие более сложное устройство, позволяющее оборудованию быть более экономичным и эффективным. Классификация оборудования выполняется по нескольким признакам.

Типы теплообменника

Косвенные водонагреватели могут иметь теплообменник различной конструкции:

• одноконтурный змеевик — спиралеобразная металлическая тонкостенная труба, расположенная внутри ёмкостного бака. Из-за циркуляции теполоносителя по трубе змеевик нагревается и передаёт тепловую энергию холодной воде, которая находится в баке. Это самая простая и доступная конструкция на рынке;

  Бойлер косвенного нагрева с одноконтурным змеевиком — самый простой и доступный вариант

• двухконтурный змеевик — конструкция аналогичная описанному выше варианту с той лишь разницей, что водонагреватель обеспечивает одновременную подачу нагретой воды и теплоносителя для центрального отопления. Такое оборудование несколько дороже более простого аналога, но гораздо эффективнее при необходимости нагрева большого количества воды;

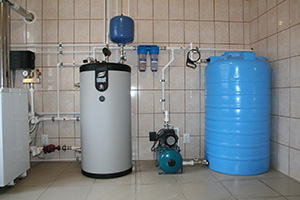

• конструкция типа «бак в баке» – оборудование имеет бак, состоящий из ёмкостей большего и меньшего размера. Внутри большого бака располагается вода, которую необходимо нагреть, а внутри меньшего — теплоноситель. Такие бойлеры обладают не только высокой скоростью нагрева воды до 75–90 оС, но и выполняются в более габаритных корпусах;

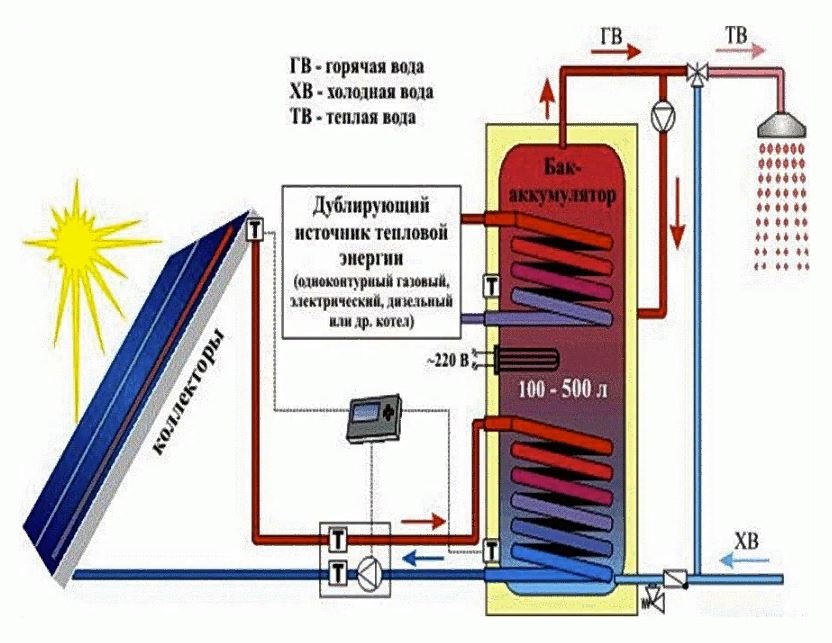

  комбинированный бойлер — конструкция водонагревателя с двумя теплообменниками. Первый представляет собой обычный змеевик из алюминиевой или медной трубы. Второй выполнен в виде трубчатого электронагревателя. Комбинированные модели имеют довольно высокую стоимость, но и сочетают в себе функции разных устройств.

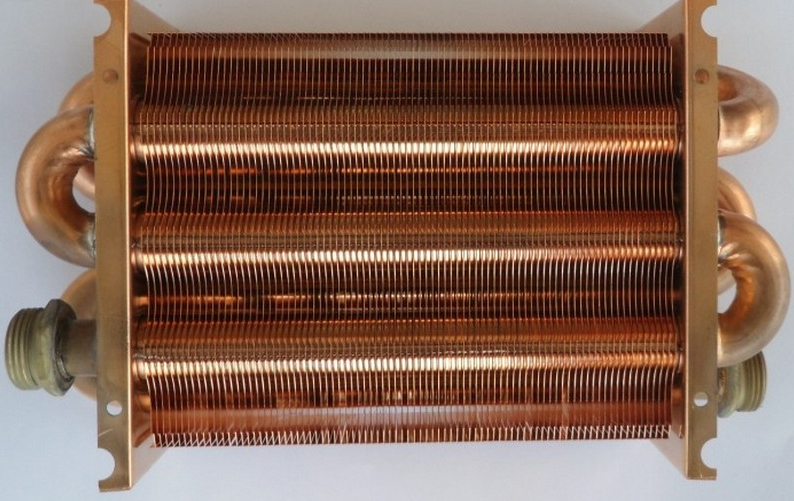

Материал теплообменника

Для изготовления теплообменника в виде змеевика и внутреннего бака используются такие материалы, как:

• латунь — низкая теплопроводность, 100–110 Вт/(м∙°C);
• алюминий — средняя теплопроводность, 200–240 Вт/(м∙°C);
• медь — высокая теплопроводность, 360–390 Вт/(м∙°C).

Чем более высокую теплопроводность имеет материал теплообменника, тем дороже бойлер.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:
{banner_downtext}
P= 0,0011*m*(tk-tн)/T

Расчетными считаются следующие значения:

• P — мощность ТЭНа;
• M — масса нагреваемой воды;
• tk — желаемая температура воды;
• tн — начальная температура воды;
• T — время нагревания воды.

В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.

Как сделать теплоизоляцию БКН

Для минимизации теплопотерь на поверхность бака наносят несколько слоев теплоизоляционных материалов. Рекомендуется соблюдение следующего порядка обработки:

• Корпус покрывают теплоизоляционной краской — в составе присутствуют керамические составляющие, удерживающие тепло. Одновременно ЛКМ защищает поверхность бака от коррозии.
• Минеральная вата — слой теплоизоляции около 5 см. Оптимально использование базальтового утеплителя. Материал предотвращает тепловые потери, устойчив к воздействию влаги и одновременно пропускает пар, не давая жидкости скапливаться в слоях материала. Сверху минеральную вату закрывают любым материалом с фольгированной основой. Можно использовать Пенофол и производные.
• Вместо трехслойного утепления допускается использование Полинора. Утеплитель похож на монтажную пену. Легко наносится и предотвращает теплопотери.

Изготовление бойлера косвенного нагрева экономит порядка 10-15 тыс. руб. КПД и производительность, при условии грамотного выполнения сборки будет близка к заводской продукции.

Способ установки

В зависимости от способа установки устрйоства подразделяются на два типа:

1. Настенный — оборудование монтируется на подвесной кронштейн, закреплённый на поверхности стены. Ёмкость бытовых настенных бойлеров обычно не превышает 200 л, но в линейке некоторых производителей можно встретить конструкции вместимостью до 650 л.

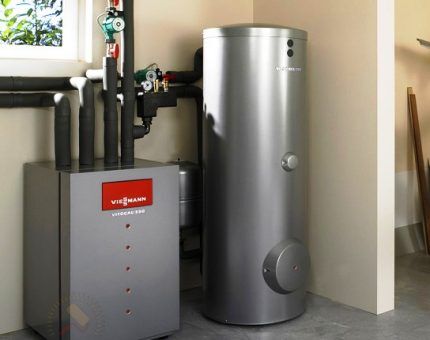

2. Напольный — бак устанавливается на поверхность пола в непосредственной близости от нагревательного котла. Средняя ёмкость бытовых напольных моделей варьируется от 200 до 500 л. Промышленные варианты имеют только напольный способ установки.

   Бойлеры бывают настенного (слева) и напольного (справа) исполнения

Способ компоновки

По способу расположения конструктивных элементов водонагреватели подразделяются на два типа:

1. Вертикальный — наиболее распространённый способ компоновки, позволяющий сэкономить внутреннее пространство в помещении. Вертикальные устройства имеют ограниченный объём и размеры, поэтому такое исполнение вполне подходит для использования в частном секторе.
2. Горизонтальный — не имеет чётких ограничений по объёму и габаритам. Как правило, такие устройства за счёт большего размера имеют множество дополнительных функций. Например, более толстый теплоизоляционный слой, рециркуляция и накопление.

   Горизонталльные бойлеры могут иметь более толстый слой теплоизоляции и ряд дополнительных функций

Выбор бойлера для самостоятельного изготовления

Общее устройство бойлера косвенного нагрева довольно простое — при умении работать с электроинструментом и сваркой водонагреватель можно изготовить самостоятельно.

Для использования в условиях частного дома, где проживает семья из трёх человек, достаточно вертикального бойлера с медным теплообменником. Если семья большая, то лучше выбрать напольную конструкцию. Это позволит сделать оборудование необходимой ёмкости, а также провести должную теплоизоляцию бака.

Изготавливать самостоятельно бойлер c теплообменником типа «бак в баке» не желательно. Во-первых, потребуется найти или изготовить сам бак, что потребует достаточно много сил и времени. Во-вторых, при изготовлении водонагревателей большого объёма габариты конструкции увеличиваются в несколько раз.

К тому же заводские модели, изготавливаемые по этой технологии, имеют специальное покрытие (эмаль, керамика, серебряное напыление) на теплообменнике. Повторить нанесение подобного покрытия в «гаражных условиях» не получится.

Особенности конструкции косвенного бойлера

Бойлер косвенного типа представляет собой резервуар, изготовленный из нержавеющей стали. Внутренние стенки ёмкости покрыты специальным материалом, который не только защищает поверхность водонагревателя от процессов коррозии, но и снижает концентрацию вредных бактерий и микроорганизмов.

Схема устройства бойлера косвенного типа с одноконтурным змеевиком

В остальном бойлер простейшей конструкции состоит из следующих компонентов:

• теплообменник — спиралевидная труба или бак меньшего размера. В зависимости от объёмов бака может располагаться в его верхней и нижней части;
• входной патрубок — штуцер в нижней части устройства для подвода трубы с холодной проточной водой;
• выводной патрубок — штуцер для подсоединения трубы вывода горячей воды;
• магниевый анод — дополнительная защита стенок бака от процессов коррозии;
• внутренний термометр — прибор для измерения температуры нагрева воды;
• термостат — устройство, препятствующее перегреву оборудования;
• блок управления — поворотная ручка с делениями для установки температуры нагрева;
• теплоизоляция — слой утепляющего материала, который помогает поддерживать заданную температуру нагретой воды;
• выпускное отверстие — клапан для слива застоявшейся воды;
• ревизия — отверстие большого диаметра, предназначенное для обслуживания, ремонта и модернизации бойлера.

Конструкция новых моделей баков может несколько отличаться и иметь ряд доработок от производителей, но в целом любой бойлер косвенного типа состоит из перечисленных элементов.

Принцип работы бойлера

Бойлер косвенного типа является частью отопительной системы и подключается непосредственно к газовому, электрическому или твердотопливному котлу, который нагревает теплоноситель за счёт энергии, выделяющейся при сжигании топлива.

Теплоноситель циркулирует по системе ГВС и проходит через теплообменник, находящийся в бойлере косвенного нагрева. За счёт отдачи тепловой энергии от горячего теплоносителя происходит нагрев холодной воды, которой заполнен резервуар устройства. Из него нагретая вода через выводное отверстие по трубе транспортируется в ванную комнату, на кухню и в другие помещения с сантехническим оборудованием.

Бойлер косвенного типа может работать с любыми видами котлов отопления

При выключении обогревательного котла или его переходе в экономичный режим работы теплоноситель быстро остывает. Благодаря конструкции, предусматривающей утепление стенок бака уретановой пеной, вода в резервуаре остывает очень медленно. Это позволяет использовать весь объём тёплой воды ещё в течение нескольких часов.

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

• L — длина трубы (м);
• d — сечение трубы (м);
• ∆Т — разность температур нагретой и холодной воды (оC);
• P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л	Мощность оборудования, кВт	Длина теплообменника, м	Диаметр резервуара бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Изготовление бойлера косвенного нагрева

Процесс сборки водонагревателя может разниться в зависимости от типа конструкции, но в большинстве случае оборудование для газовых и электрических котлов изготавливается в следующей последовательности:

1. В заранее подготовленном баллоне просверливается два отверстия при помощи электродрели с корончатой насадкой. Одно отверстие будет располагаться в нижней части и использоваться для подвода холодной воды, другое — в верхней для отвода горячей.
2. Полученные отверстия зачищаются, в них монтируются фитинги и шаровые краны. Затем в нижней части просверливается ещё одно отверстие, в которое устанавливается кран для слива застоявшейся воды.

   В нижней и верхней частях баллона делаются отверстия, в которые вставляются краны для подключения труб водоснабжения

3. Для изготовления змеевика потребуется медная труба диаметром 10 мм. Спиралевидный изгиб лучше делать с помощью трубогиба. Если таковой инструмент отсутствует, то можно взять любую круглую заготовку — трубу большого диаметра, полено, бочку и т. д.

   Изготовление змеевика для водонагревателя из круглой медной трубы диаметром 10 мм

4. Выполняется изготовление змеевика согласно проведённым ранее расчётам. Концы теплообменника загибаются в одном направлении на расстоянии 20–30 см. Для монтажа змеевика в нижней части баллона просверливается два отверстия. В них устанавливаются и привариваются резьбовые штуцеры.

   Для подсоединения змеевика к бойлеру используется резьбовой штуцер

5. Перед монтажом змеевик опускается в ведро или большую ёмкость с водой и продувается. Если конструкция герметична, то змеевик опускается в баллон, выставляется относительно вводного и выводного отверстия и заваривается.
6. Если баллон был разрезан посередине, то в верхней части монтируется анод. Для этого просверливается отверстие, куда вкручивается резьбовая насадка, а уже в неё монтируется магниевый анод. Если ёмкость собирается из трёх отдельных частей — дно, крышка и центральная часть, то анод можно установить на последнем этапе.
7. С наружной стороны бойлера монтируется теплоизоляционный материал. Лучше всего использовать напыляемый полиуретан. Перед нанесением все патрубки защищаются плотным полиэтиленом и тканью. Если средства ограничены, то можно использовать обычную монтажную пену, которая после застывания оборачивается отражающей изоляцией.

   Для теплоизоляции проще всего использовать монтажную пену и фольгированный утеплитель

8. К задней части бойлера привариваются крепления для подвеса на кронштейны. Для напольных бойлеров ко дну оборудования привариваются опорные ножки из стального уголка или арматуры.

На завершающем этапе накручиваются фитинги, краны и монтируется верхняя крышка. При возможности крышку можно не заваривать, а изготовить зажимные крепления из стальной проволоки сечением 3 мм.

При изготовлении бойлера для совместного использования с твердотопливными котлами вместо медного змеевика используется стальная труба П-образной формы, которая монтируется в нижней части устройства. Со стороны печи или котла труба подсоединяется к выходному патрубку. От бойлера труба выводится и подключается напрямую к дымоходу.

Необходимые материалы и инструменты

Накопительный бак устройства изготавливается из термостойкого пластика, нержавеющей стали, алюминия или стали с керамическим покрытием. В качестве заготовок под резервуар можно взять пластиковые бочки для пищевых продуктов, алюминиевые бачки или ненужный газовый баллон.

Для изготовления теплообменника, как было указано выше, лучше использовать круглую или квадратную медную трубу. При сборке теплообменника из труб квадратного сечения потребуются отводы под 90о.

В качестве инструмента необходимо подготовить:

• углошлифовальную машинку;
• электродрель с корончатым сверлом по металлу;
• аппарат аргонно-дуговой сварки;
• набор гаечных ключей;
• диск для шлифовки и полировки металла;
• наждачную бумагу.

  Для сборки бойлера потребуется умение работать со сварочным аппаратом

Фитинги, сливной кран и другие соединительные элементы подбираются исходя из размеров подсоединяемой трубы. Дополнительно приобретается ФУМ-лента, предохранительный клапан, магниевый анод и насадка для его установки.

Подготовка бака для сборки водонагревателя

Для изготовления бойлера косвенного типа можно использовать новый или старый газовый баллон. Эта ёмкость изготовлена из толстой нержавеющей стали толщиной 3–4 мм и прекрасно подходит для работы с горячей водой.

Перед сборкой обогревательной конструкции потребуется тщательно подготовить баллон. Для этого изделие разрезается пополам при помощи болгарки. Внутренняя поверхность ёмкости зачищается при помощи углошлифовальной машинки с соответствующей насадкой.

Перед сборкой бойлера баллон необходимо вскрыть и почистить внутреннюю поверхность

После этого внутренняя часть баллона моется, сушится и покрывается нитро-грунтовой краской. Данные работы следует проводить в обязательном порядке, иначе после ввода бойлера в эксплуатацию нагреваемая вода будет пахнуть газом.

При использовании резервуара из других металлических ёмкостей подготовка проводится по аналогичной схеме.

Видео: бойлер косвенного нагрева из газового баллона

Этапы работ по созданию бойлера

Чертеж бойлера может выглядеть следующим образом.

Выбираем бак для бойлера

Объем накопительной емкости водонагревателя следует рассчитывать исходя из суточного потребления горячей воды в доме. В том случае, если в квартире или в доме проживает несколько человек, то будет достаточно бака в 100 литров. А для семьи в 4-5 человек следует выбирать уже емкость объемом в 200-300 литров.

Используемый бак должен изготавливаться из сплава алюминия, нержавеющей стали или другого металла, который отличается устойчивостью к коррозии. Можно использовать крупноразмерный газовый баллон, стенки которого дополнительно очищаются и грунтуются. Если же не прогрунтовать стенки баллона, то горячая вода может иметь неприятный запах газа.

В выбранном баке необходимо просверлить пять отверстий. Два снизу для входной трубы и аварийного слива, два сбоку для установки змеевика и одно отверстие для отбора воды сверху. В том случае, если планируется использовать такой бойлер вне отопительного сезона необходимо также выполнить отверстия для установки электрического теплонагревательного элемента. Для ТЭНа высверливают одно или же два отверстия снизу. В выполненные отверстия устанавливают шаровые краны или запорные элементы, после чего проверяется герметичность накопительной емкости.

Создание теплообменника

При выборе диаметра будущего змеевика важно, чтобы вода в баке соприкасалась с такой трубой по максимуму. Для этого между витками трубы оставляют свободное пространство

Для удобства проведения работ можно применить бревно или трубу, вокруг которого будет оборачиваться трубка теплообменника. Один конец этой трубки фиксируют, а затем плавно создают витки, контролируя плотность образующейся спирали.

Среди преимуществ использования агрегата, изготовленного собственноручно, можно выделить:

• Возможность подключения аппарата к центральной системе отопления.
• Возможность размещения устройства в максимальной близости от отопительного котла.
• Минимальные расходы на материалы, необходимые для монтажа контура.
• Использование такого агрегата позволит существенно сократить расход энергетических ресурсов, а значит значительно снизить счета за коммунальные услуги.
• Полное обеспечение бытовых потребностей.

К числу недостатков установки такого бойлера можно отнести такие особенности работы аппарата:

• Для того, чтобы разместить агрегат требуется достаточно большая площадь или, что предпочтительней, специально выделенное помещение.
• Требуется время, для того, чтобы нагреть достаточный объем жидкости, что сказывается на интенсивности обогрева помещения.
• На змеевике достаточно быстро накапливаются отложения, которые препятствуют исправной работе агрегата. Необходимо регулярно проводить чистку змеевидной трубки (минимум дважды в год).

Если вы, взвесив преимущества и недостатки использования такого агрегата, все же хотите изготовить его самостоятельно, то вам следует получить как можно больше информации о конструкции бойлера и о последовательности работ по его созданию.

Представленный ниже чертеж показывает основные требования к конструкции агрегата емкостью в 100 литров.

Относительная простота конструкции данного агрегата позволяет изготовить его собственными руками.

Последовательность работ по созданию конструкции бойлера

Изготовление будет проводиться поэтапно:

• Изготовление емкости. В качестве емкости можно использовать любой бак из стойких к коррозии сплавов. Чаще всего емкость изготавливают из газового баллона (обратите внимание, что перед разрезанием баллона его нужно заполнить водой, чтобы избежать взрыва). При выборе емкости нужно ориентироваться на потребность в воде для бытовых нужд.
• Изготовление отверстий для воды. Проделываются пять отверстий: два для змеевика, два для сливного крана и входной трубы, одно для отбора жидкости.
• Теплоизоляция. Для уменьшения потерь тепла и увеличения показателя КПД конструкцию нужно покрыть слоем изолирующего материала (минвата, монтажная пена и т.д.).
• Змеевик. Для изготовления данной детали используют трубку из меди или латуни, которая накручивается на ось. Число витков зависит от параметров бака.
• Установка и присоединение. Змеевик устанавливается внутрь емкости и приваривается. Присоединяются входная и выходная трубы. При необходимости устанавливается ТЭН (под него подготавливаются дополнительные отверстия). Привариваются ручки. Емкость накрывается крышкой. Производится подключение всех элементов системы по схеме подключения агрегата к контуру отопительной системы.

Проект и монтаж своими руками

Главная задача на стадии проектирования своими руками – это подбор накопительной ёмкости, которая бы своим объёмом покрывала потребности в горячей воде.

Общие правила изготовления бойлеров косвенного нагрева

• Обязательно наличие теплоизолирующей оболочки. Иначе нагретая вода будет стремительно охлаждаться через внешние стенки. Оптимальный вариант — установка рабочей емкости в более крупную бочку, и задувание промежутка между стен строительной пеной.
• Можно укутать емкость строительными теплоизоляционными материалами, правда это выглядит не так эстетично (зато недорого). Если бойлер расположен в помещении котельной, можно сэкономить.
• Внутренняя труба (если применяется схема со змеевиком) должна быть коррозийно устойчивой. После сборки конструкции доступ для обслуживания будет затруднен.
• При использовании электрохимических пар (например, алюминиевый бак + медная трубка) фланцы подключения должны быть изолированы нейтральными прокладками.
• Желательно устраивать в стенке наружного бака ревизионное окошко, через которое проводится чистка или обслуживание.

Подручные материалы

Мы уже говорили о баках из нержавейки от старых стиральных машин. Однако найти такую заготовку непросто. Отличным донором может стать списанный пропановый баллон на 100 л. Давление он не держит (потому и списали), а в качестве бака для воды еще послужит. Разумеется, бойлер из газового баллона должен быть тщательно очищен (особенно изнутри) и покрашен качественной водостойкой эмалью.

Для изготовления не требуется промышленное оборудование. Достаточно «болгарки» и сварочного аппарата. Срезается верхняя часть, затем в ней формируется нагревательная арматура.

При свободном доступе к иным материалам, можно выполнить нагреватель хоть из листовой нержавейки. Посмотреть, как изготовить бойлер косвенного нагрева своими руками, можно на видео (смотреть ниже).

Возможно, страдает эстетика, но качество и долговечность сделанного нагревателя, не хуже заводского.

• Мы уже знаем, что в теплое время года, когда котел отопления не работает, косвенные нагреватели остаются не при делах. В этом случае поможет электрический ТЭН, встроенный в бак в качестве резервного элемента.
• Еще один вариант получения горячей воды летом — установка второго контура теплообмена, подключенного к солнечным системам нагрева.
• В результате можно собрать систему нагрева 3 в 1. От котла отопления (вне зависимости от вида топлива), от электрического ТЭНа и от энергии солнца. При пропадании двух их трех источников энергии, вы все равно сможете обеспечить жилище горячей водой.

Электрический косвенный нагреватель

Использование ТЭНа не относится к косвенным способам нагрева, поскольку присутствует прямой контакт воды с первичным источником тепла. Исключение составляет индукционный водонагреватель. Жидкость получает энергию как бы виртуально, не касаясь внутреннего термоэлемента. Собственно, его вообще нет в конструкции.

Проточный водонагреватель своими руками делается по принципу индукционных варочных поверхностей. Только вместо кастрюли с водой, нагревается металлическая труба.

Главное преимущество системы в том, что нагрев происходит не за счет прямого теплового контакта с источником электрической энергии, а с помощью вихревых токов. Потери на коэффициент теплопередачи минимальны, КПД стремится к 100%. При этом, нагревается как металлическая труба, так и непосредственно жидкость (если она достаточно теплопроводна). Кроме того, проточные индукционные нагреватели существенно безопаснее бойлеров с традиционным электрическим нагревателем: нет контакта воды с подключенным к электросети элементом.

Недостаток очевиден: для нагрева требуется подключение к электропитанию. То есть, вариант косвенного нагрева с помощью дровяного (газового) котла не работает. Помещение должно быть электрифицировано.

Делаем корпус бойлера косвенного нагрева

Корпус бойлера косвенного нагрева делают из стали, причем любой. Температура воды будет до 70 градусов, поэтому стенки могут быть тонкими, все равно деформации не будет. Варить бочку с нуля незачем, можно взять старый газовый баллон и на его основе сделать бойлер косвенного нагрева своими руками.

Если вы хотите, чтобы БКН можно было раскрутить для очистки или замены змеевиков, то с одного торца нужно наваривать фланец большого диаметра. Но это необязательно, в основном все делают неразборные баки. В корпусе нужно вырезать отверстия для:

• подачи и обратки отопления;
• подачи ГВС;
• циркуляции ГВС;
• подпитки из водопровода;
• ТЭНа;
• магниевого анода;
• датчика температуры.

Магниевый анод нужен даже если не планируете устанавливать в БКН ТЭН. Он защитит резервуар от коррозии, соответственно, срок службы значительно возрастет.

Теплообменник нужно размещать либо по всей высоте бака, либо снизу. Подача ГВС находится вверху, а под ней патрубок для циркуляции. Подпитка из водопровода врезается в самом низу. ТЭН и магниевый анод нужно также размещать как можно ниже, чтобы нагревательный элемент всегда был в воде, иначе он сгорит. Датчик температуры нужно размещать где-то посередине резервуара.

К отверстиям подачи и циркуляции ГВС, подпитки из водопровода и датчика температуры привариваются металлические патрубки с наружной резьбой ½ или ¾ дюйма. При этом диаметр всех должен быть одинаковый. Патрубок под анод должен быть побольше, на него будет накручиваться специально изготовленная крышка. К этой крышечке приваривается обычный болт, на который потом накручивается анод. Резьба крышки упаковывается паклей.

Теплообменник можно закрепить двумя способами:

• медный или латунный сгон вставляется в отверстие и крепится к корпусу с двух сторон гайками;
• стальной сгон вваривается в корпус – на сгоне с обеих сторон должна быть резьба.

Второй вариант проще в исполнении и надежнее. В обоих случаях изнутри бака теплообменник накручивается на сгоны. Для ТЭНа нужно к подготовленному отверстию в корпусе снаружи приварить гайку необходимого диаметра. Нагревательный элемент без проблем можно будет поменять, так же как и анод.

Делать слив необязательно. Если появится необходимость спустить воду, то это можно сделать через тройник, установленный на подаче воды из водопровода. Ничего сложного в такой обвязке нет.

Чтобы спрятать контур можно использовать декоративную накладку на трубу отопления, которую легко можно снять в случае необходимости.

Много полезного про крепление стальных труб отопления к стене есть на этой странице.

Змеевик из медной трубы своими руками

Теплообменник бойлера косвенного нагрева своими руками можно изготовить из медной или латунной трубки. Диаметр не менее 8 мм и не более 20 мм. Важно правильно рассчитать погонаж трубы, чтобы тепловая мощность спирали была достаточной для выбранного вами объёма БКН.

Допустим, у нас 100 литровый бак. Чтобы вода грелась быстро, нужен теплообменник мощностью 15 кВт. Для расчета длины трубы нам еще потребуется:

• диаметр в метрах – возьмём 0,01 м;
• температура воды в системе отопления – 85 градусов;
• температура подаваемой холодной воды – 15 градусов.

Длина теплообменника = Тепловая мощность теплообменника / 3,14 х диаметр трубы х разницу температуры воды в системе отопления и водоснабжения.

Итак, в нашем случае нам потребуется 6,82 метра медной трубы. Лучше всегда брать с запасом. Чтобы из трубы сделать спираль ее нужно накрутить на какую-нибудь болванку. Желательно чтобы диаметр змеевика был почти такой же, как и бочки. Кроме этого, спирали не должны соприкасаться между собой, так труба со всех сторон омывается водой, соответственно, отдает больше тепла.

На концах теплообменника устанавливаются фитинги, которым он прикручивается к патрубкам. Важно, перед тем как заварить корпус бака опрессовать самодельный бойлер косвенного нагрева. Нужно убедиться, что стыки не текут.

Утепление бойлера косвенного нагрева

Самодельный бойлер косвенного нагрева обаятельно утепляется. Мы рекомендуем использовать несколько материалов. Для начала корпус можно покрыть теплоизоляционной краской. В ней есть полые керамические микрогранулы, которые удерживают тепло. Кроме этого, краска-утеплитель защищает бак от коррозии, что тоже полезно.

Одной только краски будет недостаточно, дополнительно бак нужно утеплить минеральной ватой. Для этих целей подходит только стекловата, так как она эластичная. Поверх волокнистого утеплителя нужно намотать фольгу или Пенофол.

Сделать все быстрее и проще можно используя Полинор – утеплитель, похожий на монтажную пену. Кстати, монтажная пена тоже сгодится. При использовании этих материалов можно обойтись и без теплоизоляционной краски, хотя она лишней не будет.

Выбор накопительной емкости

Для большинства случаев эксплуатации системы расчёт потребности делается на 3-4 человека (среднестатистическая семья). Согласно нормативам, одна персона потребляет около 70 л/сут. То есть, для среднестатистической семьи вполне достаточно установить бойлер косвенного нагрева объёмом 200 л. При такой ёмкости потребность удовлетворяется полностью.

Подбору сосуда под переделку его в бойлер косвенного нагрева следует уделить особое внимание. Это должна быть ёмкость крепкая, прочная, не поддающаяся влиянию коррозии

Бак для нагрева холодной воды обычно выбирают под вертикальную установку, но не исключается также вариант монтажа в горизонтальном положении. В качестве бойлерного бака допустимо использовать тару, выполненную из прочных термостойких материалов.

Конечно же, материал тары следует выбирать с учётом его высоких антикоррозийных свойств, допустимого температурного расширения, прочих эксплуатационных характеристик.

Подходящими материалами можно считать:

• алюминий;
• нержавеющую сталь;
• специальные полимеры.

Следует помнить: бойлеры любого типа относятся к сосудам, работающим под давлением. К тому же теплоноситель системы отопления может нагреваться до высокой температуры (90ºС и выше). Исходя из этих свойств бойлерных установок, следует проектировать и строить систему своими руками.

На практике нередко встречаются реально абсурдные конструкции, тоже сделанные своими руками, к примеру, на базе обычной молочной фляги или столовой кастрюли. Таких решений следует избегать.

Такой выглядит пародия на бойлер косвенного нагрева. Сделано своими руками достойно, но для сопоставления с реально надёжным и эффективным устройством необходим совершенно иной подход

Проект бойлера косвенного нагрева, исполняемого своими руками, включает в себя ещё и расчёт трубчатого змеевика. Здесь необходимо рассчитать требуемую тепловую мощность этого устройства, чтобы по результатам расчёта определить длину трубы змеевика и её диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков бойлеров является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала обладают высоким коэффициентом теплопередачи.

Эффективность работы змеевика (время нагрева и набор требуемой температуры) во многом зависит от правильного расчёта. Также важно грамотно выполнить монтаж спирали внутри сосуда

Для расчёта необходимых значений на изготовление бойлерного змеевика подойдёт формула:

L = Q / D* (Tг – Тх) * 3,14

Буквенные обозначения здесь:

• L – длина трубки,
• Q – тепловая мощность змеевика,
• D – диаметр трубки,
• Tг – температура горячей воды,
• Tх – температура холодной воды.

Давайте разберем пример, как рассчитать длину медной трубы под спираль мощностью 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, приобретённая на рынке в бухте. Под бойлер взят сосуд ёмкостью 200 л. Расчётные значения температур холодной и горячей воды: 15ºС и 80ºС, соответственно.

Требуется определить размер длины медной трубы, достаточный для производства теплообменной трубчатой спирали мощностью 20 кВт. По формуле проводится следующий расчёт: 20/0,01*(80-15)*3,14. Результат расчёта: требуемая длина медной трубы составит 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева ёмкостью 150-200 литров, как правило, берётся медная или латунная трубка диаметром 10 – 20 мм. Трубка закручивается спиралью с учётом остаточного зазора в 5-7 мм между витками.

Зазор требуется делать обязательно (допускается после намотки раздвигать витки), так как необходима компенсация расширения металла. К тому же при таком исполнении спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана применяется полиэтиленовая толстостенная труба. После намотки витки раздвигаются на 1-2 мм

В принципе, медные или латунные змеевики можно отыскать уже готовые для эксплуатации. Например, взять змеевик от какого-нибудь технологического оборудования. Но тогда придётся учесть размеры имеющейся ёмкости и соответствие спирали по мощности теплообмена.

Зачастую выполнить подбор в точном соответствии с параметрами не удаётся. Поэтому дабы не терять драгоценного времени в этом смысле выгоднее изготовить трубчатый спиральный нагреватель самостоятельно.

Изготовить змеевик своими руками без опыта сложно, но такая задача выполнима. Здесь главное – выполнить качественную намотку спирали. Под намотку медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра бойлерной ёмкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, значит, значение диаметра змеевика составит:  (500 – 500/10) = 450 мм.

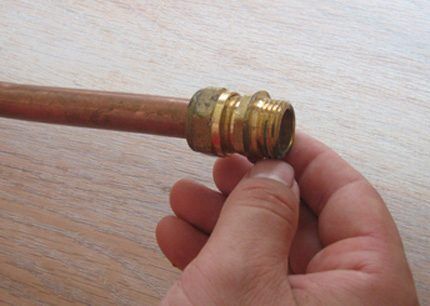

Один из возможных вариантов установки резьбового фитинга на концевой части трубы змеевика. Свободный конец фитинга с резьбой будет входить в отверстие на стенке сосуда

На концевых частях трубки, свитой в спираль, потребуется смонтировать контактные резьбовые фитинги. Для решения этой задачи необходимо:

1. Получить ровный срез на концах трубы, обработав их труборезом.
2. Надеть на концевые части трубы обжимные гайки.
3. Обработать края трубы развёрткой.
4. Установить фитинги и плотно подтянуть их к трубе гайками.

Не обязательно применять исключительно резьбовые двухсторонние фитинги. Если есть навыки пайки медных труб и соответствующий инструмент, можно методом пайки установить односторонние резьбовые фитинги.

Также в зависимости от материала корпуса сосуда, не исключается вариант пайки непосредственно к стенкам ёмкости. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется по причине сложной технологической операции.

В собранном на фитингах или спаянном виде, теплообменный элемент (змеевик бойлерный) уже можно считать готовым к установке и последующей эксплуатации. Останется подготовить место для монтажа непосредственно на бойлерной ёмкости и внедрить водяной нагреватель в состав сосуда.

Подготовка бойлерной емкости

Как поместить готовую медную (латунную) спираль внутрь бойлерного бака, если ёмкость цельная? В этом случае придётся аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться на корпусе сосуда болтами.

Посадочные места крышки и бака выравниваются, шлифуются, оснащаются резиновой прокладкой. Между тем внутренний монтаж (и обслуживание) видится более удобным, если на ёмкости сделать две крышки – сверху и снизу.

Пример устройства крышки на сосуде, который используется под бойлер косвенного нагрева. Уплотнение достигается прокладкой и болтовым крепежом по всей окружности

После установки крышки на бойлерной ёмкости проблема с монтажом змеевика внутри бака отпадает сама собой. Теперь достаточно высверлить два отверстия на корпусе сосуда, ориентируясь под расположение концевых частей трубы спирали. Диаметр отверстий должен соответствовать диаметру резьбовой части фитингов с запасом на 1-2 мм.

Резьбовые части фитингов пропускают в отверстия, предварительно установив уплотнительные прокладки. Затем с наружной стороны стенки бака накручивают встречные фитинги и плотно стягивают соединение.

При таком креплении нагревательная спираль вполне устойчива, но дополнительные опоры сделать необходимо. Ход теплоносителя под давлением  внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры будут компенсировать дефект.

Вариант перехода от трубок змеевика бойлера к магистральным линиям с теплоносителем системы отопления. Прямые фитинги одновременно исполняют роль крепежа

На корпусе бойлера косвенного нагрева также нужно сделать отверстия для набора и слива воды, запрессовать в них короткие патрубки, а на патрубках смонтировать запорные краны. При желании можно дополнить аппарат стрелочным термометром.

Завершив монтаж всех компонентов, корпус сосуда закрывают снаружи утепляющим материалом. Здесь удачно подойдёт минеральная вата с верхним фольгированным покрытием.

Финальная сборка

Процесс самостоятельной сборки водогрейного прибора заключается в следующих поэтапных мероприятиях:

• монтаж змеевика;
• припаивание патрубков на трубах входа и выхода;
• приваривание опорных ножек или подвесных петель;
• установка нагревательного ТЭНа;
• плотная подгонка крышки.

Следует отметить, что особое внимание нужно уделить термоизоляции бака базальтовыми матами и их фиксации на поверхности наружных стенок.

Чтобы сделать эксплуатацию водогрейного прибора полностью безопасной, необходимо обязательно прикрутить защитный стальной кожух, покрытый порошковой краской или оцинковкой.

Инструкция по подключению и запуску системы

Первым делом самодельный домашний бойлер косвенного нагрева нужно подключить к магистрали отопления. Там, где применяется автономная отопительная система, бойлер включают в сеть домашнего котла.

Механическое подключение производится при открытой крышке на бойлерной ёмкости. После подключения нужно приоткрыть запорный кран, связывающий с обратной линией теплоносителя, и убедиться в отсутствии протечек как с внешней стороны устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева полностью в работу, рекомендуется провести испытание на герметичность системы. На фото – заводской экземпляр

Если протечек не обнаружено, открывают линию подачи теплоносителя. Необходимо выждать некоторое время, чтобы змеевик прогрелся до температуры системы отопления. В режиме полного нагрева ещё раз внимательно проверить змеевик и все точки соединений на возможные утечки.

Если проверка показала целостность системы, закрывают крышку сосуда и подключают линии подачи-разбора нагреваемой воды. Тестируют систему в режиме реального теплообмена.

Инструкция первого пуска системы БКН

После того как БКН будет полностью обвязан с теплоносителем и линией подачи ГВС и опрессован на предмет утечек, приступают к его первому пуску:

1. Открывают краны на подаче и обратке теплоносителя от внешнего источника нагрева.
2. Открывают кран с горячей водой на смесителе и выпускают воздух до тех пор, пока из крана не пойдет ровный напор воды, после чего воду на смесителе перекрывают.
3. Устанавливают температуру нагрева по терморегулятору и ожидают нагрев воды до нужной температуры или контролируют ее по показаниям стрелочного термометра.

В процессе нагрева еще раз проводят тщательный внешний осмотр конструкции на предмет плотности и проверяют теплоизоляционные качества бака.

Во время первого пуска контролируют время нагрева бойлера при максимальных параметрах теплоносителя, а также работу системы автоматики регулирования и безопасности.

Обвязка бойлера косвенного нагрева

Для подключения бойлера косвенного типа применяется три рабочих схемы:

1. Обвязка с трёхходовым клапаном.
2. Подключение к двум циркуляционным наносам.
3. Обвязка с применением гидрострелки.

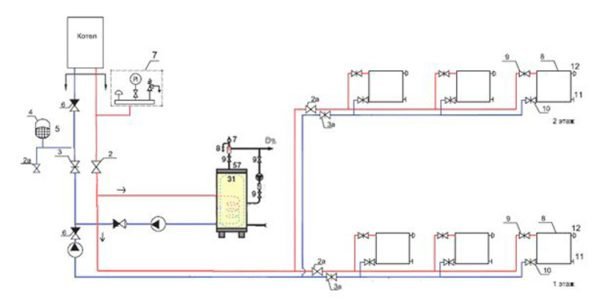

Обвязка с трёхходовым клапаном

Схема обвязки с использованием трёхходового клапана применяется наиболее часто, особенно при потреблении большого количества горячей воды. Для этого в системе монтируется два контура отопления. Первый — основной контур, применяемый для обогрева помещений. Второй — предназначен для нагрева воды в бойлере.

Схема обвязки бойлера косвенного нагрева с трехходовым клапаном применяется чаще всего

Для равномерного распределения и регулирования объёмов поступающего в бойлер теплоносителя используется трёхходовой клапан, который подключается к термостату.

Принцип работы системы достаточно прост: если температура в накопительном резервуаре опускается ниже выставленного значения, то клапан перенаправляет часть теплоносителя на нагрев воды в бойлере. После нагрева воды теплоноситель возвращается обратно в контур обогрева.

Обвязка с двумя циркуляционными насосами

Водонагреватель косвенного типа устанавливается в системе с двумя контурами: бойлера и отопления. Для регуляции каждого отдельного контура применяется рециркуляционный насос. При этом насос на контур бойлера монтируется перед насосом отопительного оборудования.

В схеме обвязки с циркуляционными насосами подача теплоносителя к бойлеру регулируется автоматически

Оба насоса подключаются к термостату бойлера. При остывании воды в бойлере термостат включает соответствующий насос, который перенаправляет часть потока от отопления и наоборот.

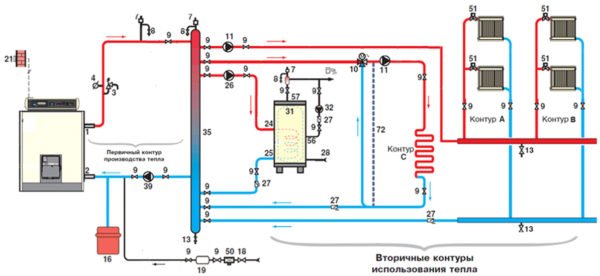

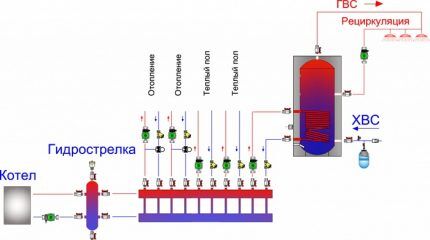

Обвязка с применением гидрострелки

Обвязка с использованием гидроразделителя применяется в системах центрального отопления, состоящих из двух и более контуров. Если в системе без гидрострелки перераспределение потоков в контурах обязательно сказывается на работе какого-либо оборудования, то при её установке происходит плавное перераспределение холодных и горячих потоков.

Схема обвязки бойлера с установкой гидроразделителя обеспечивает наиболее плавное распределение потоков холодной и горячей воды

Например, гидроразделитель обязательно монтируется в частных домах, где к центральному отоплению помимо бойлера косвенного нагрева подключается система тёплого пола. Схема этой обвязки достаточно сложна в исполнении, особенно при большом количестве оборудования. Поэтому работы по её монтажу лучше доверить специалистам.

Система с рециркуляцией теплоносителя

Эта схема обвязки применяется при необходимости минимизировать скорость нагрева воды в бойлере, так как при частых простоях вода в резервуаре быстро остывает, а на её повторный обогрев требуется от 30 до 60 минут.

Для этого в трубопровод, идущий от бойлера к водоразборному крану, монтируют «обратку» к водонагревателю. На этом участке также устанавливается циркуляционный насос, подключённый к термостату.

При застое и остывании воды в трубопроводе термостат включает насос, который перенаправляет остывшую воду обратно на обогрев. При возобновлении подачи воды пользователю не придётся ждать её нагрева, так как она будет уже тёплая.

Особенности эксплуатации косвенного бойлера

Для правильного функционирования бойлер должен быть установлен на ровную монолитную поверхность. При монтаже настенного бойлера используются соответствующие крепёжные элементы, рассчитанные на вес заполненного водой устройства.

Бак ёмкостью до 100 л крепится на дюбель-гвозди длиной 100 мм, а для оборудования ёмкостью 150–200 л нужно использовать крепежи длиной до 150 мм. Бойлер желательно вешать на стены из бетона или кирпича.

На магистрали, подающей холодную воду, перед бойлером должен быть установлен обратный клапан, который будет предотвращать попадание горячей воды в холодный контур.

Подключение бойлера косвенного нагрева в систему производится через обратный клапан

Главная проблема при эксплуатации бойлеров косвенного типа — это образование накипи внутри накопительного резервуара и теплообменника при нагреве воды свыше 80 оС. Поэтому при умеренном расходе горячей воды (мытье посуды) целесообразно снижать температуру до комфортных 40–50 оС. Это позволит значительным образом продлить срок эксплуатации оборудования.

Чистка и ремонт бойлера

При частом использовании бойлера чистку бака необходимо проводить раз в год. Для этого в резервуар закачивается концентрированный раствор лимонной или уксусной кислоты и нагревается до температуры 80–90 оС. Через 20–30 минут жидкость сливается. Если в системе отопления используется теплоноситель в виде обычной воды, то в целях профилактики выполняется чистка теплообменника по аналогичной схеме.

При появлении течи в местах соединения труб необходимо разобрать проблемный участок и выполнить монтаж заново с применением большего количества уплотнителя. Вместо сантехнического льна следует использовать более современные материалы, например, ленту ФУМ или сантехническую нить.

Как работает бойлер в паре с энергонезависимым котлом

Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.

В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру с подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.

Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.

Монтаж проточного водонагревателя

Нагрев воды в проточном водонагревателе несмотря на простой принцип работы в жилых применяется реже чем накопительного типа. Это вызвано тем, что для того чтобы быстро нагреть холодную воду требуются мощные ТЭНы от 3 до 27 кВт, и не каждая внутриквартирная электрическая линия сможет выдержать такую нагрузку.

Подготовка – проверка электросети

Перед тем как принять решение об установке проточного водонагревателя следует проверить возможности внутридомовой электросети. Необходимые ее параметры указаны в паспорте на водонагреватель и если они не соответствуют фактическим данным, потребуется реконструкция внутридомовой линии электроснабжения.

Для подсоединения большей части проточных нагревателей необходим стационарный метод монтажа, сеть переменного тока 220 В, 3-х жильный кабель из меди, с сечением не менее 3Х2.5 мм и автоматической защитой не менее 30 А. Проточный водонагреватель также должен быть подключен к системе заземления.

Выбор места

Безнапорные проточные нагреватели воды, в основном, имеют возможность гарантировать работу только одной точки водоразбора, вследствие этого вопрос подбора района установки не стоит.

Его размещают вместо смесителя в ванной либо кухне. Выбор мощных напорных проточных нагревателей, которые обслуживают несколько водоразборных точек необходимо провести тщательно. Как правило, его размещают около от максимального водоразбора или стояка.

Несмотря на то, что модификации IP 24 и IP 25 конструкционно защищены от непосредственного проникновения воды, все-таки, их надежнее расположить в тех местах, где отсутствует угроза прямого попадания воды.

Кроме того нужно учитывать что устройства, которые имеют механическую систему регулировки напора и температуры ГВС, нужно располагать на расстоянии вытянутой руки. Исходя из вышеуказанного, установка бойлера в ванной будет самой предпочтительной.

Установка на стену

Проточные нагреватели не имеют большого веса, к их установке не предъявляют требования подобные емкостным аппаратам. Монтаж на стенке здания состоит в высверливании отверстий и закреплении нагревателя при помощи специальных кронштейнов, поставляемых в комплекте.

Главные условия профессиональной установки:

• Прочность стенового покрытия;
• совершенное горизонтальное расположение.

Если нагреватель будет размещен с наклоном, возникнет риск образование воздушных пустот, что приведет к перегреву ТЭНа и выходу водонагревателя из строя.

Как подключить к водопроводу

Выполнит обвязку безнапорного проточного нагревателя довольно просто. Подсоединение выполняется гибким шлангом, снятым со смесителя, на штуцер устройства. Для этого устанавливают специальную прокладку под накидную гайку и заворачивают ее сначала рукой, а после с небольшим давлением гаечным ключом.

Важно соблюдать правило, что после нагревателя не устанавливают запорную арматуру. Вода должна перекрываться только нагревательным устройством или смесителем, к которому он подсоединен

При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя.

Включение в электросеть

Малогабаритные безнапорные модификации водонагревателей в основном реализуются с нужным проводом вилкой. В связи с этим включение сводится к тому, что потребуется вставить вилку в электророзетку с заземлением.

Электронагреватель является мощным электроприбором, включать его с использованием различных удлинителей запрещено. Вследствие огромного электрического тока контакты смогут перегреваться и вызвать возгорание проводки.

Установка предохранительного клапана на бойлер своими руками

При сборке бойлера своими руками требуется соблюдать правила.

Точнее, не забывать о:

• Соблюдении последовательности работ;
• Аккуратности;
• Закупе всех необходимых деталей и, в том числе, предохранительного клапана.

Последняя мини-деталь в системе водонагрева является особенно важной, так как, при нагревании воды, в емкости происходит ее расширение, что повышает давление. При достижении критической отметки, начинает функционировать предохранительный клапан, за счет которого сбрасывается вода до снижения давления до нужной отметки

Предохранительный клапан устанавливается на бойлер в обязательном порядке

Если резервуар слишком большой, то дополнительно устанавливается мембранный расширительный бак. Именно у него есть способность компенсировать большие объемы расширяющейся жидкости. При приобретении бака, выбирают тот, который подойдет для системы подачи воды, а не отопительной. Отличить его можно по тому, каким он обладает рабочим давлением (7-8 бар ГВС). Помимо этого, при подготовке к обустройству бака своими руками, нужно закупить клапаны, фильтра, а также прочие детали.

Важно то, что даже если планируется сборка бака самостоятельно, не нужно экономить на материалах, чтобы избежать поломки и чрезвычайных ситуаций. Грамотный подход к планированию и строительству бойлера позволит получить качественное изделие, полностью оправдывающее ожидания

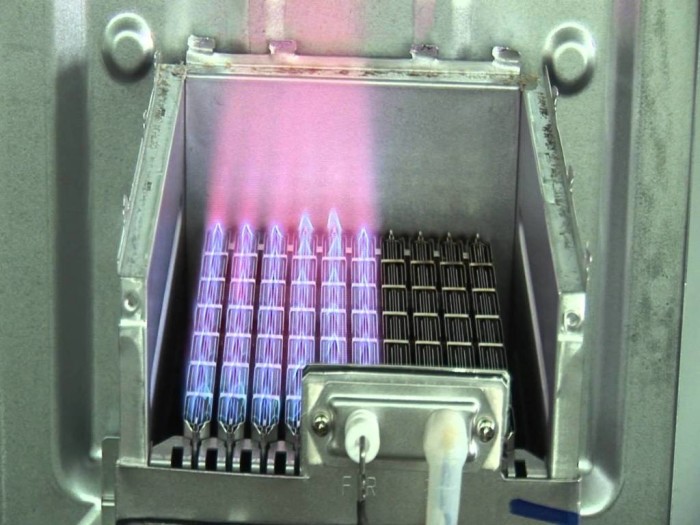

Как работает газовый водонагреватель?

Основной принцип работы газового нагревателя прост: холодная вода проходит через теплообменник, который нагревается газовой горелкой. Циркуляция воды обеспечивается встроенным насосом. Современные модели оснащены многоступенчатой системой безопасности и управляющей электроникой, допускают плавную регулировку температуры воды и способны поддерживать стабильность потока независимо от перепадов напора. Температура воды на выходе – от 35 до 60 °С, этого более чем достаточно для водных процедур, так как комфортной считается температура до 40 °С. Для подачи в систему отопления вода может нагреваться до 80 °C.

Устройство включается либо автоматически при открытии крана с водой, либо простым нажатием кнопки.

Чаще всего в загородных домах используют двухконтурные газовые котлы, которые позволяют решить сразу две проблемы: обогрева помещения и подачи ГВС. Запускаются они термодатчиком, реагирующим на снижение температуры в помещении. Принципиальная особенность двухконтурного котла – приоритет ГВС над отоплением. При включении горячей воды в ванной или на кухне подача тепла в систему отопления прекращается или замедляется. При качественной теплоизоляции дома это не приводит к заметному снижению температуры в помещении: чтобы в доме стало ощутимо холодно, отопление должно отсутствовать как минимум в течение 2–3 часов.

В теплое время года, когда отопление не нужно, котел можно переключить в одноконтурный режим.

Площадь отопления для двухконтурных газовых котлов определяется из расчета 1 кВт мощности на 10 кв.м площади. То есть прибор мощностью 20 кВт, используемый в режиме отопления, обогревает около 200 кв.м жилой площади.

Количество ТЭНов

Число нагревательных элементов в бойлере зависит от их мощности и от желаемой производительности устройства. Стандартное значение для бытовых нагревателей — 2 кВт. Используют 3 таких элемента (суммарно 6 кВт) для нагрева воды объемом 300 л до 100° за 3 часа. Исходя из этого, можно посчитать, сколько нужно ТЭНов для самодельного водонагревателя. Чем их больше, тем быстрее устройство справляется с задачей.

Прочие детали

При изготовлении устройства и его эксплуатации следует подумать о безопасности. Полезные советы:

1. Если вода в котле циркулирует естественным образом, нужно поставить датчик температуры, который при перегреве отключит ТЭН.
2. Безопаснее подключать прибор не к розетке, а к отдельной линии с кабелем увеличенного сечения.
3. Открытые провода требуется изолировать и сделать заземление всей конструкции.
4. Минимальное расстояние от устройства до потолка — 30 см, а до пола — 80 см.
5. Если подключение происходит к системе центрального водоснабжения, необходимо поставить предохранительный клапан, который снижает давление.

Схемы и размеры

Проточные аппараты могут быть закрытыми либо открытыми. Самодельный водонагреватель первого типа может снабжать несколько водонапорных точек, второго – только одну. Их принцип функционирования рассчитан на подключение нагрева только при включении воды.

Газовые агрегаты подразделяются на виды, в зависимости от типа розжига (гидробурбина, пьезоэлемент либо электронный узел). Смесители для них не нужны.

Конструкция устройства состоит из нескольких элементов.

1. Датчик протока. Эта составная часть отслеживает в трубопроводе давление. Поскольку для нагревания воды расходуется много энергии, напор должен быть большим. Иначе нагрев будет направлен на элементы нагревателя.
2. Температурный датчик. Это термореле, которое контролирует интенсивность нагрева. Когда температура достигает определенной точки, самодельный агрегат автоматически выключается.
3. Водяной узел. Представляет собой трубу, по которой проходит вода в период нагрева.
4. Блок управления. Электронная плата, которая подключает и контролирует режим нагрева.

Газовые агрегаты также снабжаются закрытой камерой сгорания, подогревающей теплообменник. Чтобы обеспечить приток воздуха в нее, может применяться вентилятор. С помощью дымохода происходит выброс газов. Чтобы защитить агрегат, дополнительно устанавливают различные датчики: давления, тяги, затухания горелки.

Важно! Сделать своими руками проточный нагреватель, в котором применяется газ, может быть нелегко и не безопасно. Даже заводские аппараты устанавливают с участием специалиста.

Накопительный водонагреватель состоит из бака и источника нагрева, а также труб, клапана и устройства контроля температуры. Самодельный бойлер может быть легко произведен из любой крупной емкости. Для семьи из четырех человек оптимальным будет объем 300 л.

Номинальная мощность

Чтобы сделать правильный выбор, заранее рассчитайте необходимое количество горячей воды в зависимости от числа потребителей. Колонки можно разделить на три вида по потребляемой мощности:

• Небольшой мощности — от 17 до 19 кВт. Такие приборы подойдут для обслуживания двух потребителей и двух заборных точек (например, умывальник и душ). Выдают около 8 литров в минуту.
• Средней — от 22 до 24 кВт. Устанавливаются в частных домах на 3-4 пользователей.
• Высокой — от 28 до 30 кВт. Можно использовать для набора ванной и других целей одновременно. Обеспечивает хороший напор и нагрев.

Обратите внимание на КПД, которое указано в документе. Там может стоять полезная и потребляемая мощность — вам нужна полезная. Иначе вы рискуете купить технику, которая не будет соответствовать запросам.

Тип розжига

От данного критерия зависит удобство и безопасность эксплуатации.

• Ручной розжиг. Одни из первых и бюджетных моделей. Чтобы запустить нагрев, нужно удерживать кнопку и поднести к запальнику спичку. Этот способ неудобен и небезопасен.
• Пьезорозжиг. Разница с первым вариантом в том, что искра появляется при нажатии кнопки. Механическое включение удобно, если прибор находится рядом.
• Электронный тип. Как только вы открываете смеситель, появляется искра и запускает процесс. Загорается она при срабатывании батареек.

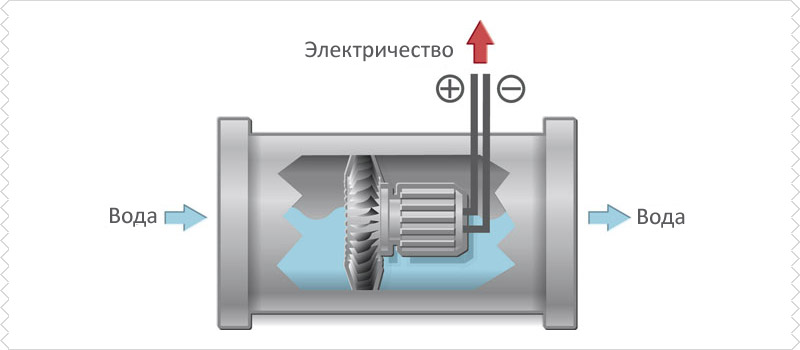

• Гидрогенератор. Встроенная минитурбина вращается потоком воды и вырабатывает ток. Пламя появляется при открытии крана. Чем выше давление в системе, тем эффективнее будет работать турбина и осуществляться нагрев.

Система модуляции

Интенсивность пламени в горелке может регулироваться пользователем или электрическим реле. Модуляционные горелки регулируют мощность автоматически. Это удобно, если в системе наблюдаются перепады давления. В таком случае прибор самостоятельно корректирует силу нагрева — вода на выходе одинаковой температуры.

Разновидность радиатора (теплообменника)

Их качество и срок эксплуатации зависит от материала изготовления. Бывают теплообменники из:

• Стали. Отличаются значительным весом и устойчивостью к коррозии.
• Высокоочищенной меди. К указанным выше качествам можно добавить высокую теплоотдачу.
• Меди. Радиатор неравномерно нагревается, поэтому в нем довольно быстро появляются трещины от перепада температур. Некоторые производители покрывают изделие термоустойчивой краской, но все равно такого теплообменника хватает ненадолго.

Электробойлер — что внутри?

В то же время в нашу жизнь прочно ворвались бытовые электробойлеры самых разных размеров и производителей.
Мы уже к ним привыкли и практически не задумываемся — а что же там внутри?
А, собственно, ничего особенного. Термоизолированный бак и ТЭН с теморегулятором. В дно бака вварены штуцеры подачи/отбора воды: короткий — для подачи в нижнюю часть бака, длинный — для отбора из верхней части. И стоимость этого устройства около 100 $, причем ТЭН с терморегулятором стоит 5 — 10 $, остальное — бак с брендом. Бак выдерживает максимум 5 лет эксплуатации, после чего ржавчина превращает его в кружево (уж я на это насмотрелся). Причем на моей памяти еще ни разу не приходилось менять ТЭН либо терморегулятор. Поначалу на даче ставил б/у бойлеры — они там еще какое-то время служили, с потом пришла другая идея.

Дачный душ

Почему-то сложилось такое устойчивое представление о конструкции дачного душа:
Рис. 1. Схема не самая удачная
В бак набирается каким-либо образом вода, вся конструкция прогревается на солнце (некоторые умельцы монтируют в бак ТЭН) и потом идет отбор нагретой воды через нижний отвод (а как еще?). При этом сначала сливается самая холодная вода из нижнего слоя, а потом уже доходит черед и до горячей.
Есть конструкции на разного вида поплавках, к которым прикрепляется водозаборный шланг.
Кроме вышеуказанных, есть и еще недостатки:
— необходимость пополнения воды по мере расхода;
— необходимость слежения за тем, чтобы ТЭН (если есть) был погружен в воду;
— напор воды определяется высотой установки бака.
К достоинствам можно отнести невысокую стоимость и простоту в изготовлении.

Идея, воплощенная в баллон

Берем старый пропановый баллон литров на 50 (я купил в пункте приема металлолома примерно за 5 $ — естессно, в национальной валюте по курсу). Отмываем от остатков пропана и одоранта (гнусное занятие — «Фейри», большое количество проточной воды, свежий воздух и здравый смысл в помощь). В нижней части вырезаем отверстие, в которое газосваркой ввариваем резьбовую втулку под бойлерный ТЭН (можно найти на рынке или заказать токарю). ТЭН будет смонтирован вертикально, как и на «фирменном» бойлере. В боковой части баллона ввариваем сгон ½» на высоте большей, чем высота установленного в баллон ТЭНа.
Это делается для того, чтобы не ставить обратный клапан.

На картинке терморегулятор не показан — он вставляется в ТЭН. Клапан не ставим потому, что при подаче из огородного бака может быть недостаточное давление воды для «продавливания» этого клапана. В этот сгон будем подавать холодную воду, она будет опускаться к ТЭНу. К верхнему вентилю с помощью хомута присоединяем шланг отбора горячей воды (в верхнем штуцере левая резьба).
Синими стрелками указан путь подаваемой воды, красными — отбираемой нагретой.
Если по какой-то причине исчезнет вода из системы, ТЭН будет всегда погружен в воду, что предохранит его от выхода из строя во время электрического нагрева. Излишки расширяемой при нагреве воды выйдут через впускной сгон в систему.
Красим баллон в матовый черный цвет без грунта и вешаем (ставим, держим, причем высота утановки не имеет значения) на солнцепеке в подходящем месте краном вверх, ТЭНом вниз, монтируем как обычный бойлер. Получаем халявную горячую воду практически на все лето! По собственному опыту скажу, что электричество в душевом баллоне приходилось включать (накрыв баллон одеялом) где-то в середине сентября и позже. Кухонный баллон приходится держать включенным (у меня 2 — на кухне и в душе) — на кухне горячая вода нужна чаще. Его намереваюсь подключить к автомату дворового освещения (есть у меня там свободная группа контактов), только наоборот — вечером бойлер будет отключаться, а с рассветом — включаться. Но все равно, баллон будет стоять на солнцепеке — халява ж ведь!

Автоматизация

Управление бойлером косвенного нагрева делается на основе трехходового клапана с термоголовкой и с выносным датчиком управления, который располагается на циркуляционном трубопроводе системы горячего водоснабжения. Как только в ней температура понизится ниже, скажем, 40 градусов, клапан срабатывает и перенаправляет часть теплоносителя с отопления в змеевик бойлера.

Возможно также и электроуправление от термостата. Типовая схема ГВС с бойлером косвенного нагрева.

В системе ГВС может быть циркуляционный насос, который обеспечивает циркуляцию горячей воды по кранам. Поэтому сливать холодную не приходится – открыл кран — сразу пошла горячая вода.

При отсутствии желания ставить автоматизацию нагрева, можно воспользоваться ручным управлением с помощью балансировочного клапана. Часть теплопотока будет направляться в бойлер и разогревать его до температуры по установке пользователя, — простейшая схема, но жизнеспсобная.

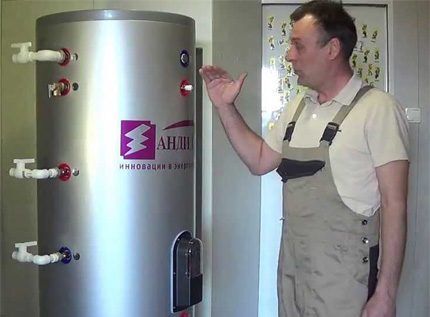

Нюансы и схемы подключения бойлера

Как уже упоминалось, для нагрева воды БКН использует энергию внешнего источника. Поэтому перед подключением к теплоносителю важно подобрать подходящую схему для монтажа прибора. Рассмотрим самые распространенные варианты.

Общие принципы установки прибора

Монтировать бойлер необходимо на подготовленную ровную поверхность в непосредственной близости от котла. Подвесные модели крепятся на бетонную или кирпичную стену, на одном уровне или немного выше отопительного котла.

Для напольного прибора – следует выровнять по уровню участок, отведенный под размещение бака (если пол критично неровный, можно сделать подставку в виде подиума).

Сама обвязка БКН предназначена для подключения устройства к двум системам – водоснабжения и отопления. Для этого на корпусе имеются специальные патрубки.

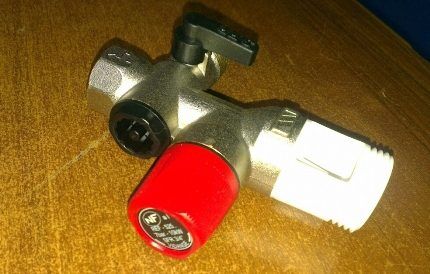

В группу безопасности бойлера косвенного нагрева входит обратный и сбросной клапаны, которые защищают систему от повышенного давления и утечки горячей воды

Принципы присоединения:

1. Холодная вода с системы водоотвода должна поступать в нижнюю часть бака, а горячая – выходить из верхней.
2. На входе холодной воды следует установить обратный клапан, который предупредит утечку горячего потока из бойлера в случае снижения давления в системе.
3. Посередине прибора может быть расположена точка для подвода рециркуляции.
4. Когда включается нагревательный контур, движение теплоносителя должно осуществляться сверху вниз. То есть, труба с горячей водой заводится в верхний патрубок, а труба с остывшей – выходит снизу.
5. Все патрубки нужно снабдить кранами с накидными гайками, чтобы обеспечить себе возможность отключения бойлера, например, на случай замены прибора или ремонтных работ.

Благодаря этой схеме достигается максимальный КПД прибора, поскольку циркулирующий в змеевике теплоноситель подогревает воду в верхней части бака, отдает остаток тепла низкотемпературным слоям и поступает для нового нагрева в котел.

Схемы подключения БКН к источнику

Чтобы правильно выбрать схему присоединения бойлера к системе отопления, необходимо учитывать возможности уже имеющейся разводки и место установки нагревательного прибора. Существует несколько решений.

Вариант 1. Самая распространенная схема для постоянного пользования горячей водой – подключение через трехходовой клапан. Она предполагает наличие двух отопительных контуров – основного и отдельного для БКН.

Для этого на подвод горячей воды врезается циркуляционный насос, а после него устанавливается трехходовой клапан, который управляется термостатом бойлера.

Работает схема так: когда температура воды в бойлере падает ниже заданной отметки, по сигналу термостата клапан переключает систему на нагрев накопительной емкости, а после достижения нужного показателя – отправляет поток циркулировать по общедомовому контуру.

Для корректной работы трехходовой схемы важно отрегулировать данные термостата, чтобы запрограммированная для бойлера температура не была установлена ниже, чем в терморегуляторе котла (+)

Вариант 2. Установки двухнасосной системы – схему целесообразно использовать, если нет необходимости в постоянных и больших объемах горячей воды. Например, бойлер установлен в загородном доме и используется только по выходным.

В этом случае БКН и отопительный котел подключаются параллельно, и потоки теплоносителя будут перемещаться по двум магистралям. Для принудительного движения воды устанавливается два насоса: на отопительном контуре и трубе подачи для бойлера.

Нагрев осуществляется при помощи термостата, который временно отключает радиаторное отопление, направляя весь ресурс системы к бойлеру.

По двухнаносной схеме контур отопления будет отключаться на время работы бойлера, но за те 30-60 минут, что необходимы для нагрева бака «с нуля», радиаторы не успеют критично остыть (+)

Вариант 3. Для помещений, где используется многоконтурная система отопления, например, в дополнение к радиаторам установлен теплый пол, применяют гидравлический распределитель.

Гидрострелки перераспределяют давление на отдельных участках контура и обеспечивают бесперебойное движение теплоносителя даже без помощи циркуляционных насосов.

Без инженерного опыта такую сложную схему вряд ли получится сделать самому – чтобы предусмотреть массу нюансов и наладить бесперебойную работу системы, лучше обратиться к профессиональным проектировщикам (+)

Без гидроколлектора в многоконтурной системе может выйти из строя насосное оборудование и даже случиться тепловой удар с повреждением радиаторов.

Система возвратной циркуляции

Если в бойлере предусмотрен третий вход, к нему можно подсоединить систему рециркуляции. Для этого в точку рециркуляции на корпусе прибора заводится закольцованный контур.

Поток воды находится в постоянном движении благодаря работе циркуляционного насоса, поэтому мгновенно доставляет теплую воду к точке потребления (+)

Для реализации схемы понадобится смонтировать дополнительный контур и установить такие элементы:

1. Обратный клапан на входе в нагреватель.
2. Автоматический воздухоотводчик, защищающий насос от проникновения воздуха перед запуском.
3. Предохранительный клапан, который убережет от перепадов давления.
4. Мембранный расширительный бак, в который будет уходить излишек воды при повышении давления в системе. Учтите, что емкость резервной емкости должна быть не меньше 1/10 объема самого БКН.

Если же в устройстве бойлера косвенного нагрева не предусмотрен патрубок для рециркуляционного контура, можно сделать врезку возвратной линии в трубу холодной воды и установить насос. Тогда подключение осуществляется по нижеприведенной схеме.

Выбор схемы обвязки с возможностью рециркуляции или без нее должен основываться на конструкции БКН и системы отопления, а также мощности оборудования (+)

Подключение по возвратной схеме обеспечивает бесперебойную подачу горячей воды – то есть, не нужно будет ждать, пока теплоноситель прогреет воду в баке.

Подсоединение на стороне водоснабжения

Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:

• редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
• обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
• расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
• предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
• дренажный кран служит для слива воды по способу сообщающихся сосудов.

Важно оставить заполненной сливную магистраль — тогда при открытии дренажного вентиля водя вытечет по закону сообщающихся сосудов

Внимание! Используйте в обвязке расширительный бак, предназначенный для систем водоснабжения и рассчитанный на более высокое давление – 6…8 Бар. Емкость под отопление не годится – мембрана быстро придет в негодность.

Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.

Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:

Схема электрических соединений

Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.

Цвета проводов, изображенных на рисунке, соответствуют общепринятой классификации: синий – нейтраль, коричневый – фаза, желто-зеленый – заземление и так далее

В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.

Критерии выбора

При выборе бойлера косвенного нагрева обращают внимание на параметры:

• Мощность – напрямую зависит от литража бака. Для нагревателя объемом 80-100 л мощность должна составлять не менее 16 кВт, на 120-140 л как минимум 23 кВт.
• Объем. Литраж нагревателя зависит от количества потребителей воды и точек потребления. Например, для семьи из 3-4 человек, пользующихся душем и кранами горячей воды на кухне и в ванной, показатель составит 140 л.
• Тип монтажа. Котел косвенного нагрева бывает напольным и настенным. К первому типу относят конструкции большого литража, которые работают от отопительного котла (электрического, газового, твердотопливного). Для установки требуется отдельное помещение. Настенный водонагреватель можно закрепить на стене. Модель имеет более компактные размеры, а также ограниченный литраж.

Основные особенности технологии «бак в баке»

Технология «бак в баке», которая применяется в бойлере косвенного нагрева ACV, обеспечивает высокую производительность устройства и одновременно гарантирует равномерный прогрев воды. Именно с учетом этой особенности монтаж водонагревателя может производиться в любом положении, так как температура жидкости одинакова по всей толще. В том случае, если в таком бойлере предполагается наличие дополнительного электрического ТЭНа, то он всегда располагается в первичном контуре, что гарантирует защиту нагревательного элемента от образования накипи и чистоту воды.По сути, конструкция «бак в баке» представляет собой один большой теплообменник с двумя контурами:⦁первый образован большим баком и стенками внутреннего и по нему циркулирует теплоноситель;⦁второй контур – бак меньшего размера, накопительный резервуар для горячей воды. Для увеличения поверхности, а следовательно, и производительности, стенки этой емкости имеют волнообразную форму.

Принцип работы бойлера этого типа достаточно прост: нагретый котлом теплоноситель попадает в первичный контур и нагревает воду во втором баке до заданной температуры. Управление этим процессом обеспечивает термостат, реагирующий на изменение температуры воды и подающий команду циркулярному насосу производить закачку теплоносителя.

Модельный ряд бойлеров ACV

Ассортимент продукции бельгийского производителя достаточно широк и разнообразен и представлен несколькими сериями моделей, имеющих принципиальные отличия друг от друга, поэтому сделать выбор одновременно и легко, и сложно. Но если разобраться с особенностями каждого вида, то задача станет значительно проще.Серия Heat Line E стала первой, в которой была применена технология «бак в баке». Бойлеры отличаются компактными размерами, имеют объем до 240 л и монтируются исключительно навесным способом. Дополнительно комплектуются ТЭНом, мощность которого составляет 2,2 кВт. Следующей стала серия Smart Line, в которой была установлена более качественная теплоизоляция, что позволило снизить теплопотери и увеличить КПД оборудования. Большим преимуществом для потребителя является и то, что модели этой серии можно устанавливать любым удобным способом: навесным или напольным, а также горизонтально или вертикально. Но следует учитывать, что последнее условие относится только для бойлеров объемом до 320 л, при этом максимальный размер представителя этой серии составляет 800 л.
Особой популярностью пользуется бойлер ACV Comfort, в котором для удобства эксплуатации предназначена встроенная панель управления. В моделях этой серии, представленной несколькими размерами от 100 до 240 л, применяется теплоизоляция из полиуретана, толщина которой составляет 30 мм. Может использоваться напольный или настенный монтаж (для второго вида установки в комплекте имеются штатные кронштейны). Также следует заметить, что в моделях этой серии производитель уделил внимание и эстетической составляющей: их отличает оригинальный дизайн и декоративный корпус, изготовленный из полипропилена.

Где купить бойлеры ACV

Если для автономной системы ГВС загородного дома выбран косвенный способ нагрева воды, то в этом случае имеет смысл обратить внимание на продукцию бельгийского производителя. Для этого, например, можно выбрать бойлер ACV 210 л, объем бака, которого вполне способен обеспечить семью до 5 человек горячей водой в необходимом количестве, при этом себестоимость ее нагрева будет минимальной.

В том случае если при выборе оборудования для системы ГВС вызывает сложности и ставит неразрешимые вопросы, то самый правильный шаг – позвонить специалистам компании «Alfatep» или воспользоваться сервисом обратной связи на сайте нашего интернет-магазина, в котором в широком ассортименте представлено оборудование и для системы ГВС, и для отопления. Таким образом сделать оптимальный выбор и выбрать оборудование в соответствии с потребностями не составит труда.

Оформить заказ, а также доставку товара на объект можно прямо на сайте интернет-магазина. Дополнительно предоставляем услуги профессиональных мастеров, которые быстро и качественно произведут монтаж отопительного котла и бойлера. При необходимости можем обеспечить и сервисное обслуживание купленного у нас оборудования.

Рейтинг лучших бойлеров косвенного нагрева

Категория Место Наименование Рейтинг Цена

Лучшие бойлеры косвенного нагрева только с теплообменником	1	Baxi Premier Plus 150	9.8 / 10	41 400
	2	Drazice OKC 160 NTR/BP	9.7 / 10	39 458
	3	Protherm FE 200/6 BM	9.6 / 10	38 200
	4	Vaillant uniSTOR VIH R 150/6 B (BR)	9.6 / 10	34 520
	5	De Dietrich BLC 200	9.5 / 10	33 460
	6	Gorenje GV 120	9.2 / 10	21 000
Лучшие комбинированные бойлеры с теплообменником и ТЭН	1	OSO Super Coil SC 150	9.9 / 10	63 994
	2	Gorenje GBK 150 OR RNB6/LNB6	9.8 / 10	27 160
	3	Drazice OKC 160/1m²	9.7 / 10	27 990
	4	ACV Comfort E 100	9.6 / 10	62 400
	5	Thermex Combi Inox IRP 150 V	9.3 / 10	36 490
Лучшие недорогие бойлеры косвенного нагрева	1	BAXI UBT 80 (GR)	9.6 / 10	17 568
	2	Drazice OKC 125 NTR	9.5 / 10	22 000
	3	Kospel Termo Hit WW 80	9.3 / 10	11 200
	4	Hajdu ID 20A	9.2 / 10	12 980

Лучшие бойлеры косвенного нагрева только с теплообменником

Baxi Premier Plus 150

Надёжная и востребованная модель от итальянского производителя, являющегося одним из признанных лидеров на рынке отопительной и водонагревательной техники. Ценник не назовёшь доступным, зато качество используемых материалов и сборки не вызывает сомнений. А, следовательно, есть все основания рассчитывать на долгую и эффективную работу.

Объём внутреннего бака – 150 литров, материал – нержавеющая сталь DUPLEX с повышенной стойкостью к образованию коррозии. Термоизоляция из пенополиуретана сокращает тепловые потери до минимума. Немаловажная особенность конструкции – трубчатый теплообменник «змеевик в змеевике», обеспечивающий быстрый и равномерный нагрев.

Водонагреватель прочный и не особо тяжёлый, выполнен в цилиндрическом дизайне, подходит и для настенного, и для напольного размещения, оборудован точным термостатом. Серия бойлеров косвенного нагрева из нержавеющей стали Baxi Premier plus включает бытовые модели на 100-300 литров и промышленные на 400-2500.

Основные плюсы:

• Совместимость со всеми типами водогрейных котлов, включая конденсационные;
• Быстрый нагрев – 15 минут с дельтой в 45°С;
• Опциональная возможность дооснащения ТЭНом;
• Имеется подключение для контура рециркуляции.

Минусы:

• Высокая цена;
• Термодатчик для управления с котла подходит не для всех моделей.

Модели в линейке:

• BAXI Premier Plus 100- 100 л
• BAXI Premier Plus 200- 200 л
• BAXI Premier Plus 300- 300 л
• BAXI Premier Plus 400- 400 л

Drazice OKC 160 NTR/BP

Этот водонагреватель чешского производителя является представителем несколько более серьёзной линейки, чем та, что была рассмотрена ранее в категории недорогих бойлеров. И дело не только в практически вдвое увеличенном объёме – 148 л. Хотя так оно и есть, а модели меньшей вместимости в данной серии попросту отсутствуют (только больше и ещё «круче»).

Обозначение BP подразумевает наличие бокового фланца. Есть всё необходимое для обеспечения линии циркуляции ГВС. Смотровой ревизионный люк в нижней части корпуса служит как для чистки резервуара, так и для обеспечения возможности установки фирменного вспомогательного электрического нагревателя соответствующего артикула.

В целом, устройство является стационарным, способ монтажа – напольный. Водяной бак и спиральный теплообменник – стальные эмалированные. Качество покрытия особых сомнений не вызывает. Для дополнительной защиты от коррозии предусмотрен магниевый анод. Максимальная температуры входящей отопительной воды – 110, технической – до 90°С.

Основные плюсы:

• Высокая производительность – до 990 л/ч;
• Мощность змеевика – 32 кВт, время нагрева – от 16 мин.;
• Рабочее давление в основном резервуаре – 0.6, в теплообменнике – 1 МПа;
• Предохранительный клапан;
• Производство – Чехия.

Минусы:

• Простой эмалированный бак.

Модели в линейке:

• Drazice OKC 200 NTRR/BP- 200 л, с двумя змеевиками для подключения к альтернативным источникам отопления
• Drazice OKC 200 NTR/BP- 208 л
• Drazice OKC 250 NTRR/BP- 242 л, с двумя змеевиками для подключения к альтернативным источникам отопления
• Drazice OKC 250 NTR/BP- 242 л
• Drazice OKC 300 NTRR/BP- 285 л, с двумя змеевиками для подключения к альтернативным источникам отопления
• Drazice OKC 300 NTR/BP- 296 л
• Drazice OKC 400 NTRR/BP- 363 л, с двумя змеевиками для подключения к альтернативным источникам отопления
• Drazice OKC 400 NTR/BP- 373 л
• Drazice OKC 500 NTRR/BP- 433 л, с двумя змеевиками для подключения к альтернативным источникам отопления
• Drazice OKC 500 NTR/BP- 447 л
• Drazice OKC 750 NTRR/BP- 710 л, с двумя змеевиками для подключения к альтернативным источникам отопления
• Drazice OKC 750 NTR/BP- 725 л
• Drazice OKC 1000 NTRR/BP- 930 л, с двумя змеевиками для подключения к альтернативным источникам отопления
• Drazice OKC 1000 NTR/BP- 945 л

Protherm FE 200/6 BM

нагрева, актуальный для пользователей, обладающих либо планирующих к покупке газовые, электрические или чугунные напольные котлы одноимённого производителя мощностью до 100 кВт. Последние являются устройствами очень востребованными, а потому присутствие в рейтинге лучших бойлеров косвенного нагрева модели Protherm FE 200/6 BM абсолютно оправдано.

Чешский производитель предлагает качественный и надёжный бойлер с номинальным объёмом 184 литра. Внутренняя поверхность бака для воды имеет эмалированное покрытие для защиты от коррозии, а для усиления эффекта и уменьшения образования накипи конструкция дополнена титановым анодом. Трубчатый теплообменник размещён в нижней части бойлера, благодаря чему обеспечивается быстрый нагрев и приличный запас горячей воды.

Производительность – до 32.5 л/мин, за сохранение тепла отвечает полиуретановая изоляция. Максимально поддерживаемая температура воды – 80°С, при превышении которой срабатывает защита от перегрева.

Основные плюсы:

• Антибактериальное покрытие бака;
• Наличие сливного штуцера для опорожнения;
• Европейская сборка – Словакия;
• Заводская гарантия – 2 года.

Минусы:

• Приличный вес (97 кг) и габариты;
• Не предусмотрено подключение ТЭН.

Модели в линейке:

• Protherm FE 120/6 BM- 117 л
• Protherm FE 150/6 BM- 144 л

Vaillant uniSTOR VIH R 150/6 B (BR)

По-немецки аккуратный водонагреватель с косвенным методом нагрева от известной компании из самой Германии. Выполнен в классическом цилиндрическом дизайне, цвет оформления также традиционный – белый. Конструктивно оптимизирован для взаимодействия с газовыми котлами вне зависимости от способа их размещения. Сам – напольный, имеются ножки для регулировки по высоте.

В нашем рейтинге оказалось версия на 144 л, но существуют варианты большей и меньшей вместимости. Материал внутреннего бака, спирального теплообменника – сталь, покрытая эмалью. Учитывая брендовую принадлежность бойлера, с надёжностью всё хорошо. Если и случаются проблемы с герметичностью, то обычно связаны с варварской транспортировкой либо огрехами монтажа.

Физические показатели: мощность нагрева – 27.4 кВт, температура – до 85°С, производительность ГВС – 674 л/ч, максимальное давление (отопительная/нагреваемая вода) – 10/10 бар. Точно заслуживает похвалы качество теплоизоляции, в которой отсутствуют фторо-хлоро-углеродные соединения. Гарантийный срок, установленный производителем – 24 месяца.

Основные плюсы:

• Высококачественная сборка, лаконичный дизайн;
• Большой антикоррозийный анод (магниевый);
• Патрубок для создания циркуляционной линии;
• Сливной вентиль, обратный клапан, ревизионный фланец для внутренней очистки;
• Термометр.

Минусы:

• Только косвенный нагрев.

Модели в линейке:

• Vaillant uniSTOR VIH R 120/6 B (BR)- 117 л
• Vaillant uniSTOR VIH R 200/6 B (BR)- 184 л

De Dietrich BLC 200

Свой вклад в развитие котельного оборудования уверенно вносит ещё одна европейская компания De Dietrich. Что приятно, собирает та интересующие нас сегодня бойлеры косвенного нагрева на территории родной для себя Франции. Это позволяет надеяться на приличное общее качество и долговечность.

Рассматриваемый водонагреватель относится к классу высокопроизводительных ёмкостных. В серии BLC присутствуют разновидности разного объёма, у нас в обзоре 200-литровая версия. По форме – белый цилиндр. Внутри сварной герметичный бак из листовой стали с эмалевым покрытием, материал спирального теплообменника также эмалированная сталь.

Максимальная степень нагрева – 95°С, предел рабочего давления – 10 бар. Мощность змеевика – до 35.6 кВт. В конструкции предусмотрены: гильза для установки датчика ГВС, термометр. Есть и патрубок для линии рециркуляции. В нижней части имеется слив. Гарантийное обслуживание и у этого производителя длится 24 месяца.

Основные плюсы:

• Удобный для размещения дизайн;
• Экологичные материалы изготовления;
• Высококачественная внутренняя эмаль питьевого качества, отожжённая при 850°С;
• Магниевый анод увеличенной площади для защиты от коррозии;
• Эффективная изоляция 50 мм из вспененного пенополиуретана (не содержит фреон).

Минусы:

• Не самая демократичная цена.

Модели в линейке:

• De Dietrich BLC 150- 150 л
• De Dietrich BLC 300- 300 л

Gorenje GV 120

Бойлер косвенного нагрева от компании Gorenje является представителем бюджетных моделей. Его качество в целом соответствует цене, поэтому чудес ждать не стоит. С другой стороны, в данной ценовой категории трудно найти бойлер косвенного нагрева лучше. Оснащается эта модель бойлера баком на 120 литров (при среднем расходе его хватает на 5-6 человек). Вода нагревается довольно быстро. Вес устройства составляет 60 кг – несколько многовато.

Основные плюсы:

• невысокая цена - позволить себе такой нагреватель сможет даже не очень обеспеченная семья;
• при необходимости можно располагать устройство как на полу, так и на стене;
• высокопроизводительный трубчатый теплообменник, возможно подключение к самым разным источникам тепла, в том числе к сетям центрального отопления.

Минусы:

• эмалированный бак не гарантирует качественной защиты от коррозии, поэтому следует внимательно следить за качеством воды;
• подводка предусмотрена верхняя, что не всегда удобно – особенно если бойлер крепится к стене.

Модели в линейке:

• Gorenje GV 100- 98.6 л
• Gorenje GV 150- 141.5 л
• Gorenje GV 200- 200 л

BOSCH WSTB 160 (160 л.)

Если в вашем доме смонтирован газовый котел, то стоит задуматься над покупкой водонагревателя BOSCH WSTB 160. Пусть здесь и не имеется возможности подключения ТЭНа, зато есть система рециркуляции. Модель адаптирована к суровым условиям использования в СНГ, т.е. подходит для жесткой воды. Чтобы защитить сталь от коррозии, материал покрыт специальным составом из стеклокерамики. Имеется линия рециркуляции, так что вы всегда сможете рассчитывать на получение воды постоянной температуры. Для минимизации тепловых потерь предусмотрена шуба из 50 мм пенополиуретана, облицовка – из ПВХ, мягкая. Подключение фронтальное, есть возможность подключения температурного датчика. Весь объем нагревается на ΔТ=45°C за 37 минут.

Основные характеристики

ХарактеристикиЗначение

Объем, л	160
Мощность, кВт	20,8
Размещение	настенное
Нагревательный элемент	змеевик (1 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	—
Размеры, мм	550×1193
Масса, кг	42

Лучшие комбинированные бойлеры с теплообменником и ТЭН

OSO Super Coil SC 150

Дорогой, но стоящий своих денег бойлер, изготовленный в Норвегии. Уж в этой-то северной стране в «водогреях» знают толк. Качество сборки на высочайшем уровне. Способ монтажа – напольный вертикальный. Дизайн – практично-лаконичный. Не хай-тек, так ведь «красит» котельное оборудование скорее высокая эффективность. А с этим всё в полном порядке.

Объём в нашем случае – 150 л. Потребуются более вместительные версии – их есть у OSO. Принцип нагрева комбинированный: косвенный от котла с помощью внутреннего трубчатого теплообменника или электрический посредством встроенного ТЭН. По умолчанию установлен однофазный 3-киловаттный элемент, опционально доступен более мощный – 4.5 кВт, 380-400 В (3 фазы).

О материалах: бак и нагревающий змеевик изготовлены из отличной нержавеющей стали, теплоизоляция полиуретановая (толщина 50 мм), верхняя крышка и дно внешнего корпуса – прочный и безопасный полипропиленовый пластик, цилиндрическая часть – оцинкованная сталь с эпоксидным покрытием.

Основные плюсы:

• Мощность теплообменника – 26 кВт;
• Поддержка давления – до 10 бар, предохранительный клапан;
• Регулируемый смесительный кран, электротермостат (60-90°С), ограничитель температуры;
• Есть 3-метровый электрический кабель с вилкой (для 3 кВт хватает автомата в щитке 16 А);
• Гарантия на резервуар – 10 лет.

Минусы:

• А вот за электрическую часть производитель несёт ответственность только 12 месяцев;
• Высокий ценник.

Модели в линейке:

• OSO Super Coil SC 200- 200 л
• OSO Super Coil SC 300- 300 л

Gorenje GBK 150 OR RNB6/LNB6

По-настоящему эффективный и технологичный бойлер от словенского бренда. Водонагреватели Gorenje серии GBK легко способны развеять миф о несовместимости таких понятий, как пресловутое европейское качество, отличная функциональность и доступная цена.

Рассматриваемая модель оборудована стальным баком на 141.5 литра с покрытием из сверхчистой эмали. Антикоррозионные свойства усилены за счёт применения увеличенного магниевого анода. В качестве нагревательных элементов выступают:

• Теплообменник площадью 0.9 m², обеспечивающий повышение температуры воды с 15 до 45°С (максимум 75°С) за 14 минут;
• 2 «сухих» ТЭНа по 1 кВт каждый.

Управление – электронное. Доступны режимы защиты от замерзания, ECO. Есть интересная функция «Антилегионелла» – при отсутствии нагрева выше 65°С в течение 2 недель, бойлер самостоятельно доведёт воду до температуры, при которой нейтрализуются болезнетворные бактерии.

OR в названии модели - маркировка электронного блока управлении. У производителя есть похожая модель Gorenje GBK 150 RNB6/LNB6 с механическим управлением, но мы рекомендуем именно модель с электронным управлением — как более современную.

Основные плюсы:

• Отличная теплоизоляция;
• Электронный термометр;
• Эффективная система безопасности;
• Гарантия – 2 года плюс 7 на бак.

Минусы:

• Только вертикальный способ настенного размещения;
• Рабочее давление – 6 бар.

Модели в линейке:

• Gorenje GBK 80 OR RNB6/LNB6- 72.6 л
• Gorenje GBK 100 OR RNB6/LNB6- 92.5 л
• Gorenje GBK 120 OR RNB6/LNB6- 120 л
• Gorenje GBK 200 OR RNB6/LNB6- 188.9 л

Drazice OKC 160/1m²

Вместительный и относительно недорогой комбинированный водонагреватель от известного чешского производителя. Предназначен для настенного монтажа и способен обеспечить бесперебойную подачу горячей воды в домах или объектах с централизованной системой отопления. Данный бойлер косвенного нагрева можно смело считать одним из лучших в плане соотношения качества и цены, а не очень большие габариты и вес (72 кг) при хорошем объёме бака в 147 литров положительное впечатление только усиливают.

Внутреннее покрытие – эмалированное. Нагрев воды осуществляется двумя способами:

• Посредством теплообменника, площадь рабочей поверхности которого 1 m²;
• Керамическим «сухим» электрическим элементом мощностью 2.2 кВт, смонтированным вместе с антикоррозионным магниевым анодом на фланце смотрового люка.

Поддерживаемый диапазон температур – от 5 до 74°С, производительность зависит от мощности внешнего теплового источника.

Основные плюсы:

• Адекватная цена;
• Универсальность;
• Защитные функции - от перегрева, предохранительный клапан;
• Циркуляционный впуск.

Минусы:

• Простоватый дизайн;
• Нагрев воды до 60°С ТЭНом почти 4 часа.

Модели в линейке:

• Drazice OKC 100/1m2- 95 л
• Drazice OKC 125/1m2- 120 л
• Drazice OKC 200/1m2- 195 л

ACV Comfort E 100

Бельгийский производитель представляет комбинированный водонагреватель на основе теплообменника формата «бак в баке» и 2.2-киловаттного ТЭНа на случай отсутствия отопления (например, в летний период). Способ монтажа – вертикальный настенный. Декоративный внешний корпус выполнен из полипропилена. В комплекте с бойлером поставляется панель управления температурой.

Внутренняя часть водонагревателя представляет собой две ёмкости разного объёма, вставленные одна в другую. Материал – нержавеющая сталь. Это, безусловно, приводит к удорожанию устройства, зато надёжность, гигиеничность и долговечность не вызывают сомнений. Поверхность ёмкости меньшего размера – гофрированная. Такая конфигурация обеспечивает эффект «самоочистки» от налёта солей жёсткости (по-простому – накипи). Тепловые потери призван уменьшить 30-миллиметровый изолирующий слой из пенополиуретана.

Справедливости ради следует отметить, что серия Comfort без электрического нагревателя не менее популярна и может достойно конкурировать в своём классе с лучшими моделями классических бойлеров косвенного нагрева.

Основные плюсы:

• Высокая производительность;
• Защитные функции;
• Быстрый нагрев;
• Кронштейн для монтажа в комплекте.

Минусы:

• Высокая цена;
• Не поддерживается рециркуляция.

Модели в линейке:

• ACV Comfort E 130- 130 л
• ACV Comfort E 160- 161 л
• ACV Comfort E 210- 203 л
• ACV Comfort E 240- 242 л

Thermex Combi Inox IRP 150 V

Водонагреватели Thermex давно производятся в России, во всяком случае для нашего рынка, и торговая марка уже часто воспринимается, как своя отечественная. Хотя и с разной степенью позитива/негатива. Востребованность есть, стабильно поддерживается на довольно высоком уровне.

Серия бойлеров Combi Inox заслуживает внимания по ряду причин. Конструктивно поддерживается комбинированный способ нагрева: от теплообменника (косвенный – 24 кВт), от ТЭН (максимальная электрическая мощность – 6 кВт). Внутренний бак сделан из нержавеющей стали, змеевик из неё же.

Форма у бойлера привычная цилиндрическая, цвет корпуса – белый. Метод монтажа – напольный. Поводка – боковая. Допустимое рабочее давление воды – до 0.7 МПа. Управление – механическое (простое, но надёжное). Модель из нашего обзора обладает объёмом 150 л, но это не единственно доступный вариант.

Основные плюсы:

• Эффективная 8-витковая спираль;
• Настраиваемая мощность электрического нагревателя – 2, 4 и 6 кВт;
• Патрубок рециркуляции;
• Предохранительный клапан, термостат;
• Серьёзный гарантийный срок на внутренний бак – 84 месяца.

Минусы:

• Общая гарантия – лишь 1 год;
• Дороговато для российской сборки.

Модели в линейке:

• Thermex Combi Inox IRP 200 V- 200 л
• Thermex Combi Inox IRP 280 V- 280 л

Protherm FS B300S (295 л.) – от 63000 руб.

Данный гидроаккумулятор предназначен для совместного использования с котлами Протерм Гризли или Бизон. Protherm FS B300S – емкий бак с трубчатым теплообменником. В емкости имеется два фланца: для установки ТЭНа и обслуживания бойлера. Эмалированные поверхности, вступающие в контакт с водой, а также наличие титанового анода защищает оборудование от коррозии. Нельзя не отметить наличие антибактериального покрытия. За снижение тепловых потерь отвечает слой полиуретановой изоляции. Устройство отличается высокой производительностью в проточном режиме, есть возможность подключения линии рециркуляции. Возможности этого нагревателя по достоинству оценят владельцы больших частных домов с более чем тремя санузлами.

Основные характеристики

ХарактеристикиЗначение

Объем, л	295
Мощность, кВт	46
Максимальная производительность в проточном режиме при ΔT=25°С, л/мин	46,2
Размещение	напольное
Нагревательный элемент	змеевик (1 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	+
Размеры, мм	500×1775
Масса, кг	125

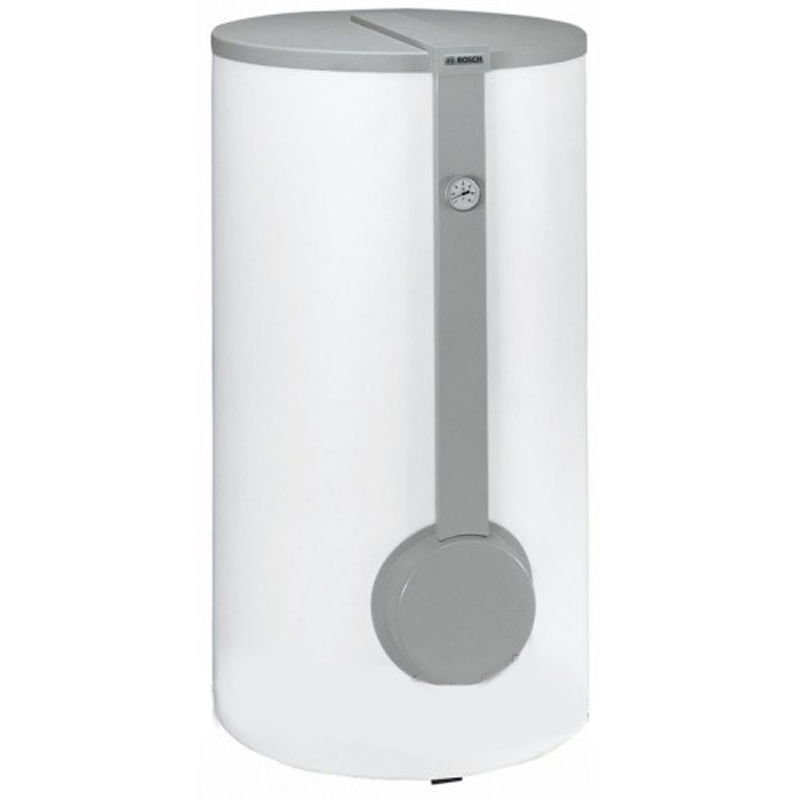

Bosch SK 400-3 ZB (388 л.)

В ассортименте Бош не так много косвенных водонагревателей интересующей нас емкости, но среди них есть особая модель – Bosch SK 400-3 ZB. Это эмалированный бак со змеевиком из нержавеющей стали. Защита от коррозии представлена магниевым анодом, что уже стало закономерным явлением в таком оборудовании. Устройство довольно простое: встроенный термометр и фланец для удобного обслуживания. При этом имеется возможность подключения линии рециркуляции горячей воды, а также синхронизации с котлом при наличии у последнего разъема для датчика NTC (термодатчик). Т.е. можно более тонко настроить работу водогрейного оборудования. Отдельно нужно сказать про теплоизоляцию. Здесь она не пенополиуретановая, а из жесткого пенопласта, что при равной толщине дает более низкий теплозащитный эффект.

Основные характеристики

ХарактеристикиЗначение

Объем, л	388
Мощность, кВт	60
Максимальная производительность в проточном режиме при ΔT=25°С, л/мин	24,2
Размещение	напольное
Нагревательный элемент	змеевик (1 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	—
Размеры, мм	710×1681
Масса, кг	150

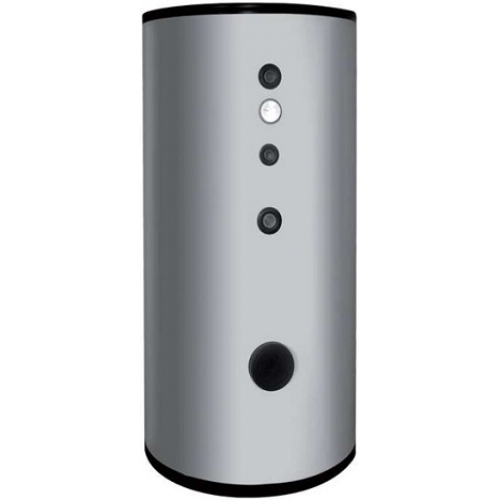

BAXI UBVT 400 SC (395 л.)

Если превалирующая часть бойлеров рассчитана на работу в паре с котлом, то модель BAXI UBVT 400 SC – исключение из правил. Она адаптирована для подключения к солнечному коллектору, поэтому ее покупка будет целесообразна в двух случаях: в местах с круглогодичной солнечной погодой либо для сезонного использования. Дополнительно для нагрева предусмотрена возможность установки электронагревателей. Сама емкость выполнена из стали, покрытой титановой эмалью – получилось стойкое к коррозии и долговечное покрытие. Последнему также способствует наличие магниевого анода. В комплект входит термометр для контроля температуры, есть гнезда для подключения датчиков. Конструкцией предусмотрен фланец для контроля состояния змеевика, а также встроенный патрубок для рециркуляции.

Основные характеристики

ХарактеристикиЗначение

Объем, л	395
Мощность, кВт	54
Максимальная производительность в проточном режиме при ΔT=35°С, л/мин	22,9
Размещение	напольное
Нагревательный элемент	змеевик (1 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	+
Размеры, мм	710×1671.5
Масса, кг	135

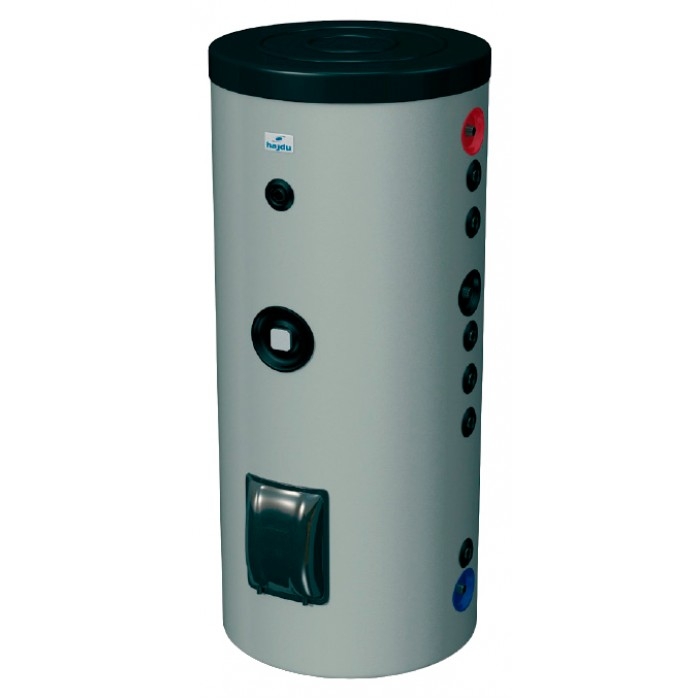

Hajdu STA 400 C (400 л.)

Модель Hajdu STA 400 C от небезызвестного венгерского производителя интересна тем, что при наличии одного теплообменника возможна тонкая настройка оборудования. Так, в холодную пору такой бойлер косвенного нагрева можно настроить на работу в паре с котлом, летом же – подключить к солнечному коллектору. В последнем случае при необходимости дополнительно подключается ТЭН. От коррозии бак и теплообменник защищены слоем горячей эмали и установленным магниевым анодом. Для минимизации потерь тепла емкость снаружи покрыта слоем пенополиуретана, защищенного пластиковым кожухом. Предусмотрен патрубок для подключения системы рециркуляции ГВС.

Основные характеристики

ХарактеристикиЗначение

Объем, л	400
Мощность, кВт	69
Максимальная производительность в проточном режиме при ΔT=35°С, л/мин	28,3
Размещение	напольное
Нагревательный элемент	змеевик (1 шт.)
Максимальное давление воды, МПа	1
Возможность подключения ТЭН	+ (2 шт.)
Размеры, мм	670×1832
Масса, кг	145

На следующем ролике данный бойлер представлен в разрезе.

Лучшие недорогие бойлеры косвенного нагрева

BAXI UBT 80 (GR)

Неудивительно, что итальянская компания Baxi, будучи одним из ведущих производителей котлов отопления, не менее убедительно выглядит и в роли изготовителя высококачественных бойлеров косвенного нагрева для них. Особенно радует факт наличия не только лишь дорогих разновидностей, но и версий с вполне демократичным ценником.

Косвенные водонагреватели серии UBT не то, чтобы абсолютно бюджетные, а именно недорогие. Бак, правда, изготовлен не из нержавеющей, а из углеродистой стали ST37/2, зато его стенки и змеевик теплообменника покрыты титановой эмалью, которая эффективно защищает от различных агрессивных воздействий, отвечает самым строгим санитарным нормам.

Ёмкость конкретной модели – 80 л. Доступны другие вариации на тему вплоть до огромных. Температура приготовляемой горячей воды регулируется в диапазоне 5-65°С. Максимально поддерживаемое давление – 8 бар. Производительность при Δt=35°С – 500 л/ч.

Основные плюсы:

• Мощность змеевика (макс.) – 15.8 кВт;
• Антикоррозийный магниевый анод;
• Фланец для установки ТЭН и дополнительный для чистки;
• Встроенный термометр;
• Наличие патрубка для линии рециркуляции.

Минусы:

• Базовая комплектация (электронагреватель, температурный датчик – опционально);
• Гарантийный срок – стандартные 2 года.

Модели в линейке:

• BAXI UBT 100- 100 л
• BAXI UBT 120- 120 л
• BAXI UBT 160- 160 л
• BAXI UBT 200- 200 л
• BAXI UBT 300- 300 л
• BAXI UBT 400- 400 л
• BAXI UBT 500- 500 л
• BAXI UBT 800- 800 л
• BAXI UBT 1000- 1000 л

Drazice OKC 125 NTR

Данный бойлер является типичным представителем чешской техники. Надежный и неприхотливый, он отлично подойдет для использования на территории России с её непростыми коммунальными условиями. Водонагреватель подключается к отопительному контуру твердотопливного или газового котла. Благодаря специальной системе трубок, через которые циркулирует теплоноситель, подогрев воды до 80°С осуществляется за 17 минут.

Основные плюсы:

• невосприимчив к качеству теплоносителя - нередко случается, что при кустарной промывке циркуляционная система забивается. Данному бойлеру это грозит в очень небольшой степени.

Минусы:

• рассматриваемый бойлер не рассчитан на работу с давлением более 6 атмосфер, а в сетях многоквартирных домов рабочее давление может быть значительно выше. Поэтому в качестве источников тепла центральное отопление лучше не использовать;
• бак - эмалированный, это не самое лучшее покрытие с точки зрения сопротивления коррозии;
• Не предусмотрена установка вспомогательного ТЭН

Модели в линейке:

• Drazice OKC 100 NTR- 87 л
• Drazice OKC 160 NTR- 148 л
• Drazice OKC 200 NTR- 208

Kospel Termo Hit WW 80

Бюджетный вариант бойлера от польского бренда польского же производства. Предназначен для горизонтального размещения. Дизайн простоват, но, собственно, сложно водонагреватели подобного типа рассматривать в качестве элемента украшения интерьера. Их обычно «прячут» в специально отведённой нише или помещении по соседству с котлом. Кстати, наиболее оптимальным считается взаимодействие бойлеров серии Termo Hit WW с твердотопливными отопительными системами.

Резервуар для воды изготовлен из высококачественной стали с покрытием в виде равномерно нанесённой порошковой эмали. Ничего сверхъестественного. Так ведь и ценник не предполагает применения прямо-таки высокотехнологичных сплавов, материалов. Модификация WW 80 обладает вместимостью 84 л. Есть варианты побольше. В качестве внутреннего теплообменника используется трубчатый змеевик. Имеется возможность дооснащения электрическим ТЭН. Поддерживаемая производительность – 235 л/ч.

Основные плюсы:

• Мощностной показатель нагрева воды – 9.5 кВт;
• Максимальный температурный режим – 80°С;
• Магниевый анод для улучшения антикоррозионных свойств;
• Полиуретановый термоизоляционный слой;
• Внутренний распылитель для равномерной подачи воды в накопитель.

Минусы:

• Горизонтальный монтаж не всегда удобен;
• Энергоэффективность класса С.

Модели в линейке:

• Kospel Termo Hit WW 100- 100 л
• Kospel Termo Hit WW 120- 120 л
• Kospel Termo Hit WW 140- 140 л

Hajdu ID 20A

Продолжает наш рейтинг бойлеров косвенного нагрева достойный водонагреватель венгерского производства. Собственно, сам бренд происходит из этой же европейской страны, потому всё закономерно. И никаких «выкрутасов» в духе современного глобализма. Срок фирменного гарантийного обслуживания – 2 года на основной комплект, на резервуар все 5.

Объём рассматриваемой модели – 80 л. Немного, но при необходимости можно выбрать и более вместительный аналог (всё равно обойдётся относительно недорого). Антикоррозионная защита бака обеспечивается внутренним покрытием из высокотемпературной стеклоэмали, наличием магниевого анода.

Бойлер Hajdu ID 20A, как и его собратья покрупнее из серии AQUASTIC ID A, предназначен для настенного монтажа. Приспособлен для беспроблемной работы в связке с отопительными котлами любого типа. Поддерживает стабильную производительность по горячей воде – 450 л/ч. Мощность нагрева в кВт – 18.5.

Основные плюсы:

• Допустимая температура воды в бойлере – до 95°С, настраиваемая – до 65;
• Эффективная пенополиуретановая термоизоляция;
• Теплообменник с проходным сечением G1;
• Сбросной клапан (комбинированный) на 6 бар;
• Опциональная возможность установки ТЭН 2.4 кВт.

Минусы:

• Небольшой полезный объём;
• Слабое качество металла входных патрубков.

Модели в линейке:

• Hajdu ID 25A- 100 л
• Hajdu ID 40 A- 150 л
• Hajdu ID 50 A- 190 л

Полезные советы от профессионалов

Существует ряд важных нюансов, без знания и соблюдения которых подключение бойлера к водопроводу будет неправильным. Вы должны знать, что систему горячего водоснабжения не нужно укомплектовывать никакими дополнительными элементами, за исключением отсекающего крана. Он устанавливается на патрубок бойлера.

Патрубок же холодной воды устанавливается после предварительного монтажа тройника. Кран для отведения лишней холодной воды из водонагревателя врезается в боковой отвод разветвителя. Также к тройнику подключаются клапан обратки и отсекающий кран. Последний соединяется с водопроводом.

При подключении бака к водопроводу запрещается делать следующее:

• открывать защитное окно при включенном нагревателе;
• испытывать пустой бойлер. Предварительно бак нужно наполнить водой, иначе ТЭН может сгореть;
• сливать воду, не выключив предварительно нагреватель;
• укомплектовывать водогрейку деталями от других бойлеров. Исключение составляют одинаковые модели, а также баки с совместимыми запчастями.
